BürstenkitfürGroomer

MäherProStripe560

Modellnr.134-3722

Installationsanweisungen

©2019—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

decal134-3990

134-3990

RegistrierenSieIhrProduktunter

www.T oro.com.

Originaldokuments(DE)

AlleRechtevorbehalten

Druck:USA

*3431-224*A

Installation

Einzelteile

PrüfenSieanhanddernachstehendenT abelle,dassSiealleimLieferumfangenthaltenenT eileerhaltenhaben.

Verfahren

1

2

3

4

5

KeineT eilewerdenbenötigt

EinstellhalterderBürste1
Groomer-Bürste
Kopfschraube(8x60mm)
Unterlegscheibe(8mm)
Sicherungsmutter(8mm)
PlattefürBürstenhöhe
Schlossschraube(8x25mm)
Handrad2
Strebe(Bürste)
Kopfschraube(6x20mm)
Scheibe(6mm)
Sicherungsmutter(6mm)
UntereBürstenhalterung2
SelbstschneidendeBundkopfschraube

(6x20mm)
Kopfschraube(6x20mm)
Scheibe(6mm)
Sicherungsmutter(6mm)
Kopfschraube(6x20mm)
Scheibe(6mm)
Sicherungsmutter(6mm)

VordereLamellen1

BeschreibungMengeVerwendung

–

1
4
8
4
2
2

2
2
4
2

4

2
4
2
2
4
2

VorbereitenderMaschine.

BauenSiedieBürstenbefestigung
zusammen.

MontierenSiedasBürstenkitander
Maschine.

MontierenSiedieBürstenstrebenan
dieMaschine.

BauenSiedievorderenLamellenund
Räderein.

6

KeineT eilewerdenbenötigt

–

SchließenSiedieMontagedesKitsab.

2

1

2

VorbereitenderMaschine

KeineTeilewerdenbenötigt

Verfahren

WARNUNG:

DasMesseristscharf;einKontaktkannzu
schwerenVerletzungenführen.

TragenSieHandschuhe,wennSiedasMesser
warten.

WARNUNG:

EinKippenderMaschinekannzueinem
VerschüttenvonKraftstoffführen.Kraftstoff
istentammbar,explosivundkann
Verletzungenverursachen.

LassenSiedenMotorlaufen,biskein
KraftstoffmehrimTankist,oderpumpenSie
denKraftstoffab.SiesolltenaufkeinenFall
versuchen,Kraftstoffabzusaugen.

Zusammenbauder
Bürstenbefestigung

FürdiesenArbeitsschritterforderlicheTeile:

1EinstellhalterderBürste

1

Groomer-Bürste

4

Kopfschraube(8x60mm)

8

Unterlegscheibe(8mm)

4

Sicherungsmutter(8mm)

2

PlattefürBürstenhöhe

2

Schlossschraube(8x25mm)

2Handrad

2

Strebe(Bürste)

2

Kopfschraube(6x20mm)

4

Scheibe(6mm)

2

Sicherungsmutter(6mm)

AnbauderGroomer-Bürsteam
EinstellhalterderBürste

Wichtig:BetankenSiedenKraftstofftanknicht,

bevorSiedasBürstenkitfürdenGroomer
installierthaben.

1.LassenSiedenMotorlaufen,umden
KraftstofftankzuleerenoderpumpenSieden
KraftstoffmiteinerHandpumpeab.

WennSienichtdengesamtenKraftstoffim
Tankverwenden,pumpenSieihnmiteiner
Kraftstoff-Handpumpeab.

2.StellenSiedieMaschineaufeinerebenen
Flächeab,stellenSiesicher,dassderMotor
ausgeschaltetistundallebeweglichenT eile
zumStillstandgekommensind.

3.TrennenSiedasZündkerzenkabelvonder
Zündkerze;sieheBedienungsanleitungIhrer
Maschine.

g284576


1.Kopfschraube(8x60mm)4.Sicherungsmutter(8mm)

2.Unterlegscheibe(8mm)5.Groomer-Bürste

3.EinstellhalterderBürste

1.RichtenSiedieLöcherdesEinstellhaltersder
BürstemitdenLöcherninderGroomer-Bürste
aus,wieinBild1dargestellt.

2.MontierenSiedenEinstellhalterder
Bürste(Bild1)mit4Kopfschrauben(8
x60mm),8Unterlegscheiben(8mm)
und4Sicherungsmuttern(8mm)ander
Groomer-Bürste.

3

3.ZiehenSiedieKopfschraubenund
Sicherungsmutternan.

EinstellhalterderBürsteandie
Bürstenbefestigunganbauen

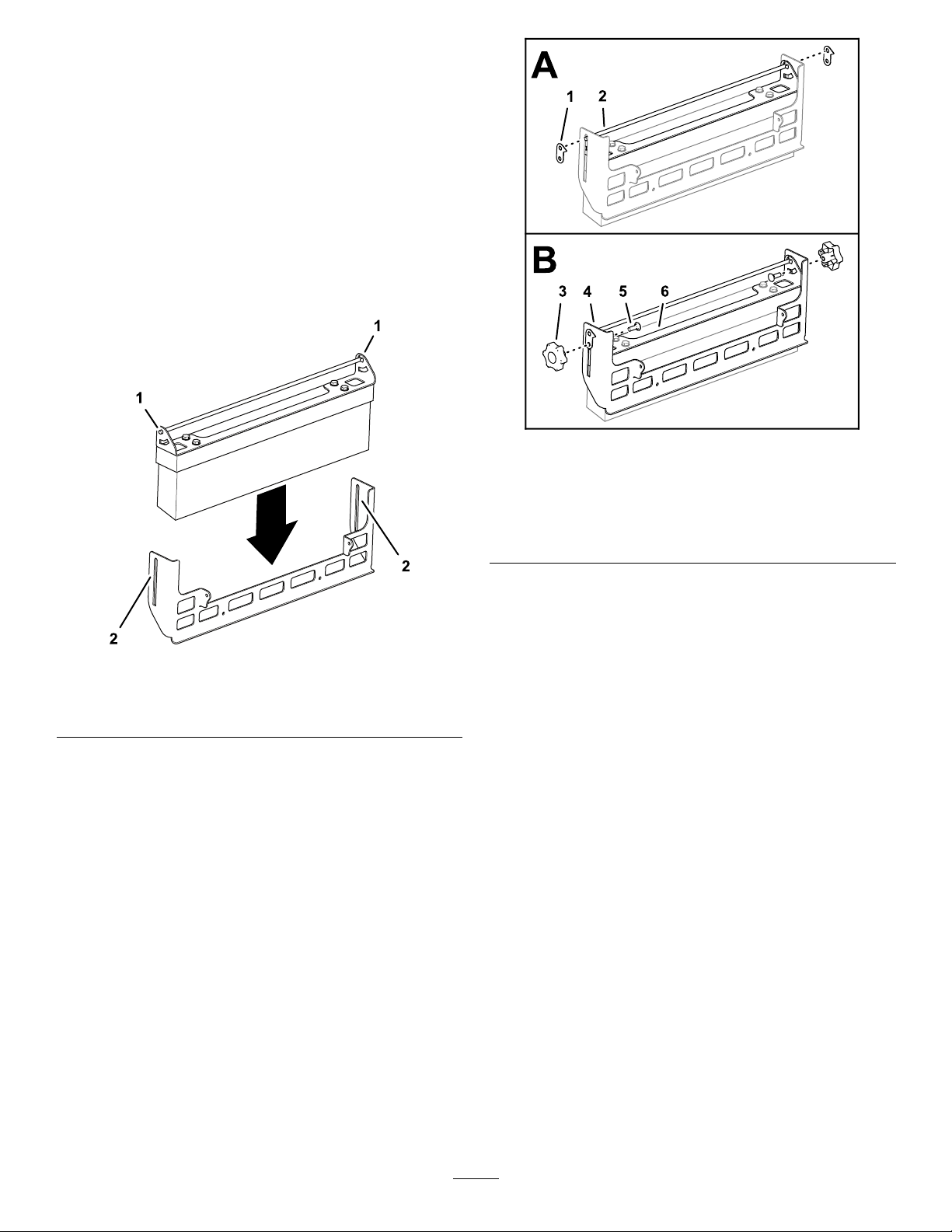

1.BauenSiedieBürsteunddenEinstellhalter
derBürstewieinBild2dargestelltandie
Bürstenbefestigung.

Hinweis:StellenSiesicher,dass

dieStangenendendesGriffsfürden
EinstellhalterderBürsteindieSchlitzeinder
Bürstenbefestigungeinrasten.


1.PlattefürBürstenhöhe4.Bürstenbefestigung

2.Griff(Einstellhalterder
Bürste)

3.Handrad6.EinstellhalterderBürste

5.Schlossschraube(8x
25mm)

g284575


1.EndedesGriffs
(EinstellhalterderBürste)

2.Schlitz(Bürstenbefesti­gung)

2.BauenSieeinePlattefürdieBürstenhöhe
überdasStangenendedesGriffesfürden
EinstellhalterderBürsteein,wieinBild3
dargestellt.

3.FührenSieeineSchlossschraubedurchdie
ÖffnungimEinstellhalterderBürste,denSchlitz
inderBürstenbefestigungunddasuntereLoch

g284577

inderPlattefürBürstenhöhe(Bild3).

4.DrehenSieeinHandradaufdieSchlossschraube
undziehenSieesfest(Bild3).

5.WiederholenSiedieSchritte2bis4aufder
anderenSeitederBürstenbefestigung.

MontagederStrebenander
Bürstenbefestigung

1.RichtenSiedieLöcherderBürstenstrebenauf
dasLochinderNasederBürstenbefestigung
aus,wieinBild4dargestellt.

4
