Soupravahadiczvedání
KompaktnínosičpracovníhonářadíTX1000
Číslomodelu133-8590
DŮLEŽITÉUPOZORNĚNÍ
CALIFORNIA
Důležitéupozornění,poučka65
Tentovýrobekobsahujechemikáliinebochemikálie,kteréjsoustátuKalifornie
známyjakokarcinogenní,mutagenníneboreprotoxické.
Poznámka:Levouapravoustranustrojeurčetevzhledemkběžnéprovoznípoloze.
Instalace
FormNo.3413-816RevA
Návodkinstalaci
Vyjímatelnédíly
Proověření,žebylydodányvšechnysoučásti,použijtetabulkuníže.
PostupPopis
1
2
3
4
5
6
Nejsoupotřebažádnédíly
Nejsoupotřebažádnédíly
Dlouhélemovacítěsnění2
Krátkélemovacítěsnění2
Pravéhadice2
Manžetahadice1
Stahovacípáska
Leváhadice2
Maticehadice2
Manžetahadice1
Stahovacípáska
Nejsoupotřebažádnédíly
Množ-
ství
–
–
2
2
–
Připravtestroj.
Demontujtehadice.
Nasaďtelemovacítěsnění.
Výměnapravýchhadic.
Namontujtelevéhadice.
Dokončeteinstalaci.
Použití
©2017—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420
Zaregistrujtesvůjvýrobeknaadrese
www.T oro.com.
Překladoriginálu(CS)
Všechnaprávavyhrazena
VytištěnovUSA
*3413-816*A
1
Přípravastroje
Nejsoupotřebažádnédíly
Postup

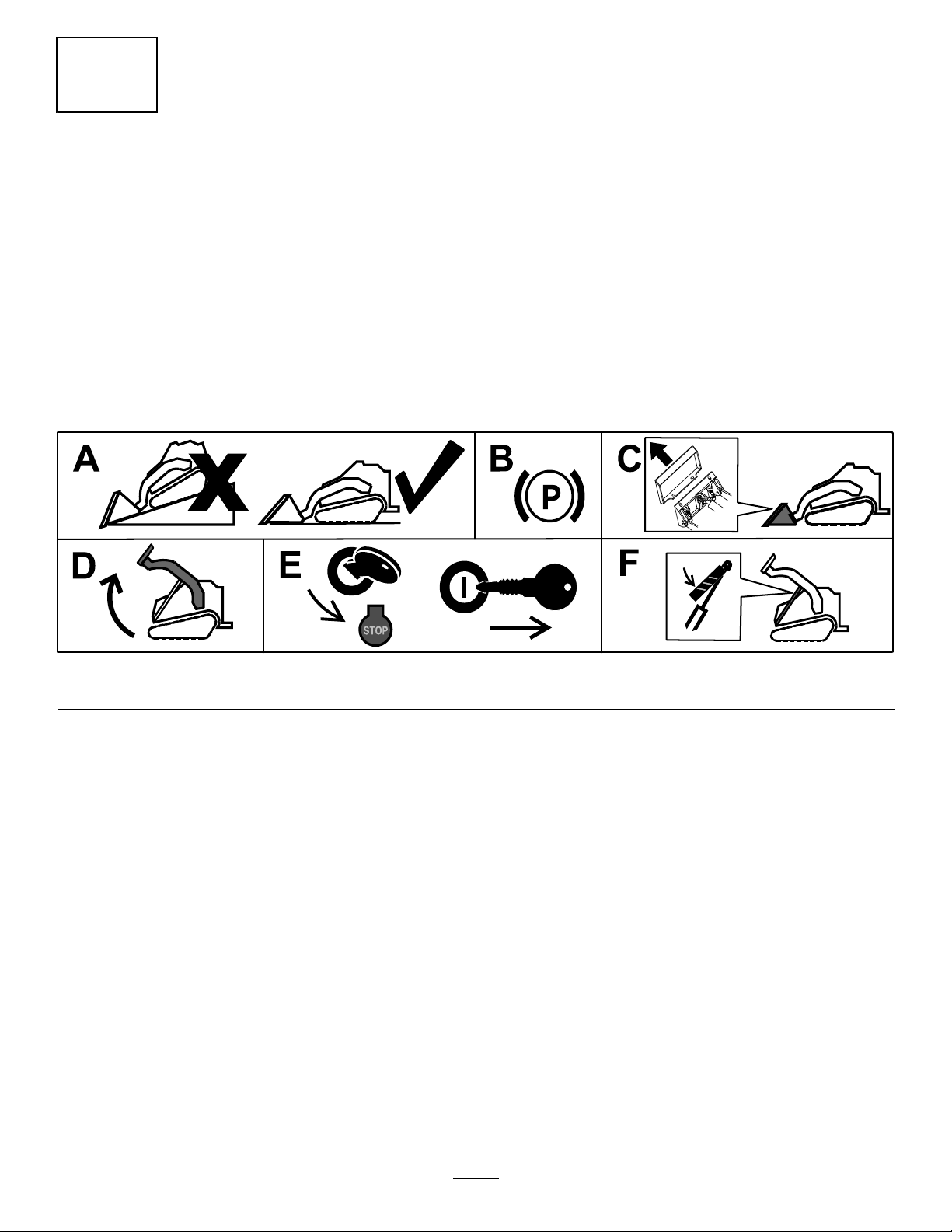

1.Zaparkujtevozidlonarovnéploše.
2.Zatáhněteparkovacíbrzdu.
3.Demontujteveškerápřídavnázařízení.
4.Zvedněteramenanakladače.
5.Vypnětemotoravyjměteklíč.
6.Namontujtezámkyválců.
Obrázek1
g203664
2
2
Demontážhadic
Nejsoupotřebažádnédíly
Postup
1.Přesunutímrukojetiventilunakladačedopředua
dozaduuvolnětetlakvhadicíchhydraulického
válce.
DŮLEŽITÉUPOZORNĚNÍ
Hydraulickákapalinaunikajícípod
tlakemmůžeproniknoutkůží,azpůsobit
takporanění.
•Hydraulickákapalinavstříknutápod
kůžimusíbýtchirurgickyodstraněna
doněkolikahodin.Zákrokmusí
provádětlékařobeznámenýstímto
typemporanění.Pokudnebude
postiženáosobaošetřena,hrozí
nebezpečívznikugangrény.
•Udržujtetěloarucevdostatečné
vzdálenostiodnetěsnýchotvorůnebo
trysek,zekterýchunikáhydraulická
kapalinapodvysokýmtlakem.
•Knalezeníúnikůhydraulickékapaliny
použijtekartonnebopapír.
Obrázek2
1.Horníšroub(2)–⅜"x1"3.Podložka(2)
2.Předníkryt
3.Použitím½"nástrčnéhoklíčedemontujtedva
spodníšrouby(5/16"x⅝"),2podložkyapřední
kryt(Obrázek2).
4.Podhadicehydraulickéhoválcenapravéstraně
strojeumístětesběrnounádobuolejenebosavé
ručníky(Obrázek3).
5.Demontujtevnějšíavnitřníhadicipoužitím
13/16"otevřenéhoklíče(Obrázek3).
4.Spodníšroub(2)–
5/16"x⅝"
g204032
•Předprováděnímjakékolipráce
nahydraulickésoustavěbezpečně
uvolnětetlakvtétosoustavě.
•Přednatlakovánímhydraulického
systémuzkontrolujtebezvadnýstav
všechhydraulickýchhadicapotrubí
autaženívšechhydraulickýchspojek
apřípojek.
2.Použitím9/16"nástrčnéhoklíčedemontujtedva
horníšrouby(⅜"x1")zpředníhokrytu(Obrázek
2).
g203988
Obrázek3
1.Hydraulickýválec3.Nádoba
2.Vnějšíhydraulickáhadice4.Vnitřníhydraulickáhadice
6.Vypusťtenadbytečnýolejzhadic.
