Bedienungsanleitung

VMD 6

vmd6cover AL 14/11/00 16:03 Page Cov1

INHALT

AUTOMATISCHER
VORFÜHRMODUS

SO IST IHR CAMCORDER
EINSATZBEREIT

DEUTSCH

5

6 – 13

DIGITAL-CAMCORDER

VMD6

BEDIENUNGSANLEITUNG

AUFNAHME

Einfache Aufnahme (Video)................... 14

Einfache Aufnahme (D.S.C.) .................. 17

Einfache Aufnahme (Video und D.S.C.) ..... 18

Weitere Funktionen (Video und D.S.C.) .... 21

WIEDERGABE

Einfache Wiedergabe (Video) ................ 31

Weitere Funktionen (Video).................. 32

Einfache Wiedergabe (D.S.C.) ................ 34

Weitere Funktionen (D.S.C.) ................. 36

ANSCHLÜSSE

Grundsätzliche Anschlüsse.................... 40

Spezielle Anschlüsse........................... 42

KOPIERMODUS

Kopieren vom Camcorder zu einem

Videorecorder................................. 44

Kopieren von/zu einem Videogerät mit
DV-Anschluss (Digitalkopiermodus)

Kopieren von Bildsignalen

(MultiMediaCard zu Band).................. 46

Kopieren von Bildsignalen

(Band zu MultiMediaCard).................. 47

VERWENDUNG DER
FERNBEDIENUNG

Wiedergabe mit Zeitlupe,

Einzelbildfortschaltung und Zoomeffekt ... 50

Wiedergabe-Effekte ........................... 51

Random Assemble-Schnitt .................... 52

Erhöhte Schnittgenauigkeit ................... 56

Nachvertonung ................................. 58

STÖRUNGSSUCHE
PFLEGE UND

INSTANDHALTUNG
GERÄTEÜBERSICHT

Bedienelemente, Anschlüsse und Anzeigen

Anzeigen ........................................ 68

VORSICHTSMASSNAHMEN
STICHWORTVERZEICHNIS

TECHNISCHE DATEN

14 – 30

31 – 39

40 – 43

44 – 47

............ 45

48 – 58

59 – 64

66 – 72

.... 66

73 – 75
76 – 77
78 – 79

65

GE

2 DE

Vielen Dank für den Kauf dieses Digital-Camcorders.

Bitte lesen Sie vor der Ingebrauchnahme die folgenden Sicherheitshinweise und Vorsichtsmaßnahmen
durch, um den sachgemäßen und störungsfreien Gebrauch Ihres neuen Camcorders sicherzustellen.

Zu dieser Bedienungsanleitung

•Alle Haupt- und Nebenpunkte finden Sie in der Inhaltsangabe ( S. 1) aufgelistet.

•Die meisten Nebenpunkte werden durch Hinweise er gänzt, die Sie bitte ebenfalls durchlesen sollten.

•Zur erleichterten Bezugnahme ist die Anleitung in Basisfunktionen und spezielle Funktionen bzw.

Bedienschritte gegliedert.

Wir empfehlen . . .

.... vor der Ingebrauchnahme die Bezugnahme auf die Übersicht ( S. 66 bis 72), um sich mit der

Anordnung etc. der Bedienelemente vertraut zu machen.

.... die folgenden Sicherheitshinweise sorgfältig durchzulesen. Sie enthalten äußerst wichtige Informationen

zur sachgemäßen Handhabung Ihres neuen Camcorders.

Beachten Sie bitte insbesonders die Sicherheitsmaßnahmen auf den Seiten 73 bis 75.

SICHERHEITSHINWEISE

ACHTUNG:
SCHÜTZEN SIE DIESES GERÄT VOR NÄSSE UND FEUCHTIGKET,

DAMIT ES NICHT IN BRAND GERÄT UND KEIN KURZSCHLUSS
ENTSTEHT.

VORSICHTSMASSNAHMEN:

 Um elektrische Schläge zu vermeiden, das Gehäuse nicht öffnen! Dieses Gerät enthält keinerlei Teile,

die vom Benutzer gewartet werden können. Überlassen Sie W artungsarbeiten bitte qualifizierten Service­Fachleuten.

 Bei Nichtgebrauch des Netz-/Ladegeräts über einen längeren Zeitraum wird empfohlen, das Netzkabel

von der Netzsteckdose abzuziehen.

HINWEISE:

●

Das Typenschild (mit der Seriennummer) und Sicherheitshinweise befinden sich an der Unter- und/oder
Rückseite des Geräts.

●

Das Typenschild (mit der Seriennummer) des Netz-/Ladegeräts befindet sich an dessen Unterseite.

Dieser Camcorder ist für PAL-Farbsignale ausgelegt. Die Wiedergabe ist mit einem Fernsehgerät einer
anderen Farbnorm nicht möglich. Selbstverständlich ist das Filmen mit LCD-Monitor-/Sucherbildüber­wachung überall möglich. Batteriesatz BAT 600 verwenden. Zur Aufladung dieser Batteriesätze das
mitgelieferte Netz-/Ladegerät (mit variabler Netzspannung) verwenden. (In Ländern mit einer anderen
Netzsteckdosennorm muss ein geeigneter Netzsteckeradapter verwendet werden.)

DE3

Wird dieses Gerät bei Einbau in ein Gehäuse oder ein Regal benutzt, ausreichend freie Flächen (jeweils 10
cm seitlich sowie hinter und über dem Gerät) lassen, um einen einwandfreien Temperaturausgleich zu
gewährleisten.

Niemals die Ventilationsöffnungen blockieren (z.B. durch eine Zeitung oder eine Stoffdecke etc.).
Andernfalls können die im Geräteinneren auftretenden hohen Temperaturen nicht abgestrahlt werden.

Niemals offenes Feuer (z.B. eine brennende Kerze) auf oder unmittelbar neben dem Gerät plazieren.
Beim Entsorgen der Batterien müssen geltende Gesetze sowie örtlich geltende Vorschriften zum

Umweltschutz und zur Müllentsorgung eingehalten werden.
Das Gerät niemals Nässe wie Spritzwasser etc. aussetzen.
Das Gerät niemals in Räumen oder an Orten verwenden, an denen Nässe, Feuchtigkeit oder W asserdampf

auftreten kann (z.B. Badezimmer).
Niemals Flüssigkeit enthaltende Behälter (wie Kosmetik- oder medizinische Behälter, Blumenvasen,
Blumentöpfe, Trinkgefäße etc.) über oder unmittelbar neben dem Gerät plazieren.
(Falls Flüssigkeit in das Geräteinnere gelangt, besteht Feuer- und/oder Stromschlaggefahr.)

Niemals das Objektiv oder den Sucher direkter Sonneneinstrahlung aussetzen. Dies kann Augenschäden
zur Folge haben und Geräteschäden verursachen. Zudem besteht Stromschlag- und Feuergefahr.

ACHTUNG!

Die folgenden Handhabungshinweise beachten, um Camcorder-Schäden und Verletzungen zu vermeiden.
Zum Transportieren unbedingt den mitgelieferten Haltegurt einwandfrei anbringen und stets verwenden!

Den Camcorder beim Transportieren niemals am Sucher und/oder LCD-Monitor fassen. Andernfalls kann
der Camcorder herunterfallen oder anderweitig beschädigt werden.

Finger und Gegenstände können am Cassettenhalter eingeklemmt werden. Diesbezüglich insbesondere
auf Kinder achten. Kinder sollten diesen Camcorder nicht handhaben.

Bei Verwendung eines Stativs auf stabile Aufstellung (schräger, unebener Unter grund etc.) achten, so dass
es nicht umfällt. Der Camcorder kann andernfalls schwer beschädigt werden.

ACHTUNG!

Der mit dem TV-Gerät/Videorecorder verbundene (Audio/Video-, S-Video-, Schnittsteuer-,
Spannungsversorgungskabel etc.) Camcorder sollte nicht auf dem TV-Gerät oder an einem Ort plaziert
werden, wo die Kabel Behinderungen verursachen. Die Kabel so verlegen, dass ein versehentliches
Verrutschen (und Herunterfallen) des Camcorders nicht möglich ist.

 Dieser Camcorder ist für Digital-Vdeocassetten, die das Zeichen “ ” tragen, und für

Speicherkarten, die das Zeichen “

” tragen, ausgelegt.

Vor der Herstellung wichtiger Aufnahmen . . .

.... Stellen Sie sicher, dass Sie geeignete Cassetten ( ) verfügbar haben.

.... Stellen Sie sicher, dass Sie geeignete Speicherkarten ( ) verfügbar haben.

.... Beachten Sie, dass dieser Camcorder mit anderen Digitalformaten nicht kompatibel ist.

.... Berücksichtigen Sie, dass dieser Camcorder ausschließlich für den privaten Gebrauch vor gesehen ist. Der

Gebrauch für kommerzielle Zwecke ist ohne ausdrückliche Genehmigung untersagt. (W enn Sie bei einer
öfffentlichen Veranstaltung (Konzert, Ausstellung etc.) aufnehmen möchten, empfehlen wir Ihnen, sich
zuvor eine Genehmigung zu besorgen.)

4 DE

MITGELIEFERTES ZUBEHÖR

•Netz-/Ladegerät

AC 600

•Kabeladapter

•MultiMediaCard

(16 MB) (bereits im
Camcorder eingesetzt)

•Objektivschutzkappe
(bereits am Camcorder
angebracht)

•Fernbedienung
TC 200M

•Schultergurt

•Kabelfilter x 1

(für optionales
S-Video-Kabel)

•Batteriesatz
BAT 600

•2 Batterien (R03/AAA)
für Fernbedienung

•CD-ROM
Enthält diese 3 Software-Programme:

•JLIP-Video Capture

•JLIP-Video Producer

•Picture Navigator

•PC-Anschlusskabel

•DV-Kabel

•Schnittsteuerkabel

Ein Stecker mit
3 Ringkontakten, ein
Stecker mit 1 Ringkontakt.

•Gleichpannungskabel

•AV-Kabel

(Ministecker (ø 3,5 mm)
zu Cinchstecker)

Anbringen des Kabelfilters

Schließen Sie das mitgelieferte Kabelfilter am optionalen S-Videokabel an. Das Kabelfilter verringert die
Einwirkung von Störeinstreuungen.

DE5

12 3

Riegel

Klinken Sie die
beiden Riegel
aus.

Legen Sie das Kabel so im Filter ein, dass zwischen
Kabelstecker und Kabelfilter ca. 3 cm Abstand
eingehalten werden. Wickeln Sie dann das Kabel wie

3 cm

Einmal umwickeln.

Schließen Sie das
Kabelfilter. Hierbei müssen
beide Riegel einrasten.

gezeigt einmal in Längsrichtung um das Kabelfilter .

•Das Kabel muss straff gewickelt werden.

HINWEIS:

Darauf achten, dass das Kabel nicht beschädigt wird.

 Bei Anbringung stets das Kabelende mit dem Kabelfilter am Camcorder anschließen.

AUTOMATISCHER VORFÜHRMODUS

Der Vorführmodus wird ausgelöst, wenn für den
Menüeintrag “DEMO. MODE” der Einstellstatus “ON”
(Einstellung ab Werk) gilt.

 Verfügbar bei auf “ ”oder “ ” gestelltem

Hauptschalter , wenn keine Cassette eingelegt ist.

 Der Vorführmodus wird unterbrochen, sobald am

Camcorder ein Bedienschritt vorgenommen wird. Falls
innerhalb von 1 Minute kein weiterer Bedienschritt
erfolgt, wird der V orführmodus automatisch fortgesetzt.

 “DEMO. MODE” verbleibt auch nach Ausschaltung des

Camcorders im Status “ON”.

 Um den aktivierten Vorführmodus zu beenden, den

Hauptschalter auf “

” stellen und MENU/BRIGHT
drücken. Der Camcorder wechselt direkt auf das
V orführmodus-Einstellmenü (unter Auslassung der
Hauptmenüseite). V ersetzen Sie den Leuchtbalken dur ch
Drehen von MENU/BRIGHT auf “OFF” und drücken
Sie dann MENU/BRIGHT an. Die normale
Bildschirmanzeige erscheint.

MENU/BRIGHT-Wählrad

C

A

M

E

R

A

E

1

R

C

R

E

S

U

O

Z

O

O

G

A

I

A

T

L

D

I

E

M

D

MEONNU

T

U

R

N

M

O

D

E

N

D

M

O

D

E
M
N

U

P

L

Y

N

U

M

B

E

R

O

.

M

O

D

E

6 DE

Batteriesatz
BAT 600

SO IST IHR CAMCORDER EINSATZBEREIT

An
Netzsteckdose

Spannungsversorgung

Da dieser Camcorder für Netz- und Batteriebetrieb
ausgelegt ist, können Sie stets die für die Aufnahmesituation
bestgeeignete Stromquelle verwenden. Die mitgelieferte
Stromquelle nicht für andere Geräte verwenden.

AUFLADEN EINES BATTERIESATZES

Netz-/Ladegerät

POWER-Anzeige

CHARGE-Anzeige

Batteriesatz

BAT 600

HINWEISE:

●

Falls die Batteriesatzschutzkappe noch nicht entfernt wurde, muß diese nun abgenommen werden.

●

Den Ladebetrieb im Umgebungstemperaturbereich zwischen 10°C und 35°C durchführen. (Die ideale Umge­bungstemperatur für den Ladebetrieb liegt zwischen 20°C und 25°C). Bei zu niedrigen Umgebungstemperaturen
kann der Batteriesatz ggf. nicht vollständig geladen werden.

●

Die oben angegebenen Ladezeiten gelten jeweils für einen vollständig entladenen Batteriesatz.

●

Die Ladedauer variiert in Abhängigkeit von der Umgebungstemperatur und dem Betriebszustand des Batteriesatzes.

●

Das Netz-/Ladegerät nicht in der Nähe eines Radioempfängers betreiben, um Empfangsstörungen zu vermeiden.

●

Wird während des Ladebetriebs das Camcorder-Gleichspannungskabel am Netz-/Ladegerät angebracht, erfolgt die
Spannungsversorgung für den Camcorder und der Ladebetrieb wird vorzeitig abgebrochen.

●

Das Netz-/Ladegerät erwärmt sich während des Betriebs. Dies ist keine Fehlfunktion. Sicherstellen, dass das Netz-/
Ladegerät an einem Ort aufgestellt wird, an dem kein Hitzestau auftreten kann.

●

Bei Ladebetrieb für einen neuen oder besonders lange gelagerten Batteriesatz leuchtet die Ladeanzeige (CHARGE)
ggf. nicht auf. In diesem Fall den Batteriesatz vom Netz-/Ladegerät abnehmen und erneut anbringen.

●

Falls sich die Batteriesatz-Nutzungsdauer nach voller Aufladung deutlich verkürzt, ist der Batteriesatz verbraucht und
nicht mehr nutzbar. Einen neuen Batteriesatz verwenden.

An die DC OUT-Buchse

Ladedauer

Ca. 1 Std. 30 Min.

Ver gewissern Sie sich, dass das vom Camcorder
kommende Gleichspannungskabel nicht am Netz-/

1

Ladegerät angeschlossen ist. Stecken Sie den
Netzstecker des Netz-/Ladegeräts in eine
Netzsteckdose. Die Betriebsanzeige (POWER)
leuchtet.

Den Batteriesatz am Netz-/Ladegerät so anbringen,
dass die Plus- und Minuspolmarkierungen jeweils

2

korrekt aufeinander ausgerichtet sind. Die
Ladeanzeige (CHARGE) beginnt zu blinken. Dies
bestätigt, dass der Ladevorgang begonnen hat.

Wenn die Ladeanzeige (CHARGE) vom Blink- auf ein
Dauerleuchtsignal wechselt, ist der Ladevorgang

3

abgeschlossen. Den Batteriesatz abziehen und
anheben. Vergessen Sie nicht, das Netzkabel des
Netz-/Ladegeräts von der Netzsteckdose abzuziehen.

Batteriehinweise

GEFAHR! Batteriesätze niemals auseinandernehmen, offenem

Feuer oder starker Hitze aussetzen! Andernfalls besteht Feuer ­und Explosionsgefahr!

ACHTUNG! Batteriesätze und insbesonders deren
Polkontakte niemals mit metallischen Gegenständen in
Berührung bringen! Andernfalls können Kurzschlüsse mit

Lithium-Ionen-Batterien sind kälteempfindlich.

Feuergefahr auftreten.

Vorzüge von Lithium-Ionen-Batterien

Lithium-Ionen-Batterien bieten hohe Leistung bei kompakten
Abmessungen. Bei Einwirkung niedriger Umgebungstempera­turen (unter 10°C) kann jedoch ein vorübergehender starker
Leistungsabfall auftreten. In diesem Fall die Batterie kurz
aufwärmen (in Jackeninnentasche etc.) und dann wieder am
Camcorder anbringen. Solange die Batterie nicht abkühlt,
sollte sie ihre Leistung voll abgeben.

(Wird die Batterie mit einem chemischen Heizkissen erwärmt,
darauf achten, dass die Batterie nicht in direkte Berührung mit
dem Heizkissen kommt!)

BATTERIESATZ-VERWENDUNG

DE7

BATTERY
RELEASE-Riegel

1

3

2

ACHTUNG:

V or Abtrennen der Spannungsversor­gung unbedingt den Camcorder aus­schalten. Andernfalls können
Camcorder-Fehlfunktionen auftreten.

HINWEISE:

●

Die bei Batteriebetrieb verfügbare Aufnahmezeit kann sich wesentlich verkürzen, wenn:

•

häufig die Zoomfunktion oder die Aufnahmebereitschaft verwendet werden.

•

der LCD-Monitor häufig benutzt wird.

•

der Wiedergabemodus häufig verwendet wird.

●

Ist längerer Batteriebetrieb vorgesehen, sollten Sie genügend voll geladene Batteriesätze bereithalten. Als Faustregel
gilt: Genügend Batteriesätze für die dreifache ursprünglich geplante Aufnahmedauer bereithalten.

Den Sucher nach oben 1 klappen.

1

Drücken Sie den Batteriesatz mit nach unten
weisendem Pfeilsymbol leicht gegen die Camcorder-

2

Rückwandhalterung 2 und dann nach unten 3, bis
er einrastet.

•Bei Anbringung des Batteriesatzes mit umgekehrter
Plus-/Minuspolanordnung können
Fehlfunktionen auftreten.

Abnehmen des Batteriesatzes . . .

.... Klappen Sie den Sucher nach oben 1. Halten Sie den

BATTERY RELEASE -Riegel gedrückt und drücken Sie
den Batteriesatz leicht nach oben. Nun kann der
Batteriesatz abgenommen werden.

Ungefähre Aufnahmezeit

Batteriesatz

BAT 600

LCD-Monitor ein/
Sucher aus

1 Std.

(35 Min.)

LCD-Monitor aus/
Sucher ein

1 Std. 15 Min.

(40 Min.)

NETZBETRIEB

Das Netz-/Ladegerät verwenden (die Anschlüsse wie gezeigt vornehmen).

HINWEISE:

●

Das mitgelieferte Netz-/Ladegerät arbeitet mit automatischer Netzspannungsanpassung für Versorgungsnetze
von 110 V bis 240 V Wechselspannung.

●

Weitere Hinweise  S. 6.

Netzkabel

An Netzsteckdose

An
Gleichspannungs­eingang

Netz-/
Ladegerätr

Gleichspannungskabel

An die
DC OUT-Buchse

8 DE

PAUSE

Motorzoomregler

Aufnahme-Start/Stopp-Taste

SO IST IHR CAMCORDER EINSA TZBEREIT

Einstellung der Griffschlaufe

Öffnen Sie den Klettverschluss.

1

Stecken Sie Ihre rechte Hand durch die Schlaufe

2

und fassen Sie den Griff.
Stellen Sie die Länge so ein, dass die Aufnahme-

3

Start/Stopp-Taste und der Motorzoomregler
bequem bedient werden können. Drücken Sie
nun den Klettverschluss an.

(Forts.)

2

1

3

Hauptschalter

Dioptrienregler

Suchereinstellung

Stellen Sie den Hauptschalter bei gedrückt

1

gehaltenem Schalter-Sperrknopf auf “ ” oder
“ ”.

Drehen Sie den Dioptrienregler, bis die

2

Sucheranzeigen einwandfrei scharf abgebildet
werden.

Anbringung des Schultergurtes

Batteriesatz oder Gleichspannungskabel dürfen

1

nicht am Camcorder angebracht sein. Führen
Sie wie gezeigt das Gurtende durch die Öse 1
und dann durch die Schnalle 2, so dass eine
Schlaufe entsteht. Wiederholen Sie diesen
V organg für die andere Öse 3 unter der
Griffschlaufe und stellen Sie sicher , dass sich der
Gurt nicht verdreht.

Stativanbringung

Richten Sie die Schraube und den Passstift des

1

Stativs auf den Stativsockel des Camcorders aus
und ziehen Sie die Schraube fest.

•Es ist möglich, dass je nach Stativausführung
kein Passstift vorhanden ist.

VORSICHT:

Bei Gebrauch eines Stativs darauf achten,
dass alle Stativbeine vollständig ausgezogen
und eingerastet sind, so dass der Camcorder
sicher aufgestellt ist. Kein zu kleines Stativ
verwenden, da andernfalls eine stabile
Camcorderaufstellung nicht erzielt werden
kann.

MENU/BRIGHT-Wählrad

DE9

Datum-/Zeiteinstellung

Datum und Zeit werden stets automatisch mit aufgezeich­net. Bei der Wiedergabe können Sie diese Anzeige nach
Belieben beibehalten oder ausschalten ( S. 32).

Stellen Sie den Hauptschalter bei gedrückt

1

gehaltenem Sperrknopf auf “ ”.
Der Camcorder wird eingeschaltet, die Betriebs­anzeige leuchtet.

Drücken Sie MENU/BRIGHT an, so dass das Menü

2

erscheint.

FAD

W
W

4

D

S

I

1

R

E

U

T

O

N

S

C

/

D

A

T

E

T

I

E

M

K

C

L

C

O

Hauptschalter

Betriebsanzeige

Anzeige

I

/

P

E

W

E

R

–

S

C

R

E

O

I
I

R

A

O

F

F

A

F

A

F

A

P

L

R

N
E

R
T

I

C

O

A

D

L

P

–

S

H

U

E

T

T

P

O

M

D

N
F

–

R

W

H

E

I

T

D

–

R

B

L

E

A

C

D

–

R

E

M

O

S

A

D

U

A

Y

MEN

E

N

M

E

D

E

J.

1

.

112

L
E

E
K

IRC

.

000

:

0

Sperrknopf

F

F

O

Y

A

L

P

Menü
“DISPLAY MENU”

Wählen Sie durch Drehen von MENU/BRIGHT “ ”

3

und drücken Sie dann MENU/BRIGHT an. Das Menü
“DISPLAY MENU” erscheint.

Wählen Sie durch Drehen von MENU/BRIGHT

4

“CLOCK ADJ.” und drücken Sie dann MENU/
BRIGHT an. Das T agesfeld wird markiert.

Geben Sie durch Drehen von MENU/BRIGHT den
T ag ein und drücken Sie dann MENU/BRIGHT an.
Wiederholen Sie diese Bedienschritte für Monat, Jahr,
Stunden und Minuten. Wählen Sie durch Drehen von

MENU/BRIGHT “1RETURN” und drücken Sie
MENU/BRIGHT zweimal kurz an, um das Menü zu

schließen.

HINWEIS:

Wenn der Leuchtbalken auf “CLOCK ADJ.” steht und noch
kein Einstellbereich aufgerufen wurde, arbeitet die
eingebaute Zeitmessung weiterhin. Die Zeitmessung
stoppt, sobald der erste Einstellbereich (Tag) aufgerufen
wird. Wenn nach der Minuteneingabe MENU/BRIGHT
angedrückt wird, wird die Datums- und Zeitmessung ab
diesem Zeitpunkt ausgelöst.

10 DE

*

Zum Schutz vor versehentlicher

SO IST IHR CAMCORDER EINSA TZBEREIT

Aufnahme­schutzschieber*

Sicherstellen,
dass das
Cassettenfenster
nach aussen
weist.

OPEN/EJECT-RiegelCassettenfach

Cassettenfachklappe

SCHLIESSEN (PUSH HERE)

Löschung:

....Den am Cassettenrücken befindlichen

Aufnahmeschutzschieber in Position
“SAVE” bringen. Hierauf ist diese Cassette
für den Aufnahmebetrieb gesperrt. Soll
diese Cassette erneut für Aufnahmen
verwendet werden, den Schieber in
Position “REC” bringen.

(Forts.)

Einlegen und Entnehmen einer Cassette

Zum Einlegen oder Entnehmen einer Cassette muss der
Camcorder mit Spannung versorgt werden.

Schieben und halten Sie den OPEN/EJECT-Riegel in

1

Pfeilrichtung und klappen Sie dann die
Cassettenfachklappe nach außen, bis sie einrastet.
Das Cassettenfach wird automatisch ausgeschoben.

•Greifen Sie niemals in das Cassettenfach.
Nach dem Einlegen bzw. der Entnahme der Cassette

2

drücken Sie das Cassettenfach im Bereich “PUSH
HERE” hinunter .

•Sobald das Cassettenfach einrastet, wird es
automatisch eingezogen. Warten Sie, bis es
vollständig eingezogen ist, und schließen Sie dann
die Cassettenfachklappe.

•Bei zu geringer Batteriesatzleistung kann die Klappe
ggf. nicht vollständig geschlossen werden. IN
KEINEM FALL VERSUCHEN, die Klappe unter
starker Druckausübung zu schließen. Wechseln Sie
den Batteriesatz gegen einen voll geladenen aus
und schließen Sie hierauf die Klappe.

Drücken Sie die Cassettenfachklappe bis zum

3

Einrasten fest an.

Ungefähre Aufnahmezeit

Cassette

30 Min. 30 Min. 45 Min.
60 Min. 60 Min. 90 Min.
80 Min. 80 Min. 120 Min.

Aufnahmegeschwindigkeit

SP LP

HINWEISE:

●

Das Cassettenfach wird mit einer Verzögerung von wenigen Sekunden ausgeschoben. Das Cassettenfach
nicht mit Gewalt öffnen.

●

Wenn das Cassettenfach nach einigen Sekunden nicht ausgeschoben wird, die Cassettenfachklappe
schließen und erneut öffnen. Wird das Cassettenfach weiterhin nicht ausgeschoben, den Camcorder aus­und erneut einschalten.

●

Wenn das Band nicht einwandfrei eingefädelt wird, die Cassettenfachklappe vollständig öffnen und die
Cassette entnehmen. Warten Sie einige Minuten, ehe Sie die Cassette erneut einlegen.

●

Wenn der Camcorder einem plötzlichen Temperaturwechsel von kalt zu warm ausgesetzt war, einige Zeit bis
zum Öffnen der Cassettenfachklappe warten.

●

Niemals die Cassettenfachklappe vor Ausschub des Cassettenfachs schließen! Andernfalls kann der
Camcorder beschädigt werden.

●

Eine Cassette kann auch bei ausgeschaltetem Camcorder eingelegt/entnommen werden. Wird das
Cassettenfach bei ausgeschaltetem Camcorder geschlossen, wird dieses ggf. nicht eingezogen. Wir
empfehlen, vor dem Einlegen/Entnehmen einer Cassette den Camcorder einzuschalten.

●

Wenn die Cassettenfachklappe bei eingelegter Cassette geöffnet wurde (mit oder ohne Ausschub des
Cassettenfachs), wird bei der nächsten Aufnahmeanfügung ein kurzer Bandabschnitt ohne Bildsignal bespielt
oder das Ende der vorhergehenden Szene gelöscht (durch den Anfang der nächsten Szene überdeckt).
Weitere Angaben zu Aufnahmeanfügungen siehe Seite 19.

●

Die Griffschlaufe lockern, falls diese das Öffnen der Cassettenfachklappe behindert ( S. 8).

Kartenfachklappe

MultiMediaCard

Schrägkante

DE11

Einsetzen einer MultiMediaCard

Ver gewissern Sie sich, dass der Camcorder

1

ausgeschaltet ist.
Zum Öffnen der Kartenfachklappe drücken Sie den

2

Riegel nach oben (MEMORY CARD).
Schieben Sie die Karte mit nach vorne weisender

3

Schrägkante und nach oben weisendem Etikett ein.

•Hierbei den auf der Kartenunterseite befindlichen

Anschlussbereich nicht berühren.

Schieben Sie die Kartenfachklappe auf, bis diese

4

einrastet.

HINWEISE:

●

Ausschließlich MultiMediaCard verwenden, die das
Zeichen “ ” tragen.

●

Nicht jede MultiMediaCard-Ausführung ist für diesen
Camcorder geeignet. Bitte informieren Sie sich vor dem
Kauf einer MultiMediaCard beim Kartenhersteller oder
bei einem Fachhändler.

Entnehmen einer MultiMediaCard . . .

.... In Schritt 3 drücken Sie die Karte nach innen, um

diese auszuklinken, wobei diese automatisch
ausgeschoben wird. Die Karte entnehmen und die
Kartenfachklappe schließen.

ACHTUNG:

Niemals die Karte einsetzen oder entnehmen, wenn
der Camcorder eingeschaltet ist! Andernfalls können
Datenverluste auf der Karte auftreten und/oder der
Camcorder kann den Karteneinlegstatus nicht
erkennen.

12 DE

1

R

E

R

E

C

S

O

U

Z

O

O

G

A

I

T

A

L

I

D

D

E

M

1

R

E

Q

U

A

C

R

E

SO IST IHR CAMCORDER EINSA TZBEREIT

MENU/BRIGHT-Wählrad

Hauptschalter

Sperrknopf

Betriebsanzeige

Anzeige

C

A

R

A

MEN

M

E

T

U

R

N

M

D

E

S

O

N

D

M

O

D

E
U
M

M

S

R

T

E

P
B

E

O

D

C
N

Y

LEMCET

R
E

NU

SFTIANNEDARD

L

M
N
L

Y

N

U

O

.

D

T

U

L

I

S

F

F

O

Y

A

L

P

U
P

P

Menüanzeige

Untermenü

Menüanzeige

Untermenü

Anzahl der speicherbaren Bilder
(Annäherungswert)

Bildqualitäts­modus

FINE
STANDARD

MultiMediaCard

16 MB

(mitgeliefert)

200
400

HINWEIS:

Die Anzahl der speicherbaren Bilder schwankt
in Abhängigkeit vom eingestellten
Bildqualitätsmodus sowie dem Bildinhalt.

(Forts.)

Einstellung der Aufnahmegeschwindigkeit

Wählen Sie die bevorzugte Geschwindigkeit.

Stellen Sie den Hauptschalter bei gedrückt
gehaltenem Sperrknopf auf “ ”. Der Camcorder

1

wird eingeschaltet, die Betriebsanzeige leuchtet.
Drücken Sie MENU/BRIGHT an, so dass das Menü

erscheint.

2

Wählen Sie durch Drehen von MENU/BRIGHT “ ”
und drücken Sie dann MENU/BRIGHT an. Das Menü

3

“CAMERA MENU” erscheint.
Wählen Sie durch Drehen von MENU/BRIGHT “REC

MODE” und drücken Sie dann MENU/BRIGHT an.

4

Das Untermenü erscheint. Wählen Sie durch Drehen
von MENU/BRIGHT “SP” oder “LP” und drücken Sie
dann MENU/BRIGHT an. Wählen Sie durch Drehen
von MENU/BRIGHT “1RETURN” und drücken Sie
MENU/BRIGHT zweimal kurz an, um das Menü zu
schließen.

•Ein im LP-Modus bespieltes Band kann nicht zur
Nachvertonung ( S. 58) verwendet werden.

•Der LP-Modus bietet eine bessere Bandnutzung, da
die Aufnahmezeit um das Eineinhalbfache
verlängert wird.

HINWEISE:

●

Wird die Aufnahmegeschwindigkeit während der
Aufnahme umgestellt, treten am Umschaltpunkt
Bildstörungen auf.

●

Aufnahmen, die in LP-Geschwindigkeit mit diesem
Camcorder hergestellt wurden, sollten nach Möglichkeit
mit diesem Camcorder abgespielt werden.

●

Wird ein Band abgespielt, das auf einem anderen
Camcorder bespielt wurde, können Bildmosaik­störmuster und kurzzeitiger Tonausfall auftreten.

Einstellung der Bildqualität

Die Bildqualität kann Ihren Aufnahmeerfordernissen
entsprechend voreingestellt werden. Sie haben zwei
Qualitätsstufen zur Wahl: FINE und STANDARD (in
abnehmender Qualitätsabstufung).

Stellen Sie den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ”. Der Camcorder schaltet sich ein

1

und die Betriebsanzeige leuchtet.
Drücken Sie zum Menüaufruf MENU/BRIGHT an.

2

Wählen Sie durch Drehen von MENU/BRIGHT“ ”
und drücken Sie hierauf MENU/BRIGHT an. Das

3

Menü “DSC MENU” erscheint.
Wählen Sie durch Drehen von MENU/BRIGHT

“QUALITY” und drücken Sie hierauf MENU/BRIGHT

4

an, um das Untermenü aufzurufen. Drehen Sie
MENU/BRIGHT, bis der gewünschte Qualitätsmodus
markiert wird und drücken Sie MENU/BRIGHT an.
Zum Schließen des Menüs setzen Sie den
Leuchtbalken auf “1RETURN” und drücken dann
MENU/BRIGHT zweimal an.

F. AUTO

Zur Camcorder-Einschaltung den

DSC

Hauptschalter bei gedrückt gehaltenem
Sperrknopf in eine beliebige Stellung (außer
“OFF”) bringen.

Hauptschalter

Sperrknopf

F

F

Betriebsanzeige

O

Y

A

L

P

DE13

Moduswahl

Wählen Sie den gewünschten Modus mit dem
Hauptschalter und dem Schalter VIDEO/DSC.

Hauptschalterposition

(Manuelle Aufnahme):

Verschiedene Aufnahmefunktionen können bei Menü-
Bezugnahme benutzerspezifisch eingestellt werden.
Sie haben größeren kreativen und situationsange­passten Spielraum als bei der Vollautomatik.

(Vollautomatik-Aufnahme):

Aufnahme ohne Spezialeffekte oder manuelle
Einstellmöglichkeit. Geeignet für herkömmliche
Aufnahmesituationen.

Aus: OFF:

In dieser Stellung ist der Camcorder ausgeschaltet.

:

Bandaufnahmen und auf der MultiMediaCard
enthaltene Standbilder können wiedergegeben
werden und Band- sowie Standbilder der
MultiMediaCard können auf einen Computer
übertragen werden.

Bei auf “ ” gestelltem Hauptschalter
erscheint die Anzeige “F. AUTO”. Diese
Anzeige unterbleibt bei Einstellung auf
“ ” oder “ ”.

Bei auf “ ” oder “ ” gestelltem
Hauptschalter und auf “ ” gestelltem
Schalter VIDEO/DSC erscheint die Anzeige
“DSC”. Diese Anzeige unterbleibt bei
Einstellung auf “VIDEO”.

VIDEO/DSC-Schalterpositionen

VIDEO:

Die Aufnahme auf Band oder die Wiedergabe vom
Band ist möglich. Gilt im Menü “DSC” für “REC
SELECT” der Einstellstatus “

/

”, werden
Standbilder gleichzeitig im Camcorder-Speicher
aufgezeichnet.

:

Standbilder können auf der MultiMediaCard
abgespeichert oder auf der MulltiMediaCard
abgespeicherte Standbilder können wiedergegeben
werden.

VIDEO/DSC-Schalter (Der LCD-Monitor
muss aufgeklappt sein.)

14 DE

25

BR I GHT

–

+

Betriebsanzeige

Aufnahme-Start/
Stopp-Taste

Anzeige

Hauptschalter

Sperrknopf

F

F

O

Y

A

L

P

Während der

Aufnahme

Bandrestzeitanzeige
(Annäherungswert)

AUFNAHME

HINWEIS:

Einfache Aufnahme (Video)

Der Camcorder muss einsatzbereit sein. Falls dies nicht
der Fall ist, zunächst die Einsatzbereitschaft herstellen.

●

Spannungsversorgung ( S. 6)

●

Einstellung der Griffschlaufe ( S. 8)

●

Suchereinstellung ( S. 8)

●

Einlegen einer Cassette ( S. 10)

●

Einstellung der Aufnahmegeschwindigkeit ( S. 12)

Zum Abnehmen der Objektivschutzkappe drücken

1

Sie die beiden Riegel gleichzeitig nach innen.
Entriegeln (PUSH OPEN) und öffnen Sie den LCD­Monitor und stellen Sie den Schalter VIDEO/DSC auf
“VIDEO”.

Stellen Sie den Hauptschalter bei gedrückt

2

gehaltenem Sperrknopf auf “ ” oder “ ”.

Aufnahme mit LCD-Monitor-Bildüberwachung:

Vollständig ausklappen sowie in die erforderliche
Stellung drehen.

Aufnahme mit Sucherbildüberwachung:

Den LCD-Monitor schließen.

•Die Betriebsanzeige leuchtet und der Camcorder

schaltet auf Aufnahmebereitschaft. Hierbei wird die
Anzeige “PAUSE” eingeblendet.

min

(Berechnete
Restzeit)

Rotlicht
(leuchtet bei
Aufnahmebetrieb)

PUSH OPEN-Riegel

90 min

(Blinksignal) (Blinksignal) (Blinksignal)

180°

90°

89 min

1 min0 min

VIDEO/DSC-Schalter

3 min

2 min

MENU/

BRIGHT-Wählrad

Drücken Sie die Aufnahme-Start/Stopp-Taste.

3

Während der Aufnahme wird die Anzeige “ ”
eingeblendet.

Zum Aufnahmestopp . . .

.... Drücken Sie die Aufnahme-Start/Stopp-Taste. Der

Camcorder wechselt auf Aufnahmebereitschaft.

Bildhelligkeitseinstellung

.... Drehen Sie MENU/BRIGHT, bis die Bildhelligkeits-

anzeige arbeitet und die gewünschte Helligkeits­einstellung erzielt wurde.

DE15

HINWEISE:

●

Bei Außenaufnahmen unter sehr hellen Lichtbedingungen kann das LCD-Monitor-Bild ggf. nur schwer
erkennbar sein. In diesem Fall bei der Aufnahme die Sucherbildüberwachung verwenden.

●

Die Wiedergabe erfolgt nicht gleichzeitig auf dem LCD-Monitor und Sucherbildschirm.

●

Das Cassettenfach kann nur bei mit Spannung versorgtem Camcorder geöffnet werden.

●

Nach Öffnen der Cassettenfachklappe wird das Cassettenfach ggf. mit leichter Verzögerung ausgeschoben.
Das Cassettenfach niemals mit Gewalt öffnen!

●

Sobald das Cassettenfach einrastet, wird es automatisch eingezogen. Warten Sie, bis es vollständig
eingezogen ist, und schließen Sie dann die das Cassettenfach.

●

Die zur Berechnung der Restzeit erforderliche Zeitdauer sowie die Messgenauigkeit variieren in
Abhängigkeit von der verwendeten Cassette.

●

Bei Erreichen des Bandendes erscheint die Anzeige “T APE END”. Unterbleibt hierauf für 5 Minuten jeder
weitere Bedienschritt, schaltet der Camcorder automatisch ab. Diese Anzeige erscheint auch, wenn eine
Cassette eingelegt wird, die bereits das Bandende erreicht hat.

●

Überschreitet die Aufnahmebereitschaft die Dauer von 5 Minuten, schaltet sich der Camcorder selbsttätig
aus. Zur erneuten Camcorder-Einschaltung den Hauptschalter auf “OFF” und dann auf “ ” oder “ ”
stellen.

●

Enthält das Band unbespielte Abschnitte zwischen den Aufnahmen, ist der Zeitcode unterbrochen.
Dementsprechend können beim Schnittbetrieb Fehler auftreten. Um dies zu vermeiden, wie im Abschnitt
“Wenn eine Aufnahme nicht am Bandanfang gestartet wird” beschrieben vorgehen ( S. 19).

●

Während der Aufnahme ist der Lautsprecher ausgeschaltet.

●

Soll die Rotlichtanzeige während der Aufnahme unterbleiben,  S. 22, 23.

●

Sollen die Anzeigeeinblendungen während der Aufnahme unterbleiben,  S. 22, 25.

Eigenportrait-Aufnahme

AUFNAHME BEI HOCH ODER TIEF
GEHALTENEM CAMCORDER

Gelegentlich ist es empfehlenswert oder erforderlich,
einen ungewöhnlichen Aufnahmewinkel zu wählen.
Bringen Sie den Camcorder in die gewünschte
Position und kippen/drehen Sie den LCD-Monitor
so, dass eine Bildüberwachung möglich ist. Der
LCD-Monitor kann um 90° nach unten und um 180°
nach oben gekippt werden. Dies entspricht einem
270°-Drehbereich.

EIGENPORTRAITAUFNAHME

Sie können sich selber bei handgehaltenem
Camcorder aufnehmen, wobei Sie das Aufnahmebild
im LCD-Monitor überwachen. Öffnen und drehen
Sie hierzu den LCD-Monitor um 180° nach oben
und vorne und richten Sie das Objektiv auf sich aus.
Starten Sie dann die Aufnahme.

16 DE

MODE-Taste

VIDEO/DSC-Schalter (Der LCD-Monitor
muss aufgeklappt sein.)

FULL

FRAME
Eingerahmter
Schnappschuss*

MULTI-4
Multi-Analyzer
m. 4 Bildern

* Mit simuliertem Verschlussgeräusch.

Schnappschussmodus

MULTI-9
Multi-Analyzer
m. 9 Bildern

FULL
Ungerahmter
Schnappschuss*

PIN-UP
Pin-up-Modus*

AUFNAHME

HauptschalterSNAPSHOT-Taste

Sperrknopf

F

F

O

Y

A

L

P

Schnappschuss (bei Videoaufnahme)

Diese Schnappschussaufnahme wird auf Band festgehalten.

SCHNAPPSCHUSS-MODUSWAHL

1
2

SCHNAPPSCHUSS-AUFNAHME

1

Serienaufnahme

Wird die Taste SNAPSHOT gedrückt gehalten, erfolgt eine
Serienaufnahme von Einzelbildern. (Der Abstand zwischen
den Einzelbildern beträgt ca. 1 Sek.)

HINWEISE:

●

●

●

●

●

●

●

●

●

●

Einfache Aufnahme (Video) (Forts.)

Stellen Sie den Schalter VIDEO/DSC auf “VIDEO”
und dann den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ” oder “ ”.

Um einen der 5 Schnappschuss-Modi anzuwählen,
tippen Sie die T aste MODE wie erforderlich an, um
die gewünschte Schnappschussmodusanzeige
aufzurufen.

Drücken Sie die T aste SNAPSHOT.

Schnappschuss bei Aufnahmebereitschaft:

.... Anzeige “PHOTO” erscheint. Das Standbild wird für

ca. 6 Sekunden aufgenommen. Hierauf wechselt der
Camcorder erneut auf Aufnahmebereitschaft.

Schnappschuss bei Aufnahme:

.... Anzeige “PHOTO” erscheint. Das Standbild wird für

ca. 6 Sekunden aufgenommen. Hierauf wechselt der
Camcorder erneut auf normale Aufnahme.

Wenn der Schnappschussmodus “MULTI-4” oder “MULTI­9” gewählt wurde und mit Digitalzoom gefilmt wird, erfolgt
die Aufnahme im FULL-Modus.
Wenn der Schnappschussmodus nicht eingesetzt werden
kann, blinkt die Anzeige “PHOTO”, sobald die Taste
SNAPSHOT gedrückt wird.
Es ist zu beachten, dass bei einer Schnappschussaufnahme
mit AE-Programm-Bildeffekt ( S. 28) einige AE­Programm-Bildeffekte nicht verfügbar sind. In diesem Fall
blinkt das zugehörige Anzeigesymbol.
Wird SNAPSHOT bei aktivierter Bildstabilisierung (“DIS” im
Einstellstatus “ON”,  S. 24) gedrückt, wird die
Bildstabilisierung deaktiviert.
Ist “REC SELECT” auf “ / ” eingestellt (Menü,
S. 25), wird das Standbild sowohl auf Band als auch auf der
MultiMediaCard aufgezeichnet. Wird SNAPSHOT gedrückt,
wenn keine Cassette im Camcorder eingelegt ist, kann keine
Bildaufnahme auf der MultiMediaCard erfolgen.
Zur Bildübertragung vom Band auf eine MultiMediaCard



S. 47.
Die Schnappschussmodi sind auch im Wiedergabemodus
verfügbar, wenn im Menü “ COPY” auf “OFF”
gestellt ist ( S. 32). Hierbei unterbleibt jedoch die Abgabe
des simulierten Verschlussgeräusches.
Bei der Schnappschussaufnahme kann das im Sucher
gezeigte Bild teilweise fehlen. Dies trifft nicht für das
aufgenommene Bild zu.
Ist der AV-Anschluss belegt, wird das simulierte
Verschlussgeräusch nicht über den Lautsprecher abgegeben,
jedoch auf Band aufgezeichnet.
Während der Schnappschussaufnahme erscheint die
Anzeige “ ”.



STD

10/50

AUFNAHME

SNAPSHOT-Taste

MODE-Taste

Einfache Aufnahme (D.S.C.)

Hauptschalter

Sperrknopf

F

F

O

Y

A

L

P

Einfache Aufnahme (Foto-Schnappschuss)

Sie können Ihren Camcorder wie eine Digital-Fotokamera
(D.S.C.) verwenden, um Standbilder digital aufzunehmen.

HINWEIS:

Der Camcorder muss einsatzbereit sein. Falls dies nicht
der Fall ist, zunächst die Einsatzbereitschaft herstellen.

●

Spannungsversorgung ( S. 6)

●

Einstellung der Griffschlaufe ( S. 8)

●

Suchereinstellung ( S. 8)

●

Einsetzen einer MultiMediaCard ( S. 11)

●

Einstellung der Bildqualität ( S. 12)

SCHNAPPSCHUSS-MODUSWAHL

Stellen Sie den Schalter VIDEO/DSC auf “ ” und

dann den Hauptschalter bei gedrückt gehaltenem

1

Sperrknopf auf “ ” oder “ ”.

Um einen der 5 Schnappschussmodis anzuwählen,

tippen Sie die T aste MODE wie erforderlich an, um

2

die gewünschte Schnappschussmodusanzeige

aufzurufen.

• Die verfügbaren Schnappschussmodi sind die
gleichen wie auf Seite 16.

SCHNAPPSCHUSSAUFNAHME

Drücken Sie SNAPSHOT.
Die Bilddaten werden auf der MultiMediaCard

1

abgespeichert.

DE17

VIDEO/DSC-Schalter (Der LCD-Monitor
muss aufgeklappt sein.)

Gesamtbildzahl

Zeigt an, wieviele Bilder, einschließlich der bereits
hergestellten Aufnahmen, ungefähr zur Verfügung
stehen. Diese Anzeige schwankt in Abhängigkeit von
der Anzahl der bereits hergestellten Bilder, der
Bildqualität etc.

Anzeige

Bildzahl

Zeigt an, wieviele Bilder bereits
aufgenommen wurden.

Kartensymbol

Erscheint, wenn eine MultiMediaCard
eingesetzt ist. Blinkt, wenn keine
MultiMediaCard eingesetzt ist.

Aufnahmesymbol

Erscheint als Blinksignal bei der Aufnahme.

Bildqualitätsmodus

Zeigt die Bildqualität (FINE oder STD) des
gespeicherten Bildes an (

 S. 12).

So löschen Sie nicht mehr benötigte Einzelbilder . . .

.... Zur Vorgehensweise bei der Löschung von Bilddaten,

wenn die MultiMediaCard nicht benötigte Bilder
enthält oder voll ist, siehe “Bildlöschung” ( S. 38).

HINWEISE:

●

Wenn der Schnappschussmodus “MULTI-4” oder
“MULTI-9” gewählt wurde und mit Digitalzoom gefilmt

wird, erfolgt die Aufnahme im FULL-Modus.

●

Selbst bei aktiviertem (ON) Status für “DIS” ( S. 24)
ist die Bildstabiliserfunktion deaktiviert.

●

Wenn die Schnappschussaufnahme nicht möglich ist,
blinkt die Anzeige “PHOT O” bei Betätigen der T aste
SNAPSHOT.

●

Bei auf “ ” gestelltem Schalter VIDEO/DSC ist der
Serienaufnahmemodus ( S. 16) deaktiviert.

●

AE-Programm-Bildeffekte ( S. 28), die nicht in
Verbindung mit dem Schnappschussmodus eingesetzt
werden können, werden bei der Schnappschussauf­nahme deaktiviert. In diesem Fall blinkt das zugehörige
Anzeigesymbol.

●

Erfolgt bei auf “ ” oder “ ” gestelltem Hauptschalter
innerhalb von 5 Minuten keinerlei Bedienschritt am
batteriebetriebenen Camcorder , erfolgt automatische
Ausschaltung, um Batteriestrom zu sparen. Zur erneuten
Aufnahme den Hauptschalter auf “OFF” und dann auf
“ ” oder “ ” stellen.

●

Die gespeicherten Einzelbilder unterstützen den DFC­Speicherstandard (Design rules for Camera File). Die
Einzelbilder sind nicht kompatibel mit Geräten, die ohne
DFC-Unterstützung arbeiten.

18 DE

Einzoomen (T : T ele)

1xW

T

Zoomanzeige

10xW

Zoomverhältnis
(Annäherungswert)

10xW

T

20xW

Auszoomen (W: Weitwinkel)

T

Motorzoomregler

AUFNAHME

T

40xW

T

Digitalzoom­bereich

10fach­Zoombereich
(optisch)

Einfache Aufnahme (Video und D.S.C.)

FUNKTION:
AUFGABE:

Einzoomen oder Auszoomen, oder sofortige Änderung
in der Bildvergrößerung.

BEDIENUNG:

Einzoomen

Drücken Sie den Motorzoomregler in Richtung “T”.

Auszoomen

Drücken Sie den Motorzoomregler in Richtung “W”.

 Je stärker Sie den Motorzoomregler bewegen, desto

schneller läuft der Zoomvorgang ab.

HINWEISE:

●

Während des Zoomvorgangs kann die
Scharfeinstellung beeinträchtigt werden. In diesem
Fall bei Aufnahmebereitschaft zoomen, manuell
scharfstellen und die Focus-Verriegelung verwenden
( S. 21). Dann bei der Aufnahme ein- oder
auszoomen.

●

Es kann bis zur 100fachen Bildvergrößerung
gezoomt werden, und die Umschaltung auf die
optische Zoomfunktion (bis 10fach) ist möglich
( S. 23).

●

Bei Überschreiten der maximalen optischen
Zoomvergrößerung (10fach) erfolgt der
Zoomvorgang im Digitalzoom-Modus.

●

Bei Betrieb mit dem Digitalzoom können ggf.
Bildeinbußen auftreten.

●

Das Digitalzoom kann nicht eingesetzt werden,
wenn digitale Bildeffekte wie die Bildüberblend-
effekte ( S. 26, 27) oder das Video-Echo
( S. 28) verwendet werden.

●

In der maximalen Weitwinkelstellung (“W”) können
Makroaufnahmen (ab ca. 5 cm Entfernung)
hergestellt werden. Siehe auch “TELE MACRO” im
Menü auf Seite 24.

Zoomen

Hauptschalter

DE19

HINWEIS: Wenn eine Aufnahme nicht am Bandanfang gestartet wird

Zeitcode

Bei der Aufnahme wird gleichzeitig ein Zeitcode auf das Band geschrieben, der die Szenenanwahl bei der
Wiedergabe erleichtert.
Wird die Aufnahme bei einem unbespielten Bandabschnitt begonnen, wird die Zeitcodemessung bei
“00:00:00” (Minuten, Sekunden, V ollbilder) ausgelöst. Wird die Aufnahme bei Anfügung an einen
vorhergehenden Aufnahmeabschnitt ausgelöst, wird der Zeitcode ab hier (dem letzten Zeitcode)
entsprechend fortlaufend gemessen.
Zur Durchführung des Random Assemble-Schnittes ( S. 52 – 57) ist ein Zeitcodesignal erforderlich. Tritt
bei der Aufnahme ein teilweise unbespielter Bandabschnitt auf, wird die nächste Aufnahme bei Zeitcode
“00:00:00” (Minuten, Sekunden, V ollbilder) ausgelöst. Dies bedeutet, dass dieses Band den gleichen
Zeitcode an verschiedenen Bandabschnitten aufweisen kann.
Um dies zu vermeiden, in den folgenden Fällen Aufnahmeanfügungen wie unten im Abschnitt “Wenn eine
Aufnahme nicht am Bandanfang gestartet wird” beschrieben herstellen:

•Bei Aufnahmefortsetzung nach
Wiedergabebetrieb.

•W enn bei Aufnahme die Spannungsversorgung
unterbrochen wurde.

•W enn bei Aufnahme die Cassette entnommen
und erneut eingelegt wurde.

•Wenn die Cassette bereits teilweise bespielt ist.

•W enn die Aufnahme auf einen unbespielten

Abschnitt zwischen bereits bespielten
Abschnitten fällt.

•W enn bei Aufnahmeunterbrechung der
Cassettenhalter geöffnet und geschlossen
wurde.

Wenn eine Aufnahmen nicht am Bandanfang gestartet wird

1. Die Bandstelle anwählen, an der die neue Aufnahme starten soll, und auf Standbild schalten ( S. 31).

2. Stellen Sie den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ” oder “ ” und starten Sie

die Aufnahme.

HINWEISE:

●

Der Zeitcode ist nicht rückstellbar .

●

Beim Bandumspulen wird die Zeitcodeanzeige nicht durchgehend weitergeschaltet.

●

Der Zeitcode wird nur angezeigt, wenn für “TIME CODE” der Einstellstatus “ON” vorliegt ( S. 25, 32).

TC

Anzeige

12:34:24

Während der Aufnahme
unterbleibt die
Vollbildzahlanzeige

Minuten
Sekunden
Vollbilder

(25 Vollbilder = 1 Sekunde)

Wenn das Band unbespielte Abschnitte enthält

Zeitcode
00:00:00

Band

Aufnahmestart

Zeitcode
05:43:21

Aufnahmestopp

Zeitcode
00:00:00

Aufnahmestart

Einwandfreie Aufnahmeanfügung

Zeitcode
00:00:00

Band

Aufnahmestart

Zeitcode
05:43:21

Aufnahmestart

Zeitcode
05:44:00

Aufnahmestart

NeuaufnahmeUnbespieltBereits aufgenommen

Letzte AufnahmeNeuaufnahmeBereits aufgenommen

20 DE

AUFNAHME

Einfache Aufnahme (Video und D.S.C.) (Forts.)

LIGHT OFF/AUTO/ON-Schalter
(Der LCD-Monitor muss
aufgeklappt sein.)

GEFAHR

 Die Videoleuchte ist bei und

für einige Zeit nach dem
Ausschalten noch sehr heiß.
Nicht berühren. Andernfalls
besteht V erletzungsgefahr!

 Den Camcorder niemals unmittelbar

nach Gebrauch der Videoleuchte im
Tragekoffer unterbringen! Die Video­leuchte strahlt auch nach Gebrauch noch
einige Zeit sehr hohe Temperaturen ab.

 Bei Gebrauch darauf achten, dass

zwischen der Videoleuchte und Personen
bzw. Gegenständen ein Mindestabstand
von 30 cm eingehalten wird.

 Die Videoleuchte nicht in der Nähe von

entflammbaren Materialien verwenden.

 Wir empfehlen, den Birnenwechsel bei

Ihrem THOMSON Fachhändler
vornehmen zu lassen.

FUNKTION:

Videoleuchte

AUFGABE:

Bei unzureichender Umgebungshelligkeit kann die
Aufnahmeszene mit der Videoleuchte aufgehellt
werden.

BEDIENUNG:

1)Den Wahlschalter LIGHT OFF/AUTO/ON in die

erforderliche Position bringen:

OFF : Zur Ausschaltung der Videoleuchte.
AUTO : Die Leuchte wird nur im erforderlichen Fall

ON : Die Leuchte bleibt eingeschaltet, solange der

 Die Leuchte kann nur bei eingeschaltetem
 Bei V erwendung der Leuchte wird die Weißbalance-
 Bei nicht erforderlicher Aufhellung die Leuchte

HINWEISE:

●

●

automatisch zur Aufhellung eingeschaltet.
Camcorder eingeschaltet ist.

Camcorder verwendet werden.
Einstellung ( S. 30) empfohlen.
ausschalten, um die Batterie zu schonen.

Selbst bei nicht blinkender Batterie-Warnanzeige
( ) kann bei niedriger Batterieleistung eine
automatische Camcorder-Abschaltung erfolgen,
wenn bei Aufnahme die Videoleuchte eingeschaltet
bzw. wenn bei eingeschalteter Videoleuchte die
Aufnahme gestartet wird.
Wenn LIGHT OFF/AUTO/ON auf “AUTO” gestellt
ist:

•

Je nach Umgebungslichtverhältnissen kann die
Ein- oder Ausschaltung der Leuchte ausbleiben. In
diesem Fall die Leuchte mit LIGHT OFF/AUTO/
ON manuell ein- oder ausschalten.

•

Im SHUTTER-Betrieb ( S. 28) bleibt die Leuchte
ggf. eingeschaltet.

•

Bei TWILIGHT-Betrieb ( S. 28) arbeitet die
Leuchte nicht.

AUFNAHME

Focus-Messbereich

Weitere Funktionen (Video und D.S.C.)

Auf weiter entferntes Motiv
scharfstellen

DE21

Auf näheres Motiv scharfstellen

FUNKTION:

Auto-Focus

AUFGABE:

Das Vollbereichs-Auto-Focus-System ermöglicht automatisch und kontinuierlich die korrekte Scharfstellung
vom Nahaufnahmebereich (ab 5 cm) bis unendlich.
In den folgenden Fällen arbeitet das Auto-Focus-System ggf. nicht einwandfrei (hier wird die manuelle
Scharfstellung erforderlich):

•Wenn sich zwei unterschiedlich entfernte Motive überlappen.

•W enn schwache Lichtverhältnisse vorherrschen.*

•Wenn das Motiv kaum Kontrast vorweist (z.B. einfarbige Wand, wolkenloser Himmel etc.).*

•Wenn sich das Hauptmotiv nicht vom Hintergrund abhebt.*

•Wenn feine gleichförmige oder regelmäßig auftretende Muster vorliegen.

•Wenn starkes Licht (Sonnenlicht) einfällt oder Licht auf besonders hellen oder glänzenden Flächen

reflektiert wird.

•Wenn der Hintergrund besonders starken Kontrast vorweist.
* Die blinkende Kontrastwarnanzeige ( , , und ) erscheint.

HINWEISE:

●

Falls das Objektiv verschmutzt oder beschlagen ist, ist keine einwandfreie Scharfstellung erzielbar. Das
Objektiv stets sauber halten. Verunreinigungen und Kondensationsniederschlag mit einem weichen
Tuch entfernen oder warten, bis sich die Kondensationsfeuchtigkeit verflüchtigt.

●

Wenn sich das Motiv dicht vor dem Camcorder befindet, zuerst auszoomen ( S. 18). Wenn bei Auto­Focus eingezoomt ist, kann der Camcorder ggf. (je nach Abstand zwischen Motiv und Camcorder)
automatisch auszoomen. Bei Tele-Makro-Betrieb (TELE MACRO) ( S. 24) ist dies nicht der Fall.

FUNKTION:

Manuelle Scharfstellung

AUFGABE:

Manuelle Einstellung der korrekten Entfernung.

BEDIENUNG:

1)Bei Verwendung des Suchers sollten die erforderlichen Suchereinstellungen ( S. 8) bereits erfolgt sein.

2)Den Hauptschalter auf “ ” stellen und dann FOCUS (3) drücken. Die Anzeige für manuelle

Scharfstellung erscheint.

3)Für weiter entfernte Motive MENU/BRIGHT in Richtung “+” drehen. Die blinkende Anzeige “ ”
erscheint.
Für nähere Motive MENU/BRIGHT in Richtung “–” drehen. Die blinkende Anzeige “ ” erscheint.

4)Drücken Sie MENU/BRIGHT einmal an. Damit ist die Scharfstellung abgeschlossen.

Um auf die Autofocus-Messung zurückzuschalten, FOCUS (3) zweimal drücken oder den Hauptschalter
auf “ ” stellen. Wird FOCUS (3) einmal gedrückt, wechselt der Camcorder erneut auf manuelle
Scharfstellung.

HINWEISE:

●

Die manuelle Scharfstellung muss in der maximalen Teleposition erfolgen. Falls die Scharfstellung im
Weitwinkelbereich erfolgt, wird das Motiv beim Einzoomen unscharf abgebildet, da die Schärfentiefe
bei längerer Brennweite abnimmt.

●

Wenn keine weitere Scharfstellung möglich ist, blinkt die Anzeige “ ” oder “ ”.

22 DE

MENU/BRIGHT-Wählrad

AUFNAHME

Hauptschalter

Sperrknopf

F

F

O

Y

A

L

P

Weitere Funktionen (Video und D.S.C.) (Forts.)

Menübezogene Einstellungen

Dieser Camcorder bietet ein leicht bedienbares und
übersichtliches Menü-System, das zahlreiche Camcorder­Einstellungen vereinfacht ( S. 23 – 25).

Stellen Sie den Hauptschalter bei gedrückt

1

gehaltenem Sperrknopf auf “ ”.
Drücken Sie zum Menüaufruf MENU/BRIGHT an.

2

Wählen Sie durch Drehen von MENU/BRIGHT das

3

Symbol der gewünschten Funktion und drücken Sie
MENU/BRIGHT an. Das zugehörige Funktionsmenü
erscheint.

Die Funktionsmenü-Einstellung erfolgt entsprechend

4

der Funktion.

4

Anzeige

FAD

E

R

W

E

I

P

W

E

I

P

R

D

A

N

O

F

F

F

E

A

D

F

E

A

D

F

E

A

D

/

P

E

I

W

–

C

S

–

H

S

O

M

–

W

R

–

B

R

–

O

M

R

R

O

U

T

H
L

A
S

L

L

T

E

I

T

E

C

K

A

Menüanzeige

IRC

Wurde “ ”, “ ”, “ ” oder “ ” gewählt: . . .

C

A

M

E

R

A

MEN

D

S

C

NU

1

R

E

T

U

R

N

Q

U

A

L

I

T

Y

R

SFTIANNEDARD

E

C

S

E

LEMCET

1

R

E

R

E

C

S

O

U

Z

O

O

G

A

I

T

A

L

I

D

D

E

M

U

T

U

R

N

M

O

D

E

S

P

N

D

M

O

D

E

L

P

M
N

U

P

L

Y

N

U

M

B

E

R

O

.

M

O

D

E

.... Siehe Seite 23.

Wurde “ ”, “ ”, “ ” oder “ ” gewählt: . . .

.... Weiter bei Schritt 5.

Wählen Sie durch Drehen von MENU/BRIGHT die

5

gewünschte Funktion und drücken Sie MENU/
BRIGHT an. Das Untermenü erscheint.

Geben Sie durch Drehen von MENU/BRIGHT den
gewünschten Einstellwert/-status ein und drücken Sie
MENU/BRIGHT an. Damit ist die Einstellung

M

A

N

U

A

L

ME

1

R

D

I

T

E

W

I

W

I

C

A

N

E

T

U

R

N

S

O

N

L

E

M

A

C

R

O

O

FUF

D

E

M

O

D

E

N

D

C

U

T

M

R

E

S

E

T

abgeschlossen.
Wählen Sie durch Drehen von MENU/BRIGHT

6

“1RETURN” und drücken Sie MENU/BRIGHT so oft

an, bis das Menü geschlossen wird.

•Das Symbol bedeutet “END”.

Untermenü

U

L

P

A

D

Y

I

S

MEN

1

N

R

R

E

T

U

E

O

N

R

E

N

S

C

/

T

I

D

A

M

T

E

E

C

O

T

I

D

M

E

E

J.

.

K

1

.

A

C

L

D

O

C

030

:

0

112

END

Normale Anzeige

Erläuterung der Menüanzeigen

DE23

FADER/WIPE
P.AE/EFFECT

EXPOSURE
W.BALANCE

REC MODE

SOUND
MODE

ZOOM

CAMERA MENU

GAIN UP

TALLY

ID
NUMBER

Siehe “Fader - und W ischeffekte” ( S. 26, 27).
Siehe “AE-Programm-Bildeffekte” ( S. 28).
Siehe “Belichtungseinstellung” und “Blendenarretierung” ( S. 29).
Siehe “Weißbalance-Modus-Anwahl” und “Manuelle Weißbalance-

Einstellung” ( S. 30).
Ermöglicht die beliebige Einstellung der Aufnahmegeschwindigkeit (SP oder

LP) ( S. 12).

12 BIT

16 BIT

10X

40X

100X

OFF
AGC
AUTO

ON
OFF

Dient dem Anschluss an einen Personal Computer etc. Der Einstellbereich reicht von 01
bis 99. Die Einstellung ab Werk ist 06.

Video-Stereoaufnahme auf vier Kanälen. Wird empfohlen, wenn
Nachvertonung durchgeführt werden soll ( S. 58) . (Entspricht dem 32-kHz­Modus vorhergehender Modelle.)

Das Audiosignal kann in Stereo auf zwei Kanälen aufgenommen werden.
(Entspricht dem 48-kHz-Modus vorhergehender Modelle.)

Bei Einstellung auf “10X” wird der Digitalzoom-Modus deaktiviert und die
Zoomvergrößerung erfolgt mit dem optischen Zoom.

In diesem Modus wird im Bereich von 10facher (max. optischer Zoom) bis
40facher Ver größerung (maximaler Digitalzoom) mit digitaler
Bildsignalbearbeitung gezoomt.

In diesem Modus wird im Bereich von 10facher (max. optischer Zoom) bis
100facher Ver größerung (maximaler Digitalzoom) mit digitaler
Bildsignalbearbeitung gezoomt.

Auch bei dunklen Szenen wird ohne elektronische Aufhellung gefilmt.
Das aufgehellte Bild erscheint körnig.
Die Shutter-Zeit wird automatisch bestimmt (1/25 – 1/200 Sek.). Bei der auf

1/25 Sek. verlangsamten Shutter-Zeit liegt ein helleres Bild als im AGC-Modus
vor, jedoch erscheinen Bewegungsabläufe abgehackt und das aufgehellte Bild
erscheint körnig. Bei automatisch bestimmter Shutter-Zeit erscheint die
Anzeige “ ”.

Während der Aufnahme leuchtet die Rotlichtanzeige.
Die Rotlichtanzeige bleibt stets ausgeschaltet.

: Einstellung ab Werk

HINWEISE:

●

Die Menüeinstellungen für “ CAMERA MENU” gelten bei auf “ ” und “ ” gestelltem Hauptschalter.

●

Die Einstellung für “REC MODE” ist bei auf “ ” oder “ ” ( S. 12, 32) gestelltem Hauptschalter
möglich.

FORTSETZUNG NÄCHSTE SEITE

24 DE

AUFNAHME

Erläuterung der Menüanzeigen (Forts.)

DEMO.
MODE

CAMERA MENU

DIS

TELE
MACRO

WIDE

MANUAL MENU

MODE

ON

OFF
ON

OFF

ON

OFF

OFF

CINEMA

SQUEEZE

Aktiviert den Vorführmodus für AE-Programm-Bildeffekte etc., so dass die
Arbeitsweise dieser Funktionen verdeutlicht wird. Der Vorführmodus startet, wenn
“DEMO. MODE” auf “ON” eingestellt und das Menü geschlossen ist.
Der Vorführmodus wird unterbrochen, sobald am Camcorder ein Bedienschritt
vorgenommen wird. Falls innerhalb von 1 Minute kein weiterer Bedienschritt
erfolgt, wird der Vorführmodus automatisch fortgesetzt.

HINWEISE:

● Bei eingelegter Cassette arbeitet der Vorführmodus nicht.

● “DEMO. MODE” verbleibt auch nach Ausschaltung des Camcorders im Status

“ON”.

● Ist “DEMO. MODE” auf “ON” eingestellt, sind einige Funktionen nicht
verfügbar. Nach der Bezugnahme auf den Vorführmodus sollte dieser daher
deaktiviert (“OFF”) werden.

Der Vorführmodus arbeitet nicht.
Kompensiert Bildverwackelungen, die durch leichte Kameraschwankungen

verursacht werden und sich insbesonders bei starkem Telezoom bemerkbar
machen.

HINWEISE:

● Eine vollständige Kompensierung ist bei besonders unruhiger
Camcorderführung und in den folgenden Fällen ggf. nicht erzielbar:

•Bei Motiven mit senkrechten oder waagerechten Streifen.

•Bei dunklen oder unzureichend beleuchteten Motiven.

•Bei starkem Gegenlicht.

•Bei einer Vielzahl von Motiven, die sich gleichzeitig in unterschiedliche

Richtungen bewegen.

•Bei geringem Hintergrundkontrast.

● Bei Stativmontage des Camcorders sollte dieser Modus deaktiviert werden.

● Wenn die Bildstabiliseranzeige “ ” blinkt, kann die digitale Bildstabilisierung

nicht ausgelöst werden.

Die Schärfentiefe ist vom eingestellten Zoombereich abhängig. Im Normalfall kann
bei einem Abstand von unter 1m zum Motiv nicht in der maximalen Telezoom­Position scharfgestellt werden. Bei Position “ON” kann bis zu einem
Minimalabstand von 60 cm in der maximalen Telezoom-Position scharfgestellt
werden.

•Je nach Zoomposition kann Bildunschärfe auftreten.

Die Aufnahme erfolgt bei herkömmlichem Bildseitenverhältnis und wird so auf
einem TV-Gerät wieder gegeben.

Am oberen und unteren Bildrand werden schwarze Balken eingeblendet. Bei
Wiedergabe über einen Breitformat-TV-Bildschirm (16:9) wird das Bild ohne
Balken im Breitformat gezeigt. Das Symbol “ ” erscheint. Bitte auch die zum
Breitformat-TV-Gerät mitgelieferte Bedienungsanleitung beachten. Wird dieser
Modus bei Aufnahme oder Wiedergabe auf einem Bildschirm mit Seitenverhältnis
4:3 verwendet, wird das Bild oben und unten mit einem schwarzen Balken
(“Letterbox”-Format) versehen.

•Der CINEMA-Modus arbeitet ausschließlich bei auf “VIDEO” gestelltem Schalter

VIDEO/DSC.

Bei Wiedergabe über einen Breitformat-TV-Bildschirm (16:9) wird das Bildsignal
diesem Bildformat verzerrungsfrei angepasst. Das Symbol “ ” erscheint. Bitte
auch die zum Breitformat-TV-Gerät mitgelieferte Bedienungsanleitung beachten.
Wird dieser Modus bei Aufnahme oder Wiedergabe auf einem Bildschirm mit
Seitenverhältnis 4:3 verwendet, wird das Bild in senkrechter Richtung gedehnt.

•Der SQUEEZE-Modus arbeitet ausschließlich bei auf “VIDEO” gestelltem

Schalter VIDEO/DSC.

Weitere Funktionen (Video und D.S.C.) (Forts.)

: Einstellung ab Werk

DE25

WIND
CUT

CAM

MANUAL MENU

RESET

ON
SCREEN

DATE/
TIME

DISPLAY MENU

TIME
CODE

CLOCK
ADJ.

QUALITY
REC

SELECT

DSC MENU

ON

OFF

CANCEL
EXECUTE

LCD

LCD/TV

SIMPLE

ON
OFF
ON

OFF

Datum und Uhrzeit können neu eingegeben werden ( S. 9).

Dient der Bildqualitätseinstellung (FINE oder STANDARD) (  S. 12).

Der Windfiltermodus ist aktiviert. Anzeige “ ” erscheint. Das Klangbild
verändert sich. Dies ist keine Fehlfunktion.

Der Windfilter ist deaktiviert.
Keine Gesamtrückstellung auf den Einstellstatus ab Werk.
Gesamtrückstellung auf den Einstellstatus ab Werk.

Die Camcorder-Anzeigen (außer Datum, Uhrzeit und Zeitcode bei
Wiedergabe) erscheinen nicht auf dem Bildschirm eines angeschlossenen TV­Geräts.

Die Camcorder-Anzeigen erscheinen auf dem Bildschirm eines
angeschlossenen TV-Geräts.

Die Camcorder-Anzeigen (außer Bandlaufanzeige, Warnanzeigen, Datum,
Uhrzeit und Zeitcode etc.) sind nicht verfügbar und erscheinen (außer Datum,
Uhrzeit und Zeitcode bei Wiedergabe) nicht auf dem Bildschirm eines
angeschlossenen TV-Geräts.

Datum/Uhrzeit werden stets angezeigt.
Datum/Uhrzeit werden nicht angezeigt.
Der Zeitcode wird am Camcorder und auf dem Bildschirm eines

angeschlossenen TV-Geräts angezeigt. Bei Aufnahme unterbleibt die
Vollbildnummernanzeige.

Die Zeitcodeanzeige unterbleibt.

Erfolgt die Schnappschussaufnahme bei auf “VIDEO” gestelltem Schalter
VIDEO/DSC, wird der Schnappschuss ausschließlich auf Band aufgezeichnet.

/

Erfolgt die Schnappschussaufnahme bei auf “VIDEO” gestelltem Schalter
VIDEO/DSC, wird der Schnappschuss auf Band und auf der MultiMediaCard
aufgezeichnet.

: Einstellung ab Werk

HINWEISE:

●

Die Einstellungen für “MANUAL MENU” gelten nur bei auf “ ” gestelltem Hauptschalter.

●

Einstellungen für “DISPLA Y MENU”, die bei auf “ ” gestelltem Hauptschalter vorgenommen werden, gelten
auch bei auf “ ” gestelltem Hauptschalter ( S. 32). “CLOCK ADJ.” wird nur nur bei auf “ ” gestelltem
Hauptschalter gezeigt.

●

Die Einstellungen für “DISPLA Y MENU” gelten auch bei auf “ ” gestelltem Hauptschalter.

●

Die Einstellungen für “ON SCREEN” können auch mittels Taste DISPLAY auf der Fernbedienung (mitgeliefert)
erfolgen ( S. 41, 44, 53).

26 DE

AUFNAHME

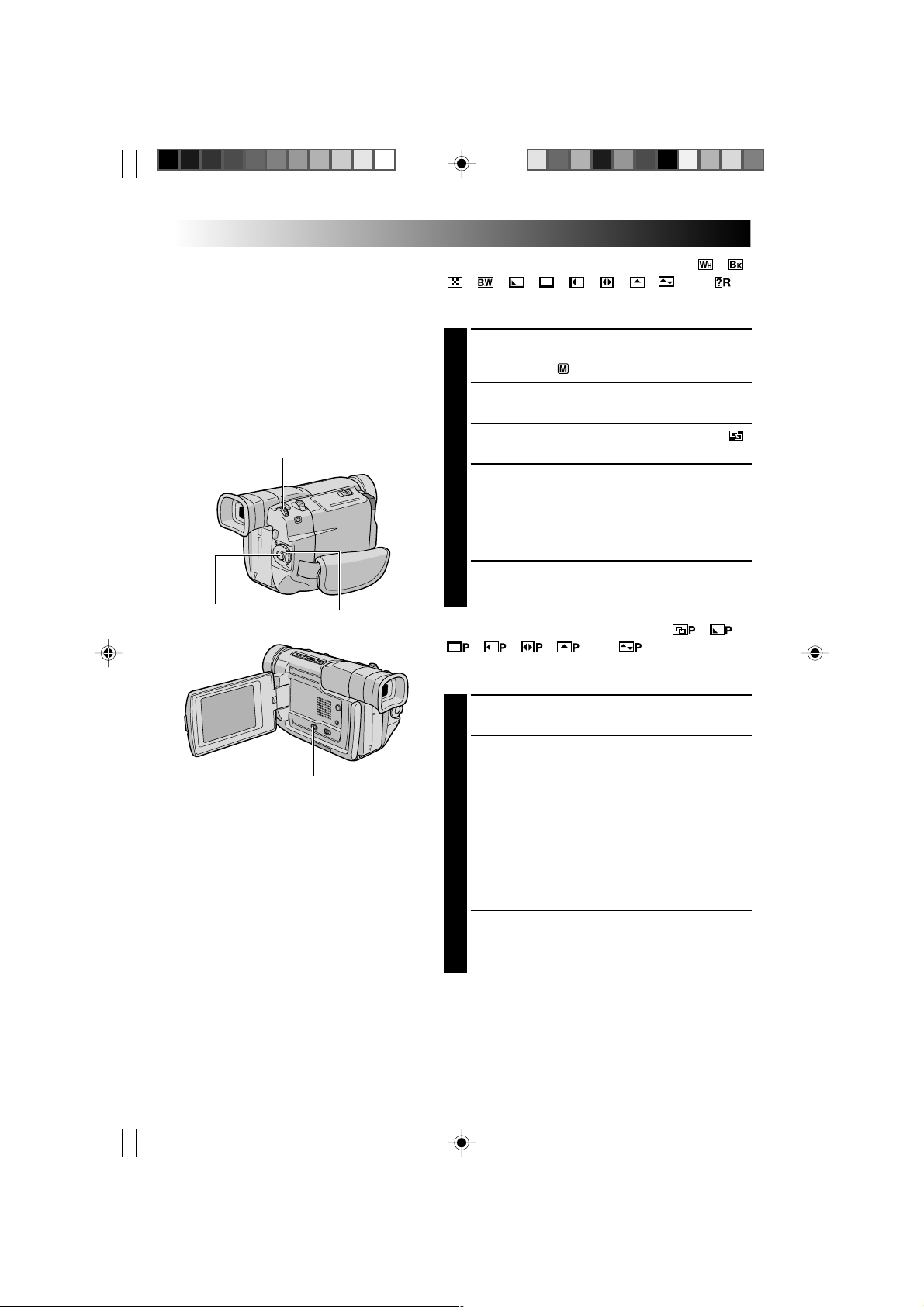

Fader- und Wischeffekte

Zur interessanteren Gestaltung von
Szenenüberblendungen können zahlreiche
Fader- und Wischeffekte eingesetzt werden.

WICHTIG:

Einige Fader-/Wischblendeneffekte können
nicht verwendet werden, wenn bereits ein
bestimmer AE-Programm-Bildeffekt ( S. 28)
aktiviert ist. Wird ein ungeeigneter Fader-/
Wischblendeneffekt aufgerufen, blinkt die
zugehörige Anzeige.

MENU/BRIGHT-Wählrad

Aufnahme­Start/Stopp-Taste

Hauptschalter

Weitere Funktionen (Video und D.S.C.) (Forts.)

FADER- UND WISCHEFFEKTWAHL ( , ,

, , , , , , , und )

Der Fader-/Wischblendeneffekt arbeitet bei Video­Aufnahmestart und -stopp.

Stellen Sie den Schalter VIDEO/DSC auf “VIDEO”
und dann den Hauptschalter bei gedrückt gehaltenem

1

Sperrknopf auf “ ”.
Drücken Sie zum Menüaufruf MENU/BRIGHT an.

2

Wählen Sie durch Drehen von MENU/BRIGHT “ ”

3

und drücken Sie MENU/BRIGHT an.
Wählen Sie durch Drehen von MENU/BRIGHT den

4

gewünschten Effekt und drücken Sie MENU/BRIGHT
an. Damit ist diese Einstellung abgeschlossen.

•Der Effekt wird vorgemerkt und das FADER/WIPE­Menü erlischt. Das Effekt-Symbol wird
eingeblendet.

Bei Betätigen der Aufnahme-Start/Stopp-Taste wird

5

der Fader- oder W ischeffekt ausgelöst.

BILDÜBERBLENDEFFEKTWAHL ( , ,

, , , und )

Die Bildüberblendung wird bei Video-Aufnahmestart
ausgelöst.

VIDEO/DSC-Schalter (Der LCD-Monitor
muss aufgeklappt sein.)

So deaktivieren Sie den gewählten Effekt . . .

.... Wählen Sie in Schritt 4 “OFF”.

HINWEISE:

●

Die Effektdauer kann verlängert werden,
indem die Aufnahme-Start/Stopp-T aste
entprechend lange gedrückt gehalten wird.

●

Wenn der Camcorder nach dem Aufnehmen
einer Szene ausgeschaltet wird, löscht er das
gespeicherte Bild. Die Bildüberblendung kann
daher in diesem Fall nicht ausgeführt werden.
Die blinkende Bildüberblend-Anzeige weist
auf diesen Umstand hin. Beachten Sie dabei
bitte auch, dass sich der Camcorder
automatisch ausschaltet, wenn er länger als
5 Minuten auf Aufnahmebereitschaft
geschaltet war.

●

Das Tonsignal für das letzte zur Überblen-
dung gespeicherte Bild wird nicht
gespeichert.

Führen Sie zunächst die obigen Schritte 1 bis 4 durch.

1

Wird der Effekt bei Aufnahmebetrieb gewählt:

2

.... Die Aufnahme durch Drücken der Aufnahme-

Start/Stopp-T aste unterbrechen. Das Szenenende
wird abgespeichert.

Wird der Effekt bei Aufnahmebereitschaft gewählt:

.... Die Aufnahme durch Drücken der Aufnahme-

Start/Stopp-T aste starten und unterbrechen. Das
Szenenende wird abgespeichert.

Wird der Effekt bei Aufnahmebereitschaft gewählt,
wenn bereits einer der Effekte eingesetzt wurde:

.... Das Szenenende ist bereits abgespeichert.

Wenn Sie die Aufnahme innerhalb von 5 Minuten

3

fortsetzen (und zwischenzeitlich den Camcorder
nicht ausgeschaltet haben), erfolgt der Szenen­wechsel mit einer Bildüberblendung.

Fader- und Wischblenden-Menü

DE27

Menü

FADER — WHITE

(WEISSER FADER)

FADER — BLACK

(SCHWARZER FADER)

FADER — MOSAIC

(MOSAIK-FADER)

FADER — B.W

(SCHWARZ/WEISS-FADER)

WIPE — CORNER

(ECKBLENDE)

WIPE — WINDOW

(FENSTERBLENDE)

WIPE — SLIDE

(GLEITBLENDE)

WIPE — DOOR

(SCHIEBEBLENDE)

WIPE — SCROLL

(ROLLBLENDE)

WIPE — SHUTTER

(VERSCHLUSSBLENDE)

DISSOLVE

(AUFLÖSEBLENDE)

WIPE — CORNER

(ECKBLENDE)

WIPE — WINDOW

(FENSTERBLENDE)

WIPE — SLIDE

(GLEITBLENDE)

WIPE — DOOR

(SCHIEBEBLENDE)

WIPE — SCROLL

(ROLLBLENDE)

WIPE — SHUTTER

(VERSCHLUSSBLENDE)

RANDOM

(ZUFALLS-FADER)

Effekt

Bild-Ein-/Ausblendung von/auf weißen Bildschirm.

Bild-Ein-/Ausblendung von/auf schwarzen Bildschirm.

Bild-Ein-/Ausblendung von/auf ein Mosaikmuster.

Farbbild-Ein-/Ausblendung von/auf Schwarzweiß-Bild.

Einblenden: Das Bild wird ab der rechten oberen Bildecke diagonal in
den schwarzen Bildschirm eingeblendet.
Ausblenden: Das Bild wird durch eine von der linken unteren Bildecke
diagonal zunehmende schwarze Blende abgedeckt.

Einblenden: Das Bild wird ab der Bildmitte diagonal in alle vier Bildecken
eingeblendet.
Ausblenden: Das Bild wird von allen vier Ecken diagonal zur Bildmitte
hin schwarz abgedeckt.

Einblenden: Das Bild wird ab der rechten Bildkante nach links eingeblendet.
Ausblenden: Das Bild wird durch eine von links zunehmende schwarze
Blende abgedeckt.

Einblenden: Das Bild wird ab der senkrechten Mittelachse nach links und
rechts auf einen schwarzen Bildschirm eingeblendet.
Ausblenden: Das Bild wird durch eine von beiden Seitenkanten nach
innen zunehmende schwarze Blende abgedeckt.

Einblenden: Das Bild wird ab der unteren Bildkante nach oben auf einen
schwarzen Bildschirm eingeblendet.
Ausblenden: Das Bild wird ab der oberen Bildkante durch eine nach
unten zunehmende schwarze Blende abgedeckt.

Einblenden: Das Bild wird von der Bildmitte nach oben und unten auf
einen schwarzen Bildschirm eingeblendet.
Ausblenden: Das Bild wird von oben und unten zur waagerechten
Mittelachse durch zunehmende schwarze Balken abgedeckt.

Während das gespeicherte Bild langsam ausgeblendet wird, wird das
neue Bild langsam eingeblendet.

Das neue Bild wird ab der rechten oberen Bildecke diagonal
eingeblendet.

Das neue Bild wird ab der Bildmitte diagonal in alle vier Bildecken
eingeblendet.

Das neue Bild wird ab der rechten Bildkante nach links eingeblendet.

Das neue Bild wird ab der senkrechten Mittelachse nach links und rechts
eingeblendet.

Das neue Bild wird ab der unteren Bildkante nach oben eingeblendet.

Das neue Bild wird ab der waagerechten Mittelachse nach oben und
unten eingeblendet.

Hier werden die Fader- und W ischeffekte (ab , , , , ,

, , , und ) per Zufallsauswahl ausgeführt. Die Bild-

Überblendungen sind hiervon ausgeschlossen.

28 DE

AUFNAHME

WICHTIG:

Einige AE-Programm-Bildeffekte arbeiten nicht
mit verschiedenen Fader- und Wischeffekten
( S. 27) zusammen. In einem solchen Fall
blinkt die zugehörige Effekt-Symbolanzeige.

MENU/
BRIGHT­Wählrad

Hauptschalter

Anzeige

F

F

C

E

E

/

E

S

L

O

W

4

x

1

S

L

O

W

0

x

O

E

E

CTHO

V

I

D

F

O

F

1/50

T

T

R

E

S

H

U

1/100

T

T

R

E

S

H

U

1/250

T

T

R

E

S

H

U

Menüanzeige

4

P.A

1/50
1/100
1/250

Weitere Funktionen (Video und D.S.C.) (Forts.)

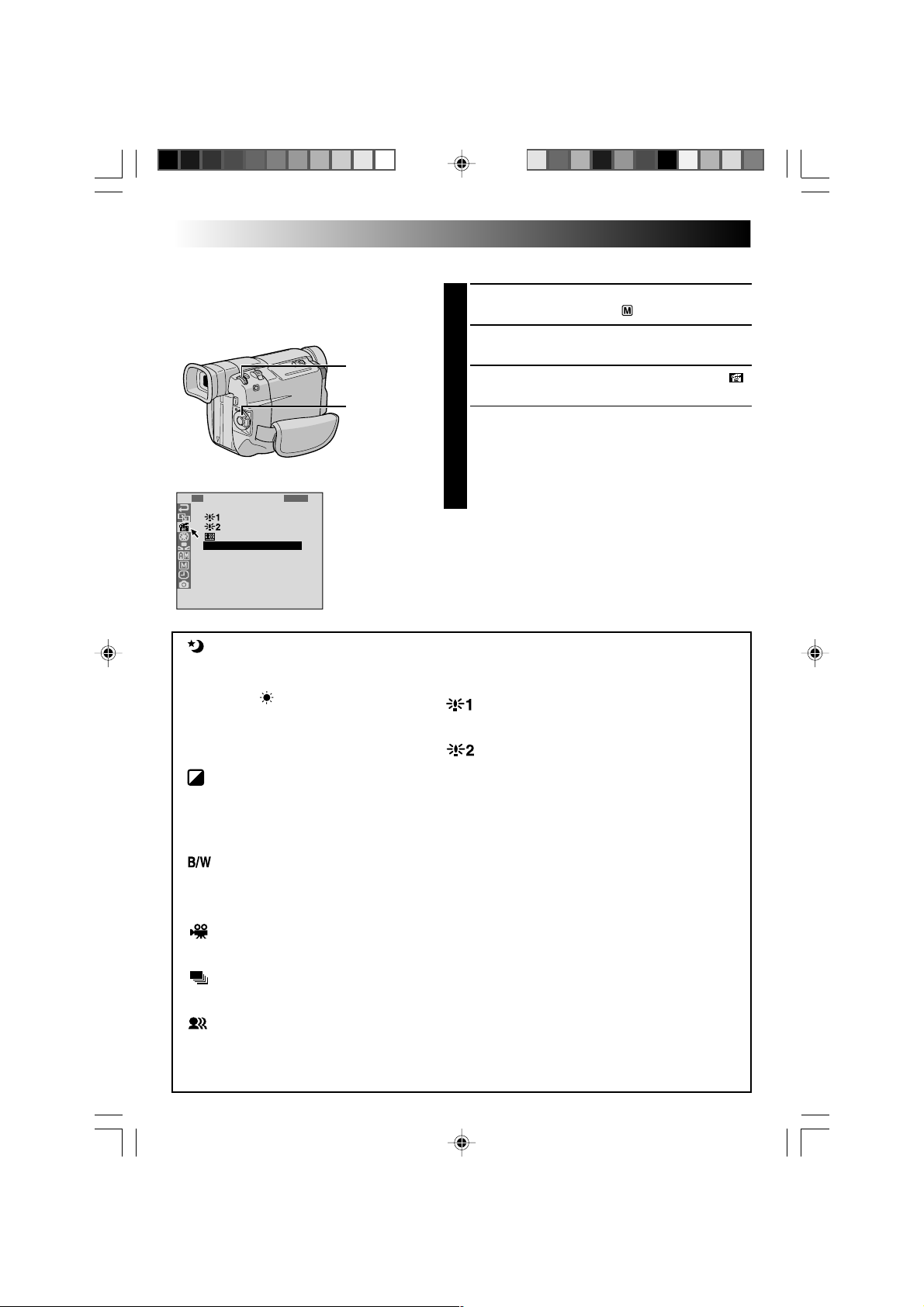

AE-Programm-Bildeffekte

Stellen Sie den Hauptschalter bei gedrückt

1

gehaltenem Sperrknopf auf “ ”.
Drücken Sie zum Menüaufruf MENU/BRIGHT an.

2

Wählen Sie durch Drehen von MENU/BRIGHT “ ”

3

und drücken Sie MENU/BRIGHT an.
Wählen Sie durch Drehen von MENU/BRIGHT den

4

gewünschten Modus/Effekt und drücken Sie MENU/
BRIGHT an. Damit ist diese Einstellung

abgeschlossen.

•Der Modus/Effekt wird vorgemerkt und das P .AE/
EFFECT-Menü erlischt. Das zugehörige Modus-/
Effekt-Symbol wird eingeblendet.

So deaktivieren Sie den gewählten Modus . . .

.... Wählen Sie in Schritt 4 den Status “OFF”.

HINWEIS:

Der Programm-AE-Bildeffekt kann während der Aufnahme
oder der Aufnahmepause geändert werden.

TWILIGHT (Dämmerlicht-Modus)

So werden Sonnenuntergänge,
Abendstimmungen etc. in natürlichen Farben
aufgenommen. Die Weißbalance ( S. 30) ist
anfänglich auf eingestellt. Eine andere,
bevorzugte Einstellung ist verwendbar. Im
Dämmerlicht-Modus stellt der Camcorder
automatisch zwischen 10 m und unendlich
scharf. Bei kürzerem Abstand muss manuell
scharfgestellt werden.

SEPIA (Sepia-Effekt)

Die Aufnahme erfolgt in einem einfarbigen
Sepiaton (rotbraun), wie bei alten Fotoabzügen.
Der “Oldie”-Effekt kann noch verstärkt werden,
wenn zusätzlich der Cinema-Effekt verwendet
wird.

MONOTONE (Schwarzweiß-Effekt)

Die Aufnahme erfolgt in Schwarzweiß. Dieser
“Filmklassiker“-Effekt kann noch verstärkt

werden, wenn zusätzlich der Cinema-Effekt
verwendet wird.

CLASSIC FILM (Kintopp-Effekt)

Die Bilder werden mit einem Flimmereffekt,
wie bei Kintopp-Filmen gezeigt.

STROBE (Stroboskop-Effekt)

Die Bildwiedergabe erfolgt abgehackt, mit
Bewegungssprüngen.

VIDEO ECHO (Video-Echo-Effekt)

Die Bildkonturen werden mit einem
Schattenffekt oder “Geisterbild” versehen. In
diesem Modus ist die Zoomvergrößerung bis
maximal 10fach-Zoom verfügbar .

SLOW (Langsame Shutter-Zeit)

So kann die Bildhelligkeit ohne zusätzliche Beleuchtung
angehoben werden. “SLOW” nur bei dunkler
Umgebungshelligkeit verwenden.

SLOW 4X

Die Shutterzeit wird zur V ervierfachung der Empfindlichkeit
auf 1/12,5 Sek. eingestellt.

SLOW 10X

Die Shutterzeit wird zur V erzehnfachung der
Empfindlichkeit auf 1/5 Sek. eingestellt.

HINWEISE:

●

Bei Verwendung der langsamen Shutter-Zeit (SLOW) tritt
ein Stroboskop-Effekt auf.

●

Wenn bei Verwendung der langsamen Shutter-Zeit
(SLOW) die blinkende Anzeige für manuelle
Fokussierung erscheint, manuell scharfstellen und ein
Stativ verwenden.

SHUTTER (V ariable Shutterzeit)

1/50–Die Shutter-Zeit ist auf 1/50 Sek. festgelegt. Die

normalerweise beim Filmen von TV-Bildschirmen
auftretenden schwarzen Rollbalken fallen weniger deutlich
auf.
1/100–Die Shutter-Zeit ist auf 1/100 Sek. festgelegt. Die bei
Aufnahmen unter Fluoreszenz- oder
Quecksilberdampfleuchten auftretenden Flackerstörungen
werden verringert.
1/250, 1/500–V erwenden, wenn schnelle
Bewegungsabläufe (Sportaufnahmen etc.) aufgezeichnet
werden. Diese Bilder können bei der Zeitlupenwiedergabe
weitgehend verwischungsfrei gezeigt werden. Da bei
kurzen Shutter-Zeiten eine Bildabdunkelung auftritt, sollte
dieser Aufnahme-Modus nur bei hoher
Umgebungshelligkeit verwendet werden.

Belichtungseinstellung

Die Belichtungseinstellung wird in den folgenden
Fällen empfohlen:

•

Wenn das Hauptmotiv bei Gegenlicht oder
besonders hellem Hintergrund aufgenommen wird.

•

Wenn bei besonders grellem, reflektierendem Licht
(am Strand/auf Skipisten etc.) aufgenommen wird.

•

Wenn das helle Hauptmotiv bei besonders
dunklem Hintergrund aufgenommen wird.

Stellen Sie den Hauptschalter bei gedrückt

1

gehaltenem Sperrknopf auf “ ”.
Drücken Sie zum Menüaufruf MENU/BRIGHT

2

an.
Wählen Sie durch Drehen von MENU/BRIGHT

3

“ ” und drücken Sie MENU/BRIGHT an.
Rufen Sie durch Drehen von MENU/BRIGHT

4

den Status “MANUAL” auf und drücken Sie
MENU/BRIGHT an. Das Menü erlischt und es
erscheinen die Anzeige “EXP.” und die
Belichtungskorrekturanzeige.

Zum Aufblenden MENU/BRIGHT in Richtung

5

“+” drehen.
Zum Abblenden MENU/BRIGHT in Richtung
“–” drehen. Die Belichtungskorrekturanzeige
wechselt bis max. ±6.

Drücken Sie MENU/BRIGHT an. Damit ist die

6

Belichtungseinstellung abgeschlossen. Die
Anzeige “EXP.” und die Belichtungskorrektur­anzeige erlöschen.

DE29

Blendenarretierung

Diese Funktion sollte in den folgenden Fällen eingesetzt
werden:

•

Wenn ein sich bewegendes Motiv aufgenommen wird.

•

Wenn sich der Abstand zwischen Motiv und Camcorder
ändert (wobei sich die Abbildungsgröße auf dem LCD­Monitor oder Sucher verändert), z.B. bei sich
entfernendem Motiv.

•

Wenn bei besonders grellem, reflektierendem Licht (am
Strand/auf Skipisten etc.) aufgenommen wird.

•

Wenn das Hauptmotiv von einem Spotlicht-Strahler
angeleuchtet wird.

•

Wenn gezoomt wird.

Die Blende bei groß abgebildetem Motiv verriegeln.
Wenn sich das Motiv vom Camcorder entfernt, tritt keine
Abdunkelung oder Aufhellung auf.

Führen Sie vor diesem Schritt zunächst die Schritte 1
bis 4 (linke Spalte) durch.

Erfassen Sie das bildwichtige Motiv bildschirmfül­lend (LCD-Monitor oder Sucher) und drücken Sie

5

dann MENU/BRIGHT für mehr als 2 Sekunden an.
Die Belichtungskorrekturanzeige erscheint
zusammen mit der Anfügung “ ”.
Drücken Sie MENU/BRIGHT an. Die Anzeige
“ ” wechselt zur Bestätigung der ausgeführten
Blendenverriegelung auf “ ”. Die Anzeige “EXP .”
erlischt.

MENU/BRIGHT­Wählrad

Hauptschalter

EX0P.

BACKLIGHT-Taste

So schalten Sie auf die automatische Belichtungs­einstellung zurück:

.... Rufen Sie in Schritt 4 “AUTO” auf oder bringen

Sie den Hauptschalter in Stellung “ ”.

HINWEIS:

Schnelle Motivaufhellung . . .

.... Drücken Sie BACKLIGHT. Das Symbol “ ”

erscheint und das Motiv erscheint aufgehellt. Die
gleiche T aste nochmals drücken, um die
Gegenlichtaufhellung zu deaktivieren und auf
Standardbelichtung zurückzuschalten.

•Bei Belichtungskorrektur +3 wird der gleiche
Aufhellungseffekt wie bei Betätigen der T aste
BACKLIGHT erzielt.

•Bei V erwendung der Taste BACKLIGHT kann ggf.
eine zu starke Aufhellung des Hintergrundes
auftreten, wobei das Motiv überstrahlt wird.

•Die Gegenlichtkorrektur ist auch bei auf “ ”
gestelltem Hauptschalter verfügbar .

• Die T aste BACKLIGHT arbeitet nicht, wenn die
Belichtung auf “MANUAL” eingestellt und der
Hauptschalter auf “ ” gestellt ist.

Anzeige für
Blendenarretierung

So schalten Sie auf die automatische Belichtungs­einstellung zurück:

..... Rufen Sie in Schritt 4 durch Drehen von MENU/

BRIGHT die Anzeige “AUTO” auf und drücken Sie
MENU/BRIGHT an. Die Belichtungskorrektur- und

Blendenarretieranzeige “
Sie den Hauptschalter in Stellung “

Gleichzeitige Belichtungs- und Blendenarretierung:

..... Stellen Sie nach Schritt 4 durch Drehen von MENU/

BRIGHT die Belichtung ein und arretieren Sie hierauf

die Blende entsprechend Schritt 5. Zur automatischen
Verriegelung wählen Sie in Schritt 4 durch Drehen von
MENU/BRIGHT die Anzeige “AUTO”. Drücken Sie
hierauf MENU/BRIGHT an. Die Blende wird nach
ca. 2 Sekunden automatisch eingestellt.

Blende

Die Blende arbeitet ähnlich der Pupille des
menschlichen Auges. Bei starker Lichteinwirkung
verengt sie sich, um den Lichteinfall zu verringern. Bei
schwacher Lichteinwirkung erweitert sie sich, um den
Lichteinfall zu erhöhen.

” erlöschen. Oder bringen

”.

30 DE

AUFNAHME

Weitere Funktionen (Video und D.S.C.) (Forts.)

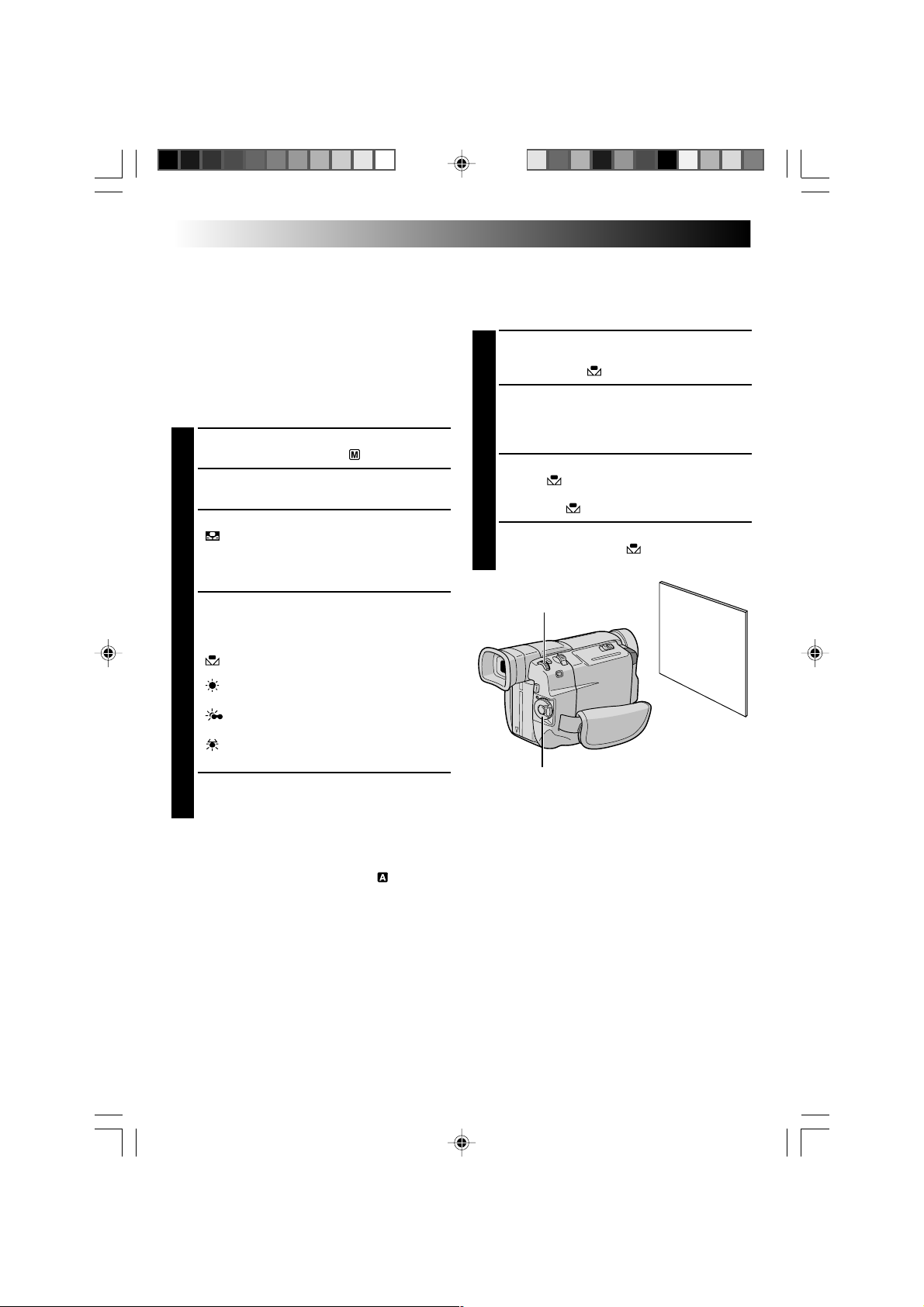

Weißbalance-Modus-Anwahl

Die Weißbalance erfolgt zur Er zielung einer
naturgetreuen Farbwiedergabe in Anpassung an die
Umgebungs-Farbtemperatur . Bei korrekt
abgeglichener Weißbalance werden alle Farben
korrekt wiedergegeben.
Dieser Camcorder steuert die Weißbalance im
Normalfall automatisch. Wenn Sie bereits Erfahrung
beim Videofilmen gesammelt haben, empfiehlt sich
die Verwendung der manuellen Weißbalance, um
eine professionellere Farbgebung im Bild zu erzielen.

Stellen Sie den Hauptschalter bei gedrückt

1

gehaltenem Sperrknopf auf “ ”.
Drücken Sie zum Menüaufruf MENU/BRIGHT

2

an.
Wählen Sie durch Drehen von MENU/BRIGHT

3

“ ” und drücken Sie MENU/BRIGHT dann
an. Das Menü erlischt und “W.BAL.” sowie der
zu diesem Zeitpunkt gültige Weißbalance-
Modus werden angezeigt.

Manuelle Weißbalance-Einstellung

Eine manuelle Weißbalance-Einstellung wird
erforderlich, wenn gleichzeitig mehrere Lichtquellen
mit unterschiedlicher Farbtemperatur vorliegen.

Führen Sie die Schritte 1 bis 4 von Abschnitt

1

“Weißbalance-Modus-Anwahl” durch. Wählen
Sie den Modus “ MAN.”.

Halten Sie einen weißen Papierbogen vor das

2

Motiv. Bilden Sie den Papierbogen formatfüllend
ab (zoomen oder den Abstand zum Camcorder
verändern).

Halten Sie MENU/BRIGHT angedrückt, bis die

3

Anzeige zu blinken beginnt.
Bei vollständig durchgeführter Einstellung blinkt
die Anzeige nicht mehr .

Drücken Sie abschließend MENU/BRIGHT an.

4

Es wird nur das Symbol für den manuellen
Weißbalance-Modus gezeigt.

Rufen Sie durch Drehen von MENU/BRIGHT

4

den gewünschten Modus auf.
“AUTO” – Die Weißbalance wird automatisch

“ MAN.” – Manuelle Weißbalance­“ ”–Einstellung für Außenaufnahmen
“ ”– Einstellung für Außenaufnahmen
“ ”–Einstellung für Kunstlicht (Videoleuchte

Drücken Sie abschließend MENU/BRIGHT an.

5

Damit ist die Anwahl abgeschlossen.

So schalten Sie auf die automatische Weißbalance
zurück:

.... Rufen Sie in Schritt 4 “AUTO” auf. Oder bringen

Sie den Hauptschalter in Stellung “ ”.

HINWEIS:

Die Weißbalance kann nicht eingestellt werden,
wenn die AE-Programm-Bildeffekte “SEPIA” oder
“MONOTONE” aktiviert sind ( S. 28).

korrigiert (Einstellung ab Werk).

Einstellung.
(wolkenloser Himmel).
(bewölkter Himmel).
etc.).

MENU/BRIGHT-Wählrad

Weiße Vorlage

Hauptschalter

Sie können der Aufnahme bewusst einen Farbstich
verleihen:

.... Wenn Sie bei Schritt 2 einen farbigen

Papierbogen verwenden, wird die
Komplementärfarbe bei der Aufnahme verstärkt:
Rotes Papier = Grünstich; blaues Papier =
Gelbstich; gelbes Papier = Blaustich.

HINWEISE:

●

Falls der Autofocus in Schritt 2 nicht einwandfrei
auf die weiße V orlage scharfstellt, muss manuell
scharfgestellt werden ( S. 21).

●

Wenn bei Innenaufnahmen gleichzeitig stark
voneinander abweichende Farbtemperaturen
(einfallendes T ageslicht, Fluoreszenzleuchte,
Kerzenlicht etc.) auftreten, ist die manuelle
Weißbalance-Einstellung besser geeignet, um eine
möglichst naturgetreue Farbreproduktion zu
erzielen.

●

Die manuell abgespeicherte Weißbalance­Einstellung wird auch nach Ausschaltung des
Camcorders bzw. nach Abnehmen des
Batteriesatzes beibehalten.

WIEDERGABE

Rückspultaste (2)

Stopptaste (5)

Lautsprecher

VIDEO/DSC-Schalter
(Der LCD-Monitor muss
aufgeklappt sein.)

Einfache Wiedergabe (Video)

Wiedergabe-/
Pausentaste (

Vorspultaste (

Motorzoomregler
(VOL.)

F

F

O

Y

A

L

P

Sperrknopf

Hauptschalter

4

3

/6)

)

Legen Sie eine Cassette ein ( S. 10).

1

Stellen Sie den Schalter VIDEO/DSC auf “VIDEO”
und dann den Hauptschalter bei gedrückt gehaltenem

2

Sperrknopf auf “ ”. Zum Wiedergabestart
drücken Sie 4/6.

•Zum Wiedergabestopp drücken Sie 5.

•Zum Bandumspulen vorwärts oder rückwärts
drücken Sie bei auf Stopp geschaltetem Camcorder

2

oder 3.

Einstellen der Lautsprecher-Lautstärke:

.... Drücken Sie den Motorzoomregler (VOL.) in Richtung

“+” oder “–”, um die Lautstärke anzuheben oder

abzusenken.

HINWEISE:

●

Ist der Camcorder bei Batteriebetrieb für mehr als
5 Minuten auf Stopp geschaltet, erfolgt automatische
Abschaltung. Zum erneuten Einschalten des Camcorders
den Hauptschalter erst auf “OFF” und dann auf “ ”
stellen.

●

Die Wiedergabe kann über den Sucher, LCD-Monitor
oder auf einem angeschlossenen TV-Gerät ( S. 40)
erfolgen.

●

Der LCD-Monitor kann zur Wiedergabe gedreht und
flach am Camcordergehäuse angelegt werden.

●

LCD-Monitor-/Sucheranzeigen:

•

Bei Spannungsversorgung vom Batteriesatz: Der
Batterieladezustand “ ” wird angezeigt.
Bei Spannungsversorgung über Gleichspannungskabel:
Die Anzeige “ ” unterbleibt.

•

Im Stoppmodus unterbleibt diese Anzeige.

●

Ist ein Kabel an der AV -Buchse angeschlossen, arbeitet
der eingebaute Lautsprecher nicht.

DE31

Standbildwiedergabe: Ermöglicht die kurzzeitige Wiedergabeunterbrechung.

1) Drücken Sie bei Wiedergabe die Taste 4/6.

2) Drücken Sie zur W ieder gabefortsetzung nochmals die Taste 4/6.

●

Dauert die Standbildwiedergabe länger als 3 Minuten, wechselt der Camcorder automatisch auf Bandstopp.
Dauert der Stoppmodus länger als 5 Minuten, schaltet sich der Camcorder automatisch aus.

●

Bei Betätigen der Taste
stabilisieren kann.

Bildsuchlauf: Ermöglicht die Zeitrafferwiedergabe vorwärts oder rückwärts.

1) Bei Wiedergabe die Taste 3 (Suchlauf vorwärts) oder 2 (Suchlauf rückwärts) drücken.

2) Zur erneuten normalen Wieder gabe die Taste 4/6 betätigen.

●

Bei Wiedergabe die Taste 2 (rückwärts) oder 3 (vorwärts) gedrückt halten. Der Bildsuchlauf vorwärts oder
rückwärts erfolgt, solange die Taste gedrückt gehalten wird. Bei Tastenfreigabe erfolgt erneut normale Wieder gabe.

●

Beim Bildsuchlauf tritt ein leichter Mosaikeffekt auf. Dies ist keine Fehlfunktion.

Einzelbild-Weiterschaltung:

1) Auf Standbild schalten.

2) Bei Standbildwiedergabe kann durch Drehen von MENU/BRIGHT gleichfalls eine Einzelbild-Weiterschaltung
vorwärts (in Richtung +) oder rückwärts (in Richtung –) durchgeführt werden.

 Zum Wechsel auf normale Wiedergabe 4/6 drücken.

●

Die mitgelieferte Fernbedienung kann gleichfalls zur Einzelbild-Weiterschaltung verwendet werden ( S. 50).

4

/6

wird das Bild ggf. nicht sofort angehalten, damit der Camcorder das Standbild

Ermöglicht die Wiedergabe in Einzelbildschritten.

Wiedergabezoom und Wiedergabebildeffekte

Nur in Verbindung mit der mitgelieferten Fernbedienung ( S. 50, 51).

32 DE

1

S

1
S
R

R

O

2
Y
E

E

U

B
N
C

V
T

N

I

C

I
U

D

T
H
M

D
R

R
O

E
N

M

M
O
D
C

O

O

O
E

O

D

D

P

M

E

E

Y

ENU

S

S
S

T

O
O

E

U
U

R

N
N

E

D
D

O

L
R

1

O
D

T

R
N
A

I

D
E

T

M

I
T
S
E

E

S
U
C

/

P
R
R
T

C

L
N
E

I

O

A
E

M

D

Y
N

E

E

M

EN

O

O

U

N

FF

Hauptschalter

F

F

O

Y

A

L

P

Sperrknopf

MENU/BRIGHT-Wählrad

Aufnahme-Start/Stopp-Taste

Anzeige

Menüanzeige

* Jede Einstellung ist mit Menü “DISPLAY

MENU” verkoppelt, das bei auf “ ”
gestellten Hauptschalter ( S. 25) verfügbar
ist. Die Einstellbereiche gelten wie auf Seite
25 beschrieben.

HINWEISE:

●

Die ON SCREEN-Einstellungen können auch
mit Taste DISPLAY auf der Fernbedienung
(mitgeliefert) vorgenommen werden.

●

Die Einstellung für “REC MODE” ist bei auf

“ ” oder “ ” ( S. 12, 23) gestelltem
Hauptschalter möglich.

●

Bei Einstellstatus “SIMPLE” für “ON SCREEN”

werden die Camcorder-Anzeigen (mit
Ausnahme von Datum/Zeit und Zeitcode)
nicht auf dem Bildschirm eines
angeschlossenen TV-Geräts abgebildet.
Zudem unterbleiben hierbei die Wiedergabe­Audiomodus- und Bandgeschwindigkeits­Anzeigen am Camcorder.

WIEDERGABE

Wiedergabe-Menüs

Die folgenden Angaben gelten für alle Menüeinstellungen
außer der Schnittsynchronisation ( S. 56, 57).

Stellen Sie den Hauptschalter bei gedrückt
gehaltenem Sperrknopf auf “ ”.

1

Drücken Sie zum Menüaufruf MENU/BRIGHT an.

2

Wählen Sie durch Drehen von MENU/BRIGHT das
gewünschte Symbol und drücken Sie MENU/

3

BRIGHT an. Das zugehörige Funktionsmenü wird

gezeigt.
Wählen Sie durch Drehen von MENU/BRIGHT die

gewünschte Funktion und drücken Sie MENU/

4

BRIGHT an. Das zugehörige Untermenü erscheint.

Geben Sie durch Drehen von MENU/BRIGHT den
gewünschten Einstellwert/-status ein und drücken Sie

5

MENU/BRIGHT an. Damit ist die Einstellung

abgeschlossen.
Zum Schließen des Menüs drücken Sie MENU/

BRIGHT bei auf “1RETURN” gesetztem

6

Leuchtbalken zweimal an.

SOUND MODE
12BIT MODE
SYNCHRO
REC MODE

VIDEO MENU

ON SCREEN*

DATE/TIME*

DISPLAY MENU

TIME CODE*

Weitere Funktionen (Video)

 S. 33.
 S. 33.
 S. 57.

Bestimmt den
Aufnahmemodus (SP oder
LP) ( S. 12). “REC
MODE” im Menü “VIDEO
MENU” muss verwendet
werden, wenn der
Camcorder als
Aufnahmegerät beim
digitalen Kopieren
verwendet wird ( S. 45).

COPY

ON: Ermöglicht das
Kopieren vom Band auf eine
MultiMediaCard ( S. 47).
OFF: Ermöglicht die
Aufnahme von Schnapp­schüssen während der
Videowieder gabe ( S. 16).

Bestimmt, ob Camcorder­Anzeigen auf dem
Bildschirm eines
angeschlossenen TV-Geräts
gezeigt werden oder nicht.

Bestimmt, ob Datum/
Uhrzeit am Camcorder
angezeigt werden oder
nicht.

Bestimmt, ob der Zeitcode
am Camcorder angezeigt
wird oder nicht.

DE33

Audio-Wiedergabe

Der Camcorder führt die Audio-Wiedergabe entsprechend dem identifizerten Band-Audiosignalmodus durch.
Das Audio-Wiedergabesignal kann gewählt werden. Wählen Sie wie auf Seite 32 beschrieben “SOUND
MODE” oder “12BIT MODE” und geben Sie den gewünschten Einstellstatus ein.

SOUND MODE

STEREO
SOUND L
SOUND R
SOUND 1

Stereo-Wiedergabe beider Kanäle.
Wiedergabe des linken Kanals.
Wiedergabe des rechten Kanals.
Das Original-Audiosignal wird in Stereo auf beiden Kanälen

wiedergegeben.

12BIT MODE

SOUND 2

MIX

Das Nachvertonungssignal wird in Stereo auf beiden Kanälen
wiedergegeben.

Original-Audiosignal und Nachvertonungssignal werden gemischt in
Stereo auf beiden Kanälen wiedergegeben.

: Einstellung ab Werk

HINWEISE:

●

Die SOUND MODE-Einstellung ist für den 12-Bit- und 16-Bit-Audiomodus verfügbar . Bei vorhergehenden
Modellen wird der Audiomodus “12 Bit” als “32 kHz”-Modus und der Audiomodus “16 Bit” als “48 kHz”-
Modus bezeichnet.

●

Beim Umspulen kann der Camcorder das Band-Audio-Signal nicht erfassen. Bei der Wiedergabe wird der
Audiomodus links oben auf dem Bildschirm gezeigt.

Anzeige

ON SCREEN-Einstellung:
Für Wiedergabe-Audiomodus
und Bandgeschwindigkeit.

12

BIT/SOUND

1

SP

4

DATE/TIME-Einstellung:
Für Datum/Uhrzeit.

TIME CODE-Einstellung:
Für Zeitcode.

25. 1127.:030
0

TC

12:34:24

Vollbilder*

Sekunden

Minuten

*25 Vollbilder = 1 Sekunde

34 DE

Rückspultaste

2

)

(

WIEDERGABE

Vorspultaste (3)

Einfache Wiedergabe (D.S.C.)

Normale Wiedergabe

Die auf der MultiMediaCard gespeicherten Bilder werden
bei der Abspeicherung automatisch durchnumeriert.
Gespeicherte Bilder können dann einzeln zur Wiedergabe
aufgerufen werden.

Setzen Sie eine MultiMediaCard ein ( S. 11).

1

VIDEO/DSC-Schalter
(Der LCD-Monitor
muss aufgeklappt sein.)

Hauptschalter

Aufruf des
nächsten Bildes

10/50

11/50

Anzeige

F

F

O

Y

A

L

P

Sperrknopf

100–0010

100–0011

100–0012

Stellen Sie den Schalter VIDEO/DSC auf “ ” und

2

dann den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ”.

•Ein gespeichertes Bild wird wiedergegeben.
Zum Aufruf des nächsten Bildes drücken Sie 3.

3

Zum Aufruf des vorherigen Bildes drücken Sie 2.

HINWEISE:

●

Wird nach der Wiedergabe eines Bildes mit niedriger
Indexnummer eine neue Aufnahme hergestellt, wird das
nächste Bild nicht durch die Neuaufnahme gelöscht, da
die Neuaufnahme stets automatisch als letzte Aufnahme
angefügt wird.

●

Bilder, die in einer anderen Bildgröße als VGA mit
einem DCF-kompatiblen Gerät (Design rules for Camera
File system) aufgenommen wurden, werden verkleinert
als Minibilder angezeigt. Diese Minibilder können nicht
auf einen PC übertragen werden.

●

Bilder, die mit einem nicht DCF-kompatiblen Gerät
aufgenommen wurden, können nicht auf diesem
Camcorder gezeigt werden. In diesem Fall erscheint die
Anzeige “Unsupported Data”.

Aufruf des
vorherigen
Bildes

Verzeichnis- und Dateinamen

Zeigt Namen von Verzeichnis und Datei an.

12/50

100–0013

13/50

Gesamtbildzahl

Zeigt die Anzahl der bisher gespeicherten Bilder an.

Bildnummer

Zeigt die Index-Bildnummer der Bilddatei an (

In diesem Beispiel liegt das Verzeichnis “100” mit der Dateibezeichnung
“DVC00013” vor.
Bei jeder Bildabspeicherung wird die zugehörige Datei neu benannt,
wobei die neue Nummer um einen Wert höher als die vorhandene Datei
mit der höchsten Nummer liegt. Wird der Dateinamen DVC09999
erreicht, wird ein neues Verzeichnis angelegt, wobei die Dateinamen
erneut ab DVC00001 aufwärts gezählt werden.
Bei Wiedergabe werden nur Verzeichnis und die vier letzten Stellen des
Dateinamens gezeigt.

 S. 35).

Bildqualitätsmodus

Index-Nr. Angewähltes Bild

EXIT

001 F 002 S

004 F

MENU/BRIGHT-Wählrad

<

INDEX

005 F

Hauptschalter

>

003 S

006 F

Schreibschutzsymbol

F

F

O

Y

A

L

P

Sperrknopf

DE35

INDEX-Modus

Die gespeicherten Bilder können als Index-Bildmenü
zusammen mit den Index-Informationen gezeigt werden. So
erkennen Sie auf einen Blick, in welchem Bildqualitätsmodus
Bilder gespeichert wurden, wie Ver zeichnis und Datei
benannt sind und ob sie schreibgeschützt sind.

001: Index-Nr .

Die Numerierung erfolgt ab 001. Sind z.B. 10 Bilder
abgespeichert (Index-Nr. 001 bis 010), erfolgt bei
Bildlöschung (z.B. Löschung von Bild 002, 004 und 006)
automatisch eine neue Index-Numerierung.
Dementsprechend reicht nun im Beispiel die Numerierung
von Index-Nr. 001 bis Index-Nr. 007.

F/S/: Bildqalitätsmodus

Zeigt an, in welcher Qualitätsstufe (FINE und ST ANDARD
(in abnehmender Qualitätsabstufung)) das Bild
abgespeichert wurde ( S. 12).

: Schreibschutzsymbol

Ein schreibgeschütztes Bild wird neben der Bildquali­tätsmodus-Anzeige durch das Symbol “ ”
gekennzeichnet und kann nicht gelöscht werden.

Angewähltes Bild

Ein angewähltes Bild wird grün eingerahmt. Dieser grüne
Rahmen kann zur Indexbildanwahl durch Drehen von
MENU/BRIGHT versetzt werden.

Index-Wiedergabemodus

Im Index-Wiedergabmodus können gleichzeitig 6 Bilder
aufgerufen werden, so dass das Aussuchen von
bestimmten Bildern erleichtert wird.

Führen Sie die Schritte 1 von “Normale Wiedergabe”

1

auf Seite 34 durch.

Anzeige

MOEWNU

D

S

C

R

1

E

T

U

R

N

I

N

D

E

X

S

L

I

D

E

STH

P

R

O

T

E

C

D

E

L

E

T

E

F

O

R

M

A

T

Menüanzeige

Drücken Sie zum Menüaufruf MENU/BRIGHT an.

2

Wählen Sie durch Drehen von MENU/BRIGHT “ ”

3

und drücken Sie hierauf MENU/BRIGHT an. Das
Menü “DSC MENU” erscheint.

Wählen Sie durch Drehen von MENU/BRIGHT

4

“INDEX” und drücken Sie hierauf MENU/BRIGHT
an. Das INDEX-Menü erscheint.

Versetzen Sie durch Drehen von MENU/BRIGHT den

5

Wiedergabebild­schirm

grünen Rahmen auf das gewünschte Bild und
drücken Sie MENU/BRIGHT an. Das gewählte Bild
wird in voller Größe gezeigt und es erfolgt normale
Wiedergabe.

36 DE

MENU/BRIGHT-Wählrad

WIEDERGABE

Hauptschalter

F

F

O

Y

A

L

P

Sperrknopf

Weitere Funktionen (D.S.C.) (Forts.)

Diashow

Alle im Camcorder-Speicher aufgezeichneten Bilder
können automatisch nacheinander wie bei einer Diashow
in numerischer Reihenfolge gezeigt werden.

Stellen Sie den Schalter VIDEO/DSC auf “ ” und

1

dann den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ”.

Drücken Sie zum Menüaufruf MENU/BRIGHT an.

2

Wählen Sie durch Drehen von MENU/BRIGHT “ ”

3

und drücken Sie hierauf MENU/BRIGHT an. Das
Menü “DSC MENU” erscheint.

Wählen Sie durch Drehen von MENU/BRIGHT

4

“SLIDE SHOW” und drücken Sie MENU/BRIGHT an.
Die Diashow wird gestartet.

Stopptaste (5)

Wiedergabe-/
Pausentaste (

VIDEO/DSC-Schalter (Der LCD-Monitor
muss aufgeklappt sein.)

Anzeige

MOEWNU

D

S

C

R

1

E

T

U

R

N

I

N

D

E

X

S

L

I

D

E

STH

P

R

O

T

E

C

D

E

L

E

T

E

F

O

R

M

A

T

4

/6)

Zum Beenden der Diashow drücken Sie 5.

5

So starten Sie die Diashow ohne Menübenutzung . . .

.... Nach Schritt 1 drücken Sie 4/6. Zum Beenden der

Diashow drücken Sie 5.

VIDEO/DSC-Schalter
(Der LCD-Monitor
muss aufgeklappt sein.)

MENU/BRIGHT-Wählrad

F

F

O

Y

A

L

P

DE37

Bildschreibschutz

Der Schreibschutz verhindert das versehentliche Löschen
von Bilddaten. Ein schreibgeschütztes Bild wird durch das
Symbol “ ” (neben der Bildqualitätsmodus-Anzeige)
gekennzeichnet.

Stellen Sie den Schalter VIDEO/DSC auf “ ” und

1

dann den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ”.

•Ein gespeichertes Bild wird wiedergegeben.
Drücken Sie zum Menüaufruf MENU/BRIGHT an.

2

Wählen Sie durch Drehen von MENU/BRIGHT “ ”
und drücken Sie hierauf MENU/BRIGHT an. Das
Menü “DSC MENU” erscheint.

Anzeige

MOEWNU

D

S

C

R

1

E

T

U

R

N

I

N

D

E

X

S

L

I

D

E

STH

P

R

O

T

E

C

D

E

L

E

T

E

F

O

R

M

A

T

EXIT

<

PROTECT

001 F 002 S

004 F

Normale Wiedergabe

EXIT

001 F 002 S

004 F

005 F

<

PROTECT

005 F

>

003 S

006 F

>

003 S

006 F

Sperrknopf

Hauptschalter

Menüanzeige

PROTECT­Indexbild-Menü

Vorhängeschloss­symbol

Bei annuliertem
Schreibschutz

Wählen Sie durch Drehen von MENU/BRIGHT

3

“PROTECT” und drücken Sie hierauf MENU/BRIGHT
an. Das PROTECT -Indexbild-Menü erscheint.

SO VERSEHEN SIE EIN BILD MIT
SCHREIBSCHUTZ

Zunächst die obigen Schritte 1 bis 3 vornehmen.

Versetzen Sie hierzu den grünen Rahmen durch

4

Drehen von MENU/BRIGHT auf das gewünschte
Indexbild und drücken Sie MENU/BRIGHT an. Das
Bild wird durch das Symbol “ ” gekennzeichnet.
Weitere zu schützende Bilder auf die gleiche Weise
aufrufen.

Drehen Sie MENU/BRIGHT nach oben, bis “EXIT”

5

angewählt ist, und drücken Sie dann MENU/
BRIGHT an. Es erfolgt normale Wiedergabe.

HINWEIS:

Wenn die Speicherkarte neuformatiert wird oder
beschädigte Daten aufweist, gehen auch schreibgeschützte
Bilder verloren. Bilder, die Sie behalten möchten, sollten
Sie auf einen PC übertragen und abspeichern.

SO MACHEN SIE DEN SCHREIBSCHUTZ
RÜCKGÄNGIG

Zunächst die obigen Schritte 1 bis 3 vornehmen.

Versetzen Sie hierzu den grünen Rahmen durch

4

Drehen von MENU/BRIGHT auf das gewünschte
Indexbild und drücken Sie MENU/BRIGHT an. Das
Symbol “ ” erlischt und der Schreibschutz ist
aufgehoben.
Weitere Bilder, für die der Schreibschutz aufgehoben
werden soll, auf die gleiche Weise aufrufen.

Normale Wiedergabe

Drehen Sie MENU/BRIGHT nach oben, bis “EXIT”

5

angewählt ist, und drücken Sie dann MENU/
BRIGHT an. Es erfolgt normale Wiedergabe.

38 DE

VIDEO/DSC-Schalter
(Der LCD-Monitor
muss aufgeklappt sein.)

Anzeige

EXIT

<

DELETE

001 FX 002 SX

CEAXNEC

C

D

S

E

L

U

TCE

005 F

004 F

>

003 S

006 F

MENU

WIEDERGABE

MENU/BRIGHT-Wählrad

F

F

O

Y

A

L

P

Sperrknopf

Hauptschalter

DELETE-Indexbild­Menü

Löschbefehl-Menü

VORSICHT:

Während des Löschvorganges niemals die
MultiMediaCard entnehmen oder am Camcorder
einen Bedienschritt (z.B. Ausschalten) ausführen!
Den Camcorder im Netzbetrieb (mitgeliefertes
Netz-/Ladegerät) verwenden. Falls sich der
Batteriesatz während des Löschvor ganges entlädt,
kann es zu Datenausfall auf der MultiMediaCard
kommen. Eine MultiMediaCard, die beschädigte
Daten enthält, muss neu formatiert werden.
( S. 39)

HINWEISE:

●

Schreibgeschützte Bilder ( S. 37) können
nicht wie oben beschrieben gelöscht werden.
Zur Löschung muss zunächst der
Schreibschutzstatus aufgehoben werden.

●

Nach der Löschung sind die Bilddaten
unwiderruflich verloren. Vor der Löschung stets
überprüfen, ob das zur Löschung vorgemerkte
Bild wirklich gelöscht werden soll.

Weitere Funktionen (D.S.C.) (Forts.)

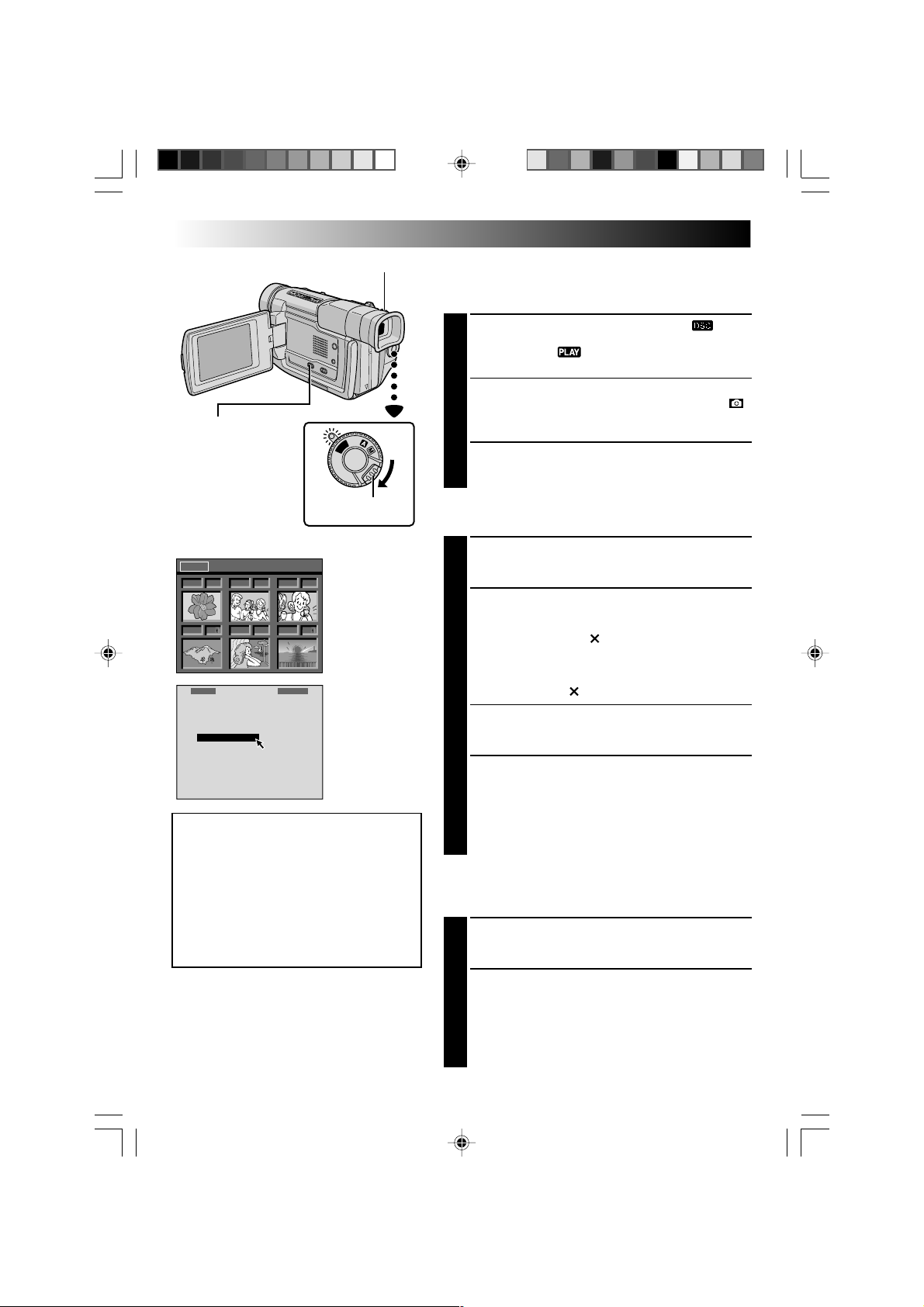

Bildlöschung

Gespeicherte Bilder können einzeln oder gesamt gelöscht
werden.

Stellen Sie den Schalter VIDEO/DSC auf “ ” und
dann den Hauptschalter bei gedrückt gehaltenem

1

Sperrknopf auf “ ”.

•Ein gespeichertes Bild wird wiedergegeben.

Drücken Sie zum Menüaufruf MENU/BRIGHT an.
Wählen Sie durch Drehen von MENU/BRIGHT “ ”

2

und drücken Sie hierauf MENU/BRIGHT an. Das
Menü “DSC MENU” erscheint.

Wählen Sie durch Drehen von MENU/BRIGHT

“DELETE” und drücken Sie hierauf MENU/BRIGHT

3

an. Das Untermenü erscheint.

SO LÖSCHEN SIE EINZELNE BILDER

Zunächst die obigen Schritte 1 bis 3 vornehmen.

Wählen Sie durch Drehen von MENU/BRIGHT

“SELECT” und drücken Sie hierauf MENU/BRIGHT

4

an. Das DELETE-Indexbild-Menü erscheint.
Versetzen Sie den grünen Rahmen durch Drehen von

MENU/BRIGHT auf das gewünschte Indexbild und

5

drücken Sie MENU/BRIGHT an. Das Bild wird durch
das Ankreuz-Symbol “ ” gekennzeichnet.
Weitere zu löschende Bilder auf die gleiche Weise
aufrufen. Soll eine Vormerkung rückgängig gemacht
werden, nochmals MENU/BRIGHT drücken. Das
Ankreuz-Symbol “ ” erlischt.

Drehen Sie MENU/BRIGHT nach oben, bis “NEXT”
angewählt ist, und drücken Sie dann MENU/

6

BRIGHT an. Das Löschbefehl-Menü erscheint.

Drehen Sie MENU/BRIGHT, bis “EXECUTE”
angewählt ist, und drücken Sie dann MENU/BRIGHT

7

an. Die vorgewählten Bilder werden gelöscht und es
erfolgt normale Wiedergabe.

•Soll die Löschung unterbleiben, wählen Sie mit

MENU/BRIGHT “CANCEL” an und drücken dann
MENU/BRIGHT an.

SO LÖSCHEN SIE ALLE BILDER
(GESAMTLÖSCHUNG)

Zunächst die obigen Schritte 1 bis 3 vornehmen.

Wählen Sie durch Drehen von MENU/BRIGHT

“ALL” und drücken Sie hierauf MENU/BRIGHT an.

4

Das Löschbefehl-Menü erscheint.
Drehen Sie MENU/BRIGHT, bis “EXECUTE”

angewählt ist, und drücken Sie dann MENU/BRIGHT

5

an. Sobald alle Bilder gelöscht wurden, erscheint
erneut die normale Wiedergabeanzeige.

•Soll die Gesamtlöschung unterbleiben, wählen Sie
mit MENU/BRIGHT “CANCEL” an und drücken
dann MENU/BRIGHT an.

MENU/BRIGHT-Wählrad

DE39

Formatierung einer MultiMediaCard

Die eingesetzte MultiMediaCard kann jederzeit formatiert
werden. Beim Formatieren der Karte werden alle Bilder

und Daten, auch diejenigen von schreibgeschützten
Bildern, gelöscht.

Stellen Sie den Schalter VIDEO/DSC auf “ ” und

1

dann den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ”.

VIDEO/DSC-Schalter
(Der LCD-Monitor
muss aufgeklappt sein.)

Anzeige

MOEWNU

D

S

C

1

R

E

T

U

R

N

I

N

D

E

X

S

L

I

D

E

STH

P

R

O

T

E

C

D

E

L

E

T

E

F

O

R

M

A

CEAXNECCEUL

T

Hauptschalter

TE

F

F

O

Y

A

L

P

Sperrknopf

Menüanzeige

Drücken Sie zum Menüaufruf MENU/BRIGHT an.

2

Wählen Sie durch Drehen von MENU/BRIGHT “ ”

3

und drücken Sie hierauf MENU/BRIGHT an. Das
Menü “DSC MENU” erscheint.

Wählen Sie durch Drehen von MENU/BRIGHT

4

“FORMA T” und drücken Sie MENU/BRIGHT an. Das
Untermenü wird gezeigt.

Wählen Sie durch Drehen von MENU/BRIGHT

5

“EXECUTE” und drücken Sie MENU/BRIGHT an. Der
Formatiervorgang wird ausgelöst. Nach vollständiger
Formatierung erscheint die Anzeige “NO STORED
IMAGE”.

• Soll die Formatierung unterbleiben, wählen Sie
durch Drehen von MENU/BRIGHT “CANCEL” und
drücken Sie MENU/BRIGHT an.

VORSICHT:

Während des Formatiervorganges niemals die
MultiMediaCard entnehmen oder am Camcorder
einen Bedienschritt (z.B. Ausschalten) ausführen! Den
Camcorder im Netzbetrieb (mitgeliefertes Netz-/
Ladegerät) verwenden. Falls sich der Batteriesatz
während des Löschvorganges entlädt, kann es zu
Datenausfall auf der MultiMediaCard kommen. Eine
MultiMediaCard, die beschädigte Daten enthält, muss
neu formatiert werden.

40 DE

ANSCHLÜSSE

Grundsätzliche Anschlüsse

Hier sind einige grundsätzliche Anschlussbeispiele aufgeführt. Beachten Sie bitte auch die zum Videorecorder
und TV-Gerät mitgelieferte Bedienungsanleitungen.

A. Anschluss an TV-Gerät oder Videorecorder mit SCART-Buchse für FBAS-Signal

An TV-Gerät oder

An AV

Weiß an

Kabelfilter

AV-Kabel

Buchsenabdeckung*

* Vor dem Kabelanschluss die Buchsenabdeckung abklappen.
** Der Audiokabelanschluss ist nicht erforderlich, wenn bei auf “ ” gestelltem Schalter VIDEO/DSC Einzelbilder

wiedergegeben werden.

[Mini/Cinch]
(mitgeliefert)

AUDIO L IN**

Rot an
AUDIO R IN**

Gelb an VIDEO

Videorecorder

Kabeladapter
(mitgeliefert)

Einstellung: CVBS

TV-

Gerät

Videorecorder

B. Anschluss an TV-Gerät oder Videorecorder mit Y/C-kompatibler SCART-Buchse

An TV-Gerät oder

An

Videorecorder

Kabeladapter
(mitgeliefert)

Einstellung: Y/C

-IN

TV-

Gerät

Videorecorder

AV-Kabel
[Mini/Cinch]
(mitgeliefert)

Kabelfilter

An AV

An S

Kabelfilter

Buchsenabdeckung*

* Vor dem Kabelanschluss die Buchsenabdeckung abklappen.
** Der Audiokabelanschluss ist nicht erforderlich, wenn bei auf “ ” gestelltem Schalter VIDEO/DSC Einzelbilder

wiedergegeben werden.

S-Video-Kabel
(nicht mitgeliefert)

Gelb:
Nicht belegen

Weiß an
AUDIO L IN**

Rot an
AUDIO R IN**

C.

Anschluss an TV-Gerät oder Videorecorder mit S-Video- und/oder Cinch-AV-Eingang

DE41

* Vor dem Kabelanschluss die Buchsenabdeckung abklappen.
** Der Audiokabelanschluss ist nicht erforderlich, wenn bei auf

“ ” gestelltem Schalter VIDEO/DSC Einzelbilder
wiedergegeben werden.

AV-Kabel
[Mini/Cinch] (mitgeliefert)

Kabelfilter

An AV

An S

Kabelfilter

Buchsenabdeckung*

Stellen Sie sicher, dass alle Geräte ausgeschaltet

1

sind.
Verbinden Sie den Camcorder mit dem TV -Gerät

2

oder Videorecorder wie auf Seite 40 gezeigt.

Bei Verwendung eines V ideorecorders: W eiter
bei Schritt 3
Andernfalls: Weiter bei Schritt 4

Verbinden Sie den Videorecorder-Ausgang mit

3

dem TV-Gerät-Eingang. Siehe hier zu die
Bedienungsanleitung des Videorecorders.

Schalten Sie Camcorder , V ideorecorder und TV -

4

Gerät ein.
Schalten Sie den Videorecorder auf AUX-Betrieb

5

und das TV-Gerät auf VIDEO-Betrieb.

S-Video-Kabel
(nicht mitgeliefert)

Wenn das S-Video-Kabel
nicht verwendet wird.

←

Gelb an VIDEO IN

TV-

Gerät

Weiß an
AUDIO L IN**

Rot an
AUDIO R IN**

An S-VIDEO IN

An TV-Gerät oder
Videorecorder

Die folgenden Anzeigen können wahlweise auf dem
TV-Bildschirm eingeblendet werden . . .

•Datum/Zeit:

.... Im Men ü für “DATE/TIME” den Status “ON”

oder “OFF” eingeben (墌 S. 32).

•Zeitcode:

.... Im Men ü für “TIME CODE” den Status “ON”

oder “OFF” eingeben (墌 S. 32).

•Wiedergabe-Audiomodus-, Bandgeschwindigkeits-

und Bandlaufanzeige

ODER

Ver zeichnis/Dateiname und Bildnummer/
Gesamtbildzahl für D.S.C.-Wiedergabe

.... Geben Sie im Menü für “ON SCREEN” den

Status “LCD” oder “SIMPLE” ein (墌 S. 32).
Oder drücken Sie DISPLAY auf der
Fernbedienung (mitgeliefert).

Videorecorder

HINWEISE:

●

Es wird empfohlen, den Camcorder per Netz-/Ladegerät mit Spannung zu versorgen (墌 S. 7).

●

Bei Verwendung der Kabel muss das Kabelende mit dem Kabelfilter am Camcorder angeschlossen werden,
um Störeinstreuungen zu verringern.

●

Soll das Bild- und Tonsignal vom Camcorder ohne eingelegte MultiMediaCard oder Cassette geliefert
werden, den Hauptschalter auf “ ” oder “ ” stellen. Dann das TV-Gerät auf externen Eingang schalten.

●

Stellen Sie die TV-Lautstärke zunächst auf die Minimalposition, um das plötzliche Einsetzen des Camcorder-
Audiosignals zu vermeiden.

●

Falls das TV-Gerät oder die Lautsprecherboxen keine magnetische Abschirmung besitzen, auf ausreichenden
Abstand achten. Andernfalls wird das Wiedergabebild durch magnetische Einstreuungen gestört.

●

Den Videoausgangsschalter des Kabeldapters wie erforderlich einstellen:
Y/C : Bei Anschluss an ein TV-Gerät/einen Videorecorder mit S-Video-Kompatibilität.
CVBS : Bei Anschluss an ein TV-Gerät/einen Videorecorder ohne S-Video-Kompatibilität.

42 DE

ANSCHLÜSSE

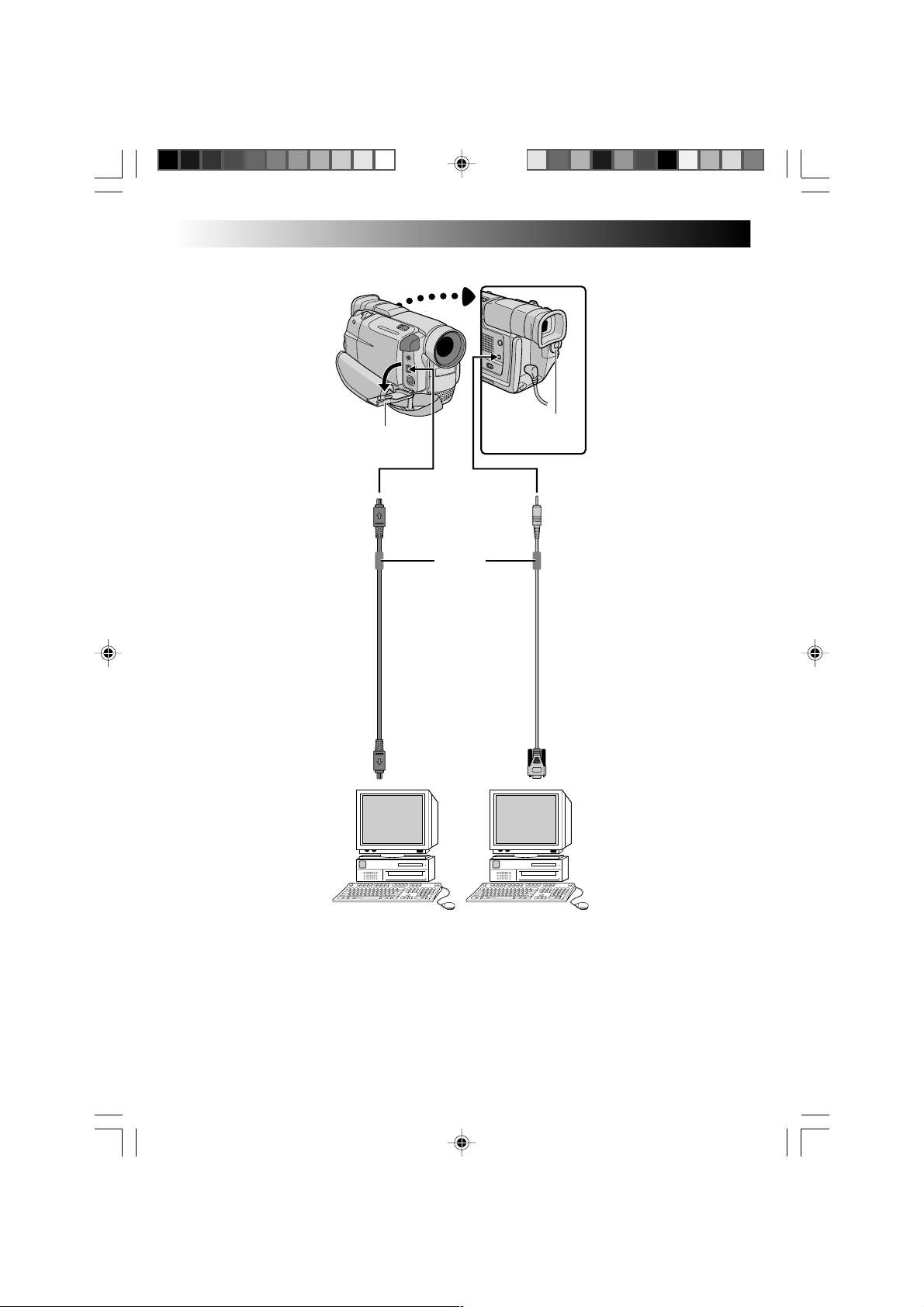

Spezielle Anschlüsse

Buchsenab­deckung*

An
DV IN
OUT-Buchse

DV-Kabel**

An
DV-Buchse

Hauptschalter

An PC
(DIGITAL
PHOTO)

Kabelfilter

PC-Anschlusskabel
(mitgeliefert)

An
RS-232C

PC mit eingebauter
Capture-Karte mit
DV-Anschluss

PC

* Vor dem Kabelanschluss die

Buchsenabdeckung abklappen.

** Das zur Capture-Karte mitgelieferte DV-

Kabel verwenden.

DE43

Anschluss an einen Personal Computer

Von diesem Camcorder können Standbilder auf einen wie
gezeigt angeschlossenen PC übertragen werden. Hierzu
das mitgelieferte Software-Programm verwenden. Die
Übertragung ist gleichfalls möglich, wenn der PC mit einer
Steckkarte mit DV-Eingang ausgerüstet ist.

Stellen Sie sicher, dass alle Geräte ausgeschaltet sind.

1

Beim Anschluss des Camcorders am PC die gezeigten

2

Anschlussverbindungen einwandfrei herstellen.
Stellen Sie den Hauptschalter bei gedrückt gehalte-

3

nem Sperrknopf auf “ ”. Schalten Sie den PC ein.

HINWEISE:

●

Der Camcorder sollte nach Möglichkeit im Netzbetrieb
mit Spannung versorgt werden (墌 S. 7).

●

Niemals gleichzeitig das PC-Anschlusskabel und das
DV-Kabel am Camcorder anschließen. Ausschließlich
das für die zu verwendende Anschlussverbindung
erforderliche Kabel anbringen.

●

Die Datums- und Uhrzeitdatenanzeige kann nicht auf
den PC übertragen werden.

●

Siehe die Bedienungsanleitungen für die mitgelieferte
Software.

●

Siehe auch die Bedienungsanleitung der DV­kompatiblen Capture-Karte.

44 DE

Hauptschalter

An AV

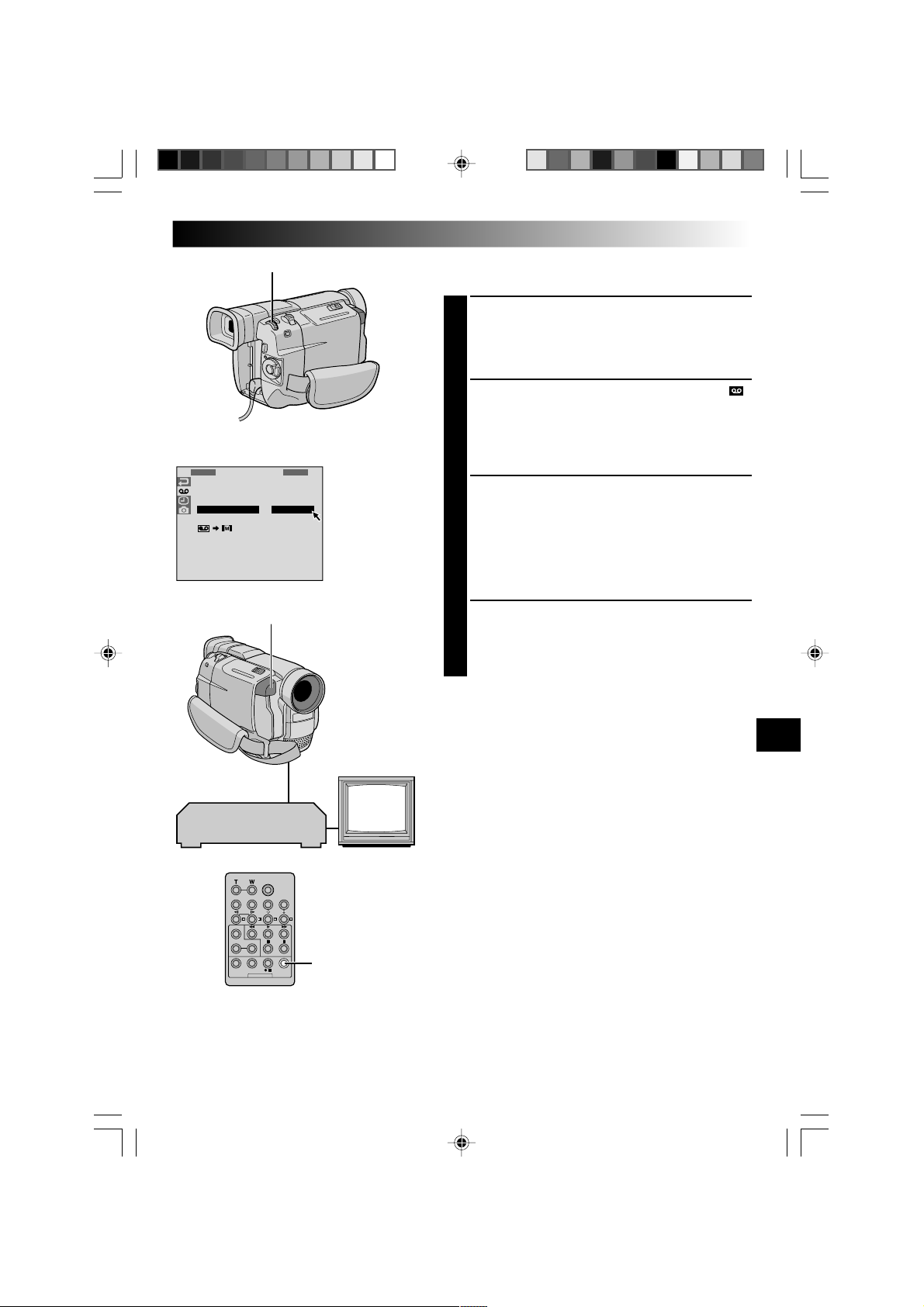

KOPIERMODUS

Kopieren vom Camcorder zu einem
Videorecorder

Die Anschlüsse zwischen Camcorder und

1

Videorecorder wie links gezeigt herstellen. Siehe
auch Seite 40 und 41.

Stellen Sie den Schalter VIDEO/DSC auf “VIDEO”

2

und dann den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ”. Schalten Sie den Videorecor­der ein und legen Sie jeweils eine geeignete Cassette
ein.

Schalten Sie den Videorecorder auf externen Eingang

3

(AUX) und hierauf auf Aufnahmepause.

Kabelfilter

Buchsenab­deckung**

Kabelfilter

S-Video-Kabel
(nicht mitgeliefert)

Videoausgangs­schalter
(Y/C, CVBS)

* Belegen, wenn der S-Video-Anschluss nicht

verwendet wird.

** Vor dem Kabelanschluss die

Buchsenabdeckung abklappen.

An S

AV-Kabel
[Mini/Cinch]
(mitgeliefert)

Für einen Video­recorder mit SCART­Buchse den mitgelie­ferten Kabeladapter
verwenden.

Videorecorder

(Aufnahmegerät)

TV-

Gerät

An AUDIO-,
VIDEO-* und

-IN- Buchse

Spielen Sie die im Camcorder eingelegte Cassette ab.

4

Drücken Sie kurz vor dem vorgesehenen Schnittstart­punkt die T aste 4/6 am Camcorder .

Drücken Sie am Camcorder die T aste 4/6 und

5

schalten Sie den Videorecorder auf Aufnahme.
Schalten Sie den Videorecorder auf Aufnahmepause

6

und drücken Sie am Camcorder die T aste 4/6.
Wiederholen Sie die Schritte 4 bis 6 wie erforderlich.

7

Schalten Sie nach dem letzten Schnitt Videorecorder
und Camcorder auf Stopp.

HINWEISE:

●

V or dem Überspielstart sicherstellen, dass der TV-
Bildschirm keine Camcorder-Anzeigen enthält.
Andernfalls werden die beim Überspielen
eingeblendeten Anzeigen mit aufgezeichnet.

Die folgenden Anzeigen können wahlweise auf dem TV­Bildschirm eingeblendet werden:

•Datum/Zeit:

.....Im Menü für “DATE/TIME” den Status “ON” oder “OFF”

eingeben (墌 S. 32).

•Zeitcode:

.....Im Menü für “TIME CODE” den Status “ON” oder

“OFF” eingeben (墌 S. 32).

•Wiedergabe-Audiomodus-, Bandgeschwindigkeits- und

Bandlaufanzeige

.....Geben Sie im Menü für “ON SCREEN” den Status

“LCD” oder “SIMPLE” ein (墌 S. 32). Oder drücken Sie
DISPLAY auf der Fernbedienung.

●

Bei Verwendung der Kabel muss das Kabelende mit dem
Kabelfilter am Camcorder angeschlossen werden, um
Störeinstreuungen zu verringern.

●

Den Videoausgangsschalter des Kabeldapters wie
erforderlich einstellen:

Y/C : Bei Anschluss an ein TV-Gerät/einen Videorecorder

mit S-Video-Kompatibilität.

CVBS : Bei Anschluss an ein TV-Gerät/einen Videorecorder

●

●

ohne S-Video-Kompatibilität.

Der Camcorder sollte nach Möglichkeit im Netzbetrieb mit
Spannung versorgt werden (墌 S. 7).

In Schritt 5 können Wiedergabezoom (墌 S. 50) oder
Wiedergabe-Bildeffekte (墌 S. 51) eingesetzt werden.

Buchsenabdeckung*

DV-Kabel

An DV IN/
OUT-Buchse

* Vor dem Kabelanschluss die

Buchsenabdeckung abklappen.

Hauptschalter

An DV IN/
OUT-Buchse

Kabelfilter

Videogerät mit
DV-Anschluss

DE45

Kopieren von/zu einem Videogerät mit
DV-Anschluss (Digitalkopiermodus)

Szenen können vom Camcorder auf ein Videogerät mit DV­Anschluss überspielt werden. Dieser digitale Kopiervorgang
erfolgt praktisch ohne jede Kopierverluste beim Bild- und
Tonsignal.

[Wenn dieser Camcorder als
Wiedergabegerät eingesetzt wird]

Stellen Sie sicher, dass die Geräte ausgeschaltet sind.
Schließen Sie den Camcorder an dem Videogerät mit

1

DV-Anschluss mittels eines DV-Kabels wie gezeigt an.
Stellen Sie den Schalter VIDEO/DSC auf “VIDEO” und

dann den Hauptschalter bei gedrückt gehaltenem

2

Sperrknopf auf “ ”. Schalten Sie den Videorecorder
ein und legen Sie jeweils eine geeignete Cassette ein.

Drücken, um das Band der Videoquelle abzuspielen.

3

Bei Wiedergabebildüberwachung auf dem Monitor das
Videogerät mit DV-Anschluss auf Aufnahme schalten,

4

sobald die Videoquelle die gewünschte W iedergabe­Bandstelle erreicht.

HINWEISE:

●

Der Camcorder sollte nach Möglichkeit im Netzbetrieb mit
Spannung versorgt werden (墌 S. 7).

●

Wird die Fernbedienung verwendet und sind Aufnahme- und
Wiedergabegerät von THOMSON, führen beide Geräte den
gleichen Bedienschritt aus. Um dies zu verhindern, die
Bedienelemente an beiden Geräten verwenden.

●

Beim digitalen Kopierbetrieb kann dieser Camcorder nur an ein
anderes Gerät angeschlossen werden.

●

Wird bei Überspielbetrieb ein unbespielter oder beeinträchtigter
Bandabschnitt erfasst, kann der Überspielvorgang ggf.
abgebrochen werden, so dass diese Bildbeeinträchtigung nicht
mit aufgenommen wird.

●

Auch bei korrekt angebrachtem DV-Kabel kann ggf. in Schritt 4
Bildausfall auftreten. In diesem Fall die Geräte ausschalten und
erneut alle Anschlüsse herstellen.

●

Auch wenn bei Wiedergabe auf Wiedergabe-Zoom (墌 S. 50),
Wiedergabe-Bildeffekte (
geschaltet wird, gibt die Buchse DV OUT ausschließlich das auf
Band aufgezeichnete Originalsignal ab.

墌

S. 51) oder Schnappschuss

So verwenden Sie diesen Camcorder als Videorecorder:

1. Stellen Sie den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ”.

2. Geben Sie im Menü für “REC MODE” die Aufnahmegeschwindigkeit “SP” or “LP” (墌 S. 32) ein.

3. Schließen Sie das DV-Kabel wie in der Abbildung gezeigt an und legen Sie die zu bespielende Cassette ein.

4. Schalten Sie mit der Aufnahme-Start/Stopp-Taste auf Aufnahmebereitschaft. Die Bildschirmanzeige “DV.IN”
erscheint.

5. Zum Aufnahmestart drücken Sie die Aufnahme-Start/Stopp-Taste. Die Anzeige “DV.IN” wechselt auf “

6. Zur Unterbrechung der Aufnahme drücken Sie nochmals die Aufnahme-Start/Stopp-Taste. Bei Aufnahmepause
wechselt die Anzeige von “

HINWEISE:

●

Die digitale Bandkopie wird in dem Audiomodus, der auf der Zuspielcassette vorliegt, durchgeführt. Hierbei ist
der zu diesem Zeitpunkt gültige Einstellstatus von “SOUND MODE” (墌 S. 23) ohne Bedeutung.

●

Im digitalen Kopiermodus werden keine Signale an der AV-Ausgangsbuchse abgegeben.

DV . IN

” erneut auf “DV.IN”.

DV . IN

”.

46 DE

Hauptschalter

Aufnahme­Start/Stopp-Taste

Rückspultaste (

VIDEO/DSC-Schalter (Der LCD-Monitor
muss aufgeklappt sein.)

F

F

O

Y

A

L

P

Sperrknopf

2

)

Vorspultaste (

3

KOPIERMODUS

(Forts.)

Kopieren von Bildsignalen
(MultiMediaCard zu Band)

Einzelbilder der MultiMediaCard können auf Band kopiert
werden.

Legen Sie eine MultiMediaCard (墌 S. 1 1) und eine

1

Cassette (墌 S. 10) ein.
Spielen Sie das Band ab, um die Bandstelle zu

2

bestimmen, an der die Bildaufnahme erfolgen soll. An
der gewünschten Bandstelle das Band stoppen.

Stellen Sie den Schalter VIDEO/DSC auf “ ” und

3

dann den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ”.

Um das zu kopierende Bild auszuwählen, können Sie

4

die Index-Wiedergabe (墌 S. 35) oder die Tasten
bzw. 3 verwenden.

Schalten Sie mit der Aufnahme-Start/Stopp-Taste auf

5

Kopierbereitschaft. Die Meldung “TO COPY T O TAPE
PUSH START/STOP” erscheint.

)

Drücken Sie zum Kopieren bei gezeigter Meldung die

6

Aufnahme-Start/Stopp-T aste. Das gewählte Bild wird
für ca. 5 Sekunden auf Band aufgezeichnet.

• Nach vollständigem Kopiervorgang erscheint die
Anzeige .

HINWEIS:

Falls die eingelegte Cassette schreibgeschützt
(Aufnahmeschutzschieber auf SAVE) ist, erscheint die
Meldung “COPYING F AILED”, wenn die Aufnahme-Start/
Stopp-T aste in Schritt 5 gedrückt wird.

2

Anzeige

TPOUSCHOPSYTATROT/TSATPOE

P

R

4E4C4

MODE-Taste

SNAPSHOT-Taste

MENU/
BRIGHT­Wählrad

O

V

I

D

E

1

R

E

T

U

R

N

S

M

O

U

O

D

N

D

1

2

M

B

O

D

I

T

S

Y

O

N

C

H

R

R

E

D

E

C

M

O

C

O

P

Wiedergabe-/Pausentaste (

M
E

E

YENOUN

Hauptschalter

F

F

O

Y

A

L

P

Sperrknopf

4

/6)

DE47

Kopieren von Bildsignalen (Band zu
MultiMediaCard)

Standbilder können vom Band auf die MultiMediaCard
kopiert werden.

Legen Sie eine MultiMediaCard (墌 S. 1 1) und eine

1

Cassette (墌 S. 10) ein.
Stellen Sie den Schalter VIDEO/DSC auf “VIDEO”

2

und dann den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ”.

Drücken Sie zum Menüaufruf MENU/BRIGHT an.

3

Wählen Sie durch Drehen von MENU/BRIGHT “ ”
und drücken Sie hierauf MENU/BRIGHT an. Das
Menü “VIDEO MENU” erscheint.

Wählen Sie durch Drehen von MENU/BRIGHT

4

“ COPY” und drücken Sie hierauf MENU/
BRIGHT an, um das Untermenü aufzurufen. Wählen

Sie “ON” und drücken Sie MENU/BRIGHT an.
Damit ist die Einstellung abgeschlossen.

Zum Schließen des Menüs drücken Sie MENU/

5

BRIGHT bei auf “1RETURN” gesetztem

Leuchtbalken zweimal an. Die normale
Bildschirmanzeige erscheint.

Schalten Sie mit T aste 4/6 auf Wiedergabe und in

6

der Szene mit dem vorgesehenen Zuspielmaterial wie
erforderlich auf Standbild.

Wählen Sie mit Taste MODE den

7

Schnappschussmodus zur Bildaufnahme auf der
MultiMediaCard.

VIDEO/DSC-Schalter (Der LCD-Monitor
muss aufgeklappt sein.)

Anzeige

SP

6

Zum Kopierstart SNAPSHOT drücken. Das gezeigte

8

Bild wird auf der MultiMediaCard abgespeichert.

•Während des Kopiervorganges blinkt die Anzeige
“ ”.

HINWEISE:

●

Ist keine MultiMediaCard eingelegt, erscheint die
Bildschirmmeldung “COPYING FAILED”, wenn in
Schritt 8 die Taste SNAPSHOT gedrückt wird.

●

Wurde das zu kopierende Bild im Breitformat (WIDE)
(墌 S. 24) aufgezeichnet, wird das WIDE-Kennsignal
nicht mit auf der MultiMediaCard abgespeichert.

●

Sollen für das zu kopierende Videobild Bildeffekte
eingesetzt werden, bis zum Schritt 8 die mitgelieferte
Fernbedienung (墌 S. 51) verwenden.

48 DE

VERWENDUNG DER FERNBEDIENUNG

Die Vollfunktions-Fernbedienung ist für diesen Camcorder
und die grundsätzlichen Laufwerksfunktionen Ihres

1

3

Riegel

+

2

–

–

+

Videorecorders (W iedergabe, Stopp, Pause, Umspulen vor­/rückwärts) ausgelegt. Zudem sind zusätzliche
Wiedergabefunktionen verfügbar.

Einlegen der Batterien

In die Fernbedienung müssen 2 Batterien (R03/AAA)
eingelegt werden. Siehe “Allgemeine Batterie­Sicherheitshinweise” auf Seite 73.

Den Batteriefachdeckel wie gezeigt bei angedrücktem

1

Riegel nach oben abnehmen.
Zwei Batterien (R03/AAA) polrichtig einlegen.

2

Den Batteriefachdeckel wieder einwandfrei

3

anbringen.

Fernbediensensor

Wirkungsbereich des
Fernbediensignals

5m

30°

Bei Gebrauch die Fernbedienung unbedingt auf den
Fernbediensensor des Camcorders ausrichten. Die
Abbildung zeigt den Wirkungsbereich der
Fernbedienung in geschlossenen Räumen.
Bei Außenaufnahmen oder wenn der
Fernbediensensor direkter Sonneneinstrahlung oder
einer anderen sehr hellen Lichtquelle ausgesetzt ist,
kann die Übertragung des Fernbediensignals
behindert werden, bzw. können Fehlfunktionen
auftreten.

30°

DE49

10

2

4

6
8

Tasten

1 Fernbediensignal-Fenster
2 Zoomtasten (T/W)
3 Anzeigetaste (DISPLAY)
4 Versetzungstaste (SHIFT)
5 Zeitlupentasten

(vorwärts/rückwärts) (SLOW)
Links/rechts-Tasten

6 Rückspultaste (REW)

7 Fader-/Wischblendentaste
8 Effekt-Ein/Aus-Taste
9 Effekttaste (EFFECT)
0 Pause-Eingang (PAUSE IN)
! Aufnahme-Start/Stopp-Taste

(START/STOP)

@ Herstellercode-Einstelltaste
# Schnappschusstaste (SNAPSHOT)
$ Aufwärtstaste

Insert-Taste* (INSERT)

% Abwärtstaste

Nachvertonungstaste (A.DUB)

^ Wiedergabetaste (PLAY)

& Vorspultaste (FF)

* Stopptaste (STOP)

( Pausentaste (PAUSE)
) Random Assemble-Schnitt-Tasten

(R.A.EDIT)

(FADE/WIPE)

(EFFECT ON/OFF)

(MBR SET)

!

3

@

#

5

$

%
7
9

^

&

*

(

)

Funktionen

Camcorder-Hauptschalter in
Position “ ” oder “ ”.

Gibt das Fernbediensignal ab.
Ein-/Auszoomen (墌 S. 18)

—
—
—

—
—

—
—
—
—

Funktion wie bei der Aufnahme-Start/Stopp-Taste des Camcorders.

—

Funktion wie bei der SNAPSHOT-Taste am Camcorder.

—

—
—

—

—

—

—
—

Camcorder-Hauptschalter in Position

”.

“

Ein-/Auszoomen (

墌 S. 41, 44, 53
墌 S. 50, 52
墌 S. 50

墌 S. 50

•Rückspulen/Bildsuchlauf rückwärts
(

墌 S. 31)

•Ruft das vorherige MultiMediaCard-Bild

墌 S. 34)

auf (

墌 S. 54
墌 S. 51
墌 S. 51
墌 S. 53

墌 S. 52

墌 S. 50

—

墌 S. 50
墌 S. 58

•Wiedergabestart (

•Startet die Diashow (墌 S. 36)

•Vorspulen/Bildsuchlauf vorwärts (

•Ruft das nächste MultiMediaCard-Bild auf

墌 S. 34)

(

•Bandstopp (

•Stoppt die Diashow (

Pause (

墌 S. 31)

墌 S. 50)

墌 S. 52 – 57

墌 S. 50)

墌 S. 31)

墌 S. 31)

墌 S. 36)

* Diese Funktion ist bei diesem Camcorder nicht verfügbar .

50 DE

Zoomtasten

Links-/SLOW-

Rückwärts-Taste

Rechts-/SLOW-

Vorwärts-Taste

Normale
Wiedergabe

Fernbediensensor

SHIFT

VERWENDUNG DER FERNBEDIENUNG

T drücken

Aufwärtstaste

Abwärtstaste

PLAY
PAUSE

STOP

FUNKTION:
AUFGABE:

Video-Zeitlupenwiedergabe in Vorwärts- oder
Rückwärtsrichtung.

BEDIENUNG:

1)Zur Umschaltung von normaler Wiedergabe auf

Zeitlupenwiedergabe erst mit PAUSE (6) auf
Standbild schalten und dann SLOW (9 oder 0) für
mindestens 2 Sekunden gedrückt halten.
Nach ca. 1 Minute Zeitlupe rückwärts bzw . 2
Minuten Zeitlupe vorwärts wird automatisch auf
normale Wiedergabe umgeschaltet.

䡲 Zum Beenden der Zeitlupenwiedergabe die Taste

PLAY (4) betätigen.

HINWEISE:

●

Bei der Zeitlupenwiedergabe kann infolge der
digitalen Bildbearbeitung ein leichter Mosaikeffekt
auftreten.

●

Nach Betätigen der Taste SLOW (9 oder 0) kann für
einige Sekunden ein Standbild gezeigt werden, gefolgt
von einem Blausignal. Dies ist keine Fehlfunktion.

●

Zwischen gewählter und tatsächlicher Zeitlupenstart­Bandstelle kann ein leichter Versatz auftreten.

●

Bei Zeitlupenwiedergabe können Bildbeeinträch­tigungen, wie eine unruhige Bildwiedergabe, insbe­sonders bei unbewegten Motiven, auftreten. Dies ist
keine Fehlfunktion.

●

Bei Zeitlupenwiedergabe mit Taste PAUSE
Pause schalten.

Zeitlupenwiedergabe

(Forts.)

(6)

auf

FUNKTION:

Einzelbildfortschaltung

AUFGABE:

Ermöglicht Video-Bildsuchlauf in Einzelbildschritten.

BEDIENUNG:

1)Zur Umschaltung von normaler Wiedergabe auf

Einzelbild-Weiterschaltung erst mit PAUSE (6) auf
Standbild schalten und dann SLOW (9 oder 0)
wiederholt antippen, um Einzelbilder in Vorwärts-
oder Rückwärtsrichtung weiterzuschalten.

FUNKTION:

Zur Versetzung des
Bildausschnittes bei
gedrückt gehaltener
Taste SHIFT die Taste

) (rechts) betätigen.

(

Wiedergabe-Zoom

AUFGABE:

Ermöglicht die bis zu 10fache Wiedergabever größerung.

BEDIENUNG:

1)Die Wiedergabe mit T aste PLAY (4) starten.

2)Die Zoomtasten (T/W) der Fernbedienung verwenden. Sicherstellen, dass die Fernbedienung auf den
Fernbediensensor am Camcorder weist. Mit T aste T kann eingezoomt werden.

3)Bei gedrückt gehaltener Taste SHIFT können mit den Tasten (links), (rechts), (oben) und
(unten) verschiedene Bildausschnitte zur V er größerung ausgewählt werden.

䡲 Zur weiteren Wiedergabe ohne Zoomeffekt die Taste W drücken, bis normale Bildwiedergabe erfolgt.

Oder erst STOP (5) und dann PLA Y (4) drücken.

HINWEISE:

●

Die Zoomfunktion kann auch bei Zeitlupe und Standbild eingesetzt werden.

●

Die Bildqualität kann infolge der digitalen Bildsignalbearbeitung beeinträchtigt werden.

P4LOA

YFBACK

F
1
2
3
4
5

DE51

T

E

C

F

F

E

C

L

A

M

O

N

S

E

P

S

T

R

V

I

D

LM

C

S

S

I

N

E

O

T

O

I

A

E

O

B

E

CFHIO

E

O

Fernbediensensor

PLAYBACK
EFFECT-Menü

FUNKTION:

Wiedergabe-Effekte

AUFGABE:

Ermöglicht das Hinzufügen eines Spezialeffektes bei
der Video-W ieder gabe.

BEDIENUNG:

1)Die Wiedergabe mit T aste PLAY (4) starten.

2)Sicherstellen, dass die Fernbedienung auf den

Fernbediensensor am Camcorder weist. Dann die
Taste EFFECT drücken. Das Menü “PLAYBACK
EFFECT” erscheint.

3)Durch wiederholtes Antippen der Taste EFFECT den
Leuchtbalken auf den gewünschten Effekt versetzen.
Die angewählte Funktion wird aktiviert. Das Menü
erlischt nach 2 Sekunden.

䡲 Soll der gewählte Effekt deaktiviert werden, auf der

Fernbedienung die T aste EFFECT ON/OFF betätigen.
Bei erneutem Drücken ist der Effekt wieder verfügbar.

䡲 Soll ein anderer Effekt verwendet werden, nochmals

wie ab Schritt 2 oben beschrieben vorgehen.

HINWEISE:

●

Bei einigen Bildeffekten sind die Schnappschuss­Modi “Multi Analyzer 4” und “Multi Analyzer 9”
(墌 S. 16) nicht verfügbar.

●

Die bei Wiedergabe verfügbaren Bildeffekte sind
“CLASSIC FILM”, “MONOTONE”, “SEPIA”,
“STROBE”und “VIDEO ECHO”. Diese Bildeffekte

arbeiten wie bei der Aufnahme (墌 S. 28).

PLAY

EFFECT

EFFECT ON/OFF

52 DE

SHIFT

VERWENDUNG DER FERNBEDIENUNG

Videorecorder

(Aufnahme)

3

1
6

789`

VIDEORECORDER-CODE-ÜBERSICHT

VIDEO­RECORDER­HERSTELLER

AKAI

BLAUPUNKT
FERGUSON

GRUNDIG 1 4

HITACHI 6 6

JVC 9 1

A
B
C

MITSUBISHI 6 7

NEC 3 7

PANASONIC 1 3

TASTEN

(A) (B)

6 2
6 4
7 7

1 3

9 7
9 8
3 2

3 4

6 3

9 6
9 3

6 8

3 8

1 7
1 1
9 4
1 8

VIDEO­RECORDER­HERSTELLER

PHILIPS

SANYO 3 6

SELECO,
REX

SHARP 1 5

SONY

THOMSON,
TELEFUNKEN,
SABA,
NORDMENDE

TOSHIBA 6 9

MBR SET

4

2
5

TASTEN

(A) (B)

1 9
9 5
1 1
9 4
9 1
9 6
1 2
3 3
7 2




3 5
9 1

9 6

1 `
6 5

6 `
3 9
3 1



9 1
9 6
9 7
3 2

6 1

(Forts.)

Random Assemble-Schnitt
(Schnittcomputer)

Der Schnittbetrieb kann deutlich vereinfacht werden,
da der als Wiedergabegerät eingesetzte Camcorder 8
beliebige Szenen speichern kann, die in der
vorbestimmten Reihenfolge automatisch zum
Videorecorder überspielt werden. Diese
Schnittcomputerfunktion wird erleichtert, wenn die
“Multi Brand”-Fernbedienung auf den Videorecorder­Fernbediencode eingestellt ist (siehe Videorecorder­Code-Übersicht). Andernfalls kann der V ideorecorder
manuell bedient werden.
Vor dem Gebrauch sicherstellen, dass Batterien in
der Fernbedienung eingelegt sind (墌 S. 48).

GEBEN SIE DEN VIDEORECORDER­FERNBEDIENCODE EIN

Schalten Sie den Videorecorder aus und richten
Sie die Fernbedienung auf dessen Infrarot-

1

Empfangssensor. Halten Sie nun die Taste MBR
SET gedrückt und betätigen Sie unter

Bezugnahme auf die Videorecorder-Code­Übersicht zunächst Taste (A) und hierauf Taste
(B).
Der zweistellige Code wird automatisch
abgespeichert, sobald Sie die Taste MBR SET
loslassen und der Videorecorder sich
einschaltet.

Der Videorecorder muss eingeschaltet sein. Bei
gedrückt gehaltener Taste SHIFT können Sie

2

nun die gewünschte Funktion fernbedienen:
PLA Y, STOP, PAUSE, FF, REW und VCR REC
STBY (letztere arbeitet auch, wenn Taste SHIFT
nicht gedrückt gehalten wird).

Nun sind Sie für den Ramdom Assemble­Schnitt vorbereitet.

WICHTIG

Obwohl die Multi Brand-Fernbedienung mit
Videorecordern der Firma THOMSON und anderer
Hersteller kompatibel ist, kann sie ggf. für Ihren
Videorecorder nicht oder nur eingeschränkt
geeignet sein.

HINWEISE:

●

Wenn Ihr Videorecorder in Schritt 1 nicht
eingeschaltet wird, sollten Sie einen anderen
Videorecorder-Code ausprobieren.

●

Bei einigen Videorecorder-Geräten ist die
Einschaltung in Schritt 1 nicht möglich. In diesem
Fall den Videorecorder per Hand einschalten und
Schritt 2 ausführen.

●

Falls mit der Fernbedienung keine Funktion am
Recorder steuerbar ist, müssen die Bedienelemente
am Recorder verwendet werden.

●

Wenn die Batterien der Fernbedienung entladen
sind, wird die abgespeicherte Code-Eingabe
gelöscht. Neue Batterien einlegen und erneut den
Videorecorder-Code eintippen.

An AV

An JLIP­Anschluss
(EDIT)

Buchsenab­deckung**

Kabelfilter

S-Videokabel
(nicht
mitgeliefert)

An AUDIO-,
VIDEO*- und

-IN-Buchse

Videoausgangs­schalter
(Y/C, CVBS)

Videorecorder

(Aufnahmegerät)

TV-Gerät

* Belegen, wenn der S-Video-Anschluss nicht

verwendet wird.

** Vor Kabelanschluss öffnen.

An S

Kabelfilter

AV-Kabel
[Mini/Cinch]
(mitgeliefert)

Schnittsteuerkabel
(mitgeliefert)

Für einen Video­recorder mit
SCART-Buchse den
mitgelieferten Kabel­adapter verwenden.

An
Fernbedien-Pause
oder R.A.EDIT

An PAUSE IN

DISPLAY

WICHTIG FÜR SCHNITTSTEUER­KABEL

Stets das mit dem Kabelfilter versehene
Kabelende (Stecker mit drei Stiftkontakt­ringen) am Camcorder anschließen.

DE53

STELLEN SIE DIE ERFORDERLICHEN
ANSCHLÜSSE HER

Siehe auch Seite 40 und 41.

Bei Anschluss an einen THOMSON Video-

1

Recorder mit Fernsteuer-Pause-Eingang . . .

... Schließen Sie das Schnittsteuerkabel an die

Fernsteuer-PAUSE-Buchse an.

Bei Anschluss an einen THOMSON Video-Recorder
mit R.A.EDIT-Buchse (ohne Fernsteuer-Pause­Eingang) . . .

... Schließen Sie das Schnittsteuerkabel an die

Buchse R.A.EDIT an.

Bei Anschluss an einen Videorecorder ohne obige
Anschlussmöglichkeit . . .

... Schliessen Sie das Schnittsteuerkabel an die

Pause-Eingangs-Buchse der Fernbedienung an.

Legen Sie eine Cassette in den Camcorder ein. Stellen

2

Sie den Schalter VIDEO/DSC auf “VIDEO” und dann
den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ”.

Schalten Sie den Videorecorder ein, legen Sie eine

3

bespielbare Cassette ein und schalten Sie auf externes
Eingangssignal (AUX-Betrieb) (siehe die
Bedienungsanleitung des Videorecorders).

HINWEISE:

●

Vor dem Random Assemble-Schnitt sicherstellen, dass
der TV-Bildschirm keine Camcorder-Anzeigen enthält.
Andernfalls werden diese Anzeigen bei der Random
Assemble-Schnittaufnahme mit aufgezeichnet.

Die folgenden Anzeigen können wahlweise auf dem TV­Bildschirm eingeblendet werden:

•Datum/Zeit:

.... Im Men ü für “DATE/TIME” den Status “ON” oder

“OFF” eingeben (墌 S. 32).

•Zeitcode:

.... Im Men ü für “TIME CODE” den Status “ON” oder

“OFF” eingeben (墌 S. 32).

•Wiedergabe-Audiomodus-, Bandlauf- und

Bandgeschwindigkeitsanzeige

.... Geben Sie im Menü für “ON SCREEN” den Status

“LCD” oder “SIMPLE” ein (墌 S. 32). Oder drücken
Sie DISPLAY auf der Fernbedienung.

●

Bei Verwendung der Kabel muss das Kabelende mit
dem Kabelfilter am Camcorder angeschlossen werden,
um Störeinstreuungen zu verringern.

●

Den Videoausgangsschalter des Kabeladapters wie
erforderlich einstellen:
Y/C : Bei Anschluss mit S-Video-Kabel an ein TV-Gerät/

einen Videorecorder mit S-Video-Kompatibilität.

CVBS: Bei Anschluss mit AV-Kabel an ein TV-Gerät/einen

●

Videorecorder ohne S-V ideo-Kompatibilität.
Bei Verwendung eines Videorecorders mit DV-Anschluss
kann anstelle der S-Video- oder AV­Anschlussverbindung die DV-Anschlussverbindung
mittels DV-Kabel verwendet werden.

FORTSETZUNG NÄCHSTE SEITE

54 DE

Schnittszene

VERWENDUNG DER FERNBEDIENUNG

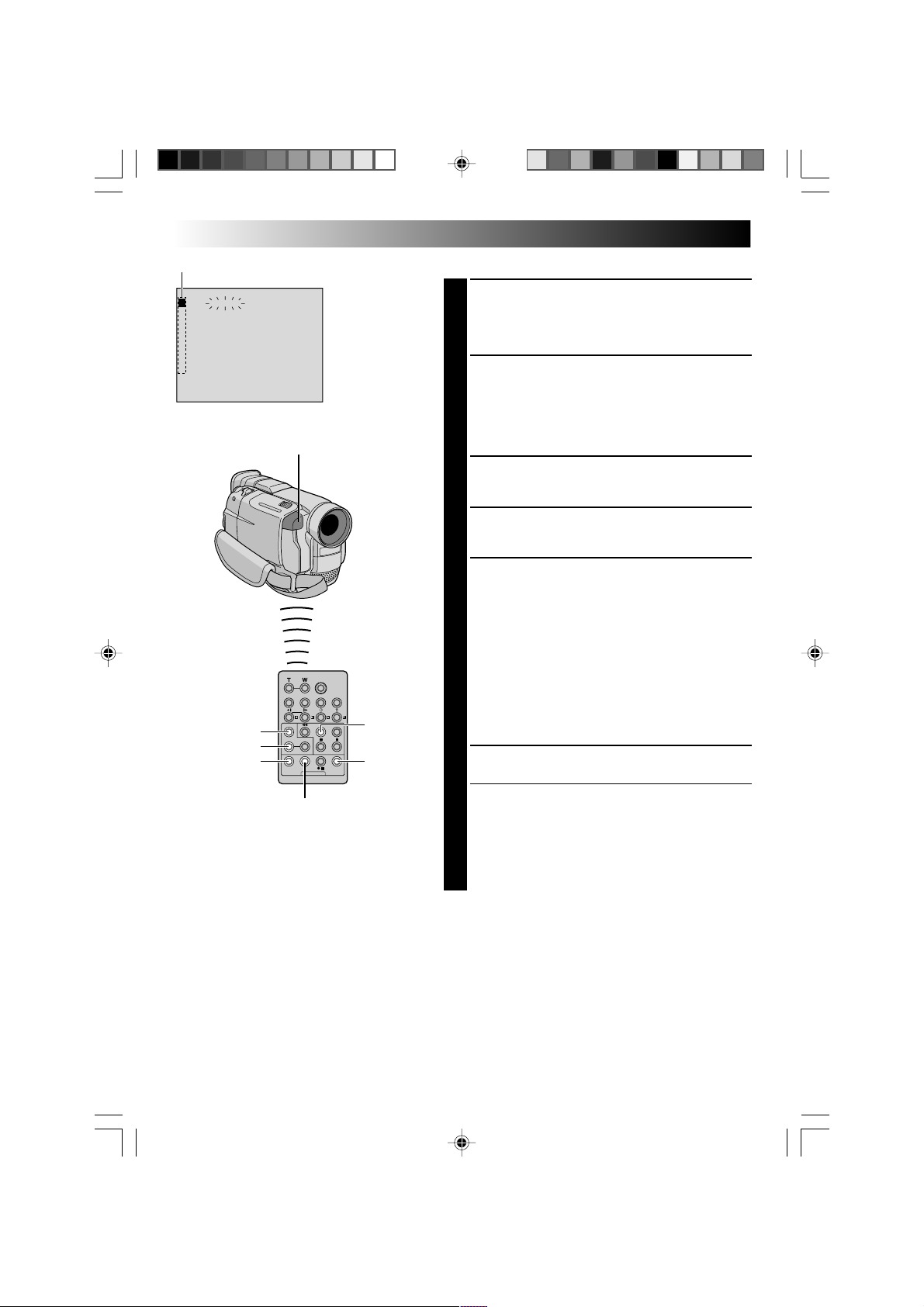

WÄHLEN SIE GEEIGNETE SCHNITTSZENEN AUS

(Forts.)

I

U

T

M

N

:

1

––

2
3
4
5
6
7
8

TTIOM

EDIT IN/OUT

HINWEISE:

●

Auf ausreichende Länge (Zeitabstand zwischen Einstieg und Ausstieg) der Schnittszenen achten.

●

Wenn die Suche nach einem Schnitteinstieg die Dauer von 5 Minuten überschreitet, beendet der Videorecorder die
Aufnahmebereitschaft, so dass keine Schnittaufnahme möglich ist.

●

Wenn vor oder nach dem Einstieg/Ausstieg unbespielte Bandabschnitte vorliegen, kann die Schnittaufnahme “Blue
Screen”-Abschnitte enthalten.

●

Da die Zeitcode-Daten nur in Sekundengenauigkeit erfasst werden, kann zwischen Gesamtzeitanzeige und
tatsächlicher Schnittaufnahme-Gesamtzeit eine leichte Abweichung auftreten.

●

Bei Ausschaltung des Camcorders werden alle Schnittspeicherungen gelöscht.

●

Bei Verwendung des Sepia- oder Schwarzweiß-Bildeffektes kann der Überblendeffekt bzw. die Ein-/Ausblendung
(schwarzer oder weißer Fader) nicht eingesetzt werden. Wenn dies versucht wird, blinkt die zugehörige Anzeige.
Sobald der nächste Einstieg abgespeichert wird, wird der Effekt gelöscht. Wenn Sie diese Effekte kombinieren
möchten, müssen Sie den Sepia- oder Schwarzweiß-Effekt bereits bei der Aufnahme einsetzen. Hierauf können Sie
für diese Schnittaufnahme den Überblendeffekt oder den schwarzen oder weißen Fader einsetzen.

●

Beim Random Assemble-Schnitt mit DV-Kabelanschluss können Fader/Wischblenden und AE-Programm-Bildeffekte
nicht verwendet werden.

~

–

–

~
~
~
~
~
~
~

E

C–O–D

EO–

T

A

L

FADE/WIPE

EFFECT

ODE

:

–0–

–

:

0

0

0

Fernbediensensor

CANCEL

R.A.-Schnitt-Menü

PLAY

R.A.EDIT
ON/OFF

Richten Sie die Fernbedienung auf den
Fernbediensensor am Camcorder aus. Drücken Sie

4

dann auf der Fernbedienung erst PLAY (4) und dann
R.A.EDIT ON/OFF.

Das R.A.-Schnitt- Menü erscheint.
Wenn Sie mit Fader/Wischblende einblenden, drücken

Sie die T aste FADE/WIPE auf der Fernbedienung.

5

•Die Fader-/Wischblenden-Anzeigen können durch
wiederholtes Antippen der T aste nacheinander
abgerufen werden.

•Beim ersten Schnitteinstieg kann nicht mit Bild­Wischblende oder weich überblendet werden.

Drücken Sie an der Einstiegsposition die Taste EDIT

IN/OUT auf der Fernbedienung. Die Schnittein-

6

stiegsdaten werden im R.A.Schnitt-Menü eingefügt.
Drücken Sie an der Ausstiegsposition die Taste EDIT

IN/OUT. Die Schnittausstiegsdaten werden im

7

R.A.Schnitt-Menü eingefügt.
Wenn Sie mit Fader/W ischblende ausblenden,

drücken Sie die T aste FADE/WIPE.

8

•Die Fader-/Wischblenden-Anzeigen können durch
wiederholtes Antippen der T aste nacheinander
abgerufen werden.

•Der für einen Schnittausstieg gewählte Fader-/
Wisch-Effekt gilt automatisch für den Einstieg der
nächsten Schnittszene.

•Am Ende der letzten Schnittszene können Bild­Wischblenden oder der weiche Überblendeffekt
nicht eingesetzt werden.

•Die Fader-Effekt-Zeit wird automatisch für die
Schnittgesamtzeit berücksichtigt (dies ist nicht für
die Bild-Überblend-Effekte erforderlich).

Wenn Sie einen Wiedergabe-Effekt verwenden,
drücken Sie die Taste EFFECT (墌 S. 51).

9

Wiederholen Sie die Schritte 6 bis 9 wie erforderlich.

10

•Zur Korrektur eines Einstiegs oder Ausstiegs die Taste

CANCEL auf der Fernbedienung drücken. Die
Löschung erfolgt rückwirkend, jeweils ab dem
zuletzt gespeicherten Einstieg/Ausstieg.

•Falls kein Fader-/Wischeffekt oder AE-Programm­Bildeffekt eingesetzt wird, müssen nur die Schritte 6
und 7 wiederholt ausgeführt werden.

Aufnahme-Start/Stopp-Taste

I

O

N

:

1
2
3

–––

4
5

6

–

7
8

TTIOM

EDIT IN/OUT

~

0

0

2

5

:

~

0

1

8

7

:

~

0

3

3

3

:

~

0

3

0

9

:

~

1

5

5

5

:

~

–

–

–

–

~
~

E

C

O

D

E

T

A

L

FADE/WIPE

EFFECT

REW

CANCEL

0
0
0
1
1

1

U

T

M

O

DE

:

0

5

2

–

–

:

3

1

–

–

8

–

–

:

5

3

5

:

1

5

3

:

2

–

–

0

–

6

6
9

Fernbediensensor

–

:

3

0

:

3

9

R.A.-Schnitt-Menü

STOP
PAUSE

R.A.EDIT
ON/OFF

VCR REC
STBY

DE55

AUTOMATISCHE VIDEORECORDER­SCHNITTAUFNAHME

Spulen Sie das Band im Camcorder zum Beginn der

11

gewünschten Schnittszene und drücken Sie die Taste
PAUSE (6).

Drücken Sie die T aste VCR REC STBY (q6) auf der

12

Fernbedienung, die auf den Videorecorder ­Fernbediensensor ausgerichtet sein muss, oder
schalten Sie den Videorecorder manuell auf
Aufnahmepause.

Drücken Sie die Aufnahme-Start/Stopp-Taste des

13

Camcorders. Alle Schnittszenen werden in der
abgespeicherten Reihenfolge überspielt.

•Mit Taste START/STOP auf der Fernbedienung kann
der Schnittvorgang nicht ausgelöst werden.

•Bei vollständiger Schnittaufnahme schaltet der
Camcorder auf Pause und der Videorecorder auf
Aufnahmepause.

•Wenn kein Schnitt-Ausstieg abgespeichert wird,
wird das Band automatisch bis zum Bandende

überspielt.

•Wird während der automatischen Schnittaufnahme

am Camcorder ein Bedienschritt vorgenommen,
wechselt der Videorecorder auf Aufnahmepause
und der automatische Schnittvorgang wird
abgebrochen.

Schalten Sie am Camcorder und am Videorecorder

14

auf Stopp.
Zur Löschung der Random Assemble-Schnitt­Zähleranzeige die T aste R.A.EDIT ON/OFF auf der
Fernbedieneinheit drücken.

HINWEISE:

●

Durch Drücken der Taste R.A.EDIT ON/OFF auf der
Fernbedienung werden alle R.A.-Schnittdaten gelöscht.

●

Ist beim Schnittbetrieb das Schnittsteuerkabel an der
Pause-Fernbedienbuchse der Fernbedienung
angeschlossen, muss die Fernbedienung auf den
Fernbediensensor des Videorecorders ausgerichtet sein.
Stellen Sie sicher, dass der Signalpfad nicht (durch
Personen, Gegenstände etc.) unterbrochen wird.

●

Wenn auf einem Band der gleiche Zeitcode mehrfach
vorliegt (墌 S. 19), sind Funktionsbeeinträchtigungen
beim Random Assemble-Schnitt möglich.

56 DE

Schnittszene 1

I

––

1

–

–

2
3
4
5
6
7
8

TTIOM

E

T

A

L

Videorecorder

U

T

N

:

~
~
~
~
~
~
~
~

:

C–O–D

EO–

–

:

0

0

(Aufnahme)

Fernbediensensor

VERWENDUNG DER FERNBEDIENUNG

Erhöhte Schnittgenauigkeit

M

ODE

R.A.-Schnitt-Menü

–0–

0

TV-

Gerät

Je nach Videorecordermodell kann der W echsel von
Aufnahmepause auf Aufnahme leicht verzögert erfolgen.
Selbst wenn Camcorder und Videorecorder den
Schnittvorgang zeitgleich auslösen, kann infolge dieser
Verzögerung ein minimaler Abschnitt der Schnittszene
fehlen oder nicht beabsichtigtes Aufnahmematerial
hinzugefügt werden. Wir empfehlen, den Zeitversatz
zwischen Videorecorder und Camcorder zu überprüfen
und hierauf die Videorecorder -Camcorder-Synchronisation
entsprechend zu korrigieren.

ZEITVERSATZMESSUNG (ZWISCHEN
VIDEORECORDER UND CAMCORDER)

Spielen Sie das Band im Camcorder ab und richten

1

Sie die Fernbedienung auf den Fernbediensensor des
Camcorders. Drücken Sie hierauf die T aste R.A.EDIT
ON/OFF.
Das R.A.-Schnitt-Menü erscheint.

Geben Sie nur den Einstieg für Schnittszene 1 ein.

2

Um die Zeitverzögerung zwischen Camcorder ­Wiedergabestart und Videorecorder-Aufnahmestart zu
überprüfen, sollten Sie einen Szenenwechsel als
Einstieg wählen.

Spielen Sie die aufgenommene Szene ab.

3

•Wenn die Aufnahme Bildmaterial der
vorhergehenden Szene enthält, führt der
Videorecorder den W echsel von Aufnahmepause zu
Aufnahme zu schnell durch.

•Wenn in der Aufnahme Bildmaterial der neuen
Szene fehlt, führt der Videorecorder den Wechsel
von Aufnahmepause zu Aufnahme langsam durch.

(Forts.)

R.A.EDIT
ON/OFF

MENU/BRIGHT-Wählrad

Anzeige

O

M

ENU

V

I

D

E

1

R

E

T

U

R

N

S

M

O

U

O

D

E

N

D

1

2

M

B

O

D

E

I

T

S

Y

N

C

H

R

E

C

M

+

O

R

D

E

O

C

O

P

Y

1.0

DE57

ZEITVERSATZAUSGLEICH ZWISCHEN
VIDEORECORDER UND CAMCORDER

Richten Sie die Fernbedienung auf den

4

Fernbediensensor am Camcorder und drücken Sie
erst R.A.EDIT ON/OFF, so dass das R.A.-Schnitt-
Menü erlischt, und dann MENU/BRIGHT an. Die
Menütafel erscheint.

Wählen Sie durch Drehen von MENU/BRIGHT “ ”

5

und drücken Sie MENU/BRIGHT an. Das Menü
“VIDEO MENU” erscheint.
Wählen Sie durch Drehen von MENU/BRIGHT
“SYNCHRO” und drücken Sie MENU/BRIGHT an.

Der zugehörige Einstellbereich wird markiert.
Je nach festgestelltem Zeitversatz (墌 S. 56) kann nun

6

die Recorder-Umschaltung beschleunigt (MENU/
BRIGHT in Richtung “+” drehen) oder verlangsamt

(MENU/BRIGHT in Richtung “–” drehen) werden.
Die Einstellung erfolgt in 0,1-Sekunden-Schritten im
Bereich von –1,3 bis +1,3 Sekunden.
Drücken Sie zum Abschluss der Einstellung MENU/

BRIGHT an.

Fernbediensensor

Videorecorder

(Aufnahme)

R.A.EDIT
ON/OFF

TV-

Gerät

Wählen Sie durch Drehen von MENU/BRIGHT

7

“1RETURN” und drücken Sie MENU/BRIGHT

zweimal kurz an.
Nun können Sie den Random Assemble-Schnitt,
beginnend bei Schritt 4 von Seite 54, durchführen.

HINWEISE:

●

Vor der eigentlich Random Assemble-Schnitt-Aufnahme
sollten Sie einige Probeaufnahmen durchführen, um die
Zeitversatz-Einstellung zu überprüfen. Falls erforderlich,
erneut eine Zeitversatz-Einstellung vornehmen.

●

Bei einigen Videorecordermodellen kann ggf. die
Zeitabweichung nicht vollständig korrigiert werden.

58 DE

Anzeige

Lautsprecher

Fernbediensensor

PLAY

STOP

VERWENDUNG DER FERNBEDIENUNG

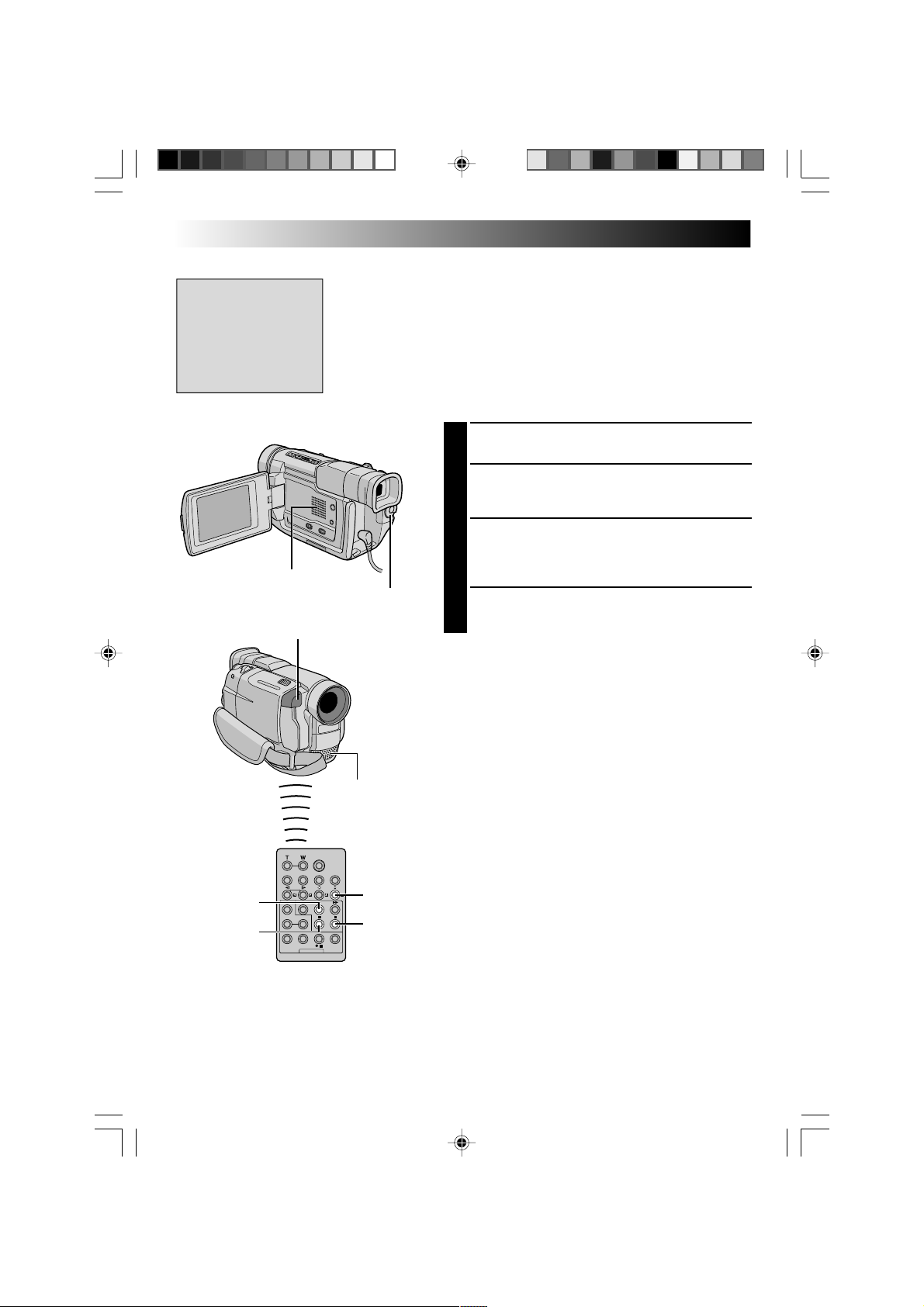

Nachvertonung

6e

Nachvertonungs­bereitschaft

Hauptschalter

Stereomikrofon

A.DUB

PAUSE

Eine Audio-Aufnahme, die im 12-Bit-Modus hergestellt
wurde, kann nachvertont werden (墌 S. 23).

HINWEISE:

Die Nachvertonung ist für ein im 16-Bit-Modus, ein in

●

LP-Geschwindigkeit bespieltes Band oder unbespielte
Bandabschnitte nicht möglich.

●

Soll die Nachvertonung bei Bildüberwachung über den
TV-Bildschirm erfolgen, die erforderlichen Anschlüsse
(墌 S. 40, 41) herstellen.

Spielen Sie die Aufnahme ab und drücken Sie an der

1

gewünschten Bandstelle die T aste PAUSE (6).
Betätigen Sie auf der Fernbedienung bei gedrückt

2

gehaltener T aste A.DUB (e) die T aste P AUSE (6). Die
Anzeige “6e” erscheint.

Drücken Sie die Taste PLAY (4) und sprechen Sie den

3

“Kommentar”. Sprechen Sie in das Mikrofon.

•Zur Nachvertonungspause drücken Sie die Taste

PAUSE (6).

Zum Nachvertonungsstopp drücken Sie erst

4

PAUSE (6) und dann STOP (5).

Zur Wiedergabe des nachvertonten Audiosignals:

.... Geben Sie im Menü für “12BIT MODE” den Status

“SOUND 2” oder “MIX” ein (墌 S. 32, 33).

HINWEISE:

●

Bei der Nachvertonung arbeitet der eingebaute
Lautsprecher nicht.

●

Bei Nachvertonung auf ein im12-Bit-Modus bespieltes
Band werden Original- und nachvertontes Signal
voneinander getrennt bearbeitet und aufgezeichnet.

●

Wenn die Nachvertonung auf einen unbespielten
Bandabschnitt fällt, können T onaussetzer auftreten.
Sicherstellen, dass ausschließlich bereits bespielte
Bandabschnitte nachvertont werden.

●

Falls bei TV-Bildüberwachung Rückkopplungsstörungen
auftreten, das Mikrofon weiter entfernt aufstellen oder die
TV-Lautstärke verringern.

●

Wurde bei der Aufnahme vom 12-Bit- auf den 16-Bit­Modus umgeschaltet, kann der 16-Bit-Bandabschnitt der
Cassette nicht für die Nachvertonung verwendet werden.

●

Wird bei der Nachvertonung ein Bandabschnitt, der in
LP-Geschwindigkeit oder im 16-Bit-Modus bespielt
wurde, oder ein unbespielter Bandabschnitt erreicht,
bricht die Nachvertonung ab (墌 S. 72).

(Forts.)

STÖRUNGSSUCHE

DE59

Falls die Störung nach Durchführung der aufgelisteten Abhilfemaßnahmen weiterhin besteht, wenden Sie sich
bitte an Ihren THOMSON Service.

Dieser Camcorder ist ein Mikrocomputergesteuertes Gerät. Externe Störsignale und Interferenzen (TV-Gerät,
Radio etc.) können Funktionsbeeinträchtigungen verursachen. In diesem Fall die Spannungsquelle
abtrennen (Batteriesatz, Netz-/Ladegerät etc.) und einige Minuten warten. Dann die Spannungsquelle
anschließen und die erforderlichen Bedienschritte durchführen.

STÖRUNG MÖGLICHE URSACHE ABHILFE

1.

Keine Spannungsversorgung.

2.

Die Anzeige “SET DATE/
TIME!” erscheint.

3.

Es kann nicht auf Aufnahme
geschaltet werden.

4.

Keine Bildwiedergabe.

5.

Mit MENU/BRIGHT lassen
sich einige Funktionen nicht
aufrufen.

6.

Es kann nicht einwandfrei
automatisch scharfgestellt
werden.

1.

•Die Spannungsversorgungs­quelle ist nicht einwandfrei
angeschlossen.

•Der Batteriesatz ist entladen.

2.

•Datum und Zeit wurden nicht
eingestellt.

•Die eingebaute Uhrenbatterie
ist erschöpft und die Datums-/
Zeitdaten wurden gelöscht.

3.

— Für Video-Aufnahme —

•Der Cassetten-Aufnahmeschutz-
schieber ist auf “SAVE” gestellt.

•Der Hauptschalter ist auf
“ ” oder “OFF” gestellt.

•Schalter VIDEO/DSC ist auf
“ ” gestellt.

•Die Anzeige “TAPE END” liegt

vor.

•Die Cassettenfachklappe ist
geöffnet.

— Für D.S.C.-Aufnahme —

•Schalter VIDEO/DSC ist auf
“VIDEO” gestellt.

4.

•Der Camcorder wird nicht mit
Spannung versorgt oder es liegt
eine Betriebsblockierung vor.

5.

•Der Hauptschalter ist auf “ ”
gestellt.

6.

•Der Camorder ist auf manuelle
(MANUAL) Scharfstellung
eingestellt.

•Bei der Aufnahme lag unzurei­chende Beleuchtung oder ein
kontrastarmes Motiv vor.

•Das Objektiv ist verschmutzt
oder beschlagen.

1.

•Das Netz-/Ladegerät
einwandfrei anschließen
(墌 S. 7).

•Wechseln Sie den Batteriesatz
gegen einen voll aufgeladenen
aus (墌 S. 6, 7).

2.

•Datum und Zeit einstellen
(墌 S. 9).

• Wenden Sie sich bezüglich
Batteriewechsel an Ihren
THOMSON Service.

3.

•Den Cassetten-Aufnahme­schutzschieber auf “REC”
stellen (墌 S. 10).

•Den Hauptschalter auf “ ”
oder “ ” stellen (墌 S. 13).

•Den Schalter VIDEO/DSC auf
“VIDEO” stellen.

•Eine neue Cassette einlegen

(墌 S. 10).

•Die Cassettenfachklappe
schließen.

•Den Schalter VIDEO/DSC auf
“ ” stellen.

4.

•Schalten Sie den Camcorder
aus und wieder ein (墌 S. 13).

5.

•Den Hauptschalter auf “ ”
stellen (墌 S. 13).

6.

•Schalten Sie auf automatische
Scharfstellung (墌 S. 21).

•Reinigen Sie das Objektiv und
überprüfen Sie die

Scharfstellung (墌 S. 65).

FORTSETZUNG NÄCHSTE SEITE

60 DE

STÖRUNG MÖGLICHE URSACHE ABHILFE

7.

Die Cassette kann nicht
eingelegt werden.

8.

Die MultiMediaCard kann
nicht einwandfrei eingesetzt
werden.

9.

Der Schnappschuss-Modus
arbeitet nicht.

10.

Die im
Schnappschussmodus
hergestellte Aufnahme zeigt
Farbverfälschungen.

11.

Die im Schnappschussmodus
hergestellte Aufnahme ist
unterbelichtet.

12.

Die Digital-Zoom-Funktion
arbeitet nicht.

13.

AE-Programm-Bildeffekte
oder Fader-/W ischeffekte
arbeiten nicht.

14.

Die Fader-Funktion (weiß/
schwarz) arbeitet nicht.

15.

Der Bildüberblendeffekt
arbeitet nicht.

STÖRUNGSSUCHE

7.

•Die Cassette ist nicht
einwandfrei eingelegt.

•Die Batterieleistung ist
unzureichend.

8.

•Die MultiMediaCard wird
falsch ausgerichtet.

9.

•Der Breitformat-Modus ist
aktiviert.

10.

•Die Lichtquelle und/oder das
Motiv enthalten nicht die Farbe
weiß oder es wirken
verschiedene Lichtquellen auf
das Motiv ein.

•Die Bildeffekte “SEPIA” oder
“MONOTONE” werden

verwendet.

11.

•Es wurde bei Gegenlicht
aufgenommen.

12.

•Es ist auf 10fach-Zoom (optisch)
geschaltet.

•Der Video-Echo-Modus ist
aktiviert.

•Szenenwechsel enthalten einen
Bildüberblendeffekt.

13.

•Der Hauptschalter ist auf “ ”
gestellt.

14.

•Der Sepia- oder Schwarzweiß­Bildeffekt ist aktiviert.

15.

•Ein AE-Programm-Bildeffekt
(Sepia-, Schwarzweiß- oder
langsamer Shutter-Modus) ist
aktiviert.

•Für “WIDE MODE” wurde
“SQUEEZE” angewählt.

•Der zuletzt gewählte AE

Programm-Bildeffekt wurde
nach Abspeicherung der letzten
Schnittszene geändert.

(Forts.)

7.

•Richten Sie die Cassette korrekt
aus (墌 S. 10).

•

Bringen Sie einen voll
aufgeladenen Batteriesatz an
(墌 S. 6, 7).

8.

•Die MultiMediaCard
einwandfrei ausrichten
(墌 S. 11).

9.

•Den Breitformat-Modus
deaktivieren (墌 S. 24).

10.

•Den Bildausschnitt so wählen,
dass auch ein weißer
Gegenstand mit ins Bild
kommt (墌 S. 16, 17).

•Die Bildeffekte “SEPIA” oder
“MONOTONE” deaktivieren

(墌 S. 28).

11.

•Die Taste BACKLIGHT
drücken (墌 S. 29).

12.

•Im Menü für “ZOOM” den
Einstellwert “40X” oder

“100X” wählen (墌 S. 23).

•Das Video-Echo deaktivieren

(墌 S. 18, 28).

•Warten Sie, bis vollständig
überblendet wurde

(墌 S. 18, 26).

13.

•Den Hauptschalter auf “ ”
stellen (墌 S. 26, 28).

14.

•Deaktivieren Sie den Sepia­oder Schwarzweiß-Bildeffekt
(墌 S. 26, 28).

15.

•Deaktivieren Sie den Sepia­oder Schwarzweiß-Bildeffekt
oder langsamen Shutter­Modus, bevor Sie die
Überblendung auslösen
(墌 S. 26, 28).

•Geben Sie für “WIDE MODE”
“CINEMA” oder “OFF” ein

(墌 S. 24).

•V or dem Schnittstart
sicherstellen, dass der
gewünschte AE-Programm­Bildeffekt aktiviert ist
(墌 S. 26, 28).

STÖRUNG MÖGLICHE URSACHE ABHILFE

16.

Der Bildüberblendeffekt
(Wisch-/Auflöseblende)
arbeitet nicht.

17.

Die Bild-Wischeffekte
arbeiten nicht.

18.

Der Szenenübergang erfolgt
nicht wie vorgesehen.

19.

Die Video-Echofunktion
arbeitet nicht.

20.

Obwohl nicht auf langsame
Shutterzeit geschaltet war ,
erscheint das Wiedergabe­bild mit Verwischungen.

16.

•Beim Schnitt liegt der Ausstieg
der letzten Schnittszene vor.

•Nach Eingabe der letzten
Schnittszene wurde der
Hauptschalter auf “OFF”
gestellt.

•Der Camcorder wurde
zwischenzeitlich abgeschaltet.

17.

•Es ist auf langsame Shutterzeit
geschaltet.

•“WIDE MODE” ist nicht auf
“OFF” eingestellt.

18.

•Wird ein Bildüberblendeffekt
(墌 S. 26) eingesetzt, tritt
zwischen dem Ende der
vorhergehenden Szene und
dem Auslösen der
Überblendung für den Bruchteil
einer Sekunde eine Ver zögerung
auf. Dies ist keine Fehlfunktion.
Allerdings wird diese
Verzögerung deutlicher
bemerkbar, wenn ein schnell
bewegtes Motiv bzw. mit einem
schnellen Kameraschwenk
aufgenommen wurde.

19.

•Es wird mit Bildüberblendeffekt
aufgenommen.

•Für “WIDE MODE” wurde
“SQUEEZE” angewählt.

•Es wird ein Fadereffekt
ausgeführt.

20.

•Beim Videofilmen unter
dunklen Lichtverhältnissen
arbeitet der Camcorder mit
hoher Lichtempfindlichkeit. Die
Bildqualität ist ähnlich wie bei
langsamer Shutterzeit.

16.

•Wählen Sie den Bildüber­blendeffekt bereits vor der
Aufnahme an. Die Überblen­dung wird hierauf automatisch
durchgeführt (墌 S. 26).

•Den Camcorder nach der
Schnitteingabe nicht aus­schalten. Andernfalls werden
alle Schnittspeicherdaten
automatisch gelöscht
(墌 S. 26).

•Der Camcorder wird nach
5 Minuten Aufnahmebereit­schaft zwangsabgeschaltet. Sie
müssen bei Aufnahmebe­reitschaft den nächsten
Bedienschritt innerhalb von
5 Minuten durchführen
(墌 S. 26).

17.

•Den langsamen Shutter-Modus
deaktivieren oder “WIDE
MODE” auf “OFF” einstellen,
ehe der Bildüberblendeffekt
verwendet wird (墌 S. 24, 26,

28).

18.

————

19.

•Für “WIDE MODE” den Status
“CINEMA” oder “OFF” wählen

(墌 S. 24).

•Nicht versuchen, die Video­Echofunktion bei einem
Szenenübergang einzusetzen
(墌 S. 26, 28).

20.

•Zur Erzielung eines natürli­cheren Wiedergabebildes die
Verstärkungsanhebung im
Menü auf “AGC” oder “OFF”
stellen (墌 S. 23).

DE61

FORTSETZUNG NÄCHSTE SEITE

62 DE

STÖRUNG MÖGLICHE URSACHE ABHILFE

21.

Der Stroboskopeffekt
unterbleibt, wenn auf
Kintopp- oder Stroboskop­effekt geschaltet wird.

22.

Die Weißbalance kann nicht
eingestellt werden.

23.

Bei der Aufnahme von
extrem hellen Lichtquellen
treten senkrechte
Nachziehbalken auf.

24.

Wenn bei Außenaufnahmen
Sonnenlicht direkt in den
LCD-Monitorbildschirm
einfällt, ist dieser kurzzeitig
rot oder schwarz eingefärbt.

25.

Bei der Aufnahme
unterbleibt die Datum/Zeit­Anzeige.

26.

Auf der MultiMediaCard
gespeicherte Bilder lassen
sich nicht löschen.

27.

Keine Anzeigen oder
Meldungen.

28.

Zu dunkles oder blasses
LCD-Monitorbild.

29.

Starke Erwärmung der LCD­Monitor-Rückseite.

30.

Verwischte LCD-Monitor­Anzeigen und -Farben.

STÖRUNGSSUCHE

21.

•Die Aufnahme enthält einen
Bildüberblendeffekt.

22.

•Der Sepia- oder Schwarzweiß­effekt ist aktiviert.

23.

•Dies ist auf den extremen
Bildkontrast zurückzuführen
und stellt keine Fehlfunktion
dar.

24.

•Dies ist keine Fehlfunktion.

25.

•Im Menü ist “DATE/TIME” auf
“OFF” eingestellt.

•Es wird eine Eigenportrait-
Aufnahme durchgeführt.

26.

•Die Bilder sind
schreibgeschützt.

27.

•“ON SCREEN” ist auf “SIMPLE”
oder “TIME CODE” ist auf
“OFF” eingestellt.

28.

•Bei niedrigen Umgebungs­temperaturen verdunkelt sich
das LCD-Monitorbild (dies ist
konstruktionsbedingt). In
diesem Fall stimmen die Farben
des Aufnahmesignals und des
LCD-Monitors nicht überein.
Dies ist keine Fehlfunktion.

•Wenn die Fluoreszenzleuchte
des LCD-Monitorbildschirms
das Ende ihrer Lebensdauer
erreicht hat, erscheinen die
LCD-Monitor-Bildsignale stark
abgedunkelt. Wenden Sie sich
an Ihren THOMSON Service.

29.

•Dies wird durch den LCD­Leuchtschirm verursacht.

30.

•Dies ist möglich, wenn Druck
auf den LCD-Leuchtschirm/
Monitor-Rahmen ausgeübt
wird.

(Forts.)

21.

•Diese beiden Effekte nicht an
Szenenübergängen verwenden
(墌 S. 26, 28)

22.

•Den Sepia- oder Schwarzweiß­Bildeffekt deaktivieren
(墌 S. 28, 30).

23.

————

24.

————

25.

•Im Menü “DATE/TIME” auf
“ON” stellen (墌 S. 25).

•Während der Eigenportrait-

Aufnahme unterbleibt die
Datum/Zeit-Anzeige
(墌 S. 15).

26.

•Den Schreibschutz rückgängig
machen und dann die Bilder
löschen (墌 S. 37, 38).

27.

•“ON SCREEN” auf “LCD” oder
“LCD/TV” bzw . “TIME CODE”

auf “ON” einstellen (墌 S. 25,

32).

28.

•Stellen Sie die LCD-Monitor­Bildhelligkeit ein und/oder
ändern Sie den LCD-Monitor­Sichtwinkel (墌 S. 14, 15).

29.

•Schließen Sie den LCD­Monitor zur Abschaltung oder
stellen Sie den Hauptschalter
auf “OFF”. Warten Sie, bis
eine Abkühlung aufgetreten ist.

30.

————

STÖRUNG MÖGLICHE URSACHE ABHILFE

31.

LCD-Monitor- oder
Sucheranzeigen blinken.

32.

Auf dem LCD-Monitor oder
Sucherbildschirm sind
vereinzelt farbige (rot, grün
oder blau) Punkte dauerhaft
sichtbar.

33.

Kein Tonsignalabgabe bei
der Aufnahme.

34.

Wiedergabe- und Umspul­funktionen arbeiten nicht.

35.

Die MultiMediaCard­Wiedergabe ist nicht
möglich.

36.

Keine Bildwiedergabe bei
Camcorder-Wiedergabe.

37.

Ver zerrte LCD-Monitor­Anzeigen.

38.

Es tritt LCD-Monitor­Bildzittern auf.

39.

Bei Wiedergabe treten
Klötzchenbildungen auf oder
anstelle des Wiedergabebil­des wird ein blauer Bild­schirm gezeigt.

40.

LCD-Monitor, Sucher und/
oder Objektiv sind
verschmutzt.

31.

•Es wurden gleichzeitig AE­Programm-Bildeffekte sowie
Fader- und W ischeffekte oder
der Bildstabilisiermodus
gewählt, die nicht zusammen
arbeiten.

32.

•Der LCD-Monitor/
Sucherbildschirm wird in
Hochpräzisionstechnologie
gefertigt. Wenn auf dem LCD­Monitor/Sucherbildschirm
dunkle oder farbige (rot, grün
oder blau) Punkte dauerhaft
sichtbar sind, handelt es sich
nicht um eine Fehlfunktion.
Diese Bildpunkte sind nicht
Bestandteil des Aufnahme­signals. (Effektive Bildpunkte:
Größer 99,99 %).

33.

•Dies ist keine Fehlfunktion.

34.

•Der Hauptschalter ist nicht auf
“ ” gestellt.

35.

•Schalter VIDEO/DSC ist auf
“VIDEO” gestellt.

• Der Hauptschalter ist auf “ ”
oder “ ” gestellt.

36.

•Das TV-Gerät (mit AV­Anschluss) ist nicht auf den AV­Modus eingestellt.

•Die Cassettenfachklappe ist
geöffnet.

37.

•Bei der Wiedergabe von nicht
bespielten Bandabschnitten,
Bildsuchlauf und Standbild
treten Anzeigeverzerrungen auf.
Dies ist keine Fehlfunktion.

38.

•Zu hoher Lautstärkepegel.

39.

————

40.

————

31.

•Bitte lesen Sie die
entsprechenden Kapitel (AE­Programm-Bildeffekte, Fader­und Wischeffekte,
Bildstabilisiermodus) in dieser
Anleitung durch
(墌 S. 24, 26 – 28).

32.

————

33.

34.

•Den Hauptschalter auf “ ”

35.

•Den Schalter VIDEO/DSC auf

• Den Hauptschalter auf “ ”

36.

•Schalten Sie das TV-Gerät auf

•Die Cassettenfachklappe

————

stellen (墌 S. 31).

“ ” stellen.
stellen.

den Video-Modus oder
Videokanal (墌 S. 40, 41).

schließen (墌 S. 10).

37.

————

38.

•Die Lautsprecher-Lautstärke
verringern (墌 S. 31).

39.

•Eine Videokopfreinigung mit
einer Reinigungscassette (nicht
mitgeliefert) durchführen
(墌 S. 75).

40.

•Vorsichtig mit einem weichen
Tuch reinigen. Keinen zu
hohen Druck ausüben
(墌 S. 65).

DE63

FORTSETZUNG NÄCHSTE SEITE

64 DE

STÖRUNG MÖGLICHE URSACHE ABHILFE

41.

Eine Anzeige stimmt nicht
mit dem Modus überein.

42.

Eine Fehleranzeige (E01 —
E06) erscheint.

43.

Die Ladeanzeige des Netz-/
Ladegeräts leuchtet nicht.

44.

Keine LCD-Monitor­Bildwiedergabe.

45.

Beim Bildausdruck erscheint
ein schwarzer Balken am
unteren Bildrand.

STÖRUNGSSUCHE

41.

————

42.

•Es ist eine Camcorder­Fehlfunktion aufgetreten.
Hierauf werden alle
Camcorder-Funktionen gesperrt.

43.

•Die Batteriesatztemperatur ist
extrem hoch oder niedrig.

•Der Ladebetrieb kann bei
extrem hohen oder niedrigen
Umgebungstemperaturen
beeinträchtigt werden.

44.

•Die Objektivschutzkappe ist
angebracht.

•Die LCD-Monitor-Helligkeit ist
zu niedrig eingestellt.

45.

•Dies ist keine Fehlfunktion.

(Forts.)

41.

•Beachten Sie die Angaben zu
den LCD-Monitor-/
Sucherbildschirm-Anzeigen

墌 S. 68 – 72).

(

42.

•Die Spannungsquelle abtren­nen (Batteriesatz, Netz-/
Ladegerät etc.) und einige
Minuten warten, bis die Anzeige
erlischt. Dann die Spannungs­quelle anschließen und den
Camcorder erneut verwenden.
Falls die Anzeige trotz
wiederholter Ausführung dieser
Abhilfeschritte beibehalten wird,
wenden Sie sich bitte an Ihren
THOMSON Service.

43.

•Ein Batteriesatz sollte bei
zulässigen Umgebungs­temperaturen (10°C bis 35°C)
aufgeladen werden
(墌 S. 73).

44.

•Die Objektivschutzkappe
abnehmen (墌 S. 14).

•Stellen Sie die LCD-Monitor­Helligkeit ein (墌 S. 14).

•Wenn der LCD-Monitor um
180° nach vorne gedreht
wurde, diesen vollständig
abklappen (墌 S. 15).

45.

•Dies kann bei V erwendung der
digitalen Bildstabilisierung
(墌 S. 24) verhindert werden.

46.

Der Camcorder arbeitet
nicht bei DV­Anschlussverbindung.

47.

Die MultiMediaCard kann
nicht aus dem Camcorder
entnommen werden.

46.

•Das DV-Kabel wurde bei
eingeschaltetem Camcorder
abgezogen oder angeschlossen.

47.

————

46.

•Den Camcorder aus- und
erneut einschalten. Dann die
Bedienschritte durchführen.

47.

•Die MultiMediaCard einige
Male leicht nach innen
drücken (墌 S. 11).

PFLEGE UND INST ANDHAL TUNG

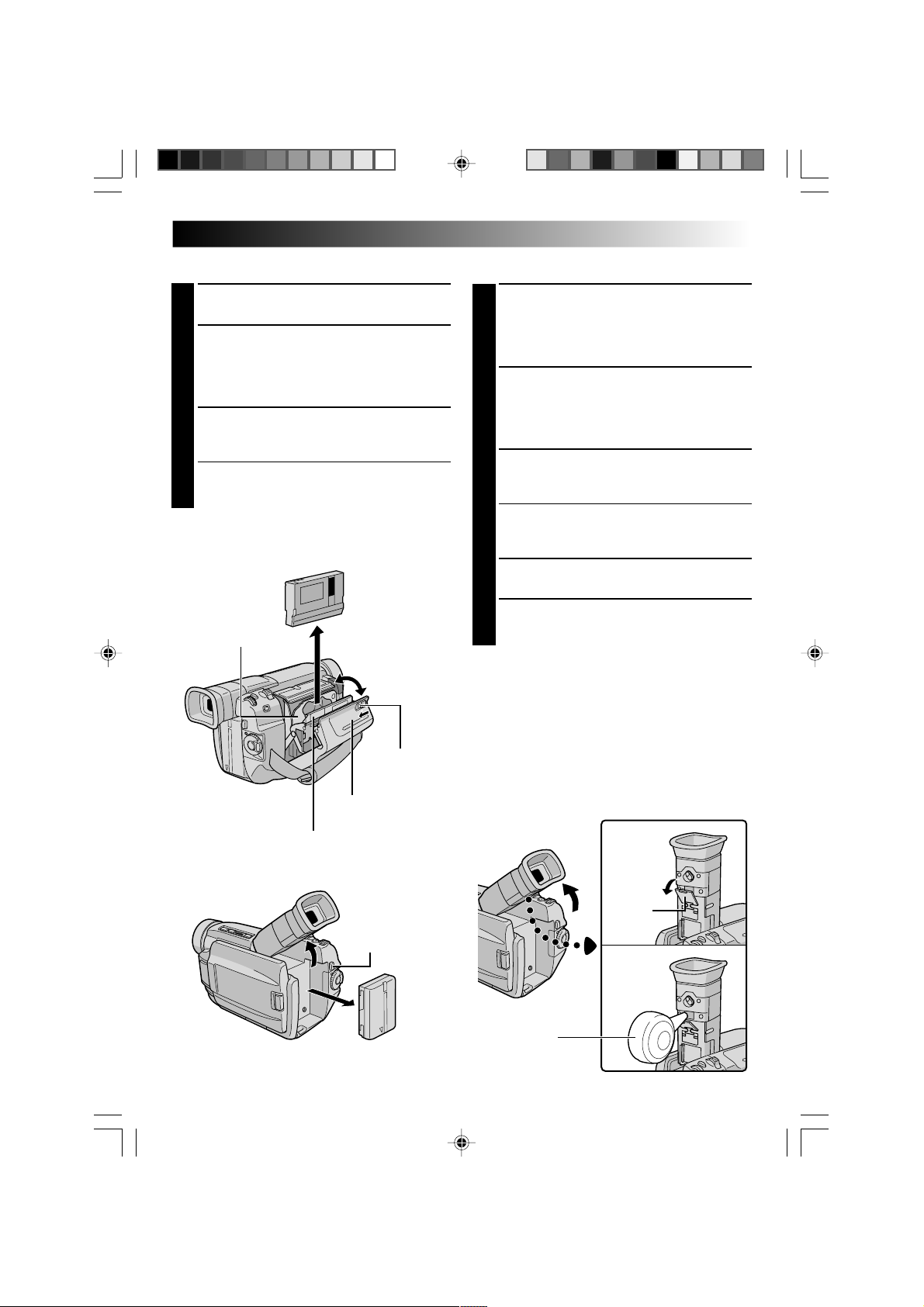

Nach dem Gebrauch

Reinigen des Camcorders

DE65

Schalten Sie den Camcorder aus.

1

Schieben und halten Sie den OPEN/EJECT-

2

Riegel in Pfeilrichtung und klappen Sie dann die
Cassettenfachklappe nach außen, bis sie
einrastet. Das Cassettenfach wird automatisch
ausgeschoben. Entnehmen Sie die Cassette.

Drücken Sie das Cassettenfach zum Schließen

3

im Bereich “PUSH HERE” an und schließen Sie
dann die Cassettenfachklappe.

Verschieben Sie den BATTERY RELEASE-Riegel

4

und nehmen Sie den Batteriesatz ab.

Cassettenfach

Entnehmen

OPEN/EJECT­Riegel

Cassettenfachklappe

V erwenden Sie zur äußeren Reinigung ein

1

weiches fusselfreies T uch.
Bei starker V erschmutzung ein mit mildem
Seifenwasser befeuchtetes T uch verwenden.
Anschließend trockenreiben.

Drücken Sie PUSH OPEN und öffnen Sie den

2

LCD-Monitor. Reiben Sie den geöffneten LCD-
Monitor vorsichtig (ohne starke Druckausübung)
mit einem trockenen fusselfreien Tuch ab.
Schließen Sie den LCD-Monitor wieder .

V erwenden Sie zur Objektivreinigung einen

3

Blasebalgpinsel und reinigen Sie vorsichtig mit
Linsenreinigungspapier nach.

Zur Sucherreinigung klappen Sie den Sucher

4

senkrecht nach oben. Vorsichtig die
Okularklappe 1 an der Sucherunterseite öffnen.

Reinigen Sie das Okularinnere mit einem

5

weichen Tuch oder einem Blasebalgpinsel 2.
Schließen Sie die Okularklappe. Senken Sie den

6

Sucher auf seine waagerechte Position ab.

HINWEISE:

●

Keine starken Reinigungsmittel wie Benzin oder
Alkohol verwenden.

●

Vor der Reinigung unbedingt die Spannungsquelle
(Batteriesatz, Netz-/Ladegerät etc.) abtrennen.

●

Bei langdauernder Verunreinigung der
Objektivlinse kann sich Schimmel bilden.

●

Bei Verwendung eines chemischen Reinigers oder
chemisch behandelten Reinigungstuches bitte die
zugehörigen Angaben beachten.

PUSH HERE-Bereich

BATTERY
RELEASE-Riegel

Blasebalgpinsel

Okular­klappe

1

2

66 DE

GERÄTEÜBERSICHT

Bedienelemente, Anschlüsse und Anzeigen

u

i

2

q
w
e

r

3 4 5 6 7 8

W

Q

p o

y

1

F

F

O

Y

A

L

P

$ %#

! @9 0

T E

&^ * ( )

YRU I

Bedienelemente

1 LCD-Monitorriegel [PUSH OPEN].......... 墌 S. 14

2 Dioptrienausgleichsregler ........................ 墌 S. 8

3 Batteriesatz-Entriegelung

[BATTERY RELEASE] ................................. 墌 S. 7

4 •Menüwahl-/Einstellrad [+/–, PUSH] ..... 墌 S. 22

•LCD-Monitor-Helligkeitsregler

[BRIGHT +/–]...................................... 墌 S. 14

5 Schnappschusstaste

[SNAPSHOT]............................. 墌 S. 16, 17, 47

6 •Motorzoomregler [T/W] ...................... 墌 S. 18

•Lautsprecher-Lautstärkeregler [VOL.] ...墌 S. 31

7 Schnappschussmodustaste

[MODE]........................................... 墌 S. 16, 17

8 Öffnen-/Auswurf-Riegel [OPEN/EJECT] ... 墌 S. 10

9 Stopptaste [5] ....................................... 墌 S. 31

0 •Rückspultaste [

•Gegenlichttaste [BACKLIGHT]............. 墌 S. 29

! Wiedergabe-/Pausentaste [
@ •Vorspultaste [

•Fokussiertaste [FOCUS] ....................... 墌 S. 21

# Hauptschalter [ , , , OFF] ....... 墌 S. 13

$ Aufnahme-Start/Stopp-Taste....................墌 S. 14

% Sperrknopf ............................................. 墌 S. 13

^ Video/DSC-Modus-Wahlschalter

[VIDEO, ] ....................................... 墌 S. 13

& Videoleuchtenschalter

[LIGHT OFF/AUTO/ON]........................ 墌 S. 20

2

] ............................. 墌 S. 31

4

/6] ............. 墌 S. 31

3

]................................ 墌 S. 31

DE67

Anschlüsse

Zum Kabelanschluss an den folgenden Buchsen *
und ( muss der LCD-Monitor aufgeklappt werden.

* Digital-Fotobild-Buchse

[PC (DIGITAL PHOTO)] ......................... 墌 S. 42

( J-Buchse/Schnittsteuerbuchse [JLIP (Joint Level

Interface Protocol)/EDIT] ........................ 墌 S. 53

•Hier bei Random Assemble-Schnitt ein
Schnittsteuerkabel anschließen.

•Bei computergesteuerter Anwendung über die
mitgelieferte Software hier einen JLIP­kompatiblen Camcorder oder Videorecorder
anschließen.

) Gleichspannungseingangsbuchse ............. 墌 S. 7

Die Buchsen q bis e befinden sich unter der
Buchsenabdeckung.

q AV-Ausgang [AV] ........................ 墌 S. 40, 44, 53

w Digital-Videobuchse DV-Ausgang

(i.link*) ...................................... 墌 S. 42, 43, 45

* i.link verweist auf die Industrienorm IEEE1394-

1995 und zugehörige Erweiterungen. Das Logo

kennzeichnet Geräte, die mit der i.link-Norm

kompatibel sind.

e S-Video-Ausgang [S] .................. 墌 S. 40, 44, 53

Anzeigen

r Rotlichtanzeige ......................................墌 S. 14

y Betriebsanzeige ..................................... 墌 S. 14

Andere Bereiche

u •Sensorfenster für Fernbediensignal....... 墌 S. 48

•Messsensorfenster
Diesen Bereich nicht abdecken, da er die zum
Aufnehmen erforderlichen Messsensoren
enthält.

i Sucher ..................................................... 墌 S. 8

o Videoleuchte ......................................... 墌 S. 20

p Eingebautes Stereo-Mikrofon ..................墌 S. 58

Q Riemenösen............................................. 墌 S. 8

W Griffschlaufe ............................................ 墌 S. 8

E Batteriehalter ........................................... 墌 S. 7

R LCD Monitor ................................... 墌 S. 14, 15

T Lautsprecher .......................................... 墌 S. 31

Y Passstiftöffnung ........................................ 墌 S. 8

U Stativgewinde .......................................... 墌 S. 8

I Kartenfachabdeckung ............................ 墌 S. 11

68 DE

GERÄTEÜBERSICHT

LCD-Monitor-/Sucheranzeigen bei Video-Aufnahme

1 Zeigt den gewählten Fader-/Wischblendeneffekt

an. (墌 S. 26, 27)

2 Erscheint bei aktiviertem Breitformat- oder

Cinema-Modus. (墌 S. 24)

*

3

Zeigt die Aufnahmegeschwindigkeit
(SP oder LP) an. (墌 S. 12)

*

4

Zeigt die Bandrestzeit an. (墌 S. 14)

*

5

•Anzeige bei Aufnahme: REC.

•Anzeige bei Aufnahmepause: PAUSE. (墌 S. 14)

6 Erscheint bei aktiviertem Mikrofon-

Windfiltermodus. (墌 S. 25)

7 Erscheint bei Bandlauf. (墌 S. 14)
8 Zeigt nach Camcorder-Einschaltung für ca. 5

Sekunden den Audio-Modus an. (墌 S. 23)

9 Zeigt den Zeitcode an. (墌 S. 19, 25)

1 2 3*4

3

5

SP

R

E4C

4

4

U:N2D512

TCS2O3

9 8

*Die mit einem Sternchen (*) markierten Anzeigen

erscheinen nicht, wenn im Menü für “ON SCREEN”
der Status “SIMPLE” gilt (墌 S. 25, 32).

BIT

7 6 5

*

*

Anzeigen

LCD-Monitor-/Sucheranzeigen bei D.S.C.-Aufnahme

1 Erscheint bei auf “ ” gestelltem Schalter

VIDEO/DSC, wenn der Hauptschalter auf “ ”

1 532 4 6

DSC

STD

10/50

oder “ ” gestellt ist. (墌 S. 13, 17)

2 Erscheint als Blinkanzeige bei der Aufnahme.

3 Zeigt die Bildqualität des aufgerufenen Bildes an.

Zwei Qualitätsstufen stehen zur Wahl: FINE und
STD (Standard). (墌 S. 12, 17)

4 •Erscheint bei Aufnahme.

•Blinkt, wenn keine MultiMediaCard eingesetzt

ist. (墌 S. 17)

5 Zeigt an, wieviele Bilder bereits aufgenommen

wurden. (墌 S. 17)

6 Zeigt an, wieviele Bilder, einschließlich der

bereits hergestellten Aufnahmen, zur V erfügung
stehen. (墌 S. 17)

(墌 S. 17)

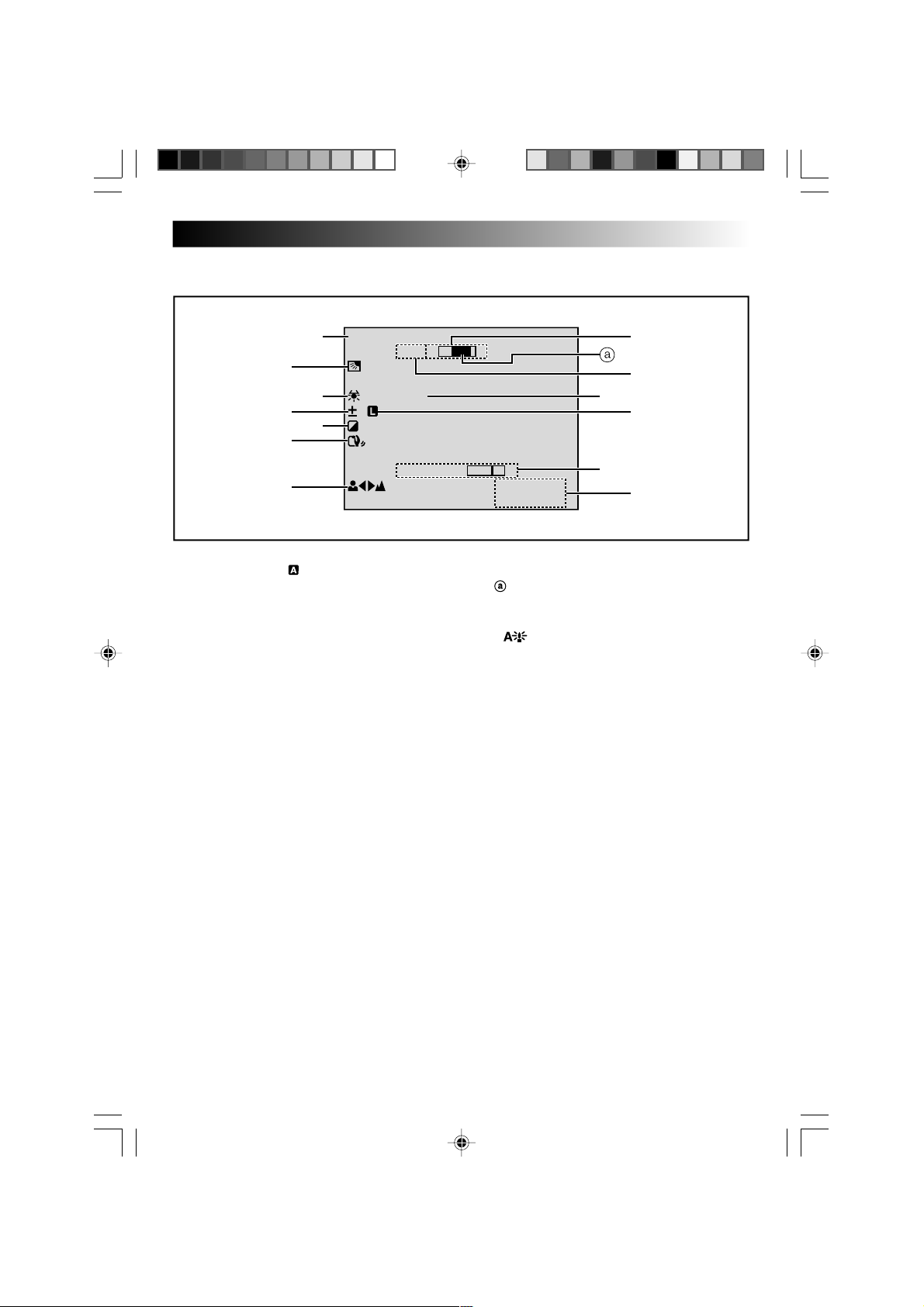

LCD-Monitor-/Sucheranzeigen bei Video- und D.S.C.-Aufnahme

*

F.2AUPTHO

1

2

3

4

5

6

7

*

1

Erscheint bei auf “ ” gestelltem Hauptschalter.

2 Erscheint bei aktivierter Gegenlichtkorrektur

(BACKLIGHT). (墌 S. 29)

3 Erscheint bei Weißbalanceeinstellung. (墌 S. 30)
4 Erscheint bei der Belichtungseinstellung.

5 Zeigt den gewählten AE-Programm-Bildeffekt an.

6 Erscheint bei aktiviertem Bildstabilisierer (“DIS”).

7 Erscheint bei manueller Scharfeinstellung.

4

0

W

x

O

T

O

GHT

B

R

I

(墌 S. 13)

(墌 S. 29)

(墌 S. 28)

(墌 S. 24)

(墌 S. 21)

T

0

–

1+.

.

000

:

112

8 Erscheint beim Zoomen.

Zoompegelanzeige (墌 S. 18)

9 •Zoomverhältnis (Annäherungswert):

Erscheint beim Zoomen. (墌 S. 18)

• : Erscheint, wenn für “GAIN UP” der
Einstellstatus “AUT O” gilt und die
Shutterzeit automatisch gewählt wird.

0 Erscheint bei aktiviertem Schnappschuss-Modus.

! Erscheint bei Blendenverriegelung. (墌 S. 29)

*

@

Zeigt die LCD-Monitor-Helligkeit an. (墌 S. 14)

# Anzeigefeld für Datum und Zeit. (墌 S. 9)

@

0

DE69

8

9

!

*

#

(墌 S. 23)

(墌 S. 16, 17)

*Wird im Menü für “ON SCREEN” der Status “SIMPLE” eingegeben, erscheinen die mit einem Sternchen

gekennzeichneten Anzeigen nicht (墌 S. 25, 32).

70 DE

GERÄTEÜBERSICHT

LCD-Monitor-/Sucherbildschirmanzeigen bei Video-Wiedergabe

1 Zeigt den Audiomodus an. (墌 S. 32, 33)

1 3

IT

1L2

/

S

O

U

N

D

V

O

L

U

M

E

2

L.P

1

:

TBC

1

:

0

0

6

210

5

112

46

4

.

000

:

0

2 Zeigt die Aufnahmegeschwindigkeit an.

3 Erscheint bei Bandlauf.

4

: Wiedergabe

3

: V orspulen/Bildsuchlauf vorwärts

2

:Rückspulen/Bildsuchlauf rückwärts

6 : Pause

6

4

: Vorwärts-Zeitlupe

1

6 :Rückwärts-Zeitlupe
e : Nachvertonung
6e : Nachvertonungspause

4 Anzeigefeld für Datum/Zeit. (墌 S. 32, 33)
5 Zeigt den Zeitcode an. (墌 S. 32, 33)
6 BRIGHT :

VOLUME : Zeigt den Lautsprecher-

Zeigt den Pegel bei Helligkeits­einstellung (LCD-Monitor) an.

Lautstärkepegel an. (墌 S. 31)

Die Pegelmarke wird versetzt.

Anzeigen (Forts.)

(墌 S. 12)

(墌 S. 14)

LCD-Monitor-/Sucheranzeigen bei D.S.C.-Wiedergabe

1 Zeigt die Datei-Indexnummer an. (墌 S. 34)

1 2 3 4

–

100

+

10/50

BR IGH T

–

0001

2 Zeigt die Gesamtzahl der bereits gespeicherten

Bilder an. (墌 S. 34)

3 Zeigt den LCD-Monitor-Helligkeitspegel an.

Die Pegelmarke wird versetzt.

4 Anzeigebereich für Ver zeichnis-/Dateinamen.

(墌 S. 14)

(墌 S. 34)

Warnanzeigen

Anzeigen Funktion

CHECK T APE’S ERASE

PROTECTION SWITCH

HEAD CLEANING

REQUIRED USE CLEAN-

ING CASSETTE

CONDENSATION,

OPERATION PAUSED

PLEASE WAIT

TAPE!

TAPE END

DIFFERENT

FORMATTED TAPE

SET DATE/TIME!

LENS CAP

A. DUB ERROR!

DE71

Zeigt die Batteriesatz-Restleistung an.

Restleistung: Hoch
Restleistung: Erschöpft

Wenn der Batteriesatz nahezu keine Leistung mehr abgibt, blinkt die
Anzeige .
Bei erschöpftem Batteriesatz wird der Camcorder automatisch
ausgeschaltet.

Erscheint, wenn keine Cassette eingelegt ist. (墌 S. 10)
Erscheint, wenn die eingelegte Cassette schreibgeschützt

(Schreibschutzschieber auf “SAVE”) ist und der Camcorder zur
Videoaufnahme verwendet werden soll (Schalter VIDEO/DSC auf
“VIDEO”, Hauptschalter auf “ ” oder “ ”). (墌 S. 10)

Erscheint, wenn eine Verschmutzung der Videoköpfe festgestellt wird. Eine
Reinigungscassette (Sonderzubehör) verwenden. (墌 S. 75)

Erscheint, wenn im Camcorderinneren Kondensationsniederschlag
festgestellt wird. In diesem Fall mehr als eine Stunde warten, bis sich der
Niederschlag verflüchtigt hat.

Erscheint, wenn der Camcorder zur Videoaufnahme verwendet werden soll
(Schalter VIDEO/DSC auf “VIDEO”, Hauptschalter auf “ ” oder “ ”)
und keine Cassette eingelegt ist, und die Aufnahme-Start/Stopp-Taste oder
die Taste SNAPSHOT gedrückt wird.

Erscheint, wenn das Bandende bei Aufnahme oder Wiedergabe erreicht
wird. (墌 S. 15)

Erscheint, wenn eine Cassette mit nicht geeignetem Format eingelegt ist.

● Erscheint, wenn Datum/Zeit nicht eingegeben wurden. (墌 S. 9)

● Erscheint, wenn die eingebaute Uhrenbatterie erschöpft ist und die

Datums-/Zeitdaten gelöscht wurden. Bezüglich Batteriewechsel wenden
Sie sich bitte an Ihren THOMSON Service.

Erscheint für ca. 5 Sekunden, wenn bei Einschaltung die Objektivschutz­kappe angebracht ist.

Erscheint, wenn für einen leeren Bandabschnitt auf Nachvertonung
geschaltet wird. (墌 S. 58)

FORTSETZUNG NÄCHSTE SEITE

72 DE

Anzeigen Funktion

A. DUB ERROR!

A. DUB ERROR!

<CANNOT DUB

ON AN LP RECORDED

<CHECK T APE’S ERASE

PROTECTION SWITCH>

TAPE>

<CANNOT DUB

ON A 16BIT

RECORDING>

MEMORY IS FULL

COPYING FAILED

MEMORY CARD!

PLEASE
FORMAT

NO STORED IMAGE

E01 — E06

UNIT IN SAFEGUARD

MODE REMOVE AND

REATTACH BATTERY

GERÄTEÜBERSICHT

Erscheint, wenn für einen leeren Bandabschnitt auf Nachvertonung
geschaltet wird. (墌 S. 58)

● Erscheint, wenn für einen im LP-Modus bespielten Bandabschnitt auf
Nachvertonung geschaltet wird. (墌 S. 58)

● Erscheint, wenn für einen im 16-Bit-Modus bespielten Bandabschnitt auf
Nachvertonung geschaltet wird. (墌 S. 58)

● Erscheint, wenn auf der Fernbedienung die Taste A.DUB (e) gedrückt
wird und der Aufnahmeschutzschieber der eingelegten Cassette auf
“SA VE” gestellt ist. (墌 S. 58)

Erscheint, wenn die MultiMediaCard voll und keine weitere Aufnahme
möglich ist.

●

Erscheint, wenn im Kopiermodus ein kopiergeschütztes Signal an den als
Aufnahmegerät eingesetzten Camcorder angelegt wird.

● Erscheint bei der Datenübertragung vom Videoband auf die
MultiMediaCard (Einzelbilder oder Videoclips):

– Wenn keine MultiMediaCard eingelegt ist.
– Wenn der Speicher der MultiMediaCard voll ist.
– Wenn die MultiMediaCard nicht formatiert ist. (墌 S. 47)

● Erscheint in den folgenden Fällen, wenn auf der MultiMediaCard
gespeicherte Einzelbilder oder Klangeffekte auf Band kopiert werden:

– Bei Kondensation im Camcorder.
– Wenn keine Cassette eingelegt ist.
– Wenn der Cassetten-Aufnahmeschutzschieber auf “SAVE” gestellt ist.
– Wenn eine ungeeignete Cassette eingelegt ist.
– Wenn das Bandende erreicht wurde. (墌 S. 46)

Erscheint, wenn keine MultiMediaCard eingelegt ist und die Taste
SNAPSHOT bei auf “ ” or “ ” gestelltem Hauptschalter und auf
“ ” gestelltem Schalter VIDEO/DSC gedrückt wird.

Erscheint, wenn die MultiMediaCard beschädigte Daten enthält oder noch
nicht formatiert ist. Die MultiMediaCard muss in diesem Fall formatiert
werden.

Erscheint, wenn die MultiMediaCard leer ist und der Camcorder zur DSC­Wiedergabe verwendet werden soll (Schalter VIDEO/DSC auf “ ”,
Hauptschalter auf “ ”).

Die Fehleranzeige (E01 — E06) verweist auf die Art der Fehlfunktion. Bei
Fehleranzeige wird der Camcorder automatisch ausgeschaltet. Die
Spannungsquelle abtrennen (Batteriesatz etc.) und einige Minuten warten.
Wenn die Anzeige erlischt, kann der Camcorder erneut verwendet werden.
Falls die Anzeige nicht erlischt, wenden Sie sich bitte an Ihren THOMSON
Service.

Anzeigen (Forts.)

(墌 S. 45)

(墌 S. 39)

VORSICHTSMASSNAHMEN

DE73

Videoleuchte

GEFAHR

䡲 Die Videoleuchte ist bei und für einige

Zeit nach dem Ausschalten noch sehr
heiß. Nicht berühren. Andernfalls
besteht Verletzungsgefahr!

䡲 Den Camcorder niemals unmittelbar nach

Gebrauch der Videoleuchte im Tragekoffer
unterbringen! Die Videoleuchte strahlt auch nach
Gebrauch noch einige Zeit sehr hohe
Temperaturen ab.

䡲 Bei Gebrauch darauf achten, dass zwischen der

Videoleuchte und Personen bzw. Gegenständen
ein Mindestabstand von 30 cm eingehalten wird.

䡲 Die Videoleuchte nicht in der Nähe von

entflammbaren Materialien verwenden.

䡲 Wir empfehlen, den Birnenwechsel bei Ihrem

THOMSON Fachhändler vornehmen zu lassen.

Allgemeine Batterie-Sicherheitshinweise

Wenn die Fernbedienung bei einwandfreier
Handhabung nicht arbeitet, sind die Batterien
verbraucht und müssen gegen frische Batterien
ausgetauscht werden.

Ausschließlich die folgende Batterieausführung
verwenden: R03 (AAA) x 2

Bitte beachten Sie die folgenden Batterie­Handhabungshinweise. Bei unsachgemäßer
Handhabung können Batterien auslaufen und/oder
platzen.

1. Angaben zum Batteriewechsel siehe Seite 48.

2. Niemals eine ungeeignete Batterieausführung

verwenden.

3. Batterien stets polrichtig einlegen.

4. Niemals wiederaufladbare Batterien verwenden.

5. Batterien niemals extrem hohen Temperaturen

aussetzen, da diese andernfalls auslaufen und/
oder platzen können.

6. Batterien niemals zur Entsorgung verbrennen.

7. Bei längerer Nichtbenutzung und Lagerung die

Batterien entnehmen. Falls Batterien auslaufen,
kann es zu Geräteschäden kommen.

Batteriesätze

Bei dem mitgelieferten
Batteriesatz handelt es sich um
eine Lithium-Ion-Ausführung.
Bitte lesen Sie vor der
Ingebrauchnahme des
Batteriesatzes die folgenden
Sicherheitshinweise durch.

1. Zur Unfallverhütung Batteriesätze . . .

.... niemals verbrennen.

.... niemals an den Polkontakten kurzschließen.

Beim T ransportieren stets die mitgelieferte
Schutzkappe am Batteriesatz anbringen. Ist die
Schutzkappe nicht verfügbar , den Batteriesatz
vor dem T ransportieren in einer Plastiktüte

unterbringen.

.... niemals zerlegen oder umbauen.

.... niemals auf über 60° erwärmen (Brand- und

Explosionsgefahr).

.... ausschließlich mit einem zulässigen

Ladegerät laden.

2. Zur Schadensverhütung und für eine
verlängerte Nutzungsdauer Batteriesätze . . .

.... niemals einer Überladung aussetzen.

.... nur bei zulässigen Umgebungstemperaturen

(siehe die nachfolgende T abelle) laden. Die
verwendete Batteriesatzausführung arbeitet
mit chemischer Reaktion — bei zu niedrigen
Temperaturen wird die chemische Ablauf be­einträchtigt, bei zu hohen Temperaturen kann
keine vollständige Aufladung erzielt werden.

.... an einem kühlen und trockenen Ort

aufbewahren. Bei übermäßig langer
Einwirkung von hohen Temperaturen wird die
natürliche Entladung beschleunigt und die
Nutzungsdauer verkürzt.

.... den Batteriesatz einmal im Jahr vollständig

laden und wieder entladen, wenn dieser über
einen besonders langen Zeitraum gelagert
wird.

.... bei Nichtgebrauch vom Ladegerät oder

betriebenen Gerät abnehmen, da Geräte
auch im abgeschalteten Zustand Spannung
verbrauchen können.

HINWEISE:

●

Die Erwärmung des Batteriesatzes nach dem
Ladevorgang bzw. nach dem Gebrauch ist
normal.

Zulässige Umgebungstemperaturbereiche

Ladebetrieb............................ 10°C bis 35°C

Betrieb ................................... 0°C bis 40°C

Lagerung................................ –10°C bis 30°C

●

Die Ladedauer ist auf eine Umgebungstemperatur
von 20°C bezogen.

●

Je geringer die Umgebungstemperatur, desto
länger die Ladedauer.

Kontakte

74 DE

VORSICHTSMASSNAHMEN

(Forts.)

Cassetten

Bitte beachten Sie die folgenden Angaben zur ein­wandfreien Handhabung und Lagerung Ihrer
Cassetten:

1. Bei Cassettengebrauch . . .

.... sicherstellen, dass die Cassette das Zeichen

“Mini DV” trägt.

.... werden durch die Aufnahme auf einem bereits

bespielten Band die ursprünglichen Video­und Audiosignale automatisch gelöscht.

.... sicherstellen, dass die Cassette einwandfrei

eingesetzt wird.

.... die Cassette nicht wiederholt einlegen und

entnehmen, ohne dass das Band transportiert
wurde. Andernfalls kann das Band
durchhängen und beschädigt werden.

.... niemals die Bandschutzklappe öffnen.

Andernfalls wird das Band der Einwirkung von
Fingerabdrücken und Staub ausgesetzt.

2. Achten Sie bitte bei der Cassettenaufbewahrung
darauf, dass . . .

.... stets ausreichender Abstand zu Heizkörpern

und anderen Hitze abstrahlenden Orten
gewährleistet ist.

.... Cassetten niemals direkter Sonneneinstrahlung

ausgesetzt sind.

.... Cassetten niemals übermäßigen Erschütte-

rungen und Vibrationen ausgesetzt sind.

.... Cassetten niemals starken Magnetfeldern

(Motoren, Transformatoren, Magneten etc.)
ausgesetzt sind.

.... Cassetten in ihrer Schutzhülle senkrecht

aufgestellt werden.

MultiMediaCard

Zur Gewährleistung der einwandfreien Handhabung
und Aufbewahrung von MultiMediaCard die
folgenden Angaben beachten:

1. Bei Gebrauch:

.... Ausschließlich eine MultiMediaCard

verwenden, die das MultiMediaCard-Zeichen
vorweist.

.... Die MultiMediaCard einwandfrei ausrichten

und einsetzen.

2. Bei Datenaustausch mit der MultiMediaCard
(Aufnahme, Wiedergabe, Löschung,
Formatierung etc.):

.... niemals die MultiMediaCard entnehmen oder

den Camcorder ausschalten.

3. Bei Aufbewahrung:

.... Die MultiMediaCard nicht in der Nähe von

Heizkörpern etc. aufbewahren.

.... Die MultiMediaCard nicht direktem

Sonnenlicht aussetzen.

.... Die MultiMediaCard keinen Erschütterungen

oder Vibrationen aussetzen

.... Die MultiMediaCard keinen starken

elektromagnetischen Feldern (Motoren.
Generatoren, Magneten etc.) aussetzen.

LCD-Monitor

1. Zur Vermeidung von LCD-Monitor-Schäden
NIEMALS:

.... starken Druck auf den LCD-Monitor ausüben.

.... den Camcorder mit nach unten weisendem

LCD-Monitor ablegen.

2.

Zur Gewährleistung einer langen Nutzungsdauer:

.... zur Reinigung keine rauhen Materialien

(grobes Tuch etc.) verwenden.

3. Beachten Sie, dass die folgenden LCD-Monitor­Eigenschaften keine Fehlfunktion darstellen:

•Bei Camcordergebrauch können sich LCD-

Monitor-Rahmen und -Rückseite erwärmen.

•Ist der Camcorder lange eingeschaltet, kann sich

der LCD-Monitor-Rahmen stark erwärmen.

Camcorder

1. Aus Sicherheitsgründen NIEMALS . . .

.... Gehäuseteile entfernen.

.... das Gerät zerlegen oder umbauen.

.... die Batteriepole kurzschließen.

Einen Batteriesatz bei Aufbewahrung von
metallischen Gegenständen entfernt halten.

.... entflammbare oder metallische Gegenstände

bzw. Flüssigkeit in das Geräteinnere gelangen
lassen.

.... den Batteriesatz oder die Spannungsquelle bei

eingeschaltetem Gerät abtrennen.

.... den Batteriesatz bei Nichtgebrauch des

Camcorders angebracht lassen.

2. Das Gerät NIEMALS an Orten verwenden, . . .

.... die hoher Luftfeuchtigkeit oder

Staubeinwirkung ausgesetzt sind.

.... die Dampf- oder Rußeinwirkung (Kochstelle

etc.) ausgesetzt sind.

.... die Erschütterungen oder Vibrationen

ausgesetzt sind.

.... wo zu geringer Abstand zu einem TV-Gerät

gegeben ist.

.... die starken magnetischen oder elektromagne-

tischen Feldern (von Lautsprecher,
Sendeantenne etc.) ausgesetzt sind.

.... die extremen Temperaturen (über 40°C bzw.

unter 0°C) ausgesetzt sind.

3. Das Gerät NIEMALS an Orten aufbewahren, . . .

.... die extrem hohen Temperaturen (über 50° C)

ausgesetzt sind.

.... die extrem geringer (unter 35%) oder hoher

(über 80%) Luftfeuchtigkeit ausgesetzt sind.

.... die direkter Sonneneinstrahlung ausgesetzt

sind.

.... an denen Hitzestaus auftreten (Fahrzeuginnen-

raum im Sommer etc.) können.

.... wo zu geringer Abstand zu einem Heizkörper

gegeben ist.

4. Das Gerät NIEMALS . . .

.... Nässe aussetzen.

.... fallenlassen oder gegen harte Gegenstände

stoßen lassen.

.... beim Transport Erschütterungen oder starken

Vibrationen aussetzen.

.... mit dem Objektiv für lange Zeit auf eine

besonders helle Lichtquelle richten.

.... so halten, dass Sonnenlicht direkt in das

Objektiv einfallen kann.

.... beim Transportieren am LCD-Monitor oder

Sucher halten.

.... an der Handschlaufe oder am Tragegurt

schwingen.

5. Bei verschmutzten Videoköpfen können die
folgenden Beeinträchtigungen auftreten:

•Keine Bild- und Tonwiedergabe.

•Blockförmige W iedergabestöreinstreuungen.

•Bei der Aufnahme erscheint die LCD-Monitor-

Warnanzeige für verschmutzte Videoköpfe “ ”.

In diesem Fall eine Reinigungscassette
(Sonderzubehör) verwenden. Legen Sie die
Reinigungscassette ein und schalten Sie auf auf
Wiedergabe. Der Camcorder stoppt den Bandlauf
nach 20 Sekunden automatisch. Wird die
Reingungscassette in zu kurzen Abständen
wiederholt eingesetzt, können die Videoköpfe
beschädigt werden. Siehe auch die zur
Reinigungscassette mitgelieferte
Bedienungsanleitung.
Falls nach einem Reinigungsvorgang weiterhin
V erschmutzungsprobleme auftreten, wenden Sie
sich bitte an Ihren THOMSON Fachhändler .
Die Kopftrommel und das Laufwerk unterliegen
Schmutzeinwirkungen und Abnutzungserschei­nungen. Nach ca. 1000 Betriebsstunden sollten
regelmässig Inspektionen vorgenommen werden,
um eine einwandfreie Bildqualität beizubehalten.
Wenden Sie sich bitte an Ihren THOMSON
Service.

DE75

CD-ROM-Handhabung

•Die Signalseite (unbedruckt) stets frei von
Verunreinigungen und Kratzern halten. Die CD­ROM niemals beschriften oder bekleben!
Verunreinigungen mit einem weichen Tuch
entfernen. Hierbei gerade von der CD-ROM-Mitte
zur Kante wischen.

•Niemals herkömmliche Schallplattenreiniger oder
Reinigungssprays verwenden.

•Die CD-ROM niemals biegen und niemals die
Signalseite berühren.

•Die CD-ROM niemals an Orten aufbewahren, die
Staub, extremem Temperaturen, hoher
Luftfeuchtigkeit oder direkter Sonneneinstrahlung
ausgesetzt sind.

Feuchtigkeitskondensation . . .

● Wenn ein Glas mit kalter Flüssigkeit gefüllt
wird, bilden sich an der Glasaußenfläche
Kondenswassertropfen. Dementsprechend
tritt Kondensationsniederschlag im Cam­corderinneren auf, wenn Ihr Camcorder
einem starken Temperaturwechsel von kalt zu
warm (Ortswechsel, Aufheizen eines kalten
Raumes etc.), extremer Luftfeuchtigkeit oder
direkt dem Luftstrom einer Klimaanlage
ausgesetzt ist.

● Bei Kondensationsniederschlag an der
Kopftrommel kann das Band und/oder der
Bandmechanismus ernsthaft beschädigt
werden.

Schwerwiegende Betriebsstörungen

Bei einer schwerwiegenden Betriebsstörung den
Camcorder auf keinen Fall benutzen. Wenden
Sie sich umgehend an Ihren THOMSON
Fachhändler.

Dieser Camcorder ist ein Mikrocomputer­gesteuertes Gerät. Externe Störsignale und
Interferenzen (TV-Gerät, Radio etc.) können
Funktionsbeeinträchtigungen verursachen. In
diesem Fall die Spannungsquelle (Batteriesatz,
Netz-/Ladegerät etc.) abtrennen und einige
Minuten warten. Hierauf den Camcorder erneut
mit Spannung versorgen und die erforderlichen
Bedienschritte durchführen.

76 DE

A

AE-Programm-Bildeffekte ............................ 墌 S. 28

Anschlüsse ..........................墌 S. 7, 40, 42 – 45, 53

Audio-Modus ................................. 墌 S. 23, 32, 33

Audiokanäle (links/rechts) ........................... 墌 S. 33

Aufnahmebereitschaft ................................. 墌 S. 14

Aufnahmemodus ........................................ 墌 S. 12

Auto-Focus................................................. 墌 S. 21

Automatische Ausschaltung .................. 墌 S. 15, 31

B

Bandumspulen ........................................... 墌 S. 31

Batteriesatz......................................... 墌 S. 6, 7, 73

Batteriesatz-Ladebetrieb................................ 墌 S. 6

Batteriewarnung ......................................... 墌 S. 71

Belichtungsregelung ................................... 墌 S. 29

Bildlöschung .............................................. 墌 S. 38

Bildqualität................................................. 墌 S. 12

Bildschreibschutz ....................................... 墌 S. 37

Bildstabilisierung [DIS] ............................... 墌 S. 24

Bildsuchlauf ............................................... 墌 S. 31

Bildüberblendung................................. 墌 S. 26, 27

Blendeneinstellung ..................................... 墌 S. 29

Blendenverriegelung................................... 墌 S. 29

Breitformat-Modus...................................... 墌 S. 24

C

Camcorder-Reinigung................................. 墌 S. 65

Cassette einlegen ........................................ 墌 S. 10

Cassetten entnehmen.................................. 墌 S. 10

Cinema-Bildeffekt ....................................... 墌 S. 24

Classic Film-Bildeffekt ................................ 墌 S. 28

D

Dämmerlicht-Bildeffekt............................... 墌 S. 28

Datums-/Uhrzeitanzeige ................. 墌 S. 25, 32, 33

Datums-/Uhrzeiteinstellung .......................... 墌 S. 9

Diashow .................................................... 墌 S. 36

Digitalzoom ......................................... 墌 S. 18, 23

Dioptrienkorrektur ........................................ 墌 S. 8

STICHWORTVERZEICHNIS

E

Eigenportraitaufnahme................................ 墌 S. 15

Einzelbild-Weiterschaltung ................... 墌 S. 31, 50

F

Fader-Effekt .......................................... 墌 S. 26, 27

Fernbedienung ........................................... 墌 S. 48

Fernbedienungs-Herstellercode................... 墌 S. 52

Formatieren einer MultiMediaCard ............. 墌 S. 39

G

Gegenlichtkorrektur.................................... 墌 S. 29

Griffeinstellung............................................. 墌 S. 8

I

Indexbilder ................................................. 墌 S. 35

Index-Wiedergabe ...................................... 墌 S. 35

H

Hauptschalterpositionen ............................. 墌 S. 13

Hoch oder tief gehaltener Camcorder.......... 墌 S. 15

K

Kopiermodus ...................................... 墌 S. 44 – 47

L

Lautsprecherlautstärke ................................ 墌 S. 31

Langsamer Shutter ...................................... 墌 S. 28

LCD-Monitor-Bildaufhellung....................... 墌 S. 14

LCD-Monitor-Bildabdunkelung................... 墌 S. 14

LCD-Monitor-/Sucheranzeigen............ 墌 S. 68 – 72

Löschschutz................................................ 墌 S. 10

M

Manuelle Scharfstellung.............................. 墌 S. 21

Menü CAMERA MENU......................... 墌 S. 23, 24

Menü DISPLA Y MENU ......................... 墌 S. 25, 32

Menü DSC MENU ................................ 墌 S. 25, 37

Menü MANUAL MENU........................ 墌 S. 24, 25

Menü VIDEO MENU .................................. 墌 S. 32

Mitgeliefertes Zubehör.................................. 墌 S. 4

Monoton-Bildeffekt..................................... 墌 S. 28

MultiMediaCard ................................... 墌 S. 11, 74

N

Nachvertonung .......................................... 墌 S. 58

Netz-/Ladegerät ........................................ 墌 S. 6, 7

R

Random Assemble-Schnitt .................. 墌 S. 52 – 57

Rotlicht ................................................ 墌 S. 14, 23

Rückstellmodus .......................................... 墌 S. 25

S

Schnappschuss ..................................... 墌 S. 16, 17

Schnappschussmodus .................................墌 S. 16

Sepia-Bildeffekt .......................................... 墌 S. 28

Serienbildaufnahme.................................... 墌 S. 16

Shutterzeiten .............................................. 墌 S. 28

Squeeze-Bildeffekt ...................................... 墌 S. 24

Standbildwiedergabe .................................. 墌 S. 31

Stativanbringung........................................... 墌 S. 8

Stroboskop-Bildeffekt .................................. 墌 S. 28

Symbolanzeigen ................................. 墌 S. 22 – 25

T

Technische Daten ................................. 墌 S. 78, 79

Tele-Makro ................................................. 墌 S. 24

DE77

V

Vorführmodus......................................... 墌 S. 5, 24

Verstärkungsanhebung (Gain-up) ................ 墌 S. 23

Video-Echo-Bildeffeffekt ............................. 墌 S. 28

Videoleuchte.............................................. 墌 S. 20

VIDEO/DSC-Umschaltung .......................... 墌 S. 13

W

Weißbalance.............................................. 墌 S. 30

Wiedergabe-Effekte..................................... 墌 S. 51

Wiedergabezoom .......................................墌 S. 50

Windfilter................................................... 墌 S. 25

Wischblenden ...................................... 墌 S. 26, 27

Z

Zeitcode................................... 墌 S. 19, 25, 32, 33

Zeitlupe ..................................................... 墌 S. 50

Zoomen ..................................................... 墌 S. 18

78 DE

TECHNISCHE DATEN

Camcorder

Allgemein

Spannungsversorgung : 6,3 V Gleichstrom (bei Netzbetrieb)

7,2 V Gleichstrom (bei Batteriebetrieb)

Leistungsaufnahme

Bei ausgeschaltetem LCD-Monitor
und eingeschaltetem Sucher : Ca. 4,3 W

Bei eingeschaltetem LCD-Monitor
und ausgeschaltetem Sucher : Ca. 5,3 W

Videoleuchte : Ca. 3,5 W

Abmessungen (B x H x T) : 80 mm x 96 mm x 170 mm
Gewicht : Ca. 580 g

Umgebungs-Betriebstemperatur :0°C bis 40°C
Umgebungs-Luftfeuchtigkeit : 35% bis 80%
Umgebungs-Lagerungstemperatur : –20°C bis 50°C
Bildwandler : 1/4"-CCD-Chip
Objektiv : F1,8, f= 3,6 mm bis 36 mm, 10fach Motorzoom
Filterdurchmesser : 37 mm
LCD-Monitor : 2,5" diagonal, LCD-Bildschirm/TFT Active Matrix
Sucher : Elektronischer Sucher mit 0,24"-Schwarzweiß-LCD
Lautsprecher : Mono

Für Digital-Camcorder (Video)

Aufnahmeformat : DV-Format (SD-Modus)
Farbsignalnorm :PAL
Aufnahme/Wiedergabe : Video : Digital-Komponenten-Aufnahme

Cassette : Mini-DV
Bandgeschwindigkeit : SP: 18,8 mm/Sek.

Max. Aufnahmezeit : SP: 80 Min.
(mit 80-Min.-Cassette) LP: 120 Min.

(bei eingeklapptem LCD-Monitor und vollständig abgesenktem Sucher)

: Audio : PCM-Digitalaufnahme, 32-kHz 4-Kanal (12 Bit),

48 kHz 2-Kanal (16 Bit)

LP: 12,5 mm/Sek.

Für Digital-Camcorder (D.S.C.)

Speichermedium : MultiMediaCard
Datenkompression : JPEG (kompatibel)
Dateigröße : VGA: 640 x 480 Bildpunkte
Bildqualität : 2 Stufen (FINE/STANDARD)
Anzahl der speicherbaren Bilder

(bei Verwendung der mitgelieferten MultiMediaCard [16 MB])
FINE : 200
STANDARD : 400

(mit als Sonderzubehör erhältlicher MultiMediaCard [8 MB])
FINE : 100
STANDARD : 200

Anschlüsse

S : Y : 1 Vss, 75 Ω, Analogausgang

C : 0,29 Vss, 75 Ω, Analogausgang

AV

Videoausgang : 1 Vss, 75 Ω, analog
Audioausgang : 300 mV (eff.), 1 kΩ, analog, Stereo

DV

Eingang/Ausgang : 4-pol. nach IEEE 1394

PC (DIGITAL PHOTO)

Digital-Standbildausgang : ø 2,5 mm, 3-pol.

JLIP/EDIT : ø 3,5 mm, 4-pol.

DE79

Netz-/Ladegerät AC 600

Spannungsversorgung : 110 V bis 240 V Netzstrom, 50 Hz/60 Hz
Leistungsaufnahme : 23 W
Nennabgabe

Laden : 7,2 V , Gleichstrom, 1,2 A

Camcorder : 6,3 V , Gleichstrom, 1,8 A
Abmessungen (B x H x T) : 68 mm x 38 mm x 110 mm
Gewicht : Ca. 260 g

Die Angaben gelten, falls nicht anders angegeben, für die SP-Geschwindigkeit. Irrtümer sowie Änderungen
des Designs und der technischen Daten vorbehalten.

80 DE

NOTIZEN

THOMSON MULTIMEDIA

46 quai A. Le Gallo
92648 Boulogne
Cedex France
RCS NANTERRE B 322 019 464

http://www.thomson-europe.com

35136690
LYT0665-002A

© Copyright THOMSON multimedia 2000

DAE Communication - 95000 Cergy

Modell und Seriennummer

Adresse des Fachhändlers

vmd6cover AL 14/11/00 16:03 Page Cov2
