2 Sicherheit und Umwelt

2 Sicherheit und Umwelt

2.1. Zu diesem Dokument

Verwendung

> Lesen Sie diese Dokumentation aufmerksam durch

und machen Sie sich mit dem Produkt vertraut, bevor
Sie es einsetzen. Beachten Sie besonders die
Sicherheits- und Warnhinweise, um Verletzungen und
Produktschäden vorzubeugen.

> Bewahren Sie diese Dokumentation griffbereit auf, um

bei Bedarf nachschlagen zu können.

> Geben Sie diese Dokumentation an spätere Nutzer des

Produktes weiter.

Symbole und Schreibkonventionen

Darstellung Erklärung

Warnhinweis, Gefahrenstufe entsprechend
des Signalworts:

Warnung! Schwere Körperverletzungen
sind möglich.

Vorsicht! Leichte Körperverletzungen oder
Sachschäden sind möglich.

> Treffen Sie die angegebenen Vorsichts-

maßnahmen.

Hinweis: Grundlegende oder

1. ...

2. ...
> ...

weiterführende Informationen.
Handlung: mehrere Schritte, die

Reihenfolge muss eingehalten werden.

Handlung: ein Schritt bzw. optionaler
Schritt.

- ... Resultat einer Handlung.

Menü Elemente des Gerätes, des Gerätedisplays

oder der Programmoberfläche.

[OK] Bedientasten des Gerätes oder Schalt-

flächen der Programmoberfläche.
... | ... Funktionen / Pfade innerhalb eines Menüs.
“...” Beispieleingaben

4

2 Sicherheit und Umwelt

2.2. Sicherheit gewährleisten

> Verwenden Sie das Produkt nur sach- und

bestimmungsgemäß und innerhalb der in den
technischen Daten vorgegebenen Parameter. Wenden
Sie keine Gewalt an.

> Messen Sie mit dem Gerät niemals an oder in der

Nähe von spannungsführenden Teilen!

> Prüfen Sie vor jeder Messung, ob Anschlüsse durch

einen Blindstopfen korrekt verschlossen oder
passende Fühler korrekt gesteckt sind. Die in den
technischen Daten angegebene Schutzklasse für das
jeweilige Gerät wird sonst nicht erreicht.

> testo 175 T3 : Der maximal erlaubte

Potentialunterschied zwischen den Fühlereingängen
beträgt 50V. Beachten Sie dies beim Einsatz von
Oberflächenfühlern mit nicht isoliertem Thermo­element.

> Lassen Sie Sonden und Sondenrohre nach der letzten

Messung ausreichend abkühlen, um Verbrennungen
an der heißen Sensorspitze oder am Sondenrohr zu
vermeiden.

> Temperaturangaben auf Sonden/Fühlern beziehen sich

nur auf den Messbereich der Sensorik. Setzen Sie
Handgriffe und Zuleitungen keinen Temperaturen über
70°C (158°F) aus, wenn diese nicht ausdrücklich für
höhere Temperaturen zugelassen sind.

> Führen Sie nur Wartungs- und Instandhaltungsarbeiten

an diesem Gerät durch, die in der Dokumentation
beschrieben sind. Halten Sie sich dabei an die
vorgegebenen Handlungsschritte. Verwenden Sie nur
Original-Ersatzteile von Testo.

2.3. Umwelt schützen

> Entsorgen Sie defekte Akkus / leere Batterien

entsprechend den gültigen gesetzlichen
Bestimmungen.

> Führen Sie das Produkt nach Ende der Nutzungszeit

der getrennten Sammlung für Elektro- und
Elektronikgeräte zu (lokale Vorschriften beachten) oder
geben Sie das Produkt an Testo zur Entsorgung
zurück.

5

3 Leistungsbeschreibung

3 Leistungsbeschreibung

3.1. Verwendung

Die Datenlogger testo 175 werden zum Speichern und
Auslesen von Einzelmesswerten und Messreihen
verwendet.

Messwerte werden mit testo 175 gemessen, gespeichert
und über das USB-Kabel oder die SD-Karte an den PC
übertragen, wo sie mit Hilfe der Software testo Comfort
Software ausgelesen und ausgewertet werden können.
Über die Software können die Datenlogger auch individuell
programmiert werden.

Anwendungsbeispiele

testo 175 T1 und testo 175 T2 sind optimal geeignet für die
Temperaturmessung in Kühlschränken, Gefrierschränken,
Kühlräumen und Kühlregalen.

testo 175 T3 zeichnet zwei Temperaturen gleichzeitig auf
und eignet sich damit z. B. für die Überwachung der
Temperaturspreizung zwischen Vor- und Rücklauf einer
Heizungsanlage.

testo 175 H1 kontrolliert die Klimabedingungen z. B. in
Lagern, Büroräumen und im Produktionsbereich.

3.2. Technische Daten

testo 175 T1 (0572 1751)

Eigenschaft Werte
Messgröße Temperatur (°C/°F)

Fühlertyp NTC-Temperatursensor intern
Messbereich -35 bis +55 °C
Genauigkeit

±0,4 °C (-35 bis +55 °C) ± 1 Digit

System
Auflösung 0,1 °C
Betriebs-

-35 … +55 °C

temperatur
Lagertemperatur -35 … +55 °C

6

3 Leistungsbeschreibung

Eigenschaft Werte
Messgröße Temperatur (°C/°F)

Batterietyp 3x Batterie Typ AAA oder Energizer

L92 Microzellen AAA
Standzeit 3 Jahre (15 Min. Messtakt, +25 °C)
Schutzart IP 65
Abmessungen in

89 x 53 x 27 mm
mm (LxBxH)

Gewicht 130g
Gehäuse ABS/PC
Messtakt 10s - 24h (frei wählbar)
Schnittstelle Mini-USB, SD-Kartenschacht
Speicher-

1 Million Messwerte
kapazität

EU-Richtlinie

2014/30/EU, erfüllt die Richtlinien

gemäß der Norm EN 12830

1

testo 175 T2 (0572 1752)

Eigenschaft Werte
Messgröße Temperatur (°C/°F)

Fühlertyp NTC-Temperatursensor intern und

extern

Messbereich -35 bis +55 °C intern

-40 bis +120 °C extern

Genauigkeit
System (intern)

Genauigkeit Gerät

±0,5 °C (-35 bis +55 °C) ± 1 Digit

±0,3 °C (-40 bis +120 °C) ± 1 Digit

(extern)
Auflösung 0,1 °C

1

Bitte beachten Sie, dass bei diesem Gerät nach EN
12830 eine regelmäßige Überprüfung und Kalibrierung
gemäß EN 13486 (Empfehlung: jährlich) durchgeführt
werden muss. Kontaktieren Sie uns für nähere
Informationen.

7

3 Leistungsbeschreibung

Eigenschaft Werte
Messgröße Temperatur (°C/°F)

Betriebstemperatur -35 … +55 °C

Lagertemperatur -35 … +55 °C
Batterietyp 3x Batterie Typ AAA oder Energizer

L92 Microzellen AAA
Standzeit 3 Jahre (15 Min. Messtakt, +25 °C)
Schutzart IP 65
Abmessungen in

89 x 53 x 27 mm
mm (LxBxH)

Gewicht 130g
Gehäuse ABS/PC
Messtakt 10s - 24h (frei wählbar)
Schnittstelle Mini-USB, SD-Kartenschacht
Speicherkapazität 1 Million Messwerte

EU-Richtlinie

2014/30/EU, erfüllt die Richtlinien

gemäß der Norm EN 12830

2

testo 175 T3 (0572 1753)

Eigenschaft Werte
Messgröße Temperatur (°C/°F)

Fühlertyp 2 Thermoelemente (Typ K oder T)

extern

Messbereich -50 bis +400 °C (Typ T)

-50 bis +1000 °C (Typ K)

Genauigkeit
Gerät

±0,5 °C (-50 bis +70 °C) ± 1 Digit
± 0,7% vom Messwert (+70,1 bis

+1000 °C)
± 1 Digit

2

Bitte beachten Sie, dass bei diesem Gerät nach EN
12830 eine regelmäßige Überprüfung und Kalibrierung
gemäß EN 13486 (Empfehlung: jährlich) durchgeführt
werden muss. Kontaktieren Sie uns für nähere
Informationen.

8

3 Leistungsbeschreibung

Eigenschaft Werte
Messgröße Temperatur (°C/°F)

Auflösung 0,1 °C
Betriebstempera

-20 … +55 °C

tur
Lagertemperatur -20 … +55 °C
Batterietyp 3x Batterie Typ AAA oder Energizer

L92 Microzellen AAA
Standzeit 3 Jahre (15 Min. Messtakt, +25 °C)
Schutzart IP 65
Abmessungen in

89 x 53 x 27 mm
mm (LxBxH)

Gewicht 130g
Gehäuse ABS/PC
Messtakt 10s - 24h (frei wählbar)
Schnittstelle Mini-USB, SD-Kartenschacht
Speicher-

1 Million Messwerte
kapazität

EU-Richtlinie 2014/30/EU

testo 175 H1 (0572 1754)

Eigenschaft Werte
Messgröße Temperatur (°C/°F), Feuchte (%rF

/%RH/ °Ctd/ g/m

3

)

Fühlertyp NTC-Temperatursensor, kapazitiver

Feuchtesensor
Anzahl der

2x intern (Stummel)
Messkanäle

Messbereiche -20 bis +55 °C

-40 bis +50 °Ctd

0 bis 100 %rF (nicht für betauende

Atmosphäre)3

3

Eine langfristige Betauung des Systems kann zu

Schädigungen des Messgeräts führen.

9

3 Leistungsbeschreibung

Eigenschaft Werte
Messgröße Temperatur (°C/°F), Feuchte (%rF

/%RH/ °Ctd/ g/m

Genauigkeit
System

4

±2%rF (2 bis 98%rF) bei 25 °C
±0,03 %rF/K ±1 Digit

3

)

±0,4 °C (-20 bis +55 °C) ± 1 Digit

Langzeitdrift des
Sensors bei

<1%rF/ Jahr (Umgebungstemperatur

+25°C)
Normal­bedingungen

Einsatz­bedingungen

Alle Angaben setzen eine Atmosphäre

mit einem Anteil von Schadgasen

voraus, welche die maximale

Arbeitsplatzkonzentration (MAK) nicht

übersteigt. Ein höherer Anteil von

Schadgasen (z.B. Ammoniak,

Wasserstoffperoxid) kann zur

Schädigung des Sensors führen.
Auflösung 0,1 %rF, 0,1 °C
Betriebs-

-20 … +55 °C

temperatur
Lagertemperatur -20 … +55 °C
Batterietyp

3x Batterie Typ AAA oder Energizer

L92 Microzellen AAA
Standzeit 3 Jahre (15 Min. Messtakt, +25 °C)
Schutzart IP 54
Abmessungen in

149 x 53 x 27 mm
mm (LxBxH)

Gewicht 130g
Gehäuse ABS/PC
Messtakt 10s - 24h (frei wählbar)
Schnittstelle Mini-USB, SD-Kartenschacht
Speicher-

1 Million Messwerte
kapazität

EU-Richtlinie 2014/30/EU

4

Die Verwendung von Sinterkappen kann die

Reaktionszeit des Sensors beeinflussen.

10

3 Leistungsbeschreibung

Batteriestandzeit

In den Programmierfenstern der Software erhalten Sie
typische Richtwerte zur voraussichtlichen Lebensdauer der
Batterie. Diese wird auf Basis folgender Faktoren
errechnet:

• Messtakt

• Anzahl angeschlossener Fühler
Da die Batteriestandzeit noch von vielen weiteren Faktoren

abhängig ist, sind die berechneten Daten nur Richtwerte.
Folgende Faktoren beeinflussen die Batteriestandzeit

negativ:

• längeres Blinken der LEDs

• häufiges Auslesen (mehrmals täglich) über die SD­Karte

• starke Schwankungen der Betriebstemperatur

Folgende Faktoren beeinflussen die Batteriestandzeit
positiv:

• ausgeschaltetes Display

Die Anzeige der Batteriekapazität im Display des
Datenloggers geht von den berechneten Werten aus. Die
Abschaltung des Datenloggers erfolgt dagegen bei
Erreichen einer kritischen Spannungsschwelle. Es kann
somit vorkommen, dass:

• weiterhin Messwerte aufgezeichnet werden, obwohl die
Anzeige der Batteriekapazität „leer” anzeigt.

• das Messprogramm gestoppt wird, obwohl die Anzeige
der Batteriekapazität noch kurz zuvor eine bestehende
Rest-Batteriekapazität angezeigt hat.

Gespeicherte Messwerte gehen bei leerer Batterie und
beim Batteriewechsel nicht verloren.

11

4 Erste Schritte

4 Erste Schritte

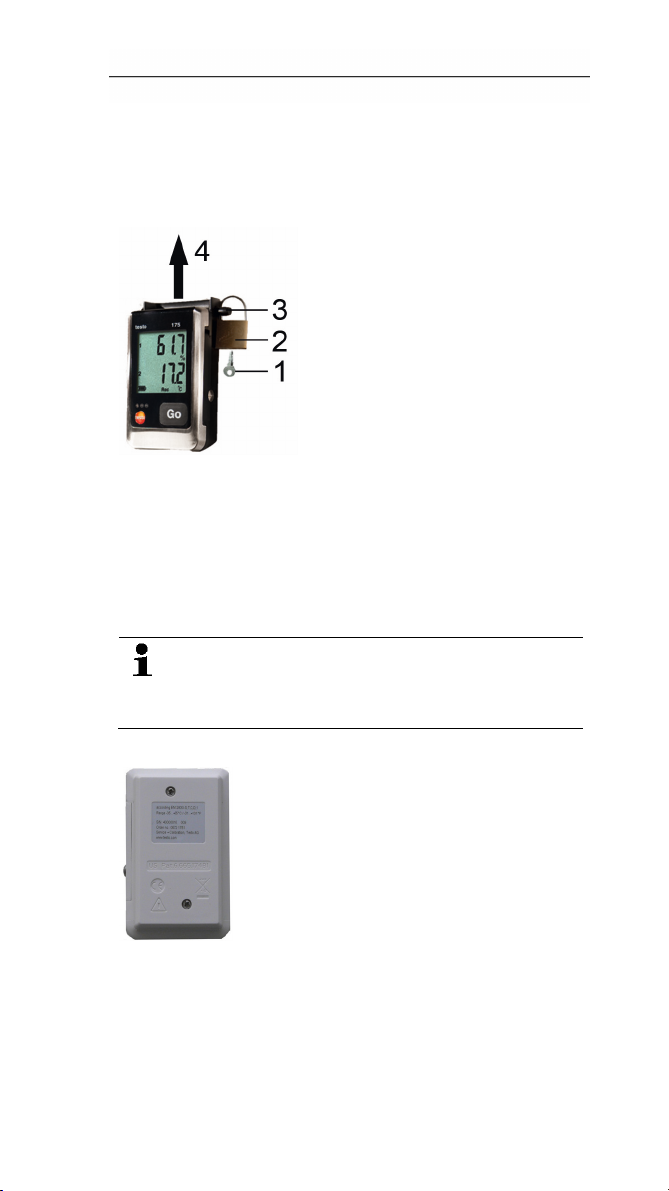

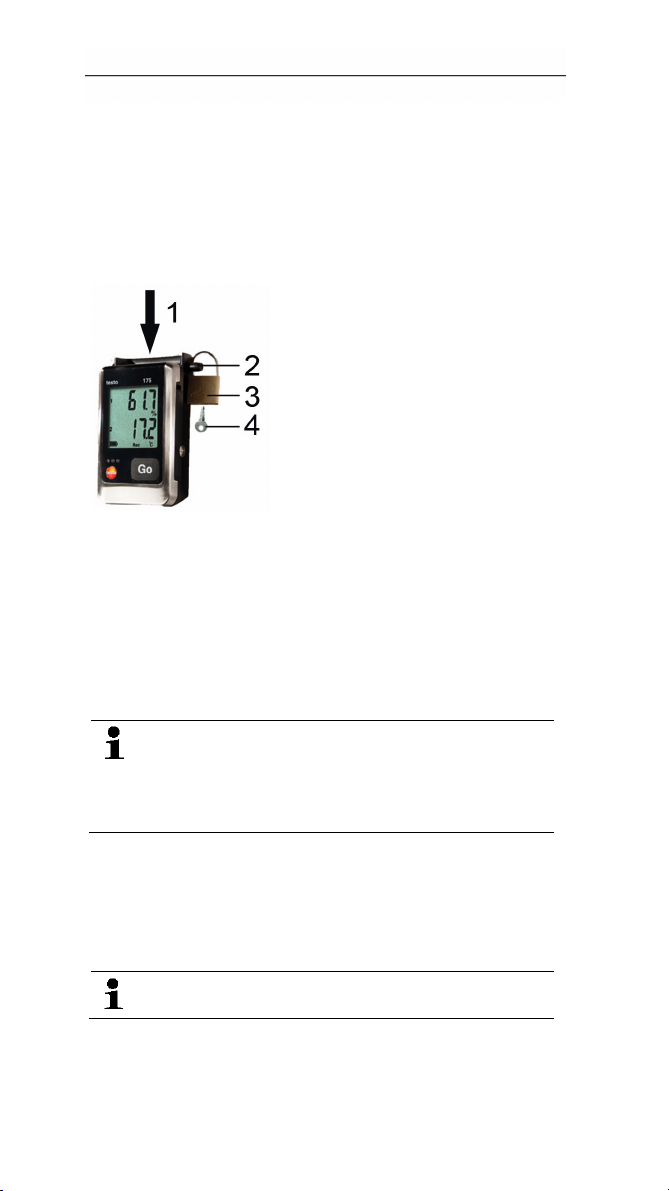

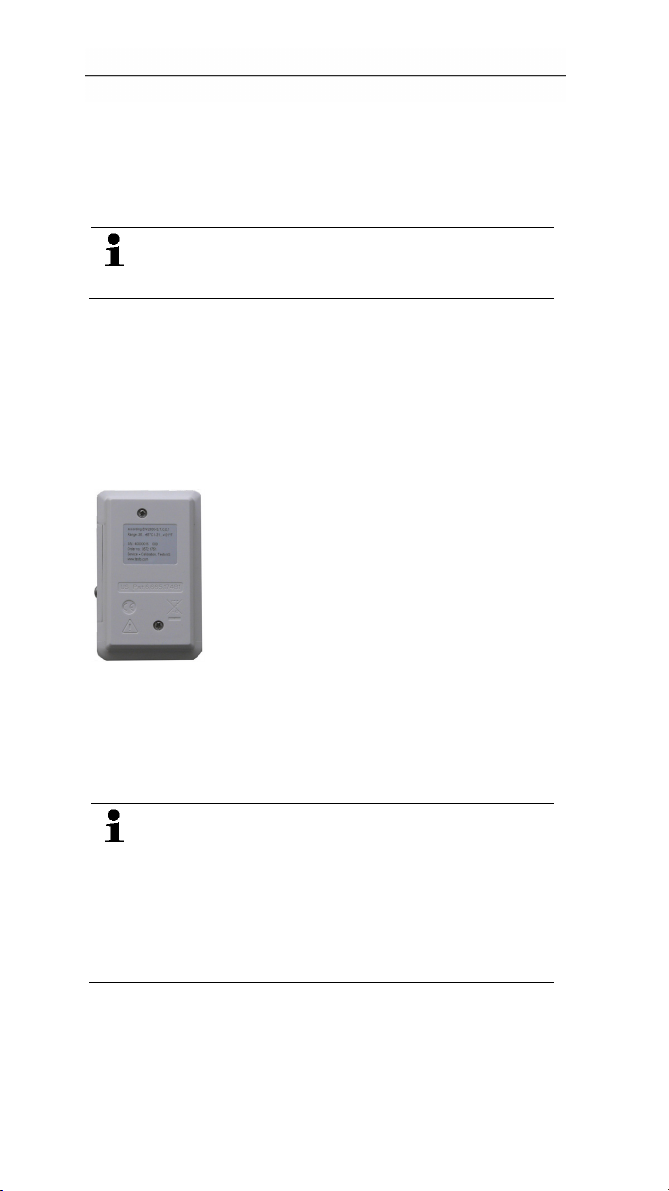

4.1. Datenlogger entsichern

1. Schloss mit Schlüssel (1) öffnen.

2. Schloss (2) aus Sicherungsstift entfernen.

3. Sicherungsstift (3) durch die Löcher der

Wandhalterung schieben.

4. Datenlogger aus der Wandhalterung schieben (4).

4.2. Batterien einlegen

Um bei Einsatztemperaturen unter -10 °C die
Batteriestandzeiten zu erreichen, sollten
Energizer L92 Microzellen AAA verwendet
werden.

1. Datenlogger auf die Frontseite legen.

2. Schrauben auf der Rückseite des Datenloggers lösen.

3. Batteriefachabdeckung abnehmen.

4. Batterien (Typ AAA) einlegen. Polung beachten!

5. Batteriefachabdeckung auf das Batteriefach legen.

6. Schrauben anziehen.

12

4 Erste Schritte

- Auf dem Display erscheint rST.

4.3. Datenlogger an PC

anschließen

Für testo Comfort Software Basic 5:
Die Software ist als kostenloser registrierungspflichtiger

Download im Internet erhältlich:

www.testo.com/download-center.

Die Anleitung zur Installation und Bedienung der
Software finden Sie in der Bedienungsanleitung
testo Comfort Software Basic 5, die zusammen
mit der Software heruntergeladen wird.

Die Software testo Comfort Software Basic 5
kann auf CD bestellt werden (Bestellnummer:
0572 0580), falls der Download aus dem Internet
nicht gewünscht wird.

Für testo Comfort Software Professional und testo Comfort

Software CFR:

> CD in das CD-ROM-Laufwerk einlegen.

1. Software testo Comfort Software installieren.

2. USB-Kabel an eine freie USB-Schnittstelle des PC
anschließen.

3. Schraube an der rechten Seite des Datenloggers
lösen.

4. Deckel öffnen.

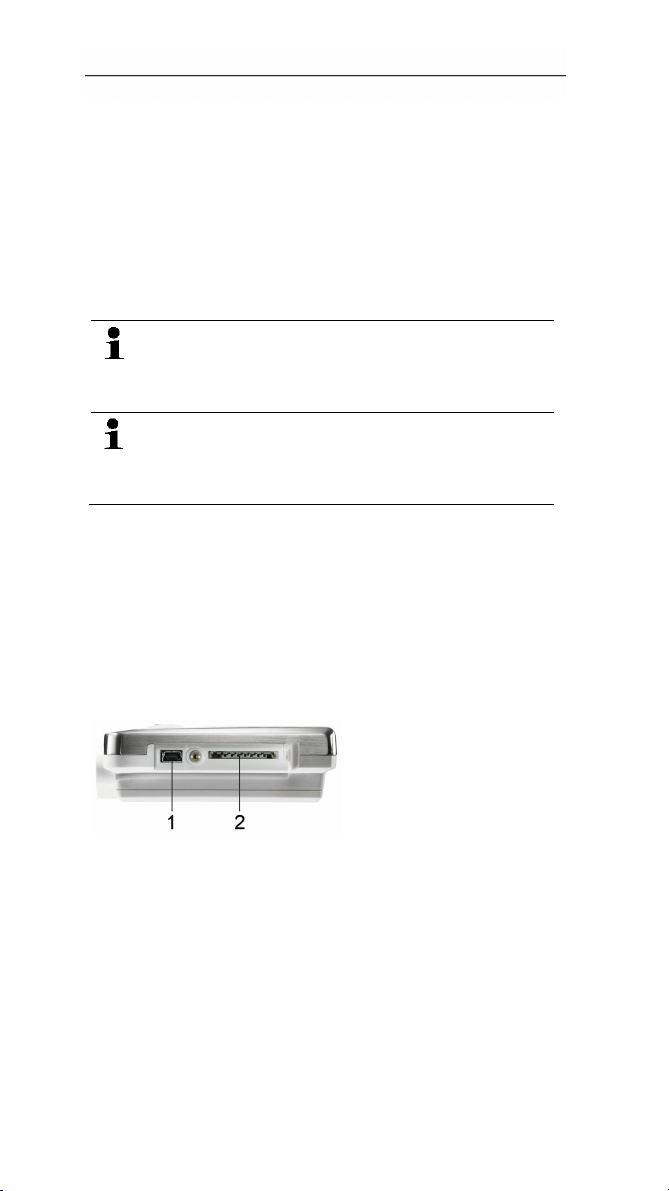

5. USB-Kabel in den Mini-USB-Anschluss (1) schieben.

6. Datenlogger konfigurieren, siehe separate
Bedienungsanleitung testo Comfort Software.

13

5 Anzeige- und Bedienelemente

5 Anzeige- und

Bedienelemente

5.1. Display

Die Display-Funktion kann über die Software
testo Comfort Software ein-/ausgeschaltet
werden.

Je nach Betriebszustand können im Display
unterschiedliche Informationen angezeigt
werden. Eine detaillierte Darstellung der
abrufbaren Informationen finden Sie unter
Menüübersicht Seite 19.

Technisch bedingt verlangsamt sich die Anzeige­geschwindigkeit von Flüssigkristallanzeigen bei
Temperaturen unter 0 °C (ca. 2 Sekunden bei -10
°C, ca. 6 Sekunden bei -20 °C). Dies hat auf die

testo 175 T1

Messgenauigkeit keinen Einfluss.

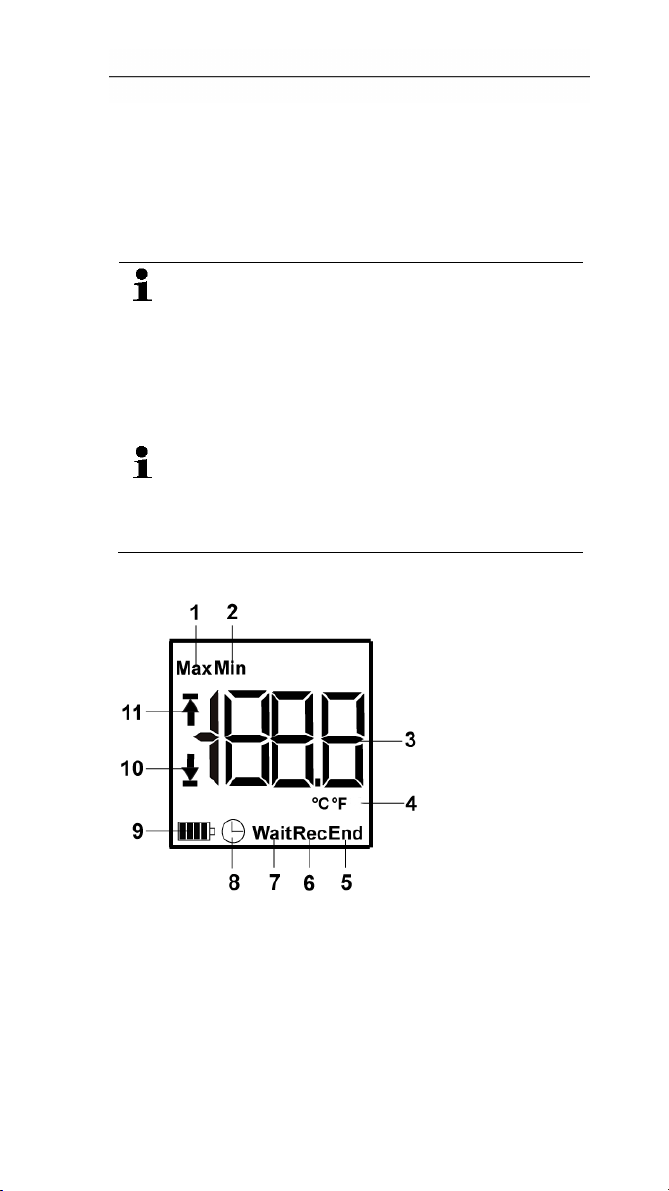

1 höchster gespeicherter Messwert
2 niedrigster gespeicherter Messwert
3 Messwert
4 Einheiten
5 Messprogramm beendet
6 Messprogramm läuft
7 Warten auf Start des Messprogramms

14

5 Anzeige- und Bedienelemente

8 Startkriterium Datum/ Uhrzeit programmiert
9 Batteriekapazität

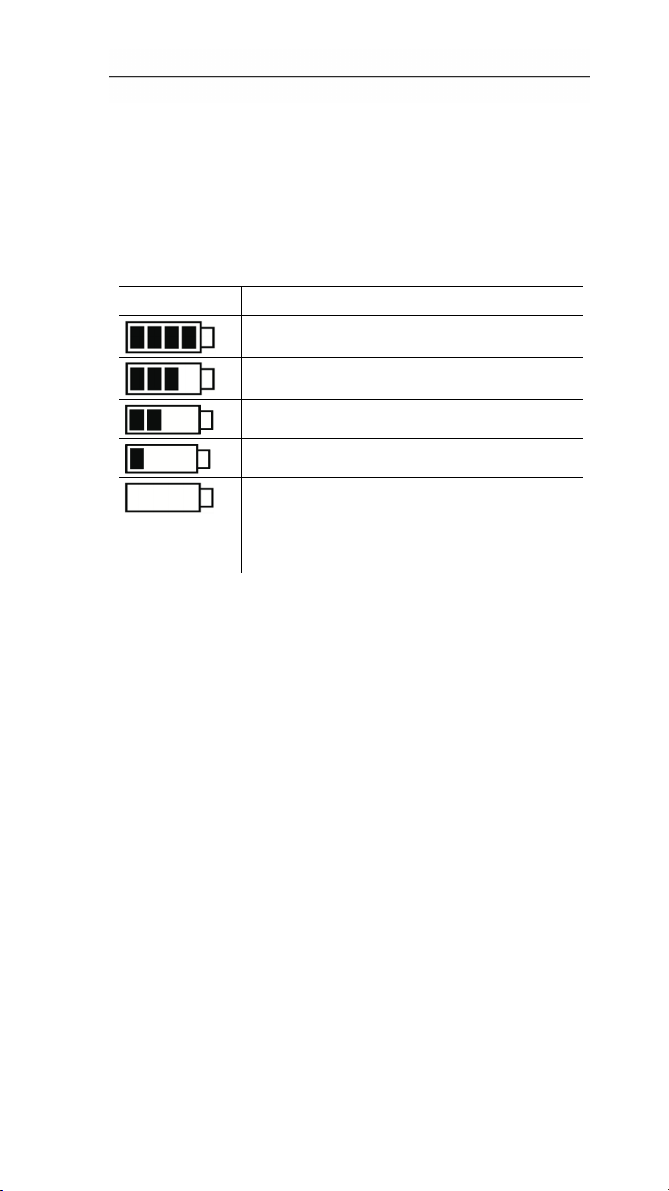

Symbol Kapazität

>151 Tage

<150 Tage

<90 Tage

<60 Tage

<30 Tage
> Daten auslesen und Batterie

wechseln (siehe Messdaten
Seite 23).

10 unterer Alarmwert:

• blinkt: programmierter Alarmwert wird angezeigt

• leuchtet: programmierter Alarmwert wurde

unterschritten

11 oberer Alarmwert

• blinkt: programmierter Alarmwert wird angezeigt

• leuchtet: programmierter Alarmwert wurde

überschritten

auslesen

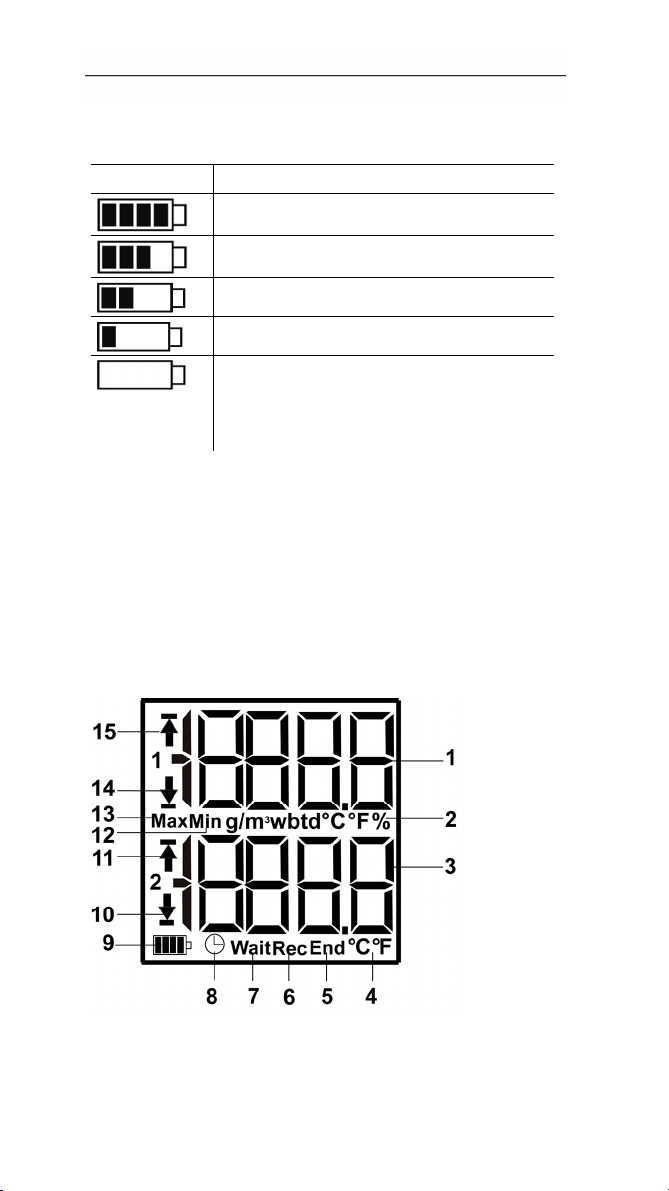

testo 175 T2, testo 175 T3, testo 175 H1

1 Messwert Kanal 1
2 Einheiten Kanal 1

15

5 Anzeige- und Bedienelemente

3 Messwert Kanal 2
4 Einheiten Kanal 2
5 Messprogramm beendet
6 Messprogramm läuft
7 Warten auf Start des Messprogramms
8 Startkriterium Datum/ Uhrzeit programmiert
9 Batteriekapazität

Symbol Kapazität

>151 Tage

<150 Tage

<90 Tage

<60 Tage

<30 Tage
> Daten auslesen und Batterie

wechseln (siehe Messdaten
Seite 23).

10 unterer Alarmwert Kanal 2:

• blinkt: programmierter Alarmwert wird angezeigt

• leuchtet: programmierter Alarmwert wurde
unterschritten

11 oberer Alarmwert Kanal 2:

• blinkt: programmierter Alarmwert wird angezeigt

• leuchtet: programmierter Alarmwert wurde
überschritten

12 niedrigster gespeicherter Messwert
13 höchster gespeicherter Messwert
14 unterer Alarmwert Kanal 1:

• blinkt: programmierter Alarmwert wird angezeigt

• leuchtet: programmierter Alarmwert wurde
unterschritten

15 oberer Alarmwert Kanal 1:

• blinkt: programmierter Alarmwert wird angezeigt

• leuchtet: programmierter Alarmwert wurde
überschritten

auslesen

16

5 Anzeige- und Bedienelemente

5.2. LED

Darstellung Erklärung

Rote LED blinkt
einmal alle 10

Verbleibende Batteriekapazität ist
unter 30 Tage gesunken.

Sekunden
Rote LED blinkt

zweimal alle 10

Verbleibende Batteriekapazität ist
unter 10 Tage gesunken.

Sekunden
Rote LED blinkt

Batterie ist leer.
dreimal alle 10
Sekunden

Rote LED blinkt

Grenzwert wurde über-/ unterschritten.
dreimal bei
Tastendruck

Gelbe LED blinkt
dreimal

Gelbe LED blinkt

Gerät wechselt vom Wait-Modus in

den Rec-Modus.

Gerät befindet sich im Rec-Modus.
dreimal bei
Tastendruck

Grüne und gelbe

Gerät befindet sich im End-Modus.
LED blinken
dreimal bei
Tastendruck

Grüne LED

Gerät befindet sich im Wait-Modus.
blinkt dreimal bei
Tastendruck

Grüne LED
blinkt fünfmal bei

Durch langes Gedrückthalten der GO-

Taste wurde eine Zeitmarke gesetzt.
langem
Tastendruck

Grüne, gelbe

Batterie wurde gewechselt.
und rote LED
blinken
nacheinander

17

6 Produkt verwenden

5.3. Tastenfunktionen

Eine detaillierte Darstellung der Displayanzeigen finden
Sie im unter Menüübersicht Seite 19.

✓ Gerät befindet sich im Betriebszustand Wait und

Startkriterium Tastenstart ist programmiert.

> [GO] ca. 3 Sekunden lang drücken, um das Mess-

programm zu starten.

- Das Messprogramm startet und im Display erscheint

Rec.

✓ Gerät befindet sich im Betriebszustand Wait:
> [GO] drücken, um zwischen den Anzeigen oberer

Alarmwert, unterer Alarmwert, Batteriestandzeit und
letzter Messwert zu wechseln.

- Die Anzeigen erscheinen in der genannten Reihenfolge
im Display.

✓ Gerät befindet sich im Betriebszustand Rec oder End:
> [GO] drücken, um zwischen den Anzeigen höchster

gespeicherter Messwert, niedrigster gespeicherter
Messwert, oberer Alarmwert, unterer Alarmwert,
Batteriestandzeit und letzter Messwert zu wechseln.

- Die Anzeigen erscheinen in der genannten Reihenfolge
im Display.

6 Produkt verwenden

6.1. Fühler anschließen

Beachten Sie beim Anschluss von Fühlern an den
Datenlogger und an die Messstellen die folgenden Punkte:

> Achten Sie auf die richtige Polung der Stecker.
> Stecken Sie die Stecker fest in die Anschlüsse, um die

Dichtigkeit zu gewährleisten. Wenden Sie dabei jedoch
keine Gewalt an!

> Achten Sie darauf, dass die Stecker am Datenlogger

fest gesteckt sind oder die Anschlüsse mit einem
Blindstopfen verschlossen sind.

> Achten Sie auf die richtige Positionierung des Fühlers,

um störende Einflüsse auf die Messungen zu
vermeiden.

18

6 Produkt verwenden

> testo 175 T3: Achten Sie darauf, dass Sie an den

einzelnen Buchsen den jeweils (über die Software
testo Comfort Software) konfigurierten Fühler
anschließen. Die Nummern der Anschlüsse sind auf
dem Gehäuse aufgedruckt.

6.2. Datenlogger
programmieren

Um die Programmierung Ihres Datenloggers Ihren
individuellen Bedürfnissen anzupassen, benötigen Sie eine
Software der testo ComSoft-Familie.

Die Software testo Comfort Software Basic 5 ist als
kostenloser registrierungspflichtiger Download im Internet
erhältlich www.testo.com/download-center.

Die Anleitung zur Installation und Bedienung der
Software finden Sie in der Bedienungsanleitung
testo Comfort Software Basic 5, die zusammen

6.3. Menüübersicht

mit der Software heruntergeladen wird.

In der Menüübersicht sind beispielhaft die
Displayansichten des Datenloggers testo 175 T2
dargestellt.

Das Display muss eingeschaltet sein, damit die
entsprechenden Anzeigen im Display dargestellt
werden. Dies erfolgt über die Software testo
Comfort Software.

Die Anzeige im Display wird entsprechend der
programmierten Messrate aktualisiert. Es werden
nur Messwerte von aktiven Kanälen angezeigt.

Das Aktivieren von Kanälen erfolgt ebenfalls über
die Software testo Comfort Software.

Die Symbole oberer bzw. unterer Alarmwert
leuchten im Betriebszustand Rec und End, wenn
der programmierte Alarmwert unter- bzw.
überschritten wurde.

Nach 10 Sekunden ohne Tastenbetätigung kehrt
das Display jeweils in den Ausgangszustand
zurück.

19

6 Produkt verwenden

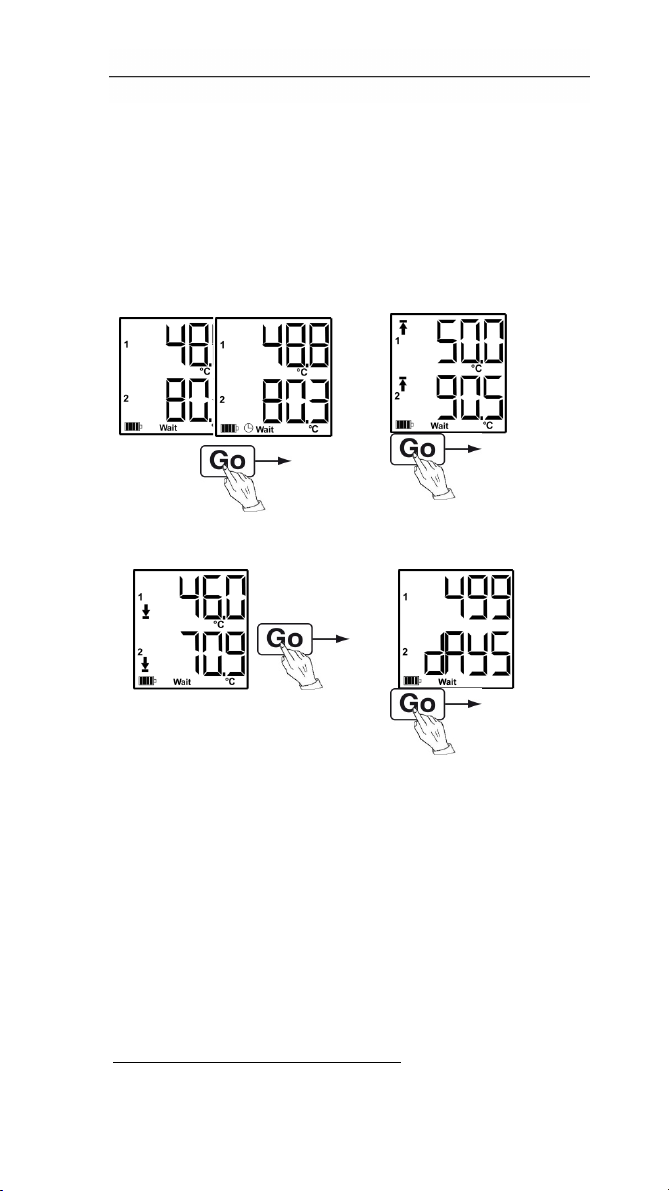

Wait-Modus: Startkriterium ist programmiert, aber noch
nicht erfüllt

① Letzter
Messwert

5

Startkriterium
Tastenstart /
PC-Start

Startkriterium
Datum/Uhrzeit

② Oberer Alarmwert

③ Unterer Alarmwert

Letzter Messwert

5

(siehe

Abbildung ① Wait-Modus)

④ Batteriekapazität in
Tagen

5

Messwert wird nicht gespeichert

20

6 Produkt verwenden

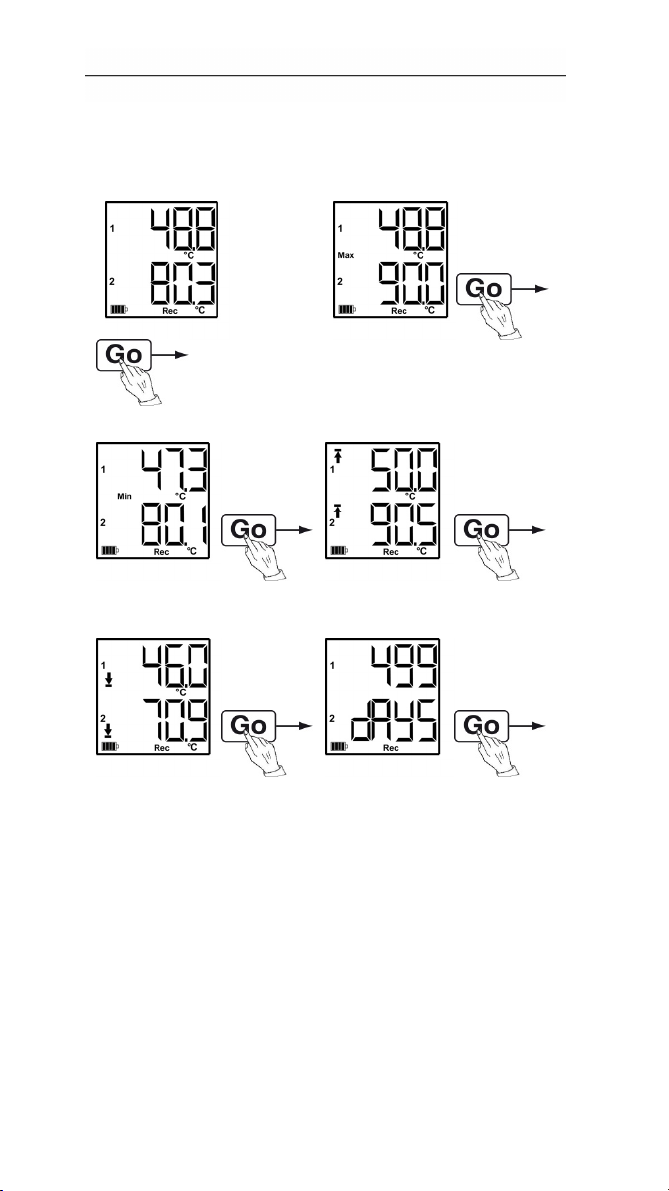

Rec-Modus: Startkriterium wurde erfüllt, Datenlogger
speichert Messwerte ab

① Letzter Messwert ② Höchster Messwert

③ Niedrigster Messwert ④ Oberer Alarmwert

⑤ Unterer Alarmwert

⑥ Batteriekapazität in

Tagen

Letzter Messwert (siehe Abbildung ① Rec-Modus)

21

6 Produkt verwenden

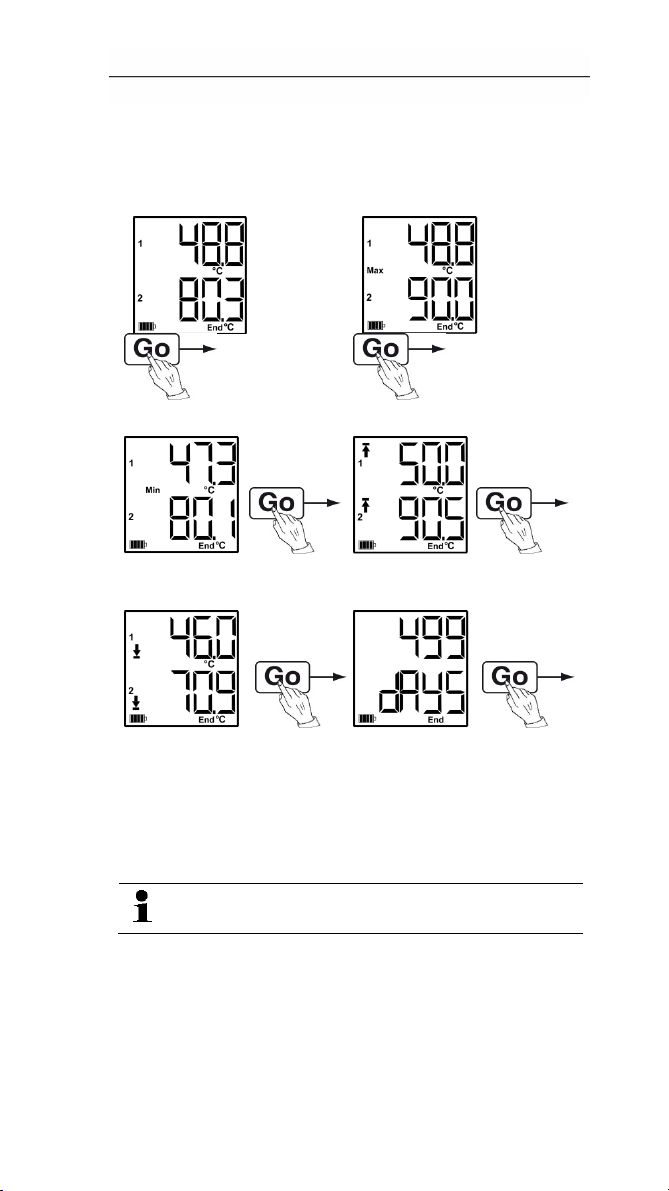

End-Modus: Messprogramm beendet (Stoppkriterium
erreicht – bis Speicher voll oder Anzahl Werte) je nach
Programmierung

① Letzter Messwert ② Höchster Messwert

③ Niedrigster Messwert ④ Oberer Alarmwert

⑤ Unterer Alarmwert

⑥ Batteriekapazität in

Tagen

Letzter Messwert (siehe Abbildung ① End-Modus)

6.4. Wandhalterung

✓ Datenlogger ist aus Wandhalterung entfernt.

1. Wandhalterung an der gewünschten Stelle
positionieren.

2. Mit Hilfe eines Stiftes oder Ähnlichem die Stelle für die
Befestigungsschrauben anzeichnen.

22

montieren

Montagematerialien (z. B. Schrauben, Dübel)
gehören nicht zum Lieferumfang.

6 Produkt verwenden

3. Befestigungsstelle entsprechend des Materials für die
Befestigung vorbereiten (z. B. Loch bohren, Dübel
setzen).

4. Wandhalterung mit Hilfe passender Schrauben
befestigen.

6.5. Datenlogger sichern

✓ Wandhalterung ist montiert.

1. Datenlogger in die Wandhalterung schieben (1).

2. Sicherungsstift (2) durch die Löcher der
Wandhalterung schieben.

3. Schloss (3) am Sicherungsstift befestigen.

4. Schlüssel abziehen (4).

6.6. Messdaten auslesen

Die Messdaten bleiben nach dem Auslesen auf
dem Datenlogger gespeichert und können daher
mehrfach ausgelesen werden. Erst bei einer
Neuprogrammierung des Datenloggers werden
die Messdaten gelöscht.

Über USB-Kabel

1. USB-Kabel an eine freie USB-Schnittstelle des PC
anschließen.

2. Schraube an der rechten Seite des Datenloggers
lösen.

Verwenden Sie dazu am besten ein Münzstück.

3. Deckel öffnen.

23

6 Produkt verwenden

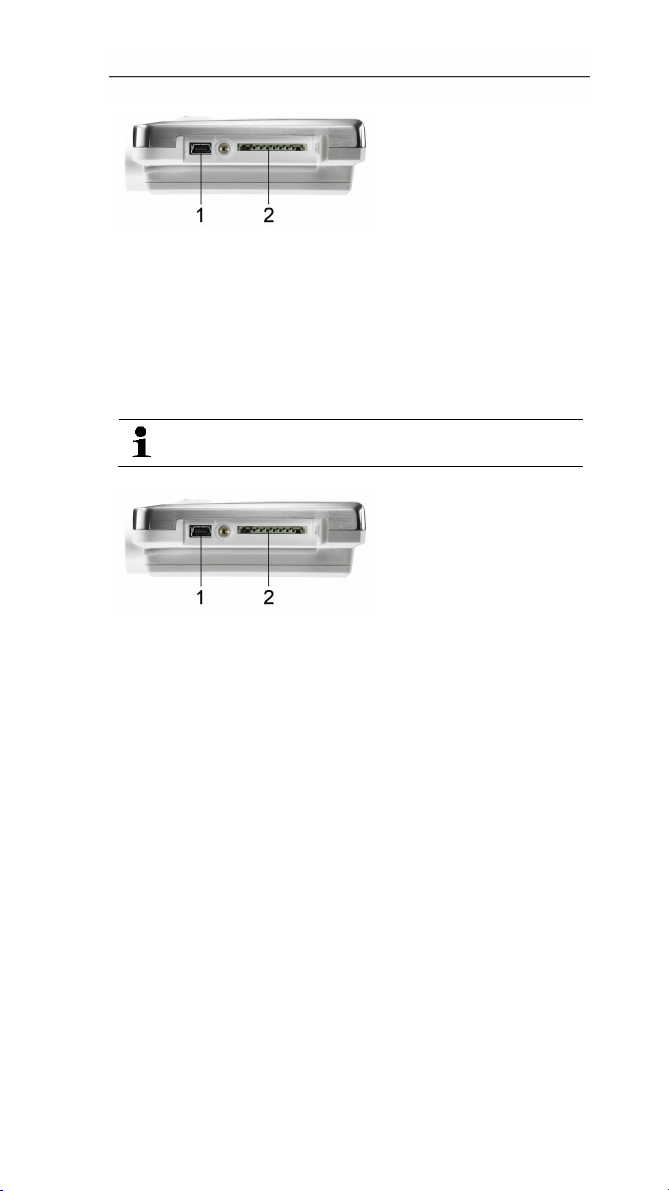

4. USB-Kabel in den Mini-USB-Anschluss (1) schieben.

5. Datenlogger auslesen und ausgelesene Daten weiter-

bearbeiten, siehe separate Bedienungsanleitung testo
Comfort Software.

Über SD-Karte

1. Schraube an der rechten Seite des Datenloggers

lösen.

Verwenden Sie dazu am besten ein Münzstück.

2. Deckel öffnen.

3. SD-Karte in den SD-Kartenschacht (2) schieben.

- Sd (testo 175 T1) bzw. Sd CArd (testo 175 T2, testo

175 T3, testo 175 H1) wird im Display angezeigt.

4. [Go] länger als 2 Sekunden gedrückt halten.

- CPY (testo 175 T1) bzw. COPY (testo 175 T2, testo

175 T3, testo 175 H1) wird im Display angezeigt.

- Gelbe LED leuchtet während des Kopiervorgangs.

- Grüne LED blinkt zweimal und auf dem Display

erscheint nach Beendigung des Kopiervorgangs OUT.

5. SD-Karte entnehmen.

6. SD-Karte in SD-Kartenschacht am PC schieben.

7. Ausgelesene Daten weiterbearbeiten, siehe separate

Bedienungsanleitung testo Comfort Software.

24

7 Produkt instand halten

7 Produkt instand halten

7.1. Batterien wechseln

Durch den Batteriewechsel wird das laufende
Messprogramm gestoppt. Die gespeicherten
Messdaten bleiben aber erhalten.

1. Gespeicherte Messdaten auslesen, siehe Messdaten

auslesen Seite 23.

✓ Ist auf Grund einer zu geringen Batteriekapazität das

Auslesen der gespeicherten Messdaten nicht mehr
möglich:

> Batterien wechseln und danach die gespeicherten

Messdaten auslesen.

2. Datenlogger auf die Frontseite legen.

3. Schrauben auf der Rückseite des Datenloggers lösen.

4. Batterieabdeckung abnehmen.

5. Leere Batterien aus dem Batteriefach entnehmen.

6. Drei neue Batterien (Typ AAA) einlegen. Polung
beachten!

Ausschließlich neue Markenbatterien verwenden.
Wird eine zum Teil verbrauchte Batterie
eingesetzt, erfolgt die Berechnung der
Batteriekapazität nicht korrekt.

Um bei Einsatztemperaturen unter -10 °C die
Batteriestandzeiten zu erreichen, sollten
Energizer L92 Microzellen AAA verwendet
werden.

7. Batteriefachabdeckung auf das Batteriefach legen.

8. Schrauben anziehen.

- Auf dem Display erscheint rST.

25

8 Tipps und Hilfe

Der Datenlogger muss neu konfiguriert werden.
Dazu muss die Software testo Comfort Software
auf dem Rechner installiert sein und eine
Verbindung zum Datenlogger eingerichtet sein.

9. Datenlogger über USB-Kabel mit dem PC verbinden.

10. Software testo Comfort Software starten und eine

Verbindung zum Datenlogger herstellen.

11. Datenlogger neu konfigurieren bzw. die alte

gespeicherte Konfiguration aufspielen, siehe separate
Bedienungsanleitung testo Comfort Software.

- Der Datenlogger ist wieder einsatzbereit.

7.2. Gerät reinigen

ACHTUNG

Beschädigung des Sensors!

> Achten Sie darauf, dass bei der Reinigung

keine Flüssigkeit in das Innere des Gehäuses
gelangt.

> Reinigen Sie das Gehäuse des Geräts bei

Verschmutzung mit einem feuchten Tuch.

Verwenden Sie keine scharfen Reinigungs- oder
Lösungsmittel! Schwache Haushaltsreiniger oder
Seifenlaugen können verwendet werden.

8 Tipps und Hilfe

8.1. Fragen und Antworten

Frage Mögliche Ursachen / Lösung

FULL erscheint auf

dem Display, rote LED
blinkt zweimal, out
erscheint auf dem
Display.

SD-Karte hat nicht genügend
freien Speicherplatz, um die
Daten auszulesen.

> SD-Karte entnehmen,

Speicherplatz freimachen
und Daten kopieren.

26

8 Tipps und Hilfe

Frage Mögliche Ursachen / Lösung

Err erscheint auf dem

Display, rote LED
blinkt zweimal, out
erscheint auf dem
Display.

nO dAtA erscheint auf

dem Display, rote LED
blinkt zweimal.

Fehler beim Abspeichern der
Daten auf der SD-Karte.

> SD-Karte entnehmen,

Speicherplatz freimachen
und Daten kopieren.

Logger hat noch keine Daten
aufgezeichnet und befindet sich
im Wait-Modus.

> SD-Karte entnehmen und

warten bis sich der Logger
im Rec-Modus befindet.

rST erscheint auf dem

Display.

Batterie wurde getauscht. Es
werden keine Daten
aufgezeichnet.

> Datenlogger über Software

neu programmieren.

- - - -
erscheint auf dem

Display

Sensor des Datenloggers ist
defekt.

> Kontaktieren Sie Ihren

Händler oder den Testo­Kundendienst.

Wenn Sie Fragen haben, wenden Sie sich bitte an Ihren
Händler oder den Testo-Kundendienst. Kontaktdaten
finden Sie auf der Rückseite dieses Dokuments oder im
Internet unter www.testo.com/service-contact.

8.2. Zubehör und Ersatzteile

Beschreibung Artikel-Nr.

Wandhalterung (schwarz) mit Schloss 0554 1702
Mini USB-Kabel zum Verbinden der

0449 0047

Datenlogger testo 175 mit dem PC
SD-Karte zum Auslesen der

0554 8803

Datenlogger 175
Batterien (Alkali Mangan Microzellen

0515 0009

AAA) für Einsatzbereich bis -10 °C
Batterien (Energizer L92 Microzellen

0515 0042

AAA) für Einsatzbereich unter -10 °C

27

8 Tipps und Hilfe

Beschreibung Artikel-Nr.

CD testo Comfort Software Basic 5

0572 0580
(falls kostenloser,
registrierungspflichtiger Download von
Website nicht gewünscht)

CD testo Comfort Software

0554 1704
Professional

CD testo Comfort Software CFR 0554 1705
ISO-Kalibrierzertifikat Feuchte,

0520 0076
Kalibrierpunkte 11,3 %rF; 50,0 %rF;
75,3 %rF bei +25°C/+77°F; je
Kanal/Gerät

ISO-Kalibrierzertifikat Temperatur,

0520 0153
Kalibrierpunkte -18°C; 0°C;+40°C; je
Kanal/Gerät

Weiteres Zubehör und Ersatzteile finden Sie in den
Produktkatalogen und -broschüren oder im Internet unter:
www.testo.com

28

0970 1759 de 05
