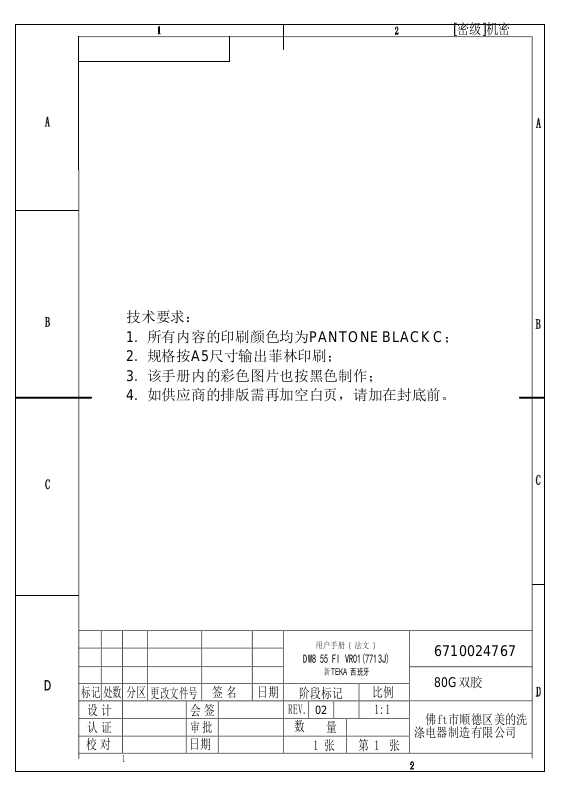

技术要求：

1.

所有内容的印刷颜色均为PANTONE BLACK C；

2.

规格按A5尺寸输出菲林印刷；

3.

该手册内的彩色图片也按黑色制作；

4.

如供应商的排版需再加空白页，请加在封底前。

()

DW8 55 FI VR01(7713J)

西班牙TEKA

02

1

User Manual

DW8 55 FI VR01

FR

www.teka.com

Lisez ce manuel

Cher client,

 Veuillez lire attentivement ce manuel avant

d’utiliser le lave-vaisselle. Il vous aidera à
utiliser et à entretenir l’appareil correctement.

 Conservez-le afin de le garder comme

référence.

 En cas de changement de propriétaire de

l’appareil, veuillez transmettre également ce
manuel.

Ce manuel contient des sections concernant les
instructions de sécurité, les instructions d'utilisation, les
instructions d'installation et les conseils de dépannage, etc.

Avant de faire appel au
service client

Revoir la section sur les conseils de dépannage vous
aidera à résoudre vous-même certains problèmes
courants.

Si vous ne pouvez pas résoudre les problèmes par

vous-même, veuillez demander l'aide de techniciens
professionnels.

NOTE :

Le fabricant, suivant une politique de développement et de
mise à jour constante du produit, peut apporter des
modifications sans préavis.

Ce manuel d'utilisation doit également être obtenu auprès
du fabricant ou du vendeur responsable.

1) Informations de sécurité……………1

2) Guide d’utilisation rapide…………..2

3) Instructions d’utilisation…………….3
Panneau de commande………….3
Caractéristiques du lave-vaisselle……..3

4) Avant la première utilisation….4

A. Adoucisseur d’eau……….4
B. Mettre le sel dans l’adoucisseur…….5
C. Remplir le réservoir de liquide de

rinçage…..5

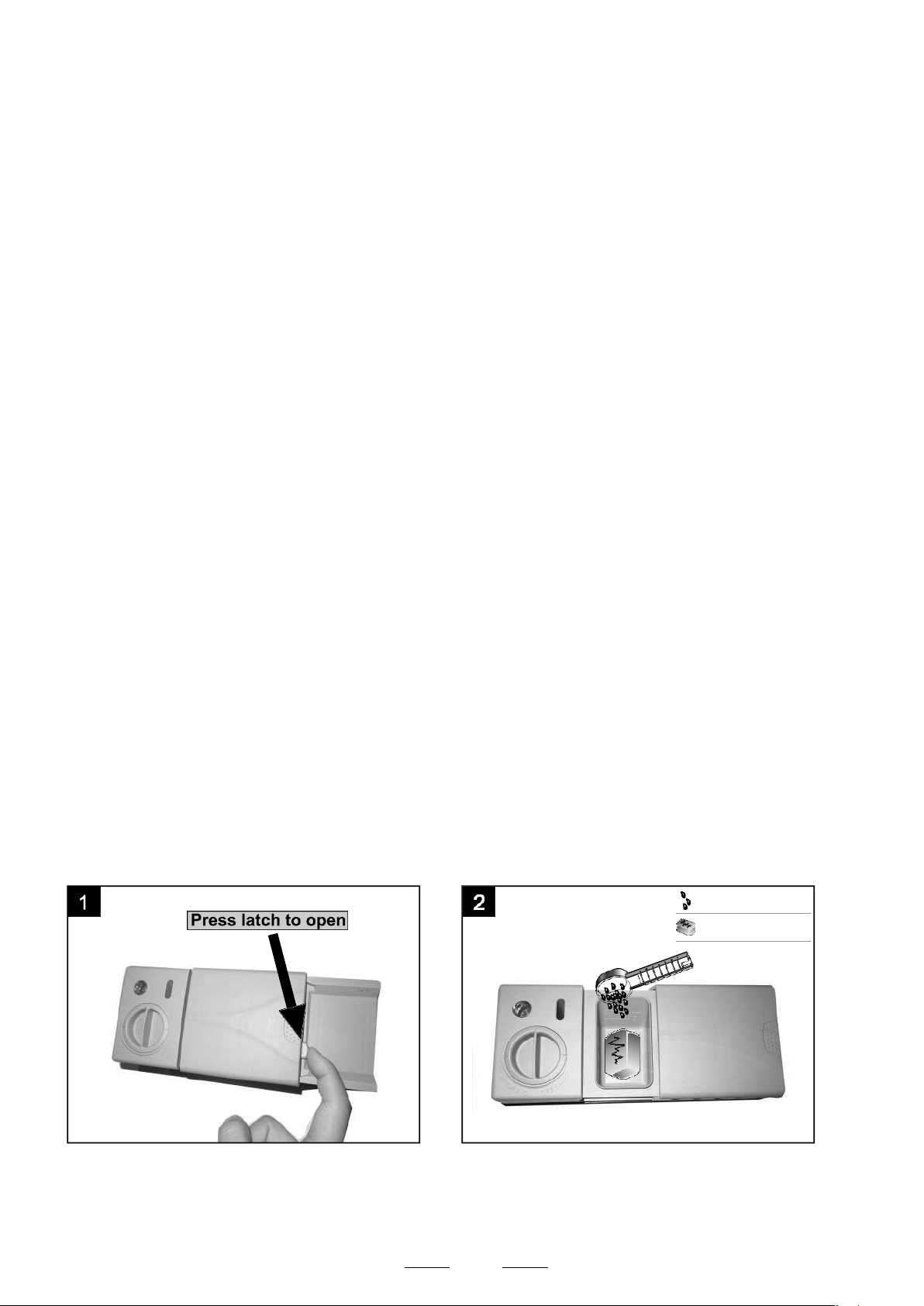

D. Fonction du produit de

lavage………………..6

5) Charger les paniers du lave-vaisselle……….9

Précautions avant et après avoir chargé les
paniers du lave-vaisselle……9

Remplir le panier supérieur……….10
Remplir le panier inférieur………10

6) Lancer un programme de lavage……..11

Tableau de cycles de lavage……..11
Mettre l’appareil en marche…………11
Changer le programme……………12
A la fin du cycle de lavage………….12

7) Entretien et nettoyage…………13

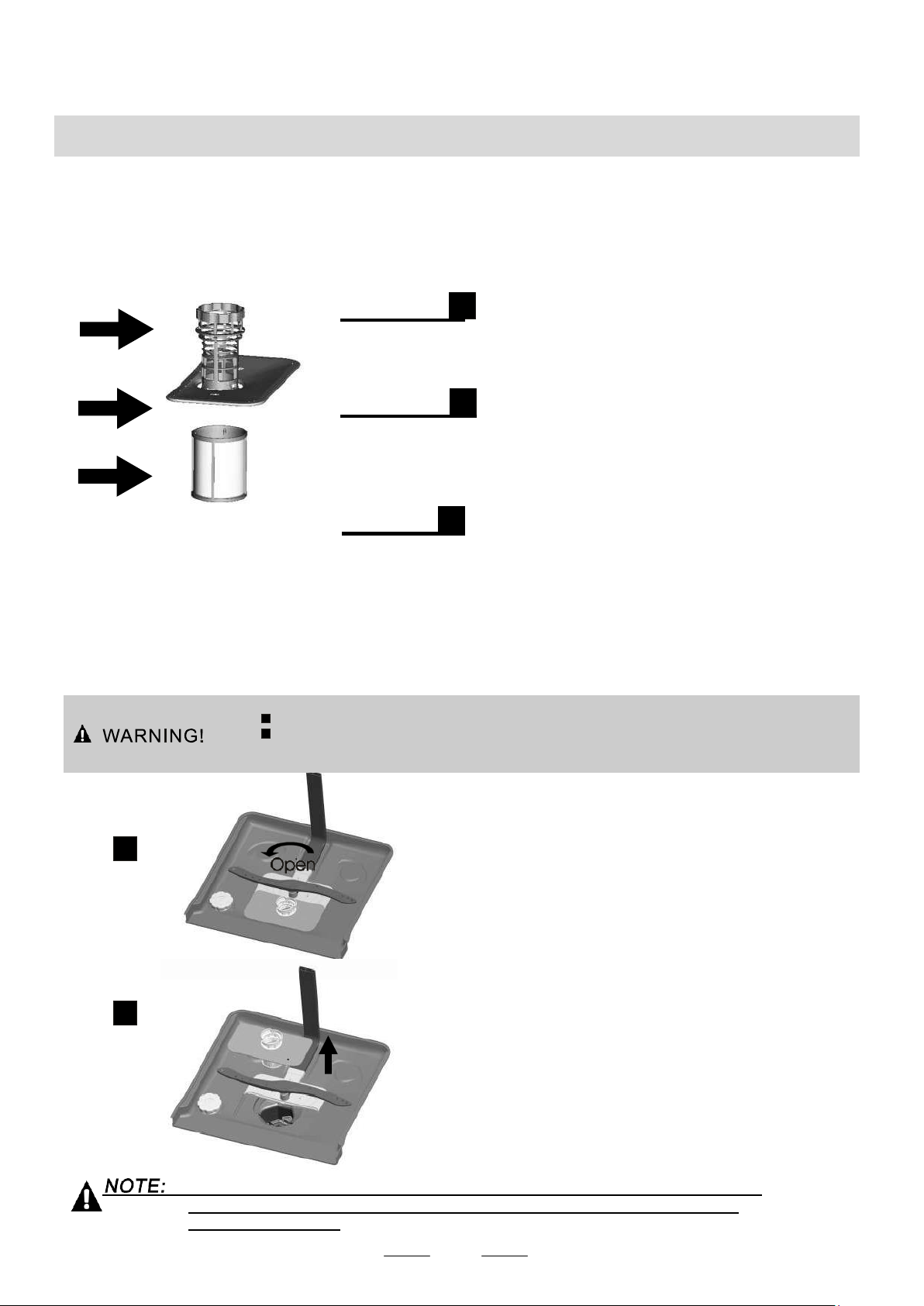

Système de filtrage………..13
Entretien de l’appareil………….14

8) Instructions d’installation………….15

Préparation de l’installation……15

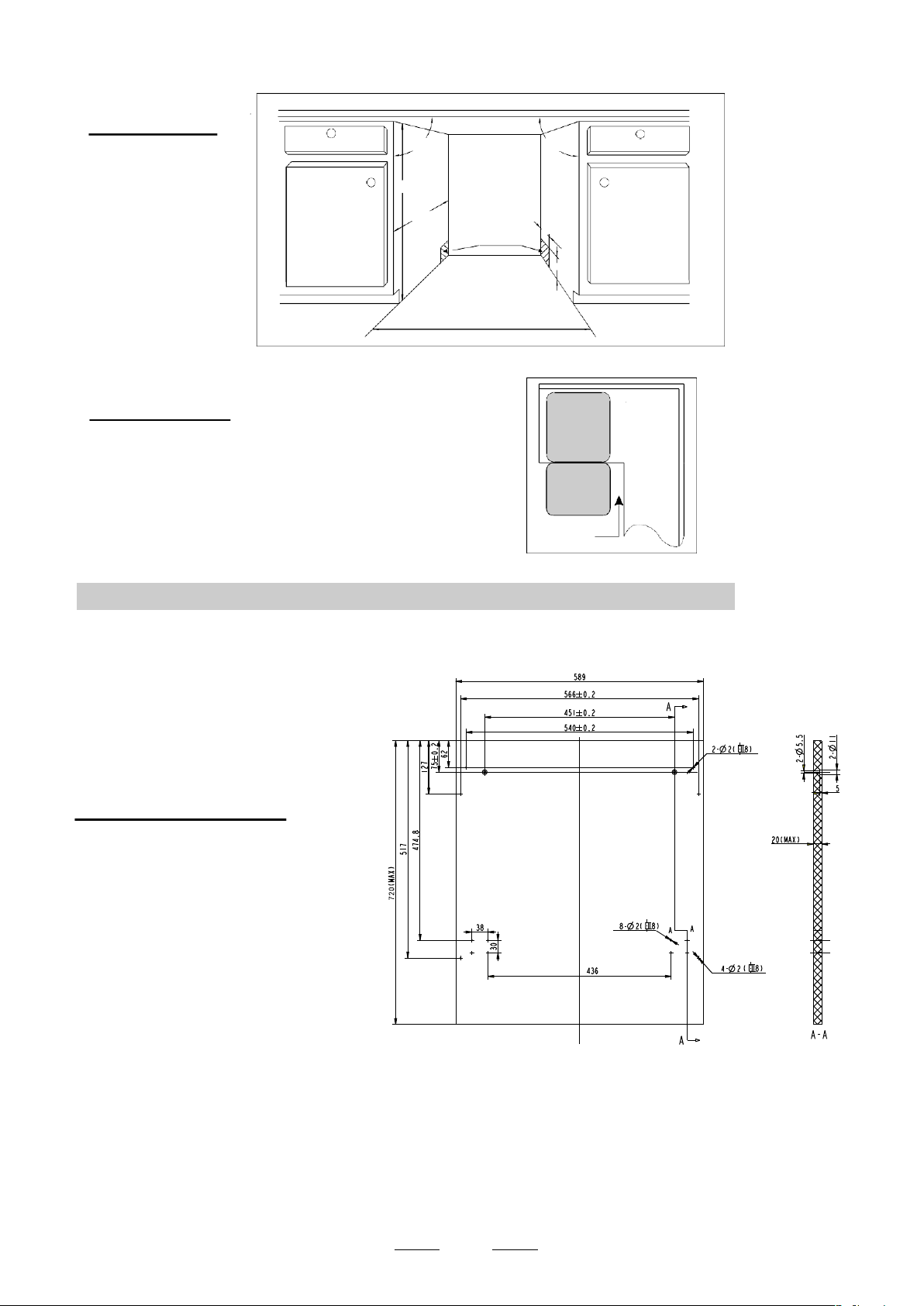

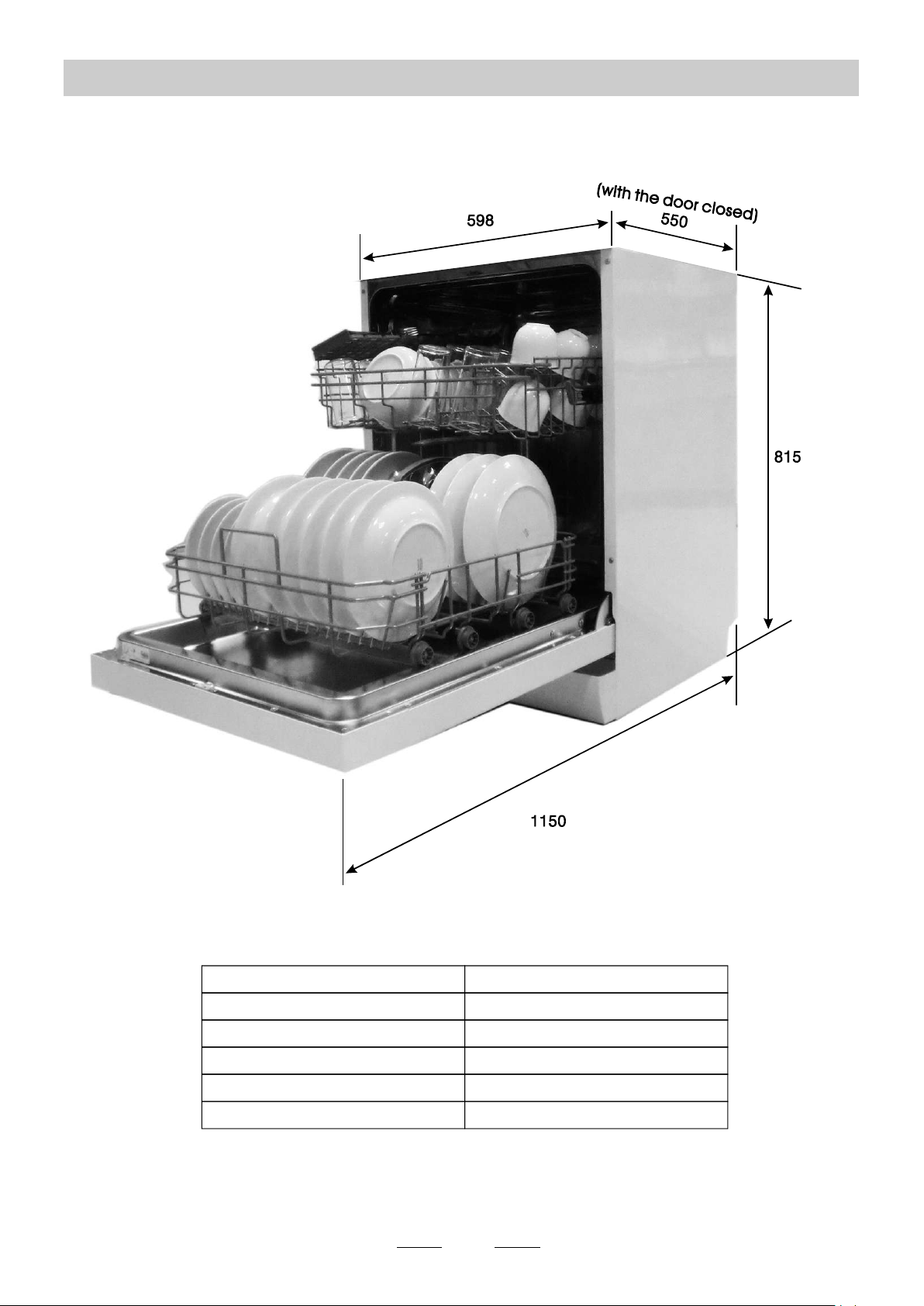

Dimensions et installation du panneau

esthétique…16

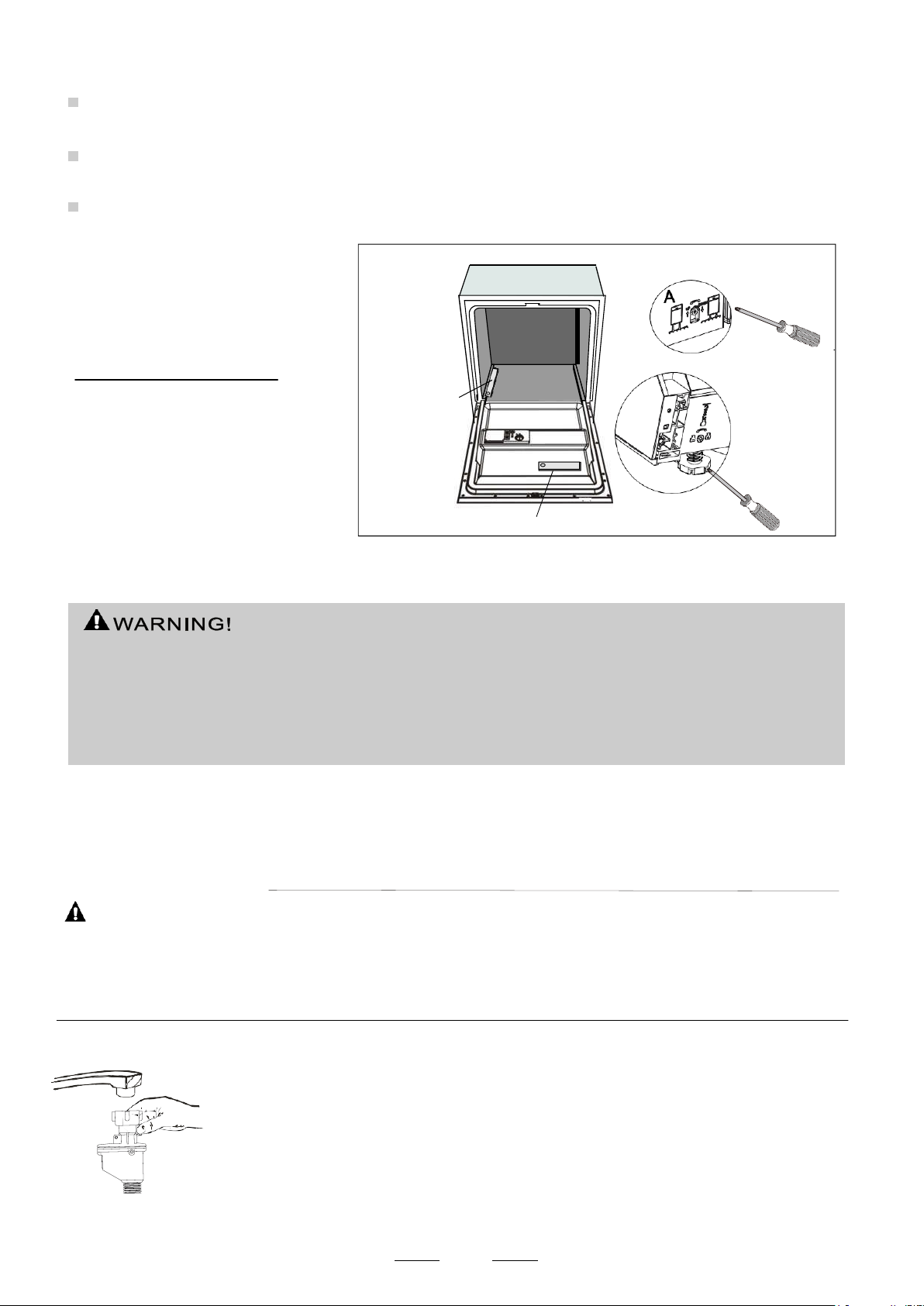

Réglage de la tension du ressort de la porte….18

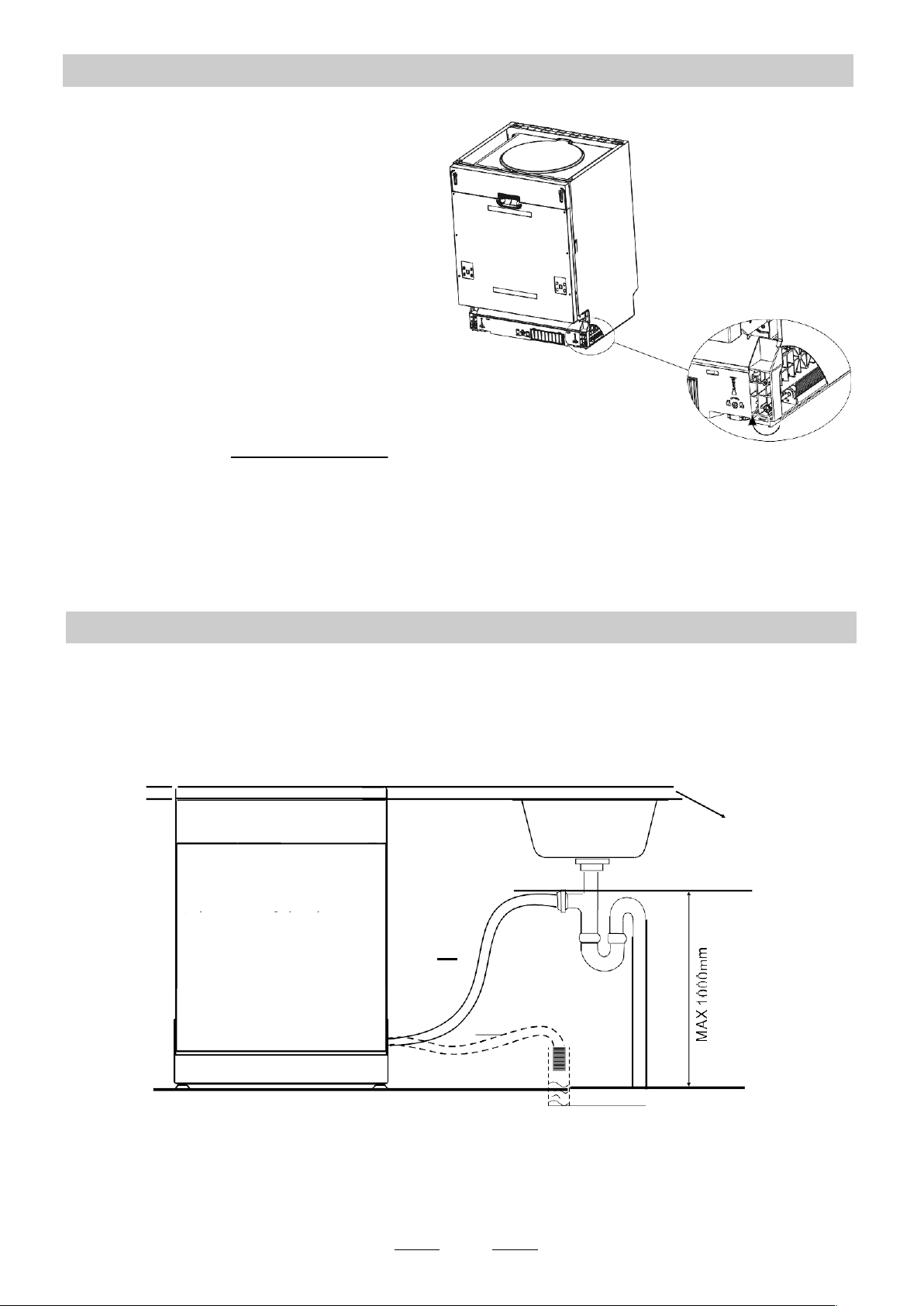

Branchement des tuyaux…..18

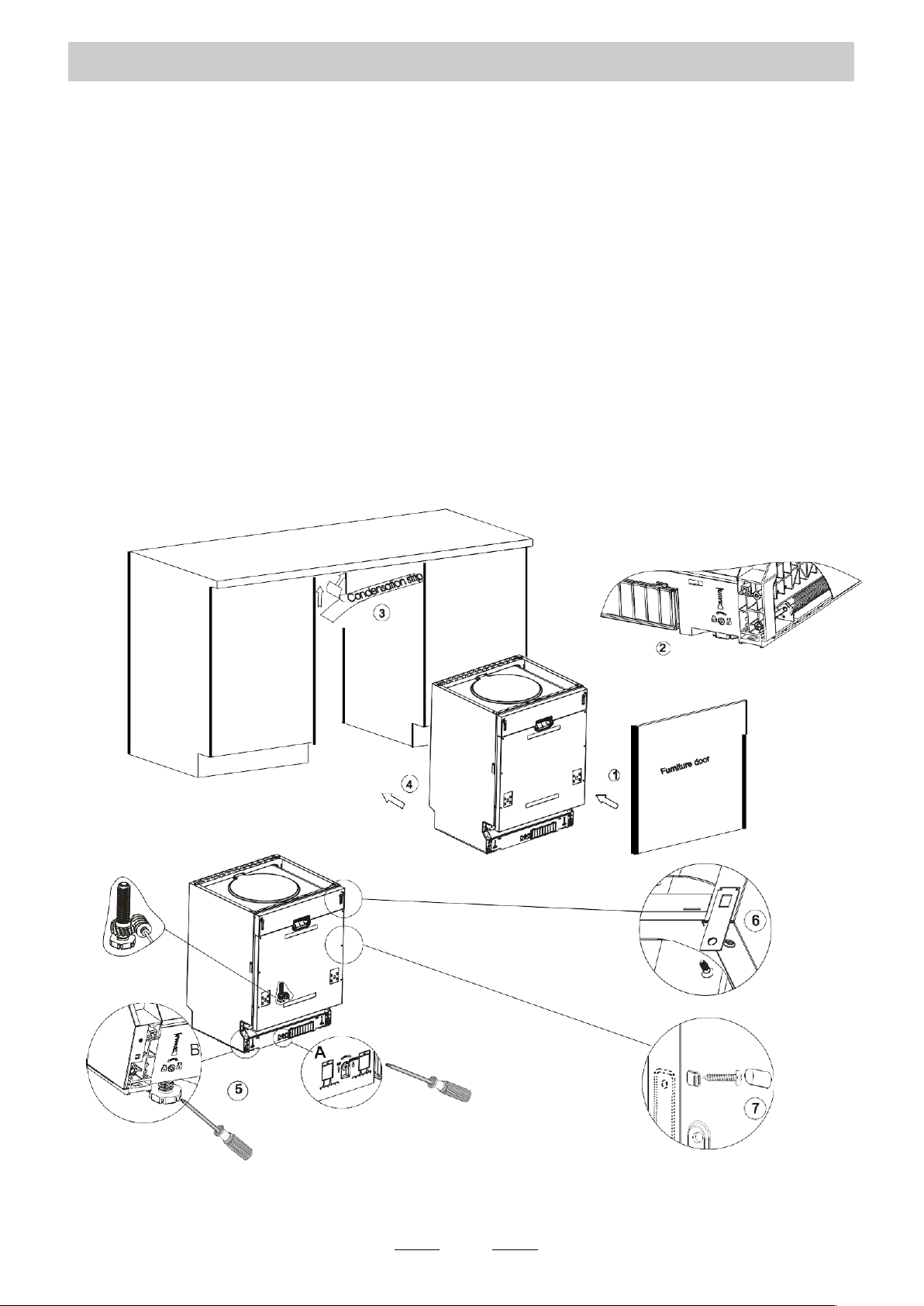

Etapes d’installation du lave-vaisselle…...19
Raccordement à l’électricité……..20
Raccordement à l’eau froide……….21

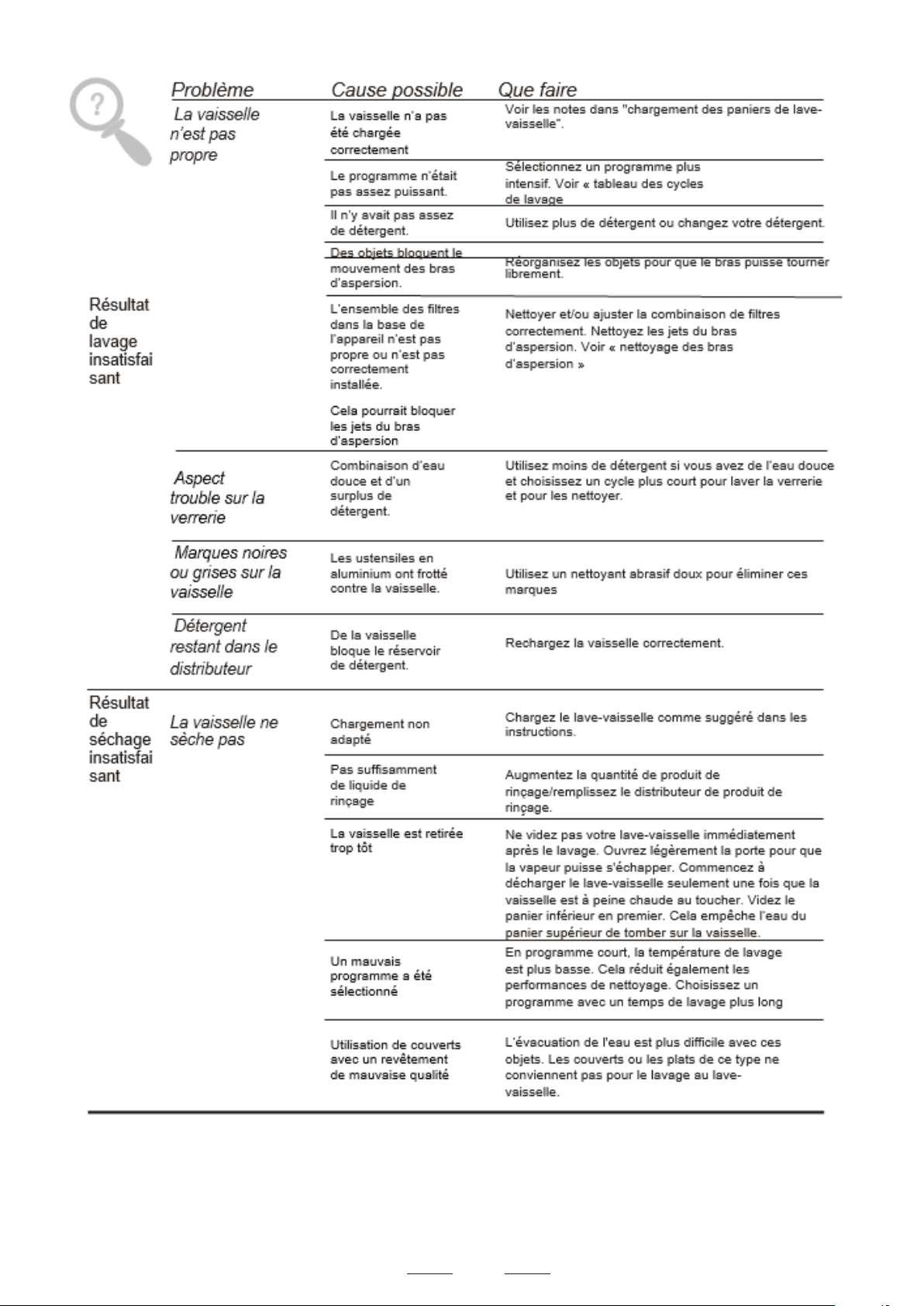

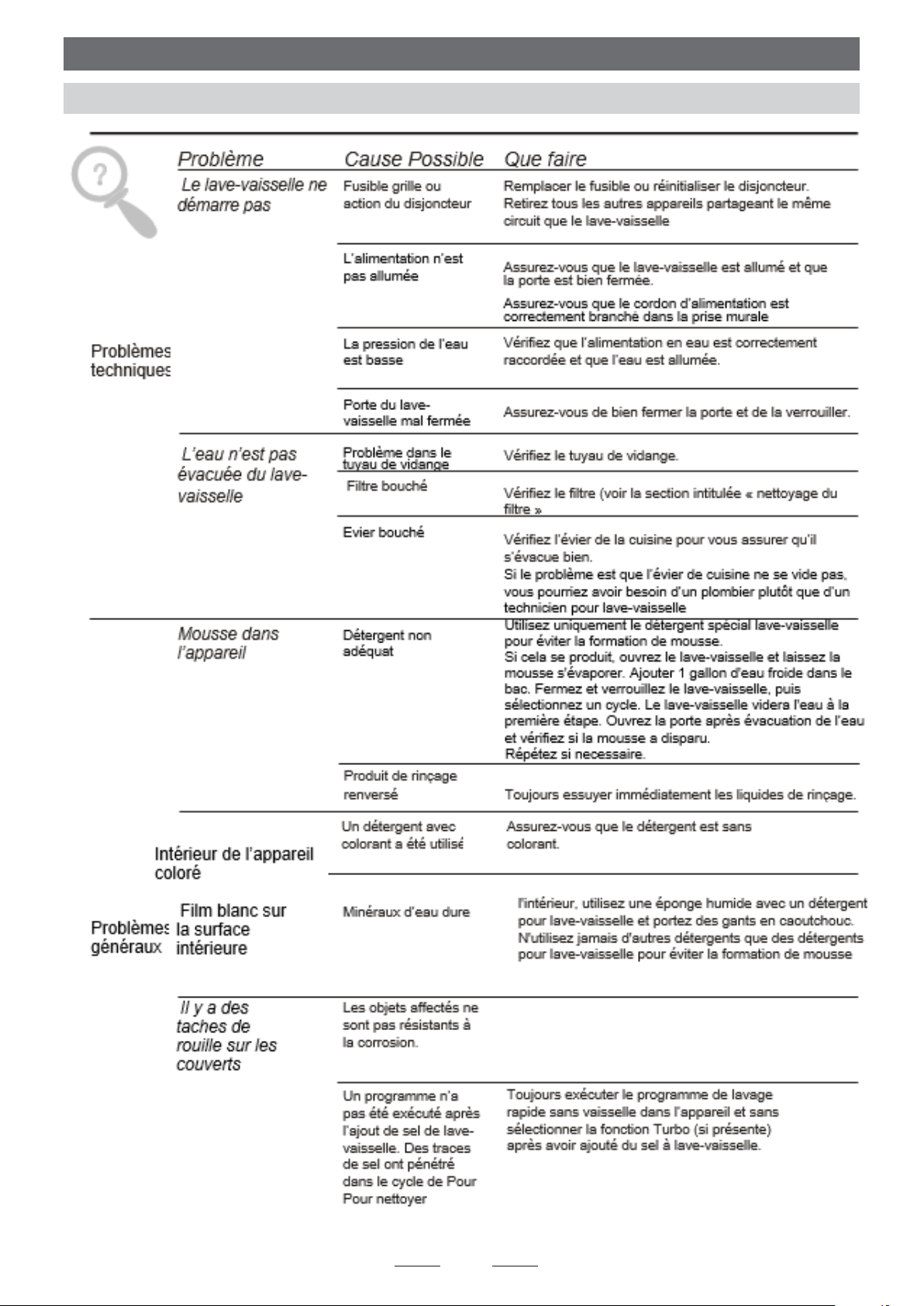

9) Résolution des problèmes……23

Avant d’appeler le service client………….23
Codes d’erreurs………..24
Informations techniques…….25

1. INFORMATIONS DE SÉCURITÉ IMPORTANTES

Lorsque vous utilisez votre lave-vaisselle,
suivez les précautions ci-dessous:

Cet appareil est destiné à être utilisé dans des
fonctions domestiques et similaires telles que :

- cuisine des employés dans les magasins, bureaux et
autres environnements de travail ; des maisons de
ferme ;

-par des clients dans des hôtels, des motels et autres
environnements de type résidentiel ; environnements
de type gîte.
Cet appareil peut être utilisé par des enfants
âgés de 8 ans et plus et des personnes ayant
des capacités physiques, sensorielles ou
mentales réduites ou ayant un manque
d'expérience et de connaissances, s'ils ont reçu
une supervision ou des instructions concernant
l'utilisation sûre de l'appareil et compris les
dangers impliqués. Les enfants ne doivent pas
jouer avec l'appareil. Le nettoyage et l’entretien
par l'utilisateur ne doivent pas être effectués par
des enfants sans surveillance. (Selon EN60335­1 ）

Cet appareil n'est pas destiné à être utilisé par des
enfants dont les capacités physiques, sensorielles ou
mentales, ou le manque d'expérience et de
connaissance les empêchent d'utiliser l'appareil sans
risque lorsqu'ils sont sans surveillance ou en
l'absence d'instruction d'une personne responsable
qui puisse leur assurer une utilisation de l'appareil

sans danger. (Selon IEC60335-1 ）

Cet appareil est destiné à un usage intérieur uniquement,

pour un usage domestique uniquement.

Pour éviter tout risque d'électrocution, ne pas

Instructions de branchement à la terre

immerger l'appareil, le cordon ou la prise dans l'eau
ou tout autre liquide.

Veuillez débrancher l’appareil avant de le nettoyer et

de l’entretenir.

Utilisez un chiffon doux imbibé de savon doux, puis utilisez

un chiffon sec pour l'essuyer à nouveau.

Cet appareil doit être branché à la terre. En cas de
dysfonctionnement ou de panne, le branchement à
la terre réduit le risque de choc électrique en
fournissant une voie de moindre résistance au
courant électrique. Cet appareil est équipé d'un
cordon comportant un conducteur de branchement à
la terre de l'appareil et une prise de branchement à
la terre.

La prise doit être branchée dans une prise

appropriée installée et branchée à la terre
conformément à tous les codes et règlements locaux.
Un mauvais branchement du conducteur de
branchement à la terre de l'équipement peut
entraîner un risque d'électrocution.
Vérifiez auprès d'un électricien qualifié ou d'un
représentant de service si vous avez des doutes
quant au branchement à la terre de l'appareil.
Ne modifiez pas la prise fournie avec l'appareil;
si cela ne correspond pas à la sortie de prise.

Ayez une prise appropriée installée par un
électricien qualifié.
Prenez soin, ne vous asseyez pas ou ne vous tenez
pas sur la porte ou le panier à vaisselle du lave­vaisselle.

N'utilisez pas votre lave-vaisselle à moins que tous

les panneaux d'enceinte ne soient correctement
installés.

Ouvrez la porte très soigneusement si le
lave- vaisselle fonctionne, il y a un risque de

giclée d'eau.
Ne placez aucun objet lourd sur la porte ou ne vous
tenez pas sur la porte lorsqu’elle est ouverte.
L'appareil pourrait basculer vers l'avant.
Lors du chargement d'objets à laver :

1) Placer les objets pointus de sorte à ce qu’ils ne risquent
pas d'endommager le joint de la porte ;

2) Attention: Les couteaux et autres
ustensiles à pointes doivent être
chargés dans le panier pointes vers le
bas ou placés en position horizontale.

Vérifiez qu’il ne reste pas de poudre de

détergent après la fin du cycle de lavage.
Ne pas laver les articles en plastique à moins qu'il ne soit
indiqué « Passe au lave-vaisselle » ou équivalent.
Pour les articles en plastique non marqués, vérifiez les
recommandations du fabricant.
N'utilisez que des détergents et des additifs de
rinçage conçus pour un lave-vaisselle

automatique.
N'utilisez jamais de savon, de lessive ou de
liquide vaisselle dans votre lave-vaisselle.
Les enfants doivent être surveillés pour s'assurer qu'ils ne
jouent pas avec l'appareil.
La porte ne doit pas rester ouverte, car cela pourrait
augmenter le risque de trébucher.
Si le cordon d'alimentation est endommagé, il doit être
remplacé par le fabricant ou son agent de service ou
une personne de qualification similaire afin d'éviter
tout danger.

Lors de l'installation, le cordon d’alimentation ne doit
pas être plié ou aplati excessivement ou

dangereusement.
Ne pas altérer les commandes.
L'appareil doit être raccordé au réseau d'eau à l'aide de
nouveaux jeux de flexibles et les anciens jeux de
flexibles ne doivent pas être réutilisés.
Le nombre maximum de couverts pouvant être
lavés est de 12.
La pression d'eau d'entrée maximale admissible est de 1
MPa.
La pression d'eau d'entrée minimale admissible est de 0.04
MPa.

Mise au rebut

Jetez l’emballage du lave-vaisselle correctement.

Tous les matériaux d’emballage sont

recyclables.
Les pièces en plastique sont marquées des
abréviations internationales standard :
PE pour polyéthylène, ex. matériau de feuille
d’emballage
PS pour polystyrène, ex. matériau
de rembourrage
POM pour polyoxyméthylène, ex.
pinces en plastique
PP pour polypropylène, ex. remplisseur
de sel
ABS Acrylonitrile Butadiène Styrène, ex. Panneau
de commande

ATTENTION

Le matériau d'emballage pourrait être
dangereux pour les enfants!

Pour l'élimination de l'emballage et de l'appareil,
veuillez vous rendre dans un centre de recyclage.
Coupez le câble d'alimentation et rendez le
dispositif de fermeture de la porte inutilisable.

Les emballages en carton sont fabriqués à partir de

papier recyclé et doivent être jetés dans les poubelles à
papier pour le recyclage.

En vous assurant que ce produit est jeté

correctement, vous contribuerez à prévenir les
conséquences négatives potentielles pour
l'environnement et la santé humaine, qui pourraient,
sinon, provenir d'une manipulation inappropriée des
déchets de ce produit

Pour plus d'informations sur le recyclage de ce produit,

veuillez contacter votre mairie et votre service de

traitement des déchets ménagers.
MISE AU REBUT : Ne pas jeter ce produit avec
les déchets ménagers non triés. La collecte
séparée de ces déchets est nécessaire, pour un
traitement spécial.

1-5

2.Guide d’utilisation rapide

2

Attention: attendez quelques minutes (en

viron 15 minutes) avant de décharger le lave

-

vaisselle pour éviter de

Allumer l’appareil Ouvrez la porte, appuyez sur le bouton marche/arrêt pour allumer l’appareil.

Pour le mode d’emploi détaillé, lire le contenu correspondant sur le mode d’emploi

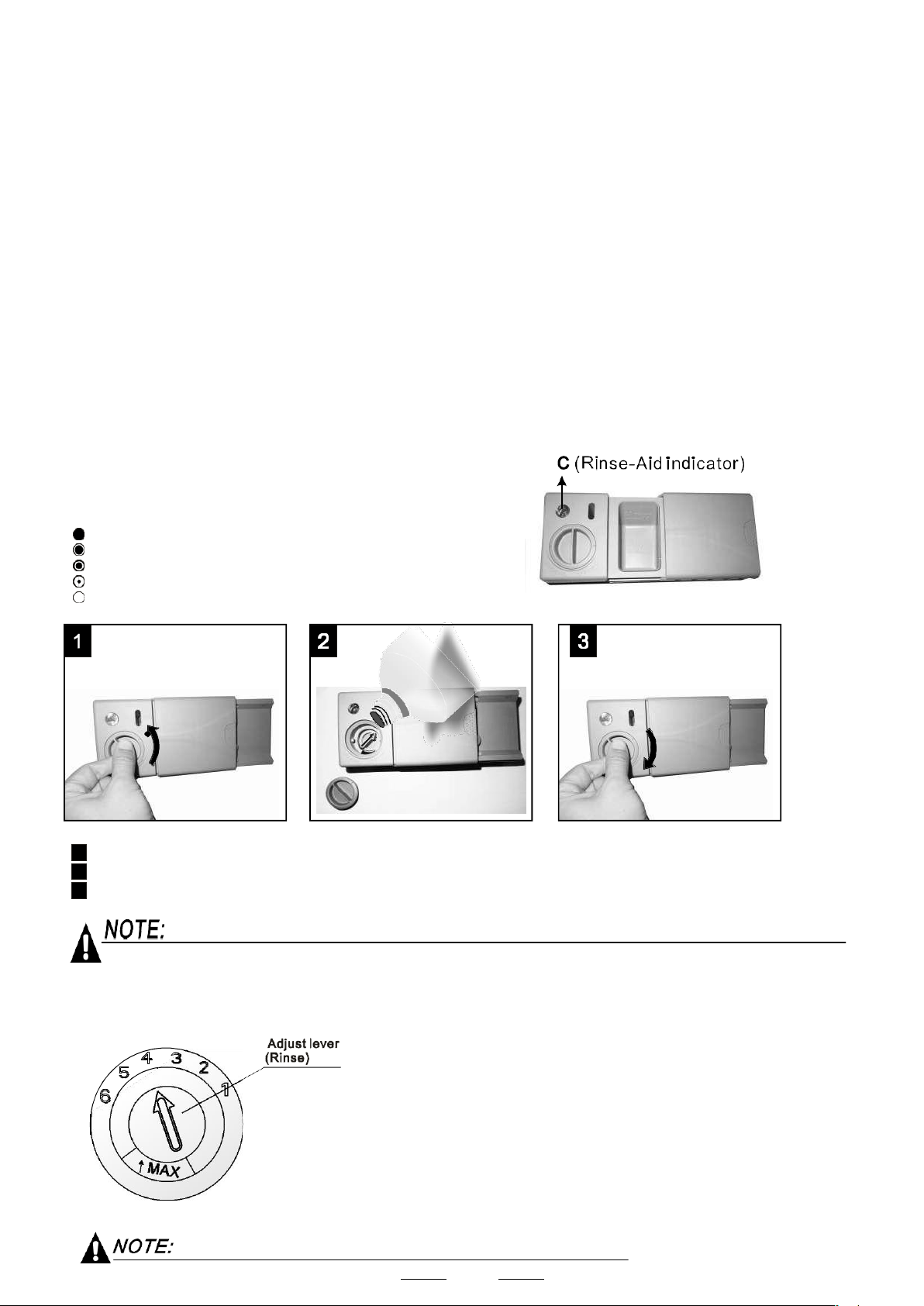

Remplir le réservoir à

produit de nettoyage

Vérifier le niveau de
liquide de rinçage

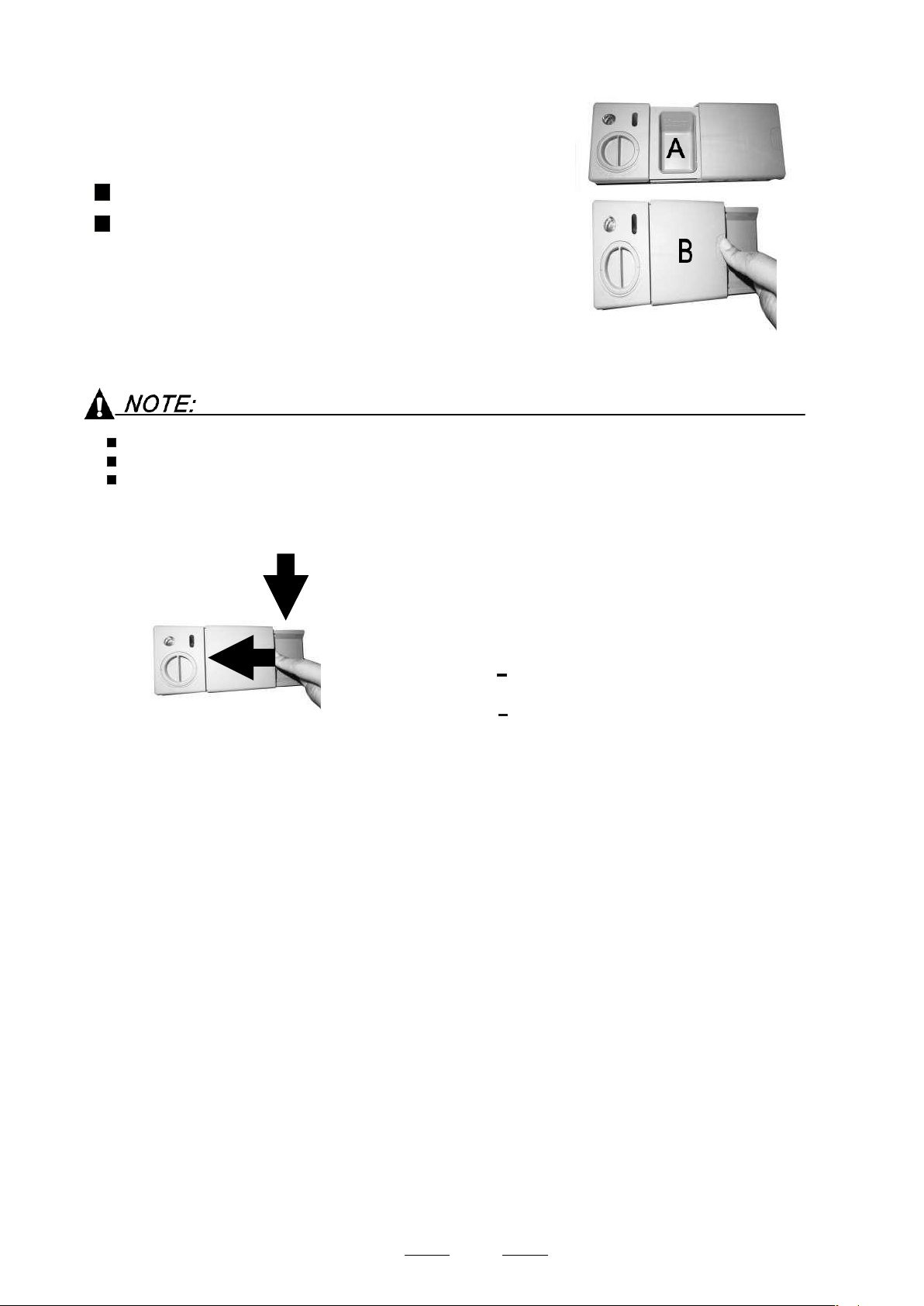

CCoommppaarrttiimmeenntt

Avec chaque cycle de lavage

Compartiment B:
Seulement pour programmes avec prélavage
(suivez les instructions d’utilisation)

Compartiment C:

Voyant électrique sur le panneau de commande (si fourni)

A:

C

Vérifier le niveau de sel

régénérant

Remplir les paniers Grattez toute quantité importante de restes de nourriture. Ramollir les restes de nourriture brûlée dans les

Choisir un programme

Lancer le lave-vaisselle Allumez le robinet d'eau, fermez la porte. La machine commencera à fonctionner après environ

10 secondes.

Changer le programme

(Seulement pour les modèles avec adoucisseur d’eau)

Voyant électrique sur le panneau de commande (si fourni)
S’il n’y a pas de voyant d’avertissement de sel dans le panneau de
Commande (pour certains modèles), vous pouvez estimer quand
Remplir le sel dans l’adoucisseur en fonction du nombre de cycles
effectués par le lave-vaisselle.

casseroles, puis remplir les paniers. Reportez-vous aux instructions de chargement du lave-vaisselle.

Appuyez sur le bouton « Programme » jusqu’à ce que le programme
sélectionné s’allume. (voir la section « instruction d’opération »)

1.

Un cycle de fonctionnement ne peut être modifié que s’il a fonctionné pendant une courte période.

Sinon, il se peut que le produit ait déjà été libéré et que l’eau soit déjà évacuée. Si c’est le cas, le

réservoir de détergent doit être rempli.

2.

Appuyez sur le bouton Programme pendant plus de 3 secondes pour annuler le programme en cours

3.

Sélectionnez un nouveau programme.

4.

Redémarrez le lave-vaisselle.

Ajouter la vaisselle oubliée
dans l’appareil

Arrêt de l’appareil pendant

un cycle de lavage

1. Ouvrez un peu la porte pour arrêter le lave-vaisselle.

2. Une fois que les bras d’aspersion cessent de fonctionner, vous
pouvez ouvrir complètement la porte

3. Ajoutez les plats oubliés

4. Fermez la porte, le lave-vaisselle recommencera à fonctionner après 10
secondes

Si l’appareil est éteint pendant un cycle de lavage, lors du rallumage, resélectionner le cycle de lavage et
faire fonctionner le lave-vaisselle selon l’état de mise sous tension d’origine.

B

A

WARNING!

Ouvrir la porte
prudemment. De la vapeur
chaude peut sortir à

l’ouverture de la porte !

Eteindre l’appareil

Lorsque le cycle est terminé, la sonnerie du lave-vaisselle retentit

8 fois, puis s’arrête.

Éteignez l’appareil à l’aide du bouton Marche/arrêt

Eteindre le robinet, vider
les paniers

manipuler la vaisselle et les ustensiles lorsqu'ils sont encore chauds et plus susceptibles de se casser.
Ils sécheront également mieux. Vider l'appareil en commençant par le panier inférieur.

3. Instructions d’utilisation

PANNEAU DE COMMANDE

1. Voyants de programme : pour voir quel
programme vous avez choisi

2. Bouton Programme : Pour Appuyez sur le
bouton pour sélectionner un programme de
lavage

3. Indicateurs de lancement différé : pour
afficher le temps (3h/6h/9h)

4. Bouton de lancement différé : Appuyer sur le
bouton pour différer le lancement.

5. Bouton de fonctions demi-charge : Pour
sélectionner la fonction demi-charge. (Avec
cette fonction demi-charge, vous pouvez
l'utiliser lorsque vous avez seulement 7
couverts ou moins, et vous verrez la
consommation d'eau et d'énergie diminuée.
Ne peut être utilisé qu'avec le mode intensif,
normal, ECO, et 90 min.)

1. Panier supérieur

2. Tuyau intérieur

3. Panier inférieur

4. Réservoir de sel

5. Distributeur

6. Étage pour les tasses

7. Bras d’aspersion

8. Ensemble de filtres

9. Connecteur du tuyau d’entrée

10. Tuyau d’écoulement

6. Voyant de demi-charge : s’affiche lorsque vous
sélectionnez la fonction demi-charge.

7. Bouton Marche/Arrêt : Pour allumer/éteindre
l’appareil.

8. Voyants d'avertissement de sel et de liquide de
rinçage : Pour montrer lorsque le réservoir ou le
distributeur de sel doit être rempli

• Voyant de liquide de rinçage :
Indique quand le distributeur doit être rempli

• Voyant d’ajout de sel :
Indique quand le distributeur doit être rempli.

Pour obtenir les meilleures performances de votre lave-vaisselle, lisez toutes les
instructions d'utilisation avant la première utilisation.

Caractéristiques du lave-vaisselle

1

2

3
4

5

Vue de face

Vue de derrière

6

7

8

9

10

4

DURETÉ DE L’EAU

Programme

consummation sel

ycle)

dH

fH

Clarke

mmol/l

(gram/c

0~5

0~9

0~6

0~0.94

H1（Rapid)

0 6-11

10- 20

7-14

1.0-2.0

H2(90min)

9

12-17

21- 30

15-21

2.1-3.0

H3(90min+rapid)

12

18-22

31- 40

22-28

3.1-4.0

H4(ECO)

20

23-34

41- 60

29-42

4.1-6.0

H5(ECO+rapid)

30

35-55

61- 98

43-69

6.1-9.8

H6( ECO+90min)

60

Consommation
sel (grammes /
cycle°

Si votre modèle ne possède pas d'adoucisseur d'eau, vous pouvez passer cette section.

ADOUCISSEUR D'EAU
La dureté de l'eau varie d'un endroit à l'autre. Si de l'eau dure est utilisée dans le lave-vaisselle, des dépôts se formeront sur

la vaisselle et les ustensiles.
L'appareil est équipé d'un adoucisseur spécial qui utilise un récipient à sel spécialement conçu pour éliminer le calcaire et les
minéraux de l'eau.

4. Avant la première utilisation

Avant la première utilisation du lave-vaisselle :

A. Réglez l'adoucisseur d'eau
B. Ajouter 1,5 kg de sel pour lave-vaisselle puis remplir complètement le réservoir de sel avec de l'eau.
C. Remplir le distributeur de liquide de rinçage.

D. Remplir de produit de nettoyage

A. Adoucisseur d’eau

L'adoucisseur d'eau doit être réglé manuellement à l'aide du cadran de dureté de l'eau.
L'adoucisseur d'eau est conçu pour éliminer les minéraux et les sels de l'eau, ce qui aurait un effet néfaste sur le fonctionnement de
l'appareil.
Plus le contenu de ces minéraux et sels est élevé, plus votre eau est dure.
L'adoucisseur doit être ajusté en fonction de la dureté de l'eau dans votre région. Votre autorité locale de l'eau peut vous informer
sur la dureté de l'eau dans votre région.

Ajustement de la consommation de sel

Le lave-vaisselle est conçu pour permettre l'ajustement de la quantité de sel consommée en fonction de la dureté de l'eau utilisée.
Ceci est destiné à optimiser et personnaliser le niveau de consommation de sel.

Veuillez suivre les étapes ci-dessous pour l'ajustement de la consommation de sel.



Ouvrez la porte, allumez l'appareil



Appuyez sur le bouton Programme pendant plus de 5 secondes pour démarrer l'adoucisseur d'eau dans les 60 secondes
qui suivent la mise en marche de l'appareil (les voyants d'avertissement de sel et de liquide de rinçage s'allumeront
périodiquement dans le modèle réglé);



Appuyez sur le bouton Programme pour sélectionner le bon réglage en fonction de votre environnement local, les réglages
changeront dans l'ordre suivant: H1-> H2-> H3-> H4-> H5-> H6;



Appuyez sur le bouton marche/arrêt pour terminer le modèle configuré.

1 dH=1.25 Clarke=1.78 fH=0.178mmol/l

dH: dégré allemand

fH: dégré français

Clark: dégré britannique

Réglage fabricant: H3 (EN 50242)

Contactez votre office des eaux local pour plus d'informations sur la dureté de votre approvisionnement en eau.

B. Ajout du sel dans l’adoucisseur

5

Toujours utiliser le sel destiné à être utilisé avec le lave-vaisselle.
Le réservoir de sel se trouve sous le panier inférieur et doit être rempli comme expliqué ci-dessous :

Attention!

Utilisez uniquement du sel spécialement conçu pour l'utilisation dans les lave-vaisselle! Tout autre type de sel qui
n'est pas spécifiquement conçu pour être utilisé dans un lave-vaisselle, en particulier le sel de table, endommagera
l'adoucisseur d'eau. En cas de dommages causés par l'utilisation de sel inadapté, le fabricant ne donne aucune
garantie et n'est pas responsable des dommages causés.

Ajoutez le sel seulement avant de commencer l'un des programmes de lavage complets.
Cela évitera que des grains de sel ou de l'eau salée, qui pourraient avoir été renversés, restent au fond de la machine

pendant un moment, ce qui peut entraîner une corrosion.

A Une fois le panier inférieur retiré, dévissez et retirez le bouchon du réservoir de sel.
B Placez l'extrémité de l'entonnoir (fourni) dans le trou et introduisez environ 1,5 kg de sel pour

lave-vaisselle.

C

Remplissez complètement le réservoir de sel avec de l'eau. Il est normal qu'une petite quantité d'eau
sorte du réservoir de sel.

D

Après avoir rempli le réservoir, vissez le bouchon fermement dans le sens des aiguilles d'une montre.

E

Le voyant d'avertissement de sel s’éteint après que le réservoir de sel ait été rempli de sel.

F

Immédiatement après le remplissage du sel dans le réservoir, un programme de lavage doit être démarré (nous suggérons
d'utiliser un programme court). Sinon, le système de filtration, la pompe ou d'autres parties importantes de la machine
peuvent être endommagées par l'eau salée. Ceci est hors garantie.

1.

Le réservoir de sel ne doit être rempli que lorsque le voyant de sel s'allume sur le panneau de
commande.
En fonction de la dissolution du sel, le voyant de sel peut toujours être allumé même si le réservoir
de sel est rempli.
S'il n'y a pas de voyant d'avertissement de sel sur le panneau de commande (pour certains
modèles), vous pouvez estimer quand remplir le sel dans l'adoucisseur en fonction du nombre de
cycles effectués par le lave-vaisselle.

2.

S'il y a des déversements de sel, un trempage ou un programme rapide doit être exécuté pour
éliminer le sel excessif.

C

Nettoyer tout produit de rinçage déversé pendant le remplissage avec un chiffon absorbant afin d'éviter un
moussage excessif lors du prochain lavage. N'oubliez pas de remettre le bouchon avant de fermer la porte du
lave-vaisselle.

1
2
3

C. Remplissage du distributeur de liquide de rinçage

Distributeur de liquide de rinçage

Le produit de rinçage est libéré lors du rinçage final pour éviter que l'eau ne forme des gouttelettes sur la vaisselle, ce qui peut
laisser des taches et des stries. Il améliore également le séchage en permettant à l'eau de sortir de la vaisselle. Votre lave­vaisselle est conçu pour utiliser des aides liquides de rinçage. Le distributeur de produit de rinçage est situé à l'intérieur de la
porte à côté du distributeur de produit de nettoyage. Pour remplir le distributeur, ouvrez le bouchon et versez l'agent de rinçage
dans le distributeur jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le volume du réservoir de liquide de
rinçage est d'environ 110 ml.

Fonction du liquide de rinçage

Un agent de rinçage est ajouté automatiquement lors du dernier rinçage, assurant un rinçage complet et un séchage sans
taches et sans traces.

Attention!

Utilisez uniquement un produit de rinçage de marque pour le lave-vaisselle. Ne remplissez jamais le distributeur de liquide de

rinçage avec d'autres substances (par exemple un produit nettoyant pour lave-vaisselle, du liquide vaisselle…). Cela
endommagerait l'appareil..

Quand remplir le distributeur de liquide de rinçage

S'il n'y a pas de voyant d'aide au rinçage sur le panneau de commande, vous pouvez estimer la quantité grâce à la couleur de
l'indicateur de niveau "C" situé à côté du bouchon. Lorsque le récipient de rinçage est plein, l'indicateur sera sombre. À mesure que
le liquide de rinçage diminue, la taille du point sombre diminue. Vous ne devez jamais laisser le niveau de liquide de rinçage

descendre à moins d’1/4.

Lorsque le liquide de rinçage diminue, la taille du point noir sur l'indicateur
de niveau de l'aide de rinçage change, comme illustré ci-dessous.

Plein
3 / 4 plein
1 / 2 plein
1 / 4 plein - Vous devez remplir
Vide

Pour ouvrir le distributeur, tournez le capuchon sur la flèche “ouvert” (à gauche) et soulevez-le.
Versez le produit de rinçage dans le distributeur en veillant à ne pas trop le remplir.

Remettez le capuchon en place en l’alignant sur la flèche “ouvert” et en le tournant vers la flèche “fermé” (à droite)

Ajuster le distributeur de liquide de rinçage

Le distributeur de produit de rinçage a six ou quatre réglages. Commencez
toujours avec le distributeur réglé sur "4". S’il y a un problème de taches
et/ou un mauvais séchage, augmentez la quantité de produit de rinçage
distribuée en retirant le couvercle du distributeur et en tournant le cadran
sur "5". Si la vaisselle ne sèche toujours pas correctement ou s’il y a
encore des taches, réglez le cadran sur le levier suivant jusqu'à ce que la
vaisselle ressorte sans taches. Le réglage recommandé est "4".
(La valeur d'usine est "4".)

Augmentez la dose s'il y a des gouttes d'eau ou des taches de calcaire sur la
vaisselle après le lavage. Réduisez-le s'il y a des taches collantes blanchâtres sur
votre vaisselle ou un film bleuté sur les objets en verre ou sur les lames de couteau

6

Détergent en poudre
Détergent en tablette

D Fonction du produit de nettoyage

Les détergents et leurs ingrédients chimiques sont nécessaires pour enlever la saleté, terrasser la saleté et la transporter
hors du lave-vaisselle. La plupart des détergents de qualité commerciale conviennent dans cet objectif.

Attention!

Utilisation appropriée du détergent
Utilisez uniquement un détergent spécialement conçu pour l'utilisation au lave-vaisselle. Gardez votre
détergent au frais et au sec. Ne placez pas de détergent en poudre dans le distributeur tant que vous
n'êtes pas prêt à laver la vaisselle.

Détergents

Il existe 3 sortes de détergents :

1. Avec du phosphate et avec du chlore

2. Avec du phosphate et sans chlore

3. Sans phosphate et sans chlore
Normalement, le nouveau détergent pulvérisé est sans phosphate. Ainsi, la fonction adoucisseur d'eau du phosphate n'est pas

donnée. Dans ce cas, nous recommandons de remplir le réservoir de sel même lorsque la dureté de l'eau est seulement de 6 °
dH. Si des détergents sans phosphate sont utilisés dans le cas d'eau dure, des taches blanches apparaissent souvent sur la
vaisselle et les verres. Dans ce cas, veuillez ajouter plus de produit pour atteindre de meilleurs résultats. Les détergents sans
chlore ne blanchissent qu'un peu. Les taches fortes et colorées ne seront pas complètement éliminées. Dans ce cas, choisissez
un programme avec une température plus élevée

Détergents concentrés

En fonction de leur composition chimique, les détergents peuvent être divisés en deux types :

 les détergents alcalins conventionnels avec des composants caustiques

 les détergents concentrés faiblement alcalins avec des enzymes naturelles

Détergents en tablettes

Les tablettes détergentes de différentes marques se dissolvent à des vitesses différentes. Pour cette raison, certains détergents en
tablette ne peuvent pas se dissoudre et développer leur pleine puissance de nettoyage pendant les programmes courts. Par
conséquent, veuillez utiliser des programmes longs lors de l'utilisation de détergents en tablette, pour assurer l'élimination complète
des résidus de détergent.

Distributeur de produit

Le distributeur doit être rempli avant le début de chaque cycle de lavage en suivant les instructions fournies dans le tableau des
cycles de lavage. Votre lave-vaisselle utilise moins de détergent et de liquide de rinçage qu’un lave-vaisselle traditionnel.
Généralement, seulement une cuillère à soupe de détergent est nécessaire pour une charge de lavage normale. Les articles
plus sales nécessitent plus de détergent. Toujours ajouter le détergent juste avant de démarrer le lave-vaisselle, sinon il pourrait
s’humidifier et ne pas se dissoudre correctement.

Quantité de produit à utiliser

7

Remplir le produit

B

2

1

A

Remplissez le distributeur de détergent avec
du détergent. Le marquage indique les niveaux
de dosage, comme illustré à droite:

La place du détergent du cycle de lavage principal
Place du détergent de cycle de prélavage.

Veuillez observer les recommandations de dosage et de stockage du fabricant
telles qu'indiquées sur l'emballage du produit.

Fermez le couvercle et appuyez jusqu'à ce qu'il se verrouille.

Si la vaisselle est très sale, placez une dose supplémentaire de détergent dans le compartiment de détergent de prélavage. Ce
détergent fera effet pendant la phase de prélavage

Vous trouverez des informations sur la quantité de détergent pour le programme unique en dernière page.
Sachez que selon le niveau de salissure et la dureté de l’eau, des différences sont possibles.

Veuillez observer les recommandations du fabricant sur l'emballage de détergent.

Fermer le distributeur de détergent

Si vos plats sont seulement modérément
sales, vous pouvez employer moins de
détergent que recommandé.

compartiment. Enfoncez le couvercle (1) jusqu'à ce qu'il
clique sur fermé (2)

Si vous utilisez un détergent sous forme de comprimé,
lisez les recommandations du fabricant figurant sur
l'emballage afin de:

Déterminer où les comprimés doivent être placés dans
le lave-vaisselle (par exemple, dans le panier à
couverts, le compartiment à détergent, etc.).

Assurez-vous que le couvercle du compartiment à
détergent est fermé, même si vous utilisez des tablettes.

8

5. Remplir les paniers du lave-vaisselle

Recommandations

Remplir les paniers du lave-vaisselle

Ne conviennent pas

 Couverts avec des manches en bois, en

corne de Chine ou en nacre

 Objets en plastique ne résistant pas à la

chaleur

 Couverts anciens avec des parties collées ne

résistant pas à la chaleur

 Vaisselle avec des parties collées
 Objets en étain ou cuivre
 Vaisselle en cristal
 Objets en acier susceptibles de rouiller
 Objets en bois
 Objets en fibres synthétiques

Conviennent de façon limitée

 Certains types de verres peuvent devenir

ternes après un grand nombre de lavages

 Les pièces en argent et en aluminium ont

tendance à se décolorer pendant le lavage

 Les motifs sur verre peuvent s’estomper si

lavés fréquemment au lave-vaisselle

Attention avant ou après avoir rempli les paniers du lave-vaisselle

Retirer la vaisselle

1

 Envisager d'acheter des ustensiles qui sont identifiés comme résistant au lave-

vaisselle.

 Utilisez un détergent doux qui est décrit comme adéquat à la vaisselle. Si

nécessaire, recherchez d'autres informations auprès des fabricants de détergents.

 Pour des objets particuliers, sélectionnez un programme avec une température

aussi basse que possible.

 Pour éviter tout dommage, ne sortez pas le verre et les couverts du lave-vaisselle

immédiatement après la fin du programme.

(Pour de meilleures performances du lave-vaisselle, suivez ces consignes de chargement. Les caractéristiques et l'apparence
des paniers et des paniers à couverts peuvent différer selon le modèle.)

Grattez les quantités importantes de restes de nourriture. Ramollir les restes de nourriture brûlée dans les casseroles. Il n'est
pas nécessaire de rincer la vaisselle sous l’eau.
Placez les objets dans le lave-vaisselle de la manière suivante :

1. Les objets tels que les tasses, les verres, les casseroles/poêles, etc. orientés vers le bas.

2. Les objet incurvés, ou ceux avec des renfoncements, doivent être chargés de manière que l'eau puisse s'écouler.

3. Tous les ustensiles sont empilés solidement et ne peuvent pas basculer.

4. Tous les ustensiles sont placés de manière à ce que les bras de lavage puissent tourner librement pendant le lavage.

Les très petits objets ne doivent pas être lavés au lave-vaisselle car ils pourraient facilement tomber du

panier.

Chargez des articles creux tels que des tasses, des verres, des casseroles etc. avec
ouverture vers le bas de sorte que l'eau ne puisse pas s'accumuler dans le récipient ou dans
une base profonde.

Les plats et les couverts ne doivent pas se loger l'un dans l'autre ni se
couvrir les uns les autres. Pour éviter d'endommager les verres, ils ne
doivent pas se touche.
Chargez les gros articles les plus difficiles à nettoyer dans le panier inférieur.
Le panier supérieur est conçu pour contenir des articles de vaisselle plus délicats et plus
légers tels que des verres, des tasses à café et à thé
Les couteaux à lame longue entreposés en position verticale constituent un danger potentiel !
Les articles de coutellerie longs et/ou coupants tels que les couteaux à
découper doivent être positionnés horizontalement dans le panier supérieur.
Merci de ne pas surcharger votre lave-vaisselle. Ceci est important pour de bons résultats et pour une consommation
d’énergie raisonnable

To prevent water dripping from the upper basket into the lower basket, we recommend that you empty
the lower basket first

Pour éviter que l'eau ne coule du panier supérieur dans le panier inférieur, nous vous recommandons de vider d'abord le
panier inférieur, puis le panier supérieur.

9

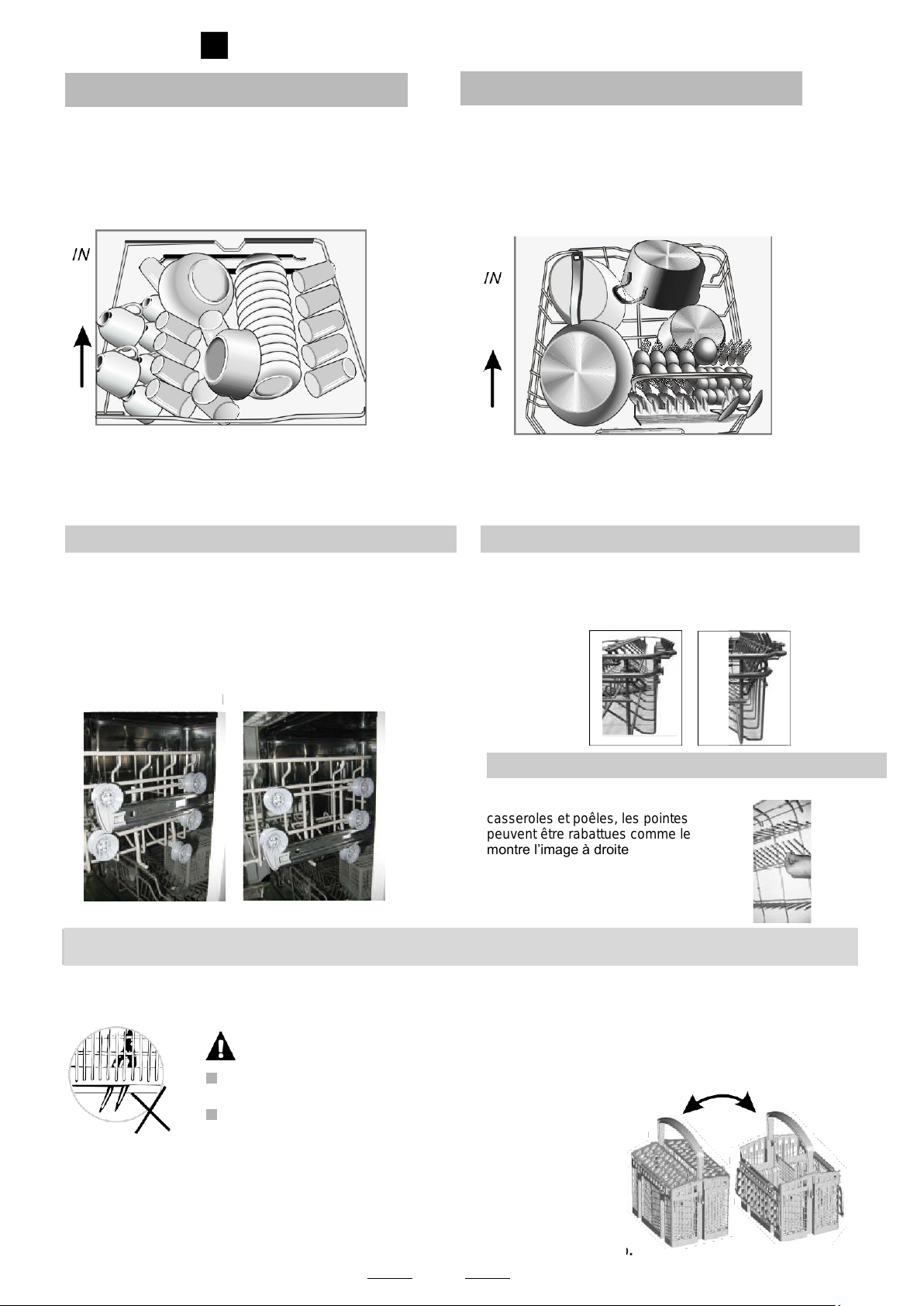

La méthode de chargement de la vaisselle normale

Remplir le panier supérieur

Le panier supérieur est conçu pour contenir de la
vaisselle plus délicate et plus légère, comme des verres,
des tasses à café ou à thé et des soucoupes, ainsi que
des assiettes, des petits bols et des casseroles peu
profondes (à condition qu'elles ne soient pas trop sales).
Positionnez la vaisselle et les ustensiles de cuisine de
façon à ce qu’ils ne soient pas déplacés par le jet d’eau.

Remplir le panier inférieur

Nous vous suggérons de placer les articles volumineux et
d'entreposer les articles les plus difficiles à nettoyer dans
le panier inférieur, tels que des pots, des poêles, des
couvercles, des plats de service et des bols, comme
indiqué sur l’image ci-dessous. Il est préférable de placer
les plats de service et les couvercles sur les côtés du
panier afin d'éviter de bloquer la rotation du bras
d'aspersion supérieur.

Position inférieure

Position supérieure

Roues

Panier à couverts

ATTENTION !

Pour une sécurité personnelle et un nettoyage de qualité supérieure, placez l'argenterie dans le panier en vous
assurant que :

Ils ne s’imbriquent pas
L'argenterie est placée manche vers le bas
Mais les couteaux et autres ustensiles potentiellement dangereux doivent être placés manches vers le haut.

Veuillez ne pas oublier que :

 Les pots, les bols de service, etc. doivent toujours être placés de haut en bas.
 Les pots profonds doivent être inclinés pour permettre à l'eau de s'écouler.
 Le panier inférieur comporte des pointes pliantes permettant de charger plus de casseroles ou pots ou des casseroles plus

grandes.

Ajuster le panier supérieur

La hauteur du panier supérieur peut être ajustée afin de créer
plus d'espace pour les grands ustensiles à la fois pour le
panier supérieur et inférieur. La hauteur du panier supérieur
peut être ajustée en plaçant les roues sur une hauteur
différente des rails. Les articles longs, les couverts de service,
les couverts à salade et les couteaux doivent être placés sur
l'étagère de sorte qu'ils n'obstruent pas la rotation des bras
d'aspersion.

Replier les étagères à tasses

Pour un meilleur empilage des casseroles et poêles, les
pointes peuvent être rabattues comme le montre l'image à
droite.

Les couverts doivent être placés dans le panier à couverts avec le manche vers le fond. Si l’appareil a des paniers
latéraux, les cuillères doivent être chargées séparément dans les fentes appropriées. Les ustensiles longs doivent être
placés en position horizontale à l'avant du panier supérieur, comme indiqué sur l'image.

Pointes pliantes du panier inférieur

Pour un meilleur empilage des
casseroles et poêles, les pointes
peuvent être rabattues comme le

montre l’image à droite

Ne laissez aucun objet sortir par le bas.

Chargez toujours les ustensiles pointus pointe
vers le bas !

10

11

6 Lancer un programme de lavage

Intensif

Pour la vaisselle la plus sale et
les casseroles, poêles, plats, etc.
avec de la saleté séchée.

Prélavage（50℃
Lavage（60℃）
Rinçage
Rinçage Rinçage

（70℃

5/25g

170

1.6

18.5

Séchage

Pré-lavage (45℃)

Normal

Pour les charges normalement
sales, telles que les casseroles,
les assiettes, les verres et les
casseroles légèrement sales.

Lavage (55 ℃)
Rinçage
Rinçage (65 ℃)
Séchage

5/25g

180

1.3

15

(*EN 50242)

Ceci est un programme standard, il
convient pour nettoyer la vaisselle
normalement sale et est le programme
le plus efficace en termes de
consommation d'énergie et d'eau pour
ce type de vaisselle.

Prélavage
Lavage (45 ℃)
Rinçage (65℃)
Séchage

5/25g

190

0.91

11

90 min

Pour les charges légèrement sales
qui n'ont pas besoin d'une grande
efficacité de séchage.

Lavage(65℃)
Rinçage
Rinçage (65℃)
Séchage

30g

90

1.35

12.5

Rapide

Un lavage plus court pour les
charges légèrement sales et
lavage rapide.

Lavage (45 ℃)
Rinçage(50 ℃)
Rinçage (55 ℃)

25g

30

0.75

11

*EN 50242 : Ce programme est le cycle d'essai. Les informations pour le test de comparabilité

selon EN 50242, comme suit :

Capacité : 12 couverts
Position panier supérieur : roues sur rails
Réglages d’aide au rinçage : 6
Pl : 0.49 w ; Po : 0.45 w

Programme

Information du cycle

Description

Produit pour
prélavage /

Temps
(min)

Énergie
(KWh)

Eau
(L)

Aide au
rinçage

Allumer l’appareil

( )

Signifie : besoin de remplir le distributeur de liquide de rinçage

Lancer un cycle de lavage

1

Tirez les paniers inférieur et supérieur, chargez la vaisselle et remettez-les. Il est recommandé de charger le
panier inférieur en premier, puis le panier supérieur (voir la section intitulée « chargement du lave-vaisselle).

2

Versez le détergent (voir la section intitulée « sel, détergent et produit de rinçage)

3

Insérez la prise dans la prise de courant. L’alimentation est de 220-240 VAC/50 HZ, la spécification de la prise est
de 10A 250VAC. Assurez-vous que l’alimentation en eau est à pleine pression.

4

Ouvrez la porte, appuyez sur le bouton ON/OFF et le voyant ON/OFF s’allume.

5

Appuyez sur le bouton de programme; le programme de lavage sera changé comme suit :

Intensif->Normal->ECO->90 Min->Rapide;

Si un programme est sélectionné, le voyant s’allume. Fermez la porte, le lave-vaisselle se lance.

12

Premise:

It is dangerous to open the door when washing,
because the hot water may scald you.

2 3 1 4 5

Changer de programme

Vaisselle oubliée ?

Fin du cycle de lavage

WARNING !

Il est dangereux d'ouvrir la porte lors du lavage, car l'eau chaude peut vous brûler

1 Un cycle en cours ne peut être modifié que s'il ne fonctionne depuis peu de temps. Sinon, le détergent peut avoir

déjà été libéré et l'appareil peut avoir déjà vidé l'eau de lavage. Si tel est le cas, le distributeur de détergent doit
être rempli (voir la section "Chargement du détergent").

2 Ouvrez la porte, appuyez sur le bouton Programme plus de 3 secondes, la machine sera en état de veille,

puis vous pourrez changer le programme pour le réglage du cycle désiré (voir la section intitulée "Démarrer
un cycle de lavage ...").

Si vous ouvrez la porte pendant un cycle de lavage, la machine se mettra en pause.
Le voyant du programme arrête de clignoter et la sonnerie sonne toutes les minutes
sauf si vous fermez la porte. Après avoir fermé la porte, la machine reprendra après 10
secondes..

Un plat oublié peut être ajouté à tout moment avant l'ouverture du réservoir de détergent.

Ouvrez un petit peu la porte.

Une fois que les bras de pulvérisation ont cessé de
fonctionner, vous pouvez ouvrir complètement la porte.

Ajoutez la vaisselle oubliée.

Lorsque le cycle est terminé, la sonnerie du lave-vaisselle retentit pendant 8 secondes, puis s'arrête. Éteignez
l'appareil à l'aide du bouton ON/OFF, coupez l'alimentation d’eau et ouvrez la porte du lave-vaisselle.

Attendez quelques minutes avant de décharger le lave-vaisselle pour éviter de manipuler la vaisselle et les ustensiles
lorsqu'ils sont encore chauds et plus susceptibles de se briser. Ils vont également mieux sécher.

Fermez la porte
Le lave-vaisselle se remettra en route après 10 sec.

Éteindre le lave-vaisselle

Le voyant du programme est allumé mais ne clignote pas, cela signifie que le programme est
terminé.

1. Éteignez le lave-vaisselle en appuyant sur le bouton ON/OFF.

2. Fermez le robinet!

Ouvrir la porte prudemment.

La vaisselle chaude est sensible aux coups. Il faut donc laisser refroidir la vaisselle environ 15 minutes avant de la retirer
de l'appareil. Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et attendez quelques minutes avant de retirer la
vaisselle. De cette façon, elle sera moins chaude et le séchage en sera amélioré.

Vider le lave-vaisselle

Il est normal que le lave-vaisselle soit humide à l’intérieur.
Videz le panier inférieur d’abord, puis le panier supérieur. Cela évitera que l’eau ne coule du panier supérieur sur
la vaisselle du panier inférieur.

13

7 Entretien et nettoyage

Filtre fin

3

Filtre grossier

2

1

1

2

2

1

3

Système de filtrage

Le lave-vaisselle ne doit jamais être utilisé sans les filtres
Une mauvaise remise en place du filtre peut réduire le niveau de performance de l’appareil et endommager la
vaisselle et les ustensiles.

Étape 1 : Tournez le filtre dans le sens inverse des aiguilles d’une montre

Étape 2 : Soulevez le filtre

Le filtre empêche l'entrée de plus gros restes de nourriture ou d'autres objets dans la pompe. Les résidus peuvent bloquer le filtre,

dans ce cas ils doivent être retirés.

Le système de filtrage comprend un filtre grossier, un filtre plat
(filtre principal) et un microfiltre (filtre fin).

Filtre principal

Les particules de nourriture et de saleté emprisonnées dans ce
filtre sont pulvérisées par un jet spécial sur le bras d'aspersion
inférieur et lavées pour être évacuées.

Des objets plus gros, tels que des morceaux d'os ou de verre qui
pourraient bloquer le tuyau d’évacuation, sont coincés dans le filtre.
Pour supprimer les morceaux attrapés par le filtre, pressez
doucement le robinet sur le haut de ce filtre et soulevez-le.

Ce filtre retient les résidus de saleté et de nourriture dans la zone de

carter et empêche qu’ils se redéposent sur la vaisselle pendant le

cycle de lavage.

Ensemble de filtres

Le filtre élimine efficacement les particules de nourriture de l'eau de lavage, ce qui permet de les recycler pendant le cycle.
Pour de meilleures performances et de meilleurs résultats, le filtre doit être nettoyé régulièrement. Pour cette raison, il est
préférable de retirer les plus grosses particules d’aliments coincés dans le filtre après chaque cycle de lavage en rinçant le filtre
semi-circulaire et la coupelle à l’eau courante. Pour retirer le dispositif de filtration, tirez de la poignée de la tasse vers le haut.

Lorsque vous suivez cette procédure de l'étape 1 à l'étape 2, le système de

filtrage sera enlevé ; En la suivant de l'étape 2 à l'étape 1, le système de
filtrage sera installé.

14

Remarques:

Lorsque vous nettoyez les filtres, ne frappez pas dessus. Sinon, les filtres
pourraient être déformés et les performances du lave-vaisselle pourraient être
diminuées.

N’utilisez jamais un nettoyant en spray pour nettoyer le panneau de porte car cela pourrait
endommager le verrouillage de la porte et les composants électriques.
Les agents abrasifs ou certains essuie-tout ne doivent pas être utilisés en raison du
risqué de rayures ou de taches sur la surface en acier inoxydable.

Entretenir le lave-vaisselle

-

Vérifiez que les filtres ne soient pas bloqués après chaque utilisation du lave-vaisselle.

-

En dévissant le filtre grossier, vous pouvez retirer le système de filtration. Enlevez les restes de
nourriture et nettoyez les filtres à l'eau courante.

L’ensemble de filtres doit être nettoyé une fois par semaine.

Nettoyer le filtre

Pour nettoyer le filtre grossier et le filtre fin, utilisez une brosse de nettoyage. Remontez les pièces du filtre comme indiqué sur les
schémas de la dernière page et réinsérez tout l'assemblage dans le lave-vaisselle, en le positionnant à sa place et en appuyant
vers le bas.

Le panneau de commande peut être nettoyé en utilisant un chiffon légèrement humide. Après le nettoyage, assurez-vous de bien
le sécher.

Pour l'extérieur, utilisez une bonne cire à polir pour électroménager.

N'utilisez jamais d'objets pointus, de tampons à récurer ou de nettoyants puissants sur une quelconque partie du lave-vaisselle.

Nettoyer la porte

Protection contre le gel

En hiver, veuillez prendre des mesures de protection contre le gel sur le lave-vaisselle ：

1.

Coupez l’alimentation électrique du lave-vaisselle.

2.

Fermez l’alimentation d’eau et débranchez le tuyau d’arrivée d’eau de la vanne d’eau.

3.Videz l’eau du tuyau d’entrée et de la vanne d’eau (utilisez une casserole pour
recueillir l’eau)

4.Reconnectez le tuyau d’arrivé d’eau à la vanne d’eau.

5.Retirez le filtre au fond de la cuve et utilisez une éponge pour absorber l’eau dans le carter.

Si votre lave-vaisselle ne fonctionne pas à cause du gel,
veuillez contacter un technicien professionnel.

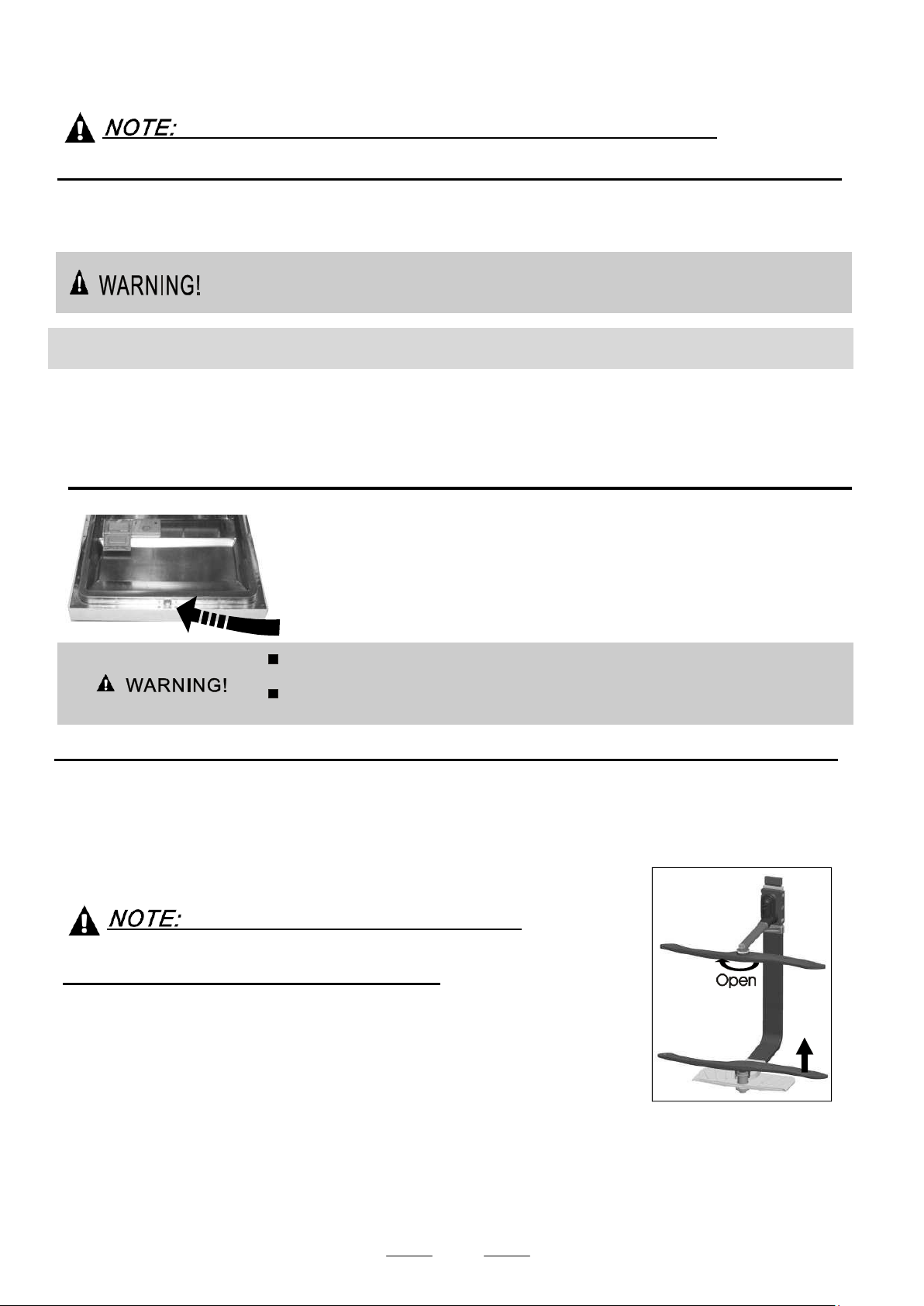

Nettoyer les bras d’aspersion

Pour nettoyer le bord autour de la porte, n'utilisez qu'un chiffon doux, chaud et humide.
Pour éviter la pénétration de l'eau dans la serrure de la porte et les composants
électriques, n'utilisez aucun nettoyeur aérosol.

Il est nécessaire de nettoyer régulièrement les bras
d'aspersion pour que les produits chimiques d'eau dure
n’obstruent pas les jets et la position des bras d'aspersion.

Pour retirer le bras d’aspersion supérieur, maintenez l'écrou, et tournez le bras
dans le sens des aiguilles d'une montre pour le retirer.

Pour retirer le bras d'aspersion inférieur, retirez le bras
d'aspersion vers le haut.

Lavez les bras dans de l'eau savonneuse et chaude et
utilisez une brosse douce pour nettoyer les jets.
Remettez-les en place après les avoir bien rincés.

Comment maintenir votre lave-vaisselle en forme

Danger de choc électrique
Débranchez l'alimentation électrique avant d'installer le
lave-vaisselle.
Ne pas le faire peut entraîner la mort ou un choc
électrique..

●

Préparation de l’installation

Après chaque lavage Lorsqu’il est inutilisé pendant longtemps

Après chaque lavage, fermez l'alimentation d’eau de
l'appareil et laissez la porte légèrement ouverte pour
que l'humidité et les odeurs ne restent pas à l'intérieur.

Débranchez la prise

Avant de nettoyer ou d'effectuer l'entretien, toujours
débrancher la prise.

Pas de solvants ou nettoyage abrasifs

Pour nettoyer les parties extérieures en caoutchouc du
lave-vaisselle, n'utilisez pas de solvants ou de produits
de nettoyage abrasifs.
Utilisez uniquement un chiffon avec de l'eau chaude
savonneuse.
Pour enlever les taches de la surface intérieure, utilisez
un chiffon imbibé d'eau et un peu de vinaigre, ou un
produit de nettoyage spécialement conçu pour les lave­vaisselle.

8 Instructions d’installation

Il est recommandé d’effectuer un cycle de lavage à vide,
puis de débrancher la prise, fermer l'arrivée d'eau et
laisser la porte de l'appareil légèrement ouverte. Cela
permettra aux joints de porte de durer plus longtemps et à
empêcher les odeurs de se former dans l'appareil.

Déplacer l’appareil

Si l'appareil doit être déplacé, essayez de le maintenir en
position verticale. En cas de nécessité absolue, il peut
être positionné sur l’arrière.

Joints

L'un des facteurs responsables de la formation d'odeurs
dans le lave-vaisselle est la nourriture qui reste coincée
dans les joints. Un nettoyage périodique avec une éponge

humide empêchera cela d’arriver.

L’installation des tuyaux et des

équipements électriques doit être
effectuée par des professionnels.

La position d’installation du lave-vaisselle doit être proche des tuyaux d’entrée et
d’écoulement et du cordon d’alimentation.

Un côté de l’évier devrait être choisi pour faciliter le raccordement des tuyaux de vidange

du lave-vaisselle.
Note : Veuillez vérifier les accessoires d’installation fournis (crochet pour panneau

esthétique, vis)

Veuillez lire attentivement les instructions d'installation.

Illustrations des dimensions de l'armoire et position d'installation du lave-vaisselle
Les préparations doivent être faites avant de déplacer le lave-vaisselle à l’endroit d’installation.

Choisissez un endroit près de l’évier pour faciliter l’installation des tuyaux d’entrée et de vidange (voir

1

dessin 1)
Si le lave-vaisselle est installé au coin du meuble, il doit y avoir de l’espace (voir dessin 2) Lorsque la porte

2

est ouverte .

15

Entrées
électriques, de
drainage et

d’alimentation
d’eau

Dimensions du
meuble moins
de 5 mm entre
le haut du lave­vaisselle et le
meuble et la
porte extérieure
alignée sur le
meuble

Espace minimal
lorsque la porte
est ouverte

Le panneau
esthétique devrait
être installé
Conformément
aux dimensions
illustrées

【Dessin1】

Cabinet dimensions

Less than 5mm
between the top
of dishwasher and
cabinet and the

【Dessin2】

Minimum space when
the door is opened

90 ° 90 °

820mm

580mm

Espace entre le bas et le
sol du meuble

600 mm

80

100

Lave­vaisselle

Porte du lave­vaisselle

Espace minimum 50mm

Cabinet

● Dimensions et installation du panneau esthétique

1 Le p an neau esthéti qu e en bo is doit être ins ta llé sel on le dessin 3 .

【Dessin3】

(Unité: mm)

16

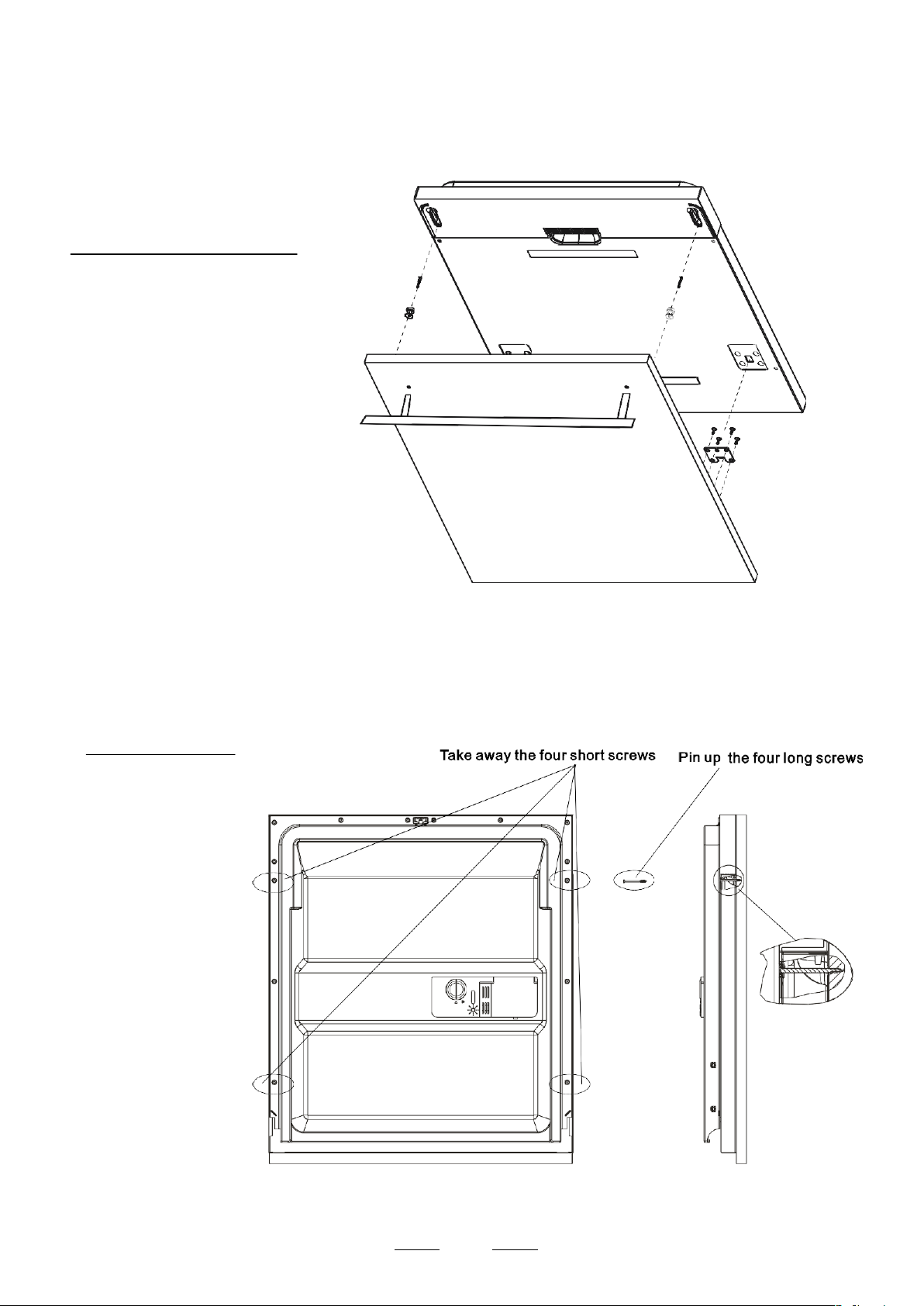

2 Installez le crochet sur le panneau esthétique en bois et placez le crochet dans la fente de la porte

1. Enlevez les 4
vis courtes

2. Mettre les 4
longues vis

extérieure du lave-vaisselle (voir dessin 4a). Après le positionnement du panneau, fixez le panneau
sur la porte extérieure avec des vis et des boulons (Voir dessin 4b).

【Dessin4a】

Installation du panneau

esthétique

【Dessin4b】

Installation du panneau

esthétique en bois

17

Veuillez fixer le tuyau de la manière A ou B

Le haut du tuyau doit
être inférieur à
1000mm

Tuyau de vidange

●

Les ressorts de la porte sont réglés en usine à
la tension adéquate pour la porte extérieure.
Si des panneaux esthétiques en bois sont
installés, vous devrez ajuster la tension du
ressort de la porte. Tournez la vis de réglage
pour actionner le dispositif de réglage afin de
solliciter ou détendre le câble en acier (voir
dessin 5)

La tension du ressort de la porte est
correcte lorsque la porte reste
horizontale en position
complétement ouverte, mais se
terme en poussant légèrement du
doigt.

Ajustement de la tension du ressort de la porte

【Dessin5】

Ajustement de la
tension du ressort de
la porte

●

Connection des tuyaux d’évacuation

Insérez le tuyau de vidange dans un tuyau d’un diamètre minimum de 40 mm ou laissez-le couler dans l’évier en veillant à ne

pas le plier ou le tordre. Le haut du tuyau doit être inférieur à 1000mm.

Avant

Comptoir

NOTE
The top of the hose

must be less than

A

1000mm.

Drain pipe

18

B

φ 40mm

1. Installez la porte du meuble sur la porte extérieure du lave-vaisselle en utilisant les supports fournis.

●

Étapes d’installation du lave-vaisselle

(Dessin 7)

Se référer au modèle pour le positionnement des supports.

2. Ajustez la tension des ressorts de la porte avec une clé Allen en tournant dans le sens des aiguilles
d’une montre pour serrer les ressorts gauche et droit de la porte. Ne pas le faire pourrait
endommager le lave-vaisselle (Dessin 2)

3. Connectez le tuyau d’arrivé à l’alimentation en eau froide.

4. Connectez le tuyau de vidange. Reportez-vous au schéma (Dessin 6)

5. Connectez le cordon d’alimentation.

6. Fixez la bande de condensation sous le plan de travail du meuble. Veuillez vous assurer que la bande
de condensation est alignée avec le bord du plan de travail.

7. Mettez le lave-vaisselle en place (Dessin 4)

8. Mettez le lave-vaisselle à niveau. Les pieds arrière peuvent être ajustés de l’avant du lave­vaisselle en tournant la vis Allen au milieu de la base du lave-vaisselle, en utilisant une clé Allen
(Dessin 5A). Pour ajuster les pieds avant, utilisez un tournevis plat et tournez les pieds avant jusqu’à
ce que le lave-vaisselle soit à niveau (Dessin 5B).

9. Le lave-vaisselle doit être fixé en place. Pour ce faire, il existe trois façons :

A.

Plan de travail normal : placez le crochet d’installation droit (gauche) dans la fente du plan
latéral droit (gauche) et fixez-le au plan de travail à l’aide de deux vis à bois (Dessin 6)

B.

Surface de travail normale: insérez le crochet d'installation dans la fente d u plan latéral et fixez-le
à la surface de travail à l'aide des vis à bois (Illustration 6).

C.

Plan de travail en marbre ou granit : Fixer le latéral avec des vis (Dessin 7).

19

Le lave-vaisselle doit être à niveau pour un bon fonctionnement et de bonnes performances de

Pour votre sécurité personnelle :
N’utilisez pas de rallonge ni d’adaptateur avec cet appareil.
Ne couper ou ne retirer en aucun cas le branchement à la terre
Branchement à partir du cordon d’alimentation.

À propos du branchement électrique

Branchement électrique

Assurez vous qu’il y ait

bien un branchement à
la terre avant utilisation

Comment connecter le tuyau d’alimentation de sécurité

Vérifier le niveau d'avant en
arrière

Spirit level

Véri fiez le niv eau d'un c ôté à l'a utre

lavage.

1

Placez un niveau à bulle sur la porte et la glissière à l’intérieur comme indiqué
pour vérifier que le lave-vaisselle est à niveau.

2

Mettez le lave-vaisselle à niveau en ajustant les trois pieds de nivellement
individuellement.

3

Lorsque vous mettez le lave-vaisselle à niveau, veillez à ne pas laisser basculer le lave­vaisselle.

【Dessin8】

Illustration de l’ajustement des pieds

NOTE:
La hauteur de réglage
maximale des pieds est de
50mm.

Exigences concernant l’installation électrique

Veuillez consulter l'étiquette pour connaître la tension et connecter le lave-vaisselle à l'alimentation appropriée. Utilisez le fusible
requis de 10 A, le fusible à temporisation ou le disjoncteur recommandé et fournissez un circuit séparé desservant uniquement cet
appareil.

Assurez-vous que la tension et la fréquence de la puissance correspondent à ceux sur la plaque
signalétique. Insérez la prise uniquement dans une prise électrique correctement branchée à la
terre. Si la prise électrique à laquelle l'appareil doit être connecté n'est pas adaptée à la prise de
courant, remplacez la prise, plutôt que d'utiliser un adaptateur ou autre chose similaire car ils
pourraient entrainer une surchauffe et prendre feu.

L'appareil doit être raccordé au réseau d'eau à l'aide de nouveaux jeux de
flexibles. Les anciens flexibles ne doivent pas être réutilisés.

La pression de l'eau doit être comprise entre 0,04 MPa et 1 MPa. Si la pression est
inférieure au minimum, consultez notre service après-vente pour obtenir des conseils.

Retirez complètement les tuyaux d'alimentation de sécurité du compartiment de stockage situés à

1

l'arrière du lave-vaisselle
Serrer les vis du tuyau d'alimentation de sécurité au robinet avec un filetage de 3/4 pouce.

2

Allumez l'eau complètement avant de démarrer le lave-vaisselle.

3

20

21

2

À PROPOS DU TUYAU D’ALIMENTATION DE SÉCURITÉ

ATTENTION !

Raccordement à l’eau froide

Lancement du lave-vaisselle

Le tuyau d'alimentation de sécurité est constitué de doubles parois. Le système de tuyau garantit son intervention en
bloquant le flux d'eau en cas de rupture du tuyau d'alimentation et lorsque l'espace d'air entre le tuyau d'alimentation lui­même et le tuyau ondulé externe est plein d'eau.

Un tuyau qui se fixe à jet d'évier peut éclater s'il est installé sur la même conduite d'eau que le lave-vaisselle. Si votre évier
en a un, il est recommandé de débrancher le tuyau et de boucher le trou.

COMMENT DÉBRANCHER LE TUYAU D’ALIMENTATION DE SÉCURITÉ

Éteignez l’eau.

1

Relâchez la pression d’eau en appuyant sur le bouton de relâchement de pression. Cela relâche la pression de l’eau et vous

protège, ainsi que la pièce, contre les grandes éclaboussures.

Dévissez le tuyau d'alimentation de sécurité du robinet.

3

Raccordez le tuyau d'alimentation en eau froide à un connecteur fileté 3/4 (pouce) et assurez-vous qu'il est fermement fixé. Si les
conduites d'eau sont neuves ou n'ont pas été utilisées pendant longtemps, laissez couler l'eau pour vous assurer que l'eau est
claire et sans impuretés. Si cette précaution n'est pas prise, l'entrée d'eau risque de se boucher et d'endommager l'appareil.

Positionner l’appareil

Placez l'appareil à l'emplacement souhaité. L’arrière devrait reposer contre le mur derrière lui, et les côtés, le long
des meubles adjacents ou des murs. Le lave-vaisselle est équipé de tuyaux d'alimentation et d'évacuation d'eau qui
peuvent être positionnés soit sur le côté droit ou sur le côté gauche pour faciliter une bonne installation.

Comment évacuer l’excès d’eau des tuyaux

Si l'évier est plus haut que le sol, l'excès d'eau dans les tuyaux ne peut pas être évacué
directement dans l'évier. Il sera nécessaire d’évacuer l'excès d'eau des tuyaux dans un bol ou un
récipient approprié tenu à l'extérieur et plus bas que l'évier.

Sortie d’eau

Connectez le tuyau de vidange d'eau. Le tuyau de vidange doit être correctement installé pour
éviter les fuites d'eau. Assurez-vous que le tuyau d'arrivée d'eau n'est pas plié ou écrasé.

Tuyau d’extension

Si vous avez besoin d'une rallonge de tuyau de vidange, veillez à utiliser un tuyau de vidange similaire.

Il ne doit pas dépasser 4 mètres ; sinon, l'effet nettoyant du lave-vaisselle pourrait être réduit.

Raccordement au syphon

Insérez le tuyau de vidange dans un tuyau d'un diamètre minimal de 40 mm ou laissez-le couler dans l'évier en veillant à ne pas le
plier ou le tordre. Le haut du tuyau doit être inférieur à 1000mm

Les choses suivantes doivent être vérifiées avant de démarrer le lave-vaisselle :

Le lave-vaisselle est à niveau et bien fixé

1

La vanne d’entrée est ouverte

2

S’il y a une fuite au niveau des raccordements des conduits

3

Les fils sont correctement connectés

4

L’alimentation est allumée

5

Les tuyaux d’entrée et d’écoulement sont noués

6

Tous les matériaux d’emballage et documents doivent être sortis du lave-

7

vaisselle

Après l’installation, veuillez vous assurer de conserver ce
manuel. Le contenu de ce manuel est très utile pour les
utilisateurs.

9.Résolution des problèmes

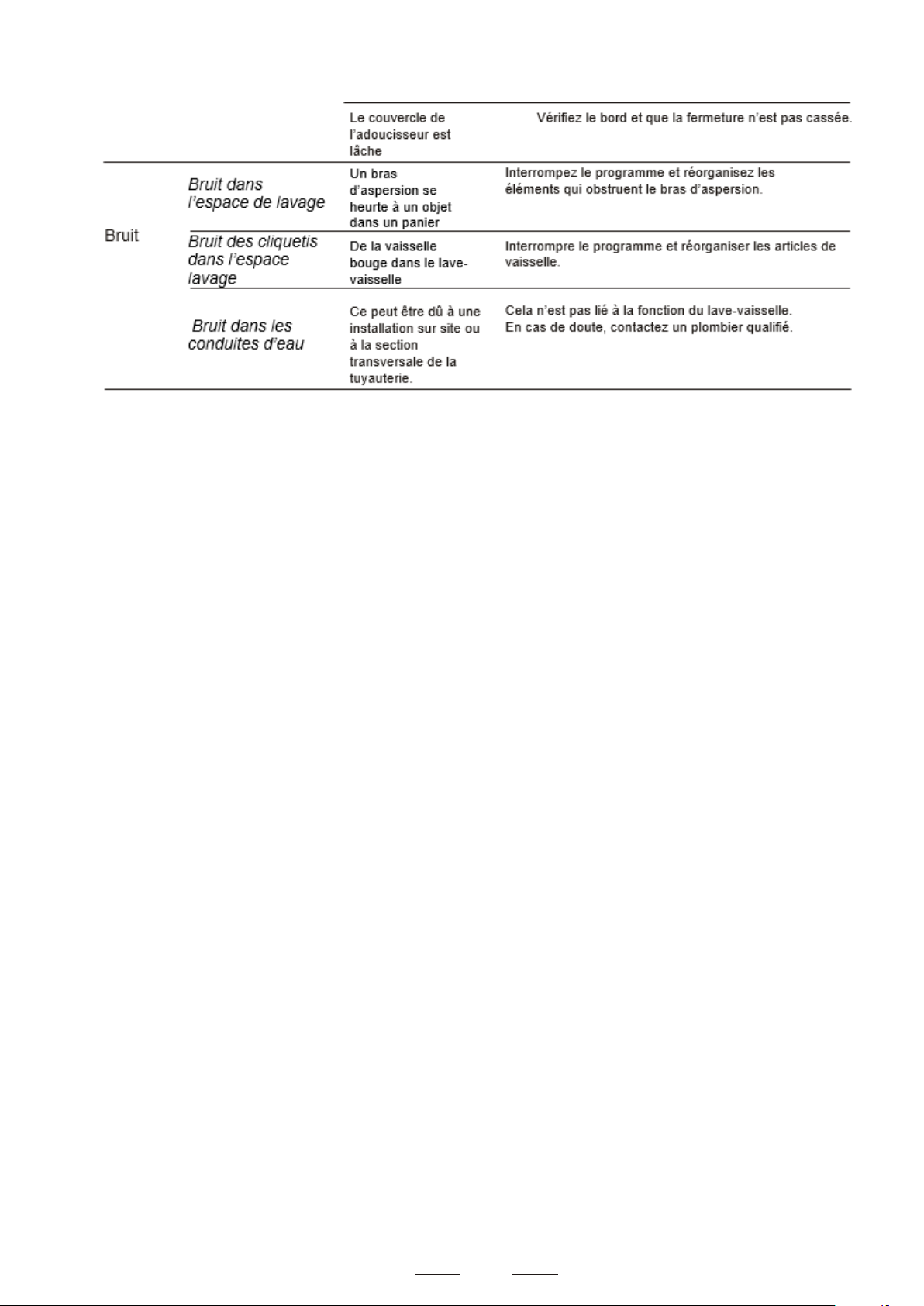

Avant d’appeler au service client

22-1

22-2

23-1

Le voyant « rapide » clignote rapidement

Temps plus long à l’intérieur

Les robinets ne sont pas ouverts, ou la
quantité d'eau est restreinte, ou la
pression de l'eau est trop faible.

Les voyants 90 min et Rapide clignotent

N’attend pas la temperature
necessaire

Dysfonctionnement de l'élément chauffant

Le voyant ECO clignote

Débordement.

Certains éléments du lave-vaisselle
fuient

En cas de débordement, fermez l'alimentation d’eau principale avant d'appeler un service
S'il y a un débordement dans l’appareil en raison d'un trop-plein ou d'une petite fuite, l'eau doit

être retirée avant de redémarrer le lave-vaisselle.

Codes d’erreur

Code

Signification

Cause possible

Lorsque certains dysfonctionnements apparaissent, l'appareil affiche des codes d'erreur pour vous
avertir :

23-2

Hauteur :
Largeur :
Profondeur :

Pression de l’eau:

Alimentation :
Capacité:

815mm

598 mm

550mm(porte fermée)

0.04-1.0MPa
Voir étiquette

12 couverts

Informations techniques

24

1. Panier supérieur 2. Panier inférieur Informations pour les tests de comparabilité selon EN50242 Capacité : 12 couverts

Position du panier supérieur : position la plus basse Programme : ECO

Réglages d’aide au rinçage : 6

Réglages de l’adoucisseur :

3

3. Panier à couverts

Cuillère à soupe Fourchettes Fourchettes Cuillères à café Cuillère à dessert Fourchette de service Cuillère de service Cuillère à dessert

Note : veuillez placer les articles légèrs sur l’étagère. Le poids

total est inférieur à 1,5 kg

Fabricant

TEKA

Type/Description

Nombre de couverts

Classe d’efficacité énergétique

A++

Consommation d’énergie annuelle

Consommation d’énergie du cycle de lavage standard

0.91 kWh

Consommation d’énergie en mode éteint

0,45 W

Consommation d’énergie en mode laissé allumé

0,49 W

Consommation d’eau annuelle

Classe d’efficacité de séchage

A

Cycle de lavage standard

ECO 45°C

Durée du cycle de lavage standard

190 min

Niveau sonore

49 dB(A) re 1 pW

Montage

Encastré

Peut être encastré

Oui

Hauteur

81,5 cm

Largeur

Profondeur (avec les connecteurs)

55 cm

Consommation d’énergie

1760-2100 W

Tension/Fréquence

AC220-240 V/50 Hz

Pression de l’eau (pression d’écoulement)

0,4 – 10 bar = 0,04-1 Mpa

Fiche produit

NOTE：

12

258 kWh

3080 litres

59,8 cm

Fiche de lave-vaisselle ménager selon la directive de l’UE 1059/2010 :

DW8 55 F I VR01

A + + + (efficacité la plus haute) à D (efficacité la plus basse)

Consommation d'énergie "2

d'eau froide et la consommation des modes basse consommation. La consommation d'énergie réelle dépendra de la façon
dont l'appareil est utilisé.

Consommation d'eau "3

consommation d'eau réelle dépendra de la façon dont l'appareil est utilisé.

58" kWh par an, sur la base de 280 cycles de nettoyage standard utilisant le remplissage

080" litres par an, basée sur 280 cycles de nettoyage standard. La

A (efficacité la plus haute) à G ( efficacité la plus basse)

Ce programme est adapté au nettoyage de la vaisselle normalement

sale et c'est le programme le plus efficace en termes de consommation
d'énergie et d'eau pour ce type de vaisselle.

L'appareil répond aux normes et directives européennes en vigueur à la livraison :

- LVD 2014/ 35/EU

- EMC 20 14/30 /EU

- E 200 9/125/EC rP

Les valeurs ci-dessus ont été mesurées conformément aux normes dans des conditions de fonctionnement spécifiées. Les
résultats peuvent varier considérablement selon la quantité et la saleté de la vaisselle, la dureté de l'eau, la quantité de
détergent, etc.

Le manuel est basé sur les normes et règles de l'Union européenne.

www.teka.com

Asped mos eriatius sit atet hicil et velit
