TEKA CNL3000 User Manual

TEKA GROUP

COUNTRY CITY COMPANY CC PHONE FAX

Australia Victoria TEKA AUSTRALIA Pty.Ltd. 61 3-9550-6100 3-9550-6150
Austria Wien KÜPPERBUSCH GmbH. 43 1-866-800 1-866-8082
Belgium Zellik B.V.B.A. KÜPPERBUSCH S.P.R.L. 32 2-466-8740 2-466-7687
Bulgaria Sofia TEKA BULGARIA EOOD. 359 2-9768-330 2-9768-332
Chile Santiago de Chile TEKA CHILE S.A. 56 2-4386-000 2-4386-097
China (Pop.Rep.) Shangai TEKA INTERNATIONAL TRADING (Shanghai) 86 21-511-688-41 21-511-688-44
Czech Republic Libeò TEKA CZ, S.R.O. 420 2-84-691940 02-84-691923
Ecuador Guayaquil TEKA ECUADOR, S.A. 593 4-2251174 342-250-693
France Cergy Pontoise TEKA FRANCE S.A.S. 33 1-343-01597 1-343-01598
Greece Athens TEKA HELLAS A.E. 30 210-9760283 210-9712725
Hungary Budapest TEKA HUNGARY KFT. 36 1-354-21-10 1-354-21-15
Indonesia Jakarta P.T. TEKA BUANA 62 21-390-5274 21-390-5279
Italy Frosinone TEKA ITALIA S.P.A. 39 0775-898271 0775-294681
Korea (Rep.South) Seoul TEKA KOREA CO. LTD. 82 2-599-4444 222-345-668
Malaysia Selangor Darul Ehsan TEKA KÜCHENTECHNIK (MALAYSIA) SDN 60 3-7620-1600 3-7620-1626
Mexico Mexico D.F. TEKA MEXICANA S.A. de C.V. 52 555-133-0493 555-762-0517
Pakistan Lahore KÜPPERSBUSCH TEKA PAKISTAN Pvt. Ltd. 92 42-631-2182 42-631-2183
Poland Pruszków TEKA POLSKA SP. ZO.O 48 22-7383270 22-7383278
Portugal Ilhavo TEKA PORTUGAL, S.A. 351 234-329-500 234-325-457
Russia Moscow TEKA RUS LLC 7 095-737-4690 095-737-4689
Singapore Singapore TEKA SINGAPORE PTE. LTD. 65 67342415 67346881
Thailand Bangkok TEKA (TAILAND) CO. LTD. 66 2-6933237 2-6933242
Turkey Istanbul TEKA TEKNIK MUTFAK 90 212-274-3134 212-274-56-86
Ukraine Kiev TEKA UA 380 44-272-33-90 44-279-58-54
United Arab Emirates Dubai TEKA KÜCHENTECHNIK MIDDLE EAST FZE 971 4-887-2912 4-887-2913
United Kingdom Milton Abingdon TEKA PRODUCTS LTD. 44 1235-861916 1235-835107
U.S.A. Tampa TEKA USA, INC. 1 800-419-9344 813-228-8604
Venezuela Caracas TEKA ANDINA, S.A. 58 2-1229-12821 2-1229-12825

KÜCHENTECHNIK

Teka Industrial, S.A. Teka Küchentechnik GmbH

Cajo, 17 Sechsheldener Str. 122
39011 Santander (Spain) 35708 Haiger (Germany)
Tel.: [phone] Telefon: [phone]
Fax: [phone] Telefax: 49-2771-8141-10
http://www.teka.es http://www.teka.com

Manual de instrucciones

Campanas Extractoras CNL-3000/9000 // CNX-6000

Bedienungsanleitung

Dunstabzugshauben CNL-3000/9000 // CNX-6000

Instruction Manual

Cooker Hoods CNL-3000/9000 // CNX-6000

Manuel d’instructions

Hottes aspirantes CNL-3000/9000 // CNX-6000

Manual de Instruções

Exaustores CNL-3000/9000 // CNX-6000

Használati útmutató a

Típusú páraelszívókhoz CNL-3000/9000 // CNX-6000

Kullanma Kilavuzu

Aspiratör CNL-3000/9000 // CNX-6000



УХСПМЕНПУ БРПССПЦЗФЗСБУ CNL-3000/9000 // CNX-6000

Libretto istruzioni

Cappe aspiranti CNL-3000/9000 // CNX-6000

Instrukcje obsùugi

Wyci¹gi Kuchenne CNL-3000/9000 // CNX-6000

Руководство по эксплуатации

Кухонные вытя жки CNL-3000/9000 // CNX-6000

20/04/09

Español

Estimado cliente:
Le felicitamos por su elección. Estamos

seguros que este aparato, moderno,
funcional y práctico, construido con
materiales de primera calidad, ha de
satisfacer plenamente sus necesidades.

Lea todas las secciones de este MANUAL
DE INSTRUCCIONES antes de utilizar la
campana por primera vez, a fin de obtener
el máximo rendimiento del aparato y evitar
aquellas averías que pudieran derivarse
de un uso incorrecto, permitiéndole
además solucionar pequeños problemas.

Guarde este manual, le proporcionará
información útil sobre su campana en todo
momento y facilitará el uso de la misma
por parte de otras personas.

Instrucciones de seguridad

---------------------------------------------------

* Antes de la primera puesta en Servicio se
deben tener en cuenta las instrucciones de
instalación y conexión.

* No tire nunca del cable para desenchufar
la campana.

* No ponga la campana en funcionamiento si
el cable de alimentación eléctrica está
deteriorado o presenta cortes, o si el aparato
muestra síntomas de deterioros visibles en
la zona de los mandos.

* Si la campana deja de funcionar o lo hace
de modo anormal, desconéctela de la red y
comuníquelo al Servicio de Asistencia
Técnica.

* No dejar quemadores de gas encendidos,
sin recipiente que los cubra, debajo de la
campana.

* No permitir la acumulación de grasa en
ninguna parte de la campana, especialmente
en el filtro. OCASIONA RIESGO DE
INCENDIO.

* No flamear debajo de la campana.

* Antes de instalar esta campana consulte
los Reglamentos y Disposiciones locales
vigentes respecto a la normativa vigente de
aire y humos.

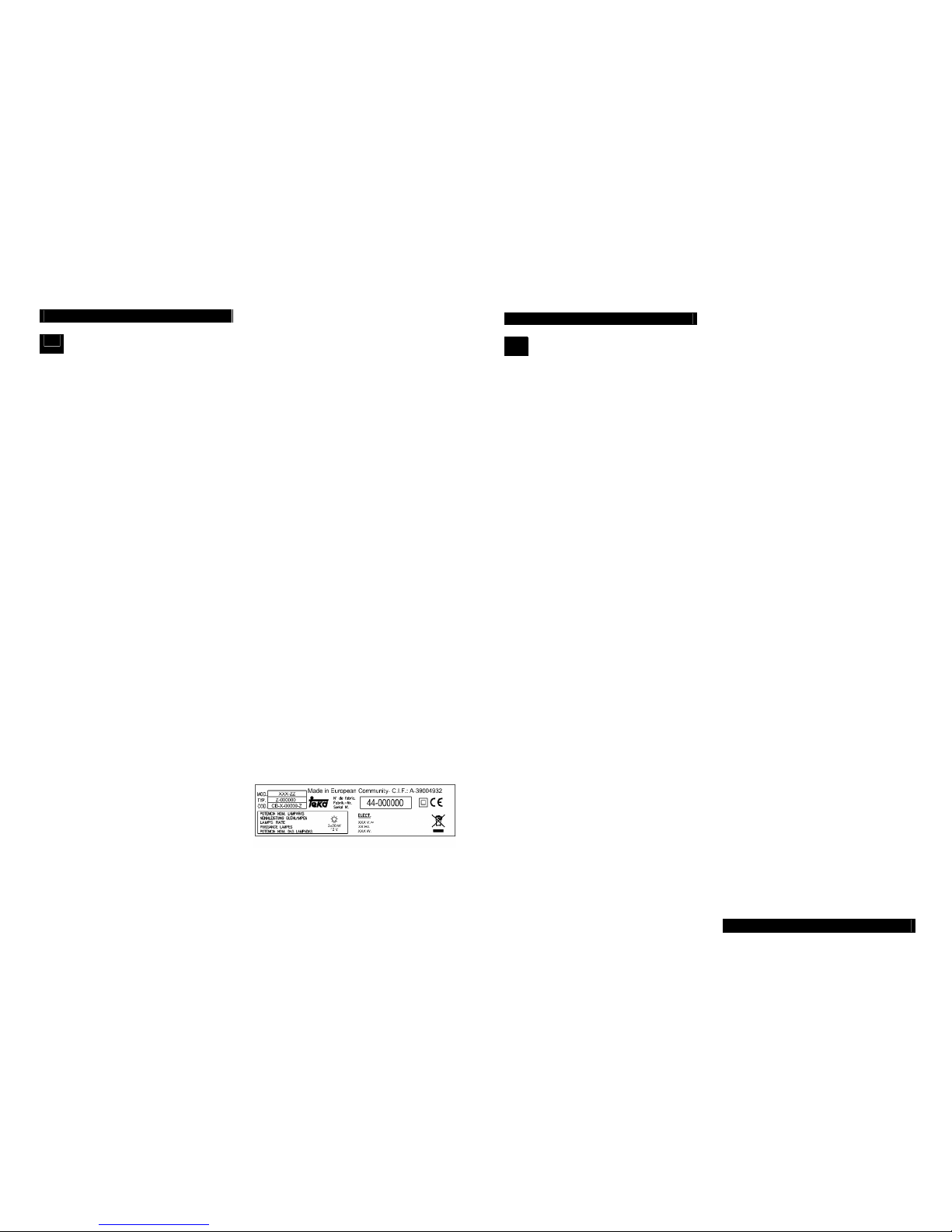

* Antes de conectar la campana a la red
eléctrica, compruebe que la tensión y la
frecuencia de la red se corresponden con la
indicada en la etiqueta de características de
la campana, situada en la parte interior de la
misma.

* En las campanas con clavija, esta debe ser
accesible, o instalarse un interruptor de corte
omnipolar, con una separación mínima
entre contactos de 3 mm.

* El aire evacuado no debe ser enviado por
conductos que se utilicen para evacuar
humos de aparatos alimentados por gas u
otro combustible. La habitación ha de estar
provista de una ventilación adecuada si se
va a utilizar la campana simultáneamente
con otros aparatos alimentados por energía
diferente de la eléctrica.

* Le recomendamos usar guantes y extremar
la precaución cuando limpie el interior de la
campana.

* Su campana está destinada para uso
doméstico y únicamente para la extracción y
purificación de los gases provenientes de la
preparación de alimentos. El empleo para
otros usos es bajo su responsabilidad y
puede ser peligroso.

* Para cualquier reparación, incluída la
sustitución del cable de red, debe dirigirse al
Servicio de Asistencia Técnica cualificado
más cercano, usando siempre repuestos
originales. Las reparaciones o modificaciones
realizadas por otro personal pueden
ocasionar daños al aparato o un mal
funcionamiento, poniendo en peligro su
seguridad. El fabricante no se responsabiliza
de los daños originados por el uso indebido
del aparato.

6.-

CNL-3000 // CNX-6000

A B

CNL-9000

A B

4.-

5.-

Descripción del aparato (Fig. 1)

---------------------------------------------------

A Mandos del motor que permiten

seleccionar tres velocidades (CNL).

B Interruptor de luz independiente del

funcionamiento de los motores.

C Panel electrónico que permite

seleccionar seis velocidades y luz
(CNX).

D Iluminación mediante lámparas

halógenas.

E Filtros situados sobre la zona de

cocción, fácilmente extraibles para su
lavado.

F Conjunto extraible que permite una

mayor superficie de captación de
gases.

G Posibilidad de incorporar filtros de

carbón activo (Fig. 5).

H-I Aletas anti-retorno que se colocarán en

la boca de salida, situando sus
extremos en los orificios dispuestos
para ello (Fig. 4).

Instrucciones de uso

---------------------------------------------------

Para conseguir una mejor aspiración le
recomendamos poner en funcionamiento la
campana unos minutos antes de cocinar
(entre 3 y 5 minutos) para que el flujo de aire
sea continuo y estable al momento de
aspirar los humos.

De igual modo, mantenga la campana
funcionando unos minutos después de
cocinar para el total arrastre de humos y
olores al exterior.

CNL

Pulsando el mando que indica la figura
1-A/B podrá controlar las funciones de la
campana.

Puesta en marcha (Velocidad)

I --- Baja
II --- Alta
+ --- Intensiva

Iluminación

Encendido // Apagado

CNX

Pulsando el panel electrónIco que indica la
figura 1-C podrá controlar las siguientes
funciones de la campana:

Puesta en marcha

1.- Con la campana parada, pulsar el icono
“ ” para que arranque en primera

velocidad.

2.- Para aumentar de velocidad progresiva­mente, pulsar el icono “ ” tantas veces

como necesite, hasta llegar a la máxima
velocidad.

3.- Para seleccionar directamente la sexta
velocidad (velocidad máxima) con la
campana parada o desde cualquier
velocidad inferior, mantener pulsado el

icono “ ” durante 1,5 segundos.

4.- La sexta velocidad está temporizada, por
lo que la campana volverá Automáti­camente a la quinta velocidad
transcurridos diez minutos.

5.- Para disminuir la velocidad progresiva­mente, pulsar el icono “ “ tantas veces

como necesite.

6.- Para apagar directamente la campana
desde cualquier velocidad mantener el

icono “ “ pulsado durante 1,5 segundos.

Iluminación

Se puede elegir entre iluminación manual ó
automática:

- La iluminación manual se enciende y se
apaga al pulsar el icono “ ”.

- La iluminación automática se enciende y se
apaga al tirar y empujar de la bandeja.

Pulsar el icono “ ” durante 2 segundos
para pasar de iluminación manual a
automática y viceversa.

El paso del modo Manual a Automático se
indica con tres parpadeos del indicador LED
de velocidad 1.
El paso del modo Automático a Manual se
indica con tres parpadeos del indicador LED
de velocidad 6.

En ambos casos, el encendido es
instantáneo y el apagado es progresivo.

F

G

H

Español

Limpieza y mantenimiento

---------------------------------------------------

Antes de efectuar cualquier operación de
limpieza y mantenimiento, asegúrese que el
aparato está desconectado de la red.
Para realizar labores de limpieza y
mantenimiento, cumpla con las Instrucciones
de Seguridad. Existe riesgo de incendio en
caso de que la limpieza no se efectúe
conforme a las instrucciones.

Limpieza del filtro

Para extraer los filtros de sus alojamientos
actúe sobre los dispositivos de
enclavamiento. Proceda a su limpieza, bien
introduciéndolo en el lavavajillas, (ver
observaciones) o dejándolo sumergido en
agua caliente el tiempo necesario para
facilitar la eliminación de grasas, o si lo
desea, mediante el uso de sprays
específicos (protegiendo las partes no
metálicas). Finalizada la limpieza proceda a
su secado.

Observaciones: La limpieza en lavavajillas
con detergentes agresivos, puede
ennegrecer la superficie metálica sin que
afecte a su capacidad de retención de
grasas.

Atención: La limpieza de filtros debe
efectuarse, como mínimo una vez al mes,
dependiendo de la utilización de la
campana.

Se debe tener en cuenta que al cocinar hay
deposición de grasas en la campana y en el
filtro aunque aquella no se ponga en
funcionamiento.

Limpieza del cuerpo de la campana

Se recomienda la utilización de agua
jabonosa, a 40ºC aproximadamente. Se
utilizará un paño humedecido en dicha agua
para la limpieza de la campana, incidiendo
especialmente en las rendijas.
Posteriormente se secará utilizando un paño
que no desprenda pilosidades.

Atención:

* No use nunca estropajos metálicos ni
productos abrasivos que puedan dañar la
superficie.
* No realice raspaduras con objetos duros,
como cuchillos, tijeras, etc.

Filtro de carbón activo

* Para colocar los filtros de carbón activo es
necesario desmontar previamente los filtros
metálicos.
* Para fijarlos se harán coincidir las patillas
posteriores de cada filtro en el anclaje
previsto para ello en la rejilla de seguridad,
haciéndolos bascular hacia arriba hasta su
fijación con la pestaña frontal de la misma.
(Fig. 5).
* La duración de los filtros de carbón
activado es de tres a seis meses,
dependiendo de uso.
* Los filtros de carbón activo no son lavables
ni regenerables. Una vez agotados, proceda
a la sustitución del mismo.
* Para reemplazar los filtros gastados por
otros nuevos, procederemos en sentido
inverso al de su montaje.

Recambio de Lámparas

* Retire la protrección de cristal del foco y las
lámparas extraíbles quedarán a la vista.
* Observe las precauciones de desconectar
previamente la campana de la red y que las
lámparas a sustituir no estén calientes.
* La potencia máxima de las lámparas es de
20W.

Información Técnica (Fig. 3)

---------------------------------------------------

Dimensiones Ancho = 600 // 900 mm

Fondo = 300 mm
Alto = 355 mm

Características eléctricas:
VER ETIQUETA DE CARACTERÍSTICAS

1.-

2.-

3.-

A

C B D

E

F A

Русский

Если что-то не работает

---------------------------------------------------

Прежде, чем обращаться в Центр
технического обслуживания , проведите
проверку согласно следующей таблице:

НЕИСПРАВНОСТЬ ВОЗМОЖНАЯ

ПРИЧИНА

РЕШЕНИЕ

Шнур не подключен к сети Подключить шнур

Вытя жка не работает

Нет питания в сети Проверить / восстановить питание в

сети
Фильтр забит жиром Очистить или заменить фильтр
Закупорен выходной
воздуховод

Устранить препя тствия для выхода

воздуха

Вытя жка слабо
всасывает или

вибрирует

Выходной воздуховод не
отвечает требования м

Свя заться с установщиком и

следовать указания м настоя щей

инструкции
Перегорели лампочки Заменить лампочки Не загорается

освещение

Лампочки плохо
закреплены

Закрепить лампочки

На данный прибор нанесена манкировка «CE» в соответствии с Директивой 2002/96/ЕС
Европейского парламента и Совета об отходах электрического и электронного
оборудования (RAEE). Правильное уничтожение этого продукта поможет избежать
негативных последствий для рынка и здоровья людей.

Пиктограмма на продукте или в прилагаемой к нему документации означает, что
данный продукт не может обрабатываться как бытовые отходы. Он должен сдаваться в
специальных пунктах сбора электрического и электронного вторсырья . При утилизации
продукта соблюдайте экологические нормативы.
Более подробная информация по обработке, восстановлению и утилизации данного
продукта может быть предоставлена в муниципалитете, службе уничтожения городских
отходов или в магазине, где этот продукт был приобретен.

TEKA INDUSTRIAL S.A. оставля ет çà собой право íà любые необходимые èëè полезные
модификации продукта, не нарушающие его основных характеристик.

Instalación

---------------------------------------------------

Para fijar la campana al mueble, utilice una
de las siguientes opciones:

a) A la parte superior del mueble:

Debe utilizarse la plantilla de la figura 3
donde se indica la posición de los
agujeros pasantes.

b) A los laterales internos del mueble:

1.-Atornillar 2 tornillos a cada lado del
interior del mueble utilizando la plantilla
de la figura 6 (A o B dependiendo del
modelo y de la anchura del mueble).
Posteriormente desatornillarlos unos
3mm.

2.-Atornillar en la parte superior de la
campana las escuadras suministradas,
ajustándolas al ancho interior del
mueble.

3.-Desplazar la campana verticalmente
desde la parte inferior del mueble hasta
encajar los tornillos del mueble en las
ranuras de las escuadras.

4.-Sin soltar la campana, empujarla hacia
el fondo del mueble hasta encajar los
tornillos en una posición estable dentro
de las ranuras.

5.-Elevar la campana hasta su posición
definitiva y reapretar todos los tornillos
de las escuadras.

La parte inferior de la campana deberá
colocarse a una altura mínima de 65 cm
de la encimera de gas y 60 eléctrica. Si
las instrucciones de instalación de
cocinas de gas indican una distancia
superior, debe tenerse en cuenta.
La campana CNL-9000 solo puede ser
instalada en muebles de 90cm.

Una vez instalada la campana, puede
colocarse el embellecedor delantero. Para
ello se limpiará previamente la superficie
frontal de la campana con alcohol
isopropílico (se han de seguir siempre las
recomendaciones de seguridad de los
fabricantes en el manejo de los disolventes).
Tras quitar el papel protector al adhesivo del
embellecedor, se superpondrá este en su
posición correcta, realizando una firme
presión sobre la zona adhesivada.

Cuando la campana de cocina se ponga en
funcionamiento al mismo tiempo que otros
aparatos alimentados por una energía
distinta de la eléctrica, la presión de salida
de aire no debe ser superior a 4 Pa (4x10 –5
bar).

Para obtener un rendimiento óptimo, la
longitud de la tubería de evacuación exterior
no deberá ser superior a CUATRO metros,
ni tener más de dos ángulos (codos) de 90º.

Aunque lo recomendable es la evacuación
de gases al exterior, pueden instalarse filtros
de carbón activado que permiten que los
gases puedan devolverse a la cocina a
través del tubo de salida.

Si desea sustituir el frontis original por otro
igual al mueble, deberá seguir las siguientes

instrucciones (Fig. 2):

* Extraer el conjunto extraible.
* Quitar los tornillos (T) que sujetan el frontis.
* Instalar el nuevo frontis sujetándolo de la
misma forma que el sustituido.

Español

Si algo no funciona

---------------------------------------------------

Antes de solicitar el servicio de reparaciones,
haga las comprobaciones indicadas a
continuación:

DEFECTO POSIBLE CAUSA SOLUCIÓN

El cable de red no está
conectado

Conectar el cable de red

La campana no

funciona

No llega tensión al enchufe Proceder a revisar/reparar la red

eléctrica

Filtro saturado de grasa Proceda a la limpieza o sustitución del

filtro
Obstrucción del conducto
de salida de aire

Elimine las obstrucciones

La campana no

aspira suficiente o

vibra

Conducto de aire
inadecuado

Contacte con el instalador y siga las

instrucciones de este manual
Lámparas fundidas Proceda a la sustitución de las lámparas Las lámparas no

iluminan

Lámparas flojas Apriete las lámparas

Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento
Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta
eliminación de este producto evita consecuencias negativas para el mercado y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto, indica que
no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida
para reciclar aparatos eléctricos y electrónicos. Deséchelo con arreglo a las normas
medioambientales para eliminación de residuos.
Para obtener infomación más detallada sobre el tratamiento, recuperación y reciclaje de este
producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos
urbanos o la tienda donde adquirió el producto.

TEKA INDUSTRIAL, S.A. se reserva el derecho de introducir en sus aparatos las correcciones
que considere necesarias o útiles sin perjudicar sus características esenciales.

Установка

---------------------------------------------------

Способы крепления вытя жки к кухонным
шкафам:

а) К верхней части шкафа:

Используйте шаблон, изображенный на
рис. 3, ãäå указывается
местоположение сквозных отверстий.

б) К боковым поверхностя м шкафа:

1.- Ввинтить 2 винта ê каждой стороне
внутренней поверхности шкафа по
шаблону, показанному на рис. 56 (A-
B). После этого вывинтите èõ
приблизительно на 3 мм.

2.- Привинтите ê верхней стороне
âûòÿ æêè прилагаемые уголки,
подогнав их к внутренней ширине
шкафа.

3.- Переместить âûòÿ æêó вертикально
пока винты, ввинченные в шкаф, не
войдут пазы на уголках.

4.- Íå отпуская âûòÿ æêó, продвинуть åå
вглубь шкафа, пока винты не
окажутся в устойчивой позиции
внутри пазов.

5.- Поднимите âûòÿ æêó äî åå
окончательного положения и
затя ните все винты на уголках.

Минимальное расстоя ние между
нижней частью вытя жки и газовой
плитой должно составля ть 65 см. В
случае электрической плиты – 60 см.
Если руководством по эксплуатации
газовой плиты предусматривается
большее минимальное расстоя ние, это
требование следует строго соблюдать.

Один CNL-9000 звонка может быть
установлен в мебели 90 ñì.

После установки вытя жки можно
установить декоративную панель. Для
этого предварительно очистить переднюю
поверхность вытя жки изопропиловым
спиртом (строго следуя указания м по
технике безопасности изготовителя этого
продукта). Сня в защитную клейкую пленку
с поверхности панели, наложить ее на
вытя жку в правильном положении и
надавить в месте нанесения клея щего
вещества.

Когда вытя жка работает одновременно с
другими приборами, использующими
питание, отличное от электрического,
давление воздуха на выходе не должно
превышать 4 Па (4х10-5 бар).

Для оптимальной работы прибора длина
внешнего воздуховода не должна
превышать ЧЕТЫРЕХ метров и иметь
больше двух колен по 90º.

Хотя рекомендуется выводить газы за
пределы здания , могут устанавливаться
также фильтры из активированного угля ,
которые делают возможным возвращение
газов в помещение кухни через выходную
трубу.

Если Вы хотите заменить переднюю
панель на другую, в тон кухонной мебели,
следуйте следующим инструкция м (рис.

2):
* Удалить съемную часть.

* Вывинтить винты (Т), с помощью
которых крепится передня я панель.
* Установить новую переднюю панель так
æå, êàê áûëà установлена старая .

Русский

Чистка и техническое
обслуживание

---------------------------------------------------

Для удаления фильтров из их пазов
нажмите на устройства крепления . Чистку
фильтров можно производить в
посудомоечной машине (см. примечания )
или погружением в горя чую воду в
течение необходимого времени для
растворения жиров, либо, по желанию
пользователя , с помощью специальных
растворителей жиров (предотвращая от
их попадания неметаллические части
фильтра). После очистки фильтр следует
высушить.

Примечание: Чистка â посудомоечной
машине с применением агрессивных
моющих средств может привести к
потемнению металлической поверхности
фильтра, что не влия ет на эффективность
его работы.

Внимание! Очистка фильтров должна
производиться , как минимум, один раз в
меся ц, в зависимости от интенсивности
использования вытя жки.

Необходимо учитывать, что даже в
отключенном состоя нии при
приготовлении пищи на вытя жке и
фильтрах осаждаются жиры.

Чистка корпуса вытя жки

Äëÿ чистки корпуса вытя жки
рекомендуется использовать мыльный
раствор, нагретый до температуры,
приблизительно, 40ºÑ. Чистка
производится мя гкой тря пкой, смоченной
в мыльном растворе. Особенно
тщательно рекомендуется промывать
узкие пазы. После очистки корпус
высушивается тря пкой, не оставля ющей
волокон.

Внимание!

* Íè ïðè каких обстоя тельствах íå
используйте металлические губки и
другие абразивные средства, которые
могут повредить поверхность вытя жки.
* Íå царапайте âûòÿ æêó острыми è
твердыми предметами, типа ножей,
ножниц и т.д.

Фильтр из активированного угля

* Перед установкой фильтров èç
активированного óãëÿ следует
предварительно демонтировать
металлические фильтры.
* Äëÿ установки фильтров совместите
задние ножки каждого фильтра с
креплением, предусмотренным для них на
защитной решетке. Поверните фильтр
кверху до закрепления с помощью
передней защелки на решетке (рис. 5).
* Ñðîê эксплуатации фильтров èç
активированного угля составля ет от трех
до шести меся цев в зависимости от
интенсивности использования .
* Фильтры èç активированного óãëÿ íå
чистя тся и не восстанавливаются .
Израсходованные фильтры следует
заменить на новые.
* Äëÿ замены фильтров следуйте
указания м по установке в обратном
поря дке.

Замена ламп

* Снимите защитное стекло, открывающее
доступ к лампам.
* Предварительно отключите âûòÿ æêó îò
сети и дайте лампам остыть.
* Максимальная мощность ëàìï
составля ет 20 Вт.

Техническая информация (ðèñ. 3)

---------------------------------------------------

Габариты: Ширина = 600 // 900 mm

Глубина o = 300 mm
Высота = 355 mm

Электрические характеристики:
СМОТРИ ТАБЛИЧКУ С
ХАРАКТЕРИСТИКАМИ

Deutsch

Verehrte Kundin, verehrter Kunde,
wir beglückwünschen Sie zu Ihrer Wahl und

sind sicher, daß der Erwerb dieses Geräts,
das unter Verwendung von Materialien
bester Qualität hergestellt und strengen
Kontrollen während des gesamten
Fertigungsprozesses unterzogen wurde,
Ihren Anforderungen vollkommen gerecht
wird.
Vor der erstmaligen Benutzung der
Dunstabzugshaube bitten wir Sie, die
Bedienungsanweisung aufmerksam zu lesen
und die Hinweise genau zu befolgen, damit
Sie viele Jahre lang mit diesem Gerät die
bestmöglichen Ergebnisse erreichen sowie
Fehler und Störungen vermeiden, die sich
aus einer unsachgemäßen Benutzung des
Geräts ergeben können. Außerdem ist Ihnen
diese Bedienungsanleitung bei der Lösung
kleiner Probleme behilflich.
Bewahren Sie die Bedienungsanleitung gut
auf, sie gibt Ihnen jederzeit nützliche
Informationen und erleichtert auch die
Bedienung durch andere Personen.

Sicherheitshinweise

---------------------------------------------------

* Beachten Sie bitte vor der erstmaligen
Inbetriebnahme die Anweisungen hinsichtlich
Installation und Anschluß der
Dunstabzugshaube.

* Ziehen Sie niemals am Kabel, wenn Sie die
Dunstabzugshaube vom Netz trennen
wollen.
* Benutzen Sie die Dunstabzugshaube nicht
mit defektem oder angeschnittenem
Netzkabel, oder wenn das Gerät sichtbare
Schäden im Bereich der Bedienelemente
aufweist.
* Wenn die Dunstabzugshaube nicht mehr
oder nicht mehr richtig funktioniert, trennen
Sie diese vom Netz und setzen Sie sich mit
dem technischen Kundendienst in
Verbindung.
* Achten Sie bitte stets darauf, daß die
Kochstellen unter der Dunstabzugshaube
nicht ohne ein daraufgestelltes Gefäß in
Betrieb sind.
* Vermeiden Sie Fettablagerungen auf allen
Teilen der Dunstabzugshaube und

insbesondere im Filter, es besteht
Brandgefahr.
* Flambieren Sie niemals unterhalb der
Abzugshaube.
* Informieren Sie sich vor Einbau der
Dunstabzugshaube über die jeweils geltenden
örtlichen Vorschriften über Luft- und
Rauchabzug.
* Prüfen Sie vor Anschluß der
Dunstabzugshaube an das Netz, ob Frequenz
und Spannung mit den Angaben auf dem an
der Unterseite angebrachten Typenschild
übereinstimmen.
* Bei Geräten mit Stecker muss dieser immer
zugänglich sein, um das Gerät gegebenenfalls
vom Netz trennen zu können. Alternativ ist bei
Anschluss des Gerätes eine Einrichtung
vorzusehen, die es ermöglicht, das Gerät mit
einer Kontakt-Öffnungsweite von mindestens
3mm allpolig vom Netz zu trennen. Als
geeignete Trennvorrichtung gelten LS­Schalter, Sicherungen und Schütze. Bei
Anschluss und Reparatur Gerät mit einer
dieser Einrichtungen stromlos machen.
* Die evakuierte Luft muß nicht durch Rohre
gesendet werden, die benutzt werden, um den
Rauch der Apparate zu evakuieren, die durch
Gas order einen anderen Kraftstoff
eingezogen werden. Der Raum muß mit einer
ausreichenden Belüftung versehen sein, wenn
in dem gleichen Raum auch andere nicht mit
elektrischer Energie betriebene Geräte benutzt
werden.
* Wir empfehlen Ihnen, bei der Reinigung
Schutzhandschuhe zu tragen und bei der
Reinigung des Inneren der Dunstabzugshaube
mit größter Vorsicht vorzugehen.
* Ihre Dunstabzugshaube ist ausschließlich für
einen Einsatz im Heimbereich zur Reinigung
und Absaugung von Küchendünsten bestimmt,
die bei der Speisezubereitung entstehen. Der
Einsatz für andere Anwendungen erfolgt
ausschließlich auf Ihr Risiko und kann
gefährlich sein.
* Für irgendeine Reparatur einschließlich den
Ersatz der Zufuhr muß es zum qualifizierten
Service der technischen Anwesenheit nahe
gehen, ersetzte Vorlage immer verwenden.
Alle Reparaturen oder Eingriffe durch anderes
Personal können Schäden und
Funktionsstörungen am Gerät hervorrufen und
Gefahren für Ihre Sicherheit zur Folge haben.
Der Hersteller haftet nicht für Schäden aus
einer unsachgemäßen Verwendung des
Geräts.

Deutsch

Gerätebeschreibung (Abb. 1)

---------------------------------------------------

A Der Motorschalter gestattet die

Auswahl von drei Stellungen (CNL).

B Der Lichtschalter ist vom Betrieb des

Motors unabhängig.

C Das elektronische Bedienpanel

ermöglicht die Auswahl von 6
Geschwindigkeitsstufen und die
Steuerung des Lichtes (CNX).

D Beleuchtung mit Halogenlampen.
E Dis Filter sind über der Kochzone

angeordnet und können zur Reinigung
einfach abgenommen werden.

F Auszug zur Vergrößerung der

Absaugfläche.

G Möglichkeit zum Einsatz von

Aktivkohlefiltern im Sicherheitsgitter
(Abb.6).

H-I Rückschlagklappen im Abgasabzug,

diese sind am Ende der hierfür
vorgesehenen Öffnungen eingesetzt
(Abb.4).

Bedienungsanweisung

---------------------------------------------------

Schalten Sie die Dunstabzugshaube einige
Minuten vor Kochbeginn ein (zwischen 3 und
5 Minuten). Hierdurch wird eine
kontinuierliche und stabile Luftströmung
erreicht, wenn die Dämpfe abzusaugen sind.

Die Dunstabzugshaube nach dem Kochen
noch einige Zeit (zwischen 3 und 5 Minuten)
weiterlaufen lassen, damit Fetteilchen aus
der Abluftleitung vollständig nach außen
transportiert werden. Auf diese Weise wird
das Rückströmen von Fett, Dämpfen und
Gerüchen verhindert.

CNL

Durch Betätigen der in der Abbildung 1-A/B
bezeichneten Bedienelemente werden die
Funktionen der Dunstabzugshaube
gesteuert.

Bedienungstasten (Absaugleistung)

I --- Leistungsstufe
II --- Intensivstufe
+ --- Intensiv

Beleuchtung

Ein // Aus

CNX

Wenn Sie die Symbole in dem
elektronischen Bedienpanel wie in Bild
1-C beschrieben drücken, dann können Sie
die folgenden Einstellungen an Ihrer
Dunstabzugshaube vornehmen:

Bedienungstasten

1.- Wenn die Dunstabzugshaube aus­geschaltet ist, drücken Sie bitte die

Taste“ ” ein Mal, um in Stufe 1 zu
starten.

2.- Um die Geschwindigkeit stufenweise zu
erhöhen, drücken Sie bitte so oft wie

gewünscht die Taste “ ”, bis die
gewünschte bzw. maximale
Geschwindigkeit erreicht ist.

3.- Um von einer niedrigeren Stufe oder von
Grundstellung direkt die Stufe 6
(Maximalstufe) einzustellen, halten Sie

bitte die Taste “ ” für 1,5 Sekunden
gedrückt.

4.- Die Stufe 6 ist zeitgesteuert. Somit wird
die Dunstabzugshaube automatisch nach
10 Minuten auf Stufe 5 zurückgeschaltet.

5.- Um die Geschwindigkeit stufenweise zu
reduzieren, drücken Sie bitte so oft wie

nötig die Taste “ “

6.- Um die Dunstabzugshaube während
einer beliebigen Stufe auszuschalten,

halten Sie die Taste “ ” für 1,5 Sekunden
gedrückt.

Beleuchtung

Sie können zwischen manueller oder
automatischer Beleuchtung wählen.

- Die manuelle Beleuchtung wird gesteuert,
indem Sie die Taste mit dem Symbol “ ”

drücken.

- Die automatische Beleuchtung wird
gesteuert, indem Sie die Dunstabzugs­hauben Blende ziehen oder drücken.

Die manuelle oder automatische
Beleuchtung kann eingestellt werden, indem

man das Symbol “ ” für 2 Sekunden
drückt.
Das Umschalten von manuell auf
automatische Funktion wird durch drei Blitze
des LED Lichtes bei Stufe 1 angezeigt.
Das Umschalten von automatischer auf
manuelle Funktion wird durch drei Blitze des
LED Lichtes auf Stufe 6 angezeigt.
In beiden Fällen schaltet das Licht
augenblicklich an und wird langsam
abgedunkelt (gedimmt).

Описание прибора (ðèñ. 1):

---------------------------------------------------

A Органы управления мотором с

выбором трех скоростей (CNL).

B Выключатель освещения , íå

свя занный с мотором.

C Электронная панель выбора шести

скоростей и освещения (CNX).

D Галогенное освещение.
E Фильтры над зоной приготовления

пищи с упрощенной системой
демонтажа для очистки

F Съемный элемент, увеличивающий

площадь улавливания газов.

G Место возможной установки

фильтра из активированного угла
(рис. 5)

H-I Противовозвратные пластины,

устанавливаемые на выходе путем
совмещения краев пластин с
подготовленными для установки
отверстия ми (рис. 4)

Инструкции ïî эксплуатации

---------------------------------------------------

 öåëÿ õ лучшего всасывания
рекомендуется включать вытя жку за 3-5
минут до начала приготовления пищи. Это
создаст непрерывный и стабильный поток
воздуха к моменту всасывания .

Точно также, рекомендуется оставить
вытя жку включенной â течение
нескольких минут после окончания
приготовления пищи для того, чтобы
гарантировать полное удаление дымов и
запаха за пределы помещения .

CNL

Управление вытя жкой осуществля ется с
помощью органов управления ,
показанных на рисунке 1-A/B.

Скорость

I --- Низкая
II --- Высокая
+ --- Интенсивная

Освещение

Включено // Отключено

CNX

С помощью электронной панели,
показанной на рисунке 1-C производится
управление следующими функция ми
вытя жки:

1.- Ïðè неработающей âûòÿ æêå нажать

“ ” äëÿ запуска íà первой скорости.

2.- Для постепенного увеличения скорости

нажать кнопку “ ” необходимое число
раз вплоть до максимального значения .

3.- Äëÿ перехода ê шестой скорости ïðè
отключенной вытя жке или с любой

другой скорости продержать кнопку “ ”
нажатой в течение 1,5 секунды.

4.- Время работы íà шестой скорости
ограничено: вытя жка автоматически
вернется к пя той скорости через деся ть
минут.

5.- Äëÿ постепенного снижения скорости
нажать кнопку “ “ необходимое число

ðàç.

6.- Äëÿ отключения âûòÿ æêè ñ любой
скорости продержать нажатой кнопку

“ “ â течение 1,5 секунд.

Освещение

- Освещение включается â помощью
кнопки “ ”. Включение происходит

мгновенно, отключение – постепенно.

- Освещение может включаться
автоматически (ñ помощью
микроэлемента на подносе) или
вручную (с помощью кнопки).

Чтобы перейти с одного режима на
другой, продержите нажатой кнопку “ ” â

течение двух секунд.
Переход с ручного режима на

автоматический сигнализируется тройным
миганием светодиода 1.
Переход с автоматического режима на
ручной сигнализируется тройным
миганием светодиода 6.

Русский

Уважаемый пользователь!
Поздравля ем Вас с удачным выбором.

Мы уверены, что этот современный,
практичный и функциональный прибор,
изготовленный из материалов высшего
качества, полностью удовлетворит
Ваши потребности.

Прежде ÷åì приступить к
использованию кухонной вытя жки,
просим Вас внимательно ознакомиться
с содержанием настоя щего
РУКОВОДСТВА ПО ЭСПЛУАТАЦИИ.
Это позволит использовать прибор с
максимальной отдачей и разрешить все
возможные мелкие неполадки в работе,
исключив неисправности, свя занные с
неправильным обращением.

Сохраните это руководство, оно может
пригодиться Вам в будущем и облегчит
работу с прибором другим людя м.

Ìåðû безопасности

---------------------------------------------------

* Прежде ÷åì включить прибор â первый
раз, внимательно ознакомьтесь с
правилами установки и подключения к
сети.

* Никогда íå òÿ íèòå çà øíóð, чтобы
выключить прибор из сети.

* Íå включайте прибор, åñëè øíóð
поврежден или если имеются заметные
повреждения на в зоне пульта управления
прибором..

* Åñëè âûòÿ æêà перестанет работать èëè
будет работать неправильно, сразу же
отключите ее от сети и свя житесь с
Центром технического обслуживания .

* Íå оставля йте зажженными газовые
конфорки без посуды под вытя жкой.

* Íå допускайте скопления æèðà íà
поверхности вытя жки, особенно на
фильтре. ЭТО МОЖЕТ ПРИВЕСТИ К
ПОЖАРУ.

* Не обжигайте блюда под вытя жкой.

* Перед установкой вытя жки ознакомьтесь

с действующими нормативами и
положения ми, регулирующими вывод
воздуха и дыма.

* Прежде ÷åì подключить прибор ê ñåòè
удостоверьтесь в том, что напря жение и
частота электропитания â сети
соответствует значения м, указанным на
табличке с характеристиками прибора,
расположенной на внутренней стороне
вытя жки.

* Åñëè âûòÿ æêà имеет штепсель, îí
должен оставаться доступным. В
противном случае требуется установить
многополюсный выключатель с
минимальным расстоя нием между
контактами 3 мм.

* Воздух, выводимый âûòÿ æêîé èç
помещения , не должен проходить по тем
же трубопроводам, по которым выводя тся
дымы от приборов, работающих на газе
или ином топливе. Помещения , в которых
наря ду с вытя жкой работают приборы,
использующие иной вид энергии, помимо
электрической, должны оборудоваться
адекватной вентиля цией.

* Ïðè очистке внутренних деталей
вытя жки рекомендуется использовать
перчатки и соблюдать предосторожности.

* Âûòÿ æêà, которую Âû приобрели,
предназначается только для домашнего
использования в целя х очищения и
удаления газов, образовавшихся в
процессе приготовления пищи.
Использовать вытя жку не по назначению
опасно. Ответственность за такое
использование возлагается на
пользователя .

* Ремонт âûòÿ æêè должен производиться
квалифицированным персоналом в
ближайшем Центре технического
обслуживания , ñ использованием
оригинальных запасных частей. Ремонт и
модификации, произведенные другими
лицами, могут привести к повреждению
прибора или опасному нарушению его
работы. Изготовитель снимает с себя
ответственность çà неправильное
использование прибора.

Reinigung und Pflege

---------------------------------------------------

Überzeugen Sie sich vor Beginn aller

Reinigungs- oder Pflegearbeiten davon, daß
das Gerät vom Netz getrennt ist.
Beachten Sie bei allen Reinigungs- und
Pflegearbeiten die Sicherheitshinweise.
Feuergefahr besteht, falls die Reinigung
nicht entsprechend den Anweisungen
stattfindet.

Reinigung der Filter

Hängen Sie die Filter durch Betätigung der
Verschlüsse aus. Tauchen Sie die Filter zur.
Reinigung in heißes Wasser, bis sich die
Fettreste aufgelöst haben, spülen Sie diese
danach mit fließendem Wasser ab.

Die Verwendung eines speziellen
fettlösenden Sprays zur Reinigung der Filter
ist ebenfalls möglich. Die Filter können auch
in der Geschirrspülmaschine gereinigt
werden (siehe Anmerkung). Stellen Sie die
Filter darin senkrecht auf, damit sich keine
Speisereste darauf absetzen können. Nach
der Reinigung die Filter trocknen und
anschließend wieder in die
Dunstabzugshaube einsetzen.

Anmerkung: Durch Reinigung mit
aggressiven Spülmitteln im Geschirrspüler
kann die metallische Filteroberfläche schwarz
anlaufen, ohne daß jedoch die
Rückhaltefähigkeit für Fette beeinträchtigt wird.

Achtung: In Abhängigkeit vom Grad der
Nutzung der Dunstabzugshaube ist eine
Reinigung der Filter mindestens einmal
monatlich erforderlich. Beachten Sie bitte,
daß beim Kochen auch dann
Fettablagerungen an der Dunstabzugshaube
und im Filter auftreten, wenn diese nicht in
Betrieb ist.

Reinigung der Filterhalterung und
des Gehäuses der Abzugshaube

Zur Reinigung wird die Verwendung eines in
warmer Seifenlauge mit einer Temperatur
von etwa 40°C angefeuchteten Tuchs
empfohlen. Reinigen Sie besonders
sorgfältig alle Schlitze und trocknen Sie
anschließend alle Flächen gründlich mit einem
nicht fasernden Tuch.

Achtung

* Verwenden Sie zur Reinigung keine
metallischen Scheuerschwämme oder krat-
zend wirkende Mittel, durch welche die
Oberfläche beschädigt werden kann.
* Kratzen Sie nicht mit harten Gegenständen
wie Messer, Scheren usw.

Aktivkohlefilter

* Zum Einsetzen der Aktivkohlefilter müssen
vorher die Metallfilter heraus genommen
werden.
* Zur Befestigung die Laschen auf der
Filterrückseite der Filter in die zur
Befestigung vorgesehenen Aussparungen im
Sicherheitsgitter einsetzen und nach oben
schwenken, bis die Lasche auf der
Vorderseite einrastet (Abb. 5)
* Die Nutzungsdauer der Aktivkohlefilter
beträgt drei bis sechs Monate in Abhängigkeit
von der Intensität des Gebrauchs.
* Die Aktivkohlefilter sind nicht waschbar und
können nicht regeneriert werden. Nach
Ablauf der Nutzungsdauer müssen sie
ausgetauscht werden.
* Der Austausch verbrauchter Aktivkohlefilter
erfolgt in umgekehrter Reihenfolge des
Einbaus.

Austausch der Glühlampen

*Die Glasabdeckung abnehmen, damit
werden die Lampen zugänglich.
*Die Dunstabzugshaube vor dem
Lampenwechsel vom Netz trennen, die
Lampen nicht in heißem Zustand
auswechseln.
*Die maximale Leistung der Lampen beträgt
20 W.

Technische Informationen (Abb. 3)

---------------------------------------------------

Abmessungen: Breite = 600 // 900 mm

Tiefe = 300 mm
Höhe = 355 mm

Elektrische Kennwerte:
SIEHE TYPENSCHILD

Deutsch

Einbau

---------------------------------------------------

Um die Dunstabzugshaube zu reparieren
beschließen Sie bitte eine der folgenden
Wahlen:

a) Auf der Oberseite des Küchenmöbels:

Verwenden Sie die Schablone in Abb. 3
zum Anbringen der
Durchgangsbohrungen.

b) An der Innenseite des Küchenmöbels:

1.-An beiden Innenseiten des Küchen­möbels 2 Schrauben unter Verwendung
der Schablone in Abb 6 anbringen (A oder
B abhängig von der Breite der Möbel)
Diese anschließend etwa 3mm
herausschrauben.

2.-An der Oberseite der Dunstab­zugshaube die mitgelieferten Winkel
anschrauben und diese an die Breite des
Küchenmöbels anpassen.

3.- Die Dunstabzugshaube von unten in
das Küchenmöbel einsetzen, bis die
Schrauben in die Schlitze der Winkel
einrasten.

4.-Die Dunstabzugshaube nicht los lassen
und bis zur Rückseite des Möbels so weit
einschieben, bis sich die Schrauben in
einer sicheren Stellung in den Schlitzen
befinden.

5.-Die Dunstabzugshaube auf die
endgültige Stellung anheben und die
Schrauben an den Winkeln festziehen.

Die Unterseite der Dunstabzugshaube
muss sich auf einer Höhe von mindestens
65 cm über einem Gasherd und 60 cm
über einem Elektroherd befinden.
Wird in der Gebrauchsanweisung des
Gasherds eine größere Höhe vorge­schrieben, ist diese bei der Montage
einzuhalten.
Die Haube CNL-9000 kann nur in Möbeln
von 90 Cm installiert werden.

Nach dem Einbau der Dunstabzugshaube
kann die vordere Abdeckung angebracht
werden. Hierzu die Vorderseite der
Dunstabzugshaube mit Isopropanol reinigen
(dabei die Sicherheitsvorschriften des
Herstellers im Umgang mit den
Lösungsmitteln beachten). Nach Abziehen
des Schutzpapiers die Abdeckung in ihrer
vorgesehenen Position anbringen und fest
andrücken.

Wird die Dunstabzugshaube gleichzeitig mit
Geräten in Betrieb gesetzt, die nicht mit
Elektroenergie gespeist werden, darf der
Unterdruck nicht größer als 4 Pa (4x10 –5
bar) sein.

Um eine optimale Wirkung zu erreichen,
sollte die Länge des Abzugsrohrs VIER
Meter nicht überschreiten und nicht mehr als
zwei 90°-Winkel enthalten.

Es wird die Ableitung der abgesaugten Gase
nach außen empfohlen, für den
Umluftbetrieb können jedoch Aktivkohlefilter
eingebaut werden, die eine Rückführung der
Gase über das Abzugsrohr in die Küche
gestatten.

Wenn Sie die Frontabdeckung durch eine
andere ersetzen möchten, die mit Ihrem
Küchenmöbel übereinstimmt, gehen Sie bitte
gemäß folgenden Anweisungen vor (Abb. 2):

* Den Auszug herausziehen.
*Die Befestigungsschrauben (T) der Frontab­deckung herausdrehen.
*Die neue Frontabdeckung in gleicher Weise
wie die ausgebaute befestigen.

Jeœli coœ nie dziaùa

---------------------------------------------------

Przed zwróceniem siê do obsùugi serwisowej,
sprawdziã poni¿ej wymienione punkty:

USTERKA MOÝLIWY POWÓD ROZWI¥ZANIE

Przewód sieci nie jest
podù¹czony

Podù¹czyã przewód do sieci

Wyci¹g nie dziaùa

Nie dochodzi napiêcie do
wtyczki

Sprawdziã/naprawiã sieã elektryczn¹

Filtr zapeùniony tùuszczem Wyczyœciã lub zmieniã filtr
Zatkany przewód
odprowadzaj¹cy powietrze

Usun¹ã zatkanie

Wyci¹g nie ssie

wystarczaj¹co albo

wpada w drgania

Niewùaœciwy przewód
powietrza

Skontaktuj siê z monta¿yst¹ i
przestrzegaj instrukcji tego podrêcznika

Spalone ¿arówki Zamieniã ¿arówki Ýarówki nie zapalaj¹

siê

Nie dokrêcone ¿arówki Dokrêciã ¿arówki

Te urz¹dzenie posiada oznaczenie CE zgodne z Dyrektyw¹ Europejsk¹ 2002/96/EC oraz z
Rad¹ w sprawie zu¿ytych urz¹dzeñ elektrycznych i elektronicznych (RAEE). Prawidùowe
zùomowanie tego urz¹dzenia przyczynia siê do ograniczenia negatywnego wpùywu tego
produktu na œrodowisko i zdrowie.

Symbol umieszczony na produkcie lub na dotycz¹cych do niego dokumentach oznacza, ¿e
ten produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urz¹dzenie nale¿y
oddaã w odpowiednim punkcie zbiorczym przeznaczonym do uzdatnienia komponentów
urz¹dzeñ elektrycznych i elektronicznych. Urz¹dzenie nale¿y zùomowaã zgodnie z przepisami
ochrony œrodowiska eliminacji odpadów.
Dla uzyskania bardziej szczegóùowej informacji na temat przerabiania, odzyskiwania i
uzdatnienia tego produktu, nale¿y skontaktowaã siê z urzêdem miasta, z przedsiêbiorstwem
eliminacji opadów miejskich lub w sklepie, w którym produkt zostaù zakupiony.

TEKA INDUSTRIAL, S.A. zastrzega sobie prawo wprowadziã w swoich urz¹dzeniach korekcji,
jeœli uwzglêdni je jako potrzebne lub praktyczne, bez ujmy dla ich podstawowych charakterystyk.

Polski

Monta¿

---------------------------------------------------

Do monta¿u wyci¹gu w meblach, nale¿y
wybraã jedn¹ z poni¿szych opcji:

a) Do górnej czêœci mebla:

Nale¿y u¿yã wymiary z rysunku 3, gdzie s¹
wskazane pozycje otworów przelotowych.

b) Do wewnêtrznych stron mebla:

1.-Wkrêciã 2 œruby wewn¹trz ka¿dej strony
mebla, u¿ywaj¹c wymiaru z rysunku 6 (A­B). Nastêpnie odkrêciã je ok. 3 mm.

2.-Przykrêciã do górnej czêœci wyci¹gu
dostarczone k¹towniki, dopasowuj¹c je do
wewnêtrznej szerokoœci mebla.

3.-Wsun¹ã pionowo wyci¹g od dolnej
czêœci mebla a¿ do momentu, kiedy œruby
mebla dopasuj¹ siê do otworów
k¹towników.

4.-Podtrzymuj¹c wyci¹g, popchn¹ã go do
koñca mebla a¿ do momentu, kiedy œruby
zostan¹ dopasowane w staùej pozycji
wewn¹trz otworów.

5.-Podnieœã wyci¹g do ostatecznej pozycji
i dokrêciã wszystkie œruby k¹towników.

Dolna powierzchnia wyci¹gu powinna
znajdowaã siê, co najmniej 65 cm nad
palnikami gazowymi, lub 60 cm nad
palnikami elektrycznymi. Jeœli instrukcje
monta¿u kuchni gazowych nakazuj¹
wiêksz¹ odlegùoœã, nale¿y tego
przestrzegaã.

Po zamontowaniu wyci¹gu mo¿na zaùo¿yã
frontow¹ listwê ozdobn¹. Najpierw nale¿y
umyã przedni¹ powierzchniê wyci¹gu
alkoholem izopropylowym (przestrzegaã
zawsze zaleceñ bezpieczeñstwa
producentów przy u¿ywaniu
rozpuszczalników). Po zdjêciu papieru
ochronnego z przylepca listwy ozdobnej,
nale¿y j¹ ustawiã we wùaœciwej pozycji i
przycisn¹ã mocno powierzchniê klej¹c¹.

Kiedy uruchamia siê wyci¹g kuchenny wraz z
innymi urz¹dzeniami nie zasilanymi energi¹
elektryczn¹, ciœnienie powietrza na wyjœciu
nie mo¿e przekraczaã 4 Pa (4x10 bar).

Aby uzyskaã optymaln¹ wydajnoœã,
dùugoœã przewodu odprowadzaj¹cego
powietrze, nie powinien byã dùu¿szy ni¿
CZTERY metry i nie powinien posiadaã
wiêcej jak dwa kolanka 90º.

W przypadku braku mo¿liwoœci
odprowadzania oparów na zewn¹trz,
mo¿na zainstalowaã filtry z wêgla
aktywnego, które pozwalaj¹ na powrót
filtrowanych oparów do kuchni przez
przewód wyjœciowy.

Jeœli istnieje potrzeba wymiany
oryginalnego frontu na inny pasuj¹cy do
mebli kuchennych, postêpuj zgodnie z
poni¿szym opisem (Rys.2):

* Wyjmij zespóù.
* Odkrêã œruby (T) mocuj¹ce listwê ozdobn¹.
* Zainstaluj now¹ listwê mocuj¹c j¹ w taki
sam sposób jak t¹, która zostaùa
wymieniona.

Wenn das Gerät nicht funktioniert

---------------------------------------------------

Bevor Sie den Reparaturdienst verstän­digen, führen Sie bitte die nachfolgenden
Überprüfungen durch:

Fehler Mögliche Ursache Abhilfe

Das Netzkabel ist nicht
angeschlossen.

Netzkabel anschließen.

Die

Dunstabzugshaube

funktioniert nicht.

Die Steckdose führt keine
Spannung.

Für Spannungszuführung zur Steckdose

sorgen.
Der Filter ist mit Fett
gesättigt.

Filter reinigen oder auswechseln.
Das Abzugsrohr ist

verstopft.

Die Verstopfungen beseitigen.

Die Absaugleistung

der

Dunstabzugshaube

ist zu gering, oder

es treten

Vibrationen auf.

Die Luftkanäle sind nicht
richtig dimensioniert.

Setzen Sie sich mit dem Installateur in

Verbindung und beachten Sie die

Angaben in der Bedienungsanleitung.
Die Lampen sind
durchgebrannt.

Lampen auswechseln.

Die Beleuchtung

funktioniert nicht.

Die Lampen sitzen locker. Lampen ordnungsgemäß einschrauben

bzw. eindrücken.

In überinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über
Elektro- und Elektronik-AlgerÄte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des
Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten
Siedlungsmüll könnte ein solches Gerät durch unsachgemäâe Entsorgung negative
Konsequenzen nach sich ziehen.

Auf dem Produckt order der beiliegenden Produktdokumentation ist folgendes Symbol einer
durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im
normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produckt im Recyclinghof mit
einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäâ den
örtlichen Bestimmungen zur Abfallbeseitigung erfolgen
Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen
Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben,
um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses
Produkts zu erhalten

TEKA INDUSTRIAL,S.A. Im gleichen Sinne bleibt das Recht vorbehalten, in den Geräten die für
richtig order zweckmäßig erachteten Verbesserungen bei Einhaltung der Hauptkennwerte
einzuführen.

English

Dear customer,
We congratulate you on your choice. We are

sure that this modern, functional and
practical article, constructed from highest
quality materials, will fully meet your
requirements.

Please read all the sections of this
INSTRUCTION MANUAL before using the
extractor for the first time to be able to obtain
its full performance and to avoid any
breakdowns that could arise from its misuse,
also allowing small problems to be
overcome.

Keep this manual. It will always provide
useful information on the extractor and will
help other people to use it.

Safety Instructions

---------------------------------------------------

Before using the extractor for the first time,
you must read the following safety
instructions.

* Never pull the cable to unplug the extractor.
* Do not switch on the extractor if the

electricity cable is worn or has cuts or if there
are signs of deterioration around the control
panel.

* If the extractor stops working or functions
abnormally, unplug it from the mains and
advise the technical service.

* Do not leave gas burning without a pan
above it under the hood.

* Do not allow grease to accumulate in any
part of the extractor, especially in the filter as
this COULD PRODUCE A FIRE RISK

* Do not flambé food under the hood.
* Before installing the extractor consult local

rules and regulations in force with respect to
current standards on air and fumes.

* Before connecting the extractor to the
mains, check that both the voltage and the
frequency conform to that shown on the
characteristics label of the extractor located
inside it.
* The cooker hoods provided with plug must
preserve it accessible. In the opposite way, it
is necessary to install an omnipolar switch
with at least a distance of 3 mm. between
Line (L) and Neutral (N).

* The evacuated air does not have to be sent
by conduits that are used to evacuate the
fume of apparatuses fed by gas or another
fuel. The room must be provided with
appropiate ventilation if the extractor is going
to be used at the same time as other food
processing equipment not using electrical
power.

* We recommend the use of gloves and
caution when cleaning the inside part of the
extractor.

* Your extractor is designed for domestic use
and only for expelling and purifying gases
arising from food preparation. Its use for any
other purpose must be at your own
responsibility and may be dangerous.

* For any repair, including the substitution of
the feeder it must go to the Service of
qualified Technical Attendance closest,
always using replaced original. Repairs and
modifications carried out by others could
damage the apparatus or cause it to
malfunction, and risking your safety. The
manufacturer cannot be held liable for
inappropriate use of the apparatus.

Description of the apparatus (Fig. 1)

---------------------------------------------------

A Motor controls, three speeds (CNL).
B Light switch independent of the motors.
C The Electronic panel enables the

selection of six speeds and the control
of the light (CNX).

D Two lamps for hood lighting..
E Filters located over cooking area,

easily withdrawn for cleaning.

F Extractable group that allows a greater

gas capture area.

G Possibility of incorporating activated

charcoal filters (Fig. 5).

H-I Anti return tabs to be located in the

outlet mouth, locating their ends in the
holes provided (Fig. 4).

Czyszczenie i konserwacja

---------------------------------------------------

Przed przyst¹pieniem do wykonania
jakiejkolwiek operacji czyszczenia lub
konserwacji, nale¿y upewniã siê czy
urz¹dzenie jest odù¹czone od zasilania.
Przy wykonywaniu prac czyszczenia lub
konserwacji, nale¿y mieã na uwadze
Przepisy Bezpieczeñstwa. Istnieje ryzyko
po¿aru, jeœli przy czyszczeniu nie
przestrzega siê opisanych wskazówek.

Czyszczenie filtrów

Aby wyj¹ã filtry z umocowania nale¿y
uwolniã zapadkê blokuj¹c¹. Mo¿na je umyã
w zmywarce do naczyñ (patrz Uwagi) lub
poprzez namoczenie w gor¹cej wodzie,
pozostawiaj¹c je na tak dùugo a¿ zostanie
usuniêty tùuszcz; dopuszczalne jest
stosowanie specyficznych œrodków
czyszcz¹cych w sprayu (chroni¹c czêœci nie
metalowe). Po umyciu wytrzeã do sucha.

Uwagi: Niektóre agresywne œrodki myj¹ce
u¿ywane w zmywarkach mog¹ odbarwiã
metalow¹ powierzchniê filtru na czarno; nie
ma to jednak wpùywu na prawidùowe
zatrzymywanie tùuszczu.

Uwaga: Filtry nale¿y czyœciã, co najmniej raz
na miesi¹c, w zale¿noœci od czasu u¿ywania
wyci¹gu.

Nale¿y wzi¹ã pod uwagê, ¿e podczas
gotowania osiadaj¹ tùuszcze na wyci¹gu i na
filtrze, nawet kiedy wyci¹g nie dziaùa.

Czyszczenie obudowy wyci¹gu

Zalecane jest mycie miêkn¹ szmatk¹
namoczon¹ w wodzie o temp. ok. 40ºC z
dodatkiem pùynu do mycia naczyñ. Przy
myciu, zwracaj¹c specjaln¹ uwagê na
szpary. Po umyciu wytrzeã do sucha
szmatk¹, która nie pozostawia kùaczków.

Uwaga:
* Nie u¿ywaã nigdy metalizowanych g¹bek
ani œrodków œciernych do mycia, które
mogùyby uszkodziã powierzchniê obudowy.
* Nie skrobaã ostrymi narzêdziami, jak np.
no¿e, no¿yczki, itp.

Filtr z wêgla aktywnego

* Aby umieœciã filtry z wêgla aktywnego,
nale¿y najpierw zdemontowaã filtry
metalowe.
* Aby je umocowaã nale¿y naprowadziã tylne
wpusty ka¿dego filtru w przewidziane do tego
otwory w siatce zabezpieczaj¹cej, poruszaj¹c
filtrem do góry a¿ zostanie umocowany swoj¹
zapadk¹ czoùow¹ (Rys. 5).
* Ýywotnoœã filtrów z wêgla aktywnego
wynosi od 3-6esiêcy, w zale¿noœci od
u¿ytkowania.
* Filtrów z wêgla aktywnego nie mo¿na myã
ani regenerowaã. Zu¿yty filtr nale¿y wymieniã
na nowy.
* Aby wymieniã zu¿yte filtry na nowe, nale¿y
postêpowaã odwrotnie jak przy ich monta¿u.

Wymiana ¿arówek

* Usuwaj¹c szklan¹ osùonê ¿arówki stan¹ siê
widoczne.
* Dziaùaj ostro¿nie: upewnij siê, ¿e wyci¹g
jest odù¹czony od sieci i ¿e ¿arówki które
nale¿y wymieniã nie s¹ gor¹ce.
* U¿ywaj ¿arówek o maksymalnej mocy 20W.

Informacja Techniczna (Rys.3)

---------------------------------------------------

Wymiary Szerokoϋ = 600 // 900 mm
Gùêbokoœã = 300 mm
Wysokoϋ = 355 mm

Charakterystyki elektryczne:
PATRZ NA TABLICZKÆ ZNAMIONOW¥:

Polski

Opis urz¹dzenia (Rys. 1)

---------------------------------------------------

A Przyciski silnika pozwalaj¹ce na wybór

trzech prêdkoœci (CNL).

B Wyù¹cznik oœwietlenia niezale¿ny od

dziaùania silników.

C Panel elektroniczny pozwalaj¹cy na

wybór szeœciu prêdkoœci i oœwietlenia
(CNX).

D Oœwietlenie za pomoc¹ ¿arówek

halogenowych.

E Filtry umieszczone nad obszarem

gotowania, ùatwo wysuwalne do ich
umycia.

F Wysuwana czêœã wyci¹gu, która

pozwala na wiêksz¹ powierzchniê
wychwytywania oparów.

G Mo¿liwoœã inkorporacji filtrów z wêgla

aktywnego (Rys. 5).

H-I Zawór zwrotny zapobiegaj¹cy

wstecznego przepùywu oparów, który
umieœci siê przy wylocie mocuj¹c jego
koñce w otworach do tego
przewidzianych (Rys. 4).

Instrukcje u¿ytkowania

---------------------------------------------------

Aby uzyskaã lepsze ssanie, zaleca siê
wù¹czyã wyci¹g kilka minut przed
rozpoczêciem gotowania (3 do 5 minuty); w
ten sposób tworzy siê stabilny i jednolity ci¹g
powietrza jeszcze przed powstaniem
oparów.
Zaleca siê równie¿ pozostawienie wyci¹gu
wù¹czonego przez kilka minut po
zakoñczeniu gotowania, co umo¿liwi
wydmuchanie na zewn¹trz wszelkich oparów
i zapachów.

CNL

Naciskaj¹c przycisk pokazany na rysunku
1-A/B. mo¿na kontrolowaã funkcje wyci¹gu.

Prêdkoœã

I --- Niska
II --- Wysoka
+ --- Intensywna

Oœwietlenie

Zapalone // Zgaszone

CNX

Naciskaj¹c na panelu elektronicznym figurê
1-C mo¿na kontrolowaã nastêpuj¹ce funkcje
wyci¹gu:

1.- Przy wyù¹czonym wyci¹gu, nacisn¹ã
przycisk “ ” aby go uruchomiã na 1-sz¹

prêdkoœã.

2.- Do stopniowego przyspieszenia
prêdkoœci, naciskaã przycisk “ ” tyle razy

ile potrzeba a¿ do momentu osi¹gniêcia
maksymalnej prêdkoœci.

3.- Aby wybraã bezpoœrednio 6-t¹ prêdkoœã,
kiedy wyci¹g jest zatrzymany lub z
jak¹kolwiek ni¿sz¹ prêdkoœã, nale¿y

utrzymaã przyciœniêty przycisk “ ” przez
1,5 sekund.

4.- 6-ta prêdkoœã jest stopniowana czasowo,
dlatego wyci¹g po 10-ciu minutach wróci
automatycznie na 5-ta prêdkoœã.

5.- Do stopniowego zmniejszenia
prêdkoœci, naciskaã przycisk “ “ tyle

razy ile potrzeba.

6.- Aby wyù¹czyã bezpoœrednio wyci¹g z
jakiejkolwiek prêdkoœci, nale¿y utrzymaã

przyciœniêty przycisk “ “ przez 1,5
sekund.

Oœwietlenie

- Oœwietlenie dziaùa za pomoc¹ przycisku

„ ”; zapala siê szybko, lecz gaœnie

stopniowo.

- Opcjê oœwietlania automatycznego (która
wù¹cza siê za pomoc¹ wyù¹cznika
umieszczonego na panelu), albo rêcznego
(która wù¹cza siê za pomoc¹ przycisku),
mo¿na zamieniã utrzymuj¹c naciœniêty

przycisk “ ” przez dwie sekundy.

Przejœcie z dziaùania Rêcznego na
Automatyczny sygnalizuje siê przez 3
mrugniêcia LED 1.

Przejœcie z dziaùania Automatycznego na
Rêczny sygnalizuje siê przez 3 mrugniêcia
LED 6.

Instructions for use

---------------------------------------------------

Two achieve better extraction, we
recommend switching on the extractor a few
minutes before starting to cook (3 - 5
minutes) so that the air flow is continuous
and stable when extracting the fumes.

Likewise, keep the extractor switched on for
a few minutes when cooking is complete to
allow all fumes and odours to be expelled.

CNL

By pressing the button shown in the figure
1-A/B, you will be able to control the
functions of the extractor

Operating settings (Speed)

I --- Low
II --- High
+ --- Intensive

Lighting

On // Off

CNX

By pressing the icons in the electronic panel
illustrated in figure 1-C you will be able to
control the following functions of the cooker
hood:

Operating settings

1.- With the Cooker hood at full stop, press
the icon “ ” one time to start in first

speed.

2.- To increase speed gradually, press the
icon “ ” as many times as necessary,

until maximum speed is set.

3.- To set directly the sixth speed (maximum
speed) with the cooker hood at any lower
speed or at full stop, hold down the icon

“ ” for 1.5 seconds.

4.- The sixth speed is timed, so the cooker
hood will automatically revert to the fifth
speed after ten minutes.

5.- To reduce the speed gradually, press the
icon “ “ as many times as needed.

6.- To turn off the cooker hood directly at any
speed, keep the icon “ “ pressed for 1.5

seconds.

Lighting

You can choose between manual or
automatic lighting:

- Manual lighting consists of controlling the
lights by pressing the icon “ ”.

- Automatic lighting consists of controlling the
lights by pulling and pushing the cooker
hoods handle.

Manual or automatic lighting can be set by
pressing the icon “ ” for 2 seconds.

The switch from manual mode to automatic
mode is indicated through three flashes of
LED light of speed 1.
The switch from automatic to manual mode
is indicated through three flashes of LED
light of speed 6.

In both cases, lights switch on
instantaneously and dim off progressively.

Cleaning and maintenance

---------------------------------------------------

Before carrying out any cleaning or
maintenance activities, ensure that the
extractor is disconnected from the mains.
To carry out cleaning and maintenance,
follow the Safety Instructions. Fire risk exists
in case that cleaning does not take place
according to the instructions.

Filter cleaning

To withdraw the filters from their locations
release the anchoring points. Clean the filter,
either by putting it in the dishwasher (see
notes) or leaving it standing in hot water to
simplify the removal of grease or, if wished,
by means of special sprays (protecting the
non metallic parts). Once clean, leave it to
dry.

Notes: cleaning in the dishwasher with
aggressive detergents may blacken the
surface of metallic parts, without this
affecting its gas retaining properties.
N.B. The filter must be cleaned at least once
a month depending on how often the
extractor is used. It must be remembered
that grease is deposited in the extractor
when cooking, whether it is switched on or
not.

Cleaning of the extractor body

The use of warm (40ºC approx.) soapy water
is recommended. A cloth moistened in this
water is used for cleaning the extractor,
paying special attention to the grids.
Afterwards, dry it using a lint-free cloth.

English

Note:
* Never use metallic scouring pads or

abrasive products that could damage the
surface.
* Do not use scrapers with metallic surfaces
such as knives, scissors etc.

Activated charcoal filter

* To install the charcoal filters it is necessary
to firstly remove the metallic grease filters.
* In order to fix them they will be coincide the
later sideburns of each filter in the
anchorage anticipated for it in the security
grid doing them to tilt upwards until its
fixation with the frontal eyelash of the same
one (Fig.5).
* The carbon filters last from three to six
months depending on the particular
conditions of use.
* The activated carbon filters can neither be
washed nor regenerated. Once they are
exhausted, they must be changed.
* To replace used filters with new ones,
withdraw the old ones in the reverse order to
that of installation.

Changing Bulbs

* Firstly it is important that the mains are
disconnected, and ensure the bulbs that are
to be replaced are not hot.
* Remove the light lens to expose the
extractable lamps..
* The maximum bulbs power is 20W.

Tecnical Information (Fig. 3)

---------------------------------------------------

Dimensions Width = 600 // 900mm

Depth = 300 mm
Height = 355 mm

Electrical characteristics:
REFER TO RATING PLATE

Installation

---------------------------------------------------

To fix the cooker hood please choose one of
the following options:

a) Fixing to the upper part of the furniture

Figure 3 must be used where the position of
the holes is indicated.

b) Fixing to the internal laterals of the
furniture:

1.- Screw two screws to each side of the
furniture interior following figure 6
instructions (A or B depending on the
model and the width of furniture). Leave
them 3 mm loose for adjustment.

2.- Screw the provided brackets to the top
part of the hood, keeping the internal
furniture width.

3.- Hold and rise the hood until the slots of
their brackets fit in the screws (step 1) of
the furniture.

4.- Keeping the appliance hold, push it
towards furniture’s bottom until screws fits
into a stable position inside the slots.

5.- Rise the hood a little until a definitive
position is obtained and tight the loosen
four screws to the brackets.

The lower part of the extractor must be
installed a minimum height of 60 cm
above the hob for electric cookers and 65
cm for gas cookers. (If the installation
instructions of a gas cooker indicate a
greater distance this must be observed.
The CNL-9000 cooker hood only can be
installed in furniture of 90 cm.

Once the hood is installed, the front facia can
be fitted. For this the frontal surface of the hood
is firstly cleaned with alcohol (manufacturer’s
safety recommendations for the handling of
solvents are always to be followed). Then
remove the protective paper of the adhesive on
the fascia, it can now be placed in its correct
position, applying pressure on the adhesive
area.

When the extractor is working at the same
time as other non-electrical cooking
equipment, the outlet air pressure must not
exceed 4 Pa (4 x 10

-5

bar).

To achieve optimum performance the length
of the outlet hose should not exceed 4
meters, or include more than two 90º angles
(elbows).

Polski

Szanowny kliencie!
Gratulujemy wyboru. Jesteœmy przekonani,

¿e te nowoczesne, funkcjonalne i praktyczne

urz¹dzenie, wyprodukowane z materiaùów
pierwszej jakoœci, speùni wszystkie Wasze
wymagania.

Przed pierwszym u¿yciem wyci¹gu prosimy
uwa¿nie zapoznaã siê z INSTRUKCJ¥
OBS£UGI, w celu osi¹gniêcia maksymalnej
wydajnoœci tego urz¹dzenia i unikniêcia
awarii powstaùych w skutek niewùaœciwego
u¿ytkowania, a ponadto pozwol¹ one
rozwi¹zaã maùe usterki.

Przechowywaã te instrukcje. Zawarte w niej
wskazówki dostarcz¹ Pañstwu w ka¿dej
chwili po¿yteczn¹ informacjê o Waszym
wyci¹gu i uùatwi¹ u¿ytkowanie innym osob¹.

Przepisy bezpieczeñstwa

---------------------------------------------------

* Przed pierwszym u¿yciem trzeba wzi¹ã pod
uwagê instrukcje dotycz¹ce instalacji i
podù¹czenia.

* Nigdy nie ci¹gn¹ã za przewód w celu
wyù¹czenia wyci¹gu.

* Nie uruchamiaã wyci¹gu, jeœli przewód
zasilaj¹cy w energiê elektryczn¹ jest
uszkodzony, przeciêty albo, jeœli urz¹dzenie
posiada widoczne uszkodzenia w okolicy
przycisków sterowniczych.

* Jeœli wyci¹g przestanie dziaùaã albo nie
dziaùa normalnie, wyù¹cz go z sieci i
zawiadom Warsztat Obsùugi Technicznej.

*

Nie pozostawiaj pal¹cych siê palników
gazowych pod wyci¹giem bez stoj¹cych na
nich naczyñ.

* Nie pozwól na gromadzenie tùuszczu w
¿adnej czêœci wyci¹gu, szczególnie w filtrze,
BO ISNIEJE NIEBEZPIECZEÑSTWO JEGO
SAMOZAP£ONU (POÝARU).

* Nie wolno przygotowywaã pod
wyci¹giem tzw. „pùon¹cych” potraw.

* Przed zainstalowaniem wyci¹gu
zapoznaj siê z obowi¹zuj¹cymi
Przepisami i Dyspozycjami dotycz¹cymi
normatywy wentylacji i oddymiania.

* Przed wù¹czeniem wyci¹gu do sieci
elektrycznej nale¿y sprawdziã zgodnoœã
napiêcia i czêstotliwoœci z danymi
wyszczególnionymi na tabliczce
znamionowej, umieszczonej wewn¹trz
wyci¹gu.

* Jeœli wyci¹g posiada wtyczkê, musi ona
byã dostêpna; w przeciwnym wypadku
nale¿y zainstalowaã wyù¹cznik odcinaj¹cy
oba przewody z odlegùoœci¹ styków, co
najmniej na 3 mm.

* Powietrze odprowadzane nie mo¿e byã
kierowane do przewodów u¿ywanych do
usuwania spalin z urz¹dzeñ zasilanych
gazem lub innym paliwem.
Pomieszczenie musi posiadaã wùaœciw¹
wentylacjê, jeœli bêdzie siê u¿ywaùo
wyci¹gu jednoczeœnie z innymi
urz¹dzeniami zasilanymi energi¹ nie
elektryczn¹.

* Zalecamy u¿ywaã rêkawic i
maksymaln¹ ostro¿noœã przy
czyszczeniu wnêtrza wyci¹gu.

* Wyci¹g jest przeznaczony do u¿ytku
domowego i wyù¹cznie do wyci¹gania i
oczyszczania oparów pochodz¹cych z
przygotowania posiùków. U¿ywanie go do
innych celów jest na wùasn¹
odpowiedzialnoœã i mo¿e byã
niebezpieczne.

* Jak¹kolwiek naprawê nale¿y zgùaszaã
do najbli¿szego specjalistycznego
Warsztatu Obsùugi Technicznej. U¿ywaã
zawsze oryginalnych czêœci zamiennych.
Naprawy lub zmiany dokonane przez
osoby nieuprawnione mog¹ spowodowaã
uszkodzenie urz¹dzenia lub jego wadliw¹
pracê, zagra¿aj¹c Waszemu
bezpieczeñstwu. Producent nie ponosi
odpowiedzialnoœci za szkody powstaùe na
skutek niewùaœciwego u¿ytkowania
urz¹dzenia.

Italiano

Se qualcosa non funziona

---------------------------------------------------

Prima di rivolgersi al Servizio tecnico,
effettuare le verifiche di cui appresso.

DIFETTO CAUSA EVENTUALE SOLUZIONE

Il cavo di alimentazione non
è collegato

Collegare il cavo di alimentazione

La cappa aspirante

non funziona

La spina non è sotto
tensione

Ispezionare/Riparare la rete elettrica

Filtro saturo di grasso Pulire o sostituire il filtro
Ostruzione del condotto di
uscita dell’aria

Rimuovere le ostruzioni

La cappa non aspira

a sufficienza oppure

vibra

Condotto aria non adatto Rivolgersi all’installatore e attenersi alle

istruzioni di questo libretto

Lampadine fuse Sostituire le lampadine Le lampadine non

funzionano

Lampadine allentate Avvitare le lampadine

Questo dispositivo reca il marchio CE conformemente alla Direttiva 2002/96/EC del Parlamento
europeo e del Consiglio sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Il corretto
smaltimento di questo prodotto evita conseguenze negative per il mercato e la salute.

Il simbolo sul prodotto o sui documenti che corredano il prodotto indica che il medesimo
non può essere trattato come rifiuto domestico. Bisognerà consegnarlo presso un apposito
punto di raccolta preposto al riciclaggio di apparecchiature elettriche ed elettroniche. Smaltirlo
conformemente alle norme ambientali sui rifiuti.
Per ulteriori informazioni sul trattamento, sul recupero e sul riciclaggio di questo prodotto,
contattare il Comune, il servizio di smaltimento di rifiuti urbani oppure il negozio dove il
medesimo è stato acquistato.

TEKA INDUSTRIAL, S.A. si riserva il diritto di apportare alle proprie apparecchiature le
modifiche ritenute necessarie o utili senza inficiarne le caratteristiche essenziali.

Although venting to the outside is
recommended, activated carbon filters may
be used, which allow the gas to be returned
to the kitchen through the outlet pipe.

If you wish to exchange the front for one
matching the kitchen units, follow the
following instructions (Fig. 2):

* Withdraw the movable group.
* Remove the screws (T) that support the
front
* Install the new front fixing it with the same
screws that held the old one.

If something does not work

---------------------------------------------------

Before seeking technical assistance carry
out the following checks first:

This apparatus has the marked CEE in conformity with Standard 2002/92/EC of the European
Parliament and the Council about remainers of electrical en electronic apparatuses. The
correct elimination of this product avoids negative consequences for the market and the
health.

Symbol (In the product or in the documents that are included with it), indicates that it’s
not possible to be treated like domestic remainder. It’s necessary to give it in a collection point
to recycle electrical and electronic apparatuses. Get rid of it in accordance with the
environmental norms for remainders elimination.
In order to obtain detailed information about the treatment, recovery or recycling of this
product, put yourselfe in contact with the city council, with the elimination service of urban
remainder or with the store where you acquired the product.

English

Special U.K. Requirements

---------------------------------------------------

Height above gas hob: 75 mm minimum.
NEVER PLACE THE COOKER HOOD
OVER AN EYE-LEVEL GRILL.
This appliance must be connectec by a
competent person, using fixed wiring via a
DOUBLE POLE SWITCHED FUSED SPUR
OUTLET.

Electrical connection

---------------------------------------------------

We recommend that the appliance is
connected by a qualified electrician, who is a
member of the N.I.C.E.I.C. and who will
comply with the I.E.E. and local regulations.
Should the colour of the wires in the mains
lead for the appliance not correspond with
the coloured markings identifying the
terminal in your spur box proced as follows:

* The wire which is coloured blur must be
connected to the marked N (Neutral) or
coloured Black.

* The wire which is coloured brown must be
connected to the marked L (Live) or
couloured Red

* Where avialable (see installation), the wire
which is coloured yellow/green must be
connected to the market  or coloured
Yellow/Green.

If the cooker hood is installed for use above
a gas appliance then the provision vor
ventilation must be in accordance with the
Gas Safety (Installation & Use) Regulations
1984 and the relevant Building Regulations.
Detailed recommendations are contained in
the following British Standard Codes of
Practice BS6172, BS5440 and BS6891
Current Edition.

Special Australia Requirements

---------------------------------------------------

* This appliance is not intended for use by
young children or infirm persons without
supervision.

* Young children should be supervised to
ensure that they do not play with the
appliance.

Installazione

---------------------------------------------------

Per fissare la cappa aspirante al mobile
pensile, attenersi a una delle opzioni
successive:

a) Alla parte superiore del mobile:

Utilizzare lo schema della Fig. 3 dove è
indicata la posizione dei fori passanti.

b) Ai lati interni del mobile pensile:

1.- Avvitare due viti su ogni lato all'interno

del mobile utilizzando la dima della Fig.
65 (A-B). Successivamente, allentarle
ca. 3mm.

2.- Avvitare le squadrette in dotazione

sulla parte superiore della cappa,
regolandole in funzione della larghezza
interna del mobile pensile.

3.- Far scorrere la cappa aspirante

verticalmente partendo dal basso del
mobile finché le viti del medesimo non
saranno in posizione nelle scanalature
delle squadrette.

4.- Sostenere la cappa aspirante e

spingerla verso il fondo del mobile
finché le viti non saranno stabilmente in
posizione all’interno delle scanalature.

5.- Sollevare la cappa aspirante fino a

posizione definitiva e stringere di nuovo
le viti delle squadrette.

La parte inferiore della cappa aspirante
dovrà essere sistemata a un'altezza
minima di 65 cm al di sopra del piano di
cottura a gas e di 60 cm al di sopra del
piano di cottura elettrico. Laddove le
istruzioni per l’installazione di fornelli a
gas prevedessero una distanza superiore,
bisognerà tenerne conto.
La cappa CNL-9000 assolo può essere
installato in mobili di 90cm

Dopo aver installato la cappa aspirante, si
potrà predisporre l'elemento decorativo
frontale. A tal fine, pulire previamente la
superficie frontale della cappa aspirante con
alcool isopropilico (attenersi sempre ai
consigli di sicurezza dei produttori per
quanto riguarda l'uso di solventi). Dopo aver
tolto la carta di protezione dall'adesivo
dell'elemento decorativo, posizionarlo
correttamente e premerne la zona adesiva.

Quando la cappa aspirante si utilizza
assieme ad altri dispositivi funzionanti a
energia non elettrica, la pressione di uscita
dell'aria non dovrà essere superiore a 4 Pa
(4x10-5 bar).

Ai fini di un rendimento ottimale, la
lunghezza del tubo di evacuazione esterno
non dovrà essere superiore a 4 m né avere
più di due gomiti a 90°.

Sebbene la soluzione ideale sia convogliare i
gas all'esterno, si possono installare filtri al
carbone attivo che consentono il ricircolo del
gas in cucina tramite il tubo di uscita.

Per sostituire la parte frontale originale con
un'altra uguale al mobile, attenersi alle
istruzioni di cui appresso (Fig. 2):

* Rimuovere il gruppo estraibile.
* Rimuovere le viti (T) che fissano la parte
frontale.
* Predisporre la nuova parte frontale
fissandovela analogamente a quella
sostituita.

TEKA INDUSTRIAL, S.A. reserves the right to make corrections in its appliances wherever it
considers these necessary or useful, without harming their essential features.

Italiano

Pulizia e manutenzione

---------------------------------------------------

Prima di effettuare qualsivoglia operazione di
pulizia e di manutenzione, accertarsi di aver
disinserito il dispositivo dalla rete di
alimentazione. Per le operazioni di pulizia e
di manutenzione, attenersi alle istruzioni di
sicurezza. La non conformità delle
operazioni di pulizia alle istruzioni potrebbe
presupporre un rischio d'incendio.

Pulizia del filtro

Ai fini dell'estrazione dei filtri dal loro
rispettivo vano, agire sui dispositivi di
bloccaggio. Lavare il filtro nella lavastoviglie
(vedi osservazioni) oppure lasciarlo in
ammollo in acqua calda quanto necessario
per rimuoverne agevolmente i grassi oppure,
se desiderato, utilizzare spray appositi
(proteggendone le parti non metalliche).
Asciugarlo a pulizia avvenuta.

Osservazioni. Il lavaggio dei filtri nella
lavastoviglie con detersivi aggressivi può
annerirne la superficie metallica senza che
ciò incida sulla loro capacità di assorbimento
dei grassi.

Avvertenza. La pulizia dei filtri va effettuata
almeno una volta al mese in funzione
dell'uso della cappa aspirante.

Tener conto del fatto che quando si cucina, i
grassi si depositano sulla cappa aspirante e
sul filtro anche quando la cappa non è in
funzione.

Pulizia del corpo della cappa aspirante

Si consiglia di utilizzare acqua e sapone, a
circa 40°C. Per pulire la cappa, servirsi di un
panno bagnato con tale acqua e insistere
particolarmente sulle fessure. Poi, asciugare
la cappa con un panno privo di lanugine.

Avvertenza:

* Non utilizzare mai pagliette metalliche né
prodotti abrasivi che possono danneggiarne
la superficie.
* Non raschiare con oggetti duri quali coltelli,
forbici, ecc.

Filtro al carbone attivo

* Ai fini della sistemazione dei filtri al carbone
attivo, smontare in precedenza i filtri
metallici.
* Per fissarveli, far coincidere i fermi
posteriori di ogni filtro nell'apposito sistema
di fissaggio della griglia di sicurezza
sollevandoli fino a fissaggio avvenuto con la
linguetta frontale della medesima (Fig. 5).
* I filtri al carbone attivo hanno una durata da
tre a sei mesi in funzione del loro uso.
* I filtri al carbone attivo non sono né lavabili
né regenerabili. Una volta usurati,
provvedere alla loro sostituzione.
* Ai fini della sostituzione dei filtri usurati con
altri nuovi, procedere in senso inverso a
quello del loro montaggio.

Sostituzione delle lampadine

* Rimuovere la protezione in vetro dello spot
per poter accedere alle lampadine estraibili.
* Disinserire in precedenza la cappa
aspirante dalla rete di alimentazione e
sostituire le lampadine quando sono fredde.
* La potenza massima delle lampadine è pari
a 20W.

Dati tecnici (Fig. 3)

---------------------------------------------------

Dimensioni Larghezza: = 600 // 900 mm

Profondità = 300 mm
Altezza: = 355 mm

Dati elettrici:

VEDI TARGA DATI

Français

Cher Client,
Félicitations pour votre choix. Nous sommes

sûrs que cet appareil, moderne, fonctionnel
et pratique, qui a été construit avec des
matériaux de première qualité, vous satisfera
pleinement.
Avant d’utiliser la hotte pour la première fois,
nous vous prions de lire toutes les sections
de ce MANUEL D’INSTRUCTIONS afin
d’obtenir le rendement maximum de
l’appareil et d’éviter des pannes qui
pourraient être causées par un usage
incorrect ; il pourra aussi vous résoudre
quelques petits problèmes.
Conservez ce manuel car il vous donnera
des informations utiles à tout moment en ce
qui concerne votre hotte, et facilitera son
usage par d’autres personnes.

Instructions de sécurité

---------------------------------------------------

* Avant la première mise en service, veuillez
observer attentivement les instructions
d’installation et de branchement.

* Ne tirez jamais sur le câble pour dé­brancher la hotte. Débranchez-la en tirant
sur la fiche.

* Ne faites pas fonctionner la hotte si le câble
du courant électrique est détérioré ou s’il
présente des coupures ou si l’appareil
présente des signes de détérioration visibles
sur la zone des commandes.

* Si la hotte arrête de fonctionner ou si elle
fonctionne de façon anormale, déconnectez­la du courant électrique ( en la débranchant)
et communiquez-le au Service d’Assistance
Technique.

* Ne laissez pas les brûleurs à gaz allumés
sous la hotte si aucun récipient n’est posé
dessus.

* Ne laissez pas la graisse s’accumuler. Sur
aucune partie de la hotte et tout spécialement
sur le filtre. CELA POURRAIT PROVOQUER
UN INCENDIE.

* Ne faites pas flamber d’aliments sous la
hotte.

* Avant d’installer cette hotte, consultez les
Réglementations et les dispositions locales
en vigueur en ce qui concerne la normative
en vigueur sur l’air et les fumées.

* Avant de connecter la hotte au courant
électrique, vérifiez que la tension et la
fréquence du réseau correspondent à celles
qui sont indiquées sur l’étiquette de
caractéristiques située à la partie inférieure
de celle-ci.

* Dans les caisson à piquet esta ought
créature faisable, ou installer une
intervertirde encoche omnipolar, à une
rupture plus petit dans – entre influences de
3 mm

* L’air évacué ne doit pas être envoyé par
des conduits qui sont utilisés pour évacuer
les fumées d’appareils alimentés par un gaz
ou un carburant différent. La pièce doit être
pourvue d’une ventilation adéquate si on
utilise en même temps la hotte et d’autres
appareils alimentés par une énergie autre
que l’énergie électrique.

* Nous vous recommandons d’utiliser des
gants et de prendre toutes les précautions
nécessaires au moment de nettoyer
l’intérieur de la hotte.

* Votre hotte est destinée à l’usage
domestique et doit servir uniquement à
l’extraction et à la purification des gaz
provenant de la préparation des aliments. Si
vous l’employez pour d’autres usages, il
faudra le faire sous votre responsabilité. Cela
peut être dangereux.

* Pour toute réparation, y compris la
substitution du câble d'alimentation il doit
s'adresser au Service d'Assistance
Technique qualifié plus proche, en utilisant
toujours des rechanges originaux. Les
réparations ou les modifications réalisées par
un autre personnel peuvent occasionner des
dommages ou un mauvais fonctionnement à
l’appareil, mettant en danger votre sécurité.
Le fabricant n’est pas responsable des
dommages causés par un mauvais usage de
l’appareil.

Français

Description de l’appareil (Fig. 1)

---------------------------------------------------

A Commandes du moteur permettant de

sélectionner 3 positions (CNL).

B Interrupteur d’éclairage indépendant du

fonctionnement des moteurs.

C The Electronic panel enables the

selection of six speeds and the control
of the light (CNX).

D Éclairage à l’aide de lampes

halogènes.

E Filtres situés sur la zone de cuisson,

facilement extractibles pour leur
lavage.

F Ensemble extractible permettant une

plus grande surface de captage des
gaz.

G Possibilité d’incorporer des filtres à

charbon actif dans la grille de sécurité
(Fig. 5).

H-I Ailettes anti-retour qui seront placées

dans la bouche de sortie, en insérant
leurs extrémités dans les orifices
prévus à cette fin (Fig. 4).

Instructions d’usage

---------------------------------------------------

Pour obtenir une meilleure aspiration, nous
vous recommandons de mettre la hotte en
marche quelques minutes avant de cuisiner
(entre 3 et 5 minutes) pour que le flux d’air
soit stable et continu au moment d’aspirer
les fumées.
De la même façon, maintenez la hotte en
fonctionnement quelques minutes après
avoir fini de cuisiner afin que les fumées et
les odeurs soient totalement entraînées vers
l’extérieur.

CNL

En appuyant sur la commande indiquée sur
la figure 1-A/B, vous pourrez contrôler les
fonctions de la hotte.

Différents types de réglages (Vitesse)

I --- Moyenne
II --- Maximum
+ --- Intensive

Eclairage

Allumé // Eteint

CNX

En pressant sur les icones situés sur le
panneau de commande électronique illustré
par le figure 1-C vous pouvez contrôler les
fonctions suivantes de la hotte.

Différents types de réglages

1.- Avec la hotte en arrêt total, appuyez sur
l’icône “ ” une seule fois pour lancer la

hotte en première vitesse.

2.- Pour augmenter la vitesse graduellement,
pressez l’ icône “ ” autant de fois

nécessaire, pour atteindre la vitesse
maximale.

3.- Pour lancer directement la sixième
vitesse (vitesse maximale) avec la hotte
fonctionnant à n’importe quel vitesse,
veuillez rester appuyer 1.5 secondes sur

l’icône “ ”

4.- Le fonctionnement de la sixième vitesse
est limitée à 10 minutes, au bout de 10
minutes, la vitesse passe
automatiquement à la cinquième vitesse.

5.- Pour baisser la vitesse graduellement,
pressez sur l’icone “ “ autant de fois

nécessaire.

6.- Pour arrêter le fonctionnement de la hotte
fonctionnant à n’importe qu’elle vitesse,

restez appuyer sur l’icone “ “ pendant

1.5 secondes.

Eclairage

Vous pouvez choisir entre la fonction
éclairage automatique et éclairage manuel:

- L’éclairage manuel consiste de contrôler la
lumière en pressant sur l’icone “ ”.

- L’éclairage automatique consiste à
contrôler l’éclairage en poussant ou en
tirant sur le tiroir de la hotte.

Le contrôle du mode de fonctionnement de
l’éclairage en automatique ou en manuel se

règle en restant appuyer sur l’icone “ ”
pendant 2 secondes.
Le changement du mode de fonctionnement
en mode manuel ou en mode automatique
est indiqué par trios flashes du LED à la
vitesse 1.
Le basculement du mode de fonctionnement
du mode manuel en mode automatique est
indiqué par trois flashes du LED à la vitesse6
Dans les deux cas, les lumières s’allument
instantanément et s’éteignent progres­sivement.

Descrizione dell'apparato (Fig. 1)

---------------------------------------------------

A Comandi del motore che consentono di

sezionarne tre velocità (CNL).

B Interruttore luce indipendente dal

funzionamento dei motori.

C Pannello elettronico che consente di

sezionare sei velocità e luce (CNX).

D Illuminazione mediante lampadine

alogene.

E Filtri posti sopra la zona di cottura,

facilmente estraibili per relativo
lavaggio.

F Gruppo estraibile che consente una

maggiore superficie di aspirazione dei
gas.

G Possibilità di aggiunta di filtri a carbone

attivo (Fig. 5).

H-I Alette antiritorno da sistemare nella

bocchetta di uscita, inserendone le
estremità negli appositi orifizi. (Fig. 4).

Istruzioni per l'uso

---------------------------------------------------

Ai fini di un’aspirazione ottimale, consigliamo
di mettere in funzione la cappa aspirante
qualche minuto prima (3-5 min) di cucinare
per garantire la continuità e la stabilità del
flusso d'aria durante l'aspirazione dei fumi.

Parimenti, dopo aver terminato di cucinare,
lasciare che la cappa aspirante continui a
funzionare per qualche minuto ancora
cosicché da convogliare tutti i fumi ed odori
all'esterno.

CNL

Premere il comando di cui alla fig. 1-A/B uno
per controllare le funzioni della cappa.

Velocità

I --- Bassa
II --- Alta
+ --- Intensa

Illuminazione

Accesa // Spenta

CNX

Premere il pannello elettronico di cui alla
figura 1-C per controllare le seguenti funzioni
della cappa aspirante:

1.- A cappa aspirante ferma, premere il tasto
“ ” per accenderla alla prima velocità.

2.- Per aumentare la velocità progressi­vamente, premere il tasto “ ” quanto

necessario fino a raggiungere la velocità
massima.

3.- Per selezionare direttamente la sesta
velocità quando la cappa aspirante è
ferma oppure partendo da qualsiasi
velocità inferiore, tenere premuto il tasto

“ ” per 1,5 s.

4.- La sesta velocità è dotata di tempo­rizzatore per cui la cappa aspirante
ripristinerà automaticamente la quinta
velocità decorsi 10 min.

5.- Per diminuire la velocità progressi­vamente, premere il tasto “ “’ quanto

necessario.

6.- Per spegnere direttamente la cappa
aspirante a qualsiasi velocità, premere il

tasto “ “’ per 1,5 s.

Illuminazione

- L'illuminazione si attiva premendo il tasto
“ ”. L'operazione di accensione è veloce

mentre quella di spegnimento è
progressiva.

- Si potrà passare dall'illuminazione auto­matica (azionata dal micro del vassoio) a
quella manuale (azionata dal tasto),

premendo il tasto “ ” per 2 s.

Nel passare dalla modalità manuale a
quell'automatica, il LED 1 lampeggerà tre
volte.
Nel passare dalla modalità automatica a
quella manuale, il LED 6 lampeggerà tre
volte.

Italiano

Gentile Cliente,
Ci congratuliamo con Lei per la Sua scelta.

Siamo certi che questo dispositivo moderno,
funzionale e pratico, prodotto con materiali di
prima qualità, saprà soddisfare pienamente
le Sue esigenze.

Voglia prendere visione di tutte le sezioni di
questo MANUALE ISTRUZIONI prima di
utilizzare la cappa aspirante per la prima
volta per così trarne il massimo rendimento,
evitare quei guasti eventualmente derivanti
da un uso erroneo nonché per risolvere
problemi di piccola entità.

Provveda a conservare questo manuale
giacché Le fornirà informazioni utili relative
alla cappa aspirante in qualsiasi momento e
ne agevolerà l'uso da parte di altre persone.

Istruzioni di sicurezza

---------------------------------------------------

* Precedentemente al primo avvio del
dispositivo, tener conto delle istruzioni di
installazione e connessione.

* Non tirare mai il cavo per disinserire la
cappa aspirante dalla rete di alimentazione.

* Non mettere in funzione la cappa aspirante
se il cavo di alimentazione elettrica è
danneggiato, presenta tagli oppure se il
dispositivo presenta segni di degrado visibili
nella zona dei comandi.

* Se la cappa aspirante non dovesse
funzionare o funzionasse in modo anormale,
disinserirla dalla rete e darne comunicazione
al Servizio tecnico.

* Non lasciare i fornelli del gas accesi e
scoperti (privi di recipienti) al di sotto della
cappa aspirante.

* Non consentire l'accumulo di grassi in
nessun punto della cappa aspirante,
specialmente nel filtro, dato che i medesimi
rappresentano un RISCHIO D'INCENDIO.

* Non fiammeggiare al di sotto della cappa

aspirante.
* Prima di provvedere all'installazione di

questa cappa aspirante, prendere visione dei
regolamenti e delle disposizioni locali in
vigore relativamente alla normativa sull'aria e
sui fumi.

* Prima di collegare la cappa aspirante alla
rete elettrica, verificare che la tensione e la
frequenza di quest’ultima si equivalgano ai
valori indicati sulla targa dei dati della cappa,
posta in basso alla medesima.

* Nelle cappe aspiranti munite di spina, la
medesima dev’essere accessibile oppure
bisognerà predisporre un interruttore
omnipolare avente una separazione minima
tra i contatti pari a 3 mm.

* L'aria aspirata non dev’essere convogliata
tramite i condotti utilizzati per rimuovere i
fumi prodotti da dispositivi a gas o altro
combustibile. La stanza dev’essere provvista
di apposita ventilazione qualora la cappa
aspirante verrà usata assieme ad altri
dispositivi alimentati da energia diversa da
quella elettrica.

* Consigliamo l'uso di guanti nonché di
prestare la massima precauzione nelle
operazioni di pulizia interna della cappa.

* La cappa aspirante da Lei acquistata è
destinata a uso domestico e soltanto per
l'estrazione e purificazione dei gas prodotti
dalla cottura di alimenti. L'acquirente si
rende responsabile dell'impiego della cappa
per altre finalità che potrebbero essere
pericolose.

* Per eventuali riparazioni, rivolgersi al
Servizio tecnico qualificato più vicino e far
uso puntualmente di pezzi di ricambio
originali. Le riparazioni o le modifiche
effettuate da altro personale possono
danneggiare l'apparato o provocarne un
cattivo funzionamento nonché incidere sulla
sua sicurezza. Il produttore declina
qualsivoglia responsabilità per danni
provocati da uso indebito del dispositivo.

Nettoyage et entretien

---------------------------------------------------

Avant d’effectuer toute opération de
nettoyage et d’entretien, assurez-vous que
l’appareil est déconnecté du courant
électrique.
Pour réaliser des tâches de nettoyage et
d’entretien, suivez les instructions de
Sécurité. Le risque d’incendie existe au cas
où cela le nettoyage ne aurait pas lieu selon
les instructions.

Nettoyage du filtre

Pour extraire les filtres de leurs logements,
appuyez sur les dispositifs d’enclenchement.
Procédez à leur nettoyage, ou bien en les
mettant dans le lave-vaisselle (voir
observations) ou en les submergeant dans
de l’eau chaude le temps nécessaire pour
faciliter l’élimination des graisses, ou, si vous
le désirez, au moyen de sprays spécifiques
(en protégeant les parties non métalliques ).
Une fois le nettoyage fini, sécher les filtres.

Observations: Le nettoyage dans un lave­vaisselle avec des détergents agressifs peut
noircir la surface métallique sans pour cela
affecter sa capacité de rétention des
graisses.

Attention: Le nettoyage des filtres doit être
fait au moins une fois par mois, selon
l’utilisation de la hotte. On devra tenir compte
du fait que, quand on cuisine, il se produit
des dépôts de graisse sur la hotte et sur le
filtre même si celle-ci n’a pas été mise en
marche.

Nettoyage du corps de la hotte

Il est recommandé d’utiliser de l’eau
savonneuse à 40ºC environ. On utilisera un
chiffon humide mouillé avec cette eau pour
nettoyer la hotte, en insistant sur les fentes.
Ensuite, on sèchera en utilisant un chiffon
qui ne fera pas de peluches.

Attention:

* Ne jamais utiliser de tampons métalliques
ni de produits abrasifs qui pourraient
endommager la surface.
* Ne pas gratter avec des objets durs tels
que des couteaux, des ciseaux, etc.

Filtre à charbon actif

* Pour mettre en place les filtres à charbon
actif, il est nécessaire de démonter au
préalable les filtres métalliques.
* Pour les fixer, faites coïncider les pattes
postérieures de chaque filtre avec l’ancrage
prévu à cette fin dans la grille de sécurité en
les faisant basculer vers le haut jusqu’à leur
fixation avec la languette frontale de cette
dernière (Fig. 5).
* La durée des filtres à charbon actif est de
trois à six mois, en fonction de l’utilisation
* Les filtres à charbon actif ne sont pas
lavables ni régénérables. Une fois usés,
procédez à leur remplacement.
* Pour remplacer les filtres à charbon actif
usés par des neufs, procédez dans le sens
inverse à celui de leur montage.

Remplacement des Lampes

*Retirez la protection de cristal du spot pour
mettre à découvert les lampes extractibles.
*Observez les précautions suivantes:
déconnectez au préalable la hotte du réseau
électrique et assurez-vous que les lampes à
remplacer ne sont pas chaudes.
*La puissance maximale des lampes est de
20W.

Information Technique (Fig. 3)

---------------------------------------------------

Dimensions Largeur = 600 // 900 mm

Profondeur = 300 mm
Hauteur = 355 mm

Caractéristiques électriques:
VOIR L’ÉTIQUETTE DES CARACTÉRIS­TIQUES

Français

Installation

---------------------------------------------------

Pour fixer la hotte au meuble choisissez svp
une des options suivantes:

a) Sur la partie supérieure du meuble:

Vous devez utiliser le modèle de la figure
3 où est indiquée la position des trous
traversants.

b) Sur les côtés internes du meuble:

1.-Vissez 2 vis de chaque côté de
l’intérieur du meuble en utilisant les
modèles de la figure 6 (A ou B
dépendre one les travailler comme
mannequin et les largeur de mobilier),
puis dévissez-les d’environ 3 mm.

2.- Vissez dans la partie supérieure de la
hotte les équerres fournies, en les
ajustant à la largeur intérieure du
meuble.

3.- Déplacez la hotte verticalement depuis
la partie inférieure du meuble jusqu’à
emboîter les vis du meuble dans les
rainures des équerres.

4.-Sans lâcher la hotte, poussez-la vers le
fond du meuble jusqu’à emboîter les vis
en position stable dans les rainures.

5.-Élevez la hotte jusqu’à sa position
définitive, puis resserrez toutes les vis
des équerres.

La partie inférieure de la hotte doit être
placée à une hauteur minimale de 65cm
d’une cuisinière à gaz, et de 60cm d’une
cuisinière électrique.
Si les instructions d’installation de la
cuisinière à gaz indiquent une distance
supérieure, celle-ci doit être respectée.
La hotte CNL-9000 peut seulement être
installée dans les meubles de 90 cm

Une fois la hotte installée, l’enjoliveur frontal
peut être mis en place. Pour ce faire,
nettoyez d’abord la surface frontale de la
hotte avec de l’alcool isopropylique (il faut
toujours suivre les recommandations de
sécurité des fabricants lors de la
manipulation de dissolvants). Après avoir
retiré le papier protecteur de l’adhésif de
l’enjoliveur, superposez celui-ci dans sa
position correcte en appliquant une pression
ferme sur la zone adhésive.

Lorsque la hotte de cuisine est mise en
fonctionnement en même temps que
d’autres appareils alimentés par une énergie
autre que l’électrique, la pression de sortie
d’air ne doit pas être supérieure à 4 Pa
(4x10 –5 bar).

Pour obtenir un rendement optimal, la
longueur de la tuyauterie d’évacuation
extérieure ne doit pas être supérieure à
QUATRE mètres, ni avoir plus de deux
angles (coudes) de 90º.

Bien qu’il soit recommandé que l’évacuation
de gaz se fasse à l’extérieur, il est possible
d’installer des filtres à charbon actif
permettant que les gaz puissent être
renvoyés à la cuisine à travers le tuyau de
sortie.

Si vous souhaitez remplacer le panneau
frontal original par un autre identique à votre
meuble, vous devez suivre les instructions
suivantes (Fig. 2):

* Extrayez l’ensemble extractible.
* Retirez les vis (T) qui fixent le panneau
frontal.
* Installez le nouveau panneau frontal en le
fixant de la même façon que celui que vous
remplacez.

Пдзгьт бнфймефюрйузт рспвлзмЬфщн

-------------------------------------------------------

Рсйн бнбжзфЮуефе фечнйкЮ хрпуфЮсйоз гйб кЬрпйп
рсьвлзмб, рбсбкблпэме елЭно фе фб рбсбкЬфщ:

Рсьвлзмб РйибнЮ БйфЯб ЕрЯлхуз

Фп кблюдйп ден еЯнбй
ухндедемЭнп.

УхндЭуфе фп кблюдйп уфзн рбспчЮ
сеэмбфпт.

П брпсспцзфЮсбт

ден лейфпхсгеЯ

Ден хрЬсчей сеэмб уфзн рсЯжб. ЕлЭнофе/ерйукехЬуфе фзн рсЯжб
Фб цЯлфсб Эчпхн гемЯуей лЯрз. КбибсЯуфе Ю бнфйкбфбуфЮуефе фб

цЯлфсб.
П ущлЮнбт еобгщгЮт Эчей
впхлюуей.

Оевпхлюуфе фпн ущлЮнб еобгщгЮт.

З брпссьцзуз ден

еЯнбй йкбнпрпйзфйкЮ

БрбсЬдекфпт ущлЮнбт
еобгщгЮт, рч  < 12,5cm,
уфбиесЭт ресуЯдет уфпн
еощфесйкь фпЯчп, клр.

ЕрйкпйнщнЮуфе ме фпн фпрпиЭфз кбй

бкплпхиеЯуфе фйт пдзгЯет

егкбфЬуфбузт брь бхфь фп цхллЬдйп.
¸чпхн кбеЯ БнфйкбфбуфЮуфе фпхт. Пй лбмрфЮсет ден

бнЬвпхн

¸чпхн оевйдщиеЯ. УцЯофе фпхт.

БхфЮ з ухукехЮ цЭсей фп уЮмб CEE, уе ухмцщнЯб ме фп уфЬнфбснф 2002/92/EC фпх
Ехсщрбйкпэ КпйнпвпхлЯпх кбй УхмвпхлЯпх учефйкЬ ме фб брьвлзфб фщн злекфсйкюн кбй
злекфспнйкюн ухукехюн. З ущуфЮ брьухсуз бхфпэ фпх рспйьнфпт, рспуфбфеэей брп бснзфйкЭт
ухнЭрейет гйб фзн бгпсЬ кбй фзн хгеЯб.

Фп уэмвплп (уфп рспйьн Ю уфб Эггсбцб рпх еущклеЯпнфбй ), хрпдейкнэпхн ьфй ден еЯнбй
дхнбфьн нб бнфймефщрйуиеЯ щт пйкйбкь брьвлзфп. ЕЯнбй брбсбЯфзфп нб дщиеЯ уе узмеЯп
ухллпгЮт кбй бнбкэклщузт злекфсйкюн кбй злекфспнйкюн ухукехюн. БрблбгеЯфе брп фзн
ухукехЮ вЬуей фзт фзт ресйвблпнфйкЮт нпмпиеуЯбт гйб фзн еоЬлейшз фщн брпвлЮфщн.
РспкеймЭнпх нб лЬвефе лерфпмесеЯт пдзгЯет гйб фзн мефбчеЯсйуз Ю бнбкэклщуз фпх рспйьнфпт,
ерйкпйнщнЮуфе ме фп дЮмп убт , Ю ме фп кбфЬуфзмб рпх фп бгпсЬубфе.

TEKA INDUSTRIAL, S.A. дйбфзсеЯ ôï дйкбЯщмб íá ейубгЬгей óôéò ухукехЭт ôçò ôéò дйпсиюуейт
фйт прпЯет ксЯней бнбгкбЯет Ю чсЮуймет чщсЯт нб бллпйюней фб вбуйкЬ фпхт чбсбкфзсйуфйкЬ.



ЕгкбфЬуфбуз

---------------------------------------------------

Гйб нб егкбфбуфЮуефе фпн брпсспцзфЮсб
мЭуб уфп Эрйрлп фзт кпхжЯнбт, мрпсеЯфе нб
дйблЭоефе мЯб брь фйт рбсбкЬфщ 2
дхнбфьфзфет енфпйчйумпэ (a Þ b):

a) УфЮсйоз ôïõ Üíù мЭспхт ôçò ухукехЮт

уфп нфпхлЬрй
УхмвпхлехфеЯфе фзн Ейкьнб 3 гйб фб узмеЯб
рпх хрпдейкнэпнфбй гйб фйт прЭт уфпн
рЬфп/сЬцй фпх нфпхлбрйпэ.

b) УфЮсйоз óôá еущфесйкЬ рлбънЬ ôïõ

нфпхлбрйпэ:

1.- Вйдюуфе äýï вЯдет óå êÜèå рлехсЬ ôïõ
еущфесйкпэ фпх ерЯрлпх, бкплпхиюнфбт
фйт пдзгЯет фпх учЮмбфпт 6 (A Þ B
бнЬлпгб ме фп рлЬфпт фщн ерЯрлщн).
БцЮуфе фйт вЯдет 3 чйлйпуфЬ “чблбсЭт”
гйб нб мрпсЭуефе нб кЬнефе фзн
ехихгсЬммйуз.

2.-Вйдюуфе фб рбсечьменб уфзсЯгмбфб
(“гщнЯет”) óôï Üíù мЭспт ôïõ

брпсспцзфЮсб (деойЬ кбй бсйуфесЬ),
дйбфзсюнфбт фп еущфесйкь рлЬфпт фпх
нфпхлбрйпэ.

3.- КсбфЮуфе êáé бнхшюуфе ôïí
брпсспцзфЮсб мЭчсй пй хрпдпчЭт фщн
уфзсйгмЬфщн нб “фбйсйЬжпхн” уфйт вЯдет
фпх ерЯрлпх (вЮмб 1).

4.-КсбфЮуфе ôçí ухукехЮ êáé урсюофе ôçí
рспт фпн рЬфп/сЬцй фпх нфпхлбрйпэ
мЭчсй пй вЯдет нб ейуЭлипхн уфйт
хрпдпчЭт уе уфбиесЮ иЭуз.

5.-Узкюуфе (ехихгсбммЯуфе) ôïí
брпсспцзфЮсб мЭчсй фзн
фелйкЮ/ерйихмзфЮ фпх иЭуз кбй
уфесеюуфе/уцЯофе фйт 4 “чблбсЭт” вЯдет
(дэп óå êÜèå рлехсЬ).

Ôï чбмзльфесп узмеЯп фпх
брпсспцзфЮсб иб рсЭрей нб брЭчей брь
фйт злекфсйкЭт еуфЯет фп елЬчйуфп 60 cm
кбй брь еуфЯет гкбжйпэ 65 cm.
(Рбсбкблпэме бкплпхиеЯуфе фйт пдзгЯет
егкбфЬуфбузт фщн еуфйюн гкбжйпэ уе
ресЯрфщуз ðïõ хрпдейкнэпхн
мегблэфесз брьуфбуз).

Бцпэ егкбфбуфЮуефе фпн брпсспцзфЮсб,
мрпсеЯфе нб фпрпиефЮуефе фзн дйбкпумзфйкЮ
ерйцЬнейб (фбйнЯб) уфп емрсьуийп мЭспт
бхфпэ (Ьнщ фпх кйнзфпэ мЭспхт). З
мрспуфйнЮ ерйцЬнейб фпх брпсспцзфЮсб
ьрпх иб ерйкпллзиеЯ з дйбкпумзфйкЮ “фбйнЯб”,
иб рсЭрей бсчйкЬ нб кбибсйуфеЯ ме блкпьл
(иб рсЭрей рЬнфб íá бкплпхиеЯфе ôéò пдзгЯет
буцблеЯбт фпх кбфбукехбуфЮ учефйкЬ ме фб
дйблхфйкЬ хлйкЬ). Уфзн ухнЭчейб бцбйсЭуфе фп
чбсфЯ рспуфбуЯбт фпх бхфпкьллзфпх
дйбкпумзфйкпэ, фпрпиефЮуфе фп уфзн ущуфЮ
иЭуз кбй рйЭуфе фзн кпллюдз ресйпчЮ.

¼ôáí ï брпсспцзфЮсбт дпхлеэей
фбхфьчспнб ме кЬрпйб мз-злекфсйкЮ ухукехЮ
мбгейсЭмбфпт, з рЯеуз фпх бЭсб рпх
брпвЬллефбй ден рсЭрей нб оереснЬ фб 4Pa

(4 x 10 –5 bar).

Гйб нб рефэчефе фзн кблэфесз дхнбфЮ
брпссьцзуз фпх брпсспцзфЮсб, п
ущлЮнбт гйб фзн Эопдп фщн бфмюн ден
рсЭрей нб хресвбЯней фб 4 мЭфсб мЮкпт, Ю нб
ресйлбмвЬней ресйууьфесет брь 2 гщнЯет

90º.

Рбсьлп рпх ухнйуфЬфбй з еобгщгЮ фпх бЭсб
уфп ресйвЬллпн (екфьт урйфйпэ), мрпсеЯфе нб
чсзуймпрпйЮуефе цЯлфсб енесгпэ Ьнисбкб фб
прпЯб ерйфсЭрпхн уфпн бЭсб нб ерйуфсЭшей
уфпн чюсп фзт кпхжЯнбт мЭущ еньт ущлЮнб
еобгщгЮт.

ЕЬн ерйихмеЯфе нб бллЬоефе фзн мрспуфйнЮ
мефюрз ме кЬрпйб рпх фбйсйЬжей ме фб
хрьлпйрб Эрйрлб фзт кпхжЯнбт убт,
бкплпхиеЯуфе фйт пдзгЯет (Ейкьнб 2):

* ФсбвЮофе фп ухсьменп мЭспт.
* БцбйсЭуфе фйт вЯдет (Ф) рпх уфзсЯжпхн фзн
мефюрз.
* ЕгкбфбуфЮуфе фзн нЭб мефюрз

уфесеюнпнфЬт фзн ме фйт Ядйет вЯдет рпх
ухгксбфпэубн фзн рспзгпэменз.

En cas de panne

-------------------------------------------------

Avant de solliciter le service de réparations,
veuillez effectuer les vérifications suivantes:

PANNE CAUSE POSSIBLE SOLUTION

Le câble n’est pas connecté
au courant

Connecter le câble au courant

La hotte ne

fonctionne pas

La tension n’arrive pas à la
prise

Réviser et réparer le courant électrique

Filtre saturé de graisse Nettoyer ou substituer le filtre
Obstruction du conduit de
sortie de l’air

Eliminer les obstructions

La hotte n’aspire

pas suffisamment

ou vibre

Conduit d’air inadéquat Contacter l’installateur et suivre les

instructions de ce manuel

Lampes fondues Substituer les lampes Les lampes ne

s’allument pas

Lampes dévissées Resserrer les lampes

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne
2002/96/CE concernant les Déchets d’Equipements Élctriques et Electroniques (DEEE ou
WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à
empêcher toute conséquence nuisible pour l’environnement et la snté de l’homme.

Le symbole présent sur l’appareil ou sur la documentation que l’accompagne indique que
ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être
remis à un centre de collecte des déchets chargé du recyclage des équipementes électriques et
électroniques.
Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de
cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de
collecte des déchets ou directement à votre revendeur.

TEKA INDUSTRIAL, S.A. se réserve le droit d‘introduire sur le matériel les modifications qu‘elle
jugera nécessaires ou utiles, sans nuire a ses caractéristiques essentielles.

Português

Estimado cliente:
Parabéns pela sua escolha. Temos a

certeza de que este aparelho, moderno,
funcional e prático, construído com materiais
de primeira qualidade, satisfará plenamente
as suas necessidades.

Leia todas as secções deste MANUAL DE
INSTRUÇÕES antes de utilizar o exaustor
pela primeira vez, a fim de obter o máximo
rendimento do aparelho e evitar avarias que
possam decorrer de um uso incorrecto. A
leitura permitir-lhe-á também resolver
pequenos problemas.

Guarde este manual. Ele proporcionar-lhe-á
informação útil sobre o seu exaustor a qualquer
momento e facilitará igualmente o uso do
mesmo a outras pessoas.

Instruções de Segurança

---------------------------------------------------

* Antes da primeira utilização, devem ser
tidas em conta as instruções de instalação e
ligação.

* Para desligar o exaustor, puxe a ficha. Não
puxe nunca o cabo.

* Não ponha em funcionamento o exaustor
se o cabo de alimentação eléctrica estiver
deteriorado ou com cortes, ou se o aparelho
mostrar indícios de deteriorações visíveis na
zona dos comandos.

* Se o exaustor deixar de funcionar, ou o
fizer de forma anormal, desligue-o da rede e
entre em contacto com o Serviço de
Assistência Técnica.

* Nunca deixe queimadores de gás acesos
sem nenhum recipiente em cima deles.

* Não permita a acumulação de gordura em
nenhuma parte do exaustor, especialmente
no filtro, PROVOCA RISCO DE INCÊNDIO.

* Não fazer fogo debaixo do exaustor.

* Antes de instalar este exaustor, consulte os
Regulamentos e disposições locais em vigor.

* Antes de ligar o exaustor à rede eléctrica,
verifique se a tensão e a frequência da rede
são as mesmas que as indicadas na
etiqueta de características do exaustor,
situada na parte interior do mesmo.

* O ar evacuado não tem que ser emitido
pelas canalizações que são usadas evacuar
o fumo dos instrumentos alimentados pelo
gás ou por um outro combustível. A
dependência deve contar com uma
ventilação adequada, quando se utilizar o
exaustor simultaneamente com outros
aparelhos alimentados por energia diferente
da eléctrica.

* O aparelho deve ser ligado à rede através
de um interruptor de corte omnipolar, com
uma separação minima entre contactos de
3mm.

* Recomendamos a utilização de luvas e
tomar todo o tipo de precauções ao limpar o
interior do exaustor.

* O seu exaustor destina-se ao uso
doméstico e somente para a extracção e
purificação dos gases procedentes da
preparação de alimentos. A utilização para
outros usos é da sua responsabilidade e
pode ser perigosa.

* A fim de qualquer reparação , incluído a
ela substituição do hawser de alimentar ,
dever endereço à consertando de alívio
técnica cualificado mas nas proximidades ,
usando sempre que partes antiquado. As
reparações ou alterações realizados por
pessoal não qualificado podem provocar
danos ao aparelho ou um mau
funcionamento, colocando em perigo a sua
segurança. O fabricante não é responsável
pelos danos originados pelo uso inadequado
do aparelho.

Кбибсйумьт êáé УхнфЮсзуз

---------------------------------------------------

БрпухндЭуфе фзн злекфсйкЮ фспцпдпуЯб фпх
брпсспцзфЮсб ðñéí прпйбдЮрпфе
дйбдйкбуЯб кбибсйумпэ Ю ухнфЮсзузт.
Гйб фзн дйбдйкбуЯб кбибсйумпэ Ю
ухнфЮсзузт бкплпхиеЯуфе фйт пдзгЯет
буцблеЯбт рпх хрпдейкнэпнфбй. П кЯндхнпт
рхскбгйЬт хрЬсчей уе ресЯрфщуз ьфй п
кбибсйумьт ден рсбгмбфпрпйеЯфбй уэмцщнб
ме фйт пдзгЯет.

Кбибсйумьт ЦЯлфсщн

Гйб нб бцбйсЭуефе фб цЯлфсб брь фзн иЭуз
фпхт, брелехиесюуфе фб брь фб клеЯуфсб
рпх фб уфзсЯжпхн. КбибсЯуфе фб цЯлфсб, еЯфе
вЬжпнфЬт фб уфп рлхнфЮсйп рйЬфщн (деЯфе фйт
узмейюуейт),еЯфе бцЮуфе фб нб “мпхлйЬупхн”
уе жеуфь несь юуфе нб дйблхипэн фб лЯрз,
еЯфе (бн фп иЭлефе) чсзуймпрпйюнфбт ейдйкЬ
урсЭх (рспуфбфеэпнфбт ьмщт фб мз
мефбллйкЬ мЭсз фпхт). Бцпэ фб кбибсЯуфефе,
бцЮуфе фб нб уфегнюупхн.

УзмеЯщуз : Ôï рлэуймп óôï рлхнфЮсйп
рйЬфщн ме “уклзсЬ” брпссхрбнфйкЬ мрпсеЯ
нб “мбхсЯуей” фйт мефбллйкЭт ерйцЬнейет фщн
цЯлфсщн чщсЯт щуфьуп нб ерзссеЬуей фзн
йкбньфзфб ухгксЬфзузт пумюн.
Í.Â. : Ôá цЯлфсб рсЭрей íá кбибсЯжпнфбй
фпхлЬчйуфпн мЯб цпсЬ фпн мЮнб. ЕобсфЬфбй
вЭвбйб, кбй брь фзн ухчньфзфб чсЮузт фпх
брпсспцзфЮсб. ¸чефе хрьшйн убт ьфй фб
лЯрз кбй пй бфмпЯ ухуущсеэпнфбй уфпн
брпсспцзфЮсб кбфЬ фзн дйЬскейб фпх
мбгейсЭмбфпт, еЯфе еЯнбй уе лейфпхсгЯб еЯфе
ьчй.

Кбибсйумьт Уюмбфпт БрпсспцзфЮсб

Гйб фпн кбибсйумь фпх уюмбфпт фпх
брпсспцзфЮсб, ухнйуфЬфбй з чсЮуз жеуфпэ
дйблэмбфпт неспэ-брпссхрбнфйкпэ
(ресЯрпх 40º C). ВсЭофе Ýíá ðáíß óôï
дйЬлхмб бхфькбй кбибсЯуфе фпн
брпсспцзфЮсб дЯнпнфбт йдйбЯфесз рспупчЮ
уфйт гщнЯет клр. Уфз ухнЭчейб, уфегнюуфе
чсзуймпрпйюнфбт Энб уфегнь рбнЯ.

УзмеЯщуз :

* Ìçí чсзуймпрпйеЯфе ухсмбфЬкйб Þ лейбнфйкЬ
кбй поейдщфйкЬ рспъьнфб, фб прпЯб мрпспэн
нб рспкблЭупхн жзмйЬ уфпн брпсспцзфЮсб.
* Ìçí чсзуймпрпйеЯфе бйчмзсЬ бнфйкеЯменб ìå
мефбллйкЭт ерйцЬнейет ьрщт мбчбЯсйб,
шблЯдйб, кфл.

ЦЯлфсб Енесгпэ ¢нисбкб

* Ãéá íá фпрпиефЮуефе ôá цЯлфсб енесгпэ
Ьнисбкб иб рсЭрей бсчйкЬ нб бцбйсЭуефе фб
мефбллйкЬ цЯлфсб.
* Ãéá íá уфесеюуефе ôá цЯлфсб енесгпэ
Ьнисбкб иб рсЭрей нб ейуЭсчпнфбй пй
рлбънЭт рспеопчЭт фпх кЬие цЯлфспх уфйт
хрпдпчЭт рпх хрЬсчпхн уфзн учЬсб
буцблеЯбт, гЭснпнфЬт фб рспт фб рЬнщ
мЭчсй фзн уфесЭщуЮ фпхт уфб мрспуфйнЬ
Ьгксйуфсб (Ейкьнб 5).

* Фб цЯлфсб енесгпэ Ьнисбкб дйбскпэн брь
3 мЭчсй 6 мЮнет, бнЬлпгб ме фйт ухниЮкет
чсЮузт ôçò ухукехЮт.
* Фб цЯлфсб енесгпэ Ьнисбкб ден мрпспэн

нб рлхипэн Ю нб бнбжщпгпнзипэн. Мьлйт
кпсеуфпэн, иб рсЭрей нб бллбчипэн.
* Ãéá íá бнфйкбфбуфЮуефе ôá цЯлфсб енесгпэ
Ьнисбкб ме кбйнпэсгйб, бцбйсЭуфе фб рблйЬ
бкплпхиюнфбт фзн бнфЯуфспцз дйбдйкбуЯб
фзт фпрпиЭфзузт.

БллбгЮ ЛбмрфЮсщн Цщфйумпэ

* БсчйкЬ еЯнбй брбсбЯфзфп íá брпухндЭуефе
фзн ухукехЮ брь фзн рбспчЮ злекфсйкпэ
сеэмбфпт кбй нб уйгпхсехфеЯфе ьфй пй
лбмрфЮсет рпх иб бнфйкбфбуфбипэн ден
еЯнбй жеуфпЯ.
* БцбйсЭуфе ôá кблэммбфб ãéá íá мрпсЭуефе
нб бцбйсЭуефе фпхт лбмрфЮсет.
* УзмеЯщуз, ç мЭгйуфз йучэт ôïõ лбмрфЮсб
еЯнбй 20W.

ФечнйкЭт рлзспцпсЯет (EIK. 3)

---------------------------------------------------

ДйбуфЬуейт РлЬфпт = 600 // 900 mm

ВЬипт = 300 mm
¾øïò = 355 mm

ЗлекфсплпгйкЬ чбсбкфзсйуфйкЬ
БНБГСБЦПНФБЙ ÓÔÇÍ ЕФЙКЕФБ
ЧБСБКФЗ-СЙУФЙКЩН



РесйгсбцЮ фзт ухукехЮт (Ейкьнб 1)

---------------------------------------------------

A КпхмрйЬ чейсйумпэ фпх мпфЭс ме 3

ерЯредб йучэпт. (CNL).

B Дйбкьрфзт цщфйумпэ, бнеоЬсфзфпт áðü

фзн лейфпхсгЯб фщн мпфЭс.

C Ôï злекфспнйкь рЬнел чейсйумпэ óáò

ерйфсЭрей фзн ерйлпгЮмефбоэ Эой
фбчхфЮфщн кбй фпх елЭгчпх фпх
цщфйумпэ (CNX).

D Цщфйумьт ме лбмрфЮсет блпгьнпх.
E МефбллйкЬ цЯлфсб рпх всЯукпнфбй

рЬнщ брь фзн ерйцЬнейб мбгейсЭмбфпт
кбй бцбйспэнфбй еэкплб гйб фпн
кбибсйумь фпхт.

F Ухсьменп мЭспт ãéá мегблэфесз

ерйцЬнейб брпссьцзузт.

G Дхнбфьфзфб фпрпиЭфзузт цЯлфсщн

енесгпэ Ьнисбкб уфзн учЬсб
буцблеЯбт (Ейкьнб 5).

H-I КлбрЭфб бнферйуфспцЮт ðïõ

всЯукпнфбй уфзн Эопдп фпх ущлЮнб,
фпрпиефпэнфбй/уфзсЯжпнфбй уфйт прЭт
рпх хрЬсчпхн гйб фпн льгп бхфь
(Ейкьнб 4).

ПдзгЯет ЧсЮузт

---------------------------------------------------

Гйб нб рефэчефе кблэфесз брпссьцзуз, убт
ухнйуфпэме нб иЭуефе уе лейфпхсгЯб фпн
брпсспцзфЮсб месйкЬ лерфЬ рсйн оекйнЮуефе
фп мбгеЯсемб (3-5 лерфЬ) юуфе п
ущлЮнбт/мрпхсЯ нб брпкфЮуей мЯб уфбиесЮ
кбй ухнечьменз спЮ бЭспт ьфбн иб брпвЬлей
фйт пумЭт.
ЕрЯузт, ьфбн фелейюуефе фп мбгеЯсемб,
бцЮуфе фпн брпсспцзфЮсб уе лейфпхсгЯб гйб
бкьмб месйкЬ лерфЬ юуфе нб брпвЬллей
ьлпхт фпхт бфмпэт кбй фйт пумЭт рпх
хрЬсчпхн.

CNL

РйЭжпнфбт фп кпхмрЯ рпх цбЯнефбй уфзн
ейкьнб 1-A/B, мрпсеЯфе нб схимЯуефе фзн
лейфпхсгЯб фпх брпсспцзфЮсб.

ЧсЮуз (Tбчхфзфб)

I --- ЧбмзлЮ
II --- ХшзлЮ
+ --- ЕнфбфйкЮ

Цщфйумьт

БнбмЭнпт // Увзуфьт

CNX

РйЭжпнфбт фб ейкпнЯдйб уфпн злекфспнйкь
рЯнбкб чейсйумпэ, учЮмб 1-C мрпсеЯфе нб
елЭноефе фйт бкьлпхиет лейфпхсгЯет фпх
брпсспцзфЮсб:

ЧсЮуз

1.- ¸чпнфбт ôoí брпсспцзфЮсб екфьт
лейфпхсгЯбт, рйЭуфе фп ейкпнЯдйп “ ” ìßá

цпсЬ гйб нб оекйнЮуей з лейфпхсгЯб фпх
уфзн рсюфз фбчэфзфб.

2.- Ãéá íá бхоЮуефе уфбдйбкЬ ôçí фбчэфзфб,
рйЭуфе фп ейкпнЯдйп “ ” ьует цпсЭт

чсейбуфеЯ, мЭчсй фзн мЭгйуфз фбчэфзфб.

3.- Ãéá íá схимЯуефе брехиеЯбт ôçí Ýêôç
фбчэфзфб (мЭгйуфз фбчэфзфб) ме фпн
брпсспцзфЮсб схимйжьменп уе
прпйбдЮрпфе чбмзльфесз фбчэфзфб Ю
бкьмб кбй екфьт лейфпхсгЯбт, рйЭуфе фп

ейкпнЯдйп “ ” гйб 1,5 дехфесьлерфп.

4.- Ç Ýêôç фбчэфзфб еЯнбй рспгсбммбфйумЭнз
юуфе п брпсспцзфЮсбт нб ербнЭлией
бхфьмбфб уфзн рЭмрфз фбчэфзфб мефЬ брь
дЭкб лерфЬ.

5.- Ãéá íá елбффюуефе ôçí фбчэфзфб ôïõ
брпсспцзфЮсб уфбдйбкЬ, рйЭуфе фп

ейкпнЯдйп “ “ ьует цпсЭт чсейбуфеЯ.

6.- Ãéá íá иЭуефе брехиеЯбт ôïí
брпсспцзфЮсб екфьт лейфпхсгЯбт, уе
ьрпйб фбчэфзфб кбй бн всЯукефбй, рйЭуфе фп

ейкпнЯдйп “ “ гйб 1,5 дехфесьлерфп.

Цщфйумьт

МрпсеЯфе нб ерйлЭоефе бнЬмеуб уфпн
чейспкЯнзфпЮ уфпн бхфьмбфп цщфйумь.

- Ï чейспкЯнзфпт цщфйумьт енесгпрпйеЯфбй
рйЭжпнфбт фп ейкпнЯдйп “ ”.

- Ï бхфьмбфпт цщфйумьтенесгпрпйеЯфбй
фсбвюнфбт кбй урсючнпнфбт фзн мефюрз
фпх брпсспцзфЮсб.

П чейспкЯнзфпт Ю п бхфьмбфпт цщфйумьт
мрпсеЯ нб схимйуфеЯ рйЭжпнфбт фп ейкпнЯдйп

“ ” гйб 2 дехфесьлерфб.

З енбллбгЮ брь фзн чейспкЯнзфз лейфпхсгЯб
уфзн бхфьмбфз лейфпхсгЯб ерйвевбйюнефбй
брь фзн лхчнЯб уфзн фбчэфзфб 1, иб
бнбвпувЮуей 3 цпсЭт.
З енбллбгЮ брь фзн бхфьмбфз лейфпхсгЯб
уфзн чейспкЯнзфз лейфпхсгЯб ерйвевбйюнефбй
брь фзн лхчнЯб уфзн фбчэфзфб 6, иб
бнбвпувЮуей 3 цпсЭт.
Кбй уфйт дэп ресйрфюуейт, п цщфйумьт
бнЬвей Ьмеуб кбйувЮней рсппдехфйкЬ.

Descrição do aparelho (Fig. 1)

---------------------------------------------------

A O controlo do motor permite a

selecção de 3 posições (CNL).

B O interruptor de luz é independente

dos motores.

C O painel electrónico permite a

selecção de seis velocidades e o
controlo da iluminação (CNX).

D A iluminação é feita através de

lâmpadas halogéneas.

E Os filtros localizados sobre a zona de

cozinhado podem ser removidos
facilmente para a limpeza.

F Grupo extraível que permite abranger

uma grande área de extracção.

G Possibilidade de incorporar filtros de

carvão activo na grelha de segurança
(Fig. 5).

H-I As alhetas anti-retorno são para ser

colocadas na saída, aplicando as suas
extremidades nos orifícios próprios
(Fig. 4).

Instruções de uso

---------------------------------------------------

Para conseguir uma aspiração mais eficaz,
recomendamo-lhes pôr em funcionamento o
exautor alguns minutos antes de cozinhar
(entre 3 e 5 minutos) para que o fluxo de ar
seja contínuo e estável no momento de
aspirar os fumos.

Do mesmo modo, mantenha o exaustor a
funcionar uns minutos depois de cozinhar
para a extracção total de fumos e odores
para o exterior.

CNL

Premindo o comando que indica a figura
1-A/B poderá controlar as funções do
exaustor.

Operações de funcionamento (Velocidade)

I --- Baixa
II --- Alta
+ --- Intensiva

Iluminação

Acesa // Desligada

CNX

Pressionando os símbolos no painel
electrónico ilustrados na figura 1-C pode
controlar as seguintes funções no exaustor:

Operações de funcionamento

1.- Com o exaustor parado, pressione o
símbolo “ ” uma vez para iniciar na

primeira velocidade.

2.- Para aumentar a velocidade
gradualmente, pressione o símbolo “ ”

as vezes necessárias até alcançar a
máxima velocidade.

3.- Para seleccionar imediatamente a sexta
velocidade (velocidade máxima) com o
exaustor em qualquer velocidade mais
baixa ou mesmo parado, pressione o

símbolo “ ” por 1.5 segundos.

4.- A sexta velocidade é programada, assim
o exaustor retrocederá para a quinta
velocidade após 10 minutos.

5.- Para reduzir gradualmente a velocidade,
pressione o símbolo “ “ as vezes que

forem necessárias.

6.- Para desligar o exaustor em qualquer
velocidade, mantenha pressionado o

símbolo “ “ por 1.5 segundos.

Iluminação

Pode seleccionar entre iluminação automática
ou manual.

- Para a iluminação manual pressione o
símbolo “ ”.

- Para a iluminação automática puxe ou
empurre a bandeja do exaustor.

A iluminação manual ou automática pode ser
seleccionada, pressionando o símbolo “ ” por

2 segundos.

A alteração do modo manual para o modo
automático é indicada através do piscar do
LED referente à velocidade 1, três vezes.
A alteração do modo automático para o
modo manual é indicada através do piscar
do LED referente à velocidade 6, três vezes.

Em ambos os casos, a iluminação liga e
desliga progressivamente.

Português

Limpeza e manutenção

---------------------------------------------------

Antes de efectuar qualquer operação de
limpeza e manutenção, certifique-se de que
o aparelho está desligado da rede.
Para realizar trabalhos de limpeza e
manutenção, cumpra com as Instruções de
Segurança. O risco de fogo existe caso que
aquele a limpeza não ocorre de acordo com
as instruções.

Limpeza do filtro

Para extrair os filtros dos seus alojamentos,
actue sobre os dispositivos de fixação.
Proceda à sua limpeza, quer introduzindo-os
na máquina de lavar loiça, (ver observações)
ou deixando-os mergulhados em água
quente o tempo necessário para facilitar a
eliminação de gorduras, ou se preferir
mediante o uso de sprays específicos
(protegendo as partes não metálicas).
Finalizada a limpeza, proceda à sua
secagem.

Observações: A limpeza na máquina de
lavar loiça com detergentes agressivos pode
escurecer a superfície metálica sem afectar
a sua capacidade de retenção de gorduras.

Atenção: A limpeza de filtros deve ser
realizada uma vez por mês, no mínimo,
dependendo da utilização do exaustor. Deve
levar-se em consideração que ao cozinhar
há deposição de gorduras no exaustor e no
filtro, mesmo quando este não estiver em
funcionamento.

Limpeza do corpo do exaustor

Recomenda-se a utilização de água com
sabão, aproximadamente a 40ºC. Utilizar-se-

á um pano humedecido nessa água para a

limpeza do exaustor, incidindo
especialmente nas fendas.

Atenção:

* Não usar nunca esfregões metálicos nem
utilizar produtos abrasivos que possam
estragar a superfície.
* Não raspe a superfície com objectos duros,
tais como facas, tesouras, etc.

Filtro de carvão activo

* Para instalar os filtros de carvão activo é
necessário remover primeiramente os filtros
metálicos.
* Para os fixar, é necessário coincidir as
patilhas posteriores de cada filtro com o
suporte previsto para tal na grelha de
segurança, manipulando-os para cima até à
sua fixação com a pestana frontal da mesma
(Fig. 5).
* Os filtros de carvão activo têm duração de
3 a 6 meses dependendo das condições
particulares de utilização.
* Os filtros de carvão activo não podem ser
lavados nem regenerados. Uma vez
deteriorados, têm de ser substituídos.
* Para substituir os filtros pelos novos, retire
os antigos na ordem inversa à instalação.

Troca de lâmpadas

* Em primeiro lugar é necessário desligar da
alimentação eléctrica, e ter a certeza que a
lâmpada que vai ser substituída não se
encontra quente.
*Retire a protecção da lâmpada para a
conseguir extrair.
*A potência máxima das lâmpadas é de
20W.

Informação técnica (Fig. 3)

---------------------------------------------------

Dimensões: Largura = 600 // 900 mm

Profundidade = 300 mm
Altura = 355 mm

Características eléctricas:
VER ETIQUETA DE CARACTERÍSTICAS



БгбрзфЭ релЬфз:

Убт екцсЬжпхме фйт ейлйксйнЮт мбт ехчбсйуфЯет
гйб фзн ерйлпгЮ убт. ЕЯмбуфе вЭвбйпй ьфй бхфЮ з
мпнфЭснб, лейфспхсгйкЮ, рсбкфйкЮ ухукехЮ,
кбфбукехбумЭнз ме хлйкЬ рсюфзт рпйьфзфбт иб
йкбнпрпйЮуей рлЮсщт фйт бнЬгкет убт.

Рбсбкблпэме, рсйн чсзуймпрпйЮуефе гйб
рсюфз цпсЬ фз ухукехЮ, нб дйбвЬуефе
рспуекфйкЬ ьлет фйт еньфзфет бхфпэ фпх
егчейсйдЯпх пдзгйюн чсЮузт, гйб нб Эчефе фзн
кблэфесз дхнбфЮ брьдпуз брь фпн
брпсспцзфЮсб убт кбй нб брпцэгефе фйт
влЬвет рпх мрпспхн нб рспкэшпхн брь фзн
кбкЮ чсЮуз. ЕрЯузт, убт рбсЭчей пдзгЯет гйб
нб оересЬуефе фб мйкспрспвлЮмбфб.

ЦхлЬофе бхфь фп цхллЬдйп уе буцблЭт мЭспт.
МрпсеЯ нб убт рспуцЭсей чсЮуймет
рлзспцпсЯет уфп мЭллпн кбй нб впзиЮуей Ьллб
Ьфпмб нб чейсйуфпэн фзн ухукехЮ бхфЮ.

ПдзгЯет БуцЬлейбт

---------------------------------------------------

* Ðñéí чсзуймпрпйЮуефе ôïí брпсспцзфЮсб
убт гйб рсюфз цпсЬ, дюуфе рспупчЮ уфйт
пдзгЯет егкбфЬуфбузт кбй уэндеузт.

* Áí иЭлефе íá брпухндЭуефе ôïí
брпсспцзфЮсб брь фзн злекфсйкЮ рбспчЮ, мзн
фсбвЬфе рпфЭ фп кблюдйп. РЬнфб нб фсбвЬфе фп
цйт.

* Ìçí иЭфефе óå лейфпхсгЯб ôïí брпсспцзфЮсб
еЬн фп кблюдйь фпх еЯнбй цибсмЭнп/кпммЭнп Ю
бн хрЬсчпхн узмЬдйб ципсЬт уфпн рЯнбкб
чейсйумпэ.

* ÅÜí ï брпсспцзфЮсбт уфбмбфЮуей ôç
лейфпхсгЯб фпх Ю ден лейфпхсгеЯ “цхуйплпгйкЬ”,
брпухндЭуфе фпн брь фзн рбспчЮ сеэмбфпт,
кбй ухмвпхлехиеЯфе фп фечнйкь фмЮмб, service.

* Ìçí бцЮнефе ðïôÝ бнбмЭнет “бкЬлхрфет”
еуфЯет гкбжйпх кЬфщ брь фпн брпсспцзфЮсб
(дзлбдЮ чщсЯт укеэз мбгейсЭмбфпт ерЬнщ óôéò
еуфЯет).

* Ìçí бцЮнефе ôá ëßðç íá ухуущсеэпнфбй óå
прпйпдЮрпфе узмеЯп фпх брпсспцзфЮсб кбй
йдйбЯфесб уфб цЯлфсб. ХРБСЧЕЙ КЙНДХНПУ

БНБЦЛЕОЗУ/РХСКБГЙБУ.
* Мзн мбгейсеэефе “цлбмрЭ” цбгзфЬ кЬфщ брь

ôïí брпсспцзфЮсб (дзлбдЮ ìå бнпйкфЮ цльгб).
* Рсйн фзн егкбфЬуфбуз фпх брпсспцзфЮсб,

ухмвпхлехфеЯфе фпхт фпрйкпэт кбньнет рпх
йучэпхн учефйкЬ ме фб standards енЭсгейбт,
бесЯщн клр.

* Ðñéí ухндЭуефе ôïí брпсспцзфЮсб óôçí
рбспчЮ сеэмбфпт, вевбйщиеЯфе ьфй з ухчньфзфб
кбй з фЬуз фпх сеэмбфпт ухмцщнпэн ме бхфЬ
рпх бнбгсЬцпнфбй óôçí ефйкЭфб
чбсбкфзсйуфйкюн, з прпЯб всЯукефбй уфп
еущфесйкь фпх брпсспцзфЮсб.

* Ï дйбкьрфзт/буцЬлейб óôïí рйнЬкб рбспчЮт
гйб фпн брпсспцзфЮсб рсЭрей нб еЯнбй Энбт
дйрплйкьт дйбкьрфзт ме еллЬчйуфп кень ербцЮт

3mm.
* Ï еккенщиеЯт бЭсбт äåí ейнбй брбсбЯфзфп íá

уфблеЯ áðü ôïõò бгщгпэт рпх
чсзуймпрпйпэнфбй гйб нб еккенюупхн фпн
кбрнь фщн ухукехюн рпх фбъжпнфбй кпнфЬ
бЭсйп Ю еньт Ьллщн кбхуЯмщн. Фп дщмЬфйп
рсЭрей нб Эчей ущуфь еобЭсйумь еЬн п
брпсспцзфЮсбт èá чсзуймпрпйзиеЯ
фбхфьчспнб ме кЬрпйб Ьллз ухукехЮ
мбгейсЭмбфпт рпх ден лейфпхсгеЯ ме злекфсйкЮ
енЭсгейб, рч ухукехЮ гкбжйпэ.

* Óáò ухнйуфпэме ôçí чсЮуз гбнфйюн êáé ôçí
рспупчЮ убт ьфбн кбибсЯжефе фп еущфесйкь фпх
брпсспцзфЮсб.

* Ï брпсспцзфЮсбт еЯнбй учедйбумЭнпт гйб
пйкйбкЮ чсЮуз кбй мьнп гйб фзн брпвплЮ кбй фпн
кбибсйумь фщн пумюн рпх дзмйпхсгпэнфбй
брь фзн ефпймбуЯб фпх цбгзфпэ. З чсЮуз фпх
гйб прпйпндЮрпфе Ьллп укпрь еЯнбй ме дйкЮ убт
ехиэнз кбй мрпсеЯ нб брпдейчиеЯ ерйкЯндхнз.

* Óå ресЯрфщуз влЬвзт, èá рсЭрей íá
брехихниеЯфе уфп еопхуйпдпфзмЭнп уЭсвйт фзт
“Teka” кбй рЬнфб нб чсзуймпрпйеЯфе гнЮуйб
бнфбллбкфйкЬ. ЕрйукехЭт кбй мефбфспрЭт брь
прпйпндЮрпфе Ьллп мрпсеЯ нб рспкблЭупхн
жзмйЬ уфзн ухукехЮ, дхулейфпхсгЯб кбй кЯндхнп
гйб фзн буцЬлейЬ убт. П кбфбукехбуфЮт ден
мрпсеЯ нб иещсзиеЯ хреэихнпт гйб жзмйЬ Ю
фсбхмбфйумь рпх рспкблеЯфбй брь бкбфЬллзлз
чсЮуз фпх брпсспцзфЮсб.

Turkish

ªayet çalýºmayan bir ºey varsa

---------------------------------------------------

Teknik servise baºvurmadan önce aºaðýdaki
ºlemleri takip edin.

HATA MUHTEMEL SEBEP ÇÖZÜM

Kablo baðlý deðil Kabloyu baðlayýnýz.

Aspiratör çalýºmýyor

Prize akým gelmiyor. Parçalarý deðiºtiriniz/tamir ediniz
Filtre yaðla kaplanmýºtýr. Proceda a la limpieza o sustitución del

filtro

Baca týkanmýºtýr. Bacayý temizleyiniz.

Aspiratör yeteri

kadar üflemiyor ya

da titriyorsa

Yetersiz hava çýkýºý Montaj yapan kiºi ile irtibata geçin ve

kullanma kýlavuzuna baºvurun.
Lamba patlak Lambayý deðiºtirin Iºýk çalýºmýyorsa.
Lamba gevºek Lambayý sýkýn

Bu cihaz 2002/92/EEC sayýlý Elektrikli ve Elektronik Atýklarla ilgili Avrupa Standardýna uygun
olarak CEE iºaretine sahiptir. Bu cihazýn doðru ºekilde atýlmasý çevreye ve saðlýðýnýza zarar
gelmesini önler.

Cihazýn, cihazýn ambalajýnýn ya da cihazla birlikte gelen evraklarýn üzerinde görebileceðiniz
iºareti bu cihazýn normal ev atýklarý gibi atýlmamasý gerektiðini belirtir. Elektrikli ve elektronik
parçalarýn dönüºtürülebilmesi ve cihazýn doðru ºekilde imha edilebilmesi için bu cihazýn kullaným

ömrü sonunda uygun toplama noktalarýna verilmesi gerekir. Cihazýn doðru ºekilde atýlmasý ve

dönüºtürülmesi ile ilgili bilgi alabilmek için yetkili mercilere ya da cihazý satýn aldýðýnýz maðazaya
baºvurunuz

TEKA INDUSTRIAL, S.A. aletlerinde temel karakteristiklerine zarar vermeden gerekli ve faydalý
gördüðü düzeltmeleri yapma hakkýný saklý tutar.

Instalação

---------------------------------------------------

Para fixar o exaustor ao móvel por utilizar
uma das seguintes opções:

a) Fixação da parte superior à mobília:

A figura 3 deve ser utilizada onde a
posição dos furos é indicada.

b) Instalação nos laterais interiores do

móvel:

1.-Aparafusar os 2 parafusos a cada
lateral do móvel, utilizando os moldes
da fig. 6 (A ou B dependendo do modelo

e da largura do móvel). Posteriormente

desaparafuse cerca de uns 3 mm.

2.-Aparafusar na parte superior do
exaustor os suportes fornecidos,
ajustando-os à largura interior do
móvel.

3.-Deslocar o exaustor verticalmente
desde a parte inferior do móvel até
encaixar os parafusos do móvel nas
ranhuras dos suportes.

4.-Sem libertar o exaustor, empurre-o até
fundo do móvel até encaixar os
parafusos numa posição estável dentro
das ranhuras.

5.-Elevar o exaustor até à sua posição
definitiva e reapertar os parafusos nos
suportes.

A parte inferior do exaustor deve ser
instalada a uma distância mínima de
60cm acima de uma placa eléctrica e
65cm se a placa for a gás. (Se as
instruções de instalação da placa a gás
indicarem uma distância maior, esta deve
ser respeitada).
O exaustor CNL-9000 só pode ser
instalado em mobília de 90cm.

Uma vez instalado o exaustor, a parte frontal
pode ser introduzida. Para tal a superfície
frontal do exaustor deve ser primeiramente
limpa com álcool (as recomendações de
segurança do fabricante em relação à
utilização de solventes devem ser
respeitados). De seguida, retire o papel
protector da faixa adesiva. Coloque-a na
posição correcta, aplicando pressão na área
do adesivo.

Quando o exaustor está em funcionamento
ao mesmo tempo que um equipamento não
eléctrico, a pressão de saída de ar não deve
exceder os 4 Pa (4 x 10

-5

bar).

Para obter um rendimento máximo a
conduta para o exterior não deve exceder os
4metros ou incluir mais de duas curvas de
90º.

Apesar da exaustão para o exterior ser
recomendada, os filtros de carvão activo
podem ser utilizados, permitindo que o ar
retorne à cozinha através do tubo de saída.

Se desejar substituir a frente original por
uma frente igual à do mobiliário, deve
proceder do seguinte modo (fig. 2):

* Retire o conjunto extraível.
* Retire os parafusos (T) que suportam a

frente.

* Instale a nova frente fixando-a com os

mesmos parafusos que fixavam a frente
original

Português

Se algo não funciona

---------------------------------------------------

Antes de contactar o serviço de assistência
técnica, faça as comprovações indicadas a
seguir:

DEFEITO POSSÍVEL CAUSA SOLUÇÃO

O cabo de alimentação não
está ligado à rede eléctrica

Ligar o cabo de alimentação à rede
eléctrica O exaustor não

funciona

Não chega tensão à
tomada

Verifique a tomada e contacte o
fornecedor da rede eléctrica

Filtro saturado de gordura Proceda à limpeza ou substituição do

filtro
Obstrução da conduta de
saída de ar

Elimine as obstruções

O exaustor não

aspira suficiente ou

vibra

Conduta de ar inadequada Contacte com o instalador e siga as

instruções deste manual
Lâmpadas queimadas Proceda à substituição das lâmpadas As lâmpadas não

iluminam

Lâmpadas frouxas Aperte as lâmpadas

Este aparelho está classificado de acordo com a Directiva Europeia 2002/96/EC sobre
Resíduos e equipamento eléctrico e electrónico (REEE). Ao garantir a eliminaçao adequada
deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e
para a saúde pública, derivadas de um manuseamento inadequado dos desperdicios deste
producto.

O símbolo no produto, ou nos documentos que acompanham o produto, indica que este
aparelho não pode receber um tratamento semelhante ao de um desperdicio doméstico. Pelo
contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de
equipamento eléctrico e electrónico. A eliminacão deverá ser efectuada em conformidade com
as normas ambientais locais para a eliminaçao de desperdícios. Para obter informações mais
detalhadas sobre o tratamento, a recuperaçao e a reciclagem deste produto, contacte o
Departamento na sua localidade, o seu serviço de eliminaçao de desperdícios domésticos ou a
loja onde adquiriu o produto.

TEKA INDUSTRIAL, S. A. Reserva-se o direito de introduzir nos seus aparelhos as correcções
que considerar necessárias ou úteis sem prejudicar as suas características essenciais.

Montaj

---------------------------------------------------

E doðru saptamak belgili tanýmlýk aºòý
kukuleta mutlu etmek seòmek bir –in ertesi
gün seòme hakký:

a) Dolabýn üst kýsmýna montaj:

Deliklerin yerlerinin gösterildiði ªekil 3
kullanýlmalýdýr.

b) Dolabýn iç – yan duvarlarýna montaj:

1.-5 ªeklindeki talimatlara uyarak iki vidayý
dolabýn iç - yan duvarlarýna vidalayýnýz
(A ya da B güvenmek üstünde belgili
tanýmlýk geniºlik -in belgili tanýmlýk
mobilya ) Daha sonra ince ayar
yapabilmek için vidalarý 3 mm. kadar
gevºek býrakýnýz.

2.-L ºeklindeki destek parçalarýný
aspiratörün üst kýsmýna vidalayýnýz.
Bunu yaparken aspiratörün dolabýn
içinde olmasý gereken yerde
durduðundan emin olunuz.

3.-Destek parçalarýndaki açýklýklar 1
aºamada takýlan vidalara denk
gelinceye kadar aspiratörü yukarý
kaldýrýnýz.

4.-Cihazýn yüksekliðini deðiºtirmeden
vidalar sabit ºekilde deliklere
oturuncaya kadar cihazý arka duvara
doðru itiniz.

5.-Ýstediðiniz stabiliteyi elde etmek için
aspiratörü çok az daha kaldýrýnýz ve
daha önceden gevºek býraktýðýnýz 4
vidayý sýkýºtýrýnýz.

Aspiratörün en alt sevi yesi ile ocak
arasýnda gazlý ocaklar için minimum 65
cm., elektrikli ocaklar için ise minimum 60
cm. mesafe kalmalýdýr (Eðer ocak üreticisi
farklý bir mesafeyi uygun görüyorsa o
mesafeye uyulmalýdýr).

Aspiratör yerine yerleºtikten sonra ön paneli
takabilirsiniz. Bunun için öncelikle
aspiratörün ön yüzünü alkol ile temizleyiniz
(Bu iºlem sýrasýna üreticinin solventlerin
kullanýmý ile ilgili talimatlarýna mutlaka
uyulmalýdýr).

Sonrasýnda panelin üzerindeki yapýºkan
kýsmý koruyan kaðýdý çýkarýnýz. Paneli tam
olarak yerleºtirdikten sonra baský
uygulayarak yapýºmasýný saðlayýnýz.

Aspiratör elektrikli olmayan bir piºirme cihazý
ile ayný anda çalýºýyorsa çýkan havanýn
basýncý 4 Pa’yý geçmemelidir (4 x 10

-5

bar).

Aspiratörünüzden maksimum verim
alabilmeniz için çýkýº borusunun uzunluðu 4
metreyi geçmemeli ve 2 adetten fazla dirsek
kullanýlmamalýdýr.

Her ne kadar baca baðlantýsý yapýlmasý daha
uygun olsa da bunun mümkün olmadýðý
hallerde karbon filtreler yardýmýyla hava
temizlenip oratama (mutfaða) geri verilebilir.

Eðer sürgünün ön panelinin mutfak
mobilyanýza uygun bir renkte ya da
malzemede olmasýný isterseniz ªekil 2’deki
talimatlarý uygulayýnýz.

* Sürgülü kýsmý çýkarýnýz.
* Paneli tutan (T) vidalarýný sökünüz.
* Sökmüº olduðunuz vidalarý kullanarak yeni
paneli yerine takýnýz.

Turkish

Temizleme ve Bakým

---------------------------------------------------

Temizleme ve bakým iºlemine baºlamadan

önce cihazýnýn ana elektrik baðlantýsýndan

ayrýldýðýna emin olunuz.
Temizlik ve bakým iºlemi için de bulunan
güvenlik talimatlarýný takip ediniz. Ateº
tehlike var olmak –dibi takdirde adl. ªu belgili
tanýmlýk tasfiye deðil yer bulmak gör belgili
tanýmlýk öðretim.

Filtrelerin Temizliði

Temizlik için filtreleri kancalarýndan ayýrýnýz.
Filtreleri bulaºýk makinesinde (notlara
bakýnýz) ya da yaðlarýn çözülmesi için sýcak
su içinde bekletmek koºulu ile ya da isteðe
baðlý olarak metal olmayan parçalarýn
korunmasý ºartý ile özel spreylerile
temizlenebilir. Temizlik iºleminden sonra
filtreleri kurumaya býrakýn.

Notlar: Bulaºýk makinelerinde kullanýlan
kuvvetli deterjanlar filtrenizin kararmasýna
neden olabilirler fakat bu filtrenizin yað tutuº
özelliðine bir etkide bulunmaz

A Not: Kullaným sýklýðýna göre filtreler en az
ayda bir kez temizlenmelidirler. Yemek
piºirme esnasýnda hatta piºirmediðiniz
zamanlar dahil aspiratörünüz üzerinde yað
birikimi olabilir.

Aspiratör Gövdesinin Temizlemesi

Ilýk (40ºC ortalama) sabunlu su kullanýlmasý
tavsiye edilir. Hazýrlanan su ile
nemlendirilmiº bir bez ile aspiratörün keskin
kenarlarýna ve ýzgaralara dikkat edilerek
temizlik yapýlabilir. Durulama için kuru lif
býrakmayan bir bez kullanmanýzý tavsiye
ederiz.

Not:
* Aºýndýrýcý, paslandýrýcý ya da çizici

maddeler kullanmayýnýz.
* Metal yüzeye zarar verebilecek aºýndýrýcý
temizlik maddeleri kullanmayýnýz. Sert
cisimlerle (býçak, makas gibi) temizlemeyiniz.

Aktif karbon filtreler

* Karbon filtreleri takabilmek için öncelikle
metalik yað filtrelerini çýkarmak gerekir.
* Karbon filtreleri yerlerine oturtmak için önce
arka taraflarýndaki çýkýntýlarý kafesin
kenarýndaki deliklere yerleºtiriniz. Bu
iºlemden sonra ön tarafý yerine oturuncaya
kadar kaldýrýnýz (ªekil 5).
* Karbon filtreler kullaným ºekline baðlý olarak
3 ile 6 ay arasý dayanýrlar.
* Karbon filtreler yýkanamaz ve yeniden
doldurulamazlar. Bitince yenileriyle
deðiºtirilmelidirler.
* Karbon filtreleri deðiºtirmek için takarken
yaptýðýnýz iºlemleri ters sýrayla yaparak
filtreleri çýkarýnýz ve yerlerine yenilerini
takýnýz.

Ampulleri deðiºtirilmesi

* Ýlk yapýlmasý gereken cihazýn elektrik
baðlantýsýnýn kesilmiº olduðundan ve
deðiºtirilecek ampulün sýcak olmadýðýndan
emin olmaktýr.
* Çýkmasý gereken ampule ulaºmak için
lambanýn camýný çýkarýnýz.
* Ampul maksimum 20W gücünde olmalýdýr.

Teknik Bilgiler (ªekil 3)

---------------------------------------------------

Ölçüler Geniºlik = 600 // 900 mm

Derinlik = 300 mm
Yükseklik = 355 mm

Elektrik özellikleri
ÖZELLÝKLER ETÝKETÝNE BAªVURUN

Magyar

Tisztelt Vásárló!
Köszönjük, hogy a TEKA termékét

választotta. Biztosak vagyunk abban, hogy
ez a modern és praktikus termék, amelyik a
legjobb anyagokból készült, kielégíti minden
igényét.

Kérjük, mielõtt használatba venné új
készülékét, figyelmesen olvassa el ezt a
használati útmutatót. Ennek alapján
megismerheti a készülék felépítését,
használatának módját, tisztítását,
karbantartását. Ezek az ismeretek segítik
Önt abban, hogy a berendezést hosszú idõn
keresztül megelégedéssel használja. A
használati útmutatót õrizze meg, és a
készülék eladása vagy elajándékozása
esetén adja tovább az új tulajdonosnak.
A használati útmutatóban leírtak be nem
tartásából eredõ károkért a gyártó nem vállal
felelõsséget.

Biztonsági utasítások

---------------------------------------------------

* A páraelszívó elsõ használata elõtt tartsa
be a beszerelési és csatlakoztatási
utasításokat.

* Soha ne a kábelnél fogva húzza ki a
csatlakozó dugót az aljzatból.

* Ne kapcsolja be a páraelszívót, ha a
hálózati kábelen sérülések láthatók (kopás,
vágás) vagy a kapcsolótábla körül az
elhasználódás jelei láthatók.

* Amennyiben a páraelszívó nem, vagy
hibásan mûködik, válassza le a készüléket
az elektromos hálózatról és értesítse a
szakszervizt.

* Soha ne hagyjon a páraleszívó alatt
gázégõt bekapcsolva ráhelyezett edény
nélkül.

* Ügyeljen arra, hogy a páraelszívó
semmilyen részére ne rakódjon le zsír,
különösen a szûrõre ne, MERT EZ TÜZET
OKOZHAT.

* Soha ne flambírozzon a páraelszívó alatt.

* A páraelszívó beszerelése elõtt
tanulmányozza az érvényben lévõ helyi
elõírásokat.

* Mielõtt csatlakoztatná a páraelszívót a
hálózatra, gyõzõdjön meg arról, hogy a
feszültség és a frekvencia megegyezik a
páraelszívó belsõ oldalán található
típuscímke adataival.

* A be és kikapcsolást egy legalább 3 mm
kontaktnyílású többpólusú kapcsolóval kell
végezni, amennyiben fixen köti be a
készüléket.

*A evakuált levegõ nem kell lenni küldött
mellett csõ amit van hozzászokot kiürít a
füstöl –ból berendezés etetett mellett gáz
vagy másik üzemanyag. A helyiségnek
megfelelõen kell szellõznie, ha a
páraelszívót egy idõben használja nem
elektromos árammal mûködõ étel
készítésére szolgáló berendezéssel. (pl.
gáztûzhely).

* A páraelszívó belsõ részének tisztításakor

óvatosan járjon el és ajánlatos kesztyû

használata.

* Ez a páraelszívó háztartási használatra
készült és kizárólag ételkészítésbõl
keletkezõ pára elszívására és tisztítására
használható. Más célra történõ használat
esetén a gyártó és a forgalmazó semmilyen
felelõsséget nem vállal és veszélyt jelenthet
a felhasználóra.

* Ha szerelésre van szükség, forduljon a
legközelebbi engedélyezett mûszaki
szervizhez, és ragaszkodjon eredeti
alkatrészek beszereléséhez! Más által végzett
szerelések és módosítások a készülék
meghibásodásához és hibás mûködéséhez
vezethetnek és veszélyeztethetik a készülék
biztonságos mûködését. A gyártó és a
forgalmazó nem vállal semmilyen felelõsséget
a készülék nem rendeltetésszerû használata
esetén.

Magyar

A készülék leírása (1 ábra)

---------------------------------------------------

A- Motor kapcsolók, amelyek három

pozíció beállítását teszik lehetõvé.
(CNL).

B Világítás kapcsoló, ami független a

motortól.

C A kezelõpanel segítségével választhat

a 6 sebességfokozat közül valamint
be- és kikapcsolhatja a világítást.
(CNX).

D Világítás halogén lámpák segítségével.
E Szûrõk a fõzõfelület felett, amelyek

egyszerûen kivehetõek a tisztításhoz.

F Kihúzható elem, amely nagyobb szívó

területet eredményez.

G Aktív szénszûrõ beépítési lehetõsége a

biztonsági rácsba (5 ábra).

H-I Visszaáramlás gátló fülek a kimeneti

nyílásban, a végei a mellékelt
lyukakban (4 ábra).

Használati utasítások

---------------------------------------------------

A jobb páraelszívó hatás érdekében
kapcsolja be a készüléket 3-5 perccel a
fõzés megkezdése elõtt, hogy a
levegõáramlás folyamatos és stabil legyen a
páraképzõdéskor.

A fõzés befejezése után hagyja még néhány
percig bekapcsolva a páraelszívót, hogy a
pára és a szagok eltávozzanak.

CNL

Az 1-A/B ábrán látható gombok
megnyomásával szabályozhatja a
páraelszívó mûködését.

Mûködési beállítások (Sebességfokozat)

I --- Alacsony
II --- Közepes
+ --- Intenzív

Világítás

Be // Ki

CNX

A kezelõpanelen lévõ ikonok
megnyomásával (ld. A 1-C Rajzot) a
következõ funkciókat mûködtetheti a
páraelszívón:

Mûködési beállítások

1.- A páraelszívó bekapcsolásához nyomja
meg a “ ” ikont egyszer, ekkor a

készülék 1-es fokozaton elindul.

2.- A sebesség fokozatos növeléséhez
nyomja meg a “ ” ikont annyiszor

ameddig a páraelszívó a maximum
fokozatot eléri.

3.- A 6. (maximum) sebességfokozat
közvetlen eléréséhez tartsa lenyomva a

“ ” ikont 1.5 mp-ig.

4.- A 6. sebességfokozat idõben limitált ,
ezért a páraelszívó 10 perc után
automatikusan visszavált az 5.
sebességfokozatra.

5.- A sebesség fokozatos csökkentéséhez
nyomja meg a “ ” ikont annyiszor

ahányszor szükséges.

6.- A páraelszívó bármelyik
sebességfokozatból történõ azonnali

kikapcsolásához tartsa lenyomva a “ “
ikont 1.5 mp-ig.

Világítás

A világítás be- és kikapcsolása történhet kézi
illetve automata vezérléssel.

- A kézi vezérléshez nyomja meg a “ ”
ikont.

- Az automata vezérlés a páraelszívó
teleszkópos részének kihúzásával illetve
betolásával mûködik.

A világítás kézi vagy automata vezérlése a

“ ” ikon 2 mp-ig történõ lenyomásával
állítható be.

A kézi vezérlésrõl automatára történõ
átváltást az 1-es sebességfokozat LED-jének

3-szoros felvillanása jelzi.
Az automatáról kézi vezérlésre történõ
átváltást a 6. sebességfokozat LED-jének 3-
szoros felvillanása jelzi.

Mindkét esetben a fények azonnal
bekapcsolnak és fokozatosan halványulnak
el.

Aparatlarýn tanýmý (ªekil 1)

---------------------------------------------------

A 3 farklý güç seçmeye yarayan

kontroller. (CNL).

B Motordan baðýmsýz çalýºan ýºýk

düðmesi.

C Elektrik paneli, altý kademeli fan hýzý

ayarýný ve ýºýk kontrolünü
saðlamaktadýr. (CNX).

D Halojen aydýnlatma.
E Kolayca çýkarýlýp temizlenebilen metalik

filtreler.

F Daha fazla çekim alaný saðlamak için

sürgülü bölüm.

G Güvenlik kafesinin içinde karbon filtre

takma imkaný (ªekil 5).

H-I Motor çýkýºýna takýlan hava kapaklarý.

Kenardaki çýkýntýlarý deliklere oturtarak
takýlabilir (ªekil 4).

Kullaným Talimatlarý

---------------------------------------------------

Piºim bittikten sonra 3-5 dakika süre ile
aspiratörünüzü çalýºtýrmaya devam ediniz

Böylece çýkýº bacasýnda ki tüm yað tortularý
dýºarý atýlacak ve yað, duman ve kokularýn
tekrar geri dönüºünü engelleyecektir.

CNL

ªekilde görülen düðmelere basarak 1-A/B
aspiratörünüzün fonksiyonlarýný kontrol
edebilirsiniz.

Çalýºtýrma ayarlarý (Hiz)

I --- Yavaº
II --- Orta
+ --- Hizli

Aydýnlatma

Açik // Kapali

CNX

ªekil 1-C Elektrik panelinde yer alan
göstergelere basarak aspiratörün aºaðýdaki
fonksiyonlarýný kontrol edebilirsiniz.

Çalýºtýrma ayarlarý

1.- Aspiratörü birinci kademede çalýºtýrmak
için “ ” tuºuna bir kez basýn.

2.- Aspiratör fan hýzýný kademe kademe
arttýrmak için “ ” tuºuna birkaç kez

basýn.

3.- Aspiratörü maksimum fan hýzýnda
çalýºtýrmak “ ” tuºuna 1,5 sn. Basýlý

tutun.

4.- Aspiratör maksimum fan hýzýnda 10 dk.
Çalýºtýktan sonra otomatik olarak bir alt
kademeye geçecektir.

5.- Aspiratörün fan hýzýný düºürmek için
“ “tuºuna birkaç kez basýn.

6.- Aspiratörü kapatmak için“ “tuºuna 1,5
sn. Basýlý tutun.

Aydýnlatma

Aspiratörün ýºýðýný otomatik ya da manuel
olarak çalýºtýrabilirsiniz.

- Aspiratörün ýºýðýný manuel çalýºtýrmak için
“ ” tuºuna basýn

- Aspiratörün ýºýðý aspirator sürgüsü

çekildiðinde otomatik olarak yanar, sürgü

itildiðinde otomatik olarak kapanýr.

Aspiratörün ýºýðýnýn sürekli yanmasý için
“ ” 2sn. Basýlý tutun.

Aspiratörün manuel konumdan otomatik
konuma geçiºi birinci kademe göstergesinin
3 kez yanýp sönmesiyle bildirilir.
Aspiratörün otomatik konumdan manuel
konuma geçiºi son kademe göstergesinin 3
kez yanýp sönmesiyle bildirilir.

Her iki durumda da ýºýklar hýzlý yanýp yavaº
yavaº kapanýr.

Turkish

Deðerli müºterimiz:
Seçiminizden dolayý sizi kutlamak

isteriz.Eminiz ki bu en yüksek kalitede
maddelerden üretilmiº modern, fonksiyonel
ve pratik cihaz tüm beklentilerinize tam
anlamýyla cevap verecektir.

Aspiratörünüzün ilk kullanýmýndan önce,
cihazýnýzdan en iyi verimi alabilmek ve hatalý
kullanýmdan kaynaklanabilecek arýzalarla
karºý karºýya gelmemek için bu KULLANMA
KILAVUZUNUN tüm bölümlerini dikkatlice
okumanýzý tavsiye ederiz.

Bu kýlavuzu saklayýnýz. Size sürekli olarak
aspiratörünüz için gerekli bilgileri saðlayacak
ve diðer kiºilerin kullanmasýna da yardýmcý
olacaktýr.

Güvenlik Talimatlarý

---------------------------------------------------

* Aspiratörünüzün ilk kullanýmýndan önce
montaj ve baðlantý talimatlarýný dikkatlice
okuyunuz.

* Aspiratörünüzü kesinlikle kablosundan

çekerek elektrik baðlantýsýndan ayýrmayýn.

Direkt olarak prizden çekerek ayýrýn.
* Güç kaynak kablosunda ya da kontrol

panelinde bir deformasyon görülürse
aspiratörünüzü kesinlikle kullanmayýnýz.

* ªayet aspiratörünüz çalýºmaz ise ya da
normal olarak çalýºmýyorsa cihazýnýzý elektrik
baðlantýsýndan ayýrýn ve en yakýn Teka yetkili
servisine baºvurun.

* Aspiratörün altýnda ocak gözlerini üstü açýk
olarak yanar vaziyette býrakmayýn.

* Aspiratörün herhangi bir kýsmýnda yað
birikmesine müsaade etmeyiniz, özellikle
filtrelerde. YANGIN TEHLÝKESÝ
DOÐURABÝLÝR.

* Aspiratörün altýnda alev alabilecek nitelikte
yemekler piºirmeyiniz.

* Aspiratörü monte etmeden önce
yürürlükteki duman ve hava standartlarýný
kontrol ediniz.

* Aspiratörün baðlantýsýný yapmadan önce
aspiratörün iç kýsmýnda bulunan özelliler
etiketinde belirtilen voltaj ve frekans
deðerlerini kontrol ediniz.

* Içinde belgili tanýmlýk caisson ile aðaç çivi
esta –meli yaratý attainable, ya da install bir
ºalter –in çentik omnipolar, çolak birkaç be.
En az içinde – arada etki –in 3 mm.

* Belgili tanýmlýk bolºaltmak soluduðumuz
deðil –si olmak –e doðru var olmak tüme
yanýnda yardým eden adl. ªu kullanýlmýº –e
doðru boºaltmak belgili tanýmlýk duman –in
alet fed yanýnda gaz ya da baºka yakýt.

ªayet aspiratörle birlikte elektrikle
çalýºmayan farklý mutfak cihazlarý

kullanýlacaksa, mutfakta yeterli derecede
havalandýrma olmasý gerekmektedir.

* Aspiratörün iç kýsmýný temizlerken eldiven
kullanmanýzý ve çok dikkatli olmanýzý tavsiye
ederiz.

* Aspiratörünüz sadece ev içi kullanýmlarda
yemek piºirme esnasýnda çýkan dumanlarý

çekme ve temizlemeye dair üretilmiºtir. Farklý

amaçlý kullaným kendi sorumluluðunuzdadýr
ve tehlikeli olabilir.

* Gerekli olduðu durumlarda en yakýn Teka
yetkili servisine baºvurun ve orijinal yedek
parça kullanýldýðýndan emin olun. Yetkili
servis harici tamirler sizin zarar görmenize
sebep olabilecek aparatlarýn hasar
görmesine ya da cihazýn ayarlarýný bozabilir.

Üretici firma aparatlarýn yanlýº kullanýmýndan

sorumlu deðildir.

Tisztítás és karbantartás

---------------------------------------------------

Minden tisztítási és karbantartási mûvelet
elõtt válassza le a páraelszívót a hálózatról.
A tisztítási és karbantartási mûveletek
elvégzésekor tartsa be a biztonsági
utasításokat. Kilõ kockázat létezik abban az
esetben a takarítás nem megtörténik szerint
a oktatás.

A szûrõ tisztítása

Akassza ki a szûrõket a zárak
mûködtetésével. A tisztításhoz merítse a
szûrõt meleg vízbe, amíg a zsírlerakódás
feloldódik, majd mosogassa el (mûanyag
kefe segítségével) a szûrõt folyó víz alatt.
Speciális zsíroldó sprayt is használhat a
szûrõ tisztításához. A szûrõt
mosogatógépben is tisztíthatja (lásd a
megjegyzést). A szûrõt függõlegesen
helyezze a mosogatógépbe, hogy ne
rakódhasson rá ételmaradék. A tisztítás után
szárítsa meg a szûrõt és végül helyezze
vissza a páraelszívóba.

Megjegyzés: A mosogatógépben történõ

tisztításkor a fém részek felülete
megfeketedhet, ami semmilyen hatással
nincs a szûrõ használhatósági
tulajdonságára.

Utasítás: A szûrõt legalább havonta egyszer

tisztítsa meg a páraelszívó használatának
gyakoriságától függõen. Ügyeljen arra, hogy
a zsír lerakódik a páraelszívóra, a
páraelszívó be- és kikapcsolt állapotában is.

A szûrõtartó és a páraelszívó test
tisztítása

Meleg (körülbelül 40ºC-os) mosogatószeres
vizet használjon. Nedvesítsen meg egy
rongyot a páraelszívó tisztításához.
Különösen ügyeljen a rácsokra. Ezután
törölje szárazra egy szálmentes ronggyal.

Megjegyzés: Soha ne használjon fémes
szivacsot vagy agresszív szereket a
tisztításhoz, mert ezek károsíthatják a
felületet. Ne használjon fém vakaró
eszközöket, mint például kés, olló, stb.

Aktívszén-szûrõ

* Az aktívszén-szûrõk beszereléséhez
elõször vegye le a fém zsírszûrõket!
* Rögzítésükhöz mindegyik szûrõnek, az
annak megfelelõ, a biztonsági rács
rögzítésén lévõ sínekkel kell fedésben
lennie, majd hajlítsa õket felfelé, amíg nem
rögzülnek az elsõ felükön! (5 ábra).
* Az aktívszén-szûrõk a használat
intenzitásától függõen 3-6 hónapig
használhatóak.
* Az aktívszén-szûrõk nem moshatóak és
nem regenerálhatóak. Amikor
elhasználódtak, ki kell cserélni a szûrõket.

* Az elhasználódott szûrõ újra történõ

cseréjéhez húzza a régi szûrõt a
beszereléssel ellentétes irányba!.

Az égõk cseréje

* Mindenekelõtt válassza le a készüléket az
elektromos hálózatról és gyõzõdjön meg
arról, hogy az izzó már nem forró!
*Távolítsa el az égõ fedõket, hogy
hozzáférjen az égõkhöz!
*Ügyeljen arra, hogy az égõ maximum 20 W­os lehet.

Technikai információ (3 ábra)

---------------------------------------------------

Méretek Szélesség = 600 // 900 mm

Mélység = 300 mm
Magasság = 355 mm

Elektromos jellemzõk:
LÁSD AZ ADATTÁBLÁN

Magyar

Beszerelés

---------------------------------------------------

Hoz erõsít a tûzhely fejkötõ legyen szíves
választ egyike alábbiak választások:

a) A bútor felsõ részének rögzítése

Használja a 3 ábrát a lyukak helyzetének
megállapításához!

b) A bútor belsõ oldalainak rögzítése:

1.-Csavarja be a csavarokat a bútor belsõ
oldaláról az 6 ábra szerint! (A vagy B
függ -on szélesség -ból bútor ). Hagyja
a csavarokat 3 mm-re kiállni a
beállításokhoz!

2.-Csavarja be a mellékelt csõbilincseket a
páraelszívó felsõ oldalára, a belsõ
bútort szélesen hagyva!

3.-Tartsa meg és emelje felfelé a
páraelszívót, amíg a csõbilincsek
nyílásai a bútor csavarjaihoz
illeszkednek (1 lépés)!

4.-Tartsa meg a készüléket, tolja a bútor
alsó része felé, amíg a csavarok
stabilan illeszkednek a nyílásokba!

5.-Emelje meg a páraelszívót, amíg az
eléri a végleges pozíciót és húzza meg
a laza négy csavart a bilincseknél!

A páraelszívó alsó szegélyét legalább 60
cm-re kell szerelni elektromos
fõzõlapoktól és legalább 65 cm-re gáz
fõzõlapoktól. (Amennyiben a gáz
fõzõlaphoz tartozó használati útmutató
ennél nagyobb távolságot ír elõ, úgy ezt a
nagyobb távolságot kell betartani.)

A páraelszívó test felszerelése után,
rögzíteni lehet az elülsõ lemezt. Ehhez
elõször tisztítsa meg a páraelszívó elülsõ
lemezét alkohollal (mindig tartsa be a
gyártók oldószerek használatára vonatkozó
biztonsági elõírásokat). Ezután távolítsa el a
védõ papírt a kapcsoló lemezrõl, majd
illessze a megfelelõ pozícióba, az öntapadó
felület megnyomásával!

Amennyiben a páraelszívó test egyszerre
egy másik nem elektromos készülékkel
mûködik, a kimeneti levegõ nyomás nem
haladhatja meg a 4 Pa-t (4 x 10

-5

bar).

A legjobb teljesítmény elérése érdekében a
kimeneti csõ hosszúsága nem haladhatja
meg a 4 métert és nem lehet rajta kettõnél
több 90°-os görbület (hajlat).

A páraelszívót elszívó üzemmódban ajánlott
használni, de aktívszén-szûrõ segítségével a
kimeneti csövön keresztül a megtisztított
levegõt vissza lehet vezetni a konyhába.

Amennyiben az elülsõ lemezt ki szeretné
cserélni, hogy jobban hozzáigazítsa a
páraelszívót a konyhabútorhoz, kövesse a
következõ utasításokat (2. ábra):

* Húzza ki a kivehetõ tálcát!
* Vegye le a (T) csavarokat, amelyek az
elülsõ részt tartják!
* Szerelje fel az új elülsõ lemezt
ugyanazokkal a csavarokkal, amelyek a régi
lemezt tartották!

Hiba esetén

-------------------------------------------------

Mielõtt egy esetleges hiba esetén hívná a
mûszaki szerviz szolgálatot, végezze el a
következõ egyszerû lépéseket:

Hibajelenség Lehetséges okok Megoldás

A hálózati kábel nincs
csatlakoztatva.

Csatlakoztassa a hálózati kábelt.

A páraelszívó
nem mûködik

Az aljzat nem vezeti az
áramot.

Cseréltesse ki, vagy szereltesse meg

szakemberrel.
A szûrõ megtelt. Tisztítsa meg, vagy cserélje ki a szûrõt.
Eltömõdött a légszállító csõ. Szüntesse meg az eltömõdést.

A páraelszívó

nem szív

megfelelõen, vagy

rezeg

Nem megfelelõ a légszállító
csõ.

Értesítsen szakképzett szerelõt és

kövesse a használati útmutatót.
Az izzó kiégett. Cserélje ki az izzót.

A lámpa nem

világít

Az izzó kilazult. Tekerje be az izzót.

A készülék az elektromos és elektronikus készülékek hulladékairól szóló 2002/92/EK európai
parlamenti és tanácsi rendelettel összhangban CEE jelöléssel van ellátva. A termék megfelelõ
ártalmatlanításával elkerülhetõk a piacot és az egészséget érintõ negatív következmények.

A terméken vagy a mellékelt okmányokban lévõ szimbólum azt jelzi, hogy a készülék nem
kezelhetõ háztartási hulladékként. A készüléket az elektromos és az elektronikus berendezések

újrahasznosításával foglalkozó gyûjtõhelyen kell leadni. A készüléket a
hulladékmegsemmisítéssel kapcsolatos környezetvédelmi elõírásoknak megfelelõen kell
ártalmatlanítani.

A készülék kezelésével, begyûjtésével vagy újrahasznosításával kapcsolatos részletek
megismerése céljából forduljon a polgármesteri hivatalhoz, a köztisztasági hivatalhoz vagy
ahhoz az üzlethez, ahol a terméket vásárolta.

A Teka fenntartja magának a jogot, hogy a termékeken változtasson, ott ahol azt szükségesnek
vagy hasznosnak tartja, anélkül, hogy az alapvetõ termékjellemzõk megváltoznának.
