TechniSat DIGIT MF4-S Plus User guide [de]

DIGIT MF4-S Plus

Bedienungsanleitung

Mit integriertem

CONAX Entschlüsselungssystem und

PCMCIA-Schnittstelle zur

Aufnahme eines CI-Moduls.

Zum Empfang von freien und verschlüsselten

(z.B. CONAX, CRYPTOWORKS, , VIACCESS,

IRDETO, SECA etc. )

Satelliten-Programmen.

Mit Motorsteuerung und

Software-Update über Satellit.

DDiiSSEEqqCC

1.2

1 Inhaltsverzeichnis

1

1 Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2, 5

2 Abbildungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

3 Bitte zuerst lesen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

3.1 Wichtige Hinweise zur Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

3.2 Entsorgungshinweis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

3.3 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

3.4 Betriebspausen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

4 Anschluss des DVB Receivers . . . . . . . . . . . . . . . . . . . . . . . . . . .10

4.1 Außeneinheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

4.2 Anschluss an ein Fernsehgerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

4.3 Videocassettenrekorder (VCR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

4.4 HiFi-Verstärker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

4.5 Serielle Schnittstelle (RS 232) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

4.6 Smartcard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

4.7 Netzanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

5 Erstinstallation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

6 Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

6.1 Bediensprache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

6.2 Grundeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

6.2.1 Zeitdifferenz GMT (Std.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

6.2.2 Land . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

6.2.3 Fernbediencode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

6.2.4 Standby-Uhr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

6.3 Bildeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

6.3.1 Bildformat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

6.3.2 TV-SCART-Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

6.3.3 VCR SCART-Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

6.3.4 Bilddarstellung/Zoom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

6.4 Toneinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

6.4.1 Audiosprache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

6.4.2 Untertitelsprache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

6.4.3 Dolby Digital . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

6.4.4 AV-Synchronität . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

6.5 Antenneneinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

6.5.1 Multytenne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

6.5.2 DiSEqC ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

6.5.3 Einstellen der Schaltmatrix . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

6.5.4 Weitere Einstellungen/LNB-Eigenschaften . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

6.5.5 Drehanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

6.6 Sonderfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

6.6.1 Info-Banner Anzeigezeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

6.6.2 Radiohintergrundbild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

6.6.3 Schriftgröße . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

2

7 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

7.1 Ein- und Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

7.2 Programmwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

7.2.1 Mit Hilfe der Programm auf/ab-Tasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

7.2.2 Mit Hilfe der Zehnertastatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

7.2.3 Mit Hilfe des Navigators (Programmliste) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

7.2.3.1 Liste auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

7.2.4 Aufrufen gesperrter Programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

7.2.5 Auswahl eines Regionalprogrammes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

7.2.6 Infobox . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

7.3 Empfang von verschlüsselten Programmen . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

7.3.1 Sonderfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

7.3.1.1 Optionskanäle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

7.3.1.2 Startzeitauswahl/Bildauswahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

7.3.2 Jugendschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

7.4 Lautstärkeregelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

7.5 TV/Radioumschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

7.6 Auswahl einer anderen Sprache (TV-Betrieb) bzw. Senders (Radiobetrieb) . . .38

7.6.1 Dolby Digital (AC3-Betrieb) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

7.7 Rückkehr zum zuletzt eingestellten Programm . . . . . . . . . . . . . . . . . . . . . . . . .38

7.8 Uhr und Programminfo anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

7.9 Weitere Programminformationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

7.10 Transponder-Info . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

7.11 Standbild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

7.12 Sleep-Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

7.13 Videotext . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

7.14 Untertitel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

7.15 Bild zoomen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

7.16 Elektronische Programmzeitschrift SFI (SiehFern Info) . . . . . . . . . . . . . . . . . . .42

7.16.1 Einlesen der SFI-Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

7.16.2 Einlesevorgang unterbrechen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

7.16.3 Elektronische Programmzeitschrift aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

7.16.4 Jetzt (Tafel mit aktuellen Programminhalten) . . . . . . . . . . . . . . . . . . . . . . . . . . .43

7.16.5 Danach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

7.16.6 Mehr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

7.16.7 SFI-Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

7.16.7.1 SFI Info . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

7.16.7.2 SFI-Timerprogrammierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

7.16.7.3 SFI-Programmübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

7.16.7.4 SFI-Übersicht nach Programmart (Genre) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

7.16.7.5 SFI-Suche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

7.16.8 SFI beenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

7.17 Timer-Aufnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

8 Grundprogrammierung ändern . . . . . . . . . . . . . . . . . . . . . . . . . .54

8.1 Favoritenliste konfigurieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

8.1.1 Programmlistenverwaltung aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

8.1.2 Favoritenliste auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

1

5

8.1.3 Gesamtliste auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

1

8.1.4 Programme zur Favoritenliste hinzufügen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56

8.1.5 Programme löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

8.1.6 Programme sortieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

8.2 Programmierung der elektronischen Programmzeitschrift . . . . . . . . . . . . . . . . .59

8.2.1 Aktualisierungszeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

8.2.2 Aktualisierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

8.2.3 SFI-Kanal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

8.2.4 Sender auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

8.2.5 Startkategorie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

8.3 Jugendschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

8.4 Programmsuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

8.4.1 Automatische Suche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

8.4.2 Satelliten-Suche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

8.4.3 Transponder-Suche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

8.4.4 Manuelle Suche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68

8.5 Service-Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70

8.5.1 Werkseinstellung aktivieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71

8.5.2 Alle Programme löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71

8.5.3 Programmliste aktualisieren (ISIPRO) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71

8.5.3.1 Aktualisierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72

8.5.4 Software-Aktualisierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74

8.5.5 Einstellungen kopieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

8.6 Systemkonfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

8.7 Verschlüsselungssystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77

9 Betrieb an einer Drehanlage (DiSEqC 1.2) . . . . . . . . . . . . . . . . .77

9.1 Ost- und Westgrenzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78

9.1.1 Vorhandene Grenzen löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78

9.1.2 Ostgrenze setzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79

9.1.3 Westgrenze setzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79

9.2 Geo-Positionierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80

9.3 Satellitenposition einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81

9.3.1 Satellitenposition auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81

9.3.2 Ausrichten der Satellitenantenne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82

9.3.3 Satellitenposition speichern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84

9.4 Aktuelle Satellitenliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84

9.4.1 Satellitenposition anwählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85

9.5 Satellitenposition löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85

9.6 Referenzposition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85

10 Technische Begriffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86

11 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88

12 Fehlersuchhilfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .92

13 Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93

14 Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95

6

2 Abbildungen

Fernbedienung

Ton Ein/Aus

Zehnertastatur

Option*

im TV-Betrieb:
Ton-/Untertitelauswahl,
Sonderfunktionen

im Radio-Betrieb:
Senderauswahl durch
Umschaltung der Ton­unterträger

Pfeiltaste auf

Programm +

Pfeiltaste links

Lautstärke -

Pfeiltaste ab

Programm -

SFI

Programm +/-

Sleep-Timer

Videotext*

Ein/Mix/Aus

OPT

Ein/Stand-by

Multifunktionstasten

OK

Programmliste Ein/Aus

Pfeiltaste rechts

Lautstärke +

Zurück

Info

TV/Radio

Lautstärke +/-

Menü Ein/Aus

EXTERN

Stop/Standbild

2

Fernbedienoption:
Durch Umschalten der Fernbedienoption können mit dieser Fernbedienung zwei
TechniSat Receiver, ein TechniSat Fernsehgerät sowie ein weiters Gerät mit gleicher
Codierung bedient werden.
> Zur Umstellung der Fernbedienoption drücken Sie gleichzeitig die gewünschte

Taste (SAT1, SAT2, VCR oder TV) und OK!!!

Beachten Sie:
Zur Bedienung dieses Receivers, müssen die hier gewählte Fernbedienoption der
Fernbedienung und der nach Punkt 6.2.3 eingestellte Fernbediencode übereinstimmen.

* Diese Funktion ist nur dann verfügbar, wenn auf dem eingestellten Programmplatz die

entsprechenden Daten ausgestrahlt werden.

3

LED Anzeige

2

Netzbuchse

LNB-

Eingang

Audioausgang

digital (elektrisch)

Audioausgang

digital (optisch)

Programmwahl

auf/ab

Kartenleser für CONAX Smartcard:
> Schieben Sie die CONAX Smartcard

(goldener Chip nach unten und in Einschubrichtung ausgerichtet)
vorsichtig bis zum Anschlag in den Kartenleser ein.

SCART-Buchse

VCR

Audioausgänge

analog

SCART-Buchse

Ein/Standby

TV

Einlegen des CI-Moduls:
> Beachten Sie die Anleitungen des Herstellers von

CI-Modul und Smardcard.

> Schieben Sie die gewünschte Smartcard in das

entsprechende CI-Modul.

> Schieben Sie nun das CI-Modul vorsichtig in den Steckplatz

ein.

RS 232
Schnittstelle

4

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch, dass Sie sich für den Digital-Receiver DIGIT MF4-S Plus entschie­den haben. Die vorliegende Betriebsanleitung soll Ihnen helfen, die umfangreichen
Funktionen Ihres neuen Digital-Receivers optimal zu nutzen.

Wir haben die Bedienungshinweise so verständlich wie möglich verfasst und so knapp wie
nötig gehalten.

Der Funktionsumfang Ihres Gerätes wird durch Software-Updates stetig erweitert. Dadurch
kommen gegebenenfalls einige Bedienschritte hinzu, die in dieser Bedienungsanleitung nicht
erklärt sind, bzw. es kann sich die Bedienung schon vorhandener Funktionen verändern. Aus
diesem Grund sollten Sie von Zeit zu Zeit die TechniSat Homepage besuchen, um sich die
jeweils aktuelle Bedienungsanleitung herunter zu laden.

Wir wünschen Ihnen viel Freude mit Ihrem TechniSat DIGIT MF4-S Plus!

Ihr

TechniSat Team

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 03/08

TechniSat und DIGIT MF4-S Plus sind eingetragene Warenzeichen der

TechniSat Digital GmbH

Postfach 560

54541 Daun

www.technisat.de

3

Technische Hotline

*0,14 EUR/Min. über das Festnetz der Deutschen Telekom AG,

Mobilfunkpreise sowie die Preise anderer Anbieter können abweichen

Bitte verwenden Sie für eine evtentuell erforderliche Einsendung Ihres Gerätes ausschließlich folgende Anschrift:

This product incorporates copyright protection technology that is

protected by U.S. patents and other intellectual property rights.

Use of this copyright protection technology must be authorized by

Macrovision, and is intended for home and other limited viewing

uses only unless otherwise authorized by Macrovision. Reverse

engineering or disassembly is prohibited.

0180/5005-910*

Achtung !

TechniSat Teledigital AG

Service-Center

Nordstr. 4

39418 Staßfurt

7

3 Bitte zuerst lesen

> Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie zunächst die

Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten:
1 Digital-Receiver, 1 Netzanschlusskabel, 1 Fernbedienung, 1 Bedienungsanleitung,
1 Garantiekarte, 2 Batterien (1,5V Microzelle), 1 TeviStar Smartcard,

3

1 SCART-Kabel.

> Legen Sie die beiliegenden Batterien unter Berücksichtigung der eingeprägten

Polarität in das Batteriefach der Fernbedienung ein.

3.1 Wichtige Hinweise zur Bedienung

Durch die Verwendung eines sogenannten "On Screen Display" (Bildschirmeinblendungen)
wird die Bedienung des Digital-Receivers vereinfacht und die Anzahl der Fernbedie­nungstasten verringert. Alle Funktionen werden auf dem Bildschirm angezeigt und können
mit wenigen Tasten gesteuert werden. Zusammengehörende Funktionen sind als "MENÜ"
zusammengefasst. Die angewählte Funktion wird farblich hervorgehoben. In der unteren
Zeile sind durch Farbbalken die “Funktionstasten” rot, gelb, grün und blau dargestellt. Diese
Farbbalken stellen in den einzelnen Menüs unterschiedliche Funktionen dar, die durch
Drücken der entsprechend gefärbten Taste (“Multifunktionstaste”) auf der Fernbedienung
ausgelöst werden. Die “Funktionstasten” sind nur aktiv, wenn eine Kurzbezeichnung in dem
entsprechenden Feld angegeben ist.
Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser
Bedienungsanleitung fett gedruckt.

Hilfe:

Sofern vorhanden, kann in den Menüs durch Drücken der blauen Funktionstaste ein
Hilfetext ein- bzw. ausgeblendet werden.

3.2 Entsorgungshinweis

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien.
Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen System” zu.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall
entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen
und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der
Gebrauchsanleitung oder der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar.

Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

8

Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott
nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch
den Fachhandel, Sondermüll).

3.3 Sicherheitshinweise

Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr
neues Gerät in Betrieb nehmen.
Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung
und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.
> Um eine ausreichende Belüftung zu gewährleisten, stellen Sie das Gerät auf einen

glatten, ebenen Untergrund und legen keine Gegenstände auf den Deckel des
Gerätes. Hier befinden sich Lüftungsschlitze, durch die Wärme aus dem Inneren ent­weicht.

> Stellen Sie keine brennenden Gegenstände, z.B. brennende Kerzen, auf das Gerät.

> Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit

Flüssigkeit gefüllten Gegenstände, z.B. Vasen, darauf.

> Keine Heizquellen in der Nähe des Gerätes betreiben, die das Gerät zusätzlich erwär-

men.

3

> Das Gerät darf nur in gemäßigtem Klima betrieben werden.

> Öffnen Sie niemals das Gerät! Es besteht die Gefahr eines Elektroschocks. Ein even-

tuell notwendiger Eingriff sollte nur von geschultem Personal vorgenommen werden.

In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um
Hilfe bitten:

> das Stromkabel bzw. der Netzstecker ist beschädigt
> das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen
> bei erheblichen Fehlfunktionen
> bei starken äußeren Beschädigungen

3.4 Betriebspausen

Das Gerät sollte während eines Gewitters oder bei längeren Betriebspausen (z.B. Urlaub)
vom Netz und der Antenne getrennt werden.

9

4 Anschluss des DVB-Receivers

a. Verbindung des LNBs mit dem LNB-Eingang (LNB IN) des DVB-Receivers.

b. Scartverbindung des DVB-Receivers mit dem Fernsehgerät.

c. Scartverbindung eines Videogerätes mit der VCR-Scartbuchse des DVB-Receivers.

d. Verbindung der Audioausgänge mit einer HiFi-Anlage.

e. Netzverbindung

4

a

e

d

b

c

VCR

4.1 Außeneinheit

a Verbinden Sie den LNB-Eingang des Digital-Receivers durch ein geeignetes

Koaxialkabel mit dem LNB Ihrer Außeneinheit. Beachten Sie auch Punkt 6
Einstellungen.

10

4.2 Anschluss an ein Fernsehgerät

b Verbinden Sie Receiver (SCART-Buchse TV) und Fernsehgerät (SCART-Buchse)

durch das beiliegende SCART-Kabel. Sollte Ihr Fernsehgerät entsprechend ausgerü­stet sein, wird dieses beim Einschalten des Digital-Receivers automatisch auf AV und
somit auf Sat-Betrieb umgeschaltet.

4.3 Videocassettenrekorder (VCR)

c Schließen Sie den Videorekorder an der SCART-Buchse VCR an. Der Videorekorder

liefert bei Wiedergabe ein Schaltsignal an den Digital-Receiver. Dadurch gelangt das
Videorekorder-Signal automatisch an das TV-Gerät. Liefert Ihr Videorekorder keine
Schaltspannung, schalten Sie Ihren Digital-Receiver mit Hilfe der Taste EXTERN auf
den externen Eingang AV. Durch erneutes Drücken dieser Taste kehren Sie wieder in
den Normalbetrieb zurück.

4.4 HiFi-Verstärker

4.4.1 Analog

d Um die bestmögliche Tonqualität zu erreichen, können Sie den Digital-Receiver an

einen HiFi-Verstärker anschließen. Verbinden Sie dazu die Cinch-Buchsen Audio R
und Audio L des Digital-Receivers durch ein geeignetes Kabel mit einem Eingang
Ihres HiFi-Verstärkers (z. B. CD oder AUX; Achtung, der Phonoeingang ist nicht
geeignet!).

4.4.2 Digital

d Sollte Ihr Verstärker über einen entsprechenden elektrischen oder optischen Eingang

verfügen, so verbinden Sie die Buchse AUDIO OUT DIGITAL elektrisch bzw.
AUDIO OUT DIGITAL optisch mit dem elektrischen bzw. optischen Eingang
Ihres Verstärkers.

Es stehen abhängig vom jeweiligen Sender, die Abtastraten von 32, 44,1 und 48 kHz zur
Verfügung. Ebenso steht an diesem Ausgang, falls gesendet, das Dolby Digital-Signal (AC3)
zur Verfügung.

4

4.5 Serielle Schnittstelle (RS 232)

Die RS 232-Schnittstelle dient zum Update der Betriebssoftware und der Vorprogrammierung
mittels PC.

4.6 Smartcard

Schieben Sie die TechniSat Smartcard (goldener Chip nach unten und in Einschubrichtung
ausgerichtet) vorsichtig bis zum Anschlag in den Kartenleser (siehe Punkt 2 Abbildungen)
ein.

4.7 Netzanschluss

Der Digital-Receiver sollte erst dann an das Stromnetz angeschlossen werden, wenn das
Gerät komplett mit den zugehörigen Komponenten verkabelt ist. Dadurch werden
Zerstörungen des Digital-Receivers oder anderer Komponenten ausgeschlossen.

e Nachdem Sie alle Verbindungen hergestellt haben, verbinden Sie den Receiver durch

das beiliegende Netzkabel mit einer Steckdose 230 V/50-60 Hz.

11

5 Erstinstallation

Nachdem Sie die Sicherheitshinweise durchgelesen haben, und das Gerät wie in Kapitel 4
beschrieben angeschlossen haben, schalten Sie nun wie in Kapitel 7 beschrieben das Gerät
ein. Bei der ersten Inbetriebnahme des Gerätes erscheint das Startfenster des
Installationsassistenten AutoInstall. Mit Hilfe des Installationsassistenten können Sie auf
einfache Art und Weise die wichtigsten Einstellungen des Digital-Receivers vornehmen.
Durch Drücken der grünen Funktionstaste wird die vorgenommene Einstellung übernom­men. Mit Hilfe der roten Funktionstaste können Sie zum Start der Erstinstallation diese
abbrechen und gelangen im Verlauf der Installation zum jeweils vorherigen Schritt zurück.
Dadurch können Sie Fehleingaben jederzeit korrigieren.
Wird die Erstinstallation nicht ausgeführt bzw. abgebrochen, startet Ihr Gerät mit einer
Standard-Vorprogrammierung.
Der hier gezeigte Ablauf der Erstinstallation dient nur als Beispiel. Der genaue Ablauf

5

der Erstinstallation hängt von den von Ihnen vorgenommenen Einstellungen ab. Folgen Sie
daher bitte genau den Anweisungen auf dem Bildschirm.

Bediensprache

> Beim Start des Installationsassistenten erscheint zunächst das Auswahlfenster für die

Bediensprache.

> Markieren Sie mit den Pfeiltasten auf/ab die gewünschte Bediensprache.

> Bestätigen Sie mit OK.

Ländereinstellung

> Wählen Sie mit den Pfeiltasten auf/ab die Zeitzone aus, die Ihrem Land ent-

spricht.
Entsprechend Ihrer Auswahl wird die automatische Einstellung der Uhrzeit vorgenom­men.

12

> Bestätigen Sie mit OK, um die Auswahl zu übernehmen und zur

Antennenkonfiguration zu gelangen.

Bildformatauswahl

> Stellen Sie mit Hilfe der Pfeiltasten rechts/links das Bildformat des angeschlos-

senen Fernsehgerätes ein.
Entsprechend Ihrer Auswahl erfolgt die automatische Anpassung des Bildes an das
Fernsehgerät.

> Bestätigen Sie mit OK, um die Auswahl zu übernehmen und zur

Antennenkonfiguration zu gelangen.

Antennenkonfiguration

IIn diesem Installationsschritt können Sie die Einstellung Ihres Digital-Receivers an die
Konfiguration Ihrer Antenne anpassen.

5

> Wenn Sie die Standard-Antenneneinstellung übernehmen möchten, bestätigen Sie mit

durch Drücken der grünen Funktionstaste Übernehmen.

13

Fahren Sie in diesem Fall mit dem Punkt “Software-Aktualisierung” fort.

> Wenn die Konfiguration Ihrer Empfangsanlage nicht der Standard-Einstellung

entspricht, drücken Sie die gelbe Funktionstaste Ändern.

> Nehmen Sie nun wie in Punkt 6.4 näher beschrieben, die Antenneneinstellungen

gemäß Ihrer Empfangsanlage vor und drücken Sie anschließend die rote
Funktionstaste Zurück, um zur Übersicht der Antennenkonfiguration zurück zu
gelangen.

> Bestätigen Sie mit der grünen Funktionstaste Übernehmen, um die Einstellungen

zu übernehmen und zur Software-Aktualisierung zu gelangen.

Software-Aktualisierung

Nachdem Sie die Antennen-Einstellungen vorgenommen haben, überprüft der Digital­Receiver, ob über Satellit eine neue Software für das Gerät zur Verfügung steht. Falls eine

5

neue Software verfügbar ist, können Sie automatisch ein Software-Update durchführen.

> Wählen Sie mit den Pfeiltasten rechts/links das Feld Aktualisieren und

bestätigen Sie mit OK.
Nun wird die neue Software für Ihr Gerät heruntergeladen. Dieser Vorgang kann
einige Minuten dauern.

Sendersuche / ISIPRO

Bei der Überprüfung, ob eine neue Software für den Receiver zum Download bereitsteht,
wird zusätzlich überprüft, ob eine neue ISIPRO-Programmliste zur Verfügung steht.
Wenn eine neue Programmliste verfügbar ist, kann diese mit Hilfe der ISIPRO-Funktion
installiert werden.

> Markieren Sie dazu mit den Pfeiltasten auf/ab die Zeile ISIPRO-

Programmlistenaktualisierung.

14

> Bestätigen Sie mit OK.

Die aktuelle Programmliste wird nun über Satellit heruntergeladen. Bitte Beachten Sie
die weiteren Bildschirmeinblendungen und die Erläuterungen unter Punkt 8.5.3.

Falls keine neue ISIPRO Programmliste zur Verfügung steht, oder Sie diese nicht herunterla­den möchten, führen Sie bitte einen Sendersuchlauf durch, um neue Programme zu suchen.

> Markieren Sie dazu mit den Pfeiltasten auf/ab das Feld Alle Sender, wenn Sie

frei empfangbare und verschlüsselte Programme suchen möchten, oder Alle unver-
schlüsselten Sender, wenn Sie nur freie Programme suchen möchten.

> Indem Sie die Suche mit der Taste OK bestätigen, wird ein automatischer

Sendersuchlauf durchgeführt. Dabei werden alle in der Antennen-Konfiguration einge­stellten Satelliten nach Programmen abgesucht. Dieser Vorgang kann einige Minuten
dauern. Beachten Sie bitte weitere Bildschirmeinblendungen.

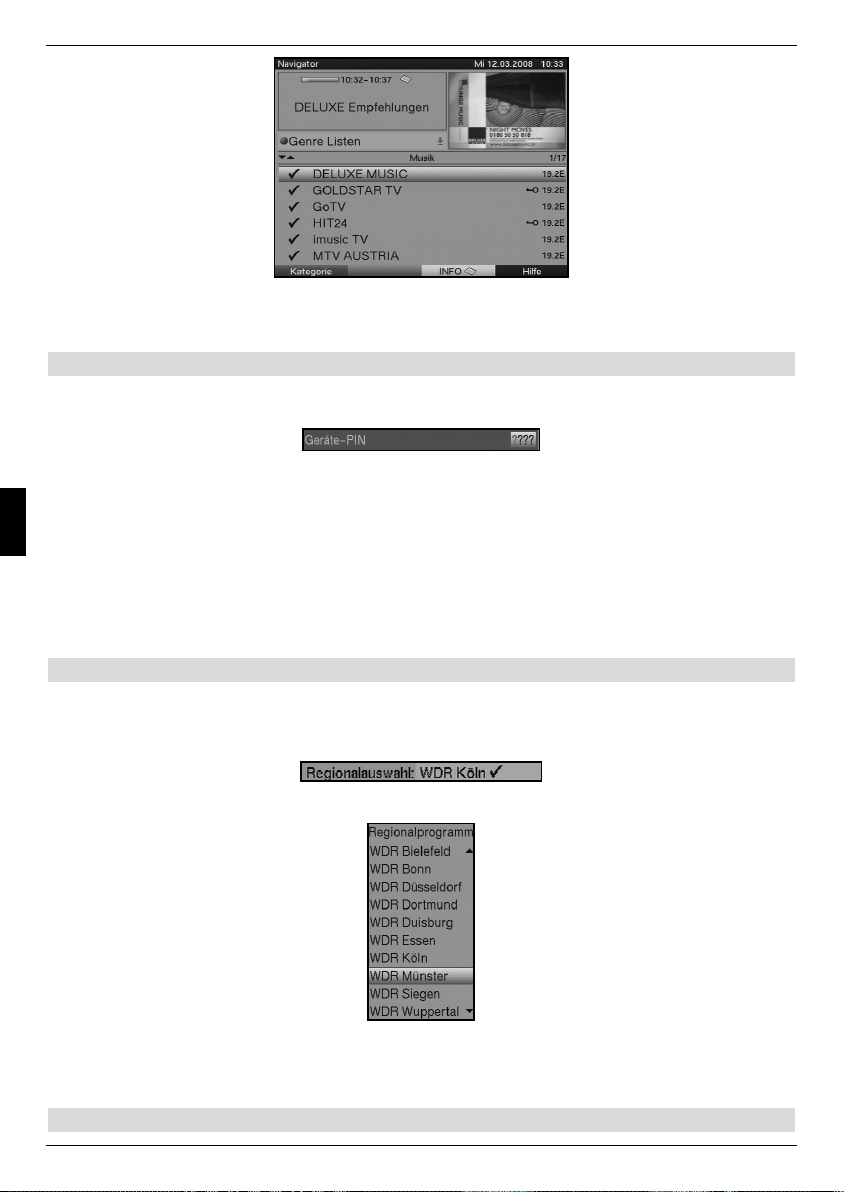

Regionalprogramme

Nun können Sie Ihre bevorzugten Regionalprogramme auswählen.

> Markieren Sie mit den Pfeiltasten auf/ab, die Sendeanstalt, deren bevorzugtes

Regionalprogramm Sie festlegen möchten.

> Durch Drücken der Taste OK öffnet sich ein Fenster mit den für diese Sendeanstalt

verfügbaren Regionalprogrammen.

> Markieren Sie mit den Pfeiltasten auf/ab, das Regionalprogramm, das Sie bevor-

zugen und wählen Sie es durch Drücken der Taste OK aus.

> Legen Sie auf diese Weise alle bevorzugten Regionalprogramme fest.

SFI-Daten laden

hr Digital-Receiver verfügt über eine elektronische Programmzeitschrift SFI (SiehFern Info).
Damit die Daten dieser elektronischen Programmzeitschrift dargestellt werden können, muss
Ihr Receiver zunächst die SFI-Daten vom Satelliten herunterladen.
Dazu startet Ihr Receiver, nachdem die Programmlistenaktualisierung bzw. die Sendersuche
abgeschlossen ist, automatisch mit dem Laden der SFI-Daten. Dieser Vorgang dauert bis zu
30 Minuten.

5

15

> Wenn Sie das Laden der SFI-Daten nicht abwarten möchten, können Sie den

Vorgang überspringen. Drücken Sie dazu die gelbe Funktionstaste

Überspringen.

5

Die SFI-Daten werden in der folgenden Nacht automatisch aktualisiert bzw. Sie kön­nen diese auch jederzeit manuell aktualisieren (siehe Punkt 7.13.1).

Beenden des Installationsassistenten

> Lesen Sie Sie den abschließenden Hinweis des Installationsassistenten sorgfälltig

durch und befolgen Sie die Hinweise.

> Bestätigen Sie nun mit OK, um zum Normalbetrieb zu gelangen.

Bonus-Code
Smartcard-Nummer

16

6 Einstellungen

Nachdem Sie nun Ihren neuen Digital-Receiver angeschlossen und in Betrieb genommen
haben, können Sie, falls erforderlich, den Digital-Receiver für Ihre Anwendung optimieren.

6.1 Bediensprache

Unter diesem Menüpunkt haben Sie die Möglichkeit, die Menüsprache entsprechend Ihren
Wünschen einzustellen.
Zum Verändern der Bediensprache gehen Sie wie folgt vor:

> Rufen Sie mit der Taste Menü das Hauptmenü auf.

> Wählen Sie nun die Menüzeile Bediensprache, indem Sie diese mit Hilfe der

Pfeiltasten auf/ab markieren.

> Bestätigen Sie mit OK.

Es erscheint das Untermenü Bediensprache.
> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die gewünschte Sprache.
> Speichern Sie die Eingabe durch Drücken der Taste OK.
> Durch Drücken der Taste Zurück kehren Sie zum Hauptmenü zurück.

6

6.2 Grundeinstellungen

Um Ihren DVB-Receiver optimal nutzen zu können, müssen Sie diesen noch auf Ihre indivi­duelle Anwendung einstellen.

> Rufen Sie Hauptmenü durch Drücken der Taste Menü auf.
> Markieren Sie die Zeile Einstellungen mit Hilfe der Pfeiltasten auf/ab.
> Bestätigen Sie durch Drücken der Taste OK.

Es erscheint das Untermenü Einstellungen.

17

> Markieren Sie nun die Zeile Grundeinstellungen mit Hilfe der Pfeiltasten

auf/ab.
> Bestätigen Sie mit OK.

Es erscheint das Menü Grundeinstellungen.

> Mit den Pfeiltasten auf/ab können Sie den Marker innerhalb des Menüs bewegen

und wie angegeben die einzelnen Positionen verändern. Beachten Sie bei der

6

Auswahl eines Menüpunktes ggf. auch die Bildschirmeinblendungen. Es können fol-

gende Einstellungen vorgenommen werden:

6.2.1 Zeitdifferenz GMT (Std.)

Ihr Gerät ist mit einer Uhr ausgestattet. Diese wird über den Satempfang auf Greenwich
Mean Time synchronisiert.

Sofern unter Land (Punkt 6.2.2) die Einstellung Keiner gemacht wurde, müssen Sie ledig­lich die Uhrzeit mit Hilfe der Pfeiltasten rechts/links entsprechend Ihrer Ortszeit korri­gieren. Für Deutschland beträgt diese Differenz +1 Stunde, in der Sommerzeit +2 Stunden.

6.2.2 Land

Durch diese Funktion erfolgt automatisch die Umstellung für die Sommer- und Winterzeit.
> Geben Sie in der Zeile Land mit Hilfe der Pfeiltasten links/rechts das Land an,

in dem das Gerät betrieben wird.

6.2.3 Fernbediencode

Mit der Fernbedienung Ihres Receivers können Sie bis zu vier verschiedene Geräte, die den
gleichen Fernbediencode verwenden, bedienen. Werden zwei Satellitenreceiver im gleichen
Raum betrieben, kann es zu unbeabsichtigten Fehlbedienungen kommen. Um diese
Fehlbedienungen zu vermeiden, stellen Sie bei beiden Receivern unterschiedliche
Fernbedienoptionen ein.

> Betätigen Sie dazu die Taste SAT1 bzw. SAT2 und die OK Taste gleichzeitig.

6.2.4 Standby-Uhr

In dieser Zeile entscheiden Sie, ob im Standby-Betrieb im Display die Uhrzeit angezeigt wird.
> In dieser Zeile können Sie mit den Pfeiltasten rechts/links den Modus der

Standby-Uhr auf an oder aus einstellen.
> Durch Drücken der Taste Zurück kehren Sie zum Menü Einstellungen oder durch

Drücken der Taste Menü in den Normalbetrieb zurück. Die Einstellungen werden

automatisch gespeichert.

18

Einstellungen übernehmen

Um die in diesem Menü vorgenommenen Einstellungen zu speichern, gehen Sie bitte wie
folgt vor:

> Durch Drücken der grünen Funktionstaste Übernehmen werden die vorgenom-

menen Änderungen gespeichert und Sie kehren zum Menü Einstellungen zurück.
alternativ:
> Drücken Sie die rote Funktionstaste Zurück.

Nun erscheint eine Abfrage.

> Markieren Sie mit den Pfeiltasten rechts/links, das Feld Ja, wenn Sie die

Änderungen übernehmen möchten und bestätigen Sie mit OK.

Sie kehren nun zum vorhergehenden Menü zurück.
> Durch Drücken der Taste TV/Radio gelangen Sie in den Normalbetrieb zurück.

Die Einstellungen werden nicht gespeichert.

6.3 Bildeinstellungen

Um Ihren Digital-Receiver auf Ihr Fernsehgerät zu optimieren, können Sie weitere
Einstellungen im Menü Bildeinstellungen vornehmen.

> Rufen Sie mit der Taste Menü das Hauptmenü auf.
> Markieren Sie die Zeile Einstellungen mit Hilfe der Pfeiltasten auf/ab.
> Bestätigen Sie durch Drücken der Taste OK.

Es erscheint das Untermenü Einstellungen.
> Markieren Sie nun die Zeile Bildeinstellungen mit Hilfe der Pfeiltasten auf/ab.

6

> Bestätigen Sie mit OK.

Es erscheint das Menü Bildeinstellungen.

19

> Mit den Pfeiltasten auf/ab können Sie den Marker innerhalb des Menüs bewegen

und wie im Folgenden angegeben die einzelnen Positionen verändern. Beachten Sie

bei der Auswahl eines Menüpunktes ggf. auch die Bildschirmeinblendungen. Es kön-

nen folgende Einstellungen vorgenommen werden:

6.3.1 Bildformat

6

> Stellen Sie mit Hilfe der Pfeiltasten rechts/links entsprechend des Bildformates

Ihres TV-Gerätes 4:3 oder 16:9 ein.

Durch diese Funktion wird automatisch das Bildformat an Ihr Fernsehgerät

angepasst.

6.3.2 TV-SCART-Modus

> Stellen Sie in dieser Zeile mit Hilfe der Pfeiltasten rechts/links entsprechend Ihres TV-

Gerätes FBAS, RGB oder S-Video ein.

Für Standard-Geräte stellen Sie FBAS ein.

6.3.3 VCR SCART-Modus

> Stellen Sie in dieser Zeile mit Hilfe der Pfeiltasten links/rechts entsprechend Ihres TV-

Gerätes FBAS oder S-Video ein. Für Standard-Geräte stellen Sie FBAS ein.

6.3.4 Bilddarstellung/Zoom

Mit dieser Einstellung können Sie entscheiden, wie Sendungen die im 4:3 Format gesendet
werden (das ist das herkömmliche Fernsehformat) auf einem 16:9-Breitbildfernseher wieder­gegeben werden.

20

Mit der Einstellung original erreichen Sie eine unverzerrte und originalgetreue Wiedergabe.
Naturgemäß sehen Sie schwarze Streifen links und rechts im Bild.

Die Einstellung optimal stellt einen Kompromiss dar. Das Bild wird unter beibehalten der
Geometrie etwas vergrößert, wobei oben und unten etwas Bildinformation abgeschnitten
wird. Das stört in der Regel nicht, da die Sendeanstalten in diesem Bereich meist keine
wichtigen Informationen unterbringen, da herkömmliche Röhrengeräte aus technischen
Gründen nie das gesamte Bild anzeigen. Es verbleiben in dieser Einstellung schmale
schwarze Streifen links und rechts im Bild.

6

Bei der Einstellung Vollzoom wird das Bild unter beibehalten der Geometrie auf die volle
Bildschirmbreite vergrößert, wobei oben und unten mehr Bildinformation abgeschnitten wird
als bei der Einstellung Optimal.

21

Die Einstellung stretch wirkt sich je nach angeschlossenem Fernsehgerät (16:9- oder 4:3­Gerät) unterschiedlich aus.
Bei 16:9-Fernsehgeräten wird der Bildinhalt horizontal gestreckt, dabei wird die
Geometrie verändert. Das ermöglicht das Entfernen von schwarzen Balken am rechten und
linken Bildrand ohne oben und unten Bildinformationen zu verlieren

6

Bei 4:3-Fernsehgeräten wird der Bildinhalt vertikal gestreckt, dabei wird die Geometrie
verändert. Das ermöglicht das Entfernen von schwarzen Balken am oberen und unteren
Bildrand ohne links und rechts Bildinformationen zu verlieren.

> Wählen Sie mit Hilfe der Pfeiltasten links/rechts die gewünschte Bilddarstellung.

Beachten Sie, dass nach dem Umstellen des Bildformates gemäß Punkt 7.15 für den

Zeitraum der aktuellen Betriebsphase das Bild in diesem Format dargestellt wird.

Durch das Aus- und wieder Einschalten des Gerätes oder durch das Zurückstellen

des Formates nach Punkt 7.12 wird das Bild wieder in dem unter diesem Punkt ein-

gestellten Bildformat dargestellt.

Einstellungen übernehmen

Um die in diesem Menü vorgenommenen Einstellungen zu speichern, gehen Sie bitte wie
folgt vor:

> Durch Drücken der grünen Funktionstaste Übernehmen werden die vorgenom-

menen Änderungen gespeichert und Sie kehren zum Menü Einstellungen zurück.
alternativ:

> Drücken Sie die rote Funktionstaste Zurück.

Nun erscheint eine Abfrage.

> Markieren Sie mit den Pfeiltasten rechts/links, das Feld Ja, wenn Sie die Ände-

rungen übernehmen möchten und bestätigen Sie mit OK.
Sie kehren nun zum vorhergehenden Menü zurück.

> Durch Drücken der Taste TV/Radio gelangen Sie in den Normalbetrieb zurück.

Die Einstellungen werden nicht gespeichert.

22

6.4 Toneinstellungen

Um Ihren Digital-Receiver auf Ihr Fernsehgerät zu optimieren, können Sie weitere
Einstellungen im Menü Toneinstellungen vornehmen.

> Rufen Sie mit der Taste Menü das Hauptmenü auf.
> Markieren Sie die Zeile Einstellungen mit den Pfeiltasten auf/ab und bestäti-

gen Sie durch Drücken der Taste OK, um in das Untermenü zu gelangen.
> Markieren Sie nun die Zeile Toneinstellungen mit Hilfe der Pfeiltasten auf/ab.

> Indem Sie mit OK bestätigen erscheint das Menü Toneinstellungen.

6

6.4.1 Audiosprache

> Durch Drücken der Taste OK wird ein Fenster mit den auswählbaren Sprachen

geöffnet.
> Wählen Sie mit den Pfeiltasten auf/ab Ihre Vorzugssprache aus und bestätigen

Sie mit OK.

Durch diese Funktion wird, nachdem ein Suchlauf durchgeführt wurde, automatisch

die ausgewählte Sprache beim Umschalten der Sender eingestellt, sofern diese

gesendet wird.

6.4.2 Untertitelsprache

Sie können mit Ihrem DVB-Receiver Untertitel darstellen. Diese werden, sofern die Funktion
Untertitel eingeschaltet ist und die festgelegte Sprache gesendet wird, automatisch
eingeblendet.
Ist die Funktion nicht eingeschaltet, können Untertitel manuell wie in Punkt 7.14 beschrieben
eingeschaltet werden.

23

> Das Fenster mit den auswählbaren Sprachen öffen Sie durch Drücken der Taste OK.
> Wählen Sie mit den Pfeiltasten auf/ab die Sprache aus, in der Untertitel automa-

tisch dargestellt werden sollen und bestätigen Sie mit OK.

6.4.3 Dolby Digital

Diverse Filme werden im Dolby Digital Format ausgestrahlt. Dieses wird durch das Dolby­Zeichen im Infofenster nach dem Einstellen eines Programms angezeigt.

Sollten Sie über einen Dolby Digital 5.1-Kanal-Verstärker verfügen, können Sie, falls gesen­det, entsprechende Filme in 5.1-Kanal-Dolby-Digital-Sound hören. Voraussetzung hierfür ist
lediglich die Verbindung des digitalen Ausgangs Audio Out Digital (siehe Punkt 4.5.2) Ihres
DVB-Receivers mit dem digitalen Eingang Ihres Dolby Digital 5.1-Kanal-Verstärkers.
Wird eine Sendung im Dolby Digital Sound ausgestrahlt, wird dieses beim Einschalten der
Sendung im Infofenster durch das Dolby-Zeichen angezeigt. Sofern die Funktion Dolby
Digital (AC3) eingeschaltet (an) ist, werden diese Sendungen automatisch im Dolby Digital­Format wiedergegeben.
Ist die Funktion nicht eingeschaltet (aus) , kann der Dolby Digital Sound manuell einge­schaltet werden. Beachten Sie dazu auch Punkt 7.6.1 der Bedienungsanleitung.

6

Einstellungen übernehmen

Um die in diesem Menü vorgenommenen Einstellungen zu speichern, gehen Sie bitte wie
folgt vor:

> Durch Drücken der grünen Funktionstaste Übernehmen werden die vorgenom-

menen Änderungen gespeichert und Sie kehren zum Menü Einstellungen zurück.
alternativ:
> Drücken Sie die rote Funktionstaste Zurück.

Nun erscheint eine Abfrage.

> Markieren Sie mit den Pfeiltasten rechts/links, das Feld Ja, wenn Sie die

Änderungen übernehmen möchten und bestätigen Sie mit OK.

Sie kehren nun zum vorhergehenden Menü zurück.
> Durch Drücken der Taste TV/Radio gelangen Sie in den Normalbetrieb zurück.

Die Einstellungen werden nicht gespeichert.

24

6.5 Antenneneinstellungen

Nachdem Sie Ihren Digital-Receiver individuell auf Ihre Wünsche eingestellt haben, müssen
Sie nun, falls erforderlich, den Digital-Receiver noch auf Ihre Antenne einstellen. Im Menü
Antenneneinstellungen befinden sich die im Installationsassistenten eingestellten
Satelliten. Wurde der Installationsassistent vorzeitig beendet, sind die Satellitenpositionen
ASTRA und EUTELSAT vorprogrammiert.
Sollten Sie auch andere Satelliten empfangen wollen bzw. ein anderes LNB verwenden, stel­len Sie Ihren Digital-Receiver wie folgt auf Ihre gewünschten Daten ein:

> Rufen Sie mit der Taste Menü das Hauptmenü auf.

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Einstellungen.
> Bestätigen Sie durch Drücken der Taste OK.

Es erscheint das Menü Einstellungen.

6

> Markieren Sie nun die Zeile Antenneneinstellungen mit Hilfe der Pfeiltasten

auf/ab.

> Bestätigen Sie mit OK.

Es erscheint das Menü Antenneneinstellungen.

25

Folgende Einstellungen können in diesem Untermenü vorgenommen werden:

6.5.1 Multytenne

Wird der Receiver an einem Multytenne-LNB betrieben, so können Sie unter diesem
Menüpunkt die Schalterpositionen automatisch an das Multytenne-LNB anpassen.

> Wählen Sie in dieser Zeile mit Hilfe der OK Taste an aus, um die Schalterpositionen

automatisch anzupassen.

6.5.2 DiSEqC ein-/ausschalten

DiSEqC (Digital Satelliten Equipment Control) ist ein digitales Steuersignal zum Steuern
DiSEqC-tauglicher Komponenten über die Antennenleitung. Verfügt Ihre Außeneinheit über
DiSEqC-Komponenten, müssen Sie die DiSEqC-Steuerung einschalten:

> Schalten Sie in dieser Zeile mit Hilfe der Taste OK DiSEqC an oder aus.

Da bei ausgeschalteter DiSEqC-Steuerung nur ein LNB angesteuert werden kann,

wird das Menü auf die Konfiguration eines LNBs beschränkt.

6.5.3 Einstellen der Schaltmatrix

6

Im Menü sind die vier Schaltkriterien der DiSEqC-Steuerung aufgeführt. Ihr Gerät ist so vor­programmiert, dass ASTRA auf der Schalterstellung A/A und Eutelsat auf der Stellung B/A
eines Multischalters empfangen wird. Sollte die Schaltmatrix Ihrer Empfangsanlage anders
aufgebaut sein bzw. andere Satelliten empfangen, können Sie wie folgt den Digital-Receiver
an Ihre Empfangsanlage anpassen.

(Beispiel)

A B

Position

Ausgang

A B

Position

Ausgang

A B

Option

Ausgang

> Wählen Sie mit Hilfe der Pfeiltasten die DiSEqC-Schalterstellung (1-4) aus, der Sie

einen Satelliten zuordnen möchten (z.B. A/B 3 Kein Satellit), indem Sie diese

Zeile markieren.
> Drücken Sie die Taste OK.

Es erscheint nun eine Auswahltafel verschiedener Satelliten.
> Markieren Sie mit Hilfe der Pfeiltasten auf/ab den gewünschten Satelliten. Mit

den Pfeiltasten auf/ab wird der Marker jeweils eine Zeile auf- bzw. abbewegt, mit

den Pfeiltasten links/rechts wird auf die folgende bzw. voran-gegangene Seite

umgeschaltet.

26

Sollte der gewünschte Satellit nicht in der Liste vorhanden sein, wählen Sie bitte

einen Reserveplatz, gekennzeichnet mit User 1 bis User 13.
> Bestätigen Sie mit OK. Der markierte Satellit wird nun an der zuvor markierten

Position im Menü Antenneneinstellungen eingefügt.

Bearbeiten Sie nun auf diese Weise das Menü Antenneneinstellungen, bis die Angaben
in diesem Menü denen Ihrer Empfangseinheit entsprechen. Stellen Sie für die Schaltkriterien,
die Sie nicht benötigen, Kein Satellit ein.

6.5.4 Weitere Einstellungen/LNB-Eigenschaften

Nachdem Sie nun die Schaltmatrix Ihres DVB-Receivers auf Ihre Empfangsanlage eingestellt
haben, müssen Sie nun noch die weiteren Einstellungen für Ihre Empfangseinheit überprüfen
und ggf. korrigieren.

> Wechseln Sie dazu mit Hilfe der Pfeiltasten links/rechts den Marker in die

Spalte Konfiguration.
> Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab, in der Zeile, deren

Einstellungen Sie prüfen bzw. verändern wollen das Feld Weiter.
> Bestätigen Sie mit OK.

Es erscheint nun ein Untermenü, in dem Sie LNB-Einstellungen vornehmen und

einen Test-Transponder einstellen können.

6

Es können folgende Einstellungen vorgenommen werden:

6.5.4.1 LNB Typ

> Geben Sie in dieser Zeile mit Hilfe der Pfeiltasten rechts/links ein, welchen

LNB-Typ Sie verwenden. Zur Auswahl stehen Single LNB, Quatro LNB,

Multytenne LNB, SatCR LNB, DisiCon 1 LNB, DisiCon 2 LNB, DisiCon 4

LNB, C-Band LNB, Circular LNB und ein Benutzer LNB zur manuellen

Eingabe der LNB-Daten.
> Durch Drücken der Taste OK wird die Einstellung übernommen.

6.5.4.2 Benutzer LNB

Haben Sie unter LNB-Typ das Benutzer LNB ausgewählt, können weitere Einstellungen
vorgenommen werden:

27

LOF low

LOF (Lokaloszillatorfrequenz) ist die Frequenz, mit der ein LNB die empfangene Frequenz in
die sogenannte 1. Zwischenfrequenz umsetzt, die dann vom DVB-Modul empfangen werden
kann. Sogenannte Universal LNBs arbeiten mit 2 LOFs, um den gesamten Empfangsbereich
von 10,7 bis 11,8 GHz (low-band) und 11,7 bis 12,75 GHz (high-band) umsetzen zu können.

> Geben Sie in dem Feld unter LOF low mit Hilfe der Zehnertastatur die LOF des

Low-Bandes Ihres LNBs ein.

High Band

> Geben Sie in dem Feld unter LOF high mit Hilfe der Zehnertastatur die LOF des

High-Bandes Ihres LNBs ein.

Übergang LOF Low/High

> Geben Sie in dem Feld unter LOF trans. mit Hilfe der Zehnertastatur die

Frequenz ein, bei der Ihr LNB vom Low-Band ins High-Band wechselt.

6

6.5.4.3 SatCR LNB

Haben Sie unter Punkt 6.4.3.1 den LNB Typ SatCR LNB ausgewählt, so müssen Sie dem
Receiver Teilnehmerfrequenz zuweisen.
Gehen Sie dazu wie im folgenden beschrieben vor:

> Markieren Sie mit den Pfeiltasten das Feld Setup und bestätigen Sie mit OK.

Das Setup-Menü wird aufgerufen und die Suche nach den verfügbaren Frequenzen

automatisch gestartet.

> Nach Abschluss der Suche können Sie durch Drücken der OK-Taste eine Liste mit

den gefundenen Frequenzen öffnen.

> Markieren Sie nun mit den Pfeiltasten auf/ab die Teilnehmerfrequenz, die Sie dem

Receiver zuordnen möchten und wählen Sie diese durch Drücken der Taste OK aus.

Sollte die gewünschte Teilnehmerfrequenz nicht in der Liste enthalten sein, brechen

Sie die Eingabe ab und starten den Suchlauf erneut.

28

> Markieren Sie mit den Pfeiltasten das Feld Übernehmen und bestätigen Sie mit

OK, um Ihre Auswahl zu übernehmen.

6.5.4.4 Test-Transponder

Die folgenden Punkte dieses Menüs sind nur einzugeben, wenn Sie eine Prüfung eines
Sat-Signals eines Satelliten vornehmen möchten. Die Daten dazu entnehmen Sie bitte den
Senderlisten aus Fachzeitschriften (z.B. Infosat) oder dem Internet.

Transponderfrequenz

> Geben Sie in dieser Zeile mit Hilfe der Zehnertastatur eine Frequenz ein, auf der

digitale Programme gesendet werden.

Polarisation

> Geben Sie mit Hilfe der Pfeiltasten rechts/links die gewünschte

Polarisationsebene (horizontal oder vertikal) ein.

Symbolrate

Die Symbolrate sagt aus, welche Datenmenge pro Sekunde übertragen wird. Diese kann
zum Beispiel 27500 betragen (27500 Symbole pro Sekunde).

> Geben Sie mit Hilfe der Zehnertastatur die entsprechende Symbolrate ein.

Signal (Pegel/Qualität)

In diesen Zeilen werden Ihnen, sofern Sie die Angaben des Test-Transponders richtig einge­geben haben, der Signalpegel und die Signalqualität angezeigt.

6.5.5 Drehanlage

Beim Betrieb des Digital-Receivers an einer Drehanlage mit einem DiSEqC-Motor (Level 1.2)
schalten Sie die DiSEqC-Steuerung (Punkt 6.4.1) an und beachten bitte Punkt 9 der
Bedienungsanleitung.

6.6 Sonderfunktionen

6

In diesem Menü können Sie weitere Einstellungen vornehmen.
> Drücken Sie die Taste Menü, um das Hauptmenü aufzurufen.

> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Einstellungen und bestäti-

gen Sie mit OK.
> Markieren Sie nun die Zeile Sonderfunktionen mit den Pfeiltasten auf/ab.
> Bestätigen Sie mit OK.

Es erscheint das Menü Sonderfunktionen.

29

6.6.1 Info-Banner Anzeigezeit

> Stellen Sie mit den Zifferntasten die gewünschte Einblenddauer der Infobox ein.

Diese kann zwischen 1 Sekunde und 15 Sekunden betragen.

6.6.2 Radiohintergrundbild

Durch diese Funktion kann das Bild im Radio-Modus abgeschaltet werden. Dadurch wird der

6

Bildschirm weniger stark beansprucht und die Leistungsaufnahme verringert. Dabei bedeutet:

an Das Bild ist auch im Radiomodus eingeschaltet.
aus Das Bild im Radio-Modus wird nach ca. 30 Sekunden ausgeschaltet und bleibt auch

bei einem Programmwechsel ausgeschaltet.
auto Das Bild im Radio-Modus wird nach ca. 30 Sekunden ausgeschaltet und wird bei

einem Programmwechsel automatisch für kurze Zeit wieder eingeschaltet.
> Stellen Sie mit den Pfeiltasten rechts/links an, aus oder auto ein.

6.6.3 Schriftgröße

Sie können die Schriftgröße für die SFI-Langtexte variieren:
> Stellen Sie mit den Pfeiltasten rechts/links groß oder klein ein.

Einstellungen übernehmen

Um die in diesem Menü vorgenommenen Einstellungen zu speichern, gehen Sie bitte wie
folgt vor:

> Durch Drücken der grünen Funktionstaste Übernehmen werden die vorgenom-

menen Änderungen gespeichert und Sie kehren zum Menü Einstellungen zurück.
alternativ:
> Drücken Sie die rote Funktionstaste Zurück.

Nun erscheint eine Abfrage.

> Markieren Sie mit den Pfeiltasten rechts/links, das Feld Ja, wenn Sie die Ände-

rungen übernehmen möchten und bestätigen Sie mit OK.

Sie kehren nun zum vorhergehenden Menü zurück.
> Durch Drücken der Taste TV/Radio gelangen Sie in den Normalbetrieb zurück.

Die Einstellungen werden nicht gespeichert.

30
