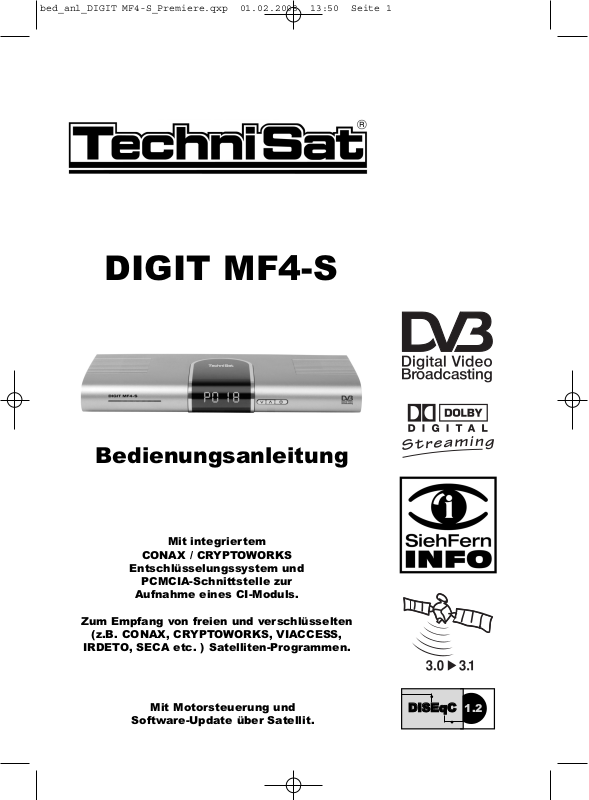

DIGIT MF4-S
Bedienungsanleitung
Mit integriertem
CONAX / CRYPTOWORKS
Entschlüsselungssystem und
PCMCIA-Schnittstelle zur
Aufnahme eines CI-Moduls.
Zum Empfang von freien und verschlüsselten
IRDETO, SECA etc. ) Satelliten-Programmen.
Mit Motorsteuerung und
Software-Update über Satellit.
DDiiSSEEqqCC
1.2
1 Inhaltsverzeichnis
1
1 Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2, 5
2 Abbildungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
3 Bitte zuerst lesen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
3.1 Wichtige Hinweise zur Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
3.2 Entsorgungshinweis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
3.3 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
3.4 Betriebspausen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
4 Anschluss des DVB Receivers . . . . . . . . . . . . . . . . . . . . . . . . . . .10
4.1 Außeneinheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
4.2 Anschluss an ein Fernsehgerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4.3 Videocassettenrekorder (VCR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4.4 HiFi-Verstärker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4.5 Serielle Schnittstelle (RS 232) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4.6 Smartcard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4.7 Netzanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
5 Erstinstallation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
6 Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
6.1 Bediensprache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
6.2 Grundeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
6.2.1 Zeitdifferenz GMT (Std.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
6.2.2 Land . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
6.2.3 Fernbediencode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
6.2.4 Standby-Uhr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
6.3 Audio/Videoeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
6.3.1 Bildformat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
6.3.2 Sprache (Audiosignal) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
6.3.3 Sprache (Untertitel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
6.3.4 TV SCART-Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
6.3.5 VCR SCART-Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
6.3.6 Dolby Digital (AC3) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
6.4 Antenneneinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
6.4.1 Multytenne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
6.4.2 DiSEqC ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
6.4.3 Einstellen der Schaltmatrix . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
6.4.4 Weitere Einstellungen/LNB-Eigenschaften . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
6.4.5 Drehanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
7 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
7.1 Ein- und Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
7.2 Programmwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
7.2.1 Mit Hilfe der Programm auf/ab-Tasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
7.2.2 Mit Hilfe der Zehnertastatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
7.2.3 Mit Hilfe des Navigators (Programmliste) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
7.2.3.1 Liste auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
7.2.4 Aufrufen gesperrter Programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
2
7.2.5 Infobox . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
7.3 Empfang von verschlüsselten Programmen . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
7.3.1 Sonderfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
7.3.1.1 Multifeed-Optionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
7.3.1.2 Startzeitauswahl/Bildauswahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
7.3.2 Jugendschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Jugendschutz PIN-Code . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
7.4 Lautstärkeregelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
7.5 TV/Radioumschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
7.6 Auswahl einer anderen Sprache (TV-Betrieb) bzw. Senders (Radiobetrieb) . . .30
7.6.1 Dolby Digital (AC3-Betrieb) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
7.7 Rückkehr zum zuletzt eingestellten Programm . . . . . . . . . . . . . . . . . . . . . . . . .31
7.8 Uhr und Programminfo anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
7.9 Weitere Programminformationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
7.10 Transponder-Info . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
7.11 Standbild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
7.12 Sleep-Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
7.13 Videotext . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
7.14 Untertitel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
7.15 Elektronische Programmzeitschrift SFI (SiehFern Info) . . . . . . . . . . . . . . . . . . .34
7.15.1 Einlesen der SFI-Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
7.15.2 Einlesevorgang unterbrechen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
7.15.3 Elektronische Programmzeitschrift aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
7.15.4 Jetzt (Tafel mit aktuellen Programminhalten) . . . . . . . . . . . . . . . . . . . . . . . . . . .35
7.15.5 Danach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
7.15.6 Mehr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
7.15.7 SFI-Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
7.15.8 SFI beenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
7.16 Timer-Aufnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
8 Grundprogrammierung ändern . . . . . . . . . . . . . . . . . . . . . . . . . .43
8.1 Favoritenliste konfigurieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
8.1.1 Programmlistenverwaltung aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44
8.1.2 Programme zur Favoritenliste hinzufügen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
8.1.3 Programme löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
8.1.4 Programme sortieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
8.2 Programmierung der elektronischen Programmzeitschrift . . . . . . . . . . . . . . . . .48
8.2.1 Sender auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
8.2.2 Startkategorie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49
8.2.3 Aktualisierungszeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
8.2.4 Aktualisierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
8.2.5 SFI-Kanal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
8.3 Jugendschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
8.3.1 Sender auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51
8.3.2 Geräte-PIN-Code ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52
8.3.3 Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52
8.4 Programmsuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53
8.4.1 Automatische Suche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54
1
5
1
8.4.2 Satelliten-Suche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54
8.4.3 Transponder-Suche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55
8.4.4 Manuelle Suche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56
8.4.5 Nach dem Suchlauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56
8.5 Service-Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57
8.5.1 Werkseinstellung aktivieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58
8.5.2 Alle Programme löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59
8.5.3 Programmliste aktualisieren (ISIPRO) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59
8.5.4 Software-Aktualisierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62
8.5.5 Einstellungen kopieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64
8.6 Systemkonfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64
8.7 Verschlüsselungssystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64
9 Betrieb an einer Drehanlage (DiSEqC 1.2) . . . . . . . . . . . . . . . . .65
9.1 Ost- und Westgrenzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65
9.1.1 Vorhandene Grenzen löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66
9.1.2 Ostgrenze setzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66
9.1.3 Westgrenze setzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
9.2 Geo-Positionierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
9.3 Satellitenposition einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69
9.3.1 Satellitenposition auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69
9.3.2 Ausrichten der Satellitenantenne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70
9.3.2.1 Test-Transponder/LNB-Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70
9.3.2.2 Antenne manuell ausrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71
9.3.2.3 Automatische Feinausrichtung (Autofokus) . . . . . . . . . . . . . . . . . . . . . . . . . . . .71
9.3.3 Satellitenposition speichern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71
9.4 Aktuelle Satellitenliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72
9.4.1 Satellitenposition anwählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72
9.5 Satellitenposition löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73
9.6 Referenzposition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73
10 Technische Begriffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74
11 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77
12 Fehlersuchhilfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80
13 Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81
14 Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83
Für den täglichen Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . .86
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten. Stand 02/08
TechniSat und DIGIT MF4-S sind eingetragene Warenzeichen der
TechniSat Digital GmbH
Postfach 560
54541 Daun
www.technisat.de
6
2 Abbildungen
Fernbedienung
Ton Ein/Aus
Zehnertastatur
Option*
im TV-Betrieb: Ton-/Untertitelauswahl, Sonderfunktionen
im Radio-Betrieb: Senderauswahl durch Umschaltung der Ton­unterträger
Pfeiltaste auf
Programm +
Pfeiltaste links
Lautstärke -
Pfeiltaste ab
Programm -
SFI
Programm +/-
Sleep-Timer
Videotext*
Ein/Mix/Aus
OPT
Ein/Stand-by
Multifunktionstasten
OK
Programmliste Ein/Aus
Pfeiltaste rechts
Lautstärke +
Zurück
Info
TV/Radio
Lautstärke +/-
Menü Ein/Aus
EXTERN
Stop/Standbild
2
Fernbedienoption: Durch Umschalten der Fernbedienoption können mit dieser Fernbedienung zwei TechniSat Receiver, ein TechniSat Fernsehgerät sowie ein weiters Gerät mit gleicher Codierung bedient werden. > Zur Umstellung der Fernbedienoption drücken Sie gleichzeitig die gewünschte
Taste (SAT1, SAT2, VCR oder TV) und OK!!!
Beachten Sie: Zur Bedienung dieses Receivers, müssen die hier gewählte Fernbedienoption der Fernbedienung und der nach Punkt 6.2.3 eingestellte Fernbediencode übereinstimmen.
* Diese Funktion ist nur dann verfügbar, wenn auf dem eingestellten Programmplatz die
entsprechenden Daten ausgestrahlt werden.
3
LED Anzeige
2
Netzbuchse
LNB-
Eingang
Audioausgang
digital (elektrisch)
Audioausgang
digital (optisch)
Programmwahl
auf/ab
Kartenleser für CONAX / CRYPTOWORKS Smartcard: > Schieben Sie die CONAX bzw. CRYPTOWORKS Smartcard
(goldener Chip nach unten und in Einschubrichtung ausgerichtet) vorsichtig bis zum Anschlag in den Kartenleser ein.
SCART-Buchse
VCR
Audioausgänge
analog
SCART-Buchse
Ein/Standby
TV
Einlegen des CI-Moduls: > Beachten Sie die Anleitungen des Herstellers von
CI-Modul und Karte.
> Schieben Sie die gewünschte Smartcard in das
entsprechende CI-Modul.
> Schieben Sie nun das CI-Modul vorsichtig in den Steckplatz
ein.
RS 232 Schnittstelle
4
Sehr geehrte Kundin, sehr geehrter Kunde,
herzlichen Glückwunsch, dass Sie sich für den Digital-Receiver DIGIT MF4-S entschieden haben. Die vorliegende Betriebsanleitung soll Ihnen helfen, die umfangreichen Funktionen Ihres neuen Digital-Receivers optimal zu nutzen.
Wir haben die Bedienungshinweise so verständlich wie möglich verfasst und so knapp wie nötig gehalten.
Der Funktionsumfang Ihres Gerätes wird durch Software-Updates stetig erweitert. Dadurch kommen gegebenenfalls einige Bedienschritte hinzu, die in dieser Bedienungsanleitung nicht erklärt sind, bzw. es kann sich die Bedienung schon vorhandener Funktionen verändern. Aus diesem Grund sollten Sie von Zeit zu Zeit die TechniSat Homepage besuchen, um sich die jeweils aktuelle Bedienungsanleitung herunter zu laden.
Wir wünschen Ihnen viel Freude mit Ihrem TechniSat DIGIT MF4-S!
Ihr
TechniSat Team
Technische Hotline
0180/5005-910*
*0,14 EUR/Min. über das Festnetz der Deutschen Telekom AG,
Mobilfunkpreise sowie die Preise anderer Anbieter können abweichen
Achtung !
Bitte verwenden Sie für eine evtentuell erforderliche Einsendung Ihres Gerätes ausschließlich folgende Anschrift:
TechniSat Teledigital AG
Service-Center
Nordstr. 4
39418 Staßfurt
This product incorporates copyright protection technology that is
protected by U.S. patents and other intellectual property rights.
Use of this copyright protection technology must be authorized by
Macrovision, and is intended for home and other limited viewing
uses only unless otherwise authorized by Macrovision. Reverse
engineering or disassembly is prohibited.
7
11 10 9 8 7 6 5 4 3 2 1
15 14 13 12
3 Bitte zuerst lesen
> Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie zunächst die
Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten: 1 Digital-Receiver, 1 Netzanschlusskabel, 1 Fernbedienung, 1 Bedienungsanleitung, 1 Garantiekarte, 2 Batterien (1,5V Microzelle), 1 TechniSat Smartcard,
3
1 SCART-Kabel.
> Legen Sie die beiliegenden Batterien unter Berücksichtigung der eingeprägten
Polarität in das Batteriefach der Fernbedienung ein.
3.1 Wichtige Hinweise zur Bedienung
Durch die Verwendung eines sogenannten "On Screen Display" (Bildschirmeinblendungen) wird die Bedienung des Digital-Receivers vereinfacht und die Anzahl der Fernbedie­nungstasten verringert. Alle Funktionen werden auf dem Bildschirm angezeigt und können mit wenigen Tasten gesteuert werden. Zusammengehörende Funktionen sind als "MENÜ" zusammengefasst. Die angewählte Funktion wird farblich hervorgehoben. In der unteren Zeile sind durch Farbbalken die “Funktionstasten” rot, gelb, grün und blau dargestellt. Diese Farbbalken stellen in den einzelnen Menüs unterschiedliche Funktionen dar, die durch Drücken der entsprechend gefärbten Taste (“Multifunktionstaste”) auf der Fernbedienung ausgelöst werden. Die “Funktionstasten” sind nur aktiv, wenn eine Kurzbezeichnung in dem entsprechenden Feld angegeben ist. Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser Bedienungsanleitung fett gedruckt.
Hilfe:
Sofern vorhanden, kann in den Menüs durch Drücken der blauen Funktionstaste ein Hilfetext ein- bzw. ausgeblendet werden.
3.2 Entsorgungshinweis
Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen System” zu.
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar.
Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
8
Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll).
3.3 Sicherheitshinweise
Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr neues Gerät in Betrieb nehmen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind. > Um eine ausreichende Belüftung zu gewährleisten, stellen Sie das Gerät auf einen
glatten, ebenen Untergrund und legen keine Gegenstände auf den Deckel des Gerätes. Hier befinden sich Lüftungsschlitze, durch die Wärme aus dem Inneren ent­weicht.
> Stellen Sie keine brennenden Gegenstände, z.B. brennende Kerzen, auf das Gerät.
> Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände, z.B. Vasen, darauf.
> Keine Heizquellen in der Nähe des Gerätes betreiben, die das Gerät zusätzlich erwär-
men.
3
> Das Gerät darf nur in gemäßigtem Klima betrieben werden.
> Öffnen Sie niemals das Gerät! Es besteht die Gefahr eines Elektroschocks. Ein even-
tuell notwendiger Eingriff sollte nur von geschultem Personal vorgenommen werden.
In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um Hilfe bitten:
> das Stromkabel bzw. der Netzstecker ist beschädigt > das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen > bei erheblichen Fehlfunktionen > bei starken äußeren Beschädigungen
3.4 Betriebspausen
Das Gerät sollte während eines Gewitters oder bei längeren Betriebspausen (z.B. Urlaub) vom Netz und der Antenne getrennt werden.
9
4 Anschluss des DVB-Receivers
a. Verbindung des LNBs mit dem LNB-Eingang (LNB IN) des DVB-Receivers.
b. Scartverbindung des DVB-Receivers mit dem Fernsehgerät.
c. Scartverbindung eines Videogerätes mit der VCR-Scartbuchse des DVB-Receivers.
d. Verbindung der Audioausgänge mit einer HiFi-Anlage.
e. Netzverbindung
4
a
e
d
b
c
VCR
4.1 Außeneinheit
a Verbinden Sie den LNB-Eingang des Digital-Receivers durch ein geeignetes
Koaxialkabel mit dem LNB Ihrer Außeneinheit. Beachten Sie auch Punkt 6 Einstellungen.
10
4.2 Anschluss an ein Fernsehgerät
b Verbinden Sie Receiver (SCART-Buchse TV) und Fernsehgerät (SCART-Buchse)
durch das beiliegende SCART-Kabel. Sollte Ihr Fernsehgerät entsprechend ausgerü­stet sein, wird dieses beim Einschalten des Digital-Receivers automatisch auf AV und somit auf Sat-Betrieb umgeschaltet.
4.3 Videocassettenrekorder (VCR)
c Schließen Sie den Videorekorder an der SCART-Buchse VCR an. Der Videorekorder
liefert bei Wiedergabe ein Schaltsignal an den Digital-Receiver. Dadurch gelangt das Videorekorder-Signal automatisch an das TV-Gerät. Liefert Ihr Videorekorder keine Schaltspannung, schalten Sie Ihren Digital-Receiver mit Hilfe der Taste EXTERN auf den externen Eingang AV. Durch erneutes Drücken dieser Taste kehren Sie wieder in den Normalbetrieb zurück.
4.4 HiFi-Verstärker
4.4.1 Analog
d Um die bestmögliche Tonqualität zu erreichen, können Sie den Digital-Receiver an
einen HiFi-Verstärker anschließen. Verbinden Sie dazu die Cinch-Buchsen Audio R und Audio L des Digital-Receivers durch ein geeignetes Kabel mit einem Eingang Ihres HiFi-Verstärkers (z. B. CD oder AUX; Achtung, der Phonoeingang ist nicht geeignet!).
4.4.2 Digital
d Sollte Ihr Verstärker über einen entsprechenden elektrischen oder optischen Eingang
verfügen, so verbinden Sie die Buchse AUDIO OUT DIGITAL elektrisch bzw. AUDIO OUT DIGITAL optisch mit dem elektrischen bzw. optischen Eingang Ihres Verstärkers.
Es stehen abhängig vom jeweiligen Sender, die Abtastraten von 32, 44,1 und 48 kHz zur Verfügung. Ebenso steht an diesem Ausgang, falls gesendet, das Dolby Digital-Signal (AC3) zur Verfügung.
4
4.5 Serielle Schnittstelle (RS 232)
Die RS 232-Schnittstelle dient zum Update der Betriebssoftware und der Vorprogrammierung mittels PC.
4.6 Smartcard
Schieben Sie die TechniSat Smartcard (goldener Chip nach unten und in Einschubrichtung ausgerichtet) vorsichtig bis zum Anschlag in den Kartenleser (siehe Punkt 2 Abbildungen) ein.
4.7 Netzanschluss
Der Digital-Receiver sollte erst dann an das Stromnetz angeschlossen werden, wenn das Gerät komplett mit den zugehörigen Komponenten verkabelt ist. Dadurch werden Zerstörungen des Digital-Receivers oder anderer Komponenten ausgeschlossen.
e Nachdem Sie alle Verbindungen hergestellt haben, verbinden Sie den Receiver durch
das beiliegende Netzkabel mit einer Steckdose 230 V/50-60 Hz.
11
5 Erstinstallation
Nachdem Sie die Sicherheitshinweise durchgelesen haben, und das Gerät wie in Kapitel 4 beschrieben angeschlossen haben, schalten Sie nun wie in Kapitel 7 beschrieben das Gerät ein. Bei der ersten Inbetriebnahme des Gerätes erscheint das Startfenster des Installationsassistenten AutoInstall. Mit Hilfe des Installationsassistenten können Sie auf einfache Art und Weise die wichtigsten Einstellungen des Digital-Receivers vornehmen. Sie können die Erstinstallation jederzeit durch Drücken der roten Funktionstaste abbrechen. Mit Hilfe der grünen Funktionstaste gelangen Sie zum jeweils vorherigen Installationsschritt, um evtl. Fehleingaben zu korrigieren. Wird die Erstinstallation nicht ausgeführt bzw. abgebrochen, startet Ihr Gerät mit einer Standard-Vorprogrammierung. Der hier gezeigte Ablauf der Erstinstallation dient nur als Beispiel. Der genaue Ablauf der Erstinstallation hängt von den von Ihnen vorgenommenen Einstellungen ab. Folgen Sie
5
daher bitte genau den Anweisungen auf dem Bildschirm.
Bediensprache
> Beim Start des Installationsassistenten erscheint zunächst das Auswahlfenster für die
Bediensprache.
> Markieren Sie mit den Pfeiltasten auf/ab die gewünschte Bediensprache.
> Bestätigen Sie mit OK.
Audio-Sprache
> Wählen Sie mit den Pfeiltasten auf/ab die bevorzugte Audiosprache aus.
Entsprechend dieser Auswahl wird nach dem Beenden des Installationsassistenten die Sortierung der Favoritenliste vorgenommen.
> Bestätigen Sie mit OK, um die Auswahl zu übernehmen.
12
Ländereinstellung
> Wählen Sie mit den Pfeiltasten auf/ab die Zeitzone aus, die Ihrem Land ent-
spricht. Entsprechend Ihrer Auswahl wird die automatische Einstellung der Uhrzeit vorgenom­men.
> Bestätigen Sie mit OK, um die Auswahl zu übernehmen und zur
Antennenkonfiguration zu gelangen.
Antennenkonfiguration
In diesem Installationsschritt können Sie den Digital-Receiver an die Konfiguration Ihrer Antenne anpassen.
5
> Wenn Sie die Standard-Antenneneinstellung übernehmen möchten, markieren Sie mit
den Pfeiltasten auf/ab das Feld Standard und bestätigen Sie mit OK.
oder > Markieren Sie mit den Pfeiltasten auf/ab das Feld Multytenne und bestätigen
Sie mit OK, wenn Sie den Receiver an einer Multytenne betreiben. Fahren Sie in diesen beiden Fällen mit dem Punkt “Software-Aktualisierung” fort.
> Wenn die Konfiguration Ihrer Empfangsanlage nicht der Standard-Einstellung ent-
spricht, markieren Sie das Feld Manuell und bestätigen mit OK.
DiSEqC
> Falls Sie bei Ihrer Empfangsanlage DiSEqC-Komponenten verwenden, markieren Sie
das Feld Aktivieren und bestätigen Sie mit der Taste OK. (Nähere Informationen zu DiSEqC finden Sie im Kapitel 10, Technische Begriffe).
13
Position A/Option A
> Markieren Sie mit den Pfeiltasten auf/ab den Satelliten, den Sie mit der DiSEqC-
5
Einstellung Position A/Option A empfangen und bestätigen Sie mit der OK-Taste.
Position B/Option A
> Markieren Sie mit den Pfeiltasten auf/ab den Satelliten, den Sie mit der DiSEqC-
Einstellung Position B/Option A empfangen und bestätigen Sie mit der OK-Taste.
Position A/Option B
> Markieren Sie mit den Pfeiltasten auf/ab den Satelliten, den Sie mit der DiSEqC-
Einstellung Position A/Option B empfangen und bestätigen Sie mit der OK-Taste.
14
Position B/Option B
> Markieren Sie mit den Pfeiltasten auf/ab den Satelliten, den Sie mit der DiSEqC-
Einstellung Position B/Option B empfangen und bestätigen Sie mit der OK-Taste.
Überprüfen Sie im nächsten Schritt noch einmal die Konfiguration Ihrer Antenne. > Wenn Sie diese Einstellung übernehmen möchten, markieren Sie mit den
Pfeiltasten auf/ab das Feld ja und bestätigen Sie mit der Taste OK.
5
Software-Aktualisierung
Nachdem Sie die Antennen-Einstellungen vorgenommen haben, überprüft der Digital­Receiver, ob über Satellit eine neue Software für das Gerät zur Verfügung steht. Falls eine neue Software verfügbar ist, können Sie automatisch ein Software-Update durchführen.
> Wählen Sie mit den Pfeiltasten rechts/links das Feld Aktualisieren und
bestätigen Sie mit OK.
15
Nun wird die neue Software für Ihr Gerät heruntergeladen. Dieser Vorgang kann eini­ge Minuten dauern.
5
Sendersuche / ISIPRO
Bei der Überprüfung, ob eine neue Software für den Receiver zum Download bereitsteht, wird zusätzlich überprüft, ob eine neue ISIPRO-Programmliste zur Verfügung steht. Wenn eine neue Programmliste verfügbar ist, kann diese mit Hilfe der ISIPRO-Funktion installiert werden.
> Markieren Sie dazu mit den Pfeiltasten auf/ab die Zeile ISIPRO-
Programmlistenaktualisierung.
> Bestätigen Sie mit OK.
Die aktuelle Programmliste wird nun über Satellit heruntergeladen. Bitte Beachten Sie die weiteren Bildschirmeinblendungen und die Erläuterungen unter Punkt 8.5.3.
Falls keine neue ISIPRO Programmliste zur Verfügung steht, oder Sie diese nicht herunterla­den möchten, führen Sie bitte einen Sendersuchlauf durch, um neue Programme zu suchen.
> Markieren Sie dazu mit den Pfeiltasten auf/ab das Feld Alle Sender, wenn Sie
frei empfangbare und verschlüsselte Programme suchen möchten, oder Alle unver- schlüsselten Sender, wenn Sie nur freie Programme suchen möchten.
> Indem Sie die Suche mit der Taste OK bestätigen, wird ein automatischer
Sendersuchlauf durchgeführt. Dabei werden alle in der Antennen-Konfiguration einge­stellten Satelliten nach Programmen abgesucht. Dieser Vorgang kann einige Minuten dauern. Beachten Sie bitte weitere Bildschirmeinblendungen.
16
Beenden des Installationsassistenten
> Lesen Sie Sie den abschließenden Hinweis des Installationsassistenten sorgfälltig
durch und befolgen Sie die Hinweise.
> Bestätigen Sie nun mit OK, um zum Normalbetrieb zu gelangen.
Bonus-Code
Smartcard-Nummer
6 Einstellungen
Nachdem Sie nun Ihren neuen Digital-Receiver angeschlossen und in Betrieb genommen haben, können Sie, falls erforderlich, den Digital-Receiver für Ihre Anwendung optimieren.
6.1 Bediensprache
Unter diesem Menüpunkt haben Sie die Möglichkeit, die Menüsprache entsprechend Ihren Wünschen einzustellen. Zum Verändern der Bediensprache gehen Sie wie folgt vor:
> Rufen Sie mit der Taste Menü das Hauptmenü auf.
> Wählen Sie nun die Menüzeile Bediensprache, indem Sie diese mit Hilfe der
Pfeiltasten auf/ab markieren.
> Bestätigen Sie mit OK.
Es erscheint das Untermenü Bediensprache. > Markieren Sie mit Hilfe der Pfeiltasten auf/ab die gewünschte Sprache. > Speichern Sie die Eingabe durch Drücken der Taste OK. > Durch Drücken der Taste Zurück kehren Sie zum Hauptmenü zurück.
6 5
17
6.2 Grundeinstellungen
Um Ihren DVB-Receiver optimal nutzen zu können, müssen Sie diesen noch auf Ihre indivi­duelle Anwendung einstellen.
> Rufen Sie Hauptmenü durch Drücken der Taste Menü auf. > Markieren Sie die Zeile Einstellungen mit Hilfe der Pfeiltasten auf/ab. > Bestätigen Sie durch Drücken der Taste OK.
Es erscheint das Untermenü Einstellungen.
6
> Markieren Sie nun die Zeile Grundeinstellungen mit Hilfe der Pfeiltasten
auf/ab.
> Bestätigen Sie mit OK.
Es erscheint das Menü Grundeinstellungen.
> Mit den Pfeiltasten auf/ab können Sie den Marker innerhalb des Menüs bewegen
und wie angegeben die einzelnen Positionen verändern. Beachten Sie bei der
Auswahl eines Menüpunktes ggf. auch die Bildschirmeinblendungen. Es können fol-
gende Einstellungen vorgenommen werden:
6.2.1 Zeitdifferenz GMT (Std.)
Ihr Gerät ist mit einer Uhr ausgestattet. Diese wird über den Satempfang auf Greenwich Mean Time synchronisiert.
Sofern unter Land (Punkt 6.2.2) die Einstellung Keiner gemacht wurde, müssen Sie ledig­lich die Uhrzeit mit Hilfe der Pfeiltasten rechts/links entsprechend Ihrer Ortszeit korri­gieren. Für Deutschland beträgt diese Differenz +1 Stunde, in der Sommerzeit +2 Stunden.
18
6.2.2 Land
Durch diese Funktion erfolgt automatisch die Umstellung für die Sommer- und Winterzeit. > Geben Sie in der Zeile Land mit Hilfe der Pfeiltasten links/rechts das Land an,
in dem das Gerät betrieben wird.
6.2.3 Fernbediencode
Mit der Fernbedienung Ihres Receivers können Sie bis zu vier verschiedene Geräte, die den gleichen Fernbediencode verwenden, bedienen. Werden zwei Satellitenreceiver im gleichen Raum betrieben, kann es zu unbeabsichtigten Fehlbedienungen kommen. Um diese Fehlbedienungen zu vermeiden, stellen Sie bei beiden Receivern unterschiedliche Fernbedienoptionen ein.
> Betätigen Sie dazu die Taste SAT1 bzw. SAT2 und die OK Taste gleichzeitig.
6.2.4 Standby-Uhr
In dieser Zeile entscheiden Sie, ob im Standby-Betrieb im Display die Uhrzeit angezeigt wird. > In dieser Zeile können Sie mit den Pfeiltasten rechts/links den Modus der
Standby-Uhr auf an oder aus einstellen. > Durch Drücken der Taste Zurück kehren Sie zum Menü Einstellungen oder durch
Drücken der Taste Menü in den Normalbetrieb zurück. Die Einstellungen werden
automatisch gespeichert.
6.3 Audio/Videoeinstellungen
Um Ihren Digital-Receiver auf Ihr Fernsehgerät zu optimieren, können Sie weitere Einstellungen im Menü Audio /Video Einstellungen vornehmen.
> Rufen Sie mit der Taste Menü das Hauptmenü auf. > Markieren Sie die Zeile Einstellungen mit Hilfe der Pfeiltasten auf/ab. > Bestätigen Sie durch Drücken der Taste OK.
Es erscheint das Untermenü Einstellungen.
6
> Markieren Sie nun die Zeile Audio/Video Einstellungen mit Hilfe der
Pfeiltasten auf/ab.
> Bestätigen Sie mit OK.
Es erscheint das Menü Audio/Video Einstellungen.
19
> Mit den Pfeiltasten auf/ab können Sie den Marker innerhalb des Menüs bewegen
und wie im Folgenden angegeben die einzelnen Positionen verändern. Beachten Sie
bei der Auswahl eines Menüpunktes ggf. auch die Bildschirmeinblendungen. Es kön-
nen folgende Einstellungen vorgenommen werden:
6.3.1 Bildformat
6
> Stellen Sie mit Hilfe der Pfeiltasten links/rechts entsprechend des Bildformates
Ihres TV-Gerätes 4:3 oder 16:9 ein. Durch diese Funktion wird automatisch das
Bildformat an Ihr Fernsehgerät angepasst.
6.3.2 Sprache (Audiosignal)
> Stellen Sie in dieser Zeile mit Hilfe der Pfeiltasten links/rechts Ihre
Vorzugssprache ein. Durch diese Funktion wird, sofern gesendet, nach einem
Suchlauf automatisch diese Sprache eingestellt.
6.3.3 Sprache (Untertitel)
Sie können mit Ihrem DVB-Receiver Untertitel darstellen. Diese werden, sofern die Funktion Untertitel eingeschaltet ist und die festgelegte Sprache gesendet wird, automatisch einge­blendet. Ist die Funktion nicht eingeschaltet, können Untertitel manuell einschaltet werden. Vorhandene Untertitel werden durch die Einblendung Untertitelauswahl signalisiert. Beachten Sie auch Punkt 7.13 der Bedienungsanleitung.
6.3.4 TV SCART-Modus
Stellen Sie in dieser Zeile mit Hilfe der Pfeiltasten links/rechts entsprechend Ihres TV­Gerätes FBAS, RGB oder S-Video ein. Für Standard-Geräte stellen Sie FBAS ein.
6.3.5 VCR SCART-Modus
Stellen Sie in dieser Zeile mit Hilfe der Pfeiltasten links/rechts entsprechend Ihres TV­Gerätes FBAS oder S-Video ein. Für Standard-Geräte stellen Sie FBAS ein.
6.3.6 Dolby Digital (AC3)
Diverse Filme werden im Dolby Digital Format ausgestrahlt. Dieses wird durch das Dolby­Zeichen im Infofenster nach dem Einstellen eines Programms angezeigt.
Sollten Sie über einen Dolby Digital 5.1-Kanal-Verstärker verfügen, können Sie, falls gesen­det, entsprechende Filme in 5.1-Kanal-Dolby-Digital-Sound hören. Voraussetzung hierfür ist lediglich die Verbindung des digitalen Ausgangs Audio Out Digital (siehe Punkt 4.5.2) Ihres DVB-Receivers mit dem digitalen Eingang Ihres Dolby Digital 5.1-Kanal-Verstärkers.
20
Wird eine Sendung im Dolby Digital Sound ausgestrahlt, wird dieses beim Einschalten der Sendung im Infofenster durch das Dolby-Zeichen angezeigt. Sofern die Funktion Dolby Digital (AC3) eingeschaltet (an) ist, werden diese Sendungen automatisch im Dolby Digital­Format wiedergegeben. Ist die Funktion nicht eingeschaltet (aus) , kann der Dolby Digital Sound manuell einge­schaltet werden. Beachten Sie dazu auch Punkt 7.6.1 der Bedienungsanleitung.
6.4 Antenneneinstellungen
Nachdem Sie Ihren Digital-Receiver individuell auf Ihre Wünsche eingestellt haben, müssen Sie nun, falls erforderlich, den Digital-Receiver noch auf Ihre Antenne einstellen. Im Menü Antenneneinstellungen befinden sich die im Installationsassistenten eingestellten Satelliten. Wurde der Installationsassistent vorzeitig beendet, sind die Satellitenpositionen ASTRA und EUTELSAT vorprogrammiert. Sollten Sie auch andere Satelliten empfangen wollen bzw. ein anderes LNB verwenden, stel­len Sie Ihren Digital-Receiver wie folgt auf Ihre gewünschten Daten ein:
> Rufen Sie mit der Taste Menü das Hauptmenü auf.
6
> Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Einstellungen. > Bestätigen Sie durch Drücken der Taste OK.
Es erscheint das Menü Einstellungen.
> Markieren Sie nun die Zeile Antenneneinstellungen mit Hilfe der Pfeiltasten
auf/ab. > Bestätigen Sie mit OK.
Es erscheint das Menü Antenneneinstellungen.
21
Folgende Einstellungen können in diesem Untermenü vorgenommen werden:
6.4.1 Multytenne
Wird der Receiver an einem Multytenne-LNB betrieben, so können Sie unter diesem Menüpunkt die Schalterpositionen automatisch an das Multytenne-LNB anpassen.
> Wählen Sie in dieser Zeile mit Hilfe der OK Taste an aus, um die Schalterpositionen
6
automatisch anzupassen.
6.4.2 DiSEqC ein-/ausschalten
DiSEqC (Digital Satelliten Equipment Control) ist ein digitales Steuersignal zum Steuern DiSEqC-tauglicher Komponenten über die Antennenleitung. Verfügt Ihre Außeneinheit über DiSEqC-Komponenten, müssen Sie die DiSEqC-Steuerung einschalten:
> Schalten Sie in dieser Zeile mit Hilfe der Taste OK DiSEqC ein oder aus.
Da bei ausgeschalteter DiSEqC-Steuerung nur ein LNB angesteuert werden kann,
wird das Menü auf die Konfiguration eines LNBs beschränkt.
6.4.3 Einstellen der Schaltmatrix
Im Menü sind die vier Schaltkriterien der DiSEqC-Steuerung aufgeführt. Ihr Gerät ist so vor­programmiert, dass ASTRA auf der Schalterstellung A/A und Eutelsat auf der Stellung B/A eines Multischalters empfangen wird. Sollte die Schaltmatrix Ihrer Empfangsanlage anders aufgebaut sein bzw. andere Satelliten empfangen, können Sie wie folgt den Digital-Receiver an Ihre Empfangsanlage anpassen.
(Beispiel)
A B
Position
Ausgang
A B
Position
Ausgang
A B
Option
Ausgang
22
> Wählen Sie mit Hilfe der Pfeiltasten die DiSEqC-Schalterstellung (1-4) aus, der Sie
einen Satelliten zuordnen möchten (z.B. A/B 3 Kein Satellit), indem Sie diese
Zeile markieren. > Drücken Sie die Taste OK.
Es erscheint nun eine Auswahltafel verschiedener Satelliten. > Markieren Sie mit Hilfe der Pfeiltasten auf/ab den gewünschten Satelliten. Mit
den Pfeiltasten auf/ab wird der Marker jeweils eine Zeile auf- bzw. abbewegt, mit
den Pfeiltasten links/rechts wird auf die folgende bzw. voran-gegangene Seite
umgeschaltet.
Sollte der gewünschte Satellit nicht in der Liste vorhanden sein, wählen Sie bitte
einen Reserveplatz, gekennzeichnet mit User 1 bis User 13. > Bestätigen Sie mit OK. Der markierte Satellit wird nun an der zuvor markierten
Position im Menü Antenneneinstellungen eingefügt.
Bearbeiten Sie nun auf diese Weise das Menü Antenneneinstellungen, bis die Angaben in diesem Menü denen Ihrer Empfangseinheit entsprechen. Stellen Sie für die Schaltkriterien, die Sie nicht benötigen, Kein Satellit ein.
6.4.4 Weitere Einstellungen/LNB-Eigenschaften
Nachdem Sie nun die Schaltmatrix Ihres DVB-Receivers auf Ihre Empfangsanlage eingestellt haben, müssen Sie nun noch die weiteren Einstellungen für Ihre Empfangseinheit überprüfen und ggf. korrigieren.
> Wechseln Sie dazu mit Hilfe der Pfeiltasten links/rechts den Marker in die
Spalte Konfiguration. > Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab, in der Zeile, deren
Einstellungen Sie prüfen bzw. verändern wollen das Feld Weiter. > Bestätigen Sie mit OK.
Es erscheint nun ein Untermenü, in dem Sie LNB-Einstellungen vornehmen und
einen Test-Transponder einstellen können.
6
Es können folgende Einstellungen vorgenommen werden:
LNB Typ
> Geben Sie in dieser Zeile mit Hilfe der Pfeiltasten rechts/links ein, welchen
LNB-Typ Sie verwenden. Zur Auswahl stehen Single LNB, Quatro LNB,
Multytenne LNB, SatCR LNB, DisiCon 1 LNB, DisiCon 2 LNB, DisiCon 4
LNB, C-Band LNB, Circular LNB und ein Benutzer LNB zur manuellen
Eingabe der LNB-Daten.
23
> Durch Drücken der Taste OK wird die Einstellung übernommen.
Test-Transponder
Die folgenden Punkte dieses Menüs sind nur einzugeben, wenn Sie eine Prüfung eines Sat­Signals eines Satelliten vornehmen möchten.
Transponderfrequenz
Geben Sie in dieser Zeile mit Hilfe der Zehnertastatur eine Frequenz ein, auf der digitale Programme gesendet werden.
Polarisation
Geben Sie mit Hilfe der Pfeiltasten auf/ab die gewünschte Polarisationsebene (horizon- tal oder vertikal) ein.
Symbolrate
Die Symbolrate sagt aus, welche Datenmenge pro Sekunde übertragen wird. Diese kann zum Beispiel 27500 betragen (27500 Symbole pro Sekunde). Geben Sie mit Hilfe der
Zehnertastatur die entsprechende Symbolrate ein. Benutzer LNB
Haben Sie unter DiSEqC-Type Benutzer-LNB eingegeben, können weitere Einstellungen vorgenommen werden:
6
LOF low band
LOF (Lokaloszillatorfrequenz) ist die Frequenz, mit der ein LNB die empfangene Frequenz in die sogenannte 1. Zwischenfrequenz umsetzt, die dann vom Digital-Receiver empfangen werden kann. Sogenannte Universal LNBs arbeiten mit 2 LOFs, um den gesamten Empfangsbereich von 10.7 bis 11,8 GHz (low-band) und 11,7 bis 12,75 GHz (high-band) umsetzen zu können.
> Geben Sie in dieser Zeile mit Hilfe der Zehnertastatur die LOF des Low-Bandes
Ihres LNBs ein.
LOF high band
> Geben Sie in dieser Zeile mit Hilfe der Zehnertastatur die LOF des High-Bandes
Ihres LNBs ein.
Übergang LOF low/high (transition)
> Geben Sie in der Zeile mit Hilfe der Zehnertastatur die Frequenz ein, bei der Ihr
LNB vom Low-Band ins High-Band wechselt. > Durch Drücken der Taste OK wird die Einstellung übernommen.
Signal/Qualität
In diesen Zeilen wird Ihnen, sofern Sie die Angaben des Testtransponders richtig eingegeben haben, die Signalstärke und Qualität angezeigt.
6.4.5 Drehanlage
Beim Betrieb des Digital-Receivers an einer Drehanlage mit einem DiSEqC-Motor (Level 1.2) schalten Sie die DiSEqC-Steuerung (Punkt 6.4.1) ein und beachten bitte Punkt 9 der Bedienungsanleitung.
24
7 Bedienung
7.1 Ein- und Ausschalten
> Schalten Sie den Digital-Receiver durch Drücken der Taste Ein/Standby am Gerät
oder auf der Fernbedienung ein. > Durch nochmaliges Drücken dieser Taste am Gerät oder auf der Fernbedienung
schalten Sie das Gerät wieder aus. > Das Gerät ist nun im Bereitschaftsbetrieb (Standby), dabei wird (sofern in Punkt 6.2.4
aktiviert) im Display des Gerätes die Uhrzeit eingeblendet.
Sollte die Uhrzeit nicht angezeigt werden, muss diese vom Gerät noch eingelesen
werden. Schalten Sie dazu das Gerät ein und empfangen Sie für ca. 30 Sekunden
z.B. ZDF, um die Uhrzeit automatisch einzulesen.
7.2 Programmwahl
7.2.1 Mit Hilfe der Programm auf/ab-Tasten
> Schalten Sie die Programme mit Hilfe der Programmtasten auf/ab am Receiver
oder auf der Fernbedienung jeweils um einen Programmplatz auf oder ab.
7.2.2 Mit Hilfe der Zehnertastatur
> Geben Sie mit Hilfe der Zehnertastatur die gewünschte Programmnummer ein. Zum Beispiel:
1 für Programmplatz 1 1, dann 4 für Programmplatz 14 2, dann 3, dann 4 für Programmplatz 234
Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem Drücken einer Taste ca. 3 Sekunden Zeit, um die Eingabe zu vervollständigen. Wollen Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können Sie den Umschaltvorgang durch längeres Gedrückthalten der letzten Ziffer beschleunigen.
7
7.2.3 Mit Hilfe des Navigators (Programmliste)
> Drücken Sie die Taste OK.
Es erscheint nun der Programmlisten-Navigator. Im TV-Betrieb erscheinen nur TV-
und im Radiobetrieb nur Radioprogramme. Das momentan eingestellte Programm ist
markiert.
25
> Nun können Sie mit den Pfeiltasten auf/ab das gewünschte Programm markieren. > Durch Drücken der Taste OK wird das markierte Programm eingestellt. > Mit den Pfeiltasten auf/ab bewegen Sie den Marker jeweils um eine Zeile in der
Liste. > Mit den Pfeiltasten links/rechts wird die Liste seitenweise aufwärts bzw. abwärts
geblättert.
7.2.3.1 Liste auswählen
Um das Auffinden von Programmen zu erleichtern, verfügt Ihr Gerät über verschiedene Programmlisten. Sie können Ihre Favoritenliste (siehe Punkt 8.1) auswählen oder sich die Programme in der alphabetisch sortierten Gesamtliste oder nach Anbietern sortiert anzeigen lassen.
> Drücken Sie die Taste OK.
Es erscheint die aktive Programmliste. > Mit Hilfe der roten Funktionstaste Kategorie öffnet sich ein Fenster mit den
Programmlistentypen (Favo-ritenliste, Anbieterlisten und Gesamtliste). Der
aktive Progammlistentyp ist markiert.
7
> Wählen Sie mit Hilfe der Pfeiltasten auf/ab z.B. den Programmlistentyp
Gesamtliste aus.
> Bestätigen Sie mit OK.
Es erscheint die alphabetisch sortierte Gesamtliste, in der alle Programme enthalten
sind.
> Markieren Sie mit den Pfeiltasten auf/ab das Programm, das Sie sehen möchten. > Bestätigen Sie mit OK.
26
