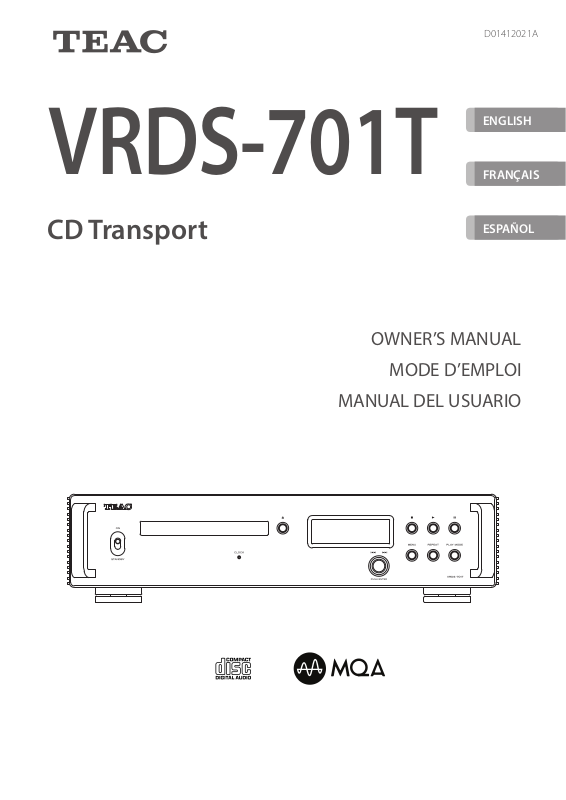

Page 1
Z
D01412021A
ENGLISH
VRDS-701T
CD Transport
OWNER’S MANUAL
MODE D’EMPLOI
MANUAL DEL USUARIO
FRANÇAIS
ESPAÑOL
Page 2
IMPORTANT SAFETY INSTRUCTIONS
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK,
DO NOT REMOVE COVER (OR BACK). NO USERSERVICEABLE PARTS INSIDE. REFER SERVICING TO
QUALIFIED SERVICE PERSONNEL.
The lightning flash with arrowhead symbol, within an
<
B
WARNING: TO PREVENT FIRE OR SHOCK HAZARD,
DO NOT EXPOSE THIS APPLIANCE TO RAIN OR
MOISTURE.
equilateral triangle, is intended to alert the user to the
presence of uninsulated “dangerous voltage” within the
product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.
The exclamation point within an equilateral triangle is
intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in
the literature accompanying the appliance.
11) Only use attachments/accessories specified by the manufacturer.
12) Use only with the cart, stand, tripod,
bracket, or table specified by the manufacturer, or sold with the apparatus. When a
cart is used, use caution when moving the
cart/apparatus combination to avoid injury
from tip-over.
13) Unplug this apparatus during lightning storms or when unused
for long periods of time.
14) Refer all servicing to qualified service personnel. Servicing is
required when the apparatus has been damaged in any way,
such as power-supply cord or plug is damaged, liquid has been
spilled or objects have fallen into the apparatus, the apparatus
has been exposed to rain or moisture, does not operate normally, or has been dropped.
o The apparatus draws nominal non-operating power from the
AC outlet with its POWER or STANDBY/ON switch not in the ON
position.
o The mains plug is used as the disconnect device; the disconnect
device shall remain readily operable.
o Caution should be taken when using earphones or headphones
with the product because excessive sound pressure (volume)
from earphones or headphones can cause hearing loss.
CAUTION
o DO NOT REMOVE THE EXTERNAL CASES OR CABINETS TO EXPOSE
THE ELECTRONICS. NO USER SERVICEABLE PARTS ARE INSIDE.
o IF YOU ARE EXPERIENCING PROBLEMS WITH THIS PRODUCT,
CONTACT THE STORE WHERE YOU PURCHASED THE UNIT FOR
A SERVICE REFERRAL. DO NOT USE THE PRODUCT UNTIL IT HAS
BEEN REPAIRED.
o USE OF CONTROLS OR ADJUSTMENTS OR PERFORMANCE OF
PROCEDURES OTHER THAN THOSE SPECIFIED HEREIN MAY RESULT
IN HAZARDOUS RADIATION EXPOSURE.
1) Read these instructions.
2) Keep these instructions.
3) Heed all warnings.
4) Follow all instructions.
5) Do not use this apparatus near water.
6) Clean only with dry cloth.
7) Do not block any ventilation openings. Install in accordance
with the manufacturer’s instructions.
8) Do not install near any heat sources such as radiators, heat
registers, stoves, or other apparatus (including amplifiers) that
produce heat.
9) Do not defeat the safety purpose of the polarized or groundingtype plug. A polarized plug has two blades with one wider than
the other. A grounding type plug has two blades and a third
grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not fit into your
outlet, consult an electrician for replacement of the obsolete
outlet.
10) Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point where
they exit from the apparatus.
CAUTION
o Do not expose this apparatus to drips or splashes.
o Do not place any objects filled with liquids, such as vases, on
the apparatus.
o The handle-like parts on the left and right sides of the front
panel are decorative. Do not put your fingers through them
or use them to carry the unit.
o Do not install this apparatus in a confined space such as a
book case or similar unit.
o The apparatus should be located close enough to the AC
outlet so that you can easily reach the power cord plug at any
time.
o If the product uses batteries (including a battery pack or
installed batteries), they should not be exposed to sunshine,
fire or excessive heat.
o CAUTION for products that use replaceable lithium batter-
ies: there is danger of explosion if a battery is replaced with
an incorrect type of battery. Replace only with the same or
equivalent type.
WARNING
Products with Class ! construction are equipped with a power
supply cord that has a grounding plug. The cord of such a product must be plugged into an AC outlet that has a protective
grounding connection.
IN USA/CANADA, USE ONLY ON 120V SUPPLY.
2
Page 3
V
Precautions concerning batteries
Misuse of batteries could cause them to rupture or leak leading to
fire, injury or the staining of nearby things. Please read and observe
the following precautions carefully.
o Be sure to insert the batteries with correct positive (¥) and
negative (^) orientations.
o Use batteries of the same type. Never use different types of bat-
teries together.
o If the remote control is not used for a long time (more than a
month), remove the batteries to prevent them from leaking.
o If the batteries leak, wipe away the leakage inside the battery
compartment and replace the batteries with new ones.
o Do not use batteries of types other than those specified. Do not
mix new batteries with old ones or use different types of batteries together.
o Do not heat or disassemble batteries. Never throw batteries into
fire or water.
o Do not carry or store batteries with other metallic objects. The
batteries could short circuit, leak or explode.
o Never recharge a battery unless it is confirmed to be a recharge-
able type.
o Do not expose batteries to extremely low air pressure as it could
result in an explosion or leakage of flammable liquids or gases.
Laser information
This laser product is a consumer laser product according to
EN50689:2021 and complies with all consumer laser product
requirements except child appealing products.
This product contains a laser system and is classified as a CLASS 1
LASER PRODUCT according to IEC60825-1:2014. This class does not
require special attention in normal use. Do not take apart to prevent
being exposed to the laser beam.
Laser:
Type: EP-C101
Manufacturer: EVER BRIGHT ELECTRIC SCIENCE &
TECHNOLOGY(BEIHAI)LTD.
Laser output: 0.7mW on the objective lens
Wavelength: 790 ±25nm
Model for USA
This product has been designed and manufactured according to
FDA regulations “title 21, CFR, chapter 1, subchapter J, based on the
Radiation Control for Health and Safety Act of 1968”, and is classified as class ! laser product. There is not hazardous invisible laser
radiation during operation because invisible laser radiation emitted inside of this product is completely confined in the protective
housings.
The label required in this regulation is as follows:
EN
3
Page 4
IMPORTANT SAFETY INSTRUCTIONS (continued)
Pb
Cd
Model for USA
For European Customers
Supplier’s Declaration of Conformity
Model number: VRDS-701T
Trade name: TEAC
Responsible party: 11 Trading Company, LLC
Address: 3502 Woodview Trace #200 Indianapolis, IN 46268 U.S.A.
URL: https://11tradingcompany.com/contact-us/
This device complies with Part.15 of FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause
harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired
operation.
Information
This equipment has been tested and found to comply with the
limits for a Class B digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and,
if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to
correct the interference by one or more of the following measures:
• Reorient or relocate the equipment and/or the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different
from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
CAUTION
Changes or modifications not expressly approved by the party
responsible for compliance could void the user’s authority to
operate the equipment.
Disposal of electrical and electronic equipment and
batteries and/or accumulators
a) All electrical/electronic equipment and waste batteries/
accumulators should be disposed of separately from the
municipal waste stream via collection facilities designated by
the government or local authorities.
b) By disposing of electrical/electronic equipment and waste
batteries/accumulators correctly, you will help save valuable
resources and prevent any potential negative effects on
human health and the environment.
c) Improper disposal of waste electrical/electronic equipment
and batteries/accumulators can have serious effects on the
environment and human health because of the presence of
hazardous substances in the equipment.
d) The Waste Electrical and Electronic Equipment (WEEE)
symbols, which show wheeled bins that have been
crossed out, indicate that electrical/electronic equipment and batteries/accumulators must be collected
and disposed of separately from household waste.
If a battery or accumulator contains more than the
specified values of lead (Pb), mercury (Hg), and/or
cadmium (Cd) as defined in the Battery Directive
(2006/66/EC, 2013/56/EU), then the chemical symbols
for those elements will be indicated beneath the WEEE symbol.
e) Return and collection systems are available to end users. For
more detailed information about the disposal of old electrical/electronic equipment and waste batteries/accumulators,
please contact your city office, waste disposal service or the
shop where you purchased the equipment.
, Hg,
Model for Canada
Innovation, Science and Economic Development Canada’s
Compliance Statement:
This Class B digital apparatus complies with Canadian ICES-003.
Model for Europe
This product complies with the European
Directives request, and the other Commission
Regulations.
Model for UK
This product complies with the applicable UK
regulations.
4
MQA and the Sound Wave Device are registered trademarks of MQA
Limited © 2016
Other company names, product names and logos in this document
are the trademarks or registered trademarks of their respective
owners.
Page 5
Contents Floating mounting of the CD
IMPORTANT SAFETY INSTRUCTIONS ...............................2
mechanism
Floating mounting of the CD mechanism ..........................5
Discs ..............................................................6
Included accessories ...............................................7
Using the TEAC International Site ..................................7
Before use .........................................................7
Maintenance ......................................................8
MQA (Master Quality Authenticated) ...............................8
Using the remote control ..........................................8
Remote control parts and functions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Main unit parts and functions .....................................10
Connections ......................................................12
Display ...........................................................15
Basic operation ...................................................16
Settings ..........................................................20
Troubleshooting ..................................................23
Specifications .....................................................25
Thank you for choosing TEAC. In order to enhance the audio quality,
the entire CD mechanism employs a floating structure so it is not
fixed to the chassis of the unit. The entire mechanism, including the
tray, can move slightly forward, backward, left and right. This is by
design and no cause for concern.
EN
5
Page 6
Discs
Types of discs that can be played by this
unit
CDs with the “COMPACT disc DIGITAL AUDIO” logo
CD-R and CD-RW discs that have been properly
recorded and finalized using the audio CD format.
8cm CDs are not supported.
Adapters cannot be used.
V
CAUTION
If you try to play any other type of disc with this unit,
loud noises that could damage speakers or harm hearing might occur. Never try to play any type of disc other
than those shown above.
o This unit might not be able to properly play Copy Control CDs,
Dual Discs or other special CDs that do not conform to the Red
Book CD standard. Operation and sound quality cannot be guaranteed when special discs are used in this unit. If playback of a
special disc should cause trouble, contact the seller of the disc.
CD-R/CD-RW discs
This unit can play CD-R/CD-RW discs that are in audio CD format
(CD-DA).
o Be sure to finalize discs created by CD recorders.
o Depending on the quality of the disc and the condition of the
recording, playback might not be possible. For details, see the
operation manual for the device you are using.
o If you have any questions about how to handle a CD-R or CD-RW
disc, contact the seller of the disc directly.
Handling discs
o Always load discs with their labeled sides up.
o Be careful when handling discs. If the side that contains the data
(unlabeled side) is scratched, smudged with fingerprints or otherwise dirty or marred, errors could occur during playback.
o To remove a disc from its case, while pressing down on the cen-
ter of the case, hold the disc by its edges.
Removing discs Holding discs
Storing discs
o Discs should be stored in their cases when not being used.
Failure to do so could result in warping and scratches.
o Do not leave discs in places that are exposed to direct sunlight or
that are very humid or hot. Doing so could cause discs to become
deformed or degraded, making them unplayable.
o CD-R and CD-RW discs are more susceptible to the impacts of
heat and ultraviolet rays than ordinary CDs. For this reason, do
not leave them for long times in places that are exposed to direct
sunlight or near devices that generate heat, for example.
o Always clean discs before storing them. Leaving a disc in an
unclean state might result in skipping or degraded sound quality.
Maintenance
o If the side of the disc that has the data encoded on it (unlabeled
side) becomes dirty with fingerprints or dust, use a soft cloth to
wipe the surface from the center directly toward the edge.
Precautions for use
o Do not use cracked discs because they could damage the unit.
o When writing something on the label side of a disc, use a felt tip
permanent marker. The use of a ballpoint pen or other pen with
a hard tip could damage the disc, making it unplayable.
o Never use commercially-available CD stabilizers. Doing so could
make the disc unplayable or damage the unit.
o Never use discs with irregular shapes, including heart-shaped
and octagonal discs, because they could damage the unit.
o If a CD-R/CD-RW disc that has a printable label surface is left in
this unit for a long time, it could stick to the inside and become
extremely difficult to remove and possibly even cause the unit to
malfunction.
Always remove such discs and store them in cases when not
in use. Moreover, avoid using discs that have just been printed
because they are especially prone to sticking.
6
o Never use record cleaners, antistatic treatments, thinners or
similar chemicals to clean discs. Such chemicals could harm the
surface of the disc.
Page 7
Included accessories Before use
Check to be sure the box includes all the supplied accessories
shown below. Please contact the store where you purchased this
unit if any of these accessories are missing or have been damaged
during transportation.
Power cord × 1
Remote control (RC-1338) × 1
Batteries for remote control (AAA) × 2
Foot pads × 3
Owner’s manual (this document, including warranty) × 1
o For information about the warranty, users living in the USA and
Canada should see pages74–75 and the back cover (warranty
document). Users living in Europe and other regions should see
page75.
Using the TEAC International Site
You can download updates for this unit from the TEAC International
Site:
https://teac.jp/int/
Click Language at the top right of the page and select the desired
country or region to access a page in the corresponding language.
o This equipment is very heavy, so take care to avoid injury when
opening the packaging and when moving it.
o The handle-like parts on the left and right sides of the front panel
are decorative. Do not put your fingers through them or use
them to carry the unit.
o Do not install this unit in a location that could become hot.
This includes places that are exposed to direct sunlight or near
a radiator, heater, stove or other heating equipment. Moreover,
do not place it on top of an amplifier or other equipment that
generates heat. Doing so could cause discoloration, deformation
or malfunction.
o Avoid locations that are subject to vibrations or exposed to
excessive dust, cold or moisture.
o When installing this unit, leave a little space (at least 3cm or 1")
between it and walls and other devices in order to allow good
heat dissipation.
If you put it in a rack, for example, leave at least 5cm (2") open
above and 10cm (4") open behind it. Failure to provide these
gaps could cause heat to build up inside and result in fire.
o Place the unit in a stable location.
o Do not place anything on top of the unit.
o Do not lift or move the unit during playback because the disc
rotates at high speed. Doing so could damage the disc.
o Always remove any loaded disc before moving this unit or pack-
ing it for installation in a different location, for example. Moving
the unit with a disc inside could cause damage.
o The voltage supplied to the unit should match the voltage
printed on the back of the unit. If you are in any doubt regarding
this matter, consult an electrician.
o Do not open the body of the unit as this might result in damage
to the circuitry or cause electric shock. If a foreign object should
get into the unit, contact your dealer.
o When removing the power plug from the wall outlet, always pull
directly on the plug; never yank on the cord.
EN
Note about pinpoint feet
High-precision metal pinpoint feet are attached to the bottom plate
of this unit.
The pinpoint feet and their stands are loose, but when the unit is
placed in position, it is supported by these pinpoint feet, which
effectively disperse vibrations.
Chassis Pinpoint foot (metal)
Foot-stand (metal)
o The included foot pads are intended to protect the surface
where the unit is placed. Apply them to the bottoms of the foot-
stands to avoid scratching the surface where the unit is placed.
Screws that
attach foot-stand
7
Page 8
Maintenance Using the remote control
Wipe dirt from the top cover and other panel surfaces using a
soft cloth that has been slightly dampened with a diluted neutral
cleanser.
Do not wipe with chemical cleaning cloths, thinner or other chemical agents. Doing so could damage the surface.
V
For your safety, disconnect the power cord from
the outlet before cleaning.
MQA (Master Quality Authenticated)
MQA is an award-winning British technology that delivers the sound
of the original master recording. The master MQA file is fully authenticated and is small enough to stream or download.
Visit mqa.co.uk for more information.
The VRDS-701T includes MQA technology, which enables you to
play back MQA audio files and streams, delivering the sound of the
original master recording.
‘MQA’ or ‘MQA.’ indicates that the product is decoding and playing
an MQA stream or file, and denotes provenance to ensure that the
sound is identical to that of the source material. “MQA.” indicates it is
playing an MQA Studio file, which has either been approved in the
studio by the artist/producer or has been verified by the copyright
owner.
Precautions for use
V
Misuse of batteries could cause them to rupture
or leak, which might result in fire, injury or the
staining of nearby materials. Please read and
observe the precautions on page3 carefully.
o When using the remote control, point it toward the remote con-
trol signal receiver on the main unit from a distance of 5m (16ft)
or less. Do not place obstructions between the main unit and the
remote control.
o The remote control might not work if the remote control signal
receiver on the unit is exposed to direct sunlight or bright light. If
this occurs, try moving the unit.
o Beware that use of this remote control could cause the unin-
tentional operation of other devices that can be controlled by
infrared rays.
Installing batteries
Remove the cover from the back of the remote control and insert
two AAA batteries with their ¥/^ oriented as shown in the case.
Replace the cover.
Display example during MQA playback
TRACK 7 MQA
1 0:02
When to replace batteries
If the distance required between the remote and the main unit
decreases or if the main unit stops responding to the remote buttons, replace both batteries with new ones.
Dispose of the used batteries according to the instructions on them
or requirements set by your local municipality.
8
Page 9
Remote control parts and functions
d Tray OPEN/CLOSE (-) button
Press this to open and close the disc tray.
e DIMMER button
Press this to adjust the brightness of the main unit’s display.
f DISPLAY button
g INFO button
Press this to show playback format information (page15).
h CLEAR button
Use this to clear programmed tracks.
i MENU button
Press this to enter setting mode (page20).
Press this when in setting mode to return to the previous screen.
j PLAY MODE button
Press this to switch between program and shuffle playback
modes.
k Skip (., /) buttons/
up/down (k, j) buttons
EN
When the main unit and the remote control both have buttons
with the same functions, this manual explains how to use one of
the buttons. The other corresponding button can be used in the
same manner.
a STANDBY/ON button
Press this to put the unit into standby mode or turn it on.
b Number buttons
Use these to skip to the previous or next track.
Press and hold these buttons during playback to search
backward/forward.
When the menu screen is open
Use these buttons to select setting values.
l Play/pause (7/9) button/
ENTER button
Press this when stopped or paused to start or resume playback.
Press this during playback to pause.
When the menu screen is open
Press this to start or confirm setting value selection.
m Stop (8) button
Press this during playback to stop playback.
Use these to select and program tracks, for example.
c REPEAT button (¼)
Use this to change the repeat playback setting (page17).
9
Page 10
Main unit parts and functions
A STANDBY/ON switch
Use this to put the unit into standby mode or turn it on.
o If the display is off even though the STANDBY/ON switch is
set to ON, the cause is usually one of the following.
o The power is on, but DIMMER (display brightness) is set to
AUTO OFF (page21).
o The automatic power saving function has activated, put-
ting the unit into standby (page22).
o The power cord is disconnected.
o The unit is in standby because of the trigger function
(page14).
To turn the unit on when the automatic power saving
function has activated, putting the unit into standby, press
the STANDBY/ON button on the remote control, or set the
STANDBY/ON switch to STANDBY once and then back to ON.
B Disc tray
Load a disc here.
C CLOCK indicator
This shows the clock synchronization status.
Lit: The unit is currently synchronized with the clock from
the CLOCK sync input (10MHz IN) connector.
Blinking: No clock is being input, or the unit is trying to syn-
chronize with the clock signal.
Unlit: External clock is not being used.
o See page21 for clock sync settings.
D Tray open/close (-) button
Press this to open and close the disc tray.
F Display
This display shows information about the audio playing back
and menu screens.
G Skip knob (.//)
Use this to skip to the previous or next track.
When the menu screen is open
Use this to select setting values.
Press this to start or confirm setting value selection.
H MENU button
Press this to enter setting mode (page20).
Press this when in setting mode to return to the previous
screen.
I REPEAT button (¼)
Use this to change the repeat playback setting (page17).
J PLAY MODE button
Use this to switch between the ordinary, shuffle/random and
program playback modes.
K Playback control buttons
Stop (8) button
Press this to stop playback.
Play (7) button
Press this when stopped or paused to start playback.
Pause (9) button
Press this during playback to pause.
E Remote control signal receiver
This receives signals from the remote control. When operating the remote control, point it at the remote control signal
receiver.
10
Page 11
Automatic power saving function
This unit has an automatic power saving function (page22).
By default, the setting is ON.
The unit will automatically enter standby mode if no audio is output
and no operation is conducted for about 30minutes.
Set the automatic power saving function to OFF to disable it
(page22).
Display brightness
You can adjust the brightness of the unit’s display (page21).
By default, the setting is Slightly BRIGHT (Stays lit dimly).
When set to AUTO OFF (automatic illumination off), the display
turns off when not being operated.
o NO DISC and other warnings will stay lit.
EN
11
Page 12
Connections
V
After all connections are complete, connect the power cord’s plug to the AC wall outlet.
o Read the instructions of each device that you intend to use with this unit.
o Do not bundle connecting cables with power cords. Doing so could cause noise.
o Connect all plugs completely.
Optical digital cable
Optical digital input
DIGITAL IN
(OPTICAL)
Digital audio input
device
RCA coaxial digital cable
Coaxial digital input
DIGITAL IN
(COAXIAL)
Digital audio input
device
Included power cord
BNC coaxial cable
c
Wall outlet
CLOCK OUT
Device that outputs
clock signal
12
Page 13
A 12V TRIGGER connectors
Use these to control power from an external source.
Do not connect anything to these connectors when not using
them (page14).
Use commercially-available mono mini plug cables for
connections.
B SOFTWARE maintenance port
This is used for maintenance. Do not connect anything to this
port unless instructed to do so by our service department.
C COAXIAL/OPTICAL digital audio output connectors
Use these to output digital audio. Connect digital audio input
connectors of audio devices here.
Use commercially-available RCA coaxial digital cables or
rectangular optical digital cables for connection.
D CLOCK sync input (10MHz IN) connector
Use this connector to input 10MHz clock synchronization signals
(page25).
Use a commercially available BNC coaxial cable for
connection.
E Power inlet (~IN)
Connect the supplied power cord here.
After all other connections are complete, connect the
power cord’s plug to a wall outlet.
V
Do not use any power cord other than the one
included with this unit. Use of other power cords
could result in fire or electric shock.
V
Disconnect the power plug from the outlet if you
will not use the unit for a long time.
EN
13
Page 14
Connections (continued)
Synchronizing external devices with
power operations of this unit (trigger
function)
The power of a connected D/A converter or another device that
supports trigger functions can be synchronized with the power
operations of this unit.
Use commercially-available mono mini plug cables for connections.
12V TRIGGER connectors
OUT
When this unit is turned on, it outputs 12V.
By connecting this unit’s TRIGGER OUT connector to a power
amplifier, subwoofer or other device that supports trigger
input, the power supply of that device can be synchronized
with the power operations of this unit.
IN
Connect this to the trigger output connector of a preamp or
other device.
This will make the power operation of that preamp or other
device control this unit, putting it in standby and turning it on.
ATTENTION
o To use the trigger input function, set this unit’s STANDBY/ON
switch to ON.
o When connecting both IN and OUT, be careful not to cause a
trigger loop in the entire system.
VRDS-701T
Device that supports trigger input
(e.g., UD-701N or D/A converter)
Mono mini plug cable
14
Page 15
Display
When on
Z
After the display appears as above, it will show the status.
When no disc is available
NO DISC
Display example: stopped
TRACK 8
22 68:25
Total number of
tracks on disc
When a disc is playing or paused, press the DISPLAY button to change
the display as follows.
Total playback time
(minutes: seconds)
Playback format information screen
Press the INFO button on the remote control during playback to
show playback format information.
o The input signal and playback signal displays will be the same
when the MQA setting is “OFF”.
Input signal
format
PCM PCM
44. 1kHz 44.1kHz
Input signal sampling
frequency
Playback signal
format
Playback sampling
frequency
EN
Display example: playing back
TRACK 7
1 0:02
Number of track
being played
TRACK 7
Elapsed time of track
1 2:36
Number of track
being played
TRACK 7
Remaining time of track
1 68:23
being played
(minutes: seconds)
REMAIN
being played
(minutes: seconds)
T.REMAIN
Number of track
being played
Remaining disc time
(minutes: seconds)
15
Page 16
Basic operation
1 Shift the STANDBY/ON switch to its ON posi-
tion to turn the unit on.
o If a stereo amplifier is connected to this unit, always turn the
amplifier on very last.
2 Minimize the volume.
Minimize the volume on devices used to control the volume
(e.g., a stereo amplifier).
3 Press the tray open/close (-) button.
5 Press the tray open/close (-) button to close
it.
V
CAUTION
Be careful not to let your fingers be pinched when the
tray closes.
“READING” will appear on the display and the unit will start
loading the disc.
o The unit takes some time to load the disc.
Wait until the total number of tracks and total playback time
appear on the display.
When loading completes, the display will appear as follows.
Display example
4 Place a disc on the tray with the labeled side
up.
o Do not put more than one disc onto the tray at a time.
o If the tray is closed while a disc is outside the center guides,
the disc might become stuck inside and the tray might not
open. Be sure to always place discs within the guides at the
center of the tray.
o When the tray is opening or closing, do not force it by hand.
TRACK 8
22 68:25
Total number of
tracks on disc
o When POWER ON PLAY is ON, playback will start immedi-
ately after the unit is turned on (page22).
o “NO DISC” appears if no disc has been loaded.
o “No support” appears if a disc that cannot be played is
loaded.
6 Press the play (7) button.
Playback starts from the first track.
Display example
TRACK 7
Total playback time
(minutes: seconds)
1 0:02
16
Number of track
being played
Elapsed time of track
being played
(minutes: seconds)
Page 17
7 Adjust the volume.
Adjust the volume on devices used to control the volume (e.g.,
a stereo amplifier).
NOTE
o The automatic power saving function is set to ON when shipped
new from the factory (page22).
o When DIMMER (display brightness) is set to AUTO OFF, the dis-
play will turn off when not being operated (page21).
Skipping to search for a track
Searching for part of a track
During playback, press and hold a skip (.//) button on
the remote control to search forward/backward. Release the skip
(.//) button when you find the part to which you want to
listen.
Press and hold
Repeat playback
Press the repeat (¼) button to cycle through repeat modes as
follows.
EN
Turn the skip (.//) knob. Use it to skip to the previous or
next track. Keep turning until the desired track is selected.
After a track is selected, it will start playing back from the beginning.
o During playback, turn the skip . knob one click to return to
the beginning of the current track. Turn the skip . knob continuously to select and play lower-numbered tracks.
Repeat all tracks ( )
Repeat one track ( )
Ordinary playback
17
Page 18
Basic operation (continued)
Shuffle and random playback
To switch to shuffle/random playback, press the PLAY MODE button
repeatedly until appears at the top right of the display.
Shuffle or random playback will occur according to the setting
(page22).
Shuffle/random playback ( )
Program playback (PGM)
Ordinary playback
o Random playback will not stop until the stop (8) button is
pressed.
o When random playback is active, the repeat playback setting has
no effect.
Program playback
Program playback is only possible with audio CDs.
Using program playback
1 Press the PLAY MODE button repeatedly until
PGM appears at the top right of the display.
TRACK 8 PGM
9 25:48
o If PGM is selected during playback, the playing track will be
added as program step1.
NOTE
Programming is possible even when the tray is open. In this
case, track numbers 1 – 99 can be programmed. After a CD is
loaded, however, track numbers that are not on the CD will be
removed.
Using the number buttons to select a
track for playback
When playing or stopped, press number buttons to select a track by
number and start playback from that track.
To play a track with a single-digit number, press that number button. To play a double-digit track number, press the +10 button as
many times as necessary, and then press the corresponding number
button for the second digit. Playback starts after the track number is
input.
Operation examples
Track 7:
Track 23:
2 Use the number buttons to input track numbers.
See “Using the number buttons to select a track for playback”
for instructions about inputting tracking numbers.
Display example
5 P01
Track number Program step
TRACK 8 PGM
5 P01 4:04
18
Page 19
3 Continue to input the numbers for the tracks you
want to program.
4 Press the play/pause (y/9) button on the
remote control or the play (y) button on the
unit to start program playback.
o Skipping, searching and repeat playback functions can be used
during program playback.
NOTE
When “PGM” appears at the top right of the display, what happens
when number buttons are used to input track numbers depends on
the PROGRAM PLAY setting (page22).
Checking the program order
Press the skip (.//) buttons when playback is stopped to
change the program step shown, allowing the program order to be
checked.
Changing programmed tracks
Pressing the skip (.//) buttons when playback is stopped
causes the program step to blink, showing the program editing
mode is active.
Press the stop (8) button to end program editing mode.
Inserting tracks
1 Use the skip (.//) buttons when play-
back is stopped to show the program step
where you want to insert a track.
Display example
TRACK 8 PGM
8 P02 6:31
Program step blinks
2 Use the number buttons to input track numbers.
Display example
EN
Press the stop (8) button when finished checking.
TRACK 8 PGM
6 P03 10:41
o In this example, track number6 has been added at program
step3. The tracks on all the following program steps will be
pushed to later steps.
o Continue inputting track numbers to insert multiple tracks.
3 Press the stop (8) button to end editing.
19
Page 20
Basic operation (continued) Settings
Clearing selected tracks
1 Use the skip (.//) buttons when play-
back is stopped to show the program step with
the track you want to clear.
Display example
TRACK 8 PGM
6 P02 10:41
Program step
2 Press the CLEAR button to remove the track
from the program.
Display example
TRACK 8 PGM
8 P02 6:31
Program step
1 Press the MENU button to open the menu
screen.
2 Turn the skip knob (.//) to show the
item that you want to set.
o In this example, track number6 has been cleared at pro-
gram step2, bringing tracks at step3 and later forward.
3 Press the stop (8) button to end editing.
NOTE
Pressing the CLEAR button when stopped will clear the track on the
last step added to the program.
Clearing the entire program
Do any of the following to clear the program.
o Press the PLAY MODE button so that “PGM” disappears from the
top right of the display.
o Eject a disc.
o You can also use the up and down (k, j) buttons on the
remote control.
The menu items appear in the following order.
CLOCK SYNC
DIMMER
AUTO POWER SAVE
APS TIME SET TING
MQA
POWER ON PLAY
SHUFFLE_RANDOM
PROGRAM PLAY
20
COAXIAL OUT
OPTICAL OUT
VERSION INFO
Page 21
3 Press the skip knob (.//).
o You can also press the ENTER button on the remote control.
o The currently set value is shown on the display.
4 Turn the skip knob (.//) to change set-
ting values.
6 When you are done changing settings, press
the MENU button to show the status again.
EN
o If you do not do anything for about seven seconds, the dis-
play will return to showing the status.
Clock sync
MENU
CLOCK SYNC
OFF
o You can also use the up and down (k, j) buttons on the
remote control.
o Press the MENU button to return to setting item selection.
5 Press the skip knob (.//).
o You can also press the ENTER button on the remote control.
OFF
No clock sync is used.
ON
This unit’s master clock will be synchronized to the 10MHz clock
input through the CLOCK sync input (10MHz IN) connector.
Display brightness
MENU
DIMMER
Slightly BRIGHT
BRIGHT
Stays lit brightly.
Slightly BRIGHT
Stays lit dimly.
DARK
Stays dark.
AUTO OFF
Turns off automatically.
o The display turns off when not being operated.
NOTE
This can be set directly with the remote control DIMMER button.
21
Page 22
Settings (continued)
Automatic power saving function
This unit has an automatic power saving function.
o The automatic power saving function is ON when the unit is
shipped new from the factory.
MENU
AUTO POWER SAVE
ON
OFF
The automatic power saving function is disabled.
ON
The unit will automatically enter standby mode if no audio is output and no operation is conducted for about 30minutes.
o The automatic power saving time setting can be used to change
the amount of time until the unit enters standby mode.
Automatic power saving time setting
This sets the amount of time until the automatic power saving function causes the unit to enter standby.
MENU
APS TIME SETTING
30 [MIN]
This can be set in a range from 1–255minutes in 1-minute increments (30minutes by default).
Power on playback function
Playback can start automatically when the unit is turned on.
MENU
POWER ON PLAY
OFF
OFF
Playback will not start automatically when the unit is turned on.
ON
Playback will start automatically when the unit is turned on.
Shuffle and random playback
Shuffle and random playback modes can be selected.
MENU
SHUFFLE_RANDOM
SHUFFLE PLAY
SHUFFLE PLAY
This plays each track on the disc once.
o Unless repeat has also been set, playback will stop after all
tracks on the disc have been played.
RANDOM PLAY
This plays the tracks on the disc randomly.
o Regardless of the repeat setting, playback will not stop until
the stop (8) button is pressed.
MQA
This sets the MQA decoding function.
MENU
MQA
ON
OFF
MQA decoding will not be used.
ON
Only core decoding will be conducted. The output will be at
twice the sampling frequency (88.2kHz).
Program playback track input behavior
This sets what happens when the number buttons are used during
program playback.
MENU
PROGRAM PLAY
PLAY LATER
PLAY LATER
The input track number is added to the end of the program.
The track that is playing continues to play.
PLAY NOW
The input track number is added to the end of the program and
starts playing immediately.
22
Page 23
Troubleshooting
Coaxial digital output
This sets the output from the COAXIAL digital audio output
connector.
MENU
COAXIAL OUT
ON
OFF
No audio signal will be output from the COAXIAL digital audio
output connector.
ON
Audio signals will be output from the COAXIAL digital audio output connector.
Optical digital output
This sets the output from the OPTICAL digital audio output
connector.
MENU
OPTICAL OUT
ON
OFF
No audio signal will be output from the OPTICAL digital audio
output connector.
ON
Audio signals will be output from the OPTICAL digital audio output connector.
If you experience a problem with this product, please take a moment
to review the following information before requesting service. If it still
does not operate correctly, contact the retailer where you purchased
the unit.
EN
General
The unit does not turn on.
e Check that the power cord is completely plugged into the
power outlet. If the outlet is switched, confirm that the switch
is in the ON position.
e Connect a different electrical device to the outlet to confirm
that it is supplying power.
e If the automatic power saving function has caused the unit to
enter standby, press the remote control STANDBY/ON button
to turn the unit on again.
The unit automatically enters standby mode.
e This is because the automatic power saving function put the
unit into standby. Set the STANDBY/ON switch to STANDBY
once and then set it to ON again.
Change the automatic power saving setting if necessary
(page22).
Remote control does not work.
e Turn the main unit on (page16).
e If the batteries are exhausted, replace both of them with new
ones (page8).
e The remote control will not work if there are obstructions
between it and the main unit. Point the remote control at the
front panel of the unit from a distance of less than about 5m
(16ft) (page8).
Information display
This shows the version of the firmware used by the unit.
MENU
VERSION INFO
SYSTEM
SYSTEM
The microcomputer firmware version
USB
The USB firmware version
FPGA
The FPGA firmware version
CD DRIVE
The CD drive firmware version
A television or other device is operating improperly.
e The use of this unit’s remote control might cause some
televisions and other devices with wireless remote control
functions to operate incorrectly.
There is a humming noise.
e If a connecting cable is near a power cord, fluorescent light or
similar cause of interference, increase the distance between
them as much as possible.
No sound is output.
e If a stereo amplifier is connected to this unit, adjust its volume.
e Reconfirm the connections with other equipment.
Continued on the next page e
23
Page 24
Troubleshooting (continued)
CD Transport
Playback is not possible.
e If the disc is upside down, reload it with the labeled side up.
e If the disc is dirty, wipe it clean.
e If a blank disc is loaded, replace it with a disc that has record-
ings on it.
e Depending on the quality and recording conditions of the
disc, some CD-R/CD-RW discs cannot be played back.
e This unit cannot play back unfinalized CD-R/CD-RW discs.
The sound skips.
e Vibrations will cause the sound to skip. Install this unit in a
stable location.
e If the disc is dirty, wipe it clean.
e Do not use discs that are scratched or cracked.
Clock sync
The CLOCK indicator does not stop blinking.
e Set clock synchronization to OFF when not using it.
e A clock signal to which the unit cannot synchronize might be
being input. Check the connections of the clock sync connec-
tors and the settings of the connected devices.
Restoring default settings
1 While pressing and holding the MENU button,
set the STANDBY/ON switch to ON.
2 Release the MENU button when the FACTORY
RESET menu appears.
MENU
FACTORY RESET
ARE YOU SURE?
3 Press the skip knob (.//).
Since this unit uses a microcontroller, external noise and other interference can cause the unit to malfunction. If this occurs, unplug the
power cord, wait for a while, and then turn the unit on again and
restart operations.
Note about condensation
If this unit is brought from a cold outdoor environment into a
warm room, or the heater has just been turned on in the room
where it is located, for example, condensation might occur on
operating parts or lenses, resulting in improper operation. If this
occurs, leave the product on and wait one to two hours. This
should enable normal playback.
PLEASE WAIT!
The usual screen will appear after resetting completes.
Display example
NO DISC
ATTENTION
o Do not put the unit in standby until the usual screen
appears.
o This operation will restore all settings to their default values.
o The factory default settings are the setting values shown in the
screen images used in the explanations of this manual.
24
Page 25
Specifications
Playable disc types
Audio CD (including CD-R and CD-RW)
o 8cm CDs are not supported.
Clock sync input
Connector ..................................................... BNC
Input sampling frequency .................................. 10MHz
Input impedance .............................................. 50Ω
Input level ................. Rectangle wave: equivalent to TTL levels
Sine wave: 0.5 to 1.0Vrms
Digital audio outputs
COAXIAL digital ................................................... 1
Output level ............................................ 0.5Vpp
Output impedance .........................................75Ω
OPTICAL digital .................................................... 1
TOS (JEITA RC5720C)
External control
General
Power supply
Model for Europe ........................ AC 220–240 V, 50/60 Hz
Model for U.S.A./Canada ......................... AC 120 V, 60 Hz
Power consumption .......................................... 40W
Standby power ............................ 0.4W (in standby mode)
External dimensions (W × H × D, including protrusions)
444 × 111 × 333 mm (17 1/2" × 4 3/8" × 13 1/8")
Weight .......................................... 10.1kg (22 3/8 lb)
Operating temperature range ....................... +5°C to +35°C
Operating humidity range ............ 5% to 85% (no condensation)
Storage temperature range ......................... −20°C to +55°C
Included accessories
Power cord × 1
Remote control (RC-1338) × 1
Batteries for remote control (AAA) × 2
Foot pads × 3
Owner’s manual (this document, including warranty) × 1
o For information about the warranty, users living in the USA and
Canada should see pages 74–75 and the back cover (warranty
document). Users living in Europe and other regions should see
page75.
EN
Trigger input (12V TRIGGER IN) ..................................... 1
(3.5mm mono mini jack)
Input level ............................................ 12V, 1mA
Trigger output (12V TRIGGER OUT) ................................. 1
(3.5mm mono mini jack)
Output level ................................................ 12V
Maximum current supply ................................ 100mA
o Specifications and appearance are subject to change without
notice.
o Weight and dimensions are approximate.
o Illustrations in this manual might differ slightly from production
models.
25
Page 26
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES
11) N’utilisez que des fixations/accessoires spécifiés par le fabricant.
12) Utilisez-le uniquement avec des chariots, socles, trépieds, supports ou tables
spécifiés par le fabricant ou vendus avec
ATTENTION : POUR RÉDUIRE LE RISQUE
D’ÉLECTROCUTION, NE RETIREZ PAS LE CAPOT
(OU L’ARRIÈRE). AUCUNE PIÈCE INTERNE N’EST
RÉPARABLE PAR L’UTILISATEUR. CONFIEZ TOUTE
RÉPARATION À UN SERVICE APRÈS-VENTE QUALIFIÉ.
Le symbole d’éclair à tête de flèche dans un triangle
<
B
équilatéral sert à prévenir l’utilisateur de la présence
dans l’enceinte du produit d’une «tension dangereuse»
non isolée d’une grandeur suffisante pour constituer un
risque d’électrocution pour les personnes.
Le point d’exclamation dans un triangle équilatéral
sert à prévenir l’utilisateur de la présence d’instructions
importantes de fonctionnement et de maintenance
(entretien) dans les documents accompagnant l’appareil.
AVERTISSEMENT: POUR PRÉVENIR LES RISQUES
D’INCENDIE ET D’ÉLECTROCUTION, N’EXPOSEZ
PAS CET APPAREIL À LA PLUIE NI À L’HUMIDITÉ.
ATTENTION
o NE RETIREZ PAS LES CAPOTS EXTERNES OU BOÎTIERS POUR
EXPOSER L’ÉLECTRONIQUE. AUCUNE PIÈCE INTERNE N’EST
RÉPARABLE PAR L’UTILISATEUR.
o SI VOUS RENCONTREZ DES PROBLÈMES AVEC CE PRODUIT,
CONTACTEZ LE MAGASIN OÙ VOUS AVEZ ACHETÉ L’UNITÉ.
N’UTILISEZ PAS LE PRODUIT TANT QU’IL N’A PAS ÉTÉ RÉPARÉ.
o L’UTILISATION DE COMMANDES, DE RÉGLAGES OU LE SUIVI
DE PROCÉDURES AUTRES QUE CE QUI EST DÉCRIT DANS CE
DOCUMENT PEUT PROVOQUER UNE EXPOSITION À UN
RAYONNEMENT DANGEREUX.
1) Lisez ces instructions.
2) Conservez ces instructions.
3) Tenez compte de tous les avertissements.
4) Suivez toutes les instructions.
5) N’utilisez pas cet appareil avec de l’eau à proximité.
6) Ne nettoyez l’appareil qu’avec un chiffon sec.
7) Ne bloquez aucune ouverture de ventilation. Installez-le conformément aux instructions du fabricant.
8) N’installez pas l’appareil près de sources de chaleur telles que
des radiateurs, bouches de chauffage, poêles ou autres appareils
(y compris des amplificateurs) dégageant de la chaleur.
9) Ne neutralisez pas la fonction de sécurité de la fiche polarisée
ou de terre. Une fiche polarisée a deux broches, l’une plus large
que l’autre. Une fiche de terre a deux broches identiques et une
troisième broche pour la mise à la terre. La broche plus large ou
la troisième broche servent à votre sécurité. Si la fiche fournie
n’entre pas dans votre prise, consultez un électricien pour le
remplacement de la prise obsolète.
10) Évitez de marcher sur le cordon d’alimentation et de le pincer,
en particulier au niveau des fiches, des prises secteur, et du
point de sortie de l’appareil.
l’appareil. Si un chariot est utilisé, faites
attention à ne pas être blessé par un
renversement lors du déplacement de
l’ensemble chariot/appareil.
13) Débranchez cet appareil en cas d’orage ou de non utilisation
prolongée.
14) Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l’appareil a été endommagé
d’une quelconque façon, par exemple si le cordon ou la fiche
d’alimentation est endommagé, si du liquide a été renversé sur
l’appareil ou si des objets sont tombés dedans, si l’appareil a été
exposé à la pluie ou à l’humidité, s’il ne fonctionne pas normalement, ou s’il est tombé.
o L’appareil tire un courant nominal de veille de la prise secteur
quand son interrupteur POWER ou STANDBY/ON n’est pas en
position ON.
o La fiche secteur est utilisée comme dispositif de déconnexion et
doit donc toujours rester disponible.
o Des précautions doivent être prises en cas d’utilisation d’écou-
teurs ou d’un casque avec le produit car une pression sonore
excessive (volume trop fort) dans les écouteurs ou dans le casque
peut causer une perte auditive.
ATTENTION
o N’exposez pas cet appareil aux gouttes ni aux éclaboussures.
o Ne placez pas d’objet rempli de liquide sur l’appareil, comme
par exemple un vase.
o Les pièces en forme de poignée sur les côtés gauche et droit
de la face avant sont décoratives. N’y passez pas vos doigts et
ne les utilisez pas pour porter l’unité.
o N’installez pas cet appareil dans un espace confiné comme
une bibliothèque ou un meuble similaire.
o L’appareil doit être placé suffisamment près de la prise de
courant pour que vous puissiez à tout moment attraper facilement la fiche du cordon d’alimentation.
o Si le produit utilise des piles/batteries (y compris un pack de
batteries ou des piles installées), elles ne doivent pas être
exposées au soleil, au feu ou à une chaleur excessive.
o PRÉCAUTION pour les produits qui utilisent des batteries rem-
plaçables au lithium: remplacer une batterie par un modèle
incorrect entraîne un risque d’explosion. Remplacez-les uniquement par un type identique ou équivalent.
AVERTISSEMENT
Les produits ayant une construction de Classe ! sont équipés d’un
cordon d’alimentation avec une fiche de terre. Le cordon d’un tel
produit doit être branché dans une prise secteur avec terre de
sécurité.
AUX USA/CANADA, UTILISEZ UNIQUEMENT UNE TENSION
D’ALIMENTATION DE 120 V.
26
Page 27
V
Précautions concernant les piles
Un mauvais emploi des piles peut entraîner leur rupture ou leur
fuite, avec pour conséquence un incendie, des blessures ou la
salissure des objets proches. Veuillez lire et suivre attentivement les
précautions suivantes.
o Veillez à insérer les piles avec leurs pôles positif (¥) et négatif
(^) correctement orientés.
o Utilisez des piles du même type. N’utilisez jamais des types de
pile différents ensemble.
o Si la télécommande doit rester inutilisée durant une période
prolongée (plus d’un mois), retirez ses piles pour éviter qu’elles
ne coulent.
o Si les piles coulent, essuyez le liquide dans le compartiment des
piles et remplacez les piles par des neuves.
o N’utilisez pas de piles d’un type autre que celui spécifié. Ne
mélangez pas des piles neuves avec des anciennes et n’utilisez
pas ensemble des types de pile différents.
o Ne chauffez pas et ne démontez pas les piles. Ne jetez jamais les
piles dans un feu ou dans de l’eau.
o Ne conservez et ne transportez pas les piles avec d’autres objets
métalliques. Les piles pourraient entrer en court-circuit, couler ou
exploser.
o Ne rechargez jamais une batterie sans avoir vérifié qu’elle peut l’être.
o N’exposez pas les piles à une pression d’air extrêmement basse
car cela pourrait entraîner une explosion ou une fuite de liquides
ou de gaz inflammables.
Informations sur le laser
Ce produit laser est un produit laser grand public selon la norme
EN50689:2021 et est conforme à toutes les exigences relatives aux
produits laser grand public, hors produits attrayants pour les enfants.
Ce produit contient un système laser et est répertorié comme
PRODUIT LASER DE CLASSE1 selon la norme IEC 60825-1:2014.
Cette classe ne nécessite pas d’attention particulière dans le cadre
d’une utilisation normale. Ne démontez rien pour éviter d’être
exposé au faisceau laser.
Laser:
Type: EP-C101
Fabricant: EVER BRIGHT ELECTRIC SCIENCE &
TECHNOLOGY(BEIHAI)LTD.
Puissance laser: 0,7 mW sur la lentille de l’objectif
Longueur d’onde: 790 ±25 nm
FR
27
Page 28
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES (suite)
Pb
Cd
Modèle pour le Canada
Déclaration de conformité d’Innovation, Sciences et
Développement économique Canada:
CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA
NORME NMB-003 DU CANADA
Modèle pour l’Europe
Ce produit est conforme aux directives européennes et aux autres réglementations de la
Commission européenne.
Pour les consommateurs européens
Mise au rebut des équipements électriques et électroniques et des piles et/ou accumulateurs
a) Tout équipement électrique/électronique et pile/accumula-
teur hors d’usage doit être traité séparément de la collecte
municipale d’ordures ménagères dans des points de collecte
désignés par le gouvernement ou les autorités locales.
b) En vous débarrassant correctement des équipements élec-
triques/électroniques et piles/accumulateurs hors d’usage,
vous contribuerez à la sauvegarde de précieuses ressources
et à la prévention de potentiels effets négatifs sur la santé
humaine et l’environnement.
c) Le traitement incorrect des équipements électriques/électro-
niques et piles/accumulateurs hors d’usage peut avoir des effets
graves sur l’environnement et la santé humaine en raison de la
présence de substances dangereuses dans les équipements.
d) Le symbole de déchets d’équipements électriques et
électroniques (DEEE), qui représente une poubelle à
roulettes barrée d’une croix, indique que les équipements électriques/électroniques et piles/accumulateurs
doivent être collectés et traités séparément des déchets
ménagers.
Si une pile ou un accumulateur contient plus que les
valeurs de plomb (Pb), mercure (Hg) et/ou cadmium
(Cd) spécifiées dans la directive sur les piles et accumulateurs (2006/66/CE, 2013/56/UE), alors les symboles
chimiques de ces éléments seront indiqués sous le symbole
DEEE.
e) Des systèmes de retour et de collecte sont disponibles
pour l’utilisateur final. Pour des informations plus détaillées
sur la mise au rebut des vieux équipements électriques/
électroniques et piles/accumulateurs hors d’usage, veuillez
contacter votre mairie, le service d’ordures ménagères ou le
magasin dans lequel vous avez acquis l’équipement.
, Hg,
MQA and the Sound Wave Device are registered trademarks of MQA
Limited © 2016
Les autres noms de société, noms de produit et logos présents dans
ce document sont des marques commerciales ou déposées de leurs
détenteurs respectifs.
28
Page 29
Sommaire Montage flottant du
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES .......................26
mécanisme de CD
Montage flottant du mécanisme de CD ...........................29
Disques ..........................................................30
Accessoires fournis ...............................................31
Utilisation du site international TEAC ..............................31
Avant l’utilisation .................................................31
Entretien .........................................................32
MQA (Master Quality Authenticated) ..............................32
Emploi de la télécommande ......................................32
Parties et fonctions de la télécommande ..........................33
Parties et fonctions de l’unité principale ...........................34
Branchements ....................................................36
Affichage .........................................................39
Fonctionnement de base .........................................40
Réglages .........................................................44
Guide de dépannage .............................................47
Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Nous vous remercions d’avoir choisi TEAC. Afin d’améliorer la qualité audio, l’ensemble du mécanisme de CD utilise une structure
flottante lui évitant d’être fixé au châssis de l’unité. L’ensemble du
mécanisme, y compris le tiroir, peut légèrement bouger vers l’avant,
l’arrière, la gauche et la droite. C’est volontaire et il n’y a pas lieu de
s’en inquiéter.
FR
29
Page 30
Disques
Types de disque lisibles par cette unité
CD portant le logo «COMPACT disc DIGITAL AUDIO»
CD-R et CD-RW correctement enregistrés et finalisés au format CD audio.
Les CD de 8cm ne sont pas pris en charge.
Les adaptateurs ne peuvent pas être utilisés.
V
ATTENTION
Si vous essayez de lire tout autre type de disque avec
cette unité, des bruits forts risquant d’endommager les
enceintes et d’altérer votre audition peuvent être produits. N’essayez jamais de lire un type de disque autre
que ceux indiqués ci-dessus.
o Cette unité peut être dans l’incapacité de correctement lire des
CD à dispositif anti-copie, des disques doubles (DualDisc) ou
d’autres CD spéciaux qui ne se conforment pas à la norme CD
Red Book. Le fonctionnement et la qualité sonore ne peuvent
pas être garantis si des disques spéciaux sont utilisés dans cette
unité. Si la lecture d’un disque spécial cause des problèmes,
contactez le vendeur du disque.
CD-R/CD-RW
Cette unité peut lire les CD-R/CD-RW qui sont au format CD audio
(CD-DA).
o Veillez à finaliser les disques créés au moyen d’enregistreurs de CD.
o Selon la qualité du disque et les conditions de son enregistre-
ment, la lecture peut ne pas être possible. Pour des détails, voir le
mode d’emploi de l’appareil que vous utilisez.
o Si vous avez des questions quant à la gestion d’un CD-R ou
CD-RW, contactez directement son vendeur.
Précautions d’emploi
même entraîner un mauvais fonctionnement de l’unité.
Retirez toujours de tels disques et conservez-les dans leur boîtier lorsque vous ne les utilisez pas. De plus, évitez d’utiliser des
disques qui viennent juste d’être imprimés car ils sont particulièrement enclins à coller.
Manipulation des disques
o Chargez toujours les disques avec leur face imprimée vers le
haut.
o Faites attention lors de la manipulation des disques. Si la face qui
contient les données (face sans inscription) est rayée, salie par
des empreintes digitales ou de façon générale sale ou tachée,
des erreurs peuvent se produire durant la lecture.
o Pour sortir un disque de son boîtier, saisissez le disque par sa
tranche tout en pressant sur le centre du boîtier.
Sortie du disque Maintien du disque
Rangement des disques
o Les disques doivent être rangés dans leurs boîtiers quand ils ne
sont pas utilisés. Ne pas le faire peut entraîner des déformations
et des rayures.
o Ne laissez pas les disques dans des lieux exposés directement à
la lumière du soleil ou qui sont très humides ou très chauds. Cela
risquerait de provoquer une déformation ou une dégradation des
disques, les rendant inutilisables.
o Les CD-R et CD-RW sont plus sensibles aux effets de la chaleur et
des rayons ultraviolets que les CD ordinaires. Pour cette raison,
ne les laissez pas de façon prolongée dans des endroits exposés
directement à la lumière du soleil ou par exemple près d’appareils dégageant de la chaleur.
o Nettoyez toujours les disques avant de les ranger. Ne pas net-
toyer un disque sale risque d’entraîner des sauts de lecture ou
une dégradation de la qualité sonore.
o N’utilisez pas de disques fendus car ils pourraient endommager
l’unité.
o Pour écrire sur le côté inscriptible du disque, employez un mar-
queur permanent à pointe feutre. L’emploi d’un stylo à bille ou
autre à pointe dure peut endommager le disque, le rendant
illisible.
o N’utilisez jamais de stabilisateurs de CD du commerce. Cela pour-
rait rendre le disque illisible ou endommager l’unité.
o N’employez jamais de disques ayant une forme irrégulière, dont
des disques en forme de cœur ou octogonaux, car ils peuvent
endommager l’unité.
o Si un CD-R/CD-RW portant une surface à étiquette imprimable
est laissé de façon prolongée dans cette unité, il risque de coller
à l’intérieur et de devenir extrêmement difficile à retirer, pouvant
30
Entretien
o Si la face du disque où sont encodées les données (face non
imprimée) est salie par des empreintes de doigt ou de la poussière, utilisez un chiffon doux pour essuyer la surface d’un
mouvement allant du centre vers le bord extérieur.
o N’employez jamais de nettoyants pour disque, traitements
antistatiques, diluants ou produits chimiques similaires pour
nettoyer les disques. De tels produits chimiques pourraient
abîmer la surface du disque.
Page 31
Accessoires fournis Avant l’utilisation
Vérifiez que vous disposez bien de tous les accessoires indiqués
ci-dessous. Veuillez contacter le magasin dans lequel vous avez
acheté cette unité si l’un de ces accessoires manque ou a été
endommagé durant le transport.
Cordon d’alimentation × 1
Télécommande (RC-1338) × 1
Piles pour télécommande (AAA) × 2
Patins de pied × 3
Mode d’emploi (ce document, y compris la garantie) × 1
o Pour plus d’informations sur la garantie, les utilisateurs vivant aux
États-Unis et au Canada doivent consulter les pages74–75
et le dos de la couverture (document de garantie). Les utilisateurs
vivant en Europe et dans d’autres régions doivent consulter la
page75.
Utilisation du site
international TEAC
Vous pouvez télécharger des mises à jour pour cette unité depuis le
site international TEAC:
https://teac.jp/int/
Cliquez sur Language en haut à droite de la page et sélectionnez le
pays ou la région qui vous intéresse pour accéder à une page dans
la langue correspondante.
o Cet équipement est très lourd, faites attention à ne pas vous
blesser en ouvrant son emballage et en le déplaçant.
o Les pièces en forme de poignée situées sur les côtés gauche et
droit de la face avant sont décoratives. N’y passez pas les doigts
et ne les utilisez pas pour porter l’unité.
o N’installez pas cette unité dans un lieu qui pourrait chauffer.
Cela comprend les endroits exposés directement au soleil ou
près d’un radiateur, d’un chauffage, d’une cuisinière ou d’autres
appareils chauffants. En outre, ne la placez pas au-dessus d’un
amplificateur ou autre équipement dégageant de la chaleur. Cela
pourrait causer une décoloration, une déformation ou un mauvais fonctionnement.
o Évitez les endroits sujets aux vibrations ou exposés à une pous-
sière excessive, au froid et à l’humidité.
o Quand vous installez cette unité, laissez un peu d’espace (au
moins 3cm) entre elle et les murs et d’autres appareils afin de
permettre une bonne dissipation thermique.
Si vous la placez par exemple sur une étagère, laissez au moins
5cm de libre au-dessus d’elle et 10cm derrière. Ne pas laisser ces
espaces peut faire monter la température au risque d’entraîner
un incendie.
o Placez l’unité dans un endroit stable.
o Ne placez rien sur l’unité.
o Ne soulevez pas et ne déplacez pas l’unité durant la lecture car
le disque tourne à vitesse élevée. Cela pourrait endommager le
disque.
o Retirez toujours tout disque chargé avant de déplacer cette unité
ou de l’emballer pour par exemple l’installer à un autre endroit.
Transporter cette unité avec un disque à l’intérieur peut causer
des dommages.
o La tension fournie à l’unité doit correspondre à la tension impri-
mée à l’arrière de l’unité. Si vous avez des doutes à ce sujet,
consultez un électricien.
o N’ouvrez pas le boîtier de l’unité car cela peut endommager
les circuits ou causer un choc électrique. Si un objet étranger
pénètre dans l’unité, consultez votre revendeur.
o Pour débrancher le cordon d’alimentation de la prise secteur, sai-
sissez toujours la prise, ne tirez jamais sur le cordon.
FR
Note sur les pieds de découplage
Des pieds à pointeau métallique de haute précision sont fixés à la
plaque inférieure de cette unité.
Les pieds à pointeau et leur plateau de protection ne sont pas fixés de
façon rigide, mais quand l’unité est posée à sa place, elle est soutenue
par ces pieds à pointeau, qui dispersent efficacement les vibrations.
Châssis Pied à pointeau (métal)
Plateau de pied (métal)
o Les patins de pied fournis sont destinés à protéger la surface sur
laquelle est placée l’unité. Fixez-les sous les pieds de protection
pour éviter de rayer la surface sur laquelle est placée l’unité.
Vis de fixation du
plateau de pied
31
Page 32
Entretien Emploi de la télécommande
Essuyez les saletés du capot supérieur et des autres surfaces au
moyen d’un chiffon doux légèrement humidifié avec un nettoyant
neutre dilué.
N’utilisez pas de lingettes de nettoyage imbibées de produit
chimique, de diluant ou d’autres agents chimiques. Cela pourrait
endommager la surface.
V
Pour votre sécurité, débranchez le cordon
d’alimentation de la prise secteur avant tout
nettoyage.
MQA (Master Quality Authenticated)
Le MQA est une technologie britannique primée qui restitue le
son de l’enregistrement d’origine. Le fichier MQA master est totalement authentifié et est suffisamment petit pour le streaming ou le
téléchargement.
Visitez mqa.co.uk pour plus d’informations.
Le VRDS-701T dispose de la technologie MQA, qui vous permet de
lire les fichiers audio et flux MQA, qui restituent le son de l’enregistrement master d’origine.
Précautions d’emploi
V
Un mauvais emploi des piles peut entraîner leur
rupture ou leur fuite, avec pour conséquence un
incendie, des blessures ou la salissure des objets
proches. Veuillez attentivement lire et respecter les
précautions en page27.
o Pour utiliser la télécommande, pointez-la vers le capteur de
télécommande de l’unité principale dans un rayon maximal
de 5m. Ne placez pas d’obstacles entre l’unité principale et la
télécommande.
o La télécommande peut ne pas fonctionner si le capteur de signal
de télécommande de l’unité est exposé à la lumière du soleil
ou à une forte source lumineuse. Si cela se produit, essayez de
déplacer l’unité.
o Sachez que l’emploi de cette télécommande peut entraîner le
déclenchement involontaire d’opérations sur d’autres appareils
contrôlables par rayons infrarouges.
Installation des piles
Ouvrez l’arrière de la télécommande et insérez deux piles AAA avec
leurs pôles ¥/^ orientés comme indiqué dans le boîtier. Replacez
le couvercle.
«MQA» ou «MQA.» indique que le produit décode et lit un flux ou
un fichier MQA, et désigne sa provenance pour s’assurer que le son
est identique à celui du matériel source. «MQA.» indique la lecture
d’un fichier MQA Studio, qui a été approuvé en studio par l’artiste/
producteur ou vérifié par le titulaire des droits d’auteur.
Exemple d’affichage en lecture de fichier MQA
TRACK 7 MQA
1 0:02
Quand faut-il remplacer les piles?
Si la portée d’action de la télécommande diminue ou si l’unité
principale cesse de répondre aux touches de la télécommande,
remplacez les deux piles par des neuves.
Jetez les piles usagées conformément à leurs instructions ou aux
directives établies par votre municipalité.
32
Page 33
Parties et fonctions de la télécommande
d Touche OPEN/CLOSE (-)
Appuyez sur cette touche pour ouvrir et fermer le tiroir de
disque.
e Touche DIMMER
Appuyez sur cette touche pour régler la luminosité de l’écran
de l’unité principale.
f Touche DISPLAY
g Touche INFO
Appuyez sur cette touche pour afficher les informations sur le
format de lecture (page39).
h Touche CLEAR
Sert à effacer des programmations de piste.
i Touche MENU
Appuyez sur cette touche pour passer en mode de réglage
(page44).
Appuyez sur cette touche en mode de réglage pour revenir à
l’écran précédent.
j Touche PLAY MODE
Appuyez sur cette touche pour alterner entre lecture programmée et lecture aléatoire.
k Touches de saut (., /)/
touches Haut/Bas (k, j)
FR
Quand l’unité principale et la télécommande ont toutes les
deux des touches ayant les mêmes fonctions, ce mode d’emploi
explique comment utiliser l’une ou l’autre. La touche homologue
peut s’utiliser de la même façon.
a Touche STANDBY/ON
Appuyez sur cette touche pour mettre l’unité en veille ou pour
l’allumer.
b Touches numériques
Servent par exemple à sélectionner et à programmer des pistes.
c Touche de répétition (¼)
Sert à changer le réglage de lecture en boucle (page41).
Utilisez ces touches pour sauter à la piste précédente ou
suivante.
Maintenez une de ces touches pressée durant la lecture pour
une recherche en arrière/avant.
Quand l’écran de menu est ouvert
Utilisez ces touches pour sélectionner des valeurs de réglage.
l Touche Lecture/Pause (7/9)/
touche ENTER
Appuyez sur cette touche à l’arrêt ou en pause pour lancer ou
reprendre la lecture.
Appuyez sur cette touche durant la lecture pour la mettre en
pause.
Quand l’écran de menu est ouvert
Appuyez sur cette touche pour commencer ou confirmer la
sélection des valeurs de réglage.
m Touche Stop (8)
Appuyez sur cette touche en cours de lecture pour arrêter
celle-ci.
33
Page 34
A Commutateur STANDBY/ON
F Écran
Sert à mettre l’unité en veille ou à l’allumer.
o Si l’écran reste éteint même avec le commutateur d’alimen-
tation STANDBY/ON sur ON, une des raisons suivantes en est
généralement la cause.
o L’unité est sous tension, mais la luminosité de l’écran
(DIMMER) est réglée sur AUTO OFF (page45).
o La fonction d’économie automatique d’énergie a été acti-
vée, faisant passer l’unité en veille (page46).
o Le cordon d’alimentation est débranché.
o L’unité a été mise en veille par la fonction de déclenche-
ment d’alimentation (page38).
Pour rallumer l’unité après que la fonction d’économie
d’énergie automatique s’est activée, mettez-la en veille,
appuyez sur la touche STANDBY/ON de la télécommande,
ou réglez le commutateur STANDBY/ON sur STANDBY avant
de le ramener sur ON.
B Tiroir de disque
Chargez-y un disque.
C Voyant CLOCK
Cet écran affiche des informations sur l’audio lu et les pages du
menu.
G Bouton de saut (.//)
Sert à sauter à la piste précédente ou suivante.
Quand l’écran de menu est ouvert
Sert à sélectionner des valeurs de réglage.
Appuyez sur cette touche pour commencer ou confirmer la
sélection des valeurs de réglage.
H Touche MENU
Appuyez sur cette touche pour passer en mode de réglage
(page44).
Appuyez sur cette touche en mode de réglage pour revenir à
l’écran précédent.
I Touche de répétition REPEAT (¼)
Sert à changer le réglage de lecture en boucle (page41).
J Touche PLAY MODE
Indique le statut de synchronisation d’horloge.
Allumé: L’unité est actuellement synchronisée avec le
signal d’horloge reçu par la prise d’entrée de
synchro d’horloge CLOCK (10MHz IN).
Clignotant: Aucune horloge n’est reçue, ou l’unité essaie de
se synchroniser avec le signal d’horloge.
Éteint: L’horloge externe n’est pas utilisée.
o Voir page45 les réglages de synchronisation d’horloge.
D Touche d’ouverture/fermeture de tiroir (-)
Appuyez sur cette touche pour ouvrir et fermer le tiroir de
disque.
E Capteur de signal de télécommande
Reçoit les signaux de la télécommande. Pour utiliser la télécommande, pointez-la vers le capteur de signal de télécommande.
34
Sert à alterner entre les modes de lecture ordinaire, en
désordre/aléatoire et programmée.
K Touches de contrôle de lecture
Touche Stop (8)
Appuyez sur cette touche pour arrêter la lecture.
Touche Lecture (7)
Appuyez sur cette touche à l’arrêt ou en pause pour lancer
la lecture.
Touche Pause (9)
Appuyez sur cette touche durant la lecture pour la mettre
en pause.
Page 35
Fonction d’économie automatique
d’énergie
Cette unité a une fonction d’économie automatique d’énergie
(page46).
Celle-ci est activée (ON) par défaut.
L’unité bascule automatiquement en mode de veille si aucun signal
audio n’est produit et si aucune opération n’est effectuée durant
environ 30minutes.
Réglez la fonction d’économie d’énergie automatique sur OFF pour
la désactiver (page46).
Luminosité de l’écran
Vous pouvez régler la luminosité de l’écran de cette unité (page45).
Par défaut, le réglage est Slightly BRIGHT (l’écran reste faiblement
éclairé).
Avec un réglage sur AUTO OFF (extinction automatique de l’éclairage), l’écran s’éteint en cas de non-utilisation.
o Le message d’absence de disque (NO DISC) et les autres avertis-
sements resteront allumés.
FR
35
Page 36
V
Une fois tous les branchements faits, raccordez la fiche du cordon d’alimentation à une
prise secteur.
o Lisez les modes d’emploi de tous les appareils que vous comptez employer avec cette unité.
o Ne regroupez pas les câbles de connexion avec des cordons d’alimentation. Cela pourrait entraîner des bruits.
o Branchez à fond toutes les fiches.
Cordon d’alimentation secteur fourni
Câble numérique optique
Entrée numérique
optique DIGITAL IN
(OPTICAL)
Appareil à entrée
audio numérique
Câble numérique coaxial RCA
Entrée numérique
coaxiale DIGITAL IN
(COAXIAL)
Appareil à entrée
audio numérique
Câble coaxial BNC
c
Prise
secteur
SORTIE D’HORLOGE
Appareil qui produit le
signal d’horloge
36
Page 37
A Prises 12V TRIGGER
Servent à contrôler l’alimentation depuis une source externe.
Ne branchez rien à ces prises lorsque vous ne les utilisez pas
(page38).
Pour le branchement, utilisez des câbles à fiche mini-jack
mono du commerce.
B Port de maintenance SOFTWARE
Sert à la maintenance. N’y branchez rien sauf si vous êtes invité
à le faire par notre service après-vente.
C Prises de sortie audio numérique COAXIAL/OPTICAL
Servent à produire l’audio numérique. Branchez-y les prises
d’entrée audio numérique d’appareils audio.
Pour le branchement, utilisez des câbles numériques
coaxiaux RCA ou des câbles numériques optiques à
fiches rectangulaires du commerce.
D Prise d’entrée de synchro d’horloge CLOCK
(10MHz IN)
Sert à recevoir les signaux de synchronisation d’horloge à 10MHz
(page49).
Pour le branchement, utilisez un câble coaxial BNC du
commerce.
E Prise d’entrée d’alimentation (~IN)
Branchez ici le cordon d’alimentation fourni.
Une fois tous les branchements terminés, branchez la
fiche du cordon d’alimentation dans une prise secteur.
V
N’utilisez aucun cordon d’alimentation autre que
celui fourni avec cette unité. L’utilisation d’autres
cordons d’alimentation peut entraîner un incendie ou un choc électrique.
V
Débranchez le cordon d’alimentation de la prise
secteur en cas de non-utilisation prolongée de
l’unité.
FR
37
Page 38
Branchements (suite)
Synchronisation des opérations
d’alimentation entre des appareils externes
et cette unité (fonction de déclenchement)
L’alimentation d’un convertisseur N/A ou d’un autre appareil
connecté prenant en charge les fonctions de déclenchement peut
être synchronisée avec les opérations d’alimentation de cette unité.
Pour le branchement, utilisez des câbles à fiche mini-jack mono du
commerce.
Prises 12V TRIGGER
OUT
Lorsqu’on allume cette unité, elle produit un signal de 12V.
En connectant la prise TRIGGER OUT de cette unité à un
amplificateur de puissance, un caisson de basses ou autre
appareil pouvant recevoir un signal de déclenchement, l’alimentation de ce dernier peut être synchronisée avec les
opérations d’alimentation de cette unité.
IN
Branchez-la au connecteur de sortie de déclenchement d’un
préampli ou d’un autre appareil. Ainsi, la commutation de
l’alimentation de ce préampli ou autre appareil contrôlera
parallèlement cette unité, la mettant en veille ou en service.
ATTENTION
o Pour utiliser la fonction d’entrée de déclenchement («trigger »),
réglez le commutateur STANDBY/ON de cette unité sur ON.
o Lorsque vous connectez à la fois IN et OUT, veillez à ne pas
provoquer une boucle de déclenchement dans l’ensemble du
système.
VRDS-701T
Appareil pouvant recevoir un signal de déclenchement
(par exemple, UD-701N ou convertisseur N/A)
Câble mini-jack mono
38
Page 39
Affichage
À la mise sous tension
Z
Après l’apparition de l’écran ci-dessus, l’état de l’unité est affiché.
Quand aucun disque n’est disponible
NO DISC
Exemple d’affichage: arrêt
TRACK 8
22 68:25
Nombre total de
pistes du disque
Quand un disque est en lecture ou en pause, appuyez sur la touche
DISPLAY pour changer ce qui est affiché à l’écran comme suit.
Temps total de lecture
(minutes:secondes)
Affichage d’informations sur le format
de lecture
Appuyez sur la touche INFO de la télécommande pendant la lecture
pour afficher des informations sur le format de lecture.
o Les affichages de signal entrant et de signal de lecture seront les
mêmes si le paramètre MQA est réglé sur «OFF».
Format du signal
entrant
PCM PCM
44. 1kHz 44.1kHz
Fréquence
d’échantillonnage du
signal entrant
Format du signal
de lecture
Fréquence
d’échantillonnage
de lecture
FR
Exemple d’affichage: lecture
TRACK 7
1 0:02
Numéro de la piste
lue
TRACK 7
Temps écoulé sur la piste
lue (minutes:secondes)
1 2:36
Numéro de la piste
lue
TRACK 7
Temps restant sur la piste lue
1 68:23
Numéro de la piste
lue
Temps restant sur le disque
REMAIN
(minutes:secondes)
T.REMAIN
(minutes:secondes)
39
Page 40
1 Basculez le commutateur d’alimentation
STANDBY/ON en position ON pour allumer
l’unité.
o Si un amplificateur stéréo est connecté à cette unité, allu-
mez-le toujours en dernier.
5 Appuyez sur la touche d’ouverture/fermeture
du tiroir (-) pour fermer le tiroir.
V
ATTENTION
Veillez bien à ne pas vous coincer les doigts quand le
tiroir se ferme.
2 Réduisez le volume au minimum.
Réduisez le volume au minimum sur les appareils utilisés pour
contrôler le volume (par exemple un amplificateur stéréo).
3 Appuyez sur la touche d’ouverture/fermeture
de tiroir (-).
4 Placez un disque sur le tiroir avec sa face
sérigraphiée vers le haut.
«READING» (lecture) s’affiche et l’unité commence le chargement du disque.
o Il faut un certain temps à l’unité pour charger le disque.
Attendez que le nombre total de pistes et la durée totale de
lecture s’affichent à l’écran.
Quand le chargement est terminé, l’écran apparaît comme suit.
Exemple d’affichage
TRACK 8
22 68:25
Nombre total de
pistes du disque
o Lorsque la fonction POWER ON PLAY est activée (ON), la lec-
ture commence immédiatement après la mise sous tension
de l’unité (page46).
o «NO DISC» s’affiche si aucun disque n’a été chargé.
o «No support» s’affiche si un disque qui ne peut pas être lu
est chargé.
6 Appuyez sur la touche Lecture (t).
Temps total de lecture
(minutes:secondes)
40
o Ne placez pas plusieurs disques à la fois dans le tiroir.
o Si le tiroir est refermé alors qu’un disque est en dehors des
guides de centrage, le disque peut être coincé à l’intérieur et
le tiroir risque de ne plus s’ouvrir. Veillez à toujours placer les
disques dans les guides au centre du tiroir.
o Lors de l’ouverture ou de la fermeture du tiroir, ne forcez pas
dessus avec la main.
La lecture démarre depuis la première piste.
Exemple d’affichage
TRACK 7
1 0:02
Numéro de la
piste lue
Temps écoulé sur la piste
lue (minutes:secondes)
Page 41
7 Réglez le volume.
Réglez le volume sur les appareils utilisés pour contrôler le
volume (par exemple un amplificateur stéréo).
NOTE
o La fonction d’économie automatique d’énergie est par défaut
réglée sur ON lorsque l’unité quitte l’usine (page46).
o Lorsque DIMMER (luminosité de l’écran) est réglé sur AUTO OFF,
l’écran s’éteint en cas de non-utilisation (page45).
Saut de recherche d’une piste
Recherche d’un passage de piste
Durant la lecture, maintenez une touche de saut (.//) pressée sur la télécommande jusqu’à ce que la recherche en arrière/
avant commence. Relâchez la touche de saut (.//) quand
vous ayez trouvé le passage que vous voulez écouter.
FR
Maintenez pressée
Lecture en boucle (répétition)
Appuyez sur la touche de répétition (¼) pour passer en revue les
modes de lecture en boucle comme suit.
Tournez le bouton de saut (.//). Utilisez-le pour sauter à la
piste précédente ou suivante. Continuez de tourner jusqu’à ce que
la piste désirée soit sélectionnée.
Une fois qu’une piste est sélectionnée, la lecture commence depuis
son début.
o Durant la lecture, tournez le bouton de saut d’un clic du côté
. pour revenir au début de la piste actuelle. Tournez le bouton de saut en continu du côté . pour sélectionner et lire les
pistes de numéro inférieur.
Répétition de toutes les pistes ( )
Répétition d’une seule piste ( )
Lecture normale
41
Page 42
Lecture en désordre et aléatoire
Lecture de programme
Pour passer à la lecture en désordre/aléatoire, appuyez plusieurs fois
sur la touche PLAY MODE jusqu’à ce que apparaisse en haut à
droite de l’écran.
La lecture se fera en désordre ou de façon aléatoire en fonction du
réglage choisi (page46).
Lecture en désordre/aléatoire ( )
Lecture de programme (PGM)
Lecture normale
o La lecture aléatoire ne s’arrêtera que lorsque vous appuierez sur
la touche Stop (8).
o Lorsque la lecture aléatoire est activée, le réglage de lecture en
boucle (répétition) n’a aucun effet.
Utilisation des touches numériques pour
sélectionner la piste à lire
La lecture de programme n’est possible qu’avec des CD audio.
Emploi de la lecture de programme
1 Appuyez plusieurs fois sur la touche PLAY
MODE jusqu’à ce que PGM apparaisse en haut
à droite de l’écran.
TRACK 8 PGM
9 25:48
o Si PGM est sélectionné pendant la lecture, la piste actuelle-
ment lue est ajoutée comme titre1 du programme.
NOTE
La programmation est possible même lorsque le tiroir est ouvert.
Dans ce cas, les numéros de piste 1 à 99 peuvent être programmés. Cependant, après le chargement d’un CD, les numéros de
piste qui ne figurent pas sur le CD seront supprimés.
2 Utilisez les touches numériques pour saisir les
numéros de piste.
Voir «Utilisation des touches numériques pour sélectionner
la piste à lire» pour obtenir des instructions sur la saisie des
numéros de piste.
Durant la lecture ou à l’arrêt, appuyez sur les touches numériques
pour sélectionner une piste par son numéro et lancer la lecture de
cette piste.
Pour lire une piste ayant un numéro à un seul chiffre, appuyez sur
la touche numérique correspondante. Pour lire une piste ayant un
numéro à deux chiffres, appuyez autant de fois que nécessaire sur
la touche +10 pour obtenir le chiffre des dizaines puis appuyez sur
la touche numérique correspondant au deuxième chiffre. La lecture
démarre une fois le numéro de piste saisi.
Exemples de manœuvre
Piste 7:
Piste 23:
42
Exemple d’affichage
5 P01
Numéro de piste Rang du
programme
TRACK 8 PGM
5 P01 4:04
Page 43
3 Continuez à saisir les numéros des pistes que
vous souhaitez programmer.
4 Appuyez sur la touche Lecture/Pause (y/9) de
la télécommande ou sur la touche Lecture (y)
de l’unité pour lancer la lecture du programme.
o Les fonctions de saut, de recherche et de lecture en boucle (répé-
tition) peuvent être utilisées pendant la lecture du programme.
NOTE
Lorsque «PGM» est affiché en haut à droite de l’écran, ce qui se
passe lorsqu’on utilise les touches numériques pour saisir des numéros de piste dépend du réglage de PROGRAM PLAY (page46).
Vérification de l’ordre de programmation
Appuyez sur les touches de saut (.//) lorsque la lecture est
arrêtée pour passer en revue les titres du programme, ce qui permet
de vérifier l’ordre du programmation.
Changement de la programmation des
pistes
Si vous appuyez sur les touches de saut (.//) lorsque la lecture est arrêtée, le numéro de rang dans le programme clignote, ce
qui indique que le mode de modification du programme est activé.
Appuyez sur la touche Stop (8) pour mettre fin au mode de modification du programme.
Insertion de pistes
1 Utilisez les touches de saut (.//) lorsque
la lecture est arrêtée pour acher le numéro
de rang du programme où vous souhaitez
insérer une piste.
Exemple d’affichage
TRACK 8 PGM
8 P02 6:31
Le rang du programme clignote
FR
Appuyez sur la touche Stop (8) quand la vérification est terminée.
2 Utilisez les touches numériques pour saisir les
numéros de piste.
Exemple d’affichage
TRACK 8 PGM
6 P03 10:41
o Dans cet exemple, la piste numéro6 a été ajoutée au rang3
du programme. Les pistes de tous les rangs suivants du programme reculeront d’autant.
o Continuez à saisir des numéros de piste pour insérer plu-
sieurs pistes.
3 Appuyez sur la touche Stop (8) pour mettre
n à la modication.
43
Page 44
Fonctionnement de base (suite)
Réglages
Effacement des pistes sélectionnées
1 Utilisez les touches de saut (.//) lorsque
la lecture est arrêtée pour acher le numéro
de rang dont vous souhaitez effacer la piste
dans le programme.
Exemple d’affichage
TRACK 8 PGM
6 P02 10:41
Rang du programme
2 Appuyez sur la touche CLEAR pour retirer la
piste du programme.
Exemple d’affichage
TRACK 8 PGM
8 P02 6:31
1 Appuyez sur la touche MENU pour ouvrir
l’écran de menu.
2 Tournez le bouton de saut (.//) pour affi-
cher le paramètre que vous souhaitez régler.
Rang du programme
o Dans cet exemple, la piste numéro6 a été retirée du rang2
du programme, faisant d’autant avancer les pistes des
rangs3 et suivants.
3 Appuyez sur la touche Stop (8) pour mettre
n à la modication.
NOTE
Appuyer à l’arrêt sur la touche CLEAR efface la piste du dernier rang
ajouté au programme.
Effacement de la totalité du programme
Effectuez l’une des actions suivantes pour effacer le programme.
o Appuyez sur la touche PLAY MODE de manière à ce que «PGM»
disparaisse en haut et à droite de l’écran.
o Éjectez un disque.
o Vous pouvez aussi utiliser les touches Haut et Bas (k, j) de
la télécommande.
Les paramètres de menus apparaissent dans l’ordre suivant.
CLOCK SYNC
DIMMER
AUTO POWER SAVE
APS TIME SET TING
MQA
POWER ON PLAY
SHUFFLE_RANDOM
PROGRAM PLAY
44
COAXIAL OUT
OPTICAL OUT
VERSION INFO
Page 45
3 Appuyez sur le bouton de saut (.//).
o Vous pouvez aussi appuyer sur la touche ENTER de la
télécommande.
o La valeur actuellement réglée s’affiche à l’écran.
4 Tournez le bouton de saut (.//) pour
changer les valeurs de réglage.
6 Quand vous avez fini vos réglages, appuyez
sur la touche MENU pour réafficher l’état de
I’unité.
FR
o Si vous ne faites rien durant environ sept secondes, l’écran
retourne à l’affichage de l’état.
Synchronisation d’horloge
MENU
CLOCK SYNC
OFF
o Vous pouvez aussi utiliser les touches Haut et Bas (k, j) de
la télécommande.
o Appuyez sur la touche MENU pour revenir à la sélection de
paramètres de réglage.
5 Appuyez sur le bouton de saut (.//).
o Vous pouvez aussi appuyer sur la touche ENTER de la
télécommande.
OFF
Aucune synchronisation d’horloge n’est utilisée.
ON
L’horloge de référence («maître») de cette unité sera synchronisée sur l’horloge 10MHz reçue par la prise d’entrée de synchro
CLOCK (10MHz IN).
Luminosité de l’écran
MENU
DIMMER
Slightly BRIGHT
BRIGHT
Reste éclairé vivement.
Slightly BRIGHT
Reste faiblement éclairé.
DARK
Reste éteint.
AUTO OFF
S’éteint automatiquement.
o L’écran s’éteint en cas de non-utilisation.
NOTE
Cela peut se régler directement avec la touche DIMMER de la
télécommande.
45
Page 46
Fonction d’économie automatique
Fonction de lecture au démarrage
d’énergie
Cette unité a une fonction d’économie automatique d’énergie.
o La fonction d’économie automatique d’énergie est activée (ON)
lorsque l’unité quitte l’usine.
MENU
AUTO POWER SAVE
ON
OFF
La fonction d’économie automatique d’énergie est désactivée.
ON
L’unité bascule automatiquement en mode de veille si aucun
signal audio n’est produit et si aucune opération n’est effectuée
durant environ 30minutes.
o Le réglage de temporisation de l’économie automatique d’éner-
gie permet de changer le temps qui s’écoule avant que l’unité ne
bascule en mode de veille.
Réglage de la temporisation d’économie
automatique d’énergie
Cela détermine le temps qui s’écoulera avant que la fonction d’économie automatique d’énergie ne fasse passer l’unité en mode de
veille.
MENU
APS TIME SETTING
30 [MIN]
Ce temps peut être réglé dans une plage de 1 à 255minutes par pas
de 1minute (par défaut, 30minutes).
MQA
La lecture peut commencer automatiquement à la mise sous tension de l’unité.
MENU
POWER ON PLAY
OFF
OFF
La lecture ne démarre pas automatiquement à la mise sous tension de l’unité.
ON
La lecture démarre automatiquement à la mise sous tension de
l’unité.
Lecture en désordre et aléatoire
Il est possible de sélectionner les modes de lecture en désordre et
aléatoire.
MENU
SHUFFLE_RANDOM
SHUFFLE PLAY
SHUFFLE PLAY
Cette fonction de lecture en désordre permet de lire une fois
chaque piste du disque.
o À moins d’avoir également réglé la répétition (lecture en
boucle), la lecture s’arrête une fois toutes les pistes du disque
lues.
RANDOM PLAY
Cette fonction permet de lire les pistes du disque de manière
aléatoire.
o Quel que soit le réglage de répétition (lecture en boucle), la
lecture ne s’arrêtera que lorsque vous appuierez sur la touche
Stop (8).
Ce paramètre active/désactive la fonction de décodage MQA.
MENU
MQA
ON
OFF
Le décodage MQA ne sera pas utilisé.
ON
Seul le décodage de base sera exécuté. La sortie se fera au
double de la fréquence d’échantillonnage (88,2kHz).
46
Effet d’une saisie de piste en cours de
lecture de programme
Cela définit ce qui se passe lorsqu’on utilise les touches numériques
pendant la lecture du programme.
MENU
PROGRAM PLAY
PLAY LATER
PLAY LATER
Le numéro de piste saisi est ajouté à la fin du programme.
La lecture de la piste en cours se poursuit.
PLAY NOW
Le numéro de piste saisi est ajouté à la fin du programme et sa
lecture commence immédiatement.
Page 47
Guide de dépannage
Sortie numérique coaxiale
Cela règle la sortie par la prise de sortie audio numérique COAXIAL.
MENU
COAXIAL OUT
ON
OFF
Aucun signal audio ne sera produit par la prise de sortie audio
numérique COAXIAL.
ON
Les signaux audio seront produits par la prise de sortie audio
numérique COAXIAL.
Sortie numérique optique
Cela règle la sortie par la prise de sortie audio numérique OPTICAL.
MENU
OPTICAL OUT
ON
Si vous rencontrez un problème avec ce produit, veuillez prendre un
moment pour lire les informations suivantes avant de solliciter une
réparation. Si cette unité ne fonctionne toujours pas correctement,
contactez le revendeur chez qui vous l’avez achetée.
Générales
L’unité ne s’allume pas.
e Vérifiez que le cordon d’alimentation est enfoncé à fond dans
la prise secteur. Si la prise a un commutateur, vérifiez que
celui-ci est en position ON.
e Branchez un autre appareil électrique à la prise pour vérifier
qu’elle fournit bien du courant.
e Si la fonction d’économie automatique d’énergie a fait passer
l’unité en veille, appuyez sur la touche STANDBY/ON de la
télécommande pour rallumer l’unité.
Le mode de veille s’active automatiquement.
e La fonction d’économie automatique d’énergie intervient pour
faire passer l’unité en veille. Mettez l’interrupteur STANDBY/ON
sur STANDBY, puis ramenez-le sur ON.
Changez si nécessaire le réglage de la fonction d’économie
automatique d’énergie (page46).
FR
OFF
Aucun signal audio ne sera produit par la prise de sortie audio
numérique OPTICAL.
ON
Les signaux audio seront produits par la prise de sortie audio
numérique OPTICAL.
Affichage d’informations
Affiche la version de firmware utilisée par l’unité.
MENU
VERSION INFO
SYSTEM
SYSTEM
La version de firmware du microprocesseur
USB
La version de firmware USB
FPGA
La version de firmware du FPGA
CD DRIVE
La version de firmware du lecteur de CD
La télécommande ne fonctionne pas.
e Mettez l’unité principale sous tension (page40).
e Si les piles sont déchargées, remplacez les deux par des
neuves (page32).
e La télécommande ne fonctionnera pas s’il y a des obstacles
entre elle et l’unité principale. Pointez la télécommande vers
la face avant de l’unité à une distance de moins de 5m environ (page32).
Un téléviseur ou autre appareil ne fonctionne pas
correctement.
e L’utilisation de la télécommande de cette unité peut amener
certains téléviseurs et autres appareils télécommandables à
fonctionner de façon incorrecte.
Il y a un bruit de ronflement.
e Si un câble de liaison est proche d’un cordon d’alimentation,
d’un éclairage fluorescent ou d’une cause de parasites similaire, écartez-les autant que possible l’un de l’autre.
Aucun son n’est produit.
e Si un amplificateur stéréo est branché à cette unité, réglez son
volume.
e Revérifiez les branchements aux autres équipements.
Suite à la prochaine page e
47
Page 48
Guide de dépannage (suite)
Transport du CD
La lecture n’est pas possible.
e Si le disque est à l’envers, rechargez-le avec sa face sérigra-
phiée vers le haut.
e Si le disque est sale, nettoyez-le.
e Si un disque vierge est chargé, remplacez-le par un disque
contenant des enregistrements.
e Selon la qualité et les conditions d’enregistrement du disque,
certains CD-R/CD-RW peuvent ne pas être lisibles.
e Cette unité ne peut pas lire des CD-R/RW non finalisés.
Le son saute.
e Des vibrations peuvent faire sauter le son. Installez cette unité
dans un endroit stable.
e Si le disque est sale, nettoyez-le.
e N’utilisez pas de disques rayés ou fissurés.
Synchronisation d’horloge
Le voyant CLOCK ne cesse pas de clignoter.
e Réglez l’horloge de synchronisation sur OFF lorsque vous ne
l’utilisez pas.
e Un signal d’horloge sur lequel l’unité ne peut pas se synchro-
niser est peut-être reçu. Vérifiez les connexions des prises de
synchro d’horloge et les réglages des appareils connectés.
Restauration des réglages par défaut
1 En maintenant pressée la touche MENU, bascu-
lez le commutateur d’alimentation STANDBY/
ON sur ON.
2 Relâchez la touche MENU lorsque FACTORY
RESET (réinitialisation d’usine) apparaît.
MENU
FACTORY RESET
ARE YOU SURE?
3 Appuyez sur le bouton de saut (.//).
Comme cette unité utilise un microcontrôleur, du bruit ou d’autres
interférences externes peuvent entraîner son mauvais fonctionnement. Si cela se produit, débranchez le cordon d’alimentation,
attendez un instant puis rallumez l’unité et relancez les opérations.
Note concernant la condensation
Si on fait passer cette unité d’un environnement extérieur froid
à une pièce chauffée, ou si par exemple le chauffage vient d’être
allumé dans la pièce où elle se trouve, de la condensation peut
se produire sur les pièces de fonctionnement ou les lentilles,
entraînant un fonctionnement incorrect. Si c’est le cas, laissez le
produit allumé et attendez une ou deux heures. Cela devrait permettre un retour de la lecture à la normale.
PLEASE WAIT!
L’écran habituel apparaît une fois la réinitialisation terminée.
Exemple d’affichage
NO DISC
ATTENTION
o Ne faites pas passer l’unité en veille tant que l’écran habituel
n’est pas revenu.
o Cette opération restaurera tous les réglages par défaut.
o Les réglages d’usine par défaut sont les valeurs de réglage qui
apparaissent dans les images d’écran employées par ce mode
d’emploi.
48
Page 49
Caractéristiques techniques
Types de disque lisibles
Audio CD (CD-R et CD-RW compris)
o Les CD de 8cm ne sont pas pris en charge.
Entrée de synchronisation d’horloge
Connecteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BNC
Fréquence d’échantillonnage d’entrée ...................... 10 MHz
Impédance d’entrée ........................................... 50Ω
Niveau d’entrée .... Onde rectangulaire: équivalent aux niveaux TTL
Onde sinusoïdale: 0,5 à 1,0Vrms
Sorties audio numériques
Numérique COAXIAL ............................................. 1
Niveau de sortie ......................................... 0,5Vc-c
Impédance de sortie .......................................75Ω
Numérique OPTICAL ............................................... 1
TOS (JEITA RC5720C)
Contrôle externe
Entrée de déclenchement (12V TRIGGER IN) ........................ 1
(mini-jack 3,5mm mono)
Niveau d’entrée ...................................... 12V, 1mA
Sortie de déclenchement (12V TRIGGER OUT) ..................... 1
(mini-jack 3,5mm mono)
Niveau de sortie ............................................ 12V
Alimentation maximale en courant ...................... 100mA
Générales
Alimentation électrique
Modèle Europe .......................... CA 220–240 V, 50/60Hz
Modèle USA/Canada ............................ CA 120V, 60Hz
Consommation électrique .................................... 40W
Consommation en veille .................. 0,4W (en mode de veille)
Dimensions externes (L × H × P, saillies incluses)
444 × 111 × 333mm
Poids ....................................................... 10,1kg
Température de fonctionnement .................... +5°C à +35°C
Hygrométrie de fonctionnement ... 5% à 85% (sans condensation)
Température de stockage ........................... −20°C à +55°C
Accessoires fournis
Cordon d’alimentation × 1
Télécommande (RC-1338) × 1
Piles pour télécommande (AAA) × 2
Patins de pied × 3
Mode d’emploi (ce document, y compris la garantie) × 1
o Pour plus d’informations sur la garantie, les utilisateurs vivant aux
États-Unis et au Canada doivent consulter les pages 74–75
et le dos de la couverture (document de garantie). Les utilisateurs
vivant en Europe et dans d’autres régions doivent consulter la
page75.
o Caractéristiques techniques et aspect sont sujets à changements
sans préavis.
o Le poids et les dimensions sont des valeurs approchées.
o Les illustrations de ce mode d’emploi peuvent légèrement diffé-
rer des modèles de production.
FR
49
Page 50
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
12) Utilice este aparato solo con un soporte,
trípode o bastidor especificado por el fabricante o que se venda con el propio aparato.
Cuando utilice un bastidor con ruedas,
PRECAUCIÓN: PARA REDUCIR EL RIESGO DE
DESCARGA ELÉCTRICA, NO QUITE LA CUBIERTA (NI
EL PANEL POSTERIOR). NO HAY PIEZAS INTERNAS QUE
EL USUARIO PUEDA REPARAR. PARA REPARACIONES,
REMÍTASE A UN SERVICIO TÉCNICO CUALIFICADO.
El símbolo del rayo acabado en flecha dentro de un trián-
<
B
gulo equilátero alerta al usuario de la presencia de un
“voltaje peligroso” sin aislar dentro de la carcasa del producto que puede ser de magnitud suficiente como para
constituir riesgo de descarga eléctrica para las personas.
El signo de exclamación dentro de un triángulo equilátero alerta al usuario de la presencia de importantes
instrucciones de funcionamiento y mantenimiento en
la literatura que acompaña al aparato.
AVISO: PARA EVITAR RIESGO DE INCENDIO O
DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE
APARATO A LA LLUVIA NI A LA HUMEDAD.
PRECAUCIÓN
o NO QUITE LAS CARCASAS EXTERNAS NI DEJE AL AIRE LA
ELECTRÓNICA. ¡EN EL INTERIOR NO HAY PIEZAS QUE EL USUARIO
PUEDA MANIPULAR!
o SI EXPERIMENTA PROBLEMAS CON ESTE PRODUCTO, PÓNGASE
EN CONTACTO CON EL ESTABLECIMIENTO DONDE ADQUIRIÓ
LA UNIDAD PARA SOLICITAR SERVICIO TÉCNICO. NO UTILICE EL
APARATO HASTA QUE HAYA SIDO REPARADO.
o EL USO DE CONTROLES, AJUSTES O PROCEDIMIENTOS QUE NO
SEAN LOS ESPECIFICADOS EN ESTE MANUAL PUEDE CAUSAR
EXPOSICIÓN A RADIACIONES PELIGROSAS.
1) Lea estas instrucciones.
2) Conserve estas instrucciones.
3) Cumpla con lo indicado en los avisos.
4) Siga todas las instrucciones.
5) No utilice este aparato cerca del agua.
6) Límpielo solo con un trapo seco.
7) No bloquee ninguna de las ranuras de ventilación. Instale este
aparato de acuerdo con las instrucciones del fabricante.
8) No instale este aparato cerca de fuentes de calor como radiadores,
calentadores, hornos u otros aparatos (incluyendo amplificadores)
que produzcan calor.
9) No elimine el sistema de seguridad que supone el enchufe
polarizado o con toma de tierra. Un enchufe polarizado tiene
dos bornes, uno más ancho que el otro. Uno con toma de tierra
tiene dos bornes iguales y una tercera lámina para la conexión a
tierra. El borne ancho o la lámina se incluyen para su seguridad.
Si el enchufe que venga con la unidad no encaja en su salida de
corriente, haga que un electricista cambie su salida anticuada.
10) Evite que el cable de corriente quede de forma que pueda ser
pisado o quedar retorcido o aplastado, especialmente en los
enchufes, receptáculos o en el punto en el que salen del aparato.
11) Use solo accesorios / complementos especificados por el
fabricante.
tenga cuidado al mover la combinación de
aparato/bastidor para evitar que vuelque y
puedan producirse daños.
13) Desconecte este aparato de la corriente durante las tormentas
eléctricas o cuando no lo vaya a usar durante un periodo de
tiempo largo.
14) Dirija cualquier posible reparación solo al servicio técnico oficial.
Este aparato deberá ser reparado si se ha dañado de alguna
forma, como por ejemplo si el cable de corriente o el enchufe
están rotos, si ha sido derramado algún líquido sobre la unidad o algún objeto ha sido introducido en ella, si ha quedado
expuesto a la lluvia o la humedad, si no funciona normalmente
o si ha caído al suelo en algún momento.
o Este aparato libera corriente nominal no válida para el fun-
cionamiento a través de la toma de corriente, aún cuando el
interruptor de encendido y activación (POWER o STANDBY/ON)
no esté en la posición de encendido (ON).
o El enchufe que se conecta a la red es el dispositivo de desconexión,
por lo que deberá permanecer siempre en prefecto estado de uso.
o Deberá llevar cuidado si utiliza auriculares con este producto, ya
que una excesiva presión sonora (volumen) procedente de los
mismos puede causar perdidas de audición.
PRECAUCIÓN
o No exponga este aparato a salpicaduras ni goteras.
o No coloque objetos que contengan líquidos, como por ejem-
plo jarrones, sobre el aparato.
o Las piezas con forma de asa de los lados izquierdo y derecho
del panel frontal son decorativas. No meta los dedos por ellas
ni las utilice para transportar la unidad.
o No instale este aparato en lugares cerrados tales como estan-
terías o similares.
o Este aparato debe situarse lo suficientemente cerca de una
toma de electricidad como para poder alcanzar fácilmente el
cable de corriente en cualquier momento.
o Si el producto utiliza pilas (esto incluye las pilas instaladas y
los “packs” de pilas), se evitará su exposición directa al sol, al
fuego o a cualquier otra fuente de calor excesivo.
o PRECAUCIÓN con los productos que emplean baterías de
litio reemplazables: existe peligro de explosión si la batería se
reemplaza por otra de tipo incorrecto. Reemplácela sólo por
otra igual o de tipo equivalente.
AVISO
Los productos con construcción de Clase ! están equipados con
un cable de alimentación que tiene conexión de tierra. El cable
de estos productos deberá conectarse a una toma de corriente
que tenga conexión de protección de tierra.
EN EE. UU./CANADÁ, UTILICE SOLO ALIMENTACIÓN CON
CORRIENTE DE 120 V.
50
Page 51
V
Precauciones con respecto a las pilas
Un mal uso de las pilas puede hacer que se rompan o que tengan
fugas y ello causar fuego, lesiones u oxidación en los objetos cercanos.
Por favor, lea y observe las siguientes precauciones cuidadosamente.
o Asegúrese de introducir las pilas siempre con la correcta orienta-
ción de los polos positivo (¥) y negativo (^).
o Use pilas del mismo tipo. Nunca utilice juntas pilas de tipos
diferentes.
o Si no va a utilizar el mando a distancia durante mucho tiempo (más
de un mes), quite las pilas para evitar que se sulfaten y tengan fugas.
o Si las pilas presentan fugas, limpie el líquido que haya caído en el
compartimento y sustituya las pilas por otras nuevas.
o No utilice pilas que no sean del tipo especificado. No mezcle
pilas nuevas con viejas ni utilice juntas pilas de tipos distintos.
o No caliente ni desarme las pilas. Nunca tire pilas al fuego ni al agua.
o No transporte ni almacene pilas con otros objetos metálicos. Las
pilas podrían producir cortocircuitos, perder líquido o explotar.
o Nunca recargue una pila si no está completamente seguro de
que es una pila recargable.
o No exponga las pilas a una presión atmosférica extremadamente
baja, ya que esto podría causar una explosión o fuga de líquidos
o gases inflamables.
Información sobre el láser
Este producto láser es un producto láser de consumo conforme a la
norma EN 50689:2021 y cumple con todos los requisitos de los productos láser de consumo a excepción de los productos atractivos
para niños.
Este producto contiene un sistema láser y está clasificado como
PRODUCTO LÁSER DE CLASE 1 de acuerdo con la norma IEC 608251:2014. Esta clase no requiere especial atención en un uso normal.
No lo desarme para evitar la exposición al rayo láser.
Láser:
Tipo: EP-C101
Fabricante: EVER BRIGHT ELECTRIC SCIENCE &
TECHNOLOGY(BEIHAI)LTD.
Potencia de salida de láser: 0,7mW en la lente del objetivo
Longitud de onda: 790 ±25nm
Modelo para EE. UU.
Este producto ha sido diseñado y fabricado de acuerdo con las normativas de la FDA, título 21, CFR, capítulo 1, subcapítulo J, basado
en el Acta de Control de Radiaciones para la Salud y la Seguridad
de 1968”, y está clasificado como producto láser de Clase !. No se
produce radiación láser invisible peligrosa porque la radiación láser
invisible emitida en el interior de este producto queda completamente confinada dentro de la carcasa protectora.
La etiqueta exigida por esta normativa es la siguiente:
ES
51
Page 52
INSTRUCCIONES IMPORTANTES DE SEGURIDAD (continuación)
Pb
Cd
Modelo para EE.UU.
Declaración de conformidad del suministrador
Número de modelo: VRDS-701T
Marca comercial: TEAC
Parte responsable: 11 Trading Company, LLC
Dirección: 3502 Woodview Trace #200 Indianapolis, IN 46268 U.S.A.
URL: https://11tradingcompany.com/contact-us/
Este dispositivo cumple con el apartado 15 de las Normas de
la FCC. Su funcionamiento está sujeto a las dos siguientes condiciones: (1) este dispositivo no puede causar interferencias
perjudiciales y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas interferencias que puedan causar
anomalías de funcionamiento.
Información
Se ha comprobado que este equipo cumple con los límites establecidos para los dispositivos digitales de Clase B, de acuerdo
con el apartado 15 de las Normas de la FCC. Estos límites están
diseñados para proporcionar una protección razonable contra
interferencias perjudiciales en instalaciones residenciales. Este
equipo genera, utiliza y puede irradiar energía de radiofrecuencia
y, si no se instala y se utiliza de acuerdo con las instrucciones,
puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no se puede garantizar que dichas
interferencias no se produzcan en instalaciones particulares.
Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, que se comprueban apagando y
encendiendo el equipo, se recomienda al usuario que intente
corregirla mediante una o varias de las siguientes medidas:
• Reoriente o recoloque el equipo y/o la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de electricidad situada en un
circuito eléctrico diferente al del receptor.
• Consulte al distribuidor o solicite ayuda a un técnico de radio/
TV con experiencia.
PRECAUCIÓN
Cualquier cambio o modificación efectuada en este equipo que
no haya sido expresamente aprobada por la parte responsable
del cumplimiento de los requisitos exigidos podría invalidar el
derecho del usuario a utilizar el equipo.
Para consumidores europeos
Deshacerse de aparatos eléctricos, electrónicos,
pilas/baterías y acumuladores
a) Todos los aparatos eléctricos y electrónicos, y pilas/baterías y
acumuladores gastados, deben ser eliminados separados del
resto de basura común y únicamente en los “puntos limpios”
o bajo los procedimientos especificados por el gobierno o
autoridades municipales locales.
b) Con la eliminación correcta de los equipos eléctricos y electróni-
cos, y de pilas/baterías y acumuladores gastados, estará ayudando
a conservar recursos muy valiosos y a evitar los posibles efectos
negativos en la salud humana y en el medio ambiente.
c) La eliminación incorrecta de los equipos eléctricos y electróni-
cos, y pilas/baterías y acumuladores, puede producir efectos
muy dañinos en el medio ambiente y en la salud humana a
causa de las sustancias peligrosas que pueden encontrarse en
estos equipos.
d) El símbolo de Eliminación de Aparatos Eléctricos y
Electrónicos (WEEE en inglés), identificado por cubos
de basura con ruedas tachados, indican que los equipos eléctricos y electrónicos, y las pilas/baterías y
acumuladores, deben ser eliminados de forma totalmente
independiente con respecto a la basura doméstica.
Si una pila/batería o un acumulador contienen más
cantidad de los valores especificados de plomo (Pb),
mercurio (Hg), y/o cadmio (Cd) según está definido en
la Directiva relativa a las pilas (2006/66/CE, 2013/56/
UE), entonces los símbolos químicos correspondientes a estos
elementos estarán indicados debajo del símbolo WEEE.
e) Existen sistemas para la eliminación y recogida a disposición del
usuario final. Si necesita más información sobre cómo deshacerse
de aparatos eléctricos y electrónicos antiguos, así como de pilas/
baterías y acumuladores, póngase en contacto con su ayuntamiento, con la correspondiente empresa del servicio de recogida
de residuos o con el establecimiento donde adquirió ese aparato.
, Hg,
Modelo para Europa
Este producto cumple con las exigencias de las
directivas europeas y con los reglamentos de la
Comisión Europea.
MQA and the Sound Wave Device are registered trademarks of MQA
Limited © 2016
Los nombres de otras compañías, nombres de productos y logos
que aparecen en este documento son marcas comerciales o registradas de sus respectivos propietarios.
52
Page 53
Índice Montaje flotante del
INSTRUCCIONES IMPORTANTES DE SEGURIDAD ...................50
mecanismo de CD
Montaje flotante del mecanismo de CD ...........................53
Discos ............................................................54
Accesorios incluidos ..............................................55
Web internacional de TEAC .......................................55
Antes de su utilización ............................................55
Mantenimiento ...................................................56
MQA (Master Quality Authenticated) ..............................56
Uso del mando a distancia ........................................56
Partes y funciones del mando a distancia .........................57
Partes y funciones de la unidad principal ..........................58
Conexiones .......................................................60
Pantalla ...........................................................63
Funcionamiento básico ...........................................64
Ajustes de configuración .........................................68
Solución de problemas ...........................................71
Especificaciones ..................................................73
Gracias por elegir TEAC. Con el fin de mejorar la calidad del audio,
todo el mecanismo de CD emplea una estructura flotante, por lo
que no está fijado al chasis de la unidad. El mecanismo entero,
incluida la bandeja, puede moverse ligeramente hacia delante, hacia
atrás, hacia la izquierda y hacia la derecha. Esto es a causa del diseño
y no debe ser motivo de preocupación.
ES
53
Page 54
Discos
Tipos de discos que puede reproducir
esta unidad
CD con el logotipo “COMPACT disc DIGITAL AUDIO”
Discos CD-R y CD-RW que hayan sido correctamente grabados y finalizados usando el formato
de CD Audio.
Los CD de 8 cm no son compatibles.
No se pueden utilizar adaptadores.
V
PRECAUCIÓN
Si intenta reproducir cualquier otro tipo de disco con
esta unidad, puede originar ruidos a volumen alto
capaces de causar daños a los altavoces o lesionar sus
oídos. Nunca intente reproducir otros tipos de discos
que no sean los mencionados anteriormente.
o Es posible que esta unidad no pueda reproducir correctamente
discos CD con control de copia, discos duales (DualDisc) u otros
CD especiales que no cumplan con la normativa estándar del
Libro Rojo del CD. Si se utilizan discos especiales en esta unidad,
no se garantiza el funcionamiento ni la calidad del sonido. Si la
reproducción de un disco especial le causa problemas, póngase
en contacto con el vendedor del disco.
Discos CD-R/CD-RW
Esta unidad puede reproducir discos CD-R/CD-RW que estén en formato de CD Audio (CD-DA).
o Asegúrese de finalizar los discos creados con grabadoras de CD.
o Dependiendo de la calidad del disco y de las condiciones de la
grabación, es posible que algunos discos no puedan reproducirse. Para más información, consulte el manual de instrucciones
del dispositivo que esté utilizando.
o Si tiene dudas sobre cómo utilizar un disco CD-R o CD-RW, pón-
gase en contacto con el vendedor del disco directamente.
o Si deja durante mucho tiempo en la unidad un disco CD-R/CD-RW
que tenga una superficie con etiqueta imprimible, podría pegarse
al interior y resultar extremadamente difícil su extracción, e incluso
posiblemente causar una avería en la unidad.
Extraiga siempre esos discos y guárdelos en su caja cuando no
los utilice. Además, evite usar discos recién impresos porque son
especialmente propensos a pegarse.
Manejo de los discos
o Cargue siempre los discos con el lado rotulado hacia arriba.
o Maneje los discos con cuidado. Si el lado del disco que contiene
los datos (el lado sin rotular) está rayado, tiene huellas o está
sucio o empañado, pueden producirse errores de reproducción.
o Para sacar un disco de su caja, mientras presiona hacia abajo en
el centro de la caja, sujete el disco por sus bordes.
Cómo sacar los discos Cómo sujetar los discos
Almacenamiento de los discos
o Los discos deben guardarse en su caja cuando no se estén utili-
zando. Si no lo hace, pueden deformarse y rayarse.
o No deje los discos en lugares expuestos a la luz del sol directa-
mente o que sean muy húmedos o muy calurosos. Si lo hace,
los discos pueden deformarse o deteriorarse, lo que los hace
irreproducibles.
o Los discos CD-R y CD-RW son más susceptibles a los efectos del
calor y de los rayos ultravioletas que los discos CD ordinarios. Por
este motivo, no los deje durante mucho tiempo en lugares que
estén expuestos a la luz del sol directamente ni cerca de dispositivos que generen calor, por ejemplo.
o Limpie los discos siempre antes de guardarlos. Si un disco se deja
sucio, puede saltar al reproducirse o degradarse su calidad de
sonido.
Mantenimiento
Precauciones de uso
o No utilice discos rotos porque pueden estropear la unidad.
o Si escribe sobre el lado rotulado de un disco, utilice un rotulador
de tinta permanente con punta de fieltro. Si usa un bolígrafo u
otro objeto de escritura con punta dura, puede estropear el disco
y convertirlo en irreproducible.
o Nunca utilice estabilizadores de CD de los que se venden en
establecimientos comerciales. Si lo hace, puede estropear el
disco o dañar la unidad.
o Nunca utilice discos con formas irregulares, como discos con
forma de corazón u octogonales, porque pueden dañar la
unidad.
54
o Si el lado del disco que contiene los datos grabados (el lado sin
rotular) se ensucia con huellas o polvo, utilice un paño suave para
limpiar la superficie, limpiando desde el centro hacia los bordes.
o Nunca utilice limpiadores de discos, tratamientos antiestáticos,
disolventes o productos químicos similares para limpiar los
discos. Tales productos químicos pueden dañar la superficie del
disco.
Page 55
Accesorios incluidos Antes de su utilización
Compruebe que todos los accesorios enumerados a continuación
están incluidos en la caja. Por favor, póngase en contacto con el
establecimiento donde adquirió esta unidad en caso de que alguno
de estos accesorios falte o haya sufrido desperfectos durante el
transporte.
Cable de corriente × 1
Mando a distancia (RC-1338) × 1
Pilas para el mando a distancia (AAA) × 2
Almohadillas para las patas × 3
Manual del usuario (este documento, incluida la garantía) × 1
o Los usuarios que vivan en EE. UU. y Canadá encontrarán infor-
mación sobre la garantía en las páginas 74–75 y en la
contraportada (documento de garantía). Los usuarios que vivan
en Europa y otras áreas deben consultar la página75.
Web internacional de TEAC
Las actualizaciones correspondientes a esta unidad se pueden descargar desde la web internacional de TEAC:
https://teac.jp/int/
Haga clic en “Language” (Idioma) en la parte superior derecha de la
pantalla y seleccione el país o región que desee para acceder a la
página en el idioma correspondiente.
o Este equipo pesa mucho, por lo que deberá tener cuidado para
evitar lesionarse al abrir el embalaje y al moverlo.
o Las partes con forma de asa en los lados izquierdo y derecho del
panel frontal son decorativas. No meta los dedos a través de ellas
ni las use para transportar la unidad.
o No instale esta unidad donde pueda calentarse. Esto incluye
lugares que estén expuestos a la luz solar directamente o cercanos a un radiador, calefactor, estufa o cualquier otro aparato de
calefacción. Tampoco coloque esta unidad encima de un amplificador u otro equipo que genere calor. Si lo hace, esta unidad
podría decolorarse, deformarse o sufrir una avería.
o Evite lugares que estén sujetos a vibraciones o expuestos a exce-
sivo polvo, frío o humedad.
o Para permitir una buena disipación del calor, deje un poco de
espacio (al menos 3cm o 1 pulgada) entre esta unidad y las
paredes u otros dispositivos cuando la instale.
Si la coloca en un rack, por ejemplo, deje libres al menos 5cm
(2 pulgadas) por encima de la unidad y 10cm (4 pulgadas) por
detrás. Si no deja estos espacios libres, el calor puede acumularse
en su interior y provocar fuego.
o Coloque la unidad en un lugar estable.
o No coloque nada encima de esta unidad.
o No levante ni mueva la unidad durante la reproducción, porque
el disco gira a alta velocidad y puede dañarse.
o Antes de mover esta unidad o embalarla para instalarla en otro
sitio, por ejemplo, quite siempre cualquier disco que esté car-
gado. Si mueve la unidad con un disco dentro, puede dañarse.
o El voltaje suministrado a la unidad deberá ser el mismo que está
impreso en el panel posterior de la misma. Si tiene dudas al res-
pecto, consulte a un electricista.
o No abra la carcasa de la unidad porque podría causar daños en los
circuitos o una descarga eléctrica. En caso de que se introduzca un
objeto extraño en la unidad, contacte con su distribuidor.
o Cuando desenchufe el cable de corriente de la toma de electrici-
dad, tire siempre directamente del conector, nunca tire del cable.
ES
Nota sobre las patas puntiformes
Esta unidad tiene unas patas puntiformes metálicas de alta precisión
que están sujetas a la placa inferior. Las patas puntiformes y sus
soportes están sueltos, pero cuando se coloca la unidad sobre una
superficie, son estas patas puntiformes las que soportan la unidad,
dispersando de manera efectiva las vibraciones.
Chasis Pata puntiforme (metal)
Soporte de la pata (metal)
o Las almohadillas para las patas tienen la función de proteger la
superficie sobre la que se sitúe la unidad. Colóquelas en la parte
inferior de los soportes de las patas para evitar rayar la superficie
sobre la que se sitúe la unidad.
Tornillos que sujetan
el soporte de la pata
55
Page 56
Mantenimiento Uso del mando a distancia
Limpie la cubierta y los demás paneles con un paño suave ligeramente humedecido con un líquido limpiador neutro diluido.
No utilice gamuzas ni paños impregnados con productos químicos,
ni disolvente u otras sustancias químicas, ya que pueden dañar la
superficie de la unidad.
V
Por seguridad, desenchufe el cable de corriente
de la toma de electricidad antes de proceder a la
limpieza.
MQA (Master Quality Authenticated)
MQA es una galardonada tecnología británica que proporciona el
sonido de la grabación máster original. El archivo MQA máster está
totalmente certificado y es lo suficientemente pequeño como para
transmitirse por secuencias (streaming) o descargarse.
Encontrará más información en mqa.co.uk.
El VRDS-701T incluye tecnología MQA, que permite reproducir
archivos y secuencias (streams) de audio MQA con el sonido de la
grabación máster original.
“MQA” o “MQA.” indica que este producto está decodificando y
reproduciendo una transmisión por “streaming” o un archivo MQA,
y denota la procedencia para garantizar que el sonido es idéntico
al del material de origen. “MQA.” indica que está reproduciendo un
archivo MQA Studio que, o bien ha sido aprobado en el estudio por
el artista/productor, o bien ha sido verificado por el propietario de
los derechos.
Precauciones de uso
V
Un mal uso de la pilas podría hacer que se rompan o
se sulfaten (pierdan líquido), lo que podría originar
fuego, lesiones o la oxidación de materiales cercanos. Por favor, lea y observe las instrucciones de las
precauciones de la página51 con atención.
o Cuando utilice el mando a distancia, apunte con él hacia el
receptor de la señal del mando a distancia que hay en la unidad
principal a una distancia de 5m (16 pies) o menos. No coloque
obstáculos entre la unidad principal y el mando a distancia.
o El mando a distancia podría no funcionar si el receptor de la
señal del mando a distancia de esta unidad está expuesto a la luz
solar directamente o a una luz intensa. Si esto ocurre, pruebe a
mover la unidad.
o Tenga cuidado, ya que el uso de este mando a distancia podría
causar el funcionamiento involuntario de otros dispositivos que
puedan ser controlados por rayos infrarrojos.
Instalación de las pilas
Quite la tapa de la parte posterior del mando a distancia e introduzca dos pilas AAA con su polos ¥/^ orientados como se
muestra en el compartimento. Vuelva a colocar la tapa.
Ejemplo de pantalla durante la reproducción MQA
TRACK 7 MQA
1 0:02
Cuándo sustituir las pilas
Si la distancia requerida entre el mando a distancia y la unidad
principal disminuye o si la unidad principal deja de responder a
los botones del mando a distancia, cambie ambas pilas por otras
nuevas.
Deshágase de las pilas usadas según las instrucciones que figuren
en las mismas o los requisitos establecidos por las autoridades
locales.
56
Page 57
Partes y funciones del mando a distancia
d Botón de apertura/cierre de la bandeja
OPEN/CLOSE (-)
Púlselo para abrir y cerrar la bandeja de disco.
e Botón DIMMER
Púlselo para ajustar la intensidad de iluminación de la pantalla
de la unidad principal.
f Botón DISPLAY
g Botón INFO
Púlselo para mostrar información sobre el formato de reproducción (página63).
h Botón CLEAR
Se utiliza para borrar las pistas programadas.
i Botón MENU
Púlselo para acceder al modo de configuración (página68).
Púlselo cuando esté en el modo de configuración para volver a
la pantalla anterior.
j Botón PLAY MODE
Púlselo para cambiar entre los modos de reproducción programada y aleatoria.
k Botones de salto (., /) y botones
arriba/abajo (k/j)
Se utilizan para saltar a la pista anterior o siguiente.
Pulse y mantenga pulsados estos botones durante la reproducción para buscar hacia atrás/hacia delante.
Cuando esté abierta la pantalla de menú
Estos botones se utilizan para seleccionar los valores de los
ajustes.
ES
Cuando tanto la unidad principal como el mando a distancia
tengan botones con las mismas funciones, en este manual solo
explicaremos cómo se utiliza uno de ellos. No obstante, el otro
también se puede utilizar de la misma manera.
a Botón STANDBY/ON
Púlselo para poner la unidad en modo de reposo o encenderla.
b Botones numéricos
Se utilizan para seleccionar y programar pistas, por ejemplo.
c Botón REPEAT (¼)
Se utiliza para cambiar el ajuste de reproducción repetida
(página65).
l Botón de reproducción/pausa (7/9) y
botón ENTER
Púlselo con la reproducción parada o en pausa para comenzar
o reanudar la reproducción.
Púlselo durante la reproducción para ponerla en pausa.
Cuando esté abierta la pantalla de menú
Púlselo para comenzar o confirmar la selección de los valores
de los ajustes.
m Botón de parada (8)
Púlselo durante la reproducción para pararla.
57
Page 58
Partes y funciones de la unidad principal
A Interruptor STANDBY/ON
Púlselo para poner la unidad en modo de reposo (STANDBY) o
encenderla (ON).
o Si la pantalla está apagada, incluso aunque el interruptor
STANDBY/ON esté en “ON”, la causa es normalmente una de
las siguientes:
o La unidad está encendida, pero DIMMER (intensidad de
iluminación de la pantalla) está ajustado en “AUTO OFF”
(página69).
o La función de ahorro de energía automático se ha acti-
vado y ha puesto la unidad en reposo (página70).
o El cable de corriente está desconectado.
o La unidad está en reposo debido a la función de dispara-
dor (página62).
Para encender la unidad en caso de que se haya activado la
función de ahorro de energía automático y haya puesto la
unidad en reposo, pulse el botón STANDBY/ON del mando a
distancia o ponga el interruptor STANDBY/ON en “STANDBY”
una vez y después vuelva a ponerlo en “ON”.
B Bandeja de disco
Aquí se carga el disco que se va a utilizar.
E Receptor de señales del mando a distancia
Recibe las señales del mando a distancia. Cuando utilice el
mando a distancia, apunte con él hacia este receptor de señales del mando a distancia.
F Pantalla
Esta pantalla muestra información sobre la reproducción de
audio y las pantallas de menú.
G Mando de salto (.//)
Utilícelo para saltar a la pista anterior o siguiente.
Cuando esté abierta la pantalla de menú
Se utiliza para seleccionar los valores de los ajustes.
Púlselo para comenzar o confirmar la selección de los valores
de los ajustes.
H Botón MENU
Púlselo para acceder al modo de configuración (página68).
Púlselo cuando esté en el modo de configuración para volver a
la pantalla anterior.
C Indicador CLOCK
Muestra el estado de la sincronización de reloj.
Iluminado: La unidad está sincronizada en ese momento con
el reloj introducido por el terminal de entrada de
sincronización de reloj CLOCK 10MHz IN.
Parpadeando: No se está introduciendo reloj o la unidad está
intentando sincronizarse con la señal de reloj.
Apagado: No se está utilizando reloj externo.
o Consulte en la página69 los ajustes de sincronización de
reloj.
D Botón de apertura/cierre de la bandeja (-)
Púlselo para abrir y cerrar la bandeja de disco.
58
I Botón REPEAT (¼)
Se utiliza para cambiar el ajuste de reproducción repetida
(página65).
J Botón PLAY MODE
Utilícelo para cambiar entre los modos de reproducción normal, desordenada/aleatoria y programada.
K Botones de control de la reproducción
Botón de parada (8)
Púlselo para parar la reproducción.
Botón de reproducción (7)
Púlselo cuando la reproducción esté parada o en pausa para
comenzar la reproducción.
Botón de pausa (9)
Púlselo durante la reproducción para ponerla en pausa.
Page 59
Función de ahorro de energía automático
Esta unidad tiene una función de ahorro de energía automático
(página70).
El ajuste predeterminado es “ON” (activada).
La unidad entrará automáticamente en modo de reposo (standby)
si no se emite audio ni se realiza ninguna operación durante aproximadamente 30 minutos.
Para desactivar la función de ahorro de energía automático, ajústela
en “OFF” (página70).
Intensidad de iluminación de la pantalla
La intensidad de iluminación de la pantalla de la unidad se puede
ajustar (página69).
El ajuste predeterminado es “Slightly BRIGHT” (permanece iluminada
tenuemente).
Si se ajusta en “AUTO OFF” (apagado automático de la iluminación),
la pantalla se apagará cuando no se realicen operaciones.
o NO DISC (no hay disco) y otros avisos permanecerán iluminados.
ES
59
Page 60
Conexiones
V
No conecte el cable de corriente a una toma de electricidad hasta que haya terminado
todas las conexiones.
o Lea las instrucciones de cada uno de los dispositivos que vaya a utilizar con esta unidad.
o No agrupe los cables de las conexiones con los cables de corriente. Si lo hace, puede originarse ruido.
o Inserte todos los conectores hasta el fondo.
Cable digital óptico
Entrada digital óptica
DIGITAL IN
(OPTICAL)
Dispositivo de entrada
de audio digital
Cable digital coaxial RCA
Entrada digital coaxial
DIGITAL IN
(COAXIAL)
Dispositivo de entrada
de audio digital
Cable de corriente incluido
Cable coaxial BNC
c
Toma de
electricidad
SALIDA DE RELOJ
Dispositivo que emite
señal de reloj
60
Page 61
A Terminales 12V TRIGGER
Se utilizan para controlar la alimentación desde una fuente
externa.
No conecte nada a estos terminales cuando no se estén utilizando (página62).
Utilice cables con minijacks mono de los disponibles en
establecimientos comerciales para las conexiones.
B Puerto de mantenimiento SOFTWARE
Se utiliza para mantenimiento. No conecte nada a este puerto
a menos que reciba instrucciones para hacerlo por parte de
nuestro servicio técnico.
C Terminales de salida de audio digital coaxiales/ópticos
(COAXIAL/OPTICAL)
Se utilizan para emitir audio digital. Conecte aquí los terminales
de entrada de audio digital de dispositivos de audio.
Utilice cables digitales coaxiales RCA o cables digitales
ópticos rectangulares de los disponibles en establecimientos comerciales para la conexión.
D Terminal de entrada de sincronización de reloj
CLOCK 10MHz IN
Este terminal se utiliza para introducir señales de sincronización
de reloj de 10 MHz (página73).
Utilice un cable coaxial BNC de los disponibles en establecimientos comerciales para la conexión.
E Entrada para el cable de corriente (~IN)
Aquí se conecta el cable de corriente suministrado.
No conecte el cable de corriente a una toma de electricidad hasta que haya terminado todas las demás
conexiones.
V
No utilice ningún otro cable de corriente que no
sea el incluido con esta unidad. El uso de otros
cables de corriente puede provocar fuego o descargas eléctricas.
V
Desenchufe el cable de corriente de la toma de
electricidad si no va a utilizar la unidad durante
un largo periodo de tiempo.
ES
61
Page 62
Conexiones (continuación)
Sincronización de dispositivos externos
con operaciones de alimentación de esta
unidad (función de disparador)
La alimentación de un convertidor D/A u otro dispositivo conectado
que admita funciones de disparador puede sincronizarse con las
operaciones de alimentación de esta unidad.
Utilice cables con minijacks mono de los disponibles en establecimientos comerciales para las conexiones.
Terminales 12V TRIGGER
OUT
Cuando esta unidad está encendida, emite 12 V.
Si conecta el terminal TRIGGER OUT de esta unidad a una
etapa de potencia, un subwoofer u otro dispositivo que
admita entrada de disparador, la alimentación de dicho
dispositivo se puede sincronizar con las operaciones de alimentación de esta unidad.
IN
Conecte este terminal al terminal de salida de disparador
(trigger output) de un preamplificador u otro dispositivo.
Esto hará que el funcionamiento de la alimentación de dicho
preamplificador o dispositivo controle a esta unidad poniéndola en reposo (standby) o encendiéndola (on).
ATENCIÓN
o Para utilizar la función de entrada de disparador, ajuste el inte-
rruptor STANDBY/ON de esta unidad en “ON”.
o Cuando conecte tanto la entrada (IN) como la salida (OUT), tenga
cuidado de no causar un bucle de disparador en todo el sistema.
VRDS-701T
Dispositivo que admita entrada de disparador
(p. ej., UD-701N o convertidor D/A)
Cable con minijacks mono
62
Page 63
Pantalla
Al encender
Z
Después de que aparezca la pantalla de arriba, se mostrará el estado.
Cuando no hay disco disponible
NO DISC
Ejemplo de pantalla: reproducción parada
TRACK 8
22 68:25
Número total de
pistas del disco
Cuando un disco se esté reproduciendo o esté en pausa, pulse el
botón DISPLAY para cambiar la pantalla como sigue:
Tiempo total de reproducción
(minutos:segundos)
Pantalla de información del formato de
reproducción
Pulse el botón INFO del mando a distancia durante la reproducción
para mostrar la información del formato de reproducción.
o Las pantallas de señal de entrada y de señal de reproducción
serán las mismas cuando el ajuste de MQA sea “OFF”.
Formato de la
señal de entrada
PCM PCM
44. 1kHz 44.1kHz
Frecuencia de
muestreo de la
señal de entrada
Formato de la señal
de reproducción
Frecuencia de
muestreo de la
reproducción
ES
Ejemplo de pantalla: reproduciendo
TRACK 7
1 0:02
Número de pista
en reproducción
TRACK 7
Tiempo transcurrido de la
pista en reproducción
(minutos:segundos)
1 2:36
Número de pista
en reproducción
TRACK 7
Tiempo que queda de la
pista en reproducción
(minutos:segundos)
1 68:23
REMAIN
T.REMAIN
Número de pista
en reproducción
Tiempo que queda del disco
(minutos:segundos)
63
Page 64
Funcionamiento básico
1 Mueva el interruptor STANDBY/ON a su posi-
ción “ON” para encender la unidad.
o Si hay un amplificador estéreo conectado a esta unidad,
enciéndalo siempre el último.
2 Ponga el volumen al mínimo.
Ponga el volumen al mínimo en los dispositivos que utilice para
controlar el volumen (por ejemplo, un amplificador estéreo).
3 Pulse el botón de apertura/cierre de la ban-
deja (-).
5 Pulse el botón de apertura/cierre de la ban-
deja (-) para cerrarla.
V
PRECAUCIÓN
Tenga cuidado de que la bandeja no le pille los dedos al
cerrarse.
“READING” (leyendo) aparecerá en la pantalla y la unidad empezará a cargar el disco.
o La unidad tarda un poco en cargar el disco.
Espere hasta que el número total de pistas y el tiempo total
de reproducción aparezcan en la pantalla.
Cuando la carga se complete, la pantalla se mostrará como sigue:
Ejemplo de pantalla
4 Coloque un disco en la bandeja con el lado
rotulado hacia arriba.
o No ponga más de un disco a la vez en la bandeja.
o Si la bandeja se cierra mientras el disco se encuentra fuera
de las guías centrales, el disco podría quedar atascado en el
interior y la bandeja podría no volver a abrirse. Asegúrese de
colocar siempre los discos dentro de las guías en el centro
de la bandeja.
o Cuando la bandeja esté abriéndose o cerrándose, no la
fuerce manualmente.
TRACK 8
22 68:25
Número total de
pistas del disco
o Cuando POWER ON PLAY esté ajustado en “ON”, la repro-
ducción comenzará inmediatamente después de que se
encienda la unidad (página70).
o “NO DISC” aparecerá si no hay ningún disco cargado.
o “No support” (no compatible) aparecerá si hay cargado un
disco que no se puede reproducir.
6 Pulse el botón de reproducción (7).
La reproducción comenzará desde la primera pista.
Ejemplo de pantalla
TRACK 7
Tiempo total de reproducción
(minutos:segundos)
1 0:02
Número de pista
en reproducción
Tiempo transcurrido de la
pista en reproducción
(minutos:segundos)
64
Page 65
7 Ajuste el volumen.
Ajuste el volumen en los dispositivos que utilice para controlar
el volumen (por ejemplo, un amplificador estéreo).
NOTA
o La función de ahorro de energía automático está activada (ON)
cuando la unidad sale de fábrica (página70).
o Cuando DIMMER (intensidad de iluminación de la pantalla) esté
ajustado en “AUTO OFF”, la pantalla se apagará cuando no se realicen operaciones (página69).
Saltar para buscar una pista
Buscar una parte de una pista
Durante la reproducción, pulse y mantenga pulsado uno de los
botones de salto (.//) del mando a distancia para buscar
hacia delante/hacia atrás. Suelte el botón de salto (.//)
cuando encuentre la parte que desee escuchar.
ES
Pulse y mantenga
pulsado
Reproducción repetida
Pulse el botón de repetición (¼) para recorrer cíclicamente los
modos de repetición como sigue:
Gire el mando de salto (.//). Utilícelo para saltar a la pista
anterior o siguiente. Siga girando hasta que se seleccione la pista
deseada.
Después de seleccionar una pista, empezará su reproducción desde
el principio.
o Durante la reproducción, gire un clic el mando de salto .
para volver al principio de la pista actual. Gire el mando de salto
. continuadamente para seleccionar y reproducir pistas con
numeración inferior.
Repetir todas las pistas ( )
Repetir una pista ( )
Reproducción normal
65
Page 66
Funcionamiento básico (continuación)
Reproducción desordenada (“shuffle”) y
aleatoria (“random”)
Para cambiar a reproducción desordenada/aleatoria, pulse el botón
PLAY MODE repetidamente hasta que aparezca en la parte
superior derecha de la pantalla. Tendrá lugar la reproducción desordenada o aleatoria dependiendo del ajuste (página70).
Reproducción desordenada/aleatoria ( )
Reproducción programada (PGM)
Reproducción normal
o La reproducción aleatoria no parará hasta que se pulse el botón
de parada (8).
o Cuando la reproducción aleatoria está activa, el ajuste de repro-
ducción repetida no tiene ningún efecto.
Reproducción programada
La reproducción programada solo es posible con discos de CD
Audio.
Utilización de la reproducción programada
1 Pulse el botón PLAY MODE repetidamente
hasta que aparezca PGM en la parte superior
derecha de la pantalla.
TRACK 8 PGM
9 25:48
o Si se selecciona PGM durante la reproducción, la pista en
reproducción se añadirá como paso 1 del programa.
NOTA
La programación es posible incluso con la bandeja abierta. En
ese caso, se pueden programar los números de pista 1 a 99. Sin
embargo, después de que se haya cargado un CD, los números
de pista que no estén en el CD serán eliminados.
Utilización de los botones numéricos para
seleccionar una pista para su reproducción
Con la reproducción en marcha o parada, pulse los botones numéricos para seleccionar una pista por su número y comenzar la
reproducción desde dicha pista.
Para reproducir un número de pista de un solo dígito, pulse el botón
numérico correspondiente. Para reproducir un número de pista de
dos dígitos, pulse el botón +10 tantas veces como sea necesario y
luego pulse el botón numérico correspondiente al segundo dígito.
La reproducción comenzará después de introducir el número de pista.
Ejemplos de operación
Pista 7:
2 Utilice los botones numéricos para introducir
números de pistas.
En “Utilización de los botones numéricos para seleccionar una
pista para su reproducción”, encontrará instrucciones sobre
cómo introducir números de pistas.
Ejemplo de pantalla
5 P01
Número de pista Paso de programa
TRACK 8 PGM
66
Pista 23:
5 P01 4:04
Page 67
3 Continúe para introducir los números correspon-
dientes a las pistas que desee programar.
4 Pulse el botón de reproducción/pausa (y/9)
del mando a distancia o el botón de reproducción (y) de la unidad para comenzar la
reproducción programada.
o Las funciones de salto, búsqueda y reproducción repetida se
pueden utilizar durante la reproducción programada.
NOTA
Cuando “PGM” aparezca en la parte superior derecha de la pantalla, lo que ocurra al utilizar los botones numéricos para introducir
números de pistas dependerá del ajuste de PROGRAM PLAY (reproducción programada) (página70).
Comprobación del orden del programa
Pulse los botones de salto (.//) cuando la reproducción esté
parada para cambiar el paso de programa mostrado, lo que permite
comprobar el orden del programa.
Cambiar las pistas programadas
Si se pulsan los botones de salto (.//) con la reproducción
parada, el paso de programa parpadeará para mostrar que el modo
de edición de programa está activo.
Pulse el botón de parada (8) para salir del modo de edición de
programa.
Insertar pistas
1 Utilice los botones de salto (.//) cuando
la reproducción esté parada para mostrar el
paso de programa donde desee insertar una
pista.
Ejemplo de pantalla
TRACK 8 PGM
8 P02 6:31
El paso de programa parpadea
2 Utilice los botones numéricos para introducir
números de pistas.
ES
Pulse el botón de parada (8) cuando haya terminado la
comprobación.
Ejemplo de pantalla
TRACK 8 PGM
6 P03 10:41
o En este ejemplo, el número de pista 6 ha sido añadido en el
paso de programa3. Las pistas situadas en todos los pasos
de programa siguientes serán desplazadas a pasos posteriores en consecuencia.
o Continúe introduciendo números de pistas para insertar
múltiples pistas.
3 Pulse el botón de parada (8) para terminar la
edición.
67
Page 68
Funcionamiento básico (cont.) Ajustes de configuración
Borrar pistas seleccionadas
1 Utilice los botones de salto (.//) cuando
la reproducción esté parada para mostrar
el paso de programa con la pista que desee
borrar.
Ejemplo de pantalla
TRACK 8 PGM
6 P02 10:41
Paso de programa
2 Pulse el botón CLEAR para eliminar la pista del
programa.
Ejemplo de pantalla
TRACK 8 PGM
8 P02 6:31
1 Pulse el botón MENU para abrir la pantalla de
menú.
2 Gire el mando de salto (.//) para mos-
trar el apartado que desee congurar.
Paso de programa
o En este ejemplo, el número de pista 6 ha sido borrado del
paso de programa 2, trayendo hacia delante las pistas del
paso 3 y posteriores.
3 Pulse el botón de parada (8) para terminar la
edición.
NOTA
Si pulsa el botón CLEAR con la reproducción parada, se borrará la
pista del último paso añadido al programa.
Borrar el programa entero
Haga cualquiera de las siguientes acciones para borrar el programa:
o Pulsar el botón PLAY MODE para que “PGM” desaparezca de la
parte superior derecha de la pantalla.
o Expulsar el disco.
o También puede utilizar los botones arriba/abajo (k, j) del
mando a distancia.
Los apartados del menú aparecen en el orden siguiente:
CLOCK SYNC
DIMMER
AUTO POWER SAVE
APS TIME SET TING
MQA
POWER ON PLAY
SHUFFLE_RANDOM
PROGRAM PLAY
68
COAXIAL OUT
OPTICAL OUT
VERSION INFO
Page 69
3 Pulse el mando de salto (.//).
o También puede pulsar el botón ENTER del mando a
distancia.
o El valor establecido en ese momento se mostrará en la
pantalla.
4 Gire el mando de salto (.//) para cam-
biar los valores de los ajustes.
6 Cuando haya terminado de cambiar los ajus-
tes, pulse el botón MENU para mostrar otra
vez el estado.
ES
o Si no hace nada durante aproximadamente siete segundos,
la pantalla volverá a mostrar el estado.
Sincronización de reloj
MENU
CLOCK SYNC
OFF
o También puede utilizar los botones arriba/abajo (k, j) del
mando a distancia.
o Pulse el botón MENU para volver a la selección de apartados
de configuración.
5 Pulse el mando de salto (.//).
o También puede pulsar el botón ENTER del mando a
distancia.
OFF
No se utiliza sincronización de reloj.
ON
El reloj maestro de esta unidad se sincronizará al reloj de 10 MHz
introducido a través del terminal de entrada de sincronización de
reloj (CLOCK 10MHz IN).
Intensidad de iluminación de la pantalla
MENU
DIMMER
Slightly BRIGHT
BRIGHT
Permanece iluminada intensamente.
Slightly BRIGHT
Permanece iluminada tenuemente.
DARK
Permanece oscura.
AUTO OFF
Se apaga automáticamente.
o La pantalla se apaga cuando no se realizan operaciones.
NOTA
El ajuste se puede realizar directamente con el botón DIMMER del
mando a distancia.
69
Page 70
Ajustes de configuración (continuación)
Función de ahorro de energía automático
Esta unidad tiene una función de ahorro de energía automático.
o La función de ahorro de energía automático está activada (ON)
cuando la unidad sale de fábrica.
MENU
AUTO POWER SAVE
ON
OFF
La función de ahorro de energía automático está desactivada.
ON
La unidad entrará automáticamente en modo de reposo (standby)
si no se emite audio ni se realiza ninguna operación durante aproximadamente 30 minutos.
o Se puede utilizar el ajuste de tiempo de la función de ahorro
de energía automático para cambiar la cantidad de tiempo que
debe transcurrir hasta que la unidad entre en modo de reposo.
Ajuste de tiempo de la función de ahorro
de energía automático
Aquí se ajusta la cantidad de tiempo que debe transcurrir hasta que
la unidad entre en modo de reposo.
MENU
APS TIME SETTING
30 [MIN]
Se puede establecer en un rango que va desde 1 a 255 minutos en
incrementos de 1 minuto (el ajuste predeterminado es 30 minutos).
Función de reproducción al encender la
alimentación
La reproducción puede comenzar automáticamente al encender la
unidad.
MENU
POWER ON PLAY
OFF
OFF
La reproducción no comenzará automáticamente al encender la
unidad.
ON
La reproducción comenzará automáticamente al encender la
unidad.
Reproducción desordenada (“shuffle”) y
aleatoria (“random”)
Se pueden seleccionar modos de reproducción desordenada y
aleatoria.
MENU
SHUFFLE_RANDOM
SHUFFLE PLAY
SHUFFLE PLAY
En este modo, cada pista del disco se reproduce una vez.
o A menos que también se haya seleccionado la función de
repetición, la reproducción se detendrá después de que se
hayan reproducido todas las pistas del disco.
MQA
Aquí se ajusta la función de decodificación MQA.
MENU
MQA
ON
OFF
No se utilizará decodificación MQA.
ON
Solo se llevará a cabo la decodificación básica (“core”). La salida
será al doble de la frecuencia de muestreo (88,2 kHz).
RANDOM PLAY
En este modo, las pistas del disco se reproducen aleatoriamente.
o Independientemente de cuál sea el ajuste de la función de
repetición, la reproducción no parará hasta que se pulse el
botón de parada (8).
Comportamiento de la introducción de
pistas en la reproducción programada
Aquí se establece qué ocurre cuando se utilizan los botones numéricos durante la reproducción programada.
MENU
PROGRAM PLAY
PLAY LATER
PLAY LATER
El número de pista introducido se añade al final del programa.
La pista que se está reproduciendo continúa reproduciéndose.
PLAY NOW
El número de pista introducido se añade al final del programa y
comienza a reproducirse inmediatamente.
70
Page 71
Solución de problemas
Salida digital coaxial
Aquí se ajusta la salida por el terminal de salida de audio digital
COAXIAL.
MENU
COAXIAL OUT
ON
OFF
No se emitirá ninguna señal de audio por el terminal de salida de
audio digital COAXIAL.
ON
Se emitirán señales de audio por el terminal de salida de audio
digital COAXIAL.
Salida digital óptica
Aquí se ajusta la salida por el terminal de salida de audio digital
OPTICAL.
MENU
OPTICAL OUT
ON
OFF
No se emitirá ninguna señal de audio por el terminal de salida de
audio digital OPTICAL.
ON
Se emitirán señales de audio por el terminal de salida de audio
digital OPTICAL.
Pantalla de información
Muestra la versión del firmware utilizado por la unidad.
Si tiene un problema con este producto, por favor dedique un
momento a revisar la información que le proporcionamos a continuación antes de solicitar servicio técnico. Si aún así la unidad no
funciona correctamente, póngase en contacto con el establecimiento donde adquirió la unidad.
General
La unidad no se enciende.
e Compruebe que el enchufe del cable de corriente está inser-
tado completamente en la toma de electricidad. Si la toma
de electricidad a su vez tiene un interruptor, confirme que el
interruptor está en la posición de encendido.
e Conecte un dispositivo eléctrico diferente en la toma de elec-
tricidad para confirmar que suministra corriente.
e Si la función de ahorro de energía automático ha hecho que
la unidad entre en reposo, pulse el botón STANDBY/ON del
mando a distancia para volver a encender la unidad.
El modo de reposo (standby) se inicia automáticamente.
e La función de ahorro de energía automático está funcio-
nando para poner la unidad en reposo. Ponga el interruptor
STANDBY/ON en STANDBY (reposo) y a continuación vuelva a
ponerlo en ON (encendido).
Cambie el ajuste de la función de ahorro de energía automático si es necesario (página70).
El mando a distancia no funciona.
e Encienda de la unidad principal (página64).
e Si las pilas están gastadas, cambie ambas por otras nuevas
(página56).
e El mando a distancia no funcionará si hay obstáculos entre el
mando y la unidad principal. Apunte con el mando a distancia
hacia el panel frontal de la unidad desde una distancia inferior
a 5m (16pies) (página56).
ES
MENU
VERSION INFO
SYSTEM
SYSTEM
Versión de firmware del microordenador.
USB
Versión de firmware de USB.
FPGA
Versión de firmware de FPGA.
CD DRIVE
Versión de firmware de la unidad de CD.
Una televisión u otro dispositivo no funcionan
correctamente.
e La utilización del mando a distancia de esta unidad podría
hacer que algunas televisiones u otros dispositivos con funciones de control remoto inalámbrico funcionen incorrectamente.
Hay un zumbido.
e Si algún cable de conexión está cerca de un cable de
corriente, de un fluorescente o de otra causa similar de interferencias, aumente la distancia entre ellos todo lo que sea
posible.
No sale sonido.
e Si hay un amplificador estéreo conectado a esta unidad,
ajuste su volumen.
e Reconfirme las conexiones con los demás componentes del
equipo.
Continúa en la página siguiente e
71
Page 72
Solución de problemas (continuación)
Transporte de CD
No es posible la reproducción.
e Si el disco está boca abajo, vuelva a cargarlo con la cara de la
etiqueta hacia arriba.
e Si el disco está sucio, límpielo.
e Si hay un disco vacío cargado, sustitúyalo por un disco que
tenga grabaciones.
e Dependiendo de la calidad y las condiciones de grabación del
disco, es posible que algunos discos CD-R/CD-RW no puedan
reproducirse.
e Esta unidad no puede reproducir discos CD-R/CD-RW no
finalizados.
El sonido salta.
e La vibraciones hacen que el sonido salte. Instale esta unidad
en un lugar estable.
e Si el disco está sucio, límpielo.
e No utilice discos que estén rayados o agrietados.
Sincronización de reloj
El indicador CLOCK no deja de parpadear.
e Ajuste el modo de sincronización de reloj en “OFF” cuando no
se utilice.
e Podría estar entrando una señal de reloj con la que la uni-
dad no puede sincronizarse. Verifique las conexiones de los
terminales de sincronización de reloj y los ajustes de los dis-
positivos conectados.
Restaurar los ajustes predeterminados
de fábrica
1 Mientras mantiene pulsado el botón MENU,
ponga el interruptor STANDBY/ON en “ON”.
2 Suelte el botón MENU cuando aparezca el
menú FACTORY RESET.
MENU
FACTORY RESET
ARE YOU SURE?
3 Pulse el mando de salto (.//).
PLEASE WAIT!
Puesto que esta unidad utiliza un microcontrolador, ruidos externos
u otras interferencias pueden causar anomalías de funcionamiento
en la unidad. Si esto ocurre, desenchufe el cable de corriente, espere
un rato, y a continuación encienda la unidad otra vez y vuelva a
empezar con las operaciones.
Nota sobre la condensación
Si traslada esta unidad de un entorno frío al aire libre a un entorno
cálido en un interior, o si se acaba de encender la calefacción en
la habitación donde esté situada, por ejemplo, puede producirse
condensación en alguna de las piezas funcionales o en las lentes,
dando como resultado un funcionamiento incorrecto. Si esto
ocurre, deje el producto encendido y espere una o dos horas. Así
debería restablecerse la reproducción con normalidad.
Una vez terminada la restauración, aparecerá la pantalla
habitual.
Ejemplo de pantalla
NO DISC
ATENCIÓN
o No ponga la unidad en reposo (standby) hasta que aparezca
la pantalla habitual.
o Esta operación restaurará todos los ajustes a sus valores
predeterminados.
o Los ajustes predeterminados de fábrica son los valores de ajustes
que se muestran en las imágenes de pantallas utilizadas en las
explicaciones de este manual.
72
Page 73
Especificaciones
Tipos de discos reproducibles
CD Audio (incluidos CD-R y CD-RW)
o Los CD de 8 cm no son compatibles.
Entrada de sincronización de reloj
Terminal ....................................................... BNC
Frecuencia de muestreo de entrada ......................... 10MHz
Impedancia de entrada ........................................ 50Ω
Nivel de entrada ........onda rectangular: equivalente a niveles TTL;
onda senoidal: de 0,5 a 1,0Vrms
Salidas de audio digital
Digital COAXIAL .................................................. 1
Nivel de salida .......................................... 0,5Vpp
Impedancia de salida .......................................75Ω
Digital OPTICAL .................................................... 1
TOS (JEITA RC5720C)
Control externo
Entrada de disparador (12V TRIGGER IN) ............................ 1
(minijack mono de 3,5 mm)
Nivel de entrada ...................................... 12V, 1mA
Salida de disparador (12V TRIGGER OUT) ........................... 1
(minijack mono de 3,5 mm)
Nivel de salida .............................................. 12V
Suministro de corriente máximo ......................... 100mA
General
Alimentación
Modelo para Europa ..................... CA 220–240 V, 50/60 Hz
Modelo para EE. UU./Canadá .................... CA 120 V, 60 Hz
Consumo de energía ......................................... 40W
Corriente en reposo ..................... 0,4W (en modo “standby”)
Dimensiones externas (ancho × alto × profundo, salientes incluidos)
444 × 111 × 333 mm (17 1/2 × 4 3/8 × 13 1/8 pulgadas)
Peso .......................................... 10,1kg (22 3/8libras)
Margen de temperatura de funcionamiento ...... de +5 °C a +35 °C
Margen de humedad de funcionamiento ............ de 5 % a 85 %
(sin condensación)
Margen de temperatura de almacenamiento ... de −20 °C a +55 °C
Accesorios incluidos
Cable de corriente × 1
Mando a distancia (RC-1338) × 1
Pilas para el mando a distancia (AAA) × 2
Almohadillas para las patas × 3
Manual del usuario (este documento, incluida la garantía) × 1
o Los usuarios que vivan en EE. UU. y Canadá encontrarán infor-
mación sobre la garantía en las páginas 74–75 y en la
contraportada (documento de garantía). Los usuarios que vivan
en Europa y otras áreas deben consultar la página75.
o Las especificaciones y el diseño están sujetos a cambios sin pre-
vio aviso.
o El peso y las dimensiones son aproximados.
o Las ilustraciones de este manual pueden diferir ligeramente de
los modelos de producción.
ES
73
Page 74
WARRANTY/GARANTIE/GARANTÍA
Warranty provisions (United States and
Canada only)
Length of Warranty
The parts and labor warranty will be effective for one (1) year from
the date of the original purchase for products not used for commercial purposes. For products used commercially, the warranty
is ninety (90) days for magnetic heads and optical pickups, one (1)
year for all other parts and ninety (90) days for labor.
Who Is Covered Under This Warranty
This warranty is valid only in the United States or Canada, dependent upon the country in which original purchase was made, and
enforceable only by the original purchaser within the country in
which the purchase was made.
This warranty is not valid if the product was purchased through an
unauthorized dealer.
What Is Not Covered Under This Warranty
o Damage to or deterioration of the external cabinet.
o Damage resulting from accident, misuse, abuse, or neglect.
o Damage resulting from failure to follow instructions contained
in the products owners’ manual or otherwise provided with the
product.
o Damage occurring during shipment of the product (Claims must
be presented to the carrier).
o Damage resulting from the repair or attempted repair by anyone
other than TEAC or an authorized TEAC service station.
o Damage resulting from modification or attempted modification
of product not authorized by TEAC.
o Damage resulting from causes other than product defects,
including lack of technical skills, competence, or experience of
the user.
o Damage to any unit that has been altered or which the serial
number has been defaced, modified or removed.
What TEAC Will Pay For
TEAC will pay all labor and material expenses for items covered by
the warranty. Payment of shipping charges is covered in the next
section.
How To Obtain Warranty Service
Your unit must be serviced by an authorized TEAC service station
within the country in which the product was purchased. If you are
unable to locate an authorized service station in your area, please
contact TEAC at the applicable address shown at the end of this
warranty statement. PLEASE DO NOT RETURN YOUR UNIT TO TEAC
WITHOUT OUR PRIOR AUTHORIZATION. You must pay shipping
charges if it is necessary to ship the product for service. However, if
the necessary repairs are covered by warranty, we will pay the return
shipping charges to any destination within the country in which the
product was purchased. Whenever warranty service is required, you
must present the original dated sales receipt, or other proof indicating the purchase place and date, as proof of warranty coverage.
LIMITATION OF IMPLIED WARRANTIES
ALL IMPLIED WARRANTIES, INCLUDING WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, ARE
LIMITED IN DURATION TO THE LENGTH OF THIS WARRANTY.
EXCLUSION OF DAMAGES
TEAC’S LIABILITY FOR ANY DEFECTIVE PRODUCT IS LIMITED TO
REPAIR OR REPLACEMENT OF THE PRODUCT, AT TEAC’S OPTION.
TEAC SHALL NOT BE LIABLE FOR DAMAGE BASED UPON
INCONVENIENCE, LOSS OF USE OF THE PRODUCT, INTERRUPTED
OPERATION, COMMERCIAL LOSS OR LOST PROFITS, OR ANY OTHER
DAMAGES, WHETHER INCIDENTAL, CONSEQUENTIAL, PUNITIVE OR
OTHERWISE.
SOME STATES OR PROVINCES DO NOT ALLOW LIMITATIONS ON
HOW LONG AN IMPLIED WARRANTY LASTS AND/OR DO NOT
ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR
CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATIONS AND
EXCLUSIONS MAY NOT APPLY TO YOU.
THIS WARRANTY GIVES YOU SPECIFIC RIGHTS, AND MAY VARY FROM
SOME OF THE RIGHTS PROVIDED BY LAW. THESE RIGHTS MAY VARY
FROM STATE TO STATE OR PROVINCE TO PROVINCE.
Conditions de garantie (États-Unis et
Canada uniquement)
Durée de la garantie
La garantie pièces et main d’oeuvre sera valable un (1) an à compter
de la date d’achat initial des produits non utilisés dans un but commercial. Pour les produits à utilisation commerciale, la garantie des
têtes magnétiques et capteurs optiques est de quatre-vingt dix (90)
jours, elle est d’un (1) an pour les autres pièces et quatre-vingt dix
(90) jours pour la main d’oeuvre.
Bénéficiaire de la garantie
Cette garantie n’est valable qu’aux États-Unis et au Canada, selon le pays
d’achat initial, et ne s’applique qu’à l’acquéreur initial dans le pays d’achat.
Cette garantie n’est pas valable si le produit a été acheté auprès d’un
revendeur non autorisé.
Ce qui n’est pas couvert par cette garantie
o Les dommages ou détériorations du boîtier externe.
o Les dommages résultant d’un accident, d’une mauvaise utilisa-
tion, d’un abus ou d’une négligence.
o Les dommages résultant du non-respect des instructions conte-
nues dans le mode d’emploi du produit ou fournies avec le produit.
o Les dommages survenus durant le transport du produit (les
réclamations doivent être adressées au transporteur).
o Les dommages résultant d’une réparation ou tentative de
réparation effectuée par toute personne extérieure au service
après-vente TEAC ou agréé par TEAC.
o Les dommages résultant d’une modification ou tentative de
modification de produit non autorisée par TEAC.
74
Page 75
o Les dommages résultant de causes autres que des défauts de
produit, y compris le manque d’aptitude technique, de compétence ou d’expérience de l’utilisateur.
o Les dommages de toute unité ayant été modifiée ou dont le
numéro de série a été effacé, modifié ou retiré.
Frais pris en charge par TEAC
TEAC prendra en charge tous les frais de pièces et main d’oeuvre
pour les articles couverts par la garantie. Les frais d’expédition sont
évoqués dans la section suivante.
Comment obtenir une intervention sous garantie
Votre unité doit être réparée par un service après-vente agréé par
TEAC dans le pays d’achat du produit. Si vous ne trouvez pas de service après-vente agréé dans votre région, veuillez contacter TEAC à
l’adresse appropriée donnée à la fin de cette garantie. VEUILLEZ NE
PAS RENVOYER VOTRE UNITÉ CHEZ TEAC SANS NOTRE AUTORISATION
PRÉALABLE. Si le produit doit être renvoyé pour réparation, les frais
d’expédition sont à votre charge. Toutefois, si les réparations nécessaires
sont couvertes par la garantie, nous prendrons à notre charge les frais de
retour vers toute destination dans le pays d’achat du produit. Lorsqu’une
réparation sous garantie est requise, vous devez présenter comme
preuve de couverture par la garantie la facture d’achat originale datée
ou une autre preuve d’achat mentionnant le lieu et la date d’achat.
LIMITATION DES GARANTIES IMPLICITES
TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES
DE QUALITÉ MARCHANDE ET D’ADÉQUATION À UN USAGE
PARTICULIER, SONT LIMITÉES À LA DURÉE DE CETTE GARANTIE.
Europe/Europa
This product is subject to the legal warranty regulations of the country of purchase. In case of a defect or a problem, please contact the
dealer where you bought the product.
Ce produit est sujet aux réglementations concernant la garantie
légale dans le pays d’achat. En cas de défaut ou de problème, veuillez contacter le revendeur chez qui vous avez acheté le produit.
Las condiciones de garantía de este aparato están sujetas a las
disposiciones legales sobre garantía del país en el que ha sido
adquirido. En caso de garantía, debe dirigirse al establecimiento
donde adquirió el aparato.
In countries/regions other than the USA,
Canada and Europe
This warranty gives you specific legal rights, and you may also have
other rights that vary by country, state or province.
If you have a warranty claim or request, please contact the dealer
where you bought the product.
该保证书赋予了顾客特定的合法权利，并且因国家，州或省等地
域的不同，顾客可能拥有其他权利。如需申请或要求保修，请与
购买本产品的销售店进行联系。
EXCLUSION DE DOMMAGES
LA RESPONSABILITÉ DE TEAC VIS-À-VIS DE TOUT PRODUIT
DÉFECTUEUX EST LIMITÉE À LA RÉPARATION OU AU REMPLACEMENT
DU PRODUIT, AU GRÉ DE TEAC. TEAC NE POURRA ÊTRE TENU POUR
RESPONSABLE DE QUELCONQUES DOMMAGES SE RAPPORTANT
AU DÉRANGEMENT, À LA PERTE D’USAGE DU PRODUIT, À
L’INTERRUPTION DE L’UTILISATION, AUX PERTES COMMERCIALES OU
DE PROFITS, NI D’AUCUN AUTRE DOMMAGE, QU’IL SOIT ACCESSOIRE,
INDIRECT, PUNITIF OU AUTRE.
CERTAINS ÉTATS OU PROVINCES N’AUTORISENT PAS DE LIMITATIONS
DE DURÉE D’UNE GARANTIE IMPLICITE ET/OU N’AUTORISENT PAS
L’EXCLUSION OU LA LIMITATION DES DOMMAGES ACCESSOIRES
OU INDIRECTS, AUQUEL CAS LES LIMITATIONS ET EXCLUSIONS
CI-DESSUS PEUVENT NE PAS VOUS ÊTRE APPLICABLES.
CETTE GARANTIE VOUS DONNE DES DROITS SPÉCIFIQUES QUI
PEUVENT ÊTRE DIFFÉRENTS DE CERTAINS DROITS OCTROYÉS PAR LA
LOI. CES DROITS PEUVENT VARIER D’UN ÉTAT À L’AUTRE OU D’UNE
PROVINCE À L’AUTRE.
75
Page 76
WARRANTY/GARANTIE (United States and Canada only/États-Unis et Canada uniquement)
Model/Modèle: VRDS-701T
Serial No./N° de série
Date of purchase/Date de l’achat
Owner’s name/Nom du propriétaire
Owner’s address/Adresse du propriétaire
Dealer’s name/Nom du revendeur
Dealer’s address/Adresse du revendeur
Z
TEAC CORPORATION
This product has a serial number located on the rear panel. Please write it here and retain
this for your records.
Model name: VRDS-701T Serial number:
1-47 Ochiai, Tama-shi, Tokyo 206-8530, Japan
https://teac.jp/int/
0323.MA-3637A
Loading...
