Teac VRDS-701 User guide

Z

D01411921A

ENGLISH

VRDS-701

CD Player

OWNER’S MANUAL

MODE D’EMPLOI

MANUAL DEL USUARIO

FRANÇAIS

ESPAÑOL

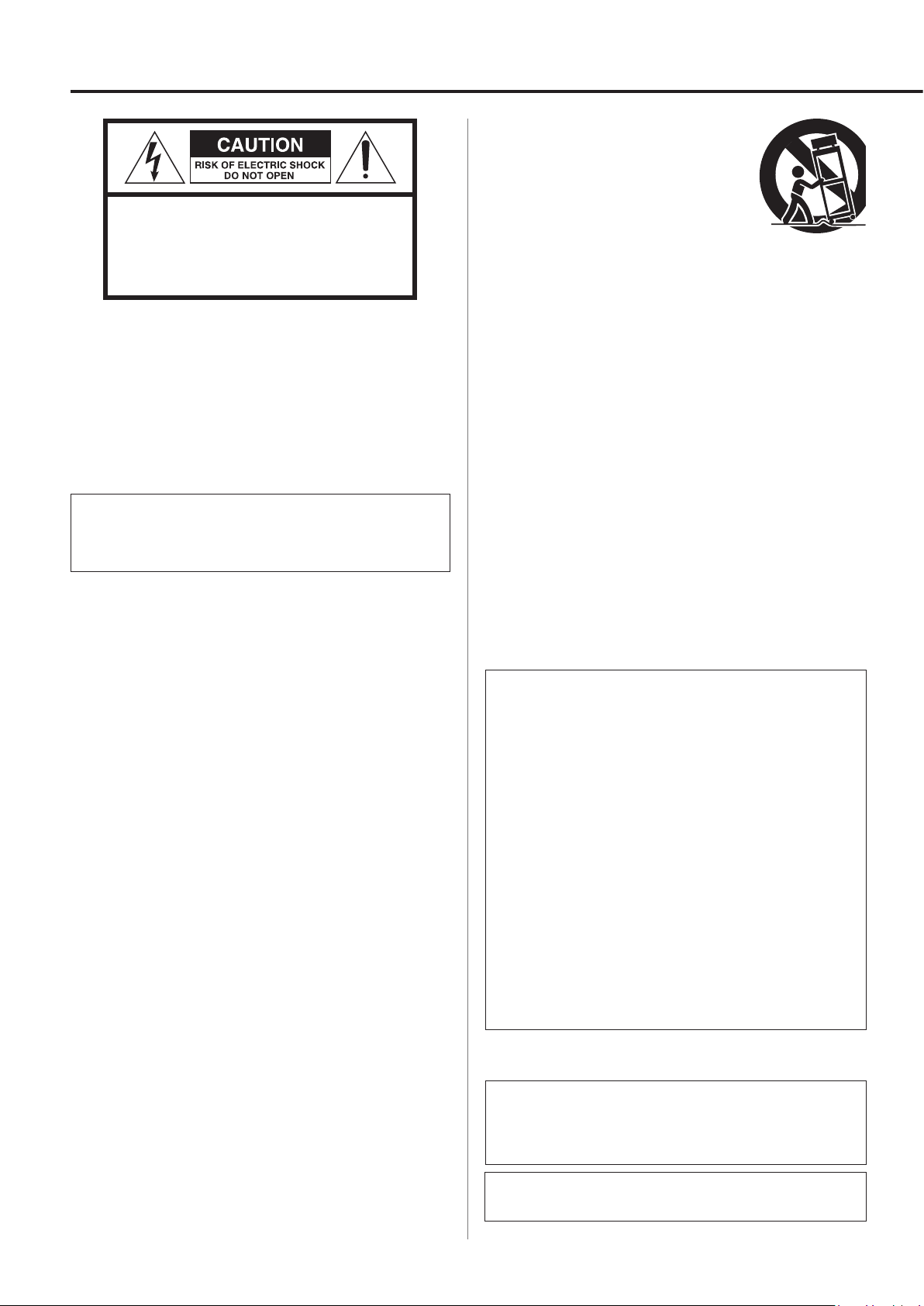

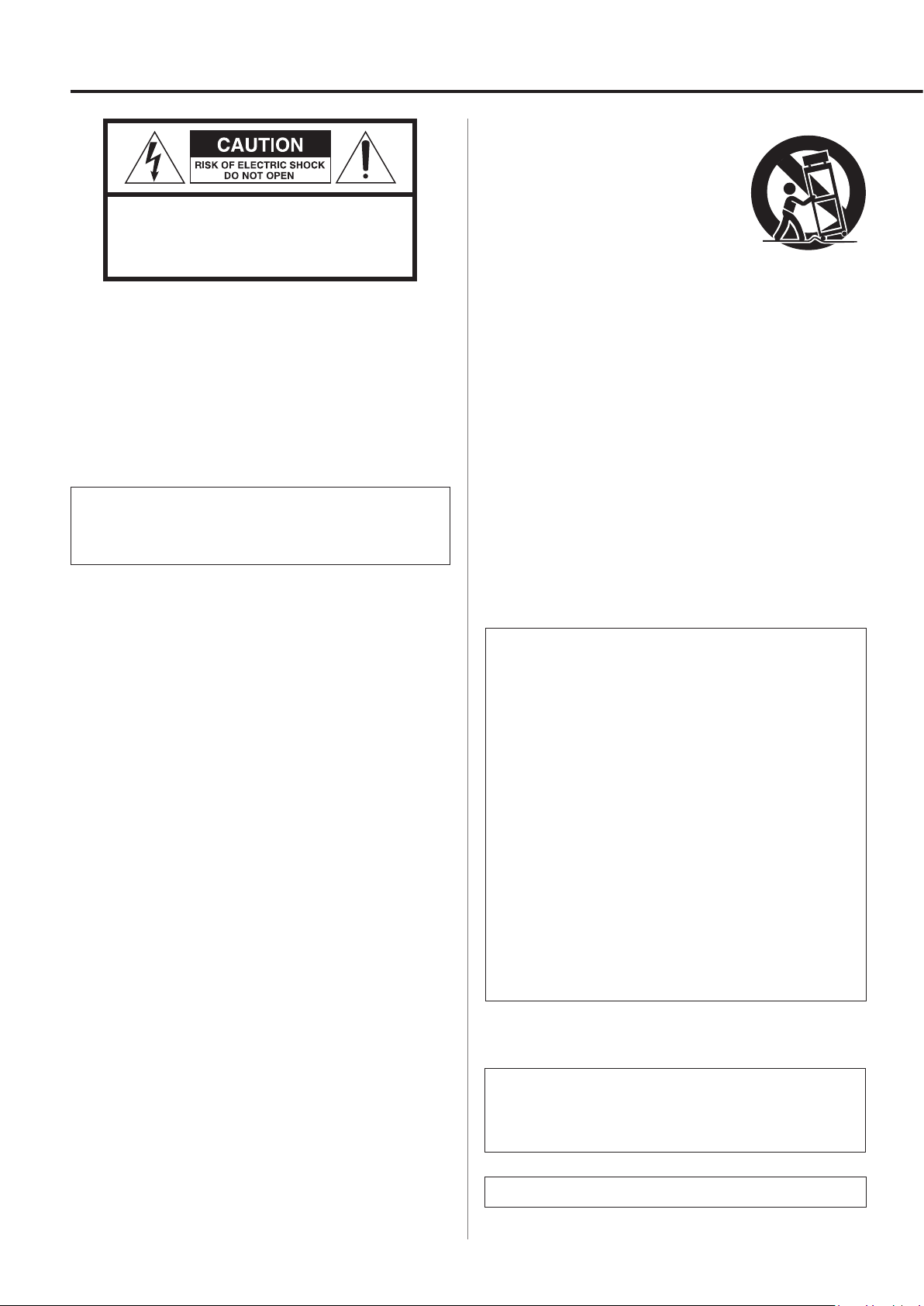

IMPORTANT SAFETY INSTRUCTIONS

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK,
DO NOT REMOVE COVER (OR BACK). NO USER­SERVICEABLE PARTS INSIDE. REFER SERVICING TO
QUALIFIED SERVICE PERSONNEL.

The lightning flash with arrowhead symbol, within an

<

B

WARNING: TO PREVENT FIRE OR SHOCK HAZARD,
DO NOT EXPOSE THIS APPLIANCE TO RAIN OR
MOISTURE.

equilateral triangle, is intended to alert the user to the
presence of uninsulated “dangerous voltage” within the
product’s enclosure that may be of sufficient magni­tude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is
intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in
the literature accompanying the appliance.

11) Only use attachments/accessories specified by the manufacturer.

12) Use only with the cart, stand, tripod,
bracket, or table specified by the manufac­turer, or sold with the apparatus. When a
cart is used, use caution when moving the
cart/apparatus combination to avoid injury
from tip-over.

13) Unplug this apparatus during lightning storms or when unused
for long periods of time.

14) Refer all servicing to qualified service personnel. Servicing is
required when the apparatus has been damaged in any way,
such as power-supply cord or plug is damaged, liquid has been
spilled or objects have fallen into the apparatus, the apparatus
has been exposed to rain or moisture, does not operate nor­mally, or has been dropped.

o The apparatus draws nominal non-operating power from the

AC outlet with its POWER or STANDBY/ON switch not in the ON
position.

o The mains plug is used as the disconnect device; the disconnect

device shall remain readily operable.

o Caution should be taken when using earphones or headphones

with the product because excessive sound pressure (volume)
from earphones or headphones can cause hearing loss.

CAUTION

o DO NOT REMOVE THE EXTERNAL CASES OR CABINETS TO EXPOSE

THE ELECTRONICS. NO USER SERVICEABLE PARTS ARE INSIDE.

o IF YOU ARE EXPERIENCING PROBLEMS WITH THIS PRODUCT,

CONTACT THE STORE WHERE YOU PURCHASED THE UNIT FOR
A SERVICE REFERRAL. DO NOT USE THE PRODUCT UNTIL IT HAS
BEEN REPAIRED.

o USE OF CONTROLS OR ADJUSTMENTS OR PERFORMANCE OF

PROCEDURES OTHER THAN THOSE SPECIFIED HEREIN MAY RESULT
IN HAZARDOUS RADIATION EXPOSURE.

1) Read these instructions.

2) Keep these instructions.

3) Heed all warnings.

4) Follow all instructions.

5) Do not use this apparatus near water.

6) Clean only with dry cloth.

7) Do not block any ventilation openings. Install in accordance
with the manufacturer’s instructions.

8) Do not install near any heat sources such as radiators, heat
registers, stoves, or other apparatus (including amplifiers) that
produce heat.

9) Do not defeat the safety purpose of the polarized or grounding­type plug. A polarized plug has two blades with one wider than
the other. A grounding type plug has two blades and a third
grounding prong. The wide blade or the third prong are pro­vided for your safety. If the provided plug does not fit into your
outlet, consult an electrician for replacement of the obsolete
outlet.

10) Protect the power cord from being walked on or pinched par­ticularly at plugs, convenience receptacles, and the point where
they exit from the apparatus.

CAUTION

o Do not expose this apparatus to drips or splashes.
o Do not place any objects filled with liquids, such as vases, on

the apparatus.

o The handle-like parts on the left and right sides of the front

panel are decorative. Do not put your fingers through them
or use them to carry the unit.

o Do not install this apparatus in a confined space such as a

book case or similar unit.

o The apparatus should be located close enough to the AC

outlet so that you can easily reach the power cord plug at any
time.

o If the product uses batteries (including a battery pack or

installed batteries), they should not be exposed to sunshine,
fire or excessive heat.

o CAUTION for products that use replaceable lithium batter-

ies: there is danger of explosion if a battery is replaced with
an incorrect type of battery. Replace only with the same or
equivalent type.

WARNING

Products with Class ! construction are equipped with a power
supply cord that has a grounding plug. The cord of such a prod­uct must be plugged into an AC outlet that has a protective
grounding connection.

IN USA/CANADA, USE ONLY ON 120V SUPPLY.

2

V

Precautions concerning batteries

Misuse of batteries could cause them to rupture or leak leading to
fire, injury or the staining of nearby things. Please read and observe
the following precautions carefully.

o Be sure to insert the batteries with correct positive (¥) and

negative (^) orientations.

o Use batteries of the same type. Never use different types of bat-

teries together.

o If the remote control is not used for a long time (more than a

month), remove the batteries to prevent them from leaking.

o If the batteries leak, wipe away the leakage inside the battery

compartment and replace the batteries with new ones.

o Do not use batteries of types other than those specified. Do not

mix new batteries with old ones or use different types of batter­ies together.

o Do not heat or disassemble batteries. Never throw batteries into

fire or water.

o Do not carry or store batteries with other metallic objects. The

batteries could short circuit, leak or explode.

o Never recharge a battery unless it is confirmed to be a recharge-

able type.

o Do not expose batteries to extremely low air pressure as it could

result in an explosion or leakage of flammable liquids or gases.

Laser information

This laser product is a consumer laser product according to
EN50689:2021 and complies with all consumer laser product
requirements except child appealing products.
This product contains a laser system and is classified as a CLASS 1
LASER PRODUCT according to IEC60825-1:2014. This class does not
require special attention in normal use. Do not take apart to prevent
being exposed to the laser beam.

Laser:

Type: EP-C101
Manufacturer: EVER BRIGHT ELECTRIC SCIENCE &

TECHNOLOGY(BEIHAI)LTD.
Laser output: 0.7mW on the objective lens
Wavelength: 790 ±25nm

Model for USA

This product has been designed and manufactured according to
FDA regulations “title 21, CFR, chapter 1, subchapter J, based on the
Radiation Control for Health and Safety Act of 1968”, and is classi­fied as class ! laser product. There is not hazardous invisible laser
radiation during operation because invisible laser radiation emit­ted inside of this product is completely confined in the protective
housings.

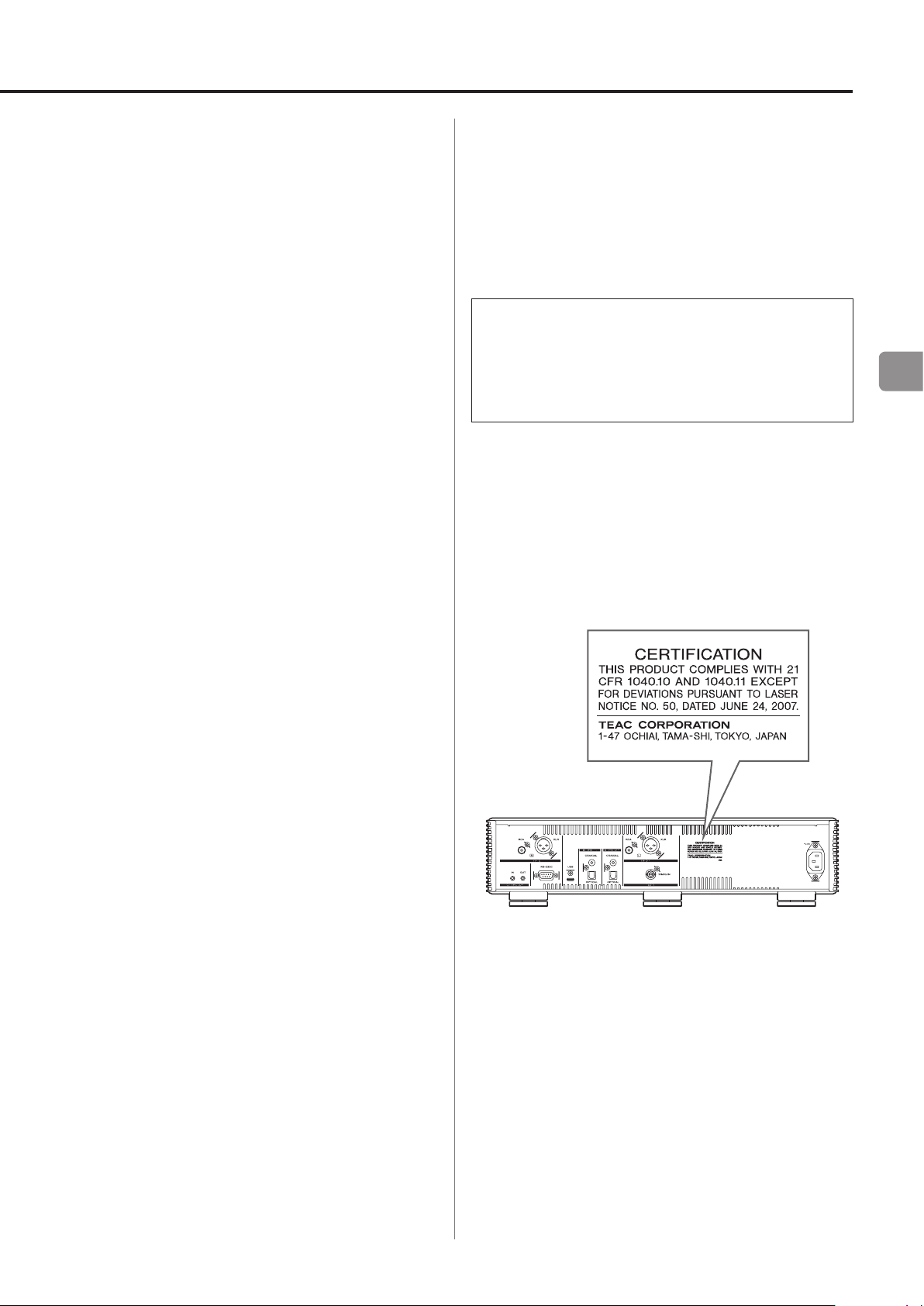

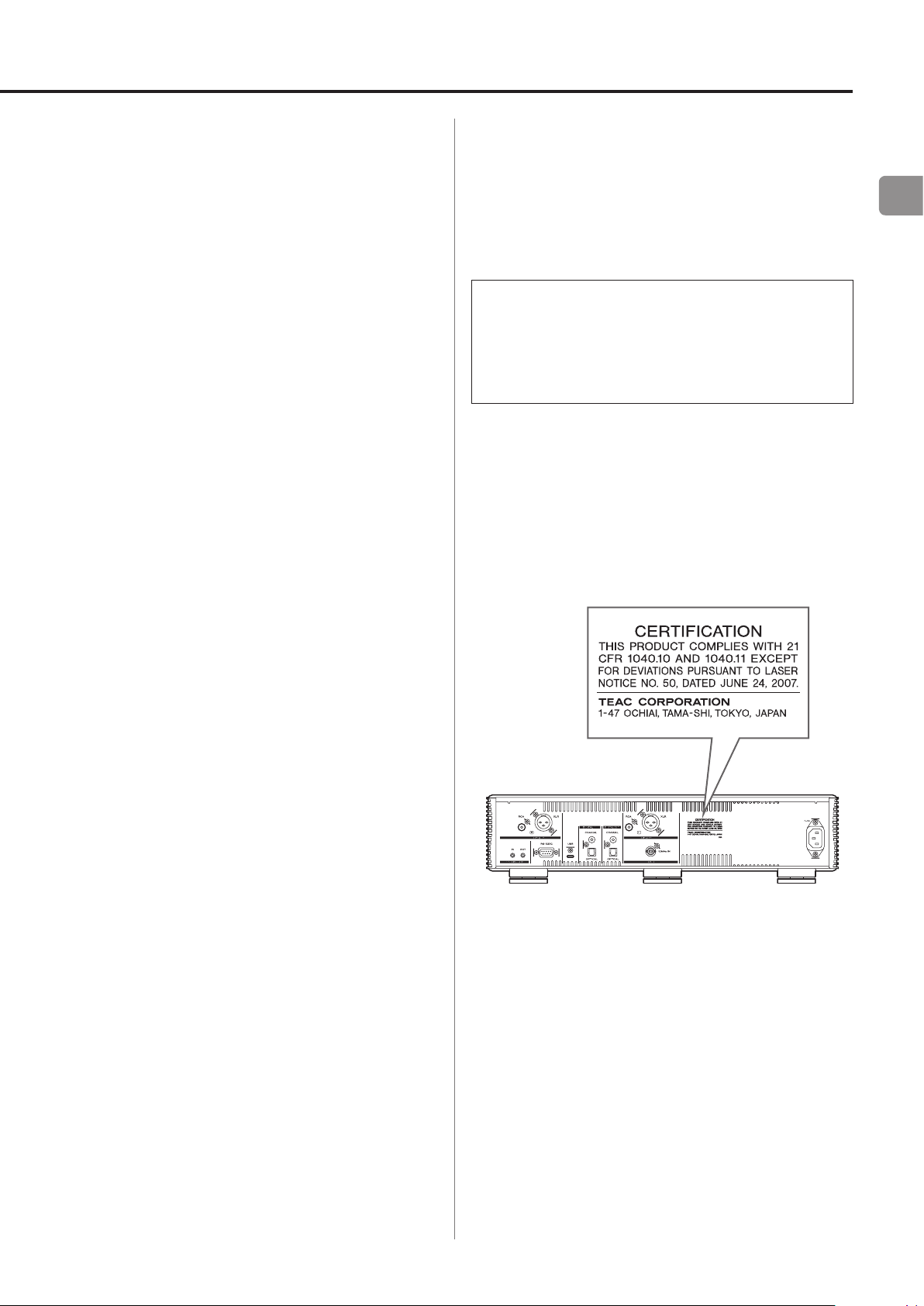

The label required in this regulation is as follows:

EN

3

IMPORTANT SAFETY INSTRUCTIONS (continued)

Pb

Cd

Model for USA

For European Customers

Supplier’s Declaration of Conformity

Model number: VRDS-701
Trade name: TEAC
Responsible party: 11 Trading Company, LLC
Address: 3502 Woodview Trace #200 Indianapolis, IN 46268 U.S.A.
URL: https://11tradingcompany.com/contact-us/
This device complies with Part.15 of FCC Rules. Operation is sub­ject to the following two conditions: (1) this device may not cause
harmful interference, and (2) this device must accept any interfer­ence received, including interference that may cause undesired
operation.

Information

This equipment has been tested and found to comply with the
limits for a Class B digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equip­ment generates, uses, and can radiate radio frequency energy and,
if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a particu­lar installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to
correct the interference by one or more of the following measures:

• Reorient or relocate the equipment and/or the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different

from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

CAUTION

Changes or modifications not expressly approved by the party
responsible for compliance could void the user’s authority to
operate the equipment.

Disposal of electrical and electronic equipment and
batteries and/or accumulators

a) All electrical/electronic equipment and waste batteries/

accumulators should be disposed of separately from the
municipal waste stream via collection facilities designated by
the government or local authorities.

b) By disposing of electrical/electronic equipment and waste

batteries/accumulators correctly, you will help save valuable
resources and prevent any potential negative effects on
human health and the environment.

c) Improper disposal of waste electrical/electronic equipment

and batteries/accumulators can have serious effects on the
environment and human health because of the presence of
hazardous substances in the equipment.

d) The Waste Electrical and Electronic Equipment (WEEE)

symbols, which show wheeled bins that have been
crossed out, indicate that electrical/electronic equip­ment and batteries/accumulators must be collected
and disposed of separately from household waste.
If a battery or accumulator contains more than the
specified values of lead (Pb), mercury (Hg), and/or
cadmium (Cd) as defined in the Battery Directive
(2006/66/EC, 2013/56/EU), then the chemical symbols
for those elements will be indicated beneath the WEEE symbol.

e) Return and collection systems are available to end users. For

more detailed information about the disposal of old electri­cal/electronic equipment and waste batteries/accumulators,
please contact your city office, waste disposal service or the
shop where you purchased the equipment.

, Hg,

Model for Canada

Innovation, Science and Economic Development Canada’s
Compliance Statement:
This Class B digital apparatus complies with Canadian ICES-003.

Model for Europe

This product complies with the European
Directives request, and the other Commission
Regulations.

Model for UK

This product complies with the applicable UK
regulations.

4

MQA and the Sound Wave Device are registered trademarks of MQA
Limited © 2016

“DSD” is a registered trademark.

Microsoft and Windows are either registered trademarks or trade­marks of Microsoft Corporation in the United States and/or other
countries.

Apple, Mac, OS X and macOS are trademarks of Apple Inc., regis­tered in the U.S. and other countries.

Bulk Pet is a registered trademark of INTERFACE CO., LTD.

Other company names, product names and logos in this document
are the trademarks or registered trademarks of their respective
owners.

Contents Floating mounting of the CD

Read this manual carefully to get the best performance from this
unit.
After reading it, keep it in a safe place for future reference.

IMPORTANT SAFETY INSTRUCTIONS ...............................2

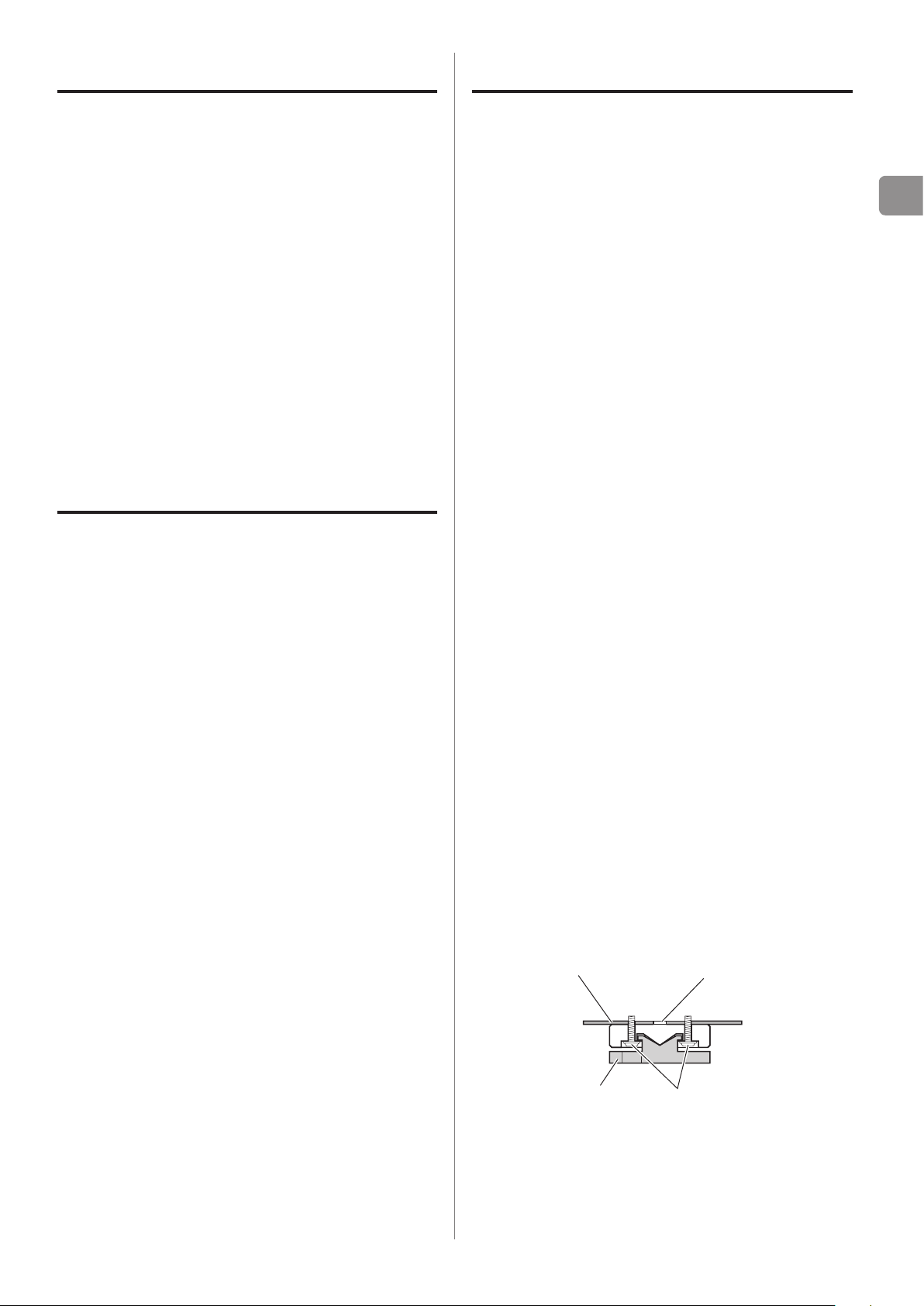

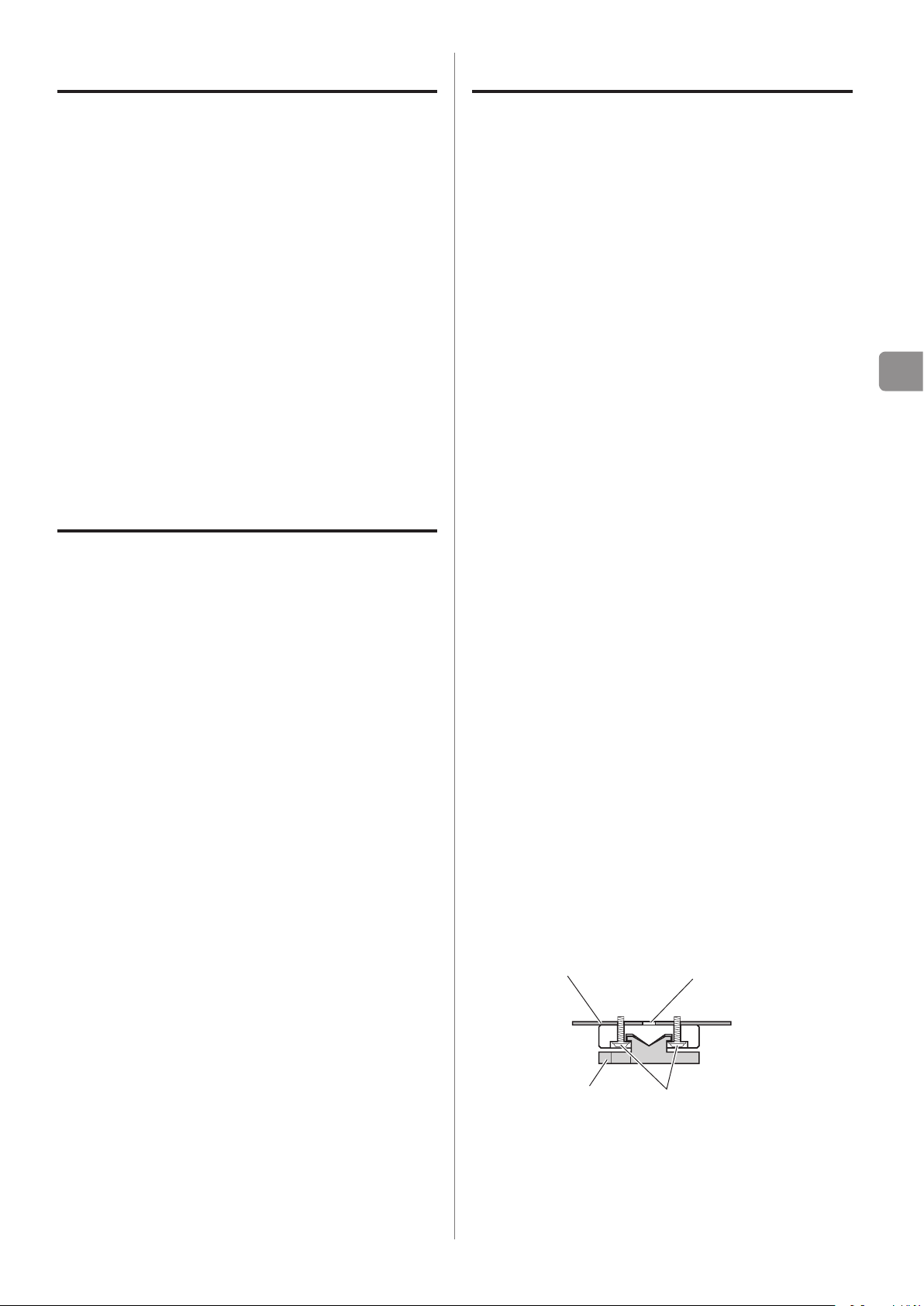

Floating mounting of the CD mechanism ..........................5

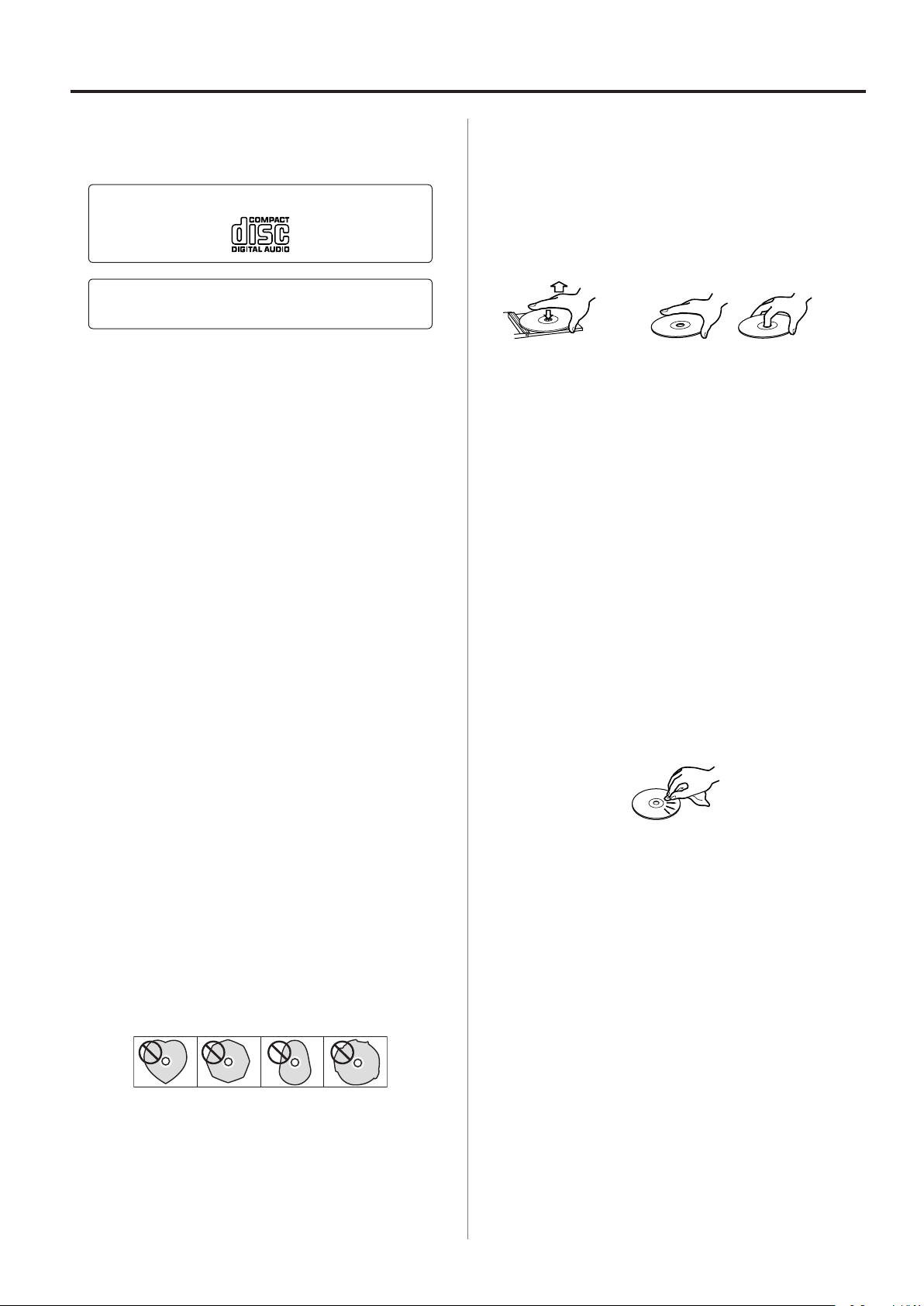

Discs ..............................................................6

Included accessories ...............................................7

Using the TEAC International Site ..................................7

Before use .........................................................7

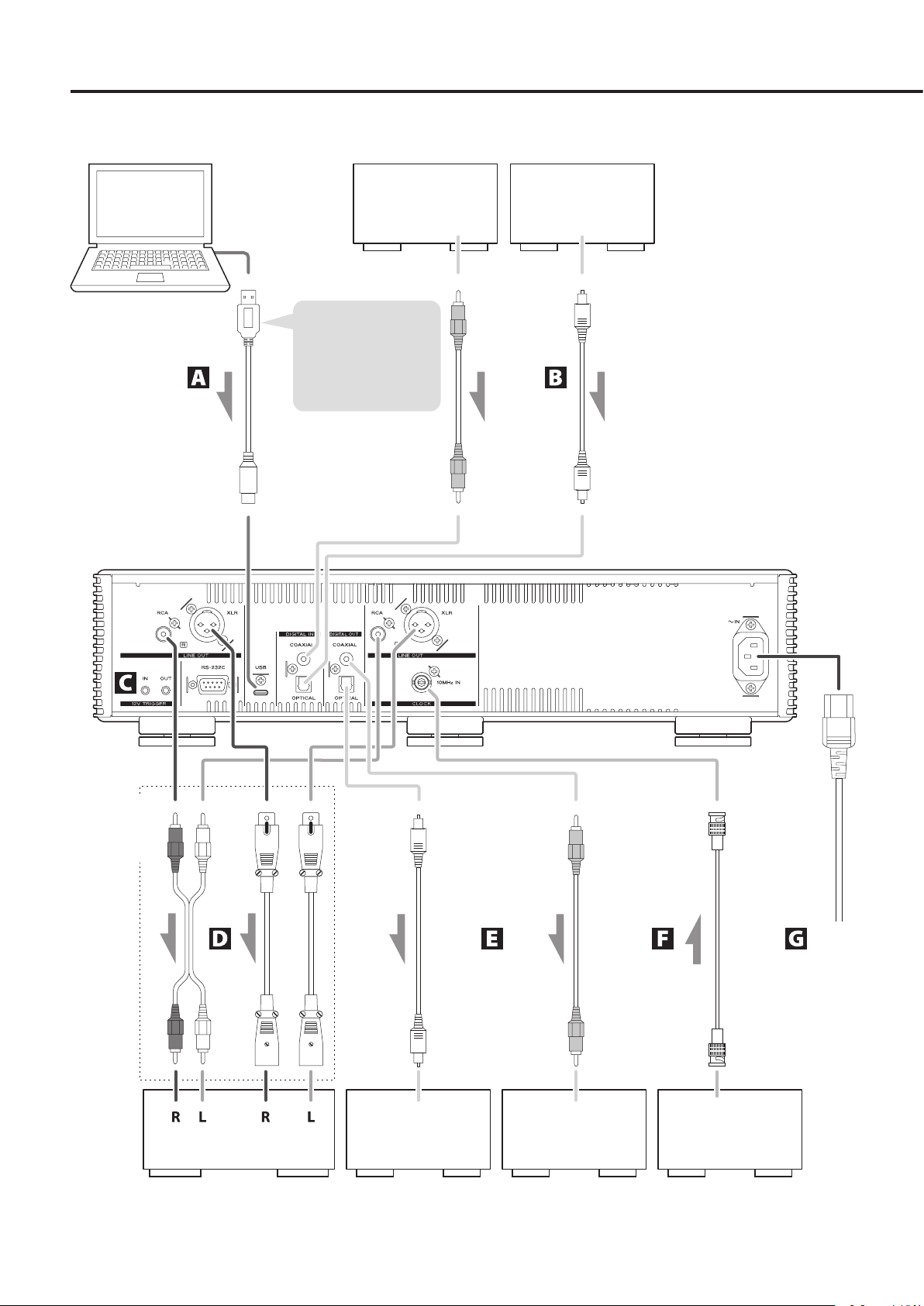

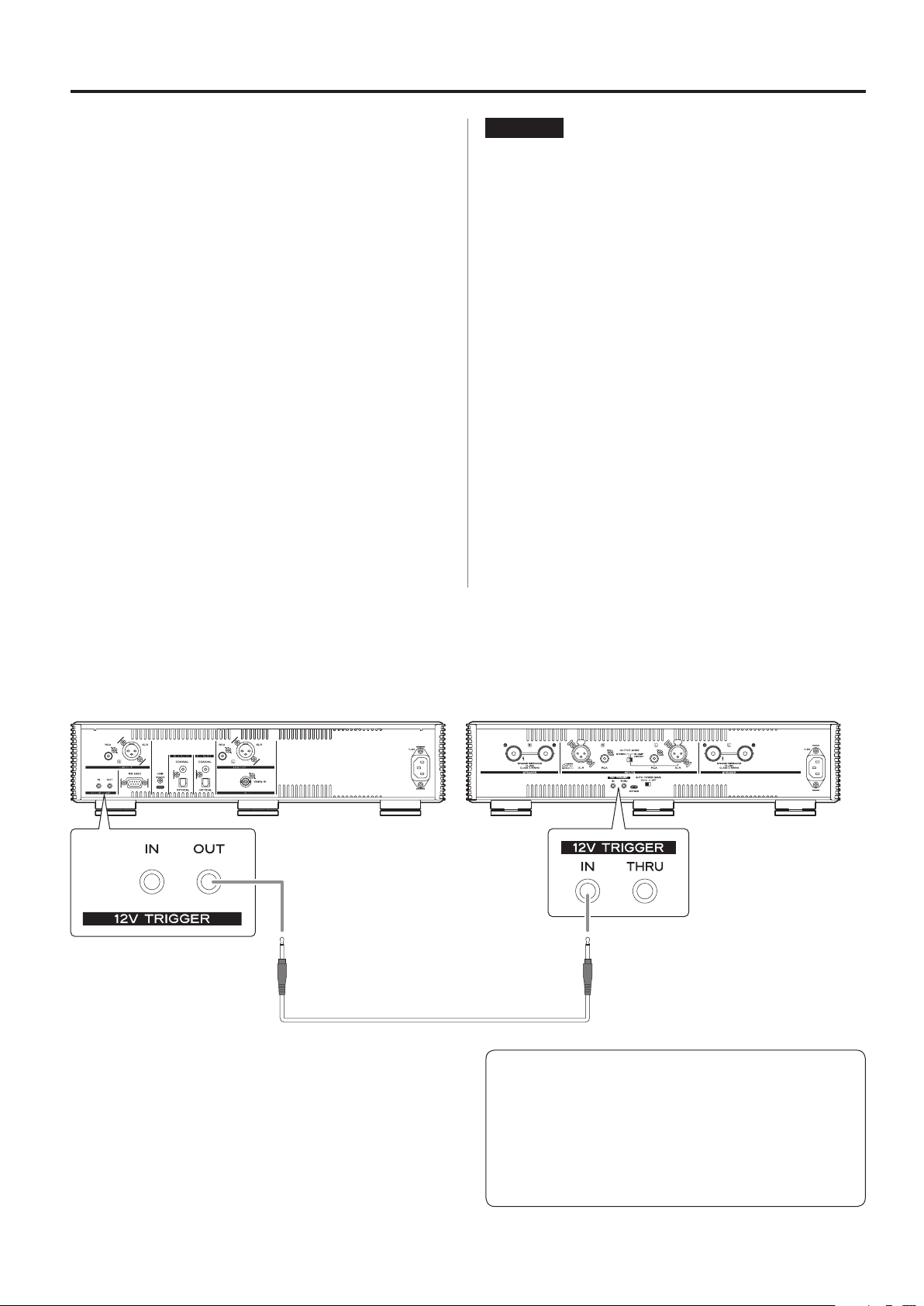

Connections (back) ................................................8

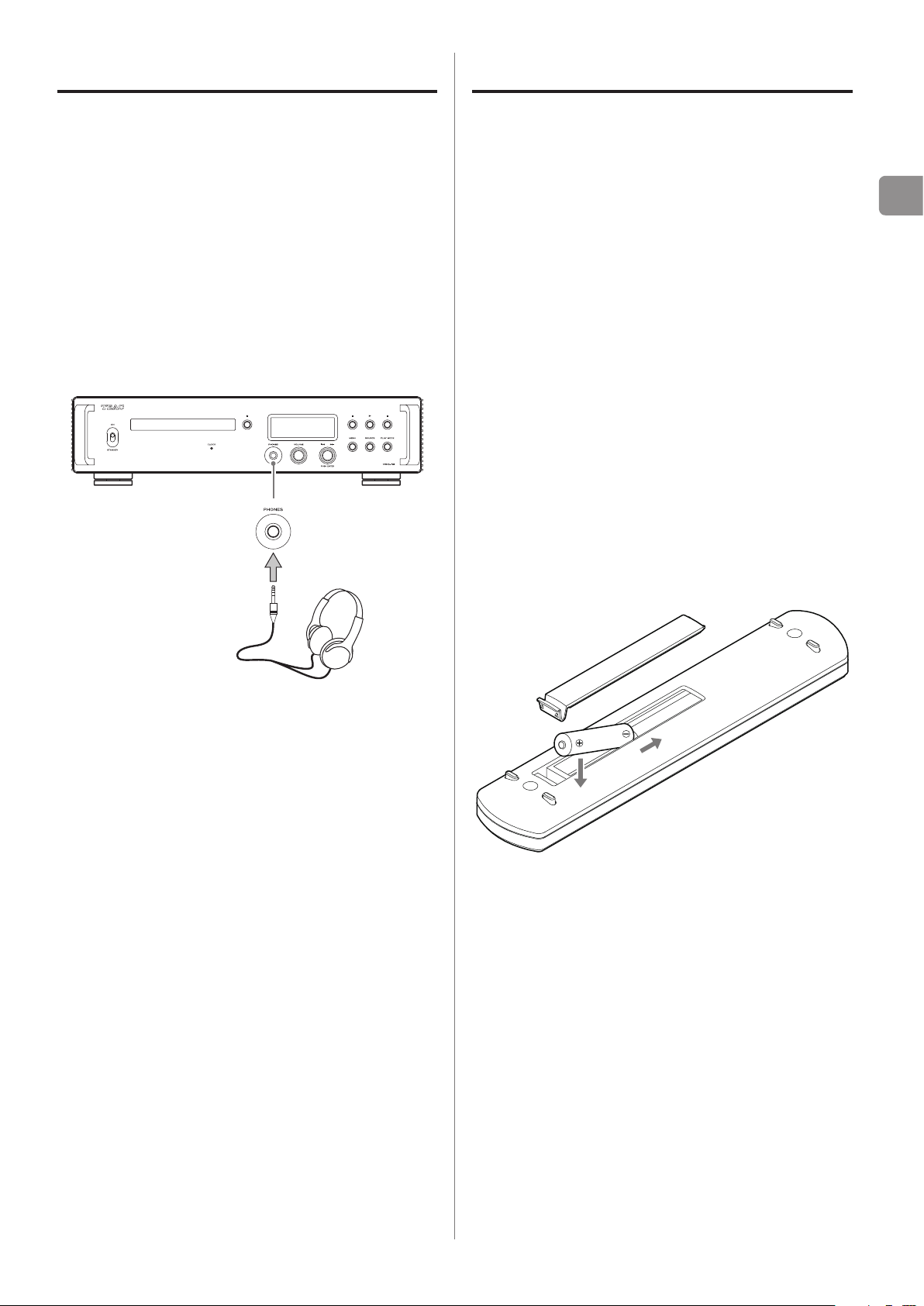

Connections (front) ...............................................11

Using the remote control .........................................11

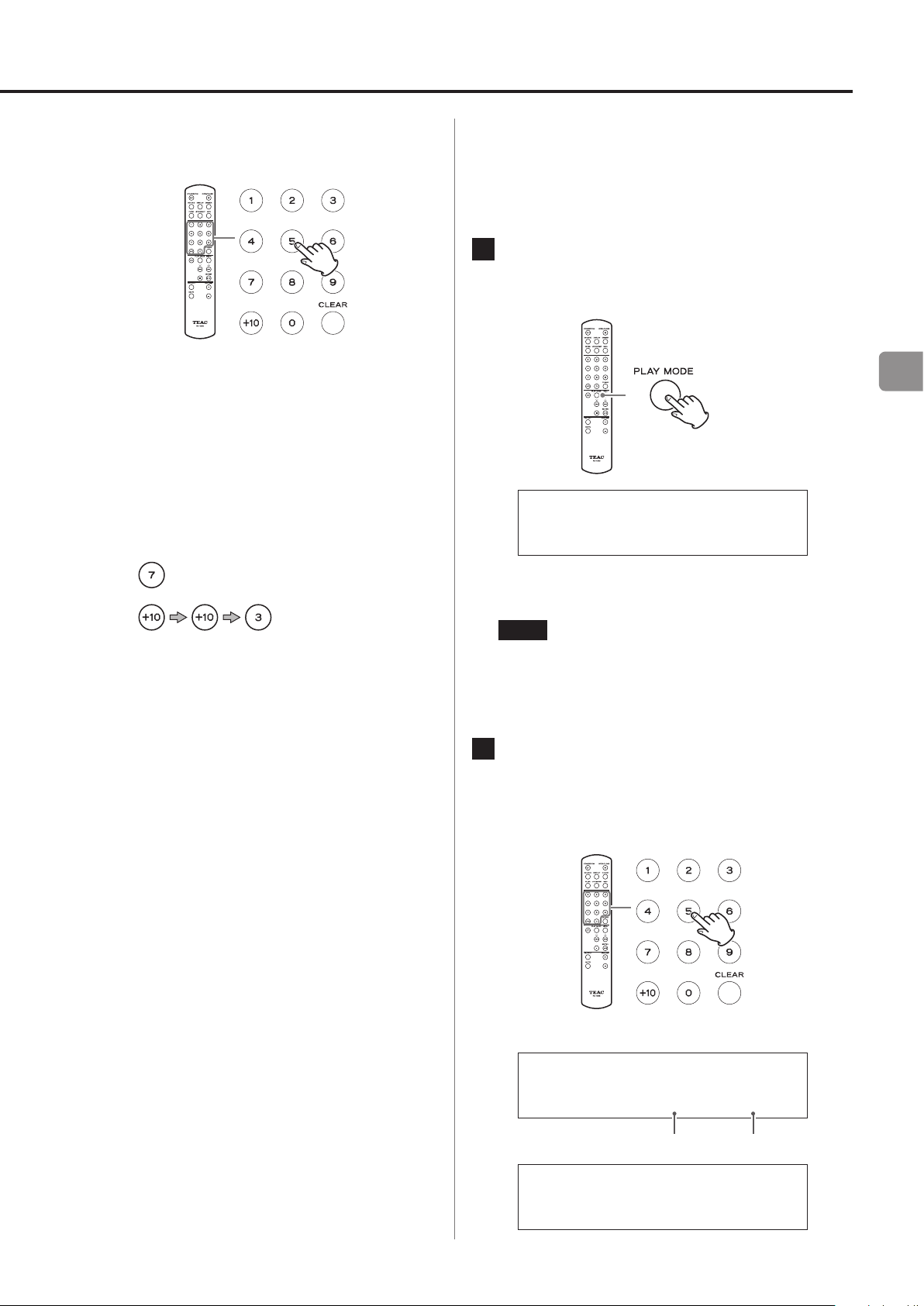

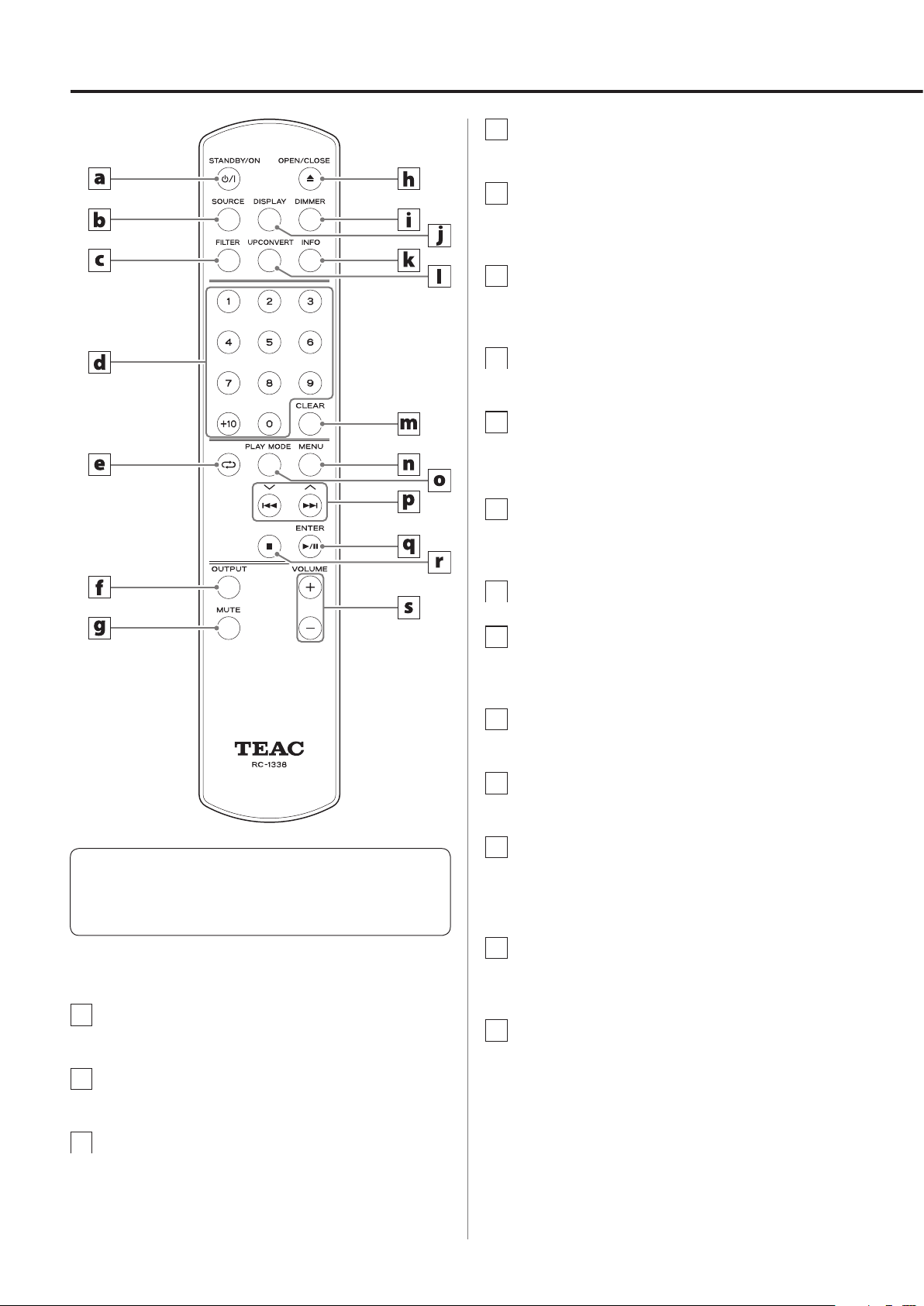

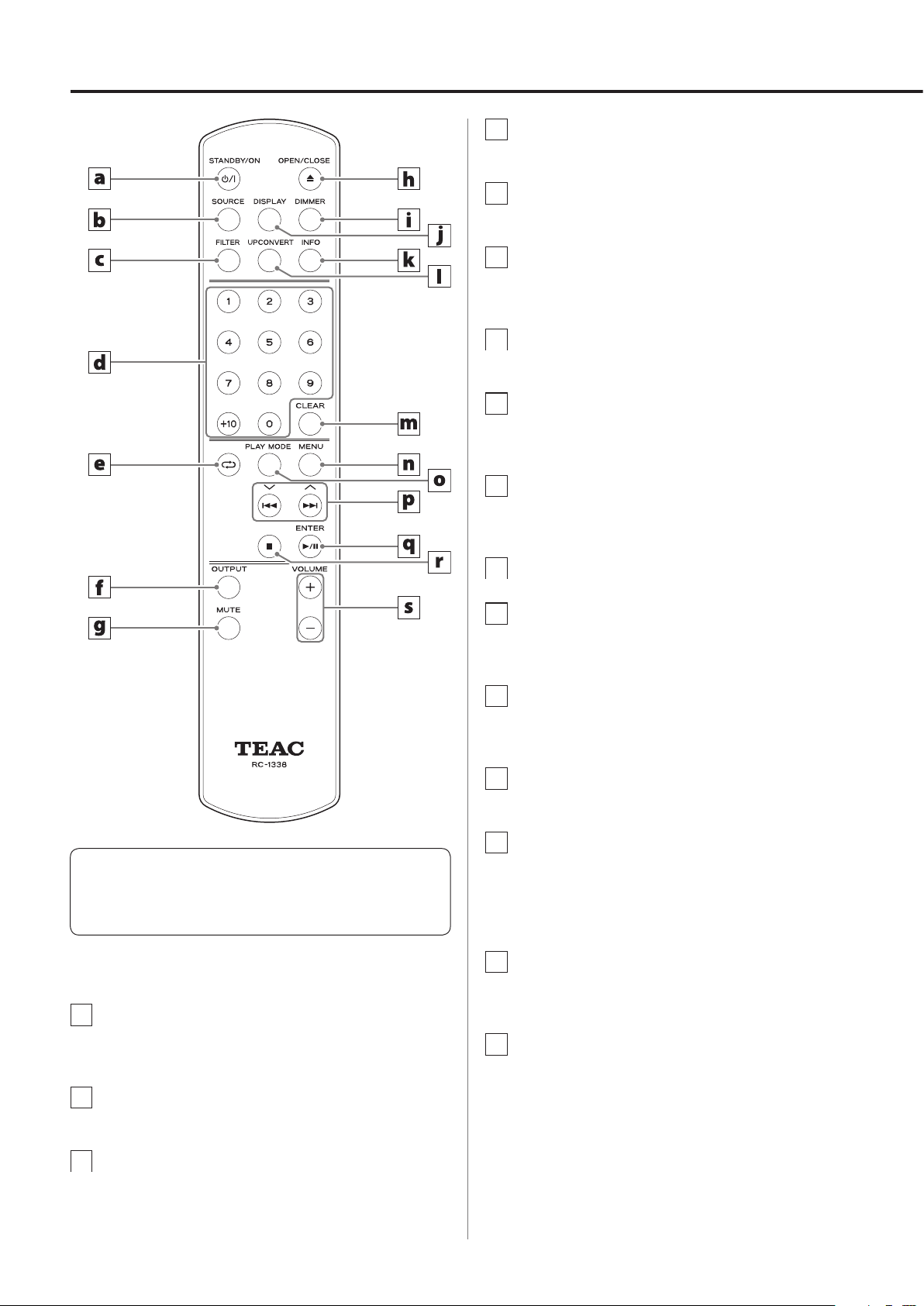

Remote control parts and functions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

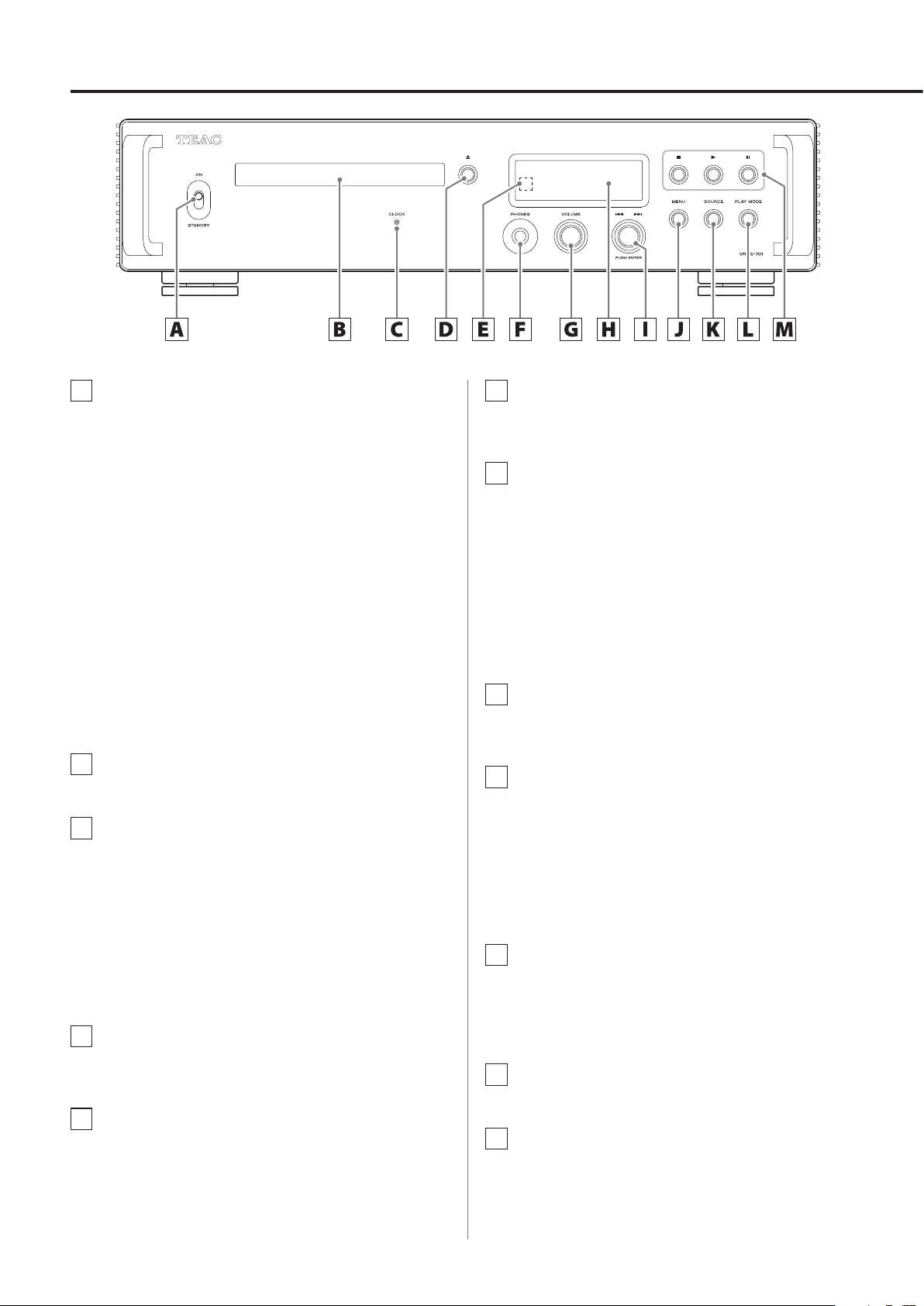

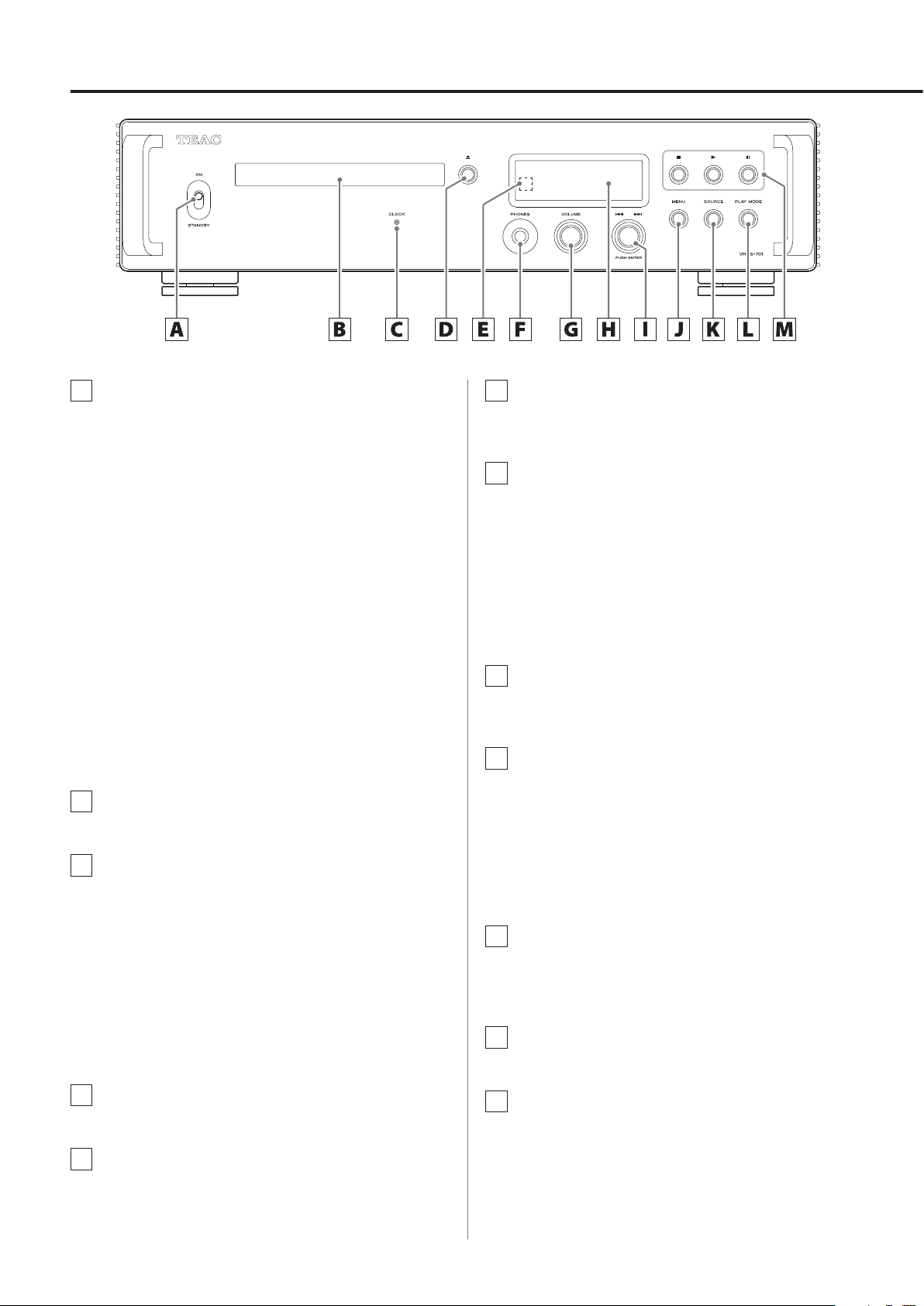

Main unit parts and functions .....................................14

mechanism

Thank you for choosing TEAC. In order to enhance the audio quality,
the entire CD mechanism employs a floating structure so it is not
fixed to the chassis of the unit. The entire mechanism, including the
tray, can move slightly forward, backward, left and right. This is by
design and no cause for concern.

EN

Upconversion ....................................................15

Display ...........................................................16

Basic operation ...................................................18

Listening to CDs ..................................................19

Settings ..........................................................24

Playing back music on a computer ................................30

MQA (Master Quality Authenticated) ..............................32

Maintenance .....................................................32

Troubleshooting ..................................................32

Specifications .....................................................34

5

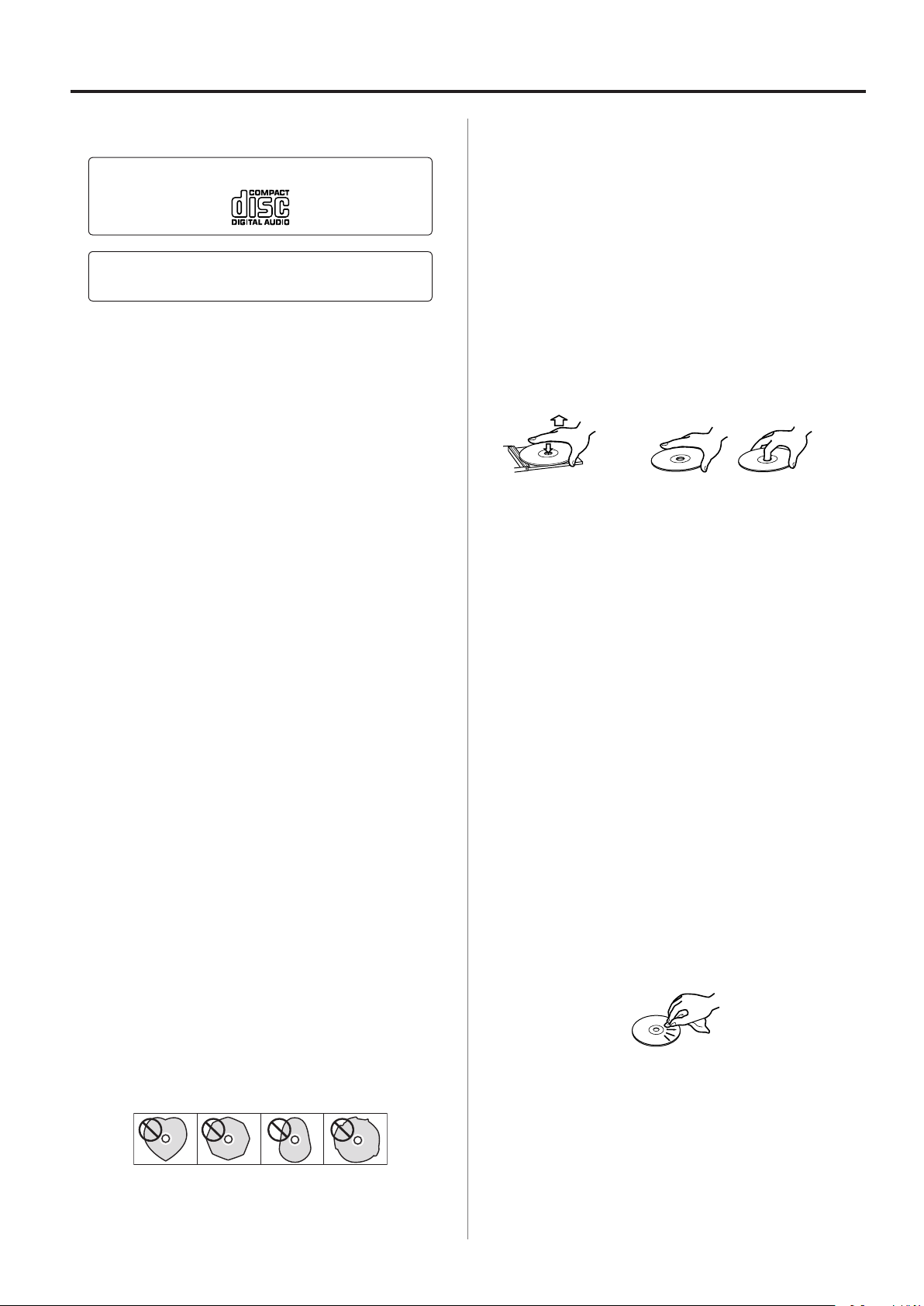

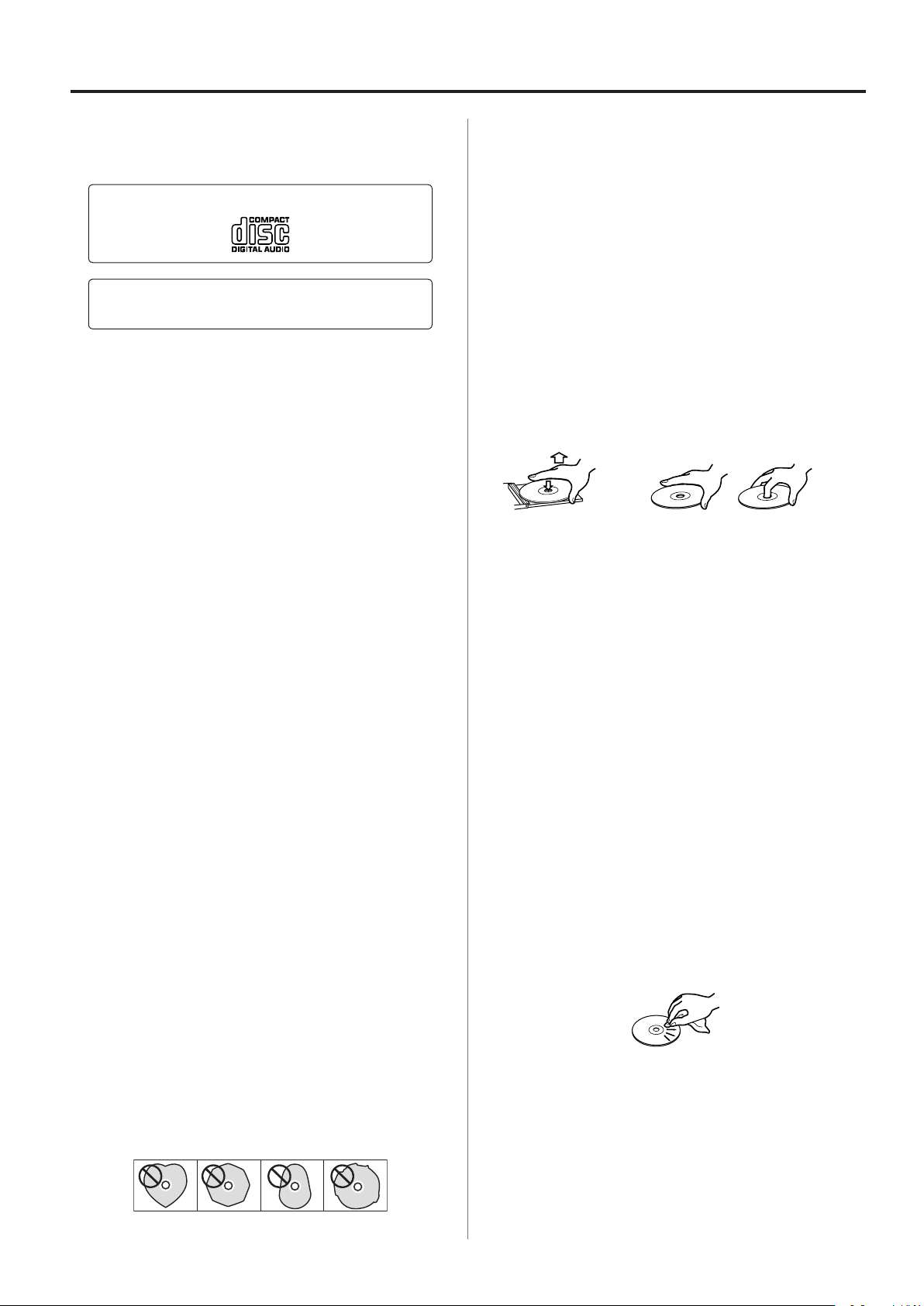

Discs

Types of discs that can be played by this
unit

CDs with the “COMPACT disc DIGITAL AUDIO” logo

CD-R and CD-RW discs that have been properly
recorded and finalized using the audio CD format.

8cm CDs are not supported.
Adapters cannot be used.

V

CAUTION

If you try to play any other type of disc with this unit,
loud noises that could damage speakers or harm hear­ing might occur. Never try to play any type of disc other
than those shown above.

o This unit might not be able to properly play Copy Control CDs,

Dual Discs or other special CDs that do not conform to the Red
Book CD standard. Operation and sound quality cannot be guar­anteed when special discs are used in this unit. If playback of a
special disc should cause trouble, contact the seller of the disc.

CD-R/CD-RW discs

This unit can play CD-R/CD-RW discs that are in audio CD format
(CD-DA).

o Be sure to finalize discs created by CD recorders.
o Depending on the quality of the disc and the condition of the

recording, playback might not be possible. For details, see the
operation manual for the device you are using.

o If you have any questions about how to handle a CD-R or CD-RW

disc, contact the seller of the disc directly.

Handling discs

o Always load discs with their labeled sides up.
o Be careful when handling discs. If the side that contains the data

(unlabeled side) is scratched, smudged with fingerprints or oth­erwise dirty or marred, errors could occur during playback.

o To remove a disc from its case, while pressing down on the cen-

ter of the case, hold the disc by its edges.

Removing discs Holding discs

Storing discs

o Discs should be stored in their cases when not being used.

Failure to do so could result in warping and scratches.

o Do not leave discs in places that are exposed to direct sunlight or

that are very humid or hot. Doing so could cause discs to become
deformed or degraded, making them unplayable.

o CD-R and CD-RW discs are more susceptible to the impacts of

heat and ultraviolet rays than ordinary CDs. For this reason, do
not leave them for long times in places that are exposed to direct
sunlight or near devices that generate heat, for example.

o Always clean discs before storing them. Leaving a disc in an

unclean state might result in skipping or degraded sound quality.

Maintenance

o If the side of the disc that has the data encoded on it (unlabeled

side) becomes dirty with fingerprints or dust, use a soft cloth to
wipe the surface from the center directly toward the edge.

Precautions for use

o Do not use cracked discs because they could damage the unit.
o When writing something on the label side of a disc, use a felt tip

permanent marker. The use of a ballpoint pen or other pen with
a hard tip could damage the disc, making it unplayable.

o Never use commercially-available CD stabilizers. Doing so could

make the disc unplayable or damage the unit.

o Never use discs with irregular shapes, including heart-shaped

and octagonal discs, because they could damage the unit.

o If a CD-R/CD-RW disc that has a printable label surface is left in

this unit for a long time, it could stick to the inside and become
extremely difficult to remove and possibly even cause the unit to
malfunction.
Always remove such discs and store them in cases when not
in use. Moreover, avoid using discs that have just been printed
because they are especially prone to sticking.

6

o Never use record cleaners, antistatic treatments, thinners or

similar chemicals to clean discs. Such chemicals could harm the
surface of the disc.

Included accessories Before use

Check to be sure the box includes all the supplied accessories
shown below. Please contact the store where you purchased this
unit if any of these accessories are missing or have been damaged
during transportation.

Power cord × 1
Remote control (RC-1338) × 1
Batteries for remote control (AAA) × 2
Foot pads × 3
Owner’s manual (this document, including warranty) × 1

o For information about the warranty, users living in the USA and

Canada should see pages104–105 and the back cover (war­ranty document). Users living in Europe and other regions should
see page105.

Using the TEAC International Site

You can download updates for this unit from the TEAC International
Site:

https://teac.jp/int/

Click Language at the top right of the page and select the desired
country or region to access a page in the corresponding language.

o This equipment is very heavy, so take care to avoid injury when

opening the packaging and when moving it.

o The handle-like parts on the left and right sides of the front panel

are decorative. Do not put your fingers through them or use
them to carry the unit.

o Do not install this unit in a location that could become hot.

This includes places that are exposed to direct sunlight or near
a radiator, heater, stove or other heating equipment. Moreover,
do not place it on top of an amplifier or other equipment that
generates heat. Doing so could cause discoloration, deformation
or malfunction.

o Avoid locations that are subject to vibrations or exposed to

excessive dust, cold or moisture.

o When installing this unit, leave a little space (at least 3cm or 1")

between it and walls and other devices in order to allow good
heat dissipation.
If you put it in a rack, for example, leave at least 5cm (2") open
above and 10cm (4") open behind it. Failure to provide these

gaps could cause heat to build up inside and result in fire.
o Place the unit in a stable location.
o Do not place anything on top of the unit.
o Do not lift or move the unit during playback because the disc

rotates at high speed. Doing so could damage the disc.
o Always remove any loaded disc before moving this unit or pack-

ing it for installation in a different location, for example. Moving

the unit with a disc inside could cause damage.
o The voltage supplied to the unit should match the voltage

printed on the back of the unit. If you are in any doubt regarding

this matter, consult an electrician.
o Do not open the body of the unit as this might result in damage

to the circuitry or cause electric shock. If a foreign object should

get into the unit, contact your dealer.
o When removing the power plug from the wall outlet, always pull

directly on the plug; never yank on the cord.

EN

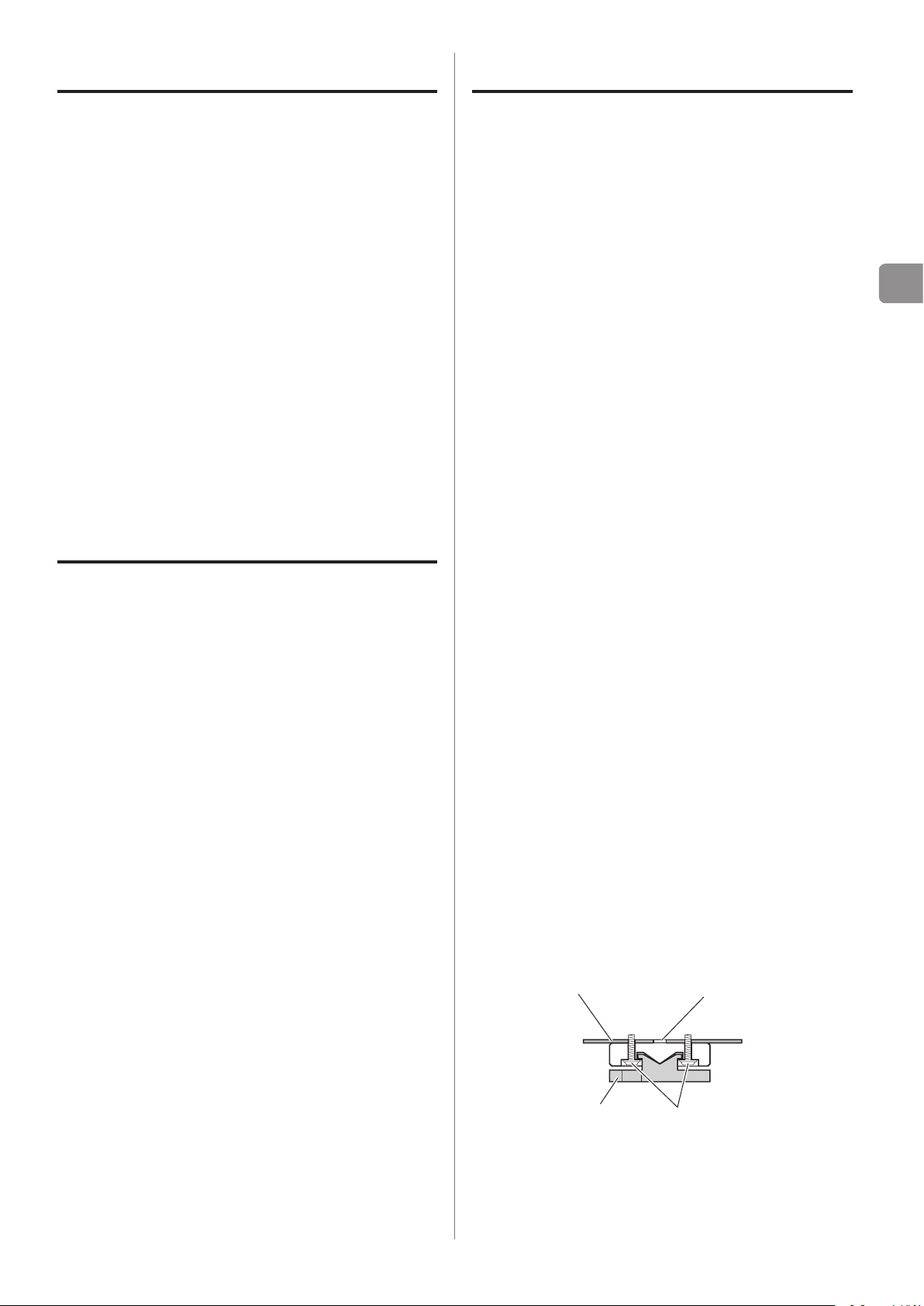

Note about pinpoint feet

High-precision metal pinpoint feet are attached to the bottom plate
of this unit.
The pinpoint feet and their stands are loose, but when the unit is
placed in position, it is supported by these pinpoint feet, which
effectively disperse vibrations.

Chassis Pinpoint foot (metal)

Foot-stand (metal)

o The included foot pads are intended to protect the surface

where the unit is placed. Apply them to the bottoms of the foot-

stands to avoid scratching the surface where the unit is placed.

Screws that

attach foot-stand

7

Computer

Digital audio output

device

Digital audio output

device

Install the dedicated
driver on the computer

USB cable

before connecting this
unit to it (page30).

Coaxial digital output

DIGITAL OUT

(COAXIAL)

Optical digital output

DIGITAL OUT

(OPTICAL)

RCA coaxial digital cable

The polarity of the XLR connectors
can be set so that either 2 or 3 is
HOT (page26).

Optical digital cable

If you want to be able to control
the volume from the amplifier, set
LINE OUT LEVEL to “FIXED 0dB” or
“FIXED +6dB” (page26).

Connect using a set
of only one type.

RCA audio cables

XLR cables

Audio input

(LINE IN, etc.)

Stereo amplifier or powered

speakers

Optical digital cable

Optical digital input

DIGITAL IN

(OPTICAL)

Digital audio input

device

RCA coaxial digital cable

Coaxial digital input

DIGITAL IN

(COAXIAL)

Digital audio input

device

Included power cord

BNC coaxial cable

c

Wall outlet

CLOCK OUT

Device that outputs

clock signal

8

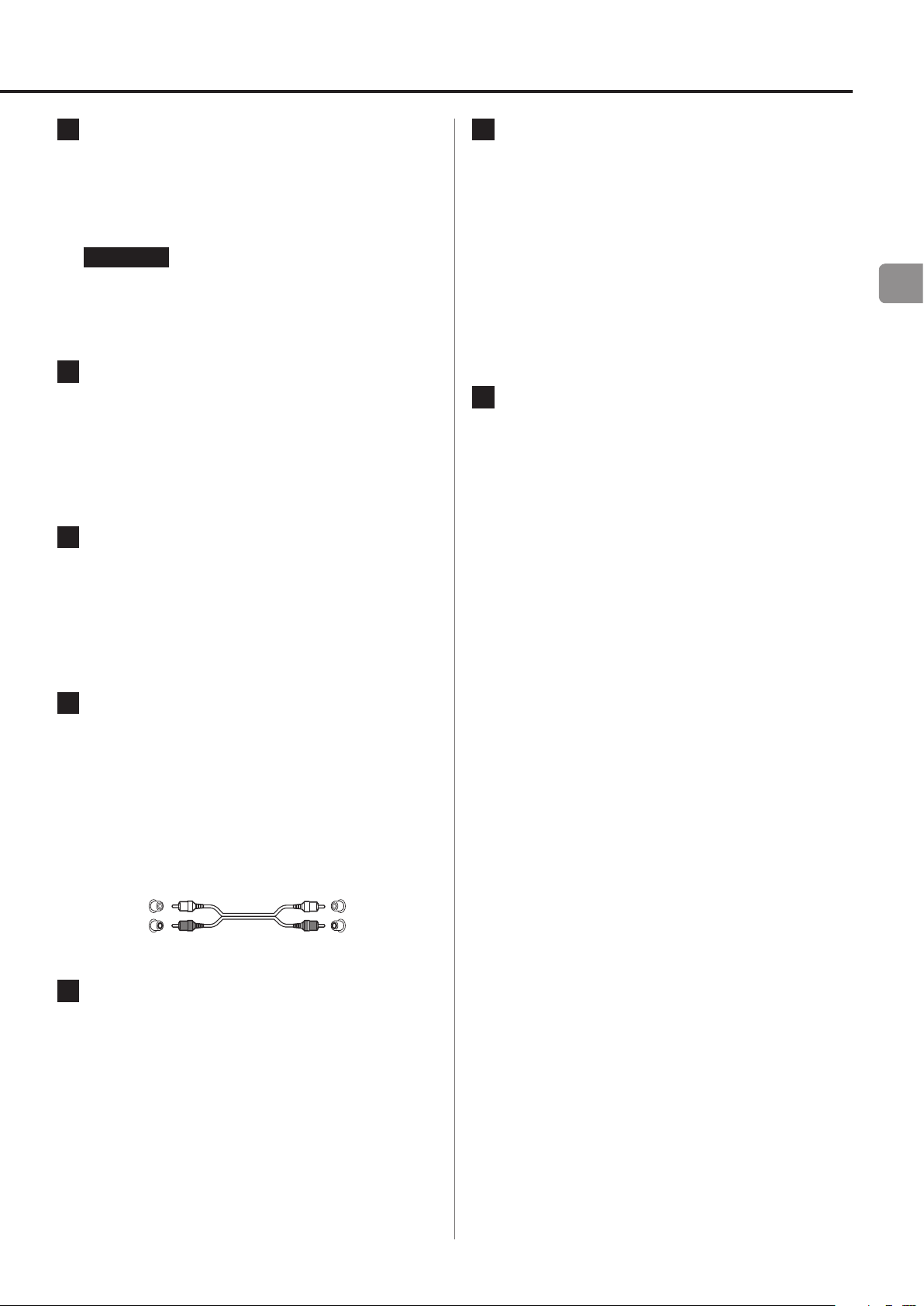

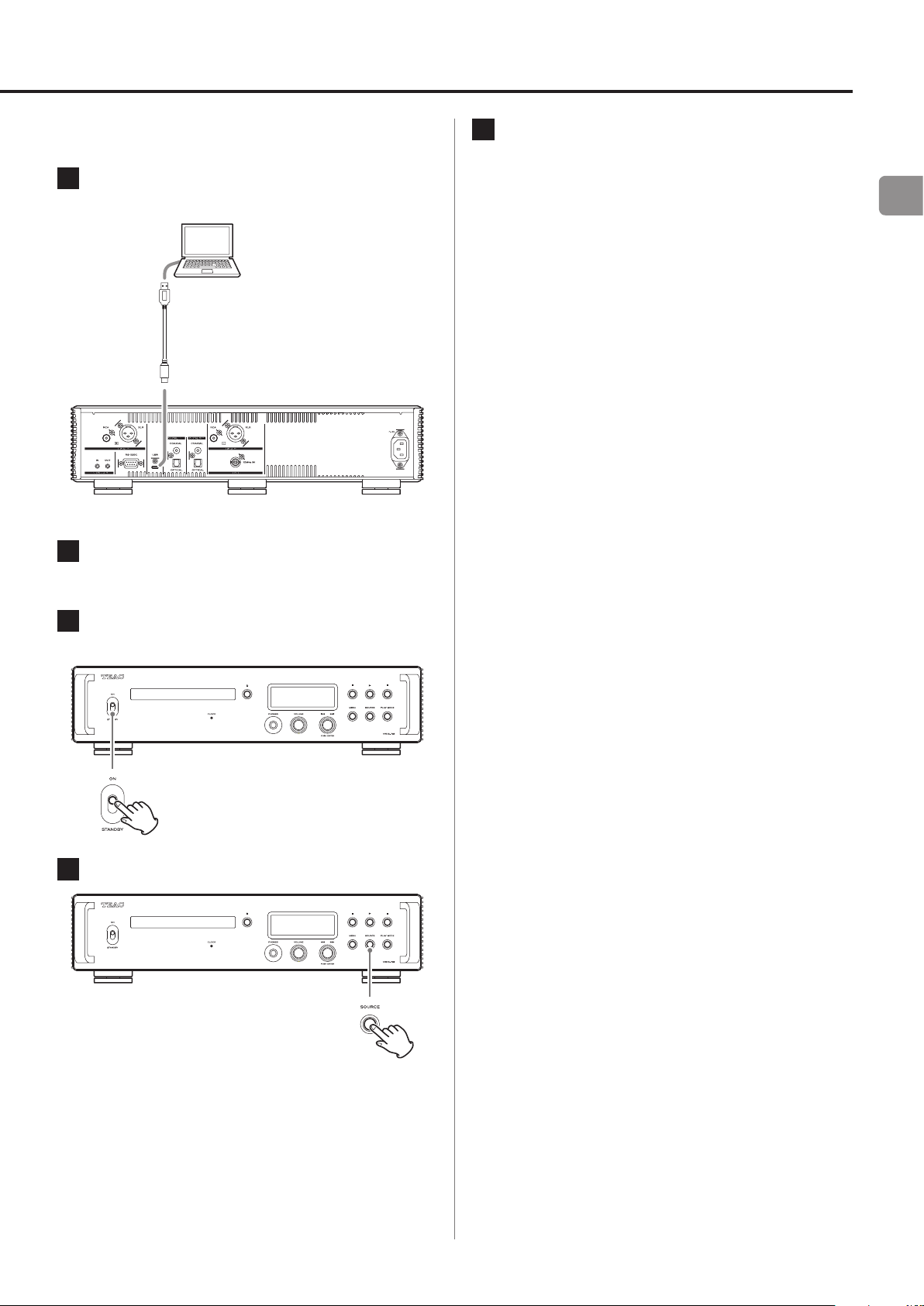

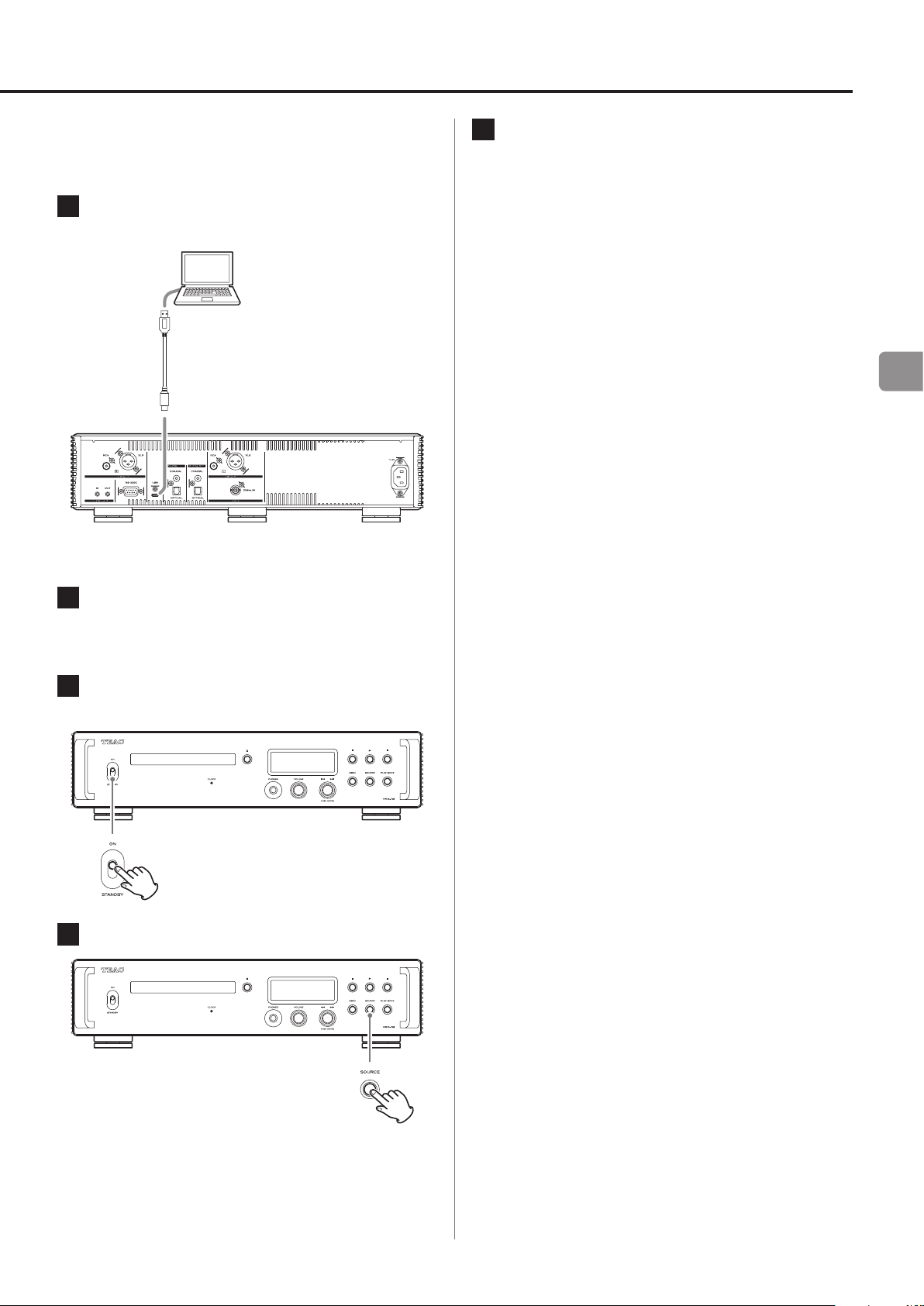

A USB port

Use this to input digital audio from a computer. Connect it to a
computer’s USB port.

Use a commercially available USB Type-C cable for
connection.

ATTENTION

Before connecting a computer that is running a Windows
OS, you must install the dedicated driver on the computer
(page30).

B COAXIAL/OPTICAL digital audio input connectors

Use these to input digital audio. Connect digital audio output
connectors of audio devices here.

Use commercially-available RCA coaxial digital cables or
rectangular optical digital cables for connection.

C 12V TRIGGER connectors

Use these to control power from an external source.
Do not connect anything to these connectors when not using
them (page10).

F CLOCK sync input (10MHz IN) connector

Use this connector to input 10MHz clock synchronization sig­nals (page35).

Use a commercially available BNC coaxial cable for
connection.

o When the input source is COAXIAL or OPTICAL, both this unit

and the digital audio output device must be synchronized
with the same external clock. If they are not synchronized, the
sound might skip or break up.

G Power inlet (~IN)

Connect the supplied power cord here.

After all other connections are complete, connect the
power cord’s plug to a wall outlet.

V

Do not use any power cord other than the one
included with this unit. Use of other power cords
could result in fire or electric shock.

V

Disconnect the power plug from the outlet if you
will not use the unit for a long time.

EN

Use commercially-available mono mini plug cables for
connections.

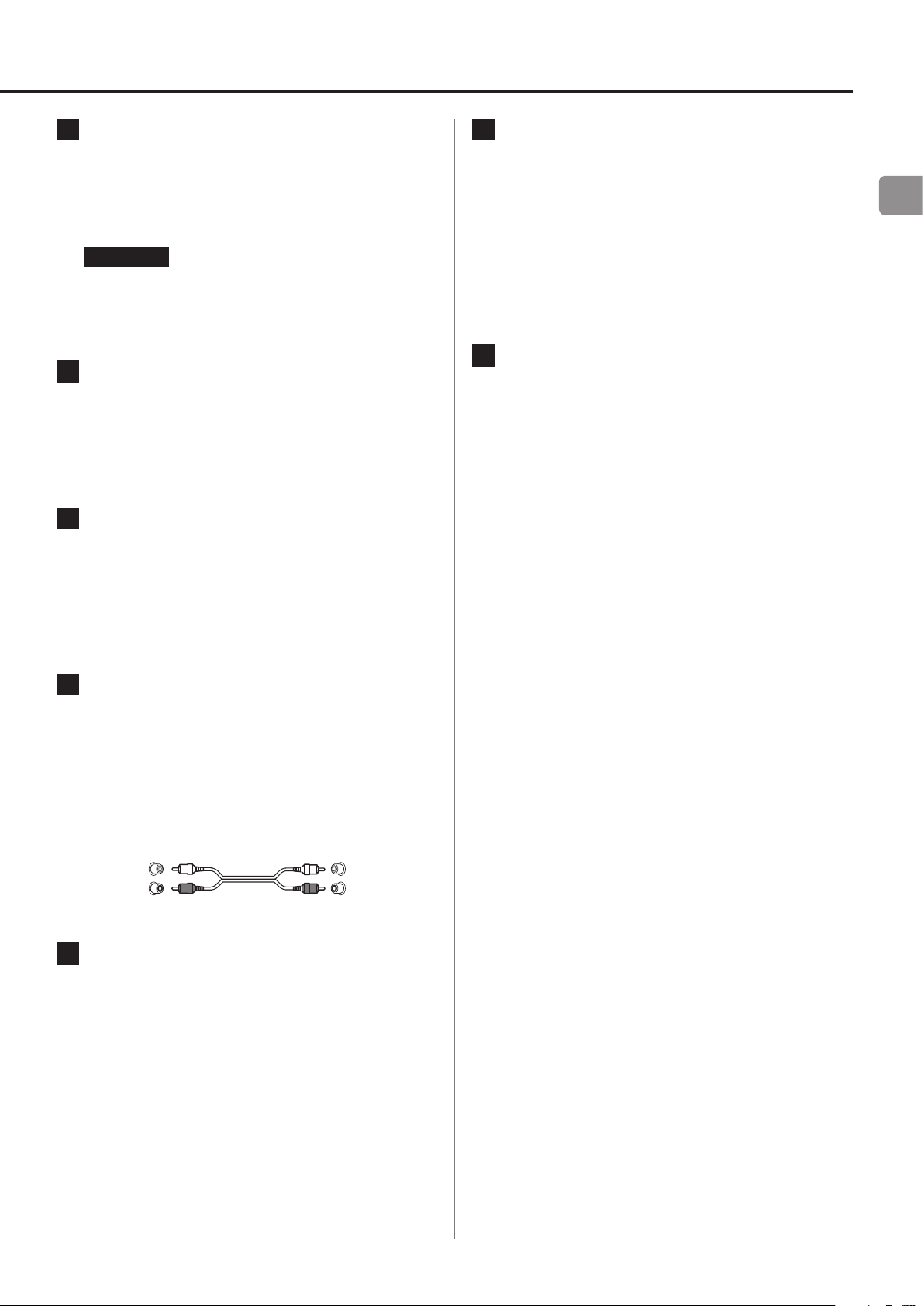

D Analog audio output (LINE OUT) connectors

These output 2-channel analog audio. Connect these XLR or
RCA connectors to a stereo amplifier or powered speakers.

Use commercially available cables for connections.

XLR: XLR cables
RCA: RCA audio cables

Connect this unit’s R connector to the R connector of the
amplifier and its L connector to the L connector of the amplifier.

White (L)
Red (R)

White (L)
Red (R)

E COAXIAL/OPTICAL digital audio output connectors

Use these to output digital audio. Connect digital audio input
connectors of audio devices here.

Use commercially-available RCA coaxial digital cables or
rectangular optical digital cables for connection.

9

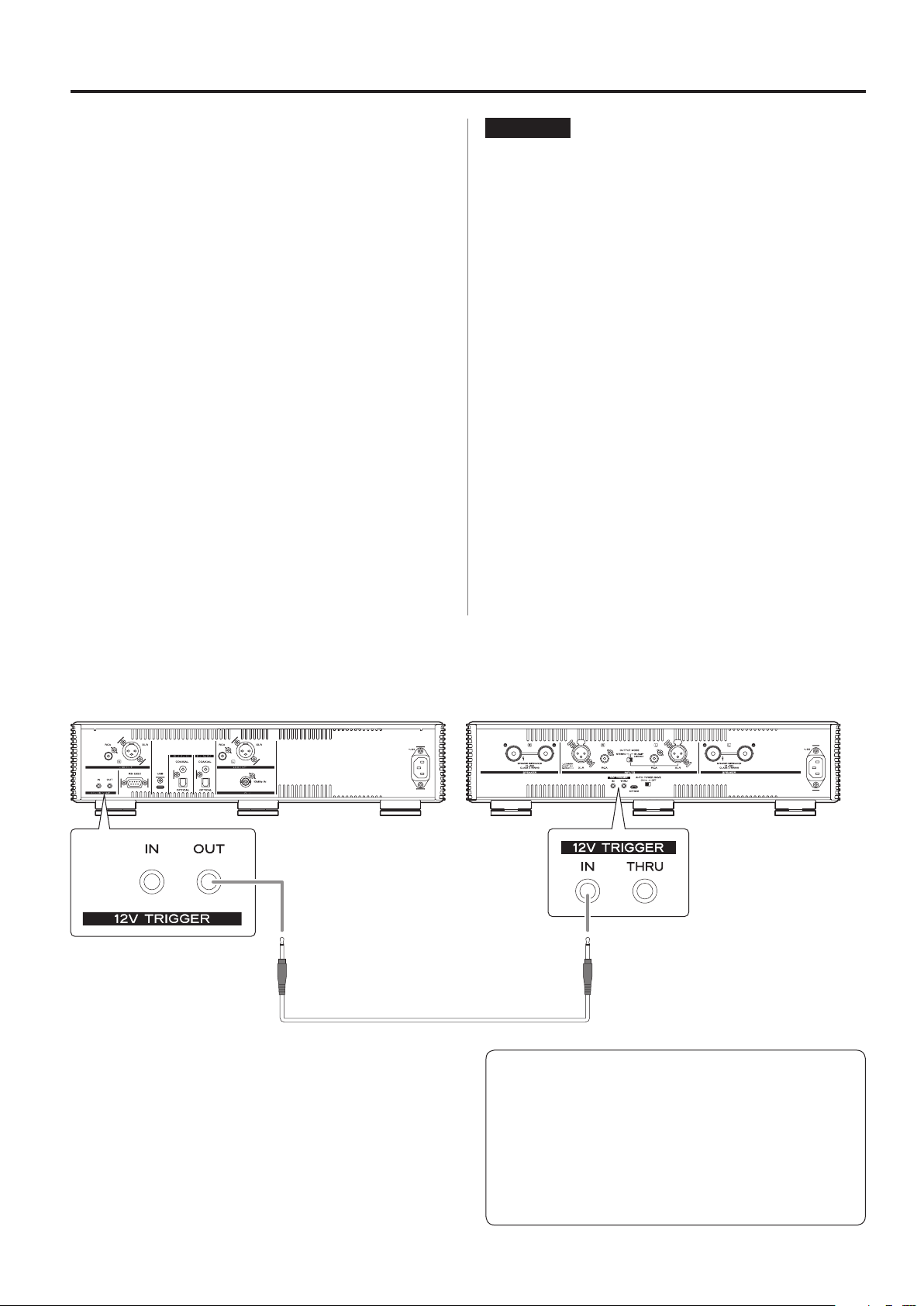

Connections (back) (continued)

Synchronizing external devices with
power operations of this unit (trigger
function)

The power of a connected preamp or another device that supports
trigger functions can be synchronized with the power operations of
this unit.
Use commercially-available mono mini plug cables for connections.

12V TRIGGER connectors

OUT

When this unit is turned on, it outputs 12V.
By connecting this unit’s TRIGGER OUT connector to a power
amplifier, subwoofer or other device that supports trigger
input, the power supply of that device can be synchronized
with the power operations of this unit.

IN

Connect this to the trigger output connector of a preamp or
other device.
This will make the power operation of that preamp or other
device control this unit, putting it in standby and turning it
on.

ATTENTION

o To use the trigger input function, set this unit’s STANDBY/ON

switch to ON.

o When connecting both IN and OUT, be careful not to cause a

trigger loop in the entire system.

VRDS-701

Device that supports trigger input
(e.g., AP-701 or power amplifier)

Mono mini plug cable

V

Complete all other connections before turning
the unit on.

o Carefully read the manuals of the devices that you are

connecting and follow their instructions when making
connections.

o Do not bundle connecting cables with power cords. Doing

so could cause noise.

o Connect all plugs completely.

10

Connections (front)

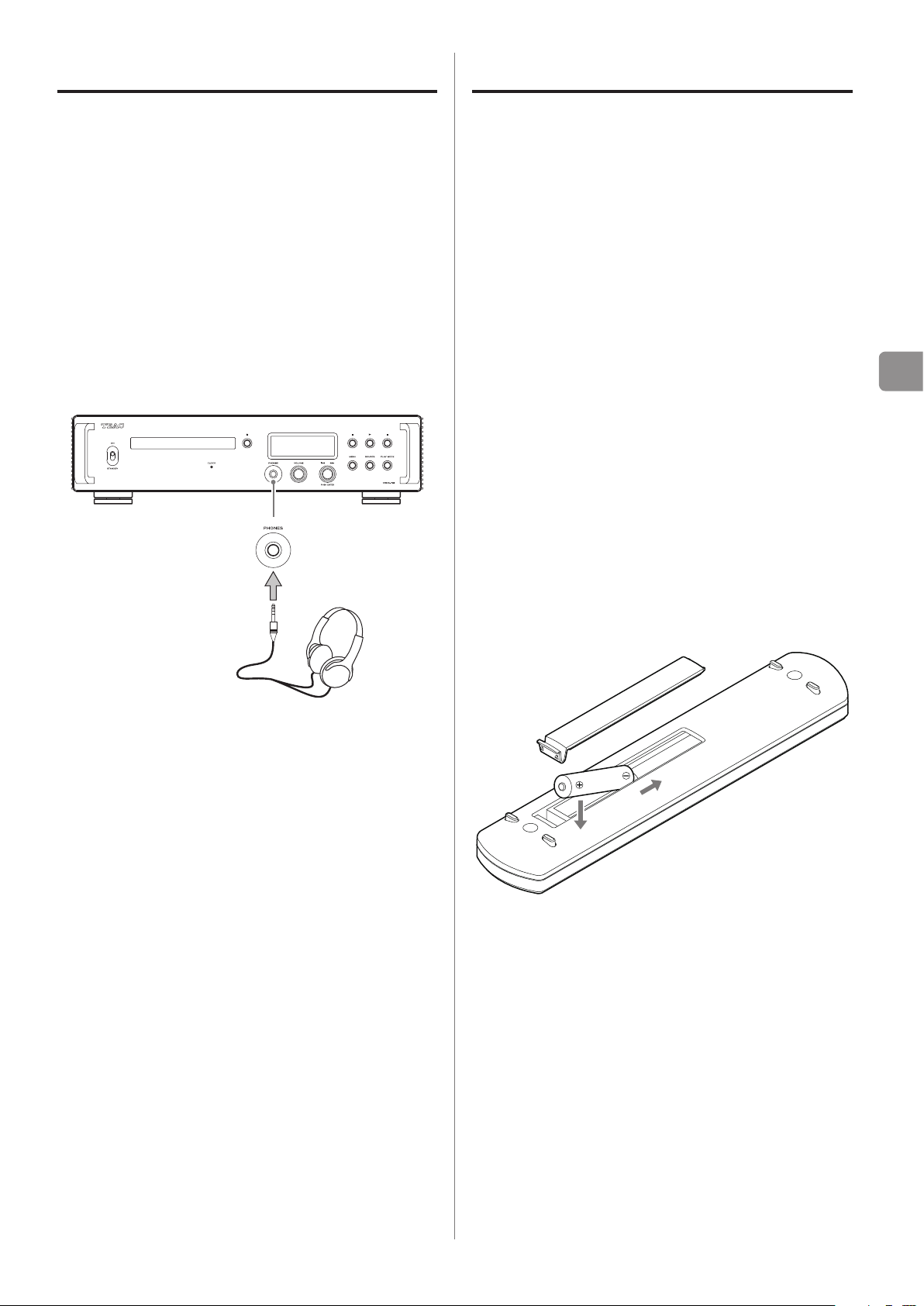

Using the remote control

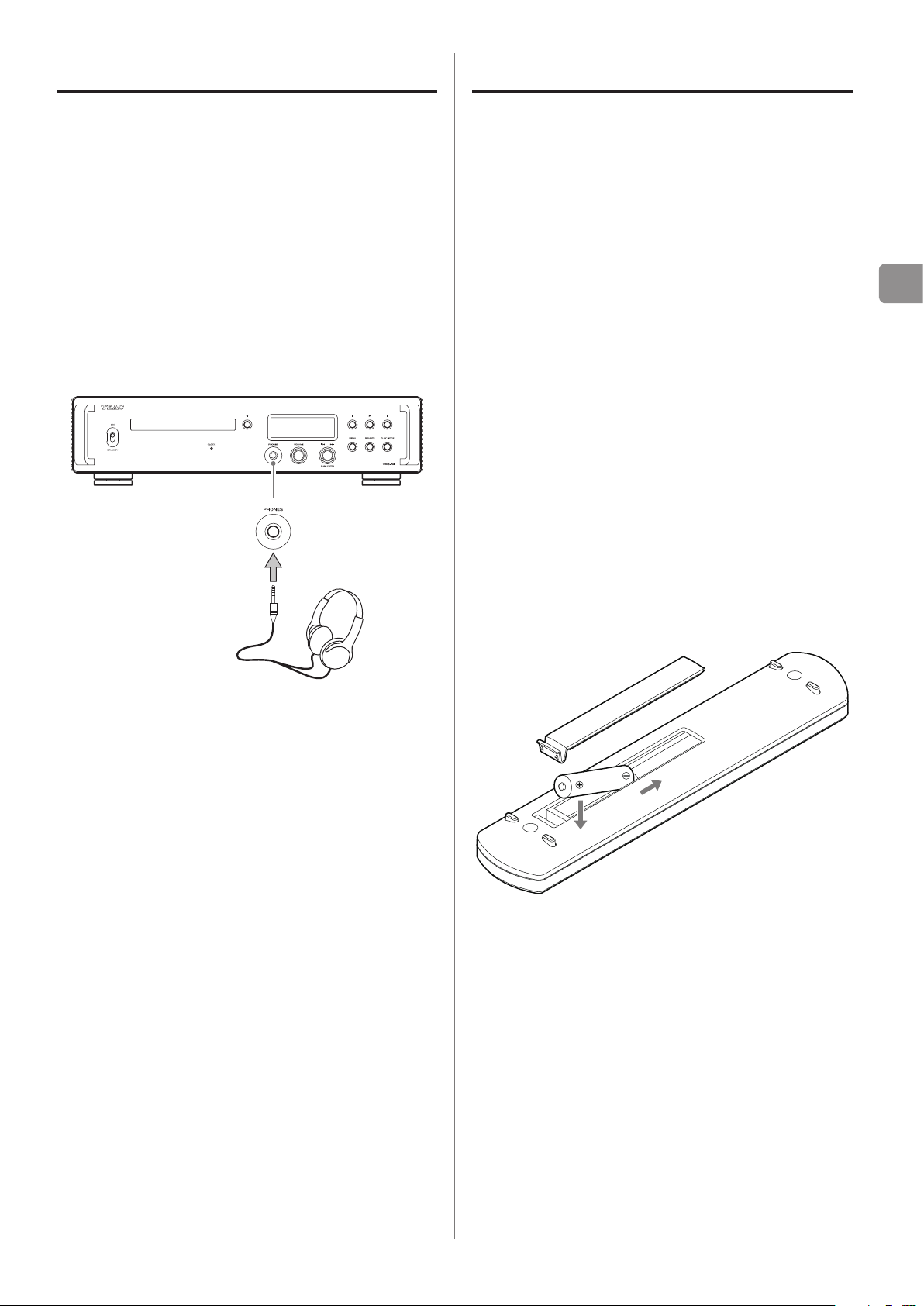

Connecting headphones

V

CAUTION

While wearing headphones, do not connect or disconnect them or
turn the unit on or off.
Doing so could result in a sudden loud noise that could harm your
hearing.

Before putting headphones on, always set the volume to
minimum (display should show “0” when set to “STEP (0-100)”
or “−∞ dB” when set to “dB”) (page18).

Connect headphones with a standard 6.3mm (1/4") stereo plug
here.

Precautions for use

V

Misuse of batteries could cause them to rupture
or leak, which might result in fire, injury or the
staining of nearby materials. Please read and
observe the precautions on page3 carefully.

o When using the remote control, point it toward the remote con-

trol signal receiver on the main unit from a distance of 5m (16ft)

or less. Do not place obstructions between the main unit and the

remote control.
o The remote control might not work if the remote control signal

receiver on the unit is exposed to direct sunlight or bright light. If

this occurs, try moving the unit.
o Beware that use of this remote control could cause the unin-

tentional operation of other devices that can be controlled by

infrared rays.

Installing batteries

Remove the cover from the back of the remote control and insert
two AAA batteries with their ¥/^ oriented as shown in the case.
Replace the cover.

EN

When to replace batteries

If the distance required between the remote and the main unit
decreases or if the main unit stops responding to the remote but­tons, replace both batteries with new ones.
Dispose of the used batteries according to the instructions on them
or requirements set by your local municipality.

11

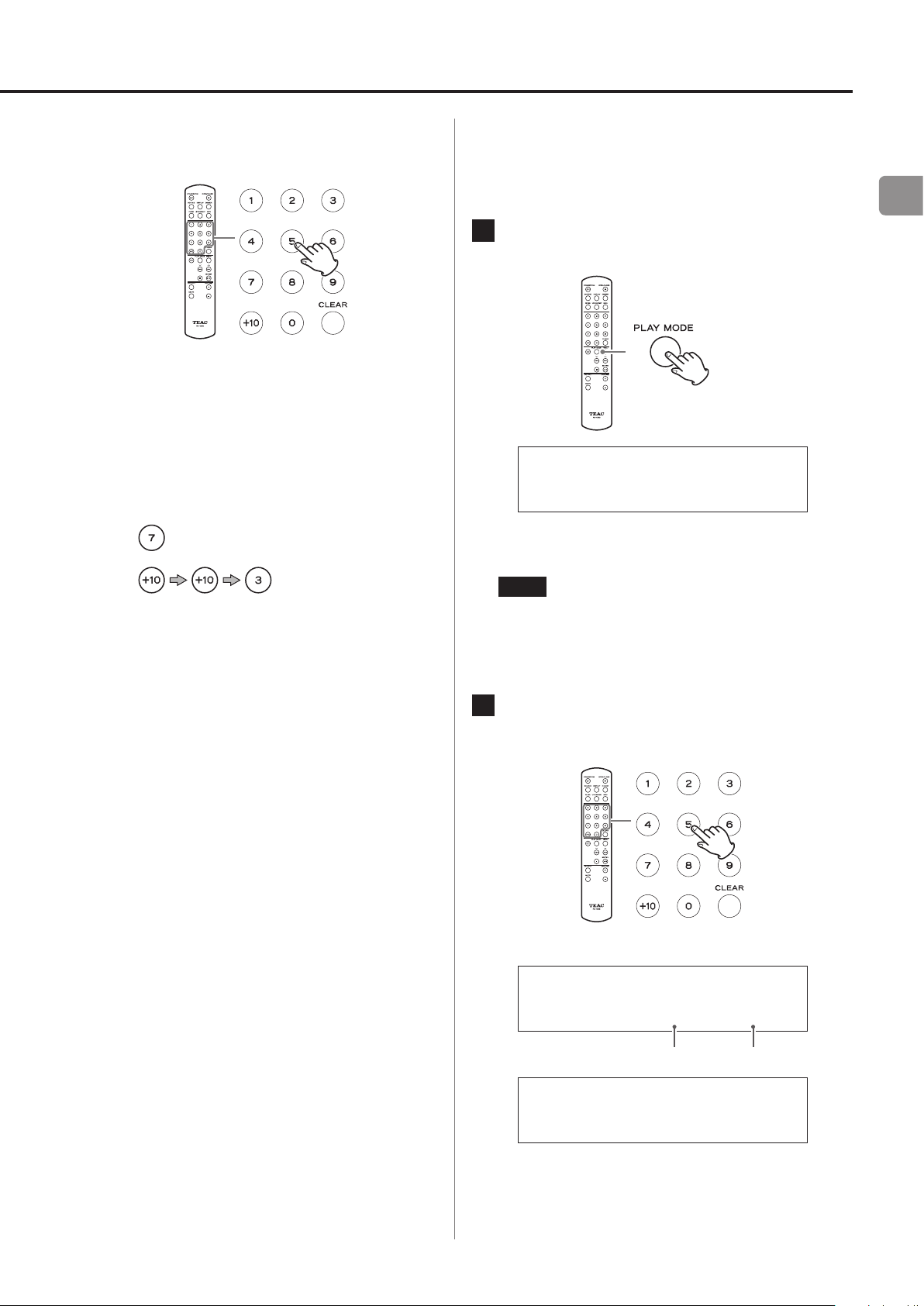

d Number buttons

Use these to select and program tracks, for example.

e REPEAT button (¼)

Use this to change the repeat playback setting (page20).

f Analog OUTPUT selection button

Switch the output of analog audio between the analog audio
output connectors and the headphone jack.

g MUTE button

Press this to minimize the volume.

h Tray OPEN/CLOSE (-) button

Press this to open and close the disc tray.

i DIMMER button

Press this to adjust the brightness of the main unit’s display.

j DISPLAY button

k INFO button

When the main unit and the remote control both have buttons
with the same functions, this manual explains how to use one of
the buttons. The other corresponding button can be used in the
same manner.

a STANDBY/ON button

Press this to put the unit into standby mode or turn it on.

b SOURCE button

Use this to select the playback source.

c FILTER button

Press this to show information, including upconversion
(page17).

l UPCONVERT button

Press this to change the upconversion setting.

m CLEAR button

Use this to clear programmed tracks.

n MENU button

Press this to enter setting mode (page24).
Press this when in setting mode to return to the previous screen.

o PLAY MODE button

Press this to switch between program and shuffle playback
modes.

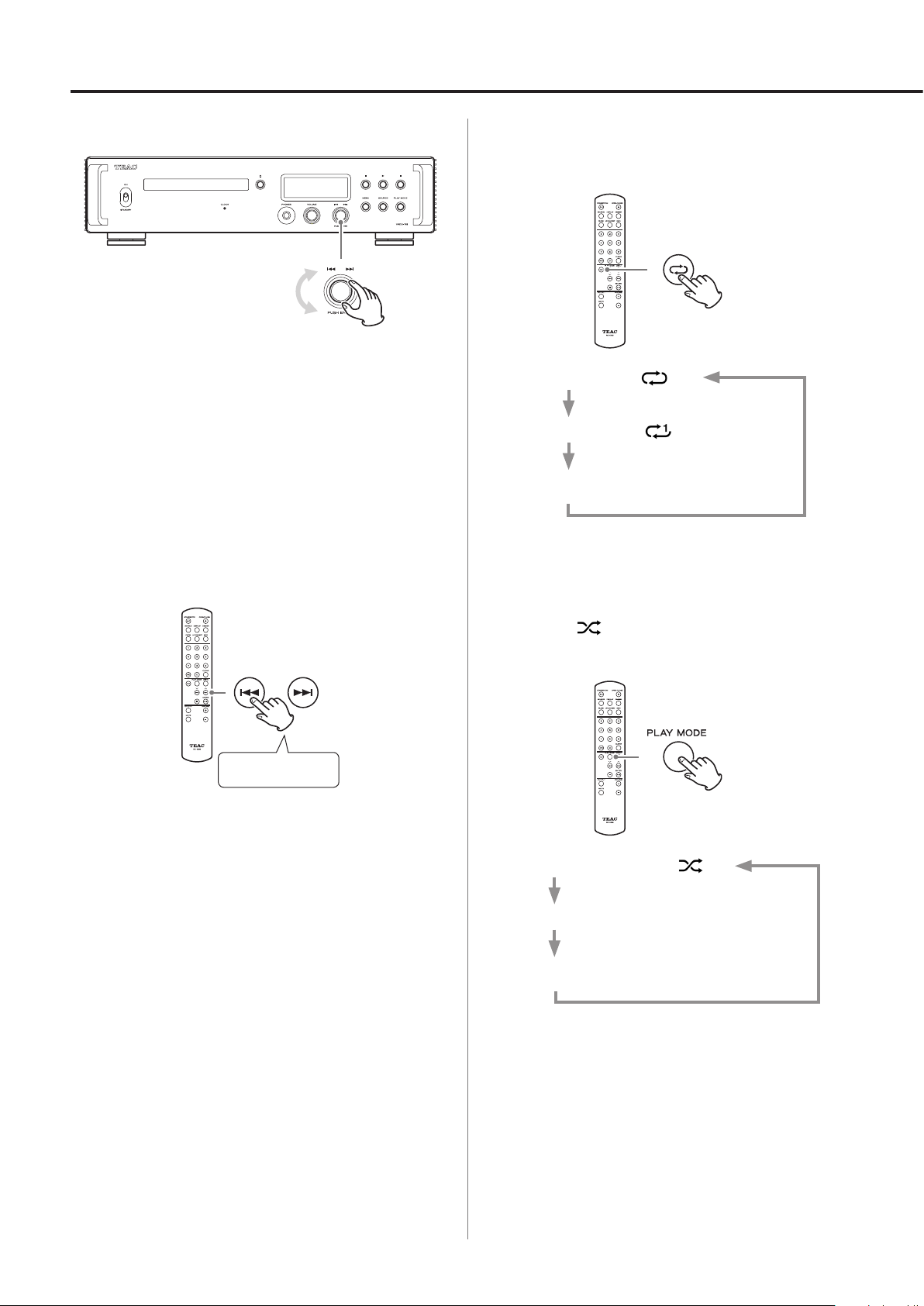

p Skip (., /) buttons/

up/down (k, j) buttons

When input source set to CD

Use these to skip to the previous or next track.
Press and hold these buttons during playback to search back­ward/forward (page20).

When the menu screen is open

Use these buttons to select setting values.

Press this to change the DSD low-pass filter setting (page28).

12

q Play/pause (7/9) button/

ENTER button

When input source set to CD

Press this when stopped or paused to start or resume playback.
Press this during playback to pause.

When the menu screen is open

Press this to start or confirm setting value selection.

r Stop (8) button

Press this during playback to stop playback.

s VOLUME (+, −) buttons

Use these to adjust the volume.

EN

13

A STANDBY/ON switch

F PHONES jack

Use this to put the unit into standby mode or turn it on.

o If the display is off even though the STANDBY/ON switch is

set to ON, the cause is usually one of the following.

o The power is on, but DIMMER (display brightness) is set to

AUTO OFF (page26).

o The automatic power saving function has activated, put-

ting the unit into standby (page27).
o The power cord is disconnected.
o The unit is in standby because of the trigger function

(page10).

To turn the unit on when the automatic power saving
function has activated, putting the unit into standby, press
the STANDBY/ON button on the remote control, or set the
STANDBY/ON switch to STANDBY once and then back to ON.

B Disc tray

Load a disc here.

C CLOCK indicator

This shows the clock synchronization status.

Lit: The unit is currently synchronized with the clock

from the CLOCK sync input (10MHz IN) connector.

Blinking: No clock is being input, or the unit is trying to syn-

chronize with the clock signal.

Unlit: External clock is not being used.

o See page26 for clock sync settings.

D Tray open/close (-) button

Connect headphones (with a standard 6.3mm (1/4") stereo
plug) here (page11).

G VOLUME knob

Use this to adjust the volume. Turn it right to increase and left
to decrease the volume.

o To enable adjustment of this unit’s analog audio output

volume, set LINE OUT LEVEL to VARIABLE (page26). This
will enable adjustment of the analog output level using this
unit’s VOLUME knob.

o Volume settings are retained separately for analog audio

output and headphone output.

H Display

This display shows information about the audio playing back
and menu screens.

I Skip knob (.//)

When input source set to CD

Use this to skip to the previous or next track (page20).

When the menu screen is open

Use this to select setting values.
Press this to start or confirm setting value selection.

J MENU button

Press this to enter setting mode (page24).
Press this when in setting mode to return to the previous
screen.

Press this to open and close the disc tray.

E Remote control signal receiver

This receives signals from the remote control. When operat­ing the remote control, point it at the remote control signal
receiver.

14

K SOURCE button

Use this to select the active input.

L PLAY MODE button

Use this to switch between the ordinary, shuffle/random and
program playback modes.

Upconversion

M Playback control buttons

Use these to control playback when the input source is set to
CD.

Stop (8) button

Press this to stop CD playback.

Play (7) button

Press this when stopped or paused to start playback.

Pause (9) button

Press this during playback to pause.

Automatic power saving function

This unit has an automatic power saving function (page27).
By default, the setting is ON.
The unit will automatically enter standby mode if no audio is output
and no operation is conducted for about 30minutes.
Set the automatic power saving function to OFF to disable it
(page27).

Display brightness

You can adjust the brightness of the unit’s display (page26).
By default, the setting is Slightly BRIGHT (Stays lit dimly).
When set to AUTO OFF (automatic illumination off), the display
turns off when not being operated.

o NO DISC and other warnings will stay lit.

The upconversion function can be used with input sources
(page25).

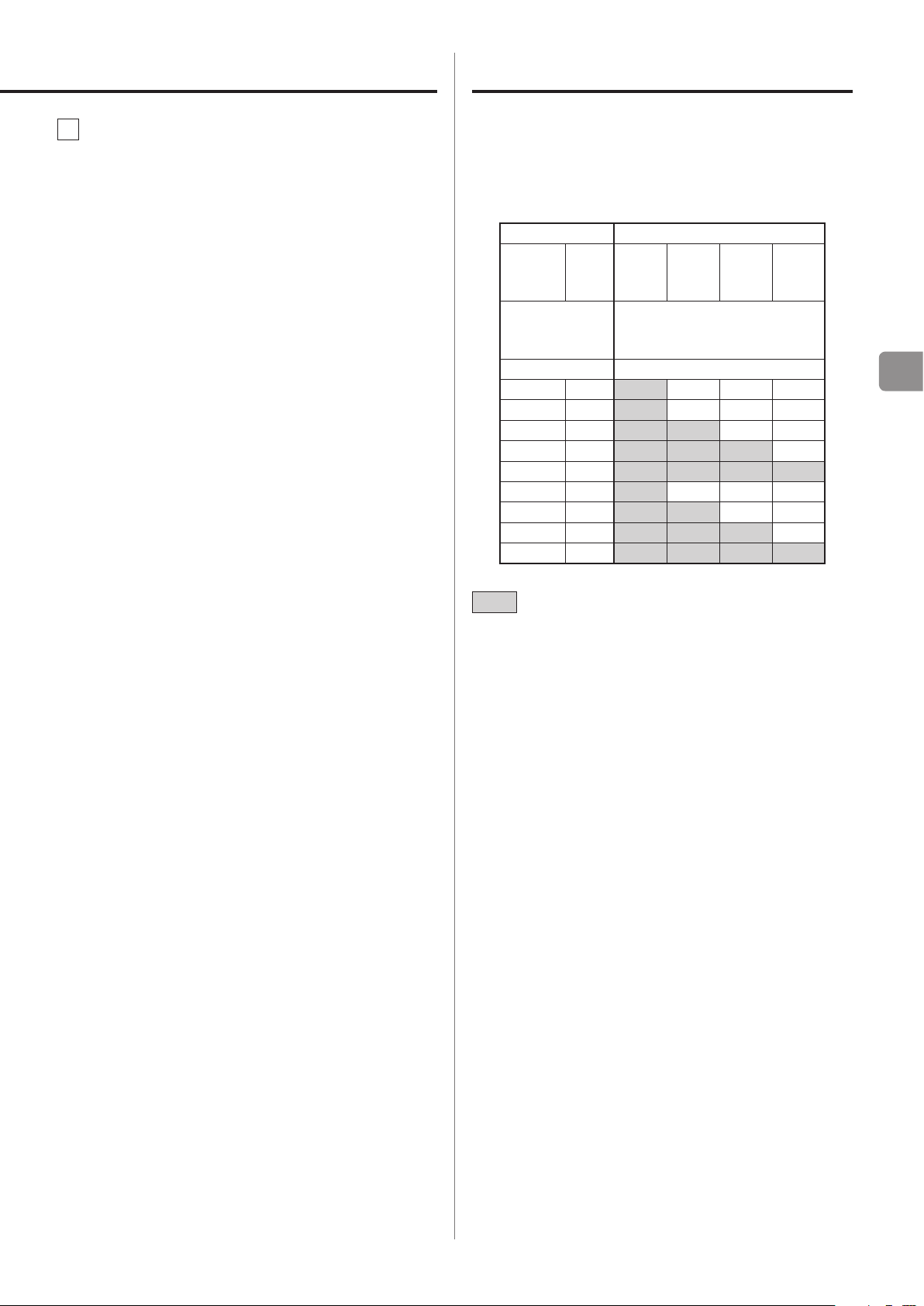

The relationships between input sampling frequencies and sam­pling frequencies after upconversion are as follows.

Input source Upconversion setting

Digital

audio

input

Input sampling

frequency

32 − 32 64 128 256

44.1 44.1 44.1 88.2 176.4 352.8

88.2 88.2 88.2 88.2 176.4 352.8

176.4 176.4 176.4 176.4 176.4 352.8

− 352.8 352.8 352.8 352.8 352.8
48 48 48 96 192 384
96 96 96 96 192 384

192 192 192 192 192 384

− 384 384 384 384 384

These values are not converted.

o The maximum upconversion is 8× Fs.
o Upconversion is not possible when the input is DSD.

USB OFF 2× Fs 4× Fs 8× Fs

Sampling frequency after

upconversion

[kHz] [kHz]

EN

15

When on

Z

After the display appears as above, it will show the input source
status.

Playback source screen (when CD)

When no disc is available

NO DISC

Display example: stopped

Playback source screen (when not CD)

The playback source screen will appear after turning the unit on as
well as after about seven seconds pass without operation when a
setting screen is open.

The input signal format or volume is shown to the right of the play­back source. Press the DISPLAY button on the remote control to
change what is shown.

Display examples

Playback source information screen

Stopped

Playback source

USB

CHECK

TRACK 8

22 68:25

Total number of
tracks on disc

Display example: playing back

When a disc is playing or paused, press the DISPLAY button to
change the display as follows.

TRACK 7

Total playback time

(minutes: seconds)

1 0:02

Number of track
being played

TRACK 7

Elapsed time of track

being played

(minutes: seconds)

REMAIN

1 2:36

Shown when the connection is being checked

Playing back

Input signal format

PCM

USB

Press the DISPLAY button on the remote control.
Volume display

USB

Playback source name

The name of the selected source is shown.
The names on the display correspond to the selected connectors as
follows.
The names in parentheses appear when switching.

 44.1k

Sampling frequency

−45.5dB

Volume

16

Number of track
being played

TRACK 7

Remaining time of track

being played

(minutes: seconds)

T.REMAIN

1 68:23

Number of track
being played

Remaining disc time

(minutes: seconds)

USB (USB)

USB port

COAX (COAXIAL)

RCA COAXIAL digital audio input connector

OPT (OPTICAL)

OPTICAL digital audio input connector

Input signal status

The input source signal status is shown.

CHECK

The connection is being checked.

36

-62

PCM 32kHz
PCM 44.1kHz
PCM 48kHz
PCM 88.2kHz
PCM 96kHz
PCM 128kHz
PCM 176.4kHz
PCM 192kHz
PCM 256kHz
PCM 352.8kHz
PCM 384kHz
DSD 2.8MHz
DSD 5.6MHz
DSD 11.2MHz
DSD 22.5MHz

These show the input signal type and sampling frequency.

Playback format information screen

Press the INFO button on the remote control during playback to
show playback format information.

o The input signal and playback signal displays will be the same

when the upconversion setting is “OFF”.

Example when the playback source is USB, COAX or OPT (“8×
Fs” upconversion setting)

Input signal

format

Playback signal format

VOLUME TYPE set to “dB”

Display example

VOL.

The maximum volume level is +24dB and the minimum level
is −∞dB (negative infinity). Before connecting headphones, set
the VOLUME knob to its minimum value (−∞dB). Failure to do
so might cause sudden loud noises, which could damage head­phones, harm hearing or result in other trouble.

The set output level is shown when LINE OUT LEVEL is set to “FIXED
0dB” or “FIXED +6dB”.

Example when VOLUME TYPE set to “dB”

USB

o If VOLUME TYPE is set to “STEP (0-100)”, “VOL. 86” will be shown

when set to “FIXED 0dB” and “VOL. 90” will be shown when set to
“FIXED +6dB”.

When LINE OUT LEVEL is set to “OFF”, “VOL. 0” or “−∞ dB” will be
shown.

Example when VOLUME TYPE set to “dB”

.0dB

+ 0.0dB

EN

PCM PCM

44. 1kHz 352.8kHz

Input signal sampling

frequency

Playback sampling

frequency

Volume display

Two types of volume can be shown: STEP and dB.
This is set by the VOLUME TYPE setting (page27).

The volume setting shown will be enlarged when you turn this
unit’s VOLUME knob.

VOLUME TYPE set to “STEP (0-100)”

Display example

VOL.

The maximum volume level is 100 and the minimum level is

0. Before connecting headphones, set the VOLUME knob to its
minimum value (0). Failure to do so might cause sudden loud
noises, which could damage headphones, harm hearing or result
in other trouble.

USB

When LINE OUT LEVEL is set to FIXED or OFF

Turning the VOLUME knob will cause the following to be displayed.

LINE OUT LEVEL set to FIXED

VOL.

LINE OUT LEVEL set to OFF

VOL.

− ∞ dB

FIXED

OFF

17

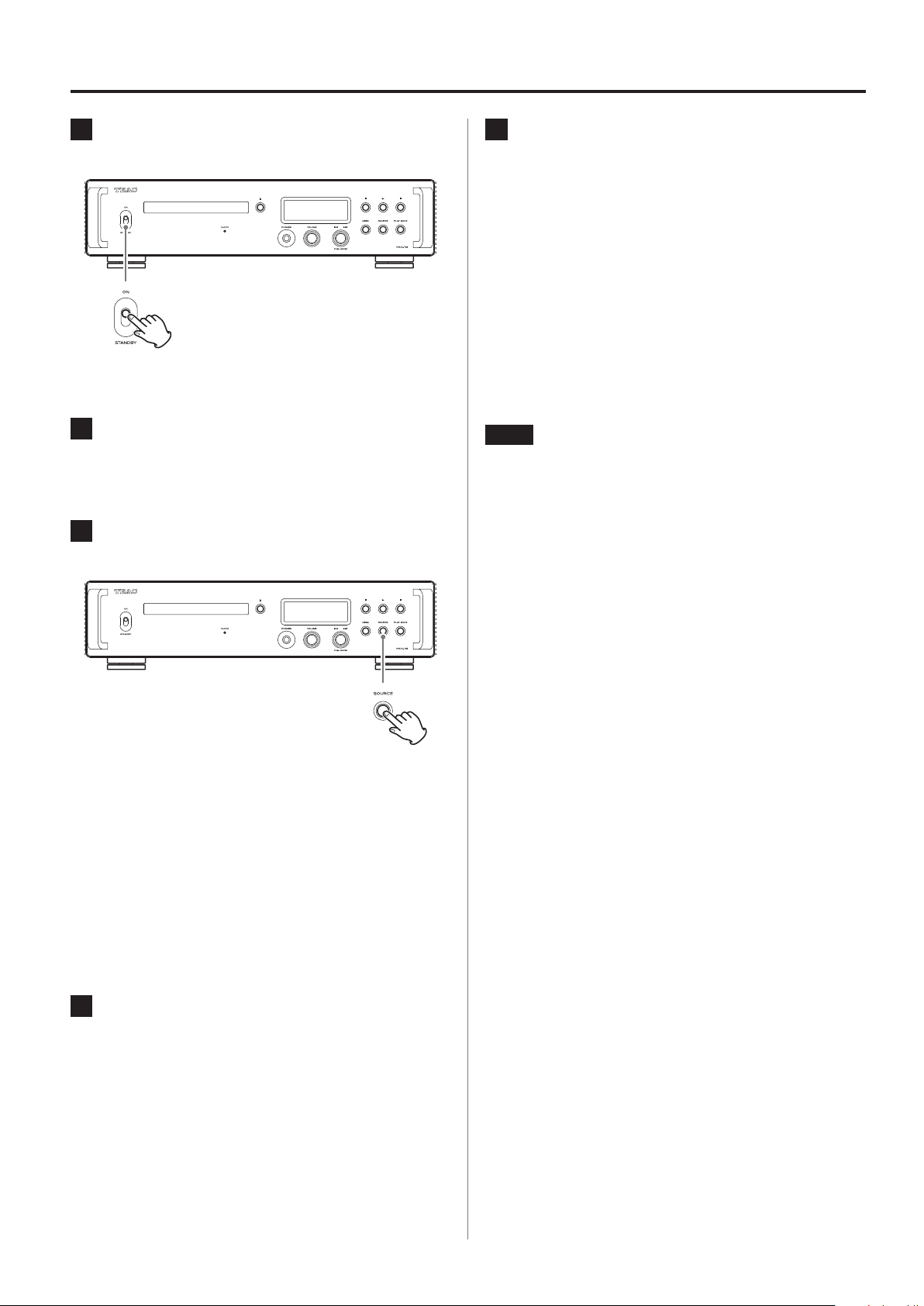

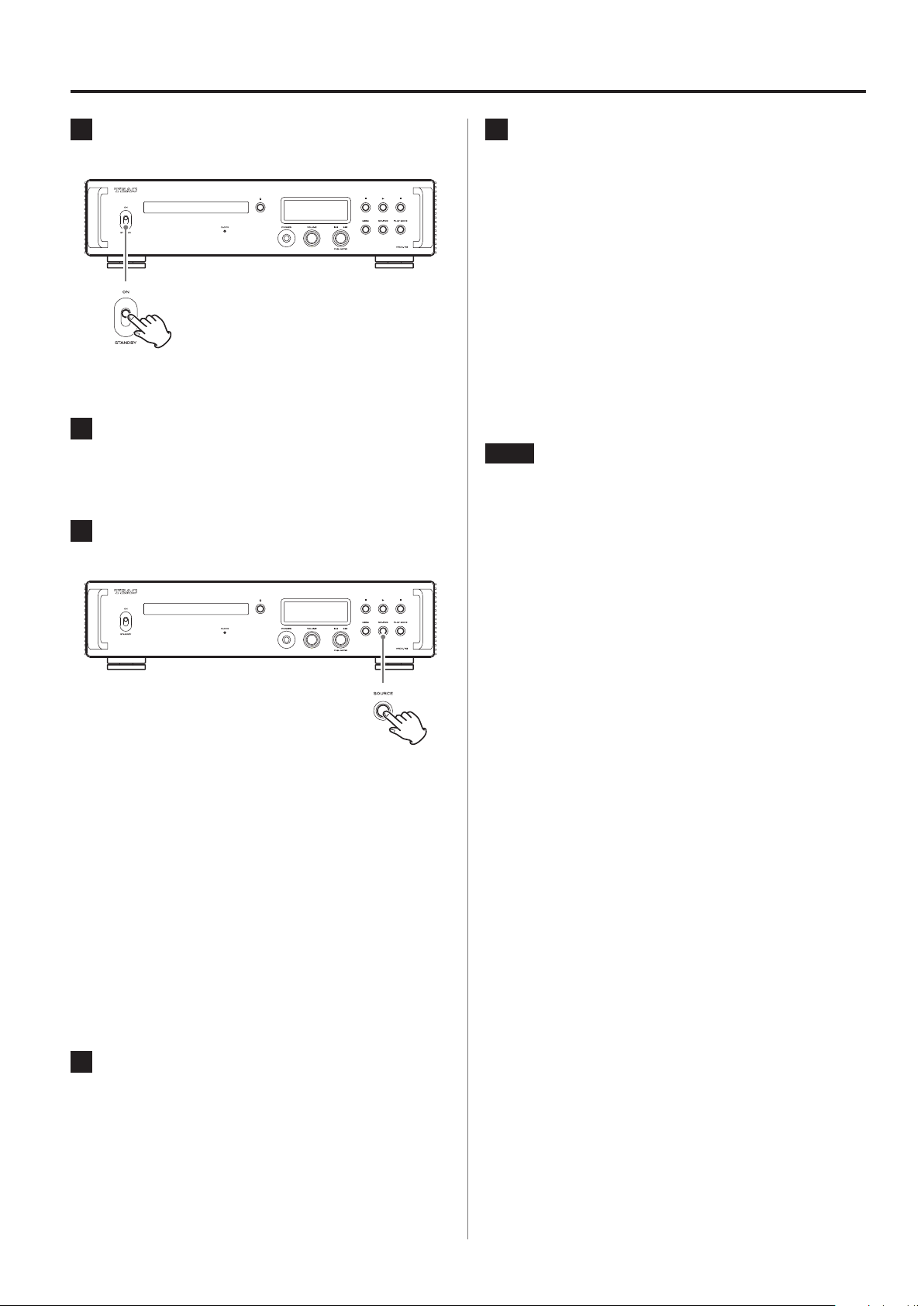

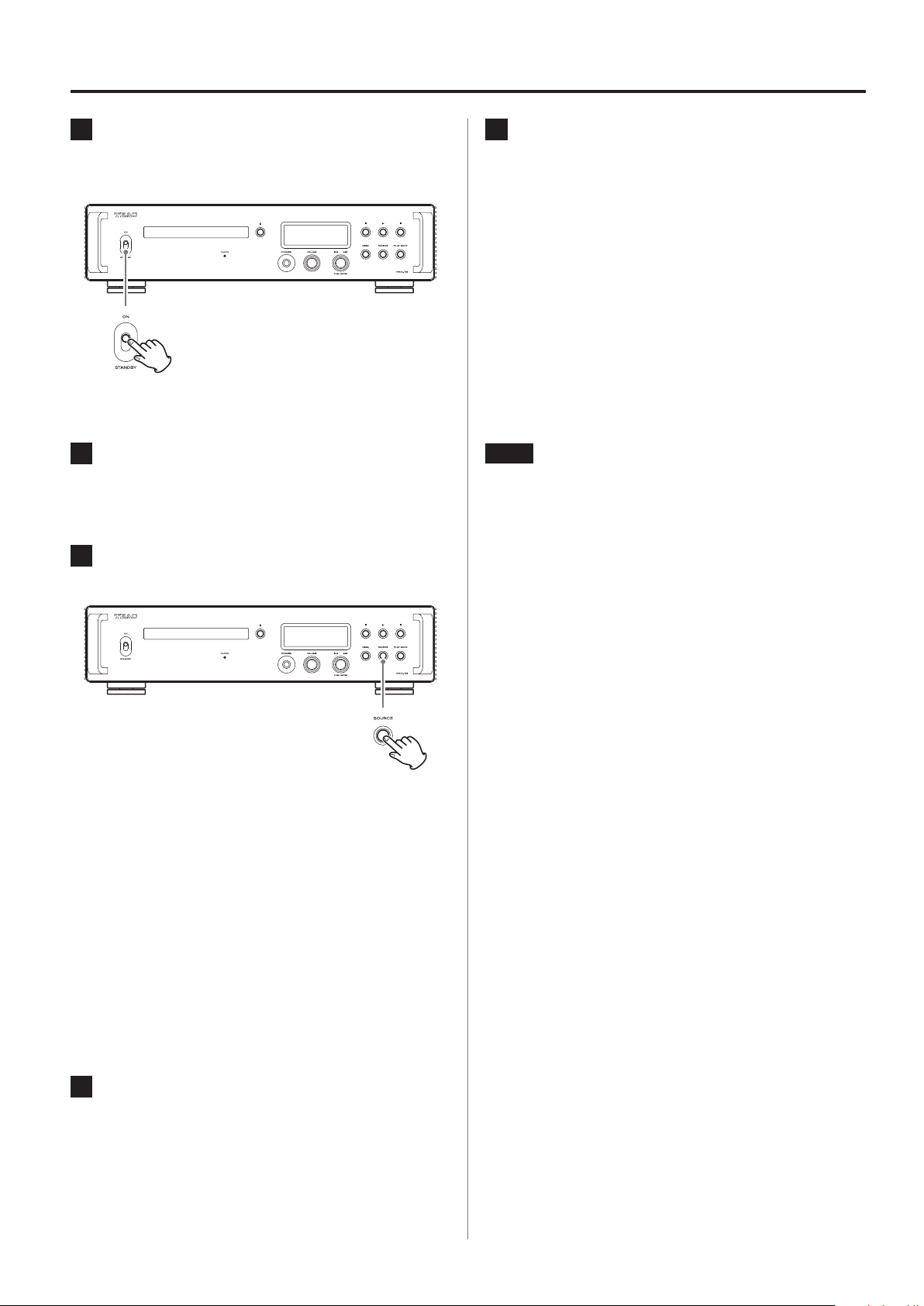

Basic operation

1 Shift the STANDBY/ON switch to its ON posi-

tion to turn the unit on.

o If a stereo amplifier is connected to this unit, always turn the

amplifier on very last.

2 Minimize the volume.

Minimize the volume on devices used to control the volume
(this unit, the stereo amplifier or other equipment connected
to this unit).

3 Press the SOURCE button to select the input

source.

5 Adjust the volume.

When using the analog audio outputs

When LINE OUT LEVEL is set to VARIABLE, turn this unit’s
VOLUME knob to adjust the volume.
When LINE OUT LEVEL is set to any other setting, the volume
cannot be adjusted from this unit. Use the stereo amplifier or
other device connected to this unit to adjust the volume.

When headphones are connected to this unit

Turn this unit’s VOLUME knob to adjust the volume.

o When this unit’s VOLUME knob is enabled, the volume setting

will be shown.

NOTE

o The automatic power saving function is set to ON when shipped

new from the factory (page27).

o When DIMMER (display brightness) is set to AUTO OFF, the display

will turn off when not being operated (page26).

The selected source appears on the display.

o You can also use the SOURCE button on the remote control.
o If the input signal is not a digital audio signal or is an audio

signal format that is not supported by this unit, such as
Dolby Digital or DTS, no audio will be output. Set the digital
output of the connected device to PCM audio output.

o To play back audio files when this unit is set to USB, you

must first install a dedicated driver on the computer before
connecting them (page30).

o DSD data can only be played back when the input source is

USB or when using DoP format digital input.

4 Operate the playback device.

Refer to the operation manual of that device.

18

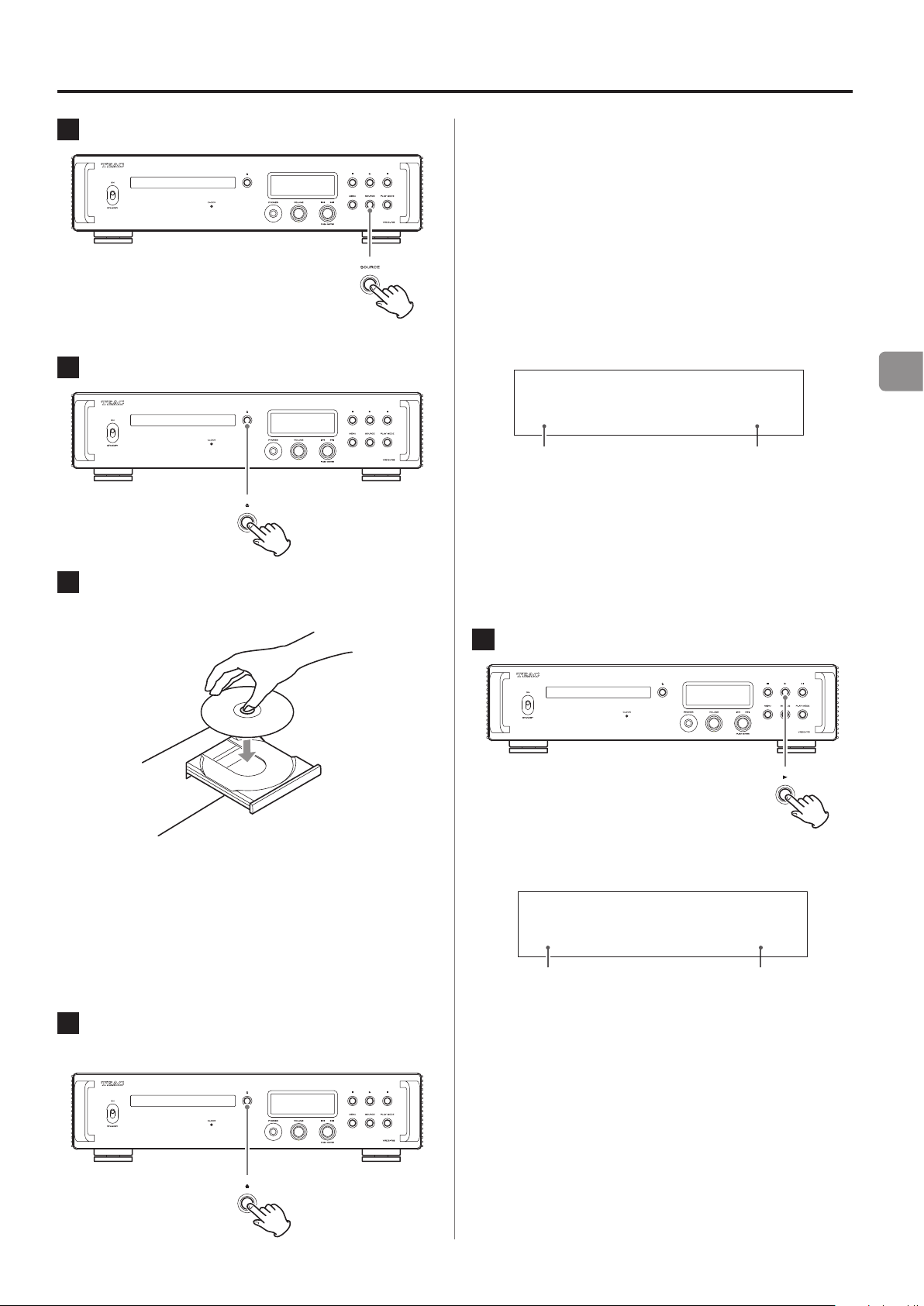

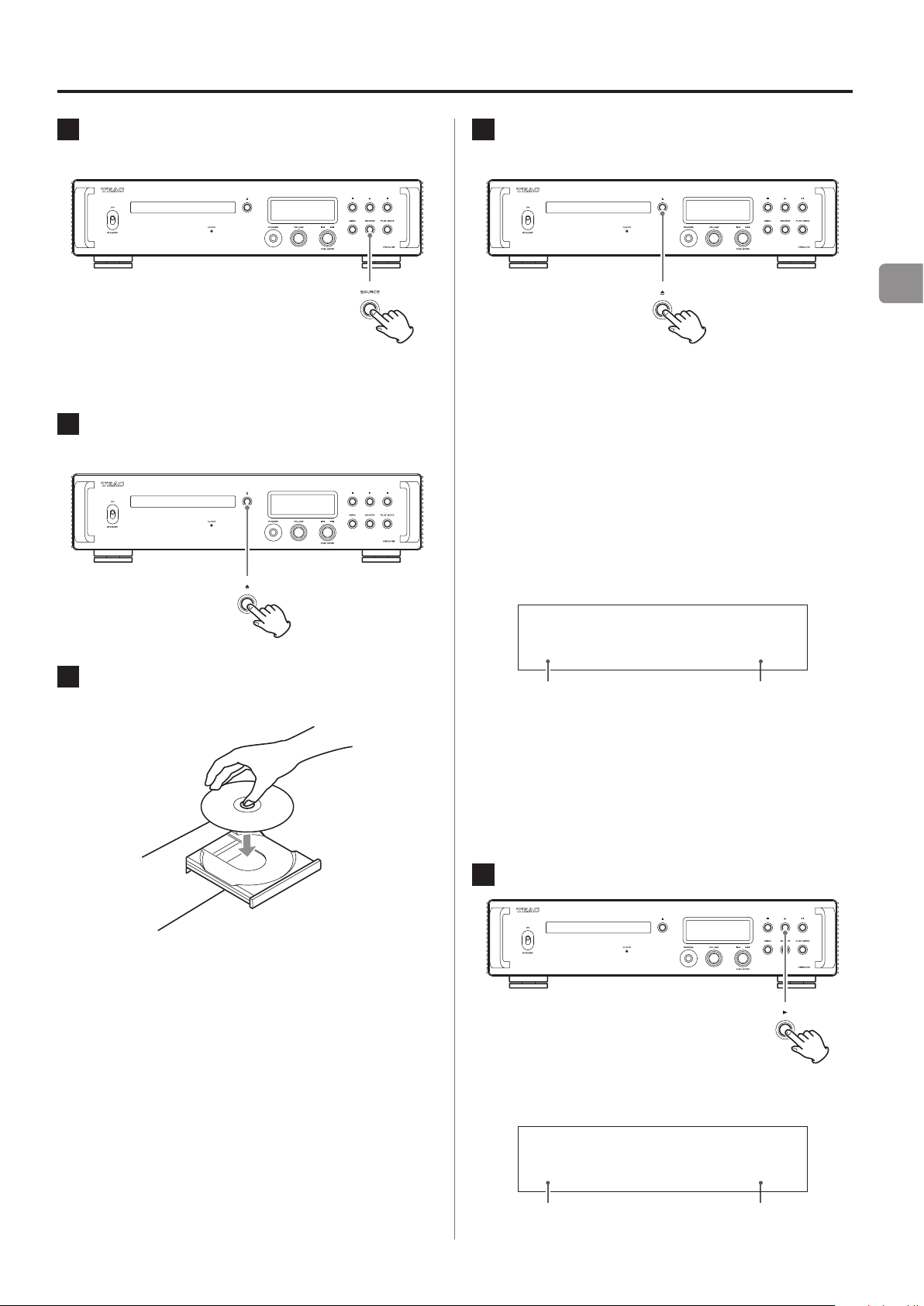

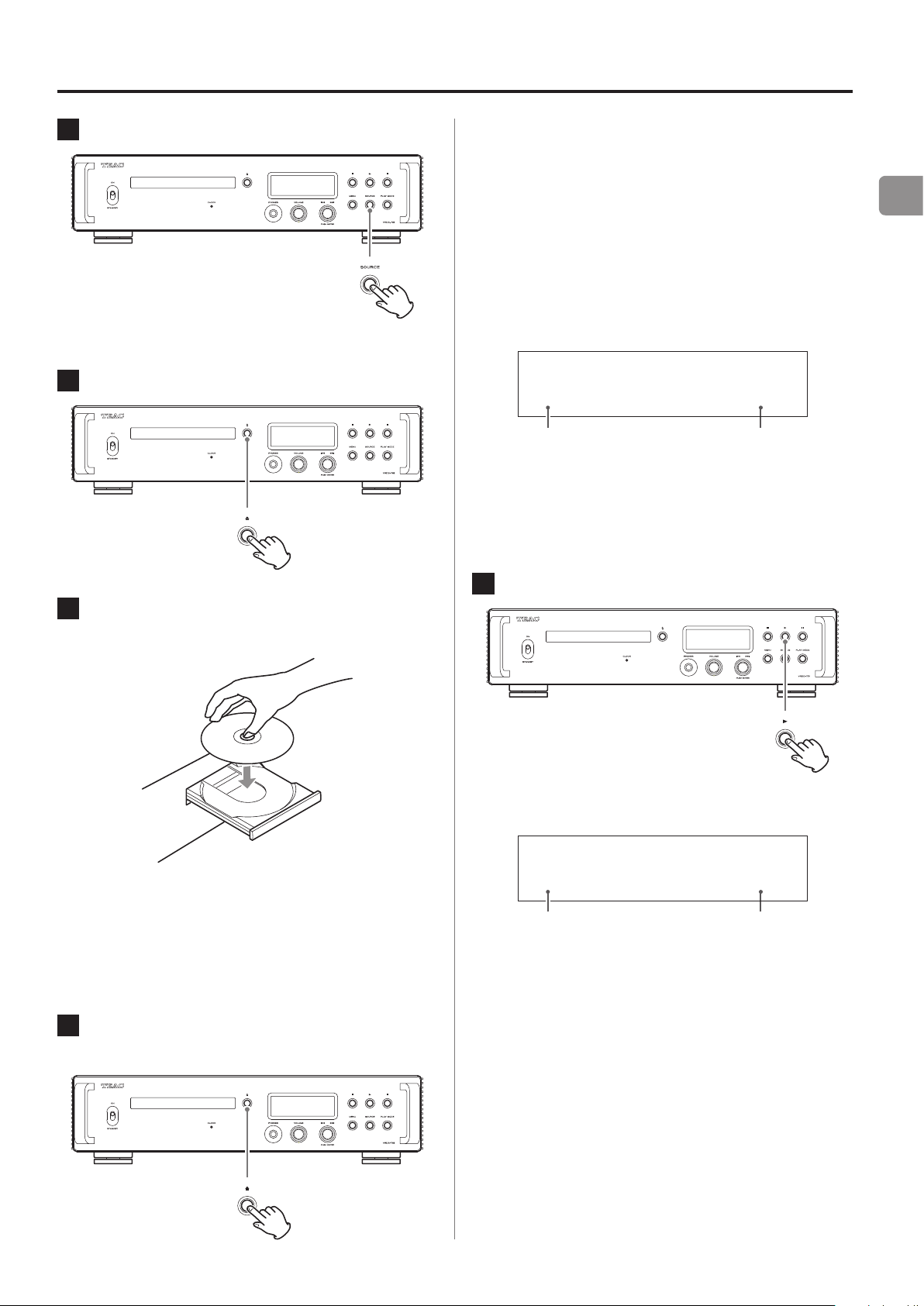

1 Press the SOURCE button to select CD.

Listening to CDs

V

CAUTION

Be careful not to let your fingers be pinched when the
tray closes.

o You can also use the SOURCE button on the remote control.

2 Press the tray open/close (-) button.

3 Place a disc on the tray with the labeled side

up.

“READING” will appear on the display and the unit will start
loading the disc.

o The unit takes some time to load the disc.

Wait until the total number of tracks and total playback time
appear on the display.

When loading completes, the display will appear as follows.

Display example

TRACK 8

22 68:25

Total number of
tracks on disc

o When POWER ON PLAY is ON, playback will start immedi-

ately after the unit is turned on (page28).
o “NO DISC” appears if no disc has been loaded.
o “No support” appears if a disc that cannot be played is loaded.

5 Press the play (7) button.

Total playback time (min-

utes: seconds)

EN

o Do not put more than one disc onto the tray at a time.
o If the tray is closed while a disc is outside the center guides,

the disc might become stuck inside and the tray might not
open. Be sure to always place discs within the guides at the
center of the tray.

o When the tray is opening or closing, do not force it by hand.

4 Press the tray open/close (-) button to close

it.

Playback starts from the first track.

Display example

TRACK 7

1 0:02

Number of track
being played

Elapsed time of track

(minutes: seconds)

being played

19

Listening to CDs (continued)

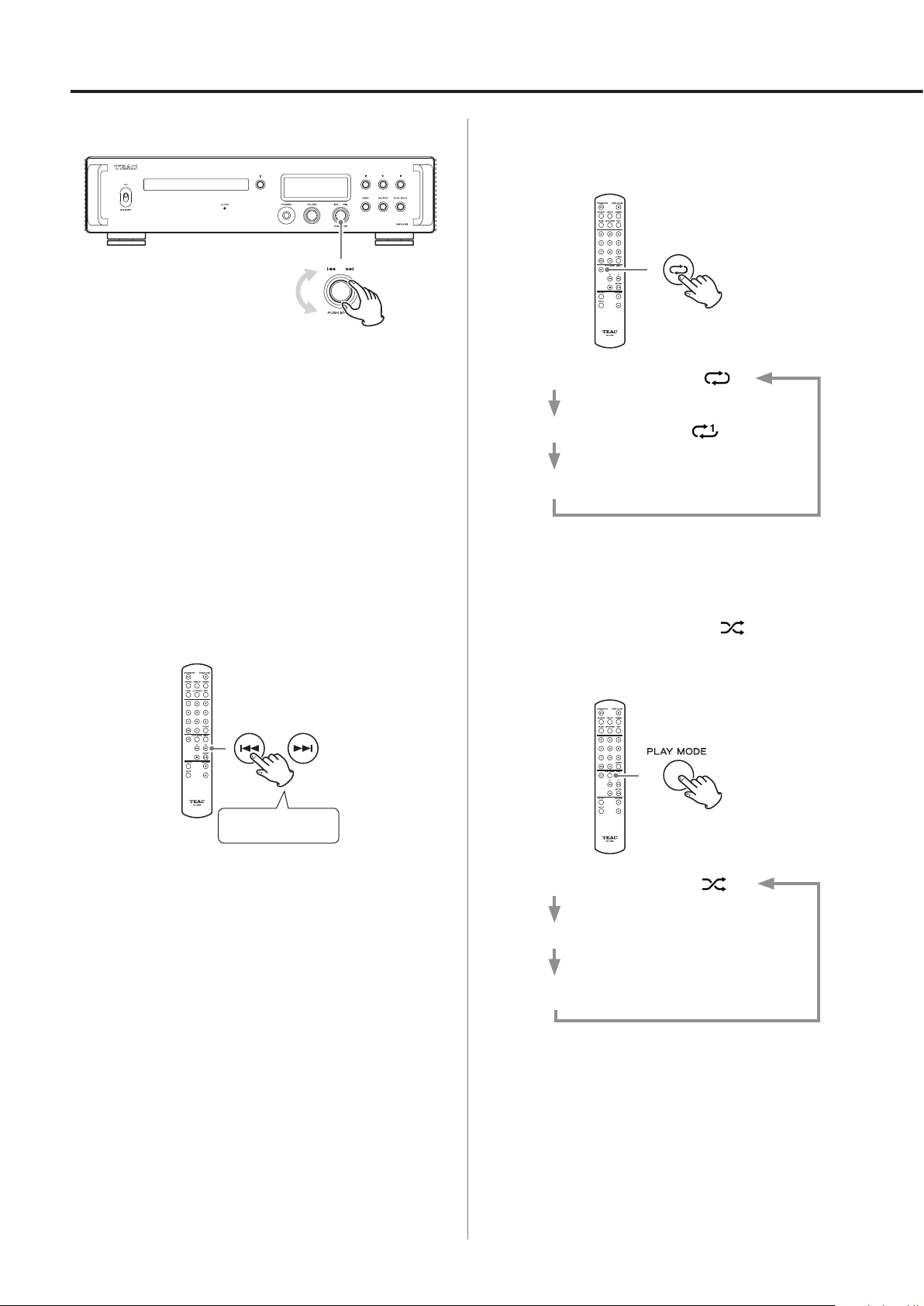

Skipping to search for a track

Turn the skip (.//) knob. Use it to skip to the previous or
next track. Keep turning until the desired track is selected.
After a track is selected, it will start playing back from the beginning.

o During playback, turn the skip . knob one click to return to

the beginning of the current track. Turn the skip . knob con­tinuously to select and play lower-numbered tracks.

Searching for part of a track

During playback, press and hold a skip (.//) button on
the remote control to search forward/backward. Release the skip
(.//) button when you find the part to which you want to
listen.

Repeat playback

Press the repeat (¼) button to cycle through repeat modes as
follows.

Repeat all tracks ( )

Repeat one track ( )

Ordinary playback

Shuffle/random playback

To switch to shuffle/random playback, press the PLAY MODE button
repeatedly until appears at the top right of the display.
Shuffle or random playback will occur according to the setting
(page28).

Press and hold

Shuffle/random playback ( )

Program playback (PGM)

Ordinary playback

o Random playback will not stop until the stop (8) button is

pressed.

o When random playback is active, the repeat playback setting has

no effect.

20

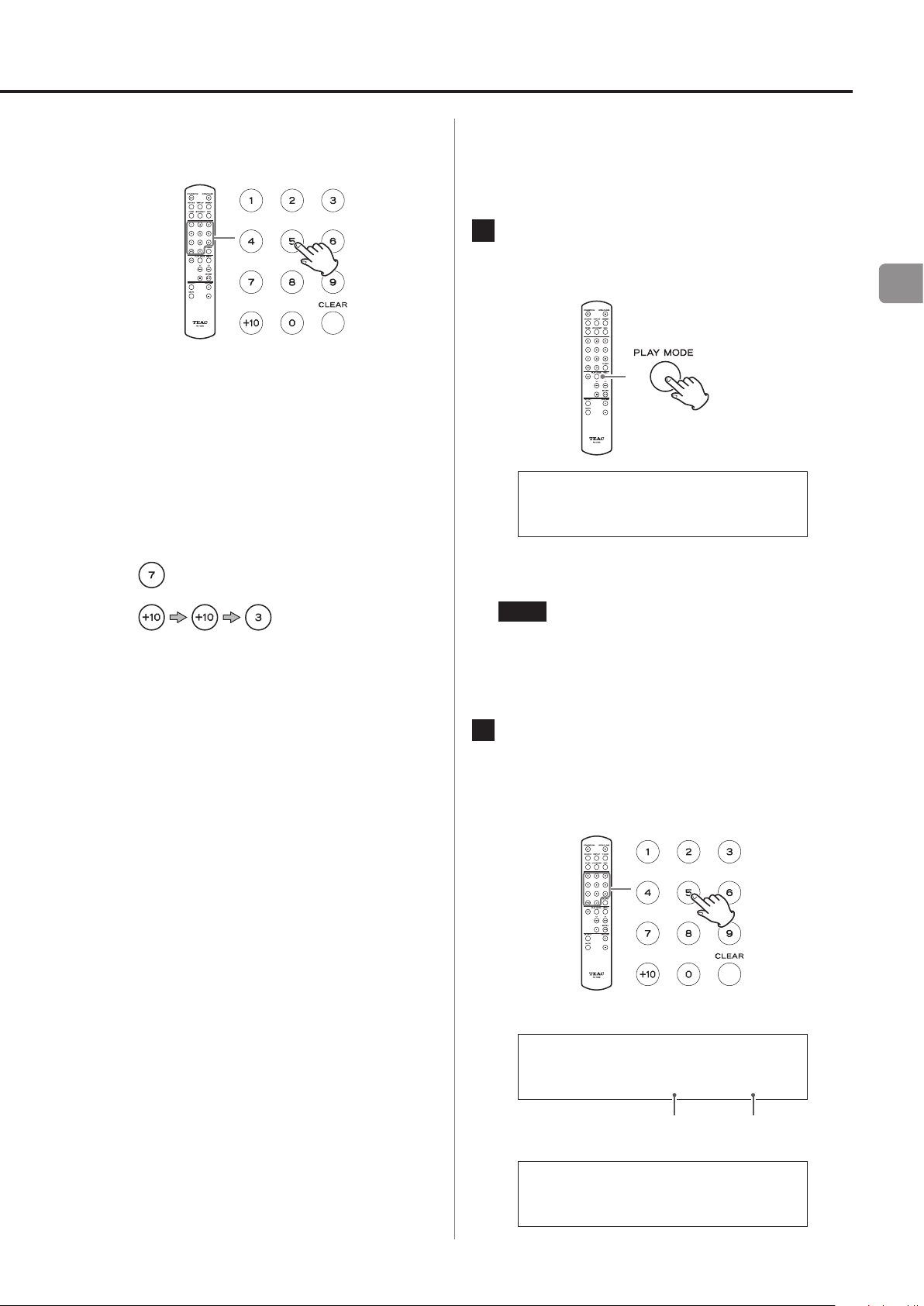

Using the number buttons to select a
track for playback

When playing or stopped, press number buttons to select a track by
number and start playback from that track.
To play a track with a single-digit number, press that number but­ton. To play a double-digit track number, press the +10 button as
many times as necessary, and then press the corresponding number
button for the second digit. Playback starts after the track number is
input.

Operation examples

Track 7:

Track 23:

Program playback

Program playback is only possible with audio CDs.

Using program playback

1 Press the PLAY MODE button repeatedly until

PGM appears at the top right of the display.

TRACK 8 PGM

9 25:48

o If PGM is selected during playback, the playing track will be

added as program step 1.

NOTE

Programming is possible even when the tray is open. In this
case, track numbers 1 – 99 can be programmed. After a CD is
loaded, however, track numbers that are not on the CD will be
removed.

EN

2 Use the number buttons to input track numbers.

See “Using the number buttons to select a track for playback”
for instructions about inputting tracking numbers.

Display example

5 P01

Track number Program step

TRACK 8 PGM

5 P01 4:04

Continued on the next page e

21

Listening to CDs (continued)

3 Continue to input the numbers for the tracks you

want to program.

4 Press the play/pause (y/9) button on the

remote control or the play (y) button on the
unit to start program playback.

o Skipping, searching and repeat playback functions can be used

during program playback.

NOTE

When “PGM” appears at the top right of the display, what happens
when number buttons are used to input track numbers depends on
the PROGRAM PLAY setting (page28).

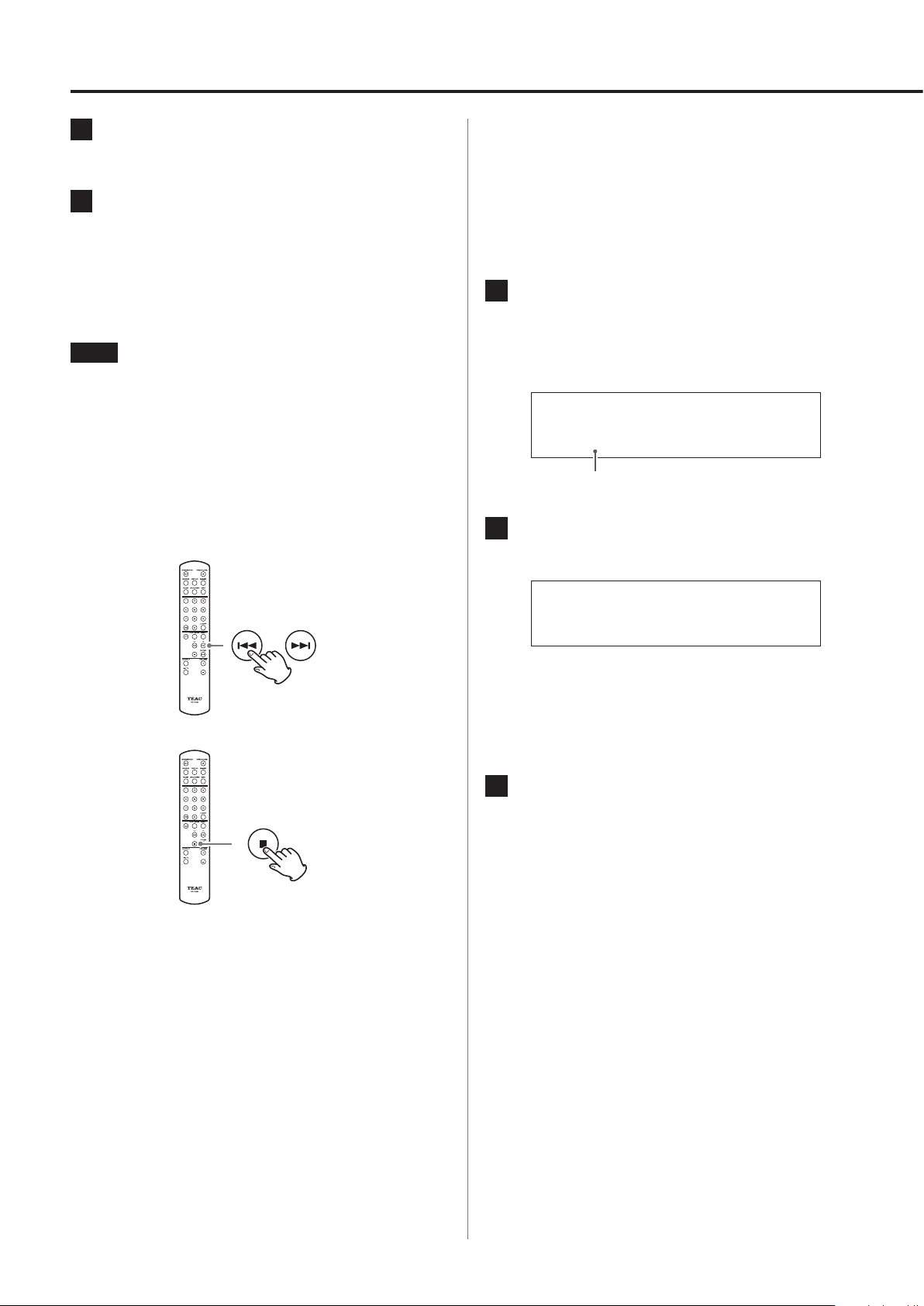

Checking the program order

Press the skip (.//) buttons when playback is stopped to
change the program step shown, allowing the program order to be
checked.

Changing programmed tracks

Pressing the skip (.//) buttons when playback is stopped
causes the program step to blink, showing the program editing
mode is active.
Press the stop (8) button to end program editing mode.

Inserting tracks

1 Use the skip (.//) buttons when play-

back is stopped to show the program step
where you want to insert a track.

Display example

TRACK 8 PGM

8 P02 6:31

Program step blinks

2 Use the number buttons to input track numbers.

Display example

Press the stop (8) button when finished checking.

TRACK 8 PGM

6 P02 10:41

o In this example, track number6 has been added at program

step2, pushing track8, which had been on step2, to step3.
The tracks on all the following program steps will also be
pushed to later steps.

o Continue inputting track numbers to insert multiple tracks.

3 Press the stop (8) button to end editing.

22

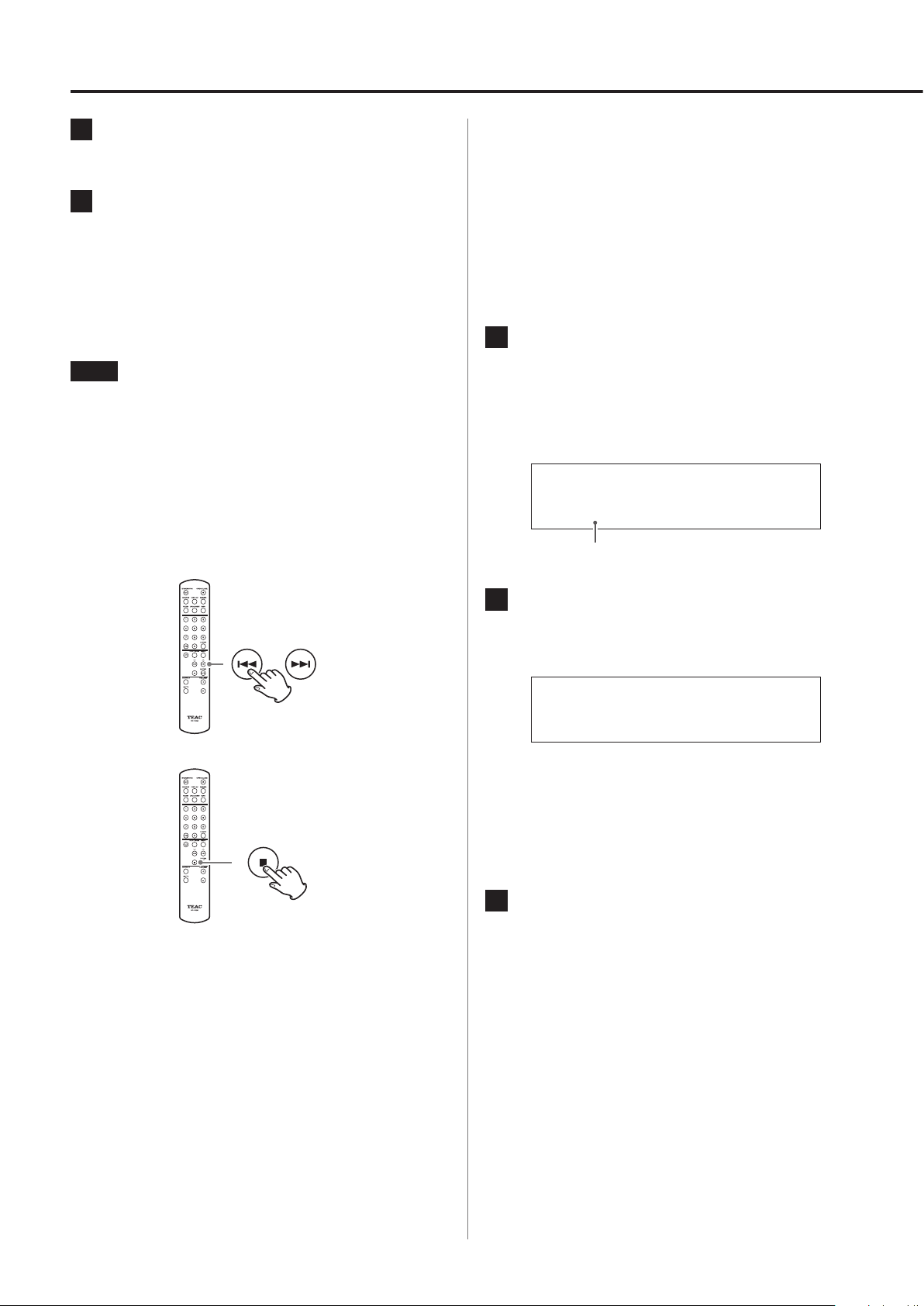

Clearing selected tracks

1 Use the skip (.//) buttons when play-

back is stopped to show the program step with
the track you want to clear.

Display example

TRACK 8 PGM

6 P02 10:41

Program step

2 Press the CLEAR button to remove the track

from the program.

Display example

TRACK 8 PGM

EN

8 P02 6:31

Program step

o In this example, track number6 has been cleared at pro-

gram step2, bringing tracks at step3 and later forward.

3 Press the stop (8) button to end editing.

NOTE

Pressing the CLEAR button when stopped will clear the track on the
last step added to the program.

Clearing the entire program

Do any of the following to clear the program.

o Press the PLAY MODE button so that “PGM” disappears from the

top right of the display.
o Eject a disc.
o Put the unit into standby.

23

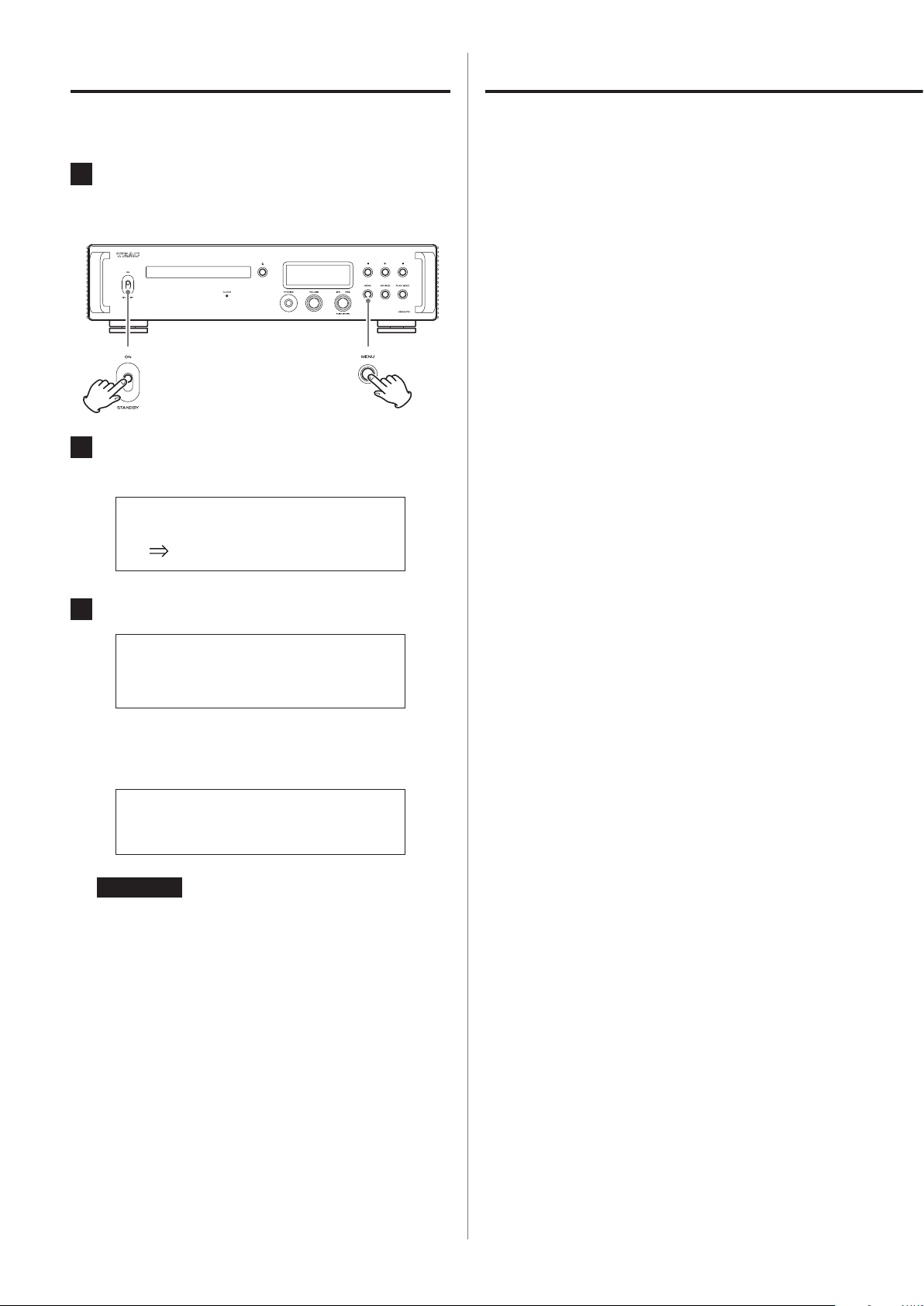

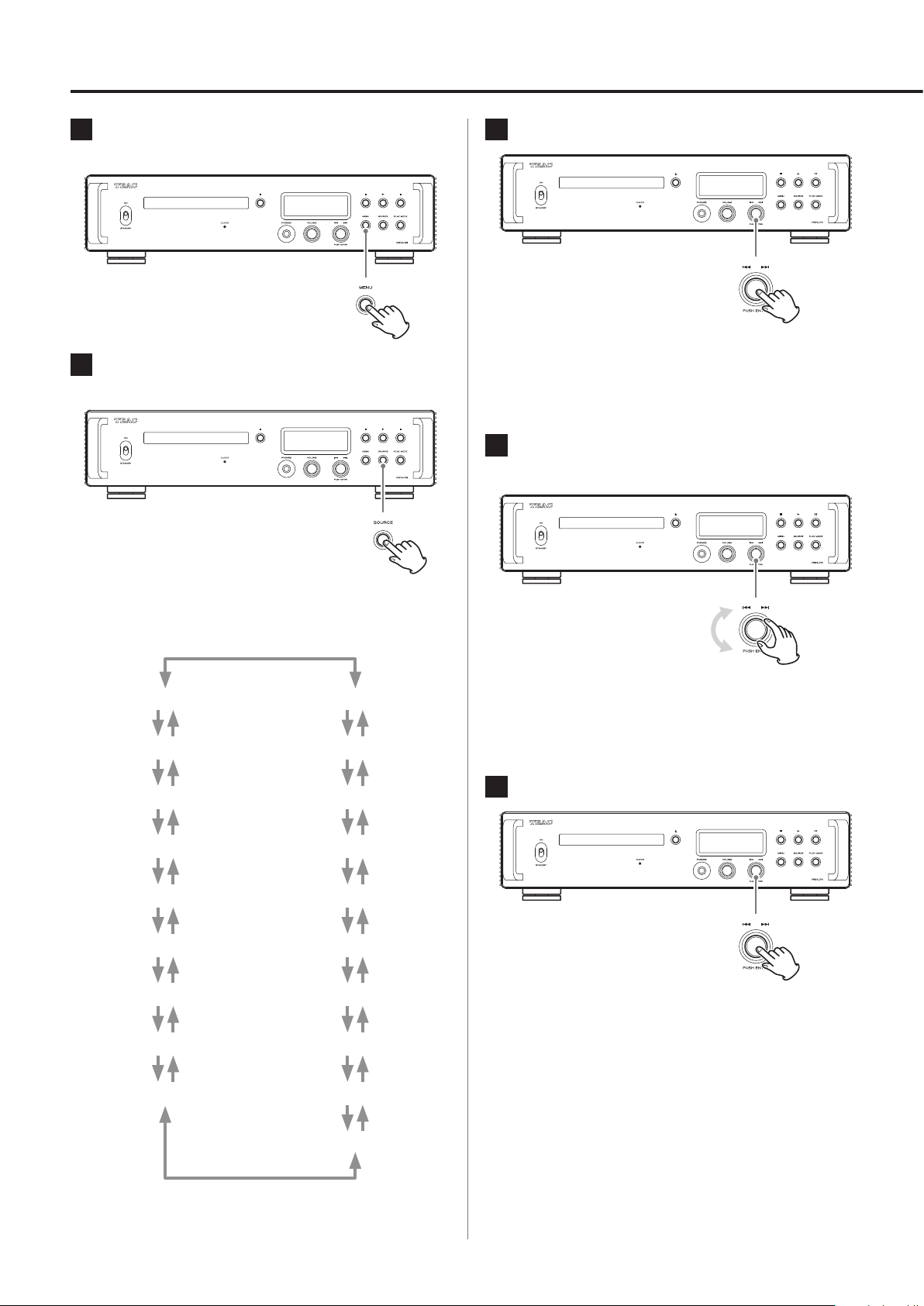

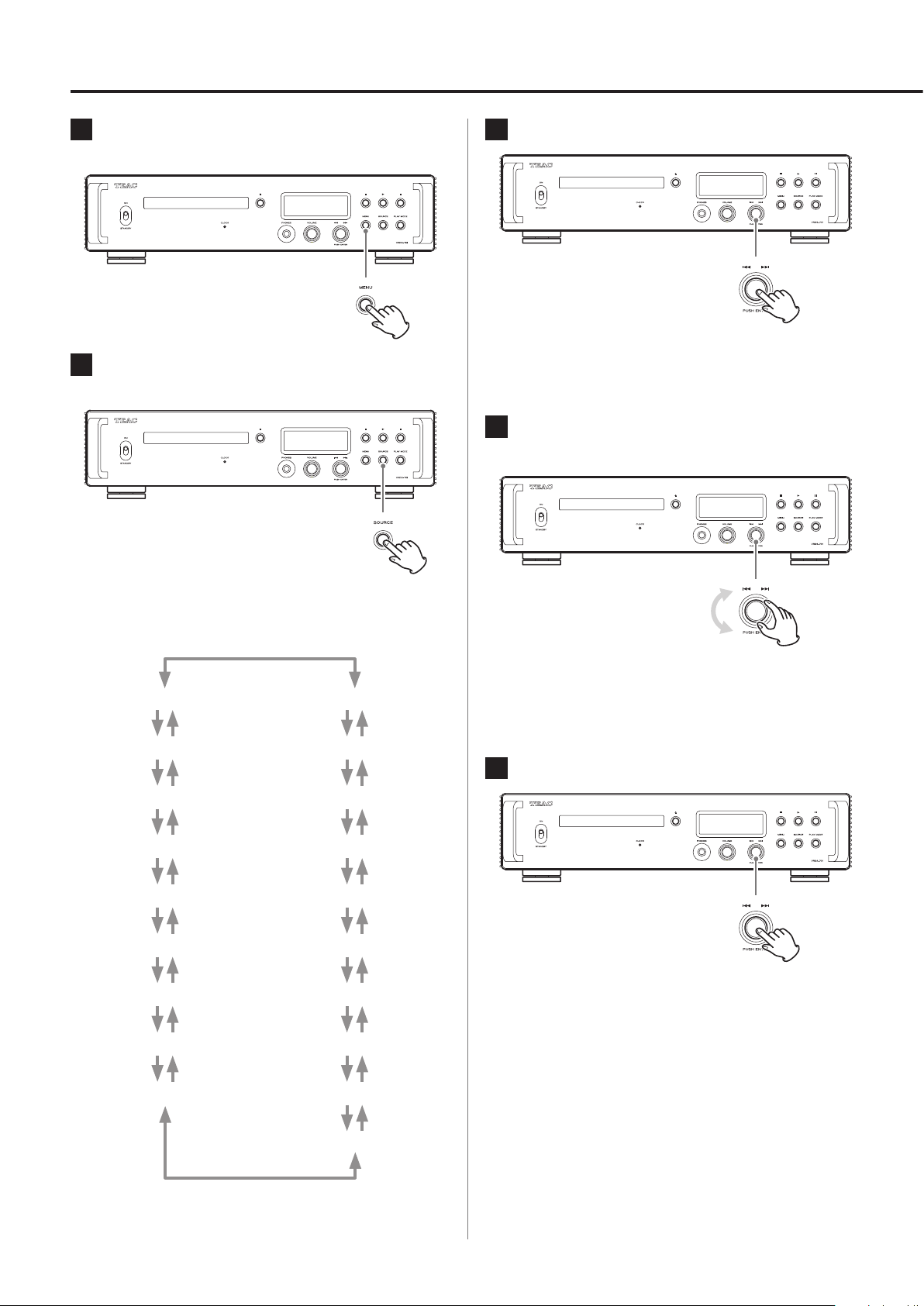

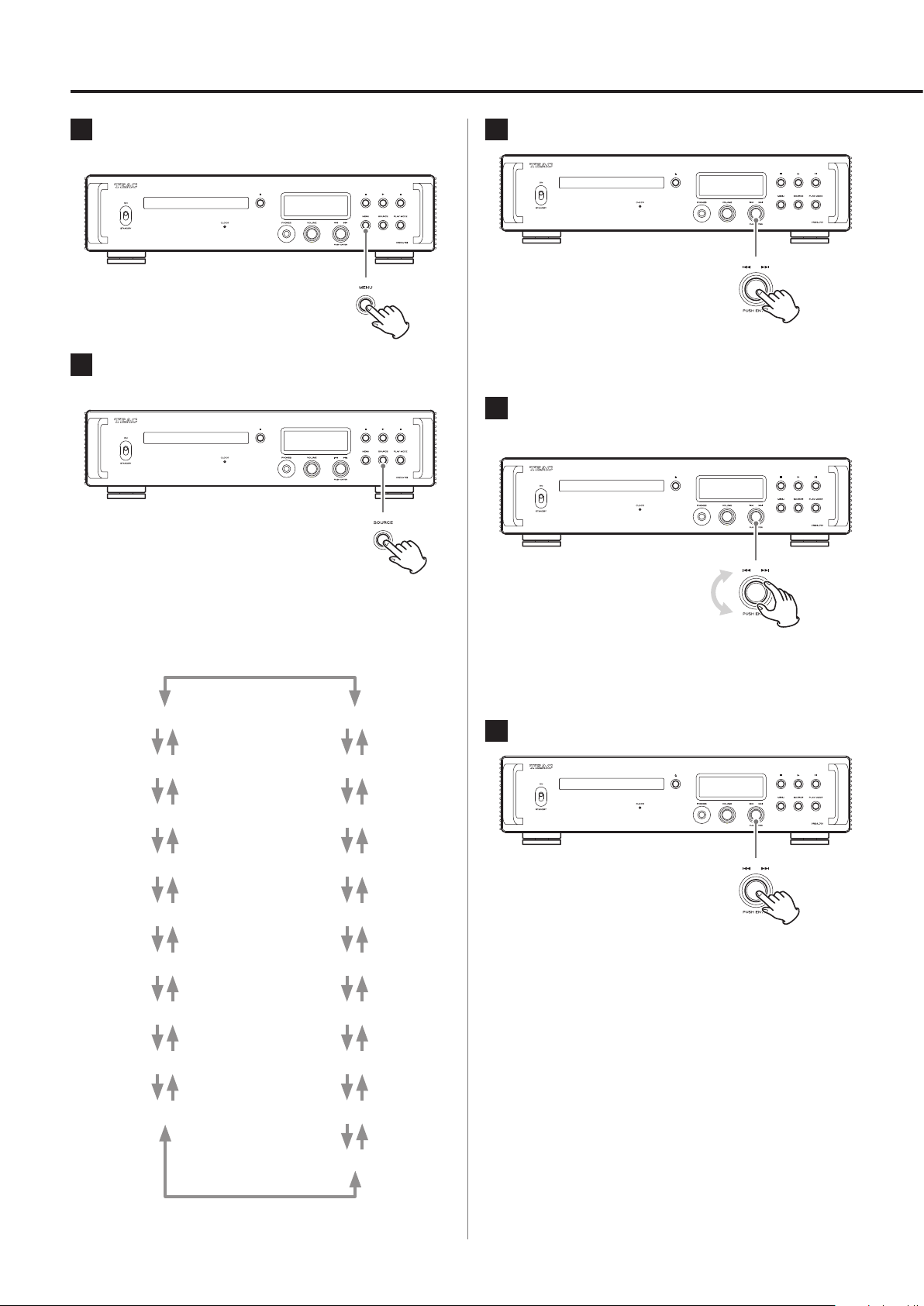

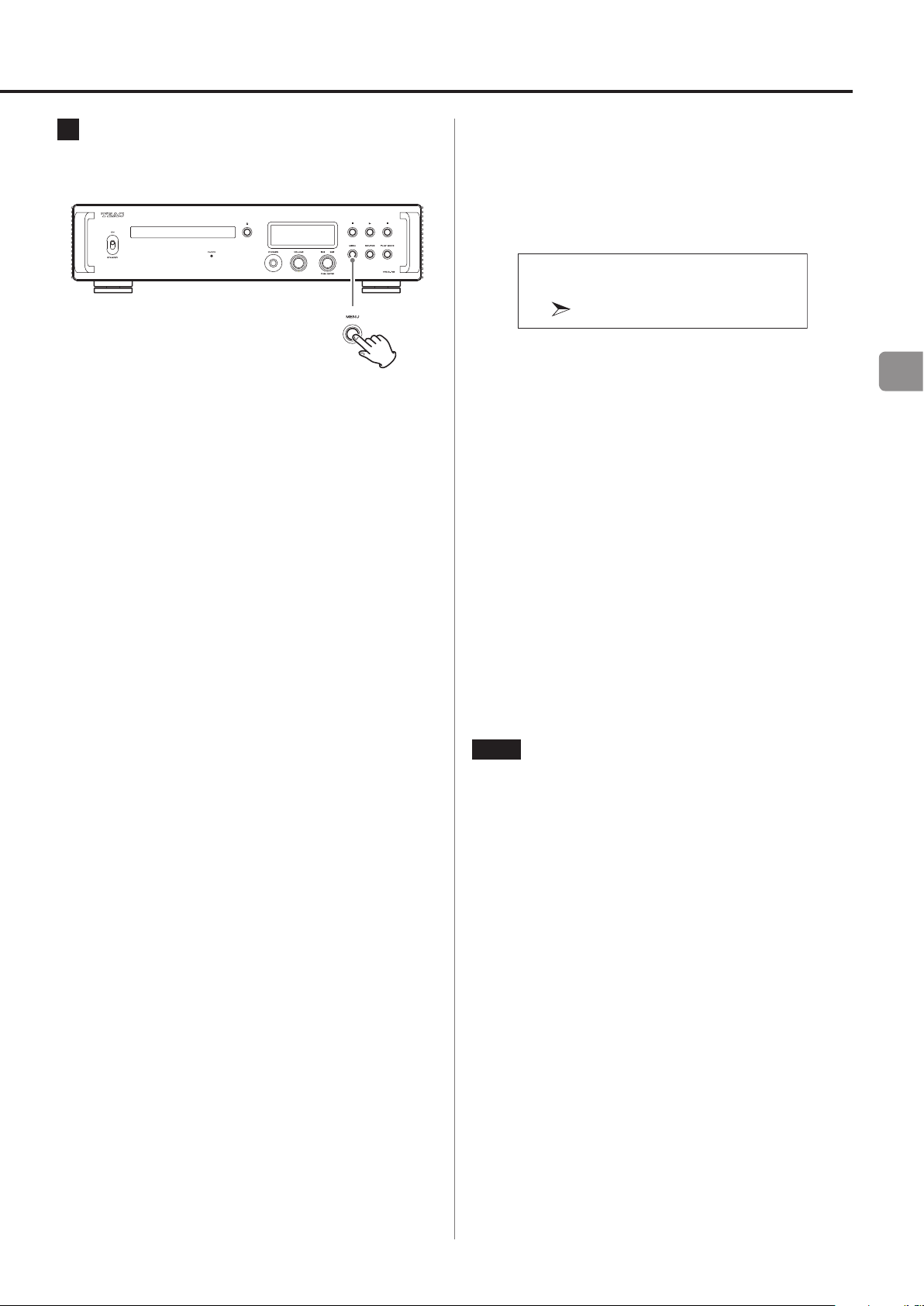

1 Press the MENU button to open the menu

screen.

2 Turn the skip knob (.//) to show the

item that you want to set.

3 Press the skip knob (.//).

o You can also press the ENTER button on the remote control.
o The currently set value is shown on the display.

4 Turn the skip knob (.//) to change set-

ting values.

o You can also use the up and down (k, j) buttons on the

remote control.

The menu items appear in the following order.

UPCONVERT

CLOCK SYNC

LINE OUT SELECT

LINE OUT LEVEL

DIMMER

VOLUME TYPE

DISPLAY TYPE

VERSION INFO

OPTICAL OUT

COAXIAL OUT

L/R BALANCE

PROGRAM PLAY

SHUFFLE_RANDOM

POWER ON PLAY

o You can also use the up and down (k, j) buttons on the

remote control.

o Press the MENU button to return to setting item selection.

5 Press the skip knob (.//).

o You can also press the ENTER button on the remote control.

24

AUTO POWER SAVE

APS TIME SET TING

DSD LPF

PCM DELTA SIGMA

DELTA SIGMA Fs

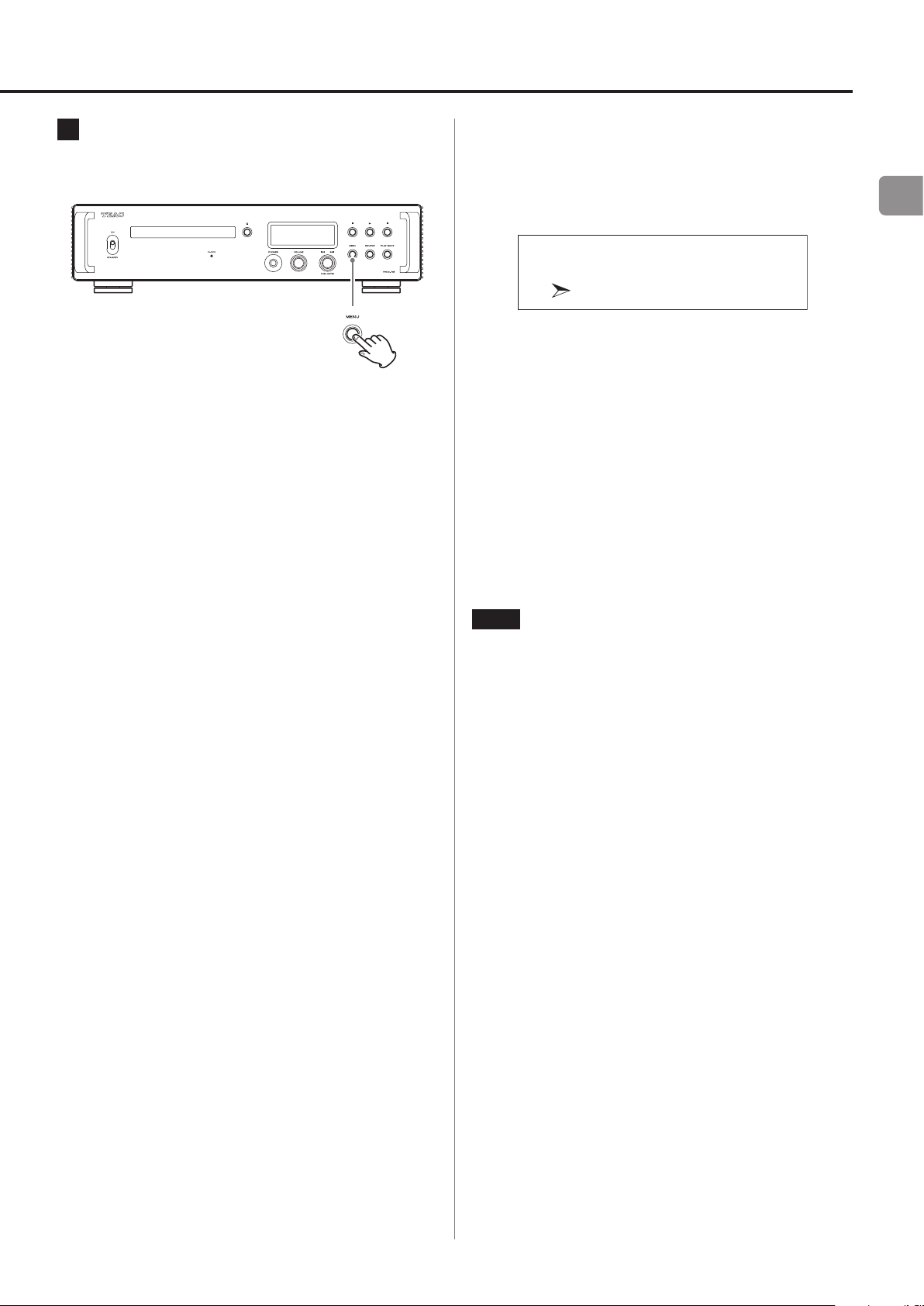

6 When you are done changing settings, press

the MENU button to show the input source sta­tus again.

o If you do not do anything for about seven seconds, the dis-

play will return to showing the input source status.

Upconversion

Use this to set use of the upconversion circuit when receiving PCM
signals.

o See page15 for the relationships between input sampling fre-

quencies and sampling frequencies after upconversion.

MENU

UPCONVERT
OFF

OFF

The input signal is sent as is to the D/A converter without being
upconverted.

2× Fs

If the input audio signal is less than 2× a standard sampling fre­quency, it is upconverted 2× and then sent to the D/A converter.

4× Fs

If the input audio signal is less than 4× a standard sampling fre­quency, it is upconverted 4× and then sent to the D/A converter.

8× Fs

If the input audio signal is less than 8× a standard sampling fre­quency, it is upconverted 8× and then sent to the D/A converter.

EN

NOTE

This can be set directly with the remote control UPCONVERT button.

25

Settings (continued)

Clock sync

MENU

CLOCK SYNC
OFF

OFF

No clock sync is used.

ON

This unit’s master clock will be synchronized to the 10MHz clock
input through the CLOCK sync input (10MHz IN) connector.

o When the input source is COAXIAL or OPTICAL, both this unit

and the digital audio output device must be synchronized
with the same external clock. If they are not synchronized, the
sound might skip or break up.

Line output selection

Use this to select which connectors output analog audio.

MENU

LINE OUT SELECT
RCA

Line output level

Use this to set the audio level output from the analog audio output
(LINE OUT) connectors.

MENU

LINE OUT LEVEL
VARIABLE

FIXED 0dB

A maximum of 2Vrms is output. Select this if you want to adjust
the volume using an amplifier.

FIXED +6dB

A maximum of 4Vrms is output. Select this if you want to adjust
the volume using an amplifier.

o If the sound distorts, set this to FIXED 0dB.

VARIABLE

This will enable adjustment of the analog output level using this
unit’s VOLUME knob. Select this if you want to adjust the volume
using this unit.

OFF

No sound is ever output.

RCA

Analog audio signals are output through the RCA connectors.

PIN 2 HOT

Analog audio signals are output through the XLR connectors
with 2:HOT polarity.

PIN 3 HOT

Analog audio signals are output through the XLR connectors
with 3:HOT polarity.

Display brightness

MENU

DIMMER
Slightly BRIGHT

BRIGHT

Stays lit brightly.

Slightly BRIGHT

Stays lit dimly.

DARK

Stays dark.

AUTO OFF

Turns off automatically.

o The display turns off when not being operated.

NOTE

This can be set directly with the remote control DIMMER button.

26

Volume display

This sets how the volume is shown.

MENU

VOLUME TYPE
STEP (0-100)

STEP (0-100)

This shows the volume in steps from 0 (minimum) to 100

(maximum).

dB

This shows the volume in decibels (dB).

Screen indication

Select the information shown to the right of the playback source.

MENU

DISPLAY TYPE
VOLUME

VOLUME

The volume is shown.

SAMPLING FREQ.

Information about the playback source is shown.

NOTE

This can be set directly with the remote control DISPLAY button.

Automatic power saving time setting

This sets the amount of time until the automatic power saving func­tion causes the unit to enter standby.

MENU

APS TIME SETTING
30 [MIN]

This can be set in a range from 1–255minutes in 1-minute incre­ments (30minutes by default).

PCM signal D/A conversion

DELTA SIGMA Fs

This sets the ΔΣ modulator sampling frequency.
Select the sound setting you prefer.

MENU

DELTA SIGMA Fs
512x Fs

128× Fs
256× Fs
512× Fs

PCM DELTA SIGMA

This sets the ΔΣ modulator output format.
Select the sound setting you prefer.

EN

Automatic power saving function

This unit has an automatic power saving function.

o The automatic power saving function is ON when the unit is

shipped new from the factory.

MENU

AUTO POWER SAVE
ON

OFF

The automatic power saving function is disabled.

ON

The unit will automatically enter standby mode if no audio is out-

put and no operation is conducted for about 30minutes.
o The automatic power saving time setting can be used to change

the amount of time until the unit enters standby mode.

MENU

PCM DELTA SIGMA
MULTI BIT

MULTI BIT

This outputs using multi level.

DSD (1 BIT)

This outputs using DSD format.

27

Settings (continued)

DSD low-pass filter

Select the sound setting you prefer.

MENU

DSD LOW PASS FILTER
FIR 1

OFF

The low pass filter is disabled.

FIR 1

FIR low pass filter type 1

FIR 2

FIR low pass filter type 2

o FIR 1 and FIR 2 settings are only effective during DSD input and/

or when PCM DELTA SIGMA is set to DSD (1 BIT).

Power on playback function

Playback can start automatically when the unit is turned on if the
input source is set to CD.

MENU

POWER ON PLAY
OFF

Shuffle and random playback

Shuffle and random playback modes can be selected.

MENU

SHUFFLE_RANDOM
SHUFFLE PLAY

SHUFFLE PLAY

This plays each track on the disc once.

o Unless repeat has also been set, playback will stop after all

tracks on the disc have been played.

RANDOM PLAY

This plays the tracks on the disc randomly.

o Regardless of the repeat setting, playback will not stop until

the stop (8) button is pressed.

Program playback track input behavior

This sets what happens when the number buttons are used during
program playback.

MENU

PROGRAM PLAY
PLAY LATER

OFF

Playback will not start automatically when the unit is turned on.

ON

Playback will start automatically when the unit is turned on.

PLAY LATER

The input track number is added to the end of the program.
The track that is playing continues to play.

PLAY NOW

The input track number is added to the end of the program and
starts playing immediately.

28

Coaxial digital output

This sets the output from the COAXIAL digital audio output connector.

MENU

COAXIAL OUT
ON

OFF

No audio signal will be output from the COAXIAL digital audio

output connector.

ON

Audio signals will be output from the COAXIAL digital audio out-

put connector.

Optical digital output

This sets the output from the OPTICAL digital audio output connector.

MENU

OPTICAL OUT
ON

Information display

This shows the version of the firmware used by the unit.

MENU

VERSION INFO
SYSTEM

SYSTEM

The microcomputer firmware version

USB

The USB firmware version

FPGA

The FPGA firmware version

CD DRIVE

The CD drive firmware version

EN

OFF

No audio signal will be output from the OPTICAL digital audio

output connector.

ON

Audio signals will be output from the OPTICAL digital audio out-

put connector.

Left-right balance adjustment

Adjust the left-right balance.

MENU

L/R BALANCE
ctr. 0.0dB

This setting can be made for each output.
This can be set from Lch 24.0dB to Rch 24.0dB in 0.5dB increments.
When the volume is the same for both left and right channels, “ctr.

0.0dB” will be shown.

29

Playing back music on a computer

Supported operating systems

This unit can be connected by USB and used with a computer run­ning one of the following operating systems.
Operation with other operating systems cannot be assured (as of
March, 2023).

When using Mac

macOS High Sierra (10.13)
macOS Mojave (10.14)
macOS Catalina (10.15)
macOS Big Sur (11)
macOS Monterey (12)
macOS Ventura (13)

When using Windows

Windows 8 (32/64-bit)
Windows 8.1 (32/64-bit)
Windows 10 (32/64-bit)
Windows 11

Installing the driver

When using Mac

This unit can be operated with the standard OS driver, so there is no
need to install a driver.
A dedicated driver must be installed on the computer, however, to
use Bulk Pet.

When using Windows

To use this unit for playback of files on a computer, install the dedi­cated driver on the computer.

IMPORTANT NOTICE

You must install the dedicated driver software before connecting
this unit with a computer using a USB cable.
If you connect the unit to the computer by USB before installing
the driver, it will not function properly.

Depending on the composition of the computer hardware and
software, operation might not be possible even with the above
operating systems.

Installing the driver on a computer

Install the dedicated driver on the computer after downloading it
from the following URL.
For details about installation and OS setting procedures, see the
TEAC ASIO USB DRIVER Installation Guide included with the driver.

https://teac.jp/int/product/vrds-701/download

Note about transmission modes

This unit can transfer data using Isochronous or Bulk Pet mode.
The sampling frequencies that can be transmitted are 44.1kHz,
48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, 352.8kHz and 384kHz.
When properly connected, you will be able to select “TEAC USB
AUDIO DEVICE” as an audio output from the computer OS.

o Audio data sent from the computer will be processed using this

unit’s clock during data transmission, enabling reduction of jitter.

Downloading playback application TEAC
HR Audio Player

You can download Mac and Windows versions of our free TEAC HR
Audio Player application that supports playback of DSD files from
the TEAC International Site.

https://teac.jp/int/product/hr_audio_player/download

TEAC HR Audio Player setting note

To play 22.5MHz DSD recordings with TEAC HR Audio Player, open
the Configure window and set the “Decode mode” to “DSD Native.”

To play formats other than 22.5MHz DSD, you can set this to either
“DSD over PCM” or “DSD Native” as you like.

For details, see “Selecting the DSD decode mode” in the TEAC HR
Audio Player Manual.

30

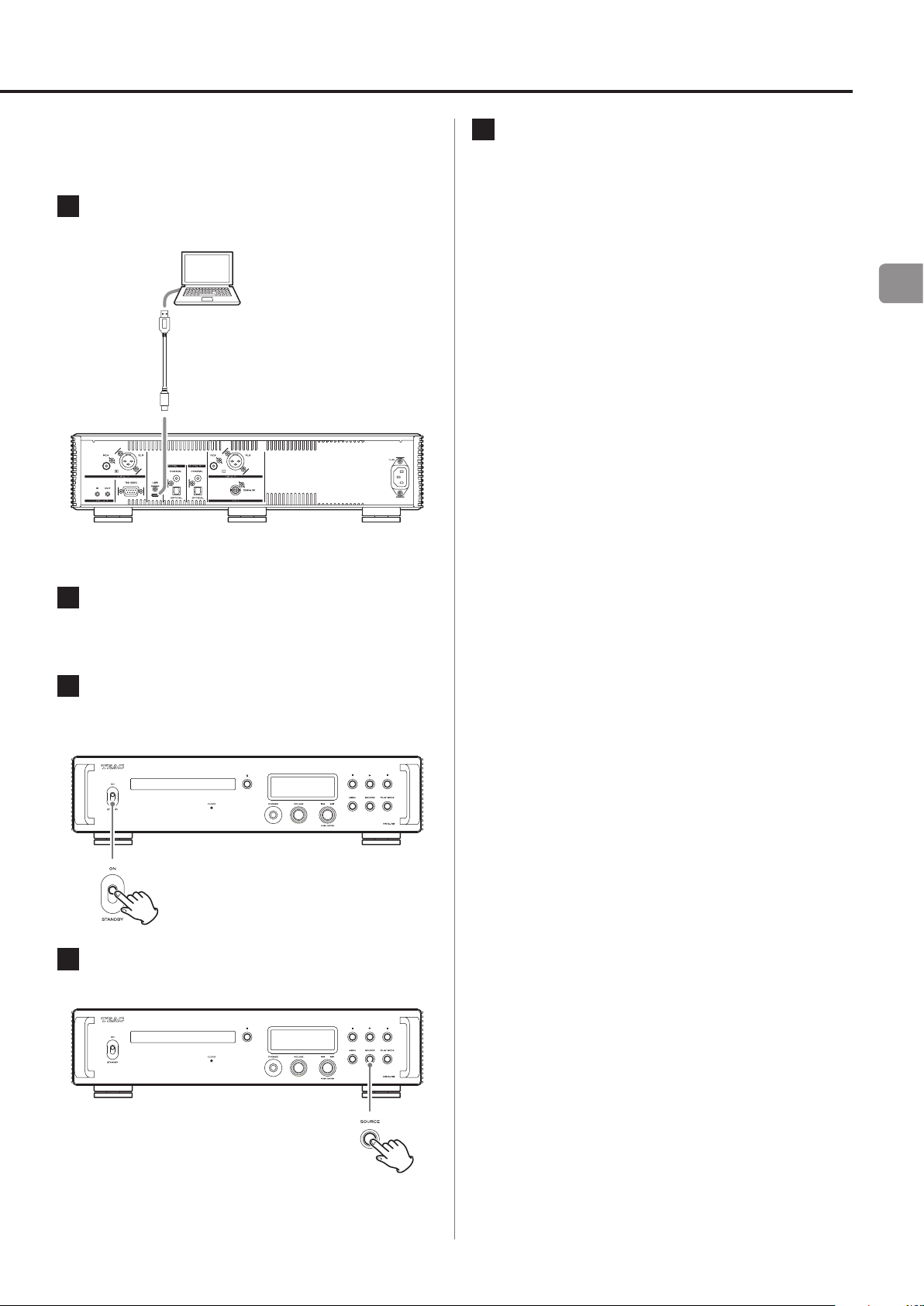

Playing back audio files from a computer

1 Connect the USB port on the back of this unit

to the computer using a USB cable.

USB cable

o Use a cable with a connector that matches that of this unit.

2 Turn the computer on.

o Confirm that the operating system has started properly.

3 Shift the STANDBY/ON switch to its ON posi-

tion to turn the unit on.

5 Start playback of an audio le on the computer.

By maximizing the output volume from the computer and
adjusting the volume output from the stereo amplifier, better
sound quality can be achieved.

Minimize the stereo amplifier volume before beginning play­back. Then, gradually increase it.

When using headphones connected to this unit, turn the
VOLUME knob counterclockwise to minimize the volume
before putting them on. Then, gradually increase it.

o The computer and this unit cannot control each other.
o Do not do any of the following when playing back audio files

over the USB connection. Doing so could cause the computer
to malfunction. Always quit the audio playback software before
conducting any of these operations.

o Unplugging the USB cable
o Turning the unit off or putting it into standby mode
o Changing the current input selection

o Computer operation sounds will also be transmitted when

playing back audio files over the USB connection. To avoid
outputting these sounds, make the necessary settings on your
computer.

o If you start the audio playback software before connecting this

unit with the computer or before setting the input to USB, audio
files might not play back properly. If this occurs, restart the audio
playback software or restart the computer.

EN

4 Press the SOURCE button to select USB.

31

MQA (Master Quality Authenticated)

Troubleshooting

MQA is an award-winning British technology that delivers the sound
of the original master recording. The master MQA file is fully authen­ticated and is small enough to stream or download.
Visit mqa.co.uk for more information.
The VRDS-701 includes MQA technology, which enables you to play
back MQA audio files and streams, delivering the sound of the origi­nal master recording.

‘MQA’ or ‘MQA.’ indicates that the product is decoding and playing
an MQA stream or file, and denotes provenance to ensure that the
sound is identical to that of the source material. “MQA.” indicates it is
playing an MQA Studio file, which has either been approved in the
studio by the artist/producer or has been verified by the copyright
owner.

o When conducting MQA decoding of signals from COAXIAL or

OPTICAL sources, signals need to be received as bit-perfect. So,
use this function with CLOCK SYNC set to OFF unless the digital
audio output device and this unit are synchronized by the same
external clock, in which case set CLOCK SYNC set to ON. If set to
ON when the other digital output device is not clock synchro­nized, audio skipping and dropouts could occur.

Display example during MQA playback

TRACK 7 MQA

If you experience a problem with this product, please take a moment
to review the following information before requesting service. If it still
does not operate correctly, contact the retailer where you purchased
the unit.

General

The unit does not turn on.

e Check that the power cord is completely plugged into the

power outlet. If the outlet is switched, confirm that the switch
is in the ON position.

e Connect a different electrical device to the outlet to confirm

that it is supplying power.

e If the automatic power saving function has caused the unit to

enter standby, press the remote control STANDBY/ON button
to turn the unit on again.

The unit automatically turns off.

e This is because the automatic power saving function turned

the unit off. Set the STANDBY/ON switch to STANDBY once
and then set it to ON again.
Change the automatic power saving setting if necessary
(page27).

1 0:02

Maintenance

Wipe dirt from the top cover and other panel surfaces using a
soft cloth that has been slightly dampened with a diluted neutral
cleanser.
Do not wipe with chemical cleaning cloths, thinner or other chemi­cal agents. Doing so could damage the surface.

V

For your safety, disconnect the power cord from
the outlet before cleaning.

Remote control does not work.

e Turn the main unit on (page18).
e If the batteries are exhausted, replace both of them with new

ones (page11).

e The remote control will not work if there are obstructions

between it and the main unit. Point the remote control at the
front panel of the unit from a distance of less than about 7m
(23ft) (page11).

A television or other device is operating improperly.

e The use of this unit’s remote control might cause some televi-

sions and other devices with wireless remote control functions
to operate incorrectly.

There is a humming noise.

e If a connecting cable is near a power cord, fluorescent light or

similar cause of interference, increase the distance between
them as much as possible.

No sound is output.

e If a stereo amplifier is connected to this unit, adjust its volume.
e If you are using headphones connected to this unit, use the

VOLUME knob to adjust the volume.

e Use the SOURCE button to select the input that is connected

to the source that you want to hear.

e Press the analog OUTPUT selection button on the remote

control to select the connectors that output analog audio.
e Reconfirm the connections with other equipment.
e This unit can only play two-channel audio signals. For details

about signal formats, see the input signal formats indicated in

the specifications.

32

There is no sound from one side of the headphones.

e Confirm that the headphones plug is inserted completely.

CD Player

Playback is not possible.

e If the disc is upside down, reload it with the labeled side up.
e If the disc is dirty, wipe it clean.
e If a blank disc is loaded, replace it with a disc that has record-

ings on it.

e Depending on the quality and recording conditions of the

disc, some CD-R/CD-RW discs cannot be played back.

e This unit cannot play back unfinalized CD-R/CD-RW discs.

The sound skips.

e Vibrations will cause the sound to skip. Install this unit in a

stable location.
e If the disc is dirty, wipe it clean.
e Do not use discs that are scratched or cracked.

Clock sync

Playback stopped working.

e Check the audio output device setting of the operating sys-

tem. Try deleting the driver and reinstalling it. For details, see
the TEAC ASIO USB DRIVER Installation Guide included with
the driver.

Since this unit uses a microcontroller, external noise and other inter­ference can cause the unit to malfunction. If this occurs, unplug the
power cord, wait for a while, and then turn the unit on again and
restart operations.

Note about condensation

If this unit is brought from a cold outdoor environment into a
warm room, or the heater has just been turned on in the room
where it is located, for example, condensation might occur on
operating parts or lenses, resulting in improper operation. If this
occurs, leave the product on and wait one to two hours. This
should enable normal playback.

EN

The CLOCK indicator does not stop blinking.

e Set clock synchronization to OFF when not using it.
e A clock signal to which the unit cannot synchronize might be

being input. Check the connections of the clock sync connec-

tors and the settings of the connected devices.

Connections with a computer

Computer does not recognize this unit.

e See page30 for information about supported operating

systems. Operation with unsupported operating systems is

not guaranteed.

Noise occurs.

e Starting other applications during playback of an audio file

may interrupt playback or cause noise. Do not start other

applications during playback.
e When the unit is connected to a computer via a USB hub, for

example, noise might be heard. If this occurs, connect the

unit directly to the computer.

Audio files cannot be played back.

e Connect this unit to the computer, and set this unit’s input to

USB before launching audio playback software.

If you connect this unit to the computer or set its input to USB

after launching audio playback software, audio files might not

play back properly.

33

Troubleshooting (continued)

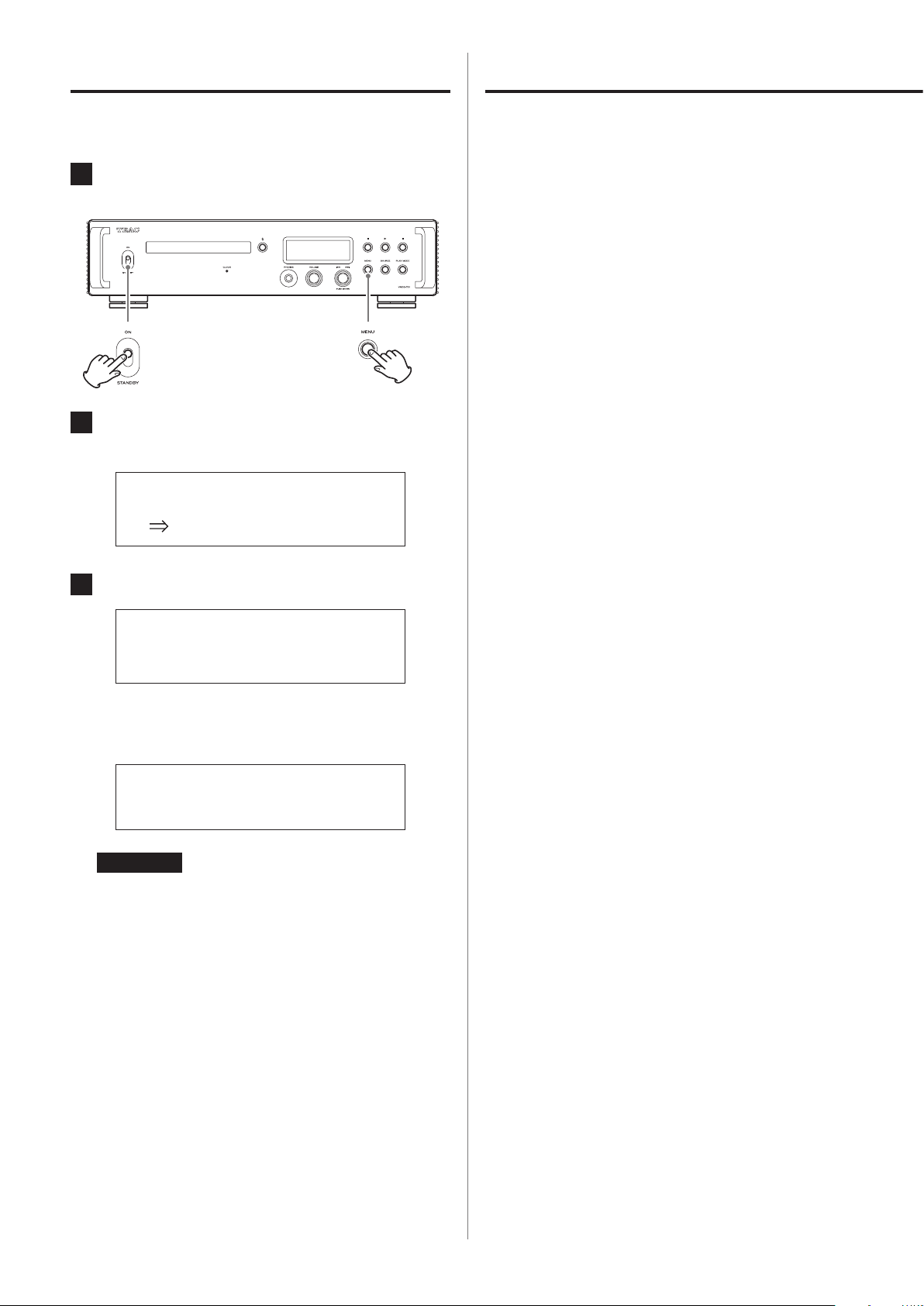

Restoring default settings

1 While pressing and holding the MENU button,

set the STANDBY/ON switch to ON.

2 Release the MENU button when the FACTORY

RESET menu appears.

MENU

FACTORY RESET
ARE YOU SURE?

3 Press the skip knob (.//).

Playable disc types

Audio CD, CD (including CD-R and CD-RW)

o 8cm CDs are not supported.

Analog audio outputs

Connectors ............................XLR connectors × 1 pair (L/R)

RCA connectors × 1 pair (L/R)

Output impedance ...................................... XLR: 220Ω

RCA: 180Ω

Maximum output level (1kHz/full-scale, into 10kΩ)

FIXED 0dB .................................... XLR/RCA: 2.0Vrms

FIXED +6dB .................................. XLR/RCA: 4.0Vrms

VARIABLE ...........................................XLR: 12Vrms

RCA: 6Vrms

Frequency response* .................. 5Hz – 80kHz (+1dB/−6dB)

S/N ratio* .................................. 108dB (A-Weight, 1kHz)

Distortion* ..................... 0.002% (1kHz, LPF: 20Hz – 20kHz)

*Measurement conditions
Input signal: 192kHz 24-bit PCM
Measurement output: RCA
DSD low-pass filter: FIR 1

PLEASE WAIT!

The playback source screen will appear after resetting
completes.

Display example

NO DISC

ATTENTION

o Do not put the unit in standby until the playback source

screen appears.

o This operation will restore all settings to their default values.

o The factory default settings are the setting values shown in the

screen images used in the explanations of this manual.

Headphones output

Connector ................... Standard 6.3mm (1/4") stereo jack × 1

Practical maximum output ........... 500mW + 500mW (into 32Ω)

Applicable load impedance ............................... 16–600Ω

34

Digital audio inputs

USB .............................. 1 (Type C port, USB 2.0 or higher)

Input signal formats

Linear PCM ...... 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz,

192kHz, 352.8kHz, 384kHz

16-bit, 24-bit, 32-bit

DSD ................... 2.8MHz, 5.6MHz, 11.2MHz, 22.5MHz

COAXIAL digital ................................................... 1

Input level .............................................. 0.5Vpp

Input impedance .......................................... 75Ω

Input signal formats

Linear PCM

32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz

16-bit, 24-bit

DSD ................................................. 2.8MHz

(supported using 176.4kHz/24-bit DoP transmission)

OPTICAL digital ................................................... 1

Input level ....................... −24.0dBm to −14.5dBm peak

Input signal formats

Linear PCM

32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz

16-bit, 24-bit

DSD ................................................. 2.8MHz

(supported using 176.4kHz/24-bit DoP transmission)

External control

Trigger input (12V TRIGGER IN) ..................................... 1

(3.5mm mono mini jack)

Input level ............................................ 12V, 1mA

Trigger output (12V TRIGGER OUT) ................................. 1

(3.5mm mono mini jack)

Output level ................................................ 12V

Maximum current supply ................................ 100mA

General

Power supply

Model for Europe ........................ AC 220–240 V, 50/60 Hz

Model for U.S.A./Canada ......................... AC 120 V, 60 Hz

Power consumption .......................................... 40W

Standby power ............................ 0.4W (in standby mode)

External dimensions (W × H × D, including protrusions)

444 × 111 × 333 mm (17 1/2" × 4 3/8" × 13 1/8")

Weight .......................................... 11.1kg (24 1/2 lb)

Operating temperature range ....................... +5°C to +35°C

Operating humidity range ............ 5% to 85% (no condensation)

Storage temperature range ......................... −20°C to +55°C

EN

Clock sync input

Connector ..................................................... BNC

Input sampling frequency .................................. 10MHz

Input impedance .............................................. 50Ω

Input level ................. Rectangle wave: equivalent to TTL levels

Sine wave: 0.5 to 1.0Vrms

Digital audio outputs

COAXIAL digital ................................................... 1

Output level ............................................ 0.5Vpp

Output impedance .........................................75 Ω

OPTICAL digital ................................................... 1

TOS (JEITA RC5720C)

Included accessories

Power cord × 1
Remote control (RC-1338) × 1
Batteries for remote control (AAA) × 2
Foot pads × 3
Owner’s manual (this document, including warranty) × 1

o For information about the warranty, users living in the USA and

Canada should see pages104–105 and the back cover (war­ranty document). Users living in Europe and other regions should
see page105.

o Specifications and appearance are subject to change without

notice.
o Weight and dimensions are approximate.
o Illustrations in this manual might differ slightly from production

models.

35

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

11) N’utilisez que des fixations/accessoires spécifiés par le fabricant.

12) Utilisez-le uniquement avec des cha­riots, socles, trépieds, supports ou tables
spécifiés par le fabricant ou vendus avec

ATTENTION : POUR RÉDUIRE LE RISQUE
D’ÉLECTROCUTION, NE RETIREZ PAS LE CAPOT
(OU L’ARRIÈRE). AUCUNE PIÈCE INTERNE N’EST
RÉPARABLE PAR L’UTILISATEUR. CONFIEZ TOUTE
RÉPARATION À UN SERVICE APRÈS-VENTE QUALIFIÉ.

Le symbole d’éclair à tête de flèche dans un triangle

<

B

équilatéral sert à prévenir l’utilisateur de la présence
dans l’enceinte du produit d’une «tension dangereuse»
non isolée d’une grandeur suffisante pour constituer un
risque d’électrocution pour les personnes.

Le point d’exclamation dans un triangle équilatéral
sert à prévenir l’utilisateur de la présence d’instructions
importantes de fonctionnement et de maintenance
(entretien) dans les documents accompagnant l’appareil.

AVERTISSEMENT: POUR PRÉVENIR LES RISQUES
D’INCENDIE ET D’ÉLECTROCUTION, N’EXPOSEZ
PAS CET APPAREIL À LA PLUIE NI À L’HUMIDITÉ.

ATTENTION

o NE RETIREZ PAS LES CAPOTS EXTERNES OU BOÎTIERS POUR

EXPOSER L’ÉLECTRONIQUE. AUCUNE PIÈCE INTERNE N’EST
RÉPARABLE PAR L’UTILISATEUR.

o SI VOUS RENCONTREZ DES PROBLÈMES AVEC CE PRODUIT,

CONTACTEZ LE MAGASIN OÙ VOUS AVEZ ACHETÉ L’UNITÉ.
N’UTILISEZ PAS LE PRODUIT TANT QU’IL N’A PAS ÉTÉ RÉPARÉ.

o L’UTILISATION DE COMMANDES, DE RÉGLAGES OU LE SUIVI

DE PROCÉDURES AUTRES QUE CE QUI EST DÉCRIT DANS CE
DOCUMENT PEUT PROVOQUER UNE EXPOSITION À UN
RAYONNEMENT DANGEREUX.

1) Lisez ces instructions.

2) Conservez ces instructions.

3) Tenez compte de tous les avertissements.

4) Suivez toutes les instructions.

5) N’utilisez pas cet appareil avec de l’eau à proximité.

6) Ne nettoyez l’appareil qu’avec un chiffon sec.

7) Ne bloquez aucune ouverture de ventilation. Installez-le confor­mément aux instructions du fabricant.

8) N’installez pas l’appareil près de sources de chaleur telles que
des radiateurs, bouches de chauffage, poêles ou autres appareils
(y compris des amplificateurs) dégageant de la chaleur.

9) Ne neutralisez pas la fonction de sécurité de la fiche polarisée
ou de terre. Une fiche polarisée a deux broches, l’une plus large
que l’autre. Une fiche de terre a deux broches identiques et une
troisième broche pour la mise à la terre. La broche plus large ou
la troisième broche servent à votre sécurité. Si la fiche fournie
n’entre pas dans votre prise, consultez un électricien pour le
remplacement de la prise obsolète.

10) Évitez de marcher sur le cordon d’alimentation et de le pincer,
en particulier au niveau des fiches, des prises secteur, et du
point de sortie de l’appareil.

l’appareil. Si un chariot est utilisé, faites
attention à ne pas être blessé par un
renversement lors du déplacement de
l’ensemble chariot/appareil.

13) Débranchez cet appareil en cas d’orage ou de non utilisation
prolongée.

14) Confiez toute réparation à des techniciens de maintenance quali­fiés. Une réparation est nécessaire si l’appareil a été endommagé
d’une quelconque façon, par exemple si le cordon ou la fiche
d’alimentation est endommagé, si du liquide a été renversé sur
l’appareil ou si des objets sont tombés dedans, si l’appareil a été
exposé à la pluie ou à l’humidité, s’il ne fonctionne pas normale­ment, ou s’il est tombé.

o L’appareil tire un courant nominal de veille de la prise secteur

quand son interrupteur POWER ou STANDBY/ON n’est pas en
position ON.

o La fiche secteur est utilisée comme dispositif de déconnexion et

doit donc toujours rester disponible.

o Des précautions doivent être prises en cas d’utilisation d’écou-

teurs ou d’un casque avec le produit car une pression sonore
excessive (volume trop fort) dans les écouteurs ou dans le casque
peut causer une perte auditive.

ATTENTION

o N’exposez pas cet appareil aux gouttes ni aux éclaboussures.
o Ne placez pas d’objet rempli de liquide sur l’appareil, comme

par exemple un vase.

o Les pièces en forme de poignée sur les côtés gauche et droit

de la face avant sont décoratives. N’y passez pas vos doigts et
ne les utilisez pas pour porter l’unité.

o N’installez pas cet appareil dans un espace confiné comme

une bibliothèque ou un meuble similaire.

o L’appareil doit être placé suffisamment près de la prise de

courant pour que vous puissiez à tout moment attraper facile­ment la fiche du cordon d’alimentation.

o Si le produit utilise des piles/batteries (y compris un pack de

batteries ou des piles installées), elles ne doivent pas être
exposées au soleil, au feu ou à une chaleur excessive.

o PRÉCAUTION pour les produits qui utilisent des batteries rem-

plaçables au lithium: remplacer une batterie par un modèle
incorrect entraîne un risque d’explosion. Remplacez-les uni­quement par un type identique ou équivalent.

AVERTISSEMENT

Les produits ayant une construction de Classe ! sont équipés d’un
cordon d’alimentation avec une fiche de terre. Le cordon d’un tel
produit doit être branché dans une prise secteur avec terre de
sécurité.

AUX USA/CANADA, UTILISEZ UNIQUEMENT UNE TENSION

D’ALIMENTATION DE 120 V.

36

V

Précautions concernant les piles

Un mauvais emploi des piles peut entraîner leur rupture ou leur
fuite, avec pour conséquence un incendie, des blessures ou la
salissure des objets proches. Veuillez lire et suivre attentivement les
précautions suivantes.

o Veillez à insérer les piles avec leurs pôles positif (¥) et négatif

(^) correctement orientés.

o Utilisez des piles du même type. N’utilisez jamais des types de

pile différents ensemble.

o Si la télécommande doit rester inutilisée durant une période

prolongée (plus d’un mois), retirez ses piles pour éviter qu’elles
ne coulent.

o Si les piles coulent, essuyez le liquide dans le compartiment des

piles et remplacez les piles par des neuves.

o N’utilisez pas de piles d’un type autre que celui spécifié. Ne

mélangez pas des piles neuves avec des anciennes et n’utilisez
pas ensemble des types de pile différents.

o Ne chauffez pas et ne démontez pas les piles. Ne jetez jamais les

piles dans un feu ou dans de l’eau.

o Ne conservez et ne transportez pas les piles avec d’autres objets

métalliques. Les piles pourraient entrer en court-circuit, couler ou

exploser.
o Ne rechargez jamais une batterie sans avoir vérifié qu’elle peut l’être.
o N’exposez pas les piles à une pression d’air extrêmement basse

car cela pourrait entraîner une explosion ou une fuite de liquides

ou de gaz inflammables.

Informations sur le laser

Ce produit laser est un produit laser grand public selon la norme
EN50689:2021 et est conforme à toutes les exigences relatives aux
produits laser grand public, hors produits attrayants pour les enfants.
Ce produit contient un système laser et est répertorié comme
PRODUIT LASER DE CLASSE1 selon la norme IEC 60825-1:2014.
Cette classe ne nécessite pas d’attention particulière dans le cadre
d’une utilisation normale. Ne démontez rien pour éviter d’être
exposé au faisceau laser.

Laser:

Type: EP-C101
Fabricant: EVER BRIGHT ELECTRIC SCIENCE &

TECHNOLOGY(BEIHAI)LTD.
Puissance laser: 0,7mW sur la lentille de l’objectif
Longueur d’onde: 790 ±25 nm

FR

37

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES (suite)

Pb

Cd

Modèle pour le Canada

Déclaration de conformité d’Innovation, Sciences et
Développement économique Canada:
CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA
NORME NMB-003 DU CANADA

Modèle pour l’Europe

Ce produit est conforme aux directives euro­péennes et aux autres réglementations de la
Commission européenne.

Pour les consommateurs européens

Mise au rebut des équipements électriques et électro­niques et des piles et/ou accumulateurs

a) Tout équipement électrique/électronique et pile/accumula-

teur hors d’usage doit être traité séparément de la collecte
municipale d’ordures ménagères dans des points de collecte
désignés par le gouvernement ou les autorités locales.

b) En vous débarrassant correctement des équipements élec-

triques/électroniques et piles/accumulateurs hors d’usage,
vous contribuerez à la sauvegarde de précieuses ressources
et à la prévention de potentiels effets négatifs sur la santé
humaine et l’environnement.

c) Le traitement incorrect des équipements électriques/électro-

niques et piles/accumulateurs hors d’usage peut avoir des effets
graves sur l’environnement et la santé humaine en raison de la
présence de substances dangereuses dans les équipements.

d) Le symbole de déchets d’équipements électriques et

électroniques (DEEE), qui représente une poubelle à
roulettes barrée d’une croix, indique que les équipe­ments électriques/électroniques et piles/accumulateurs
doivent être collectés et traités séparément des déchets
ménagers.
Si une pile ou un accumulateur contient plus que les
valeurs de plomb (Pb), mercure (Hg) et/ou cadmium
(Cd) spécifiées dans la directive sur les piles et accumu­lateurs (2006/66/CE, 2013/56/UE), alors les symboles
chimiques de ces éléments seront indiqués sous le symbole
DEEE.

e) Des systèmes de retour et de collecte sont disponibles

pour l’utilisateur final. Pour des informations plus détaillées
sur la mise au rebut des vieux équipements électriques/
électroniques et piles/accumulateurs hors d’usage, veuillez
contacter votre mairie, le service d’ordures ménagères ou le
magasin dans lequel vous avez acquis l’équipement.

, Hg,

MQA and the Sound Wave Device are registered trademarks of MQA
Limited © 2016

“DSD” is a registered trademark.

Microsoft and Windows are either registered trademarks or trade­marks of Microsoft Corporation in the United States and/or other
countries.

Apple, Mac, OS X and macOS are trademarks of Apple Inc., regis­tered in the U.S. and other countries.

Bulk Pet is a registered trademark of INTERFACE CO., LTD.

Les autres noms de société, noms de produit et logos présents dans
ce document sont des marques commerciales ou déposées de leurs
détenteurs respectifs.

38

Sommaire Montage flottant du

Lisez ce mode d’emploi avec attention pour tirer les meilleures per­formances de cette unité.
Après l’avoir lu, gardez-le en lieu sûr pour vous y référer ultérieurement.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES .......................36

mécanisme de CD

Nous vous remercions d’avoir choisi TEAC. Afin d’améliorer la qua­lité audio, l’ensemble du mécanisme de CD utilise une structure
flottante lui évitant d’être fixé au châssis de l’unité. L’ensemble du
mécanisme, y compris le tiroir, peut légèrement bouger vers l’avant,
l’arrière, la gauche et la droite. C’est volontaire et il n’y a pas lieu de
s’en inquiéter.

Montage flottant du mécanisme de CD ...........................39

Disques ..........................................................40

Accessoires fournis ...............................................41

Utilisation du site international TEAC ..............................41

Avant l’utilisation .................................................41

Branchements (face arrière) .......................................42

Branchements (face avant) ........................................45

Emploi de la télécommande ......................................45

Parties et fonctions de la télécommande ..........................46

Parties et fonctions de l’unité principale ...........................48

Conversion ascendante ...........................................49

Affichage .........................................................50

Fonctionnement de base .........................................52

Écoute de CD .....................................................53

Réglages .........................................................58

Lecture de musique sur un ordinateur ............................64

MQA (Master Quality Authenticated) ..............................66

FR

Entretien .........................................................66

Guide de dépannage .............................................66

Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

39

Disques

Types de disque lisibles par cette unité

CD portant le logo «COMPACT disc DIGITAL AUDIO»

CD-R et CD-RW correctement enregistrés et finalisés
au format CD audio.

Les CD de 8cm ne sont pas pris en charge.
Les adaptateurs ne peuvent pas être utilisés.

V

ATTENTION

Si vous essayez de lire tout autre type de disque avec
cette unité, des bruits forts risquant d’endommager les
enceintes et d’altérer votre audition peuvent être pro­duits. N’essayez jamais de lire un type de disque autre
que ceux indiqués ci-dessus.

o Cette unité peut être dans l’incapacité de correctement lire des

CD à dispositif anti-copie, des disques doubles (DualDisc) ou
d’autres CD spéciaux qui ne se conforment pas à la norme CD
Red Book. Le fonctionnement et la qualité sonore ne peuvent
pas être garantis si des disques spéciaux sont utilisés dans cette
unité. Si la lecture d’un disque spécial cause des problèmes,
contactez le vendeur du disque.

CD-R/CD-RW

Cette unité peut lire les CD-R/CD-RW qui sont au format CD audio
(CD-DA).

o Veillez à finaliser les disques créés au moyen d’enregistreurs de CD.
o Selon la qualité du disque et les conditions de son enregistre-

ment, la lecture peut ne pas être possible. Pour des détails, voir le
mode d’emploi de l’appareil que vous utilisez.

o Si vous avez des questions quant à la gestion d’un CD-R ou

CD-RW, contactez directement son vendeur.

Précautions d’emploi

o N’utilisez pas de disques fendus car ils pourraient endommager

l’unité.

o Pour écrire sur le côté inscriptible du disque, employez un mar-

queur permanent à pointe feutre. L’emploi d’un stylo à bille ou
autre à pointe dure peut endommager le disque, le rendant
illisible.

o N’utilisez jamais de stabilisateurs de CD du commerce. Cela pour-

rait rendre le disque illisible ou endommager l’unité.

o N’employez jamais de disques ayant une forme irrégulière, dont

des disques en forme de cœur ou octogonaux, car ils peuvent
endommager l’unité.

même entraîner un mauvais fonctionnement de l’unité.
Retirez toujours de tels disques et conservez-les dans leur boî­tier lorsque vous ne les utilisez pas. De plus, évitez d’utiliser des
disques qui viennent juste d’être imprimés car ils sont particuliè­rement enclins à coller.

Manipulation des disques

o Chargez toujours les disques avec leur face imprimée vers le haut.
o Faites attention lors de la manipulation des disques. Si la face qui

contient les données (face sans inscription) est rayée, salie par
des empreintes digitales ou de façon générale sale ou tachée,
des erreurs peuvent se produire durant la lecture.

o Pour sortir un disque de son boîtier, saisissez le disque par sa

tranche tout en pressant sur le centre du boîtier.

Sortie du disque Maintien du disque

Rangement des disques

o Les disques doivent être rangés dans leurs boîtiers quand ils ne

sont pas utilisés. Ne pas le faire peut entraîner des déformations
et des rayures.

o Ne laissez pas les disques dans des lieux exposés directement à

la lumière du soleil ou qui sont très humides ou très chauds. Cela
risquerait de provoquer une déformation ou une dégradation des
disques, les rendant inutilisables.

o Les CD-R et CD-RW sont plus sensibles aux effets de la chaleur et

des rayons ultraviolets que les CD ordinaires. Pour cette raison,
ne les laissez pas de façon prolongée dans des endroits exposés
directement à la lumière du soleil ou par exemple près d’appa­reils dégageant de la chaleur.

o Nettoyez toujours les disques avant de les ranger. Ne pas net-

toyer un disque sale risque d’entraîner des sauts de lecture ou
une dégradation de la qualité sonore.

Entretien

o Si la face du disque où sont encodées les données (face non

imprimée) est salie par des empreintes de doigt ou de la pous­sière, utilisez un chiffon doux pour essuyer la surface d’un
mouvement allant du centre vers le bord extérieur.

o N’employez jamais de nettoyants pour disque, traitements antis-

tatiques, diluants ou produits chimiques similaires pour nettoyer
les disques. De tels produits chimiques pourraient abîmer la sur­face du disque.

o Si un CD-R/CD-RW portant une surface à étiquette imprimable

est laissé de façon prolongée dans cette unité, il risque de coller
à l’intérieur et de devenir extrêmement difficile à retirer, pouvant

40

Accessoires fournis Avant l’utilisation

Vérifiez que vous disposez bien de tous les accessoires indiqués
ci-dessous. Veuillez contacter le magasin dans lequel vous avez
acheté cette unité si l’un de ces accessoires manque ou a été
endommagé durant le transport.

Cordon d’alimentation × 1
Télécommande (RC-1338) × 1
Piles pour télécommande (AAA) × 2
Patins de pied × 3
Mode d’emploi (ce document, y compris la garantie) × 1

o Pour plus d’informations sur la garantie, les utilisateurs vivant aux

États-Unis et au Canada doivent consulter les pages104–105
et le dos de la couverture (document de garantie). Les utilisateurs
vivant en Europe et dans d’autres régions doivent consulter la
page105.

Utilisation du site

international TEAC

Vous pouvez télécharger des mises à jour pour cette unité depuis le
site international TEAC:

https://teac.jp/int/

Cliquez sur Language en haut à droite de la page et sélectionnez le
pays ou la région qui vous intéresse pour accéder à une page dans
la langue correspondante.

o Cet équipement est très lourd, faites attention à ne pas vous blesser

en ouvrant son emballage et en le déplaçant.

o Les pièces en forme de poignée situées sur les côtés gauche et droit

de la face avant sont décoratives. N’y passez pas les doigts et ne les
utilisez pas pour porter l’unité.

o N’installez pas cette unité dans un lieu qui pourrait chauffer. Cela

comprend les endroits exposés directement au soleil ou près d’un
radiateur, d’un chauffage, d’une cuisinière ou d’autres appareils
chauffants. En outre, ne la placez pas au-dessus d’un amplificateur
ou autre équipement dégageant de la chaleur. Cela pourrait causer
une décoloration, une déformation ou un mauvais fonctionnement.

o Évitez les endroits sujets aux vibrations ou exposés à une poussière

excessive, au froid et à l’humidité.

o Quand vous installez cette unité, laissez un peu d’espace (au moins

3cm) entre elle et les murs et d’autres appareils afin de permettre
une bonne dissipation thermique. Si vous la placez par exemple sur
une étagère, laissez 5cm de libre au-dessus d’elle et 10cm derrière.
Ne pas laisser ces espaces peut faire monter la température au

risque d’entraîner un incendie.
o Placez l’unité dans un endroit stable.
o Ne placez rien sur l’unité.
o Ne soulevez pas et ne déplacez pas l’unité durant la lecture car le

disque tourne à vitesse élevée. Cela pourrait endommager le disque.
o Retirez toujours tout disque chargé avant de déplacer cette unité

ou de l’emballer pour par exemple l’installer à un autre endroit.

Transporter cette unité avec un disque à l’intérieur peut causer des

dommages.
o La tension fournie à l’unité doit correspondre à la tension imprimée

à l’arrière de l’unité. Si vous avez des doutes à ce sujet, consultez un

électricien.
o N’ouvrez pas le boîtier de l’unité car cela peut endommager les

circuits ou causer un choc électrique. Si un objet étranger pénètre

dans l’unité, consultez votre revendeur.
o Pour débrancher le cordon d’alimentation de la prise secteur, saisis-

sez toujours la prise, ne tirez jamais sur le cordon.

FR

Note sur les pieds de découplage

Des pieds à pointeau métallique de haute précision sont fixés à la
plaque inférieure de cette unité. Les pieds à pointeau et leur plateau
de protection ne sont pas fixés de façon rigide, mais quand l’unité
est posée à sa place, elle est soutenue par ces pieds à pointeau, qui
dispersent efficacement les vibrations.

Châssis Pied à pointeau (métal)

Plateau de pied

(métal)

o Les patins de pied fournis sont destinés à protéger la surface sur

laquelle est placée l’unité. Fixez-les sous les pieds de protection

pour éviter de rayer la surface sur laquelle est placée l’unité.

Vis de fixation du

plateau de pied

41

Ordinateur

Appareil à sortie

audio numérique

Appareil à sortie

audio numérique

coaxiale DIGITAL OUT

Installez le pilote dédié
sur l’ordinateur avant de

Câble USB

lui brancher cette unité
(page64).

Sortie numérique

(COAXIAL)

Sortie numérique

optique DIGITAL OUT

(OPTICAL)

Câble numérique coaxial RCA

La polarité des prises XLR peut être
réglée pour avoir comme point

Câble numérique optique

chaud la broche 2 ou 3 (page60).

Si vous voulez pouvoir contrôler
le volume depuis l’amplificateur,
réglez le paramètre LINE OUT LEVEL
sur «FIXED 0dB» ou «FIXED +6dB»
(page60).

Faites les branche­ments au moyen
d’un jeu d’un seul
et même type.

Câbles audio RCA

Entrée audio
(LINE IN, etc)

Amplificateur stéréo ou

enceintes amplifiées

Câbles XLR

Câble numérique optique

Entrée numérique

optique DIGITAL IN

(OPTICAL)

Appareil à entrée
audio numérique

Câble numérique coaxial RCA

Entrée numérique

coaxiale DIGITAL IN

(COAXIAL)

Appareil à entrée
audio numérique

Cordon d’alimentation

secteur fourni

Câble coaxial BNC

c

Prise

secteur

SORTIE D’HORLOGE

Appareil qui produit

le signal d’horloge

42

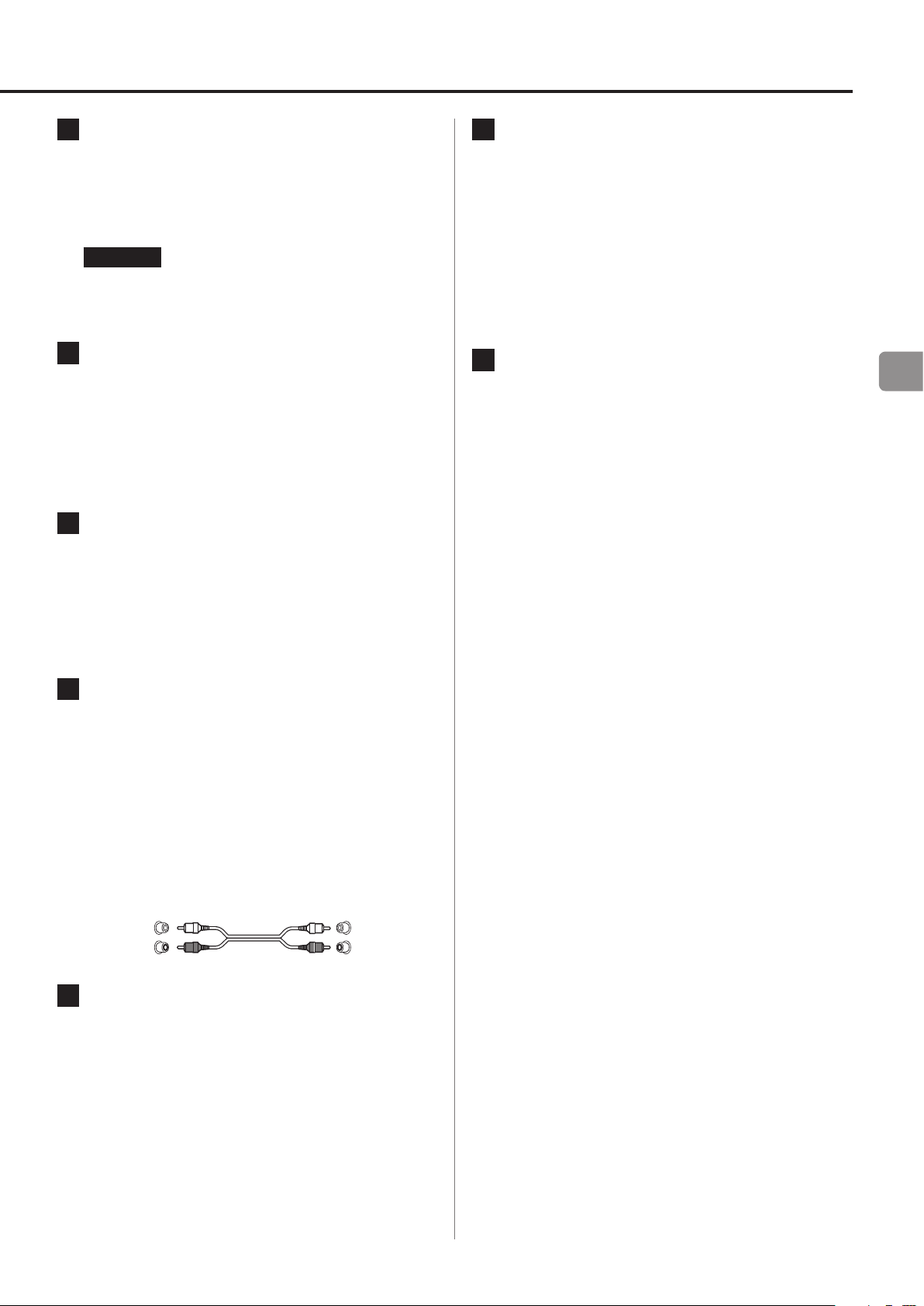

A Port USB

Sert à recevoir l’audio numérique d’un ordinateur. Reliez-le au
port USB d’un ordinateur.

Pour le branchement, utilisez un câble USB Type-C du
commerce.

ATTENTION

Avant de brancher un ordinateur fonctionnant sous un système
d’exploitation Windows, vous devez installer le pilote dédié sur
l’ordinateur (page64).

B Prises d’entrée audio numérique COAXIAL/OPTICAL

Servent à recevoir l’audio numérique. Branchez-y les prises de
sortie audio numérique d’appareils audio.

Pour le branchement, utilisez des câbles numériques
coaxiaux RCA ou des câbles numériques optiques à
fiches rectangulaires du commerce.

C Prises 12V TRIGGER

Servent à contrôler l’alimentation depuis une source externe.
Ne branchez rien à ces prises lorsque vous ne les utilisez pas
(page44).

F Prise d’entrée de synchro d’horloge CLOCK

(10MHz IN)

Sert à recevoir les signaux de synchronisation d’horloge à
10MHz (page69).

Pour le branchement, utilisez un câble coaxial BNC du
commerce.

o Lorsque la source d’entrée est réglée sur COAXIAL ou

OPTICAL, cette unité et l’appareil source à sortie audio numé­rique doivent être synchronisés sur la même horloge externe.
S’ils ne sont pas synchronisés, le son risque de sauter ou de
s’interrompre.

G Prise d’entrée d’alimentation (~IN)

Branchez ici le cordon d’alimentation fourni.

Une fois tous les autres branchements terminés, bran­chez la fiche du cordon d’alimentation dans une prise
secteur.

V

N’utilisez aucun cordon d’alimentation autre que
celui fourni avec cette unité. L’utilisation d’autres
cordons d’alimentation peut entraîner un incendie
ou un choc électrique.

FR

Pour le branchement, utilisez des câbles à fiche mini-jack
mono du commerce.

D Prises de sortie audio analogique (LINE OUT)

Elles produisent 2canaux de signaux audio analogiques. Reliez
ces prises XLR ou RCA à un amplificateur stéréo ou à des
enceintes amplifiées.

Utilisez des câbles du commerce pour les branchements.

XLR: câbles XLR
RCA: câbles audio RCA

Reliez la prise R (droite) de cette unité à la prise R de l’amplifica­teur, et sa prise L (gauche) à la prise L de l’amplificateur.

Blanc (L)
Rouge (R)

Blanc (L)
Rouge (R)

E Prises de sortie audio numérique COAXIAL/OPTICAL

Servent à produire l’audio numérique. Branchez-y les prises
d’entrée audio numérique d’appareils audio.

Pour le branchement, utilisez des câbles numériques
coaxiaux RCA ou des câbles numériques optiques à
fiches rectangulaires du commerce.

V

Débranchez le cordon d’alimentation de la prise sec­teur en cas de non-utilisation prolongée de l’unité.

43

Branchements (face arrière) (suite)

Synchronisation des opérations
d’alimentation entre des appareils
externes et cette unité (fonction de
déclenchement)

L’alimentation d’un préampli ou d’un autre appareil connecté
prenant en charge les fonctions de déclenchement peut être syn­chronisée avec les opérations d’alimentation de cette unité.
Pour le branchement, utilisez des câbles à fiche mini-jack mono du
commerce.

Prises 12V TRIGGER

OUT

Lorsqu’on allume cette unité, elle produit un signal de 12V.
En connectant la prise TRIGGER OUT de cette unité à un
amplificateur de puissance, un caisson de basses ou autre
appareil pouvant recevoir un signal de déclenchement, l’ali­mentation de ce dernier peut être synchronisée avec les
opérations d’alimentation de cette unité.

IN

Branchez-la au connecteur de sortie de déclenchement d’un
préampli ou d’un autre appareil. Ainsi, la commutation de
l’alimentation de ce préampli ou autre appareil contrôlera
parallèlement cette unité, la mettant en veille ou en service.

ATTENTION

o Pour utiliser la fonction d’entrée de déclenchement («trigger»),

réglez le commutateur STANDBY/ON de cette unité sur ON.

o Lorsque vous connectez à la fois IN et OUT, veillez à ne pas

provoquer une boucle de déclenchement dans l’ensemble du
système.

VRDS-701

Appareil pouvant recevoir un signal de déclenchement
(par exemple, AP-701 ou amplificateur de puissance)

Câble mini-jack mono

V

Terminez tous les branchements avant de mettre

l’unité sous tension.

o Lisez attentivement les modes d’emploi des appareils que

vous branchez et suivez leurs instructions quand vous faites
les branchements.

o Ne regroupez pas les câbles de connexion avec des cordons

d’alimentation. Cela pourrait entraîner des bruits.

o Branchez à fond toutes les fiches.

44

Branchements (face avant)

Emploi de la télécommande

Branchement d’un casque

V

ATTENTION

N’allumez/n’éteignez pas l’unité et ne branchez/débranchez pas le
casque quand vous portez ce dernier.
Cela pourrait entraîner un bruit fort et soudain risquant d’endomma­ger votre audition.

Avant de mettre le casque, baissez toujours le volume au
minimum (l’écran doit afficher «0» avec un réglage sur
«STEP (0-100)» ou « −∞ dB» avec un réglage sur «dB »)
(page52).

Branchez ici un casque à fiche jack 6,35mm stéréo standard.

Précautions d’emploi

V

Un mauvais emploi des piles peut entraîner leur
rupture ou leur fuite, avec pour conséquence un
incendie, des blessures ou la salissure des objets
proches. Veuillez attentivement lire et respecter
les précautions en page37.

o Pour utiliser la télécommande, pointez-la vers le capteur de

télécommande de l’unité principale dans un rayon maximal

de 5m. Ne placez pas d’obstacles entre l’unité principale et la

télécommande.
o La télécommande peut ne pas fonctionner si le capteur de signal

de télécommande de l’unité est exposé à la lumière du soleil

ou à une forte source lumineuse. Si cela se produit, essayez de

déplacer l’unité.
o Sachez que l’emploi de cette télécommande peut entraîner le

déclenchement involontaire d’opérations sur d’autres appareils

contrôlables par rayons infrarouges.

Installation des piles

FR

Ouvrez l’arrière de la télécommande et insérez deux piles AAA avec
leurs pôles ¥/^ orientés comme indiqué dans le boîtier. Replacez
le couvercle.

Quand faut-il remplacer les piles?

Si la portée d’action de la télécommande diminue ou si l’unité
principale cesse de répondre aux touches de la télécommande,
remplacez les deux piles par des neuves.
Jetez les piles usagées conformément à leurs instructions ou aux
directives établies par votre municipalité.

45

d Touches numériques

Servent par exemple à sélectionner et à programmer des pistes.

e Touche de répétition (¼)

Sert à changer le réglage de lecture en boucle (page54).

f Touche OUTPUT de sélection de sortie analogique

Fait alterner la sortie du signal audio analogique entre les prises
de sortie audio analogique et la prise casque.

g Touche MUTE

Appuyez sur cette touche pour couper le son.

h Touche OPEN/CLOSE (-) pour tiroir

Appuyez sur cette touche pour ouvrir et fermer le tiroir de
disque.

i Touche DIMMER

Appuyez sur cette touche pour régler la luminosité de l’écran
de l’unité principale.

j Touche DISPLAY

Quand l’unité principale et la télécommande ont toutes les
deux des touches ayant les mêmes fonctions, ce mode d’emploi
explique comment utiliser l’une ou l’autre. La touche homologue
peut s’utiliser de la même façon.

a Touche STANDBY/ON

Appuyez sur cette touche pour mettre l’unité en veille ou pour
l’allumer.

k Touche INFO

Appuyez sur cette touche pour afficher des informations, dont
la conversion ascendante (page51).

l Touche UPCONVERT

Appuyez sur cette touche pour changer le réglage de conver­sion ascendante.

m Touche CLEAR

Sert à effacer des programmations de piste.

n Touche MENU

Appuyez sur cette touche pour passer en mode de réglage
(page58).
Appuyez sur cette touche en mode de réglage pour revenir à
l’écran précédent.

o Touche PLAY MODE

Appuyez sur cette touche pour alterner entre lecture program­mée et lecture aléatoire.

p Touches de saut (., /)/

touches Haut/Bas (k, j)

b Touche SOURCE

Sert à sélectionner la source lue.

c Touche FILTER

Appuyez sur cette touche pour changer le réglage du filtre
passe-bas DSD (page62).

46

Quand l’entrée est réglée sur la source CD

Utilisez ces touches pour sauter à la piste précédente ou
suivante.
Maintenez une de ces touches pressée durant la lecture pour
une recherche en arrière/avant (page54).

Quand l’écran de menu est ouvert

Utilisez ces touches pour sélectionner des valeurs de réglage.

q Touche Lecture/Pause (7/9)/

touche ENTER

Quand l’entrée est réglée sur la source CD

Appuyez sur cette touche à l’arrêt ou en pause pour lancer ou
reprendre la lecture.
Appuyez sur cette touche durant la lecture pour la mettre en
pause.

Quand l’écran de menu est ouvert

Appuyez sur cette touche pour commencer ou confirmer la
sélection des valeurs de réglage.

r Touche Stop (8)

Appuyez sur cette touche en cours de lecture pour arrêter
celle-ci.

s Touches VOLUME (+, −)

Servent à régler le volume.

FR

47

A Commutateur STANDBY/ON

F Prise casque (PHONES)

Sert à mettre l’unité en veille ou à l’allumer.

o Si l’écran reste éteint même avec le commutateur d’alimen-

tation STANDBY/ON sur ON, une des raisons suivantes en est
généralement la cause.

o L’unité est sous tension, mais la luminosité de l’écran

(DIMMER) est réglée sur AUTO OFF (page60).

o La fonction d’économie automatique d’énergie a été acti-

vée, faisant passer l’unité en veille (page61).
o Le cordon d’alimentation est débranché.
o L’unité a été mise en veille par la fonction de déclenche-

ment d’alimentation (page44).

Pour rallumer l’unité après que la fonction d’économie
d’énergie automatique s’est activée, mettez-la en veille,
appuyez sur la touche STANDBY/ON de la télécommande,
ou réglez le commutateur STANDBY/ON sur STANDBY avant
de le ramener sur ON.

B Tiroir de disque

Chargez-y un disque.

C Voyant CLOCK

Indique le statut de synchronisation d’horloge.

Allumé: L’unité est actuellement synchronisée avec le

signal d’horloge reçu par la prise d’entrée de
synchro d’horloge CLOCK (10MHz IN).

Clignotant: Aucune horloge n’est reçue, ou l’unité essaie de

se synchroniser avec le signal d’horloge.

Éteint: L’horloge externe n’est pas utilisée.

o Voir page60 les réglages de synchronisation d’horloge.

D Touche d’ouverture/fermeture de tiroir (-)

Appuyez sur cette touche pour ouvrir et fermer le tiroir de
disque.

E Capteur de signal de télécommande

Reçoit les signaux de la télécommande. Pour utiliser la télécom­mande, pointez-la vers le capteur de signal de télécommande.

Branchez ici un casque (à fiche jack 6,35mm stéréo standard)
(page45).

G Bouton VOLUME

Utilisez-le pour régler le volume. Tournez-le vers la droite pour
monter le volume et vers la gauche pour le baisser.

o Pour permettre le réglage du volume de sortie audio ana-

logique de cette unité, réglez LINE OUT LEVEL (niveau de
sortie ligne) sur VARIABLE (page60). Cela permettra d’uti­liser le bouton VOLUME de cette unité pour régler le niveau
de sortie analogique.

o Les réglages de volume sont conservés séparément pour la

sortie audio analogique et la sortie casque.

H Écran

Cet écran affiche des informations sur l’audio lu et les pages du
menu.

I Bouton de saut (.//)

Quand l’entrée est réglée sur la source CD

Sert à sauter à la piste précédente ou suivante (page54).

Quand l’écran menu est ouvert

Sert à sélectionner des valeurs de réglage.
Appuyez dessus pour commencer ou confirmer la sélection
des valeurs de réglage.

J Touche MENU

Appuyez sur cette touche pour passer en mode de réglage
(page58).
Appuyez sur cette touche en mode de réglage pour revenir à
l’écran précédent.

K Touche SOURCE

Sert à sélectionner l’entrée active.

L Touche PLAY MODE

Sert à alterner entre les modes de lecture ordinaire, en désordre/
aléatoire et programmée.

48

Conversion ascendante

M Touches de contrôle de lecture

Utilisez-les pour contrôler la lecture lorsque la source d’entrée
est réglée sur CD.

Touche Stop (8)

Appuyez sur cette touche pour arrêter la lecture du CD.

Touche Lecture (7)

Appuyez sur cette touche à l’arrêt ou en pause pour lancer
la lecture.

Touche Pause (9)

Appuyez sur cette touche durant la lecture pour la mettre
en pause.

Fonction d’économie automatique
d’énergie

Cette unité a une fonction d’économie automatique d’énergie
(page61).
Celle-ci est activée (ON) par défaut.
L’unité bascule automatiquement en mode de veille si aucun signal
audio n’est produit et si aucune opération n’est effectuée durant
environ 30minutes.
Réglez la fonction d’économie d’énergie automatique sur OFF pour
la désactiver (page61).

La fonction de conversion ascendante peut être utilisée avec les
sources d’entrée (page59).

Les relations entre les fréquences d’échantillonnage en entrée et
celles après conversion ascendante sont les suivantes.

Source d’entrée Réglage de conversion ascendante

Entrée

audio

numé-

rique

Fréquence

d’échantillonnage

32 − 32 64 128 256
44,1 44,1 44,1 88,2 176,4 352,8
88,2 88,2 88,2 88,2 176,4 352,8

176,4 176,4 176,4 176,4 176,4 352,8

− 352,8 352,8 352,8 352,8 352,8
48 48 48 96 192 384
96 96 96 96 192 384

192 192 192 192 192 384

− 384 384 384 384 384

Ces valeurs ne sont pas converties.

USB OFF 2× Fs 4× Fs 8× Fs

Fréquence d’échantillonnage après

d’entrée

[kHz] [kHz]

conversion ascendante

FR

Luminosité de l’écran

Vous pouvez régler la luminosité de l’écran de cette unité
(page60).
Par défaut, le réglage est Slightly BRIGHT (l’écran reste faiblement
éclairé).
Avec un réglage sur AUTO OFF (extinction automatique de l’éclai­rage), l’écran s’éteint en cas de non-utilisation.

o Le message d’absence de disque (NO DISC) et les autres avertis-

sements resteront allumés.

o La conversion ascendante maximale est de 8fois la fréquence

d’échantillonnage (Fs).

o La conversion ascendante n’est pas possible avec une entrée

DSD.

49

À la mise sous tension

Affichage de la source de lecture (autre
que CD)

Z

Après l’apparition de l’écran ci-dessus, l’état de la source d’entrée est
affiché.

Affichage de la source de lecture (si CD)

Quand aucun disque n’est disponible

NO DISC

Exemple d’affichage: arrêt

TRACK 8

22 68:25

Nombre total de
pistes du disque

Exemple d’affichage: lecture

Quand un disque est en lecture ou en pause, appuyez sur la touche
DISPLAY pour changer ce qui est affiché à l’écran comme suit.

TRACK 7

1 0:02

Temps total de lecture

(minutes:secondes)

La source de lecture est affichée après la mise sous tension de
l’unité ainsi qu’après environ sept secondes sans action alors qu’un
écran de réglage est ouvert.

Le format ou le volume du signal entrant sont affichés à droite de
la source de lecture. Appuyez sur la touche DISPLAY de la télécom­mande pour changer ce qui est affiché.

Exemples d’affichage

Affichage d’informations sur la source de lecture

À l’arrêt

Source de lecture

USB

Affiché pendant la vérification de la connexion

En lecture

Format du signal entrant

CHECK

PCM

USB

Appuyez sur la touche DISPLAY de la télécommande.
Affichage du volume

 44.1k

Fréquence d’échantillonnage

Numéro de la piste
lue

TRACK 7

Temps écoulé sur la piste

lue (minutes:secondes)

REMAIN

1 2:36

Numéro de la piste
lue

TRACK 7

Temps restant sur la piste lue

(minutes:secondes)

T.REMAIN

1 68:23

Numéro de la piste
lue

Temps restant sur le disque

(minutes:secondes)

USB

Nom de la source de lecture

Le nom de la source sélectionnée est affiché.
Les noms affichés correspondent aux prises sélectionnées comme
suit:
Les noms entre parenthèses apparaissent lors du changement.

USB (USB)

Port USB

COAX (COAXIAL)

Prise d’entrée audio numérique coaxiale RCA (COAXIAL)

OPT (OPTICAL)

Prise d’entrée audio numérique optique (OPTICAL)

Statut du signal d’entrée

Le statut du signal de la source d’entrée est affiché.

CHECK

La connexion est en cours de vérification.

−45.5dB

Volume

50

36

-62

PCM 32kHz
PCM 44.1kHz
PCM 48kHz
PCM 88.2kHz
PCM 96kHz
PCM 128kHz
PCM 176.4kHz
PCM 192kHz
PCM 256kHz
PCM 352.8kHz
PCM 384kHz
DSD 2.8MHz
DSD 5.6MHz
DSD 11.2MHz
DSD 22.5MHz

Ces indications donnent le type et la fréquence d’échantillon­nage du signal entrant.

Affichage d’informations sur le format
de lecture

Appuyez sur la touche INFO de la télécommande pendant la lecture
pour afficher des informations sur le format de lecture.

o Les affichages de signal entrant et de signal de lecture seront les

mêmes si la conversion ascendante est réglée sur «OFF».

VOLUME TYPE réglé sur «dB»

Exemple d’affichage

VOL.

Le niveau maximal de volume est de +24dB, et le niveau mini­mal de −∞dB (moins l’infini). Avant de brancher un casque,
réglez le bouton VOLUME au minimum (−∞dB). Ne pas le faire
pourrait causer des bruits forts et soudains qui risqueraient d’en­dommager le casque ou votre audition, ou d’entraîner d’autres
problèmes.

Le niveau de sortie réglé s’affiche quand LINE OUT LEVEL est réglé
sur «FIXED 0dB» ou «FIXED +6 dB».

Exemple avec VOLUME TYPE réglé sur «dB»

USB

o Si VOLUME TYPE est réglé sur «STEP (0-100)», «VOL. 86» s’affiche

pour un réglage «FIXED 0dB» et «VOL. 90» s’affiche pour un
réglage «FIXED +6dB».

.0dB

+ 0.0

dB

FR

Exemple lorsque la source de lecture est USB, COAX ou OPT
(réglage «8× Fs» pour la conversion ascendante)

Format du signal

entrant

PCM PCM

44. 1kHz 352.8kHz

Fréquence

d’échantillonnage du

signal entrant

Format du signal de

lecture

Fréquence

d’échantillonnage de

lecture

Affichage du volume

Deux types d’unité de volume peuvent être utilisés: STEP (paliers)
et dB.
Le choix se fait au moyen du paramètre VOLUME TYPE (page61).

Le réglage de volume s’affiche en grand quand vous tournez le bou­ton VOLUME de cette unité.

VOLUME TYPE réglé sur «STEP (0-100)»

Exemple d’affichage

Quand LINE OUT LEVEL réglé sur «OFF», «VOL. 0» ou «−∞ dB»
s’affiche.

Exemple avec VOLUME TYPE réglé sur «dB»

USB

Quand LINE OUT LEVEL est réglé sur FIXED ou OFF

Tourner le bouton VOLUME entraîne l’affichage suivant.

LINE OUT LEVEL réglé sur FIXED

VOL.

LINE OUT LEVEL réglé sur OFF

VOL.

− ∞ dB

FIXED

OFF

VOL.

Le niveau maximal de volume est 100, et le niveau minimal 0.
Avant de brancher un casque, réglez le bouton VOLUME au
minimum (0). Ne pas le faire pourrait causer des bruits forts et
soudains qui risqueraient d’endommager le casque ou votre
audition, ou d’entraîner d’autres problèmes.

51

Fonctionnement de base

1 Basculez le commutateur d’alimentation

STANDBY/ON en position ON pour allumer
l’unité.

o Si un amplificateur stéréo est connecté à cette unité, allu-

mez-le toujours en dernier.

2 Réduisez le volume au minimum.

Réduisez le volume au minimum sur les dispositifs servant à
contrôler le volume (cette unité, l’amplificateur stéréo ou tout
autre équipement connecté à cette unité).

3 Appuyez sur la touche SOURCE pour sélection-

ner la source d’entrée.

5 Réglez le volume.

Quand vous utilisez les sorties audio analogiques

Quand LINE OUT LEVEL (niveau de sortie ligne) est réglé sur
VARIABLE, tournez le bouton VOLUME de cette unité pour régler
le volume.
Si LINE OUT LEVEL est réglé différemment, le volume ne peut
pas contrôlé depuis cette unité. Utilisez l’amplificateur stéréo ou
un autre appareil connecté à cette unité pour régler le volume.

Quand un casque est connecté à cette unité

Tournez le bouton VOLUME de cette unité pour régler le volume.

o Quand le bouton VOLUME de cette unité est employé, le

réglage de volume s’affiche.

NOTE

o La fonction d’économie automatique d’énergie est par défaut

réglée sur ON lorsque l’unité quitte l’usine (page61).

o Lorsque DIMMER (luminosité de l’écran) est réglé sur AUTO OFF,

l’écran s’éteint en cas de non-utilisation (page60).

La source sélectionnée s’affiche à l’écran.

o Vous pouvez aussi utiliser la touche SOURCE de la

télécommande.

o Si le signal entrant n’est pas un signal audio numérique ou

est à un format non pris en charge par cette unité, comme
du Dolby Digital ou du DTS, aucun signal audio n’est produit.
Réglez la sortie numérique de l’appareil connecté pour pro­duire un signal audio PCM.

o Pour lire des fichiers audio quand cette unité est réglée sur

USB, vous devez installer un pilote dédié sur l’ordinateur
avant de les relier (page64).

o Les données DSD ne peuvent être lues que si la source

d’entrée est réglée sur USB ou si vous utilisez une entrée
numérique au format DOP.

4 Lancez la lecture sur l’appareil source.

Référez-vous au mode d’emploi de cet appareil.

52

Écoute de CD

1 Appuyez sur la touche SOURCE pour sélection-

ner CD.

o Vous pouvez aussi utiliser la touche SOURCE de la

télécommande.

2 Appuyez sur la touche d’ouverture/fermeture

de tiroir (-).

4 Appuyez sur la touche d’ouverture/fermeture

du tiroir (-) pour fermer le tiroir.

V

ATTENTION

Veillez bien à ne pas vous coincer les doigts quand le
tiroir se ferme.

«READING» (lecture) s’affiche et l’unité commence le charge­ment du disque.

o Il faut un certain temps à l’unité pour charger le disque.

Attendez que le nombre total de pistes et la durée totale de
lecture s’affichent à l’écran.

Quand le chargement est terminé, l’écran apparaît comme suit.

FR

3 Placez un disque sur le tiroir avec sa face

sérigraphiée vers le haut.

o Ne placez pas plusieurs disques à la fois dans le tiroir.
o Si le tiroir est refermé alors qu’un disque est en dehors des

guides de centrage, le disque peut être coincé à l’intérieur et
le tiroir risque de ne plus s’ouvrir. Veillez à toujours placer les
disques dans les guides au centre du tiroir.

o Lors de l’ouverture ou de la fermeture du tiroir, ne forcez pas

dessus avec la main.

Exemple d’affichage

TRACK 8

22 68:25

Nombre total de
pistes du disque

o Lorsque la fonction POWER ON PLAY est activée (ON), la lec-

ture commence immédiatement après la mise sous tension

de l’unité (page62).
o «NO DISC» s’affiche si aucun disque n’a été chargé.
o «No support» s’affiche si un disque qui ne peut pas être lu

est chargé.

5 Appuyez sur la touche Lecture (t).

La lecture démarre depuis la première piste.

Temps total de lecture

(minutes:secondes)

Exemple d’affichage

TRACK 7

1 0:02

Numéro de la
piste lue

Temps écoulé sur la piste

lue (minutes:secondes)

53

Écoute de CD (suite)

Saut de recherche d’une piste

Tournez le bouton de saut (.//). Utilisez-le pour sauter à la
piste précédente ou suivante. Continuez de tourner jusqu’à ce que
la piste désirée soit sélectionnée.
Une fois qu’une piste est sélectionnée, la lecture commence depuis
son début.

o Durant la lecture, tournez le bouton de saut d’un clic du côté

. pour revenir au début de la piste actuelle. Tournez le bou­ton de saut en continu du côté . pour sélectionner et lire les
pistes de numéro inférieur.

Recherche d’un passage de piste

Durant la lecture, maintenez une touche de saut (.//) pres­sée sur la télécommande jusqu’à ce que la recherche en arrière/
avant commence. Relâchez la touche de saut (.//) quand
vous ayez trouvé le passage que vous voulez écouter.

Lecture en boucle (répétition)

Appuyez sur la touche de répétition (¼) pour passer en revue les
modes de lecture en boucle comme suit.

Répétition de toutes les pistes ( )

Répétition d’une seule piste ( )

Lecture normale

Lecture en désordre/aléatoire

Pour passer à la lecture en désordre/aléatoire, appuyez plusieurs fois
sur la touche PLAY MODE jusqu’à ce que apparaisse en haut à
droite de l’écran.
La lecture se fera en désordre ou de façon aléatoire en fonction du
réglage choisi (page62).

54

Maintenez pressée

Lecture en désordre/aléatoire ( )

Lecture de programme (PGM)

Lecture normale

o La lecture aléatoire ne s’arrêtera que lorsque vous appuierez sur

la touche Stop (8).

o Lorsque la lecture aléatoire est activée, le réglage de lecture en

boucle (répétition) n’a aucun effet.

Utilisation des touches numériques pour
sélectionner la piste à lire

Durant la lecture ou à l’arrêt, appuyez sur les touches numériques
pour sélectionner une piste par son numéro et lancer la lecture de
cette piste.
Pour lire une piste ayant un numéro à un seul chiffre, appuyez sur
la touche numérique correspondante. Pour lire une piste ayant un
numéro à deux chiffres, appuyez autant de fois que nécessaire sur
la touche +10 pour obtenir le chiffre des dizaines puis appuyez sur
la touche numérique correspondant au deuxième chiffre. La lecture
démarre une fois le numéro de piste saisi.

Exemples de manœuvre

Piste 7:

Lecture de programme

La lecture de programme n’est possible qu’avec des CD audio.

Emploi de la lecture de programme

1 Appuyez plusieurs fois sur la touche PLAY

MODE jusqu’à ce que PGM apparaisse en haut
à droite de l’écran.

TRACK 8 PGM

9 25:48

o Si PGM est sélectionné pendant la lecture, la piste actuelle-

ment lue est ajoutée comme titre1 du programme.

FR

Piste 23:

NOTE

La programmation est possible même lorsque le tiroir est ouvert.
Dans ce cas, les numéros de piste 1 à 99 peuvent être program­més. Cependant, après le chargement d’un CD, les numéros de
piste qui ne figurent pas sur le CD seront supprimés.

2 Utilisez les touches numériques pour saisir les

numéros de piste.

Voir «Utilisation des touches numériques pour sélectionner
la piste à lire» pour obtenir des instructions sur la saisie des
numéros de piste.

Exemple d’affichage

5 P01

Numéro de piste Rang du

TRACK 8 PGM

5 P01 4:04

Suite à la prochaine page e

programme

55

Écoute de CD (suite)

3 Continuez à saisir les numéros des pistes que

vous souhaitez programmer.

4 Appuyez sur la touche Lecture/Pause (y/9) de

la télécommande ou sur la touche Lecture (y)
de l’unité pour lancer la lecture du programme.

o Les fonctions de saut, de recherche et de lecture en boucle

(répétition) peuvent être utilisées pendant la lecture du
programme.

NOTE

Lorsque «PGM» est affiché en haut à droite de l’écran, ce qui se
passe lorsqu’on utilise les touches numériques pour saisir des numé­ros de piste dépend du réglage de PROGRAM PLAY (page62).

Vérification de l’ordre de programmation

Appuyez sur les touches de saut (.//) lorsque la lecture est
arrêtée pour passer en revue les titres du programme, ce qui permet
de vérifier l’ordre du programmation.

Changement de la programmation des
pistes

Si vous appuyez sur les touches de saut (.//) lorsque la lec­ture est arrêtée, le numéro de rang dans le programme clignote, ce
qui indique que le mode de modification du programme est activé.
Appuyez sur la touche Stop (8) pour mettre fin au mode de modifi­cation du programme.

Insertion de pistes

1 Utilisez les touches de saut (.//) lorsque

la lecture est arrêtée pour acher le numéro
de rang du programme où vous souhaitez
insérer une piste.

Exemple d’affichage

TRACK 8 PGM

8 P02 6:31

Le rang du programme clignote

Appuyez sur la touche Stop (8) quand la vérification est terminée.

2 Utilisez les touches numériques pour saisir les

numéros de piste.

Exemple d’affichage

TRACK 8 PGM

6 P02 10:41

o Dans cet exemple, la piste numéro6 a été ajoutée au rang2

du programme, repoussant au rang3 la piste8 qui s’y trou­vait. Les pistes de tous les rangs suivants du programme
reculeront d’autant.

o Continuez à saisir des numéros de piste pour insérer plu-

sieurs pistes.

3 Appuyez sur la touche Stop (8) pour mettre

n à la modication.

56

Effacement des pistes sélectionnées

1 Utilisez les touches de saut (.//) lorsque

la lecture est arrêtée pour acher le numéro
de rang dont vous souhaitez effacer la piste
dans le programme.

Exemple d’affichage

TRACK 8 PGM

6 P02 10:41

Rang du programme

2 Appuyez sur la touche CLEAR pour retirer la

piste du programme.

Exemple d’affichage

TRACK 8 PGM

8 P02 6:31

Rang du programme

o Dans cet exemple, la piste numéro6 a été retirée du rang2

du programme, faisant d’autant avancer les pistes des
rangs3 et suivants.

3 Appuyez sur la touche Stop (8) pour mettre

n à la modication.

FR

NOTE

Appuyer à l’arrêt sur la touche CLEAR efface la piste du dernier rang
ajouté au programme.

Effacement de la totalité du programme

Effectuez l’une des actions suivantes pour effacer le programme.

o Appuyez sur la touche PLAY MODE de manière à ce que «PGM»

disparaisse en haut et à droite de l’écran.
o Éjectez un disque.
o Mettez l’unité en veille.

57

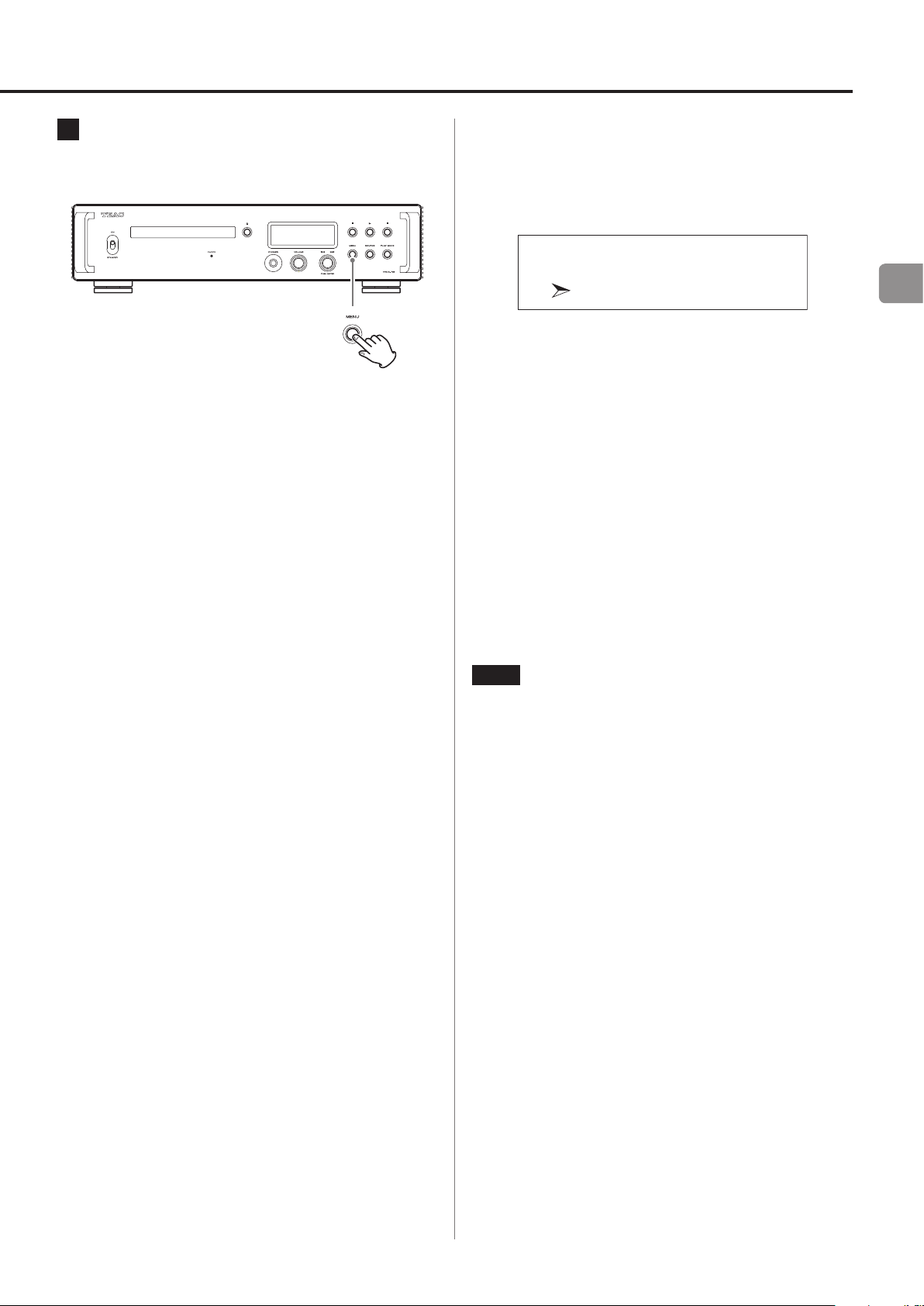

1 Appuyez sur la touche MENU pour ouvrir

l’écran de menu.

2 Tournez le bouton de saut (.//) pour a-

cher le paramètre que vous souhaitez régler.

3 Appuyez sur le bouton de saut (.//).

o Vous pouvez aussi appuyer sur la touche ENTER de la

télécommande.

o La valeur actuellement réglée s’affiche à l’écran.

4 Tournez le bouton de saut (.//) pour

changer les valeurs de réglage.

o Vous pouvez aussi utiliser les touches Haut et Bas (k, j) de

la télécommande.

Les paramètres de menus apparaissent dans l’ordre suivant.

UPCONVERT

CLOCK SYNC

LINE OUT SELECT

LINE OUT LEVEL

DIMMER

VOLUME TYPE

DISPLAY TYPE

AUTO POWER SAVE

VERSION INFO

OPTICAL OUT

COAXIAL OUT

L/R BALANCE

PROGRAM PLAY

SHUFFLE_RANDOM

POWER ON PLAY

DSD LPF

o Vous pouvez aussi utiliser les touches Haut et Bas (k, j) de

la télécommande.

o Appuyez sur la touche MENU pour revenir à la sélection de

paramètres de réglage.

5 Appuyez sur le bouton de saut (.//).

o Vous pouvez aussi appuyer sur la touche ENTER de la

télécommande.

58

APS TIME SET TING

PCM DELTA SIGMA

DELTA SIGMA Fs

6 Quand vous avez fini vos réglages, appuyez

sur la touche MENU pour réacher le statut de
source d’entrée.

o Si vous ne faites rien durant environ sept secondes, l’écran

retourne à l’affichage du statut de source d’entrée.

Conversion ascendante

Utilisez cela pour activer le circuit de conversion ascendante quand
des signaux PCM sont reçus.

o Voir page49 pour les relations entre les fréquences d’échantil-

lonnage en entrée et celles après conversion ascendante.

MENU

UPCONVERT
OFF

OFF

Le signal entrant est transmis au convertisseur N/A sans conver­sion ascendante.

2× Fs

Si la fréquence d’échantillonnage du signal audio entrant est
inférieure à 2 fois une valeur standard, elle bénéficie d’une
conversion ascendante 2× avant l’envoi au convertisseur N/A.

4× Fs

Si la fréquence d’échantillonnage du signal audio entrant est
inférieure à 4 fois une valeur standard, elle bénéficie d’une
conversion ascendante 4× avant l’envoi au convertisseur N/A.

8× Fs

Si la fréquence d’échantillonnage du signal audio entrant est
inférieure à 8 fois une valeur standard, elle bénéficie d’une
conversion ascendante 8× avant l’envoi au convertisseur N/A.

FR

NOTE

Cela peut se régler directement avec la touche UPCONVERT de la
télécommande.

59

Réglages (suite)

Synchronisation d’horloge

MENU

CLOCK SYNC
OFF

OFF

Aucune synchronisation d’horloge n’est utilisée.

ON

L’horloge de référence («maître») de cette unité sera synchroni­sée sur l’horloge 10MHz reçue par la prise d’entrée de synchro
d’horloge CLOCK (10MHz IN).

o Lorsque la source d’entrée est réglée sur COAXIAL ou

OPTICAL, cette unité et l’appareil source à sortie audio numé­rique doivent être synchronisés sur la même horloge externe.
S’ils ne sont pas synchronisés, le son risque de sauter ou de
s’interrompre.

Sélection de sortie ligne

Sert à choisir les prises de sortie audio analogique.

MENU

LINE OUT SELECT
RCA

Niveau de sortie ligne

Sert à choisir le mode de réglage du niveau du signal audio produit
par les prises de sortie audio analogique (LINE OUT).

MENU

LINE OUT LEVEL
VARIABLE

FIXED 0dB

Le niveau maximal de sortie est de 2Vrms. Choisissez cette valeur
si vous souhaitez régler le volume à l’aide d’un amplificateur.

FIXED +6dB

Le niveau maximal de sortie est de 4Vrms. Choisissez cette valeur
si vous souhaitez régler le volume à l’aide d’un amplificateur.

o En cas de distorsion du son, choisissez le réglage FIXED 0dB.

VARIABLE

Cela permettra d’utiliser le bouton VOLUME de cette unité pour
régler le niveau de sortie analogique. Optez pour ce réglage si
vous souhaitez utiliser cette unité pour régler le volume.

OFF

Aucun son n’est produit.

Luminosité de l’écran

RCA

Les signaux audio analogiques sortent par les prises RCA.

PIN 2 HOT

Les signaux audio analogiques sortent par les prises XLR avec
point chaud sur la broche2.

PIN 3 HOT

Les signaux audio analogiques sortent par les prises XLR avec
point chaud sur la broche3.

MENU

DIMMER
Slightly BRIGHT

BRIGHT

Reste éclairé vivement.

Slightly BRIGHT

Reste faiblement éclairé.

DARK

Reste éteint.

AUTO OFF

S’éteint automatiquement.

o L’écran s’éteint en cas de non-utilisation.

NOTE

Cela peut se régler directement avec la touche DIMMER de la
télécommande.

60

Affichage du volume

Détermine la façon dont s’affiche le volume.

MENU

VOLUME TYPE
STEP (0-100)

STEP (0-100)

Le volume est indiqué en paliers allant de 0 (minimum) à 100

(maximum).

dB

Indique le volume en décibels (dB).

Affichage à l’écran

Sélectionne l’information affichée à droite de la source de lecture.

MENU

DISPLAY TYPE
VOLUME

VOLUME

Le volume est affiché.

SAMPLING FREQ.

Des informations sur la source de lecture sont affichées.

Réglage de la temporisation d’économie
automatique d’énergie

Cela détermine le temps qui s’écoulera avant que la fonction d’éco­nomie automatique d’énergie ne fasse passer l’unité en mode de
veille.

MENU

APS TIME SETTING
30 [MIN]

Ce temps peut être réglé dans une plage de 1 à 255minutes par pas
de 1minute (par défaut, 30minutes).

Conversion N/A du signal PCM

DELTA SIGMA Fs

Détermine la fréquence d’échantillonnage du modulateur ΔΣ.
Choisissez le réglage sonore que vous préférez.

MENU

DELTA SIGMA Fs
512x Fs

128× Fs
256× Fs
512× Fs

FR

NOTE

Cela peut se régler directement avec la touche DISPLAY de la
télécommande.

Fonction d’économie automatique
d’énergie

Cette unité a une fonction d’économie automatique d’énergie.

o La fonction d’économie automatique d’énergie est activée (ON)

lorsque l’unité quitte l’usine.

MENU

AUTO POWER SAVE
ON

OFF

La fonction d’économie automatique d’énergie est désactivée.

ON

L’unité bascule automatiquement en mode de veille si aucun

signal audio n’est produit et si aucune opération n’est effectuée

durant environ 30minutes.
o Le réglage de temporisation de l’économie automatique d’éner-

gie permet de changer le temps qui s’écoule avant que l’unité ne

bascule en mode de veille.

PCM DELTA SIGMA

Détermine le format de sortie du modulateur ΔΣ.
Choisissez le réglage sonore que vous préférez.

MENU

PCM DELTA SIGMA
MULTI BIT

MULTI BIT

Sortie multi-niveau.

DSD (1 BIT)

Sortie au format DSD.

61

Réglages (suite)

Filtre passe-bas DSD

Choisissez le réglage sonore que vous préférez.

MENU

DSD LOW PASS FILTER
FIR 1

OFF

Le filtre passe-bas est désactivé.

FIR 1

Filtre passe-bas RIF (à réponse impulsionnelle finie) de type1

FIR 2

Filtre passe-bas RIF (à réponse impulsionnelle finie) de type2

o Les réglages FIR1 et FIR2 n’agissent qu’à l’entrée DSD et/ou

lorsque PCM DELTA SIGMA est réglé sur DSD (1BIT).

Fonction de lecture au démarrage

La lecture peut commencer automatiquement à la mise sous ten­sion de l’unité si la source d’entrée est réglée sur CD.

MENU

POWER ON PLAY
OFF

OFF

La lecture ne démarre pas automatiquement à la mise sous ten­sion de l’unité.

ON

La lecture démarre automatiquement à la mise sous tension de
l’unité.

Lecture en désordre et aléatoire

Il est possible de sélectionner les modes de lecture en désordre et
aléatoire.

MENU

SHUFFLE_RANDOM
SHUFFLE PLAY

SHUFFLE PLAY

Cette fonction de lecture en désordre permet de lire une fois
chaque piste du disque.

o À moins d’avoir également réglé la répétition (lecture en

boucle), la lecture s’arrête une fois toutes les pistes du disque
lues.

RANDOM PLAY

Cette fonction permet de lire les pistes du disque de manière
aléatoire.

o Quel que soit le réglage de répétition (lecture en boucle), la

lecture ne s’arrêtera que lorsque vous appuierez sur la touche
Stop (8).

Effet d’une saisie de piste en cours de
lecture de programme

Cela définit ce qui se passe lorsqu’on utilise les touches numériques
pendant la lecture du programme.

MENU

PROGRAM PLAY
PLAY LATER

PLAY LATER

Le numéro de piste saisi est ajouté à la fin du programme.
La lecture de la piste en cours se poursuit.

62

PLAY NOW

Le numéro de piste saisi est ajouté à la fin du programme et sa
lecture commence immédiatement.

Sortie numérique coaxiale

Cela règle la sortie par la prise de sortie audio numérique COAXIAL.

MENU

COAXIAL OUT
ON

OFF

Aucun signal audio ne sera produit par la prise de sortie audio

numérique COAXIAL.

ON

Les signaux audio seront produits par la prise de sortie audio

numérique COAXIAL.

Sortie numérique optique

Cela règle la sortie par la prise de sortie audio numérique OPTICAL.

MENU

OPTICAL OUT
ON

Affichage d’informations

Affiche la version de firmware utilisée par l’unité.

MENU

VERSION INFO
SYSTEM

SYSTEM

La version de firmware du micro-ordinateur

USB

La version de firmware USB

FPGA

La version de firmware du FPGA

CD DRIVE

La version de firmware du lecteur de CD

FR

OFF

Aucun signal audio ne sera produit par la prise de sortie audio

numérique OPTICAL.

ON

Les signaux audio seront produits par la prise de sortie audio

numérique OPTICAL.

Réglage de la balance gauche-droite

Règle la balance gauche/droite.

MENU

L/R BALANCE
ctr. 0.0dB

Ce réglage peut se faire pour chaque sortie.
Ce réglage peut aller de Lch 24.0dB à Rch 24.0dB par pas de 0,5dB.
Lorsque le volume est le même pour les canaux gauche et droit,
«ctr. 0.0dB» s’affiche.

63

Lecture de musique sur un ordinateur

Systèmes d’exploitation pris en charge

Cette unité peut être connectée par USB et utilisée avec un ordina­teur fonctionnant sous un des systèmes d’exploitation suivants.
Le fonctionnement avec d’autres systèmes d’exploitation n’est pas
garanti (en date de mars 2023).

Avec un Mac

macOS High Sierra (10.13)
macOS Mojave (10.14)
macOS Catalina (10.15)
macOS Big Sur (11)
macOS Monterey (12)
macOS Ventura (13)

Avec Windows

Windows 8 (32/64bits)
Windows 8.1 (32/64bits)
Windows 10 (32/64bits)
Windows 11

Installation du pilote

Avec un Mac

Cette unité peut fonctionner avec le pilote standard du système
d’exploitation (OS), donc il n’y a pas besoin d’installer de pilote.
Un pilote dédié doit toutefois être installé sur l’ordinateur pour utili­ser Bulk Pet.

Avec Windows

Pour utiliser cette unité afin de lire des fichiers sur un ordinateur, ins­tallez le pilote dédié sur l’ordinateur.

AVIS IMPORTANT

Vous devez installer le pilote logiciel dédié avant de brancher
cette unité à un ordinateur à l’aide d’un câble USB.
Si vous branchez l’unité à l’ordinateur par USB avant d’installer le
pilote, elle ne fonctionnera pas correctement.

Selon le matériel et le logiciel de l’ordinateur, un bon fonction­nement peut ne pas être possible même avec les systèmes
d’exploitation ci-dessus.

Installation du pilote sur un ordinateur

Installez le pilote dédié sur l’ordinateur après l’avoir téléchargé à
l’adresse ci-dessous.
Pour plus de détails sur les procédures d’installation et de configura­tion du système d’exploitation, voir le guide d’installation fourni avec
le pilote TEAC ASIO USB DRIVER.

https://teac.jp/int/product/vrds-701/download

Note à propos des modes de
transmission

Cette unité peut transférer les données en mode isochrone ou Bulk
Pet.
Les fréquences d’échantillonnage qui peuvent être transmises sont
44,1kHz, 48kHz, 88,2kHz, 96kHz, 176,4 kHz, 192 kHz, 352,8kHz et
384kHz.
Quand la connexion est correcte, vous pouvez sélectionner «TEAC
USB AUDIO DEVICE» comme sortie audio dans le système d’exploi­tation de l’ordinateur.

o Les données audio envoyées par l’ordinateur seront traitées en

suivant l’horloge de cette unité durant la transmission des don­nées, afin de réduire la gigue.

Téléchargement de l’application de
lecture TEAC HR Audio Player

Vous pouvez télécharger depuis le site international de TEAC des
versions pour Mac et Windows de notre application gratuite TEAC
HR Audio Player qui assure la lecture de fichiers DSD.

https://teac.jp/int/product/hr_audio_player/download

Note concernant le réglage de TEAC HR Audio Player

Pour lire des enregistrements DSD à 22,5MHz avec TEAC HR Audio
Player, ouvrez la fenêtre «Configure» (configurer) et réglez «Decode
mode» (mode de décodage) sur «DSD Native».

Pour lire des formats autres que le DSD à 22,5MHz, vous pouvez
régler ce paramètre comme vous le souhaitez sur «DSD over PCM»
ou «DSD Native».

Pour plus de détails, reportez-vous à la section «Selecting the DSD
decode mode» (sélection du mode de décodage DSD) dans le
mode d’emploi du TEAC HR Audio Player.

64

Lecture de fichiers audio depuis un
ordinateur

1 Reliez le port USB de la face arrière de cette

unité à l’ordinateur au moyen d’un câble USB.

Câble USB

o Utilisez un câble ayant une fiche qui correspond à la prise de

cette unité.

2 Mettez l’ordinateur sous tension.

o Vérifiez que son système d’exploitation a normalement

démarré.

3 Basculez le commutateur d’alimentation

STANDBY/ON en position ON pour allumer
l’unité.

5 Lancez la lecture d’un fichier audio sur

l’ordinateur.

En réglant au maximum le volume de sortie de l’ordinateur et
en ajustant le volume de sortie depuis l’amplificateur stéréo,
une meilleure qualité sonore peut être obtenue.

Réduisez au minimum le volume de l’amplificateur stéréo avant
de commencer la lecture. Ensuite, montez-le progressivement.

Si vous avez branché un casque à cette unité, tournez le bou­ton VOLUME dans le sens antihoraire pour réduire le volume
au minimum avant de mettre le casque. Ensuite, montez-le
progressivement.

o L’ordinateur et cette unité ne peuvent pas se contrôler l’un l’autre.
o N’effectuez aucune des opérations suivantes pendant la lecture

de fichiers audio par la connexion USB. Cela pourrait entraîner un
mauvais fonctionnement de l’ordinateur. Quittez toujours le logi­ciel de lecture audio avant d’entamer une des actions suivantes.

o Débrancher le câble USB
o Éteindre l’unité ou la faire passer en mode de veille
o Changer la sélection d’entrée actuelle

o Les sons accompagnant le fonctionnement de l’ordinateur

seront également transmis lors de la lecture de fichiers audio
via la connexion USB. Pour éviter de produire ces sons, faites les
réglages nécessaires sur votre ordinateur.

o Si vous lancez le logiciel de lecture audio avant de brancher

cette unité à l’ordinateur ou avant d’avoir réglé l’entrée sur USB,
les fichiers audio peuvent ne pas être lus correctement. Si cela
se produit, faites redémarrer le logiciel de lecture audio ou
l’ordinateur.

FR

4 Appuyez sur la touche SOURCE pour sélection-

ner USB.

65

MQA (Master Quality Authenticated)

Guide de dépannage

Le MQA est une technologie britannique primée qui restitue le
son de l’enregistrement d’origine. Le fichier MQA master est totale­ment authentifié et est suffisamment petit pour le streaming ou le
téléchargement.
Visitez mqa.co.uk pour plus d’informations.
Le VRDS-701 dispose de la technologie MQA, qui vous permet de
lire les fichiers audio et flux MQA, qui restituent le son de l’enregis­trement master d’origine.

«MQA» ou «MQA.» indique que le produit décode et lit un flux ou
un fichier MQA, et désigne sa provenance pour s’assurer que le son
est identique à celui du matériel source. «MQA.» indique la lecture
d’un fichier MQA Studio, qui a été approuvé en studio par l’artiste/
producteur ou vérifié par le titulaire des droits d’auteur.

o Lorsque vous effectuez un décodage MQA de signaux provenant

de sources connectées aux entrées COAXIAL ou OPTICAL, les
signaux reçus doivent être parfaits au bit près («bit-perfect»).
Utilisez donc cette fonction avec CLOCK SYNC réglé sur OFF, sauf
si l’appareil source à sortie audio numérique et cette unité sont
synchronisés par la même horloge externe, auquel cas réglez
CLOCK SYNC sur ON. En cas de réglage sur ON alors que l’autre
appareil source à sortie numérique n’est pas synchronisé par hor­loge, des sauts et des pertes audio peuvent se produire.

Exemple d’affichage en lecture de fichier MQA

Si vous rencontrez un problème avec ce produit, veuillez prendre un
moment pour lire les informations suivantes avant de solliciter une
réparation. Si cette unité ne fonctionne toujours pas correctement,
contactez le revendeur chez qui vous l’avez achetée.

Générales

L’unité ne s’allume pas.

e Vérifiez que le cordon d’alimentation est enfoncé à fond dans

la prise secteur. Si la prise a un commutateur, vérifiez que
celui-ci est en position ON.

e Branchez un autre appareil électrique à la prise pour vérifier

qu’elle fournit bien du courant.

e Si la fonction d’économie automatique d’énergie a fait passer

l’unité en veille, appuyez sur la touche STANDBY/ON de la
télécommande pour rallumer l’unité.

L’unité s’éteint automatiquement.

e C’est la fonction d’économie automatique d’énergie qui a

entraîné l’extinction de l’unité. Mettez l’interrupteur STANDBY/
ON sur STANDBY, puis ramenez-le sur ON.
Changez si nécessaire le réglage de la fonction d’économie
automatique d’énergie (page61).

TRACK 7 MQA

1 0:02

Entretien

Essuyez les saletés du capot supérieur et des autres surfaces au
moyen d’un chiffon doux légèrement humidifié avec un nettoyant
neutre dilué.
N’utilisez pas de lingettes de nettoyage imbibées de produit
chimique, de diluant ou d’autres agents chimiques. Cela pourrait
endommager la surface.

V

Pour votre sécurité, débranchez le cordon
d’alimentation de la prise secteur avant tout
nettoyage.

La télécommande ne fonctionne pas.

e Mettez l’unité principale sous tension (page52).
e Si les piles sont déchargées, remplacez les deux par des neuves

(page45).

e La télécommande ne fonctionnera pas s’il y a des obstacles

entre elle et l’unité principale. Pointez la télécommande vers la
face avant de l’unité à une distance de moins de 7 m environ
(page45).

Un téléviseur ou autre appareil ne fonctionne pas
correctement.

e L’utilisation de la télécommande de cette unité peut amener

certains téléviseurs et autres appareils télécommandables à
fonctionner de façon incorrecte.

Il y a un bruit de ronflement.

e Si un câble de liaison est proche d’un cordon d’alimentation,

d’un éclairage fluorescent ou d’une cause de parasites simi­laire, écartez-les autant que possible l’un de l’autre.

Aucun son n’est produit.

e Si un amplificateur stéréo est branché à cette unité, réglez son

volume.

e Si vous utilisez un casque branché à cette unité, employez le

bouton VOLUME pour régler le volume.

e Avec la touche SOURCE, sélectionnez l’entrée à laquelle est

branchée la source que vous désirez entendre.

e Appuyez sur la touche OUTPUT de la télécommande pour sélec-

tionner les prises devant produire le signal audio analogique.
e Re-vérifiez les branchements aux autres équipements.
e Cette unité ne peut lire que des signaux audio à deux canaux.

Pour plus de détails sur les formats de signal, voir les formats de

signal d’entrée indiqués dans les caractéristiques techniques.

66

Il n’y a pas de son d’un côté du casque.

e Vérifiez que la fiche du casque est enfoncée à fond.

Lecteur de CD

La lecture n’est pas possible.

e Si le disque est à l’envers, rechargez-le avec sa face sérigra-

phiée vers le haut.
e Si le disque est sale, nettoyez-le.
e Si un disque vierge est chargé, remplacez-le par un disque

contenant des enregistrements.
e Selon la qualité et les conditions d’enregistrement du disque,

certains CD-R/CD-RW peuvent ne pas être lisibles.
e Cette unité ne peut pas lire des CD-R/RW non finalisés.

Le son saute.

e Des vibrations peuvent faire sauter le son. Installez cette unité

dans un endroit stable.
e Si le disque est sale, nettoyez-le.
e N’utilisez pas de disques rayés ou fissurés.

Synchronisation d’horloge

La lecture ne fonctionne plus.

e Vérifiez le choix de l’appareil audio source dans le système

d’exploitation. Essayez de supprimer le pilote et de le réinstal­ler. Pour des détails, voir le guide d’installation fourni avec le
pilote TEAC ASIO USB DRIVER.

Comme cette unité utilise un microcontrôleur, du bruit ou d’autres
interférences externes peuvent entraîner son mauvais fonction­nement. Si cela se produit, débranchez le cordon d’alimentation,
attendez un instant puis rallumez l’unité et relancez les opérations.

Note concernant la condensation

Si on fait passer cette unité d’un environnement extérieur froid
à une pièce chauffée, ou si par exemple le chauffage vient d’être
allumé dans la pièce où elle se trouve, de la condensation peut
se produire sur les pièces de fonctionnement ou les lentilles,
entraînant un fonctionnement incorrect. Si c’est le cas, laissez le
produit allumé et attendez une ou deux heures. Cela devrait per­mettre un retour de la lecture à la normale.

FR

Le voyant CLOCK ne cesse pas de clignoter.

e Réglez l’horloge de synchronisation sur OFF lorsque vous ne

l’utilisez pas.
e Un signal d’horloge sur lequel l’unité ne peut pas se synchro-

niser est peut-être reçu. Vérifiez les connexions des prises de

synchro d’horloge et les réglages des appareils connectés.

Branchements à un ordinateur

L’ordinateur ne reconnaît pas cette unité.

e Voir page64 pour plus d’informations sur les systèmes

d’exploitation pris en charge. Le fonctionnement avec des

systèmes d’exploitation non pris en charge n’est pas garanti.

Du bruit se produit.

e Lancer d’autres applications durant la lecture d’un fichier

audio peut interrompre la lecture ou causer du bruit. Ne lan-

cez pas d’autres applications durant la lecture.
e Quand l’unité est branchée à un ordinateur via un concen-

trateur (hub) USB, par exemple, du bruit peut être entendu.

Si cela se produit, branchez l’unité directement à l’ordinateur.

Les fichiers audio ne peuvent pas être lus.

e Branchez cette unité à l’ordinateur et réglez son entrée sur

USB avant de lancer le logiciel de lecture audio.

Si vous branchez cette unité à l’ordinateur ou si vous réglez

son entrée sur USB après avoir lancé le logiciel de lec-

ture audio, les fichiers musicaux peuvent ne pas être lus

correctement.

67

Restauration des réglages par défaut

1 En maintenant pressée la touche MENU, bascu-

lez le commutateur d’alimentation STANDBY/
ON sur ON.

2 Relâchez la touche MENU lorsque FACTORY

RESET (réinitialisation d’usine) apparaît.

MENU

FACTORY RESET
ARE YOU SURE?

3 Appuyez sur le bouton de saut (.//).

Types de disque lisibles

Audio CD, CD (CD-R et CD-RW compris)

o Les CD de 8cm ne sont pas pris en charge.

Sorties audio analogiques

Prises ...................................... Prises XLR × 1 paire (L/R)

Prises RCA × 1 paire (L/R)

Impédance de sortie .................................... XLR: 220Ω

RCA: 180Ω

Niveau maximal de sortie (1kHz/pleine échelle, sous 10kΩ)

FIXED 0dB ................................... XLR/RCA: 2,0Vrms

FIXED +6dB ................................. XLR/RCA: 4,0Vrms

VARIABLE .......................................... XLR: 12Vrms

RCA: 6Vrms

Réponse en fréquence* ................ 5 Hz – 80 kHz (+1 dB/−6 dB)

Rapport signal/bruit* ................ 108dB (pondération A, 1kHz)

Distorsion* ......... 0,002% (1kHz, filtre passe-bas: 20 Hz – 20 kHz)

*Conditions de mesure
Signal entrant: PCM 192 kHz 24 bits
Sortie mesurée: RCA
Filtre passe-bas DSD: FIR 1

PLEASE WAIT!

L’écran affichant la source de lecture apparaît une fois la réinitia­lisation terminée.

Exemple d’affichage

NO DISC

ATTENTION

o Ne faites pas passer l’unité en veille tant que l’écran affichant

la source de lecture n’est pas revenu.

o Cette opération restaurera tous les réglages par défaut.

o Les réglages d’usine par défaut sont les valeurs de réglage qui

apparaissent dans les images d’écran employées par ce mode
d’emploi.

Sortie casque

Prise .............................. Jack 6,35mm stéréo standard × 1

Sortie maximale efficace. ........... 500mW + 500mW (sous 32Ω)

Impédance de charge applicable ......................... 16–600Ω

68

Entrées audio numériques

USB ........................... 1 (port Type-C, USB 2.0 ou supérieur)

Formats de signal d’entrée

PCM linéaire ..... 44,1kHz, 48kHz, 88,2kHz, 96kHz, 176,4kHz,

192kHz, 352,8kHz, 384kHz

16bits, 24bits, 32bits

DSD ................... 2,8MHz, 5,6MHz, 11,2MHz, 22,5MHz

Numérique COAXIAL ............................................. 1

Niveau d’entrée ......................................... 0,5Vc-c

Impédance d’entrée ........................................ 75Ω

Formats de signal d’entrée

PCM linéaire ........32kHz, 44,1kHz, 48kHz, 88,2kHz, 96kHz,

176,4kHz, 192kHz

16bits, 24bits

DSD ................................................. 2,8MHz

(pris en charge par transmission DoP 176,4kHz/24bits)

Numérique OPTICAL .............................................. 1

Niveau d’entrée ............... −24,0dBm à −14,5dBm en crête

Formats de signal d’entrée

PCM linéaire ........32kHz, 44,1kHz, 48kHz, 88,2kHz, 96kHz,

176,4kHz, 192kHz

16bits, 24bits

DSD ................................................. 2,8MHz

(pris en charge par transmission DoP 176,4kHz/24bits)

Contrôle externe

Entrée de déclenchement (12V TRIGGER IN) ........................ 1

(mini-jack 3,5mm mono)

Niveau d’entrée ...................................... 12V, 1mA

Sortie de déclenchement (12V TRIGGER OUT) ..................... 1

(mini-jack 3,5mm mono)

Niveau de sortie ............................................ 12V

Alimentation maximale en courant ...................... 100mA

Générales

Alimentation électrique

Modèle Europe ........................ CA 220 – 240V, 50/60 Hz

Modèle USA/Canada ............................ CA 120 V, 60Hz

Consommation électrique .................................... 40W

Consommation en veille .................. 0,4W (en mode de veille)

Dimensions externes (L × H × P, saillies incluses)

444 × 111 × 333mm

Poids ....................................................... 11,1kg

Température de fonctionnement .................... +5°C à +35°C

Hygrométrie de fonctionnement ... 5% à 85% (sans condensation)

Température de stockage ........................... −20°C à +55°C

FR

Entrée de synchronisation d’horloge

Connecteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BNC

Fréquence d’échantillonnage d’entrée ...................... 10 MHz

Impédance d’entrée ........................................... 50Ω

Niveau d’entrée .... Onde rectangulaire: équivalent aux niveaux TTL

Onde sinusoïdale: 0,5 à 1,0Vrms

Sorties audio numériques

Numérique COAXIAL ............................................. 1

Niveau de sortie ......................................... 0,5Vc-c

Impédance de sortie .......................................75Ω

Numérique OPTICAL .............................................. 1

TOS (JEITA RC5720C)

Accessoires fournis

Cordon d’alimentation × 1
Télécommande (RC-1338) × 1
Piles pour télécommande (AAA) × 2
Patins de pied × 3
Mode d’emploi (ce document, y compris la garantie) × 1

o Pour plus d’informations sur la garantie, les utilisateurs vivant aux

États-Unis et au Canada doivent consulter les pages104–105
et le dos de la couverture (document de garantie). Les utilisateurs
vivant en Europe et dans d’autres régions doivent consulter la
page105.

o Caractéristiques techniques et aspect sont sujets à changements

sans préavis.
o Le poids et les dimensions sont des valeurs approchées.
o Les illustrations de ce mode d’emploi peuvent légèrement diffé-

rer des modèles de production.

69

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

12) Utilice este aparato solo con un soporte,
trípode o bastidor especificado por el fabri­cante o que se venda con el propio aparato.
Cuando utilice un bastidor con ruedas,

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE
DESCARGA ELÉCTRICA, NO QUITE LA CUBIERTA (NI
EL PANEL POSTERIOR). NO HAY PIEZAS INTERNAS QUE
EL USUARIO PUEDA REPARAR. PARA REPARACIONES,
REMÍTASE A UN SERVICIO TÉCNICO CUALIFICADO.

El símbolo del rayo acabado en flecha dentro de un trián-

<

B

gulo equilátero alerta al usuario de la presencia de un
“voltaje peligroso” sin aislar dentro de la carcasa del pro­ducto que puede ser de magnitud suficiente como para
constituir riesgo de descarga eléctrica para las personas.

El signo de exclamación dentro de un triángulo equi­látero alerta al usuario de la presencia de importantes
instrucciones de funcionamiento y mantenimiento en
la literatura que acompaña al aparato.

AVISO: PARA EVITAR RIESGO DE INCENDIO O
DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE
APARATO A LA LLUVIA NI A LA HUMEDAD.

PRECAUCIÓN

o NO QUITE LAS CARCASAS EXTERNAS NI DEJE AL AIRE LA

ELECTRÓNICA. ¡EN EL INTERIOR NO HAY PIEZAS QUE EL USUARIO
PUEDA MANIPULAR!

o SI EXPERIMENTA PROBLEMAS CON ESTE PRODUCTO, PÓNGASE

EN CONTACTO CON EL ESTABLECIMIENTO DONDE ADQUIRIÓ
LA UNIDAD PARA SOLICITAR SERVICIO TÉCNICO. NO UTILICE EL
APARATO HASTA QUE HAYA SIDO REPARADO.

o EL USO DE CONTROLES, AJUSTES O PROCEDIMIENTOS QUE NO

SEAN LOS ESPECIFICADOS EN ESTE MANUAL PUEDE CAUSAR
EXPOSICIÓN A RADIACIONES PELIGROSAS.

1) Lea estas instrucciones.

2) Conserve estas instrucciones.

3) Cumpla con lo indicado en los avisos.

4) Siga todas las instrucciones.

5) No utilice este aparato cerca del agua.

6) Límpielo solo con un trapo seco.

7) No bloquee ninguna de las ranuras de ventilación. Instale este
aparato de acuerdo con las instrucciones del fabricante.

8) No instale este aparato cerca de fuentes de calor como radiadores,
calentadores, hornos u otros aparatos (incluyendo amplificadores)
que produzcan calor.

9) No elimine el sistema de seguridad que supone el enchufe
polarizado o con toma de tierra. Un enchufe polarizado tiene
dos bornes, uno más ancho que el otro. Uno con toma de tierra
tiene dos bornes iguales y una tercera lámina para la conexión a
tierra. El borne ancho o la lámina se incluyen para su seguridad.
Si el enchufe que venga con la unidad no encaja en su salida de
corriente, haga que un electricista cambie su salida anticuada.

10) Evite que el cable de corriente quede de forma que pueda ser
pisado o quedar retorcido o aplastado, especialmente en los
enchufes, receptáculos o en el punto en el que salen del aparato.

11) Use solo accesorios / complementos especificados por el
fabricante.

tenga cuidado al mover la combinación de
aparato/bastidor para evitar que vuelque y
puedan producirse daños.

13) Desconecte este aparato de la corriente durante las tormentas
eléctricas o cuando no lo vaya a usar durante un periodo de
tiempo largo.

14) Dirija cualquier posible reparación solo al servicio técnico oficial.
Este aparato deberá ser reparado si se ha dañado de alguna
forma, como por ejemplo si el cable de corriente o el enchufe
están rotos, si ha sido derramado algún líquido sobre la uni­dad o algún objeto ha sido introducido en ella, si ha quedado
expuesto a la lluvia o la humedad, si no funciona normalmente
o si ha caído al suelo en algún momento.

o Este aparato libera corriente nominal no válida para el fun-

cionamiento a través de la toma de corriente, aún cuando el
interruptor de encendido y activación (POWER o STANDBY/ON)
no esté en la posición de encendido (ON).

o El enchufe que se conecta a la red es el dispositivo de desconexión,

por lo que deberá permanecer siempre en prefecto estado de uso.

o Deberá llevar cuidado si utiliza auriculares con este producto, ya

que una excesiva presión sonora (volumen) procedente de los
mismos puede causar perdidas de audición.

PRECAUCIÓN

o No exponga este aparato a salpicaduras ni goteras.
o No coloque objetos que contengan líquidos, como por ejem-

plo jarrones, sobre el aparato.

o Las piezas con forma de asa de los lados izquierdo y derecho

del panel frontal son decorativas. No meta los dedos por ellas
ni las utilice para transportar la unidad.

o No instale este aparato en lugares cerrados tales como estan-

terías o similares.

o Este aparato debe situarse lo suficientemente cerca de una

toma de electricidad como para poder alcanzar fácilmente el
cable de corriente en cualquier momento.

o Si el producto utiliza pilas (esto incluye las pilas instaladas y

los “packs” de pilas), se evitará su exposición directa al sol, al
fuego o a cualquier otra fuente de calor excesivo.

o PRECAUCIÓN con los productos que emplean baterías de

litio reemplazables: existe peligro de explosión si la batería se
reemplaza por otra de tipo incorrecto. Reemplácela sólo por
otra igual o de tipo equivalente.

AVISO

Los productos con construcción de Clase ! están equipados con
un cable de alimentación que tiene conexión de tierra. El cable
de estos productos deberá conectarse a una toma de corriente
que tenga conexión de protección de tierra.

EN EE. UU./CANADÁ, UTILICE SOLO ALIMENTACIÓN CON

CORRIENTE DE 120 V.

70

V

Precauciones con respecto a las pilas

Un mal uso de las pilas puede hacer que se rompan o que tengan
fugas y ello causar fuego, lesiones u oxidación en los objetos cercanos.
Por favor, lea y observe las siguientes precauciones cuidadosamente.

o Asegúrese de introducir las pilas siempre con la correcta orienta-

ción de los polos positivo (¥) y negativo (^).

o Use pilas del mismo tipo. Nunca utilice juntas pilas de tipos

diferentes.

o Si no va a utilizar el mando a distancia durante mucho tiempo (más

de un mes), quite las pilas para evitar que se sulfaten y tengan fugas.

o Si las pilas presentan fugas, limpie el líquido que haya caído en el

compartimento y sustituya las pilas por otras nuevas.

o No utilice pilas que no sean del tipo especificado. No mezcle

pilas nuevas con viejas ni utilice juntas pilas de tipos distintos.
o No caliente ni desarme las pilas. Nunca tire pilas al fuego ni al agua.
o No transporte ni almacene pilas con otros objetos metálicos. Las

pilas podrían producir cortocircuitos, perder líquido o explotar.
o Nunca recargue una pila si no está completamente seguro de

que es una pila recargable.
o No exponga las pilas a una presión atmosférica extremadamente

baja, ya que esto podría causar una explosión o fuga de líquidos

o gases inflamables.

Información sobre el láser

Este producto láser es un producto láser de consumo conforme a la
norma EN 50689:2021 y cumple con todos los requisitos de los pro­ductos láser de consumo a excepción de los productos atractivos
para niños.
Este producto contiene un sistema láser y está clasificado como
PRODUCTO LÁSER DE CLASE 1 de acuerdo con la norma IEC 60825­1:2014. Esta clase no requiere especial atención en un uso normal.
No lo desarme para evitar la exposición al rayo láser.

Láser:

Tipo: EP-C101
Fabricante: EVER BRIGHT ELECTRIC SCIENCE &

TECHNOLOGY(BEIHAI)LTD.
Potencia de salida de láser: 0,7mW en la lente del objetivo
Longitud de onda: 790 ±25nm

Modelo para EE. UU.

Este producto ha sido diseñado y fabricado de acuerdo con las nor­mativas de la FDA, título 21, CFR, capítulo 1, subcapítulo J, basado
en el Acta de Control de Radiaciones para la Salud y la Seguridad
de 1968”, y está clasificado como producto láser de Clase !. No se
produce radiación láser invisible peligrosa porque la radiación láser
invisible emitida en el interior de este producto queda completa­mente confinada dentro de la carcasa protectora.

La etiqueta exigida por esta normativa es la siguiente:

ES

71

INSTRUCCIONES IMPORTANTES DE SEGURIDAD (continuación)

Pb

Cd

Modelo para EE.UU.

Declaración de conformidad del suministrador

Número de modelo: VRDS-701
Marca comercial: TEAC
Parte responsable: 11 Trading Company, LLC
Dirección: 3502 Woodview Trace #200 Indianapolis, IN 46268 U.S.A.
URL: https://11tradingcompany.com/contact-us/
Este dispositivo cumple con el apartado 15 de las Normas de
la FCC. Su funcionamiento está sujeto a las dos siguientes con­diciones: (1) este dispositivo no puede causar interferencias
perjudiciales y (2) este dispositivo debe aceptar cualquier inter­ferencia recibida, incluidas interferencias que puedan causar
anomalías de funcionamiento.

Información

Se ha comprobado que este equipo cumple con los límites esta­blecidos para los dispositivos digitales de Clase B, de acuerdo
con el apartado 15 de las Normas de la FCC. Estos límites están
diseñados para proporcionar una protección razonable contra
interferencias perjudiciales en instalaciones residenciales. Este
equipo genera, utiliza y puede irradiar energía de radiofrecuencia
y, si no se instala y se utiliza de acuerdo con las instrucciones,
puede causar interferencias perjudiciales en las comunicacio­nes por radio. Sin embargo, no se puede garantizar que dichas
interferencias no se produzcan en instalaciones particulares.
Si este equipo causa interferencias perjudiciales en la recep­ción de radio o televisión, que se comprueban apagando y
encendiendo el equipo, se recomienda al usuario que intente
corregirla mediante una o varias de las siguientes medidas:

• Reoriente o recoloque el equipo y/o la antena receptora.

• Aumente la separación entre el equipo y el receptor.

• Conecte el equipo a una toma de electricidad situada en un

circuito eléctrico diferente al del receptor.

• Consulte al distribuidor o solicite ayuda a un técnico de radio/

TV con experiencia.

PRECAUCIÓN

Cualquier cambio o modificación efectuada en este equipo que
no haya sido expresamente aprobada por la parte responsable
del cumplimiento de los requisitos exigidos podría invalidar el
derecho del usuario a utilizar el equipo.

Para consumidores europeos

Deshacerse de aparatos eléctricos, electrónicos,
pilas/baterías y acumuladores

a) Todos los aparatos eléctricos y electrónicos, y pilas/baterías y

acumuladores gastados, deben ser eliminados separados del
resto de basura común y únicamente en los “puntos limpios”
o bajo los procedimientos especificados por el gobierno o
autoridades municipales locales.

b) Con la eliminación correcta de los equipos eléctricos y electróni-

cos, y de pilas/baterías y acumuladores gastados, estará ayudando
a conservar recursos muy valiosos y a evitar los posibles efectos
negativos en la salud humana y en el medio ambiente.

c) La eliminación incorrecta de los equipos eléctricos y electróni-

cos, y pilas/baterías y acumuladores, puede producir efectos
muy dañinos en el medio ambiente y en la salud humana a
causa de las sustancias peligrosas que pueden encontrarse en
estos equipos.

d) El símbolo de Eliminación de Aparatos Eléctricos y

Electrónicos (WEEE en inglés), identificado por cubos
de basura con ruedas tachados, indican que los equi­pos eléctricos y electrónicos, y las pilas/baterías y
acumuladores, deben ser eliminados de forma totalmente
independiente con respecto a la basura doméstica.
Si una pila/batería o un acumulador contienen más
cantidad de los valores especificados de plomo (Pb),
mercurio (Hg), y/o cadmio (Cd) según está definido en
la Directiva relativa a las pilas (2006/66/CE, 2013/56/
UE), entonces los símbolos químicos correspondientes a estos
elementos estarán indicados debajo del símbolo WEEE.

e) Existen sistemas para la eliminación y recogida a disposición del

usuario final. Si necesita más información sobre cómo deshacerse
de aparatos eléctricos y electrónicos antiguos, así como de pilas/
baterías y acumuladores, póngase en contacto con su ayunta­miento, con la correspondiente empresa del servicio de recogida
de residuos o con el establecimiento donde adquirió ese aparato.

, Hg,

Modelo para Europa

Este producto cumple con las exigencias de las
directivas europeas y con los reglamentos de la
Comisión Europea.

72

MQA and the Sound Wave Device are registered trademarks of MQA
Limited © 2016

“DSD” is a registered trademark.

Microsoft and Windows are either registered trademarks or trade­marks of Microsoft Corporation in the United States and/or other
countries.

Apple, Mac, OS X and macOS are trademarks of Apple Inc., regis­tered in the U.S. and other countries.

Bulk Pet is a registered trademark of INTERFACE CO., LTD.

Los nombres de otras compañías, nombres de productos y logos
que aparecen en este documento son marcas comerciales o regis­tradas de sus respectivos propietarios.

Índice Montaje flotante del

Lea este manual atentamente para obtener el mejor rendimiento de
esta unidad.
Después de leerlo, guárdelo en un lugar seguro para futuras consultas.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD ...................70

Montaje flotante del mecanismo de CD ...........................73

Discos ............................................................74

Accesorios incluidos ..............................................75

mecanismo de CD

Gracias por elegir TEAC. Con el fin de mejorar la calidad del audio,
todo el mecanismo de CD emplea una estructura flotante, por lo
que no está fijado al chasis de la unidad. El mecanismo entero,
incluida la bandeja, puede moverse ligeramente hacia delante, hacia
atrás, hacia la izquierda y hacia la derecha. Esto es a causa del diseño
y no debe ser motivo de preocupación.

Web internacional de TEAC .......................................75

Antes de su utilización ............................................75

Conexiones (panel posterior) .....................................76

Conexiones (panel frontal) ........................................79

Uso del mando a distancia ........................................79

Partes y funciones del mando a distancia .........................80

Partes y funciones de la unidad principal ..........................82

Sobreconversión .................................................83

Pantalla ...........................................................84

Funcionamiento básico ...........................................86

Escuchar discos CD ...............................................87

Ajustes de configuración .........................................92

Reproducción de música en un ordenador ........................98

MQA (Master Quality Authenticated) .............................100

Mantenimiento ..................................................100

Solución de problemas ..........................................100

Especificaciones .................................................102

ES

73

Discos

Tipos de discos que puede reproducir
esta unidad

CD con el logotipo “COMPACT disc DIGITAL AUDIO”

Discos CD-R y CD-RW que hayan sido correctamente
grabados y finalizados usando el formato de CD Audio.

Los CD de 8 cm no son compatibles.
No se pueden utilizar adaptadores.

V

PRECAUCIÓN

Si intenta reproducir cualquier otro tipo de disco con
esta unidad, puede originar ruidos a volumen alto
capaces de causar daños a los altavoces o lesionar sus
oídos. Nunca intente reproducir otros tipos de discos
que no sean los mencionados anteriormente.

o Es posible que esta unidad no pueda reproducir correctamente

discos CD con control de copia, discos duales (DualDisc) u otros
CD especiales que no cumplan con la normativa estándar del
Libro Rojo del CD. Si se utilizan discos especiales en esta unidad,
no se garantiza el funcionamiento ni la calidad del sonido. Si la
reproducción de un disco especial le causa problemas, póngase
en contacto con el vendedor del disco.

Discos CD-R/CD-RW

Esta unidad puede reproducir discos CD-R/CD-RW que estén en for­mato de CD Audio (CD-DA).

o Asegúrese de finalizar los discos creados con grabadoras de CD.
o Dependiendo de la calidad del disco y de las condiciones de la

grabación, es posible que algunos discos no puedan reprodu­cirse. Para más información, consulte el manual de instrucciones
del dispositivo que esté utilizando.

o Si tiene dudas de cómo utilizar un disco CD-R o CD-RW, póngase

en contacto con el vendedor del disco directamente.

o Si se deja durante mucho tiempo en la unidad un disco

CD-R/CD-RW que tenga una superficie con etiqueta imprimi­ble, podría pegarse al interior y resultar extremadamente difícil
su extracción, e incluso posiblemente causar una avería en la
unidad.
Extraiga siempre esos discos y guárdelos en su caja cuando no
los utilice. Además, evite usar discos recién impresos porque son
especialmente propensos a pegarse.

Manejo de los discos

o Cargue siempre los discos con el lado rotulado hacia arriba.
o Maneje los discos con cuidado. Si el lado del disco que contiene

los datos (el lado sin rotular) está rayado, tiene huellas o está
sucio o empañado, pueden producirse errores de reproducción.

o Para sacar un disco de su caja, mientras presiona hacia abajo en

el centro de la caja, sujete el disco por sus bordes.

Cómo sacar los discos Cómo sujetar los discos

Almacenamiento de los discos

o Los discos deben guardarse en su caja cuando no se estén utili-

zando. Si no lo hace, pueden deformarse y rayarse.

o No deje los discos en lugares expuestos a la luz del sol directa-

mente o que sean muy húmedos o muy calurosos. Si lo hace,
los discos pueden deformarse o deteriorarse, lo que los hace
irreproducibles.

o Los discos CD-R y CD-RW son más susceptibles a los efectos del

calor y de los rayos ultravioletas que los discos CD ordinarios. Por
este motivo, no los deje durante mucho tiempo en lugares que
estén expuestos a la luz del sol directamente ni cerca de disposi­tivos que generen calor, por ejemplo.

o Limpie los discos siempre antes de guardarlos. Si un disco se deja

sucio, puede saltar al reproducirse o degradarse su calidad de
sonido.

Precauciones de uso

o No utilice discos rotos porque pueden estropear la unidad.
o Si escribe sobre el lado rotulado de un disco, utilice un rotulador

de tinta permanente con punta de fieltro. Si usa un bolígrafo u
otro objeto de escritura con punta dura, puede estropear el disco
y convertirlo en irreproducible.

o Nunca utilice estabilizadores de CD de los que venden en esta-

blecimientos comerciales. Si lo hace, puede estropear el disco o
dañar la unidad.

o Nunca utilice discos con formas irregulares, como discos con

forma de corazón u octogonales, porque pueden dañar la
unidad.

74

Mantenimiento

o Si el lado del disco que contiene los datos grabados (el lado sin

rotular) se ensucia con huellas o polvo, utilice un paño suave para
limpiar la superficie, limpiando desde el centro hacia los bordes.

o Nunca utilice limpiadores de discos, tratamientos antiestáticos,

disolventes o productos químicos similares para limpiar los
discos. Tales productos químicos pueden dañar la superficie del
disco.

Accesorios incluidos Antes de su utilización

Compruebe que todos los accesorios enumerados a continuación
están incluidos en la caja. Por favor, póngase en contacto con el
establecimiento donde adquirió esta unidad en caso de que alguno
de estos accesorios falte o haya sufrido desperfectos durante el
transporte.

Cable de corriente × 1
Mando a distancia (RC-1338) × 1
Pilas para el mando a distancia (AAA) × 2
Almohadillas para las patas × 3
Manual del usuario (este documento, incluida la garantía) × 1

o Los usuarios que vivan en EE. UU. y Canadá encontrarán infor-

mación sobre la garantía en las páginas 104–105 y en la
contraportada (documento de garantía). Los usuarios que vivan
en Europa y otras áreas deben consultar la página105.

Web internacional de TEAC

Las actualizaciones correspondientes a esta unidad se pueden des­cargar desde la web internacional de TEAC:

https://teac.jp/int/

Haga clic en “Language” (Idioma) en la parte superior derecha de la
pantalla y seleccione el país o región que desee para acceder a la
página en el idioma correspondiente.

o Este equipo pesa mucho, por lo que deberá tener cuidado para

evitar lesionarse al abrir el embalaje y al moverlo.

o Las partes con forma de asa en los lados izquierdo y derecho del

panel frontal son decorativas. No meta los dedos a través de ellas
ni las use para transportar la unidad.

o No instale esta unidad donde pueda calentarse. Esto incluye

lugares que estén expuestos a la luz solar directamente o cerca­nos a un radiador, calefactor, estufa o cualquier otro aparato de
calefacción. Tampoco coloque esta unidad encima de un ampli­ficador u otro equipo que genere calor. Si lo hace, esta unidad
podría decolorarse, deformarse o sufrir una avería.

o Evite lugares que estén sujetos a vibraciones o expuestos a exce-

sivo polvo, frío o humedad.

o Para permitir una buena disipación del calor, deje un poco de

espacio (al menos 3cm o 1 pulgada) entre esta unidad y las
paredes u otros dispositivos cuando la instale.
Si la coloca en un rack, por ejemplo, deje libres al menos 5cm
(2 pulgadas) por encima de la unidad y 10cm (4 pulgadas) por
detrás. Si no deja estos espacios libres, el calor puede acumularse

en su interior y provocar fuego.
o Coloque la unidad en un lugar estable.
o No coloque nada encima de esta unidad.
o No levante ni mueva la unidad durante la reproducción, porque

el disco gira a alta velocidad y puede dañarse.
o Antes de mover la unidad o, por ejemplo, de embalarla para

instalarla en un sitio diferente, quite siempre cualquier disco que

esté cargado. Si mueve la unidad con un disco en su interior,

puede dañarse.
o El voltaje suministrado a la unidad deberá ser el mismo que está

impreso en el panel posterior de la misma. Si tiene dudas al res-

pecto, consulte a un electricista.
o No abra la carcasa de la unidad porque podría causar daños en los

circuitos o una descarga eléctrica. En caso de que se introduzca un

objeto extraño en la unidad, contacte con su distribuidor.
o Cuando desenchufe el cable de corriente de la toma de electrici-

dad, tire siempre directamente del conector, nunca tire del cable.

ES

Nota sobre las patas puntiformes

Esta unidad tiene unas patas puntiformes metálicas de alta precisión
que están sujetas a la placa inferior.
Las patas puntiformes y sus soportes están sueltos, pero cuando se
coloca la unidad sobre una superficie, son estas patas puntiformes
las que soportan la unidad, dispersando de manera efectiva las
vibraciones.

Chasis

Soporte

de la pata (metal)

o Las almohadillas para las patas tienen la función de proteger la

superficie sobre la que se sitúe la unidad. Colóquelas en la parte

inferior de los soportes de las patas para evitar rayar la superficie

sobre la que se sitúe la unidad.

Pata puntiforme (metal)

Tornillos que sujetan
el soporte de la pata

75

Ordenador

Dispositivo de salida

de audio digital

Dispositivo de salida

de audio digital

Instale el controlador
(driver) específico en

Cable USB

el ordenador antes
de conectarlo a esta
unidad (página98).

Salida digital coaxial

DIGITAL OUT

(COAXIAL)

Salida digital óptica

DIGITAL OUT

(OPTICAL)

Cable digital coaxial RCA

La polaridad de los terminales
XLR puede ajustarse para que el
VIVO (POSITIVO) sea el pin 2 o el 3

Cable digital óptico

(página94).

Si desea poder controlar el volu­men desde el amplificador, ajuste
LINE OUT LEVEL en “FIXED 0dB” o
“FIXED +6dB” (página94).

Haga la conexión
utilizando un juego
de un solo tipo.

Cables de audio RCA

Entrada de audio

(LINE IN, etc.)

Cables XLR

Cable digital óptico

Entrada digital óptica

DIGITAL IN

(OPTICAL)

Cable digital coaxial RCA

Entrada digital

coaxial

DIGITAL IN

(COAXIAL)

Cable de corriente incluido

Cable coaxial BNC

c

Toma de

electricidad

SALIDA DE RELOJ

76

Amplificador estéreo

o altavoces autoamplificados

Dispositivo de entrada

de audio digital

Dispositivo de entrada

de audio digital

Dispositivo que emite

señal de reloj

A Puerto USB

Se utiliza para introducir audio digital desde un ordenador.
Conéctelo al puerto USB del ordenador.

Utilice un cable USB de tipo C de los disponibles en esta­blecimientos comerciales para la conexión.

ATENCIÓN

Antes de utilizar un ordenador que funcione con un sistema
operativo Windows, deberá instalar el controlador (driver) espe­cífico en el ordenador (página98).

B Terminales de entrada de audio digital coaxiales/

ópticos (COAXIAL/OPTICAL)

Se utilizan para introducir audio digital. Conecte aquí los termi­nales de salida de audio digital de dispositivos de audio.

Utilice cables digitales coaxiales RCA o cables digitales
ópticos rectangulares de los disponibles en estableci­mientos comerciales para la conexión.

C Terminales 12V TRIGGER

Se utilizan para controlar la alimentación desde una fuente
externa.
No conecte nada a estos terminales cuando no se estén utili­zando (página78).

Utilice cables con minijacks mono de los disponibles en
establecimientos comerciales para las conexiones.

F Terminal de entrada de sincronización de reloj

CLOCK 10MHz IN

Este terminal se utiliza para introducir señales de sincronización
de reloj de 10 MHz (página103).

Utilice un cable coaxial BNC de los disponibles en esta­blecimientos comerciales para la conexión.

o Cuando la fuente de entrada sea COAXIAL u OPTICAL, tanto

esta unidad como el dispositivo de salida de audio digital
deben estar sincronizados ambos con el mismo reloj externo. Si
no están sincronizados, el sonido puede saltar o interrumpirse.

G Entrada para el cable de corriente (~IN)

Aquí se conecta el cable de corriente suministrado.

No conecte el cable de corriente a una toma de electrici­dad hasta que termine todas las demás conexiones.

V

No utilice ningún otro cable de corriente que no
sea el incluido con esta unidad. El uso de otros
cables de corriente puede provocar fuego o des­cargas eléctricas.

V

Desenchufe el cable de corriente de la toma de
electricidad si no va a utilizar la unidad durante
un largo periodo de tiempo.

ES

D Terminales de salida de audio analógico (LINE OUT)

Por estos terminales sale audio analógico en 2 canales. Conecte
estos terminales XLR o RCA a un amplificador estéreo o a unos
altavoces autoamplificados.

Utilice cables de los disponibles en establecimientos
comerciales para las conexiones.

XLR: cables XLR
RCA: cables de audio RCA

Conecte el terminal R (derecha) de esta unidad al terminal R
del amplificador, y su correspondiente terminal L (izquierda) al
terminal L del amplificador.

Blanco (L)
Rojo (R)

Blanco (L)
Rojo (R)

E Terminales de salida de audio digital coaxiales/

ópticos (COAXIAL/OPTICAL)

Se utilizan para emitir audio digital. Conecte aquí los terminales
de entrada de audio digital de dispositivos de audio.

Utilice cables digitales coaxiales RCA o cables digitales
ópticos rectangulares de los disponibles en estableci­mientos comerciales para la conexión.

77

Conexiones (panel posterior) (continuación)

Sincronización de dispositivos externos
con operaciones de alimentación de esta
unidad (función de disparador)

La alimentación de un preamplificador u otro dispositivo conectado
que admita funciones de disparador puede sincronizarse con las
operaciones de alimentación de esta unidad.
Utilice cables con minijacks mono de los disponibles en estableci­mientos comerciales para las conexiones.

Terminales 12V TRIGGER

OUT

Cuando esta unidad está encendida, emite 12 V.
Si conecta el terminal TRIGGER OUT de esta unidad a una
etapa de potencia, un subwoofer u otro dispositivo que
admita entrada de disparador, la alimentación de dicho
dispositivo se puede sincronizar con las operaciones de ali­mentación de esta unidad.

IN

Conecte este terminal al terminal de salida de disparador
(trigger output) de un preamplificador u otro dispositivo.
Esto hará que el funcionamiento de la alimentación de dicho
preamplificador o dispositivo controle a esta unidad ponién­dola en reposo (ztandby) o encendiéndola (on).

ATENCIÓN

o Para utilizar la función de entrada de disparador, ajuste el inte-

rruptor STANDBY/ON de esta unidad en “ON”.

o Cuando conecte tanto la entrada (IN) como la salida (OUT), tenga

cuidado de no causar un bucle de disparador en todo el sistema.

VRDS-701

Dispositivo que admita entrada de disparador
(p. ej., AP-701 o etapa de potencia)

Cable con minijacks mono

o Lea atentamente los manuales de los dispositivos que vaya a

o No agrupe los cables de las conexiones con los cables de

o Inserte todos los conectores hasta el fondo.

V

Termine todas las demás conexiones antes de

encender la unidad.

conectar y siga sus instrucciones para hacer las conexiones.

corriente. Si lo hace, puede originarse ruido.

78

Conexiones (panel frontal)

Uso del mando a distancia

Conexión de auriculares

V

PRECAUCIÓN

Cuando lleve puestos unos auriculares, no los conecte ni desco­necte, ni encienda o apague la unidad.
Si lo hace, podría causar un ruido repentino a alto volumen capaz de
dañar sus oídos.

Antes de ponerse los auriculares, baje siempre el volumen
al mínimo (la pantalla debe mostrar “0” cuando se haya
seleccionado “STEP (0-100)” o “−∞ dB” cuando se haya selec­cionado “dB”) (página86).

Conecte aquí unos auriculares con un jack estándar estéreo de
6,3mm (1/4 de pulgada).

Precauciones de uso

V

Un mal uso de la pilas podría hacer que se rompan o
se sulfaten (pierdan líquido), lo que podría originar
fuego, lesiones o la oxidación de materiales cerca­nos. Por favor, lea y observe las instrucciones de las
precauciones de la página71 con atención.

o Cuando utilice el mando a distancia, apunte con él hacia el

receptor de la señal del mando a distancia que hay en la unidad

principal a una distancia de 5m o menos. No coloque obstáculos

entre la unidad principal y el mando a distancia.
o El mando a distancia podría no funcionar si el receptor de la

señal del mando a distancia de esta unidad está expuesto a la luz

solar directamente o a una luz intensa. Si esto ocurre, pruebe a

mover la unidad.
o Tenga cuidado, ya que el uso de este mando a distancia podría

causar el funcionamiento involuntario de otros dispositivos que

puedan ser controlados por rayos infrarrojos.

Instalación de las pilas

ES

Quite la tapa de la parte posterior del mando a distancia e intro­duzca dos pilas AAA con su polos ¥/^ orientados como se
muestra en el compartimento. Vuelva a colocar la tapa.

Cuándo sustituir las pilas

Si la distancia requerida entre el mando a distancia y la unidad
principal disminuye o si la unidad principal deja de responder a
los botones del mando a distancia, cambie ambas pilas por otras
nuevas.
Deshágase de las pilas usadas según las instrucciones que figuren
en las mismas o los requisitos establecidos por las autoridades
locales.

79

d Botones numéricos

Se utilizan para seleccionar y programar pistas, por ejemplo.

e Botón REPEAT (¼)

Se utiliza para cambiar el ajuste de reproducción repetida
(página88).

f Botón de selección de salida analógica OUTPUT

Cambia la salida de audio analógico entre los terminales de
salida de audio analógico y la salida de auriculares.

g Botón MUTE

Púlselo para minimizar el volumen.

h Botón de apertura/cierre de la bandeja

OPEN/CLOSE (-)

Púlselo para abrir y cerrar la bandeja de disco.

i Botón DIMMER

Púlselo para ajustar la intensidad de iluminación de la pantalla
de la unidad principal.

Cuando tanto la unidad principal como el mando a distancia
tengan botones con las mismas funciones, en este manual solo
explicaremos cómo se utiliza uno de ellos. No obstante, el otro
también se puede utilizar de la misma manera.

a Botón STANDBY/ON

Púlselo para poner la unidad en modo de reposo o encenderla.

b Botón SOURCE

Se utiliza para seleccionar la fuente de reproducción.

c Botón FILTER

Púlselo para cambiar el ajuste del filtro de paso bajo DSD
(página96).

j Botón DISPLAY

k Botón INFO

Púlselo para mostrar información, incluida la sobreconversión
(página85).

l Botón UPCONVERT

Púlselo para cambiar el ajuste de sobreconversión.

m Botón CLEAR

Se utiliza para borrar las pistas programadas.

n Botón MENU

Púlselo para acceder al modo de configuración (página92).
Púlselo cuando esté en el modo de configuración para volver a
la pantalla anterior.

o Botón PLAY MODE

Púlselo para cambiar entre los modos de reproducción progra­mada y aleatoria.

p Botones de salto (., /) y botones

arriba/abajo (k/j)

Cuando la fuente de entrada sea CD

Se utilizan para saltar a la pista anterior o siguiente.
Pulse y mantenga pulsados estos botones durante la reproduc­ción para buscar hacia atrás/hacia delante (página88).

Cuando esté abierta la pantalla de menú

Estos botones se utilizan para seleccionar los valores de los
ajustes.

80

q Botón de reproducción/pausa (7/9) y

botón ENTER

Cuando la fuente de entrada sea CD

Púlselo con la reproducción parada o en pausa para comenzar
o reanudar la reproducción.
Púlselo durante la reproducción para ponerla en pausa.

Cuando esté abierta la pantalla de menú

Púlselo para comenzar o confirmar la selección de los valores
de los ajustes.

r Botón de parada (8)

Púlselo durante la reproducción para pararla.

s Botones VOLUME (+, −)

Se utilizan para ajustar el volumen.

ES

81

A Interruptor STANDBY/ON

F Terminal PHONES

Púlselo para poner la unidad en modo de reposo (STANDBY) o
encenderla (ON).

o Si la pantalla está apagada, incluso aunque el interruptor

STANDBY/ON esté en “ON”, la causa es normalmente una de
las siguientes:

o La unidad está encendida, pero DIMMER (intensidad de

iluminación de la pantalla) está ajustado en “AUTO OFF”
(página94).

o La función de ahorro de energía automático se ha acti-

vado y ha puesto la unidad en reposo (página95).
o El cable de corriente está desconectado.
o La unidad está en reposo debido a la función de dispara-

dor (página78).

Para encender la unidad si se ha activado la función de aho­rro de energía automático y ha puesto la unidad en reposo,
pulse el botón STANDBY/ON del mando a distancia o ponga
el interruptor STANDBY/ON en “STANDBY” una vez y después
vuelva a ponerlo en “ON”.

B Bandeja de disco

Aquí se carga el disco que se va a utilizar.

C Indicador CLOCK

Muestra el estado de la sincronización de reloj.

Iluminado: La unidad está actualmente sincronizada con

el reloj introducido por el terminal de entrada
de sincronización de reloj CLOCK 10MHz IN.

Parpadeando:

Apagado: No se está utilizando reloj externo.

o Consulte en la página94 los ajustes de sincronización de

reloj.

No se está introduciendo reloj o la unidad está
intentando sincronizarse con la señal de reloj.

Conecte aquí unos auriculares con un jack estándar estéreo de
6,3 mm (1/4 de pulgada) (página79).

G Mando VOLUME

Se utiliza para ajustar el volumen. Gírelo hacia la derecha para
subir el volumen y hacia la izquierda para bajarlo.

o Para habilitar el ajuste del volumen de salida de audio ana-

lógico de esta unidad, ajuste LINE OUT LEVEL en “VARIABLE”
(página94). Esto permitirá el ajuste del nivel de la salida
analógica utilizando el mando VOLUME.

o Los ajustes de volumen se mantienen independientes para

la salida de audio analógico y la salida de auriculares.

H Pantalla

Esta pantalla muestra información sobre la reproducción de
audio y las pantallas de menú.

I Mando de salto (.//)

Cuando la fuente de entrada sea CD

Utilícelo para saltar a la pista anterior o siguiente (página88).

Cuando esté abierta la pantalla de menú

Se utiliza para seleccionar los valores de los ajustes.
Púlselo para comenzar o confirmar la selección de los valores
de los ajustes.

J Botón MENU

Púlselo para acceder al modo de configuración (página92)
Púlselo cuando esté en el modo de configuración para volver a
la pantalla anterior.

K Botón SOURCE

Utilícelo para seleccionar la entrada activa.

D Botón de apertura/cierre de la bandeja (-)

Púlselo para abrir y cerrar la bandeja de disco.

E Receptor de señales del mando a distancia

Recibe las señales del mando a distancia. Cuando utilice el
mando a distancia, apunte con él hacia este receptor de seña­les del mando a distancia.

82

L Botón PLAY MODE

Utilícelo para cambiar entre los modos de reproducción nor­mal, desordenada/aleatoria y programada.

Sobreconversión

M Botones de control de la reproducción

Se utilizan para controlar la reproducción cuando la fuente de
entrada sea CD.

Botón de parada (8)

Púlselo para parar la reproducción de CD.

Botón de reproducción (7)

Púlselo cuando la reproducción esté parada o en pausa para
comenzar la reproducción.

Botón de pausa (9)

Púlselo durante la reproducción para ponerla en pausa.

Función de ahorro de energía automático

Esta unidad tiene una función de ahorro de energía automático
(página95).
El ajuste predeterminado es “ON” (activada).
La unidad entrará automáticamente en modo de reposo (standby)
si no se emite audio ni se realiza ninguna operación durante aproxi­madamente 30 minutos.
Para desactivar la función de ahorro de energía automático, ajústela
en “OFF” (página95).

La función de sobreconversión se puede utilizar con fuentes de
entrada (página93).

Las relaciones entre las frecuencias de muestreo de entrada y las
frecuencias de muestreo después de la sobreconversión son como
se muestra a continuación.

Fuente de entrada Ajuste de sobreconversión

Entrada

de audio

digital

Frecuencia de

muestreo de

32 − 32 64 128 256
44,1 44,1 44,1 88,2 176,4 352,8
88,2 88,2 88,2 88,2 176,4 352,8

176,4 176,4 176,4 176,4 176,4 352,8

− 352,8 352,8 352,8 352,8 352,8
48 48 48 96 192 384
96 96 96 96 192 384

192 192 192 192 192 384

− 384 384 384 384 384

USB OFF 2× Fs 4× Fs 8× Fs

Frecuencia de muestreo después de

entrada

[kHz] [kHz]

la sobreconversión

ES

Intensidad de iluminación de la pantalla

La intensidad de iluminación de la pantalla de la unidad se puede
ajustar (página94).
El ajuste predeterminado es “Slightly BRIGHT” (permanece iluminada
tenuemente)
Si se ajusta en “AUTO OFF” (apagado automático de la iluminación),
la pantalla se apagará cuando no se realicen operaciones.

o NO DISC (no hay disco) y otros avisos permanecerán iluminados.

Estos valores no se sobreconvierten.

o La sobreconversión máxima es “8× Fs” (multiplicada por 8).
o La sobreconversión no es posible cuando la entrada es DSD.

83

Al encender

Pantalla de fuente de reproducción
(cuando no es CD)

Z

Después de que aparezca la pantalla de arriba, se mostrará el estado
de la fuente de entrada.

Pantalla de fuente de reproducción
(cuando es CD)

Cuando no hay disco disponible

NO DISC

Ejemplo de pantalla: reproducción parada

TRACK 8

22 68:25

Número total de
pistas del disco

Ejemplo de pantalla: reproduciendo

Cuando un disco se esté reproduciendo o esté en pausa, pulse el
botón DISPLAY para cambiar la pantalla como sigue:

TRACK 7

1 0:02

Tiempo total de reproducción

(minutos:segundos)

La pantalla de fuente de reproducción aparecerá después de
encender la unidad, y también después de que pasen unos siete
segundos sin ninguna operación cuando esté abierta una pantalla
de configuración.

El formato de la señal de entrada o el volumen se muestran a la
derecha de la fuente de reproducción. Pulse el botón DISPLAY del
mando a distancia para cambiar lo que se muestra.

Ejemplos de pantalla

Pantalla de información de fuente de reproducción

Con la reproducción parada

Fuente de reproducción

USB

Se muestra cuando se está comprobando la conexión

Reproduciendo

Formato de la señal de entrada

CHECK

PCM

USB

Pulse el botón DISPLAY del mando a distancia.
Pantalla de volumen

 44.1k

Frecuencia de muestreo

Número de pista
en reproducción

TRACK 7

Tiempo transcurrido de la

pista en reproducción

(minutos:segundos)

REMAIN

1 2:36

Número de pista
en reproducción

TRACK 7

Tiempo que queda de la

pista en reproducción

(minutos:segundos)

T.REMAIN

1 68:23

Número de pista
en reproducción

Tiempo que queda del disco

(minutos:segundos)

USB

Nombre de la fuente de reproducción

Se muestra el nombre de la fuente seleccionada.
Los nombres de la pantalla se corresponden con los terminales
seleccionados como se indica a continuación.
Los nombres entre paréntesis aparecen al cambiar.

USB (USB)

Puerto USB

COAX (COAXIAL)

Terminal de entrada de audio digital COAXIAL (RCA)

OPT (OPTICAL)

Terminal de entrada de audio digital OPTICAL

Estado de la señal de entrada

Se muestra el estado de la señal de la fuente de entrada.

CHECK

La conexión está siendo comprobada.

−45.5dB

Volumen

84

36

-62

PCM 32 kHz
PCM 44.1 kHz
PCM 48 kHz
PCM 88.2 kHz
PCM 96 kHz
PCM 128 kHz
PCM 176.4 kHz
PCM 192 kHz
PCM 256 kHz
PCM 352.8 kHz
PCM 384 kHz
DSD 2.8 MHz
DSD 5.6 MHz
DSD 11.2 MHz
DSD 22.5 MHz

Muestran el tipo de señal de entrada y la frecuencia de muestreo.

Pantalla de información del formato de
reproducción

Pulse el botón INFO del mando a distancia durante la reproducción
para mostrar la información del formato de reproducción.

o Las pantallas de señal de entrada y de señal de reproducción

serán las mismas cuando el ajuste de sobreconversión sea “OFF”.

Ejemplo cuando la fuente de reproducción es USB, COAX u
OPT (ajuste de sobreconversión “8× Fs”)

Formato de la

señal de entrada

Formato de la señal de

reproducción

VOLUME TYPE ajustado en “dB”

Ejemplo de pantalla

VOL.

El nivel de volumen máximo es +24dB y el nivel mínimo es

−∞dB (menos infinito). Antes de conectar unos auriculares,
ajuste el mando VOLUME en su valor mínimo (−∞dB). Si no lo
hace, podrían producirse ruidos fuertes repentinos que pue­den dañar los auriculares, lesionar sus oídos o provocar otros
problemas.

El nivel de salida establecido se muestra cuando LINE OUT LEVEL
está ajustado en “FIXED 0dB” o “FIXED +6dB”.

Ejemplo cuando VOLUME TYPE está ajustado en “dB”

USB

o Si VOLUME TYPE está ajustado en “STEP (0-100)”, se mostrará

“VOL. 86” cuando el ajuste sea “FIXED 0dB”, y se mostrará “VOL. 90”
cuando el ajuste sea “FIXED +6dB”.

Cuando LINE OUT LEVEL esté ajustado en “OFF”, se mostrará “VOL. 0”
o “−∞ dB”.

Ejemplo cuando VOLUME TYPE esté ajustado en “dB”

.0dB

+ 0.0

dB

ES

PCM PCM

44. 1kHz 352.8kHz

Frecuencia de muestreo

de la señal de entrada

Frecuencia de muestreo

de la reproducción

Pantalla de volumen

Es posible mostrar dos tipos de volumen: “STEP” (pasos) y “dB”.
La selección se hace mediante el ajuste VOLUME TYPE (página95).

El ajuste de volumen mostrado se ampliará cuando gire el mando
VOLUME de esta unidad.

VOLUME TYPE ajustado en “STEP (0-100)”

Ejemplo de pantalla

VOL.

El nivel de volumen máximo es 100 y el nivel mínimo es 0. Antes
de conectar unos auriculares, ajuste el mando VOLUME en su
valor mínimo (0). Si no lo hace, podrían producirse ruidos fuertes
repentinos que podrían dañar los auriculares, lesionar sus oídos o
provocar otros problemas.

USB

Cuando LINE OUT LEVEL esté ajustado en “FIXED” u “OFF”

Si gira el mando VOLUME, en la pantalla se mostrará lo siguiente:

LINE OUT LEVEL ajustado en “FIXED”

VOL.

LINE OUT LEVEL ajustado en “OFF”

VOL.

− ∞ dB

FIXED

OFF

85

Funcionamiento básico

1 Mueva el interruptor STANDBY/ON a su posi-

ción “ON” para encender la unidad.

o Si hay un amplificador estéreo conectado a esta unidad,

enciéndalo siempre el último.

2 Ponga el volumen al mínimo.

Ponga el volumen al mínimo en los dispositivos utilizados para
controlar el volumen (esta unidad, el amplificador estéreo u
otros equipos conectados a esta unidad).

3 Pulse el botón SOURCE para seleccionar la

fuente de entrada.

5 Ajuste el volumen.

Cuando se utilicen las salidas de audio analógico

Cuando el ajuste de LINE OUT LEVEL sea “VARIABLE”, gire el
mando VOLUME de esta unidad para ajustar el volumen.
Cuando el ajuste de LINE OUT LEVEL sea cualquier otro, no
podrá ajustar el volumen desde esta unidad. Utilice el amplifi­cador estéreo u otro dispositivo conectado a esta unidad para
ajustar el volumen.

Cuando haya unos auriculares conectados a esta unidad

Gire el mando VOLUME de esta unidad para ajustar el volumen.

o Cuando el mando VOLUME de esta unidad esté habilitado,

se mostrará el ajuste de volumen.

NOTA

o La función de ahorro de energía automático está activada (ON)

cuando la unidad sale de fábrica (página95).

o Cuando DIMMER (intensidad de iluminación de la pantalla) esté

ajustado en “AUTO OFF”, la pantalla se apagará cuando no se rea­licen operaciones (página94).

La fuente seleccionada aparecerá en la pantalla.

o También puede utilizar el botón SOURCE del mando a

distancia.

o Si la señal de entrada no es una señal de audio digital o es

un formato de señal de audio que no es compatible con
esta unidad, como por ejemplo Dolby Digital o DTS, no
se emitirá audio. Configure la salida digital del dispositivo
conectado como salida de audio PCM.

o Para reproducir archivos de audio con esta unidad ajustada

en USB, primero debe instalar un controlador (driver) especí­fico en el ordenador antes de conectarlo (página98).

o Los datos DSD solo se pueden reproducir cuando la fuente

de entrada sea USB o cuando se utilice entrada digital en
formato DoP.

4 Ponga en funcionamiento el dispositivo de

reproducción.

Remítase al manual de instrucciones de dicho dispositivo.

86

1 Pulse el botón SOURCE para seleccionar CD.

o También puede usar el botón SOURCE del mando a distancia.

2 Pulse el botón de apertura/cierre de la bandeja (-).

Escuchar discos CD

V

PRECAUCIÓN

Tenga cuidado de que la bandeja no le pille los dedos al
cerrarse.

“READING” (leyendo) aparecerá en la pantalla y la unidad empe­zará a cargar el disco.

o La unidad tarda un poco en cargar el disco.

Espere hasta que el número total de pistas y el tiempo total

de reproducción aparezcan en la pantalla.
Cuando la carga se haya completado, la pantalla se mostrará
como sigue:

Ejemplo de pantalla

TRACK 8

22 68:25

ES

3 Coloque un disco en la bandeja con el lado

rotulado hacia arriba.

o No ponga más de un disco a la vez en la bandeja.
o Si la bandeja se cierra mientras el disco se encuentra fuera

de las guías centrales, el disco podría quedar atascado en el
interior y la bandeja podría no volver a abrirse. Asegúrese de
colocar siempre los discos dentro de las guías en el centro
de la bandeja.

o Cuando la bandeja esté abriéndose o cerrándose, no la

fuerce manualmente.

4 Pulse el botón de apertura/cierre de la ban-

deja (-) para cerrarla.

Número total de
pistas del disco

o Cuando POWER ON PLAY esté ajustado en “ON”, la repro-

ducción comenzará inmediatamente después de que se

encienda la unidad (página96).

o “NO DISC” aparecerá si no hay ningún disco cargado.
o “No support” (no compatible) aparecerá si hay cargado un

disco que no se puede reproducir.

Tiempo total de reproducción

(minutos:segundos)

5 Pulse el botón de reproducción (7).

La reproducción comenzará desde la primera pista.

Ejemplo de pantalla

TRACK 7

1 0:02

Número de pista
en reproducción

Tiempo transcurrido de la

pista en reproducción

(minutos:segundos)

87

Escuchar discos CD (continuación)

Saltar para buscar una pista

Gire el mando de salto (.//). Utilícelo para saltar a la pista
anterior o siguiente. Siga girando hasta que se seleccione la pista
deseada.
Después de seleccionar una pista, empezará su reproducción desde
el principio.

o Durante la reproducción, gire un clic el mando de salto .

para volver al principio de la pista actual. Gire el mando de salto
. continuadamente para seleccionar y reproducir pistas con
numeración inferior.

Buscar una parte de una pista

Durante la reproducción, pulse y mantenga pulsado uno de los
botones de salto (.//) del mando a distancia para buscar
hacia delante/hacia atrás. Suelte el botón de salto (.//)
cuando encuentre la parte que desee escuchar.

Reproducción repetida

Pulse el botón de repetición (¼) para recorrer cíclicamente los
modos de repetición como sigue:

Repetir todas las pistas ( )

Repetir una pista ( )

Reproducción normal

Reproducción desordenada/aleatoria.

Para cambiar a reproducción desordenada/aleatoria, pulse el botón
PLAY MODE repetidamente hasta que aparezca en la parte
superior derecha de la pantalla.
Tendrá lugar la reproducción desordenada o aleatoria dependiendo
del ajuste (página96).

88

Pulse y mantenga

pulsado

Reproducción desordenada/aleatoria ( )

Reproducción programada (PGM)

Reproducción normal

o La reproducción aleatoria no parará hasta que se pulse el botón

de parada (8).

o Cuando la reproducción aleatoria está activa, el ajuste de repro-

ducción repetida no tiene ningún efecto.

Utilización de los botones numéricos para
seleccionar una pista para su reproducción

Con la reproducción en marcha o parada, pulse los botones numé­ricos para seleccionar una pista por su número y comenzar la
reproducción desde dicha pista.
Para reproducir un número de pista de un solo dígito, pulse el botón
numérico correspondiente. Para reproducir un número de pista de
dos dígitos, pulse el botón +10 tantas veces como sea necesario y
luego pulse el botón numérico correspondiente al segundo dígito.
La reproducción comenzará después de introducir el número de
pista.

Ejemplos de operación

Pista 7:

Pista 23:

Reproducción programada

La reproducción programada solo es posible con discos de CD
Audio.

Utilización de la reproducción programada

1 Pulse el botón PLAY MODE repetidamente

hasta que aparezca PGM en la parte superior
derecha de la pantalla.

ES

TRACK 8 PGM

9 25:48

o Si se selecciona PGM durante la reproducción, la pista en

reproducción se añadirá como paso 1 del programa.

NOTA

La programación es posible incluso con la bandeja abierta. En
ese caso, se pueden programar los números de pista 1 a 99. Sin
embargo, después de que se haya cargado un CD, los números
de pista que no estén en el CD serán eliminados.

2 Utilice los botones numéricos para introducir

números de pistas.

En “Utilización de los botones numéricos para seleccionar una
pista para su reproducción”, encontrará instrucciones sobre
cómo introducir números de pistas.

Ejemplo de pantalla

5 P01

Número de pista Paso de programa

TRACK 8 PGM

5 P01 4:04

Continúa en la página siguiente e

89

Escuchar discos CD (continuación)

3 Continúe para introducir los números correspon-

dientes a las pistas que desee programar.

4 Pulse el botón de reproducción/pausa (y/9)

del mando a distancia o el botón de repro­ducción (y) de la unidad para comenzar la
reproducción programada.

o Las funciones de salto, búsqueda y reproducción repetida se

pueden utilizar durante la reproducción programada.

NOTA

Cuando “PGM” aparezca en la parte superior derecha de la panta­lla, lo que ocurra al utilizar los botones numéricos para introducir
números de pistas dependerá del ajuste de PROGRAM PLAY (repro­ducción programada) (página96).

Comprobación del orden del programa

Pulse los botones de salto (.//) cuando la reproducción esté
parada para cambiar el paso de programa mostrado, lo que permite
comprobar el orden del programa.

Cambiar las pistas programadas

Si se pulsan los botones de salto (.//) con la reproducción
parada, el paso de programa parpadeará para mostrar que el modo
de edición de programa está activo.
Pulse el botón de parada (8) para salir del modo de edición de
programa.

Insertar pistas

1 Utilice los botones de salto (.//) cuando

la reproducción esté parada para mostrar el
paso de programa donde desee insertar una
pista.

Ejemplo de pantalla

TRACK 8 PGM

8 P02 6:31

El paso de programa parpadea

2 Utilice los botones numéricos para introducir

números de pistas.

Pulse el botón de parada (8) cuando haya terminado la
comprobación.

Ejemplo de pantalla

TRACK 8 PGM

6 P02 10:41

o En este ejemplo, el número de pista 6 ha sido añadido en el

paso de programa 2, empujando la pista 8, que estaba en el
paso 2, hasta el paso 3. Las pistas situadas en todos los pasos
de programa siguientes también serán desplazadas a pasos
posteriores en consecuencia.

o Continúe introduciendo números de pistas para insertar

múltiples pistas.

3 Pulse el botón de parada (8) para terminar la

edición.

90

Borrar pistas seleccionadas

1 Utilice los botones de salto (.//) cuando

la reproducción esté parada para mostrar
el paso de programa con la pista que desee
borrar.

Ejemplo de pantalla

TRACK 8 PGM

6 P02 10:41

Paso de programa

2 Pulse el botón CLEAR para eliminar la pista del

programa.

Ejemplo de pantalla

TRACK 8 PGM

8 P02 6:31

Paso de programa

o En este ejemplo, el número de pista 6 ha sido borrado del

paso de programa 2, trayendo hacia delante las pistas del
paso 3 y posteriores.

3 Pulse el botón de parada (8) para terminar la

edición.

NOTA

Si pulsa el botón CLEAR con la reproducción parada, se borrará la
pista del último paso añadido al programa.

ES

Borrar el programa entero

Haga cualquiera de las siguientes acciones para borrar el programa:

o Pulsar el botón PLAY MODE para que “PGM” desaparezca de la

parte superior derecha de la pantalla.
o Expulsar el disco.
o Poner la unidad en reposo (standby).

91

1 Pulse el botón MENU para abrir la pantalla de

menú.

2 Gire el mando de salto (.//) para mos-

trar el apartado que desee congurar.

3 Pulse el mando de salto (.//).

o También puede pulsar el botón ENTER del mando a

distancia.

o El valor establecido en ese momento se mostrará en la

pantalla.

4 Gire el mando de salto (.//) para cam-

biar los valores de los ajustes.

o También puede utilizar los botones arriba/abajo (k, j) del

mando a distancia.

Los apartados del menú aparecen en el orden siguiente:

UPCONVERT

CLOCK SYNC

LINE OUT SELECT

LINE OUT LEVEL

DIMMER

VOLUME TYPE

DISPLAY TYPE

AUTO POWER SAVE

VERSION INFO

OPTICAL OUT

COAXIAL OUT

L/R BALANCE

PROGRAM PLAY

SHUFFLE_RANDOM

POWER ON PLAY

DSD LPF

o También puede utilizar los botones arriba/abajo (k, j) del

mando a distancia.

o Pulse el botón MENU para volver a la selección de apartados

de configuración.

5 Pulse el mando de salto (.//).

o También puede pulsar el botón ENTER del mando a

distancia.

92

APS TIME SET TING

PCM DELTA SIGMA

DELTA SIGMA Fs

6 Cuando haya terminado de cambiar los ajus-

tes, pulse el botón MENU para mostrar otra
vez el estado de la fuente de entrada.

o Si no hace nada durante aproximadamente siete segun-

dos, la pantalla volverá a mostrar el estado de la fuente de
entrada.

Sobreconversión

Se utiliza para ajustar el uso del circuito de sobreconversión cuando
se reciben señales PCM.

o Consulte página83 para ver las relaciones entre las frecuencias

de muestreo de entrada y las frecuencias de muestreo después
de la sobreconversión.

MENU

UPCONVERT
OFF

OFF

La señal de entrada es enviada al convertidor D/A sin
sobreconversión.

2× Fs

Si la señal de audio de entrada es inferior a una frecuencia de
muestreo estándar multiplicada por dos (2×), se sobreconvierte
multiplicada por dos (2×) y a continuación se envía al converti­dor D/A.

4× Fs

Si la señal de audio de entrada es inferior a una frecuencia de
muestreo estándar multiplicada por cuatro (4×), se sobrecon­vierte multiplicada por cuatro (4×) y a continuación se envía al
convertidor D/A.

ES

8× Fs

Si la señal de audio de entrada es inferior a una frecuencia de
muestreo estándar multiplicada por ocho (8×), se sobreconvierte
multiplicada por ocho (8×) y a continuación se envía al converti­dor D/A.

NOTA

El ajuste se puede realizar directamente con el botón UPCONVERT
del mando a distancia.

93

Ajustes de configuración (continuación)

Sincronización de reloj

MENU

CLOCK SYNC
OFF

OFF

No se utiliza sincronización de reloj.

ON

El reloj maestro de esta unidad se sincronizará al reloj de 10 MHz
introducido a través del terminal de entrada de sincronización de
reloj (CLOCK 10MHz IN).

o Cuando la fuente de entrada sea COAXIAL u OPTICAL, tanto

esta unidad como el dispositivo de salida de audio digi­tal deben estar sincronizados ambos con el mismo reloj
externo. Si no están sincronizados, el sonido puede saltar o
interrumpirse.

Selección de salida de línea

Se utiliza para seleccionar qué terminales emiten audio analógico.

MENU

LINE OUT SELECT
RCA

Nivel de salida de línea

Este ajuste se utiliza para establecer el nivel del audio que sale por
los terminales de audio analógico (LINE OUT).

MENU

LINE OUT LEVEL
VARIABLE

FIXED 0dB

Sale un máximo de 2Vrms. Seleccione esta opción si desea ajus­tar el volumen utilizando un amplificador.

FIXED +6dB

Sale un máximo de 4Vrms. Seleccione esta opción si desea ajus­tar el volumen utilizando un amplificador.

o Si el sonido distorsiona, seleccione el ajuste “FIXED 0dB”.

VARIABLE

Esto permitirá el ajuste del nivel de la salida analógica utilizando
el mando VOLUME. Seleccione esta opción si desea ajustar el
volumen utilizando esta unidad.

OFF

No saldrá sonido en ningún caso.

Intensidad de iluminación de la pantalla

RCA

Las señales de audio analógico salen por los terminales RCA.

PIN 2 HOT

Las señales de audio analógico salen por los terminales XLR con
2:polo VIVO o POSITIVO.

PIN 3 HOT

Las señales de audio analógico salen por los terminales XLR con
3:polo VIVO o POSITIVO.

MENU

DIMMER
Slightly BRIGHT

BRIGHT

Permanece iluminada intensamente.

Slightly BRIGHT

Permanece iluminada tenuemente.

DARK

Permanece oscura.

AUTO OFF

Se apaga automáticamente

o La pantalla se apaga cuando no se realizan operaciones.

NOTA

El ajuste se puede realizar directamente con el botón DIMMER del
mando a distancia.

94

Pantalla de volumen

Determina cómo se muestra el volumen.

MENU

VOLUME TYPE
STEP (0-100)

STEP (0-100)

El volumen se muestra en pasos de 0 (mínimo) a 100 (máximo).

dB

El volumen se muestra en decibelios (dB).

Indicación en pantalla

Seleccione la información mostrada a la derecha de la fuente de
reproducción.

MENU

DISPLAY TYPE
VOLUME

VOLUME

Se muestra el volumen.

SAMPLING FREQ.

Se muestra información sobre la fuente de reproducción.

Ajuste de tiempo de la función de ahorro
de energía automático

Aquí se ajusta la cantidad de tiempo que debe transcurrir hasta que
la unidad entre en modo de reposo.

MENU

APS TIME SETTING
30 [MIN]

Se puede establecer en un rango que va desde 1 a 255 minutos en
incrementos de 1 minuto (el ajuste predeterminado es 30 minutos).

ES

Conversión D/A de las señales PCM

DELTA SIGMA Fs

Aquí se establece la frecuencia de muestreo del modulador ΔΣ.
Seleccione el ajuste de sonido que prefiera.

MENU

DELTA SIGMA Fs
512x Fs

128× Fs
256× Fs
512× Fs

NOTA

El ajuste se puede realizar directamente con el botón DISPLAY del
mando a distancia.

Función de ahorro de energía
automático

Esta unidad tiene una función de ahorro de energía automático.

o La función de ahorro de energía automático está activada (ON)

cuando la unidad sale de fábrica.

MENU

AUTO POWER SAVE
ON

OFF

La función de ahorro de energía automático está desactivada.

ON

La unidad entrará automáticamente en modo de reposo si no se

emite audio ni se realiza ninguna operación durante aproximada-

mente 30 minutos.
o Se puede utilizar el ajuste de tiempo de la función de ahorro

de energía automático para cambiar la cantidad de tiempo que

debe transcurrir hasta que la unidad entre en modo de reposo.

PCM DELTA SIGMA

Aquí se establece el formato de salida del modulador ΔΣ.
Seleccione el ajuste de sonido que prefiera.

MENU

PCM DELTA SIGMA
MULTI BIT

MULTI BIT

Se utiliza salida multinivel.

DSD (1 BIT)

Se utiliza salida con formato DSD.

95

Ajustes de configuración (continuación)

Filtro de paso bajo DSD

Seleccione el ajuste de sonido que prefiera.

MENU

DSD LOW PASS FILTER
FIR 1

OFF

El filtro de paso bajo está desactivado.

FIR 1

Filtro de paso bajo FIR de tipo 1.

FIR 2

Filtro de paso bajo FIR de tipo 2.

o Los ajustes FIR 1 y FIR 2 solo son efectivos durante la entrada DSD

y/o cuando PCM DELTA SIGMA está ajustado en “DSD (1 BIT)”.

Función de reproducción al encender la
alimentación

La reproducción puede comenzar automáticamente al encender la
unidad si la fuente de entrada seleccionada es CD.

MENU

POWER ON PLAY
OFF

Reproducción desordenada (“shuffle”) y
aleatoria (“random”)

Se pueden seleccionar modos de reproducción desordenada y
aleatoria.

MENU

SHUFFLE_RANDOM
SHUFFLE PLAY

SHUFFLE PLAY

En este modo, cada pista del disco se reproduce una vez.

o A menos que también se haya seleccionado la función de

repetición, la reproducción se detendrá después de que se
hayan reproducido todas las pistas del disco.

RANDOM PLAY

En este modo, las pistas del disco se reproducen aleatoriamente.

o Independientemente de cuál sea el ajuste de la función de

repetición, la reproducción no parará hasta que se pulse el
botón de parada (8).

Comportamiento de la introducción de
pistas en la reproducción programada

Aquí se establece qué ocurre cuando se utilizan los botones numéri­cos durante la reproducción programada.

OFF

La reproducción no comenzará automáticamente al encender la
unidad.

ON

La reproducción comenzará automáticamente al encender la
unidad.

MENU

PROGRAM PLAY
PLAY LATER

PLAY LATER

El número de pista introducido se añade al final del programa.
La pista que se está reproduciendo continúa reproduciéndose.

PLAY NOW

El número de pista introducido se añade al final del programa y
comienza a reproducirse inmediatamente.

96

Salida digital coaxial

Aquí se ajusta la salida por el terminal de salida de audio digital
COAXIAL.

MENU

COAXIAL OUT
ON

OFF

No se emitirá ninguna señal de audio por el terminal de salida de

audio digital COAXIAL.

ON

Se emitirán señales de audio por el terminal de salida de audio

digital COAXIAL.

Salida digital óptica

Aquí se ajusta la salida por el terminal de salida de audio digital
OPTICAL.

MENU

OPTICAL OUT
ON

Pantalla de información

Muestra la versión del firmware utilizado por la unidad.

MENU

VERSION INFO
SYSTEM

SYSTEM

Versión de firmware del microordenador.

USB

Versión de firmware de USB.

FPGA

Versión de firmware de FPGA.

CD DRIVE

Versión de firmware de la unidad de CD.

ES

OFF

No se emitirá ninguna señal de audio por el terminal de salida de

audio digital OPTICAL.

ON

Se emitirán señales de audio por el terminal de salida de audio

digital OPTICAL.

Ajuste del balance izquierda-derecha

Ajuste aquí el balance izquierda-derecha.

MENU

L/R BALANCE
ctr. 0.0dB

Este ajuste se puede hacer para cada salida.
Se puede ajustar desde “Lch 24.0dB” (canal izquierdo 24,0dB) hasta
“Rch 24.0dB” (canal derecho 24,0dB) en incrementos de 0,5dB.
Cuando el volumen sea el mismo para los canales izquierdo y dere­cho, se mostrará “ctr. 0.0dB” (centro 0,0dB).

97

Reproducción de música en un ordenador

Sistemas operativos compatibles

Esta unidad se puede conectar a través de USB para utilizarse con
un ordenador que funcione con uno de los sistemas operativos indi­cados a continuación.
No se garantiza el funcionamiento con otros sistemas operativos (a
marzo de 2023).

Si se utiliza Mac

macOS High Sierra (10.13)
macOS Mojave (10.14)
macOS Catalina (10.15)
macOS Big Sur (11)
macOS Monterey (12)
macOS Ventura (13)

Si se utiliza Windows

Windows 8 (32/64 bits)
Windows 8.1 (32/64 bits)
Windows 10 (32/64 bits)
Windows 11

Instalación del controlador (driver)

Si se utiliza Mac

Esta unidad puede funcionar con el controlador o “driver” están­dar del sistema operativo, por lo que no hace falta instalar ningún
controlador.
Sin embargo, para utilizar Bulk Pet, es necesario instalar un controla­dor específico.

Instalación del controlador en el ordenador

Instale el controlador específico en el ordenador después de descar­garlo de la URL indicada más abajo.
Para más información sobre los procedimientos de instalación y
ajustes del sistema operativo, consulte la guía de instalación “TEAC
ASIO USB DRIVER Installation Guide” incluida con el controlador.

https://teac.jp/int/product/vrds-701/download

Nota sobre los modos de transmisión

Esta unidad puede transferir datos mediante modo isócrono o Bulk
Pet.
Las frecuencias de muestreo que se pueden transmitir son 44,1kHz,
48kHz, 88,2kHz, 96kHz, 176,4kHz, 192kHz, 352,8kHz y 384kHz.
Una vez realizada correctamente la conexión, podrá seleccionar
“TEAC USB AUDIO DEVICE” como salida de audio del sistema opera­tivo del ordenador.

o Los datos de audio enviados desde el ordenador serán procesa-

dos utilizando el reloj de esta unidad durante la transmisión de
datos, permitiendo la reducción de fluctuaciones (jitter).

Descarga de la aplicación de reproducción
TEAC HR Audio Player

Puede descargar las versiones para Mac y Windows de nuestra
aplicación gratuita TEAC HR Audio Player, que es compatible con la
reproducción de archivos DSD, desde el sitio web internacional de
TEAC:

https://teac.jp/int/product/hr_audio_player/download

Si se utiliza Windows

Para utilizar esta unidad para la reproducción de archivos en
un ordenador, instale el controlador o “driver” específico en el
ordenador.

ADVERTENCIA IMPORTANTE

Debe instalar el software controlador (driver) específico antes de
conectar esta unidad a un ordenador a través de un cable USB.
Si conecta la unidad al ordenador a través de USB antes de insta­lar el controlador, no funcionará correctamente.

Dependiendo del hardware y del software del ordenador, puede
darse el caso de que el funcionamiento no sea posible incluso
con los sistemas operativos mencionados anteriormente.

Nota sobre la configuración de TEAC HR Audio Player

Para reproducir grabaciones DSD a 22,5MHz con TEAC HR Audio
Player, abra la ventana “Configure” (Configuración) y ajuste “Decode
mode” (Modo de decodificación) en “DSD Native” (DSD nativo).

Para reproducir otros formatos que no sean DSD a 22,5MHz, la con­figuración puede ser indistintamente “DSD over PCM” (DSD sobre
PCM) o “DSD Native” (DSD nativo), como prefiera.

Para más información, consulte “Selecting the DSD decode mode”
(Seleccionar el modo de decodificación DSD) en el manual de TEAC
HR Audio Player.

98

Reproducción de archivos de audio de
un ordenador

1 Conecte el puerto USB del panel posterior de

esta unidad al ordenador mediante un cable USB.

Cable USB

o Use un cable que tenga el conector adecuado para esta

unidad.

2 Encienda el ordenador.

o Confirme que el sistema operativo se ha iniciado

correctamente.

3 Mueva el interruptor STANDBY/ON a su posi-

ción “ON” para encender la unidad.

5 Comience a reproducir un archivo de audio en

el ordenador.

Conseguirá mejor calidad de sonido si sube al máximo el volu­men de salida en el ordenador y ajusta la salida de volumen
desde el amplificador estéreo.

Baje al mínimo el volumen del amplificador estéreo antes de
empezar la reproducción. Después, súbalo gradualmente.

Cuando vaya a utilizar unos auriculares conectados a esta
unidad, gire el mando VOLUME hacia la izquierda para bajar
el volumen al mínimo antes de ponérselos. Después, súbalo
gradualmente.

o El ordenador y esta unidad no pueden controlarse el uno al otro.
o No realice ninguna de las operaciones indicadas a continuación

cuando se esté reproduciendo un archivo de audio a través de
la conexión USB. Si lo hace, podría causar anomalías de fun­cionamiento en el ordenador. Salga siempre del software de
reproducción de audio antes de realizar alguna de las siguientes
acciones:

o Desconectar el cable USB.
o Apagar la unidad o ponerla en modo de reposo (standby).
o Cambiar la selección de entrada actual.

o Cuando se reproducen archivos de audio a través de la conexión

USB, también se transmiten los sonidos propios del funciona­miento del ordenador. Para evitar que estos sonidos se escuchen,
haga los ajustes pertinentes en el ordenador.

o Si inicia el software de reproducción de audio antes de conec-

tar esta unidad al ordenador o antes de seleccionar USB como
entrada, los archivos de audio podrían no reproducirse correc­tamente. Si esto ocurre, reinicie el software de reproducción de
audio o reinicie el ordenador.

ES

4 Pulse el botón SOURCE para seleccionar USB.

99

MQA (Master Quality Authenticated)

MQA es una galardonada tecnología británica que proporciona el
sonido de la grabación máster original. El archivo MQA máster está
totalmente certificado y es lo suficientemente pequeño como para
transmitirse por secuencias (streaming) o descargarse.
Encontrará más información en mqa.co.uk.
El VRDS-701 incluye tecnología MQA, que permite reproducir archi­vos y secuencias (streams) de audio MQA con el sonido de la
grabación máster original.

“MQA” o “MQA.” indica que este producto está decodificando y
reproduciendo una transmisión por “streaming” o un archivo MQA,
y denota la procedencia para garantizar que el sonido es idéntico
al del material de origen. “MQA.” indica que está reproduciendo un
archivo MQA Studio que, o bien ha sido aprobado en el estudio por
el artista/productor, o bien ha sido verificado por el propietario de
los derechos.

o Cuando se realice decodificación MQA de señales procedentes

de fuentes coaxiales (COAXIAL) u ópticas (OPTICAL), las señales
deben recibirse con perfección de bits. Así pues, utilice esta
función con CLOCK SYNC ajustado en “OFF”, a no ser que el
dispositivo de salida de audio digital y esta unidad estén sincro­nizados por el mismo reloj externo, en cuyo caso CLOCK SYNC
deberá ajustarse en “ON”. Si se ajusta en “ON” cuando el otro
dispositivo de salida digital no está sincronizado con el reloj, se
pueden producir saltos y caídas en el audio.

Ejemplo de pantalla durante la reproducción MQA

Si tiene un problema con este producto, por favor dedique un
momento a revisar la información que le proporcionamos a conti­nuación antes de solicitar servicio técnico. Si aún así la unidad no
funciona correctamente, póngase en contacto con el estableci­miento donde adquirió la unidad.

General

La unidad no se enciende.

e Compruebe que el enchufe del cable de corriente está inser-

tado completamente en la toma de electricidad. Si la toma
de electricidad a su vez tiene un interruptor, confirme que el
interruptor está en la posición de encendido.

e Conecte un dispositivo eléctrico diferente en la toma de elec-

tricidad para confirmar que suministra corriente.

e Si la función de ahorro de energía automático ha hecho que

la unidad entre en reposo, pulse el botón STANDBY/ON del
mando a distancia para volver a encender la unidad.

La unidad se apaga automáticamente.

e Esto sucede porque la función de ahorro de energía auto-

mático la ha apagado. Ponga el interruptor STANDBY/ON en
STANDBY (reposo) y a continuación vuelva a ponerlo en ON
(encendido).
Cambie el ajuste de la función de ahorro de energía automá­tico si es necesario (página95).

TRACK 7 MQA

1 0:02

Mantenimiento

Limpie la cubierta y los demás paneles con un paño suave ligera­mente humedecido con un líquido limpiador neutro diluido.
No utilice gamuzas ni paños impregnados con productos químicos,
ni disolvente u otras sustancias químicas, ya que pueden dañar la
superficie de la unidad.

V

Por seguridad, desenchufe el cable de corriente
de la toma de electricidad antes de proceder a la
limpieza.

El mando a distancia no funciona.

e Encienda la unidad principal (página86).
e Si las pilas están gastadas, cambie ambas por otras nuevas

(página79).

mando y la unidad principal. Apunte con el mando a distancia
hacia el panel frontal de la unidad desde una distancia inferior
a 7m (23 pies) (página79).

Una televisión u otro dispositivo no funcionan
correctamente.

e La utilización del mando a distancia de esta unidad podría

hacer que algunas televisiones u otros dispositivos con funcio­nes de control remoto inalámbrico funcionen incorrectamente.

Hay un zumbido.

e Si algún cable de conexión está cerca de un cable de corriente,

de un fluorescente o de otra causa similar de interferencias,
aumente la distancia entre ellos todo lo que sea posible.

No sale sonido.

e Si hay un amplificador estéreo conectado a esta unidad,

ajuste su volumen.

e Si está utilizando unos auriculares conectados a esta unidad,

use el mando VOLUME para ajustar el volumen.

e Utilice el botón SOURCE para seleccionar la entrada que esté

conectada a la fuente que desee escuchar.

e Pulse el botón de selección de salida analógica OUTPUT del

mando a distancia para seleccionar los terminales por los que
va a salir el audio analógico.

100
