Teac A-R610 User Manual

ENGLISH

9A10448600

Integrated Stereo Amplifier

OWNER’S MANUAL

MANUEL DU PROPRIÉTAIRE

MANUAL DEL USUARIO

BEDIENUNGSANLEITUNG

MANUALE DI ISTRUZIONI

GEBRUIKSAANWIJZING

A-R610

FRANÇAIS ESPAÑOL DEUTSCH

ITALIANO NEDERLANDS

CAUTION

DO NOT REMOVE THE EXTERNAL CASES OR CABINETS TO EXPOSE THE ELECTRONICS. NO USER SERVICEABLE PARTS ARE WITHIN!

IF YOU ARE EXPERIENCING PROBLEMS WITH THIS PRODUCT, CONTACT TEAC FOR A SERVICE REFERRAL. DO NOT USE THE PRODUCT UNTIL IT HAS BEEN REPAIRED.

WARNING: TO PREVENT FIRE OR SHOCK HAZARD, DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.

IMPORTANT SAFETY INSTRUCTIONS

1) Read these instructions.

2) Keep these instructions.

3) Heed all warnings.

4) Follow all instructions.

5) Do not use this apparatus near water.

6) Clean only with dry cloth.

7) Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.

8) Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.

9) Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet.

10)Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point where they exit from the apparatus.

11)Only use attachments/accessories specified by the manufacturer.

12)Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over.

13) Unplug this apparatus during lightning storms or when unused for long periods of time.

14) Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USERSERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

< Do not expose this apparatus to drips or splashes.

Do not place any objects filled with liquids, such as vases, on the apparatus.

< Do not install this apparatus in a confined space such as a

book case or similar unit.

< The apparatus draws nominal non-operating power from the

AC outlet with its POWER switch in the off position.

< The apparatus should be located close enough to the AC

outlet so that you can easily grasp the power cord plug at any time.

An apparatus with Class !construction shall be connected to an AC outlet with a protective grounding connection.

ENGLISH

Contents

Thank you for choosing TEAC. Read this manual carefully to get the best performance from this unit.

Before Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Connection. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Names of Each Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Remote Control Unit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Basic Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

TroubleShooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Before Use

CAUTION Regarding Placement

To maintain proper ventilation, be sure to leave a space around the unit (from the largest outer dimensions including projections) equal to, or greater than, shown below.

Left and Right Panels : 10 cm Rear Panel : 10 cm Top Panel : 50 cm

Read this before operation

As the unit may become warm during operation, always leave sufficient space around the unit for ventilation. The ventilation holes should not be covered. Make sure there is at least 50 cm (18 inches) of space above and at least 10 cm (4 inches) of space on each side of the unit. Do NOT place anything on top of the unit.

The voltage supplied to the unit should match the voltage as printed on the rear panel. If you are in any doubt regarding this matter, consult an electrician.

Choose the installation location of your unit carefully. Avoid placing it in direct sunlight or close to a source of heat. Also avoid locations subject to vibrations and excessive dust, heat, cold or moisture.

Do not place the unit on the amplifier/receiver.

Do not open the cabinet as this might result in damage to the circuitry or electrical shock. If a foreign object should get into the unit, contact your dealer or service company.

When removing the power plug from the wall outlet, always pull directly on the plug, never yank the cord.

< Do not attempt to clean the unit with chemical solvents as

this might damage the finish. Use a clean, dry or slightly damp cloth.

Keep this manual in a safe place for future reference.

Connection

CAUTION:

Switch off the power to all equipment before making connections.

Read the instructions of each component you intend to use with this unit.

Be sure to insert each plug securely. To prevent hum and noise, avoid bundling the signal interconnection cables together with the AC power cord or speaker cables.

TUNER (T-R610)

TURNTABLE TAPE

Speakers A

Speakers B

CD/DVD player

PHONO q Turntable TUNER q

Tuner (T-R610)

CD q

CD player

DVR/VCR q

Video cassette recorder, etc.

AUX q

Audio component

TAPE1/CD-R q

Cassette tape deck, CD recorder, etc.

TAPE2 q

Cassette tape deck, CD recorder, etc.

LINE OUT

REMOTE CONTROL

LINE OUT

LINE

LINE OUT

ENGLISH

AUDIO IN/OUT jacks

Analog 2-channel audio signal is input or output from these jacks. Connect the component with commercially-available RCA cables.

Make sure to connect:

white plug q

white jack (L: left channel)

red plug q

red jack (R: right channel)

PHONO jacks/SIGNAL GND terminal

Connect the turntable’s RCA pin cords to PHONO jacks. Make sure to connect:

white plug q

white jack (L: left channel)

red plug q

red jack (R: right channel)

Connect the turntable’s ground cord to SIGNAL GND terminal.

AC Outlet (switched)

This outlet is active only when the unit is on.

Caution:

Make sure that the total power consumption of all equipment connected to the outlet does not exceed 500mA or 100 watts.

REMOTE CONTROL jacks

If you have TEAC T-R610, connect the REMOTE CONTROL jack (A or B) of each component by the remote control cord (provided with the T-R610).

Power cord (AC)

Be sure to connect the power cord to an AC outlet which supplies the correct voltage.

Hold the power plug when plugging or unplugging the power cord. Never pull or yank on the power cord.

Speaker Connections

Caution:

To avoid damaging the speakers with a sudden high-level signal, be sure to switch the power off before connecting the speakers.

Check the impedance of your speakers. Connect speaker with an impedance of 4 to 16 ohms when using only one pair of speakers (SPEAKERS A or SPEAKERS B). When using two pairs of speakers simultaneously, the impedance should be 8 to 16 ohms.

The black speaker terminals are _ (negative). Generally, the +

side of the speaker cable is marked to

make it distinguishable from the _

side of the cable.

Connect this marked side to the +

terminal and the

unmarked side to the black _

terminal.

Prepare the speaker cables for connection by stripping off approximately 10 mm or less of the outer insulation. (Removing too much insulation may lead to a short circuit if the bared wires should come in contact with each other.) Twist the strands of the stripped wires tightly together:

Caution:

The metal portions of the two separate wires should not touch or an electrical short can occur. Shorted wires can create a fire hazard or induce a failure in your equipment.

How to connect

Speakers A

1.Turn the terminal cap counterclockwise to loosen it. The speaker terminal caps cannot be fully removed from the base.

2.Insert the wire into the terminal fully and turn the terminal cap clockwise to securely connect it .

Speakers B

Press the lever, insert the wire, then release the lever.

Make sure none of the wire insulation is under the terminal, only the bare, stripped wire.

Make sure the wire is fastened firmly by pulling the cable lightly.

Names of Each Control

BA C D GE FD

HIKO J

ENGLISH

Remote Sensor

When operating the remote control unit, point it towards the REMOTE SENSOR.

POWER

Press this switch to turn the unit standby or off.

STANDBY/ON

When the power switch of the main unit is depressed, use this button to turn the unit on or standby. The standby indicator lights when the unit is in the standby mode. When the unit is turned on, it goes off.

INPUT SELECTOR

Use this knob (or buttons of the remote control unit) to select a source. One of the indicaotrs lights to show the selected source.

TAPE 2 MONITOR

When a cassette tape deck is connected to the TAPE 2 jacks, use this button to turn on or off the tape monitor function. The indicator lights when the tape monitor function is on.

MUTING

Use this button to mute the sound. This indicator blinks during the muting.

VOLUME

Turn this knob (or press the VOLUME buttons of the remote control unit) to adjust the volume.

MIC Jack and MIC LEVEL knob

With the microphone plugged into this jack, the sound picked up from the microphone will be heard together with the source sound selected by the INPUT SELECTOR. Turn the MIC LEVEL knob to adjust the input level of the microphone.

LOUDNESS

Use this button to compensate for the loss of bass at low volumes.

BALANCE

Use this knob to adjust the balance of the speakers. Normally, set the knob to the center position.

SOURCE DIRECT

Press this button to turn on or off the source direct function. When the source direct function is set to on, the button lights and you can listen to the sound without tone effects.

TREBLE

Use this knob to adjust the level of high frequency information.

The equipment draws nominal non-operating power from the AC outlet with its POWER switch in the OFF position.

BASS

Use this knob to adjust the level of low frequency information.

SPEAKERS buttons

Use these buttons to turn on or off the speakers.

on : Sound is output from the speakers. off : No sound is output from the speakers.

PHONES jack

For private listening, insert the headphones plug into this jack, and adjust the volume by turning the VOLUME knob.

Remote Control Unit

When the POWER switch of the main unit is depressed, use this button to turn the unit on.

STANDBY

When the POWER switch of the main unit is depressed, use this button to turn the unit standby.

Buttons for the operation of TEAC’s CD player Buttons for the operation of TEAC’s cassette tape deck

Use these buttons to operate TEAC components with mark.

Buttons for the operation of TEAC T-R610 (TUNER).

Numeric buttons:

Use these buttons to select a preset channel.

Note:

< To simplify explanations, instructions in this manual refer to

the names of the buttons and controls on the front panel only. Associated controls on the remote control will also operate similarly.

To protect speakers from a sudden high-level signal, turn the VOLUME knob counterclockwise to minimize the volume.

(infinity): minimum volume

0dB: maximum volume

Press the POWER switch.

The unit enters standby mode, and the standby indicator lights.

Press the STANDBY/ON switch to turn the unit on.

The standby indicator goes off.

Select a source by turning the INPUT SELECTOR (or pressing one of the input buttons of the remote control unit).

Remote Control Unit

The amplifier and some other TEAC components which have mark on the front panel can be operated by the provided “UR” remote control unit.

When operating the remote control unit, point it towards the REMOTE SENSOR on the front panel of the amplifier (or other TEAC component).

Even if the remote control unit is operated within the effective range, remote control operation may be impossible if there are any obstacles between the unit and the remote control.

If the remote control unit is operated near other appliances which generate infrared rays, or if other remote control devices using infrared rays are used near the unit, it may operate incorrectly. Conversely, the other appliances may operate incorrectly.

Battery Installation

1. Remove the battery compartment cover.

2. Insert two “AAA” (R03 or UM-4) dry batteries. Make sure that the batteries are inserted with their positive “+” and negative “_

” poles positioned correctly.

3. Close the cover.

Battery Replacement

If the distance required between the remote control unit and main unit decreases, the batteries are exhausted. In this case replace the batteries with new ones.

Precautions concerning batteries

Be sure to insert the batteries with correct positive “+” and negative “_

” polarities.

Use batteries of the same type. Never use different types of batteries together.

Rechargeable and non-rechargeable batteries can be used. Refer to the precautions on their labels.

When the remote control unit is not to be used for a long time (more than a month), remove the batteries from the remote control unit to prevent them from leaking. If they leak, wipe away the liquid inside the battery compartment and replace the batteries with new ones.

Do not heat or disassemble batteries and never dispose of old batteries by throwing them in a fire.

Basic Operation 1

42 1 5

TAPE 2

MONITOR

ENGLISH

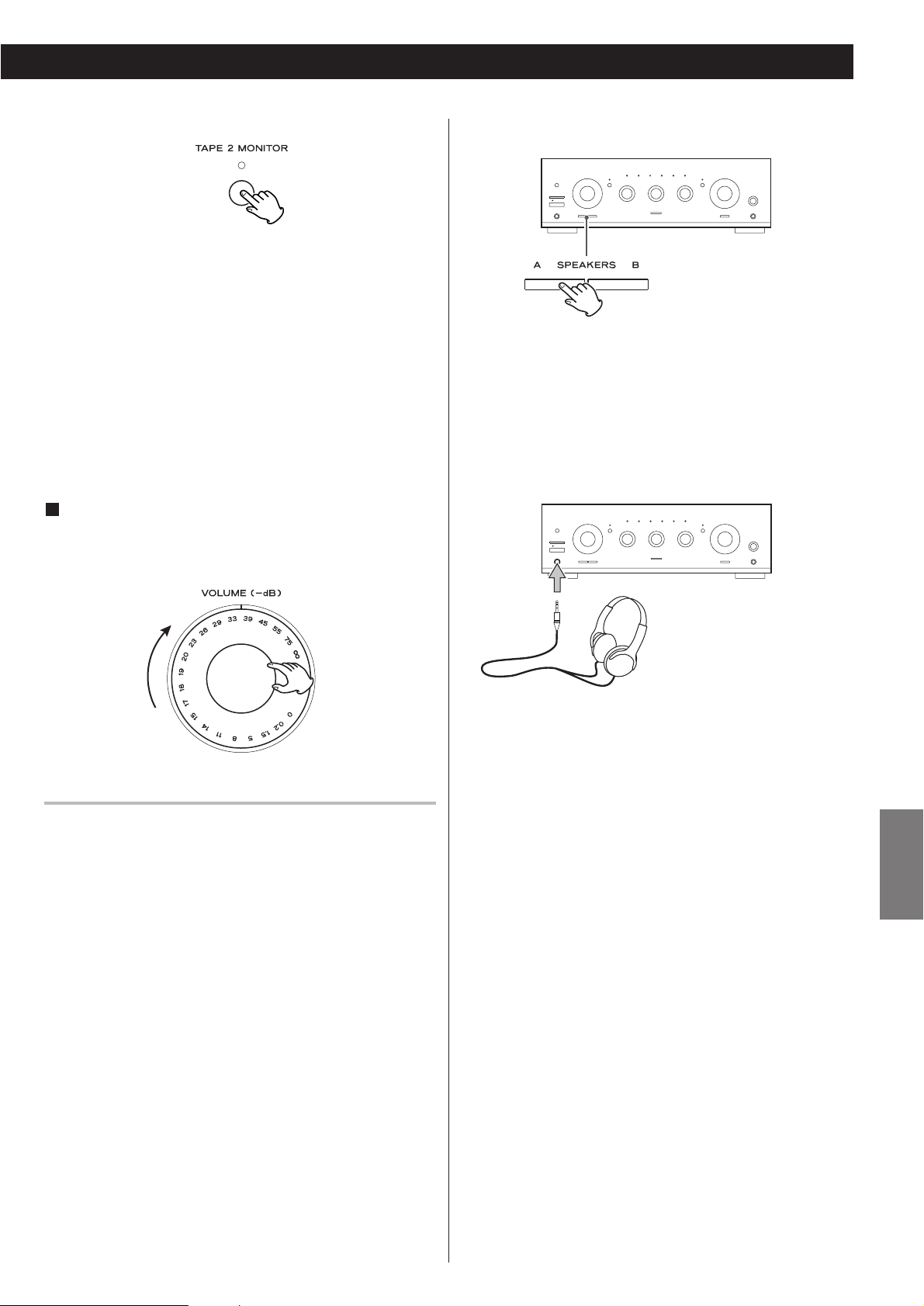

Tape Monitor Function

If you want to select the source connected to TAPE 2 jacks, press the TAPE 2 MONITOR button to turn the tape monitor function on. The TAPE 2 MONITOR indicator lights. Press the TAPE MONITOR button again to cancel the tape monitor function.

When the tape monitor function is on, sources other than TAPE 2 cannot be heard. Be sure to turn the function off while listening to other sources.

Play the source, and gradually turn up the volume to the required level by turning the VOLUME knob.

Recording

1. Select a source to be recorded by turning the INPUT SELECTOR.

2. Start recording.

The volume and tone control have no effect on the recording signals.

< If a 3-head cassette tape deck is connected to TAPE 2 (PLAY

and REC) jacks, and if the tape monitor function is set to on during recording, you can listen to not the source sound but the sound being recorded. Press the TAPE MONITOR button to turn on or off the tape monitor function.

Selecting the speakers

For private listening, first reduce the volume level on the receiver to minimum. Then insert the plug from your headphones into the PHONES jack, and adjust the volume by turning the VOLUME knob.

If you want to cut off the sound from speakers, press the SPEAKERS button to turn it off.

CAUTION

Always lower the volume level prior to plugging in your headphones. TO AVOID DAMAGING YOUR HEARING - Do not place your headphones on your head until after you have plugged them in.

Press the SPEAKERS button (A or B) to turn the speakers on or off.

Listening through headphones

LOUDNESS button

Turn the BASS knob to adjust the level of low frequency information.

Turn the TREBLE knob to adjust the level of high frequency information.

How to adjust the balance between the left and right speakers

Muting

To mute the sound temporarily, press the MUTING button. Press the MUTING button again to restore the sound.

< While muting is engaged, the MUTING indicator blinks.

Tone Control

Turn the BALANCE knob to adjust the balance of the speakers. Normally, set the knob to the center position.

Basic Operation 2

This button compensate for the loss of bass at low volumes. Set this button to the OFF position when listening at normal levels.

Source Direct

Press this button to turn on or off the source direct function. When the source direct function is set to on, the button lights and you can listen to the sound without tone effects.

ENGLISH

TroubleShooting

If you experience problems with this unit, please take the time to look through this chart and see if you can solve the problem yourself before you call your dealer or TEAC service center.

No power

Check the connection to the AC power source. Check and make sure the AC source is not a switched outlet and if it is, the switch is turned on. Make sure there is power to the AC outlet by plugging another item such as a lamp or fan.

No sound from speakers.

Adjust the volume.

Set the BALANCE control to “0”.

Check the connection to the speakers.

If your speakers are connected to the SPEAKERS A (or B) terminals, make sure the SPEAKERS A (or B) button on the front panel is depressed.

If the tape monitor function is ON, press the TAPE 2 MONITOR button to turn it off.

The volume of SPEAKERS A is different from that of B.

The volume and sound quality may differ depending on the speaker’s size, etc. If you want to use SPEAKERS A and B simultaneously with the same volume, connect exactly the same type of speakers to the SPEAKERS A and B terminals.

The sound is noisy or humming.

The unit is too close to a TV set or similar appliances. Relocate the units so they no longer interfere with each other, or turn them off.

Connect the turntable’s ground cord to the SIGNAL GND terminal.

Sound cuts off during listening to the music or no sound even though power is ON.

Speaker impedance is less than prescribed for this unit.

Turn the power off and reduce the volume.

Low bass response.

Speaker polarity (+/_) is reversed. Check all speakers for correct polarity.

Remote control doesn’t work.

Press the POWER switch of the main unit to turn it on.

If the batteries are dead, change the batteries.

Use remote control unit within the range (5m /15ft) and point at the front panel.

Clear obstacles between the remote control unit and the main unit.

If a strong light is near the unit, turn it off.

If normal operation is not restored, unplug the power cord from the outlet and plug it again.

Disposal of your old appliance

1.When this crossed-out wheeled bin symbol is attached to a product it means the product is covered by the European Directive 2002/96/EC.

2.All electrical and electronic products should be disposed of separately from the municipal waste stream via designated collection facilities appointed by the government or the local authorities.

3. The correct disposal of your old appliance will help prevent potential negative consequences for the environment and human health.

4. For more detailed information about disposal of your old appliance, please contact your city office, waste disposal service or the shop where you purchased the product.

Maintenance

If the surface of the unit gets dirty, wipe with a soft cloth or use diluted neutral cleaning liquid. Be sure to remove any fluid completely. Do not use thinner, benzine or alcohol as they may damage the surface of the unit.

Specifications

Amplifier Section

Continuous Power Output. . . . . . . . . . . . 120 W+120 W RMS (1 kHz, 4 ohms, 0.5%)

90 W+90 W (1 kHz, 8 ohms, 0.5%)

Total Harmonic Distortion . . . . . . . . . . . . . . . . . . . . . . . 0.02% (1 kHz, 8 ohms, 60W)

Input Sensitivity/Impedance . . . . . . . . . . . . . . . . . . . . . . . PHONO: 2.8 mV/47 k ohms

LINE*: 180 mV/47 k ohms

Signal-to-Noise Ratio (IHF-A) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PHONO: 65 dB

LINE*: 90 dB

Output Level/Impedance . . . . . . . . . . . . . . . . . . . . . . . . . . TAPE: 150 mV/3.3 k ohms

Frequency Response . . . . . . . . . . . . . . . . . . . PHONO: 20 to 20,000 Hz, ±1 dB (RIAA)

LINE*: 5 to 80,000 Hz, (SOURCE DIRECT,1 W)

Tone Control. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BASS: ±10 dB at 100 Hz

TREBLE: ±10 dB at 10 kHz

Muting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . –20 dB

General

Power Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230 V AC, 50 Hz

Power Consumption . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300 W

Dimensions (W x H x D) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 430 x 142 x 355 mm

Weight (net) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.7 kg

Standard Accessories

Remote Control Unit (UR-592B) x 1 Battery (AAA, R03, UM-4) x 2 Owner’s Manual x 1 Warranty Card x 1

*: LINE means TUNER, CD, DVR/VCR, AUX, TAPE1/CD-R, TAPE2.

Design and specifications are subject to change without notice.

Illustrations may differ slightly from production models.

FRANÇAIS

Sommaire Avant Utilisation

Nous vous remercions pour l’achat d’un appareil TEAC. Lire ce manuel avec attention pour obtenir les meilleures performances possibles de cet appareil.

Lire les consignes suivantes avant toute utilisation

L’appareil pouvant dégager de la chaleur lorsqu’il fonctionne, laissez un espace suffisant autour de l’appareil afin de permettre une ventilation naturelle. Ne pas obstruer les orifices de ventilation. Laissez au moins 50 cm de libre au-dessus et au moins 10 cm de chaque côté de l’appareil. Ne placez RIEN au-dessus de l’appareil.

La tension d’alimentation utilisée doit être identique à la tension indiquée sur la plaque à l’arrière de l’appareil. En cas de doute, n’hésitez pas à consulter un électricien.

Choisissez soigneusement l’endroit où vous installerez l’appareil. Evitez de le placer dans un endroit exposé directement aux rayons solaires ou à proximité d’une source de chaleur. Evitez également les endroits soumis à des vibrations ou exposés à la poussière, à la chaleur, au froid et à l’humidité.

Ne placez pas l’appareil sur l’amplificateur ou le récepteur.

N’ouvrez jamais l’appareil pour ne pas endommager les circuits ou vous exposer à un risque d’électrocution. Au cas où un objet tomberait par inadvertance dans l’appareil, contactez votre revendeur ou la société chargée de la maintenance.

Pour débrancher le cordon d’alimentation de la prise murale, tirez directement sur la prise, ne tirez jamais sur le cordon.

< N’essayez pas de nettoyer l’appareil avec un détergent

chimique, vous risqueriez d’abîmer la finition du revêtement. Utilisez toujours un chiffon propre et sec.

Conservez soigneusement ce manuel pour pouvoir vous y référer ultérieurement.

Avant Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Connexions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Noms des commandes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Boîtier de télécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Fonctions de base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Dépannage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . . . . . . . 22

ATTENTION

N’exposez pas l’appareil à des éclaboussures ou à des gouttes d’eau.

< Ne posez pas d’objet contenant du liquide, tel qu’un vase,

sur l’appareil.

< N’installez pas cet appareil dans un espace confiné,

dépourvu de ventilation, comme par exemple une bibliothèque ou similaire.

L’appareil tire un courant nominal de veille de la prise secteur, avec son interrupteur POWER en position off.

< L’appareil doit être placé suffisamment près de la prise

secteur pour que vous puissiez à tout moment saisir la fiche du cordon d’alimentation.

Un appareil de classe ! doit être connecté à une prise secteur via une fiche avec mise à la terre.

Connexions

Syntoniseur (T-R610)

Platine tourne-disque Platine cassette

Enceintes A

Enceintes B

Lecteur de CD, DVD

PHONO q Platine tourne-disque TUNER q

Syntoniseur (T-R610)

CD q

Lecteur de CD, DVD

DVR/VCR q

Magnétoscope, etc.

AUX q

Appareil audio

TAPE1/CD-R q

Platine cassette, MD, etc.

TAPE2 q

Platine cassette, MD, etc.

PRÉCAUTION:

Coupez l’alimentation de tous les appareils avant d’effectuer les raccordements.

Lisez les instructions qui accompagnent chaque appareil que vous avez l’intention d’utiliser en association avec cet appareil-ci.

Veillez à ce que chaque fiche soit soigneusement insérée. Pour éviter les ronflements et les bruits parasites, évitez d’attacher les câbles d’interconnexion parcourus par les signaux avec le cordon d’alimentation secteur ou les câbles de liaison aux enceintes.

LINE OUT

REMOTE CONTROL

LINE

LINE OUT

FRANÇAIS

Prises AUDIO IN/OUT

Un signal audio analogique 2 canaux d’entrée ou de sortie est disponible sur ces prises. Raccordez l’appareil avec des câbles standard de type RCA.

Veillez à brancher:

la fiche blanche q

la prise blanche (L: voie gauche)

la fiche rouge q

la prise rouge (R: voie droite)

Prises PHONO Borne SIGNAL GND (MASSE DU SIGNAL)

Branchez le cordon RCA de la platine tourne-disque aux prises PHONO. Veillez à brancher:

la fiche blanche q

la prise blanche (L: voie gauche)

la fiche rouge q

la prise rouge (R: voie droite)

Branchez le fil de masse à la borne SIGNAL GND (MASSE DU SIGNAL).

Sortie CA ou secteur (commutée)

Cette sortie n’est active que lorsque l’appareil est sous tension.

Attention :

Assurez-vous que la puissance électrique totale de tous les équipements raccordés sur cette prise n’excède pas 100 W ou 500 mA.

Prises REMOTE CONTROL

Si vous possédez le TEAC T-R610, connecter la prise REMOTE CONTROL (A ou B) de chaque appareil avec le cordon de télécommande (fourni avec le T-R610).

Cordon d’alimentation (CA ou secteur)

Bien brancher le cordon d’alimentation sur une prise de courant qui fournit la tension correcte.

< Tenir la fiche d’alimentation en branchant ou débranchant le

cordon d’alimentation.

Pour débrancher le cordon d’alimentation de la prise murale, tirez directement sur la prise, ne tirez jamais sur le cordon.

Raccordement des enceintes

Attention :

Pour éviter d’endommager les enceintes avec un signal brusque de niveau trop élevé, veillez à mettre l’appareil hors tension avant de raccorder les enceintes.

Vérifiez l’impédance de vos enceintes. Branchez des enceintes ayant une impédance de 4 à 16 ohms si vous n'employez qu'une paire d'enceintes (SPEAKERS A ou SPEAKERS B). Si vous employez simultanément deux paires d'enceintes, leur impédance doit être de 8 à 16 ohms.

Les bornes noires des enceintes correspondent au _ (bornes négatives) Généralement, le côté +

des câbles d’enceinte est indiqué

ou identifié par une couleur, qui le distingue du _

Raccordez le côté ainsi marqué à la borne +

et le côté

dépourvu de marque à la borne _

Avant de raccorder les câbles des enceintes, préparez-les en les dénudant sur environ 10 mm (pas plus pour éviter tout risque de court-circuit). Torsadez les brins des extrémités de fils dénudés:

Les parties métalliques de deux fils séparés ne doivent jamais se toucher pour éviter tout risque de court-circuit. Les fils en court-circuit peuvent provoquer un incendie ou détériorer sérieusement votre appareil.

Pour effectuer le raccordement

Enceintes A

1.Tournez le capuchon de la borne dans le sens contraire des aiguilles d’une montre pour le desserrer. Le capuchon ne peut pas être séparé de la borne.

2.Introduisez le conducteur dans la borne puis tournez le capuchon dans le sens des aiguilles d’une montre pour assurer son maintien.

Enceintes B

Appuyez sur le levier, insérez le bout du fil, ensuite relâchez le levier.

Assurez-vous que le fil est bien fixé en place en tirant légèrement sur le cordon.

Assurez-vous que seulement le bout dénudé du fil est inséré dans la prise et qu’aucun plastique n'empêche un bon contact entre le fil et sa borne.

Noms des commandes

BA C D GE FD

HIKO J

FRANÇAIS

Détecteur de télécommande

Lorsque vous utilisez la télécommande, dirigez-la vers l’amplificateur.

POWER

Appuyez sur cette touche pour mettre l’appareil en veille ou hors tension.

STANDBY/ON

Lorsque l’interrupteur POWER de l’unité centrale est enfoncé, cette touche permet de mettre l’appareil sous tension ou en veille. Le voyant de veille s’allume lorsque l’appareil est en mode veille. Lorsque l’appareil est hors tension, ce voyant est éteint.

INPUT SELECTOR

Tournez ce bouton (ou appuyez sur les touches de la télécommande) pour sélectionner une source. Un des indicateurs s'allume pour indiquer la source sélectionnée.

TAPE 2 MONITOR

Si vous souhaitez sélectionner la source raccordée aux prises TAPE 2, appuyez sur la touche TAPE 2 MONITOR pour activer cette fonction. Le voyant « TAPE 2 MONITOR » s’allume. Pour annuler la fonction Tape Monitor, appuyez de nouveau sur la touche TAPE 2 MONITOR.

MUTING

Appuyez sur cette touche pour couper le son. Le témoin MUTING clignote pendant la coupure du son.

VOLUME

Tournez ce bouton (ou appuyez sur les touches VOLUME du boîtier de télécommande) pour régler le niveau d’écoute global.

Prise de microphone (MIC) et commande de niveau micro (MIC LEVEL)

Avec le microphone branché à cette prise, le son capté par le microphone sera entendu avec le son de la source sélectionnée par le sélecteur de source (INPUT SELECTOR). Si le mixage de microphone est requis, branchez le microphone dans la prise MIC, réglez le niveau d’entrée de microphone avec la commande MIC LEVEL.

LOUDNESS

Cette touche permet de compenser la perte des graves aux faibles niveaux de volume.

BALANCE

Utilisez ce bouton pour ajuster la balance des enceintes acoustiques. Normalement, mettez le bouton en position centrale.

L’appareil tire de la prise secteur une puissance faible mais non nulle lorsque l’interrupteur POWER est sur la position OFF.

Source Direct

Appuyez sur ce bouton pour activer ou désactiver la fonction de source directe. Quand celle-ci est activée, le bouton s'allume et vous pouvez écouter le son sans correction de tonalité.

TREBLE

Utilisez ce bouton pour ajuster le niveau des aigus.

BASS

Utilisez ce bouton pour ajuster le niveau des graves.

SPEAKERS

Utilisez cette touche pour mettre en ou hors service les enceintes (A ou B).

ON : Le son est diffusé par les enceintes. OFF: aucun son ne sort des enceintes.

PHONES

Pour l’écoute privée, introduisez la fiche du casque dans cette prise puis réglez le niveau au moyen du bouton VOLUME.

Télécommande

Lorsque l’interrupteur secteur de l’appareil principal est enclenché, utilisez ce bouton pour mettre l’appareil en marche.

STANDBY

Lorsque l’interrupteur secteur de l’appareil principal est enclenché, utilisez ce bouton pour mettre l’appareil en veille.

Touches de commande pour lecteur CD TEAC Touches de commande pour platine cassette TEAC

Utilisez ces touches pour commander des éléments TEAC portant la marque .

Touches pour commander le TEAC T-R610 (Syntoniseur)

Touches numériques:

En mode de syntonisation préréglée, utilisez ces touches pour sélectionner un canal préréglé.

Remarque:

Pour simplifier les explications, les instructions utilisent les noms des touches et commandes sur le panneau avant, sans mentionner l’utilisation de la télécommande.

Afin de protéger les enceintes acoustiques d’un signal soudain très fort, tournez le bouton VOLUME en sens inverse des aiguilles d’une montre pour réduire le volume.

(Infini): volume minimum

0dB: volume maximum

Appuyez sur l’interrupteur POWER

L’appareil passe en mode veille et le voyant STANDBY s’allume.

Appuyez sur l’interrupteur STANDBY/ON pour mettre l’appareil sous tension.

Le voyant STANDBY s’éteint.

Sélectionnez une source en tournant le sélecteur d’entrée (INPUT SELECTOR) (ou en appuyant sur l’une des touches de la télécommande).

Fonctions de base1

Boîtier de télécommande

Cet amplificateur et autre composants TEAC qui portent la marque sur le panneau avant peuvent fonctionner utilisant la télécommande « UR » fournie.

Si vous utilisez la télécommande, pointez là vers le capteur situé sur le panneau avant du amplificateur (ou autre composant TEAC).

Même si le boîtier de télécommande est activé dans la zone de fonctionnement, la commande à distance peut être impossible s’il y a des obstacles entre le lecteur et le boîtier de télécommande.

Si le boîtier de télécommande fonctionne dans le voisinage d’autres appareils générant des rayons infrarouges, ou si d’autres télécommandes utilisant des rayons infrarouges sont utilisées près du lecteur, le lecteur peut de ne pas bien fonctionner. Dans la situation inverse, les autres apaareils peuvent ne pas bien fonctionner.

Mise en place des piles

Retirer le couvercle du compartiment des piles. Introduire deux piles « AAA » (R03, UM-4). S’assurer que les

piles sont correctement mises en respectant les polarités plus

et moins _ .

Fermer le couvercle jusqu’au déclic.

Remplacement des piles

Si vous remarquez que la distance entre le boîtier de télécommande et le lecteur devient plus courte pour un fonctionnement correct, ceci indique que les piles sont usées. Dans ce cas, remplacer les piles par des nouvelles.

Précautions à observer concernant les piles

Bien placer les piles en respectant les polarités plus + et moins _

Utiliser des piles du même type. Ne jamais essayer d’utiliser des types de pile différents ensemble.

Des piles ou des batteries peuvent être utilisées. Se référer à leurs étiquettes pour les précautions à respecter.

Si le boîtier de télécommande n’est pas utilisé pendant une longue période (pluss d’un mois), retirer les piles du boîtier de télécommande pour éviter des fuites de pile. Si elles coulent, essuyer le liquide dans le compartiment des piles et remplacer les piles par des neuves.

Ne pas chauffer, démonter les piles ni les mettre au feu.

42 1 5

TAPE 2

MONITOR

FRANÇAIS

Fonction Tape Monitor

Lorsque la fonction Tape Monitor est active, il n’est pas possible d’écouter une autre source que celle-ci. Veillez à désactiver cette fonction lorsque vous écoutez d’autres sources.

Mettre l’appareil sélectionné en marche et augmentez progressivement le volume jusqu’au niveau désiré à l’aide du bouton VOLUME.

Enregistrement

1. Sélectionnez la source à enregistrer en tournant le sélecteur d’entrée (INPUT SELECTOR)

2. Démarrez l’enregistrement.

Le volume et les contrôles de tonalité n’ont aucun effet sur les signaux enregistrés.

< Si vous avez raccordé une platine cassette 3 têtes aux prises

TAPE 2 (PLAY et REC), et si la fonction Tape Monitor est activée pendant l’enregistrement vous ne pourrez pas écouter le son provenant de cette source mais uniquement le son en cours d’enregistrement.

Allumer/Eteindre les enceintes

Pour une écoute privée, commencez par réduire au minimum le niveau de volume sur l’amplificateur. Insérez la prise jack du casque dans la prise PHONES et réglez le volume à l’aide du bouton VOLUME.

Pour couper le son provenant des enceintes, appuyez sur la touche SPEAKERS pour les couper (OFF).

Attention:

Baissez toujours le niveau du volume avant de brancher le casque d’écoute. POUR EVITER DE CAUSER DES TROUBLES DE L’OUIE – Ne mettez pas votre casque d’écoute sur la tête tant que vous ne l’avez pas branché.

Appuyer sur la touche SPEAKERS (A ou B) pour allumer ou éteindre les enceintes.

Ecoute avec un casque

Touche LOUDNESS

Tournez le bouton BASS pour ajuster le niveau des graves.

Tournez le bouton TREBLE pour ajuster le niveau des aigus.

Comment régler l’équilibre des hautparleurs

Silencieux

Pour couper momentanément les sons, appuyez sur la touche MUTING. Appuyez une nouvelle fois sur la touche MUTING pour rétablir les sons.

Aussi longtemps que les sons sont coupés, le témoin MUTING clignote.

Contrôle de la tonalité

Tournez le bouton BALANCE pour ajuster la balance des enceintes acoustiques. Normalement, mettez le bouton en position centrale.

Fonctions de base 2

Cette touche permet de compenser la perte des graves aux faibles niveaux de volume. Régler la touche sur la position OFF lors d’une écoute à un niveau normal.

Source Direct

Appuyez sur ce bouton pour activer ou désactiver la fonction de source directe. Quand celle-ci est activée, le bouton s'allume et vous pouvez écouter le son sans correction de tonalité.

+ 44 hidden pages
