TC Electronic Flashback X4 User manual

Flashback X4 Delay

Manuale – 2014- 06 -23

Flashback X4 Delay – Manuale (2014-06-23) 1

Sommario

Importanti norme di sicurezza 3

Cautela 4
Assistenza 4
Attenzione 4
EMC / EMI 5
Spiegazione dei simboli grafici 5

Prima di cominciare 6

Note sul manuale d’uso 7
Supporto 7

A proposito del pedale 8

Flashback X4 Delay & Looper 9
True Bypass 9

TonePrint 10
Cosa sono i TonePrint? 11
Trasferire i TonePrint nel pedale usando la
TonePrint app 11
Modificare i TonePrint con il software
TonePrint Editor 12

Configurazione 13
Pronti... 14
Partenza... 14
Suona! 14

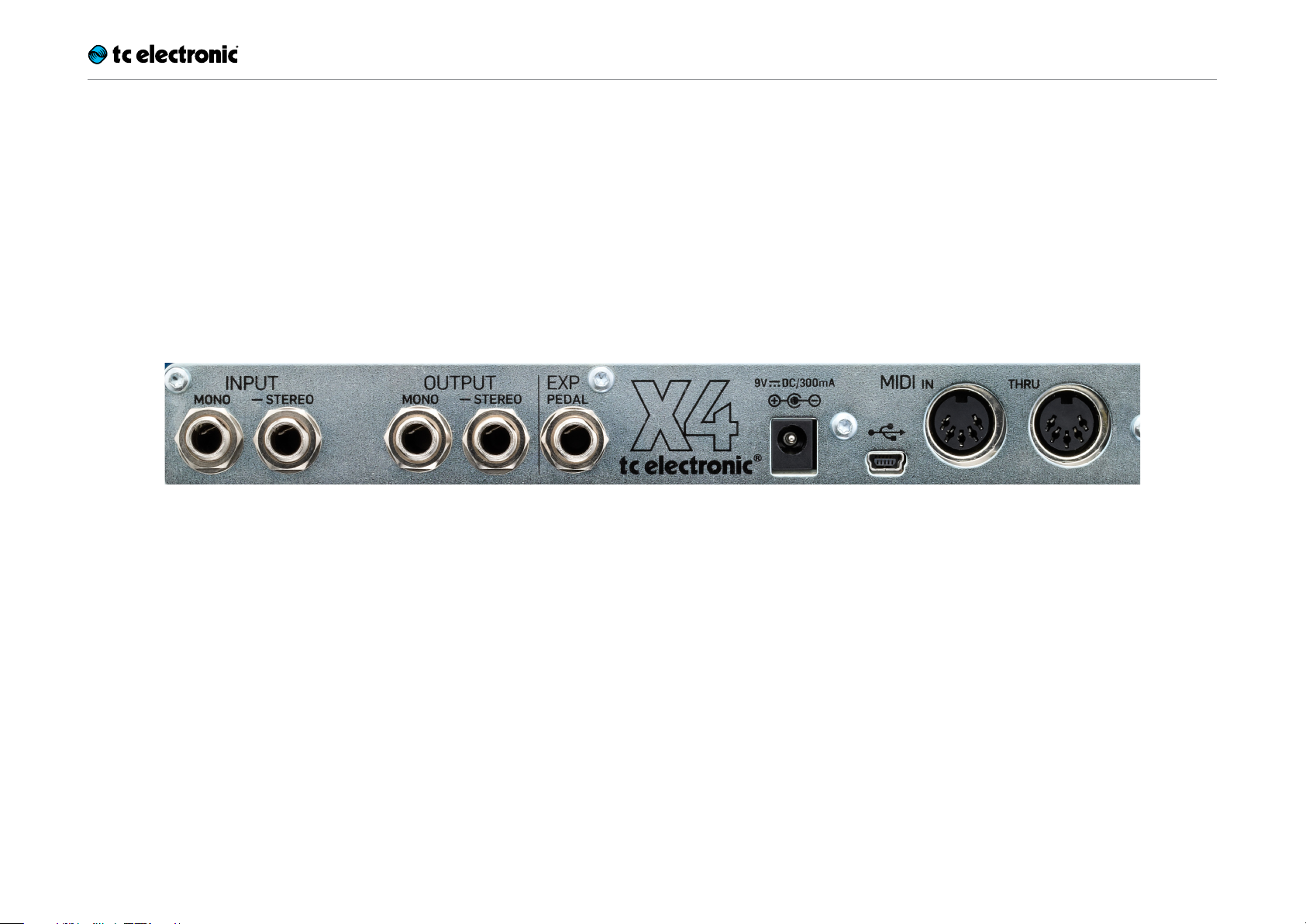

Ingressi, uscite e controlli 15

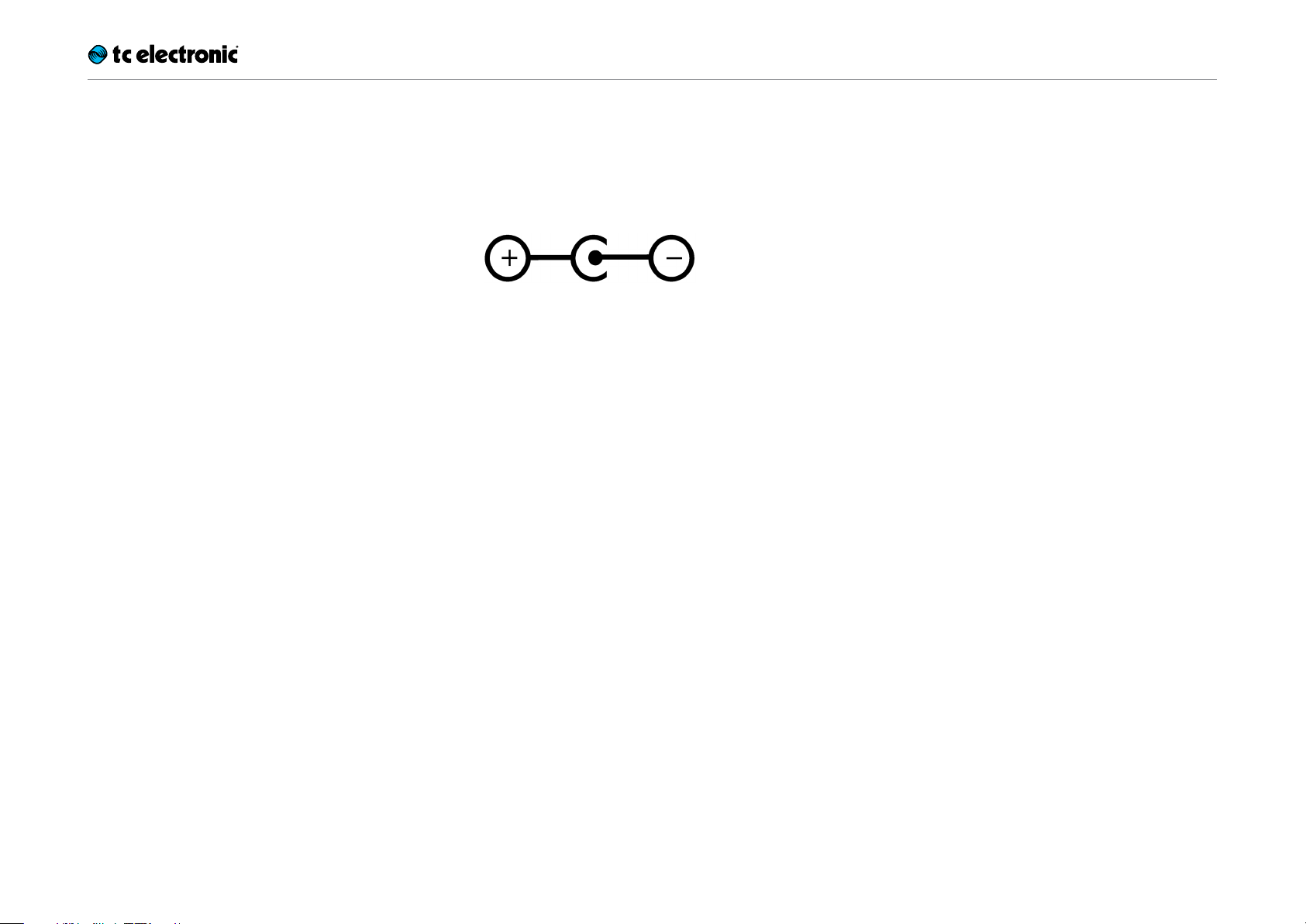

Alimentazione / Attivare e disattivare l’effetto 18
Ingressi e uscite audio 18
Ingresso per pedale d’espressione 18
Porta USB 19
Connessioni MIDI IN / MIDI THRU 20
Controlli degli effetti 21
Flashback X4 Delay& Looper - tipi di delay 23

Usare il Looper 25
Usare il delay in modalità Looper 26
Registrare un loop 26
Eseguire un loop in continuo 27
Interrompere immediatamente il playback
del loop 27
Eseguire il loop una singola volta 27
Fermare l’esecuzione al termine del loop 28
Annullare una registrazione loop (Undo) 28
Cancellare completamente un loop 28
I loop non possono essere memorizzati/
salvati 29

Manutenzione 30
Aggiornare il firmware 31
Alternare le modalità True Bypass e
Buffered Bypass 31
Kill-dry On/Off 32

F.A.Q.: Frequently Asked Questions 33
Domande frequenti riguardanti i pedali
TonePrint 34

Link 35
Risorse TonePrint 36
Risorse di supporto 36
TC Electronic su… 36

Specifiche tecniche 37

Flashback X4 Delay – Manuale (2014-06-23) 2

Importanti norme di sicurezza

Importanti norme di sicurezza

Flashback X4 Delay – Manuale (2014-06-23) 3

Importanti norme di sicurezza

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Prestare attenzione a ogni avvertenza.

4. Seguire tutte le istruzioni.

5. Non usare l’unità nelle vicinanze di acqua.

6. Pulire unicamente con un panno asciutto.

7. Non ostruire le aperture di ventilazione. Ef­fettuare l’installazione seguendo le istruzio­ni fornite dal costruttore.

8. Non installare l’unità vicino a fonti di calore,
quali caloriferi, stufe o altri dispositivi in gra­do di produrre calore (amplificatori inclusi).

9. Non annullare la sicurezza garantita dalle
spine polarizzate o con messa a terra. Le
spine polarizzate sono caratterizzate dal­la presenza di due contatti paralleli piatti,
uno più largo dell’altro, mentre le spine con
messa a terra presentano due contatti pa­ralleli piatti e un polo per la messa a terra. Il
contatto parallelo piatto maggiore e il polo
per la messa a terra sono contemplati per
garantire la sicurezza personale. Nel caso
in cui la spina del cavo incluso non si inse­risca perfettamente nella presa, si prega di
contattare un elettricista per la sostituzione
di quest’ultima.

10. Proteggere il cavo di alimentazione dall’es­sere calpestato o schiacciato, in particolare
vicino alla spina, alla presa e al punto in cui
il cavo esce dall’unità.

11. Utilizzare unicamente accessori/estensioni
specificati dal costruttore.

12. Utilizzare esclusivamente carrelli,
supporti, treppiedi, staffe, tavoli o
altro specificato dal costruttore o
venduto insieme all’unità. Nell’uso
di carrelli, fare attenzione a non rovesciare

la combinazione carrello/unità, onde evitare
danni a cose o persone causate del ribal­tamento.

13. Disconnettere l’unità dalla presa di corren­te durante forti temporali o lunghi periodi di
inutilizzo.

14. Ogni riparazione deve essere effettuata da
personale tecnico qualificato. L’assistenza è
richiesta quando l’unità risulta danneggia­ta in qualsiasi modo (ad esempio: cavo di
corrente o presa danneggiata, del liquido o
degli oggetti sono caduti all’interno dell’uni­tà, l’unità è stata esposta all’umidità o alla
pioggia, l’unità non funziona correttamente
oppure è caduta).

Cautela

Si avverte che qualsiasi cambiamento e modifica
non espressamente approvata in questo manua­le può annullare la vostra autorità nell’operare
con l’apparecchiatura in oggetto.

Assistenza

Ogni intervento tecnico deve essere eseguito so­lo da personale qualificato.

Attenzione

Per ridurre il rischio di incendio o scossa elettri­ca, non esporre l'unità allo sgocciolamento o agli
schizzi di alcun tipo di liquido e assicurarsi che
non vi siano oggetti contenenti liquidi, come vasi
o bicchieri, posizionati su di essa.

Non installare in spazi limitati.

Flashback X4 Delay – Manuale (2014-06-23) 4

Importanti norme di sicurezza

EMC / EMI

Compatibilità elettromagnetica /
interferenze elettromagnetiche

Questa unità è stata testata e trovata conforme
alle restrizioni vigenti per le apparecchiature digi­tali in Classe B, in conformità della parte 15 delle
norme FCC.

Tali restrizioni sono state predisposte per garan­tire una protezione contro le possibili interferen­ze nocive presenti in installazioni nell’ambito di
zone abitate. Essendo l’unità in grado di gene­rare, utilizzare e irradiare delle radio frequenze,
se non installata secondo le istruzioni potrebbe
causare delle interferenze deleterie per i sistemi
di radiocomunicazione. Tuttavia, in particolari in­stallazioni, non è comunque possibile garantire
che questo tipo di interferenze non si verifichino.

Se l’unità dovesse generare delle interferenze
durante la trasmissione di programmi radio o
televisivi (eventualità verificabile disattivando e
attivando nuovamente l’unità), occorre tentare di
correggere le interferenze procedendo con una
delle seguenti misure o una loro combinazione:

Per i clienti in Canada:

Questo apparecchio digitale di Classe B è con­forme alle normative canadesi ICES-003.

Cet appareil numérique de la classe B est
conforme à la norme NMB-003 du Canada.

Spiegazione dei simboli grafici

Il simbolo del fulmine con la punta a freccia all’in­terno di un triangolo equilatero avverte l’utente
della presenza di un “voltaggio pericoloso” non
isolato all’interno del prodotto, che può risultare
di magnitudine sufficientemente elevata a costi­tuire il rischio di scossa elettrica alle persone.

Il punto esclamativo all’interno di un triangolo
equilatero avverte l’utente della presenza di im­portanti istruzioni operative e di manutenzione
(assistenza tecnica) nella documentazione che
accompagna il prodotto.

– Orientare nuovamente o riposizionare l’anten-

na del sistema ricevente.

– Aumentare la distanza tra l’unità e l’apparato

ricevente.

– Collegare il dispositivo in un circuito elettrico

differente da quello in cui risulta essere colle­gato l’apparato ricevente.

– Consultare il negoziante o un installatore ra-

dio / TV qualificato.

Flashback X4 Delay – Manuale (2014-06-23) 5

Prima di cominciare

Prima di cominciare

Flashback X4 Delay – Manuale (2014-06-23) 6

Prima di cominciare

Note sul manuale d'uso

Questo manuale ti aiuterà a comprendere e uti­lizzare tuo nuovo prodotto TC.

Per ottenere il massimo da questo manuale, ne
consigliamo la lettura dall'inizio alla fine così da
non tralasciare importanti informazioni.

Questo manuale è disponibile solo come file
PDF, scaricabile dal sito web TC Electronic.

Benché sia possibile stampare il manuale su
carta, incoraggiamo comunque l’utilizzo della
versione PDF in quanto dotata di hyperlink in­terni ed esterni. Ad esempio, cliccando sul logo
posto nell'angolo superiore sinistro di ciascuna
pagina, potrai passare direttamente all'indice del
manuale.

Per scaricare la versione più aggiornata di que­sto manuale, visita la pagina web

tcelectronic.com/support/manuals/

Supporto

Se dopo aver letto questo manuale avessi ul­teriori domande riguardanti il prodotto, entra in
contatto con il TC Support:

tcelectronic.com/support/

Buon divertimento con il tuo nuovo prodot­to TC!

Flashback X4 Delay – Manuale (2014-06-23) 7

A proposito del pedale

A proposito del pedale

Flashback X4 Delay – Manuale (2014-06-23) 8

A proposito del pedale

Grazie per aver deciso di investire il tuo denaro
così faticosamente guadagnato nell’acquisto di
questo prodotto TC Electronic! Abbiamo fatto
del nostro meglio per essere certi che saprà ser­virti per molti anni a venire; speriamo quindi che
ti divertirai ad usarlo.

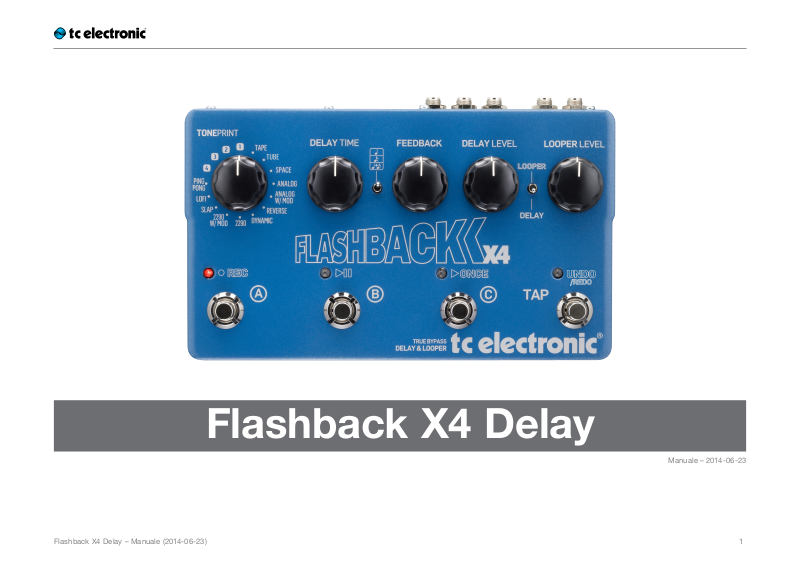

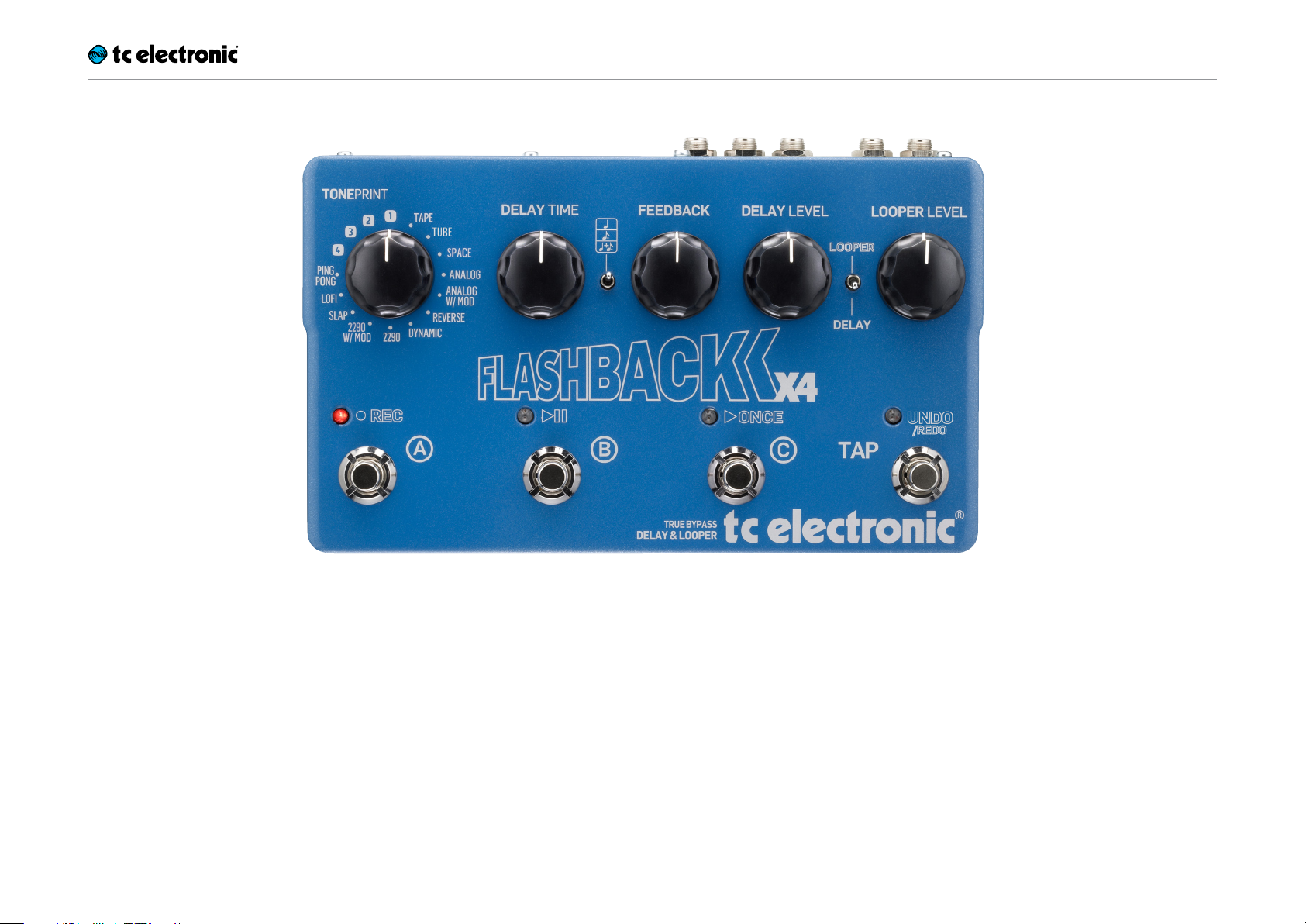

Flashback X4 Delay & Looper

Basato sul grande successo del famoso pedale
TC Flashback, il Flashback X4 Delay & Looper
mette a disposizione 12 tipi di delay caratterizzati
da tutta la purezza sonora firmata TC Electronic,
oltre alla funzione tap tempo e a tre locazioni
preset per un accesso istantaneo ad effetti clas­sici.

Flashback X4 Delay & Looper è un pedale "Tone­Print-enabled", ovvero in grado di caricare fino a
quattro impostazioni di Delay Flashback create e
utilizzate dai grandi del rock – da Steve Morse e
Doug Aldrich a Joe Perry, Steve Stevens e tanti,
tanti altri.

Riteniamo che il Flashback X4 Delay & Looper di­sponga in assoluto delle migliori sonorità in ma­teria di effetti Delay, oltre ad offrire eccellenti ca­ratteristiche di flessibilità racchiuse in un pedale
compatto – siamo certi che concorderai con noi!

True Bypass

Noi di TC Electronic siamo abituati a seguire una
semplice filosofia: quando utilizzi uno dei nostri
prodotti, devi poter ascoltare qualcosa di ecce­zionale – e se non lo utilizzi, non lo si deve senti­re affatto. Questo il motivo per cui questo pedale
è dotato di True Bypass. Se bypassato, risulta
davvero disattivato, senza influenzare in alcun
modo il tuo segnale, restituendo la chiarezza ot­timale senza alcuna perdita delle alte frequenze.

Sarai inoltre contento di sentire (letteralmente)
che questo effetto a pedale TC Electronic lascia
passare il segnale dry (non-processato) senza
mai convertirlo in digitale – mantenendo così la
purezza del tono originale, privo di alcuna la­tenza. Questa caratteristica si chiama “analog

dry-through”.

A volte è consigliabile impostare un effetto a pe­dale alternando la modalità True Bypass con la
modalità Buffered Bypass. Per maggiori infor­mazioni, consulta la sezione “Alternare le moda­lità True Bypass e Buffered Bypass”.

Flashback X4 Delay – Manuale (2014-06-23) 9

TonePrint

TonePrint

Flashback X4 Delay – Manuale (2014-06-23) 10

TonePrint

Questo prodotto TC Electronic supporta l'uso
dei TonePrint. Per informazioni riguardo i Tone­Print, accedi alla pagina web
tcelectronic.com/toneprint/

Cosa sono i TonePrint?

Quando guardi il tuo nuovo effetto a pedale TC
Electronic, ciò che vedi sono solo poche mano­pole. A dire il vero, per alcuni pedali si tratta di
una sola manopola. Quindi – una manopola, una
funzione, giusto?

In realtà, c’è molto più di quanto possa sembra­re.

Sonorità signature create dai migliori

Quando TC Electronic realizza un effetto a peda­le, la relazione esistente tra i controlli e i diversi
parametri che agiscono “sotto il cofano” viene
definita da sviluppatori, musicisti e specialisti di
prodotto che respirano e vivono di musica. Ciò
fornisce un eccellente punto di partenza: un pe­dale dalla sonorità grandiosa con controlli ben
bilanciati.

Ma non sarebbe fantastico se chitarristi di fama
mondiale – gente come Paul Gilbert, Guthrie Go­van, John Petrucci o Steve Vai – potessero vir­tualmente ri-cablare il tuo pedale delay, definen­do ciò che dovrebbe avvenire “dietro le quinte”?

E che ne diresti se potessi farlo tu stesso/a?

Questo è proprio quello che il TonePrint consen­te di fare.

TC Electronic collabora con i chitarristi top, ai
quali viene consentito di esplorare le potenziali­tà tonali nascoste nei nostri pedali, per ridefini­re i diversi controlli e creare le loro impostazioni
TonePrint personali. Quindi, mettiamo questi To­nePrint customizzati a tua disposizione. Il cari­camento dei TonePrint all'interno del pedale è
davvero semplice (consulta la sezione “Trasferire
i TonePrint nel pedale usando la TonePrint app”)
– e con il formidabile software TonePrint Editor
potrai addirittura creare il tuo personale 'pedale
signature', impostato specificatamente secondo
i tuoi gusti.

Potrai cambiare i TonePrint del tuo pedale ogni
volta che vorrai. E adesso arriva la parte migliore:

Trasferire i TonePrint nel pedale
usando la TonePrint app

Poter ri-cablare virtualmente un effetto a pedale
TC Electronic non sarebbe una gran cosa se per
farlo fosse necessario dotarsi di apparecchiatu­re extra. Questo il motivo per cui abbiamo realiz­zato la TonePrint app: un’applicazione software
gratuita per i dispositivi smartphone più utilizza­ti, che consente di “proiettare” nuovi TonePrint
direttamente nel pedale, quando e ovunque tu
voglia.

Reperire la TonePrint app

Se possiedi un iPhone, potrai scaricare la Tone­Print app dall’App Store di Apple.

Se possiedi un dispositivo Android, potrai scari­care la app tramite Google Play.

Una volta ottenuta la app, non sono richiesti ul­teriori download o acquisti in-app. Dall’interno
della app, è possibile accedere a tutti i TonePrint
– tutti disponibili gratis.

Tutto questo è completamente gratis.

Flashback X4 Delay – Manuale (2014-06-23) 11

TonePrint

Trasferimento dei TonePrint nel
pedale – procedura passo-passo

– Lancia la TonePrint app nel tuo smartphone.
– Individua il TonePrint che intendi utilizzare. Po-

trai scorrere i TonePrint in base all’artista (Ar­tist) o al tipo di pedale (Pedal). Troverai anche
la categoria Featured TonePrints.

– Collega la chitarra o il basso nel tuo pedale

TonePrint.
– Attiva il pedale TonePrint.
– Aumenta il volume del tuo strumento e impo-

sta il selettore pickup su un singolo pickup.
– Tieni l'altoparlante del tuo smartphone vicino

al pickup scelto e tocca sullo schermo il co-

mando “Beam to pedal”.

Modificare i TonePrint con il
software TonePrint Editor

La TonePrint app permette di usare i TonePrint
creati dai tuoi chitarristi e bassisti preferiti. Ma
questo è solo l’inizio. Con il software TC Tone­Print Editor potrai creare i tuoi effetti 'signature'
personali.

Caratteristiche di TonePrint Editor

– Usa TonePrint Editor per costruire le tue sono-

rità personalizzate.

– Ottieni il controllo completo su tutti i parame-

tri e sul comportamento degli effetti – si tratta
della tua visione, del tuo sound.

– Personalizza le funzioni delle manopole e il lo-

ro range in base alle tue esigenze e al sound
che hai in mente.

– Ascolta le tue creazioni sonore in tempo reale

– effettua modifiche al volo e ascolta imme­diatamente i risultati.

– Funziona sia su PC che su Mac.

Reperire il TonePrint Editor

Se vuoi utilizzare TonePrint Editor con il tuo com­puter Windows o OS X, scarica l’applicazione
dalla seguente pagina:

tcelectronic.com/toneprint-editor/

Se vuoi utilizzare TonePrint Editor con il tuo Ap­ple iPad, scarica l’applicazione dall’App Store di
Apple.

Nota: per operare con i pedali TC Electronic Mini
occorre utilizzare l’applicazione TonePrint Editor
versione 2.0 o successiva. La versione 2.0 inclu­de la funzione Library che permette di accedere
e usare i TonePrint anche senza una connessio­ne Internet.

Reperire il manuale del TonePrint Editor

Scarica il manuale dell’applicazione TonePrint
Editor dalla seguente pagina:

Infine, last but not least...

– TonePrint Editor è completamente gratuito!

Flashback X4 Delay – Manuale (2014-06-23) 12

tcelectronic.com/toneprint-editor/support/

Se apri il manuale operativo di TonePrint Editor
con Adobe Reader, è possibile cliccare sulle se­zioni dell’interfaccia riportata al suo interno, per
saltare direttamente alla parte corrispondente
nel manuale.
