TaoTronics TT-BS003 User Manual

USER’S GUIDE

LASER BARCODE SCANNER

Contents

English User Manual --------------------- 1 - 9

Troubleshoots ------------------------------ 10-14

Japanese User Manual ------------------ 15 - 25

Technical parameters

Input voltage

Power

Current

Light

Laser Level

Decoding speed

scan angle

Resolution

Ability decode

Prompt manner

System interface

Trigger manual

Interface Type

Temperature

DC 5 V ± 0.25 V

425 mW (work); 500 mW (instantaneous)

85 mA (work); 100 mA (maximum moment)

Visible light laser diode, wavelength 650 nm

Laser Level two laser safety standards

100 times / sec

± 60 °, ± 65 °, ± 42 ° (about turn)

0.10 mm (4mil)

UPC-A, UPC-E, EAN-13, EAN-8 ISBN / ISSN, code39,

code39(ASCII code), cross Code 25 IT 25, Coda bar, Code

128, code93 code 11, the MSI /Plessey, UCC/EAN128

buzzer, LED indicator

PS2 keyboard; RS-232 serial port; USB

automatic infrared sensor (optional)

RJ-45 crystal head
0℃to 45℃(work)-40℃to 60℃(storage)

Humidity

Seismic capacity

Program update

Aiming:

Note:

5-90%

multiple 1.5 m drops to concrete floor impact

computer online updates

The scanner performs best when it is not exactly perpendicular to the barcode

-1-

Installing the Interface Cable

Installation procedures:
(1) Plug the modular (RJ45) connector of the cable into the bottom of the scanner until you

hear a click sound.

(2) Turn off your PC or terminal
(3) Unplug the keyboard from the PC or terminal.
(4) Plug the keyboard into a connector of the Y cable that mates with it.
(5) Plug the remaining connector of the cable into the keyboard port of your PC or

terminal.

Note: The bar code reader defaults to USB mode . if the switch to keyboard mode, replace

the keyboard port of wire code and scan keyboard mode is set; if the switch to serial
mode, replace the serial interface cables and scan the serial port mode is set to
code.

Keyboard interface output sign

PS/2 PS/2

PIN

1

2

3

4

SIGN

PC DATA

GND

Vcc

PC CLK

PIN

1

2

3

4

SIGN

KB DATA

GND

Vcc

KB CLK

RS-232 interface output sign USB interface output sign

DB9 USB

PIN

2

3

5

SIGN

TXD

RXD

GND

PIN

1

2

3

SIGN

VCC

D-

D+

7

8

CTS

RTS

4

GND

-2-

Multiscan Functions

Defaults Version

Output Mode

USB Serial

Buzzer Mode

Good Read Beep Tone-None Good Read Beep Tone-Reset

　　Good Read Beep Duration 　LED Power Save Mode-Enable

Reading Mode

　　Single Scan Single Scan No Trigger

　　Multi Scan Multi Scan No Trigger

　　Continuous Scan Pulse Scan

-3-

Language

USA German

France Spain

Portugal Universal

Baud Rate

600 1200

2400 4800

9600 19200

38400

-4-

BITS-8

BITS-1

NONE

Data Bit

BITS-7

tops Bit

BITS-2

Parity Bit

ODD

EVEN

Symbol On/Off

CODE11

Enable Disable

CODE128

Enable

Disable

-5-

CODE 39

Enable

FULL ASCII Enable

Disable

FULL ASCII Disable

CODE 93

Enable Disable

Enable

Enable

Enable

CODABAR

Disable

Interleaved 2 Of 5

Disable

Industrial 2 Of 5

Disable

-6-

MSI/PLESSEY

Enable

Enable

Enable

Disable

UPC-A UPC-E

Disable

EAN-13

Disable

Enable

Enable

EAN-8

Disable

Disable

-7-

OTHER IOTHER I

Expand UPC-E to UPC-A Enable

Expand UPC-A to EAN-13 Enable

Convert EAN-13 to ISBN Enable

UPC/EAN Supplements Disable

Expand UPC-E to UPC-A Disable

Expand UPC-A to EAN-13 Disable

Convert EAN-13 to ISBN Disable

UPC/EAN Supplements-2 ONLY

UPC/EAN Supplements-5 ONLY

CODABAR Send Chars Enable

CODE39 Send Chars Enable

UPC/EAN Supplements-2&5 ONLY

CODABAR Send Chars Disable

CODE39 Send Chars Disable

-8-



Termination Char-CR

Termination Char-CR+LF

TERMINATION CHAR -TAB

Codes Preamble‘STX’

OTHER II

Termination Char-LF

Disable

REMOVE TERMINATION CHAR TAB

Codes Preamble ‘ETX’

Convert T o Uppercase

-9-

Convert T o Lowercase

Troubleshooting on using this scanner

1. How to get into manual mode?

Please hard press the yellow trigger for 8 about seconds. Please keep in mind that
manual mode cannot be setup everlasting. It will enter into auto mode once it plug out
your PC and plugged in again

2. Can the scanner read QR code?

No, our scanner is just a 1 D scanner.

3. Why cannot I enter into setup mode?

To enter into Setup mode, a RS232 cable is required. What’s more this kind mode
requires a knowledgeable person on this mode and must be very familiar with scanners.
We’d suggest our customers send us E-mails instead of set up scanner into this mode
when they have any special needs since we haven’t provide this kind cable in the
products

4. How to get into factory default?

Scan the bar code Defaults

5. How to disable the auto Tab function?

Scan the bar code below:

6. Why cannot my scanner read ISBN NO?

Scan the bar code below:

Convert EAN-13 to ISBN Enable

-10-

7. Bar code directions setting

Down arrow

Up arrow

Left arrow

Right arrow

8. How to setup my scanner so that it will only read the 10 digits in the middle of a UPC-A
bar code

Delete the first digit

UPC-A do not send system number

Delete the last digit

UPC-A do not send check number

-11-

9. How to setup my scanner so that it will only read the 10 digits in the middle of a UPC-E

bar code

Delete the first digit

UPC-E do not send system number

Delete the last digit

UPC-E do not send check number

10. Delete all 2 in your bar codes

11. CODE128 + TAB ENTER TAB ENTER

12. Delete the first bar code

13. Delete the last bar code

-12-

14. set time and date after your bar code

1

2

1 then 2

15. UPC-A omit the first digit

16. UPC-E omit the first digit

17. Delete five and the last three

18. Add 4 zeros in front of bar code

19. Add 2 # in front of bar code

-13-

20. F9 AND F8

DATA+F9

DATA+F8

Note: Please scan the bar code 0B whenever you want to delete the original special setup

Please do not hesitate to contact us at [e-mail] ,if you have any further
problems upon your scanner.

-14-

レーザーバーコードリー
ダー

取扱説明書

日本語

工場出荷時のデフォルト状態

-15-

はじめに

Taotronics をご購入いただきまして、誠にありがとうございます。

本製品をご使用する前に、必ず本書をお読みの上で、内容を十分にご理解した上で正しく使用
してください。

意事項

注

 機械は絶対に分解・改造しないでください。
 幼児の手の届かない場所でご利用ください。
 光源を目に当てたり見つめたりしないでください。
 医療機械・原子力設備等人命に関わる機器として使用しないでください。
 バーコードの読取以外で使用しないでください。

全に正しくご使用いただくために

安

 ケーブルの着脱時は、必ず本製品に接続している機器の電源をきってください。
 本製品を直射日光が長時間あたる場所、粉塵の多い場所、湿気が多い場所、油煙や湯気

のあたる場所、急激な温度変化のある場所、暖房器具等発熱物の近くでは使用・保管しな
いでください。

 本製品は精密機械ですので、落下させる場合破損する恐れがあります。
 本製品の受光部に、水・油・ほこり等を付着させないでください。
 シンナー・ベンジン等の溶剤で拭いたり、殺虫剤を掛けたりしないでください。

品保証とアフターサービス

製

1 年の安心保証

お買い上げ日から 1 年間の保障を提供いたします。この期間中に製品は問題がある場合、

弊社に連絡ください。条件によって、商品の修理或いは返品を提供いたします。

問い合わせ：

お

ウェブサイト：www.taotronics.com
メール：[e-mail]
受付時間：8:00～17:00、月～金(土、日祝祭日は休み)

-16-

製品仕様

定格入力 5V±0.25V

パワー

消費電流

光源 650nm 可視光半導体レーザー

スキャンレート 100 スキャン/秒

読取角度 ±60°，±65°，±42°

分解能 0.1mm (4mil)

425 ミリワット（作業）；500 ミリワット（瞬間が
最大です）
85 ミリアンペア（作業）；100 ミリアンペア（瞬
間が最大です）

UPC-A，UPC-E，EAN-13，EAN-8，
ISBN/ISSN，Code 39，Code 39

読取可能コー

ド

提示方式 ブザー，LED 指示灯

インターフェイ

ス

接触方式 手動，赤外線自動センサー（選択可能）

コネクタ形状

使用環境温度 0℃～45℃（作業）；-40℃～60℃（保管）
使用環境湿度 5%～90%

衝撃耐性 1.5m 上方からコンクリート面へ落下テスト合格

プログラムの

更新

（FullASCll），Interleaved 2of5 (ITF)，
Industrial 2of5，Codabar

， Code 128 ， Code 93 ， Code 11 ，

MSI/Plessey，UCC/EAN128

USB、PS2 キーボード割込み、 RS232

RJ-45 コネクタ

PC オンライン更新

確動作方法

正

ご注意：スキャン効果はスキャナーとバーコードの角度は 90°ではないの場合が最良です。

-17-

ーブルの取扱について

ケ
次の手順でケーブルを交換してください。
（1） 「カチッ」と音がするまでにケーブルの一端をスキャナー底部に挿し込みます。
（2） コンピューター或は端末設備の電源を切ってください。
（3） ケーブル他の一端をコンピューター或は端末設備に接続します。
（4） コンピューター或は端末設備を起動します。
（5） バーコードを読むよりインターフェイスを設定します。
ご注意：当バーコードリーダーは USB モードを黙認します。若しくはキーボードモードを替えるな
らば、キーボード接続用ケーブルを変えてキーボードモード設定のバーコードをスキャンします。
若しくは RS232 モードを替えるならば、RS232 口接続用ケーブルを変えて RS232 モード設定の
バーコードをスキャンします。

キーボードインターフェイス出力信号

PS/2 (オス) PS/2 (メス)

ピン 機能 ピン 機能

1 PC DATA 1 KB DATA

3 GND 3 GND
4 Vcc 4 Vcc

5 PC CLK 5 KB CLK

-18-

RS-232 ポート出力信号 USB ポート出力信号

DB9（メス） USB

ピン 信号 ピン 信号

2 TXD 1 VCC
3 RXD 2 D­5 GND 3 D+
7 CTS 4 GND
8 RTS

デフォルト

スキャン機能

バージョン番号

USB モード

音を OFF にします

インターフェースの設定

RS232 モード

ブザー

音を ON にします

-19-

ボリュームを下げます

シングルスキャンモード シングルトリガなしモード

多重スキャンモード 多重トリガなしモード

自動連続スキャンモード

省電力モード

パルスモード

アメリカ

フランス

ポルトガル

ドイツ

スペイン

全世界通用

-20-

600

バイト率

1200

2400

9600

38400

8

4800

19200

データビット

7

1 2

なし

Even

-21-

Odd

ON

ON

ON

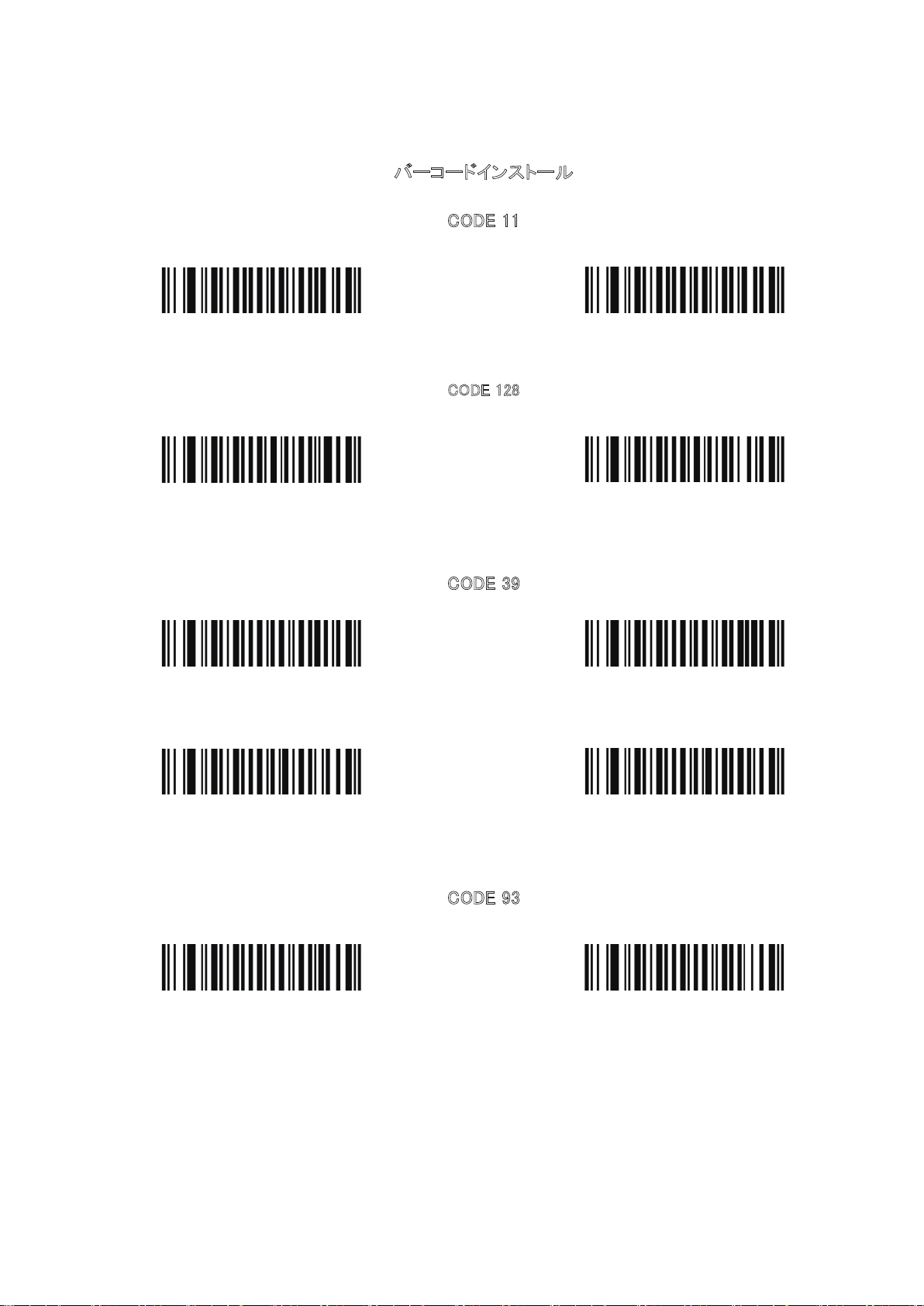

バーコードインストール

C

ODE 11

C

ODE 128

CODE 39

OFF

OFF

OFF

Full ASCII モード ON

ON

Full ASCII モード OFF

CODE 93

OFF

-22-

ON

ON

ON

CODABAR

OFF

Interleaved 2of5 (ITF)

Industrial 2of5

OFF

OFF

ON

SI/PLESSEY

M

ON

OFF

UPC-A

ON

OFF

UPC

OFF

-23-

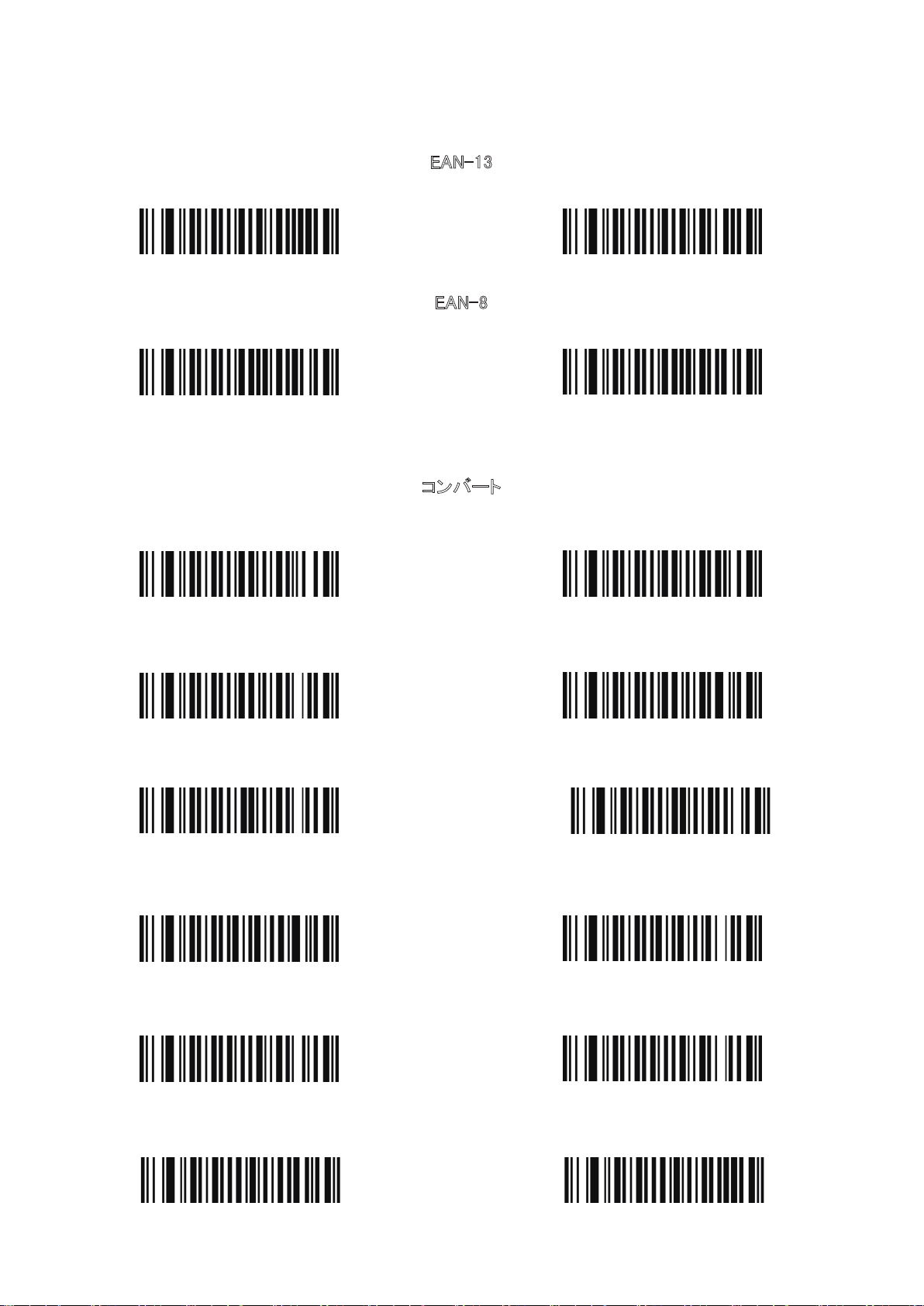

EAN-13

ON

OFF

EAN-8

ON

OFF

コンバート

UPC-E を UPC-A に変換（ON） UPC-E を UPC-A に変換（OFF）

UPC-A を EAN-13 に変換（ON） UPC-A を EAN-13 に変換（OFF）

EAN-13 を ISBN に変換（ON）

EAN-13 を ISBN に変換（OFF）

UPC/EAN に 5 桁コードを付加します

CODABAR 桁数転送設定（ON）

UPC/EAN に 2 桁＆5 桁コードを付加します

CODABAR 桁数転送設定（OFF）

CODE39 桁数転送設定（ON）

CODE39 桁数転送設定（OFF）

-24-

付加設置コード2

拡張子を付加します-リターン

拡張子を付加します-リターン＆改行

バーコードに拡張子 TAB を付加します バーコードに拡張子 TAB をキャンセルします

拡張子をキャンセルします-リターン

拡張子を付加します-

改行

大文字

に転換

バーコード先頭「STX」コードを付加します

バーコード後ろ「ETX」を付加します

小文字に転換

-25-
