Innehåll
Säkerhetsföreskrifter . . . . . . . . . . . . . . . 2
Välkommen till digital satellit-tv! . . . . . . 3
Uppdateringar av din mottagare . . . . . . . 3
Sätta i batterierna i fjärrkontrollen . . . . . . 3
Fjärrkontrollen . . . . . . . . . . . . . . . . . . . . 4
Fjärrkontrollens knappar: snabbreferens . 4
Utnyttja fjärrkontrollen på bästa sätt . . . . 5
Mottagaren . . . . . . . . . . . . . . . . . . . . . . . 6
Frontpanel . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Översikt över anslutningarna på
bakpanelen . . . . . . . . . . . . . . . . . . . . . . 7
Installation. . . . . . . . . . . . . . . . . . . . . . . . 8
Medföljande utrustning . . . . . . . . . . . . . . . 8
Var du ska placera mottagaren . . . . . . . . . 8
Vad behöver jag mer? . . . . . . . . . . . . . . . . 9
Smartkort . . . . . . . . . . . . . . . . . . . . . . . 9
Parabol . . . . . . . . . . . . . . . . . . . . . . . . . 9
LNB-positionstabell . . . . . . . . . . . . . 9
Ansluta telefonlinjen . . . . . . . . . . . . . . . . . 13
Sätta in smartkortet . . . . . . . . . . . . . . . . . 14
Skötsel av smartkortet . . . . . . . . . . . 14
Ansluta ett 'magic eye' . . . . . . . . . . . . . . 14
Ansluta strömförsörjningen . . . . . . . . . . . 15
Slå på mottagaren första gången . . . . . . 16
RF-sökning . . . . . . . . . . . . . . . . . . . . . . . . . 17
Inställningar för installationen . . . . . . . . . 18
Välja land . . . . . . . . . . . . . . . . . . . . . . . 18
Kontrollera signalen och söka efter
kanaler . . . . . . . . . . . . . . . . . . . . . . . . . 20
Aktivera ditt abonnemang . . . . . . . . . 22
Slå på/stänga av mottagaren . . . . . . . 22
Surfer . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Vad är Surfer? . . . . . . . . . . . . . . . . . . . . . . .23
Byta kanal . . . . . . . . . . . . . . . . . . . . . . . . . .23
Låsa upp en låst kanal . . . . . . . . . . . . . . . .23
Visa kanallisten . . . . . . . . . . . . . . . . . . . . . .24
Visa extra programinformation . . . . . . . . 25
Använda tv- och radiokanalslistorna . . . .26
Byta ljudspråk . . . . . . . . . . . . . . . . . . . . . . .27
Byta textningsspråk . . . . . . . . . . . . . . . . . .27
Interaktiva funktioner . . . . . . . . . . . . . . . .27
Extra information . . . . . . . . . . . . . . . . .28
Spela in ett digitalt satellitprogram . . . . .28
Växla mellan digital satellit-TV och
markbunden TV . . . . . . . . . . . . . . . . . .29
Felmeddelanden . . . . . . . . . . . . . . . . . . . .29
Konfiguration . . . . . . . . . . . . . . . . . . . . . 30
Visa huvudmenyn . . . . . . . . . . . . . . . . . . .30
Använda Inställningar-menyn . . . . . . . . . .30
Använda menyn Kortinställningar . . . . . .31
Byta PIN-kod . . . . . . . . . . . . . . . . . . . .31
Ställa in åldersnivå kanallåsning . . . . .32
Ställa in inköpströskeln . . . . . . . . . . . .33
Visa auktorisationer . . . . . . . . . . . . . . .33
Ändra språkinställningar . . . . . . . . . . . . . .34
Ändra tv-inställningar . . . . . . . . . . . . . . . .35
Använda menyn Antenninställningar . . . .37
Ändra antennkonfiguration . . . . . . . .38
Kontrollera signalkvaliteten . . . . . . . . .39
Söka efter kanaler . . . . . . . . . . . . . . . .40
Lägga till extra kanaler . . . . . . . . . . . .41
Visa information om mottagaren . . . . . . .41
Återställa fabriksinställningarna . . . . . . . .42
SVENSKA
www.strongsat.com
Lösa problem . . . . . . . . . . . . . . . . . . . . . 43
Specifikationer . . . . . . . . . . . . . . . . . . .45
Villkor i slutanvändarens licensavtal . . .46
1
✔
✘
✘
✘
✘
✘
✘
Säkerhetsföreskrifter
Mottagaren har utformats att uppfylla internationella
säkerhetsstandarder, men du måste vara försiktig om du
vill uppnå bästa resultat och använda den på ett säkert sätt.
Det är viktigt att du läser hela manualen, särskilt
säkerhetsanvisningarna nedan. Om du har några frågor om
installationen, användningen eller säkerheten kontaktar du
återförsäljaren .
VARNING!
Tänk på att kontakt med 230 V växelström kan vara
livsfarlig eller orsaka allvarliga elektriska stötar. Så här
kan du undvika denna risk:
Ta aldrig bort mottagarens övre lock. Mottagarens
inre innehåller delar med hög spänning och det finns
inga delar som du kan serva själv.
Kontrollera att alla elektriska anslutningar är rätt
utförda.
Anslut inga apparater (mottagare, dekodrar, tvapparater, videobandspelare etc.) till eluttagen
innan du har kopplat samman resten av kablarna.
Innan du kopplar bort andra apparater från
mottagarens baksida måste du ta bort mottagarens
nätsladd ur eluttaget.
För aldrig in något i hålen, facken eller andra av
mottagarens öppningar (förutom smartkort i
motsvarande kortplats).
VARNING!
Lämna alltid minst 5cm plats ovanför och runt mottagaren så att
luften kan strömma fritt.
Ställ aldrig mottagaren på mjuka möbler eller mattor. Täck aldrig
över ventilationsspringorna.
Placera aldrig mottagaren i ett skåp utan ventilation eller på en
annan apparat som avger värme (t.ex. en tv eller en
videobandspelare).
Placera aldrig mottagaren i ett skåp tillsammans med fler än en
annan A/V-apparat, t.ex. en videobandspelare eller en DVDspelare.
Använd eller förvara inte mottagaren i en varm, kall, fuktig eller
dammig miljö.
Ställ aldrig föremål på mottagaren som kan droppa eller spilla.
Ställ aldrig föremål med vätskor, t.ex. vaser, på mottagaren.
Placera aldrig föremål med öppen låga, t.ex. ljusstakar, på
mottagaren.
2
www.strongsat.com
✘
✔
✔
Välkommen till digital satellit-tv!
Tack för att du valde en Pace-mottagare för Viasat. Genom att följa
anvisningarna i denna användarhandbok kommer du att kunna njuta av
alla fördelarna med digital satellit-tv. Vi råder dig att följa anvisningarna
och rekommendationerna som medföljer mottagaren särskilt när du
använder den för första gången.
Mottagaren uppfyller alla internationella DVB-krav (Digital Video
Broadcasting).
Uppdateringar av din mottagare
❖
Ibland uppdateras mottagaren. Dessa uppdateringar ger nya och
utökade funktioner, skärmbilder och menyer. Även om eventuella
nya skärmbilder och menyer har ett annorlunda utseende än de
som beskrivs i denna användarhandbok, bör du kunna använda
samma metoder (t.ex. för markering och val) med dem.
Uppdateringarna sker vanligen mitt i natten. Du bör inte koppla bort
mottagaren från eluttaget eftersom det kan förhindra att eventuella
uppdateringar sker.
❖
Sätta i batterierna i fjärrkontrollen
Innan du kan använda fjärrkontrollen måste du sätta in de två AAAbatterierna som medföljer. Gör på följande sätt:
1. Tryck ned spärren för batteriluckan på fjärrkontrollen och lyft
sedan upp luckan.
2. Sätt in batterierna enligt bilden nedan. Se till att batteriernas
plus- och minuspoler är riktade åt rätt håll.
3. Sätt tillbaka batteriluckan genom att sätta in luckans flik först
och sedan skjuta luckan på plats.
SVENSKA
Lämna aldrig tomma batterier i fjärrkontrollen.
Byt båda batterierna samtidigt.
Kasta bort förbrukade batterier på ett miljövänligt sätt.
www.strongsat.com
3
t
❖
Fjärrkontrollens knappar: snabbreferens
S
Slå på mottagaren/placera
mottagaren i viloläge
sifferknappar (0-9)
Byta kanal och ange nummer
Fjärrkontrollen
c
Slå på/stäng av ljudet
epg
Visa Viasats elektroniska
programguide (epg)
epg
färgknappar
(röd, grön, gul, blå)
Utför olika funktioner
beroende på vad som
visas i tv-bilden
röd knapp
Används för växling mellan
digital satellit-TV och
markbunden TV
exit (avsluta)
Stänga en meny eller
skärmbild och gå tillbaka till
v-bilden eller radiokanalen
back (bakåt)
Återgå till föregående
skärmbild eller meny
ch + och –
(kanal uppåt/nedåt)
Byt kanal
tv/radio
Växla mellan digital tv
och digitala radiokanaler
exit
+
ch
back menu
options
tv/radio
info
guide
vol
status
guide
Visa portalen för interaktiva
tjänster
OK
Bekräfta eller göra ett val
U, D, L och R
Flytta markeringsfältet på
skärmen
menu (meny)
Visa huvudmenyn
options (alternativ)
Ändra ljud- eller textningsspråk
vol + och – (volym
upp/ned)
Höj/sänk volymen
status
Visa en skärmbild med
information om satellitens
signalkvalitet
Obs!
info
Visar extra program
information
4
Vissa av dessa knappar beskrivs
mer utförligt på nästa sida.
www.strongsat.com
t
t
Fjärrkontrollen
❖
Utnyttja fjärrkontrollen på bästa sätt
Byta kanal
sifferknappar (0-9)
Byta kanal
ch + och – (kanal
uppåt/nedåt)
Byt kanal
tv/radio
Växla mellan digital tv
och digitala radiokanaler
epg
guide
Visa menyer och
annan information
på skärmen
epg
Visa Viasats elektroniska
programguide (epg)
guide
Visa portalen för interaktiva
jänster
gul knapp
Visa lista med tv- eller
radiokanaler
info
Visar extra program
information
menu (meny)
Visa huvudmenyn
options (alternativ)
Ändra ljud- eller
extningsspråk
exit
+
ch
back menu
options
tv/radio
info
vol
status
Använda menyer och
annan information på
skärmen
sifferknappar (0-9)
Ange siffror på skärmen, t.ex.
PIN-koden
färgknappar
Utför olika funktioner beroende
på vad som visas i tv-bilden
U och D
Flytta markeringsfältet upp/
nedåt i en lista
L och R
Flytta markeringsfältet åt
vänster/höger eller ändra
det som visas på skärmen
L - radera en siffra
OK
Bekräfta eller göra ett val
exit (avsluta)
Ta bort en meny eller annan
information på skärmen (utan
att spara ändringar) och återgå
till digital tv eller radio
back (bakåt)
Stänga en meny (utan att spara
ändringar) och visa föregående
skärmbild
SVENSKA
www.strongsat.com
5
❖ Frontpanel
Mottagaren
epg-knapp
Visa Viasats elektroniska
programguide (epg)
meny-knapp
Visa huvudmenyn
epg
epg
menu
OK
OK
menu
L-, R-, U- och D-knappar
Flytta markeringsfältet och
ändra det som visas på
skärmen
L, R - ändra värdet för
en inställning
L - radera en siffra
OK-knapp
Bekräfta eller göra ett val
bakåt-knapp
Stäng en meny och
visa föregående
skärmbild
back
back
standby
standby
Digital Satellite Receiver with Embedded NDS
S-knapp
Slå på mottagaren/
placera mottagaren i
viloläge
fjärrkontrollsensor
Fönster som tar emot
signalen från fjärrkontrollen
(blockera inte detta
fönster)
online
message
message
online
signal
signal
Digital Satellite Receiver
vilolägeslampa
Lyser med rött sken när
mottagaren är i viloläge
Lyser med grönt sken när
mottagaren är påslagen
Lyser med orangefärgat sken när
mottagaren är påslagen och inte
erhåller någon signal från satelliten
ir-mottagningslampa
Lyser med rött sken när
mottagaren tar emot signaler från
fjärrkontrollen
meddelandelampa
Lyser med gult sken när du har ett
väntande meddelande
Blinkar med gult sken om
meddelandet är viktigt
online-lampa
Lyser med grönt sken när
mottagaren är ansluten till ett
nätverk via telefonlinjen
smartkortläsare
Sätta in ditt
smartkort
smartcard
smartcard
6
www.strongsat.com
Mottagaren
❖ Översikt över anslutningarna på bakpanelen
Fullständiga anvisningar för hur du ansluter och installerar mottagaren
börjar på sida 8.
ANT IN
Anslut kabeln från tvantennen
SAT IN
Anslut kabeln från
parabolen
SPDIF (valfri anslutning)
3,5 mm kombinerad digital-optisk och analogstereoljudanslutning. Den här anslutningen
finns inte på alla modeller
Ansluts antingen till en digital-optisk eller en
analog-stereoljudingång på din
hemmabioanläggning, TV, videobandspelare
eller stereoljudutrustning
Du kan använda den här tvåfunktionsanslutningen till att ansluta olika
ljudingångar - kontakta återförsäljaren om du
vill ha mer information om tillgängliga kablar
TO TV (RF)
Anslut en RF-kabel till tv:n
(eller videobandspelaren)
Anslut till telefonlinjen
SCART VCR
Anslut till Scart-anslutningen på
videobandspelaren (om videobandspelaren
har en Scart-anslutning)
SCART TV
Anslut till Scart-anslutningen
på tv:n (om tv:n har en Scartanslutning)
230V 50Hz
strömförsörjning
Anslut inte kontakten till
eluttagen förrän ALLA
övriga anslutningar gjorts
telefonlinjeingång
SVENSKA
VARNING!
Koppla alltid bort mottagaren från eluttaget innan du
ansluter den till (eller kopplar bort den från) andra
apparater.
www.strongsat.com
7
Om du vill installera Viasat-mottagaren följer du anvisningarna från
denna sida och fram till sidan 22.
❖ Medföljande utrustning
Ta bort allt förpackningsmaterial om du inte gjort det redan.
Du bör ha fått följande saker:
◆ Viasat-mottagare (se sidan 6)
◆ Fjärrkontroll och batterier (se sidan 4)
◆ Användarhandbok
◆ Nätsladd (se höger)
◆ Scart-kabel (se höger)
◆ RF-kabel (se höger)
◆ Telefonkabel - RJ11 till RJ11 (se höger)
◆ Telefonkabeladapter (RJ11) lämplig för ditt land (se sidan 13)
❖ Var du ska placera mottagaren
Innan du börjar måste du kontrollera att tv:n, videobandspelaren och
mottagaren är placerade på en lämplig plats:
◆ nära ett lättåtkomligt eluttag
◆ inom räckhåll för tv-antennen och parabolkabeln
◆ inom 10 meters från ett teleuttag (i annat fall krävs en
teleförlängningssladd.)
Installation
Nätkabel
Scart-kabel
RF-kabel
VARNING!
Telefonledning
Innan du ansluter mottagaren till andra apparater måste
du koppla bort ALLA apparater från eluttagen.
8
www.strongsat.com
Installation
❖ Vad behöver jag mer?
Smartkort
Om du vill titta på premiumkanaler behöver du ett smartkort. Detta är
tillgängligt från din tjänsteleverantör, Viasat.
Parabol
Du behöver även en rätt installerad parabol som är riktad mot rätt
satelliter.
◆ Om du har en parabol som inte är riktad mot rätt satelliter
måste du justera dem. Anvisningar för hur du gör detta finns
i den information som medföljde parabolen/LNB:n. Du kan
också vända dig till en parabolinstallatör.
◆ Om du inte har någon parabol ber du återförsäljaren
rekommendera en parabolinstallatör.
Enkel LNB
Om du bara har en LNB, om du vill ha en så enkel installation som
möjligt och om du vill ha de bästa Viasat-kanalerna ska du använda
"Sirius"-satelliten, vid 5° öst. Det går också att ställa in systemet för
någon av de fyra satelliter som visas i LNB-positionstabellen nedan.
Inställning för flera LNB:er
Om du använder en DiSEqC™-enhet* med 2 eller flera LNB:er/
parabolantenner, och du vill ha en enklare installation och de bästa
Viasat-kanalerna bör du ansluta LNB:erna till DiSEqC™-portarna som
visas i LNB-positionstabellen nedan.
Sedan måste du ansluta DiSEqC™-enheten till satellitingången på
mottagaren (se även sidorna 10 till 12).
SVENSKA
LNB-positionstabell
Satellit Position Rekommenderad DiSEqC™-
port (för installation av flera
LNB:er)
Thor 1° väst 1
Sirius 5° öst 2
Hotbird 13° öst 3
Astra 19° öst 4
*DiSEqC™ är ett varumärke som tillhör Eutelsat.
www.strongsat.com
9
Anslutningsmetod 1:
Till tv och videobandspelare (med RFgenomföring)
Om du vill ansluta mottagaren till en tv (med eller utan en Scartanslutning) och en videobandspelare (utan Scart-anslutningar), ansluter
du enligt schemat nedan.
RF-kabel (medföljer inte)
Installation
Tv
Antenningång
In
Videobandspelare
Medföljande
Kabel från
Scart-kabel
parabolen
Kabel från tv-antennen
1. Om tv:n har en Scart-anslutning, ansluter du den medföljande
Scart-kabeln mellan mottagaren och tv:n. Detta ger högre
kvalitet på bild och ljud.
2. Anslut den medföljande RF-kabeln mellan mottagarens
RF-utgång (märkt TO T V ) och videobandspelarens
antenningång.
3. Anslut en RF-kabel (medföljer ej) mellan videobandspelaren
och tv:n (se bilden).
4. Anslut kabeln mellan mottagarens antenningång (märkt ANT
IN) och tv-antennen.
5. Anslut kabeln mellan parabolen och mottagarens ingång
(märkt SAT IN).
Tv-utgång
Antenningång
Medföljande RF-kabel
10
www.strongsat.com
Installation
Anslutningsmetod 2:
Till tv och videobandspelare
Om du har en videobandspelare med en Scart-anslutning och en tv
med en Scart-anslutning kan du ansluta kablarna enligt schemat nedan.
Medföljande RF-kabel
Tv
In
Anten-
ningång
Medföljande
Scart-kabel
Videobandspelare
In
Tv-utgång
Scart-kabel
(medföljer inte)
Kabel från tv-antennen
Anten-
ningång
SVENSKA
Kabel från
parabolen
1. Anslut mottagaren till tv:n med den medföljande Scart-kabeln.
2. Anslut en Scart-kabel (medföljer ej) mellan mottagaren och
videobandspelaren.
3. Anslut kabeln mellan parabolen och mottagarens ingång
(märkt SAT IN).
RF-anslutningen krävs inte för digital satellit-tv. Däremot kan det hända
att du måste anslutna RF-kablarna enligt schemat om du ska kunna
fortsätta titta på eller spela in marksänd tv från tv-antennen.
Du måste sedan ansluta kabeln från tv-antennen till
videobandspelarens antenningång.
www.strongsat.com
11
Anslutningsmetod 3: Endast till tv
Om du vill ansluta mottagaren till enbart en tv ansluter du enligt 3A
eller 3B nedan.
(Schemat visar både metod 3A och 3B.)
Tv
AntenningångIn
Installation
Kabel från
parabolen
Kabel från tv-antennen
3A: Om tv:n har en Scart-anslutning
1. Anslut mottagaren till tv:n med den medföljande Scart-kabeln.
2. Anslut kabeln mellan parabolen och mottagarens ingång
(märkt SAT IN).
3. Om du vill fortsätta titta på marksänd tv från tv-antennen
ansluter du kabeln från tv-antennen direkt till tv:n (visas ej i
schemat).
3B: Om tv:n inte har någon Scart-anslutning
1. Anslut den medföljande RF-kabeln mellan mottagarens RFutgång (märkt TO T V ) och tv:n.
2. Anslut kabeln mellan parabolen och mottagarens ingång
(märkt SAT IN).
3. Anslut kabeln mellan mottagarens antenningång
(märkt ANT IN) och tv-antennen.
Medföljande
Scart-kabel
Medföljande
RF-kabel
12
www.strongsat.com
Installation
❖ Ansluta telefonlinjen
Väggkontakt för telefon
Medföljande telekabel
Obs!
Om ditt telefonjack inte är ett RJ11-jack (se nedan), måste du använda
en av de medföljande adaptrarna som visas till höger.
1
RJ11-jack
Telefonjack
2
SVENSKA
3
Medföljande
telefonadapter
Adapter för Sverige
Om ditt telefonjack är ett RJ11-jack, kan du behöva en förgrening
(medföljer ej) så att du kan ansluta både mottagaren och telefonen.
1. Sätt i ena änden av den medföljande telefonsladden i
telefonjacket (med etikett ) på den bakre panelen på
mottagaren, enligt diagrammet överst på sidan.
2. Om du måste använda adapter väljer du den rätta adaptern för
platsen där du befinner dig. Om du inte är säker på vilken du ska
använda jämför du med telekontakten.
Sätt in den lediga änden av den medföljande telefonsladden i
RJ11-jacket på adaptern.
3. Ta bort kontakten från teleuttaget i väggen. Sätt in telekontakten
i rätt uttag på adaptern.
Sätt in adaptern i teleuttaget på väggen.
www.strongsat.com
Adapter för Danmark
Adapter för Norge,
Finland och Estland
Adapter för Ryssland,
Estland, Lettland och
Litauen
13
❖ Sätta in smartkortet
signal
message
online
smartcard
signal
message
online
smartcard
Digital Satellite Receiver
1. Ta ut smartkortet ur förpackningen (om du inte gjort det redan)
och håll det med bilden uppåt och pilen mot mottagaren så att
anslutningskontakterna på kortets undersida är riktade bort från
dig.
2. Sätt in kortet i kortfacket på mottagarens frontpanel. Skjut in det
så långt det går utan att tvinga in det.
Installation
Skötsel av smartkortet
◆ Ta inte ut och sätt in kortet i onödan.
◆ Böj aldrig kortet och förvara det utom räckhåll för barn och
husdjur.
◆ Stoppa aldrig ned kortet i vätska och rengör det aldrig med
rengöringsmedel.
❖ Ansluta ett 'magic eye'
På vissa modeller kan du ansluta ett "magic eye" (medföljer ej) till RFutgången på mottagaren så att du kan använda mottagaren från ett
annat rum.
Anvisningar för hur du ansluter ett "magic eye" medföljer. Om du
har anslutit ett "magic eye" måste du aktivera funktionen för det se sidan 36.
14
www.strongsat.com
Installation
❖ Ansluta strömförsörjningen
När du har gjort alla andra anslutningar kan du ansluta mottagaren till
elnätet.
1. Anslut den medföljande strömkabeln till mottagarens elingång
(markerad) på mottagaren, enligt bilden nedan.
2. Anslut nätkontakten till vägguttaget enligt diagrammet nedan.
3. Om det sitter en strömbrytare på eluttaget slår du på den.
4. Anslut övrig utrustning till eluttagen.
VARNING!
ANSLUT INTE kontakten till eluttagen förrän ALLA
övriga anslutningar gjorts.
1
Elingång
Strömförsörjningsanslutning
SVENSKA
Eluttag
2
Kommentarer
Mottagaren drivs av 230V AC, 50Hz.
Anslut den aldrig till en likströmskälla.
Den medföljande nätkabeln har en 2-hålskontakt i ena änden och en
vanlig el-kontakt i andra änden. Du ska alltid sätta in 2-hålskontakten i
mottagaren innan du sätter in den andra kontakten i eluttaget.
Det enda sättet att koppla bort mottagaren från elnätet är att dra
ur nätkabeln. Mottagaren måste därför vara placerad i närheten av
eluttaget som dessutom bör vara lättåtkomligt.
Om du är tveksam angående nätkabeln, dess kontakt eller anslutning
bör du kontakta en kvalificerad elektriker.
www.strongsat.com
Nätkontakt
15
❖ Slå på mottagaren första gången
När du ansluter mottagaren till elingången börjar lamporna på
mottagaren gå igenom uppstartningssekvensen. Efter ungefär
20 sekunder slås mottagaren på och vilolägeslampan lyser grönt.
◆ Kontrollera att tv:n är påslagen.
Om skärmbilden Länder nedan visas är tv:n redo att visa digitala
satellitkanaler.
Installation
Du kan nu fortsätta installationen genom att gå till avsnitt "Inställningar
för installationen" på sidan 18, men lägg märke till att om
du har en videobandspelare ansluten till mottagaren via en RF-kabel
(som i anslutningsmetod 1), kan du behöva ställa in en kanal på
videobandspelaren för att kunna spela in satellitprogram. Mer
information finns på sidan 17.
Om skärmbilden Länder inte visas...
Om du har anslutit mottagaren till din TV (och video) via en Scart-kabel
kan du prova med att välja TV:ns AV-ingång.
Om du har anslutit mottagaren till din TV (och video) endast via RFsladdar måste du ställa in en "kanal för satellit-TV" (se "RF-sökning" på
sidan 17).
16
www.strongsat.com
Installation
❖ RF-sökning
Om du har anslutit dina apparater via RF-kablar, kan du behöva ställa
in kanalen innan du kan titta på digital satellit-tv.
Obs!
Om du tidigare haft en analog satellitmottagare ansluten till tv:n (och/
eller videobandspelaren) kan det hända att kanalen som du använde
tidigare fortfarande fungerar för de nya digitala kanalerna. Testa om
det funkar - i så fall behöver du inte ställa in kanalen.
Ställa in kanalen på tv:n (och videobandspelaren) för
mottagaren
1. Kontrollera att mottagaren inte står i viloläge (vilolägeslampan på
frontpanelen ska lysa med grönt sken).
2. Ställ in tv:n tills du ser skärmbilden Länder, se exempel sidan 16.
3. Lagra den nya kanalen för digital satellit-tv på en valfri kanalplats.
Ett exempel: om de markbundna kanalerna är kanalerna 1 till 5
och videokanalen är kanal 8, kan du använda tv-kanal 9 till digital
satellit-tv.
4. Om du har en videobandspelare ställer du in tv:n på
videokanalen och justerar sedan videobandspelaren tills
skärmbilden Länder visas.
Om du inte kan ställa in kanalen på tv:n (eller
videobandspelaren) till mottagaren...
Mottagarens förinställda RF-utkanal är 38. (Det är inte samma sak
som en tv-kanal).
Om det inte går att använda kanal 38 på din tv, t.ex. om du redan
använder den för videobandspelaren eller för en markbunden kanal,
kan det hända att det inte går att ställa in tv:n till mottagaren på grund
av störningar.
I avsnittet om installation (se sidan 35) beskrivs hur du ändrar
RF-utkanalen.
RF-kanaler kallas även för UHF-kanaler.
SVENSKA
www.strongsat.com
17
❖ Inställningar för installationen
Välja land
Om du har slutfört installationsanvisningarna fram till denna punkt visas
skärmbilden Länder på TV:n. (På sidan 16 finns en bild av skärmbilden
Länder.)
1. Ta fjärrkontrollen. Om du inte har satt i batterierna redan gör du
det nu (se sidan 3).
2. Tryck på U eller D tills önskat land markeras och tryck sedan på
OK.
En välkomstskärmbild visas.
Installation
18
Om du har:
◆ endast en LNB riktad mot Sirius, eller
◆ endast två LNB:er riktade mot Thor och Sirius
kan du utföra en "automatisk" installation.
Om du har fler LNB:er installerade måste du utföra en "manuell"
installation.
3. Markera rätt installationsläge med hjälp av L och R och tryck
sedan på OK.
◆ Om du valde "automatisk" går du till avsnittet "Kontrollera
signalen och söka efter kanaler" på sidan 20.
◆ Om du valde "manuell" går du till avsnittet "Ställa in
antennkonfigurationen och välja en satellit" på sidan 19.
www.strongsat.com
Installation
Ställa in antennkonfigurationen och välja en satellit
När du väljer "manuell" visas skärmbilden Antennkonfiguration.
1. Tryck på L och R och välj antalet LNB:er du har installerat.
2. Tryck på D så markeras raden "LNB-index". Tryck sedan på L
och R och välj LNB-index 1.
3. Tryck på D så markeras raden "Satellit". Gör sedan så här:
◆ Om du använder en enkel fixerad LNB trycker du på L eller
R och väljer den satellit som din LNB är inställd på. Tryck
sedan på OK och fortsätt till avsnittet "Kontrollera signalen
och söka efter kanaler" på sidan 20.
◆ Om du använder en DiSEqC™-enhet* väljer du satelliten för
den LNB som är ansluten till port 1.
4. Tryck på U så markeras raden "LNB-index". Tryck sedan på R
och välj LNB-index 2.
5. Upprepa steg 3 till 4 och välj ett LNB-index för varje port på
DiSEqC™-enheten. Tryck sedan på OK och fortsätt till avsnittet
"Kontrollera signalen och söka efter kanaler" på sidan 20.
SVENSKA
*DiSEqC™ är ett varumärke som tillhör Eutelsat.
www.strongsat.com
19
Kontrollera signalen och söka efter kanaler

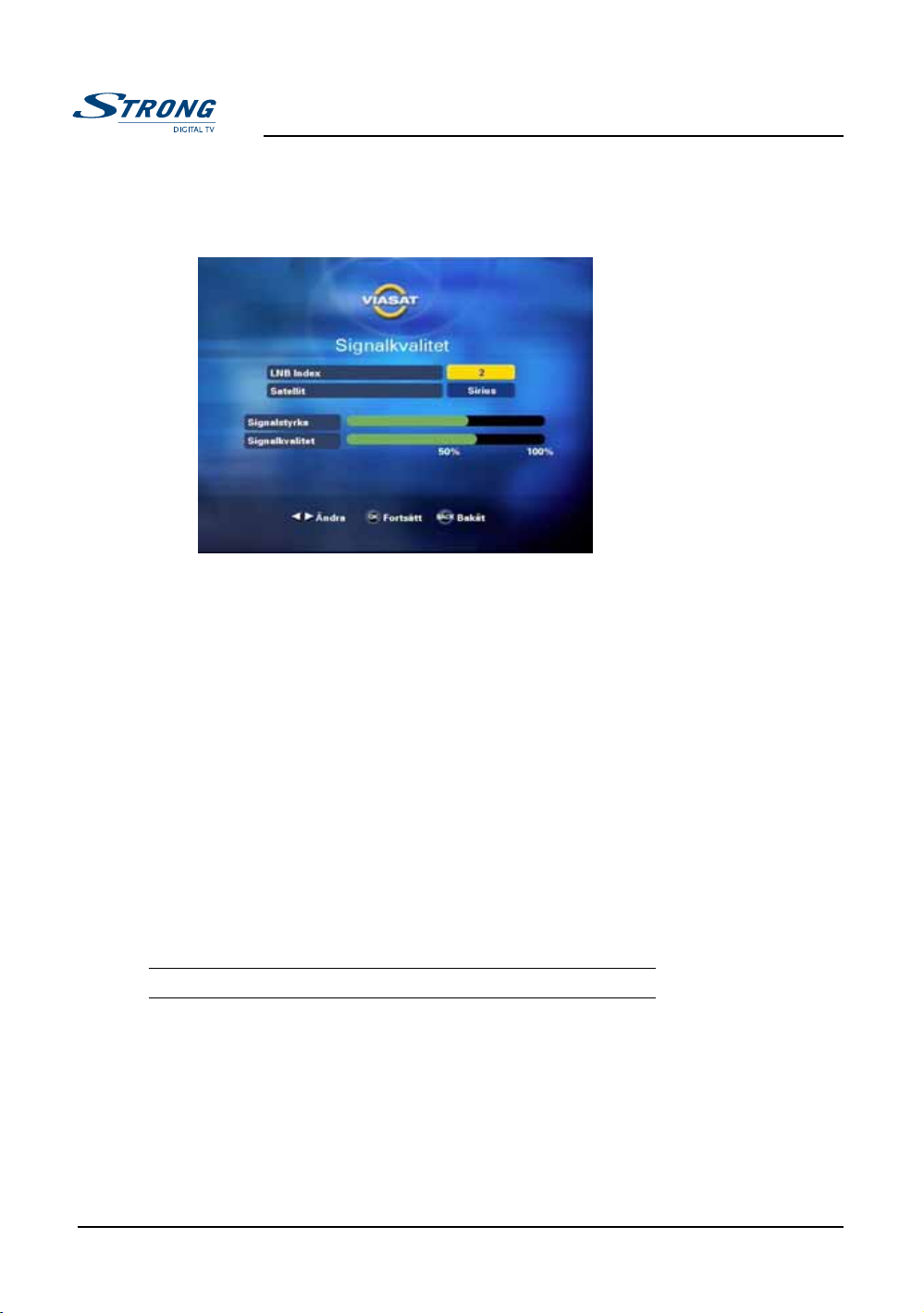

Skärmbilden Signalkvalitet visas. På den här skärmbilden kan du
kontrollera att mottagaren erhåller en signal från parabolen.
Informationen på skärmbilden visar namnet på satelliten och staplar
som betecknar styrka och kvalitet för den signal som tas emot från
satelliten.
Mottagaren måste ta emot både en signalstyrka och en signalkvalitet
om cirka 60% för att kanalerna ska kunna hittas.
Följ instruktionerna för "Automatisk installation" nedan eller "Manuell
installation" på sidan 21, beroende på vilken installation du har valt.
Automatisk installation
Mottagaren är fabriksinställd med rätt LNB-inställningar för upp till två
satelliter.
1. Tryck på L eller R för att växla mellan vilken LNBindexinformation som visas.
2. Kontrollera att mottagaren erhåller tillräcklig signal enligt tabellen
nedan.
Installation
20
Om du har... Kontrollera tillräcklig signalstyrka och
kvalitet på...
Ett fast universal-LNB Index 2, Sirius
Två fasta universal-LNB:er Både Index 2, Sirius
och Index 1, Thor
Om det inte finns någon signal kontrollerar du installationen.
Kontrollera att alla anslutningar är rätt utförda. Se också avsnittet "Lösa
problem" på sidan 43.
3. När du är nöjd och anser du har en tillräcklig signal trycker du på
OK.
Skärmbilden för automatisk sökning av kanaler visas.
www.strongsat.com
Installation
4. Starta kanalsökningen genom att trycka på OK.
En förloppsindikator visas som bekräftar att sökningen pågår.
När sökningen är klar visas en skärmbild med information med det
antal tv- och radiokanaler som mottagaren hittat.
5. Bekräfta kanalerna och gå till nästa skärmbild genom att trycka
på OK. Se också "Aktivera ditt abonnemang" på sidan 22.
Manuell installation
1. Växla mellan LNB-indexinformation som visas med hjälp av L
och R.
2. Kontrollera att mottagaren tar mot en tillräcklig signal från de
satelliter som du har valt för varje LNB-index.
Om det inte finns någon signal kontrollerar du installationen.
Kontrollera att alla anslutningar är rätt utförda. Se också avsnittet "Lösa
problem" på sidan 43.
3. När du är nöjd och anser du har en tillräcklig signal trycker du på

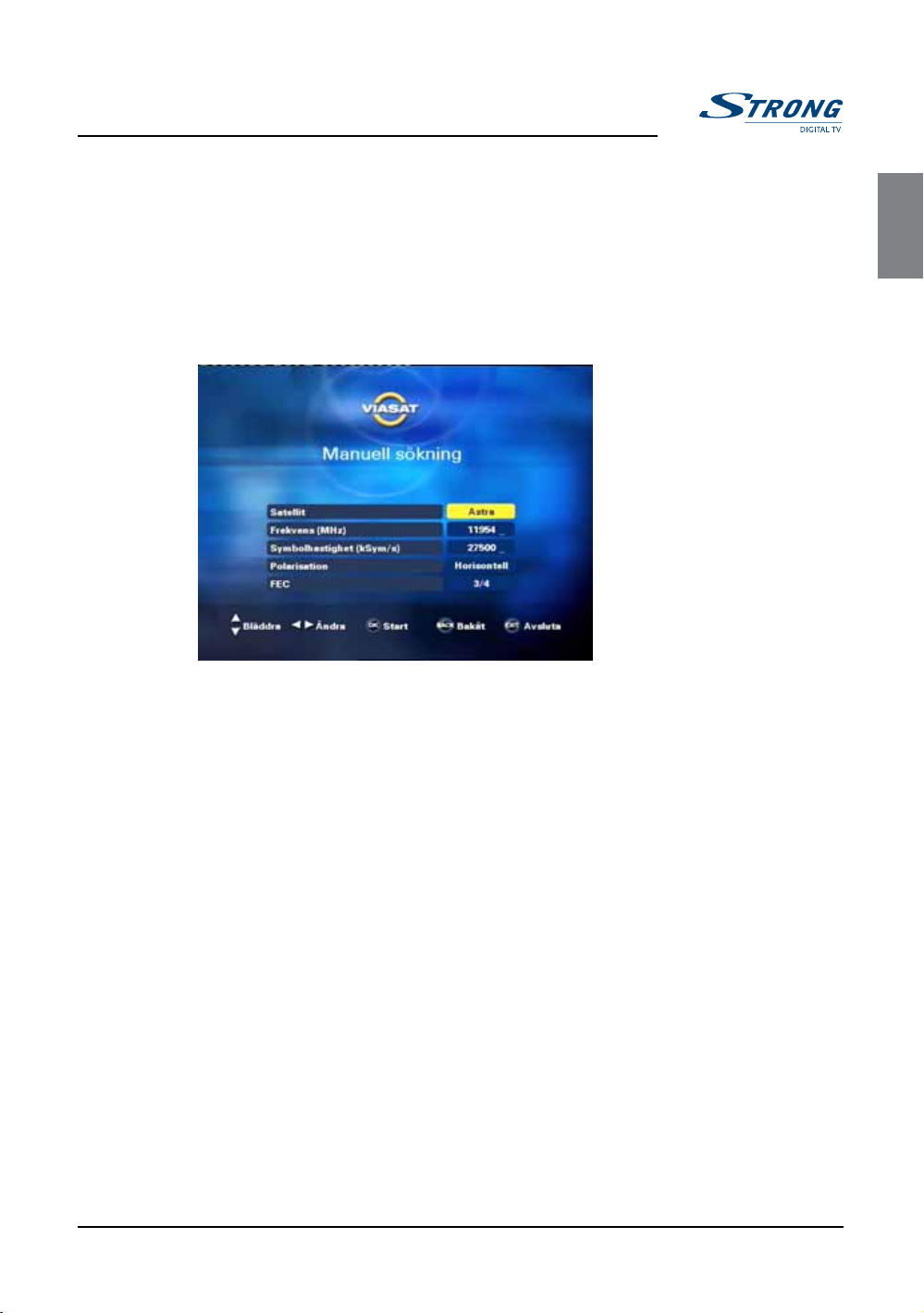

OK. Skärmbilden för manuell sökning visas.
SVENSKA
Raden "Satellit" visar satelliten du har valt som LNB-index 1 och
informationen nedan visar sökinställningarna för den satelliten.
Om du har mer än en LNB kan du visa information för varje satellit
genom att markera raden "Satellit" och sedan trycka på L eller R.
Du bör inte behöva ändra på inställningarna eftersom din mottagare är
förinställd med de rätta inställningarna för att ta emot de bästa
kanalerna. Om du använder förinställningarna kan du ändå söka efter
andra frekvenser vid ett senare tillfälle (se sidan 41).
4. Om du inte vill ändra på några sökinställningar går du direkt till
steg 8.
5. Om du vill ändra på sökinställningarna markerar du först raden
"Satellit" och trycker sedan på L eller R och väljer en satellit.
www.strongsat.com
21
6. Tryck på U eller D och markera varje objekt som du vill ändra
och använd sedan sifferknapparna eller L och R och ange de
värden du vill ha.
7. Upprepa steg 5 och 6 för att ändra informationen för varje
satellit.
8. Tryck på OK så bekräftas informationen och sökningen startas.
En förloppsindikator visas som bekräftar att sökningen pågår.
När sökningen är klar visas en skärmbild med information med det
antal tv- och radiokanaler som mottagaren hittat.
9. Bekräfta kanalerna och gå till nästa skärmbild genom att trycka
på OK. Se också ‘Aktivera ditt abonnemang’ nedan.
Aktivera ditt abonnemang
Obs!
Om du inte satt in smartkortet ännu gör du det nu (se sidan 14). Om
du inte har något smartkort men vill kunna titta på premiumkanaler,
kontaktar du Viasat och beställer ett smartkort.
När mottagaren har hittat satellitkanalerna visas skärmbilden för
aktivering av abonnemanget.
1. Aktivera abonnemanget genom att följa anvisningarna på
skärmen.
2. När aktiveringen är klar trycker du på OK.
Installation
22
Slå på/stänga av mottagaren
När du inte använder mottagaren bör du se du till att den är i viloläge.
Du bör inte koppla bort den från eluttaget.
◆ Placera mottagaren i viloläge genom att trycka på S.
◆ Återställ mottagaren i vanligt läge genom att trycka på S.
www.strongsat.com
Surfer
❖ Vad är Surfer?
Surfer är en direkthjälp som hjälper dig få ut mesta möjliga av digital
satellit-TV. Med Surfer kan du:
◆ byta kanal
◆ se vad som visas på andra kanaler, både nu och senare
◆ få mer information om ett program du är intresserad av
◆ ändra ljud- eller textningsspråk
◆ använda interaktiva funktioner
❖ Byta kanal
Du kan byta kanal genom att använda:
◆ sifferknapparna
◆ knapparna ch + och – eller
◆ en av de metoder som beskrivs i följande avsnitt.
❖ Låsa upp en låst kanal
Om du har ställt in barnspärren (se sida 31), spärras de program
som sänds med en åldersklassning över den nivå du ställt in.
Om du vill titta på ett låst program måste du ange PIN-koden
(se sida 31).
Om följande meddelande visas när du byter kanal:
anger du PIN-koden för att låsa upp kanalen
1. Ange rätt PIN-kod med hjälp av sifferknapparna.
2. Om du av misstag trycker på fel siffra kan du radera den genom
att trycka på L.
3. När du har angett rätt kod trycker du på OK.
Om PIN-koden godkänns visas det önskade programmet.
Om PIN-koden inte är korrekt visas ett meddelande med information
om: att du antingen kan försöka igen eller byta till en kanal som inte är
låst.
SVENSKA
www.strongsat.com
23
❖ Visa kanallisten
Du kan visa en list med information om den aktuella kanalen och de
program som visas nu och senare.
◆ Visa listen genom att trycka på info.
Surfer
Visar att textning är
tillgänglig (se sida 27).
Visar när programmet
börjar och slutar och hur
mycket av programmet
Visar att andra ljudspråk finns
som redan har visats.
tillgängliga (se sida 27).
◆ Om du vill visa information om nästa program trycker du på R.
◆ Om du vill visa informationen om det aktuella programmet igen,
trycker du på L.
◆ Om du vill visa extra programinformation (se sida 25), trycker
du på info igen.
◆ Om du vill ta bort listen trycker du på back.
Obs!
Listen visas även en kort stund varje gång du byter kanal. Den tas
automatiskt bort efter några sekunder.
24
www.strongsat.com
Surfer
❖ Visa extra programinformation
När kanallisten visas kan du visa extra information om det program
som anges på listen.
◆ Visa extra programinformation genom att trycka på info när
kanallisten visas.
◆ Genom att trycka på L och R kan du växla mellan information
om det program som sänds nu och information om nästa
program.
◆ Om den extra programinformationen är för lång för att visas på
en sida kan du trycka på den blå knappen när du vill bläddra
mellan sidorna.
◆ Om du vill ta bort den extra programinformationen trycker du
på back.
SVENSKA
www.strongsat.com
25
❖ Använda tv- och radiokanalslistorna
Med hjälp av tv- och radiokanalslistorna kan du se vad som visas på alla
kanaler.
◆ Du visar kanallistan genom att trycka på den gula knappen.
Kanallistan visas. Den aktuella kanalen framhävs av kanallisten (se
sida 24).
Surfer
◆ Om du vill att en annan kanal ska markeras av kanallisten trycker
du på U eller D. (Kanallisten förblir på samma ställe men listan
flyttas.)
◆ Om du vill bläddra uppåt eller nedåt i kanallistan i steg om en hel
sida kan du trycka på ch + eller ch –.
◆ Om du vill markera ett annat kanalnummer matar du in
kanalnumret.
◆ Om du vill ha mer information om de program som visas på
den markerade kanalen, använder du kanallisten (se sidorna 24
och 25).
◆ Om du vill växla mellan tv-kanallistan och radiokanallistan trycker
du på knappen tv/radio.
◆ Om du vill byta till den markerade kanalen trycker du på OK.
◆ Om du vill ta bort kanallistan utan att byta kanal trycker du på
exit.
26
www.strongsat.com
Surfer
❖ Byta ljudspråk
Vissa program på flera olika språk. I så fall kan du välja mellan de
tillgängliga språken.
Så här byter du ljudspråk:
1. Tryck på options.
Listen med språkalternativ visas.
2. Om knappen för ljudspråk inte är markerad, trycker du på L.
3. Bläddra mellan tillgängliga språk genom att trycka på U eller D.
Stanna vid det önskade språket.
4. Tryck på OK eller, om du vill ta bort listen utan att ändra språk,
tryck på back.
❖ Byta textningsspråk
Om ett program sänds med flera textningsspråk kan du välja mellan de
tillgängliga språken.
Så här byter du textningsspråk:
1. Tryck på options.
Listen med språkalternativ visas.
SVENSKA
2. Om textningsknappen inte är markerad trycker du på R.
3. Bläddra mellan tillgängliga språk genom att trycka på U eller D.
Stanna vid det önskade språket. Om du inte vill visa textningen
väljer du 'Av'.
4. Tryck på OK eller, om du vill ta bort listen utan att ändra språk,
tryck på back.
❖ Interaktiva funktioner
Vissa kanaler eller program kan ha interaktiva funktioner. När sådana
funktioner är tillgängliga visas information om dem på tv:n eller så får
du information av tjänsteleverantören.
www.strongsat.com
27
❖ Spela in ett digitalt satellitprogram
Om du har en videobandspelare kan du spela in satellitprogram från
mottagaren med den.
Så här spelar du in ett satellitprogram:
1. Kontrollera att mottagaren är påslagen och inställd på den kanal
du vill spela in.
2. Ställ in videobandspelaren på att börja inspelningen på avsedd tid
och kontrollera sedan att den är inställd på kanalen för digital
satellit-tv, eller om mottagaren är ansluten via en Scart-kabel, att
den är inställd på rätt AV-kanal.
Mer information om videobandspelaren finns i användarhandboken till
den.
Kommentarer
Videobandspelaren måste vara rätt ansluten till mottagaren. Mer
information finns på sidorna 10 och 11.
Vissa program är kopieringsskyddade och spelas kanske inte upp
på rätt sätt om du spelar in dem.
När du ställer in inspelningen kan du samtidigt kontrollera att tv:n
är inställd på kanalen för videobandspelaren eller den AV-kanal som du
använder när du tittar på videofilmer. På så sätt kan du kontrollera
att videobandspelaren visar den kanal du vill spela in.
Extra information
28
Titta på andra kanaler när du spelar in ett digitalt
satellitprogram
Om dina apparater är anslutna med RF-kablar, som i anslutningsmetoderna 1 och 2, kan du titta på en annan markbunden kanal
samtidigt som du spelar in ett digitalt satellit-tv-program genom att
byta kanal med tv:ns fjärrkontroll. Du kan också titta på valfri digital
kanal samtidigt som du spelar in en markbunden kanal.
Däremot kan du inte titta på en digital kanal och samtidigt spela in
en annan digital kanal. Om du byter till en annan kanal än den du spelar
in fortsätter videobandspelaren spela in den nya kanalen.
www.strongsat.com
Extra information
❖ Växla mellan digital satellit-TV och
markbunden TV
Om din TV automatiskt visar digital satellit-TV när mottagaren är
påslagen kan du använda fjärrkontrollen till att växla mellan digital
satellit-TV och markbunden TV.
Det här är dessutom användbart om du använder en video, t.ex. till att
spela in en digital kanal, men vill titta på en markbunden kanal under
tiden.
◆ Du kan växla mellan digital satellit-TV och markbunden TV
genom att trycka på den röda knappen på fjärrkontrollen.
(Tryck inte på S-knappen - då stängs mottagaren av).
Obs!
För att den här funktionen ska fungera måste din mottagare vara
ansluten till TV:n via en SCART-kabel, och TV:n måste dessutom ta
emot markbunden TV via TV-antennen. Om du vill ha information om
hur du ansluter kan du läsa sidorna 10 till 12.
Den här funktionen kan inte användas på alla TV-apparater.
❖ Felmeddelanden
Om det föreligger ett tillfälligt problem med en kanal som du tittar på,
visas eventuellt ett meddelande om det på tv:n. Om det händer går det
fortfarande byta kanal på vanligt sätt.
SVENSKA
www.strongsat.com
29
❖ Visa huvudmenyn
Du når installationsmenyerna från huvudmenyn. Från huvudmenyn kan
du också visa tv- och radiokanalslistorna (se sidan 26).
Så här visar du huvudmenyn:
1. Tryck på menu.
2. Markera önskat alternativ genom att trycka på D eller U och
tryck sedan på OK.
3. Om du vill lämna huvudmenyn trycker du på exit.
❖ Använda Inställningar-menyn
Från Inställningar-menyn kan du:
◆ styra vilka som kan se eller beställa vissa program
◆ ändra språkinställningarna
◆ ändra tv-inställningarna
◆ ändra signalinställningarna och söka efter nya kanaler
◆ visa information om mottagaren
◆ återställa mottagaren till fabriksinställningarna
Så här visar du Inställningar-menyn:
1. Tryck på menu och sedan på D så att Inställningar markeras.
Tryck sedan på OK.
Konfiguration
30
2. Markera ett alternativ genom att trycka på D eller U och tryck
sedan på OK.
◆
När du använder någon av menyerna kan du trycka på back om
du vill ångra eventuella ändringar och återgå till föregående meny.
◆ Om du vill ångra ändringarna och återgå till att visa tv-bilden kan
du trycka på exit.
◆ Om du vill spara ändringarna trycker du på OK.
www.strongsat.com
Konfiguration
❖ Använda menyn Kortinställningar
Med Kortinställningar-menyerna kan du:
◆ ställa in en åldersnivåkanallåsning som avgör vilka som kan titta
på vissa digitala satellitprogram
◆ ställa in en inköpströskel som styr hur mycket andra personer
får spendera på att beställa separata tv-program
◆ ändra PIN-koden
◆ visa dina auktorisationer.
När du använder menyn Kortinställningar måste du ange din
PIN-kod.
Obs!
Om du inte har något smartkort isatt i mottagaren kan du inte
använda menyn Kortinställningar.
PIN-koden
När du börjar använda mottagaren är PIN-koden inställd på 0000. Om
du vill göra PIN-koden privat kan du ändra den till ett hemligt nummer
som du tycker är lätt att komma ihåg (se sidan 31).
Så här visar du menyn Kortinställningar:
1. Markera Kortinställningar på Inställningar-menyn och tryck sedan
på OK.
Ett meddelande visas som uppmanar dig ange PIN-koden.
2. Ange PIN-koden och tryck sedan på OK.
3. När du är klar trycker du på back så visas Inställningar-menyn
igen.
SVENSKA
Byta PIN-kod
Du kan byta PIN-koden till ett privat nummer som är lätt att komma
ihåg. Glöm inte bort PIN-koden.
Så här ändrar du PIN-koden:
1. Markera ‘Ändra PIN-kod’ på menyn Kortinställningar och tryck
sedan på OK.
'Ny PIN-kod' markeras.
2. Ange en ny, valfri PIN-kod med hjälp av sifferknapparna. Om
du gör ett misstag kan du radera siffran genom att trycka på L.
3. Tryck på D.
'Slå in PIN-koden igen' markeras nu.
4. Ange den nya 4-siffriga PIN-koden igen.
www.strongsat.com
31
Konfiguration
5. Om du ändrar dig och inte vill ändra PIN-koden trycker du
på back.
Om du vill spara den nya PIN-koden trycker du på OK.
Ställa in åldersnivå kanallåsning
Med barnspärren kan du ställa in en åldersgräns så att personer som
inte kan PIN-koden (t.ex. små barn) inte kan titta på program som har
en åldersklassning som överstiger den ålder som du anger.
Ett exempel: om du ställer in '11+', spärras program som klassats för
en publik äldre än 11 och du måste ange PIN-koden om du vill titta på
dem. Barnspärren fungerar bara om sändningen innehåller information
om åldersklassning.
Om du inte vill använda barnspärren ställer du in inställningen på Av.
Så här ställer du in funktionen:
1. Markera Föräldrakontroll på menyn Kortinställningar och tryck
sedan på OK.
'Åldersnivå kanallåsning' markeras.
32
2. Välj önskad nivå genom att trycka på L eller R.
3. Om du vill ställa in en inköpströskel trycker du på D. Eller,
om du vill spara ändringen av åldersspärren och visa menyn
Kortinställningar på nytt trycker du på OK. Om du vill stänga
menyn utan att göra några ändringar trycker du på back.
www.strongsat.com
Konfiguration
Ställa in inköpströskeln
Med hjälp av inköpströskeln kan du ange hur mycket ett program får
kosta utan att man måste ange PIN-koden vid beställning. Ett exempel:
om du ställer in gränsen på 30KR, kan du beställa ett program som
kostar 30KR eller mindre utan att ange PIN-koden. Men om du vill
beställa ett program som kostar 30,01KR eller mer måste du ange PINkoden.
Så här ställer du in inköpströskeln:
1. Markera Föräldrakontroll på menyn Kortinställningar och tryck
sedan på OK.
2. Markera Inköpströskel genom att trycka på D.
3. Välj På eller Av genom att trycka på L eller R.
Om du valde På måste du ange ett värde för inköpströskeln.
SVENSKA
4. Markera Inköpströskelsvärde genom att trycka på D och radera
sedan, om det behövs, det gamla värdet genom att trycka på L.
Ange det nya tröskelvärdet med hjälp av sifferknapparna.
5. Om du vill spara alla ändringar på menyn Föräldrakontroll
trycker du på OK. Om du vill stänga menyn utan att spara
några ändringar trycker du på back.
Visa auktorisationer
Du behöver bara visa auktorisationer om du ombes göra det av
kundsupport.
Så här visar du auktorisationer:
1. Markera Auktorisationer på menyn Kortinställningar och tryck
sedan på OK.
2. Tryck på back om du vill gå tillbaka till menyn Kortinställningar
eller tryck på exit om du vill återgå till att visa tv-bilden.
www.strongsat.com
33
❖ Ändra språkinställningar
Du kan ändra följande språkinställningar på menyn
Användarinställningar:
◆ Menyspråk - det språk som används på alla menyer och
skärmbilder
◆ Ljudspråk - ditt första val av språk för program som sänds på
flera språk
◆ Textningsspråk - ditt första val av textningsspråk för program
som sänds på flera språk.
När du har gjort dessa inställningar kan du fortfarande enkelt ändra
ljud- och/eller textningsspråk tillfälligt när du tittar på ett program
(se sidan 27).
Så här byter du språkinställningar:
1. Markera Användarinställningar på Inställningar-menyn och tryck
sedan på OK.
Menyn Användarinställningar visas.
Konfiguration
34
2. Markera den inställning som du vill ändra genom att trycka på U
eller D.
3. Ändra inställningen genom att trycka på L eller R.
4. När du har gjort önskade ändringar trycker du på OK. Om du
vill stänga menyn utan att spara några ändringar trycker du på
back.
www.strongsat.com
Konfiguration
❖ Ändra tv-inställningar
Med alternativen på menyn TV-inställningar kan du ändra följande
inställningar och styra hur mottagaren ska fungera med dina övriga
apparater:
◆ TV-format
◆ Signal till TV
◆ RF-kanal
◆ Support för Magic eye.
Så här ändrar du tv-inställningar:
1. Markera TV-inställningar på Inställningar-menyn och tryck sedan
på OK.
Menyn TV-inställningar visas.
SVENSKA
2. Markera den inställning du vill ändra genom att trycka på U
eller D (mer information om inställningarna finns i sidan 36).
3. Ändra inställningen genom att trycka på L eller R. Om du vill
ändra RF-kanal raderar du först det befintliga värdet genom
att trycka på L och anger sedan önskad kanal med hjälp av
sifferknapparna.
4. När du har gjort önskade ändringar trycker du på OK. Om du
vill stänga menyn utan att spara några ändringar trycker du på
back.
www.strongsat.com
35
Konfiguration
TV-format
Detta är den typ av tv som du har anslutit mottagaren till och anger
hur program som sänds i bredbildsformat ska visas. Gör ditt val utifrån
följande tabell:
Format Typ av tv Hur ska bredbildssändningar visas?
4/3 Standard (4/3) Endast den mellersta delen av
bredbildssändningar visas
Letterbox
(Brevlådeformat)
16/9 Bredbild
Signal till TV
Detta är den typ av signal som är mest kompatibel med tv:n. Om du
har anslutit mottagaren till tv:n via en Scart-kabel väljer du RGB för
bättre bildkvalitet.
RF-kanal
RF-kanalen för mottagaren.
Den fabriksinställda RF-kanalen är kanal 38. Om det inte går att
använda kanal 38 med din tv eller videobandspelare, t.ex. om du redan
använder den för videobandspelaren eller för en markbunden kanal,
kan det hända att det inte går att ställa in utrustningen till mottagaren
pga. störningar.
Med den här inställningen kan du så ange en annan kanal. Detta
kan gå enklare om du kopplar bort den externa antennen och/eller
videobandspelaren från systemet när du gör ändringarna. Men i så
fall måste du följa alla säkerhetsföreskrifter på sidorna 8 till 15. Sedan
måste du ställa in alla apparater som är anslutna till mottagaren via en
RF-kabel på detta nya kanalnummer - se avsnittet om kanalinställning
på sidan 17.
RF-kanaler kallas även för UHF-kanaler.
Mer hjälp kan du få av kundsupport.
Support för Magic eye
Om du har anslutit ett "magic eye" (se sidan 14) till mottagaren väljer
du På.
Standard (4/3) Hela bilden i bredbildssändningar visas,
men bilden fyller inte ut skärmen
Helskärm
(16/9)
36
www.strongsat.com
Konfiguration
❖ Använda menyn Antenninställningar
Med alternativen på den här menyn kan du:
◆ välja den antenn och LNB-konfiguration som du har anslutit till
mottagaren
◆ kontrollera att mottagaren erhåller signal från parabolen och
kontrollera signalens styrka och kvalitet
◆ göra en ny kanalsökning
Så här visar du menyn Antenninställningar:
1. Markera Antenninställningar på Inställningar-menyn och tryck
sedan på OK.
SVENSKA
2. Markera önskat alternativ genom att trycka på D eller U och
tryck på OK. Gå sedan till lämpligt avsnitt på följande sidor.
3. När du är klar trycker du på back så visas Inställningar-menyn
igen.
www.strongsat.com
37
Konfiguration
Ändra antennkonfiguration
Detta är det antal LNB:er som är tillgängliga i din parabolinstallation.
Om du ändrar parabolinstallation kan du behöva ändra den här
inställningen så att mottagaren kan ta emot
alla tillgängliga satelliter.
Så här ändrar du antennkonfiguration:
1. Markera Antennkonfiguration på menyn Antenninställningar och
tryck sedan på OK.
Menyn Antennkonfiguration visas.
2. Markera raden "Antal LNB" och tryck sedan på L eller R och
välj antalet LNB:er du har i mottagaren.
3. Markera "LNB-index" och tryck sedan på L eller R och välj det
LNB-index du vill ändra på. Om du använder en enkel fast LNB
blir det LNB-index 1.
4. Markera "Satellit" och välj sedan den satellit som du vill att LNB:n
ska riktas emot.
◆ Om du använder en enkel fixerad LNB trycker du på L eller
R och väljer den satellit som din LNB är inställd på. Gå sedan
till steg 6.
◆ Om du använder en DiSEqC™-enhet* väljer du den rätta
satelliten för LNB:n som är ansluten till varje port.
LNB-index 1 är associerad med port 1 och så vidare.
5. Upprepa steg 3 och 4 och välj ett LNB-index för varje port på
DiSEqC™-enheten.
6. Om du vill spara ändringarna trycker du på OK.
7. Om du har ändrat antennkonfigurationen måste du sedan
kontrollera signalkvaliteten (se sidan 39) och söka efter de nya
kanalerna (se sidan 40).
*DiSEqC™ är ett varumärke som tillhör Eutelsat.
38
www.strongsat.com
Konfiguration
Kontrollera signalkvaliteten
På den här skärmbilden kan du bekräfta att mottagaren erhåller en
satellitsignal på alla tillgängliga LNB:er/LNB-positioner.
Så här kontrollerar du signalen:
1. Markera Signalkvalitet på menyn Antenninställningar och tryck
sedan på OK.
Skärmbilden Signalkvalitet visas:
Informationen på skärmbilden visar namnet på satelliten och staplar
som betecknar styrka och kvalitet för den signal som tas emot från
satelliten.
Mottagaren måste ta emot både en signalstyrka och en signalkvalitet
om cirka 60% för att kanalerna ska kunna hittas. Det innebär att
staplarna för signalstyrka och signalkvalitet bör vara fyllda till cirka två
tredjedelar.
2. Tryck på L eller R för att växla mellan vilken LNBindexinformation som visas.
3. Kontrollera att mottagaren tar emot en tillräcklig signal på varje
LNB-index som används.
Om du till exempel har en enkel LNB blir det LNB-index 1, men
om du använder en DiSEqC™-enhet* till att ansluta fler än en
LNB så är varje LNB-index associerat med porten med samma
nummer på din DiSEqC™-enhet.
4. När du har tillräcklig signal trycker du på back för att återgå till
menyn Antenninställningar.
SVENSKA
*DiSEqC™ är ett varumärke som tillhör Eutelsat.
www.strongsat.com
39
Konfiguration
Söka efter kanaler
Om du har ändrat antennkonfigurationen måste du göra en ny
kanalsökning efter att ha bekräftat satellitens signalstyrka.
Så här söker du efter kanaler:
1. Markera Automatisk kanalsökning på menyn Antenninställningar
och tryck sedan på OK.
Skärmbilden för automatisk sökning visas:
2. Starta den automatiska kanalsökningen genom att trycka på OK.
En förloppsindikator visas som bekräftar att sökningen pågår.
När sökningen är klar visas en skärmbild med information om
det antal tv- och radiokanaler som mottagaren hittat.
3. Om du vill bekräfta dessa kanaler och återgå till menyn
Antenninställningar trycker du på OK.
40
www.strongsat.com
Konfiguration
Lägga till extra kanaler
Du kan söka efter extra kanaler som kan finnas tillgängliga på den
satellit som mottagaren är inställd för.
Så här lägger du till extra kanaler:
1. Markera Manuell sökning på menyn Antenninställningar och
tryck sedan på OK.
Skärmbilden för manuell sökning visas.
2. Markera raden "Satellit" och tryck sedan på L eller R och välj
den satellit som du vill söka.
3. Tryck på U eller D och markera varje objekt som du vill ändra
och använd sedan sifferknapparna eller L och R och ange de
värden du vill ha.
4. Upprepa steg 2 och 3 för att ändra informationen för andra
satelliter om det behövs.
5. Starta sökningen genom att trycka på OK.
SVENSKA
❖ Visa information om mottagaren
Du kan visa teknisk information om mottagaren.
Så här visar du informationen:
1. Markera Mottagar information på Inställningar-menyn och tryck
sedan på OK.
2. Om du vill återgå till Inställningar-menyn trycker du på back.
www.strongsat.com
41
❖ Återställa fabriksinställningarna
Om du vill kan du återställa mottagarens fabriksinställningar.
Obs!
Om du återställer mottagarens fabriksinställningar måste du göra om
inställningarna för land och göra en ny kanalsökning - se sidan 18.
Nedan visas vilka alternativ som återställs och vad de återställs till.
Inställning Fabriksinställning
Menyspråk Engelska
Ljudspråk Engelska
Textningsspråk Engelska
Volymnivå MAX
TV-format 4/3
Signal till TV RGB
RF-kanal 38
Support för Magic eye Av
Konfiguration
Så här återställer du fabriksinställningarna:
1. Markera Grundinställning på Inställningar-menyn och tryck sedan
på OK.
2. Ett meddelande visas där du får bekräfta att du vill återställa
fabriksinställningarna. Om du är säker på att du vill göra det
trycker du på OK. Om du inte vill återställa fabriksinställningarna
trycker du på back.
Meddelandet Grundinställningar återskapade visas.
3. Tryck på OK. Mottagaren visar välkomstskärmbilden
(se sidan 18).
4. Välj land och sök efter kanaler enligt anvisningarna på sidorna
18 till 20.
42
www.strongsat.com
Lösa problem
* Innan du kontrollerar anslutningarna mellan apparaterna måste du ha kopplat bort alla apparater
från eluttagen. När du har kontrollerat anslutningarna kan du koppla in apparaterna till eluttagen igen
(se sida 15).
Problem Möjlig orsak Föreslagen åtgärd
Mottagaren verkar
inte fungera och
inga lampor lyser
på frontpanelen.
Mottagaren verkar
inte fungera och
vilolägeslampan på
frontpanelen lyser
med rött sken.
Mottagaren verkar
inte fungera och
vilolägeslampan på
frontpanelen lyser
med grönt sken.
Mottagaren får ingen
ström.
Mottagaren är
avstängd.
Mottagaren är inte
rätt ansluten till övriga
apparater, eller så
är inte de övriga
apparaterna rätt
inställda.
Tv:n är inte inställd på
att visa digitala
satellitkanaler.
Kontrollera att nätsladden är rätt ansluten och att
mottagaren är påslagen.
Kontrollera att eluttaget är inkopplat (prova med
att koppla in en lampa eller liknande).
Tryck på standby på frontpanelen eller på S på
fjärrkontrollen.
Kontrollera att alla anslutningar är rätt utförda.*
Kontrollera att tv:n är ansluten till eluttaget och att
den är påslagen.
Om mottagaren är ansluten till tv:n via en Scartkabel kan du försöka med att välja rätt AV-kanal på
tv:n.
Om mottagaren bara är ansluten till tv:n via en RFkabel, provar du med att välja rätt 'kanal för digital
satellit-tv'. Om du inte har någon särskild kanal för
digital satellit-tv, måste du göra en RF-sökning (se
sida 17).
SVENSKA
Mottagaren verkar
inte fungera och
vilolägeslampan på
frontpanelen lyser
med orangefärgat
sken.
www.strongsat.com
Det är problem med
parabolsignalen.
Kontrollera att kabeln från parabolen är rätt
ansluten till mottagaren.*
Kontrollera att parabolen och LNB:erna är rätt
inställda och riktade mot rätt satelliter (se sida 9).
Kontrollera att det inte står något i vägen för
parabolen, t.ex. ett träd eller ett högt hus.
Det kan vara ett tillfälligt problem med mottagaren,
orsakat av t.ex. dåligt väder. Försök igen senare.
Om stark vind råkar flytta på parabolen och/eller
LNB:erna kan det bli nödvändigt att ställa in dem
på nytt (se informationen som medföljer denna
utrustning).
43
Problem Möjlig orsak Föreslagen åtgärd
Lösa problem
Störningar i tv-bilden Tv:n eller videobands-
pelaren är felaktigt
inställda.
Fjärrkontrollen
fungerar inte.
Du har glömt din
PIN-kod.
Menyerna och
listerna visas på
ett språk som du
inte förstår.
Någonting står i vägen
mellan fjärrkontrollen
och mottagaren.
Batterierna är slut eller
isatta åt fel håll.
Menyspråket har
ändrats till ett annat
språk.
Kontrollera att tv:n och videobandspelaren är rätt
inställda för mottagaren.
Mer information finns i användarhandböckerna till
tv:n och videobandspelaren.
I vissa fall kan det hända att du måste ställa in
mottagarens RF-utkanal. Se sida 36 eller kontakta
kundsupport för mer information.
Kontrollera att du riktar fjärrkontrollen mot
mottagaren och att det inte står något i vägen.
Ir-mottagningslampan på mottagarens frontpanel
ska blinka varje gång du trycker på en knapp på
fjärrkontrollen.
Kontrollera batterierna och byt ut dem om det
behövs.
Kontakta kundtjänst för att få hjälp
Så här byter du menyspråk:
1. Titta på en digital satellitkanal och tryck på
menu.
2. Tryck två gånger på D så att det sista
alternativet på menyn markeras och tryck
sedan på OK.
3. Tryck på U 5 gånger och sedan på OK.
Menyn Användarinställningar visas. Det första
markerade menyalternativet är menyspråket.
4. Tryck på R tills önskat språk visas.
5. Tryck på OK. Menyerna bör nu visas på önskat
språk.
6. Återgå till att visa digital satellit-tv genom att
trycka på exit.
Du har fått ett nytt
smartkort men vet
inte hur du aktiverar
det.
44
Ställ i mottagaren på en kanal som du prenumererar
på. (Ingen bild syns.) Följ anvisningarna på
‘Sätta in smartkortet’ på sidan 14. Nu bör
skärmbilden för aktivering av abonnemanget
visas. Mer information finns på sida 22.
www.strongsat.com
Specifikationer
På grund av löpande produktutveckling kan dessa specifikationer ändras utan föregående
meddelande.
Allmänt
Driftsspänning: 230V AC ± 15%; 50Hz
Effektförbrukning: 16,5W (max.)
Vikt: 1,35 kg
Mått (B x H x D): 275mm x 41 mm x 175mm
UHF-modulator: CCIR PAL-system B/G och I;
Kanal 21 till 69 (fabriksinställning är 38)
Temperaturintervall vid användning: 0˚C till +40˚C
Temperaturintervall vid förvaring: –20˚C till +60˚C
Anslutningar på bakpanelen
230V 50Hz
STRÖMFÖRSÖRJNING : IEC 320 2-stifts vändbar
TELELEDNING : RJ11
SCART TV : SCART (kompositvideoutgång, RGB-utgång)
SCART VCR : SCART (kompositvideoingång/utgång, RGB-ingång)
ANT IN : IEC 129-2 hona
TO TV : IEC 169-2 hane
SAT IN : IEC 169-24 F-typ hona
SPDIF : 3,5 mm-anslutning, kombinerad analog-stereo
och mini digital-optisk ljudutgång
(finns inte på alla modeller)
SVENSKA
❖ Miljöinformation
Emballage - När du kastar den här paketeringen, se då till att
materialet återvinns
Det minskar behovet av nya cellulosafibrer. I stället kan material återvinnas som
annars skulle deponeras.
Återvinning av mottagare - släng inte den här produkten
tillsammans med hushållssoporna
När den har uppnått sin livslängd kan materialet i den här produkten återvinnas
och återanvändas om det tas om hand på rätt sätt. När du tar ansvar för
återvinningen av den här produkten bidrar du till att behovet av nya råvaror
minskar och till att minska den mängd material som i annat fall skulle sluta på
sopberget.
När du köper en ny, liknande produkt kan ibland återförsäljaren erbjuda sig att ta hand om den
gamla. Alternativt kan du ta den till närmaste återvinningsstation. Information om var närmaste
återvinningsstation för elektronikprodukter finns kan du få av din kommun. Det är gratis att
använda den tjänsten.
www.strongsat.com
45
Villkor i slutanvändarens licensavtal
Den produkt som denna dokumentation hänvisar till ("Produkten") innehåller programvara som tillhör Pace Micro Technology
plc (eller deras licensutställare). Innan du använder Produkten, bör du läsa villkoren i licensavtalet för slutanvändare nedan. Om
du inte godkänner villkoren i avtalet måste du skicka tillbaka Produkten till återförsäljaren. Du får då tillbaka det belopp du
betalade för den.
1. Definitioner
Följande uttryck har dessa betydelser:
"Pace" betecknar Pace Micro Technology plc, som ägare av alla intellektuella rättigheter i Programvaran, eller som godkänd
licensutställare för användning av Programvaran.
"Programvaran" betecknar program, verktyg och moduler som ingår i Produkten.
"Produkt" betecknar den utrustning eller apparater som denna dokumentation hänvisar till och som innehåller Programvaran.
"Viasat" betecknar Viasat AB, det kommersiella sändningsföretag som sänder den produkt som denna mottagare har
utformats att ta emot.
2. Licensutgivning, villkor och begränsningar
(a) Pace ger dig en icke-exklusiv, världstäckande (begränsas av exportrestriktioner), ej överförbar (utom i enlighet med 2(b)
nedan), royaltyfri licens att använda Programvaran på och med Produkten.
(b) Du får inte överföra någon av dina licensrättigheter i Programvaran utan skriftligt tillstånd från Pace och i så fall får
Programvaran bara överföras i samband med överföring av produkten OCH förutsatt att mottagaren har läst och
godkänt villkoren i denna licens.
(c) Du måste tillse att copyrightinformation, varumärkesinformation och annan information i Programvaran behålls och
inte ändras eller tas bort och att all sådan information återges och tas med i eventuella kopior av programvaran.
(d) Programvaran som tillhandahålls nedan är upphovsrättsskyddad och licensierad (den säljs inte). Pace överför inte
äganderättigheter av Programvaran till dig. Programvaran som tillhandahålls nedan kan innehålla eller härstamma från
delar av material som tillhandahållits Pace under licens från tredjepartsleverantörer.
(e) Förutom som godkänns ovan eller uttryckligen tillåts får du inte: använda Programvaran med annan datormaskinvara än
Produkten, kopiera Programvaran (helt eller delvis), införliva hela (eller delar av) Programvaran i andra program utvecklade
av dig (eller för dig) och/eller som används av dig, dekompilera, disassemblera eller på annat sätt avkoda Programvaran, göra
Programvaran tillgänglig, eller tillåta dess vidaredistribution, för användning med annan datormaskinvara än Produkten, hyra
ut, leasa, ge bort, låna, sälja, distribuera eller överföra innehavet av Programvaran, vare sig i sin helhet eller delvis.
(f) Du ger Pace och/eller Viasat, tillgång till din digitala Pace/Viasat-mottagare, för uppgradering, service och andra förändringar
av Programvaran i mottagaren, genom att (till exempel) överföra uppdaterad Programvara till den.
3. Uppsägning
Licensen är giltig tills den sägs upp. Du kan avsluta licensen genom att förstöra Programvaran (och alla kopior av den).
Licensen sägs upp automatiskt utan föregående meddelande om du inte uppfyller alla villkor i licensen. Vid uppsägning måste
du förstöra Programvaran (och alla kopior av den).
4. Friskrivningsklausul
(a) Programvaran tillhandahålls (så långt som lagen tillåter) "i befintligt skick". Pace och deras leverantörer friskriver sig
uttryckligen från alla garantier, uttryckta som underförstådda, inklusive (men ej begränsat till) garantier för tillfredsställande
kvalitet, lämplighet för ett visst ändamål eller frånvaro av intrång (med undantag för de fall då lagstiftning ska tillämpas).
(b) Under inga förhållanden ansvarar Pace för direkta, indirekta, härav följande eller oavsiktliga skador (inklusive förlorade
intäkter, verksamhetsavbrott, förlust av data eller införskaffande av ersättningsvaror, teknik eller tjänster) uppkomna av
användning av eller oförmåga att använda Programvaran (med undantag för de fall då lagstiftning ska tillämpas).
5. Allmänt
(a) Detta licensavtal för slutanvändare styrs av svenska lagar och användaren får bara väcka talan i svenska domstolar. Däremot
förbehåller Pace sig rätten att väcka åtal i valfri jurisdiktion.
(b) Ovanstående villkor ersätter eventuella tidigare avtal, muntliga eller skriftliga, mellan dig och Pace med avseende på
Programvaran.
46
www.strongsat.com
Loading...
