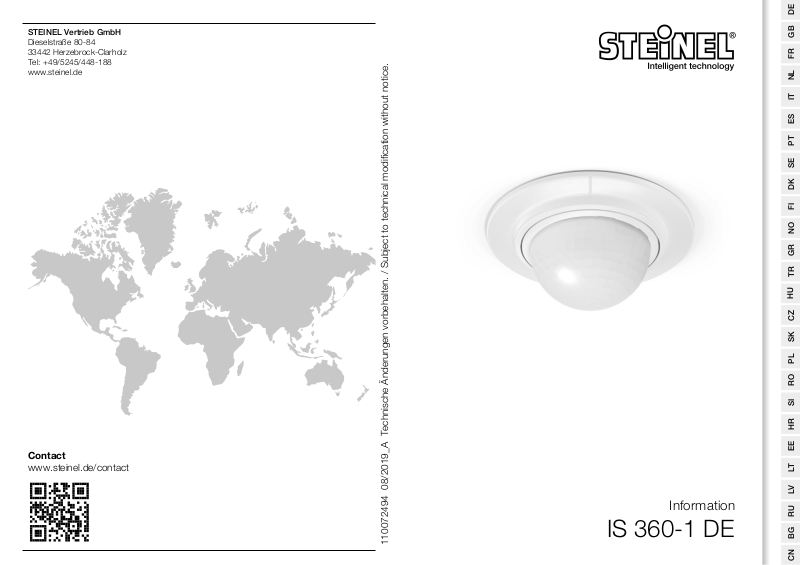

Steinel IS 360-1 DE User guide [ml]

Download

STEINEL Vertrieb GmbH

RUS CN BG LV LT EST HR SLO RO PL SK CZ H TR GR N FIN DK S P E I NL F GB D

Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de

Contact

www.steinel.de/contact

TR GR NO FI DK SE PT ES IT NL FR GB DE

Information

11007249408/2019_ATechnische Änderungen vorbehalten. / Subject to technical modiﬁcation without notice.

IS 360-1 DE

BG LT EE HR SI RO PL SK CZ

...

Ø 65

DE . . . . . .16

GB . . . . . .22

FR . . . . . . 27

NL . . . . . . 33

IT . . . . . . .38

ES . . . . . . 43

PT . . . . . .48

SE . . . . . . 53

DK . . . . . .58

FI . . . . . . .63

NO . . . . . .68

GR . . . . . .73

TR . . . . . . 78

HU . . . . . .83

CZ . . . . . .88

SK . . . . . .93

PL . . . . . .98

RO . . . . .103

SI . . . . . .108

HR . . . . .113

EE . . . . .118

LT . . . . . .123

LV . . . . . .128

RU . . . . .133

BG . . . . .138

CN . . . . .143

Textteil beachten! Follow written instructions! Suivre les instructions ci-après ! Tekstpassage in acht nemen! Seguire attentamente le istruzioni! ¡Obsérvese la información textual! Siga as instruções escritas Följ den skriftliga montageinstruktionen. Følg de skriftlige instruktioner! Huomioi tekstiosa! Se tekstdelen!

Τηρείτε γραπτές οδηγίες!

Yazılı talimatlara uyunuz! A szöveges utasításokat tartsa meg! Dodržujte písemné pokyny! Dodržiavajte písomné informácie! Postępować zgodnie zinstrukcją! Respectai instruciunile următoare! Upoštevajte besedilo! Pridržavajte se uputa! Järgige tekstiosa! Atsižvelgti į rašytines instrukcijas! Pievērsiet uzmanību teksta daļai!

Соблюдать текстовую инструкцию!

Прочетете инструкциите!

遵守文字说明要求!

3.1

3.2

Ø 66

Ø 78

- 2 - - 3 -

3�3

C D

4�1

LLLN

3�4

2,5 m

LLLN

< ø 8 m

- 4 - - 5 -

LLLN

5�1

5�2

5�3

< 4 m

Ø 68 mm

~ 2 m

- 6 - - 7 -

5�4

5�5

5�6

- 8 - - 9 -

– 9 –

5�7

6�2

6�1

6�3

- 10 - - 11 -

6�4

6�6

6�5

6�7

- 12 - - 13 -

6�8

- 14 - - 15 -

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren!

– Urheberrechtlich geschützt.

Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.

– Änderungen, die dem technischen

Fortschritt dienen, vorbehalten.

Symbolerklärung

Warnung vor Gefahren!

Verweis auf Textstellen im

...

Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.

• Bei der Installation des Sensors handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden.

• Nur original Ersatzteile verwenden.

• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.

3. IS 360-1 DE

Bestimmungsgemäßer Gebrauch

– Sensor für die Deckeneinbaumon-

tage im Innen- und Außenbereich.

Bewegung schaltet Licht, Alarm und vieles mehr. Für Ihren Komfort, zu Ihrer Sicherheit. Der eingebaute pyroelektrische Infrarot-Detektor erfasst die unsichtbare Wärmestrahlung von sich bewegenden Körpern (Menschen, Tieren, etc.). Diese so erfasste Wärmestrahlung wird elektronisch umgesetzt und schaltet den angeschlossenen Verbraucher. Durch Hindernisse, wie z.B. Mauern oder Glasscheiben, wird keine Wärmestrahlung erkannt, es erfolgt also auch keine Schaltung. Der Infrarot-Sensor eignet sich zur automatischen Schaltung von Licht. Für spezielle Einbruchalarmanlagen ist das Gerät nicht geeignet, da die hierfür vorgeschriebene Sabotagesicherheit fehlt.

Lieferumfang (Abb. 3.1) Produktmaße (Abb. 3.2) Geräteübersicht (Abb. 3.3)

A Designring B Linse/Linsengehäuse C Einstellregler Dämmerungseinstellung D Einstellregler Zeiteinstellung E Klemmfeder F Anschlussraum Lüsterklemme

Reichweite (Abb. 3.4)

4. Elektrische Installation

• Stromversorgung abschalten

(Abb. 4.1)

- 16 - - 17 -

Die Netzzuleitung besteht aus einem 3-adrigen Kabel: L = Phase (meistens schwarz

oder braun)

N = Neutralleiter (meistens blau) PE = Schutzleiter

(meistens grün/gelb)

Wichtig: Ein Vertauschen der Anschlüsse führt im Ge rät oder Ihrem Sicherungs ka sten später zum Kurzschluss. In diesem Fall müssen die einzelnen Kabel identiﬁziert und neu montiert werden. In die Netzzuleitung kann ein geeigneter Netz schalter zum EIN- und AUS-Schalten montiert sein.

Wichtig: Nach Anschluss der Zuleitungen ist zur Zugentlastung unbedingt die Kabelbride bzw. Kabelschelle zu montieren (Abb. 5.5). Die Zugentlastung ist für einen Leitungsdurchmesser von 8,5 mm bis 10 mm geeignet. Anschlusszeichnung (Abb. 4.1)

Abb. 4.1/a

Leuchte ohne vorhandenen Nullleiter

Abb. 4.1/b

Leuchte mit vorhandenem Nullleiter

Abb. 4.1/c

Anschluss über Serienschalter für Hand- und Automatik-Betrieb

Abb. 4.1/d

Anschluss über einen Wechselschalter für Dauerlicht- und Automatik-Betrieb Stellung I: Automatik-Betrieb Stellung II: Hand-Betrieb Dauerbeleuchtung

Achtung: Ein Ausschalten der Anlage ist lediglich bei der Installation gemäß Abb. 4.1/c möglich.

5. Montage

• Alle Bauteile auf Beschädigung prüfen.

• Bei Schäden das Produkt nicht in Betrieb nehmen.

• Geeigneten Montageort unter Berücksichtigung der Reichweite und Bewegungserfassung auswählen (Abb. 5.1/5.2). Die sicherste Bewegungserfassung wird erreicht, wenn der Sensor seitlich zur Gehrichtung montiert bzw. ausgerichtet wird und keine Hindernisse (wie z.B. Bäume, mauern etc.) die Sicht behindern.

Montageschritte

• Stromversorgung abschalten.

• Deckenausschnitt ø 68 mm bohren. (Abb. 5.3)

• Anschlusskabel anschließen.

(Abb. 5.4)

• Kabelbride bzw. Kabelschelle zur Zugentlastung montieren.

(Abb. 5.5)

• Abdeckung für den Anschlussraum festschrauben. (Abb. 5.6)

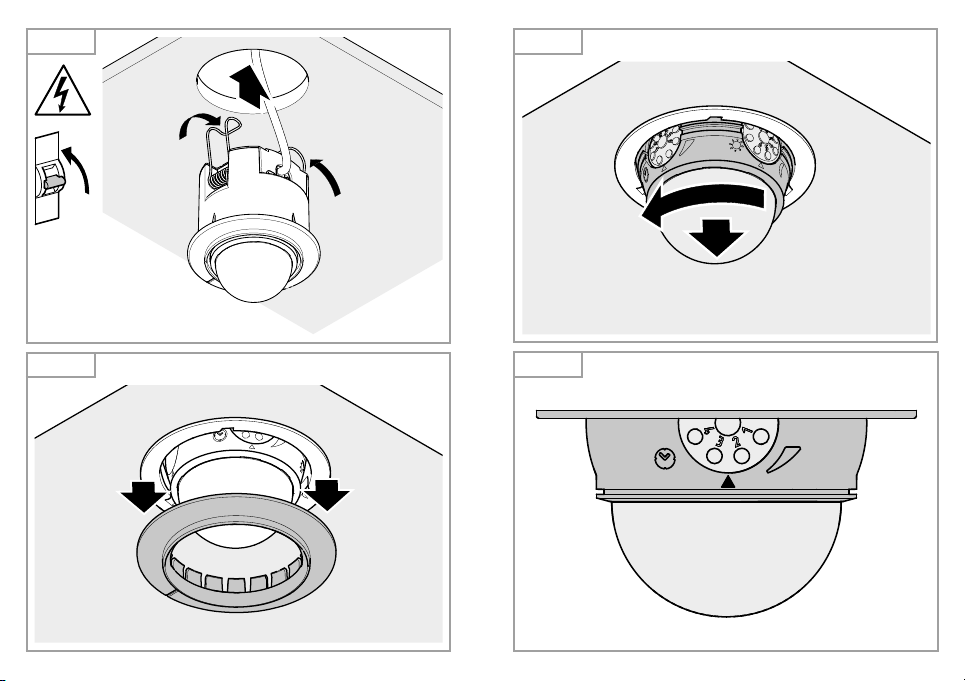

• Klemmfedern nach oben richten und Einheit in den Deckenausschnitt einsetzen. (Abb. 5.7)

• Stromversorgung einschalten.

(Abb. 5.7)

• Funktionseinstellungen vornehmen ➜ "6. Funktion".

6. Funktion

Werkseinstellungen

Dämmerungseinstellung: 2000 Lux Zeiteinstellung: 8 s

• Designring vom Gehäuse abziehen. (Abb. 6.1)

• Sensor nach links heraus drehen, um an die Einstellregler zu gelangen.

Zeiteinstellung (Abb. 6.3)

HERSTELLER

GARANTIE

HERSTELLER

GARANTIE

Die gewünschte Leuchtdauer der angeschlossenen Leuchte kann stufenlos von ca. 8 s bis max. 35 min eingestellt werden. Einstellregler Position 1 bedeutet kürzeste Zeit, ca. 8 s. Einstellregler Position 6 bedeutet längste Zeit, ca. 35 min. Hinweis: Bei Einstellung des Sensors für den Erfassungsbereich und für einen Funktionstest wird empfohlen, die kürzeste Zeit einzustellen.

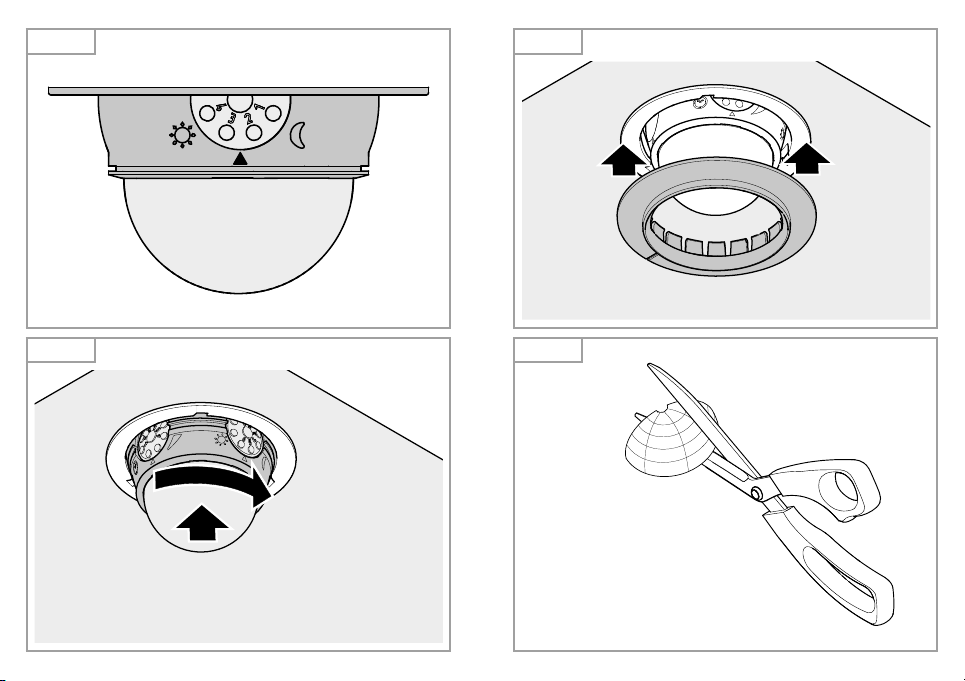

Dämmerungseinstellung (Abb. 6.4)

Die gewünschte Ansprechschwelle des Melders kann stufenlos von 2-2000 Lux eingestellt werden. Position 1 bedeutet Tageslichtbetrieb, ca. 2000 Lux. Position 6 bedeutet Dämmerungsbetrieb ca. 2 Lux.

• Nach Beendigung der Funktionseinstellung Sensor nach rechts in die Ausgangsposition zurück bringen. (Abb. 6.5)

• Designring auf das Gehäuse aufstecken (Abb. 6.6)

Reichweiteneinstellung (Abb. 6.7/6.8)

Je nach Bedarf kann der Erfassungsbereich optimal eingestellt werden. Die beiliegenden Abdeckblenden dienen dazu, beliebig viele Linsensegmente abzudecken, bzw. die Reichweite individuell zu verkürzen. Somit werden Fehlschaltungen durch z.B. Autos, Passanten etc. ausgeschlossen oder Gefahrenstellen gezielt überwacht. Die Abdeckblenden können entlang der vorgenuteten Einteilungen in der Senkrechten und Waagerechten getrennt oder mit einer Schere geschnitten werden.

7. Betrieb/Pﬂege

Witterungseinﬂüsse können die Funktion des Bewegungsmelders beeinﬂussen, bei starken Windböen, Schnee, Regen, Hagel kann es zu einer Fehlschaltung kommen, da die plötzlichen Temperaturschwankungen nicht von Wärmequellen unterschieden werden können. Die Erfassungslinse kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.

8. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und ElektronikAltgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

9. Herstellergarantie

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Wir beglückwünschen Sie zum Kauf Ihres STEINEL-Produkts, das höchste Qualitätsansprüche erfüllt. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunde gerne eine unentgeltliche Garantie gemäß den nachstehenden

- 18 - - 19 -

Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell oder Rückerstattung des Kaufpreises), die innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre und beginnt mit dem Kaufdatum Ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen und beschränken oder ersetzen diese nicht. Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,

• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,

• wenn An- und Umbauten bzw. sonstige Modiﬁkationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,

• wenn Wartung und Pﬂege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,

• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,

• bei Transportschäden oder

-verlusten.

Die Garantie gilt für sämtliche STEINELProdukte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH

– Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir emp-

fehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.

10. Technische Daten

Abmessungen Ø × H 78 × 89 mm Mindesteinbautiefe 54 mm abzgl. Stärke der Deckenplatte Netzanschluss 220-240 V, 50/60 Hz Leistung

Leuchtstoampen reihenkompensiert

Leuchtstoampen parallelkompensiert

Sensortechnik Passiv-Infrarot Erfassungswinkel 360° Reichweite max. 4 m Zeiteinstellung 8 s - 35 min Dämmerungseinstellung 2-2000 Lux Schutzart IP 54 Temperaturbereich - 20 °C bis + 40 °C

Glüh-/Halogenlampenlast

Leuchtstoampen EVGs

Leuchtstoampen unkompensiert

Niedervolt-Halogenlampen

LED < 2 W

2 W < LED < 8 W

LED > 8 W

Kapazitive Belastung

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132 F

11. Betriebsstörungen

Störung Ursache Abhilfe

Ohne Spannung

Schaltet nicht ein

Schaltet nicht aus

Schaltet immer EIN/AUS

Schaltet unerwünscht ein

n Sicherung defekt,

nicht eingeschaltet

n Kurzschluss n bei Tagesbetrieb,

Dämmerungseinstellung steht auf Nachtbetrieb

n Glühlampe defekt n Netzschalter AUS n Sicherung defekt

n dauernde Bewegung im

Erfassungsbereich

n geschaltete Leuchte

beﬁndet sich im Erfassungsbereich und schaltet durch Temperaturveränderung neu

n durch den hausinternen

Serienschalter auf Dauerbetrieb

n WLAN Gerät sehr nah am

Sensor positioniert

n geschaltete Leuchte

beﬁndet sich im Erfassungsbereich

n Tiere bewegen sich im

Erfassungsbereich

n Wind bewegt Bäume und

Sträucher im Erfassungsbereich

n Erfassung von Autos auf

der Straße

n plötzliche Temperaturver-

änderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, oenen Fenstern

n WLAN Gerät sehr nah am

Sensor positioniert

- 21 -- 20 -

n neue Sicherung,

Netzschalter einschalten, Leitung überprüfen mit Spannungsprüfer

n Anschlüsse überprüfen n neu einstellen

n Glühlampen austauschen n einschalten n neue Sicherung, evtl.

Anschluss überprüfen

n Bereich kontrollieren

n Serienschalter auf

Automatik

n Abstand zwischen WLAN

Gerät und Sensor vergrößern

n Bereich kontrollieren

n Bereich verändern,

Montageort verlegen

n Abstand zwischen WLAN

Gerät und Sensor vergrößern

1. About this document

Please read carefully and keep in a safe place.

– Under copyright. Reproduction

either in whole or in part only with our consent.

– Subject to change in the interest

of technical progress.

Symbols

Hazard warning!

Reference to other

information in the

...

document.

2. General safety precautions

Disconnect the power supply before attempting any work on the unit.

• During installation, the electric power cable to be connected must not be live. Therefore, switch o the power ﬁrst and use a voltage tester to make sure the wiring is o-circuit.

• Installing the sensor involves work on the mains power supply. This work must therefore be carried out professionally in accordance with national wiring regulations and electrical operating conditions.

• Only use genuine replacement parts.

• Repairs may only be made by specialist workshops.

3. IS 360-1 DE

Proper use

– Sensor for recessing in indoor

and outdoor ceilings.

Movement triggers lights, alarms and many other devices. For your convenience, safety and peace of mind. The integrated pyroelectric infrared detector senses the invisible heat radiated from moving objects (people, animals, etc.). The heat detected in this way is converted electronically into a signal that switches ON the connected load. Heat is not detected through obstacles, such as walls or panes of glass, and will therefore not activate the light. The infrared sensor can be used for switching light ON and OFF automatically. The unit is not suitable for burglar alarm systems as it is not tamperproof in the manner prescribed for such systems.

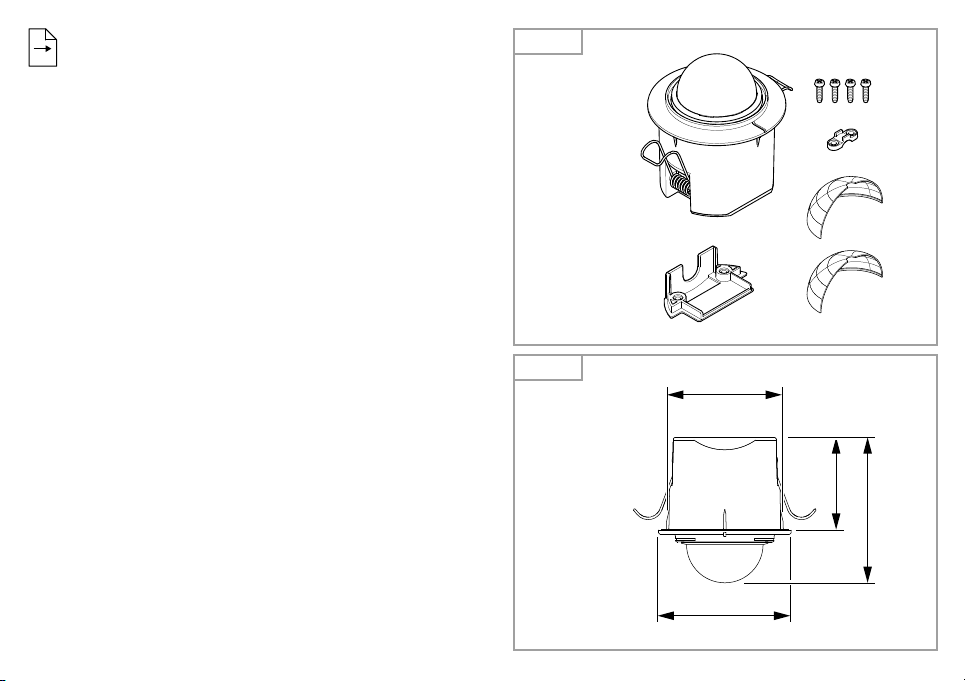

Package contents (Fig. 3.1) Product dimensions (Fig. 3.2) Product components (Fig. 3.3)

A Designer ring B Lens / lens enclosure C Twilight setting control dial D Time setting control dial E Clamping spring F Terminal block compartment

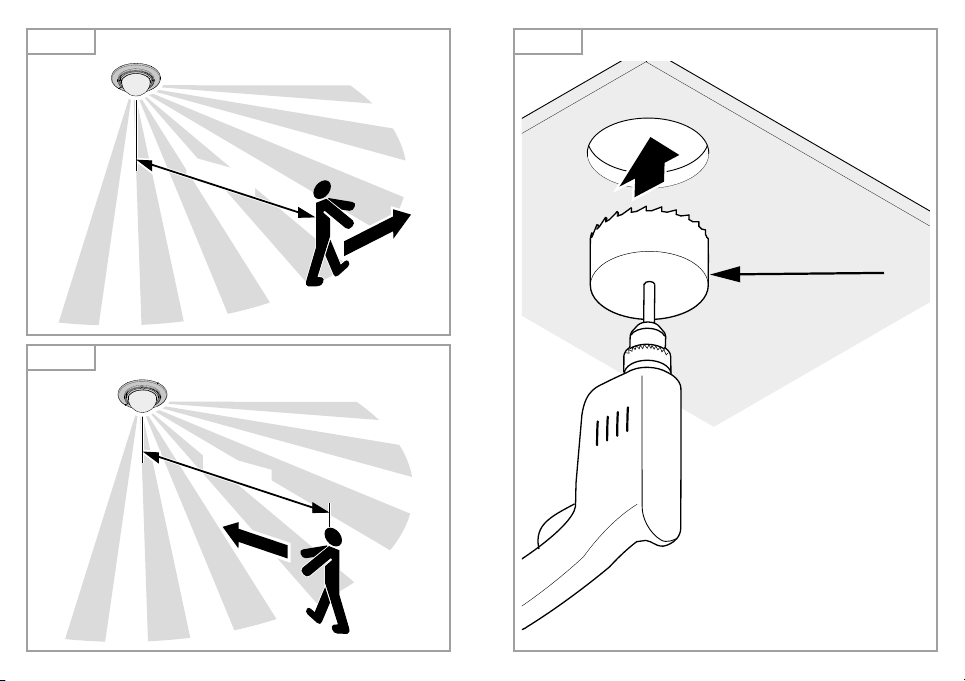

Reach (Fig. 3.4)

- 22 - - 23 -

4. Electrical installation

• Switch OFF power supply (Fig. 4.1)

The mains power supply lead is a 3-core cable: L = phase conductor (usually black,

brown or grey)

N = neutral conductor (usually blue) PE = protective-earth conductor

(usually green/yellow)

Important: Incorrectly wired connections will produce a short circuit later on in the product or your fuse box. In this case, you must identify the individual cables and reconnect them. An appropriate power switch for switching ON and OFF can be installed in the supply lead.

Important: After connecting the power supply leads, always ﬁt the cable clamp or cable clip to relieve strain on the cable. (Fig. 5.5) The cable grip is suitable for cable diameters of 8.5 mm to 10 mm.

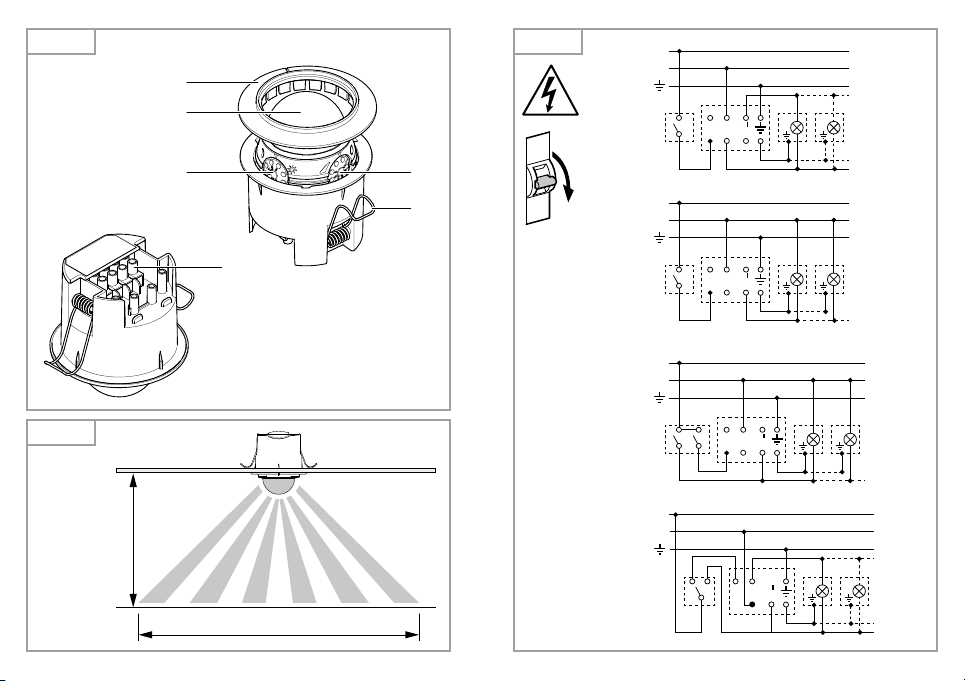

Connection diagram (Fig. 4.1)

Fig. 4.1/a

Light without neutral conductor

Fig. 4.1/b

Light with neutral conductor

Fig. 4.1/c

Connection via two-circuit singleinterruption switch for manual and automatic operation

Fig. 4.1/d

Connection via two-way switch for manual override and automatic operation Setting I: Automatic operation Setting II: Manual operation, light permanently ON

Note: The system can only be switched OFF when installed as shown in Fig. 4.1/c.

5. Mounting

• Check all components for damage.

• Do not use the product if it is damaged.

• Select an appropriate mounting location, taking the reach and motion detection into consideration (Fig. 5.1 / 5.2). The most reliable way of detecting movement is to install the sensor aimed across the direction in which a person would walk and by ensuring that no obstacles (such as trees, walls etc.) obstruct the line of sensor vision.

Mounting procedure

• Switch OFF power supply.

• Drill ø 68 mm ceiling cut-out.

(Fig. 5.3)

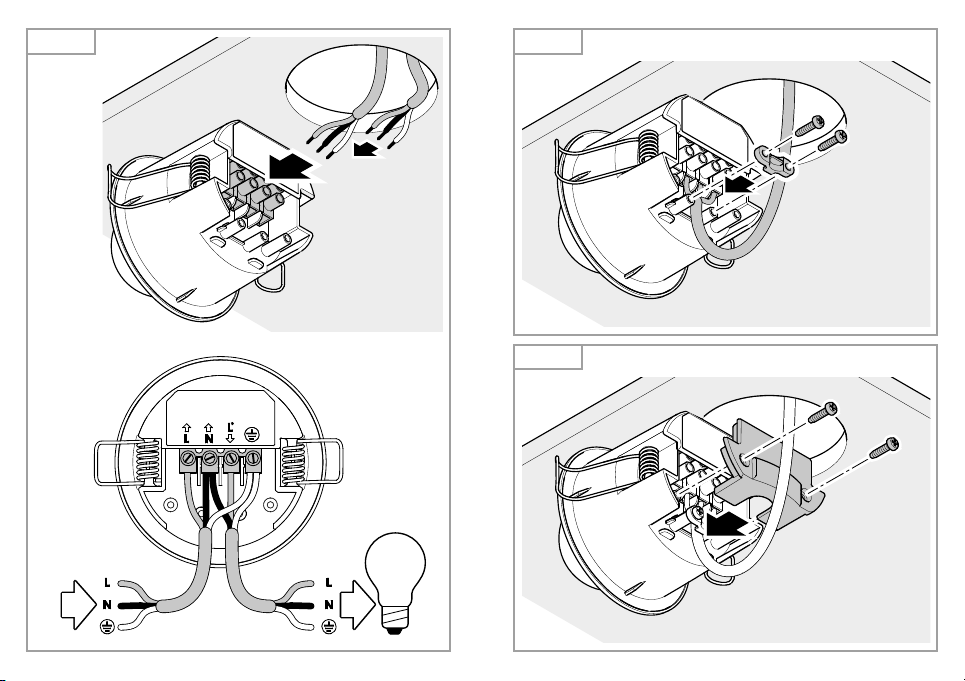

• Connect conductors. (Fig. 5.4)

• Fit cable clamp or cable clip to relieve strain on the cable.

(Fig. 5.5)

• Screw cover onto the terminal block compartment. (Fig. 5.6)

• Set the clamping springs to the upright position and ﬁt the unit into the ceiling cut-out. (Fig. 5.7)

• Switch ON power supply. (Fig. 5.7)

• Set functions ➜ "6. Function".

6. Function

Factory settings

Twilight level: 2000 lux Time setting: 8 s

• Detach designer ring from the enclosure. (Fig. 6.1)

• Unscrew the sensor (anticlockwise) to reach the control dial.

Time setting (Fig. 6.3)

MANUFACTURER'S

YEAR

WARRANTY

MANUFACTURER'S

YEAR

WARRANTY

The time you wish the connected light to stay ON for can be inﬁnitely adjusted from approx. 8 s to a maximum of 35 min. Control dial position 1 is the shortest time, approx. 8 s. Control dial position 6 is the longest time, approx. 35 s. Note: It is recommended that the shortest time be set when adjusting the sensor for the detection zone and performing a function test.

Twilight setting (Fig. 6.4)

The desired response threshold of the detector can be inﬁnitely varied from approx. 2 - 2000 lux. Position 1 is daylight operation, approx. 2000 lux. Position 6 is night-time operation, approx. 2 lux.

• After making the function settings, screw the sensor back in (clockwise) to return it to the home position. (Fig. 6.5)

• Push the designer ring onto the enclosure (Fig. 6.6)

Reach setting (Fig. 6.7 / 6.8)

The detection zone can be optimised to suit requirements. The shrouds supplied with the sensor can be used to mask out as many lens segments as you wish or shorten reach to suit the particular situation. This prevents the light from being activated unintentionally, e.g. by cars, passers-by etc. and allows you to target danger spots. The shrouds can be separated along the pre-grooved divisions in the vertical and horizontal directions or cut with scissors.

7. Operation / maintenance

Weather conditions may aect the way the motion detector works. Strong gusts of wind, snow, rain or hail may cause the light to come ON when it is not wanted because the sensor is unable to distinguish between sudden changes of temperature and sources of heat. The detector lens may be cleaned with a damp cloth if it gets dirty (do not use cleaning agents).

8. Disposal

Electrical and electronic equipment, accessories and packaging must be recycled in an environmentally compatible manner.

Do not dispose of electrical and electronic equipment as domestic waste.

EU countries only:

Under the current European Directive on Waste Electrical and Electronic Equipment and its implementation in national law, electrical and electronic equipment no longer suitable for use must be collected separately and recycled in an environmentally compatible manner.

on the date of sale to the consumer. We will remedy defects caused by material ﬂaws or manufacturing faults. The warranty will be met by repair or replacement of defective parts at our own discretion. The warranty shall not cover damage to wear parts, damage or defects caused by improper treatment or maintenance. Further consequential damage to other objects shall be excluded. Claims under the warranty will only be accepted if the unit is sent fully assembled and well-packed with a brief description of the fault, a receipt or invoice (date of purchase and dealer's stamp) to the appropriate Service Centre.

10. Technical speciﬁcations

Dimensions, Ø × H 78 × 89 mm Minimum installation depth 54 mm less thickness of ceiling panel Mains power supply 220-240 V, 50 / 60 Hz Output

Incandescent / halogen lamp load

Fluorescent lamps, electronic ballast

Fluorescent lamps, uncorrected

Fluorescent lamps, series-corrected

Fluorescent lamps, parallel-corrected

Low-voltage halogen lamps

9. Manufacturer's warranty

This STEINEL product has been manufactured with utmost care, tested for proper operation and safety and then subjected to random sample inspection. Steinel guarantees that it is in perfect condition and proper working order. The warranty period is 36 months and starts

- 24 - - 25 -

Sensor technology Passive infrared Angle of coverage 360° Reach max. 4 m Time setting 8 s - 35 min Twilight setting 2-2000 lux IP rating IP54 Temperature range -20°C to +40°C

LED < 2 W

2 W < LED < 8 W

LED > 8 W

Capacitive load

Service:

Our Customer Service Department will repair faults not covered by warranty or after the warranty period has expired. Please send the product well-packed to your nearest Service Centre.

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132  F

11. Troubleshooting

Malfunction Cause Remedy

Without power

Does not switch ON

Does not switch OFF

Keeps switching ON/OFF

Switches ON when it should not

n Fuse faulty,

not switched ON

n Short circuit n Twilight setting in night-

time mode during daytime operation

n Bulb faulty n Mains power switch OFF n Fuse faulty

n Continuous movement in

the detection zone

n Light being operated is

located in detection zone and keeps switching ON as a result of temperature change

n Set to continuous opera-

tion via indoor two-circuit single interruption switch

n Position Wi-Fi device very

close to the sensor

n Light being operated is

located in detection zone

n Animals moving in the

detection zone

n Wind is moving trees and

bushes in the detection zone

n Cars in the street are being

detected

n Sudden temperature chan-

ges due to weather (wind, rain, snow) or air expelled from fans, open windows

n Position Wi-Fi device very

close to the sensor

n Replace fuse, turn ON

mains switch, check lead with voltage tester

n Check connections n Adjust setting

n Replace light bulbs n Switch ON n Fit new fuse, check con-

nection if necessary

n Check zone

n Set two-circuit single inter-

ruption switch to automatic operation

n Increase distance between

Wi-Fi device and sensor

n Check zone

n Check zone n Check zone

n Check zone

n Change detection zone,

change mounting location

n Increase distance between

Wi-Fi device and sensor

1. À propos de ce document

Veuillez le lire attentivement et le conserver en lieu sûr !

– Il est protégé par la loi sur les

droits d'auteur. Une réimpression même partielle n'est autorisée qu'après notre accord préalable.

– Sous réserve de modiﬁcations

techniques.

Explication des symboles

Attention danger !

Renvoi à des passages dans

le document.

...

2. Consignes de sécurité générales

Avant toute intervention sur l'appareil, couper l'alimentation électrique !

• Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence d'alimentation à l'aide d'un testeur de tension.

• L'installation du détecteur implique une intervention sur le réseau électrique et doit donc être eectuée correctement et conformément à la norme NF C-15100.

• Utiliser uniquement des pièces de rechange d'origine.

• Les réparations ne doivent être eectuées que par des ateliers spécialisés.

3. IS 360-1 DE

Utilisation conforme aux prescriptions

– Détecteur pour l'encastrement au

plafond, à l'intérieur et à l'extérieur.

Le mouvement pilote l'éclairage, une alarme et bien plus. Pour votre confort et votre sécurité. Le détecteur infrarouge pyroélectrique intégré détecte le rayonnement de chaleur invisible émis par les corps en mouvement (personnes, animaux, etc.). Ce rayonnement de chaleur capté est ensuite traité par un système électronique qui enclenche le consommateur branché. Les obstacles comme les murs ou les vitres s'opposent à la détection du rayonnement de chaleur et empêchent toute commutation. Le détecteur infrarouge est conçu pour la commutation automatique de l'éclairage. Il n'est toutefois pas prévu pour les alarmes spéciales anti-intrusion car il n'est pas protégé contre le vandalisme.

Contenu de la livraison (Fig. 3.1) Dimensions du produit (Fig. 3.2) Vue d'ensemble de l'appareil (Fig. 3.3)

A Anneau design B Lentille/Boîtier de la lentille C Bouton de réglage de la luminosité

de déclenchement

D Bouton de réglage de la

temporisation

E Ressort de ﬁxation F Espace de raccordement du domino

Portée (Fig. 3.4)

- 27 -- 26 -

4. Installation électrique

• Couper l'alimentation électrique

(Fig. 4.1)

Le câble d'alimentation secteur est composé d'un câble à 3 conducteurs : L = phase (généralement noir,

marron ou gris)

N = neutre (généralement bleu) PE = conducteur de terre

(généralement vert/jaune)

Important :

Une inversion des branchements entraînera plus tard un court-circuit dans l'appareil ou dans le boîtier à fusibles. Dans ce cas, il faut identiﬁer les câbles et les raccorder en conséquence. Il est possible de monter sur le câble secteur un interrupteur adéquat permettant la mise en ou hors circuit de l'appareil.

Important : après avoir branché les câbles d'alimentation, il faut absolument monter la bride de câbles ou le collier de câbles aﬁn de les protéger contre les tractions. (Fig. 5.5) Le dispositif de protection contre les traction n'est adapté qu'à un diamètre de câbles compris entre 8,5 mm et 10 mm.

Schéma de connexion (Fig. 4.1)

Fig 4.1/a

Luminaire sans conducteur de neutre

Fig. 4.1/b

Luminaire avec conducteur de neutre

Fig. 4.1/c

Raccordement par interrupteur en série pour la commande manuelle ou automatique

Fig. 4.1/d

Raccordement par un interrupteur va-et-vient pour une marche forcée ou un fonctionnement automatique

Position I : fonctionnement auto-

matique

Position II : fonctionnement manuel,

marche forcée

Attention : une mise hors circuit de l'appareil est uniquement possible lors de l'installation conformément à la ﬁg. 4.1/c.

5. Montage

• Contrôler l'absence de dommages sur toutes les pièces.

• Ne pas mettre le produit en service en cas de dommage.

• Choisir un emplacement de montage approprié en tenant compte de la portée et de la détection des mouvements (Fig. 5.1/5.2). La détection des mouvements est la plus ﬁable quand le détecteur est monté ou orienté perpendiculairement au sens de passage et qu'aucun obstacle (arbre, mur, etc.) n'obstrue le champ de visée.

Étapes de montage

• Couper l'alimentation en courant.

• Eectuer la découpe au plafond de ø 68 mm. (Fig. 5.3)

• Brancher les câbles de raccordement. (Fig. 5.4)

• Monter la bride de câbles ou le collier de câbles de protection contre les tractions. (Fig. 5.5)

• Visser le cache de l'espace de raccordement à bloc. (Fig. 5.6)

• Orienter les ressorts de ﬁxation vers le haut et insérer l'appareil dans la découpe du plafond. (Fig. 5.7)

• Mettre l'appareil sous tension.

(Fig. 5.7)

• Procéder aux réglages des fonctions ➜ « 6. Fonctions ».

- 28 - - 29 -

6. Fonctions

Réglages eectués en usine

Réglage de la luminosité de déclenchement : 2000 lx Temporisation : 8 s

• Retirer l'anneau design du boîtier.

(Fig. 6.1)

• Retirer le détecteur en tournant vers la gauche aﬁn d'accéder aux boutons de réglage.

Temporisation (Fig. 6.3)

La durée d'éclairage souhaitée du luminaire raccordé est réglable progressivement d'environ 8 s à 35 min au maximum. La position 1 du bouton de réglage correspond à la durée minimum, env. 8 s. La position 6 du bouton de réglage correspond à la durée maximum, env. 35 min. Remarque : lors du réglage de la zone de détection du détecteur et du test de fonctionnement, nous recommandons de régler la durée la plus courte.

Réglage de la luminosité de déclenchement (Fig. 6.4)

La luminosité de déclenchement souhaitée du détecteur peut être réglée progressivement d'env. 2 à 2000 lx. La position 1 correspond au fonctionnement diurne, env. 2000 lx. La position 6 correspond au fonctionnement nocturne env. 2 lx.

• Après avoir terminé le réglage des fonctions, remettre le détecteur à sa position initiale en le tournant vers la droite. (Fig. 6.5)

• Emboîter l'anneau design sur le boîtier. (Fig. 6.6)

Réglage de la portée (ﬁg. 6.7/6.8)

Il est possible de régler la zone de détection de façon optimale en fonction des besoins. Les caches enﬁchables fournis permettent de masquer le nombre voulu de segments de lentille ou de réduire individuellement la portée. Ceci permet d'éviter les déclenchements intempestifs provoqués par ex. par des voitures, des passants, etc. ou de cibler la surveillance des sources de danger. Les caches enﬁchables peuvent être séparés à l'horizontale ou à la verticale le long des sectionnements pré-rainurés ou bien être coupés avec des ciseaux.

7. Utilisation/Entretien

Les conditions atmosphériques peuvent inﬂuencer le fonctionnement du détecteur de mouvement car les fortes rafales de vent, la neige, la pluie ou la grêle peuvent provoquer un déclenchement intempestif, les variations brutales de température ne pouvant pas être diérenciées des sources de chaleur. Si la lentille de détection se salit, la nettoyer avec un chion humide (ne pas utiliser de détergent).

8. Élimination

Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l’environnement.

Ne jetez pas les appareils électriques avec les ordures ménagères!

Uniquement pour les pays de l'UE:

DE GARANTIE

ANS

FABRICANT

DE GARANTIE

ANS

FABRICANT

conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.

9. Garantie du fabricant

Ce produit STEINEL a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrôlés suivant des procédures ﬁables et il a été soumis à un contrôle ﬁnal par sondage. STEINEL garantit un état et un fonctionnement irréprochables. La durée de garantie est de 36 mois et débute au jour de la vente au consommateur. Nous remédions aux défauts provenant d'un vice de matière ou de construction. La garantie sera assurée à notre discrétion par réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, ni aux dommages et défauts dus à une utilisation ou maintenance incorrecte. Les dommages consécutifs causés à d’autres objets sont exclus de la garantie. La garantie ne s'applique que si l’appareil non démonté est retourné à la station de service après-vente la plus proche, dans un emballage adéquat, accompagné d'une brève description du défaut et d'un ticket de caisse ou d'une facture portant la date d'achat et le cachet du vendeur.

Service après-vente :

Le service après-vente de notre usine eectue également les réparations non couvertes par la garantie ou survenant

après l'expiration de celle-ci. Veuillez envoyer le produit correctement emballé à la station de service après-vente la plus proche.

- 30 - - 31 -

10. Caractéristiques techniques

Dimensions Ø × H 78 × 89 mm Profondeur de montage minimum 54 mm moins l'épaisseur de la

Raccordement au secteur 220-240 V, 50/60 Hz Puissance

Lampe à incandescence / halogène

Tubes ﬂuorescents ballasts électroniques

Tubes ﬂuorescents non compensés

Tubes ﬂuorescents compensés en série

Tubes ﬂuorescents compensés

Lampes halogènes basse tension

Technique de détection Détecteur infrarouge passif Angle de détection 360° Portée max. 4 m Temporisation de 8 s à 35 min Réglage de la luminosité de déclenchement de 2 à 2000 lx Indice de protection IP 54 Intervalle de température de - 20 °C à + 40 °C

en parallèle

LED < 2 W

2 W < LED < 8 W

LED > 8 W

Charge capacitive

dalle du plafond

1000 W 430 W 500 VA 406 VA

406 VA 1000 VA 16 W 64 W 64 W 132  F

11. Dysfonctionnements

Problème Cause Solution

N'est pas sous tension

L'appareil ne s'allume pas

L'appareil ne s'éteint pas

L'appareil s'allume et s'éteint continuellement

Allumage intempestif

n Fusible défectueux, appareil

hors circuit

n Court-circuit n Pendant la journée, le réglage

de la luminosité de déclenchement est en position nocturne

n Ampoule à incandescence

défectueuse

n Interrupteur en position

ARRÊT

n Fusible défectueux

n Mouvement continu dans la

zone de détection

n Le luminaire raccordé se

trouve dans la zone de détection et se rallume sous l'eet des variations de température

n Marche forcée commandée

au niveau de l'interrupteur en série de l'habitation

n L'appareil wiﬁ est situé très

près du détecteur

n Le luminaire raccordé se

trouve dans la zone de détection

n Des animaux se déplacent

dans la zone de détection

n Le vent agite des arbres et

des arbustes dans la zone de détection

n Détection de voitures passant

sur la chaussée

n Variations subites de tempé-

rature dues aux intempéries (vent, pluie, neige) ou à des courants d'air provenant de ventilateurs ou de fenêtres ouvertes

n L'appareil wiﬁ est situé très

près du détecteur

n Changer le fusible défectueux,

mettre l'interrupteur secteur en circuit, vériﬁer le câble à l'aide d'un testeur de tension

n Vériﬁer le branchement n Ajuster à nouveau

n Changer l'ampoule à

incandescence

n Mettre en circuit

n Changer le fusible, éventuelle-

ment vériﬁer le branchement

n Contrôler la zone de détection

n Mettre l'interrupteur en série

sur commande automatique

n Augmenter la distance entre

l‘appareil wiﬁ et le détecteur

n Contrôler la zone de détection

n Modiﬁer la zone, monter

l'appareil à un autre endroit

n Augmenter la distance entre

l‘appareil wiﬁ et le détecteur

1. Over dit document

Zorgvuldig doorlezen en bewaren a.u.b.!

– Rechten uit het auteursrecht

voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.

– Wĳzigingen in het kader van de

technische vooruitgang voorbehouden.

Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwĳzing naar tekstpassa-

...

ges in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!

• Bĳ de montage moet de aan te sluiten elektrische kabel spanningsvrĳ zĳn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.

• Bĳ de installatie van de sensor wordt met netspanning gewerkt. Dit moet vakkundig en volgens de gebruikelĳke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd.

• Gebruik uitsluitend originele reserveonderdelen.

• Reparaties mogen uitsluitend door een vakbedrĳf worden uitgevoerd.

3. IS 360-1 DE

Gebruik volgens de voorschriften

– Sensor voor plafondinbouw-

montage binnen en buiten.

Beweging schakelt licht, alarm en veel meer aan. Voor uw gemak en uw veiligheid. De ingebouwde pyro-elektrische infrarooddetector registreert de onzichtbare warmtestraling van bewegende mensen, dieren enz. Deze zo geregistreerde warmtestraling wordt elektronisch omgezet en schakelt hierdoor de aangesloten verbruiker automatisch in. Door hindernissen, zoals muren of ruiten, wordt geen warmtestraling herkend, dus vindt ook geen schakeling plaats. De infraroodsensor is geschikt voor het automatisch schakelen van licht. Voor speciale inbraakalarminstallaties is het apparaat niet geschikt, omdat de voorgeschreven sabotagebeveiliging hiervoor ontbreekt.

Bĳ de levering inbegrepen (afb. 3.1) Productafmetingen (afb. 3.2) Overzicht lamp (afb. 3.3)

A Designring B Lens/lensbehuizing C Instelknopje schemerinstelling D Instelknopje tĳdinstelling E Klemveer F Aansluitkamer kroonsteentje

Reikwĳdte (afb. 3.4)

- 33 -- 32 -

4. Elektrische installatie

• Stroomtoevoer uitschakelen

(afb. 4.1)

De stroomtoevoer bestaat uit een 3-polige kabel: L = stroomdraad (meestal zwart,

grĳs of bruin)

N = nuldraad (meestal blauw) PE = aarde (meestal groen/geel)

Belangrĳk: Verwisseling van de

aansluitingen leidt in het apparaat of in uw zekeringenkast tot kortsluiting. In dit geval moeten de afzonderlĳke kabels geïdentiﬁceerd en opnieuw gemonteerd worden. In de stroomtoevoerkabel kan een geschikte netschakelaar voor IN- en UIT-schakelen worden gemonteerd.

Belangrĳk: na het aansluiten van de kabels moet altĳd een kabelklem worden gemonteerd i.v.m. de trekontlasting (afb. 5.5). De trekontlasting is geschikt voor kabeldiameters van 8,5 mm tot 10 mm.

Aansluitingstekening (afb. 4.1)

Afb. 4.1/a

Lamp zonder aanwezige nuldraad

Afb. 4.1/b

Lamp met aanwezige nuldraad

Afb. 4.1/c

Aansluiting via serieschakelaar voor handmatige schakeling en automatische werking

Afb. 4.1/d

Aansluiting via een wisselschakelaar voor permanente verlichting en automatische werking Stand I: automatische werking Stand II: handmodus voor permanente verlichting

Opgelet: uitschakelen van de installatie is alleen mogelĳk bĳ installatie conform afb. 4.1/c.

5. Montage

• Alle onderdelen controleren op beschadigingen.

• Neem het product bĳ beschadigingen niet in gebruik.

• Kies een passende montageplaats; houd hierbĳ rekening met de reikwĳdte en de bewegingsregistratie (afb. 5.1/5.2). De veiligste bewegingsregistratie heeft u, als de sensor zĳdelings in de looprichting gemonteerd resp. gericht wordt en er geen hindernissen (zoals bomen, muren etc.) het zicht belemmeren.

Montagestappen

• Stroomtoevoer uitschakelen

• Plafonduitsparing ø 68 mm boren (afb. 5.3).

• Aansluitkabel aansluiten (afb. 5.4).

• Kabelklem monteren i.v.m. de trekontlasting (afb. 5.5).

• Afdekking van de aansluitkamer vastschroeven (afb. 5.6).

• De klemveren naar boven richten en de unit in de plafonduitsparing plaatsen (afb. 5.7).

• Stroomtoevoer inschakelen (afb. 5.7).

• Functie-instellingen uitvoeren

➜ "6. Functies".

6. Functies

Fabrieksinstellingen

Schemerinstelling: 2000 lux Tĳdinstelling: 8 sec.

• Designring van de behuizing nemen (afb. 6.1).

• De sensor naar links uit de unit draaien, om bĳ de instelknop te komen.

- 34 - - 35 -

Tĳdinstelling (afb. 6.3)

De gewenste brandduur van de aangesloten lamp kan traploos van ca. 8 sec. tot max. 35 min. worden ingesteld. Instelknopje positie 1 betekent kortste tĳd, ca. 8 sec. Instelknopje positie 6 betekent langste tĳd, ca. 35 sec. Opmerking: bĳ de instelling van de sensor voor het registratiebereik en voor de functietest wordt aangeraden de kortste tĳd in te stellen.

Schemerinstelling (afb. 6.4)

De gewenste drempelwaarde van de melder kan traploos van 2-2000 lux worden ingesteld. Positie 1 betekent daglichtstand, ca. 2000 lux. Positie 6 betekent schemerstand, ca. 2 lux.

• Na het beëindigen van de functie-instellingen de sensor naar rechts weer terug in zĳn uitgangspositie brengen (afb. 6.5).

• Designring op de behuizing steken (afb. 6.6).

Reikwĳdte-instelling (afb. 6.7/6.8)

Het registratiebereik kan naar wens optimaal worden ingesteld. Met de meegeleverde afdekplaatjes kunnen zoveel lenssegmenten als gewenst worden afgedekt, resp. de reikwĳdte individueel worden verkort. Daardoor worden foutieve schakelingen door bĳv. auto's, voetgangers enz. uitgesloten of plaatsen gericht bewaakt. De afdekplaatjes kunnen langs de inkepingen horizontaal of verticaal worden afgebroken of met een schaar worden doorgeknipt.

7. Gebruik/onderhoud

Weersinvloeden kunnen de werking van de bewegingsmelder beïnvloeden, bĳ hevige windvlagen, sneeuw, regen en hagel kan een foutieve schakeling voorkomen, omdat de plotselinge temperatuurverschillen niet van warmtebronnen onderscheiden kunnen worden. De registratielens kan bĳ vervuiling met een vochtige doek (zonder schoonmaakmiddel) worden gereinigd.

8. Verwĳderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor gebruikte elektrische en elektronische apparatuur en hun implementatie in het nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

9. Fabrieksgarantie

Dit STEINEL-product is met grote zorgvuldigheid gefabriceerd, getest op goede werking en veiligheid volgens de geldende voorschriften, en vervolgens steekproefsgewĳs gecontroleerd. Steinel verleent garantie op de storingvrĳe werking. De garantietermĳn bedraagt 36 maanden en gaat in op de datum van aanschaf

door de klant. Wĳ verhelpen gebre-

FABRIEKS

JAAR

GARANTIE

FABRIEKS

JAAR

GARANTIE

ken die berusten op materiaal- of productiefouten. De garantie bestaat uit reparatie of vernieuwen van de defecte onderdelen, door ons te beoordelen. Garantie vervalt bĳ schade aan onderdelen, die aan slĳtage onderhevig zĳn en bĳ schade of gebreken, die door ondeskundig gebruik of onderhoud ontstaan. Schade aan andere voorwerpen is uitgesloten van garantie. De garantie wordt alleen verleend wanneer het niet-gedemonteerde apparaat met korte storingsbeschrĳving, kassabon of rekening (koopdatum en winkelierstempel), goed verpakt naar het desbetreende serviceadres wordt gestuurd.

Service:

Na aﬂoop van de garantietermĳn of bĳ schade die niet onder de garantie valt, kan er ook door ons gerepareerd worden. Gelieve het product goed verpakt naar het dichtstbĳzĳnde serviceadres te sturen.

10. Technische gegevens

Afmetingen Ø × H 78 × 89 mm Minimale inbouwdiepte 54 mm min de dikte van de

Netaansluiting 220-240 V, 50/60 Hz Vermogen

TL-lampen, parallel gecompenseerd

Sensortechniek Passief-infrarood Registratiehoek 360° Reikwĳdte Max. 4 m Tĳdinstelling 8 sec. - 35 min. Schemerinstelling 2 – 2000 lux Bescherming IP 54 Temperatuurbereik -20 °C tot +40 °C

Gloei-/halogeenlampen

TL-lampen elekt. voorschakelapp.

TL-lampen, ongecompenseerd

TL-lampen, seriegecompenseerd

Halogeenlampen, laag voltage

Led < 2 W

2 W < led < 8 W

Led > 8 W

Capacitieve belasting

plafondplaat

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132  F

11. Storingen

Storing Oorzaak Oplossing

Zonder spanning

Schakelt niet aan

Schakelt niet uit

Schakelt steeds AAN/UIT

Schakelt ongewenst aan

n Zekering defect, niet

ingeschakeld

n Kortsluiting n Bĳ daglicht, lichtinstelling

staat op schemerstand

n Gloeilamp defect n Netschakelaar UIT n Zekering defect

n Continue beweging bin-

nen het registratiebereik

n Geschakelde lamp

bevindt zich binnen het registratiebereik en schakelt opnieuw door temperatuurverandering

n Serieschakelaar

binnenshuis staat op permanent gebruik

n Wiﬁ-apparaat erg dicht

bĳ de sensor geplaatst

n Geschakelde lamp

bevindt zich binnen het registratiebereik

n Dieren bewegen

zich binnen het registratiebereik

n Wind beweegt bomen

en struiken binnen het registratiegebied

n Registratie van auto's

op straat

n Plotselinge verandering

van temperatuur door het weer (wind, regen, sneeuw) of afvoerlucht van ventilatoren, open ramen

n Wiﬁ-apparaat erg dicht

bĳ de sensor geplaatst

- 37 -- 36 -

n Nieuwe zekering, netschake-

laar inschakelen, kabel controleren met spanningstester

n Aansluitingen controleren n Opnieuw instellen

n Gloeilampen verwisselen n Inschakelen n Nieuwe zekering, eventueel

aansluiting controleren

n Bereik controleren

n Serieschakelaar instellen op

automatisch

n Afstand tussen wiﬁ-apparaat

en sensor vergroten

n Bereik controleren

n Bereik veranderen of monta-

geplaats verleggen

n Afstand tussen wiﬁ-apparaat

en sensor vergroten

1. Riguardo a questo documento

Si prega di leggerlo attentamente e di conservarlo!

– Tutelato dai diritti d'autore. La

ristampa, anche solo di estratti, è consentita solo previa nostra approvazione.

– Con riserva di modiﬁche legate al

progresso della tecnica.

Spiegazione dei simboli

Avvertimento contro pericoli

Rimando a passaggi nel

...

documento.

2. Avvertenze generali relative alla sicurezza

Prima di eettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!

• Durante il montaggio non deve esserci presenza di tensione nel cavo di allacciamento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.

• L'installazione del sensore è un lavoro che richiede un intervento sulla tensione di rete. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali.

• Utilizzare esclusivamente pezzi di ricambio originali.

• Le riparazioni devono essere eettuate esclusivamente da ocine specializzate.

3. IS 360-1 DE

Utilizzo adeguato allo scopo

– Sensore per il montaggio a incasso

sul sotto in ambienti interni ed esterni.

Il movimento fa attivare la luce, l'allarme e molti altri dispositivi per il vostro comfort e la vostra sicurezza. Il rilevatore a raggi infrarossi piroelettrico incorporato rileva la radiazione termica invisibile emessa da corpi in movimento (uomini, animali, ecc.). L'irraggiamento termico rilevato viene trasformato in energia elettrica e permette l'accensione dell'utenza alllacciata. Eventuali ostacoli, come muri o lastre di vetro, impediscono il riconoscimento della radiazione di calore e il dispositivo non entra in funzione. Il sensore a raggi infrarossi è stato studiato per la commutazione automatica della luce. L'apparecchio non è adatto all'applicazione in impianti di allarme speciali (antifurto), in quanto non dispone della sicurezza contro il sabotaggio prescritta per tali tipi di impianto.

Volume di fornitura (Fig. 3.1) Dimensioni dell'apparecchio (Fig. 3.2) Panoramica degli apparecchi (Fig. 3.3)

A Anello design B Lente/Involucro lente C Regolatore regolazione crepuscolare D Regolatore regolazione del periodo

di accensione

E Molla di bloccaggio F Vano per l'allacciamento elettrico

morsetto isolante

Raggio d'azione (Fig. 3.4)

- 38 - - 39 -

4. Installazione elettrica

• Staccare l'alimentazione di corrente

(Fig. 4.1)

Il cavo di collegamento alla rete ha 3 ﬁli. L = fase (di norma nero, marrone o

grigio)

N = ﬁlo neutro (di prevalenza blu) PE = conduttore di terra (nella mag-

gior parte dei casi verde/giallo)

Importante: lo scambio di collegamenti causa un corto circuito nell'apparecchio o nella sua valvoliera. In questo caso è necessario identiﬁcare i singoli cavi e rimontarli. Nel cavo di alimentazione si può installare un interruttore adeguato per accendere e spegnere.

Importante: dopo l'allacciamento dei conduttori, come passacavo si deve assolutamente montare il bride o la fascetta per cavo. (Fig. 5.5) La fascetta per cavo è adatta per cavi di diametro compreso tra 8,5 mm e 10 mm.

Disegno degli allacciamenti (Fig. 4.1)

Fig. 4.1/a

Lampada senza ﬁlo neutro

Fig. 4.1/b

Lampada con presenza di ﬁlo neutro

Fig. 4.1/c

Allacciamento tramite un interruttore in serie per uso manuale e automatico

Fig. 4.1/d

Allacciamento attraverso un deviatore per funzionamento con luce continua e funzionamento automatico Posizione I: funzionamento in automatico Posizione II: funzionamento manuale, illuminazione continua

Attenzione: lo spegnimento dell'impianto è possibile solo durante l'installazione come indicato in Fig. 4.1/c.

5. Montaggio

• Controllare tutti i componenti per veriﬁcare se presentano danneggiamenti.

• In caso di danni non mettere in funzione il prodotto.

• Scegliere un luogo di montaggio adeguato tenendo conto del raggio d'azione e del rilevamento del movimento (Fig. 5.1/5.2). Il campo ottimale per il rilevamento di movimenti si raggiunge quando il sensore viene montato lateralmente rispetto alla direzione di movimento, senza che sull'area da controllare ci siano ostacoli (come p.es. alberi, mura ecc.).

Fasi di montaggio

• Staccare l'alimentazione di corrente

• Eettuare il ritaglio nel sotto con un diametro di 68 mm. (Fig. 5.3)

• Collegare il cavo di allacciamento.

(Fig. 5.4)

• Montare il bride o la fascetta per cavo. (Fig. 5.5)

• Avvitare saldamente la calotta di copertura del vano per l'allacciamento elettrico. (Fig. 5.6)

• Digirere verso l'alto le molle di bloccaggio e inserire l'unità nel ritaglio del sotto. (Fig. 5.7)

• Attivare l'alimentazione di corrente.

(Fig. 5.7)

• Eettuare l'impostazione delle funzioni ➜ "6. Funzionamento".

6. Funzionamento

Impostazioni da parte del costruttore

Regolazione di luce crepuscolare: 2000 Lux Ritardo dello spegnimento: 8 s

• Sﬁlare l'anello design dall'involucro.

DI GARANZIA

ANNI

DEL PRODUTTORE

DI GARANZIA

ANNI

DEL PRODUTTORE

(Fig. 6.1)

• Svitare il sensore ruotandolo verso sinistra per accedere al regolatore.

Ritardo dello spegnimento (Fig. 6.3)

Il periodo in cui si desidera che la lampada allacciata rimanga accesa può essere impostato con regolazione continua da ca. 8 sec a max. 35 min. Regolatore su posizione 1 signiﬁca durata minima, ca. 8 s. Regolatore su posizione 6 signiﬁca durata massima, ca. 35 min. Avvertenza: nell'impostazione del sensore per quanto riguarda il campo di rilevamento e il test di funzionamento, si consiglia di impostare la durata minima.

Regolazione crepuscolare (Fig. 6/4)

La soglia d'intervento desiderata del rilevatore può essere regolata in continuo tra ca. 2 e 2000 Lux.

Posizione 1 signiﬁca funzionamento con luce diurna, ca. 2000 Lux. Posizione 6 signiﬁca funzionamento crepuscolare ca. 2 Lux.

• Al termine dell'impostazione delle funzioni riportare il sensore alla posizione di partenza ruotandolo verso destra. (Fig. 6.5)

• Inﬁlare l'anello design sull'involucro

(Fig. 6.6)

Regolazione del raggio d'azione (Fig. 6.7/6.8)

Il campo di rilevamento può essere impostato in modo ottimale a seconda delle esigenza. Le calotte di copertura fornite in dotazione servono a coprire una quantità a piacere di segmenti di lente ossia a ridurre individualmente il raggio d'azione. In tal modo è possibile escludere eventuali interventi a sproposito provocati ad esempio da automobili o passanti e sorvegliare in modo mirato

punti particolarmente esposti al pericolo. Le calotte di copertura possono essere separate lungo le suddivisioni tramite scanalature già preparate in verticale e in orizzontale o tagliate con una forbice.

7. Funzionamento/Cura

I fenomeni atmosferici possono avere inﬂuenza sul funzionamento del rilevatore di movimento; in caso di forti folate di vento, neve, pioggia o grandine è possibile che esso intervenga a sproposito, in quanto non è possibile distinguere gli improvvisi sbalzi di temperatura da quelli dovuti alla presenza di fonti di calore. In caso la lente di rilevamento fosse sporca, pulitela con un panno umido (senza utilizzare) detergenti.

8. Smaltimento

Apparecchi elettrici, accessori e materiali d’imballaggio devono essere consegnati agli appositi centri di raccolta e smaltimento.

Non gettare gli apparecchi elettrici nei riﬁuti domestici!

Solo per paesi UE:

Conformemente alla Direttiva Europea vigente in materia di riﬁuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all’uso devono essere separati dagli altri riﬁuti e consegnati a un centro di riciclaggio riconosciuto.

- 40 - - 41 -

9. Garanzia del produttore

Questo prodotto STEINEL è stato costruito con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi eettuati collaudi con prove a campione. STEINEL si assume la garanzia di una fabbricazione ed un funzionamento perfetti. La garanzia si estende a 36 mesi ed inizia il giorno d'acquisto da parte dell'utilizzatore ﬁnale. Noi eliminiamo difetti riconducibili al materiale o alla fabbricazione; la prestazione della garanzia consiste a nostra discrezione nella riparazione o nella sostituzione dei pezzi difettosi. Il diritto alla prestazione di garanzia viene a decadere in caso di danni a pezzi soggetti ad usura nonché in caso di danni o difetti che sono da ricondurre ad un trattamento

10. Dati tecnici

Dimensioni (Ø × H) 78 × 89 mm Profondità minima d'installazione 54 mm meno lo spessore

Allacciamento alla rete 220-240 V, 50/60 Hz Potenza

Carico lampadine incandescenti / lampade alogene

Lampade ﬂuorescenti ballast elettronico

Lampade ﬂuorescenti non compensato

Lampade ﬂuorescenti collegamento in serie

Lampade ﬂuorescenti con compensazione in parallelo

Tecnica a sensori a infrarossi passivi Angolo di rilevamento 360° Raggio d'azione max. 4 m Ritardo dello spegnimento 8 s - 35 min Regolazione crepuscolare 2-2000 lux Grado di protezione IP 54 Intervallo di temperatura tra - 20 °C e + 40 °C

Lampade alogene a basso voltaggio

inadeguato o ad una cattiva manutenzione. Sono esclusi dal diritto di garanzia gli ulteriori danni conseguenti che si veriﬁcano su oggetti estranei. La garanzia viene prestata solo se l'apparecchio viene inviato non smontato, ben imballato e accompagnato da una breve descrizione del difetto e dallo scontrino o dalla fattura (in cui siano indicati la data dell'acquisto e il timbro del rivenditore), al centro di assistenza competente.

Servizio di assistenza:

Con periodo di garanzia scaduto e nel caso di difetti che non danno diritto a prestazioni di garanzia, il nostro centro di assistenza può eseguire le relative riparazioni. Inviare il prodotto ben

LED < 2 W

2 W < LED < 8 W

LED > 8 W

Carico capacitivo

imballato, al più vicino centro di assistenza.

del piano sotto

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132  F

11. Disturbi di funzionamento

Guasto Causa Rimedio

Mancanza di tensione

L'apparecchio non si accende

L'apparecchio non si spegne

L'apparecchio si accende e si spegne continuamente

L'apparecchio si accende a sproposito

n Fusibile difettoso, apparecchio

non acceso

n Corto circuito n In caso di funzionamento con

luce diurna la regolazione di luce crepuscolare è impostata sul funzionamento di notte

n Lampadina guasta

n Interruttore di rete spento n Fusibile difettoso

n Continuo movimento all'interno

del campo di rilevamento

n La lampada allacciata si trova

all'interno del campo di rilevamento e si attiva nuovamente a causa del cambiamento della temperatura

n Attraverso l'interruttore in serie

all'interno della casa impostazione su funzionamento continuo

n Dispositivo WiFi posizionato

molto vicino al sensore

n La lampada allacciata si trova

all'interno del campo di rilevamento

n Animali in movimento nel campo

di rilevamento

n Il vento muove alberi e cespugli

nel campo di rilevamento

n Vengono rilevate automobili sulla

strada

n Improvviso sbalzo di temperatura

dovuto a condizioni atmosferiche (vento pioggia, neve) o causato da aria di scarico di ventilatori o da aria proveniente da ﬁnestre aperte

n Dispositivo WiFi posizionato

molto vicino al sensore

- 42 - - 43 -

n Cambiate fusibile, inserite

l´interruttore principale, controllate il cavo con un indicatore di tensione

n Controllate gli allacciamenti n Eettuate nuovamente le

impostazioni

n Sostituite le lampadine a incan-

descenza

n Accendete n Cambiate fusibile, eventualmente

controllate l'allacciamento

n Controllate il campo

n Interruttore in serie impostato su

funzionamento automatico

n Aumentare la distanza tra

dispositivo WiFi e sensore

n Controllate il campo

n Cambiate il campo, spostate il

luogo di montaggio

n Aumentare la distanza tra

dispositivo WiFi e sensore

1. Acerca de este documento

¡Leer detenidamente y conservar para futuras consultas!

– Protegido por derechos de autor.

Queda terminantemente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa.

– Sujeto a modiﬁcaciones en fun-

ción del progreso técnico.

Explicación de los símbolos

¡Advertencia de peligros!

Referencia a partes de texto

en el documento.

...

2. Instrucciones generales de seguridad

¡Antes de comenzar cualquier trabajo en el aparato, interrúmpase la alimentación de tensión!

• Para el montaje, el cable eléctrico a conectar deberá estar sin tensión. Por eso, desconecte primero la corriente y compruebe la ausencia de tensión con un comprobador de tensión.

• La instalación del sensor es un trabajo en la red eléctrica. Debe realizarse por tanto profesionalmente, de acuerdo con las normativas de instalación y los requisitos de acometida especíﬁcos de cada país.

• Utilice solo piezas de repuesto originales.

• Las reparaciones solo pueden realizarse en talleres especializados.

3. IS 360-1 DE

Uso previsto

– Sensor para el montaje en el

techo en zonas interiores y exteriores.

Un movimiento enciende la luz y activa la alarma, entre otras funciones. Para su comodidad y seguridad. El sensor infrarrojo piroeléctrico integrado registra la radiación térmica invisible de objetos en movimiento (personas, animales, etc.). Esta radiación térmica registrada se transforma electrónicamente, activando así los receptores conectados. Obstáculos como las paredes o cristales impiden la detección de una radiación térmica, con lo cual no se produce ningún tipo de activación. El sensor infrarrojo sirve para encender la luz automáticamente. El aparato no es apto para alarmas antirrobo especiales debido a que carece de la seguridad antisabotaje prescrita para las mismas.

Volumen de suministro (ﬁg. 3.1) Dimensiones del producto (ﬁg. 3.2) Visión general del equipo (ﬁg. 3.3)

A Anillo de diseño B Caja de lente/lente C Tornillo de regulación crepuscular D Regulador de temporización E Muelle de retención F Espacio borne de conexión

Alcance (ﬁg. 3.4)

4. Instalación eléctrica

• Desconectar la alimentación eléctrica (ﬁg. 4.1)

El cable de alimentación de red consta de un conductor triﬁlar: L = fase (generalmente negro o

marrón)

N = neutro (generalmente azul) PE = toma de tierra (generalmente

verde/amarillo)

Importante: Conexiones erróneas producen cortocircuitos en el aparato o en la caja de fusibles. En tal caso, habrá que identiﬁcar cada uno de los conductores y montarlos de nuevo. En el cable de alimentación de red, se puede montar un interruptor apropiado para conectar y desconectar la tensión.

Importante: Una vez conectados los cables, se ha de montar, sin falta, la brida o el clip para descargar la tracción. (ﬁg. 5.5) La descarga de tracción es apta para un diámetro de cable de 8,5 mm a 10 mm.

Esquema de conexiones (ﬁg. 4.1)

Fig. 4.1/a

Lámpara sin conductor neutro

Fig. 4.1/b

Lámpara con conductor neutro

Fig. 4.1/c

Conexión mediante un interruptor en serie para funcionamiento manual y automático

Fig. 4.1/d

Conexión a través de un interruptor selector para luz permanente y función automática Posición I: función automática Posición II: función manual luz permanente

Atención: La desconexión de la instalación solo es posible con una constelación según ﬁg. 4.1/c.

5. Montaje

• Asegurarse de que todos los componentes se encuentran en perfecto estado.

• No se pongan en servicio en caso de estar deteriorados.

• Elegir un lugar de montaje adecuado teniendo en cuenta el alcance y la detección de movimientos (ﬁg. 5.1/5.2). La detección de movimientos más segura se consigue montando u orientando el sensor de movimientos lateralmente con relación al sentido del movimiento y evitando todo tipo de objetos que obstaculicen la visión de los sensores, tales como árboles, muros etc.

El montaje por pasos

• Desconectar la alimentación eléctrica.

• Hacer un recorte de techo Ø 68mm. (ﬁg. 5.3)

• Conectar los cables (ﬁg. 5.4)

• Montar la brida o el clip para descargar la tracción. (ﬁg. 5.5)

• Atornillar la tapa del espacio de conexión. (ﬁg. 5.6)

• Poner los muelles de retención hacia arriba y encajar la unidad en el recorte del techo. (ﬁg. 5.7)

• Conectar la alimentación eléctrica.

(ﬁg. 5.7)

• Háganse los ajustes

➜ "6. Funciones".

6. Funciones

Conﬁguración de fábrica

Regulación crepuscular: 2000 lux Temporización: 8 s

• Retirar el anillo de diseño de la carcasa. (ﬁg. 6.1)

- 44 - - 45 -

• Extraer el sensor girando hacia la izquierda para alcanzar el tornillo de regulación.

Temporización (ﬁg. 6.3)

El período de alumbrado deseado de la lámpara conectada puede regularse sin etapas desde aprox. 8s hasta un máximo de 35 min. Posición 1 del tornillo de regulación signiﬁca el tiempo mínimo, aprox. 8 s Posición 6 del tornillo de regulación signiﬁca el tiempo máximo, aprox. 35 s

Observación: Para la regulación del campo de detección y la prueba de funcionamiento del sensor se recomienda ajustar el tiempo mínimo.

Regulación crepuscular (ﬁg. 6.4)

El punto de activación deseado del detector puede regularse sin etapas de 2 a 2000 lux aprox. Posición 1 signiﬁca funcionamiento diurno, aprox. 2000 Lux. Posición 6 signiﬁca funcionamiento crepuscular aprox. 2 lux

• Una vez ﬁnalizada la conﬁguración de funciones, vuélvase a poner el sensor a la derecha en posición inicial. (ﬁg. 6.5)

• Colocar el anillo de diseño sobre la carcasa (ﬁg. 6.6)

Regulación de alcance (ﬁg. 6.7/6.8)

El campo de detección puede regularse óptimamente según las necesidades. Las cubiertas adjuntas sirven para cubrir tantos segmentos individuales de lentes como se desee, o bien para acortar individualmente el alcance de detección. De este modo, se evitan las activaciones erróneas debidas, p. ej., al paso de vehículos, transeúntes, etc. o se

controlan directamente los puntos de riesgo. Las cubiertas pueden separarse o cortarse con una tijera vertical u horizontalmente a lo largo de las divisiones preranuradas.

7. Funcionamiento/Cuidados

Las condiciones atmosféricas pueden inﬂuir en el funcionamiento del detector de movimientos. En caso de fuertes ráfagas de viento, nieve, lluvia y granizo se puede producir una conexión errónea, ya que las ﬂuctuaciones repentinas de la temperatura no se pueden distinguir de las fuentes de calor. En caso de ensuciarse, el lente detector podrá limpiarse con un paño húmedo (sin limpiador).

8. Eliminación

Aparatos eléctricos y embalajes han de someterse a un reciclamiento respetuoso con el medio ambiente.

¡No eche los aparatos eléctricos a la basura doméstica!

Solo para países de la UE:

Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclamiento respetuoso con el medio ambiente.

9. Garantía de fabricante

DE GARANTÍA

AÑOS

DE FABRICANTE

DE GARANTÍA

AÑOS

DE FABRICANTE

Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. Steinel garantiza el perfecto estado y funcionamiento. El período de garantía es de 36 meses comenzando el día de la venta al consumidor. Reparamos defectos de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para daños producidos en piezas de desgaste y daños y defectos originados por un uso o mantenimiento inade-

cuados. Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos. La garantía solo será efectiva enviando el aparato no deshecho, con una breve descripción del fallo, tíquet de caja o factura (con fecha de compra y sello del comercio), bien empaquetado, al correspondiente centro de servicio.

Servicio:

Una vez transcurrido el período de garantía o en caso de defectos no cubiertos por la misma, las reparaciones las lleva a cabo nuestro departamento técnico. Rogamos envíen el producto bien empaquetado al centro de servicio más próximo.

10. Datos técnicos

Dimensiones Ø × alt. 78 × 89 mm Profundidad mínima de montaje 54 mm descontado el espe-

Conexión a la red 220-240 V, 50/60 Hz Potencia

carga de bombilla incandescente/halógena

lámparas ﬂuorescentes balastro electrónico

lámparas ﬂuorescentes no compensadas

lámparas ﬂuorescentes compensadas en serie

lámparas ﬂuorescentes compensadas en paralelo

Técnica de sensores Infrarrojo pasivo (PIR) Ángulo de detección 360° Alcance máx. 4 m Temporización 8 s - 35 min Regulación crepuscular 2-2000 lux Índice de protección IP 54 Campo de temperatura desde - 20° C hasta + 40° C

lámparas halógenas bajo voltaje

2 W < LED < 8 W

carga capacitiva

LED < 2 W

LED < 8 W

sor del tabique del techo

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132  F

11. Fallos de funcionamiento

Fallo Causa Remedio

Sin tensión

No se enciende

No se apaga

Se enciende y apaga continuamente

Se enciende inoportunamente

n Fusible defectuoso,

interruptor en OFF

n Cortocircuito n En funcionamiento a la

luz del día, regulación crepuscular puesta para funcionamiento nocturno

n Bombilla defectuosa n Interruptor en OFF n Fusible defectuoso

n Movimiento permanente en

el campo de detección

n La lámpara conectada se

encuentra dentro del campo de detección y conmuta de nuevo por variación de temperatura

n Interruptor en serie en

el interior de la casa puesto en funcionamiento permanente

n Wiﬁ posicionado muy cerca

del sensor

n La lámpara conectada

se halla en el campo de detección

n Animales en movimiento en

el campo de detección

n El viento mueve los árboles

y matorrales en el campo de detección

n Detección de automóviles

en la calle

n Cambio de temperatura

repentino debido a las condiciones atmosféricas (viento, lluvia, nieve) o corriente de aire de ventiladores o ventanas abiertas

n Wiﬁ posicionado muy cerca

del sensor

- 47 -- 46 -

n Nuevo fusible, pulsar inte-

rruptor, controlar cable con comprobador de de tensión

n Comprobar conexiones n Reajustar

n Cambiar bombillas n Conectar n Cambiar fusible y, dado el

caso, comprobar conexión

n Comprobar el área

n Controlar el área

n Poner interruptor en

serie a funcionamiento automático

n Aumentar distancia entre el

wiﬁ y el sensor

n Controlar el área

n Comprobar el área

n Controlar el área

n Modiﬁcar el campo de

detección, cambiar el lugar de montaje

n Aumentar distancia entre el

wiﬁ y el sensor

1. Sobre este documento

Por favor, leia-o com atenção e guarde-o num local seguro!

– Protegido pela lei sobre direitos

de autor. Qualquer reimpressão, mesmo que apenas parcial, só é permitida com o nosso consentimento.

– Reservado o direito a alterações

que visem o progresso técnico.

Explicação de símbolos

Aviso de perigos!

Remete para referências do

texto no documento.

...

2. Instruções de segurança gerais

Antes de executar qualquer trabalho no aparelho,

desligue-o da corrente de alimentação!

• Durante a montagem, o cabo elétrico a conectar deve estar isento de tensão. Para tal, desligue primeiro a corrente e veriﬁque se não há tensão, usando um busca-polos.

• A instalação do sensor consiste essencialmente em lidar com tensão de rede. Por esse motivo, terá de ser realizada de forma proﬁssional segundo as respetivas prescrições de instalação e condições de conexão habituais nos diversos países.

• Use exclusivamente peças de origem.

• Reparações só podem ser efetuadas por oﬁcinas especializadas.

3. IS 360-1 DE

Utilização prevista

– Sensor para montagem no teto,

no interior e no exterior.

O movimento aciona a luz, o alarme e muitas outras coisas. Para seu conforto e para a sua segurança. O detetor pirelétrico por raios infravermelhos integrado deteta a radiação térmica invisível proveniente de corpos em movimento (pessoas, animais, etc.). Esta radiação térmica detetada é transformada por via eletrónica e liga o consumidor conectado. Os obstáculos, como p. ex. muros ou vidros, não permitem a deteção de radiações térmicas, impossibilitando a comutação. O sensor de infravermelhos é adequado para a ativação automática de luzes. O aparelho não se adequa a sistemas de alarme antirroubo especiais, uma vez que não está garantida a proteção contra sabotagem exigida por lei.

Itens fornecidos (ﬁg. 3.1) Dimensões do produto (ﬁg. 3.2) Vista geral do aparelho (ﬁg. 3.3)

A Anel de design B Lente/Carcaça da lente C Regulador para a regulação

crepuscular

D Regulador para o ajuste do tempo E Mola de ﬁxação F Espaço de ligação da barra de

junção

Alcance (ﬁg. 3.4)

- 48 - - 49 -

4. Instalação elétrica

• Desligue a fonte de alimentação elétrica (ﬁg. 4.1)

O cabo proveniente da rede é formado por um cabo de 3 ﬁos: L = fase (geralmente preto,

castanho ou cinzento)

N = neutro (geralmente azul) PE = condutor terra (geralmente

verde/amarelo)

Importante: Se as ligações forem trocadas, poderá ocorrer mais tarde um curto-circuito no aparelho ou na caixa de fusíveis. Nesse caso, os diversos ﬁos terão de ser identiﬁcados e montados de novo. No cabo de rede, pode estar montado um interruptor de rede do tipo "liga - desliga".

Importante: depois de conectar o cabo proveniente da rede, é necessário montar o grampo do cabo ou a braçadeira para o alívio de tração. (ﬁg. 5.5) O alívio de tração é adequado para ﬁos com um diâmetro de 8,5 mm a 10 mm.

Desenho da ligação (ﬁg. 4.1)

ﬁg. 4.1/a

Candeeiro sem neutro

ﬁg. 4.1/b

Candeeiro com neutro

ﬁg. 4.1/c

Conexão mediante comutador em série para modo manual e automático

ﬁg. 4.1/d

Conexão mediante comutador inversor para modo de luz permanente e automático Posição I: Modo automático Posição II: Modo manual, iluminação contínua

Atenção: só é possível desligar o sistema durante a instalação, conforme ilustrado na ﬁg. 4.1/c.

5. Montagem

• Veriﬁque todos os componentes para detetar eventuais danos.

• Se detetar qualquer dano, não coloque o produto em funcionamento.

• Escolha um local de montagem adequado, tendo em conta o alcance e a deteção de movimentos (ﬁg. 5.1/5.2). Será possível detetar os movimentos de forma mais segura se o sensor estiver instalado lateralmente em relação ao sentido de aproximação, ou virado para esse lado e se não houver obstáculos (como p. ex. árvores, muros, etc.), que impeçam a captação.

Passos de montagem

• Desligue a fonte de alimentação elétrica.

• Faça um recorte no teto com um diâmetro de 68 mm. (ﬁg. 5.3)

• Ligue o cabo de conexão.

(ﬁg. 5.4)

• Monte o grampo do cabo ou a braçadeira para o alívio de tração.

(ﬁg. 5.5)

• Aperte a tampa para o espaço de ligação com ﬁrmeza. (ﬁg. 5.6)

• Aponte as molas de ﬁxação para cima e coloque a unidade no recorte no teto. (ﬁg. 5.7)

• Ligue a fonte de alimentação elétrica. (ﬁg. 5.7)

• Ajuste as funções

➜ "6. Funcionamento".

6. Funcionamento

Valores de fábrica

Regulação crepuscular: 2000 lux Ajuste do tempo: 8 s

• Desprenda o anel de design do

GARANTIA

ANOS

DO FABRICANTE

GARANTIA

ANOS

DO FABRICANTE

corpo. (ﬁg. 6.1)

• Desaperte o sensor, rodando-o para a esquerda, para chegar ao regulador.

Ajuste do tempo (ﬁg. 6.3)

A duração desejada da luz do candeeiro pode ser ajustada progressivamente entre aprox. 8 s e, no máx., 35 min. Regulador na posição 1, signiﬁca tempo mais curto, aprox. 8 s. Regulador na posição 6, signiﬁca tempo mais longo, aprox. 35 s. Nota: ao realizar o ajuste do sensor no que se refere à área de deteção e ao teste de funcionamento, recomendamos ajustar o tempo mais curto.

Regulação crepuscular (ﬁg. 6.4)

O limiar de resposta desejado do detetor pode ser ajustado progressivamente de 2 a 2000 lux. A posição 1 signiﬁca regime diurno, aprox. 2000 lux. A posição 6 signiﬁca regime crepuscular, aprox. 2 lux.

• Depois de terminar o ajuste da função, volte a colocar o sensor na posição inicial do lado direito.

(ﬁg. 6.5)

• Encaixe o anel de design no corpo

(ﬁg. 6.6)

Ajuste do alcance (ﬁg. 6.7/6.8)

Consoante a necessidade, a área de deteção pode ser ajustada com precisão. As palas fornecidas juntamente servem para cobrir o número de segmentos de lente necessários para reduzir o alcance conforme se deseja. Deste modo, podem evitar-se ativações erradas provocadas por ex. por automóveis, pessoas a passar, etc. ou então monitorar pontos de perigo

especíﬁcos. As palas podem ser separadas pelas divisões pré-marcadas ou cortadas com uma tesoura, quer na horizontal quer na vertical.

7. Funcionamento/ conservação

As inﬂuências climatéricas podem prejudicar o funcionamento do detetor de movimento; as rajadas fortes de vento, a neve, a chuva e o granizo podem causar erros de comutação, porque o sistema não consegue distinguir entre alterações súbitas de temperatura e irradiação proveniente de fontes de calor. Se a lente de deteção estiver suja, pode ser limpa com um pano húmido (sem usar produtos de limpeza).

8. Reciclagem

Equipamentos elétricos, acessórios e embalagens devem ser entregues num posto de reciclagem ecológica.

Nunca deite equipamentos elétricos para o lixo doméstico!

Apenas para estados membros da U.E.:

Segundo a diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, e a respetiva transposição para o direito nacional, todos os equipamentos elétricos e eletrónicos em ﬁm de vida útil devem ser recolhidos separadamente e entregues nos pontos de recolha previstos para ﬁns de reutilização ecológica.

- 50 - - 51 -

9. Garantia do fabricante

Este produto STEINEL foi fabricado com todo o zelo e o seu funcionamento e segurança veriﬁcados, de acordo com as normas em vigor, e sujeito a um controlo por amostragem aleatória. A STEINEL garante o bom estado e o bom funcionamento do aparelho. O prazo de garantia é de 36 meses a contar da data de compra. Eliminamos falhas relacionadas com defeitos de material ou de fabrico. A garantia inclui a reparação ou a substituição das peças com defeito, de acordo com o nosso critério, estando excluídas as peças sujeitas a desgaste, os danos e as falhas originados por uma utilização ou manutenção incorreta. Excluem-se igualmente os danos provocados noutros objetos estranhos ao aparelho. Os serviços previstos na garantia só

10. Dados técnicos

Dimensões (Ø × A) 78 × 89 mm Profundidade mínima de montagem 54 mm menos a espessura

Ligação à rede 220-240 V, 50/60 Hz Potência

Carga de lâmpada incandescente/halogéneo

Lâmpadas ﬂuorescentes, balastro eletrónico

Lâmpadas ﬂuorescentes, descompensado

Lâmpadas ﬂuorescentes, compensado em série

Lâmpadas ﬂuorescentes compensadas em paralelo

Lâmpadas de halogéneo de baixa voltagem

Tecnologia de sensores Infravermelhos passivos Ângulo de deteção 360° Alcance máx. 4 m Ajuste do tempo 8 s - 35 min Regulação crepuscular 2 - 2000 Lux Grau de proteção IP 54 Intervalo de temperatura - 20° C até + 40° C

serão prestados caso o aparelho seja apresentado bem embalado no respetivo serviço de assistência técnica, devidamente montado e acompanhado do talão da caixa ou da fatura (data da compra e carimbo do revendedor) e de uma pequena descrição do problema.

Serviço de assistência:

Depois de expirado o prazo de garantia ou em caso de falha não abrangida pela garantia, o nosso serviço de assistência técnica encarregar-se-á da reparação do seu aparelho. Basta enviar o produto bem acondicionado ao nosso centro de assistência técnica mais próximo de si.

da placa do teto

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA

LED < 2W

2W < LED < 8W

LED > 8W

Carga capacitiva

16 W 64 W 64 W 132  F

11. Falhas de funcionamento

Falha Causa Solução

Sem tensão

Não liga

Não desliga

Está sempre a LIGAR/DESLIGAR

Liga inadvertidamente

n Fusível queimado,

não ligado

n Curto-circuito n Durante o regime diurno a

regulação crepuscular está ajustada para o regime noturno

n Lâmpada incandescente

fundida

n Interruptor de rede

DESLIGADO

n Fusível queimado

n Movimento constante na área

de deteção

n O candeeiro ligado está

dentro da área de deteção e volta a ligar, devido a alteração térmica

n Comuta para o regime con-

tínuo através do comutador em série no interior da casa

n Dispositivo WiFi está posicio-

nado muito perto do sensor

n O candeeiro ligado está

dentro da área de deteção

n Encontram-se animais em

movimento dentro da área de deteção

n O vento agita árvores e

arbustos na área de deteção

n São detetados automóveis a

passar na estrada

n Alteração térmica súbita de-

vido a inﬂuências climatéricas (vento, chuva, neve) ou ar evacuado de ventiladores, janelas abertas

n Dispositivo WiFi está posicio-

nado muito perto do sensor

n Fusível novo, ligue o inter-

ruptor de rede, veriﬁque o condutor com um medidor de tensão

n Veriﬁque as conexões n Reajuste

n Substitua a lâmpada

n Ligue

n Fusível novo, veriﬁque

eventualmente a conexão

n Controle a área

n Coloque o comutador

em série em modo automático

n Aumente a distância entre o

dispositivo WiFi e o sensor

n Controle a área

n Modiﬁque a área, mude para

outro local de montagem

n Aumente a distância entre o

dispositivo WiFi e o sensor

1. Om detta dokument

Läs noga igenom dokumentet och förvara det väl!

– Upphovsrättsligt skyddat. Efter-

tryck, även delar av texten, bara med vårt samtycke.

– Ändringar som görs pga den tek-

niska utvecklingen, förbehålles.

Symbolförklaring

Varning för fara!

Hänvisning till textställen i

dokumentet.

...

2. Allmänna säkerhetsanvisningar

Bryt spänningen före alla arbeten

på produkten!

• Inkoppling måste utföras i spänningsfritt tillstånd. Bryt strömmen och kontrollera med spänningsprovare att alla parter är spänningslösa.

• Eftersom sensorn installeras till nätspänningen måste arbetet utföras på ett fackmannamässigt sätt enligt gällande installationsföreskrifter och anslutningskrav i respektive land.

• Använd endast originalreservdelar.

• Reparationer får bara genomföras i en auktoriserad verkstad.

3. IS 360-1 DE

Ändamålsenlig användning

– Sensor för infällt montage i tak

inom- och utomhus.

Rörelser kopplar ljus, larm och mycket annat. För din komfort och säkerhet. Den integrerade infraröda sensorn är utrustad med en pyrosensor som känner av den osynliga värmestrålningen från kroppar i rörelse (människor, djur, etc.). Den registrerade värmestrålningen omvandlas på elektronisk väg och tänder ansluten belysning etc. Värmestrålningen registreras inte genom olika hinder, som t.ex. väggar eller glasrutor, och då aktiveras inte sensorn. lämpar sig för automatisk tändning av ljus. Den är inte avsedd för professionella tjuvlarm, eftersom den inte uppfyller de krav som ställs mot åverkan och sabotage.

Innehåll (bild 3.1) Produktmått (bild 3.2) Översikt över enheter (bild 3.3)

A Dekorring B Lins/linshus C Ställskruv skymningsinställning D Ställskruv efterlystid E Montagefjäder F Kopplingsutrymme kopplingsplint

Räckvidd (bild 3.4)

- 53 -- 52 -

4. Elektrisk installation

• Bryt spänningen (bild 4.1)

Nätanslutningens matarledning består av en 3-ledarkabel:

L = Fas (oftast svart, brun eller grå) N = Neutralledare (oftast blå) PE = Skyddsledare (oftast grön/gul)

Viktigt: En förväxling av anslut-

ningarna kan leda till kortslutning i armaturen eller i säkringsskåpet. I ett sådant fall måste de enskilda kablarna identiﬁeras och monteras på nytt. I nätanslutningens matarledning kan en strömbrytare monteras för tilloch frånkoppling.

Viktigt: Efter att matarledningarna har anslutits måste kabelklämman resp. kabelklammern monteras för dragavlastningen. (bild 5.5) Dragavlastningen lämpar sig för en kabeldiameter på 8,5 mm till 10 mm.

Kopplingsschema (bild 4.1)

Bild 4.1/a

Armatur utan nolledare

Bild 4.1/b

Armatur med nolledare

Bild 4.1/c

Anslutning via strömställare för manuell och automatisk drift samt permanent av.

Bild 4.1/d

Anslutning via växelbrytare för permanent ljus och automatisk drift Ställning I: Automatisk drift Ställning II: Manuell drift, permanent belysning

Obs! Frånkoppling av anläggningen är bara möjlig vid en installation enligt

bild 4.1/c.

5. Montage

• Kontrollera samtliga delar med avseende på skador.

• Är produkten skadad får den inte tas i bruk.

• Välj en lämplig montageplats med hänsyn till räckvidden och rörelsedetekteringen (bild 5.1/5.2). Den säkraste rörelsebevakningen uppnås när sensorn monteras resp. riktas in i rät vinkel mot rörelseriktningen och inga hinder ﬁnns i vägen (t.ex. träd, murar etc.).

Montage-ordning

• Stäng av strömförsörjningen.

• Borra infällnadshål ø 68 mm.

(bild 5.3)

• Anslut nätkabeln. (bild 5.4)

• Montera kabelklämman resp. kabelklammern för dragavlastningen. (bild 5.5)

• Skruva fast skyddet för kopplingsutrymmet. (bild 5.6)

• Rikta montagefjädern uppåt och sätt i enheten i takets utskärning.

(bild 5.7)

• Slå till spänningen. (bild 5.7)

• Gör funktionsinställningarna

➜ "6. Funktion".

6. Funktion

Fabriksinställningar

Skymningsinställning: 2000 lux Efterlystid: 8 sek

• Dra av dekorringen från huset.

(bild 6.1)

• Vrid ut sensorn åt vänster, för att komma åt ställskruvarna.

- 54 - - 55 -

Efterlystid (bild 6.3)

Den anslutna armaturens efterlystid kan ställas in steglöst från ca 8 sek. till max. 35 min.

Ställskruv position 1 betyder kortaste tid, ca 8 sek

Ställskruv position 6

betyder längsta tid, ca 35 sek Anvisning: Vid inställning av sensorns bevakningsområde och för funktionstest, rekommenderas den kortaste tiden.

Skymningsinställning (bild 6.4)

Detektorns aktiveringsnivå kan ställas in steglöst mellan 2-2000 lux. Position 1 betyder dagsljusdrift, ca 2000 lux. Position 6 betyder skymningsdrift ca 2 lux.

• Efter att funktionsinställningarna är avklarade vrid in sensorn åt höger till sin ursprungsposition igen.

(bild 6.5)

• Sätt på dekorringen på huset

(bild 6.6)

Inställning av räckvidden (bild 6.7/6.8)

Bevakningsområdet kan ställas in efter behov. De bifogade täckskydden är till för att täcka över önskat antal linssegment och individuellt förkorta räckvidden. På så vis undviks oönskade detekteringar från exempelvis bilar, förbipasserande osv. Täckskyddet kan delas av eller klippas längs de lodräta och vågräta markeringarna.

7. Drift/skötsel

Olika väderförhållanden kan påverka rörelsedetektorn, starka vindbyar, snö, regn, hagel kan utlösa oönskade detekteringar, då de plötsliga temperaturskillnaderna inte kan särskiljas från värmekällor. Bevakningslinsen kan rengöras med en fuktig trasa (utan rengöringsmedel).

8. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

9. Tillverkargaranti

Denna STEINEL-produkt är tillverkad med största noggrannhet. Den är funktions- och säkerhetstestad enligt gällande föreskrifter och har därefter genomgått en stickprovskontroll. Steinel garanterar felfritt tillstånd och felfri funktion. Garantin gäller i 36 månader från inköpsdagen. Vi åtgärdar bristfälligheter orsakade av material- eller tillverkningsfel. Garantin uppfylls genom reparation eller utbyte av bristfälliga delar efter vårt val. Garantin omfattar inte slitage och skador orsakade av felaktigt hante-

rande eller bristande underhåll och

TILLVERKAR

ÅRS

GARANTI

TILLVERKAR

ÅRS

GARANTI

skötsel av produkten. Följdskador på främmande föremål ersätts ej.

Garantin gäller endast då produkten, som inte får vara demonterad, sändes väl förpackad med beskrivning av felet och fakturakopia eller kvitto (inköpsdatum och stämpel) till vår representant eller lämnas till inköpsstället.

Service:

Efter garantins utgång eller vid fel som inte omfattas av garantin kan produkten repareras på vår verkstad. Skicka produkten väl förpackad till nästa serviceställe.

10. Tekniska data

Mått Ø × H 78 × 89 mm Minsta inbyggnadsdjup 54 mm minus takskivans tjocklek Spänning 220-240 V, 50/60 Hz Eekt

Sensorteknik Passiv-infraröd Bevakningsvinkel 360° Räckvidd max.4 m Efterlystid 8 sek - 35 min Skymningsinställning 2-2000 lux Skyddsklass IP 54 Temperaturområde - 20 °C till + 40 °C

Glöd-/ halogenlamplast

Lysrör elektroniskt förkopplingsdon

Lysrör okompenserade

Lysrör seriekompenserade

Lysrör parallellkompenserade

Lågvolt halogenlampor

LED < 2 W

2 W < LED < 8 W

LED > 8 W

Kapacitiv belastning

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132  F

11. Driftstörningar

Störning Orsak Åtgärd

Utan spänning

Ljuset tänds inte

Ljuset släcks inte

TÄNDER/SLÄCKER ljuset ständigt

Tänder ljuset oönskat

n Säkring defekt,

inte påslagen

n Kortslutning n Vid dagdrift, skymningsin-

ställningen inställd på nattdrift

n Glödlampa defekt n Ev. nätströmbrytare FRÅN n Säkring defekt

n Ständig rörelse i bevak-

ningsområdet

n Den anslutna lampan

beﬁnner sig inom bevakningsområdet och tänds igen pga. en temperaturförändring

n Kontinuerlig drift

genom den husinterna strömställaren

n WLAN apparaten beﬁnner

sig mycket nära sensorn

n Den anslutna lampan beﬁn-

ner sig inom bevakningsområdet

n Djur rör sig inom bevak-

ningsområdet

n Rörelser från träd och

buskar inom bevakningsområdet

n Påverkan från bilar på gatan n Plötslig temperatur-

förändring genom vädrets inverkan (vind, regn, snö) eller ﬂäktar, öppna fönster

n WLAN apparaten beﬁnner

sig mycket nära sensorn

- 57 -- 56 -

n Byt säkring, slå till

spänningen, testa med spänningsprovare

n Kontrollera anslutningarna n Justera inställningen

n Byt ut glödlamporna n Slå till strömbrytaren n Byt säkring, kontrollera ev.

anslutningen

n Kontrollera området

n Strömställaren på automatik

n Förstora avståndet mellan

WLAN apparat och sensor

n Kontrollera området

n Kontrollera området n Ändra detekterings-

området, ﬂytta sensorlampan till ett annat ställe

n Förstora avståndet mellan

WLAN apparat och sensor

1. Om dette dokument

Læs det omhyggeligt, og gem det!

– Ophavsretligt beskyttet. Eftertryk,

også i uddrag, kun med vores tilladelse.

– Vi forbeholder os ret til ændringer

af hensyn til den tekniske udvikling.

Symbolforklaring

Advarsel mod farer!

Henvisning til tekststeder i

...

dokumentet.

2. Generelle sikkerhedsanvisninger

Afbryd spændingstilførslen, før der arbejdes på enheden!

• Ved montering skal spændingen til den el-ledning, der skal tilsluttes, være afbrudt. Sluk derfor først strømmen, og kontrollér med en spændingstester, at spændingen er afbrudt.

• Ved installation af sensoren er der tale om arbejde med netspænding. Derfor skal arbejdet udføres fagligt korrekt i overenstemmelse med det pågældende lands normale installationsforskrifter og tilslutningsforhold.

• Brug kun originale reservedele.

• Reparationer må kun udføres på autoriserede værksteder.

3. IS 360-1 DE

Korrekt anvendelse

– Sensor til loftsindbygning inden-

dørs og udendørs.

Bevægelser aktiverer lys, alarm og meget mere. For mere komfort og sikkerhed. Den indbyggede pyro-elektriske infrarøde sensor registrerer den usynlige varmeudstråling fra objekter (mennesker, dyr, etc.), der bevæger sig. Den registrerede varmestråling omsættes elektronisk og tænder den tilsluttede forbruger. Ved forhindringer, som f.eks. mure eller glasruder, registreres der ingen varmeudstråling, hvorfor lampen ikke tændes. Den infrarøde sensor er fremstillet til automatisk tænding og slukning af lys. Enheden er ikke egnet til særlige tyverialarmer, da den dertil foreskrevne sabotagesikring mangler.

Leveringsomfang (ﬁg. 3.1) Produktmål (ﬁg. 3.2) Oversigt over enheden (ﬁg. 3.3)

A Designring B Linse/linsehus C Indstillingsknap til skumrings-

indstilling

D Indstillingsknap til tidsindstilling E Klemmefjeder F Tilslutningsrum til kronemue

Rækkevidde (ﬁg. 3.4)

4. Elektrisk installation

• Slå strømforsyningen fra (ﬁg. 4.1)

Netledningen består af en ledning med 3 ledere:

L = fase (oftest sort eller brun) N = nulleder (oftest blå) PE = jordledning (oftest grøn/gul)

Vigtigt: Ombytning af tilslutningerne

fører senere til kortslutning i enheden eller i sikringsboksen. I så fald skal de enkelte ledninger identiﬁceres og monteres på ny. I netledningen kan der monteres en egnet tænd-/ slukkontakt.

Vigtigt: Efter tilslutning af netledningerne skal kabelspændebåndet altid monteres som trækaﬂastning

(ﬁg. 5.5).

Trækaﬂastningen egner sig til en ledningsdiameter fra 8,5 mm til 10 mm.

Tilslutningstegning (ﬁg. 4.1)

Fig. 4.1/a

Lampe uden eksisterende nulleder

Fig. 4.1/b

Lampe med eksisterende nulleder

Fig. 4.1/c

Tilslutning til manuel eller automatisk drift via seriekontakt

Fig. 4.1/d

Tilslutning via en korrespondanceafbryder til drift med permanent lys og automatik Stilling I: Automatisk drift Stilling II: Manuel drift, permanent belysning

Bemærk: Det er kun muligt at slukke anlægget, hvis installationen udføres som vist på ﬁg. 4.1/c.

5. Montering

• Kontrollér alle komponenter for beskadigelser.

• Er produktet beskadiget, må det ikke tages i brug.

• Vælg et egnet monteringssted, hvor der er taget hensyn til rækkevidde og bevægelsesregistrering (ﬁg. 5.1/5.2). Den bedste bevægelsesregistrering opnås, hvis sensoren monteres/rettes på tværs af bevægelsesretningen, og der ikke er forhindringer (f.eks. træer, mure etc.), der blokerer udsynet.

Monteringstrin

• Afbryd strømforsyningen

• Bor et hul i loftet med ø 68 mm

(ﬁg. 5.3).

• Tilslut tilslutningskablet (ﬁg. 5.4).

• Monter kabelspændebåndet som trækaﬂastning (ﬁg. 5.5).

• Skru afdækningen til tilslutningsrummet fast (ﬁg. 5.6).

• Ret klemmefjedrene opad, og sæt enheden ind i hullet i loftet

(ﬁg. 5.7).

• Slå strømforsyningen til (ﬁg. 5.7).

• Foretag funktionsindstillingerne

➜ "6. Funktion".

6. Funktion

Standardindstillinger

Skumringsindstilling: 2000 lux Tidsindstilling: 8 s

• Træk designringen af huset.

(ﬁg. 6.1)

• Drej sensoren til venstre og ud for at komme ind til indstillingsknapperne.

- 58 - - 59 -

Tidsindstilling (ﬁg. 6.3)

PRODUCENT

ÅRS

GARANTI

PRODUCENT

ÅRS

GARANTI

Den ønskede lysperiode for den tilsluttede lampe kan indstilles trinløst fra ca. 8 s til maks. 35 min. Indstillingsknap på position 1 betyder korteste tid, ca. 8 s. Indstillingsknap på position 6 betyder længste tid, ca. 35 min. Bemærk: Ved indstilling af sensorens overvågningsområde og til funktionstest anbefales den korteste tidsindstilling.

Skumringsindstilling (ﬁg. 6.4)

Sensorens ønskede reaktionstærskel kan indstilles trinløst fra 2-2000 lux. Position 1 betyder dagslystilstand, ca. 2000 lux. Position 6 betyder skumringstilstand, ca. 2 lux.

• Før sensoren til højre og tilbage til udgangspositionen, når funktionsindstillingen er afsluttet (ﬁg. 6.5).

• Sæt designringen på huset

(ﬁg. 6.6)

Rækkeviddeindstilling (ﬁg. 6.7/6.8)

Alt efter behov kan overvågningsområdet indstilles optimalt. Ved hjælp af de vedlagte blændstykker kan man afdække et vilkårligt antal linsesegmenter eller reducere rækkevidden individuelt. På denne måde undgås fejlaktiveringer pga. f.eks. biler og forbipasserende, eller farlige steder overvåges målrettet. Blændstykkerne kan afrives langs de lodrette og vandrette perforeringer eller klippes ud med en saks.

7. Drift/vedligeholdelse

Vejret kan påvirke bevægelsessensorens funktion. Ved kraftige vindstød, sne, regn og hagl kan der ske fejlaktivering, fordi der ikke kan skelnes mellem pludselige temperaturudsving og varmekilder. Overvågningslinsen kan rengøres med en fugtig klud (uden rengøringsmiddel), hvis den er tilsmudset.

skader og mangler, der er opstået pga. ukorrekt behandling eller vedligeholdelse. Yderligere følgeskader på fremmede genstande dækkes ikke. Garantien gælder kun, hvis den ikke-adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pågældende serviceafdeling.

8. Bortskaelse

Elapparater, tilbehør og emballage skal bortskaes til miljøvenlig genvinding.

Smid ikke elapparater ud sammen med husholdningsaaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaes til miljøvenlig genvinding.

9. Producentgaranti

Dette Steinel-produkt er fremstillet med største omhu, funktions- og sikkerhedstestet iht. de gældende forskrifter samt gennemgået stikprøvekontrol. Steinel garanterer for upåklagelig beskaenhed og funktion. Garantien gælder 36 måneder fra den dag, produktet er solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af reparation eller udskiftning af defekte dele efter vores valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved

- 60 - - 61 -

10. Tekniske data

Mål Ø × H 78 × 89 mm Min. indbygningsdybde 54 mm fratrukket loftspladens tykkelse Nettilslutning 220-240 V, 50/60 Hz Eekt

Sensorteknik Passiv infrarød Overvågningsvinkel 360° Rækkevidde maks.4 m Tidsindstilling 8 s - 35 min Skumringsindstilling 2-2000 lux Kapslingsklasse IP 54 Temperaturområde - 20 °C til + 40 °C

Gløde-/halogenpærelast

Lysstofrør elektron. forkobl.-enhed

Lysstofrør ukompenseret

Lysstofrør seriekompenseret

Lysstofrør parallelkompenserede

Lavspændingshalogenpærer

LED < 2 W

2 W < LED < 8 W

LED > 8 W

Kapacitiv belastning

Service:

Når garantiperioden er udløbet, eller der opstår mangler, der ikke er dækket af garantien, foretages reparationer af vores fabriksservice. Send venligst produktet velemballeret til nærmeste serviceafdeling.

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132 F

11. Driftsforstyrrelser

Fejl Årsag Afhjælpning

Ingen spænding

Tænder ikke

Slukker ikke

Tænder/slukker hele tiden

Tænder uønsket

n Sikring er defekt,

ikke tændt

n Kortslutning n Ved dagstilstand, skum-

ringsindstilling står på nattilstand

n Glødepære defekt n Netafbryder slukket n Sikring defekt

n Permanent bevægelse i

overvågningsområdet

n Den tændte lampe er i

overvågningsområdet og tænder igen ved temperaturændring

n På permanent drift på

grund af serieafbryder på monteringsstedet

n WLAN-enhed placeret

meget tæt på sensoren

n Tændt lampe i overvåg-

ningsområdet

n Dyr bevæger sig i overvåg-

ningsområdet

n Vinden får træer

og buske i overvågningsområdet til at bevæge sig

n Registrering af biler

på vejen

n Pludselige tempera-

tursvingninger pga. vejret (vind, regn, sne) eller luft fra ventilatorer eller åbne vinduer

n WLAN-enhed placeret

meget tæt på sensoren

n Ny sikring, tænd for

netafbryderen, kontrollér ledning med spændingstester

n Kontrollér tilslutninger n Indstil på ny

n Udskift glødepærer n Tænd n Ny sikring,

kontrollér evt. tilslutning

n Kontrollér området

n Serieafbryder på

automatik

n Øg afstanden mellem

WLAN-enheden og sensoren

n Kontrollér området

n Ændr området, ﬂyt monte-

ringssted

n Øg afstanden mellem

WLAN-enheden og sensoren

1. Tämä asiakirja

Lue huolellisesti ja säilytä tulevaa tarvetta varten!

– Tekijänoikeudellisesti suojattu.

Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan.

– Oikeudet teknistä kehitystä palve-

leviin muutoksiin pidätetään.

Symbolit

Vaaroista ilmoittava

varoitus!

Viite asiakirjan tekstin

...

kohtiin.

2. Yleiset turvaohjeet

Katkaise virta, ennen kuin suoritat laitteelle mitään toimenpiteitä!

• Asennus on tehtävä jännitteettömänä. Katkaise ensin virta ja tarkista jännitteettömyys jännitteenkoettimella.

• Tunnistin liitetään verkkojännitteeseen. Asennus on suoritettava asiantuntevasti. Voimassa olevia asennus- ja liitäntäohjeita on noudatettava.

• Käytä ainoastaan alkuperäisiä varaosia

• Ainoastaan ammattikorjaamo saa korjata laitteen.

3. IS 360-1 DE

Käyttötarkoituksen mukainen käyttö

– Sisä- ja ulkokäyttöön tarkoitettu,

kattoon asennettava tunnistin.

Liike kytkee valon, hälytyksen tai jonkin muun toiminnon. Tämä lisää käyttömukavuutta ja turvallisuutta. Valaisimeen asennettu pyrosähköinen infrapunatunnistin havaitsee liikkuvista ihmisistä, eläimistä jne. lähtevän lämpösäteilyn. Näin mitattu lämpösäteily muunnetaan elektronisesti ja se kytkee liitetyn laitteen. Erilaiset esteet (esim. seinät tai lasiruudut) estävät lämpösäteilyn tunnistuksen eikä kytkentää tällöin tapahdu. Infrapunatunnistin soveltuu valon automaattiseen kytkemiseen. Laite ei sovellu käytettäväksi osana erityisiä murtohälytysjärjestelmiä, sillä siitä puuttuu määräysten mukainen suojaus sabotaasin varalta.

Toimituslaajuus (kuva 3.1) Tuotteen mitat (kuva 3.2) Laitteen yleiskuva (kuva 3.3)

A Koristerengas B Linssi/linssirunko C Hämäryystason asetuksen säädin D Kytkentäajan asetuksen säädin E Puristusjousi F Kytkentäliittimen kytkentätila

Toimintaetäisyys (kuva 3.4)

- 63 -- 62 -

4. Sähköasennus

• Katkaise virta (kuva 4.1)

Verkkojohtona käytetään 3-napaista kaapelia: L = vaihe (useimmiten musta

tai ruskea)

N = nollajohdin (useimmiten

sininen)

PE = suojamaajohdin (useimmiten

vihreä/keltainen)

Tärkeää: Liitäntöjen vaihtuminen keskenään johtaa oikosulkuun laitteessa tai sulakekotelossa. Tässä tapauksessa yksittäiset johtimet on tunnistettava ja asennettava uudelleen. Verkkojohtoon voidaan asentaa sopiva verkkokytkin.

Tärkeää: Kun verkkojohdot on asennettu, on kaapelin vedonpoistin ehdottomasti asennettava. (kuva 5.5) Vedonpoistin soveltuu johdoille, joiden halkaisija on 8,5 mm - 10 mm.

Liitäntäpiirustus (kuva 4.1)

Kuva 4.1/a

Nollajohtimen ketjutus tunnistimen kautta

Kuva 4.1/b

Nollajohdin suoraan valaisimelle

Kuva 4.1/c

Liitäntä sarjakytkimen kautta käsinkäyttöä ja automaattikäyttöä varten

Kuva 4.1/d

Liitäntä vaihtokytkimellä jatkuvaa valaisua ja automaattikäyttöä varten Asento I: automaattikäyttö Asento II: käsinkäyttö, jatkuva valaistus

Huomio: Laitteen kytkeminen pois päältä on mahdollista vain kuvan

4.1/c mukaisessa asennuksessa.

5. Asennus

• Tarkista, että missään komponentissa ei ole vaurioita.

• Älä ota tuotetta käyttöön, jos siinä on vikoja.

• Valitse sopiva kiinnityspaikka, ota valinnassa huomioon toimintaetäisyys ja toiminta-alue (kuva 5.1/5.2). Tunnistus tapahtuu varmimmin, kun tunnistin asennetaan siten, että kulku suuntautuu siihen nähden sivusuunnassa eikä esim. puita tai seiniä ole esteenä.

Asennuksen vaiheet

• Katkaise virta.

• Poraa kattoon aukko ø 68 mm.

(kuva 5.3)

• Liitä liitäntäkaapeli. (kuva 5.4)

• Asenna kaapelin vedonpoistin.

(kuva 5.5)

• Kiinnitä kytkentätilan suojus.

(kuva 5.6)

• Suuntaa puristusjouset ylöspäin ja aseta yksikkö kattoon tehtyyn aukkoon. (kuva 5.7)

• Kytke virta päälle. (kuva 5.7)

• Suorita toimintoasetukset

➜ "6. Toiminta".

6. Toiminta

Tehdasasetukset

Hämäryystason asetus: 2000 luksia Kytkentäajan asetus: 8 s

• Irrota koristerengas kotelosta.

(kuva 6.1)

• Kierrä tunnistinta vasemmalle, jotta pääset käsiksi säätimeen.

- 64 - - 65 -

Kytkentäajan asetus (kuva 6.3)

Liitetyn valaisimen kytkentäaika voidaan asettaa portaattomasti noin 8 sekunnin ja enintään 35 minuutin välille. Säädin asennossa 1 merkitsee lyhintä aikaa, n. 8 s Säädin asennossa 6 merkitsee pisintä aikaa, n. 35 min Huom: Tunnistimen kytkentäaika kannattaa asettaa pienimmäksi mahdolliseksi toiminta-alueen asetuksen ja toiminnan testauksen ajaksi.

Hämäryystason asetus (kuva 6.4)

Tunnnistimen haluttu kytkeytymiskynnys voidaan asettaa portaattomasti noin 2 – 2000 luksin välille. Asento 1 merkitsee päiväkäyttöä, n. 2000 luksia. Asento 6 merkitsee hämäräkäyttöä, n. 2 luksia.

• Käännä tunnistin takaisin alkuperäiseen asentoon, kun asetukset on tehty. (kuva 6.5)

• Kiinnitä koristerengas runkoon

(kuva 6.6)

Toiminta-alueen rajaus (kuva 6.7/6.8)

Toiminta-aluetta voidaan tarvittaessa rajata. Tunnistimen mukana toimitetuilla linssin suojuksilla voidaan peittää haluttu määrä linssin lohkoja eli rajata toiminta-aluetta yksilöllisesti. Näin voidaan estää esim. ohikulkijoiden aiheuttamat virhekytkennät tai rajata tietyt alueet pois. Voit erottaa suojukset toisistaan valmiita vaaka- ja pystysuoria uria pitkin joko taittamalla tai saksilla leikkaamalla.

7. Käyttö/hoito

Sääolosuhteet voivat vaikuttaa liiketunnistimen toimintaan. Voimakkaat tuulenpuuskat sekä lumi-, vesi- ja raesateet saattavat aiheuttaa virhekytkentöjä, koska tunnistin ei erota säässä tapahtuvia äkillisiä lämpötilan vaihteluita lämmönlähteistä. Tunnistimen linssi voidaan puhdistaa kostealla liinalla (älä käytä puhdistusaineita).

8. Hävittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

9. Valmistajan takuu

Tämä STEINEL-tuote on valmistettu huolellisesti, ja sen toiminta ja turvallisuus on testattu voimassa olevien määräysten mukaisesti. Tuotantoa valvotaan pistokokein. STEINEL myöntää takuun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 kuukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja valmistusvioista valintansa mukaan joko

korjaamalla tai vaihtamalla vialliset

VALMISTAJAN

VUODEN

TAKUU

VALMISTAJAN

VUODEN

TAKUU

osat. Takuun piiriin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet väärästä huollosta tai käsittelystä. Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja. Viallinen laite toimitetaan yhdessä lyhyen virhekuvauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjäliikkeen leima) hyvin pakattuna lähimpään huoltopisteeseen. Takuu raukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.

Huolto:

Takuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä laite voidaan korjata huoltopalvelussamme. Huom! Ennen lähettämistä pyydä korjauksesta hinta-arvio. Pyydämme lähettämään tuotteen hyvin pakattuna lähimpään huoltopisteeseen.

10. Tekniset tiedot

Mitat Ø × K 78 × 89 mm Minimiasennussyvyys 54 mm miinus kattolevyn paksuus Verkkoliitäntä 220-240 V, 50/60 Hz Teho

Hehku-/halogeenilampun kuorma

Loistelamput, elektr. liitäntälaite

Loistelamput, kompensoimaton

Loistelamput, sarjakompensoitu

Loistelamput, rinnakkain kompensoitu

Pienjännitehalogeenilamput

Tunnistintekniikka Passiivinen infrapuna Toimintakulma 360° Toimintaetäisyys enint. 4 m Kytkentäajan asetus 8 s - 35 min Hämäryystason asetus 2-2000 luksia Kotelointiluokka IP 54 Lämpötila-alue - 20 °C ... + 40 °C

LED < 2 W

2 W < LED < 8 W

LED > 8 W

Kapasitiivinen kuorma

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132  F

11. Käyttöhäiriöt

Häiriö Syy Häiriön poisto

Ei jännitettä

Valo ei kytkeydy

Valo ei sammu

Syttyy ja sammuu jatkuvasti

Kytkeytyy ei-toivotusti päälle

n sulake viallinen, laite ei ole

päällä

n oikosulku n päiväkäytössä hämäräkyt-

kin asetettu yökäyttöön

n viallinen hehkulamppu n valo sammutettu

verkkokytkimellä

n viallinen sulake

n jatkuvaa liikettä toiminta-

alueella

n kytketty valaisin sijaitsee

toiminta-alueella ja kytkeytyy lämpötilanmuutoksen vuoksi uudelleen

n kytketty valaisemaan

jatkuvasti talossa olevan sarjakytkimen kautta

n WLAN-laite sijoitettu hyvin

lähelle tunnistinta

n kytketty valaisin sijaitsee

toiminta-alueella

n toiminta-alueella liikkuu

eläimiä

n tuuli liikuttelee puita

ja pensaita toimintaalueella

n tiellä liikkuu autoja n sään (tuuli, sade, lumi),

tuuletinten poistoilman tai avoinna olevien ikkunoiden aiheuttamat äkilliset lämpötilan muutokset

n WLAN-laite sijoitettu hyvin

lähelle tunnistinta

- 67 -- 66 -

n uusi sulake, kytke verkko-

katkaisin päälle, tarkista johto jännitteenkoettimella

n tarkasta liitännät n säädä uudelleen

n vaihda hehkulamput n kytke valo

n uusi sulake, tarkista liitäntä

tarvittaessa

n tarkista alue

n sarjakytkin automaattikäy-

töllä

n suurenna WLAN-laitteen

ja tunnistimen välistä etäisyyttä

n tarkista alue

n tarkista alue n muuta aluetta, vaihda

tunnistimen paikkaa

n suurenna WLAN-laitteen

ja tunnistimen välistä etäisyyttä

1. Om dette dokumentet

Les dokumentet nøye og ta vare på det!

– Med opphavsrett. Ettertrykk, også

i utdrag, kun med vår tillatelse.

– Det tas forbehold om endringer

som tjener tekniske fremskritt.

Symbolforklaring

Advarsel om fare!

Henvisning til tekststeder i

...

dokumentet.

2. Generelle sikkerhetsinstrukser

Koble fra strømtilførselen før du foretar arbeider på apparatet!

• Ved montering må strømledningen som skal tilkobles, være uten spenning. Slå derfor først av strømmen og bruk en spenningstester til å kontrollere at strømtilførselen er stanset.

• Installasjon av sensoren betyr arbeid på strømnettet. Arbeidet skal derfor utføres av fagfolk i henhold til lokale elektroinstallasjonsforskrifter og tilkoblingskrav.

• Bruk kun originale reservedeler.

• Reparasjoner skal kun utføres på autoriserte verksteder.

3. IS 360-1 DE

Forskriftsmessig bruk

– Sensor for innfelt montering i tak

inne og ute.

Bevegelse kobler inn både lys, alarm og mye annet. For din komfort og sikkerhet. Den innebygde pyro-elektriske infrarøde detektoren registrerer den usynlige varmestrålingen fra mennesker, dyr o.l. som beveger seg. Den registrerte varmestrålingen omsettes elektronisk og tenner det tilkoblede apparatet. Det registreres ingen varmestråling gjennom hindre som f.eks. murer eller glassﬂater, dvs. at lampen ikke slår seg på. Infrarød-sensoren egner seg til automatisk tenning av lys. Apparatet egner seg ikke for spesielle innbruddsalarmanlegg, fordi det ikke er tilstrekkelig sikret mot sabotasje.

Leveringsomfang (ill. 3.1) Produktmål (ill. 3.2) Apparatoversikt (ill. 3.3)

A Designring B Linse/linsehus C Innstillingsknapp skumringsinn-

stilling

D Innstillingsknapp tidsinnstilling E Fjærklemme F Tilkoblingsrom kroneklemme

Rekkevidde (ill. 3.4)

4. Elektrisk installasjon

• Slå av strømtilførselen (ill. 4.1)

Nettledningen består av en 3-ledet kabel: L = fase (som regel svart,

brun eller grå)

N = fase (som regel blå) PE = jordleder (som regel

grønn/gul)

OBS: En forveksling av koblingene fører til kortslutning i apparatet eller i sikringsskapet. I dette tilfelle må de enkelte kablene identiﬁseres og monteres på nytt. Det kan monteres en egnet bryter på nettledningen til å slå AV og PÅ.

Viktig: Når ledningene er koblet til, må det monteres en kabelklammer eller kabelklemme for strekkavlastning. (ill. 5.5) Strekkavlastningen egner seg for en ledningsdiameter på 8,5 mm til 10 mm.

Koblingsskjema (ill. 4.1)

Ill. 4.1/a

Lampe uten fase

Ill. 4.1/b

Lampe med fase

Ill. 4.1/c

Tilkobling via kronevender for manuell og automatisk drift

Ill. 4.1/d

Tilkobling via vendebryter for drift med permanent lys og automatisk drift Stilling I: automatisk drift Stilling II: manuell drift, permanent belysning

OBS: Anlegget kan slås av kun når det er installert som på ill. 4.1/c.

5. Montering

• Kontroller alle komponenter for skader.

• Ikke ta produktet i bruk dersom det er skadet.

• Velg et egnet monteringssted og ta hensyn til rekkevidde og bevegelsesregistrering. (ill. 5.1/5.2). Den sikreste bevegelsesregistreringen får man når sensoren monteres/stilles inn til siden for gåretningen og sikten ikke hindres av f.eks. murer og trær.

Fremgangsmåte ved montering:

• Slå av strømtilførselen.

• Bor takutsnitt med ø 68 mm.

(ill. 5.3)

• Koble til ledningen. (ill. 5.4)

• Monter kabelklammer eller kabelklemme for strekkavlastning.

(ill. 5.5)

• Skru fast dekslet for tilkoblingsrommet. (ill. 5.6)

• Sett opp fjærklemmen og sett enheten inn i takutsnittet. (ill. 5.7)

• Slå på strømforsyningen. (ill. 5.7)

• Still inn funksjonene.

➜ «6. Funksjon»

6. Funksjon

Fabrikkinnstillinger

Skumringsinnstilling: 2000 lux Tidsinnstilling: 8 sek.

• Trekk designringen av huset.

(ill. 6.1)

• Vri sensoren til venstre for å komme til innstillingsknappen.

Tidsinnstilling (ill. 6.3)

Ønsket belysningstid for den tilkoblede lampen kan innstilles trinnløst fra ca. 8 s til maks. 35 min.

- 68 - - 69 -

Innstillingsknapp på posisjon 1

PRODUSENT

ÅRS

GARANTI

PRODUSENT

ÅRS

GARANTI

betyr korteste tid, ca. 8 s. Innstillingsknapp på posisjon 6 betyr lengste tid, ca. 35 min. Merk: Når sensoren skal stilles inn for dekningsområdet og for en funksjonstest, anbefales det å stille inn kortest mulig tid.

Skumringsinnstilling (ill. 6.4)

Ønsket reaksjonsnivå for melderen kan innstilles trinnløst fra ca. 2-2000 lux. Posisjon 1 betyr dagslysdrift, ca. 2000 lux. Posisjon 6 betyr skumringsdrift, ca. 2 lux.

• Når funksjonsinnstillingen er avsluttet, vris sensoren til høyre og inn i utgangsposisjon igjen.

(ill. 6.5)

• Sett designringen på huset.

(ill. 6.6)

Rekkeviddeinnstilling (ill. 6.7/6.8)

Dekningsområdet kan innstilles optimalt etter behov. De vedlagte dekkplatene brukes til å dekke til så mange linsesegmenter som ønsket, eller til å forkorte rekkevidden individuelt. Dermed unngås feilkoblinger på grunn av forbipasserende biler, personer etc., eller risikoområder overvåkes målrettet. Dekkplatene kan brekkes fra hverandre i de loddrette og vannrette rillene, eller klippes til med saks.

7. Drift/vedlikehold

Værforholdene kan påvirke bevegelsesmelderens funksjon; sterke vindkast, snø, regn og haglbyger kan føre til feilkoblinger ettersom bevegelsesmelderen ikke kan skille mellom plutselige temperatursvingninger og varmekilder. Skulle registreringslinsen bli skitten, kan den rengjøres med en fuktig klut (uten rengjøringsmiddel).

lene. Garantien ytes ved reparasjon eller ved at deler med feil byttes ut. Garantien bortfaller ved skader på slitedeler eller ved skader elle mangler som oppstår som følge av ukyndig bruk eller vedlikehold. Følgeskader ved bruk (skader på andre gjenstander) dekkes ikke av garantien. Garantien ytes bare hvis hele apparatet pakkes godt inn og sendes til importøren. Legg ved en kort beskrivelse av feilen samt kvittering eller regning (kjøpsdato og forhandlers stempel).

8. Avfallsbehandling

Elektriske apparater, tilbehør og emballasje må resirkuleres på en miljøvennlig måte.

Ikke kast elektriske apparater i husholdningsavfallet.

Gjelder kun EU-land:

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke lenger kan benyttes, samles opp atskilt fra annet søppel og gjenvinnes på en miljøvennlig måte.

10. Tekniske spesiﬁkasjoner

Mål Ø × H 78 × 89 mm Min. innfellingsdybde 54 mm minus tykkelsen på takplaten Spenning 220-240 V, 50/60 Hz Eekt

Lyspære-/halogenlampelast

Lysrør elektronisk ballast

Lysrør ukompensert

Lysrør seriekompensert

Lysrør parallellkompensert

Lavvolt halogenpærer

9. Produsentgaranti

Dette STEINEL-produktet er fremstilt med største nøyaktighet. Det er prøvet mht. funksjon og sikkerhet i henhold til gjeldende forskrifter, og deretter underkastet en stikkprøvekontroll. Steinel gir full garanti for feilfri kvalitet og funksjon. Garantitiden utgjør 36 måneder, regnet fra dagen apparatet ble solgt til forbrukeren. Vi utbedrer mangler som kan føres tilbake til fabrikasjonsfeil eller feil ved materia-

- 70 - - 71 -

Sensorteknikk Passiv-infrarød Dekningsvinkel 360° Rekkevidde maks. 4 m Tidsinnstilling 8 sek. - 35 min. Skumringsinnstilling 2-2000 lux Kapslingsgrad IP 54 Temperaturområde - 20 °C til + 40 °C

Kapasitiv belastning

LED < 2 W

2 W < LED < 8 W

LED > 8 W

Service:

Etter garantitidens utløp, eller ved mangler som ikke dekkes av garantien, kan vårt verksted foreta reparasjoner. Pakk produktet godt inn og send det til importøren.

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132  F

11. Driftsfeil

Feil Årsak Tiltak

Uten spenning

Slår seg ikke på

Slår seg ikke av

Slår seg stadig PÅ/AV

Slår seg på når den ikke skal

n sikring defekt, ikke tent

n kortslutning n ved dagdrift,

skumringsinnstilling står på nattdrift

n lyspære defekt n nettbryter AV n sikring defekt

n permanente bevegelser i

dekningsområdet

n temperaturforandringer

på grunn av en tent lampe i dekningsområdet tenner sensorlampen på nytt

n den interne serievenderen

står på permanent drift

n den trådløse enheten

er plassert svært nær sensoren

n det er en tent lampe i

dekningsområdet

n dyr beveger seg i

dekningsområdet

n vind beveger trær og

busker i dekningsområdet

n biler på veien registreres n plutselig temperatur-

forandring på grunn av værforholdene (vind, regn, snø) eller luft fra ventilatorer el. åpne vinduer

n den trådløse enheten

er plassert svært nær sensoren

n ny sikring, slå på led-

ningsbryteren, kontroller ledningen med spenningstester

n kontroller koblingene n still inn på nytt

n skift ut lyspæren n slå på n ny sikring, kontroller

evt. koblingene

n kontroller området

n serievender på automa-

tisk drift

n øk avstanden mellom

den trådløse enheten og sensoren

n kontroller området

n kontroller området n forandre området, monter

lampen et annet sted

n øk avstanden mellom

den trådløse enheten og sensoren

1. Σχετικά ε αυτό το έγγραφο

Παρακαλούε διαβάζετε προσεκτικά και διαφυλάγετε!

– Κατοχυρωένη τεχνογνωσία.

Ανατύπωση, ακόα και αποσπασατικά, όνο κατόπιν δικής ας έγκρισης.

– Με επιφύλαξη τροποποιήσεων, οι

οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

Εξήγηση συβόλων

Προειδοποίηση ενώπιον

κινδύνων!

Παραποπή σε σηεία κειέ-

...

νου στο έγγραφο.

2. Γενικές υποδείξεις ασφάλειας

Πριν από την εκτέλεση κάθε

εργασίας στη συσκευή πρέπει να διακόπτετε την τροφοδοσία ηλεκτρικής τάσης!

• Κατά την εγκατάσταση πρέπει ο προς σύνδεση ηλεκτρικός αγωγός να είναι ελεύθερος ηλεκτρικής τάσης. Συνεπώς πρέπει πρώτα να διακόπτετε το ηλεκτρικό ρεύα και να ελέγχετε ε δοκιαστικό τάσης αν πράγατι έχει διακοπεί η παροχή ηλεκτρικής τάσης.

• Κατά την εγκατάσταση του αισθητήρα πρόκειται για εργασία στο δίκτυο ηλεκτρικής τάσης. Για το λόγο αυτό πρέπει να εκτελείται εξειδικευένα και σύφωνα ε τις σχετικές προδιαγραφές εγκατάστασης της εκάστοτε χώρας και τους κανονισούς σύνδεσης.

• Χρησιοποιείτε όνο γνήσια ανταλλακτικά.

• Επισκευές επιτρέπεται να εκτελούνται όνο από εξειδικευένα συνεργεία.

3. IS 360-1 DE

Χρήση σύφωνα ε τους κανονισούς

– Αισθητήρας για εγκατάσταση σε

οροφή σε εσωτερικούς και εξωτερικούς χώρους.

Η κίνηση ενεργοποιεί το φως, το σύστηα συναγερού και πολλά άλλα. Για την άνεσή σας και την ασφάλειά σας. Ο ενσωατωένος πυρο-ηλεκτρικός υπέρυθρος ανιχνευτής ανιχνεύει την αόρατη θερική ακτινοβολία κινούενων σωάτων (ανθρώπων, ζώων κ.λπ.). Η ανιχνευθείσα θερική ακτινοβολία ετατρέπεται ηλεκτρονικά και ενεργοποιεί το συνδεδεένο καταναλωτή. Μέσα από επόδια όπως π.χ. τοίχους ή υαλοπίνακες δεν αναγνωρίζεται καία θερική ακτινοβολία και συνεπώς δεν ενεργοποιείται ο λαπτήρας. Ο ανιχνευτής ε υπέρυθρο αισθητήρα είναι κατάλληλος για την αυτόατη ενεργοποίηση φωτός. Για ειδικά συστήατα αντιδιαρρηκτικού συναγερού η συσκευή δεν είναι κατάλληλη, διότι δεν διαθέτει την προδιαγεγραένη ασφάλεια έναντι σαποτάζ.

Περιεχόενο συσκευασίας (εικ.3.1) ιαστάσεις προϊόντος (εικ. 3.2) Επισκόπηση συσκευής (εικ. 3.3)

A ιακοσητικός δακτύλιος B Φακός/Πλαίσιο φακού C Ρυθιστής ρύθισης ευαισθησίας D Ρυθιστής ρύθισης χρόνου E Ελατήριο ασφάλειας F Χώρος συνδέσεων κλέας

Εβέλεια (εικ. 3.4)

- 73 -- 72 -

4. Ηλεκτρική εγκατάσταση

• ιακόπτετε τροφοδοσία ρεύατος

(εικ. 4.1)

Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 3 συράτων:

L = Φάση (συνήθως αύρο ή καφέ) N = Ουδέτερος αγωγός

(συνήθως πλε)

PE = Αγωγός γείωσης

(συνήθως πράσινο/κίτρινο)

Σηαντικό: Το πέρδεα των συνδέσεων θα προκαλέσει αργότερα στη συσκευή ή στον πίνακα ασφαλειών βραχυκύκλωα. Στην περίπτωση αυτή πρέπει να αναγνωριστούν τα εονωένα καλώδια και να εγκατασταθούν εκ νέου. Στο καλώδιο τροφοδοσίας πορεί να συναρολογηθεί και κατάλληλος διακόπτης κυκλώατος για ενεργοποίηση (ΕΝΤΟΣ) και απενεργοποίηση (ΕΚΤΟΣ).

Σηαντικό: Μετά τη σύνδεση των αγωγών πρέπει να συναρολογηθεί οπωσδήποτε ο συνδετήρας ή το κολάρο καλωδίων ε σκοπό την αγκύρωση καλωδίων. (εικ. 5.5). Το ανακουφιστικό καταπόνησης είναι κατάλληλο για διάετρο αγωγού από 8,5 mm έως 10 mm.

ιάγραα συνδέσεων (εικ. 4.1)

εικ. 4.1/a

Λάπα χωρίς ουδέτερο αγωγό

εικ. 4.1/b

Λάπα ε ουδέτερο αγωγό

εικ. 4.1/c

Σύνδεση έσω σειριακού διακόπτη για χειροκίνητη και αυτόατη λειτουργία

εικ. 4.1/d

Σύνδεση έσω εταγωγικού διακόπτη για αυτόατη λειτουργία και λειτουργία φωτός διαρκείας Θέση I: Αυτόατη λειτουργία Θέση II: Χειροκίνητη λειτουργία ιαρκής φωτισός

Προσοχή: Η απενεργοποίηση της εγκατάστασης είναι εφικτή όνο εφόσον γίνει εγκατάσταση σύφωνα ε την εικ. 4.1/c.

5. Εγκατάσταση

• Ελέγχετε όλα τα εξαρτήατα σχετικά ε βλάβες.

• Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του προϊόντος.

• Επιλέγετε κατάλληλο σηείο εγακτάστασης λαβάνοντας υπόψη την εβέλεια και την ανίχνευση κινήσεων (εικ. 5.1/5.2). Η ασφαλέστερη ανίχνευση κινήσεων επιτυγχάνεται, εάν η εγκατάσταση του αισθητήρα ή η ευθυγράισή του πραγατοποιηθεί πλευρικά ως προς την κατεύθυνση κίνησης και εφόσον δεν υπάρχουν επόδια (όπως π.χ. δέντρα, άντρες κ.λπ.) που παρεποδίζουν την ορατότητα.

Βήατα εγκατάστασης

• ιακόπτετε τροφοδοσία ρεύατος.

• Ανοίγετε ε τρυπάνι τρύπα στην οροφή ø 68 mm. (εικ. 5.3)

• Συνδέετε καλώδιο σύνδεσης.

(εικ. 5.4)

• Συναρολογείτε συνδετήρα ή κολάρο καλωδίων ε σκοπό την αγκύρωση καλωδίων. (εικ. 5.5)

• Βιδώνετε σφιχτά καπάκι του χώρου συνδέσεων. (εικ. 5.6)

• Ευθυγραίζετε ελατήριο ασφάλειας προς τα πάνω και προσαρόζετε ονάδα στην οπή οροφής.

(εικ. 5.7)

• Ενεργοποιείτε τροφοδοσία ρεύατος. (εικ. 5.7)

• Εκτελείτε ρυθίσεις λειτουργίας ➜ "6. Λειτουργία".

- 74 - - 75 -

6. Λειτουργία

Ρυθίσεις εργοστασίου

Ρύθιση ευαισθησίας: 2000 Lux Ρύθιση χρόνου: 8 δευτ.

• Αποσπάτε διακοσητικό δακτύλιο από το πλαίσιο. (εικ. 6.1)

• Περιστρέφετε προς τα αριστερά και αφαιρείτε τον αισθητήρα, για να έχετε πρόσβαση στους ρυθιστές.

Ρύθιση χρόνου (εικ. 6.3)

Η επιθυητή διάρκεια φωτισού του συνδεδεένου λαπτήρα πορεί να ρυθιστεί αδιαβάθητα από περ. 8 δευτ. έως το έγιστο 35 λεπτά. Ρυθιστής σε θέση 1 σηαίνει βραχύτερο χρόνο, περ. 8 δευτ. Ρυθιστής σε θέση 6 σηαίνει ακρύτερο χρόνο, περ. 35 δευτ. Υπόδειξη: Κατά τη ρύθιση του αισθητήρα για τα όρια ανίχνευσης και για τεστ λειτουργίας προτείνουε τη ρύθιση του βραχύτερου χρόνου.

Ρύθιση ευαισθησίας (εικ. 6.4)

Το επιθυητό όριο ευαισθησίας του ηνύτορα πορεί να ρυθιστεί αδιαβάθητα από περ. 2–2000 Lux. Θέση 1 σηαίνει Λειτουργία φωτός ηέρας, περ. 2000 Lux. Θέση 6 σηαίνει Λειτουργία ευαισθησίας περ. 2 Lux.

• Μετά την ολοκλήρωση της ρύθισης λειτουργίας επιστρέφετε τον αισθητήρα προς τα δεξιά στην αρχική θέση. (εικ. 6.5)

• Προσαρόζετε το διακοσητικό δακτύλιο στο πλαίσιο (εικ. 6.6)

Ρύθιση εβέλειας (εικ. 6.7/6.8)

Ανάλογα ε τις ανάγκες πορεί να γίνει ακριβής ρύθιση των ορίων ανίχνευσης. Οι συνηένες άσκες κάλυψης εξυπηρετούν στην κάλυψη επιθυητού αριθού στοιχείων του φακού ή στην

επιθυητή είωση της εβέλειας. Με τον τρόπο αυτό εποδίζονται εσφαλένες ενεργοποιήσεις π.χ. έσω οχηάτων ή πεζών κ.λπ. ή ελέγχονται ε ακρίβεια επικίνδυνα σηεία. Οι άσκες κάλυψης πορούν να διαχωριστούν ή να κοπούν ε ψαλίδι κατά ήκος των αυλακωένων χωρισάτων σε οριζόντια ή κάθετη θέση

7. Λειτουργία/Συντήρηση

Οι καιρικές συνθήκες ενδέχεται να επηρεάσουν τη λειτουργία του ανιχνευτή κινήσεων, όταν επικρατούν ισχυροί άνεοι, χιόνι, βροχή, χαλάζι ενδέχεται να προκληθεί εσφαλένη ενεργοποίηση, διότι οι απότοες διακυάνσεις θεροκρασίας δεν πορούν να ξεχωριστούν από πηγές θερότητας. Ο φακός ανίχνευσης πορεί να καθαρίζεται όταν είναι ακάθαρτος ε νωπό πανί (χωρίς απορρυπαντικό).

8. Απόσυρση

Ηλεκτρικές συσκευές, εξαρτήατα και συσκευασίες θα πρέπει να αποσύρονται ε τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται.

εν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίατα!

Μόνο για χώρες ΕΕ:

Σύφωνα ε την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά ε άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

9. Εγγύηση κατασκευαστή

ΚΑΤΑ ΣΚΕ ΥΑΣΤ Η

ΕΤΗ

ΕΓΓΥΗΣΗ

ΚΑΤΑ ΣΚΕ ΥΑΣΤ Η

ΕΤΗ

ΕΓΓΥΗΣΗ

Αυτό το προϊόν STEINEL κατασκευάστηκε ε έγιστη προσοχή, ελέγχθηκε σχετικά ε τη λειτουργία του και την τεχνική του ασφάλεια σύφωνα ε τους ισχύοντες κανονισούς και κατόπιν υποβλήθηκε σε δειγατοληπτικό έλεγχο. Η εταιρία STEINEL αναλαβάνει την εγγύηση για απρόσκοπτη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36 ήνες και αρχίζει ε την ηέρα πώλησης στον καταναλωτή. Επιδιορθώνουε ελαττώατα, τα οποία οφείλονται σε σφάλατα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκπληρώνεται ε επισκευή ή αντικατάσταση ελαττωατικών εξαρτηάτων σύφωνα ε δική ας επιλογή. Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρόενα εξαρτήατα όπως επίσης για βλάβες και ελαττώατα που οφεί-

λονται σε ακατάλληλο χειρισό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείενα αποκλείονται. Η εγγύηση παρέχεται όνο εφόσον η συσκευή αποσταλεί σε η αποσυναρολογηένη ορφή ε σύντοη περιγραφή βλάβης, απόδειξη ταείου ή τιολόγιο (ηεροηνία αγοράς και σφραγίδα επόρου), καλά συσκευασένη στην αρόδια υπηρεσία σέρβις.

Σέρβις:

Επισκευές ετά την πάροδο του χρόνου εγγύησης ή επισκευές ελαττωάτων χωρίς εγγυητική απαίτηση εκτελούνται από το σέρβις του εργοστασίου ας. Σας παρακαλούε να αποστείλετε το προϊόν καλά συσκευασένο στην

10. Tεχνικά δεδοένα

ιαστάσεις Ø × Υ 78 × 89 mm Ελάχιστο βάθος εντοίχισης 54 mm είον πάχος

Σύνδεση δικτύου 220-240 V, 50/60 Hz Ισχύς

Φορτίο λαπτήρα πυράκτωσης/αλογόνου

Λαπτήρες φθορισού στραγγαλιστικό πηνίο

Λαπτήρες φθορισού χωρίς αντιστάθιση

Λαπτήρες φθορισού σειριακή αντιστάθιση

Λαπτήρες φθορισού σε παράλληλη αντιστάθιση

Τεχνολογία αισθητήρων Παθητικό-υπέρυθρο Γωνία ανίχνευσης 360° Εβέλεια έγ. 4m Ρύθιση χρόνου 8 δευτ. - 35 λεπτά Ρύθιση ευαισθησίας 2-2000 Lux Είδος προστασίας IP 54 Όρια θεροκρασίας - 20 °C έως + 40 °C

Λαπτήρες αλογόνου χαηλής τάσης

LED < 2 W

2 W < LED < 8 W

LED > 8 W

Χωρητικό φορτίο

- 76 - - 77 -

πλάκας οροφής

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132  F

πλησιέστερη υπηρεσία σέρβις.

11. ιαταραχές λειτουργίας

Βλάβη Αιτία Βοήθεια

Χωρίς τάση

εν ενεργοποιείται

εν απενεργοποιείται

Συνεχής εταγωγή EΝΤΟΣ/ΕΚΤΟΣ

Ενεργοποιείται ανεπιθύητα

n Ελαττωατική ασφάλεια,

η ενεργοποιηένη

n Βραχυκύκλωα n Σε λειτουργία ηέρας,

ρύθιση ευαισθησίας είναι σε λειτουργία νύχτας

n Λαπτήρας πυράκτωσης

ελαττωατικός

n ιακόπτης δικτύου ΕΚΤΟΣ n Ελαττωατική

ασφάλεια

n ιαρκής κίνηση εντός των

ορίων ανίχνευσης

n Συνδεδεένος λαπτήρας

βρίσκεται εντός ορίων ανίχνευσης και ανάβει εκ νέου λόγω εταβολής θεροκρασίας

n Μέσω του διακόπτη σειράς

οικίας σε διαρκή λειτουργία

n Η ασύρατη συσκευή είναι

τοποθετηένη πολύ κοντά στον αισθητήρα

n Συνδεδεένος λαπτήρας

βρίσκεται εντός ορίων ανίχνευσης

n Ζώα κινούνται εντός των

ορίων ανίχνευσης

n Αέρας κουνάει δέντρα

και θάνους εντός ορίων ανίχνευσης

n Ανίχνευση αυτοκινήτων στο

δρόο

n Ξαφνική αλλαγή θεροκρα-

σίας εξαιτίας καιρού (αέρας, βροχή, χιόνι) ή αέρας από εξαεριστήρες, ανοιχτά παράθυρα

n Η ασύρατη συσκευή είναι

τοποθετηένη πολύ κοντά στον αισθητήρα

n Νέα ασφάλεια, ανοίξτε

διακόπτη δικτύου, ελέγξτε κύκλωα ε δοκιαστικό τάσης

n Ελέγχετε συνδέσεις n Νέα ρύθιση

n Αντικατάσταση λαπτήρων

πυράκτωσης

n Eνεργοποίηση n Νέα ασφάλεια, εν ανάγκη

έλεγχος σύνδεσης

n Ελέγχετε περιοχή

n ιακόπτης εν σειρά σε

αυτόατη λειτουργία

n Αυξήστε την απόσταση

εταξύ της ασύρατης συσκευής και του αισθητήρα

n Ελέγχετε περιοχή

n Αλλαγή περιοχής, ετατόπι-

ση σηείου εγκατάστασης

n Αυξήστε την απόσταση

εταξύ της ασύρατης συσκευής και του αισθητήρα

1. Bu doküman hakkında

Lütfen itinayla okuyun ve saklayın!

– Telif hakları korunmaktadır.

Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.

– Teknik gelişmelere hizmet eden

değişiklikler yapma hakkı saklıdır.

Sembol açıklaması

Tehlikelere karşı uyarı!

Dokümandaki metin

...

kısımlarına gönderme.

2. Genel güvenlik uyarıları

Cihaz üzerindeki tüm çalışmalardan önce, elektrik beslemesini kesin!

• Montaj sırasında, bağlanacak olan elektrik tesisatında enerji kesik olmalıdır. Bu nedenle ilk olarak elektriği kapatın ve bir kontrol kalemiyle enerjinin kesildiğini kontrol edin.

• Sensörün kurulumunda, elektrik şebekesinde yapılan bir çalışma söz konusudur. Bu yüzden, geleneksel kurulum yönergeleri ile bağlantı koşullarına uygun bir uygulama yapılmalıdır

• Sadece orijinal yedek parçalar kullanın.

• Onarımlar sadece, uzman atölyeler tarafından gerçekleştirilebilir.

3. IS 360-1 DE

Amacına uygun kullanım

– İç ve dış mekanda tavana gömme

montaj için sensör.

Hareketle birlikte ışık, alarm ve daha birçoğu çalışır. Sizin rahatınız, sizin güvenliğiniz için. Takılmış olan piro elektrikli kızıl ötesi hareket sensörü, hareket eden vücutlardan yayılan görünmez ısı farkını (insanlar, hayvanlar, vb.) algılar. Algılanan bu ısı yayılımı cihaz içinde elektronik olarak işlenir ve bağlı olan kullanıcı cihazı çalıştırır. Örneğin duvarlar veya camlar gibi engeller nedeniyle ısı radyasyonu algılanmaz ve bu durumda hiçbir çalıştırma işlemi yapılmaz. Kızıl ötesi sensör, ışığın otomatik olarak açılması için kullanılır. Öngörülmüş olan sabotaj güvenliğinin bulunmayışı nedeniyle cihaz, özel hırsız alarmı sistemlerinde kullanıma uygun değildir.

Teslimat kapsamı (Şek. 3.1) Ürünün boyutları (Şek. 3.2) Cihazın genel görünümü (Şek. 3.3)

A Dizayn halkası B Mercek/Mercekli gövde C Ayar düğmesi Alaca karanlık ayarı D Ayar düğmesi Zaman ayarı E Sıkma yayı F Bağlantı bölmesi Avize terminali

Menzil (Şek. 3.4)

- 78 - - 79 -

4. Elektrik kurulumu

• Elektrik beslemesini kapatın

(Şek. 4.1)

Elektrik kablosu, 3 iletkenli bir kablodur: L = Faz (genellikle siyah veya

kahverengi)

N = Nötr hattı (genellikle mavi) PE = Topraklama hattı (genellikle

yeşil/sarı)

Önemli: Bağlantıların karıştırılması, daha sonra cihazda veya sigorta kutunuzda kısa devreye neden olur. Bu durumda, kabloların hepsini tanımlamak ve yeniden monte etmek zorundasınız. Elektrik besleme kablosuna, AÇMA ve KAPAMA için uygun bir elektrik anahtarı monte edilebilir.

Önemli: Besleme kablolarının bağlantısından sonra, çekme emniyeti amacıyla muhakkak kablo briti ya da kablo kelepçesi monte edilmelidir. (Şek. 5.5) Gerilim önleyici, 8,5 mm ile 10 mm arasındaki kablo çapları için uygundur.

Bağlantı resmi (Şek. 4.1)

Şek. 4.1/a

Nötr iletken bulunmayan lamba

Şek. 4.1/b

Nötr iletken bulunan lamba

Şek. 4.1/c

Manüel ve otomatik işletim için, seri anahtar üzerinden bağlantı

Şek. 4.1/d

Sürekli ışık ve otomatik işletim için, komütatör üzerinden bağlantı Konum I: Otomatik işletim Konum II: Sürekli aydınlatma için elle işletme

Dikkat: Sistemin kapatılması yalnızca, kurulum sırasında

Şek. 4.1/c uyarınca yapılabilir.

5. Montaj

• Bütün yapı parçalarında hasar kontrolü yapın.

• Hasarlar olduğunda, ürünü işletime almayın.

• Erişim menzilini ve hareketlerin algılanmasını göz önüne alarak, uygun montaj yerini seçin (Şek. 5.1/5.2). En güvenli hareket algılaması, sensör yürüyüş yönünün yan tarafında monte edildiği ya da yöneltildiği ve sensörün önünde görüşü önleyen engeller (örneğin ağaçlar, duvarlar vb.) olmadığı zaman sağlanır.

Montaj adımları

• Elektrik beslemesini kapatın.

• Tavanda yuvayı ø 68 mm delin.

(Şek. 5.3)

• Bağlantı kablosunu bağlayın.

(Şek. 5.4)

• Kablo britini ya da kablo kelepçesini çekme emniyetine monte edin. (Şek. 5.5)

• Bağlantı bölmesinin kapağını sıkıca vidalayın. (Şek. 5.6)

• Sıkma yaylarını yukarıya doğrultun ve üniteyi tavandaki yuvaya oturtun. (Şek. 5.7)

• Elektrik beslemesini açın.

(Şek. 5.7)

• Fonksiyon ayarlarını uygulayın

➜ "6. Fonksiyon".

6. Fonksiyon

Fabrika ayarları

Alaca karanlık ayarı: 2000 lux Zaman ayarı: 8 sn

• Dizayn halkasını gövdeden çıkartın.

(Şek. 6.1)

• Ayar düğmesine erişebilmek için, sensörü sola döndürerek çıkartın.

Zaman ayarı (Şek. 6.3)

ÜRETİCİ

YIL

GARANTİSİ

ÜRETİCİ

YIL

GARANTİSİ

Bağlanmış olan lambanın istenen aydınlatma süresi, yak. 8 sn ile maks. 35 dak arasında kademesiz olarak ayarlanabilir. Ayar düğmesi pozisyon 1 üzerindeyken en kısa süre, yak. 8 sn. Ayar düğmesi pozisyon 6 üzerindeyken en uzun süre, yak. 35 dak. Not: Sensörde algılama alanının ayarı sırasında ve bir fonksiyon testi için, en kısa sürenin ayarlanması önerilmektedir.

Alaca karanlık ayarı (Şek. 6.4)

Dedektörün istenen tepkime eşiği, 2-2000 Lux arasında kademesiz olarak ayarlanabilir. Pozisyon 1 gün ışığı işletimine karşılık gelir, yak. 2000 Lux. Pozisyon 6 alaca karanlık işletimine karşılık gelir, yak. 2 Lux.

• Fonksiyon ayarı bitirildikten sonra, sensörü sağa döndürerek başlangıç pozisyonuna geri getirin.

(Şek. 6.5)

• Dizayn halkasını gövdenin üzerine takın (Şek. 6.6)

Erişim menzili ayarı (Şek. 6.7/6.8)

Kapsama alanı, isteğe bağlı olarak uygun şekilde ayarlanabilir. Birlikte verilen kapak blendajları, istenilen sayıda mercek elemanının örtülmesine ya da menzilin kişisel isteğe göre kısaltılmasına yarar. Böylece örn. otomobiller, yayalar vb. nedeniyle hatalı devreye girmeler önlenir veya tehlike yerleri özel olarak denetlenir. Kapak blendajları, üzerlerindeki inceltilmiş dikey veya yatay bölünmelerden ayrılabilir veya bir makas yardımıyla kesilebilir.

7. İşletim/bakım

Hava koşulları, hareket dedektörünün fonksiyonunu olumsuz etkileyebilir; güçlü fırtınalarda, kar, yağmur ve doluda, ani sıcaklık değişimlerinin ısı kaynaklarından ayırd edilememesi nedeniyle, bir hatalı devreye girme söz konusu olabilir. Algılama merceği kirlendiğinde, nemli bir bezle (deterjan kullanmadan) temizlenebilir.

onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana gelen hasar ve kusurları kapsamaz. Yabancı cisimlere yansıyan dolaylı zararlar, garanti kapsamı dışındadır. Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.

8. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

9. Üretici garantisi

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardından bir numune kontrolüne tabi tutulmuştur. STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir. Garanti süresi 36 ay olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların

- 80 - - 81 -

10. Teknik özellikler

Boyutlar Ø × Y 78 × 89 mm Asgari montaj derinliği 54 mm eksi tavan levhasının kalınlığı Elektrik bağlantısı 220-240 V, 50/60 Hz Güç

Sensör teknolojisi Pasif kızıl ötesi Kapsama açısı 360° Menzil maks. 4 m Zaman ayarı 8 sn - 35 dak Alaca karanlık ayarı 2-2000 Lux Koruma türü IP 54 Sıcaklık aralığı - 20 °C ila + 40 °C

Akkor/ halojen ampul yükü

Floresan ampuller EVG

Floresan ampuller, dengesiz

Floresan ampuller, seri dengeli

Floresan ampuller, paralel bağlanmış

Alçak voltaj halojen ampuller

LED < 2 W

2 W < LED < 8 W

LED > 8 W

Kapasitif yükleme

Servis:

Fabrika servisimiz, garanti süresi sona erdikten sonra veya aksaklıklar halinde onarım yapar. Lütfen ürünü iyi ambalajlanmış halde, en yakın servis istasyonuna gönderin.

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132  F

11. İşletim arızaları

Arıza Nedeni Giderilmesi

Elektrik yok

Devreye girmiyor

Kapanmıyor

Daima AÇIK/ KAPALI çalışıyor

İstem dışı çalışıyor

n Sigorta arızalı,

çalıştırılmamış

n Kısa devre n Gündüz işletiminde,

alacakaranlık ayarı gece işletimindedir

n Ampul arızalı n Elektrik anahtarı KAPALI n Sigorta arızalı

n Kapsama alanında sürekli

hareket var

n Çalıştırılan lamba

kapsama alanı içinde ve sıcaklık değişimi nedeniyle yeniden çalışıyor

n Dahili ev içi seri anahtar

üzerinden sürekli işletimde

n WLAN cihazı, sensöre çok

yakın konumlandırılmış

n Çalıştırılan lamba kapsama

alanının içinde

n Kapsama alanında

hayvanlar hareket ediyor

n Rüzgar, kapsama alanındaki

ağaçları ve çalıları hareket ettiriyor

n Yoldan geçen araçlar

algılanıyor

n Hava şartları (rüzgar,

yağmur, kar) nedeniyle veya vantilatörler, açık pencerelerden gelen hava akımıyla ani sıcaklık değişimi var

n WLAN cihazı, sensöre çok

yakın konumlandırılmış

n Yeni sigorta takın, elektrik

n Bağlantıları gözden geçirin n Yeniden ayarlayın

n Ampulleri değiştirin n Çalıştırın n Yeni sigorta takın, gerekti-

n Alanı kontrol edin

n Seri anahtar otomatikte

n WLAN cihazı ile sensör

n Alanı kontrol edin

n Alanı değiştirin, başka yere

n WLAN cihazı ile sensör

şalterini çalıştırın, kabloyu avometre ile gözden geçirin

ğinde bağlantıyı kontrol edin

arasındaki mesafeyi artırın

monte edin

arasındaki mesafeyi artırın

1. Tudnivaló a dokumentummal kapcsolatban

Kérjük, olvassa el ﬁgyelmesen és őrizze meg!

– Szerzői jogvédelem alatt áll. Sok-

szorosítani, kivonatosan is, csak az engedélyünkkel szabad.

– A műszaki fejlődést szolgáló

változtatások jogát fenntartjuk.

Jelmagyarázat

Figyelmeztetés a veszélyekre!

A dokumentum szöveghe-

...

lyeire utal.

2. Általános biztonsági útmutatások

Munkavégzés előtt szakítsa meg a készülék tápfeszültségét!

• Szereléskor a csatlakoztatni kívánt vezetéknek feszültségmentesnek kell lennie. Ezért a szerelés megkezdése előtt kapcsolja le az áramot, és feszültségjelzővel ellenőrizze a feszültségmentességet.

• Az érzékelő felszerelésekor hálózati feszültséggel végzett munkáról van szó. Ezért azt szakszerűen, az illető országban szokásos szerelési előírásoknak és csatlakoztatási feltételeknek megfelelően kell végezni.

• Csak eredeti pótalkatrészeket használjon.

• Javításokat csak szakszerviz végezhet.

3. IS 360-1 DE

Rendeltetésszerű használat

– Bel- és kültérben mennyezetbe

építhető érzékelő.

Mozgás érzékelésekor bekapcsol a világítás, a riasztó és sok egyéb eszköz. Hogy Ön kényelemben és biztonságban érezhesse magát. A beépített piro-elektromos infravörös érzékelő felfogja a mozgó testek (emberek, állatok stb.) láthatatlan hősugárzását. Az így felfogott hősugárzást elektronikus jellé alakítja, és ennek segítségével kapcsolja a csatlakoztatott fogyasztót. Akadályokon, pl. falon vagy ablaküvegen keresztül a hősugárzás nem érzékelhető, ezért kapcsolásra sem kerül sor. Az infravörös mozgásérzékelő a világítás automatikus kapcsolására alkalmas eszköz. Speciális riasztóberendezésekben nem használható, mivel nem rendelkezik az ilyen berendezésekre előírt szabotázsvédelemmel.

A csomag tartalma (3.1. ábra) Termékméretek (3.2. ábra) A készülék áttekintése (3.3. ábra)

A dizájngyűrű B lencse/lencse ház C szürkületi beállítás szabályozó

gomb

D időbeállítás szabályozó gomb E szorítórugó F csatlakozó tér sorozatkapocs

Hatótávolság (3.4. ábra)

4. Elektromos bekötés

• Kapcsolja le az áramellátást

(4.1. ábra)

- 83 -- 82 -

A hálózati betápvezeték 3-erű kábelből áll: L = fázis (többnyire fekete,

barna vagy barna)

N = nulla vezető (többnyire kék) PE = védővezető (többnyire zöld/

sárga)

Fontos: A csatlakozások felcserélése később zárlathoz vezet a készülékben vagy az Ön biztosítékdobozában. Ebben az esetben ismét azonosítania kell az egyes kábeleket, és újból fel kell szerelnie azokat. A hálózati betápvezetékben alkalmas hálózati kapcsoló is lehet, amellyel kiés bekapcsolható a berendezés.

Fontos: A betápvezetékek bekötése után, a kábelrögzítés érdekében feltétlenül fel kell szerelni a kábelszorítót ill. a kábelbilincset. (5.5. ábra) A tehermentesítés 8,5 mm és 10 mm közötti kábelátmérőhöz alkalmas.

Bekötési rajz (4.1. ábra)

4.1/a. ábra

Nullavezeték nélküli világítótestek

4.1/b. ábra

Nullavezetékkel rendelkező világítótestek

4.1/c. ábra

Csatlakoztatás sorozatkapcsolóval a kézi- és automatikus működtetéshez

4.1/d. ábra

Csatlakoztatás váltókapcsolóval folyamatos világítású és automatikus működtetéshez I. állás: Automatikus működtetés II. állás: Kézi működtetésű tartós világítás

Figyelem: A berendezést csak a

4.1/c. ábra szerinti szerelés esetén

lehet kikapcsolni.

5. Szerelés

• Minden alkatrészt ellenőrizzen sérülés szempontjából.

• Sérülések esetén ne vegye használatba a terméket.

• A hatótávolság és a mozgásérzékelés tekintetbe vételével válasszon alkalmas helyet, ahová felszerelheti a készüléket (5.1/5.2. ábra). A mozgás érzékelése akkor a legbiztosabb, ha az érzékelőt a mozgásirányhoz képest oldalra helyezi el ill. irányítja, és az érzékelő látóterét nem korlátozzák akadályok (pl. fák, falak stb.).

A szerelés lépései

• Kapcsolja le az áramellátást.

• Fúrjon egy 68 mm átmérőjű mennyezet-kivágatot. (5.3. ábra)

• Csatlakoztassa a csatlakozókábelt. (5.4. ábra)

• A kábelrögzítés érdekében szerelje fel a kábelszorítót ill. a kábelbilincset. (5.5. ábra)

• Csavarozza fel szorosan a csatlakozó tér borítását. (5.6. ábra)

• Irányítsa felfelé a szorítórugókat és helyezze az egységet a menynyezet-kivágásba. (5.7. ábra)

• Az áramellátást kapcsolja be.

(5.7. ábra)

• Végezze el a funkciók beállítását

➜ "6. Működés".

6. Működés

Gyári beállítások

Szürkületi beállítás: 2000 lux Időbeállítás: 8 mp

• Húzza le a dizájngyűrűt a házról.

(6.1. ábra)

• Csavarja ki balra az érzékelőt, hogy a forgószabályozóhoz jusson.

- 84 - - 85 -

Időbeállítás (6.3. ábra)

A csatlakoztatott világítótest kívánt világítási ideje fokozatmentesen kb. 8 mp-től max. 35 percig beállítható. Szabályozó gomb 1. pozícióban legrövidebb időt jelent, kb. 8 mp. Szabályozó gomb 6. pozícióban leghosszabb időt jelent, kb. 35 perc. Megjegyzés: Az érzékelő érzékelési tartományának beállításához és a működés ellenőrzéséhez a legrövidebb időbeállítást javasoljuk.

Szürkületi beállítás (6.4. ábra)

A jeladó kívánt érzékenységi küszöbe 2-2000 lux között fokozatmentesen állítható.

1. pozíció nappali üzemet jelent, kb. 2000 lux.

6. pozíció szürkületi üzemet jelent, kb. 2 lux.

• A funkcióbeállítás után állítsa az érzékelőt vissza jobbra a kiinduló pozícióba. (6.5. ábra)

• Helyezze a dizájngyűrűt a házra

(6.6. ábra)

Hatótávolság beállítás (6.7/6.8. ábra)

Az érzékelési tartomány igény szerint optimálisan beállítható. A mellékelt takaróbetétek arra szolgálnak, hogy a lencsén tetszőleges számú szelvényt lehessen letakarni, ill. hogy a hatótávolságot egyénileg le lehessen rövidíteni velük. Ezáltal pl. az autók, gyalogosok stb. által kiváltott téves kapcsolások kizárhatók, vagy a veszélyes területek célzottan megﬁgyelhetők. A takaróbetétek a bemélyített hornyok mentén függőleges és vízszintes irányban szétválaszthatók, vagy ollóval vághatók.

7. Üzemeltetés/ápolás

Az időjárási viszonyok befolyással lehetnek a mozgásérzékelő működésére. Erős széllökések, hóesés, eső, jégeső téves kapcsolást eredményezhet, mivel a hőmérséklet hirtelen ingadozásait a készülék nem tudja megkülönböztetni a hőforrásoktól. Az érzékelő lencséje szennyeződés esetén nedves ruhával (tisztítószer nélkül) tisztítható meg.

8. Ártalmatlanítás

Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újra hasznosításáról.

Ne dobjon elektromos készülékeket a háztartási szemétbe!

Csak az EU-országok esetében:

Az elektromos és elektronikus berendezések hulAz elektromos és elektronikus berendezések hulladékainak kezelésére vonatkozó hatályos európai irányelvek, és azok végrehajtásáról szóló nemzeti rendelkezések szerint a már nem használható elektromos készülékeket külön kell gyűjteni, és környezetbarát újrahasznosításukról gondoskodni.

9. Gyári garancia

Ezt a terméket a STEINEL maximális gonddal gyártotta le, működését és biztonságát az érvényes előírások alapján vizsgálta be, majd szúrópróba szerűen ellenőrizte. A Steinel garanciát vállal a kifogástalan minőségre és működésre. A garancia ideje 36 hónap, ami a vásárlás napján kezdődik. Minden olyan hibát kijavítunk, ami

anyag- vagy gyártási hibára vezethe-

GYÁRTÓI

ÉV

GARANCIA

GYÁRTÓI

ÉV

GARANCIA

tő vissza. A garancia teljesítésének módját mi választjuk meg: ez lehet a hibás alkatrész megjavítása vagy kicserélése. A garancia nem vonatkozik a kopóalkatrészeken bekövetkező károkra, valamint az olyan károkra és hiányosságokra, amelyek a szakszerűtlen kezelés vagy karbantartás miatt következnek be. Idegen objektumokon keletkező következményes károk ki vannak zárva a garancia köréből. Garanciát csak akkor vállalunk, ha a készüléket szétszereletlen állapotban jól becsomagolják, mellékelik a hiba rövid leírását, a (vásárlás időpontjával és a kereskedő pecsétjével ellátott) pénztárblokkot vagy számlát, és ezeket elküldik az illetékes szerviznek.

Szerviz:

A garanciaidő eltelte után, vagy nem garanciális hibák esetén gyári szervizünk végzi a javításokat. Kérjük, hogy a jól becsomagolt terméket küldje el az Önhöz legközelebb eső szerviznek.

10. Műszaki adatok

Méretek Ø × H 78 × 89 mm Minimális beszerelési mélység 54 mm mínusz a födémlemez

Hálózati csatlakozás 220-240 V, 50/60 Hz Teljesítmény

Mozgásérzékelős technika Passzív infravörös Érzékelési szög 360° Hatótávolság max. 4 m Időbeállítás 8 mp - 35 perc Szürkületi beállítás 2-2000 lux Védettségi mód IP 54 Hőmérséklettartomány - 20° C-tól + 40° C-ig

Izzó-/ halogénlámpa terhelés

Elektronikus előtét fénycsövek

Kompenzálatlan fénycsövek

Sorosan kompenzált fénycsövek

Párhuzamosan kompenzált fénycsövek

Kisfeszültségű halogénlámpák

LED < 2 W

2 W < LED < 8 W

LED > 8 W

Kapacitív terhelés

vastagsága

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132  F

11. Üzemzavarok

Zavar Oka Elhárítása

Nem kap feszültséget

Nem kapcsol be

Nem kapcsol ki

Állandóan KI/BE kapcsol

Szükségtelenül bekapcsol

n a biztosíték hibás,

nincs bekapcsolva

n rövidzárlat n nappali üzemnél a szürkületi

érték éjszakai üzemre van beállítva

n izzólámpa kiégett n hálózati kapcsoló kikapcsolva n biztosíték hibás

n folyamatos mozgás az

érzékelési területen

n a kapcsolt lámpa az

érzékelési területen található, és a hőmérsékletváltozás hatására újra kapcsol

n a ház soros kapcsolója tartós

üzemre van kapcsolva

n helyezze a WLAN készüléket

nagyon közel az érzékelőhöz

n a kapcsolt lámpa az érzékelé-

si területen található

n állatok mozognak az érzéke-

lési területen

n az érzékelési területen szél

mozgatja a fákat és bokrokat

n az utcán elhaladó autók

érzékelése

n az időjárás (szél, eső, hó),

vagy a ventilátorokból, nyitott ablakokon át kiáramló levegő miatt a hőmérséklet hirtelen változik

n helyezze a WLAN készüléket

nagyon közel az érzékelőhöz

- 87 -- 86 -

n új biztosíték, hálózati

kapcsolót bekapcsolni; vezetéket feszültségjelzővel átvizsgálni

n csatlakozókat ellenőrizni n újra beállítani

n izzókat kicserélni n bekapcsolni n új biztosíték, esetleg

csatlakozót ellenőrizni

n területet ellenőrizni

n soros kapcsoló

automatikus állásban

n növelje a WLAN készülék

és az érzékelő közötti távolságot

n területet ellenőrizni

n területet megváltoztatni,

a felszerelés helyét áthelyezni

n növelje a WLAN készülék

és az érzékelő közötti távolságot

1. Ktomuto dokumentu

Pozorně si jej přečtěte auschovejte!

– Chráněno autorským právem.

Dotisk, ičástečný, jen snaším souhlasem.

– Změny, které slouží technickému

pokroku, vyhrazeny.

Vysvětlení symbolů

Varování před nebezpečím!

Odkaz na text vdokumentu.

...

2. Všeobecné bezpečnostní pokyny

Před zahájením jakýchkoli

prací na přístroji přerušit přívod napětí!

• Připojované elektrické vedení nesmí být během montáže pod napětím. Proto je nejprve třeba vypnout proud apoté pomocí zkoušečky napětí zkontrolovat, zda je vedení bez napětí.

• Při instalaci senzoru se jedná opráci na síťovém napětí. Musí proto být provedena odborně podle obvyklých předpisů pro instalaci elektrických zařízení a podmínek jejich připojení dle ČSN.

• Používejte jen originální náhradní díly.

• Opravy může provést jen odborný servis.

3. IS 360-1 DE

Používání vsouladu surčením

– Senzor pro montáž na strop ve

vnitřní a venkovní oblasti.

Pohyb zapíná světlo, výstražný systém a řadu dalších zařízení. Pro vaše pohodlí, pro vaši bezpečnost. Vestavěný pyroelektrický infračervený detektor zaznamená neviditelné tepelné záření vydávané pohybujícími se těly (osob, zvířat atp.). Takto zaznamenané tepelné záření je pak elektronicky převáděno na signál, který zapíná připojené spotřebiče. Tepelné záření neprochází překážkami, jakými jsou například zdi nebo skleněné tabule, a v těchto případech tedy k zapnutí nedochází. Infračervený senzor je vhodný kautomatickému zapínání osvětlení. Přístroj není vhodný pro speciální poplašné soustavy proti vloupání, protože není vybaven příslušným předepsaným zabezpečením proti sabotáži.

Rozsah dodávky (obr. 3.1) Rozměry výrobku (obr.3.2) Přehled zařízení (obr.3.3)

A Designový kroužek B Čočka/kryt čočky C Otočný regulátor soumrakového

nastavení

D Otočný regulátor časového

nastavení

E Svěrací pružina F Prostor k zapojení svítidlové

svorkovnice

Dosah (obr. 3.4)

- 88 - - 89 -

4. Elektrická instalace

• Vypnout napájení elektrickým proudem (obr. 4.1)

Kpřipojení kelektrické síti použijte třípólový kabel: L = fázový vodič

(většinou černý nebo hnědý)

N = neutrální vodič (většinou modrý) PE = ochranný vodič

(většinou zelenožlutý)

Důležité: Případná záměna přívodů způsobí po zapnutí zkrat vpřístroji nebo ve vaší pojistkové krabici. V tomto případě je nutno jednotlivé kabely identiﬁkovat a poté znovu zapojit. Vpřívodním síťovém vedení může být kzapínání a vypínání zařazen vhodný síťový vypínač.

Důležité: Po připojení přívodních vedení je třeba bezpodmínečně kodlehčení od tahu namontovat kabelovou svorku, popř. kabelovou objímku. (obr.5.5) Odlehčení od tahu je vhodné pro průměr vodiče od 8,5 mm do 10 mm.

Výkres zapojení (obr. 4.1)

Obr. 4.1/a

Svítidlo, u kterého není k dispozici nulový vodič

Obr. 4.1/b

Svítidlo se stávajícím nulovým vodičem

Obr. 4.1/c

Připojení prostřednictvím sériového přepínače ručního a automatického provozu

Obr. 4.1/d

Připojení prostřednictvím přepínače trvalého osvětlení a automatického provozu Poloha I: Automatický provoz Poloha II: Ruční provoz, trvalé osvětlení

Pozor: Vypnutí zařízení je možné pouze u instalace podle obr. 4.1/c.

5. Montáž

• Zkontrolovat poškození uvšech konstrukčních dílů.

• Při poškození výrobek nepoužívat.

• Vhodné montážní místo vybrat při zohlednění dosahu azachycení pohybu (obr. 5.1/5.2). Nejbezpečnějšího zachycení pohybu se dosáhne tehdy, je-li senzor namontován resp. vyrovnán napříč vzhledem ke směru chůze a ve výhledu mu přitom nebrání žádné překážky (jako např. stromy, zdi atp.).

Postup při montáži

• Vypnout napájení elektrickým proudem.

• Navrtat stropní výřez ø 68.

(obr.5.3)

• Připojit připojovací kabel.

(obr.5.4)

• Kodlehčení od tahu namontovat kabelovou svorku, popř. kabelovou objímku. (obr.5.5)

• Zašroubovat kryt pro prostor kzapojení. (obr.5.6)

• Svěrací pružiny vyrovnat směrem nahoru a do stropního výřezu vložit jednotku. (obr.5.7)

• Zapnout napájení elektrickým proudem. (obr.5.7)

• Nastavit funkce ➜ "6. Funkce".

6. Funkce

Nastavení zvýroby

Soumrakové nastavení: 2000lx Časové nastavení: 8 s

• Z tělesa stáhnout designový kroužek. (obr.6.1)

• Senzor vyšroubovat směrem

ZÁRUKA

LETÁ

VÝROBCE

ZÁRUKA

LETÁ

VÝROBCE

doleva k zajištění přístupu kotočnému regulátoru.

Časové nastavení (obr. 6.3)

Požadovanou dobu, po kterou má být připojené svítidlo zapnuto, je možno nastavit plynule v rozmezí od asi 8 s do max. 35 min. Poloha 1 otočného regulátoru znamená nejkratší čas, asi 8 s. Poloha 6 otočného regulátoru znamená nejdelší čas, asi 35 min. Upozornění: Při nastavování oblasti záchytu senzoru a při provádění jeho funkční zkoušky se doporučuje použít nastavení nejkratší doby.

Soumrakové nastavení (obr. 6.4)

Požadovaná prahová reakční doba hlásiče může být plynule nastavena přibližně na asi 2–2000 lx. Poloha 1 znamená provoz za denního světla, asi 2000 lx. Poloha 6 znamená provoz za soumraku asi 2 lx.

• Po ukončení nastavování funkcí umístěte senzor do výchozí polohy směrem doprava. (obr.6.5)

• Na těleso nasuňte designový kroužek (obr. 6.6)

Nastavení dosahu (obr. 6.7/6.8)

Oblast záchytu je možno nastavit tak, aby byla optimálně přizpůsobena konkrétní potřebě. Přiložené krycí clony slouží k zakrytí libovolného počtu segmentů čočky a případně i kindividuálnímu zkrácení dosahu. Tím jsou vyloučena chybná zapnutí, např. v důsledku průjezdu automobilů, pohybu kolemjdoucích atd., Jednotlivé krycí clony lze oddělit nebo odstřihnout nůžkami, ve vodorovném i svislém směru, podél předem vyražených dělicích drážek.

7. Provoz a ošetřování

Funkci hlásiče pohybu mohou ovlivnit povětrnostní vlivy. Při silných poryvech větru, sněžení, dešti nebo krupobití může dojít k chybnému zapnutí, poněvadž náhlé výkyvy teploty nemohou byt odlišeny od účinku skutečných zdrojů tepla. Snímací čočku je vpřípadě znečištění možno očistit vlhkým hadříkem (bez použití čisticích prostředků).

8. Likvidace

Elektrická zařízení, příslušenstvía obaly by měly být odvezeny kekologickému opětovnému zhodnocení.

Nevyhazujte elektrická zařízení do domovního odpadu!

Jen pro země EU:

V souladu splatnou evropskou směrnicí oodpadních elektrických aelektronických zařízeních ajejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována aodevzdána kekologickému opětovnému zhodnocení.

robní vady azávady zapříčiněné vadným materiálem, přičemž záruka spočívá vopravě nebo výměně chybného dílu dle našeho výběru. Záruka se nevztahuje na škody na dílech podléhajících opotřebení, na škody avady zapříčiněné nesprávným zacházením nebo údržbou. Uplatňování dalších nároků následných škod na cizích věcech je vyloučeno. Záruka bude uznána jen tehdy, bude-li nedemontovaný přístroj dobře zabalen, přiložen krátký popis závady, pokladní stvrzenka nebo faktura (datum prodeje arazítko prodejny), poslán na adresu příslušného servisu.

10. Technické parametry

Rozměry Ø × H 78 × 89 mm Minimální hloubka vestavby 54 mm po odečtení tloušťky

Připojení ksíti 220−240V, 50/60Hz Výkon

Zatížení žárovky/halogenové žárovky

Zářivky elektronické předřadné zařízení

Zářivky nekompenzované Zářivky sériově kompenzované Zářivky s paralelní kompenzací

Nízkonapěťové halogenové žárovky

9. Záruka výrobce

Tento výrobek ﬁrmy STEINEL je vyráběn smaximální pozorností věnovanou jeho funkčnosti abezpečnosti, které byly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž podrobil namátkové výstupní kontrole. Firma Steinel přebírá záruku za bezvadné provedení a funkčnost. Záruka se poskytuje vdélce 36 měsíců azačíná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou vý-

- 90 - - 91 -

Senzorová technologie pasivní-infračervená Úhel záchytu 360° Dosah max. 4 m Časové nastavení 8 s – 35 min Soumrakové nastavení 2−2000 lx Krytí IP 54 Teplotní rozmezí -20°C až +40°C

LED < 2 W

2 W < LED < 8 W

LED > 8 W

Kapacitní zatížení

Servis:

Naše servisní opravny provádějí rovněž opravy po uplynutí záruční doby nebo opravy závad, na které se záruka nevztahuje. Dobře zabalený výrobek zašlete, prosím, i v tomto případě nejbližšímu servisnímu středisku.

krycí desky

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132  F

11. Provozní poruchy

Porucha Příčina Náprava

Bez napětí

Nezapíná

Nevypíná

Střídavě zapíná a vypíná

Zapíná vnevhodnou dobu

n Vadná pojistka,

přístroj není zapnutý

n Zkrat n Při denním provozu je

zvoleno soumrakové nastavení odpovídající nočnímu provozu

n Vadná žárovka n Síťový vypínač v poloze

VYPNUTO

n Vadná pojistka

n Trvalý pohyb v oblasti

záchytu

n Spínané svítidlo se nachází

voblasti záchytu aznovu spíná při změně teploty

n Domovní sériový přepínač

přepnutý na trvalý provoz

n Zařízení WLAN umístit velmi

blízko senzoru

n Spínané svítidlo se nachází

voblasti záchytu

n Voblasti záchytu se pohy-

bují zvířata

n Vítr pohybuje stromy a keři

voblasti záchytu

n Zaznamenávání pohybu

automobilů na ulici

n Náhlá změna teploty

způsobená povětrnostními vlivy (vítr, déšť, sníh) nebo odvětrávaným vzduchem proudícím od ventilátorů či zotevřených oken

n Zařízení WLAN umístit velmi

blízko senzoru

n Nová pojistka, zapnout

síťový vypínač; zkontrolovat vedení pomocí zkoušečky napětí

n Zkontrolovat připojení n Znovu nastavit

n Vyměnit žárovku n Zapnout

n Nová pojistka,

popř. zkontrolovat připojení

n Zkontrolovat oblast

n Sériový přepínač do polohy

Auto

n Zvětšit vzdálenost mezi

zařízením WLAN asenzorem

n Zkontrolovat oblast

n Změnit oblast záchytu,

změnit místo montáže

n Zvětšit vzdálenost mezi

zařízením WLAN asenzorem

1. O tomto dokumente

Pozorne si ho prečítajte a uschovajte!

– Chránené autorským právom.

Dotlač, aj keď iba v skrátenej verzii, je povolená iba s naším súhlasom.

– Vyhradzujeme si právo na zmeny

slúžiace technickému pokroku.

Vysvetlenie symbolov

Varovanie pred nebezpečen-

stvami!

Odkaz na textové pasáže

...

vdokumente.

2. Všeobecné bezpečnostné pokyny

Pred všetkými prácami na prístroji prerušte prívod napätia!

• Pri montáži musí byť pripájané elektrické vedenie bez napätia. Preto je potrebné najskôr vypnúť elektrický prúd a skontrolovať beznapäťovosť pomocou skúšačky napätia.

• Pri inštalácii senzora ide oprácu so sieťovým napätím. Inštalácia sa preto musí vykonať podľa inštalačných predpisov apodmienok pripojenia platných vdanej krajine.

• Používajte iba originálne náhradné diely.

• Opravy smú vykonávať iba autorizované servisné dielne.

3. IS 360-1 DE

Správne používanie

– Senzor na stropné zabudovanie

vinteriéroch a exteriéroch.

Pohyb zapína svetlo, alarm a oveľa viac. Pre vaše pohodlie, pre vašu bezpečnosť. Zabudovaný pyro-elektrický infračervený detektor sníma neviditeľné tepelné žiarenie pohybujúcich sa telies (osoby, zvieratá atď.). Takto zachytené tepelné žiarenie sa elektronicky spracuje a zapne pripojený spotrebič. Cez prekážky, ako napr. múry alebo sklenené tabule, sa tepelné žiarenie nezaznamená, tým pádom sa neuskutoční zapnutie. Infračervený senzor je vhodný na automatické zapínanie svetla. Nie je vhodný na špeciálne poplašné systémy proti vlámaniu, keďže nie je predpísaným spôsobom zabezpečený proti sabotáži.

Rozsah dodávky (obr. 3.1) Rozmery výrobku (obr. 3.2) Prehľad dielov výrobku (obr. 3.3)

A Dizajnový krúžok B Šošovka/teleso šošovky C Nastavovací regulátor nastavenia

stmievania

D Nastavovací regulátor nastavenia

času

E Zvieracia pružina F Priestor pripojenia svietidlovej

svorky

Dosah (obr. 3.4)

- 93 -- 92 -

4. Elektrická inštalácia

• Vypnite napájanie elektrickým prúdom (obr. 4.1).

Napájacie vedenie pozostáva zjedného 3-žilového kábla: L = fáza (zvyčajne čierna alebo

hnedá)

N = nulový vodič (zvyčajne modrý) PE = ochranný vodič

(zvyčajne zeleno-žltý)

Dôležité: Zámena vodičov neskôr vedie k skratu v prístroji alebo vskrinke s poistkami. V tomto prípade treba jednotlivé káble identiﬁkovať a nanovo zapojiť. Na sieťový prívod sa môže samozrejme namontovať vhodný sieťový spínač na zapínanie a vypínanie.

Dôležité: Po pripojení prípojných vedení sa musí s cieľom odľahčenia vťahu bezpodmienečne namontovať káblová svorka, resp. káblová príchytka. (obr. 5.5) Odľahčenie v ťahu je vhodné pre priemer vedenia 8,5 mm až 10 mm.

Schéma zapojenia (obr. 4.1)

Obr. 4.1/a

Svietidlo bez nulového vodiča

Obr. 4.1/b

Svietidlo s nulovým vodičom

Obr. 4.1/c

Pripojenie cez sériový spínač pre manuálnu a automatickú prevádzku

Obr. 4.1/d

Pripojenie cez prepínač pre režim trvalého svietenia a režim automatickej prevádzky Poloha I: automatická prevádzka Poloha II: manuálna prevádzka trvalého osvetlenia

Pozor: Vypnutie zariadenia je možné jedine v prípade inštalácie v súlade sobr. 4.1/c.

5. Montáž

• Všetky diely skontrolujte vzhľadom na poškodenie.

• Pri poškodeniach výrobok neuvádzajte do prevádzky.

• Vyberte vhodné miesto montáže a zohľadnite dosah a snímanie pohybu (obr. 5.1/5.2). Najbezpečnejšie zachytávanie pohybu dosiahnete vtedy, keď senzor nainštalujete, resp. nastavíte bočne k smeru chôdze a ak prístroju vo výhľade nebránia žiadne prekážky (ako napr. vetvy stromov, múry atď.).

Montážny postup

• Vypnite napájanie elektrickým prúdom.

• Vyvŕtajte výrez v strope sø68mm. (obr. 5.3)

• Pripojte prípojný kábel. (obr. 5.4)

• Na odľahčenie v ťahu namontujte káblovú svorku, resp. káblovú príchytku. (obr. 5.5)

• Priskrutkujte kryt priestoru pripojenia. (obr. 5.6)

• Zvieracie pružiny nasmerujte nahor a jednotku vložte do výrezu v strope. (obr. 5.7)

• Zapnite napájanie elektrickým prúdom. (obr. 5.7)

• Vykonajte funkčné nastavenia

➜ „6. Funkcia“.

6. Funkcia

Nastavenie z výroby

Nastavenie stmievania: 2000 lx Nastavenie času: 8 s

• Z telesa stiahnite dizajnový krúžok. (obr. 6.1)

• Senzor vytočte von smerom doľava, aby ste sa dostali knastavovaciemu regulátoru.

- 94 - - 95 -

Nastavenie času (obr. 6.3)

Požadovaná doba svietenia pripojeného svietidla sa môže plynulo nastaviť od cca 8 s do max. 35 min. Nastavovací regulátor v polohe 1 predstavuje najkratší čas, cca 8 s. Nastavovací regulátor v polohe 6 predstavuje najdlhší čas, cca 35 min. Upozornenie: Pri nastavovaní senzora na oblasť snímania a pre test funkčnosti odporúčame nastaviť najkratší čas.

Nastavenie stmievania (obr. 6.4)

Požadovaný prah citlivosti senzora pohybu sa môže plynulo nastaviť od 2 do 2000 lx. Poloha 1 predstavuje prevádzku pri dennom svetle, cca 2000 lx. Poloha 6 predstavuje prevádzku pri stmievaní, cca 2 lx.

• Po ukončení funkčného nastavenia senzor vráťte späť doprava do východiskovej polohy. (obr. 6.5)

• Dizajnový krúžok nasaďte na teleso. (obr. 6.6)

Nastavenie dosahu (obr. 6.7/6.8)

Podľa potreby sa môže optimálne nastaviť oblasť snímania. Priložené kryty slúžia na zakrytie ľubovoľného počtu šošovkových segmentov, resp. na individuálne skrátenie dosahu. Tým sa vylúči chybné zapnutie spôsobené napr. okoloidúcimi automobilmi, chodcami atď., alebo sa dosiahne cielené monitorovanie rizikových miest. Kryty možno rezať alebo strihať nožnicami pozdĺž drážkovaných dielikov v zvislom a vodorovnom smere.

7. Prevádzka/starostlivosť

Funkcia pohybového senzora môže byť ovplyvnená poveternostnými vplyvmi, pri silných nárazoch vetra, snežení, daždi, krupobití môže dôjsť k chybnému zapnutiu, keďže sa náhle teplotné výkyvy nedajú rozlíšiť od tepelných zdrojov. Snímaciu šošovku môžete v prípade znečistenia vyčistiť pomocou vlhkej handričky (bez čistiaceho prostriedku).

8. Zneškodnenie

Elektrické zariadenia, príslušenstvo aobaly odovzdajte na ekologickú recykláciu.

Elektrické zariadenia nevyhadzuje do komunálneho odpadu!

Iba pre krajiny EÚ:

Podľa platnej európskej smernice oodpade zelektrických aelektronických zariadení ajej implementácie do národnej legislatívy sa musia nepoužívané elektrické aelektronické zariadenia zbierať separovane aodovzdať na ekologickú recykláciu.

9. Záruka výrobcu

Tento výrobok značky STEINEL bol vyrobený s maximálnou dôslednosťou, skontrolovaný z hľadiska funkčnosti a bezpečnosti podľa platných predpisov a následne podrobený náhodnej kontrole. Spoločnosť Steinel preberá záruku za bezchybný stav a funkčnosť. Záručná doba je 36 mesiacov a začína plynúť dňom predaja spotrebiteľovi. Odstránime nedostatky, ktoré vyplývajú z chyby materi-

álu alebo výrobnej chyby, záručné

ZÁRUKA

ROKY

VÝROBCU

ZÁRUKA

ROKOV

VÝROBCU

plnenie sa uskutočňuje opravou alebo výmenou chybných dielov podľa nášho uváženia. Záručné plnenie sa nevzťahuje na poškodenie opotrebovateľných dielov ani na škody a nedostatky, ktoré vzniknú nesprávnym zaobchádzaním alebo údržbou. Ďalšie následné škody na cudzích objektoch sú zo záruky vylúčené. Záruka je platná len vtedy, ak sa nerozobraný prístroj s krátkym popisom chyby spolu s pokladničným dokladom alebo faktúrou (dátum kúpy a pečiatka predajcu) zašle riadne zabalený do príslušného servisu.

Servis:

Po uplynutí záručnej doby alebo vprípade chýb, na ktoré sa nevzťahuje záruka, vykonáva opravy náš dielenský servis. Dobre zabalený výrobok zašlite na adresu najbližšieho servisu.

10. Technické údaje

Rozmery Ø × V 78 × 89 mm Min. montážna hĺbka 54 mm mínus hrúbka stropnej dosky Sieťové pripojenie 220 – 240 V, 50/60 Hz Výkon

zaťaženie halogénovej žiarovky

žiarivky so sériovou kompenzáciou

žiarivky s paralelnou kompenzáciou

nízkovoltové halogénové žiarovky

Senzorová technika pasívna infračervená Uhol dosahu 360° Dosah max. 4 m Nastavenie času 8 s – 35 min. Nastavenie stmievania 2 – 2000 lx Krytie IP 54 Teplotný rozsah - 20 °C až + 40 °C

žiarivky s EVG

žiarivky nekompenzované

LED < 2 W

2 W < LED < 8 W

LED > 8 W

kapacitné zaťaženie

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132  F

11. Prevádzkové poruchy

Porucha Príčina Riešenie

Bez napätia

Nezapína sa

Nevypína sa

Neustále sa zapína/vypína

Mimovoľne sa zapína

n chybná poistka,

svietidlo nie je zapnuté

n skrat n pri dennej prevádzke,

nastavenie stmievania je nastavené na nočnú prevádzku

n chybná žiarovka n sieťový spínač vypnutý n chybná poistka

n trvalý pohyb v oblasti

snímania

n v oblasti snímania sa

nachádza spínané svietidlo azmenou teploty sa nanovo zapne

n prostredníctvom interného

domového sériového spínača prepnuté na režim trvalého svietenia

n WiFi prístroj umiestnený

veľmi blízko senzora

n v oblasti snímania sa

nachádza spínané svietidlo

n v oblasti snímania sa

pohybujú zvieratá

n vietor hýbe stromami a

kríkmi v oblasti snímania

n dochádza k snímaniu

automobilov na ceste

n náhla zmena teploty spôso-

bená počasím (vietor, dážď, sneh) alebo vyfukovaným vzduchom z ventilátorov, otvorených okien

n WiFi prístroj umiestnený

veľmi blízko senzora

- 97 -- 96 -

n vymeniť poistku, zapnúť

sieťový spínač, skontrolovať vedenie pomocou skúšačky napätia

n skontrolovať pripojenia n nastaviť nanovo

n vymeniť žiarovky n zapnúť n vymeniť poistku, príp.

skontrolovať pripojenie

n skontrolovať oblasť

n sériový spínač prepnúť na

automatiku

n zväčšiť vzdialenosť medzi

WiFi prístrojom asenzorom

n skontrolovať oblasť

n zmeniť oblasť snímania,

preložiť miesto montáže

n zväčšiť vzdialenosť medzi

WiFi prístrojom asenzorom

PL Tłumaczenie instrukcji oryginalnej

1. Informacje o tym dokumencie

Zapoznać się dokładnie izostawić do przechowania!

– Dokument chroniony prawem

autorskim. Przedruk, także wczęściach, wyłącznie po uzyskaniu naszej zgody.

– Zmiany, wynikające zpostępu

technicznego, zastrzeżone.

Objaśnienie symboli

Ostrzeżenie przed

zagrożeniami!

Odsyłacz do tekstu

...

wdokumencie.

2. Ogólne zasady bezpieczeństwa

Przed rozpoczęciem wszelkich prac przy

urządzeniu należy odłączyć napięcie zasilające!

• Przewód zasilający, który należy podłączyć podczas montażu, nie może być pod napięciem. Dlatego najpierw należy wyłączyć prąd i sprawdzić brak napięcia za pomocą próbnika.

• Podczas instalacji czujnika wykonywana jest praca przy obecności napięcia sieciowego. Dlatego należy ją wykonać fachowo, zgodnie zobowiązującymi przepisami dotyczącymi instalacji ipodłączania do zasilania elektrycznego.

• Stosować tylko oryginalne części zamienne.

• Naprawy mogą wykonywać jedynie autoryzowane punkty serwisowe.

3. IS 360-1 DE

Zastosowanie zgodne zprzeznaczeniem

– Czujnik przeznaczony do montażu

na suﬁcie, wewnątrz i na zewnątrz.

Na skutek ruchu włącza się światło, alarm iinne urządzenia. Dla Twojego komfortu ibezpieczeństwa. Wbudowany piroelektryczny czujnik na podczerwień odbiera niewidzialne promieniowanie cieplne, emitowane przez poruszające się ciała (ludzi, zwierząt itp.). Zarejestrowane w ten sposób promieniowanie cieplne przetwarzane jest elektronicznie i włącza podłączony odbiornik energii. Przeszkody, jak np.: mury lub szklane szyby, nie pozwalają na wykrycie promieniowania cieplnego, czyli nie następuje włączenie lampy. Czujnik ruchu na podczerwień jest przeznaczony do automatycznego włączania światła. Urządzenie nie nadaje się do specjalnych instalacji antywłamaniowych, ponieważ nie jest wyposażone wprzewidziane przepisami zabezpieczenie antysabotażowe.

Zakres dostawy (rys. 3.1) Wymiary produktu (rys.3.2) Przegląd urządzenia (rys. 3.3)

A Stylizowany pierścień B Soczewka/obudowa soczewki C Pokrętło regulacyjne do ustawiania

progu czułości zmierzchowej

D Pokrętło regulacyjne do ustawiania

czasu

E Sprężyna zaciskowa F Przestrzeń przyłączeniowa złączka

elektryczna typu kostka

Zasięg (rys. 3.4)

- 98 - - 99 -

4. Instalacja elektryczna

• Wyłączyć zasilanie (rys.4.1) Przewód zasilający jest kablem

3-żyłowym: L = przewód fazowy (najczęściej

czarny lub brązowy)

N = przewód neutralny

(najczęściej niebieski)

PE = przewód ochronny

(najczęściej zielono-żółty)

Ważne: Pomylenie przewodów jest przyczyną późniejszego zwarcia w urządzeniu lub w skrzynce bezpieczników. Wtakim przypadku należy jeszcze raz zidentyﬁkować poszczególne żyły przewodów ipodłączyć je ponownie. Wprzewodzie zasilającym można zainstalować odpowiedni wyłącznik sieciowy do ręcznego załączania iwyłączania lampy.

Ważne: po podłączeniu przewodów doprowadzających należy koniecznie zamontować mostkowy uchwyt kablowy wzgl. uchwyt kablowy zwykły w celu odciążenia kabla. (rys. 5.5) Uchwyt kablowy odciążający jest odpowiedni do przewodu o średnicy od 8,5 mm do 10 mm.

Schemat podłączenia (rys. 4.1)

rys. 4.1/a

Lampa oświetleniowa bez przewodu neutralnego

rys. 4.1/b

Lampa oświetleniowa z przewodem neutralnym

rys. 4.1/c

Podłączenie poprzez przełącznik dwugrupowy dla trybu ręcznego iautomatycznego

rys. 4.1/d

Podłączenie przez przełącznik schodowy dla stałego oświetlenia i trybu automatycznego.

Pozycja I: tryb automatyczny Pozycja II: ręczne włączanie stałego świecenia

Uwaga: wyłączenie urządzenia jest możliwe tylko w przypadku instalacji zgodnie z rys. 4.1/c.

5. Montaż

• Sprawdzić wszystkie elementy pod kątem uszkodzenia.

• Wprzypadku uszkodzeń nie uruchamiać produktu.

• Wybrać odpowiednie miejsce montażu zuwzględnieniem zasięgu iwykrywania ruchu (rys.

5.1/5.2). Najpewniejsze wykrywanie poruszających się obiektów uzyskuje się przy zamontowaniu wzgl. wyregulowaniu czujnika z boku do kierunku ruchu i przy braku przeszkód (jak np.: drzewa, mury itp.), zasłaniających widok.

Czynności montażowe

• Wyłączyć zasilanie.

• Wywiercić wycięcie na suﬁcie ø68mm. (rys. 5.3)

• Podłączyć kabel przyłączeniowy.

(rys. 5.4)

• Zamontować mostkowy uchwyt kablowy wzgl. uchwyt kablowy zwykły w celu odciążenia kabla.

(rys. 5.5)

• Przykręcić osłonę przestrzeni przyłączeniowej. (rys. 5.6)

• Skierować sprężynę zaciskową do góry i włożyć czujnik do otworu na suﬁcie. (rys. 5.7)

• Włączyć zasilanie. (rys. 5.7)

• Ustawić funkcje ➜ "6. Działanie"

6. Działanie

GWARANCJI

LATA

PRODUCENTA

GWARANCJI

LAT

PRODUCENTA

Ustawienia fabryczne

Ustawianie progu czułości zmierzchowej: 2000 luksów Ustawianie czasu załączenia: 8 s

• Zdjąć stylizowany pierścień zobudowy. (rys. 6.1)

• Wykręcić czujnik w lewą stronę, aby uzyskać dostęp do pokrętła regulacyjnego.

Ustawienie czasu (rys. 6.3)

Wymagany czas świecenia podłączonej lampy można ustawić płynnie wzakresie od ok. 8s do maks. 35min. Pokrętło regulacyjne na pozycji 1 oznacza najkrótszy czas, ok. 8 s. Pokrętło regulacyjne na pozycji 6 oznacza najdłuższy czas, ok. 35 min. Wskazówka: podczas ustawiania zasięgu czujnika ruchu i sprawdzania działania zalecamy ustawienie najkrótszego czasu.

Ustawianie czułości zmierzchowej (rys. 6.4)

Żądany próg załączania czujnika można płynnie regulować w zakresie od ok. 2-2000 luksów. Pozycja 1 oznacza pracę przy świetle dziennym, ok. 2000 luksów. Pozycja 6 oznacza pracę ozmierzchu ok.2luksy.

• Po zakończeniu ustawiania funkcji czujnik obrócić w prawo do pozycji wyjściowej. (rys. 6.5)

• Nałożyć pierścień stylizowany na obudowę (rys. 6.6)

Ustawianie zasięgu czujnika (rys. 6.7/6.8)

Zasięg czujnika można optymalnie wyregulować w zależności od potrzeb. Dołączone przesłony służą do

zasłonięcia dowolnej ilości segmentów soczewki lub do indywidualnego zmniejszenia zasięgu czujnika. W ten sposób eliminuje się czynniki mogące zakłócić prawidłowe działanie czujnika, np.: samochody lub przechodniów itp., bądź też można wybiórczo kontrolować wybrane strefy. Przesłony można rozdzielić wzdłuż przygotowanych w tym celu pionowych lub poziomych rowków albo rozciąć nożyczkami.

7. Eksploatacja/konserwacja

Czynniki atmosferyczne mogą wpływać na działanie czujnika, silne porywy wiatru, śnieg, deszcz lub grad mogą powodować błędne zadziałanie czujnika, ponieważ nie jest możliwe odróżnienie nagłych zmian temperatury od źródeł ciepła. Zabrudzoną soczewkę czujnika można oczyścić wilgotną ściereczką (bez użycia środków czyszczących).

8. Utylizacja

Urządzenia elektryczne, akcesoria iopakowania należy oddać do recyklingu przyjaznego środowisku.

Nie wyrzucać urządzeń elektrycznych wraz zodpadami zgospodarstw domowych!

Tylko dla krajów UE:

Zgodnie zobowiązującymi dyrektywami europejskimi wsprawie zużytych urządzeń elektrycznych ielektronicznych oraz ich wdrażaniu do prawa krajowego nienadające się do użytkowania urządzenia elektryczne należy odbierać osobno ipoddawać recyklingowi wsposób przyjazny środowisku.

- 100 - - 101 -

9. Gwarancja producenta

Niniejszy produkt ﬁrmy STEINEL został wykonany z dużą starannością. Prawidłowe działanie i bezpieczeństwo użytkowania potwierdzają przeprowadzone losowo kontrole jakości oraz zgodność z obowiązującymi przepisami. Firma Steinel udziela gwarancji na prawidłowe właściwości idziałanie. Okres gwarancji wynosi 36miesięcy irozpoczyna się zdniem sprzedaży użytkownikowi. W ramach gwarancji usuwane są braki wynikające z wad materiałowych lub produkcyjnych, świadczenia gwarancyjne obejmują naprawę lub wymianę wadliwych części, w zależności od potrzeb i zgodnie z naszą decyzją. Gwarancja nie obejmuje uszkodzenia części podlegających zużyciu eksploatacyjnemu, uszkodzeń iusterek spowodowanych przez nieprawidłową obsługę lub

10. Dane techniczne

Wymiary Ø × wys. 78 × 89 mm Minimalna głębokość montażu 54 mm bez grubości płyty

Zasilanie siecioweç 220-240 V, 50/60 Hz Moc Obciążenie żarówkami/lampami halogenowymi

Świetlówki bez kompensacji Świetlówki kompensowane szeregowo Świetlówki kompensowane równolegle

Nisko woltowe lampy halogenowe

Technika czujników Pasywna podczerwień Kąt wykrywania 360° Zasięg maks. 4 m Ustawianie czasu 8 s - 35 min Ustawianie czułości zmierzchowej 2-2000 luksów Stopień ochrony IP 54 Zakres temperatury - 20 °C do + 40 °C

Obciążenie pojemnościowe

konserwację. Gwarancja nie obejmuje odpowiedzialności za szkody wtórne powstałe na przedmiotach trzecich. Gwarancja jest udzielana tylko wtedy, gdy prawidłowo zapakowane urządzenie (nierozłożone na części) zostanie odesłane do odpowiedniego punktu serwisowego wraz zkrótkim opisem usterki, paragonem lub rachunkiem zakupu (opatrzonym datą zakupu ipieczęcią sklepu).

Serwis:

Po upływie okresu gwarancji lub w razie usterek nieobjętych gwarancją, naprawy wykonuje nasz serwis ﬁrmowy. Prosimy o wysłanie dobrze zapakowanego urządzenia do najbliższego punktu serwisowego.

Świetlówki EVG

LED < 2 W

2 W < LED < 8 W

LED > 8 W

stropowej

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132  F

11. Usterki

Usterka Przyczyna Usuwanie

bez napięcia

nie włącza się

nie wyłącza się

stale włącza się iwyłącza

włącza się wniepożądanym momencie

n uszkodzony bezpiecznik,

nie włączony

n zwarcie n przy dziennym trybie pracy

ustawiono próg czułości zmierzchowej dla nocnego trybu pracy

n uszkodzona żarówka n wyłączony wyłącznik sieciowy n uszkodzony bezpiecznik

n w obszarze wykrywania czujnika

ciągle coś się porusza

n podłączona lampa znajduje się

w obszarze wykrywania czujnika i włącza się stale na skutek zmiany temperatury

n świecenie stałe uaktywnione za

pomocą przełącznika szeregowego w budynku

n  urządzenie WLAN umieszczone

bardzo blisko czujnika

n podłączona lampa znajduje

się w obszarze wykrywania czujnika

n w obszarze wykrywania

poruszają się zwierzęta

n wiatr porusza gałęziami i krze-

wami w obszarze wykrywania czujnika

n czujnik rejestruje ruch pojazdów

na ulicy

n gwałtowne zmiany temperatury

na skutek czynników atmosferycznych (wiatr, deszcz, śnieg) lub nadmuch zwentylatorów, otwartych okien

n  urządzenie WLAN umieszczo-

ne bardzo blisko czujnika

n założyć nowy bezpiecznik,

n sprawdzić przyłącza n ustawić na nowo

n wymienić żarówki n włączyć n założyć nowy bezpiecznik,

n sprawdzić obszar wykrywania

n przełącznik szeregowy

n  zwiększyć odległość

n sprawdzić obszar wykrywania

n zmienić obszar wykrywania

n  zwiększyć odległość

włączyć wyłącznik sieciowy, sprawdzić przewód próbnikiem napięcia

ewentualnie sprawdzić przyłącze

w trybie automatycznym

pomiędzy urządzeniem WLAN aczujnikiem

czujnika, zmienić miejsce montażu

pomiędzy urządzeniem WLAN aczujnikiem

1. Despre acest document

Vă rugăm să citiţi cu atenţie documentul și să-l păstraţi!

– Protejat prin Legea drepturilor de

autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.

– Ne rezervăm dreptul de a face

modiﬁcări care servesc progresului tehnic.

Explicaţia simbolurilor

Atenţie, pericole!

Trimitere la pasaje din

...

document.

2. Instrucţiuni generale de securitate

Înainte de efectuarea oricăror lucrări la aparat, întrerupeţi alimentarea cu energie electrică!

• La montare, cablul electric care urmează să ﬁe conectat nu trebuie să ﬁe sub tensiune. Opriţi așadar curentul și veriﬁcaţi cu un testor de tensiune, să nu mai existe curent pe cablu.

• Instalarea senzorului presupune și o intervenţie la reţeaua electrică. Prin urmare, aceasta trebuie efectuată corect, conform instrucţiunilor de instalare și condiţiilor de conectare uzuale în ţara respectivă.

• Folosiţi numai piese de schimb originale.

• Reparaţiile se vor executa numai în ateliere specializate.

3. IS 360-1 DE

Utilizare conform destinaţiei

– Senzor prevăzut pentru montarea

în plafon, de interior și exterior.

Mișcarea pornește lumina, alarma și multe altele. Pentru confortul și siguranţa dumneavoastră. Senzorul piroelectric, cu infraroșu, detectează căldura invizibilă emanată de corpurile aﬂate în mișcare (oameni, animale etc.). Radiaţia termică astfel detectată este convertită într-un semnal electronic, care comută consumatorul conectat. Obstacolele, cum ar ﬁ zidurile sau geamurile, se opun detectării radiaţiilor termice, nefăcând deci posibilă comutarea lămpii. Senzorul infraroșu este adecvat pentru aprinderea și stingerea automată a luminii. Aparatul nu este recomandat pentru instalaţiile de alarmă speciale, deoarece nu este echipat cu sistemul prevăzut în acest sens de siguranţă împotriva sabotajului.

Volumul livrării (ﬁg. 3.1) Dimensiunile produsului (ﬁg. 3.2) Prezentare generală a aparatului

(ﬁg. 3.3)

A Inel design B Lentilă/carcasa lentilei C Buton pentru reglarea luminozităţii

de comutare

D Buton pentru temporizare E Arc de strângere F Spaţiu conexiuni bloc terminal

Rază de acţiune (ﬁg. 3.4)

- 103 -- 102 -

4. Instalare electrică

• Opriţi alimentarea cu curent (ﬁg. 4.1)

Circuitul de alimentare este format dintr-un cablu cu 3 ﬁre:

L = fază (de obicei negru sau maro) N = conductor neutru (de obicei

albastru)

PE = conductor de protecţie

(de obicei verde/galben)

Important: Inversarea conexiunilor poate duce la scurtcircuit la aparat sau la tabloul de siguranţe. În acest caz ﬁecare cablu trebuie identiﬁcat și conectat din nou. Pe cablul de reţea se poate monta un întrerupător adecvat de reţea pentru cuplare și decuplare.

Important: După conectarea cablurilor, trebuie montată neapărat brida de cablu, resp. brăţara de cablu pentru descărcarea de tracţiune.

(ﬁg. 5.5)

Clema de ﬁxare a cablului este adecvată pentru cabluri cu diametre cuprinse între 8,5 mm și 10 mm.

Schema de conexiuni (ﬁg. 4.1)

Fig. 4.1/a

Lampă fără conductorul neutru disponibil

Fig. 4.1/b

Lampă cu conductorul neutru disponibil

Fig. 4.1/c

Conexiune prin întrerupător în serie pentru regim manual și automat

Fig. 4.1/d

Conexiune printr-un comutator pentru aprindere permanentă și pentru regim automat

Poziţie I: regim automat Poziţie II: regim manual aprindere permanentă

Atenţie: Oprirea instalaţiei este posibilă doar în cazul unei instalări conform ﬁg. 4.1/c.

5. Montaj

• Veriﬁcaţi toate componentele pentru a constata dacă prezintă deteriorări.

• Nu puneţi în funcţiune produsul dacă prezintă deteriorări.

• Alegeţi un loc adecvat pentru montare, ţinând cont de raza de acţiune și de detectarea mișcării (ﬁg.

5.1/5.2). Cea mai sigură detectare a mișcării se obţine atunci când senzorul este montat, respectiv orientat lateral faţă de direcţia de mers și nu există obstacole (de exemplu copaci, ziduri etc.) care să împiedice vizibilitatea.

Etapele montării

• Opriţi alimentarea cu curent.

• Faceţi un decupaj în plafon cu diametrul de 68 mm. (ﬁg. 5.3)

• Racordaţi cablul de conexiune.

(ﬁg. 5.4)

• Montaţi brida de cablu, resp. brăţara de cablu pentru descărcarea de tracţiune. (ﬁg. 5.5)

• Fixaţi în șuruburi capacul pentru spaţiul de conexiuni. (ﬁg. 5.6)

• Orientaţi arcurile de strângere în sus și introduceţi unitatea în decupajul din plafon. (ﬁg. 5.7)

• Porniţi alimentarea cu curent.

(ﬁg. 5.7)

Reglaţi funcţiile ➜ "6. Funcţionarea".

6. Funcţionarea

Reglaje din fabrică

Luminozitate de comutare: 2000 lucși Reglarea temporizării: 8 s

- 104 - - 105 -

• Scoateţi inelul design din carcasă.

(ﬁg. 6.1)

• Scoateţi senzorul prin rotire spre stânga, pentru a ajunge la butoanele de reglare.

Temporizare (ﬁg. 6.3)

Durata de iluminare dorită a lămpii conectate poate ﬁ reglată continuu de la circa 8 secunde la maxim 35minute.

Butonul de reglare în poziţia 1

înseamnă durata cea mai scurtă, cca. 8 s. Butonul de reglare în poziţia 6 înseamnă durata cea mai lungă, cca. 35 min. Notă: La reglarea senzorului pentru aria de detecţie și pentru un test de funcţionare se recomandă să se seteze durata cea mai scurtă.

Reglarea luminozităţii de comutare (ﬁg. 6.4)

Pragul dorit de comutare al senzorului poate ﬁ reglat continuu de la cca. 2 la 2000 lucși. Poziţia 1 înseamnă regim de lumină naturală, cca. 2000 de lucși. Poziţia 6 înseamnă regim de amurg, cca. 2 lucși.

• După ﬁnalizarea reglării funcţiilor readuceţi senzorul înapoi în poziţia iniţială, deplasându-l spre dreapta. (ﬁg. 6.5)

• Introduceţi inelul design pe carcasă (ﬁg. 6.6)

Reglarea razei de acţiune (ﬁg. 6.7/6.8)

În funcţie de necesităţi se poate regla domeniul optim de detecţie. Diafragmele de mascare livrate cu produsul servesc la obturarea numărului dorit de segmente de lentilă, respectiv la scurtarea individuală a razei de acţiune. Astfel sunt excluse declanșările

accidentale, de exemplu din cauza autoturismelor, a trecătorilor etc. sau este posibilă supravegherea concentrată a zonelor de pericol. Diafragmele de mascare pot ﬁ amplasate separat pe verticală sau orizontală în degajările sub formă de crestătură, sau pot ﬁ tăiate cu o foarfecă.

7. Utilizare/Îngrijire

Inﬂuenţele de mediu se pot repercuta asupra funcţionării senzorului de mișcare: În cazul unor fenomene meteorologice puternice, cum ar ﬁ rafale de vânt, zăpadă, ploaie, grindină pot apărea acţionări accidentale, deoarece variaţiile bruște de temperatură nu pot ﬁ deosebite de sursele de căldură. Dacă se murdărește, lentila de detecţie poate ﬁ curăţată cu ajutorul unei lavete umede (fără detergent).

8. Eliminare ca deşeu

AcAparatele electrice, accesoriile şi ambalajele trebuie să facă obiectul unei reciclări ecologice.

Nu aruncaţi aparatele electrice la gunoiul menajer!

Numai pentru ţările UE:

În conformitate cu directiva europeană privind eliminarea deşeurilor electrice şi electronice în vigoare şi transpunerii ei în legislaţia naţională, aparatele electrice care nu mai pot ﬁ utilizate trebuie să ﬁe colectate separat şi să facă obiectul unei reciclări ecologice.

9. Garanţia de producător

PRODUCĂTORULUI

ANI

GARANŢIA

PRODUCĂTORULUI

ANI

GARANŢIA

Acest produs Steinel a fost fabricat cu maximă atenţie, veriﬁcat din punctul de vedere al funcţionării și al siguranţei și supus unor veriﬁcări prin sondaj. Steinel garantează structura și funcţionarea ireproșabilă a acestui produs. Termenul de garanţie este de 36 de luni și începe de la data vânzării produsului către consumator. Garanţia acoperă deﬁcienţele bazate pe defecte de material și fabricaţie. Îndeplinirea garanţiei se realizează prin repararea sau înlocuirea pieselor defecte, potrivit alegerii noastre. Garanţia nu se aplică pieselor de uzură și nici deteriorărilor sau deﬁcienţelor cauzate de utilizarea sau întreţinerea necorespunzătoare.

Este exclusă compensarea daunelor provocate altor obiecte. Garanţia este valabilă doar dacă aparatul nedezasamblat este trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scurtă descriere a defecţiunii, cu bonul de casă sau cu factura (cu data cumpărării și cu ștampila distribuitorului).

Service:

Service-urile noastre remediază și defecte, care nu fac obiectul garanţiei sau pentru care aceasta expirat. Vă rugăm să trimiteţi produsul bine ambalat la cel mai apropiat service.

10. Date tehnice

Dimensiuni Ø × H 78 × 89 mm Adâncime minimă de montaj 54 mm minus grosimea plăcii

Conexiune la reţeaua electrică 220-240 V, 50/60 Hz Putere

Lămpi cu tub ﬂuorescent, balast electronic

Lămpi cu tub ﬂuorescent, compensate în şir

Tehnologie senzori Infraroșu pasiv Unghi de detecţie 360° Raza de acţiune max. 4 m Temporizare 8 s - 35 min Luminozitate de comutare 2-2000 lucși Grad de protecţie IP 54 Domeniu de temperatură - 20 °C până la + 40 °C

Sarcină bec/lampă cu halogen

Lămpi cu tub ﬂuorescent, necompensate

Lămpi ﬂuorescente compensate paralel

Lămpi cu halogen, cu voltaj mic

LED < 2 W

2 W < LED < 8 W

LED > 8 W

Sarcină capacitivă

de plafon

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132  F

11. Defecţiuni în funcţionare

Defecţiune Cauză Remediu

Fără tensiune

Nu se aprinde

Nu se stinge

Comută permanent între PORNIT/STINS

Se aprinde necontrolat

n Siguranţă defectă,

aparat neactivat

n Scurtcircuit n În regim de lumină naturală,

reglajul de amurg este plasat pe regim de noapte

n Becul defect n Întrerupător DECUPLAT n Siguranţă defectă

n Mișcare permanentă în

domeniul de detecţie

n Lampa comutată se aﬂă în

zona de detecţie și comută din nou din cauza modiﬁcării temperaturii

n Este pe funcţionare perma-

nentă, datorită întrerupătorului în serie intern al casei

n Dispozitivul WLAN poziţionat

foarte aproape de senzor

n Lampa comutată se aﬂă în

domeniul de detecţie

n Animale se mișcă în interiorul

domeniului de detecţie

n Vântul mișcă pomii și tuﬁșuri-

le în domeniul de detecţie

n Este detectat traﬁcul auto de

pe șosea

n Modiﬁcare bruscă a tempe-

raturii din cauza intemperiilor (vânt, ploaie, zăpadă) sau sesizarea aerului evacuat de ventilatoare, ferestre deschise

n Dispozitivul WLAN poziţionat

foarte aproape de senzor

- 107 -- 106 -

n Montaţi o siguranţă nouă,

activaţi întrerupătorul de reţea, veriﬁcaţi cablul cu ajutorul unui creion de tensiune

n Veriﬁcaţi legăturile n Reglaţi din nou

n Schimbaţi becurile n Cuplaţi n Siguranţă nouă, even-

tual veriﬁcaţi legătura

n Controlaţi zona

n Întrerupătorul în serie

pe regim automat

n Măriţi distanţa dintre

dispozitivul WLAN și senzor

n Controlaţi zona

n Modiﬁcaţi domeniul,

schimbaţi locul de montaj

n Măriţi distanţa dintre

dispozitivul WLAN și senzor

1. O tem dokumentu

Natančno preberite in shranite!

– Zaščiteno z avtorskimi pravicami.

Ponatis v celoti ali po delih je dovoljen le z našim soglasjem.

– Spremembe zaradi tehničnega

napredka so pridržane.

Razlaga simbolov

Opozorilo pred nevarnostmi!

Napotek na mesta besedila

...

v dokumentu.

2. Splošna varnostna navodila

Pred izvajanjem dela na napravi prekinite dovod električne napetosti!

• Ob montaži mora biti električni vodnik, ki ga boste priključili na aparat, brez napetosti. Zato najprej odklopite tok in preverite s preizkuševalcem električne napetosti, če res ni več napetosti.

• Inštalacija senzorja je delo na omrežni napetosti. Zato mora biti strokovno izvedeno po veljavnih predpisih in pogojih.

• Uporabljajte le originalne nadomestne dele.

• Popravila lahko izvajajo le v strokovnih delavnicah.

3. IS 360-1 DE

Namenska uporaba

– Senzor za stropno vgradno

montažo v notranjih in zunanjih prostorih.

Gibanje vklopi luč, alarm in veliko več. Za vaše udobje in varnost. Vgrajeni piro-električni infrardeči detektor zazna nevidno izžarevanje toplote teles, ki se premikajo (ljudi, živali itd.). Tako zaznano toplotno sevanje se elektronsko pretvori ter vklopi priključenega porabnika. Skozi ovire kot n.pr. zidove ali šipe se toplotno sevanje ne more zaznati, zato tudi ne bo sledila vključitev aparata. Infrardeči senzor je primeren za avtomatsko vklapljanje luči. Naprava ni primerna za uporabo kot posebna protivlomna alarmna naprava, saj nima za to predpisane zaščite pred sabotažo.

Obseg dobave (sl. 3.1) Mere izdelka (sl. 3.2) Pregled naprav (sl. 3.3)

A Dizajnerski obroček B Leča/ohišje leče C Nastavni gumb za nastavitev

zatemnitve

D Nastavni gumb za nastavitev

časa

E Sponka z vzmetjo F Priključni prostor lestenčna

sponka

Doseg (sl. 3.4)

4. Električna inštalacija

• Izklopite oskrbo z energijo (sl. 4.1)

Električna napeljava je sestavljena iz 3-žilnega kabla:

L = faza (praviloma črna ali rjava) N = nevtralni vodnik (največkrat

moder)

PE = varnostni vodnik (običajno

zeleno-rumen)

Pomembno: Zamenjava priključkov lahko povzroči kratki stik v napravi ali v vaši električni omarici. V tem primeru morate posamezne kable identiﬁcirati ter na novo montirati. V dovod na omrežje seveda lahko namontirate ustrezno omrežno stikalo za prižiganje ali ugašanje.

Pomembno: Po priključevanju dovodov morate za razbremenitev vleka obvezno montirati kabelsko sponko oz. kabelsko objemko. (Sl. 5.5) Razbremenitev vleka je primerna za premer napeljave od 8,5 mm do 10 mm.

Risba priključka (sl. 4.1)

Sl. 4.1/a

Svetilka brez ničnega vodnika

Sl. 4.1/b

Svetilka z ničnim vodnikom

Sl. 4.1/c

Priključek preko serijskega stikala za ročno in avtomatsko delovanje

Sl. 4.1/d

Priklop preko izmeničnega stikala za konstantno osvetlitev in avtomatsko delovanje Položaj I: Avtomatsko delovanje Položaj II: Ročno delovanje stalna osvetlitev

Pozor: Izključitev naprave je možna le pri inštalaciji v skladu s sl. 4.1/c.

5. Montaža

• Preverite vse sklope, ali so poškodovani.

• Poškodovanega izdelka ne uporabljajte.

• Izberite primeren kraj montaže in upoštevajte doseg zaznavanja gibanja (sl. 5.1/5.2). Zaznavanje gibanja je najbolj natančno, če montirate ali usmerite aparat stransko glede na smer hoje in če ni nobenih ovir (kot n.pr. dreves, zidov itd.)

Navodila za montažo

• Izklopite oskrbo z energijo

• Izvrtajte stropni izrez ø 68 mm.

(Sl. 5.3)

• Priključite priključni kabel. (Sl. 5.4)

• Montirajte kabelsko sponko oz. kabelsko objemko za razbremenitev vleka. (Sl. 5.5)

• Privijačite pokrove za priključni prostor. (Sl. 5.6)

• Spojne vzmeti poravnajte navzgor in enoto vstavite v stropni izrez.

(Sl. 5.7)

• Vklopite oskrbo z energijo. (Sl. 5.7)

• Izvedite nastavitve funkcij

➜ "6. Delovanje".

6. Delovanje

Tovarniške nastavitve

Nastavitev zatemnitve 2000 luksov Nastavitev časa: 8 s

• Dizajnerski obroček snemite z ohišja. (Sl. 6.1)

• Senzor izvijte v levo, da pridete do gumba za nastavitev.

- 108 - - 109 -

Nastavitev časa (sl. 6.3)

PROIZVAJALCA

GARANCIJA

LETNA

PROIZVAJALCA

GARANCIJA

LETNA

Želeni čas delovanja priključene svetilke lahko brezstopenjsko nastavljate med 8 sek. do maks. 35 min. Nastavitveni gumb položaj 1 pomeni najkrajši čas = pribl. 8 sek. Nastavitveni gumb položaj 6 pomeni najdaljši čas = pribl. 35 sek. Napotek: Pri nastavitvi senzorja gibanja za območje zaznavanja in za test delovanja se priporoča nastavitev na najkrajši čas.

Nastavitev zatemnitve (sl. 6.4)

Želeno mejo vklopa javljalnika lahko brezstopenjsko nastavite od približno 2 luksov do 2000 luksov. Položaj 1 pomeni delovanje ob dnevni svetlobi pribl. 2000 luksov Položaj 6 pomeni zatemnitveno delovanje ca. 2 luksa.

• Po koncu nastavljanja funkcij senzor postavite nazaj v desno v izhodiščni položaj. (Sl. 6.5)

• Dizajnerski obroček nataknite na ohišje. (Sl. 6.6)

Nastavitev dosega (sl. 6.7/6.8)

Po potrebi lahko področje zaznavanja optimalno namestite. Priložena zastirala za lečo služijo za prekrivanje poljubnega števila segmentov leče, oziroma individualno zmanjševanje razdalje zajemanja. Tako so zmotna vključevanja zaradi avtomobilov, mimoidočih itn. izključena oziroma nevarna področja načrtovano nadzorovana. Zastirala je možno v utorjenih razdelkih s škarjami rezati v horizontalni ali vertikalni smeri.

7. Uporaba/nega

Vremenski vplivi lahko vplivajo na delovanje javljalnika gibanja, ob močnih sunkih vetra, snegu dežju,toči lahko pride do napačnih vklopov, saj senzor ne loči med nenadnimi temperaturnimi nihanji in viri toplote. Lečo za zaznavanje je dovoljeno čistiti z vlažno krpo (brez uporabe čistil).

8. Odstranjevanje

Električne aparate, opremo in embalažo oddajte v okolju prijazno ponovno obdelavo.

Električnih aparatov ne odstranjujte s hišnimi odpadki!

Samo za države članice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno obdelavo.

9. Garancija proizvajalca

Ta izdelek podjetja STEINEL je bil izdelan z veliko skrbnostjo, preverjen glede delovanja in varnosti po veljavnih predpisih ter končno podvržen naključni kontroli. Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36mesecev od dneva nakupa in se začne z dnem prodaje izdelka stranki. Odstranjujemo pomanjkljivosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali

- 110 - - 111 -

menjavi delov z napakami po naši izbiri. Garancija ne velja pri poškodbah obrabnih delov in za škode in pomanjkljivosti, do katerih je prišlo zaradi nepravilne uporabe ali vzdrževanja. Nadaljnje poškodbe na drugih predmetih so izključene. Garancija bo odobrena v primeru, da pošljete nerazstavljeno napravo s kratkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne službe.

10. Tehnični podatki

Mere Ø × V 78 × 89 mm Najmanjša vgradna globina 54 mm manj debelina

Omrežni priključek 220-240 V, 50/60 Hz Zmogljivost

Flurescenčna svetilka, vzporedno kompenzirana

Senzorska tehnika Pasivno infrardeče Kot zaznavanja 360° doseg maks. 4 m Nastavitev časa 8 s - 35 min Nastavitev zatemnitve 2 do 2000 luksov Vrsta zaščite IP 54 Temperaturno območje - 20°C do + 40°C

Obremenitev žarnice/halogenke

Neonske svetilke nekompenzirane

Neonske svetilke zaporedno kompenzirane

Nizkovoltne halogenske svetilke

Servis:

Po poteku garancijske dobe ali pri napakah brez garancijske pravice izvaja popravila naš servisni obrat. Prosimo, da izdelek pošljete dobro zapakiran na naslov servisne službe.

Neonske svetilke EVG

LED < 2 W

2 W < LED < 8 W

Kapacitivna obremenitev

LED > 8 W

stropne plošče

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132  F

11. Motnje delovanja

Motnja Vzrok Pomoč

Brez napetosti

Se ne vklopi

Se ne izklopi

Se nenehno vklaplja in izklaplja

Se nezaželeno vključi

n Varovalka okvarjena,

ni vklopa

n Kratek stik n Pri dnevnem delovanju, na-

stavitev zatemnitve se nahaja na nočnem delovanju

n Žarnica je okvarjena n Omrežno stikalo je IZKLO-

PLJENO

n Varovalka je okvarjena

n Trajno premikanje na območju

zaznavanja,

n Vklopljena svetilka se nahaja

na področju zajemanja in se po spremembi temperature ponovno vklopi

n Z notranjim hišnim serijskim

stikalom preklopljeno na trajno delovanje

n WLAN naprava je pozicionira-

na zelo blizu senzorja

n Vklopljena svetilka se nahaja

na področju zaznavanja

n Živali se premikajo na

območju zaznavanja

n Veter premika drevesa in grmi-

čevje v obsegu zaznavanja

n Zaznavanje avtomobilov na

cesti

n Nenadne vremenske spre-

membe temperature (veter, dež, sneg) ali izhodni zrak ventilatorjev in prepih zaradi odprtih oken

n WLAN naprava je pozicionira-

na zelo blizu senzorja

n Nova varovalka, vklop

omrežnega stikala, preverite napeljavo z napravo za preverjanje napetosti

n Preverite priključke n Ponovno nastavite

n Zamenjajte žarnico n vklopite

n Nova varovalka, po pot-

rebi preverite priključek

n Preverite območje

n Serijsko stikalo na

avtomatsko

n Povečajte razdaljo

med WLAN napravo in senzorjem

n Preverite območje

n Spremenite področje,

zamenjajte montažni kraj

n Povečajte razdaljo

med WLAN napravo in senzorjem

1. Uz ovaj dokument

Pažljivo pročitajte i sačuvajte!

– Zaštićeno autorskim pravima.

Pretisak, čak i djelomičan, dopušten je samo uz naše odobrenje.

– Zadržavamo pravo na izmjene

koje služe tehničkom napretku.

Tumačenje simbola

Upozorenje na opasnosti!

Uputa na tekst u dokumentu.

...

2. Opće sigurnosne napomene

Prije svih radova na uređaju prekinite naponsko napajanje!

• Kod montaže električni vod koji treba priključiti ne smije biti pod naponom. Zbog toga kao prvo morate isključiti struju i pomoću ispitivača napona provjeriti je li uspostavljeno beznaponsko stanje.

• Pri instalaciji senzora radi se s mrežnim naponom. Stoga se ona mora provoditi stručno i u skladu s uobičajenim državnim propisima o instalacijama i uvjetima priključivanja.

• Koristite samo originalne rezervne dijelove.

• Popravke smiju obavljati samo stručne radionice.

3. IS 360-1 DE

Namjenska uporaba

– Senzor za stropnu ugradnju u

unutrašnjem i vanjskom području.

Pokret uključuje svjetlo, alarm i mnogo više. Za Vašu udobnost, za Vašu sigurnost. Ugrađeni piroelektrični infracrveni detektor otkriva nevidljivo toplinsko zračenje tijela koja se pred njim kreću (ljudi, životinje itd.). Tako detektirano toplinsko zračenje elektronički se pretvara i uključuje priključen potrošač. Zbog prepreka kao što su npr. zidovi ili prozorska stakla ne prepoznaje se toplinsko zračenje pa prema tome ne dolazi ni do uključivanja svjetla. Infracrveni senzor namijenjen je za automatsko uključivanje/isključivanje svjetla. Uređaj nije prikladan za specijalne protuprovalne alarmne uređaje jer nema za to propisanu sigurnost od sabotaže.

Sadržaj isporuke (sl. 3.1) Dimenzije proizvoda (sl. 3.2) Pregled proizvoda (sl. 3.3)

A Dizajnerski prsten B Leća/kućište leće C Regulator za podešavanje

svjetlosnog praga

D Regulator za podešavanje

vremena

E Stezna opruga F Priključno mjesto za stezaljku

svjetiljke

Domet (sl. 3.4)

- 113 -- 112 -

4. Električna instalacija

• Isključite strujno napajanje

(sl. 4.1)

Mrežni vod sastoji se od trožilnog kabela:

L = faze (većinom crna ili smeđa) N = neutralni vodič (većinom plavi) PE = zaštitni vodič (većinom zeleno/

žuti)

Važno: Slučajna zamjena priključaka u uređaju ili Vašem ormariću s osiguračima kasnije će uzrokovati kratki spoj. U tom slučaju moraju se identiﬁcirati pojedinačni kabeli i ponovno montirati. U mrežnom vodu može biti montirana odgovarajuća sklopka za UKLJUČIVANJE i ISKLJUČIVANJE.

Važno: Nakon priključka vodova obavezno je potrebno u svrhu sprječavanja zatezanja kabela montirati kabelsku sponu odnosno obujmicu.

(sl. 5.5)

Mehanizam za otpuštanje kabela prikladan je za promjer kabela od 8,5 mm do 10 mm.

Crtež priključivanja (sl. 4.1)

Sl. 4.1/a

Svjetiljka bez postojećeg nultog vodiča

Sl. 4.1/b

Svjetiljka s postojećim nultim vodičem

Sl. 4.1/c

Priključak putem serijske sklopke za ručni i automatski pogon

Sl. 4.1/d

Priključak putem izmjenične sklopke za pogon stalnog svjetla i automatski pogon Položaj I: automatski pogon Položaj II: ručni pogon za stalnu rasvjetu

Pozor: Isključivanje uređaja moguće je samo u slučaju instalacije prema

sl 4.1/c.

5. Montaža

• Provjeriti sve sastavne dijelove na oštećenja.

• U slučaju oštećenja ne koristiti proizvod.

• Odaberite prikladno mjesto montaže uzimajući u obzir domet i detektiranje pokreta (sl. 5.1/5.2). Najsigurnije detektiranje pokreta postiže se kad se senzor montira odnosno poravna bočno na smjer hodanja i kad nikakve prepreke (kao npr. drveća, zidovi itd.) ne ometaju vidokrug.

Montaža

• Isključite strujno napajanje.

• Izbušite provrt promjera ø 68 mm.

(sl. 5.3)

• Spojite priključni kabel. (sl. 5.4)

• Montirajte kabelsku sponu odnosno obujmicu u svrhu rasterećenja kabela. (sl. 5.5)

• Pričvrstite poklopac za priključno mjesto. (sl. 5.6)

• Stezne opruge usmjerite prema gore i umetnite jedinicu u stropni isječak. (sl. 5.7)

• Uključite strujno napajanje.

(sl. 5.7)

• Podesite funkcije ➜ "6. Funkcija".

6. Funkcija

Tvorničke postavke

Podešenost svjetlosnog praga: 2000 luksa Podešeno vrijeme: 8 s

• Skinite dizajnerski prsten s kućišta. (sl. 6.1)

- 114 - - 115 -

• Odvrnite senzor ulijevo kako biste dospjeli do regulatora.

Podešavanje vremena (sl. 6.3)

Željeno trajanje svjetla priključene svjetiljke može se kontinuirano podesiti od oko 8 s do maks. 35 min. Regulator u 1. položaju znači najkraće vrijeme, oko 8 s. Regulator u 6. položaju znači najduže vrijeme, oko 35 min.

Napomena: Pri podešavanju senzora za područje detekcije i testiranje funkcija preporučuje se podesiti najkraće vrijeme.

Podešavanje svjetlosnog praga (sl. 6.4)

Željeni prag reagiranja dojavnika može se kontinuirano podešavati od 2-2000 luksa. Položaj 1 znači rad pri danjem svjetlu, oko 2000 luksa. Položaj 6 znači osvjetljenje od oko 2 luksa.

• Nakon završetka podešavanja funkcija vratite senzor okretom udesno u prvobitni položaj.

(sl. 6.5)

• Stavite dizajnerski prsten na kućište (sl. 6.6)

Podešavanje dometa (sl. 6.7/6.8)

Ovisno o potrebi, područje detekcije može se optimalno podesiti. Priloženi pokrivni zasloni služe za prekrivanje segmenata leće po volji, odnosno za individualno skraćivanje dometa. Na taj način se izbjegavaju pogrešna uključivanja zbog prolaska automobila, prolaznika itd. ili se ciljano nadziru mjesta opasnosti. Pokrivni zasloni mogu se odvojiti duž podjela označenih utorima u okomitom ili vodoravnom položaju ili se mogu odrezati škarama.

7. Rad/Njega

Vremenski utjecaji mogu djelovati na funkcioniranje dojavnika pokreta, kod jakog vjetra, snijega, kiše ili tuče može doći do pogrešnog aktiviranja jer se nagla kolebanja temperature ne mogu razlikovati od izvora topline. Leća za detekciju može se u slučaju zaprljanosti obrisati vlažnom krpom (bez sredstva za čišćenje).

8. Zbrinjavanje

Električne uređaje, pribor i ambalažu treba zbrinuti na ekološki način odvozom na reciklažu.

Ne bacajte električne uređaje u kućni otpad!

Samo za zemlje EU:

Prema važećim europskim direktivama za stare električne i elektroničke uređaje i njihovoj implementaciji u nacionalno pravo, električni uređaji koji se više ne mogu koristiti moraju se posebno sakupiti i zbrinuti na ekološki način odvozom na reciklažu.

9. Jamstvo proizvođača

Ovaj STEINEL-ov proizvod izrađen je s najvećom pažnjom, njegovo funkcioniranje i sigurnost ispitani su prema važećim propisima i na kraju je proizvod podvrgnut kontroli uzorka. Steinel preuzima jamstvo za besprijekornu kakvoću i funkcionalnost. Jamstveni rok iznosi 36 mjeseci i započinje s danom prodaje potrošaču. Uklanjamo nedostatke koji su posljedica grešaka na materijalu ili tvorničke greške, usluga jamstva izvršava

se popravkom ili zamjenom dijela s

PROIZVOĐAČA

GODINE

JAMSTVA

PROIZVOĐAČA

GODINA

JAMSTVA

greškom po našem izboru. Jamstvo ne dajemo u slučaju oštećenja na potrošnim dijelovima, kao i šteta i nedostataka koji nastanu zbog nestručnog rukovanja ili održavanja. Posljedične štete na drugim predmetima su isključene. Jamstvo se priznaje samo ako nerastavljeni, dobro zapakiran uređaj pošaljete zajedno s kratkim opisom greške i računom (datum kupnje i pečat trgovine) nadležnoj servisnoj službi.

Servis:

Nakon isteka jamstvenog roka ili kad se utvrdi nedostatak bez jamstva, popravak će se izvršiti u tvornici. Molimo vas da dobro zapakiran proizvod pošaljete najbližoj servisnoj službi.

10. Tehnički podaci

Dimenzije Ø × V 78 × 89 mm Minimalna dubina ugradnje 54 mm bez debljine

Mrežni priključak 220-240 V, 50/60 Hz Snaga

potrošnja svjetiljki sa žarnom niti / halogenih svjetiljki

ﬂuorescentne svjetiljke nekompenzirano

ﬂuorescentne svjetiljke EPN serijski kompenzirano

paralelno kompenzirane ﬂuorescentne svjetiljke

Senzorska tehnika pasivna infracrvena Kut detekcije 360° Domet maks. 4 m Podešavanje vremena 8 s - 35 min Podešavanje svjetlosnog praga 2-2000 luksa Vrsta zaštite IP 54 Temperaturno područje - 20 °C do + 40 °C

ﬂuorescentne svjetiljke EPN

niskonaponske halogene svjetiljke

Kapacitivno opterećenje

LED < 2 W

2 W < LED < 8 W

LED > 8 W

stropne ploče

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132  F

11. Smetnje u pogonu

Smetnja Uzrok Pomoć

Nema napona

Ne uključuje

Ne isključuje

Uvijek UKLJUČUJE/ ISKLJUČUJE

Neželjeno uključuje

n neispravan osigurač, nije

uključen

n kratki spoj n tijekom dana se podešavanje

svjetlosnog praga nalazi u noćnom režimu rada

n neispravna žarulja n mrežna sklopka je

ISKLJUČENA

n neispravan osigurač

n stalno kretanje u području

detekcije

n uključeno svjetlo nalazi se u

području detekcije i uvijek iznova se uključuje zbog promjene temperature

n zbog interne kućne serijske

sklopke u stalnom je pogonu

n WLAN uređaj smješten vrlo

blizu senzora

n uključena svjetiljka nalazi se u

području detekcije

n životinje se kreću u području

detekcije

n vjetar njiše drveća i grmlje u

području detekcije

n detektiranje automobila na

ulici

n iznenadna promjena tempera-

ture zbog nevremena (vjetar, kiša, snijeg) ili zraka koji izlazi iz ventilatora, otvorenih prozora

n WLAN uređaj smješten vrlo

blizu senzora

- 117 -- 116 -

n staviti novi osigurač,

uključiti mrežnu sklopku, provjeriti vod pomoću ispitivača napona

n provjeriti priključke n iznova podesiti

n zamijeniti žarulje n uključiti

n staviti novi osigurač,

event. provjeriti priključak

n provjeriti područje

n serijska sklopka u automat-

skom režimu rada

n povećati razmak između

WLAN uređaja i senzora

n provjeriti područje

n promijeniti područje,

premjestiti mjesto montaže

n povećati razmak između

WLAN uređaja i senzora

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles!

– Autoriõigusega kaitstud.

Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul.

– Õigus muudatusteks tehnilise

täiustamise eesmärgil reserveeritud.

Sümbolite selgitus

Hoiatus ohtude eest!

Viide tekstikohtadele

...

dokumendis.

2. Üldised ohutusjuhised

Katkestage enne igasuguseid töid seadme kallal pingetoide!

• Monteerimisel peab külgeühendatav elektrijuhe olema pingevaba. Selleks lülitage esmalt elektrivool välja ja kontrollige pingetestri abil pingevabadust.

• Sensori installeerimisel on tegemist tööga võrgupingel. Seda tuleb teostada seetõttu asjatundikult vastavalt riigisisestele eeskirjadele.

• Kasutage ainult originaalvaruosi.

• Remonti tohivad teha üksnes oskustöökojad.

3. IS 360-1 DE

Nõuetekohane kasutus

– Laesiseseks montaažiks mõeldud

sensor sise- ja välitingimustes.

Liikumine lülitab valgustust, alarmi ja palju muud. Teie mugavuse ja ohutuse huvides. Sisseehitatud püroelektriline infrapunadetektor tuvastab liikuvate kehade (inimesed, loomad jne) nähtamatut soojuskiirgust. Tuvastatud soojuskiirgus teisendatakse elektrooniliselt ja see lülitab ühendatud tarbijad sisse. Läbi takistuste nagu nt müüride ja klaasitahvlite soojuskiirgust ei tuvastata, mistõttu ei järgne lülitust. Infrapuna-andur sobib valguse automaatseks lülitamiseks. Seade ei sobi kasutamiseks spetsiaalsetes sissemurdmisvastastes alarmseadmetes, sest tal puudub selleks nõutav sabotaažikaitse.

Tarnekomplekt (joon. 3.1) Toote mõõdud (joon. 3.2) Seadme ülevaade (joon. 3.3)

A Disainrõngas B Lääts / läätse korpus C Hämaruse seadmise seaderegu-

laator

D Aja seadmise seaderegulaator E Klambervedru F Ridaklemmi ühenduskoht

Tööraadius (joon. 3.4)

- 118 - - 119 -

4. Elektriinstallatsioon

• Lülitage voolutoide välja

(joon. 4.1)

Võrgutoitejuhe koosneb 3-soonelisest kaablist: L = Faas (enamasti must või

pruun)

N = neutraaljuht (enamasti sinine) PE = kaitsejuht (tavaliselt roheline/

kollane)

Tähtis! Ühenduste omavaheline äravahetamine põhjustab hiljem seadmes või kaitsmekarbis lühise. Sel juhul tuleb üksikud kaablid identiﬁtseerida ja uuesti monteerida. Võrgutoitejuhtmesse võib sisse- ja väljalülitamiseks olla monteeritud võrgulüliti.

Tähtis! Pärast juhtmete ühendamist tuleb tõmbekoormuse vähendamiseks paigaldada kindlasti kas kaablikinniti või kaabliklamber. (joon. 5.5) Tõmbekaitseseadis sobib kasutamiseks 8,5 mm kuni 10 mm diameetriga juhtmetel.

Paigaldusjoonis (joonis 4.1)

joon. 4.1/a

Nulljuhtmeta valgusti

joon. 4.1/b

Nulljuhtmega valgusti

joon. 4.1/c

Ühendamine manuaal- ja automaatrežiimi seerialüliti kaudu

joon. 4.1/d

Ühendus veksellüliti kaudu püsivalgustus- ja automaatrežiimi jaoks Asend I: automaatrežiim Asend II: käsirežiim, pidevvalgustus

Tähelepanu! Seadet saab välja lülitada ainult joonisele 4.1/c vastava paigaldusviisi korral.

5. Montaaž

• Kontrollige kõiki koostedetaile kahjustuste suhtes.

• Ärge võtke toodet kahjustuste korral käiku.

• Valige tööraadiust ja liikumise tuvastamist arvesse võttes sobiv montaažikoht (joon. 5.1/5.2). Liikumise usaldusväärseima tuvastamise saavutate juhul, kui monteerite sensori küljega kõndimise suunas ja takistused (nt puud, müürid jms) ei tõkesta sensori vaatevälja.

Montaažisammud

• Lülitage voolutoide välja.

• Puurige kattesse ø 68 mm ava.

(joon. 5.3)

• Ühendage ühenduskaabel külge.

(joon. 5.4)

• Paigaldage tõmbekoormuse vähendamiseks kaablikinniti või kaabliklamber. (joon. 5.5)

• Keerake ühenduskoha kate kinni.

(joon. 5.6)

• Suunake klambervedrud üles ja paigaldage moodul kattes olevasse avausse. (joon. 5.7)

• Lülitage voolutoide sisse.

(joon. 5.7)

• Seadistage avariivalgustust

➜ „6. funktsioon”.

6. Talitlus

Tehaseseadistused

Hämaruse seadmine: 2000 lx Kellaaja seadmine: 8 s

• Eemaldage korpuselt disainrõngas. (joon. 6.1)

• Seaderegulaatorile ligipääsemiseks pöörake sensor suunaga vasakule välja.

Aja seadmine (joon. 6.3)

TOOTJA

AASTAT

GARANTIID

TOOTJA

AASTAT

GARANTIID

Külgeühendatud valgustil soovitud valgustuskestust saab u 8 sek kuni 35 min vahemikus sujuvalt muuta.

Seaderegulaatori 1. positsioon tähistab lühimat aega, u 8 sek. Seaderegulaatori positsioon 6 tähistab pikimat aega, u 35 min.

Märkus. Tuvastuspiirkonna sensori ja talitlustesti seadistamisel soovitatakse seadistada lühim aeg.

Hämaruse seadmine (joon. 6.4)

Sensori soovitud rakendumisläve saab u 2–2000 lx vahemikus sujuvalt seadistada. Positsioon 1 tähistab päevavalgusrežiimi, u 2000 lx. Positsioon 6 tähistab hämarusrežiimi, u 2 lx.

• Pärast sensori talitusseadete seadistamist viige sensor suunaga paremale tagasi lähtepositsiooni.

(joon. 6.5)

• Vajutage korpusele disainrõngas peale (joonis 6.6)

Tööraadiuse seadmine (joon. 6.7/6.8)

Olenevalt vajadusest saab tuvastuspiirkonna optimaalselt ette seada. Kaasasolevad kattesirmid on ette nähtud suvalise arvu läätsesegmentide kinnikatmiseks või tööraadiuse individuaalseks vähendamiseks. Seeläbi välistatakse nt autodest, möödakäijatest vms tingitud väärlülitusi või teostatakse ohukohtade suunatud järelevalvet. Kattesirme saab piki vertikaalselt ja horisontaalselt eelsoonitud jaotisi murda või kääridega lõigata.

7. Käitus/hoolitsus

Ilmastikutingimused võivad mõjutada liikumisanduri talitlust, tugevad tuulepuhangud, lumi, vihm ja rahe võivad põhjustada väärlülitusi, sest järske temperatuurikõikumisi pole võimalik soojusallikatest eristada. Sensori määrdunud läätse saate puhastada niiske lapiga (ilma puhastusvahenditeta).

lik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hoolduse tagajärjel. Edasised võõresemetele põhjustatud järgkahjud on välistatud. Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti.

8. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

Ärge visake elektriseadmeid olmejäätmete hulka!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises õiguses tuleb kasutuskõlbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

9. Tootja garantii

STEINELi toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning läbinud seejärel pistelise kontrolli. Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast. Meie remondime materjalist või tootmisvigadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse või puudu-

- 120 - - 121 -

10. Tehnilised andmed

Mõõtmed Ø × K 78 × 89 mm Minimaalne paigaldussügavus 54 mm ilma katteplaadi

Võrguühendus 220–240 V, 50/60 Hz Võimsus

Paralleelkompensatsiooniga luminofoorlambid

Sensortehnika Passiivne infrapuna Tuvastusnurk 360° Tööraadius max 4 m Aja seadmine 8 s – 35 min Hämarusnivoo seadistamine 2–2000 lx Kaitseliik IP 54 Temperatuurivahemik - 20 °C kuni + 40 °C

Hõõg-/halogeenlampide koormus

Kompenseerimata luminofoorlambid

Jadakompensatsiooniga luminofoorlambid

Luminofoorlambid EVG

Madalpinge-halogeenlambid

Teenus:

Pärast garantiiaja möödumist või defektide korral, mille kohta garantii ei kehti, saab seadet remontida meie tehase teeninduspunktis. Palun saatke toode korralikult pakitult lähimasse teeninduspunkti.

LED < 2 W

2 W < LED < 8 W

LED > 8 W

Mahtuvuslik koormus

läbimõõduta

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132  F

11. Käitusrikked

Rike Põhjus Abi

Pinge puudub

Ei lülitu sisse

Ei lülitu välja

Lülitub alati SISSE/VÄLJA

Lülitub soovimatult sisse

n Kaitse defektne, sisse

lülitamata

n Lühis n Päevarežiimi puhul, hä-

maruseseadistus paikneb öörežiimil

n Hõõglamp defektne n Võrgulüliti VÄLJAS n Kaitse defektne

n Pidev liikumine tuvastus-

piirkonnas

n Lülitatav valgusti paikneb

tuvastuspiirkonnas ja lülitub temperatuurimuutuse tõttu uuesti

n Majasisese jadalüliti tõttu

kestevrežiim

n Wiﬁ seade on sensorile

väga lähedal

n Lülitatav valgusti paikneb

tuvastuspiirkonnas

n Loomad liiguvad tuvastus-

piirkonnas

n Tuul liigutab tuvastuspiir-

konnas puid ja põõsaid

n Seade registreerib autosid

tänaval

n Äkiline temperatuurimuutus

ilmastiku tõttu (tuul, vihm, lumi) või ventilaatoritest, avatud akendest pärit heitõhk

n Wiﬁ seade on sensorile

väga lähedal

n Uus kaitse, lülitage

n Kontrollige ühendusi n Seadistage uuesti

n Vahetage hõõglamp n Lülitage sisse n Uus kaitse, vajaduse korral

n Kontrollige piirkonda

n Jadalüliti automaatikale

n Suurendage vahemaad

n Kontrollige piirkonda

n Muutke piirkonda, muutke

n Suurendage vahemaad

võrgulüliti sisse, kontrollige juhet pingetestriga

kontrollige ühendust

wiﬁ seadme ja sensori vahel

montaažikohta

wiﬁ seadme ja sensori vahel

1. Apie šį dokumentą

Prašom įdėmiai perskaityti ir išsaugoti!

– Autorių teisės saugomos.

Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.

– Pasiliekama teisė daryti pakeiti-

mus techninio tobulinimo tikslais.

Simbolių paaiškinimas

Įspėjimas apie pavojus!

Nuoroda į atskiras doku-

...

mento teksto dalis.

2. Bendrieji saugos nurodymai

Prieš pradėdami dirbti su prietaisu atjunkite elektros

energijos tiekimą!

• Montuojant prijungiamajame elektros laide neturi būti įtampos. Todėl visų pirma atjunkite elektros srovę ir įtampos rodytuvu patikrinkite, ar nėra įtampos.

• Įrengiant sensorių dirbama su tinklo įtampa. Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis instaliacijos normomis ir jungimo taisyklėmis.

• Naudokite tik originalias atsargines dalis.

• Remonto darbus galima atlikti tik specializuotose remonto dirbtuvėse.

3. IS 360-1 DE

Naudojimas pagal paskirtį

– Sensorius skirtas įmontuoti lubose

patalpose ir lauke.

Užﬁksavus judesį įjungiama šviesa, signalizacija ir pan. Jūsų patogumui ir saugumui įmontuotas piroelektrinis infraraudonųjų spindulių jutiklis ﬁksuoja nematomą judančių kūnų (žmonių, gyvūnų ir t. t.) skleidžiamą šilumą. Tokiu būdu ši užﬁksuota šiluma paverčiama elektroniniu signalu ir įjungia prijungtą prietaisą. Kliūtys, pvz., sienos ar langai, trukdo užﬁksuoti skleidžiamą šilumą, tokiu atveju šviesa neįsijungia. Infraraudonųjų spindulių sensorius naudojamas automatiniam šviesos įjungimui. Specialioms įsilaužimo pavojaus signalizacijoms jis netinka, nes jame nėra tam reikalingos apsaugos nuo sabotažo.

Tiekiama įranga (3.1 pav.) Gaminio matmenys (3.2 pav.) Prietaiso apžvalga (3.3 pav.)

A Dailus žiedas B Linzė / linzės korpusas C Prieblandos lygio nustatymo

reguliatorius

D Švietimo trukmės nustatymo

reguliatorius

E Spyruoklinis gnybtas F Šviestuvo gnybto prijungimo

skyrius

Jautrumo zonos ilgis (3.4 pav.)

- 123 -- 122 -

4. Elektros įrengimas

• Išjunkite elektros energijos tiekimą

(4.1 pav.)

Įvadą sudaro trijų laidų kabelis: L = fazė (dažniausiai juodas,

rudas arba rudas)

N = nulinis laidas (dažniausiai

mėlynas)

PE = apsauginis laidas (dažniausiai

žalias / geltonas)

Svarbu! Neteisingai sujungti laidai sukelia trumpąjį jungimą prietaise arba paskirstymo dėžutėje. Tokiu atveju reikia identiﬁkuoti atitinkamus kabelius ir sujungti juos iš naujo. Į tinklo įvadą galima įmontuoti tinklo jungiklį, kuris atliks įjungimo ir išjungimo funkcijas.

Svarbu! Amortizuojant prijungtus laidus būtina įmontuoti laido spaustuką ir (arba) laido apkabą. (5.5 pav.) Laido spaustukas, skirtas 8,5–10 mm skersmens laidams.

Prijungimo schema (4.1 pav.)

4.1/a pav.

Žibintas be nulinio laido

4.1/b pav.

Žibintas su nuliniu laidu

4.1/ pav.

Prijungimas serijiniu jungikliu rankiniam ir automatiniam režimui

4.1/d pav.

Prijungimas naudojant perjungiklį, skirtą įjungti pastovų švietimą arba automatinį režimą I padėtis: automatinis režimas II padėtis: nepertraukiamo apšvietimo rankinis režimas

Dėmesio! Sistemos išjungimas galimas tik įrengimo metu pagal

4.1/c pav.

5. Montavimas

• Patikrinkite visas dalis, ar nėra pažeidimų.

• Esant pažeidimams gaminio nenaudokite.

• Pasirinkite tinkamą montavimo vietą atsižvelgdami į jautrumo zonos ilgį ir judėjimo ﬁksavimą (5.1/5.2 pav.) Judėjimas patikimiausiai ﬁksuojamas tuomet, kai sensorius sumontuojamas ir (arba) nustatomas šonu judėjimo krypčiai ir matomumo neužstoja jokios kliūtys (pvz., medžiai, sienos ir t. t.).

Montavimo eiga

• Išjunkite elektros energijos tiekimą.

• Pragręžkite lubose ø 68 mm angą. (5.3 pav.)

• Prijunkite jungiamuosius laidus.

(5.4 pav.)

• Kabeliui amortizuoti sumontuokite laido spaustuką ir (arba) laido apkabą. (5.5 pav.)

• Tvirtai priveržkite prijungimo skyriaus dangtį. (5.6 pav.)

• Spyruoklinius gnybtus nukreipkite į viršų ir įstatykite bloką į angą lubose. (5.7 pav.)

• Įjunkite elektros energijos tiekimą.

(5.7 pav.)

• Atlikite funkcijų nustatymus

➜ „6. Funkcijos“.

6. Veikimas

Gamyklos nustatymas

Prieblandos lygio nustatymas: 2000 liuksų Laiko nustatymas: 8 s

• Nuimkite žiedą nuo korpuso.

(6.1 pav.)

• Norėdami pasiekti nustatymo reguliatorių, išsukite sensorių sukdami į kairę.

- 124 - - 125 -

Švietimo trukmės nustatymas (6.3 pav.)

Pageidaujamą prijungto šviestuvo švietimo trukmę galima nustatyti tolygiai nuo maždaug 8 s iki maks. 35 min.

Nustatymo reguliatoriaus 1-oji padėtis reiškia trumpiausią laiką,

maždaug 8 s.

Nustatymo reguliatoriaus 6-a padėtis reiškia ilgiausią laiką,

maždaug 35min.

Pastaba: nustatant sensorių, jautrumo zonai ir funkcijoms patikrinti rekomenduojama pasirinkti trumpiausią laiką.

Prieblandos lygio nustatymas (6.4 pav.)

Pageidaujamas jutiklio suveikimo slenkstis nustatomas tolygiai nuo maždaug 2 iki 2000 liuksų. 1 padėtis reiškia dienos šviesos režimą, maždaug 2000 liuksų. 6 padėtis reiškia prieblandos režimą, maždaug 2 liuksus.

• Baigę funkcijų nustatymą grąžinkite sensorių į pradinę padėtį dešinėje. (6.5 pav.)

• Uždėkite žiedą ant korpuso.

(6.6 pav.)

Jautrumo zonos ilgio nustatymas (6.7/6.8 pav.)

Esant poreikiui jautrumo zoną galima nustatyti optimaliai. Pridėtomis dengiamosiomis užsklandomis galima uždengti sensoriaus linzės dalį arba sutrumpinti jautrumo zonos ilgį. Taip išvengiama žibinto įsijungimo nepageidaujamu metu, pvz., dėl pravažiuojančių automobilių, praeivių ir t. t., arba tikslingai stebimos pavojingos vietos. Užsklandos gali būti atskiriamos ar kerpamos žirklėmis pagal linijas statmenai ar lygiagrečiai.

7. Naudojimas / priežiūra

Oro sąlygos gali keisti judesio detektoriaus veikimą; esant stipriems vėjo gūsiams, sningant, lyjant, krušos metu prietaisas gali įsijungti nepageidaujamu metu, nes staigių temperatūros pokyčių neįmanoma atskirti nuo šilumos šaltinių. Užsiteršusias linzes valykite drėgnu audeklu (nenaudokite jokių valiklių).

8. Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!

Tik ES šalims

Remiantis galiojančia Europos Sąjungos Direktyva dėl elektros ir elektronikos įrangos atliekų ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

9. Gamintojo garantija

Šis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantiją. Garantinis laikotarpis – 36 mėnesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai

remontuojamas arba keičiamos

GAMINTOJO

METŲ

GARANTIJA

GAMINTOJO

METŲ

GARANTIJA

sugedusios dalys. Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą.

Aptarnavimas

Pasibaigus garantinio aptarnavimo laikotarpiui arba jei yra gedimų, kuriems garantija netaikoma, prietaisą taiso mūsų gamyklos servisas. Prašom tinkamai supakuotą produktą atsiųsti į artimiausią servisą.

10. Techniniai duomenys

Matmenys Ø × A 78 × 89 mm Minimalus įmontavimo gylis 54 mm atėmus lubų

Prijungimas prie elektros tinklo 220–240 V, 50/60 Hz Galingumas

Kaitrinės / halogeninės lemputės apkrova

Liuminescencinės lempos elektroniniai

Liuminescencinės lempos, nekompensuotos

Liuminescencinės lempos, išilginė kompensacija

Liuminescencinės lempos, kompensuojamos

Sensorinė technika Pasyvūs infraraudonieji

Apimties kampas 360° Jautrumo zonos ilgis Maks. 4 m Švietimo trukmės nustatymas 8 s – 35 min. Prieblandos lygio nustatymas 2–2000 liuksų Saugos klasė IP 54 Temperatūros diapazonas - 20 °C iki + 40 °C

paleidimo įrenginiai (EVG)

lygiagrečiuoju būdu

LED < 2 W

2 W < LED < 8 W

LED > 8 W

Talpinė apkrova

Žemos įtampos halogeninės lempos

plokštės storį

1000 W

430 W 500 VA 406 VA

406 VA 1000 VA 16 W 64 W 64 W 132  F

spinduliai

11. Veikimo sutrikimai

Sutrikimas Priežastis Ištaisymas

Nėra elektros srovės

Neįsijungia

Neišsijungia

Nuolat įsijungia ir išsijungia

Įsijungia nepageidaujamu metu

n Sugedęs, neįjungtas

saugiklis

n Trumpasis jungimas n Veikiant dienos šviesos reži-

mu, prieblandos nustatymai nustatyti ties nakties režimu

n Perdegusi lemputė n Tinklo jungiklis IŠJUNGTAS n Perdegė saugiklis

n Jautrumo zonoje ﬁksuoja-

mas nuolatinis judesys

n Įsijungęs žibintas yra

pagavimo diapazone ir dėl temperatūros kitimo vėl įsijungia

n Sistemos vidiniu nuose-

kliuoju jungikliu įjungtas pastovaus švietimo režimas

n WLAN įrenginys yra labai

arti jutiklio

n Įsijungęs žibintas yra paga-

vimo diapazone

n Aptikimo zonoje vaikšto

gyvūnai

n Jautrumo zonoje vėjas

linguoja medžius ir krūmus

n Užﬁksuojami gatve važiuo-

jantys automobiliai

n Staigūs temperatūros

svyravimai dėl oro sąlygų (vėjo, lietaus, sniego) arba ventiliatorių ar atvirų langų sukelto oro judėjimo

n WLAN įrenginys yra labai

arti jutiklio

- 127 -- 126 -

n Reikia naujo saugiklio, įjun-

kite tinklo jungiklį; įtampos rodytuvu patikrinkite laidą

n Patikrinkite įvadą n Nustatykite iš naujo

n Pakeiskite lemputes n Įjunkite n Reikia naujo saugiklio arba

patikrinkite prijungimą

n Patikrinkite veikimo zonos

nustatymus

n Patikrinkite veikimo zonos

nustatymus

n Nuoseklusis jungiklis veikia

automatiniu režimu

n Padidinkite atstumą tarp

WLAN įrenginio ir jutiklio

n Patikrinkite veikimo zonos

nustatymus

n Patikrinkite veikimo zonos

nustatymus

n Patikrinkite veikimo zonos

nustatymus

n Patikrinkite veikimo zonos

nustatymus

n Pakeiskite jautrumo zoną,

pakeiskite montavimo vietą

n Padidinkite atstumą tarp

WLAN įrenginio ir jutiklio

1. Par šo dokumentu

Lūdzu, izlasiet to uzmanīgi un saglabājiet!

– Autortiesības ir aizsargātas.

Pārpublicēšana, arī atsevišķu izvilkumu veidā, tikai ar mūsu atļauju.

– Paturam tiesības veikt izmaiņas,

kas saistītas ar tehnikas attīstību.

Simbolu skaidrojums

Brīdinājums par bīstamību!

Norāde uz tekstu

...

dokumentā.

2. Vispārēji drošības norādījumi

Pirms jebkādiem darbiem ar ierīci, pārtraukt strāvas padevi tai!

• Montāžas laikā pievienojamais elektrības vads nedrīkst atrasties zem sprieguma. Tādēļ vispirms jāatslēdz elektrība un ar sprieguma testeri jāpārbauda, vai sprieguma vairs nav.

• Sensora instalēšana nozīmē darbu ar elektrotīkla spriegumu. Tādēļ tas jāveic lietpratīgi un saskaņā ar vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasībām.

• Izmantojiet tikai oriģinālās detaļas.

• Remontdarbus drīkst veikt tikai profesionālas darbnīcas.

3. IS 360-1 DE

Pareiza lietošana

– Iekštelpās un ārā griestos iebūvē-

jams sensors.

Kustība ieslēdz gaismu, signālu un daudz ko citu. Jūsu komfortam, Jūsu drošībai. Iebūvētais piroelektriskais sensors uztver kustīgu ķermeņu (cilvēku, dzīvnieku u. tml.) neredzamo siltuma starojumu. Šis saņemtais siltuma starojums tiek elektroniski pārveidots un ieslēdz pievienoto patērētāju. Caur šķēršļiem, tādiem kā sienas vai loga stikls, šis siltuma starojums netiek atpazīts, tādejādi gaismeklis neieslēdzas. Infrasarkano staru sensors ir piemērots gaismas automātiskai ieslēgšanai. Ierīce nav piemērota speciālām pretielaušanās signalizācijām, jo tā nav aprīkota ar priekšrakstos noteikto aizsardzību pret apzinātu bojāšanu.

Piegādes apjoms (3.1. att.) Produkta izmēri (3.2. att.) Ierīces komplektācija (3.3. att.)

A Dizaina gredzens B Lēca/Lēcas korpuss C Krēslas sliekšņa iestatīšanas

slēdzis

D Laika iestatīšanas slēdzis E Spailes atspere F Savienotājkopnes pieslēguma

telpa

Sniedzamība (3.4. att.)

- 128 - - 129 -

4. Elektriskā instalācija

• Atslēdziet elektrības apgādi (4.1. att.) Tīkla pievadvadu veido 3 dzīslu kabelis:

L = fāze (visbiežāk melns,

brūns vai brūns)

N = nulles vads (parasti zils) PE = zemējums (parasti zaļš/

dzeltens)

Svarīgi! Pieslēgumu sajaukšana vēlāk var izraisīt īssavienojumu ierīcē vai Jūsu sadales skapī. Šādā gadījumā atkārtoti jāidentiﬁcē un no jauna jāsavieno visi kabeļi. Elektrotīkla pievadvadā var ierīkot piemērotu tīkla slēdzi strāvas ieslēgšanai un izslēgšanai.

Svarīgi! Pēc pievadu pieslēgšanas obligāti jāuzmontē kabļa apskava, lai nodrošinātu kabeļu ﬁksāciju.

(5.5. att.)

Kabeļu amortizators ir piemērots kabeļiem ar 8,5 mm un 10 mm diametru.

Pieslēguma zīmējumi (4.1. att.)

4.1./a att.

Gaismeklis bez neitrālā vada

4.1./b att.

Gaismeklis ar neitrālo vadu

4.1./c att.

Pieslēgums ar divdaļīgo slēdzi manuālam un automātiskam režīmam

4.1./d att.

Pieslēgums ar maiņas slēdzi ilgstošā apgaismojuma un automātikas režīmam Pozīcija I – automātikas režīms Pozīcija II – ilgstošā apgaismojuma manuālais režīms

Uzmanību! Iekārtu iespējams izslēgt tikai pie instalācijas saskaņā ar

4.1./c att.

5. Montāža

• Pārbaudiet visas detaļas, vai tās nav bojātas.

• Bojājumu gadījumā nelietojiet produktu.

• Izvēlieties montāžai piemērotu vietu, ņemot vērā sniedzamību un kustības uztveršanu (5.1./5.2. att.). Sensors visefektīvāk uztvers kustību, ja uzstādīsiet ierīci kustības virzienā un ja sensora redzamību neierobežos šķēršļi (piemēram, koki, sienas u. tml.).

Montāžas soļi

• Atslēdziet elektrības apgādi.

• Izurbiet griestos atveri ø 68 mm.

(5.3. att.)

• Pievienojiet pieslēguma kabeli.

(5.4. att.)

• Uzmontējiet kabeļa apskavu, lai nodrošinātu kabeļu ﬁksāciju.

(5.5. att.)

• Pieskrūvējiet nosegu pieslēguma telpai. (5.6. att.)

• Pavērsiet spaiļu atsperes uz augšu un ievietojiet elementu griestu atverē. (5.7. att.)

• Ieslēdziet elektrības apgādi.

(5.7. att.)

• Iestatiet funkcijas

➜ "6. Funkcijas"

6. Funkcijas

Rūpnīcas iestatījumi

Krēslas iestatījums: 2000 luksi Laika iestatīšana: 8 s

• Noņemiet dizaina gredzenu no korpusa. (6.1. att.)

• Izskrūvējiet sensoru pa kreisi, lai piekļūtu iestatījumu slēdzim.

Laika iestatījums (6.3. att.)

RAŽOTĀJA

GADU

GARANTIJA

RAŽOTĀJA

GADU

GARANTIJA

Pieslēgtā gaismekļa vēlamo degšanas ilgumu iespējams bez pakāpēm iestatīt robežās no apm. 8 s līdz maks. 35 min. Iestatījumu regulators poz. 1 nozīmē īsāko laiku, apm. 8 s. Iestatījumu regulators poz. 6 nozīmē ilgāko laiku, apm. 35 s. Norāde! Iestatot sensora uztveres lauku un pārbaudot tā darbību, ieteicams iestatīt īsāko laiku.

Krēslas sliekšņa iestatījums (6.4. att.)

Vēlamo ziņotāja reakcijas slieksni iespējams bez pakāpēm iestatīt robežās no apm. 2-2000 luksiem. Poz. 1 nozīmē dienasgaismas režīmu, apm. 2000 luksi. Poz. 6 nozīmē krēslošanas režīmu, apm. 2 luksi.

• Pēc funkciju iestatīšanas pabeigšanas, ievietojiet sensoru pa labi, atpakaļ izejas pozīcijā. (6.5. att.)

• Uzspraudiet dizaina gredzenu uz korpusa (6.6. att.)

Darbības rādiusa izvēle (6.7., 6.8. att.)

Uztveres zonu var optimāli iestatīt pēc vajadzības. Komplektācijā ietilpstošās nosegblendes kalpo nenoteikta skaita lēcas segmentu nosegšanai, t. i., individuālai sniedzamības samazināšanai. Tādejādi tiek novērsta kļūdaina, auto, gājēju u. c. izraisīta ieslēgšanās vai mērķtiecīgi pārraudzītas riska zonas. Nosegblendes iespējams atdalīt pa marķētajām horizontālajām un vertikālajām līnijām, vai arī izgriezt ar šķērēm.

7. Lietošana/kopšana

Laika apstākļi var ietekmēt kustību ziņotāja funkciju – spēcīgas vēja brāzmas, sniegs, lietus un krusa var izraisīt kļūdainu ieslēgšanos, jo pēkšņas temperatūras maiņas nav iespējams atšķirt no siltuma avotiem. Uztveres lēca tīrāma ar mitru lupatiņu (bez tīrīšanas līdzekļa).

8. Utilizācija

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

Nemetiet elektroierīces parastajos atkritumos!

Tikai ES valstīm:

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

9. Ražotāja garantija

Šis STEINEL ražojums ir izgatavots ar vislielāko rūpību, tā darbība un drošība pārbaudīta atbilstoši spēkā esošajiem normatīviem, un noslēgumā veikta izlases veida kvalitātes kontrole. Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēršam trūkumus, kas radušies materiālu vai rūpnīcas kļūdu dēļ, garantijas serviss ietver sevī bojāto daļu remontu vai apmaiņu pēc mūsu izvēles. Garantijas serviss ne-

- 130 - - 131 -

attiecas uz nodilumam pakļauto daļu bojājumiem, kā arī uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā arī kritiena rezultātā. Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā. Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu kļūdas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodaļai.

10. Tehniskie dati

Izmēri Ø × A 78 × 89 mm Minimālais iebūves dziļums 54 mm, atrēķinot griestu

Tīkla pieslēgums 220-240 V, 50/60 Hz Jauda

Kvēlspuldžu/ halogēno spuldžu slodze

Nekompensētas dienasgaismas spuldzes

Rindās kompensētas dienasgaismas spuldzes

Dienasgaismas lampas kompensētas paralēli

Sensoru tehnoloģija Pasīvs-infrasarkans Uztveres leņķis 360° Sniedzamība maks. 4 m Laika iestatīšana 8 s - 35 min Krēslas sliekšņa iestatījums 2-2000 luksi Aizsardzības veids IP 54 Temperatūras amplitūda - 20 °C līdz + 40 °C

Dienasgaismas spuldzes EVG

Zema sprieguma halogēnu lampas

Serviss:

Pēc garantijas laika beigām vai gadījumos, kad garantija nav spēkā, nepieciešamo remontu veic rūpnīcas servisa dienests. Lūdzu, nosūtiet labi iesaiņotu izstrādājumu uz tuvāko servisa darbnīcu.

LED < 2 W

2 W < LED < 8 W

LED > 8 W

Kapacitatīva slodze

plates biezumu

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132  F

11. Darbības traucējumi

Traucējumi Cēlonis Risinājums

Netiek pievadīta strāva

Neieslēdzas

Neizslēdzas

Vienmēr ieslēdzas un izslēdzas

Ieslēdzas nevajadzīgi

n bojāts drošinātājs,

sensors nav ieslēgts

n Īssavienojums n dienas gaismas režīmā,

krēslas slieksnis iestatīts nakts režīmā

n izdegusi kvēlspuldze n IZSLĒGTS tīkla slēdzis n bojāts drošinātājs

n nepārtraukta kustība

uztveres laukā

n kāds cits gaismas avots

atrodas uztveres laukā un temperatūras izmaiņu dēļ ieslēdz gaismekli

n ar dubulto slēdzi

ieslēgts ilgstošā apgaismojuma režīms

n bezvadu interneta ierīce

ir pozicionēta ļoti tuvu sensoram

n pieslēgts gaismeklis

atrodas uztveres laukā

n dzīvnieki kustas uztver-

šanas diapazonā

n vējš uztveres laukā kusti-

na kokus un krūmus

n tiek uztvertas uz ielas

esošās automašīnas

n negaidītas temperatūras

izmaiņas, negaisa (vēja, lietus, sniega) vai gaisa plūsmas no ventilatoriem, atvērtiem logiem dēļ

n bezvadu interneta ierīce

ir pozicionēta ļoti tuvu sensoram

n jauns drošinātājs,

n pārbaudiet pieslēgumus n iestatiet no jauna

n nomainiet kvēlspuldzes n ieslēdziet n jauns drošinātājs, pēc

n jāpārbauda uztveres

n dubulto slēdzi ieslēdziet

n palieliniet atstatumu

n jāpārbauda uztveres

n izmainiet lauku, izmai-

n palieliniet atstatumu

ieslēdziet tīkla slēdzi; pārbaudiet vadu ar sprieguma testeri

vajadzības pārbaudiet pieslēgumu

zona

automātikas režīmā

starp bezvadu interneta ierīci un sensoru

zona

niet montāžas vietu

starp bezvadu interneta ierīci un sensoru

1. Об этом документе

Просим тщательно прочесть и сохранить!

– Защищено авторскими правами.

Перепечатка, также выдержками,

только с нашего согласия.

– Мы сохраняем за собой право

на изменения, которые служат техническому прогрессу.

Разъяснение символов

Предупреждение об

опасностях!

Указание на текст в

документе.

...

2. Общие указания по технике безопасности

Перед началом любых работ, проводимых на приборе, следует отключить напряжение!

• При проведении монтажа подключаемый электропровод должен быть обесточен. Поэтому в первую очередь следует отключить подачу тока и проверить отсутствие напряжения с помощью

индикатора напряжения.

• Работы по установке сенсора относятся к категории работ с

сетевым напряжением. Поэтому при монтаже светильников следует соблюдать указания и условия, приведенные в инструкции по подключению.

• Использовать только оригинальные запасные части.

• Ремонт разрешается выполнять только в специализированных мастерских.

3. IS 360-1 DE

Применение по назначению

– Сенсор для встраивания в пото-

лок во внутренних помещениях и на улице.

Движение вызывает включение света, сигнал и т.п. Для Вашего удоб- ства и безопасности. Встроенный пироэлектрический инфракрасный сенсор регистрирует невидимое

тепловое излучение движущихся объектов (людей, животных и т.д.).

Регистрируемое теплоизлучение преобразуется электронным способом в сигнал и включает подключенный потребитель. В том случае,

если на пути имеются препятствия, например, стены или оконные стекла, регистрации теплоизлучения не происходит, а следовательно не

происходит и включения. Инфракрасный сенсор предназначается для автоматического включения освещения. Изделие не предназначено для применения в качестве охранной сигнализации,

т.к. не имеет требуемой гарантии исключения саботажа.

Объем поставки (рис. 3.1) Размеры продукта (рис. 3.2) Обзор приборов (рис. 3.3)

A Дизайнерское кольцо B Линза/корпус линзы C Установочный регулятор:

установка сумеречного порога

D Установочный регулятор:

регулировка времени

E Зажимная пружина F Пространство для подключения

клеммы светильника

Радиус действия (рис. 3.4)

4. Электромонтаж

• Отключить электропитание

(рис. 4.1)

- 133 -- 132 -

Сетевой провод состоит из 3жиль- ного кабеля:

L = фаза (чаще всего черный,

коричневый или коричневый)

N = нул евой провод

(чаще всего синий)

PE = провод заземления

(обычно зеленый/желтый)

Важно: неправильное присоединение проводов в устройстве или в расп-

ределительном ящике с предохрани- телями может привести к короткому

замыканию. В таком случае рекомен дуется проверить провода и заново подключить их. При необходимости к сетевому проводу может быть присоединен подходящий сетевой выключатель.

Важно: после подключения проводов для снятия натяжения необходимо обязательно установить кабельную скобу или кабельный хомут. (рис. 5.5) Кабельный амортизатор подходит для диаметра кабеля от 8,5 до 10 мм.

Чертеж подключения (рис. 4.1)

Рис. 4.1/a

Светильник без нулевого провода

Рис. 4.1/b

Светильник с имеющимся нулевым проводом

Рис. 4.1/c

Подключение через переключатель на несколько направлений для ручного и автоматического режима

Рис. 4.1/d

Подключение через переключатель включения и выключения лампы для режима постоянного освещения и автоматического режима

Положение I: автоматический режим Положение II: ручной режим постоян ного освещения

Внимание: выключение светильника возможно только пи монтаже согласно

рис. 4.1/с.

5. Монтаж

• Проверить все конструктивные детали на предмет повреждения.

• При повреждениях не включать продукт.

• Выбрать подходящее место для монтажа с учетом радиуса действия и регистрации движений.

(рис. 5.1/5.2). Для обеспечения надежной работы сенсора его сле

дует установить таким образом, чтобы производилась регистрация

движущихся мимо сенсора объек-

тов, а также исключить все загра-

ждающие объекты (такие, напри- мер, как деревья, стены и т.п.).

Порядок монтажа

• Отключить электропитание.

• Просверлить отверстие в потолке ø 68 мм. (рис. 5.3)

• Подключить соединительный кабель. (рис. 5.4)

• Установить кабельную скобу или кабельный хомут для снятия натяжения. (рис. 5.5)

• Прикрутить кожух для простран ства для подключения. (рис. 5.6)

• Направить зажимные пружины вверх и вставить единицу в вырез в потолке. (рис. 5.7)

• Включить электропитание.

(рис. 5.7)

• Произвести установки функций

➜ "6. Эксплуатация".

6. Эксплуатация

Заводские настройки

Установка сумеречного порога: 2000 лк Время включения: 8 с

• Снять дизайнерское кольцо с корпуса. (рис. 6.1)

• Выкрутить сенсор влево, чтобы добраться до установочного регулятора.

Регулировка времени (рис. 6.3)

Требуемое время освещения под- ключенного светильника может быть установлено плавно в диапазоне от прим. 8 сек. до макс. 35 мин.

Положение 1 на установочном регуляторе = минимальная продол

жительность, ок. 8 сек.

Положение 6 на установочном регуляторе = максимальная продол

жительность, ок. 35 мин. Указание: при регулировке сенсора для зоны обнаружения и при прове дении эксплуатационного теста ре- комендуется устанавливать наиболее короткое время.

Установка сумеречного включе ния (рис. 6.4)

Желаемый порог срабатывания датчика можно установить плавно от 2 до 2000 лк.

Положение 1 означает режим днев ного освещения, ок. 2000 лк Положение 6 означает режим суме речного включения, ок. 2 лк.

• По завершении установки функций перевести сенсор назад в исходное положение вправо.

(рис. 6.5)

• Надеть дизайнерское кольцо на корпус (рис. 6.6)

Установка дальности действия (рис. 6.7 / 6.8)

При необходимости можно произ вести оптимальную установку зоны обнаружения. Имеющиеся в ком

плекте полусферические заслонки предназначаются для ограничения зоны охвата или для уменьшения радиуса действия датчика движения. Таким образом можно исключить

ненужное включение светильника, вызванное например, проезжаю щими машинами или проходящими

пешеходами и целенаправленно контролировать участки, на которых

включение освещения при движении необходимо. Требуемая форма

придается полусферическим за слонкам благодаря горизонтальным

- 134 - - 135 -

и вертикальным перфорационным линиям, по которым можно отделить или отрезать ножницами лишние сегменты.

7. Эксплуатация и уход

Погодные условия могут влиять на работу датчика движения. При сильных порывах ветра, метели, дожде, граде может произойти ошибочное вклю чение, поскольку датчик движения не способен отличать резкое изменение температуры от источника тепла. За грязнения на регистрирующей линзе можно удалять влажным сукном (не

используя моющие средства).

8. Утилизация

Электроприборы, комплектующие и упаковку следует направлять на эко логичную вторичную переработку.

Не выбрасывать электроприборы в бытовые отходы!

Только для стран ЕС:

Согласно действующей Европей ской директиве по отработанному электрическому и электронному

оборудованию и ее реализации в национальных законодательствах отработанные электроприборы должны собираться отдельно и направляться на экологичную вторичную переработку.

9. Гарантия производителя

Данное изделие производства STEINEL было с особым вниманием изготовле

но и испытано на работоспособность и безопасность эксплуатации соответ

ственно действующим инструкциям, а потом подвергнуто выборочному кон

тролю качества. Фирма STEINEL га-

ГАРАНТИИ

ПРОИЗВОДИТЕЛЯ

ГОДА

ГАРАНТИИ

ПРОИЗВОДИТЕЛЯ

ЛЕТ

рантирует высокое качество и надеж- ную работу изделия. Гарантийный срок

эксплуатации составляет 36 месяцев со дня продажи изделия. Фирма обя зуется устранить недостатки, которые

возникли вследствие дефекта матери ала или конструкции. Дефекты устра- няются путем ремонта изделия ли-

бо заменой неисправных деталей по усмотрению фирмы. Гарантийный срок эксплуатации не распространяется на повреждения и дефекты, возникшие в

результате износа деталей, ненадлежа щей эксплуатации и ухода. Фирма не несет ответственности за материаль ный ущерб третьих лиц, нанесенный в процессе эксплуатации изделия. Гаран тия предоставляется только в том слу-

чае, если изделие в собранном и упакованном виде с кратким описанием

неисправности было отправлено вместе с приложенным кассовым чеком или квитанцией (с датой продажи и пе чатью торгового предприятия) по адре-

су сервисной мастерской.

Сервисное обслуживание:

По истечении гарантийного срока или при наличии неполадок, исключающих гарантию, наше сервисное предпри ятие предлагает свои услуги. В таких случаях просим отправлять изделие в упакованном виде в ближайшую сер

висную мастерскую.

10. Технические данные

Габариты (Ø × В) 78 × 89 мм Минимальная монтажная глубина 54 мм за вычетом

Сетевое подключение 220-240 В / 50/60 Гц Мощность

Нагрузка ламп накаливания/галогенных ламп

Люминисцентные лампы, некомпенсированные

Люминисцентные лампы, прод. компенсация

Люминесцентные лампы, с параллельной компенсацией

Сенсорная техника Пассивный ИК Угол охвата 360° Радиус действия макс. 4 м Время включения лампы 8 сек. - 35 мин. Установка сумеречного включения 2-2000 лк Вид защиты IP 54 Температурный диапазон от - 20 °C до + 40 °C

Люминисцентные лампы ЭПРА

Низковольтные галогенные лампы

СИД < 2 Вт

2 Вт < СИД < 8 Вт

СИД > 8 Вт

Емкостная нагрузка

- 136 - - 137 -

толщины потолочной плиты

1000 Вт 430 Вт 500 ВА 406 ВА 406 ВА 1000 ВА 16 Вт 64 Вт 64 Вт 132 мкФ

11. Неполадки при эксплуатации

Нарушение Причина Устранение

Нет напряжения

Не включается

Не выключается

Постоянно переключа- ется ВКЛ/ВЫКЛ

Нежела

тельное включение

n Предохранитель неисправен,

не включен

n Короткое замыкание n При дневном режиме,

установка сумеречного порога установлена в ночной режим

n Дефект лампы накаливания n Выключен сетевой выключатель n Дефект предохранителя

n Имеется постоянное движение

в зоне обнаружения

n В зоне обнаружения находится

включенный светильник, посто янно включается вновь в результате изменения температуры

n Посредством переключателя на

несколько направлений внутри

дома установлен на режим постоянного освещения

n WLAN-устройство размещено

очень близко к сенсору

n Светильник находится в зоне

обнаружения

n В зоне обнаружения находятся

животные

n В зоне обнаружения происходит

постоянное движение деревьев и кустов

n Включается в результате

движения автомашин на дороге

n Включается в результате неожи

данного перепада температур при изменении погоды (ветер, дождь, снег) или потока воздуха

из вентиляционной системы, открытых окон

n WLAN-устройство размещено

очень близко к сенсору

n Заменить предохранитель,

включить сетевой выклю- чатель, проверить провод индикатором напряжения

n Проверить соединения n Настроить заново

n Заменить лампы накаливания n Включить n Заменить предохранитель,

при необходимости прове рить соединение

n Проверить зону

n Установить переключатель

на несколько направлений в автоматический режим включения

n Увеличить расстояние

между WLAN-устройством и сенсором

n Проверить зону

n Изменить зону, место монта

жа перенести на другое

n Увеличить расстояние

между WLAN-устройством

и сенсором

1. За този документ

Моля прочетете го внимателно и го пазете!

– Всички права запазени. Пре-

печатване, дори откъслечно, само с наше разрешение.

– Запазваме си правото за

промени, които служат на техническото развитие.

Обяснение на символите Предупреждение за

опасности!

Препратка към части от

...

текста в документа.

2. Общи указания за безопасност

Преди да предприемете каквито и да е работи по

уреда, прекъснете електрическото захранване!

• При монтаж електрическата система трябва да е без напрежение. Първо спрете електрическия ток, след което

проверете системата с уред за проверка на напрежението.

• Монтажът на сензора изисква работа с електричество. Затова трябва да се извърши профе-

сионално, според съответните държавни предписания и

изисквания.

• Използвайте само оригинални резервни части!

• Ремонтите трябва да се извършват само от специализирани сервизи.

3. IS 360-1 DE

Употреба по предназначение

– Сензор за вграден монтаж на

вътрешен или външен таван.

Движението включва светлина, алармена система и много други. За вашия комфорт, за вашата сигурност. Интегрираният пироелек- тричен инфрачервен сензор заси- ча невидимата топлина, излъчвана от движещи се тела (хора, животни и т.н.). Така отчетеното топлинно из- лъчване се преобразува електронно и включва свързания потребител.

През препятствия, като например стени или прозорци, топлинното излъчване не се засича, съответно не следва включване. Инфрачервеният сензор е подходящ за автоматично включване на осветление. За специални защитни алармени системи уредът не е подходящ,

тъй като му липсва задължителната осигуровка срещу саботаж.

Съдържание на комплекта (рис 3.1) Размери (рис 3.2) Преглед на уреда (рис 3.3)

A Дизайнерски пръстен B Обектив/корпус на обектива C Регулатор за настройка на

светлочувствителността

D Регулатор за настройка на

времето

E Застопоряваща пружина F Пространство за свързване на

лустер клема

Обхват (рис. 3.4)

4. Ел. инсталация

• Да се изключи електрозахранването (рис. 4.1)

- 138 - - 139 -

Кабелът съдържа 3 проводника: L = фаза (обикновено черен

или кафяв)

N = нула (обикновено син) PE = заземяващ проводник

(обикновено зелен/жълт)

Важно: Размяна на проводниците води до късо съединение в уреда или таблото с предпазители. При та-

къв случай всеки проводник трябва да бъде идентифициран и свързан отново. Към системата може да бъде добавен подходящ прекъсвач, за включване и изключване.

Сведение: след свързване на кабелите задължително да се мон-

тира скобата за защита от неволно изтегля не на кабела. (рис. 5.5) Обезопасяването срещу издърпване на кабела е предвидено за кабели с

диаметър от 8,5 мм до 10 мм. Графика на свързване (рис. 4.1)

рис. 4.1/a

Лампа без нула

рис. 4.1/b

Лампа с нула

рис. 4.1/c

Свързване със сериен прекъсвач за ръчен и автоматичен режим

рис. 4.1/d

Свързване с девиаторен ключ за режим постоянна светлина и автоматичен режим

Позиция I: автоматичен режим Позиция II: ръчен режим постоян- на светлина

Внимание: изключване на съо- ръжението е възможно само при

монтаж според рис. 4.1/c.

5. Монтаж

• Всички части да се проверят за щети.

• При повреди продуктът да не се пуска в експлоатация.

• Да се избере подходящо място за монтаж, съобразявайки се с обхвата и засичането на движение (рис. 5.1/5.2). Най-сигурното засичане се получава, когато монтирате или насочите сензора странично спрямо посоката на движение

и нищо не пречи на видимостта на сензора (като напр. дървета, стени и т.н.).

Последователност за монтаж

• Да се изключи електрозахранването.

• Да се пробие отвор в тавана ø68 мм. (рис. 5.3)

• Кабелите да се свържат. (рис. 5.4)

• Да се монтира скобата за

защита от неволно изтегляне на кабела. (рис. 5.5)

• Капакът на пространството за свързване да се завинти.

(рис. 5.6)

• Застопоряваща пружина да се насочи нагоре и модула да се постави в отвора на тавана.

(рис. 5.7)

• Електрозахранването да се включи. (рис. 5.7)

• Да се направи функционална настройка ➜ "6. Функция".

6. Функция

Заводски настройки

Настройка на светлочувствителността: 2000 лукса Настройка на времето: 8 с

• Дизайнерският пръстен да се изтегли от корпуса. (рис. 6.1)

• Сензорът да се извърти наляво, за да се достигне до регулатора.

Настройка на времето (рис. 6.3)

ГАРАНЦИЯ

ОТ ПРОИЗВОДИТЕЛ

ГОДИНИ

ГАРАНЦИЯ

ОТ ПРОИЗВОДИТЕЛ

ГОДИНИ

Желаната продължителност на светене на свързаната лампа може да се регулира безстепенно от около 8 сек. до макс. 35 мин.

Регулатор на позиция 1 означава най-кратък интервал, около 8 сек. Регулатор на позиция 6 означава най-дълъг интервал, около 35 мин.

Сведение: при настройка на обхвата на сензора и при функцио-

нален тест, се препоръчва да бъде избран най-краткия интервал.

Настройка на светлочувствителността (рис. 6.4)

Желаният праг на задействане на датчика може да бъде регулиран безстепенно от около 2-2000лукса.

Позиция 1 означава дневен режим, около 2000 лукса. Позиция 6 означава нощен режим около 2 лукса.

• След приключване на настрой-

ката на функциите, сензорът да се върне надясно в изходна позиция. (рис. 6.5)

• Дизайнерският пръстен да се постави на корпуса (рис. 6.6)

Настройка на обхвата (рис. 6.7/6.8)

Според необходимостта, обхватът може да бъде оптимално регулиран. Приложените покриващи бленди служат за закриване

на желания брой сегменти от обектива, съответно дължината на обхвата да бъде скъсена. Така се премахват погрешни включвания например от автомобили, пешеходци и т.н. или целево се наблюдават източници на опасност. Покриващите бленди могат

да бъдат откъснати или отрязани по дължината на предварително

отбелязаните хоризонтални и вертикални канали.

7. Експлоатация/поддръжка

Климатичните условия могат да влияят на функциите на датчика за

движение, при ураганни ветрове, сняг, дъжд, градушка, би могло да се стигне до нежелано включване,

тъй като разликите в температурата не могат да бъдат отличени от източници на топлина. При

замърсяване, обективът може да бъде почистен с влажна кърпа (без почистващ препарат).

8. Отстраняване

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда.

Не изхвърляйте електроуреди с общите домашни отпадъци!

Само за страни от ЕС:

Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди,

които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.

9. Гаранция от производителя

Този продукт на STEINEL е произ- веден с най-голямо старание, про- верен е за функционалност и без- опасност, според действащите

- 140 - - 141 -

разпоредби, след което е подложен на качествен контрол, на принципа на случайния избор. STEINEL гаран- тира перфектна изработка и функ- ции. Гаранцията е с продължител- ност 36 месеца и започва от деня на

покупката. Ние отстраняваме дефе- кти, причинени от грешки в произ-

водството или качеството на мате- риала, ремонтирайки или заменяйки

дефектните части, по наш избор. Гаранцията не важи за щети по

износващи се части, както и за щети и дефекти, получени в резул- тат на неправилна употреба или под-

дръжка. Последващи щети на чужди предмети са изключени от гаранцията. Гаранцията е валидна само, ако неразглобеният уред бъде

10. Технически данни

Размери Ø × В 78 × 89 мм Минимална дълбочина на монтаж 54 мм без дебелината

Връзка с мрежата 220-240 V, 50/60 Hz Мощност

Луминисцентни лампи последователно компенсирани

Сензорна технология Пасивен

Ъгъл на отчитане 360° Обхват макс. 4 м Настройка на времето 8 с. - 35 мин. Настройка на светлочувствителността 2-2000 лукса Вид защита IP 54 Температурен диапазон - 20 °C до + 40 °C

Товар конвенционални / халогенни лампи

Ел. баласт луминисцентни лампи

Луминисцентни лампи некомпенсирани

Луминисцентни лампи паралелено компенсирани

изпратен на съответния сервиз, добре опакован и придружен от кратко описание на дефекта, касова бележка или фактура (дата на покупка и печат на търговец).

Ремонтен сервиз:

След изтичане на гаранцията или при дефекти, непокрити от гаранцията, се обръщайте към нашите заводски сервизи. Моля изпратете добре опакования продукт до найблизкия сервиз.

Нисковолтови халогенни лампи

LED < 2 W

2 W < LED < 8 W

LED > 8 W

Капацитивен товар

на тавана

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132  F

инфрачервен сензор

11. Проблеми при експлоатация

Проблем Причина Решение

Без напрежение

Не се включва

Не се изключва

Постоянно се включва/ изключва

Включва се произволно

n Дефектен предпазител,

не е включен

n Kъсо съединение n При дневен режим, настрой-

ката на светлочувствителността е на нощен режим

n Осветителното тяло е

дефектно

n Прекъсвачът е изключен n Предпазител дефектен

n Продължително движение в

обхвата

n Включена лампа се намира

в обхвата, температурната разлика я включва отново

n Заради вътрешния сериен

прекъсвач постоянно включен

n WLAN-уредът е поставен

твърде близо до сензора

n Включена лампа се намира в

обхвата

n Животни се движат в обхвата n Вятър движи дървета и

храсти в обхвата

n Засичане на автомобили

на пътя

n Внезапна промяна в темпе-

ратурата заради променени

климатични условия (вятър, дъжд, сняг) или течение от вентилатори, отворени прозорци

n WLAN-уредът е поставен

твърде близо до сензора

n Нов предпазител, да се

включи, проводниците да се проверят с уред за напрежение

n Да се проверят връзките n Настройката да се напра-

ви наново

n Осветителното тяло да се

замени

n Да се включи n Нов предпазител, евен-

туално да се провери връзката

n Да се провери обхвата

n Сериен прекъсвач на

автомат

n Разстоянието между

WLAN-уреда и сензора да се увеличи

n Да се провери обхвата

n Да се провери обхвата n Да се провери обхвата

n Да се провери обхвата

n Обхватът да се промени,

мястото на монтаж да се смени

n Разстоянието между

WLAN-уреда и сензора да се увеличи

1. 关于本文件

请仔细阅读并妥善保管！

印或摘录.––

–– 保留技术更改的权利.–

符号说明

危险警告!

 资料中文本位置上的参引.

...

2. 一般安全性提示

在设备上进行任何工作前均须断开电源！

• 安装时必须确保连接的电线无应

力.–因此，首先切断电源，并使用试电笔检查是否存在电压.–

• 安装感应器时涉及电源电压的相

关工作，–因此必须根据国内通用的安装规定和连接条件执行专业工作.––

• 只能使用原装备件.–

• –维修作业只能由专业工厂进行.–

3. IS 360-1 DE

按规定使用

–– 内部区域和外部区域中的盖板安

装感应器.––

通过移动打开灯、警报和激活其他更多功能，–确保您的舒适与安全.–– 内置的热释电红外线检测器检测移动躯体（人类、动物等）发出的不可见的热辐射.–感应到的热辐射转化为电能并打开用电器.–因障碍物（例如墙或玻璃）导致无法感应热辐射时，将无法打开感应灯.– 红外线感应器适用于自动开关灯.–– 设备因不具备规定的相关防破坏安全性，故不得用于专用防盗警报装置.––

供货范围（图3.1）产品尺寸（图3.2）仪器总图（图3.3）

A 设计圈 B 透镜/透镜罩 C 亮度设置调节器 D 时间设置调节器 E 夹紧弹簧 F 彩色端子的连接空间

射程（图3.4）

- 142 - - 143 -

4. 电气安装

• 切断供电（图4.1）

电源线是 3 芯电缆：

L =–相（通常为黑色或者棕色） N =–零线（通常为蓝色） PE = 地线（通常为绿色/黄色）

重要事项：如果接错了线，就会导致设备或者其安全箱以后发生短路.–此种情况下须辨别每一根电缆并重新安装.–在电源线上可以安装一个适当的接通和断开用的电源开关.–

重要：连接完馈电线后，必须装上电缆桥架或者电缆夹，以防止电缆松弛.–（图 5.5）塞绳结头适合于–8.5–mm–至–10–mm– 的导线直径。

接线图（图 4.1）

图 4.1/a

灯，无零线

图 4.1/b

灯，有零线

图 4.1/c

通过手动和自动运行转换开关来连接

图 4.1/d

通过用于长亮和自动运行的转换开关连接

档位 I：自动运行档位 II：手动运行长亮

注意：只有当按照图 4.1/c 安装时，才能关闭设备.–

5. 安装

• 检查所有构件是否受损.–

• 损坏时禁止使用产品

• 在考虑射程和运动检测的情

况下选择合适的安装地点–(图

5.1/5.2).–当把感应器安装在走向

一侧或者进行校准，并且没有障碍物（例如木头、墙等）遮挡视线时，就能最佳地检测运动.–

安装步骤

• 切断供电.

• 在墙口上钻 ø 68 mm 的孔.–

(图 5.3)

• 连接接线电缆.–(图 5.4)

• 装上电缆桥架或者电缆夹，–

–以防止松弛.–(图 5.5)

• 用螺栓紧固连接室盖板.–(图 5.6)

• 把夹紧弹簧朝上，然后把单元装

入盖板口.–(图 5.7)

• 接通电源.–(图 5.7)

• 调整功能–➜ “6功能”

- 144 - - 145 -

6. 功能

出厂设置

亮度设置： 2000 Lux 时间设置： 8 s

• 从机壳上拔下设计圈. (图 6.1)

• 逆时针旋出感应器，以接触到设

置调节器.–

时间设置(图 6.3)

所连接的灯的希望亮起时间可以在大约 8 s 至最大 35 min 之间连续设置. 设置调节器位置 1 表示时间最短，

大约 8 s. 设置调节器位置6 表示时间最长，

大约 35 min.

说明：当设置监测范围和一个功能测试用感应器时，建议把时间设置为最短.

亮度设置(图 6.4)

指示灯的希望响应门限可以在 2-2000 Lux 之间连续设置.

位置 1 代表日间运行，– 大约 2000 Lux.

位置 6 代表亮度运行大约 2 Lux.

功能调整结束后，感应器向右返回原始位置. (图 6.5)

• 把设计圈插到机壳上–(图 6.6)

射程设置（图 6.7/6.8)

根据需要可以设置最佳的感应范围.– 附带的遮板用于覆盖任意大小的镜头部分或者自定义缩短有效距离.–从而排除因汽车、行人等引起的错误打开，或者针对性地监控危险位置.–可沿预开槽分割线以垂直或水平方向切开（或使用剪刀剪开）遮板.

7. 运行/保养

天气条件可能影响运动检测器的功能，因运动检测器无法分辨突发性温度波动与热源，故强风暴、强降雪、强降雨以及冰雹天气可能导致错误打开.–检测透镜脏污后可以用潮湿的擦布（不用清洁剂）擦干净.–

8. 废弃物处理

电子设备、附件和包装应根据环保要求寻求再次利用。

不得将电子设备投入生活垃圾！

仅针对欧盟国家：

根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备断开、收集在一起并根据环保要求寻求再次利用。

9. 制造商担保

厂商

质保

年

厂商

质保

年

该产品系STEINEL（司登利）精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查.–施特朗保证其产品性能和功能完好.–质保期为36个月，自消费者购买日起计算.–材料或生产错误导致的产品缺陷由我方负责排除，质保服务–

(

通过维修或是更换缺陷部件解决) 将由我方决定.–因处或者保养理不当而造成易损件损坏以及损坏和缺陷，不予保修.–外购物品上持续出现的发

展性损坏亦不属于质保服务范畴.–仅当将未拆卸的设备连同简要的故障说明、收款凭据或发票（购买日期和零售商盖章）包装好并寄至相关维修点时，才能享受质保.

服务：

质保期已经到期或缺陷不在质保范围内的产品，可由我方工厂服务部门进行维修.–请将产品妥善包装并寄至就近维修点.–

10. 技术参数

电容负载

78 × 89 mm

1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132  F

360°

IP 54

- 20 °C bis + 40 °C

尺寸 Ø × H 最小安装深度 54 mm，不包括盖板的厚度电源连接 220-240 V，50/60 Hz 功率

传感器技术被动红外线感应角度有效距离最大 4 m 时间设置 8 秒 - 35 分钟亮度设置 2 至 2000 Lux 保护形式温度范围

白炽灯/卤素灯负载

荧光灯电子镇流器

荧光灯未补偿

荧光灯已串联补偿

荧光灯并联补偿

低压卤素灯

LED–<–2–W

2–W–<–LED–<–8–W

LED–>–8–W

11. 运行故障

故障原因

无电压 n– 保险丝损坏，没接通

n– 短路

未打开 n 当日间运行时，亮度设

置表示夜间运行

n 白炽灯损坏 n 电源开关“关闭” n 保险丝坏了

无法关闭 n––在感应区域持续运动

n –接通的灯位于感应区

域，并且因温度改变而重新接通

n 通过室内串联开关切换

到持续运行模式

n WLAN（无线网络）设

备的位置离传感器过近

始终打开/关闭 n 接通的灯处于感应区域

n 动物在感应区域运动

意外打开 n –风吹动感应区域的草木

n –感应路上的汽车 n 因天气情况（风、雨、

雪）或者风机吹风、窗户敞开而造成温度突然变化

n WLAN（无线网络）设

备的位置离传感器过近

- 147 -- 146 -

补救办法

n 新保险丝，接通电源开

关，用电压检测器检查电线

n 检查连接情况 n 重新调整

n– 更换白炽灯 n– 接通 n –新保险丝，必要时检查

连接情况

n 检查范围 n 检查范围

n 串联开关切换到自动运

行模式

n 增加WLAN（无线网

络）设备与传感器之间的距离

n 检查范围 n –检查范围

n 检查范围 n––检查范围 n 区域改变，在安装地

点敷设

n 增加WLAN（无线网

络）设备与传感器之间的距离

Steinel IS 360-1 DE User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
