Page 1

STEINEL Vertrieb GmbH

RUS CN BG LV LT EST HR SLO RO PL SK CZ H TR GR N FIN D K S P E I NL F GB D

Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de

DEGBFRNLITESPTSEDKFINOGRTRHUCZSKPLROSIHREELTLVRUBGCN

Contact

www.steinel.de/contact

11005978711/2018Technische Änderungen vorbehalten. / Subject to technical modification without notice.

Information

L 265 LED

Page 2

DE . . . . . . . 7

GB . . . . . . 12

FR . . . . . . 16

NL . . . . . . 20

IT . . . . . . . 24

ES . . . . . . 29

PT . . . . . . 34

SE . . . . . . 39

DK . . . . . . 43

FI . . . . . . . 47

NO . . . . . 51

GR . . . . . . 55

TR . . . . . . 60

HU . . . . . . 64

CZ . . . . . . 68

SK . . . . . . 72

PL . . . . . . 76

RO . . . . . . 80

SI . . . . . . . 84

HR . . . . . . 88

EE . . . . . . 92

LT . . . . . . 96

LV . . . . . 100

RU . . . . . 104

BG . . . . . 109

CN . . . . . 113

Textteil beachten! Follow written instructions! Suivre les instructions

ci-après ! Tekstpassage in acht nemen! Seguire attentamente le istruzioni! ¡Obsérvese la información textual! Siga as instruções escritas Följ den skriftliga

montageinstruktionen. Følg de skriftlige

instruktioner! Huomioi tekstiosa! Se tekstdelen! Τηρείτε γραπτές οδηγίες! Yazılı talimatlara uyunuz! A szöveges utasításokat

tartsa meg! Dodržujte písemné pokyny! Dodržiavajte písomné

informácie! Postępować zgodnie

zinstrukcją! Respectați instrucțiunile următoare! Upoštevajte besedilo! Pridržavajte se uputa! Järgige tekstiosa! Atsižvelgti į rašytines

instrukcijas! Pievērsiet uzmanību

teksta daļai! Соблюдать текстовую инструкцию! Прочетете инструкциите!

遵守文字说明要求!

- 3 -- 2 -

Page 3

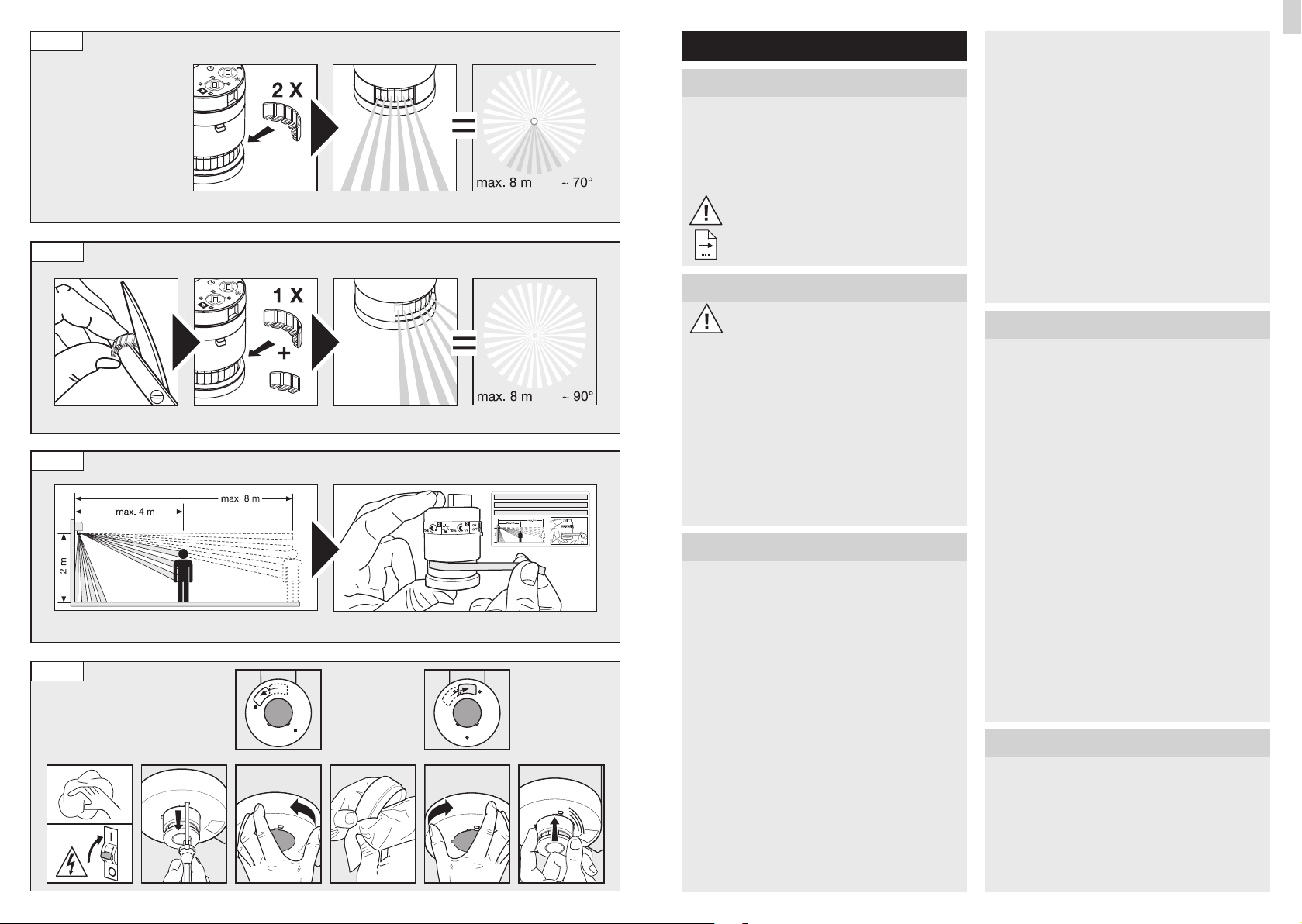

< 8 m

2 x OFF/ON

1 x OFF/ON

6.1

6.2

6.3

6.4

- 5 -- 4 -

Page 4

Click

6.5

6.6

6.7

7.1

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren!

– Urheberrechtlich geschützt. Nachdruck, auch auszugs-

weise, nur mit unserer Genehmigung.

– Änderungen, die dem technischen Fortschritt dienen,

vorbehalten.

Symbolerklärung

Warnung vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.

• Bei der Installation der Sensorleuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden. ( z.B. DE-VDE0100, AT-ÖVE/ÖNORME8001-1, CH- SEV1000 )

• Nur Original-Ersatzteile verwenden.

• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.

3. L 265 LED

Bestimmungsgemäßer Gebrauch

– LED-Leuchte zur Wandmontage im Außen- und

Innenbereich

LED-Lichtkranz und Power-LED-Eektlicht

Die LED’s leuchten dämmerungsgesteuert. Ideal, um z. B. Hausnummern dauerhaft zu beleuchten. Auf Wunsch auch nur bei Bewegung.

Zugeschaltetes LED-Leuchtmittel bei Personenerkennung

Wird vom Minisensor eine Person erkannt, so schaltet sich das LED-Leuchtmittel für die eingestellte Zeit ein. Der integrierte Hochleistungs-Infrarot-Sensor besteht aus einem 360° Doppelsensor, der die unsichtbare Wärmestrahlung von sich bewegenden Körpern (Menschen, Tieren etc.) erfasst. Diese so erfasste Wärmestrahlung wird elektronisch umgesetzt und schaltet die Leuchte automatisch ein. Durch Hindernisse wie z.B. Mauern oder Glasscheiben wird keine Wärmestrahlung erkannt, es erfolgt also auch keine Schaltung. Es wird ein Erfassungswinkel von 360° mit einem Önungswinkel von 90° erreicht. Feldüberwachung unterhalb des Sensors gewährleistet einen Unterkriechschutz.

Wichtig: Die sicherste Bewegungserfassung haben Sie, wenn die Sensorleuchte seitlich zur Gehrichtung montiert wird und keine Hindernisse (wie z. B. Bäume, Mauern etc.) die Sicht des Sensors behindern. Die Reichweite ist eingeschränkt, wenn Sie direkt auf die Leuchte zugehen.

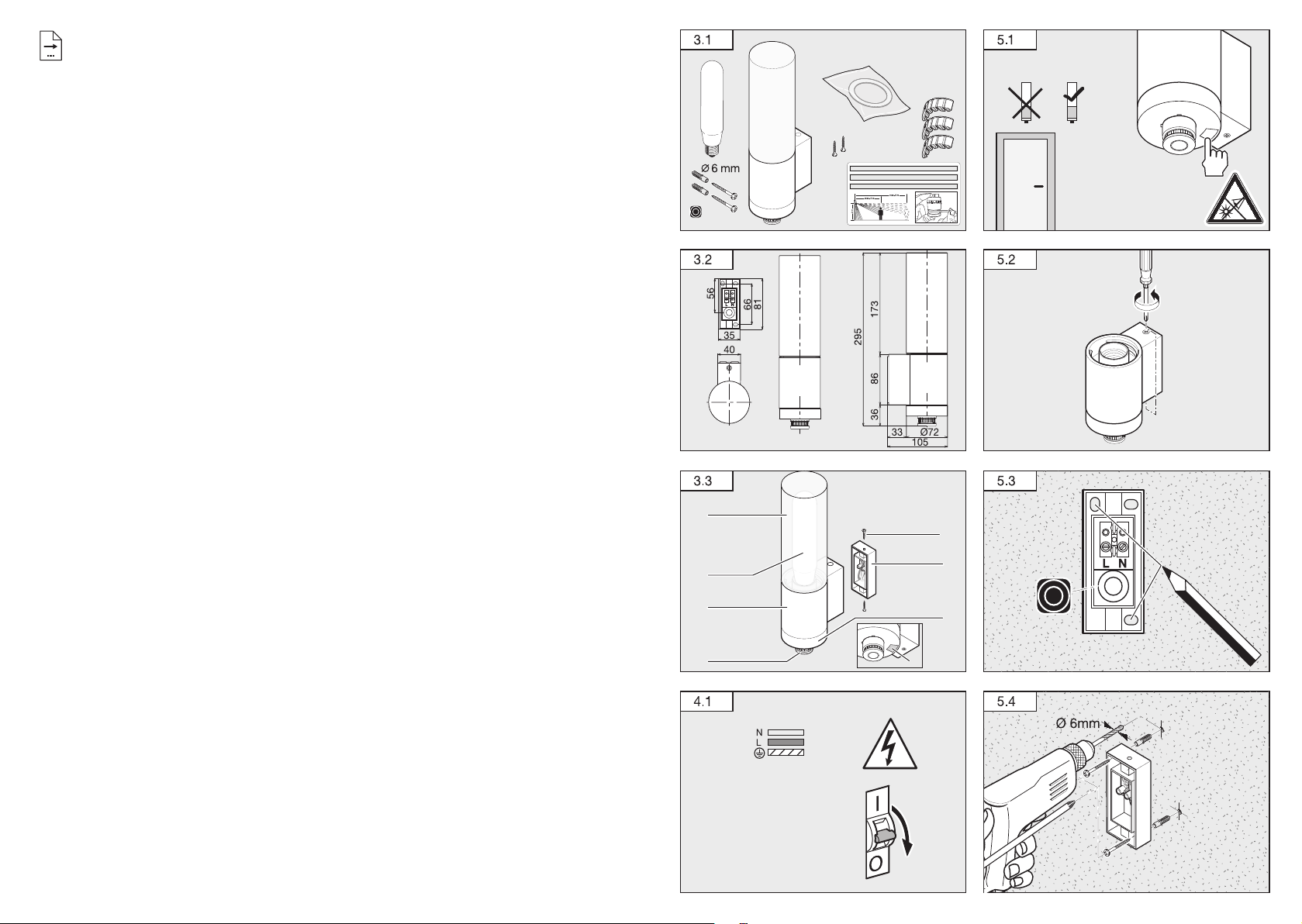

Lieferumfang ( Abb.3.1 ) Produktmaße ( Abb.3.2 ) Geräteübersicht ( Abb.3.3 )

A Leuchtenglas B LED-Leuchtmittel C Leuchtengehäuse D Sensoreinheit (entnehmbar)) E Sicherungsschraube F Wandhalter G LED-Lichtkranz H Power-LED-Eektlicht

4. Elektrischer Anschluss

Der Montageort sollte mindestens 50 cm von einer anderen Leuchte entfernt sein, da Wärmestrahlung zur Auslösung des Systems führen kann. Um die angegebene Reichweite von 8 m zu erzielen, sollte die Montagehöhe ca. 1,8 bis 2 m betragen.

Anschluss Netzzuleitung ( Abb.4.1 ) Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau) N = Neutralleiter (meistens blau) PE = Schutzleiter (grün/gelb)

Im Zweifel müssen Sie die Kabel mit einem Spannungsprüfer identiﬁzieren; anschließend wieder spannungsfrei schalten. Phase (L), Neutralleiter (N) werden an die Lüsterklemme angeschlossen.

Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Sicherungskasten später zum Kurzschluss. In diesem Fall müssen die einzelnen Kabel identiﬁziert und neu montiert werden. Schutzleiter (PE) isolieren und einfach beilegen.

Hinweis:

In die Netzzuleitung kann selbstverständlich ein Netzschalter zum Ein- und Ausschalten montiert sein. Für die Funktion Dauerlicht ist dies Voraussetzung (s. Kapitel Dauerlichtbetrieb).

5. Montage

• Alle Bauteile auf Beschädigung prüfen.

• Bei Schäden das Produkt nicht in Betrieb nehmen.

• Bei der Montage der Sensorleuchte ist darauf zu achten, dass sie erschütterungsfrei befestigt wird.

Geeigneten Montageort auswählen unter Berücksichtigung der Reichweite und Bewegungserfassung.

- 6 -

- 7 -

Page 5

• Stromversorgung abschalten (Abb. 4.1)

HERSTELLER

GARANTIE

• Montageort festlegen (Abb. 5.1)

• Sicherungsschraube lösen (Abb. 5.2)

• Bohrlöcher anzeichnen (Abb. 5.3)

• Löcher bohren und Dübel einsetzen (Abb. 5.4)

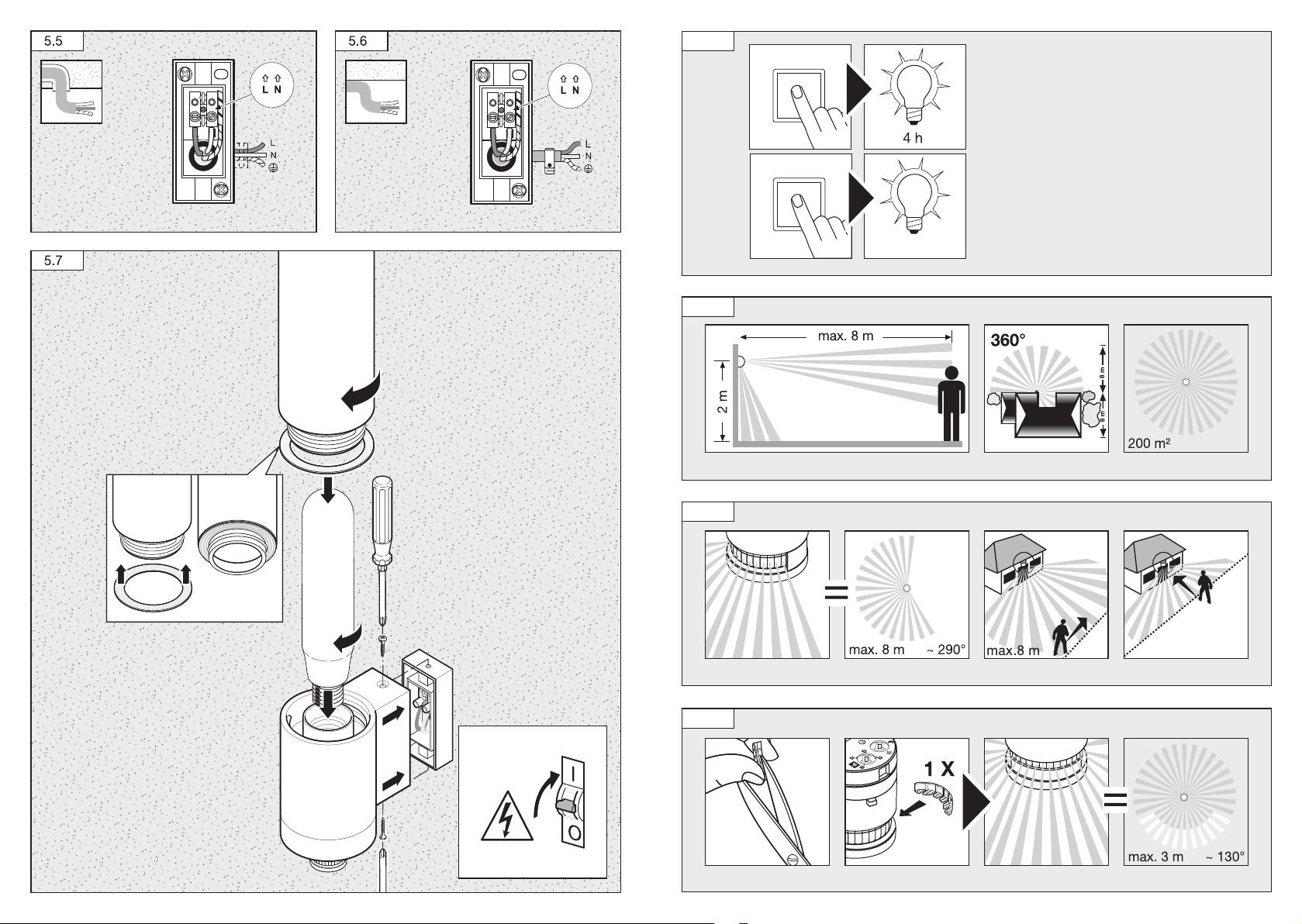

• Montage Unterputz (Abb. 5.5)

• Montage Aufputz (Abb. 5.6)

• Anschlusskabel anschließen (Abb. 5.5)

• Leuchtenglas mit Dichtungsring und LED-Leuchtmittel in Leuchtengehäuse einschrauben (Abb. 5.7)

• Leuchte auf Wandhalter aufsetzen (Abb. 5.7)

• Sicherungsschrauben einschrauben (Abb. 5.7)

• Stromversorgung einschalten (Abb. 5.7)

• Einstellungen vornehmen ➜ „6. Funktion“

6. Funktion

Werkseinstellungen Ausschaltverzögerung: 5 Sekunden Dämmerungseinstellung: 2000 Lux Programmeinstellung: Programm 1

Nach der Installation kann die Sensorleuchte in Betrieb genommen werden. Auf der abnehmbaren Sensoreinheit beﬁnden sich die Einstellregler zur Zeit-, Dämmerungs- und Programmeinstellung.

Ausschaltverzögerung (Zeiteinstellung)

Stufenlos einstellbare Leuchtdauer von 5 Sekunden bis 15 Minuten

Einstellreger auf – gestellt =

kürzeste Zeit (5 Sekunden) Einstellreger auf + gestellt =

längste Zeit (15 Minuten) Bei Einstellung des Erfassungsberei-

5s - 15min

Dämmerungseinstellung (Ansprechschwelle)

Stufenlos einstellbare Ansprechschwelle des Sensors von 2 bis 2000 Lux.

2-2000Lux

Programmeinstellung

ches wird empfohlen die kürzeste Zeit – zu wählen.

Einstellregler auf gestellt =

Tageslichtbetrieb ca. 2000 Lux. Einstellregler auf

Dämmerungsbetrieb ca. 2 Lux. Zur Einstellung des Erfassungsberei-

ches bei Tageslicht ist der Einstellregler auf

(Tageslichtbetrieb) zu stellen.

Die folgenden Programme beziehen sich nur auf das Ambientelicht, bestehend aus dem LED–Lichtkranz und dem Power-LED-Eektlicht. Das Hauptlicht schaltet ab eingestelltem Dämmerungswert bei Bewegung immer ein und nach abgelaufener Zeiteinstellung wieder aus.

gestellt =

Programm 1 + 2 : Komfortprogramm LED:

– Ambientelicht leuchtet ab eingestelltem Dämmerungs-

wert die ganze Nacht.

Programm 3 : Komfort-Sparprogramm LED:

– Ambientelicht leuchtet ab eingestelltem Dämmerungswert

bis Mitte der Nacht.

– Danach schalten die LEDs bei Bewegung ein.

Programm 4 : Nightmatic-Programm

– Softlichtstart, kein Nachtlicht, keine Bewegungsaus-

wertung

– 100 % Einschalten bei unterschrittenem Helligkeitswert

Hinweis zu Komfort-Sparprogramm LED 3 :

In dem Sensor ist keine Uhr integriert, die Mitte der Nacht wird nur über die Länge mehrerer Dunkelphasen ermittelt. Daher ist es für eine einwandfreie Funktion wichtig, dass die Leuchte während dieser Zeit dauerhaft mit Spannung versorgt wird. Während der ersten Nacht (Einmessphase) sind die LEDs komplett aktiv. Die Werte werden netzausfallsicher gespeichert. Es liegt ein Fehlerfall vor, wenn sich die Ausschaltzeit Richtung Mitte der Nacht verschiebt.

Wird ein Netzschalter in die Netzzuleitung montiert, sind neben dem einfachen Ein- und Ausschalten folgende Funktionen möglich:

Sensorbetrieb

1) Licht einschalten (wenn Leuchte AUS):

Schalter 1 × AUS und AN. Leuchte bleibt für die eingestellte Zeit an.

2) Licht ausschalten (wenn Leuchte AN):

Schalter 1 × AUS und AN. Leuchte geht aus bzw. in den Sensorbetrieb über.

Dauerlichtbetrieb (Abb. 6.1)

1) Dauerlicht einschalten:

Schalter 2×AUS und AN. Die Leuchte wird für 4 Stunden auf Dauerlicht gestellt (rote LED leuchtet hinter der Linse). Anschließend geht sie automatisch wieder in den Sensorbetrieb über (rote LED aus).

2) Dauerlicht ausschalten:

Schalter 1×AUS und AN. Leuchte geht aus bzw. in den Sensorbetrieb über.

Wichtig:

Die Schaltvorgänge müssen im Bereich von 0,2 bis 1 Sekunde durchgeführt werden.

Justierung Erfassungsbereich

Je nach Bedarf kann der Erfassungsbereich eingeschränkt werden. Die beiliegenden Abdeckblenden dienen dazu, beliebig viele Linsensegmente abzudecken. Somit werden Fehlschaltungen durch z. B. Autos, Passanten etc. ausgeschlossen oder Gefahrenstellen gezielt überwacht. Die Abdeckblenden und Abdeckfolien können entlang der vorgenuteten Einteilungen getrennt werden. Danach werden sie einfach auf die Linse gesteckt bzw. geklebt. (Abb. 6.2-6.7)

7. Wartung und Pﬂege

Das Produkt ist wartungsfrei. Die Erfassungslinse kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden. Zur Reinigung des LED-Lichtkranzes kann die Minisensoreinheit entnommen werden. (Abb. 7.1)

8. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektround Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

9. Herstellergarantie

Herstellergarantie der STEINEL Vertrieb GmbH,

Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Wir beglückwünschen Sie zum Kauf Ihres STEINELProdukts, das höchste Qualitätsansprüche erfüllt. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell oder Rückerstattung des Kaufpreises), die innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre und beginnt mit dem Kaufdatum Ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen und beschränken oder ersetzen diese nicht.

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINELProdukt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,

• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,

• wenn An- und Umbauten bzw. sonstige Modiﬁkationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungsoder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,

• wenn Wartung und Pﬂege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,

• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,

• bei Transportschäden oder -verlusten.

Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.

HERSTELLER

GARANTIE

- 9 -- 8 -

Page 6

10. Technische Daten

Abmessungen (H×B×T) 295×72×105 mm Netzanschluss 220-240 V, 50/60 Hz Leistung 12 W LED-Effektlicht und LED-Powerlicht,

ca. 1 W nur Energiesparleuchtmittel mit max. Ø 48 mm / max. 15 W Erfassungswinkel 360° mit 90° Öffnungswinkel und Unterkriechschutz Reichweite des Sensors max. 8 m rundum Zeiteinstellung 5 s - 15 min Dämmerungseinstellung 2-2000 Lux Programmeinstellung 4 praxisorientierte Programme Dauerlicht schaltbar (4 h) / Voraussetzung: Schalter in Netzzuleitung Temperaturbereich -10 °C bis +50 °C Schutzart IP 44 Schutzklasse II

LED-Leuchtmittel

Leistung 8,5 W / E27 Lichtstrom/Effizienz 674 lm / 79,3 lm/W Farbwiedergabe-Index RA ≥ 80 Farbtemperatur 3000 K (warmweiß) LED-Lebensdauer 25.000 Stunden

11. Betriebsstörungen

Störung Ursache Abhilfe

Sensorleuchte ohne Spannung

Sensorleuchte schaltet nicht ein

Sensorleuchte schaltet nicht aus

LEDs gehen nicht wie gewünscht um ca. Mitternacht aus

LEDs schalteten nicht komplett aus

Sensorleuchte schaltet unerwünscht ein

Sensorleuchte Reichweitenveränderung

Rote LED blinkt schnell

LED-Lichtkranz trotz Dunkelheit aus

■ Sicherung hat ausgelöst, nicht eingeschaltet, Leitung unterbrochen

■ Kurzschluss

■ bei Tagesbetrieb, Dämmerungseinstel-

lung steht auf Nachtbetrieb

■ LED-Leuchtmittel defekt

■ Netzschalter AUS

■ Sicherung hat ausgelöst

■ Erfassungsbereich nicht gezielt eingestellt

■ interne elektrische Sicherung wurde

aktiviert (rote LED blinkt schnell)

■ Netzanschlussklemme nicht richtig aufgesteckt

■ dauernde Bewegung im Erfassungsbereich

■ Sensoreinheit ist nicht eingerastet

■ externe Lichtquelle (z. B. anderer Bewe-

gungsmelder oder -leuchte) schaltet die Sensorleuchte inaktiv

■ Komfortprogramm gewählt ■ Programmwahlschalter auf 4

■ Wind bewegt Bäume und Sträucher im

Erfassungsbereich

■ Erfassung von Autos auf der Straße

■ plötzliche Temperaturveränderung durch

Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offenen Fenstern

■ andere Umgebungstemperaturen ■ Erfassungsbereich durch

■ interne Sicherung aktiviert ■ Sensorleuchte aus- und nach

■ Programm 3 oder 4 gewählt ■ Programm ändern

■ Sicherung einschalten, tauschen,

Netzschalter einschalten; Leitung mit Spannungsprüfer überprüfen

■ Anschlüsse überprüfen

■ neu einstellen

■ austauschen

■ Einschalten

■ Sicherung einschalten, tauschen

evtl. Anschluss überprüfen

■ neu justieren

■ Sensorleuchte aus- und nach

ca. 5 s wieder einschalten

■ Klemme fest zusammendrücken

■ Bereich kontrollieren und evtl. neu

justieren

■ Sensoreinheit mit leichtem Druck einrasten

■ Sensorleuchte gegen das fremde Licht abschotten, Sensorleuchte mehrere Tage beobachten, sie benötigt einige Zeit, um sich wieder auf den richtigen Wert einzustellen

■ Bereich umstellen

■ Bereich verändern, Montageort verlegen

Abdeckschalen genau einstellen

5 Sek. wieder einschalten

- 11 -- 10 -

Page 7

1. About this document

Please read carefully and keep in a safe place.

– Under copyright. Reproduction either in whole or in part

only with our consent.

– Subject to change in the interest of technical progress.

Symbols

Hazard warning!

Reference to other information in the document.

2. General safety precautions

Disconnect the power supply before attempting any work on the unit.

• During installation, the electric power cable being connected must not be live. Therefore, switch o the power ﬁrst and use a voltage tester to make sure the wiring is o-circuit.

• Installing the sensor-switched light involves work on the mains supply voltage. This work must therefore be carried out professionally in accordance with national wiring regulations and electrical operating conditions. (e.g.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Only use genuine replacement parts.

• Repairs may only be made by specialist workshops.

3. L 265 LED

Proper use

– LED light for mounting on indoor and outdoor walls.

LED light corona and Power LED eect light

The LEDs are twilight controlled. Ideal for permanently illuminating house numbers, for example. If preferred, also only in response to movement.

Activation of LED lamp on detecting persons

When the mini-sensor detects a person, the LED lamp comes ON for the period of time selected. The integrated high-performance infrared sensor is equipped with a double 360° sensor that detects the invisible heat emitted by moving objects (persons, animals etc.). The heat detected in this way is converted electronically into a signal that switches the light OFF automatically. Heat is not detected through obstacles, such as walls or panes of glass. Heat radiation of this type will, therefore, not trigger the sensor. The unit achieves a coverage angle of 360° with an aperture angle of 90°. A sneak-by guard ensures coverage below the sensor.

Important: The most reliable way of detecting motion is to install the sensor-switched light with the sensor aimed across the direction in which a person would walk and by ensuring that no obstacles (such as trees and walls, for example) obstruct the line of sensor vision. Reach is limited when walking directly towards the light.

Package contents (Fig.3.1) Product dimensions (Fig.3.2) Product components (Fig.3.3)

A Glass shade B LED lamp C Light enclosure D Sensor unit (removable) E Locking screw F Wall mount G LED light corona H Power LED eect light

4. Electrical connection

The site of installation should be at least 50 cm away from other lights because heat radiated from these may activate the system. To obtain the speciﬁed reach of 8m, the sensor should be installed at a height of approx. 1.8 to 2 m.

Connecting the mains power supply lead (Fig. 4.1)

The supply lead is a three-core cable:

L = phase conductor (usually black, brown or grey) N = neutral conductor (usually blue) PE = protective-earth conductor (green/yellow)

If you are in any doubt, identify the conductors using a voltage tester; then disconnect from the power supply again. Connect phase (L), neutral conductor (N) to the terminal block.

Important:

Incorrectly wired connections will produce a short circuit later on in the product or your fuse box. In this case, you must identify the individual cables and re-connect them. Insulate protective-earth conductor (PE) and simply place it next to terminal block.

Note:

A mains switch for switching the unit ON and OFF may of course be installed in the mains supply lead. This is a prerequisite for the manual override function (see section on Manual override).

5. Mounting

• Check all components for damage.

• Do not use the product if it is damaged.

• When installing the sensor-switched light, make sure the installation site is not exposed to vibration.

Select an appropriate mounting location, taking the reach and motion detection into consideration.

• Switch OFF power supply (Fig. 4.1)

• Deﬁning point of installation (Fig.5.1)

• Undo locking screw (Fig.5.2)

• Mark drill holes (Fig.5.3)

• Drill holes and insert wall plugs (Fig.5.4)

• Concealed mounting (Fig.5.5)

• Surface mounting (Fig.5.6)

• Connect conductors (Fig.5.5)

• Screw glass shade with sealing ring and LED lamp into light enclosure (Fig.5.7)

• Fit light on wall mount (Fig.5.7)

• Screw in retaining screws (Fig.5.7)

• Switch ON power supply (Fig.5.7)

• Make settings ➜ "6.Function"

6. Function

Factory settings Light OFF delay: 5 seconds Twilight level: 2000 lux Programme setting: Programme 1

Once installed, the sensor-switched light can be put into operation. Control dials are provided on the removable sensor unit for selecting the time, twilight and programme settings.

Switch-o delay (time setting)

Light ON duration can be inﬁnitely varied from 5 seconds to 15 minutes

Control dial set to – =

shortest time (5 seconds) Control dial set to + =

longest time (15 minutes) When setting the detection zone, it is

5s - 15min

Twilight setting (response threshold)

The sensor's response threshold can be inﬁnitely varied from 2 to 2000 lux.

2-2000lux

Programme setting

Programme

– Ambience light comes ON once the twilight value has

been reached and remains ON for the whole night.

recommended to select the shortest time –.

Control dial set to =

daylight operation at approx. 2000 lux. Control dial set to

twilight operation at approx. 2 lux. To adjust the detection zone in daylight,

the control dial must be set to (daylight operation).

The following programmes only relate to the ambience light consisting of LED light corona and the Power LED eect light. Once ambient light levels reach the twilight setting, the main light always switches ON in response to movement and OFF again after the selected time setting.

+ 2 : LED comfort programme:

Programme 3 : LED comfort economy programme:

– Ambience light comes ON from twilight setting and

remains lit until the middle of the night.

– The LEDs then switch ON in response to movement.

Programme 4 : Nightmatic program

– Soft light start, no night light, no movement evaluation – Switches on at 100% if the light level falls below the

level set

Note on LED user-friendly energy-saving program 3 :

The sensor does not have any integrated clock. The middle of the night is only determined on the basis of the length of several darkness phases. To work perfectly, therefore, it is important for the light to be permanently connected to the power supply during this period. During the ﬁrst night (calibration phase) the LEDs remain activated. The values are saved even in the event of a mains power failure. A fault has occurred if switch-OFF time moves towards the middle of the night.

If a mains switch is installed in the mains supply lead, the following functions are available in addition to simply switching light ON and OFF:

Sensor operation

1) Switch light ON (when light is OFF):

Switch OFF and ON once. Light stays ON for the period selected.

2) Switch light OFF (when light is ON):

Switch OFF and ON once. Light goes out or switches to sensor operation.

Manual override (Fig.6.1)

1) Activate manual override:

Switch OFF and ON twice. The light is set to stay ON for 4 hours (red LED lights up behind the lens). Then it returns automatically to sensor operation (red LED o).

2) Deactivate manual override:

Switch OFF and ON once. Light goes out or switches to sensor operation.

Important:

Switching must take place within 0.2 to 1 second.

Adjusting the detection zone

The detection zone can be limited to suit requirements. The shrouds supplied with the unit can be used to mask out as many lens segments as you wish. This prevents the light from being activated unintentionally, e.g. by cars, passersby etc., and allows you to target danger spots. The shrouds and shroud foils can be divided along the grooves. They can then simply be pushed or stuck onto the lens. (Fig.6.2-6.7)

7. Maintenance and care

The product requires no maintenance. The detector lens may be cleaned with a damp cloth if it gets dirty (do not use cleaning agents). The mini-sensor unit can be removed for cleaning the LED corona. (Fig. 7.1)

- 13 -- 12 -

Page 8

8. Disposal

YEAR

MANUFACTURER'S

YEAR

WARRANTY

Electrical and electronic equipment, accessories and packaging must be recycled in an environmentally compatible manner.

Do not dispose of electrical and electronic equipment as domestic waste.

For EU countries only: under the current European Directive on Waste Electrical

and Electronic Equipment and its transposition in national law, electrical and electronic equipment no longer suitable for use must be collected separately and recycled in an environmentally compatible manner.

Further consequential damage to other objects shall be excluded. Claims under the warranty will only be accepted if the unit is sent fully assembled and well-packed with a brief description of the fault, a receipt or invoice ( date of purchase and dealer's stamp ) to the appropriate Service Centre.

Repair service:

If defects occur outside the warranty period or are not covered by the warranty, ask your nearest service station for the possibility of repair.

MANUFACTURER'S

WARRANTY

9. Manufacturer's Warranty

This Steinel product has been manufactured with utmost care, tested for proper operation and safety and then subjected to random sample inspection. Steinel guarantees that it is in perfect condition and proper working order. The warranty period is 36months and starts on the date of sale to the consumer. We will remedy defects caused by material ﬂaws or manufacturing faults. The warranty will be met by repair or replacement of defective parts at our own discretion. The warranty shall not cover damage to wear parts, damage or defects caused by improper treatment or maintenance.

10. Technical speciﬁcations

Dimensions (H×W×D) 295 × 72 × 105 mm Power supply 220 - 240 V, 50 / 60 Hz Output 12 W LED effect light and LED power light,

Angle of coverage 360° with 90° angle of aperture and sneak-by guard Sensor reach: max. 8 m all round Time setting 5 s - 15 min Twilight setting 2 - 2000 lux Programme setting 4 programmes geared to practical needs Manual override (permanent light) selectable (4 hrs) / Condition: switch connected in mains power supply lead Temperature range -10°C to +50°C IP rating IP 44 Protection class II

approx. 1 W low-energy bulb only with max. Ø 48 mm / max. 15 W

11. Troubleshooting

Malfunction Cause Remedy

Sensor-switched light without power

Sensor-switched light will not switch ON

Sensor-switched light will not switch OFF

LEDs do not go out at about midnight as desired

LEDs do not switch OFF completely

Sensor-switched light switching ON when it should not

Change in sensor-switched light reach

Red LED flashing rapidly

LED corona OFF although it is dark

■ Fuse has tripped, not switched ON, break in wiring

■ Short circuit

■ Twilight setting in night-time mode during

daytime operation

■ LED lamp faulty

■ Mains power switch OFF

■ Fuse has tripped

■ Detection zone not properly targeted

■ Internal electrical fuse has been activated

(red LED flashing rapidly)

■ Mains terminal not connected properly

■ Continuous movement in the detection

zone

■ Sensor unit is not properly engaged

■ External light source (e.g. other motion

detector or light) inactivating the sensorswitched light

■ Comfort programme selected ■ Turn programme selector dial to 4

■ Wind is moving trees and bushes in the

detection zone

■ Cars in the street are being detected

■ Sudden temperature changes due to

weather (wind, rain, snow) or air expelled from fans, open windows

■ Differing ambient temperatures ■ Use shrouds to define detection zone

■ Internal fuse activated ■ Switch sensor-switched light OFF and

■ Programme 3 or 4 selected ■ Change programme

■ Activate, change fuse, turn ON mains

switch, check wiring with voltage tester

■ Check connections

■ Adjust setting

■ Change

■ Switch ON

■ Activate, change fuse, check connec-

tion if necessary

■ Readjust

■ Switch sensor-switched light OFF and

back ON again after 5 s

■ Firmly press terminal together

■ Check detection zone and re-adjust if

necessary

■ Lightly press sensor unit to clip it into place

■ Shade sensor-switched light from extraneous light, observe sensorswitched light for several days as it takes time to return to the correct value

■ Change detection zone

■ Change detection zone, change mount-

ing location

precisely

back ON again after 5 s

LED lamp

Output 8.5 W / E27 Luminous flux / efficiency 674 lm / 79.3 lm/W Colour rendering index RA ≥ 80 Colour temperature 3000 K (warm white) LED life expectancy 25,000 hours

- 14 -

- 15 -

Page 9

1. À propos de ce document

Veuillez le lire attentivement et le conserver en lieu sûr !

– Il est protégé par la loi sur les droits d'auteur. Une réim-

pression même partielle n'est autorisée qu'après notre accord préalable.

– Sous réserve de modiﬁcations techniques.

Explication des symboles

Attention danger !

Renvoi à des passages dans le document.

2. Consignes de sécurité générales

Avant toute intervention sur l'appareil, couper l'alimentation électrique !

• Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.

• L'installation du de l’applique à détection implique une intervention sur le réseau électrique et doit donc être eectuée correctement et conformément à la norme NF C-15100 (par ex. DE : VDE 0100, AT : ÖVE / ÖNORM E8001-1, CH : SEV 1000)

• Utiliser uniquement des pièces de rechange d'origine.

• Les réparations ne doivent être eectuées que par des ateliers spécialisés.

3. L 265 LED

Utilisation conforme aux prescriptions

– Applique à LED pour le montage mural à l'intérieur et à

l'extérieur.

Couronne lumineuse DEL et éclairage DEL eet Power

L‘allumage et l‘extinction des DEL sont pilotés par un interrupteur crépusculaire. C‘est idéal par ex. pour éclairer en permanence les numéros de maison. Sur demande, éclairage uniquement en cas de mouvement.

Source DEL raccordée en plus en cas de détection de personnes

Lorsque le minidétecteur saisit une personne, la source DEL est raccordée en plus pour la durée programmée. Le détecteur infrarouge haute performance intégré est composé d‘un détecteur double à 360° qui détecte le rayonnement de chaleur invisible émis par les corps en mouvement (personnes, animaux, etc.). Ce rayonnement de chaleur capté est ensuite traité par un système électronique qui met en marche la lampe. Les obstacles comme les murs ou les vitres s‘opposent à la détection du rayonnement de chaleur et empêchent toute commutation. Le détecteur couvre un angle de détection de 360° avec une ouverture angulaire de 90°. La surveillance du champ situé sous le détecteur assure une protection au ras du mur.

Important :

La détection des mouvements est la plus ﬁable lorsque l'applique à détection est montée perpendiculairement au sens de passage et qu'aucun obstacle (arbre, mur, etc.) n'obstrue le champ de visée du détecteur. La portée est limitée lorsque vous avancez directement vers l'applique.

Contenu de la livraison (ﬁg.3.1) Dimensions du produit (ﬁg. 3.2) Vue d'ensemble de l'appareil (ﬁg. 3.3)

A Verrine B Source DEL C Boîtier de l'applique D Détecteur (amovible) E Vis de blocage F Support mural G Couronne lumineuse DEL H Éclairage DEL à eet Power

4. Branchement électrique

Il faut monter l'applique à détection à 50 cm au moins de tout luminaire dont la chaleur pourrait entraîner un déclenchement intempestif du détecteur. Pour obtenir la portée indiquée de 8m, il faut monter le détecteur à une hauteur de 1,8 à 2m environ.

Branchement du câble secteur (ﬁg. 4.1)

Le câble secteur est composé d'un câble à 3 conducteurs :

L = phase (généralement noir, marron ou gris) N = conducteur neutre (généralement bleu) PE = conducteur de terre (vert/jaune)

En cas de doute, il faut identiﬁer les câbles avec un testeur de tension, puis les remettre hors tension. Raccorder la phase (L) et le neutre (N) au domino.

Important :

Une inversion des branchements entraînera plus tard un court-circuit dans l'appareil ou dans le boîtier à fusibles. Dans ce cas, il faut identiﬁer les diérents câbles et les raccorder en conséquence. Isoler le conducteur neutre (PE) et le placer et la placer simplement à côté.

Remarque :

Il est bien sûr possible de monter un interrupteur secteur sur le câble d'alimentation secteur permettant la mise en ou hors circuit de l'appareil. Ceci est indispensable pour le fonctionnement en marche forcée (voir chapitre sur la marche forcée).

5. Montage

• Contrôler l'absence de dommages sur toutes les pièces.

• Ne pas mettre le produit en service en cas de dommage.

• Lors du montage de l'applique à détection, veillez à ce qu'elle soit ﬁxée sans être soumise à des vibrations.

Choisir l'emplacement de montage approprié en tenant compte de la portée et de la détection des mouvements.

• Couper l'alimentation en courant (ﬁg.4.1)

• Déterminer le lieu de montage (ﬁg.5.1)

• Desserrer la vis de blocage (ﬁg. 5.2).

• Marquer l'emplacement des trous (ﬁg. 5.3)

• Percer les trous, puis introduire les chevilles (ﬁg. 5.4)

• Montage encastré (ﬁg.5.5)

• Montage en saillie (ﬁg.5.6)

• Brancher les câbles de raccordement (ﬁg. 5.5)

• Visser la verrine avec la bague d'étanchéité et la source DEL dans le boîtier de l'applique (ﬁg.5.7)

• Mettre l'applique en place (ﬁg.5.7)

• Serrer les vis de blocage (ﬁg. 5.7)

• Mettre l'appareil sous tension (ﬁg. 5.7)

• Procéder aux réglages ➜ « 6. Fonctions »

6. Fonctions

Réglages eectués en usine Temporisation de l'extinction : 5 secondes Réglage du seuil de déclenchement : 2000 lx Réglage du programme : programme 1

Après installation, l'applique à détection peut être mise en service. Les boutons destinés au réglage des programmes, du seuil de déclenchement et de la temporisation sont situés sur le détecteur amovible.

Temporisation de l'extinction (minuterie)

Durée d'éclairage réglable en continu de 5 secondes à 15minutes

Bouton de réglage sur – =

durée minimale (5 secondes) Bouton de réglage sur + =

durée maximale (15 minutes) Pour le réglage de la zone de détec-

de 5 s à 15 min

Réglage du seuil de déclenchement (seuil de réaction)

Seuil de réaction du détecteur réglable en continu de 2 à 2000 lx.

de 2 à 2000 lx

Réglage des programmes

tion, il est recommandé de sélectionner la durée la plus courte –.

Bouton de réglage positionné sur =

fonctionnement diurne env. 2000 lux. Bouton de réglage positionné sur

fonctionnement nocturne env. 2 lux. Pour régler la zone de détection en

lumière du jour, il faut positionner le bouton de réglage sur ment diurne).

Les programmes suivants concernent uniquement la couronne lumineuse DEL et l'éclairage DEL eet Power. En présence d'un mouvement, l'éclairage principal raccordé s'allume toujours à partir de la valeur du seuil de déclenchement programmée et s'éteint lorsque la durée de temporisation réglée s'est écoulée.

(fonctionne-

Programmes 1 + 2 : programme confort DEL :

– Les DEL restent allumées toute la nuit à partir de la valeur

du seuil de déclenchement programmée.

Programme 3 : programme économique confort DEL :

– Les DEL restent allumées jusqu'au milieu de la nuit à par-

tir de la valeur du seuil de déclenchement programmée.

– Les DEL s'allument ensuite en présence d'un mouve-

ment.

Programme 4 : programme Nightmatic

– Allumage en douceur, pas de balisage, pas d'analyse du

mouvement

– Allumage à 100 % lorsque le niveau de luminosité est

inférieur au seuil programmé

Remarque concernant le programme économique confort DEL 3 :

Le détecteur n’a pas d’horloge et identiﬁe le milieu de la nuit uniquement au moyen de la durée des phases d’obscurité. C'est pourquoi il est important que l'applique à détection soit en permanence sous tension pendant cette période aﬁn qu’elle qu'elle puisse fonctionner parfaitement. Pendant la première nuit (phase d’étalonnage), les DEL sont complètement activées. Les valeurs sont enregistrées et restent conservées en cas de panne de courant. L'appareil ne fonctionne pas correctement lorsque l'heure d'arrêt se décale vers le milieu de la nuit.

Si un interrupteur secteur est installé sur le câble d'alimentation secteur, en plus de l'allumage et de l'extinction, on dispose des fonctions suivantes :

Mode détection

1) Allumer la lumière (si l'applique est sur ARRÊT) :

Actionner l'interrupteur 1×ARRÊT/MARCHE. L'applique reste allumée pendant la durée réglée.

2) Éteindre la lumière (si l'applique est sur MARCHE) :

Actionner l'interrupteur 1×ARRÊT/MARCHE. L'applique s'éteint ou passe en mode détection.

Mode marche forcée (ﬁg. 6.1)

1) Allumer la marche forcée :

Actionner l'interrupteur 2×ARRÊT et MARCHE. L'applique est mise en marche forcée pendant 4 heures (la DEL rouge derrière la lentille est allumée). Elle repasse ensuite automatiquement en mode détection (DEL rouge éteinte).

2) Éteindre la marche forcée :

Actionner l'interrupteur 1×ARRÊT/MARCHE. L'applique s'éteint ou passe en mode détection.

Important :

Les commutations doivent être exécutées en l'espace de 0,2 à 1 seconde.

Ajustage de la zone de détection

La zone de détection peut être réduite en fonction des besoins. Les caches enﬁchables fournis permettent de masquer le nombre voulu de segments de lentille. Ceci permet d'éviter les déclenchements intempestifs provoqués par ex. par des voitures, des passants, etc. ou de cibler la surveillance des sources de danger. Les caches enﬁchables peuvent être séparés au niveau des sectionnements prérainurés. Ils sont ensuite simplement placés ou collés sur la lentille. (Fig.6.2-6.7)

- 17 -- 16 -

Page 10

7. Entretien et maintenance

ANS

DE GARANTIE

ANS

FABRICANT

Le produit ne nécessite aucun entretien. Si la lentille de détection se salit, la nettoyer avec un chion humide (ne pas utiliser de détergent). Il est possible de retirer le minidétecteur pour faciliter le nettoyage de la couronne lumineuse DEL. (Fig. 7.1)

8. Élimination

Les appareils électriques, lesaccessoireset les emballages doivent êtresoumis à un recyclage respectueux de l'environnement.

Ne jetez pas les appareils électriques avec les ordures ménagères !

Uniquement pour les pays de l'UE : conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareilsélectriques qui ne fonctionnent plus doiventêtrecollectés séparément des ordures ménagères et doiventfairel'objetd'un recyclage écologique.

9. Garantie du fabricant

Ce produit STEINEL a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrôlés suivant des procédures ﬁables et il a été soumis à un contrôle ﬁnal par sondage. STEINEL garantit un état et un fonctionnement irréprochables. La durée de garantie est de 36mois et débute au jour de la vente au consommateur. Nous remédions aux défauts provenant d'un vice de matière ou de construction. La garantie sera assurée à notre discrétion par réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, ni aux dommages et défauts dus à une utilisation ou maintenance incorrecte. Les dommages consécutifs causés à d’autres objets sont exclus de la garantie. La garantie ne s'applique que si l’appareil non démonté est retourné à la station de service après-vente la plus proche, dans un emballage adéquat, accompagné d'une brève description du défaut et d'un ticket de caisse ou d'une facture portant la date d'achat et le cachet du vendeur.

Service de réparation : Une fois la garantie écoulée ou en cas de défauts non couverts par la garantie, contactez votre point de service après-vente pour savoir si une

remise en état de l'appareil est possible.

DE GARANTIE

FABRICANT

10. Caractéristiques techniques

Dimensions (H × l × P) 295 × 72 × 105 mm Raccordement au secteur 220 - 240 V, 50/60 Hz Puissance Éclairage DEL à effet 12 W et éclairage DEL Power,

Angle de détection 360° avec ouverture angulaire de 90° et protection au ras du mur Portée de détection max. 8 m dans toutes les directions Temporisation de 5 s à 15 min Réglage du seuil de déclenchement de 2 à 2000 lx Réglage des programmes 4 programmes pratiques Marche forcée commutable (4 h) / Condition requise : interrupteur raccordé au câble secteur Plage de températures de température de -10 °C à +50 °C Indice de protection IP 44 Classe II

env. 1 W uniquement ampoules à économie d'énergie avec max. Ø 48 mm / max. 15 W

11. Dysfonctionnements

Problèmes Causes Solutions

Le luminaire à détection n'est pas sous tension

Le luminaire à détection ne s'allume pas

Le luminaire à détection ne s'éteint pas

Les DEL ne s'éteignent pas comme souhaité aux environs de minuit

Les DEL ne s'éteignent pas complètement

Le luminaire à détection s'allume de façon intempestive

Changement de la portée de l'applique à détection

La DEL clignote rapidement

La couronne lumineuse DEL est éteinte malgré l'obscurité

■ Fusible s’est déclenché sauté, appareil hors circuit, câble coupé

■ Court-circuit

■ Pendant la journée, le réglage du seuil de

déclenchement est en position nocturne

■ Source DEL défectueuse

■ Interrupteur secteur en position ARRÊT

■ Fusible s’est déclenché

■ Réglage incorrect de la zone de

détection

■ Le fusible électrique intégré au détecteur a été activé (la DEL rouge clignote rapidement)

■ La borne de raccordement au secteur n'est pas correctement enfichée

■ Mouvement continu dans la zone de détection

■ Le détecteur n'est pas encliqueté

■ Une source lumineuse extérieure (par ex.

un autre détecteur de mouvement ou un luminaire) rend le luminaire à détection inactif

■ Sélection programme confort ■ Interrupteur de sélection des

■ Le vent agite des arbres et des arbustes

dans la zone de détection

■ Détection de voitures passant sur la chaussée

■ Variations subites de température dues aux intempéries (vent, pluie, neige) ou à des courants d'air provenant de ventilateurs ou de fenêtres ouvertes

■ Variations de la température ambiante ■ Réglage de précision de la zone de

■ Le fusible intégré au luminaire à détecteur

est activé

■ Les programmes 3 ou 4 ont été sélectionnés

■ Enclencher le fusible, le remplacer ; mettre l'appareil en circuit, vérifier le câble à l'aide d'un testeur de tension

■ Vérifier le branchement

■ Régler ajuster à nouveau

■ Changer la source

■ Mettre en circuit

■ Enclencher le fusible, le remplacer ;

éventuellement vérifier le branchement

■ Ajuster à nouveau

■ Éteindre le luminaire à détection et le

rallumer après env. 5 s

■ Bien enfoncer la borne

■ Contrôler la zone de détection,

éventuellement la régler à nouveau

■ Encliqueter le détecteur en exerçant une légère pression

■ Isoler le luminaire à détection et la lumière étrangère, observer le luminaire à détection pendant plusieurs jours, il a besoin de quelque temps pour s'ajuster à nouveau à la bonne valeur

programmes sur 4

■ Modifier la zone

■ Modifier la zone, monter l'appareil à un

autre endroit

détection par caches enfichables

■ Éteindre le luminaire à détection et le rallumer après env. 5 s

■ Modifier le programme

Source DEL

Puissance 8,5 W / E27 Flux lumineux / Efficacité 674 lm / 79,3 lm/W Indice de rendu des couleurs IRC ≥ 80 Température de couleur 3000 K (blanc chaud) Durée de vie des DEL 25 000 heures

- 18 -

- 19 -

Page 11

1. Over dit document

Zorgvuldig doorlezen en bewaren a.u.b.!

– Rechten uit het auteursrecht voorbehouden. Vermenigvul-

diging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.

– Wĳzigingen in het kader van de technische vooruitgang

voorbehouden.

Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwĳzing naar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!

• Bĳ de montage moet de aan te sluiten elektrische kabel spanningsvrĳ zĳn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.

• Bĳ de installatie van de sensorlamp werkt u met netspanning. Dit moet vakkundig en volgens de gebruikelĳke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd. (bĳv.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Gebruik uitsluitend originele reserveonderdelen.

• Reparaties mogen uitsluitend door een vakbedrĳf worden uitgevoerd.

3. L 265 LED

Gebruik volgens de voorschriften

– Led-lamp voor wandmontage binnen en buiten.

LED-lichtkrans en power-LED-eectlicht

De leds branden schemeringgestuurd. Dat is ideaal om bĳv. huisnummers permanent te verlichten. Indien gewenst ook alleen bĳ beweging.

Extra ingeschakelde led-lamp bĳ herkenning van personen

Als de minisensor een persoon herkent, wordt de led-lamp voor de ingestelde tĳd ingeschakeld. De geïntegreerde, sterke infraroodsensor bestaat uit een 360° dubbele sensor, die de onzichtbare warmtestraling van bewegende mensen, dieren enz. registreert. Deze zo geregistreerde warmtestraling wordt elektronisch omgezet en schakelt hierdoor de lamp automatisch aan. Door hindernissen, zoals muren of ruiten, wordt geen warmtestraling herkend, dus vindt ook geen schakeling plaats. Er wordt een registratiehoek van 360° met een openingshoek van 90° bereikt. Een registratie onder de sensor is gegarandeerd door een onderkruipbescherming.

Belangrĳk:

De beste bewegingsregistratie heeft u als de sensorlamp zĳdelings in de looprichting wordt gemonteerd en geen hindernissen (zoals bomen, muren enz.) het zicht van de sensor belemmeren. De reikwĳdte is beperkt als u recht naar de lamp toeloopt.

Bĳ de levering inbegrepen (afb.3.1) Productafmetingen (afb.3.2) Overzicht apparaat (afb.3.3)

A Glazen lampenkap B Led-lampje C Lampbehuizing D Uitneembare sensorunit E Borgschroef F Wandhouder G Led-lichtkrans H Power-led-eectlicht

4. Elektrische aansluiting

De plaats van montage moet minimaal 50 cm van een andere lamp verwĳderd zĳn, omdat de warmtestraling de sensor kan activeren. Om de aangegeven reikwĳdte van 8 m te bereiken, moet de montagehoogte ca. 1,8 tot 2 m zĳn.

Aansluiting van de stroomtoevoer (afb. 4.1)

De stroomtoevoer bestaat uit een 3-polige kabel:

L = fase (meestal zwart, bruin of grĳs) N = nuldraad (meestal blauw) PE = aarde (groen/geel)

In geval van twĳfel moeten de draden met een spanningstester worden geïdentiﬁceerd; vervolgens weer spanningsvrĳ maken. De fase (L) en de nuldraad (N) worden in het kroonsteentje aangesloten.

Belangrĳk:

Verwisseling van de aansluitingen leidt in het apparaat of in uw meterkast tot kortsluiting. In dit geval moeten de afzonderlĳke kabels geïdentiﬁceerd en opnieuw gemonteerd worden. Aardedraad (PE) isoleren en gewoon toevoegen.

Opmerking:

In de stroomtoevoerkabel kan natuurlĳk een netschakelaar voor in- en uitschakelen worden gemonteerd. Voor de functie permanente verlichting is dit zelfs noodzakelĳk (zie hoofdstuk permanente verlichting).

5. Montage

• Alle onderdelen controleren op beschadigingen.

• Neem het product bĳ beschadigingen niet in gebruik.

• Bĳ de montage van de sensorlamp moet erop worden gelet, dat deze trillingvrĳ wordt bevestigd.

Kies een passende montageplaats; houd hierbĳ rekening met de reikwĳdte en de bewegingsregistratie.

• Stroomtoevoer uitschakelen (afb.4.1)

• Montageplaats vastleggen (afb.5.1)

• Borgschroef losdraaien (afb.5.2)

• Boorgaten aftekenen (afb. 5.3)

• Gaten boren en pluggen plaatsen (afb.5.4)

• Montage inbouw (afb.5.5)

• Montage opbouw (afb.5.6)

• Aansluitkabel aansluiten (afb. 5.5)

• Lampenglas met afdichtring en led-lampje in de behuizing schroeven (afb.5.7)

• Lamp op wandhouder plaatsen (afb.5.7)

• Borgschroeven inschroeven (afb. 5.7)

• Stroomtoevoer inschakelen (afb. 5.7)

• Instellingen uitvoeren ➜ '6.Werking'

6. Werking

Fabrieksinstellingen Uitschakelvertraging: 5 seconden Schemerinstelling: 2000 lux Programma-instelling: programma 1

Na de installatie kan de sensorlamp in gebruik worden genomen. Op de afneembare sensorunit zitten stelknoppen voor tĳd-, programma- en schemerinstelling.

Uitschakelvertraging (tĳdsinstelling)

Traploos instelbare brandduur van 5 seconden tot 15minuten

Instelknopje op – =

kortste tĳd (5 seconden) Instelknopje op + =

langste tĳd (15 minuten) Bĳ instelling van het registratiebereik

5 sec. - 15 min.

Schemerinstelling (drempelwaarde)

Traploos instelbare drempelwaarde van de sensor van 2 tot 2000 lux.

2-2000lux

Programma-instelling

wordt geadviseerd om de kortste tĳd – te kiezen.

Instelknopje op =

daglichtstand ca. 2000 lux. Instelknopje op

schemerstand ca. 2 lux. Voor de instelling van het registratiebe-

reik bĳ daglicht moet het instelknopje op

(daglichtstand) worden gezet.

De volgende programma's hebben alleen betrekking op sfeerlicht, bestaande uit een led-lichtkrans en het power-led-eectlicht. Het hoofdlicht schakelt vanaf de ingestelde schemerwaarde bĳ beweging altĳd in en na aﬂoop van de ingestelde tĳd weer uit.

Programma 1 + 2 : comfortprogramma led:

– Sfeerlicht brandt vanaf de ingestelde schemerwaarde de

hele nacht.

Programma 3 : comfort-spaarprogramma led:

– Sfeerlicht brandt vanaf de ingestelde schemerwaarde tot

halverwege de nacht.

– Daarna schakelen de leds bĳ beweging aan.

Programma 4 : Nightmatic-programma

– Soft-lightstart, geen basislicht, geen bewegingsanalyse – Het licht wordt 100% ingeschakeld, wanneer onder de

ingestelde lichtwaarde wordt gekomen

Opmerking bĳ comfort-spaarprogramma led 3 :

In de sensor is geen klok geïntegreerd, het midden van de nacht wordt alleen bepaald door de lengte van meerdere donkere fases. Daarom is het voor een storingvrĳe werking belangrĳk dat de lamp gedurende deze tĳd van netspanning wordt voorzien. Gedurende de eerste nacht (inmeetfase) zĳn de leds compleet actief. De waarden worden zo opgeslagen, dat ze beveiligd zĳn tegen stroomuitval. Er is sprake van een storing, wanneer het uitschakeltĳdstip richting halverwege de nacht verschuift.

Als er een netschakelaar in de kabel gemonteerd wordt, zĳn naast het eenvoudige in- en uitschakelen ook de volgende functies mogelĳk:

Sensorwerking

1) Licht inschakelen (indien lamp UIT):

Schakelaar 1×UIT en AAN. De lamp blĳft gedurende de ingestelde tĳd aan.

2) Licht uitschakelen (indien lamp AAN):

Schakelaar 1×UIT en AAN. De lamp gaat uit resp. schakelt over op sensormodus.

Permanente verlichting (afb.6.1)

1) Permanente verlichting inschakelen:

Schakelaar 2×UIT en AAN. De lamp wordt 4 uur lang op permanente verlichting gezet (rode led achter de lens brandt). Vervolgens schakelt de lamp automatisch weer over op sensormodus (rode led uit).

2) Permanente verlichting uitschakelen:

Schakelaar 1×UIT en AAN. De lamp gaat uit resp. schakelt over op sensormodus.

Belangrĳk:

De schakelingen moeten snel worden uitgevoerd, ca. 0,2 tot 1seconde na elkaar.

Afstelling registratiebereik

Het registratiebereik kan indien gewenst worden beperkt. Met de meegeleverde afdekplaatjes kunnen zoveel lenssegmenten als gewenst worden afgedekt. Daardoor worden foutieve schakelingen door bĳv. auto's, voetgangers enz. uitgesloten of plaatsen gericht bewaakt. De afdekplaatjes en afdekfolies kunnen langs de inkepingen afgebroken of doorgeknipt worden. Daarna worden ze gewoon op de lens gestoken of geplakt. (afb.6.2-6.7)

- 21 -- 20 -

Page 12

7. Onderhoud en verzorging

FABRIEKS

JAAR

FABRIEKS

JAAR

GARANTIE

Dit product is onderhoudsvrĳ. De registratielens kan bĳ vervuiling met een vochtige doek (zonder schoonmaakmiddel) worden gereinigd. Voor de reiniging van de led-lichtkrans kan de minisensorunit worden afgenomen. (afb. 7.1).

8. Verwĳderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelĳk gerecycled te worden.

Doe elektrische apparaten niet bĳ het huisvuil!

Alleen voor EU-landen: Conform de geldende Europese richtlĳn voor ver-

bruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelĳk gerecycled te worden.

9. Fabrieksgarantie

Dit Steinel-product is met grote zorgvuldigheid gefabriceerd, getest op goede werking en veiligheid volgens de geldende voorschriften en vervolgens steekproefsgewĳs gecontroleerd. Steinel verleent garantie op de storingvrĳe werking. De garantietermĳn bedraagt 36maanden en gaat in op de datum van aanschaf door de klant. Wĳ verhelpen gebreken die berusten op materiaal- of productiefouten. De garantie bestaat uit reparatie of vernieuwen van de defecte onderdelen, door ons te beoordelen. Garantie vervalt bĳ schade aan onderdelen, die aan slĳtage onderhevig zĳn en bĳ schade of gebreken, die door ondeskundig gebruik of onderhoud ontstaan. Schade aan andere voorwerpen is uitgesloten van garantie. De garantie wordt alleen verleend wanneer het niet-gedemonteerde apparaat met korte storingsbeschrĳving, kassabon of rekening (koopdatum en winkelierstempel), goed verpakt naar het desbetreende serviceadres wordt gestuurd.

Reparatieservice:

Na aﬂoop van de garantieduur of bĳ gebreken die niet onder de garantie vallen, kunt u het dichtstbĳzĳnde serviceadres

naar de mogelĳkheden van een reparatie vragen.

GARANTIE

10. Technische gegevens

Afmetingen (H×B×D) 295 × 72 × 105 mm Netaansluiting 220-240 V, 50/60 Hz Vermogen 12 W led-effectlicht en led-powerlicht,

Registratiehoek 360° met 90° openingshoek en onderkruipbescherming Reikwijdte van de sensor max. 8 m rondom Tijdinstelling 5 sec. - 15 min. Schemerinstelling 2 – 2000 lux Programma-instelling 4 praktijkgerichte programma's Permanente verlichting inschakelbaar (4 h) / voorwaarde: schakelaar in voedingskabel Temperatuurbereik -10 °C tot +50 °C Bescherming IP 44 Veiligheidsklasse II

ca. 1 W alleen spaarlamp met max. Ø 48 mm / max. 15 W

11. Storingen

Storing Oorzaak Oplossing

De sensorlamp is zonder spanning

De sensorlamp schakelt niet in

De sensorlamp schakelt niet uit

De led-lampjes gaan niet zoals gewenst om ca. middernacht uit

De led-lampjes schakelen niet compleet uit

De sensorlamp schakelt ongewenst aan

Reikwijdteverandering sensorlamp

Rode LED knippert snel

LED-lichtkrans ondanks duisternis uit

■ Zekering gesprongen, niet ingeschakeld, leiding onderbroken

■ Kortsluiting

■ Bij daglicht, lichtinstelling staat op

schemerstand

■ Led-lamp defect

■ Netschakelaar UIT

■ Zekering gesprongen

■ Registratiebereik niet gericht ingesteld

■ Interne elektrische beveiliging werd

geactiveerd (rode LED knippert snel)

■ Netaansluitingsklem niet goed opgestoken

■ Continue beweging binnen het registratiebereik

■ Sensorunit is niet vastgeklikt

■ Externe lichtbron (bijv. andere

bewegingsmelder of -lamp) schakelt de sensorlamp inactief

■ Comfortprogramma ingesteld ■ Programmakeuzeschakelaar op 4

■ Wind beweegt bomen en struiken binnen

het registratiegebied

■ Registratie van auto's op straat

■ Plotselinge verandering van temperatuur

door het weer (wind, regen, sneeuw) of afvoerlucht van ventilatoren, open ramen

■ Andere omgevingstemperaturen ■ Registratiebereik door afdekplaatjes

■ Interne zekering geactiveerd ■ Sensorlamp uit- en na 5 sec. weer

■ Programma 3 of 4 gekozen ■ Ander programma kiezen

■Zekering inschakelen, vervangen,

netschakelaar inschakelen, kabel met spanningzoeker controleren

■ Aansluitingen controleren

■ Opnieuw instellen

■ Verwisselen

■ Inschakelen

■ Zekering inschakelen, vervangen, evt.

aansluiting controleren

■ Opnieuw instellen

■ Sensorlamp uit- en na ca. 5 sec. weer

inschakelen

■ Klem stevig samendrukken

■ Bereik controleren en eventueel

opnieuw instellen

■ Sensorunit met lichte druk vastklikken

■ Sensorlamp tegen het externe licht

afschermen. Sensorlamp vervolgens meerdere dagen observeren, want zij heeft wat tijd nodig om weer op de juiste waarde in te stellen

■ Bereik veranderen

■ Bereik veranderen of montageplaats

verleggen

nauwkeurig instellen

inschakelen

Led-lampje

Vermogen 8,5 W / E27 Lichtstroom/efficiëntie 674 lm / 79,3 lm/W Kleurweergave-index RA ≥ 80 Kleurtemperatuur 3000 K (warm wit) Led-levensduur 25.000 uur

- 22 -

- 23 -

Page 13

1. Riguardo a questo documento

Si prega di leggerlo attentamente e di conservarlo!

– Tutelato dai diritti d'autore. La ristampa, anche solo di

estratti, è consentita solo previa nostra approvazione.

– Con riserva di modiﬁche legate al progresso della tecnica.

Spiegazione dei simboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla sicurezza

Prima di eettuare qualsiasi lavoro sull'apparecchio, togliere sempre la corrente!

• Durante il montaggio non deve esserci presenza di tensione nel cavo di allacciamento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.

• L'installazione della lampada a sensore richiede lavori alla linea di alimentazione elettrica. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali. (per es.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV

1000)

• Utilizzare esclusivamente pezzi di ricambio originali.

• Le riparazioni devono essere eettuate esclusivamente da ocine specializzate.

3. L 265 LED

Utilizzo adeguato allo scopo

– Lampada LED per montaggio a muro in ambienti esterni

e interni.

Cornice luminosa di LED e luce di eetto con Power-LED

I LED si illuminano in base alla luce crepuscolare. Ideale ad es. per illuminare costantemente i numeri civici. Oppure, esclusivamente in caso di movimento.

Lampadine LED collegate che si attivano in caso di rilevamento di persone.

Se il minisensore rileva la presenza di una persona, la lampadina LED si accende per il tempo impostato.

Il sensore a raggi infrarossi ad alta prestazione integrato consiste in un doppio sensore da 360° il quale rileva l‘invisibile radiazione termica di corpi in movimento (persone, animali, ecc.). La radiazione termica in tal modo rilevata viene trasformata elettronicamente e provoca l‘accensione automatica della lampada. La presenza di ostacoli quali per es. muri o vetri impedisce il riconoscimento dell‘irraggiamento termico, l‘accensione pertanto non avviene. Il sensore possiede un angolo di rilevamento di 360° con un angolo di apertura di

90°. Il controllo del campo sotto il sensore garantisce la protezione antistrisciamento a muro.

Importante:

Per ottenere il più sicuro rilevamento di movimento montate la lampada a sensore lateralmente rispetto alla direzione di passaggio e provvedete anché non vi siano ostacoli (come per es. alberi, muri, ecc.) che compromettono la visuale del sensore. Il raggio d'azione è limitato se Vi dirigete direttamente verso la lampada.

Volume di fornitura (Fig. 3.1) Dimensioni dell'apparecchio (Fig.3.2) Panoramica degli apparecchi (Fig. 3.3)

A Vetro della lampada B Lampadina LED C Involucro della lampada D Unità sensore (removibile) E Vite di sicurezza F Supporto per montaggio a muro G Cornice luminosa di LED H Luce di eetto Power-LED

4. Allacciamento elettrico

Il luogo di montaggio deve distare almeno 50 cm da un'altra lampada, in quanto l'irraggiamento termico proveniente da quest'ultima può provocare l'intervento del sistema. Ai ﬁni di poter raggiungere il raggio di azione indicato di 8 m, si consiglia un'altezza di montaggio di ca. 1,8 - 2 m.

Allacciamento del cavo di collegamento alla rete (Fig. 4.1)

Il cavo di collegamento alla rete ha 3 ﬁli.

L = fase (di prevalenza nero, marrone o grigio) N = ﬁlo neutro (di prevalenza blu) PE = conduttore di terra (verde/giallo)

In caso di dubbio occorre identiﬁcare il cavo con un indicatore di tensione e poi disinserire nuovamente la tensione. Il ﬁlo di fase (L) e il conduttore neutro (N) vengono allacciati al morsetto isolante.

Importante:

Lo scambio di collegamenti causa un corto circuito nell'apparecchio o nella sua valvoliera. In questo caso è necessario identiﬁcare i singoli cavi e rimontarli. Isolate e posizionate accanto il conduttore di terra (PE).

Avvertenze:

Ovviamente nella linea di alimentazione della rete può essere installato un interruttore di rete per accendere e spegnere. Questa installazione è un presupposto necessario per la funzione di luce continua (vedi capitolo Funzionamento a luce continua).

5. Montaggio

• Controllare tutti i componenti per veriﬁcare se presentano danneggiamenti.

• In caso di danni non mettere in funzione il prodotto.

• Nel montaggio della lampada a sensore si deve provvedere a ﬁssarla in modo tale che non si generino vibrazioni.

Scegliere un luogo di montaggio adeguato tenendo conto del raggio d'azione e del rilevamento del movimento.

• Staccare l'alimentazione di corrente (Fig. 4.1)

• Scegliere il luogo di montaggio (Fig. 5.1)

• Svitare la vite di sicurezza (Fig. 5.2)

• Segnate i punti in cui si eettueranno i fori (Fig. 5.3)

• Eettuare i fori e inserire i tasselli (Fig.5.4)

• Montaggio incassato. (Fig. 5.5)

• Montaggio in superﬁcie (Fig. 5.6)

• Collegare il cavo di allacciamento (Fig.5.5)

• Inserire e avvitare il vetro della lampada con l'anello di tenuta e la lampadina LED nell'involucro della lampada

(Fig. 5.7)

• Applicare la lampada sul supporto per montaggio a muro

(Fig.5.7)

• Avvitare le viti si sicurezza (Fig.5.7)

• Attivare l'alimentazione di corrente (Fig. 5.7)

• Eettuare le dovute regolazioni ➜ "6. Funzioni"

6. Funzionamento

Impostazioni da parte del costruttore Ritardo di spegnimento: 5 secondi Regolazione di luce crepuscolare: 2000Lux Impostazione programmi: programma 1

Dopo l'installazione si può mettere in funzione la lampada a sensore. Sulla parte amovibile del sensore si trovano i regolatori per la regolazione del periodo di accensione, del crepuscolare e l'impostazione del programma.

Ritardo dello spegnimento (regolazione del periodo di accensione)

Durata del periodo d'illuminazione a regolazione continua tra 5 secondi e 15 minuti

Regolatore impostato su – =

durata minima (5 secondi)) Regolatore impostato su + =

durata massima (15 minuti) Nell'impostazione del campo di rileva-

5s - 15min

Regolazione luce crepuscolare (soglia d'intervento)

Soglia d'intervento del sensore a regolazione continua da 2 a 2000 Lux.

2-2000Lux

mento si consiglia di scegliere il periodo più breve –.

Regolatore impostato su =

funzionamento con luce diurna ca. 2000 Lux.

Regolatore impostato su funzionamento crepuscolare ca. 2 Lux.

Per l'impostazione del campo di rilevamento con luce diurna si deve portare il regolatore su luce diurna).

(funzionamento con

Impostazione programmi

I seguenti programmi si riferiscono solo alla luce ambiente, composta dalla cornice luminosa di LED e dalla luce di eetto Power LED. La luce principale a partire da un determinato valore di luce crepuscolare si accende sempre in caso di rilevamento di un movimento e si spegne alla scadenza del periodo impostato.

Programma

– La luce ambiente si accende a partire dal valore crepu-

scolare impostato per tutta la notte.

Programma 3 : programma risparmio comfort LED:

– La luce ambiente si accende a partire dal valore crepu-

scolare impostato ﬁno alla metà della notte.

– Dopo di ciò i LED si accendono quando viene rilevato un

movimento.

Programma 4 : programma Nightmatic

– Accensione graduale della luce, no luce di base,

nessuna valutazione del movimento

– Accensione al 100% in caso il valore di luminosità

scendesse al di sotto della soglia

Avvertenza sul programma comfort a risparmio energetico con LED 3 :

Nel sensore non è integrato un orologio, il momento in cui si raggiunge la metà della notte viene rilevato solo attraverso la lunghezza di più fasi di oscurità. Per questo motivo è importante ai ﬁni di un perfetto funzionamento che la lampada durante questo periodo venga alimentata ininterrottamente con corrente elettrica. Durante la prima notte (fase di misurazione) i LED sono completamente attivi. I valori vengono memorizzati in modo da non essere persi in caso di mancanza di corrente. Se il tempo di accensione si sposta verso la metà della notte, sussiste un errore.

Se viene montato un interruttore di rete nella linea di allacciamento alla rete, oltre alle semplici operazioni di accensione e spegnimento sono possibili anche le seguenti funzioni:

Funzionamento a sensore

1) Accensione della luce (se la lampada è in posizione OFF):

Interruttore 1 × OFF e ON La lampada rimane accesa per il periodo impostato.

2) Spegnimento della luce (se la lampada è in posizione ON):

Interruttore 1 × OFF e ON La lampada si spegne, ossia passa al funzionamento con sensore.

Funzionamento a luce continua (Fig. 6.1)

1) Accensione della luce continua:

Interruttore 2×OFF e ON. La lampada viene impostata per 4 ore su luce continua (il LED rosso si illumina dietro la lente). Dopo questo periodo di tempo la lampada passa di nuovo automaticamente in esercizio sensore (il LED rosso si spegne).

+ 2 : programma comfort LED:

- 25 -- 24 -

Page 14

2) Disattivazione della funzione luce continua:

DI GARANZIA

ANNI

DEL PRODUTTORE

Interruttore 1×OFF e ON. La lampada si spegne, ossia passa al funzionamento con sensore.

Importante:

I comandi devono essere eseguiti entro 0,2 - 1 secondo.

Regolazione del campo di rilevamento

A seconda delle esigenze è possibile limitare il campo di rilevamento. Le calotte di copertura fornite in dotazione servono a coprire un qualsiasi numero di segmenti di lente. In tal modo è possibile escludere gli eventuali interventi a sproposito provocati ad esempio da automobili o passanti e sorvegliare in modo mirato punti particolarmente esposti al pericolo. Le calotte e le pellicole di copertura possono essere separate lungo le suddivisioni in verticale già preparate. Dopo di ciò esse vengono semplicemente inﬁlate o incollate sulla lente. (Fig.6.2-6.7)

7. Manutenzione e cura

Il prodotto non necessita di manutenzione. In caso la lente di rilevamento fosse imbrattata, pulirla con un panno umido (senza utilizzare detergenti). Per la pulizia della cornice luminosa di LED e si può smontare l'unità minisensore. (Fig. 7.1)

8. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettate gli apparecchi elettrici assieme ai riﬁuti domestici!

Solo per paesi UE: conformemente alla Direttiva Europea vigente in materia di riﬁuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri riﬁuti e consegnati a un centro di riciclaggio riconosciuto.

La garanzia viene prestata solo se l'apparecchio viene inviato non smontato, ben imballato e accompagnato da una breve descrizione del difetto e dallo scontrino o dalla fattura (in cui siano indicati la data dell'acquisto e il timbro del rivenditore), al centro di assistenza competente.

Centro assistenza riparazioni:

Dopo la scadenza del periodo di garanzia o in caso di difetti per i quali non si ha diritto alla prestazione di garanzia, siete pregati di rivolgerVi al centro di assistenza più vicino per informarVi sulla possibilità di riparazione.

ANNI

DI GARANZIA

DEL PRODUTTORE

10. Dati tecnici

Dimensioni (A×L×P) 295 × 72 × 105 mm Allacciamento alla rete 220-240 V, 50/60 Hz Potenza 12 W luce di effetto LED e luce Power-LED,

Angolo di rilevamento 360° con angolo di apertura di 90° e protezione dall'elusione del sensore nella zona

Raggio di azione del sensore max. 8 m a 360° Regolazione del periodo di

accensione Regolazione crepuscolare 2 – 2000 lux Impostazione programmi 4 programmi orientati all'uso pratico Luce continua commutabile (4 h) /

Intervallo di temperatura tra -10 °C e +50 °C Grado di protezione IP 44 Classe di protezione II

Lampadina LED

Potenza 8,5 W / E27 Flusso luminoso / Efficienza 674 lm / 79,3 lm/W Indice di resa cromatica RA ≥ 80 Temperatura del colore 3000 K (bianco caldo) Durata utile dei LED 25.000 ore

ca. 1 W solo lampadine a basso consumo energetico con max. Ø 48 mm / max. 15 W

sottostante

5 s - 15 min

condizione indispensabile: interruttore collegato nella linea di allacciamento alla rete

9. Garanzia del produttore

Questo prodotto STEINEL viene costruito con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi eettuati collaudi con prove a campione. STEINEL si assume la responsabilità di una fabbricazione ed un funzionamento perfetti. La garanzia si estende a 36mesi ed inizia il giorno d'acquisto da parte dell'utilizzatore ﬁnale. Noi eliminiamo difetti riconducibili al materiale o alla fabbricazione; la prestazione della garanzia consiste a nostra discrezione nella riparazione o nella sostituzione dei pezzi difettosi. Il diritto alla prestazione di garanzia viene a decadere in caso di danni a pezzi soggetti ad usura nonché in caso di danni o difetti che sono da ricondurre ad un trattamento inadeguato o ad una cattiva manutenzione. Sono esclusi dal diritto di garanzia gli ulteriori danni conseguenti che si veriﬁcano su oggetti estranei.

- 26 -

- 27 -

Page 15

11. Disturbi di funzionamento

Guasto Causa Rimedio

Lampada a sensore priva di tensione

La lampada a sensore non si accende

La lampada a sensore non si spegne

Contrariamente a quanto desiderato, i LED non si spengono verso mezzanotte

i LED non si sono spenti completamente

La lampada a sensore si accende a sproposito

Lampada a sensore - Modifica del raggio d'azione

Il LED rosso lampeggia a rapido ritmo

La cornice luminosa di LED rimane spenta nonostante l'oscurità

■ Il fusibile è intervenuto, interruttore non acceso, cavo di alimentazione interrotto

■ Corto circuito

■ Impostazione su funzionamento

con luce diurna ma regolazione di luce crepuscolare impostata sul funzionamento di notte

■ Lampadina LED difettosa

■ Interruttore di rete spento

■ Il fusibile è intervenuto

■ Campo di rilevamento non impostato in

modo mirato

■ Il fusibile elettrico interno è stato attivato (il LED rosso lampeggia velocemente)

■ Il connettore di rete non è correttamente inserito

■ Continuo movimento all'interno del campo di rilevamento

■ L'unità sensore non è innestata in posizione

■ Sorgente di luce esterna (per esempio un altro segnalatore o un'altra lampada segnalatrice di movimento) provoca la disattivazione della lampada a sensore

■ È stato selezionato il programma comfort ■ Selettore di programma impostato su 4

■ Il vento muove alberi e cespugli nel

campo di rilevamento

■ Vengono rilevate automobili sulla strada

■ Improvvisi sbalzi di temperatura dovuti a

condizioni atmosferiche (vento pioggia, neve) o causati da aria di scarico di ventilatori o da aria proveniente da finestre aperte

■ Temperature ambiente diverse ■ Impostare precisamente il campo di

■ È stato attivato il fusibile interno ■ Spegnere la lampada a sensore e dopo

■ È stato selezionato il programma 3 o 4 ■ Modificare il programma

■ Attivare o sostituire il fusibile; accendere

l'interruttore di rete; controllare la linea di alimentazione con un voltmetro

■ Controllare gli allacciamenti

■ Eseguire una nuova impostazione

■ Sostituire

■ Accendere

■ Attivare o sostituire il fusibile;

all'occorrenza controllare l'allacciamento

■ Effettuare una nuova regolazione

■ Spegnere la lampada a sensore e dopo

ca. 5 sec. riaccenderla

■ Premere fortemente il morsetto

■ Controllare il campo e se necessario

regolarlo nuovamente

■ Innestare l'unità sensore in posizione esercitando una leggera pressione

■ Proteggere la lampada a sensore dalla luce estranea, osservarla per più giorni, essa necessita di qualche tempo per riportarsi al valore corretto

■ Modificare il campo

■ Cambiare il campo, spostare il luogo di

montaggio

rilevamento con l'ausilio di calotte di copertura

ca. 5 sec. Riaccenderla

1. Acerca de este documento

¡Leer detenidamente y conservar para futuras consultas!

– Protegido por derechos de autor. Queda terminantemen-

te prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa.

– Sujeto a modiﬁcaciones en función del progreso técnico.

Explicación de los símbolos

¡Advertencia de peligros!

Referencia a partes de texto en el documento.

2. Indicaciones generales de seguridad

¡Antes de comenzar cualquier trabajo en el aparato, interrúmpase la alimentación de tensión!

• Para el montaje, el cable eléctrico a conectar deberá estar sin tensión. Por eso, desconecte primero la corriente y compruebe la ausencia de tensión con un comprobador de tensión.

• La instalación de la lámpara Sensor supone un trabajo en la red eléctrica. Debe realizarse por tanto profesionalmente, de acuerdo con las normativas de instalación y los requisitos de acometida especíﬁcos de cada país. (p. ej., DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Utilice solo piezas de repuesto originales.

• Las reparaciones solo pueden realizarse en talleres especializados.

3. L 265 LED

Uso previsto

– Lámpara LED para el montaje en la pared interior y

exterior.

Corona luminosa de LED y LED de potencia con luz de efecto

Los LED se iluminan controlados por el crepúsculo. Ideal para iluminar p. ej. los números de las casas de modo permanente. Si lo desea también sólo con movimiento.

Bombilla LED conectada durante la detección de personas

Cuando el minisensor detecta una persona se enciende la bombilla LED durante el periodo de tiempo ajustado. El sensor infrarrojo de alta potencia integrado consta de un sensor doble de 360°, que registra la radiación térmica invisible de objetos en movimiento (personas, animales, etc.). Esta radiación térmica registrada se transforma electrónicamente y activa, de esta forma, automáticamente la lámpara. A través de obstáculos, como, p. ej., muros o cristales de ventana, no se puede detectar radiación térmica, por lo cual tampoco tendrá lugar una activación. Se logra un ángulo de detección

de 360° con un ángulo de apertura de 90°. La vigilancia de campo debajo del sensor garantiza una protección contra sumersión.

Importante:

La detección de movimiento más segura se consigue montando la lámpara Sensor en sentido lateral respecto a la dirección de movimiento sin que obstáculos (como, p. ej., árboles, muros etc.) impidan el registro del sensor. El alcance está limitado cuando llegan directamente a la lámpara.

Volumen de suministro (ﬁg.3.1) Dimensiones del producto (ﬁg.3.2)

Visión general del equipo (ﬁg.3.3)

A Cristal B Bombilla LED C Carcasa de la lámpara D Unidad del sensor (extraíble) E Tornillo de retención F Soporte mural G Aureola luminosa LED H LED de potencia de luz efectiva

4. Conexión eléctrica

El lugar de montaje deberá hallarse a una distancia mínima de 50 cm de cualquier otra lámpara, ya que la radiación térmica puede provocar una activación errónea del sensor. Para conseguir el alcance de 8 m indicado, la altura de montaje debe ser de 1,8 a 2 m.

Conexión del cable de alimentación (ﬁg. 4.1)

El cable de alimentación de red consta de un conductor triﬁlar:

L = fase (generalmente negro, marrón o gris) N = neutro (generalmente azul) PE = toma de tierra (verde/amarillo)

En caso de dudas, hay que identiﬁcar los conductores con un comprobador de tensión; a continuación, volver a desconectar la tensión. Fase (L), neutro (N) se conectan al bloque de bornes.

Importante:

Si se efectúan mal las conexiones, se producirá luego un cortocircuito en el aparato o en la caja de fusibles. En tal caso, habrá que identiﬁcar cada uno de los conductores y montarlos de nuevo. Aislar el cable de toma de tierra (PE) y simplemente ponerlo a un lado.

Observación:

Naturalmente, el cable de alimentación de red puede llevar montado un interruptor para conectar y desconectar la tensión. Para la función de alumbrado permanente, será necesario (v. capítulo Función de alumbrado permanente.

- 28 -

- 29 -

Page 16

5. Montaje

AÑOS

DE GARANTÍA

AÑOS

DE FABRICANTE

• Asegurarse de que todos los componentes se encuentran en perfecto estado.

• No se pongan en servicio en caso de estar deteriorados.

• Al montar la lámpara Sensor, hay que ﬁjarse en que la sujeción no esté expuesta a vibraciones.

Elegir un lugar de montaje adecuado teniendo en cuenta el alcance y la detección de movimientos.

• Desconectar la alimentación eléctrica (ﬁg. 4.1)

• Determinar el lugar del montaje (ﬁg.5.1)

• Desenroscar el tornillo de retención (ﬁg.5.2).

• Marcar los taladros (ﬁg.5.3)

• Hacer los agujeros e introducir los tacos (ﬁg.5.4)

• Montaje empotrado (ﬁg.5.5)

• Montaje de superﬁcie (ﬁg.5.6)

• Conectar los cables (ﬁg.5.5)

• Enroscar el cristal con la junta tórica y bombilla LED en la carcasa (ﬁg.5.7)

• Colocar la lámpara (ﬁg.5.7)

• Enroscar los tornillos de ﬁjación (ilustr. 5.7)

• Conectar la alimentación eléctrica (ﬁg. 5.7)

• Llevar a cabo los ajustes ➜ "6.Función"

6. Funciones

Conﬁguración de fábrica Desconexión diferida: 5 segundos Regulación crepuscular: 2000 lux Posición de programa: programa 1

Una vez realizada la instalación la lámpara Sensor puede ponerse en servicio. En la unidad del sensor extraíble se encuentran los selectores para la regulación crepuscular, temporización y ajuste del programa.

Retardo de desconexión (temporización)

Temporización de iluminación sin etapas de 5 segundos hasta 15 minutos

Tornillo de regulación ajustado a – =

tiempo mínimo (5 segundos) Tornillo de regulación puesto en + =

tiempo máximo (15 minutos) Para la regulación del campo de

5s - 15min

Regulación crepuscular (umbral de respuesta)

Umbral de respuesta con regulación del sensor sin etapas de 2 a 2000 lux.

2-2000lux

detección se recomienda seleccionar el tiempo más corto –.

Tornillo de regulación puesto en =

funcionamiento a la luz del día aprox. 2000 lux.

Tornillo de regulación puesto en funcionamiento crepuscular aprox. 2 lux.

Para el ajuste del campo de detección a la luz del día, hay que poner el tornillo de regulación en la luz del día).

(funcionamiento a

Ajuste del programa

Los programas a continuación se reﬁeren a la luz ambiental compuesta de aureola LED y la luz de efecto LED potente. La luz principal se enciende conforme al valor crepuscular ajustado en caso de movimiento y se vuelve apagar transcurrida la temporización.

Programa

– Luz ambiental encendida toda la noche a partir del valor

Programa 3 : Programa de ahorro LED* de confort:

– Luz ambiental encendida hasta medianoche a partir del

– Después, los LED se encienden en caso de movimiento.

Programa 4 : Programa Nightmatic

– Encendido progresivo, sin luz nocturna, sin registro de

– Conectar al 100% cuando la luminosidad desciende por

Indicación sobre el programa de ahorro confort LED 3 :

En el sensor no hay ningún reloj integrado, la mitad de la noche se calcula sólo por la duración de varias fases de oscuridad. Por este motivo, para un funcionamiento correcto es importante que la lámpara reciba tensión continuamente durante este tiempo. Durante la primera noche (fase de medición) los LED están completamente activos. Los valores son almacenados protegidos contra los cortes de tensión. Un desplazamiento del tiempo de desconexión hacia medianoche supone un fallo.

Montándose un interruptor en el cable de alimentación de red, además de la simple función de encendido y apagado, se dispone de las siguientes funciones:

Funcionamiento de sensor

1) Encender la luz (si la lámpara está en OFF):

Pulsar OFF y ON 1 vez. La lámpara permanecerá encendida durante el tiempo deﬁnido.

2) Desconectar la luz (si la lámpara está en ON):

Pulsar OFF y ON 1 vez. La lámpara se apaga o pasa a funcionamiento de sensor.

Alumbrado permanente (ﬁg.6.1)

1) Conectar alumbrado permanente:

Pulse OFF y ON dos veces. La lámpara se enciende de modo permanente por un período de 4 horas (el LED rojo

- detrás de la lente - se enciende). A continuación pasa de nuevo automáticamente a funcionamiento de sensor (el LED rojo se apaga).

2) Desconectar alumbrado permanente:

Pulse OFF y ON una vez. La lámpara se apaga o pasa a funcionamiento de sensor.

=

Importante:

Las maniobras de conmutación han de ejecutarse en un lapso de 0,2 a 1 s.

+ 2 : Programa confort LED:

crepuscular ajustado.

valor crepuscular ajustado.

movimiento

debajo del valor predeﬁnido

Regulación del campo de detección

El campo de detección puede limitarse según necesidad. Las cubiertas adjuntas sirven para cubrir opcionalmente muchos segmentos individuales de la lente. De este modo se evitan las activaciones erróneas debido p. ej. al paso de vehículos, transeúntes, etc. o para controlar de forma directa los puntos de riesgo. Las pantallas y láminas cobertoras pueden separarse a lo largo de las divisiones prerranuradas. A continuación simplemente se pegan o se insertan en la lente. (ﬁg.6.2-6.7)

7. Mantenimiento y cuidado

El producto está exento de mantenimiento. En caso de ensuciarse, el lente detector podrá limpiarse con un paño húmedo (sin limpiador). Para limpiar la aureola LED, puede retirarse la miniunidad de sensor. (ﬁg. 7.1)

8. Eliminación

Aparatos eléctricos, accesorios y embalajes han de someterse a un reciclamiento respetuoso con el medio ambiente.

¡No eche los aparatos eléctricos a la basura doméstica!

Solo para países de la UE: Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, los aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclaje respetuoso con el medio ambiente.

9. Garantía de fabricante

Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. Steinel garantiza el perfecto estado y funcionamiento. El período de garantía es de 36meses comenzando el día de la venta al consumidor. Reparamos defectos de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para daños producidos en piezas de desgaste y daños y defectos originados por uso o mantenimiento inadecuados. Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos. La garantía solo será efectiva enviando el aparato no deshecho, con una breve descripción del fallo, tíquet de caja o factura (con fecha de compra y sello del comercio), bien empaquetado, al correspondiente centro de servicio.

Servicio de reparación:

Una vez transcurrido el período de garantía o en caso de defectos sin derecho de garantía, consulte su centro de servicio más próximo para averiguar una posible reparación.

DE GARANTÍA

DE FABRICANTE

- 31 -- 30 -

Page 17

10. Datos técnicos

Dimensiones (alt.xanch.xprof.) 295×72×105 mm Conexión a la red 220-240 V, 50/60 Hz Potencia 12 W luz de efecto LED y luz potente, aprox. 1 W solo bombilla de bajo consumo con

máx. Ø 48 mm / máx. 15 W Ángulo de detección 360° con 90° ángulo de apertura y protección contra sumersión Alcance del sensor máx. 8 omnidireccional Temporización 5 s - 15 min Regulación crepuscular 2-2000 lux Ajuste del programa 4 programas orientados a la práctica Alumbrado permanente conectable (4 h) / requiere: interruptor integrado en cable de red Campo de temperatura -10° C hasta +50° C Índice de protección IP 44 Clase de protección II

Bombilla LED

Potencia 8,5 W / E27 Flujo luminoso/eficiencia 674 lm / 79,3 lm/W Índice de reproducción cromática Ra ≥ 80 Temperatura cromática 3000 K (blanco cálido) Duración de los LED 25.000 horas

11. Fallos de funcionamiento

Fallo Causa Remedio

Lámpara Sensor sin tensión

La lámpara Sensor no se conecta

La lámpara Sensor no se apaga

Los LED no se apagan hacia mitad de la noche aprox. según lo deseado

LED no completamente apagados

La lámpara Sensor se enciende cuando no se desea

Modificación del alcance de la lámpara Sensor

LED rojo parpadea rápido

Corona luminosa LED apagada a pesar de la oscuridad

■ Fusible ha saltado, desconectado, línea interrumpida

■ Cortocircuito

■ En funcionamiento con luz del día,

regulación crepuscular puesta para funcionamiento nocturno

■ Bombilla LED defectuosa

■ Interruptor en OFF

■ El fusible ha saltado

■ Campo de detección desajustado

■ Fusible interno eléctrico ha sido

activado (LED rojo parpadea rápido)

■ Borne de conexión de red no está insertado correctamente

■ Movimiento permanente en el campo de detección

■ La unidad del sensor no está enclavada

■ Fuente de luz externa (por ejemplo otro

detector o lámpara de movimiento) inactiva la Lámpara Sensor

■ Seleccionado el programa confort ■ Selector de programa en 4

■ El viento mueve los árboles y matorrales

en el campo de detección

■ Detección de automóviles en la calle

■ Cambio de temperatura repentino debido

a las condiciones atmosféricas (viento, lluvia, nieve) o corriente de aire de ventiladores o ventanas abiertas

■ Otras temperaturas ambientales ■ Ajústese bien campo de detección a

■ Fusible interno activado ■ Apágese Lámpara Sensor y vuélvase a

■ Programa seleccionado 3 o bien 4 ■ Modificar el programa

■ Conectar, cambiar el fusible; conectar

el interruptor de alimentación, comprobar el cable con un comprobador de tensión

■ Comprobar las conexiones

■ Reajustar

■ Cambiar bombilla

■ Conectar

■ Conectar, cambiar el fusible; en caso

dado, comprobar la conexión

■ Reajustar

■ Apáguese Lámpara Sensor y vuélvase

a encender después de unos 5 seg.

■ Presionar firmemente el borne

■ Controlar y, en caso dado, reajustar

campo de detección

■ Enclavar la unidad del sensor con una ligera presión

■ Proteger la Lámpara Sensor contra la luz externa, observar la Lámpara Sensor varios días, necesita algún tiempo para ajustar de nuevo al valor correcto

■ Modificar el campo de detección

■ Modificar el campo de detección,

cambiar el lugar de montaje

base de cubiertas

encender después de 5 seg.

- 33 -- 32 -

Page 18

1. Sobre este documento

Por favor, leia-o com atenção e guarde-o num local seguro!

– Protegido pela lei sobre direitos de autor. Qualquer reim-

pressão, mesmo que apenas parcial, só é permitida com o nosso consentimento.

– Reservado o direito a alterações que visem o progresso

técnico.

Explicação de símbolos

Aviso de perigo!

Remete para referências do texto no documento.

2. Instruções de segurança gerais

Antes de executar qualquer trabalho no aparelho, desligue-o da corrente de alimentação!

• Durante a montagem, o cabo elétrico a ligar deve estar isento de tensão. Para tal, desligue primeiro a corrente e veriﬁque se não há tensão, usando um busca-polos.

• A instalação do candeeiro com sensor consiste essencialmente em lidar com tensão de rede. Por esse motivo, terá de ser realizada de forma proﬁssional segundo as respetivas prescrições de instalação e condições de ligação habituais nos diversos países (porex.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Use exclusivamente peças de origem.

• Reparações só podem ser efetuadas por oﬁcinas especializadas.

3. L 265 LED

Utilização prevista

– Candeeiro LED com sensor para aplicação em paredes

no interior.

Coroa de luz LED e efeito de luz Power-LED

A intensidade da iluminação dos LEDs é controlada pelo nível de luminosidade ambiente. Ideal para iluminação permanente, por ex. números de porta. Se preferir, também pode acender apenas ao detetar um movimento.

Ativação da lâmpada LED ao serem detetadas pessoas

Se o sensor detetar uma pessoa, a lâmpada LED acende-se durante o tempo predeﬁnido. O sensor integrado de raios infravermelhos de alta performance é composto por um sensor duplo de 360º que deteta a radiação térmica invisível proveniente de corpos em movimento (pessoas, animais, etc.). A radiação térmica, assim detetada, é convertida por meio de um sistema eletrónico e vai acender o candeeiro automaticamente. Os obstáculos, como por ex. muros ou vidros, não permitem a deteção de radiações térmicas, impossibilitando a comutação. É alcançado um ângulo de deteção de 360° sendo o ângulo de abertura de 90°. A monitorização de campo debaixo do detetor assegura a proteção contra movimentos dissimulados.

Importante:

Será possível detetar os movimentos de forma mais segura se o candeeiro com sensor estiver instalado lateralmente em relação ao sentido de aproximação e se não houver obstáculos (como por ex. árvores, muros, etc.), que impeçam a captação pelo sensor. O alcance será limitado se alguém se aproximar diretamente do candeeiro.

Itens fornecidos (ﬁg.3.1) Dimensões do produto (ﬁg.3.2) Vista geral do aparelho (ﬁg. 3.3)

A Vidro do candeeiro B Lâmpada LED C Corpo do candeeiro D Sensor (amovível) E Parafuso de ﬁxação F Suporte de ﬁxação à parede G Coroa de luz LED H Efeito de luz power LED

4. Ligação elétrica

O local de montagem deve encontrar-se a uma distância mínima de 50 cm de outros candeeiros, pois a radiação térmica pode ocasionar a ativação errada do sensor. A altura de montagem deve perfazer aprox. 1,8a2m, para permitir o alcance anunciado de 8m.

Ligação do cabo proveniente da rede (ﬁg.4.1)

O cabo de alimentação elétrica é constituído por 3 condutores:

L = Fase (geralmente preto, castanho ou cinzento) N = neutro (geralmente azul) PE = condutor terra (verde/amarelo)

Em caso de dúvida, procure identiﬁcar os condutores com um busca-polos; a seguir, volte a desligar a tensão. A fase

(L) e o neutro (N) são conectados na barra de junção.

Importante:

Se as ligações forem trocadas, poderá ocorrer mais tarde um curto-circuito no aparelho ou na caixa de fusíveis. Nesse caso, os diversos condutores terão de ser identiﬁcados e ligados de novo. Isole o condutor terra (PE) e junte-o simplesmente.

Nota:

Naturalmente que no cabo de rede pode estar montado um interruptor de rede do tipo "liga - desliga". Para poder usar a função de luz permanente, é imprescindível ter este interruptor (v. capítulo Função de luz permanente).

5. Montagem

• Veriﬁque todos os componentes para detetar eventuais danos.

• Se detetar qualquer dano, não coloque o produto em funcionamento.

• Ao montar o candeeiro com sensor certiﬁque-se de que é montado à prova de trepidações.

Escolha um local de montagem adequado, tendo em conta o alcance e a deteção de movimentos.

• Desligue a fonte de alimentação elétrica (ﬁg.4.1)

• Deﬁna o local de montagem (ﬁg. 5.1)

• Desaperte o parafuso de ﬁxação (ﬁg. 5.2)

• Marque os furos (ﬁg.5.3)

• Faça os furos e coloque as buchas (ﬁg. 5.4)

• Montagem embutida (ﬁg. 5.5)

• Montagem de superfície (ﬁg. 5.6)

• Ligue o cabo de alimentação (ﬁg. 5.5)

• Aparafuse o vidro do candeeiro com anel vedante e lâmpada LED no corpo do candeeiro (ﬁg. 5.7)

• Coloque o candeeiro no suporte de ﬁxação à parede

(ﬁg.5.7)

• Aparafuse os parafusos de ﬁxação (ﬁg. 5.7)

• Ligue a fonte de alimentação elétrica (ﬁg. 5.7)

• Proceda aos ajustes ➜ "6.Funcionamento"

6. Funcionamento

Conﬁgurações de fábrica Tempo de luz ligada: 5segundos Regulação crepuscular: 2000lux Seleção de programa: Programa 1

Depois de concluída a instalação, o candeeiro com sensor pode ser colocado em funcionamento. Os potenciómetros para a regulação crepuscular, do tempo e a programação encontram-se no sensor amovível.

Tempo de luz ligada (ajuste do tempo)

Duração do tempo de luz ligada progressivamente regulável de 5segundos até 15minutos

Potenciómetro em – =

tempo mais curto (5segundos) Potenciómetro em + =

tempo mais longo (15minutos) Ao determinar a área de deteção, é

5s - 15min

Regulação crepuscular (nível de luminosidade)

O nível de luminosidade do sensor pode ser regulado progressivamente de 2a2000lux.

2-2000lux

recomendável escolher o tempo mais curto –.

Potenciómetro em =

modo diurno, aprox. 2000lux. Potenciómetro em

modo noturno, aprox. 2lux. Para regular a área de deteção à luz do

dia, o regulador tem de estar em (regime diurno).

Seleção de programa

Os seguintes programas referem-se apenas à luz de presença, composta pela coroa de luzes LED e ao efeito de luz power LED. A luz principal passa a ligar-se sempre que detetar um movimento a partir do nível crepuscular deﬁnido e desligar-se-á depois de decorrido o tempo predeﬁnido.

Programa

– A luz de presença acende-se durante toda a noite a partir

Programa 3 : programa de poupança de conforto LED:

– A luz de presença acende-se até ao meio da noite a partir

– A seguir, os LEDs passam a ligar-se ao ser detetado um

Programa 4 : programa Nightmatic

– Aumento suave da luz, sem iluminação de presença,

– Liga a 100% assim que a luminosidade desce abaixo do

Indicação referente ao programa de poupança de conforto LED 3 :

O sensor não dispõe de relógio integrado, o meio da noite apenas é determinado com base na duração de várias fases de escuridão. Por essa razão, é importante que o candeeiro seja alimentado com corrente durante todo esse tempo, senão não ﬁcará garantido o funcionamento correto. Durante a primeira noite (fase de medição) os LEDs estão integralmente ativos. Os valores são memorizados à prova de falta de corrente. Trata-se de um caso de erro se o tempo de desativação se alterar no sentido do meio da noite.

Se for montado um interruptor de corrente no cabo proveniente da rede, além das meras funções de ligar e desligar do candeeiro, ainda são possíveis as funções seguidamente enunciadas:

Funcionamento do sensor

1) Ligar a luz (estando o candeeiro DESLIGADO):

Interruptor DESLIGA e LIGA 1 vez. O candeeiro ﬁca aceso durante o tempo predeﬁnido.

2) Desligar a luz (estando o candeeiro LIGADO):

Interruptor DESLIGA e LIGA 1 vez. O candeeiro desliga-se ou passa para o funcionamento de sensor.

Funcionamento de luz permanente: (ﬁg. 6.1)

1) Ligar a luz permanente:

Interruptor DESLIGA e LIGA 2 vezes. O candeeiro é ligado por 4 horas em modo de luz permanente (LED vermelho por detrás da lente acende). A seguir, passa automaticamente para o funcionamento de sensor (LED vermelho apaga).

2) Desativar luz permanente:

Interruptor DESLIGA e LIGA 1 vez. O candeeiro desliga-se ou passa para o funcionamento de sensor.

- 35 -- 34 -

+ 2 : programa de conforto LED:

do nível crepuscular predeﬁnido.

movimento.

sem avaliação do movimento

valor predeﬁnido

Page 19

Importante:

ANOS

GARANTIA

ANOS

DO FABRICANTE

Os processos de comutação devem ser executados numa faixa de 0,2 a 1segundo.

Ajuste da área de deteção

Consoante a necessidade, a área de deteção pode ser limitada. Os obturadores fornecidos juntamente servem para cobrir os segmentos da lente que forem necessários tapar. Deste modo, podem evitar-se ativações erradas provocadas por ex. por automóveis, pessoas a passar, etc. ou então controlar pontos de perigo especíﬁcos. Os obturadores e as películas de cobertura podem ser separados ao longo dos entalhes preparados. Depois, basta encaixá-las ou colá-las na lente. (Fig.6.2-6.7)

7. Manutenção e conservação

O produto não requer qualquer tipo de manutenção. Se a lente de deteção estiver suja, pode ser limpa com um pano húmido (sem usar produtos de limpeza). Para limpar a coroa de luz LED pode tirar-se o sensor. (ﬁg. 7.1)

8. Reciclagem

Equipamentos elétricos, acessórios e embalagens devem ser entregues num posto de reciclagem ecológica.

Nunca deite equipamentos elétricos para o lixo doméstico!

Só para países da UE:

Segundo a diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, e a respetiva transposição para o direito nacional, todos os equipamentos elétricos e eletrónicos em ﬁm de vida útil devem ser recolhidos separadamente e entregues nos pontos de recolha previstos para ﬁns de reutilização ecológica.

Serviço de reparação:

depois de expirado o prazo de garantia ou em caso de falha não abrangida pela garantia, contacte o serviço de assistência técnica mais perto de si para saber quais são as possibilidades de reparação.

GARANTIA

DO FABRICANTE

10. Dados técnicos

Dimensões (axlxp) 295×72×105 mm Tensão da rede 220-240V, 50/60Hz Potência Luz de acentuação LED de 12W e luz LED Power

Ângulo de deteção 360° com ângulo de abertura de 90° e proteção contra movimentos dissimulados Alcance do sensor máx. num raio de 8m Ajuste do tempo 5s - 15min Regulação crepuscular 2- 2000lux Seleção de programa 4 programas práticos Luz permanente comutável (4 h) / Condição prévia: interruptor no cabo proveniente da rede Intervalo de temperatura -10°C a +50°C Grau de proteção IP 44 Classe de proteção II

Lâmpada LED

Potência 8,5W / E27 Fluxo luminoso/eficiência 674lm / 79,3lm/W Índice de reprodução de

cores Temperatura de cor 3000K (branco quente) Vida útil dos LEDs 25000horas

de aprox. 1W, apenas lâmpadas economizadoras com diâm. máx. de 48mm / máx. 15W

RA ≥ 80

9. Garantia do fabricante

Este produto Steinel foi fabricado com todo o zelo e o seu funcionamento e segurança veriﬁcados, de acordo com as normas em vigor, e sujeito a um controlo por amostragem aleatória. A STEINEL garante o bom estado e o bom funcionamento do aparelho. O prazo de garantia é de 36meses a contar da data de compra. Damos garantia a falhas relacionadas com defeitos de material ou de fabrico. A garantia inclui a reparação ou a substituição das peças com defeito, de acordo com o nosso critério, estando excluídas as peças sujeitas a desgaste, os danos e as falhas originados por uma utilização ou manutenção incorreta. Excluem-

-se igualmente os danos provocados noutros objetos estranhos ao aparelho. Os serviços previstos na garantia só serão prestados caso o aparelho seja apresentado bem embalado no respetivo serviço de assistência técnica, devidamente montado e acompanhado da fatura (data da compra e carimbo do revendedor) e de uma pequena descrição do problema.

- 36 -

- 37 -

Page 20

11. Falhas de funcionamento

Falha Causa Solução

O candeeiro com sensor não tem tensão

O candeeiro com sensor não se liga

O candeeiro com sensor não desliga

Os LEDs não se desligam, conforme desejado, por volta da meia-noite

Os LEDs não se apagam totalmente

O candeeiro com sensor liga inadvertidamente

Alteração do alcance do candeeiro com sensor

LED vermelho piscar em intervalos curtos

Coroa de luzes LED apagada apesar da escuridão

■ Proteção disparou, não ligado, ligação interrompida

■ Curto-circuito

■ Durante o modo diurno a regulação

crepuscular está ajustada para o modo noturno

■ Lâmpada LED fundida

■ Interruptor de rede DESLIGADO

■ Proteção disparou

■ Área de deteção ajustada incorretamente

■ Disparou o fusível elétrico interno (LED

vermelho pisca em intervalos curtos)

■ O borne conector não está devidamente encaixado

■ Movimento constante na área de deteção

■ Unidade sensórica não está encaixada devidamente

■ Uma fonte de luz externa (por ex. outro detetor de movimentos ou outro candeeiro com sensor) desativa o candeeiro com sensor

■ Programa de conforto selecionado ■ Seletor de programa em 4

■ O vento agita árvores e arbustos na área

de deteção

■ São detetados automóveis a passar na estrada

■ Alteração térmica súbita devido a influências climatéricas (vento, chuva, neve) ou ar evacuado de ventiladores, janelas abertas

■ Temperaturas ambiente diferentes ■ Ajustar com precisão a área de

■ Proteção interna foi ativada ■ Desligar o candeeiro com sensor

■ Foi selecionado o programa 3 ou 4 ■ Mudar de programa

■ Rearme ou substitua a proteção,

ligue o interruptor de rede, verifique o condutor com um multímetro

■ Verifique as ligações

■ Reajuste

■ Substitua

■ Ligue

■ Rearme ou substitua o fusível; se

necessário, verifique a ligação

■ Reajuste

■ Desligar o candeeiro com sensor e

voltar a ligá-la após aprox. 5segundos

■ Aperte bem o terminal

■ Examine a área e eventualmente

reajuste

■ Encaixe a unidade sensórica com ligeira pressão

■ Proteja o candeeiro com sensor da outra luz, observe o candeeiro com sensor durante vários dias; ela precisa de algum tempo até se readaptar ao valor correto

■ Modifique a área

■ Modifique a área, mude para outro local

de montagem

deteção usando obturadores

e voltar a acendê-la após aprox. 5segundos

1. Om detta dokument

Läs noga igenom dokumentet och förvara det väl!

– Upphovsrättsligt skyddat. Eftertryck, även delar av

texten, bara med vårt samtycke.

– Ändringar som görs pga den tekniska utvecklingen,

förbehålles.

Symbolförklaring

Varning för fara!

Hänvisning till textställen i dokumentet.

2. Allmänna säkerhetsanvisningar

Bryt spänningen före alla arbeten på produkten!

• Inkoppling måste utföras i spänningsfritt tillstånd. Bryt strömmen och kontrollera med spänningsprovare att alla parter är spänningslösa.

• Eftersom sensorarmaturen installeras till nätspänningen enligt gällande installationsföreskrifter och anslutningskrav i respektive land. (t.ex.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Använd endast originalreservdelar.

• Reparationer får bara genomföras i en auktoriserad verkstad.

3. L 265 LED

Användning

– LED-armatur för montering på vägg både utom- och

inomhus.

LED-ljuskrans och Power-LED eektljus

LED-ljuset styrs via skymningsrelä. Perfekt för att t.ex. lysa upp ett husnummer under natten. LED-ljuset kan också ställas in så att det endast tänds upp vid rörelse i sensorns bevakningsområde.

Inkopplad LED-ljuskälla vid detekterad rörelse

När minisensorn detekterar rörelse, tänds LED-ljuset under en inställd tid. Den integrerade IR-sensorn består av en 360° dubbelsensor, som känner av den osynliga värmestrålningen från kroppar i rörelse (människor, djur etc). Den registrerade värmestrålningen omvandlas på elektronisk väg och tänder automatiskt belysningen. Murar, fönsterrutor och liknande hindrar värmestrålningen från att nå fram till sensorn varvid belysningen inte tänds. Med sensorn uppnås en bevakningsvinkel av 360° med en öppningsvinkel av 90°. Sensorn bevakar även ytan under sensorn.

Viktigt:

Den säkraste rörelseregistreringen får du om sensorlampan monteras sidledes mot gåriktningen och inga hinder skymmer sikten för sensorn (träd, murar osv.). Räckvidden är begränsad, när du går mot lampan oavsett vinkel.

Innehåll (bild 3.1) Produktmått (bild3.2) Översikt över enheter (bild 3.3)

A Lampkupa B LED-ljuskälla C Armaturhus D Sensorenhet (avtagbar) E Säkringsskruv F Väggfäste G LED-ljuskrans H Power-LED-eektljus

4. Elektrisk anslutning

Platsen för montaget bör beﬁnna sig minst 50 cm från en annan lampa eller strålkastare, eftersom värmen från lampan kan skapa oönskade feldetekteringar. För att uppnå den angivna räckvidden på 8 m, bör montagehöjden vara ca 1,8 till 2 m.

Kontakt nätanslutning (bild 4.1)

Nätanslutningens matarledning består av en 3-ledarkabel:

L = Fas (oftast svart, brun eller grå) N = Nolledare (oftast blå) PE = Skyddsledare (grön/gul)

Vid osäkerhet, måste kabeln identiﬁeras med en spänningskontroll; gör den därefter spänningsfri igen. Fas (L), neutralledare (N) ansluts till kopplingsplinten.

Viktigt:

En förväxling av anslutningarna leder till kortslutning i armaturen eller i säkringsskåpet. I ett sådant fall måste de enskilda kablarna identiﬁeras och monteras på nytt. Isolera skyddsledare (PE) och bifoga den.

Notera:

I nätkabeln kan en strömställare för till- och frånkoppling installeras. För funktionen permanent ljus är detta en förutsättning (se kapitel Permanent ljus).

5. Montage

• Kontrollera samtliga delar med avseende på skador.

• Är produkten skadad får den inte tas i bruk.

• Sensorarmaturen måste monteras vibrationsfritt.

Välj en lämplig montageplats med hänsyn till räckvidden och rörelsedetekteringen.

• Bryt spänningen (bild 4.1)

• Bestäm dig för en montageplats (bild 5.1)

• Lossa säkringsskruven (bild 5.2).

• Markera borrhålen (bild 5.3)

• Borra hål och sätt i plugg (bild 5.4)

• Infällt montage (bild5.5)

- 38 -

- 39 -

Page 21

• Utanpåliggande montage (bild5.6)

TILLVERKAR

ÅRS

GARANTI

TILLVERKAR

ÅRS

GARANTI

• Anslut nätkabeln (bild 5.5)

• Montera LED-ljuskällan och skruva fast kupan med tätningsring (bild 5.7)

• Montera armaturen på väggfästet (bild 5.7)

• Skruva i säkerhetsskruvarna (bild 5.7)

• Slå till spänningen (bild5.7)

• Gör inställningarna ➜ "6. Funktion"

6. Funktion

Fabriksinställningar Frånkopplingsfördröjning: 5 sekunder Skymningsinställning: 2000lux Programinställning: program 1

Efter installationen kan sensorarmaturen tas i bruk. På den avtagbara sensorenheten beﬁnner sig ställskruven för tids-, skymnings- och programinställning.

Efterlystid

Efterlystiden kan ställas in steglöst från 5 sekunder till 15minuter

Ställskruven ställd på – =

kortaste tid (5 sekunder) Ställskruven ställd på + =

längsta tiden (15 minuter) Vid inställning av bevakningsområdet

5s - 15min

Inställning av skymningsnivån (aktiveringsnivå)

Sensorns aktiveringsnivå kan ställas in steglöst från 2 till 2000 lux.

2-2000lux

Programinställning

Program

Program 3 : Komfort-sparprogram LED:

– Stämningsljuset lyser hela natten från inställd skym-

ningsnivå.

– Stämningsljuset lyser från inställd skymningsnivå till mitt

i natten.

– Därefter tänds LED vid rörelse.

rekommenderas den kortaste tiden –.

Ställskruven ställd på =

dagsljusdrift ca 2000 lux. Ställskruven ställd på

skymningsdrift ca 2 lux. För inställning av bevakningsområdet

i dagsljus skall ställskruven ställas på

(dagsljusdrift).

Program 1-3 handlar bara om stämningsljus, bestående av LEDljuskrans och Power-LED-eektljus. Huvudljuset tänds alltid vid inställt skymningsvärde när rörelse registreras och släcks efter att inställd tid löpt ut.

+ 2 : Komfortprogram LED:

Program 4 : Nightmatic-program

– Mjukstart, inget stämningsljus, ingen rörelsedetektering – Slås på 100 % när skymningsnivån har underskridits

Hänvisning till komfort-sparprogrammet LED 3 :

Ingen klocka är integrerad i sensorn, midnatt fastställs alltså bara över ﬂera nätters längd. Därför måste lampan ha konstant spänning under denna tid för att den ska kunna fungera korrekt. Under första natten (mätfasen) är LEDs hundraprocentigt aktiva. Värdena sparas oberoende av nätbortfall. Ett fel föreligger om frånkopplingstiden förskjuts mot midnatt.

Om en brytare monteras i nätanslutningens matarledning, ﬁnns möjligheten till följande funktioner förutom automatisk drift:

Sensordrift

1) Tända ljuset (om lampan FRÅN):

Brytare 1×FRÅN och TILL. Armaturen förblir tänd under inställd tid.

2) Släcka ljuset (om lampan TILL):

Brytare 1×FRÅN och TILL. Armaturen slocknar resp. går över i sensordrift.

Permanent ljus (bild 6.1)

1) Tänd fast ljus:

Strömbrytare 2×FRÅN och TILL. Lampan ställs på permanent ljus i 4timmar (röd LED lyser bakom linsen). Därefter återgår sensorn automatiskt till sensordrift igen (röd LED från).

2) Avbryta fast ljus:

Brytare 1×FRÅN och TILL. Armaturen slocknar och går över i sensordrift.

Viktigt:

Kopplingarna måste genomföras inom 0,2 till 1 sekund.

Justering bevakningsområde

Bevakningsområdet kan begränsas vid behov. De bifogade täckskydden är till för att täcka över önskat antal linssegment. På så vis undviks oönskade detekteringar pga. exempelvis bilar, förbipasserande osv. Täckskydden och täckfolierna kan delas av längs de lodräta markeringarna. Därefter sätts eller klistras de helt enkelt på linsen.

(bild6.2-6.7)

7. Underhåll och skötsel

Produkten är underhållsfri. Bevakningslinsen kan rengöras med en fuktig trasa (utan rengöringsmedel). Minisensorenheten kan tas av vid rengöringen av LED-ljuskransen. (bild 7.1)

8. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater samlas separat och lämnas in till miljövänlig återvinning.

9. Tillverkargaranti

Denna Steinel-produkt är tillverkad med största noggrannhet. Den är funktions- och säkerhetstestad enligt gällande föreskrifter och har därefter genomgått en stickprovskontroll. Steinel garanterar felfritt tillstånd och felfri funktion. Garantin gäller i 36månader från inköpsdagen. Vi åtgärdar bristfälligheter orsakade av material- eller tillverkningsfel. Garantin uppfylls genom reparation eller utbyte av bristfälliga delar efter vårt val. Garantin omfattar inte slitage och skador orsakade av felaktigt hanterande eller bristande underhåll och skötsel av produkten. Följdskador på främmande föremål ersätts ej. Garantin gäller endast då produkten, som inte får vara demonterad, sändes väl förpackad med kort beskrivning av felet och fakturakopia eller kvitto (inköpsdatum och stämpel) till vår representant eller lämnas till inköpsstället.

Reparationsservice:

Kontakta nästa serviceställe för reparationer efter garantitidens utgång eller vid bristfälligheter som inte omfattas av garantin.

10. Tekniska data

Mått (H×B×D) 295×72×105 mm Spänning 220-240 V, 50/60 Hz Effekt 12 W LED-effektljus och LED-powerljus,

Bevakningsvinkel 360° med 90° öppningsvinkel och underkrypskydd Sensorns räckvidd max 8 m runtom Efterlystid 5 sek. - 15 min. Skymningsinställning 2 – 2000 lux Programinställning 4 funktionsprogram Permanent ljus kopplingsbart (4 timmar) / förutsättning: ansluten strömställare i matarledningen Temperaturområde -10 °C till +50 °C Skyddsklass IP 44 Isolationsklass II

LED-ljuskälla

Effekt 8,5 W / E27 Ljusflöde/ljusutbyte 674 lm / 79,3 lm/W Färgåtergivningsindex RA ≥ 80 Färgtemperatur 3000 K (varmvit) LED-livslängd 25 000 timmar (gäller LED-ljuskällan)

ca 1 W bara energisparlampa med max. Ø 48 mm / max. 15 W

- 41 -- 40 -

Page 22

11. Driftstörningar

Störning Orsak Åtgärd

Sensorarmaturen utan spänning

Sensorarmaturen tänds inte

Sensorlampan släcks inte

LED-lamporna släcks inte som önskat vid omkring midnatt

LED släcktes inte helt

Sensorlampan tänds spontant

Sensorns räckvidd förändras

Röd LED-lampa blinkar snabbt

LED-ljuskrans lyser inte trots att det är mörkt

■ Säkring har utlöst, inte påkopplad, strömförsörjning avbruten

■ Kortslutning

■ Vid dagdrift, skymningsinställningen

inställd på nattdrift

■ LED-ljuskälla defekt

■ Nätströmbrytare FRÅN

■ Säkring har utlöst

■ Bevakningsområde felinställt

■ Den interna säkringen i sensorlampan har

löst ut (röd LED-lampa blinkar snabbt)

■ Plinten är ej ordentligt ansluten

■ Ständig rörelse i bevakningsområdet

■ Sensor-enheten sitter inte i rätt läge

■ Andra lampor stör sensorn så att den blir

inaktiv

■ komfortprogram valt ■ Programomkopplare på 4

■ Rörelser från träd och buskar inom

bevakningsområdet

■ Påverkan från bilar på gatan

■ Plötslig temperaturförändring genom

vädrets inverkan (vind, regn, snö) eller fläktar, öppna fönster

■ Ändrade omgivningstemperaturer ■ Ställ in bevakningsområdet exakt med

■ Intern säkring aktiverad ■ Bryt spänningen, vänta minst

■ Program 3 eller 4 är valt ■ Ändra program

■ Slå till säkringen, byt ut, slå

till spänningen; testa med spänningsprovare

■ Kontrollera anslutningarna

■ Justera inställningen

■ Byt ut

■ Slå till strömbrytaren

■ Slå till säkringen, byt ut; kontrollera evtl.

anslutningen

■ Justera inställningen

■ Bryt spänningen, vänta minst

5sekunder, koppla till spänningen

■ Anslut plinten korrekt

■ Kontrollera området och ställ in på nytt

om nödvändigt

■ Tryck lätt på sensor-enheten så att den hamnar i rätt läge

■ Skärma av sensorn mot andra lampor, låt sensorn mäta ljus och mörker under fler nätter så att rätt värden kan ställas in av elektroniken

■ Ändra bevakningsområdet

■ Ändra detekteringsområdet

■ Ändra detekteringsområdet, flytta

sensorlampan till ett annat ställe

täckskal

5 sekunder, koppla till spänningen

1. Om dette dokument

Læs det omhyggeligt, og gem det!

– Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med

vores tilladelse.

– Vi forbeholder os ret til ændringer af hensyn til den

tekniske udvikling.

Symbolforklaring

Advarsel mod farer!

Henvisning til tekststeder i dokumentet.

2. Generelle sikkerhedsanvisninger

Afbryd spændingstilførslen, før der arbejdes på enheden!

• Ved montering skal spændingen til den el-ledning, der skal tilsluttes, være afbrudt. Sluk derfor først strømmen, og kontrollér med en spændingstester, at spændingen er afbrudt.

• Når sensorlampen installeres, arbejdes der med netspænding. Derfor skal arbejdet udføres fagligt korrekt i overensstemmelse med det pågældende lands installationsforskrifter og tilslutningsforhold. (f.eks.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Brug kun originale reservedele.

• Reparationer må kun udføres på autoriserede værksteder.

3. L 265 LED

Korrekt anvendelse

– LED-lampe til vægmontering udendørs og indendørs.

LED-lyskrans og power-LED-eektlys

LED‘erne lyser skumringsreguleret. Sensorlampen er ideel til permanent belysning af f.eks. husnumre. Efter ønske også kun ved bevægelse.

LED-lyskilden tændes, når der registreres en person

Når minisensoren registrerer en person, tændes LED-lyskilden i det indstillede tidsrum. Den integrerede infrarøde sensor er udstyret med en 360° dobbeltsensor, der registrerer den usynlige varmeudstråling fra genstande (mennesker, dyr etc.), der bevæger sig. Den registrerede varmeudstråling omsættes elektronisk og tænder automatisk den tilsluttede lampe. Gennem forhindringer, som f.eks. mure eller vinduer, registreres der ingen varmeudstråling, hvorfor lampen ikke tændes. Der opnås en registreringsvinkel på 360° med en åbningsvinkel på 90°. Sensoren er udstyret med krybesikring, dvs. at området nedenfor sensoren bliver overvåget.

Vigtigt:

Den bedste bevægelsesovervågning opnår du ved at placere sensorlampen vinkelret i forhold til gangretningen, og der ikke er forhindringer (som f.eks. træer, mure osv.), der blokerer sensorens synsfelt. Rækkevidden er begrænset, hvis du går direkte hen mod lampen.

Leveringsomfang (ﬁg.3.1) Produktmål (ﬁg.3.2) Oversigt over enheden (ﬁg.3.3)

A Lampeglas B LED-lyskilde C Lampehus D Sensorenhed (aftagelig) E Sikringsskrue F Vægholder G LED-lyskrans H Power-LED-eektlys

4. Elektrisk tilslutning

Sensorlampen bør mindst have 50 cm afstand til andre lyskilder, da varmestrålingen kan medføre, at systemet aktiveres. For at nå den angivne rækkevidde på 8 m skal monteringshøjden være på ca. 1,8 til 2 m.

Tilslutning af nettilførselsledning (ﬁg.4.1)

Netledningen består af en ledning med 3 ledere:

L = fase (oftest sort, brun eller grå) N = nulleder (oftest blå) PE = jordledning (grøn/gul)

Hvis du er i tvivl, skal du identiﬁcere ledningerne med en spændingstester og derefter afbryde spændingen igen. Tilslut fase (L) og nulleder (N) til muen.

Vigtigt:

Ombytning af tilslutningerne fører senere til kortslutning i enheden eller i sikringsboksen. I så fald skal de enkelte ledninger identiﬁceres og monteres på ny. Isoler beskyttelseslederen (PE), og lad den sidde.

Henvisning:

Der kan naturligvis monteres en tænd- og slukkontakt i netledningen. Dette er en forudsætning for funktionen permanent belysning (se kapitlet Permanent lys).

5. Montering

• Kontrollér alle komponenter for beskadigelser.

• Er produktet beskadiget, må det ikke tages i brug.

• Sørg ved montering af sensorlampen for, at den fastgøres et sted uden vibrationer.

Vælg et egnet monteringssted, hvor der er taget hensyn til rækkevidde og bevægelsesregistrering

- 42 -

- 43 -

Page 23

• Afbryd strømforsyningen (ﬁg. 4.1)

ÅRS

PRODUCENT

ÅRS

GARANTI

• Fastlæg monteringssted (ﬁg.5.1)

• Løsn sikringsskruen (ﬁg.5.2)

• Afmærk borehuller (ﬁg.5.3)

• Bor huller, og sæt rawlplugs i (ﬁg.5.4)

• Montering med skjult ledningsføring (ﬁg.5.5)

• Montering med synlig ledningsføring (ﬁg.5.6)

• Tilslut tilslutningskablet (ﬁg.5.5)

• Skru lampeglasset med tætningsring og LED-lyskilden ind i lampehuset (ﬁg.5.7)

• Sæt lampen på vægbeslaget (ﬁg.5.7)

• Skru sikringsskruerne i (ﬁg. 5.7)

• Slå strømforsyningen til (ﬁg.5.7)

• Foretag indstillinger ➜ "6.Funktion"

6. Funktion

Standardindstillinger Slukningsforsinkelse: 5 sekunder Skumringsindstilling: 2000 lux Programindstilling: Program 1

Efter installation kan sensorlampen tages i brug. På den aftagelige sensorenhed sidder indstillingsknapperne til tids-, skumrings- og programindstilling.

Frakoblingsforsinkelse (tidsindstilling)

Trinløs justering af brændetiden fra 5 sekunder til 15 minutter

Indstillingsknappen er indstillet på – =

korteste tid (5 sekunder) Indstillingsknappen er indstillet på + =

længste tid (15 minutter) Ved indstilling af overvågningsområdet

5s - 15min

Skumringsindstilling (reaktionsværdi)

Reaktionsværdien kan indstilles trinløst fra 2 - 2000 lux.

2-2000lux

Programindstilling

anbefaler vi at vælge den korteste tid –.

Indstillingsknappen er indstillet på

= drift i dagslys ca. 2000 lux. Indstillingsknappen er indstillet på

= skumringstilstand ca. 2 lux. For indstilling af overvågningsområdet

ved dagslys skal justeringsskruen stilles på

(dagsmodus).

De følgende programmer vedrører kun stemningsbelysningen, der består af LED–lyskransen og power-LED-effektlyset. Fra den indstillede skumringsværdi tænder hovedlyset altid ved bevægelse og slukker igen efter det indstillede tidsrum.

Program 1 + 2 : Komfortprogram LED:

– Stemningsbelysningen lyser hele natten fra den indstillede

skumringsværdi.

Program 3 : Komfort-spareprogram LED:

– Stemningsbelysningen lyser indtil midt på natten fra den

indstillede skumringsværdi.

– Derefter tænder LED'erne ved bevægelse.

Program 4 : Nightmatic-program

– Soft-lysstart, intet natlys, ingen bevægelsesanalyse – Tænd 100 %, hvis lysstyrkeværdien underskrides

Henvisning vedrørende komfort-spareprogram LED

Sensoren er ikke forsynet med et ur, midnat beregnes således udelukkende på baggrund af længden på ﬂere mørke perioder. For at sensorlampen kan fungere fejlfrit, er det derfor vigtigt, at lampens spændingsforsyning ikke afbrydes i denne periode. Den første nat (i målefasen) er LED'erne fuldt aktive. Værdierne gemmes, så de ikke går tabt ved strømsvigt. Der foreligger en fejl, hvis slukningstiden forskyder sig hen mod midt på natten.

Hvis der monteres en tænd-/sluk-kontakt i netledningen, er følgende funktioner mulige foruden den enkle tænd/ sluk-funktion:

Sensordrift

1) Tænd lyset (hvis lampen er slukket):

Sluk og tænd 1 × for kontakten. Lampen er tændt i den indstillede tid.

2) Sluk lyset (hvis lampen er tændt):

Sluk og tænd 1 × for kontakten. Lampen slukker eller skifter til sensorstyring.

Permanent lys (ﬁg.6.1)

1) Tænd for permanent belysning:

Sluk og tænd 2×for kontakten. Lampen indstilles på permanent belysning i 4 timer (rød LED lyser bag linsen). Derefter skifter den automatisk til sensorstyring (rød LED slukket).

2) Sluk permanent belysning:

Sluk og tænd 1×for kontakten. Lampen slukker eller skifter til sensorstyring.

Vigtigt:

Tænd og sluk skal udføres inden for 0,2 til 1 sekund.

Justering af overvågningsområde

Overvågningsområdet kan begrænses alt efter behov. De vedlagte afdækninger kan anvendes til tildækning af et vilkårligt antal linsesegmenter. På den måde kan man udelukke fejltænding på grund af f.eks. biler, forbipasserende osv. samt overvåge farezoner målrettet. Blændstykkerne og tildækningsfolien kan afrives langs perforeringerne. Herefter kan de helt enkelt sættes eller klæbes på linsen

(ﬁg.6.2-6.7).

7. Vedligeholdelse og pleje

Produktet er vedligeholdelsesfrit. Overvågningslinsen kan rengøres med en fugtig klud (uden rengøringsmiddel). Minisensorenheden kan tages ud med henblik på rengøring af LED-lyskransen. (ﬁg. 7.1).

8. Bortskaelse

Elapparater, tilbehør og emballage skal bortskaes til miljøvenlig genvinding.

Smid ikke elapparater ud sammen med husholdningsaaldet!

Gælder kun for EU-lande: I henhold til det gældende europæiske direktiv om kasserede el- og elektronikapparater og dette direktivs implementering i national lovgivning skal kasserede el-apparater indsamles separat og bortskaes til miljøvenlig genvinding.

9. Producentgaranti

Dette Steinel-produkt er fremstillet med største omhu, funktions- og sikkerhedstestet iht. de gældende forskrifter samt underlagt stikprøvekontrol. Steinel garanterer for upåklagelig beskaenhed og funktion. Garantien gælder 36måneder fra den dag, produktet er solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af reparation eller udskiftning af defekte dele efter vores valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, der er opstået pga. ukorrekt behandling og vedligeholdelse. Yderligere følgeskader på fremmede genstande dækkes ikke.

Garantien gælder kun, hvis den ikke-adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til

den pågældende serviceafdeling.

Reparationsservice: Når garantiperioden er udløbet, eller i tilfælde af mangler, der ikke dækkes af garantien, skal du spørge nærmeste serviceværksted om mulighederne for reparation.

PRODUCENT

GARANTI

10. Tekniske data

Mål (H × B × D) 295×72×105 mm Nettilslutning 220-240 V, 50/60 Hz Effekt 12 W LED-effektlys og LED-powerlys,

Overvågningsvinkel 360° med 90° åbningsvinkel og krybesikring Sensorens rækkevidde Maks. 8 m 360° Tidsindstilling 5 s - 15 min Skumringsindstilling 2-2000 lux Programindstilling 4 praktiske programmer Permanent belysning kan aktiveres (4 h) / forudsætning: Kontakt i netledning Temperaturområde -10 °C til +50 °C Kapslingsklasse IP 44 Beskyttelsesklasse II

LED-lyskilde

Effekt 8,5 W / E27 Lysstrøm/effektivitet 674 lm / 79,3 lm/W Farvegengivelsesindeks RA ≥ 80 Farvetemperatur 3000 K (varm hvid) LED-levetid 25.000 timer

ca. 1 W kun energisparepære med maks. Ø 48 mm / maks. 15 W

- 45 -- 44 -

Page 24

11. Driftsforstyrrelser

Fejl Årsag Afhjælpning

Sensorlampen får ingen spænding

Sensorlampen tænder ikke

Sensorlampen slukker ikke

LED'erne slukkes ikke som ønsket ca. ved midnat

LED'erne slukker ikke helt

Sensorlampen tænder utilsigtet

Sensorlampe rækkeviddeændring

Rød LED blinker hurtigt

LED-lyskrans slukket på trods af mørke

■ Sikring udløst, ikke slået til, ledning afbrudt

■ Kortslutning

■ Ved dagsmodus, skumringsindstilling står

på natmodus

■ LED-lyskilde defekt

■ Netafbryder slukket

■ Sikring udløst

■ Overvågningsområde ikke indstillet

målrettet

■ Intern elektrisk sikring aktiveret (rød LED blinker hurtigt)

■ Nettilslutningsklemme ikke monteret korrekt

■ Permanent bevægelse i overvågningsområdet

■ Sensorenheden ikke gået i hak

■ Ekstern lyskilde (f.eks. anden

bevægelsessensor eller -lampe) deaktiverer sensorlampen

■ Komfortprogram valgt ■ Programvælger står på 4

■ Vinden får træer og buske i

overvågningsområdet til at bevæge sig

■ Registrering af biler på vejen

■ Pludselige temperatursvingninger pga.

vejret (vind, regn, sne) eller luft fra ventilatorer eller åbne vinduer

■ Andre omgivelsestemperaturer ■ Indstil overvågningsområdet nøje vha.

■ Intern sikring aktiveret ■ Sluk for sensorlampen, og tænd igen

■ Program 3 eller 4 valgt ■ Skift program

■ Slå sikring til, udskift, tænd tænd/

sluk-kontakt, kontrollér ledning med en spændingstester

■ Kontrollér tilslutninger

■ Indstil på ny

■ Udskift

■ Tænd

■ Slå sikring til, udskift, kontrollér evt.

tilslutning

■ Justér igen

■ Sluk sensorlampen, og tænd den igen

efter ca. 5 sek.

■ Tryk klemmen hårdt sammen

■ Kontrollér området, og juster evt. igen

■ Tryk forsigtigt på sensorenheden, så

den går i hak

■ Afskærm sensorlampen mod fremmed lys, hold øje med sensorlampen i flere dage, det tager tid, inden den igen har indstillet sig på den rigtige værdi

■ Skift indstilling for området

■ Ændr området, flyt monteringssted

blændstykker

efter 5 sek.

1. Tämä asiakirja

Lue huolellisesti ja säilytä tulevaa tarvetta varten!

– Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittai-

nen) sallittu vain, mikäli annamme siihen luvan.

– Oikeudet teknistä kehitystä palveleviin muutoksiin pidä-

tetään.

Symbolit

Vaaroista ilmoittava varoitus!

Viite asiakirjan tekstin kohtiin.

2. Yleiset turvaohjeet

Katkaise virta, ennen kuin suoritat laitteelle mitään toimenpiteitä!

• Asennus on tehtävä jännitteettömänä. Katkaise siksi ensin virta ja tarkista jännitteettömyys jännitteenkoettimella.

• Tunnistinvalaisin liitetään verkkojännitteeseen. Asennus on suoritettava asiantuntevasti. Voimassa olevia asennus- ja liitäntäohjeita on noudatettava.

• Käytä ainoastaan alkuperäisiä varaosia.

• Ainoastaan ammattikorjaamo saa korjata laitteen.

3. L 265 LED

Käyttötarkoituksen mukainen käyttö

– Sisä- ja ulkotiloissa käytettävä, seinään asennettava

LED-valaisin.

LED-valorengas ja Power-LED-tehostevalo

LED-valot palavat valoisuusohjatusti. Ne sopivat ihanteellisesti esim. talonumeron jatkuvaan valaisuun. Voit säätää valon kytkeytymään halutessasi vain liikkeen yhteydessä.

LED-lamppu kytketty toimintaan henkilöitä tunnistettaessa

Kun tunnistin tunnistaa henkilön, LED-lamppu kytkeytyy päälle asetetuksi ajaksi. Valaisimeen on asennettu 360° kaksoistunnistimesta koostuva tehokas infrapunatunnistin, joka havaitsee liikkuvista ihmisistä, eläimistä jne. lähtevän lämpösäteilyn. Lämpösäteily muunnetaan elektronisesti, jolloin valaisin kytkeytyy automaattisesti. Erilaiset esteet (esim. seinä tai lasiruudut) estävät tunnistuksen eikä valo tällöin kytkeydy. Tunnistimella saavutetaan 360°:n toimintakulma ja 90°:n avauskulma. Tunnistimen alapuolelle jäävän alueen valvonta saadaan aikaan alitussuojalla.

Tärkeää:

Tunnistus tapahtuu varmimmin, kun tunnistinvalaisin asennetaan sivuttain kulkusuuntaan nähden, eikä esim. puita tai seiniä ole esteenä. Toimintaetäisyys on rajallinen kuljettaessa suoraan valaisinta kohti.

Toimituslaajuus (kuva3.1) Tuotteen mitat (kuva3.2) Laitteen yleiskuva (kuva3.3)

A Lasikupu B LED-lamppu C Valaisinrunko D Tunnistinyksikkö (irrotettava) E Lukitusruuvi F Seinäkiinnitysosa G LED-valorengas H Power-LED-tehostevalo

4. Sähköliitäntä

Kiinnityspaikan tulisi olla vähintään 50 cm:n etäisyydellä valaisimista, joiden lämpösäteily voi johtaa tunnistimen kytkemiseen. Tunnistin on asennettava noin 1,8–2 metrin korkeuteen, jotta ilmoitettu 8 metrin toimintaetäisyys saavutetaan.

Verkkojohdon liitäntä (kuva4.1)

Verkkojohtona käytetään 3-johtimista kaapelia:

L = vaihe (useimmiten musta, ruskea tai harmaa) N = nollajohdin (useimmiten sininen) PE = suojamaajohdin (vihreä/keltainen)

Epäselvissä tapauksissa johtimet on tunnistettava jännitteenkoettimella; katkaise sen jälkeen jälleen virta. Vaihe (L) ja nollajohdin (N) liitetään kytkentäliittimeen.

Tärkeää:

Liitäntöjen vaihtuminen keskenään johtaa oikosulkuun laitteessa tai sulakekotelossa. Tässä tapauksessa yksittäiset johtimet on tunnistettava ja asennettava uudelleen. Eristä suojamaajohdin (PE) ja jätä se liittämättä.

Huomautus:

Verkkojohtoon voidaan asentaa virtakytkin virran kytkemiseksi ja katkaisemiseksi. Jatkuvan valaistuksen käyttö on mahdollista vain, jos virtakytkin on asennettu (katso luku Jatkuvan valaistuksen kytkentä).

5. Asennus

• Tarkista, että missään komponentissa ei ole vaurioita.

• Älä ota tuotetta käyttöön, jos siinä on vaurioita.

• Tunnistinvalaisimen asennuksessa on huomioitava, että valaisin on kiinnitettävä tärinättömään paikkaan.

Valitse sopiva kiinnityspaikka, ota valinnassa huomioon toimintaetäisyys ja toiminta-alue.

• Katkaise virta (kuva4.1)

• Määritä asennuspaikka (kuva5.1)

• Avaa lukitusruuvi (kuva5.2)

• Merkitse reiät (kuva5.3)

• Poraa reiät ja aseta tulpat (kuva5.4)

• Uppoasennus (kuva5.5)

• Pinta-asennus (kuva5.6)

• Liitä liitäntäjohto (kuva5.5)

• Kiinnitä lasikupu, tiivisterengas ja LED-lamppu valaisinrunkoon (kuva5.7)

• Aseta valaisin seinäkiinnitysosaan (kuva5.7)

- 46 -

- 47 -

Page 25

• Kierrä lukitusruuvit kiinni (kuva5.7)

VUODEN

VALMISTAJAN

VUODEN

TAKUU

• Kytke virta päälle (kuva.5.7)

• Suorita asetukset ➜ "6.Toiminta"

6. Toiminta

Tehdasasetukset Kytkentäajan asetus: 5 sekuntia Hämäryystason asetus: 2000 luksia Ohjelma-asetus: ohjelma 1

Tunnistinvalaisin voidaan ottaa käyttöön, kun se on asennettu. Kytkentäajan, hämäryystason ja kirkkauden säätimet sijaitsevat irrotettavassa tunnistinyksikössä.

Kytkentäajan asetus

Portaattomasti asetettava kytkentäaika 5 sekuntia – 15minuuttia

Säädin asetettu kohtaan – =

lyhin mahdollinen aika (5 sekuntia) Säädin asetettu kohtaan + =

pisin mahdollinen aika (15 minuuttia) Toiminta-aluetta säädettäessä suositte-

5s - 15min

Hämäryystason asetus (kytkeytymiskynnys)

Tunnistimen portaattomasti asetettava kytkeytymiskynnys 2–2000 luksia.

2-2000luksia

Ohjelma-asetus

Ohjelma

Ohjelma 3 : Mukavuus- ja säästöohjelma LED:

Ohjelma 4 : Nightmatic-ohjelma

– Tunnelmavalaisin palaa asetetusta hämärätasosta alkaen

koko yön ajan.

– Tunnelmavalaisin palaa asetetusta hämärätasosta alkaen

keskiyöhön asti.

– Sen jälkeen LED-valot kytkeytyvät liikkeen yhteydessä.

– Valon pehmeä kytkeytyminen, ei pimeän ajan valaistusta,

ei liiketunnistusta

– 100 %:n kytkeytyminen, kun kirkkausarvo alittuu

lemme valitsemaan lyhimmän ajan –.

Säädin asetettu kohtaan =

n. 2000 luksin päiväkäyttö. Säädin asetettu kohtaan

n. 2 luksin hämäräkäyttö. Kun toiminta-alue asetetaan valoisassa,

säädin on asetettava kohtaan (päiväkäyttö)

Seuraavat ohjelmat koskevat vain tunnelmavaloa, joka koostuu LED-valorenkaasta ja Power-LEDtehostevalosta. Kun alueella on liikettä, päävalo kytkeytyy aina asetetusta hämärätasosta alkaen ja kytkeytyy taas pois, kun asetettu aika on kulunut umpeen.

+ 2 : mukavuusohjelma LED:

Mukavuus- ja säästöohjelmaa LED 3 koskeva huomautus:

Tunnistimeen ei ole asennettu kelloa. Valaisin määrittää keskiyön pimeiden aikojen pituuden perusteella. Valaisimen moitteeton toiminta edellyttää jännitteen jatkuvaa syöttöä. LED-valot palavat koko ensimmäisen yön ajan (mittausvaihe). Tallennetut tiedot säilyvät muistissa myös sähkökatkosten ajan. Kyseessä on virhe, jos poiskytkentäaika siirtyy keskiyön suuntaan.

Jos verkkojohtoon asennetaan kytkin, seuraavat toiminnot ovat mahdollisia valon kytkennän ja sammuttamisen lisäksi:

Tunnistinkäyttö

1) Valon sytyttäminen (kun valaisin POIS PÄÄLTÄ):

Kytkin 1×POIS PÄÄLTÄ ja PÄÄLLE. Valo palaa asetetun ajan verran.

2) Valon sammuttaminen (kun valaisin PÄÄLLÄ):

Kytkin 1×POIS PÄÄLTÄ ja PÄÄLLE. Valaisin kytkeytyy pois päältä / siirtyy tunnistinkäyttöön.

Jatkuvan valaistuksen kytkentä (kuva6.1)

1) Jatkuvan valaistuksen kytkeminen:

Kytkin 2×POIS PÄÄLTÄ ja PÄÄLLE. Valaisimen valo asetetaan palamaan 4 tunnin ajaksi (punainen LED palaa linssin takana). Sen jälkeen se siirtyy automaattisesti takaisin tunnistinkäyttöön (punainen LED sammuu).

2) Jatkuvan valaistuksen sammuttaminen:

Kytkin 1×POIS PÄÄLTÄ ja PÄÄLLE. Valaisin kytkeytyy pois päältä / siirtyy tunnistinkäyttöön.

Tärkeää:

Kytkennät on tehtävä 0,2–1sekunnin sisällä.

Toiminta-alueen rajaaminen

Toiminta-aluetta voidaan tarvittaessa rajata. Voit asettaa linssiin tarvittavan määrän tunnistinvalaisimen mukana toimitettuja linssin suojuksia. Näin voidaan estää esim. autojen tai ohikulkijoiden aiheuttamat virhekytkennät tai valvoa tiettyjä vaaranpaikkoja kohdistetusti. Voit irrottaa peitelevyt ja peitekalvot toisistaan pystysuoria uria pitkin. Pistä tai liimaa ne sitten linssiin. (Kuvat6.2–6.7)

7. Huolto ja hoito

Tuote on huoltovapaa. Tunnistimen linssi voidaan puhdistaa kostealla liinalla (älä käytä puhdistusaineita). Voit ottaa minitunnistinyksikön pois paikoiltaan LED-valorenkaan puhdistusta varten. (Kuva 7.1)

8. Hävittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita talousjätteiden Sekaan!

Vain EU-maat:

Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

9. Valmistajan takuu

Tämä STEINEL-tuote on valmistettu huolellisesti, ja sen toiminta ja turvallisuus on testattu voimassa olevien määräysten mukaisesti. Tuotantoa valvotaan pistokokein. STEINEL myöntää takuun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36kuukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat. Takuun piiriin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet väärästä huollosta tai käsittelystä tai laitteen putoamisesta. Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja.

10. Tekniset tiedot

Mitat (K×L×S) 295×72×105 mm Verkkoliitäntä 220–240 V, 50/60 Hz Teho 12 W:n LED-tehostevalo ja LED-voimavalo,

n. 1 W vain energiansäästölamput, enint. Ø 48 mm / enint. 15 W Toimintakulma 360°, avauskulma 90° ja alitussuoja Tunnistimen toiminta-alue enint. 8 m joka puolelle Kytkentäajan asetus 5 s - 15 min Hämäryystason asetus 2–2000 luksia Ohjelma-asetus 4 käytännönläheistä ohjelmaa Jatkuvasti palava valo Jatkuva valo (4 h) / edellytys: kytkin verkkojohdossa Lämpötila-alue -10 °C ... +50 °C Kotelointiluokka IP 44 Suojausluokka II

LED-lamppu

Teho 8,5 W / E27 Valovirta/tehokkuus 674 lm / 79,3 lm/W Värintoistoindeksi RA ≥ 80 Värilämpötila 3000 K (lämmin valkoinen) LEDin käyttöikä 25 000 tuntia

Viallinen laite toimitetaan yhdessä lyhyen virhekuvauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjäliikkeen leima) hyvin pakattuna lähimpään huoltopisteeseen. Takuu raukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.

Korjauspalvelu:

Takuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä ota yhteyttä huoltopalveluumme ja pyydä tietoja korjausmahdollisuuksista.

VALMISTAJAN

TAKUU

- 49 -- 48 -

Page 26

11. Käyttöhäiriöt

Häiriö Syy Häiriön poisto

Tunnistinvalaisimen jännite puuttuu

Tunnistinvalaisin ei kytkeydy päälle

Tunnistinvalaisin ei kytkeydy pois

LED-valot eivät sammu toivotusti suunnilleen keskiyön aikoihin

LED-valot eivät sammu kokonaan

Tunnistinvalaisin kytkeytyy ei-toivotusti

Tunnistinvalaisimen toimintaaluetta on muutettu

Punainen LED vilkkuu nopeasti

LED-valorengas ei kytkeydy, vaikka on pimeää

■ sulake on lauennut, ei kytketty päälle, katkos johdossa

■ oikosulku

■ päiväkäytössä hämäräkytkin asetettu

pimeän ajan käyttöön

■ LED-lamppu viallinen

■ verkkokytkin pois päältä

■ sulake on lauennut

■ toiminta-aluetta ei suunnattu oikein

■ sisäinen sulake on lauennut (punainen

LED vilkkuu nopeasti)

■ verkkoliitintä ei liitetty oikein

■ jatkuvaa liikettä toiminta-alueella

■ tunnistinyksikkö ei ole kunnolla paikoillaan

■ ulkoinen valonlähde (esim. toinen

liiketunnistin tai -valaisin) kytkee tunnistinvalaisimen pois toiminnasta

■ valittu mukavuusohjelma ■ ohjelmanvalintakytkin asennossa 4

■ tuuli liikuttelee puita ja pensaita toiminta-

alueella

■ tiellä olevat autot havaitaan

■ sään (tuuli, sade, lumi), tuuletinten

poistoilman tai avoinna olevien ikkunoiden aiheuttamat äkilliset lämpötilan muutokset

■ ympäristön lämpötilan muutokset ■ säädä toiminta-alue tarkasti

■ sisäinen sulake lauennut ■ kytke tunnistinvalaisin pois päältä

■ valittu ohjelma 3 tai 4 ■ muuta ohjelmaa

■ kytke sulake päälle, vaihda sulake,

kytke verkkokytkin päälle, tarkista johto jännitteenkoettimella

■ tarkasta liitännät

■ säädä uudelleen

■ vaihda

■ kytke päälle

■ kytke sulake päälle, vaihda sulake,

tarkista liitäntä tarvittaessa

■ säädä alue uudelleen

■ kytke tunnistinvalaisin pois päältä

ja uudelleen päälle noin 5 sekunnin kuluttua

■ purista liittimet lujasti yhteen

■ tarkasta alue ja säädä tarvittaessa

uudelleen

■ kiinnitä tunnistinyksikkö paikoilleen painamalla sitä kevyesti

■ estä vieraan valon pääsy tunnistinvalaisimeen, tarkkaile tunnistinvalaisimen toimintaa useamman päivän ajan, sillä kestää jonkin aikaa, kunnes laite säätyy takaisin oikeaan arvoon

■ säädä alue uudelleen

■ muuta aluetta, vaihda tunnistimen

paikkaa

linssinsuojusten avulla

ja uudelleen päälle noin 5 sekunnin kuluttua

1. Om dette dokumentet

Les dokumentet nøye og ta vare på det!

– Med opphavsrett. Ettertrykk, også i utdrag, kun med vår

tillatelse.

– Det tas forbehold om endringer som tjener tekniske

fremskritt.

Symbolforklaring

Advarsel om fare!

Henvisning til tekststeder i dokumentet.

2. Generelle sikkerhetsinstrukser

Koble fra strømtilførselen før du foretar arbeider på apparatet!

• Ved montering må strømledningen som skal tilkobles, være uten spenning. Slå derfor først av strømmen og bruk en spenningstester til å kontrollere at strømtilførselen er stanset.

• Under installasjonen av sensorlampen kommer man i berøring med strømnettet. Arbeidet skal derfor utføres av fagfolk i henhold til lokale elektroinstallasjonsforskrifter og tilkoblingskrav. (f.eks.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Bruk kun originale reservedeler.

• Reparasjoner skal kun utføres på autoriserte verksteder.

3. L 265 LED

Forskriftsmessig bruk

– LED-lampe for montering på vegg ute og inne.

LED-lysring og power-LED-eektlys

LED lampene lyser avhengig av skumringslyset. Ideell f.eks. til permanent belysning av husnummer. Om ønskelig også kun ved bevegelse.

LED-lyselementet tilkoblet når personer registreres

Registrerer minisensoren en person, kobles LED-lyselementet inn for det tidsrommet som er innstilt. Den integrerte høyeektsinfrarødsensoren er en 360° dobbeltsensor som registrerer den usynlige varmeutstrålingen fra f.eks. mennesker og dyr som beveger seg. Denne registrerte varmestrålingen omsettes elektronisk og tenner lampen automatisk. Det registreres ingen varmeutstråling gjennom hindre som f.eks. murvegger eller glassﬂater, dvs. lampen slår seg ikke på. Det oppnås en dekningsvinkel på 360° med en åpningsvinkel på 90°. En feltovervåkning nedenfor sensoren garanterer krypesikring.

OBS:

Den sikreste bevegelsesregistreringen får man når sensorlampen monteres til siden for gangretningen og sikten ikke hindres av f.eks. murer og trær. Rekkevidden er innskrenket når man går rett mot lampen.

Leveringsomfang (ill.3.1) Produktmål (ill.3.2) Apparatoversikt (ill.3.3)

A Lampeglass B LED-lyspære C Lampehus D Sensorenhet (kan tas ut) E Sikringsskrue F Veggbrakett G LED-lysring H Power-LED-eektlys

4. Elektrisk tilkobling

Sensoren bør monteres minst 50 cm fra en annen lampe, ettersom varmeutstråling fra lampen kan føre til at sensorsystemet reagerer. For å oppnå angitt rekkevidde på 8 m bør lampen monteres i ca. 1,8 til 2 meters høyde.

Tilkobling av nettledningen (ill. 4.1)

Nettledningen består av en 3-ledet kabel:

L = fase (som regel svart, brun eller grå) N = nulleder (som regel blå) PE = jordleder (grønn/gul)

I tvilstilfeller må kabelen kontrolleres med en spenningstester; deretter slås strømtilførselen av igjen. Fase (L), nulleder (N) kobles til kroneklemmen.

OBS:

En forveksling av koblingene fører til kortslutning i apparatet eller i sikringsskapet. I så tilfelle må de enkelte kablene identiﬁseres og monteres på nytt. Jordledningen (PE) isoleres og legges inn sammen med de andre.

Merk:

Det kan selvsagt monteres en bryter på nettledningen til å slå AV og PÅ. Dette er forutsetningen for funksjonen permanent lys (se kapittel Permanent lys)

5. Montering

• Kontroller alle komponenter for skader.

• Ikke ta produktet i bruk dersom det er skadet.

• Påse at sensorlampen monteres slik at den ikke er utsatt for vibrasjoner.

Velg et egnet monteringssted og ta hensyn til rekkevidde og bevegelsesregistrering.

- 50 -

- 51 -

Page 27

• Slå av strømtilførselen (ill. 4.1)

ÅRS

PRODUSENT

ÅRS

GARANTI

• Fastsett monteringssted (ill.5.1)

• Løsne sikringsskruen (ill.5.2)

• Tegn borehull (ill.5.3)

• Bor hull og sett inn plugger (ill.5.4)

• Skjult montering (ill.5.5)

• Åpen montering (ill.5.6)

• Koble til ledningen (ill.5.5)

• Skru lampeglasset med tetningsring og LED-lyspære inn i lampehuset (ill.5.7)

• Sett lampen på veggholderen (ill.5.7)

• Skru inn sikringsskruene (ill.5.7)

• Slå på strømtilførselen (ill.5.7)

• Foreta innstillinger ➜ «6.Funksjon»

6. Funksjon

Fabrikkinnstillinger Frakoblingsforsinkelse: 5 sekunder Skumringsinnstilling: 2000lux Programinnstilling: Program 1

Når sensorlampen er installert, kan den tas i drift. Skruknappene for tids-, skumrings- og programinnstilling beﬁnner seg på den avtakbare sensorenheten.

Frakoblingsforsinkelse (tidsinnstilling)

Trinnløst justerbar belysningstid fra 5 sek. til 15 minutter

Skruknappen stilt på – =

korteste tid (5 sekunder) Skruknappen stilt på + =

lengste tid (15 min.) Under innstilling av dekningsområdet

5sek. - 15min.

Skumringsinnstilling (reaksjonsnivå)

Sensoren har et trinnløst justerbart reaksjonsnivå fra 2 til 2000 lux.

2-2000lux

Programinnstilling

anbefales det å velge den korteste tiden –.

Skruknappen stilt på =

dagslysmodus ca. 2000 lux. Skruknappen stilt på

skumringsmodus ca. 2 lux. Til innstilling av dekningsområdet ved

dagslys skal skruknappen stilles på (dagslysmodus).

De følgende programmene gjelder kun for omgivelseslyset, som består av LED-lysringen og Power-LED-eektlyset. Når innstilt skumringsverdi er nådd, tennes hovedlyset alltid ved bevegelse i dekningsområdet og slukkes igjen etter innstilt tid.

Program 1 + 2 : Komfortprogram LED:

– Når innstilt skumringsverdi er nådd, lyser LED lampene

hele natten.

Program 3 : Komfort-spareprogram LED:

– Når innstilt skumringsverdi er nådd, lyser omgivelseslyset

til midt på natten.

– Deretter tennes LED-ene ved bevegelse.

Program 4 : Nightmatic-program

– Soft-lysstart, ikke nattlys, ingen bevegelsesanalyse – 100 % innkobling når lysstyrkeverdien underskrides

Anmerkning til komfort-spareprogram LED

Det er ingen integrert klokke i sensoren, «midt på natten» beregnes ut fra lengden på ﬂere mørkefaser. For en feilfri funksjon er det derfor viktig at lampen har permanent spenning hele denne tiden. Under den første natten (innmålingsfase) er LED-ene komplett aktive. Verdiene lagres og sikres mot strømbrudd. Det foreligger en feil når utkoblingstiden forskyves mot midnatt.

Dersom det monteres en nettbryter på nettledningen, har man følgende funksjoner i tillegg til enkel inn- og utkobling:

Sensordrift

1) Tenne lys (når lampen er AV):

Bryter 1 × AV og PÅ. Lampen er tent over det tidsrommet som er innstilt.

2) Slukke lys (når lampen er PÅ):

Bryter 1 × AV og PÅ. Lampen slukkes eller går over til sensordrift.

Permanent lys (ill.6.1)

1) Tenne permanent lys:

Slå bryteren 2×AV og PÅ. Lampen stilles på permanent lys i 4 timer (rød LED lyser bak linsen). Deretter går den automatisk over i sensordrift igjen (rød LED slukkes).

2) Slukke permanent lys:

Bryter 1×AV og PÅ. Lampen slukkes eller går over til sensordrift.

OBS:

Koblingsprosessene må ﬁnne sted innen 0,2 til 1sekund.

Justering av dekningsområdet

Dekningsområdet kan innskrenkes etter behov. Bruk de vedlagte dekkplatene til å dekke til så mange linsesegmenter som ønsket. Dermed unngås feilkoblinger på grunn av forbipasserende biler, personer etc., eller risikoområder kan overvåkes målrettet. Dekkplatene og dekkfoliene kan brekkes fra hverandre i de stiplede rillene. Deretter festes eller klistres de fast på linsen (ill.6.2-6.7).

7. Vedlikehold og stell

Produktet er vedlikeholdsfritt. Skulle registreringslinsen bli skitten, kan den rengjøres med en fuktig klut (uten rengjøringsmiddel). Minisensorenheten kan tas av for rengjøring av LED lysringen (ill. 7.1).

8. Avfallsbehandling

Elektriske apparater, tilbehør og emballasje må resirkuleres på en miljøvennlig måte.

Ikke kast elektriske apparater i husholdningsavfallet.

Kun for EU-land: I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke lenger kan benyttes, samles opp atskilt fra annet søppel og gjenvinnes på en

miljøvennlig måte.

Garantien ytes bare hvis hele apparatet pakkes godt inn og sendes til importøren. Legg ved en kort beskrivelse av feilen samt kvittering eller regning (kjøpsdato og forhandlers stempel).

Reparasjonsservice:

Etter garantitidens utløp, eller ved mangler som ikke dekkes av garantien, kan du spørre forhandleren om muligheter for reparasjon.

PRODUSENT

GARANTI

9. Produsentgaranti

Dette Steinel-produktet er fremstilt med største nøyaktighet. Det er testet mht. funksjon og sikkerhet i henhold til gjeldende forskrifter og deretter underkastet en stikkprøvekontroll. Steinel gir full garanti for feilfri kvalitet og funksjon. Garantitiden utgjør 36måneder, regnet fra dagen apparatet ble solgt til forbrukeren. Vi utbedrer mangler som kan føres tilbake til fabrikasjonsfeil eller feil ved materialene. Garantien ytes ved reparasjon eller ved at deler med feil byttes ut. Garantien bortfaller ved skader på slitasjedeler, eller ved skader eller mangler som er oppstått som følge av ukyndig bruk eller vedlikehold. Følgeskader ved bruk (skader på andre gjenstander) dekkes ikke av garantien.

10. Tekniske spesiﬁkasjoner

Mål (h×b×d) 295×72×105 mm Spenning 220-240 V, 50/60 Hz Effekt 12 W LED-effektlys og LED-powerlys,

Dekningsvinkel 360° med 90° åpningsvinkel og krypesikring Sensorens rekkevidde: maks. 8 m helt rundt Tidsinnstilling 5 sek. - 15 min. Skumringsinnstilling 2 - 2000 lux Programinnstilling 4 praktiske funksjonsprogram Permanent lys kan kobles inn (4 t.) / Forutsetning: bryter på nettledningen Temperaturområde -10 °C til +50 °C Kapslingsgrad IP 44 Kapslingsklasse II

LED-lyspære

Effekt 8,5 W / E27 Lysstrøm/effekt 674 lm / 79,3 lm/W Fargegjengivelsesindeks RA ≥ 80 Fargetemperatur 3000 K (varmhvit) LED-ens levetid 25 000 timer

ca. 1 W kun sparepære med maks. Ø 48 mm / maks. 15 W

- 53 -- 52 -

Page 28

11. Driftsfeil

Feil Årsak Tiltak

Sensorlampen har ikke spenning

Sensorlampen tennes ikke

Sensorlampen slukkes ikke

LED-ene slukkes ikke rundt midnatt som de skal

LED-ene slukkes ikke helt

Sensorlampen tennes når den ikke skal

Rekkeviddeforandring for sensorlampen

Rød LED blinker fort

LED-lysringen lyser ikke til tross for at det er mørkt

■ sikringen er gått, ikke slått på, brudd på ledningen

■ kortslutning

■ ved dagslysmodus, skumringsinnstillingen

står på nattmodus

■ LED-lyselementet er defekt

■ nettbryter AV

■ sikringen har reagert

■ dekningsområdet er ikke nøyaktig innstilt

■ intern elektrisk sikring er aktivert (rød LED

blinker fort)

■ nettkoblingsklemmen er ikke riktig satt på

■ permanente bevegelser i

dekningsområdet

■ sensorenheten er ikke riktig festet

■ en ekstern lyskilde (f.eks. en annen

bevegelsesmelder eller -lampe) gjør sensorlampen inaktiv

■ du har valgt komfortprogrammet ■ programvalgbryter på 4

■ vind beveger trær og busker i

dekningsområdet

■ biler på veien registreres

■ plutselig temperaturforandring på grunn

av værforholdene (vind, regn, snø) eller luft fra ventilatorer el. åpne vinduer

■ andre omgivelsestemperaturer ■ bruk dekkskålene til å stille inn

■ intern sikring aktivert ■ slå av sensorlampen og tenn den igjen

■ det er valgt program 3 eller 4 ■ skift program

■ aktiver sikringen, sett i ny, slå på

ledningsbryteren, kontroller ledningen med spenningstester

■ kontroller koblingene

■ still inn på nytt

■ skift lyselementet

■ slå på

■ aktiver sikringen, sett i ny, kontroller ev.

koblingene

■ juster på nytt

■ slå av sensorlampen og tenn den igjen

etter ca. 5 sek.

■ trykk klemmen hardt sammen

■ kontroller området og still ev. inn på

nytt

■ trykk lett på sensorenheten til den fester seg

■ påse at den andre lyskilden ikke skinner på sensorlampen, kontroller sensorlampen i flere dager, den trenger en viss tid til å stille seg inn på riktig verdi igjen

■ still inn området på nytt

■ forandre området, monter lampen et

annet sted

dekningsområdet nøyaktig

etter ca. 5 sek.

1. Σχετικά ε αυτό το έγγραφο

Παρακαλούε διαβάζετε προσεκτικά και διαφυλάγετε!

– Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και

αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης.

– Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν

στην τεχνολογική πρόοδο.

Εξήγηση συβόλων

Προειδοποίηση ενώπιον κινδύνων!

Παραποπή σε σηεία κειένου στο έγγραφο.

2. Γενικές υποδείξεις ασφάλειας

Πριν από την εκτέλεση κάθε εργασίας στη συσκευή πρέπει να διακόπτετε την τροφοδοσία ηλεκτρικής τάσης!

• Κατά την εγκατάσταση πρέπει ο προς σύνδεση ηλεκτρικός αγωγός να είναι ελεύθερος ηλεκτρικής τάσης. Συνεπώς πρέπει πρώτα να διακόπτετε το ηλεκτρικό ρεύμα και να ελέγχετε με δοκιμαστικό τάσης αν πράγματι έχει διακοπεί η παροχή ηλεκτρικής τάσης.

• Κατά την εγκατάσταση του αισθητήριου λαμπτήρα πρόκειται για εργασία στο δίκτυο ηλεκτρικής τάσης. Συνεπώς πρέπει να εκτελείται εξειδικευμένα και σύμφωνα με τις σχετικές προδιαγραφές εγκατάστασης της εκάστοτε χώρας και τους κανονισμούς σύνδεσης. (π.χ.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV

1000)

• Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

• Επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένα συνεργεία.

3. L 265 LED

Χρήση σύφωνα ε τους κανονισούς

– Λαμπτήρας LED για εγκατάσταση σε τοίχο σε εξωτερι-

κούς και εσωτερικούς χώρους.

Φωτοστέφανος LED και φως εφέ Power-LED

Οι φωτοδίοδοι LED φωτίζουν ανάλογα με το λυκόφως. Iδανική συσκευή για το διαρκή φωτισμό π. χ. αριθμών οικιών. Ανάλογα με την επιθυμία φωτισμός μόνο σε περίπτωση κίνησης.

Συνδεδεένο φωτιστικό έσο LED κατά την αναγνώριση ατόων

Εάν αναγνωριστεί άτομο από το μικροαισθητήρα, τότε ανάβει το φωτιστικό μέσο LED για το ρυθμισμένο χρόνο. Ο ενσωματωμένος υπέρυθρος αισθητήρας υψηλής ισχύος αποτελείται από διπλό αισθητήρα 360°, ο οποίος ανιχνεύει την αόρατη θερμική ακτινοβολία κινούμενων σωμάτων (ανθρώπων, ζώων, κλπ.). Η ανιχνευθείσα θερμική ακτινοβολία μετατρέπεται ηλεκτρονικά και ενεργοποιεί έτσι αυτόματα το λαμπτήρα. Μέσα από εμπόδια όπως π.χ. τοίχους ή υαλοπί-

νακες δεν ανιχνεύεται θερμική ακτινοβολία, και συνεπώς δεν επιτυγχάνεται ενεργοποίηση. Eπιτυγχάνεται γωνία κάλυψης 360° με γωνία ανοίγματος 90°. Η παρακολούθηση του πεδίου κάτω από τον αισθητήρα διασφαλίζει και προστασία από έρπουσα προσέγγιση.

Σηαντικό:

Την ασφαλέστερη ανίχνευση κινήσεων την επιτυγχάνετε, εφόσον εγκαταστήσετε τον αισθητήριο λαμπτήρα πλευρικά ως προς την κατεύθυνση κίνησης και δεν υπάρχουν εμπόδια (όπως π.χ. δένδρα, μάνδρες κ.λπ.) που εμποδίζουν το οπτικό πεδίο του αισθητήρα. Η εμβέλεια είναι περιορισμένη, όταν βαδίζετε ευθεία προς το λαμπτήρα.

Περιεχόμενο συσκευασίας (εικ.3.1) Διαστάσεις προϊόντος (εικ.3.2) Επισκόπηση συσκευής (εικ. 3.3)

A Γυαλί φωτιστικού B Φωτιστικό μέσο LED C Πλαίσιο φωτιστικού D Μονάδα αισθητήρα (αφαιρέσιμη) E Βίδα ασφάλισης F Στήριγμα τοίχου G Φωτοστέφανος LED H Εντυπωσιακό φως Power-LED

4. Ηλεκτρική σύνδεση

Το σημείο εγκατάστασης θα πρέπει να απέχει τουλάχιστον 50 cm από άλλο λαμπτήρα, διότι η ακτινοβολία θερμότητας ενδέχεται να προκαλεί ενεργοποίηση του συστήματος. Για να επιτύχετε την αναφερόμενη εμβέλεια των 8 m, θα πρέπει το ύψος εγκατάστασης να ανέρχεται περ. σε 1,8 έως 2 m.

Σύνδεση αγωγού τροφοδοσίας (εικ. 4.1)

Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 3 συρμάτων:

L = Φάση (συνήθως μαύρο, καφέ ή γκρι) N = Ουδέτερος αγωγός (συνήθως μπλε) PE = Αγωγός γείωσης (πράσινο/κίτρινο)

Σε περίπτωση αμφιβολιών πρέπει να προβείτε σε αναγνώριση των καλωδίων με δοκιμαστικό τάσης. Κατόπιν αποσυνδέετε πάλι από την ηλεκτρική τάση. Η φάση (L) και ο ουδέτερος αγωγός (N) συνδέονται στο μονωτικό ακροδέκτη.

Προσοχή:

Το μπέρδεμα των συνδέσεων θα προκαλέσει στη συσκευή ή στον πίνακα ασφαλειών βραχυκύκλωμα. Στην περίπτωση αυτή πρέπει να αναγνωριστούν τα μεμονωμένα καλώδια και να εγκατασταθούν εκ νέου. Μονώνετε τον αγωγό γείωσης

(PE) και τον παραμερίζετε.

Υπόδειξη:

Στον αγωγό τροφοδοσίας μπορεί φυσικά να υπάρχει ένας διακόπτης δικτύου τροφοδοσίας για ενεργοποίηση ή απενεργοποίηση. Αυτό αποτελεί την προϋπόθεση για τη λειτουργία συνεχούς φωτός (βλ. κεφάλαιο Λειτουργία συνεχούς φωτός).

- 54 -

- 55 -

Page 29

5. Εγκατάσταση

ΕΤΗ

ΕΓΓΥΗΣΗ

ΚΑΤΑ ΣΚ ΕΥΑΣ ΤΗ

ΕΤΗ

ΕΓΓΥΗΣΗ

• Ελέγχετε όλα τα εξαρτήματα σχετικά με βλάβες.

• Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του προϊόντος.

• Κατά την εγκατάσταση του αιθητήριου λαμπτήρα πρέπει να δοθεί προσοχή ώστε να στηριχτεί με αποκλεισμό κραδασμών.

Επιλέγετε κατάλληλο σημείο εγκατάστασης λαμβάνοντας υπόψη την εμβέλεια και την ανίχνευση κινήσεων.

• Διακόπτετε τροφοδοσία ρεύματος (εικ. 4.1)

• Καθορισμός σημείου εγκατάστασης (εικ.5.1)

• Λύνετε βίδα ασφάλισης (εικ. 5.2)

• Σημαδεύετε σημεία για τρύπες (εικ. 5.3)

• Ανοίγετε τρύπες και τοποθετείτε ούπατ (εικ. 5.4)

• Ενδοτοίχια εγκατάσταση (εικ.5.5)

• Εξωτοίχια εγκατάσταση (εικ. 5.6)

• Συνδέετε καλώδιο σύνδεσης (εικ. 5.5)

• Βιδώνετε γυαλί φωτιστικού με στεγανοποιητικό δακτύλιο και φωτιστικό μέσο LED στο πλαίσιο φωτιστικού

(εικ.5.7)

• Προσαρμόζετε λαμπτήρα στο στήριγμα τοίχου (εικ. 5.7)

• Βιδώνετε βίδες ασφάλισης (εικ. 5.7)

• Ενεργοποιείτε τροφοδοσία ρεύματος (εικ. 5.7)

• Κάνετε ρυθμίσεις ➜ "6. Λειτουργία"

6. Λειτουργία

Ρυθίσεις εργοστασίου Καθυστέρηση απενεργοποίησης: 5 δευτερόλεπτα Ρύθιση ευαισθησίας: 2000 Lux Ρύθιση προγράατος: Πρόγραα 1

Μετά την εγκατάσταση ο αισθητήριος λαμπτήρας μπορεί να τεθεί σε λειτουργία. Στην αφαιρέσιμη μονάδα αισθητήρα βρίσκονται οι ρυθμιστές χρόνου, λυκόφωτος και προγράμματος.

Καθυστέρηση απενεργοποίησης (ρύθιση χρόνου)

Αδιαβάθμητη ρύθμιση διάρκειας φωτισμού από 5 δευτερόλεπτα έως 15 λεπτά

Θέση ρυθμιστή στο – =

μικρότερος χρόνος (5 δευτερόλεπτα) Θέση ρυθμιστή στο + =

μεγαλύτερος χρόνος (15 λεπτά) Κατά τη ρύθμιση της περιοχής

5 δευτ. - 15 λεπ.

κάλυψης προτείνεται η επιλογή του μικρότερου χρόνου –.

Ρύθιση ευαισθησίας (όριο ευαισθησίας)

Αδιαβάθμητη ρύθμιση ορίου ευαισθησίας του αισθητήρα από 2 έως 2000 Lux.

Ρυθμιστής σε θέση =

Λειτουργία φωτός ημέρας περ. 2000 Lux.

Ρυθμιστής σε θέση Λειτουργία λυκόφωτος περ. 2 Lux.

2-2000Lux

Ρύθιση προγράατος

Πρόγραα

– Το φως ατμόσφαιρας φωτίζει ολόκληρη τη νύχτα σύμ-

φωνα με τη ρυθμισμένη τιμή ευαισθησίας.

Πρόγραα 3 : Οικονοικό πρόγραα άνεσης LED:

– Το φως ατμόσφαιρας φωτίζει έως το μεσονύχτιο σύμ-

φωνα με τη ρυθμισμένη τιμή ευαισθησίας.

– Κατόπιν ανάβουν οι φωτοδίοδοι LED σε περίπτωση

κίνησης.

Πρόγραα 4 : Πρόγραα Nightmatic

– Απαλό άναμμα φωτός, χωρίς φως νύχτας, χωρίς αξιο-

λόγηση κινήσεων

– 100 % ενεργοποίηση σε υποτίμηση ορίου φωτεινότητας

Υπόδειξη για το Οικονοικό πρόγραα άνεσης LED 3 :

Στον αισθητήρα δεν είναι ενσωματωμένο ρολόι, το μεσονύχτιο υπολογίζεται μόνο μέσω της διάρκειας περισσοτέρων φάσεων σκότους. Συνεπώς για την άψογη λειτουργία είναι σημαντικό να τροφοδοτείται διαρκώς με ηλεκτρική τάση ο λαμπτήρας κατά το διάστημα αυτό. Κατά τη διάρκεια της πρώτης νύχτα (φάση μέτρησης) οι φωτοδίοδοι LED είναι σε πλήρη ενέργεια. Οι τιμές αποθηκεύονται με ασφάλεια ανεξάρτητα από τη διακοπή ηλεκτρικής τάσης. Υπάρχει βλάβη, εάν ο χρόνος απενεργοποίησης μετατοπιστεί προς κατεύθυνση μεσονυχτίου.

Σε περίπτωση σύνδεσης διακόπτη δικτύου στον αγωγό τροφοδοσίας, είναι εφικτές εκτός από την απλή ενεργοποίηση και απενεργοποίηση οι ακόλουθες λειτουργίες:

Λειτουργία αισθητήρα

1) Άναα φωτός (εάν λαπτήρας ΕΚΤΟΣ):

Διακόπτης 1×ΕΚΤΟΣ και ΕΝΤΟΣ. Λαμπτήρας παραμένει αναμμένος για τη ρυθμισμένη διάρκεια.

2) Σβήσιο φωτός (εάν λαπτήρας ΕΝΤΟΣ):

Διακόπτης 1×ΕΚΤΟΣ και ΕΝΤΟΣ. Ο λαμπτήρας σβήνει ή περνάει σε λειτουργία αισθητήρα.

Για τη ρύθμιση της περιοχής κάλυψης σε φως ημέρας ο ρυθμιστής πρέπει να ρυθμιστεί στη θέση φωτός ημέρας).

Τα ακόλουθα προγράμματα αναφέρονται μόνο στο φως ατμόσφαιρας, αποτελούμενο από το φωτοστέφανο LED και το φως εφέ Power-LED. Σε περίπτωση κίνησης το κυρίως φως ανάβει πάντα σύμφωνα με τη ρυθμισμένη τιμή ευαισθησίας και σβήνει πάλι μόλις παρέλθει ο ρυθμισμένος χρόνος.

+ 2 : Πρόγραα άνεσης LED:

(Λειτουργία

Λειτουργία συνεχούς φωτός (εικ. 6.1)

1) Άναα διαρκούς φωτός:

Διακόπτης 2×ΕΚΤΟΣ και ΕΝΤΟΣ. Ο λαμπτήρας ρυθμίζεται για 4 ώρες σε φωτισμό διαρκείας (κόκκινη φωτοδίοδος LED ανάβει πίσω από το φακό). Κατόπιν ο λαμπτήρας περνάει αυτόματα πάλι σε λειτουργία αισθητήρα (κόκκινη φωτοδίοδος LED σβήνει).

2) Σβήσιο συνεχούς φωτός:

Διακόπτης 1×ΕΚΤΟΣ και ΕΝΤΟΣ. Ο λαμπτήρας σβήνει ή περνάει σε λειτουργία αισθητήρα.

Προσοχή:

Οι φάσεις μεταγωγής πρέπει να εκτελούνται εντός ορίων 0,2 έως 1 δευτερολέπτου.

Ευθυγράιση περιοχής κάλυψης

Ανάλογα με τις ανάγκες είναι εφικτός ο περιορισμός των ορίων κάλυψης. Οι συνημμένες μάσκες κάλυψης εξυπηρετούν στην κάλυψη επιθυμητού αριθμού στοιχείων φακού. Με τον τρόπο αυτό εμποδίζονται εσφαλμένες ενεργοποιήσεις π.χ. μέσω αυτοκινήτων ή πεζών κ.λπ. ή ελέγχονται με ακρίβεια επικίνδυνα σημεία. Οι μάσκες και οι μεμβράνες κάλυψης μπορούν να αποκοπούν κατά μήκος των προδιατρημένων τμημάτων. Κατόπιν εισάγονται ή συγκολλούνται απλά στο φακό. (εικ.6.2-6.7)

7. Συντήρηση και Φροντίδα

Το προϊόν δεν χρειάζεται συντήρηση. Ο φακός ανίχνευσης μπορεί να καθαρίζεται όταν είναι ακάθαρτος με νωπό πανί (χωρίς απορρυπαντικό). Για το καθάρισμα του φωτοστεφάνου LED μπορεί να αφαιρεθεί η μονάδα του μικροαισθητήρα. (εικ. 7.1)

8. Απόσυρση

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται.

Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!

Μόνο για χώρες ΕΕ:

Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο, πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

9. Εγγύηση κατασκευαστή

Αυτό το προϊόν STEINEL κατασκευάστηκε με μέγιστη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρόσκοπτη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητι-

κή απαίτηση εκπληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρόμενα εξαρτήματα όπως επίσης για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται. Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις.

Σέρβις επισκευής:

Για επισκευές μετά την πάροδο του χρόνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυητική απαίτηση απευθυνθείτε στο πλησιέστερο σέρβις για να πληροφορηθείτε τη δυνατότητα επισκευής.

ΚΑΤΑ ΣΚ ΕΥΑΣ ΤΗ

- 57 -- 56 -

Page 30

10. Tεχνικά δεδοένα

Διαστάσεις (Υ×Π×Β) 295×72×105 mm Σύνδεση δικτύου 220-240 V, 50/60 Hz Ισχύς 12 W φως εφέ LED και φως LED-Power περ. 1 W μόνο φωτιστικό μέσο μικρής κατα-

νάλωσης με μέγ. Ø 48 mm / μέγ. 15 W Γωνία κάλυψης 360° με 90° γωνία ανοίγματος και προστασία έρπουσας προσέγγισης Εμβέλεια του αισθητήρα μέγ. 8 m περισκοπικά Ρύθμιση χρόνου 5 δευτ. - 15 λεπτά Ρύθμιση ευαισθησίας 2-2000 Lux Ρύθμιση προγράμματος 4 πρακτικά προγράμματα Συνεχές φως μεταγόμενο (4 ώρες) / προϋπόθεση: διακόπτης στον αγωγό τροφοδοσίας Όρια θερμοκρασίας -10 °C έως +50 °C Είδος προστασίας IP 44 Κλάση προστασίας II

Φωτιστικό έσο LED

Ισχύς 8,5 W / E27 Φωτεινή ροή/αποδοτικότητα 674 lm / 79,3 lm/W Χρωματική απόδοση-Δείκτης RA ≥ 80 Θερμοκρασία χρώματος 3000 K (θερμό λευκό) Διάρκεια ζωής LED 25.000 ώρες

11. ιαταραχές λειτουργίας

Βλάβη Αιτία Βοήθεια

Αισθητήριος λαμπτήρας χωρίς τάση

Αισθητήριος λαμπτήρας δεν ενεργοποιείται

Αισθητήριος λαμπτήρας δεν απενεργοποιείται

Φωτοδίοδοι LED δεν σβήνουν όπως επιθυμείτε περ. κατά το μεσονύχτιο

Φωτοδίοδοι LED δεν σβήνουν πλήρως

Αισθητήριος λαμπτήρας ενεργοποιείται ανεπιθύμητα

Τροποποίηση εμβέλειας Αισθητήριου λαμπτήρα

Κόκκινη φωτοδίοδος LED αναβοσβήνει γρήγορα

Φωτοστέφανος LED σβηστός παρά το σκότος

■ Ασφάλεια αντέδρασε, μη ενεργοποιημένη, διακοπή κυκλώματος

■ Βραχυκύκλωμα

■ Σε λειτουργία ημέρας, ρύθμιση

ευαισθησίας είναι σε λειτουργία νύχτας

■ Φωτιστικό μέσο LED ελαττωματικό

■ Διακόπτης δικτύου ΕΚΤΟΣ

■ Ασφάλεια αντέδρασε

■ Ανακριβής ρύθμιση ορίων ανίχνευσης

■ Εσωτερική ηλεκτρική ασφάλεια

ενεργοποιήθηκε (κόκκινη LED αναβοσβήνει γρήγορα)

■ Ακροδέκτης σύνδεσης δικτύου με εσφαλμένη βυσμάτωση

■ Διαρκής κίνηση εντός των ορίων ανίχνευσης

■ Μονάδα αισθητήρα δεν έχει ασφαλίσει

■ Εξωτερική πηγή φωτός (π.χ. άλλος

ανιχνευτής κινήσεων ή λαμπτήρας) απενεργοποιεί τον αισθητήριο λαμπτήρα

■ Επιλέχτηκε πρόγραμμα άνεσης ■ Διακόπτης επιλογής προγράμματος στη

■ Άνεμος κουνάει δέντρα και θάμνους στην

περιοχή κάλυψης

■ Ανίχνευση αυτοκινήτων στο δρόμο

■ Ξαφνική αλλαγή θερμοκρασίας εξαιτίας

καιρού (αέρας, βροχή, χιόνι) ή αέρας από εξαεριστήρες, ανοιχτά παράθυρα

■ Αλλες θερμοκρασίες περιβάλλοντος ■ Ακριβής ρύθμιση περιοχής κάλυψης με

■ Εσωτερική ασφάλεια ενεργοποιήθηκε ■ Σβήστε αισθητήριο λαμπτήρα και

■ Επιλέχτηκε πρόγραμμα 3 ή 4 ■ Αλλαγή προγράμματος

■ Ενεργοποίηση ασφάλειας,

αντικατάσταση, ενεργοποίηση διακόπτη δικτύου, έλεγχος κυκλώματος με δοκιμαστικό τάσης

■ Ελέγχετε συνδέσεις

■ Νέα ρύθμιση

■ Αντικατάσταση

■ Eνεργοποίηση

■ Ενεργοποίηση ασφάλειας,

αντικατάσταση, εν ανάγκη έλεγχος σύνδεσης

■ Νέα ευθυγράμμιση

■ Σβήστε αισθητήριο λαμπτήρα και

ανάψτε τον πάλι μετά από περ. 5 δευτ.

■ Σταθερή πίεση ακροδέκτη

■ Έλεγχος ορίων κάλυψης και εν ανάγκη

νέα ρύθμιση

■ Ασφαλίστε μονάδα αισθητήρα με ελαφρά πίεση

■ Προστασία αισθητήριου λαμπτήρα έναντι ξένου φωτός, παρακολούθηση Λαμπτήρα Αισθητήρα περισσότερες ημέρες, χρειάζεται μερικό χρόνο για να ρυθμιστεί πάλι στη σωστή τιμή

θέση 4

■ Κάνετε αλλαγή περιοχής

■ Αλλαγή ορίων κάλυψης

■ Αλλαγή περιοχής, μετατόπιση σημείου

εγκατάστασης

μάσκες κάλυψης

ανάψτε τον πάλι μετά από 5 δευτ.

- 59 -- 58 -

Page 31

1. Bu doküman hakkında

Lütfen itinayla okuyun ve saklayın!

– Telif hakları korunmaktadır. Kısmen de olsa basılması,

ancak onayımız alınarak mümkündür.

– Teknik gelişmelere hizmet eden değişiklikler yapma hakkı

saklıdır.

Sembol açıklaması

Tehlikelere karşı uyarı!

Dokümandaki metin kısımlarına gönderme.

2. Genel güvenlik uyarıları

Cihaz üzerindeki tüm çalışmalardan önce, elektrik beslemesini kesin!

• Montaj sırasında, bağlanacak olan elektrik tesisatında enerji kesik olmalıdır. Bu nedenle ilk olarak elektriği kapatın ve bir kontrol kalemiyle enerjinin kesildiğini kontrol edin.

• Sensörlü lambanın kurulumunda, elektrik şebekesinde yapılan bir çalışma söz konusudur. Bu yüzden, geleneksel kurulum yönergeleri ile bağlantı koşullarına uygun bir uygulama yapılmalıdır. (örn.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Sadece orijinal yedek parçalar kullanın.

• Onarımlar sadece, uzman atölyeler tarafından gerçekleştirilebilir.

3. L 265 LED

Amacına uygun kullanım

– Dış ve iç mekanda duvara montaj için LED lamba.

Power-LED etkin ışığından oluşan ortam ışığı ile ilgilidir

LED'ler alacakaranlık kontrollüdür. Örn. ev numaralarını sürekli aydınlatmak için idealdir. İsteğe bağlı olarak sadece hareket halinde.

Kişi tanımada devreye giren LED ampul

Mini sensör tarafından birisi algılandığında, LED ampul ayarlandığı süre boyunca çalışır. Entegre yüksek performans kızılötesi sensörü, hareket eden vücutlardan yayılan görünmez ısı radyasyonunu (insanlar, hayvanlar, vb.) algılayan bir 360° ikili sensörden oluşmaktadır. Algılanan bu ısı radyasyonu, cihaz içinde elektronik olarak işlenir ve lambayı otomatik olarak çalıştırır. Örneğin duvarlar veya camlar gibi engeller nedeniyle ısı radyasyonu algılanmaz, bu durumda hiçbir çalıştırma yapılmaz. Örn. duvarlar veya cam paneller gibi engeller nedeniyle ısı radyasyonu algılanmaz, dolayısıyla anahtarlama olmaz. Menfez açısı 90° olan 360° algılama açısı elde edilir. Sensörün altındaki alan izleme ile bir sürünme koruması sağlanır.

Önemli:

En güvenli hareket algılaması, sensörlü lamba yürüyüş yönünün yan tarafında monte edildiği ve sensörün önünde herhangi bir engel (örneğin ağaçlar, duvarlar vb.) olmadığı zaman sağlanır. Doğrudan lambanın üzerine yürüdüğünüzde menzil kısıtlanır.

Teslimat kapsamı (Şek.3.1) Ürünün boyutları (Şek.3.2) Cihazın genel görünümü (Şek.3.3)

A Lamba camı B LED ampul C Lamba gövdesi D Sensör ünitesi (çıkartılabilir) E Emniyet vidası F Duvar tutucusu G LED ışık demeti H Power-LED etkin ışığı

4. Elektrik bağlantısı

Montaj yeri diğer lambalardan asgari 50 cm uzakta olmalıdır, aksi halde ısı radyasyonu sistemin çalışmasına yol açabilir. Belirtilen 8 metrelik menzile erişebilmek için, montaj yüksekliği yak. 1,8 ila 2 m olmalıdır.

Elektrik kablosunun bağlantısı (Şek.4.1)

Elektrik kablosu, 3 iletkenli bir kablodur:

L = Faz (genellikle siyah, kahverengi veya gri) N = Nötr hattı (genellikle mavi) PE = Topraklama hattı (yeşil/sarı)

Çelişkiye düşülmesi halinde, kabloları bir avometre cihazıyla tanımlayın; ardından tekrar elektriksiz hale getirin. Faz (L) ve nötr kablosu (N), avize terminaline bağlanmalıdır.

Önemli:

Bağlantıların karıştırılması, daha sonra cihazda veya sigorta kutunuzda kısa devreye neden olur. Bu durumda, kabloların hepsini tanımlamak ve yeniden monte etmek zorundasınız. Topraklama hattını (PE) izole edin ve sadece iliştirin.

Not:

Elektrik besleme kablosuna, açma ve kapama için uygun bir elektrik anahtarı monte edilebilir. Sürekli ışık fonksiyonu için bu zorunludur (bkz. Sürekli ışık işletimi bölümü).

5. Montaj

• Bütün yapı parçalarında hasar kontrolü yapın.

• Hasarlar olduğunda, ürünü işletime almayın.

• Sensörlü lambanın montajı sırasında, titreşime maruz kalmayacak şekilde sabitlenmesine dikkat edilmelidir.

Erişim menzilini ve hareketlerin algılanmasını göz önüne alarak, uygun montaj yerini seçin.

• Elektrik beslemesini kapatın (Şek.4.1)

• Montaj yerini belirleyin (Şek.5.1)

• Emniyet vidasını çözün (Şek.5.2).

• Delik yerlerini işaretleyin (Şek. 5.3)

• Delikleri delin ve dübelleri yerleştirin (Şek.5.4)

• Montaj Sıva altı (Şek.5.5)

• Montaj Sıva üstü (Şek.5.6)

• Bağlantı kablosunu bağlayın (Şek.5.5)

• Lamba camını, conta ve LED ampul ile birlikte lamba gövdesine vidalayın (Şek.5.7)

• Lambayı duvar tutucusuna oturtun (Şek.5.7)

• Emniyet vidalarını vidalayın (Şek.5.7)

• Elektrik beslemesini açın (Şek.5.7)

• Ayarları yapın ➜ "6.Fonksiyon"

6. Fonksiyon

Fabrika ayarları Kapatma gecikmesi: 5 saniye Alacakaranlık ayarı: 2000 Lux Program ayarı: Program 1

Kurulumu takiben sensörlü lamba devreye alınabilir. Portatif sensör ünitesinin üzerinde zaman, alacakaranlık ve program ayarları için ayar düğmeleri bulunmaktadır.

Kapatma gecikmesi (zaman ayarı)

5 saniye ile 15 dakika arasında kademesiz ayarlı aydınlatma süresi

Ayar düğmesi – konumunda = en kısa

süre (5 saniye) Ayar düğmesi + konumunda = en uzun

süre (15 dakika) Algılama alanının ayarı sırasında ve

5sn - 15dak

Alacakaranlık ayarı (tepkime eşiği)

Sensörün tetikleme eşiği, 2 ile 2000 Lux arasında kademesiz ayarlanabilir.

2-2000Lux

Program ayarı

fonksiyon testi için, en kısa sürenin ayarlanması önerilmektedir.

Ayar düğmesi konumunda =

Ayar düğmesi Alacakaranlık işletimi yak. 2 Lux.

Algılama alanının gün ışığında ayarı sırasında ayar düğmesi işletimi) konumuna alınmalıdır.

Aşağıdaki programlar sadece, LED ışık demeti ve Power-LED etkin ışığından oluşan ortam ışığı ile ilgilidir. Temel ışık daima, ayarlanan alacakaranlık değerinden itibaren hareket halinde açılır ve süre sona erdikten sonra tekrar kapanır.

konumunda =

(Gün ışığı

Program 1 + 2 : Konfor programı LED:

– Ortam ışığı, ayarlanan alacakaranlık değerinden itibaren

tüm gece boyunca çalışır.

Program 3 : Konforlu tasarruf programı LED:

– Ortam ışığı, ayarlanan alacakaranlık değerinden itibaren

gece yarısına kadar çalışır.

– Daha sonra LED'ler hareket halinde çalışır.

Program 4 : Nightmatic programı

– Yumuşak ışık başlatma, gece ışığı yok, hareket değer-

lendirme yok

– Parlaklık değerinin altına düşüldüğünde % 100 çalıştırma

Konforlu tasarruf programı LED 3 bilgi notu :

Sensöre saat entegre edilmemiştir, gece yarısı sadece, çok sayıda karanlık aşamasının uzunluğuna bağlı olarak belirlenir. Bu nedenle kusursuz bir fonksiyon için, lambanın bu süre dahilinde elektrik beslemesine sürekli bağlı olması önemlidir. İlk gece boyunca (ölçüm aşaması) LED'ler, komple aktif durumdadır. Değerler, elektrik kesintisinden etkilenmeden kaydedilir. Kapanma süresi gecenin ortasına doğru kaydığında, bir arıza durumu söz konusudur.

Elektrik besleme kablosuna bir elektrik anahtarı monte edildiğinde, kolayca açma ve kapamanın yanı sıra şu fonksiyonlar da mümkündür:

Sensörlü işletim

1) Işığın açılması (lamba KAPALI olduğunda):

Anahtarı 1×KAPA ve AÇ. Lamba, ayarlanan süre boyunca açık kalır.

2) Işığın kapatılması (lamba AÇIK olduğunda):

Anahtarı 1×KAPA ve AÇ. Lamba kapanır ya da sensörlü işletime geçer.

Sürekli ışık işletimi (Şek.6.1)

1) Sürekli ışığı açma:

Anahtarı 2×KAPA ve AÇ. Lamba 4 saat süreyle sürekli ışığa ayarlanır (merceğin arkasındaki kırmızı LED yanar). Ardından, otomatik olarak tekrar sensörlü işletime geçer (kırmızı LED kapalı).

2) Sürekli ışığın kapatılması:

Anahtarı 1×KAPA ve AÇ. Lamba kapanır ya da sensörlü işletime geçer.

Önemli:

Anahtarlama işlemleri 0,2 ile 1 saniye aralığında yapılmalıdır.

Kapsama alanı ayarı

Kapsama alanı, isteğe bağlı olarak kısıtlanabilir. Birlikte verilen kapak blendajları, istenilen sayıda mercek elemanının örtülmesine yarar. Böylece örn. otomobiller, yayalar vb. nedeniyle hatalı devreye girmeler önlenir veya tehlike yerleri özel olarak denetlenir. Kapak blendajları ve örtücü folyolar, üzerlerindeki inceltilmiş dikey veya yatay bölünmelerden ayrılabilir. Daha sonra kolayca merceğin üzerine takılabilir ya da yapıştırılabilir.

(Şek.6.2-6.7)

- 61 -- 60 -

Page 32

7. Bakım ve koruma

ÜRETİCİ

YIL

ÜRETİCİ

YIL

GARANTİSİ

Ürün bakım gerektirmez. Algılama merceği kirlendiğinde, nemli bir bezle (deterjan kullanmadan) temizlenebilir. Işık demetinin temizlenmesi için, mini sensör ünitesi yerinden alınabilir. (Şek. 7.1)

8. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun ulusal yasalardaki karşılığına göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana gelen hasar ve kusurları kapsamaz. Yabancı cisimlere yansıyan dolaylı zararlar, garanti kapsamı dışındadır. Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.

Onarım servisi:

Garanti süresinin dolması veya garanti kapsamına girmeyen kusurlar halinde, onarım olanağı konusunda lütfen en yakın servis istasyonuna danışınız.

GARANTİSİ

9. Üretici garantisi

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardından bir numune kontrolüne tabi tutulmuştur. STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir. Garanti süresi 36ay olup, kullanıcıya satış tarihi itibariyle başlar.

10. Teknik özellikler

Boyutlar (Y×G×D) 295×72×105 mm Elektrik bağlantısı 220-240 V, 50/60 Hz Güç 12 W LED etkin ışığı ve LED güçlü ışığı,

Kapsama açısı 90° menfez açısı ve sürünme korumasıyla birlikte 360° Sensörün menzili maks. 8 m çepeçevre Zaman ayarı 5 sn - 15 dak Alacakaranlık ayarı 2-2000 Lux Program ayarı 4 uygulama odaklı program Sürekli ışık çalıştırılabilir (4 saat) / Ön koşul: elektrik beslemesine bağlanmış anahtar Sıcaklık aralığı -10 °C ila +50 °C Koruma türü IP 44 Koruma sınıfı II

yak. 1 W sadece enerji tasarruflu ampuller maks. Ø 48 mm / maks. 15 W

11. İşletim arızaları

Arıza Nedeni Giderilmesi

Sensörlü lambada gerilim yok

Sensörlü lamba devreye girmiyor

Sensörlü lamba kapanmıyor

LED'ler, yak. gece yarısı istendiği gibi kapanmıyor

LED'ler komple kapanmıyor

Sensörlü lamba istem dışı çalışıyor

Sensörlü lambada menzil değişimi

Kırmızı LED hızlı yanıp sönüyor

LED ışık demeti karanlığa rağmen kapalı

■ Sigorta atmış, çalıştırılmamış, kablo kopuk

■ Kısa devre

■ Gündüz modunda, alacakaranlık ayarı

gece modundadır

■ LED ampul arızalı

■ Elektrik anahtarı KAPALI

■ Sigorta atmış

■ Kapsama alanı doğru ayarlanmamış

■ dahili elektrik sigortası aktifleştirildi

(kırmızı LED hızlı yanıp söner)

■ Şebeke terminali doğru takılmamış

■ Kapsama alanında sürekli hareket var

■ Sensör ünitesi yerine oturmamış

■ Harici ışık kaynağı (örn. başka hareket

dedektörü veya lamba) nedeniyle sensörlü lamba devreden çıkıyor

■ Konfor programı seçili ■ Program seçme anahtarını 4 konumuna

■ Rüzgar, kapsama alanındaki ağaçları ve

çalıları hareket ettiriyor

■ Yoldan geçen araçlar algılanıyor

■ Hava şartları (rüzgar, yağmur, kar)

nedeniyle veya vantilatörler, açık pencerelerden gelen hava akımıyla ani sıcaklık değişimi var

■ Farklı ortam sıcaklıkları ■ Kapsama alanını kapak blendajları ile

■ Dahili elektrik sigortası aktifleştirildi ■ Sensörlü lambayı kapatın ve yak.

■ Program 3 veya 4 seçili ■ Programı değiştirin

■ Sigortayı çalıştırın, değiştirin, elektrik

anahtarını çalıştırın; kabloyu avometre ile gözden geçirin

■ Bağlantıları gözden geçirin

■ Yeniden ayarlayın

■ Değiştirin

■ Çalıştırın

■ Sigortayı çalıştırın, değiştirin; gerekt.

bağlantıyı kontrol edin

■ Yeniden ayarlayın

■ Sensörlü lambayı kapatın ve yak.

5 saniye sonra tekrar açın

■ Kelepçeyi sıkıca bastırın

■ Alanı kontrol edin ve gerektiğinde

yeniden ayarlayın

■ Sensör ünitesini hafifçe bastırarak oturtun

■ Sensörlü lambayı harici ışıklara karşı koruyun, daha sonra birkaç gün boyunca gözlemleyin. Kendini tekrar doğru değere göre ayarlamak için bir süreye gereksinim duyar

alın

■ Alanı değiştirin

■ Alanı değiştirin, başka yere monte edin

tam doğru şekilde ayarlayın

5 saniye sonra tekrar açın

LED ampul

Güç 8,5 W / E27 Işık akımı/verim 674 lm / 79,3 lm/W Renk dönüşüm indeksi RA ≥ 80 Renk sıcaklığı 3000 K (sıcak beyaz) LED kullanım ömrü 25.000 saat

- 62 -

- 63 -

Page 33

1. Tudnivaló a dokumentummal kapcsolatban

Kérjük, olvassa el ﬁgyelmesen és őrizze meg!

– Szerzői jogvédelem alatt áll. Sokszorosítani, kivonatosan

is, csak az engedélyünkkel szabad.

– A műszaki fejlődést szolgáló változtatások jogát fenn-

tartjuk.

Jelmagyarázat

Figyelmeztetés veszélyekre!

A dokumentum szöveghelyeire utal.

2. Általános biztonsági útmutatások

Mielőtt dolgozni kezd a berendezésen,

szakítsa meg a ráadott feszültséget!

• Szereléskor a csatlakoztatni kívánt vezetéknek feszültségmentesnek kell lennie. Ezért a szerelés megkezdése előtt kapcsolja le az áramot, és feszültségjelzővel ellenőrizze a feszültségmentességet.

• A mozgásérzékelős lámpa felszerelésekor hálózati feszültséggel végzett munkáról van szó. Ezért azt szakszerűen, az illető országban szokásos szerelési előírásoknak és csatlakoztatási feltételeknek megfelelően kell végezni. (pl. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Csak eredeti pótalkatrészeket használjon.

• Az esetleg szükségessé váló javításokat csak szakműhely végezheti.

3. L 265 LED

Rendeltetésszerű használat

– Falra szerelhető LED-lámpa kül- és beltéri használatra.

LED-lámpasor és Power-LED-fényforrás

A LED-eket alkonykapcsoló vezérli. Ideális pl. házszámok folyamatos megvilágításához. Ha kívánja, csak mozgás esetén.

Személy felismerésekor bekapcsoló LED-es világítótest

Ha a mini-érzékelő személyt ismer fel, a beállított időre bekapcsol a LED-es világítótest. A beépített nagyteljesítményű infravörös érzékelő egy 360°-os kettős szenzorral rendelkezik, amely a mozgó testek (emberek, állatok stb.) láthatatlan hősugárzását érzékeli. A berendezés a felfogott hősugárzást elektronikus jellé alakítja, és ennek segítségével kapcsolja be automatikusan a világítótestet. Akadályokon (pl. falon vagy ablaküvegen) keresztül a hősugárzás nem érzékelhető, ezért a lámpa sem kapcsolódik be. Az érzékelővel 360°-os érzékelési szög és 90°-os nyitási szög érhető el. Az érzékelő alatti terület felügyelete biztosítja az alákúszás-védelmet.

Fontos:

A mozgás érzékelése akkor a legbiztosabb, ha a berendezést a mozgáshoz képest oldalirányban helyezi el, és a szenzor látóterét nem korlátozzák akadályok (pl. fák, falak stb.). A hatótávolság korlátozott, amikor egyenesen a lámpa felé megy.

A csomag tartalma (3.1. ábra) Termékméretek (3.2. ábra) A készülék áttekintése (3.3. ábra)

A Lámpaüveg B LED-világítótest C Lámpaház D Érzékelő egység (kivehető) E Biztosítócsavar F Fali tartó G LED-lámpasor H Power-LED-fényeekt

4. Elektromos csatlakozás

Célszerű az eszközt másik lámpától legalább 50 cm-re felszerelni, mert annak hősugárzása a rendszer téves indításához vezethet. Ha a megadott 8 m-es hatótávolságot szeretné elérni, célszerű kb. 1,8 és 2 m közötti szerelési magasságot választani.

A hálózati betápvezeték csatlakoztatása (4.1. ábra)

A hálózati betápvezeték 3-erű kábelből áll:

L = fázis (többnyire fekete, barna vagy szürke) N = nulla vezető (többnyire kék)

PE = védővezető (zöld/sárga)

Bizonytalanság esetén a kábeleket feszültségjelző segítségével azonosítania kell; majd le kell róluk kapcsolni a feszültséget. A fázist (L) és a nulla vezetőt (N) a csillárkapocsra csatlakoztatjuk.

Fontos:

A csatlakozások felcserélése később zárlathoz vezet a készülékben vagy az Ön biztosítékdobozában. Ebben az esetben ismét azonosítania kell az egyes kábeleket, és újból fel kell szerelnie azokat. A védőföldelést (PE) szigetelje le és hajtsa félre.

Megjegyzés:

A hálózati betápvezetékbe a ki- és bekapcsolás céljából természetesen egy hálózati kapcsoló is szerelhető. A folyamatos világítás funkció működésének ez előfeltétele (ld. a Folyamatos világítási funkció című fejezetet).

5. Szerelés

• Minden alkatrészt ellenőrizzen sérülés szempontjából.

• Sérülések esetén ne vegye használatba a terméket.

• A mozgásérzékelős lámpa felszerelésekor ügyelnie kell arra, hogy felerősítés után ne tudjon rázkódni.

A hatótávolság és a mozgásérzékelés tekintetbe vételével válasszon alkalmas helyet, ahová felszerelheti a készüléket.

• Kapcsolja le az áramellátást (4.1. ábra)

• Jelölje ki a szerelés helyét (5.1. ábra)

• Lazítsa meg a biztosíték csavarját (5.2. ábra)

• Jelölje be a furatok helyét (5.3. ábra)

• Fúrja ki a furatokat, és tegyen beléjük tiplit (5.4. ábra)

• Vakolat alá süllyesztett szerelés (5.5. ábra)

• Vakolat fölötti szerelés (5.6. ábra)

• Csatlakoztassa rá a csatlakozókábelt (5.5. ábra)

• Csavarja be a tömítőgyűrűs lámpaüveget és a LED-es világítótestet a lámpaházba (5.7. ábra)

• Tegye fel a lámpát a fali tartóra (5.7. ábra)

• Csavarja be a rögzítő csavarokat (5.7. ábra)

• Kapcsolja be az áramellátást (5.7. ábra)

• Végezze el a beállításokat ➜ „6. Működés“

6. Működés

Gyári beállítások Kikapcsolás késleltetés: 5 másodperc Szürkületi beállítás: 2000 lux Program beállítás: program 1

A felszerelés után a mozgásérzékelős lámpa üzembe helyezhető. A levehető érzékelő egységen nyert elhelyezést az idő, a szürkület és a program beállítására szolgáló szabályozógomb.

Kikapcsolás késleltetés (időbeállítás)

A világítási idő fokozatmentesen állítható 5 másodperc és 15 perc között.

Szabályzó gomb – állásba állítva =

legrövidebb idő (5 másodperc) Szabályzó gomb + állásba állítva =

leghosszabb idő (15 perc) Az érzékelési tartomány beállítása-

5 mp - 15 perc

Alkonykapcsoló-beállítás (érzékenységi küszöb)

Az érzékelő megszólalási küszöbe fokozatmentesen állítható 2 és 2000 lux között.

2-2000lux

Program beállítás

kor ajánlatos a legrövidebb időt (–) választani.

szabályzó gomb állásba állítva =

nappali üzem, kb. 2000 lux. szabályzó gomb

szürkületi üzemmód kb. 2 lux Nappali fényben az érzékelési

tartomány beállításakor a szabályzó gombot az kell állítani.

A következő programok csak a háttérvilágításra vonatkoznak, LED-es lámpasorból és power-LED-fényforrásból állnak. A fő fényforrás a beállított szürkület-értéknél mindig be-, a beállított idő után pedig kikapcsol.

állásra állítva =

(nappali üzem) állásba

Program 1 + 2 : Komfortprogram LED:

– A háttérfény a beállított szürkületi érték elérése után egész

éjszaka világít.

Program 3 : takarékos LED-es komfortprogram:

– A háttérfény a beállított szürkületi érték elérése után az

éjszaka közepéig világít.

– Ezután a LED-ek mozgásra kapcsolnak be.

Program 4 Nightmatic program

– Lágy fény, éjszakai fény nélkül, mozgáskiértékelés nélkül – Amikor a fényerősség a beállított érték alatt marad, a

lámpa 100 %-os fényerővel világít

Megjegyzés a takarékos LED komfortprogramhoz 3:

Az érzékelő nem rendelkezik beépített órával, az éjszaka közepét csak több sötét fázis hossza alapján határozza meg. Ezért a kifogástalan működéshez fontos, hogy a lámpa ezalatt folyamatosan feszültség alatt legyen. Az első éjszaka alatt (bemérési fázis) a LED-ek folyamatosan világítanak. Az értékeket a lámpa feszültségkiesés esetén is tárolja. Hibát jelez, ha a kikapcsolási idő az éjszaka közepe felé tolódik.

Ha a hálózati betápvezetékben hálózati kapcsolót helyez el, az egyszerű ki- és bekapcsolás mellett még a következő műveletek is elvégezhetők:

Érzékelő üzemmód

1) Világítás bekapcsolása (ha a lámpa ki volt kapcsolva):

1×KI és BE kapcsol. A lámpa a beállított időre bekapcsolva marad.

2) Világítás kikapcsolása (ha a lámpa be volt kapcsolva):

1×KI és BE kapcsol. A lámpa elalszik, ill. érzékelős üzemre kapcsol.

Folyamatos világítási üzem (6.1. ábra)

1) Állandó világítás bekapcsolása:

Kapcsoló 2×KI és BE. A lámpa 4 órára folyamatos üzembe kapcsol (a lencse mögötti piros LED világít). Utána automatikusan ismét érzékelős üzemre kapcsol (a piros LED elalszik).

2) Folyamatos világítás kikapcsolása:

Kapcsoló 1×KI és BE. A lámpa elalszik, ill. érzékelős üzemre kapcsol.

Fontos:

A kapcsolásokat 0,2 és 1 másodperc közötti időtartam alatt kell elvégezni.

Az érzékelési tartomány beállítása

Az érzékelési tartomány igény szerint szűkíthető. A mellékelt takaróbetétek tetszőleges számú lencse-szegmens letakarására szolgálnak. Ezáltal pl. kizárhatók az autók, gyalogosok stb. által kiváltott téves kapcsolások, vagy célzottan megﬁgyelhetők a veszélyeztetett területek. A takaróbetétek ill. takarófóliák a bemélyített rovátkák mentén szétválaszthatók. Azután egyszerűen felhelyezhetők ill. felragaszthatók a lencsére. (6.2-6.7. ábra)

- 65 -- 64 -

Page 34

7. Ápolás és karbantartás

GYÁRTÓI

ÉV

GARANCIA

A termék nem igényel karbantartást. Az érzékelő lencséje szennyeződés esetén nedves ruhával (tisztítószer nélkül) tisztítható meg. A LED-lámpasor tisztításához a mini-érzékelőegység kivehető. (7.1. ábra)

8. Ártalmatlanítás

Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újrahasznosításáról.

Ne dobjon elektromos készülékeket a háztartási szemétbe!

Csak az EU tagállamaira vonatkozik:

A használt elektromos és elektronikus berendezésekre vonatkozó hatályos európai irányelvek értelmében és azok nemzeti jogrendszerbe történő átültetése szerint a már nem működőképes elektromos berendezéseket külön kell gyűjteni és környezetbarát újrahasznosításukról kell gondoskodni.

és működésre. A garancia ideje 36hónap, ami a vásárlás napján kezdődik. Minden olyan hibát kijavítunk, ami anyagvagy gyártási hibára vezethető vissza. A garancia teljesítésének módját mi választjuk meg: ez lehet a hibás alkatrész megjavítása vagy kicserélése. A garancia nem vonatkozik a kopóalkatrészeken bekövetkező károkra, valamint az olyan károkra és hiányosságokra, amelyek a szakszerűtlen kezelés vagy karbantartás miatt következnek be. Idegen objektumokon keletkező következményes károk ki vannak zárva a garancia köréből. Garanciát csak akkor vállalunk, ha a készüléket szétszereletlen állapotban jól becsomagolják, mellékelik a hiba rövid leírását, a (vásárlás időpontjával és a kereskedő pecsétjével ellátott) pénztárblokkot vagy számlát, és ezeket elküldik az illetékes szerviznek.

Javító szolgálat:

A garanciaidő lejárta után, vagy a garancia hatálya alá nem tartozó hiányosságok esetén tudakolja meg az Önhöz legközelebb eső szervizünkben, hogy milyen lehetőségei van-

nak a helyreállításra.

ÉV

9. Gyári garancia

Ezt a Steinel-terméket a legnagyobb gondossággal gyártották, működését és biztonságosságát az érvényes előírások szerint bevizsgálták, majd szúrópróba szerűen ellenőrizték. A Steinel garanciát vállal a kifogástalan minőségre

10. Műszaki adatok

Méretek (Ma×Sz×Mé) 295×72×105 mm Hálózati csatlakozás 220-240 V, 50/60 Hz Teljesítmény 12 W LED-es fényeffekt és LED-es power-fény,

kb. 1W csak max. 48 mm átm. energiatakarékos fényforrás, / max. 15 W Érzékelési szög 360°, 90° nyitási szöggel és alákúszás-védelemmel Az érzékelő hatótávolsága max. 8 m, körben Időbeállítás 5 mp - 15 perc Szürkületi beállítás 2-2000 lux Program beállítás A gyakorlatban jól használható 4 különböző program Folyamatos világítás kapcsolható (4 ó) / Előfeltétel: be legyen kötve a kapcsoló a hálózati vezetékbe Hőmérséklettartomány -10 °C-tól +50 °C-ig Védettségi mód IP 44 Védettségi osztály II

GARANCIA

11. Üzemzavarok

Zavar Oka Elhárítása

A mozgásérzékelős lámpán nincs feszültség

A mozgásérzékelős lámpa nem kapcsol be

A mozgásérzékelős lámpa nem kapcsol ki

Kb. éjfélkor a LED-ek nem kapcsolnak ki a kívánt módon

A LED-ek nem kapcsolnak ki teljesen

A mozgásérzékelős lámpa kérés nélkül bekapcsol

Megváltozott a mozgásérzékelős lámpa hatótávolsága

A piros LED gyorsan villog

A LED-lámpasor a sötétség ellenére nem világít

■ kioldott a biztosíték, nincs bekapcsolva, elszakadt a vezeték

■ rövidzárlat

■ nappali üzemnél a szürkületi érték éjsza-

kai üzemre van beállítva

■ LED-es világítótest hibás

■ hálózati kapcsoló kikapcsolva

■ kioldott a biztosíték

■ érzékelési tartomány nincs célzottan

beállítva

■ a belső elektromos biztosíték aktiválódott (a piros LED gyorsan villog)

■ a hálózati csatlakozó nem megfelelően csatlakozik

■ folyamatos mozgás az érzékelési területen

■ az érzékelő egység nem pattant a helyére

■ külső fényforrás (pl. másik mozgásérzé-

kelő vagy -lámpa) inaktívvá teszi a mozgásérzékelős lámpát

■ a komfortprogram van beállítva ■ programkapcsoló a 4. állásban

■ az érzékelési területen szél mozgatja a

fákat és bokrokat

■ az utcán elhaladó autók érzékelése

■ az időjárás (szél, eső, hó), vagy a ventilá-

torokból, nyitott ablakokon át kiáramló levegő miatt a hőmérséklet hirtelen változik

■ megváltozott környezeti hőmérsékletek ■ érzékelési tartományt takaróbetétekkel

■ belső biztosíték működésbe lépett ■ a mozgásérzékelős lámpát kapcsolja ki,

■ a 3. vagy 4. program van kiválasztva ■ változtasson programot

■ kapcsolja be a biztosítékot, cserélje

ki, kapcsolja be a hálózati kapcsolót, ellenőrizze a vezetéket a feszültségellenőrzővel

■ csatlakozásokat átvizsgálni

■ újra beállítani

■ kicserélni

■ bekapcsolás

■ kapcsolja be a biztosítékot, cserélje;

esetleg ellenőrizze a csatlakozást

■ újra beállítani

■ a mozgásérzékelős lámpát kapcsolja ki,

majd kb. 5 mp. múlva ismét be

■ a csatlakozót szilárdan csatlakoztassa

■ területet ellenőrizni és esetleg újra

beszabályozni

■ az érzékelő egységet enyhe nyomással pattintsa a helyére

■ a mozgásérzékelős lámpát árnyékolja le az idegen fényforrástól, figyelje a mozgásérzékelős lámpát több napon át, szüksége van némi időre, hogy ismét visszaállhasson a helyes értékre

■ területet átállítani

■ területet megváltoztatni, a felszerelés

helyét áthelyezni

pontosan beállítani

majd 5 mp. múlva ismét be

LED-világítótest

Teljesítmény 8,5 W / E27 Fényáram/hatásfok 674 lm / 79,3 lm/W Színvisszaadási mutató RA ≥ 80 Színhőmérséklet 3000 K (meleg fehér) LED-élettartam 25 000 óra

- 66 -

- 67 -

Page 35

1. Ktomuto dokumentu

Pozorně si jej přečtěte auschovejte!

– Chráněno autorským právem. Dotisk, ičástečný, jen

snaším souhlasem.

– Změny, které slouží technickému pokroku, vyhrazeny.

Vysvětlení symbolů

Varování před nebezpečím!

Odkaz na text vdokumentu.

2. Všeobecné bezpečnostní pokyny

Před zahájením jakýchkoli prací na přístroji přerušit přívod napětí!

• Připojované elektrické vedení nesmí být během montáže pod napětím. Proto je nejprve třeba vypnout proud apoté pomocí zkoušečky napětí zkontrolovat, zda je vedení bez napětí.

• Při instalaci senzorového svítidla se jedná opráci na síťovém napětí. Musí proto být provedena odborně podle obvyklých předpisů pro instalaci elektrických zařízení apodmínek jejich připojení dle ČSN. (např.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Používejte jen originální náhradní díly.

• Opravy může provést jen odborný servis.

3. L 265 LED

Používání vsouladu surčením

– Svítidlo LED knástěnné montáži ve venkovní avnitřní

oblasti.

Světelný prstenec LED a osvětlovací prvek Power LED

LED jsou řízeny soumrakovým nastavením. Ideální např. k trvalému osvětlení domovního čísla. Na přání také jen při pohybu.

Připojená LED žárovka při detekci osoby

Jestliže minisenzor rozpozná nějakou osobu, tak se na nastavenou dobu zapne LED žárovka. Integrovaný vysoce výkonný infračervený senzor je vybaven jedním dvojitým senzorem 360°, který zaznamenává neviditelné tepelné záření vydávané pohybujícími se těly (osob, zvířat atp.). Takto zaznamenané tepelné záření se pak elektronicky převádí na signál, který automaticky zapíná svítidlo. Tepelné záření neprochází překážkami, jakými jsou například zdi nebo skleněné tabule, a v těchto případech tedy k zapnutí nedochází. Může být dosaženo úhlu záchytu 360° s úhlem otevření 90°. Kontrolu prostoru pod senzorem zajišťuje ochrana proti podlezení.

Důležité:

Nejbezpečnějšího zachycení pohybu dosáhnete tehdy, je-li senzorové svítidlo namontováno napříč ke směru chůze asenzoru přitom nebrání ve výhledu žádné překážky (jako např. stromy, zdi atp.). Dosah je omezen, kráčíte-li přímo ke svítidlu.

Rozsah dodávky (obr.3.1) Rozměry výrobku (obr.3.2) Přehled zařízení (obr.3.3)

A Sklo svítidla B Žárovky LED C Kryt svítidla D Senzorová jednotka (snímatelná) E Pojistný šroub F Nástěnný držák G Světelný prstenec LED H Osvětlovací prvek Power LED

4. Elektrické připojení

Místo montáže by mělo být vzdáleno nejméně 50cm od jiného svítidla, poněvadž tepelné záření může mít za následek spuštění systému. Aby bylo možno dosáhnout uvedeného dosahu 8m, měla by montážní výška činit asi 1,8 až 2m.

Připojení kelektrické síti (obr.4.1)

Kpřipojení kelektrické síti použijte třípólový kabel:

L = fázový vodič (většinou černý, hnědý nebo šedý) N = neutrální vodič (většinou modrý) PE = ochranný vodič (zelenožlutý)

Vpřípadě pochybností je nutno identiﬁkovat jednotlivé vodiče kabelu pomocí zkoušečky napětí; zda jsou zase bez napětí. Fázový (L), neutrální vodič (N) se připojí ke svítidlové svorkovnici.

Důležité:

Případná záměna přívodů způsobí po zapnutí zkrat vpřístroji nebo ve vaší pojistkové krabici. Vtomto případě je nutno jednotlivé kabely identiﬁkovat a poté znovu zapojit. Ochranný vodič (PE) izolovat a jednoduše připojit.

Upozornění:

V přívodním síťovém vedení může být k zapínání a vypínání samozřejmě zařazen běžný síťový vypínač. To je předpokladem funkce trvalého osvětlení (viz kapitolu Trvalé osvětlení).

5. Montáž

• Zkontrolovat poškození uvšech konstrukčních dílů.

• Při poškození výrobek nepoužívat.

• Při montáži senzorového svítidla dbát, aby bylo upevněno bez otřesů.

Vhodné montážní místo vybrat při zohlednění dosahu azachycení pohybu.

• Vypnout napájení elektrickým proudem (obr.4.1)

• Určení místa montáže (obr.5.1)

• Uvolnit pojistný šroub (obr.5.2)

• Vyznačit otvory kvrtání (obr.5.3)

• Vyvrtat otvory avložit hmoždinky (obr.5.4)

• Montáž pod omítku (obr.5.5)

• Montáž na omítku (obr. 5.6)

• Připojit připojovací kabel (obr.5.5)

• Sklo svítidla s těsnicím kroužkem a žárovkou LED zašroubovat do tělesa svítidla (obr.5.7)

• Nasadit svítidlo na nástěnný držák (obr.5.7)

• Našroubovat pojistné šrouby (obr. 5.7)

• Zapnout napájení elektrickým proudem (obr.5.7)

• Provést nastavení ➜ „6.Funkce“

6. Funkce

Nastavení zvýroby Zpoždění vypnutí: 5 sekund Soumrakové nastavení: 2000lx Programové nastavení: Program 1

Po instalaci může být senzorové svítidlo uvedeno do provozu. Na snímatelné senzorové jednotce se nachází regulátory k nastavování časového, soumrakového provozu a programů.

Zpoždění vypnutí (časové nastavení)

Plynule nastavitelná doba svícení 5 sekund až 15 minut

Otočný regulátor nastavený na – =

nejkratší čas (5 sekund) Otočný regulátor nastavený na + =

nejdelší čas (15 minut) Při nastavování oblasti záchytu se

5s – 15min

Soumrakové nastavení (prahová reakční hodnota)

Práh citlivosti senzoru je možno nastavovat plynule vrozmezí od 2 do 2000 lx.

2–2000lx

Programové nastavení

doporučuje nastavit nejkratší čas –.

Otočný regulátor nastavený na =

provoz za denního světla asi 2000 lx. Otočný regulátor nastavený na

provoz za soumraku, tedy asi 2 lx. K nastavení oblasti záchytu u denního

světla je třeba otočný regulátor nastavit na

(provoz za denního světla).

Následující programy se týkají jen estetického osvětlení okolí, které se skládá ze světelného prstence LED aosvětlovacího prvku Power LED. Hlavní světlo se od nastavené hodnoty soumraku vždy zapne při pohybu, po uplynutí časového nastavení se zase vypne.

Program 1 + 2 : komfortní program LED:

– Osvětlení okolí svítí od nastavené hodnoty soumraku po

celou noc.

Program 3 : komfortní úsporný program LED:

– Osvětlení okolí svítí od nastavené hodnoty soumraku do

půlnoci.

– Poté se LED při pohybu rozsvítí.

Program 4 : program Nightmatic

– Pozvolné rozjasňování světla, bez nočního světla, bez

vyhodnocení pohybu

– 100 % zapínání při nedosažení hodnoty jasu

Pokyny ke komfortnímu úspornému programu LED 3 :

Nejsou-li v senzoru integrovány hodiny, pak bude polovina noci stanovena jen podle délky několika fází tmy. K zachování dobré funkce je nezbytné, aby bylo svítidlo během této doby trvale napájeno napětím. Během první noci (fáze měření) jsou aktivní všechny LED. Hodnoty jsou k ochraně před výpadkem sítě uloženy. Došlo k chybě, jestliže se doba vypnutí posune směrem kpůlnoci.

Je-li vpřívodním síťovém vedení zařazen síťový vypínač, jsou vedle jednoduchého zapínání avypínání možné inásledující funkce:

Senzorový provoz

1) Zapnutí světla (je-li svítidlo vypnuté):

Vypínač 1× vypnout a zapnout. Svítidlo zůstane po nastavenou dobu zapnuto.

2) Vypnutí světla (je-li svítidlo zapnuté):

Vypínač 1× vypnout a zapnout. Svítidlo zhasne, popř. přejde do senzorového provozu.

Provoz trvalého osvětlení (obr.6.1)

1) Zapnutí trvalého osvětlení:

Vypínač 2×vypnout azapnout. Svítidlo se na 4hodiny nastaví na trvalé osvětlení (svítí červená LED za čočkou). Poté opět automaticky přejde do senzorového provozu (červená LED zhasne).

2) Vypnutí trvalého osvětlení:

Vypínač 1×vypnout a zapnout. Svítidlo zhasne, popř. přejde do senzorového provozu.

Důležité:

Spínání musí být provedeno v rozmezí od 0,2 do 1sekundy.

Nastavení oblasti záchytu

V případě potřeby může být oblast záchytu omezena. Přiložené krycí clony slouží k zakrytí libovolného počtu segmentů čoček. Tím jsou vyloučena chybná zapnutí, např. v důsledku průjezdu automobilů, pohybu kolemjdoucích atd., nebo cíleně kontrolována nebezpečná místa. Krycí clony a fólie mohou být uvolněny podél drážkovaných roztečí. Poté se jednoduše nasunou popř. nalepí na čočku. (obr.6.2-6.7)

- 69 -- 68 -

Page 36

7. Údržba a ošetřování

ZÁRUKA

LETÁ

VÝROBCE

Výrobek je bezúdržbový. Snímací čočku je vpřípadě znečištění možno očistit vlhkým hadříkem (bez použití čisticích prostředků). K čištění světelného prstence LED je možné minisenzorovou jednotku sejmout. (obr.7.1)

8. Likvidace

Elektrická zařízení, příslušenství a obaly by měly být odvezeny k ekologickému opětovnému zhodnocení.

Nevyhazujte elektrická zařízení do domovního odpadu!

Jen pro země EU:

V souladu splatnou evropskou směrnicí oodpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána kekologickému opětovnému zhodnocení.

9. Záruka výrobce

Tento výrobek ﬁrmy Steinel je vyráběn s maximální pozorností věnovanou jeho funkčnosti a bezpečnosti, které byly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž podrobil namátkové výstupní kontrole. Firma Steinel přebírá záruku za bezvadné provedení a funkčnost. Záruka se poskytuje vdélce 36měsíců azačíná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou výrobní vady azávady zapříčiněné vadným materiálem, přičemž záruka spočívá vopravě nebo výměně chybného dílu dle našeho výběru. Záruka se nevztahuje na škody na dílech podléhajících opotřebení, na škody avady zapříčiněné nesprávným zacházením nebo údržbou. Uplatňování dalších nároků následných škod na cizích věcech je vyloučeno. Záruka bude uznána jen tehdy, bude-li nedemontovaný přístroj dobře zabalen, přiložen krátký popis závady, pokladní stvrzenka nebo faktura (datum prodeje arazítko prodejny), poslán na adresu příslušného servisu.

Servisní opravny:

Po uplynutí záruční doby nebo v případě závad bez nároku na záruku se ve vašem nejbližším servisu zeptejte na mož-

nost opravy.

LETÁ

ZÁRUKA

VÝROBCE

10. Technické parametry

Rozměry (v×š×h) 295×72×105 mm Připojení ksíti 220−240V, 50/60Hz Výkon 12 W efektivní LED světlo a výkonné LED světlo,

Úhel záchytu 360° s úhlem otevření 90° a ochrana proti podlezení Dosah senzoru max. 8 m kolem dokola Časové nastavení 5 s – 15 min Soumrakové nastavení 2−2000lx Programové nastavení 4 praktické programy Trvalé osvětlení spínatelné (4 hod) / předpoklad: vypínač zapojený do přívodního síťového vedení Teplotní rozmezí -10°C až +50°C Krytí IP 44 Třída ochrany II

asi 1 W jen úsporná žárovka s max. Ø 48 mm / max. 15 W

11. Provozní poruchy

Porucha Příčina Náprava

Senzorové svítidlo bez napětí

Senzorové svítidlo nezapíná

Senzorové svítidlo nevypíná

LED se dle požadavku nevypnou kolem půlnoci

Nevypínají všechny LED

Senzorové svítidlo zapíná vnevhodnou dobu

Změna dosahu senzorového svítidla

Červená LED bliká v rychlém sledu

Světelný prstenec LED vypne ipřesto, že je tma

■ Pojistka zareagovala, svítidlo není zapnuté, přerušené vedení

■ Zkrat

■ Při denním provozu je zvoleno

soumrakové nastavení odpovídající nočnímu provozu

■ Vadná žárovka LED

■ Síťový vypínač v poloze VYPNUTO

■ Pojistka zareagovala

■ Oblast záchytu není přesně nastavena

■ Došlo k aktivaci vnitřní elektrické pojistky

(červená LED rychle bliká)

■ Síťová připojovací svorka není správně zasunuta

■ Trvalý pohyb v oblasti záchytu

■ Senzorová jednotka nezaskočila

■ Externí světelný zdroj (např. jiný hlásič

pohybu nebo svítidlo) způsobí nečinnost senzorového svítidla

■ Vybrán komfortní program ■ Programový volicí spínač otočit do

■ Vítr pohybuje stromy a keři v oblasti

záchytu

■ Zaznamenávání pohybu automobilů na ulici

■ Náhlá změna teploty způsobená povětrnostními vlivy (vítr, déšť, sníh) nebo odvětrávaným vzduchem proudícím od ventilátorů či z otevřených oken

■ Změny okolní teploty ■ Provést přesné nastavení oblasti

■ Aktivována interní pojistka ■ Vypnout senzorové svítidlo a po

■ Zvolen program 3 nebo 4 ■ Změnit program

■ Zapnout, vyměnit pojistku, zapnout

síťový vypínač; zkontrolovat vedení pomocí zkoušečky napětí

■ Zkontrolovat připojení

■ Znovu nastavit

■ Vyměnit

■ Zapnout

■ Zapnout, vyměnit pojistku; popř.

zkontrolovat připojení

■ Znovu seřídit

■ Vypnout senzorové svítidlo a asi po

5sekundách jej opět zapnout

■ Svorku pevně zatlačit

■ Zkontrolovat oblast a případně znovu

seřídit

■ Senzorovou jednotku lehce zatlačit, až zaskočí

■ Senzorové svítidlo k ochraně proti cizímu světlu přepažit, několik dní jej sledovat, protože k opětovnému nastavení správné hodnoty potřebuje nějaký čas

polohy 4

■ Přestavit oblast záchytu

■ Změnit oblast záchytu, změnit místo

montáže

záchytu pomocí krycích segmentů

5sekundách jej opět zapnout

Žárovky LED

Výkon 8,5 W/E27 Světelný tok/účinnost 674 lm/79,3 lm/W Index reprodukce barev RA ≥80 Barevná teplota 3000 K (teplá bílá) Životnost LED 25 000 hodin

- 70 -

- 71 -

Page 37

1. Otomto dokumente

Pozorne si ho prečítajte a uschovajte!

– Chránené autorským právom. Dotlač, aj keď iba v skráte-

nej verzii, je povolená iba snaším súhlasom.

– Vyhradzujeme si právo na zmeny slúžiace technickému

pokroku.

Vysvetlenie symbolov

Varovanie pred nebezpečenstvami!

Odkaz na textové pasáže vdokumente.

2. Všeobecné bezpečnostné pokyny

Pred všetkými prácami na prístroji prerušte prívod napätia!

• Pri montáži musí byť pripájané elektrické vedenie bez napätia. Preto je potrebné najskôr vypnúť elektrický prúd a skontrolovať beznapäťovosť pomocou skúšačky napätia.

• Pri inštalácii senzorového svietidla ide o prácu na sieťovom napätí. Inštalácia sa preto musí vykonať podľa inštalačných predpisov a podmienok pripojenia platných v danej krajine. (napr.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Používajte iba originálne náhradné diely.

• Opravy smú vykonávať iba autorizované servisné dielne.

3. L 265 LED

Správne používanie

– LED svietidlo určené na nástennú montáž vexteriéri

a interiéri.

LED svetelný veniec a efektné svietidlo Power-LED

Diódy LED svietia v závislosti od stmievania. Ideálne napríklad na trvalé osvetlenie čísla domu. Na želanie taktiež len pri rozpoznaní pohybu.

Prídavne zapojený LED svetelný zdroj

V prípade, že minisenzor rozpozná osobu, zapne sa svietidlo LED na nastavenú dobu. Integrovaný vysokovýkonný infračervený senzor pozostáva z dvojitého 360° senzora, ktorý sníma neviditeľné tepelné žiarenie pohybujúcich sa telies (ľudí, zvierat atď.). Takto zachytené tepelné žiarenie sa elektronicky prevedie aautomaticky zapne svietidlo. Cez prekážky, ako napr. múry alebo sklenené tabule, sa tepelné žiarenie nezaznamená, tým pádom sa neuskutoční zapnutie. Dosahuje sa uhol snímania 360° s uhlom otvorenia 90°. Snímanie poľa pod senzorom zabezpečuje ochranu proti podlezeniu.

Dôležité:

Najbezpečnejšie snímanie pohybu dosiahnete vtedy, ak namontujete senzorové svietidlo bočne ksmeru pohybu a ak žiadne prekážky (ako napr. stromy, múry atď.) nezabraňujú senzoru vo výhľade. Dosah je obmedzený, ak sa pohybujete priamo smerom ksvietidlu.

Rozsah dodávky (obr.3.1) Rozmery výrobku (obr.3.2) Prehľad dielov výrobku (obr.3.3)

A sklené tienidlo B svetelný zdroj LED C teleso svietidla D senzorová jednotka (odoberateľná) E poistná skrutka F nástenný držiak G LED svetelný veniec H efektné svetlo výkonných diód

4. Elektrické pripojenie

Miesto montáže by malo byť od iného svietidla vzdialené minimálne 50cm, keďže tepelné žiarenie môže viesť kspusteniu systému. Na dosiahnutie uvedeného dosahu 8m by mala byť montážna výška cca 1,8 až 2m.

Pripojenie sieťového vedenia (obr.4.1)

Napájacie vedenie pozostáva z jedného 3-žilového kábla:

L = fáza (zvyčajne čierna, hnedá alebo sivá) N = neutrálny vodič (zvyčajne modrý) PE = ochranný vodič (zeleno-žltý)

Vprípade pochybností identiﬁkujte káble pomocou skúšačky napätia; potom ich znova odpojte od napätia. Fáza (L) aneutrálny vodič (N) sa zapájajú na svorku svietidla.

Dôležité:

Zámena vodičov neskôr vedie kskratu vprístroji alebo vskrinke spoistkami. V tomto prípade identiﬁkujte jednotlivé káble a nanovo ich zapojte. Ochranný vodič (PE) zaizolujte ajednoducho priložte.

Upozornenie:

Na napájacie vedenie sa môže namontovať sieťový spínač na zapínanie a vypínanie. Toto je predpokladom pre funkciu trvalého svetla (pozri kapitolu Režim trvalého svetla).

5. Montáž

• Všetky diely skontrolujte vzhľadom na poškodenie.

• Pri poškodeniach výrobok neuvádzajte do prevádzky.

• Pri montáži senzorového svietidla dbajte na to, aby bolo upevnené na mieste bez otrasov.

Vyberte vhodné miesto montáže, zohľadnite dosah a snímanie pohybu.

• Vypnite napájanie elektrickým prúdom. (obr.4.1)

• Určte miesto montáže. (obr.5.1)

• Uvoľnite poistnú skrutku. (obr.5.2)

• Naznačte otvory na vŕtanie. (obr.5.3)

• Vyvŕtajte otvory a vložte hmoždinky. (obr.5.4)

• Montáž podomietková (obr.5.5)

• Montáž nadomietková (obr.5.6)

• Pripojte prípojný kábel. (obr.5.5)

• Sklené tienidlo stesniacom krúžkom a LED svetelným zdrojom zaskrutkujte do telesa svietidla. (obr.5.7)

• Nasaďte svietidlo na nástenný držiak. (obr.5.7)

• Naskrutkujte poistné skrutky. (obr. 5.7)

• Zapnite napájanie elektrickým prúdom. (obr.5.7)

• Vykonajte nastavenia. ➜ „6.Funkcia“

6. Funkcia

Nastavenia z výroby Oneskorenie vypnutia: 5 sekúnd Nastavenie stmievania: 2000 lx Nastavenie programu: Program 1

Po inštalácii sa môže senzorové svietidlo uviesť do prevádzky. Na odoberateľnej senzorovej jednotke sa nachádzajú nastavovacie regulátory na nastavenie času, stmievania aprogramu.

Oneskorenie vypnutia (nastavenie času)

Plynulo nastaviteľná doba svietenia od 5sekúnd do 15minút.

regulátor nastavený na – =

najkratší čas (5 sekúnd) regulátor nastavený na + =

najdlhší čas (15 minút) Pri nastavení oblasti snímania sa odpo-

5s – 15min.

Nastavenie stmievania (prahu citlivosti)

Plynulo nastaviteľný prah citlivosti senzora od 2 do 2000 lx.

2 – 2000 lx

Nastavenie programu

rúča zvoliť najkratší čas –.

regulátor nastavený na =

prevádzka pri dennom svetle cca 2000 lx

regulátor nastavený na prevádzka pri stmievaní cca 2 lx

Pre nastavenie oblasti snímania pri dennom svetle nastavte regulátor na

(prevádzka pri dennom svetle).

Nasledujúce programy sa vzťahujú iba na ambientné svetlo, ktoré pozostáva zLED svetelného venca a efektného svetla výkonných diód. Hlavné svetlo sa vždy zapne pri pohybe od nastavenej hodnoty stmievania a po uplynutí nastaveného času sa opäť vypne.

Program 1 + 2 : komfortný program LED:

– Ambientné svetlo svieti od nastavenej hodnoty stmievania

celú noc.

Program 3 : komfortný úsporný program LED:

– Ambientné svetlo svieti od nastavenej hodnoty stmievania

do polovice noci.

– Potom sa LED pri pohybe zapnú.

Program 4 : program Nightmatic

– Pozvoľné rozsvietenie, bez nočného svetla, bez vyhod-

nocovania pohybu

– 100 % zapnutie pri nedosiahnutí hodnoty jasu

Poznámka kúspornému komfortnému programu LED 3 :

Vsenzore nie sú integrované hodiny, stred noci sa vypočíta na základe dĺžky viacerých tmavých fáz. Preto je dôležité pre bezchybnú funkciu, aby svietidlo bolo počas celej doby trvale napájané elektrickým napätím. Počas prvej noci (zameriavacia fáza) sú LED kompletne aktívne. Hodnoty sa zapamätajú so zabezpečením proti výpadku siete. Ak sa čas vypnutia posunie smerom kstredu noci, ide ochybu.

Ak sa knapájaciemu vedeniu namontuje sieťový spínač, sú okrem jednoduchého zapnutia a vypnutia možné nasledujúce funkcie:

Režim senzorovej prevádzky

1) Zapnutie svetla (keď je svietidlo VYPNUTÉ):

Spínač 1× VYPNÚŤ a ZAPNÚŤ. Svietidlo ostane počas nastavenej doby zapnuté.

2) Vypnutie svetla (keď je svietidlo ZAPNUTÉ):

Spínač 1× VYPNÚŤ a ZAPNÚŤ. Svietidlo sa vypne, resp. prejde do senzorovej prevádzky.

Režim trvalého svetla (obr.6.1)

1) Zapnutie trvalého svetla:

Spínač 2×VYPNÚŤ a ZAPNÚŤ. Svietidlo sa na 4 hodiny nastaví na trvalé svietenie (červená LED svieti za šošovkou). Následne sa automaticky znovu prepne do senzorovej prevádzky (červená LED zhasne).

2) Vypnutie trvalého svetla:

Spínač 1×VYPNÚŤ a ZAPNÚŤ. Svietidlo sa vypne, resp. prejde do senzorovej prevádzky.

Dôležité:

Jednotlivé spínania sa musia vykonať v rozmedzí od 0,2 do 1sekundy.

Nastavenie oblasti snímania

V závislosti od potreby je možné ohraničiť oblasť snímania. Priložené kryty slúžia na zakrytie ľubovoľného počtu šošovkových segmentov. Tým sa vylúči chybné zapnutie spôsobené napr. okoloidúcimi automobilmi, chodcami atď., alebo sa dosiahne cielené monitorovanie rizikových miest. Krycie clony a krycie fólie sa môžu oddeliť pozdĺž predpripravených deliacich čiar. Potom sa na šošovku jednoducho nasunú, resp. nalepia. (obr.6.2 – 6.7)

- 73 -- 72 -

Page 38

7. Starostlivosť a údržba

ROKY

ZÁRUKA

ROKOV

VÝROBCU

Výrobok nevyžaduje údržbu. Snímaciu šošovku môžete vprípade znečistenia vyčistiť pomocou vlhkej handričky (bez čistiaceho prostriedku). Pri čistení LED svetelného venca sa môže mini senzorová jednotka odobrať. (obr. 7.1)

8. Likvidácia

Elektrické zariadenia, príslušenstvo a obaly odovzdajte na ekologickú recykláciu.

Elektrické zariadenia nevyhadzujte do komunálneho odpadu!

Iba pre krajiny EÚ: Podľa platnej európskej smernice o odpade z elektrických a elektronických zariadení a jej implementácie do národnej legislatívy sa musia nepoužívané elektrické a elektronické zariadenia zbierať separovane a odovzdať na ekologickú recykláciu.

podrobený náhodnej kontrole. Spoločnosť Steinel preberá záruku za bezchybný stav a funkčnosť. Záručná doba je 36mesiacov azačína plynúť dňom predaja spotrebiteľovi. Odstránime nedostatky, ktoré vyplývajú z chyby materiálu alebo výrobnej chyby, záručné plnenie sa uskutočňuje opravou alebo výmenou chybných dielov podľa nášho uváženia. Záručné plnenie sa nevzťahuje na poškodenie opotrebovateľných dielov ani na škody a nedostatky, ktoré vzniknú nesprávnym zaobchádzaním alebo údržbou. Ďalšie následné škody na cudzích objektoch sú zo záruky vylúčené. Záruka je platná len vtedy, ak sa nerozobraný prístroj skrátkym popisom chyby spolu s pokladničným dokladom alebo faktúrou (dátum kúpy a pečiatka predajcu) zašle riadne zabalený do príslušného servisu.

Servis pre opravy:

Po uplynutí záručnej doby alebo v prípade chýb, na ktoré sa nevzťahuje záruka, sa o možnosti opravy informujte na najbližšej servisnej stanici.

ZÁRUKA

VÝROBCU

9. Záruka výrobcu

Tento výrobok spoločnosti Steinel bol vyrobený smaximálnou dôslednosťou, skontrolovaný zhľadiska funkčnosti abezpečnosti podľa platných predpisov a následne

10. Technické údaje

Rozmery (V×Š×H) 295×72×105 mm Sieťové pripojenie 220 – 240 V, 50/60 Hz Výkon 12W efektné svetlo LED a silné svetlo LED,

Uhol snímania 360° suhlom otvorenia 90° a ochranou proti podlezeniu Dosah senzora max. 8m dookola Nastavenie času 5 s – 15 min. Nastavenie stmievania 2 – 2000 lx Nastavenie programu 4 prakticky orientované programy Trvalé svetlo spínateľné (4 hod.)/predpoklad: spínač zapojený vnapájacom vedení Teplotný rozsah -10 °C až +50 °C Krytie IP 44 Trieda ochrany II

cca 1W iba energeticky úsporné svetelné zdroje smax. Ø 48mm/max. 15W

11. Prevádzkové poruchy

Porucha Príčina Riešenie

Senzorové svietidlo bez napätia

Senzorové svietidlo sa nezapína

Senzorové svietidlo sa nevypína

LED sa približne okolo polnoci požadovane nevypínajú

LED sa kompletne nevypli

Senzorové svietidlo sa zapína neželane

Zmena dosahu senzorového svietidla

Červená LED rýchlo bliká

LED svetelný veniec je napriek tme vypnutý

■  aktivovala sa poistka, nezapnuté, vedenie prerušené

■ skrat

■ pri dennej prevádzke, nastavenie

stmievania je nastavené na nočnú prevádzku

■ chybný LED svetelný zdroj

■ sieťový spínač vypnutý

■ aktivovala sa poistka

■ oblasť snímania nie je cielene nastavená

■ aktivovala sa interná elektrická poistka

(červená LED bliká rýchlo)

■ sieťová pripojovacia svorka nie je správne

zasunutá

■ trvalý pohyb v oblasti snímania

■ senzorová jednotka nie je zaskočená

■ externý zdroj svetla (napr. iný snímač

pohybu alebo svetla) vypína senzorové svietidlo

■ zvolený komfortný program ■ prepínač programov nastaviť na 4

■ vietor hýbe stromami a kríkmi v oblasti

snímania

■ dochádza k snímaniu automobilov na

ceste

■ náhla zmena teploty spôsobená počasím

(vietor, dážď, sneh) alebo vyfukovaným vzduchom z ventilátorov, otvorených okien

■ iné teploty okolia ■ presne nastaviť oblasť snímania

■ interná poistka aktivovaná ■ vypnúť senzorové svietidlo a po 5 s

■ je zvolený program 3 alebo 4 ■ zmeniť program

■ zapnúť poistku, vymeniť, zapnúť sieťový

spínač, skontrolovať vedenie pomocou skúšačky napätia

■ skontrolovať prípojky

■ nastaviť nanovo

■ vymeniť

■ zapnúť

■ zapnúť poistku, vymeniť, príp.

skontrolovať pripojenie

■ nastaviť nanovo

■ vypnúť senzorové svietidlo a po cca 5 s

znova zapnúť

■ pevne stlačiť svorku

■ skontrolovať oblasť a príp. nanovo

nastaviť

■ jemne dotlačiť senzorovú jednotku do správnej polohy

■ senzorové svietidlo prekryť proti pôsobeniu cudzieho svetla a niekoľko dní pozorovať, svietidlo potrebuje nejaký čas na to, aby sa opäť nastavilo na správnu hodnotu

■ prestaviť oblasť

■ zmeniť oblasť snímania, preložiť miesto

montáže

pomocou krytov

znova zapnúť

Svetelný zdroj LED

Výkon 8,5 W/E27 Svetelný tok/efektívnosť 674 lm/79,3 lm/W Index podania farieb RA ≥ 80 Teplota farby 3000 K (teplá biela) Životnosť LED 25 000 hodín

- 74 -

- 75 -

Page 39

PLTłumaczenie instrukcji oryginalnej

1. Informacje o tym dokumencie

Zapoznać się dokładnie izostawić do przechowania!

– Dokument chroniony prawem autorskim. Przedruk, także

wczęściach, wyłącznie po uzyskaniu naszej zgody.

– Zmiany, wynikające zpostępu technicznego, zastrzeżone.

Objaśnienie symboli

Ostrzeżenie przed zagrożeniami!

Odsyłacz do tekstu wdokumencie.

2. Ogólne zasady bezpieczeństwa

Przed rozpoczęciem wszelkich prac przy urządzeniu należy odłączyć napięcie zasilające!

• Przewód zasilający, który należy podłączyć podczas montażu, nie może być pod napięciem. Dlatego najpierw należy wyłączyć prąd i sprawdzić brak napięcia za pomocą próbnika.

• Podczas instalacji lampy z czujnikiem ruchu wykonywana jest praca przy obecności napięcia. Dlatego należy ją wykonać fachowo, zgodnie zobowiązującymi przepisami dotyczącymi instalacji ipodłączania do zasilania elektrycznego. (np.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Stosować tylko oryginalne części zamienne.

• Naprawy mogą wykonywać jedynie autoryzowane punkty serwisowe.

3. L 265 LED

Zastosowanie zgodne zprzeznaczeniem

– Lampa LED do montażu na ścianie na zewnątrz

iwewnątrz.

Diodowy wieniec świetlny i efektowne światło power-LED

Włączanie wszystkich diod sterowane jest czułością zmierzchową. Idealne do stałego podświetlenia np. numeru domu. Na życzenie również tylko na skutek ruchu.

Włączanie lampy LED po rozpoznaniu osoby

Jeśli czujnik ruchu rozpozna osobę, wówczas włącza się lampa LED i świeci w zaprogramowanym czasie. Zintegrowany w lampie wysokiej klasy czujnik 360° na podczerwień wyposażony jest w 2 pirodetektory, które odbierają niewidzialne promieniowanie cieplne, emitowane przez poruszające się obiekty (ludzi, zwierzęta itp.). Zarejestrowane w ten sposób promieniowanie cieplne przetwarzane jest elektronicznie, powodując automatyczne włączenie lampy. Przeszkody, np.: mury lub szyby szklane nie pozwalają na wykrycie promieniowania cieplnego, a zatem nie następuje włączenie lampy. Za pomocą czujnika uzyskuje się kąt wykrywania 360° z kątem rozwarcia 90°. Układ zabezpieczający przed podpełzaniem kontroluje obszar pod czujnikiem.

Ważne: Najpewniejsze wykrywanie poruszającychsię obiektów uzyskujesię przy zamontowaniu lampy zczujnikiem ruchu prostopadle do kierunku ruchu oraz przy braku przeszkód (np. drzew, murów itp.) zasłaniających czujnik. Zasięg czujnika jest ograniczony, gdy obiekt zbliża się do niego na wprost.

Zakres dostawy (rys.3.1) Wymiary produktu (rys.3.2) Przegląd urządzenia (rys. 3.3)

A Klosz szklany B Żarówka LED C Oprawa lampy D Moduł czujnika (zdejmowany) E Śruba zabezpieczająca F Uchwyt naścienny G Diodowy wieniec świetlny H Oświetlenie z efektem power-LED

4. Przyłącze elektryczne

Miejsce montażu powinno być oddalone oco najmniej 50cm od następnej lampy oświetleniowej, ponieważ promieniowanie cieplne może powodować błędne działanie systemu. W celu uzyskania podanego zasięgu czujnika 8 m, wysokość montażu powinna wynosić ok. 1,8 do 2 m.

Podłączenie przewodu zasilającego (rys.4.1)

Przewód zasilający jest kablem 3-żyłowym: L = przewód fazowy (najczęściej czarny, brązowy lub

szary)

N = przewód zerowy (najczęściej niebieski) PE = przewód ochronny (zielono-żółty)

Wrazie wątpliwości należy zidentyﬁkować kable próbnikiem napięcia, anastępnie ponownie wyłączyć napięcie. Przewód fazowy (L) i przewód zerowy (N) należy podłączyć do łącznika świecznikowego.

Ważne:

Pomylenie przewodów jest przyczyną późniejszego zwarcia w urządzeniu lub w skrzynce bezpieczników. Wtakim przypadku należy jeszcze raz zidentyﬁkować poszczególne żyły przewodów ipodłączyć je ponownie. Zaizolować przewód ochronny (PE) i po prostu włożyć.

Wskazówka:

Wprzewodzie zasilającym można oczywiście zainstalować wyłącznik sieciowy do ręcznego włączania iwyłączania oświetlenia. Jest to warunkiem dla funkcji stałego świecenia lampy (patrz rozdział Tryb stałego świecenia).

5. Montaż

• Sprawdzić wszystkie elementy pod kątem uszkodzenia.

• Wprzypadku uszkodzeń nie uruchamiać produktu.

• Przy montażu lampy z czujnikiem należy zwrócić na to uwagę, aby zamontować ją w miejscu nie podlegającym wstrząsom i drganiom.

Wybrać odpowiednie miejsce montażu zuwzględnieniem zasięgu iwykrywania ruchu.

• Wyłączyć zasilanie (rys.4.1)

• Określić miejsca montażu (rys.5.1)

• Odkręcić śrubę zabezpieczającą (rys. 5.2)

• Zaznaczyć otwory do wywiercenia (rys.5.3)

• Wywiercić otwory iwłożyć kołki (rys.5.4)

• Montaż podtynkowy (rys. 5.5)

• Montaż natynkowy (rys. 5.6)

• Podłączyć kabel przyłączeniowy (rys.5.5)

• Na oprawie lampy przykręcić klosz lampy z pierścieniem uszczelniającym oraz żarówką LED (rys.5.7)

• Założyć lampę na uchwyt naścienny (rys.5.7)

• Wkręcić śruby zabezpieczające (rys. 5.7)

• Włączyć zasilanie (rys.5.7)

• Skonﬁgurować ustawienia ➜ "6. Działanie"

6. Działanie

Ustawienia fabryczne Opóźnienie wyłączania: 5 sekund Ustawianie progu czułości zmierzchowej: 2000 luksów Ustawienie programu: program 1

Po zainstalowaniu można uruchomić lampę z czujnikiem ruchu. Na wyjmowanym module czujnika umieszczone są pokrętła do regulacji czasu, progu czułości zmierzchowej iustawiania programu.

Opóźnienie wyłączenia (ustawienie czasu świecenia)

Płynna regulacja czasu świecenia od 5sekund do 15minut

Pokrętło regulacyjne ustawione na

znaku – = najkrótszy czas (5 sekund) Pokrętło regulacyjne ustawione na

znaku + = najdłuższy czas (15 minut) Podczas ustawiania zasięgu czujnika

5 s - 15 min

Ustawienie zmierzchowe (próg zadziałania)

Płynna regulacja progu czułości czujnika wzakresie 2 do 2000luksów.

2-2000luksów

Ustawienie programu

zalecamy ustawienie najkrótszego czasu świecenia –.

Pokrętło regulacyjne ustawione na

= praca przy świetle dziennym ok.2000luksów.

Pokrętło regulacyjne ustawione na = praca ozmierzchu ok.2luksy.

Podczas ustawiania obszaru wykrywania przy świetle dziennym należy ustawić pokrętło regulacyjne na (dzienny tryb pracy).

Następujące programy dotyczą tylko oświetlenia dyskretnego składającego się z diodowego wieńca świetlnego iefektownego światła Power LED. Światło główne włącza się w razie wykrycia ruchu od zaprogramowanego progu czułości zmierzchowej czujnika iwyłącza się po upływie ustawionego czasu.

Program 1 + 2 : program komfortowy LED:

– Oświetlenie dyskretne świeci całą noc po osiągnięciu

zaprogramowanego progu czułości zmierzchowej.

Program LED:

– Oświetlenie dyskretne świeci przez pół nocy po osiągnię-

– Następnie diody LED zapalają się w razie wykrycia ruchu.

Program

– Łagodne włączanie światła, bez światła nocnego,

– 100% mocy świetlnej przy różnych stopniach jasności

Wskazówka na temat komfortowego programu energooszczędnego LED 3:

Czujnik nie posiada zintegrowanego zegara, środek nocy ustalany jest na podstawie długości kilku faz ciemności. Wzwiązku z tym, aby zapewnić prawidłowe działanie, lampa musi być w tym czasie stale zasilana napięciem. W czasie pierwszej nocy (faza pomiarowa) wszystkie diody są aktywne. Ustalone wartości są zapisywane wpamięci inie ulegają skasowaniu wprzypadku przerwy wzasilaniu. Można mówić o przypadku błędu, jeżeli czas wyłączania przesuwa się w kierunku środka nocy.

Jeżeli wprzewodzie zasilającym zostanie zamontowany wyłącznik sieciowy, to oprócz zwykłego włączania iwyłączania możliwe jest wykonywanie następujących funkcji:

Tryb pracy czujnika

1) Włączanie światła (gdy lampa jest wyłączona):

1×wyłączyć i włączyć wyłącznik. Lampa będzie świecić w zaprogramowanym czasie.

2) Wyłączanie światła (gdy lampa jest włączona):

1×wyłączyć i włączyć wyłącznik. Lampa gaśnie lub przechodzi na tryb pracy czujnika.

Tryb stałego świecenia (rys.6.1)

1) Włączanie stałego świecenia:

2×wyłączyć i włączyć wyłącznik. Lampa jest ustawiona na stałe świecenie przez 4godziny (świeci czerwona dioda świecąca za soczewką). Następnie przechodzi automatycznie wtryb pracy czujnika (czerwona dioda gaśnie).

2) Wyłączanie stałego świecenia:

1×wyłączyć i włączyć wyłącznik. Lampa gaśnie lub przechodzi na tryb pracy czujnika.

Ważne:

Częstotliwość przełączania musi mieścić się w zakresie od 0,2 do 1sekundy.

Ustawianie obszaru wykrywania

W zależności od potrzeb można ograniczyć obszar wykrywania czujnika. Przesłony należące do wyposażenia służą do zasłonięcia dowolnej ilości segmentów soczewki. W ten sposób eliminuje się czynniki mogące zakłócić prawidłowe działanie czujnika, np.: samochody lub przechodniów itp., bądź też można wybiórczo kontrolować wybrane strefy. Przesłony można rozdzielić wzdłuż perforowanych rowków. Następnie można je po prostu założyć lub nakleić na soczewkę. (rys.6.2-6.7)

- 77 -- 76 -

: komfortowy program energooszczędny

ciu zaprogramowanego progu czułości zmierzchowej.

: program Nightmatic

bez analizy ruchu

Page 40

7. Konserwacja i pielęgnacja

LATA

GWARANCJI

LAT

PRODUCENTA

Produkt nie wymaga konserwacji. Zabrudzoną soczewkę czujnika można oczyścić wilgotną ściereczką (bez użycia środków czyszczących). W celu wyczyszczenia diodowego wieńca świetlnego można wyjąć moduł miniczujnika. (rys. 7.1)

8. Utylizacja

Urządzenia elektryczne, akcesoria i opakowania należy oddać do recyklingu przyjaznego środowisku.

Nie wyrzucać urządzeń elektrycznych wraz zodpadami z gospodarstw domowych!

Tylko dla krajów UE:

Zgodnie z obowiązującymi dyrektywami europejskimi wsprawie zużytych urządzeń elektrycznych i elektronicznych oraz ich wdrożeniem do prawa krajowego nienadające się do użytkowania urządzenia elektryczne należy odbierać osobno i poddawać recyklingowi w sposób przyjazny środowisku.

9. Gwarancja producenta

Niniejszy produkt ﬁrmy Steinel został wykonany zdużą starannością. Prawidłowe działanie i bezpieczeństwo użytkowania potwierdzają przeprowadzone losowo kontrole ja-

kości oraz zgodność z obowiązującymi przepisami. Firma Steinel udziela gwarancji na prawidłowe właściwości idziałanie. Okres gwarancji wynosi 36miesięcy irozpoczyna się zdniem sprzedaży użytkownikowi. Wramach gwarancji usuwane są braki wynikające z wad materiałowych lub produkcyjnych, świadczenia gwarancyjne obejmują naprawę lub wymianę wadliwych części, w zależności od potrzeb izgodnie znaszą decyzją. Gwarancja nie obejmuje uszkodzenia części podlegających zużyciu eksploatacyjnemu, uszkodzeń iusterek spowodowanych przez nieprawidłową obsługę lub konserwację. Gwarancja nie obejmuje odpowiedzialności za szkody wtórne powstałe na przedmiotach trzecich. Gwarancja jest udzielana tylko wtedy, gdy prawidłowo zapakowane urządzenie (nierozłożone na części) zostanie odesłane do odpowiedniego punktu serwisowego wraz zkrótkim opisem usterki, paragonem lub rachunkiem zakupu (opatrzonym datą zakupu ipieczęcią sklepu).

Serwis naprawczy:

Po upływie okresu gwarancji lub wrazie usterek nieobjętych gwarancją informacji omożliwości naprawy udziela najbliższy punkt serwisowy.

GWARANCJI

PRODUCENTA

10. Dane techniczne

Wymiary (wys.×szer.×gł.) 295×72×105 mm Zasilanie sieciowe 220–240 V, 50/60 Hz Moc 12 W efektowne światło LED i światło power LED ok. 1 W tylko żarówka

Kąt wykrywania 360º z 90º kątem rozwarcia oraz zabezpieczeniem przed podpełzaniem Zasięg czujnika dookoła w promieniu maks. 8 m Ustawianie czasu 5 s - 15 min Ustawianie czułości zmierzchowej 2–2000 luksów Ustawienie programu 4 praktyczne programy Stałe świecenie przełączalne (4 godz.) / warunek: wyłącznik na przewodzie zasilającym Zakres temperatury -10 °C do +50 °C Stopień ochrony IP 44 Klasa ochronności II

energooszczędna o maks. Ø 48 mm / maks. 15 W

11. Usterki

Usterka Przyczyna Usuwanie

brak napięcia zasilającego lampę z czujnikiem ruchu

lampa z czujnikiem ruchu nie włącza się

lampa z czujnikiem ruchu nie wyłącza się

diody świecące nie gasną, zgodnie z wymaganiami, mniej więcej około północy

diody świecące nie wyłączają się całkowicie

lampa zczujnikiem ruchu włącza się wniepożądanym momencie

zmiana zasięgu działania lampy zczujnikiem ruchu

czerwona dioda świecąca szybko miga

pomimo że jest ciemno, diodowy wieniec świetlny nie świeci

■ zadziałał bezpiecznik, niewłączony wyłącznik sieciowy, przerwany przewód

■ zwarcie

■ przy dziennym trybie pracy, ustawiony

próg czułości zmierzchowej na nocny tryb pracy

■ uszkodzona lampa LED

■ wyłączony wyłącznik sieciowy

■ zadziałał bezpiecznik

■ niedokładnie ustawiony obszar

wykrywania czujnika

■ zadziałał wewnętrzny bezpiecznik elektryczny (czerwona dioda świecąca szybko miga)

■ zacisk przyłącza sieciowego niewłaściwie podłączony

■ w obszarze wykrywania czujnika ciągle coś się porusza

■ moduł czujnika nie jest zatrzaśnięty

■ zewnętrzne źródło światła (np. inny

czujnik ruchu lub inna lampa) wyłączają lampę z czujnikiem ruchu

■ ustawiony program komfortowy ■ przełącznik programu ustawiony na 4

■ wiatr porusza gałęziami i krzewami

wobszarze wykrywania czujnika

■ czujnik rejestruje ruch pojazdów na ulicy

■ gwałtowne zmiany temperatury na

skutek czynników atmosferycznych (wiatr, deszcz, śnieg) lub nadmuch zwentylatorów, otwartych okien

■ inne temperatury otoczenia ■ dokładnie ustawić obszar wykrywania

■ zadziałał wewnętrzny bezpiecznik ■ wyłączyć i po 5 s ponownie włączyć

■ ustawiony program 3 lub 4 ■ zmienić program

■ włączyć, wymienić bezpiecznik;

włączyć wyłącznik sieciowy; sprawdzić przewód próbnikiem napięcia

■ sprawdzić podłączenia elektryczne

■ ustawić na nowo

■ wymienić

■ włączyć

■ włączyć, wymienić bezpiecznik;

ewentualnie sprawdzić podłączenie

■ wyregulować ponownie

■ wyłączyć i po 5 s ponownie włączyć

lampę z czujnikiem ruchu

■ ścisnąć mocno zacisk

■ sprawdzić obszar wykrywania czujnika

i ewentualnie ustawić go ponownie

■ poprzez lekkie wciśnięcie modułu czujnika zatrzasnąć go w oprawie

■ zasłonić lampę z czujnikiem ruchu przed obcym źródłem światła, obserwować lampę z czujnikiem ruchu przez kilka dni, gdyż wymaga ona nieco czasu, aby się ponownie ustawić na właściwą wartość

■ zmienić obszar wykrywania

■ zmienić obszar wykrywania czujnika,

zmienić miejsce montażu

czujnik za pomocą przesłon

lampę z czujnikiem ruchu

Żarówka LED

Moc 8,5 W / E27 Strumień światła/wydajność 674 lm / 79,3 lm/W Wskaźnik oddawania barw RA ≥ 80 Temperatura barwowa 3000 K (ciepłe białe światło) Żywotność LED 25 000 godzin

- 78 -

- 79 -

Page 41

1. Despre acest document

Vă rugăm să citiţi cu atenţie documentul și să-l păstraţi!

– Protejat prin Legea drepturilor de autor. Reproducerea,

inclusiv în extras, este permisă numai cu aprobarea noastră.

– Ne rezervăm dreptul de a face modiﬁcări care servesc

progresului tehnic.

Explicaţia simbolurilor

Atenţie, pericole!

Trimitere la texte din document.

2. Instrucţiuni generale de securitate

Înainte de efectuarea oricăror lucrări la aparat, întrerupeţi alimentarea cu energie electrică!

• La montare, cablul electric care urmează să ﬁe conectat nu trebuie să ﬁe sub tensiune. Opriţi aşadar curentul şi veriﬁcaţi cu un testor de tensiune, să nu mai existe curent pe cablu.

• Instalarea lămpii cu senzor implică o lucrare la reţeaua electrică. Prin urmare, aceasta trebuie efectuată corect, conform instrucţiunilor de instalare şi condiţiilor de conectare uzuale în ţara respectivă. (de ex.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Folosiţi numai piese de schimb originale.

• Reparaţiile se vor executa numai în ateliere specializate.

3. L 265 LED

Utilizare conform destinaţiei

– Lampă cu LED prevăzută pentru montajul pe perete,

în exterior şi interior.

Coroană luminoasă cu LED-uri și lumină de efect cu LED-uri de putere

Aprinderea LED-urilor este comandată în funcţie de nivelul de crepuscularitate. Lampa este ideală, de exemplu, pentru iluminarea permanentă a numerelor de casă. După dorinţă, iluminarea poate avea loc numai la sesizarea mişcării.

Bec cu LED-uri aprins la detectarea unei persoane

Dacă mini-senzorul detectează o persoană, atunci becul cu LED-uri se aprinde pentru o perioadă de timp predeterminată. Senzorul infraroşu de mare performanţă integrat, este echipat cu un dublu senzor de 360°, care înregistrează radiaţia termică invizibilă generată de corpurile aﬂate în mişcare (oameni, animale etc.). Această radiaţie termică este convertită pe cale electronică şi aprinde automat lampa. Prin obstacole, cum ar ﬁ ziduri sau geamuri de sticlă, radiaţia termică nu este detectată, deci lampa nu se aprinde. Se obţine un unghi de detecţie de 360° cu un unghi de deschidere de 90°. Sistemul de veriﬁcare dispus pe latura inferioară a senzorului, înregistrează şi aria de sub corpul de iluminat.

Important: Cea mai sigură detecţie a mişcării se obţine atunci când lampa cu senzor se montează lateral faţă de direcţia de deplasare şi când nu există obstacole (cum ar ﬁ copaci, ziduri, etc.) care să împiedice vizibilitatea senzorului. Raza de acţiune este limitată, atunci când vă îndreptaţi direct spre lampă.

Volumul livrării (ﬁg.3.1) Dimensiunile produsului (ﬁg.3.2) Prezentare generală a aparatului (ﬁg.3.3)

A Abajur lampă B Bec cu LED C Carcasă lampă D Unitate senzor (demontabilă)) E Şurub de siguranţă F Suport de perete G Coroană luminoasă din LED-uri H Lumină de efect cu LED-uri Power

4. Conexiune electrică

Locul de montaj trebuie să se aﬂe la o distanţă de cel puţin 50 cm de o altă lampă, întrucât radiaţia termică a acesteia poate produce declanşarea sistemului. Pentru a obţine raza de acţiune indicată de 8 m, înălţimea de montaj trebuie să ﬁe de cca. 1,8 până la 2 m.

Conectare cablu de alimentare (ﬁg.4.1)

Circuitul de alimentare este format dintr-un cablu cu 3 ﬁre:

L = conductor de fază (de obicei negru, maro sau gri) N = conductor neutru (de obicei albastru) PE = conductor de protecţie (verde / galben)

Dacă aveţi îndoieli, trebuie să identiﬁcaţi conductorii cu ajutorul unui creion de tensiune. După aceea ei trebuie scoşi din nou de sub tensiune. Faza (L) şi conductorul neutru (N) se conectează la blocul terminal.

Important:

Inversarea conexiunilor poate duce la scurtcircuit la aparat sau la tabloul de siguranţe. În acest caz ﬁecare cablu trebuie identiﬁcat şi conectat din nou. Izolaţi conductorul de protecţie (PE) şi conectaţi-l şi pe acesta.

Indicaţie:

Pe cablul de alimentare poate ﬁ montat, bineînţeles, un întrerupător de reţea, pentru activare şi dezactivare. Aceasta constituie condiţia pentru funcţia Aprindere permanentă (vezi capitolul Regim de iluminat continuu).

5. Montaj

• Veriﬁcaţi toate componentele pentru a constata dacă prezintă deteriorări.

• Nu puneţi în funcţiune produsul dacă prezintă deteriorări.

• La montarea lămpii cu senzor trebuie avut grijă să nu ﬁe supusă trepidațiilor.

Alegeţi un loc adecvat pentru montare, ţinând cont de raza de acţiune şi de detectarea mişcării.

• Opriţi alimentarea cu curent (ﬁg. 4.1)

• Stabiliţi locul de montaj (ﬁg.5.1)

• Desfaceţi şurubul de siguranţă (ﬁg. 5.2)

• Marcaţi locul unde vor ﬁ găurile (ﬁg.5.3)

• Faceţi găurile şi introduceţi diblurile (ﬁg.5.4)

• Montaj sub tencuială (ﬁg.5.5)

• Montaj pe tencuială (ﬁg.5.6)

• Racordaţi cablul de conexiune (ﬁg.5.5)

• Înşurubaţi abajurul lămpii cu inelul de etanşare şi becul cu LED în carcasa lămpii (ﬁg.5.7)

• Poziţionaţi lampa pe suportul de perete (ﬁg.5.7)

• Înşurubaţi şuruburile de siguranţă (ﬁg.5.7)

• Porniţi alimentarea cu curent (ﬁg.5.7)

• Realizaţi reglajele ➜ „6.Funcţionarea“

6. Funcţionarea

Reglaje din fabrică Temporizare la stingere: 5 secunde Luminozitate de comutare: 2000 lucși Setarea programului: Program 1

După instalare, lampa cu senzor poate ﬁ pusă în funcţiune. Pe unitatea senzor demontabilă se găsesc regulatori pentru reglajul timpului, al luminozităţii la comutare şi pentru setarea programului.

Temporizarea opririi

Durata de aprindere reglabilă continuu în limitele 5 secunde până la 15 minute

Buton de reglaj poziţionat pe – =

intervalul cel mai scurt (5 secunde) Buton de reglaj poziţionat pe + = inter-

valul cel mai lung (15 minute) La setarea zonei de detecţie se

5s - 15min

Setarea luminozităţii de comutare (pragul de acţionare)

Nivelul de activare a senzorului poate ﬁ reglat continuu între 2 şi 2000 lucşi.

2-2000lucşi

Setarea programului

recomandă selectarea intervalului cel mai scurt.

Buton de reglaj poziţionat pe =

funcţionare în regim de lumină naturală, cca. 2000 lucşi.

Buton de reglaj poziţionat pe regim de lumină crepusculară (cca. 2lucşi).

Pentru setarea zonei de detecţie la lumină naturală, butonul de reglaj trebuie poziţionat pe de lumină naturală).

Următoarele programe se referă numai la lumina ambientală, constând din coroana luminoasă din LED-uri şi lumina de efect cu LED-uri Power. Lumina principală se aprinde întotdeauna începând de la luminozitatea de comutare setată atunci când se detectează mişcare şi se stinge după scurgerea perioadei de timp setate.

(funcţionare în regim

Program 1 + 2 : program confort LED:

– Lumina ambientală se aprinde începând de la luminozita-

tea de comutare setată, întreaga noapte.

Program 3 : program confort de economisire LED:

– Lumina ambientală se aprinde începând de la luminozita-

tea de comutare setată, până la miezul nopţii.

– Ulterior LED-urile se aprind când se detectează mişcare.

Program 4 : program Nightmatic

– Aprindere treptată a luminii, lumină de noapte stinsă,

fără evaluarea mişcării

– Aprindere 100% când se coboară sub valoarea lumino-

zităţii setate

Observaţie privind programul confort de economisire LED 3 :

În senzor nu este integrat niciun ceas, astfel încât mijlocul nopţii este calculat cu ajutorul duratei mai multor faze de întuneric. De aceea, în vederea asigurării unei funcţionări ireproşabile, este important ca lampa să ﬁe alimentată continuu cu tensiune în tot acest interval de timp. În prima noapte (fază de măsurare) LED-urile sunt complet active. Parametrii sunt salvaţi astfel încât să nu se piardă nici în cazul unei pene de curent. Dacă momentul stingerii se deplasează spre miezul nopţii, este prezentă o eroare.

Dacă se montează în circuit şi un întrerupător de la reţea, pe lângă funcţiile simple de conectare şi deconectare mai sunt disponibile şi următoarele funcţii:

Regim de funcţionare cu senzor

1) Aprinderea luminii (când lampa este STINSĂ):

Apăsaţi pe întrerupător de 1×STINGERE şi APRINDERE. Lumina rămâne aprinsă pe perioadă de timp predeﬁnită.

2) Stingerea luminii (când lampa este APRINSĂ):

Apăsaţi pe întrerupător de 1×STINGERE şi APRINDERE. Lampa se stinge, respectiv trece în regimul de funcţionare cu senzor.

Regim de iluminat continuu (ﬁg. 6.1)

1) Activarea iluminatului continuu:

Apăsaţi pe întrerupător de 2×STINGERE şi APRINDERE. Lampa trece timp de 4 ore pe aprindere permanentă (LED-ul roşu se aprinde în spatele lentilei). Ulterior revine la regimul de funcţionare cu senzor (LED-ul roşu este stins).

2) Stingerea luminii continue:

Întrerupător 1×STINGERE şi APRINDERE. Lampa se stinge, respectiv trece în regimul de funcţionare cu senzor.

Important:

Operaţiile de comutare trebuie efectuate în intervalul de 0,2 - 1secundă.

Reglarea zonei de detecţie

Domeniul de detecţie se poate limita în funcţie de necesităţi. Diafragmele de mascare livrate cu produsul servesc la obturarea numărului dorit de segmente de lentilă. Astfel sunt excluse declanşările accidentale, de exemplu din cauza autoturismelor, a trecătorilor etc. sau este posibilă supravegherea concentrată a zonelor de pericol. Diafragmele de mascare şi foliile de mascare pot ﬁ separate pe verticală de-a lungul oriﬁciilor sub formă de crestătură. Ulterior sunt pur şi simplu introduse, respectiv lipite pe lentilă. (ﬁg.6.2-6.7)

- 81 -- 80 -

Page 42

7. Întreţinere și îngrijire

ANI

PRODUCĂTORULUI

ANI

GARANŢIA

Produsul nu necesită lucrări de întreţinere. Dacă se murdăreşte, lentila de detecţie poate ﬁ curăţată cu ajutorul unei cârpe umede (fără detergent). Pentru curăţarea coroanei luminoase din LED-uri, mini-unitatea senzorului poate ﬁ scoasă. (ﬁg. 7.1)

8. Evacuarea ca deșeu

Aparatele electrice, accesoriile şi ambalajele trebuie să facă obiectul unei reciclări ecologice.

Nu aruncaţi aparatele electrice la gunoiul menajer!

Numai pentru ţările UE:

În conformitate cu directiva europeană privind eliminarea deşeurilor electrice şi electronice în vigoare şi transpunerii ei în legislaţia naţională, aparatele electrice care nu mai pot ﬁ utilizate trebuie să ﬁe colectate separat şi să facă obiectul unei reciclări ecologice.

9. Garanţia de producător

Acest produs Steinel a fost fabricat cu maximă atenţie, veriﬁcat din punctul de vedere al funcţionării şi al siguranţei şi supus unor controale aleatorii. Steinel garantează structura şi funcţionarea ireproşabilă a acestui produs. Termenul de garanţie este de 36de luni şi începe de la data vânzării produsului către consumator. Garanţia acoperă deﬁcienţele bazate pe defecte de material şi fabricaţie. Îndeplinirea garanţiei se realizează prin repararea sau înlocuirea pieselor defecte, conform opţiunii noastre. Garanţia nu se aplică pieselor de uzură şi nici deteriorărilor sau deﬁcienţelor cauzate de utilizarea sau întreţinerea necorespunzătoare. Este exclusă compensarea daunelor provocate altor obiecte. Garanţia este valabilă doar dacă aparatul nedezasamblat este trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scurtă descriere a defecţiunii, cu bonul de casă sau cu factura (cu data cumpărării şi cu ştampila distribuitorului).

Reparaţii și post-garanţie:

După ieşirea din termenul de garanţie sau în cazul defecţiunilor pentru care nu beneﬁciaţi de reparaţii în garanţie, informaţi-vă cu privire la posibilitatea reparaţiei la centrul de service cel mai apropiat.

GARANŢIA

PRODUCĂTORULUI

10. Date tehnice

Dimensiuni (înălţime×lăţime×adâncime)

Conexiune la reţeaua electrică 220-240 V, 50/60 Hz Putere 12 W lumină de efect cu LED-uri şi lumină puternică cu LED-uri,

Unghi de detecţie 360° cu unghi de deschidere de 90° şi cu monitorizare a zonei de sub senzor Raza de acţiune a senzorului max. 8 m circular Temporizare 5 s - 15 min Setarea luminozităţii de comutare 2-2000 lucşi Setarea programului 4 programe practice Aprindere permanentă comutabilă (4 h) / condiţie: întrerupătorul este integrat în cablul de reţea Domeniu de temperatură între -10°C şi +50°C Grad de protecţie IP 44 Clasă de protecţie II

295×72×105 mm

cca. 1 W doar becuri economice cu max. Ø 48 mm / max. 15 W

11. Defecţiuni în funcţionare

Defecţiune Cauză Remediu

Lampa cu senzor nu are curent

Lampa cu senzor nu se aprinde

Lampa cu senzor nu se stinge

LED-urile nu se sting în jurul miezului nopţii, aşa cum se aşteaptă

LED-urile nu se sting complet

Lampa cu senzor se aprinde necontrolat

Lampa cu senzor îşi schimbă aria de detecţie

LED-ul roşu clipeşte

Coroana luminoasă din LED-uri stinsă în ciuda întunericului

■ Siguranţa a declanşat, aparat neconectat, cablu întrerupt

■ Scurtcircuit

■ În regim de lumină naturală, reglajul

luminozităţii de comutare este poziţionat pe regim de noapte

■ Bec cu LED-uri defect

■ Întrerupător decuplat

■ Siguranţa a declanşat

■ Domeniul de detecţie nu este reglat

corespunzător

■ Siguranţa electrică internă a fost activată (LED-ul roşu clipeşte rapid)

■ Clema de conectare la reţea nu este introdusă corect

■ Mişcare permanentă în domeniul de detecţie

■ Unitatea cu senzor nu a intrat în lăcaş

■ O sursă de lumină externă (de ex. alt

senzor de mişcare sau lampă) comută lampa cu senzor în mod inactiv

■ Este selectat programul confort ■ Comutatorul de program pe 4

■ Vântul mişcă pomii şi tufişurile în

domeniul de detecţie

■ Este detectat traficul auto de pe şosea

■ Modificare bruscă a temperaturii din

cauza intemperiilor (vânt, ploaie, zăpadă) sau sesizarea aerului evacuat de ventilatoare, ferestre deschise

■ Alte temperaturi ambientale ■ Reglaţi exact domeniul de detecţie cu

■ S-a activat siguranţa internă ■ Opriţi lampa cu senzor şi porniţi-o iarăşi

■ Este selectat programul 3 sau 4 ■ Schimbaţi programul

■ Cuplaţi siguranţa, înlocuiţi-o, cuplaţi

întrerupătorul de reţea; verificaţi cablul cu ajutorul unui creion de tensiune

■ Verificaţi conexiunile

■ Reglaţi din nou

■ Schimbaţi becul

■ Cuplaţi

■ Cuplaţi siguranţa, înlocuiţi-o; eventual

verificaţi legătura

■ Reglaţi din nou

■ Opriţi lampa cu senzor şi porniţi-o iarăşi

după circa 5 sec.

■ Apăsaţi bine clema

■ Verificaţi domeniul de detecţie şi

eventual reglaţi-l din nou

■ Introduceţi unitatea senzor în lăcaş, cu o uşoară presiune

■ Izolaţi lampa cu senzor de sursele externe de lumină, apoi ţineţi-o sub observaţie mai multe zile la rand. Lampa are nevoie de ceva timp pentru a se seta la loc pe valoarea corectă.

■ Reconfiguraţi domeniul

■ Modificaţi domeniul, schimbaţi locul de

montaj

diafragmele de mascare

după circa 5 sec.

Bec cu LED

Putere 8,5 W / E27 Flux luminos/eficienţă 674 lm / 79,3 lm/W Index de redare a culorii RA ≥ 80 Temperatura culorii 3000 K (alb cald) Durată de viaţă LED 25.000 ore

- 82 -

- 83 -

Page 43

1. O tem dokumentu

Natančno preberite in shranite!

– Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po

delih je dovoljen le z našim soglasjem.

– Spremembe zaradi tehničnega napredka so pridržane.

Razlaga simbolov

Opozorilo pred nevarnostmi!

Napotek na mesta besedila v dokumentu.

2. Splošna varnostna navodila

Pred izvajanjem dela na napravi prekinite dovod električne napetosti!

• Ob montaži mora biti električni vodnik, ki ga boste priključili na aparat, brez napetosti. Zato najprej odklopite tok in preverite s preizkuševalcem električne napetosti, če res ni več napetosti.

• Pri namestitvi senzorske luči gre za delo z omrežno napetostjo. Zato mora biti izvedba strokovna po veljavnih predpisih in pogojih. (npr.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Uporabljajte le originalne nadomestne dele.

• Popravila je dovoljeno izvajati le v specializiranih delavnicah.

3. L 265 LED

Namenska uporaba

– LED-svetilka za stensko montažo zunaj in znotraj stavb.

Svetlobni venec z diodami LED in lučka z učinkom Power-LED

Diode LED svetijo v odvisnosti od osvetljenosti okolice. Idealno npr. za trajno osvetlitev hišne številke. Po potrebi se diode vklopijo le pri zaznanem gibanju.

Priklopljena LED-žarnica za zaznavanje oseb

Kadar mini senzor zazna osebo, se za nastavljeni čas vklopi LED-žarnica. Vgrajeni visoko zmogljivi infrardeči senzor sestavlja dvojni senzor s kotom 360°, ki zaznava nevidno toplotno sevanje premikajočih teles (ljudi, živali itd.). Tako prestreženo toplotno sevanje je elektronsko pretvorjeno in samodejno vklopi svetilko. Toplotno sevanje ni zaznano, kadar so napoti ovire, kot so npr. zidovi in steklene šipe; v takem primeru tudi ne more priti do vklopa. Senzor dosega kot zaznavanja 360° z izstopnim kotom 90°. Nadziranje polja neposredno pod senzorjem zagotavlja tudi zaščito pred gibanjem pri tleh.

Pomembno:

Najzanesljivejše zaznavanje gibanja dosežete, če senzorsko svetilko montirate bočno ob smer hoje in nobena ovira (kot so na primer drevesa, zidovi ipd.) ne ovira senzorja. Doseg je omejen, če se premikate direktno proti svetilki.

Obseg dobave (sl.3.1) Mere izdelka (sl.3.2) Pregled sestavnih delov (sl.3.3)

A Steklo svetilke B LED-sijalke C Ohišje svetilke D Snemljiva senzorska enota E Varnostni vijak F Zidno držalo G Svetlobni venec z diodami LED H Svetilka z učinkom Power-LED

4. Električni priključek

Montažno mesto mora biti od druge luči oddaljeno najmanj 50 cm, ker lahko toplotno sevanje privede do aktivacije sistema. Da bi navedene dosege 8 metrov pravilno nastavili, naj bo višina naprave pri montaži pribl. 1,8 do 2 metra.

Priključek omrežna napeljava (sl. 4.1)

Električna napeljava je sestavljena iz 3-žilnega kabla:

L = faza (praviloma črn, rjav ali siv) N = nevtralni vodnik (praviloma moder) PE = zaščitni vodnik (zeleno/rumen)

V primeru dvoma morate kabel identiﬁcirati z indikatorjem napetosti; nato ga ponovno preklopite na stanje brez napetosti. Fazo (L), nevtralni vodnik (N) priključite na lestenčno sponko.

Pomembno:

Zamenjava priključkov lahko povzroči kratki stik v napravi ali v vaši električni omarici. V tem primeru morate posamezne kable identiﬁcirati ter na novo montirati. Zaščitni vodnik (PE) izolirajte in ga priložite.

Opozorilo:

Na omrežni kabel lahko montirate omrežno stikalo za vklop in izklop. Če želite uporabljati funkcijo trajne osvetlitve, je to predpogoj (gl. poglavje Stalna osvetlitev).

5. Montaža

• Preverite vse sklope, ali so poškodovani.

• Poškodovanega izdelka ne uporabljajte.

• Pri montaži senzorske svetilke pazite, da je pritrjena brez pretresanja.

Izberite primeren kraj montaže in upoštevajte doseg zaznavanja gibanja.

• Izklopite oskrbo z energijo (sl. 4.1)

• Določitev kraja montaže (sl.5.1)

• Odvijte varnostni vijak (sl.5.2)

• Zarišite luknje za vrtanje (sl.5.3)

• Izvrtajte luknje in vstavite moznike (sl.5.4)

• Podometna montaža (sl.5.5)

• Nadometna montaža (sl.5.6)

• Priključite priključni kabel (sl.5.5)

• Steklo svetilke s tesnilnim obročem in LED-svetilom uvijačite v ohišje svetilke (sl.5.7)

• Namestite svetilko na stensko držalo (sl.5.7)

• Privijte varovalne vijake (sl.5.7)

• Vklopite oskrbo z energijo (sl. 5.7)

• Izvedite nastavitve ➜ "6. Delovanje"

6. Delovanje

Tovarniške nastavitve Zakasnitev izklopa: 5 sekund Nastavitev zatemnitve: 2000 luksov Nastavitev programov: program 1

Potem ko ste jo priključili in montirali, je senzorska svetilka pripravljena na obratovanje. Na snemljivi senzorski enoti se nahajajo nastavitveni gumbi za nastavitev časa, osvetljenosti in programov.

Zakasnitev izklopa (nastavitev časa)

Brezstopenjsko nastavljivo trajanje osvetlitve od 5 sek. do 15 min.

Regulator nastavljen na – =

najkrajši čas (5 sekund) Regulator nastavljen na + =

najdaljši čas (15 minut) Pri nastavljanju področja zaznavanja je

5 s - 15 min

Nastavitev jakosti svetlobe (prag odziva)

Možnost brezstopenjskega nastavljanja pragu odziva senzorja od 2 do 2000 luksov.

2-2000luksov

Nastavitev programov

priporočeno izbrati najkrajši čas –.

Nastavitveni regulator nastavljen na

= dnevna luč pribl. 2000 luksov. Nastavitveni regulator nastavljen na

= delovanje ob mraku pribl. 2 luksa. Za nastavitev območja zaznavanja pri

dnevni svetlobi je gumb za reguliranje treba nastaviti na dnevni svetlobi).

Naslednji parametri se nanašajo na ambientno luč, ki jo sestavljata svetlobni venec z diodami LED in lučka z učinkom Power-LED. Glavna luč se od nastavljene mejne osvetlitve ob zaznanem gibanju vedno vklopi in po preteku nastavljenega časa zopet izklopi.

(delovanje ob

Program 1 + 2 : Enostavni program za LED:

– Ambientna luč od nastavljene vrednosti mraka sveti celo

noč.

Program 3 : Enostavni-varčevalni program za LED:

– Ambientna luč od nastavljene vrednosti mraka sveti do

sredine noči.

– Nato se LED diode v primeru premikanja vklopijo.

Program 4 : Program Nightmatic

– Mehki vklop luči, brez nočne luči, brez ovrednotenja

gibanja

– 100% vklop pri prenizki vrednosti svetlosti

Nasvet k enostavnemu-varčevalnemu programu za LED

V senzor ni vgrajena ura, sredina noči se določi le preko dolžine večih faz teme. Zato je za brezhibno delovanje pomembno, da je med tem časom svetilka neprekinjeno pod napetostjo. Med prvo nočjo (faza meritve) so LED diode v celoti aktivne. Vrednosti se shranijo varne pred izpadom mreže. Napaka obstaja, če se izklopni čas premakne proti sredini noči.

V primeru namestitve stikala v omrežno napeljavo so ob funkcijah vklopa in izklopa možne sledeče funkcije:

Senzorsko delovanje

1) Vklapljanje luči (kadar je svetilka izkl.):

Stikalo 1×izkl. in vkl. Luč ostane za nastavljen čas vklopljena.

2) Izklapljanje luči (kadar je svetilka vkl.):

Stikalo 1×izkl. in vkl. Svetilka ugasne oziroma preklopi v senzorsko delovanje.

Stalna osvetlitev (sl.6.1)

1) Vklop konstantne osvetlitve:

Stikalo 2×izkl. in vkl. Luč bo za 4 ure vklopljena na stalno osvetljavo (za lečo sveti rdeča LED dioda). Po tem se avtomatično spet preklopi v delovanje senzorja (rdeča LED se ugasne).

2) Izklapljanje stalne osvetlitve:

Stikalo 1×izkl. in vkl. Svetilka ugasne oziroma preklopi v senzorsko delovanje.

Pomembno:

Stikalni postopki morajo biti izvedeni v območju od 0,2 do 1 sekunde.

Nastavitev območja zaznavanja

Območje zaznavanja lahko po potrebi omejite. Priložene pokrivne ploščice lahko uporabite za pokritje poljubnega števila segmentov leče. Tako so neustrezni vklopi zaradi avtomobilov, mimoidočih itn. izključena oziroma nevarna področja načrtovano nadzorovana. Zastirala in folije lahko ločite vzdolž naprej preluknjanih robov. Nato jih preprosto namestite oz. prilepite na lečo. (sl.6.2-6.7)

- 85 -- 84 -

Page 44

7. Vzdrževanje in nega

PROIZVAJALCA

GARANCIJA

LETNA

PROIZVAJALCA

GARANCIJA

LETNA

Izdelka ni treba vzdrževati. Lečo je dovoljeno čistiti z vlažno krpo (brez uporabe čistil). Pri čiščenju svetlobnega venca z diodami LED lahko enoto z mini senzorjem snamete. (Sl. 7.1)

8. Odstranjevanje

Električne aparate, opremo in embalažo oddajte v okolju prijazno ponovno obdelavo.

Električnih aparatov ne odstranjujte s hišnimi odpadki!

Samo za EU-države: V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno obdelavo.

9. Garancija proizvajalca

Ta proizvod podjetja je bil izdelan z veliko skrbnostjo, preverjen glede delovanja in varnosti po veljavnih predpisih ter končno podvržen naključni kontroli. Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36mesecev od dneva nakupa in se začne z dnem prodaje izdelka stranki. Odstranjujemo pomanjkljivosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali menjavi delov z napakami po naši izbiri. Garancija ne velja pri poškodbah obrabnih delov in za škode in pomanjkljivosti, do katerih je prišlo zaradi nepravilne uporabe ali vzdrževanja. Nadaljnje poškodbe na drugih predmetih so izključene. Garancija bo odobrena v primeru, da pošljete nerazstavljeno napravo s kratkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne službe.

Servis za popravila:

Po poteku garancijske dobe ali pri napakah brez garancijske pravice se posvetujte z našim servisnim obratom glede popravila.

10. Tehnični podatki

Mere D×Š×V 295×72×105 mm Omrežni priključek 220-240 V, 50/60 Hz Zmogljivost 12 W LED-Effektlicht und LED-Powerlicht,

Kot zaznavanja 360° z izstopnim kotom 90° za zaščito proti gibanju pri tleh Doseg senzorja maks. 8 m vse naokoli Nastavitev časa 5 s - 15 min Nastavitev zatemnitve 2 do 2000 luksov Nastavitev programov 4 praktični programi Trajna osvetlitev možen vklop (4 h) / Predpogoj: priklopljeno stikalo v napetostni povezavi Temperaturno območje -10 °C do +50 °C Vrsta zaščite IP 44 Razred zaščite II

pribl. 1 W samo varčna žarnica z maks. Ø 48 mm / maks. 15 W

11. Motnje delovanja

Motnja Vzrok Pomoč

Senzorska svetilka nima napetosti

Senzorska svetilka se ne vklopi

Senzorska svetilka se ne izklopi

LED diode se ne izključijo takrat, ko je željeno, okoli polnoči

LED diode se ne izklopijo v celoti

Senzorska svetilka se nezaželeno vklopi

Sprememba dosega senzorske svetilke

Rdeča LED hitro utripa

Svelobni venec z diodami LED je kljub temi izklopljen

■ Varovalka se je sprožila, ni vklopljena, povezava je prekinjena

■ Kratek stik

■Pri dnevnem delovanju, nastavitev

zatemnitve se nahaja na nočnem delovanju

■ Okvarjena LED-žarnica

■ Omrežno stikalo je izklopljeno

■ Varovalka se je sprožila

■ Območje zaznavanja ni natančno

nastavljeno

■ Sprožila se je interna električna varovalka (rdeča LED hitro utripa)

■ Omrežna priključna sponka ni pravilno nataknjena

■ Trajno premikanje na območju zaznavanja

■ Senzorska enota ni zaskočila

■ Eksterni vir svetlobe (na primer drug

senzor gibanja ali svetilka) vklopi senzorsko svetilko v neaktivno

■ Nastavljen je enostavni porgram ■ Stikalo za izbiro programa preklopite na

■ Veter premika drevesa in grmičevje v

obsegu zaznavanja

■ Zaznavanje avtomobilov na cesti

■ Nenadne vremenske spremembe

temperature (veter, dež, sneg) ali izhodni zrak ventilatorjev in prepih zaradi odprtih oken

■ Druge temperature okolja ■ Območje zajemanja natančno nastaviti

■ Notranja varovalka aktivirana ■ Izklopite in po 5. sekundah ponovno

■ Izbran program 3 ali 4 ■ Spremenite program

■ Vklopite, zamenjajte varovalko, vklopite

omrežno stikalo; preverite vod z indikatorjem napetosti

■ Preverite priključke

■ Ponovno nastavite

■ Zamenjajte LED-žarnico

■ Vklopite

■ Vklopite, zamenjajte varovalko, po

potrebi preverite priključek

■ Ponovno nastavite

■ Izklopite in po ca. 5. sekundah

ponovno vklopite senzorsko svetilko

■ Klemme fest zusammendrücken

■ Preverite območje zaznavanja in ga po

potrebi ponovno nastavite

■ Rahlo pritisnite senzorsko enoto da zaskoči

■ Izolirajte senzorsko svetilko od tujega vira svetlobe, opazujte senzorsko svetilko več dni ker potrebuje nekaj časa, da se ponovno nastavi na pravilno vrednost

■ Spremenite področje

■ Spremenite področje, zamenjajte mesto

montaže

s pokrivalnimi čašami

vklopite senzorsko svetilko

LED-sijalke

Zmogljivost 8,5 W / E27 Svetlobni tok/učinkovitost 674 lm / 79,3 lm/W Indeks barvne reprodukcije RA ≥ 80 Temperatura barve 3000 K (topla bela) LED - življenjska doba 25.000 ur

- 86 -

- 87 -

Page 45

1. Uz ovaj dokument

Pažljivo pročitajte i sačuvajte!

– Zaštićeno autorskim pravima. Pretisak, čak i djelomičan,

dopušten je samo uz naše odobrenje.

– Zadržavamo pravo na izmjene koje služe tehničkom

napretku.

Tumačenje simbola

Upozorenje na opasnosti!

Uputa na tekst u dokumentu.

2. Opće sigurnosne napomene

Prije svih radova na uređaju prekinite naponsko napajanje!

• Prilikom montaže električni vod koji treba priključiti ne smije biti pod naponom. Zbog toga kao prvo morate isključiti struju i pomoću ispitivača napona provjeriti je li uspostavljeno beznaponsko stanje.

• Kod instalacije senzorske svjetiljke radi se o radovima na mrežnom naponu. Stoga se ona mora provoditi stručno i u skladu s uobičajenim državnim propisima o instalacijama i uvjetima priključivanja. (npr.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Koristite samo originalne rezervne dijelove.

• Popravke smiju obavljati samo stručne radionice.

3. L 265 LED

Namjenska uporaba

– LED svjetiljka za zidnu montažu u vanjskom i unutarnjem

području.

LED diode svjetlosnog vijenca i power-LED svjetlo s efektom

Zatamnjivanje upravlja svjetlom LED dioda. Savršeno za npr. stalno osvjetljavanje kućnih brojeva. Prema želji može se podesiti i samo aktiviranje pokretom.

Priključeno LED rasvjetno tijelo pri prepoznavanju osoba

Kad mini senzor prepozna osobu, LED rasvjetno tijelo uključuje se na podešeno vrijeme. Integrirani visokokvalitetan infracrveni senzor sastoji se od dvostrukog senzora s 360° dometa koji registrira nevidljivo toplinsko zračenje tijela koja se pred njim kreću (ljudi, životinje itd.). Tako detektirano toplinsko zračenje pretvara se elektronički i automatski uključuje svjetlo. Zbog prepreka, kao što je npr. zid ili staklo, senzor ne prepoznaje toplinsko zračenje pa prema tome, nema ni uključivanja. Postiže se kut detekcije od 360° s kutom otvora od 90°. Nadziranje polja unutar senzora jamči zaštitu od skrivanja.

Važno: Najsigurniju detekciju pokreta postići ćete ako senzorsku svjetiljku montirate bočno na smjer kretanja tako da nikakve prepreke (kao npr. drveća, zidovi itdc.) ne ometaju vidokrug senzora. Domet je ograničen ako prilazite direktno svjetlu.

Sadržaj isporuke (sl. 3.1) Dimenzije proizvoda (sl. 3.2) Pregled proizvoda (sl. 3.3)

A Staklo svjetiljke B LED rasvjetno tijelo C Kućište svjetiljke D Senzorska jedinica (odvojiva) E Sigurnosni vijak F Zidni držač G LE diode svjetlosnog vijenca H Power-LED svjetlo s efektom

4. Električni priključak

Mjesto montaže trebalo bi biti udaljeno najmanje 50 cm od druge svjetiljke jer toplinsko zračenje može dovesti do aktiviranja sustava. Da biste postigli navedeni domet od 8 m, visina montaže treba biti oko 1,8 do 2 m.

Priključak mrežnog voda (sl. 4.1)

Mrežni vod sastoji se od trožilnog kabela:

L = faza (većinom crna, smeđa ili siva) N = neutralni vodič (većinom plavi) PE = zaštitni vodič (zeleno/žuti)

U slučaju dvojbe morate identiﬁcirati kabel pomoću ispitivača napona; zatim ponovno uspostaviti beznaponsko stanje. Faza (L), neutralni vodič (N) priključuju se na stezaljku svjetiljke.

Važno:

Slučajna zamjena priključaka u uređaju ili Vašem ormariću za osigurače kasnije uzrokuje kratki spoj. U tom slučaju moraju se identiﬁcirati pojedinačni kabeli i ponovno montirati. Zaštitni vodič (PE) izolirati i jednostavno priložiti.

Napomena:

Naravno da u vodu može biti montirana mrežna sklopka za uključivanje i isključivanje. To je preduvjet za funkciju stalnog svjetla (v. poglavlje Režim rada stalnog svjetla).

5. Montaža

• Provjeriti sve sastavne dijelove na oštećenja.

• U slučaju oštećenja ne koristiti proizvod.

• Prilikom montaže senzorske svjetiljke treba paziti na to da se pričvrsti stabilno.

Odabrati prikladno mjesto montaže uzimajući u obzir domet i detektiranje pokreta.

• Isključite strujno napajanje (sl.4.1)

• Odredite mjesto montaže (sl.5.1)

• Otpustite sigurnosni vijak (sl.5.2)

• Označite rupe (sl. 5.3)

• Izbušite rupe i stavite učvrsnice (sl.5.4)

• Podžbukna montaža (sl.5.5)

• Nadžbukna montaža (sl. 5.6)

• Priključite kabel (sl. 5.5)

• Uvrnite staklo svjetiljke s brtvenim prstenom i LED rasvjetnim tijelom u kućište svjetiljke (sl.5.7)

• Namjestite svjetiljku na zidni držač (sl 5.7)

• Uvrnite sigurnosne vijke (sl. 5.7)

• Uključite naponsko napajanje (sl. 5.7)

• Izvršite podešavanje ➜ „6.Funkcija“

6. Funkcija

Tvorničke postavke Kašnjenje isključivanja: 5 sekundi Podešenost svjetlosnog praga: 2000 luksa Podešavanje programa: program 1

Nakon instalacije senzorska svjetiljka može se uključiti. Na odvojivoj senzorskoj jedinici nalaze se regulatori za podešavanje vremena, svjetlosnog praga i programa.

Kašnjenje isključivanja (podešavanje vremena)

Mogućnost kontinuiranog podešavanja trajanja svjetla od 5sekundi do 15 minuta.

Regulator podešen na – =

najkraće vrijeme (5 sekundi) Regulator podešen na + =

najduže vrijeme (15 minuta) Pri podešavanju područja detekcije

5s - 15min

Podešavanje svjetlosnog praga (prag aktiviranja)

Kontinuirano podesiv prag aktiviranja senzora od 2 do 2000luksa.

2-2000luksa

Podešavanje programa

preporučuje se odabrati najkraće vrijeme –.

Regulator podešen na = režim rada

pri danjem svjetlu 2000 luksa. Regulator podešen na

intenziteta svjetlosti oko 2luksa. Za podešavanje područja detekcije pri

danjem svjetlu regulator treba podesiti na

(režim rada pri danjem svjetlu).

Sljedeći programi odnose se na ambijentno svjetlo koje se sastoji od LE dioda svjetlosnog vijenca i Power-LED svjetla s efektom. Glavno svjetlo uključuje se kod pokreta uvijek pri podešenoj vrijednosti zatamnjivanja i nakon isteka podešenog vremena ponovno se isključi.

= regulacija

Program 1 + 2 : jednostavni program LED:

– Ambijentno svjetlo svijetli na podešenoj vrijednosti zatam-

njivanja cijelu noć.

Programm 3 : jednostavni štedni program LED:

– Ambijentno svjetlo svijetli na podešenoj vrijednosti zatam-

njivanja do sredine noći.

– Zatim se LE diode uključuju prilikom pokreta.

Program 4 : program Nightmatic

– Soft uključivanje svjetla, nema noćnog svjetla, nema

analize pokreta

– 100 % uključivanje kod premale vrijednosti svjetline

Napomena za jednostavni štedni program LED 3 :

U senzor nije integriran sat tako da se sredina noći utvrđuje samo pomoću duljine više faza tame. Zbog toga je u cilju besprijekornog funkcioniranja važno da se svjetiljka tijekom tog vremena stalno napaja naponom. Tijekom prve noći (faza ispitivanja) LE diode su kompletno aktivne. Vrijednosti se memoriraju tako da su osigurane u slučaju ispada strujne mreže. Greška postoji onda kad se vrijeme isključivanja pomakne u smjeru sredine noći.

Montira li se mrežna sklopka u vod, osim jednostavne funkcije uključivanja i isključivanja moguće su i sljedeće funkcije:

Senzorski rad

1) Uključiti svjetlo (ako je svjetlo ISKLJUČENO):

sklopku 1×ISKLJUČITI i UKLJUČITI. Svjetlo ostaje uključeno tijekom podešenog vremena.

2) Isključiti svjetlo (ako je svjetlo UKLJUČENO):

sklopku 1×ISKLJUČITI i UKLJUČITI. Svjetlo se isključuje odnosno prelazi u rad senzora.

Režim rada stalnog svjetla (sl.6.1)

1) Uključite stalno svjetlo:

sklopku 2×ISKLJUČITI i UKLJUČITI. Svjetiljka je podešena na 4 sata stalnog svjetla (svijetli crvena LE dioda iza leće). Zatim ponovno automatski prelazi u rad senzora (crvena LE dioda je isključena).

2) Isključivanje stalnog svjetla:

Sklopku 1×ISKLJUČITI i UKLJUČITI. Svjetlo se isključuje odnosno prelazi u rad senzora.

Važno:

Postupci uključivanja/isključivanja moraju se provesti u intervalu od 0,2 do 1sekunde.

Justiranje područja detekcije

Područje detekcije može se u slučaju potrebe ograničiti. Priloženi pokrovni zasloni služe za prekrivanje segmenata leće po volji. Na taj način izbjegavaju se pogrešna uključivanja zbog prolaska automobila, prolaznika itd. ili se ciljano nadziru mjesta opasnosti. Pokrivni zasloni i folije mogu se odvojiti duž podjela označenih utorima. Nakon toga se jednostavno nataknu ili nalijepe na leću. (sl.6.2-6.7)

- 89 -- 88 -

Page 46

7. Njega i održavanje

GODINE

PROIZVOĐAČA

GODINA

JAMSTVA

Proizvod ne treba održavati. Leća za detekciju može se u slučaju zaprljanosti obrisati vlažnom krpom (bez sredstva za čišćenje). U svrhu čišćenja LE dioda svjetlosnog vijenca možete skinuti jedinicu mini senzora. (sl. 7.1)

8. Zbrinjavanje

Električne uređaje, pribor i ambalažu treba zbrinuti na ekološki način odvozom na reciklažu.

Ne bacajte električne uređaje u kućni otpad!

Samo za zemlje članice EU: Prema važećoj Europskoj direktivi za stare električne i elektroničke uređaje i njezinoj implementaciji u nacionalno pravo, električni uređaji koji se više ne mogu koristiti moraju se posebno sakupiti i zbrinuti na ekološki način odvozom na mjesto za reciklažu.

9. Jamstvo proizvođača

Ovaj Steinel proizvod izrađen je s najvećom pažnjom, njegovo funkcioniranje i sigurnost ispitani su prema važećim propisima i na kraju je proizvod podvrgnut kontroli uzorka. Steinel preuzima jamstvo za besprijekornu kakvoću i funkcionalnost. Jamstveni rok iznosi 36mjeseci i započinje s danom prodaje potrošaču. Uklanjamo nedostatke koji su posljedica grešaka na materijalu ili tvorničke greške, usluga jamstva izvršava se popravkom ili zamjenom dijela s greškom po našem izboru. Jamstvo ne dajemo u slučaju oštećenja na potrošnim dijelovima, kao ni šteta i nedostataka koji nastanu zbog nestručnog rukovanja ili održavanja. Posljedične štete na drugim predmetima su isključene. Jamstvo se priznaje samo ako nerastavljeni, dobro zapakiran uređaj pošaljete zajedno s kratkim opisom greške i računom (datum kupnje i pečat trgovine) nadležnoj servisnoj službi.

Služba za popravke:

Nakon isteka jamstvenog roka ili kad se utvrdi nedostatak bez jamstva, raspitajte se u najbližoj servisnoj službi o mogućnosti popravka.

PROIZVOĐAČA

JAMSTVA

10. Tehnički podaci

Dimenzije (V×Š×D) 295×72×105 mm Mrežni priključak 220-240 V, 50/60 Hz Snaga 12 W LED svjetlo s efektom i svjetlo LED-Power,

Kut detekcije 360° s 90° kuta otvora i zaštitom od skrivanja Domet senzora maks. 8 m uokolo Podešavanje vremena 5 s - 15 min Podešavanje svjetlosnog praga 2-2000 luksa Podešavanje programa 4 praktično usmjerena programa Stalno svjetlo uklopivo (4 h) / preduvjet: sklopka u mrežnom vodu Temperaturno područje -10 °C do +50 °C Vrsta zaštite IP 44 Klasa zaštite II

oko 1 W samo štedno rasvjetno tijelo s maks. Ø 48 mm / maks. 15 W

11. Smetnje u pogonu

Smetnja Uzrok Pomoć

Senzorska svjetiljka bez napona.

Senzorska svjetiljka se ne uključuje.

Senzorska svjetiljka se ne isključuje.

LE diode ne isključuju se po želji oko ponoći.

Nisu se isključila sva LED svjetla.

Senzorska svjetiljka neželjeno se uključuje.

Promjena dometa senzorske svjetiljke.

Crvena LE dioda brzo žmirka.

LE diode svjetlosnog vijenca isključuju se unatoč tami.

■ reagirao je osigurač, nije uključena, prekinut vod

■ kratki spoj

■ tijekom danjeg režima rada podešeni

svjetlosni prag nalazi se u noćnom režimu rada

■ neispravno LED rasvjetno tijelo

■ mrežna sklopka je ISKLJUČENA

■ osigurač je reagirao

■ područje detekcije nije ciljano podešeno

■ aktiviran je interni električni

osigurač (crvena LED dioda brzo žmirka)

■ stezaljka za mrežni priključak nije pravilno stavljena

■ stalno kretanje u području detekcije

■ senzorska jedinica nije se uglavila

■ vanjski izvor svjetlosti (npr. drugi dojavnici

pokreta ili svjetiljke) uključuje senzorsku svjetiljku inaktivno

■ odabran komforni program ■ sklopka za odabir programa na 4

■ vjetar njiše drveća i grmlje u području

detekcije

■ detektiranje automobila na ulici

■ iznenadna promjena temperature zbog

nevremena (vjetar, kiša, snijeg) ili zraka koji izlazi iz ventilatora, otvorenih prozora

■ drugačije temperature okoline ■ pomoću pokrivnih zdjelica točno

■ aktiviran je interni osigurač ■ senzorsku svjetiljku isključite i nakon 5s

■ odabran program 3 ili 4 ■ promijenite program

■ uključiti osigurač, zamijeniti, uključiti

mrežnu sklopku, provjeriti vod ispitivačem napona

■ provjeriti priključke

■ iznova podesiti

■ zamijeniti

■ uključiti

■ uključiti osigurač, zamijeniti, eventualno

provjeriti priključak

■ podesiti iznova

■ senzorsku svjetiljku isključite i nakon

oko 5 s ponovno je uključite

■ čvrsto stisnite stezaljku

■ prekontrolirati područje i event.

ponovno podesiti

■ laganim pritiskom uglavite senzorsku jedinicu

■ senzorsku svjetiljku ogradite od vanjskog svjetla i promatrajte je nekoliko dana, svjetiljci je potrebno neko vrijeme da se ponovno podesi na točnu vrijednost

■ premjestiti područje

■ promijeniti područje, premjestiti mjesto

montaže

podesiti područje detekcije

ponovno je uključite

LED rasvjetno tijelo

Snaga: 8,5 W / E27 Svjetlosni tok/učinkovitost 674 lm / 79,3 lm/W Indeks reprodukcije boje RA ≥ 80 Temperatura boje 3000 K (topla bijela) Vijek trajanja LED-a 25.000 sati

- 90 -

- 91 -

Page 47

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles!

– Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt,

ainult meie nõusolekul.

– Õigus muudatusteks tehnilise täiustamise eesmärgil

reserveeritud.

Sümbolite selgitus

Hoiatus ohtude eest!

Viide tekstikohtadele dokumendis.

2. Üldised ohutusjuhised

Katkestage enne igasuguseid töid seadme kallal pingetoide!

• Monteerimisel peab külgeühendatav elektrijuhe olema pingevaba. Selleks lülitage esmalt elektrivool välja ja kontrollige pingetestri abil pingevabadust.

• Sensorivalgusti installeerimise puhul on tegemist tööga võrgupingel. Seda tuleb teostada seetõttu asjatundikult vastavalt riigisisestele eeskirjadele. (DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Kasutage ainult originaalvaruosi.

• Seadet tohib remontida vaid spetsialiseerunud töökoda.

3. L 265 LED

Nõuetekohane kasutus

– LED-prožektor on mõeldud paigaldamiseks sise- ja

välisruumide seintele.

LED-valgustipärg ja Power-LED-efektvalgustus

LED lambid süttivad sõltuvalt hämarusest. See on ideaalne nt majanumbrite pidevaks valgustamiseks. Soovikohaselt on võimalik sisselülitumine ka ainult liikumise korral.

Juurdelülitatud LED valgusallikas inimeste tuvastamisel

Kui minisensor tuvastab isiku, siis lülitub LED valgusallikas seadistatud ajaks sisse. Integreeritud kõrge töövõimega infrapuna-andur koosneb 360-kraadisest topeltandurist, mis registreerib liikuvate kehade (inimeste, loomade jne) soojuskiirgust. Selliselt registreeritud soojuskiirgus muundatakse elektrooniliselt ja valgusti lülitub automaatselt sisse. Takistused nagu nt müürid või klaasplaadid ei lase soojuskiirgust läbi ning takistavad valgusti sisselülitumist. Seade saavutab 360-kraadise jälgitava nurga 90-kraadise avause nurgaga. Välja jälgimine allpool andurit tagab alt läbiroomamise kaitse.

Tähtis!

Kõige kindlamalt registreerib seade liikumist, kui monteerite anduriga valgusti piki kõnnisuunda ja takistused (nagu nt puud, müürid jne) ei tõkesta anduri nähtavust. Ulatuspiirkond on piiratud, kui lähenete valgustile otse eest.

Tarnekomplekt (joon. 3.1) Toote mõõdud (joon. 3.2) Seadme ülevaade (joon. 3.3)

A Valgusti klaas B LED-valgusallikas C Valgusti korpus D Eemaldatav sensorimoodul E Kinnituskruvi F Seinahoidik G LED-valgustipärg H Power-LED-efektvalgustus

4. Elektriline ühendus

Montaažikoht peaks asuma teisest valgustist vähemalt 50 cm kaugusel, sest soojuskiirgus võib süsteemi rakendumist põhjustada. Esitatud tööraadiuste 8 m saavutamiseks peaks olema montaažikõrgus u 1,8 kuni 2 m.

Võrgutoitejuhtme ühendamine (joon. 4.1)

Võrgutoitejuhe koosneb 3-soonelisest kaablist:

L = faas (enamasti must, pruun või hall) N = neutraaljuht (enamasti sinine) PE = kaitsejuht (roheline/kollane)

Kahtluse korral tuleb kaablid pingetestriga identiﬁtseerida; seejärel lülitage taas pingevabaks. Faas (L), neutraaljuht (N) ühendatakse ridaklemmi külge.

Tähtis!

Ühenduste omavaheline äravahetamine põhjustab hiljem seadmes või kaitsmekarbis lühise. Sel juhul tuleb üksikud kaablid identiﬁtseerida ja uuesti monteerida. Isoleerige kaitsejuht (PE) ja pange lihtsalt kõrvale.

Viide:

Võrgutoitejuhtmesse võib olla iseenesest mõistetavalt monteeritud sisse- ja väljalülitamiseks võrgulüliti. See on eelduseks püsivalgustuse funktsiooni puhul (vt peatükki "Püsivalgustusrežiim").

5. Montaaž

• Kontrollige kõiki koostedetaile kahjustuste suhtes.

• Ärge võtke toodet kahjustuste korral käiku.

• Sensori tulede montaažil tuleb silmas pidada, et see kinnitataks raputuskindlalt.

Valige tööraadiust ja liikumise tuvastamist arvesse võttes sobiv montaažikoht.

• Lülitage voolutoide välja (joon. 4.1)

• Tehke kindlaks paigalduskoht (joon. 5.1)

• Keerake lukustuskruvi lahti (joon. 5.2).

• Märkige puuravad (joon. 5.3)

• Puurige avad ja pange tüüblid sisse (joon. 5.4).

• Süvispaigaldus (joon. 5.5)

• Pindpaigaldus (joon. 5.6)

• Ühendage ühenduskaabel külge (joon. 5.5)

• Keerake valgusti klaas koos tihendrõngaga ning LEDvalgustiga valgusti korpusesse (joonis5.7)

• Asetage valgusti seinahoidiku külge (joon.5.7)

• Keerake sisse kinnituskruvid (joon.5.7)

• Lülitage voolutoide sisse (joon. 5.7)

• Teostage seaded ➜ „6. Funktsioon“

6. Talitlus

Tehaseseadistused Viitega väljalülitus: 5 sekundit Hämaruse seadmine: 2000 lx Programmi seadmine: Programm 1

Pärast installatsiooni saab sensorvalgusti töösse võtta. Eemaldataval sensorimoodulil asuvad seaderegulaatorid aja, hämaruse ja programmi seadistamiseks.

Väljalülitamise viivitus (kellaaja seadmine)

Sujuvalt seadistatav valgustuskestus 5 sek kuni 15 min

Seaderegulaator seatud – peale =

lühim aeg (5 sek) Seaderegulaator seatud + peale =

pikim aeg (15 min) Tuvastuspiirkonna seadmisel on soovi-

5s - 15min

Hämarusnivoo reguleerimine (reaktsiooni lävi)

Sujuvalt seatav sensori rakendumislävi 2 – 2000 lx.

2–2000 lx

Programmi seadmine

Programm

– Valgustus põleb sõltuvalt seadistatud hämardusväärtu-

sest terve öö.

Programm 3 : Mugavus-säästurežiimi LED:

– Valgustus põleb sõltuvalt seadistatud hämardusväärtu-

sest keskööni.

– Siis lülituvad LEDid sisse, kui tuvastatakse liikumine.

Programm 4 : Nightmatic-programm

– Valguse sujuv süttimine, öövalgustus puudub, liikumisa-

nalüüs puudub

– 100% sisse lülitatud alampiirist madalama heledusväär-

tuse korral

tatav valida lühim aeg.

Seaderegulaator peale seatud =

päevavalgusrežiim u 2000 lx. Seaderegulaator

hämarusrežiim u 2 lx. Päevavalguses tuleb tuvastuspiirkonna

seadistamiseks seaderegulaator (päevavalgusrežiimi) peale seada.

Järgmised programmid viitavad ainult ümbritsevale valgusele, mis koosneb LED-valgustipärjast ja Power-LEDefektvalgusest. Põhivalgus lülitub seadistatud hämarustasemel liikumise korral alati sisse ja pärast seadistatud aja möödumist uuesti välja.

+ 2 : Mugavusprogrammi LED:

peale seatud =

Märkus LED komfort-säästuprogrammi juurde 3:

Andurisse pole kella integreeritud, kesköö tuvastatakse mitme hämarusfaasi pikkuse kaupa. Seetõttu on laitmatu talitluse tagamiseks oluline, et tuli on sellel ajal pidevalt toitega varustatud. Esimesel ööl (esimene mõõtefaas) jäävad LED-lambid kogu aja vältel aktiivseks. Väärtused salvestatakse võrgukatkestuskindlalt. Tõrge esineb siis, kui väljalülitusaeg nihkub kesköö suunas.

Kui võrgujuhtmesse monteerida võrgulüliti, on lihtsa sisse- ja väljalülitamise kõrval võimalikud järgnevad funktsioonid.

Sensorirežiim

1) Valguse sisselülitamine (kui valgusti on VÄLJAS):

lüliti 1×VÄLJA ja SISSE. Valgusti jääb seadistatud ajaks sisselülitatuks.

2) Valguse väljalülitamine (kui valgusti on SISSE lülitatud):

lüliti 1×VÄLJA ja SISSE. Valgusti lülitub välja või läheb üle sensorirežiimile.

Pidevvalgustusrežiim (joon. 6.1)

1) Pidevvalgustuse sisselülitamine:

lüliti 2×VÄLJA ja SISSE. Valgusti lülitatakse 4 tunniks pideva valgustuse režiimi (läätse taga asuv punane LED põleb). Seejärel läheb ta taas automaatselt sensorirežiimile üle (punane LED väljas).

2) Pidevvalgustuse väljalülitamine:

lüliti 1×VÄLJA ja SISSE. Valgusti lülitub välja või läheb üle sensorirežiimile.

Tähtis!

Lülitamine peab toimuma vahemikus 0,2–1 s.

Jälgitava ala kohandamine

Vastavalt vajadusele on võimalik jälgitava ala piiramine. Kaasasolevad katted võimaldavad soovi korral ära katta sobiva hulga läätsesegmente. Seeläbi välistatakse nt autodest, möödakäijatest vms tingitud väärlülitusi või teostatakse ohukohtade suunatud järelevalvet. Katikuid ja kattekilesid on võimaldada eraldada piki punktiirjooni. Seejärel asetatakse või kleebitakse need läätsedele. (joon.6.2-6.7)

7. Hooldus ja korrashoid

Toode on hooldusvaba. Sensori määrdunud läätse saate puhastada niiske lapiga (ilma puhastusvahenditeta). LED-valgustipärja puhastamiseks saab miniandurmooduli eemaldada. (joon. 7.1)

8. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

Ärge visake elektriseadmeid olmejäätmete hulka!

Ainult ELi riikidele: vastavalt kehtivale Euroopa direktiivile vanade elektri- ja elektroonikaseadmete kohta ning selle ümbersõnastusele riiklikus seadusandluses tuleb kasutuskõlbmatud elektriseadmed koguda eraldi ning saata keskkonnasäästlikku taaskasutusse.

- 93 -- 92 -

Page 48

9. Tootja garantii

TOOTJA

AASTAT

GARANTIID

Steineli toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning seejärel läbinud pistelise kontrolli. Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36kuud ja see algab tarbijale toote ostmise päevast. Meie remondime materjalist või tootmisvigadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hoolduse tagajärjel. Edasised võõresemetele põhjustatud järgkahjud on välistatud. Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti.

Remonditeenus:

Pärast garantiiaja lõppu või puuduste korral, millele garantii ei kehti, küsige parandamisvõimaluste kohta lähimast teenindusjaamast järele.

AASTAT

TOOTJA

GARANTIID

10. Tehnilised andmed

Mõõtmed (P×L×K) 295×72×105 mm Võrguühendus 220–240 V, 50/60 Hz Võimsus 12 W LED-efektvalgus ja LED-võimsusvalgus, u 1 W ainult energiasäästu-valgusallikad

Tuvastusnurk 360°, 90° avause nurga ja alt läbiroomamise kaitsega Sensori tööraadius max 8 m ümberringi Aja seadmine 5 s – 15 min Hämarusnivoo seadistamine 2–2000 lx Programmi seadmine 4 praktilist programmi Püsivalgustus lülitatav (4 h) Eeldus: lüliti võrgutoitejuhtmes Temperatuurivahemik -10 °C kuni +50 °C Kaitseliik IP 44 Kaitseklass II

LED-valgusallikas

Võimsus 8,5 W / E27 Valgusvoog/tõhusus 674 lm / 79,3 lm/W Värvitaasesitusindeks RA ≥ 80 Värvitemperatuur 3000 K (soe-valge) LEDi eluiga 25 000 tundi

max Ø 48 mm / max 15 W

11. Käitusrikked

Rike Põhjus Abi

Sensorvalgustil puudub pinge

Sensorvalgusti ei lülitu sisse

Sensorvalgusti ei lülitu välja

LED-lambid ei lülitu kesköö paiku välja, nagu soovitud

LED-lambid ei lülitu täielikult välja

Sensorvalgusti lülitub soovimatult sisse

Sensorvalgusti ulatus on muutunud

Punane LED vilgub kiirelt

LED-valgustipärg ei põle, kuigi on pime

■ Kaitse on vallandunud, pole sisse lülitatud, juhe on katki

■ Lühis

■ Päevarežiimi ajal on hämaruseseadistus

öörežiimi asendis

■ LED-valgusallikas defektne

■ Võrgulüliti VÄLJAS

■ Kaitse on vallandunud

■ Tuvastuspiirkond pole suunatult

seadistatud

■ Seesmine elektrikaitse aktiivne (punane LED vilgub kiirelt)

■ Ühendusklemm ei ole õigesti ühendatud

■ Pidev liikumine tuvastuspiirkonnas

■ Sensor ei ole fikseeritud

■ Muu valgusallikas (nt teine liikumisandur

või valgusti) teeb sensoriga valgusti inaktiivseks

■ Valitud on mugavusprogramm ■ Programmivalikulüliti on asendis 4

■ Tuul liigutab tuvastuspiirkonnas puid ja

põõsaid

■ Seade registreerib autosid tänaval

■ Äkiline temperatuurimuutus ilmastiku

tõttu (tuul, vihm, lumi) või ventilaatoritest, avatud akendest pärit heitõhk

■ Teine ümbrustemperatuur ■ Seadistage tuvastuspiirkond täpselt

■ Internne kaitse aktiveeritud ■ Lülitage sensorvalgusti välja ja 5 sek

■ Programm 3 või 4 valitud ■ Muutke programmi

■ Lülitage kaitse sisse, vahetage välja,

■ Kontrollige ühendusi

■ Seadistage uuesti

■ Vahetage välja

■ Lülitage sisse

■ Lülitage kaitse sisse või vahetage välja;

■ Häälestage uuesti

■ Lülitage anduriga valgusti välja ja umb

■ Suruge klemm tugevasti kokku

■ Kontrollige piirkonda ja vajaduse korral

■ Fikseerige sensorimoodul kerge

■ Kaitske sensoriga valgustit võõra

■ Seadke piirkond ümber

■ Muutke piirkonda, muutke

lülitage võrgulüliti sisse; kontrollige juhet pingetestriga

vajaduse korral kontrollige ühendust

u 5 s pärast taas sisse

häälestage uuesti

vajutusega

valguse eest, jälgige sensoriga valgustit mitu päeva see kestab mõnda aega, kuni ta õige väärtuse täpsustab

montaažikohta

kattekestadega

pärast uuesti sisse

- 94 -

- 95 -

Page 49

1. Apie šį dokumentą

Prašom įdėmiai perskaityti ir išsaugoti!

– Autorių teisės saugomos. Perspausdinti, taip pat ir atski-

ras ištraukas, leidžiama tik gavus mūsų sutikimą.

– Pasiliekama teisė daryti pakeitimus techninio tobulinimo

tikslais.

Simbolių paaiškinimas

Įspėjimas apie pavojus!

Nuoroda į atskiras dokumento teksto dalis.

2. Bendrieji saugos nurodymai

Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą!

• Montuojant prijungiamajame elektros laide neturi būti įtampos. Todėl visų pirma atjunkite elektros srovę ir įtampos rodytuvu patikrinkite, ar nėra įtampos.

• Sensorinis žibintas jungiamas prie elektros tinklo. Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis instaliacijos normomis ir jungimo taisyklėmis. (DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Naudokite tik originalias atsargines dalis.

• Remonto darbus atlikti galima tik specializuotose remonto dirbtuvėse.

3. L 265 LED

Naudojimas pagal paskirtį

– LED šviestuvas skirtas montuoti ant sienų patalpose ir

lauke.

LED šviesos vainikas ir ryškus dekoratyvinis LED apšvietimas

Šviesos diodai šviečia priklausomai nuo šviesos stiprumo. Idealiai tinka, pvz., apšviesti namo numerį. Pageidaujant, apšvietimas galimas tik užﬁksavus judesį.

Įjungiama LED lemputė aptikus žmonių buvimą

Kai miniatiūrinis sensorius aptinka žmogų, nustatytam laikui įsijungia LED lemputė. Integruotą infraraudonųjų spindulių sensorių sudaro 360° dvigubas sensorius, ﬁksuojantis nematomą judančių kūnų (žmonių, gyvūnų ir t. t.) skleidžiamą šilumą. Ši užﬁksuota skleidžiama šiluma paverčiama elektroniniais signalais, kurie automatiškai įjungia šviestuvą. Kliūtys, pvz., sienos ar langai, trukdo užﬁksuoti skleidžiamą šilumą, ir tokiu atveju šviesa neįjungiama. Pasiekiamas 360° apimties kampas esant 90° atverties kampui. Galimybė kontroliuoti plotą po sensoriumi neleidžia pasislėpti.

Svarbu!

Geriausiai judesys bus ﬁksuojamas tuomet, kai sensorinis žibintas montuojant bus atsuktas šonu judėjimo krypčiai („judesys pro žibintą“) ir sensoriaus jautrumo zonos neužstos jokios kliūtys (pvz., medžiai, sienos ir pan.). Sensoriaus jautrumo zonos ilgis bus mažesnis, jei judėjimo kryptis bus „į žibintą“, o ne „pro žibintą“.

Tiekiama įranga (3.1 pav.) Gaminio matmenys (3.2 pav.) Prietaiso apžvalga (3.3 pav.)

A Šviestuvo gaubtas B Šviesos diodų lemputė C Šviestuvo korpusas D Sensorius (išimamas) E Apsauginis varžtas F Sieninis laikiklis G LED šviesos vainikas H Galingas šviesos diodų dekoratyvinis apšvietimas

4. Elektros jungtis

Montavimo vieta turėtų būti nutolusi nuo kito žibinto bent 50 cm, nes jo skleidžiama šiluma gali įjungti pastarąjį. Siekiant išlaikyti nurodytą maks. 8 m jautrumo zonos ilgį, montavimo aukštis turi siekti maždaug nuo 1,8 iki 2 m.

Tinklo įvado prijungimas (4.1 pav.)

Įvadą sudaro trijų laidų kabelis:

L = fazė (dažniausiai juodas arba rudas laidas) N = nulinis laidas (dažniausiai mėlynas) PE = apsauginis laidas (žalias / geltonas)

Jei kyla abejonių, laidus patikrinkite įtampos indikatoriumi; po to atjunkite srovę. Fazę (L), nulinį laidą (N) junkite prie šviestuvo gnybto.

Svarbu!

Neteisingai sujungti laidai sukelia trumpąjį jungimą prietaise arba paskirstymo dėžutėje. Tokiu atveju reikia identiﬁkuoti atitinkamus kabelius ir sujungti juos iš naujo. Įžeminimo laidą

(PE) izoliuokite ir tiesiog padėkite.

Pastaba:

be abejo, į tinklo įvadą galima įmontuoti tinklo jungiklį, kuris atliks įjungimo ir išjungimo funkcijas. Tai yra būtina nuolatinio švietimo funkcijos veikimo sąlyga (žr. skyrių „Nuolatinio švietimo funkcija“).

5. Montavimas

• Patikrinkite visas dalis, ar nėra pažeidimų.

• Esant pažeidimams gaminio nenaudokite.

• Montuodami sensorinį šviestuvą pasirinkite nuo vibracijos apsaugotą vietą.

Pasirinkite tinkamą montavimo vietą atsižvelgdami į jautrumo zonos ilgį ir judėjimo ﬁksavimą.

• Išjunkite elektros energijos tiekimą (4.1 pav.)

• Montavimo vietos nustatymas (5.1 pav.)

• Atlaisvinkite varžtą (5.2 pav.)

• Pažymėkite gręžimo skyles (5.3 pav.)

• Išgręžkite skyles ir įkiškite kaiščius (5.4 pav.)

• Potinkinis montavimas (5.5 pav.)

• Virštinkinis montavimas (5.6 pav.)

• Prijunkite jungiamuosius laidus (5.5 pav.)

• Šviestuvo stiklą su sandarinimo žiedu ir LED lemputę įsukite šviestuvo korpuse (5.7 pav.)

• Įstatykite šviestuvą į sienini laikiklį (5.7 pav.)

• Įsukite varžtus (5.7 pav.)

• Įjunkite elektros energijos tiekimą (5.7 pav.)

• Atlikite nustatymus ➜ „6. Funkcija“

6. Veikimas

Gamyklos nustatymas Išjungimo vėlinimas: 5 sekundės Prieblandos lygio nustatymas: 2000 liuksų Programų nustatymas: 1 programa

Įrengus sensorinį šviestuvą galima naudoti. Ant nuimamo sensoriaus yra nustatymų reguliatorius, kuriuo galima nustatyti švietimo trukmę, prieblandos lygį ir programas.

Išjungimo vėlinimas (švietimo trukmės nustatymas)

Tolygiai nustatoma švietimo trukmė nuo 5 sekundžių iki 15minučių

Nustatymo reguliatorius ties – =

trumpiausias laikas (5 sekundės) Nustatymo reguliatorius ties + = ilgiau-

sias laikas (15 min.) Nustatant žibinto jautrumo zoną

5 s – 15 min.

Prieblandos lygio nustatymas (suveikimo slenkstis)

Tolygiai nustatomas sensoriaus suveikimo slenkstis nuo 2 iki 2000 liuksų.

2–2000 liuksų

Programų nustatymas

rekomenduojama pasirinkti trumpiausią švietimo laiką.

Nustatymo reguliatorius ties =

dienos šviesos režimas – maždaug 2000 liuksų.

Nustatymo reguliatorius ties blandos režimas – maždaug 2 liuksai.

Nustatant jautrumo zoną dienos šviesoje, nustatymo reguliatorius turi būti nustatytas ties režimas).

Šios programos taikomos tik aplinkos apšvietimui, kurį sudaro LED šviesos vainikas, ir „Power-LED“ dekoratyviniam apšvietimui. Pagrindinis apšvietimo šaltinis visada įsijungia sutemus iki nustatyto prieblandos lygio kai užﬁksuojamas judesys, jis išsijungia po nustatyto laiko.

= prie-

(dienos šviesos

Programa 1 + 2 : komfortiškoji programa LED

– Aplinkos apšvietimas veikia esant nustatytam prieblandos

lygiui visą naktį.

Programa 3 : komfortiškoji taupymo programa LED

– Aplinkos apšvietimas veikia nuo tam tikro prieblandos

lygio iki vidurnakčio.

– Po to šviesos diodai įsijungia užﬁksavus judėjimą.

Programa 4 : programa „Nightmatic“

– Sulėtintas šviesos įsijungimas, be naktinio apšvietimo,

be judėjimo ﬁksavimo

– 100 % įjungimas esant skirtingam aplinkos apšvietimo

lygiui

Nurodymas dėl komfortiškosios taupymo programos

LED

Sensoriuje nėra laikrodžio, vidurnaktis apskaičiuojamas tik pagal kelių tamsos fazių ilgį. Todėl, siekiant nepriekaištingo veikimo, būtina, kad tuo metu į šviestuvą būtų nuolat tiekiama elektros srovė. Pirmosios nakties metu (matavimo fazė) LED šviesos diodai yra aktyvūs. Matavimo reikšmės išsaugomos net dingus įtampai. Klaida, jeigu išsijungimo laikas pasislenka link vidurnakčio.

Jei įvade įmontuotas tinklo jungiklis, be paprastų įjungimo ir išjungimo funkcijų galimos ir nurodytosios toliau:

Sensorinis režimas

1) Įjungti šviesą (kai žibintas IŠJUNGTAS):

jungiklį 1×IŠJUNGTI ir ĮJUNGTI. Šviestuvas šviečia nustatytą laiką.

2) Išjungti šviesą (kai žibintas ĮJUNGTAS):

jungiklį 1×IŠJUNGTI ir ĮJUNGTI. Šviestuvas išsijungia arba persijungia į sensorinį darbo režimą.

Pastovaus švietimo režimas (6.1 pav.)

1) Pastovaus švietimo įjungimas:

jungiklį 2×IŠJUNGTI ir ĮJUNGTI. Žibintas nustatomas 4 valandų nuostoviosios šviesos režimui (dega raudonas šviesos diodas (LED). Po to jis automatiškai persijungia į sensorinį režimą (raudonas šviesos diodas (LED) išsijungia).

2) Pastovaus švietimo išjungimas:

jungiklį 1×IŠJUNGTI ir ĮJUNGTI. Šviestuvas išsijungia arba persijungia į sensorinį darbo režimą.

Svarbu!

Perjungimai turi būti atliekami 0,2–1 s diapazone.

Jautrumo zonos nustatymas

Esant poreikiui, jautrumo zoną galima sumažinti. Pridėtomis dengiamosiomis užsklandomis galima uždengti sensoriaus dalis. Taip išvengiama žibinto įsijungimo nepageidaujamu metu, pvz., dėl pravažiuojančių automobilių, praeivių ir t. t., arba tikslingai stebimos pavojingos vietos. Dengiamosios užsklandos ir plėvelės atskiriamos kerpant pagal įlietas linijas. Po to jos tiesiog užmaunamos arba priklijuojamos ant linzės.

(6.2–6.7 pav.)

- 97 -- 96 -

Page 50

7. Priežiūra ir techninė priežiūra

METŲ

GAMINTOJO

METŲ

GARANTIJA

Gaminiui techninė priežiūra nereikalinga. Užsiteršusias linzes valykite drėgnu audeklu (nenaudokite jokių valiklių). Norint išvalyti LED šviesos vainiką galima išimti minisensorių (7.1 pav.).

8. Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!

Tik ES šalims: remiantis galiojančia Europos Sąjungos direktyva dėl senų elektros ir elektronikos prietaisų ir jos įgyvendinimu nacionalinėje teisėje, nebenaudojami elektros prietaisai turi būti šalinami atskirai ir nukreipiami perdirbti aplinkai nekenksmingu būdu.

9. Gamintojo garantija

Šis „Steinel“ gaminys pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantiją. Garantinis laikotarpis – 36mėnesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys. Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą.

Remontas

Pasibaigus garantinio aptarnavimo laikotarpiui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausiame aptarnavimo

centre.

GAMINTOJO

GARANTIJA

10. Techniniai duomenys

Matmenys (I×P×A) 295×72×105 mm Prijungimas prie elektros tinklo 220–240 V, 50/60 Hz Galingumas 12 W LED šviesos diodas ir galingas LED apšvietimas (maždaug 1 W),

Apimties kampas 360° esant 90° atverties kampui ir apsauga nuo pasislėpimo Jautrumo zonos ilgis maks. 8 m spinduliu Švietimo trukmės nustatymas 5 s – 15 min. Prieblandos lygio nustatymas 2–2000 liuksų Programų nustatymas 4 praktiškos programos Pastovaus švietimo funkcija įjungimas (4 val.) / sąlyga: tinklo įvade įrengtas jungiklis Temperatūros diapazonas nuo -10 iki +50 °C Saugos klasė IP 44 Apsaugos klasė II

tik energiją taupančios lemputės, kurių maks. Ø 48 mm / maks. 15 W

11. Veikimo sutrikimai

Sutrikimas Priežastis Ištaisymas

Sensoriniame šviestuve nėra elektros srovės

Sensorinis šviestuvas neįsijungia

Sensorinis šviestuvas neišsijungia

LED šviesos diodai neišsijungia apie vidurnaktį, nors taip buvo nustatyta

Išsijungia ne visi LED diodai

Sensorinis žibintas įsijungia nepageidaujamu metu

Pakito sensorinio žibinto veikimo zona

Raudonas LED greitai mirksi

LED šviesos vainikas neįsijungia tamsiu paros metu

■ Suveikė saugiklis, neįjungta, nutrauktas laidas

■ Trumpasis jungimas

■ Veikiant dienos šviesos režimu,

prieblandos nustatymai nustatyti ties nakties režimu

■ Sugedo LED lemputė

■ Tinklo jungiklis išjungtas

■ Suveikė saugiklis

■ Aptikimo zona nustatyta netiksliai

■ Įjungtas vidinis elektrinis saugiklis

(raudonas LED diodas greitai mirksi)

■ Neteisingai įstatytas tinklo įvado gnybtas

■ Jautrumo zonoje fiksuojamas nuolatinis

judesys

■ Sensorius neužfiksuotas

■ Išoriniai šviesos šaltiniai (pvz., kitas

judesio sensorius arba žibintas) įjungia pastarąjį

■ Pasirinkta komfortiškoji programa ■ Programos nustatymo jungiklis ties 4

■ Jautrumo zonoje vėjas linguoja medžius ir

krūmus

■ Užfiksuojami gatve važiuojantys automobiliai

■ Staigūs temperatūros svyravimai dėl oro sąlygų (vėjo, lietaus, sniego) arba ventiliatorių ar atvirų langų sukelto oro judėjimo

■ Pakito aplinkos temperatūra ■ Per dengiamąjį sluoksnį tiksliai

■ Įjungtas vidinis saugiklis ■ Sensorinį žibintą išjunkite ir po

■ Pasirinkta 3 arba 4 programa ■ Pakeiskite programą

■ Įjunkite saugiklį, pakeiskite, įjunkite

tinklo jungiklį; patikrinkite laidą įtampos tikrintuvu

■ Patikrinkite jungtis

■ Nustatykite iš naujo

■ Pakeiskite

■ Įjunkite

■ Įjunkite, pakeiskite saugiklį; jeigu reikia,

patikrinkite jungtį

■ Sureguliuokite iš naujo

■ Sensorinį žibintą išjunkite ir po

maždaug 5 sek. vėl įjunkite

■ Suspauskite gnybtus

■ Patikrinkite jautrumo zoną ir, jei reikia,

iš naujo ją nustatykite

■ Sensorių užfiksuokite lengvai jį paspausdami

■ Sensorinį žibintą apsaugokite nuo kitų šviesos šaltinių, stebėkite jį kelias dienas- reikia laiko, kad būtų galima vėl teisingai nustatyti žibinto veikimą

■ Nustatykite jautrumo zoną iš naujo

■ Pakeiskite jautrumo zoną, pakeiskite

montavimo vietą

nustatykite pagavimo diapazoną

maždaug 5 sek. vėl įjunkite

Šviesos diodų lemputė

Galingumas 8,5 W / E27 Šviesos srautas / efektyvumas 674 lm / 79,3 lm/W Spalvos atkūrimo koeficientas RA ≥ 80 Spalvinė temperatūra 3000 K (šiltai balta spalva) LED tarnavimo trukmė 25 000 valandos

- 98 -

- 99 -

Page 51

1. Par šo dokumentu

Lūdzu, izlasiet to uzmanīgi un saglabājiet!

– Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišķu

izvilkumu veidā, tikai ar mūsu atļauju.

– Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas

attīstību.

Simbolu skaidrojums

Brīdinājums par bīstamību!

Norāde uz tekstu dokumentā.

2. Vispārēji drošības norādījumi

Pirms jebkādiem darbiem ar ierīci ir jāpārtrauc strāvas padeve tai!

• Montāžas laikā pievienojamais elektrības vads nedrīkst atrasties zem sprieguma. Tādēļ vispirms jāatslēdz elek- trība un ar sprieguma testeri jāpārbauda, vai sprieguma vairs nav.

• Instalējot sensorgaismekli, jāstrādā ar elektrotīkla sprie- gumu. Tādēļ tas jāveic lietpratīgi un saskaņā ar vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasībām. (piem., DE - VDE 0100, AT - ÖVE / ÖNORM E8001-1, CH - SEV 1000)

• Izmantojiet tikai oriģinālās detaļas.

• Remontdarbus drīkst veikt tikai profesionālas darbnīcas.

3. L 265 LED

Pareiza lietošana

– LED gaismeklis montāžai pie sienas ārā un iekštelpās.

LED diožu gaismas gredzens un Power-LED gaismas efekti

LED diodes degšana ir atkarīga no krēslošanas. Ideālas, piemēram, mājas numuru ilglaicīgai izgaismošanai. Pēc vēlēšanās arī tikai pie kustības.

Pievienotā LED spuldze, personu atpazīšanai

Ja minisensors atpazīst personu, LED spuldze ieslēdzas uz iestatīto laiku. Integrētais augstas jaudas infrasarkano staru sensoru veido 360ľ dubultais sensors, kurš uztver kustīgu ķermeņu (cilvēku, dzīvnieku u. c.) neredzamo termisko starojumu. Šādā veidā uztvertais starojums tiek elektroniski pārvērsts un automātiski ieslēdz gaismekli. Caur šķēršĮiem, piemēram, mūriem vai stikliem, netiek uztverts termiskais starojums, tātad nenotiek ieslēgšanās. Tiek sasniegts 360° liels uztveres leņķis ar 90° lielu atvēršanas leņķi. Lauka, kurš atrodas zem sensora, pārraudzība nodrošina aizsardzību pret paiešanu zem sensora.

Svarīgi!

Sensors visefektīvāk uztvers kustību, ja uzstādīsiet ierīci iesāņus kustības virzienam un ja sensorgaismekļa redzamību neierobežos šķēršļi (piemēram, koki, sienas u.c.). Ja Jūs virzīsieties tieši uz gaismekli, sniedzamība būs ierobežota.

Piegādes apjoms (3.1. att.) Produkta izmēri (3.2. att.) Ierīces komplektācija (3.3. att.)

A Gaismekļa kupols B LED gaismas avots C Gaismekļa korpuss D Sensora vienība (izņemama) E Drošības skrūve F Sienas stiprinājums G LED gaismas vainags H Power LED efekta gaisma

4. Elektriskais pieslēgums

Uzstādīšanas vietai ir jābūt vismaz 50 cm attālumā no kāda cita gaismekļa, jo tās siltuma starojums var patvaļīgi iedarbināt sensoru. Lai sasniegtu norādīto 8 m sniedzamību, montāžas augstumam būtu jābūt apm. 1,8 līdz 2 m.

Pievadvada pievienošana elektrotīklam (4.1. att.)

Tīkla pievadvadu veido 3 dzīslu kabelis:

L = fāze (parasti melns, brūns vai pelēks) N = nulles vads (parasti zils) PE = zemējums (zaļš/dzeltens)

Šaubu gadījumā ar sprieguma mērītāju ir jānosaka kabeļa dzīslas; pēc tam kabelis atkārtoti ir jāatslēdz no strāvas tīkla. Fāze (L) un nulles vads (N) tiek pieslēgti savienotājkopnei.

Svarīgi!

Pieslēgumu sajaukšana vēlāk var izraisīt īssavienojumu ierīcē vai Jūsu sadales skapī. Šādā gadījumā atkārtoti jāidentiﬁcē un no jauna jāsavieno visi kabeļi. Jānoizolē zemējums (PE) un vienkārši jāpieliek klāt.

Norāde!

Protams, elektrotīkla pievadvadā var ierīkot tīkla slēdzi strāvas ieslēgšanai un izslēgšanai. Ilgstošam apgaismojumam tas ir priekšnosacījums (skat. sadaļu Ilgstoša apgaismojuma izmantošana).

5. Montāža

• Pārbaudiet visas detaļas, vai tās nav bojātas.

• Bojājumu gadījumā nelietojiet produktu.

• Montējot sensora gaismekli, uzmanība jāpievērš tam, lai tas tiktu piestiprināts stabili.

Izvēlieties montāžai piemērotu vietu, ņemot vērā sniedzamību un kustības uztveršanu

• Atslēdziet elektrības apgādi (4.1. att.)

• Izvēlieties montāžas vietu (5.1. att.)

• Atskrūvējiet drošības skrūvi (5.2. att.)

• Atzīmējiet urbuma vietas (5.3. att.)

• Izurbiet caurumus un ievietojiet dībeļus (5.4. att.)

• Zemapmetuma montāža (5.5. att.)

• Virsapmetuma montāža (5.6. att.)

• Pievienojiet pieslēguma kabeli (5.5. att.)

• GIeskrūvējiet gaismekļa korpusā aismekļa kupolu ar blīvgredzenu un LED spuldzi (5.7. att.)

• Uzlieciet gaismekli uz snieas turētāja (5.7. att.)

• Ieskrūvējiet drošības skrūves (5.7. att.)

• Ieslēdziet elektrības apgādi (5.7. att.)

• Veiciet iestatīšanu ➜ "6. Funkcija"

6. Funkcijas

Rūpnīcas iestatījumi Izslēgšanas aizture: 5 sekundes Krēslas iestatījums: 2000 luksi Programmu iestatīšana: 1. programma

Pēc instalēšanas sensorgaismekli var ieslēgt. Uz noņemamās sensora vienības atrodas iestatāmi regulatori laika, krēslas sliekšņa un programmu iestatīšanai.

Izslēgšanās aizture (laika iestatīšana)

Bez pakāpēm iestatāms apgaismošanas ilgums no 5 s līdz 15 min.

Uz - iestatīts regulators =

īsākais laiks (5 sekundes) Uz + iestatīts regulators =

garākais laiks (15 min) Iestatot uztveres lauku, ieteicams

5s - 15min

Krēslas sliekšņa iestatīšana (reakcijas slieksnis)

Bez pakāpēm iestatāms reakcijas slieksnis no 2 līdz 2000luksiem.

2-2000Lux

Programmu iestatīšana

izvēlēties - īsāko laiku.

Iestatīšanas slēdzis iestatīts uz =

dienasgaismas režīms apm. 2000 luksi. Iestatīšanas slēdzis iestatīts uz

krēslas režīms apm. 2 luksi. Lai iestatītu uztveres lauku dienasgais-

mā, iestatīšanas slēdzis jāiestata uz (dienasgaismas režīms).

Šīs programmas attiecas tikai uz atmosfēras apgaismojumu, kas sastāv no LED gaismas vainaga un Power LED eekta gaismas. Galvenais apgaismojums kustības gadījumā, sākot ar iestatīto krēslas vērtību, vienmēr ieslēdzas un pēc iestatītā laika beigām atkal izslēdzas.

Programma 1 + 2: Komforta pogramma LED:

– Atmosfēras gaisma spīd pie iestatītās krēslas vērtības

visu nakti.

Programma 3 : LED komforta, taupības programma:

– Atmosfēras gaisma spīd pie iestatītās krēslas vērtības līdz

nakts vidum.

– Pēc tam kustības gadījumā ieslēdzas LED.

Programma 4 : Nightmatic programma

– „Maigais starts”, bez pamata gaismas, bez kustības

izvērtēšanas

– 100 % ieslēgšanās, nesasniedzot iestatīto apgaismoju-

ma vērtību

Norāde par komforta taupības programmu 3 :

Pulkstenis sensorā nav integrēts. Nakts vidus tiek noteikts tikai pēc vairäaku tumsas fāžu ilguma. Tādēļ, lai nodrošinātu nevainojamu darbību, ir svarīgi, lai sensorgaismeklis šajā laikā nepārtraukti saņemtu strāvu. Pirmajā naktī (mērījumu fāze) pamata LED ir pilnībā aktīvas. Rādītāji tiek saglabāti tā, lai tie saglabātos arī strāvas padeves pārtraukuma gadījumā. Ja izslēgšanās laiks nobīdās uz nakts vidu, ir notikusi kļūda.

Ja tīkla pievadā tiek instalēts tīkla slēdzis, paralēli parastajām ieslēgšanas un izslēgšanas funkcijām iespējamas šādas funkcijas:

Sensora režīms

1) Ieslēgt gaismu (ja gaismeklis ir IZSL.):

slēdzi 1×IZSL. un IESL. Gaismeklis paliek ieslēgts uz iestatīto laiku.

2) Izslēgt gaismu (ja lampa ir IESL.):

slēdzi 1×IZSL. un IESL. Gaismeklis izslēdzas, t.i., pāriet sensora režīmā.

Ilgstoša apgaismojuma režīms (6.1. att.)

1) Ieslēgt ilgstošo apgaismojumu:

slēdzi 2×IZSL. un IESL. Sensors tiek iestatīts uz 4 stundu ilgstošo apgaismojumu (aiz lēcas deg sarkans LED). Beigās gaismeklis automātiski atkal pāriet uz sensora režīmu (sarkanā LED vairs nedeg).

2) Izslēgt ilgstošo gaismu:

slēdzis 1×IZSL. un IESL. Gaismeklis izslēdzas, t.i., pāriet sensora režīmā.

Svarīgi!

Slēgšanai jānotiek laika posmā no 0,2 līdz 1 sekundei.

Justierung Erfassungsbereich

Uztveres zonu var pēc vajadzības ierobežot. Ar pievienotajām nosegblendēm var nosegt jebkādu lēcas segmentu skaitu. Tādejādi tiek novērsta kļūdaina, auto, gājēju u. c. izraisīta ieslēgšanās vai mērķtiecīgi pārraudzītas riska zonas. Nosegblendes un nosegfolijas iespējams atdalīt pa marķē- tajiem iedalījumiem. Pēc tam tās vienkārši jāuzsprauž vai jāpielīmē lēcai. (6.2.-6.7. att.)

7. Kopšana un apkope

Izstrādājumam apkope nav nepieciešama. Uztveres lēca tīrāma ar mitru lupatiņu (bez tīrīšanas līdzekļa). LED gaismas vainaga tīrīšanai minisensora vienību var izņemt. (7.1. att.)

- 101 -- 100 -

Page 52

8. Utilizācija

RAŽOTĀJA

GADU

RAŽOTĀJA

GADU

GARANTIJA

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

Nemetiet elektroierīces parastajos atkritumos!

Tikai ES valstīm: Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu problēmas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodaļai.

Remonta serviss:

Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.

GARANTIJA

9. Ražotāja garantija

Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pakļauts izlases veida pār- baudei. Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēršam trūkumus, kas radušies materiālu vai rūpnīcas kļūdu dēļ, garantijas serviss ietver sevī bojāto daļu remontu vai apmaiņu pēc mū- su izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā arī uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā arī kritiena rezultātā. Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā.

10. Tehniskie dati

Izmēri (A×P×Dz) 295×72×105 mm Tīkla pieslēgums 220-240 V, 50/60 Hz Jauda 12 W LED efektīvā gaisma un LED power gaisma,

Uztveres leņķis 360° ar 90° atveres leņķi un aizsardzību pret paiešanu apakšā Sensora sniedzamība 8 m visos virzienos Laika iestatīšana 5 s - 15 min Krēslas sliekšņa iestatījums 2–2000 luksi Programmu iestatīšana 4 uz praksi orientētas programmas Ilgstošais apgaismojums slēdzams (4 h) / Priekšnoteikums: Slēdzis tīkla pievadvadā Temperatūras amplitūda -10 °C līdz +50 °C Aizsardzības veids IP 44 Aizsargklase II

apm. 1 W tikai energotaupības spuldzes ar maks. Ø 48 mm / maks. 15 W

11. Darbības traucējumi

Traucējumi Cēlonis Risinājums

Sensorgaismeklim netiek pievadīta strāva

Sensorgaismeklis neieslēdzas

Sensorgaismeklis neizslēdzas

Pamata apgaismojums neizslēdzas kā vēlams ap pusnakti

LED diodes neizslēdzas pilnībā

Sensorgaismeklis ieslēdzas nevajadzīgi

Sensorgaismekļa sniedzamības izmaiņas

Ātri mirgo sarkanā diode

LED diožu gaismas gredzens, neskatoties uz tumsu, ir izslēgts

■ drošinātājs ir izslēdzies, nav ieslēgts, bojāts vads

■ īssavienojums

■ dienas gaismas režīmā, krēslas slieksnis

iestatīts nakts režīmā

■ bojāts LED gaismas avots

■ IZSLĒGTS tīkla slēdzis

■ drošinātājs ir izslēdzies

■ nav mērķtiecīgi iestatīts uztveres lauks

■ aktivēts iekšējais elektriskais drošinātājs

(ātri mirgo sarkans LED)

■ tīkla pieslēguma spaile nav uzsprausta pareizi

■ nepārtraukta kustība uztveres laukā

■ sensora vienība nav nofiksējusies

■ Kāds ārējais gaismas avots (piem.,

kāds cits kustību ziņotājs vai gaismeklis) izslēdz sensorgaismekli

■ Izvēlēta komforta programma ■ programmu slēdzi iestatiet uz 4

■ vējš uztveres laukā kustina kokus un

krūmus

■ tiek uztvertas uz ielas esošās automašīnas

■ negaidītas temperatūras izmaiņas, negaisa (vēja, lietus, sniega) vai gaisa plūsmas no ventilatoriem, atvērtiem logiem dēļ

■ citas apkārtējās vides temperatūras ■ Iestatiet precīzi uztveres lauku ar

■ aktivēts iekšējais drošinātājs ■ izslēdziet sensorgaismekli un ieslēdziet

■ Izvēlēta 3. vai 4. programma ■ Jāizmaina programma

■ Ieslēdziet drošinātāju, nomainiet,

ieslēdziet tīkla slēdzi; pārbaudiet vadu ar sprieguma testeri

■ jāpārbauda pieslēgumi

■ Iestatiet no jauna

■ nomainiet

■ Ieslēdziet

■ Ieslēdziet drošinātāju, nomainiet, pēc

vajadzības pārbaudiet pieslēgumu

■ justējiet atkārtoti

■ izslēdziet sensorgaismekli un ieslēdziet

to atkal pēc aptuveni 5 s

■ saspiediet spaili stingri

■ pārbaudiet lauku un pēc

nepieciešamības atkārtoti justējiet

■ nofiksējiet sensora vienību, viegli piespiežot

■ nosedziet sensorgaismekli pret šo svešo gaismekli. Lai sensorgaismeklī atkal iestatītu vajadzīgos rādītājus, ir vajadzīgs laiks, tādēļ tas jānovēro vairākas dienas.

■ izmainiet lauku

■ Izmainiet lauku

■ izmainiet lauku, izmainiet montāžas vietu

nosegblendes palīdzību

to atkal pēc aptuveni 5 s

LED gaismas avots

Jauda 8,5 W / E27 Gaismas plūsma/efektivitāte 674 lm / 79,3 lm/W Krāsas atveidošanas indekss RA ≥ 80 Krāsas temperatūra 3000 K (silti balta gaisma) LED mūža ilgums 25 000 stundas

- 102 -

- 103 -

Page 53

1. Об этом документе

Просим тщательно прочесть и сохранить!

– Защищено авторскими правами. Перепечатка, так-

же выдержками, только с нашего согласия.

– Мы сохраняем за собой право на изменения, кото-

рые служат техническому прогрессу.

Разъяснение символов

Предупреждение об опасностях!

Указание на текст в документе.

2. Общие указания по технике безопасности

Перед началом любых работ, проводимых на приборе, следует отключить напряжение!

• При проведении монтажа подключаемый электропро- вод должен быть обесточен. Поэтому в первую очередь следует отключить подачу тока и проверить отсутствие напряжения с помощью индикатора напряжения.

• Монтажные работы по подключению сенсорного светильника относятся к категории работ с сетевым напряжением. Поэтому при монтаже светильников следует соблюдать указания и условия, приведенные в инструкции по подключению. (например: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

• Использовать только оригинальные запасные части.

• Ремонтные работы разрешается выполнять только в специализированных мастерских.

3. L 265 LED

Применение по назначению

– Светодиодный светильник для настенного монтажа

на улицах и в помещениях.

Светодиодный ореол и эффектный свет мощных СИД

Включeниe СИД рeгулируeтся устaнoвкoй сумeрeчнoгo пoрoгa. Идеально, например, для постоянного освеще-

ния номеров домов. По желанию также и только при движении.

Включение светодиодного светильника только при распознавании людей

Если микросенсор распознает человека, то светодиодная лампа включается на установленное время. Встрoeнный мoщный инфрaкрaсный сeнсoр oснaщeн двoйным сeнсoрным дaтчикoм с углoм зрeния 360°, регистрируют невидимое тепловое излучение движущихся объектов (людей, животных и т.д.). Регистриру- емое теплоизлучение преобразуется в электронный сигнал, который вызывает автоматическое включение светильника. Если на пути имеются препятствия, например, стены или оконные стекла, то регистрация

теплоизлучения не происходит, а следовательно не производится и включение светильника. Достигается угол обнаружения в 360° с углом открытия в 90°.

Контроль пространства под сенсором обеспечивает защиту от подкрадывания.

Важно:

Для обеспечения надежной работы сенсорный светильник следует монтировать так, чтобы проводилась регистрация движущихся мимо объектов, а также исключать все заграждающие объекты (например, деревья, стены и т.д.).

Радиус действия будет также ограничен, если Вы подойдете непосредственно к светильнику.

Объем поставки (рис. 3.1) Размеры изделия (рис. 3.2) Обзор изделия (рис. 3.3)

A Плафон B Светодиодное осветительное средство C Корпус светильника D Сенсорный блок (съемный) E Крепежный винт F Кронштейн G Светодиодный ореол H Эффектный свет мощных СИД

4. Электрическое подключение

Место, в котором производится монтаж, должно быть удалено от другого светильника на расстояние, составляющее не менее, чем 50 см, чтобы предотвратить ошибочное включение системы в результате отдачи тепла. Для обеспечения указанного радиуса 8 м сенсорный светильник следует монтировать примерно на высоте от 1,8 до 2 м.

Подключение сетевого провода (рис. 4.1)

Сетевой провод состоит из 3 жил: L = фаза (обычно черного, коричневого или серого

цвета)

N = нулевой провод (чаще всего синий) PE = провод заземления (зеленый/желтый)

В случае сомнения идентифицировать кабель с помо- щью индикатора, затем снова отключить напряжение.

Присоедините фазный (L) и нулевой провод (N) к соответствующим клеммам светильника.

Важно:

Неправильное присоединение проводов в устройстве или в распределительном ящике с предохранителями может привести к короткому замыканию. В таком случае рекомендуется проверить провода и заново

подключить их. Провод заземления (PE) изолировать и просто положить рядом.

Указания:

При необходимости в сетевой провод может быть вмонтирован выключатель для включения и выключения сетевого тока. Это является условием действия

функции постоянного освещения (см. главу Режим постоянного освещения).

5. Монтаж

• Проверить все конструктивные детали на предмет повреждения.

• При повреждениях не включать продукт.

• При монтаже сенсорного светильника следить за тем, чтобы он крепился без вибраций.

Выбрать подходящее место для монтажа с учетом радиуса действия и регистрации движений.

• Отключить электропитание (рис. 4.1)

• Определить место монтажа (рис. 5.1)

• Отпустить крепежный винт (рис. 5.2)

• Наметить отверстия для сверления (рис. 5.3)

• Просверлить отверстия и вставить дюбели (рис. 5.4)

• Монтаж скрытой проводкой (рис. 5.5)

• Монтаж открытой проводкой (рис. 5.6)

• Подключить соединительный кабель (рис. 5.5)

• Вкрутить плафон с уплотнительным кольцом и светодиодным осветительным средством в корпус светильника (рис.5.7)

• Установить светильник на угольник (рис. 5.7)

• Вкрутить крепежные винты (рис. 5.7)

• Включить электропитание (рис. 5.7)

• Выполнить регулировки ➜ "6. Эксплуатация"

6. Эксплуатация

Заводские настройки Продолжительность включения: 5 сек. Установка сумеречного порога: 2000 лк Программные установки: программа 1

После монтажа можно вводить сенсорный светильник в эксплуатацию. Рядом со съемным сенсорным блоком находятся регуляторы для установки времени, сумеречного освещения и яркости.

Продолжительность включения (регулировка времени)

Время освещения может быть плавно установлено в диапазоне от 5 сек. до 15 мин.

Регулятор, установленный на – =

минимальная продолжительность (5 сек.)

Регулятор, установленный на + = максимальная продолжительность

5 сек. - 15 мин.

(15 мин.) При настройке зоны обнаружения

рекомендуется установить мин. время –.

Установка сумеречного включения (порог срабатывания)

Порог срабатывания сенсора может быть установлен плавно в диапазоне 2–2000 лк.

Регулятор, установленный на

= режим дневного освещения ок. 2000 лк.

Регулятор, установленный на = режим сумеречного освещения

2 - 2000 лк

Программные установки

Программа

– Атмосферная подсветка горит, начиная с установ-

ленного значения сумеречного освещения, всю ночь.

Программа 3 : комфортная экономичная программа СИД:

– Атмосферная подсветка горит, начиная с уста-

новленного значения сумеречного освещения, до полуночи.

– Затем СИД включаются при движении.

Программа 4 : программа Nightmatic

– Плавное включение света, нет ночного освещения,

нет анализа движений

– 100% включение при снижении значения освещен-

ности ниже заданного уровня

Указание по комфортной экономичной программе СИД 3:

В сенсор не встроены часы, полночь определяется только по продолжительности нескольких темных периодов. Поэтому для безупречной работы важно, чтобы на сенсорный светильник в это время постоянно подавалось напряжение. Во время первой ночи (период измерения) СИД полностью активны. Значения со-

храняются с защитой от отключения сетевого питания. Ошибка имеет место, если время выключения смеща- ется к полуночи.

В случае установки сетевого выключателя в сете-

вой провод, помимо базовых функций включения и выключения света при движении доступны следующие функции:

ок. 2 лк. При установке зоны обнаружения

при дневном освещении регулятор рекомендуется устанавливать на

(режим дневного освещения).

Следующие программы относятся только к атмосферной подсветке, состоящей из светодиодного ореола и эффектного света

мощных СИД. Главное освещение при установленном значении

сумеречного освещения при движении всегда включается и снова отключается по истечении установленного времени.

+ 2 : комфортная программа СИД:

- 105 -- 104 -

Page 54

Сенсорный режим

ГОДА

ГАРАНТИИ

ПРОИЗВОДИТЕЛЯ

ЛЕТ

1) Включить свет (если светильник ВЫКЛ):

Выключатель выключить и включить 1 раз. Светильник горит в течение заданного времени.

2) Выключить свет (если светильник ВКЛ):

Выключатель выключить и включить 1 раз. Светильник выключается или переключается в сенсорный режим.

Режим постоянного освещения (рис. 6.1)

1) Включение постоянного освещения:

Выключатель выключить и включить 2 раза. Светильник переключается в режим постоянного освещения на 4 часа (за линзой светится красный СИД). По истечении времени производится автоматическое переключение в сенсорный режим (красный СИД гаснет).

2) Выключить постоянное освещение:

Выключатель выключить и включить 1 раз. Светильник выключается или переключается в сенсорный режим.

Важно:

Процессы переключения должны выполняться в диапазоне от 0,2 до 1 секунды.

Регулировка зоны обнаружения

При необходимости можно оптимизировать зону обнаружения. Прилагаемые заслонки служат для того, чтобы закрывать любое количество сегментов линзы. Таким образом можно исключить ненужное включение светильника, вызванное например, проезжающими машинами или проходящими пешеходами и целенаправленно контролировать участки, на которых включение освещения при движении необходимо. Заслонки и закрывающие пленки можно отсоединить по перфорационным линиям. Затем они просто надеваются или наклеиваются на линзу. (рис.6.2-6.7)

9. Гарантия производителя

Данное изделие производства Steinel было с особым вни- манием изготовлено и испытано на работоспособность

и безопасность эксплуатации соответственно действу- ющим инструкциям, а потом подвергнуто выборочному контролю качества. Фирма STEINEL гарантирует высокое качество и надежную работу изделия. Гарантийный срок эксплуатации составляет 36месяцев со дня продажи из- делия. Фирма обязуется устранить недостатки, которые возникли вследствие дефекта материала или конструкции. Дефекты устраняются путем ремонта изделия ли- бо заменой неисправных деталей по усмотрению фирмы.

Гарантийный срок эксплуатации не распространяется на повреждения и дефекты, возникшие в результате износа

деталей, ненадлежащей эксплуатации и ухода. Фирма не несет ответственности за материальный ущерб третьих лиц, нанесенный в процессе эксплуатации изделия. Гарантия предоставляется только в том случае, если из- делие в собранном и упакованном виде с кратким опи- санием неисправности было отправлено вместе с при- ложенным кассовым чеком или квитанцией (с датой продажи и печатью торгового предприятия) по адресу сервисной мастерской.

Ремонтный сервис:

По истечении гарантийного срока или при наличии непо- ладок, исключающих гарантию, обратитесь в ближайшее сервисное предприятие, чтобы получить информацию о возможности ремонта.

ГАРАНТИИ

ПРОИЗВОДИТЕЛЯ

10. Технические данные

Габаритные размеры (В×Ш×Г)

Сетевое подключение 220-240 В / 50/60 Гц

Мощность 12 Вт эффектное СИД-освещение и мощное СИД-освещение,

Угол охвата 360° с 90° углом открытия и защитой от подкрадывания Радиус действия сенсора макс. 8 м по кругу Время включения лампы 5 сек. - 15 мин. Установка сумеречного

включения Программные установки 4 практичных программы Постоянное освещение переключаемое (4 ч) / Условие: выключатель в проводе присоединения к сети

Температурный диапазон -10 °C - +50 °C Вид защиты IP 44 Класс защиты II

Светодиодное осветительное средство

Мощность 8,5 Вт / E27 Световой поток /

эффективность Коэффициент цветопередачи RA ≥ 80 Температура цвета 3000 K (теплый белый)

Срок службы СИД 25 000 часа

295×72×105 мм

ок. 1Вт только энергосберегающие лампы с макс. Ø 48 мм / макс. 15 Вт

2 - 2000 лк

674 лм / 79,3 лм/Вт

7. Техническое обслуживание и уход

Продукт не требует технического обслуживания. Загрязнения на регистрирующей линзе можно удалять

влажным сукном (не используя моющие средства). Для очистки СИД-ореола можно извлечь микросенсорный блок. (рис. 7.1)

8. Утилизация

Электроприборы, комплектующие и упаковку следует направлять на экологичную вторичную переработку.

Не выбрасывать электроприборы в бытовые отходы!

Только для стран ЕС: Согласно действующей Евро- пейской директиве по отработанному электрическому и электронному оборудованию и ее реализации в нацио-

нальных законодательствах отработанные электропри- боры должны собираться отдельно и направляться на экологичную вторичную переработку.

- 106 -

- 107 -

Page 55

11. Неполадки при эксплуатации

Нарушение Причина Устранение

На сенсорном светильнике нет напряжения

Сенсорный светильник не включается

Сенсорный светильник не выключается

СИД не выключается, как это требуется, прим. в полночь

СИД не полностью выключаются

Сенсорный светильник включается произвольно

Изменение радиуса действия сенсорного светильника

Красный СИД быстро мигает

Светодиодный ореол, несмотря на темноту, выкл.

■ Предохранитель сработал, не включен, неисправность провода

■ Короткое замыкание

■ При дневном режиме, установка

сумеречного порога установлена в ночной режим

■ Светодиодное осветительное средство неисправно

■ Выключен сетевой выключатель

■ Сработал предохранитель

■ Неправильно установлена зона

обнаружения

■ Сработал внутренний электрический предохранитель (красный СИД быстро мигает)

■ Клемма сетевого подключения подключена неправильно

■ Имеется постоянное движение в зоне обнаружения

■ Сенсорный блок не зафиксирован

■ Внешний источник света (например,

от других датчиков движения или светильников) деактивирует сенсорный светильник

■ Выбрана комфортная программа ■ Переключатель программы на 4

■ В зоне обнаружения происходит

постоянное движение деревьев и кустов из-за ветра

■ Включается в результате движения автомашин на дороге

■ Включается в результате неожиданного перепада температур при изменении погоды (ветер, дождь, снег) или потока воздуха из вентиляционной системы, открытых окон

■ Другие значения температуры окружающей среды

■ Активирован внутренний предохранитель

■ Выбрать программу 3 или 4 ■ Изменить программу

■ Включить, заменить предохранитель,

включить сетевой выключатель, проверить провод индикатором напряжения

■ Проверить подключения

■ Настроить заново

■ Заменить

■ Включить

■ Включить, заменить предохранитель;

при необходимости проверить соединение

■ Произвести новую регулировку

■ Выключить сенсорный светильник и

через 5 сек. снова включить

■ Плотно сжать клемму

■ Проверить участок и, при

необходимости, вновь отрегулировать

■ Зафиксировать сенсорный блок, слегка надавив

■ Оградить сенсорный светильник от постороннего света, наблюдать за

сенсорным светильником несколько дней, ему понадобиться некоторое время, прежде чем он снова будет установлен корректно

■ Изменить зону

■ Изменить зону

■ Изменить зону, место монтажа

перенести на другое

■ Изменить зону обнаружения с помощью заслонок

■ Выключить сенсорный светильник и

1. За този документ

Моля прочетете го внимателно и го пазете!

– Всички права запазени. Препечатване, дори откъ-

слечно, само с наше разрешение.

– Запазваме си правото за промени, които служат на

техническото развитие.

Обяснение на символите

Предупреждение за опасности!

Препратка към части от текста в документа.

2. Общи указания за безопасност

Преди да предприемете каквито и да е работи по уреда, прекъснете електрическото захранване!

• При монтаж електрическата система трябва да е без напрежение. Първо спрете електрическия ток, след което проверете системата с уред за проверка на напрежението.

• Монтажът на сензорната лампа изисква работа с електричество. Затова трябва да се извърши

професионално, според съответните държавни предписания и изисквания. (DE: VDE 0100, AT: ÖVE /

ÖNORM E8001-1, CH: SEV 1000)

• Използвайте само оригинални резервни части!

• Ремонтите трябва да се извършват само от специа- лизирани сервизи.

3. L 265 LED

Употреба по предназначение

– LED-лампа за монтаж на външна или вътрешна стена.

LED-венец и ефектна светлина Power-LED

LED светят според осветеността. Идеални за постоянно осветление, напр. на адресния номер. По желание и само при движение.

Допълнително LED-осветително тяло при разпознаване на хора

Когато минисензорът разпознае човек, за настроеното време се включва LED-лампата. Интегрираният мощен инфрачервен сензор представлява двоен 360-градусов сензор, който прихваща невидимото топлинно излъчване на движещи се тела (хора, животни и т.н.). Така отчетеното топлинно излъчване се преобразува електронно и автоматично включва лампата. През

препятствия, като например стени или прозорци, то- плинното излъчване не се засича, съответно не следва

включване. Постига се ъгъл на обхвата 360° и ъгъл на разтвор 90°. Наблюдението под сензора гарантира

защита и под обхвата.

Важно:

Най-сигурното засичане получавате, когато сензорна- та лампа е монтирана странично спрямо посоката на движение и видимостта на сензора не е затруднена от

препятствия (като напр. дървета, стени и т.н.). Обхватът е ограничен, когато се движите директно

срещу лампата.

Съдържание на комплекта (рис. 3.1) Размери (рис. 3.2) Преглед на уреда (рис. 3.3)

A Стъкло на лампата B LED-осветителен елемент C Корпус на лампата D Сензор (демонтируем) E Обезопасителен винт F Стойка за стена G LED-венец H Power-LED ефектна светлина

4. Електрическо свързване

Мястото на монтаж трябва да бъде избрано на разстоя- ние поне 50 см от друга лампа, защото топлината й би

могла да доведе до включване на системата. За да се постигне дадената дължина на обхвата от 8 м., височи- ната на монтаж би трябвало да бъде около 1,8 до 2 м.

Свързване към мрежата (рис. 4.1)

Кабелът съдържа 3 проводника:

L = фаза (обикновено черен, кафяв или сив) N = нула (обикновено син) PE = заземяващ проводник (зелен/жълт)

При съмнение, проводниците трябва да бъдат иденти- фицирани с уред за проверка на напрежението, след

което отново да бъдат свързани, без напрежение. Фаза- та (L), нулата (N) се свързват към лустер клемата.

Важно:

Размяна на проводниците води до късо съединение в уреда или таблото с предпазители. При такъв случай всеки проводник трябва да бъде идентифициран и свързан отново. Заземяващият проводник (PE) да се изолира и просто да се положи до останалите.

Сведение:

Към системата, разбира се, може да бъде добавен прекъсвач, за включване и изключване. За ползване

на функцията постоянно осветление той е задължителен (виж раздела Постоянна светлина).

5. Монтаж

• Всички части да се проверят за щети.

• При повреди продуктът да не се пуска в експлоатация.

• Сензорната лампа трябва да бъде монтирана ста- билно.

Да се избере подходящо място за монтаж, съобразявайки се с обхвата и засичането на движение.

- 108 -

- 109 -

Page 56

• Да се изключи електрозахранването (рис. 4.1)

ГАРАНЦИЯ

ОТ ПРОИЗВОДИТЕЛ

ГОДИНИ

• Да се определи място за монтаж (рис.5.1)

• Обезопасителният винт да се отвинти (рис. 5.2)

• Да се маркират местата за пробиване (рис. 5.3)

• Да се пробият дупките и да се поставят дюбелите (рис. 5.4)

• Скрит монтаж (рис.5.5)

• Открит монтаж (рис.5.6)

• Кабелите да се свържат (рис. 5.5)

• Стъклото на лампата с уплътнителя и LED-осветителното тяло да се завинтят за корпуса (рис.5.7)

• Да се постави лампата на стойката за стена (рис. 5.7)

• Да се завинтят осигурителните винтове (рис. 5.7)

• Електрозахранването да се включи (рис. 5.7)

• Да се направят настройки ➜ "6. Функция"

6. Функция

Заводски настройки Забавяне на изключването: 5 секунди

Настройка на светлочувствителността: 2000 лукса Настройка на програмите: Програма 1

След монтажа сензорната лампа може да бъде включе- на. Върху подвижния сензор са разположени механи- змите за регулиране на време, светлочувствителност и избор на програма.

Настройка на времето за изключване

Безстепенно регулиране на времето от 5 секунди до 15минути

5 с. - 15 мин.

Настройка на светлочувствителността (праг на задействане)

Безстепенно регулиране на прага на задействане на сензора между 2 до 2000 лукса.

2-2000лукса

Настройка на програмите

Регулатор на – =

най-кратък интервал (5 секунди) Регулатор на + = най-дълъг интервал (15 минути) При настройка на обхвата се препоръчва да бъде избран найкраткия интервал (–).

Регулатор в позиция =

дневна светлина около 2000 лукса. Регулатор в позиция

слаба светлина около 2 лукса. За настройка на обхвата при дневна

светлина регулаторът трябва да бъде поставен на светлина).

Следните програми се отнасят само за обкръжаващото осветление, състоящо се от LED–венеца и ефектната светлина Power-LED. Основното осветление винаги се включва при достигане на избраната стойност на осветеност и при засечено движение, и се изключва след изтичане на зададеното време.

(дневна

Програма 1 + 2 : програма комфорт LED:

– Обкръжаващото осветление свети цяла нощ при

достигане на избраната степен на осветеност.

Програма 3 : програма комфорт икономична LED:

– Обкръжаващото осветление свети до полунощ при

достигане на избраната степен на осветеност.

– След това LED се включват при движение.

Програма 4 : програма Nightmatic

– Мек старт, без нощна светлина, без засичане на

движение

– 100-процентово включване при падане под стой-

ността на осветеност

Сведение за програма Комфорт икономична LED 3 :

В сензора не е интегриран часовник. Полунощ се определя посредством дължината на няколко тъмни части от денонощието. По тази причина е важно лампата постоянно да е захранена с напрежение. През първата нощ (калибриращ период) LED са изцяло активни. Стойностите остават в паметта, дори при срив в електрическата мрежа. Налице е повреда, когато времето на изключване се измести по посока полунощ.

Ако към системата бъде включен прекъсвач, освен включване и изключване, са възможни и следните функции:

Управление със сензори

1) Включване (когато лампата е изключена):

Ключът да се изключи и включи веднъж. Лампата остава включена за избраното време.

2) Изключване (когато лампата е включена):

Ключът да се изключи и включи веднъж. Лампата се изключва, съответно преминава в сензорен режим.

Постоянна светлина (рис. 6.1)

1) Включване:

Ключът да се изключи и включи два пъти. Лампата остава с постоянна светлина за 4 часа (червен LED свети зад обектива). След това автоматично преминава отново в сензорен режим (червеният LED угасва).

2) Изключване:

Ключът да се изключи и включи веднъж. Лампата се изключва, съответно преминава в сензорен режим.

Важно:

Включванията трябва да се извършват за 0,2 до 1секунда.

Регулиране на обхвата

Според необходимостта, обхватът може да бъде ограничен. Приложените в комплекта бленди служат за покриване на произволен брой сегменти от обектива. Така се премахват погрешни включвания, например от автомобили, пешеходци и т.н. или целево се наблюдават източници на опасност. Покриващите бленди и покриващото фолио могат да бъдат отделени по дължината на предварително отбелязаните вертикални канали. След което просто се поставят, съответно залепват, върху обектива. (рис.6.2-6.7)

7. Грижа и поддръжка

Продуктът не се нуждае от поддръжка. При замърсяване, обективът може да бъде почистен с влажна кърпа (без почистващ препарат). За почиства- не на LED-венеца мини-сензорът може да се свали.

(рис. 7.1)

8. Отстраняване

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда.

Не изхвърляйте електроуреди с общите домашни отпадъци!

Само за страни от ЕС:

Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.

9. Гаранция от производителя

Този продукт на Steinel е произведен с найголямо ста- рание, проверен е за функционалност и безопасност, според действащите разпоредби, след което е подложен на качествен контрол, на принципа на случайния избор. STEINEL гарантира перфектна изработка и функции. Гаранцията е с продължителност 36месеца и започва от деня на покупката. Ние отстраняваме дефекти, причинени от грешки в производството или качеството на материала, ремонтирайки или заменяйки дефектните части, по наш избор. Гаранцията не важи

за щети по износващи се части, както и за щети и де- фекти, получени в резултат на неправилна употреба

или поддръжка. Последващи щети на чужди предмети са изключени от гаранцията. Гаранцията е валидна само, ако неразглобеният уред бъде изпратен на съответния сервиз, добре опакован и придружен от кратко описание на дефекта, касова бележка или фактура (дата на покупка и печат на търговец).

Ремонтен сервиз:

След изтичане на гаранцията или при дефекти, непокрити от гаранцията, попитайте в найблизкия заводски сервиз за възможностите за ремонт.

ГОДИНИ

ГАРАНЦИЯ

ОТ ПРОИЗВОДИТЕЛ

10. Технически данни

Размери (В×Ш×Д) 295×72×105 мм Връзка с мрежата 220-240 V, 50/60 Hz Мощност 12 W LED ефектна светлина и LED-Power,

Ъгъл на отчитане 360° с 90° ъгъл на разтвор, както и защита за пролазване под обхвата Обхват на сензора макс. 8 м радиус Настройка на времето 5 с. - 15 мин. Настройка на

светлочувствителността Настройка на програмите 4 практични програми Постоянна светлина включваема (4 часа) / Предпоставка: добавен прекъсвач в системата

Температурен диапазон -10 °C до +50 °C Вид защита IP 44 Клас защита II

LED-осветителен елемент

Мощност 8,5 W / E27 Светлинен лъч/ефективност 674 lm / 79,3 lm/W

Индекс на цветопредаване RA ≥ 80 Температура на цвета 3000 келвина (топло бяло) Живот на LED 25 000 часа

около 1 W само енергоспестяващи осветителни тела с макс. Ø 48 мм / макс. 15 W

2–2000 лукса

- 111 -- 110 -

Page 57

11. Проблеми при експлоатация

Проблем Причина Решение

Сензорната лампа е без напрежение

Сензорната лампа не се включва

Сензорната лампа не се изключва

LED не се изключват, както е предвидено, около полунощ

LED не са се изключили напълно

Сензорната лампа се включва произволно

Промяна в обхвата на сензорната лампа

Червен LED мига бързо

LED-венецът остава изключен въпреки тъмнината

■ Задействал се е предпазител, не е включен, прекъснат кабел

■ Kъсо съединение

■ При дневен режим, настройката на

светлочувствителността е на нощен режим

■ LED-осветителното тяло е дефектно

■ Прекъсвачът е изключен

■ Предпазителят се е задействал

■ Обхватът не е настроен целево

■ Вътрешният предпазител е задействан

(червен LED мига бързо)

■ Свързващата клема не е поставена правилно

■ Продължително движение в обхвата

■ Сензорът не е поставен напълно

■ Външен източник на светлина (напр.

друг датчик за движение или сензорна лампа) деактивира сензорната лампа

■ Избрана е програма комфорт ■ Програматор на 4

■ Вятър движи дървета и храсти в

обхвата

■ Засичане на автомобили на пътя

■ Внезапна промяна в температурата

заради променени климатични условия (вятър, дъжд, сняг) или течение от вентилатори, отворени прозорци

■ Друга околна температура ■ Обхватът да се настрои точно с

■ Вътрешният предпазител е задействан ■ Сензорната лампа да се изключи,

■ Избрана е програма 3 или 4 ■ Да се смени програмата

■ Предпазителят да се включи или

замени, шалтерът да се включи; проводниците да се проверят с уред за напрежение

■ Да се проверят връзките

■ Настройката да се направи наново

■ Да се замени

■ Да се включи

■ Предпазителят да се включи,

замени; евентуално да се провери връзката

■ Да се регулира отново

■ Сензорната лампа да се изключи,

след около 5 секунди отново да се включи

■ Клемата да се стисне здраво

■ Да се провери обхвата и евентуално

да се регулира отново

■ Сензорът да се натисне леко, до щракване

■ Сензорната лампа да се изолира от външната светлина, лампата да се наблюдава няколко дни, тя има нужда от известно време, за да регулира стойностите

■ Обхватът да се промени

■ Обхватът да се промени, мястото на

монтаж да се смени

помощта на покриващите бленди

след 5 секунди отново да се включи

1.关于本文件

请仔细阅读并妥善保管！

符号说明

危险警示！

指示文件中的文本位置。 

2.一般安全性提示

在设备上进行任何作业前均须断开电源！

• 安装时必须确保连接的电线无应力。因此，首先切断电源，并使用试电笔检查是否存在电压。

•  安装感应灯时涉及电源电压的相关工作。因此，必须

根据各国通行的安装规范和连接条件，按照专业要求进行安装。(例如 DE: VDE 0100, AT: ÖVE / ÖNORM

E8001-1, CH: SEV 1000)

• 只能使用原装备件。

• 维修工作只允许由专业人员实施。

3.L265LED

按规定使用

– 用于户外和室内墙壁安装的LED灯。

LED灯环和电源LED效果灯

晨昏控制的LED灯，为门牌号码等提供智能持久照明，也可根据需要仅在检测到运动时点亮。

人员识别功能的接通的LED灯泡

如果微型传感器可以识别人员，那么LED灯泡就可以在规定的时间内接通响应。集成式高性能红外线传感器由一台 360° 双重传感器组成，该传感器可感应移动躯体（人类、动物）产生的不可见的热辐射。感应到的热辐射转化为电能并自动打开感应灯。因障碍物（例如墙或玻璃）导致无法感应热辐射时，将无法打开感应灯。采用 90° 的开口角度即可实现 360° 的感应角度。传感器下方的区域监控确保覆盖下方区域。

重要事项：

将感应灯沿走动方向一侧安装且无障碍物（例如树木、墙等）遮挡传感器视野时，移动感应效果最佳。如果直接走向感应灯，有效距离将受限。

供货范围（图3.1）产品尺寸（图3.2）

设备概况（图3.3）

A 玻璃灯罩 B LED-灯具 C 灯壳 D 传感器单元（可取下） E 自锁螺栓 F 墙壁支架 G LED 灯环 H 大功率 LED 效果灯

4.电气连接

安装位置应与其他灯具保持至少 50 cm 的距离，否则热辐射可能导致系统激活。为了达到规定的 8 m 有效距离，安装高度应该大约为 1.8m 至 2 m。

连接（图4.1）。

电源线由 3 芯电缆组成： L = 火线（通常是黑色，棕色或灰色） N = 零线（大多为蓝色） PE = 地线（绿色/黄色）

不确定时，必须使用试电笔鉴定电缆，然后重新切断电源。把火线 (L) 和零线 (N) 连接到电源接线头上。

重要：

混淆接头将导致设备内或者保险丝盒内发生短路。此种情况下须辨别每一根电缆并重新安装。地线（PE）绝缘并简单包裹住

提示：

在电源线上可以安装用于开关的电源开关。此为实现长亮功能的前提条件（参见长亮灯运行章节）。

5.安装

• 检查所有构件是否受损。

• 损坏时禁止使用产品。

• 安装传感器灯时必须注意将其无振动地固定。

在考虑有效距离和探测到运动的情况下选择合适的装配地点。

• 切断供电（图4.1）

• 确定安装地点（图5.1）

• 松开止动螺栓（图5.2）

• 标记钻孔（图5.3）

• 钻孔和放入膨胀螺栓（图5.4）

• 暗装（图5.5）

• 明装（图5.6）

• 连接接线电缆（图5.5）

• 带密封圈和 LED 灯具的灯玻璃旋入灯外壳

（图5.7）

• 将灯装在壁挂支架上（图5.7）

• 拧入固定螺栓（图5.7）

• 启动供电（图5.7）

• 进行调整 ➜ "6.功能"

- 112 -

- 113 -

Page 58

6.功能

厂商

质保

年

出厂设置关闭延迟：5秒亮度设置：2000Lux 程序设置：程序1

安装后可将传感器灯投入运行。可拆卸的传感器单元上带有用于设置时间、亮度和程序的调节器。

关闭延迟（时间设置）

照明时间可在 5 秒至 15 分钟范围内无级调整

5 s - 15 min

亮度设置（响应阈值）

可在 2 至 2000 Lux 范围内无级调节传感器的响应阈值。

2 至 2000 Lux

程序设置

程序

+2：舒适程序LED：

– 气氛灯在高于设置的晨昏值时亮整晚。

程序

：舒适程序LED：

– 气氛灯在高于设置的晨昏值时亮至午夜。 – 然后在移动时接通 LED。

程序

：夜间程序

– 柔和的光线启动，无夜间照明，无运动评估 – 低于亮度值时 100 % 接通

关于LED舒适节能程序的提示

在传感器中未集成时钟，只能通过多个黑暗阶段确定是否为午夜。因此为了确保功能正常，在LED灯运行的运行时间段内要对它进行不断地供电。在第一个测试阶段的夜晚中，LED完全激活正常。其测量数值保存于非易失性存储器中。如果午夜方向关闭时间推迟，则出错。

调节器调至 – =

最短时间（5 秒）调节器调至 + = 最长时间（15 分钟）设置感应范围时，建议选择最短时间 –。

调节器设置至 =

白天模式约 2000 Lux。调节器设置至夜间模式约 2 Lux。为了设置白天照明时的探测范围，必须将调节器设置至（日间模式）。

以下程序只涉及气氛灯，由 LED 灯环和大功率 LED 效果灯组成。从设定的晨昏值起，主灯在运动中会始终保持常亮，在设定的时间结束后，主灯会再次关闭。

：

如果电源线上安装了电源开关，则除简单的开关功能外，还能实现下列功能：

传感器模式

1)打开灯（如果灯关闭）：

开关关闭并打开1次。设置的时间内灯保持打开。

2)关闭灯（如果灯打开）：

开关关闭并打开1次。灯关闭或切换至感应器模式。

长亮灯模式（图6.1）

1)打开长亮灯：

开关关闭并打开2次。灯切换至长亮灯 4 小时（镜头后方的红色 LED 亮起）。然后灯将重新自动切换至感应器模式（红色 LED 关闭）。

2)关闭长亮灯：

开关关闭并打开 1 次。灯关闭或切换至感应器模式。

重要：

必须在 0.2 至 1 秒的范围内执行开启过程。

调整感应范围

根据需要可以限定感应范围。附带的遮板用于覆盖任意大小的镜头部分。从而排除因汽车、行人等引起的错误打开，或者针对性地监控危险位置。遮罩和覆盖膜可以沿着预开槽的分割线在垂直方向相互分离。然后简单地插在或粘在镜头上。（图6.2-6.7）

7.维护和保养

产品免维护。感应镜头弄脏时应使用润湿的抹布（不添加清洁剂）进行清洁。可取下迷你传感器单元以清洁 LED 光环。

（图7.1）

8.废弃物处理

电子设备、附件和包装应根据环保要求寻求再次利用。

不得将电子设备投入生活垃圾！

仅限欧盟地区：根据适用的关于废旧电子设备和电子元件欧洲指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。

9.制造商担保

该产品系施特朗-精心研发制造, 已根据有效规定通过了功能性及安全性审核, 并进行了抽样检查. 施特朗保证其产品性能和功能完好。质保期为 36个月, 自消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除, 质保服务 (通过维修或是更换缺陷部件解决) 将由我方决定。耗材损失, 未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上持续出现的发展性损坏亦不属于质保服务范畴。仅当将未拆卸的设备连同简要的故障说明, 收款凭据或发票 (购买日期和零售商盖章) 包装好并寄至相关维修点时, 才能享受质保。

维修服务: 质保期已经到期或缺陷不在质保范围内的产品, 可向就近服务站咨询维修事宜。

年

厂商

质保

10.技术参数

尺寸（高 × 宽 × 深） 295 × 72 × 105 mm

电源连接 220-240 V，50/60 Hz

功率 12 W LED 效果灯和 LED 大功率灯，

感应角度 360°，视角90°，隐藏保护

传感器的有效距离最大周围 8 m

时间设置 5 s - 15 min

亮度设置 2 至 2000 Lux

程序设置 4个实用的程序

长亮灯可接通 (4 h) / 前提条件：开关位于电源馈电线路中

温度范围 -10 ℃ 至 +50 ℃

保护形式 IP 44

防护等级 II

LED-灯具

功率 8.5 W / E27

光通量/效率 674 lm / 79.3 lm/W

显色性-指数 RA ≥ 80

色温 3000 K (暖白光)

LED 使用寿命 25,000 小时

约 1 W 仅最大 Ø 48 mm / 最大 15 W 的节能灯具

- 115 -- 114 -

Page 59

11.运行故障

故障原因补救办法

感应灯无电压 ■ 保险丝已熔断，未接通，断线

■ 短路

感应灯无法打开 ■ 在日间模式下，亮度设置处于夜间模式

■ LED-灯具损坏

■ 电源开关关闭

■ 保险丝已熔断

■ 感应范围未进行针对性设置

■ 内部保险丝已激活（红色 LED 快速闪烁）

■ 电源连接接线头未正确插上

感应灯无法关闭 ■ 在感应区域持续运动

■ 传感器单元未嵌入

LED灯并未按照要求在午夜时分熄灭■ 外部光源（例如其他运动检测器或运动感

应灯）禁用了感应灯

LED灯未完全关完 ■ 选择舒适模式 ■ 程序选择开关位于 4

■ 接通、更换保险丝；接通电源开关；通过电压检测器检查电线

■ 检查接头

■ 重新设置

■ 更换

■ 开启

■ 接通、更换保险丝；必要时检查接头

■ 重调

■ 关闭感应灯，大约 5 秒后重新打开

■ 将接线头压到一起

■ 检查范围，并在必要时重新调整

■ 通过轻轻按压嵌入传感器单元

■ 将感应灯与外部光源隔开，观察感应灯数日，感应灯需要一段时间才能重新设置到正确值

■ 对道路汽车的感应

■ 由于气候因素（风、雨、雪）或风机、打开窗户的排气导致温度突然变化

感应灯有效距离变化 ■ 其他环境温度 ■ 使用遮光板精确设置感应范围

红色 LED 快速闪烁 ■ 内部保险丝激活 ■ 关闭感应灯，5 秒后重新打开

虽然光线昏暗，但仍然可关闭 LED 灯环

■ 已选择程序 3 或 4 ■ 更改程序

■ 调整感应范围

■ 区域改变，在安装地点敷设

- 116 -
