Sta-Rite FCT119 Installation Manual
Risk of chemical burns if filled with strong
acid or caustic solutions. This tank may fail if filled with
strong acid or caustic solution. DO NOT use for chemical
storage. Use tank only as a water treatment component in
a water system application. Use only with chemicals
compatible with component materials.
Release all pressure from system before removing either
tank flange.
Internal tank pressure must be less than 75 PSI
(517 kPa) at all times.
Temperature Range: 32° – 125° F (0° – 51.6° C)
For further information, see Product Bulletin S4567WS.
To avoid damaging fittings, support all pipe connected to
the tank.
2
3
4
5
6
7
1
4567 0404
Key
No. Part Description Qty. FCT40 FCT85 FCT119
1 Capscrew 3/8-16x1-1/2” Washer Hd. 6 U30-970BT U30-970BT U30-970BT
2 Top Flange - 1-1/4” NPTF 1 U31-580P U31-580P U31-580P
3 O-Ring 1 U9-460 U9-460 U9-460
4 Tank Assembly 1 U231-595P U231-593P U231-594P
5 Base 1 U31-590P U31-591P U31-592P
6 Square-Cut O-Ring 1 U9-459 U9-459 U9-459
7 Bottom Flange Assembly 1 U131-589P U131-589P U131-589P

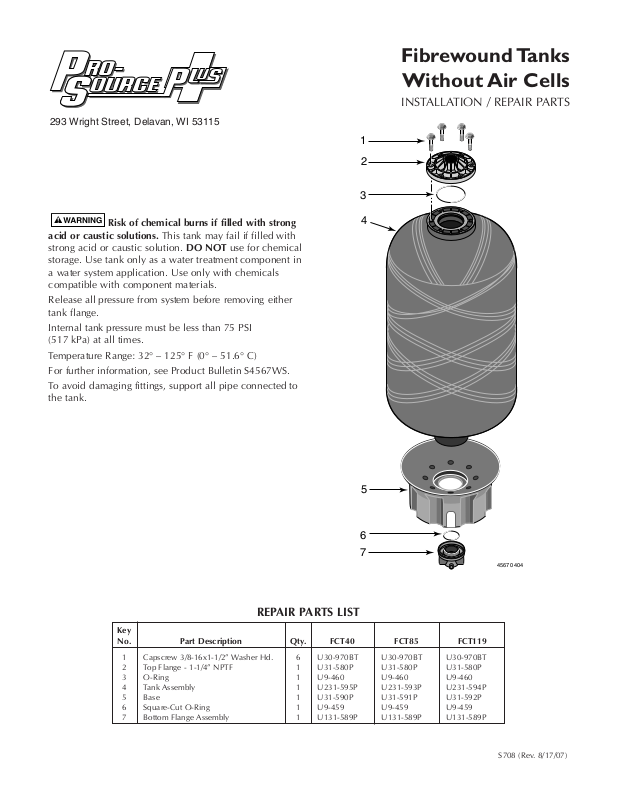

REPAIR PARTS LIST
Fibrewound Tanks
Without Air Cells
INSTALLATION / REPAIR PARTS
S708 (Rev. 8/17/07)
293 Wright Street, Delavan, WI 53115
Il y a un risque de brûlure chimique si le
réservoir contient des solutions acides ou caustiques
fortes. Le réservoir peut céder s’il est rempli de solutions
acides ou caustiques fortes. NE PAS l’utiliser pour stocker
des produits chimiques. Ce réservoir ne doit être utilisé
que comme unité de traitement de l’eau dans un réseau
d’alimentation en eau. Les produits chimiques utilisés
doivent être compatibles avec les matériaux dont les
composants du réservoir sont faits.
Éliminer toute la pression dans le réseau avant de déposer
une ou l’autre bride du réservoir.
La pression interne du réservoir doit être en tout temps
inférieure à 517 kPa (75 lb/po
2
).
Plage de températures : 0 ° - 51,6 ° C (32 ° - 125 °F)
Pour de plus amples détails, se reporter au bulletin de
produits S4567WS.
Pour éviter d’endommager les raccords, appuyer tous les
tuyaux branchés au réservoir.
2
3
4
5
6
7
1
4567 0404
N° de
Ref. Désignation des pièces Qté FCT40 FCT85 FCT119
1 Vis à chapeau de 3/8-16 x 1 1/2 po – tête à embase 6 U30-970BT U30-970BT U30-970BT
2 Bride supérieure de 1 1/4 po, NPTF 1 U31-580P U31-580P U31-580P
3 Joint torique 1 U9-460 U9-460 U9-460
4 Réservoir 1 U231-595P U231-593P U231-594P
5 Socle 1 U31-590P U31-591P U31-592P
6 Rondelle plate 1 U9-404 U9-404 U9-404
7 Bride inférieure 1 U131-589P U131-589P U131-589P
LISTE DES PIÈCES DE RECHANGE
Réservoir en fibre
sans alvéoles d’air
INSTALLATION ET PIÈCES DE RECHANGE
