Spacemaker RMA66CL operation manual [de]

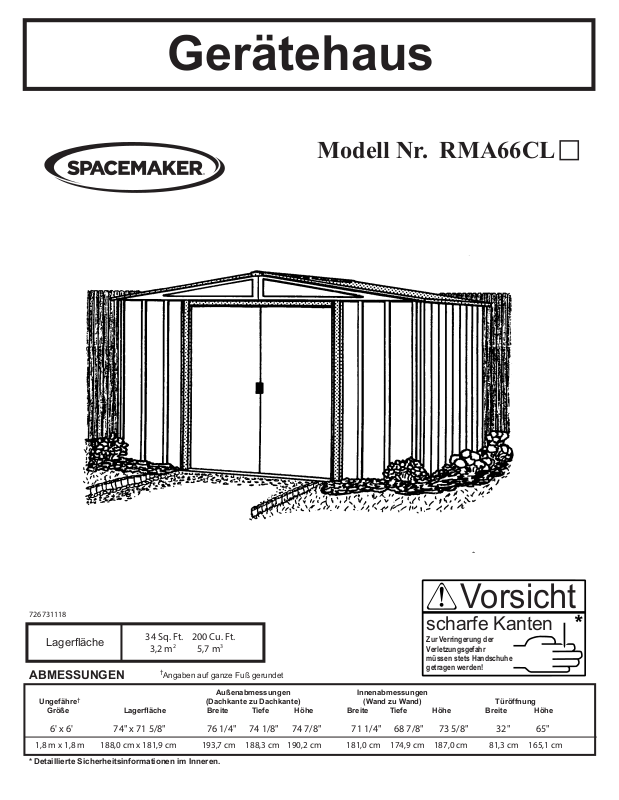

Gerätehaus

Modell Nr.

RMA66CL

726731118

Vorsicht

Lagerfl äche

ABMESSUNGEN

Ungefähre

1,8 m x 1,8 m 188,0 cm x 181,9 cm 193,7 cm 188,3 cm 190,2 cm 181,0 cm 174,9 cm 187,0 cm 81,3 cm 165,1 cm

* Detaillierte Sicherheitsinformationen im Inneren.

†

Größe

6' x 6' 74" x 71 5/8" 76 1/4" 74 1/8" 74 7/8" 71 1/4" 68 7/8" 73 5/8" 32" 65"

Lagerfl äche

34 Sq. Ft. 200 Cu. Ft.
3,2 m2 5,7 m

†

Angaben auf ganze Fuß gerundet

3

Außenabmessungen

(Dachkante zu Dachkante)

Breite Tiefe Höhe

Innenabmessungen

(Wand zu Wand)

Breite Tiefe Höhe

scharfe Kanten

Zur Verringerung der
Verletzungsgefahr
müssen stets Handschuhe
getragen werden!

Türöffnung

Breite Höhe

BEVOR SIE ANFANGEN

HS02-GE

AUFBAUANLEITUNG

Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch.
Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise.

ACHTUNG

DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND
NICHT BEI STÜRMISCHEM WETTER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH,
EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN.
Bei vorschriftsmäßiger Montage widersteht dieses Gerätehaus auch heftigem Wind. Der
Hersteller übernimmt keine Verantwortung für Schäden, die durch unvorsichtige Montage
oder durch höhere Gewalt entstanden sind.

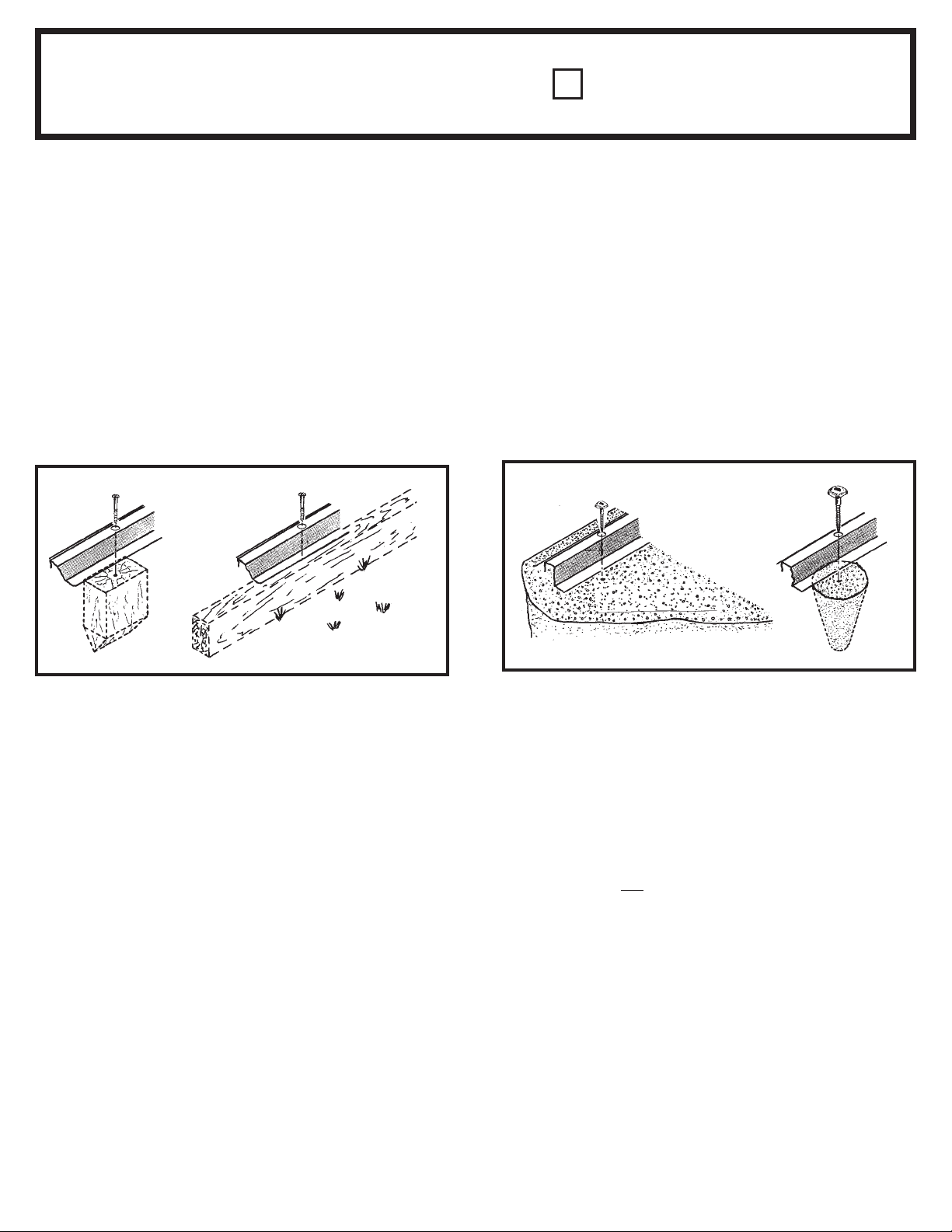

DAS GERÄTEHAUS MUß FEST VERANKERT WERDEN, UM WINDSCHÄDEN ZU
VERMEIDEN.

TEILE UND STÜCKLISTE

Alle Teile sind mit Nummern versehen. Prüfen Sie anhand der Stückliste, ob alle Teile vorhanden
sind, bevor Sie mit der Montage beginnen. Jeder Karton durchläuft eine Qualitätskontrolle
bevor er verschlossen wird. Trotzdem kann es vorkommen, daß einmal ein Teil fehlt. Bitte
benennen Sie dann die Teilnummer. Wir senden Ihnen unverzüglich kostenlos Ersatz.

Für Kunden in Deutschland – Bitte
kontaktieren Sie 50NRTH GmbH

50NRTH GmbH

Rudolf-Diesel-Straße 8

Deutschland

Telefon: [phone]

Telefax: [phone]

[e-mail]

2

KA03

PLANEN SIE VORAUS

BEVOR SIE MIT DER MONTAGE BEGINNEN

Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der
Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen.
VORSICHT bei feuchtem oder schlammigen Untergrund.

Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter.

WERKZEUG UND MATERIAL

Das Gerätehaus muß auf einem festen und ebenen Untergrund aufgestellt werden. Wir
empfehlen einen Sockel aus Beton, Waschbetonsteinen oder aus Holz.

Bevor Sie mit dem Aufbau beginnen überprüfen Sie, ob Sie Werkzeug und das Material für
den Sockel bereitliegen haben.

Sie benötigen folgendes Werkzeug:

• Schutzbrille

• Kreuzschlitzschrauben­ zieher Größe 2

• Arbeitshandschuhe

• Stufenleiter

• Teppichmesser

• Zange

• Wasserwaage

• Maßband

Diese Teile sind nicht
erforderlich, erleichtern
die Arbeit jédoch erheblich:

• Knarrenschlüssel

• elektr./Batterieschrauber

Untergrundvorbereitung

• Hammer und Nägel

• Spaten und Schaufel

• Hand- oder elektr. Säge

• Holz und/oder Beton oder
Waschbetonplatten

Bevor Sie mit der Montage des Gerätehauses beginnen, muß der Sockel fertiggestellt
sein. Ganz gleich, für welche Art von Sockel Sie sich entscheiden, der Sockel muß
widerstandsfähig, eben und rechtwinklig sein.

3

KA04

SICHERHEITSHINWEISE

•Benutzen Sie Arbeitshandschuhe. Einige Teile
können scharfkantig sein.

sichere Kante

scharfe Kante

scharfe Kante

sichere Kante

•Halten Sie Kinder und Haustiere vom Montageplatz
fern.

•Seien Sie besonders vorsichtig, wenn Sie
Elektrowerkzeug benutzen.

•Versuchen Sie auf keinen Fall ein Gerätehaus
aufzubauen, wenn Teile fehlen sollten. Denn
ein teilweise aufgebautes Haus kann bereits bei
leichtem Wind beschädigt werden.

•Beim Einsatz der Stufenleiter darauf achten, daß
sie komplett geö net ist und sicher steht. Bitte
stützen Sie sich nicht mit Ihrem vollen Gewicht
auf dem Dach des Gerätehauses ab.

•Montieren Sie Ihr Gerätehaus nicht an einem
windigen Tag. Die großen Paneele wirken wie
ein Segel. Die Montage wird sonst gefährlich und
schwieriger.

4

KA05

WARTUNG UND PFLEGE

DACH

Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann
das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel
Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind,
empfehlen wir, den Dach rst zusätzlich mit Kanthölzern abzustützen.

TÜREN

Halten Sie die Türlaufschienen sauber, so daß die Türen leicht gleiten. Behandeln Sie die
obere Türschiene jährlich mit Möbelpolitur oder mit einem Silikonspray.

Halten Sie die Türen stets geschlossen, um Windschäden zu vermeiden.

HINWEIS

Benutzen Sie die mitgelieferten Dichtungsringe um dem Eindringen von Feuchtigkeit
vorzubeugen und um zu verhindern, daß die Paneele beim Verschrauben durch die
Schrauben verkratzt werden.
Prüfen Sie gelegentlich, ob alle Schrauben und Muttern noch fest angezogen sind. Ziehen
Sie sie nach, wenn notwendig.

FEUCHTIGKEIT

Um zu verhindern, daß die Feuchtigkeit vom Boden aus ins Gerätehaus dringt, ist es ratsam,
eine stabile Kunststo -Folie unter das Fundament zu legen, ganz gleich, für welche Art
von Fundament Sie sich auch immer entschieden haben.

ANDERE TIPS

• Die beschichteten Teile sind mit Tintennummern gekennzeichnet. Mit Seife und
Wasser können diese Markierungen entfernt werden.

• Silikon darf benutzt werden, um das Gerätehaus wasserdicht zu machen.

NIEMALS CHEMIKALIEN FÜR IHREN SWIMMING POOL IM GERÄTEHAUS
LAGERN. BRENNBARE UND ÄTZENDE MATERIALIEN MÜSSEN IN LUFTDICHTEN,
ZULÄSSIGEN BEHÄLTERN AUFBEWAHRT WERDEN.

HEBEN SIE DIE MONTAGEANLEITUNG AUF FÜR DEN FALL, DAß SIE EINMAL
ERSATZTEILE BENÖTIGEN SOLLEN.

5

Sockel

HR07-GE

Der Sockel fur Ihr Gerätehaus

MÖGLICHKEIT 1: HOLZSOCKEL

Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen:
 druckimprägnierte Kanthölze  wasserfestes Sperrholz HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt

kommen würde, darf kein kesseldruckimprägniertes Holz verwendet werden. Kesseldruckimprägniertes Holz hat Eigenschaften,
die zu beschleunigter Korrosion führen.

Wenn kesseldruckimprägniertes Holz mit Ihrem Geräteschuppen in Kontakt kommt, wird Ihre Garantie ungültig.

 verzinkte Nägel  Betonblöcke (wahlweise)

Das Fundament (Boden) muß absolut rechtwinklig und eben sein.
Richten Sie sich nach der Zeichnung.

Für das Erstellen eines Holzsockel benötigt man
ca. 6 - 7 Stunden.

MÖGLICHKEIT 2: ZEMENTSOCKEL

DAS SOCKEL SOLLTE MINDESTENS 10,2 CM (4")
STARK SEIN. ES MUß ABSOLUT EBEN UND RECHTWINKLIG SEIN.

74"

188,0 cm

VORNE

(TUR)

HINWEIS: Das Sockel ist ca. 1,4 cm (9/16")

größer auf allen vier Seiten als das Sockelmaß

des Gerätehauses.

16"/24"

40,6 cm/61,0 cm

71 5/8"

181,9 cm

Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen:
 Kanthölzer (nach Trocknung entfernen)
 Beton  Plastikfolie
 Um einen Beton der richtigen Stärke zu erhalten empfehlen wir:
1 Teil Zement, 3 Teile grober Sand, 2 1/2 Teile sauberer Sand

Bodenvorbereitung/Erstellung des Sockels.

1. Ein Rechteck ausheben, und zwar ca. 15,2 cm (6") tief (Gras entfernen).

2. Mit grobem Sand ca. 10,2 cm (4") hoch au üllen und feststampfen.

3. Den groben Sand mit einer starken Plastikfolie abdecken.

4. Einen Holzrahmen konstruieren.

5. Den Beton hineingießen. Der Betonboden sollte ca. 10,2 cm (4")
stark sein. Achtung: Die Ober äche muß absolut glatt sein.

Für das Erstellen des zementsockel benötigen Sie ca.
3 bis 5 Stunden. Lassen Sie bitte dieses Sockel eine
Woche trocknen.

6

188,0 cm

VORNE

(TUR)

HINWEIS: Die Abmessungen in der Zeichnung

sind die Maße des Sockels, nachdem der

74"

71 5/8"

181,9 cm

Holzrahmen entfernt wurde.

HR09-GE

Zubehörbeutel

Nehmen Sie diese Schrauben

aus dem Schraubenbeutel und

legen Sie sie bis zum letzten

Montageschritt beiseite

65103

#8-32 Sechskant-

muttern (67)

66045

Türgri (2)

65900A

#10B x 1/2" (13 mm)

schwarze Schrauben (8)

(mit Schrauben verpackt)

66646

U-Scheiben (229)

(6 x 40)

65923

#8-32 x 3/8" (10 mm)

Schrauben (67)

65109

Hutmuttern (6)

(mit Schrauben verpackt)

65004

#8A x 5/16" (8 mm)

selbstschn.

Schrauben (242)

67468SPM

Firstblende (2)

66769

Türgleiter (4)

66382

untere Türführung (4)

66775

Stopfen (2)

(mit den Schrauben verpackt)

66183

Eckabschluß

(2 rechts/2 links)

7

67293

Dichtungsband (1)

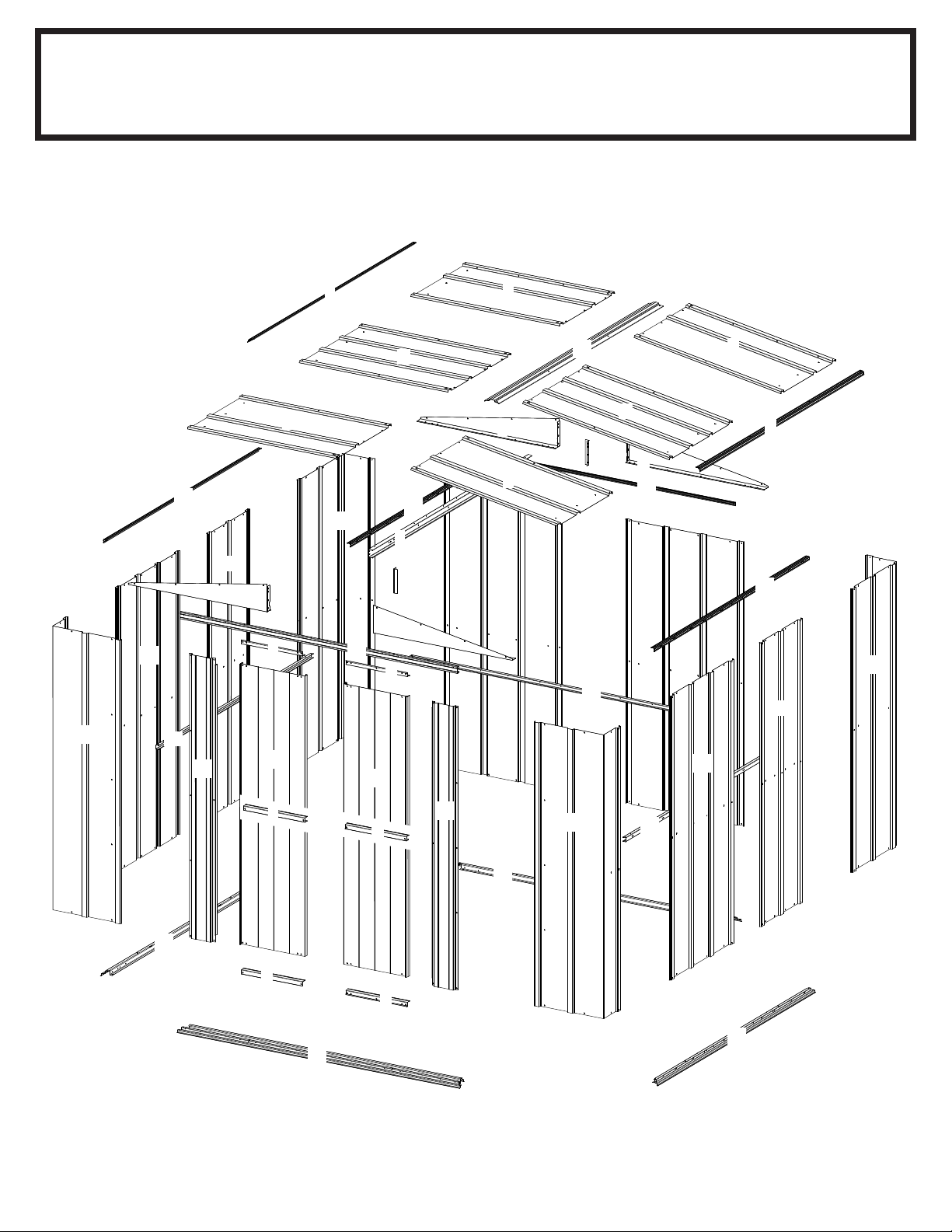

Stückliste

HR10-GE

Abb. Teil- Anzahl
Nr. Nr. Bezeichnung im Karton Checkliste

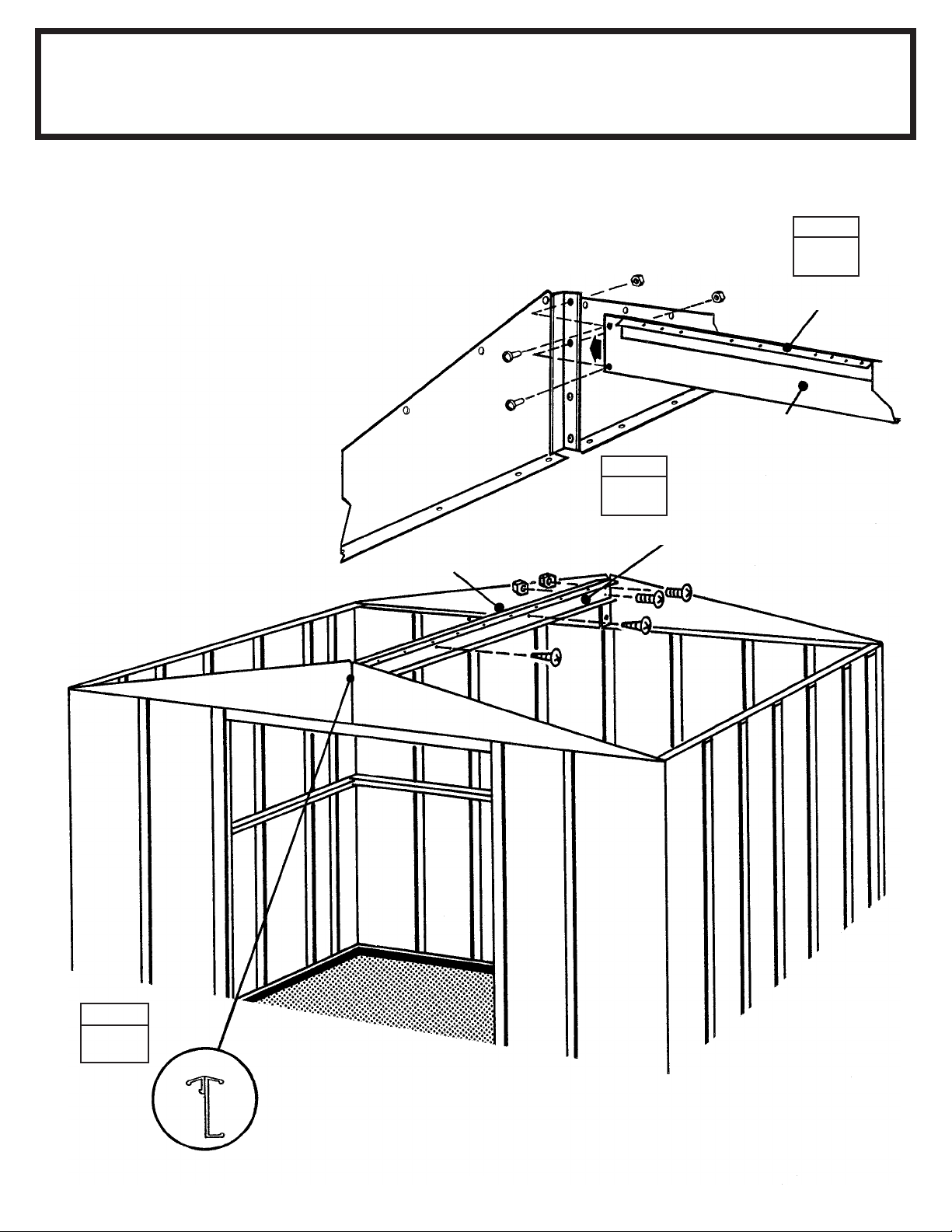

1 11214 Dachträger 1

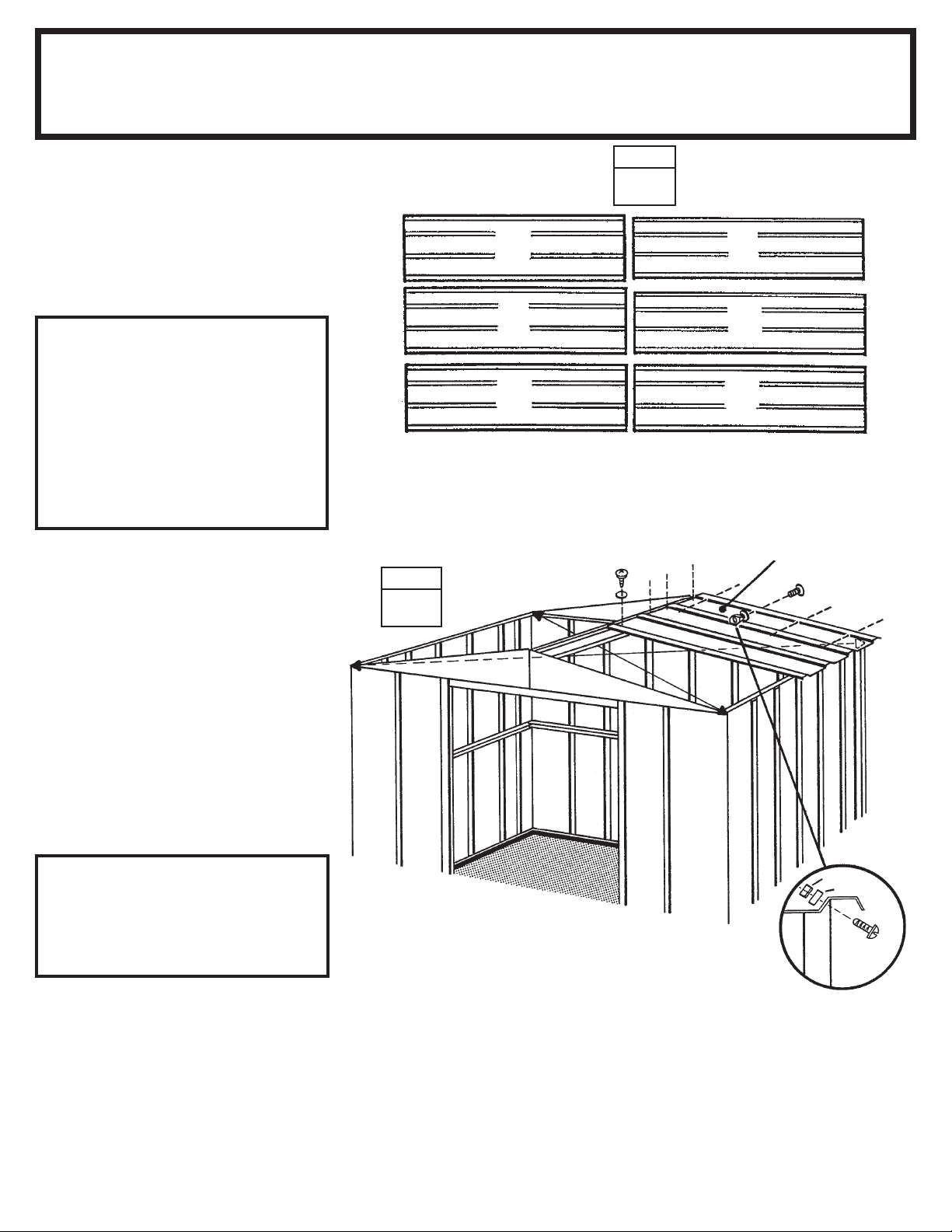

2 11211 Dachpaneel 2
3 5996 Giebel, rechts 2
4 5997 Giebel, links 2
5 11215 Dachrand, Seite 2
6 10534 Dachpaneel, rechts 2
7 80009 Dachpaneel, links 2
8 10499 horiz. Türversteifung 4
9 6657 mittl. Türversteifung 2
10 6658 Dachträgerwinkel 2

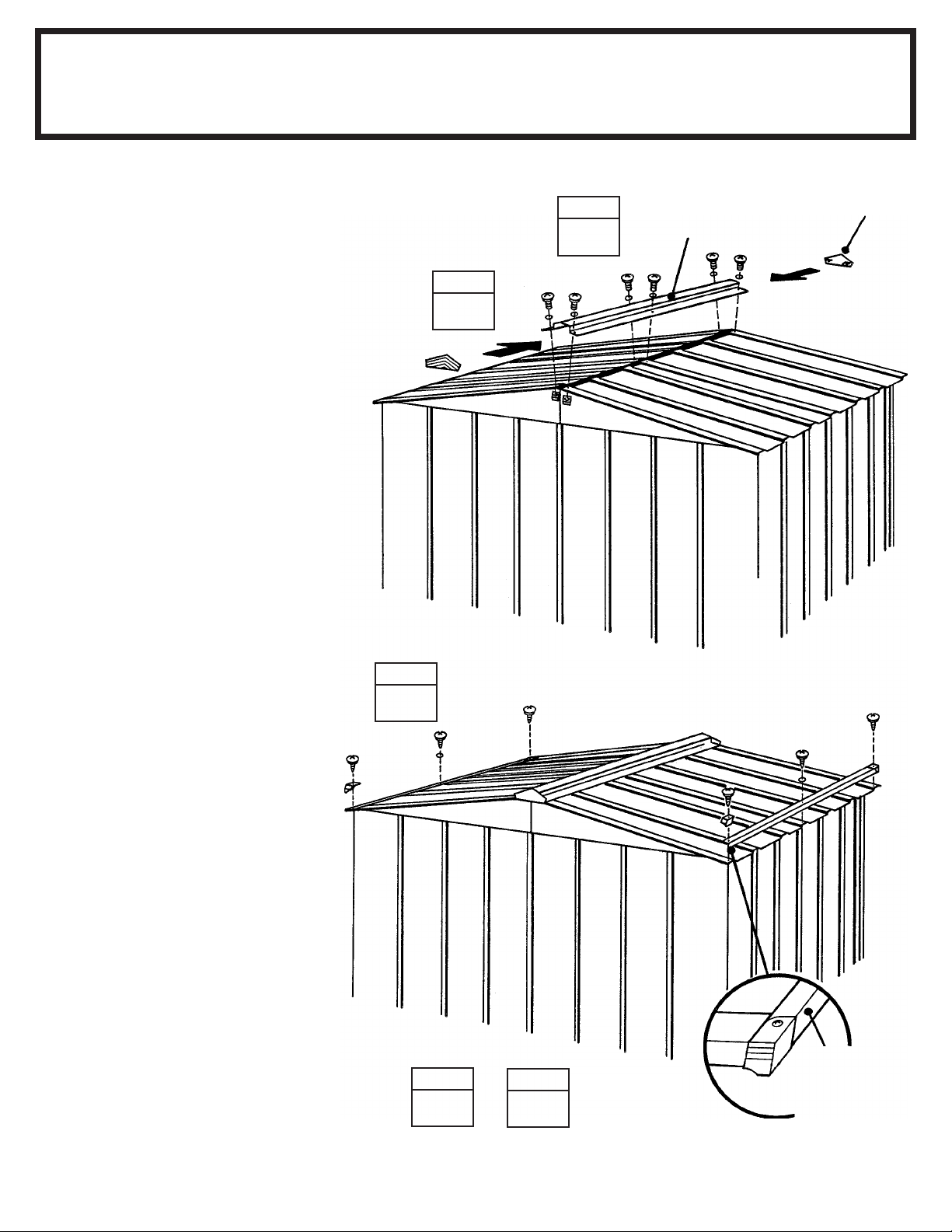

11 11213 Firstabdeckung 1

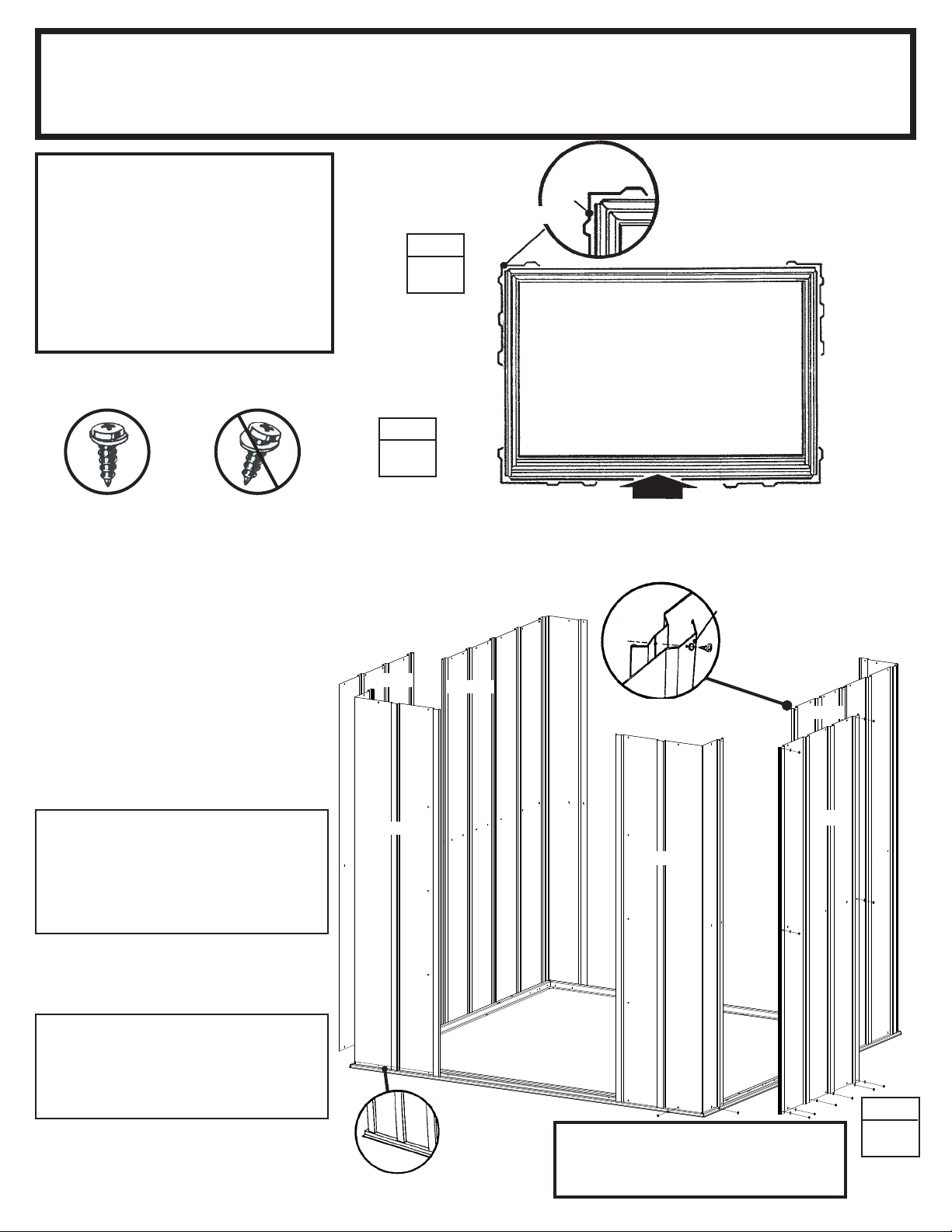

12 6627 Wandpaneel 2
13 10485 Rechte und Linke Türen 2
14 8200 Wandpaneel 2
15 9370 Türpfosten 2
16 9390 Eckpaneel, vorn 2
17 10357 Eckpaneel, hinten 2
18 9396 Türlaufschiene 1
19 9397 Dachrahmen, hinten 1
20 9925 Wandführung, hinten 1
21 9399 Bodenrahmen, hinten 1

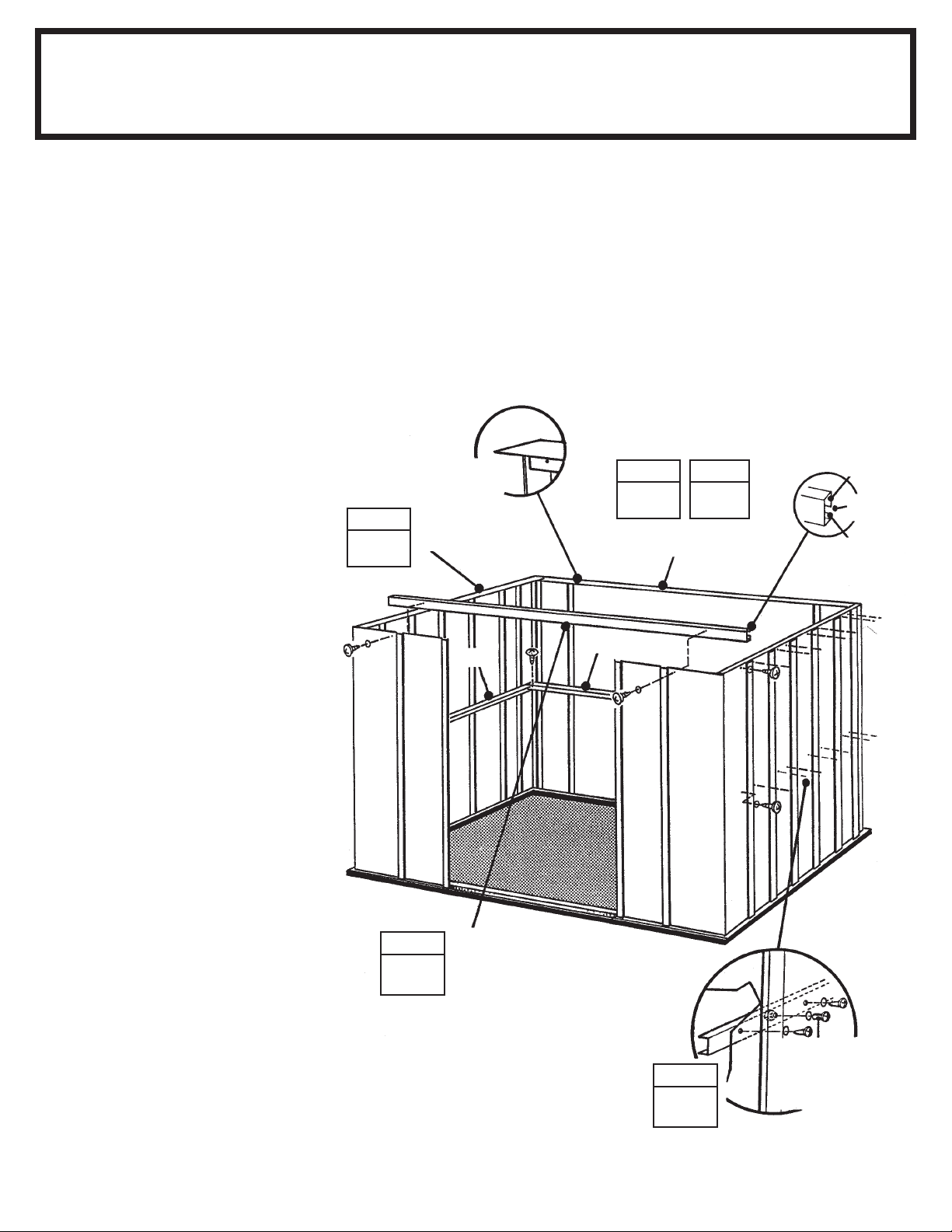

22 11210 Dachrahmen, Seite 3
23 11216 Wandführung, Seite 2

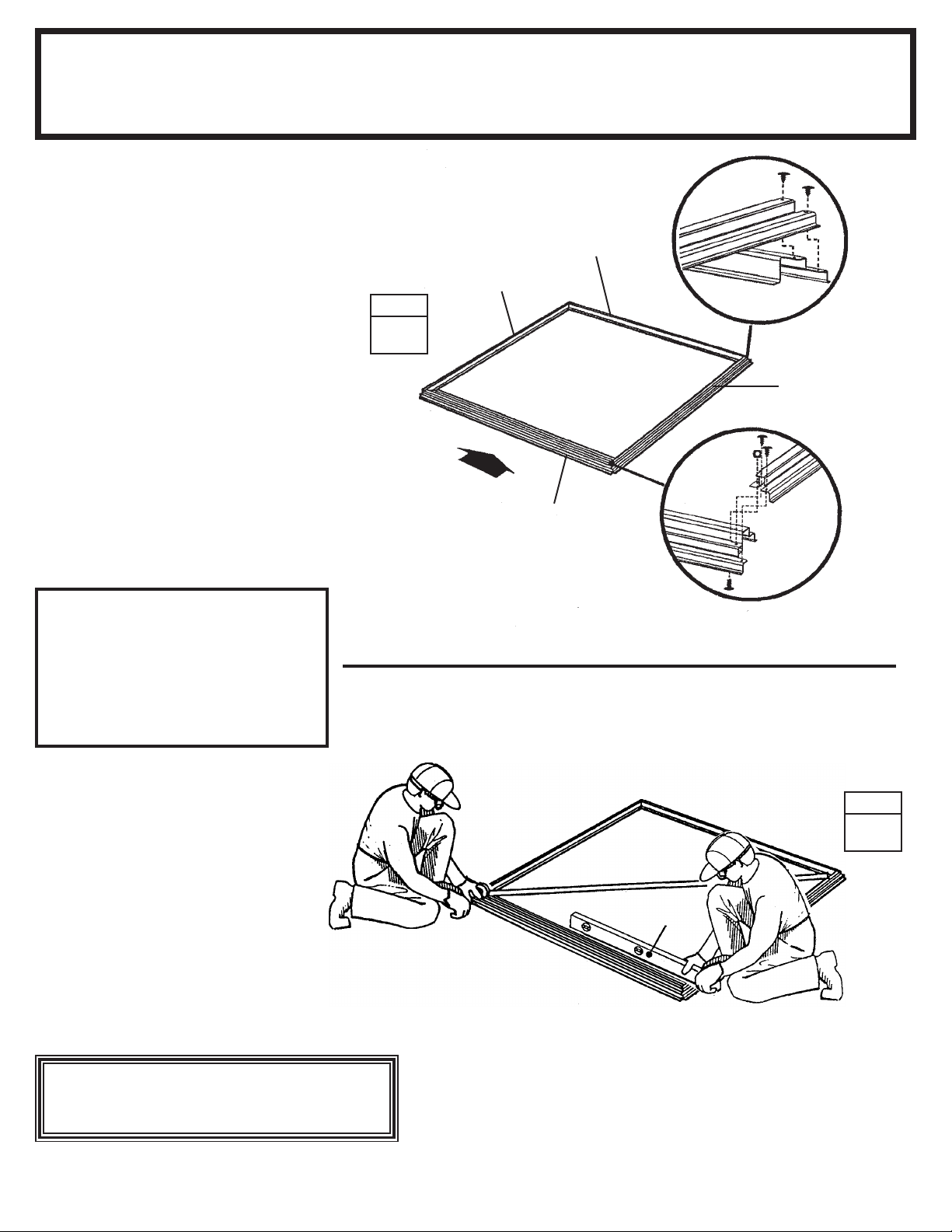

24 11209 Bodenrahmen, Seite 2
25 9403 Bodenrahmen, vorn 1
26 10535 Wandpaneel 2

8
