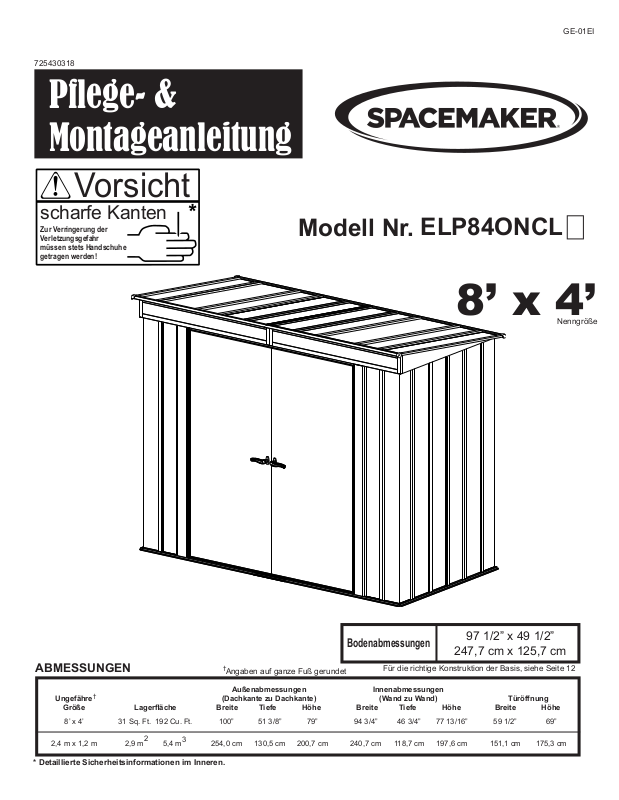

Pflege- & Montageanleitung

Vorsicht

scharfe Kanten

Zur Verringerung der Verletzungsgefahr müssen stets Handschuhe getragen werden!

Modell Nr.

GE-01EI

ELP84ONCL

8’ x 4’

Nenngröße

ABMESSUNGEN

Ungefähre

2,4 m x 1,2 m 2,9 m2 5,4 m

* Detaillierte Sicherheitsinformationen im Inneren.

†

Größe

8’ x 4’ 31 Sq. Ft. 192 Cu. Ft. 100” 51 3/8” 79” 94 3/4” 46 3/4” 77 13/16” 59 1/2” 69”

Lagerﬂ äche

Angaben auf ganze Fuß gerundet

Breite Tiefe Höhe

254,0 cm 130,5 cm 200,7 cm 240,7 cm 118,7 cm 197,6 cm 151,1 cm 175,3 cm

†

Außenabmessungen

(Dachkante zu Dachkante)

Bodenabmessungen

Für die richtige Konstruktion der Basis, siehe Seite 12

Innenabmessungen

(Wand zu Wand)

Breite Tiefe Höhe

247,7 cm x 125,7 cm

97 1/2” x 49 1/2”

Türöffnung

Breite Höhe

Page 2

GE-02EH

SICHERHEITSVORSCHRIFTEN ...

Die Sicherheitsmaßnahmen MÜSSEN jederzeit befolgt werden, während Ihr Schuppen montiert wird!

scharfe Kanten

Verschiedene Teile Ihres Schuppens müssen vorsichtig gehandhabt werden, denn viele haben scharfe Kanten. Bitte tragen Sie Arbeitshandschuhe, Schutzbrille und langärmelige Kleidung, wenn Sie Ihren Schuppen montieren oder instand halten.

Kinder und Haustiere von der Baustelle fernhalten

stets vorsichtig mit Werkzeug umgehen

Gehen Sie mit den Werkzeugen, mit denen Sie diesen Schuppen montieren, vorsichtig um. Machen Sie sich insbesondere mit der Bedienung aller Elektrowerkzeuge vertraut.

Gefahr durch Wind

Halten Sie Kinder und Haustiere während der Montage und bis der Schuppen vollständig aufgestellt ist vom Aufstellplatz fern. Dies hilft, Ablenkungen und damit einhergehende Unfälle zu verhindern.

Dach nicht punktuell

belasten

Belasten Sie das Dach des Schuppens NIEMALS punktuell mit Ihrem Gewicht. Vergewissern Sie sich bei Gebrauch einer Stehleiter, dass sie vollständig aufgeklappt ist und auf ebenerdig steht, bevor Sie sie besteigen.

Versuchen Sie NICHT, Ihren Schuppen an einem

windigen Tag aufzustellen. Die großen, ﬂ ächigen

Bauteile könnten wie ein Segel vom Wind erfasst und herumgeschleudert werden, was die Aufstellarbeiten erschwert und gefährlich macht.

Versuchen Sie NICHT, Ihren Schuppen zu montieren, bevor Sie sich nochmals vergewissert haben, dass Sie alle in der Teileliste (Seite 8) aufgeführten Teile sowie alle Kleinteile (Seite 7) haben. Ein nur teilweise montiert zurückgelassener Schuppen kann bereits durch leichten Wind schwer beschädigt werden.

WICHTIGER HINWEIS ZUR VERANKERUNG

• Ihr Schuppen MUSS verankert werden, um Schäden durch Wind zu verhindern. Verankerungsmaterial ist nicht im Lieferumfang Ihres Schuppens enthalten.

• Sie brauchen ein vorübergehendes Verankerungssystem, falls Sie während der Montage eine Pause machen möchten. Näheres siehe Seite 4.

Page 3

GE-03A

MONTAGETIPPS UND -WERKZEUGE

Achten Sie immer auf das Wetter: Versichern Sie sich, dass Sie für die Montage einen

windstillen Tag ohne Regen auswählen. Versuchen Sie NIE, ein Gerätehaus an einem windigen Tag zu

montieren. Seien Sie besonders vorsichtig, wenn der Boden naβ oder schlammig ist.

Arbeiten Sie im Team: Mindestens zwei Personen werden für die Montage des Gerätehauses

benötigt. Eine Person hält die Teile oder Paneele, während die andere sie verschraubt und die Werkzeuge benutzt. Dadurch wird der Montagevorgang schneller und sicherer.

Werkzeuge und Materialien: Nachstehend eine Liste der Werkzeuge und Materialien, die Sie

unbedingt für den Zusammenbau des Gerätehauses benötigen. Wählen Sie die Verankerungsmethode und die Art des Sockels, die Sie vorziehen, und vervollständigen Sie die Liste der Materialien, die Sie benötigen.

• Schutzhandschuhe

NACHSTEHEND, WAS SIE BENÖTIGEN:

• Schutzbrille

• Stufenleiter

• Kreuzschlitzschraubenzieher der Größe 2 (wenn möglich mit magnetischer Spitze)

• Allzweckmesser oder Schere

• Zange

• Wasserwaage

• Maβband

EMPFOHLENE ZEITSPARER

• Bohrmaschine (schnurlos, variable Geschwindigkeiten)

• Steckschlüssel oder Schraubenschlüssel

• Vierkant

• Schnur (um den Rahmen rechtwinklig zu machen)

• Pfriem (zur Ausrichtung der Bohrungen)

WERKZEUGE ZUR VORBEREITUNG DES FUNDAMENTS

• Holz und/oder Beton

• Hammer und Nägel

• Spaten oder Schaufel

• Handsäge oder Motorsäge

Wahl und Vorbereitung des Bauplatzes: Vor der Montage des Gerätehauses müssen

Sie sich entscheiden, wo Sie es errichten möchten. Der bestmögliche Bauplatz ist eben mit einer guten Drainage.

• Sehen Sie genügend Arbeitsraum vor, so dass Teile leicht in die Montageposition gebracht werden können. Versichern

Sie sich, dass am Eingang genügend Freiplatz bleibt, um die Türen komplett öffnen zu können. Es muβ auβerdem genügend Platz auβehalb des Gerätehauses vorgesehen werden, damit die Blechschrauben von auβen aus verschraubt werden können.

• Das Fundament sollte vor dem Zusammenbau der Teile gebaut und das Verankerungssystem nutzungsbereit sein.

Page 4

GE-04A

HÄUFIG GESTELLTE FRAGEN

F. Wie lange wird es dauern, den Schuppen aufzustellen? A. Die Montagedauer hängt von einer Vielzahl von Faktoren ab, wie z. B. von Dachgestaltung, von den verfügbaren

Werkzeugen, von Ihren Fähigkeiten als Heimwerker und von dem Ort, an dem Sie arbeiten. Die für die Schuppenmontage jeweils angegebenen Werte sind Richtwerte NACH Fertigstellung des Bodenplatte und gehen davon aus, dass zwei oder mehr Personen an der Montage arbeiten. Im Allgemeinen sollten Sie wenigstens einen Tag an Arbeit mit jemandem

einplanen, der Sie unterstützen kann, wohlgemerkt nach Herstellung der Bodenplatte. Konkrete Zeitschätzungen ﬁ nden

Sie auf der Website neben dem Uhr-Symbol auf der jeweiligen Produktseite.

F . Wie entscheide ich, wo ich meinen Schuppen aufstelle? A. Entscheidend für eine erfolgreiche Montage ist es, zu gewährleisten, dass der Schuppen rechtwinklig und eben ist, wenn

er aufgebaut wird. Der Schuppen kann direkt auf ebenem Boden (Gras oder Erde) aufgebaut werden. Wenn Sie mehrere Standorte zur Auswahl haben, dann wählen Sie einen, der bereits eben ist und über eine ausreichende Entwässerung verfügt, um Feuchtigkeit zu kontrollieren. Wenn Sie keinen ebenen, ausreichend entwässerten Ort haben, müssen sie ihn herstellen. Machen Sie den Bereich mithilfe von Porenbetonsteinen, Beton, Splitt oder anderen standfesten Materialien eben. Wenn er eben und ausreichend entwässert ist, bauen Sie Ihre Bodenplatte. Sorgen Sie mithilfe einer Wasserwaage dafür, dass Ihre Bodenplatte eben ist und keine Unebenheiten oder Grate aufweist, damit sie gut als Fundament Ihres Schuppens dienen kann.

F. Was tun, wenn ich die Montage meines Schuppens unterbrechen muss? A. Wenn sich das Wetter ändert und es windig wird oder zu regnen beginnt, empfehlen wir, dass sie die Montage

unterbrechen, bis das Wetter besser wird. Dies dient Ihrer Sicherheit und den Schutz der Schuppenbleche. Verlassen Sie Ihren noch nicht fertig aufgestellten Schuppen aber nicht, ohne zuvor die Ecken des Schuppens provisorisch an Ihrer

Bodenplatte zu verankern und den Bodenrahmen z. B. mit Pﬂ astersteinen oder Sandsäcken zu beschweren. Wenn Sie

den Schuppen nicht verankern, wenn Sie ihn nur teilweise aufgestellt zurücklassen, könnte es zu irreparable Schäden oder Verletzungen kommen, wenn der Schuppen zusammenfällt.

Hinweis: Die meisten Anleitungen haben einen Warnhinweis zu Beginn des Montageschritts der Eckbleche, der

besagt, dass für den restlichen Aufbau des Schuppens mehrere Stunden und mehr als eine Person nötig sind. Fahren Sie ab diesem Punkt nur fort, wenn Sie genug Zeit und Hilfe haben, um den Aufbau am gleichen Tag abzuschließen. Ein nur teilweise montiert zurückgelassener Schuppen kann bereits durch leichten Wind schwer beschädigt werden.

F. Muss ich meinen Schuppen verankern? A. Ja! Vollständig aufgebaute Schuppen sollten mithilfe eines permanenten Verankerungssystems verankert werden.

Wenn Sie Ihren Schuppen zurücklassen müssen, bevor er vollständig aufgebaut ist, müssen Sie die Ecken des Schuppens

provisorisch an Ihrer Bodenplatte zu verankern und den Bodenrahmen z. B. mit Pﬂ astersteinen oder Sandsäcken zu

beschweren.

F. Wie verankere ich meinen Schuppen provisorisch, bevor er vollständig aufgebaut ist? A. Ein unvollständig aufgebauter Schuppen muss vor jeder Pause verankert werden, um mögliche Schäden zu verhindern.

• Wenn der Schuppen auf einer Bodenplatte aus Holz steht, schrauben Sie den Rahmen mit Holzschrauben an den Ecken fest

• Wenn der Schuppen auf einer Bodenplatte aus Beton steht, verankern Sie den Rahmen provisorisch an den Ecken

• Beschweren Sie den Bodenrahmen mit Pﬂ astersteinen oder Sandsäcken

• Sichern Sie den Bodenrahmen mit Bodenschrauben am Boden oder binden Sie den Rahmen mit einem Seil am Boden fest

F. Was kann ich gegen Kondenswasser und eindringendes Wasser tun? A. Verwenden Sie zur Minimierung der Kondenswasserbildung eine fortlaufende, aus einem Stück bestehende Dampfsperre

aus Kunststoff mit einer Stärke von 0,15 mm zwischen der blanken Erde und der Bodenplatte des Schuppens. Achten Sie darauf, alle Dichtungen und Unterlegscheiben zu montieren. Vergewissern Sie sich, dass das Dichtband an den Blechen haftet, wenn sie es Haupt-Firstträger anbringen. Dehnen Sie es nicht. Kleben Sie es direkt von der Rolle auf saubere

Bleche. Achten Sie darauf, dass alle Unterlegscheiben ﬂ ach auf den Blechen auﬂ iegen und ziehen Sie die Schrauben

nicht zu fest an, da die Unterlegscheiben sonst brechen können. An den Unterlegscheiben und überall im Schuppen kann zur Wasserdichtheit Silikon verwendet werden.

Page 5

GE-05EH

F. Was für eine Bodenplatte sollte ich verwenden? A. Sie können:

•Eine Bodenplatte aus Beton gießen

•Eine Bodenplatte aus Holz bauen (verwenden Sie dazu für den Außeneinsatz geeignetes Sperrholz)

•Pﬂ astersteine verwenden

•Den Schuppen auf Splitt, Erde oder Gras aufbauen Darüber hinaus empfehlen wir eine fortlaufende, aus einem Stück bestehende Dampfsperre aus Kunststoff mit einer Stärke von 0,15 mm zwischen den Untergrund und der Bodenplatte des Schuppens.

F. Wie sollte ich meine Bodenplatte ausmessen? A. Die Abmessungen des Schuppen sind „Nenngrößen“. Nenngrößen sind die auf den nächsten ganzen Fuß (30,5 cm)

gerundeten Dachkantenmaße und nicht die Maße, die für die Herstellung der Bodenplatte des Schuppens zugrunde gelegt werden. Sehen Sie sich daher die genauen, empfohlen Maße der Bodenplatte in den technischen Daten Ihres Schuppenmodells an.

F. Wie bringe ich die Löcher in den Wandblechen mit den Löchern im Bodenrahmen zur Deckung? A. Vergewissern Sie sich, dass der Schuppen eben und rechtwinklig ist, Sie die richtige Bodenrahmengröße haben und

dass die Eckbleche richtig installiert sind. Bringen Sie das große Loch im Blech mit den kleinen Löchern im Bodenrahmen zur Deckung. Dabei kann Ihnen eine Ahle nützlich sein.

F. Wie bringe ich die Löcher in den Dachblechen mit den Löchern im Dachträger und den Wandwinkeln zur Deckung? A. Ihr Schuppen muss eben und rechtwinklig sein, damit die Löcher ﬂ uchten können. Er muss sowohl oben als auch

unten rechtwinklig sein. Prüfen Sie, ob der Schuppen rechtwinklig ist, indem sie seine Diagonalen messen. Die zwei Diagonalen müssen gleich lang sein. Wenn Ihr Schuppen nicht rechtwinklig ist, rütteln und drücken Sie so lange am Schuppen, bis er rechtwinklig ist. Sie können auch versuchen, die Dachträger zu lösen, um ihnen mehr Spiel und Flexibilität zu geben. Auf wenn Ihr Schuppen

nicht eben ist kann es dazu kommen, dass die Löcher nicht ﬂ uchten. Sie können die Ecken angeben und sie unterfüttern,

um ihn eben zu machen. Prüfen Sie, ob die Bleche an der richtigen Stelle installiert sind. Der Schuppen sollte erst dauerhaft verankert werden, wenn er vollständig aufgebaut ist. Andernfalls können Sie die Rechtwinkligkeit während der Montage nicht anpassen. Befestigen Sie die Unterseite des Dachs erst an den Seitewandwinkeln, wenn alle Dachbleche montiert sind.

Hinweis: Wenn Sie den Aufbau aus irgendeinem Grund unterbrechen müssen, bevor Sie fertig sind, verlassen

Sie Ihren noch nicht fertig aufgestellten Schuppen nicht, ohne zuvor die Ecken des Schuppens provisorisch an Ihrer

Bodenplatte zu verankern und den Bodenrahmen z. B. mit Pﬂ astersteinen oder Sandsäcken zu beschweren.

F. Wie kann ich sicherstellen, dass die Schiebetüren des Schuppens waagerecht aufgehängt sind? A. Vergewissern Sie sich, dass die Türlaufschiene richtig installiert wurde, mit dem breiten Falz oben und dem schmalen

Falz unten. Prüfen Sie, dass die Türgleiter den oberen und den unteren Falz der Türlaufschienenbaugruppe überspannen, sodass der Türgleiter nur halb in der Führungsschiene sitzt. Auch sollte das abgerundete Ende des Türgleiters unten und das rechteckige Ende oben sein.

F. Welchen Kundensupport gibt es? A. Unsere Anleitung enthält Schritt-für-Schritt-Montageillustrationen und geleitet Sie von der Vorbereitung über die

Montage bis hin zur Pﬂ ege und Instandhaltung Ihres fertigen Schuppen. Jedes Teil ist zur leichten Identiﬁ kation mit einer

werksseitigen Nummer gekennzeichnet. Zusätzlich hält unsere Montageanimation (im Kundensupport-Menü auf der Website) hilfreiche Tipps für Sie bereit. Wenn Sie aber mit jemandem von Arrow sprechen möchten, können Sie sich mit dem Arrow-Kundendienst in Verbindung setzen. Halten Sie Ihre Modellnummer und die Bedienungsanleitung bereit, wenn Sie anrufen.

Page 6

GE-06EH

F. Was tun, wenn die Rückwandwinkel und randproﬁ le zu groß sind, um in die Rückwandbleche zu passen? A. Prüfen Sie die Abmessungen der Wandbaugruppen. Sie sollten ein bisschen kleiner als die Bodenrahmen sein. Legen

Sie die Baugruppen auf den hinteren Bodenrahmen und ziehen Sie sie hoch zur Oberkante der Wandbleche hin, sodass die Eckbleche senkrecht sehen und nicht nach innen geneigt sind. Vorsicht: Achten Sie darauf, die Bleche auf dem Weg nach oben nicht zu zerkratzen.

F. Die breite Versteifung überlappt immer die Versteifung mit Längsknick. Gibt es auch Ausnahmen? A. Diese Reihenfolge muss während der gesamten Montage befolgt werden. Dies passiert allerdings typischer Weise

einmal an der Rückseite und einmal an jeder Seitenwand (nur Schuppen mit senkrechten Wänden), wo entweder zwei Versteifungen mit Längsknick oder zwei breite Versteifungen sich überlappen. Dies mag zwar etwas strenger passen, funktioniert aber.

F. Kann der Schuppen lackiert werden? A. Die Schuppen können mit einer Außenfarbe für Stahl lackiert werden. Lassen Sie sich von Ihrem Lackhändler eine

Empfehlung geben.

F. Ich habe gehört, dass Rost bei Stahl ein Problem sein kann. Stimmt das? A. Stahl kann zwar rosten, aber mit der richtigen Pﬂ ege sollte dies nicht zum Problem werden. Damit Sie lange Freude an

Ihrem Schuppen haben, sollten die Außenﬂ ächen gereinigt und mit einem Autowachs zum Aufsprühen gewachst werden.

Bessern Sie Kratzer sofort aus, wenn Sie sie sehen. Reinigen Sie den betroffenen Bereich dazu mit einer Drahtbürste oder mit Schmirgelpapier, waschen Sie ihn ab und tragen Sie Ausbesserungslack auf. Dadurch wird die Rostentstehung minimiert und das schöne Aussehen Ihres Schuppens auf Jahre erhalten.

F. Was kann ich gegen Dellen in meinem Schuppen tun? A. Eine richtig gewählte Schuppengröße einschließlich einer ausreichenden Türöffnungsbreite und die ordnungsgemäße

Platzierung Ihres Schuppens sollten die Möglichkeit von Schäden minimieren. Falls es doch zu einer Delle kommt, drücken Sie sie vorsichtig von der anderen Seite aus heraus. Wenn der Lack dabei zerkratzt wurde oder abgeblättert ist, bessern Sie den Bereich so schnell wie möglich aus. Reinigen Sie den betroffenen Bereich unverzüglich mit einer Drahtbürste oder mit Schmirgelpapier, waschen Sie ihn ab und tragen Sie Ausbesserungslack auf. Dadurch wird die Rostentstehung minimiert und das schöne Aussehen Ihres Schuppens auf Jahre erhalten.

Art.-Nr.

Endansicht

Artikelbezeichnung

#####

Artikelbezeichnung

Benötigte Menge

Vergewissern Sie sich, dass alle Teile da sind, bevor Sie versuchen, Ihren Schuppen aufzustellen.

Wenden Sie sich bei fehlenden oder beschädigten Teilen an den Kundendienst. Wenden Sie sich nicht an den Händler.

50NRTH GmbH: Rudolf-Diesel-Str. 8 54516 Wittlich Deutschland Telefon: +49 (0)6571 929 222 Telefax: +49 (0)6571 929 198 E-Mail: [email protected]

Am oberen Seitenrand ﬁ nden Sie jeweils einen oder

mehrere Teilehinweise wie den links gezeigten. Diese Teilehinweise sollen Ihnen helfen, die für den

jeweiligen Schritt benötigten Teile schnell zu ﬁ nden.

Teilenummern

Teilenummer

1. Auf jedem Teil ist die Teilenummer angegeben.

2. Diese Teilenummern sind in allen Montageschritten genannt.

3. Unlackierte Teile haben eine eingeprägte Teilenummer und lackierte Teile haben eine aufgedruckte Teilenummer.

Waschen Sie aufgedruckte Nummern nach der Montage mit Seife und Wasser ab

Page 7

KLEINTEILELISTE ...

GE-07EI

Lfd.

Nr.

Art.-Nr.

Bezeichnung

1 65103 Sechskantmutter (#8-32) 94 2 65923 3 65004 4 66783 5 65958 6 66692 7 66810 8 66809

9 66054 10 66609 11 66183L 12 66183R 13 67236 14 66684 15 66808

Kleine Maschinenschraube (#8-32 x 3/8) (10 mm) 62

Kleine Blechschraube (#8AB x 5/16) (8 mm) 298 Senkkopf-Maschinenschraube (#8-32 x 1/2) (13 mm) 24 Lange Maschinenschraube (#8-32 x 7/8) (22 mm) 12 Lange Blechschraube (#10ABx1) (25 mm) 2 Linker Griff 1 Verriegelungsgriff rechts 1 Riegel 1 Scharnier 4 Dachleisten-Abschlusskappe links 2 Dachleisten-Abschlusskappe rechts 2 Selbstklebende Geräuschdämpfer (2 pro Blech) 1 Schnappriegel oben 1 Schnappriegel unten 1

Menge

Vorhanden

Ansichten der Kleinteile

nach Lfd. Nr.

11/32

Zoll Sechskant

#2 Phillips

LNB

108 9

16 66646

Beim Zusammenbau Ihres Schuppens kommen verschiedene Befestigungselemente zum Einsatz. In den Illustrationen zu den

Aufbauschritten ﬁ nden Sie die unten

angegebenen Abkürzungen, die Ihnen helfen, zu erkennen, welches Verbindungselement zum Einsatz kommt.

- Maschinenschraube

- Blechschraube

- Lange Blechschraube

- Senkkopf-Maschinenschraube

LNB

- Lange Maschinenschraube

Unterlegscheiben 7

Die in den jeweiligen Schritten verwendeten Verbindungselemente werden am oberen Seitenrand jeweils in tatsächlicher Größe gezeigt. Falls Sie unsicher sind, welches Verbindungselement Sie verwenden sollen, dann halten Sie es vor das Bild und verwenden Sie dasjenige, das passt.

11 12

Page 8

TEILELISTE ...

GE-08AH

Lfd.

Nr.

Art.Nr.

1 10866 Bodenrahmen vorne/hinten 4 2 10850 3 10702 4 10701 5 10858 6 10725 7 10836 8 6155

9 10716 10 80057 11 10864 12 9924 13 10854 14 6615 15 10852 16 10795 17 10826 18 7906 19 7907 20 69836 21 7916 22 10865 23 10859 24 10862 25 10845 26 66836 27 10863 28 10861 29 10840 30 10837 31 10838 32 80083 33 80085 34 10860 35 10856 36 10719 37 10718 38 10720 39 10721

Bezeichnung

Bodenrahmen Seite 2 Türschwelle 1 Eckblech 4 Vorderwandblech 2 Wandblech 2 Wandblech 4 Wandblech 2 Türpfosten rechts 1 Türpfosten links 1 Vorderwandverstrebung 2 Rückwandverstrebung 2 Seitenwandverstrebung 2 Rückwandwinkel 2 Seitenwandwinkel 2 Türsturz außen 2 Türsturz innen 1 Giebel rechts 1 Giebel links 1 Kantenschutz (violett) 2 Giebelverstärkung 2 Dachträger 2 Fenstereinfassung unten 2 Fensterhaltewinkel unten 2 Fensterstütze außen 4 Fenster 2 Fensterhaltewinkel oben 2 Fenstereinfassung oben 2 Dachblech rechts 1 Dachblech 2 Dachblech 2 Dachblech links 1 Dachabschlussleiste seitlich links 2 Dachabschlussleiste seitlich rechts 2 Tür 2 Türgriffversteifung 2 Horizontale Türversteifung 4 Diagonale Türversteifung 8 Türanschlag 1

Menge

Vorhanden

Ausgewählte Endansichten

nach Lfd. Nr.

38 3937

2221

2524

3634

Page 9

GE-09AH

MONTAGE NACH LFD. NR.

Wände

Boden

Page 10

GE-10AH

MONTAGE NACH LFD. NR.

Dach

27 25 24 23 17

Türen

Page 11

MONTAGEÜBERSICHT

GE-11AH

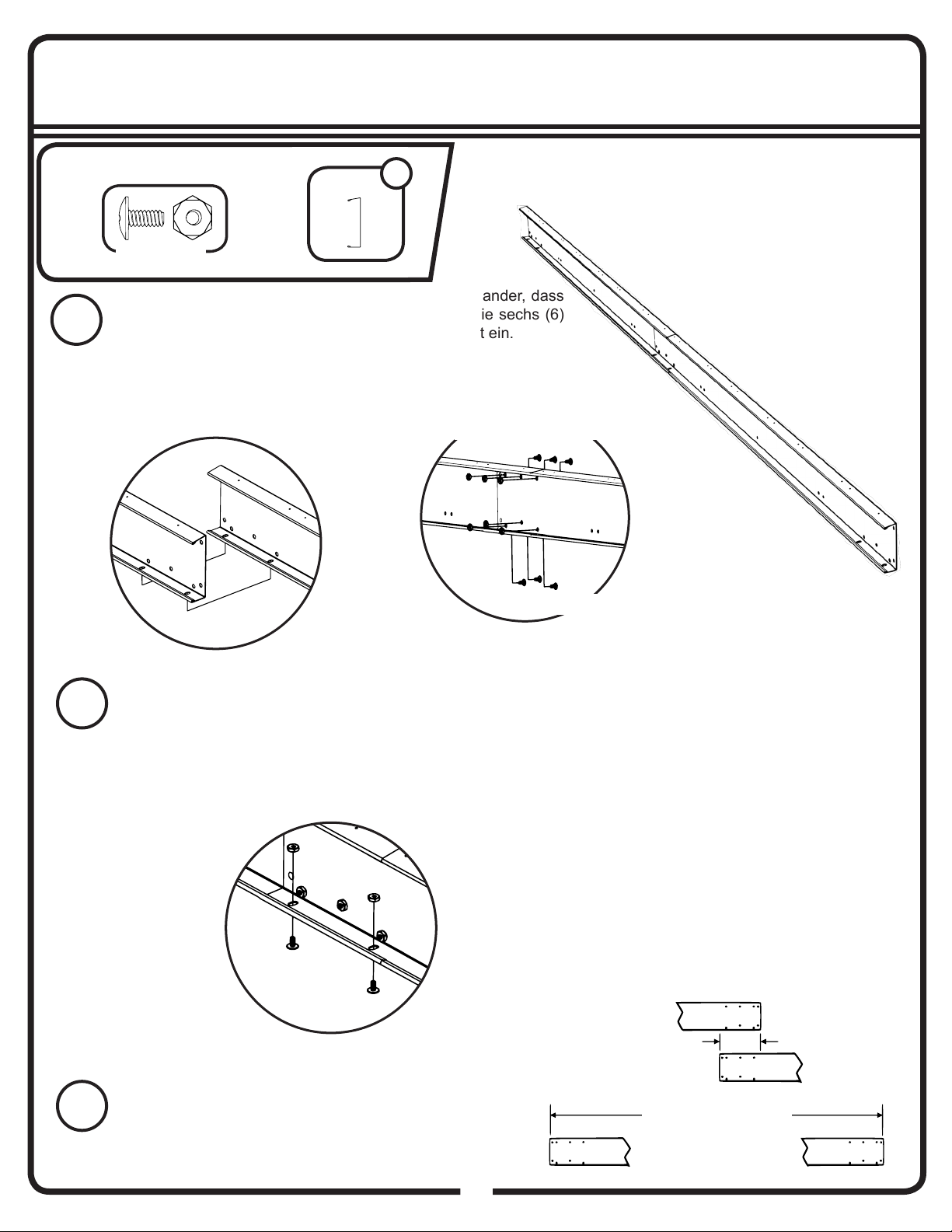

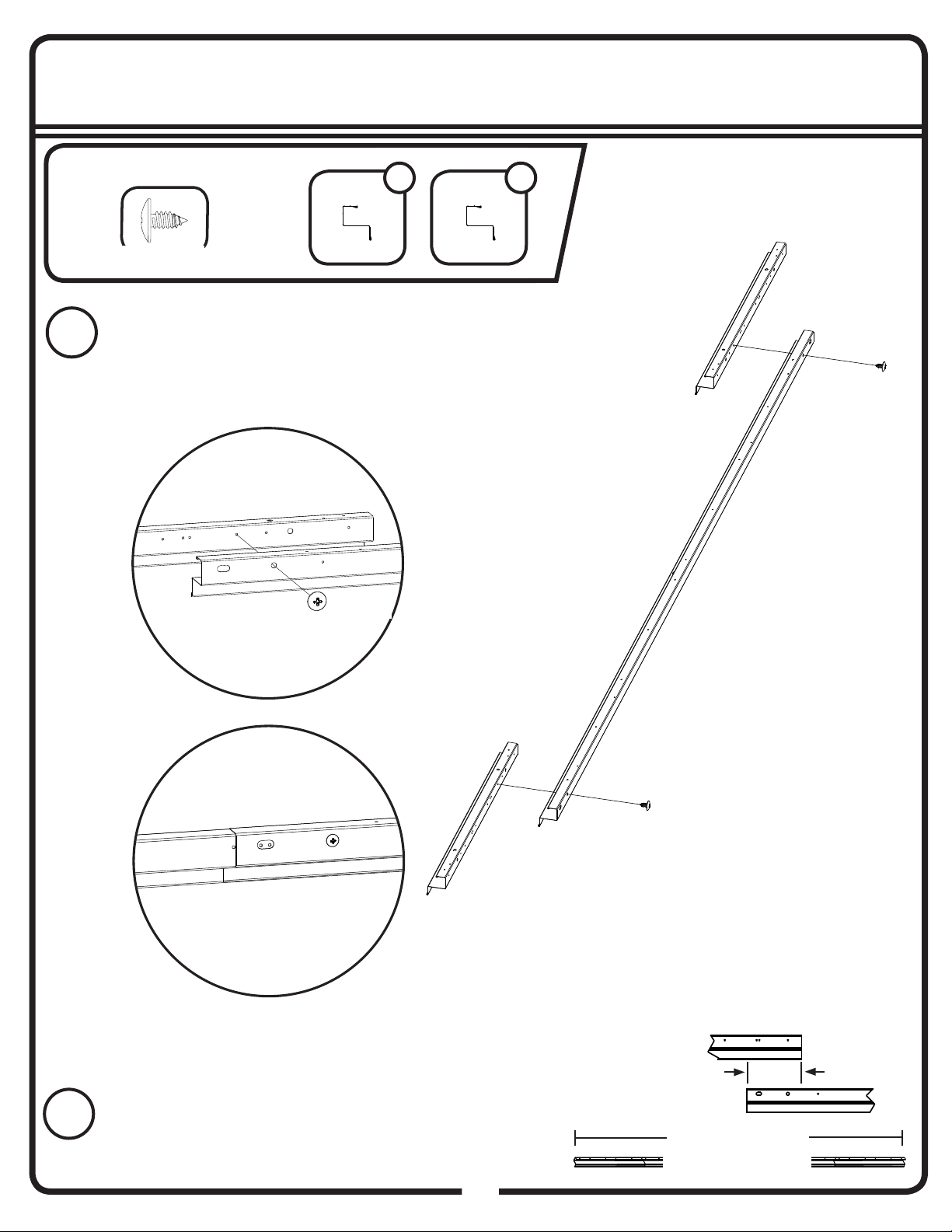

Bodenrahmen bauen

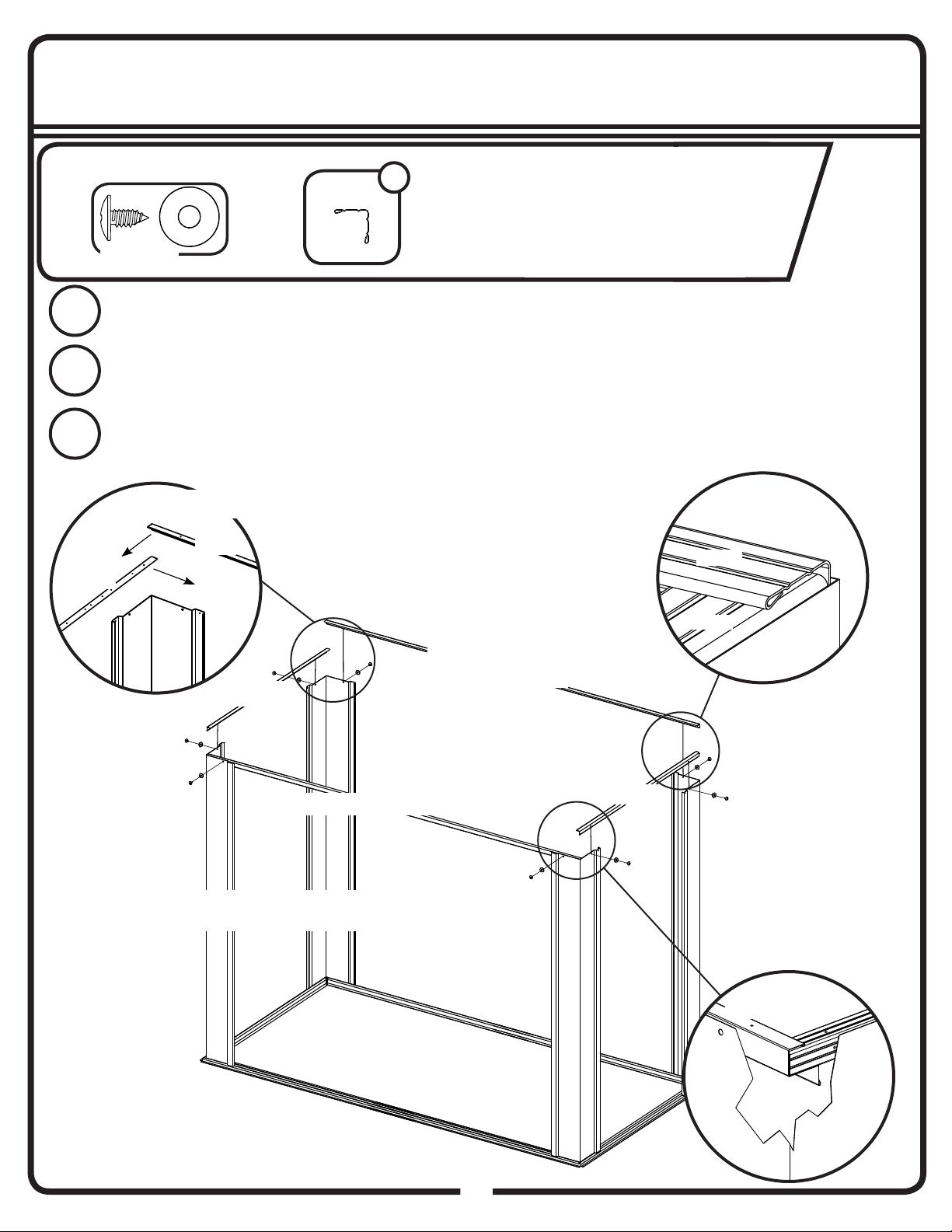

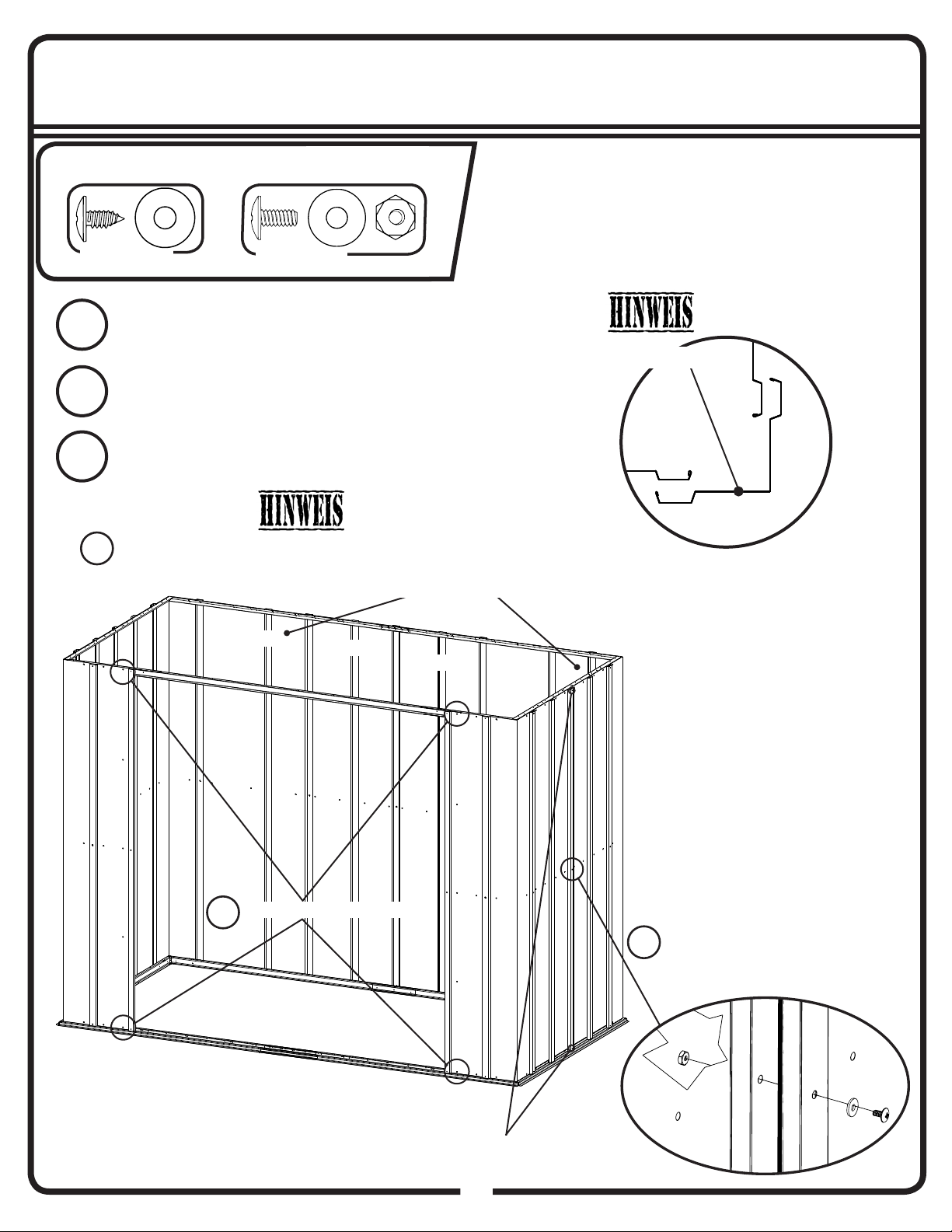

Wandbleche und Wandverstrebungen montieren

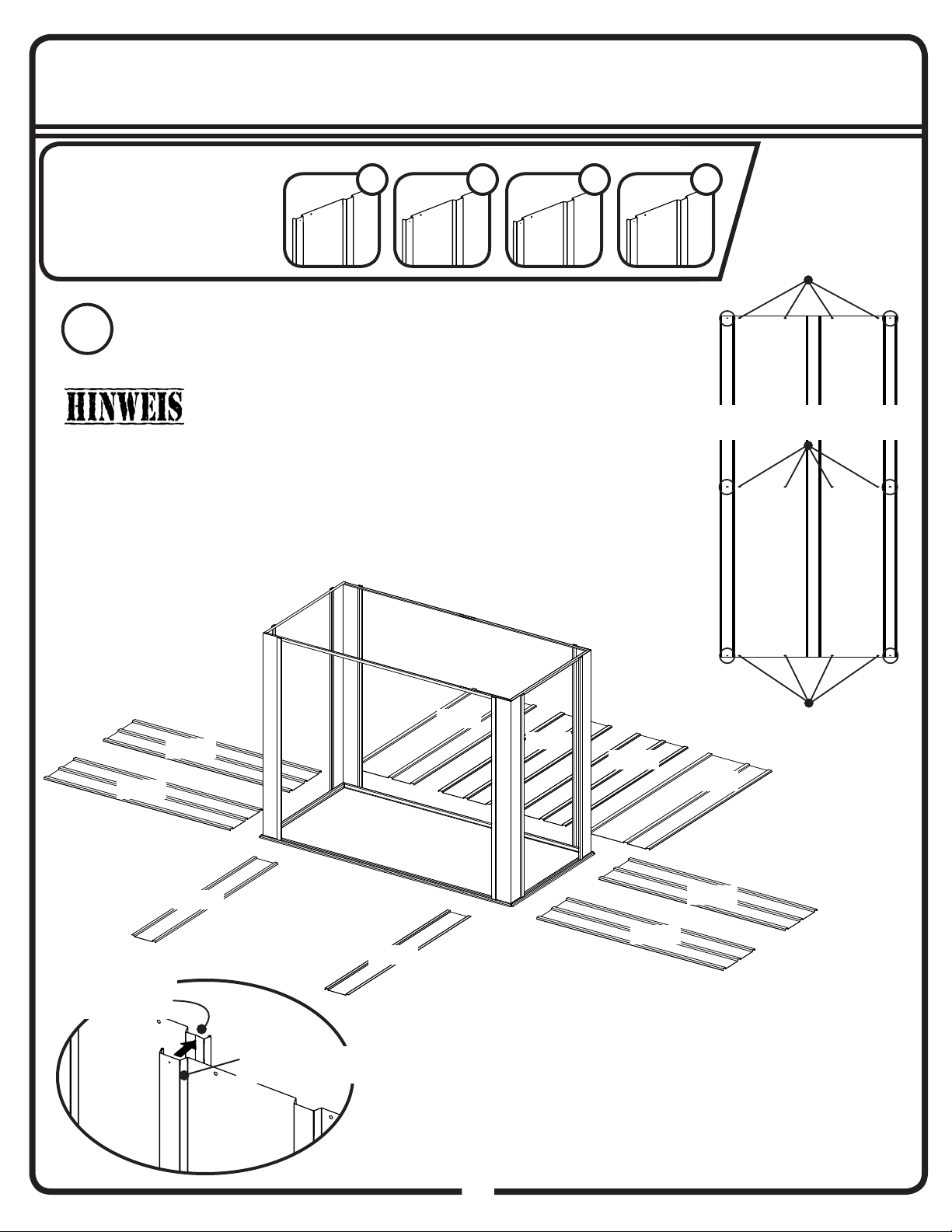

Eckbleche, Seitenwinkel, hintere Winkel und Türpfosten montieren

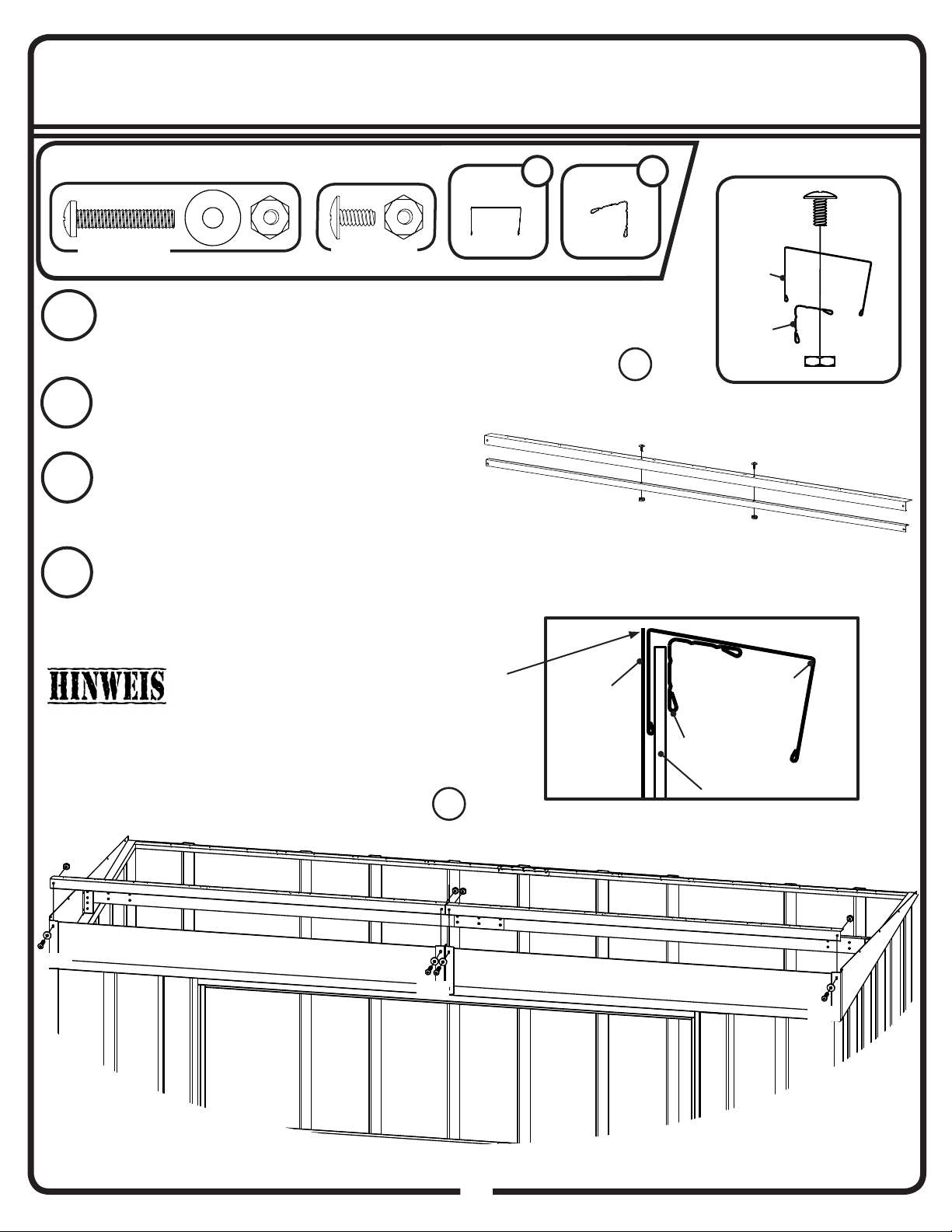

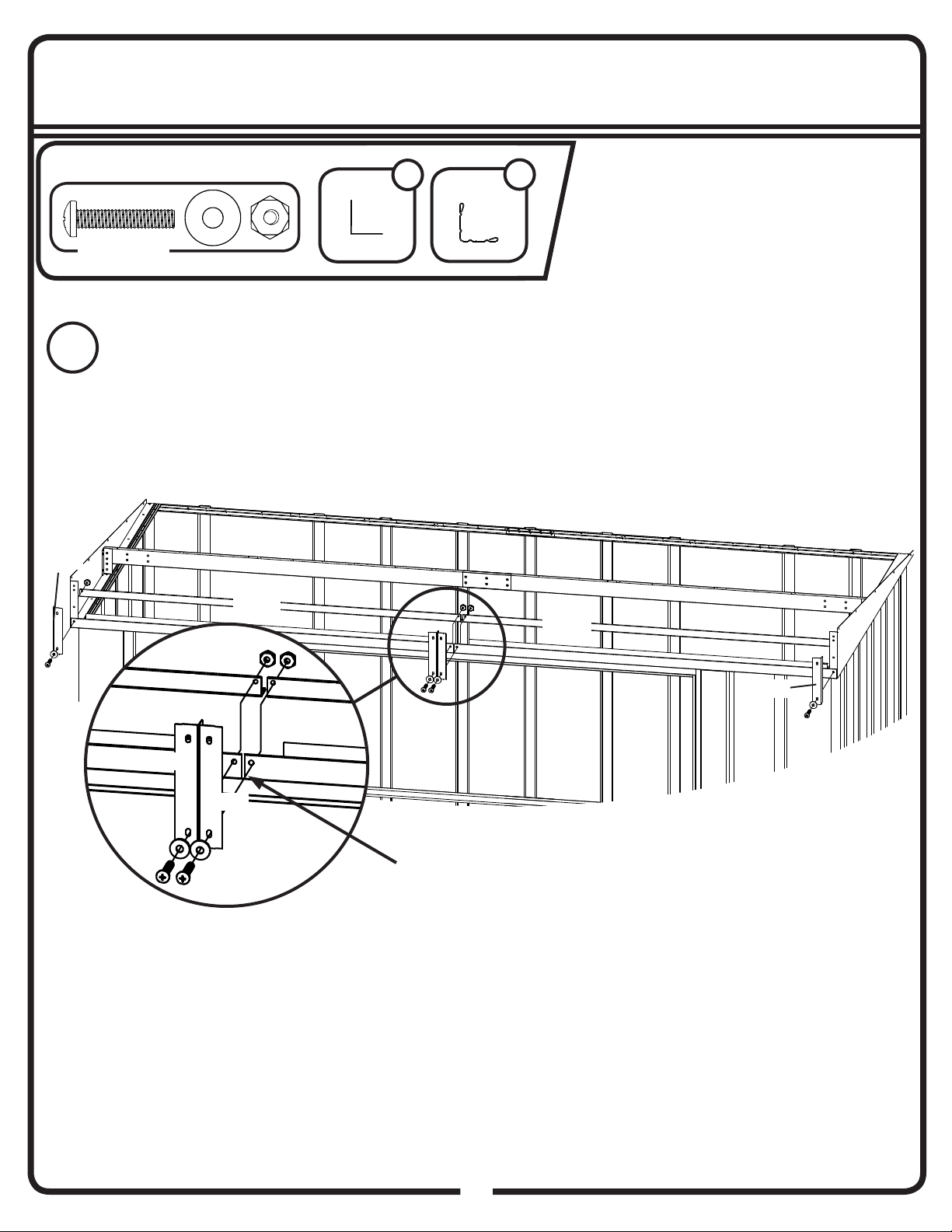

Türsturz, Giebel und Dachträger montieren

Dachblech, Dachabschlussleiten und Eckenschutz montieren

Türen einbauen

Jetzt ist der Schuppen fertig.

Page 12

GE-12EI

BAU EINER BODENPLATTE ...

MÖGLICHKEIT 1: Direkt auf dem Untergrund (Erde)

Bauen Sie Ihren Schuppen direkt auf ebenem Boden (Gras, Erde, Fels, Sand usw.).

MÖGLICHKEIT 2: Plattform aus Holz

Wenn Sie Ihre eigene Bodenplatte bauen möchten, achten Sie darauf, geeignete Materialien auszuwählen. Diese sind die empfohlenen Materialien für Ihre Bodenplatte:

• Kesseldruckimprägnierte Balken 38 mm x 89 mm • Sperrholz für außen 15,5 mm x 1220 mm x 2440 mm

• Verzinkte Nägel 80 mm & 40 mm • Betonsteine (optional) HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt kommen würde, darf kein kesseldruckimprägniertes Holz verwendet werden. Kesseldruckimprägniertes Holz hat Eigenschaften, die zu beschleunigter Korrosion führen. Wenn

kesseldruckimprägniertes Holz mit Ihrem Geräteschuppen in Kontakt kommt, wird Ihre Garantie ungültig.

Die Plattform sollte ﬂ ach und eben sein (frei von Unebenheiten,

Graten usw.), damit sie gut als Fundament Ihres Schuppens dienen kann. Das notwendige Baumaterial erhalten Sie im Baumarkt.

Folgen Sie beim Bau der Bodenplatte den Anweisungen und der Zeichnung.

Bauen Sie den Rahmen (mit verzinkten Nägeln 80 mm) Messen Sie 40,6 cm/61,0 cm große Fächer aus, die Sie innerhalb des Rahmens bauen (siehe Zeichnung) Nageln Sie das Sperrholz auf den Rahmen (mit verzinkten Nägeln 40 mm)

MÖGLICHKEIT 3: Bodenplatte aus Beton

Die Bodenplatte sollte wenigstens 10,2 cm stark sein. Sie muss

ﬂ ach und eben sein, damit sie dem Rahmen ein gutes Fundament ist.

Diese sind die empfohlenen Materialien für Ihre Bodenplatte:

• Beton • Kunststofffolie 0,15 mm

• Für ausreichend festen Beton empfehlen wir eine Mischung aus: 1 Teil Zement • 3 Teile Kies (erbengroß)• 2 1/2 Teile sauberer Sand

Vorbereiten des Aufstellorts/bau einer Bodenplatte

1. Geben Sie ein 15,2 cm tiefes Rechteck aus (Gras entfernen).

2. Füllen Sie das Rechteck bis zu 10,2 cm mit Kies und stampfen Sie ihn fest.

3. Decken Sie den Kies mit einer 0,15 mm starken Kunststofffolie ab.

4. Bauen Sie aus vier Brettern mit 19 mm x 89 mm Querschnitt einen Holzrahmen.

5. Füllen Sie das Loch und den Rahmen mit Beton aus, sodass der Beton insgesamt 10,2 cm stark ist. Achten Sie darauf, dass die

Oberﬂ äche eben ist.

Hinweis: Abmessungen der fertigen Bodenplatte nach Entfernen der Verschalung.

16"/24"

40,6 cm/61,0 cm

97 1/2"

247,7 cm

VORNE

(TÜR)

Hinweis: Die Plattform/Bodenplatte ragt auf allen vier Seiten 1,4 cm aus dem Bodenrahmen heraus. Versiegeln Sie diese 1,4 cm Holz mit einem Dachkleber (nicht im Lieferumfang enthalten) oder schrägen Sie diese 1,4 cm Beton beim Gießen für eine gute Drainage ab.

97 1/2"

247,7 cm

VORNE

(TÜR)

49 1/2"

125,7 cm

49 1/2"

125,7 cm

Page 13

Schritt 1: Bodenrahmen

Für diese Seite brauchen Sie:

(MENGE: 8)

Legen Sie zwei (2) Bodenrahmen vorne/hinten wie gezeigt aufeinander und verbinden Sie sie mit vier (4) Maschinenschrauben und Muttern. Zwei (2) Maschinenschrauben und Muttern müssen von unten eingesteckt werden.

10866

SIE BAUEN ZWEI (2) RAHMEN

Unterlegscheiben dürfen ausschließlich auf lackierten Teilen verwendet werden. Unterlegscheiben sind bei nicht lackierten Teilen unnötig und es gibt nicht genügend Unterlegscheiben für jede Blech- und Maschinenschraube.

10866

GE-13EI

Maschinenschrauben

von oben.

Maschinenschrauben

von unten.

Montieren Sie einen zweiten vormontierten seitlichen Bodenrahmen, indem Sie Schritt 1 wiederholen. Vergewissern Sie sich, dass diese nach der Vormontage jeweils 95 7/8” (243,5 cm) lang sind. Legen Sie die vormontierten Teile für

Schritt 8 beiseite.

10866

Überlappung 11 7/8” (30,2 cm)

95 7/8” (243,5 cm)

Länge nach Montage

Page 14

Schritt 2: Wandrahmen

Für diese Seite brauchen Sie:

6615

(MENGE: 2)

9924

6615

GE-14EI

Legen Sie zwei (2) Rückwandwinkel wie gezeigt aufeinander,

sodass fünf (5) Löcher ﬂ uchten. Stecken Sie eine (1)

Maschinenschraube und Mutter durch das mittlere Loch. Legen Sie das vormontierte Teil für Schritt 10 beiseite.

6615

Teile so aufeinander legen, dass fünf (5)

Löcher ﬂ uchten.

Maschinenschraube mit Mutter nur durch das mittlere Loch stecken.

Legen Sie zwei (2) Rückwandverstrebungen wie gezeigt

aufeinander, sodass fünf (5) Löcher ﬂ uchten. Stecken Sie eine

(1) Maschinenschraube und Mutter durch das mittlereo Loch. Legen Sie das vormontierte Teil für Schritt 13 beiseite.

9924

6615

9924

Maschinenschraube mit Mutter nur durch das mittlere Loch stecken.

Vergewissern Sie sich, dass diese Bauteile nach der Vormontage jeweils 94 5/8” (240,3 cm) lang sind.

Teile so aufeinander legen, dass fünf (5)

Löcher ﬂ uchten.

Überlappung

6 1/8” (15,6 cm)

94 5/8” ( 240,3 cm)

Länge nach Montage

Page 15

Schritt 3: Türsturz

Für diese Seite brauchen Sie:

(MENGE: 2)

Verbinden Sie den Türsturz innen wie gezeigt mithilfe einer (1) Blechschraube mit einem Türsturz außen. Wiederholen Sie dies für das andere Ende. Legen Sie das vormontierte Teil für Schritt 10 beiseite.

10826

10795

GE-15EI

10795

10826

10795

Vergewissern Sie sich, dass dieses Bauteil nach dieser Vormontage 94 5/8” (240,3 cm) lang ist.

Überlappung

8 5/16” (21,1 cm)

94 5/8” ( 240,3 cm)

Länge nach Montage

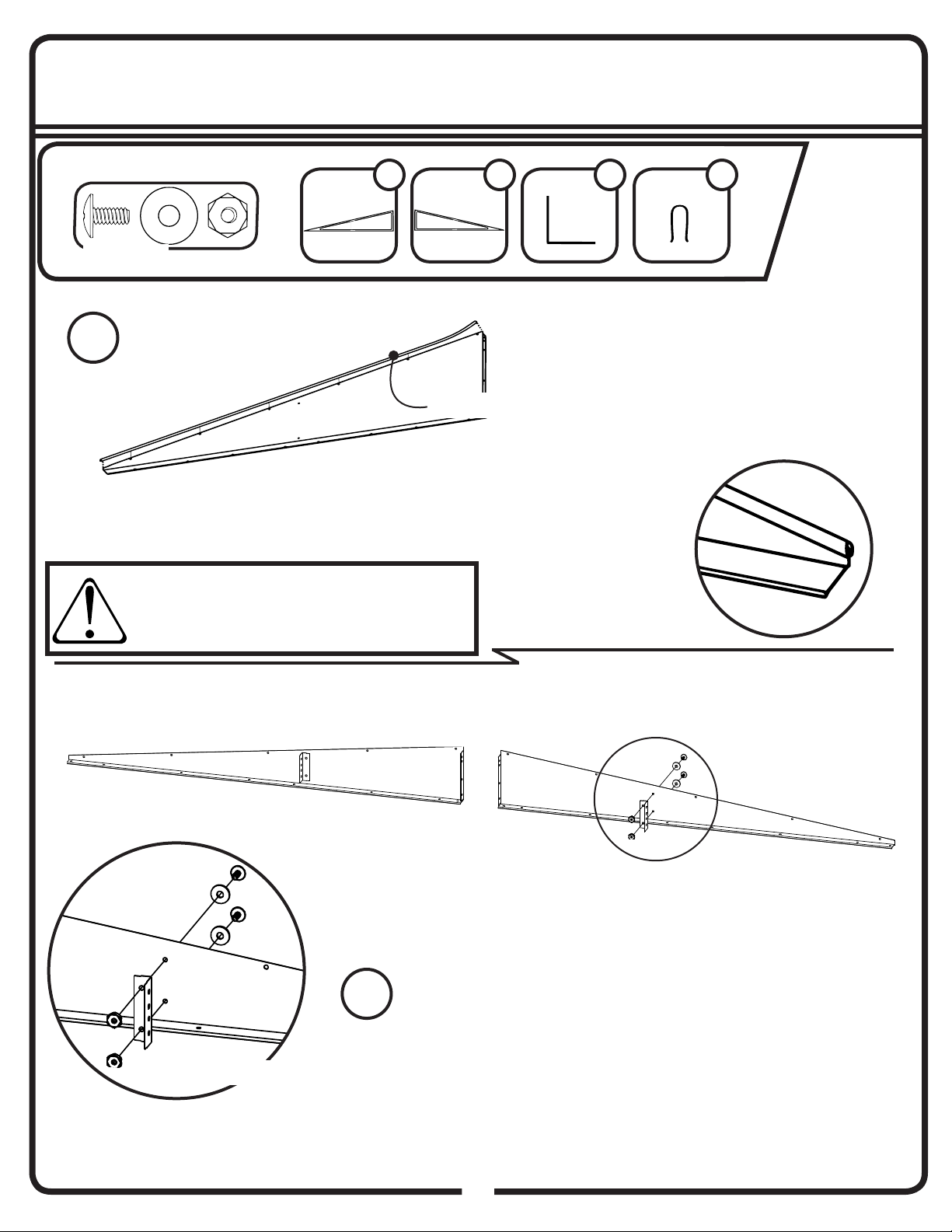

Page 16

Schritt 4: Dachträger

Für diese Seite brauchen Sie:

10865

(MENGE: 8)

Legen Sie zwei (2) Dachträger wie gezeigt so aufeinander, dass

die Langlöcher an der Unterseite ﬂ uchten. Stecken Sie sechs (6)

Maschinenschrauben und Muttern wie unten gezeigt ein.

10865

GE-16EI

Legen Sie die Teile so aufeinander, dass

die Langlöcher an der Unterseite ﬂ uchten.

Stecken Sie zwei (2) Maschinenschrauben und Muttern wie gezeigt in die Langlöcher an der Unterseite des Trägers. Legen Sie die vormontierten Teile für Schritt 15 beiseite.

Stecken Sie die Maschinenschrauben von unten in die Langlöcher.

Stecken Sie sechs (6) Maschinenschrauben in die Löcher.

10865

Sechs (6) Löcher ﬂ uchten.

Vergewissern Sie sich, dass diese Bauteile nach der Vormontage jeweils 96 5/8” (245,4 cm) lang sind.

Überlappung

6” (15,2 cm)

96 5/8” (245,4 cm).

Länge nach Montage

Page 17

GE-17EI

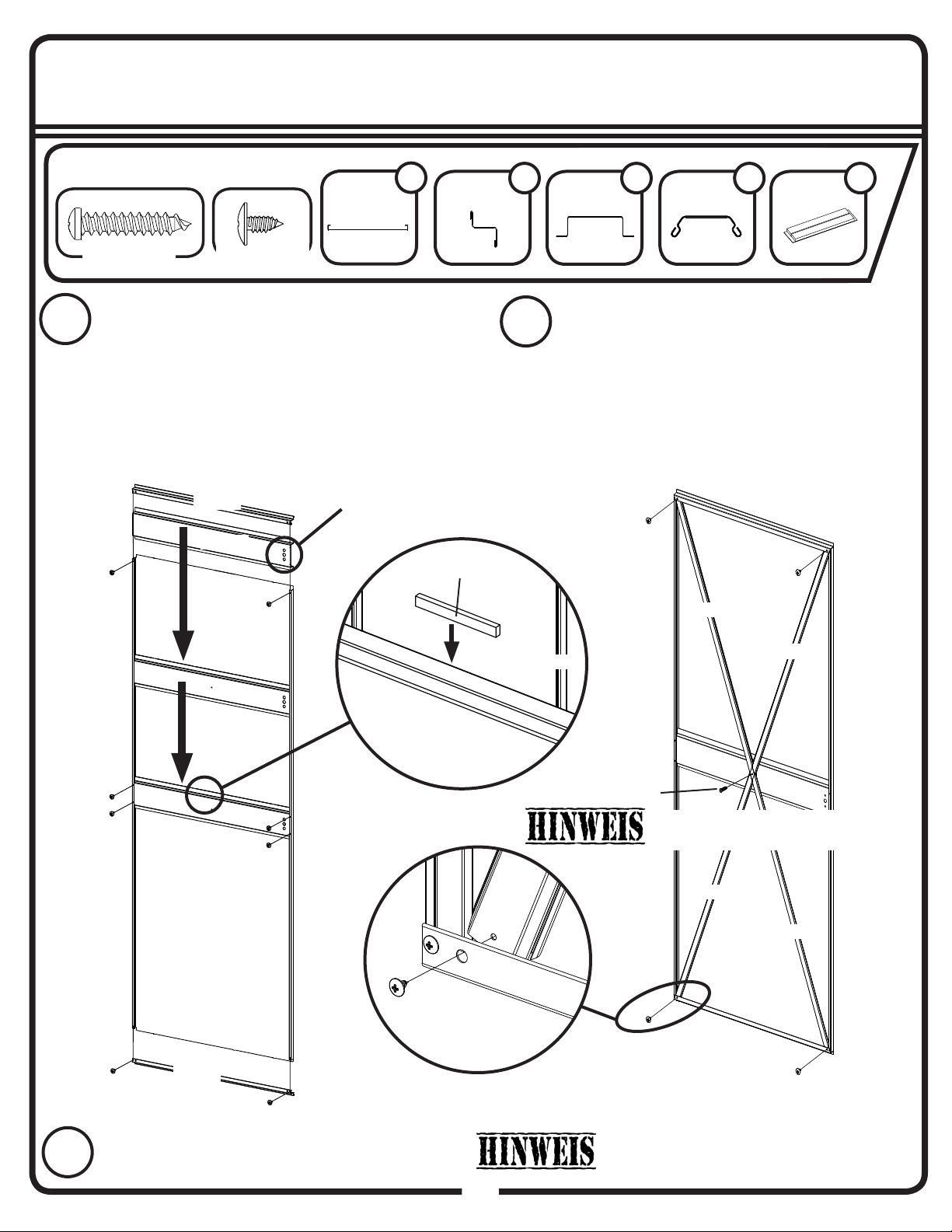

Schritt 5: Vormontage der Türe

Für diese Seite brauchen Sie:

(MENGE: 2)

Beginnen Sie mit der Montage, indem Sie die Türgriffversteifung in die Mitte der Türe schieben und sie mit vier (4) Blechschrauben anbringen. Bringen Sie dann die horizontalen Türversteifungen mit zwei (2) Blechschrauben pro Versteifung an jedem Ende der Tür an. Nach deren Montage kleben Sie den selbstklebenden Geräuschdämpfer zwischen den Falz der Türgriffversteifung und die Türe.

10718

10719

(MENGE: 24)

10856

Vergewissern Sie sich, dass sich die Löcher in der Türgriffversteifung auf der gleichen Seite

wie die Löcher in der Tür beﬁ nden.

10718

67236

10719

Legen Sie die Enden der diagonalen Türversteifungen mit den kleinen Löchern wie

gezeigt unter die horizontalen Türversteifungen. Schrauben Sie alle diagonalen Türversteifungen mit einer (1) langen Blechschraube an der Mitte der Türgriffversteifung fest. Befestigen Sie alle diagonalen Türversteifungen wie gezeigt mit vier (4) Blechschrauben an jeder Ecke unter den horizontalen Türversteifungen.

10720

67236

10856

10718

10719

10720

10718

10856

10720

Die großen Löcher der diagonalen. Türversteifungen sind in der Mitte.

10720

Wiederholen Sie diese Schritte für die andere Tür.

Die diagonalen Türversteifungen werden von hinten an der horizontalen Türversteifung angebracht.

Page 18

GE-18AH

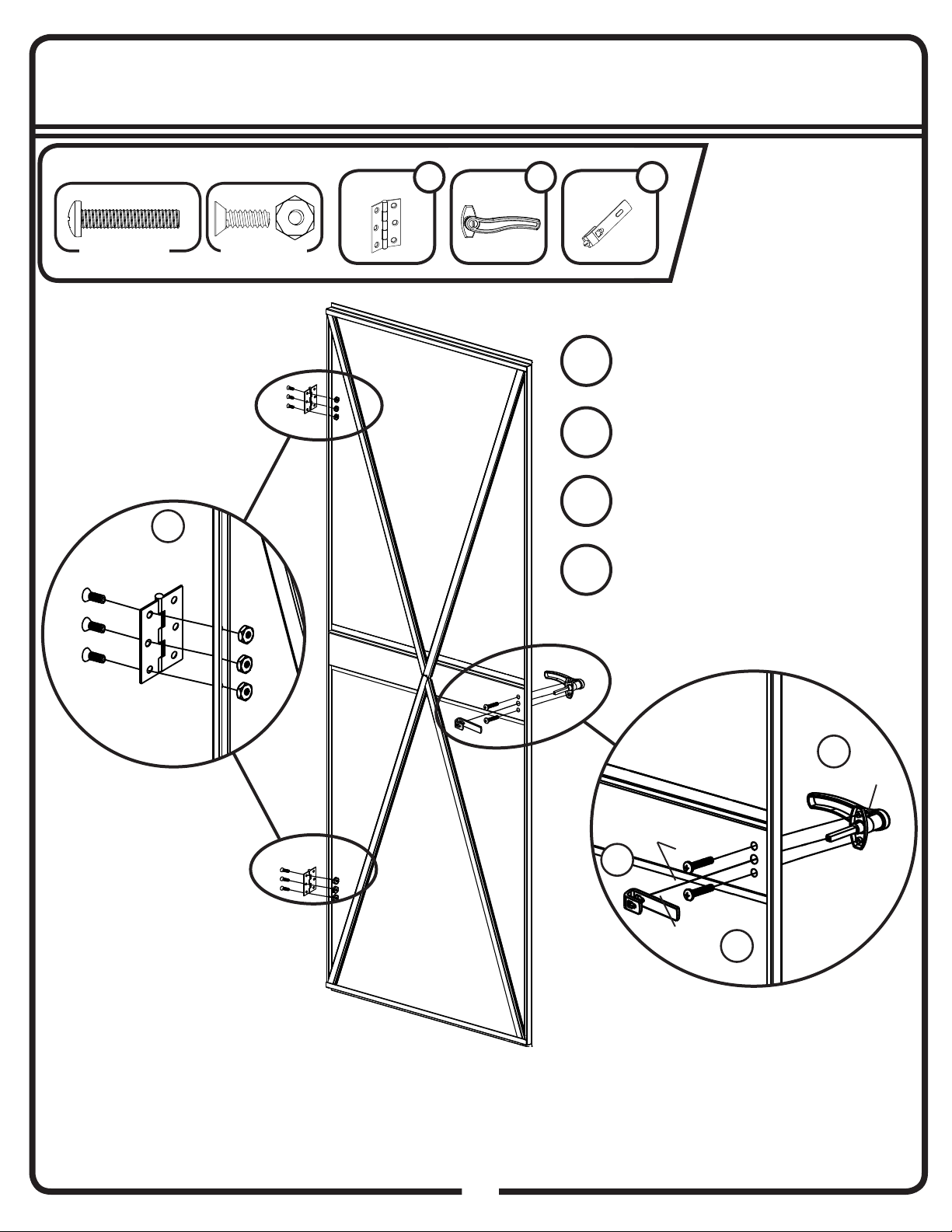

Schritt 6: Montage der rechten Türe

Für diese Seite brauchen Sie:

LNB

66609

66809

66054

(MENGE: 2)

66609

(MENGE: 6)

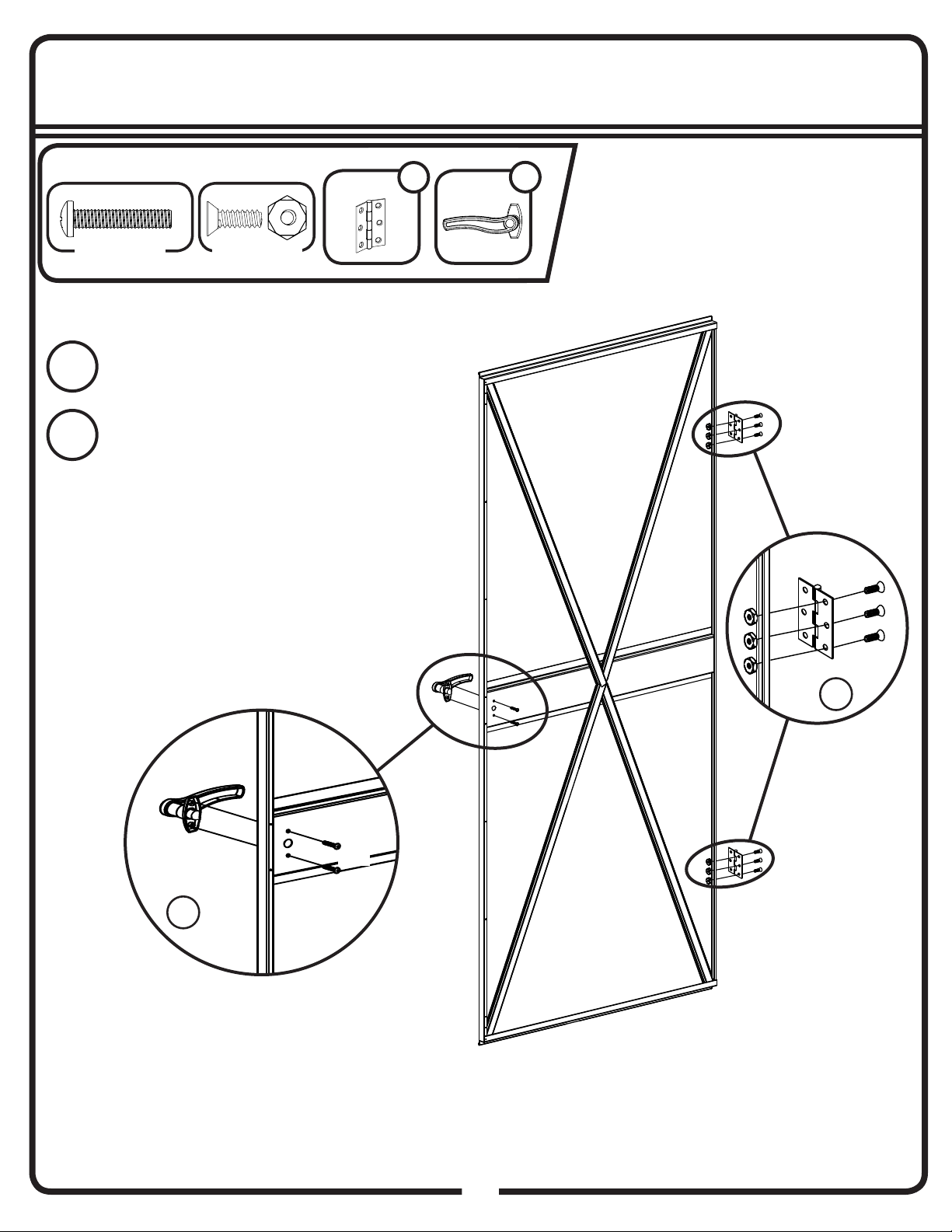

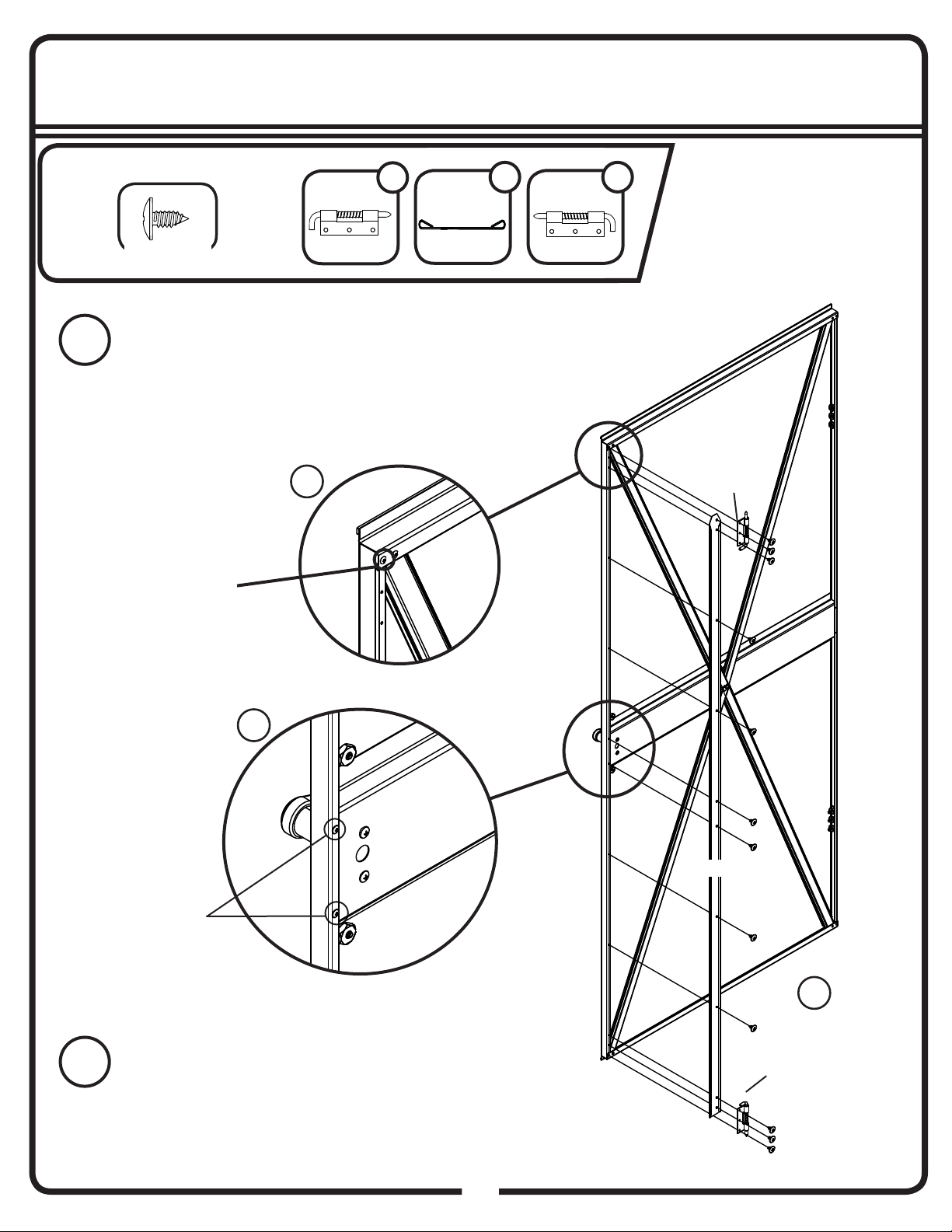

Befestigen Sie die Scharniere mit sechs (6) Senkkopf-Maschinenschrauben an der Türe.

Montieren Sie den Verriegelungsgriff mit zwei (2) langen Maschinenschrauben.

Befestigen Sie den Riegel am Verriegelungsgriff.

Ziehen Sie die Feststellschraube im

Riegel fest.

66809

LNB

66054

Page 19

GE-19AH

Schritt 7: Montage der linken Türe

Für diese Seite brauchen Sie:

LNB

66609

66810

(MENGE: 2)

Befestigen Sie die Scharniere mit sechs (6) Senkkopf-Maschinenschrauben an der Türe.

Montieren Sie den Verriegelungsgriff mit zwei (2) langen Maschinenschrauben.

(MENGE: 6)

66609

66810

LNB

Page 20

Schritt 7: Fortsetzung

Für diese Seite brauchen Sie:

(MENGE: 8)

Entfernen Sie zwei (2) Schrauben aus der linken Seite der Türgriffversteifung und jeweils die ganz linke Schraube

aus der oberen und unteren horizontalen Türversteifung. Die Schrauben werden später wieder eingesetzt.

66808

10721

66684

GE-20EI

Entfernen Sie jeweils die ganz linke Schraube aus der oberen und der unteren horizontalen Türversteifung, um den Türanschlag und die Schnappriegel anzubringen.

Entfernen Sie die Schrauben, um den Türanschlag anzubringen.

10721

Befestigen Sie den Türanschlag sowie den oberen und den unteren Schnappriegel mit den vier (4) eben entfernten Schrauben sowie acht (8) zusätzlichen Blechschrauben an der linken Türkante.

66808

Page 21

GE-21EI

Schritt 8: Montage des Bodens

Für diese Seite brauchen Sie:

(MENGE: 8)

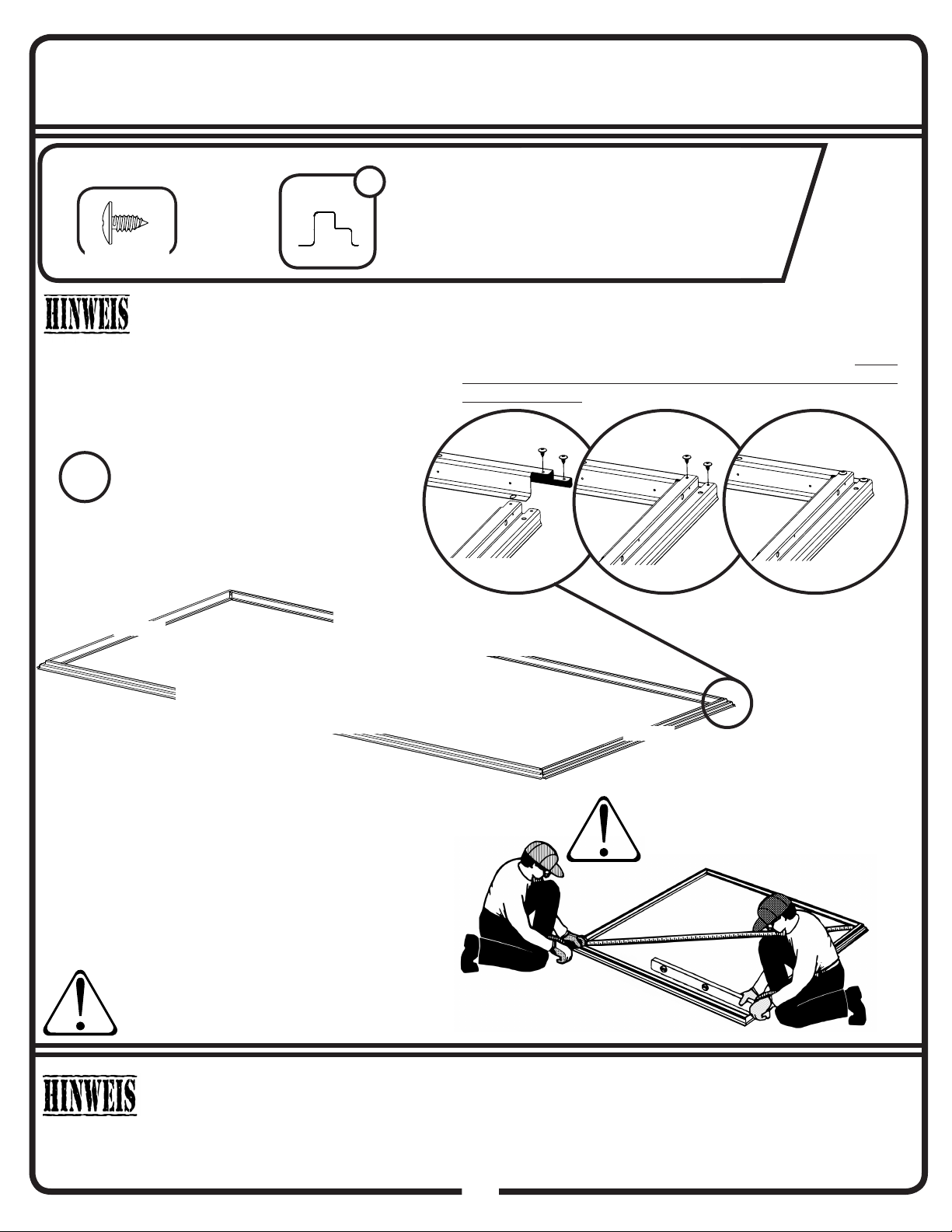

Befestigen Sie Ihre Bodenrahmen noch NICHT am Fundament. Sie verankern Ihr Bauwerk erst, nachdem es fertig aufgebaut ist.

Verbinden Sie die vier (4) Ecken des Bodenrahmens an jeder Ecke wie gezeigt mit zwei (2) Blechschrauben.

10850

Vormontierte Teile aus Schritt 1:

• Vormontierte Bodenrahmen vorne/hinten (2)

Legen Sie die Bodenrahmen wie gezeigt aufeinander. Legen Sie den Bodenrahmen so hin, dass die großen Löcher an allen Ecken oben sind.

10850

Vormontierte Bodenrahmen

vorne/hinten

Vorne

Der Bodenrahmen muss SOWOHL rechtwinklig ALS AUCH waagerecht sein. Andernfalls

ﬂ uchten die Löcher nicht richtig.

Vormontierte Bodenrahmen

vorne/hinten

10850

Wenn die diagonalen Abmessungen gleich sind, ist der Rahmen rechtwinklig.

Wasserwaage

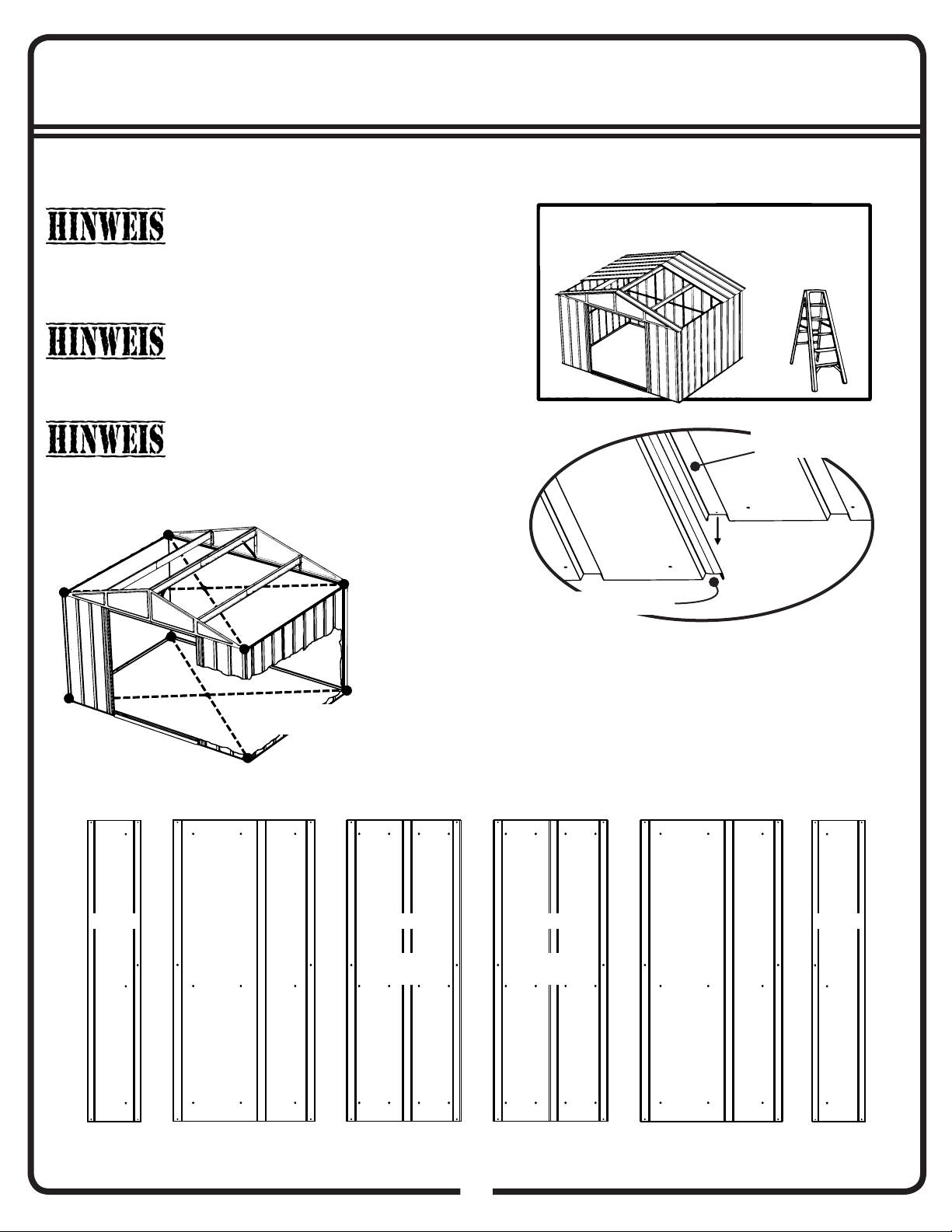

Der restliche Aufbau des Geräteschuppens dauert viele Stunden und kann nicht

alleine durchgeführt werden. Fahren Sie ab diesem Punkt nur fort, wenn Sie genug Zeit haben, um den Aufbau am gleichen Tag abzuschließen. Ein teilweise montierter Geräteschuppen kann bereits durch leichten Wind schwer beschädigt werden.

Page 22

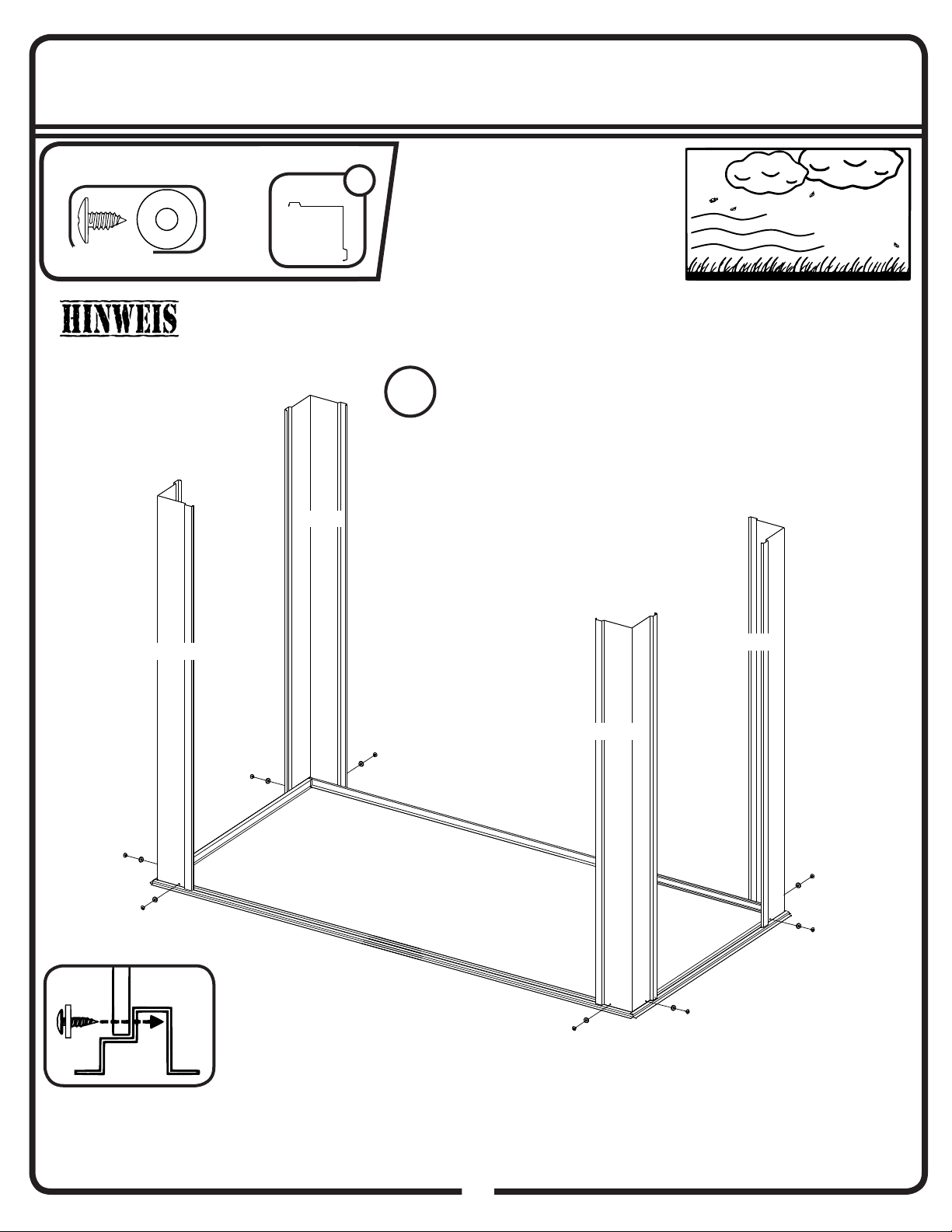

Schritt 9: Eckbleche

GE-22EI

Für diese Seite brauchen Sie:

(MENGE: 8)

Eine Person sollte die Ecke halten, während eine andere die Bleche befestigt. Lassen Sie die Ecke nicht los, bevor sie befestigt ist.

10701

Gehen Sie beim Umgang mit

den Blechen und deren Montage vorsichtig vor. Nachdem mit der Montage der Bleche begonnen wurde, ist es wichtig, den Aufbau zügig abschließen zu können, um die Gefahr von Schäden an Ihrem Bauwerk durch Wind zu verringern.

Befestigen Sie die Eckbleche eines nach dem anderen mit zwei (2) Blechschrauben pro Panel in der gezeigten Position am

Bodenrahmen.

Gefahr durch Wind

10701

Vorne

Befestigen Sie Wandbleche immer wie gezeigt mit Blechschrauben am Bodenrahmen. Stellen Sie das Blech auf den Bodenrahmen und bringen Sie die Löcher im Blech und im Bodenrahmen zum Fluchten.

Page 23

Schritt 10: Wandrahmen

Für diese Seite brauchen Sie:

(MENGE: 8)

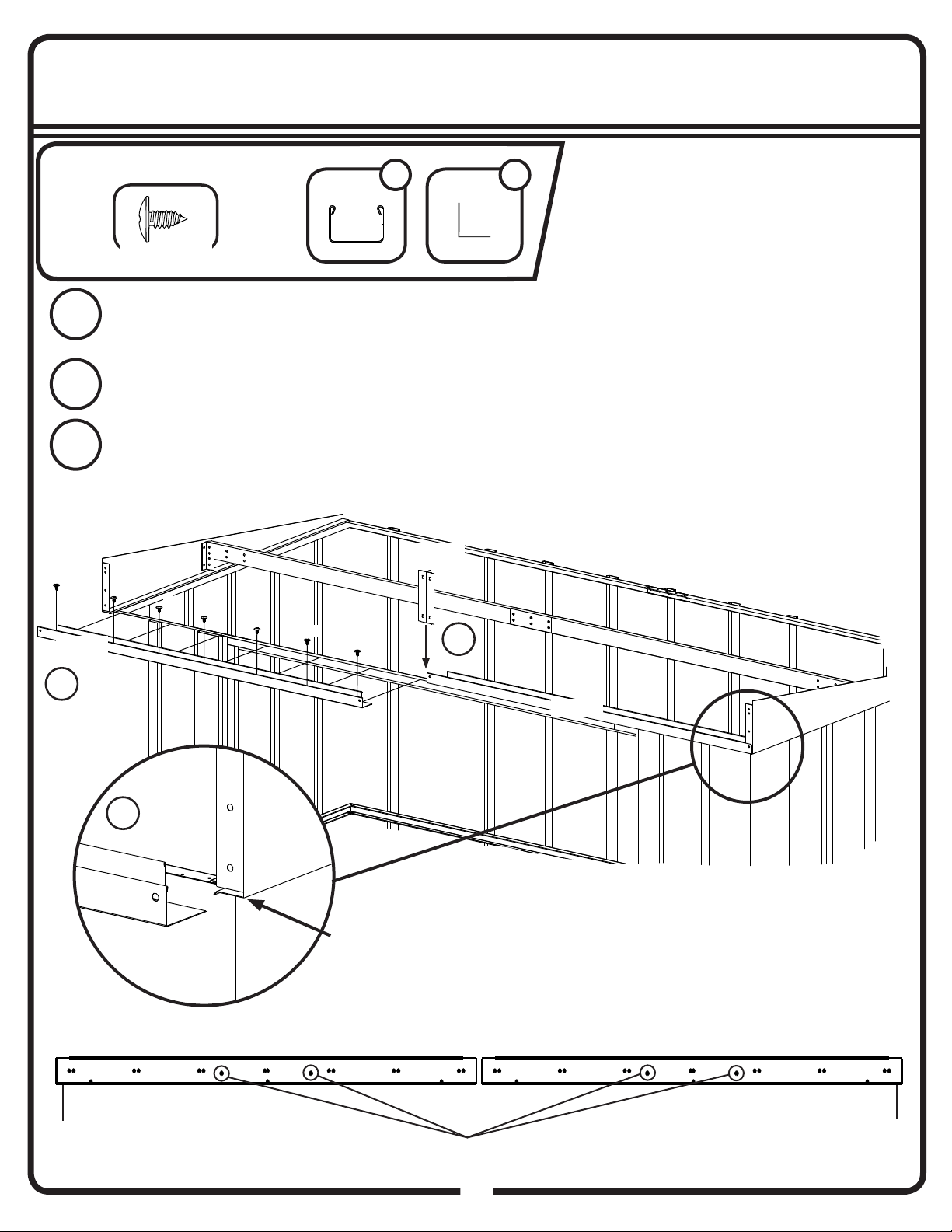

Montieren Sie den vormontierten Rückwandwinkel wie gezeigt mit zwei (2) Blechschrauben an den hinteren Eckblechen.

Montieren Sie den vormontierten Türsturz mit zwei (2) Blechschrauben.

Montieren Sie beide Seitenwandwinkel mit zwei (2) Blechschrauben pro Seitenwandwinkel an den

Eckblechen, wobei Sie das vordere Ende in den Türsturz und das hintere Ende wie gezeigt unter den Rückwandwinkel schieben.

10852

Vormontierte Teile aus den Schritten 2 und 3:

• Vormontierter Rückwandwinkel (1)

• Vormontierter Türsturz (1)

GE-23EI

10852

Die Winkel der Wände müssen nach innen zeigen

6615

10852

Vormontierter Türsturz

BEFESTIGEN SIE DIE RAHMEN AN DER

INNENSEITE DER WANDBLECHE

Vormontierter

Rückwandwinkel

6615

10852

10701

10852

Vorne

10795

10852

10701

Page 24

GE-24AH

Schritt 11:

Für diese Seite brauchen Sie:

10858

[FÜR DIESEN SCHRITT

WERDEN KEINE

KLEINTEILE BENÖTIGT]

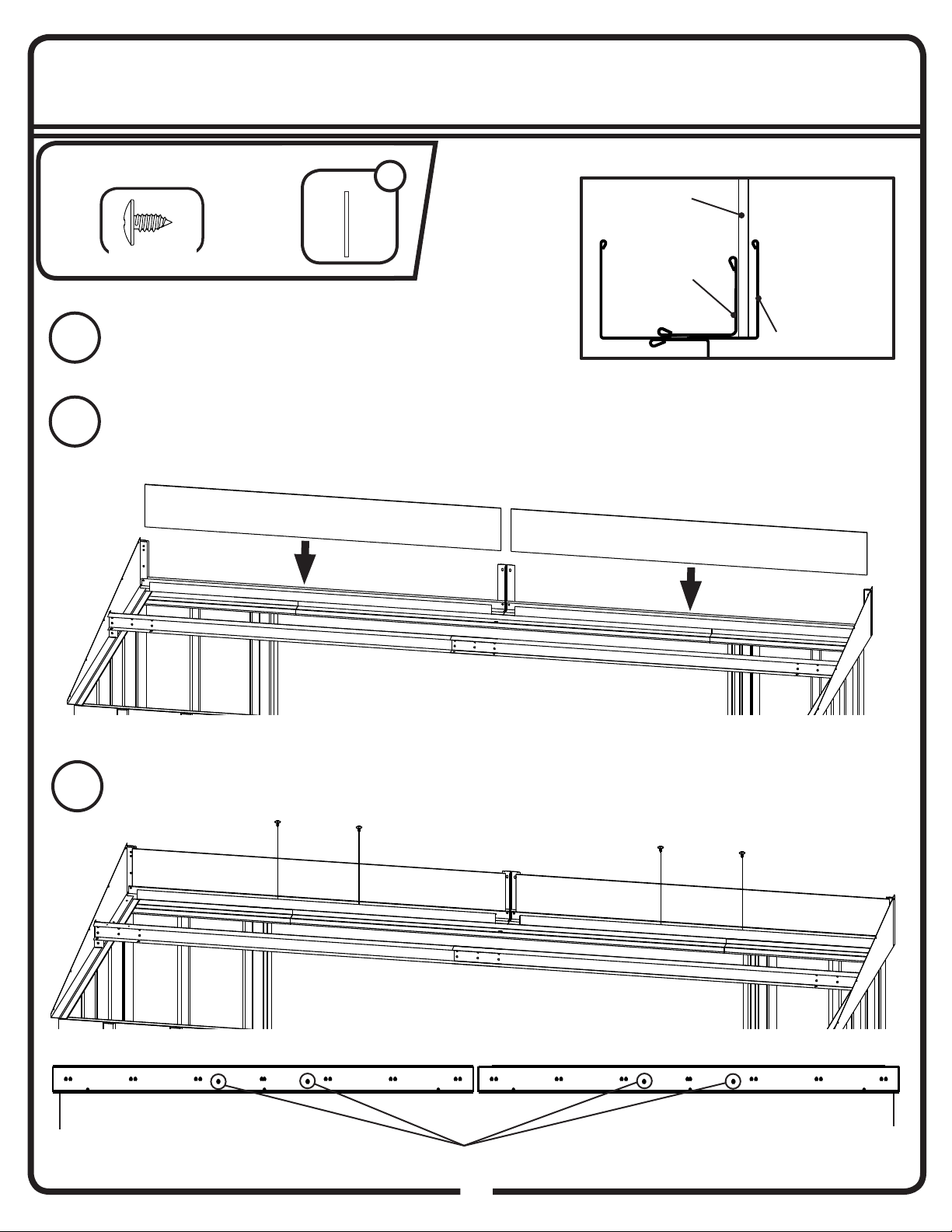

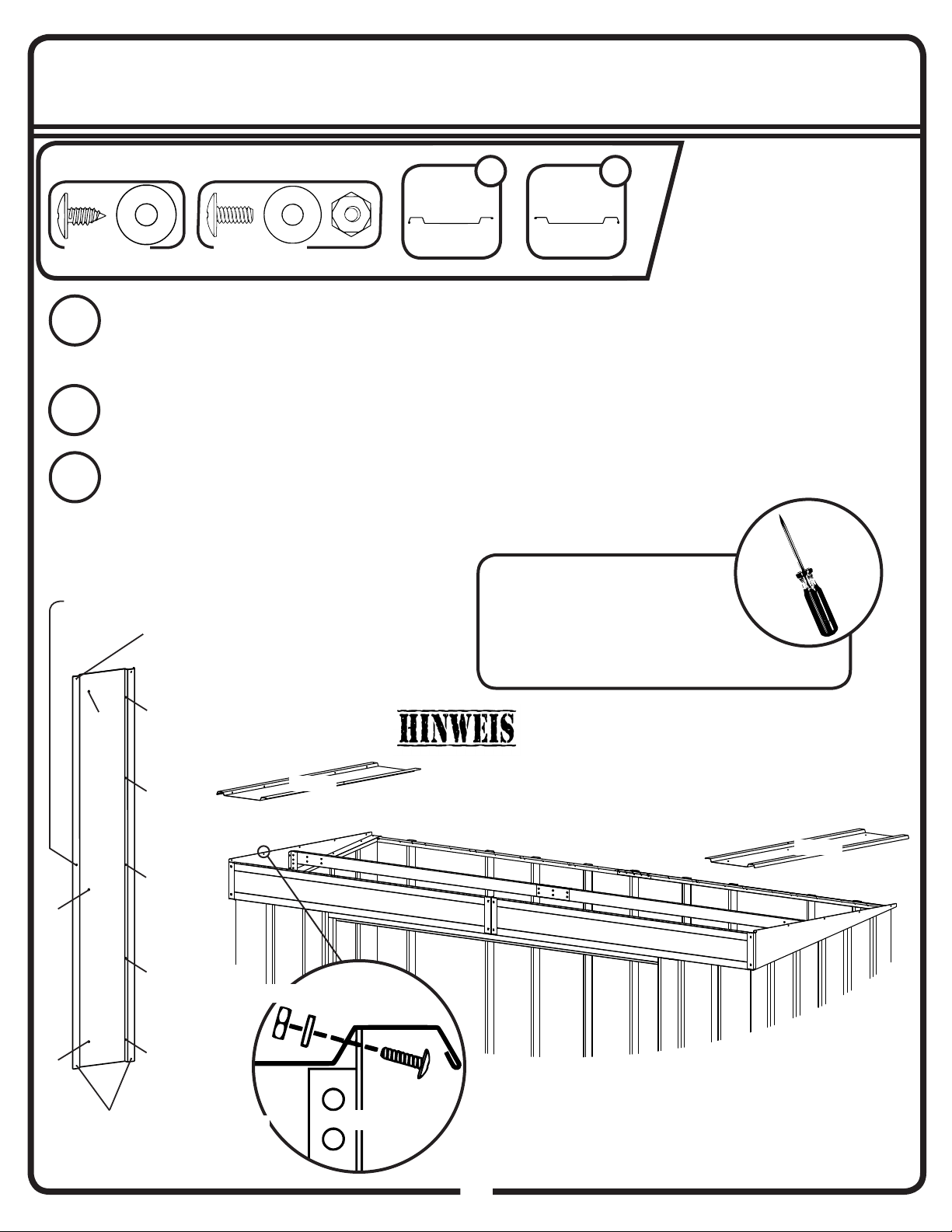

Legen Sie alle Bleche wie unten gezeigt aus. Vergewissern Sie sich, dass jedes Blech an seinem Platz liegt.

Verwenden Sie das Schaubild rechts, wenn Sie die Wandbleche anbringen.

• Schrauben Sie die obere Reihe an den Wandwinkeln fest.

• Schrauben Sie die mittlere Reihe an den Wandverstrebungen fest (Schritt 13).

• Schrauben Sie die untere Reihe an den Bodenrahmen fest.

• Schrauben Sie die eingekreisten Löcher am Nachbarblech fest.

Montage der Wandbleche

6155

10725

10836

AN WANDWINKELN

FESTSCHRAUBEN

AN WANDVERSTREBUNGEN

FESTSCHRAUBEN (SCHRITT 13)

10836

Versteifung mit Längsknick

10836

10858

Versteifung ohne Längsknick

6155

10725

6155

10836

10858

Immer dann, wenn eine Versteifung mit Längsknick an eine Versteifung ohne Längsknick stößt, sollte die Versteifung mit Längsknick falls möglich UNTER der Versteifung ohne Längsknick montiert werden.

AN BODENRAHMEN

FESTSCHRAUBEN

Page 25

Schritt 11: Fortsetzung

Für diese Seite brauchen Sie:

GE-25EI

(MENGE: 90)

Heben Sie die Bleche Seite für Seite an ihren Platz und schrauben Sie die Ober- und Unterseite der Bleche mit Schrauben fest.

Stecken Sie wie gezeigt dort, wo sich die Bleche überlappen, eine (1) Maschinenschraube und Mutter durch das mittlere Loch des Blechs.

Lassen Sie die Löcher im Vorderwandblech wie unten gezeigt frei.

(MENGE: 13)

6155

Rückseitige Wandbleche wie gezeigt platzieren.

Kleinerer

Versteifungsabstand

10725

Eckbleche liegen über wandblechen

Eckblech

6155

Lassen Sie die Löcher frei.

Stecken Sie dort, wo die

Bleche sich überlappen, eine

Maschinenschraube durch das

mittlere Loch.

Befestigen Sie die Wandbleche mit Schrauben durch alle Löcher an der Ober- und Unterkante der Bleche.

Page 26

Schritt 12: Türpfosten

Für diese Seite brauchen Sie:

10716

80057

GE-26EI

(MENGE: 8)

80057

(MENGE: 4)

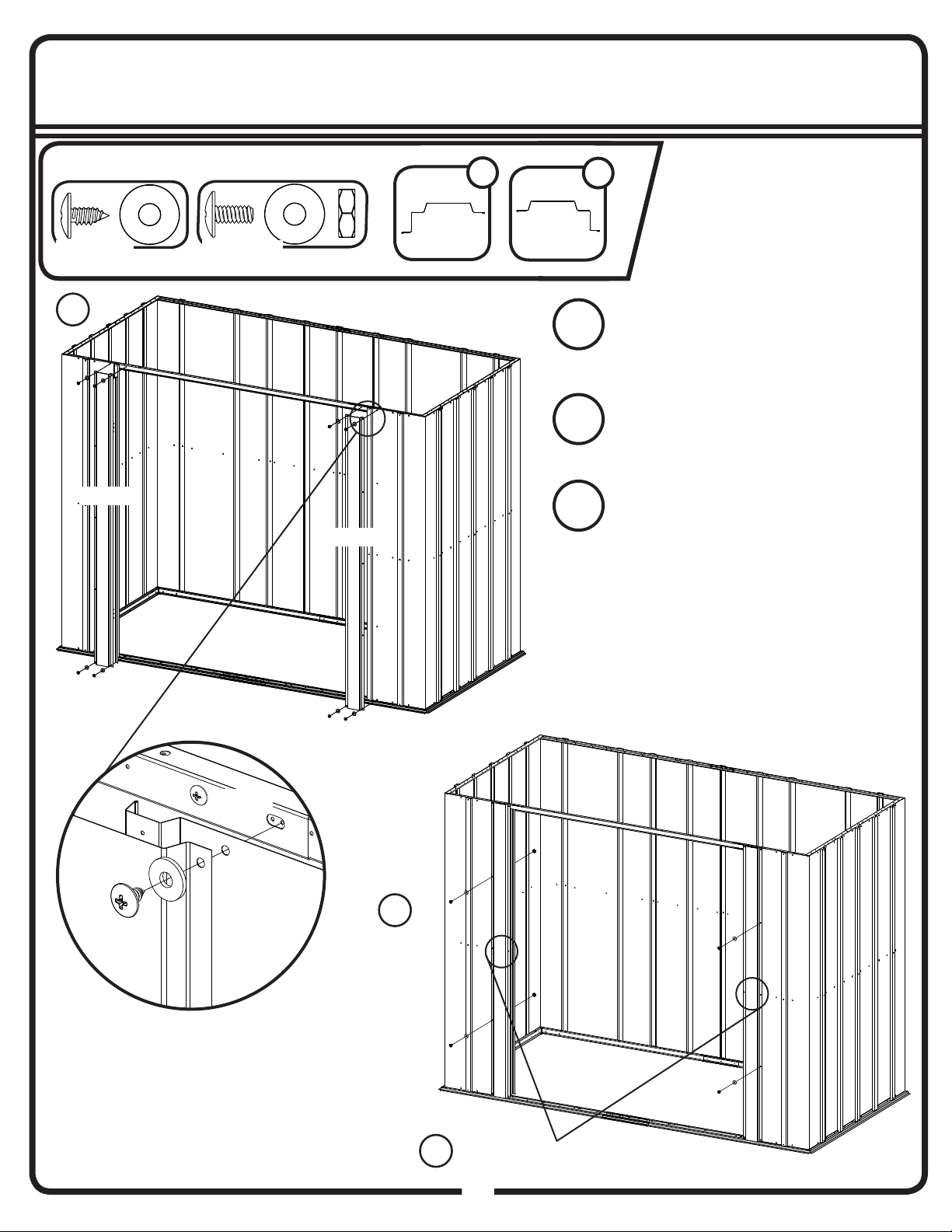

Befestigen Sie die Türpfosten wie gezeigt mit jeweils zwei (2) Blechschrauben oben und unten am Türpfosten.

Befestigen Sie den Türpfosten wie unten gezeigt mit zwei (2) Maschinenschrauben und Muttern am Blech.

Lassen Sie die Löcher in der Mitte der Türpfosten jeweils wie gezeigt frei.

10716

Türsturz

Türpfosten

Vorderwandblech

Lassen Sie diese Löcher frei.

Page 27

GE-27EI

Schritt 13:

Für diese Seite brauchen Sie:

(MENGE: 44)

(MENGE: 2)

Rückwandverstrebung

10864

Vormontierte

Wandverstrebungen

10854

Vormontierte Teile aus Schritt 2:

• Vormontierte Rückwandverstrebung (1)

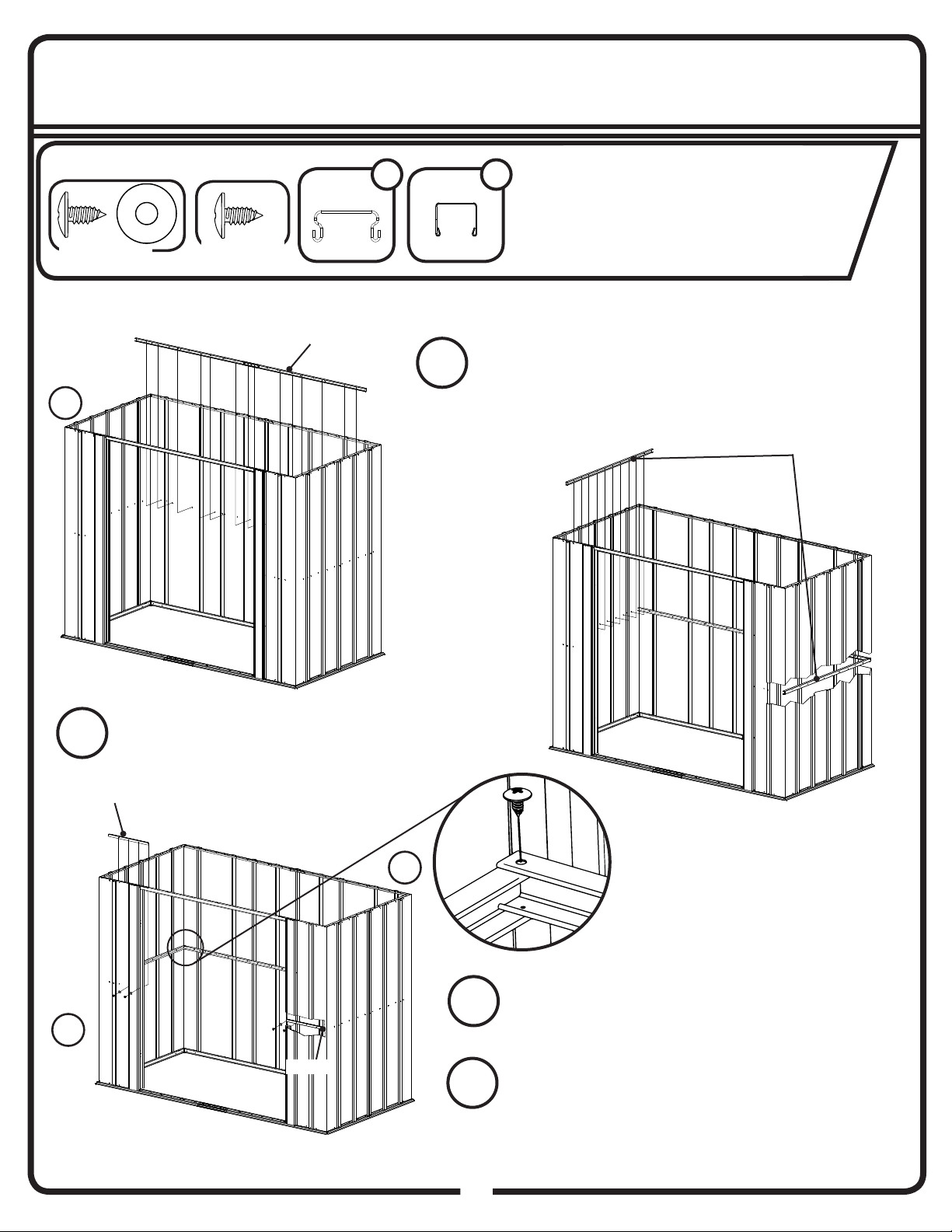

Montieren Sie Channels on inside von Gebäude

Montieren Sie die vormontierte Rückwandverstrebung, indem Sie Blechschrauben in alle noch freien Löcher in den Rückwandblechen einschrauben.

10854

Montieren Sie die Seitenwandverstrebung, indem Sie Blechschrauben in alle übrigen Löcher in den Seitenwandblechen einschrauben.

10864

Schrauben Sie dort, wo sich die Verstrebungen treffen, eine Schraube ein.

10864

Schrauben Sie in beiden hinteren Ecken, in denen sich Seiten- und Rückwandverstrebung treffen, jeweils eine Schraube ein.

Montieren Sie die Vorderwandverstrebungen, indem Sie Schrauben in alle übrigen Löcher in den Wandblechen und Türpfosten einschrauben. Achten Sie darauf, an den Türpfosten Schrauben zu verwenden.

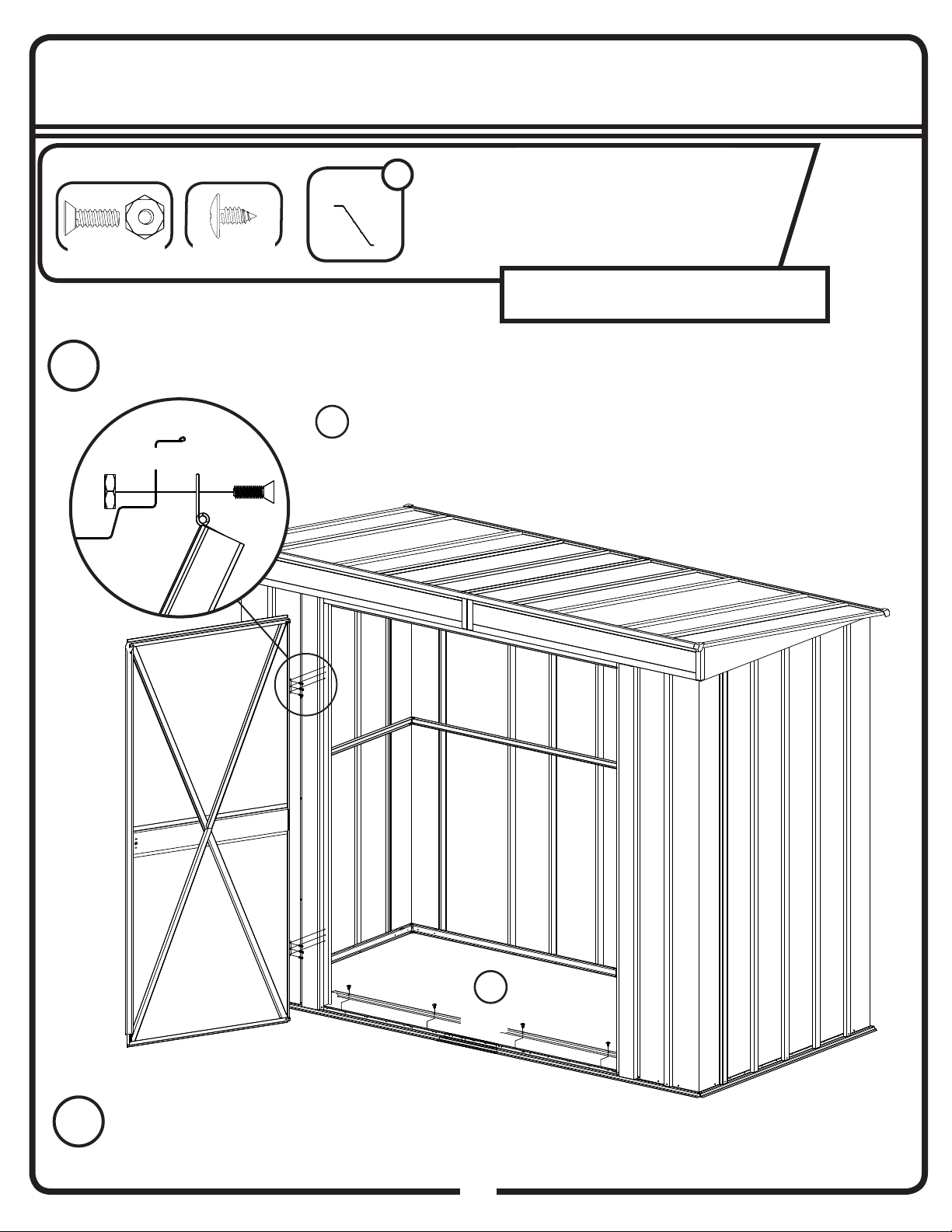

Page 28

GE-28EI

Schritt 14: Montage der Giebel

Für diese Seite brauchen Sie:

(MENGE: 4)

Kantenschutz montieren.

7907

7906

Kantenschutz (Kunststoff)

7916

69836

Montieren Sie dem Kantenschutz an der Giebelkante, BEVOR Sie mit den

Giebeln hantieren. Andernfalls könnten

Sie sich verletzen.

7916

7906

Der Kantenschutz MUSS die Giebelkante abdecken.

7907

7916

Montieren Sie die Giebelversteifung mit zwei (2) kleinen Maschinenschrauben und Unterlegscheiben pro Versteifung an allen Giebeln. Der Falz der Versteifung muss wie gezeigt zur Mitte des Giebels zeigen.

Der Schenkel des Dachträgerwinkels muss wie gezeigt zur Mitte des Giebels zeigen.

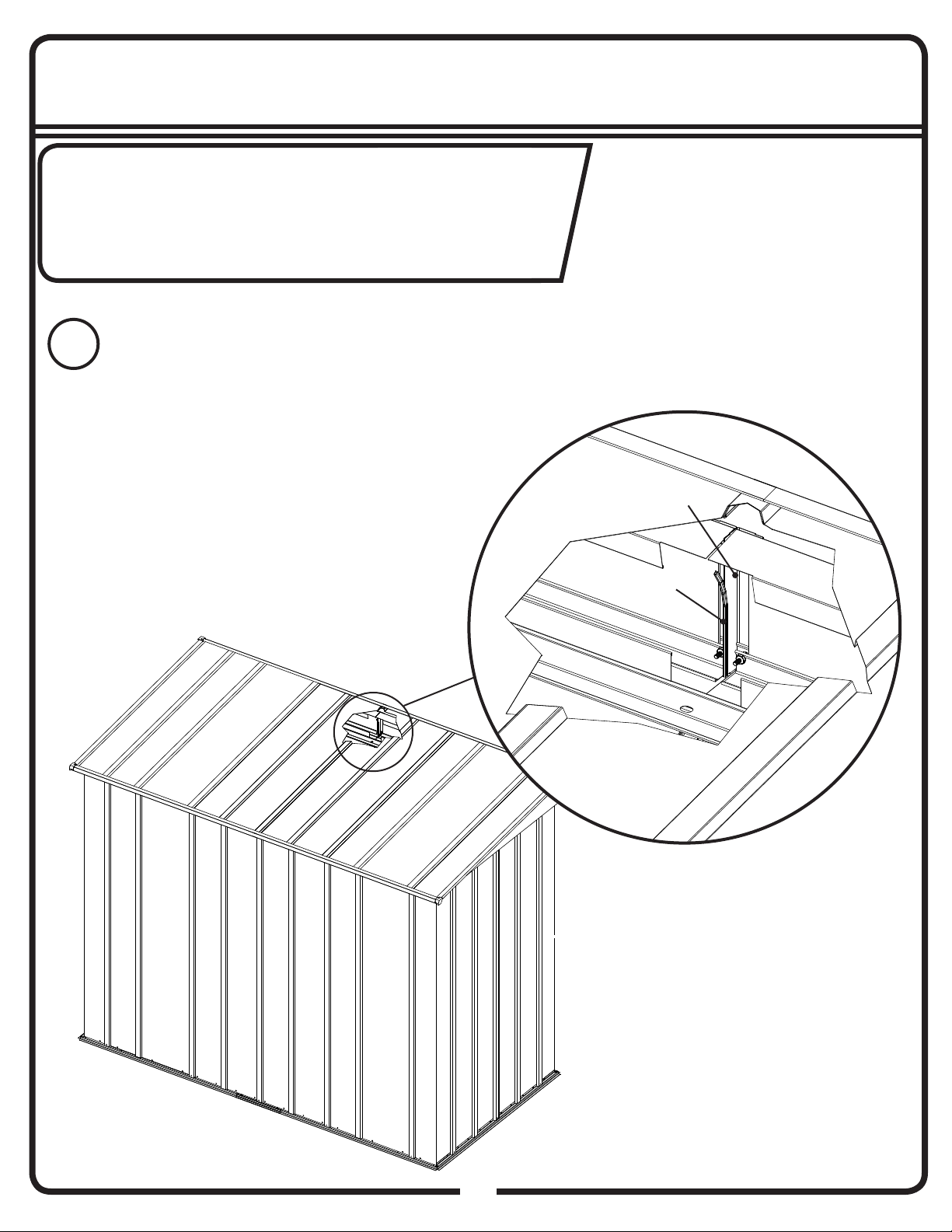

Page 29

Schritt 14: Fortsetzung

Für diese Seite brauchen Sie:

(MENGE: 12)

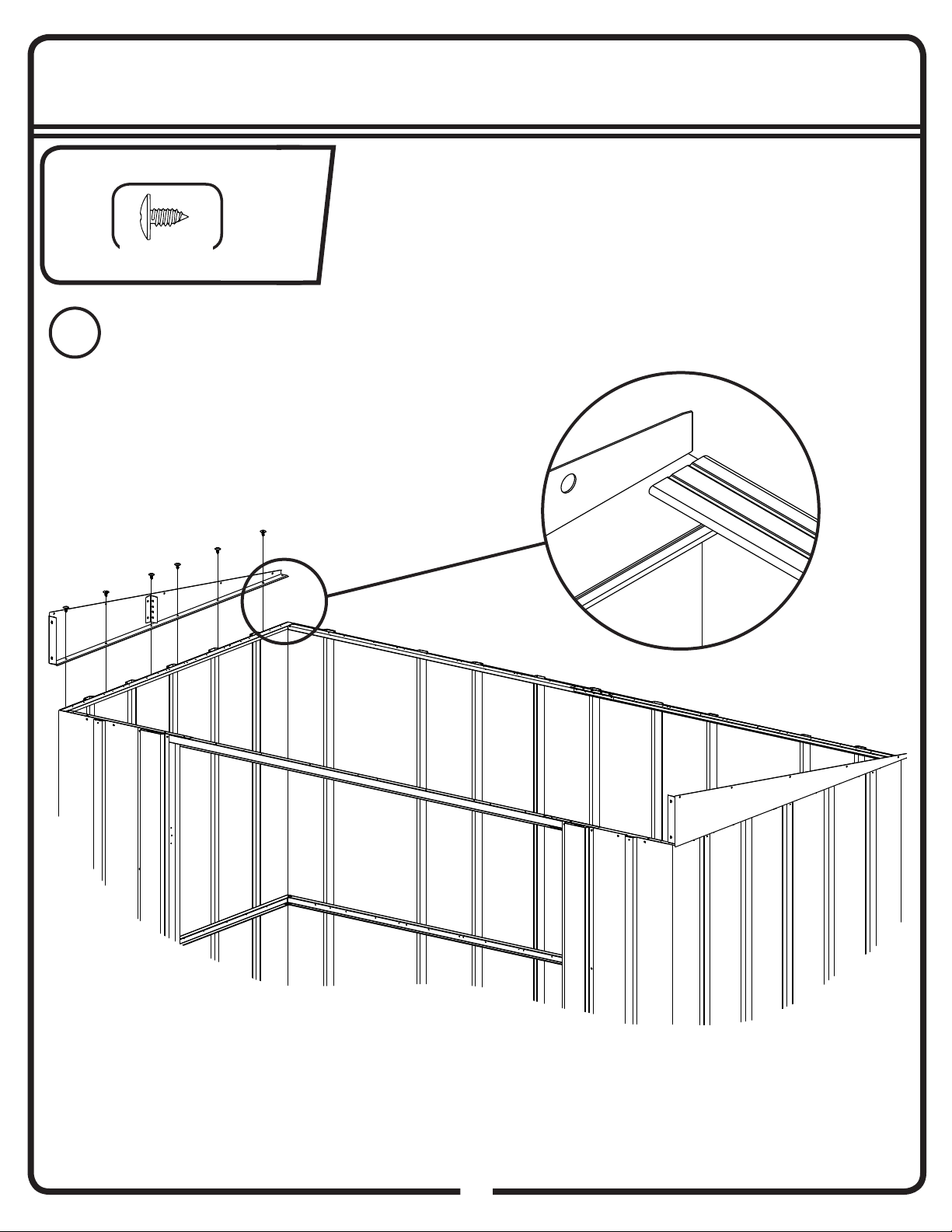

Befestigen Sie die Giebel einen (1) Giebel nach dem anderen wie unten gezeigt mit sechs (6) Schrauben pro Giebel an den Seitenwandwinkeln.

Der Giebel muss an der Ecke UNTER den rückseitigen Wandwinkel greifen.

GE-29EI

Page 30

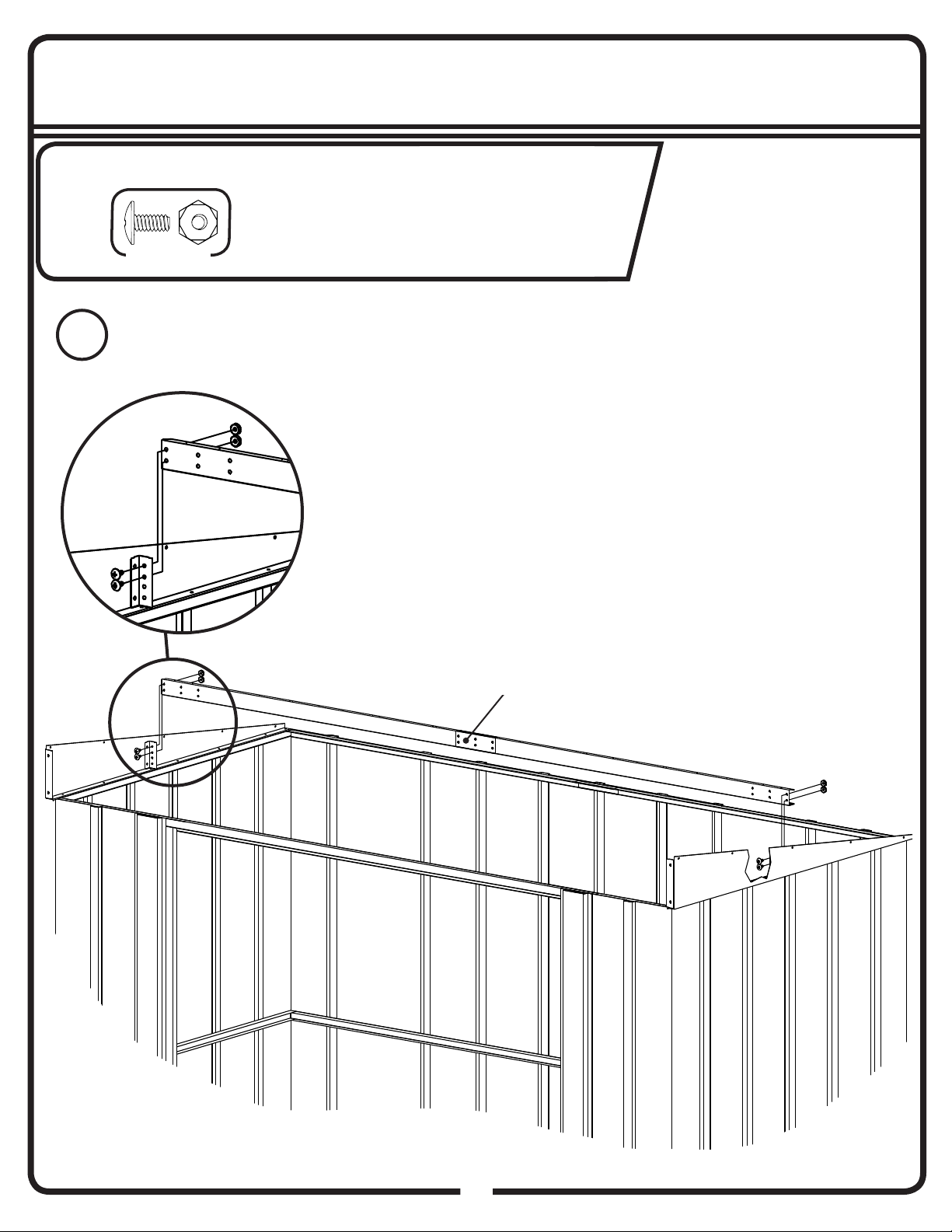

Schritt 15: Dachrahmen

Für diese Seite brauchen Sie:

Vormontierte Teile aus Schritt 4:

(MENGE: 4)

Montieren Sie den vormontierten Dachträger mit zwei (2) Maschinenschrauben und Muttern pro Ende wie gezeigt an der Giebelverstärkung.

• Vormontierter Dachträger (1)

Montieren Sie den Dachträger durch die zwei (2) oberen Löcher an der Giebelverstärkung.

GE-30EI

Vormontierter Dachträger

Page 31

GE-31EI

Schritt 16: Montage der Fenster

Für diese Seite brauchen Sie:

10859

(MENGE: 14)

Fenstereinfassung unten eine nach der anderen in den Schlitz am Giebel schieben, sodass das vordere Loch mit dem unteren Loch im Giebel ﬂ uchtet. Dadurch wird gewährleistet, dass das Loch relativ zum vorderen Türsturz richtig positioniert ist.

Zwei (2) wie gezeigt Rücken an Rücken gelegte Fensterstützen außen zwischen die Fenstereinfassungen unten halten, um den nötigen Spalt zu gewährleisten.

Montieren Sie die Fenstereinfassung unten mit sieben (7) Blechschrauben in der gezeigten Reihenfolge an der Oberkante des Türsturzes. Achten Sie darauf, die angegebenen Löcher frei zu lassen. Wiederholen Sie diesen Vorgang für die andere Seite.

10845

10859

10845

Fenstereinfassung unten in den Schlitz am Giebel schieben.

10859

DRAUFSICHT

Loch an VorderseiteLoch an Vorderseite

FREILASSEN

Page 32

Schritt 16: Fortsetzung

Für diese Seite brauchen Sie:

LNB

10845

(MENGE: 4)

Fensterstütze außen und Fensterhaltewinkel unten mit vier (4) langen Maschinenschrauben und Muttern an der Fenstereinfassung unten montieren. MASCHINENSCHRAUBEN NOCH NICHT FESTZIEHEN.

10862

GE-32AH

10845

LNB

10862

10845

LNB

10845

LNB

10862

10845

LNB

Fensterstützen außen nebeneinander zwischen die Fenstereinfassungen unten stecken.

Page 33

Schritt 16: Fortsetzung

GE-33EI

Für diese Seite brauchen Sie:

(MENGE: 4)

Ziehen Sie die Schutzfolie von beiden Seiten des Fensters ab.

Fenster in die Fenstereinfassung unten einschieben. Zwischen Fenstereinfassung unten und Fensterhaltewinkel unten

schieben.

66836

ENDANSICHT

66836

10862

10859

Vorne

66836

Befestigen Sie den Fensterhaltewinkel unten mit vier (4) Blechschrauben wie gezeigt an der Fenstereinfassung unten. Siehe Schaubild unten.

Vorne

DRAUFSICHT

Loch an VorderseiteLoch an Vorderseite

LÖCHER MIT BLECHSCHRAUBEN BEFESTIGEN

Page 34

Schritt 16: Fortsetzung

GE-34EI

Für diese Seite brauchen Sie:

LNB

(MENGE: 4)

Befestigen Sie den Fensterhaltewinkel oben wie gezeigt mit zwei (2) Maschinenschrauben und Muttern an der Fenstereinfassung oben. MASCHINENSCHRAUBEN NICHT FESTZIEHEN.

Wiederholen Sie Schritt 8 und montieren Sie so eine zweite Baugruppe.

Befestigen Sie die Fenstereinfassung oben und den

Fensterhaltewinkel oben wie gezeigt mit vier (4) langen Maschinenschrauben und Muttern an der

Fensterbaugruppe.

Alle Maschinenschrauben am montierten Türsturz festziehen.

(MENGE: 4)

10861

BAUEN SIE ZWEI (2) BAUGRUPPEN.

10863

10861

10863

ENDANSICHT

10861

10863

LNB

Achten Sie beim Festziehen der Maschinenschrauben darauf, dass die Einfassung stets mit den Fensterstützen außen

ﬂ uchtet.

LNB

10845

Vorne

10861

10863

66836

LNB

Vorne

Page 35

GE-35AH

Dachmontage-Vorbereitungsseite

Führen Sie die Schritt 17 mithilfe der Angaben auf dieser Seite aus.

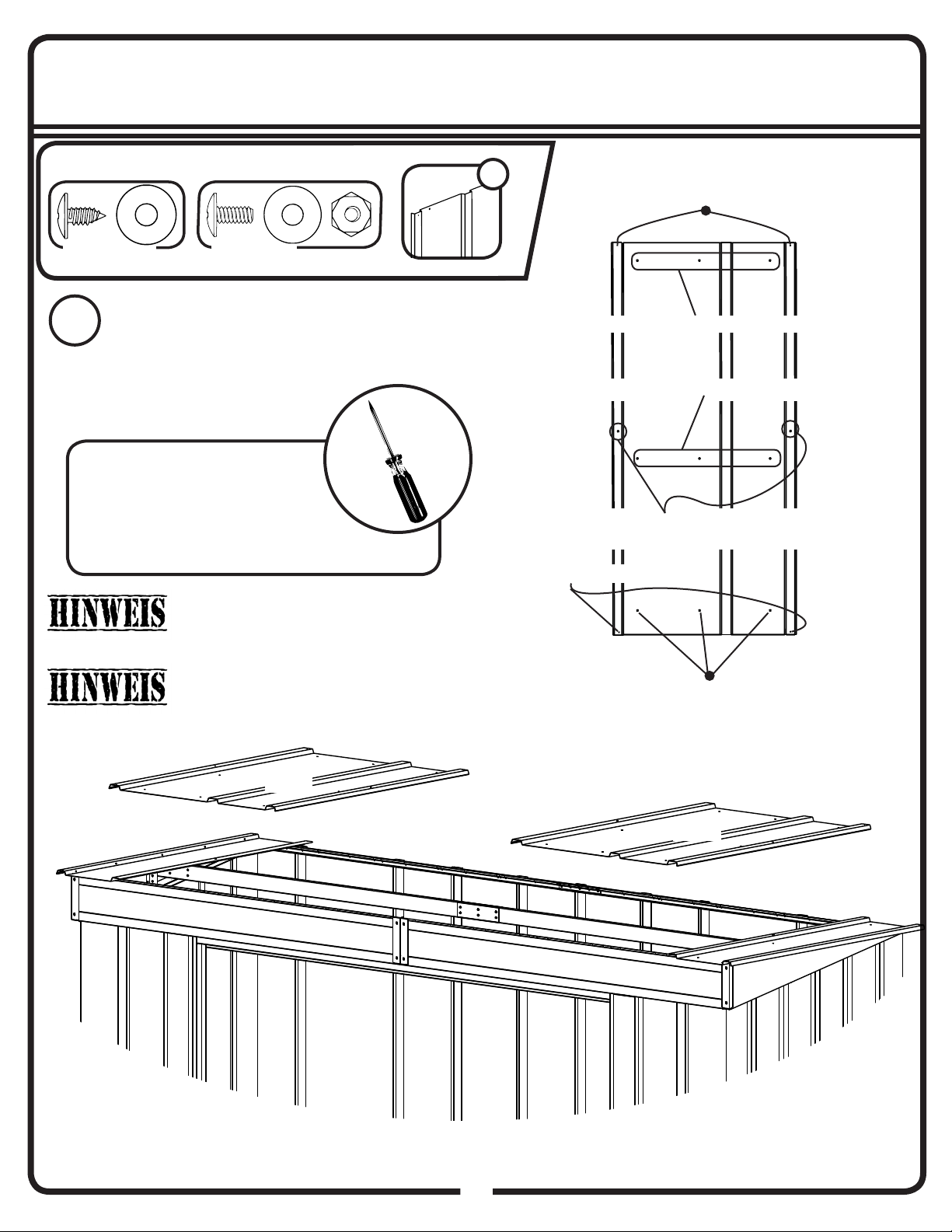

Wenn die Löcher in den Dachträgern nicht mit

den Löchern im Dachblech ﬂ uchten, drücken Sie

seitlich am Schuppen. Falls dies nicht hilft, ist Ihr Schuppen möglicherweise nicht eben. Unterfüttern

Sie die Ecken, bis die Löcher ﬂ uchten.

Messen Sie den Schuppen noch einmal diagonal, um sicherzugehen, dass der Schuppen rechtwinklig ist. Der Schuppen sollte unten und oben rechtwinklig sein. Dann passen die Dachbleche besser und die

Löcher ﬂ uchten besser.

Beachten Sie das Schaubild auf dieser Seite mit der Platzierung der Dachbleche auf jeden Fall genau.

Versteifung mit Längsknick

Dach nicht punktuell

belasten

Versteifung ohne Längsknick

Wenn die diagonalen Abmessungen gleich sind, ist der Schuppen rechtwinklig.

Platzierung der Dachbleche

10837 1083710838 10838 8008310840

5 6 23 4

VORNE

Page 36

GE-36EI

Schritt 17: Montage des Daches

Für diese Seite brauchen Sie:

(MENGE: 6)

Befestigen Sie das rechte Dachblech ein (1) Blech nach dem anderen am montierten Türsturz, indem Sie eine (1) Blechschraube in Loch Nr. 1 einschrauben (siehe Schaubild unten). Entfernen Sie den Kantenschutz des Giebels vorsichtig, wenn das Blech in Position ist. Den Kantenschutz nicht entsorgen. Er wird in Schritt 20 noch

einmal benötigt.

Schrauben Sie das Blech am Giebel fest, indem Sie Maschinenschrauben in die Löcher Nr. 2, 3, 4, 5 und 6 stecken. Ziehen Sie die Muttern an diesen Löchern der Reihe nach fest.

Befestigen Sie die Bleche am Dachträger und Rückwandwinkel, indem Sie eine (1) Blechschraube in die Löcher Nr. 7 und 8 stecken. Wiederholen Sie diesen Vorgang für das andere Randblech.

AM NACHBARBLECH BEFESTIGEN

DIESE LÖCHER FREI LASSEN

(MENGE: 10)

80083

10840

Eine Ahle kann helfen, Löcher zum Fluchten zu bringen, die nur leicht gegeneinander versetzt sind. Achten Sie darauf, das Metall nicht zu verbiegen oder zu verbeulen, und gehen Sie stets vorsichtig mit Werkzeug um.

DIESE LÖCHER FREI LASSEN

Bearbeiten Sie ein (1) Blech nach der anderen. Stellen Sie das Blech, an dem Sie gerade arbeiten, auf jeden Fall fertig, bevor Sie sich an das nächste machen.

10840

80083

Mutter

Unterlegscheibe

Schraube

Vorne

GIEBEL

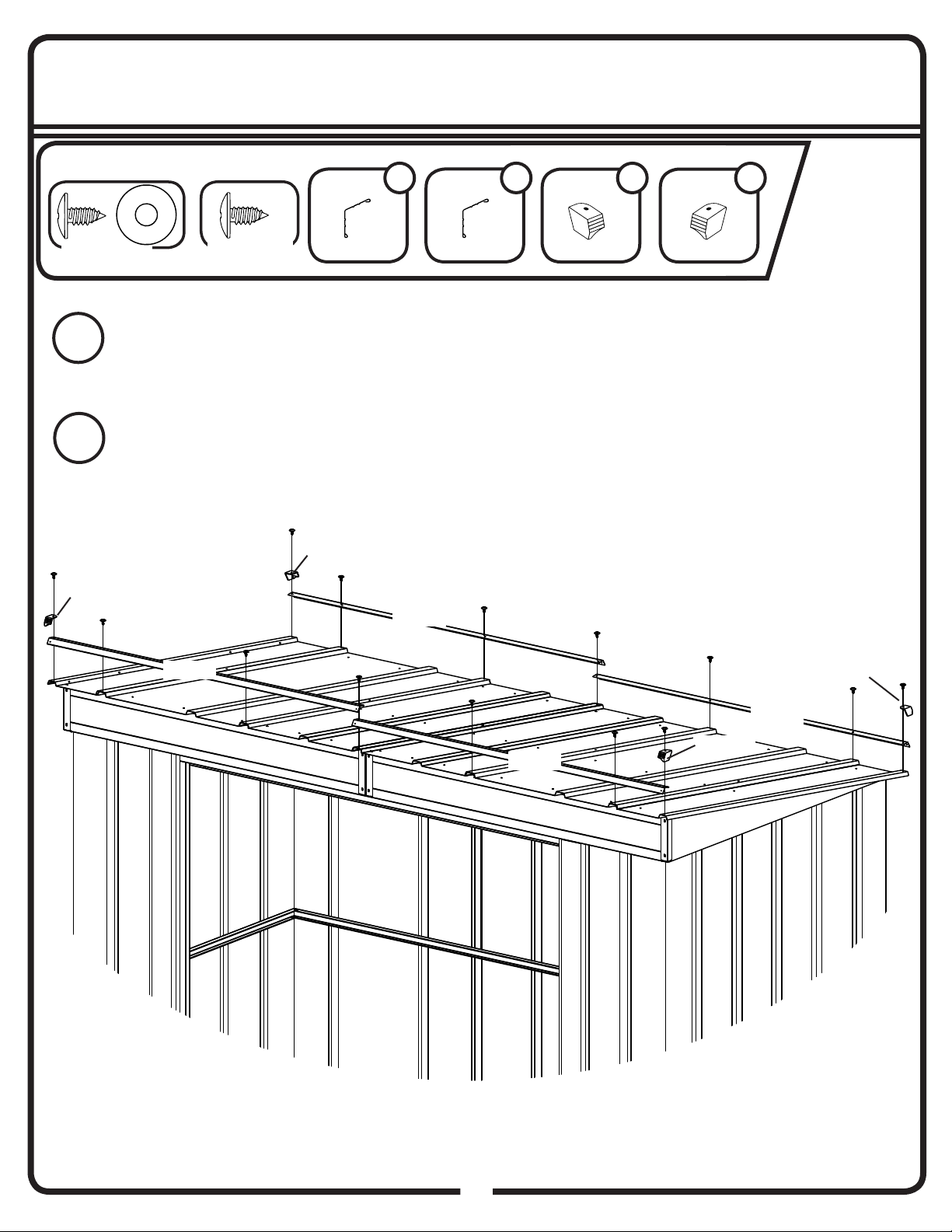

Page 37

Schritt 17: Fortsetzung

Für diese Seite brauchen Sie:

10837

FREILASSEN

GE-37EI

(MENGE: 18)

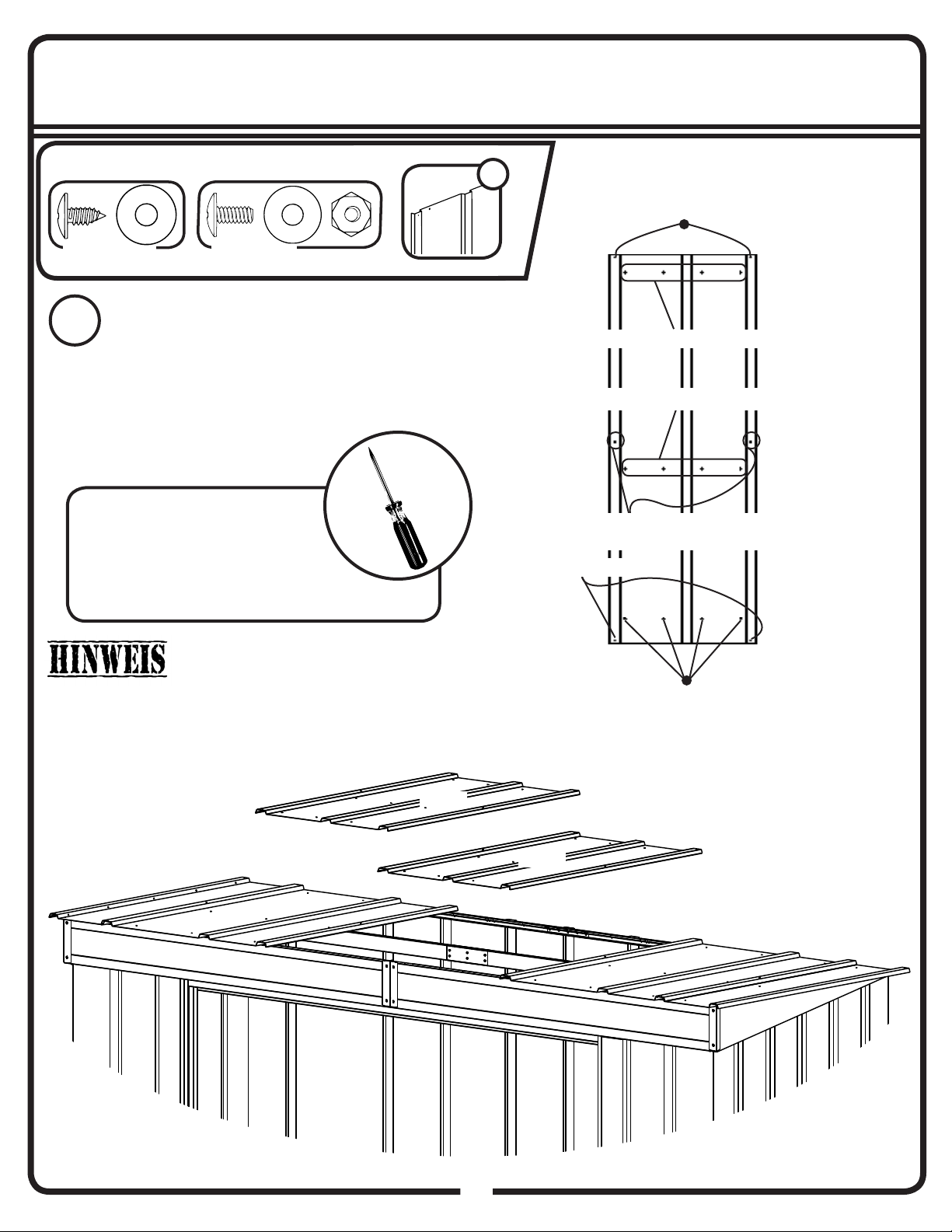

Bringen Sie die Bleche Nr. 3 und 4 in der im Schaubild auf Seite 35 angegebenen Reihenfolge an. Verwenden Sie das Schaubild rechts, während

Sie das Dach montieren.

(MENGE: 2)

Bearbeiten Sie ein (1) Blech nach der anderen. Stellen Sie das Blech, an dem Sie gerade arbeiten, auf jeden Fall fertig, bevor Sie sich an das nächste machen.

Die Versteifungen des Dachblechs bilden eine Linie mit den Versteifungen der Rückwand.

MIT BLECHSCHRAUBEN AM TÜRSTURZ BEFESTIGEN

MIT SCHRAUBEN AN DACHTRÄGERN BEFESTIGEN

MIT MASCHINENSCHRAUBE UND MUTTER

AM NACHBARBLECH BEFESTIGEN

FREILASSEN

MIT BLECHSCHRAUBE AM RÜCKSEITIGEN

WANDWINKEL BEFESTIGEN

10837

Vorne

Page 38

Schritt 17: Fortsetzung

Für diese Seite brauchen Sie:

10838

FREILASSEN

GE-38EI

(MENGE: 24)

Bringen Sie die Bleche Nr. 5 und 6 in der im Schaubild auf Seite 35 angegebenen Reihenfolge an. Verwenden Sie das Schaubild rechts, während

Sie das Dach montieren.

(MENGE: 3)

Bearbeiten Sie ein (1) Blech nach der anderen. Stellen Sie das Blech, an dem Sie gerade arbeiten, auf jeden Fall fertig, bevor Sie sich an das nächste machen.

MIT BLECHSCHRAUBEN AM TÜRSTURZ BEFESTIGEN

MIT SCHRAUBEN AN DACHTRÄGERN BEFESTIGEN

MIT MASCHINENSCHRAUBE UND MUTTER

AM NACHBARBLECH BEFESTIGEN

FREILASSEN

MIT BLECHSCHRAUBE AM RÜCKSEITIGEN

WANDWINKEL BEFESTIGEN

10838

Vorne

Page 39

GE-39EI

Schritt 18: Montage der Dachabschlussleisten

Für diese Seite brauchen Sie:

80085

10860

66183R

66183L

(MENGE: 10)

Bringen Sie die Dachabschlussleisten links und rechts an und sichern Sie sie mit zehn (10) Blechschrauben. Die letzte Schraube an jedem Ende noch nicht festziehen.

Dachleisten-Abschlusskappen wie gezeigt positionieren und mit je einer (1) Blechschraube

ﬁ xieren.

66183L

80085

(MENGE: 4)

66183R

10860

66183L

Vorne

80085

66183R

10860

Page 40

GE-40EI

Schritt 19: Einbau der Türen

Für diese Seite brauchen Sie:

(MENGE:12)

Montieren Sie die Türen mit (3) Senkkopf-Maschinenschrauben und Muttern pro Türscharnier an den Türpfosten.

Türpfosten

(MENGE:4)

Tür

10702

Vormontierte Teile aus den Schritten 6 und 7:

• Rechte Türhälfte (1)

• Linke Türhälfte (1)

FÜR DIESEN SCHRITT SIND WENIGSTENS ZWEI PERSONEN NÖTIG!

10702

Schrauben Sie Schwelle mit vier (4) Schrauben am Bodenrahmen fest.

Page 41

GE-41AH

Schritt 20:

Für diese Seite brauchen Sie:

[FÜR DIESEN SCHRITT

WERDEN KEINE

KLEINTEILE BENÖTIGT]

Schneiden Sie einen Streifen Kantenschutz auf 5 3/4” (14,6 cm) Länge zu. Stecken Sie den Streifen im Innenraum des Gebäudes auf die Fenstermitte auf, wo die zwei (2) Fensterstütze außen aneinanderstoßen.

Wieder verwendete Teile:

• Kantenschutz (1)

Fenster abdichten

Fensterstütze außen

Kantenschutzstreifen

Page 42

GE-31EE

VERANKERUNGSMÖGLICHKEITEN ...

WICHTIG:

• Wenn Sie Schwingtüren haben, müssen diese sauber hängen und schwingen, bevor der Schuppen verankert wird.

• Verankern Sie Ihren Schuppen nun. Einzelheiten zur Verankerung ﬁ nden Sie unten.

• Bitte überprüfen Sie noch einmal, ob der Schuppen im Einklang mit dieser Anleitung und mit allen geltenden Vorschriften aufgestellt wurde.

Verankern des Schuppens

Nach Aufstellung des Geräteschuppens MUSS der gesamte Bodenrahmen sicher verankert werden.

Nachfolgend einige empfohlene Verankerungsmethoden.

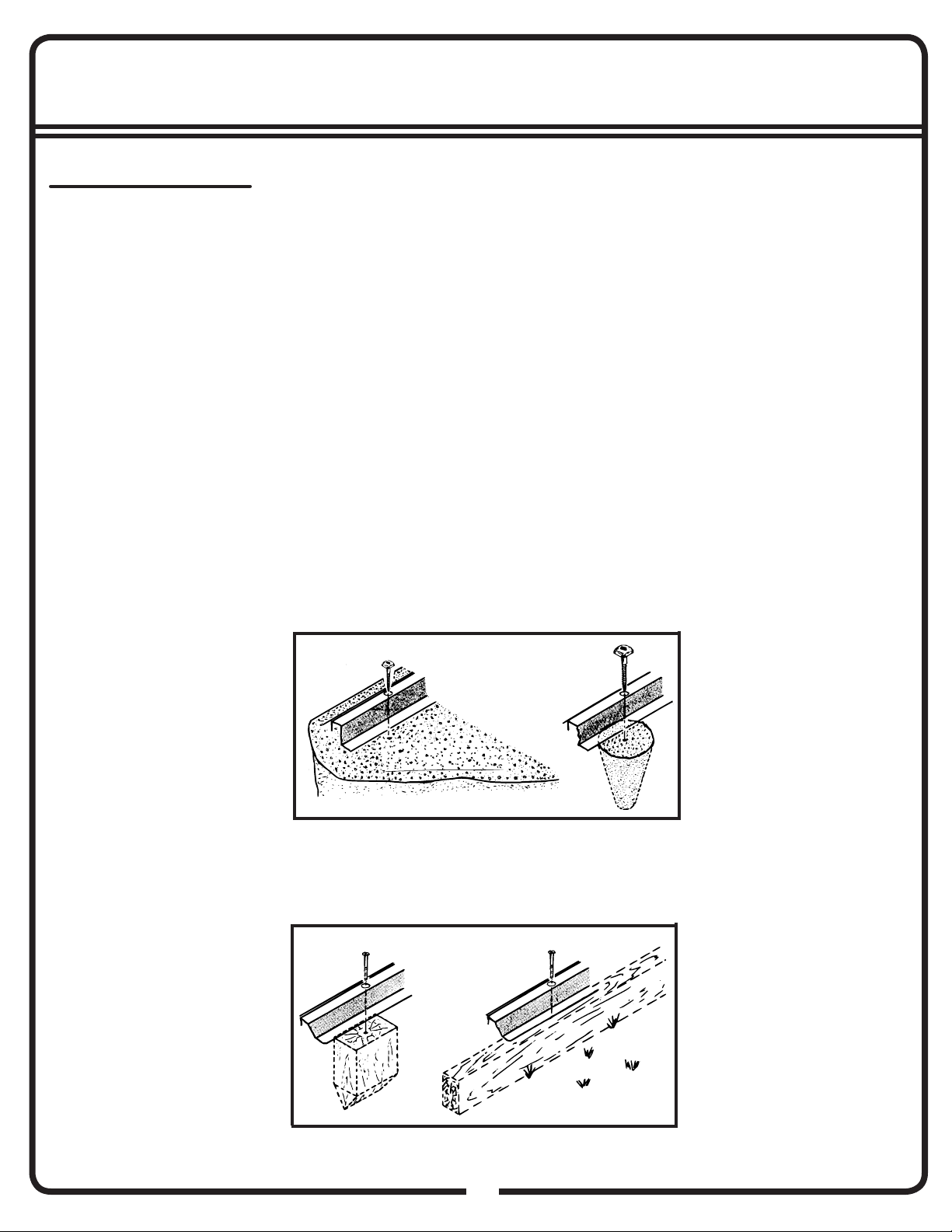

Verankerung auf Beton:

1. Bei gegossenem Betonfundament oder gegossener

Betonplatte oder Pﬂ astersteinen/Terrassenplatten:

Verwenden Sie Halbgewindeschrauben mit den Abmessungen 1/4 Zoll x 2 Zoll (6 mm x 51 mm). 2. Bei Verankerungssockeln aus Beton, die nach Aufstellung des Geräteschuppens gegossen wurden: Verwenden Sie Halbgewindeschrauben mit den Abmessungen 1/4 Zoll x 6 Zoll (6 mm x 152 mm).

Verankerung auf Holz/Sockel:

Verwenden Sie Holzschrauben mit 6 mm Durchmesser. Zur ordnungsgemäßen Verankerung sind Löcher mit einem Durchmesser von 6 mm im Rahmen vorhanden.

1. 2.

Page 43

GE-07EA

PFLEGE & INSTANDHALTUNG ...

Außenpﬂ ege:

Damit Sie lange Freude an Ihrem Schuppen haben, sollten die Außenﬂ ächen gereinigt und gewachst werden. Wir empfehlen, sie

mit einer milden Seifenlauge abzuwaschen. Reinigen Sie Ihren Schuppen NICHT mit dem Hochdruckreiniger. Wenn Sie in einem Klima mit hoher Luftfeuchtigkeit oder in einer Küstenregion wohnen, empfehlen wir Ihnen dringend, regelmäßig ein Autowachs zum Aufsprühen zu verwenden.

Brennbare und ätzende Stoffe müssen in luftdichten Behältern gelagert werden, die zur Lagerung von Chemikalien und/oder Brennstoffen vorgesehen sind. Ätzende Chemikalien wie z. B. Dünger, Insektenvernichter und Unkrautvernichter sollten sofort

von den Innen- und Außenﬂ ächen abgewischt werden. Durch die Lagerung von Chemikalien entstandener Rost wird nicht von

der Gewährleistung abgedeckt.

LAGERN SIE KEINE SCHWIMMBADCHEMIKALIEN IN IHREM SCHUPPEN - DIES MACHT IHRE GARANTIE UNGÜLTIG

Rostschutzmaßnahmen können helfen zu verhindern, dass Rost entsteht, oder ihn schnell aufhalten, sobald er auftritt.

• Vermeiden Sie es, die Oberﬂ ächenbeschichtung an der Innen- und Außenseite zu beschädigen oder zu verkratzen.

• Halten Sie das Dach, den Bodenbereich und die Türführungen stets frei von Verunreinigungen und Blättern, denn dort kann

sich Feuchtigkeit ansammeln und gespeichert werden. Blätter können doppelt schädlich sein, denn sie geben beim Verrotten Säure ab.

• Bessern Sie Kratzer oder Beschädigungen und alle Bereiche mit sichtbarem Rost so schnell wie möglich aus. Achten Sie

darauf, dass die Oberﬂ äche frei von Feuchtigkeit, Ölen, Schmutz oder Dreck ist und tragen Sie dann eine gleichmäßig dicke

Schicht eines hochwertigen Ausbesserungslacks auf.

• Verschiedene Lackhersteller bieten Produkte zur Rostbehandlung und abdeckung an. Falls Oberﬂ ächenrost an Ihrem Schuppen

erscheint, empfehlen wir, diese Bereiche so schnell wie möglich unter Befolgung der Anweisungen des Lackherstellers Ihrer Wahl zu behandeln.

Dach:

Halten Sie das Dach frei von Blättern und Schnee. Hohe Schneelasten auf den Dach können den Schuppen beschädigen und es gefährlich machen, ihn zu betreten. Für Gegenden mit viel Schnee gibt es für die meisten Arrow-Gebäude Dachverstärkungskits

für zusätzlichen Schutz vor hohen Schneelasten.

Verschlüsse:

Verwenden Sie alle mitgelieferten Unterlegscheiben, um zu verhindern, dass Feuchtigkeit eindringt und die Schrauben das Metall zerkratzen. Schrauben, Bolzen, Muttern usw. regelmäßig prüfen und ggf. nachziehen.

Allgemeines:

• Eine Kunststofffolie (Dampfsperre) unter dem gesamten Bodenbereich kann die Bildung von Kondenswasser mindern.

• Waschen Sie aufgedruckte Teilenummern auf lackierten Blechen mit Wasser und Seife ab.

• Der Schuppen kann mit Silikon wasserdicht gemacht werden.

Bitte beachten Sie, dass der Hersteller weder für die Folgen haftet, wenn ein Geräteschuppen nicht nach dieser Anleitung aufgestellt wurde, noch für Schäden aufgrund der Witterung oder höherer Gewalt.

Bewahren Sie diese Pﬂ ege- und Montageanleitung zum Nachschlagen auf.

Page 44
