SPACEMAKER WH109CCCL Assembly instructions [de]

Download

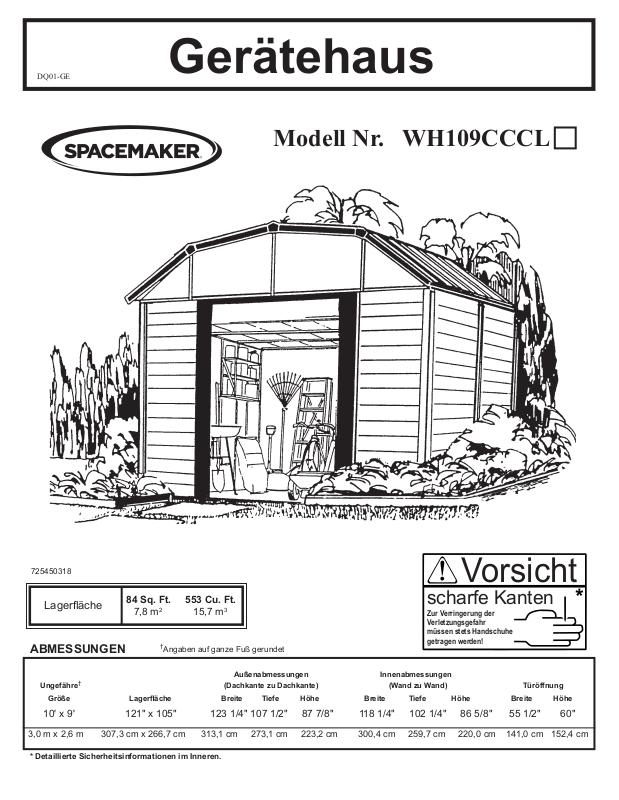

Page 1

Gerätehaus

DQ01-GE

Modell Nr.

WH109CCCL

725450318

Lagerﬂ äche

ABMESSUNGEN

†

10' x 9' 121" x 105" 123 1/4" 107 1/2" 87 7/8" 118 1/4" 102 1/4" 86 5/8" 55 1/2" 60"

3,0 m x 2,6 m 307,3 cm x 266,7 cm 313,1 cm 273,1 cm 223,2 cm 300,4 cm 259,7 cm 220,0 cm 141,0 cm 152,4 cm

* Detaillierte Sicherheitsinformationen im Inneren.

84 Sq. Ft. 553 Cu. Ft.

7,8 m

15,7 m3

†

Angaben auf ganze Fuß gerundet

InnenabmessungenAußenabmessungen

scharfe Kanten

Zur Verringerung der Verletzungsgefahr müssen stets Handschuhe getragen werden!

Vorsicht

Türöffnung(Wand zu Wand)(Dachkante zu Dachkante)Ungefähre

Breite HöheBreite Tiefe Höhe Breite Tiefe HöheLagerﬂ ächeGröße

Page 2

BEVOR SIE ANFANGEN

DH02-GE

AUFBAUANLEITUNG

Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise.

ACHTUNG

DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WETTER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN. Bei vorschriftsmäßiger Montage widersteht dieses Gerätehaus auch heftigem Wind. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch unvorsichtige Montage oder durch höhere Gewalt entstanden sind.

DAS GERÄTEHAUS MUß FEST VERANKERT WERDEN, UM WINDSCHÄDEN ZU VERMEIDEN.

TEILE UND STÜCKLISTE

Alle Teile sind mit Nummern versehen. Prüfen Sie anhand der Stückliste, ob alle Teile vorhanden sind, bevor Sie mit der Montage beginnen. Jeder Karton durchläuft eine Qualitätskontrolle bevor er verschlossen wird. Trotzdem kann es vorkommen, daß einmal ein Teil fehlt. Bitte benennen Sie dann die Teilnummer. Wir senden Ihnen unverzüglich kostenlos Ersatz.

50NRTH GmbH:

Rudolf-Diesel-Str. 8

54516 Wittlich

Deutschland

Telefon: +49 (0)6571 929 222

Telefax: +49 (0)6571 929 198

E-Mail: [email protected]

Page 3

KA03

PLANEN SIE VORAUS

BEVOR SIE MIT DER MONTAGE BEGINNEN

Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund.

Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter.

WERKZEUG UND MATERIAL

Das Gerätehaus muß auf einem festen und ebenen Untergrund aufgestellt werden. Wir empfehlen einen Sockel aus Beton, Waschbetonsteinen oder aus Holz.

Bevor Sie mit dem Aufbau beginnen überprüfen Sie, ob Sie Werkzeug und das Material für den Sockel bereitliegen haben.

Sie benötigen folgendes Werkzeug:

• Schutzbrille

• Kreuzschlitzschrauben zieher Größe 2

• Arbeitshandschuhe

• Stufenleiter

• Teppichmesser

• Zange

• Wasserwaage

• Maßband

Diese Teile sind nicht erforderlich, erleichtern die Arbeit jédoch erheblich:

• Knarrenschlüssel

• elektr./Batterieschrauber

Untergrundvorbereitung

• Hammer und Nägel

• Spaten und Schaufel

• Hand- oder elektr. Säge

• Holz und/oder Beton oder Waschbetonplatten

Bevor Sie mit der Montage des Gerätehauses beginnen, muß der Sockel fertiggestellt sein. Ganz gleich, für welche Art von Sockel Sie sich entscheiden, der Sockel muß widerstandsfähig, eben und rechtwinklig sein.

Page 4

KA04

SICHERHEITSHINWEISE

•Benutzen Sie Arbeitshandschuhe. Einige Teile können scharfkantig sein.

sichere Kante

scharfe Kante

sichere Kante

•Halten Sie Kinder und Haustiere vom Montageplatz fern.

•Seien Sie besonders vorsichtig, wenn Sie Elektrowerkzeug benutzen.

•Versuchen Sie auf keinen Fall ein Gerätehaus aufzubauen, wenn Teile fehlen sollten. Denn ein teilweise aufgebautes Haus kann bereits bei leichtem Wind beschädigt werden.

•Beim Einsatz der Stufenleiter darauf achten, daß sie komplett geö net ist und sicher steht. Bitte stützen Sie sich nicht mit Ihrem vollen Gewicht auf dem Dach des Gerätehauses ab.

•Montieren Sie Ihr Gerätehaus nicht an einem windigen Tag. Die großen Paneele wirken wie ein Segel. Die Montage wird sonst gefährlich und schwieriger.

Page 5

KA05

WARTUNG UND PFLEGE

DACH

Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dach rst zusätzlich mit Kanthölzern abzustützen.

TÜREN

Halten Sie die Türlaufschienen sauber, so daß die Türen leicht gleiten. Behandeln Sie die obere Türschiene jährlich mit Möbelpolitur oder mit einem Silikonspray.

Halten Sie die Türen stets geschlossen, um Windschäden zu vermeiden.

HINWEIS

Benutzen Sie die mitgelieferten Dichtungsringe um dem Eindringen von Feuchtigkeit vorzubeugen und um zu verhindern, daß die Paneele beim Verschrauben durch die Schrauben verkratzt werden. Prüfen Sie gelegentlich, ob alle Schrauben und Muttern noch fest angezogen sind. Ziehen Sie sie nach, wenn notwendig.

FEUCHTIGKEIT

Um zu verhindern, daß die Feuchtigkeit vom Boden aus ins Gerätehaus dringt, ist es ratsam, eine stabile Kunststo -Folie unter das Fundament zu legen, ganz gleich, für welche Art von Fundament Sie sich auch immer entschieden haben.

ANDERE TIPS

• Die beschichteten Teile sind mit Tintennummern gekennzeichnet. Mit Seife und Wasser können diese Markierungen entfernt werden.

• Silikon darf benutzt werden, um das Gerätehaus wasserdicht zu machen.

NIEMALS CHEMIKALIEN FÜR IHREN SWIMMING POOL IM GERÄTEHAUS LAGERN. BRENNBARE UND ÄTZENDE MATERIALIEN MÜSSEN IN LUFTDICHTEN, ZULÄSSIGEN BEHÄLTERN AUFBEWAHRT WERDEN.

HEBEN SIE DIE MONTAGEANLEITUNG AUF FÜR DEN FALL, DAß SIE EINMAL ERSATZTEILE BENÖTIGEN SOLLEN.

Page 6

FUNDAMENTE

DQ06-GE

Es gibt viele Möglichkeiten, ein Fundament für Ihr Gerätehaus zu erstellen.

Wir zeigen Ihnen hier zwei Möglichkeiten.

MÖGLICHKEIT 1: EIN FUNDAMENT AUS HOLZ

Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen:  druckimprägnierte Kanthölze  wasserfestes Sperrholz  verzinkte Nägel  Betonblöcke (wahlweise)

Das Fundament (Boden) muß absolut rechtwinklig und eben sein. Richten Sie sich nach der Zeichnung.

16"/24"

40,6cm/61cm

121"

VORNE

MÖGLICHKEIT 2: EIN BETONFUNDAMENT

DAS FUNDAMENT SOLLTE MINDESTENS 8 BIS 10 CM STARK SEIN. ES MUß ABSOLUT EBEN UND RECHTWINKLIG SEIN.

Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen:  Kanthölzer (nach Trocknung entfernen)  Beton  Plastikfolie  Um einen Beton der richtigen Stärke zu erhalten empfehlen wir: 1 Teil Zement, 3 Teile grober Sand, 2 1/2 Teile sauberer Sand

BODENVORBEREITUNG/ERSTELLUNG DES FUNDAMENTES

1. Ein Rechteck ausheben, und zwar ca. 15cm tief (Gras entfernen).

2. Mit grobem Sand ca. 10 cm hoch au üllen und feststampfen.

3. Den groben Sand mit einer starken Plastikfolie abdecken.

4. Einen Holzrahmen konstruieren.

5. Den Beton hineingießen. Der Betonboden sollte ca. 8-10 cm stark sein. Achtung: Die Ober äche muß absolut glatt sein.

(TUR)

VORNE

(TUR)

307,3cm

HINWEIS: Das Fundament ist ca. 1 cm größer

auf allen vier Seiten als das Sockelmaß des

121"

307,3cm

HINWEIS: Die Abmessungen in der Zeichnung

sind die Maße des Fundamentes, nachdem der

105"

266,7cm

Gerätehauses.

105"

266,7cm

Holzrahmen entfernt wurde.

Page 7

DQ07-GE

ZUBEHÖRBEUTEL

Aus Schraubenbeutel nehmen

und für letzten Schritt

aufbewahren

65103

#8-32 Sechskant-

muttern (213)

66045

Türgri (2)

65900A

#10B x 1/2"

schwarze Schrauben (8)

(Schraubenbeutel)

66646

U-Scheiben (279)

(8 X 40)

65923

#8-32 x 3/8"

Schrauben (213)

66769

Türgleiter (4)

65004

#8A x 5/16"

selbstschn.

Schrauben (388)

67468SPM

Firstblende (6)

6228

Laufschienenträger (2)

66382

untere Türführung (4)

66183

EckabschluB

(2 rechts + 2 links)

67545

Dichtungsband (1)

Page 8

Stückliste

AI12-GE

Abb. Nr. Teil-Nr. Bezeichnung Anzahl in Karton Check-Liste

1 5986 Dachrahmen, hinten 2 2 6085 Dachträgerwinkel 4 3 6114 Giebel, klein, rechts 2 4 6115 Giebel, klein, links 2 5 6227 Dachträgerversteifung 2 6 6403 Türlaufschienenlasche 1 7 6636 Giebelwinkel 2 8 10497 Horiz. Türversteifung 4 9 7858 Giebel, groß, rechts 2 10 7859 Giebel, groß, links 2

11 7860 Mittl. Giebelversteifung 4

12 7952 Dachpaneel, rechts 2 13 7953 Dachpaneel, links 2 14 7954 Dachpaneel 4 15 6278 Vertik. Türversteifung 2 16 8715 Eckpfosten, links 2 17 8716 Eckpfosten, rechts 2 18 8717 Türpfosten 2 19 8718 Stoßpfosten, hinten 1 20 8734 Stoßpfosten, Seite 2 21 8740 Dachrahmen, Seite 4 22 8742 Firstabdeckung 6 23 8743 Seitl. Dachrand 4 24 10517 Dachträger, rechts 6 25 10517 Dachträger, links 6 26 8934 Rampe 1 27 8936 Bodenrahmen, hinten 2 28 8945 Bodenrahmen, Seite 4 29 10475 Tür, links 1 30 10475 Tür, rechts 1 31 9003 Stütze 6 32 9004 Wandführung, rechte Seite 2 33 9005 Wandführung, linke Seite 2 34 9006 Wandführung, hinten rechts 1 35 9007 Wandführung, hinten links 1 36 5291 Wandpaneel, vorne (3-reihig) 2 37 8737 Wandpaneel, vorne (5-reihig) 4 38 5320 Wandpaneel, Seite (3-reihig) 4 39 8735 Wandpaneel, Seite (5-reihig) 8 40 5307 Wandpaneel, hinten (3-reihig) 2 41 8736 Wandpaneel, hinten (5-reihig) 4 42 9365 Wandführung, vorne 2 43 9366 Türlaufschiene 2 44 9367 Bodenrahmen, vorne 2

45 3719 46 67521 Randabdeckung 2 47 69835 Randleiste (Grün) 4

Türgriffversteifung 2

Page 9

AI13-GE

Montage Nach Nummern

Page 10

 Hierzu benötigen Sie folgende Teile 

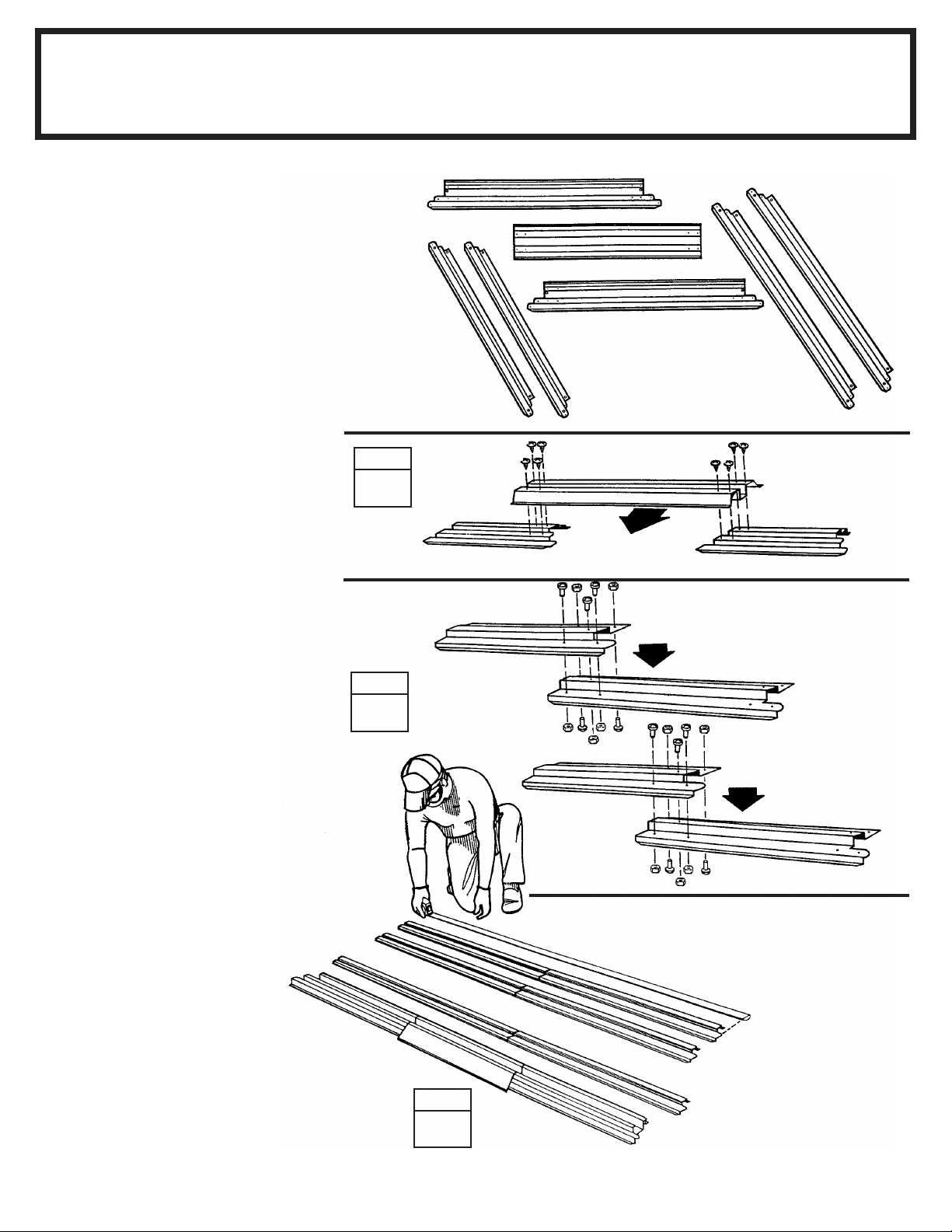

Schritt 1

VK10

Bodenrahmengruppen

Der vordere Bodenrahmen besteht aus drei Stücken. Die seitlichen Bodenrahmen und der hintere Bodenrahmen bestehen aus zwei Stücken. Die Bohrungen in den Teilen decken sich, wenn die Teile mit der richtigen Überlappung aufeinander gelegt werden. Die Abbildungen zeigen die richtige Gesamtlänge für Seiten, Rückseite und Vorderseite. Gehen Sie wie folgt vor:

Vormontage der

9367

8945

 8934 Rampe (1)  9367 Bodenrahmen, vorne (2)  8936 Bodenrahmen, hinten (2)  8945 Bodenrahmen, Seite (4)

8934

9367

8936

1 Legen Sie die vorderen

Bodenrahmenteile wie gezeigt nieder. Zentrieren Sie die Rampe auf den zwei vorderen Bodenrahmen, wobei die Ablauföffnungen nach außen weisen. Verbinden Sie die Rahmen mit 8 selbstschn. Schrauben.

2 Überlappen Sie die seitl.

Bodenrahmen und hinteren Bodenrahmen wie gezeigt. Die Bohrungen in den Teilen decken sich, wenn die Teile mit der rightigen Überlappung aufeinander gelegt werden. Die Abbildungen zeigen die richtige Gesamtlänge der seitl. und hinteren Bodenrahmen. Verbinden Sie die Rahmen wie gezeigt, indem Sie 5 Schrauben in jeden Rahmensatz einschrauben

SCHRITT

9367

8945

Bodenrahmen, vorn

8934

ABLAUFÖFFNUNGEN

WEISEN NACH

AUSSEN

Bodenrahmen, Seite 262,6 cm (103 3/8")

8945

Bodenrahmen, hinten 303,2 cm (119 3/8")

8936 8936

303,2 cm (119 3/8")

9367

3 Überprüfen Sie noch einmal die

Längen und halten Sie diese Teile zur späteren Verwendung bereit.

SCHRITT

262,6 cm (103 3/8")

Seite

262,6 cm (103 3/8")

303,2 cm (119 3/8")

Vorn/hinten

303,2 cm (119 3/8")

Page 11

 Hierzu benötigen Sie folgende Teile 

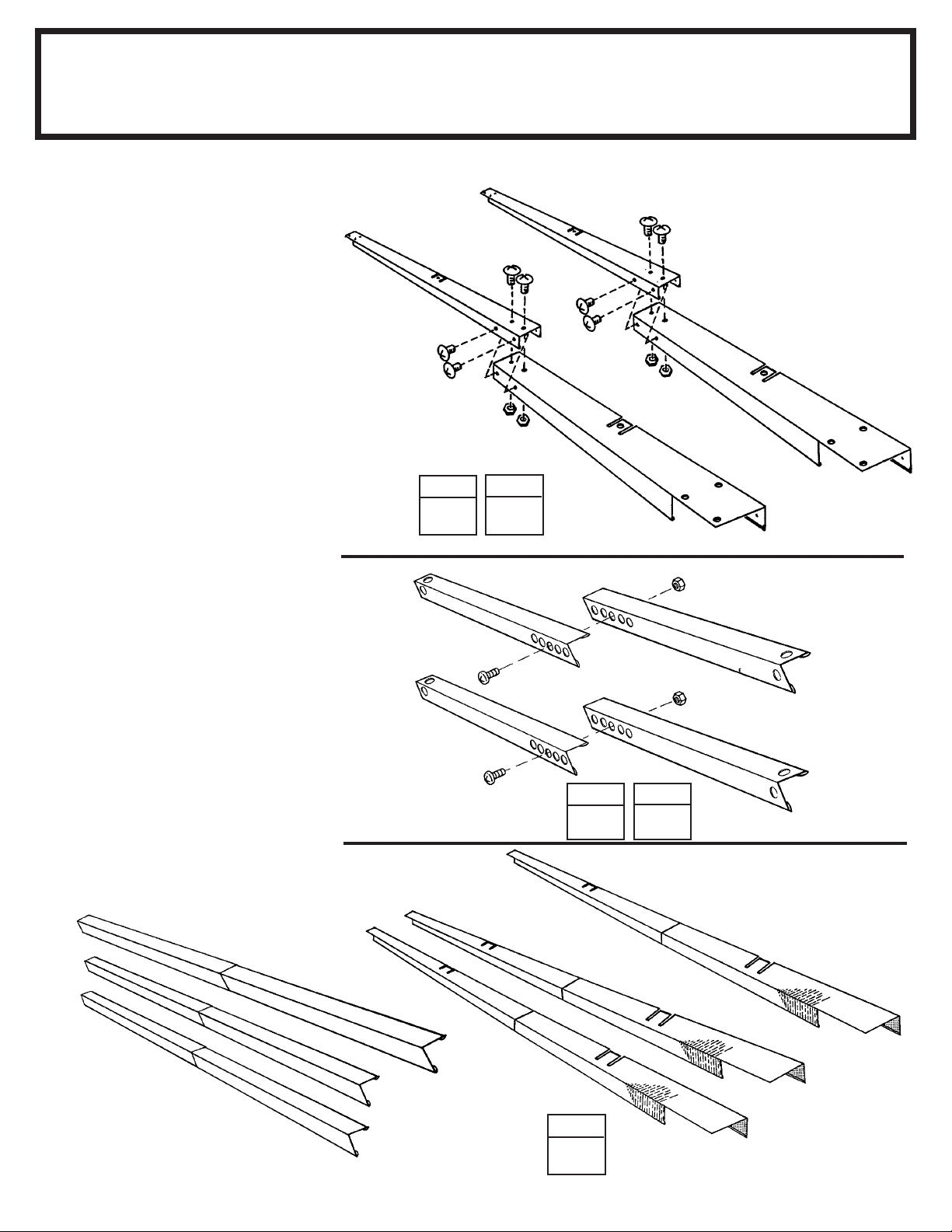

Schritt 2

NW11

Die Teile für den Hauptrahmen versteifen die Wände. Diese Teile werden später in der Mitte und an der Oberkante der Seitenwände und der Rückwand montiert. Gehen Sie wie folgt vor:

Vormontage der Rahmengruppen

 5986 Dachrahmen, hinten (2)  8740 Dachrahmen, Seite (4)  9004 Wandführung, rechte Seite (2)  9005 Wandführung, linke Seite (2)  9006 Wandführung, hinten rechts (1)  9007 Wandführung, hinten links (1)

9006

9004

1 Überlappen Sie die Teile für

die rechte und linke hintere Wandführung wie gezeigt, und verbinden Sie die zwei Teile wie gezeigt mit 4 Schrauben.

2 Stellen Sie zwei Seitenwand-

führungen her, indem Sie die rechten und linken seitlichen Wandführungen wie gezeigt überlappen. Jeden Satz mit 4 Schrauben zusammenschrauben.

3 Überlappen Sie die hinteren

Dachrahmen- Teile wie gezeigt und verbinden Sie sie mit einer Schraube und Mutter in der mittleren Bohrung. (die fünf Löcher decken sich).

4 Stellen Sie zwei Seitendach-

rahmen her, indem Sie die Seitendachrahmenstücke wie gezeigt überlappen. Jeden Satz mit einer Schraube in der mittleren Bohrung zusammenschrauben.

SCHRITT

8740

SCHRITT

5986

SCHRITT

9005

5986

8740

Wandführung, hinten 300,0 cm (118 1/8")

9007

Wandführung, Seite 259,4 cm (102 1/8")

Dachrahmen, hinten 300,0 cm (118 1/8")

Dachrahmen, Seite 259,4 cm (102 1/8")

5 Halten Sie die vormontierten

Baugruppen zur späteren Verwendung bereit.

Dachrahmen, hinten 300,0 cm (118 1/8")

Dachrahmen, Seite 259,4 cm (102 1/8")

SCHRITT

Wandführung, hinten 300,0 cm (118 1/8")

Wandführung, Seite 259,4 cm (102 1/8")

Page 12

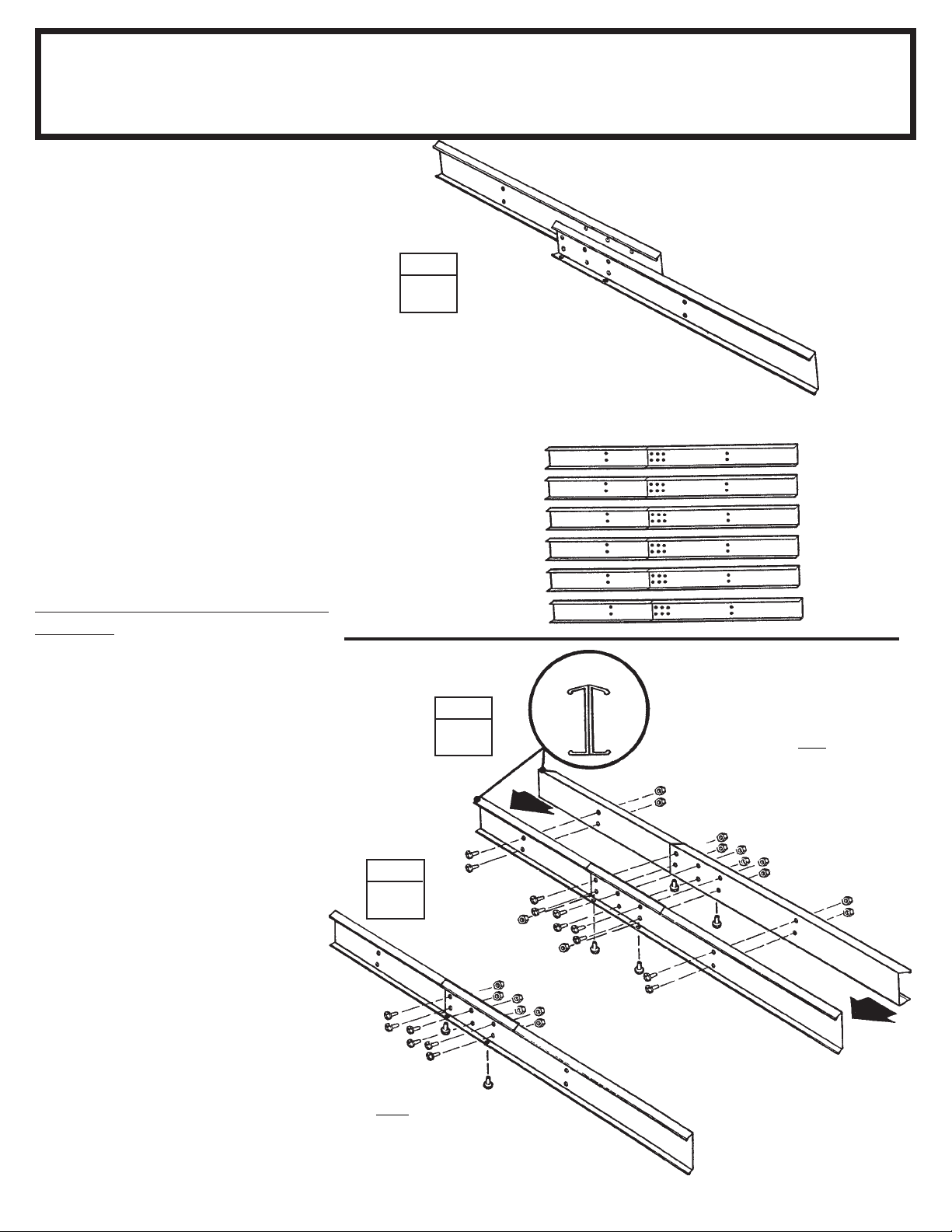

Schritt 3

NW12

 Hierzu benötigen Sie folgende Teile 

Vormontage der Dachträger

 10517 Dachträger (12)

Die Dachträger verbinden die zwei Giebel und tragen die Dachpaneele. Der Hauptdachträger besteht aus vier Teilen, die sich in der Mitte überlagern. Die linken und rechten Dachträgergruppen bestehen aus zwei Teilen.

Hinweis: Diese Teile müssen Sie evtl. hart zusammenpressen, um sie zu verbinden.

1 Schieben Sie das Ende eines

Dachbalkens in einen anderen Dachbalken, so dass die sechs Löcher jedes Teils aufeinander ausgerichtet sind. Durch Wiederholung dieses Verfahrens auf diese Weise sechs Sätze der Dachbalken herstellen. Schrauben und Muttern noch nicht einführen.

10517

Dachträger 104 1/8" 264,5 cm

SCHRITT

10517

2 Nehmen Sie zwei der

zusammengedrückten Dachträger und verbinden Sie sie so, daß sie die Hauptdachträger-Gruppe darstellen. Halten Sie diese Baugruppe zusammen und befestigen Sie sie mit 14 Schrauben.

3 Fügen Sie die anderen vier

zusammengedrückten Dachträger mit acht Schrauben zusammenn, um die linken und rechten Dachträgergruppen herzustellen.

4 Diese Teile zur späteren Montage

bereit halten.

SCHRITT

10517

SCHRITT

(vier) Einzelne Dachträger

Endansicht

Montierte

10517

Stellen Sie eine Doppelte Hauptdachträgerbaugruppe für den Dach rst her

10517

104 1/8" 264,5 cm

Page 13

Schritt 4

TC13

 Hierzu benötigen Sie folgende Teile 

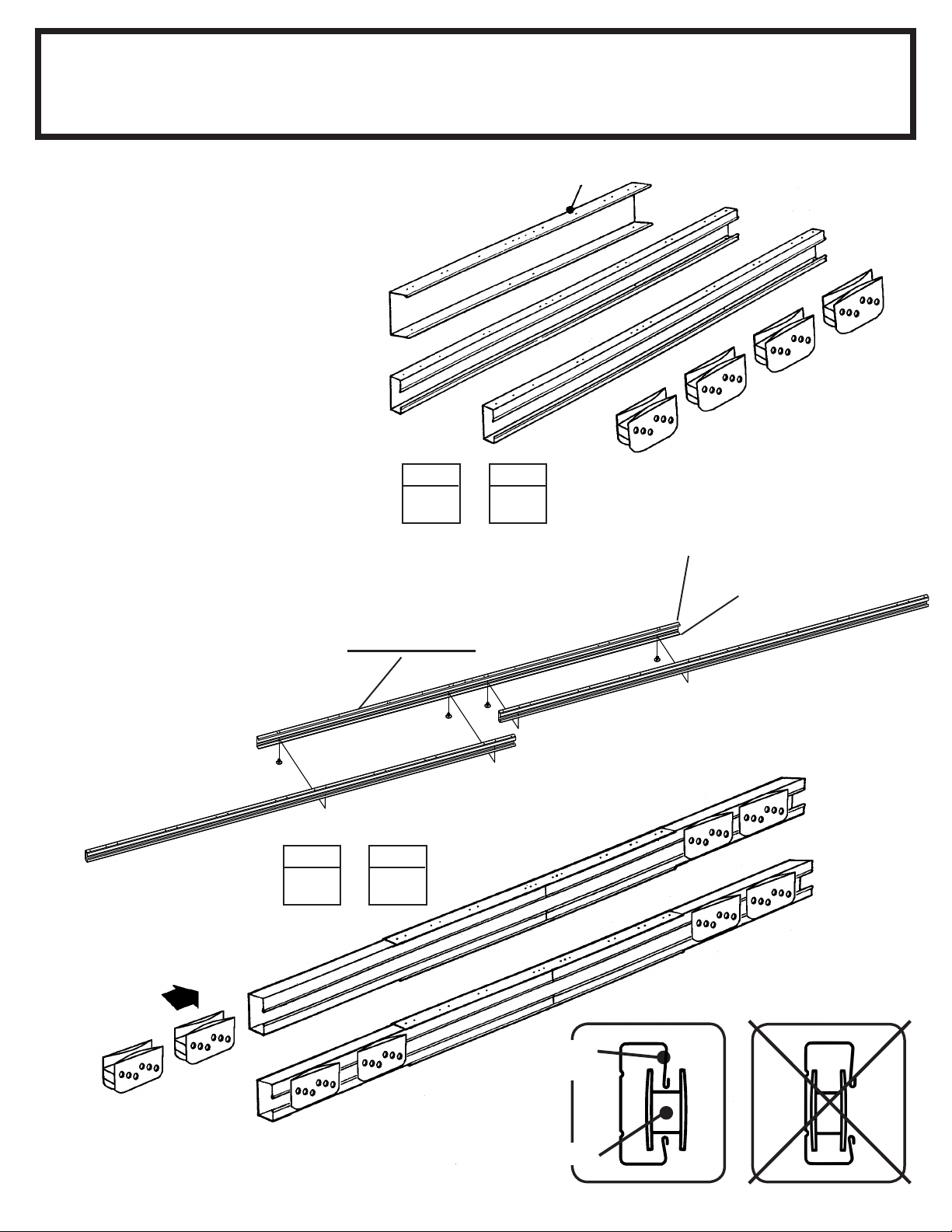

Montage für Türlaufschiene

 6403 Türlaufschienenlasche (1)  9366 Türlaufschiene (2)

Die Türlaufschiene trägt die Schiebetüren und verleiht der vorderen Wand Stabilität. Sie setzt sich aus 3 Teilen zusammen.

1 Mit Hilfe der Lasche der

Türlaufschiene die Teile der Türlaufschiene vollständig zusammenfügen (wie dargestellt).

2 Vier Schrauben nur von der

Unterseite einfügen. Hinweis: Die Löcher an der Oberseite der Türlaufschiene dienen zur Verschraubung der Giebel in einem späteren Schritt.

3 Die Türgleiter vom Ende der

Türlaufschiene einführen wie abgebildet.

4 Legen Sie dieses Teil zur Seite.

Es wird später wieder benötigt.

6403

9366

SCHRITT

6403

Lackierte Teil

HINWEIS:

Türlaufschienenlasche (lackiertes Teil)

66769

9366

SCHRITT

langer Schenkel oben

kurzer Schenkel unten

9366

66769

SCHRITT SCHRITT

3 4

300,0 cm (118 1/8")

Schenkel oben

Langer

Türgleiter

KORREKT

ENDANSICHT

FALSCH

Page 14

Schritt 5

VK14

 Hierzu benötigen Sie folgende Teile 

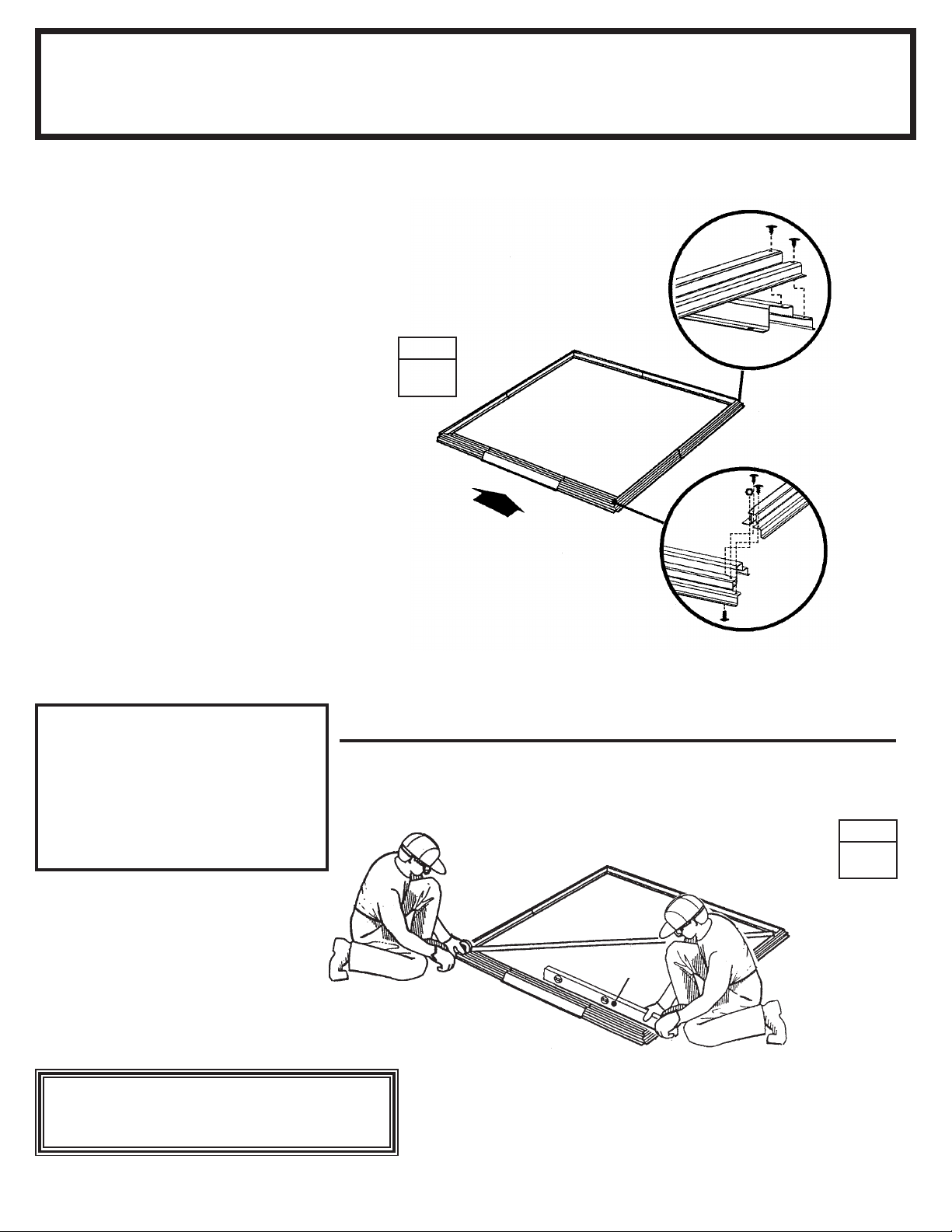

1 Befestigen Sie die vier Ecken

des Bodenrahmens mit zwei Schrauben an jeder Ecke, wie gezeigt. An den vorderen Ecken führen Sie die Schrauben von unten durch und befestigen Sie sie mit Muttern auf der Oberseite.

2 Messen Sie den Bodenrahmen

diagonal. Wenn die Diagonalen gleigh sind, ist der Bodenrahmen rechtwinklig.

Bodenrahmen

SCHRITT

VORNE

 vordere Bodengruppe (1)  seitl. Bodenrahmen (2)  hintere Bodengruppe (1)

HINTEN RECHT

8945

8936

VORNE RECHT

8945

HINWEIS

Zu diesem Zeitpunkt die

Bodenrahmen nicht am

Fundament befestigen. Das

Gerätehaus wird erst nach der

Montage verankert.

9367

Der Bodenrahmen ist rechtwinklig, wenn die Diagonale gleich sind.

Wasserwaage

SCHRITT

Der Bodenrahmen muß rechtwinklig

und eben sein, oder die Bohrungen

decken sich nicht.

Page 15

 Hierzu benötigen Sie folgende Teile 

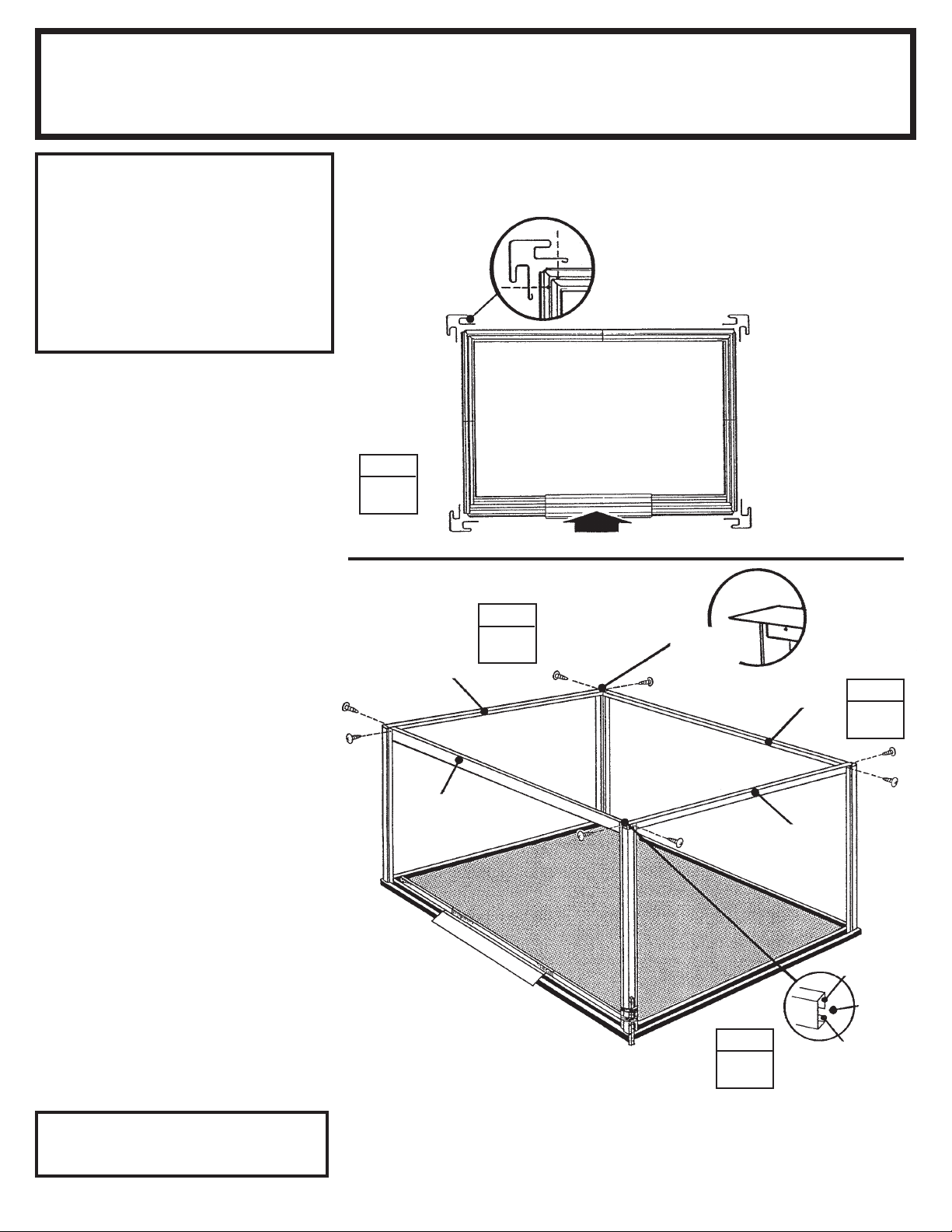

Schritt 6

NW15

WICHTIGER HINWEIS

Von diesem Punkt der Montage an

brauchen Sie Stunden und mehr als eine

Person. Fahren Sie an dieser Stelle

mit der Montage nicht fort, wenn nicht

genügend Zeit vorhanden ist, um das

Gerätehaus an diesem Tag komplett

aufzubauen. Ein teilweise montiertes

Gerätehaus kann bereits durch leichten

Wind beschädigt werden.

Pfosten/Obere Rahmen

Die oberen Rahmenteile stützen die Seitenwände und stellen eine Fläche zur Befestigung der Giebel zur Verfügung, die das Dach tragen.

1 Die rechten und linken Eckpfosten

wie gezeigt in den Ecken des Bodenrahmens aufstellen. Das gewinkelte Ende jedes Pfostens muß an allen vier Ecken nach oben weisen. Befestigen Sie den Eckpfosten mit zwei selbstschneiden-den Schrauben am Bodenrahmen. Stützen Sie die Eckpfosten mit Pfählen ab, bis die oberen Rahmen angebracht werden.

2 Die Türlaufschienengruppe (mit

den Löchern nach oben weisend) mit selbstschn. Schrauben hinter der Oberseite der vorderen Eckpfosten befestigen. Siehe Zeichnung.

3 Die hintere Dachrahmengruppe

mit selbstschn. Schrauben hinter der Oberseite der hinteren Pfosten befestigen.

SCHRITT

Seite

8715

9366

8740

SCHRITT

Türlaufschienengruppe

Hinten

Draufsicht

Vorne

 8716 Eckpfosten, rechts (2)  8715 Eckpfosten, links (2)  Türlaufschienengruppe (1)  Seitl. Dachrahmengruppe (2)  Hintere Dachrahmengruppe (1)

87158716

Seite

8716

Dachrahmen müssen nach innen zeigen

5986

8740

SCHRITT

4 Die seitlichen Dachrahmen-

gruppen mit selbstschn. Schrauben hinter der Oberseite der seit-lichen Pfosten befestigen. Die seit-lichen Dachrahmen müssen an den Ecken die hinteren Dachrahmen überlappen.

Der Bodenrahmen muß rechtwinklig

und eben sein, oder die Bohrungen

decken sich nicht.

VORNE

SCHRITT

Langer Schenkel oben

Ö nung nach innen

Kurzer Schenkel unten

Page 16

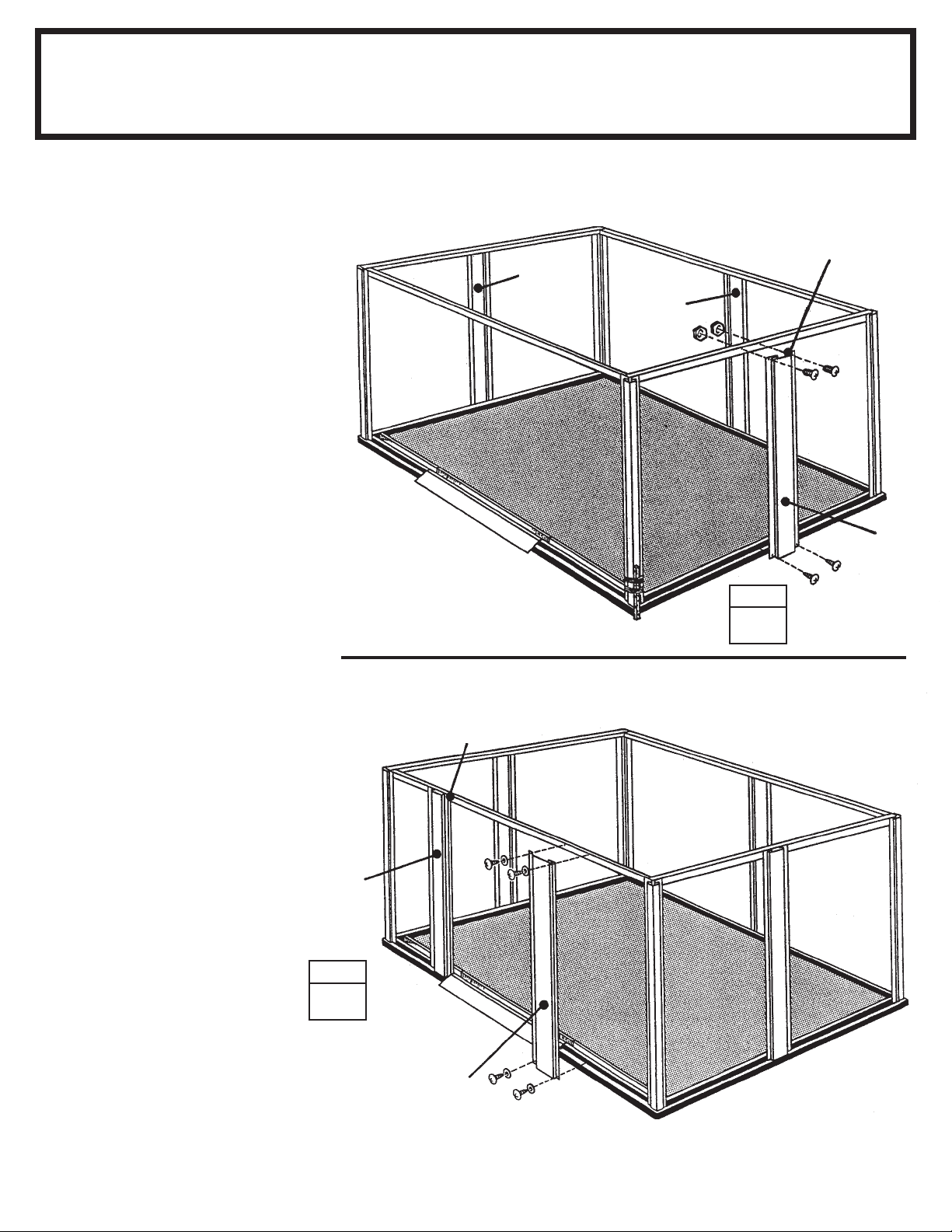

Schritt 7

NW16

Die Türpfosten versteifen die Türöffnung und sehen attraktiv aus. Die Stoßpfosten versteifen die Wände.

 Hierzu benötigen Sie folgende Teile 

Stoßpfosten/Türpfosten

 8718 Stoßpfosten, hinten (1)  8734 Stoßpfosten, Seite (2)  8717 Türpfosten (2)

GEWINKELTES ENDE DES

STOßPFOSTENS MUß

NACH OBEN WEISEN

8734

1 Stellen Sie einen hinteren

Stoßpfosten in die Mitte der Hinterwand und befestigen Sie ihn mit Schrauben und Muttern am hinteren Dachrahmen und mit selbstschneid. Schrauben am hinteren Bodenrahmen. Hinweis: Messen Sie oder zählen Sie die Löcher, um sicherzustellen, daß sich der Pfosten an der Rückwandmitte be ndet.

2 Befestigen Sie die seitlichen

Stoßpfosten genauso an den Gebäudeseiten. Die angewinkelten Pfostenenden müssen nach oben weisen.

3 Befestigen Sie die Oberseite der

Türpfosten mit zwei selbstschneid. Schrauben an der Türlaufschiene. Wiederholen Sie dies für die Unterseite, die am Rahmen festgeschraubt wird. Die gekerbte Kante weist zur Gebäudemitte.

8718

VORNE

8734

SCHRITT

GEKERBTE KANTE MUß

ZUM GEBäDEINNEREN

WEISEN

8717

SCHRITT

VORNE

8717

Page 17

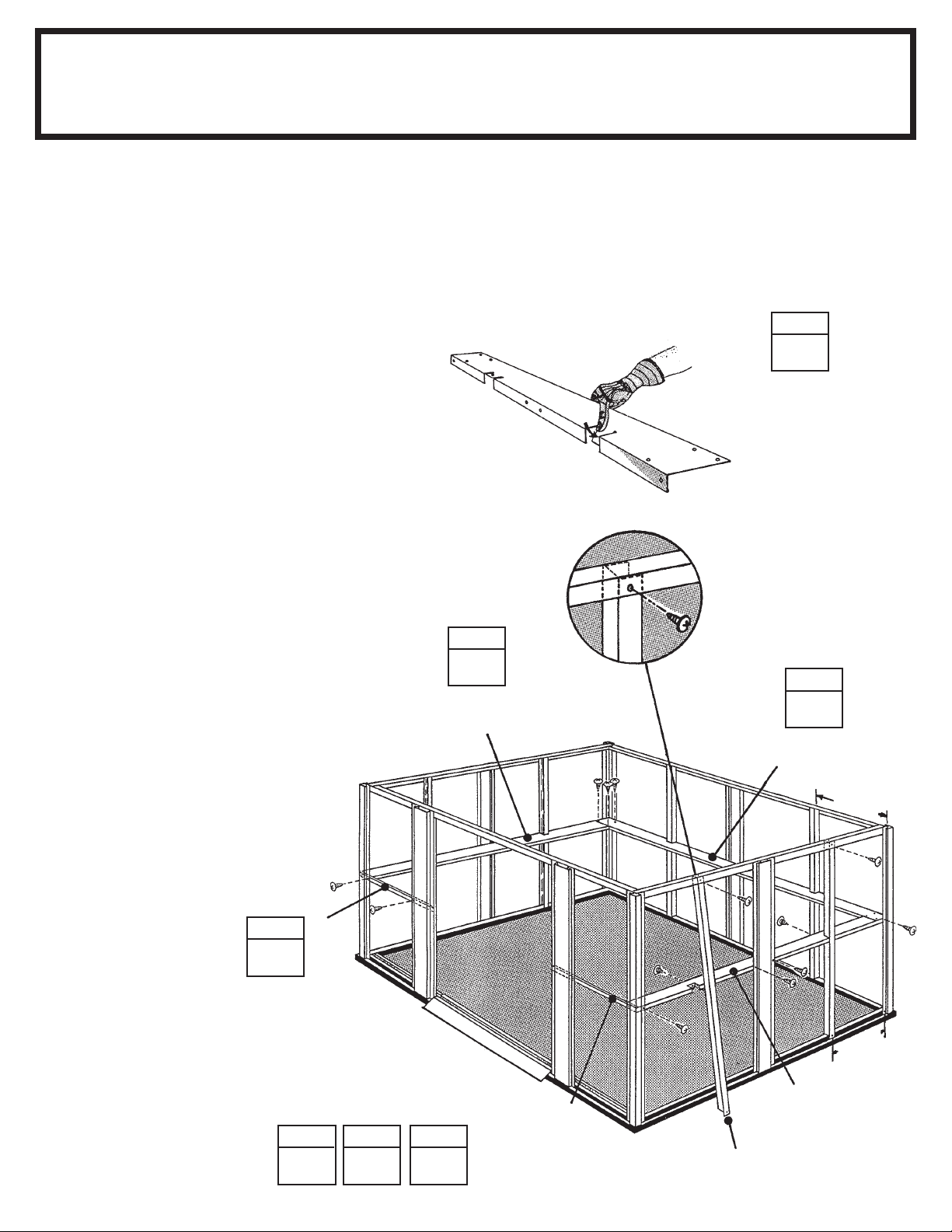

Schritt 8

NW17

Mittlere Rahmen/Stützen

1 Mit Handschuhen die beiden

 Hierzu benötigen Sie folgende Teile 

Laschen auf jeder mittleren Wandführung nach unten biegen.

2 Die seitlichen Wandführungs-

gruppen mit selbstschneid. Schrauben an den Stoß- und Eckpfosten am Gebäude befestigen.

3 Die hintere Wandführungs-

gruppe entlang der Gebäuderückseite befestigen, wobei die seitlichen Führungen überlappt werden, und die hinteren Ecken mit selbstschneid. Schrauben befestigen.

4 Nach angegebenen Abmess-

ungen eine Stütze zwischen und Ecke und Stoßpfosten plazieren und mit einer selbstschneid. Schraube befestigen.

 Seitliche Wandführungsgruppen (2)  Hintere Wandführungsgruppe (1)  9003 Stütze (6)  9365 Wandführung, vorne (2)

SCHRITT

DIE 2 LASCHEN NACH UNTEN BIEGEN

5 Stützenmitte von der Gebäude-

innenseite aus mit einer selbstschneid. Schraube an der Führung befestigen.

6 Untere Lasche der Stütze außerhalb

des Bodenrahmens auflagern, aber noch nicht befestigen. Diesen Vorgang für die restlichen Stützen um das Gebäude herum wiederholen.

7 Die vordere Wandführung

mit selbstschneid. Schrauben am Türpfosten und Eckpfosten befestigen.

SCHRITT

9365

SCHRITT

Seitl.

Wandführungsgruppe

SCHRITT

Hintere

Wandführungsgruppe

71,8 cm

(28 1/4")

SCHRITT

9365

Seitl.

Wandführungsgruppe

9003

LASCHE NOCH NICHT BEFESTIGEN

(24 1/4")

61,6 cm

Page 18

 Hierzu benötigen Sie folgende Teile 

Schritt 9

NW18

Jede Wandschraube muß mit einer U-Scheibe eingeschraubt werden.

Seitliche/hintere/vordere

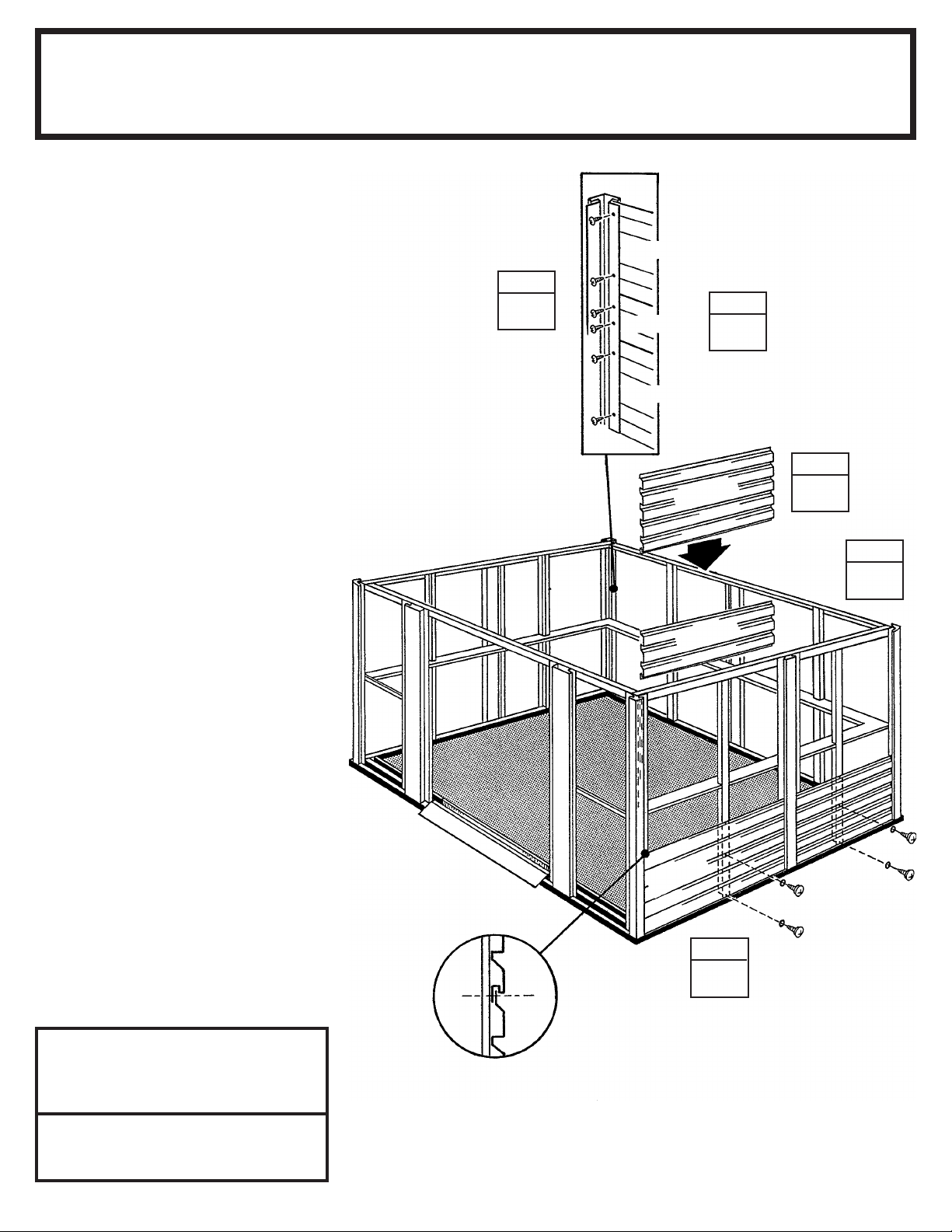

1 Seitliches Wandpaneel (5-reihig)

mit flacher Kante nach oben und geschlitzter Kante nach unten weisend in die Führungen der Eckund Stoßpfosten einschieben, und auf dem Bodenrahmen au agern. Diesen Vorgang immer genau wiederholen. Untere Kante und Stützenlasche mit selbstschneid. Schrauben am Bodenrahmen befestigen. Mitte mit selbstschneid. Schrauben an Stütze befestigen. Oberkante noch nicht befestigen.

2 Seitliches Wandpaneel (3-reihig)

wie oben installieren. Beachten Sie, daß der Schlitz an der unteren Kante sich mit der  achen Kante des letzten Paneels überlappen muß. Beide Wandpaneele an dieser Überlappung an der Stütze befestigen.

Wandpaneele

SCHRITT

 8735 Wandpaneele, Seite (5-reihig) (8)  5320 Wandpaneele, Seite (3-reihig) (4)  8736 Wandpaneele, hinten (5-reihig) (4)  5307 Wandpaneele, hinten (3-reihig) (2)  8737 Wandpaneele, vorne (5-reihig) (4)

 5291 Wandpaneele, vorne (3-reihig) (2)

(5-reihig)

SCHRITT

(3-reihig)

(5-reihig)

(3-reihig)

SCHRITT

3 Seitliches Wandpaneel (5-reihig)

wie oben an der Oberseite befestigen. Die selbstschneidende Schraube im Dachträger entfernen und wiederbenutzen, um das oberste Paneel zu befestigen.

4 Von der Gebäudeinnenseite aus

die Paneele mit selbstschneidenden an den Eckpfosten und Stoßpfosten befestigen.

5 Hintere Paneele und vordere

Paneele wie oben installieren. Beachten Sie, daß die vorderen Wandpaneele nur von innen befestigt werden.

Hinweis

Es muß darauf geachtet werden,

in jeder Position wie gezeigt das

richtige Paneel zu befestigen.

(5-reihig)

U-Scheibe

SCHRITT

Der Bodenrahmen muß

rechtwinklig und eben sein, oder

die Löcher decken sich nicht.

Page 19

 Hierzu benötigen Sie folgende Teile 

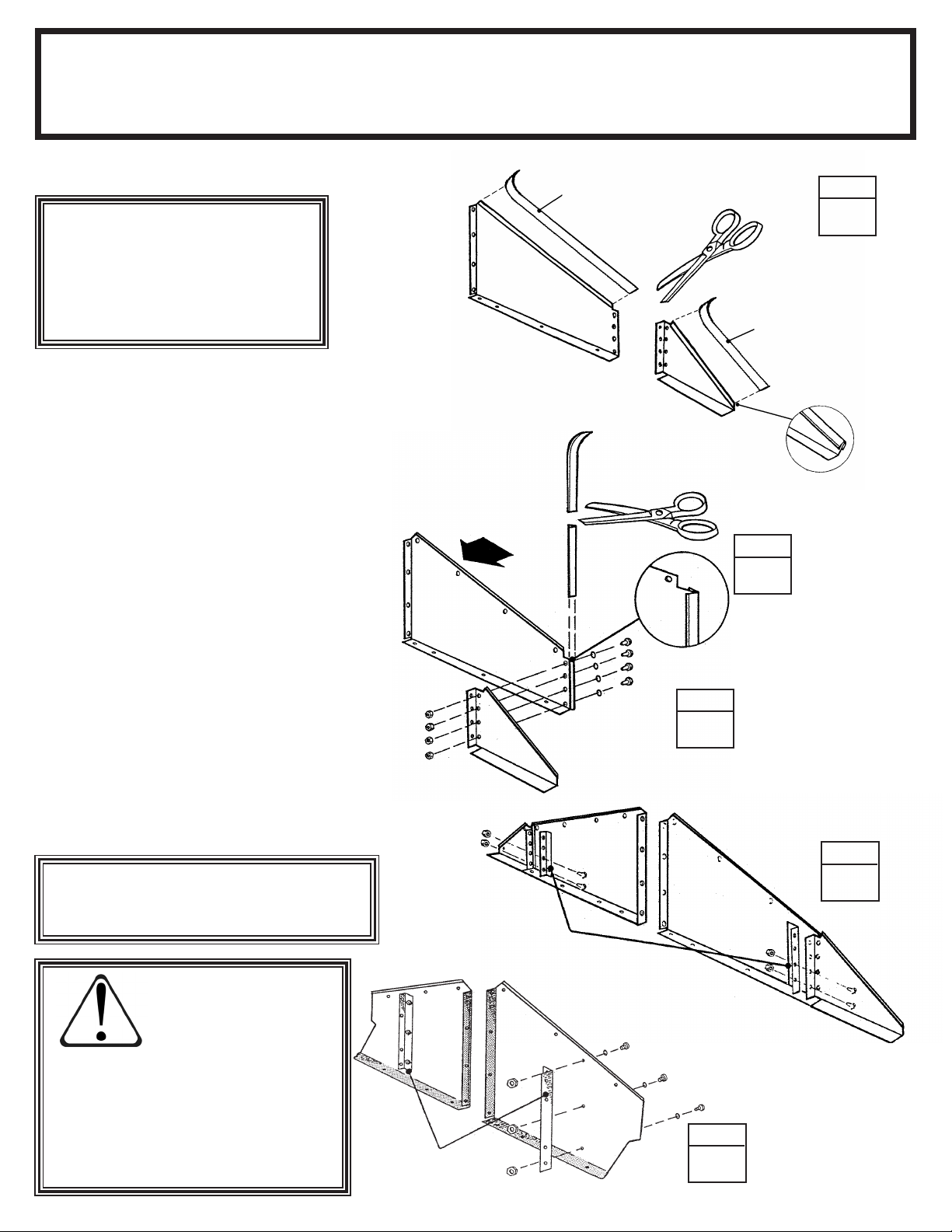

Schritt 10

AI19-GE

Die Giebel werden auf der Vorder- und Hinterwand montiert und dienen als Halterungen für die Dachträger.

HINWEIS Die Giebel sind ineinander verpackt und können irrtümlich für ein Bauteil gehalten werden. Achten Sie darauf, sie zu trennen, bevor Sie fortfahren.

1 Bringen Sie den grünen Kantenschutz an der Oberkante des großen linken Giebels, des kleinen linken Giebels, des großen

rechten Giebels und des kleinen rechten Giebels an und schneiden Sie Überstände ab.

2 Bringen Sie den durchsichtigen Kantenschutz an der Kante des großen linken Giebels

und des großen rechten Giebels an und schneiden Sie Überstände ab.

3 Schrauben Sie die kleinen Giebel mit jeweils vier Maschinenschrauben, Unterlegscheiben und Muttern an die Seiten der großen Giebel. Dieses Bauteil des Giebels ist der äußere Giebelfuß.

4 Befestigen Sie die vier Dachträgerhalter mit zwei Maschinenschrauben in den zwei unteren Löchern jedes Halters an den äußeren Giebelfüßen.

Vormontierte Giebel

67521 Kantenschutz

(Bauteil aus Kunststo )

7859

FRONT

 7858 Großer Giebel rechts (2)  7859 Großer Giebel links (2)  6114 Kleiner Giebel rechts (2)  6115 Kleiner Giebel links (2)  6085 Dachträgerhalter (4)

 7860 Mittlere Giebelverstärkung (4)

69835 Grüner Kantenschutz

(Bauteil aus Kunststo )

6115

SCHRITT

Washer

6115

SCHRITT

69835 Grüner Kantenschutz

(Bauteil aus Kunststo )

5 Befestigen Sie die vier mittleren Giebelverstärkungen mit drei Maschinen-

schrauben, Unterlegscheiben und Muttern an den Giebeln fest.

HINWEIS

Der Montagefalz der Versteifung

muss zur Mitte des Giebels zeigen

VORSICHT:

Um Verletzungen an der scharfen

Kante zu vermeiden, muss der

Kantenschutz an der Oberkante des

Giebels verbleiben, bis das linke

und das rechte Dachblech montiert

ist.

7860

6114

7858

SCHRITT

6085

Dachträgerhalter

SCHRITT

Page 20

 Hierzu benötigen Sie folgende Teile 

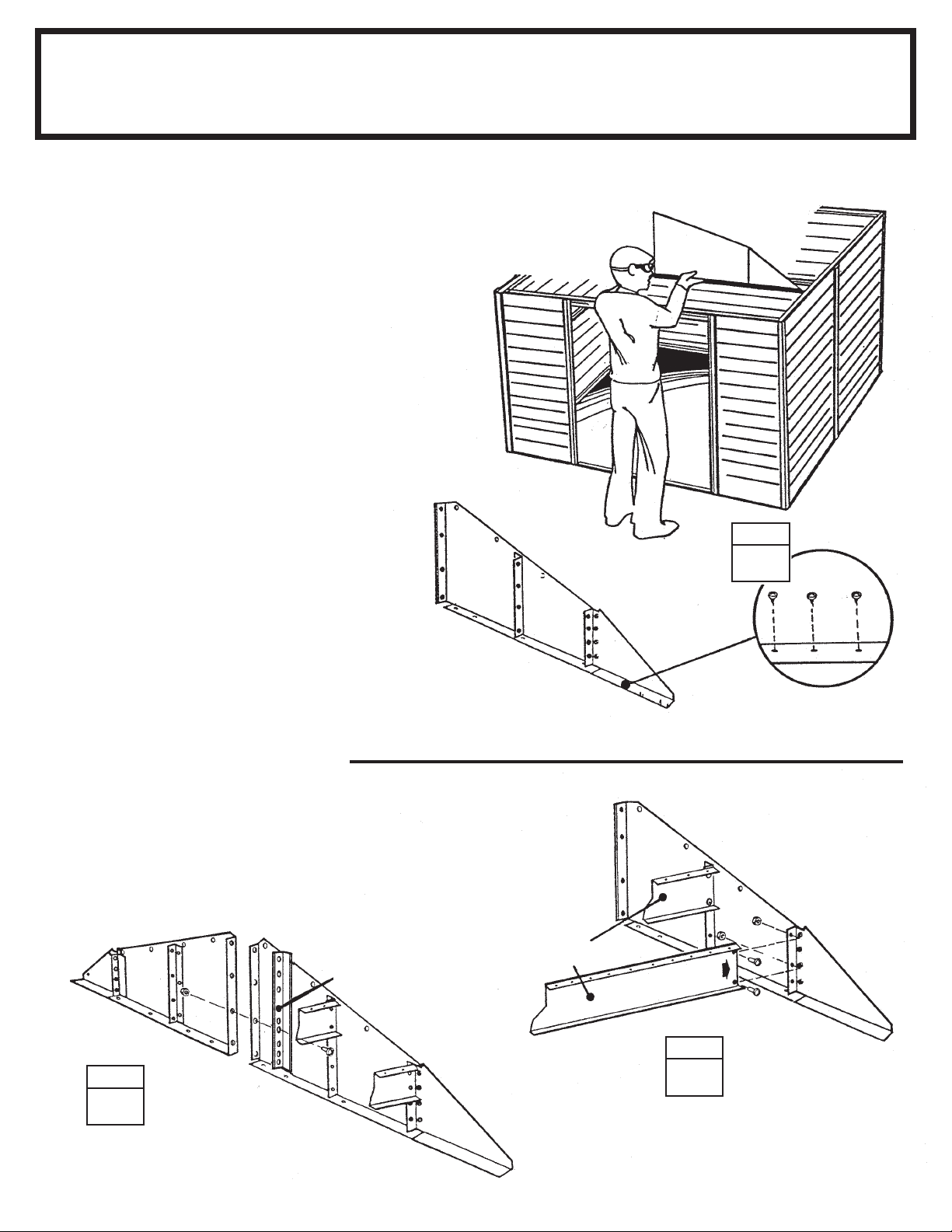

Schritt 11

NW20

1 Einen rechten und einen linken

Giebel anheben und unter dem Dachrahmen an der Ecke mit selbstschn. Schrauben an die Türlaufschiene und den hinteren Dachrahmen schrauben.

Hinweis: Am vorderen Giebel die zwei Schrauben am nähesten zum mittleren Giebelschenkel weglassen. Am hinteren Giebel eine Schraube und Mutter am überlappenden hinteren Dachrahmen benutzen.

2 Einen Einzeldachträger mit den

kleinen Löchern nach oben weisend wie gezeigt mit Schrauben und Muttern am äußeren Giebelschenkel und der mittleren Giebelversteifung befestigen.

Giebel/Dachträger

 Linke Giebelgruppen (2)  Rechte Giebelgruppen (2)  Einzeldachträger (4)  6636 Giebelwinkel (2)

SCHRITT

Giebel

Schritt 1 für die gegenüberliegende Gebäudeseite wiederholen.

3 Die linken und rechten

Giebel mit einer Schraube nur im nächstletzten Loch von unten mit einem Giebelwinkel verbinden. Diesen Schritt sowohl für die vorderen und hinteren Giebel wiederholen.

Schritt 2 für die gegenüberliegende Gebäudeseite wiederholen.

6636 Giebelwinkel

SCHRITT

Einzeldachträgergruppe

SCHRITT

Page 21

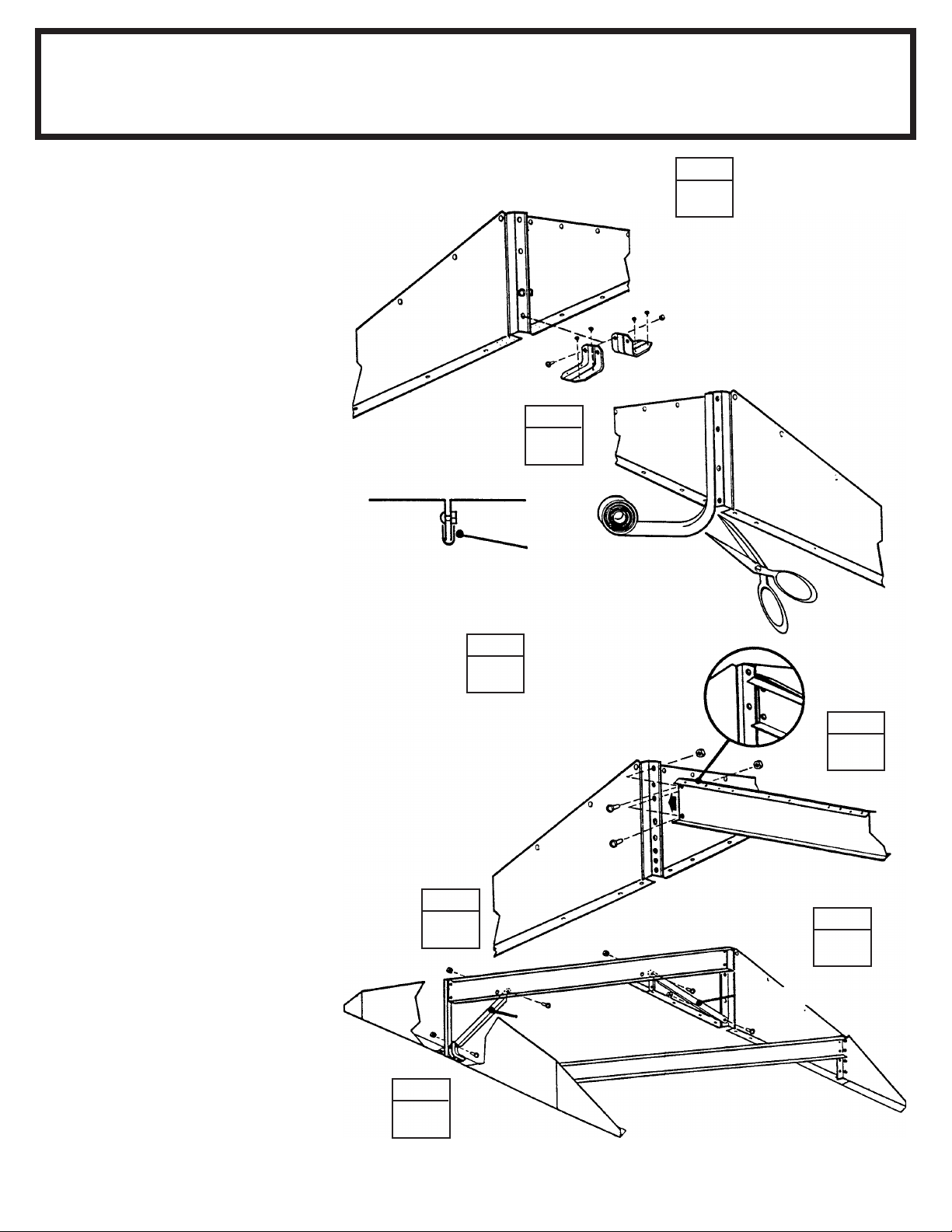

Schritt 12

VK21

 Hierzu benötigen Sie folgende Teile 

Dachträger/Winkel

 Hauptdachträger (1)  6227 Dachträgerwinkel (2)

1 Die Laufschienenträger nur

an der vorderen Giebelgruppe befestigen (siehe Abbildung).

2 Das Dichtungsband um die beiden

verbundenen Kanten der großen linken und rechten Giebel wickeln. Siehe Zeichnung. Dichtungsband auf Länge zuschneiden und den Vorgang auf dem nächsten Giebelsatz wiederholen.

3 Die zwei Hälften des

Hauptdachträgers spreizen und den Dachträger an den Dachträgerwinkel des vorderen Giebels schrauben.

4 Das andere Ende des

Hauptdachträgers an den Dachträgerwinkel des hinteren Giebels schrauben.

SCHRITT

Laufschienenträger 6228

SCHRITT

67545 Dichtungsband

5 Einen Dachträgerwinkel an den

Hauptdachträger hinter dem vorderen Giebel schrauben, indem die Öse am Ende des Winkels zwischen die Dachträger platziert wird. Die Öse mit der zweiten Bohrung ausrichten und den Winkel mit einer Schraube und Mutter befestigen.

6 Das untere Ende des

Dachträgerwinkels an den Laufschienenträger mit einer Schraube und Mutter befestigen.

7 Einen Dachträgerwinkel zwischen

dem hinteren Giebel und dem Dachträger in der ersten Bohrung befestigen (siehe Abbildung).

SCHRITT

Die zwei Hälften der Dachträger spreizen

SCHRITT

Hauptdachträgergruppe

SCHRITT

Dachträgerwinkel 6227

SCHRITT

Page 22

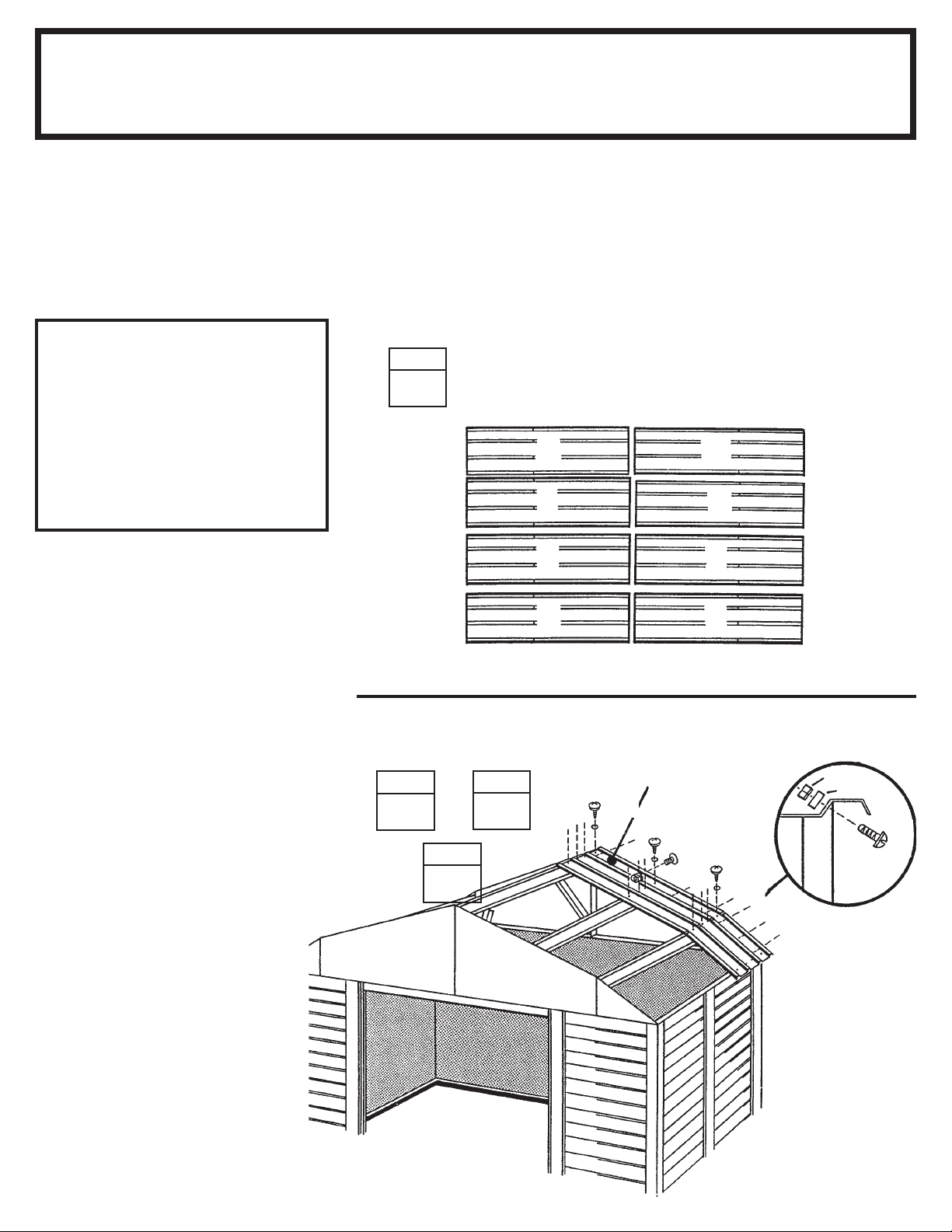

 Hierzu benötigen Sie folgende Teile 

Schritt 13

AI26-GE

Die Dachpaneele werden am besten mit einer Stufenleiter montiert. Beginnen Sie mit der Installation der Dachpaneele auf der hinteren, rechten Seite des Gebäudes. Alle Dachschrauben müssen mit einer U-Scheibe unterlegt werden.

HINWEIS

Überprüfen Sie die Diagonalen

im Gerätehaus und stellen Sie

sicher, dass das Haus

rechtwinklig und eben ist.

Dadurch passen die Dachpaneele

besser und die Bohrungen decken

sich. Den Bodenrahmen nicht ve-

rankern.

Rechtes Dachpaneel

SCHRITT

7953

7954

 7952 Dachpaneel, rechts (1)

7952

7954

1 Die Dachpaneele nach ihrer

Nummer sortieren und an der richtigen Stelle auf dem Boden gegen das Gebäude lehnen.

2 Positionieren Sie ein rechtes Dach-

blech an der hinteren rechten Ecke und befestigen Sie es mit Schrauben am oberen Dachträger.

3 Entfernen Sie den Kantenschutz am

linken Giebel unter dem Dachblech.

4 Fahren Sie wie gezeigt mit der

Befestigung des rechten Dachblechs am Giebel und an den unteren Dachträgern mit Schrauben, Maschinenschrauben und Muttern fort. Befestigen Sie das untere Ende der Bleche noch nicht an den Seitenwandwinkeln.

7954

7952

7954

7953

VORNE

Hinweis: Zur richtigen Ausrichtung befolgen Sie bitte die angegebene Befestigungsreihenfolge.

SCHRITT

7952 Dachpaneel, rechts

1 - 4

16 - 19

12 - 15

Mutter

U-Scheibe

Schraube

Giebel

VORNE

Page 23

 Hierzu benötigen Sie folgende Teile 

Schritt 14

NW23

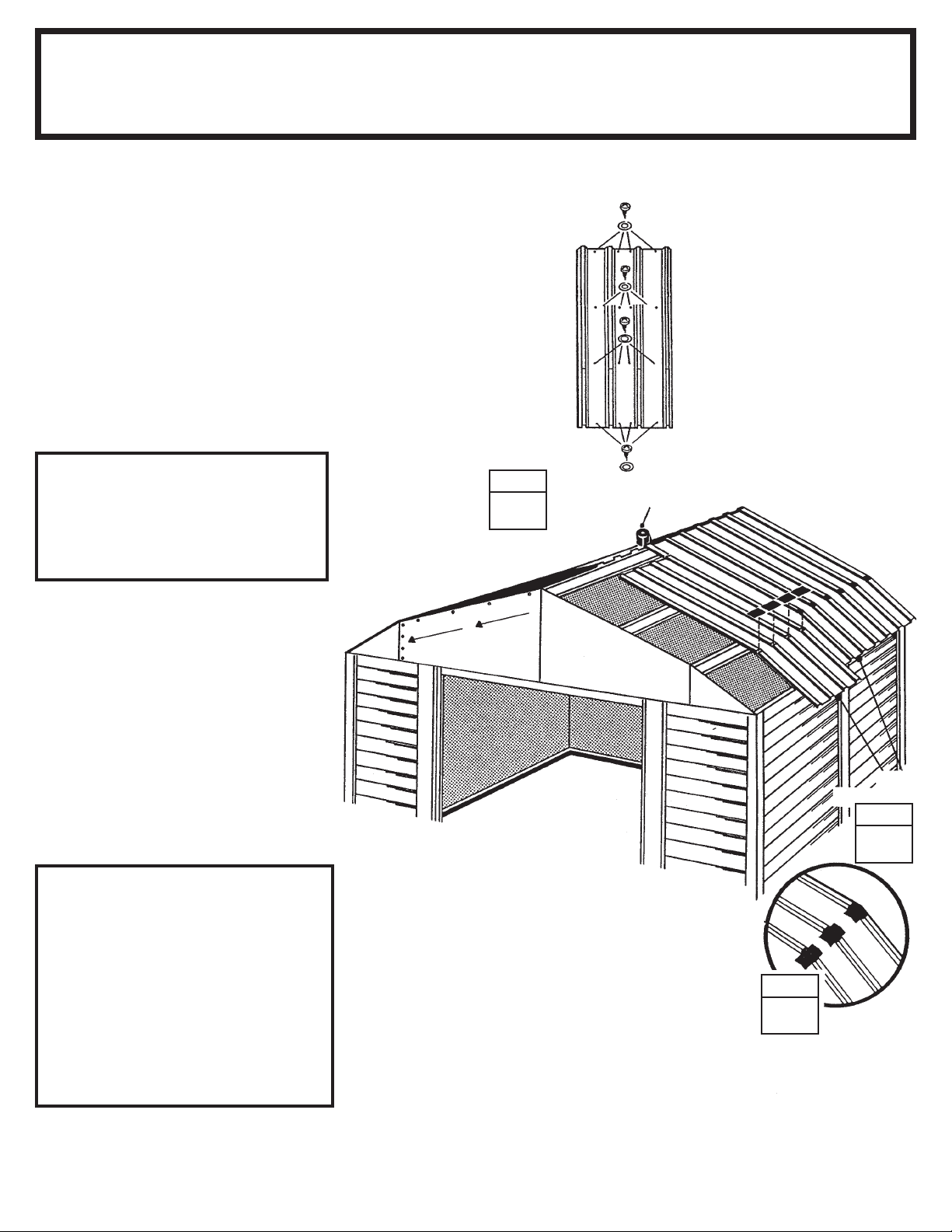

1 In der linken hinteren Ecke des

Dachs ein linkes Dachpaneel installieren.

2 Vier Dachpaneele in der auf der

vorhergehenden Seite beschriebenen Reihenfolge und in den angegebenen Positionen installieren. Beim Befestigen der Dachpaneele die Befestigungsreihen-folge und Anweisungen in Schritten 13 bis 15 befolgen.

HINWEIS

Die schmale Dachpaneelrippe

(mit Erhöhung) wird immer von

der breiten Rippe des

benachbarten Paneels überlappt.

Dachmontage

selbstschn. Schrauben

zum Dachträger

SCHRITT

7953 Dachpaneel, links

 7953 Dachpaneel, Links (1)  7954 Dachpaneel (4)

selbstschn. Schrauben

zum Dachträger

Untere Schrauben werden

am Dachrahmen befestigt

Dichtungsband

3 Das Dichtungsband in 26

kurze (7,6 cm [3"] lange) Streifen schneiden. Die Kerben mit diesen Dichtungsbandstreifen überdecken. Das restliche Band aufheben. Die Fuge am First mit Dichtungsband abdichten. Das Band von der Rolle abwickeln und über die Öffnung am Rand drücken, wenn Sie jedes Dachpaneel installieren. Das Band noch nicht schneiden.

HINWEIS

Wenn die Bohrungen im

Dachträger sich nicht mit den

Bohrungen in den Dachpaneelen

decken, drücken Sie das Gebäude

von links nach rechts. Hilft das

nicht, kann es sein, dass Ihr

Gerätehaus nicht eben steht.

Gleichen Sie die Ecken aus, bis

sich die Bohrungen decken.

8 Muttern und Schrauben lösen (siehe Abbildung). Mit einer Hand Druck auf die Giebelkuppe ausüben und Schraube #1 anziehen. Druck auf den Giebel beibehalten und der Neigung nach unten folgend jede Schraube anziehen. Überschüssiges Material überlappt kleineren Giebel an der Naht. Nachdem der Materialwulst herausgearbeitet wurde, die 4 vertikalen Schrauben, die die großen und kleinen Giebel verbinden, anziehen.

Großen Giebelwulst reduzieren

7954

Dachpaneel

SCHRITT

Dichtungsband

Page 24

 Hierzu benötigen Sie folgende Teile 

Schritt 15

NW24

Firstabdeckungen und Paneele

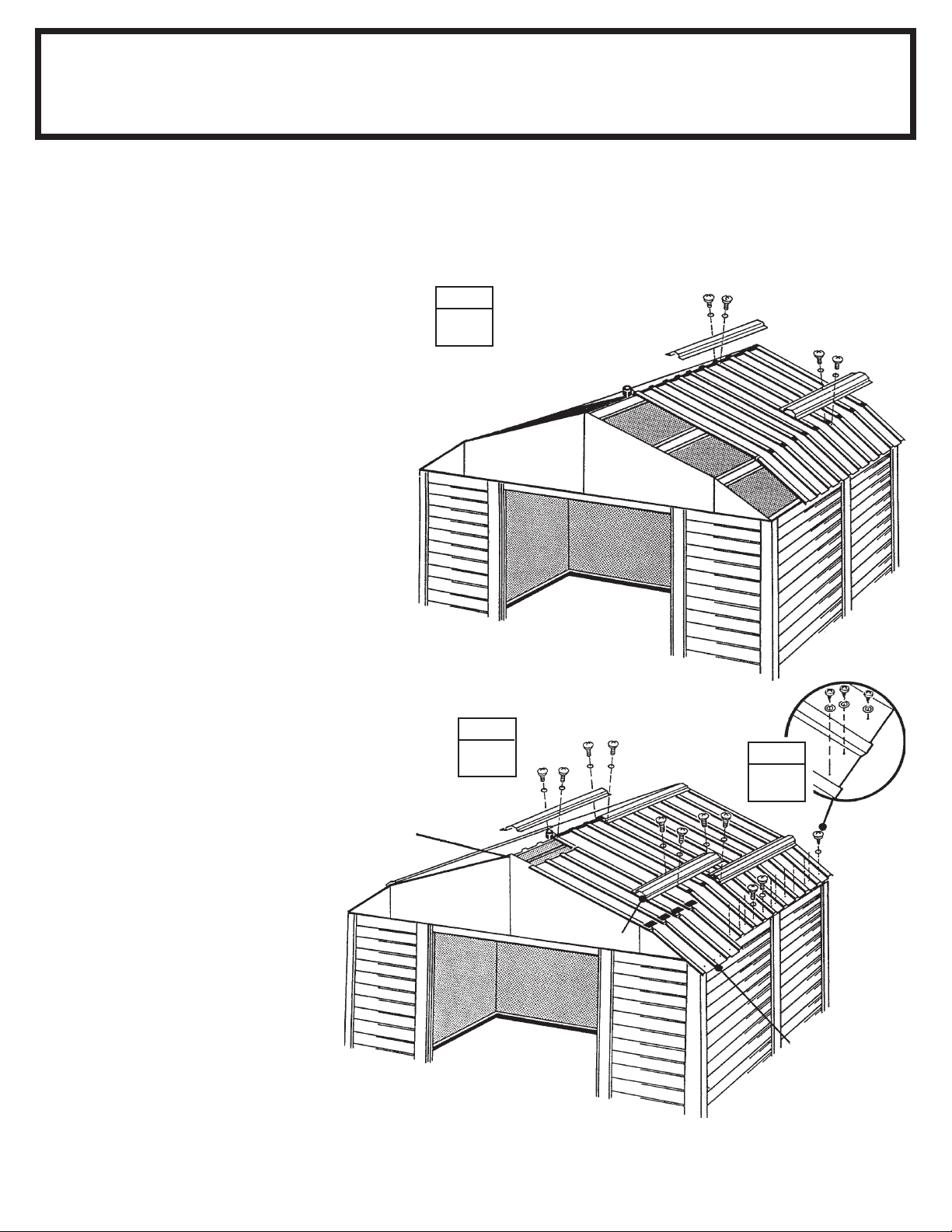

1 Drei Firstabdeckungen mit

Schrauben und Muttern auf dem fertigen Dachabschnitt installieren. Die Enden der Firstabdeckung nicht verschrauben, bis Sie dazu angewiesen werden.

2 Die restlichen linken und rechten

Dachpaneele beim Abrollen und Andrücken des Dichtungsbands befestigen. Die zweiten Firstabdeckungen so installieren, daß sie die ersten überlappen. Bohrungen miteinander ausrichten und mit Schrauben und Muttern befestigen. Die gekerbten Bereiche der Dachpaneele mit Dichtungsbandstreifen abdichten.

SCHRITT

8742

 8742 Firstabdeckung (6)  7953 Dachpaneel, links (1)  7952 Dachpaneel, rechts (1)

8742

3 Das untere Ende der mit selbst-

schn. Schrauben und U-Scheiben an die seitlichen Dachrahmen schrauben. Für die Dachrahmenüberlappungen an der Unterseite des Paneels Schrauben und Muttern benutzen.

Dichtungsband abschneiden und umfalten

8742

7952

SCHRITT

8742

SCHRITT

8742

7953

Page 25

 Hierzu benötigen Sie folgende Teile 

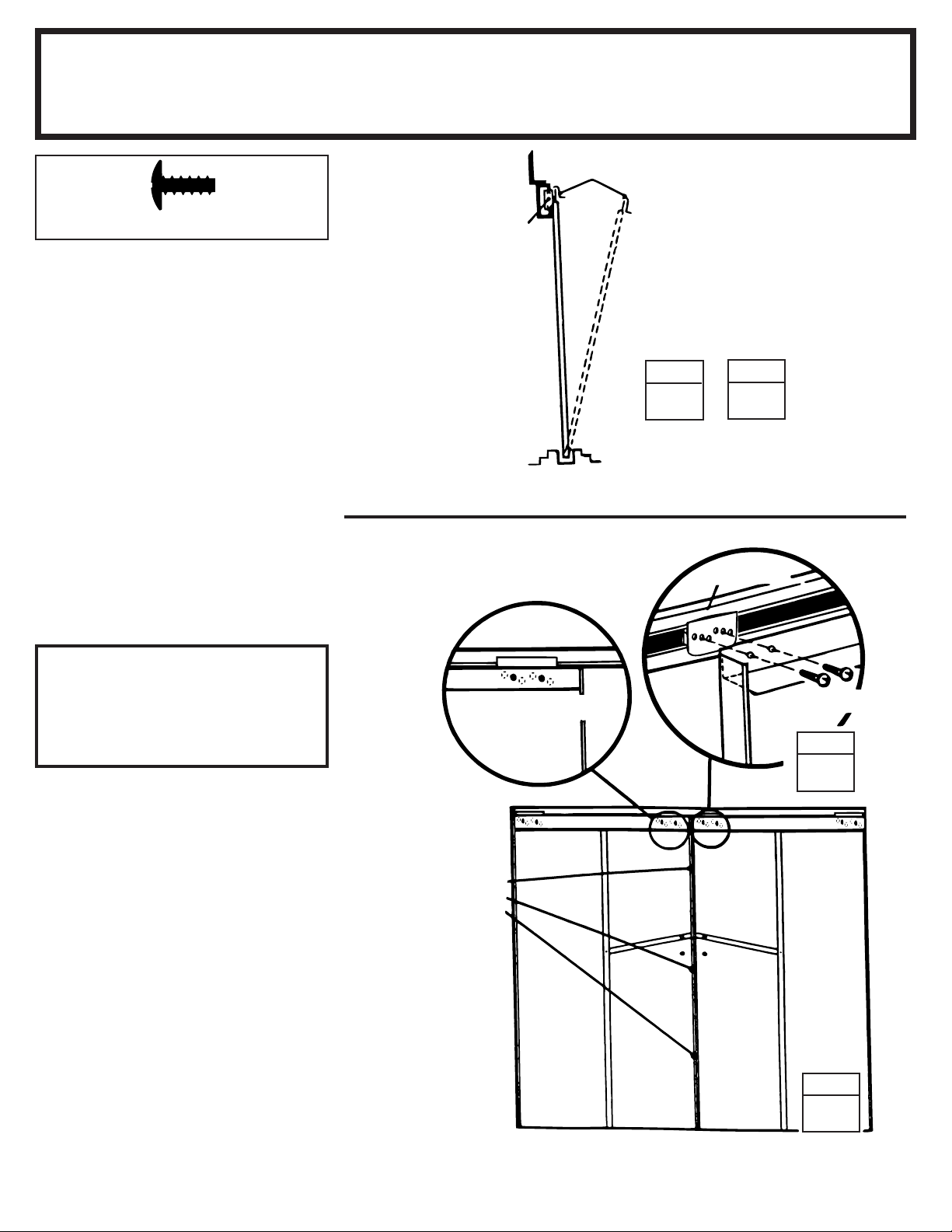

Schritt 16

NW25

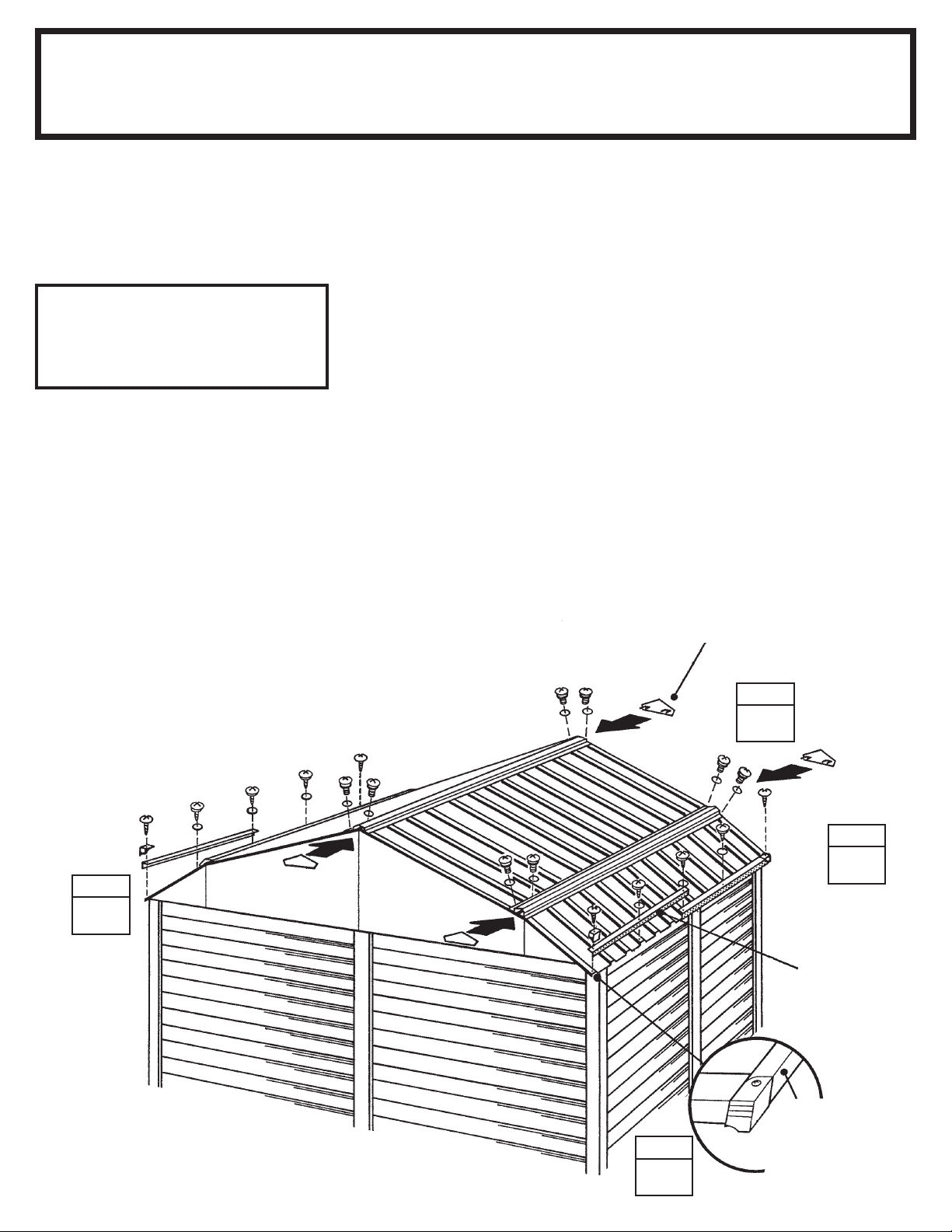

Auf jeder Gebäudeseite den seitlichen Dachrand mit selbstschn. Schrauben durch jede Paneelüberlappung am unteren Ende der Dachpaneele anschrauben.

HINWEIS

Beide Abdeckungen werden mit

einer einzigen Schraube an der

Überlappung befestigt.

2 Mit ihrem Daumen und Zeige-

 nger biegen Sie nun den unteren Flansch des Dachrandes an der Ecke nach innen, so daß die rechten und linken Eckabschlüsse auf die rechten und linken Ecken passen.

 8743 Seitl Dachrand (4)

Dachrand

3 Die Eckabschlüsse mit einer

selbstschn. Schraube am Dachrand befestigen.

4 Die Dachpaneelrippe, First-

abdeckung und Firstblende mit Schrauben und Muttern zusammenschrauben. Die übrigen Firstabdeckungen in derselben Weise anschrauben.

8743

Eckabschluß

SCHRITT

8743

Firstblende

SCHRITT

8743

Dachrand

8743

SCHRITT

Flansch nach innen

unter den eckabschluß

umfalten

Page 26

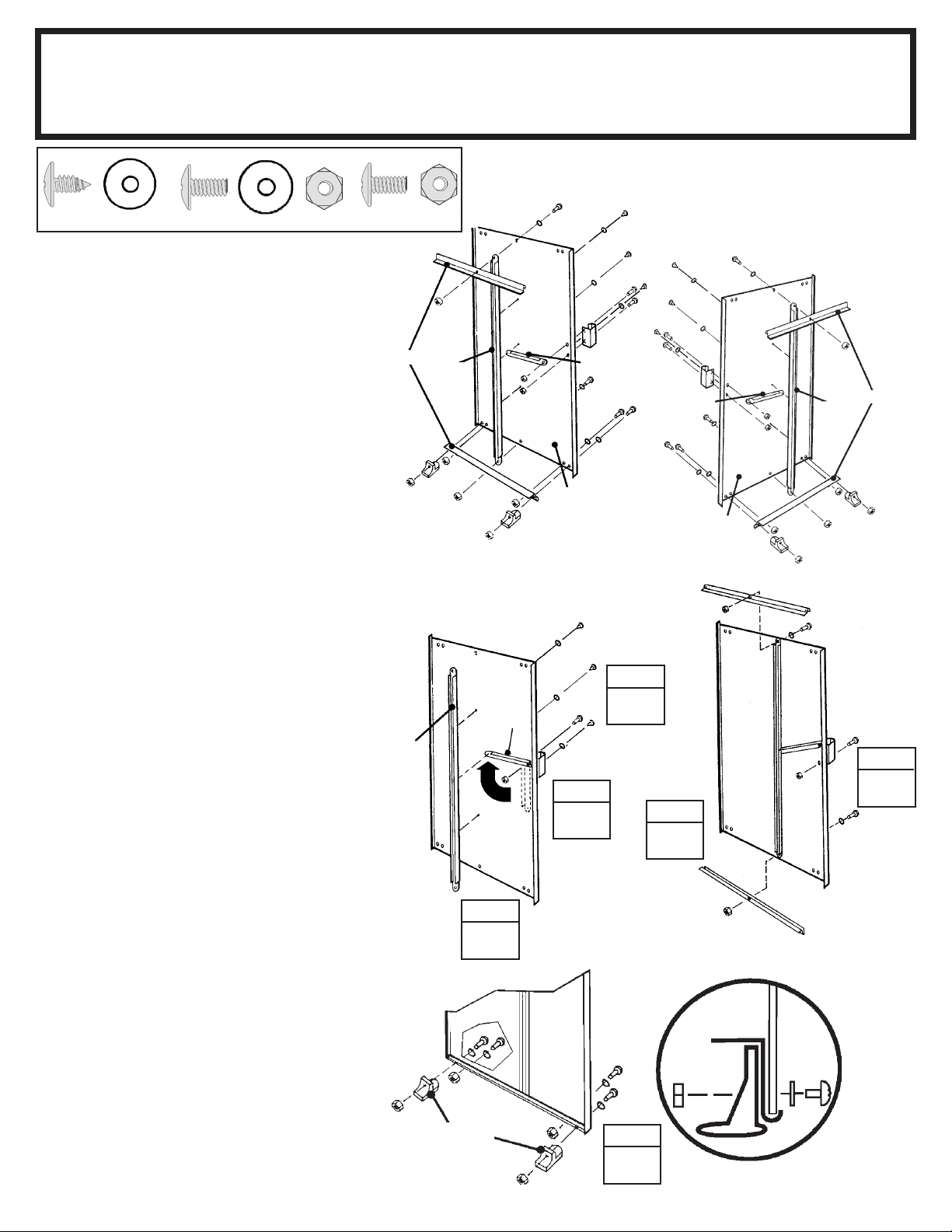

Schritt 17

D30ctr-GE

 Hierzu benötigen Sie folgende Teile 

Montage der Türen

 3719 mittlere Türversteifung (2)  10475 rechte und linke Türen (2)  10497 horiz. Türversteifung (4)  6278 vertik. Türversteifung (2)

(12)

Die Schritte beschreiben die Montage der rechten Tür. Zur Montage der linken Tür verfahren Sie genauso. Gehen Sie wie folgt vor:

1 Befestigen Sie die mittlere

Tüversteifung und den Griff mit einer Schraube an die Tür, wie gezeigt. Die Schraube noch nicht anziehen.

2 Die mittlere Türversteifung nach

oben zur Bohrung in der Mitte der Tür schwenken und eine Schraube einschrauben.

3 Die vertikale Türversteifung

gegen die Mitte der Türinnen äche halten und die Schraube drehen, um die vertikale Türversteifung und die mittlere Türversteifung festzulegen. Mit der Tür über und unter der mittleren Verbindung mit 2 Schrauben befestigen.

4 Eine zweite Schraube in den

Türgriff einschrauben und beide Schrauben anziehen.

(4)(6)

10497

6278

66382

3719

10475

rechte Tür

66045

SCHRITT

66045

SCHRITT

66045

3719

SCHRITT

10475

linke Tür

66382

10497

6278

10497

66382

SCHRITT

5 Eine horizontale Türversteifung

auf die Oberkante und Unterkante setzen und mit 1 Schraube in der Mitte befestigen.

6 Die unteren Türführungen und

Schrauben wie gezeigt befestigen.

7 Schritte 1 bis 6 für die linke Tür

wiederholen.

SCHRITT

66382

10497

Endansicht

Türversteifung

SCHRITT

horiz.

Tür

U-Scheibe

Führung

Page 27

Schritt 18

A31ctr-GE

 Hierzu benötigen Sie folgende Teile 

Montage der Türen und Justierung

 recht Türgruppe (1)  linke Türgruppe (1)

(8)

1 Vom Gebäudeinneren setzen Sie

die Unterseite der rechten Türgruppe (links, wenn Sie im Gebäude sind) hinter dem Türpfosten in die vordere Türlaufschiene.

2 Positionieren Sie die Türoberseite

so, daß die Bohrungen in der Tür sich mit den Bohrungen in den Türgleitern decken.

3 Befestigen Sie die Tür mit zwei

Schrauben (Teil-Nr. 65900) pro Türgleiter an die Türgleiter.

Giebel

Türlaufschiene

Türgleiter

Vorderrahmen-Laufschiene

horiz. Türversteifung

Tür

SCHRITT

Türgleiter

HINWEIS

Anhand der Bohrungen in den

Türgleitern können Sie die Türen

justieren. Die Tür in die mittleren

Bohrungen einschrauben.

4 Schritte 1 bis 3 für die linke Tür

wiederholen.

Justierbohrungen

machen es möglich,

daß die Türen vertikal

aneinander stoßen

Justierbohrungen

selbstschn. Schraube

SCHRITT

rechte Tür

linke Tür

SCHRITT

Page 28

WH109CCCL

DQ28-GE

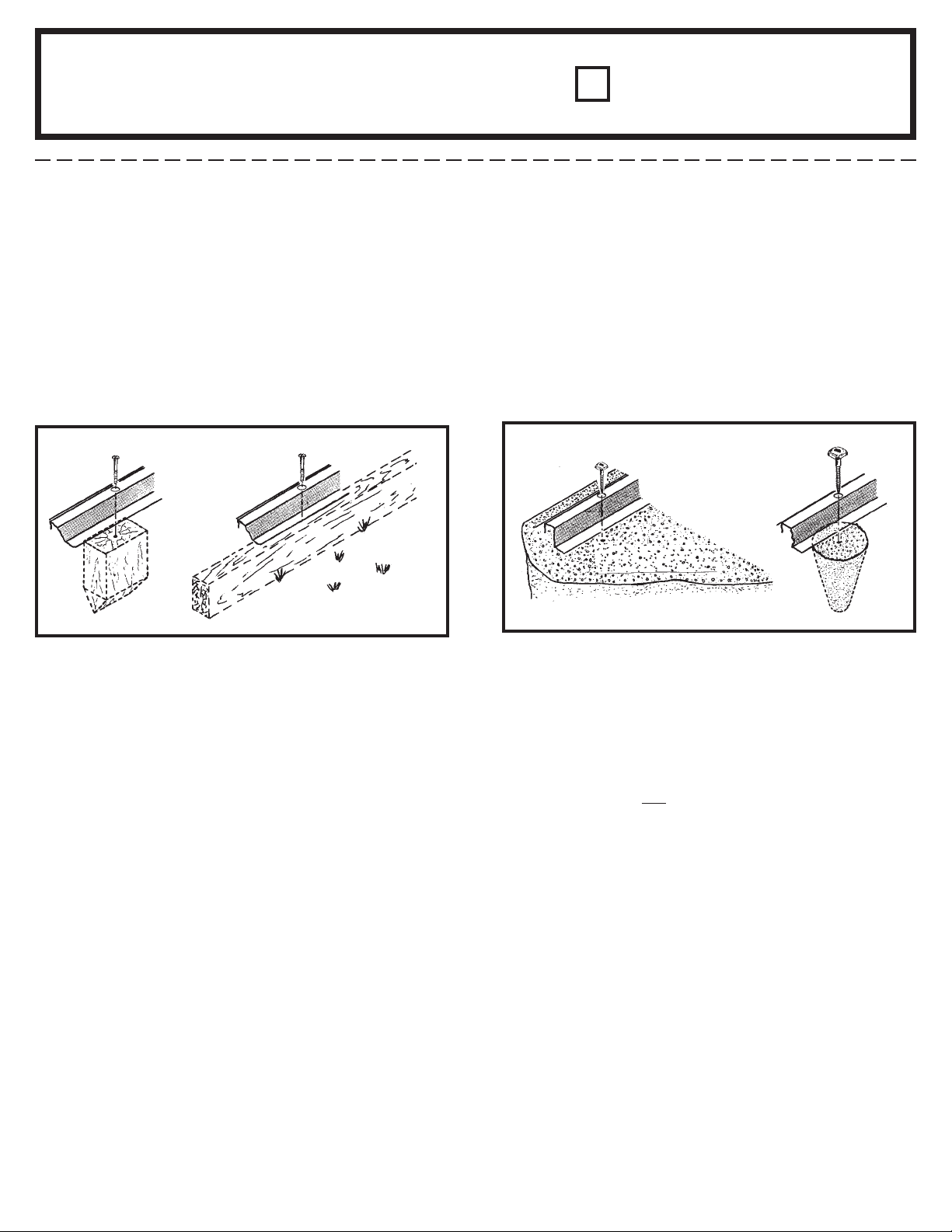

Verankerung

Verankern Sie Ihr Gerätehaus zum jetzigen Zeitpunkt.

Verankerung in Holz/Pfosten:

1/4" (6 mm) - Holzschrauben benutzen. Die Rahmen weisen 1/4" (6 mm) - Bohrungen auf. die eine ordnungsgemäße Verankerung sichern.

Verankerung in Beton:

1. Für gegossenes Betonfundament, Boden oder Waschbetonplatten: 1/4" x 2" (6 mm x 51 mm) Schwellenschraube benutzen.

2. Für Betonverankerungspfosten, der nach der Montage des Gerätehauses gegossen wird: 1/4" x 6" (6 mm x 152 mm) Schwellenschraube benutzen.

1. 2.

EINIGE TATSACHEN ZUM THEMA ROST

Rostbildung ist ein natürlicher Oxydationsvorgang, der auftritt, wenn unbehandeltes Metall Feuchtigkeit ausgesetzt ist. Zu den Problemzonen gehören Bohrungen für Schrauben, unbearbeitete Kanten oder Kratzer und Scharten im Schutzanstrich, die beim normalen Zusammenbauen, Handhaben und Gebrauch entstehen. Die Rostentwicklung läßt sich vermeiden oder beim Auftreten so schnell wie möglich aufhalten, wenn man diese normalen rostanfälligen Zonen identifiziert und einige einfache Gegenmaßnahmen tri t.

1. Vermeiden Sie, die innere und äußere Oberfläche zu zerkratzen oder anzuritzen.

2. Verwenden Sie alle mitgelieferten U-Scheiben. Außer einem Schutz gegen das Eindringen von Wasser schützen die U-Scheiben das Metall gegen Schraubenkratzer.

3. Entfernen Sie regelmäßig vom Dach und rund um das Gerätehaus Schutt und Laub, das sich ansammelt und Feuchtigkeit anzieht. Laub ist doppelt schädlich, denn es setzt beim Zerfall Säure frei.

4. Kratzer und Scharten und jeden erkennbaren Rost nach Säuberung sofort mit einem guten Lack behandeln.

725450318
