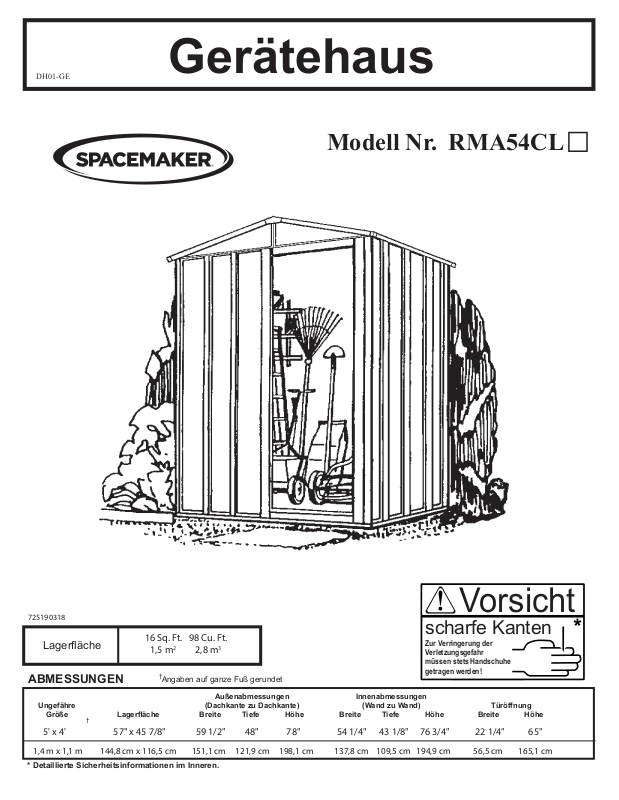

DH01-GE

Gerätehaus

Modell Nr.

RMA54CL

725190318

Vorsicht

Lagerﬂ äche

ABMESSUNGEN

Ungefähre

Größe

5' x 4' 57" x 45 7/8" 59 1/2" 48" 78" 54 1/4" 43 1/8" 76 3/4" 22 1/4" 65"

1,4 m x 1,1 m 144,8 cm x 116,5 cm 151,1 cm 121,9 cm 198,1 cm 137,8 cm 109,5 cm 194,9 cm 56,5 cm 165,1 cm

* Detaillierte Sicherheitsinformationen im Inneren.

†

16 Sq. Ft. 98 Cu. Ft.

1,5 m

†

Angaben auf ganze Fuß gerundet

Lagerﬂ äche

2,8 m3

Außenabmessungen

(Dachkante zu Dachkante)

Breite Tiefe Höhe

Innenabmessungen

(Wand zu Wand)

Breite Tiefe Höhe

scharfe Kanten

Zur Verringerung der Verletzungsgefahr müssen stets Handschuhe getragen werden!

Türöffnung

Breite Höhe

Page 2

BEVOR SIE ANFANGEN

DH02-GE

AUFBAUANLEITUNG

Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise.

ACHTUNG

DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WETTER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN. Bei vorschriftsmäßiger Montage widersteht dieses Gerätehaus auch heftigem Wind. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch unvorsichtige Montage oder durch höhere Gewalt entstanden sind.

DAS GERÄTEHAUS MUß FEST VERANKERT WERDEN, UM WINDSCHÄDEN ZU VERMEIDEN.

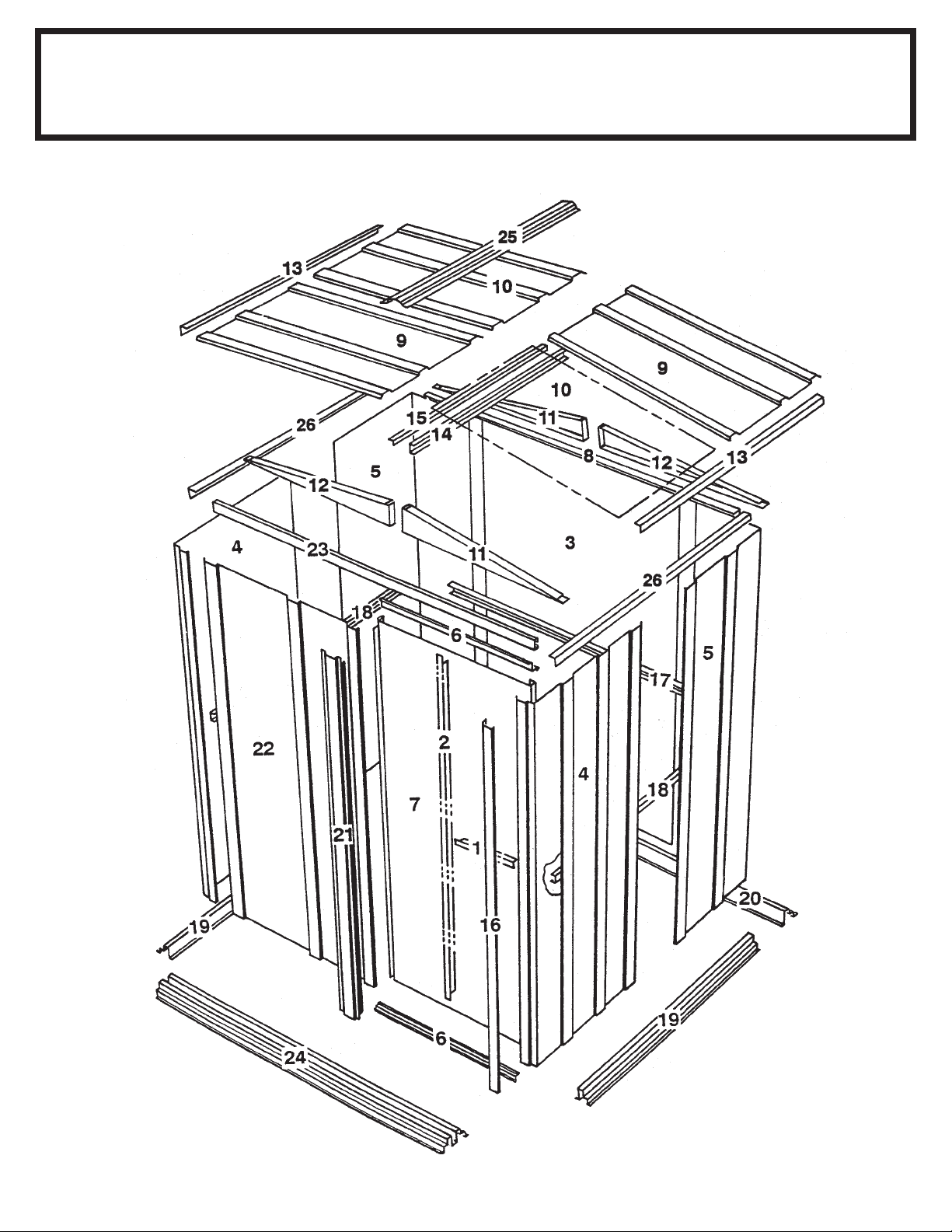

TEILE UND STÜCKLISTE

Alle Teile sind mit Nummern versehen. Prüfen Sie anhand der Stückliste, ob alle Teile vorhanden sind, bevor Sie mit der Montage beginnen. Jeder Karton durchläuft eine Qualitätskontrolle bevor er verschlossen wird. Trotzdem kann es vorkommen, daß einmal ein Teil fehlt. Bitte benennen Sie dann die Teilnummer. Wir senden Ihnen unverzüglich kostenlos Ersatz.

50NRTH GmbH:

Rudolf-Diesel-Str. 8

54516 Wittlich

Deutschland

Telefon: +49 (0)6571 929 222 Telefax: +49 (0)6571 929 198

E-Mail: [email protected]

Page 3

KA03

PLANEN SIE VORAUS

BEVOR SIE MIT DER MONTAGE BEGINNEN

Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund.

Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter.

WERKZEUG UND MATERIAL

Das Gerätehaus muß auf einem festen und ebenen Untergrund aufgestellt werden. Wir empfehlen einen Sockel aus Beton, Waschbetonsteinen oder aus Holz.

Bevor Sie mit dem Aufbau beginnen überprüfen Sie, ob Sie Werkzeug und das Material für den Sockel bereitliegen haben.

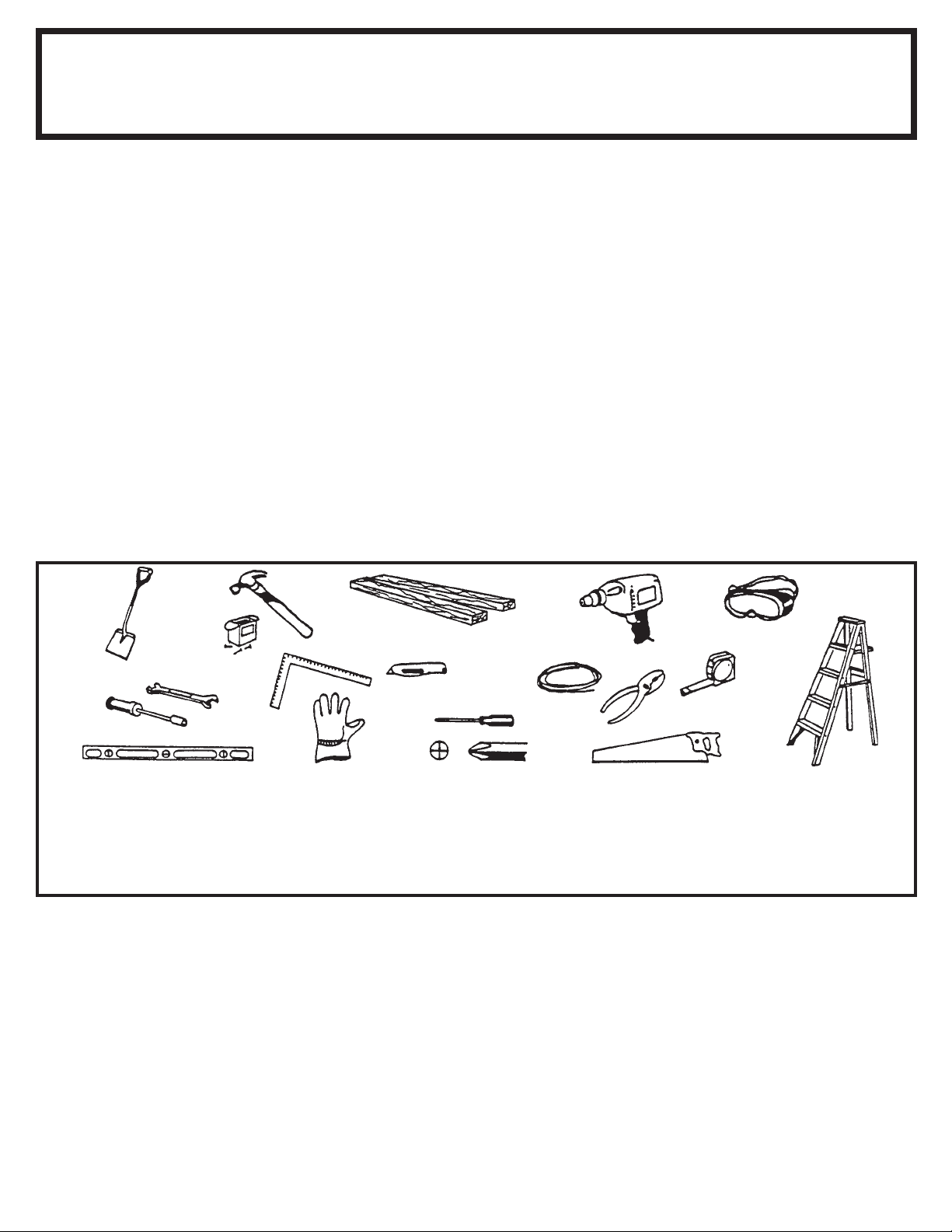

Sie benötigen folgendes Werkzeug:

• Schutzbrille

• Kreuzschlitzschrauben zieher Größe 2

• Arbeitshandschuhe

• Stufenleiter

• Teppichmesser

• Zange

• Wasserwaage

• Maßband

Diese Teile sind nicht erforderlich, erleichtern die Arbeit jédoch erheblich:

• Knarrenschlüssel

• elektr./Batterieschrauber

Untergrundvorbereitung

• Hammer und Nägel

• Spaten und Schaufel

• Hand- oder elektr. Säge

• Holz und/oder Beton oder Waschbetonplatten

Bevor Sie mit der Montage des Gerätehauses beginnen, muß der Sockel fertiggestellt sein. Ganz gleich, für welche Art von Sockel Sie sich entscheiden, der Sockel muß widerstandsfähig, eben und rechtwinklig sein.

Page 4

KA04

SICHERHEITSHINWEISE

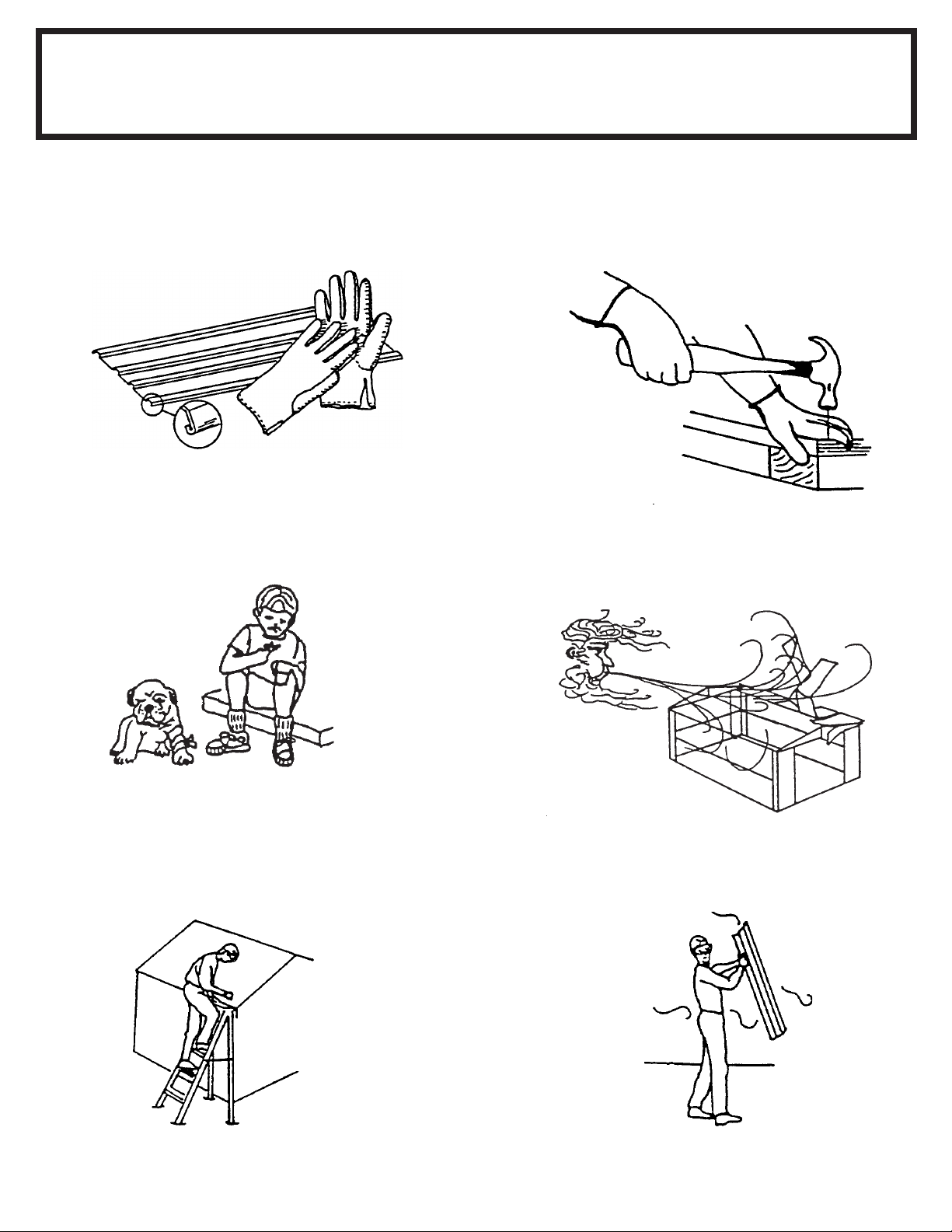

•Benutzen Sie Arbeitshandschuhe. Einige Teile können scharfkantig sein.

sichere Kante

scharfe Kante

sichere Kante

•Halten Sie Kinder und Haustiere vom Montageplatz fern.

•Seien Sie besonders vorsichtig, wenn Sie Elektrowerkzeug benutzen.

•Versuchen Sie auf keinen Fall ein Gerätehaus aufzubauen, wenn Teile fehlen sollten. Denn ein teilweise aufgebautes Haus kann bereits bei leichtem Wind beschädigt werden.

•Beim Einsatz der Stufenleiter darauf achten, daß sie komplett geö net ist und sicher steht. Bitte stützen Sie sich nicht mit Ihrem vollen Gewicht auf dem Dach des Gerätehauses ab.

•Montieren Sie Ihr Gerätehaus nicht an einem windigen Tag. Die großen Paneele wirken wie ein Segel. Die Montage wird sonst gefährlich und schwieriger.

Page 5

KA05

WARTUNG UND PFLEGE

DACH

Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dach rst zusätzlich mit Kanthölzern abzustützen.

TÜREN

Halten Sie die Türlaufschienen sauber, so daß die Türen leicht gleiten. Behandeln Sie die obere Türschiene jährlich mit Möbelpolitur oder mit einem Silikonspray.

Halten Sie die Türen stets geschlossen, um Windschäden zu vermeiden.

HINWEIS

Benutzen Sie die mitgelieferten Dichtungsringe um dem Eindringen von Feuchtigkeit vorzubeugen und um zu verhindern, daß die Paneele beim Verschrauben durch die Schrauben verkratzt werden. Prüfen Sie gelegentlich, ob alle Schrauben und Muttern noch fest angezogen sind. Ziehen Sie sie nach, wenn notwendig.

FEUCHTIGKEIT

Um zu verhindern, daß die Feuchtigkeit vom Boden aus ins Gerätehaus dringt, ist es ratsam, eine stabile Kunststo -Folie unter das Fundament zu legen, ganz gleich, für welche Art von Fundament Sie sich auch immer entschieden haben.

ANDERE TIPS

• Die beschichteten Teile sind mit Tintennummern gekennzeichnet. Mit Seife und Wasser können diese Markierungen entfernt werden.

• Silikon darf benutzt werden, um das Gerätehaus wasserdicht zu machen.

NIEMALS CHEMIKALIEN FÜR IHREN SWIMMING POOL IM GERÄTEHAUS LAGERN. BRENNBARE UND ÄTZENDE MATERIALIEN MÜSSEN IN LUFTDICHTEN, ZULÄSSIGEN BEHÄLTERN AUFBEWAHRT WERDEN.

HEBEN SIE DIE MONTAGEANLEITUNG AUF FÜR DEN FALL, DAß SIE EINMAL ERSATZTEILE BENÖTIGEN SOLLEN.

Page 6

Sockel

DH06-GE

Der Sockel fur Ihr Gerätehaus

MÖGLICHKEIT 1: HOLZSOCKEL

Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen:  druckimprägnierte Kanthölze  wasserfestes Sperrholz HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt

kommen würde, darf kein kesseldruckimprägniertes Holz verwendet werden. Kesseldruckimprägniertes Holz hat Eigenschaften, die zu beschleunigter Korrosion führen.

Wenn kesseldruckimprägniertes Holz mit Ihrem Geräteschuppen in Kontakt kommt, wird Ihre Garantie ungültig.

 verzinkte Nägel  Betonblöcke (wahlweise)

16"/24"

Das Fundament (Boden) muß absolut rechtwinklig und eben sein. Richten Sie sich nach der Zeichnung.

Für das Erstellen eines Holzsockel benötigt man ca. 6 - 7 Stunden.

MÖGLICHKEIT 2: ZEMENTSOCKEL

VORNE

(TUR)

57"

144, 8 cm

40,6 cm/61,0 cm

45 7/8"

116,5 cm

DAS SOCKEL SOLLTE MINDESTENS 10,2 CM (4") STARK SEIN. ES MUß ABSOLUT EBEN UND RECHTWINKLIG SEIN.

Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen:  Kanthölzer (nach Trocknung entfernen)  Beton  Plastikfolie  Um einen Beton der richtigen Stärke zu erhalten empfehlen wir: 1 Teil Zement, 3 Teile grober Sand, 2 1/2 Teile sauberer Sand

Bodenvorbereitung/Erstellung des Sockels.

1. Ein Rechteck ausheben, und zwar ca. 15,2 cm (6") tief (Gras entfernen).

2. Mit grobem Sand ca. 10,2 cm (4") hoch au üllen und feststampfen.

3. Den groben Sand mit einer starken Plastikfolie abdecken.

4. Einen Holzrahmen konstruieren.

5. Den Beton hineingießen. Der Betonboden sollte ca. 10,2 cm (4") stark sein. Achtung: Die Ober äche muß absolut glatt sein.

Für das Erstellen des zementsockel benötigen Sie ca. 3 bis 5 Stunden. Lassen Sie bitte dieses Sockel eine Woche trocknen.

HINWEIS: Das Sockel ist ca. 1,4 cm (9/16")

größer auf allen vier Seiten als das Sockelmaß

144 ,8 cm

VORNE

(TUR)

HINWEIS: Die Abmessungen in der Zeichnung

sind die Maße des Sockels, nachdem der

des Gerätehauses.

57"

45 7/8"

116,5 cm

Holzrahmen entfernt wurde.

Page 7

DH07-GE

ZUBEHÖRBEUTEL

Nehmen Sie diese Schrauben

aus dem Schraubenbeutel und

legen Sie sie bis zum letzten

Montageschritt beiseite

65103

#8-32 Sechskant-

muttern (35)

65914

#6A x 7/8" (22 mm)

selbstschn.

Schrauben (2)

65900A

#10B x 1/2" (13 mm)

schwarze Schrauben (4)

(mit Schrauben verpackt)

66646

Plastik-U-Scheiben (140)

(4 X 40)

65923

#8-32 x 3/8" (10 mm)

Schrauben (35)

65109

Hutmutter (3)

(mit Schrauben verpackt)

65004

#8A x 5/16" (8 mm)

selbstschn.

Schrauben (159)

66098

Distanzstück aus Plastik (2)

(mit Schrauben verpackt)

66769

Tügleiter (2)

66775

Stopfen (1)

(mit Schrauben verpackt)

66382

untere Türführung (2)

66260

Türgri (1)

EckabschluB

(2 rechts und 2 links)

Dichtungsband (1)

66183

67293

67468SPM

Firstblende (2)

7972

Turgri schloBhalterung (1)

Page 8

Stückliste

KZ08

Anzahl CheckAbb. Nr. Teil-Nr. Bezeichnung in Karton Liste 1 3719 Türgri versteifung 1 2 6300 vert. Türversteifung 1 3 6627 Wandpaneel 1 4 6633 Eckpaneel 2 5 7044 Eckpaneel 2 6 10500 horiz. Türversteifung 2 7 10473 Tür 1 8 9725 Wandwinkel, hinten 1 9 9726 Dachpaneel, rechts 2 10 9727 Dachpaneel, links 2 11 9449 Giebel, rechts 2 12 9448 Giebel, links 2 13 9574 Dachleiste, Seite 2 14 9729 Dachträger 1 15 9731 Dachträgerwinkel 1 16 9698 Türpfosten 1 17 9918 Wandführung, hinten 1 18 9919 Wandführung, Seite 2 19 8971 Bodenrahmen, Seite 2 20 8972 Bodenrahmen, hinten 1 21 9370 Türpfosten 1 22 9456 Wandpaneel, vorn 1 23 9730 Türlaufschiene 1 24 9458 Bodenrahmen, vorn 1 25 9573 Firstabdeckung 1 26 9728 Wandwinkel, Seite 2

Page 9

KZ09

MONTAGE NACH NUMMERN

Page 10

 Hierzu benötigen Sie folgende Teile 

Schritt 1

KZ10

Die Türlaufschienengruppe trägt die Gleittür und stützt die Vorderwand. Der Dachträger verbindet die Giebel und stützt die Dachpaneele. Der Dachträger besteht aus zwei zusammengebauten Teilen.

Hinweis:

Die Bohrungen oben in der

Türlaufschiene sind zur späteren

Befestigung des Giebels an

die Oberseite der Vorderwand

vorgesehen.

Vormontage der Türlaufschiene

1 Führen Sie die Türgleiter wie

gezeigt vom Ende der Türlaufschiene ein.

 9730 Türlaufschiene (1)  9729 Dachträger (1)  9731 Dachträgerwinkel (1)

und des Dachträgers

66769

langer Schenkel oben

2 Dachträgerwinkel und

Dachträger Rücken an Rücken gegeneinander halten und mit sechs Schrauben befestigen.

3 Halten Sie diese Teile zur späteren

Verwendung bereit.

Endansicht

nach Montage

Endansicht

9730

kurzer Schenkel unten

SCHRITT

9731 Dachträgerwinkel

9729 Dachträger

SCHRITT

Page 11

 Hierzu benötigen Sie folgende Teile 

Schritt 2

KZ11

1 Befestigen Sie die vier Ecken

des Bodenrahmens mit zwei Schrauben an jeder Ecke, wie gezeigt. An den vorderen Ecken führen Sie die Schrauben von unten durch und befestigen Sie sie mit Muttern auf der Oberseite.

Bodenrahmen

8971

SCHRITT

 9458 Bodenrahmen, vorn (1)  8972 Bodenrahmen, hinten (1)  8971 Bodenrahmen, Seite (2)

HINTEN RECHT

8971

8972

8971

2 Messen Sie den Bodenrahmen

diagonal. Wenn die Diagonalen gleigh sind, ist der Bodenrahmen rechtwinklig.

HINWEIS

Zu diesem Zeitpunkt die

Bodenrahmen nicht am

Fundament befestigen. Das

Gerätehaus wird erst nach der

Montage verankert. Falls ein

Arrow-Fundamentbausatz benutzt

wird, tri t der obige Hinweis nicht

zu. Befolgen Sie in diesem Fall

die Anleitung für den

Fundamentbausatz.

VORNE

9458

VORNE RECHT

8971

9458

Der Bodenrahmen ist rechtwinklig, wenn die Diagonale gleich sind.

SCHRITT

Wasserwaage

Der Bodenrahmen muß rechtwinklig

und eben sein, oder die Bohrungen

decken sich nicht.

Page 12

Schritt 3

KZ12

 Hierzu benötigen Sie folgende Teile 

Ecken

 7044 Eckpaneel (2)  6633 Eckpaneel (2)

HINWEIS

Von diesem Punkt der Montage an

brauchen Sie Stunden und mehr als

eine Person. Fahren Sie an dieser Stelle mit der Montage nicht fort, wenn nicht genügend Zeit vorhanden ist, um

das Gerätehaus am selben Tag fertig

aufzustellen. Ein teilweise montiertes

Gerätehaus kann bereits durch leichten

Wind schwer beschädigt werden.

Für jede Schraube in der Wand brauchen Sie eine U-Scheibe.

RICHTIG

FALSCH

1 Setzen Sie die hinteren

Eckpaneele wie gezeigt an die Ecken des Bodenrahmens. Der breiteste Teil jedes Eckpaneels muß an die Seite des Gebäudes gesetzt werden. Befestigen Sie die Eckpaneele mit vier Schrauben am Bodenrahmen. Benutzen Sie einer Stufenleiter um das Eckpaneel vorübergehend zu stützen, bis der überlappende Teil aufgestellt ist.

SCHRITT

Breitseite

SEITE

7044

6633

SCHRITT

Schmalseite

HINTEN

DRAUFSICHT

VORNE

7044

SEITE

6633

Geri elte Rippe unten

U-Scheiben

7044

2 Befestigen Sie die vorderen

Eckpaneele wie gezeigt an die vorderen Ecken. Die geri elte Rippe muß sich unterhalb der Rippe am angrenzenden Paneel befinden. Befestigen Sie die überlappende Rippe mit 2 selbstschneidenden Schrauben und einer Schraube mit Mutter.

HINWEIS

Achten Sie sorgfältig darauf, daß

an jeder Stelle das richtige Paneel

wie gezeigt montiert wird.

3 Vor dem Weitermachen,

kontrollieren Sie die Teilnummern auf den Eckpaneelen.

6633

Paneele stehen wie gezeigt auf dem Rahmen.

6633

Der Bodenrahmen muß

rechtwinklig und eben sein.

Sonst decken sich die

Bohrungen nicht.

Page 13

Schritt 4

KZ13

Der Hauptrahmen stützt die Seitenwände und stellt eine Fläche zur Befestigung der Giebel zur Verfügung, die das Dach tragen.

1 Den hinteren Wandwinkel mit

 Hierzu benötigen Sie folgende Teile 

selbstschneidenden Schrauben entlang der oberen Rückwand befestigen.

2 Die hintere Wandführung mit

selbstschn. Schrauben entlang der Mitte der Rückwand befestigen.

Rahmen

Wandwinkel muß nach innen zeigen.

 9725 Wandwinkel, hinten (1)  9918 Wandführung, hinten (1)  9919 Wandführung, Seite (2)

SCHRITT

3 Die Seitenwandführungen mit

selbstschn. Schrauben entlang der Mitte der Seitenpaneele befestigen. Die Überstände in den hinteren Ecken mit Schrauben befestigen.

9919

9725

SCHRITT

9918

9919

VORNE

SCHRITT

Page 14

 Hierzu benötigen Sie folgende Teile 

Schritt 5

KZ14

Jedes Wandpaneel hat auf einer Seite eine geriffelte Rippe, die unter der Rippe des anschließenden Paneels sitzen soll. Die Türpfosten stützen die Türöffnung und bilden eine gutaussehende Fassung.

Paneele, Türlaufschienengruppe,

Türpfosten

 9456 Wandpaneel, vorn (1)  vormontierte Türlaufschienengruppe (1)  9698 Türpfosten (1)  9370 Türpfosten (1)  6627 Wandpaneel (1)

Distanzstück aus Plastik

1 Den vordere Wandpaneel wie

gezeigt an die obere linke Ecke befestigen. Die überlappende Rippe wie zuvor befestigen.

2 Die vormontierte Türlaufschienen-

gruppe mit selbschneidenden Schrauben entlang des oberen Vorder-wandpaneels befestigen. (Siehe Zeichnung.)

3 Die Mitte des rechten Türpfostens

mit einer Schraube und Mutter an das rechte Eckpaneel befestigen. Die Oberseite des Türpfostens wie gezeigt mit einer selbstschneidenden Schraube Größe 22 mm und einem Distanzstück an die Türlaufschiene befestigen, dann die Unterseite genauso befestigen.

4 Linken Türpfosten wie gezeigt

mit drei Schrauben, Muttern, und Hutmuttern an linkes Wandpaneel befestigen. Einen Stopfen in das der Türöffnung am nächsten liegenden Loch in der Mitte des Türpfostens einschieben. Den Türpfosten oben mit zwei Schrauben an die Türlaufschiene befestigen, dann unten an den Rahmen genauso.

SCHRITT

Draufsicht

Türlaufschiene

Schraube

SCHRITT

Sechskantmutter

SCHRITT

Stopfen

Hutmutter

9456

Draufsicht

Türlaufschiene

Schraube, Größe 22 mm

Schraube

9698

Schraube, Größe 22 mm

Distanzstück

6627

SCHRITT

(3) Schrauben

Türlaufschiene

SCHRITT

Langer Schenkel oben

Ö nung nach innen

Kurzer Schenkel unten

Draufsicht

Türlaufschiene

9370

Draufsicht

5 Das Wandpaneel wie zuvor hinten

an das Gebäude befestigen.

Schraube

Page 15

Schritt 6

KZ15

 Hierzu benötigen Sie folgende Teile 

Winkel, Giebel, Dachträger

 9728 Wandwinkel, Seite (2)  9448 Giebel, links (2)  9449 Giebel, rechts (2)  vormontierte Dachträgergruppe (1)

Die Giebel werden oben auf die vorderen und hinteren Wände

montiert und tragen das Dach.

1 Die seitlichen Wandwinkel

mit Schrauben entlang der oberen Seitenpaneele befestigen. Die seitlichen Wandwinkel überlappen die hinteren Wandwinkel an den Ecken.

HINWEIS

Die Giebel werden ineinander

gelagert geliefert und könnten

irrtümlicherweise als ein einziges

Teil angesehen werden. Trennen

Sie sie vorsichtig, bevor Sie mit

der Montage weitermachen.

2 Einen rechten und einen linken

Giebel anheben und unter dem Winkel an der Ecke mit selbstschneidenden Schrauben an die Türlaufschiene befestigen.

9728

SCHRITT

9448

Giebel

SCHRITT

9449

9448

9728

SCHRITT

3 Die linken und rechten Giebel mit

Schrauben und Muttern in den zwei untertesten Bohrungen miteinander verbinden.

Schritte 2 & 3 für die gegenüberliegende Seite des Gebäudes wiederholen.

4 Die vormontierte Dachträger-

gruppe mit den kleinen Bohrungen nach oben zeigend mit Schrauben und Muttern an die Giebelschenkel des vorderen Giebels befestigen.

5 Die gegenüberliegende Seite des

Dachträgers an die Giebelschenkel des hinteren Giebels befestigen.

SCHRITT

vormontierte Dachträgergruppe

Page 16

Schritt 7

KZ16

 Hierzu benötigen Sie folgende Teile 

Montage des Dachs

 9726 rechtes Dachpaneel (2)  9727 linkes Dachpaneel (2)

Die Dachpaneele werden am besten mit einer Stufenleiter montiert. Beginnen Sie mit der Installation der Dachpaneele auf der hinteren, rechten Ecke. Alle Schrauben müssen mit einer U-Scheibe unterlegt werden.

HINWEIS

Messen Sie nochmals die Diagonale

um sich zu vergewissern, daß das

Gebäude rechtwinklig ist. Dadurch

passen die Dachpaneele besser und

die Bohrungen decken sich.

1 Den Dachpaneele nach Nummern

ordnen und an der richtigen Stelle gegen das Gebäude lehnen.

2 Ein rechtes Dachpaneel an die

hintere rechte Ecke anbringen und wie gezeigt mit Schrauben am Giebel und am Dachträger befestigen. Das untere Ende der Paneele enoch nicht an den seitlichen Wandwinkeln befestigen.

HINWEIS

Falls die Bohrungen im Dachträger mit denen in den

Dachpaneelen sich nicht decken, drücken Sie das Gebäude

von links nach rechts. Sollte das Problem dadurch nicht

beseitigt werden, steht das Gebäude möglicherweise

nicht eben. Benutzen Sie an den Ecken Pfrophen um die

Bohrungen übereinander in Position zu bringen.

9727

9726

Vorne

SCHRITT

9726

9727

SCHRITT

9726 rechtes Dachpaneel

U-Scheiben

3 Montieren Sie zur Fertigstellung

der rechten Dachseite ein linkes Dachpaneel.

4 Montieren Sie ein rechtes

Dachpaneel an der Ecke der linken Dachseite. Die angegebene Befestigungsreihenfolge befolgen.

5 Den Dach rst mit Dichtungsband

abdecken. Rollen Sie das Band ab und drücken Sie es nach unten über den Spalt, nachdem Sie jedes Dachpaneel installiert haben. Das Band zu diesem Zeitpunkt noch nicht abschneiden.

6 Das linke Dachpaneel an der linken,

hinteren Ecke des Dachs installieren.

7 Das Dichtungsband abrollen, fest

andrücken und abschneiden.

8 Die unteren Enden der Paneele

mit Schrauben und U-Scheiben an die seitlichen Wandwinkel befestigen.

SCHRITT

Dichtungsband

abschneiden

und nach

unten falten

SCHRITT

Vorne

Dichtungsband

9727 linkes Dachpaneel

SCHRITT

9727

VORNE

SCHRITT

9726

Page 17

 Hierzu benötigen Sie folgende Teile 

Schritt 8

KZ17

Firstabdeckung, Dachleisten

1 Die Firstabdeckung mit Schrauben

und Muttern auf dem fertigen Dachabschnitt installieren.

 9573 Firstabdeckung (1)  9574 Dachleisten (2)

SCHRITT

2 Die Rippe des Dachpaneels,

Firstblende und Firstabdeckung mit Schrauben und Muttern zusammenschrauben. Die andere Firstblende genauso befestigen.

3 Die seitliche Dachleiste am

unteren Ende der Dachpaneele auf jeder Gebäudeseite mit Schrauben an jeder Paneelüberlappung befestigen.

4 Biegen Sie den unteren Flansch

des seitlichen Dachrahmens an der Ecke mit Daumen und Zeigefinger so weit nach innen, daß die rechten und linken Dachrandabschlüsse auf die rechten und linken Ecken passen.

5 Die Eckabschlüsse mit

einer selbstschneidenden Schraube an den Dachleisten befestigen.

Firstblende

SCHRITT

9574

SCHRITT

9573

9574

SCHRITT

Eckabschluß

seitliche Dachleiste

Flansch nach innen umbiegen, so daß er in den Dachrandabschluß hineinpaßt

Page 18

 Hierzu benötigen Sie folgende Teile 

Schritt 9

KZ18

Vormontage der Türen

Die Schritte auf dieser Seite beschreiben die Montage der Tür. Gehen Sie wie folgt vor:

1 Die mittlere Türversteifung

und den Gri wie gezeigt mit einer Schraube an der Tür befestigen. Die Schraube noch nicht anziehen.

10500

6300

 3719 mittl. Türversteifung (1)  10473 Tür (1)  10500 horiz. Türversteifung (2)  6300 vertik. Türversteifung (1)

66260

3719

66260

2 Die mittlere Türversteifung nach

oben zum Loch in der Türmitte schwenken und eine Schraube einfügen.

3 Die vertikale Türversteifung

gegen die Mitte der Türinnen äche halten und die Schraube drehen, um die vertikale Türversteifung und die mittlere Türversteifung festzulegen. Über und unter der mittleren Verbindung mit 2 Schrauben an der Tür befestigen.

4 Eine zweite Schraube in den

Türgri einfügen und beide Schrauben anziehen.

5 Eine horizontale Türversteifung

auf die Oberkante und Unterkante setzen und mit 1 Schraube in der Mitte befestigen.

66382

6300

3719

10473 Tür

66382

SCHRITT

10500

SCHRITT

10500

6 Die unteren Türführungen und

Schrauben wie gezeigt befestigen.

SCHRITT

66382

ENDANSICHT

Türversteifung

horiz.

Führung

Tür

U-Scheibe

Page 19

Schritt 10

KZ19

 Hierzu benötigen Sie folgende Teile 

Montage und Justieren der Tür

 vormontierte Türgruppe (1)  7972 Türgri schloßhalterung (1)

1 Vom Gebäudeinneren

setzen Sie die Unterseite der vormontierten Türgruppe (rechts, wenn Sie im Gebäude stehen) hinter dem Türpfosten in die vordere Türlaufschiene.

2 Stellen Sie die Türoberseite so,

daß die Bohrungen in der Tür sich mit denen in den Türgleitern decken.

3 Befestigen Sie die Tür mit zwei

Schrauben (Teil-Nr. 65900) pro Türgleiter an die Türgleiter.

HINWEIS

Anhand der Bohrungen in den

Türgleitern können Sie die Türen

justieren. Die Tür in die mittleren

Bohrungen einschrauben.

Giebel

Türlaufschiene

Türgleiter

vordere Rahmenlaufschiene

horizontale Türversteifung

Tür

SCHRITT

Türgleiter

4 Die Türgriffschloßhalterung

am rechten Türpfosten mit zwei Schrauben und Muttern befestigen.

SCHRITT

Justierbohrungen

Justierbohrungen machen es möglich, daß die Tür von oben bis unten gleichtmäßig an den

Türpfosten paßt.

Türpfosten

Tür

7972

Schraube, Größe

#10Bx1,27 cm

SCHRITT

Tür

Page 20

RMA54CL

DH20-GE

Verankerung

Verankern Sie Ihr Gerätehaus zum jetzigen Zeitpunkt.

Verankerung in Holz/Pfosten:

1/4" (6 mm) - Holzschrauben benutzen. Die Rahmen weisen 1/4" (6 mm) - Bohrungen auf. die eine ordnungsgemäße Verankerung sichern.

Verankerung in Beton:

1. Für gegossenes Betonfundament, Boden oder Waschbetonplatten: 1/4" x 2" (6 mm x 51 mm) Schwellenschraube benutzen.

2. Für Betonverankerungspfosten, der nach der Montage des Gerätehauses gegossen wird: 1/4" x 6" (6 mm x 152 mm) Schwellenschraube benutzen.

1. 2.

EINIGE TATSACHEN ZUM THEMA ROST

Rostbildung ist ein natürlicher Oxydationsvorgang, der auftritt, wenn unbehandeltes Metall Feuchtigkeit ausgesetzt ist. Zu den Problemzonen gehören Bohrungen für Schrauben, unbearbeitete Kanten oder Kratzer und Scharten im Schutzanstrich, die beim normalen Zusammenbauen, Handhaben und Gebrauch entstehen. Die Rostentwicklung läßt sich vermeiden oder beim Auftreten so schnell wie möglich aufhalten, wenn man diese normalen rostanfälligen Zonen identifiziert und einige einfache Gegenmaßnahmen tri t.

1. Vermeiden Sie, die innere und äußere Oberfläche zu zerkratzen oder anzuritzen.

2. Verwenden Sie alle mitgelieferten U-Scheiben. Außer einem Schutz gegen das Eindringen von Wasser schützen die U-Scheiben das Metall gegen Schraubenkratzer.

3. Entfernen Sie regelmäßig vom Dach und rund um das Gerätehaus Schutt und Laub, das sich ansammelt und Feuchtigkeit anzieht. Laub ist doppelt schädlich, denn es setzt beim Zerfall Säure frei.

4. Kratzer und Scharten und jeden erkennbaren Rost nach Säuberung sofort mit einem guten Lack behandeln.
