Soundcraft FOLIO SX User Manual [pt]

CONTEÚDO
Vista Superior 1 Introdução 3 Instalação & Precaução de Segurança 3 Conectando 4 Instalando 5 Conhecendo seu console 9 Usando seu Console Folio SX 16 Características Avançadas 18 Aplicações 20 Cuide de seu Mixer 23 Glossário 23 Especificações Típicas 25 Dimensões 26 Fios de Conexão Típica 27 Diagrama de Bloco de Sistema 29 Painel Frontal 30
Guia do Usuário
http://www.spirit.by.soundcraft.co.uk
Leve saídas adicionais daqui. Página 15
Conecte microfones aqui.
Envie esta saída para multipistas ou
efeitos. Página 9
Conecte processadores de sinal aqui.
Regule o nível de
aqui.
entrada
Página 10
Leve a saída final daqui. Página 15
Leve efeitos e foldback sends
daqui. Pá
Conecte fontes de nível line
daqui. Página 9/12
gina 15
Alimente seus monitores Página 14
daqui.
Ajuste o tom do sinal com o equalizador aqui. Página 10
Faça foldback e crie mixagens de efeito com sends auxiliares aqui. Página 10
Posicione o sinal dentro da imagem estéreo aqui. Página 11
Vista Superior
página 1
Ouça nos
g
g
g
Headphones
daqui.
ina 14
Regule a
monitoração
daqui.
ina 14
Ajuste o nível de
saída nos Faders
Masters daqui
.
Página 15
Seção
Balanceie o nível
de sinal nos
faders aqui.
ina 11
Entrada Estéreo
Entrada
Mono
Direcione para SUB ou MIX
Página 2
INTRODUÇÃO
Obrigado por ter comprado um mixer SPIRIT FOLIO SX, trazido para você com orgulho pelo time SPIRIT do Andy, Colin, Chris, James, Simon, Graham, Martin, Paul, Matt e Peter, com o apoio de muitos outros – nós esperamos que você se divirta muito usando-o!
Possuir um console SPIRIT traz a você a perícia e apoio de um fabricante líder da industria e o resultado de 23 anos de experiência em sustentar um dos maiores nomes neste mercado.
Construído para os mais altos padrões usando componentes de qualidade e nova tecnologia de montagem de superfície, o FOLIO SX é projetado para usado com facilidade, mas perca algum tempo AGORA, olhando através de manual e tentando conhecer seu novo mixer dará a você dicas de ajuda e confidências, longe da pressão de uma sessão ao vivo. Não tenha medo de experimentar descobrir como cada controle afeta o som - este somente aumentará sua criatividade e ajudará você a obter o melhor de seu mixer.
INSTALAÇÃO E PRECAUÇÕES DE SEGURANÇA
INSTALANDO O MIXER
Conexão correta e posicionamento de seu mixer é importante para o sucesso de uma operação sem problemas. As seções seguintes são direcionadas para guiar o cabeamento, conexão e configuração de seu mixer.
Escolha a corrente principal para o sistema de som com cuidado, não divida tomadas ou aterramento com dimmers de
iluminação.
Posicione o mixer onde o som possa ser ouvido claramente. Instale cabos de áudio separadamente da instalação do dimmer usando linhas balanceadas onde quer que seja
possível. Se necessário, cruze áudio e cabos de iluminação para ângulos direitos para minimizar a possibilidade de interferência. Mantenha cabos desbalanceados mais curtos o possível.
Verifique seus cabos regularmente e sele cada fim para identificação fácil.
PRECAUÇÕES DE SEGURANÇA
Para sua própria segurança para evitar invalidação da garantia
Por favor leia esta seção cuidadosamente.
O mixer FOLIO SX deve ser somente conectado através da Fonte de Força fornecida.
A instalações dos fios principais são coloridas de acordo com o seguinte código:
Terra: Verde e Amarela (Verde/Amarela – US) Neutra: Azul (Branca US) Viva: Marrom (Preta US)
Quando as cores das instalações no fio principal não corresponder com as marcas de identificação coloridas com os terminais em seu plug, prossiga como segue:
O fio que estiver colorido em Verde e Amarelo deve ser conectado no terminal do plug que estiver marcado com a letra E ou pelo símbolo terra.
O fio que estiver colorido em Azul deve ser conectado ao terminal do plug o qual estiver marcado com a letra N. O fio que estiver colorido Marrom deve ser conectado ao terminal no plug o qual estiver marcado com a letra L. Certifique-se de que estes códigos de cores sejam seguidos cuidadosamente no caso do plug ser mudado.
Para evitar risco de incêndio, substitua o fusível principal somente pelo fusível de valor correto,
como indicado na fonte de força.
Página 3
Conectando
Fontes de Nível Microfone Fontes Estéreo
Fontes Nível Linha Saída de Auto-falantes
Página 4
Entradas
INSTALANDO __________________________________________________________________
Consulte as páginas 27/28 para detalhes da instalação adicional.
ENTRADA MIC
A entrada mic aceita conectores tipo XLR e é projetada para adequar uma grande série de sinais low-level BALANCEADO ou DESBALANCEADO, se vocais delicados necessitarem de uma melhor performance low-noise ou kits de bateria close-miked necessitarem de um espaço máximo. Microfones dynamic, condenser ou ribbon são melhores porque estes serão de BAIXA IMPEDÂNCIA. Enquanto você usar microfones de ALTA IMPEDÂNCIA low-cost, você não consegue o mesmo grau de imunidade para interferir no cabo do microfone como um resultado de nível de ruído de fundo pode ser mais alto. Se você ligar a FORÇA PHANTOM, a tomada fornece uma tensão de corrente para microfones condenser profissionais.
NÃO use fontes BALANCEADAS com o interruptor de força phantom ligado.
A tensão nos pinos 2 & 3 do conector XLR podem causar sérios danos.
Microfones dinâmicos BALANCEADOS podem normalmente ser usados com a força
phantom ligada. (entre em contato com seu fabricante de fabricante para esclarecimentos).
O nível de entrada é ajustado usando o botão de entrada SENS.
A entrada LINE oferece a mesma extensão de ganho como a entrada MIC, mas uma impedância de entrada maior. Isto é adequado para a maioria de fontes de nível line, e fornece o ganho necessário para teclados de nível mais baixo e microfones de alta impedância.
AVISO – Inicie com o botão SENS de entrada virado totalmente no sentido anti horário quando
estiver plugando fontes de alto nível na entrada LINE para evitar sobre carregamento do canal de
entrada ou evitar uma grande surpresa!
ENTRADA LINE
Aceita jacks de 3 pólos ‘A’, ou jacks mono de 2 pólos que automaticamente aterrarão a entrada ‘cold’. Use esta entrada para fontes além de microfones, tais como teclados, máquinas de bateria, sintetizadores, gravadores ou guitarras. A entrada é BALANCEADA para low noise e imune de interferência, mas você pode usar fontes DESBALANCEADAS para instalar os jacks como mostra, você deve manter o tamanho do cabo tão curto quanto possível para minimizar interferência no cabo. Note que o ring deve ser aterrado se a fonte estiver desbalanceada. Ajuste o nível de entrada usando o botão SENS, começando com o botão virado totalmente no sentido anti horário. Desplugue qualquer conexão MIC quando estiver usando a entrada LINE.
PONTO INSERT
O ponto insert desbalanceado, pré-EQ é um intervalo na trajetória do sinal do canal, permitindo limiters, compressores, EQ especial ou outras unidades de processamento de sinal a serem adicionadas na trajetória do sinal. O insert é uma tomada Jack de 3 pólos de medida ‘A’ a qual está normalmente bypass. Quando um Jack é inserido, a trajetória do sinal é interrompida, apenas antes da seção EQ.
O sinal do canal aparece no TIP do plug e é retornado no RING, com o sleeve como um terra comum.
O Send pode ser utilizado como um pré-fade alternativo, saída direta pré-EQ se necessário, usando um fio com tip e ring encurtados juntos para que a trajetória do sinal não seja interrompida.
Página 5
Saídas
ENTRADAS ESTÉREO 13/14 & 17/18
Estas aceitam jacks phono RCA para permitir fácil conexão para equipamento hi-fi ou players DAT. A entrada é desbalanceada, e ideal para fontes de música pré-show ou sinais que não necessitam de qualquer EQ ou efeitos.
ENTRADAS ESTEREO 15/16 & 19/20
Estas aceitam jacks de 3 pólos de medida ‘A’, ou jacks mono de 2 pólos as quais aterrarão automaticamente a entrada ‘cold’. Use estas entradas para fontes tais como teclados, máquinas de bateria, sintetizadores, máquinas de gravação ou como retornos de unidades de processamento. A entrada é BALANCEADA para low noise e imune de interferências, mas você pode usar fontes DESBALANCEADAS instalando os jacks como mostra, você deve manter a extensão dos cabos tão curta quanto possível para minimizar interferência no cabo. Note que o ring deve estar aterrado se a fonte estiver desbalanceada.
Fontes mono podem ser alimentadas para ambas as trajetórias plugando no Jack esquerdo somente.
INSERTS MIX
O desbalanceado ponto insert Mix pré-fade é um intervalo na trajetória do sinal de saída para permitir a conexão de, por exemplo, um compressor/limiter ou equalizador gráfico. O Insert é uma tomada Jack de 3 pólos medida ‘A’ a qual está normalmente bypass. Quando um Jack é inserido, a trajetória do sinal é interrompida, apenas antes do fader mix.
O sinal mix aparece no TIP do plug e é retornado no RING, com o sleeve como um fio terra comum. Um fio ‘Y’ pode ser necessário para conectar o equipamento com send separado e jacks de retorno como mostra abaixo:
MIX & SAIDAS SUB
O MIX e saídas SUB são ligados nas tomadas Jack de 3 pólos, medida ‘A’, instalado como mostra, e incorpora balanceamento de impedância, permitindo que cabos longos funcionem para amplificadores balanceados e outro equipamento.
Página 6
Saídas
SAÍDAS AUX
As saídas Aux são ligados nas tomadas Jack de 3 pólos, medida ‘A’, instalado como mostra a esquerda, e incorpora balanceamento de impedância, permitindo que cabos longos funcionem para amplificadores balanceados e outro equipamento
.
SAÍDAS DIRETAS DE CANAL
As saídas Direct estão ligadas em tomadas Jack de 3 pólos medida ‘A’, instalada como mostra a esquerda, e são desbalanceadas
.
HEADPHONES
A saída PHONES é um Jack de 3 pólos de medida ‘A’, instalada como uma saída estéreo como mostra, apropriada para headphones de 200 ou maior. Headphones de 8 não são recomendados
POLARIDADE (FASE)
Você provavelmente vai se familiarizar com o conceito de polaridade em sinais elétricos e isto é de importância particular para sinais de áudio balanceados. Apenas quando um sinal balanceado é altamente efetivo para cancelar interferência indesejada, então dois microfones pegando o mesmo sinal podem cancelar, ou causar sérias degradações de sinal se um dos cabos tiver o +vê e –ve invertido. Esta inversão de fase pode ser um problema real quando microfones são fechados juntos e você deve tomar cuidado sempre para conectar os pinos corretamente quando estiver instalando cabos de áudio.
ATERRANDO E PROTEGENDO
Para uma performance ideal use conexões balanceadas onde for possível e assegure-se de que todos os sinais sejam referência para um sólido, ponto de aterramento sem ruídos e que todos os cabos de sinal tenham seus parafusos conectados a terra. Em algumas circunstâncias, para evitar ‘loops’ terra, certifique-se de todos os parafusos do cabo e outros terra de sinal estejam conectados na terra somente para sua fonte e não ambas as
pontas.
Se o uso de conexões desbalanceadas é inevitável, você pode minimizar os ruídos seguindo estas guias de instalações:
Nas ENTRADAS, desbalanceie a fonte e use um cabo gêmeo protegido como era um balanceado.
Nas SAIDAS, conecte o sinal ao pino de saída +vê, e o terra do equipamento de saída para –ve. Se um cabo protegido gêmeo é usado, conecte a proteção somente no final do mixer.
Evite usar cabos de áudio ou colocar equipamento de áudio, próximo das unidades dimmer thyristor ou cabos de força.
A imunidade de ruído é melhorada
significantemente pelo uso de fontes
de baixa impedância, tais como microfones profissionais de boa qualidade ou as saídas da maioria dos equipamentos de áudio modernos. Evite microfones de baixa impedância baratos, os quais podem sofrer interferência ao longo dos cabos,mesmo com cabos bem feitos.
Aterrar e proteger são ainda vistos como uma
arte negra, e as sugestões acima são somente guias. Se seu sistema ainda estiver com hum um loop terra é a causa mais comum. Dois exemplos de como um loop terra pode ocorrer é mostrado à direita.
Página 7
GUIA PARA ENCONTRAR FALHA
Consertar um console de mixagem de som requer a habilidade de um especialista, mas Encontrar Falhas básicas está dentro da competência de qualquer usuário se algumas poucas regras básicas forem seguidas.
Procure conhecer o Diagrama de Bloco de seu console (ver pág. 29).
Procure conhecer o que cada componente no sistema é capaz de fazer.
Aprenda onde procurar os lugares de problemas mais comuns.
O Diagrama de Bloco é um desenho representativo de todos os componentes do console, mostrando como eles conectam juntos e como o fluxo do sinal segue através do sistema. Uma vez que você se familiarizou com os vários blocos componentes, você achará fácil seguir o Diagrama de Bloco e você terá ganho um valioso conhecimento da estrutura interna do console.
Cada Componente tem uma função especifica e somente por saber o que cada peça faz, você será capaz de dizer se há uma falha genuína! Muitas falhas são resultado de conexão incorreta ou ajustes de controle que foram omitidos.
A Solução de Problemas Básicos é um processo de aplicação lógica para a trajetória do sinal através do console e resolve o problema por eliminação.
Troque as conexões de entrada para checar se a fonte está realmente presente. Cheque ambas as entradas Mic e Line.
Elimine seções do canal usando o ponto insert para redirecionar o sinal para outras entradas que são conhecidas para estar funcionando.
Direcione canais para saídas diferentes ou para sends auxiliares para identificar problemas na seção master.
Compare um canal suspeito com um canal adjacente o qual foi regulado identicamente. Use PFL e AFL para monitorar o sinal em cada seção.
Problemas de contato de insert podem ser checados usando um Jack dummy com o tip e
ring ligados juntos como é mostrado abaixo. Se o sinal aparecer quando o Jack estiver inserido, ele mostra que há um problema com os contatos normalmente na tomada Jack, causado pelo uso ou danos, ou por freqüente limpeza ou poeira.
Link de Conexão
Jack Bypass Insert Dummy
Página 8
TENTANDO CONHECER SEU CONSOLE CANAL DE ENTRADA MONO 1 SAÍDA DIRETA

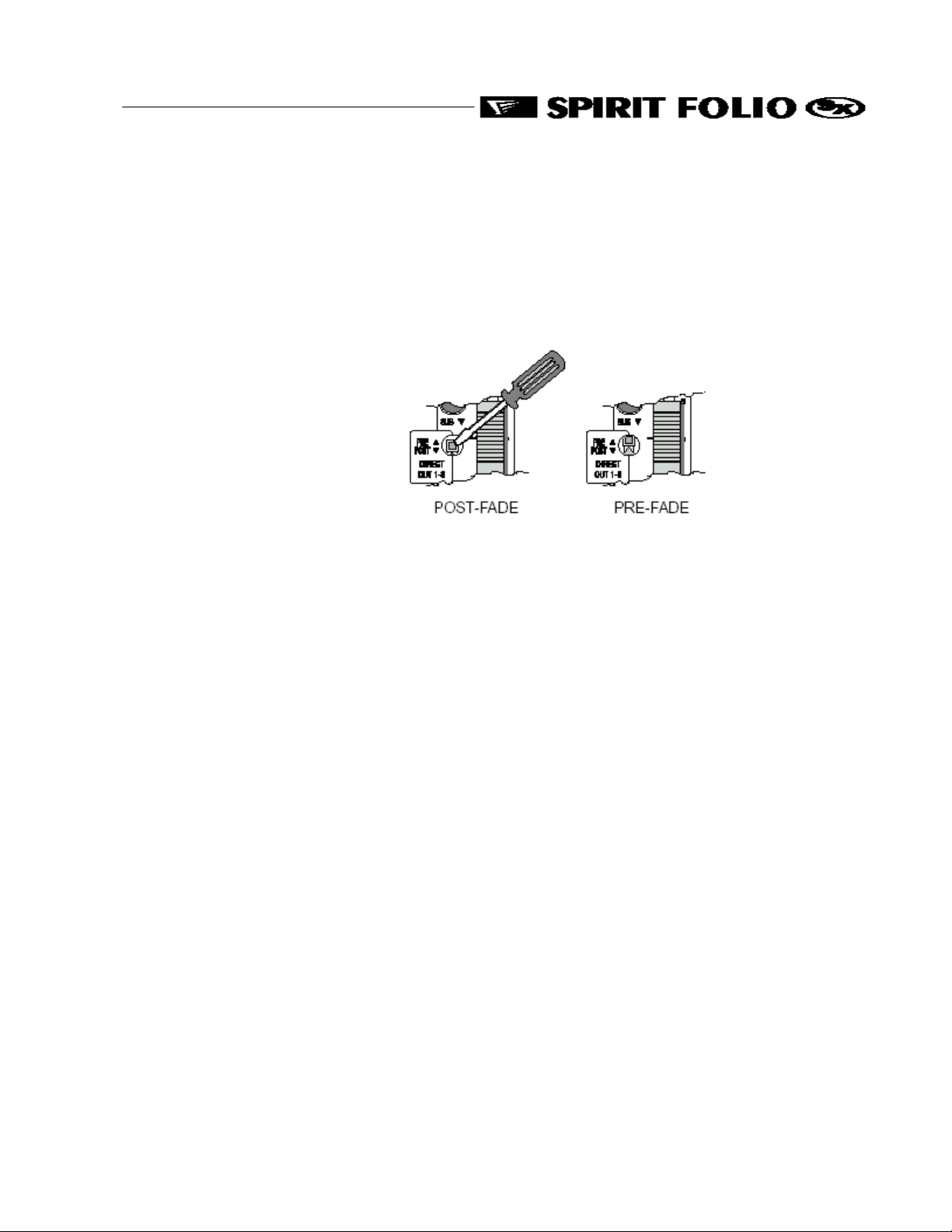

Os primeiros oito canais tem uma Saída Direta dedicada a qual permite conexão direta para equipamentos externos, por exemplo para alimentar Tapes Machines ou unidades de efeito. Consulte a seção ‘Características Avançadas’ na página 18 para uma explicação total destas saídas.
2 ENTRADA MIC
A entrada mic aceita conectores tipo XLR e é projetada para adequar uma grande extensão de sinais BALANCEADOS e DESBALANCEADOS. Microfones ribbon, condensado ou dinâmico são melhores porque estes são de BAIXA IMPEDÂNCIA. Você pode usar microfones de ALTA IMPEDÂNCIA de baixo custo, mas o nível de ruído de fundo será mais alto. Se você ligar a FORÇA PHANTOM (lado direito no topo do mixer) a tomada fornece tensão de força adequada para microfones condensados profissionais.
SOMENTE conecte microfones condensados com a corrente +48V desligada, e
SOMENTE ligue e desligue a corrente +48V com todos os faders ABAIXADOS, para
previnir danos ao mixer ou equipamentos externos.
TOME CUIDADO quando estiver usando fontes desbalanceadas, as quais podem ser danificadas pela tensão da força phantom nos pinos 2 & 3 do conector XLR.
Desplugue qualquer microfone se você quiser usar a Entrada LINE. O nível de entrada
é ajustado usando o botão SENS.
3 ENTRADA LINE
Aceita jacks de 3 pólos medida ‘A’. Use esta entrada para fontes além de microfones, tais como teclados, máquinas de bateria, sintetizadores, máquinas de gravação ou guitarras. A entrada é BALANCEADA para um baixo ruído e alta qualidade de equipamento profissional, mas você pode usar fontes DESBALANCEADAS instalando os jacks como mostrado abaixo, você deve manter a extensão dos cabos o mais curto quanto possível. Desplugue qualquer coisa na entrada MIC se você quiser usar esta tomada. Ajuste o nível de entrada usando o botão SENS.
4 INSERT POINT (DIRECT SEND ALTERNATIVO)
O ponto insert desbalanceado, pré-EQ é um intervalo na trajetória do sinal do canal, permitindo limiters, compressores, EQ especial ou outras unidades de processamento de sinal a serem adicionadas na trajetória do sinal. O insert é uma tomada Jack de 3 pólos de medida ‘A’ a qual está normalmente bypass. Quando um Jack é inserido, a trajetória do sinal é interrompida, apenas antes da seção EQ.
O Send pode ser utilizado como um pré-fade alternativo, saída direta pré-EQ se necessário, usando um fio com tip e ring encurtados juntos para que a trajetória do sinal não seja interrompida (veja abaixo).
Página 9
