About Manuals

This TV comes with the following manuals. Please retain the manuals for future reference.

Setup Guide

• TV installation and setup.

Reference Guide (this manual) / Safety Documentation

• Safety information, remote control, troubleshooting, wall-mount installation, specification, etc.

Help Guide (On screen Manual)

• Settings, functions, Internet connection, troubleshooting, etc.

• To open it, press (Input select) on the remote control and select [Help]. If [Help] does not exist, select [Edit] and add [Help].

Note

• Before operating the TV, please read the “Safety Information”.

• Read the supplied safety documentation for additional safety information.

• Images and illustrations used in the Setup Guide and this manual are for reference only and may differ from the actual product.

IMPORTANT NOTICE

Notice for Radio Equipment

Hereby, Sony Corporation declares that the radio equipment types XR-85Z9K, XR-75Z9K are in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: https://compliance.sony.eu

Hereby, Sony Corporation declares that the radio equipment types XR-85Z9K, XR-75Z9K are in compliance with the UK relevant statutory requirements. The full text of the declaration of conformity is available at the following internet address: https://compliance.sony.co.uk

For this radio equipment, the following restrictions on putting into service or of requirements for authorization of use apply in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : 5150 - 5350 MHz band is restricted to indoor operations only.

• You can refer to the Help Guide with your smartphone.

https://rd1.sony.net/help/ tv/jaep1/h_aep/

Safety Information

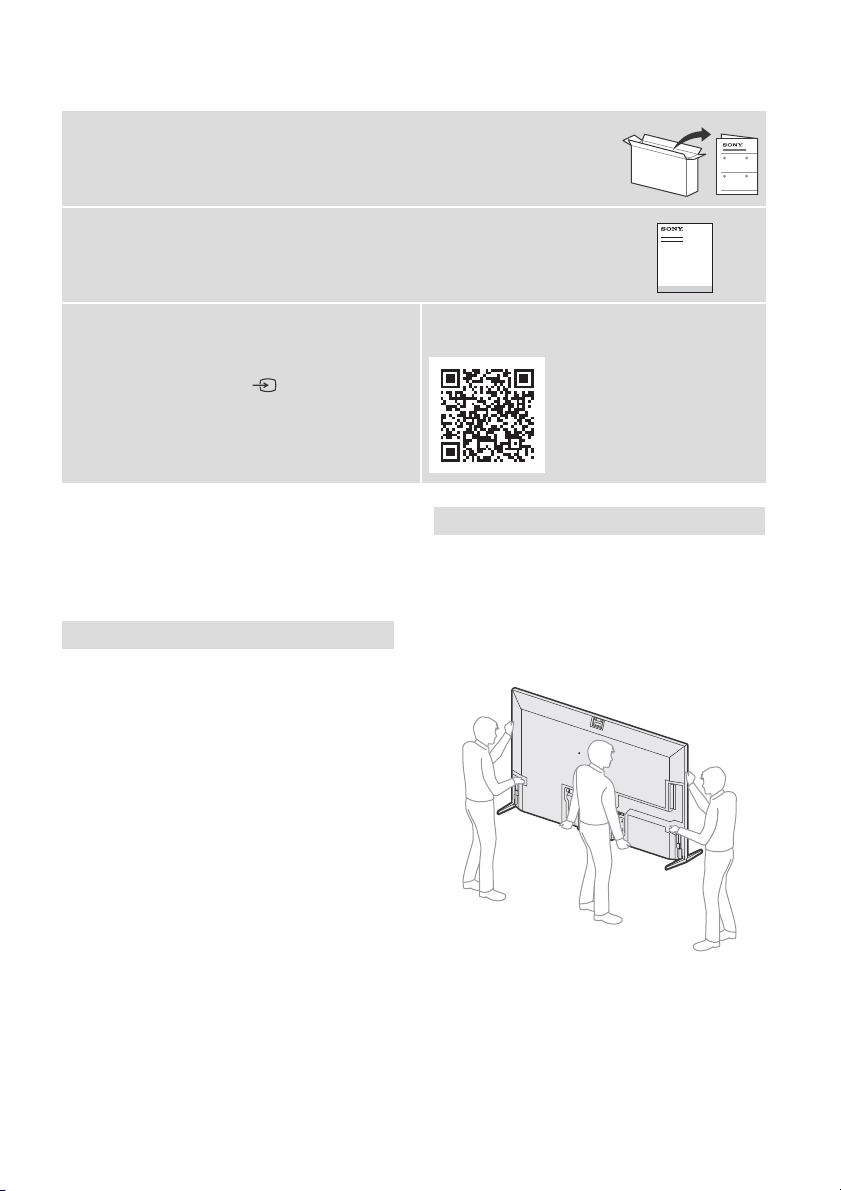

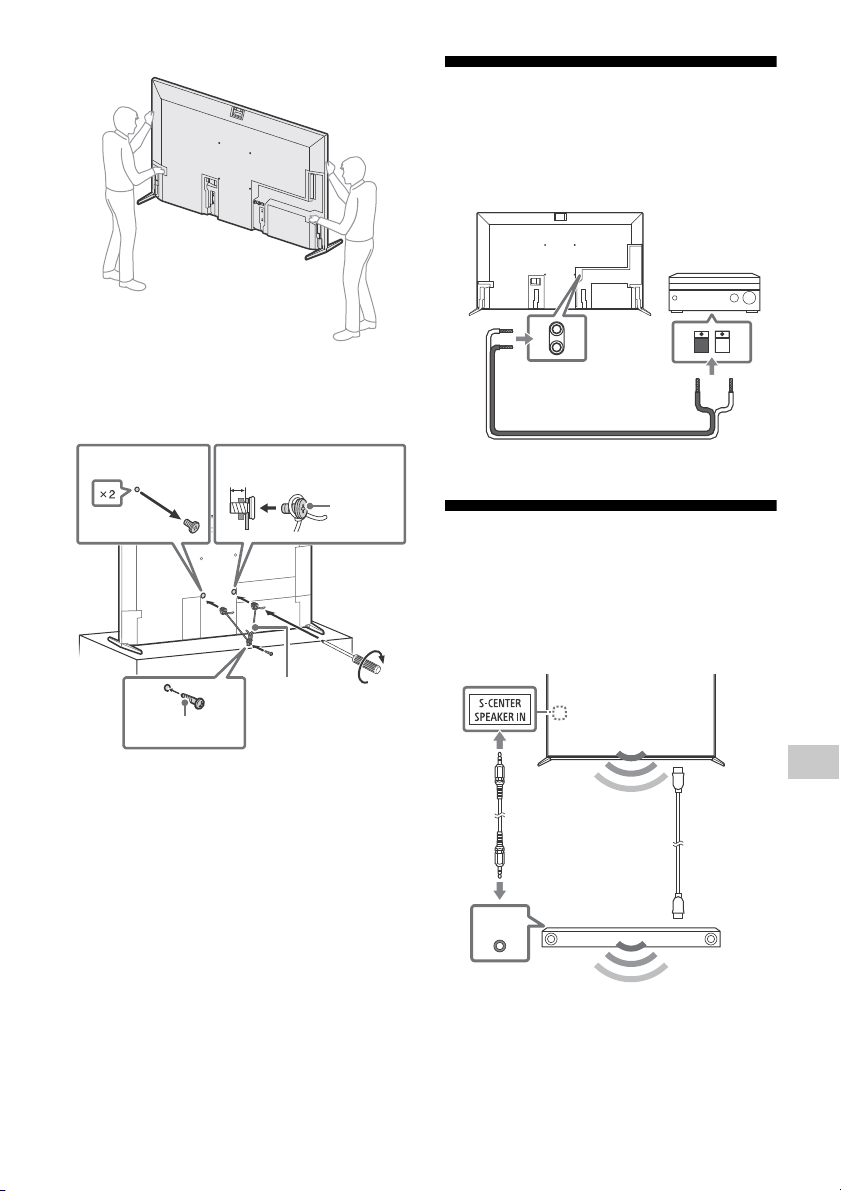

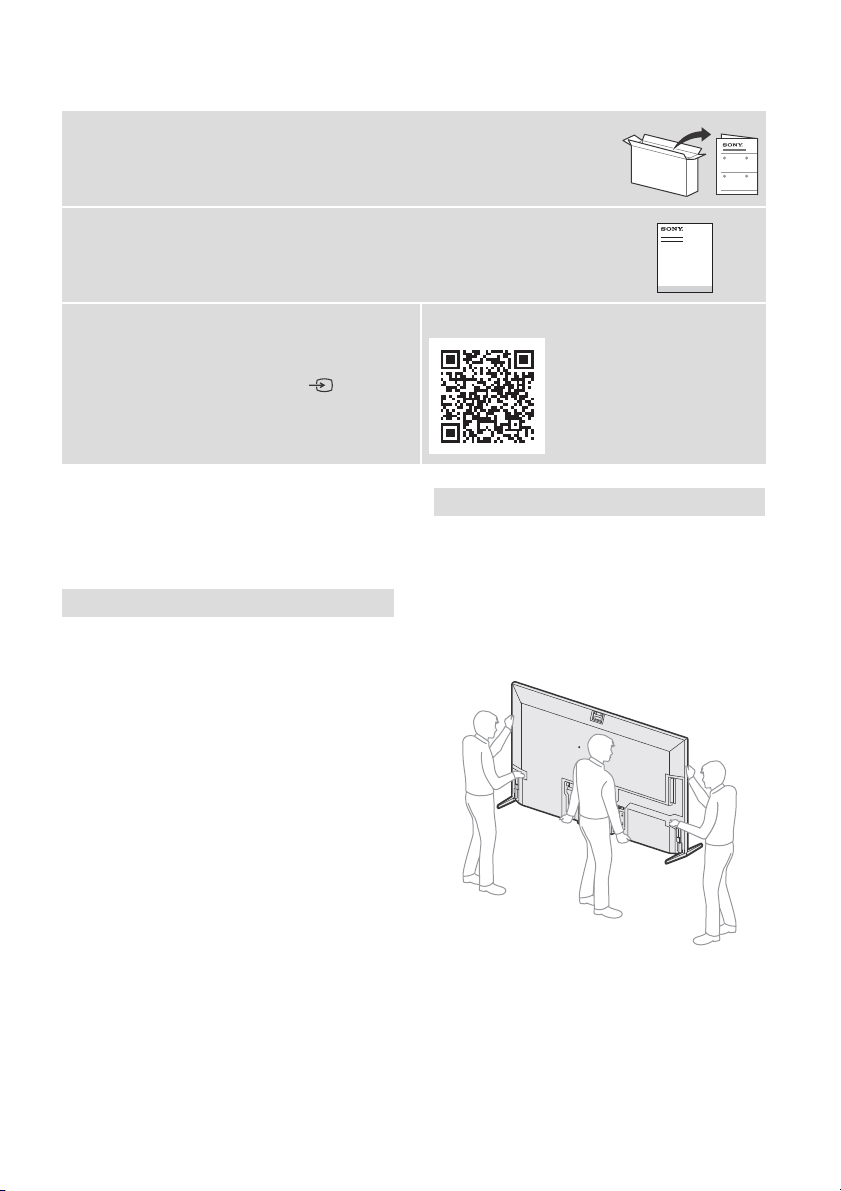

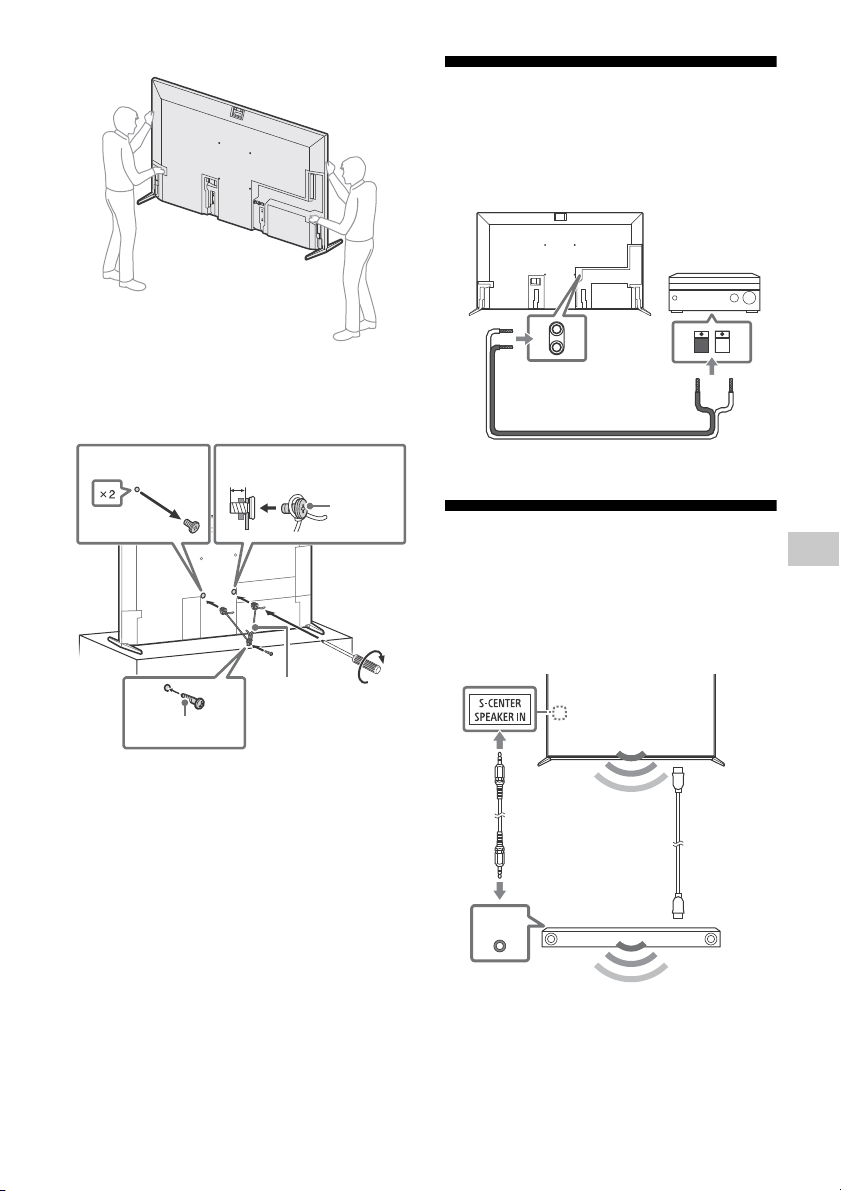

Tran spo rti ng

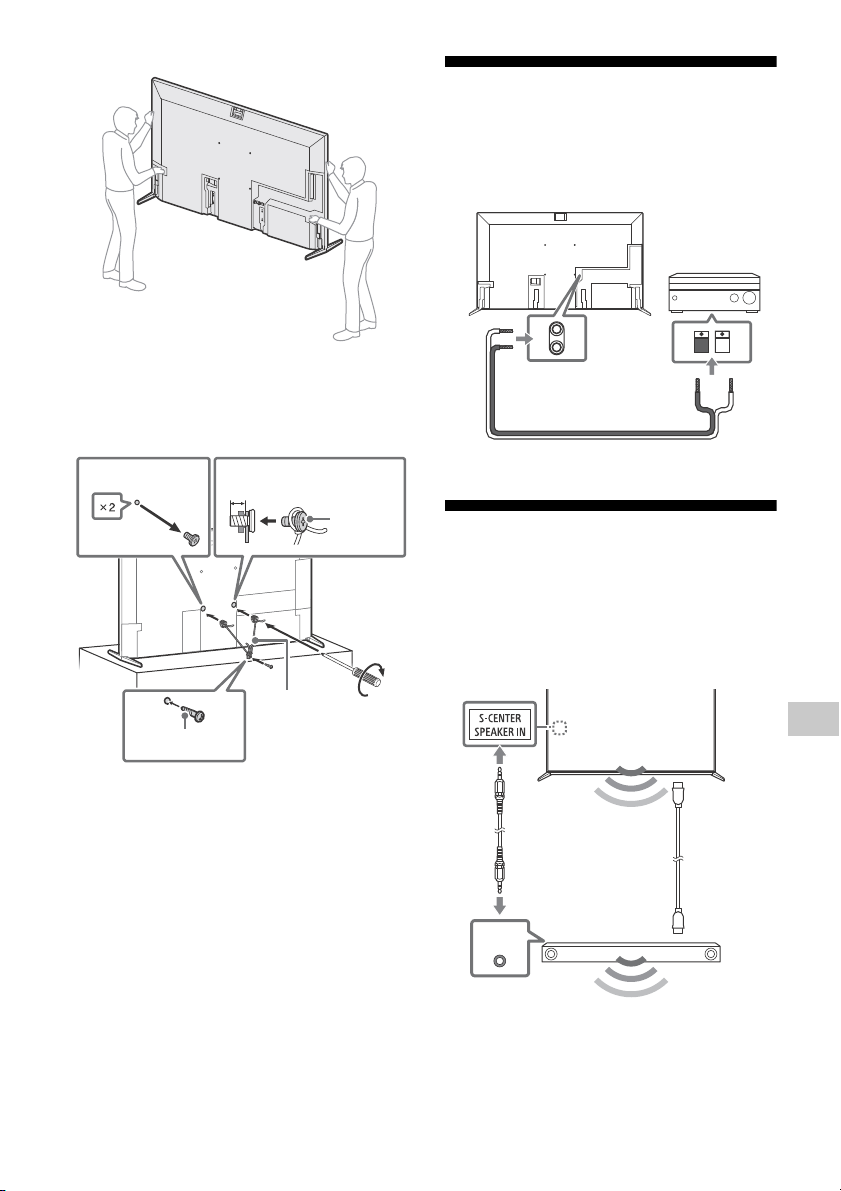

• Before transporting the TV set, disconnect all cables.

• Before transporting the TV set, remove the terminal covers.

• Two or more persons (three or more persons for 214.8 cm (85 inches) and above TV) are needed to transport a large TV set.

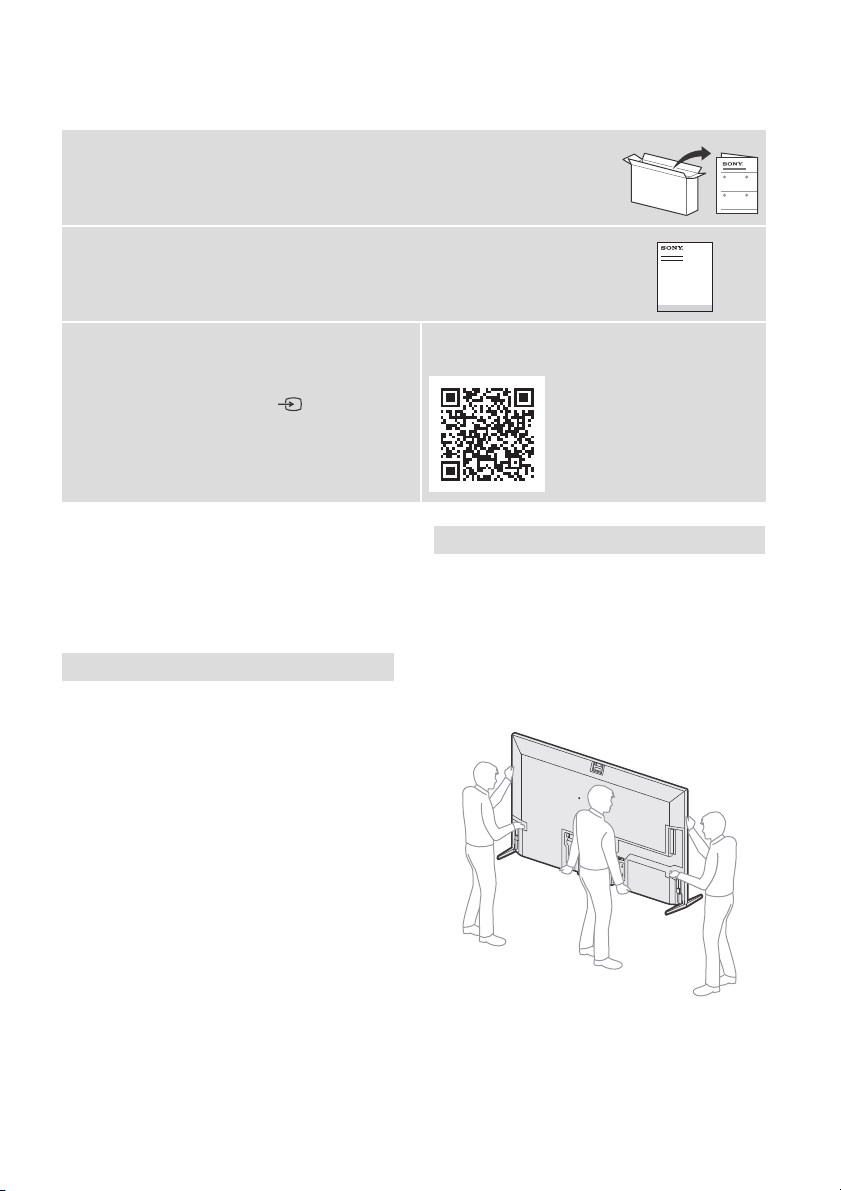

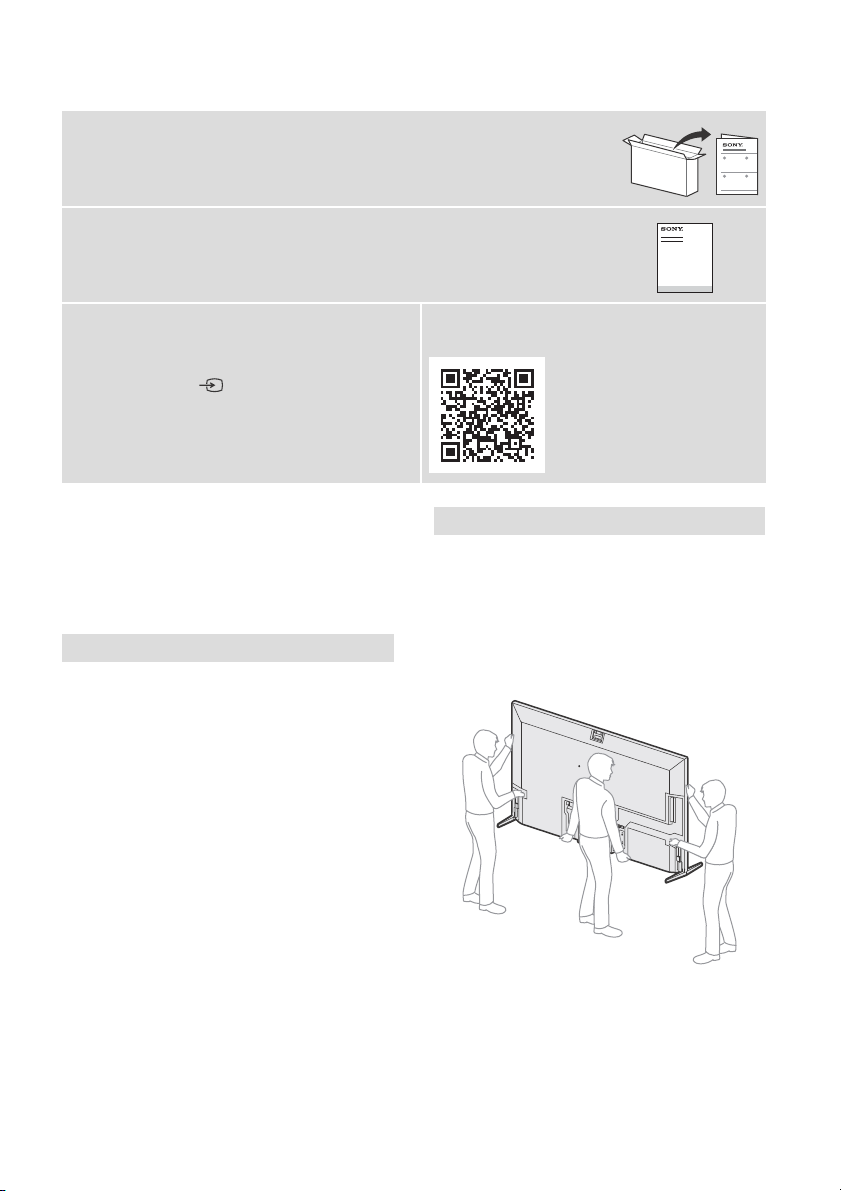

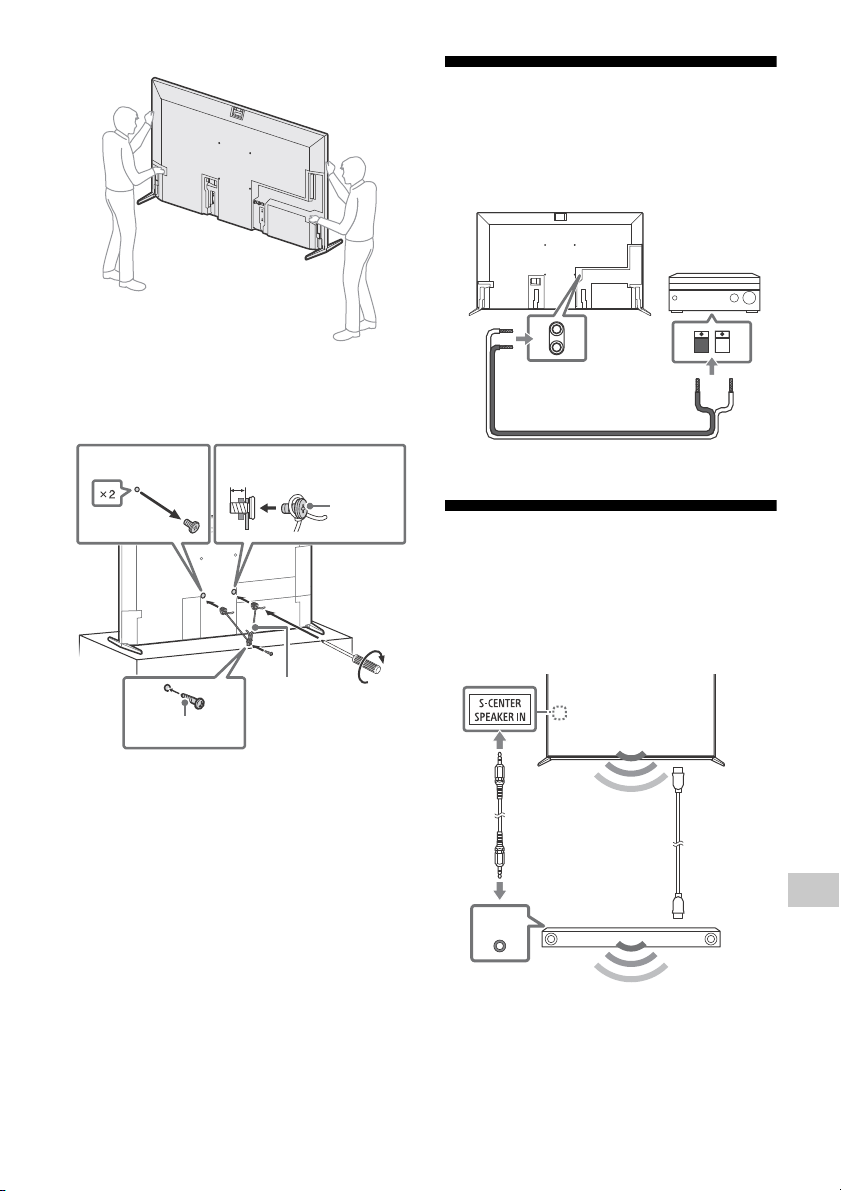

• When transporting the TV set by hand, hold it as shown below. Do not put stress on the panel and the frame around the screen.

XR-85Z9K

Page 3

XR-75Z9K

10 mm - 12 mm

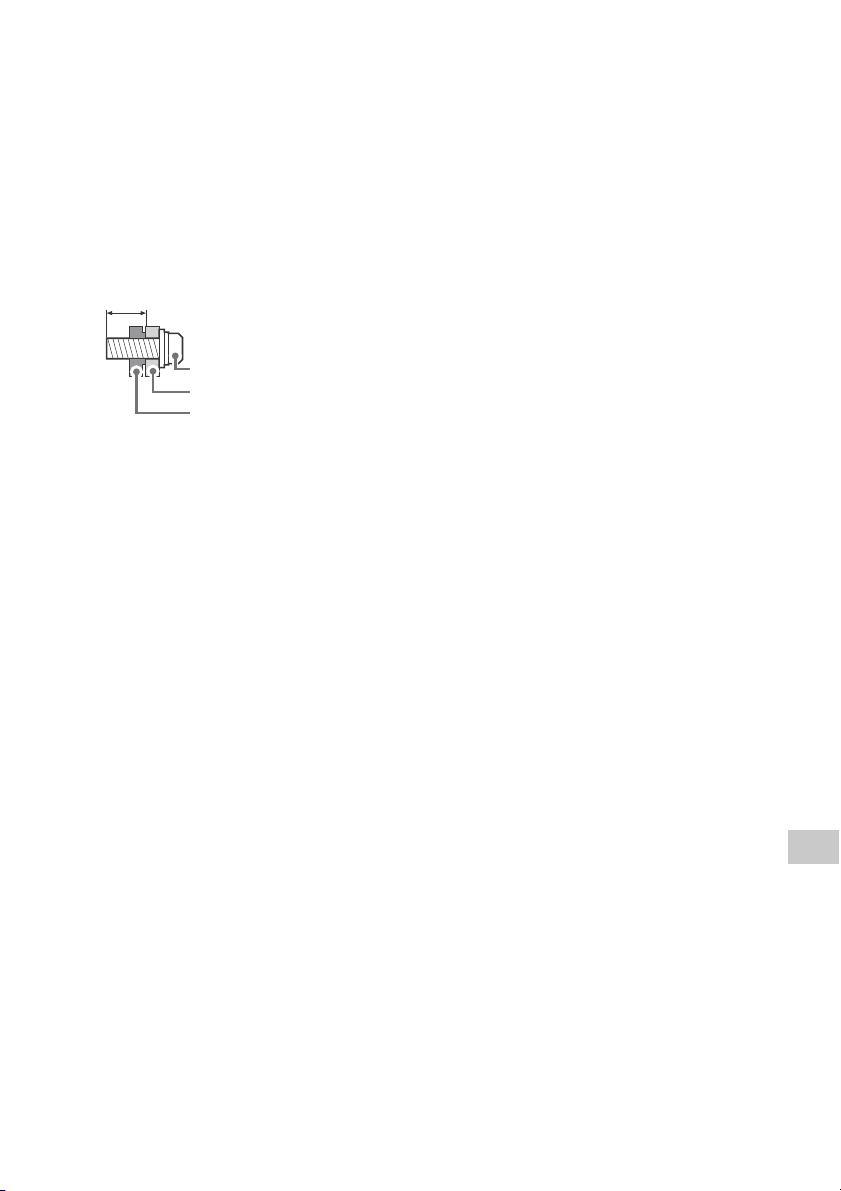

M6 screw (not supplied)

Cord

(not supplied)

Screw

(not supplied)

1.5 N·m

{15 kgf·cm}

AV Receiv er

Speaker cable

S-CENTER

OUT

TV centre speaker mode cable

HDMI (eARC/ARC) connection

• When transporting the TV set, do not subject it to jolts or excessive v ibration.

• When transporting the TV set for repairs or when moving, pack it using the original carton and packing material.

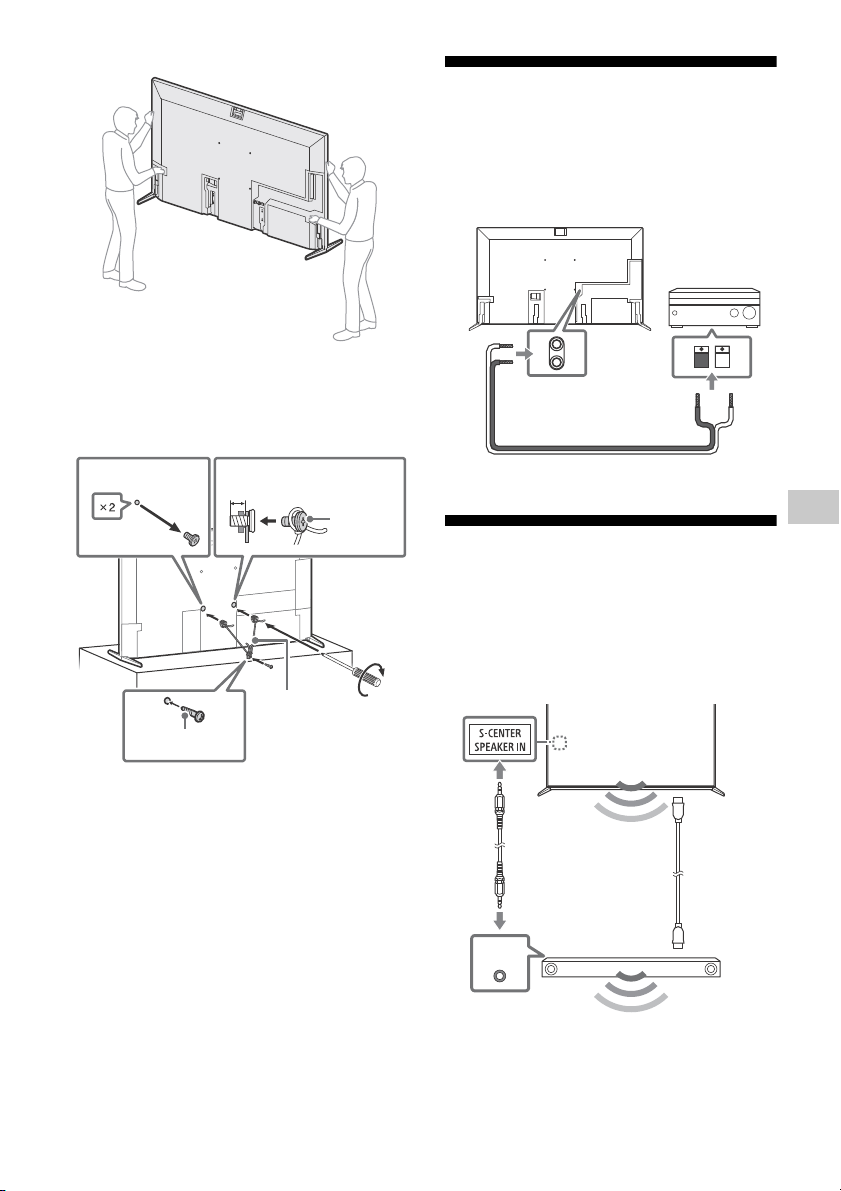

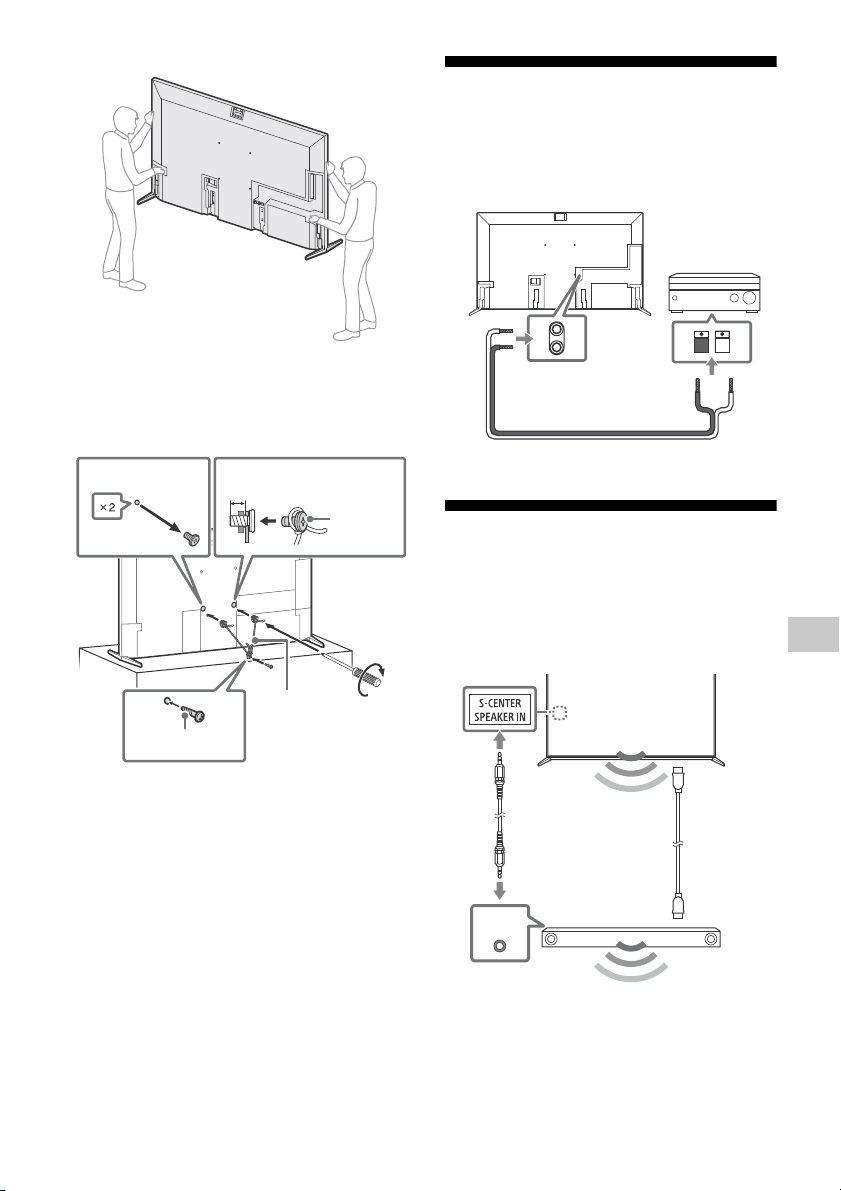

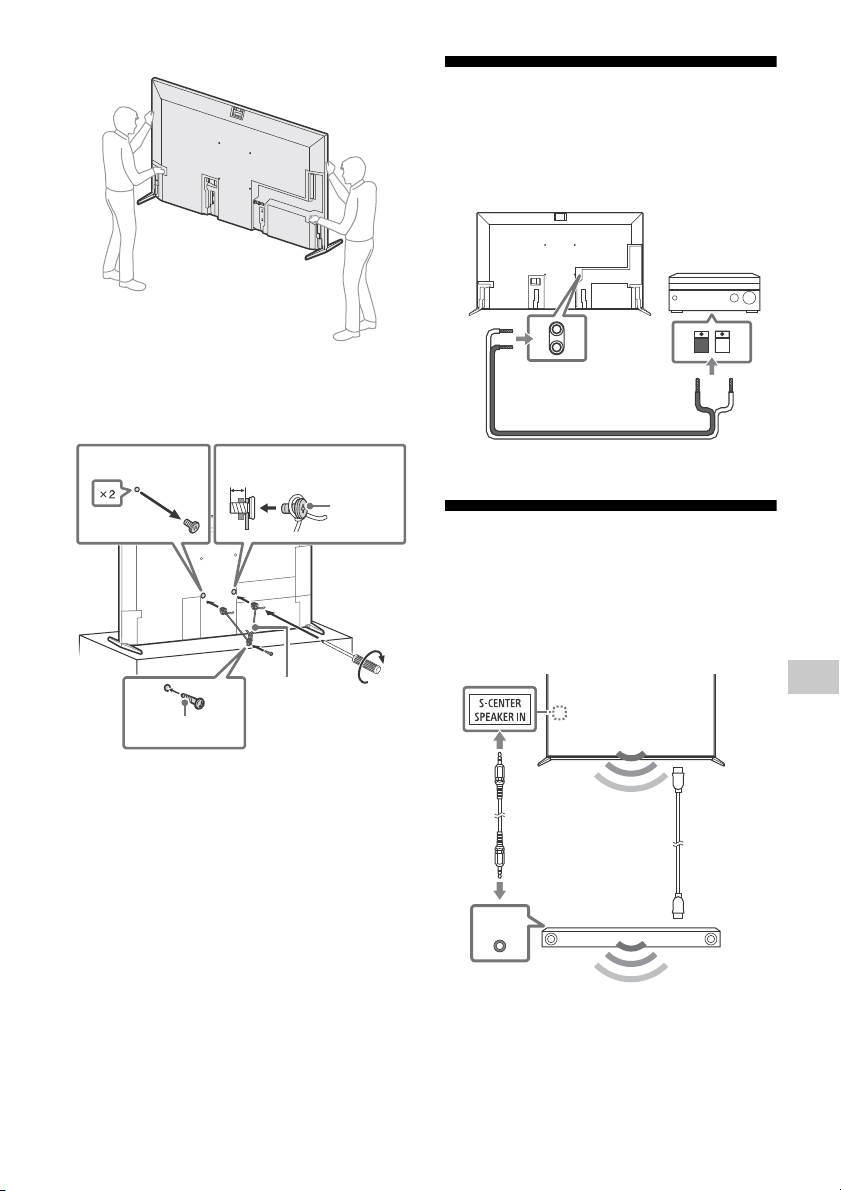

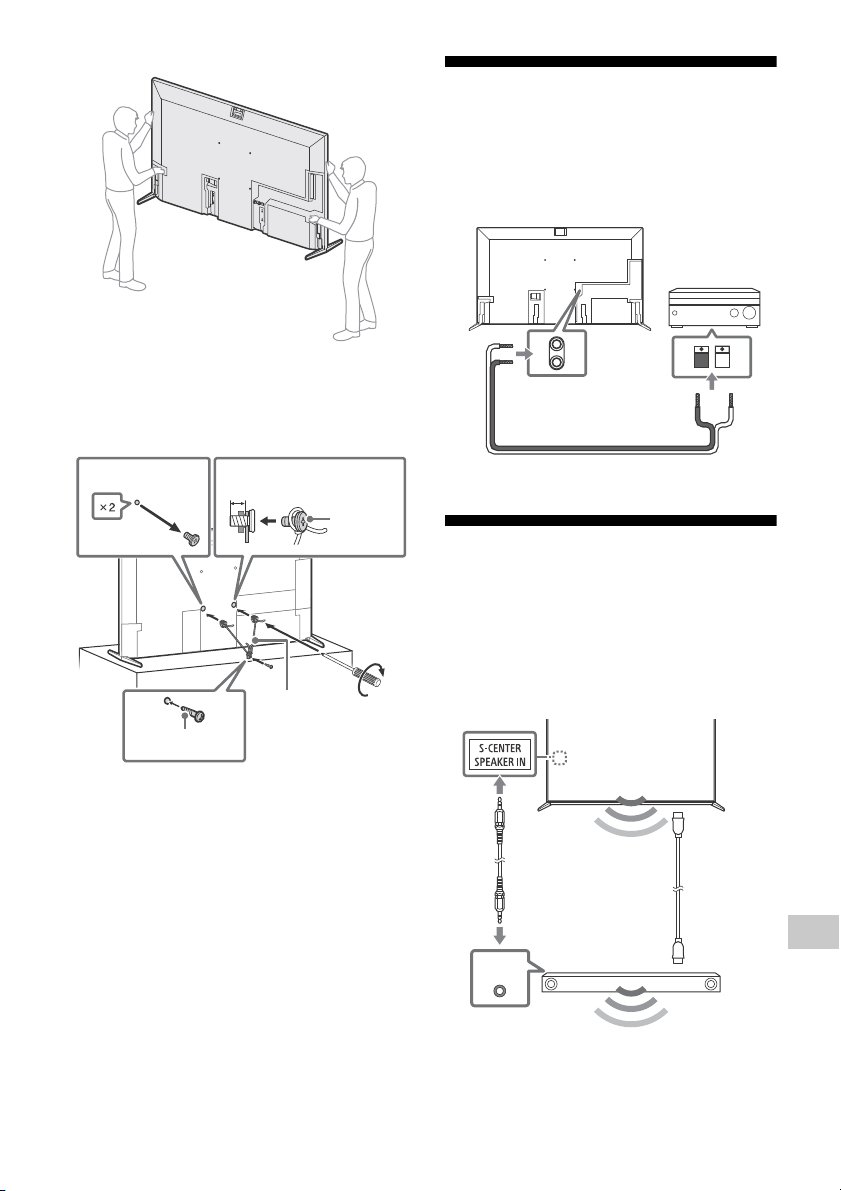

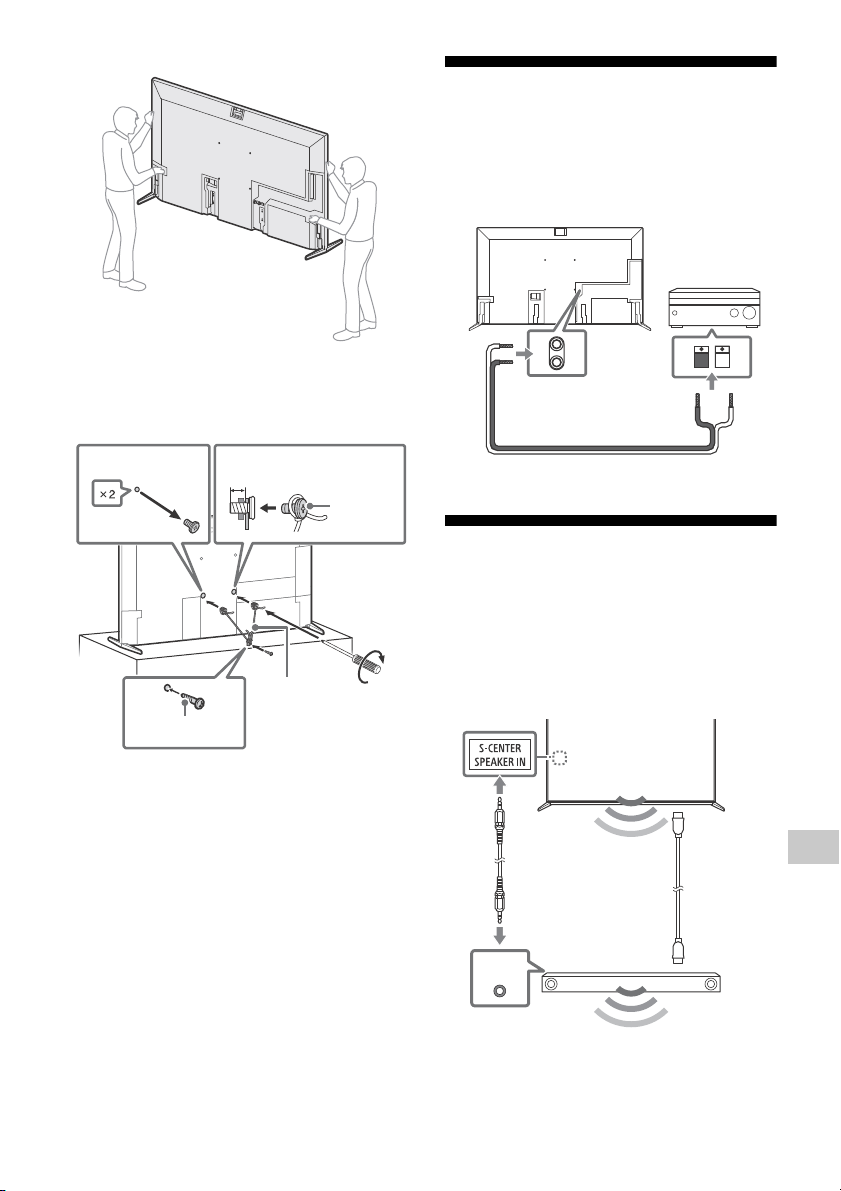

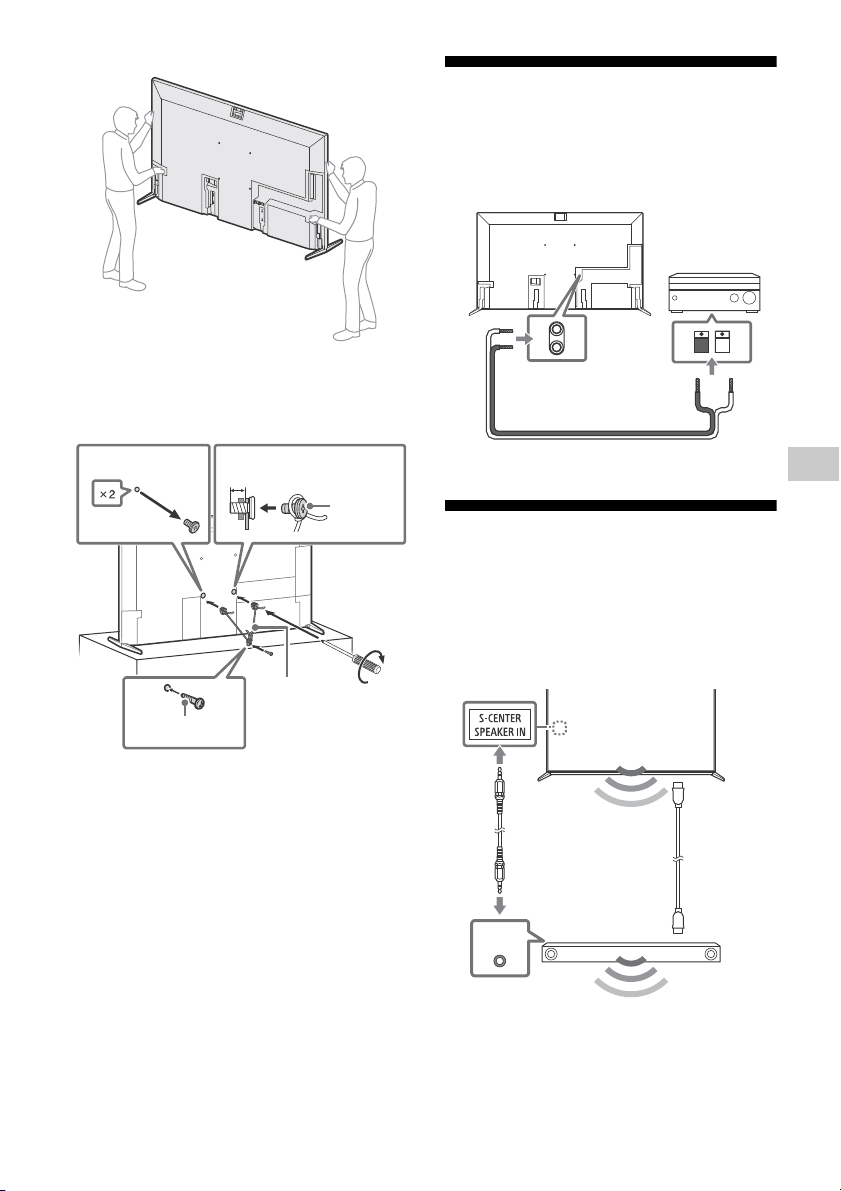

Topple prevention

Using TV as Centre Speaker

Note

• Before connecting cables, disconnect the mains lead of both TV and AV receiver.

Using TV as Part of Audio System

Note

• Before connecting cables, disconnect the mains lead of both TV and AV receiver.

• Refer to the instruction manual of the Audio system with S-CENTER OUT terminal for detail.

Page 4

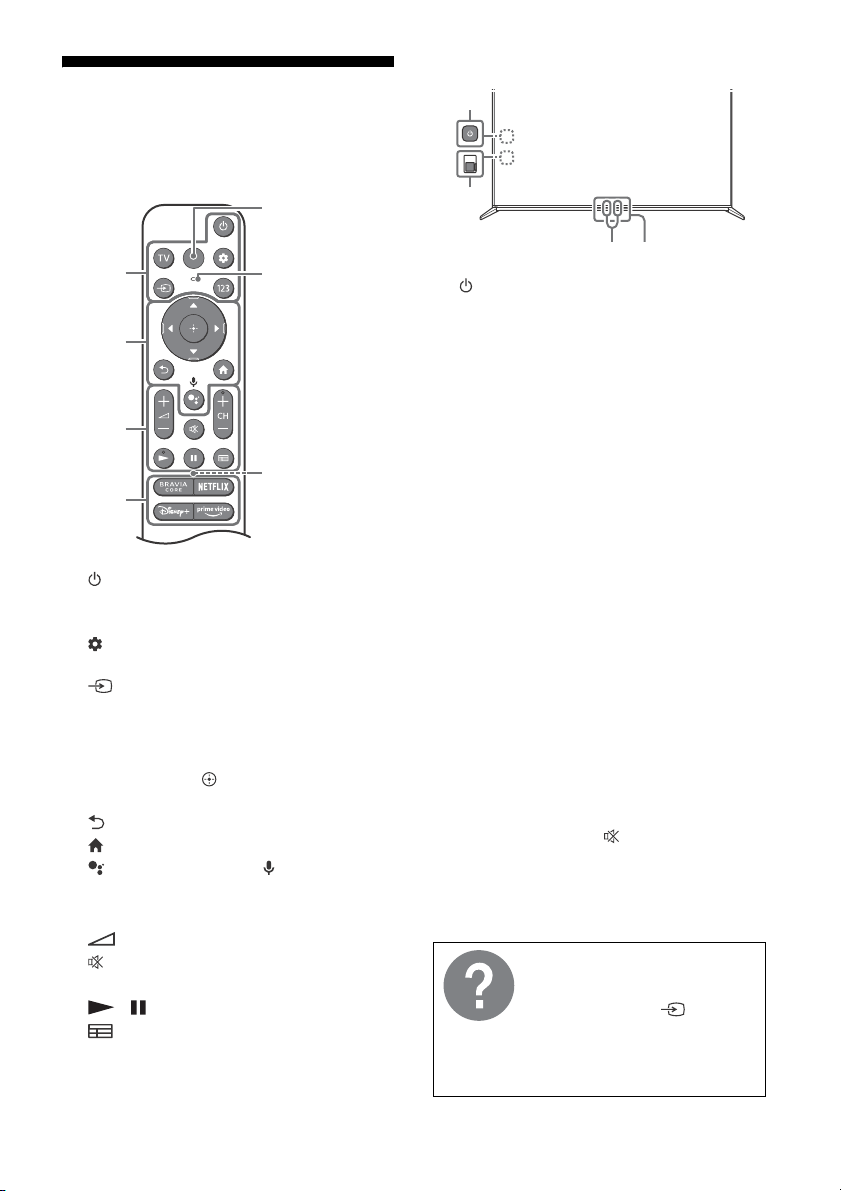

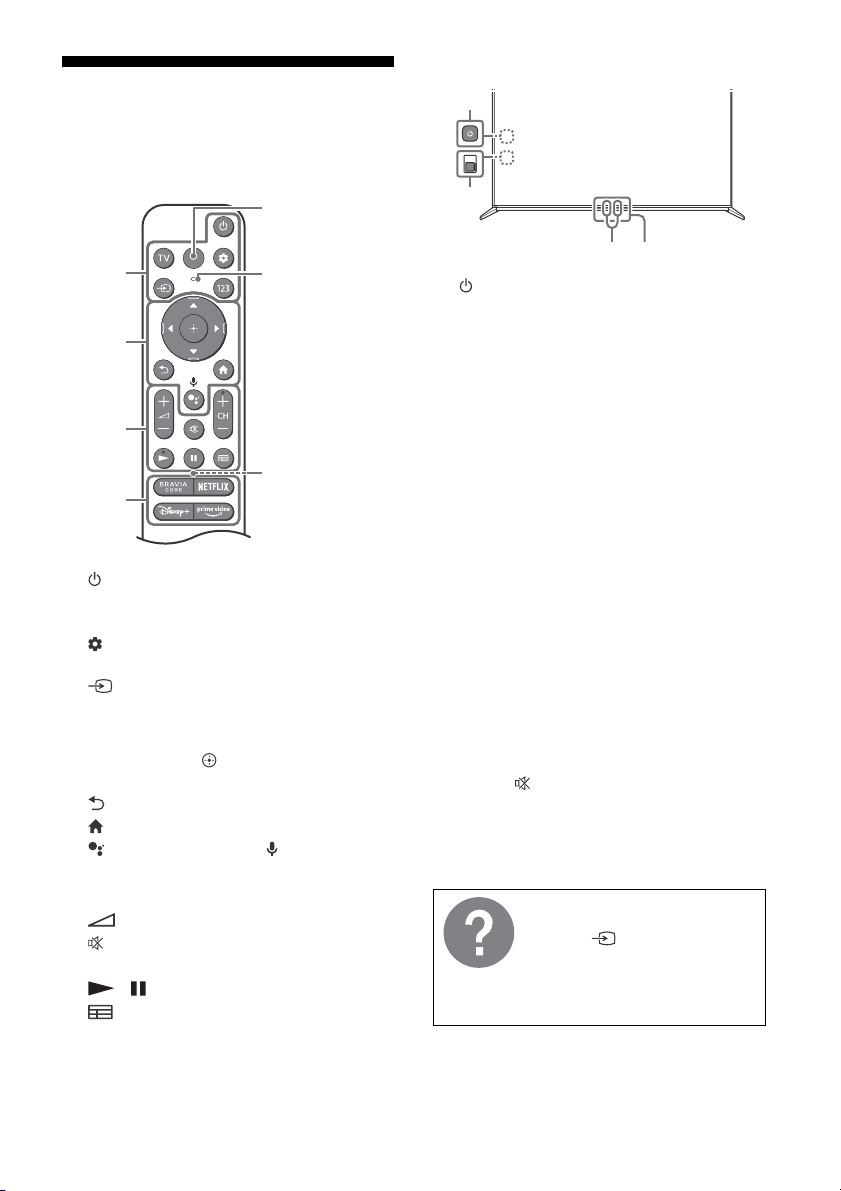

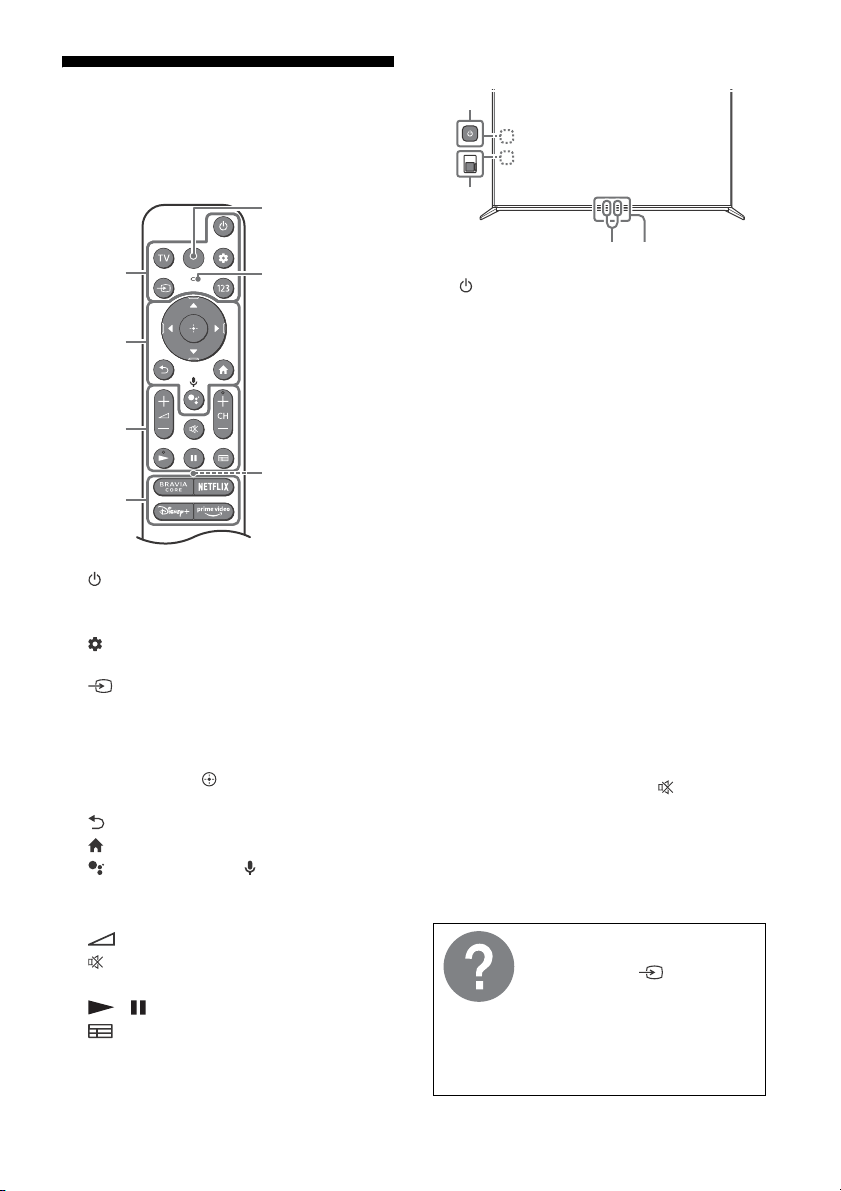

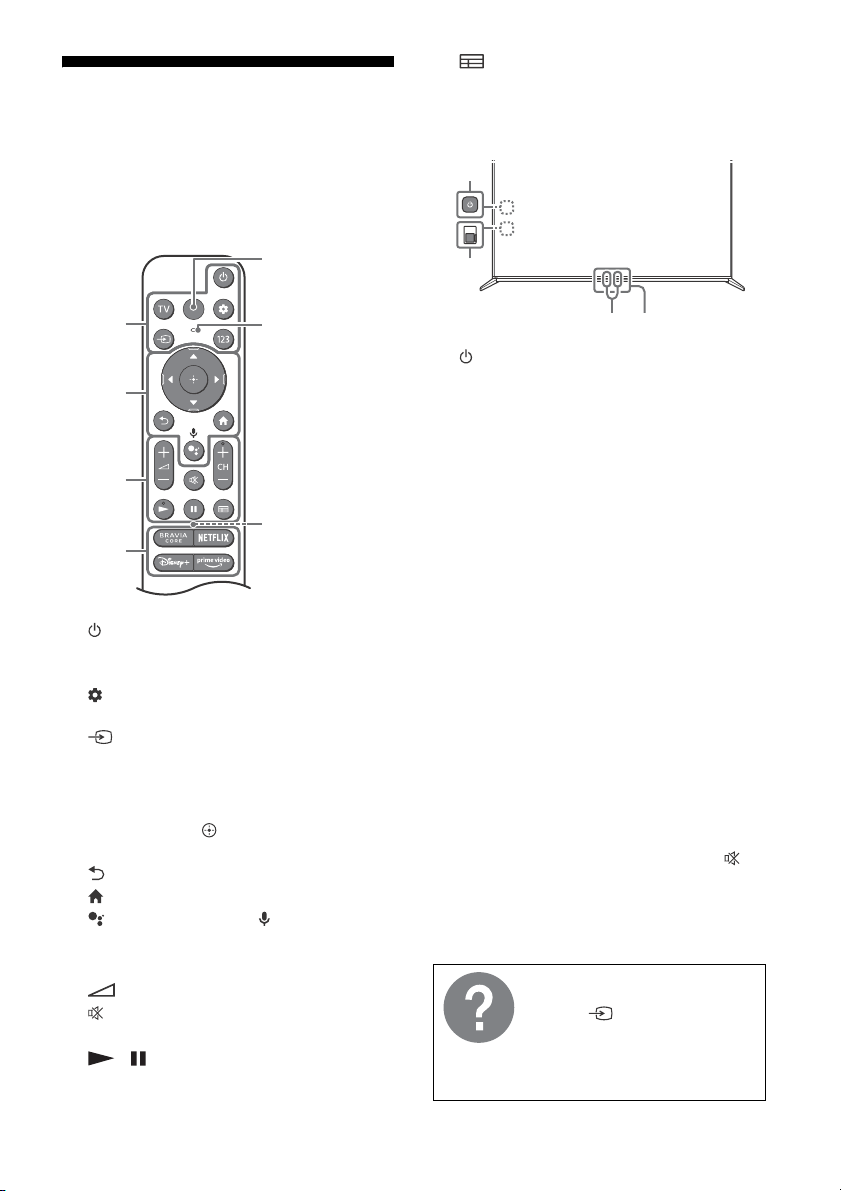

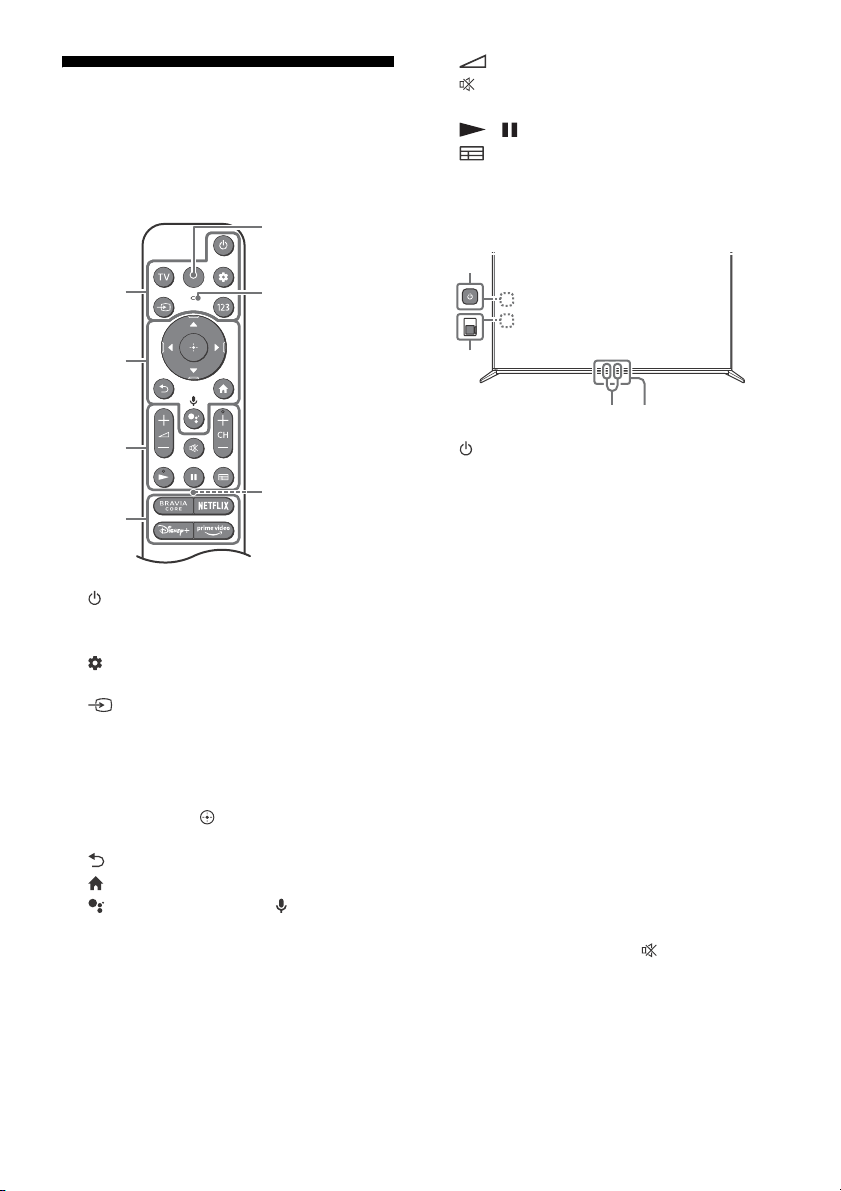

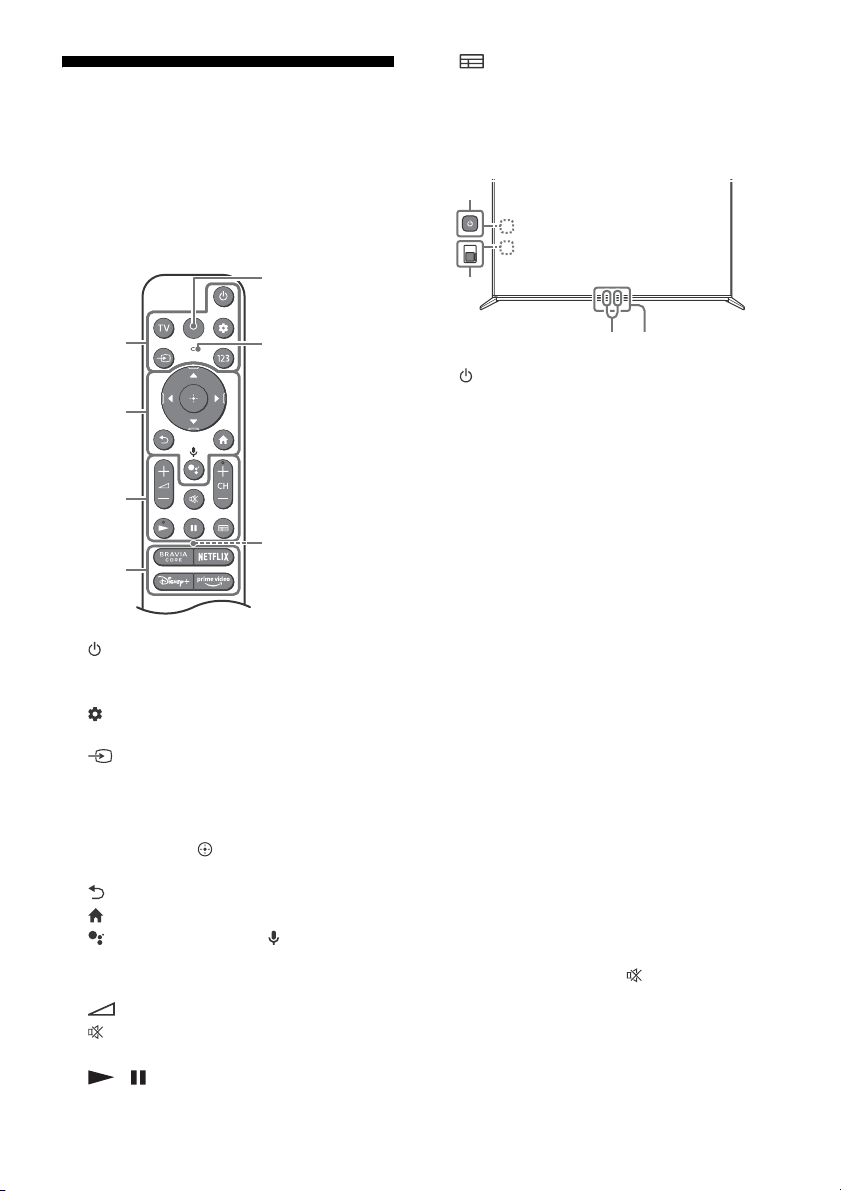

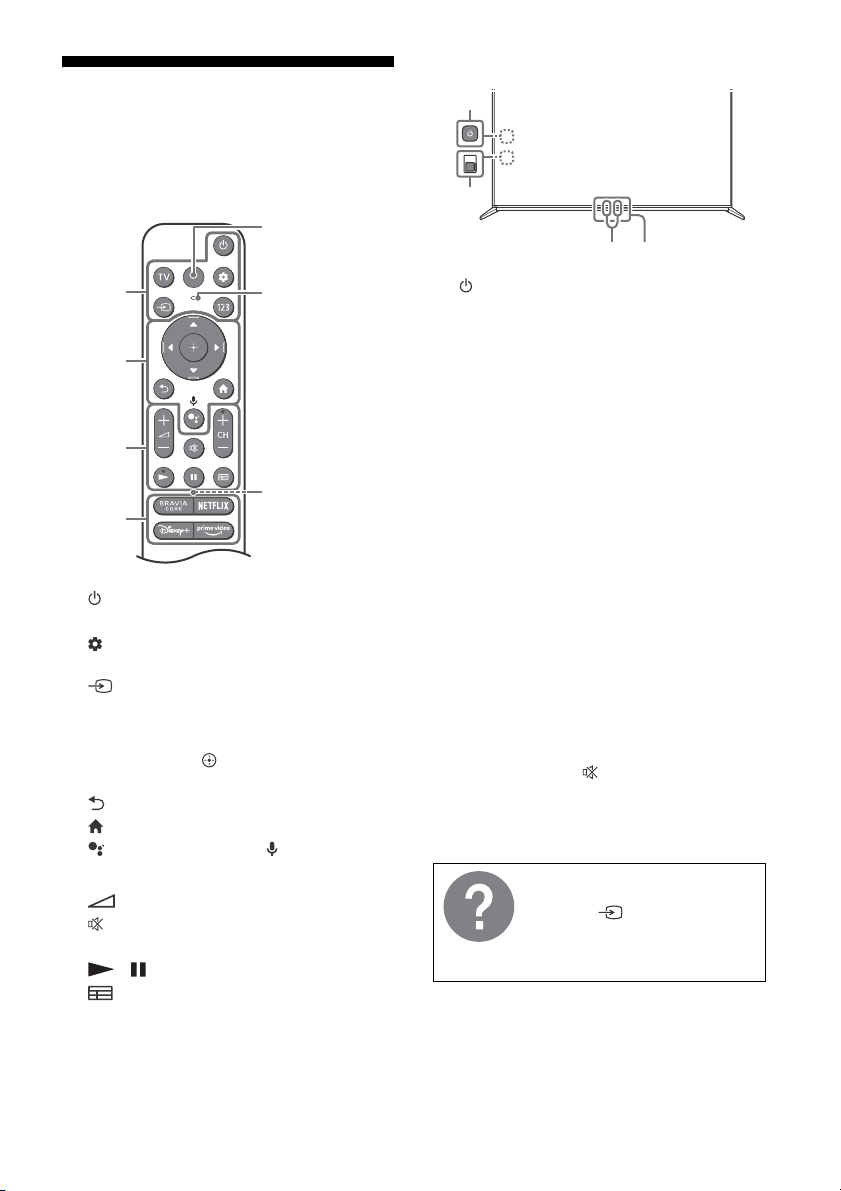

Remote Control and TV

Light sensor*

MIC

Buzzer*







The remote control shape, layout, availability and function of remote control buttons may vary depending on your region/country/ TV model/TV settings*1.

 (Power)

TV:

Display TV channel list or switch to

input.

(Quick settings): Display Quick Settings.

(Input select): Display and select the

input source, etc.

123 (Control menu): Display the Control

menu.

  /  /  /  / : On screen menu

navigation and selection.

(Back)

Use Google Assistant*4*5 or voice search*5.

 + / – (Volume)

CH + / – (Channel)

guide of TV or TV box*7.

(Home) (Google Assistant) / (Microphone):

(Mute)*

(Guide):

Display the digital programme

 App buttons

 (Power): (It can be found by removing

the side cover)

 BUILT-IN MIC SWITCH: Turn on/off the

built-in MIC. (It can be found by removing the side cover)

 Built-in MIC*

4*5*8

: To enable the built-in

MIC, press the Google Assistant/ microphone button on the remote control and follow the on-screen instructions.

 Remote Control sensor / Ambient light

sensor / LED

*1 For other remote control models, refer to the online

Help Guide for details.

*2 The remote control backlight will illuminate when

the light sensor detects the ambient light is low. Automatic illumination of the backlight can be turned off.

*3 The buzzer will emit a sound when you use the

remote finder function. Refer to the online Help Guide for details.

*4 Only for limited region/country/model/language. *5 Google Assistant or voice search requires an

Internet connection.

*6 Accessibility shortcut is available by pressing and

holding (Mute).

*7 [TV box setup] setting is required. *8 Power consumption will increase when the built-in

MIC is enabled as it is always listening.

For more information, refer to the Help Guide. Press (Input select) on the remote control and select [Help]. If [Help] does not exist, select [Edit] and add [Help].

Page 5

Using the Camera and Microphone Unit (supplied)

A software update may be required to use the Camera and Microphone Unit. For the latest information about software updates for your TV, visit: https://www.sony.eu/support

For more information on troubleshooting, refer to the Help Guide. Press (Input select) on the remote control and select [Help]. If [Help] does not exist, select [Edit] and add [Help].

Specifications

Troubleshooting

General troubleshooting for issues like: black screen, no sound, frozen picture, TV does not respond, or network is lost, do the following steps.

1 Restart your TV by pressing the power button

on the remote control for about five seconds. The TV will restart. If the TV does not recover, try unplugging the mains lead then press the power button on the TV and release it. Wait for two minutes, and plug in the mains lead. Or, press the power button on the TV for about 40 seconds until the TV turns off.

2 Refer to the Help menu shown below. 3 Connect your TV to the Internet and perform

a software update. Sony recommends you to keep your TV software updated. Software updates provide new features and performance improvements.

4 Visit Sony support website (information

provided at the end of this manual).

When you plug in the TV, the TV may not be able to turn on for a while even if you press the power button on the remote control or the TV.

It takes time to initialize the system. Wait for about one minute, then operate it again.

The remote control does not function.

• Replace the batteries.

The parental lock password has been forgotten.

• Enter 9999 for the PIN and enter the new PIN.

System

Panel system: LCD (Liquid Crystal Display) Panel, LED Backlight TV system: Depend on your country/area selection/TV model

Analogue: B/G, D/K, I Digital: DVB-T/DVB-C/DVB-T2 Satellite: DVB-S/DVB-S2

Colour system: PAL/SECAM/NTSC3.58 (Video only)/NTSC4.43 (Video only)

Channel coverage: Depend on your country/ area selection/TV model

Analogue: UHF/VHF/Cable Digital: UHF/VHF/Cable Satellite: Intermediate Frequency 950-2150 MHz

Sound output: 12.5 W + 12.5 W + 20 W + 20 W + 5 W + 5 W + 5 W + 5 W

Wireless technology

Protocol IEEE 802.11a/b/g/n/ac Bluetooth® Version 4.2

Frequency range Output power

Wireless LAN (TV)

2400-2483.5 MHz

5150-5250 MHz 5250-5350 MHz 5470-5725 MHz 5725-5850 MHz

Bluetooth® (TV)

2400-2483.5 MHz < 10.0 dBm

Bluetooth® (RMF-TX900U)

2400-2483.5 MHz < 10.0 dBm

< 20.0 dBm < 23.0 dBm < 20.0 dBm < 20.0 dBm

< 13.9 dBm

Page 6

Input/Output jacks

Antenna (aerial)/cable

75 ohm external terminal for VHF/UHF

Satellite antenna

Female F Type Connector, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz tone, Single Cable Distribution EN50494.

AV IN / S-CENTER SPEAKER IN Video/Audio input (mini jack) S-centre speaker input (mini jack)

HDMI IN 1/2/3/4 (HDCP 2.3-compatible)

Video:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, PC Formats* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*2*4*5, 3840 × 2160p (100, 120 Hz)*2*4*

Audio:

In eARC (Enhanced Audio Return Channel) mode

Refer to the online Help Guide for details.

Except eARC mode

5.1 channel linear PCM: 32/44.1/48/88.2/ 96/176.4/192 kHz 16/20/24 bits, Dolby

Audio, Dolby Atmos, DTS eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (HDMI IN 3 only)*

In eARC mode

Refer to the online Help Guide for details.

In ARC mode

Two channel linear PCM: 48 kHz 16 bits, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Digital optical jack (Two channel linear PCM: 48 kHz 16 bits, Dolby Audio, DTS)

1, 2 (HDD REC)* USB device port ( 2 USB HDD device for REC feature) USB port 1 supports High Speed USB (USB 2.0) USB port 2 supports Super Speed USB (USB 3.2 Gen 1)

CAM (Conditional Access Module) slot

LAN 10BASE-T/100BASE-TX connector (Depending on the operating environment of the network, connection speed may differ. The communication rate and quality are not guaranteed.)

CENTER SPEAKER IN

Centre speaker input (Binding post)

Camera and Microphone Unit

Camera and Microphone Unit terminal

Power, Product Fiche and others

Power requirements

220 V - 240 V AC, 50 Hz

Screen size (measured diagonally) (Approx.)

XR-85Z9K: 214.8 cm / 85 inches XR-75Z9K: 189.3 cm / 75 inches

Standby power consumption*9*

0.50 W

Display resolution (horizontal × vertical) (pixels)

7680 × 4320

Output rating

500 mA (for USB 1), 900 mA (for USB 2)

Dimensions (Approx.) (w × h × d) (cm)

with Table-Top Stand (with camera)

Standard position: XR-85Z9K: 189.6 × 112.3 × 46.0 XR-75Z9K: 167.1 × 99.8 × 39.6 Narrow position: XR-85Z9K: 189.6 × 114.2 × 46.0 XR-75Z9K: 167.1 × 101.7 × 39.6 Soundbar position: XR-85Z9K: 189.6 × 119.7 × 46.0 XR-75Z9K: 167.1 × 107.2 × 39.6

without Table-Top Stand (with camera)

XR-85Z9K: 189.6 × 111.2 × 7.6 XR-75Z9K: 167.1 × 98.7 × 7.6

Stand width (Approx.) (cm)

Standard position:

XR-85Z9K: 189.5 XR-75Z9K: 167.0

Narrow position:

XR-85Z9K: 76.6 XR-75Z9K: 57.6

Soundbar position:

XR-85Z9K: 189.5 XR-75Z9K: 167.0

Mass (Approx.) (kg)

with Table-Top Stand (with camera)

XR-85Z9K: 60.1 XR-75Z9K: 49.1

without Table-Top Stand (without camera)

XR-85Z9K: 58.4 XR-75Z9K: 47.5

Page 7

Others

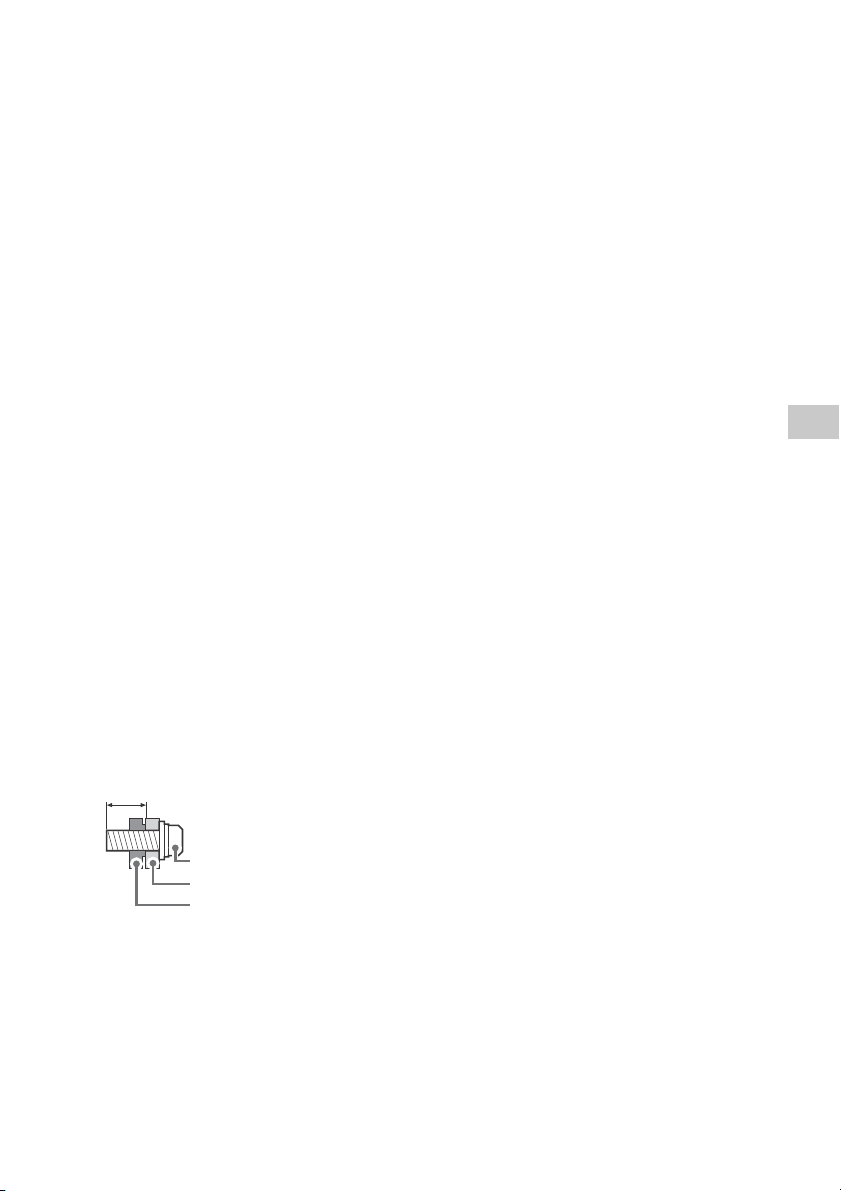

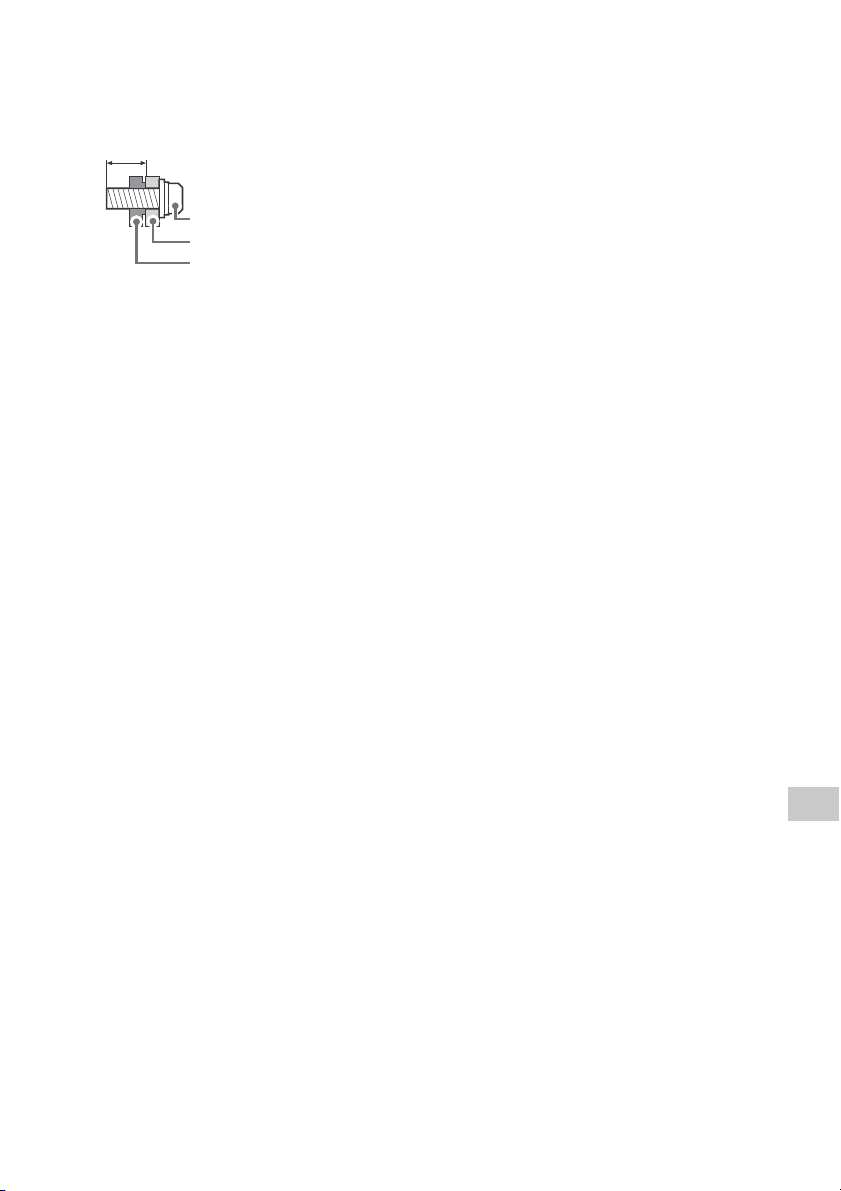

Screw (M6) Wall-Mount Bracket

10 mm - 12 mm

TV’s rear cover

Optional accessories

Wall-Mount Bracket: SU-WL450

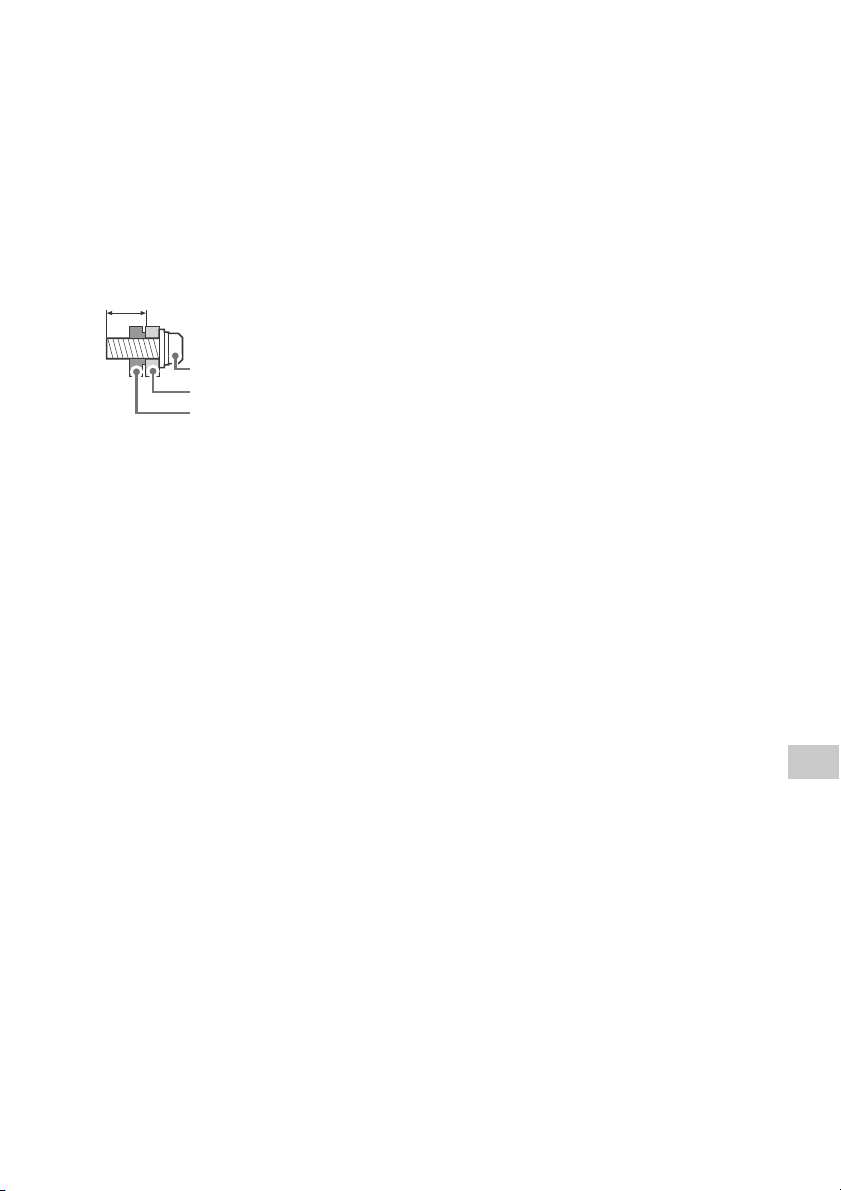

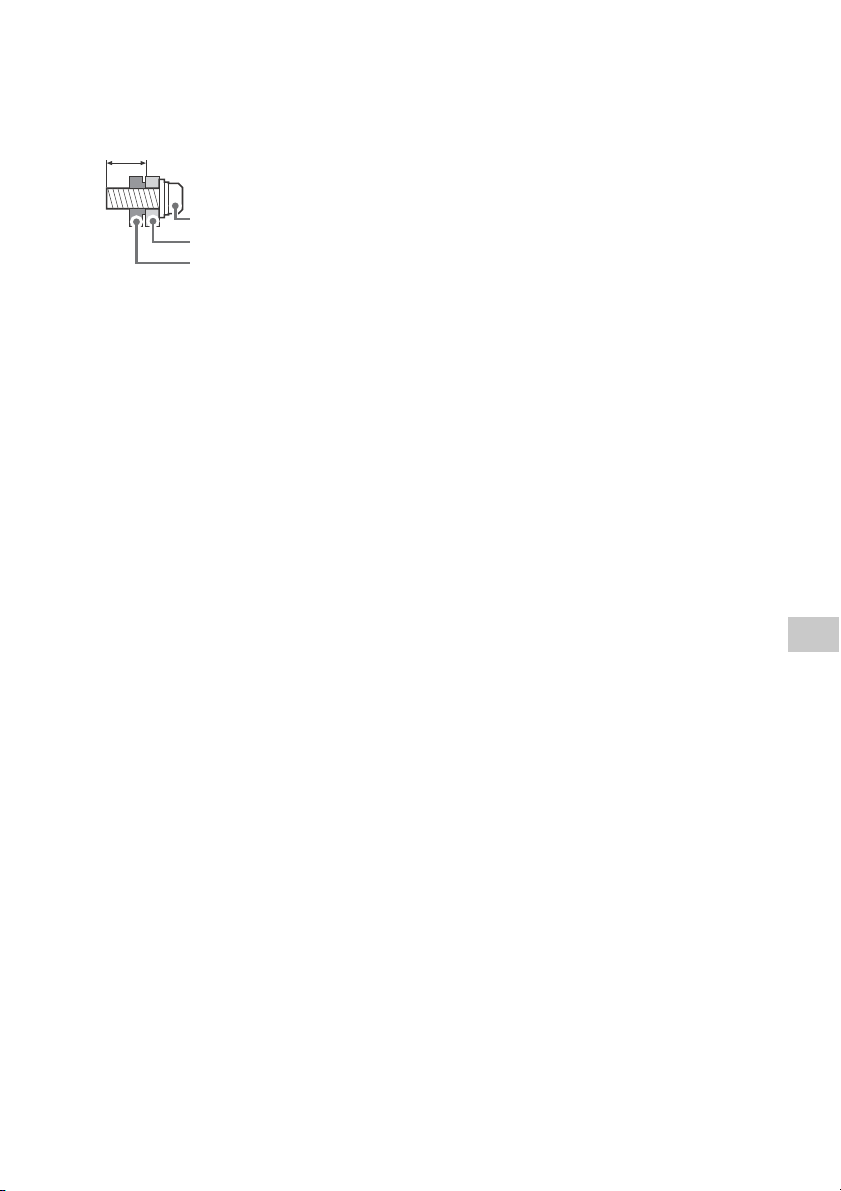

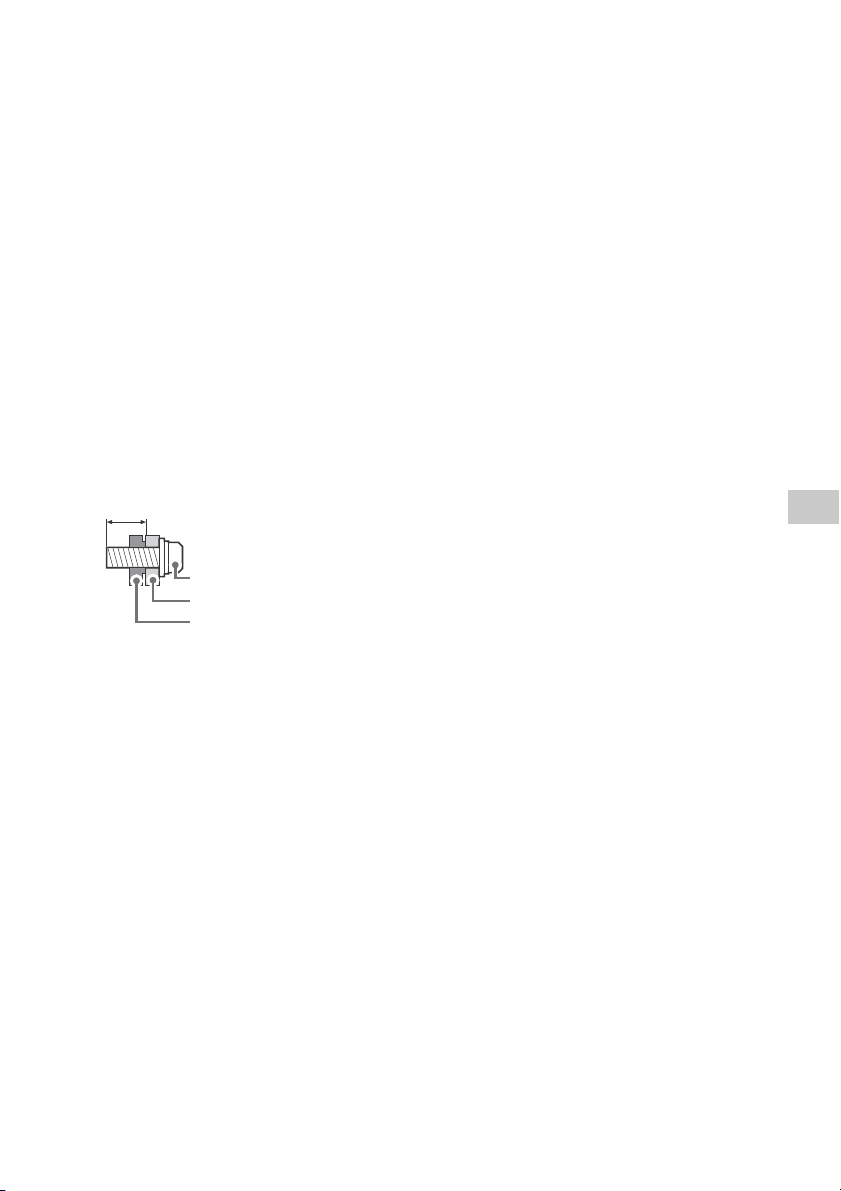

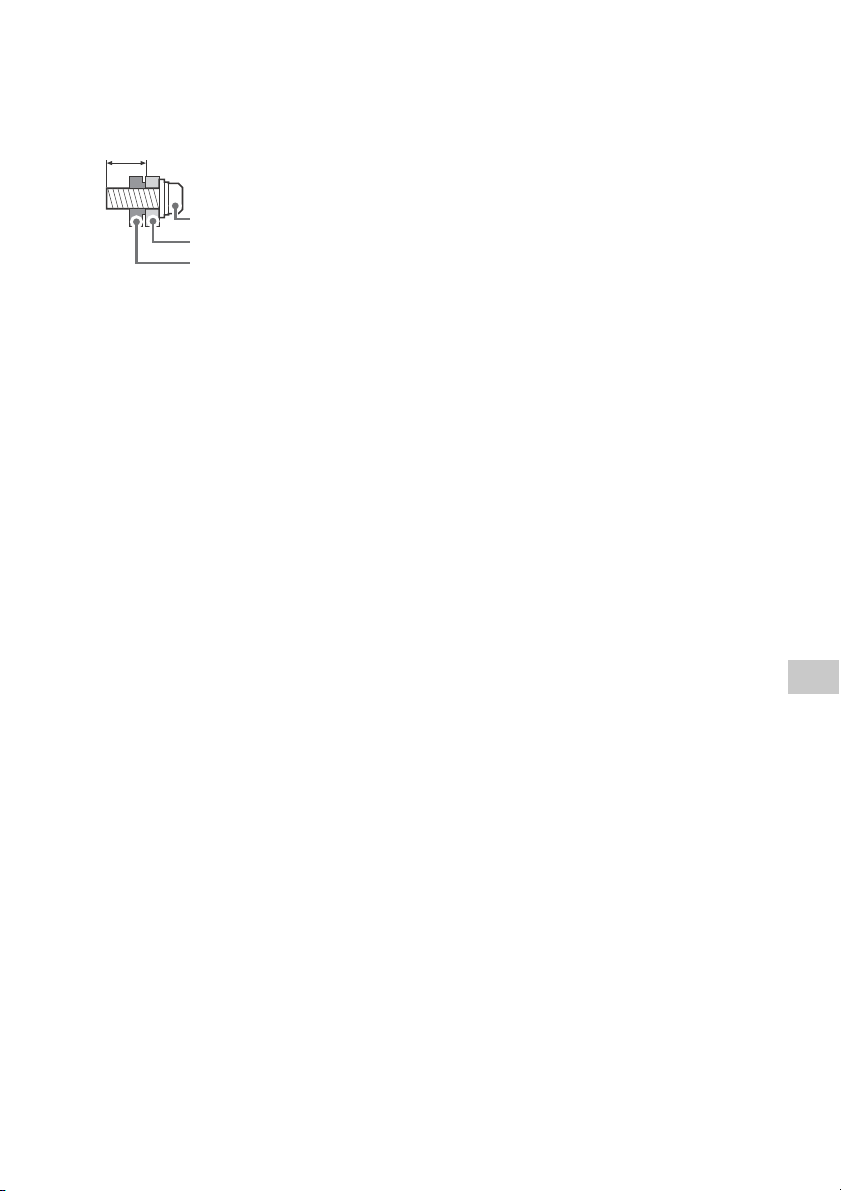

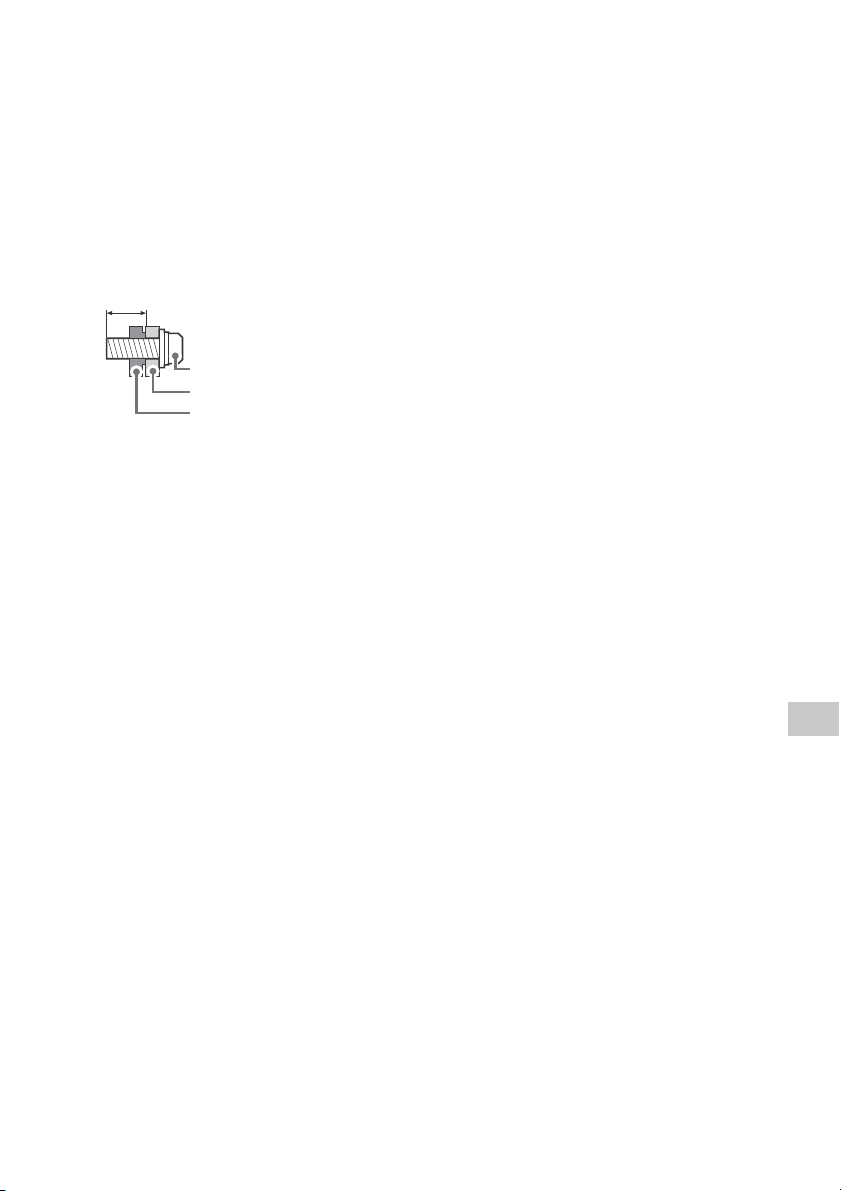

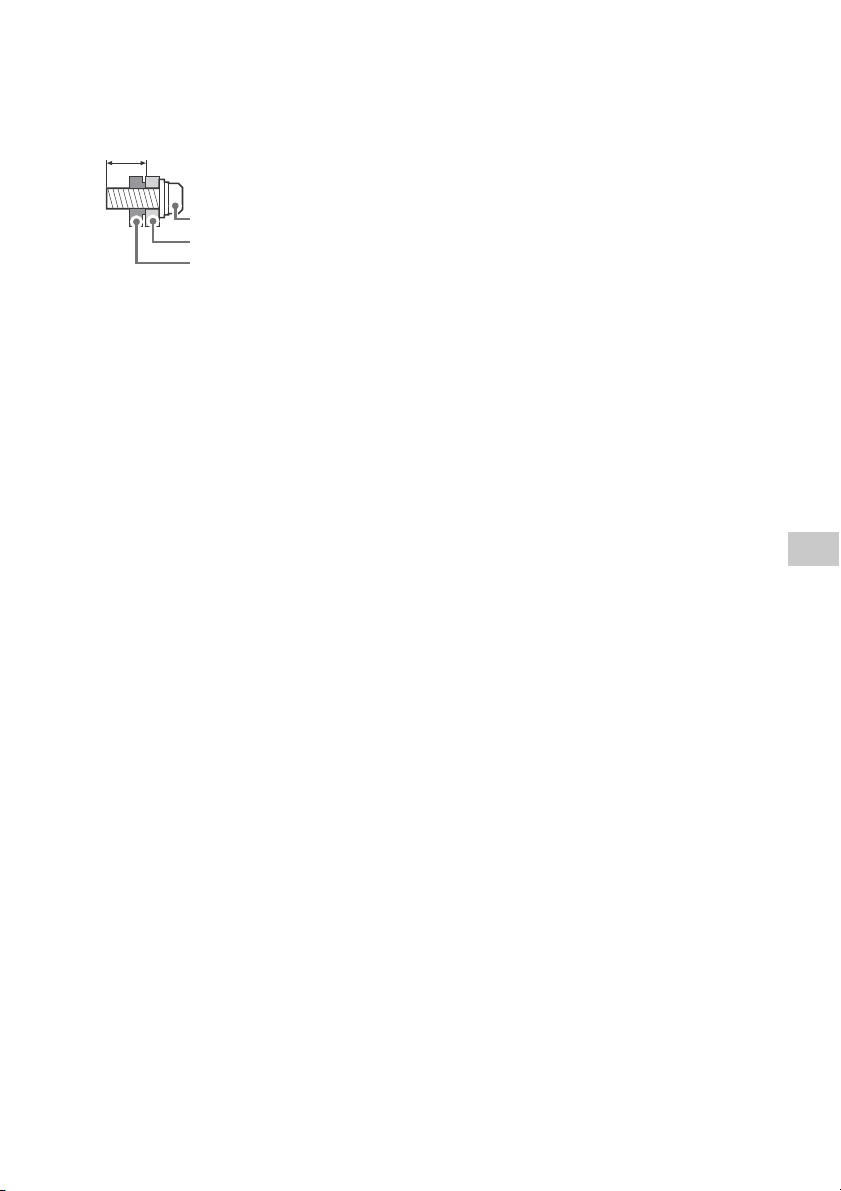

Screw diameter and length:

Operating temperature: 0 ºC – 40 ºC Operating humidity: 10 % – 80 % RH

(non-condensing)

*1 When 4096 × 2160p is input and [Wide mode] is set

to [Normal], the resolution is displayed as 3840 × 2160p. To display 4096 × 2160p, set [Wide mode] setting to [Full 1] or [Full 2].

*2 Refer to the on screen menu to set [HDMI signal

format]. *3 Refer to the online Help Guide for details. *4 Use the Ultra High Speed HDMI Cable to connect. *5 HDMI IN 4 only. Connect 8K supported HDMI

devices to HDMI IN 4. HDMI IN 4 has complex signal

processing and takes additional time to get video

(depend on source). *6 HDMI IN 2/3/4 only. *7 Connect your audio system to the HDMI IN 3 to

route TV audio to your audio system. *8 Function not available in Italy. *9 Specified standby power is reached after the TV

finishes necessary internal processes. *10 Standby power consumption will increase when

your TV is connected to the network.

Note

• Optional accessories availability depends on

countries/region/TV model/stock.

• Design and specifications are subject to change

without notice.

• Subscriptions for services and applications may be

required and additional terms, conditions and/or charges may apply when using Google Assistant.

• Product fiche in this manual is for COMMISSION

DELEGATED REGULATION (EU) 1062/2010. Refer to its website for (EU) 2019/2013 information.

Product registration number (COMMISSION DELEGATED REGULATION (EU) 2019/2013)

XR-85Z9K (1035114), XR-75Z9K (1035112).

Page 8

À propos des manuels

Ce téléviseur est livré avec les manuels suivants. Conservez les manuels à titre de référence.

Guide d’installation

• Installation et configuration du téléviseur.

Guide de référence (ce manuel) / Documentation de sécurité

• Consignes de sécurité, télécommande, dépannage, fixation murale, spécifications, etc.

Guide d’aide (Manuel en ligne)

• Paramètres, fonctions, connexion internet, dépannage, etc.

• Pour l’ouvrir, appuyez sur la touche (Sélection de l’entrée) de la télécommande et sélectionnez [Aide]. Si [Aide] n’existe pas, sélectionnez [Modifier] et ajoutez [Aide].

Remarque

• Avant d’utiliser le téléviseur, lisez les « Consignes de sécurité ».

• Lisez la documentation de sécurité fournie pour plus d’informations de sécurité.

• Les images et illustrations reprises dans ce manuel et dans le Guide d’installation sont fournies pour référence uniquement et peuvent présenter des différences par rapport au produit proprement dit.

AVIS IMPORTANT

Avis concernant les équipements radio

Le soussigné, Sony Corporation, déclare que les équipements radioélectriques de type XR-85Z9K, XR-75Z9K sont conformes à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante : https://compliance.sony.eu

Pour cet équipement radio, les restrictions de mise en service ou de demandes d’autorisation d’utilisation suivantes s’appliquent en AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : La bande 5150 - 5350 MHz est limitée aux utilisations en intérieur uniquement.

• Vous pouvez vous reporter au Guide d’aide avec votre smartphone.

https://rd1.sony.net/help/ tv/jaep1/h_aep/

Consignes de sécurité

Tran spo rt

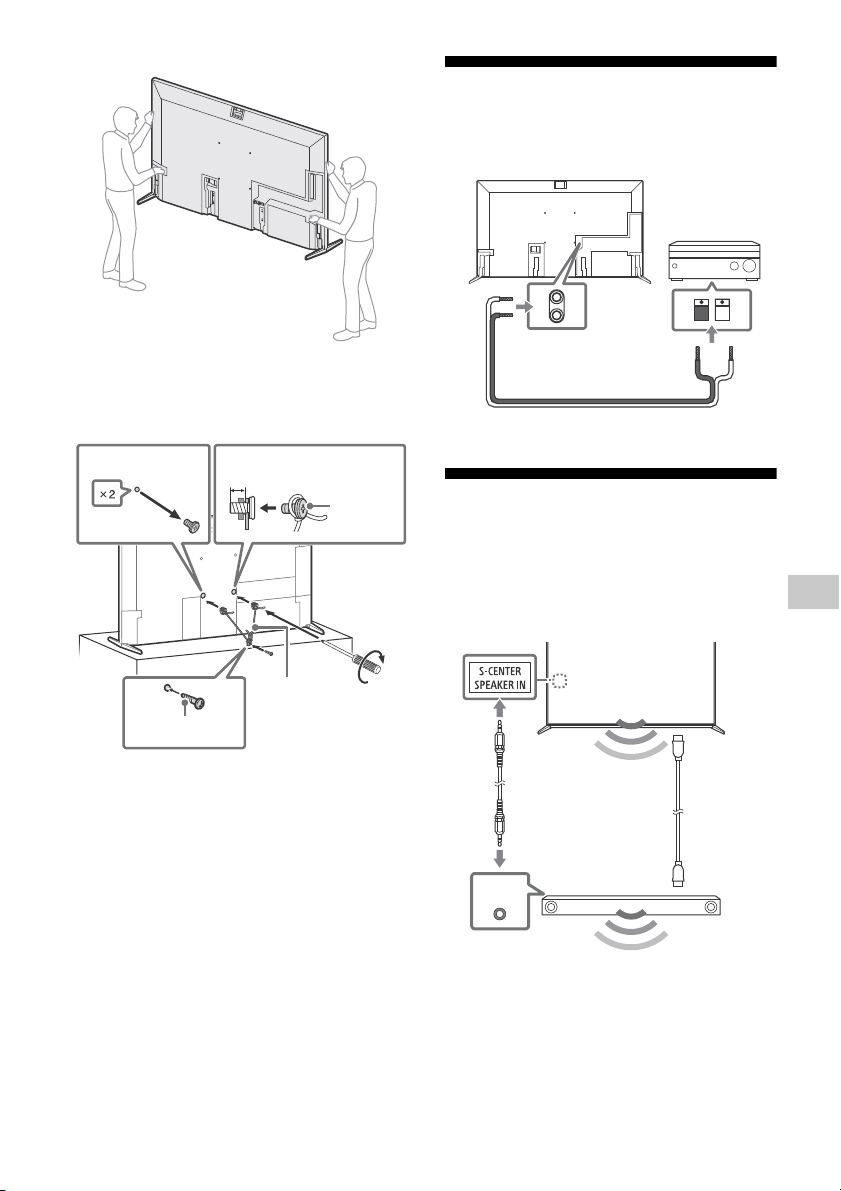

• Avant de transporter le téléviseur, débranchez tous ses câbles.

• Avant de transporter le téléviseur, retirez les caches des connecteurs.

• La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 214,8 cm (85 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille.

• Pour transporter le téléviseur à la main, saisissez-le de la manière illustrée. N’exercez aucune pression sur le panneau ni sur le cadre qui entoure l’écran.

XR-85Z9K

Page 9

XR-75Z9K

10 mm - 12 mm

Vis M6 (non fournie)

Cordon (non

fourni)

Vis (non fournie)

1,5 N·m

{15 kgf·cm}

Récepteur AV

Câble de haut-parleur

S-CENTER

OUT

Câble du mode haut-parleur central TV

Raccordement HDMI (eARC/ ARC)

• Lorsque vous transportez le téléviseur, ne le soumettez pas à des secousses ou des vibrations excessives.

• Lorsque vous transportez le téléviseur pour le porter à réparer ou lorsque vous déménagez, glissez-le dans son emballage et son carton d’origine.

Prévention des basculements

Utilisation du téléviseur comme haut-parleur central

Remarque

• Avant de raccorder des câbles, débranchez le cordon d’alimentation du téléviseur et du récepteur AV.

Utilisation du téléviseur comme élément du système audio

Remarque

• Avant de raccorder des câbles, débranchez le cordon d’alimentation du téléviseur et du récepteur AV.

• Reportez-vous au mode d’emploi du système audio avec connecteur S-CENTER OUT pour plus de détails.

Page 10

Télécommande et téléviseur

Capteur de lumière*

MIC

Vibreur*







La forme de la télécommande, la disposition, la disponibilité et la fonction des touches de la télécommande peuvent varier selon votre région/pays/modèle de téléviseur/réglages du téléviseur*1.

 Touches d’applications

 (Alimentation) : (On peut le trouver en

retirant le cache latéral)

 BUILT-IN MIC SWITCH (Commutateur du

microphone intégré) :

Allumer/Éteindre le micro intégré. (On peut le trouver en retirant le cache latéral)

 MICRO intégré*

4*5*8

: Pour activer le

micro intégré, appuyez sur la touche Assistant Google/microphone de la télécommande et suivez les instructions qui s’affichent à l’écran.

 Capteur de télécommande / Capteur de

lumière ambiante / LED

 (Alimentation)

Affiche la liste des chaînes de télévision

TV :

ou commute l’entrée.

(Paramètres rapides) : Pour afficher les

Paramètres rapides.

(Sélection de l’entrée) : Pour afficher

et sélectionner la source d’entrée, etc.

123 (Menu de contrôle) : Affichez le Menu

de contrôle.

  /  /  /  / : Navigation et sélection

du menu à l’écran.

(Retour) (Accueil) (Assistant Google) / (Microphone) :

Utilise l’Assistant Google*4*5 ou la recherche vocale*5.

 + / – (Volume)

(Coupure du son)*

CH + / – (Chaîne)

(Guide) :

Affiche le guide des programmes numériques du téléviseur ou du Décodeur Câble/Satellite*7.

*1 Pour les autres modèles de télécommande,

reportez-vous au Guide d’aide en ligne pour plus de détails.

*2 Le rétroéclairage de la télécommande s’allume

lorsque le capteur de lumière détecte que la lumière ambiante est faible. L’allumage automatique du rétroéclairage peut être mis hors tension.

*3 Le vibreur émet un son lorsque vous utilisez la

fonction de recherche à distance. Reportez-vous au Guide d’aide en ligne pour plus de détails.

*4 Uniquement pour certaines régions, certains pays

ou certains modèles et certaines langues.

*5 L’Assistant Google ou la recherche vocale nécessite

une connexion à Internet.

*6 Le raccourci de l’accessibilité est disponible en

maintenant enfoncé (Coupure du son).

*7 Le réglage [Configuration de votre décodeur Câble/

Satellite] est nécessaire.

*8 La consommation électrique augmente lorsque le

micro est activé puisqu’il reste à l’écoute.

Pour plus d’informations, consultez le Guide d’aide. Appuyez sur la touche (Sélection de l’entrée) de la télécommande et sélectionnez [Aide]. Si [Aide] n’existe pas, sélectionnez [Modifier] et ajoutez [Aide].

Page 11

Utilisation de l’Ensemble Caméra Microphone (fourni)

Une mise à jour logicielle peut être requise pour utiliser l’Ensemble Caméra Microphone. Pour obtenir les informations les plus récentes sur les mises à jour logicielles de votre téléviseur, visitez : https://www.sony.eu/support

Lorsque vous branchez le téléviseur, il est possible que vous ne puissiez pas allumer le téléviseur immédiatement même si vous appuyez sur la touche de mise en marche de la télécommande ou du téléviseur.

L’initialisation du système prend du temps. Attendez environ une minute, puis utilisez-le normalement.

La télécommande ne fonctionne pas.

• Remplacez les piles.

Le mot de passe du verrouillage parental a été oublié.

• Saisissez 9999 comme code PIN et saisissez le nouveau code PIN.

Dépannage

Pour les dépannages généraux tels que : écran noir, absence de son, image figée, téléviseur ne réagissant plus pas de réaction du téléviseur ou perte de réseau, suivez les étapes ci-après.

1 Redémarrez votre téléviseur en appuyant sur

la touche de mise en marche de la télécommande pendant environ cinq secondes. Le téléviseur redémarre. Si le téléviseur n’est pas remis en état, essayez de débrancher le cordon d’alimentation secteur, puis appuyez sur le touche de mise en marche du téléviseur et relâchez-la. Attendez deux minutes et branchez le cordon d’alimentation secteur. Ou appuyez sur la touche de mise en marche sur le téléviseur pendant environ 40 secondes jusqu’à ce que le téléviseur se mette hors tension.

2 Reportez-vous au menu Aide illustré

ci-dessous.

3 Raccordez votre téléviseur à Internet et

effectuez une mise à jour du logiciel. Sony vous recommande de mettre à jour le logiciel de votre téléviseur régulièrement. Les mises à jour fournissent de nouvelles fonctionnalités et améliorent les performances.

4 Allez sur le site Web d’assistance Sony

(informations fournies à la fin de ce manuel).

Pour plus d’informations sur le dépannage, consultez le Guide d’aide. Appuyez sur la touche (Sélection de l’entrée) de la télécommande et sélectionnez [Aide]. Si [Aide] n’existe pas, sélectionnez [Modifier] et ajoutez [Aide].

Spécifications

Système

Type d’affichage : LCD (écran à cristaux liquides), Rétro-éclairage LED

Norme de télévision : Selon le choix de votre pays/région/modèle de téléviseur

Analogique : B/G, D/K, I Numérique : DVB-T/DVB-C/DVB-T2 Satellite : DVB-S/DVB-S2

Norme de couleurs : PAL/SECAM/NTSC3.58 (Vidéo uniquement)/NTSC4.43 (Vidéo uniquement) Canaux couverts : Selon le choix de votre pays/ région/modèle de téléviseur

Analogique : UHF/VHF/Câble Numérique : UHF/VHF/Câble Satellite : Fréquence intermédiaire 950-2150 MHz

Sortie son : 12,5 W + 12,5 W + 20 W + 20 W + 5 W + 5 W + 5 W + 5 W

Page 12

Technologie sans fil

Protocole IEEE 802.11a/b/g/n/ac Bluetooth® Version 4.2

Plage de fréquences Puissance de sortie

LAN sans fil (Téléviseur)

2400-2483,5 MHz

5150-5250 MHz

5250-5350 MHz

5470-5725 MHz 5725-5850 MHz

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm

< 13,9 dBm

Bluetooth® (Téléviseur)

2400-2483,5 MHz < 10,0 dBm

Bluetooth® (RMF-TX900U)

2400-2483,5 MHz < 10,0 dBm

Prises d’entrée/de sortie

Antenne/câble

Borne 75 ohms externe pour VHF/UHF

Antenne satellite

Connecteur femelle type-F, 75 ohms. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz tone, Diffusion par câble unique EN50494.

AV IN / S-CENTER SPEAKER IN Entrée audio/vidéo (mini-prise) Entrée du haut-parleur central S (mini-prise)

HDMI IN 1/2/3/4 (Compatible HDCP 2.3)

Vidéo :

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, Formats PC* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*2*4*5, 3840 × 2160p (100, 120 Hz)*2*4*

Audio :

En mode eARC (Enhanced Audio Return Channel)

Reportez-vous au Guide d’aide en ligne pour plus de détails.

Sauf mode eARC

PCM linéaire 5,1 canaux : 32/44,1/48/88,2/ 96/176,4/192 kHz 16/20/24 bits, Dolby Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (HDMI IN 3 uniquement)*

En mode eARC

Reportez-vous au Guide d’aide en ligne pour plus de détails.

En mode ARC

PCM linéaire deux canaux : 48 kHz 16 bits, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Prise optique numérique (PCM linéaire deux canaux : 48 kHz 16 bits, Dolby Audio, DTS)

1, 2 (HDD REC)*

Port pour périphérique USB ( 2 Disque dur USB pour la fonction REC) Le port USB 1 prend en charge la High Speed USB (USB 2.0) Le port USB 2 prend en charge la Super Speed USB (USB 3.2 Gen 1)

Fente CAM (Module pour système à contrôle d’accès)

LAN Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en fonction de l’environnement d’exploitation. Le débit et la qualité de la communication ne sont pas garantis.)

CENTER SPEAKER IN

Entrée du haut parleur central (bornier)

Caméra Microphone

Terminal Caméra Microphone

Puissance, fiche produit et autres

Alimentation

220 V - 240 V CA, 50 Hz

Taille d’écran (mesurée en diagonale) (Environ)

XR-85Z9K : 214,8 cm / 85 pouces XR-75Z9K : 189,3 cm / 75 pouces

Consommation électrique en veille*9*

0,50 W

Résolution d’affichage (horizontal × vertical) (points)

7680 × 4320

Puissance de sortie nominale

500 mA (pour USB 1), 900 mA (pour USB 2)

Page 13

Dimensions (Environ) (l × h × p) (cm)

Vis (M6) Support de fixation murale

10 mm - 12 mm

Couvercle arrière du téléviseur

Avec support de table (avec caméra)

Position standard : XR-85Z9K : 189,6 × 112,3 × 46,0 XR-75Z9K : 167,1 × 99,8 × 39,6 Position étroite : XR-85Z9K : 189,6 × 114,2 × 46,0 XR-75Z9K : 167,1 × 101,7 × 39,6 Position de la barre audio : XR-85Z9K : 189,6 × 119,7 × 46,0 XR-75Z9K : 167,1 × 107,2 × 39,6

Sans support de table (avec caméra)

XR-85Z9K : 189,6 × 111,2 × 7,6 XR-75Z9K : 167,1 × 98,7 × 7,6

Largeur du support (Environ) (cm)

Position standard :

XR-85Z9K : 189,5 XR-75Z9K : 167,0

Position étroite :

XR-85Z9K : 76,6 XR-75Z9K : 57,6

Position de la barre audio :

XR-85Z9K : 189,5 XR-75Z9K : 167,0

Poids (Environ) (kg)

Avec support de table (avec caméra)

XR-85Z9K : 60,1 XR-75Z9K : 49,1

Sans support de table (sans caméra)

XR-85Z9K : 58,4 XR-75Z9K : 47,5

Autres

Accessoires en option

Support de fixation murale : SU-WL450

Diamètre et longueur de la vis :

*1 Si la valeur d’entrée est 4096 × 2160p et que [Mode

Large] est réglé sur [Normal], la résolution s’affiche à 3840 × 2160p. Pour afficher au format 4096 × 2160p, réglez le paramètre [Mode Large] sur [Etiré 1] ou [Etiré 2].

*2 Reportez-vous au menu à l’écran pour régler

[Format du signal HDMI].

*3 Reportez-vous au Guide d’aide en ligne pour plus

de détails.

*4 Utilisez le câble HDMI ultra-haute vitesse pour la

connexion.

*5 HDMI IN 4 uniquement. Connectez les appareils

HDMI compatibles 8K à HDMI IN 4. HDMI IN 4 présente un traitement complexe du signal et prend plus de temps pour obtenir la vidéo (selon la

source). *6 HDMI IN 2/3/4 uniquement. *7 Raccordez votre système audio au HDMI IN 3 pour

acheminer l’audio de votre téléviseur vers votre

système audio. *8 Fonction non disponible en Italie. *9 La consommation spécifiée en mode de veille est

atteinte une fois que le téléviseur a terminé tous les

processus internes nécessaires. *10 La consommation électrique en veille augmentera

lorsque votre téléviseur sera connecté au réseau.

Remarque

• La disponibilité des accessoires en option varie selon

les pays, les régions, les modèles de téléviseur et les stocks.

• La conception et les spécifications sont sujettes à

modification sans préavis.

• Des abonnements à des services et à des applications

peuvent être requis et des conditions, des frais et/ou des frais supplémentaires peuvent s’appliquer lorsque vous utilisez l’Assistant Google.

• La fiche produit de ce manuel concerne le

RÈGLEMENT DÉLÉGUÉ (UE) 1062/2010 DE LA COMMISSION. Reportez-vous à son site Web pour plus d’informations sur le règlement (UE) 2019/2013.

Numéro d’enregistrement du produit (RÈGLEMENT DÉLÉGUÉ (UE) 2019/2013 DE LA COMMISSION)

XR-85Z9K (1035114), XR-75Z9K (1035112).

Température de fonctionnement : 0 ºC – 40 ºC Humidité de fonctionnement : 10 % – 80 % HR (sans condensation)

Page 14

Acerca de los manuales

Este televisor se entrega con los siguientes manuales. Conserve los manuales para poderlos consultar en el futuro.

Guía de configuración

• Instalación y configuración del televisor.

Guía de referencia (este manual) / Documentación de seguridad

• Información de seguridad, mando a distancia, solución de problemas, instalación en la pared, especificaciones, etc.

Guía de ayuda (manual en pantalla)

• Ajustes, funciones, conexión a Internet, solución de problemas, etc.

• Para abrir, pulse (Selección de la entrada) en el mando a distancia y seleccione [Ayuda]. Si no existe [Ayuda], seleccione [Editar] y añada [Ayuda].

Nota

• Antes de utilizar el televisor, lea el apartado “Información de seguridad”.

• Lea la documentación de seguridad suministrada para obtener información adicional sobre seguridad.

• Las imágenes y las ilustraciones utilizadas en la Guía de configuración y este manual son solo ejemplos y pueden no coincidir con el producto real.

AVISO IMPORTANTE

Nota sobre equipos inalámbricos

Por la presente, Sony Corporation declara que los tipos de equipo radioeléctrico XR-85Z9K, XR-75Z9K son conformes con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: https://compliance.sony.eu

Para este equipo de radio, aplican las siguientes restricciones de puesta en servicio o requisitos de autorización de uso en AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : La banda de 5150 - 5350 MHz solo está permitida para operaciones en interiores.

• Puede consultar la Guía de ayuda desde su smartphone.

https://rd1.sony.net/help/ tv/jaep1/h_aep/

Información de seguridad

Tran spo rte

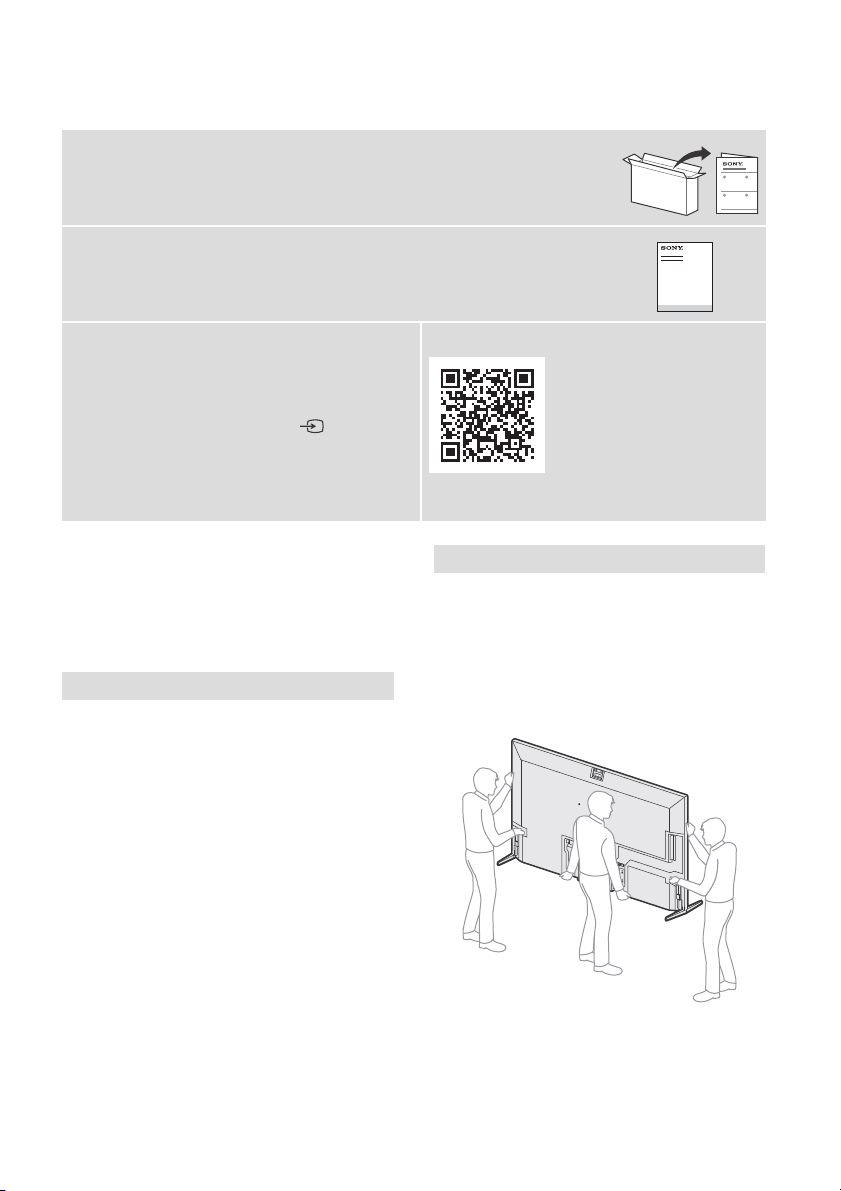

• Desconecte todos los cables antes de transportar el televisor.

• Antes de transportar el televisor, retire las tapas de los terminales.

• Se necesitan dos o más personas (tres o más personas para un televisor de 214,8 cm (85 pulgadas) o más grande) para transportar un televisor grande.

• Al transportar el televisor manualmente, sujételo de la forma descrita a continuación. No ejerza presión sobre la pantalla ni el marco que la rodea.

XR-85Z9K

Page 15

XR-75Z9K

10 mm - 12 mm

Tornillo M6 (no suministrado)

Cable (no

suministrado)

Tornillo (no

suministrado)

1,5 N·m

{15 kgf·cm}

Receptor de AV

Cable del altavoz

S-CENTER

OUT

Cable del modo altavoz central de TV

Conexión HDMI (eARC/ARC)

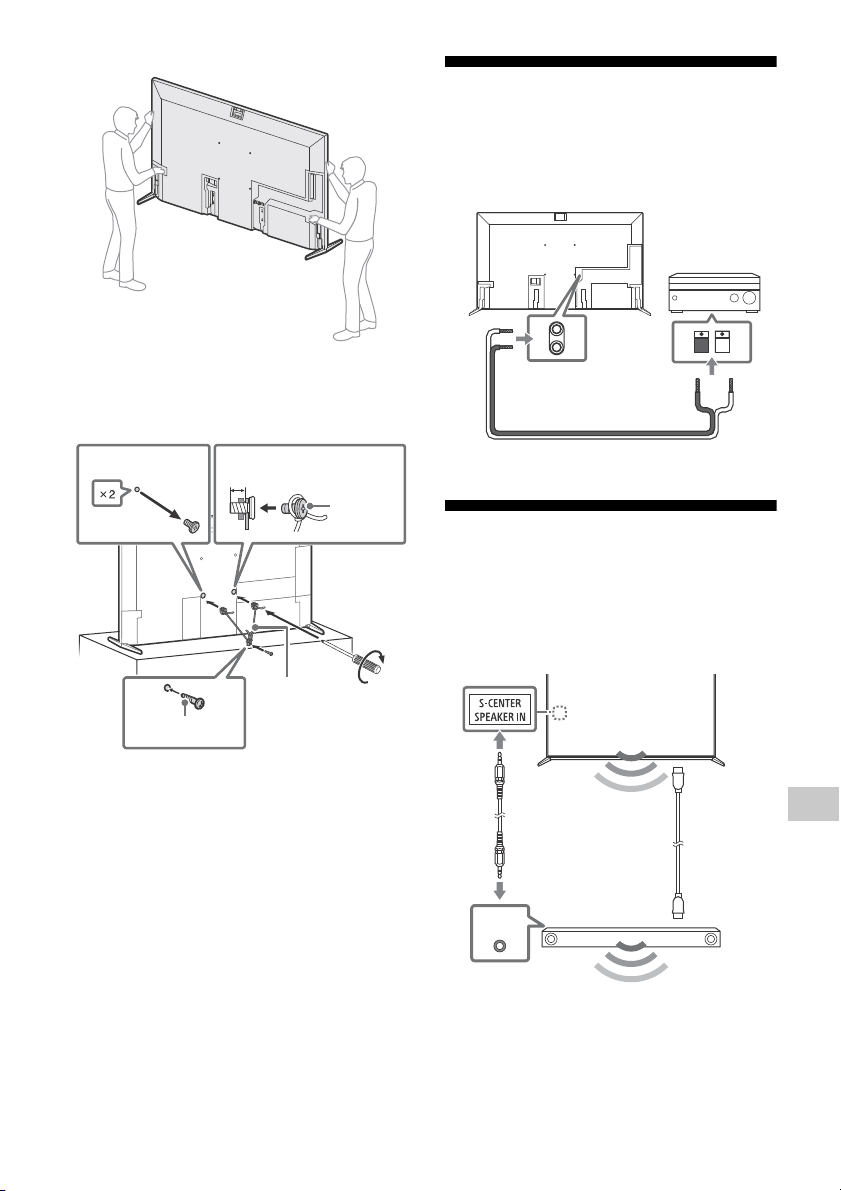

Uso del televisor como altavoz central

Nota

• Antes de conectar los cables, desconecte el cable de alimentación tanto del televisor como del receptor de AV.

• Durante el transporte, no someta el televisor a sacudidas o vibraciones excesivas.

• Cuando transporte el televisor para repararlo o cuando lo cambie de sitio, embálelo con la caja y el material de embalaje originales.

Prevención de volcado

Uso del televisor como parte del sistema de audio

Nota

• Antes de conectar los cables, desconecte el cable de alimentación tanto del televisor como del receptor de AV.

• Para obtener más detalles, consulte el manual de instrucciones del sistema de audio con el terminal S-CENTER OUT.

Page 16

Mando a distancia y televisor

Sensor de luz*

MIC

Zumbador*







La forma del mando a distancia, la distribución, la disponibilidad y la función de sus botones pueden variar en función del país, la región, el modelo o los ajustes del televisor*1.

 Botones de la aplicación

 (Encendido): (Para acceder a él, quite la

tapa lateral)

 BUILT-IN MIC SWITCH (Cambio de

micrófono integrado):

Encienda o apague el micrófono integrado. (Para acceder a él, quite la tapa lateral)

 Micrófono integrado*

4*5*8

: Para habilitar

el micrófono integrado, pulse el botón del Asistente de Google/micrófono en el mando a distancia y, luego, siga las instrucciones en pantalla.

 Sensor del mando a distancia /Sensor

de luz ambiental / LED

 (Encendido)

Visualiza una lista de canales de TV o

TV:

cambia a entrada.

(Configuración rápida): Visualice la

configuración rápida.

(Selección de la entrada): Permite ver

y seleccionar la fuente de entrada u otras.

123 (Menú de control): Visualice el Menú

de control.

  /  /  /  / : Navegación y selección

de menús en pantalla.

(Atrás) (Inicio) (Asistente de Google) /

(Micrófono):

Google*4*5 o la búsqueda por voz*5.

Utilice el Asistente de

 + / – (Volumen)

(Silenciamiento)*

CH + / – (Canal)

Visualiza la guía de programas

(Guía):

digitales del TV o receptor de cable/ satélite*7.

*1 Para otros modelos de mando a distancia, consulte

la Guía de ayuda en línea para obtener más información.

*2 La luz de fondo del mando a distancia se ilumina

cuando el sensor de luz detecta que el nivel de luz ambiental es bajo. La iluminación automática de la luz de fondo puede apagarse.

*3 El zumbador emitirá un sonido cuando utilice la

función de buscador remoto. Consulte la Guía de ayuda en línea para obtener más detalles.

*4 Solo para algunas regiones/países/modelos/

idiomas.

*5 El Asistente de Google o la búsqueda por voz

requiere una conexión a Internet.

*6 El atajo de accesibilidad estará disponible pulsando

y manteniendo pulsado (Silenciamiento).

*7 El ajuste de [Configuración del Receptor de cable/

satélite] es necesario.

*8 El consumo de energía aumentará cuando el

micrófono integrado esté habilitado, ya que siempre está activado.

Para obtener más información, consulte la Guía de ayuda. Presione (Selección de la entrada) en el mando a distancia y seleccione [Ayuda]. Si no existe [Ayuda], seleccione [Editar] y añada [Ayuda].

Page 17

Uso del conjunto de cámara y micrófono (suministrados)

Es posible que se requiera una actualización de software para utilizar el conjunto de cámara y micrófono. Para obtener la última información sobre las actualizaciones de software para su TV, visite: https://www.sony.eu/support

Al conectar el televisor, es posible que no se encienda aunque pulse el botón de encendido del mando a distancia o del televisor.

El sistema tarda un tiempo en inicializarse. Espere aproximadamente un minuto y vuelva a intentarlo.

El mando a distancia no funciona.

• Cambie las pilas.

Se ha olvidado la contraseña del bloqueo paterno.

• Introduzca 9999 para el PIN e introduzca el nuevo PIN.

Solución de problemas

Para la solución de problemas generales en situaciones como, por ejemplo, pantalla negra, no hay sonido, imagen congelada, el televisor no responde o la conexión de red se ha perdido, realice los pasos siguientes.

1 Reinicie el televisor pulsando el botón de

encendido en el mando a distancia durante aproximadamente cinco segundos. El televisor se reiniciará. Si el televisor no se recupera, intente desenchufar el cable de corriente y, luego, pulsar el botón de encendido en el televisor y soltarlo. Espere durante dos minutos y conecte el cable de alimentación. También puede intentar pulsar el botón de encendido en el televisor durante unos 40 segundos hasta que este se apague.

2 Consulte el menú de ayuda que se muestra a

continuación.

3 Conecte el televisor a Internet y realice una

actualización de software. Sony recomienda actualizar siempre el software del televisor. Las actualizaciones de software mejoran el rendimiento del televisor y añaden nuevas funciones.

4 Visite el sitio web de soporte de Sony

(encontrará la información al final de este manual).

Para obtener más información sobre la solución de problemas, consulte la Guía de ayuda. Presione (Selección de la entrada) en el mando a distancia y seleccione [Ayuda]. Si no existe [Ayuda], seleccione [Editar] y añada [Ayuda].

Especificaciones

Sistema

Sistema de panel: Panel LCD (pantalla de cristal líquido), Retroiluminación LED Sistema de televisión: Según el país/selección de área/modelo de televisor

Analógico: B/G, D/K, I Digital: DVB-T/DVB-C/DVB-T2 Satélite: DVB-S/DVB-S2

Sistema de color: PAL/SECAM/NTSC3.58 (Solo vídeo)/NTSC4.43 (Solo vídeo)

Cobertura de canales: Según el país/selección de área/modelo de televisor

Analógico: UHF/VHF/Cable Digital: UHF/VHF/Cable Satélite: Frecuencia intermedia 950-2150 MHz

Salida de sonido: 12,5 W + 12,5 W + 20 W + 20 W + 5 W + 5 W + 5 W + 5 W

Page 18

Tecnología inalámbrica

Protocolo IEEE 802.11a/b/g/n/ac Bluetooth® versión 4.2

Intervalo de frecuencias

Potencia de salida

LAN inalámbrica (TV)

2400-2483,5 MHz

5150-5250 MHz

5250-5350 MHz

5470-5725 MHz 5725-5850 MHz

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm

< 13,9 dBm

Bluetooth® (TV)

2400-2483,5 MHz < 10,0 dBm

Bluetooth® (RMF-TX900U)

2400-2483,5 MHz < 10,0 dBm

Conectores de entrada/salida

Antena/Cable

Terminal externo de 75 ohmios para VHF/UHF

Antena de satélite

Conector tipo F hembra, 75 ohmios. DiSEqC 1.0, LNB 13 V/18 V y tono de 22 kHz, Distribución de cable único EN50494.

AV IN / S-CENTER SPEAKER IN Entrada de vídeo/audio (miniconector) Entrada de altavoz S-centre (miniconector)

HDMI IN 1/2/3/4 (Compatible con HDCP 2.3)

Vídeo:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, Formatos de PC* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*2*4*5, 3840 × 2160p (100, 120 Hz)*2*4*

Audio:

En el modo eARC (Enhanced Audio Return Channel)

Consulte la Guía de ayuda en línea para obtener más detalles.

Excepto en el modo eARC

PCM lineal de 5,1 canales: 32/44,1/48/88,2/ 96/176,4/192 kHz 16/20/24 bits, Dolby Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (Solo HDMI IN 3)*

En el modo eARC

Consulte la Guía de ayuda en línea para obtener más detalles.

En el modo ARC

PCM lineal de dos canales: 48 kHz 16 bits, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Toma digital óptica (PCM lineal de dos canales: 48 kHz 16 bits, Dolby Audio, DTS)

1, 2 (HDD REC)*

Puerto para dispositivo USB (dispositivo HDD

2 USB para función REC) El puerto USB 1 es compatible con USB de alta velocidad (USB 2.0) El puerto USB 2 es compatible con Super Speed USB (USB 3.2 Gen 1)

Ranura CAM (módulo de acceso condicional)

LAN Conector 10BASE-T/100BASE-TX (La velocidad de conexión puede variar según el entorno operativo de la red. No se garantizan la frecuencia y la calidad de comunicación).

CENTER SPEAKER IN

Entrada de altavoz central (borne de conexión)

Conjunto de cámara y micrófono

Terminal del conjunto de cámara y micrófono

Alimentación, ficha de producto y otros

Requisitos de alimentación

220 V - 240 V CA, 50 Hz

Tamaño de la pantalla (medida diagonalmente) (Aprox.)

XR-85Z9K: 214,8 cm / 85 pulgadas XR-75Z9K: 189,3 cm / 75 pulgadas

Consumo de energía en modo de espera*9*

0,50 W

Resolución de la pantalla (horizontal × vertical) (píxeles)

7680 × 4320

Potencia de salida

500 mA (para USB 1), 900 mA (para USB 2)

Page 19

Dimensiones (Aprox.) (ancho x alto x fondo)

Tornillo (M6) Soporte de pared

10 mm - 12 mm

Tapa trasera del televisor

(cm)

con soporte de sobremesa (con cámara)

Posición estándar: XR-85Z9K: 189,6 × 112,3 × 46,0 XR-75Z9K: 167,1 × 99,8 × 39,6 Posición estrecha: XR-85Z9K: 189,6 × 114,2 × 46,0 XR-75Z9K: 167,1 × 101,7 × 39,6 Posición de la barra de sonido: XR-85Z9K: 189,6 × 119,7 × 46,0 XR-75Z9K: 167,1 × 107,2 × 39,6

sin soporte de sobremesa (con cámara)

XR-85Z9K: 189,6 × 111,2 × 7,6 XR-75Z9K: 167,1 × 98,7 × 7,6

Anchura del soporte (Aprox.) (cm)

Posición estándar:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Posición estrecha:

XR-85Z9K: 76,6 XR-75Z9K: 57,6

Posición de la barra de sonido:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Peso (Aprox.) (kg)

con soporte de sobremesa (con cámara)

XR-85Z9K: 60,1 XR-75Z9K: 49,1

sin soporte de sobremesa (sin cámara)

XR-85Z9K: 58,4 XR-75Z9K: 47,5

Otros

Accesorios opcionales

Soporte de pared: SU-WL450

Diámetro y longitud del tornillo:

*1 Si se introduce 4096 × 2160p y [Modo horizontal] se

cambia a [Normal], la resolución mostrada será 3840 × 2160p. Para ver 4096 × 2160p, cambie el ajuste de [Modo horizontal] a [Completo 1] o [Completo 2].

*2 Consulte el menú en pantalla para configurar

[Formato de señal HDMI].

*3 Consulte la Guía de ayuda en línea para obtener

más detalles.

*4 Utilice el Cable HDMI de ultra alta velocidad para la

conexión.

*5 Solo entradas HDMI IN 4. Conecte los dispositivos

HDMI compatibles con 8K a la entrada HDMI IN 4. El procesado de la señal HDMI IN 4 es más complejo y requiere de tiempo adicional para obtener vídeo (en

función de la fuente). *6 Solo entradas HDMI IN 2/3/4. *7 Conecte su sistema de audio a HDMI IN 3 para

enviar el audio del televisor a su sistema de audio. *8 Esta función no está disponible en Italia. *9 El consumo de energía en modo de espera

especificado se alcanza cuando el televisor termina

los procesos internos necesarios. *10 El consumo de energía en modo de espera

aumenta si el televisor está conectado a la red.

Nota

• La disponibilidad de los accesorios opcionales

depende del país, la región, el modelo de televisor y las existencias.

• El diseño y las especificaciones están sujetos a

cambios sin previo aviso.

• Es posible que se requieran suscripciones para

servicios y aplicaciones y que se apliquen términos, condiciones y/o cargos adicionales cuando se utiliza el Asistente de Google.

• La ficha de producto en este manual es para el

REGLAMENTO DELEGADO (UE) DE LA COMISIÓN 1062/2010. Consulte su sitio web para obtener información sobre (UE) 2019/2013.

Número de registro de producto (REGLAMENTO DELEGADO (UE) DE LA COMISIÓN 2019/2013)

XR-85Z9K (1035114), XR-75Z9K (1035112).

Temperatura de funcionamiento: De 0 ºC a 40 ºC

Humedad de funcionamiento: 10 % – 80 % RH (sin condensación)

Page 20

Over handleidingen

Deze TV wordt met de volgende handleidingen geleverd. Bewaar de handleidingen voor toekomstig gebruik.

Installatiehandleiding

• Installatie en instelling van de TV.

Referentiegids (deze handleiding) / Veiligheidsdocumentatie

• Veiligheidsinformatie, afstandsbediening, problemen oplossen, wandmontage-installatie, specificatie, enz.

Helpgids (handleiding op het scherm)

• Instellingen, functies, internetverbinding, problemen oplossen enz.

• Om deze te openen, drukt u op (Ingangsselectie) op de afstandsbediening en selecteer [Help]. Als [Help] niet bestaat, selecteert u [Wijzigen] en voegt u [Help] toe.

Opmerkingen

• Lees voor het bedienen van de televisie de "Veiligheidsinformatie".

• Lees de meegeleverde documentatie voor extra veiligheidsinformatie.

• De afbeeldingen en illustraties die in de installatiehandleiding en de handleiding worden gebruikt, gelden uitsluitend als referentie en kunnen van het actuele product afwijken.

BELANGRIJK BERICHT

Opmerking voor radioapparatuur

Hierbij verklaart Sony Corporation dat de types radioapparatuur XR-85Z9K, XR-75Z9K conform zijn met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: https://compliance.sony.eu

Voor deze radioapparatuur gelden in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME en Kosovo de volgende beperkingen op het in gebruik nemen of op de voorschriften voor toestemming tot het gebruik : de 5150 - 5350 MHz-band mag uitsluitend binnen worden gebruikt.

• U kunt de Helpgids op uw smartphone bekijken.

https://rd1.sony.net/help/ tv/jaep1/h_aep/

Veiligheidsinformatie

Tran spo rt

• Voordat u het televisietoestel transporteert, moet u alle snoeren loskoppelen.

• Verwijder de beschermkappen van de aansluitingen, voordat u het televisietoestel transporteert.

• Er zijn twee of meer personen (drie of meer personen voor 214,8 cm (85 inch) en groter) nodig om een groot tv-toestel te vervoeren.

• Wanneer de televisie met de hand wordt gedragen, dient u deze als volgt vast te houden. Druk niet tegen het scherm en het kader rond het scherm.

XR-85Z9K

Page 21

XR-75Z9K

10 mm - 12 mm

M6 Schroef (niet bijgeleverd)

Kabel (niet

bijgeleverd)

Schroef (niet

bijgeleverd)

1,5 N·m

{15 kgf·cm}

AV-ontvanger

Luidsprekerkabe l

S-CENTER

OUT

Kabel voor modus TV-middenspeaker

HDMI (eARC/ ARC)-aansluiting

• Wanneer u het televisietoestel vervoert, mag u dit niet blootstellen aan schokken of sterke trillingen.

• Wanneer u het televisietoestel naar de reparateur brengt of vervoert, verpakt u het in de oorspronkelijke doos en verpakkingsmaterialen.

Omvalpreventie

TV gebruiken als middenspeaker

Opmerkingen

• Voor u kabels verbindt, moet u zowel de stekker van de TV als van de AV-ontvanger uit het stopcontact halen.

De tv gebruiken als deel van een audiosysteem

Opmerkingen

• Voor u kabels verbindt, moet u zowel de stekker van de TV als van de AV-ontvanger uit het stopcontact halen.

• Zie de gebruiksaanwijzing van het audiosysteem met S-CENTER OUT-aansluiting voor meer informatie.

Page 22

Afstandsbediening en tv

Lichtsensor*

MIC

Zoemer*







De vorm van de afstandsbediening, indeling, beschikbaarheid en functie van de toetsen van de afstandsbediening kunnen verschillen afhankelijk van uw regio/land/tv-model/ tv-instellingen*1.

 (Uitschakelen)

Weergave van de lijst met tv-kanalen of

TV:

wissel naar invoer.

(Snelle instellingen): Weergave van

snelle instellingen.

(Ingangsselectie): De ingangsbron

weergeven en selecteren enz.

123 (Bedieningsmenu): Geef het

Bedieningsmenu weer.

  /  /  /  / : Menu voor navigatie en

selectie op het scherm.

Gebruik de Google Assistent*4*5 of gesproken zoekopdrachten*5.

 + / – (Volume)

CH + / – (Kanaal)

van de tv of Kabel-/satellietreceiver*7 weer.

(Terug) (Home) (Google Assistent) / (Microfoon):

(Dempen van het geluid)*

(Gids):

Geef de digitale programmagids

 App-knoppen

 (Uitschakelen): (Deze vindt u door het

deksel aan de zijkant te verwijderen)

 BUILT-IN MIC SWITCH (Ingebouwde

microfoonschakelaar):

Schakel de ingebouwde microfoon in/uit. (Deze vindt u door het deksel aan de zijkant te verwijderen)

 Ingebouwde microfoon*

4*5*8

: Druk om

de ingebouwde microfoon in te schakelen op de Google Assistent-/microfoonknop op de afstandsbediening en volg de aanwijzingen op het scherm.

 Afstandsbedieningssensor /

Omgevingslichtsensor / LED

*1 Voor andere afstandsbedieningsmodellen

raadpleegt u de online Helpgids voor meer informatie.

*2 De achtergrondverlichting van de

afstandsbediening gaat branden wanneer de lichtsensor detecteert dat er weinig omgevingslicht is. Automatische belichting door de achtergrondverlichting kan worden uitgeschakeld.

*3 De zoemer geeft een geluid af wanneer u de

zoekfunctie van de afstandsbediening gebruikt. Voor meer informatie zie de online Helpgids.

*4 Beperkt tot bepaalde regio's/landen/modellen/

talen.

*5 De Google Assistent of gesproken zoekopdrachten

vereisen een internetverbinding.

*6 Toegankelijkheidssneltoets is beschikbaar door

(Dempen van het geluid) in te drukken en vast te houden.

*7 Instelling van de [Instelling kabel-/satellietreceiver]

is vereist.

*8 Het stroomverbruik wordt hoger als de ingebouwde

microfoon is ingeschakeld, omdat deze altijd luistert.

Page 23

Zie de Helpgids voor meer informatie. Druk op (Ingangsselectie) op de afstandsbediening en selecteer [Help]. Als [Help] niet bestaat, selecteert u [Wijzigen] en voegt u [Help] toe.

Gebruik van de camera- en microfooneenheid (bijgeleverd)

Er is mogelijk een software-update nodig om de camera- en microfooneenheid te kunnen gebruiken. Ga voor de nieuwste informatie over software-updates voor uw tv naar: https://www.sony.eu/support

Problemen oplossen

Voer de volgende stappen uit bij het oplossen van algemene problemen zoals: zwart scherm, geen geluid, bevroren beeld, televisie reageert niet of geen verbinding met netwerk.

1 Herstart de tv door de aan-/uitknop op de

afstandsbediening ongeveer vijf seconden in te drukken. De televisie zal herstarten. Haal de stekker uit het stopcontact als de tv niet wordt hersteld en druk daarna op de aan/ uitknop op de tv en laat deze los. Wacht ongeveer twee minuten en steek dan de stekker in het stopcontact. Of druk ongeveer 40 seconden lang op de aan/uitknop op de tv, totdat de tv uitschakelt.

2 Raadpleeg het onderstaande helpmenu. 3 Sluit de televisie aan op het internet en voer

een software-update uit. Sony adviseert u om de software van uw tv up to date te houden. Software-updates zorgen voor nieuwe functies en betere prestaties.

4 Bezoek de Sony ondersteuningswebsite

(informatie aangegeven aan het einde van deze handleiding).

Wanneer u de stekker van de tv in het stopcontact steekt, kan de tv mogelijk gedurende enige tijd niet worden ingeschakeld, zelfs niet als u op de aan-/ uitknop op de afstandsbediening of op de tv drukt.

Het initialiseren van het systeem neemt enige tijd in beslag. Wacht ongeveer een minuut en probeer het daarna opnieuw.

De afstandsbediening werkt niet.

• Vervang de batterijen.

Het wachtwoord kinderslot is vergeten.

• Voer de 9999 en voer de nieuwe PIN-code in.

Voor meer informatie over het oplossen van problemen, zie de Helpgids. Druk op (Ingangsselectie) op de afstandsbediening en selecteer [Help]. Als [Help] niet bestaat, selecteert u [Wijzigen] en voegt u [Help] toe.

Specificaties

Systeem

Beeldschermsysteem: LCD-scherm (Liquid Crystal Display), LED-achtergrondverlichting TV-systeem: Afhankelijk van uw land/ regioselectie/televisiemodel

Analoog: B/G, D/K, I Digitaal: DVB-T/DVB-C/DVB-T2 Satelliet: DVB-S/DVB-S2

Kleurensysteem: PAL/SECAM/NTSC3.58 (alleen video)/NTSC4.43 (alleen video)

Beschikbare kanalen: Afhankelijk van uw land/ regioselectie/televisiemodel

Analoog: UHF/VHF/Kabel Digitaal: UHF/VHF/Kabel Satelliet: Middenfrequentie 950-2150 MHz

Geluidsuitgang: 12,5 W + 12,5 W + 20 W + 20 W + 5 W + 5 W + 5 W + 5 W

Page 24

Draadloze technologie

Protocol IEEE 802.11a/b/g/n/ac Bluetooth® versie 4.2

Frequentiebereik Uitgangsvermogen

Draadloos LAN (TV)

2400-2483,5 MHz

5150-5250 MHz

5250-5350 MHz

5470-5725 MHz 5725-5850 MHz

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm

< 13,9 dBm

Bluetooth® (TV)

2400-2483,5 MHz < 10,0 dBm

Bluetooth® (RMF-TX900U)

2400-2483,5 MHz < 10,0 dBm

Ingangs-/uitgangsaansluitingen

Antenne/kabel

75 ohm externe aansluiting voor VHF/UHF

Satellietantenne

Vrouwelijke F-aansluiting, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-toon, enkele kabeldistributie volgens EN50494.

AV IN / S-CENTER SPEAKER IN A/V-ingang (mini-aansluiting) Ingang S-center luidspreker (mini-aansluiting)

HDMI IN 1/2/3/4 (Voldoet aan HDCP 2.3)

Video:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, Pc-formaten* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*2*4*5, 3840 × 2160p (100, 120 Hz)*2*4*

Audio:

In eARC (Enhanced Audio Return Channel)modus

Voor meer informatie zie de online Helpgids.

Behalve eARC-modus

5,1-kanaals lineaire PCM: 32/44,1/48/88,2/ 96/176,4/192 kHz 16/20/24 bits, Dolby Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (alleen HDMI IN 3)*

In eARC-modus

Voor meer informatie zie de online Helpgids.

In ARC-modus

Tweekanaals lineaire PCM: 48 kHz 16 bits, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Digitale optische aansluiting (tweekanaals lineaire PCM: 48 kHz 16 bits, Dolby Audio, DTS)

1, 2 (HDD REC)*

Poort voor USB-apparaat ( 2 USB HDD-apparaat voor REC-functie) USB-poort 1 biedt ondersteuning voor High Speed USB (USB 2.0) USB-poort 2 biedt ondersteuning voor Super Speed USB (USB 3.2 Gen 1)

CAM-sleuf (Conditional Access Module)

LAN 10BASE-T/100BASE-TX-stekker (Afhankelijk van de besturingsomgeving van het netwerk kan de verbindingssnelheid variëren. De communicatiesnelheid en kwaliteit zijn niet gegarandeerd.)

CENTER SPEAKER IN

Middelste luidsprekeringang (poolklem)

Camera- en microfooneenheid

Aansluiting camera- en microfooneenheid

Voeding, productfiche en overige

Stroomvereisten

220 V - 240 V AC, 50 Hz

Schermgrootte (diagonaal gemeten) (ong.)

XR-85Z9K: 214,8 cm / 85 inch XR-75Z9K: 189,3 cm / 75 inch

Stand-by vermogensgebruik*9*

0,50 W

Beeldschermresolutie (horizontaal × verticaal) (pixels)

7680 × 4320

Uitvoervermogen

500 mA (voor USB 1), 900 mA (voor USB 2)

Afmetingen (ong.) (b × h × d) (cm)

met tafelstandaard (met camera)

Standaardpositie: XR-85Z9K: 189,6 × 112,3 × 46,0 XR-75Z9K: 167,1 × 99,8 × 39,6 Smalle positie: XR-85Z9K: 189,6 × 114,2 × 46,0 XR-75Z9K: 167,1 × 101,7 × 39,6 Geluidsbalkpositie: XR-85Z9K: 189,6 × 119,7 × 46,0 XR-75Z9K: 167,1 × 107,2 × 39,6

zonder tafelstandaard (met camera)

XR-85Z9K: 189,6 × 111,2 × 7,6 XR-75Z9K: 167,1 × 98,7 × 7,6

Page 25

Breedte van de standaard (ong.) (cm)

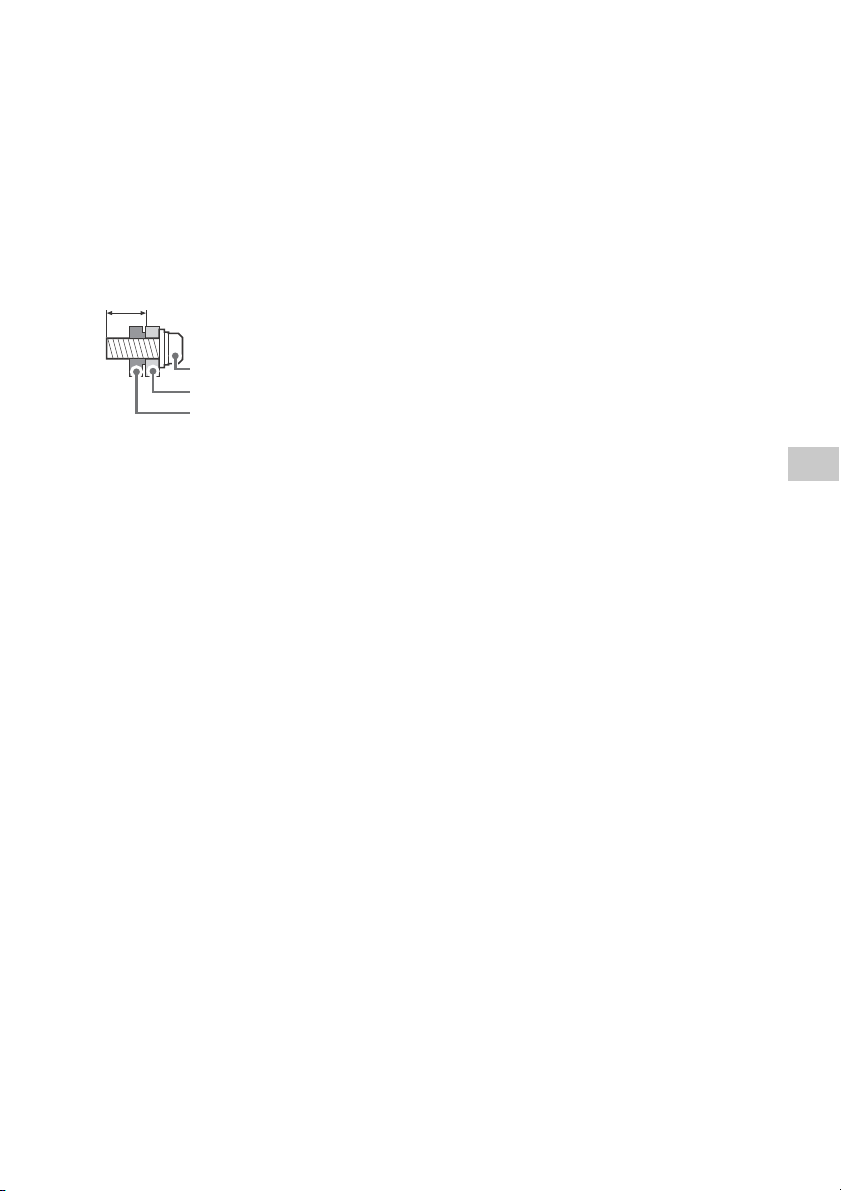

Schroef (M6) Wandmontagesteun

10 mm - 12 mm

Achterpaneel van de televisie

Standaardpositie:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Smalle positie:

XR-85Z9K: 76,6 XR-75Z9K: 57,6

Geluidsbalkpositie:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Gewicht (ong.) (kg)

met tafelstandaard (met camera)

XR-85Z9K: 60,1 XR-75Z9K: 49,1

zonder tafelstandaard (zonder camera)

XR-85Z9K: 58,4 XR-75Z9K: 47,5

Andere

Optionele accessoires

Wandmontagesteun: SU-WL450

Schroefdiameter en -lengte:

Opmerkingen

• De beschikbaarheid van optionele accessoires is

afhankelijk van uw land/regio/tv-model/voorraad.

• Ontwerp en specificaties kunnen zonder

voorafgaande kennisgeving worden gewijzigd.

• Abonnementen voor services en applicaties zijn

mogelijk vereist en extra algemene voorwaarden en/ of kosten kunnen van toepassing zijn wanneer u de Google Assistent gebruikt.

• Het productblad in deze handleiding heeft betrekking

op de GEDELEGEERDE VERORDENING (EU) 1062/2010 VAN DE COMMISSIE. De informatie voor (EU) 2019/ 2013 is op de website beschikbaar.

Productregistratienummer (GEDELEGEERDE VERORDENING (EU) 2019/2013 VAN DE COMMISSIE)

XR-85Z9K (1035114), XR-75Z9K (1035112).

Bedrijfstemperatuur: 0 ºC – 40 ºC Bedrijfsvochtigheid: 10 % – 80 % relatieve

luchtvochtigheid (zonder condensatie)

*1 Als 4096 × 2160p de invoer is en [Wide-modus] is

ingesteld op [Normaal], dan wordt de resolutie weergegeven als 3840 × 2160p. Om 4096 × 2160p weer te geven, stel [Wide-modus] in op [Volb. 1] of [Volb. 2].

*2 Zie het menu op het scherm om [Indeling

HDMI-signaal] in te stellen. *3 Voor meer informatie zie de online Helpgids. *4 Gebruik de Ultra High Speed HDMI-kabel voor de

aansluiting. *5 Alleen HDMI IN 4. Sluit 8K ondersteunde

HDMI-apparaten aan op HDMI IN 4. HDMI IN 4 is

voorzien van complexe signaalverwerking en

neemt extra tijd in beslag om video op te halen

(afhankelijk van bron). *6 Alleen HDMI IN 2/3/4. *7 Wilt u het audiosignaal van de televisie naar het

audiosysteem sturen, sluit dan uw audiosysteem

aan op HDMI IN 3. *8 Functie niet beschikbaar in Italië. *9 Het gespecificeerde stand-by vermogen wordt

bereikt als de televisie de benodigde interne

processen heeft voltooid. *10 Het stand-bystroomverbruik neemt toe wanneer

uw televisie aangesloten is op het netwerk.

Page 26

Über die Anleitungen

Dieses Fernsehgerät wird mit den folgenden Anleitungen geliefert. Bewahren Sie die Anleitungen zum späteren Nachschlagen auf.

Einrichtungshandbuch

• Installation und Einrichtung des Fernsehgeräts.

Referenzanleitung (diese Anleitung) / Sicherheitsdokumentation

• Sicherheitsinformation, Fernbedienung, Störungsbehebung, Wandmontage, Technische Daten usw.

Hilfe (On-screen-Anleitung)

• Einstellungen, Funktionen, Internetverbindung, Störungsbehebung usw.

• Zum Öffnen drücken Sie (Eingangswahl) an der Fernbedienung und wählen Sie [Hilfe]. Wenn [Hilfe] nicht vorhanden ist, wählen Sie [Editieren] und fügen Sie [Hilfe] hinzu.

Hinweis

• Lesen Sie sich vor der Bedienung des Fernsehgeräts die „Sicherheitsinformationen“ durch.

• Lesen Sie die mitgelieferte Sicherheitsdokumentation für zusätzliche Sicherheitsinformationen.

• Darstellungen und Abbildungen, die im Einrichtungshandbuch und in dieser Anleitung verwendet werden, dienen nur der Referenz und können vom tatsächlichen Produkt abweichen.

WICHTIGER HINWEIS

Hinweis für Funkgeräte

Hiermit erklärt Sony Corporation, dass die Funkanlagentypen XR-85Z9K, XR-75Z9K der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://compliance.sony.eu

Für dieses Funkgerät gelten die folgenden Einschränkungen für die Inbetriebnahme oder Anforderungen an die Betriebszulassung in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : Das Frequenzband 5150 - 5350 MHz ist auf den Einsatz drinnen beschränkt.

• Sie können die Hilfe mit Ihrem Smartphone aufrufen.

https://rd1.sony.net/help/ tv/jaep1/h_aep/

Sicherheitsinformationen

Tran spo rt

• Vor dem Transport des Fernsehgeräts ziehen Sie bitte alle Kabel aus dem Gerät.

• Vor dem Transport des Fernsehgeräts entfernen Sie die Anschlussabdeckungen.

• Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 214,8 cm (85 Zoll) oder mehr) nötig.

• Wenn Sie das Fernsehgerät ohne Hilfsmittel transportieren, halten Sie es wie unten dargestellt. Üben Sie weder auf den Bildschirm noch auf den Bildschirmrahmen Druck aus.

XR-85Z9K

Page 27

XR-75Z9K

10 mm - 12 mm

M6 Schraube (nicht mitgeliefert)

Kabel (nicht

mitgeliefert)

Schraube (nicht

mitgeliefert)

1,5 N·m

{15 kgf·cm}

AV-Re ceive r

Lautsprecherkabel

S-CENTER

OUT

TV-CenterLautsprechermoduskabel

HDMI (eARC/ ARC)-Anschluss

• Setzen Sie das Fernsehgerät beim Transport weder Stössen noch starken Erschütterungen aus.

• Wenn Sie das Fernsehgerät für Reparaturen oder bei einem Umzug transportieren müssen, verpacken Sie es mithilfe der Originalverpackungsmaterialien im Originalkarton.

Verhinderung des Umkippens

Verwendung des Fernsehgeräts als Center-Lautsprecher

Hinweis

• Trennen Sie das Netzkabel des Fernsehers und des AV-Receivers, bevor Sie Kabel anschließen.

Verwendung des Fernsehgeräts als Teil des Audiosystems

Hinweis

• Trennen Sie das Netzkabel des Fernsehers und des AV-Receivers, bevor Sie Kabel anschließen.

• Einzelheiten zum Anschluss S-CENTER OUT finden Sie in der Anleitung des Audiosystems.

Page 28

Fernbedienung und Fernseher

Lichtsensor*

MIC

Summer*







Die Form der Fernbedienung sowie das Layout, Verfügbarkeit und Funktion der Fernbedienungstasten kann abhängig von der Region/vom Land/vom FernsehgerätModell/von den Einstellungen des Fernsehgeräts variieren*1.

 (Power)

Rufen Sie die TV-Kanalliste auf oder

TV:

schalten Sie auf einen Eingang.

(Schnelleinstellungen):

Schnelleinstellungen anzeigen lassen.

(Eingangswahl): Eingangsquelle usw.

anzeigen lassen und auswählen.

123 (Kontrollmenü): Zeigen Sie das

Kontrollmenü an.

  /  /  /  / : Navigation und Auswahl

auf dem Bildschirmmenü.

(Zurück) (Home) (Google Assistant) / (Mikrofon):

Verwenden Sie Google Assistant*4*5 oder Sprachsuche*5.

 + / – (Lautstärke)

(Stummschalten)*

CH + / – (Kanal)

(Programmführer):

Rufen Sie die Digitalprogrammführung von Fernsehgerät oder Receiver*7 auf.

 App-Tasten

 (Power): (Sie finden es, wenn Sie die

Seitenabdeckung entfernen)

 BUILT-IN MIC SWITCH (Schalter des

integrierten Mikrofons):

Schalten Sie das eingebaute Mikrofon ein/aus. (Sie finden es, wenn Sie die Seitenabdeckung entfernen)

 Integriertes Mikrofon*

4*5*8

: Um das

integrierte Mikrofon zu aktivieren, drücken Sie auf der Fernbedienung die Google Assistant/Mikrofontaste und folgen Sie den Anweisungen auf dem Bildschirm.

 Sensor der Fernbedienung /

Umgebungslichtsensor / LED

*1 Weitere Einzelheiten zu anderen

Fernbedienungsmodellen finden Sie in der Online-Hilfe.

*2 Die Hintergrundbeleuchtung der Fernbedienung

leuchtet auf, wenn der Lichtsensor erkennt, dass das Umgebungslicht schwach ist. Die automatische Hintergrundbeleuchtung kann ausgeschaltet werden.

*3 Der Summer gibt einen Ton aus, wenn Sie die

Fernbedienungs-Suchfunktion verwenden. Weitere Einzelheiten finden Sie in der Online-Hilfe.

*4 Nur für bestimmte Regionen/Länder/Modelle/

Sprachen.

*5 Der Google Assistant oder die Sprachsuche

erfordern eine Internetverbindung.

*6 Tastenkombinationen für Eingabehilfen stehen zur

Verfügung, indem (Stummschalten) gedrückt gehalten wird.

*7 Die Einstellung [Receiver-Einrichtung] ist

erforderlich.

*8 Der Stromverbrauch erhöht sich, wenn das

integrierte Mikrofon aktiviert ist, da es ständig zuhört.

Page 29

Weitere Informationen finden Sie in der Hilfe. Drücken Sie (Eingangswahl) auf der Fernbedienung und wählen Sie [Hilfe]. Wenn [Hilfe] nicht vorhanden ist, wählen Sie [Editieren] und fügen Sie [Hilfe] hinzu.

Verwenden von Kamera und Mikrofoneinheit (mitgeliefert)

Für die Verwendung von Kamera und Mikrofoneinheit ist möglicherweise ein Software-Update erforderlich. Die neuesten Informationen über Software-Updates für Ihr Fernsehgerät finden Sie auf folgender Website: https://www.sony.eu/support

Störungsbehebung

Zur allgemeinen Störungsbehebung bei Fehlern wie Schwarzbild, kein Ton, eingefrorenes Bild, Fernsehgerät reagiert nicht oder Netzwerk verloren führen Sie die folgenden Schritte aus.

1 Starten Sie Ihr Fernsehgerät neu, indem Sie

die Netztaste auf der Fernbedienung etwa fünf Sekunden lang drücken. Das Fernsehgerät wird neu gestartet. Wenn das Fernsehgerät nicht wiederhergestellt wird, ziehen Sie das Netzkabel aus der Steckdose, drücken Sie dann die Netztaste am Fernsehgerät und lassen Sie sie los. Warten Sie zwei Minuten und schließen Sie das Netzkabel an. Alternativ drücken Sie etwa 40 Sekunden lang die Netztaste am Fernsehgerät, bis sich das Fernsehgerät ausschaltet.

2 Weitere Einzelheiten finden Sie in der unten

gezeigten Hilfe.

3 Verbinden Sie Ihr Fernsehgerät mit dem

Internet, und führen Sie ein Softwareupdate durch. Sony empfiehlt, die Software des Fernsehgeräts zu aktualisieren. Softwareupdates verbessern die Leistung oder fügen neue Funktionen hinzu.

4 Besuchen Sie die Sony-Supportwebsite

(Informationen finden Sie am Ende dieser Anleitung).

Wenn Sie das Fernsehgerät anschließen, lässt es sich unter Umständen nicht sofort wieder durch Drücken der Ein-/Ausschalttaste auf der Fernbedienung oder am Fernsehgerät einschalten.

Es dauert eine Weile, das System zu initialisieren. Warten Sie ungefähr eine Minute und versuchen Sie es dann erneut.

Die Fernbedienung funktioniert nicht.

• Tauschen Sie die Batterien aus.

Das Passwort für die Kindersicherung wurde vergessen.

• Geben Sie 9999 als PIN ein, und geben Sie dann die neue PIN ein.

Weitere Informationen zur Störungsbehebung finden Sie in der Hilfe. Drücken Sie (Eingangswahl) auf der Fernbedienung und wählen Sie [Hilfe]. Wenn [Hilfe] nicht vorhanden ist, wählen Sie [Editieren] und fügen Sie [Hilfe] hinzu.

Technische Daten

System

Bildschirmsystem: LCD-Bildschirm (Flüssigkristallbildschirm), LED-Hintergrundbeleuchtung Fernsehnorm: Hängt von Landes-/ Bereichsauswahl/Fernsehgerätemodell ab

Analog: B/G, D/K, I Digital: DVB-T/DVB-C/DVB-T2 Satellit: DVB-S/DVB-S2

Farbsystem: PAL/SECAM/NTSC3.58 (nur Video)/ NTSC4.43 (nur Video) Kanalbereich: Hängt von Landes-/ Bereichsauswahl/Fernsehgerätemodell ab

Analog: UHF/VHF/Kabel Digital: UHF/VHF/Kabel Satellit: Zwischenfrequenz 950-2150 MHz

Page 30

Tonausgänge: 12,5 W + 12,5 W + 20 W + 20 W + 5 W + 5 W + 5 W + 5 W Wireless-Technologie

Protokoll IEEE 802.11a/b/g/n/ac Bluetooth® Version 4.2

Frequenzbereich Ausgangsleistung

WLAN (Fernseher)

2400-2483,5 MHz

5150-5250 MHz

5250-5350 MHz

5470-5725 MHz 5725-5850 MHz

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm

< 13,9 dBm

Bluetooth® (Fernseher)

2400-2483,5 MHz < 10,0 dBm

Bluetooth® (RMF-TX900U)

2400-2483,5 MHz < 10,0 dBm

Eingangs-/Ausgangsbuchsen

Antenne/Kabel

75 Ohm, externer Anschluss für VHF/UHF

Satellitenantenne

Buchsenverbindung vom Typ F, 75 Ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz Ton, Einkabelsystem EN50494.

AV IN / S-CENTER SPEAKER IN Video/Audio-Eingang (Miniklinke) S-Center-Lautsprechereingang (Miniklinke)

HDMI IN 1/2/3/4 (HDCP 2.3-kompatibel)

Video:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, Computerformate* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*2*4*5, 3840 × 2160p (100, 120 Hz)*2*4*

Audio:

Im eARC (Enhanced Audio Return Channel)Modus

Weitere Einzelheiten finden Sie in der Online-Hilfe.

Außer eARC-Modus

5,1-Kanal linear PCM: 32/44,1/48/88,2/96/ 176,4/192 kHz 16/20/24 Bit, Dolby Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (nur HDMI IN 3)*

Im eARC-Modus

Weitere Einzelheiten finden Sie in der Online-Hilfe.

Im ARC-Modus

Zwei Kanäle, lineares PCM: 48 kHz 16 Bit, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Optische Digitalbuchse (zwei Kanäle, lineares PCM: 48 kHz 16 Bit, Dolby Audio, DTS)

1, 2 (HDD REC)*

USB-Geräteanschluss ( 2 USB-HDD-Gerät für REC-Funktion) Der USB-Anschluss 1 unterstützt High-SpeedUSB (USB 2.0) Der USB-Anschluss 2 unterstützt SuperSpeedUSB (USB 3.2 Gen 1)

Einschub CAM (Zugangskontrollmodul)

LAN 10BASE-T/100BASE-TX-Anschluss (Je nach Betriebsumgebung des Netzwerks kann die Verbindungsgeschwindigkeit variieren. Kommunikationsrate und Kommunikationsqualität können nicht garantiert werden.)

CENTER SPEAKER IN

Mittlerer Lautsprecher-Eingang (Polklemme)

Kamera und Mikrofoneinheit

Anschluss für Kamera und Mikrofoneinheit

Stromversorgung, Produktdatenblatt und anderes

Stromversorgung

220 V bis 240 V Wechselspannung, 50 Hz

Bildschirmgröße (Diagonale) (Ca.)

XR-85Z9K: 214,8 cm / 85 Zoll XR-75Z9K: 189,3 cm / 75 Zoll

Stromverbrauch im Standby-Betrieb*9*

0,50 W

Anzeigeauflösung (horizontal × vertikal) (Pixel)

7680 × 4320

Ausgangsleistung

500 mA (für USB 1), 900 mA (für USB 2)

Page 31

Abmessungen (Ca.) (B × H × T) (cm)

Schraube (M6) Wandhalterung

10 mm - 12 mm

Rückwärtige Abdeckung des Fernsehgeräts

mit Tischständer (mit Kamera)

Standardposition: XR-85Z9K: 189,6 × 112,3 × 46,0 XR-75Z9K: 167,1 × 99,8 × 39,6 Enge Position: XR-85Z9K: 189,6 × 114,2 × 46,0 XR-75Z9K: 167,1 × 101,7 × 39,6 Soundbar-Position: XR-85Z9K: 189,6 × 119,7 × 46,0 XR-75Z9K: 167,1 × 107,2 × 39,6

ohne Tischständer (mit Kamera)

XR-85Z9K: 189,6 × 111,2 × 7,6 XR-75Z9K: 167,1 × 98,7 × 7,6

Ständerbreite (Ca.) (cm)

Standardposition:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Enge Position:

XR-85Z9K: 76,6 XR-75Z9K: 57,6

Soundbar-Position:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Gewicht (Ca.) (kg)

mit Tischständer (mit Kamera)

XR-85Z9K: 60,1 XR-75Z9K: 49,1

ohne Tischständer (ohne Kamera)

XR-85Z9K: 58,4 XR-75Z9K: 47,5

Sonstiges

Sonderzubehör

Wandhalterung: SU-WL450

Schraubendurchmesser und -länge:

*1 Wenn 4096 × 2160p eingegeben wird und

[Wide-Modus] auf [Normal] eingestellt ist, wird die Auflösung als 3840 × 2160p angezeigt. Um 4096 × 2160p anzuzeigen, setzen Sie die Einstellung [Wide-Modus] auf [Voll 1] oder [Voll 2].

*2 Siehe Bildschirmmenü zur Einstellung von

[HDMI-Signalformat]. *3 Weitere Einzelheiten finden Sie in der Online-Hilfe. *4 Verwenden Sie zum Anschluss das Ultra

High-Speed HDMI-Kabel. *5 Nur HDMI IN 4. Schließen Sie 8K-unterstütztend

HDMI-Geräte an HDMI IN 4 an. HDMI IN 4 verfügt

über eine komplexe Signalverarbeitung und

benötigt zusätzliche Zeit, um Videos zu erhalten

(abhängig von der Quelle). *6 Nur HDMI IN 2/3/4. *7 Schließen Sie Ihr Audiosystem an HDMI IN 3 an, um

den Fernsehton an Ihr Audiosystem weiterzuleiten. *8 Funktion nicht verfügbar in Italien. *9 Der Stromverbrauch im Standby-Betrieb wird

erreicht, nachdem das Fernsehgerät die

notwendigen internen Prozesse abgeschlossen hat. *10 Die Standby-Leistung steigt, wenn der Fernseher

mit dem Netzwerk verbunden ist.

Hinweis

• Die Verfügbarkeit des optionalen Zubehörs hängt

vom Land/der Region/dem Fernsehmodell/der Lagerhaltung ab.

• Änderungen, die dem technischen Fortschritt dienen,

bleiben vorbehalten.

• Für die Nutzung des Google Assistant können

Abonnements für Dienste und Anwendungen erforderlich sein, und es können zusätzliche Bedingungen, Bedingungen und/oder Gebühren gelten.

• Das Produktdatenblatt in dieser Anleitung bezieht

sich auf die DELEGIERTE VERORDNUNG (EU) 1062/ 2010 DER KOMMISSION. Informationen zu (EU) 2019/ 2013 finden Sie auf der Website der Verordnung.

Produktregistrierungsnummer (DELEGIERTE VERORDNUNG (EU) 2019/2013 DER KOMMISSION)

XR-85Z9K (1035114), XR-75Z9K (1035112).

Betriebstemperatur: 0 ºC – 40 ºC Betriebsluftfeuchtigkeit: 10 % – 80 % relative

Luftfeuchtigkeit (nicht kondensierend)

Page 32

Sobre os manuais

Este televisor vem com os seguintes manuais. Guarde os manuais para futuras consultas.

Guia de configuração

• Instalação e configuração do televisor.

Guia de referência (este manual) / Documentação de segurança

• Informações de segurança, telecomando, resolução de problemas, instalação em parede, características técnicas, etc.

Guia de ajuda (Manual no ecrã)

• Definições, funções, ligação à Internet, resolução de problemas, etc.

• Para abrir, prima (Seleção de entrada) no telecomando e selecione [Ajuda]. Se [Ajuda] não existir, selecione [Editar] e, em seguida, adicione [Ajuda].

Nota

• Antes de utilizar o televisor, por favor leia “Informações de segurança”.

• Leia a documentação de segurança fornecida para obter informações de segurança adicionais.

• As imagens e ilustrações utilizadas no Guia de configuração e neste manual destinam-se a ser utilizadas apenas como referência e podem ser diferentes do produto real.

AVISO IMPORTANTE

Aviso para Equipamento de Rádio

A Sony Corporation declara que os tipos de equipamento de rádio XR-85Z9K, XR-75Z9K estão em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: https://compliance.sony.eu

No que diz respeito a este equipamento de rádio, as seguintes restrições relativas à colocação em serviço ou dos requisitos de autorização de utilização aplicam-se em AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : a banda 5150 - 5350 MHz está restringida apenas a operações no interior.

• Pode consultar o Guia de ajuda com o seu smartphone.

https://rd1.sony.net/help/ tv/jaep1/h_aep/

Informações de segurança

Tran spo rte

• Antes de transportar o televisor, desligue todos os cabos.

• Retire as coberturas do terminal antes de transportar o televisor.

• São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 214,8 cm (85 polegadas) e maiores) para transportar um televisor de tamanho grande.

• Ao transportar manualmente o televisor, segure-o conforme é apresentado abaixo. Não faça pressão sobre o painel nem sobre a moldura em redor do ecrã.

XR-85Z9K

Page 33

XR-75Z9K

10 mm - 12 mm

Paraf uso M6 (não fornecido)

Cabo (não fornecido)

Paraf uso (n ão

fornecido)

1,5 N·m

{15 kgf·cm}

Recetor de AV

Cabo do altifalante

S-CENTER

OUT

Cabo do modo de altifalante central da TV

Ligação HDMI (eARC/ARC)

• Não exponha o televisor a choques ou vibrações excessivas durante o transporte.

• Se tiver que transportar o televisor ou levá-lo para reparações, utilize a caixa e os materiais de embalagem originais.

Prevenir quedas

Usar a Televisão como Altifalante Central

Nota

• Antes de ligar os cabos, desligue o cabo de alimentação do televisor e do recetor de AV.

Utilizar o televisor como parte do sistema de áudio

Nota

• Antes de ligar os cabos, desligue o cabo de alimentação do televisor e do recetor de AV.

• Consulte o Manual de Instruções do sistema de áudio com terminal S-CENTER OUT para obter informações detalhadas.

Page 34

Telecomando e Televisor

Sensor de luz*

MIC

Alarme*







A forma, disposição, disponibilidade e função dos botões do telecomando pode variar, dependendo da região/país/modelo de televisor/definições do televisor*1.

 (Desligar/ligar)

TV:

Apresenta a lista de canais de TV ou

muda para entrada.

(Definições rápidas): Apresenta as

Definições rápidas.

(Seleção de entrada): Apresenta e

seleciona a fonte de entrada, etc.

123 (Menu de controlo): Apresente o

Menu de controlo.

  /  /  /  / : Menu de navegação e

seleção no ecrã.

(Voltar)

Apresenta o guia de programas

Utilize o Assistente Google*4*5 ou a pesquisa por voz*5.

 + / – (Volume)

CH + / – (Canal)

digital de TV ou o TV box de cabo*7.

(Inicial) (Assistente Google) / (Microfone):

(Sem som)*

(Guia):

 Botões da aplicação

 (Desligar/ligar): (Pode ser encontrado

removendo a capa lateral)

 BUILT-IN MIC SWITCH (Interruptor de

microfone integrado):

Ligue/Desligue o microfone incorporado. (Pode ser encontrado removendo a capa lateral)

 Microfone incorporado*

4*5*8

: Para ativar

o microfone incorporado, prima o botão do Assistente Google/microfone no telecomando e siga as instruções apresentadas no ecrã.

 Sensor do telecomando / Sensor de luz

ambiente / LED

*1 Para outros modelos de telecomando, consulte o

Guia de ajuda online para mais detalhes.

*2 A luz de fundo do telecomando acenderá quando o

sensor de l uz detetar que a luz ambiente está baixa. A iluminação automática da luz de fundo pode ser desligada.

*3 O alarme emitirá um som quando utilizar a função

de deteção remota. Consulte o Guia de ajuda online para mais detalhes.

*4 Apenas para determinadas regiões/países/

modelos/idiomas.

*5 O Assistente Google ou a pesquisa por voz requer

uma ligação à Internet.

*6 O atalho de acessibilidade fica disponível ao manter

(Sem som) premido.

*7 [Configuração da TV box de cabo] é necessária a

configuração.

*8 O consumo de energia aumentará quando o

microfone incorporado está ativado porque está sempre em escuta.

Para mais informações, consulte o Guia de ajuda. Prima (Seleção de entrada) no telecomando e selecione [Ajuda]. Se [Ajuda] não existir, selecione [Editar] e, em seguida, adicione [Ajuda].

Page 35

Utilizar a unidade de câmara e microfone (fornecido)

Esqueceu a palavra-passe do bloqueio parental.

• Digite 9999 para o PIN e, em seguida, digite o novo PIN.

Pode ser necessário atualizar o software para utilizar a unidade de câmara e microfone. Para obter as últimas informações sobre atualizações de software para o seu televisor, visite: https://www.sony.eu/support

Resolução de problemas

Resolução de problemas geral de questões como: ecrã preto, sem som, imagem bloqueada, o televisor não responde ou se perdeu a rede, realize os passos seguintes.

1 Reinicie o seu televisor premindo o botão de

alimentação no telecomando durante cerca de cinco segundos. O televisor vai reinicia. Se o televisor não recuperar, tente desligar o cabo de alimentação e, em seguida, prima o botão de alimentação no televisor e solte-o. Espere dois minutos e ligue o cabo de alimentação. Em alternativa, prima o botão de alimentação no televisor durante cerca de 40 segundos até o televisor se desligar.

2 Consulte o menu de Ajuda apresentado

abaixo.

3 Ligue o televisor à Internet e realize uma

atualização de software. A Sony recomenda-o a manter o software do seu televisor atualizado. As atualizações de software proporcionam novas funcionalidades e melhoram o desempenho.

4 Visite o website de suporte da Sony

(informações fornecidas no final deste manual).

Quando liga o televisor, o televisor pode demorar algum tempo a ligar mesmo que carregue no botão de alimentação no telecomando ou no televisor.

Demora algum tempo para inicializar o sistema. Aguarde cerca de um minuto e, em seguida, volte a operar.

O telecomando não funciona.

• Substitua as pilhas.

Para mais informações sobre a resolução de problemas, consulte o Guia de ajuda. Prima (Seleção de entrada) no telecomando e selecione [Ajuda]. Se [Ajuda] não existir, selecione [Editar] e, em seguida, adicione [Ajuda].

Características técnicas

Sistema

Sistema do ecrã: Ecrã LCD (Visor de cristais líquidos), Retroiluminação LED

Sistema de televisão: Depende do país/área/ modelos de televisor

Analógico: B/G, D/K, I Digital: DVB-T/DVB-C/DVB-T2 Satélite: DVB-S/DVB-S2

Sistema de Cor: PAL/SECAM/NTSC3.58 (apenas vídeo)/NTSC4.43 (apenas vídeo) Cobertura de canais: Depende do país/área/ modelos de televisor

Analógico: UHF/VHF/Cabo Digital: UHF/VHF/Cabo Satélite: Frequência Intermediária 950-2150 MHz

Saída de som: 12,5 W + 12,5 W + 20 W + 20 W + 5 W + 5 W + 5 W + 5 W Tecnologia sem fios

Protocolo IEEE 802.11a/b/g/n/ac Bluetooth® Versão 4.2

Gama de frequência Potência de saída

LAN sem fios (Televisor)

2400-2483,5 MHz

5150-5250 MHz 5250-5350 MHz 5470-5725 MHz 5725-5850 MHz

Bluetooth® (Televisor)

2400-2483,5 MHz < 10,0 dBm

Bluetooth® (RMF-TX900U)

2400-2483,5 MHz < 10,0 dBm

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm

< 13,9 dBm

Page 36

Tomadas de Entrada/Saída

Antena (aérea)/cabo

Terminal externo de 75 ohm para VHF/UHF

Antena de satélite

Conector de tipo F fêmea, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & tom 22 kHz, Distribuição por um Cabo EN50494.

AV IN / S-CENTER SPEAKER IN Entrada de vídeo/áudio (mini-tomada) Entrada do altifalante S-centre (mini-tomada)

HDMI IN 1/2/3/4 (HDCP 2.3-compatível)

Vídeo:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, Formatos PC* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*2*4*5, 3840 × 2160p (100, 120 Hz)*2*4*

Áudio:

No modo eARC (Enhanced Audio Return Channel)

Consulte o Guia de ajuda online para mais detalhes.

Exceto no modo eARC

PCM linear do canal 5,1: 32/44,1/48/88,2/ 96/176,4/192 kHz 16/20/24 bits, Dolby Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (Apenas HDMI IN 3)*

No modo eARC

Consulte o Guia de ajuda online para mais detalhes.

No modo ARC

PCM linear de dois canais: 48 kHz 16 bits, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Tomada digital ótica (PCM linear de dois canais: 48 kHz 16 bits, Dolby Audio, DTS)

1, 2 (HDD REC)* Porta do dispositivo USB ( 2 dispositivo USB HDD para a funcionalidade REC) A porta USB 1 suporta High Speed USB (USB 2.0) A porta USB 2 suporta Super Speed USB (USB 3.2 Gen 1)

Ranhura CAM (Módulo de Acesso Condicional)

LAN Conector 10BASE-T/100BASE-TX (Dependendo do ambiente de operação da rede, a velocidade de ligação pode variar. A taxa de comunicação e qualidade de comunicação não são garantidas.)

CENTER SPEAKER IN

Entrada para o altifalante do centro (conector com fixação)

Unidade de câmara e microfone

Terminal da unidade de câmara e microfone

Alimentação, Ficha de Produto e outros

Requisitos de energia

220 V - 240 V CA, 50 Hz

Dimensões do ecrã (medido diagonalmente) (Aprox.)

XR-85Z9K: 214,8 cm / 85 polegadas XR-75Z9K: 189,3 cm / 75 polegadas

Consumo de energia no modo de espera (standby)*9*

0,50 W

Resolução do ecrã (horizontal × vertical) (pixéis)

7680 × 4320

Potência nominal

500 mA (para USB 1), 900 mA (para USB 2)

Dimensões (Aprox.) (larg. × alt. × prof.) (cm)

com suporte de mesa (com câmara)

Posição normal:

XR-85Z9K: 189,6 × 112,3 × 46,0 XR-75Z9K: 167,1 × 99,8 × 39,6 Posição estreita: XR-85Z9K: 189,6 × 114,2 × 46,0 XR-75Z9K: 167,1 × 101,7 × 39,6 Posição da barra de som: XR-85Z9K: 189,6 × 119,7 × 46,0 XR-75Z9K: 167,1 × 107,2 × 39,6

sem suporte de mesa (com câmara)

XR-85Z9K: 189,6 × 111,2 × 7,6 XR-75Z9K: 167,1 × 98,7 × 7,6

Largura do suporte (Aprox.) (cm)

Posição normal:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Posição estreita:

XR-85Z9K: 76,6 XR-75Z9K: 57,6

Posição da barra de som:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Page 37

Peso (Aprox.) (kg)

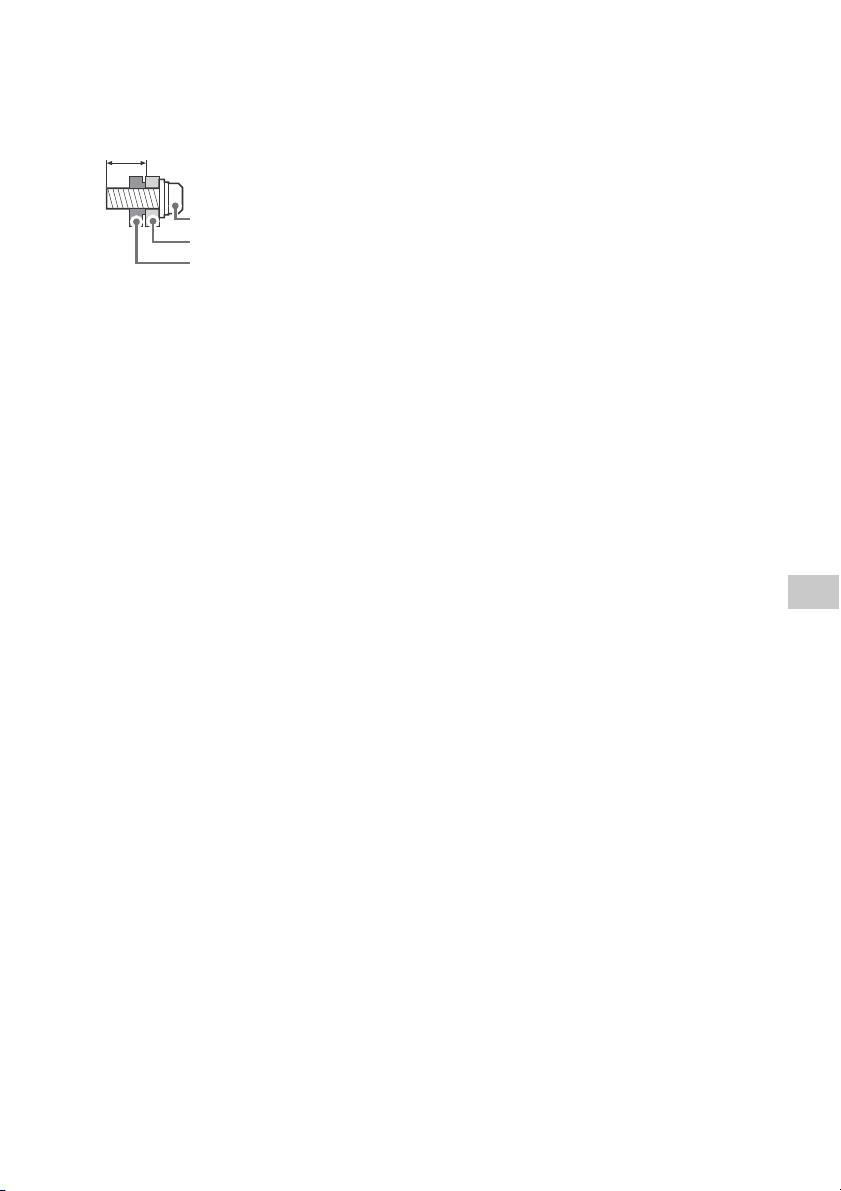

Parafuso (M6) Suporte de parede

10 mm - 12 mm

Tampa traseira do televisor

com suporte de mesa (com câmara)

XR-85Z9K: 60,1 XR-75Z9K: 49,1

sem suporte de mesa (sem câmara)

XR-85Z9K: 58,4 XR-75Z9K: 47,5

Outros

Acessórios opcionais

Suporte de parede: SU-WL450

Diâmetro e comprimento do parafuso:

Temperatura de operação: 0 ºC – 40 ºC Humidade operacional: 10 % – 80 % HR (não condensada)

*1 Quando é introduzido 4096 × 2160p e [Modo

expandido] é configurado para [Normal], a resolução é mostrada em 3840 × 2160p. Para visualizar em 4096 × 2160p, configure [Modo expandido] para [Integral 1] ou [Integral 2].

*2 Consulte o menu no ecrã para definir [Formato de

sinal HDMI]. *3 Consulte o Guia de ajuda online para mais detalhes. *4 Utilize o cabo HDMI de velocidade ultrarrápida para

estabelecer a ligação. *5 Apenas HDMI IN 4. Ligue dispositivos HDMI

suportados 8K na HDMI IN 4. HDMI IN 4 tem um

processamento complexo do sinal e demora mais

tempo a obter o vídeo (dependendo da fonte). *6 Apenas HDMI IN 2/3/4. *7 Ligue o seu sistema de áudio a HDMI IN 3 para

encaminhar o áudio do televisor para o seu sistema

de áudio. *8 Função não disponível em Itália. *9 A energia em modo de espera (standby)

especificada é atingida depois de o televisor

concluir os processos internos necessários. *10 O consumo de energia em modo de espera

(standby) irá aumentar quando o televisor estiver

ligado à rede.

Nota

• A disponibilidade dos acessórios opcionais depende

dos países/região/modelo de televisor/stock.

• O design e as características técnicas estão sujeitas a

alteração sem aviso prévio.

• Podem ser necessárias subscrições para serviços e

aplicações, e podem ser aplicados termos adicionais, condições e/ou taxas ao utilizar o Assistente Google.

• A ficha de informação do produto neste Manual

refere-se ao REGULAMENTO DELEGADO DA COMISSÃO (UE) 1062/2010. Consulte o Website de (UE) 2019/2013 para obter informação adicional.

Número de Registro do Produto (REGULAMENTO DELEGADO DA COMISSÃO (UE) 2019/2013)

XR-85Z9K (1035114), XR-75Z9K (1035112).

Page 38

Informazioni sui manuali

Questo televisore è fornito con i seguenti manuali. Conservare i manuali per riferimenti futuri.

Guida di installazione

• Installazione e configurazione del televisore.

Guida di riferimento (questo manuale) / Documentazione di sicurezza

• Avvertenze sulla sicurezza, telecomando, risoluzione dei problemi, installazione su parete, caratteristiche tecniche, ecc.

Guida (Manuale su schermo)

• Impostazioni, funzioni, connessione Internet, risoluzione dei problemi, ecc.

• Per aprirla, premere (Selezione ingresso) sul telecomando e selezionare [Guida]. Se [Guida] non esiste, selezionare [Modifica] e aggiungere [Guida].

Nota

• Prima di mettere in funzione il televisore, leggere le “Avvertenze sulla sicurezza”.

• Leggere la documentazione di sicurezza in dotazione per ulteriori informazioni sulla sicurezza.

• Le immagini e le illustrazioni utilizzate nella Guida di installazione e nel presente manuale servono esclusivamente come riferimento e possono differire dal prodotto effettivo.

NOTA IMPORTANTE

Nota per le apparecchiature radio

Il fabbricante, Sony Corporation, dichiara che i tipi di apparecchiatura radio XR-85Z9K, XR-75Z9K sono conformi alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: https://compliance.sony.eu

Per la presente apparecchiatura radio, si applicano le seguenti restrizioni relative alla messa in servizio o relative ai requisiti per l’autorizzazione all’uso in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : la restrizione della banda 5150 - 5350 MHz si limita esclusivamente al funzionamento in interni.

• È possibile consultare la Guida con lo smartphone.

https://rd1.sony.net/help/ tv/jaep1/h_aep/

Avvertenze sulla sicurezza

Tras por to

• Prima di trasportare il televisore, scollegare tutti i cavi.

• Prima di trasportare il televisore, rimuovere i coperchi dei terminali.

• Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 214,8 cm (85 pollici) e più).

• Quando si trasporta il televisore manualmente, sostenerlo come mostrato sotto. Non praticare pressione sul pannello e sulla cornice intorno allo schermo.

XR-85Z9K

Page 39

XR-75Z9K

10 mm - 12 mm

Vite M6 (non in dotazione)

Cavo (non in

dotazione)

Vite (non in

dotazione)

1,5 N·m

{15 kgf·cm}

Ricevitore AV

Cavo dell’altoparlante

S-CENTER

OUT

Cavo per la modalità altoparlante centrale TV

Collegamento HDMI (eARC/ ARC)

• Durante il trasporto, non sottoporre il televisore a urti o vibrazioni eccessive.

• Nel caso in cui si renda necessario trasportare il televisore per farlo riparare o per un trasloco, richiuderlo sempre nell’imballaggio originale.

Prevenzione delle cadute

Uso del televisore come altoparlante centrale

Nota

• Prima di collegare i cavi, disinserire il cavo di alimentazione di televisore e ricevitore AV dalla presa di rete.

Utilizzo del televisore come parte di un sistema audio

Nota

• Prima di collegare i cavi, disinserire il cavo di alimentazione di televisore e ricevitore AV dalla presa di rete.

• Per i dettagli, consultare il manuale d’uso del sistema audio con terminale S-CENTER OUT.

Page 40

Telecomando e televisore

Sensore di luce*

MIC

Cicalino*







La forma del telecomando, il layout, la disponibilità e le funzioni dei tasti del telecomando possono variare a seconda della regione/del paese/del modello del televisore/delle impostazioni del televisore*1.

 (Alimentazione)

Visualizzare la lista canali del televisore

TV:

o commutare per inserire.

(Impostazioni rapide): Consente di

visualizzare le Impostazioni rapide.

(Selezione ingresso): Consente di

visualizzare e selezionare la sorgente di ingresso, ecc.

123 (Menu di controllo): Consente di

visualizzare il menu di controllo.

  /  /  /  / : Navigazione e selezione

nel menu su schermo.

(Indietro) (Home) (Assistente Google) / (Microfono):

Utilizzare l’Assistente Google*4*5 o la ricerca vocale*5.

 + / – (Volume)

(Disattivazione audio)*

CH + / – (Canale)

(Guida):

Visualizzare la guida programmi digitali del televisore o il ricevitore cavo/satellite*7.

 Pulsanti app

 (Alimentazione): (Si può trovare

rimuovendo il coperchio laterale)

 BUILT-IN MIC SWITCH (Interruttore

microfono integrato):

Attivare/disattivare il microfono integrato. (Si può trovare rimuovendo il coperchio laterale)

 Microfono integrato*

4*5*8

microfono integrato, premere il pulsante Assistente Google/microfono sul telecomando e seguire le istruzioni sullo schermo.

 Sensore del telecomando / Sensore

luce ambientale / LED

*1 Per altri modelli di telecomando, fare riferimento

alla Guida per i dettagli.

*2 La retroilluminazione del telecomando si accende

quando il sensore di luce rileva che la luce ambientale è scarsa. L’accensione automatica della retroilluminazione può essere disattivata.

*3 Il cicalino emetterà un suono quando si utilizza la

funzione di ricerca del telecomando. Per i dettagli,

fare riferimento alla Guida online. *4 Solo per alcune Regioni/Paesi/Modelli/Lingue. *5 L’Assistente Google o la ricerca vocale richiedono

una connessione a Internet. *6 Il collegamento rapido all’accesso è disponibile

premendo e tenendo premuto (Disattivazione

audio). *7 È necessaria l’impostazione [Configurazione del

ricevitore cavo/satellite]. *8 Il consumo energetico aumenta quando è abilitato

il microfono integrato, in quanto è sempre in

ascolto.

: Per abilitare il

Page 41

Per ulteriori informazioni, consultare la Guida. Premere (Selezione ingresso) sul telecomando e selezionare [Guida]. Se [Guida] non esiste, selezionare [Modifica] e aggiungere [Guida].

Uso della webcam con microfono integrato (in dotazione)

4 Visitare il sito web di assistenza Sony

(informazioni fornite in calce a questo manuale).

Alla prima accensione, o dopo un periodo d’inattività, è possibile che il televisore non si accenda immediatamente anche se si preme il tasto di accensione sul telecomando oppure sul televisore.

L’inizializzazione del sistema necessita di un po’ di tempo. Attendere circa un minuto, quindi riprovare.

Il telecomando non funziona.

• Sostituire le batterie.

La password di blocco parentale è stata dimenticata.

• Inserire 9999 come PIN e inserire il nuovo PIN.

Potrebbe essere necessario un aggiornamento software per utilizzare la webcam con microfono integrato. Per le informazioni più recenti sugli aggiornamenti software del televisore, visitare: https://www.sony.eu/support

Risoluzione dei problemi

Per risolvere problemi come: assenza di immagine, assenza di suono, immagine bloccata, nessuna reazione ai comandi, o problemi di connessione alla rete, provare ad eseguire le seguenti operazioni.

1 Riavviare il televisore premendo il pulsante di

accensione sul telecomando per circa cinque secondi. Il televisore si riavvia. Se il televisore non si ripristina, provare a scollegare il cavo di alimentazione, quindi premere il pulsante d’accensione sul televisore e rilasciarlo. Attendere due minuti, quindi inserire la spina del cavo di alimentazione nella rete elettrica. Oppure premere il pulsante d’accensione sul televisore per circa 40 secondi finché il televisore non si spegne.

2 Fare riferimento al menu Guida mostrato di

seguito.

3 Connettere il televisore a Internet ed eseguire

l’aggiornamento del software. Sony consiglia di mantenere aggiornato il software del televisore. Gli aggiornamenti software forniscono nuove funzioni e miglioramenti delle prestazioni.

Per ulteriori informazioni sulla risoluzione dei problemi, fare riferimento alla Guida. Premere (Selezione ingresso) sul telecomando e selezionare [Guida]. Se [Guida] non esiste, selezionare [Modifica] e aggiungere [Guida].

Caratteristiche tecniche

Sistema

Tipo di pannello: Pannello LCD (cristalli liquidi), Retroilluminazione a LED

Sistema TV: In base al paese/regione seleziona/ al modello del televisore

Analogico: B/G, D/K, I

Digitale: DVB-T/DVB-C/DVB-T2

Satellite: DVB-S/DVB-S2

Sistema colore: PAL/SECAM/NTSC3.58 (Solo video)/NTSC4.43 (Solo video)

Gamma di sintonia: In base al paese/regione seleziona/al modello del televisore

Analogico: UHF/VHF/TV via cavo

Digitale: UHF/VHF/TV via cavo

Satellite: Frequenza intermedia 950-2150 MHz

Uscita audio: 12,5 W + 12,5 W + 20 W + 20 W + 5 W + 5 W + 5 W + 5 W

Page 42

Tecnologia wireless

Protocollo IEEE 802.11a/b/g/n/ac Bluetooth® Versione 4.2

Gamma di frequenza Potenza in uscita

LAN wireless (TV)

2400-2483,5 MHz

5150-5250 MHz

5250-5350 MHz

5470-5725 MHz 5725-5850 MHz

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm

< 13,9 dBm

Bluetooth® (TV)

2400-2483,5 MHz < 10,0 dBm

Bluetooth® (RMF-TX900U)

2400-2483,5 MHz < 10,0 dBm

Prese di ingresso/uscita

Antenna/Tv via cavo

Terminale esterno 75 ohm per VHF/UHF

Antenna satellitare

Connettore di Tipo F Femmina, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V e tono a 22 kHz, Distribuzione via cavo singolo EN50494.

AV IN / S-CENTER SPEAKER IN Ingresso audio/video (mini jack) Ingresso altoparlante centrale S (mini jack)

HDMI IN 1/2/3/4 (Compatibile HDCP 2.3)

Video:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, Formati PC* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*2*4*5, 3840 × 2160p (100, 120 Hz)*2*4*

Audio:

In modalità eARC (Enhanced Audio Return Channel)

Per i dettagli, fare riferimento alla Guida online.

Eccetto modalità eARC

PCM lineare 5,1 canali: 32/44,1/48/88,2/96/ 176,4/192 kHz 16/20/24 bit, Dolby Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (Solo HDMI IN 3)*

In modalità eARC

Per i dettagli, fare riferimento alla Guida online.

In modalità ARC

PCM lineare due canali: 48 kHz 16 bit, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Presa ottica digitale (PCM lineare due canali: 48 kHz 16 bit, Dolby Audio, DTS)

1, 2 (HDD REC)*

Porta del dispositivo USB (dispositivo USB HDD

2 per funzione REC) La porta USB 1 supporta USB High Speed (USB 2.0) La porta USB 2 supporta USB Super Speed (USB 3.2 Gen 1)

Alloggiamento CAM (modulo ad accesso condizionato)

LAN Connettore 10BASE-T/100BASE-TX (La velocità di connessione può variare a seconda delle caratteristiche operative della rete. La velocità di comunicazione e la qualità non sono garantite.)

CENTER SPEAKER IN

Ingresso diffusore centrale (connettore binding post)

Webcam con microfono integrato

Terminale webcam con microfono integrato

Potenza, caratteristiche prodotto e altro

Requisiti d’alimentazione

220 V - 240 V CA, 50 Hz

Dimensioni schermo (diagonale) (circa)

XR-85Z9K: 214,8 cm / 85 pollici XR-75Z9K: 189,3 cm / 75 pollici

Potenza assorbita in modalità standby*9*

0,50 W

Risoluzione schermo (orizzontale × verticale) (pixel)

7680 × 4320

Valori nominali uscita

500 mA (per USB 1), 900 mA (per USB 2)

Dimensioni (circa) (l × a × p) (cm)

con supporto da tavolo (con webcam)

Posizione standard: XR-85Z9K: 189,6 × 112,3 × 46,0 XR-75Z9K: 167,1 × 99,8 × 39,6 Posizione stretta: XR-85Z9K: 189,6 × 114,2 × 46,0 XR-75Z9K: 167,1 × 101,7 × 39,6 Posizione della sound bar: XR-85Z9K: 189,6 × 119,7 × 46,0 XR-75Z9K: 167,1 × 107,2 × 39,6

senza supporto da tavolo (con webcam)

XR-85Z9K: 189,6 × 111,2 × 7,6 XR-75Z9K: 167,1 × 98,7 × 7,6

Page 43

Larghezza supporto (circa) (cm)

Vite (M6) Staffa di montaggio a parete

10 mm - 12 mm

Coperchio posteriore del televisore

Posizione standard:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Posizione stretta:

XR-85Z9K: 76,6 XR-75Z9K: 57,6

Posizione della sound bar:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Peso (circa) (kg)

con supporto da tavolo (con webcam)

XR-85Z9K: 60,1 XR-75Z9K: 49,1

senza supporto da tavolo (senza webcam)

XR-85Z9K: 58,4 XR-75Z9K: 47,5

Altri

Accessori opzionali

Staffa di montaggio a parete: SU-WL450

Diametro e lunghezza della vite:

*6 Solo HDMI IN 2/3/4. *7 Collegare il sistema audio a HDMI IN 3 per dirigere

l’audio del televisore verso il sistema audio. *8 Funzione non disponibile in Italia. *9 Il valore dell’assorbimento di potenza specificato in

modalità standby viene raggiunto dopo alcuni

minuti dallo spegnimento, cioè dopo che il

televisore avrà terminato tutti i processi interni. *10 Quando la TV è connessa alla rete Internet, la

potenza assorbita in modalità standby aumenta.

Nota

• La disponibilità degli accessori opzionali dipende dai

paesi/dalle regioni/dai modelli di televisore/dalle scorte.

• Design e caratteristiche tecniche sono soggetti a

modifiche senza preavviso.

• Potrebbero essere richiesti abbonamenti ai servizi e

alle applicazioni e potrebbero essere applicati termini, condizioni e/o costi aggiuntivi quando si usa l’Assistente Google.

• Le caratteristiche prodotto contenute nel presente

manuale sono per REGOLAMENTO DELEGATO (UE) 1062/2010 DELLA COMMISSIONE. Consultare il relativo sito Web per informazioni su (UE) 2019/2013.

Numero di registrazione del prodotto (REGOLAMENTO DELEGATO (UE) 2019/2013 DELLA COMMISSIONE)

XR-85Z9K (1035114), XR-75Z9K (1035112).

Temperatura di utilizzo: Da 0 ºC a 40 ºC Umidità d’esercizio: Dal 10 % all’80 % di u. r. (in assenza di condensa)

*1 Se la risoluzione di ingresso è 4096 × 2160p e

[Formato Immagine] è impostato su [Normale], la risoluzione viene impostata come 3840 × 2160p. Per visualizzare 4096 × 2160p, impostare [Formato Immagine] su [Intero 1] o [Intero 2].

*2 Consultare il menu su schermo [Formato segnale

HDMI]. *3 Per i dettagli, fare riferimento alla Guida online. *4 Per il collegamento, utilizzare il cavo HDMI ad

altissima velocità. *5 Solo HDMI IN 4. Collegare i dispositivi HDMI che

supportano 8K alla HDMI IN 4. HDMI IN 4 ha

un’elaborazione complessa del segnale e richiede

tempo aggiuntivo per ottenere il video (a seconda

della sorgente).

Page 44

Om manualer

Följande manualer medföljer denna TV. Spara manualerna för framtida referensbehov.

Startguide

• Installation och inställning av TV:n.

Referensmaterial (denna manual) / Säkerhetsdokumentation

• Säkerhetsinformation, fjärrkontroll, felsökning, väggmontering, specifikationer m.m.

Hjälpguide (skärmmanual)

• Inställningar, funktioner, internetanslutning, felsökning m.m.

• Öppna den genom att trycka på (Ingångsväljare) på fjärrkontrollen och välj [Hjälp]. Om [Hjälp] inte finns, så välj [Ändra] och lägg till [Hjälp].

Obs!

• Innan du använder TV:n ska du läsa ”Säkerhetsinformation”.

• Läs medföljande säkerhetsdokumentation för ytterligare information om säkerhet.

• De bilder och illustrationer som används i Startguiden och i denna handbok är bara referenser och kan skilja sig från utseendet på den faktiska produkten.

VIKTIGT MEDDELANDE

Meddelande för radioutrustning

Härmed försäkrar Sony Corporation att denna typ av radioutrustning XR-85Z9K, XR-75Z9K överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: https://compliance.sony.eu

För denna radioutrustning tillämpas följande begränsningar för uppstart eller behörighetskrav för användning i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : 5150 - 5350 MHz-bandet är begränsat till inomhusanvändning endast.

• Du kan ta fram Hjälpguiden med din smartmobil.

https://rd1.sony.net/help/ tv/jaep1/h_aep/

Säkerhetsinformation

Tran spo rt

• Lossa alla kablar från TV:n innan du transporterar den.

• Avlägsna terminalskydden från TV:n innan du transporterar den.

• Det krävs två eller fler personer (tre eller fler personer för 214,8 cm (85 tum) eller större TV) för att bära en stor TV-apparat.

• När TV:n ska transporteras bör den hållas enligt nedan. Tryck inte på panelen eller ramen runt bildskärmen.

XR-85Z9K

Page 45

XR-75Z9K

10 mm - 12 mm

M6-skruv (medföljer ej)

Kabel

(medföljer ej)

Skruv

(medföljer ej)

1,5 N·m

{15 kgf·cm}

AV-mo ttaga re

Högtalarkabel

S-CENTER

OUT

Kabel för centerhögtalare-läge för TV

HDMI (eARC/ ARC)-anslutning

• Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras.

• Du bör använda originalkartongen och dess emballage när du sänder in TV:n för reparation eller om du flyttar.

Förebyggande av fall

Använda en TV som centerhögtalare

Obs!

• Koppla från nätkabeln för både TV:n och AV-mottagaren innan du ansluter kablar.

Använda TV:n som del av ljudsystem

Obs!

• Koppla från nätkabeln för både TV:n och AV-mottagaren innan du ansluter kablar.

• Se bruksanvisningen för ljudsystemet med S-CENTER OUT-terminal för mer detaljer.

Page 46

Fjärrkontroll och TV

Ljussensor*

MIC

Summer*







Fjärrkontrollens form, layout, tillgänglighet och fjärrkontrollknapparnas funktioner kan variera beroende på region/land/TV-modell/ TV-inställningar*1.

 (Ström)

TV:

Visa TV-kanallistan eller växla till ingång.

(Snabbinställningar): Visa

snabbinställningar.

(Ingångsväljare): Visa och välj

ingångskällan, osv.

123 (Kontrollmeny): Visa Kontrollmenyn.

  /  /  /  / : Menynavigering och -val

på skärmen.

(Tillbaka) (Hem)

 + / – (Volym)

(Google Assistent) / (Mikrofon):

Använd Google Assistent*4*5 eller röstsökning*5.

(Ljudlöst)*

CH + / – (Kanal)

(Guide):

programguiden för TV eller kabel/satellit/ extern box*7.

Visa den digitala

 Appknappar

 (Ström): (Du hittar detta under

sidskyddet)

 BUILT-IN MIC SWITCH (Inbyggd

MIC-switch):

Sätt på/stäng av den inbyggda mikrofonen. (Du hittar detta under sidskyddet)

 Inbyggd mikrofon*

4*5*8

: För att aktivera

den inbyggda mikrofonen, tryck på Google Assistent/mikrofonknappen på fjärrkontrollen och följ instruktionerna på skärmen.

 Fjärrkontroll-sensor / Ljussensor för

omgivande ljus / LED

*1 Se Hjälpguiden på nätet för närmare detaljer om

andra fjärrkontrollmodeller.

*2 Fjärrkontrollens bakgrundsbelysning tänds när

ljussensorn känner av att belysningen i omgivningen är svag. Funktionen för automatisk tändning av bakgrundsbelysningen kan stängas av.

*3 Summern avger ett ljud när du använder

fjärrsökningsfunktionen. Se Hjälpguiden på nätet

för närmare detaljer. *4 Endast för begränsad region/land/modell/språk. *5 En internetanslutning krävs för Google Assistent

eller röstsökning. *6 Genom att (Ljudlöst) intryckt nås en

åtkomlighetsgenväg. *7 [Kabel / satellit / extern box-inställning]-inställning

krävs. *8 Energiförbrukningen kommer att öka när den

inbyggda mikrofonen är aktiverad eftersom den

alltid lyssnar.

Se Hjälpguiden för mer information. Tryck på (Ingångsväljare) på fjärrkontrollen och välj [Hjälp]. Om [Hjälp] inte finns, så välj [Ändra] och lägg till [Hjälp].

Page 47

Använda Kamera och mikrofonenhet (medföljer)

En programvaruuppdatering kan krävas för att använda Kamera och Mikrofonenheten. För den senaste informationen om programvaruuppdateringar för din TV besöker du: https://www.sony.eu/support

Felsökning

För allmän felsökning för problem som: svart skärm, inget ljud, frusen bild, TV:n reagerar inte, eller nätverket är tappat, utför du följande steg.

1 Starta om TV:n genom att trycka in

strömbrytaren på fjärrkontrollen i cirka fem sekunder. TV:n startar om. Om TV:n inte återställs, försök med att koppla ur strömsladden och tryck sedan på strömbrytarknappen på TV:n och släpp den sedan. Vänta i två minuter och anslut sedan strömsladden. Eller tryck på strömbrytarknappen på TV:n i ungefär 40 sekunder tills TV:n stängs av.

2 Se Hjälpmenyn som visas nedan. 3 Anslut din TV till Internet och utför en

programvaruuppdatering. Sony rekommenderar att du alltid håller programvaran till din TV uppdaterad. Programuppdateringar ger nya funktioner och prestandaförbättringar.

4 Gå in på Sonys supportwebbplats

(information finns i slutet av denna manual).

När du ansluter TV:n till elnätet är det kanske inte möjligt att slå på TV:n under en viss tid, även om du trycker på strömbrytarknappen på fjärrkontrollen eller TV:n.

Det tar tid att initiera systemet. Vänta cirka en minut och försök sedan igen.

Fjärrkontrollen fungerar inte.

•Byt ut batterierna.

Lösenordet till barnlåset har glömts av.

• Ange 9999 för PIN-koden och ange en ny PIN-kod.

Se Hjälpguide för mer information om felsökning. Tryck på (Ingångsväljare) på fjärrkontrollen och välj [Hjälp]. Om [Hjälp] inte finns, så välj [Ändra] och lägg till [Hjälp].

Specifikationer

System

Skärmsystem: LCD-skärm (bildskärm med flytande kristaller), LED-bakgrundsbelysning TV-system: Beroende på val av land/område/ TV-modell

Analog: B/G, D/K, I Digital: DVB-T/DVB-C/DVB-T2 Satellit: DVB-S/DVB-S2

Färgsystem: PAL/SECAM/NTSC3.58 (Endast video)/NTSC4.43 (Endast video)

Kanaltäckning: Beroende på val av land/ område/TV-modell

Analog: UHF/VHF/kabel Digital: UHF/VHF/kabel Satellit: Mellanfrekvens 950-2150 MHz

Ljudutgång: 12,5 W + 12,5 W + 20 W + 20 W + 5 W + 5 W + 5 W + 5 W

Trådlös teknik

Protokoll IEEE 802.11a/b/g/n/ac Bluetooth® version 4.2

Frekvensområde Utgångseffekt

Trådlöst LAN (TV)

2400-2483,5 MHz

5150-5250 MHz 5250-5350 MHz 5470-5725 MHz 5725-5850 MHz

Bluetooth® (TV)

2400-2483,5 MHz < 10,0 dBm

Bluetooth® (RMF-TX900U)

2400-2483,5 MHz < 10,0 dBm

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm

< 13,9 dBm

Page 48

Uttag för ingångar/utgångar

Antenn/kabel

75 ohms externt uttag för VHF/UHF

Satellitantenn

Honkontakt av F-Typ, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-ton, Distribution via enkel kabel-TV EN50494.

AV IN / S-CENTER SPEAKER IN Video/Ljudingång (Mini Jack) S-centerhögtalaringång (Mini Jack)

HDMI IN 1/2/3/4 (HDCP 2.3-kompatibel)

Video:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, PC-format* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*2*4*5, 3840 × 2160p (100, 120 Hz)*2*4*

Ljud:

I eARC (Enhanced Audio Return Channel)läge

Se Hjälpguiden på nätet för närmare detaljer.

Förutom eARC-läge

5,1-kanals linjär PCM: 32/44,1/48/88,2/96/ 176,4/192 kHz 16/20/24-bitars, Dolby Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (Endast HDMI IN 3)*

I eARC-läge

Se Hjälpguiden på nätet för närmare detaljer.

I ARC-läge

Tvåkanalig linjär PCM: 48 kHz 16-bitars, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Digitalt optiskt kontakt (tvåkanalig linjär PCM: 48 kHz 16-bitars, Dolby Audio, DTS)

1, 2 (HDD REC)* USB-enhetsport ( 2 USB HDD-enhet för REC-funktion) USB-port 1 har stöd för High Speed USB (USB 2.0) USB-port 2 har stöd för Super Speed USB (USB 3.2 Gen 1)

CAM-plats (CA-modul)

LAN 10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö, kan anslutningshastigheten avvika. Kommunikationshastighet och -kvalitet garanteras inte.)

CENTER SPEAKER IN

Mitthögtalarens ingång (Polklämma)

Kamera och mikrofonenhet

Kamera och Mikrofonenhetsterminal

Ström, informationsblad och annat

Strömförsörjning

220 V - 240 V växelström (AC), 50 Hz

Skärmstorlek (diagonalt uppmätt) (Ca.)

XR-85Z9K: 214,8 cm / 85 tum XR-75Z9K: 189,3 cm / 75 tum

Energiförbrukning i standbyläge*9*

0,50 W Bildskärmsupplösning (horisontellt × vertikalt) (pixlar)

7680 × 4320 Uteffekt

500 mA (för USB 1), 900 mA (för USB 2)

Mått (Ca.) (b × h × d) (cm)

med bordsstativ (med kamera)

Standardposition:

XR-85Z9K: 189,6 × 112,3 × 46,0

XR-75Z9K: 167,1 × 99,8 × 39,6

Inskränkt position:

XR-85Z9K: 189,6 × 114,2 × 46,0

XR-75Z9K: 167,1 × 101,7 × 39,6

Soundbar-enhetens position:

XR-85Z9K: 189,6 × 119,7 × 46,0

XR-75Z9K: 167,1 × 107,2 × 39,6 utan bordsstativ (med kamera)

XR-85Z9K: 189,6 × 111,2 × 7,6

XR-75Z9K: 167,1 × 98,7 × 7,6

Stativets bredd (Ca.) (cm)

Standardposition:

XR-85Z9K: 189,5

XR-75Z9K: 167,0 Inskränkt position:

XR-85Z9K: 76,6

XR-75Z9K: 57,6 Soundbar-enhetens position:

XR-85Z9K: 189,5

XR-75Z9K: 167,0

Vikt (Ca.) (kg)

med bordsstativ (med kamera)

XR-85Z9K: 60,1

XR-75Z9K: 49,1 utan bordsstativ (utan kamera)

XR-85Z9K: 58,4

XR-75Z9K: 47,5

Page 49

Övrigt

Skruv (M6) Väggfäste

10 mm - 12 mm

TV:ns bakre hölje

Valfritt tillbehör

Väggfäste: SU-WL450

Skruvdiameter och -längd:

Användningstemperatur: 0 ºC – 40 ºC Luftfuktighet vid användning: 10 % – 80 %

relativ luftfuktighet (icke-kondenserande)

*1 Om 4096 × 2160p matas in och [Bredbildsläge] är

inställd till [Normal], visas upplösningen som 3840 × 2160p. För att visa 4096 × 2160p, ställ in inställningen [Bredbildsläge] till [Full 1] eller [Full 2].

*2 Se menyn på skärmen för att ställa in

[HDMI-signalformat]. *3 Se Hjälpguiden på nätet för närmare detaljer. *4 Använd HDMI-kabel med ultrahög hastighet för att

ansluta. *5 Endast HDMI IN 4. Anslut HDMI-enheter med stöd

för 8K till HDMI IN 4. HDMI IN 4 har mer avancerad

signalbehandling, och det kan ta längre tid att få

video (beroende på källan). *6 Endast HDMI IN 2/3/4. *7 Anslut ditt ljudsystem till HDMI IN 3 för att sända

TV-ljud till ditt ljudsystem. *8 Funktionen ej tillgänglig i Italien. *9 Specificerad standby-effekt uppnås när TV:n har

avslutat nödvändiga interna processer. *10 Effektförbrukningen i standbyläge ökar när din TV

är ansluten till nätverket.

Obs!

• Tillgången på valfria tillbehör beror på land/region/

TV-modell/lager.

• Design och specifikationer kan ändras utan

förvarning.

• Abonnemang på tjänster och program kan krävas och

ytterligare villkor, förutsättningar och/eller avgifter kan gälla vid användning av Google Assistent.

• Informationsbladet i denna manual är för

KOMMISSIONENS DELEGERADE FÖRORDNING (EU) 1062/2010. Se dess webbplats för information om (EU) 2019/2013.

Produktregistreringsnummer (KOMMISSIONENS DELEGERADE FÖRORDNING (EU) 2019/2013)

XR-85Z9K (1035114), XR-75Z9K (1035112).

Page 50

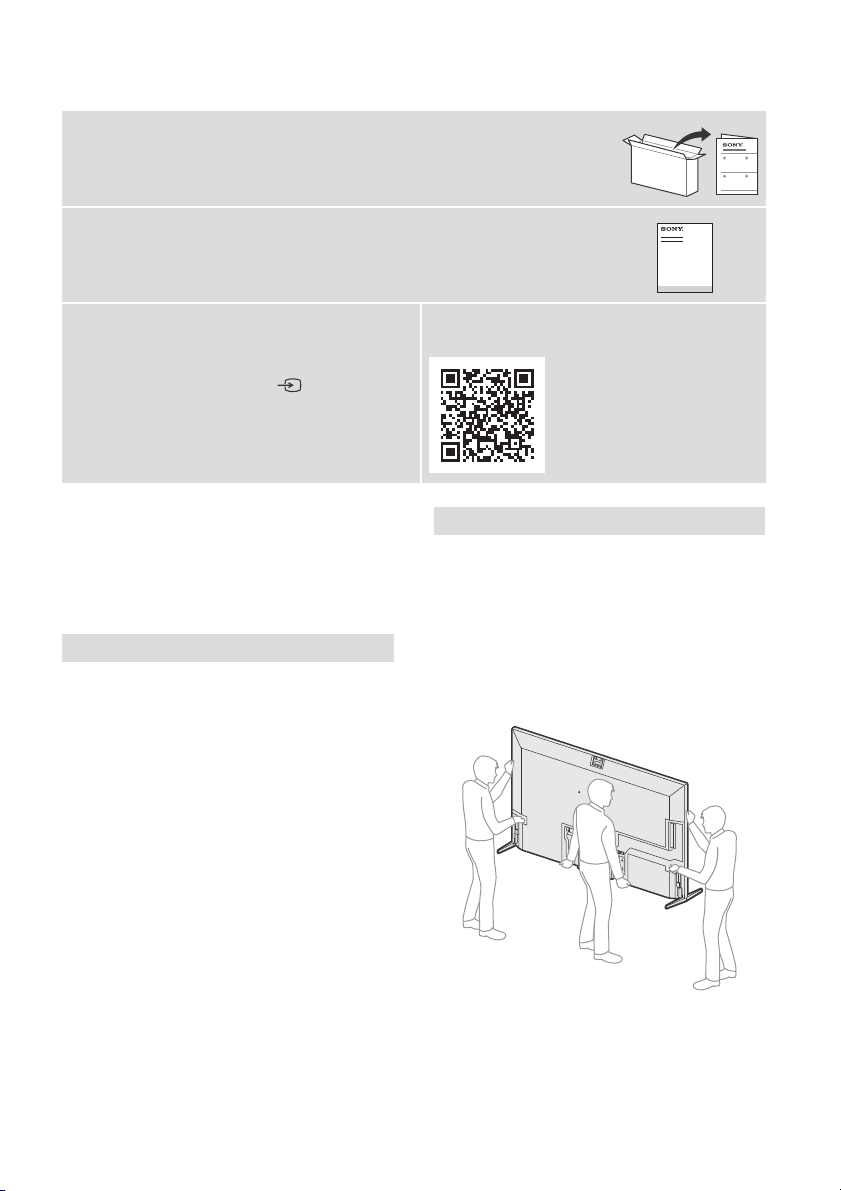

Om brugervejledninger

Dette TV leveres med følgende brugervejledninger. Opbevar brugervejledningerne for fremtidig reference.

Installationsvejledning

• Installation og opsætning af TV.

Referencevejledning (denne brugervejledning) / Sikkerhedsdokumentation

• Sikkerhedsoplysninger, fjernbetjening, fejlfinding, installation af vægmontering, specifikation osv.

Hjælpevejledning (brugervejledning på skærmen)

• Indstillinger, funktioner, internetforbindelse, fejlfinding osv.

• Tryk på (Indgangsvælger) på fjernbetjeningen, og vælg [Hjælp] for at åbne den. Hvis [Hjælp] ikke eksisterer, skal du vælge [Rediger] og tilføje [Hjælp].

Bemærk

• Før du benytter TV'et, bedes du læse "Sikkerhedsoplysninger".

• Læs den medfølgende sikkerhedsdokumentation for yderligere sikkerhedsoplysninger.

• Billeder og illustrationer i Installationsvejledningen og denne vejledning er udelukkende til referencebrug og kan afvige fra det faktiske produkt.

VIGTIG BESKED

Bemærkning til radioudstyr

Hermed erklærer Sony Corporation, at radioudstyrstyperne XR-85Z9K, XR-75Z9K er i overensstemmelse med direktiv 2014/53/EU. EU-overensstemmelseserklæringens fulde tekst kan findes på følgende internetadresse: https://compliance.sony.eu

For dette radioudstyr gælder følgende restriktioner for at sætte det i drift eller tage det ud af drift, samt krav til autorisation til brug gældende i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : Frekvensbåndet 5150 - 5350 MHz er begrænset til kun at måtte bruges indendørs.

• Du kan se Hjælpevejledning med din smartphone.

https://rd1.sony.net/help/ tv/jaep1/h_aep/

Sikkerhedsoplysninger

Tran spo rt

• Før transport af TV'et tages alle kabler ud.

• Fjern terminaldækslerne, inden TV'et transporteres.

• Der er behov for to eller flere personer (tre personer eller flere til et TV på 214,8 cm (85 tommer) eller derover) for at transportere et stort TV-apparat.

• Når TV'et flyttes med hånden, skal det holdes som vist nedenfor. Belast ikke skærmen og rammen omkring skærmen.

XR-85Z9K

Page 51

XR-75Z9K

10 mm - 12 mm

M6 skrue (medfølger ikke)

Ledning

(medfølger

ikke)

Skrue

(medfølger ikke)

1,5 N·m

{15 kgf·cm}

AV-modtager

Højttalerkabel

S-CENTER

OUT

Kabel til TV-center højttaler-tilstand

HDMIforbindelse (eARC/ARC)

• TV'et må ikke udsættes for fysiske stød eller kraftige vibrationer under transport.

• TV'et skal pakkes ind i originalemballagen og sættes ned i originalkassen, når det skal til reparation eller blot flyttes.

Vælteforebyggelse

Brug af TV som centerhøjttaler

Bemærk

• Før du tilslutter kabler, skal du frakoble strømledningen på både TV og AV-modtager.

Sådan bruges TV'et som en del af et lydsystem

Bemærk

• Før du tilslutter kabler, skal du frakoble strømledningen på både TV og AV-modtager.

• Der henvises til lydsystemets betjeningsvejledning for detaljer om S-CENTER OUT.

Page 52

Fjernbetjening og TV

Lyssensor*

MIC

Brummer*







Fjernbetjeningens form, layout, tilgængelighed og funktionen af dens knapper kan variere afhængigt af region/ land/TV-model/TV-indstillinger*1.

 App-knapper

 (Strømtilslutning): (Den kan findes ved

at fjerne sidedækslet)

 BUILT-IN MIC SWITCH (Indbygget

mikrofon-knap):

Slå den indbyggede MIC til/fra. (Den kan findes ved at fjerne sidedækslet)

 Indbygget MIC*

4*5*8

: For at aktivere den

indbyggede MIC, tryk på Google Assistent/ mikrofonknappen på fjernbetjeningen, og følg vejledningen på skærmen.

 Fjernbetjeningens sensor / Lyssensor /

LED

 (Strømtilslutning)

TV:

Få vist listen med TV-kanaler, eller skift

til indtastning.

(Hurtige indstillinger): Vis hurtige

indstillinger.

(Indgangsvælger): Vis og vælg

indgangskilden, etc.

123 (Kontrolmenu): Vis Kontrolmenuen.

  /  /  /  / : Skærmmenunavigering

og valg.

(Tilbage) (Hjem) (Google Assistent) / (Mikrofon):

Anvend Google Assistent*4*5 eller stemmesøgning*5.

 + / – (Lydstyrke)

(Lydløs)*

CH + / – (Kanal)

programvejledning for TV eller kabel-/ satellitboks*7.

(Guide):

Få vist den digitale

*1 For andre modeller med fjernbetjening, se

Hjælpevejledning for detaljer.

*2 Fjernbetjeningens baggrundsbelysning lyser, når

lyssensoren registrerer, at den omgivende belysning er lav. Automatisk baggrundsbelysning kan slukkes.

*3 Brummeren udsender en lyd, når du anvender

fjernfinder-funktionen. Se Hjælpevejledningen online for detaljer.

*4 Kun for begrænsede regioner/lande/modeller/

sprog.

*5 Google Assistent eller stemmesøgning kræver

internetforbindelse.

*6 En genvej til tilgængelighed er tilgængelig ved at

trykke på (Lydløs) og holde den nede.

*7 Indstillingen [Opsætning af styring af Kabel-/

satellitboks] kræves.

*8 Strømforbruget vil forøges, når den indbyggede

MIC er aktiveret, da den altid lytter.

For yderligere oplysninger, se din Hjælpevejledning. Tryk på (Indgangsvælger) på fjernbetjeningen, og vælg [Hjælp]. Hvis [Hjælp] ikke eksisterer, skal du vælge [Rediger] og tilføje [Hjælp].

Page 53

Brug af videokonferencekamera og -mikrofonenhed (medfølger)

Der kræves måske en softwareopdatering for at bruge videokonferencekamera og -mikrofonenhed. For den seneste information om softwareopdateringer til dit TV, besøg: https://www.sony.eu/support

Fejlfinding

Ved generel fejlfinding for emner som: sort skærm, ingen lyd, frosset billede, TV'et reagerer ikke, eller netværk afbrydes, gøres følgende.

1 Genstart dit TV ved at trykke på afbryderen

på fjernbetjeningen i omtrent fem sekunder. TV'et vil genstarte. Hvis TV'et ikke gendannes, prøv at tage netledningen ud, og tryk på afbryderen på TV'et, og slip den. Vent i to minutter, og tilslut netledningen. Eller tryk på afbryderen på TV'et i ca. 40 sekunder, indtil TV'et slukkes.

2 Se menuen Hjælp, der vises nedenfor. 3 Tilslut dit TV til internettet, og udfør en

softwareopdatering. Sony anbefaler, at du holder TV'ets software opdateret. Softwareopdateringer indeholder nye funktioner og ydelsesforbedringer.

4 Besøg Sonys supporthjemmeside

(oplysninger er forhåndenværende i slutningen af denne brugervejledning).

Når du sætter TV'ets stik i, kan der gå et stykke tid, før TV'et kan tændes, selvom du trykker på afbryderen på fjernbetjeningen eller på TV'et.

Det tager tid at initialisere systemet. Vent omkring et minut, og prøv igen.

Fjernbetjeningen virker ikke.

• Udskift batterierne.

Adgangskoden til børnesikring er blevet glemt.

• Indtast 9999 for PIN, og indtast den nye PIN.

For yderligere oplysninger om fejlfinding, se din Hjælpevejledning. Tryk på (Indgangsvælger) på fjernbetjeningen, og vælg [Hjælp]. Hvis [Hjælp] ikke eksisterer, skal du vælge [Rediger] og tilføje [Hjælp].

Specifikationer

System

Panelsystem: LCD-panel (flydende krystal), LED-baggrundslys TV-system: Afhænger af land/områdevalg/ TV-model

Analog: B/G, D/K, I Digital: DVB-T/DVB-C/DVB-T2 Satellit: DVB-S/DVB-S2

Farvesystem: PAL/SECAM/NTSC3.58 (kun video)/NTSC4.43 (kun video)

Kanaldækning: Afhænger af land/områdevalg/ TV-model

Analog: UHF/VHF/kabel Digital: UHF/VHF/kabel Satellit: Mellemfrekvens 950-2150 MHz

Lydeffekt: 12,5 W + 12,5 W + 20 W + 20 W + 5 W + 5 W + 5 W + 5 W

Trådløs teknologi

Protokol IEEE 802.11a/b/g/n/ac Bluetooth® Version 4.2

Frekvensområde Udgangseffekt

Trådløst LAN (TV)

2400-2483,5 MHz

5150-5250 MHz 5250-5350 MHz 5470-5725 MHz 5725-5850 MHz

Bluetooth® (TV)

2400-2483,5 MHz < 10,0 dBm

Bluetooth® (RMF-TX900U)

2400-2483,5 MHz < 10,0 dBm

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm

< 13,9 dBm

Page 54

Indgangs-/Udgangsstik

Antennekabel

75 ohm, eksternt stik til VHF/UHF

Satellitantenne

Hunstik af F-type stik, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-tone, Enkeltkabeldistribution EN50494.

AV IN / S-CENTER SPEAKER IN Video-/lydindgang (minijack-stik) Inputterminal til S-centerhøjttaler (minijackstik)

HDMI IN 1/2/3/4 (HDCP 2.3-kompatibel)

Video:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, Pc-formater* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*2*4*5, 3840 × 2160p (100, 120 Hz)*2*4*

Lyd:

I eARC (Enhanced Audio Return Channel)tilstand

Se Hjælpevejledningen online for detaljer.

Bortset fra eARC-tilstand

5,1-kanals lineær PCM: 32/44,1/48/88,2/ 96/176,4/192 kHz 16/20/24 bit, Dolby Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (kun HDMI IN 3)*

I eARC-tilstand

Se Hjælpevejledningen online for detaljer.

I ARC-tilstand

To-kanals lineær PCM: 48 kHz 16 bit, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Digitalt optisk stik (to-kanals lineær PCM: 48 kHz 16 bit, Dolby Audio, DTS)

1, 2 (HDD REC)* USB-port ( 2 USB HDD-enhed for REC-funktion) USB-port 1 understøtter High Speed USB (USB 2.0) USB-port 2 understøtter Super Speed USB (USB 3.2 Gen 1)

CAM (Conditional Access Module)-holder

LAN 10BASE-T/100BASE-TX-stik (Forbindelseshastigheden kan variere, afhængigt af netværksmiljøet. Der garanteres ikke for kommunikationshastighed og -kvalitet.)

CENTER SPEAKER IN

Indgang for centerhøjttaler (bananbøsning)

Videokonferencekamera og -mikrofonenhed

Videokonferencekamera og -mikrofonenhedsterminal

Strøm, datablad og andet

Strømkrav

220 V - 240 V AC, 50 Hz

Skærmstørrelse (målt diagonalt) (Ca.)

XR-85Z9K: 214,8 cm / 85 tommer XR-75Z9K: 189,3 cm / 75 tommer

Strømforbrug i standby*9*

0,50 W

Skærmopløsning (vandret × lodret) (pixels)

7680 × 4320

Udgangseffekt

500 mA (for USB 1), 900 mA (for USB 2)

Mål (Ca.) (b × h × d) (cm)

Inkl. TV-fod (med kamera)

Standardposition: XR-85Z9K: 189,6 × 112,3 × 46,0 XR-75Z9K: 167,1 × 99,8 × 39,6 Smal position: XR-85Z9K: 189,6 × 114,2 × 46,0 XR-75Z9K: 167,1 × 101,7 × 39,6 Soundbar-position: XR-85Z9K: 189,6 × 119,7 × 46,0 XR-75Z9K: 167,1 × 107,2 × 39,6

Uden TV-fod (med kamera)

XR-85Z9K: 189,6 × 111,2 × 7,6 XR-75Z9K: 167,1 × 98,7 × 7,6

Stativets bredde (Ca.) (cm)

Standardposition:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Smal position:

XR-85Z9K: 76,6 XR-75Z9K: 57,6

Soundbar-position:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Vægt (Ca.) (kg)

Inkl. TV-fod (med kamera)

XR-85Z9K: 60,1 XR-75Z9K: 49,1

Uden TV-fod (uden kamera)

XR-85Z9K: 58,4 XR-75Z9K: 47,5

Page 55

Andre

Skrue (M6) Beslag til vægmontering

10 mm - 12 mm

TV'ets bagdæksel

Ekstraudstyr

Beslag til vægmontering: SU-WL450

Skruediameter og -længde:

Driftstemperatur: 0 ºC til 40 ºC Driftsfugtighed: 10 % til 80 % RH

(ikke-kondenserende)

*1 Når 4096 × 2160p er input og [Bredformatstilstand]

er sat til [Normal], vises opløsningen som 3840 × 2160p. For at vise 4096 × 2160p, sæt indstillingen [Bredformatstilstand] til [Fuld 1] eller [Fuld 2].

*2 For indstilling af [HDMI-signalformat] henvises til

skærmmenuen. *3 Se Hjælpevejledningen online for detaljer. *4 Brug Ultrahøjhastigheds HDMI-kabel for tilslutning. *5 Kun HDMI IN 4. Tilslut 8K-understøttede

HDMI-enheder til HDMI IN 4. HDMI IN 4 har

kompleks signalbehandling og er længere tid om at

få video (afhængigt af kilden). *6 Kun HDMI IN 2/3/4. *7 Tilslut dit lydsystem til HDMI IN 3 for at overføre

TV-lyd til dit lydsystem. *8 Funktion ikke tilgængelig i Italien. *9 Den angivne standbyeffekt nås, når TV'et har

afsluttet nødvendige interne processer. *10 Strømforbruget i standby øges, når TV'et er tilsluttet

netværket.

Bemærk

• Tilgængeligheden af ekstraudstyr afhænger af land/

område/TV-model/lager.

• Design og specifikationer kan ændres uden varsel.

• Abonnement på tjenester og applikationer kan være

påkrævet, og yderligere vilkår, betingelser og/eller gebyrer kan være gældende ved anvendelse af Google Assistent.

• Databladet i denne manual er til KOMMISSIONENS

DELEGEREDE FORORDNING (EU) 1062/2010. Se websiden for (EU) 2019/2013 information.

Produktregistreringsnummer (KOMMISSIONENS DELEGEREDE FORORDNING (EU) 2019/2013)

XR-85Z9K (1035114), XR-75Z9K (1035112).

Page 56

Tietoa oppaista

Television mukana toimitetaan seuraavat oppaat. Säilytä oppaat myöhempää käyttöä varten.

Asetusopas

• Television asentaminen ja asetukset.

Viiteopas (tämä opaskirja) / Turvaohjeistus

• Turvallisuusohjeet, kaukosäädin, vianmääritys, seinäasennus, tekniset tiedot jne.

Käyttöopas (sähköinen opas)

• Asetukset, toiminnot, Internet-yhteys, vianmääritys jne.

• Avaa painamalla kaukosäätimen (Tulosignaalin valinta) -painiketta ja valitsemalla [Ohje]. Jos [Ohje] ei ole käytettävissä, valitse [Muokkaa] ja lisää [Ohje].

Huomautus

• Lue ennen TV:n käyttöä kohta ”Turvallisuusohjeet”.

• Lue turvallisuutta koskevat lisätiedot mukana toimitetusta turvaohjeistuksesta.

• Asennusoppaassa ja tässä käyttöohjeessa käytetyt kuvat ja piirrokset ovat ohjeellisia ja voivat poiketa kyseisestä tuotteesta.

TÄRKEÄ HUOMAUTUS

Radiolaitteisiin liittyvä huomautus

Sony Corporation vakuuttaa, että radiolaitetyypit XR-85Z9K, XR-75Z9K ovat direktiivin 2014/53/EU mukaisia. EU-vaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa internetosoitteessa: https://compliance.sony.eu

Seuraavat tätä radiolaitetta koskevat käyttörajoitukset tai käyttövaltuutusvaatimukset ovat voimassa maissa AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, E L, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : Taajuudet 5150 - 5350 MHz on rajoitettu vain sisäkäyttöön.

• Käyttöopas toimii myös älypuhelimella.

https://rd1.sony.net/help/ tv/jaep1/h_aep/

Turvallisuusohjeet

Laitteen kuljettaminen ja siirtäminen

• Irrota kaikki johdot ennen television siirtämistä.

• Irrota liitinten kannet ennen television siirtämistä.

• Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (214,8 cm:n (85-tuumaisen) siirtämiseen tarvitaan vähintään kolme).

• Kun TV:tä kuljetetaan käsin, pidä siitä kiinni alla olevan mukaisesti. Älä paina ruudun pintaa tai ruudun ympärillä olevaa kehystä .

XR-85Z9K

Page 57

XR-75Z9K

10 mm - 12 mm

M6-ruuvi (ei sisälly toimitukseen)

Nuora (ei sisälly

toimitukseen)

Ruuvi (ei sisälly

toimitukseen)

1,5 N·m

{15 kgf·cm}

AV-vastaanotin

Kaiutinkaapeli

S-CENTER

OUT

Tel ev is io n keskimmäisen kaiuttimen tilan kaapeli

HDMI (eARC/ ARC)-liitäntä

• Älä altista laitetta iskuille tai liialliselle tärinälle kuljetuksen aikana.

• Kun toimitat television huoltoon, tai kun kuljetat sitä muuton yhteydessä, pakkaa laite alkuperäiseen pakkaukseen ja suojaa se alkuperäisillä pakkausmateriaaleilla.

Kaatumisen estäminen

Television käyttö keskikaiuttimena

Huomautus

• Irrota sekä TV:n että AV-vastaanottimen virtajohto pistorasiasta ennen kaapeleiden liittämistä.

TV:n käyttäminen osana äänijärjestelmää

Huomautus

• Irrota sekä TV:n että AV-vastaanottimen virtajohto pistorasiasta ennen kaapeleiden liittämistä.

• Katso lisätietoja S-CENTER OUT -liitäntää käyttävän äänijärjestelmän käyttöoppaasta.

Page 58

Kaukosäädin ja TV

Valotunnistin*

MIC

Summeri*







Kaukosäätimen muoto sekä kaukosäätimen painikkeiden asettelu, saatavuus ja toiminta saattavat vaihdella alueen/maan/TV-mallin/ TV:n asetusten mukaan*1.

 Sovelluspainikkeet

 (Virta): (Löytyy sivukannen takaa)

 BUILT-IN MIC SWITCH

(Sisäänrakennetun mikrofonin kytkin):

Kytkee sisäisen mikrofonin päälle/pois. (Löytyy sivukannen takaa)

 Sisäinen mikrofoni*

4*5*8

: Ota sisäinen

mikrofoni käyttöön painamalla kaukosäätimen Google Assistant-/ mikrofonipainiketta ja noudattamalla näytön ohjeita.

 Kaukosäädinanturi / Taustavalon

tunnistin / LED

 (Virta)

TV:

Näytä television kanavaluettelo tai

vaihda tuloon.

(Pika-asetukset): Näytä Pika-asetukset.

(Tulosignaalin valinta): Näytä ja

valitse ohjelmalähde, jne.

123 (Hallintavalikko): Näytä

Hallintavalikko.

  /  /  /  / : Navigointiin ja

valitsemiseen ruutuvalikoissa.

(Takaisin) (Alkuun) (Google Assistant) / (Mikrofoni):

Käytä Google Assistantia*4*5 tai puhehakua*5.

 + / – (Äänenvoimakkuus)

(Mykistys)*

CH + / – (Kanava)

(Opas):

satelliittivastaanottimen*7 digitaalinen ohjelmaopas.

Näytä television tai kaapeli-/

*1 Katso muita kaukosäädinmallien tietoja

Käyttöoppaasta.

*2 Kaukosäätimen taustavalo valaisee silloin, kun

valotunnistin on havainnut, että ympäristön valaistus on heikko. Taustavalon automaattinen valaisu voidaan laittaa pois päältä.

*3 Summerista kuuluu äänimerkki, kun

etäetsimistoimintoa käytetään. Katso lisätiedot verkkokäyttöoppaasta.

*4 Vain tietyt alueet/maat/mallit/kielet. *5 Google Assistant tai puhehaku vaativat

Internet-yhteyden.

*6 Helppokäyttötoiminto käynnistyy pitämällä

(Mykistys) -näppäintä alhaalla.

*7 [Kaapeli-/satellittivastaanotin] -asetus on

määritettävä.

*8 Virrankulutus kasvaa, kun sisäinen mikrofoni on

käytössä, koska se kuuntelee aina.

Lisätietoja on annettu Käyttöoppaassa. Paina kaukosäätimen (Tulosignaalin valinta) -painiketta ja valitse [Ohje]. Jos [Ohje] ei ole käytettävissä, valitse [Muokkaa] ja lisää [Ohje].

Page 59

Kamera- ja mikrofoniyksikön (sisältyy toimitukseen) käyttö

Kamera- ja mikrofoniyksikön käyttö voi edellyttää ohjelmistopäivitystä. Saat viimeisimmät tiedot ohjelmistopäivityksistä TV:llesi osoitteesta: https://www.sony.eu/support

Vianmääritys

Yleisissä vianmäärityskysymyksissä, kuten: musta näyttö, ei ääntä, jähmettynyt kuva, TV ei reagoi tai verkko on kadonnut, suorita seuraavat vaiheet.

1 Käynnistä TV uudelleen pitämällä

kaukosäätimen virtapainiketta alhaalla noin viisi sekuntia. TV käynnistyy uudelleen. Jos TV ei palaudu, kokeile irrottaa virtajohto, painaa sitten TV:n virtapainiketta ja vapauttaa se. Odota kaksi minuuttia ja kytke verkkovirtajohto pistorasiaan. Tai voit painaa TV:n virtapainiketta noin 40 sekunnin ajan, kunnes TV sammuu.

2 Katso alla olevaa Ohje-valikkoa. 3 Yhdistä TV:si Internetiin ja suorita

ohjelmistopäivitys. Sony suosittelee pitämään TV:n ohjelmiston päivitettynä. Ohjelmistopäivitykset antavat uusia ominaisuuksia ja parantavat suoritustehoa.

4 Käy Sonyn tukisivustolla (tiedot löytyvät

tämän opaskirjan lopusta).

Kun kytket TV:n verkkovirtaan, TV ei välttämättä kytkeydy heti päälle vaikka painaisit virtapainiketta kaukosäätimestä tai TV:stä.

Järjestelmän alustaminen vie aikaa. Odota noin minuutti ja yritä sitten uudelleen.

Kaukosäädin ei toimi.

• Vaihda paristot.

Lapsilukon salasana on unohtunut.

• Kirjoita ensin PIN-koodi 9999 ja anna sitten uusi PIN-koodi.

Katso vianmäärityksen lisätiedot Käyttöoppaasta. Paina kaukosäätimen (Tulosignaalin valinta)

-painiketta ja valitse [Ohje]. Jos [Ohje] ei ole käytettävissä, valitse [Muokkaa] ja lisää [Ohje].

Tekniset tiedot

Järjestelmä

Näyttöpaneeli: LCD-paneeli, LED-taustavalo TV-järjestelmä: Riippuu maa-/aluevalinnasta/ TV-mallista

Analoginen: B/G, D/K, I Digitaalinen: DVB-T/DVB-C/DVB-T2 Satelliitti: DVB-S/DVB-S2

Värijärjestelmä: PAL/SECAM/NTSC3.58 (Vain video)/NTSC4.43 (Vain video)

Kanavien näkyvyysalue: Riippuu maa-/ aluevalinnasta/TV-mallista

Analoginen: UHF/VHF/Kaapeli Digitaalinen: UHF/VHF/Kaapeli

Satelliitti: Välitaajuus 950-2150 MHz Äänentoisto: 12,5 W + 12,5 W + 20 W + 20 W + 5 W + 5 W + 5 W + 5 W Langaton teknologia

Protokolla IEEE 802.11a/b/g/n/ac

Bluetooth® versio 4.2

Taajuusalue Lähtöteho

Langaton LAN (Televisio)

2400-2483,5 MHz

5150-5250 MHz 5250-5350 MHz 5470-5725 MHz 5725-5850 MHz

Bluetooth® (Televisio)

2400-2483,5 MHz < 10,0 dBm

Bluetooth® (RMF-TX900U)

2400-2483,5 MHz < 10,0 dBm

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm

< 13,9 dBm

Page 60

Tulo-/lähtöliitännät

Antenni/kaapeli

75 ohmin ulkoinen liitäntä VHF/UHF-liittimelle

Satelliittiantenni

Naaraspuolinen F-tyypin liitin, 75 ohmia. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz ohjaus, Yhden kaapelin jakelu EN50494.

AV IN / S-CENTER SPEAKER IN Video/Audio-tulo (miniliitäntä) S-centre-kaiuttimen tuloliitäntä (miniliitäntä)

HDMI IN 1/2/3/4 (HDCP 2.3 -yhteensopiva)

Video:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, PC-muodot* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*2*4*5, 3840 × 2160p (100, 120 Hz)*2*4*

Audio:

eARC (Enhanced Audio Return Channel)tilassa

Katso lisätiedot verkkokäyttöoppaasta.

Muussa kuin eARC-tilassa

5,1-kanavainen lineaarinen PCM: 32/44,1/ 48/88,2/96/176,4/192 kHz 16/20/24 bittiä,

Dolby Audio, Dolby Atmos, DTS eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (Vain HDMI IN 3)*

eARC-tilassa

Katso lisätiedot verkkokäyttöoppaasta.

ARC-tilassa

Kaksikanavainen lineaarinen PCM: 48 kHz 16 bittiä, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Optinen digitaaliliitäntä (kaksikanavainen lineaarinen PCM: 48 kHz 16 bittiä, Dolby Audio, DTS)

1, 2 (HDD REC)* USB-laiteportti ( 2 USB-kiintolevy REC-toimintoa varten) USB-portti 1 tukee nopeaa USB-yhteyttä (USB 2.0) USB-liitäntä 2 tukee supernopeaa USB:tä (USB 3.2 Gen 1)

Maksu-TV-moduuli (CAM) paikka

LAN 10BASE-T/100BASE-TX-liitäntä (Yhteysnopeus voi vaihdella verkon käyttöympäristön mukaan. Tiedonsiirtonopeutta ja laatua ei taata.)

CENTER SPEAKER IN

Keskikaiuttimen tulo (naparuuvi)

Kamera- ja mikrofoniyksikkö

Kamera- ja mikrofoniyksikön liitäntä

Teho, tuoteseloste ja muuta

Tehovaatimukset

220 V - 240 V AC, 50 Hz

Näytön koko (halkaisija) (Noin)

XR-85Z9K: 214,8 cm / 85 tuumaa XR-75Z9K: 189,3 cm / 75 tuumaa

Virrankulutus valmiustilassa*9*

0,50 W Näytön erottelutarkkuus (vaaka × pysty) (kuvapisteinä)

7680 × 4320 Ulostuloarvot

500 mA (USB 1), 900 mA (USB 2)

Mitat (Noin) (l × k × s) (cm)

pöytäjalustan kanssa (sisältää kameran)

Vakioasento:

XR-85Z9K: 189,6 × 112,3 × 46,0

XR-75Z9K: 167,1 × 99,8 × 39,6

Kapea-asento:

XR-85Z9K: 189,6 × 114,2 × 46,0

XR-75Z9K: 167,1 × 101,7 × 39,6

Soundbar-sijainti:

XR-85Z9K: 189,6 × 119,7 × 46,0

XR-75Z9K: 167,1 × 107,2 × 39,6 ilman pöytäjalustaa (sisältää kameran)

XR-85Z9K: 189,6 × 111,2 × 7,6

XR-75Z9K: 167,1 × 98,7 × 7,6

Jalustan leveys (Noin) (cm)

Vakioasento:

XR-85Z9K: 189,5

XR-75Z9K: 167,0 Kapea-asento:

XR-85Z9K: 76,6

XR-75Z9K: 57,6 Soundbar-sijainti:

XR-85Z9K: 189,5

XR-75Z9K: 167,0

Paino (Noin) (kg)

pöytäjalustan kanssa (sisältää kameran)

XR-85Z9K: 60,1

XR-75Z9K: 49,1 ilman pöytäjalustaa (ilman kameraa)

XR-85Z9K: 58,4

XR-75Z9K: 47,5

Page 61

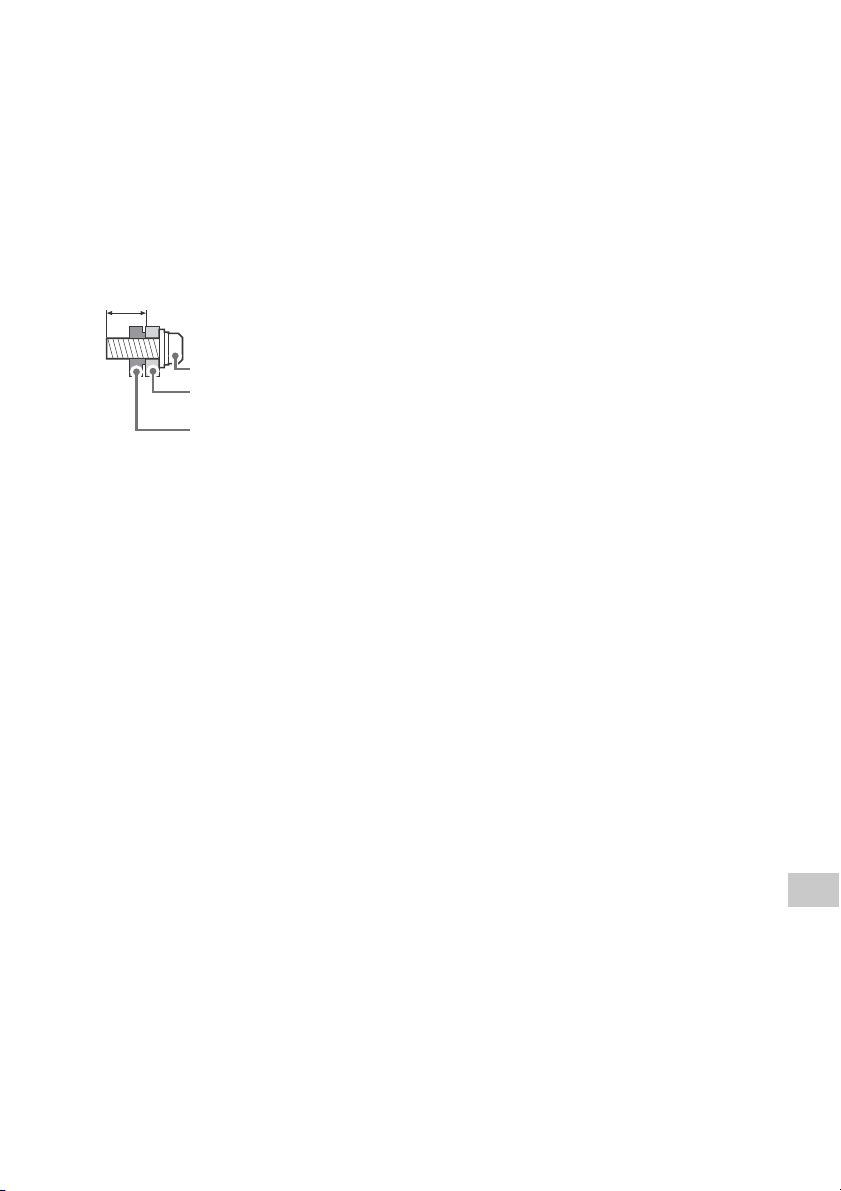

Muita tietoja

Ruuvi (M6) Seinäasennuskiinnitin

10 mm - 12 mm

TV:n takakansi

Lisävarusteet

Seinäasennuskiinnitin: SU-WL450

Ruuvin halkaisija ja pituus:

Käyttölämpötila: 0 ºC – 40 ºC Käyttökosteus: 10 % – 80 % RH (ei-kondensoiva)

*1 Kun lähteen resoluutio on 4096 × 2160p ja

[Laaja tila] -asetus on [Normaali], näytettävä resoluutio on 3840 × 2160p. Jos haluat resoluutioksi 4096 × 2160p, aseta [Laaja tila]-asetukseksi [Koko kuva 1] tai [Koko kuva 2].

*2 Katso ohjeita näyttövalikosta

[HDMI-signaalimuoto]-asetuksen valitsemiseen. *3 Katso lisätiedot verkkokäyttöoppaasta. *4 Käytä yhdistämiseen ultranopeaa HDMI-kaapelia. *5 Vain HDMI IN 4. Liitä 8K-tuetut HDMI-laitteet

HDMI IN 4 -liitäntään. HDMI IN 4:n signaalinkäsittely

on monimutkaista, ja videoiden vastaanottaminen

kestää kauemmin (riippuu lähteestä). *6 Vain HDMI IN 2/3/4. *7 Liitä äänijärjestelmä HDMI IN 3 -liitäntään, jos

haluat kuulla TV:n äänen äänijärjestelmän kautta. *8 Toiminto ei ole saatavana Italiassa. *9 Mainittu valmiustilan virrankulutus on voimassa sen

jälkeen, kun televisio on suorittanut välttämättömät

sisäiset toimenpiteet. *10 Valmiustilan virrankulutus kasvaa, kun televisio on

yhdistetty verkkoon.

Huomautus

• Lisävarusteiden saatavuus riippuu maasta/alueesta/

television mallista/varastotilanteesta.

• Rakennetta ja teknisiä tietoja saatetaan muuttaa siitä

erikseen ilmoittamatta.

• Google Assistantin käyttö voi edellyttää palveluiden

ja sovellusten tilaamista, minkä lisäksi sen käyttöön voi liittyä lisäehtoja ja/tai lisämaksuja.

• Käyttöoppaassa oleva tuoteseloste vastaa

KOMISSION DELEGOITUA ASETUSTA (EU) 1062/2010. Katso sen verkkosivustosta lisätietoja asetuksesta (EU) 2019/2013.

Tuotteen rekisteröintinumero (KOMISSION DELEGOITU ASETUS (EU) 2019/2013)

XR-85Z9K (1035114), XR-75Z9K (1035112).

Page 62

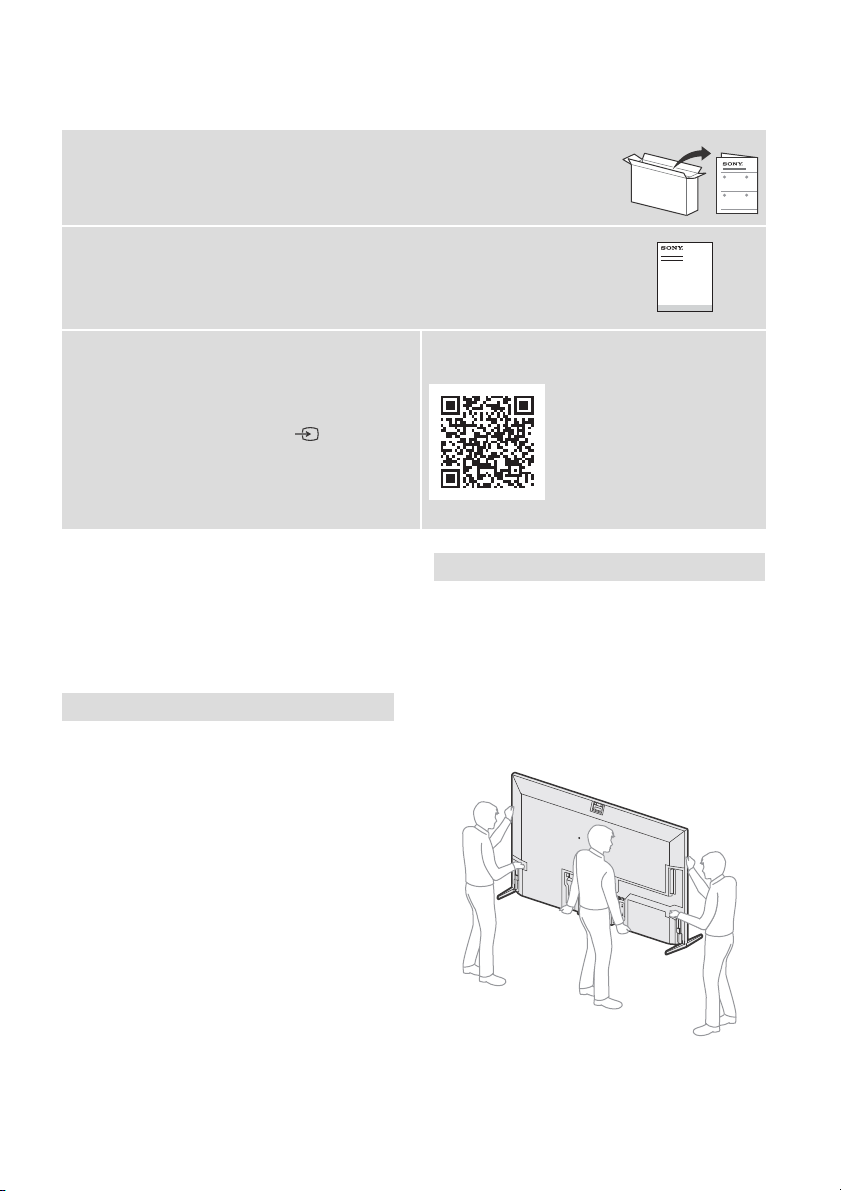

Om håndbøker

Denne TV-en leveres med følgende håndbøker. Vennligst behold håndbøkene for fremtidig referanse.

Innstillingsveiledning

• TV-installasjon og oppsett.

Referanseveiledning (denne håndboken) / Sikkerhetsdokumentasjon

• Sikkerhetsinformasjon, fjernkontroll, feilsøking, veggmontering, spesifikasjon, og så videre.

Hjelpeveiledning (håndbok på skjermen)

• Innstillinger, funksjoner, Internett-tilkobling, feilsøking og så videre.

• For å åpne den, trykk på (Valg av innhold) på fjernkontrollen og velg [Hjelp]. Hvis [Hjelp] ikke finnes, velg [Endre] og legg til [Hjelp].

Merknader

• Før du bruker TV-en, vær vennlig å lese "Sikkerhetsinformasjon".

• Les den medfølgende sikkerhetsdokumentasjonen for ytterligere sikkerhetsinformasjon.

• Bilder og illustrasjoner som brukes i installasjonsveiledningen og i denne håndboken, er kun ment som referanse, og kan avvike fra produktets faktiske utseende.

VIKTIG MERKNAD

Merknad for radioutstyr

Herved erklærer Sony Corporation at radioutstyrstypene XR-85Z9K, XR-75Z9K er i samsvar med direktiv 2014/53/EU. EU-erklæring fulltekst finner du på Internett under: https://compliance.sony.eu

For dette radioutstyret gjelder følgende begrensninger for bruk eller krav for autorisering av bruk i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : 5150 - 5350 MHz-båndet skal bare benyttes for innendørs bruk.

• Du kan se Hjelpeveiledningen med en smarttelefon.

https://rd1.sony.net/help/ tv/jaep1/h_aep/

Sikkerhetsinformasjon

Bæring

• Før du bærer TV-apparatet, må du koble fra alle kablene.

• Før TV-en transporteres må terminaldekslene fjernes.

• Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 214,8 cm (85 tommer) og over).

• Når du transporterer TV-en for hånd, må du holde den som vist under. Ikke utsett skjermen og rammen rundt for press-belastning.

XR-85Z9K

Page 63

XR-75Z9K

10 mm - 12 mm

M6-skrue (medfølger ikke)

Stropp

(medfølger

ikke)

Skrue

(medfølger ikke)

1,5 N·m

{15 kgf·cm}

AV-mo ttaker

Høyttalerkabel

S-CENTER

OUT

Kabel for modusen TV-senterhøyttaler

HDMI (eARC/ARC)forbindelse

• Ikke utsett TV-apparatet for støt eller sterke vibrasjoner når du flytter det.

• Når du leverer inn TV-apparatet på grunn av reparasjon eller hvis du flytter, bør du transportere det i originalemballasjen.

Tippforebygging

Bruke TV-en som senterhøyttaler

Merknader

• Før du kobler til kabler, koble fra hovedledningen til både TV-en og AV-mottakeren.

Bruk av TV som del av lydsystem

Merknader

• Før du kobler til kabler, koble fra hovedledningen til både TV-en og AV-mottakeren.

• Se bruksanvisningen for lydsystemet med S-CENTER OUT-terminal for informasjoner.

Page 64

Fjernkontroll og TV

Lyssensor*

MIC

Summer*







Utformingen av fjernkontrollen, layouten, tilgjengeligheten og funksjonen til knappene på fjernkontrollen kan variere avhengig av regionen/landet/TV-modellen/ TV-innstillingene*1.

 App-knapper

 (Strøm): (Dette finner du ved å fjerne

sidedekslet)

 BUILT-IN MIC SWITCH (Innebygget

MIC-bryter):

Slå på/av innebygget mikrofon. (Dette finner du ved å fjerne sidedekslet)

 Innebygd mikrofon*

4*5*8

: For å aktivere

den innebygde mikrofonen, trykker du på Google Assistent-/mikrofonknappen på fjernkontrollen og følger instruksjonene på skjermen.

 Fjernkontroll-sensor /

Omgivelseslyssensor / LED

 (Strøm)

Vis TV-kanalliste eller bytt til inngang.

TV:

(Hurtiginnstillinger): Vis

hurtiginnstillinger.

(Valg av innhold): Vis og velg

inngangskilden osv.

123 (Kontrollmeny): Vis Kontrollmenyen.

  /  /  /  / : Meny på skjermen for

navigasjon og valg.

(tilbake) (hjem) (Google Assistent) / (Mikrofon):

Bruk Google Assistent*4*5 eller talesøk*5.

 + / – (Volum)

(Demp)*

CH + / – (kanal)

(guide):

Vis den digitale programguiden til TV-en eller TV-dekoderen*7.

*1 For andre fjernkontrollmodeller, se den nettbaserte

Hjelpeveiledningen for mer informasjon.

*2 Fjernkontrollens baklys tennes når lyssensoren

oppdager at omgivelseslyset er dempet. Baklysets automatiske belysning kan slås av.

*3 Summeren vil sende ut en lyd når du bruker

fjernkontrollens søkefunksjon. Se

Hjelpeveiledningen på nettet for mer informasjon. *4 Kun for begrenset region/land/modell/språk. *5 Google Assistent eller talesøk krever en Internett-

tilkobling. *6 Snarvei for tilgjengelighet er tilgjengelig ved å

trykke og holde inne (Demp). *7 [Oppsett av TV-dekoder] innstilling er påkrevet. *8 Strømforbruket øker når den innebygde mikrofonen

er aktivert, da den alltid lytter.

For mer informasjon, se Hjelpeveiledning. Trykk på (Valg av innhold) på fjernkontrollen og velg [Hjelp]. Hvis [Hjelp] ikke finnes, velg [Endre] og legg til [Hjelp].

Page 65

Bruk av kamera- og mikrofonenhet (medfølger)

Det kan være behov for en programvareoppdatering for å bruke kameraet og mikrofonenheten. For siste informasjon om programvareoppdateringer for din TV, se: https://www.sony.eu/support

Feilsøking

Generell feilsøking for problemer som: svart skjerm, ingen lyd, frosset bilde, TV reagerer ikke, eller nettverk mistet, utfør følgende steg.

1 Start TV-en din på nytt ved å holde nede

strømknappen på fjernkontrollen i cirka fem sekunder. TV-en vil starte på nytt. Hvis TV-en ikke starter, prøv å trekke ut strømledningen, trykk deretter på strømknappen på TV-en og slipp den. Vent i to minutter, og sett i strømledningen. Eller trykk på strømknappen på TV-en i omtrent 40 sekunder inntil TV-en slås av.

2 Se hjelpemenyen som vises nedenfor. 3 Koble TV-en din til internett og utfør en

programvareoppdatering. Sony anbefaler at du holder TV-ens programvare oppdatert. Programvareoppdateringer gir nye funksjoner og bedre ytelse.

4 Gå til Sonys supportnettside (informasjon

oppgitt bakerst i denne håndboken).

Når du kobler til TV-en kan det hende at den ikke er i stand til å slå seg på på en stund selv om du trykker på strømknappen på fjernkontrollen eller TV-en.

Det tar tid å starte opp systemet. Vent omtrent ett minutt, og prøv deretter igjen.

Fjernkontrollen virker ikke.

•Skift batteriene.

Passordet for foreldrelåsen er glemt.

• Skriv inn 9999 for PIN-koden, og skriv deretter den nye PIN-koden.

For mer informasjon om feilsøking, se i Hjelpeveiledningen. Trykk på (Valg av innhold) på fjernkontrollen og velg [Hjelp]. Hvis [Hjelp] ikke finnes, velg [Endre] og legg til [Hjelp].

Spesifikasjoner

System

Skjermsystem: LCD (Liquid Crystal Display = skjerm med flytende krystaller), LED-baklys TV-system: Avhengig av land / område valg / TV-modell

Analog: B/G, D/K, I Digital: DVB-T/DVB-C/DVB-T2 Satellitt: DVB-S/DVB-S2

Fargesystem: PAL/SECAM/NTSC3.58 (Kun video)/NTSC4.43 (Kun video)

Kanaldekning: Avhengig av land / område valg / TV-modell

Analog: UHF/VHF/kabel Digital: UHF/VHF/kabel Satellitt: Mellomfrekvens 950-2150 MHz

Lydutgang: 12,5 W + 12,5 W + 20 W + 20 W + 5 W + 5 W + 5 W + 5 W

Trådløs teknologi

Protokoll IEEE 802.11a/b/g/n/ac Bluetooth® versjon 4.2

Frekvensbånd Utgangseffekt

Trådløst LAN (TV)

2400-2483,5 MHz

5150-5250 MHz 5250-5350 MHz 5470-5725 MHz 5725-5850 MHz

Bluetooth® (TV)

2400-2483,5 MHz < 10,0 dBm

Bluetooth® (RMF-TX900U)

2400-2483,5 MHz < 10,0 dBm

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm

< 13,9 dBm

Page 66

Inngangs-/utgangskontakter

Antenne/kabel

75 ohm ekstern terminal for VHF/UHF

Satellittmottaker

Hunn F-kontakt, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V og 22 kHz tone, Distribusjon med én kabel EN50494.

AV IN / S-CENTER SPEAKER IN Video-/lydinngang (minijack) S-centre høyttalerinngang (minijack)

HDMI IN 1/2/3/4 (HDCP 2.3-kompatibel)

Video:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, PC-formater* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*2*4*5, 3840 × 2160p (100, 120 Hz)*2*4*

Lyd:

I eARC (Enhanced Audio Return Channel)modus

Se Hjelpeveiledningen på nettet for mer informasjon.

Unntatt eARC-modus

5,1 kanal lineær PCM: 32/44,1/48/88,2/96/ 176,4/192 kHz 16/20/24 biter, Dolby Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (Kun HDMI IN 3)*

I eARC-modus

Se Hjelpeveiledningen på nettet for mer informasjon.

I ARC-modus

Tokanals lineær PCM: 48 kHz 16 biter, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Digital optisk kontakt (tokanals lineær PCM: 48 kHz 16 biter, Dolby Audio, DTS)

1, 2 (HDD REC)* USB-enhetsport ( 2 USB HDD-enhet for REC-funksjon) USB-port 1 støtter høyhastighets USB (USB 2.0) USB-port 2 støtter superrask USB (USB 3.2 Gen 1)

CAM-spor (Conditional Access Module)

LAN 10BASE-T/100BASE-TX-kontakt (Tilkoblingshastigheten kan variere avhengig av driftsmiljøet til nettverket. Kommunikasjonshastighet og kvalitet garanteres ikke.)

CENTER SPEAKER IN

Inngang for midtre høyttaler (kontaktforbindelse)

Kamera- og mikrofonenhet

Kamera- og mikrofonenhetterminal

Strøm, produktmikrokort og annet

Strømkrav

220 V - 240 V vekselstrøm, 50 Hz

Skjermstørrelse (målt diagonalt) (ca.)

XR-85Z9K: 214,8 cm / 85 tommer XR-75Z9K: 189,3 cm / 75 tommer

Strømforbruk i hvilemodus*9*

0,50 W

Skjermoppløsning (horisontal × vertikal) (piksler)

7680 × 4320

Nominell effekt

500 mA (for USB 1), 900 mA (for USB 2)

Mål (ca.) (b × h × d) (cm)

med bordstativ (med kamera)

Standardplassering: XR-85Z9K: 189,6 × 112,3 × 46,0 XR-75Z9K: 167,1 × 99,8 × 39,6 Snever plassering: XR-85Z9K: 189,6 × 114,2 × 46,0 XR-75Z9K: 167,1 × 101,7 × 39,6 Lydplankens plassering: XR-85Z9K: 189,6 × 119,7 × 46,0 XR-75Z9K: 167,1 × 107,2 × 39,6

uten bordstativ (med kamera)

XR-85Z9K: 189,6 × 111,2 × 7,6 XR-75Z9K: 167,1 × 98,7 × 7,6

Stativbredde (ca.) (cm)

Standardplassering:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Snever plassering:

XR-85Z9K: 76,6 XR-75Z9K: 57,6

Lydplankens plassering:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Vekt (ca.) (kg)

med bordstativ (med kamera)

XR-85Z9K: 60,1 XR-75Z9K: 49,1

uten bordstativ (uten kamera)

XR-85Z9K: 58,4 XR-75Z9K: 47,5

Page 67

Annet

Skrue (M6) Veggmonteringsbrakett

10 mm - 12 mm

TV-ens bakdeksel

Tilleggsutstyr

Veggmonteringsbrakett: SU-WL450

Skruediameter og -lengde:

Driftstemperatur: 0 ºC – 40 ºC Driftsluftfuktighet: 10 % – 80 % relativ fuktighet

(ikke-kondenserende)

*1 Når det tilføres 4096 × 2160p på inngangen og

[Bred modus] er innstilt på [Normal], vil oppløsningen vises som 3840 × 2160p. For å vise 4096 × 2160p, settes [Bred modus] innstillingen på [Full 1] eller [Full 2].

*2 Se menyen på skjermen for å innstille

[HDMI-signalformat].

*3 Se Hjelpeveiledningen på nettet for mer

informasjon. *4 Bruk HDMI-ultrahøyhastighetskabel for å koble til. *5 Kun HDMI IN 4. Koble til HDMI-enheter som støttes

av 8K til HDMI IN 4. HDMI IN 4 har kompleks

signalbehandling og bruker lengre tid på å få video

(avhengig av kilde). *6 Kun HDMI IN 2/3/4. *7 Koble lydsystemet ditt til HDMI IN 3 for å tilføre

TV-lyd til lydsystemet. *8 Funksjon ikke tilgjengelig i Italia. *9 Spesifisert strømforbruk i hvilemodus nås etter at

TV-en har avsluttet nødvendige interne prosesser. *10 Strømforbruk i hvilemodus vil øke når TV-en er

koblet til nettverket.

Merknader

• Tilgjengeligheten til tilleggsutstyr avhenger av land/

region/TV-modell/lagerstatus.

• Design og spesifikasjoner kan endres uten varsel.

• Når du bruker Google Assistent kan det være

nødvendig med abonnement på tjenester og applikasjoner. Tilleggsvilkår, betingelser og/eller gebyrer kan gjelde.

• Produktdatabladet i denne håndboken er for

DELEGERT KOMMISJONSFORORDNING (EU) 1062/2010. Se nettsiden for informasjon om (EU) 2019/2013.

Produktregistreringsnummer (DELEGERT KOMMISJONSFORORDNING (EU) 2019/2013)

XR-85Z9K (1035114), XR-75Z9K (1035112).

Page 68

Informacje o instrukcjach

Ten telewizor jest dostarczany z następującymi instrukcjami. Prosimy o zachowanie instrukcji do wykorzystania w przyszłości.

Przewodnik ustawień

• Instalacja i konfiguracja telewizora.

Przewodnik (ta instrukcja) / Dokumentacja bezpieczeństwa

• Informacje dotyczące bezpieczeństwa, pilot, rozwiązywanie problemów, instalacja na ścianie, dane techniczne itp.

Przewodnik pomocniczy (Instrukcja ekranowa)

• Ustawienia, funkcje, połączenie z Internetem, rozwiązywanie problemów itp.

• Aby ją otworzyć, naciśnij na pilocie (Wybór wejścia), a następnie wybierz [Pomoc]. Jeśli [Pomoc] nie jest dostępna, wybierz [Edytuj] i dodaj [Pomoc].

Uwaga

• Przed przystąpieniem do eksploatacji telewizora należy zapoznać się z częścią „Informacje dotyczące bezpieczeństwa”.

• Aby zapoznać się z dodatkowymi informacjami na temat bezpieczeństwa, przeczytaj dostarczoną dokumentację bezpieczeństwa.

• Zdjęcia i ilustracje użyte w Przewodniku ustawień i w tej instrukcji mają charakter jedynie poglądowy i mogą się różnić od rzeczywistego produktu.

WAŻNA UWAGA

Informacja dotycząca sprzętu radiowego

Sony Corporation niniejszym oświadcza, że typy urządzeń radiowych XR-85Z9K, XR-75Z9K są zgodne z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: https://compliance.sony.eu

Dla tego sprzętu radiowego zastosowanie mają poniższe ograniczenia dotyczące użytkowania lub wymóg uzyskania zezwolenia na użytkowanie obowiązujący w AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : pasmo 5150 - 5350 MHz jest ograniczone wyłącznie do zastosowań wewnątrz pomieszczeń.

• Możesz skorzystać z Przewodnika pomocniczego za pomocą smartfona.

https://rd1.sony.net/help/ tv/jaep1/h_aep/

Informacje dotyczące bezpieczeństwa

Tran spo rt

• Przed rozpoczęciem przenoszenia odbiornika należy odłączyć od niego wszystkie kable.

• Przed transportem telewizora zdejmij osłony złączy.

• Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 214,8 cm (85 cali) lub większej).

• Przenosząc telewizor w rękach, należy go trzymać tak jak na rysunku. Nie wolno naciskać ekranu ani ramy dookoła ekranu.

XR-85Z9K

Page 69

XR-75Z9K

10 mm - 12 mm

Śruba M6 (nie należy do wyposażenia)

Przewód (nie

należy do

wyposażenia) Śruba (nie należy do wyposażenia)

1,5 N·m

{15 kgf·cm}

Odbiornik AV

Kabel głośnikowy

S-CENTER

OUT

Kabel trybu centraln ego głośnika TV

Połąc zenie HDMI (eARC/ARC)

• Podczas transportu odbiornik nie powinien być narażony na wstrząsy mechaniczne i nadmierne wibracje.

• Na czas transportu odbiornika do naprawy lub podczas przeprowadzki, należy zapakować go w oryginalny karton i elementy opakowania.

Zabezpieczenie przed przewróceniem

Używanie telewizora jako centralnego głośnika

Uwaga

• Przed podłączeniem kabli, odłącz zasilanie od telewizora i odbiornika AV.

Używanie telewizora w ramach systemu audio

Uwaga

• Przed podłączeniem kabli, odłącz zasilanie od telewizora i odbiornika AV.

•Zapoznaj się ze szczegółowymi informacjami, które zawarto w instrukcji obsługi systemu audio ze złączem S-CENTER OUT.

Page 70

Pilot i telewizor

Czujnik światła*

MIC

Brzęczyk*







Kształt, układ, dostępność i działanie funkcji przycisków pilota mogą się różnić w zależności od regionu/kraju/modelu/ ustawień telewizora*1.

 (Zasilanie)

TV:

Wyświetl listę kanałów telewizyjnych

lub przełącz na wejście.

(Szybkie ustawienia): Wyświetlenie

szybkich ustawień.

(Wybór wejścia): Wyświetlanie i

wybieranie źródła sygnału wejściowego itp.

123 (Menu sterowania): Wyświetl Menu

sterowania.

  /  /  /  / : Nawigacja w menu

ekranowym i wybór opcji.

(Wstecz)

Wyświetlanie

Użyj Asystenta Google*4*5 lub wyszukiwania głosowego*5.

 + / – (Głośność)

(Wyciszanie)*

CH + / – (Kanał)

cyfrowego przewodnika po programach telewizora lub dekodera TV*7.

(Ekran główny) (Asystent Google) / (Mikrofon):

(Przewodnik):

 Przyciski aplikacji

 (Zasilanie): (można go znaleźć,

zdejmując osłonę boczną)

 BUILT-IN MIC SWITCH (Przełącznik

wbudowanego mikrofonu):

Włączanie/ wyłączanie wbudowanego mikrofonu. (można go znaleźć, zdejmując osłonę boczną)

 Wbudowany mikrofon*

4*5*8

: Aby

włączyć wbudowany mikrofon, naciśnij przycisk Asystent Google/mikrofon na pilocie i wykonaj polecenia wyświetlone na ekranie.

 Czujnik pilota zdalnego sterowania /

Czujnik światła otaczającego / LED

*1 Aby uzyskać szczegółowe informacje na temat

innych modeli pilota, skorzystaj z internetowego Przewodnika pomocniczego.

*2 Podświetlenie pilota włączy się, gdy czujnik światła

wykryje niski poziom natężenia oświetlenia otoczenia. Automatyczne włączanie podświetlenia można wyłączyć.

*3 Podczas korzystania z funkcji wyszukiwania pilota

brzęczyk emituje dźwięk. Aby uzyskać szczegółowe informacje, zobacz Przewodnik pomocniczy online.

*4 Wyłącznie w przypadku niektórych regionów/

krajów/modeli/języków.

*5 Asystent Google lub wyszukiwanie głosowe

wymaga połączenia z Internetem.

*6 Skrót dostępności jest dostępny przez naciśnięcie i

przytrzymanie przycisku (Wyciszanie). *7 Ustawienie [Konfiguracja dekodera] jest wymagane. *8 Włączenie wbudowanego mikrofonu spowoduje

wzrost poboru mocy, ponieważ mikrofon ten będzie

działał przez cały czas.

Dodatkowe informacje można znaleźć w Przewodniku pomocniczym. Naciśnij na pilocie (Wybór wejścia), a następnie wybierz [Pomoc]. Jeśli [Pomoc] nie jest dostępna, wybierz [Edytuj] i dodaj [Pomoc].

Page 71

Korzystanie z modułu kamery i mikrofonu (w zestawie)

Do korzystania z modułu kamery i mikrofonu może być wymagana aktualizacja oprogramowania. Aby uzyskać najnowsze informacje na temat aktualizacji oprogramowania telewizora, należy przejść do witryny internetowej: https://www.sony.eu/support

Rozwiązywanie problemów

W celu rozwiązania ogólnych problemów, takich jak: czarny ekran, brak dźwięku, zawieszony obraz, brak reakcji telewizora lub utrata sygnału sieciowego, wykonaj następujące czynności.

1 Uruchom telewizor ponownie, naciskając

przycisk zasilania na pilocie przez pięć sekund. Telewizor zostanie uruchomiony. Jeżeli telewizor nie zacznie ponownie działać, spróbuj odłączyć przewód sieciowy, a następnie naciśnij i puść przycisk zasilania na telewizorze. Poczekaj dwie minuty i podłącz przewód zasilający. Ewentualnie naciśnij przycisk zasilania na telewizorze i przytrzymaj go przez około 40 sekund do momentu, aż telewizor wyłączy się.

2 Zapoznaj się z menu Pomoc przedstawionym

poniżej.

3 Podłącz telewizor do Internetu i wykonaj

aktualizację oprogramowania. Firma Sony zaleca aktualizację oprogramowania telewizora. Aktualizacje oprogramowania zwierają nowe funkcje i ulepszenia wydajności.

4 Odwiedź stronę wsparcia firmy Sony

(informacje podane na końcu niniejszej instrukcji).

Gdy telewizor zostanie podłączony, przez pewien czas może się nie włączyć pomimo naciskania przycisku zasilania na pilocie lub telewizorze.

Uruchomienie systemu wymaga trochę czasu. Należy odczekać jedną minutę, następnie spróbować włączyć telewizor ponownie.

Pilot nie działa.

•Wymień baterie.

Zapomniano hasła do blokady rodzicielskiej.

• Wprowadź numer 9999 jako kod PIN i wprowadź nowy PIN.

Aby uzyskać więcej informacji o rozwiązywaniu problemów, patrz Przewodnik pomocniczy. Naciśnij na pilocie (Wybór wejścia), a następnie wybierz [Pomoc]. Jeśli [Pomoc] nie jest dostępna, wybierz [Edytuj] i dodaj [Pomoc].

Dane techniczne

System

System panelu: Panel z wyświetlaczem ciekłokrystalicznym (LCD), Podświetlenie LED System TV: W zależności od kraju/wybranego regionu/modelu telewizora

Analogowy: B/G, D/K, I Cyfrowy: DVB-T/DVB-C/DVB-T2 Satelita: DVB-S/DVB-S2

System kolorów: PAL/SECAM/NTSC3.58 (tylko wideo)/NTSC4.43 (tylko wideo)

Zakres kanałów: W zależności od kraju/ wybranego regionu/modelu telewizora

Analogowy: UHF/VHF/kabel Cyfrowy: UHF/VHF/kabel Satelita: Częstotliwość pośrednia 9502150 MHz

Wyjście dźwięku: 12,5 W + 12,5 W + 20 W + 20 W + 5 W + 5 W + 5 W + 5 W

Technologia bezprzewodowa

Protokół IEEE 802.11a/b/g/n/ac Bluetooth® wer. 4.2

Zakres częstotliwości Moc wyjściowa

Bezprzewodowa sieć LAN (Telewizor)

2400-2483,5 MHz

5150-5250 MHz 5250-5350 MHz 5470-5725 MHz 5725-5850 MHz

Bluetooth® (Telewizor)

2400-2483,5 MHz < 10,0 dBm

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm

< 13,9 dBm

Page 72

Zakres częstotliwości Moc wyjściowa

Bluetooth® (RMF-TX900U)

2400-2483,5 MHz < 10,0 dBm

Gniazda wejścia/wyjścia

Antena/kabel

75-Ohm antena zewnętrzna VHF/UHF

Antena satelitarna

Żeńskie złącze typu F, 75 Ohm. DiSEqC 1.0, LNB 13 V/18 V i sygnał 22 kHz, Dystr. za pomocą poj. kabla EN50494.

AV IN / S-CENTER SPEAKER IN Wejście wideo/audio (mini jack) Wejście na głośnik S-centre (mini jack)

HDMI IN 1/2/3/4 (Zgodność z HDCP 2.3)

Wideo:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, formaty komputerowe* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*2*4*5, 3840 × 2160p (100, 120 Hz)*2*4*

Audio:

W trybie eARC (Enhanced Audio Return Channel)

Aby uzyskać szczegółowe informacje, zobacz Przewodnik pomocniczy online.

Z wyjątkiem trybu eARC

5,1 kanałów, liniowe PCM: 32/44,1/48/88,2/ 96/176,4/192 kHz 16/20/24 bity, Dolby Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (tylko HDMI IN 3)*

W trybie eARC

Aby uzyskać szczegółowe informacje, zobacz Przewodnik pomocniczy online.

W trybie ARC

Dwukanałowe liniowe PCM: 48 kHz 16 bity, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Cyfrowe gniazdo optyczne (dwukanałowe liniowe PCM: 48 kHz 16 bity, Dolby Audio, DTS)

1, 2 (HDD REC)* Port urządzeń USB (Dysk twardy USB 2 dla funkcji REC) Port USB 1 obsługuje standard High Speed USB (USB 2.0) Port USB 2 obsługuje standard Super Speed USB (USB 3.2 Gen 1)

LAN Gniazdo 10BASE-T/100BASE-TX (Prędkość połączenia zależy od parametrów sieci. Nie gwarantuje się prędkości i jakości transmisji.)

CENTER SPEAKER IN

Wejście głośnika środkowego (Terminal głośnikowy)

Moduł kamery i mikrofonu

Zacisk modułu kamery i mikrofonu

Moc, karta produktu i inne

Wymagania dotyczące zasilania

220 V – 240 V (prąd zmienny), 50 Hz

Wielkość ekranu (przekątna) (ok.)

XR-85Z9K: 214,8 cm / 85 cali XR-75Z9K: 189,3 cm / 75 cali

Pobór mocy w trybie czuwania*9*

0,50 W

Rozdzielczość wyświetlacza (poziom × pion) (piksele)

7680 × 4320

Wartości znamionowe wyjścia

500 mA (w przypadku USB 1), 900 mA (w przypadku USB 2)

Wymiary (przybliżone) (szer. × wys. × gł.) (cm)

z podstawą (z kamerą)

Położenie standardowe: XR-85Z9K: 189,6 × 112,3 × 46,0 XR-75Z9K: 167,1 × 99,8 × 39,6 Położenie pionowe: XR-85Z9K: 189,6 × 114,2 × 46,0 XR-75Z9K: 167,1 × 101,7 × 39,6 Położenie głośnika sound bar: XR-85Z9K: 189,6 × 119,7 × 46,0 XR-75Z9K: 167,1 × 107,2 × 39,6

bez podstawy (z kamerą)

XR-85Z9K: 189,6 × 111,2 × 7,6 XR-75Z9K: 167,1 × 98,7 × 7,6

Szerokość podstawy (przybliżone) (cm)

Położenie standardowe:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Położenie pionowe:

XR-85Z9K: 76,6 XR-75Z9K: 57,6

Położenie głośnika sound bar:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Gniazdo CAM (moduł dostępu warunkowego)

Page 73

Waga (przybliżona) (kg)

Śruba (M6) Uchwyt ścienny

10 mm - 12 mm

Pokrywa tylna telewizora

z podstawą (z kamerą)

XR-85Z9K: 60,1 XR-75Z9K: 49,1

bez podstawy (bez kamery)

XR-85Z9K: 58,4 XR-75Z9K: 47,5

Inne

Wyposażenie dodatkowe

Uchwyt ścienny: SU-WL450

Średnica i długość śruby:

Temperatura robocza: 0 ºC – 40 ºC Wilgotność robocza: 10 % – 80 % wilgotności względnej (bez kondensacji)

*1 W przypadku podłączenia do wejścia z

rozdzielczością 4096 × 2160p i opcji [Tryb szerokoekranowy] ustawionej na [Normalny] wybrana zostaje rozdzielczość wyświetlania 3840 × 2160p. Aby wyświetlać rozdzielczość 4096 × 2160p, opcję [Tryb szerokoekranowy] należy ustawić na [Pełny 1] lub [Pełny 2].

*2 Zapoznaj się z menu ekranowym, aby ustawić

[Format sygnału HDMI].

*3 Aby uzyskać szczegółowe informacje, zobacz

Przewodnik pomocniczy online.

*4 Wykonaj połączenie za pomocą kabla HDMI o

bardzo dużej szybkości transmisji.

*5 Tylko HDMI IN 4. Podłącz urządzenia HDMI

obsługujące rozdzielczość 8K do wejścia HDMI IN 4. Wejście HDMI IN 4 przeprowadza skomplikowane przetwarzanie sygnału i uzyskanie obrazu wideo

wymaga więcej czasu (w zależności od źródła). *6 Tylko HDMI IN 2/3/4. *7 Podłącz zestaw audio do HDMI IN 3, aby

doprowadzić dźwięk telewizora do zestawu audio. *8 Funkcja jest niedostępna we Włoszech. *9 Podany pobór mocy w trybie czuwania jest

osiągany po zakończeniu wykonywania przez

odbiornik TV wymaganych procesów

wewnętrznych. *10 Pobór mocy w trybie czuwania wzrośnie przy

połączeniu telewizora z siecią.

Uwaga

• Dostępność wyposażenia opcjonalnego zależy od

kraju, regionu, modelu telewizora i stanu magazynowego.

• Projekt i dane techniczne mogą zostać zmienione bez

powiadomienia.

• Mogą być wymagane subskrypcje usług i aplikacji, a

podczas korzystania z Asystenta Google mogą obowiązywać dodatkowe warunki i / lub opłaty.

• Karta produktu w niniejszym podręczniku odnosi się do ROZPORZĄDZENIA DELEGOWANEGO KOMISJI (UE) 1062/2010. W celu uzyskania informacji na temat rozporządzenia (UE) 2019/2013 należy skorzystać z odpowiedniej witryny internetowej.

Numer rejestracji produktu (ROZPORZĄDZENIE DELEGOWANE KOMISJI (UE) 2019/2013)

XR-85Z9K (1035114), XR-75Z9K (1035112).

Page 74

O návodech

Tento televizor je dodáván s následujícími návody. Uschovejte tyto návody pro jejich případné budoucí použití.

Průvodce nastavením

• Instalace a nastavení televize.

Referenční příručka (tento návod) / Bezpečnostní dokumentace

• Bezpečnostní informace, dálkové ovládání, řešení problémů, instalace na stěnu, specifikace atd.

Uživatelská příručka (Návod na obrazovce)

• Nastavení, funkce, připojení k internetu, řešení problémů atd.

• Chcete-li ji otevřít, stiskněte (Volba vstupu) na dálkovém ovládání a zvolte [Nápověda]. Pokud není k dispozici [Nápověda], vyberte [Změnit] a přidejte položku [Nápověda].

Poznámka

• Před zapnutím televizoru si přečtěte „Bezpečnostní informace“.

• Přečtěte si dodaný dokument bezpečnostní dokumentace, kde naleznete další bezpečnostní informace.

• Obrázky a ilustrace v Průvodci nastavením a v tomto návodu slouží jen pro vaši referenci a mohou se lišit od skutečného vzhledu produktu.

DŮLEŽITÁ POZNÁMKA

Prohlášení k rádiovým zařízením

Sony Corporation tímto prohlašuje, že rádiová zařízení XR-85Z9K, XR-75Z9K jsou v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: https://compliance.sony.eu

U tohoto rádiového zařízení se vztahují následující omezení uvádění do provozu nebo požadavků na povolení použití v AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : Pásmo 5150 – 5350 MHz je omezeno pouze na interní provoz.

• Uživatelskou příručku můžete najít a přečíst si ji ve svém chytrém telefonu.

https://rd1.sony.net/help/ tv/jaep1/h_aep/

Bezpečnostní informace

Přeprava

• Před přemístěním televizoru odpojte všechny kabely.

• Před přepravou televizoru sejměte kryty konektorů.

• Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro TV s rozměrem 214,8 cm (85 palců) a více).

• Když přenášíte TV v rukou, držte jej, jak je znázorněno níže. Netlačte na panel a rám okolo obrazovky.

XR-85Z9K

Page 75

XR-75Z9K

10 mm - 12 mm

Šroub M6 (není součástí dodávky)

Šňůra (není

součástí

dodávky)

Šroub (není

součástí dodávky)

1,5 N·m

{15 kgf·cm}

Přijímač AV

Kabel reproduktoru

S-CENTER

OUT

Kabel pro režim středového TV reproduktoru

Připojení HDMI (eARC/ARC)

• Při přenášení televizoru dbejte na to, aby do ničeho nenarazil, nebo nadměrné nevibroval.

• Jestliže vezete televizor do opravy, nebo ho stěhujete, vždy ho zabalte do originální krabice a obalového materiálu.

Ochrana před převrácením

Použití TV jako středového reproduktoru

Poznámka

• Než připojíte kabely, odpojte televizor i přijímač AV od elektrické sítě.

Použití TV jako části audio systému

Poznámka

• Než připojíte kabely, odpojte televizor i přijímač AV od elektrické sítě.

• Viz návod na použití audiosystému s terminálem S-CENTER OUT, kde jsou podrobnosti.

Page 76

Dálkové ovládání a televizor

Světelné čidlo*

MIC

Bzučák*







Tvar dálkového ovladače, rozložení, dostupnost a funkce tlačítek dálkového ovladače se může lišit v závislosti na zemi, oblasti, modelu televizoru a nastavení televizoru*1.

 (Napájení)

Zobrazte seznam televizních kanálů

TV:

nebo přepněte na určení vstupu.

(Rychlá nastavení): Zobrazit rychlá

nastavení.

(Volba vstupu): Zobrazte a zvolte

vstupní zdroj atd.

123 (Ovládací nabídka): Zobrazte

Ovládací nabídku.

  /  /  /  / : Navigace a výběr v

nabídce na obrazovce.

Použijte Asistent Google*4*5 nebo hlasové vyhledávání*5.

 + / – (Hlasitost)

CH + / – (Kanál)

programového průvodce televizoru nebo kabelového/satelitního přijímače*7.

(Zpět) (Domovská obrazovka) (Asistent Google) / (Mikrofon):

(Ztišit)*

(Průvodce):

Zobrazte digitálního

 Tlačítka aplikací

 (Napájení): (Může být nalezen po

sejmutí bočního krytu)

 BUILT-IN MIC SWITCH (Spínač

vestavěného mikrofonu):

Zapnutí/ vypnutí vestavěného mikrofonu. (Může být nalezen po sejmutí bočního krytu)

 Vestavěný mikrofon*

4*5*8

: K povolení

vestavěného mikrofonu stiskněte tlačítko Asistent Google/mikrofon na dálkovém ovládání a řiďte se pokyny na obrazovce.

 Čidlo dálkového ovládání / Senzor

okolního světla / LED

*1 Informace o dalších modelech dálkového ovládání

naleznete v Uživatelské příručce, která je k dispozici online.

*2 Podsvícení dálkového ovládání se rozsvítí, pokud

světelné čidlo detekuje slabé okolní osvětlení. Automatické osvětlení podsvícení je možné vypnout.

*3 Bzučák bude při použití funkce dálkového

vyhledávání vydávat zvukový signál. Podrobnosti

naleznete online v Uživatelské příručce. *4 Pouze pro některé oblasti/země/modely/jazyky. *5 Asistent Google nebo hlasové vyhledávání vyžaduje

připojení k internetu. *6 Zkratka přístupnosti je k dispozici stisknutím a

(Ztišit). *7 Je vyžadováno nastavení [Nastavení kabelového/

satelitního přijímače]. *8 Spotřeba elektrické energie se zvýší, když bude

vestavěný mikrofon stále zapnutý, protože stále

naslouchá povelům.

Více informací naleznete v dokumentu Uživatelská příručka. Stiskněte (Volba vstupu) na dálkovém ovládání a zvolte [Nápověda]. Pokud není k dispozici [Nápověda], vyberte [Změnit] a přidejte položku [Nápověda].

Page 77

Použití modulu kamery s mikrofonem (součást dodávky)

Pro použití modulu kamery s mikrofonem může být vyžadována aktualizace softwaru. Nejnovější informace o aktualizacích softwaru pro váš televizor naleznete na adrese: https://www.sony.eu/support

Další informace o řešení problémů naleznete v Uživatelské příručce. Stiskněte (Volba vstupu) na dálkovém ovládání a zvolte [Nápověda]. Pokud není k dispozici [Nápověda], vyberte [Změnit] a přidejte položku [Nápověda].

Řešení problémů

Při obecném řešení problémů, jako jsou černá obrazovka, nehrající zvuk, nehybný obraz, nereagující televizor nebo ztráta sítě, postupujte následovně.

1 Vypněte televizor stisknutím tlačítka napájení

na dálkovém ovládání přibližně na 5 sekund a znovu zapněte. Televizor se restartuje. Pokud se funkce televizoru neobnoví, zkuste jej odpojit od zdroje napájení, poté stiskněte a uvolněte tlačítko napájení na televizoru. Počkejte dvě minuty a TV opět připojte ke zdroji napájení. Nebo stiskněte tlačítko zapínání na televizoru asi na 40 sekund, dokud se televizor nevypne.

2 Viz níže uvedená nabídka Nápovědy. 3 Připojte televizor k internetu a aktualizujte

software. Společnost Sony doporučuje udržovat software televizoru aktualizovaný. Softwarové aktualizace poskytují nové funkce a vylepšení výkonu.

4 Navštivte internetové stránky podpory Sony

(informace naleznete na konci tohoto návodu).

Když televizor odpojíte, je možné, že televizor nebude možné nějakou dobu zapnout, i když stisknete tlačítko napájení na dálkovém ovladači nebo na televizoru.

Inicializace systému nějakou dobu trvá. Počkejte přibližně jednu minutu, potom to zkuste znovu.

Dálkové ovládání nefunguje.

• Vyměňte baterie.

Zapomněli jste heslo rodičovského zámku.

• Zadejte 9999 pro kód PIN a zadejte nový PIN.

Specifikace

Systém

Systém panelu: Panel LCD (displej s kapalnými krystaly), Podsvícení LED TV systém: Závisí na oblasti, zemi nebo modelu televizoru

Analogové: B/G, D/K, I

Digitální: DVB-T/DVB-C/DVB-T2

Satelit: DVB-S/DVB-S2

Systém barev: PAL/SECAM/NTSC3.58 (Pouze video)/NTSC4.43 (Pouze video)

Výběr kanálů: Závisí na oblasti, zemi nebo modelu televizoru

Analogové: UHF/VHF/kabel

Digitální: UHF/VHF/kabel

Satelit: Mezifrekvenční kmitočet 950-

2150 MHz

Zvukový výstup: 12,5 W + 12,5 W + 20 W + 20 W + 5 W + 5 W + 5 W + 5 W

Bezdrátová technologie

Protokol IEEE 802.11a/b/g/n/ac

Verze Bluetooth® 4.2

Frekvenční rozsah Výstupní výkon

Bezdrátová síť LAN (Televize)

2400-2483,5 MHz

5150-5250 MHz 5250-5350 MHz 5470-5725 MHz 5725-5850 MHz

Bluetooth® (Televize)

2400-2483,5 MHz < 10,0 dBm

Bluetooth® (RMF-TX900U)

2400-2483,5 MHz < 10,0 dBm

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm

< 13,9 dBm

Page 78

Vstupní/Výstupní konektory

Anténa/kabel

75 ohmová externí zásuvka pro VHF/UHF

Satelitní anténa

Konektor typ F (zásuvka), 75 ohmová. DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz, rozvod signálu jediným kabelem EN50494.

AV IN / S-CENTER SPEAKER IN Video/audio vstup (mini jack konektor) Vstup reproduktoru S-centre (mini jack konektor)

HDMI IN 1/2/3/4 (kompatibilní s HDCP 2.3)

Video:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, PC formáty* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*2*4*5, 3840 × 2160p (100, 120 Hz)*2*4*

Audio:

V režimu eARC (Enhanced Audio Return Channel)

Podrobnosti naleznete online v Uživatelské příručce.

Kromě režimu eARC

5,1 kanálové lineární PCM: 32/44,1/48/ 88,2/96/176,4/192 kHz 16/20/24 bitů, Dolby Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (Pouze HDMI IN 3)*

V režimu eARC

Podrobnosti naleznete online v Uživatelské příručce.

V režimu ARC

Dvoukanálový lineární PCM: 48 kHz 16 bitů, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Digitální optický konektor jack (dvoukanálový lineární PCM: 48 kHz 16 bitů, Dolby Audio, DTS)

1, 2 (HDD REC)* Port zařízení USB ( 2 USB HDD zařízení pro funkci nahrávání) USB port 1 podporuje vysokorychlostní USB (USB 2.0) USB port 2 podporuje super rychlé USB (USB 3.2 Gen 1)

Slot CAM (modul podmíněného přístupu)

LAN Konektor 10BASE-T/100BASE-TX (V závislosti na provozním prostředí sítě se rychlost připojení může lišit. Rychlost a kvalita komunikace nejsou zaručeny.)

CENTER SPEAKER IN

Vstup středového reproduktoru (Pólová svorka)

Modul kamery s mikrofonem

Konektor modulu kamery s mikrofonem

Napájení, specifikace produktu a další

Požadavky na napájení

220 V – 240 V AC, 50 Hz

Velikost obrazovky (úhlopříčka) (přibl.)

XR-85Z9K: 214,8 cm / 85 palců XR-75Z9K: 189,3 cm / 75 palců

Spotřeba elektrické energie v pohotovostním režimu*9*

0,50 W

Rozlišení displeje (vodorovně × svisle) (pixely)

7680 × 4320

Vlastnosti výstupu

500 mA (pro USB 1), 900 mA (pro USB 2)

Rozměry (přibl.) (š × v × h) (cm)

se stolním stojanem (s kamerou)

Standardní poloha: XR-85Z9K: 189,6 × 112,3 × 46,0 XR-75Z9K: 167,1 × 99,8 × 39,6 Úzká poloha: XR-85Z9K: 189,6 × 114,2 × 46,0 XR-75Z9K: 167,1 × 101,7 × 39,6 Poloha reproduktoru Soundbar: XR-85Z9K: 189,6 × 119,7 × 46,0 XR-75Z9K: 167,1 × 107,2 × 39,6

bez stolního stojanu (s kamerou)

XR-85Z9K: 189,6 × 111,2 × 7,6 XR-75Z9K: 167,1 × 98,7 × 7,6

Šířka stojanu (přibl.) (cm)

Standardní poloha:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Úzká poloha:

XR-85Z9K: 76,6 XR-75Z9K: 57,6

Poloha reproduktoru Soundbar:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Page 79

Hmotnost (přibl.) (kg)

Šroub (M6) Nástěnný držák

10 mm - 12 mm

Zadní kryt TV

se stolním stojanem (s kamerou)

XR-85Z9K: 60,1 XR-75Z9K: 49,1

bez stolního stojanu (bez kamery)

XR-85Z9K: 58,4 XR-75Z9K: 47,5

Ostatní

Volitelné příslušenství

Nástěnný držák: SU-WL450

Průměr a délka šroubu:

Provozní teplota: 0 ºC – 40 ºC Provozní vlhkost: Relativní vlhkost 10 % – 80 % (nekondenzující)

*1 Když je vstup 4096 × 2160p a [Širokoúhlý režim] je

nastaveno na [Výchozí], rozlišení bude zobrazeno jako 3840 × 2160p. Pro zobrazení 4096 × 2160p, nastavte [Širokoúhlý režim] na [Plný 1] nebo [Plný 2].

*2 Viz nabídka na obrazovce pro nastavení [Formát

signálu HDMI]. *3 Podrobnosti naleznete online v Uživatelské příručce. *4 K připojení použijte ultra vysokorychlostní kabel

HDMI. *5 Pouze HDMI IN 4. Připojte zařízení HDMI s podporou

rozlišení 8K ke konektoru HDMI IN 4. HDMI IN 4

disponuje komplexním zpracováním signálu a

načtení videa trvá delší čas (v závislosti na zdroji). *6 Pouze HDMI IN 2/3/4. *7 Připojte svůj audio systém do portu HDMI IN 3 pro

reprodukci zvuku TV vaším audio systémem. *8 Funkce není v Itálii dostupná. *9 Specifikovaná spotřeba elektrické energie v

pohotovostním režimu je dosažena po dokončení

nezbytných vnitřních procesů televizoru. *10 Spotřeba elektrické energie v pohotovostním

režimu se zvýší, pokud je televizor připojen k síti.

Poznámka

• Dostupnost volitelného příslušenství závisí na zemi/

oblasti/modelu televizoru/zásobách na skladě.

• Vzhled a specifikace se mohou změnit bez

předchozího upozornění.

• Pro používání Asistent Google může být vyžadováno

předplatné služeb a aplikací a mohou platit další smluvní podmínky a/nebo poplatky.

• Specifikace produktu v této příručce jsou určeny pro

NAŘÍZENÍ DELEGOVANÉ KOMISÍ (EU) 1062/2010. Další informace o nařízení (EU) 2019/2013 naleznete na příslušných webových stránkách.

Číslo registrace výrobku (NAŘÍZENÍ DELEGOVANÉ KOMISÍ (EU) 2019/2013)

XR-85Z9K (1035114), XR-75Z9K (1035112).

Page 80

O príručkách

Tento televízor sa dodáva s nasledujúcimi príručkami. Uchovajte príručky pre budúce použitie.

Sprievodca nastavením

• Inštalácia a nastavenie televízora.

Referenčná príručka (táto príručka) / Bezpečnostná dokumentácia

• Informácie o bezpečnosti, diaľkový ovládač, riešenie problémov, inštalácia na stenu, špecifikácia atď.

Príručka (Príručka na obrazovke)

• Nastavenia, funkcie, pripojenie k internetu, riešenie problémov atď.

• Ak ho chcete otvoriť, stlačte (Výber vstupu) na diaľkovom ovládači a zvoľte položku [Pomocník]. Ak položka [Pomocník] neexistuje, zvoľte [Upraviť] a pridajte [Pomocník].

Poznámka

• Pred uvedením tohto televízneho prijímača do činnosti si prečítajte „Informácie o bezpečnosti“.

• Prečítajte si dodanú bezpečnostnú dokumentáciu ohľadom dodatočných bezpečnostných informácií.

• Obrázky a ilustrácie použité v Sprievodcovi nastavením a v tomto návode slúžia len na referenčné účely a môžu sa líšiť od samotného produktu.

DÔLEŽITÉ UPOZORNENIE

Poznámka pre rádiové zariadenie

Sony Corporation týmto vyhlasuje, že rádiové zariadenia typu XR-85Z9K, XR-75Z9K sú v súlade so smernicou 2014/53/EÚ. Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto internetovej adrese: https://compliance.sony.eu

Pre toto rádiové zariadenie platia nasledujúce obmedzenia týkajúce sa uvedenia do prevádzky alebo požiadaviek na autorizáciu používania v krajinách AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : Pásmo 5150 - 5350 MHz je obmedzené len na použitie v interiéri.

• Príručku si môžete pozrieť pomocou smartphonu.

https://rd1.sony.net/help/ tv/jaep1/h_aep/

Informácie o bezpečnosti

Preprava

• Pred premiestňovaním televízneho prijímača odpojte všetky káble.

• Pred prepravou televízneho prijímača odmontujte kryty konektorov.

• Na prepravu veľkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 214,8 cm (85-palcový) a väčší TV prijímač).

• Pri prenášaní držte televízny prijímač tak, ako je to znázornené nižšie. Panel a rám okolo obrazovky chráňte pred zvýšeným namáhaním.

XR-85Z9K

Page 81

XR-75Z9K

10 mm - 12 mm

Skrutka M6 (nedodáva sa)

Kábel

(nedodáva sa)

Skrutka

(nedodáva sa)

1,5 N·m

{15 kgf·cm}

Prijímač AV

Kábel reproduktora

S-CENTER

OUT

Kábel režimu stredného reproduktora TV

Pripojenie HDMI (eARC/ARC)

• Pri prenášaní a preprave chráňte televízny prijímač pred nárazmi alebo nadmernými vibráciami.

• Pri preprave do opravy alebo pri sťahovaní zabaľte televízny prijímač do pôvodného kartónu a baliaceho materiálu.

Predchádzanie prevrhnutiu

Používanie televízora ako stredného reproduktora

Poznámka

• Pred pripojením káblov odpojte TV aj prijímač AV z elektrickej siete.

Používanie televízora ako súčasti audiosystému

Poznámka

• Pred pripojením káblov odpojte TV aj prijímač AV z elektrickej siete.

• Podrobnosti nájdete v návode na použitie audiosystému s konektorom S-CENTER OUT.

Page 82

Diaľkový ovládač a televízny

Svetelný snímač*

MIC

Bzučiak*







prijímač

Tvar diaľkového ovládača, rozloženie, dostupnosť a funkcia tlačidiel na diaľkovom ovládači sa môžu líšiť v závislosti od oblasti/ krajiny/modelu televízneho prijímača/ nastavenia televízneho prijímača*1.

 (Napájanie)

Zobrazte zoznam TV kanálov alebo

TV:

prepnite na vstup.

(Rýchle nastavenia): Zobrazenie

rýchlych nastavení.

(Výber vstupu): Zobrazenie a voľba

zdroja vstupu a pod.

123 (Ponuka ovládania): Zobrazenie

ponuky ovládania.

  /  /  /  / : Navigácia a výber

ponuky na obrazovke.

(Späť) (Domov) (Asistent Google) / (Mikrofón):

Použite Asistent Google*4*5 alebo hlasové vyhľadávanie*5.

 + / – (Hlasitosť)

(Stlmenie)*

CH + / – (Kanál)

(Sprievodca):

Zobrazte digitálneho sprievodcu programom pre televízor alebo set-top box*7.

 Tlačidlá aplikácie

 (Napájanie): (Možno ho nájsť, ak

demontujete bočný kryt)

 BUILT-IN MIC SWITCH (Prepínač

vstavaného mikrofónu):

Zapnutie/ vypnutie vstavaného mikrofónu. (Možno ho nájsť, ak demontujete bočný kryt)

 Zabudovaný mikrofón*

4*5*8

: Ak chcete

aktivovať zabudovaný mikrofón, stlačte tlačidlo Asistent Google/mikrofónu na diaľkovom ovládači a postupujte podľa pokynov na obrazovke.

 Snímač diaľkového ovládania / Senzor

okolitého osvetlenia / LED

*1 Ďalšie podrobné informácie o modeloch s

diaľkovým ovládaním nájdete v online Priručke.

*2 Podsvietenie diaľkového ovládača sa zapne, keď

svetelný snímač zistí, že okolité svetlo je slabé. Automatické zapnutie podsvietenia je možné vypnúť.

*3 Bzučiak vydá zvuk, keď používate funkciu

diaľkového vyhľadávača. Podrobnosti nájdete v online Príručke.

*4 Len pre obmedzenú oblasť/krajinu/obmedzený

model/jazyk.

*5 Asistent Google alebo hlasové vyhľadávanie

vyžadujú pripojenie k internetu.

*6 Skratka prístupnosti je dostupná stlačením a

(Stlmenie). *7 Vyžaduje sa nastavenie [Nastavenie set-top boxu]. *8 Spotreba energie sa zvýši, keď je zabudovaný

mikrofón zapnutý, pretože vždy počúva.

Viac informácií nájdete v dokumente Príručka. Stlačte (Výber vstupu) na diaľkovom ovládači a zvoľte položku [Pomocník]. Ak položka [Pomocník] neexistuje, zvoľte [Upraviť] a pridajte [Pomocník].

Page 83

Používanie modulu kamery s mikrofónom (dodávané)

Na používanie modulu kamery s mikrofónom môže byť potrebná aktualizácia softvéru. Najnovšie informácie o aktualizáciách softvéru pre váš televízny prijímač nájdete na stránke: https://www.sony.eu/support

Riešenie problémov

Všeobecné riešenie problémov, ako sú: čierna obrazovka, žiadny zvuk, zamrznutý obraz, televízny prijímač nereaguje alebo sa stratila sieť, vykonajte nasledujúce kroky.

1 Reštartujte televízny prijímač stlačením

hlavného vypínača na diaľkovom ovládači približne na päť sekúnd. Televízny prijímač sa reštartuje. Ak televízny prijímač nezačne fungovať, skúste odpojiť sieťový kábel, potom stlačte vypínač na televíznom prijímači a uvoľnite ho. Počkajte dve minúty a zapojte sieťovú šnúru. Alebo stlačte vypínač na televíznom prijímači na približne 40 sekúnd, až kým sa televízny prijímač nevypne.

2 Pozrite si nižšie uvedenú ponuku Pomocník. 3 Pripojte televízny prijímač na internet a

vykonajte aktualizáciu softvéru. Spoločnosť Sony odporúča udržiavať softvér TV aktualizovaný. Aktualizácie softvéru poskytujú nové funkcie a vylepšenia výkonu.

4 Navštívte podpornú webovú stránku

spoločnosti Sony (informácie uvedené na konci tejto príručky).

Keď televízny prijímač zapojíte, televízny prijímač sa možno nezapne, aj keď stlačíte tlačidlo hlavného vypínača na diaľkovom ovládači alebo na televíznom prijímači.

Inicializácia systému trvá určitú dobu. Počkajte približne jednu minútu a potom to skúste znova.

Diaľkový ovládač nefunguje.

• Vymeňte batérie.

Heslo rodičovského zámku bolo zabudnuté.

• Zadajte 9999 pre PIN a zadajte nový PIN.

Ďalšie informácie o riešení problémov nájdete v Príručke. Stlačte (Výber vstupu) na diaľkovom ovládači a zvoľte položku [Pomocník]. Ak položka [Pomocník] neexistuje, zvoľte [Upraviť] a pridajte [Pomocník].

Špecifikácie

Systém

Systém panela: Panel LCD (displej s tekutými kryštálmi), Podsvietenie LED Systém televízneho vysielania: Závisí to od výberu krajiny a regiónu/modelu televízneho prijímača

Analógový: B/G, D/K, I

Digitálny: DVB-T/DVB-C/DVB-T2

Satelit: DVB-S/DVB-S2

Systém farieb: PAL/SECAM/NTSC3.58 (len video)/NTSC4.43 (len video) Kanálový rozsah: Závisí to od výberu krajiny a regiónu/modelu televízneho prijímača

Analógový: UHF/VHF/káblový

Digitálny: UHF/VHF/káblový

Satelit: Medzifrekvencia 950-2150 MHz

Zvukový výstup: 12,5 W + 12,5 W + 20 W + 20 W + 5 W + 5 W + 5 W + 5 W

Bezdrôtová technológia

Protokol IEEE 802.11a/b/g/n/ac

Bluetooth® verzia 4.2

Frekvenčný rozsah Výstupný výkon

Bezdrôtová sieť LAN (Televízia)

2400-2483,5 MHz

5150-5250 MHz 5250-5350 MHz 5470-5725 MHz 5725-5850 MHz

Bluetooth® (Televízia)

2400-2483,5 MHz < 10,0 dBm

Bluetooth® (RMF-TX900U)

2400-2483,5 MHz < 10,0 dBm

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm

< 13,9 dBm

Page 84

Vstupné a výstupné konektory

Anténa/kábel

75 ohmov, externý konektor pre VHF/UHF

Satelitná anténa

Konektor samica typu F, 75 ohmov. DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz, Jednokáblový rozvod EN50494.

AV IN / S-CENTER SPEAKER IN Vstup video/audio (mini jack) Vstup stredového reproduktora S (mini jack)

HDMI IN 1/2/3/4 (HDCP 2.3-kompatibilné)

Video:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, Formáty PC* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*2*4*5, 3840 × 2160p (100, 120 Hz)*2*4*

Audio:

V režime eARC (Enhanced Audio Return Channel)

Podrobnosti nájdete v online Príručke.

Okrem režimu eARC

5,1 lineárny kanál PCM: 32/44,1/48/88,2/ 96/176,4/192 kHz 16/20/24 bitov, Dolby

Audio, Dolby Atmos, DTS eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (len model HDMI IN 3)*

V režime eARC

Podrobnosti nájdete v online Príručke.

V režime ARC

Dvojkanálový lineárny PCM: 48 kHz 16 bitov, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Digitálny optický konektor (dvojkanálový lineárny PCM: 48 kHz 16 bitov, Dolby Audio, DTS)

1, 2 (HDD REC)* Port v zariadení USB ( 2 Zariadenie s USB HDD pre funkciu REC) Port USB 1 podporuje vysokorýchlostné pripojenie USB (USB 2.0) Port USB 2 podporuje super vysokorýchlostné pripojenie USB (USB 3.2 Gen 1)

Slot CAM (modul pre podmienený prístup)

LAN Konektor 10BASE-T/100BASE-TX (V závislosti od prevádzkového prostredia siete sa môže rýchlosť pripojenia meniť. Rýchlosť a kvalita komunikácie nie je pre tento TV prijímač zaručená.)

CENTER SPEAKER IN

Vstup pre stredný reproduktor (prípojný bod)

Modul kamery s mikrofónom

Terminál modulu kamery s mikrofónom

Napájanie, informácie o produkte a ďalšie

Požiadavky na napájanie

220 V – 240 V striedavého prúdu, 50 Hz

Rozmery obrazovky (merané diagonálne) (Pribl.)

XR-85Z9K: 214,8 cm / 85 palcov XR-75Z9K: 189,3 cm / 75 palcov

Príkon v pohotovostnom režime*9*

0,50 W

Rozlíšenie displeja (vodorovne × zvisle) (pixelov)

7680 × 4320

Menovitý výkon

500 mA (pre USB 1), 900 mA (pre USB 2)

Rozmery (Pribl.) (š × v × h) (cm)

so stolovým stojanom (s kamerou)

Štandardná poloha: XR-85Z9K: 189,6 × 112,3 × 46,0 XR-75Z9K: 167,1 × 99,8 × 39,6 Zúžená poloha: XR-85Z9K: 189,6 × 114,2 × 46,0 XR-75Z9K: 167,1 × 101,7 × 39,6 Poloha reproduktorového panela: XR-85Z9K: 189,6 × 119,7 × 46,0 XR-75Z9K: 167,1 × 107,2 × 39,6

bez stolového stojana (s kamerou)

XR-85Z9K: 189,6 × 111,2 × 7,6 XR-75Z9K: 167,1 × 98,7 × 7,6

Šírka stojana (Pribl.) (cm)

Štandardná poloha:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Zúžená poloha:

XR-85Z9K: 76,6 XR-75Z9K: 57,6

Poloha reproduktorového panela:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Hmotnosť (Pribl.) (kg)

so stolovým stojanom (s kamerou)

XR-85Z9K: 60,1 XR-75Z9K: 49,1

bez stolového stojana (bez kamery)

XR-85Z9K: 58,4 XR-75Z9K: 47,5

Page 85

Iné

Skrutka (M6) Montážna konzola na stenu

10 mm - 12 mm

Zadný kryt televízneho prijímača

Voliteľné príslušenstvo

Montážna konzola na stenu: SU-WL450

Priemer a dĺžka skrutky:

Prevádzková teplota: 0 ºC – 40 ºC Prevádzková vlhkosť: 10 % – 80 % RH

(nekondenzovaná)

*1 Keď je vstup 4096 × 2160p a [Široký režim] je

nastavené na [Štandardný], rozlíšenie sa zobrazí ako 3840 × 2160p. Na zobrazenie 4096 × 2160p vyberte nastavenie [Široký režim] na [Plný 1] alebo [Plný 2].

*2 Informácie o tom, ako nastaviť [Formát signálu

HDMI], nájdete v ponuke na obrazovke. *3 Podrobnosti nájdete v online Príručke. *4 Na pripojenie použite Ultra vysokorýchlostný kábel

HDMI. *5 Len HDMI IN 4. Zariadenia s funkciou HDMI s

podporou 8K pripojte k HDMI IN 4. HDMI IN 4 má

komplexné spracovanie signálu, pričom vyžaduje

dodatočný čas na získanie obrazového signálu (v

závislosti od zdroja). *6 Len HDMI IN 2/3/4. *7 Pripojte audiosystém na HDMI IN 3 pre vedenie

audio signálu z televízneho prijímača do

audiosystému. *8 Funkcia nie je k dispozícii v Taliansku. *9 Uvedený príkon v pohotovostnom režime sa

dosiahne, keď televízny prijímač dokončí

nevyhnutné vnútorné procesy. *10 Spotreba energie v pohotovostnom režime sa zvýši

po pripojení televízneho prijímača k sieti.

Poznámka

• Dostupnosť voliteľného príslušenstva závisí od

krajiny/regiónu/modelu TV prijímača/zásob.

• Dizajn a špecifikácie sa môžu zmeniť bez oznámenia.

• Pri používaní Asistent Google sa môže vyžadovať

predplatné za služby a aplikácie, pričom sa na ne môžu vzťahovať ďalšie zmluvné podmienky a/alebo poplatky.

• Opis výrobku v tomto návode sa uvádza vzhľadom na

DELEGOVANÉ NARIADENIE KOMISIE (EÚ) č. 1062/2010. Viac informácií týkajúcich sa nariadenia (EÚ) č. 2019/2013 nájdete na webovej lokalite.

Registračné číslo výrobku (DELEGOVANÉ NARIADENIE KOMISIE (EÚ) 2019/2013)

XR-85Z9K (1035114), XR-75Z9K (1035112).

Page 86

Az útmutatókról

A TV-készülékhez a következő útmutatókat mellékeltük. Kérjük, őrizze meg az útmutatókat későbbi tájékozódás céljából.

Beállítási útmutató

• TV telepítése és beállítása.

Felhasználói útmutató (a jelen útmutató) / Biztonsági dokumentáció

• Biztonsági előírások, távvezérlő, hibaelhárítás, fali konzol felszerelése, műszaki adatok stb.

Súgóútmutató (Képernyőn megjelenő útmutató)

• Beállítások, funkciók, Internetkapcsolat, hibaelhárítás stb.

• A megnyitáshoz nyomja meg a (Bemenetválasztás) gombot a távirányítón és válassza a [Súgó] lehetőséget. Ha a [Súgó] elem nem áll rendelkezésre, válassza a [Szerkesztés] lehetőséget, és adja hozzá a [Súgó] elemet.

Megjegyzés

• Kérjük, hogy a tv használata előtt olvassa el a következőt: „Biztonsági előírások”.

• További biztonsági előírásokért olvassa el a mellékelt biztonsági dokumentációt.

• A Beállítási útmutatóban, valamint az ebben az útmutatóban szereplő képek és ábrák csak tájékoztatási célokat szolgálnak, és eltérhetnek a valós terméktől.

FONTOS FIGYELMEZTETÉS

Megjegyzés a rádióberendezéssel kapcsolatban

A Sony Corporation igazolja, hogy a XR-85Z9K, XR-75Z9K típusú rádiós berendezések megfelelnek a 2014/53/EU irányelv előírásainak. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: https://compliance.sony.eu

Erre a rádióberendezésre vonatkozóan az üzembe helyezéssel kapcsolatos következő korlátozások, vagy a használat jóváhagyásával kapcsolatos következő követelmények alkalmazandók ezekben az országokban: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Koszovó : Az 5150 – 5350 MHz-es sáv beltéri használatra van korlátozva.

• Okostelefonjáról is elérheti a Súgóútmutatót.

https://rd1.sony.net/help/ tv/jaep1/h_aep/

Biztonsági előírások

Szállítás

• A tv-készülék szállítása előtt húzza ki az összes kábelt.

• A tv-készülék szállítása előtt távolítsa el a csatlakozófedeleket.

• Két vagy több személyre (214,8 cm (85 hüvelyk) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához.

• Ha kézzel szállítja a tv-készüléket, akkor azt az alábbi ábra szerint kell megfogni. Ne gyakoroljon nyomást az képernyőre és a képernyőt körülvevő keretre.

XR-85Z9K

Page 87

XR-75Z9K

10 mm - 12 mm

M6-os csavar (nincs mellékelve)

Kábel (nincs

mellékelve)

Csavar (nincs

mellékelve)

1,5 N·m

{15 kgf·cm}

AV-erő sítő

Hangszóró kábel

S-CENTER

OUT

Középső tv-hangszóró üzemmód kábele

HDMI (eARC/ARC) csatlakozás

• Amikor szállítja a készüléket, ne tegye ki ütődésnek vagy erős rázkódásnak.

• Ha a készüléket szervizbe szállítja vagy költözködik, mindig csomagolja vissza az eredeti dobozába.

A felborulás megakadályozása

A TV-készülék használata középső hangszóróként

Megjegyzés

• A kábelek csatlakoztatása előtt a TV és az AV-erősítő hálózati kábelét is csatlakoztassa le a hálózati feszültségről.

A tv használata hangrendszer részeként

Megjegyzés

• A kábelek csatlakoztatása előtt a TV és az AV-erősítő hálózati kábelét is csatlakoztassa le a hálózati feszültségről.

• Részletekért tekintse meg az S-CENTER OUT csatlakozóval ellátott hangrendszer használati útmutatóját.

Page 88

Távvezérlő és TV

Fényérzékelő*

MIC

Hangjelzés*







A távvezérlő alakja, gombjainak elrendezése, elérhetősége és funkciója a régiótól/ országtól/a tv típusától/a tv beállításaitól függően változhat*1.

 (Teljesítmény)

TV:

A TV-csatornák listájának megjelenítése

vagy bemenet váltása.

(Gyors beállítások): Gyors beállítások

megjelenítése.

(Bemenetválasztás): Jelenítse meg és

válassza ki a bemeneti forrást stb.

123 (Vezérlőmenü): Vezérlőmenü

megjelenítése.

  /  /  /  / : A képernyőn történő

navigálás és elemkiválasztás eszköze.

(Vissza)

A TV-készülék vagy Kábel-

Használja a Google Segéd*4*5 vagy hangalapú keresés*5 lehetőségeket.

 + / – (Hangerő)

CH + / – (Csatorna)

és műholdvevő*7 digitális műsorújságjának megjelenítése.

(Kezdőképernyő) (Google Segéd) / (Mikrofon):

(Némítás)*

(Útmutató):

 Alkalmazás gombok

 (Teljesítmény): (A csatlakozófedél

eltávolítása után válik láthatóvá)

 BUILT-IN MIC SWITCH (Beépített

mikrofon kapcsolója):

Kapcsolja be/ki a beépített mikrofont. (A csatlakozófedél eltávolítása után válik láthatóvá)

 Beépített mikrofon*

4*5*8

: A beépített

mikrofon használatához nyomja meg a Google Segéd/mikrofon gombot a távvezérlőn, és kövesse a képernyőn megjelenő utasításokat.

 Távvezérlő érzékelője / Környezeti

fényérzékelő / LED

*1 Más távirányító típusok esetén a részleteket illetően

lásd a Súgóútmutatót.

*2 A távvezérlő háttérvilágítása világít, ha a

fényérzékelő túl alacsony környezeti fényt érzékel. A háttérvilágítás automatikus megvilágítása kikapcsolható.

*3 A távoli keresőfunkció használatakor hangjelzés

hallatszik. Részletes leírást az online Súgóútmutatóban talál.

*4 Csak egyes régiók/országok/típusok/nyelvek

esetén.

*5 A Google Segéd vagy a hangalapú keresés

használatához internetkapcsolat szükséges.

*6 A kisegítő parancsikon elérhető a (Némítás)

gomb megnyomásával és nyomva tartásával.

*7 [Kábel- és műholdvevő beállítás] beállítás

szükséges.

*8 A teljesítményfelvétel megnő a beépített mikrofon

engedélyezésekor, mivel az folyamatos készenlétben áll.

További információért tekintse meg a Súgóútmutatót. Nyomja meg a (Bemenetválasztás) gombot a távirányítón és válassza a [Súgó] lehetőséget. Ha a [Súgó] elem nem áll rendelkezésre, válassza a [Szerkesztés] lehetőséget, és adja hozzá a [Súgó] elemet.

Page 89

A kamera és mikrofon használata (mellékelt)

A kamera és mikrofon használatához szoftverfrissítésre lehet szükség. A TV-készülékhez rendelkezésre álló szoftverfrissítésekkel kapcsolatos legújabb információkért keresse fel a következőt: https://www.sony.eu/support

Hibaelhárítás

Általános hibaelhárításhoz az alábbi lépéseket kövesse a következő típusú problémák esetében: fekete képernyő, nincs hang, kimerevedett kép, a TV nem reagál, nem található hálózat.

1 Indítsa újra a TV-t a távvezérlő

bekapcsológombjának körülbelül öt másodpercig tartó megnyomásával. A TV újraindul. Ha a tv nem áll helyre, próbálja kihúzni a tápkábelt a hálózati aljzatból, majd nyomja meg a tv-n található bekapcsológombot, és engedje fel. Várjon két percet, majd csatlakoztassa a hálózati kábelt. Másik lehetőségként nyomja meg a bekapcsológombot a tv-n körülbelül 40 másodpercig, amíg a tv ki nem kapcsol.

2 Lásd a Súgó menüt az alábbiakban látható

módon.

3 Csatlakoztassa a TV-t az internethez, és

végezzen el egy szoftverfrissítést. A Sony javasolja, hogy a TV szoftverét tartsa mindig a legfrissebb állapotban. A szoftverfrissítések új funkciókat és teljesítménynövekedést kínálnak.

4 Keresse fel a Sony támogatási webhelyét

(információ a jelen kézikönyv végén található).

Ha bedugja a TV-t, előfordulhat, hogy a TV nem kapcsol be egyből, amikor megnyomja a bekapcsológombot a távvezérlőn vagy a TV-n.

A rendszer inicializálása időt vesz igénybe. Várjon körülbelül egy percet, majd próbálja újra.

A távvezérlő nem működik.

• Cserélje ki az elemeket.

Elfelejtette a szülői zárhoz tartozó jelszót.

• Írja be a 9999 PIN-kódot, és adja meg az új PINkódot.

A hibaelhárítást illető további információért tekintse meg a Súgóútmutatót. Nyomja meg a (Bemenetválasztás) gombot a távirányítón és válassza a [Súgó] lehetőséget. Ha a [Súgó] elem nem áll rendelkezésre, válassza a [Szerkesztés] lehetőséget, és adja hozzá a [Súgó] elemet.

Műszaki adatok

Rendszer

Megjelenítő típusa: LCD (folyadékkristályos kijelző), LED háttérvilágítás Tv-rendszer: Országtól/területválasztástól/ tv-modelltől függően

Analóg: B/G, D/K, I Digitális: DVB-T/DVB-C/DVB-T2 Műhold: DVB-S/DVB-S2

Színrendszer: PAL/SECAM/NTSC3.58 (Csak videó)/NTSC4.43 (Csak videó)

Fogható csatornák: Országtól/ területválasztástól/tv-modelltől függően

Analóg: UHF/VHF/kábel Digitális: UHF/VHF/kábel Műhold: Középfrekvencia 950-2150 MHz

Hangkimenet: 12,5 W + 12,5 W + 20 W + 20 W + 5 W + 5 W + 5 W + 5 W

Vezeték nélküli technológia

IEEE 802.11a/b/g/n/ac protokoll Bluetooth® 4.2-es verzió

Frekvenciatartomány Kimeneti teljesítmény

Vezeték nélküli LAN (Televízió)

2400-2483,5 MHz

5150-5250 MHz 5250-5350 MHz 5470-5725 MHz 5725-5850 MHz

Bluetooth® (Televízió)

2400-2483,5 MHz < 10,0 dBm

Bluetooth® (RMF-TX900U)

2400-2483,5 MHz < 10,0 dBm

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm

< 13,9 dBm

Page 90

Bemeneti/kimeneti csatlakozók

Antenna/kábel

75 Ohm külső antennacsatlakozó VHF/ UHF-hez

Műholdantenna

F típusú anya csatlakozó, 75 Ohm. DiSEqC 1.0, LNB 13 V/18 V és 22 kHz-es kapcsolójel, Egykábeles terjesztés EN50494.

AV IN / S-CENTER SPEAKER IN Video/Audio bemenet (mini csatlakozó) S-centre hangszóró bemenete (mini csatlakozó)

HDMI IN 1/2/3/4 (HDCP 2.3 kompatibilis)

Video:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, PC formátumok* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*2*4*5, 3840 × 2160p (100, 120 Hz)*2*4*

Audio:

eARC (Enhanced Audio Return Channel) üzemmodban

Részletes leírást az online Súgóútmutatóban talál.

Kivéve eARC üzemmódban

5,1 csatornás lineáris PCM: 32/44,1/48/ 88,2/96/176,4/192 kHz 16/20/24 bit, Dolby

Audio, Dolby Atmos, DTS eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (Csak HDMI IN 3)*

eARC üzemmodban

Részletes leírást az online Súgóútmutatóban talál.

ARC üzemmódban

Kétcsatornás lineáris PCM: 48 kHz 16 bit, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Digitális optikai csatlakozó (kétcsatornás lineáris PCM: 48 kHz 16 bit, Dolby Audio, DTS)

1, 2 (HDD REC)* USB-eszköz csatlakozója ( 2 USB HDDeszköz a FELVÉTEL funkcióhoz) A 1. USB-csatlakozó támogatja a High Speed USB (USB 2.0) szabványt A 2. USB-csatlakozó támogatja a Super Speed USB (USB 3.2 Gen 1) szabványt

Feltételes hozzáférési modul (CAM) nyílása

LAN 10BASE-T/100BASE-TX csatlakozó (A hálózati környezettől függően a csatlakozási sebesség különbözhet. A kommunikáció sebessége és minősége nem garantált.)

CENTER SPEAKER IN

Center hangszóró bemenete (szorító szerelvény)

Kamera és mikrofon

Kamera és mikrofon csatlakozó

Tápellátás, adatlap és egyebek

Tápellátás

220 V – 240 V AC, 50 Hz

Képernyőméret (átlósan mérve) (Kb.)

XR-85Z9K: 214,8 cm / 85 hüvelyk XR-75Z9K: 189,3 cm / 75 hüvelyk

Energiafogyasztás készenléti üzemmódban*9*

0,50 W

Kijelző felbontása (vízszintes × függőleges) (képpont)

7680 × 4320

Kimeneti áramerősség

500 mA (USB 1 esetén), 900 mA (USB 2 esetén)

Méretek (Kb.) (szé × ma × mé) (cm)

asztali állvánnyal (kamerával)

Standard pozíció: XR-85Z9K: 189,6 × 112,3 × 46,0 XR-75Z9K: 167,1 × 99,8 × 39,6 Szűk pozíció: XR-85Z9K: 189,6 × 114,2 × 46,0 XR-75Z9K: 167,1 × 101,7 × 39,6 Sound bar pozíciója: XR-85Z9K: 189,6 × 119,7 × 46,0 XR-75Z9K: 167,1 × 107,2 × 39,6

asztali állvány nélkül (kamerával)

XR-85Z9K: 189,6 × 111,2 × 7,6 XR-75Z9K: 167,1 × 98,7 × 7,6

Állvány szélessége (Kb.) (cm)

Standard pozíció:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Szűk pozíció:

XR-85Z9K: 76,6 XR-75Z9K: 57,6

Sound bar pozíciója:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Page 91

Tömeg (Kb.) (kg)

Csavar (M6) Fali konzol

10 mm - 12 mm

A televízió hátsó fedele

asztali állvánnyal (kamerával)

XR-85Z9K: 60,1 XR-75Z9K: 49,1

asztali állvány nélkül (kamera nélkül)

XR-85Z9K: 58,4 XR-75Z9K: 47,5

Egyebek

Külön megvásárolható tartozékok

Fali konzol: SU-WL450

Csavar átmérő és hossz:

Üzemi hőmérséklet: 0 ºC – 40 ºC között Működési páratartalom: 10 % – 80 % RH relatív páratartalom között (kicsapódás nélkül)

*1 Ha a bemenet felbontása 4096 × 2160p, és a

[Szélesvásznú mód] beállítás értéke [Normál], a megjelenített kép felbontása 3840 × 2160p. 4096 × 2160p felbontás megjelenítéséhez állítsa a [Szélesvásznú mód] beállítást [Teljes 1] vagy [Teljes 2] értékre.

*2 A [HDMI-jelformátum] beállításához tekintse meg a

képernyőmenüt. *3 Részletes leírást az online Súgóútmutatóban talál. *4 A csatlakozáshoz használja az Ultra nagysebességű

HDMI kábelt. *5 Csak HDMI IN 4. Csatlakoztasson 8K által

támogatott HDMI eszközöket a HDMI IN 4

csatlakozóhoz. A HDMI IN 4 bonyolult

jelfeldolgozással rendelkezik, ezért a videó

megjelenítése (a forrástól függően) kicsit több

időbe telhet. *6 Csak HDMI IN 2/3/4. *7 Csatlakoztassa hangrendszerét a HDMI IN 3

aljzathoz, hogy a TV audiojelei eljussanak a

hangrendszeréhez. *8 A funkció nem érhető el Olaszországban. *9 A megadott készenléti energiafogyasztást akkor éri

el a tv-készülék, miután befejezte a szükséges

belső folyamatokat. *10 Ha a tv-készülék csatlakoztatva van a hálózathoz, az

energiafogyasztás készenléti üzemmódban megnő.

Megjegyzés

• A külön megvásárolható tartozékok elérhetősége az

országtól/régiótól/tv-típus/árukészlettől függ.

• A forma és a műszaki adatok előzetes bejelentés

nélkül megváltozhatnak.

• A Google Segéd használatához különböző

szolgáltatásokra és alkalmazásokra történő előfizetésre lehet szükség, valamint további feltételek és/vagy költségek merülhetnek fel.

• A jelen kézikönyvben található terméklap a következőhöz készült: BIZOTTSÁGI FELHATALMAZÁSON ALAPULÓ RENDELET (EU) 1062/2010. Látogasson el a webhelyre az (EU) 2019/2013 információkért.

Termékregisztrációs szám (BIZOTTSÁGI FELHATALMAZÁSON ALAPULÓ RENDELET, (EU) 2019/2013)

XR-85Z9K (1035114), XR-75Z9K (1035112).

Page 92

Despre manuale

Acest televizor este livrat împreună cu următoarele manuale. Vă rugăm să păstraţi aceste manuale pentru a le consulta pe viitor.

Ghid de configurare

• Instalare și configurare televizor.

Ghid de referinţă (acest manual) / Documentație privind siguranța

• Informații privind siguranța, telecomandă, depanare, instalare pe perete, specificații etc.

Ghid de asistenţă (manual pe ecran)

• Setări, funcții, conexiune la internet, depanare etc.

• Pentru a-l deschide, apăsați (Selectarea intrării) de pe telecomandă și selectați [Ajutor]. Dacă [Ajutor] nu există, selectați [Editare] și adăugați [Ajutor].

Notă

• Înainte de a utiliza televizorul, vă rugăm să citiţi „Informaţii privind siguranţa”.

• Pentru detalii suplimentare, citiţi documentația furnizată privind siguranţa.

• Imaginile şi ilustraţiile utilizate în Ghidul de configurare şi în acest manual au scop doar de referinţă şi pot diferi faţă de produsul real.

INFORMAŢIE IMPORTANTĂ

Observaţie cu privire la echipamentul radio

Prin prezenta, Sony Corporation declară că tipurile de echipament radio XR-85Z9K, XR-75Z9K sunt în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: https://compliance.sony.eu

Pentru acest echipament radio, următoarele restricţii privind punerea în funcţiune sau cerinţele de autorizare a utilizării sunt valabile în AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : Banda de 5150 - 5350 MHz este restricţionată numai pentru utilizarea în spaţii închise.

• Puteți consulta Ghidul de asistenţă cu smartphone-ul dumneavoastră.

https://rd1.sony.net/help/ tv/jaep1/h_aep/

Informaţii privind siguranţa

Tran spo rtu l

• Înainte de a deplasa televizorul, decuplaţi toate cablurile.

• Înainte de a transporta televizorul, scoateţi capacele mufelor.

• Pentru transportul unui televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 214,8 cm (85 inci)).

• Când transportaţi manual aparatul TV, susţineţi-l așa cum este prezentat mai jos. Nu forţaţi panoul sau cadrul din jurul ecranului.

XR-85Z9K

Page 93

XR-75Z9K

10 mm - 12 mm

Şurub M6 (neinclus)

Cablu

(neinclus)

Şurub

(neinclus)

1,5 N·m

{15 kgf·cm}

Receptor AV

Cablu difuzor

S-CENTER

OUT

Cablu mod Difuzor central TV

Conexiune HDMI (eARC/ARC)

• Feriţi televizorul de șocuri mecanice și de vibraţii prea puternice în timpul transportului.

• Când duceţi aparatul la reparat sau când vă mutaţi, folosiți ambalajul original.

Asigurarea stabilităţii

Utilizarea televizorului ca difuzor central

Notă

• Înainte de conectarea cablurilor, deconectați cablurile de alimentare de la rețea pentru TV și Receptorul AV.

Utilizarea televizorului în cadrul unui sistem audio

Notă

• Înainte de conectarea cablurilor, deconectați cablurile de alimentare de la rețea pentru TV și Receptorul AV.

• Pentru detalii, consultaţi manualul de instrucţiuni al sistemului audio cu S-CENTER OUT ieşire.

Page 94

Telecomanda şi televizorul

Senzor de lumină*

MIC

Buzzer*







Forma, dispunerea, disponibilitatea şi funcţionarea butoanelor telecomenzii pot varia în funcţie de regiune/ţară/modelul televizorului/setările televizorului*1.

 (Oprire)

TV:

Afișați lista de canale TV sau comutați la

intrare.

(Setări rapide): Afişarea setărilor rapide.

(Selectarea intrării): Afişarea şi

selectarea sursei de intrare etc.

123 (Meniul Control): Afișează Meniul

Control.

  /  /  /  / : Parcurgerea şi selectarea

opţiunilor de meniu afişate pe ecran.

(Înapoi)

 + / – (Volum)

(Ecran principal) (Asistent Google) / (Microfon):

Utilizați Asistentul Google*4*5 sau căutarea vocală*5.

(Anulare sunet)*

CH + / – (Canal)

(Ghid):

programe al televizorului sau al receptorului de cablu/satelit*7.

Afișați ghidul digital de

 Butoane aplicații

 (Oprire): (Poate fi găsit prin demontarea

capacului lateral)

 BUILT-IN MIC SWITCH (Comutator

microfon integrat):

Pornirea/oprirea microfonului încorporat. (Poate fi găsit prin demontarea capacului lateral)

 Microfon încorporat*

4*5*8

: Pentru a

activa microfonul încorporat, apăsați butonul Asistent Google/Microfon de pe telecomandă și urmați instrucțiunile afișate pe ecran.

 Senzor telecomandă / Senzor lumină

ambiantă / LED

*1 Pentru alte modele de telecomandă, consultați

Ghidul de asistență online pentru detalii.

*2 Lumina de fundal a telecomenzii se va aprinde

atunci când senzorul de lumină detectează că lumina ambiantă este scăzută. Aprinderea automată a luminii de fundal poate fi dezactivată.

*3 Buzzer-ul va emite un sunet când folosiți funcția de

localizare la distanță. Pentru detalii, consultaţi

Ghidul de asistenţă online. *4 Numai pentru anumite regiuni/țări/modele/limbi. *5 Asistentul Google sau căutarea vocală necesită o

conexiune la internet. *6 Comanda rapidă pentru accesibilitate este

disponibilă apăsând și menținând apăsat

(Anulare sunet). *7 Este necesară setarea [Configurare receptor de

cablu/satelit]. *8 Consumul de energie va crește atunci când

microfonul încorporat este pornit, deoarece acesta

este activ întotdeauna.

Pentru mai multe informaţii, consultaţi Ghidul de asistenţă. Apăsaţi (Selectarea intrării) de pe telecomandă şi selectaţi [Ajutor]. Dacă [Ajutor] nu există, selectați [Editare] și adăugați [Ajutor].

Page 95

Utilizarea camerei web cu microfon încorporat (inclusă)

Aţi uitat codul pentru blocarea accesului copiilor.

• Introduceți 9999 pentru PIN și introduceți noul PIN.

Pentru utilizarea camerei web cu microfon încorporat poate fi necesară actualizarea software-ului. Pentru cele mai recente informații despre actualizările software-ului pentru televizorul dumneavoastră, accesați: https://www.sony.eu/support

Depanare

Pentru remedierea problemelor precum: ecran negru, lipsa sunetului, imagine statică, televizorul nu răspunde la comenzi sau pierderea conexiunii la reţea, efectuaţi paşii de mai jos.

1 Reporniţi televizorul prin apăsarea butonului

de pornire/oprire de pe telecomandă pentru aproximativ cinci secunde. Televizorul reporneşte. Dacă problema televizorului nu se remediază, încercaţi să scoateţi cablul de alimentare din priză, după care apăsaţi butonul de pornire/oprire al televizorului şi eliberaţi-l. Aşteptaţi două minute, apoi conectaţi la rețea cablul de alimentare. Sau ţineţi apăsat timp de 40 de secunde butonul de pornire/oprire al televizorului până când televizorul se opreşte.

2 Consultați meniul Ajutor prezentat mai jos. 3 Conectaţi televizorul la internet şi actualizaţi

software-ul. Sony vă recomandă să păstrați software-ul TV-ului actualizat. Actualizările software oferă caracteristici noi și îmbunătățiri de performanță.

4 Vizitaţi site-ul de asistenţă Sony (informaţiile

necesare se află la sfârșitul acestui manual).

După ce introduceţi cablul de alimentare în priză, este posibil ca televizorul să nu pornească pentru un timp, chiar dacă apăsaţi butonul de pornire/oprire de pe telecomandă sau de pe televizor.

Iniţializarea sistemului durează un anumit timp. Aşteptaţi aproximativ un minut, apoi încercaţi din nou.

Telecomanda nu funcţionează.

• Înlocuiţi bateriile.

Pentru mai multe informaţii privind depanarea, consultaţi Ghidul de asistenţă. Apăsaţi (Selectarea intrării) de pe telecomandă şi selectaţi [Ajutor]. Dacă [Ajutor] nu există, selectați [Editare] și adăugați [Ajutor].

Specificaţii

Sistem

Tip de panou: Panou LCD (Liquid Crystal Display - Afișaj cu cristale lichide), Retroiluminare cu leduri

Sistem TV: În funcţie de ţara/regiunea aleasă/ modelul televizorului

Analogic: B/G, D/K, I Digital: DVB-T/DVB-C/DVB-T2 Satelit: DVB-S/DVB-S2

Sistem culoare: PAL/SECAM/NTSC3.58 (Numai video)/NTSC4.43 (Numai video)

Acoperire canale: În funcţie de ţara/regiunea aleasă/modelul televizorului

Analogic: UHF/VHF/Cablu Digital: UHF/VHF/Cablu Satelit: Frecvență intermediară 950-2150 MHz

Ieșire audio: 12,5 W + 12,5 W + 20 W + 20 W + 5 W + 5 W + 5 W + 5 W Tehnologie wireless

Protocol IEEE 802.11a/b/g/n/ac Bluetooth® versiunea 4.2

Gama de frecvenţă Putere de ieşire

LAN wireless (Televizor)

2400-2483,5 MHz

5150-5250 MHz 5250-5350 MHz 5470-5725 MHz 5725-5850 MHz

Bluetooth® (Televizor)

2400-2483,5 MHz < 10,0 dBm

Bluetooth® (RMF-TX900U)

2400-2483,5 MHz < 10,0 dBm

< 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm

< 13,9 dBm

Page 96

Mufe intrare/ieșire

Antenă (exterioară)/cablu

Bornă externă 75 ohm pentru VHF/UHF

Antenă de satelit

Conector mamă de tip F, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & ton 22 kHz, Distribuţie printr-un singur cablu EN50494.

AV IN / S-CENTER SPEAKER IN Intrare video/audio (mini mufă) Intrare difuzor S-centre (mini mufă)

HDMI IN 1/2/3/4 (Compatibil cu HDCP 2.3)

Video:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, Formate PC* 7680 × 4320p (24, 25, 30, 50, 60 Hz)*2*4*5, 3840 × 2160p (100, 120 Hz)*2*4*

Audio:

În modul eARC (Enhanced Audio Return Channel)

Pentru detalii, consultaţi Ghidul de asistenţă online.

Cu excepția modului eARC

PCM liniar pe 5,1 canale: 32/44,1/48/88,2/ 96/176,4/192 kHz 16/20/24 biţi, Dolby Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (Numai HDMI IN 3)*

În modul eARC

Pentru detalii, consultaţi Ghidul de asistenţă online.

În modul ARC

PCM liniar pe două canale: 48 kHz 16 biţi, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Mufă optică digitală (PCM liniar pe două canale: 48 kHz 16 biţi, Dolby Audio, DTS)

1, 2 (HDD REC)* Port dispozitiv USB ( 2 dispozitive HDD USB pentru caracteristica REC) Portul USB 1 este compatibil cu High Speed USB (USB de mare viteză) (USB 2.0) Portul USB 2 este compatibil cu Super Speed USB (USB de foarte mare viteză) (USB 3.2 Gen 1)

Slot CAM (modul de acces condiţionat)

LAN Conector 10BASE-T/100BASE-TX (În funcţie de mediul de funcţionare a reţelei, viteza conexiunii poate varia. Viteza de comunicare şi calitatea nu sunt garantate.)

CENTER SPEAKER IN

Intrare boxă centrală (postare legată)

Cameră web cu microfon încorporat

Mufă pentru camera web cu microfon încorporat

Alimentare, date tehnice ale produsului şi altele

Cerinţe de alimentare

220 V - 240 V c.a., 50 Hz

Dimensiunea ecranului (măsurată pe diagonală) (aprox.)

XR-85Z9K: 214,8 cm / 85 ţoli XR-75Z9K: 189,3 cm / 75 ţoli

Consum de energie în modul standby*9*

0,50 W

Rezoluţie ecran (orizontal × vertical) (pixeli)

7680 × 4320

Mărimi de ieşire nominale

500 mA (pentru USB 1), 900 mA (pentru USB 2)

Dimensiuni (aprox.) (l x h x L) (cm)

cu suport de masă (cu cameră)

Poziția standard: XR-85Z9K: 189,6 × 112,3 × 46,0 XR-75Z9K: 167,1 × 99,8 × 39,6 Poziția îngustă: XR-85Z9K: 189,6 × 114,2 × 46,0 XR-75Z9K: 167,1 × 101,7 × 39,6 Poziția barei de sunet: XR-85Z9K: 189,6 × 119,7 × 46,0 XR-75Z9K: 167,1 × 107,2 × 39,6

fără suport de masă (cu cameră)

XR-85Z9K: 189,6 × 111,2 × 7,6 XR-75Z9K: 167,1 × 98,7 × 7,6

Lăţime suport (aprox.) (cm)

Poziția standard:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Poziția îngustă:

XR-85Z9K: 76,6 XR-75Z9K: 57,6

Poziția barei de sunet:

XR-85Z9K: 189,5 XR-75Z9K: 167,0

Page 97

Masă (aprox.) (kg)

Șurub (M6) Dispozitiv de montare

pe perete

10 mm - 12 mm

Capacul din spate al televizorului

cu suport de masă (cu cameră)

XR-85Z9K: 60,1 XR-75Z9K: 49,1

fără suport de masă (fără cameră)

XR-85Z9K: 58,4 XR-75Z9K: 47,5

Altele

Accesorii opţionale

Dispozitiv de montare pe perete: SU-WL450

Diametru și lungime șurub:

Temperatură de utilizare: 0 ºC – 40 ºC Umiditate de funcţionare: UR 10 % - 80 % (fără

condens)

*1 Atunci când se utilizează 4096 × 2160p şi

[Mod panoramic] este setat la [Normal], rezoluţia este afişată ca 3840 × 2160p. Pentru a afişa 4096 × 2160p, setaţi opţiunea [Mod panoramic] la [Complet 1] sau la [Complet 2].

*2 Consultaţi meniul afişat pe ecran pentru a seta

[Formatul semnalului HDMI]. *3 Pentru detalii, consultaţi Ghidul de asistenţă online. *4 Utilizați un cablu HDMI de foarte mare viteză pentru

conectare. *5 Numai HDMI IN 4. Conectaţi dispozitive HDMI

compatibile cu 8K la HDMI IN 4. HDMI IN 4 are

procesare complexă a semnalului şi necesită timp

suplimentar pentru a afișa semnal video (în funcție

de sursă). *6 Numai HDMI IN 2/3/4. *7 Conectaţi sistemul audio la HDMI IN 3 pentru a

transmite semnalele audio ale televizorului la

sistemul audio. *8 Funcția nu este disponibilă în Italia. *9 Puterea specificată în modul standby este atinsă

după ce televizorul încheie procesele interne

necesare. *10 Consumul de energie în modul standby va creşte

atunci când televizorul dumneavoastră este

conectat la reţea.

Notă

• Accesoriile opţionale sunt disponibile în funcţie de

ţări/regiune/modelul televizorului/stoc.

• Designul și specificaţiile se pot modifica fără

notificare prealabilă.

• Pot fi necesare abonamente pentru servicii și aplicații

și se pot aplica termeni, condiții și/sau taxe suplimentare atunci când utilizați Asistentul Google.

• Fişa produsului din acest manual este pentru REGULAMENTUL DELEGAT AL COMISIEI (UE) 1062/2010. Consultaţi site-ul aferent pentru informaţii despre (UE) 2019/2013.

Numărul de înregistrare a produsului (REGULAMENTUL DELEGAT AL COMISIEI (UE) 2019/2013)

XR-85Z9K (1035114), XR-75Z9K (1035112).

Page 98

За ръководствата

Този телевизор се предлага със следните ръководства. Моля, запазете ръководствата за бъдещи справки.

Ръководство за настройка

• Инсталиране и настройка на телевизора.

Информация за продукта (това ръководство) / Документация за безопасност

• Информация за безопасност, дистанционно управление, отстраняване на неизправности, монтаж на стена, спецификация и т.н.

Помощно ръководство (Ръководство на екрана)

• Настройки, функции, интернет връзка, отстраняване на неизправности и т.н.

• За да го отворите, натиснете (Избор на вход) на дистанционното управление и изберете [Помощ]. Ако не съществува [Помощ], изберете [Редактиране] и добавете [Помощ].

Забележка

• Преди да започнете работа с телевизора, моля, прочетете “Информация за безопасност”.

• Прочетете дадената документация за безопасност за допълнителни сведения за безопасността.

• Изображенията и илюстрациите, използвани в Ръководството за настройка и в това ръководство, са само за справка и може да се различават от действителния продукт.

ВАЖНА ЗАБЕЛЕЖКА

Забележка за радио оборудване

С настоящото Sony Corporation декларира, че типовете радиооборудване XR-85Z9K, XR-75Z9K съответстват на Директива 2014/53/ЕС. Цялостният текст на ЕС декларацията за съответствие може да се намери на следния интернет адрес: https://compliance.sony.eu

За това радио оборудване важат следните ограничения за въвеждане в експлоатация или за разрешение за употреба в AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Косово : 5150 - 5350 MHz честота е ограничена само за работа на закрито.

• Можете да разгледате Помощното ръководство със смартфона си.

https://rd1.sony.net/help/ tv/jaep1/h_aep/

Информация за безопасност

Пренасяне

• Преди да местите телевизора, изключете всички кабели от него.

• Преди да местите телевизора, отстранете капаците на терминалите.

• Необходими са две или повече лица (три или повече лица за телевизори от или над 214,8 см (85 инча)) за транспортиране на голям телевизор.

• Когато местите телевизора на ръце, дръжте го, както е показано по-долу. Не натискайте панела и рамката около екрана.

XR-85Z9K

Page 99

XR-75Z9K

10 мм - 12 мм

Винт M6 (не се доставя)

Шнур (не се

доставя)

Винт (не се

доставя)

1,5 N·m

{15 kgf·cm}

AV приемник

Кабел за високоговорители

S-CENTER

OUT

Кабел за режим на ТВ централен говорител

Връзка HDMI (eARC/ARC)

• При пренасяне не излагайте телевизора на сътресения или прекалени вибрации.

• Когато пренасяте телевизора при ремонт или при смяна на жилището, пакетирайте го, като използвате оригиналната опаковка и материали за пакетиране.

Предотвратяване на падане

Употреба на телевизора като централен говорител

Забележка

• Преди да свържете кабелите, изключете захранващите кабели на телевизора и на AV приемника.

Използване на телевизора като част от аудио система

Забележка

• Преди да свържете кабелите, изключете захранващите кабели на телевизора и на AV приемника.

• За повече информация вижте ръководството за употреба на аудио системата с извод S-CENTER OUT.

Page 100

Дистанционно управление и

Светлинен сензор*

MIC

Зумер*







телевизор

Разположението, формата, наличността и функциите на бутоните на дистанционното управление могат да се различават в зависимост от региона/държавата/модела на телевизора/настройките на телевизора*1.

 (Захранване)

Показва списъка с телевизионни

TV:

канали или превключва към вход.

(Бързи настройки): Показва Бързи

настройки.

(Избор на вход): Показва и избира

входния източник и пр.

123 (Меню за управление): Показва

менюто за управление.

  /  /  /  / : Навигация в екранното

меню и избор.

(Назад) (Начало) (Google Асистент) / (Микрофон):

Използвайте Google Асистент*4*5 или гласово търсене*5.

 + / – (Сила на звука)

(Заглушаване)*

CH + / – (Канал)

(Ръководство):

Показва справочника на цифровите програми на телевизора или кабелния/сателитен декодер*7.

 Бутони за приложения

 (Захранване): (Може да се намери

чрез махане на страничния капак)

 BUILT-IN MIC SWITCH (Превключвател

на вградения микрофон):

изключване на вградения микрофон. (Може да се намери чрез махане на страничния капак)

 Вграден микрофон*

4*5*8

активирате вградения микрофон, натиснете Google Асистент/бутона на микрофона на дистанционното управление и следвайте инструкциите на екрана.

 Сензор за дистанционното

управление / Светлинен сензор / LED

*1 За подробности относно други модели

дистанционни управления направете справка с онлайн Помощното ръководство.

*2 Подсветката на дистанционно управление ще се

включи, когато светлинният сензор установи, че околната светлина е слаба. Автоматичното включване на подсветката може да бъде изключено.

*3 Зумерът ще издава звук, когато използвате

функцията за дистанционно намиране. За повече информация вижте онлайн Помощното ръководство.

*4 Само за определени региони/страни/модели/

езици.

*5 Google Асистент или гласово търсене изисква

интернет връзка.

*6 Опциите за достъпност са налични чрез

натискане и задържане на (Заглушаване).

*7 Необходима е [Настройка на кабелния/

сателитния декодер].

*8 Когато е активиран вграденият микрофон,

консумацията на енергия ще се увеличи, понеже той приема постоянно.

Включване/

: За да
