Sony TA-FB930R User Manual

3-866-636-11(1)

Integrated
Ster eo Amplifier

Operating Instructions
Mode d’emploi
Manual de instrucciones
Manual de instruções

GB
FR
ES

PT

TA-FB930R
TA-FB730R

 1999 by Sony Corporation

WARNING

To prevent fire or shock
hazard, do not expose the unit
to rain or moisture.

To avoid electrical shock, do
not open the cabinet. Refer
servicing to qualified
personnel only.

Do not install the appliance in
a confined space, such as a
bookcase or built-in cabinet.

Precautions

On safety

• Do not disassemble the cabinet as this
may result in an electrical shock.
Refer servicing to qualified personnel
only.

• Should any solid object or liquid fall
into the cabinet, unplug the amplifier
and have it checked by qualified
personnel before operating it any
further.

On power sources

• Before operating the amplifier, check
that the operating voltage of the
amplifier is identical with your local
power supply. The operating voltage
is indicated on the nameplate at the
rear of the amplifier.

• If you are not going to use the
amplifier for a long time, be sure to
disconnect the amplifier from the wall
outlet. To disconnect the AC power
cord (mains lead), grasp the plug
itself; never pull the cord.

• AC power cord must be changed only
at the qualified service shop.

On the prevention of howling

Do the following:
—lower the volume.
—keep the turntable as far from the

speakers as possible.

—use commercially available audio

insulators on the bottom of the
turntable.

—keep the microphone away from the

speakers during use.
For further protection against howling,
set the speakers or turntable on top of a
heavy wooden board or concrete slab.

If you have any questions or problems
concerning your amplifier, please
consult your nearest Sony dealer.

On placement

• Place the amplifier in a location with
adequate ventilation to prevent heat
built-up and prolong the life of the
amplifier.

• Do not place the amplifier near heat
sources, or in a place subject to direct
sunlight, excessive dust or mechanical
shock.

• Do not place anything on top of the
cabinet that might block the
ventilation holes and cause
malfunctions.

On operation

Before connecting other components, be
sure to turn off and unplug the
amplifier.

On cleaning the amplifier

Clean the cabinet, panel and controls
with a soft cloth slightly moistened with
a mild detergent solution. Do not use
any type of abrasive pad, scouring
powder or solvent such as alcohol or
benzine.

GB

2

Welcome!

Thank you for purchasing the Sony
Integrated Stereo Amplifier. Before
operating the amplifier, please read this
manual thoroughly and retain it for
future reference.

About This Manual

The instructions in this manual are for
models TA-FB930R and TA-FB730R.
Check your model number by looking at
the rear panel of your amplifier. The
TA-FB930R is the model used for
illustration purposes unless stated
otherwise.
Any difference in operation is clearly
indicated in the text, for example,
“TA-FB930R only.”

Conventions

• Instructions in this manual describe
the controls on the amplifier.
For details on the remote buttons
control, see “Remote Button
Descriptions” on page 11.

• The following icon is used in this
manual:

TABLE OF CONTENTS

Getting Started

Hookup Overview 4
Audio Component Hookups 4
Speaker System Hookups 5
Mains Lead Hookups 6

Listening to the Music 7
Recording 9

Additional Information

Troubleshooting 10
Specifications 10
Rear Panel Descriptions 11
Remote Button Descriptions 11

GB

Unpacking

Check that you have received the following supplied items:

• Remote commander (remote) (1) RM-S316

• Sony batteries R6 (size-AA) (2)

z Indicates hints and tips for making

the task easier.

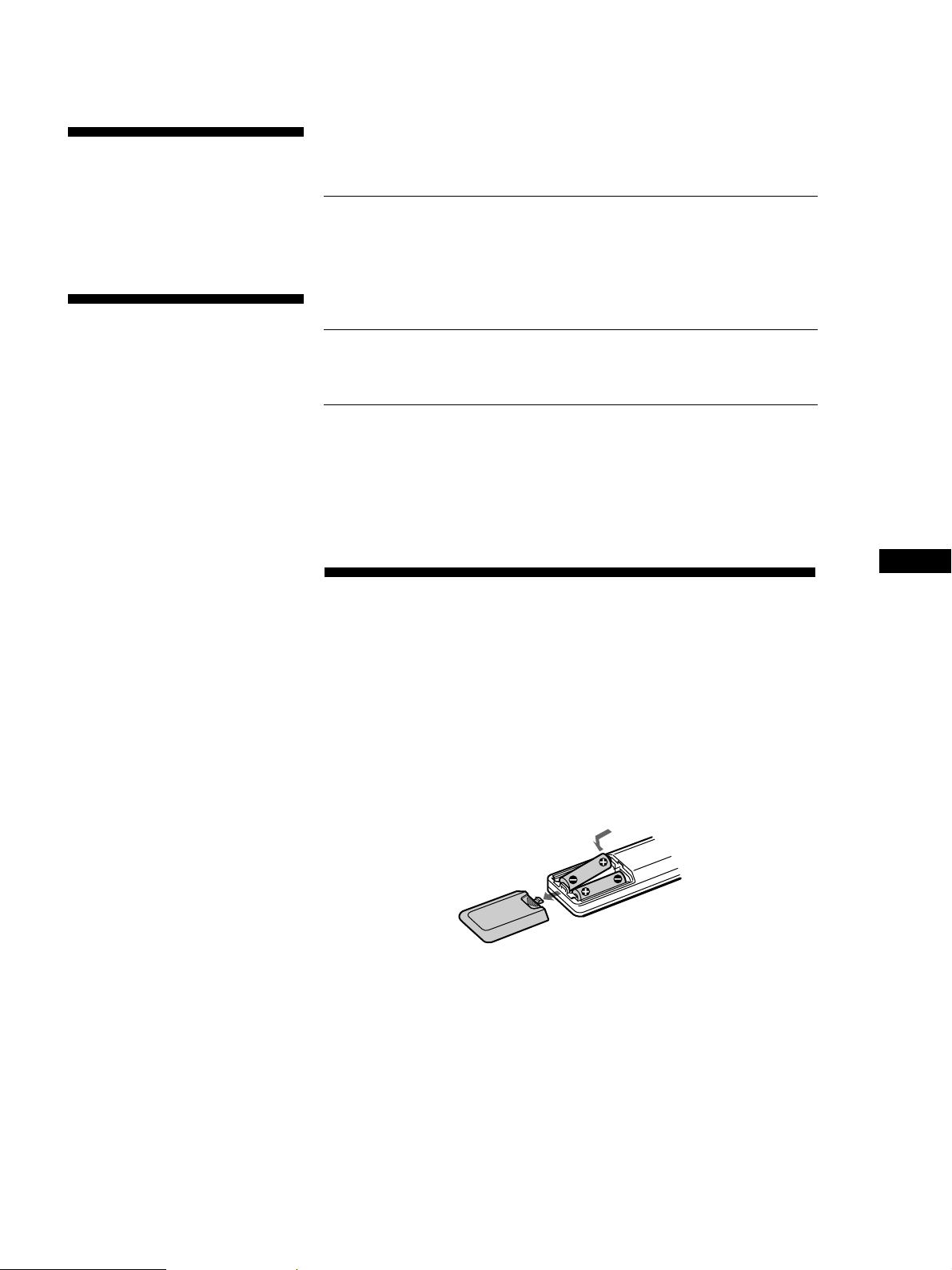

Inserting batteries into the remote

Insert two R6 (size-AA) batteries, matching the + and – on the batteries with
the markings inside the battery compartment. When using the remote, point
it at the remote control sensor g on the amplifier.

z When to replace batteries

With normal use, the batteries should last for about 6 months. When the remote
no longer operates the amplifier, replace all the batteries.

Notes

• Do not leave the remote near an extremely hot or humid place.

• Do not drop any foreign object into the remote casing, particularly when replacing
the batteries.

• Do not expose the remote sensor to direct sunlight or lighting equipment. Doing
so may cause a malfunction.

• If you don’t use the remote for an extended period of time, remove the batteries to
avoid possible damage from battery leakage and corrosion.

GB

3

Getting Started

PHONO TAPE1/DAT

EON CONTROL INTUNER TAPE2/MDCD

y

AUX

SPEAKERS

EON CONTROL

R

B

A

L

++––

RL

++––

TAPE1/DAT

L

REC OUT IN

IMPEDANCE USE 4–16Ω

A+B USE 8–16Ω

BI WIRE USE 4–16Ω

IN

R

L

R

TAPE2/MD

REC OUT IN

AUXINCDINTUNER

IN

L

R

PHONO

IN

SIGNAL

GND

y

Getting Started

Hookup Overview

The amplifier allows you to connect and control the
following audio components. Follow the hookup
procedure indicated for each component that you want
to connect.
To learn the location and name of each jack, see “Rear
Panel Descriptions” on page 11.

DAT deck

MD deck

PROTECTION

U

g

TAPE1/DATEON LINK CD TUNER PHONOAUXTAPE2/MD

SPEAKERS

BASS

EON LINK

A

0

OFF

B

•

•

•

•

A

+

B

•

PHONES

•

–10+

Speaker (L)

Before you get started

• Turn off the power to all components before making
any connections.

• Do not connect the mains leads of the various
components until all connections are completed.

• Use the audio connecting cords supplied with each
component for hooking up with the amplifier.
Purchase and use optionally available cords as
required.

• Be sure to make connections firmly to prevent hum
and noise.

• When connecting an audio connecting cord, be sure
to match the R (right) and L (left) jacks of the
amplifier to the R and L jacks on the other
components.

TONE

TREBLE

•

•

10

–10+

Tape deck
Turntable

BALANCE

0

•

•

•

•

•

10

LEFT RIGHT

TV or video

LOUDNESS

Ø ON ø OFF Ø ON ø OFF

deck

Tuner

CD player

SOURCE DIRECT

VOLUME

010

INPUT SELECTOR

TAPE MONITOR

SUBSONIC

SOURCE

•

•

TAPE1 TAPE2

•

Speaker (R)

Audio Component Hookups

Overview

Here you learn how to connect your audio components
to the amplifier.

What cords will I need?

Audio connecting cord (not supplied) (2 for each tape deck,
DAT deck, or MD deck; 1 for other components)

White (L)

Hookups

The arrow ç indicates signal flow.

CD player

Amplifier

L

R

IN

CD

Tuner

Amplifier

Ç

CD player

White (L)

Red (R)Red (R)

L

R

LINE

OUTPUT

Tuner

GB

4

L

Ç

R

IN

TUNER

L

R

LINE

OUTPUT

Tape deck, DAT deck, or MD deck

Getting Started

Tape deckAmplifier

Speaker System Hookups

L

R

REC OUT IN

TAPE1/DAT

Ç

ç

LINE

OUTPUT

L

R

LINE

INPUT

Use the configuration above to connect the OUTPUT and
INPUT jacks of:
—a tape deck or DAT deck to the TAPE1/DAT jacks.
—a tape deck or MD deck to the TAPE2/MD jacks.

Turntable

Amplifier Turntable

PHONO

IN

L

R

Ç

Note

To prevent hum, connect the earth lead to SIGNAL GND (y)
on the amplifier.

TV or video deck

Amplifier TV or video deck

L

R

IN

AUX

Ç

L

R

LINE

OUTPUT

EON CONTROL

Amplifier Tuner

EON CONTROL

EON CONTROL

Ç

IN

OUT

Overview

Here you learn how to connect speakers to the
amplifier. You can connect two pairs of speakers,
SPEAKERS A and B.

Note that the SPEAKERS A terminals comprise the
bottom row of the SPEAKERS terminals.

SPEAKERS A SPEAKERS B

PHONO

SIGNAL

IN

GND

L

y

R

L

R

REC OUT IN

IN

REC OUT IN

TAPE1/DAT

TAPE2/MD

AUXINCDINTUNER

L

R

SPEAKERS

++––

R

B

A

++––

RL

IMPEDANCE USE 4–16Ω

A+B USE 8–16Ω

BI WIRE USE 4–16Ω

L

EON CONTROL

IN

What cords will I need?

Speaker cord (not supplied) (1 for each speaker)

(+)

(–)

Twist the stripped ends of the cord about 10 mm. Be sure to
match the speaker cord to the appropriate terminal on the
components: + to + and – to –. If the cords are reversed, the
sound will be distorted and will lack bass.

(+)
(–)

Hookups

}

}

]

]

If your tuner is equipped with an EON CONTROL OUT
terminal, connect it to the EON CONTROL IN terminal on
the amplifier to allow use of the EON (Enhanced Other
Networks) function of the RDS (Radio Data System) (see
page 8).

GB

5

Getting Started

Connecting to bi-wire system speakers

Since the two pairs of speaker terminals on your
amplifier, SPEAKERS A and B, can provide
simultaneous speaker output, you can use them to
connect a bi-wire speaker system. To drive both
speaker systems simultaneously, set SPEAKERS to
A+B.

To select the speaker system A or B

Set SPEAKERS to A or B. To drive both speaker systems
simultaneously, set SPEAKERS to A+B.

Note

Use speakers with a nominal impedance of 4 to 16 ohms.
When outputting at the same time to two speaker systems,
use speakers with a nominal impedance of 8 to 16 ohms.

Mains Lead Hookups

Connecting the mains lead

Connect the mains lead from this amplifier and from
your audio/video components to wall outlets.

z You can power other components through AC

OUTLET on the amplifier

By connecting other audio components to AC OUTLET
on the amplifier, you can supply power to the
connected components through the amplifier and turn
them all on or off when you turn the amplifier on or off.

Caution

Make sure that the total power consumption of all
components connected to the outlets on the amplifier does
not exceed 100 watts. Do not connect electrical home
appliances such as an electric iron, fan, TV, or other high­wattage appliances to these outlets.

Note

Separate the mains lead, audio connecting cords and speaker
cords. Noise or sound deterioration may occur when audio
connecting cords are in contact with the mains lead, or when
the mains lead or speaker cords are placed near the tuner’s
loop aerial or aerial wire.

GB

6

Basic Operations

Listening to the Music

TA-FB930R TA-FB730R

Basic Operations

1

PROTECTION

U

g

TAPE1/DATEON LINK CD TUNER PHONOAUXTAPE2/MD

SPEAKERS

TONE

BASS

TREBLE

EON LINK

A

OFF

B

•

•

•

A

+

B

•

PHONES

–10+

•

z To listen through the

headphones

Connect the headphones to
PHONES and set
SPEAKERS to OFF.

z To listen directly to the

input signal

Press SOURCE DIRECT so
that the indicator lights up.
Since the circuits of TONE
controls, BALANCE control,
LOUDNESS button, and
SUBSONIC button are
bypassed, you cannot adjust
bass, treble, the balance,
reinforce the bass and treble,
or reduce subsonic noise
components while listening
to a source directly.

Note

Avoid high speaker output at
which the sound is distorted.
High-frequency distortion may
damage the tweeters.

BALANCE

0

0

•

•

•

LOUDNESS

•

10

–10+

Ø ON ø OFF Ø ON ø OFF

•

•

•

•

10

LEFT RIGHT

1

INPUT SELECTOR VOLUME

CD

TAPE2/MD

TAPE1/DAT

TAPE MONITOR

SOURCE

TAPE1

3

TUNERAUX

LOUDNESS

Ø ON ø OFF

PHONO

SOURCE DIRECT

010

5

SUBSONIC

Ø ON ø OFF

Basic Operations

SOURCE DIRECT

VOLUME

010

5

PROTECTION

U

g

EON LINK

+

A

PHONES

SPEAKERS

A0

B

OFF

B

–10+

BASS

TONE

TREBLE

BALANCE

0

–10+

•

•

•

10

LEFT RIGHT

•

10

INPUT SELECTOR

TAPE MONITOR

SUBSONIC

SOURCE

•

•

TAPE1 TAPE2

•

3

Press U to turn on the amplifier and turn VOLUME fully

1

anticlockwise to prevent damaging the speakers with excessive
output.

The PROTECTION indicator lights up, then goes off.

Turn on the programme source you want to listen to.

2

Set INPUT SELECTOR to the respective programme source.

3

The indicator for the programme source lights up.

To listen to a

Record

Radio broadcast
Compact disc
Source connected to AUX

Turn INPUT SELECTOR for

PHONO
TUNER
CD
AUX

Source connected to:
—TAPE1/DAT
—TAPE2/MD

TAPE1/DAT
TAPE2/MD

Start the programme source.

4

Adjust the volume by turning VOLUME.

5

To

Adjust the bass
Adjust the treble
Adjust the balance

Reinforce the bass and treble at low
listening level

Reduce subsonic noise components
created by warped records, etc.

Press or turn

BASS
TREBLE
BALANCE
LOUDNESS

SUBSONIC

GB

7

Basic Operations

z What is the Enhanced

Other Networks (EON)?

One convenient RDS service
is “Enhanced Other
Networks” (or “EON”).
This allows the unit to
automatically switch to a
programme type of your
choice when one starts in
your broadcast area.

To receive the Enhanced Other Networks (EON) programmes

When your amplifier is connected to a Sony tuner with the EON CONTROL
system, the amplifier switches to any EON programme that is broadcast in
your EON area, and switches back to the last selected programme source
when the programme ends.

TA-FB930R TA-FB730R

EON LINK

PROTECTION

U

g

SPEAKERS

EON LINK

OFF

•

+

B

A

•

PHONES

TAPE1/DATEON LINK CD TUNER PHONOAUXTAPE2/MD

A

B

•

•

–10+

INPUT SELECTOR

TONE

BASS

TREBLE

BALANCE

•

LEFT RIGHT

TAPE MONITOR

•

SUBSONIC

LOUDNESS

SOURCE

Ø ON ø OFF Ø ON ø OFF

•

•

TAPE1 TAPE2

•

•

0

0

•

•

•

•

•

•

10

–10+

10

EON LINK

PROTECTION

U

g

EON LINK

A

+B

PHONES

SPEAKERS

BASS

A0

B

OFF

•

–10 +10

INPUT SELECTOR

CD

TAPE2/MD

BALANCE

LEFT RIGHT

TAPE1/DAT

•

•

TAPE MONITOR

SOURCE

TAPE1

TONE

TREBLE

0

•

–10 +10

1 Make sure that the amplifier and the tuner are connected through the

EON CONTROL terminals (see page 5).

2 Press EON LINK so that the indicator lights up.

Whenever an EON programme starts on the radio frequency that your
tuner is set to, you will receive it.

To cancel EON reception

Press EON LINK again so that the indicator goes off.

TUNERAUX

PHONO

LOUDNESS

Ø ON ø OFF

Notes

• If you select another programme source while receiving an EON programme, EON
reception ends. However, as long as the EON LINK indicator lights up, you can
receive EON programmes automatically.

• Make sure to cancel EON reception before starting to record since an EON
programme may interfere with your recording.

• If you activate the Tape Monitor function (see page 9) while the EON LINK indicator
is lit, the indicator goes off and you cannot receive EON programmes. If this
happens, deactivate the Tape Monitor function so that the indicator lights up again.

GB

8

Recording

Basic Operations

TA-FB930R

13

PROTECTION

U

g

TAPE1/DATEON LINK CD TUNER PHONOAUXTAPE2/MD

SPEAKERS

TONE

BASS

TREBLE

EON LINK

A

OFF

B

•

•

•

A

+B

•

PHONES

–10 +10

•

BALANCE

0

0

•

•

•

LOUDNESS

SUBSONIC

•

–10 +10

Ø ON ø OFF Ø ON ø OFF

•

•

•

•

LEFT RIGHT

z You can record the same

source on two recording
components at the same
time

z You can monitor the

recorded sound (Tape
Monitor function)

You can monitor the
recorded sound if the tape
deck you are recording on
has separate playback and
recording heads.
To monitor the sound, set
TAPE MONITOR to TAPE1
or TAPE2.
Note that on the TA-FB730R,
you can monitor the only
sound being recorded from
the TAPE1/DAT jacks.

Note

Before you begin recording, press
the EON LINK button to turn off
the EON LINK indicator (see
page 8).

TAPE MONITOR

SOURCE

TAPE1 TAPE2

•

INPUT SELECTOR

•

•

1
2

3

4

VOLUME

SOURCE DIRECT

010

Press U to turn on the amplifier.

Turn on the programme source you want to record.

Select the programme source that you want to record by
turning INPUT SELECTOR.

The indicator for the programme source lights up.

To record a

Record
Radio broadcast
Compact disc
Source connected to AUX

Source connected to:
—TAPE1/DAT
—TAPE2/MD

Prepare the recording component for recording, then start
recording.

TA-FB730R

1 3

PROTECTION

U

g

EON LINK

+

B

A

PHONES

SPEAKERS

BASS

A0

B

OFF

•

–10+

TONE

TREBLE

0

•

10

–10+

10

Set INPUT SELECTOR to

PHONO
TUNER
CD
AUX

TAPE1/DAT
TAPE2/MD

BALANCE

•

•

LEFT RIGHT

TAPE2/MD

TAPE1/DAT

TAPE MONITOR

SOURCE

TAPE1

INPUT SELECTOR VOLUME

CD

TUNERAUX

PHONO

SOURCE DIRECT

LOUDNESS

010

Ø ON ø OFF

SUBSONIC

Ø ON ø OFF

Basic Operations

Start playing the programme source.

5

GB

9

Additional Information

Troubleshooting

If you experience any of the following difficulties while
using the amplifier, use this troubleshooting guide to
help you remedy the problem. Should any problem
persist, consult your nearest Sony dealer.

No sound output.

/ Connect the audio connecting cords firmly.
/ Connect the amplifier and other audio components

correctly.

/ Turn INPUT SELECTOR to the appropriate programme

source.

/ Make sure the speaker wires are correctly connected to

the SPEAKERS A terminals (on the bottom row) and
SPEAKERS B terminals (on the top row).

/ Make sure the proper selection is made on the

SPEAKERS control (A, B, A+B, or OFF).

No audio from one channel or unbalanced speaker
output.

/ Turn BALANCE to adjust the balance.
/ Check the speaker and input connections of silent

channel.

Weak bass or treble.

/ Adjust the TONE controls.
/ Change speaker positions or room conditions to

eliminate obstructions in sound path.

Distorted sound.

/ Improperly selected input signal.
/ Insufficient input capacity of speakers. Lower the

volume.

Lack of bass or ambiguity in instrument positions.

/ Speaker cord and terminal polarity are reversed.

Reconnect the cords with correct polarity.

Hum or noise.

/ Ground the turntable system (see page 5).
/ Connect the audio connecting cords firmly.
/ The amplifier is picking up interference from a TV set.

Move the amplifier away from the TV set or turn the TV
set off.

The remote does not function.

/ Remove any obstructions between the remote control

sensor on the amplifier and the remote.

/ Point the remote towards the remote sensor on the front

of the amplifier.

/ The remote is too far from the amplifier. Move closer to

the amplifier.

/ Replace the batteries in the remote.

The PROTECTION indicator lights up and/or sudden loss
of audio.

/ Check if a short-circuit has occurred. Turn off the

amplifier and check the connected components and
speakers.

Specifications

Amplifier section

DIN power output

TA-FB930R: 120 W + 120 W (4 ohms at 1 kHz)
80 W + 80 W (8 ohms at 1 kHz)
TA-FB730R: 100 W + 100 W (4 ohms at 1 kHz)
60 W + 60 W (8 ohms at 1 kHz)

Total harmonic distortion

Less than 0.008% (at 10 W output)

Frequency response

PHONO (20 Hz - 20 kHz): RIAA equalization curve
±0.5 dB
TUNER, CD, AUX, TAPE1/DAT, TAPE2/MD:
7 Hz - 100 kHz

S/N (network A)

PHONO
TA-FB930R: 94 dB
TA-FB730R: 90 dB
TUNER, CD, AUX , TAPE1/DAT, TAPE2/MD:
105 dB

Output voltage/impedance

REC OUT 1, 2: 150 mV, 1 kilohm
PHONES: 10 mW (at 8 ohms)

Speakers impedance

4 - 16 ohms, 8 - 16 ohms (SPEAKERS A+B)

Damping factor

100 (8 ohms, 1 kHz)

General

System

Power amplifier: Pure-complementary SEPP OCL
power amplifier with all stages directly coupled
Preamplifier: Low-noise, equalizer amplifier

Power requirements

230 V AC, 50/60 Hz

Power consumption

TA-FB930R: 210 W
TA-FB730R: 180 W

Dimensions (approx.) (w/h/d)

TA-FB930R: 430 × 150 × 410 mm
TA-FB730R: 430 × 150 × 405 mm
incl. projecting parts and controls

Mass (approx.)

TA-FB930R: 10.3 kg
TA-FB730R: 8.6 kg

Supplied accessories

See page 3.

Design and specifications are subject to change without
notice.

+0–3

dB

10

GB

Rear Panel Descriptions

Additional Information

PHONO

IN

L

R

L

R

IN

0!¡ 9 8 7 6

1 PHONO
2 y (SIGNAL GND)
3 SPEAKERS A/B
4 EON CONTROL IN
5 AC OUTLET
6 Mains lead

AUXINCDINTUNER

SIGNAL

GND

y

REC OUT IN

TAPE2/MD

REC OUT IN

TAPE1/DAT

L

R

3 51

IMPEDANCE USE 4–16Ω

SPEAKERS

++––

R

B

A

++––

RL

A+B USE 8–16Ω

BI WIRE USE 4–16Ω

L

42

EON CONTROL

IN

7 TAPE1/DAT
8 TAPE2/MD
9 AUX
0 CD
!¡ TUNER

AC OUTLET

SWITCHED 100W MAX

Remote Button Descriptions

You can use the supplied remote to control other Sony
audio components equipped with the g (remote
control sensor) mark.

Remote
Button(s)

FUNCTION

CD

TUNER Amplifier Selects input signal from

PHONO Amplifier Selects input signal from

TAPE1/DAT Amplifier Selects input signal from

TAPE2/MD Amplifier Selects input signal from

AUX Amplifier Selects input signal from

TUNER

PRESET +/–

For operating

Function

the

Amplifier Selects input signal from

Tuner

the CD jacks.

the TUNER jacks.

the PHONO jacks.

the TAPE1/DAT jacks.

the TAPE2/MD jacks.

the AUX jacks.

Scans and selects preset
stations.

Remote
Button(s)

For operating
the

Function

CD

·

CD player Starts playback.

Pauses playback.P CD player

Stops playback.p CD player
=/+
D.SKIP Skips a disc (for CD player

CD player
CD player

Locates tracks (AMS*).

equipped with a multi-disc

changer).

MD

·

p
=/+

MD deck
MD deck
MD deck
MD deck

Starts playback.

Pauses playback.P

Stops playback.

Locates tracks.

TAPE DECK A/B

ª/·
p Deck A or B

0/) Fast-forwards or rewinds

Deck A or B Starts playback.

Stops all tape operations.

Deck A or B

the tape.

VOL +/– Amplifier Controls the volume.
*Automatic Music Sensor

11

GB

AVERTISSEMENT

Afin d’éviter tout risque
d’incendie ou d’électrocution,
ne pas exposer cet appareil à
la pluie ou à l’humidité.

Afin d’écarter tout risque
d’électrocution, garder le
coffret fermé. Ne confier
l’entretien de l’appareil qu’à
un personnel qualifié.

N’installez pas l’appareil dans
un espace confiné comme dans
une bibliothèque ou un
meuble encastré.

Précautions

Sécurité

• Afin d’éviter tout choc électrique,
n’ouvrez pas le coffret. Confiez
l’entretien de l’amplificateur à un
technicien qualifié.

• Si un objet ou un liquide tombait dans
l’amplificateur, débranchez-le et
faites-le vérifier par un technicien
qualifié avant de le remettre en
marche.

Sources d’alimentation

• Avant de mettre l’amplificateur sous
tension, vérifiez si sa tension de
fonctionnement correspond à celle du
secteur local. La tension de
fonctionnement est indiquée sur la
plaque signalétique à l’arrière de
l’amplificateur.

• Débranchez l’amplificateur de la prise
murale s’il doit rester inutilisé
pendant une période prolongée. Pour
débrancher le cordon d’alimentation
secteur, tirez sur la fiche; jamais sur le
cordon lui-même.

• Le cordon d’alimentation secteur doit
être remplacé par un technicien
compétent.

Installation

• Installez l’amplificateur à un endroit
suffisamment aéré pour éviter toute
surchauffe interne et prolonger sa
durée de vie.

• N’installez pas l’amplificateur près
d’une source de chaleur, ou bien à un
endroit exposé en plein soleil, à une
poussière excessive ou à des chocs
mécaniques.

• Ne posez rien sur l’amplificateur qui
pourrait obstruer les ailettes de
ventilation ou provoquer une panne.

Fonctionnement

Avant de raccorder d’autres appareils,
mettez l’amplificateur hors tension et
débranchez-le.

Nettoyage de l’amplificateur

Nettoyez le coffret, le panneau et les
commandes avec un chiffon doux,
légèrement humidifié de solution
détergente douce. N’utilisez pas de
tampon abrasif, de poudre à récurer ou
de solvant, comme l’alcool ou l’essence.

Pour éviter le ronflement

—Réduisez le volume.
—Éloignez le tourne-disque le plus

possible des enceintes.

—Mettez des isolateurs audio en vente

dans le commerce sous le tourne­disque.

—Maintenez le microphone éloigné des

enceintes pendant l’utilisation.
Pour protéger encore mieux contre le
hurlement, installez les enceintes ou le
tourne-disque sur une planche de bois
épaisse ou une dalle de béton.

Pour toute question ou problème au
sujet de cet appareil, veuillez contacter
votre revendeur Sony agréé.

FR

2

Bienvenue!

Nous vous remercions pour l’achat de
cet amplificateur stéréo intégré Sony.
Avant de l’utiliser, veuillez lire
attentivement ce mode d’emploi et le
conserver pour toute référence
ultérieure.

A propos de ce
mode d’emploi

Les instructions de ce mode d’emploi
concernent les modèles TA-FB930R et
TA-FB730R. Vérifiez le numéro de votre
modèle sur le panneau arrière de
l’amplificateur.
Le TA-FB930R est le modèle utilisé dans
les illustrations, sauf spécification
contraire. Toute différence de
fonctionnement est clairement indiquée
dans le texte, par exemple “TA-FB930R
seulement”.

TABLE DES MATIÈRES

Préparatifs

Raccordements 4
Raccordement d’appareils audio 4
Raccordement des enceintes 5
Raccordement du cordon d’alimentation secteur 6

Ecoute d’une source musicale 7
Enregistrement 9

Informations additionnelles

Guide de dépannage 10
Spécifications 10
Description du panneau arrière 11
Description des touches de la télécommande 11

FR

Conventions

• Les instructions dans ce mode
d’emploi décrivent les commandes de
l’amplificateur.
Pour les touches de la télécommande,
voir “Description des touches de la
télécommande”, page 11.

• L’icône suivante est utilisée dans ce
mode d’emploi:

z Indique des conseils et méthodes

qui facilitent une manipulation.

Déballage

Vérifiez que les articles suivants se trouvent bien dans l’emballage:

• Télécommande (1) RM-S316

• Piles Sony R6 (format AA) (2)

Mise en place des piles dans la télécommande

Insérez deux piles R6 (format AA) en faisant correspondre les pôles + et –
des piles avec les indications dans le logement des piles. Quand vous utilisez
la télécommande, dirigez-la vers le capteur de télécommande g de
l’amplificateur.

z Quand faut-il remplacer les piles?

En fonctionnement normal, les piles devraient durer environ 6 mois. Remplacez
toutes les piles quand la télécommande ne peut plus piloter l’amplificateur.

Remarques

• Ne laissez pas la télécommande à un endroit extrêmement chaud ou humide.

• Ne laissez rien tomber dans son boîtier, en particulier au remplacement des piles.

• N’exposez pas la télécommande en plein soleil ou sous un dispositif d’éclairage.
Cela pourrait provoquer un mauvais fonctionnement.

• Si la télécommande doit rester inutilisée pendant une période prolongée, retirez
les piles pour éviter tout dommage dû à une fuite des piles ou à la corrosion.

FR

3

Préparatifs

PHONO TAPE1/DAT

EON CONTROL INTUNER TAPE2/MDCD

y

AUX

SPEAKERS

EON CONTROL

R

B

A

L

++––

RL

++––

TAPE1/DAT

L

REC OUT IN

IMPEDANCE USE 4–16Ω

A+B USE 8–16Ω

BI WIRE USE 4–16Ω

IN

R

L

R

TAPE2/MD

REC OUT IN

AUXINCDINTUNER

IN

L

R

PHONO

IN

SIGNAL

GND

y

Préparatifs

Raccordements

Cet amplificateur permet de raccorder et de
commander les appareils audio ci-dessous. Suivez la
procédure indiquée pour chaque appareil que vous
souhaitez raccorder.

L’emplacement et le nom de chaque prise sont indiqués dans
“Description du panneau arrière”, page 11.

Tourne-disque

TONE

TREBLE

BALANCE

0

•

•

•

•

•

•

–10+

10

LEFT RIGHT

Téléviseur ou

magnétoscope

Platine à

cassette

TAPE MONITOR

LOUDNESS

SUBSONIC

SOURCE

Ø ON ø OFF Ø ON ø OFF

•

TAPE1 TAPE2

•

Tuner

Lecteur CD

SOURCE DIRECT

VOLUME

010

INPUT SELECTOR

•

Enceinte (R)

Platine DAT

Platine MD

PROTECTION

U

g

TAPE1/DATEON LINK CD TUNER PHONOAUXTAPE2/MD

SPEAKERS

BASS

EON LINK

A

0

OFF

B

•

•

•

•

A

+

B

•

PHONES

–10+

•

•

10

Enceinte (L)

Avant de commencer

• Eteignez tous les appareils avant de les raccorder.

• Ne branchez pas les cordons d’alimentation secteur
des différents appareils tant que les raccordements
ne sont pas achevés.

• Utilisez les cordons de liaison audio fournis avec
chaque appareil pour le raccordement à
l’amplificateur. Au besoin, procurez-vous des
cordons audio en vente dans le commerce.

• Insérez à fond les fiches dans les prises pour éviter
tout ronflement et bruit.

• Au raccordement d’un cordon de liaison audio,
reliez bien les connecteurs droit (R) et gauche (L) de
l’amplificateur aux connecteurs droit (R) et gauche
(L) de l’autre appareil.

Raccordement d’appareils audio

Aperçu

Cette section explique comment raccorder des
appareils audio à l’amplificateur.

Quels cordons utiliser?

Des cordons de liaison audio (non fournis) (2 pour chaque
platine à cassette, platine DAT ou platine MD; 1 pour les
autres appareils)

Blanc (L)

Rouge (R)

Raccordements

La flèche ç indique le sens du signal.

Lecteur CD

Amplificateur

L

R

IN

CD

Tuner

Amplificateur

Ç

Blanc (L)

Rouge (R)

Lecteur CD

L

R

LINE

OUTPUT

Tuner

FR

4

L

Ç

R

IN

TUNER

L

R

LINE

OUTPUT

Platine à cassette, platine DAT ou platine MD

Amplificateur

Platine à cassette

Préparatifs

Raccordement des enceintes

L

R

REC OUT IN

TAPE1/DAT

Ç

ç

LINE

OUTPUT

L

R

LINE

INPUT

Utilisez la configuration ci-dessus pour connecter les
connecteurs OUTPUT et INPUT
—d’une platine à cassette ou DAT aux connecteurs TAPE1/

DAT.

—d’une platine à cassette ou DAT aux connecteurs TAPE2/

MD.

Tourne-disque

Tourne-disqueAmplificateur

L

R

PHONO

IN

Ç

Remarque

Raccordez le conducteur de mise à la terre à la borne de
SIGNAL GND (y) de l’amplificateur pour éviter le
ronflement.

Téléviseur ou magnétoscope

Amplificateur

Téléviseur ou
magnétoscope

Aperçu

Cette section explique comment raccorder des
enceintes à l’amplificateur. Vous pouvez raccorder
deux paires d’enceintes, SPEAKERS A et B.

Notez que les bornes SPEAKERS A se trouvent dans
la rangée inférieure du bornier SPEAKERS.

SPEAKERS A SPEAKERS B

PHONO

SIGNAL

IN

GND

L

y

R

L

R

REC OUT IN

IN

REC OUT IN

TAPE1/DAT

TAPE2/MD

AUXINCDINTUNER

L

R

SPEAKERS

++––

R

B

A

++––

RL

IMPEDANCE USE 4–16Ω

A+B USE 8–16Ω

BI WIRE USE 4–16Ω

L

EON CONTROL

IN

Quels cordons utiliser?

Cordons d’enceinte (non fournis) (1 pour chaque enceinte)

(+)
(–)

Torsadez les extrémités à nu du cordon sur 10 mm environ.
Raccordez bien les cordons appropriés aux bornes, c’est–à–
dire + à + et – à –. Si les cordons sont inversés, le son sera
déformé et manquera de graves.

(+)
(–)

Raccordements

L

R

IN

AUX

Ç

L

R

LINE

OUTPUT

EON CONTROL

Amplificateur

EON CONTROL

Tuner

EON CONTROL

Ç

IN

Si votre tuner est pourvu d’une borne EON CONTROL OUT,
raccordez-là à la borne EON CONTROL IN de
l’amplificateur pour pernettre l’enploi de la fonction EON
(Réseau de fréquences locales) de RDS (Radio Data System)
(voir page 8).

OUT

]

}

]

}

FR

5

Préparatifs

Raccordement d’une paire d’enceintes à
deux fils

Comme les doubles connecteurs d’enceinte de
l’amplificateur, SPEAKERS A et B, peuvent assurer une
sortie d’enceintes simultanée, ils peuvent servir au
raccordement d’enceintes à deux fils. Ou bien, églez à
A+B pour piloter les deux simultanément.

Sélection des enceintes A ou B

Réglez SPEAKERS à A ou B. Ou bien, églez à A+B pour
piloter les deux simultanément.

Remarque

Utilisez des enceintes à impédance nominale de 4 à 16 ohms.
Quand le son est fourni en même temps aux deux paires
d’enceintes, utilisez des enceintes à impédance nominale de
8 à 16 ohms.

Raccordement du cordon d’alimentation secteur

Raccordement du cordon d’alimentation
secteur

Raccordez les cordons d’alimentation secteur de cet
amplificateur et des appareils audio et vidéo à une
prise murale.

z Vous pouvez alimenter d’autres appareils via le

connecteur AC OUTLET de l’amplificateur

Si vous raccordez d’autres appareils audio à AC
OUTLET de l’amplificateur, il est possible d’alimenter
les appareils raccordés via l’amplificateure, ce qui
permet de mettre tout le système sous/hors tension en
mettant l’amplificateur sous/hors tension.

Précaution

Vérifiez que la consommation totale de tous les appareils
raccordés aux sorties de l’amplificateur ne dépasse pas
100 watts. Ne raccordez pas d’appareil électrique
domestique, tels que fer à repasser, téléviseur, ou autre
appareil gros consommateur à ces sorties.

Remarque

Séparez le cordon d’alimentation, les cordons de liaison
audio et les cordons d’enceintes les uns des autres. Du bruit
ou une détérioration du son est possible quand les cordons
audio sont en contact avec le cordon d’alimentation secteur.
ou quand le cordon d’alimentation secteur ou les cordons
d’enceintes sont à proximité de l’antenne cadre ou de
l’antenne fil du tuner.

FR

6

Opérations de base

Opérations de base

Ecoute d’une source musicale

TA-FB930R TA-FB730R

1

PROTECTION

U

g

TAPE1/DATEON LINK CD TUNER PHONOAUXTAPE2/MD

SPEAKERS

TONE

BASS

TREBLE

EON LINK

A

OFF

B

•

•

•

+

B

A

•

PHONES

–10+

•

z Pour écouter avec des

écouteurs

Raccordez les écouteurs à
PHONES et réglez
SPEAKERS à OFF.

z Pour écouter directement

le signal d’entrée

Appuyez sur SOURCE
DIRECT de sorte que
l’indicateur s’allume.
Comme les circuits des
commandes TONE,
BALANCE, LOUDNESS et
SUBSONIC sont contournés,
le réglage des graves, aigus,
de la balance, le
renforcement des graves et
des aigus, ou la réduction du
bruit subsonique sont
impossibles pendant l’écoute
directe.

Remarque

Evitez toute sortie des enceintes à
niveau très élevé à laquelle le son
est déformé. La distorsion de haute
fréquence peut endommager les
haut-parleurs d’aigus.

BALANCE

0

0

•

•

•

•

•

•

10

–10+

10

LEFT RIGHT

TAPE MONITOR

•

LOUDNESS

SUBSONIC

Ø ON ø OFF Ø ON ø OFF

TAPE1 TAPE2

•

1

INPUT SELECTOR VOLUME

CD

TAPE2/MD

TAPE1/DAT

TAPE MONITOR

SOURCE

TAPE1

3

TUNERAUX

LOUDNESS

Ø ON ø OFF

PHONO

SOURCE DIRECT

010

5

SUBSONIC

Ø ON ø OFF

Opérations de base

SOURCE DIRECT

VOLUME

010

5

PROTECTION

EON LINK

U

g

+

A

PHONES

SPEAKERS

A0

B

OFF

B

–10+

BASS

TONE

TREBLE

BALANCE

0

–10+

•

•

•

10

LEFT RIGHT

•

10

INPUT SELECTOR

SOURCE

•

•

•

3

Appuyez sur U pour allumer l’amplificateur et tournez

1

VOLUME complètement vers la gauche pour éviter
d’endommager les enceintes par une sortie de son excessive.

L’indicateur PROTECTION s’allume, puis s’éteint.

Allumez la source de programme que vous souhaitez écouter.

2

Tournez INPUT SELECTOR pour sélectionner la source de

3

programme. L’indicateur correspondant à la source de
programme s’allume.

Réglez INPUT SELECTOR surPour écouter

Un disque
La radio
Un disque compact

La source raccordée à AUX
La source raccordée à:

—TAPE1/DAT
—TAPE2/MD

PHONO
TUNER
CD
AUX

TAPE1/DAT
TAPE2/MD

Démarrez la source de programme.

4

Réglez le volume en tournant la commande VOLUME.

5

Pour

Régler les graves

Régler les aigus

Régler la balance

Renforcer les graves et les aigus à niveau
d’écoute faible

Réduire le bruit subsonique créé par des
disques gondolés, etc.

Appuyez ou tournez

BASS
TREBLE
BALANCE
LOUDNESS

SUBSONIC

FR

7

Opérations de base

z Qu’est-ce que “EON”

(réseau de fréquences
locales)?

Le réseau “EON” (réseau de
fréquences locales) est un
service RDS très pratique
qui permet à l’appareil de
passer automatiquement au
type de programme de votre
choix dès que sa diffusion
commence dans la région.

Pour recevoir les programmes EON (réseau de fréquences locales)

Quand votre amplificateur est raccordé à un tuner Sony à système EON
CONTROL, il commute au programme EON diffusé dans la région EON, puis
revient à la source de programme sélectionnée quand le programme est
terminé.

TA-FB930R

EON LINK

PROTECTION

U

g

SPEAKERS

EON LINK

OFF

•

+

B

A

•

PHONES

TAPE1/DATEON LINK CD TUNER PHONOAUXTAPE2/MD

A

B

•

•

–10+

INPUT SELECTOR

TONE

BASS

TREBLE

BALANCE

0

0

•

•

•

•

•

•

10

–10+

10

LEFT RIGHT

TAPE MONITOR

•

SUBSONIC

LOUDNESS

SOURCE

Ø ON ø OFF Ø ON ø OFF

•

•

TAPE1 TAPE2

•

•

•

TA-FB730R

EON LINK

PROTECTION

U

g

EON LINK

SPEAKERS

OFF

A

+B

PHONES

BASS

TONE

A0

B

•

–10 +10

–10 +10

INPUT SELECTOR

CD

TUNERAUX

TAPE2/MD

BALANCE

LEFT RIGHT

TAPE1/DAT

•

•

TAPE MONITOR

SOURCE

TAPE1

TREBLE

0

•

1 Vérifiez que l’amplificateur et le tuner sont raccordés par les connecteurs

EON CONTROL (voir page 5).

2 Appuyez sur EON LINK de sorte que le témoin s’allume.

Vous recevrez tout programme EON diffusé sur la fréquence radio
sélectionnée au tuner dès qu’il commencera.

Pour annulerla réception EON

Appuyez une seconde fois sur EON LINK de manière à éteindre le témoin.

PHONO

LOUDNESS

Ø ON ø OFF

Remarques

• Si vous sélectionnez une autre source de programme pendant la réception d’un
programme EON, la réception EON s’arrêtera. Mais tant que le témoin EON LINK
reste allumé, il est possible de recevoir automatiquement les programmes EON.

• Annulez la réception EON avant de commencer l’enregistrement car un programme
EON pourrait interférer avec l’enregistrement.

• Si vous activez la fonction de contrôle de bande (voir page 9) alors que le témoin
EON LINK est allumé, le témoin s’éteint et la réception des programmes EON
devient impossible. Dans ce cas, désactivez la fonction de contrôle de bande pour
que le témoin se rappume.

FR

8

Enregistrement

Opérations de base

TA-FB930R

13

PROTECTION

U

g

TAPE1/DATEON LINK CD TUNER PHONOAUXTAPE2/MD

SPEAKERS

TONE

BASS

TREBLE

EON LINK

A

OFF

B

•

•

•

A

+

B

•

PHONES

–10+

•

BALANCE

0

0

•

•

•

•

•

•

10

–10+

10

LEFT RIGHT

TAPE MONITOR

•

LOUDNESS

SUBSONIC

Ø ON ø OFF Ø ON ø OFF

TAPE1 TAPE2

•

z Vous pouvez enregistrer la

même source de
programme sur trois
enregistreurs en même
temps.

z Vous pouvez contrôlee le

son enregistré (fonction
d’écoute de bande)

Vous pouvez contrôler le
son enregistré si la platine à
cassette utilisée pour
l’enregistrement a des têtes
d’enregistrement et de
lecture séparées. Pour
contrôler le son enregistré,
réglez TAPE MONITOR à
TAPE1 ou TAPE2. Notez
que, sur le TA-FB730R, vous
pouvez seulement contrôler
le son enregistré par les
connecteurs TAPE1/DAT.

Remarque

Avant d’enregistrer, appuyez sur
la touche EON LINK pour éteindre
le voyant EON LINK (voir page 8).

INPUT SELECTOR

SOURCE

•

•

•

1
2

3

4

VOLUME

SOURCE DIRECT

010

Appuyez sur U pour allumer l’amplificateur.

Allumez la source de programme que vous souhaitez
enregistrer.

Sélectionnez la source que vous voulez enregistrer en tournant
INPUT SELECTOR.
L’indicateur correspondant à la source de programme
s’allume.

Pour enregistrer

Un disque
Une émission de radio
Un disque compact
La source raccordée à AUX

La source raccordée à:
—TAPE1/DAT
—TAPE2/MD

Préparez l’enregistreur, puis commencez l’enregistrement.

TA-FB730R

1 3

PROTECTION

U

g

EON LINK

+

A

PHONES

SPEAKERS

A0

B

OFF

B

–10+

BASS

TONE

TREBLE

0

•

•

10

–10+

10

Réglez INPUT SELECTOR à

PHONO
TUNER
CD
AUX

TAPE1/DAT
TAPE2/MD

BALANCE

•

•

LEFT RIGHT

TAPE2/MD

TAPE1/DAT

TAPE MONITOR

SOURCE

TAPE1

INPUT SELECTOR VOLUME

CD

TUNERAUX

PHONO

SOURCE DIRECT

LOUDNESS

010

Ø ON ø OFF

SUBSONIC

Ø ON ø OFF

Opérations de base

Démarrez la lecture de la source de programme.

5

FR

9

Informations additionnelles

Informations additionnelles

10

Guide de dépannage

Si vous rencontrez un problème quelconque quand
vous utilisez l’amplificateur, consultez ce guide de
dépannage pour le résoudre. Si le problème persiste,
consultez le revendeur Sony le plus proche.

Aucun son

/ Insérez à fond les fiches des cordons de liaison dans les

prises.

/ Raccordez l’amplificateur et les autres appareils audio

correctement.

/ Réglez INPUT SELECTOR à la source de programme

appropriée.

/ Assurez-vous que les fils d’enceintes sont raccordés

correctement aux bornes SPEAKERS A (rangée
inférieure) et SPEAKERS B (rangée supérieure).

/ Veillez à sélectionner correctement les enceintes avec la

commande SPEAKERS (A, B, A + B ou OFF).

Aucun son sur un canal ou sortie d’enceinte
déséquilibrée.

/ Tournez BALANCE pour ajuster la balance.
/ Vérifiez les liaisons d’enceintes et d’entrée du canal sans

son.

Faiblesse des graves ou des aigus.

/ Réglez les commandes TONE.
/ Changez les enceintes de position ou la disposition des

meubles dans la pièce pour éliminer ce qui fait obstacle
dans le parcours du son.

Son déformé.

/ Signal d’entrée mal sélectionné.
/ Capacité d’entrée insuffisante des enceintes. Baissez le

volume.

Absence de graves ou ambiguïté de la position des
instruments.

/ Les cordons d’enceintes et la polarité des bornes sont

inversés. Raccordez les cordons en respectant les
polarités.

Ronflement ou bruit.

/ Mettre le tourne-disque à la terre (voir page 5).
/ Insérez les fiches des cordons de liaison fermement dans

les prises.

/ L’amplificateur capte des interférences produites par un

téléviseur. Eloignez l’amplificateur du téléviseur ou
éteignez le téléviseur.

La télécommande ne fonctionne pas.

/ Eliminez les obstacles entre le capteur de télécommande

de l’amplificateur et la télécommande.

/ Dirigez la télécommande vers le capteur de

télécommande à l’avant de l’amplificateur.

/ La télécommande est trop éloignée de l’amplificateur.

Rapprochez-vous.

/ Remplacez les piles de la télécommande.

Spécifications

Section amplificateur

Sortie DIN

TA-FB930R: 120 W + 120 W (4 ohms à 1 kHz)
80 W + 80 W (8 ohms à 1 kHz)
TA-FB730R: 100 W + 100 W (4 ohms à 1 kHz)
60 W + 60 W (8 ohms à 1 kHz)

Distorsion harmonique totale

Inf. à 0, 008% (à sortie de 10 W)

Réponse de fréquence

PHONO (20 Hz - 20 kHz): Courbe d'égalisation RIAA
±0,5 dB
TUNER, CD, AUX, TAPE1/DAT, TAPE2/MD:
7 Hz - 100 kHz

Rapport signal bruit (réseau A)

PHONO
TA-FB930R: 94 dB
TA-FB730R: 90 dB
TUNER, CD, AUX, TAPE1/DAT, TAPE2/MD:
105 dB

Tension de sortie/impédance

REC OUT 1, 2: 150 mV, 1 kilohm
PHONES: 10 mW (à 8 ohms)

Impédance des enceintes

4 - 16 ohms, 8 - 16 ohms (SPEAKERS A+B)

Facteur d’amortissement

100 (8 ohms, 1 kHz)

Généralités

Système

Amplificateur de puissance: SEPP OCL purement
complémentaire avec étages complets directement
couplés
Préamplificateur: Amplificateur égaliseur à bruit
faible

Alimentation

CA 230 V, 50/60 Hz

Consommation

TA-FB930R: 210 W
TA-FB730R: 180 W

Dimensions (approx.) (l/h/p)

TA-FB930R: 430 × 150 × 410 mm
TA-FB730R: 430 × 150 × 405 mm
pièces saillantes et commandes comprises

Poids (approx.)

TA-FB930R: 10,3 kg
TA-FB730R: 8,6 kg

Accessoires fournis

Voir page 3.

+0–3

dB

L’indicateur PROTECTION s’allume et/ou perte de son
brusque.

/ Vérifiez s’il n’y a pas eu un court-circuit. Eteignez

l’amplificateur et vérifiez les appareils et enceintes

FR

raccordés.

La conception et les spécifications peuvent être modifiées
sans préavis.

Description du panneau arrière

Informations additionnelles

3 51

PHONO

SIGNAL

IN

L

R

L

R

GND

y

B

L

A

AUXINCDINTUNER

REC OUT IN

TAPE2/MD

IN

REC OUT IN

TAPE1/DAT

R

IMPEDANCE USE 4–16Ω

A+B USE 8–16Ω

BI WIRE USE 4–16Ω

SPEAKERS

++––

R

++––

RL

L

42

EON CONTROL

IN

0!¡ 9 8 7 6

1 PHONO
2 y (SIGNAL GND)
3 SPEAKERS A/B
4 EON CONTROL IN
5 AC OUTLET

7 TAPE1/DAT
8 TAPE2/MD
9 AUX
!º CD
!¡ TUNER

6 Conducteur d’alimentation

Description des touches de la télécommande

AC OUTLET

SWITCHED 100W MAX

Vous pouvez utiliser la télécommande fournie pour
contrôler d’autres appareils audio Sony portant la
marque g (capteur de télécommande).

Touches de

Appareil Fonction

télécommande

FUNCTION

CD

TUNER Amplificateur Sélection des signaux

PHONO Amplificateur Sélection des signaux

TAPE1/DAT Amplificateur Sélection des signaux

TAPE2/MD Amplificateur Sélection des signaux

AUX Amplificateur Sélection des signaux

TUNER

PRESET +/–

Amplificateur Sélection des signaux entrés

par les connecteurs CD.

entrés par les connecteurs
TUNER.

entrés par les connecteurs
PHONO.

entrés par les connecteurs
TAPE1/DAT.

entrés par les connecteurs
TAPE2/MD.

entrés par les connecteurs
AUX.

Tuner

Balayage et sélection des
stations préréglées.

Touches de

Appareil Fonction

télécommande

CD

·

P

=/+ Localisation des plages

D.SKIP Saut d’un disque (pour un

MD

·

p
=/+

TAPE DECK A/B

ª/·

p Arrêt de toutes les

0/)

VOL +/– Contrôle du volume
*Détecteur automatique de plage (Automatic Music Sensor)

Lecteur CD

Lecteur CD
Lecteur CD
Lecteur CD

Lecteur CD

Lecteur MD
Lecteur MD
Lecteur MD
Lecteur MD

Platine A ou B

Platine A ou B

Platine A ou B

Amplificateur

Démarrage de la lecture

Pause de la lecture
Arrêt de la lecturep

(AMS*)

lecteur CD à changeur
multidisque)

Démarrage de la lecture
Pause de la lectureP
Arrêt de la lecture
Localisation des plages

Démarrage de la lecture

opérations de bande
Avance rapide ou

rebobinage de la bande

11

FR

ADVERTENCIA

Para evitar incendios o el
riesgo de electrocución, no
exponga la unidad a la lluvia
ni a la humedad.

Para evitar descargas
eléctricas, no abra la unidad.
En caso de avería, solicite los
servicios de personal
cualificado.

No instale el aparato en un
espacio cerrado, como una
estantería para libros o un
armario empotrado.

Precauciones

Seguridad

• No desarme la caja porque podría
recibir una descarga eléctrica. En caso
de avería, solicite los servicios de
personal cualificado.

• Si dentro de la caja cae algún objeto
sólido o líquido, desenchufe el
amplificador y haga que sea
comprobado por personal cualificado.

Fuentes de alimentación

• Antes de utilizar el amplificador,
compruebe si su tensión de
alimentación es idéntica a la de la red
local. La tensión de alimentación está
indicada en la placa de características
de la parte posterior del amplificador.

• Cuando no vaya a utilizar el
amplificador durante mucho tiempo,
cerciórese de desenchufarlo de la
toma de la red. Para desconectar el
cable de alimentación, tire del
enchufe, no tire nunca del propio
cable.

• El cable de alimentación de CA
solamente deberá ser reemplazado
por personal cualificado.

Limpieza del amplificador

Limpie la caja, el panel y los controles
con un paño suave ligeramente
humedecido en una solución poco
concentrada de detergente. No utilice
ningún tipo de estropajo, polvo
abrasivo, ni disolventes como alcohol o
bencina.

Para evitar el aullido

Haga lo siguiente:
—reduzca el volumen.
—mantenga el giradiscos lo más alejado

posible de los altavoces.

—coloque amortiguadores adquiridos

en una tienda del ramo, en la base del
giradiscos.

—cuando utilice un micrófono,

manténgalo alejado de los altavoces.
Para más protección contra el aullido,
coloque los altavoces o el giradiscos
sobre un tablero pesado de madera o
sobre una plancha de hormigón.

Si tiene alguna pregunta o problema en
relación con su amplificador, consulte
con su distribuidor Sony.

Ubicación

• Coloque el amplificador en un lugar
adecuadamente ventilado para evitar
el recalentamiento interno del mismo
y prolongar su duración.

• No coloque el amplificador cerca de
fuentes térmicas, ni en un lugar
sometido a la luz solar directa, a
polvo excesivo, ni a golpes.

• No coloque nada sobre el
amplificador, ya que podría bloquear
los orificios de ventilación y provocar
el mal funcionamiento.

Operación

Antes de conectar otros componentes,
cerciórese de desconectar la
alimentación y desenchufar el
amplificador.

ES

2

¡Bienvenido!

Muchas gracias por la adquisición de
este amplificador integrado estéreo
Sony. Antes de utilizar el amplificador,
lea detenidamente este manual y
consérvelo para futuras referencias.

Descripción de este
manual

Las instrucciones de este manual son
para los modelos TA-FB930R y
TA-FB730R. Compruebe su número de
modelo observando el panel posterior
de su amplificador. Este manual, para
fines de ilustración se utiliza el modelo
TA-FB930R a menos que se indique lo
contrario. Cualquier diferencia en la
operación se indicará claramente en el
texto, por ejemplo “TA-FB930R
solamente”.

Índice

Preparativos

Descripción general de las conexiones 4
Conexión de componentes de audio 4
Conexión del sistema de altavoces 5
Conexiones de los cables de alimentación 6

Escucha de música 7
Grabación 9

Información adicional

Solución de problemas 10
Especificaciones 10
Descripción del panel posterior 11
Descripción de las teclas del telemando 11

Convencionalismo

• En las instrucciones de este manual se
describen los controles de este
amplificador.
Con respecto a los detalles sobre el
control con el telemando, consulte
“Descripción de las teclas del
telemando” de la página 11.

• En este manual se utiliza el icono
siguiente:

z Indica sugerencias y consejos para

facilitar la tarea.

Desembalaje

Compruebe si ha recibido los accesorios suministrados siguientes:

• Telemando (remoto) (1) RM-S316

• Pilas Sony R6 (tamaño AA) (2)

Colocación de las pilas en el telemando

Inserte dos pilas R6 (tamaño AA) haciendo coincidir + y – de las mismas con
las marcas del interior del compartimiento de las pilas. Cuando utilice el
telemando, apunte con él hacia el sensor de control remoto g del
amplificador.

z Cuándo reemplazar las pilas

En utilización normal, las pilas deberán durar unos 6 meses. Cuando el

telemando no pueda controlar el amplificador, reemplace todas las pilas.

Notas

• No deje el telemando cerca de un lugar extremadamente cálido ni húmedo.

• No deje caer ningún objeto extraño dentro del telemando, especialmente cuando
reemplace las pilas.

• No exponga el sensor del control remoto a la luz solar directa ni a equipos de
iluminación. Si lo hiciese, podría causar el mal funcionamiento.

• Cuando no vaya a utilizar el telemando durante mucho tiempo, extráigale las pilas
para evitar el daño que podría causar el electrólito de las mismas.

ES

ES

3

Preparativos

PHONO TAPE1/DAT

EON CONTROL INTUNER TAPE2/MDCD

y

AUX

SPEAKERS

EON CONTROL

R

B

A

L

++––

RL

++––

TAPE1/DAT

L

REC OUT IN

IMPEDANCE USE 4–16Ω

A+B USE 8–16Ω

BI WIRE USE 4–16Ω

IN

R

L

R

TAPE2/MD

REC OUT IN

AUXINCDINTUNER

IN

L

R

PHONO

IN

SIGNAL

GND

y

Preparativos

Descripción general de las conexiones

El amplificador le permitirá conectar y controlar los
componentes de audio siguientes. Siga los
procedimientos de conexión indicados para cada
componente que desee conectar.
Para aprender la ubicación y los nombres de cada
toma, consulte “Descripción del panel posterior” de la
página 11.

Deck de cinta

audiodigital

Deck de

minidiscos

PROTECTION

U

g

TAPE1/DATEON LINK CD TUNER PHONOAUXTAPE2/MD

SPEAKERS

BASS

EON LINK

A

0

OFF

B

•

•

•

•

A

+

B

•

PHONES

Altavoz

izquierdo (L)

–10+

•

•

10

TONE

TREBLE

0

•

•

•

–10+

10

LEFT RIGHT

Deck de

cassettes

Giradiscos

BALANCE

TAPE MONITOR

•

LOUDNESS

SUBSONIC

SOURCE

Ø ON ø OFF Ø ON ø OFF

•

•

TAPE1 TAPE2

•

•

•

TV o deck de

video

Sintonizador

Reproductor

INPUT SELECTOR

SOURCE DIRECT

derecho (R)

de discos

compactos

VOLUME

010

Altavoz

Conexión de componentes de audio

Descripción general

En esta sección se describe cómo conectar sus
componentes de audio al amplificador.

¿Qué cables se necesitan?

Cables conectores de audio (no suministrados) (2 para cada
deck de cassettes, deck de cinta audiodigital o deck de
minidiscos, 1 para los otros componentes)

Blanco (L)
(Izq.)

Rojo (R)
(Der.)

Blanco (L)
(Izq.)

Rojo (R)
(Der.)

Antes de comenzar

• Antes de realizar cualquier conexión, desconecte la
alimentación de todos los componentes.

• No conecte los cables de alimentación de los diversos
componentes mientras no haya finalizado todas las
conexiones.

• Para realizar la conexión al amplificador, utilice los
cales conectores de audio suministrados con cada
componente. Adquiera los cables opcionales
requeridos.

• Cerciórese de realizar firmemente las conexiones
para evitar zumbidos y ruidos.

• Cuando conecte un cable de audio, cerciórese de
conectar las tomas del canal derecho (R) y del
izquierdo (L) del amplificador a las tomas R y L de
los demás componentes.

Conexiones

La flecha ç indica el flujo de la señal.

Reproductor de discos compactos

Reproductor de

Amplificador

L

R

IN

CD

Sintonizador

L

R

IN

TUNER

discos compacto

Ç

OUTPUT

SintonizadorAmplificador

Ç

OUTPUT

L

R

LINE

L

R

LINE

ES

4

Deck de cassettes, deck de cinta audiodigital o deck de
minidiscos

Amplificador

L

R

REC OUT IN

TAPE1/DAT

Utilice la configuración mostrada arriba para conectar las
tomas OUTPUT e INPUT de:
—un deck de cassettes o deck de cinta audiovisual a las

tomas TAPE1/DAT.

—un deck de cassettes o deck de minidiscos a las tomas

TAPE2/MD.

Deck de cassettes

Ç

ç

OUTPUT

LINE

L

R

LINE

INPUT

Giradiscos

Amplificador Giradiscos

PHONO

IN

L

R

Ç

Preparativos

Conexión del sistema de altavoces

Descripción general

En esta sección se describe cómo conectar sus altavoces
al amplificador. Usted podrá conectar dos pares de
altavoces, SPEAKERS A y B.

Los terminales SPEAKERS A corresponden a la hilera
inferior de los terminales SPEAKERS.

SPEAKERS A SPEAKERS B

PHONO

SIGNAL

IN

GND

L

y

R

L

R

REC OUT IN

IN

REC OUT IN

TAPE1/DAT

TAPE2/MD

AUXINCDINTUNER

¿Qué cables se necesitan?

Cables de altavoces (no suministrados) (1 para cada altavoz)

L

R

SPEAKERS

++––

R

B

A

++––

RL

IMPEDANCE USE 4–16Ω

A+B USE 8–16Ω

BI WIRE USE 4–16Ω

L

EON CONTROL

IN

Nota

Para evitar los zumbidos, conecte el cable a tierra en el
terminal SIGNAL GND y del amplificador.

TV o deck de video

Amplificador

L

R

IN

AUX

TV o deck de video

Ç

L

R

LINE

OUTPUT

EON CONTROL

Amplificador

EON CONTROL

Sintonizador

EON CONTROL

Ç

IN

Si su sintonizador tiene un terminal EON CONTROL OUT,
conéctelo al terminal EON CONTROL IN del amplificador
para utilizar la función EON (Enhanced Other Networks:
Recepción de otras redes mejoradas) del RDS (Sistema de
Datos de Radio) (consulte la página 8).

OUT

(+)
(–)

(+)
(–)

Retuerza los extremos pelados de los conductores unos
10 mm. Cerciórese de hacer coincidir los conductores con los
terminales apropiados de los altavoces y del amplificador,
+ a + y – a –. Si invirtiese los conductores, el sonido se
distorsionaría y se perderían los graves.

Conexiones

}

}

]

]

ES

5

Preparativos

Conexión a altavoces con sistema de doble
cable

Como los pares de terminales para altavoces de su
amplificador, SPEAKERS A y B, proporcionan salida
simultánea para altavoces, podrá utilizarlos para
conectar un sistema de altavoces de doble cable. Para
escuchar simultáneamente de los dos sistemas de
altavoces mueva SPEAKERS a A+B.

Conexiones de los cables de alimentación

Conexión de los cables de alimentación

Conecte el cable de alimentación de este amplificador
y de los diversos componentes de audio/video a una
toma de la red.

Para seleccionar el sistema de altavoces A o B

Mueva SPEAKERS a A o B. Para escuchar simultáneamente
de los dos sistemas de altavoces mueva SPEAKERS a A+B.

Nota

Utilice altavoces con una impedancia nominal de 4 a 16
ohmios. Cuando excite dos sistemas de altavoces al mismo
tiempo, utilice altavoces con una impedancia nominal de 8 a
16 ohmios.

z Se pueden conectar otros componentes por el AC

OUTLET del amplificador

Si se conectan los otros componentes de audio en el AC
OUTLET de este amplificador, podrá alimentar la
corriente a los componentes conectados por el
amplificador para que pueda conectar/desconectar
todos, con sólo conectar/desconectar el amplificador.

Precaución

Asegúrese de que el consumo total de corriente de todos los
componentes conectados a las tomas de red del amplificador
no supera 100 vatios. No conecte aparatos electrodomésticos
tales como una plancha, ventilador, TV u otros aparatos que
utilicen gran vatiaje en estas tomas de la red.

Nota

Separe el cable eléctrico, cables de conexión de audio y
cables de altavoz. Puede producirse ruido o deterioro del
sonido cuando los cables de conexión de audio están en
contacto con el cable eléctrico, o cuando el cable eléctrico o
cables de altavoz están cerca de antena de cuando o cable de
antena del sintonizador.

ES

6

Operaciones básicas

Escucha de música

Operaciones básicas

TA-FB930R

1

PROTECTION

U

g

TAPE1/DATEON LINK CD TUNER PHONOAUXTAPE2/MD

SPEAKERS

TONE

BASS

TREBLE

EON LINK

A

OFF

B

•

•

•

A+B

•

PHONES

–10+

•

z Para escuchar a través de

auriculares

Enchufe los auriculares en
PHONES y ponga SPEAKERS
en OFF.

z Para escuchar directamente

la señal de entrada

Ponga SOURCE DIRECT para
que se encienda el indicador.
Debido a que los circuitos de
los controles de TONE,
control BALANCE, botón
LOUDNESS y botón
SUBSONIC están en
derivación durante la escucha
directa, no podrá ajustar los
graves, los agudos, ni el
equilibro, reforzar los graves,
los agudos o reducir los
componentes de ruido
subsónico.

Nota

Evite aplicar una salida tan alta a
los altavoces que el sonido se
distorsione. La distorsión de alta
frecuencia podría dañar los
altavoces de agudos.

BALANCE

0

0

•

•

•

LOUDNESS

SUBSONIC

•

10

–10+

Ø ON ø OFF Ø ON ø OFF

•

•

•

•

10

LEFT RIGHT

TAPE MONITOR

SOURCE

TAPE1 TAPE2

•

TA-FB730R

1

INPUT SELECTOR VOLUME

CD

TAPE2/MD

TAPE1/DAT

TAPE MONITOR

SOURCE

TAPE1

3

TUNERAUX

LOUDNESS

Ø ON ø OFF

PHONO

SOURCE DIRECT

010

5

SUBSONIC

Ø ON ø OFF

Operaciones básicas

SOURCE DIRECT

VOLUME

010

5

PROTECTION

EON LINK

U

g

+

A

PHONES

SPEAKERS

A0

B

OFF

B

–10+

BASS

TONE

TREBLE

BALANCE

0

–10+

•

•

•

10

LEFT RIGHT

•

10

INPUT SELECTOR

•

•

3

Presione U para conectar la alimentación del amplificador y

1

gire VOLUME completamente hacia la izquierda para evitar
dañar los altavoces con una salida excesiva.

El indicador PROTECTION se enciende y después se apaga.

Conecte la alimentación de la fuente de programas que desee

2

escuchar.

Ponga INPUT SELECTOR en la posición correspondiente a la

3

fuente de programas.
El indicador de la fuente de programas se encenderá.

Para escuchar

un disco analógico
un programa de radiodifusión

un disco compacto
una fuente conectada a AUX
una fuente conectada a

—TAPE1/DAT
—TAPE2/MD

ponga INPUT SELECTOR en

PHONO

TUNER
CD

AUX

TAPE1/DAT
TAPE2/MD

Ponga en reproducción la fuente de programas.

4

Ajuste el volumen girando VOLUME.

5

Para

ajustar los graves
ajustar los agudos
ajustar el equilibrio
reforzar los graves y agudos con un

volumen bajo
reducir los componentes de ruido

subsónico que se escuchan con discos
curvados, etc.

presione o gire

BASS
TREBLE
BALANCE
LOUDNESS

SUBSONIC

ES

7

Operaciones básicas

z ¿Qué es la recepción de

otras redes mejoradas
(EON)?

Un servicio muy útil de RDS
es el de “otras redes
mejoradas” (o “EON”). Este
servicio le permitirá que la
unidad cambie
automáticamente a un tipo de
programa de su elección
cuando se inicie la
radioemisión del mismo en su
zona.

Para recibir programas de otras redes mejoradas (EON)

Cuando haya conectado el amplificador a un sintonizador con el sistema EON
CONTROL, el amplificador cambiará de la función actualmente seleccionada a
un programa EON cuando ésta empieza a transmitir en su zona, y cuando
finalice el programa el amplificador vuelve a la última fuente de programas
seleccionada.

TA-FB930R TA-FB730R

EON LINK

PROTECTION

U

g

SPEAKERS

EON LINK

OFF

A

+

B

•

PHONES

TAPE1/DATEON LINK CD TUNER PHONOAUXTAPE2/MD

A

B

•

•

•

–10+

TONE

BASS

TREBLE

BALANCE

0

0

•

•

•

•

•

•

10

–10+

10

LEFT RIGHT

TAPE MONITOR

•

LOUDNESS

SUBSONIC

SOURCE

Ø ON ø OFF Ø ON ø OFF

•

•

TAPE1 TAPE2

•

•

•

INPUT SELECTOR

EON LINK

PROTECTION

U

g

EON LINK

+

B

A

PHONES

SPEAKERS

BASS

A0

B

OFF

•

–10+

INPUT SELECTOR

CD

TUNERAUX

TAPE2/MD

BALANCE

LEFT RIGHT

TAPE1/DAT

•

•

TAPE MONITOR

SOURCE

TAPE1

TONE

TREBLE

0

•

10

–10+

10

PHONO

LOUDNESS

Ø ON ø OFF

1 Asegúrese de que el amplificador y el sintonizador están conectados por

los terminales EON CONTROL (consulte la página 5).

2 Presione EON LINK de forma que se encienda el indicador.

Cuando empieza a transmitirse un programa EON en la frecuencia de
radio seleccionada en el sintonizador, podrá recibir ésta.

Para cancelar la recepción de EON

Presione EON LINK de forma que se apague el indicador.

Notas

• Si se selecciona otra fuente de programas durante la recepción de un programa
EON, se para la recepción EON. Sin embargo, durante todo el tiempo que el
indicador EON LINK esté encendido, podrá recibir automáticamente el programa
transmitido EON.

• Durante la grabación, usted podrá escuchar la recepción de EON Esto no afectará la
grabación.

• Si se activa la función del monitor de cinta (consulte la página 9) mientras el
indicador EON LINK está encendido, se apaga el indicador y no podrá recibir el
programa EON. En este caso, desactive la función del monitor de cinta para que se
encienda otra vez el indicador.

ES

8

Grabación

Operaciones básicas

TA-FB930R

13

PROTECTION

U

g

TAPE1/DATEON LINK CD TUNER PHONOAUXTAPE2/MD

SPEAKERS

TONE

BASS

TREBLE

EON LINK

A

OFF

B

•

•

•

A

+

B

•

PHONES

–10+

•

BALANCE

0

0

•

•

•

LOUDNESS

SUBSONIC

•

10

–10+

Ø ON ø OFF Ø ON ø OFF

•

•

•

•

10

LEFT RIGHT

z Usted podrá grabar

simultáneamente la misma
fuente en dos componentes
de grabación.

z Usted podrá escuchar el

sonido grabado (Función del
monitor de cinta)

Podrá escuchar el sonido que
se está grabando si el deck de
cassettes en el que está
grabando posee cabezas de
grabación y reproducción
separadas.
Para escuchar el sonido
mueva TAPE MONITOR a
TAPE1 o TAPE2.
Recuerde que en TA-FB730R
podrá escuchar sólo el sonido
que se está grabando de las
tomas TAPE1/DAT.

Nota

Antes de empezar a grabar,
presione el botón EON LINK para
apagar el indicador EON LINK
(vea la página 8).

TAPE MONITOR

SOURCE

TAPE1 TAPE2

•

INPUT SELECTOR

•

•

1
2

3

4

VOLUME

SOURCE DIRECT

010

Presione U para conectar la alimentación del amplificador.

Conecte la alimentación de la fuente de programas que desee
grabar.

Seleccione la fuente de programas que desea grabar girando
INPUT SELECTOR.

El indicador para la fuente de programas se enciende.

Para grabar

un disco analógico
un programa de radiodifusión

un disco compacto

una fuente conectada a AUX

una fuente conectada a
—TAPE1/DAT
—TAPE2/MD

Prepare la unidad para grabación, y después inicie la
grabación.

TA-FB730R

1 3

PROTECTION

U

g

EON LINK

+

A

PHONES

SPEAKERS

A0

B

OFF

B

–10+

BASS

TONE

TREBLE

0

•

•

10

–10+

10

ponga INPUT SELECTOR en

PHONO
TUNER

CD
AUX

TAPE1/DAT
TAPE2/MD

BALANCE

•

•

LEFT RIGHT

TAPE2/MD

TAPE1/DAT

TAPE MONITOR

SOURCE

TAPE1

INPUT SELECTOR VOLUME

CD

TUNERAUX

PHONO

SOURCE DIRECT

LOUDNESS

010

Ø ON ø OFF

SUBSONIC

Ø ON ø OFF

Operaciones básicas

Ponga en reproducción la fuente de programas.

5

ES

9

Información adicional

Información adicional

10

Solución de pr oblemas

Si experimenta cualquiera de las dificultades siguientes
cuando utilice el amplificador, use esta guía para tratar de
resolver el problema. Si el problema persiste, consulte a su
proveedor Sony.

No hay salida de sonido.

/ Conecte firmemente los cables conectores de audio.
/ Conecte correctamente el amplificador y los demás

componentes de audio

/ Ponga INPUT SELECTOR en la fuente de programas

apropiada.

/ Compruebe que los cables de altavoz están

correctamente conectados en los terminales
SPEAKERS A (en la hilera inferior) y a los terminales
SPEAKERS B (en la hilera superior).

/ Compruebe que se ha hecho la selección correcta en el

control SPEAKERS (A, B, A+B u OFF).

No hay sonido a través de un canal o la salida de los
altavoces está desequilibrada.

/ Gire BALANCE para ajustar el equilibrio.
/ Compruebe el altavoz y la conexión de entrada del canal

inactivo.

Los graves o los agudos son débiles

/ Ajuste los controles TONE.
/ Cambie la posición de los altavoces o las condiciones de

la sala para eliminar las obstrucciones en la trayectoria
del sonido.

El sonido se oye distorsionado

/ La señal de entrada está inadecuadamente seleccionada.
/ La capacidad de entrada de los altavoces es insuficiente.

Reduzca el volumen.

Faltan graves o existe ambigüedad en la posición de los
instrumentos.

/ La polaridad de los cables y los terminales de los

altavoces está invertida. Conecte los cables con la
polaridad correcta.

Se oye zumbido o ruido.

/ Conecte el giradiscos a tierra (consulte la página 5).
/ Conecte firmemente los cables conectores de audio.
/ El amplificador está captando interferencias de un

televisor. Aleje el amplificador del televisor o desconecte
la alimentación del televisor.

No es posible realizar operaciones de control remoto con
el telemando.

/ Elimine los obstáculos entre el sensor de control remoto

del amplificador y el telemando.

/ Apunte el telemando hacia el sensor de control remoto

del panel frontal del amplificador.

/ El telemando está demasiado alejado del amplificador.

Acérquelo al amplificador.

/ Reemplace las pilas del telemando.

Especificaciones

Sección del amplificador

Salida de potencia DIN

TA-FB930R: 120 W + 120 W (4 ohmios a 1 kHz)
80 W + 80 W (8 ohmios a 1 kHz)
TA-FB730R: 100 W + 100 W (4 ohmios a 1 kHz)
60 W + 60 W (8 ohmios a 1 kHz)

Distorsión armónica total

Menos de 0,008 % con salida 10 W

Respuesta de frecuencia

PHONO (20 Hz - 20 kHz): Curva de ecualización
RIAA ±0,5dB
TUNER, CD, AUX, TAPE1/DAT, TAPE2/MD:
7 Hz - 100 kHz

Relación señal-ruido (red A)

PHONO
TA-FB930R: 94 dB
TA-FB730R: 90 dB
TUNER, CD, AUX, TAPE1/DAT, TAPE2/MD:
105 dB

Voltaje/impedancia de salida

REC OUT 1, 2: 150 mV, 1 kilohm
PHONES: 10 mW (a 8 ohmios)

Impedancia de los altavoces

4 - 16 ohmios, 8 - 16 ohmios (SPEAKERS A+B)

Factor de amortiguación

100 (8 ohmios, 1 kHz)

Generales

Sistema

Amplificador de potencia: Amplificador de potencia
con SEPP OCL complementario puro con todas las
etapas directamente acopladas
Preamplificador: Amplificador ecualizador de bajo

ruido

Especificaciones eléctricas

230 V AC, 50/60 Hz

Consumo eléctrico

TA-FB930R: 210 W
TA-FB730R: 180 W

Dimensiones (aprox.) (an/al/prf)

TA-FB930R: 430 × 150 × 410 mm
TA-FB730R: 430 × 150 × 405 mm
Incl. partes y controles salientes

Masa (aprox.)

TA-FB930R: 10,3 kg
TA-FB730R: 8,6 kg

Accesorios suministrados

Consulte la página 3.

+0–3

dB

Se enciende el indicador PROTECTION y/o el sonido se
pierde repentinamente.

/ Verifique si los cables de altavoces se han

cortocircuitado. Desconecte la alimentación del

ES

amplificador e inspeccione los componentes y altavoces
conectados.

Diseño y especificaciones sujetos a cambio sin previo aviso.

Descripción del panel posterior

3 51

PHONO

SIGNAL

IN

L

R

L

R

GND

y

B

L

A

AUXINCDINTUNER

REC OUT IN

TAPE2/MD

IN

REC OUT IN

TAPE1/DAT

R

0!¡ 9 8 7 6

IMPEDANCE USE 4–16Ω

SPEAKERS

++––

R

++––

RL

A+B USE 8–16Ω

BI WIRE USE 4–16Ω

L

EON CONTROL

IN

Información adicional

42

AC OUTLET

SWITCHED 100W MAX

1 PHONO
2 y (SIGNAL GND)
3 SPEAKERS A/B
4 EON CONTROL IN
5 AC OUTLET

7 TAPE1/DAT
8 TAPE2/MD
9 AUX
!º CD
!¡ TUNER

6 Cable eléctrico

Descipción de las teclas del telemando

Se puede utilizar el telemando que viene con este
aparato para controlar otros componentes de audio de
Sony que tengan la marca g (sensor de telemando).

Tecla(s) del

Para controlarelFunción

telemando

FUNCION

CD

TUNER Amplificador

PHONO Amplificador

TAPE1/DAT Amplificador

TAPE2/MD Amplificador

AUX Amplificador

TUNER

PRESET +/–

Amplificador

Sintonizador

Selecciona la señal de
entrada de las tomas CD.

Selecciona la señal de entrada
de las tomas TUNER.

Selecciona la señal de entrada
de las tomas PHONO.

Selecciona la señal de entrada
de las tomas TAPE1/DAT.

Selecciona la señal de entrada
de las tomas TAPE2/MD.

Selecciona la señal de
entrada de las tomas AUX.

Explora y selecciona las
emisoras memorizadas.

Tecla(s) del
telemando

CD

MD

TAPE DECK A/B

VOL +/–
*Automatic Music Sensor: sensor automático de canciones

Para controlarelFunción

·

P

p Reproductor de

=/+

D.SKIP

·

P Deck de

p

=/+

ª/·
p

0/)

Reproductor de
disco compactos

Reproductor de
disco compactos

disco compactos
Reproductor de

disco compactos

Reproductor de
disco compactos

Deck de
minidiscos

minidiscos
Deck de

minidiscos

Deck de
minidiscos

Deck A o B

Deck A o B
Deck A o B

Amplificador

Inicia la reproducción.

Realiza una pausa en la
reproducción.

Para la reproducción.

Localiza canciones (AMS*).

Salta un disco (para el
reproductor de discos
compactos equipado con
un cambiador de múltiples
discos).

Inicia la reproducción.

Realiza una pausa en la
reproducción.

Para la reproducción.

Localiza canciones.

Inicia la reproducción.

Para todas las operaciones
de la cinta.

Avanza o rebobina
rápidamente la cinta.

Controla el volumen.

11

ES

Sony Corporation Printed in Malaysia
