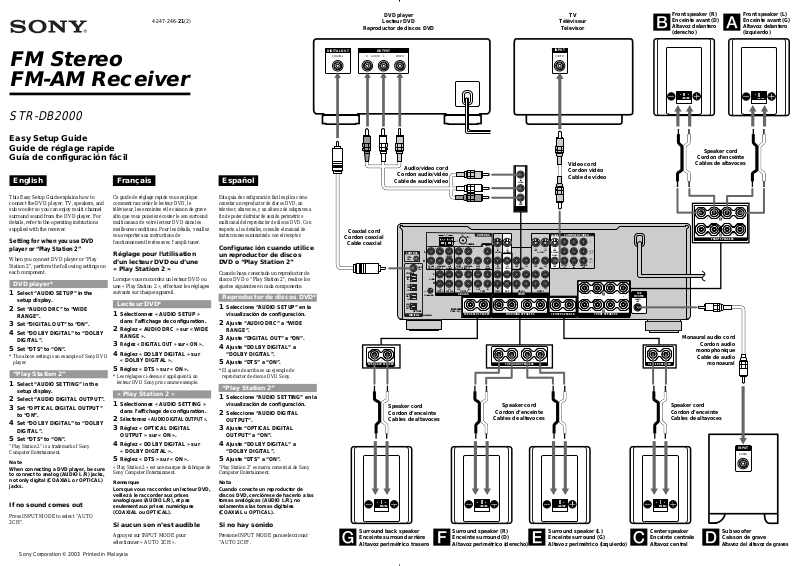

Sony STR-DB2000 I User Manual

4-247-246-21(2)

DVD player

Lecteur DVD

Reproductor de discos DVD

TV

Téléviseur

Televisor

Front speaker (R)
Enceinte avant (D)
Altavoz delantero

B

(derecho)

A

Front speaker (L)
Enceinte avant (G)
Altavoz delantero
(izquierdo)

FM Stereo
FM-AM Receiver

STR-DB2000

Easy Setup Guide
Guide de réglage rapide
Guía de configuración fácil

English

This Easy Setup Guide explains how to
connect the DVD player, TV, speakers, and
sub woofer so you can enjoy multi channel
surround sound from the DVD player. For
details, refer to the operating instructions
supplied with the receiver.

Setting for when you use DVD
player or “Play Station 2”

When you connect DVD player or “Play
Station 2”, perform the following settings on
each component.

DVD player*

1 Select “AUDIO SETUP” in the

setup display.

2 Set “AUDIO DRC” to “WIDE

RANGE”.

3 Set “DIGITAL OUT” to “ON”.
4 Set “DOLBY DIGITAL” to “DOLBY

DIGITAL”.

5 Set “DTS” to “ON”.

* The above setting is an example of Sony DVD

player.

“Play Station 2”

1 Select “AUDIO SETTING” in the

setup display.

2 Select “AUDIO DIGITAL OUTPUT”.
3 Set “OPTICAL DIGITAL OUTPUT”

to “ON”.

4 Set “DOLBY DIGITAL” to “DOLBY

DIGITAL”.

5 Set “DTS” to “ON”.

“Play Station 2” is a trademark of Sony
Computer Entertainment.

Note

When connecting a DVD player, be sure
to connect to analog (AUDIO L/R) jacks,
not only digital (COAXIAL or OPTICAL)
jacks.

If no sound comes out

Press INPUT MODE to select “AUTO
2CH”.

Sony Corporation © 2003 Printed in Malaysia

Français

Ce guide de réglage rapide vous explique
comment raccorder le lecteur DVD, le
téléviseur, les enceintes et le caisson de grave
afin que vous puissiez écouter le son surround
multicanaux de votre lecteur DVD dans les
meilleures conditions. Pour les détails, veuillez
vous reporter aux instructions de
fonctionnement livrées avec l’ampli-tuner.

Réglage pour l’utilisation
d’un lecteur DVD ou d’une
« Play Station 2 »

Lorsque vous raccordez un lecteur DVD ou
une « Play Station 2 », effectuez les réglages
suivants sur chaque appareil.

Lecteur DVD*

1 Sélectionnez « AUDIO SETUP »

dans l’affichage de configuration.

2 Réglez « AUDIO DRC » sur « WIDE

RANGE ».

3

Réglez « DIGITAL OUT » sur « ON ».

4 Réglez « DOLBY DIGITAL » sur

« DOLBY DIGITAL ».

5 Réglez « DTS » sur « ON ».

* Les réglages ci-dessus s’appliquent à un

lecteur DVD Sony pris comme exemple.

« Play Station 2 »

1 Sélectionnez « AUDIO SETTING »

dans l’affichage de configuration.

2

Sélectionnez « AUDIO DIGITAL OUTPUT ».

3 Réglez « OPTICAL DIGITAL

OUTPUT » sur « ON ».

4 Réglez « DOLBY DIGITAL » sur

« DOLBY DIGITAL ».

5 Réglez « DTS » sur « ON ».

« Play Station 2 » est une marque de fabrique de
Sony Computer Entertainment.

Remarque

Lorsque vous raccordez un lecteur DVD,
veillez à le raccorder aux prises
analogiques (AUDIO L/R), et pas
seulement aux prises numériques
(COAXIAL ou OPTICAL).

Si aucun son n’est audible

Appuyez sur INPUT MODE pour
sélectionner « AUTO 2CH ».

Español

Esta guía de configuración fácil explica cómo
conectar un reproductor de discos DVD, un
televisor, altavoces, y un altavoz de subgraves a
fin de poder disfrutar de sonido perimétrico
multicanal del reproductor de discos DVD. Con
respecto a los detalles, consulte el manual de
instrucciones suministrado con el receptor.

Configuración cuando utilice
un reproductor de discos
DVD o “Play Station 2”

Cuando haya conectado un reproductor de
discos DVD o “Play Station 2”, realice los
ajustes siguientes en cada componente.

Reproductor de discos DVD*

1 Seleccione “AUDIO SETUP” en la

visualización de configuración.

2 Ajuste “AUDIO DRC” a “WIDE

RANGE”.

3 Ajuste “DIGITAL OUT” a “ON”.
4 Ajuste “DOLBY DIGITAL” a

“DOLBY DIGITAL”.

5 Ajuste “DTS” a “ON”.

* El ajuste de arriba es un ejemplo de

reproductor de discos DVD Sony.

“Play Station 2”

1 Seleccione “AUDIO SETTING” en la

visualización de configuración.

2 Seleccione “AUDIO DIGITAL

OUTPUT”.

3 Ajuste “OPTICAL DIGITAL

OUTPUT” a “ON”.

4 Ajuste “DOLBY DIGITAL” a

“DOLBY DIGITAL”.

5 Ajuste “DTS” a “ON”.

“Play Station 2” es marca comercial de Sony
Computer Entertainment.

Nota

Cuando conecte un reproductor de
discos DVD, cerciórese de hacerlo a las
tomas analógicas (AUDIO L/R), no
solamente a las tomas digitales
(COAXIAL u OPTICAL).

Si no hay sonido

Presione INPUT MODE para seleccionar
“AUTO 2CH”.

DIGITAL OUT

COAXIAL

OUTPUT

R

AUDIO

L VIDEO

Coaxial cord

Cordon coaxial

Cable coaxial

L

SURR BACK SPEAKER

Speaker cord
Cordon d’enceinte
Cables de altavoces

Surround back speaker
Enceinte surround arrière
Altavoz perimétrico trasero

Audio/video cord

Cordon audio/vidéo

Cable de audio/vídeo

L

L

CONTROL

CTRL
A1

R

R

SURROUND

FRONT

DVD

MULTI CH INPUT 2 MULTI CH INPUT 1

IN

COAXIAL

DVD

IN

TV/
SAT

IN

MD/
DAT

IN

MD/
DAT
OUT

DIGITAL

OPTICAL

SIGNAL GND

ASSIGNABLE

L

AUDIO

R

PHONO

AM

CD/SACD

75

U

COAXIAL

LRL

CENTER

SUB

SURROUND

FRONT

WOOFER

OUT

MD/DAT

ANALOG VIDEO

IMPEDANCE
USE 4 - 16

SURR BACK SPEAKER

CENTER

S-VIDEO

R

SUB

SURR

VIDEO

WOOFER

BACK

IN

OUTINININ

TV/SAT

TAPE

IN IN INOUT OUT

S-VIDEO

IN IN

VIDEO

IN IN INOUTINOUT

DVD VIDEO 2 VIDEO 1

RLL RL

RL

ANTENNA

FM

Speaker cord

Cordon d’enceinte

Cables de altavoces

Surround speaker (R)
Enceinte surround (D)
Altavoz perimétrico (derecho)

INPUT

VIDEO

Speaker cord

Cordon d’enceinte

Video cord

Cables de altavoces

Cordon vidéo

IN

VIDEO

IN

DVD

S-VIDEO S-VIDEO

INOUT

INOUT

VIDEO

VIDEO

Cable de vídeo

MONITOR

COMPONENT VIDEO

Y

P

B/CB

VIDEO

TV-SAT DVD MONITOR

OUT

IN OUTIN

CENTER SPEAKERSURROUND SPEAKERS FRONT SPEAKERS

/B-Y

P

R/CR

/R-Y

R

A

B

RL

A

RL

B

FRONT SPEAKERS

L

SUB

WOOFER

AUDIO

OUT

Monaural audio cord

Cordon audio

monophonique

Cable de audio

CENTER SPEAKERSURROUND SPEAKERS

monoaural

Speaker cord
Cordon d’enceinte
Cables de altavoces

INPUT

AUDIO

Surround speaker (L)

EFG

Enceinte surround (G)
Altavoz perimétrico (izquierdo)

C

Center speaker
Enceinte centrale
Altavoz central

D

Sub woofer
Caisson de grave
Altavoz del altavoz de graves

English

Easy setup guide for speaker system

Refer to the front page for speaker connections (A–G).

You can setup the speakers easily by selecting the speaker
pattern.

1

Find your speaker pattern refering to the illustration on the
right. You can use the flow chart on the right.

2 Press ?/1 to turn on the system.
3 Press MAIN MENU repeatedly to select “SP SETUP”.
4 Rotate MENU to select “EASY SET”.
5 Rotate –/+ to select “YES”.
6 Rotate MENU to select “SP PATTERN XXX”.
7

Rotate –/+ to select your speaker pattern, then press MEMORY/ENTER.

Français

Guide de réglage rapide pour le système
acoustique

Veuillez vous reporter à la page de couverture pour le raccordement des enceintes (A–G).

Vous pouvez régler facilement les enceintes en
sélectionnant une configuration d’enceintes.

1

Identifiez votre configuration d’enceintes en vous reportant à l’illustration à
droite. Vous pouvez aussi utiliser l’organigramme à droite.

2 Appuyez sur ?/1 pour mettre le système sous tension.
3

Appuyez plusieurs fois sur MAIN MENU pour sélectionner « SP SETUP ».

4 Tournez MENU pour sélectionner « EASY SET ».
5 Tournez –/+ pour sélectionner « YES ».
6 Tournez MENU pour sélectionner « SP PATTERN XXX ».
7 Tournez –/+ pour sélectionner votre configuration d’enceintes, puis

appuyez sur MEMORY/ENTER.

Español

Guía de configuración fácil para el
sistema de altavoces

Con respecto a la conexión de los altavoces (A–G), consulte la página frontal.

Usted podrá configurar fácilmente los altavoces
seleccionando el patrón de altavoces.

1 Busque su patrón de altavoces consultando la ilustración de la

derecha. Usted podrá utilizar el diagrama de flujo de la derecha.

2 Presione ?/1 para conectar la alimentación del sistema.
3 Presione repetidamente MAIN MENU para seleccionar “SP SETUP”.
4 Gire MENU para seleccionar “EASY SET”.
5 Gire –/+ para seleccionar “YES”.
6 Gire MENU para seleccionar “SP PATTERN XXX”.
7 Gire –/+ para seleccionar su sistema de altavoces, y después

presione MEMORY/ENTER.

2

g

37

54,6

What is your speaker pattern ?

Quelle est votre configuration d’enceintes ?

¿Cuál es su patrón de altavoces?

The speaker pattern depends on the number of speakers you have.
La configuration d’enceintes dépend du nombre d’enceintes utilisées.
El patrón de altavoces dependerá del número de altavoces que usted posea.

A Front speaker (L) / Enceinte avant (G) / Altavoz delantero (izquierdo)
B Front speaker (R) / Enceinte avant (D) / Altavoz delantero (derecho)
C Center speaker / Enceinte centrale / Altavoz central
D Sub woofer / Caisson de grave / Altavoz del altavoz de graves
E Surround speaker (L) / Enceinte surround (G) / Altavoz perimétrico (izquierdo)
F Surround speaker (R) / Enceinte surround (D) / Altavoz perimétrico (derecho)
G Surround back speaker / Enceinte surround arrière / Altavoz perimétrico trasero

6 speakers and a sub woofer

6 enceintes et un caisson de grave

6 altavoces y un altavoz de subgraves

Set to
Réglez sur
Ajuste a

5 speakers and a sub woofer

5 enceintes et un caisson de grave

5 altavoces y un altavoz de subgraves

Set to
Réglez sur
Ajuste a

Set to
Réglez sur
Ajuste a

Set to
Réglez sur
Ajuste a

Set to
Réglez sur
Ajuste a

6-1

5-1

4 speakers
4 enceintes
4 altavoces

4-0

3 speakers
3 enceintes
3 altavoces

3-0

2 speakers
2 enceintes
2 altavoces

2-0

A

A

A

C

D

E

C

D

E

A

E

C

A

B

F

G

B

F

B

F

B

B

Refer to the illustration at left, follow (yes) if you have the speakers and follow (no) if you do
not.

En vous reportant à l’illustration à gauche, suivez (Oui) si vous avez les enceintes et suivez
(Non) si vous ne les avez pas.

Refiriéndose a la ilustración de la izquierda de la izquierda, siga

(No) en caso contrario.

C

Center speaker

Enceinte centrale

Altavoz central

Yes
Oui

Sí

and

et

E F

Surround speakers

Enceinte surround

Altavoces perimétrico

y

Yes
Oui

Sí

G

Surround back

speaker

Enceinte surround

arrière

Altavoz perimétrico

trasero

Yes
Oui

Sí

No

Non

No

No

Non

No

No

Non

No

E

F

Surround speakers

Enceintes surround

Altavoces perimétrico

Surround back

speaker

Enceinte surround

arrière

Altavoz perimétrico

trasero

and

et

y

Yes

Oui

Sí

G

Yes

Oui

Sí

No

Non

No

Caisson de grave

Altavoz del altavoz

No

Non

No

Caisson de grave

Altavoz del altavoz

Caisson de grave

Altavoz del altavoz

Caisson de grave

Altavoz del altavoz

Caisson de grave

Altavoz del altavoz

Caisson de grave

Altavoz del altavoz

D

Sub woofer

de graves

D

Sub woofer

de graves

D

Sub woofer

de graves

D

Sub woofer

de graves

D

Sub woofer

de graves

D

Sub woofer

de graves

Non

Yes

Oui

Non

Yes

Oui

Non

Yes

Oui

Non

Yes

Oui

Non

Yes

Oui

Non

Yes

Oui

No

No

Sí

No

No

Sí

No

No

Sí

No

No

Sí

No

No

Sí

No

No

Sí

(Sí) si posee los altavoces, y siga

Set to
Réglez sur
Ajuste a

Set to
Réglez sur
Ajuste a

Set to
Réglez sur
Ajuste a

Set to
Réglez sur
Ajuste a

Set to
Réglez sur
Ajuste a

Set to
Réglez sur
Ajuste a

2-0

Set to
Réglez sur
Ajuste a

4-0

Set to
Réglez sur
Ajuste a

5C0

Set to
Réglez sur
Ajuste a

3-0

Set to
Réglez sur
Ajuste a

5-0

Set to
Réglez sur
Ajuste a

6-0

Set to
Réglez sur
Ajuste a

2-1

4-1

5C1

3-1

5-1

6-1
