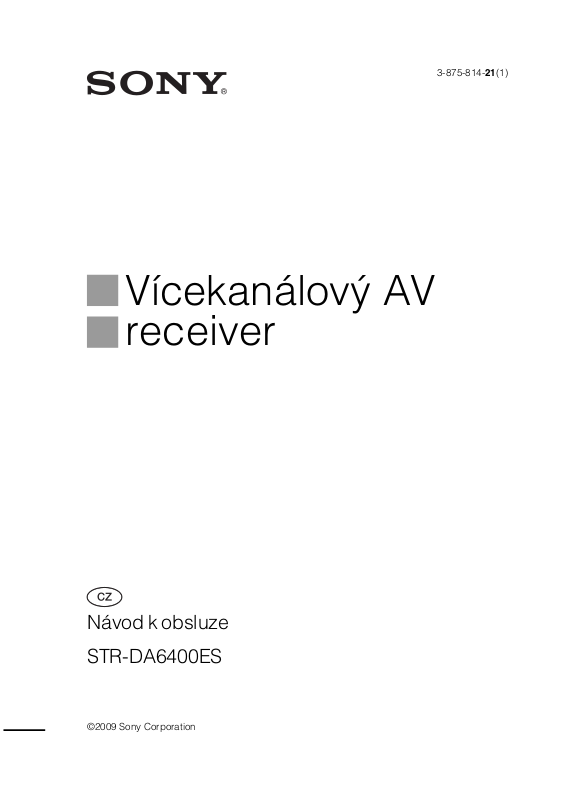

3-875-814-21(1)

Vícekanálový AV receiver

Návod k obsluze

STR-DA6400ES

4-104-900-21(1)

Vícekanálový AV receiver

Použití síťových funkcí

STR-DA6400ES

Poznámky k této příručce

Nejdříve si prosímpřečtěte návod k obsluze dodaný s receiverem. Tat o p říručkavychází zpředpokladu, že jste schopni zvládnout základníovládání receiveru po provedení základního zapojení a nastavení podle návodu k obsluze.

Poznámky k dodaným příručkám

Model STR-DA6400ES obsahuje níže uvedené příručky. Podle potřeby si vyhledejte požadované informace vpříslušné příručce.

Návod k obsluze STR-DA6400ES

Tento návod popisuje ovládání samotného systému. Tento návod popisuje především ovládání pomocí hlavního dálkovéhoovladače, avšakvětšinu operací lze rovněžprovádětpomocítlačítek a ovládacích prvků na systému se stejnými nebo podobnými názvy.

Poznámky k síťové funkci receiveru

•Síťová funkce receiveru podporuje standard DLNA (Digital Living Network Alliance). Při použití DLNA kompatibilních zařízení ve vaší domácí síti budete moci přehrávat analogové audio signály pomocí DLNA kompatibilního zařízení (výrobky DLNA CERTIFIED™), na kterém je uvedeno logo DLNA a které podporuje stejné funkce jako tento receiver. Rovněžmůžete přehrávat obsah (hudbu, fotografieavidea),kterýjeuložennaDLNA kompatibilním zařízení (výrobky DLNA CERTIFIED™) s logem DLNA uvedeným na zařízení.

•Připřipojení k internetu budete moci poslouchat internetové rádio pomocí SHOUTcast serverua aktualizovatfirmware receiveru.

Použití síťových funkcí (tato příručka)

Tat o p říručka popisuje ovládání síťové funkce modelu STR-DA6400ES. Rovněž popisuje způsob instalace dodaného aplikačního softwaru „ES Utility“ a „VAIO Media plus“navášpočítač.

Průvodce rychlým nastavením

Tat o p říručka popisuje způsob připojení jednotlivých zařízení, reprosoustav a subwooferu tak, abyste si mohli vychutnat vícekanálový prostorový zvuk.

Přehled GUI nabídky

Ten to přehled popisuje strukturu GUI nabídky modelu STR-DA6400ES.

Použití síťových funkcí

Poznámky ke standardu DLNA

DLNA (Digital Living Network Alliance) je sdružení sestávající z výrobců různých přístrojů,jakojsounapříklad počítače, AV zařízení a mobilní telefony, které umožňují výměnu obsahu (hudby, fotografií a videí). Sdružení DLNAvytváří standardya zařízením podporujícím standardy DLNA uděluje logo DLNA.

Přednosti síťové funkce

Síťová funkce receiveru nabízí níže uvedené možnosti použití.

Sdílení obsahu (hudby, fotografií a videí) na zařízeních v domácí síti

Přehrávání obsahu

Pomocí tohoto receiveru můžete přehrávat hudbu, fotografie a videa uložená na jiných zařízeních, jako je například počítač v domácí síti (strana 14).

Poskytuje obsah

Počítač

Přehrává obsah

STR-DA6400ES

Přehrávání hudby z připojených zařízení

Pomocí zařízení, jako je například počítač v domácí síti, můžete přehrávat hudbu ze zařízení připojených k receiveru nebo vysílání z FM/AM tuneru (strana 17).

Přehrává hudbu

Počítač

Poskytuje hudbu ze zařízení

připojeného k receiveru

STR-DA6400ES

Zařízení připojené pomocí audio kabelu (není součástí příslušenství)

Použití síťových funkcí

Poslech vysílání SHOUTcast přes internet

Pomocí receiveru můžete poslouchat internetové vysílání SHOUTcast (strana 20).

STR-DA6400ESInternet

Další funkce

Změna nastavení pomocí počítače

Nastavení receiveru můžete změnit pomocí počítače v domácí síti (strana 24).

Počítač

Software ES Utility

Použití síťových funkcí

STR-DA6400ES

Aktualizace firmwaru

Firmware receiveru můžete aktualizovat přes internet (strana 27).

A) Přímá aktualizace firmwaru přes internet

Internet

STR-DA6400ES

B) Aktualizace firmwaru přes počítač pomocí souboru staženého

zinternetu

Počítač

Internet

STR-DA6400ES

Software ES Utility

Použití síťových funkcí

Obsah

Poznámky k síťové funkci receiveru ............2

Přednosti síťové funkce ................................3

Začínáme

1. Připojení receiveru do vaší sítě .................7

2. Provedení síťových nastavení receiveru ...9

3. Příprava obsahu pro přenos přes domácí

síť ........................................................... 11

4. Příprava počítače pro použití jako

serveru ...................................................12

Sdílení obsahu (hudby, fotografií a videí) na zařízeních v domácí síti

Přehrávání obsahu uloženého na serveru ...14 Přehrávání obsahu uloženého na serveru

vzóně 2 ..................................................16

Přehrávání hudby ze zařízení připojeného

k receiveru pomocí jiného zařízení přes

domácí síť ..............................................17

Doplňující informace

Slovník ....................................................... 30

Řešení problémů ........................................ 31

Technické údaje ......................................... 33

Smlouva s koncovým uživatelem na software

společnosti Sony obsažený v tomto

výrobku ................................................. 34

Autorská práva ........................................... 38

Rejstřík ....................................................... 44

Poslech vysílání SHOUTcast pomocí receiveru

Poslech vysílání SHOUTcast ......................20

Provedení nastavení receiveru pomocí PC softwaru

Funkce softwaru ES Utility ........................22

Instalace softwaru ES Utility na počítač ....22

Použití ostatních funkcí

Kontrola síťových nastavení .......................23

Změna síťových nastavení ..........................24

Změna nastavení síťové funkce receiveru ..26

Aktualizace firmwaru .................................27

Použití síťových funkcí

Začínáme

1. Připojení receiveru do vaší sítě

Proveďte připojení DLNA kompatibilních zařízenídovašídomácísítě. Pokud je váš počítač připojen k internetu, můžete tento receiver rovněžpřipojit k internetu pomocí LAN připojení.

Poznámka

Způsob připojení počítače k internetu závisí na používaných zařízeních, poskytovateli internetových služeb, počítačiarouteru.

Systémové požadavky

Pro použití síťové funkce receiveru je vyžadováno následující systémové prostředí:

Širokopásmové připojení

Pro poslech internetového vysílání SHOUTcast a pro použití funkce aktualizace firmwaru receiveru je vyžadováno širokopásmové připojení k internetu.

Kabel LAN (CAT-5)

•Prosíť LAN doporučujeme použít tento typ kabelu. Některé ploché kabely LAN nejsou odolné proti rušení. Doporučujeme použít kabel normálního typu.

• Pokud je receiver používán v blízkosti elektrických zařízení vytvářejících elektrické rušení nebo v síťovém prostředí s výskytem rušení, použijte stíněný kabel LAN.

Začínáme

Modem

Modem představuje zařízení, které slouží pro připojení k širokopásmové lince a ke komunikaci s internetem. Některáztěchto zařízení jsou integrována s routerem.

Router

•Propřenos obsahu pomocí vaší domácí sítě použijte router podporující přenosovou rychlost 100 Mb/s nebo vyšší.

• Doporučujeme použít router vybavený vestavěným DHCP (Dynamic Host Configuration Protocol) serverem. Tato funkceautomaticky přiřazuje IP adresy v síti LAN.

Použití síťových funkcí

Příklad připojení

Následující vyobrazení znázorňuje příklad připojení receiveru do domácí sítě a jeho použití společně spočítačem. Připojení doporučujeme provést pomocí kabelu LAN (a nikoliv bezdrátově).

Kabel LAN (není součástí příslušenství)

Internet Modem

Počítač

Kabel LAN

(není součástí

příslušenství)

Poznámka

Při použití bezdrátového připojení může být zvuk přerušovaný.

Router

Použití síťových funkcí

2. Provedení síťových

nastavení receiveru

Opakovaným stisknutím tlačítek V/v vyberte nabídku „ Settings“ (Nastavení) a stiskněte tlačítko nebo b.

Začínáme

Pro použití síťových funkcí receiveru je třeba správně provést síťová nastavení receiveru. Požadovaná síťová nastavení receiveru lze provést podle postupu uvedeného v zobrazeném průvodci prvním nastavením.

Postup pro automatické nastavení IP adresy (DHCP) je popsán níže. V tomto případě musí router připojený k receiveru nebo poskytovatel internetového připojení podporovat protokol DHCP.

AMP

V/v/b,

Opakovaným stisknutím tlačítek V/v vyberte nabídku „Network“ (Síť) a stiskněte tlačítko nebo b.

Opakovaným stisknutím tlačítek V/v vyberte položku „Network Setup“ (Nastavení sítě) a stiskněte tlačítko .

Na obrazovce televizoru se zobrazí obrazovka „StartNetwork function Setup Wizard“ (Průvodce nastavením síťové funkce).

Stisknutím tlačítka vyberte možnost „Next“ (Další).

Stisknutím tlačítka vyberte možnost „Connect Automatically (DHCP)“ (Automatické připojení - DHCP).

Přiúspěšném připojení se na obrazovce televizoru zobrazí zpráva „Success! Your device is now connected to your network.“ (Dokončeno! Vaše zařízení je nyní připojenodovašísítě.). Pokud se zobrazí chybová obrazovka, proveďte po dokončení tohoto postupu kroky uvedené v části „Změna síťových nastavení“ (strana 24).

Stiskněte tlačítko AMP (Zesilovač).

Receiver lze ovládat pomocí dálkového ovladače.

Stiskněte tlačítko MENU (Nabídka).

Na obrazovce televizoru se zobrazí nabídka.

Stisknutím tlačítka vyberte možnost „Finish“ (Dokončit).

Stisknutím tlačítka vyberte možnost „ON“ (Zapnuto).

Funkce serveru je zapnutá. Pokud nechcete používat funkci serveru, vyberte možnost „OFF“ (Vypnuto).

Stisknutím tlačítka vyberte možnost „Finish“ (Dokončit).

Použití síťových funkcí

Ruční provedení síťových nastavení

Viz část „Ruční konfigurace síťových nastavení“ (strana 24).

Poznámka

Obrazovka průvodce se na televizoru zobrazí při každém použití síťové funkce, dokud nebude nastavení síťové funkce dokončeno.

Použití síťových funkcí

3. Příprava obsahu pro přenos přes domácí síť

Tento receiver umožňuje přenos hudby ze zařízení připojeného k receiveru pomocí audio kabelu nebo vysílání z FM/AM tuneru přes domácí síť.

Připojení zařízení k receiveru pomocí audio kabelu

Tento receiver odesílá do zařízení v domácí síti analogové audio signály ze zařízení připojeného k analogovému vstupnímu konektoru nebo konektoru DMPORT na receiveru. Pomocí audio kabelu nebo adaptéru DIGITAL MEDIA PORT připojte audio výstup zařízení, na kterém je uložena hudba určená pro přenos pomocí domácí sítě, k analogovému vstupnímu konektoru nebo konektoru DMPORT na receiveru.

Začínáme

Audio kabel (není součástí příslušenství)

Adaptér DIGITAL MEDIA PORT* (není

* Tvar adaptéru se liší v závislosti na modelu.

součástí příslušenství)

pokračování

Použití síťových funkcí

4. Příprava počítače pro použití jako serveru

Server představuje zařízení, které poskytuje obsah (hudbu, fotografie a videa) DLNA kompatibilnímu zařízení v domácí síti. Po instalaci softwaru, jako například VAIO Media plus s funkcí serveru DLNA, můžete přes domácí síť přehrávat obsah uložený na počítači pomocí tohoto receiveru.

Přednosti softwaru VAIO Media plus

VAIO Media plus je software, který vám umožňuje rychle vyhledat obsah ve vaší domácí síti (jako například hudbu, fotografie nebo videa) a přehrávat jej na počítači. Připřipojení jiných zařízení k softwaru VAIO Media plusmůžete pomocídomácí sítě rovněž vyhledávat a přehrávat obsah na připojených zařízeních. Hudbu a fotografie uložené na počítačitakmůžete například přehrávat na vašem televizoru a audio zařízení nebo zobrazit TV program zaznamenaný HDD rekordérem na vašem počítači.

Systémové požadavky

Počítač

Windows XP Windows Vista

Počítač IBM PC/AT kompatibilní Procesor Intel Celeron M

Paměť 512 MB nebo více

Grafická karta

Rozlišení 800 × 600 nebo vyšší Pevný

disk Síť 100Base-TX nebo vyšší Zvuková

karta

1,40 GHz nebo rychlejší (doporučujeme Intel Core 2 Duo 1,80 GHz nebo rychlejší)

(doporučujeme 1GBnebovíce)

Vybavená grafickým čipem Intel, NVIDIA nebo ATI. Grafická karta kompatibilní s DirectX

9.0c (doporučujeme grafickoukartu 128 MB s nejnovější verzí ovladače a kompatibilní s DirectX 9.0c)

500 MB nebo více

Zvuková karta kompatibilní s Direct Sound

Poznámka

Společnost Sony nezaručuje bezchybnou funkci na všech počítačích, ani pokud splňují uvedené systémové požadavky. Pokud je na pozadí spuštěn jiný software, může dojít k ovlivnění funkce tohoto softwaru.

Intel Core Duo 1,33 GHz nebo rychlejší (doporučujeme Intel Core 2 Duo 2,26 GHz nebo rychlejší)

1GBnebovíce (doporučujeme 2 GB nebo více)

Operační systém

Windows XP Home Edition/Professional/ Media Center Edition 2004/Media Center Edition 2005 (SP3, 32 bitů) Windows Vista Home Basic/Home Premium/ Business/Ultimate (SP1, 32 bitů/64 bitů)

Použití síťových funkcí

Instalace softwaru VAIO Media plus na počítač

Při použití VAIO Media plusjako serverového softwaru nainstalujte software VAIO Media plus z disku CD-ROM dodaného s receiverem pomocí níže uvedeného postupu.

Zapněte počítač a přihlaste se jako správce.

Vložte dodaný disk CD-ROM do CD-ROM mechaniky počítače.

Automaticky se spustí instalační program a potom se zobrazí okno pro instalaci softwaru. Pokud se instalační program automaticky nespustí, poklepejte na soubor „SetupLauncher.exe“ uložený na disku.

Vyberte možnost „Server Tree View“ (Stromové zobrazení serveru).

Při výběru „ Music“ (Hudba) v možnosti „Server Tree View“ (Stromové zobrazení serveru) se zobrazí AV r e c e i v e r .

Použití nápovědy

Začínáme

CD-ROM (software

VAIO Media plus)

(součást příslušenství)

Postupujte podle pokynů na obrazovce a nainstalujte software VAIO Media plus.

Poslech hudby přenášené z AV receiveru pomocí softwaru VAIO Media plus

Při poslechu hudby přenášené z AV receiveru změňte nastavenírežimu zobrazení v softwaru VAIO Media plusprovedením nížeuvedeného postupu (tato funkce je k dispozici, pouze pokud je AV receiver vybaven funkcí serveru a tato funkce serveru je zapnutá).

Ve výchozím okně klepněte na nabídku „ Settings“ (Nastavení).

Klepněte na nabídku „ General Settings“ (Obecná nastavení).

Vpřípadě potřeby použijte pro ovládání softwaru VAIO Media plus nápovědu. Ve výchozím okně klepněte na nabídku „ Settings“ (Nastavení) a potom vyberte položku „ Help“ (Nápověda).

Klepněte na položku „Change Display“ (Změna zobrazení).

Použití síťových funkcí

Sdílení obsahu (hudby, fotografií a videí) na zařízeních v domácí síti

Přehrávání obsahu uloženého na serveru

Server představuje zařízení, které poskytuje obsah (hudbu, fotografie a videa) DLNA kompatibilnímu zařízení v domácí síti. Hudbu, fotografie a videa uložená na serveru můžete přehrávat pomocí receiveru.

Počítač STR-DA6400ES

Stiskněte tlačítko MENU (Nabídka).

Na obrazovce televizoru se zobrazí

AMP

nabídka.

Opakovaným stisknutím tlačítek V/v vyberte nabídku „ Music“ (Hudba), „ Photo“ (Fotografie) nebo „ Video“ (Video) a stiskněte tlačítko nebo b.

Stiskněte tlačítko AMP (Zesilovač).

Receiver lze ovládat pomocí dálkového ovladače.

Použití síťových funkcí

V/v/B/b,

Opakovaným stisknutím tlačítek V/v vyberte položku „Server“ (Server) a stiskněte tlačítko .

Na obrazovce televizoru se zobrazí seznam serverů.

Stisknutím tlačítek V/v a vyberte server, na kterém je uložen požadovaný obsah pro přehrávání.

Na obrazovce televizoru se zobrazí seznam položek obsahu.

Opakovaným stisknutím tlačítek V/v/B/b a vyberte obsah ze zobrazeného seznamu položek.

Zobrazí se obrazovka přehrávání a spustí se přehrávání vybraného obsahu.

Použití dálkového ovladače pro ovládání přehrávání obsahu

Pomocí níže uvedených tlačítek můžete ovládat přehrávání obsahu uloženého na serveru. Pro ovládání receiveru pomocí dálkového ovladačestiskněte tlačítko AMP (Zesilovač).

Typ obsahu Music Photo Video

Tlačítka pro dálkové ovládání

Nzzz xzzz Xzzz >z z

.z z

Mz* z*

mz* z*

Opakovaným stisknutím tlačítek V/v vyberte požadovaný režim a stiskněte tlačítko .

x Repeat (Opakované přehrávání)

Opakované přehrávání jedné nebo všech skladeb.

• Off (Vypnuto) Zrušení režimu opakovaného přehrávání.

• One (Jedna skladba) Opakované přehrávání jedné skladby.

• All (Všechny skladby) Opakované přehrávání všech skladeb.

x Shuffle (Náhodné přehrávání)

Přehrávání všech skladeb v náhodném pořadí.

• Off (Vypnuto) Zrušení režimu náhodného přehrávání.

• On (Zapnuto) Aktivace režimu náhodného přehrávání.

Sdílení obsahu (hudby, fotografií a videí) na zařízeních v domácí síti

* V závislosti na připojeném serveru nebo typu

obsahu nemusí toto tlačítko pracovat.

Výběr režimu přehrávání

Připřehrávání hudby můžete vybrat režim přehrávání.

Během poslechu hudby stiskněte tlačítko OPTIONS (Možnosti).

Opakovaným stisknutím tlačítek V/v vyberte položku „Repeat“ (Opakované přehrávání) nebo „Shuffle“ (Náhodné přehrávání) a stiskněte tlačítko .

Použití síťových funkcí

Přehrávání obsahu uloženého na serveru v zóně 2

Přehrávání obsahu v zóně 2

Zapněte hlavní receiver (tento receiver). Pokud je v zóně 2 umístěn zesilovač, zapněte jej.

Při použití infračerveného opakovače (není součástí příslušenství) můžete obsah uložený na zařízenívdomácísítipřehrávat v zóně 2.

?/1

ZONE

SOURCE

V/v/B/b,

Stiskněte tlačítko ZONE (Zóna).

Dálkový ovladač se přepne do režimu zóny 2.

Stiskněte tlačítko ?/1.

Režim zóny se aktivuje.

Stiskněte tlačítko MENU (Nabídka).

Na obrazovce televizoru se zobrazí nabídka.

Opakovaným stisknutím tlačítek V/v vyberte nabídku „ Music“ (Hudba), „ Photo“ (Fotografie) nebo „ Video“ (Video) a stiskněte tlačítko nebo b.

Opakovaným stisknutím tlačítek V/v vyberte položku „Server“ (Server) a stiskněte tlačítko .

Na obrazovce televizoru se zobrazí seznam serverů.

Použití síťových funkcí

Stisknutím tlačítek V/v a vyberte server, na kterém je uložen požadovaný obsah pro přehrávání.

Na obrazovce televizoru se zobrazí seznam položek obsahu.

Opakovaným stisknutím tlačítek V/v/B/b a vyberte obsah ze zobrazeného seznamu položek.

Zobrazí se obrazovka přehrávání a spustí se přehrávání vybraného obsahu.

pokračování

Poznámka

Vhlavnízóně avzóně 2lzepřehrávat pouze stejný obsah. Přednost bude mít obsah, který byl vybrán naposledy, a to i pokud v některé ze zón právě vybíráte jiný obsah.

Rady

•Obsahpřehrávaný v hlavní zóně si můžete vychutnat v zóně 2nebozóně 3 stisknutím tlačítka SOURCE (Zdroj) na dálkovém ovladači.

• Funkce přehrávání lze ovládat pomocí dálkového ovladače. Podrobné informace - viz část „Použití dálkového ovladače pro ovládání přehrávání obsahu“ (strana 15).

Přehrávání hudby ze zařízení připojeného k receiveru pomocí jiného zařízení přes domácí síť

Receiver umožňuje přenos hudby zkonvertované do lineárního PCM formátu ze zařízení připojeného k receiveru pomocí audio kabelu nebo z FM/AM tuneru do zařízení v domácí síti.

Poznámka

Vstupní digitální audio signály do receiveru nelze přehrávat na DLNA kompatibilním zařízení (výrobky DLNA CERTIFIED™), na kterém je uvedeno logo DLNA. Navíc nemusí být možné některý obsah na kompatibilním zařízení (výrobky DLNA CERTIFIED™) přehrávat.

Sdílení obsahu (hudby, fotografií a videí) na zařízeních v domácí síti

Použití síťových funkcí

Přehrávání z audio zařízení připojených k receiveru nebo vestavěného FM/AM tuneru na zařízení ve vaší domácí síti

Následující vyobrazení znázorňuje příklad přehrávání z audio zařízení připojeného k receiveru pomocí počítače.

Počítač

Pomocí zařízení v domácí síti nastavte receiver jako server.

Pomocí zařízení v domácí síti vyberte obsah, který chcete přehrávat.

Viz návod k obsluze příslušného zařízení.

Poznámky

• Hudbu přenášenou z receiveru nelze přehrávat na dvou nebo více zařízeních v domácí síti současně. Pokud již jedno zařízení přehrává obsah z receiveru, nelze přehrávat jakýkoliv jiný obsah z receiveru na druhém zařízení.

•Při ovládání FM/AM tuneru na tomto receiveru během poslechu FM/AM vysílání v domácí síti se audio vstup přepne na naposledy vybraný vstup na receiveru,přestože se zobrazenína displejizařízení v domácí síti nezmění.

•Pozměně následujících nastavení vypněte funkci serveru a potom ji opět zapněte, aby se nové nastavení uplatnilo: –změna názvu a ikony přiřazené k názvu, –změna názvu FM/AM stanice na předvolbě. Podrobné informace opostupu prozapnutí/vypnutí funkce serveru - viz část „Zapnutí/vypnutí funkce serveru“ (strana 26).

STR-DA6400ES

Zařízení připojené pomocí audio

kabelu (není součástí příslušenství)

Použití síťových funkcí

Obsah/zdroj, který lze vybrat ze zařízení ve vaší domácí síti

Obsah, který lze přehrávat pomocí zařízení ve vaší domácí síti

Obsah, který lze přehrávat pomocí zařízení ve vaší domácí síti, je následující:

Obsah Přehrávání

Hudba (analogový signál) a Hudba (digitální signál) × Fotografie × Video ×

Poznámky

• V závislosti na připojeném serveru a typu obsahu nemusí být možné přehrát některý obsah.

• Audio signály ze zařízení připojeného k receiveru pomocí audio kabelu nebo z FM/AM tuneru lze odesílat do zařízení ve vaší domácí síti.

Audio vstup, který lze vybrat ze zařízení v domácí síti

Ze zařízenív domácí síti lze vybratnásledující analogový audio vstup:

Název vstupu Výběr

VIDEO1 a VIDEO2 a BD a DVD a SAT a TV × TAPE a MD a SA-CD/CD a PHONO × FM a AM a MULTI IN × DMPORT1 a DMPORT2 a

Název vstupu Výběr

HDMI1-6 × Server × SHOUTcast × SOURCE a

Sdílení obsahu (hudby, fotografií a videí) na zařízeních v domácí síti

Použití síťových funkcí

Poslech vysílání SHOUTcast pomocí receiveru

Poslech vysílání

Výběr stanice SHOUTcast

Připřímém připojení receiveru k internetu můžete poslouchat vysílání internetového rádia SHOUTcast, aniž byste museli zapnout váš počítač.

SHOUTcast

SHOUTcast je rozhlasová služba umožňující přenos digitální hudby. SHOUTcast představuje seznam stanic internetového rádia umožňující uživatelům bezplatný přístup k tisícům stanic provozovaných různými poskytovateli a DJpo celém světě. Podrobné informace - viz http://www.shoutcast.com.

AMP

V/v/B/b,

OPTIONS

Stiskněte tlačítko AMP (Zesilovač).

Receiver lze ovládat pomocí dálkového ovladače.

Stiskněte tlačítko MENU (Nabídka).

Na obrazovce televizoru se zobrazí nabídka.

Opakovaným stisknutím tlačítek V/v vyberte nabídku „ SHOUTcast“ a stiskněte tlačítko nebo b.

Připrvnímpříjmu vysílání SHOUTcast na tomto receiveru pokračujte krokem 5.

Stisknutím tlačítka RETURN/ EXIT O (Zpět/ukončení) zobrazte seznam stanic SHOUTcast.

Opakovaným stisknutím tlačítek V/v vyberte možnost „Preset List“ (Seznam předvoleb), „0-9“, nebo A až Z a stiskněte tlačítko .

Opakovaným stisknutím tlačítek V/v vyberte žánr, který chcete poslouchat, a stiskněte tlačítko .

Použití síťových funkcí

Stisknutím tlačítek V/v/B/b vyberte stanici, kterou chcete poslouchat, a stiskněte tlačítko

Zobrazí se obrazovka příjmu vybrané stanice a spustí se její přehrávání.

Poznámky

• Pokud jepočet stanic velký,lze na tomtoreceiveru postupně zobrazit až 100 stanic.

• Zvukve formátu,který tentoreceiver nepodporuje, se v seznamu nezobrazí.

•Vhlavnízóně avzóně 2lzepřehrávat pouze stejnou stanici. Přednost bude mít stanice, která byla vybrána naposledy, a to i pokud v některé ze zón právě vybíráte jinou stanici.

Uložení oblíbených stanic

Oblíbené stanice SHOUTcast lze uložit do paměti receiveru.

Během poslechu rozhlasové stanice stiskněte tlačítko OPTIONS (Možnosti).

Opakovaným stisknutím tlačítek V/v vyberte položku „Add to Preset“ (Přidat na předvolbu) a stiskněte tlačítko

Na obrazovce televizoru se zobrazí seznam čísel předvoleb.

Výběr stanice na předvolbě

Můžete vybrat požadovanou oblíbenou stanici, kterou jste uložili do paměti.

Stiskněte tlačítko AMP (Zesilovač).

Receiver lze ovládat pomocí dálkového ovladače.

Stiskněte tlačítko MENU (Nabídka).

Na obrazovce televizoru se zobrazí nabídka.

Opakovaným stisknutím tlačítek V/v vyberte nabídku „ SHOUTcast“ a stiskněte tlačítko nebo b.

Připrvnímpříjmu vysílání SHOUTcast na tomto receiveru pokračujte krokem 5.

Stisknutím tlačítka RETURN/ EXIT O (Zpět/ukončení) zobrazte seznam stanic SHOUTcast.

Poslech vysílání SHOUTcast pomocí receiveru

Opakovaným stisknutím tlačítek V/v vyberte číslo předvolby, které chcete použít, a stiskněte tlačítko .

Poznámka

Pokud vyberete číslo předvolby, na kterém je již uložena jinástanice, budepředchozí uložená stanice nahrazena novou stanicí.

Rada

Na jednotlivá čísla předvoleb lze uložit pouze jednu stanici.

Návrat do předchozí obrazovky

Stiskněte tlačítko RETURN/EXIT O (Zpět/ ukončení).

Opakovaným stisknutím tlačítek V/v vyberte položku „Preset List“ (Seznam předvoleb) a stiskněte tlačítko

Opakovaným stisknutím tlačítek V/v vyberte číslo předvolby stanice, kterou chcete poslouchat, a stiskněte tlačítko .

Zobrazí se obrazovka příjmu vybrané stanice a spustí se její přehrávání.

Použití síťových funkcí

Provedení nastavení receiveru pomocí PC softwaru

Funkce softwaru ES Utility

Po instalaci softwaru ES Utility z disku CDROM dodaného s receiverem můžete zkontrolovat nastavení receiveru a změnit tato nastavení pomocí počítače nebo receiveru.

Následující nastavení nelze provést pomocí počítače s nainstalovaným softwarem ES Utility:

• Auto Calibration (Automatická kalibrace) – Quick Setup (Rychlé nastavení) – Enhanced Setup (Rozšířené nastavení)

• Speaker (Reprosoustavy) – Test Tone (Testovací signál)

• Multi Zone (Multi-zone) – Zone Power ON/OFF (Zapnutí/vypnutí

zóny)

– Zone Input Change (Změna vstupu pro

zónu)

– Zone Volume Adjust (Nastavení hlasitosti

pro zónu)

Systémové požadavky

Operační systém

Windows XP Home Edition/Professional/ Media Center Edition 2005 (SP3, 32 bitů) Windows Vista Home Basic/Home Premium/ Business/Ultimate (SP1, 32 bitů/64 bitů)

Instalace softwaru ES Utility na počítač

Zapněte počítač a přihlaste se jako správce.

Vložte dodaný disk CD-ROM do CD-ROM mechaniky počítače.

CD-ROM (software ES Utility) (součást

příslušenství)

Postupujte podle pokynů na obrazovce a nainstalujte software ES Utility.

Zobrazení nápovědy

Pokud chcete zobrazit nápovědu k softwaru ES Utility, klepněte na nabídku [Start] – [All Programs] (Programy) – [ES Utility] – [Help for ES Utility] (Nápověda k ES Utility) v tomto pořadí.

Počítač

Procesor: Celeron, Pentium III nebo novější Taktovací frekvence: 1 GHz nebo více RAM: 512 MB nebo více Pevný disk: 20 MB nebo více volného místa (pokud není nainstalován .NET Framework

2.0, je vyžadováno 280 MB volného místa)

Rozlišení: 1024 × 768, High Color (65 536 barev) Síť: 100Base-TX nebo vyšší

Použití síťových funkcí

Použití ostatních funkcí

Kontrola síťových nastavení

V nabídce Network (Síť)můžete zkontrolovat síťová nastavení receiveru.

AMP

V/v/b,

Opakovaným stisknutím tlačítek V/v vyberte nabídku „Network“ (Síť) a stiskněte tlačítko nebo b.

Opakovaným stisknutím tlačítek V/v vyberte položku „Network Setup“ (Nastavení sítě) a stiskněte tlačítko .

Opakovaným stisknutím tlačítek V/v vyberte položku „Network Information“ (Informace o síti) a stiskněte tlačítko .

Na obrazovce televizoru se zobrazí informace o síťových nastaveních receiveru.

Použití ostatních funkcí

Stiskněte tlačítko AMP (Zesilovač).

Receiver lze ovládat pomocí dálkového ovladače.

Stiskněte tlačítko MENU (Nabídka).

Na obrazovce televizoru se zobrazí nabídka.

Opakovaným stisknutím tlačítek V/v vyberte nabídku „ Settings“ (Nastavení) a stiskněte tlačítko nebo b.

Použití síťových funkcí

Změna síťových nastavení

Opakovaným stisknutím tlačítek V/v vyberte nabídku „Network“ (Síť) a stiskněte tlačítko nebo b.

V nabídce Network (Síť)můžete změnit síťová nastavení receiveru.

AMP

V/v/b,

Automatická konfigurace síťových nastavení

Stiskněte tlačítko AMP (Zesilovač).

Receiver lze ovládat pomocí dálkového ovladače.

Stiskněte tlačítko MENU (Nabídka).

Na obrazovce televizoru se zobrazí nabídka.

Opakovaným stisknutím tlačítek V/v vyberte nabídku „ Settings“ (Nastavení) a stiskněte tlačítko nebo b.

Použití síťových funkcí

Opakovaným stisknutím tlačítek V/v vyberte položku „Network Setup“ (Nastavení sítě) a stiskněte tlačítko .

Opakovaným stisknutím tlačítek V/v vyberte položku „Internet Setup“ (Nastavení internetu) a stiskněte tlačítko

Opakovaným stisknutím tlačítek V/v vyberte možnost „Connect Automatically (DHCP)“ (Automatické připojení

- DHCP) a stiskněte tlačítko .

Na obrazovce televizoru se zobrazí zpráva „Success! Your device is now connected to your network.“ (Dokončeno! Vaše zařízení je nyní připojeno do vaší sítě.).

Stisknutím tlačítka vyberte možnost „Finish“ (Dokončit).

Ruční konfigurace síťových nastavení

Ruční nastavení IP adresy 1

Stiskněte tlačítko AMP (Zesilovač).

Receiver lze ovládat pomocí dálkového ovladače.

Stiskněte tlačítko MENU (Nabídka).

Na obrazovce televizoru se zobrazí nabídka.

Opakovaným stisknutím tlačítek V/v vyberte nabídku „ Settings“ (Nastavení) a stiskněte tlačítko nebo b.

pokračování

Opakovaným stisknutím tlačítek V/v vyberte nabídku „Network“ (Síť) a stiskněte tlačítko nebo b.

Opakovaným stisknutím tlačítek V/v vyberte položku „Network Setup“ (Nastavení sítě) a stiskněte tlačítko

Opakovaným stisknutím tlačítek V/v vyberte položku „Internet Setup“ (Nastavení internetu) a stiskněte tlačítko .

Opakovaným stisknutím tlačítek V/v vyberte možnost „Manual Configuration“ (Ruční konfigurace) a stiskněte tlačítko .

Na televizoru se zobrazí obrazovka pro nastavení IP adresy.

Stiskněte tlačítko pro výběr IP adresy.

Na obrazovce se zobrazí softwarová klávesnice.

Stisknutím tlačítek V/v/B/b a postupně zadejte požadované číslice IP adresy.

Stisknutím tlačítek V/v/B/b vyberte

možnost „Finish“ (Dokončit) a stiskněte tlačítko .

Stisknutím tlačítka b zobrazte další

obrazovku.

Zopakujte kroky 8 až 11 a nastavte položky Subnet mask (Maska podsítě), Gateway address (Adresa brány), Primary DNS address (Adresa primárního DNS serveru) a Secondary DNS address (Adresa sekundárního DNS serveru).

Stisknutím tlačítek V/v vyberte možnost „Test Connection“ (Test připojení) a stiskněte tlačítko .

Na obrazovce televizoru se zobrazí zpráva „Success! Your device is now connected to your network.“ (Dokončeno! Vaše zařízení je nyní připojeno do vaší sítě.).

Stisknutím tlačítka vyberte

možnost „Finish“ (Dokončit).

Ruční nastavení proxy serveru

Stiskněte tlačítko AMP (Zesilovač).

Receiver lze ovládat pomocí dálkového ovladače.

Stiskněte tlačítko MENU (Nabídka).

Na obrazovce televizoru se zobrazí nabídka.

Opakovaným stisknutím tlačítek V/v vyberte nabídku „ Settings“ (Nastavení) a stiskněte tlačítko nebo b.

Opakovaným stisknutím tlačítek V/v vyberte nabídku „Network“ (Síť) a stiskněte tlačítko nebo b.

Opakovaným stisknutím tlačítek V/v vyberte položku „Network Setup“ (Nastavení sítě) a stiskněte tlačítko

Opakovaným stisknutím tlačítek V/v vyberte položku „Proxy setup“ (Nastavení proxy serveru) a stiskněte tlačítko .

Opakovaným stisknutím tlačítek V/v vyberte možnost „Enable“ (Povolit) a stiskněte tlačítko .

Stiskněte tlačítko .

Na obrazovce se zobrazí softwarová klávesnice.

Stisknutím tlačítek V/v/B/b a postupně zadejte požadované číslice adresy proxy serveru.

Opakovaným stisknutím tlačítek V/v/B/

b vyberte možnost „Finish“ (Dokončit)

a stiskněte tlačítko .

Stisknutím tlačítka b vyberte pole pro

zadání čísla portu a stiskněte tlačítko

Na obrazovce se zobrazí softwarová klávesnice.

Použití ostatních funkcí

Použití síťových funkcí

Stisknutím tlačítek V/v/B/b a

zadejte požadované číslo portu.

Opakovaným stisknutím tlačítek V/v/B/

b vyberte možnost „Finish“ (Dokončit)

a stiskněte tlačítko .

Stiskněte tlačítko b.

Opakovaným stisknutím tlačítek V/v

vyberte možnost „Finish“ (Dokončit) a stiskněte tlačítko .

Změna nastavení síťové funkce receiveru

Receiver lze nastavit tak, aby jej bylo možné používat jako server.

AMP

V/v/b,

Použití síťových funkcí

Zapnutí/vypnutí funkce serveru

Stiskněte tlačítko AMP (Zesilovač).

Receiver lze ovládat pomocí dálkového ovladače.

Stiskněte tlačítko MENU (Nabídka).

Na obrazovce televizoru se zobrazí nabídka.

Opakovaným stisknutím tlačítek V/v vyberte nabídku „ Settings“ (Nastavení) a stiskněte tlačítko nebo b.

Opakovaným stisknutím tlačítek V/v vyberte nabídku „Network“ (Síť) a stiskněte tlačítko nebo b.

Opakovaným stisknutím tlačítek V/v vyberte položku „Server Function Setup“ (Nastavení funkce serveru) a stiskněte tlačítko .

Opakovaným stisknutím tlačítek V/v vyberte možnost „ON“ (Zapnuto) nebo „OFF“ (Vypnuto) a stiskněte tlačítko

Na televizoru se zobrazí obrazovka s potvrzením.

Stisknutím tlačítka vyberte možnost „Finish“ (Dokončit).

Aktualizace firmwaru

Můžete zkontrolovatverzi firmwaru receiveru avpřípadě potřeby ji rovněž aktualizovat.

AMP

Použití ostatních funkcí

V/v/b,

Kontrola systémových informací

Stiskněte tlačítko AMP (Zesilovač).

Receiver lze ovládat pomocí dálkového ovladače.

Stiskněte tlačítko MENU (Nabídka).

Na obrazovce televizoru se zobrazí nabídka.

Opakovaným stisknutím tlačítek V/v vyberte nabídku „ Settings“ (Nastavení) a stiskněte tlačítko nebo b.

Použití síťových funkcí

Opakovaným stisknutím tlačítek V/v vyberte nabídku „System“ (Systém) a stiskněte tlačítko nebo b.

Opakovaným stisknutím tlačítek V/v vyberte položku „System Update“ (Aktualizace systému) a stiskněte tlačítko

Opakovaným stisknutím tlačítek V/v vyberte položku „Internet Update“ (Aktualizace přes internet) a stiskněte tlačítko .

Na obrazovce televizoru se zobrazí systémové informace receiveru.

Stisknutím tlačítek B/b vyberte možnost „Cancel“ (Zrušit) a stiskněte tlačítko .

Aktualizace firmwaru receiveru pomocí nabídky

Stiskněte tlačítko AMP (Zesilovač).

Receiver lze ovládat pomocí dálkového ovladače.

Stiskněte tlačítko MENU (Nabídka).

Na obrazovce televizoru se zobrazí nabídka.

Opakovaným stisknutím tlačítek V/v vyberte nabídku „ Settings“ (Nastavení) a stiskněte tlačítko nebo b.

Opakovaným stisknutím tlačítek V/v vyberte nabídku „System“ (Systém) a stiskněte tlačítko nebo b.

Opakovaným stisknutím tlačítek V/v vyberte položku „System Update“ (Aktualizace systému) a stiskněte tlačítko

Opakovaným stisknutím tlačítek V/v vyberte položku „Internet Update“ (Aktualizace přes internet) a stiskněte tlačítko .

Na televizoru se zobrazí aktuální verze a nejnovější verze firmwaru.

Stisknutím tlačítka vyberte možnost „Update“ (Aktualizovat).

Na televizoru se zobrazí obrazovka s potvrzením.

Opakovaným stisknutím tlačítek V/v vyberte možnost „Start“ (Spustit) a stiskněte tlačítko .

Zahájí se aktualizace firmwaru receiveru. Během aktualizace bude blikat indikátor MULTI CHANNEL DECODING (Dekódování vícekanálového signálu) na předním panelu. Po dokončení aktualizace se receiver automaticky restartuje.

Poznámky

• V následujících případech se na obrazovce televizoru zobrazí zpráva a aktualizace firmwaru receiveru se neprovede: – pokud není k dispozici novější verze, – pokud receiver nemůže přijímat data, jako

například v případě, že nebylo provedeno nastavení sítě, pokud je server mimo provoz atd.

•Během aktualizace firmwaru nevypínejte receiver ani neodpojujtesíťovýkabel.Mohlobytozpůsobit poruchu funkce.

• Aktualizace firmwaru může trvat až 30 minut.

Použití síťových funkcí

+ 210 hidden pages
