STR-DA5700ES

4-287-974-82(2)

Multi Channel AV Receiver

Инструкция по эксплуатации

ПРЕДУПРЕЖДЕНИЕ

Для уменьшения вероятности пожара не закрывайте вентиляционные отверстия аппарата газетами, скатертями, шторами и т.п. Не размещайте источники открытого пламени, например, зажженные свечи, на аппарате.

Нельзя устанавливать аппарат в тесных местах как в книжном шкафу и ли углублении в стенке.

Для уменьшения вероятности пожара или поражения электрическим током не допускайте попадания капель или брызг и не размещайте предметы с водой, такие как вазы, на аппарате.

Так как штепсельная вилка используется для отключения аппарата от сети, подсоедините аппарат к легкодоступной сетевой розетке. В случае если Вы заметите ненормальность в аппарате, немедленно отсоедините штепсельную вилку от сетевой розетки.

Не подвергайте батарейки или аппарат с установленными в него батарейками чрезмерному воздействию тепла, например солнечного света, огня и т.п.

Аппарат не будет отключен от сети до тех пор, пока он будет оставаться подсоединенным к розетке переменного тока, даже если сам он при этом будет выключен.

Чрезмерное звуковое давление от наушников и головных телефонов может привести к потере слуха.

Этот символ – знак “Осторожно! Горячая поверхность!” – предупреждает пользователя о том, что поверхность может быть горячей в нормальном режиме работы.

Данное оборудование прошло испытания и соответствует ограничениям, установленным в Директиве по EMC относительно кабелей подключения, длиной

не более 3 метров.

Импортер на территории РФ и название и адрес организации, раположенной на территории РФ, уполномоченной принимать претензии от пользователей:

ЗАО “Сони Электроникс”, 123103, Москва, Карамышевский проезд, 6, Россия

Класс защиты от поражения электрическим током II

Дата изготовления указана на табличке, расположенной с задней стороны ресивера.

Cтpaнa-пpoизвoдитeль: Малайзия

Уведомление для клиентов: следующая информация относится только к оборудованию, продаваемому в странах, где действуют директивы ЕС

Производителем данного устройства является корпорация Sony Corporation, 1-7-1 Konan Minato-ku, Tokyo, 108-0075 Japan. Уполномоченным представителем по электромагнитной совместимости (EMC) и безопасности изделия является компания Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. По вопросам обслуживания и гарантии обращайтесь по адресам, указанным в соответствующих документах.

Утилизация электрического и электронного оборудования (директива применяется в странах Евросоюза и других европейских

странах, где действуют системы раздельного сбора отходов)

Дaнный знак на устройстве или его упаковке обозначает, что данное устройство нельзя утилизировать вместе с прочими бытовыми отходами. Его следует сдать в соответствующий приемный пункт переработки электрического и электронного оборудования. Неправильная утилизация данного изделия может привести к потенциально негативному влиянию на окружающую среду и здоровье людей, поэтому для предотвращения подобных последствий необходимо выполнять специальные требования по утилизации этого изделия. Переработка данных материалов поможет сохранить природные ресурсы. Для получения более подробной информации о переработке этого изделия обратитесь в местные органы городского управления, службу сбора бытовых отходов или в магазин, где было приобретено изделие.

Утилизация

использованных

элементов питания

(применяется в

странах Евросоюза и

других европейских

странах, где действуют системы раздельного сбора отходов)

Данный знак на элементе питания или упаковке означает, что элемент питания, поставляемый с устройством, нельзя утилизировать вместе с прочими бытовыми отходами. На некоторых элементах питания данный символ может комбинироваться с символом химического элемента. Символы ртути (Hg) или свинца (Pb) указываются, если содержание данных металлов менее 0,0005% (для ртути) и 0,004% (для свинца) соответственно. Обеспечивая правильную

утилизацию использованных элементов питания, вы предотвращаете негативное влияние на окружающую среду и здоровье людей, возникающее при неправильной утилизации. Вторичная переработка материалов, использованных при изготовлении элементов питания, способствует сохранению природных ресурсов. При работе устройств, для которых в целях безопасности, выполнения какихлибо действий или сохранения имеющихся в памяти устройств данных необходима подача постоянного питания от встроенного элемента питания, замену такого элемента питания следует производить только в специализированных сервисных центрах. Для правильной утилизации использованных элементов питания, после истечения срока службы, сдавайте их в соответствующий пункт по сбору электронного и электрического оборудования. Об использовании прочих элементов питания, пожалуйста, узнайте в разделе, в котором даны инструкции по извлечению элементов питания из устройства, соблюдая меры безопасности. Сдавайте использованные элементы питания в соответствующие пункты по сбору и переработке использованных элементов питания. Для получения более подробной информации о вторичной переработке данного изделия или использованного элемента питания, пожалуйста, обратитесь в местные органы городского управления, службу сбора бытовых отходов или в магазин, где было приобретено изделие.

О данном руководстве

• В данном руководстве приведены инструкции для модели STR-DA5700ES (ресивер). Проверьте номер Вашей модели в нижнем правом углу на передней панели.

• Инструкции, содержащиеся в данном руководстве, в основном описывают работу ресивера с прилагаемым пультом дистанционного управления. Можно также пользоваться кнопками или регуляторами ресивера, если они имеют такие же или подобные названия, что и органы управления на пульте дистанционного управления.

Об авторских правах

В этом ресивере используется Dolby* Digital и Pro Logic Surround, а также DTS** Digital Surround System. * Изготовлено по лицензии Dolby

Laboratories. Dolby LaboratoriesDolby, Pro Logic, Surround EX и символ двойного D являются товарными знаками Dolby Laboratories.

** Изготовлено по лицензии, подпадающей

под действие патентов США №: 5956674, 5974380, 5978762, 6487535, 6226616, 7212872, 7003467, 7272567, 7668723, 7392195, 7333929, 7548853 других зарегистрированных и находящихся в стадии регистрации патентов США и мировых патентов. DTS-HD, символ, а также DTS-HD и символ совместно являются зарегистрированными товарными знаками, а DTS-HD Master Audio является товарным знаком DTS, Inc.. Продукт содержит программное обеспечение. © DTS, Inc. Все права защищены.

В этом ресивере используется технология High-Definition Multimedia Interface (HDMI™).

HDMI, логотип HDMI и High-Definition Multimedia Interface являются торговыми марками или зарегистрированными торговыми марками HDMI Licensing LLC.

Тип шрифта (Shin Go R), установленный на данном ресивере, предоставлен компанией MORISAWA & COMPANY LTD. Эти наименования являются товарными знаками компании MORISAWA & COMPANY LTD., и авторское право на шрифт также принадлежит компании MORISAWA & COMPANY LTD.

iPhone, iPod, iPod classic, iPod nano и iPod touch являются товарными знаками Apple Inc., зарегистрированными в США и других странах. Все другие товарные знаки и зарегистрированные товарные знаки являются собственностью их соответствующих владельцев. В данном руководстве символы ™ и ® не указываются.

“Made for iPod” и “Made for iPhone” означает, что данный электронный прибор разработан специально для подключения к iPod или iPhone соответственно и сертифицирован разработчиком на соответствие стандартам производительности компании Apple. Apple не несет ответственности за работу данного устройства или его соответствие стандартам безопасности и регулятивным стандартам. Принимайте во внимание, что использование данного устройства с iPod или iPhone может отразиться на производительности беспроводных коммуникаций.

DLNA и DLNA CERTIFIED являются товарными знаками и/или знаками обслуживания Digital Living Network Alliance.

Технология кодирования звука MPEG Layer-3 и патенты используются по лицензии Fraunhofer IIS and Thomson.

“BRAVIA” Sync является товарным знаком компании Sony Corporation.

“x.v.Color (x.v.Colour)” и логотип “x.v.Color (x.v.Colour)” являются торговыми марками Sony Corporation.

“PlayStation

” является товарным знаком

Sony Computer Entertainment Inc.

“AVCHD” и логотип “AVCHD” являются торговыми марками Panasonic Corporation и Sony Corporation.

Microsoft, Windows, Windows Vista и Windows Media являются товарными знаками или зарегистрированными товарными знаками Microsoft Corporation в США и/или других странах. Данный продукт содержит технологию, на которую распространяются определенные права интеллектуальной собственности, принадлежащие Microsoft. Запрещается использование или распространение этой технологии помимо данного продукта без соответствующих лицензий от Microsoft. Владельцы контента используют технологию доступа к контенту Microsoft PlayReady™ для защиты своих прав интеллектуальной собственности, включая контент, охраняемый авторским правом. Данное устройство использует технологию PlayReady для доступа к контенту, защищенному технологией PlayReady, и (или) к контенту, защищенному технологией WMDRM. Если устройство не сможет надлежащим образом обеспечить соблюдение ограничений на использование контента, владельцы контента могут потребовать Microsoft аннулирования возможности устройства обрабатывать контент, защищенный PlayReady. Это аннулирование не должно оказывать влияние на незащищенный контент или на контент, защищенный другими технологиями доступа к контенту. Владельцы контента могут потребовать произвести обновление PlayReady для доступа к своему контенту. В случае отказа от обновления доступ к контенту, требующему обновления, становится невозможен.

“WALKMAN” и логотип “WALKMAN” являются зарегистрированными торговыми марками Sony Corporation.

“Android” является зарегистрированным товарным знаком или товарным знаком корпорации Google Inc.

Основные характеристики ресивера

Совместимость с различными соединениями и форматами

Характеристика Описание Страница

Многоканальность Ресивер поддерживает выход звука до 9.1 каналов.

Совместимость с различными стандартами

HDMI Ресивер имеет пять входных разъемов HDMI (из

Локальная сеть Ресивер имеет четыре разъема LAN, которые

USB При помощи интерфейса USB через ресивер можно

Многозональная функция

Ресивер имеет клеммы колонок для передних высокорасположенных колонок. (Возможен одновременный вывод звука через подключенные колонки максимум по 7 каналам.)

Ресивер совместим с различными аудиоформатами, такими как Dolby TrueHD, DTS-HD Master Audio, DSD, многоканальная линейная Linear PCM, FLAC и т.д.

которых два, HDMI IN 3 и IN 4, являются разъемами “for AUD IO”, которые учитывают качество звука) на задней панели и один разъем HDMI на передней панели. При помощи интерфейса HDMI можно подключать различное оборудование.

Ресивер совместим с различными стандартами HDMI, такими как Deep Colour, x.v.Colour, передача 3D, Audio Return Channel (ARC) и т.д.

С помощью функции Контроль по HDMI можно управлять совместной работой ресивера и другого оборудования.

поддерживают функции коммутирующих концентраторов.

Ресивер совместим с форматами потокового видео для Интернета.

Ресивер позволяет воспроизводить контент по домашней сети при помощи DLNA-совместимой функции домашней сети.

легко воспроизводить контент iPhone/iPod.

При помощи интерфейса USB через ресивер можно легко воспроизводить контент, находящийся в устройстве USB/WALKMAN.

При помощи интерфейса USB через ресивер можно легко воспроизводить контент, находящийся в компьютере.

Можно слушать музыку или просматривать видео в нескольких комнатах.

25, 27

30, 32, 34, 36

40, 87

60, 64

Повышенное качество изображения и звука

Характеристика Описание Страница

Преобразование видеосигнала с повышением частоты

D.C.A.C. Ресивер оснащен функцией D.C.A.C. (Digital Cinema Auto

Звуковые поля Ресивер создает оптимальный звук в соответствии с

Высококачественное воспроизведение сжатых аудиофайлов

H.A.T.S. Функция H.A.T.S. (High quality digital Audio Transmission

Ресивер производит увеличение или уменьшение разрешения аналоговых видеосигналов. С помощью выходного разъема HDMI можно повысить разрешение сигналов до 1080p. Ресивер производит также увеличение или уменьшение разрешения аналоговых видеосигналов для зоны 2.

Calibration). Кроме этого, ресивер выполняет компенсацию звукового выхода для каждой колонки и усиливает эффекты окружающего звучания при помощи функций Speaker Relocation и A.P.M. (Automatic Phase Matching).

различными способами подключения колонок или источниками входного сигнала. (Ресивер имеет запрограммированные звуковые поля — Dolby Pro Logic IIz, DTS Neo:X, HD-D.C.S. и т. д.)

С помощью функции D.L.L. (Digital Legato Linear) можно с высоким качеством воспроизводить сжатые аудиофайлы.

System) с высоким качеством передает сигналы от плейера Super Audio CD, подключенного через интерфейс HDMI.

101, 103

71, 73

108

115

Полезные функции

Характеристика Описание Страница

Простые и удобные операции

Ресивер оснащен GUI (Graphical User Interface). При помощи меню, отображаемого на экране телевизора, можно интуитивно управлять ресивером.

При помощи функции Easy Setup можно легко установить основные настройки ресивера.

С ресивером поставляется многофункциональный пульт дистанционного управления для управления подключенным оборудованием и многозональной функцией, а также простой пульт дистанционного управления для выполнения обычных операций.

Путем нажатия кнопки EASY AUTOMATION можно сразу вызвать набор различных настроек ресивера.

продолжение следует

Характеристика Описание Страница

Различные функции Функция Sound Optimizer оптимизирует звуковой выход

в соответствии с уровнем громкости.

Функция Advanced Auto Volume автоматически настраивает оптимальный уровень громкости.

Функция A/V Sync настраивает временной интервал между звуком и показываемым изображением.

Функция Pass Through выводит сигналы HDMI на телевизор, даже если ресивер находится в режиме ожидания.

109

Другие возможности

Характеристика Описание Страница

Энергосберегающая функция

Другие полезные функции

Функция Auto Standby автоматически переводит ресивер в режим ожидания, если ресивер не используется в течение заданного времени или при отсутствии входного сигнала.

Можно управлять ресивером при помощи смартфона с установленной программой “ES Remote” *.

* Совместима с телефоном iPhone/iPod touch и Android.

121

Описание и расположение компонентов

Передняя панель

Снятие крышки

Нажмите PUSH. Снятую крышку держите в месте, недоступном для детей.

A ?/1 ON/STANDBY

Нажмите для включения или выключения ресивера. Пока включено питание, индикатор над кнопкой светится зеленым светом. Если параметр “Control for HDMI” (стр. 116), “Pass Through” (стр. 116) или “Network Standby” (стр. 118) установлен на “On”, или включено питание для зоны 2 или зоны 3, в режиме ожидания индикатор над кнопкой светится желтым светом.

B SPEAKERS (A/B/A+B/OFF)

(стр. 53)

C SOUND OPTIMIZER (стр. 75)

Для открытия крышки

Сдвиньте крышку влево.

D MEMORY/ENTER, TUNING MODE,

TUNING (стр. 67)

E Датчик дистанционного

управления

Принимает сигналы пульта

дистанционного управления.

F 2CH/A.DIRECT, A.F.D., MOVIE/

HD-D.C.S., MUSIC (стр. 70, 71, 71,

73)

G Окно дисплея (стр. 13) H DIMMER

Нажмите несколько раз для

настройки яркости дисплея.

продолжение следует

I DISPLAY MODE (стр. 129) J INPUT MODE (стр. 87) K Индикатор HD-D.C.S., индикатор

BERLIN PHILHARMONIC HALL, индикатор TRUE CONCERT MAPPING (стр. 71)

L EASY AUTOMATION 1, 2 (стр. 90) M HDMI OUT (A/B/A+B/OFF) (стр. 85) N Разъем PHONES

Для подключения наушников.

O TONE MODE, TONE

Повторно нажимайте TONE MODE для выбора BASS или TREBLE, затем поверните регулятор TONE для настройки уровня низких/высоких частот колонок.

P Разъем AUTO CAL MIC (стр. 101)

Подключите к этому разъему прилагаемый микрофоноптимизатор для “Auto Calibration”.

Q iPhone/iPod (Порт (USB) и

разъем VIDEO IN) (стр. 59, 60, 64)

R Разъемы VIDEO 2 IN (стр. 39) S Индикатор MULTI CHANNEL

DECODING

Светится при декодировании многоканальных аудиосигналов.

T ZONE SELECT, POWER (стр. 77)

Несколько раз нажмите кнопку SELECT для выбора зоны 2, зоны 3 или основной зоны. При каждом нажатии кнопки POWER будет включаться и выключаться вывод сигналов выбранной зоны.

U INPUT SELECTOR

Поверните для выбора источника входного сигнала для воспроизведения. Чтобы выбрать источник входного сигнала для зоны 2 или зоны 3, сначала выберите зону 2 или зону 3 нажатиями кнопки ZONE SELECT (w;) (в окне дисплея отобразится сообщение “ZONE 2 [input name]” или “ZONE 3 [input name]”), а затем поворотом INPUT SELECTOR выберите источник входного сигнала.

V Разъем HDMI IN 6 (VIDEO 2)

(стр. 40)

W MASTER VOLUME (стр. 57)

Индикация на дисплее

A SW

Светится при подключенном(ых) сабвуфере(ах) и выводе аудиосигнала через разъем(ы) PRE OUT SUBWOOFER.

B Индикатор воспроизводимого

канала

Буквы (L, C, R и т. п.) обозначают декодируемые каналы. Наличие букв в рамках зависит от настроек колонок и показывает, как ресивер осуществляет понижающее или повышающее микширование сигнала источника.

Передний левый

Передний правый

Центральный (монофонический)

Левый высокорасположенный

Правый высокорасположенный

Левый окружающего звучания

Правый окружающего звучания

Окружающего звучания

(монофонический или

оборудование окружающего

звучания, полученное путем

обработки Pro Logic)

SBL

Задний левый окружающего

звучания

SBR

Задний правый окружающего

звучания

Задний окружающего звучания

(оборудование заднего

окружающего звучания,

полученное путем 6.1-канального

декодирования)

Пример:

Формат записи: 5.1

Конфигурация колонок: 3/0.1

Звуковое поле: A.F.D. Auto

C Индикатор INPUT

Светится для индикации текущего

входа.

AUTO

Параметр INPUT MODE

установлен на “AUTO”.

продолжение следует

HDMI COAX OPT MULTI (MULTI CHANNEL INPUT) ARC (стр. 87)

D HDMI OUT A + B (стр. 85) E SLEEP (стр. 93) F MEM

Начинает светиться при активации функции предварительно настроенной памяти.

G ZONE 2/ZONE 3 (стр. 77) H L.F.E.

Начинает светится, когда воспроизводимый диск содержит канал L.F.E. (Low Frequency Effects). В настоящее время воспроизводится сигнал канала L.F.E., индикаторные линейки под буквами высвечиваются для указания уровня. Поскольку сигнал L.F.E. записан не во всех частях входного сигнала, во время воспроизведения характер свечения индикаторных линеек меняется (они могут гаснуть).

I Индикатор системы колонок

(стр. 53)

J BI-AMP (стр. 96) K D.C.A.C. (стр. 101)

Светится, когда применены результаты измерений функции “Auto Calibration”.

L D.L.L. (стр. 108) M H.A.T.S. (стр. 115) N Индикатор настройки

Светится, когда ресивер настроен на радиостанцию.

Стереоприем

MONO

Режим приема FM-вещания установлен на монофонический режим.

RDS (стр. 69)

PRESET

Режим настройки установлен на режим настройки предварительно установленных радиостанций.

O VOLUME

Отображает текущий уровень громкости.

P D.RANGE

Светится при активации функции сжатия динамического диапазона.

Q Индикатор Dolby Digital Surround

Один из соответствующих индикаторов светится, когда ресивер декодирует сигналы соответствующего формата Dolby Digital.

Dolby Digital

;D+

Dolby Digital Plus

;D EX

Dolby Digital Surround EX

R Индикатор DTS-HD

Светится при декодировании ресивером сигналов DTS-HD.

DTS-HD

Постоянно светится с одним из следующих индикаторов.

MSTR

DTS-HD Master Audio

HI RES

DTS-HD High Resolution Audio

S ;Tr u e H D

Светится при декодировании ресивером сигналов Dolby TrueHD.

T Индикатор Dolby Pro Logic

Светится один из соответствующих индикаторов, когда ресивер выполняет обработку Dolby Pro Logic. Эта технология матричного декодирования окружающего звучания может улучшить входные сигналы.

;PL

Dolby Pro Logic

;PLII

Dolby Pro Logic II

;PLIIx

Dolby Pro Logic IIx

;PLIIz

Dolby Pro Logic IIz

U A.P.M. (стр. 103)

Светится при активации функции A.P.M. (Automatic Phase Matching).

V EQ

Светится при активации эквалайзера.

W L-PCM

Светится при подаче на вход сигналов линейного PCM (Pulse Code Modulation).

X DSD

Светится при приеме ресивером сигналов DSD (Direct Stream Digital).

Y Индикатор DTS(-ES)

Светится при подаче на вход сигналов DTS или DTS-ES.

DTS

Светится при декодировании ресивером сигналов DTS.

DTS-ES

Светится один из следующих индикаторов в зависимости от формата декодирования входного сигнала.

96/24

Декодирование DTS 96/24 (96 кГц/ 24 бит)

DISC

DTS-ES Discrete 6.1

MTX

DTS-ES Matrix 6.1

Z NEO:X

Светится при активации декодирования DTS Neo:X Cinema/ Music/Game.

Задняя панель

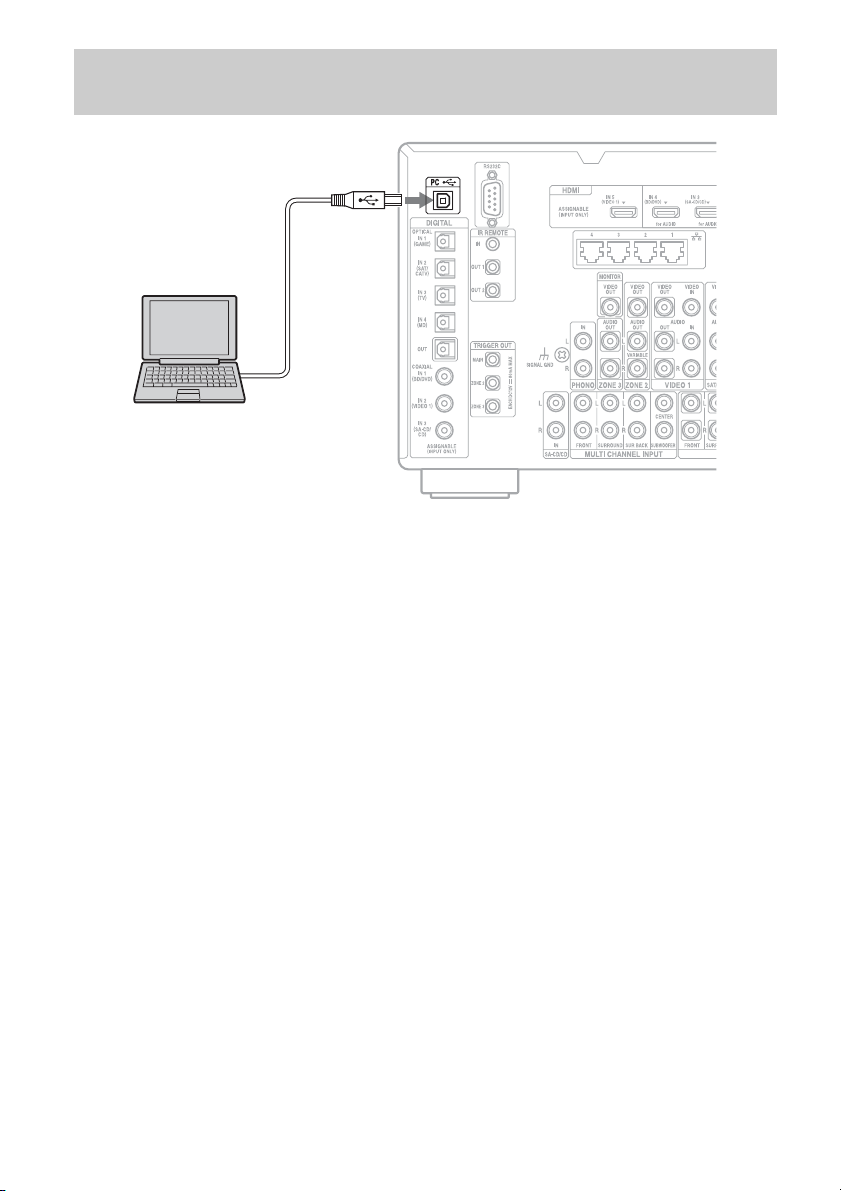

A Порт (USB) (стр. 44)

B Порт RS232C

Используется для текущего ремонта и обслуживания.

C Раздел DIGITAL INPUT/OUTPUT

Разъемы OPTICAL IN/ OUT (стр. 30, 34, 36, 45)

Разъемы COAXIAL IN (стр. 33, 41)

Разъемы HDMI IN/OUT* (стр. 30, 32, 34, 36)

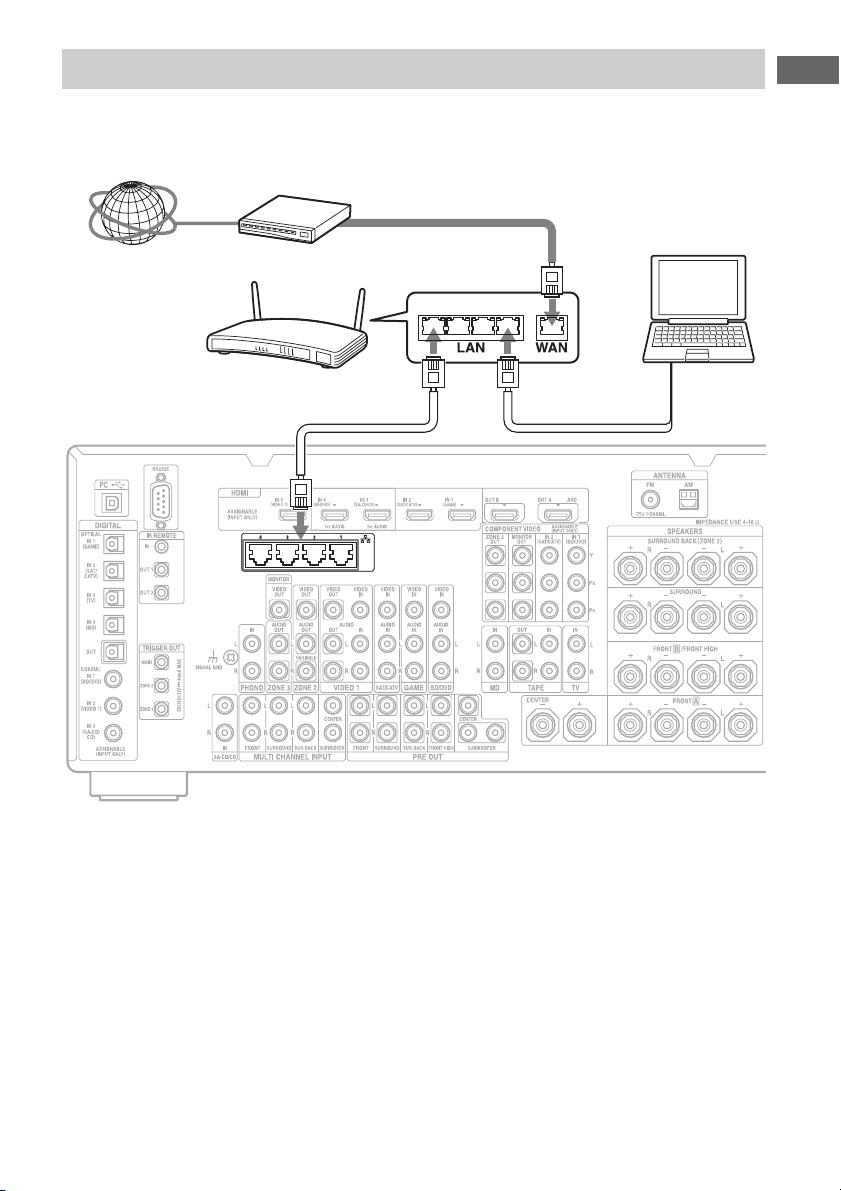

Порты LAN (коммутирующие концентраторы) (стр. 49)

E Секция ВХОД/ВЫХОД VIDEO/

AUDIO (стр. 30, 33, 34, 36, 38)

Разъемы AUDIO IN/OUT

Разъемы VIDEO IN/ OUT*

Разъемы AUDIO OUT Разъем VIDEO OUT (стр. 77)

F Раздел COMPONENT VIDEO

ВХОД/ВЫХОД (стр. 30, 33, 36)

Разъемы Y, P

, PR IN/

OUT*

G Раздел ANTENNA

Разъем FM ANTENNA (стр. 46)

Разъем AM ANTENNA (стр. 46)

H Разъемы управления для

оборудования Sony и другого внешнего оборудования

Разъемы IR REMOTE IN/OUT (стр. 77)

Для подключения ИК-ретранслятора (не прилагается) при пользовании многозональной функцией.

Разъемы TRIGGER OUT (стр. 120)

Для подключения к блокирующему устройству вкл./выкл. питания другого оборудован ия, совместимого с 12V TRIGGER.

I Раздел AUDIO INPUT/OUTPUT

Разъемы AUDIO IN/OUT (стр. 41, 45, 47)

Пульт дистанционного управления

Для управления ресивером и другим оборудованием используйте прилагаемый пульт дистанционного управления. В состоянии поставки пульт дистанционного управления запрограммирован на управление видео/аудио оборудованием Sony.

Примечание

Не подвергайте датчик пульта дистанционного управления воздействию прямых солнечных лучей или осветительной аппаратуры. Это может привести к неисправности.

Совет

Если ресивер не реагирует на команды пульта дистанционного управления, замените все батарейки на новые.

Разъемы MULTI CHANNEL INPUT (стр. 33, 41)

Разъемы PRE OUT

Подключение к внешнему усилителю мощности.

J Секция SPEAKERS (стр. 27)

* Для просмотра изображения выбранного

входного сигнала необходимо соединить разъем HDMI OUT или MONITOR OUT с телевизором (стр. 30).

продолжение следует

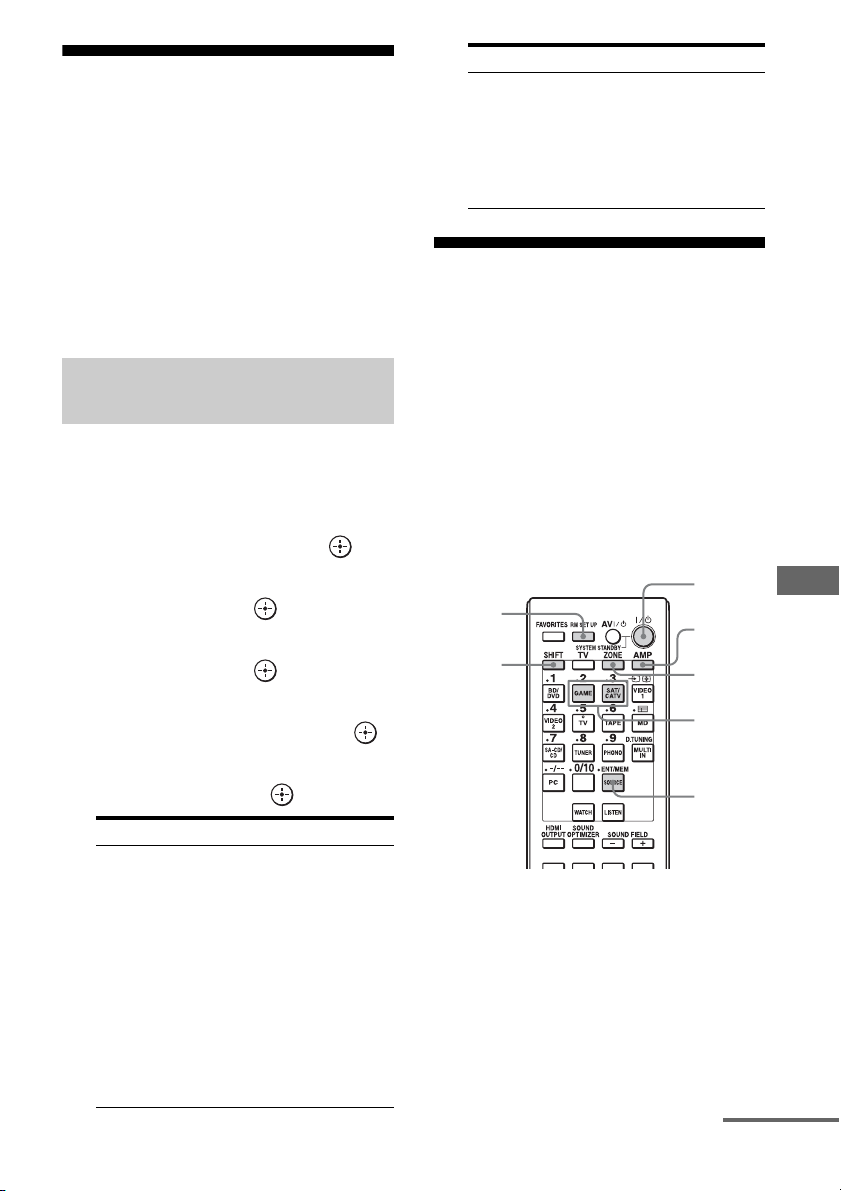

Многофункциональный пульт дистанционного управления (RM-AAL038)

A ?/1 (вкл/ожидание)

Нажмите для включения или выключения ресивера.

B AV ?/1 (вкл/ожидание) (стр. 131)

Нажмите для включения или выключения видео/аудио оборудования, управляемого с помощью пульта дистанционного управления.

C ZONE (стр. 77) D AMP

Нажмите для включения режима основной зоны ресивера.

E (Выбор входа)

Нажмите TV (wa), а затем, нажимая кнопку, выберите входной сигнал (телевизор или видео).

(Удержание текста)

В текстовом режиме: удерживает текущую страницу.

F (Программа)

Нажмите SHIFT (ws), а затем нажмите (Программа) для вывода на экран программы передач.

G D.TUNING (стр. 68)

Нажмите SHIFT (ws), затем нажмите D.TUNING для перехода в режим прямой настройки.

H ENT/MEM

Нажмите для ввода значения или композиции при помощи SHIFT (ws) и цифровых клавиш (wf), или нажмите ENT/MEM, а затем нажимайте цифровые клавиши (wf), чтобы выбрать присвоенный радиостанции номер предварительной настройки.

I WATCH, LISTEN (стр. 57) J SOUND FIELD +/– (стр. 70, 71, 73) K Цветные кнопки

Выполняйте операции, руководствуясь указаниями на экране телевизора.

L AMP MENU (стр. 123) M V/v/B/b

Нажмите V/v/B/b для выбора позиций меню. Затем нажмите кнопку для подтверждения выбора.

N TOOLS/OPTIONS (стр. 56, 62, 69)

Нажмите для отображения и выбора позиций из меню опций.

O HOME (стр. 56)

Нажмите для отображения начального уровня меню на экране телевизора.

P m/M

./>

, x

, X

, N

1) 2)

Нажмите для работы с DVDплейером, Blu-ray Disc-плейером, CD-плейером, MD-декой, кассетной декой, оборудованием, подключенным к переднему порту

(USB) или к сети, или Интернет-

видео и т. п.

TUNING +/–

Нажмите для выбора радиостанции.

Q PRESET +

/–

Нажмите, чтобы выбрать предварительно настроенную радиостанцию.

PROG +

/–

Нажмите TV (wa), затем нажмите PROG +/– для работы с телевизором, спутниковым тюнером и т. д.

В текстовом режиме: для выбора следующей или предыдущей страницы.

R EASY AUTOMATION 1, 2 (стр. 90)

/ (Текст)

Нажмите TV (wa), затем нажмите / (Текст) для отображения текстовой информации.

SLEEP (стр. 93)

S RM SET UP (стр. 94) T FAVORITES (стр. 62) U TV

Нажмите, чтобы изменить функцию кнопок пульта дистанционного управления на функцию, изображенную желтым цветом, для включения режима управления телевизором.

V SHIFT

Нажмите, чтобы изменить

функцию кнопок пульта

дистанционного управления на

функцию, изображенную розовым

цветом.

W Кнопки входа

Нажмите одну из кнопок для

выбора оборудования, которое

следует использовать. При нажатии

на любую из кнопок входа ресивер

включится.

X Цифровые кнопки

Нажмите SHIFT (ws), затем,

нажимая кнопки, введите числа.

Нажмите TV (wa), а затем, нажимая

кнопки, выберите номера каналов

телевизора.

Y -/--

Нажмите SHIFT (ws), затем

нажмите -/-- для

– выбора номеров композиций

более 10 на CD-плейере, DVDплейере, плейере Blu-ray Disc или MD-деке.

– выбора номеров каналов более

10 на телевизоре, спутниковом тюнере или магнитофоне.

Z SOUND OPTIMIZER (стр. 75)

wj HDMI OUTPUT (стр. 85) wk DISPLAY

Нажмите, чтобы отобразить панель

управления на экране телевизора

для воспроизведения контента по

Интернет-видео или домашней

сети.

, (Информация, показать

текст)

Отображается информация, такая

как текущий номер канала и режим

экрана.

В текстовом режиме: отображается

скрытая информация (например,

ответы викторины).

продолжение следует

wl RETURN/EXIT O

Нажмите для возврата к предыдущему меню или для выхода из меню.

e; B·/·b

Повторное воспроизведение или ускоренная перемотка вперед текущих сцен.

ea DISC SKIP

При использовании мультидискового чейнджера нажмите для пропуска диска.

es (Громкость) +/– (стр. 57)

(Отключение звука) (стр. 57)

После нажатия кнопки TV (wa) при помощи этих кнопок можно также регулировать уровень громкости и отключать звук телевизора.

ed MACRO 1, MACRO 2 (стр. 136) ef TOP MENU

Открывает или закрывает главное меню BD-ROM или DVD.

AUDIO

Нажмите SHIFT (ws), затем нажмите AUDIO для выбора аудиоформата или композиции.

eg POP UP/MENU

Открывает или закрывает всплывающее меню BD-ROM или меню DVD.

SUBTITLE

Нажмите SHIFT (ws), затем нажмите SUBTITLE, чтобы выбрать язык субтитров, когда на диске BD-ROM/DVD VIDEO записаны многоязычные субтитры.

Информация о кнопках, которые можно использовать для управления различными видами оборудования, приведена в таблице на стр. 130.

На этих кнопках имеется тактильная точка (5/TV, N, PRESET +/PROG +, c). Используйте в качестве метки при работе.

Примечание

Приведенное выше пояснение предназначено для использования в качестве примера.

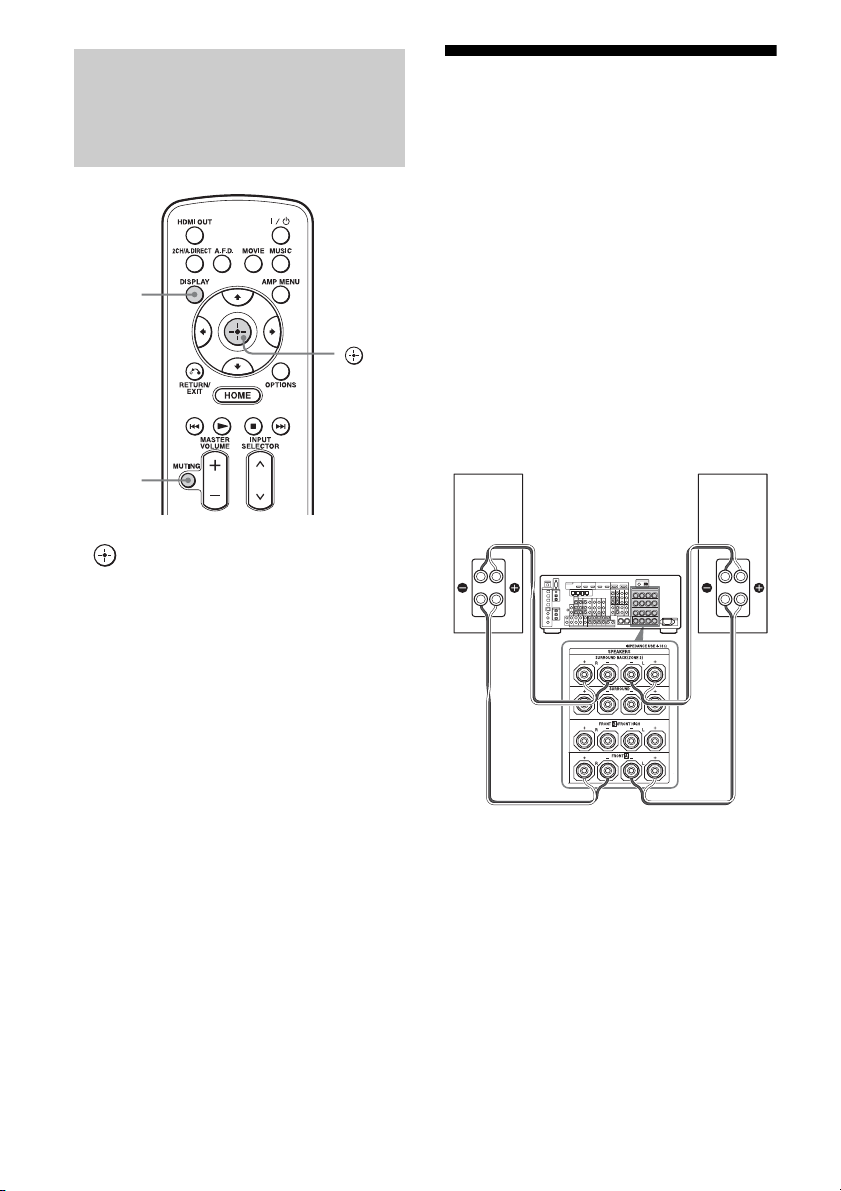

Простой пульт дистанционного управления (RM-AAU124)

Этот пульт дистанционного управления может использоваться только для управления ресивером. Используя этот пульт дистанционного управления, можно легко управлять основными функциями ресивера.

A ?/1 (вкл/ожидание)

Нажмите для включения или выключения ресивера.

B 2CH/A.DIRECT, A.F.D., MOVIE,

MUSIC (стр. 70, 71, 73)

C AMP MENU (стр. 123) D V/v/B/b

Нажмите V/v/B/b для выбора позиции меню. Затем нажмите кнопку для ввода/ подтверждения выбора.

E OPTIONS (стр. 55, 62, 69) F HOME (стр. 56) G N, x, ./>

Нажмите для работы с оборудованием, подключенным к переднему порту (USB), локальной сети, Интернет-видео и т. д.

H INPUT SELECTOR I MASTER VOLUME +/– (стр. 57)

MUTING (стр. 57)

J RETURN/EXIT O (стр. 56) K DISPLAY

Нажмите, чтобы отобразить панель управления на экране телевизора для воспроизведения контента по Интернет-видео или домашней сети.

L HDMI OUT (стр. 85)

Подготовка к эксплуатации

Перед подключением любого оборудования прочтите следующую информацию

Перед подключением шнуров убедитесь в отключении сетевого шнура переменного тока.

Установка колонок

См. “1: Установка колонок” (стр. 25).

Подключение монитора и видеооборудования

Качество изображения зависит от используемого разъема. См. иллюстрацию справа. Выберите подключение в соответствии с разъемами оборудования. В ресивере имеется функция преобразования видеосигнала. Для дополнительной информации см. раздел “Функция для преобразования видеосигналов” (стр. 23).

В: Снабжен ли монитор разъемом HDMI?

t Нет: См. подключение телевизионного монитора без разъема HDMI в “2: Подключение

монитора” (стр. 30) и “3: Подключение видеооборудования” (стр. 32).

t Да: См. подключение телевизионного монитора с разъемом HDMI в “2: Подключение

монитора” (стр. 30) и “3: Подключение видеооборудования” (стр. 32).

Цифровой Аналоговый

Высококачественное изображение

Подключение аудиооборудования

См. “4: Подключение аудиооборудования” (стр. 41).

Подготовка ресивера и пульта дистанционного управления

См. “6: Подготовка ресивера и пульта дистанционного управления” (стр. 50).

Настройка ресивера

См. “7: Настройка ресивера с помощью функции Easy Setup” (стр. 52).

Настройка аудиовыхода подключенного оборудования

См. “8: Настройка подключенного оборудования” (стр. 54).

Подробнее о многозональном подключении, см. стр. 77. Подробнее о подключении к двухканальному усилителю, см. стр. 96.

Функция для преобразования видеосигналов

Данный ресивер оснащен функцией преобразования видеосигналов.

• Композитные видеосигналы могут подаваться на выход как видеосигналы HDMI и компонентные видеосигналы.

• Компонентные видеосигналы могут подаваться на выход как видеосигналы HDMI и видеосигналы.

Согласно заводской настройке по умолчанию, видеосигналы, подаваемые на вход от подключенного оборудования, подаются на выход разъемов HDMI OUT или MONITOR OUT, как показано в таблице ниже. Мы рекомендуем установить функции преобразования видео на параметр, соответствующий используемому вами монитору. Дополнительная информация о функции преобразования видеосигналов приведена в разделе “Video Settings” (стр. 111).

Подготовка к эксплуатации

Разъ ем

OUTPUT

Разъем INPUT

HDMI IN a ––– VIDEO IN aa* a* a

COMPONENT VIDEO IN

a : Видеосигналы подаются на выход. – : Видеосигналы не подаются на выход. * В зависимости от настройки в “Resolution” (стр. 111) видеосигналы могут не подаваться на выход.

HDMI OUT A/B

(до 1080p)

aa* a* –

Примечание относительно преобразования видеосигналов

Видеосигналы, разрешение которых

COMPONENT

VIDEO

MONITOR OUT

(до 1080i)

MONITOR

VIDEO OUT

установите для параметра “Resolution” в меню Video Settings значение “Direct”. Используйте одинаковые кабели для ввода/вывода сигналов.

VIDEO 1 OUT

было преобразовано, не могут выводиться через разъемы COMPONENT VIDEO MONITOR OUT или разъемы HDMI OUT одновременно. Если оборудование подключено как к разъемам COMPONENT VIDEO MONITOR OUT, так и к разъемам HDMI OUT, приоритет имеет выход через разъемы HDMI OUT.

Подключение записывающего оборудования

Для выполнения записи подключите записывающее оборудование к разъемам VIDEO OUT ресивера. Подключите кабели входных и выходных сигналов к одному типу разъемов, так как разъемы VIDEO OUT не выполняют преобразование с

Для отображения кодированных титров

При приеме сигнала, который

повышением разрешения. Разъемы HDMI OUT и MONITOR OUT нельзя использовать для записи.

поддерживает кодированные титры,

Форматы цифрового аудио, поддерживаемые ресивером

Форматы цифрового аудио, которые могут декодироваться ресивером, зависят от разъемов входа цифрового аудио подключенного оборудования. Данный ресивер поддерживает следующие аудиоформаты.

Соединение воспроизводящего

оборудования с ресивером

COAXIAL/OPTICAL HDMI

× a

Ауди оформ ат

Dolby Digital

Dolby Digital EX

Dolby Digital Plus*

Dolby TrueHD*

DTS

DTS-ES

Максимальное число каналов

5.1-канальный

6.1-канальный

7.1-канальный

5.1-канальный

6.1-канальный

DTS 96/24

5.1-канальный

DTS-HD High Resolution Audio*

7.1-канальный

× a

DTS-HD Master Audio*

7.1-канальный

× a

DSD*

Многоканальный линейная PCM*

5.1-канальный

7.1-канальный

× a

* Если воспроизводящее оборудование не поддерживает данный формат, аудиосигналы

выводятся в другом формате. За дополнительной информацией обратитесь к инструкции по эксплуатации воспроизводящего оборудования.

1: Установка колонок

Данный ресивер позволяет пользоваться многоканальными системами вплоть до 9.1-канальной (9 колонок и один сабвуфер).

Примеры конфигурации систем колонок

Подготовка к эксплуатации

JСабвуфер

7.1-канальная система колонок с задними колонками окружающего звучания

Наслаждайтесь высококачественным воспроизведением звука с DVD или Blu-ray Disc, записанного с помощью программного обеспечения в

6.1-канальном или 7.1-канальном формате.

AПередняя левая колонка BПередняя правая колонка CЦентральная колонка DЛевая колонка окружающего

звучания

EПравая колонка окружающего

звучания

FЛевая задняя колонка окружающего

звучания

GПравая задняя колонка

окружающего звучания

JСабвуфер

9.1-канальная система колонок

Наслаждайтесь высококачественным многоканальным окружающим звучанием, которое создает атмосферу идеальной студии звукозаписи.

AПередняя левая колонка BПередняя правая колонка CЦентральная колонка D

Левая колонка окружающего звучания

EПравая колонка окружающего

звучания

FЛевая задняя колонка окружающего

звучания

GПравая задняя колонка

окружающего звучания

Левая высокорасположенная колонка

IПравая высокорасположенная

колонка

7.1-канальная система колонок с передними высокорасположенными колонками

Наслаждайтесь вертикальными звуковыми эффектами (например, в режимах Pro Logic IIz или Neo:X).

AПередняя левая колонка BПередняя правая колонка CЦентральная колонка DЛевая колонка окружающего

звучания

EПравая колонка окружающего

звучания

Левая высокорасположенная колонка

IПравая высокорасположенная

колонка

JСабвуфер

продолжение следует

5.1-канальная система колонок

Для полного наслаждения многоканальным окружающим звучанием, которое подобно театральному, необходимо пять колонок (две передних колонки, центральная колонка, две колонки окружающего звучания) и сабвуфер (5.1-канальная система).

AПередняя левая колонка BПередняя правая колонка CЦентральная колонка D

Левая колонка окружающего звучания

EПравая колонка окружающего

звучания

JСабвуфер

Рекомендуемое размещение колонок

7.1-канальная система колонок

• Показанные на рисунке углы A

должны быть одинаковыми.

звучания и задних колонок окружающего звучания на угол относительно центральной линии, больший 90 градусов.

• Расположите передние высокорасположенные колонки как можно ближе к стене перед местоположением слушателя и позади передних колонок. Угол между центральной линией и направлением на колонки должен составлять 25–30 градусов, при этом колонки следует расположить на высоте 180–200 см над уровнем пола (рекомендуется 190 см). Если используется экран, расположите колонки, немного отступя от краев экрана.

• Если не удается расположить колонки с оптимальным углом, разнесите колонки окружающего звучания и задние колонки окружающего звучания в достаточной мере и разместите их по возможности симметрично.

• При помощи функции “Speaker Relocation” можно откалибровать положение колонок, даже если не удается расположить колонки с оптимальным углом (стр. 103). Для эффективной работы функции “Speaker Relocation” отодвиньте каждую пару колонок окружающего

6.1-канальная система колонок

• Расположите заднюю колонку окружающего звучания позади местоположения слушателя.

Совет

Поскольку сабвуфер не испускает точно направленных сигналов, вы можете расположить его в удобном для вас месте.

Подключение колонок

Перед подключением шнуров убедитесь в отключении сетевого шнура переменного тока.

Подготовка к эксплуатации

A Монофонический аудиокабель (не

прилагается)

B Шнур колонки (не прилагается)

AПередняя колонка A (L) BПередняя колонка A (R) CЦентральная колонка DКолонка окружающего звучания (L) EКолонка окружающего звучания (R) FЗадняя колонка окружающего

звучания (L)

2) 4)

GЗадняя колонка окружающего

звучания(R)

2) 4)

HПередняя высокорасположенная

колонка (L)

IПередняя высокорасположенная

колонка (R)

JСабвуфер

Если у вас есть дополнительная

система передних колонок, подключите ее к клеммам FRONT B/ FRONT HIGH. При помощи переключателя SPEAKERS на передней панели (стр. 11) можно выбрать используемую систему передних колонок.

Клеммы FRONT B/ FRONT HIGH

3) 4)

продолжение следует

При подключении только одной задней колонки окружающего звучания подключите ее к клеммам SURROUND BACK (ZONE 2) L.

Если используются передние высокорасположенные колонки, подключите их к клеммам FRONT B/ FRONT HIGH.

Можно подключить задние колонки окружающего звучания и передние высокорасположенные колонки одновременно. Однако невозможно воспроизводить звук одновременно через задние колонки окружающего звучания и передние высокорасположенные колонки. При помощи функции “Sound Field Mode” (стр. 74) можно задать, будет или нет воспроизводиться звук через передние высокорасположенные колонки. Вместе с тем, функция “Sound Field Mode” может не работать в зависимости от настроек звукового поля или входных сигналов.

При подключении сабвуфера с автоматической функцией ожидания выключайте эту функцию при просмотре фильмов. Если автоматическая функция ожидания сабвуфера включена, она автоматически переключит сабвуфер в режим ожидания, исходя из уровня подаваемого на сабвуфер входного сигнала, и воспроизведение звука может отсутствовать. К ресиверу можно подключить два сабвуфера. На каждый из разъемов PRE OUT SUBWOOFER подаются одинаковые сигналы.

Совет

С помощью прилагаемого инструмента для подключения акустических шнуров можно легко отпустить или затянуть клеммы SPEAKERS.

Отпускание

Затягивание

Инструмент для подключения акустических шнуров

Организация 9.1-канального воспроизведения

Ресивер может одновременно выводить на клеммы колонок не более 7 каналов. Путем подключения разъемов PRE OUT SUR BACK или PRE OUT FRONT HIGH к усилителю мощности можно одновременно выводить до 9 каналов. Задайте параметр “Speaker Connection” в меню Speaker Settings (стр. 104) в соответствии с используемой системой колонок.

Усилитель мощности

Совет

Одинаковый сигнал подается на выход через клеммы SPEAKERS и разъемы PRE OUT. Например, если вы хотите подключить к другому усилителю только передние колонки, подключите этот усилитель к разъемам PRE OUT FRONT L и R.

Подключение ZONE 2

Клеммы SURROUND BACK (ZONE 2) F и G можно выделить колонкам зоны 2, только если не используются задние колонки окружающего звучания и передние высокорасположенные колонки. Присвойте клеммам SURROUND BACK (ZON E 2) значен ие “Zone 2 Speaker” в разделе “Speaker Connection” меню Speaker Settings (стр. 104). Подробные сведения относительно подключения и управления в зоне 2 приведены в разделе “Использование Многозональных функций” (стр. 77).

Подготовка к эксплуатации

2: Подключение монитора

Вы можете просматривать изображение выбранного входного сигнала при подключении разъемов HDMI OUT или MONITOR OUT к телевизору. Вы можете управлять данным ресивером при помощи GUI (Graphical User Interface).

Телевизионный монитор с разъемом HDMI

Аудиосигналы

Если ресивер подключается к разъем у HDMI Audio Return Channel (ARC)совместимого телевизора при помощи кабеля HDMI, это соединение не является обязательным.

Видеосигналы

Если ресивер подключается к Audio Return Channel (ARC)-совместимому телевизору, подключите его к разъему HDMI, обозначенному на телевизоре “ARC”.

Аудиосигналы Видеосигналы

или или

Телевизионный монитор без разъема HDMI

Не обязательно подключать все кабели. Подключите кабели в соответствии с разъемами оборудования.

+ 136 hidden pages

Sony STR-DA5700ES User Manual [ru]

Основные характеристики ресивера

Оглавление

Описание и расположение компонентов

Подготовка к эксплуатации

Перед подключением любого оборудования прочтите следующую информацию

1: Установка колонок

2: Подключение монитора
