Sony PSS-800 User Manual

3-810-336-03(1)

Projector

Suspension Support

プロジェクターサスペンションサポート

特約店様用取付説明書

お買い上げいただきありがとうございます。

お客様へ

この取付説明書は、特約店様用に書かれたものです。

警告

お客様が取付説明書に記載された取付工事を行うと、事故などにより死亡や大けがにつな
がることがあります。お客様自身では絶対に取付工事をしないでください。取り付けにつ
いては必ずお買い上げ店またはソニーのサービス窓口にご依頼ください。

特約店の方は、取り付けを安全に行うために、必ずこの説明書をよくお読みください。

Installation manual for Dealers
Manuel d’installation destiné aux revendeurs
Installationshandbuch für Händler
Manual de instalación para proveedores
Manuale d’installazione per i rivenditori

¶wÀª°©˙Æ—gæP©±•Œ

PSS-800

 1996 by Sony Corporation

日本語

English

耐用荷重：最大

PSS-800はソニーのLCDデータプロジェクターVPL-V800QJな

どの天井吊り下げ用サスペンションサポートです。

30 kg

安全のために

下記の注意事項を守らないと、死亡

警告

製品の落下による死亡、大けがなどの
事故を避けるため、下記の注意事項を

強制

必ずお守りください。

・ 設置は、ソニーサービス窓口またはお買い上げ店にご依頼ください。
・ 天井は少なくとも150kgの重量を支えられるように、必要に応

じて補強を行ってください。

・ ブラケットを天井に直接取り付ける場合には、天井に合わせて、

市販のM10ボルトとナット、ワッシャーをご使用ください。
M10以外のボルト、ナット、ワッシャーで取り付けると落下する
危険があります。

・ 取り付けは手順に従ってください。手順に従わないと落下する危

険や、死亡・大けがになることがあります。

・ PSS-800はソニーのLCDデータプロジェクターの天井吊り下げ

用サスペンションサポートです。それ以外の用途には使用しない
でください。

や大けがになることがあります。

Maximum load: 30 kg (66 lb 2 oz)

The PSS-800 suspension support is designed for use
with Sony LCD Data projectors the VPL-V800Q/QM,
etc.

Caution

• For installation, consult with qualifies Sony
personnel.

• The ceiling should be capable of supporting a
weight of at least 150 kg (330 lb 11 oz); if not,
the ceiling must be reinforced.

• When you attach the bracket directly to the
ceiling, use commercially available M10 bolts
with nuts and washers, depending on the
ceiling. Use of other bolts, nuts, and washers
other than M10 may present a danger of falling.

• Be sure to assemble and attach the bracket in
the order indicated; otherwise the projector may
fall.

• The PSS-800 suspension support is designed
for use with Sony LCD data projector. Never
use it for another purpose.

Français

Charge maximale: 30 kg (66 lb 2 on)

Le support de suspension PSS-800 est conçu pour être
utilisé avec les projecteurs de données à cristaux
liquides Sony, tels que le VPL-V800Q/QM, etc.

Attention

• Pour l’installation, adressez-vous à un personnel
Sony qualifié.

• Le plafond doit pouvoir supporter un poids d’au
moins 150 kg (330 lb 11 on) ; dans le cas
contraire, il y a lieu de renforcer le plafond.

• Lorsque vous attachez le support directement au
plafond, utilisez des boulons M10 disponibles
dans le commerce avec les écrous et rondelles,
en fonction du plafond. L’utilisation de boulons,
écrous et rondelles différents peut représenter
un danger de chute.

• Assemblez et fixez le support dans l’ordre
indiqué; sinon, le projecteur risque de tomber.

• Le support de suspension PSS-800 est conçu
pour être utilisé avec un projecteur de donées à
cristaux liquides Sony. Ne l’utilisez jamais à
d’autres fins.

2

Deutsch

Maximale Belastbarkeit: 30 kg

Die Aufhängung PSS-800 wurde speziell für LCD­Projektoren von Sony wie z. B. den VPL-V800QM,
usw. konzipiert.

Vorsicht

• Wenden Sie sich bei der Installation an
qualifizierte Fachkräfte von Sony.

• Die Decke sollte für eine Tragfähigkeit von
mindestens 150 kg ausgelegt ist. Andernfalls
muß die Decke verstärkt werden.

• Wenn Sie die Halterung direkt an der Decke
befestigen, verwenden Sie handelsübliche M10­Schrauben mit Muttern und Unterlegscheiben (je
nach Decke). Wenn Sie keine M10-Schrauben, ­Muttern und -Unterlegscheiben verwenden,
besteht die Gefahr, daß das Gerät herunterfällt.

• Achten Sie darauf, die Halterung in der
angegebenen Reihenfolge zu montieren und
anzubringen. Andernfalls kann der Projektor
herunterfallen.

• Die Aufhängung PSS-800 wurde speziell für
den LCD-Datenprojektor von Sony konzipiert.
Verwenden Sie sie ausschließlich für diesen
Projektor.

Español

Italiano

Carga máxima: 30 kg (66 lb 2 oz)

El soporte de suspensión PSS-800 está diseñado para
emplearse con proyectores de datos LCD de Sony,
como el VPL-V800Q/QM, etc.

Precaución

• Para realizar la instalación, consulte con
personal Sony especializado.

• El techo debe ser capaz de soportar un peso de
al menos 150 kg (330 lb 11 oz) . De no ser así,
es necesario reforzarlo.

• Al fijar el soporte directamente en el techo,
utilice pernos M10, disponibles en las tiendas
del ramo, con tuercas y arandelas en función del
techo. El uso de pernos, tuercas y arandelas que
no sean M10 puede presentar peligro de caída.

• Asegúrese de montar y fijar el soporte en el
orden indicado, ya que en caso contrario es
posible que el proyector se caiga.

• El soporte de suspensión PSS-800 está diseñado
para utilizarse con el proyector de datos LCD de
Sony. No lo utilice para ningún otro propósito.

Portata massima: 30 kg.

Il supporto di sospensione PSS-800 è stato concepito
per uso esclusivo con proiettori di dati LCD Sony,
come il modello VPL-V800QM, etc.

Attenzione

• Per l’installazione, consultare personale
qualificato Sony.

• Il soffitto deve essere in grado di sopportare un
peso di almeno 150 kg. Altrimenti il soffitto
dovrà essere rinforzato.

• Per l’applicazione della staffa direttamente al
soffitto, utilizzare bulloni, dadi e rondelle di
tipo M10, comunemente disponibili in
commercio, in funzione del soffitto. L’uso di
altri tipi di bulloni, dadi e rondelle potrebbe
rappresentare un pericolo di caduta.

• Assicurarsi di montare ed applicare la staffa
seguendo l’ordine indicato. Diversamente il
proiettore potrebbe cadere.

• Il supporto di sospensione PSS-800 è stato
progettato per essere utilizzato con il proiettore
di dati LCD Sony. Non utilizzarlo per altri
scopi.

§§§Â

çj t ¸ q°G30kg

PSS-800 ƒa¨[•Œ§_ VPL-V800/QM µ•Ø¡•ßµP G

¥ º æ⁄ßκvæ˜ -

™` N

• ¶w À¿ –Ø¡•ß™A» °©Œ gæP©± i¶Ê -

• §—™·™O¿ ¶§‰ºµ 150 kg •H§W´ q™Ø‡§O°M¶p

¶ • n°M –•[±j§ß -

• ±N¶Q¨[™ ±µÀ¶b§—™·™O§WÆ…°M –Æ⁄’u§—™·™O™
˛´¨®œ•Œ•´ ‚™ M8 ¡ ÆÍ°N¡ •¿©M ‘ È -•Œ

M8 •H•~™ ¡ÆÍ°N¡ •¿©M ‘ È©T©w´h¶ ®§U™
¶M¿I-

• ™` N• ´ˆ ”´¸•‹™ ß«©Ó®¯©M¶w À¶Q¨[°Mß_

´hßκv•H•i؇ |±º ® -

• PSS-800 ƒa¨[ »•Œ©Û Sony µP G¥ º æ⁄ßκv

昰M¨G –§ ±N®‰•Œ©Û®‰•L•ÿ™ -

3

目次/Table of contents/Table des matières/Inhalt/
Indice/Indice/

部品表..........................................................................................................................................................................................................

設置寸法......................................................................................................................................................................................................

天井への取り付けかた............................................................................................................................................................................

天井への取り付け例................................................................................................................................................................................

主な仕様...................................................................................................................................................................................................

Parts List ................................................................................................................................................................... 6

Installation Diagram................................................................................................................................................... 8

Attaching to the ceiling ............................................................................................................................................12

Installation Examples .............................................................................................................................................. 16

Specifications ..........................................................................................................................................................22

Composants ..............................................................................................................................................................6

Schéma d’installation ................................................................................................................................................ 8

Montage au plafond................................................................................................................................................. 13

Examples d’installation au plafond ..........................................................................................................................16

Spécifications ..........................................................................................................................................................22

12
16
22

6
8

Teileliste ....................................................................................................................................................................6

Installationsdiagramm ............................................................................................................................................... 8

Montage an der Decke ............................................................................................................................................ 13

Installation sbeispìele .............................................................................................................................................. 16

Technische Daten ................................................................................................................................................... 22

Lista de componentes ...............................................................................................................................................6

Diagrama de instalatión............................................................................................................................................. 8

Montaje en el techo ................................................................................................................................................. 13

Ejemplos de instalación en el techo ........................................................................................................................16

Especificaciones...................................................................................................................................................... 22

Elenco dei componenti .............................................................................................................................................. 6

Schema dell’installazione ..........................................................................................................................................8

Montaggio al soffitto ................................................................................................................................................13

Esempi di installazione al soffitto.............................................................................................................................16

Caratteristiche tecniche........................................................................................................................................... 22

4

5

部品表/Parts List/Composants/Teileliste/Lista de
componentes/Elenco dei componenti/

(a)

(b)

(c)

ベースボックス

Base box (1)
Socle (1)
Basisgehäuse (1)
Caja base (1)
Base (1)

サスペンションブラケット

Suspension bracket (1)
Support de suspension (1)
Aufhängehalterung (1)
Soporte de suspensión (1)
Staffa di sospensione (1)

ボルトM8×

Bolt M8 × 20 (6)
Boulon M8 × 20 (6)
Schraube M8 × 20 (6)
Perno M8 × 20 (6)
Bullone M8 × 20 (6)

(1)

20 (6)

(1)

部品番号/Parts number/

Numéro de pièce/
Teilenummer/
N´umero de componentes/
Numero dei componenti/

4-047-766-01

(d)

(e)

(f)

ボルトM6×

Bolt M6 × 12 (4)
Boulon M6 × 12 (4)
Schraube M6 × 12 (4)
Perno M6 × 12 (4)
Bullone M6 × 12 (4)

ワッシャーM8用

Washer M8 (6)
Rondelle M8 (6)
M8-Unterlegscheibe (6)
Arandela M8 (6)
Rondella M8 (6)

ワッシャーM6用

Washer M6 (4)
Rondelle M6 (4)
M6-Unterlegscheibe (4)
Arandela M6 (4)
Rondella M6 (4)

12 (4)

(6)

(4)

部品番号/Parts number/

Numéro de pièce/
Teilenummer/
N´umero de componentes/
Numero dei componenti/

4-056-754-01

部品番号/Parts number/

Numéro de pièce/
Teilenummer/
N´umero de componentes/
Numero dei componenti/

4-047-748-01

部品番号/Parts number/

Numéro de pièce/
Teilenummer/
N´umero de componentes/
Numero dei componenti/

4-056-755-01

6

(g)

スプリングワッシャーM8用

Spring washer M8 (4)
Rondelle élastique M8 (4)
M8-Federscheibe (4)
Arandela elástica M8 (4)
Rondella elastica M8 (4)

(4)

部品番号/Parts number/

Numéro de pièce/
Teilenummer/
N´umero de componentes/
Numero dei componenti/

4-047-749-01

(h)

(i)

スペーサー

Spacer (2)
Entretoise (2)
Abstandsring (2)
Espaciador (2)
Anello distanziatore (2)

シムスペーサー

Shim spacer (4)
Entretoise d’ajustage (4)
Beilegscheibe (4)
Espaciador de compensación (4)
Distanziatore di compensazione (4)

(2)

(4)

部品番号/Parts number/

Numéro de pièce/
Teilenummer/
N´umero de componentes/
Numero dei componenti/

4-056-753-01

部品番号/Parts number/

Numéro de pièce/
Teilenummer/
N´umero de componentes/
Numero dei componenti/

4-056-870-02

7

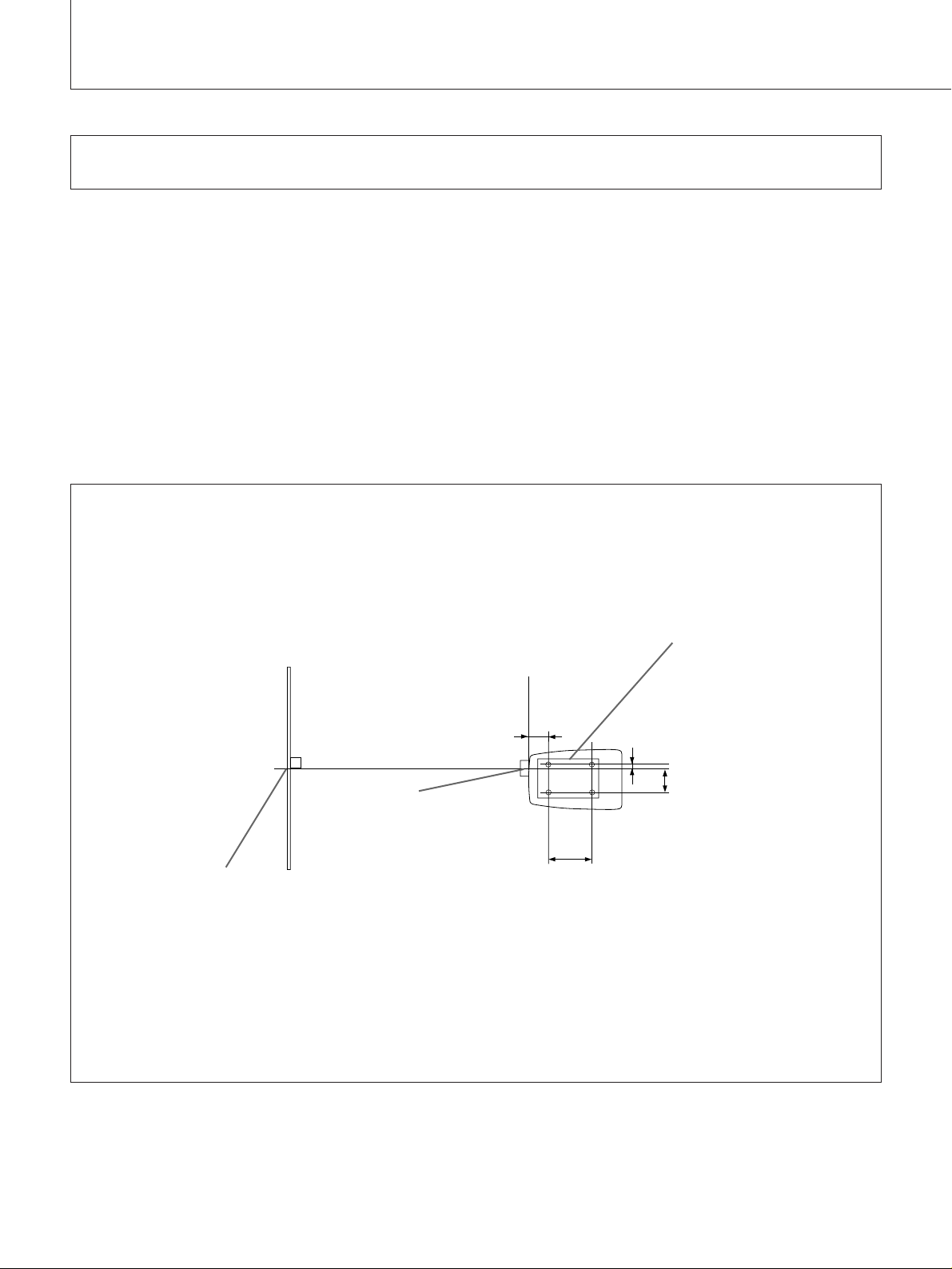

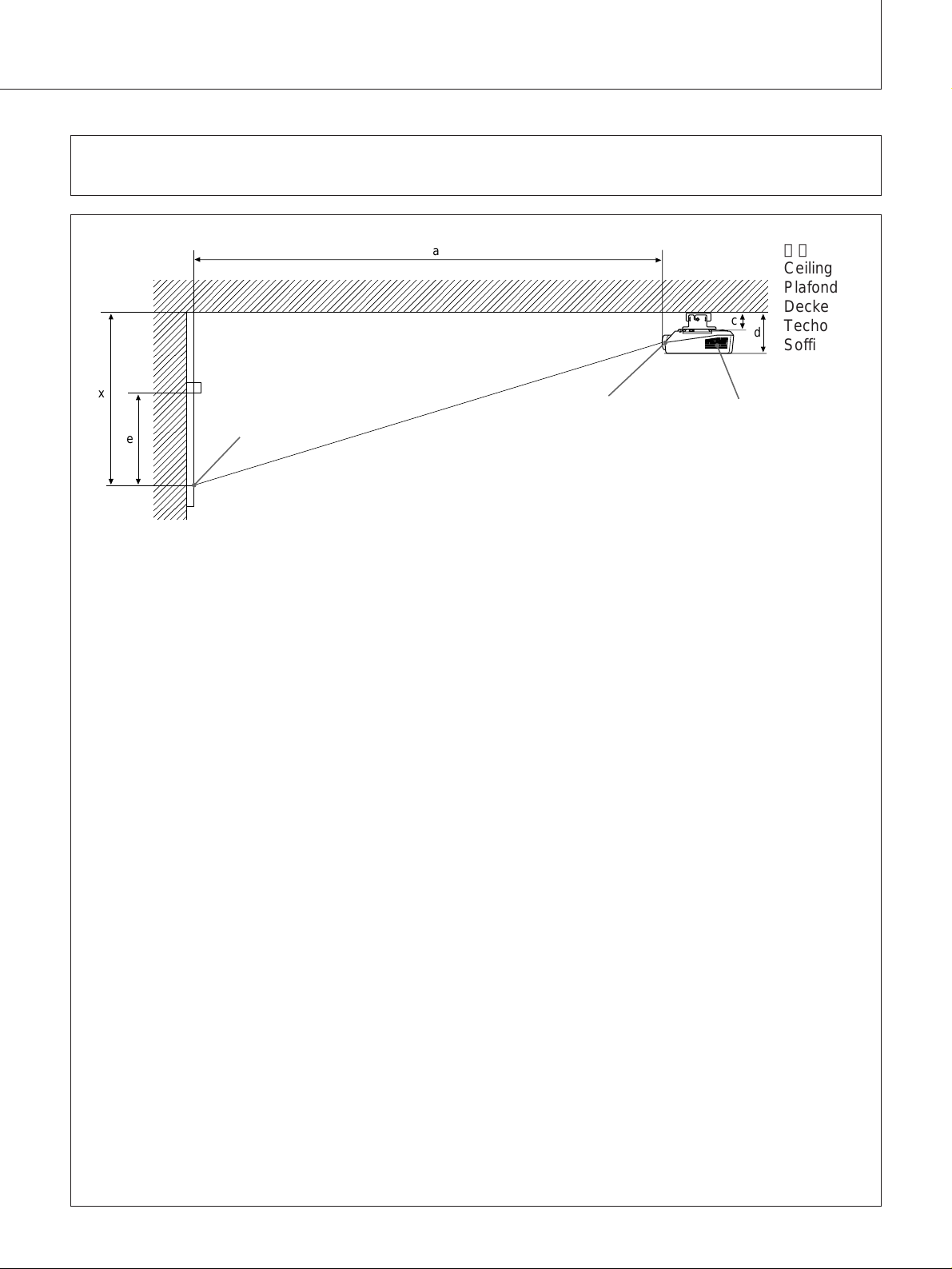

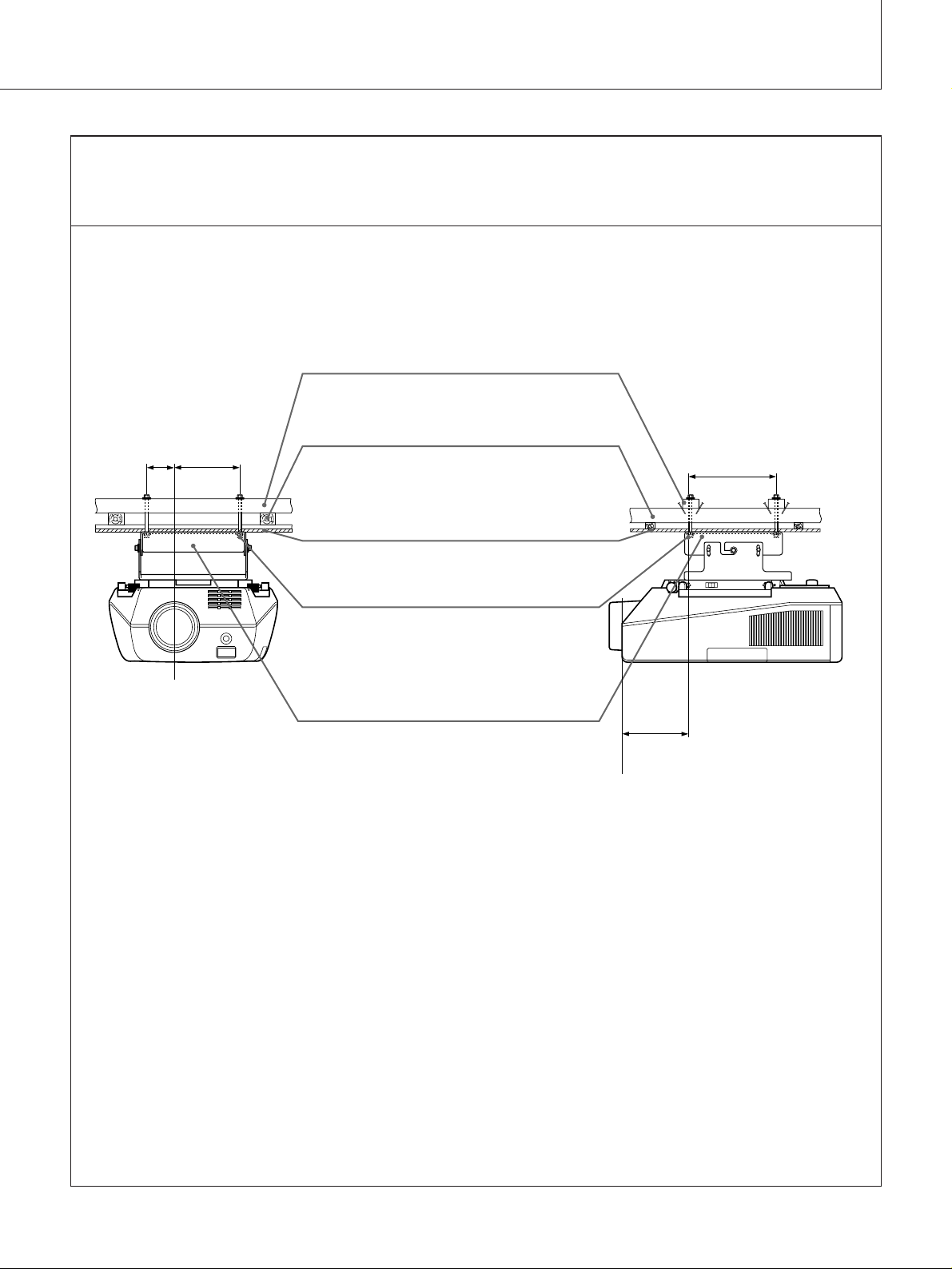

設置寸法/Installation Diagram/Schéma d’installation/
Installationsdiagramm/

スクリーンサイズと投射距離の寸法については、プロジェクター本体の取扱説明書、設置説明書またはレンズの取付説明書（別売のレン

ズ使用時）をご覧く ださい。

For details of screen size and installation maesurement for projection, refer to the Operating Manual, Installation
Manual for Dealers of the projector or the Installation Manual of the projection lens (when using the optional lens).

Pour plus de détails sur le format d’écran et la distance de projection, consultez le mode d’emploi du projecteur, le
manuel d’installation destinéaux revendeurs du projecteur ou le manuel d’installation de l’objectif (lors de
l’utilisation de l’objectif optionnel).

Genaue Angaben zu Projektionsschirmgröße und Installationsmaßen für die Projektion entnehmen Sie bitte der
Bedienungsanleitung oder der Installationsanleitung für Händler zum Projektor oder dem Installationshandbuch
zum Objektiv (bei Verwendung des gesondert erhältlichen Objektivs).

Para obtener información detallada sobre el tamaño de pantalla y las medidas de instalación para proyección,
consulte el manual de instrucciones del proyector, el manual de instalación para proveedores del proyector o el
manual de instalación del objetivo de proyección (al utilizar el objetivo opcional).

Per informazioni dettagliate sulla dimensione dello schermo e le misure di installazione del proiettore, fare
riferimento alle istruzioni per l’uso del proiettore, al manuale d’installazione per i rivenditori del proiettore o al
manuale d’installazione dell’obiettivo (quando si utilizza l’obiettivo opzionale).

8

Diagrama de instalación/Schema dell’installazione/

横から見た図/Side view/Vue latérale/Seitenansicht/Vista lateral/Vista

laterale/

x

e

壁/Wall/Mur/Wand/

Pared/Muro/

レンズ中心からスクリーンまでの距離

a:

Distance between the center of lens and the screen
Distance entre le centre de I’objectif et l’écran
Abstand zwischen der Mitte des Objektivs und dem Projektionsschirm
Distancia entre el centro del objetivo y la pantalla
Distanza fra il centro della lente e lo schermo

スクリーン中心/Center of

Screen/Centre de l’écran/
Mitte des Projektionsschirms/
Centro de la pantalla/Centro
dello schermo/

a

天井

Ceiling
Plafond
Decke

c

d

Techo
Soffitto

レンズ中心

Center of lens
Centre de I’objectif

プロジェクター/Projector/

Projecteur/Projektor/

Proyector/Proiettore/
Mitte des Objektivs
Centro del objetivo
Centro della lente

天井からプロジェクターの底面までの距離

c:

Distance between the ceiling and the bottom of the projector: 150 mm (6 inches)
Distance entre le plafond et le bas du projecteur: 150 mm (6 pouces)
Abstand zwischen der Decke und der Unterseite des Projektors: 150 mm
Distancia entre el techo y la base del proyector: 150 mm (6 pulgadas)
Distanza fra il soffitto e la base del proiettore: 150 mm

天井からプロジェクターの上面までの距離

d:

Distance between the top of the projector and the ceiling: 387 mm ( 15 1/4inches)
Distance entre le dessus du projecteur et le plafond: 387 mm ( 15
Abstand zwischen der Oberseite des Projektors und der Decke: 387 mm
Distancia entre la parte superior del proyector y el techo: 387 mm ( 15 1/4 pulgadas)
Distanza fra la parte superiore del proiettore ed il soffitto: 387 mm

スクリーン有効画面上端からスクリーン中心までの距離

e:

Distance from the top edge of available projected picture to the center of screen
Distance entre le bord supérieur de l’image projetée disponible et le centre de l’écran
Abstand zwischen oberem Rand des verfügbaren projizierten Bildes und der Mitte des Projektionsschirms
Distancia desde el borde superior de la imagen proyectada disponible hasta el centro de la pantalla
Distanza dall’estremità superiore dell’immagine proiettata disponibile al centro dello schermo

天井からスクリーンの中心までの距離

x:

Distance between the ceilig and the center of the screen
Distance entre le plafond et le centre de l’écran
Abstand zwischen der Decke und der Mitte des Projektionsschirms
Distancia entre el techo y el centro de la pantalla
Distanza fra il soffitto e il centro dello schermo

: 150 mm

: 387 mm

1

/4 pouces)

9

設置寸法/Installation Diagram/Schéma d’installation/
Installationsdiagramm/Diagrama de instalación/

上から見た図/Top view/Vue du dessus/Draufsicht/Vista superior/Vista

dall’alto/

プロジェク ターのレンズ の中心とスク リーンの中心が合うように設

置してく ださい。

Align the center of the lens with the center of the
screen.

Alignez le centre de l’objectif sur le centre de l’écran.
Richten Sie die Mitte des Objektivs an der Mitte des

Projektionsschirms aus.
Alinee el centro del objetivo con el centro de la

pantalla.

Allineare il centro della lente con il centro dello
schermo.

キャビネット前面

Front of the cabinet
Avant du meuble
Vorderseite des Gehäuses
Parte frontal de la caja
Parte anteriore
dell’apparecchio

ベースボックス

Base box
Socle
Basisgehäuse
Caja base
Base

スクリーン中心

Center of the Screen
Centre de l’écran
Mitte des Projektionsschirms
Centro de la pantalla
Centro dello schermo

レンズ中心

Center of lens
Centre de I’objectif
Mitte des Objektivs
Centro del objetivo
Centro della lente

178.1 (7)

254
(10)

71 (2 25/32)

183 (7

7

/32)

単位

: mm

Units : mm (inches)
Unité : mm (pouces)
Einheit : mm
Unidades : mm
(pulgadas)

Unità : mm

10

Schema dell’installazione/

前から見た図/Front view/Vue frontale/Vorderansicht/Vista frontal/Vista

frontale/

レンズの中心は、プロジェクターの中心より左側に56mmずれて

います。天井に設置するときは、プ ロジェクタ ーの中心ではなくレ

ンズの中心とスクリーンの中心を合わせてください。

The lens is offset 56 mm (2 1/4 inches) to the left from
the center of the projector. When mounting, take care
to align the center of the lens with the center of the
screen; not the center of the projector.

L’objectif lentille est décalé de 56 mm (2

1

/4 pouces)

vers la gauche à partir du centre du projecteur. Lors
du montage, veillez à aligner correctement le centre
de l’objectif sur le centre de l’écran; pas le centre du
projecteur.

Das Objektiv ist gegenüber der Mitte des Projektors
um 56 mm nach links versetzt. Achten Sie beim
Installieren darauf, die Mitte des Objektivs, nicht die
Mitte des Projektors, an der Mitte des
Projektionsschirms auszurichten.

1

3

2

El objetivo está desplazado 56 mm (2
la izquierda del centro del proyector. Al realizar el
montaje, alinee el centro del objetivo con el centro de
la pantalla y no con el centro del proyector.

La lente del proiettore è spostata di 56 mm a sinistra
rispetto al centro del proiettore. Durante il montaggio,
assicurarsi di allineare il centro della lente al centro
dello schermo e non al centro del proiettore.

c: 天井からサスペンションブラケット取り付け面までの距離: 150 mm/

c

Distance between the ceiling and the mounting surface of the
suspension bracket: 150 mm (6 inches)/Distance entre le
plafond et la surface de montage du support de suspension: 150
mm (6 pouces)/Abstand zwischen der Decke und der
Montageoberfläche der Aufhängehalterung: 150 mm/Distancia
entre el techo y la superficie de montaje del soporte de
suspensión: 150 mm (6 pulgadas)/Distanza fra il soffitto e la
superficie di montaggio della staffa di sospensione: 150 mm.

1

/4 pulgadas) a

56 mm
(2 1/4 inches)
(2 1/4 pouces)
(2 1/4 pulgadas)

天井/Ceiling/Plafond/Decke/Techo/Soffitto/

1

プロジェクターの中心/Center of projector/Centre du

2

projecteur/Mitte des Projektors/Centro del proyector/
Centro del proiettore/

レンズの中心/Center of lens/Centre de l’objectif/Mitte des

3

Objektivs/Centro del objetivo/Centro della lente/

11

天井への取り付けかた/Attaching to the ceiling/
Montage au plafond/Montage an der Decke/

1

(b)

(c)
(g)

(e)

(c)
(g)

(e)

(c)

(c)
(g)
(e)

プロジェクター底面

Bottom of projector
Base du projecteur
Unterseite des Projektors
Base del proyector
Base del proiettore

(g)
(e)

2

スクリーン方向

Screen forward
Ecran
Projektionsschirm
Pantalla
Direzione dello
schermo

(a)

日本語

1 プロ ジ ェ ク タ ー を裏返し、サスペンシ ョンブラケ ット(b)を取

り付ける。

ボルトM8×20(c)、スプリングワッシャーM8用 (g)、ワッ

シャーM8用(e)を使用します。

ご注意

取り付けの際に、ボル トをきつく締めすぎないように注意

してください。

2 ベースボ ックス (a) を天井に取り付ける。

市販のM10ボルト、ナット、 ワッ シャーをご 使用ください。

English

1 Turn the projector upside down and attach the

suspension bracket (b).
Use M8 × 20 bolts (c), M8 spring washers (g) and
M8 washers (e).

Note

When attaching the bracket, be careful not to
overtighten the bolts.

2 Attach the base box (a) to the ceiling.

Use M10 bolts, nuts and washers (not supplied).

12

Montaje en el techo/Montaggio al soffitto/

Français

1 Retournez le projecteur et fixez le support de

suspension (b).
Utilisez les boulons M8 × 20 (c), les rondelles
élastiques M8 (g) et les rondelles M8 (e).

Remarque

Lors de la fixation du support, ne serrez pas trop les
écrous.

2 Fixez le socle (a) au plafond.

Utilisez les boulons M10, les écrous et les rondelles
(non fournies).

Español

Deutsch

1 Legen Sie den Projektor auf den Kopf, und bringen

Sie die Aufhängehalterung (b) an.
Verwenden Sie dazu die Schrauben M8 × 20 (c), die
M8-Federscheiben (g) und die M8-Unterlegscheiben
(e).

Hinweis

Achten Sie beim Anbringen der Halterung darauf, die
Schrauben nicht zu stark anzuziehen.

2 Bringen Sie das Basisgehäuse (a) an der Decke an.

Verwenden Sie dazu M10-Schrauben, -Muttern und ­Unterlegscheiben (nicht mitgeliefert).

Italiano

1 Dele la vuelta al proyector y fije el soporte de

suspensión (b).
Emplee los pernos M8 × 20 (c), las arandelas
elásticas M8 (g) y las arandelas M8 (e).

Nota

Al fijar el soporte, asegúrese de no apretar
excesivamente los pernos.

2 Fije la caja base (a) al techo.

Emplee los pernos M10, tuercas y arandelas (no
suministradas).

中文

1 Capovolgere il proiettore e fissare la staffa di

sospensione (b).
Utilizzare bulloni M8 × 20 (c), rondelle elastiche M8
(g) e rondelle M8 (e).

Nota

Durante l’installazione della staffa, assicurarsi di non
serrare eccessivamente i bulloni.

2 Fissare la base (a) al soffitto.

Utilizzare bulloni M10, dadi e rondelle (non in
dotazione).

13

天井への取り付けかた/Attaching to the ceiling/Montage au plafond/
Montage an der Decke/Montaje en el techo/Montaggio al soffitto/

3

(c)

(e)

(h)

(a)

(h)

(e)

(c)

(b)

4

5

(d)

(d)

(a)

(f)

(f)

(b)

(c)

(d)

(f)

(d)

(f)

(b)

(i)

日本語

3 ボルトM8×20(c)２本 を、ワッシャー(e) 、スペーサー(h)

の順に通しベースボッ クス(a) のヒ ンジ部に仮止めする。
ベースボックスのヒンジ 部に、 サスペンションブラケ ット（b）

を引っか けプ ロジェクターを吊るす。

4 ボルトM6×12(d)４本とワッシャーM6(f)を取り付けて、

プロ ジ ェ クターのスク リーン角 度を合 わ せる。角度調整後、
ボルトM6×12(d)４本すべてと手順３で仮止めしたボル

トM8×20(c)２本をしっかり締めて固定する。

5 画面が傾いている場合は 、プロジェク タ ーとサスペンシ ョン

ブラケ ット(b) の間にシムスペーサー (i)を入れて調整す

る。

14

English

3 Tighten loosely two bolts M8 × 20 (c), washers (e)

and spacers (h) to the base box hinge pins (a). Hang
the projector with the suspension bracket (b) on the
base box hinge pins (two bolts M8 × 20 (c)).

4 Attach four bolts M6 × 12 (d) and washers M6 (f),

tighten all bolts M6 × 12 (d) (angle holding) and two
bolts M8 × 20 (c) (attached in step 3) to secure the
projector to the screen angle.

5 If the image appears lopsided, place a shim spacer

(i) between the projector and the suspension bracket
(b).

Français Deutsch

3 Serrez légèrement les deux boulons M8 × 20 (c), les

rondelles (e) et les entretoises (h) aux goupilles du
socle (a). Accrochez le projecteur aux goupilles du
socle (deux boulons M8 × 20 (c)) au moyen du
support de suspension (b).

4 Fixez les quatre boulons M6 × 12 (d) et les rondelles

M6 (f), serrez tous les boulons M6 × 12 (d)
(maintien angulaire) et les deux boulons M8 × 20 (c)
(fixés à l’étape 3) pour fixer le projecteur selon
l’angle de l’écran.

5 Si l’image est inclinée, placez une entretoise

d’ajustage (i) entre le projecteur et le support de
suspension (b).

Español

3 Fije dos pernos M8 × 20 (c), las arandelas (e) y los

espaciadores (h) a los pasadores de bisagra de la caja
base (a). Cuelgue el soporte de suspensión del
proyector (b) en los pasadores de bisagra de la caja
base (dos pernos M8 × 20 (c)).

3 Bringen Sie zwei Schrauben M8 × 20 (c),

Unterlegscheiben (e) und Abstandsringe (h) an den
beiden Scharnierstiften des Basisgehäuses (a) an.
Drehen Sie diese Schrauben zunächst nicht ganz
fest. Hängen Sie den Projektor mit der
Aufhängehalterung (b) in die Scharnierstifte am
Basisgehäuse ein (zwei Schrauben M8 × 20 (c)).

4 Bringen Sie vier Schrauben M6 × 12 (d) und M6-

Unterlegscheiben (f) an. Ziehen Sie alle Schrauben
M6 × 12 (d) (Winkelhalterung) und die beiden in
Schritt 3 angebrachten Schrauben M8 × 20 (c) fest,
und sichern Sie damit den Projektor im richtigen
Winkel zum Projektionsschirm.

5 Sollte das Bild nicht gerade sein, legen Sie eine

Beilegscheibe (i) zwischen den Projektor und die
Aufhängehalterung (b).

Italiano

3 Applicare due bulloni M8 × 20 (c), rondelle (e) e

distanziatori (h) ai piedini della cerniera della base
(a). Applicare il proiettore con la staffa di
sospensione (b) ai piedini della cerniera della base
(due bulloni M8 × 20 (c)).

4 Fije cuatro pernos M6 × 12 (d) y las arandelas M6

(f). A continuación, apriete todos los pernos
M6 ×12 (d) (sujeción en ángulo) y los dos pernos
M8 × 20 (c) (insertados en el paso 3) para asegurar
el proyector al ángulo de la pantalla.

5 Si la imagen aparece inclinada, coloque un

espaciador de compensación (i) entre el proyector y
el soporte de suspensión (b).

中文

4 Applicare quattro bulloni M6 × 12 (d) e rondelle M6

(f), serrare tutti i bulloni M6 × 12 (d) (staffa ad
angolo) e due bulloni M8 × 20 (c) (applicati al punto

3) per fissare il proiettore all’angolo dello schermo.

5 Se l’immagine è sbilenca, inserire una distanziatore

di compensazione (i) fra il proiettore e la staffa di
sospensione (b).

15

天井への取り付け例/Installation Examples/Exemples
d’installation au plafond/Installationsbeispiele/

以下はサスペンションサポートが天井に取り付けられたときの 様子

を示します。天井の材質によって補強方法は多少異なります。

ご注意

取り付ける前に天井の最大耐用荷重が150kg以上あることをお
確かめください。

The following illustrations show the projector
suspension support attached to with the ceiling.
Installation is different depending on the material of
ceiling.

Caution

Before installation, check that the maximum ceiling
loading is in excess of 150 kg (330 lb 11 oz) .

Les illustrations suivantes représentent le support de
suspension du projecteur fixé au plafond.
L’installation s’effectue différemment en fonction de
la constitution du plafond.

Remarque

Vérifiezque la charge maximale du plafond soit
suérieure à 150 kg (330 lb 11 on) avant l’installation.

Las siguientes ilustraciones muestran el soporte de
suspensión para proyector fijado al techo. La
instalación varía en función del material del techo.

Nota

Compruebe la capacidad de carga máxima del techo
sea superior a 150 kg (330 lb 11 oz) antes de realizar
la instalación.

Le seguenti illustrazioni mostrano il montaggio al
soffitto del supporto di sospensione del proiettore. La
procedura di installazione varia a seconda del tipo di
soffitto.

Attenzione

Prima di procedere con l’installazione, verificare che
il peso massimo di portata del soffitto sia superiore a
150 kg.

In den Abbildungen unten ist dargestellt, wie die
Projektoraufhängung an der Decke angebracht wird.
Die Installation unterscheidet sich je nach Material
der Decke.

Hinweis

Überprüfen Sie vor der Installation, ob die maximale
Belastbarkeit der Decke mindestens 150 kg beträgt.

16

Ejemplos de instalación en el techo/Esempi di
installazione al soffitto/

板天井に取り付ける場合/For wooden ceiling/Pour un plancher/Montage an

einer Holzdecke/Para techos de madera/Montaggio ad un soffitto in legno/

平屋または最上階の場合/For-one-story house or uppermost floor/Pour maison à un étage ou plafond

sous un toit/Decke eines einstöckigen Hauses oder des obersten Stockwerks/ Para casas de una
planta o plantas superiores/Montaggio in una casa a piano unico o all’ultimo piano/

くぎ

Nail
Clou
Nagel
Punta
Chiodo

(2

71

25

補強材/Reinforcing material/Matériel de

renfort/Verstärkungsmaterial/Material de
refuerzo/Materiale di rinforzo/

183

(7

7

/

32)

梁

×20 cm)/Roof beam (2” x 8”) /

(5

Poutre de toit/Dachträgerbalken (ca. 5 x
20 cm) /Viga de techo (2” x 8”) /Trave del
soffitto (circa 5 x 20 cm.) /

/

32)

254

(10)

レンズ中心

Center of lens
Centre de I’objectif
Mitte des Objektivs
Centro del objetivo
Centro della lente

単位

: mm

Units : mm (inches)
Unité : mm (pouces)
Einheit : mm
Unidades : mm (pulgadas)
Unità : mm

天井/Ceiling line/Niveau du plafond/

Deckenlinie/Línea de techo/Livello del
soffitto/

ナットとワッシャーで締めた

M10 bolt with nut and washer/Boulon
M10 avec écrou et rondelle/M10­Schraube mit Mutter und/Perno M10 con
tuerca y arandela/Bullone M10 con dado
e rondella/

ベースボックス

Base box
Socle
Basisgehäuse
Caja base
Base

M10

ボルト/

キャビネット前面

Front of the cabinet
Avant du meuble
Vorderseite des Gehäuses
Parte frontal de la caja
Parte anteriore
dell’apparecchio

178.1
(7)

17

天井への取り付け例/Installation Examples/Exemples d’installation
au plafond/Installationsbeispiele/

その他の階の場合/For other floors/Autres sols/Zwischendecken/Para otros

suelos/Per altri piani/

上の階の床/Floor line/Niveau du plancher/

Stockwerkslinie/Línea de suelo/Livello del
pavimento/

32)

(7

183

7

/

32)

71

25

/

(2

レンズ中心

Center of lens
Centre de I’objectif
Mitte des Objektivs
Centro del objetivo
Centro della lente

梁/Joist (2” x 8”)/Traverse/Deckenbalken(ca.

5 x 20 cm)/Viga(2” x 8”)/Travetto(circa 5 x 20
cm.)/

梁

×20 cm)/Roof beam (2” x 8”) /Traverse

(5

(2” x 8”) /Dachträgerbalken (ca. 5 x 20 cm) /
Viga de techo (2” x 8”) /Trave del soffitto (circa
5 x 20 cm.) /

天井/Ceiling line/Niveau du plafond/

Deckenlinie/Línea de techo/Livello del
soffitto/

ナットとワッシャーで締めた

M10 bolt with nut and washer/Boulon
M10 avec écrou et rondelle/M10­Schraube mit Mutter und
Unterlegscheibe/Perno M10 con tuerca y
arandela/Bullone M10 con dado e
rondella/

ベースボックス

Base box
Socle
Basisgehäuse
Caja base
Base

M10

ボルト

/

キャビネット前面

Front of the cabinet
Avant du meuble
Vorderseite des Gehäuses
Parte frontal de la caja
Parte anteriore
dell’apparecchio

254
(10)

178.1
(7)

単位

: mm

Units : mm (inches)
Unité : mm (pouces)
Einheit : mm
Unidades : mm (pulgadas)
Unità : mm

18

Ejemplos de instalación en el techo/Esempi di installazione al
soffitto/

コンクリート天井に取り付ける場合/For concrete celing/Pour un plafond en

béton/Betondecke/Para techos de hormigón/Montaggio ad un soffitto di
cemento/

壁端から

Place bolts at least 80 mm (3 1/4 inches)
away from wall. /Ecartez les boulons de 80
mm (3 1/4 pouces) du mur minimum. /
Schrauben mindestens 80 mm von der
Wand entfernt anbringen. /Coloque los
pernos a una distancia de al menos 80 mm
(3 1/4 pulgadas) de la pared. /Collocare i
bulloni ad almeno 80 mm dal muro. /

80 mm

(2

以上距離をとってください。

71

25

/

32)

(7

183

7

/

32)

コンクリート天井/Concrete ceiling/Plafond en béton/Betondecke/

Techo de hormigón/Soffitto di cemento/

コンクリートアンカー

mm; 13/32 inch dia.) / Ancrage pour béton (supérieur à 10 mm; 13/32
pouce de diamètre) /Betonanker (mehr als 10 mm Durchmesser) /
Anclaje para hormigón (con diámetro superior a 10 mm; 13/32
pulgada) /Catena per cemento (oltre 10 mm di diametro)/

ベースボックス

Base box
Socle
Basisgehäuse
Caja base
Base

(10 mm

径以上)/Anchor for concrete (over 10

レンズ中心

Center of lens
Centre de I’objectif
Mitte des Objektivs
Centro del objetivo
Centro della lente

19

天井への取り付け例/Installation Examples/Exemples d’installation
au plafond/Installationsbeispiele/

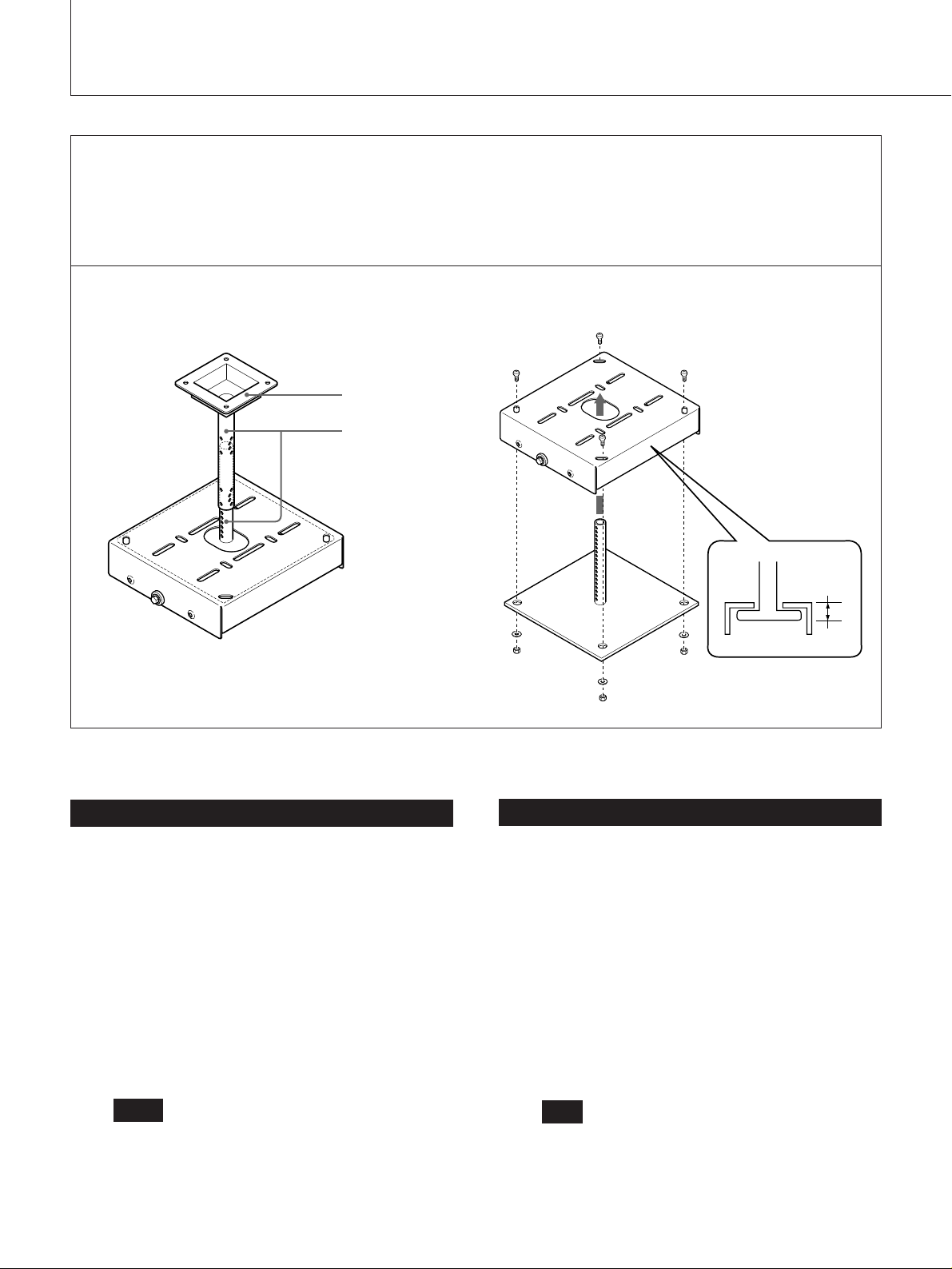

PSS-10

を併用する場合/Using PSS-800 and PSS-10/Utilisation du PSS-800 et

du PSS-10/Die PSS-800 und die PSS-10/Empleo de las unidades PSS-800 y
PSS-10/Uso dei componenti PSS-800 e PSS-10/

PSS-10

2

(a)

1

3

(a)

(a)

日本語

1 PSS-10の上側のサポートを天井に取り付ける。

（PSS-10の取付説明書をご覧ください。）

2 PSS-10の下側のサポートをベースボックスの穴に下から通

し、PSS-10に付属のM10ボルト、ワッシャーM10用、M10

ナットで固定する。

3 支柱が希望の長さになるように調整してから、上下のサ

ポートを固定する。

（PSS-10の取付説明書をご覧ください。）

ご注意

PSS-800とPSS-10の取り付けは、PSS-10の下側をPSS­800のブラケットに通 すた めブラケッ トの板 厚 分 5.5 mm

（A）がPSS-10の取付寸法の調整数値からマイナスになり

ます。

PSS-10

(A)

English

1 Attach the upper part of the PSS-10 to the ceiling.

(See the PSS-10 installation manual for details.)

2 Insert the lower part of the PSS-10 into the hole in the

base box and secure them using the M10 bolts, M10
washers, and M10 nuts supplied with the PSS-10.

3 Adjust the length and secure the upper and lower

parts of the PSS-10.
(See the PSS-10 installation manual for details.)

Note

The distance between the projector and the ceiling
will be decreased by 5.5 mm (7/32 inch) (A) from the
installation measurements of the PSS-10 when the
PSS-800 and the PSS-10 are used together.

20

Ejemplos de instalación en el techo/Esempi di installazione al
soffitto/

Français

1 Fixez la partie supérieure du PSS-10 au plafond. (Voir

le manuel d’installation PSS-10 pour plus de détails.)

2 Insérez la partie inférieure du PSS-10 dans l’orifice du

socle et fixez-la à l’aide des écrous M10, des rondelles
M10 et des écrous M10 fournis avec le PSS-10.

3 Réglez la longueur et fixez les parties supérieure et

inférieure du PSS-10.
(Voir le manuel d’installation PSS-10 pour plus de
détails.)

Remarque

La distance entre le projecteur et le plafond diminue de
5,5 mm (
d’installation du PSS-10 lorsque le PSS-800 et le PSS­10 sont utilisés conjointement.

7

/32 pouce) (A) à partir des mesures

Español

1 Fije la parte superior del PSS-10 al techo.

(Para obtener más información, consulte el manual de
instalación del PSS-10.)

Deutsch

1 Bringen Sie den oberen Teil der PSS-10 an der Decke

an. Einzelheiten dazu finden Sie in der
Installationsanleitung zur PSS-10.

2 Fügen Sie den unteren Teil der PSS-10 in die

Aussparung des Basisgehäuses ein, und sichern Sie die
Teile mit den M10-Schrauben, M10-Unterlegscheiben
und M10-Muttern, die mit der PSS-10 geliefert werden.

3 Stellen Sie die gewünschte Länge ein, und sichern Sie

den unteren und oberen Teil der PSS-10.
(Einzelheiten dazu finden Sie in der
Bedienungsanleitung zur PSS-10.)

Hinweis

Der Abstand zwischen der Decke und dem Projektor
verringert sich gegenüber den Installationsmaßen für die
PSS-10 um 5,5 mm (A), wenn die PSS-800 und die PSS­10 zusammen benutzt werden.

Italiano

1 Fissare la parte superiore del PSS-10 al soffitto.

(Per i dettagli, consultare il manuale d’installazione del
PSS-10).

2 Inserte la parte inferior del PSS-10 en el orificio de la

caja base y bloquéelos con los pernos M10, las
arandelas M10 y las tuercas M10 suministrados con el
PSS-10.

3 Ajuste la longitud y asegure las partes superior e

inferior del PSS-10.
(Para obtener más información, consulte el manual de
instalación del PSS-10.)

Nota

La distancia entre el proyector y el techo disminuirá en
5,5 mm (
de instalación del PSS-10 si utiliza conjuntamente las
unidades PSS-800 y PSS-10.

中文

7

/32 pulgada) (A) con respecto a las medidas

2 Inserire la parte inferiore del PSS-10 nel foro situato

nella base e fissare entrambe le parti mediante i bulloni
M10, le rondelle M10 e i dadi M10 in dotazione con il
PSS-10.

3 Regolare la lunghezza e fissare le parti superiore ed

inferiore del PSS-10. (Per i dettagli, consultare il
manuale d’installazione del PSS-10).

Nota

La distanza fra il proiettore ed il soffitto verrà
diminuita di 5,5
indicate per l’installazione del PSS-10 qualora il PSS­800 e il PSS-10 siano utilizzati insieme.

(A) mm rispetto alle misurazioni

21

主な仕様/Specifications/Spécifications/Technische
Daten/Especificaciones/Caratteristiche tecniche/

最大外形寸法/Dimensions/Mesures/Abmessungen/Dimensiones/Dimensioni/

ベースボックス

Base box
Socle
Basisgehäuse
Caja base
Base

サスペンションブラケット

Suspension bracket
Support de suspension
Aufhängehalterung
Soporte de suspensión
Staffa di sospensione

(a)

3

298.4

(b)

)

4

/

(11

320.7

(12

207.8

3

(8

168.7

21

(6

254
(10)

/

16)

/

32)

15.9

5

/8)

(

254
(10)

3

)

8

/
(2

76.2
(3)

5

/

8)

60.7

単位

: mm

Units : mm (inches)
Unité : mm (pouces)
Einheit : mm
Unidades : mm (pulgadas)

Unità : mm

22

)

32

/

27

326.1

(12

163.2

(6

229.2

(9

279.5

(11

321.5

(12

)

32

)

16

/

15

176.5

(6

7

/

16)

(7)

177.8

/

27

326.1

(12

25.4

1

/

32)

1

/8)

21

/

32)

115.1

17

(4

/

32)

(1)

質量 約5.8 kg/Mass Approx. 5.8 kg (12 lb 12 oz) /Poids : 5,8 kg approx. (12 lb 12 on) /Gewicht : ca.

5,8 kg/Masa: 5,8 kg aprox. (12 lb 12 oz) /Peso approssimativo: 5,8 kg/

耐用荷重 最大

30 kg/Loading: Maximum 30 kg (66 lb 2 on) /Charge: 30 kg max. (66 lb 2 oz) /

Belastbarkeit: max 30 kg/Carga: 30 kg máximo (66 lb 2 oz) /Carico: 30 kg massimo/

仕様および外観は、改良のため予告なく変更することがあります
が、ご了承ください。

Design and specifications are subject to change
without notice.

Diseño y especificaciones sujetos a cambios sin
previo aviso.

Il design e le caratteristiche tecniche sono soggetti a
modifiche senza preavviso.

La conception et les spécifications sont sujettes à
modifications sans préavis.

Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.

23

お問い合わせは

「ソニー業務用製品ご相談窓口のご案内」

ソニー株式会社
ソニーマーケティング株式会社情報システム営業本部

〒

141-0001

〒

108-0074

Printed in U.S.A.

にある窓口へ

東京都品川区北品川6-7-35
東京都港区高輪4-10-18
