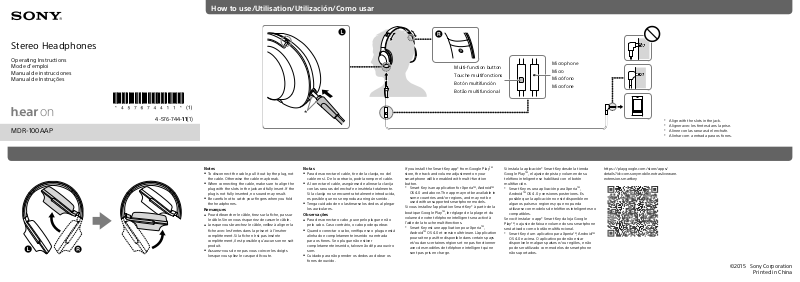

Sony MDR-100AAPR, MDR-100AAPP, MDR-100AAPB, MDR-100AAPL, MDR-100AAPY User manual

Stereo Headphones

How to use/Utilisation/Utilización/Como usar

Operating Instructions
Mode d’emploi
Manual de instrucciones
Manual de Instruções

MDR-100AAP



4-576-744-11(1)

Notes

To disconnect the cable, pull it out by the plug, not



the cable. Otherwise the cable may break.
When connecting the cable, make sure to align the



plug with the slots in the jack and fully insert. If the
plug is not fully inserted, no sound may result.
Be careful not to catch your fingers when you fold



the headphones.

Remarques

Pour débrancher le câble, tirez sur la fiche, pas sur



le câble. Sinon vous risqueriez de casser le câble.
Lorsque vous branchez le câble, veillez à aligner la



fiche avec les fentes dans la prise et à l’insérer
complètement. Si la fiche n’est pas insérée
complètement, il est possible qu’aucun son ne soit
produit.
Assurez-vous de ne pas vous coincer les doigts



lorsque vous pliez le casque d’écoute.

*

Notas

Para desconectar el cable, tire de la clavija, no del



cable en sí. De lo contrario, podría romper el cable.
Al conectar el cable, asegúrese de alinear la clavija



con las ranuras del enchufe e insértela totalmente.
Si la clavija no se encuentra totalmente introducida,
es posible que no se reproduzca ningún sonido.
Tenga cuidado de no lastimarse los dedos al plegar



los auriculares.

Observações

Para desconectar o cabo, puxe pelo plugue e não



pelo cabo. Caso contrário, o cabo pode quebrar.
Quando conectar o cabo, verifique se o plugue está



alinhado e completamente inserido na entrada
para os fones. Se o plugue não estiver
completamente inserido, talvez não dê para ouvir o
som.
Cuidado para não prender os dedos ao dobrar os



fones de ouvido.

Multi-function button
Touche multifonctions
Botón multifunción
Botão multifuncional

TM

, AndroidTM

TM

TM

,

If you install the Smart Key app* from Google Play
store, the track and volume adjustment on your
smartphone will be enabled with multi-function
button.
* Smart Key is an application for Xperia

OS 4.0 and above. The app may not be available in
some countries and/or regions, and may not be

used with unsupported smartphone models.
Si vous installez l’application Smart Key* à partir de la
boutique Google Play
volume de votre téléphone intelligent sera activé à
l’aide de la touche multifonctions.
* Smart Key est une application pour Xperia

Android

pourrait ne pas être disponible dans certains pays

et/ou dans certaines régions et ne pas fonctionner

avec des modèles de téléphone intelligent qui ne

sont pas pris en charge.

TM

, le réglage de la plage et du

TM

OS 4.0 et version ultérieure. L’application

Microphone
Micro
Micrófono
Microfone

Si instala la aplicación* Smart Key desde la tienda
Google Play
teléfono inteligente se habilitará con el botón
multifunción.
* Smart Key es una aplicación para Xperia

Se você instalar o app* Smart Key da loja Google
Play
será ativado com o botão multifuncional.
* Smart Key é um aplicativo para Xperia

TM

, el ajuste de pista y volumen de su

TM

OS 4.0 y versiones posteriores. Es

Android
posible que la aplicación no esté disponible en
algunos países o regiones y que no pueda
utilizarse con modelos de teléfonos inteligentes no
compatibles.

TM

, o ajuste de faixa e volume do seu smartphone

OS 4.0 e acima. O aplicativo pode não estar
disponível em alguns países e/ou regiões, e não
pode ser utilizado com modelos de smartphone
não suportados.

TM

,

TM

, AndroidTM

* Align with the slots in the jack.
* Aligner avec les fentes dans la prise.
* Alinee con las ranuras del enchufe.
* Alinhar com a entrada para os fones.

https://play.google.com/store/apps/
details?id=com.sonymobile.extras.liveware.
extension.smartkey

©2015 Sony Corporation
Printed in China

English Stereo headphones

Compatible products

Use this unit with smartphones.

Notes

If you connect to an unsupported smartphone, the



microphone of this unit may not function, or the
volume level may be low.
This unit is not guaranteed to operate digital



music players.

Using the Multi-function button*

Press once to answer the call, press again to end;
press to play/pause a track.

Available operations for iPhone

Plays/pauses a track of the connected iPhone
product with a single press. Skips to the next track
with a double press. Skips to the previous track with
a triple press. Starts the “VoiceOver**” feature with a
long press (if available).
Hold down for about two seconds to reject an
incoming call. When you let go, two low beeps
confirm the call was rejected.
* The button function may vary depending on the

smartphone.

** Availability of the “VoiceOver” feature depends on

iPhone and its software version.

Specifications

Headphones

Type: Closed, dynamic (circum-aural) / Driver unit:
40mm, dome type (CCAW Voice Coil) / Power
handling capacity: 1,500mW (IEC*) / Impedance:
24Ω at 1kHz / Sensitivity: 103dB/mW / Frequency
response: 5Hz – 60,000Hz / Mass: Approx. 220g

(8oz) without cable

Microphone

Type: Electret condenser / Directivity: Omni

directional / Open circuit voltage level: –40dB (0dB
= 1V/Pa) / Effective frequency range: 20Hz
– 20,000Hz

Supplied accessories

Headphone cable (inline remote and microphone,
approx. 1.2 m (47
mini plug) (1)
Carrying pouch (1)
* IEC = International Electrotechnical Commission

1

/4 in), L-shaped gold-plated 4-pole

Design and specifications are subject to change
without notice.
iPhone is a trademark of Apple Inc., registered in the
U.S. and other countries.

TM

is a trademark of Sony Mobile

Xperia
Communications AB.

TM

and Google PlayTM are trademarks or

Android
registered trademarks of Google, Inc.

Precautions

Because the headphones are of a high density



enclosure, forcing them against your ears may
result in eardrum damage. Avoid using the
headphones where they are liable to be struck by
people or other objects, such as a ball, etc.
Pressing the headphones against your ears may
produce a diaphragm click sound. This is not a
malfunction.

The validity of the CE marking is restricted to only
those countries where it is legally enforced, mainly in
the countries EEA (European Economic Area).

Optional replacement earpads can be ordered from
your nearest authorized Sony retailer or
www.sony.com.

You are cautioned that any changes or
modifications not expressly approved in this
manual could void your authority to operate this
equipment.

High volume may affect your hearing.
For traffic safety, do not use while
driving or cycling.

Français Casque d’écoute stéréo

Produits compatibles

Utilisez cet appareil avec des téléphones intelligents.

Remarques

Si vous connectez un téléphone intelligent qui n’est



pas pris en charge, il est possible que le micro de
cet appareil ne fonctionne pas ou que le niveau du
volume soit faible.
Il n’est pas garanti que cet appareil puisse



commander des lecteurs audio numériques.

Utilisation de la touche multifonctions*

Appuyez une fois pour répondre à l’appel, appuyez
de nouveau pour raccrocher; appuyez pour
commander la lecture/pause d’une plage.

Opérations disponibles pour l’iPhone

Appuyez une fois pour commander la lecture/pause
d’une plage de l’iPhone connecté. Appuyez deux fois
pour passer à la plage suivante. Appuyez trois fois
pour revenir à la plage précédente. Appuyez
longuement pour activer la fonction « VoiceOver** »
(si disponible).
Maintenez enfoncée pendant deux secondes environ
pour refuser un appel entrant. Quand vous relâchez,
deux bips de faible intensité confirment que l’appel a
été refusé.
* La fonction de cette touche peut varier selon le

téléphone intelligent.

** La disponibilité de la fonction « VoiceOver »

dépend de l’iPhone et de la version de son logiciel.

Spécifications

Casque d’écoute

Type : fermé, dynamique (circum-auriculaire) /
Transducteur : 40mm, type à dôme (bobine

acoustique CCAW) / Puissance admissible :
1500mW (CEI*) / Impédance : 24Ω à 1kHz /
Sensibilité : 103dB/mW / Réponse en fréquence :
5Hz - 60000Hz / Masse : environ 220g (8oz) sans
câble

Micro

Type : condensateur à électret / Directivité :
omnidirectionnel / Niveau de tension en circuit
ouvert : –40dB (0dB = 1V/Pa) / Plage de
fréquences efficace : 20Hz - 20000Hz

Accessoires fournis

Câble de casque d’écoute (télécommande et micro
en ligne, environ 1,2 m (47
plaquée or à 4 pôles) (1)
Pochette de transport (1)
* CEI = Commission Électrotechnique Internationale

1

/4 po), mini-fiche en L

La conception et les spécifications sont sujettes à
modification sans préavis.
iPhone est une marque d’Apple Inc., déposée aux
États-Unis et dans d’autres pays.

TM

est une marque de Sony Mobile

Xperia
Communications AB.

TM

et Google PlayTM sont des marques

Android
commerciales ou des marques déposées de Google, Inc.

Précautions

Comme le casque d’écoute est fabriqué dans un



matériau haute densité, ne l’appuyez pas
exagérément contre vos oreilles, car vous risqueriez
de vous blesser les tympans. Évitez d’utiliser le
casque d’écoute s’il risque d’être heurté par des
personnes ou des objets, une balle par exemple. Si
vous appuyez le casque d’écoute contre l’oreille,
vous risquez d’entendre le déclic du diaphragme. Il
ne s’agit pas d’un problème de fonctionnement.

La validité du marquage CE est limitée uniquement
aux pays dans lesquels il fait force de loi, c’est-à-dire
principalement dans les pays de I’EEE (Espace
Économique Européen).

Des oreillettes de rechange en option peuvent être
commandées auprès de votre détaillant Sony le plus
proche ou sur le site www.sony.com.

Vous êtes avisé du fait que tout changement ou
toute modification ne faisant pas l’objet d’une
autorisation expresse dans ce manuel pourrait
annuler votre droit d’utiliser cet appareil.

Vous risquez de subir des lésions
auditives si vous utilisez cet appareil à
un volume trop élevé. Pour des raisons
de sécurité, ne l’utilisez pas en voiture
ou à vélo.

Español Auriculares estéreo

Productos compatibles

Utilice esta unidad con los teléfonos inteligentes.

Notas

Si esta unidad se conecta a un teléfono inteligente



no compatible, es posible que el micrófono no
funcione o que el volumen sea bajo.
No queda garantizado que esta unidad se pueda



utilizar con reproductores de música digitales.

Uso del botón multifunción*

Presiónelo una vez para responder la llamada, vuelva
a presionarlo para finalizar, presione para reproducir/
pausar una pista.

Funciones disponibles para iPhone

Presiónelo una vez para reproducir o pausar una pista
del producto iPhone conectado. Presiónelo dos veces
para saltar a la siguiente pista. Presiónelo tres veces
para saltar a la pista anterior. Mantenga presionado
para iniciar la función “VoiceOver**” (si se encuentra
disponible).
Manténgalo presionado durante unos dos segundos
para rechazar una llamada entrante. Cuando lo
suelte, dos pitidos sordos confirmarán que la llamada
se ha rechazado.
* La función del botón puede variar según el

teléfono inteligente.
** La disponibilidad de la función “VoiceOver”

depende del iPhone y de la versión del software.

Especificaciones

Auriculares

Tipo: cerrado, dinámico (circum-aural) / Unidad
auricular: 40 mm, tipo cúpula (bobina de voz de
cable de aluminio encobrado (CCAW)) / Capacidad
de potencia: 1.500mW (IEC*) / Impedancia: 24Ω a
1kHz / Sensibilidad: 103dB/mW / Respuesta de
frecuencia: 5Hz – 60.000Hz / Masa: aprox. 220g sin

el cable

Micrófono

Tipo: condensador de electreto / Directividad:
omnidireccional / Nivel de tensión del circuito
abierto: –40dB (0dB = 1V/Pa) / Gama de
frecuencias efectivas: 20Hz – 20.000Hz

Accesorios suministrados

Cable de auricular (micrófono y mando a distancia
integrado, aprox. 1,2 m, miniclavija dorada en forma
de L de cuatro polos) (1)
Bolsa de transporte (1)
* IEC = Comisión Electrotécnica Internacional

El diseño y las especificaciones están sujetos a
cambios sin previo aviso.
iPhone es una marca comercial de Apple Inc.,
registrada en los EE. UU. y en otros países.

TM

es una marca comercial de Sony Mobile

Xperia
Communications AB.

TM

y Google PlayTM son marcas comerciales o

Android
marcas comerciales registradas de Google, Inc.

Precauciones

Puesto que los auriculares son de un material de



una gran densidad, forzarlos contra las oídos
podría ocasionar daños en el tímpano. Evite utilizar
los auriculares en lugares en los que pudieran
recibir golpes por parte de personas u otros
objetos, como por ejemplo un balón, etc. Presionar
los auriculares contra los oídos podría ocasionar un
sonido seco del diafragma. No se trata de una falla
de funcionamiento.

La validez de la marca CE se limita únicamente a
aquellos países en los que la legislación la impone,
especialmente los países de la EEE (Espacio
Económico Europeo).

Otras almohadillas de recambio opcionales se
pueden encargar al vendedor autorizado de Sony
más cercano o en www.sony.com.

Si utiliza los auriculares a un volumen
alto, puede dañar sus oídos. Por
razones de seguridad viaria, no los
utilice mientras conduzca o vaya en
bicicleta.

Português Fones de ouvido estéreo

Este aparelho destina-se ao uso doméstico e não
profissional.

Projeto e especificações técnicas sujeitos a
alterações sem aviso prévio.

Leia o manual de instruções antes de manusear o
aparelho.

Imagem meramente ilustrativa.

Pesos e dimensões são aproximados.

Apenas para Brasil
Central de Relacionamento Sony: 4003 7669
(Capitais e regiões metropolitanas) e 0800 880 7669
(demais localidades).

Atenção: Conforme Lei Federal No.11291/06,
informamos que podem ocorrer danos ao sistema
auditivo exposto à potência superior a 85 decibéis.

Produtos compatíveis

Use esta unidade com smartphones.

Observações

Se você se conectar a um smartphone sem



suporte, o microfone desse aparelho pode não
funcionar, ou o nível de volume pode ser baixo.
Esta unidade não é garantida para operar



tocadores de música digitais.

Usando o botão multifuncional*

Pressione uma vez para atender a chamada,
pressione novamente para terminar; pressione para
reproduzir/pausar uma faixa.

Operações disponíveis para iPhone

Reproduz/pausa uma faixa do produto iPhone
conectado com um único toque. Pula para a próxima
faixa com um toque duplo. Pula para a faixa anterior
com um toque triplo. Inicia o recurso “VoiceOver**”
com um toque longo (se disponível).
Mantenha apertado por cerca de dois segundos
para rejeitar uma chamada recebida. Quando você
soltar, dois bips baixos confirmarão que a chamada
foi rejeitada.
* A função do botão pode variar dependendo do

smartphone.

** A disponibilidade do recurso “VoiceOver”

depende do iPhone e de sua versão de software.

Especificações

Fones de Ouvido

Tipo: fechado, dinâmico (circumaural) /

Unidade acionadora: 40 mm, tipo domo (Voice Coil
CCAW) / Capacidade de processamento de
energia: 1.500mW (IEC*) / Impedância: 24 Ω a
1kHz / Sensibilidade: 103 dB/mW / Frequência de
resposta: 5 Hz – 60.000 Hz / Massa: aprox. 220 g

sem o cabo

Microfone

Tipo: Condensador do eletreto / Diretividade:

Omnidirecional / Nível de tensão do circuito aberto:
–40 dB (0 dB = 1 V/Pa) / Faixa de frequência efetiva:
20 Hz – 20.000 Hz

Acessórios fornecidos

Cabo de fone (controle remoto acoplado e
microfone, aprox. 1,2 m, miniplugue em formato de L
banhado a ouro com 4 polos) (1)
Bolsa protetora (1)
* IEC = Comissão Eletrotécnica Internacional

O design e as especificações estão sujeitos a
alterações sem aviso.
iPhone é uma marca comercial da Apple Inc.,
registrada nos Estados Unidos e em outros países.

TM

é uma marca comercial da Sony Mobile

Xperia
Communications AB.

TM

e Google PlayTM são marcas comerciais ou

Android
marcas comerciais registradas da Google, Inc.

Precauções

Uma vez que os fones de ouvido possuem uma



caixa de alta densidade, forçá-los contra suas
orelhas pode resultar em danos aos tímpanos.
Evite usar os fones de ouvido onde haja o risco de
bater em pessoas ou de ser atingido por outros
objetos, como uma bola, etc. Pressionar os fones
de ouvido contra suas orelhas pode produzir um
som de clique no diafragma. Isto não é um defeito.

A validade da marcação CE é restrita apenas aos
países em que for imposta por lei, principalmente
nos países do EEE (Espaço Econômico Europeu).

Auriculares opcionais para substituição podem ser
encomendados ao varejista Sony autorizado mais
próximo ou www.sony.com.

O volume alto pode prejudicar sua
audição. Para segurança do trânsito,
não use ao dirigir ou andar de
bicicleta.
