Sony GY-8240UWD Operating Instructions

Page 1

DTF TAPE DRIVE

GY-8240UWD

電気製品は、安全のための注意事項を守らないと、火災や人身事故になることがあります。

このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。このオペレーションマニュアルをよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

OPERATION MANUAL

[Japanese/English]

1st Edition (Revised 4)

Page 2

安全のために

本機は安全に十分に配慮して設計されています。しかし、電気製品はまちがった使いかたをすると、火災や感電などにより死亡や大けがなど人身事故につながることがあり、危険です。事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

2(J)〜 4(J)ページの注意事項をよくお読みください。

定期点検を実施する

長期間安全に使用していただくために、定期点検を実施することをおすすめします。点検の内容や費用については、サービス窓口にご相談ください。

故障したら使用を中止する

サービス窓口にご連絡ください。

万一、異常が起きたら

1 電源を切る。

煙が出たら

•

異常な音、においが

•

したら内部に水、異物が

•

入ったら製品を落としたり、

•

キャビネットが破損したときは

2 電源コードや接続コードを抜く。 3 サービス窓口に修理を依頼する。

警告表示の意味

このオペレーションマニュアルおよび製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。

注意を促す記号

炎が出たら

すぐに電源を切り、消火する。

行為を禁止する記号

行為を指示する記号

Page 3

警告 ...........................................................................

注意 ...........................................................................

概要 ................................................................................

範囲 ...............................................................................5(J)

用語 ...............................................................................5(J)

システム構成 .................................................................5(J)

GY-8240UWDの主な特長 ...........................................5(J)

取り扱い上のご注意.......................................................

装置の取り扱い.............................................................7(J)

DTFカセットの取り扱い ................................................7(J)

テレファイル ...................................................................8(J)

バーコードラベル ...........................................................9(J)

各部の名称と働き ........................................................

準備 ..............................................................................

基本的なセットアップ ..................................................13(J)

SCSIアドレスの設定....................................................14(J)

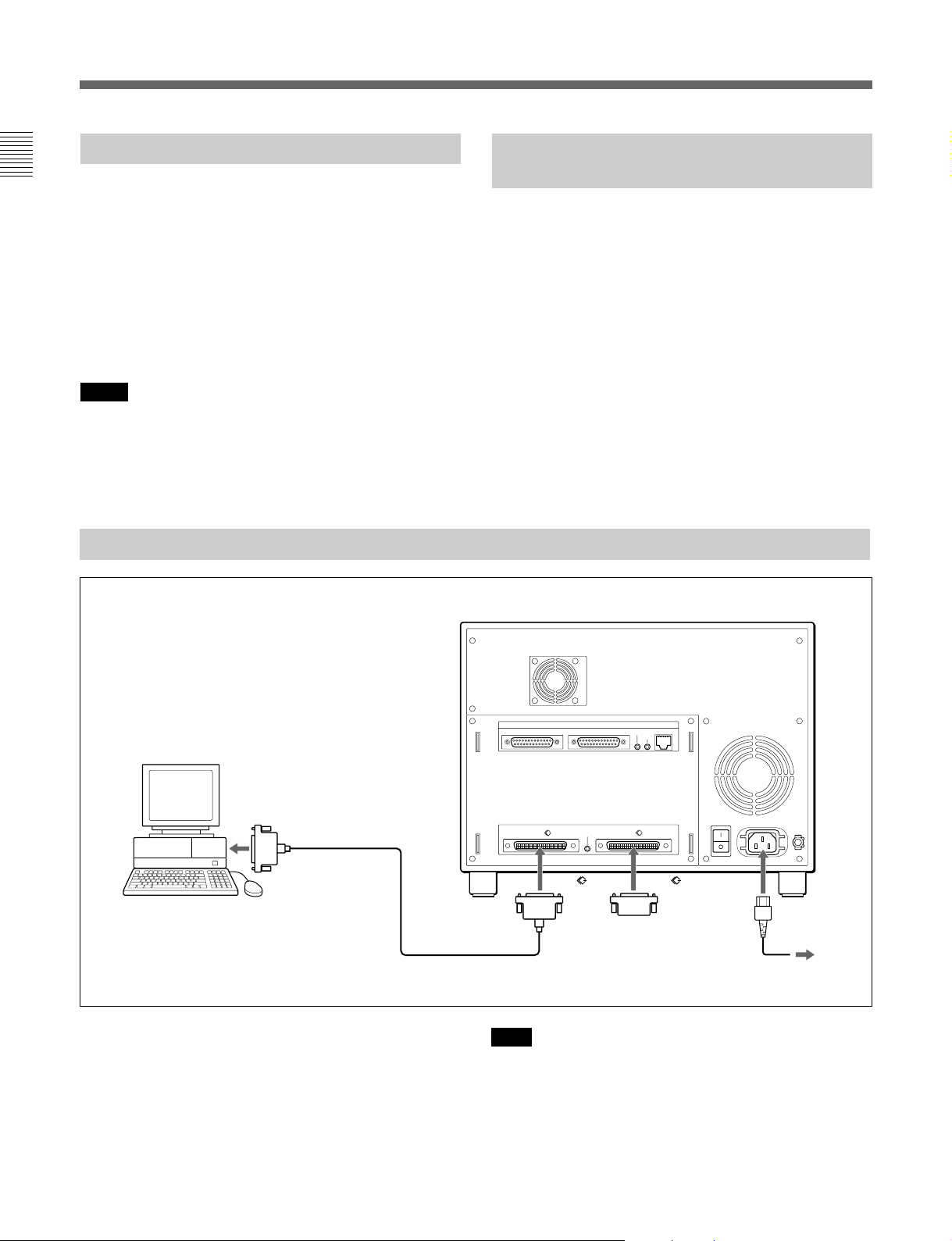

接続 .............................................................................14(J)

表示部のコントラストの調整........................................14(J)

操作 ..............................................................................

操作開始と終了 ..........................................................15(J)

カセットの出し入れ......................................................15(J)

フォーマット(DTF) ......................................................16(J)

ロード(DTF) ...............................................................17(J)

アンロード(DTF) ........................................................18(J)

リカバー(DTF) ...........................................................21(J)

データ圧縮 ...................................................................22(J)

DTF-1カセットの再生 ..................................................22(J)

DIRカセットの再生 ......................................................22(J)

表示 ..............................................................................

システム立ち上げ時の表示........................................23(J)

操作中の表示 .............................................................23(J)

正常動作時のステータス表示 ....................................24(J)

ワーニングコード .........................................................24(J)

HoursMeter表示 .......................................................24(J)

エラーメッセージ ..........................................................25(J)

エラーコード.................................................................26(J)

エラー発生時の内部コマンド .....................................28(J)

2 (J) 3 (J) 5 (J)

7 (J)

10 (J) 13 (J)

15 (J)

23 (J)

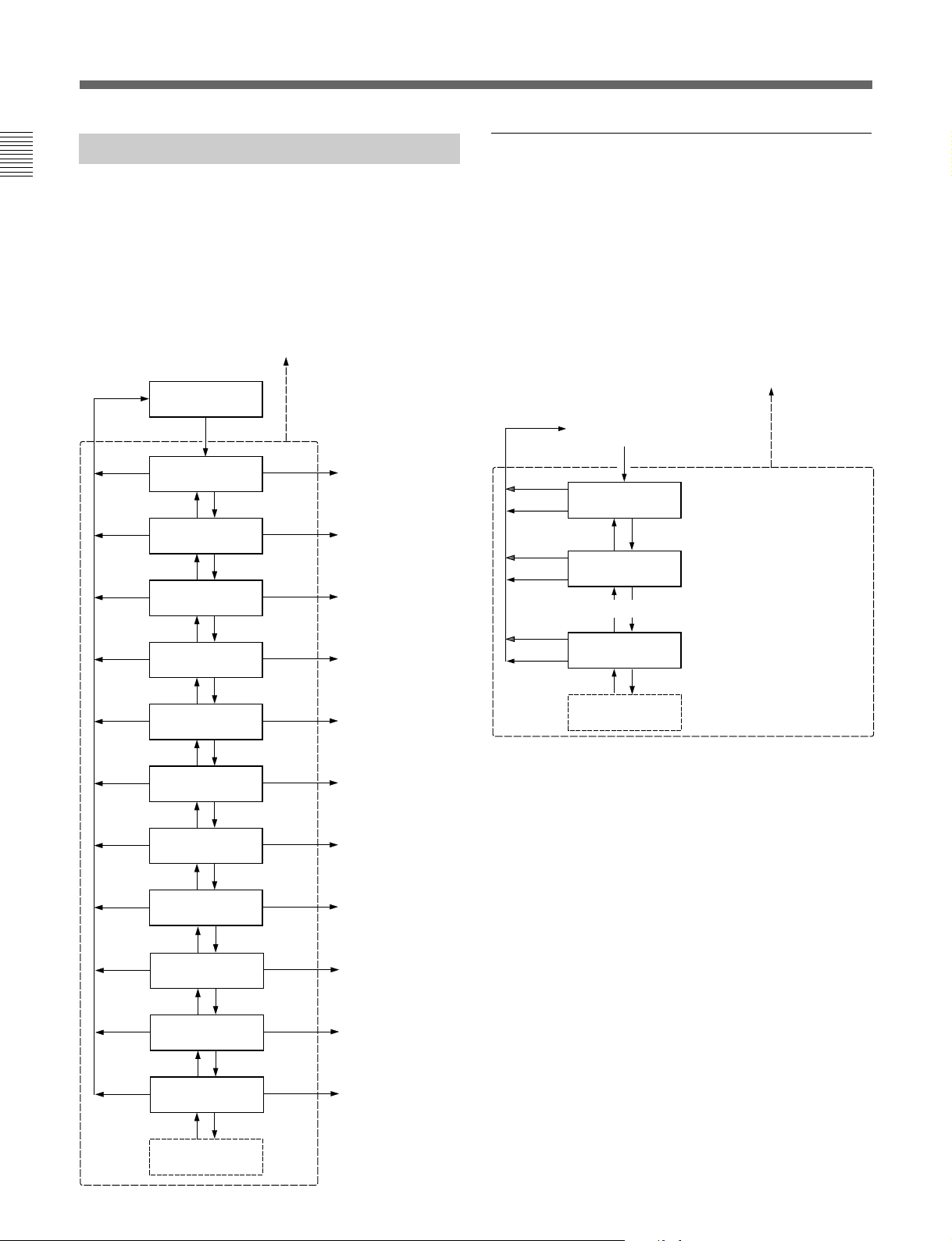

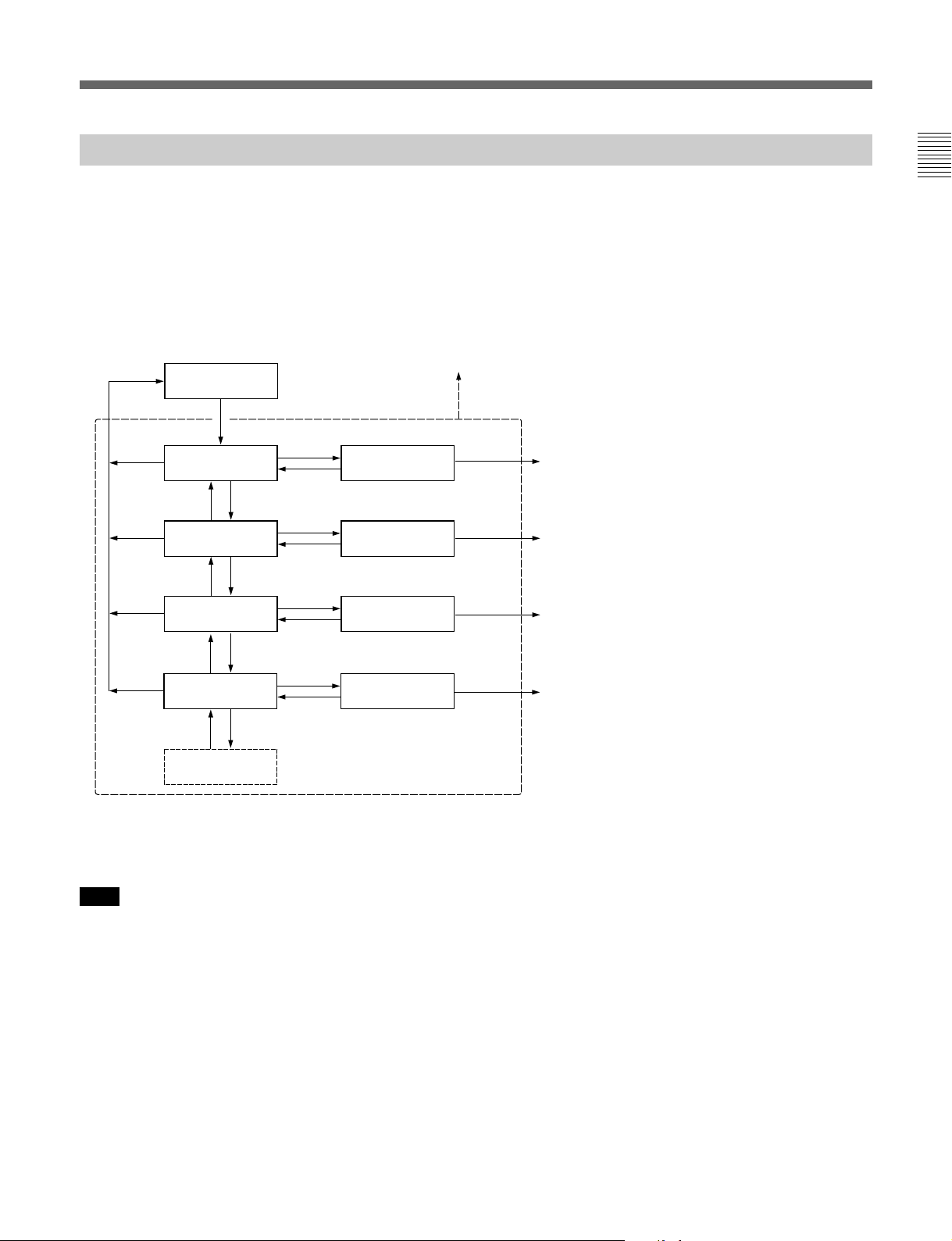

メニューの使いかた.....................................................

メニュー選択モード.....................................................29(J)

CUSTOMメニュー......................................................29(J)

DIAGメニュー.............................................................30(J)

UPDATEメニュー.......................................................30(J)

SETUPメニュー..........................................................31(J)

ROMメニュー..............................................................37(J)

OPERATIONメニュー................................................38(J)

保守 ..............................................................................

クリーニング.................................................................39(J)

定期メンテナンス ........................................................39(J)

ソニーサービス窓口へ送り返すための梱包に

ついて .............................................................39(J)

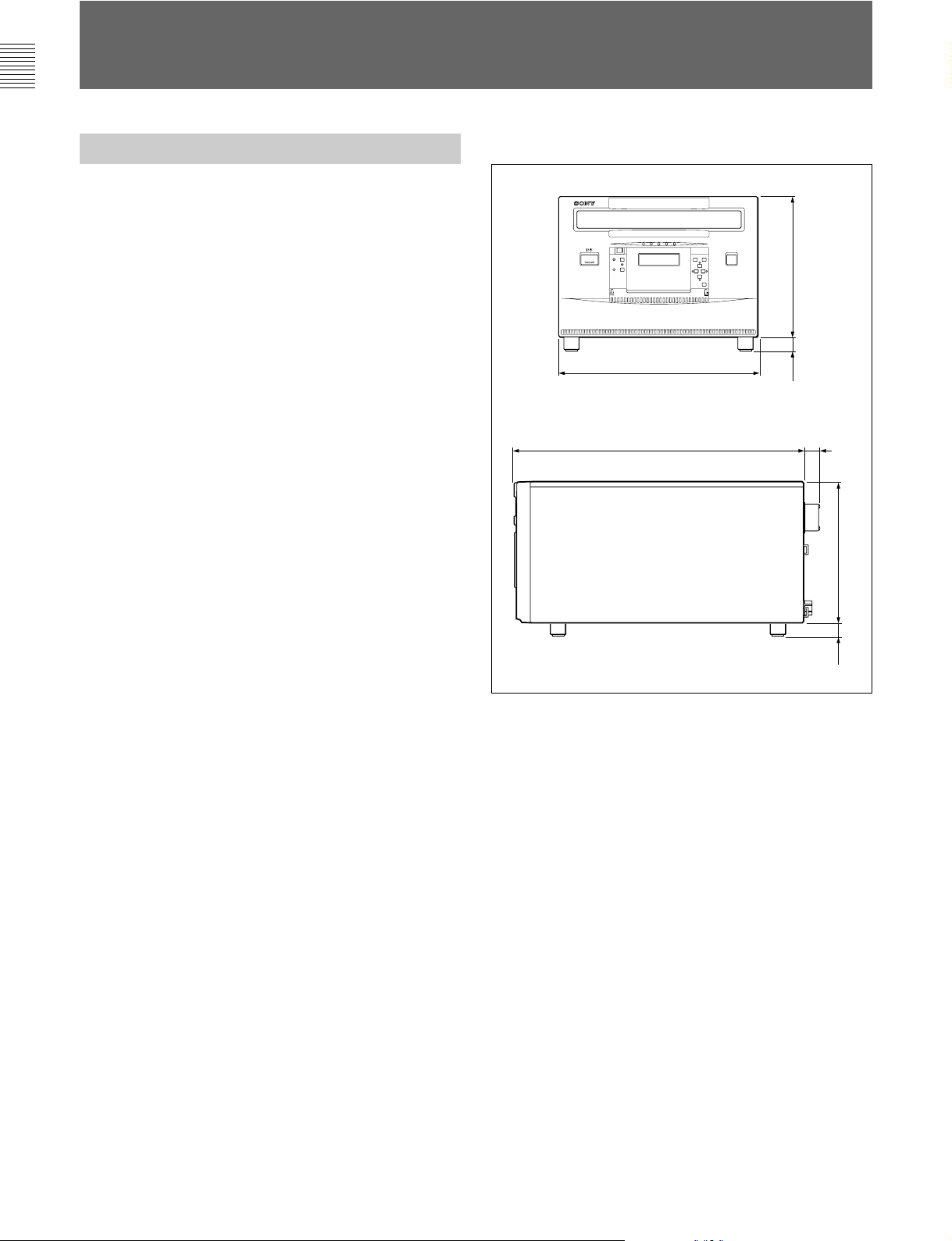

仕様 ..............................................................................

GY-8240UWD .............................................................40(J)

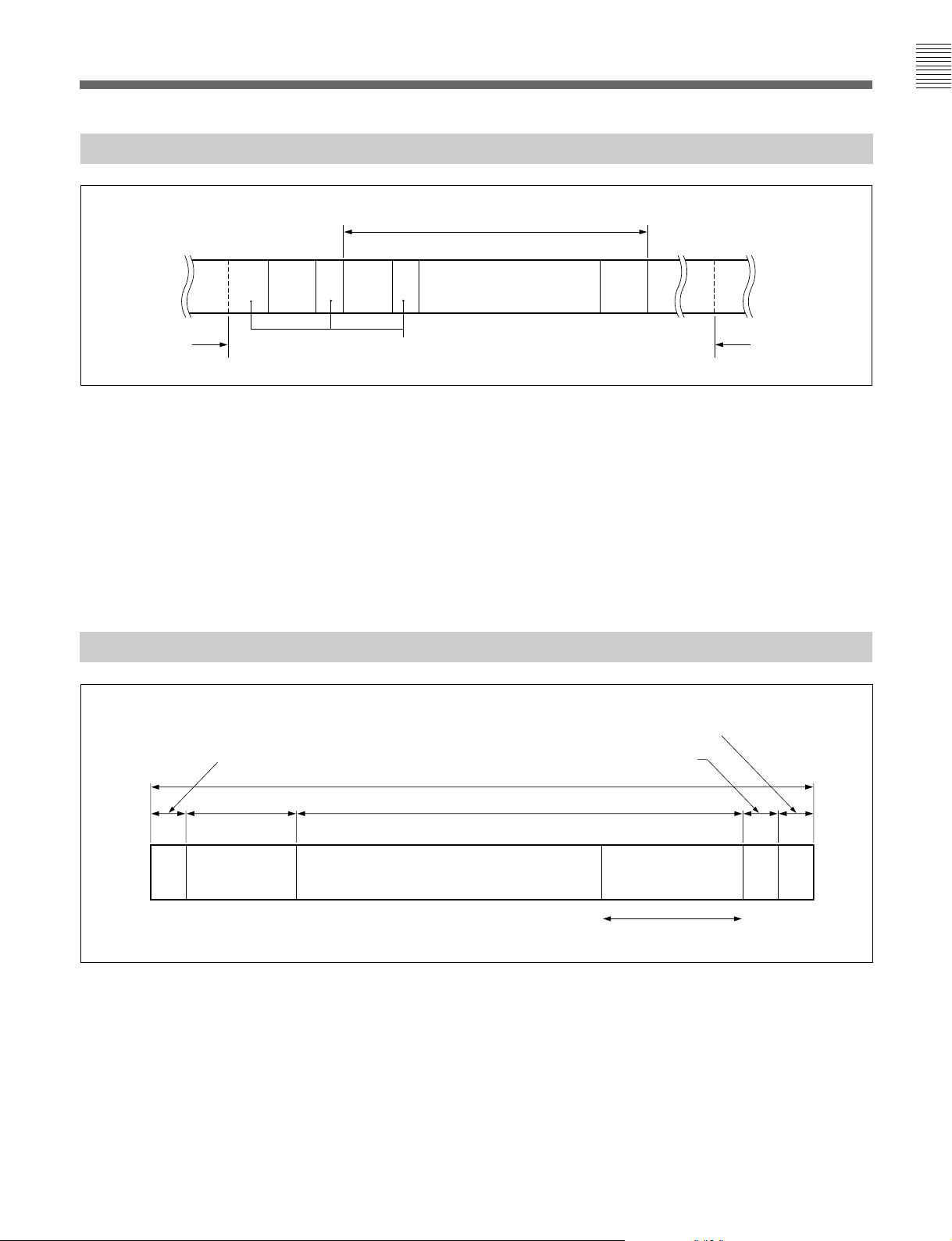

DTF-2テープレイアウト................................................41(J)

トラックセットのレイアウト..............................................41(J)

ピン配置.......................................................................

OPTION-1/OPTION-2端子 ......................................42(J)

OPTION-3端子 ...........................................................42(J)

SCSI端子 .....................................................................43(J)

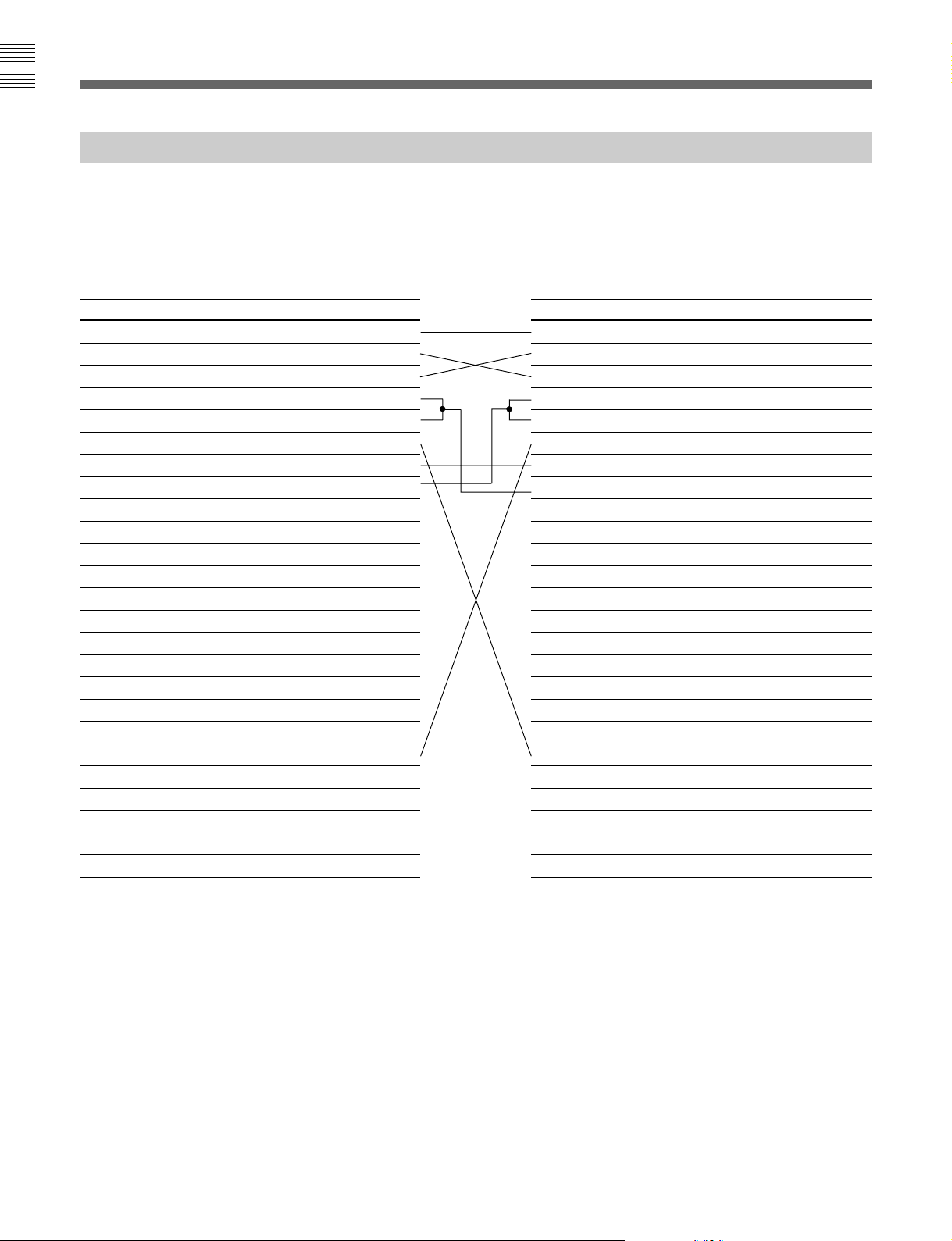

RS-232Cの接続 ...........................................................44(J)

29 (J)

39 (J)

40 (J)

42 (J)

日本語

注意

この装置は、情報処理装置等電波障害自主規制協議会

(VCCI)の基準に基づくクラスB情報技術装置です。この装置

は、家庭環境で使用することを目的としていますが、この装置

がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。取扱説明書に従って正しい取り扱いをしてください。

1 (J)

Page 4

下記の注意を守らないと、

火災や感電により死亡や大けがにつながることがあります。

外装を外さない、改造しない

外装を外したり、改造したりすると、感電の原因となります。内部の調整や設定および点検を行う必要がある場合は、サービス窓口ご依頼ください。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となります。万一、水や異物が入ったときは、すぐに電源を切り、電源コードや接続コードを抜いて、サービス窓口ご相談ください。

指定された

指定以外のAC 電源コードを使用すると、火災や感電の原因となります。

電源コードを使用する

電源コードを傷つけない

電源コードを傷つけると、火災や感電の原因となります。

電源コードを加工したり、傷つけたりしない。

•

重いものをのせたり、引っ張ったりしない。

•

熱器具に近づけたり、加熱したりしない。

•

電源コードを抜くときは、必ずプラグを持って抜く。

•

ラックマウントするとき、レールにはさみ込まない。

•

万一、電源コードが傷んだら、サービス窓口ご相談ください。

油煙、湯気、湿気、ほこりの多い場所では設置•使用しない

上記のような場所で設置・使用すると、火災や感電の原因となります。

2 (J)

ファンが止まったままの状態で使用しない

ファンモーターが故障すると、火災の原因となることがあります。交換は、サービス窓口ご依頼ください。

Page 5

下記の注意を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

ぬれた手で

ぬれた手でAC電源コードのプラグに触れると、感電の原因となることがあります。

電源コードのプラグに触れない

安全アースを接続する

安全アースを接続しないと、感電の原因となることがあります。次の方法でアースを接続してください。

電源コンセントが3極の場合

•

別売りの電源コードセットを使用することで安全アースが接続されます。

電源コンセントが2極の場合

•

別売りの3極→2極変換プラグを使用し、変換プラグから出ている緑色のアース線を建物に備えられているアース端子に接続してください。

変換プラグ

アース線

安全アースを取り付けることができない場合は、本機を購入された販売会社またはソニー株式会社にご連絡ください。

安定した場所に設置する

ぐらついた台の上や傾いたところなど、不安定な場所に設置しないでください。製品が落ちたり傾いたりして、けがの原因となることがあります。

台以上積み上げない

ラックを使用せずに2台以上積み上げると、機器が落下してけがの原因となることがあります。

通風孔をふさがない

通風孔をふさぐと内部に熱がこもり、火災の原因となることがあります。

逆さまや横倒しにしない。

•

風通しの悪い、狭いところに押し込まない。

•

毛足の長いじゅうたんや布団の上に置かない。

•

布をかけない。

•

3 (J)

Page 6

下記の注意を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

重い物を載せない、踏み台にしない

本機の上に重い物を載せたり、踏み台にしたりすると、載せたものが落下したり、本機が倒れたりして、けがの原因となることがあります。

カセットテープ挿入口に手を入れない

カセットテープ挿入口に手を入れると、けがの原因となることがあります。

運搬時には、接続ケーブルを取り外す

本機を運搬する際には、AC電源コードおよび接続ケーブルを必ず取り外してください。接続ケーブルに引っ掛かると、転倒や落下の原因となることがあります。

運搬時には2人以上で必ず底面を持つ

カセットテープ挿入口や前面パネルの前扉下部に手を差し込んで本機を持ち上げたりすると、挿入口や前扉が壊れてけがをすることがあります。本機は重量物ですので、2人以上で必ず底面を持って正しい姿勢で運搬してください。不安定な姿勢で運搬すると、腰痛になったり、落下によるけがをすることがあります。

4 (J)

Page 7

概要

範囲

このマニュアルでは、ハードウェア、設置、操作など、 DTFテープ

ドライブGY-8240UWDを扱う際に必要な情報を説明します。

用語

このマニュアルでは、以下のような略称を使用します。

M=mega =10 G=giga =10 T=tera =10 P=peta =10



なお、これらは2進数の累乗ではなく10進数の累乗を意味します。

例

1M =10 1G =10

6=1,000,000（2 9=1,000,000,000（2

20=1,048,576ではない）

30=1,073,741,824ではない）

システム構成

GY-8240UWD

の主な特長

GY-8240UWDは、1/2インチテープを記録媒体とするDTF（Digital TapeFormat）の第2世代フォーマット「DTF-2」を採用した、テープストリーマーです。インターフェースにはUltraSCSIを採用しており、ホストコンピュー

ターと接続して、大容量のデータを、高速で記録・再生することが

できます。

DTF-2 1巻200GB

フォーマットを採用し、従来比約5倍の

の大容量記録を実現

カセット（DTF-2専用Lカセット）1巻に、非圧縮時には200GB、圧

縮時（ALDC圧縮）には518GBのデータを保管します（Sカセット

１）

では、非圧縮時60GB、圧縮時155GB)

。これは、新開発テープ、高感度ヘッドの採用と狭トラックピッチトラッキング技術の開発により、記憶容量約5倍の高密度化を実現したものです。

超大容量データストレージシステム「PetaSite」に本機を搭載すれば、従来の2.3PB

（ペタバイト）容量から、11.2PB（非圧縮時）まで向

上させることが可能です。

GY-8240UWD

DTF TAPE DRIVE GY-8240

ホストコンピューター

SCSI

バス

ERROR DTF-2 I/O LOCKCOMP

SHUT DOWN

EJECT

–

UNLOAD

ESC

SELECT

ENTER

GY-8240UWDは、UltraWideDifferential（HVD）のインターフェースを備えています。適切なインターフェースと接続ケーブルをご使用ください。

異なるタイプの SCSIインターフェースと接続すると、正しい動作が

行われません。

24MB/

秒（連続）の高速データ記録

業界最高域の24MB/秒の転送速度でテープ上に連続記録・再生することが可能です。大規模なデータのバックアップ、アーカイ

ブを短時間に行うことができます。

Ultra Wide Differential SCSI

を標準装備

GY-8240UWDは、SCSI-2規格に準拠したUltraWideDifferential (HVD)インターフェースを備えています。 SCSI標準のPケーブルでホストコンピューターと接続でき、最大 40MB/秒の高速で、ホストコンピューターとデータのやり取りを行

なえます。

DTF-1

フォーマットとの再生互換機能搭載

従来のDTF-1フォーマットで記録されたカセットを、従来比2倍の 24MB/秒の高速で再生することが可能です。

...................................................................................................................................................................................................................................

１）圧縮比2.59を想定

5 (J)

Page 8

概要

インチデータレコーダーテープの再生機能搭載

/2インチデータレコーダー（DIR-240シリーズ）で記録されたカセッ

トを、30MB/秒の高速で再生できます。

非接触メモリーラベル テレファイル による

テープ管理機能

DTF-2カセットには、新開発の非接触メモリーラベルシステム「テレファイル」が組み込まれています。カセットをGY-8240UWDに挿入

すると、メモリーラベルの内容は、微弱電波を使用した非接触通信により瞬時に読み込まれます。これにより、カセットの高速識別や使

用履歴管理が可能となり、ロード時間の高速化などを実現しまし

た。

高速ロード機能

テレファイルの採用や、テープ上のディレクトリデータ構造の改良、ロードシーケンスの変更等により、従来比5分の1（FastLoadモー

ド時）という高速ロードを実現しました。

テープ中央からのアンロード機能

データの高信頼性設計

万に一つのデータエラーも見逃さないように、記録データにはECC の他にCRC（CyclicRedundancyCheck）コードを付加し、再生時

にチェックします。バッファーメモリーには、ECC（エラー訂正）回

路を搭載しました。また、すべてのデータパスにパリティチェックをつけ、データ の完全性を保証しています。

長寿命、高信頼性設計

定評あるDTF-1ドライブからさらに改良された優れたテープトランスポートや、新開発ヘッド、長寿命モーターの採用、エアフローの改良などにより、長寿命、高信頼性を確保し、大切なデータを守ります。

強力な自己診断機能

強力な自己診断機能を搭載しており、電源投入時や動作時に異常が発見された場合は、エラーメッセージを表示します。

この他に、オフラインで本機をチェックする自己診断モードも搭載し

ています。また、動作状態は、機器内部に常にロギングされてお

り、そのデータは本機の動作を継続したまま読み出せるため、シス

テムを止めることなく機器の情報を取得できます。

従来のNormalUnload（テープを巻き戻してアンロードする）、Fast

Unload（テープトップかデータエンドのどちらか近いほうからアンロードする）に加え、FastUnloadonthehalfway（テープの中央

付近でアンロードする）機能を搭載しました。

3種類の中から、システムに最適なアンロード方式を選択することが

できます。

Normal Unload : Fast Unload

記が多いシステムに

Fast Unload on the half way

ンダムなデータアクセスの多いシステムに FastUnloadonthehalfway方式では、HSM（階層型ストレージ管理）システムなどで大量のデータを比較的ランダムに読む場合

に、平均サーチ時間を従来の約半分に短縮することができます。

データ交換用に

：リロード時間を重視するシステムや、データの追

：アーカイブシステムなど、ラ

優れたエラー訂正機能

新開発ASICによる強力なECC（エラー訂正）回路、リード・リトラ

イ、ライト・リトライ機能により、テープ上のデータの記録・再生に対

−17

し、10

以下の超低ビットエラーレートを実現しています。

◆自己診断機能の操作は、サービストレーニングを受けたメンテナンス担当者におまかせください。

各種のテープライブラリーに搭載可能

大容量のテープライブラリーシステム「DMS-B9」（カセット9 巻収納オートローダー）や「DMS-B35」（ドライブ1台とカセット35 巻、また

はドライブ2台とカセット30 巻の収納が可能）、ペタバイト領域まで

の超大容量データに対応するストレージシステム「PetaSite（ペタサ

イト）」などに組み込むことが可能です。

大容量の高速データバックアップやアーカイブを必要とする研究機関や企業の研究部門における研究データ管理、企業のシステム部門における顧客データや経営情報の管理などの用途に最適のライ

ブラリーシステムが選択できます。

6 (J)

Page 9

取り扱い上のご注意

万一の故障を防ぎ、高い性能を維持するために、装置、メディアの取り扱いの際は、以下の点にご注意ください。

装置の取り扱い

•振動、衝撃を与えないでください。

本機は精密に作られていますので、振動、衝撃が故障の原因になることがあります。

•装置の通風口をふさがないでください。

背面の通風口と壁の間を10cm以上、正面の通風口と壁の間を 5cm以上あけてください。

•電源を入れたまま、装置の移動はしないでください。

•使用中は、テープが高速で走行していますので、装置を動かす

と、動作が不安定になったり、テープを損傷する可能性がありま

す。装置の移動はおやめください。

•カセットを入れたままでの装置の移動はおやめください。

装置を使用しない場合は、必ずカセットを取り出しておいてください。

•性能を維持するために、装置の定期点検は必ず受けてください。

•次のような場所に設置して使用しないでください。

−湿気の多い所

−温度の高い所

−直射日光の当たる所

−ほこりの多い所

−激しい振動のある所

−温度変化の激しい所

−水平でない所

携帯電話などによる電磁波障害を防止するために

携帯電話などを本機の近くで使用すると、誤動作を引き起こす可能性があります。携帯電話などの取り扱いに際しては、下記のようにご注意ください。

•本機の近くでは、携帯電話の電源はできるだけ切ってください。

•PHSは、出力が小さいので携帯電話ほどの影響はないと考えら

れますが、性能の安定を確保するため、同様にできるだけ電源を切ってください。

輸送時の梱包について

本機を輸送する場合は、必ず納品時と同じ梱包をして輸送してく

ださい。異なる梱包によって輸送中等に生じた損傷については、

責任を負いかねますのでご了承ください。

カセットの取り扱い

DTF

•DTF-2カセットを初めてお使いになるときは、フォーマット（初期

化）してください。

◆フォーマットの方法については、「フォーマツト（DTF）」(16ページ)をご覧ください。

•カセットは、常温・常湿の場所に保管してください。

•強い衝撃や振動を与えないでください。カセットに損傷を与えるこ

とがあります。

•強い磁気が発生する場所での使用および保管は避けてください。

•テープ引き出し部を手で開けたり、内部の部品やテープに指など

を触れないでください。

•テープの記録内容を誤って消してしまうのを防ぐには、カセット裏

面の誤消去防止タブ（赤いタブ）を押し込みます。再び記録する

には、誤消去防止タブを元の位置に戻します。

◆詳しくは、次ページの「誤消去防止について」をご覧ください。

•装置の中に使用しないまま放置しないでください。

•強い電波を発生するもの（携帯電話など）を近づけないでくださ

い。

•背ラベルのメモリーICが損傷を受けると使用できなくなることが

あります。次のような使用・保管は避けてください。

−背ラベルを分解する。

−カセットから背ラベルを剥がす。

−金属または金属製のステッカーを背ラベルに貼りつける。

−ボールペンまたは先の尖ったもので背ラベルに強く書く。

−次のような場所で使用・保管する。

•極端にほこりの多い場所

•直射日光があたる場所

•暖房機器の近く

•湿気の多い所

•かびのある所

•強い磁気を発生するところ

•一般的な半導体を破壊する環境

7 (J)

Page 10

取り扱い上のご注意

誤消去防止について

DTFカセットの裏面は、図のようになっています。 Sサイズカセットの場合は右側、Lサイズカセットの場合は左側にあ

る赤いタブを、カセットの裏面から表面に向かって押し込むとプロ

テクトがかかり、書き込みができない状態になります。元の位置に引き出すと、書き込みができるようになります。出荷時は、書き込みができる状態になっています。

DTF-2

カセット

: GW2-200GL

Tele-File

: GW2-60GS

非接触式メモリー

サイズ

カセットの赤いタブ

サイズ

カセットの赤いタブ

ご注意

赤いタブは1つのカセットに 1 つだけ左右どちらかについています。

テレファイル

テレファイルは、 DTF-2カセットの背ラベルに不揮発性の非接触式

メモリーI Cを内蔵し、非接触でテープのファイル情報などに関する

データの書き込み/読み出しを行うシステムです。 DTF-1カセットにはテレファイルはついていません。

カセット

DTF-1

カセット

: GW-730L

ラベル貼付け用くぼみ

: GW-240S

ラベル貼付け用くぼみ

Tele-File

非接触式メモリー

DTF-1テープドライブでは、テープ内部に書き込まれるDIT

（DirectoryInformationTable）により高速でのファイルアクセスを

実現していました。GY-8240UWDでは、カセットラベルに内蔵された非接触メモリー「テレファイルシステム」に、このDITに関する情報を記録し、ロード時にメモリーから読み出します。この新機能とそ

れに伴うアルゴリズムの改善によってファストロード時のロード時間を大幅に短縮、高速なデータアクセスを実現しました。また、「テレファイルシステム」には、この他にテープサイズ、テープ

IDなどのカートリッジ情報や、アンロード時の状態やロード/アンロード回数なども記録され、信頼性の向上にも貢献しています。

ご注意

•テレファイルは交換できません。

•背ラベルのメモリーICが損傷を受けると使用できなくなることが

あります。次のような使用・保管は避けてください。

−背ラベルを分解する。

−カセットから背ラベルを剥がす。

−金属または金属製のステッカーを背ラベルに貼りつける。

−ボールペンまたは先の尖ったもので背ラベルに強く書く。

−次のような場所で使用・保管する。

•極端にほこりの多い場所

•直射日光があたる場所

•暖房機器の近く

•湿気の多い所

•かびのある所

•強い磁気を発生するところ

•一般的な半導体を破壊する環境

8 (J)

Page 11

バーコードラベル

カセットにバーコードラベルを貼る場合は、背ラベルの上から貼ってください。この際、バーコードラベルが背ラベル周囲の枠からはみ

ださないようにしてください。 1度貼ったバーコードラベルは剥がさないでください。背ラベルのメモリーIC が損傷し、カセットが使用できなくなる場合があります。バーコードを変更したい場合は、1枚目のラベルの上に2枚目を貼ってください。さらに変更したい場合は、2枚目のラベルだけを剥がし、 1枚目のラベルの上に3枚目を貼ってください。以降、これを繰り返してください。

9 (J)

Page 12

各部の名称と働き

前面

1 カセット挿入口

2 コントラスト調整ボタン

SHUT DOWN

4 電源スイッチ

インジケーター

EJECT

1)前面はフロントパネルを開けた状態を示しています。

ホール

後面

SHUT DOWN

EJECT

–

ERROR DTF-2 I/O LOCKCOMP

DTF TAPE DRIVE GY-8240

SELECT

ESC

ENTER

Revision Label

ERROR DTF-2

UNLOAD

インジケーター

COMP

I/O

LOCK

SELECT

ESC

UNLOAD

qf メニュー操作ボタン

ENTER

表示部

インジケーター

ボタン

OPTION-1

OPTION-2

COLLISION

インジケーター

LINK OPTION-3

端子

OPTION

OPTION-1

SCSI SCSI

OPTION-2

TERM POWER

インジケーター

SCSI

端子

COLLISION

LINK

OPTION-3

POWER

主電源スイッチ

- AC IN

AC IN

アース端子

端子

機銘板

10 (J)

Page 13

カセット挿入口

カセットを挿入します。

コントラスト調整ボタン

表示部のコントラストを調整します。

SHUT DOWN

強制的に電源をOFFにします。

ご注意

このホールを使うと、中に入っているテープが使用できなくなること

がありますので、通常の運用時には使用しないでください。

電源スイッチ/インジケーター（緑）

本機の電源をON/OFFします。電源ON時にインジケーターが緑で点灯します。

このスイッチは、後面の主電源スイッチが ON （

いるときのみ有効です。

電源がONのとき、このスイッチ（インジケーター点灯時）を押すと、シャットダウン処理（テープがロードされていたらアンロードするなど）を行った後に電源が切れます。

EJECT

挿入したカセットが本機から取り出せなくなったとき、先の細いピン

でこの穴を突いてください。

（緊急イジェクト）ホール

（緊急シャットダウン）ホール

側）に設定されて

COMP

圧縮ブロックの読み込み時、および圧縮モードでの書き込み時に点灯します。

I/O

本機のSCSIインターフェースが動作中に点滅します。

LOCK

パネルロック（Prevent）時に点灯します。点灯中は、前面のすべての操作ボタンが使用できません。

SELECT

メニューの表示内容を選択します。

ESC

メニューの変更をキャンセルして表示を戻します。

UNLOAD

テープをロード/アンロードするときに押します。

メニュー項目の選択、設定の変更に使用します。

◆メニュー操作について詳しくは、「メニューの使いかた」（29ページ）をご覧ください。

（データ圧縮）インジケーター（橙）

インジケーター（緑）

インジケーター（橙）

ボタン

（アンロード）ボタン

メニュー操作ボタン

ご注意

このホールを使うと、中に入っているテープが使用できなくなること

がありますので、通常の運用時には使用しないでください。

◆「緊急イジェクト」(16ページ)を参照してください。

ERROR

本機の起動時にエラーが発生したとき、または動作中に次のようなエラーが発生したときに点灯します。

•テープへの読み込み/書き込み時のエラー

•ロード/アンロード/フォーマット/リカバーのエラー

DTF-2

DTF-2モード時に点灯します。

1)電源投入後、初期化の最初にすべてのインジケーターが点灯します。電源インジケーターとDTF-2インジケーター以外のすべてのインジケーターが消灯し、システム立ち上げ時の表示（23ページ）が終了すると、SCSI コマンドおよび前面のボタンの操作を受けられるようになります。

（エラー）インジケーター（赤）

インジケーター（緑）

ENTER

メニューの変更を確定するときに押します。

表示部

本機の動作ステータス、設定メニュー、エラーメッセージなどを表示します。

OPTION-1

サービス用ですので、通常は使用しないでください。

OPTION-2

DMSシリーズなどのライブラリーとの接続用です。

それ以外の用途には使用しないでください。

ボタン

端子（

D-sub 25

ピン、メス）（

RS-232C

）

11 (J)

Page 14

各部の名称と働き

COLLISION

ネットワークのコリジョン検出時に点灯します。

インジケーター（橙）

アース端子

信号用のアース端子です。

ネットワークが接続されているときに点灯します。

ネットワーク接続用です。

サービス用ですので、通常は使用しないでください。

（

ホストコンピューターと接続します。

SCSIバスに接続されているデバイスのいずれかひとつ以上のデバイスから、SCSI端子のTERMPWRピンに電力が供給されているときに点灯します。どのデバイスからも供給されないときは消灯し、ターミネーターが機能しないため、SCSIバスは動作しません。

本機は、電源ON時、TERMPWRピンに常に電力を供給します。

通常はON（ されていると、前面の電源スイッチで本機の電源をON/OFFすることができます。

長期間本機をご使用にならないときや、本機のメンテナンスを行うときは OFF（

インジケーター（緑）

LINK

OPTION-3

SCSI

ピン）

端子（

Ultra Wide Differential (HVD) SCSI

TERM POWER

主電源スイッチ

側）に設定しておきます。このスイッチが ON に設定

側）にしてください。

10BASE-T

（終端電力）インジケーター（緑）

）

ご注意

一次側電源制御1)について

本機は、一次側の電源がONになると、それ以前の電源スイッチの

操作に関わらず電源ON状態になります。ただし、前面の電源スイッチで電源をOFFした直後に一次側の電源スイッチを入れ直すときは、前面の電源スイッチ OFFと一次側ONの間隔を1分以上あけてください。

AC IN

電源コードでAC 電源に接続します。

1)一次側電源制御: 主電源スイッチあるいは本機への電源供給そのもの

をON/OFFすること

端子

12 (J)

Page 15

準備

基本的なセットアップ

本機では各種セットアップを、表示部のSETUP(セットアップ )メ

ニューで行います。

SETUP

SETUPメニューでは、下記の項目を設定します。

それぞれ表に示す値やモードにデフォルト設定されています。

項目デフォルト設定

SCSIID 05 Option3portIPaddress 127.0.0.1 Option3portSubnetmask 255.255.255.0 Option3portGatewayaddress 0.0.0.0 Unloadmode FAST Fastunloadlocation NORM Autoloadmode ON Autoformatmode OFF On-the-halfwaymode OFF Compressionmode SCSI

メニュー項目およびデフォルト設定

メニュー項目とデフォルト設定

SETUP

セットアップモード

SETUPメニューで設定する本機の基本動作モードは、次のとおりです。

Unload mode

アンロードの方法を選択します。

NORM: FAST:

Fast unload location

NORM:

中央に

DIT

TOP:

（アンロードモード）

通常のアンロードを行う。

ファストアンロードを行う。

（ファストアンロードロケーション）

通常モード。DIT(DirectoryInformationTable)を

書く位置を、下記の選択ロジックを使って決定する。

中央に

YES

を書く

テープトップに

ファストモード。常にテープトップに DITを書く。

を書く領域がある

DIT

現在のテ−プ位置がテープトップに近い

の後に

DIT

YES

DIT

を書く

EOD

を書く

◆設定を変更する場合は、「メニューの使いかた」（29ページ）を参照してください。

Auto load mode

カセットを挿入したときに、自動的にロードするかどうかを指定しま

す。

自動的にロードする（オートロードモード）。

ON: OFF:

Auto format mode

フォーマットされていないカセットを挿入したときに、自動的にフォー

マットするかどうかを指定します。

自動的にフォーマットする。

ON: OFF:

On-the-halfway mode

このモードをONにしてフォーマットしたテープでは、テープ使用量が50％を越えたときにDITを書く領域がテープ中央に作られます。

テープ中央にDITを書く領域を作る。

ON: OFF:

Compression mode

データ記録時の圧縮方法を指定します。

SCSI:

記録時にデータを圧縮する。

ON: OFF:

（オートロードモード）

ロードは手動で実行する（マニュアルロードモード）。

（オートフォーマットモード）

フォーマットは手動で実行する。

（ハーフウェイモード）

テープ中央にDITを書く領域を作らない。

（コンプレッションモード）

SCSIからの制御で圧縮をON/OFFします。

記録時にデータを圧縮しない。

13 (J)

Page 16

準備

SCSI

アドレスの設定

工場出荷時のSCSIアドレスは「05」に設定されています。 SCSIアドレスの設定変更が必要な場合は、電源を入れて、表示部のSETUPメニューで設定します。00〜15までのSCSIIDを指定できます。

◆設定については「SETUPメニュー」の「1.SCSIID」(31ページ）をご覧ください。

変更した設定は、一旦電源をOFFし、再びONにすると有効にな

ります。

ご注意

•ホストコンピューターと接続する前にSCSIIDを設定してください。

•設定するアドレスは、ホストコンピューターや、他のSCSI周辺機

器と重複しないようにしてください。

接続

表示部のコントラストの調整

表示部のコントラストは、フロントパネル内のコントラスト調整ボタンで調整することができます。

＋ボタン

−ボタン

コントラストを強めます。最大値まで達すると、ボタンを押

してもそれ以上強くなりません。

コントラストを弱めます。最小値まで達すると、ボタンを押

してもそれ以上弱くなりません。

SCSI

ケーブル

SCSI

ホストコンピューター

ケーブルおよび

ターミネーターについて

SCSI

•SCSIケーブルは、ホストコンピューターとGY-8240UWDのコネク

ターの形状に合わせてお選びください。

•本機が終端の装置となる場合は、使用しないSCSI端子にターミ

ネーターを必ず取り付けてください。

GY-8240UWD

OPTION

OPTION-1

SCSI SCSI

SCSI

OPTION-2

TERM POWER

SCSI

（付属）

OPTION-3

COLLISION

LINK

SCSI

ターミネーター

POWER

電源コード

- AC IN

ご注意

ケーブルおよび終端コネクターを接続するときは、必ず装置の電源を切ってください。

電源へ

14 (J)

Page 17

操作

操作開始と終了

立ち上げ

後面の主電源スイッチが

「」側を押してONにすると電源が入ります。

後面の主電源スイッチがON（

前面の電源スイッチを

電源が入ると、本機の初期化に関する各種の表示が、

表示部に表示され、その後動作可能になります。

ル内の

◆この時の表示について詳しくは、「システム立ち上げ時の表示」(23ペー

ジ)をご覧ください。

押すと電源が入ります。

終了

すべての作業が終了し、電源を切るときは、次のように操作してください。

前面

の電源スイッチを押します。

•カセットが入っていて、テープがロードされている場合は、自動的

にアンロードしてか らカセットを排出し、電源が切れます。

•カセットが入っていて、テープがロードされていない場合は、カ

セットを排出してか ら、電源が切れます。

•カセットが入っていない場合は、内部処理を行なった後、数秒で

電源が切れます。

アンロード時にエラーが発生した場合は、エラーを表示して停止します。電源は切れません。この場合、前面の電源スイッチをもう一

度押すと、電源が切れます。

（側）になっている場合

OFF

側）になっている場合

フロントパネ

カセットの出し入れ

使用可能カセット

本機では、下記のカセットを使用してください。

カセット：GW-240S、GW-730L(Readのみ)

DTF-1

カセット：GW2-60GS、GW2-200GL

DTF-2

カセット：DI-74GS、DI-250GL(Readのみ)

DIR

上記以外のカセットを挿入すると、自動的に排出されます。

カセットの挿入

本機の立ち上げが終了したら、前面のカセット挿入口にカセットを入れます。適切なカセットと判断されるとテープがドラムに巻き付けられ、次の操作のための準備をします。

[Format?]

場合

テープが新しいテープで、フォーマットする必要があることを示して

います。

◆フォーマットの方法については、「フォーマット(DTF)」(16ページ)をご覧ください。

[Recover?]

カセットが前回取り出されたときに、テープが正しくアンロードされな

かったことを示しています。記録されているデータの管理情報が更新されていないため、そのデータの読み書きをするための準備ができない状態にあります。この場合、リカバー処理を行い、管理情報の領域を再構築する必要があります。

または

[[E]Load＞0002]

が表示部に表示された場合

が表示部に表示された

長期間使用しない場合は、後面の主電源スイッチの「

てOFFにしてください。

◆リカバーの方法については、「リカバー(DTF)」(21ページ)をご覧ください。

」側を押し

カセットの取り出し

ホストコンピューターからLOADビットを0にしてLOAD/UNLOAD コマンドを発行するか、本機のUNLOADボタンを押します。

本機はアンロード処理に入り、データ管理情報の更新を行ってからテープを巻き戻し、排出します。アンロードされている場合は、表示部のOPERATION メニューからもイジェクトできます。

◆ OPERATIONメニューについては、「OPERATIONメニュー」(37ページ)をご覧ください。

15 (J)

Page 18

操作

ご注意

•カセットを取り出した後は、取り出したときのテープ位置を動かさ

ないでください。他の機器や手で巻き戻したり、進めたりしないよ

うにしてください。

•UNLOADボタンは、ホストコンピューターが Preventビットを１に設

定した PREVENTALLOWMEDIUMREMOVALコマンドを発行していると働きません。この状態では、LOCKインジケーターが点灯し、UNLOADボタンを押しても何も起こらず、アンロード処理

も行われません。この状態を解除するには、Preventビットを０に

設定してPREVENTALLOWMEDIUMREMOVALコマンドを発行してください。

緊急イジェクト

カセットの取り出し操作をしても本機からカセットが取り出せなくなっ

てしまった場合は、フロントパネル内のEJECTホールを細いピンの

ようなもので突いてください。カセットがイジェクトされます。

緊急イジェクトされたカセットは、正しくアンロード処理をされていませんので、次の操作をするときに、リカバー処理が必要になります。

フォーマット

DTF-2にフォーマットされていないテープを本機で使用するときに

は、テープの初期化が必要です。この初期化のことをフォーマット

するといいます。 DTF-2にフォーマットされていないテープをロードすると、表示部に

［Format?］（オートローディングモードの場合）または、[[E]Load

>0002]（マニュアルローディングモードの場合）と表示されます。

フォーマットを行うと、テープ上に下図で示すVSIT（VolumeSet

InformationTable）と、ボリュームが１つ作成されます。

その後、テープはテープの先頭まで巻き戻されます。

LBOT

(DTF)

ボリューム

DIT

EODVSIT

ダミー

◆リカバーの方法については、「リカバー(DTF)」(21ページ)をご覧ください。

誤消去防止について

DTFカセットの裏面は、図のようになっています。 Sサイズカセットの場合は右側、Lサイズカセットの場合は左側にあ

る赤いタブを、カセットの裏面から表面に向かって押し込むとプロ

サイズ

カセットの赤いタブ

ご注意

サイズ

カセットの赤いタブ

オートロードモードの場合

方法

カセットを挿入すると、［Format?］と表示されます。ホストコンピューターからERASEコマンドを発行します。

方法

カセットを挿入すると、［Format?］と表示されます。ホストコンピューターからWRITEコマンドを発行します。

方法

SETUPメニューでAutoformatmodeがONに設定されている場合、フォーマットされていないカセットを挿入すると、 [Format?]の表示なしでフォーマットを開始します。

どの方法でも、フォーマット動作完了後、テープの先頭まで巻き戻します。次に、次項で説明するロードを行います。

エラーが発生しても、カセットはイジェクトされません。

赤いタブは1つのカセットに 1 つだけ左右どちらかについています。

16 (J)

Page 19

マニュアルロードモードの場合

オートロードモードの場合

カセットを挿入すると、[Unloaded]と表示されます。

挿入したカセットがフォーマットされていないことが分かっている場合は、ホストコンピューターからERASEコマンドを発行するか、また

は本機の表示部で OPERATIONメニュー（37ページ）の

「Format」を実行します。

フォーマット動作完了後、テープの先頭まで巻き戻します。

エラーが発生すると、カセットはイジェクトされます。

フォーマットされていないカセットでは、[Unloaded]と表示されているときにUNLOADボタンを押すと、[[E]Load>0002]が表示され、カセットがイジェクトされます。その場合は、カセットをもう一度挿入し、[Unloaded]と表示されたらフォーマットを行ってください。

ロード状態すなわち [Loaded]と表示されているときにフォーマットを

行うと、データが消失します。ただし、OPERATIONメニューの「Format」は無視されます。

フォーマットに失敗した場合

何らかの原因でフォーマットに失敗すると、表示部にエラーメッセー

ジが表示されます。

◆フォーマット中の表示およびエラーメッセージについては、「表示」（23ページ）をご覧ください。

ロード

(DTF)

本機の電源を入れ，カセットを挿入します。カセットが挿入されると自動的にVSITとDITのチェックと内部メモリーへの読み込みを行います。ロード中にエラーが発生すると、表示部にエラーが表示されます。この場合、カセットはイジェクトされません。

マニュアルロードモードの場合

次の2つの方法があります。

方法

1 本機の電源を入れる。

2 カセットを挿入する。

3 UNLOADボタンを押す。

方法

1 本機の電源を入れる。

2 カセットを挿入する。

3 MOUNTビットを1に設定したMOUNT/UNMOUNTコマンド

を発行する。

実際にテープにデータの読み書きを行うには、挿入されたカセットからテープのロードを行う必要があります。

ロード処理では、テープ上のVSITとDITが本機の内部メモリーに

読み込まれ、書かれている情報のチェックを行います。 VSITとDITのチェックが正常に終了すると、ロード完了です。

ご注意

ロード終了後のテープ位置は、それ以前のアンロードの方法によっ

て異なりますが、ロード終了後の論理的なテープ位置は、実際のテープ位置に関わらず、常にユーザーデータの先頭になります。例えば、ロード終了後にSCSIから書き込みが行われると、自動的

にユーザーデータの先頭にテープを巻き戻してから書き込みが実

行されます。

どちらの方法でもVSITとDITのチェックと内部メモリーへの読み込

みを行います。ロード中にエラーが発生すると、表示部にエラーが表示されます。

方法1の場合、カセットはイジェクトされます。方法 2 の場合は、イジェクトされません。

17 (J)

Page 20

操作

アンロード

データの読み書きが終了し、カセットを本機から取り出すときには、アンロード処理が必要です。アンロード処理では、本機の内部メモリで更新された情報がDITに

書き込まれます。

(DTF)

オートロードモードの場合

次の3つの方法があります。

方法

UNLOADボタンを押します。アンロード処理後、カセットは自動的にイジェクトされます。SETUPメ

ニューでUnloadmodeがFASTに設定されているときは、ファストアンロードを実行します。

方法

LOADビットを０に設定して LOAD/UNLOADコマンドを発行しま

す。アンロード処理後、カセットは自動的にイジェクトされます。

方法

1 MOUNTビットを０に設定してMOUNT/UNMOUNTコマンド

を発行します。

2 EJECTコマンドを発行します。

ファストアンロード/ファストロード

ファストアンロード

通常のアンロード処理では、テープは先頭まで巻き戻されてイジェクトされます。テープエンド近くで作業している場合は、カセットをイジェクトするまでに時間がかかります。ファストアンロードでは、ドライブまたはテープのコンフィギュレーションに従って最適な位置に移

動し、そこに仮のDIT情報とアンロード情報を一時的に書き込みま

す。書き込み後EJECTコマンドを発行すると、テープはその位置

でイジェクトされます。ファストアンロードを実行するには次の3つの方法があります。

Fastビットを1に設定したMOUNT/UNMOUNTコマンド

方法

を発行します。

方法

1 MOUNTビットを0に設定して MOUNT/UNMOUNTコマン

ドを発行します。

2 EJECTコマンドを発行します。

カセットがイジェクトされます。

マニュアルロードモードの場合

次の3つの方法があります。

方法

UNLOADボタンを押します。

アンロード処理後、カセットは自動的にイジェクトされます。SETUPメ

ニューでUnloadmodeがFASTに設定されているときは、FASTに設定されているときは、ファストアンロードを実行します。

方法

LOADビットを0に設定して LOAD/UNLOADコマンドを発行します。

アンロード処理後、カセットは自動的にイジェクトされます。

SETUPメニューでUnloadmodeをFASTに設定した状態

方法

で、ファストアンロードが必要になった時点で LOAD/ UNLOADコマンドを発行します。

SETUPメニューでUnloadmodeをFASTにに設定した状

方法

態で、ファストアンロードが必要になった時点でUNLOAD

ボタンを押します。

ファストロード

ロード時の操作方法は通常のロードと同じです。

本機は、カセットが挿入されると通常のアンロード処理をしたカセッ

トか、ファストアンロードしたカセットかを自動的に判別します。

ファストアンロードしたカセットの場合は、アンロード情報を読み込みます。

ご注意

アンロードしたカセットは、イジェクトした時点のテープの位置を絶対に動かさないでください。正常なロード処理ができなくなります。

18 (J)

Page 21

ロード/アンロードの状態遷移

オートロードモード時

失敗

マニュアルロードモード時

No Tape

カセット挿入

方法1/方法2成功

EJECT

UNLOADED

方法

LOADING UNLOADING

成功

LOADED

方法

1: UNLOAD

方法

2: UNLOAD

方法

3: UNMOUNT

ボタン押下コマンド

コマンド

UNLOADED

UNLOAD UNLOAD

ボタン押下コマンド

成功

コマンド

失敗

方法

1: UNLOAD

方法

2: UNMOUNT

ボタン押下

コマンド

No Tape

カセット挿入

UNLOADED

方法方法

成功

1/ 2

EJECT

UNLOADED

方法3成功

LOADING UNLOADING

失敗

成功

LOADED

方法

1: UNLOAD

方法

2: UNLOAD

方法

3: UNMOUNT

ボタン押下コマンド

コマンド

19 (J)

Page 22

操作

アンロード判別シーケンス

UNLOAD

コマンドまたはボタン

Rec Inhibit?

OFF

Normal

Unload Mode?

Fast

Fast Unload?

Normal

Halfway Area?

あり

Normal Unload

ご注意

リカバーで EODが判別できなかった場合など、EODアンロードが

できない場合は、テープトップに DITを書き込みます。

Fast Unload Half

前回と同じアンロード

TOP

なし

テ−プ位置？

EOD

Fast Unload EOD

TOP

に近い

Fast Unload TOP

に近い

OFF

Normal Unload

MOUNT

コマンド

Rec Inhibit?

CDB

OFF

Fast Unload?

テ−プ位置？

Fast Unload EOD

(SCSI/PSC)

OFF

の

fast bit?

の

half bit?

Normal

EOD

TOP

に近い

TOP

に近い

Fast Unload TOP

前回と同じアンロード

なし

Halfway Area?

Fast Unload Half

あり

20 (J)

Page 23

リカバー

(DTF)

マニュアルロードモード

これは、正しくアンロードされなかったカセットの DITを再構築する

機能です。

ロードされたテープはイジェクトする前に、DITを更新するアンロード

処理をしなければなりません。

しかし、何らかの原因で正しくアンロードされずにイジェクトされた場

合は、DITの再構築をしない限り、そのテープをロードすることはで

きません。

リカバー処理では、正しくアンロードされなかったテープ内にある

ユーザーデータに付加された管理情報を読みとり、その情報をもと

にDITの再構築を行い、テープに書き込みます。

表示部に［Recover?］と表示されたときは、この処理が必要にな

ります。

ご注意

リカバーは DITを再構築するための機能であり、失われたユー

ザーデータを回復するものではありません。

次の2つの方法があります。

方法

カセット挿入後、表示部のOPERATIONメニュー（37ページ）でリカバーを実行します。

方法

カセット挿入後、RECOVERコマンドを発行します。

正しくアンロードされなかったテープ内にあるすべてのユーザー

データに付加された管理情報を読み込み、DITの再構築を行い、テープに書き込みます。その後、テープは先頭まで巻き戻されます。

オートロードモードの場合

カセットを挿入すると、自動的にロードを実行します。その後表示部に［Recover?］と表示されますので、リカバーを実行してください。リカバーの実行には、次の2つの方法があります。

方法

カセット挿入後、表示部のOPERATIONメニュー（37ページ）でリカバーを実行します。

方法

カセット挿入後、RECOVERコマンドを発行します。

正しくアンロードされなかったテープ内にあるすべてのユーザーデータを読み、そこに付加された管理情報をもとにDITの再構築を行い、テープに書き込みます。その後、そのテープのロードを行い、ユーザーデータ領域の前で止まります。

21 (J)

Page 24

操作

データ圧縮

本機はALDCアルゴリズムを採用したデータ圧縮機能により、書き込むデータを圧縮してより大量のデータを書き込むことができます。データを圧縮するかどうかは、表示部のSETUPメニューとMODE SELECTコマンドで設定します。表示部の設定が終わったら、電源を一旦切って入れ直してください。データを読み込むときは、データが圧縮されているかどうかを自動的に識別します。スイッチやコマンドの設定は必要ありません。

◆メニューの設定について詳しくは、「SETUPメニュー」の「8.Compress」（35ページ）をご覧ください。

MODE SELECT

MODESELECTコマンドのDataCompressionControlPage (ページコード0Fh)で、データを圧縮するかどうかを設定します。

ご注意

この方法で圧縮を制御する場合は、表示部のSETUPメニューの

「8.Compress」設定を「SCSI」にしてください。

コマンドでの設定

DTF-1

DTF-1フォーマットのカセットを読むには、ロード処理をする必要が

あります。本機に、DTF-1カセットを挿入すると、自動認識しますの

で、その後、DTF-2フォーマットのカセットの場合と同様に、ロード処理を行ってください。

ロードの方法は「ロード

DTF-1フォーマットのカセットをロードすると、自動的に READ ONLYモードになります。

DIR

DIRフォーマットのカセットを読むには、ロード処理をする必要があり

ます。本機に、DIRカセットを挿入すると、自動認識しますので、そ

の後、DTF-2フォーマットのカセットの場合と同様に、ロード処理を行ってください。

ロードの方法は「ロード

DIRフォーマットのカセットをロードすると、自動的にREADONLY モードになります

カセットの再生

（DTF）」(17ページ)と同様です。

カセットの再生

（DTF）」(17ページ)と同様です。

表示部の

テープをロードする前に SETUPメニューを使って圧縮モードを設定します。

データを圧縮するには

SETUPメニューの「8.Compress」を「ON」にします。

データを圧縮しないときは

SETUPメニューの「8.Compress」を「OFF」にします。この場合 MODESELECTコマンドによる圧縮の制御は無効になります。

ご注意

表示部の設定後は、電源を一旦切って入れ直してください。

SETUP

メニューでの設定

22 (J)

Page 25

表示

システム立ち上げ時の表示

システム起動時、前面のインジケーターがすべて点灯し、すぐに消

灯します。表示部には以下のような順番で表示されます。

表示内容

Initializing... 起動ダイアグチェックの実行中を示す。

↓

GY-8240 機種名を表示。

↓

SCSI-ID [x] 本機のSCSIアドレスを示す。

↓

Rev.XXX.XX FirmwareのRevisionを示す。

操作中の表示

ロード

(DTF)

Loading...START テープを巻き戻しています。

↓

Loading....0% テープのロード

↓ テープをロード

Loading....100%

↓

Loaded[00] ロード

アンロード

(DTF)

(DTF)が終了しました。

Unloading.START テープをアンロード領域に移動しています。

↓

Unloading... アンロード

↓

Unloading...REW アンロード

戻しています。

(DTF)を開始しました。

(DTF)しています。

(DTF)をしています。

(DTF)が終了し、テープを巻き

リカバー

(DTF)

Recovering.START VSIT領域にヘッドを進ませています。

↓

Recovering..CHK リカバー条件を検出しています。

↓

Recovering.0% リカバーを開始しました。

EOD(EndofData)までユーザデータを

↓ テープから読んでいます。

Recovering..DIT ヘッダー領域を変更しています。

↓

Recovering..REW リカバーが終了し、テープを巻き戻していま

す。

リカバー中の％表示は、テープ全長に渡ってデータが書かれていることを前提に計算されています。従って、テープの途中でEOD

が見つかった場合は100％になる前に次の処理へ進みます。

ファストロード

(DTF)

Loading...START ファストロード(DTF)が可能かどうかの

↓ チェックを行います。

FastLoading... ファストロード

(DTF)を行っています。

↓

Loaded[00] ファストロード

ファストアンロード

(DTF)

(DTF)が終了しました。

Unloading.START テープをアンロード領域に移動しています。

↓

FastUnloading. ファストアンロード

(DTF)を行っています。

ご注意

フォーマット関連の％表示は、動作の進行状況のおおよそを示す値

です。そのため、必ずしも100％で終了するとは限りません。

フォーマット

(DTF)

Formatting.START テープを巻き戻しています。

↓

Formatting.0% フォーマット (DTF)を開始しました。

↓ フォーマット(DTF)をしています。

Formatting.100%

↓

Formatting..REW フォーマット (DTF)が終了し、テープを巻

き戻しています。

23 (J)

Page 26

表示

正常動作時のステータス表示

本機が正常に動作しているときは、以下のような表示が表示部に表示されます。

表示内容

Cleaning クリーニングカセット挿入中 Cleaning(R)1)リモートからのクリーニング制御モードでのクリーニン

グ実行中 FastForward テープの早送り中 Loaded[00] テープがロード(DTF)されている。 Locate テープに対するREAD/WRITEの準備中 NoTape カセットが挿入されていない ReadMode バンクメモリがREADモードで動作している Rewind テープの巻き戻し中 Threading テープが挿入途中 Unloaded カセットが挿入されているがロード(DTF)されていない Unthreading カセットがイジェクト途中 WriteMode バンクメモリがWRITEモードで動作している

1)システムアップされていない状態で、この表示のまま停止している場合は、本機の内部設定が誤っています。サービス窓口に連絡してください。

Hours Meter

表示

本機は、データを読み書きしたおおよその時間を表示部に表示す

る機能があります。定期点検の目安としてご利用ください。

このメッセージは、カセットが挿入されていない場合のステータス表

示NoTapeと、カセットが挿入されているがロードされていない場合のステータス表示Unloadedの右側に常時表示されます。ワーニ

ングコードは、 HOURSMETER表示の右側に表示されます。

No Tape xyzH ＊1 Unloaded xyzH ＊1

表示は100分の1の値です。実際の読み書きの時間は、xyz×100 時間になります。200Hの場合は、20000時間の読み書きが行われたことになります。

ご注意

この表示はデータの読み書きの時間を表すもので、本機の通電時

間などを示すものではありません。

ワーニングコード

本機にはヘッドクリーニングの時期およびDIPスイッチの設定ミスを

知らせる機能があります。このメッセージは正常動作時に、表示部のステータス表示の右にワーニングコードとして表示され点滅します。

Write mode＊1

↑↑

ステータス表示

ワーニングコードの内容は次のとおりです。

ワーニング内容コード

------＊1 クリーニングカセットを使用してのクリーニングが必要です。

------＊Q 本機のファームウェアバージョンに不整合があります。

サービス窓口に連絡してください。

------＊X 内部スイッチの設定に問題があります。

サービス窓口に連絡してください。

ワーニングコード（点滅）

24 (J)

Page 27

エラーメッセージ

本機に致命的エラーが発生した場合、以下のような表示が表示部

に表示されます。xxxxはエラーコードを表します。

表示例

LCD

[E] Fatal >xxxx

>xxxx

◆エラーコードの意味については、メジャー / マイナーに関わらず、次ページ以降の「エラーコード一覧」を参照してください。

←メジャーエラーコード: エラーの内容を示す ←マイナーエラーコード: メジャーエラーコードに対する詳細

内容です

詳細内容なしの場合は

(

0000)

表示内容

Format?

MemoryCheckErr Recover?

[E]BlkTbl >xxxx

[E]CpWrite >xxxx

[E]CpRead >xxxx

[E]DataIN >xxxx

[E]DataOUT >xxxx

[E]Drive >xxxx

[E]Fatal >xxxx

[E]Flush >xxxx

[E]Format >xxxx

[E]Initialize1)>xxxx

フォーマットされていないカセットをロードしよう

とした→「フォーマット(DTF)」(16ページ)に従っ

て処理をしてください起動時にメモリーチェックエラーが発生した正しくアンロードされなかったテープをロードし

ようとした →「リカバー (DTF)」(16ページ)に従って処理をしてください

ブロック管理テーブルが壊れている

>xxxx

コピー中、テープへの書き込み中にエラーが

>xxxx

起きたコピー中、テープからの読み込み中にエラー

>xxxx

が起きた SCSIプロトコルのデータインフェーズが中断さ

>xxxx

れた SCSIプロトコルのデータアウトフェーズが中断

>xxxx

された

その他のエラーが起きた

>xxxx

致命的エラーが発生した（システムエラー発

>xxxx

生）バッファー内の全てのデータをテープに書き込

>xxxx

むときのエラーフォーマット(DTF)処理に失敗した

>xxxx

システム立ち上げ時に何らかのエラーが発生

>xxxx

した

表示内容

[E]Load >xxxx

[E]MngTbl >xxxx

[E]Parity >xxxx

[E]PreWrite >xxxx

[E]Read >xxxx

[E]Recover >xxxx

[E]Subcode >xxxx

[E]TeleFile >xxxx

[E]Unload >xxxx

[E]VolFull >xxxx

[E]Write >xxxx

ロード(DTF)処理に失敗した

>xxxx

管理テーブルが一杯になった

>xxxx

メモリーのパリティーエラーが発生した

>xxxx

書き込み準備処理でエラーが起きた

>xxxx

読み込み中にエラーが起きた

>xxxx

リカバー(DTF)処理に失敗した

>xxxx

サブコード領域が壊れている

>xxxx

テレファイルのエラーが起きた

>xxxx

アンロード(DTF)処理に失敗した

>xxxx

論理ボリュームのサイズを越えて書き込みを

>xxxx

行った書き込み中にエラーが起きた

>xxxx

1)2行目の表示は、どのCPUでの通信エラーかを表示します。

例 [E] Initialize >xxxx

IF-SV

間のエラー

IF-SV >xxxx

25 (J)

Page 28

表示

エラーコード

本機の動作中に、何らかの致命的エラーが発生した場合、エラー

メッセージの右にエラーコードが表示されます。

各エラーコードは、メジャーエラーコード4桁、マイナーエラーコード 4桁で表示されます。

エラーコード

0001 正しくアンロード(DTF)されなかった

テープをロード(DTF)しようとした。

0002 初期化されていないテープをロード

(DTF)しようとした。

0003 SCSIシーケンス中にSCSIバスリセッ

トがかかった。

0004 サブコードが壊れている。

0005 データインフェーズが中断された

0006 データアウトフェーズが中断された

0007 論理ボリュームのエンドに達した 0008 ブロック管理テーブルが壊れている 0009 SCSIバスにパリティエラーが起こった

000D VSITに反映されていないボリューム

をリカバー (DTF)しようとした 0014 PCIバスエラー 0020 目的外のカセットが挿入された 0021 ファームウェアアップデート中 0030 Tele-FileReadエラー 0040 Tele-FileWriteエラー 0050 リカバー条件不成立のため、リカバー

できなかった

00E0 ROMUpdateエラー

00F0 Tele-File情報では、ブランニュー

テープでないにもかかわらず、テープ上にデータがない

00FE 本機にFC 基板(FC-82)がインストール

されている 00YY その他のエラー 1x10 SYSブロックがアボートした

1)但し、DTF-1カセットおよび DIRカセットは GY-8240UWDではフォーマットできません。

エラーの内容

対処方法

リカバー実行

フォーマット実行

･上位装置側確認･ターミネータ、ケーブル確認

・クリーニングカセットで

クリーニングを実行

・カセット交換

･上位装置側確認･ターミネータ、ケーブル確認

上位装置側操作ミスカセット交換

ターミネータ、ケーブル

確認上位装置側操作ミス

サービス窓口へ

カセット交換

サービス窓口へ

カセット交換

サービス窓口へ

テープからの Updateの

場合はクリーニングした後、ROMのUpdateをも

う一度行う

サービス窓口へ

マイナーエラーコード確

認

26 (J)

以下の説明は、メジャーエラーコード、マイナーエラーコードに共通です。

◆ 1x10〜1xYY、2x10〜2xYY、3x01〜3xYYの2桁目のxについては、「エラー発生時の内部コマンド」(28ページ)をご覧ください。

エラーコード

1x11 DRV-CPUで管理しているIDと不整

合 1x12 SYSコマンドがタイムアウトした 1x13 notape時に動作系コマンドを受信 1x14 起動時にSVがタイムアウトした 1x15 Sync割り込みが来ない 1x19 FMTコマンドがタイムアウトした 1x1B FMTからのDownloadコマンド失敗 1x1C FMTからのDIAGの失敗 1x23 Uncorrectederrorが発生した

1x24 IN点でロックしていなかった 1x25 LostLockが起こった 1x26 サーチに失敗した 1x27 サーボがロックしなかった 1x28 InPointSetError 1x29 IDDislocation 1x2A IN点でLTCに異常があった 1x2B CTL/TCCONFIでエラーがあった 1x39 転送アボートがタイムアウトした 1x3A データレディタイムアウト 1x3C READ(Forward)時にIDが読めな

かった 1x40 W(2)/R(2)のパリティエラー 1x41 W(3)のパリティエラー 1x42 W(4)のパリティエラー 1x43 W(5)のパリティエラー 1x44 W(6)/R(1)のパリティエラー 1x45 W(1)のEDCCORRECTIONエラー 1x46 W(1)のEDCのFATALエラー 1x47 W(3)のFRAMINGエラー 1x48 R(1)のFRAMINGエラー 1x49 R(2)のFRAMINGエラー 1x4A W(6)/R(1)のCRCエラー 1x4F システムが動作できない状態になっ

た 1x5B カセットが記録禁止になっていた。ま

たは、DTF-1に書こうとした。

エラーの内容

対処方法

サービス窓口へ

マイナーエラーコード確認アンロードしてからクリー

ニングカセットを挿入してクリーニング実行

サービス窓口へ

Page 29

エラーコード

1x6B コマンドブロックのパケット内に誤り 1x6C サポートしていないコマンド要求 1x6D コマンドシーケンスエラー 1x6F ABORTモード時のコマンド要求 1x7B 動作中にEOTに入った 1x7F TTPステータスが変わらずタイムアウ

ト

1090

SYSコマンドACK待ちタイムアウト 1091 SYSコマンドFREE待ちタイムアウト 1092 FMTコマンドINT待ちタイムアウト1 1093 FMTコマンドINT待ちタイムアウト2 1094 FMTコマンドINT待ちタイムアウト3 1095 FMTコマンドINT待ちタイムアウト4 1xA0 Ach/Echでuncorrectederror 1xA1 Achのみでuncorrectederror 1xA2 Echのみでuncorrectederror 1xA3 C2Overした後にコマンドを受けた 1xA4 INOverした後にコマンドを受けた 1xB1 XFERABORTINT待ちタイムアウト1 1xB2 XFERABORTINT待ちタイムアウト2 1xC0 DPR基板のプロセッサーまでのEE

が失敗した 1xC1 DPR基板のEQまで含めたEEが失

敗した 1xC2 DPR基板のプロセッサーまでのEE

(CRC付き)が失敗した 1xC3 DPR基板のEQまで含めたEE(CRC

付き)が失敗した 1xCF その他のFMTからのDIAGが失敗し

た 1xYY その他のエラー 2x01 REC/PLAY中にEOTに達した 2x02 BOTでイリーガルなコマンドを受信し

た 2x03 EOTでイリーガルなコマンドを受信し

た 2x04 記録禁止カセットに対し、RECコマン

ドを受信した 2x05 サーチがアボートした 2x06 イリーガルな状態遷移を行おうとした 2x0A イリーガルなカセットだった 2x10 結露を検出した 2x14 セットのファン異常 2x15 電源のファン異常 2x62 プレIN点検出後、異なるIDを発見

した

エラーの内容

対処方法

サービス窓口へ

イジェクトしてカセットを

交換

サービス窓口へ

アンロードしてからクリー

ニングカセットを挿入し、

クリーニング実行

サービス窓口へ

解除されるまで待機サービス窓口へ

エラーコード

2x63 プレIN点検出後、LostLockが起

こった 2x64 REC/PLAYでIN点オーバーした 2x65 プレIN点検出前に、CTL異常区間を

検出した

2x66 REC/PLAYプレIN点でCTLLockし

ていなかった

2x67 REC/PLAYプレIN点でATLockし

ていなかった

2x68 CrashRec実行時、SVLockしなかっ

た 2x69 サーチ中にEOT・BOTを検出した 2x6A サーチ中にハンチングのリトライオー

バーをした

2x6B CTL/TCリトライ中にサーチアボートし

た 2x78 SVがFatal状態になった 2x79 SVが独立モードに入った 2x7B SVDIAG実行できず 2x94 SVCPUとの通信異常 2x96 DPR基板上のNVRAM内のEQ

データ異常 2x97 DPR基板上のNVRAMが異常 2x98 DPR基板上のNVRAMにデータが書

き込めない

2x99 DPR基板上のNVRAM書き込みタイ

ムアウト 2x9A DPR基板上の温度センサーが異常 2x9B DPR基板上の温度センサー値が正

常範囲外 2xFE ID指定の範囲を超えている 2xYY その他のエラー 3x03 リールシフト動作未完了

3x04 カセコン動作未完了 3x05 スレッド動作未完了 3x06 スレッドFG未検出 3x07 S、Tリールが空転 3x08 Sリール過電流 3x09 Tリール過電流 3x0A キャプスタン過電流 3x0C キャプスタンとリールの回転不整合

（テープたるみ方向）検出

3x0D キャプスタンとリールの回転不整合

（テープ切れ方向）検出

エラーの内容

対処方法

サービス窓口へ

アンロードしてからクリー

ニングカセットを挿入し

てクリーニング実行サービス窓口へ

サービス窓口へ

投入した直後に緊急イ

ジェクトを押すとカセットを

取り出すことができます )

サービス窓口へ

(電源を

27 (J)

Page 30

表示

エラーコード

3x0E 過大Sテンション 3x12 ドラムロックせず 3x14 キャプスタン速度異常 3x15 Tリール速度異常 3x16 スレッドまたはアンスレッド中のリール

の回転不整合（テープたるみ方向）検出

3x17 スレッドまたはアンスレッド中のリール

の回転不整合(テープ切れ方向)検出 3x1B 未定義コマンド 3x1D カセコンとスレッドとリールシフトの位

置関係が不正 3x26 緊急イジェクトが押された

3x28 ドラム過電流 3x2A SVの調整値データのチェックサムエ

ラー

3x34 動作中にFM-75基板からのリファレン

ス信号が検出されない 3x3A キャプスタンとTリールの速度不整合 3xYY その他のエラー 4010 テレファイルのCRCデータが計算値

と異なっている

4011 テレファイルのハミングコードが計算

値と異なっている 4012 ブロックデータのベリファイが失敗し

た 4013 書き込み禁止ブロックを更新しようと

した

4014 CCM基板の電源がONもしくはOFF

にならなかった 4015 該当するブロックがなかった(From

CCM) 4016 書き込み異常終了(FromCCM) 4017 IF−DSP間の通信で失敗した 4018 ラベル−CCM間のまたはDSP−

CCM間の通信で失敗した 4019 DSP−CCM間でチェックサムエラー

が起きた 40F0 回復不能なエラー 40YY その他のエラー

エラーの内容

対処方法

サービス窓口へ

操作確認（緊急イジェク

トはサービス時以外に使

用しないでください）サービス窓口へ

･リカバー実行･カセット交換

サービス窓口へ

カセット交換

サービス窓口へ

エラー発生時の内部コマンド

エラーコード

コード

1連続READ テープを停止せず、必要なデータを

2連続WRITE テープを停止せず、必要なデータを

5 PREROLL テープを指定したIDの前に移動する 6新規TAPE 挿入されたテープが書き込んでいな

7 REWIND テープの巻き戻しを行う 8 EJECT カセットを本機からイジェクトする E FASTFWD テープを早送りする F STOP テープをSTANDBYON/OFFする Dその他コマンド

エラーコード

コード

1x10〜1xYYの2桁目(x)

(Hex)

コマンド名機能

連続して読み込む

連続して書き込む

いかチェックする

2x01〜2xYY、3x01〜3xYYの2桁目(x)

(Hex)

0 不特定下記のいずれかであるが機能を特定

1 EJECT カセットを排出する 2 UNTHREAD テープをカセット内に引き込む 3 STOP テープを停止させる 4 STANDBY-ON テープが停止した状態で、ドラムを回

5 PLAY テープを再生させる 6 CLEANING クリーニングカセットを規定時間走行

7 STANDBY-OFFテープが停止した状態で、ドラム回

8 REC テープに記録する 9FF テープを、最高速でフォワード方向に

A REWIND テープを、最高速でリバース方向に

B PREROLL テープ上のIDをもとに、指定点へ移

C IDCSEARCH 内部カウンターをもとに、指定点へ移

D DIAG ダイアグ中である Fその他上記に分類されない機能時

コマンド名機能

できない

転させる

させる

転を停止させる

移動させる

動させる

の意味

28 (J)

Page 31

メニューの使いかた

メニュー操作には内部パネルの[SELECT]ボタン、メニュー操作ボタン（%/5/$/4)、[ESC]ボタン、[ENTER]ボタンを使用します。メニュー項目および設定値は表示部に表示されます。

[SELECT] :メニュー選択モードに入ります。

メニュー操作中に押すと、操作を終了し、通

常モードに戻ります。 $/4 :メニューの項目を選択します。 %/5 :メニュー項目の設定値を選択します。 [ENTER] :選択を決定します。 [ESC] : 上位のメニュー項目に戻ります。最上位のメ

ニューの時は、メニュー操作を終了し、通常

モードに戻ります。

メニュー選択モード

通常モード

No Tape

[SELECT]

メニュー選択モード

[ESC]

[SELECT]

[ESC]

[SELECT]

[ESC]

[SELECT]

[ESC]

[SELECT]

[ESC]

[SELECT]

[ESC]

[SELECT]

Select menu CUSTOM menu

Select menu DIAG menu

Select menu UPDATE menu

Select menu SETUP menu

Select menu ROMmenu

Select menu OPERATION menu

Select menu CUSTOM menu

[ENTER]

CUSTOM

（右段）

メニュー

DIAG

ページ）

(30

UPDATE (30

SETUP (31

ROM (37

メニュー

ページ）

メニュー

ページ）

メニュー

ページ）

OPERATION

ページ）

(38

メニュー

CUSTOM

メニュー

$または 4を押して、CUSTOMメニューの項目を選択します。

[ENTER]を押すと選択した項目の表示に移ります。 [ESC]を押すと、メニュー選択モードに戻ります。 [SELECT]を押すと、メニュー操作を中止し、通常モードに戻りま

す。

通常モードへ戻る

メニュー選択モード

Select menu CUSTOM menu

[SELECT]

Model name GY-8240

モデル名を表示

Serial number 00000000

シリアル番号を表示

[ESC]

CUSTOM menu :1 Model name

[ESC]

CUSTOM menu :2 Serial number

CUSTOM menu :1 Model name

[ENTER]

[ESC]

[ENTER]

[ESC]

29 (J)

Page 32

メニューの使いかた

DIAG

メニュー

現在DIAGメニューではHoursmeterのみ選択できます。

[ENTER]を押すと Hoursmeterの項目選択に移ります。 [ESC]を押すと、メニュー選択モード（前ページ）に戻ります。 [SELECT]を押すと、メニュー操作を中止し通常モードに戻ります。

メニュー選択モード

Select menu DIAG menu

[ESC]

DIAG menu :1 Hours meter

[ENTER]

通常モードへ戻る

[SELECT]

[ENTER]

Hours meter

$または 4を押して、Hoursmeterの項目を選択します。

[ENTER]を押すと選択した項目の値を表示します。 [ESC]を押すと、DIAGメニューの項目選択モードに戻ります。 [SELECT]を押すと、メニュ−操作を中止し通常モードに戻ります。

通常モードへ戻る

メニューの

DIAG

項目選択モード

DIAG menu :1 Hours meter

[SELECT]

Operation (hour) 00001001

累積使用時間を10進数で表示

Drum run (hour) 00000980

累積ドラム動作時間を

進数で表示

[ESC]

[ENTER]

Hours meter Operation (hour)

Hours meter Drum run (hour)

Hours meter Operation (hour)

[ENTER]

[ESC]

[ENTER]

[ESC]

UPDATE

メニュー

[ENTER]を押すとアップデートの実行確認メッセージが表示されます。

[ESC]を押すと、メニュー選択モード（前ページ）に戻ります。 [SELECT]を押すと、メニュー操作を中止し通常モードに戻ります。

（[ESC]または[SELECT]を押した場合は、以前の設定が残ります。）

通常モードへ戻る

メニュー選択モード

Select menu UPDATE menu

[ESC]

UPDATE menu :1 From tape

[ENTER]

[ESC]

[SELECT]

UPDATE menu :1 Update OK?

[ENTER]

アップデート実行

アップデート動作中は、アップデートの状態が表示されます。

動作が終了するとカセットがイジェクトされ、自動的に再起動されます。

ご注意

ファームウェアのアップデートの操作は、専用のカセットを持つサービス担当者のみが行なえます。通常の使用時は絶対にこのメ

ニューを使用しないでください。、

30 (J)

Page 33

SETUP

メニュー

1. SCSI ID

$または 4を押して、SETUPメニューの項目を選択します。

[ENTER]を押すと、選択した項目の設定値の選択に移ります。 [ESC]を押すと、メニュー選択モード（29ページ）に戻ります。 [SELECT]を押すと、メニュ−操作を中止し通常モードに戻ります。

通常モードへ戻る

メニュー選択モード

Select menu SETUP menu

[ENTER]

[ESC] [ENTER]

SETUP menu :1 SCSI ID [05]

SETUP menu :2 Option 3 port

SETUP menu :3 Unload [FAST]

SETUP menu :4 Fast unld [NORM]

SETUP menu :5 Auto load [ON]

SETUP menu :6 Auto format [OFF]

SETUP menu :7 Halfway [OFF]

SETUP menu :8 Compress [SCSI]

[ESC] [ENTER]

SETUP menu :9 FM Flush [OFF]

[ESC] [ENTER]

SETUP menu :10 Recover TYPE [01]

[ESC] [ENTER]

SETUP menu :11 Fast read [OFF]

SETUP menu :1 SCSI ID [05]

[SELECT]

1. SCSI ID

2. Option 3 port

3. Unload

4. Fast unload

5. Auto load

6. Auto format

7. On the halfway

8. Compress

9. File mark flush

mode

10. Recover TYPE

11. Fast read

%または5で、SCSIID（00〜15）を選択します。デフォルトは「05」です。 [ENTER]を押すと選択を決定し、SETUPメニューの項目選択モー

ドに戻ります。選択を中止するときは[ESC]を押します。

[SELECT]を押すと、メニュ−操作を中止し通常モードに戻ります。

（[ESC]または[SELECT]を押した場合は、以前の設定が残ります。）

通常モードへ戻る

SETUP

項目選択モード

メニューの

[ENTER] [SELECT]

[ENTER]

[ESC]

[ENTER]

[ESC]

[ENTER]

[ESC]

SETUP menu :1 SCSI ID [00]

SETUP menu :1 SCSI ID [01]

SETUP menu :1 SCSI ID [15]

SETUP menu :1 SCSI ID [00]

SCSI IDを00

SCSI IDを01

SCSI IDを15

に設定

31 (J)

Page 34

メニューの使いかた

2. Option 3 port

OPTION3ポートのパラメーターを設定します。 $または 4を押して、設定するパラメーターを選択します。

[ENTER]を押すと、選択したパラメーターの設定に移ります。 [ESC]を押すと、SETUPメニューの項目選択モードに戻ります。 [SELECT]を押すと、メニュー操作を中止し通常モードに戻ります。

SETUP

項目選択モード

[ESC]

メニューの

SETUP menu :2 Option 3 port

[ENTER]

Option 3 port IP address

Option 3 port Subnet mask

Option 3 port Gateway address

Option 3 port IP address

通常モードへ戻る

[SELECT]

[ENTER]

2-1. IP address

2-2. Subnet mask

2-3. Gateway address

2-1. IP address

IPアドレスを設定します。デフォルト値は、「127.0.0.1」です。 %または5で設定したい桁を選択し、$または 4で値を設定し

ます。

[ENTER]を押すと設定を決定し、Option3portパラメーターの選択

に戻ります。設定を中止するときは[ESC]を押します。

[SELECT]を押すと、メニュー操作を中止し通常モードに戻ります。

（[ESC]または[SELECT]を押した場合は、以前の設定が残ります。）

通常モードへ戻る

の桁の数値を1増やす。

XXX

の桁の数値を1減らす。

XXX

の桁の数値を1増やす。

XXX

の桁の数値を1減らす。

XXX

の桁の数値を1増やす。

XXX

の桁の数値を1減らす。

XXX

[ENTER]

[ESC]

[ENTER]

[ESC]

[ENTER]

[ESC]

Option 3 port

パラメーター選択

Option 3 port IP address

[ENTER] [SELECT]

IP address XXX.xxx.xxx.xxx

IP address xxx.XXX.xxx.xxx

IP address xxx.xxx.xxx.XXX

IP address XXX.xxx.xxx.xxx

各桁とも、「255」を越えて$を押すと「000」に戻り、「000」を越

えて4を押すと「255」に戻ります。$/4を押し続けると、連続し

て値が変化します。

32 (J)

Page 35

2-2. Subnet mask

サブネットマスクを設定します。デフォルト値は、「255.255.255.0」です。 %または 5で設定したい桁を選択し、$または 4で値を設定し

ます。

[ENTER]を押すと設定を決定し、Option3portパラメーターの選択に戻ります。設定を中止するときは[ESC]を押します。 [SELECT]を押すと、メニュー操作を中止し通常モードに戻ります。

（[ESC]または[SELECT]を押した場合は、以前の設定が残ります。）

通常モードへ戻る

の桁の数値を1増やす。

XXX

の桁の数値を1減らす。

XXX

の桁の数値を1増やす。

XXX

の桁の数値を1減らす。

XXX

の桁の数値を1増やす。

XXX

の桁の数値を1減らす。

XXX

[ENTER]

[ESC]

[ENTER]

[ESC]

[ENTER]

[ESC]

Option 3 port

パラメーター選択

Option 3 port Subnet mask

[ENTER] [SELECT]

Subnet mask XXX.xxx.xxx.xxx

Subnet mask xxx.XXX.xxx.xxx

Subnet mask xxx.xxx.xxx.XXX

Subnet mask XXX.xxx.xxx.xxx

2-3. Gateway address

ゲートウェイアドレスを設定します。デフォルト値は、「0.0.0.0」です。 %または 5で設定したい桁を選択し、$または 4で値を設定し

ます。

（[ESC]または[SELECT]を押した場合は、以前の設定が残ります。）

通常モードへ戻る

の桁の数値を1増やす。

XXX

の桁の数値を1減らす。

XXX

の桁の数値を1増やす。

XXX

の桁の数値を1減らす。

XXX

の桁の数値を1増やす。

XXX

の桁の数値を1減らす。

XXX

[ENTER]

[ESC]

[ENTER]

[ESC]

[ENTER]

[ESC]

Option 3 port

パラメーター選択

Option 3 port Gateway address

[ENTER] [SELECT]

Gateway address XXX.xxx.xxx.xxx

Gateway address xxx.XXX.xxx.xxx

Gateway address xxx.xxx.xxx.XXX

Gateway address XXX.xxx.xxx.xxx

各桁とも、「255」を越えて$を押すと「000」に戻り、「000」を越

えて4を押すと「255」に戻ります。$/4を押し続けると、連続し

て値が変化します。

各桁とも、「255」を越えて$を押すと「000」に戻り、「000」を越

えて4を押すと「255」に戻ります。$/4を押し続けると、連続し

て値が変化します。

33 (J)

Page 36

メニューの使いかた

3. Unload

%または 5 す。デフォルト設定は「FAST（ [ENTER]を押すと選択を決定し、SETUPメニューの項目選択モー

ドに戻ります。選択を中止するときは[ESC]を押します。

[SELECT]を押すと、メニュー操作を中止し通常モードに戻ります。

（[ESC]または[SELECT]を押した場合は、以前の設定が残ります。）

[ENTER]

[ESC]

[ENTER]

[ESC]

で、アンロードモード（

SETUP

項目選択モード

メニューの

[ENTER] [SELECT]

SETUP menu :3 Unload [FAST]

SETUP menu :3 Unload [NORM]

SETUP menu :3 Unload [FAST]

ファスト

または標準）を選択しま

ファスト

）」です。

通常モードへ戻る

ファスト

標準アンロードを選択

アンロードを選択

5. Auto load

%または 5 で、

デフォルト設定は「 ON（

ます。

[ENTER]を押すと選択を決定し、SETUPメニューの項目選択モー

ドに戻ります。選択を中止するときは[ESC]を押します。

[SELECT]を押すと、メニュー操作を中止し通常モードに戻ります。

（[ESC]または[SELECT]を押した場合は、以前の設定が残ります。）

[ENTER]

[ESC]

[ENTER]

[ESC]

ロード

モード（オートまたはマニュアル）を選択し

SETUP

項目選択モード

メニューの

[ENTER] [SELECT]

SETUP menu :5 Auto load [ON ]

SETUP menu :5 Auto load [OFF]

SETUP menu :5 Auto load [ON ]

オート

）」です。

オート

ロードモード

マニュアル

通常モードへ戻る

を選択

ロードモード

を選択

4. Fast unload

%または 5 で、

を選択します。

[ENTER]を押すと選択を決定し、SETUPメニューの項目選択モー

ドに戻ります。選択を中止するときは[ESC]を押します。

[SELECT]を押すと、メニュー操作を中止し通常モードに戻ります。

（[ESC]または[SELECT]を押した場合は、以前の設定が残ります。）

[ENTER]

[ESC]

[ENTER]

[ESC]

ファストアンロード

ロケーション（標準またはトップ）

デフォルト設定は「NORM（標準）」です。

SETUP

項目選択モード

メニューの

通常モードへ戻る

[ENTER] [SELECT]

SETUP menu :4 Fast unld [NORM]

SETUP menu :4 Fast unld [TOP ]

SETUP menu :4 Fast unld [NORM]

標準モードを選択

トップモードを選択

6. Auto format

%または 5で、フォーマットモード（オートまたはマニュアル）を選択します。

デフォルト設定は「 OFF（

[ENTER]を押すと選択を決定し、SETUPメニューの項目選択モー

ドに戻ります。選択を中止するときは[ESC]を押します。

[SELECT]を押すと、メニュー操作を中止し通常モードに戻ります。

（[ESC]または[SELECT]を押した場合は、以前の設定が残ります。）

SETUP

項目選択モード

メニューの

[ENTER] [SELECT]

[ENTER]

SETUP menu :6

[ESC]

Auto format [OFF]

[ENTER]

SETUP menu :6

[ESC]

Auto format [ON]

SETUP menu :6 Auto format [OFF]

マニュアル

マニュアルフォーマットを選択

オートフォーマットを選択

）」です。

通常モードへ戻る

34 (J)

Page 37

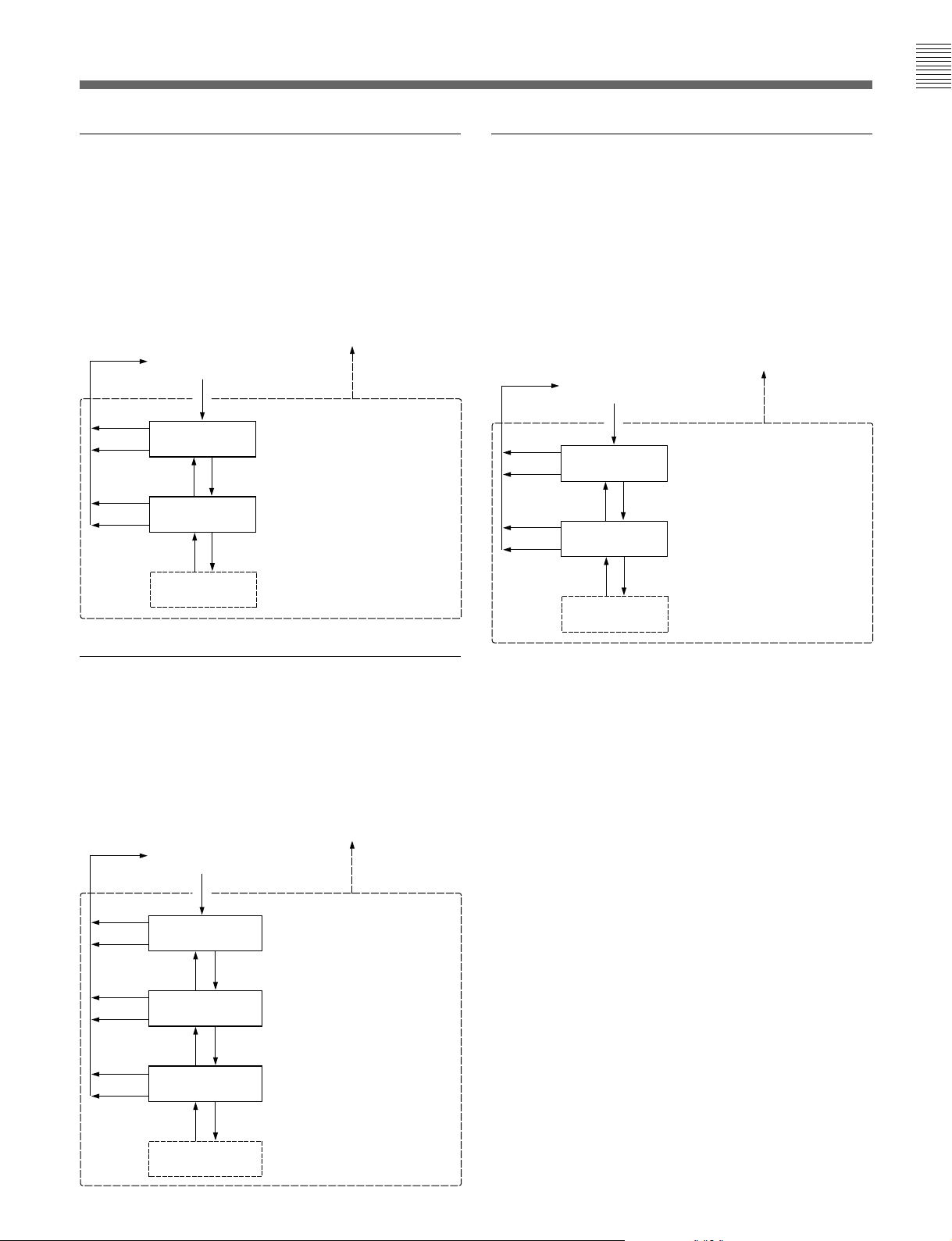

7. On the halfway

9. File mark flush

%または 5 で、ハーフウェイモードか通常モードかを選択します。デフォルト設定は「OFF（

通常モード

）」です。

[ENTER]を押すと選択を決定し、SETUPメニューの項目選択モー

ドに戻ります。選択を中止するときは[ESC]を押します。

[SELECT]を押すと、メニュー操作を中止し通常モードに戻ります。

（[ESC]または[SELECT]を押した場合は、以前の設定が残ります。）

SETUP

項目選択モード

メニューの

通常モードへ戻る

[ENTER] [SELECT]

[ENTER]

[ESC]

SETUP menu :7 Halfway [OFF]

通常モードを選択

[ENTER]

[ESC]

SETUP menu :7 Halfway [ON]

SETUP menu :7 Halfway [OFF]

ハーフウェイモードを選択

%または 5で、Filemarkflushモードを選択します。定は「OFF（

Filemarkflushなし

）」です。

デフォルト設

[ENTER]を押すと選択を決定し、SETUPメニューの項目選択モー

ドに戻ります。選択を中止するときは[ESC]を押します。

[SELECT]を押すと、メニュー操作を中止し通常モードに戻ります。

（[ESC]または[SELECT]を押した場合は、以前の設定が残ります。）

SETUP

項目選択モード

メニューの

通常モードへ戻る

[ENTER] [SELECT]

[ENTER]

[ESC]

SETUP menu :9 FM Flush [OFF]

File mark flush

なしモードを選択

[ENTER]

[ESC]

SETUP menu :9 FM Flush [ON ]

SETUP menu :9 FM Flush [OFF]

File mark flush

ありモードを選択

8. Compress

%または5で、圧縮モードを選択します。

[ENTER]を押すと選択を決定し、SETUPメニューの項目選

です。択モードに戻ります。選択を中止するときは[ESC]を押します。 [SELECT]を押すと、メニュー操作を中止し通常モードに戻ります。

（[ESC]または[SELECT]を押した場合は、以前の設定が残ります。）

SETUP

項目選択モード

メニューの

[ENTER] [SELECT]

[ENTER]

[ESC]

SETUP menu :8 Compress [SCSI]

SCSI

モードを選択

[ENTER]

[ESC]

SETUP menu :8 Compress [ON ]

圧縮モードを選択

[ENTER]

SETUP menu :8 Compress [OFF]

非圧縮モードを選択

[ESC]

デフォルト設定は「SCSI」

通常モードへ戻る

コマンドによる自動圧縮

SETUP menu :8 Compress [SCSI]

35 (J)

Page 38

メニューの使いかた

10. Recover TYPE

%または 5 で、リカバーのタイプを選択します。

「01」です。

[ENTER]を押すと選択を決定し、SETUPメニューの項目選択モー

ドに戻ります。選択を中止するときは[ESC]を押します。

[SELECT]を押すと、メニュー操作を中止し通常モードに戻ります。

（[ESC]または[SELECT]を押した場合は、以前の設定が残ります。）

SETUP

項目選択モード

メニューの

通常モードへ戻る

[ENTER] [SELECT]

[ENTER]

SETUP menu :10 Recover TYPE [01]

を選択

[ESC]

[ENTER]

[ESC]

SETUP menu :10 Recover TYPE [02]

を選択

[ENTER]

SETUP menu :10 Recover TYPE [00]

を選択

[ESC]

デフォルト設定は

11. Fast read

%または 5 で、ファストリード機能をON（使用する）かOFF（使用しない）かを選択します。

デフォルト設定は「OFF（です。 [ENTER]を押すと選択を決定し、SETUPメニューの項目選択モー

ドに戻ります。選択を中止するときは[ESC]を押します。

[SELECT]を押すと、メニュー操作を中止し通常モードに戻ります。

（[ESC]または [SELECT]を押した場合は、以前の設定が残りま

す。）

SETUP

項目選択モード

メニューの

通常モードへ戻る

[ENTER] [SELECT]

[ENTER]

[ESC]

SETUP menu :11 Fast read [OFF]

（

使用しない）を選択

OFF

[ENTER]

[ESC]

SETUP menu :11 Fast read [ON ]

SETUP menu :11 Fast read [OFF]

（使用する）を選択

使用しない

）」

SETUP menu :10 Recover TYPE [01]

36 (J)

Page 39

ROM

[ESC]

ROM version FMT [XX.XX.XX]

[ESC]

ROM version SYS [XX.XX.XX]

ROM version SV1 [XX.XX.XX]

ROM version SV2 [XX.XX.XX]

ROM version IF [XX.XX.XX]

ROM version DSP [XX.XX.XX]

ROM version FMT [XX.XX.XX]

ROM menu :2 ROM version

[ENTER]

[SELECT]

メニュー

ROM version

$または 4 で、ROMメニューの項目を選択します。

[ENTER]を押すと、選択した項目の表示に移ります。 [ESC]を押すと、メニュー選択モード（29ページ）に戻ります。 [SELECT]を押すと、メニュー操作を中止し通常モードに戻ります。

通常モードへ戻る

メニュー選択モード

Select menu ROMmenu

[ENTER] [SELECT]

[ENTER]

[ESC]

[ENTER]

[ESC]

ROM menu :1 FW revision

ROM menu :2 ROM version

ROM menu :1 FW revision

[ENTER]

[ESC]

[ENTER]

FW revision

01.00

ファームウェアのリビジョンを表示

ROM version

$または 4 で選択したCPUのROMバ−ジョンを表示します。

[ESC]を押すと、ROMメニューの項目選択モードに戻ります。 [SELECT]を押すと、メニュー操作を中止し通常モードに戻り

ます。

通常モードへ戻る

メニュー項目

ROM

選択モード

FMT-CPU

SYS-CPU

SV1-CPU

SV2-CPU

のバージョンを表示

IF-CPU

のバージョンを表示

DSP-CPU

のバージョンを表示

37 (J)

Page 40

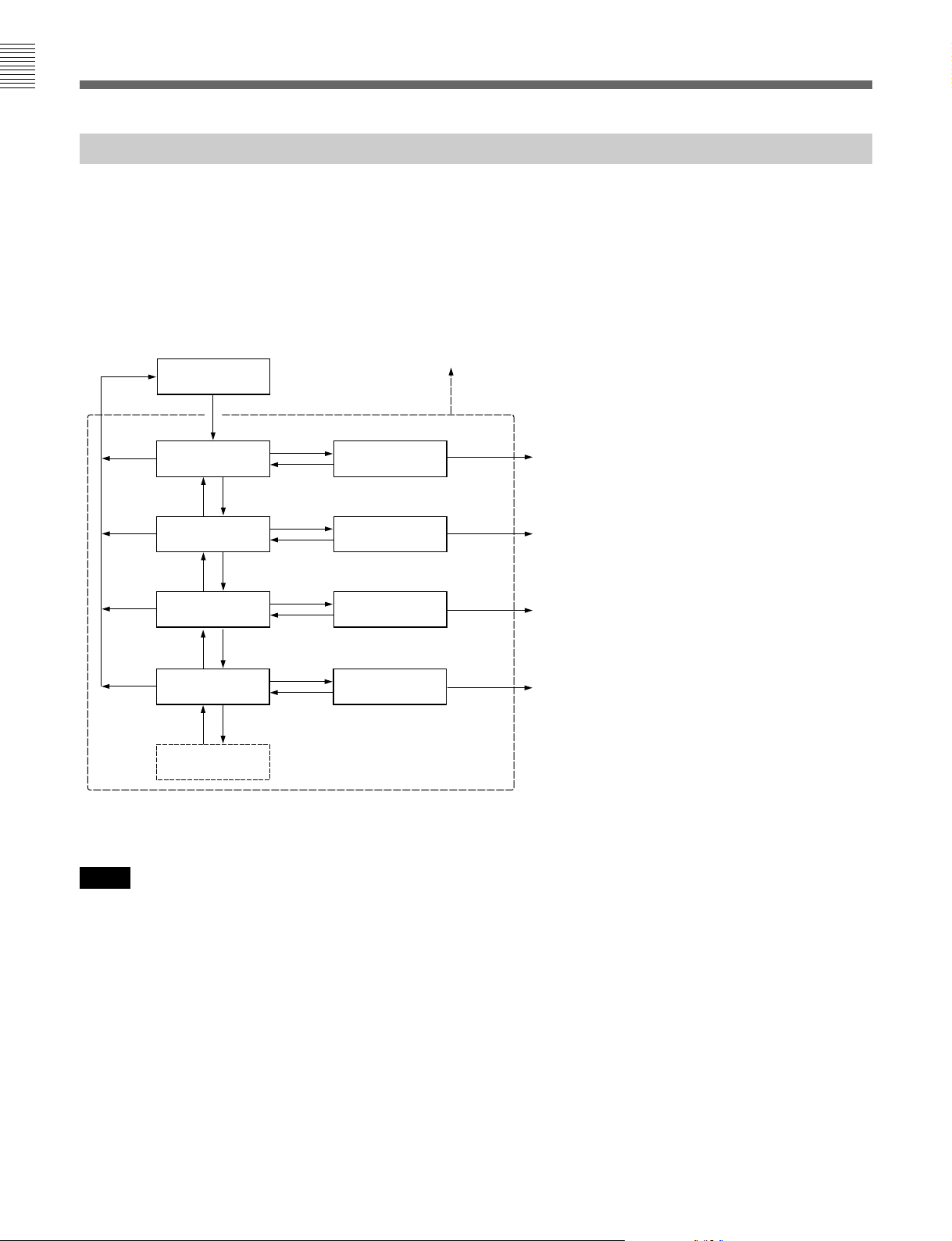

メニューの使いかた

OPERATION

メニュー

$または 4 で、OPERATIONメニューの項目を選択します。

[ENTER]を押すと、選択した項目の実行に移ります。 [ESC]を押すと、メニュー選択モード（29ページ）に戻ります。 [SELECT]を押すと、メニュー操作を中止し、通常モードに戻

ります。

メニュー選択モード

Select menu OPERATION menu

通常モードへ戻る

[ENTER]

[ESC]

OPERATION menu: 1 Recover execute

[ESC]

OPERATION menu: 2 Format execute

[ESC]

OPERATION menu: 3 Eject execute

[ESC]

OPERATION menu: 4 EMG-Recover exec

[ENTER]

[ESC]

[ENTER]

[ESC]

[ENTER]

[ESC]

[ENTER]

[ESC]

OPERATION menu: 1 Recover OK?

OPERATION menu: 2 Format OK?

OPERATION menu: 3 Eject OK?

OPERATION menu: 4 EMG-Recover OK?

[SELECT]

[ENTER]

リカバーを実行

フォーマットを実行

イジェクトを実行

緊急リカバーを実行

OPERATION menu: 1 Recover execute

動作が終了すると通常モードに戻ります。

ご注意

指定した操作が無効なとき（カセットが入っていない場合など）は、何もせずに通常モードに戻ります。

38 (J)

Page 41

保守

クリーニング

クリーニング周期

読み書きのオペレーション時間が約50時間に達するごとにクリーニ

ングが必要です。これは、非圧縮モードで最大4.2TBのデータの

読み書き時間に相当します。表示部にワーニングコード「…………＊１」が表示されたらクリーニ

ングをしてください。

クリーニング方法

クリーニングカセット（GW-90CLまたはGW-90LCL）をカセット挿入

口に挿入します。通常約5秒以内で、自動的にクリーニングされます。

クリーニングが終了すると、カセットは自動的にイジェクトされます。

ご注意

• 必ず専用クリーニングカセット（GW-90CLまたはGW-90LCL）を使用してください。もし他のクリーニングカセットを使用した場合は、性能の保証はできません。

•クリーニングカセットを巻き戻して再使用しないでください。

定期メンテナンス

本機では、いくつかの部品を定期的に点検または交換する必要が

あります。点検や交換の時期については、規定がありますので、

サービス窓口にお問い合わせください。

ソニーサービス窓口へ送り返すための梱包について

本機を輸送する場合は、必ず納品時と同じ梱包をして輸送してください。異なる梱包によって輸送中などに生じた損傷については、責任を負いかねますのでご了承ください。

39 (J)

Page 42

仕様

GY-8240UWD

フォーマット DTF-2

バッファーメモリ容量 64MB

リード/ライトヘッドヘリカルスキャンヘッド

データ転送速度 Sustain:24MB/sec

Burst:40MB/sec

データエラーレート10

ファイルサーチ速度 1.4GB/s（圧縮時3.6GB/s）

データ容量非圧縮時:

インターフェース UltraWideDifferential(HVD)SCSI

電源仕様 AC100〜240V、50/60Hz 消費電流 100V:2.6A、240V:1.1A 質量 17.5kg 環境条件動作時温度:＋5〜40℃

非動作時温度:−20〜＋60℃

ヘッド寿命 25,000時間(平均、dutycycle20％)

ドライブ信頼性 MTBF 200,000時間

テープ信頼性 20,000パス記録媒体メタルパーティクル

付属品オペレーションマニュアル(1)

-17

ビット以下（リトライ含む）

200GB（Lサイズカセット） 60GB（Sサイズカセット）

圧縮時(圧縮比1:2.59):

518GB（Lサイズカセット） 155GB（Sサイズカセット）

Pケーブル用68ピン Ethernetポート RS-232Cポート

相対湿度:20〜80％湿球温度:最大＋26℃

相対湿度:10〜90％

/2インチ DTF-2テープ Sカセット:GW2-60GS(60GB) Lカセット:GW2-200GL(200GB)

クリーニングカセット (1) SCSIターミネーター(1)

外形寸法（単位:mm）

SHUT DOWN

EJECT

DTF TAPE DRIVE GY-8240

ERROR DTF-2 I/O LOCKCOMP

–

UNLOAD

ESC

SELECT

ENTER

315

480 27

22019.5

本機の仕様および外観は、改良のため予告なく変更することがあ

りますが、ご了承ください。

本機は「高調波ガイドライン適合品」です。

40 (J)

Page 43

DTF-2

テープレイアウト

ボリューム

LBOT LEOT

DIT EODVSIT

未使用領域

本機は、テープ上に様々な管理テーブルを備えています。さらにデータトラックの属性については、個々のデータトラックの一部を利

用して管理しています。この管理方法により、本機は一般にシーケンシャルアクセスデバイスが備えている、論理的なファイルやブロックの概念を実現しています。

未使用領域

の未使用領域があります。

ダミー

テープの先頭と終端には、テープを保護するため

データを読み書きするための調走区間（Run-up）です。

ダミー

トラックセットのレイアウト

データ領域

VSIT（Volume Set Information Table）:

プ全体のボリュームの情報の管理を行います。

DIT（Directory Information Table）:

り、ボリュームの情報の管理を行います。

データ領域ボリューム

EOD（End of Data）:

0F0F0F0Fh

ユーザーデータを保存する領域です。

DITとEODで囲まれた１つの単位です。

ボリュームの最後を示す領域です。

：トラックセットのエンドコード

未使用領域

この領域は、テー

ボリュームの先頭にあ

バイト)

FFFF0001h

：フォーマット

ID (4

バイト

)

234080

バイト

136

サブコードユーザーデータブロック管理テーブル

トラックセット＝ 4ヘリカルトラック

DTF-2では、4本のヘリカルトラックをひとつのトラックセットと考え、

1トラックセットの中に上図のような構成で情報を管理しています。

上記「DTF-2のテープフォーマット」で説明した、DIT、データ領域なども、このトラックセットが集まって構成されています。

フォーマット

す。FFFF0001hです。

サブコード

DTF-2でフォーマットされていることを示しま

ID:

このトラックセットの属性の情報を管理します。

Reserved (12

バイト

233924

バイト

ユーザーデータ:ユーザーデータが保存されます。ブロック管理テーブル

る、 SCSI規約に基づいたブロック情報を管理しています。

トラックセットのエンドコード

コードです。0F0F0F0Fhです。

バイト

)

最大

バイト

8192

このトラックセットの中に保存されてい

1トラックセットの終了を示す

41 (J)

Page 44

ピン配置

OPTION-1/OPTION-2

13 1

25 14

RS-232C（D-sub 25

ピン番号信号名

1GND− 2 TXD OUT 3 RXD IN 4 RTS OUT 5 CTS IN 6 DSR IN 7GND− 8DCDIN

9NC− 10 NC − 11 NC − 12 NC − 13 NC − 14 NC − 15 NC − 16 NC − 17 NC − 18 NC − 19 NC − 20 DTR OUT 21 NC − 22 NC − 23 NC − 24 NC − 25 NC −

端子

ピン、メス）

I/O

OPTION-3

端子

1 2 3 4 5 6 7 8

10BaseT

ピン番号信号名

1 TXD(+) OUT 2TXD(–) OUT 3 RXD(+)IN 4NC− 5NC− 6RXD(–)IN 7NC− 8NC−

I/O

OPTION-1およびOPTION-2端子の取り付けには、M2.6ネジを使用してください。

42 (J)

Page 45

SCSI

ケーブル用コネクター（68ピン）

端子

34 1

68 35

SCSI（Ultra Wide Differential (HVD) )

ピン番号信号名

1 DB12(+) I/O

2 DB13(+) I/O

3 DB14(+) I/O

4 DB15(+) I/O

5 DBP1(+) I/O

6GND−

7 DB0(+) I/O

8 DB1(+) I/O

9 DB2(+) I/O

10 DB3(+) I/O 11 DB4(+) I/O 12 DB5(+) I/O 13 DB6(+) I/O 14 DB7(+) I/O 15 DBP(+) I/O 16 DIFFSENS I 17 TERMPWR I/O 18 TERMPWR I/O 19 RESERVED I/O 20 ATN(+)I 21 GND − 22 BSY(+) I/O 23 ACK(+)I 24 RST(+) I/O 25 MSG(+)O 26 SEL(+) I/O 27 C/D(+)O 28 REQ(+)O 29 I/O(+)O 30 GND − 31 DB8(+) I/O 32 DB9(+) I/O 33 DB10(+) I/O 34 DB11(+) I/O

I/O

ピン番号信号名

35 DB12(–) I/O 36 DB13(–) I/O 37 DB14(–) I/O 38 DB15(–) I/O 39 DBP1(–) I/O 40 GND − 41 DB0(–) I/O 42 DB1(–) I/O 43 DB2(–) I/O 44 DB3(–) I/O 45 DB4(–) I/O 46 DB5(–) I/O 47 DB6(–) I/O 48 DB7(–) I/O 49 DBP(–) I/O 50 GND − 51 TERMPWR I/O 52 TERMPWR I/O 53 RESERVED I/O 54 ATN(–)I 55 GND − 56 BSY((–) I/O 57 ACK(–)I 58 RST(–) I/O 59 MSG(–)O 60 SEL(–) I/O 61 C/D(–)O 62 REQ(–)O 63 I/O(–)O 64 GND − 65 DB8(–) I/O 66 DB9(–) I/O 67 DB10(–) I/O 68 DB11(–) I/O

I/O

SCSI端子の取り付けには、#2-56ネジを使用してください。

43 (J)

Page 46

ピン配置

RS-232C

の接続

PCとGY-8240UWDをRS-232Cで接続する場合は、下記の表を参照して接続してください。

GY-8240UWD

ピン番号信号名方向

1 GND 2 TXD GY→PC 3 RXD GY←PC 4 RTS GY→PC 5 CTS GY←PC 6 DSR GY←PC 7 GND 8DCD GY←PC 9NC

10 NC 11 NC 12 NC 13 NC 14 NC 15 NC 16 NC 17 NC 18 NC 19 NC 20 DTR GY→PC 21 NC 22 NC 23 NC 24 NC 25 NC

ピン番号（25ピン時）ピン番号（9ピン時）信号名

1 GND 23TXD 32RXD 47RTS 58CTS 66DSR 75GND 81DCD

9NC 10 NC 11 NC 12 NC 13 NC 14 NC 15 NC 16 NC 17 NC 18 NC 19 NC 20 4 DTR 21 NC 22 NC 23 NC 24 NC 25 NC

44 (J)

Page 47

WARNING

To prevent fire or shock hazard, do not expose the unit to rain or moisture.

To avoid electrical shock, do not open the cabinet. Refer servicing to qualified personnel only.

AVERTISSEMENT

Afin d’éviter tout risque d’incendie ou d’électrocution, ne pas exposer cet appareil à la pluie ou à l’humidité.

Afin d’écarter tout risque d’électrocution, garder le coffret fermé. Ne confier l’entretien de l’appareil qu’à un personnel qualifié.

If you have any questions about this product, you may call: Sony’s Business Information Center (BIC) at 1-800-686SONY(7669) or Write to:

Sony Customer Information Services Center

6900-29 Daniels Parkway, PMB 330

Fort Myers, Florida 33912

Declaration of Conformity

Trade Name: SONY Model No.: GY-8240UWD Responsible Party: Sony Electronics Inc. Address: 1 Sony Drive, Park Ridge,

NJ 07656 U.S.A.

Telephone No.: 201-930-6972

English

VORSICHT

Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.

For the customers in the USA

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

–Reorient or relocate the receiving antenna. –Increase the separation between the equipment and

receiver.

–Connect the equipment into an outlet on a circuit different

from that to which the receiver is connected.

–Consult the dealer or an experienced radio/TV technician

for help.

You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

WARNING: THIS WARNING IS APPLICABLE FOR USA ONLY. If used in USA, use the UL LISTED power cord specified below. DO NOT USE ANY OTHER POWER CORD.

Plug Cap Parallel blade with ground pin

(NEMA 5-15P Configuration) Cord Type SJT, three 16 or 18 AWG wires Length Less than 2.5 m (8 ft. 3 in.) Rating Minimum 10 A, 125 V

Using this unit at a voltage other than 120V may require the use of a different line cord or attachment plug, or both. To reduce the risk of fire or electric shock, refer servicing to qualified service personnel.

WARNING THIS APPARATUS MUST BE EARTHED.

WARNUNG DIESES GERÄT MUSS GEERDET WERDEN.

AVERTISSEMENT CET APPAREIL DOIT ÊTRE RELIÉ À LA TERRE.

Für Kunden in Deutschland

Dieses Produkt kann im kommerziellen und in begrenztem Maße auch im industriellen Bereich eingesetzt werden. Dies ist eine Einrichtung, welche die Funk-Entstörung nach Klasse B besitzt.

The shielded interface cable recommended in this manual must be used with this equipment in order to comply with the limits for a digital device pursuant to Subpart B of Part 15 of FCC Rules.

1 (E)

Page 48

Table of Contents

Introduction ........................................................ 3 (E)

Scope ..............................................................3 (E)

Terms..............................................................3 (E)

System Configuration.....................................3 (E)

Features of the GY-8240UWD ......................3 (E)

Notes on Handling the Unit and Media ............ 5 (E)

On Handling the Unit .....................................5 (E)

On Handling DTF Cassettes...........................5 (E)

Tele-File System ............................................6 (E)

Bar Code Labels .............................................7 (E)

Locations and Functions of Parts...................... 8 (E)

Preparations ...................................................... 11 (E)

Basic Setup ...................................................11 (E)

Setting the SCSI Address .............................12 (E)

Connections ..................................................12 (E)

Adjusting the Contrast of the Display

Window..............................................12 (E)

Operations ......................................................... 13 (E)

Start and End ................................................13 (E)

Cassette Insertion and Removal ...................13 (E)

Format (DTF) ...............................................14 (E)

Load (DTF) ..................................................15 (E)

Unload (DTF) ...............................................16 (E)

Recovery (DTF) ...........................................19 (E)

Data Compression ........................................19 (E)

Playback of DTF-1 Cassettes .......................20 (E)

Playback of DIR Cassettes ...........................20 (E)

Messages ............................................................ 21 (E)

Messages During Start-Up ...........................21 (E)

Messages During Operation .........................21 (E)

Status Display in Normal Operation ............22 (E)

Warning Codes .............................................22 (E)

Hours Meter Indications...............................22 (E)

Error Messages .............................................23 (E)

Error Codes ..................................................24 (E)

Internal Commands Upon Error Generation 27 (E)

Menu Operations .............................................. 28 (E)

Menu Select Mode .......................................28 (E)

CUSTOM Menu ...........................................28 (E)

DIAG Menu..................................................29 (E)

UPDATE Menu............................................29 (E)

SETUP Menu ...............................................30 (E)

ROM Menu ..................................................36 (E)

OPERATION Menu .....................................37 (E)

Maintenance ...................................................... 38 (E)

Head Cleaning ..............................................38 (E)

Regular Maintenance....................................38 (E)

Repacking.....................................................38 (E)

Specifications..................................................... 39 (E)

GY-8240UWD .............................................39 (E)

DTF-2 Tape Layout......................................40 (E)

Track Set Layout ..........................................40 (E)

Pin Assignments................................................ 41 (E)

OPTION-1/OPTION-2 Connectors..............41 (E)

OPTION-3 Connector ..................................41 (E)

SCSI Connector............................................42 (E)

RS-232C Connection....................................43 (E)

2 (E)

Page 49

Introduction

Scope

This manual covers information required to operate the

GY-8240UWD DTF Tape Drive.

It provides information on the hardware, installation

and operation of the GY-8240UWD.

Terms

The following abbreviations are used in this manual.

M= mega = 10 G= giga = 10 T= tera = 10 P= peta = 10

6 9 12 15

They mean decimal powers, not binary powers.

Examples:

1M = 10 1G = 10

= 1,000,000 (not 220 = 1,048,576)

= 1,000,000,000 (not 2

= 1,073,741,824)

System Configuration

Features of the GY-8240UWD

The GY-8240UWD is a tape streamer that employs “DTF-2,” the second generation of the DTF (Digital Tape Format), which uses medium. For the interface, it uses Ultra SCSI to connect to a host computer, permitting you to write/read mass data at high speed.

DTF-2 format for 200GB per cassette, up to 5 times the capacity of conventional models

Noncompressed data of 200GB or ALDC-compressed data of 518GB at maximum can be stored on a cassette (L-size DTF-2-exclusive cassette). (An S-size cassette can store 60GB noncompressed or 155GB compressed

data.) This high density has been achieved by employing newly developed tapes and highly sensitive heads, plus new narrow-track-pitch tracking technology. When the unit is used in the “PetaSite” mass data storage system, it improves the conventional capacity of 2.3PB

(petabytes) to 11.2PB (without compression).

/2-inch tape as the recording

Host computer

SCSI bus

GY-8240UWD

ERROR DTF-2 I/O LOCKCOMP

SHUT DOWN

EJECT

–

DTF TAPE DRIVE GY-8240

UNLOAD

ESC

SELECT

ENTER

The GY-8240UWD is equipped with the Ultra Wide Differential (HVD) interface. Use an appropriate interface and connection cables.

If the drive is connected to an SCSI interface of different type, it may not operate correctly.

High-speed continuous data recording at 24MB/s

Continuous tape recording/playback at a transfer speed of 24MB/s (top-ranked in this category) allows mass data back up and archiving in a short time.

Ultra Wide Differential SCSI

The GY-8240UWD is equipped with the Ultra Wide Differential (HVD) interface, which conforms to the SCSI-2 standards and can send/receive data at a high speed of 40MB per second at maximum to/from the host computer.

Playback compatibility with the DTF-1 Format

The unit can play cassettes recorded with the conventional DTF-1 format at 24MB/s, double the speed of conventional models.

.........................................................................................................................................................................................

1) Provided that the compression rate is 2.59.

3 (E)

Page 50

Introduction

Playback of cassettes recorded on a 1/2inch data recorder

The unit can play cassettes recorded on a DIR-240-

series

/2-inch recorder at a high speed of 30MB/s.

Tape management with “Tele-File” noncontact memory labels

The DTF-2 cassettes are equipped with a new noncontact memory label system, “Tele-File” system, When a cassette is inserted to the GY-8240UWD, the contents of the memory label are instantaneously read out by noncontact transmission that uses faint electric waves. Thus, high-speed cassette-identification and log management, and high-speed loading are enabled.

High-speed load function

Use of the Tele-File system, improvement of directory data on a tape and changes in loading sequence cut loading time to one-fifth that with conventional models (in Fast Load mode).

Unloading from the middle of tape

In addition to conventional Normal Unload (unloading by rewinding the tape) and Fast Unload (unloading from the closer end, i.e. tape top or tape end) functions, the unit features the “Fast Unload on the half way” function (unloading from around the middle of a tape). Select the Unload mode that best suits your system.

Normal Unload: For data exchange Fast Unload: For a system where the reload time is

important, or a system where frequent data appending operations are required

Fast Unload on the halfway: For a system, such as

an archive system where frequent random data

access operations are required “Fast Unload on the halfway” decreases the average time to randomly search through a mass of data in an HSM (Hierarchical Storage Management) system to almost half that with conventional models.

Excellent error-correction ability

The powerful ECC (error-correction circuit), which uses the newly developed ASIC and the read/write

retry functions, achieves an extraordinarily low bit error rate of less than 10

-17

in data recording/playback.

Highly reliable data management

Not to miss any data error, CRC (Cyclic Redundancy Check) codes beside ECC are added to data being recorded, which are checked upon playback. An errorcorrection circuit is is provided in the buffer memory. In addition, parity checks are performed for all the data paths, in the pursuit of data perfection.

Long life and high reliability

Thanks to improved tape transport based on the highly praised DTF-1 drives, newly developed heads, and long-life motor, improved air flow, long service life and high reliability are achieved to protect your valuable data.

Powerful self-diagnosis

With its powerful self-diagnostic functions, the system displays an error message if any abnormality is detected in start-up or operations. Another self-diagnostic function mode for off-line checking is also available. The operating statuses are always logged in the unit, which can be read while an operation is in progress, permitting you to obtain device information without stopping the system.

The self-diagnostic operations must be performed by authorized personnel only.

Mountable in various tape library systems

The drive can be used in a large-capacity tape library system, such as the DMS-B9 system (with auto loader that can hold 9 cassettes), the DMS-B35 system (which can hold 1 drive with 35 cassettes or 2 drives with 30 cassettes), or the PetaSite, a storage system that can handle huge volumes of data of up to petabyte sizes. You can select the library system best suited for research data management in laboratory or research department of a company that requires a large amount of data backup and archiving at high speeds, or management of customer data or business information.

4 (E)

Page 51

Notes on Handling the Unit and Media

Pay attention to the following points when handling the unit and cassettes, in order not to damage them and to maintain top performance.

On Handling the Unit

•Avoid vibration or shock, which may cause damage

or malfunction of the unit.

•Do not block the ventilation holes. Be sure to keep

10 cm or more between a wall and the air filter on the rear, and 5 cm or more between walls and both sides of the unit.

•Do not move the unit with the power on.

•Do not move the unit during operation, because the

tape runs at very high speed. If a unit is moved, the operation may be destabilized, or the tape may be damaged.

•Do not move a unit with a cassette inserted. When a

unit will not be used, be sure to eject the cassette.

•Periodic maintenance of the units is recommended in

order to maintain top performance.

•Do not use or keep the unit in a place with any of the

following conditions: – High humidity – High temperature – Direct sunlight – Dust – Vibration – Extreme temperature changes – Not level

To prevent distortion from electromagnetic waves of cellular telephones

On Handling DTF Cassettes

•When a DTF-2 cassette is used for the first time, it must be formatted.

For formatting, see “Format (DTF)” (page 14).

• Store the cassette at room temperature and humidity.

•Avoid shock and vibration, which may damage the cassette.

•Do not place the cassette near a strong magnetic field.

•Do not touch the tape in the cassette.

•To prevent accidental erasure of data, a writeprotection tab is provided on the back of the cassette.

See “Write protection” on the next page.

•Do not leave the cassette in a unit when it is not in use.

• Do not bring it close to a device that generates strong electromagnetic waves (such as cellular telephones).

•If the memory IC in the back label is damaged, the system may not function. Avoid the following when using and storing cassettes:

–Disassembling the back label – Peeling off the back label from the cassette –Attaching a peace of metal or metallic sticker onto

the back label

–Writing on the back label with a ballpoint pen or

other pointed tool with a strong force.

– Leaving cassettes in a place subject to any of the

following conditions:

• Dust

• Direct sunlight

• Close to heating appliances

• Dampness

• Mildew

• Strong magnetic field

• Where general semiconductors might be damaged

Use of a cellular telephone near this unit may cause malfunction of the unit. It is recommended to turn off the cellular telephone near this unit.

Packing for Transportation

When you transport the unit, be sure to pack it with the original packing materials. If the unit is not packed as designated, Sony Corporation cannot take responsibility for damage during transportation.

5 (E)

Page 52

Notes on Handling the Unit and Media

Write protection

The rear of the DTF-2 cassette is as shown below. When the red tab is pushed in toward the front of the cassette from the back, writing will be inhibited. The red tab is on the left on an L-size cassette, and on the right on an S-size cassette. When the tab is pulled out to its original position, writing will be enabled. At the factory, the red tab is set to the pulled-out (write-enabled) position.

Red tab of an L-size cassette

Note

Red tab of an S-size cassette

A red tab is placed either on the left or right, depending on the cassette size.

Tele-File System

The Tele-File system enables data writing/reading, such as file information of the tape, to/from nonvolatile memory IC embedded in the back label of a DTF-2 cassette, without contacting the tape or cassette. DTF-1 cassettes are not equipped with Tele-File labels.

DTF-2 cassettes

L-size cassette: GW2-200GL

Tele-File

Noncontact memory IC

S-size cassette: GW2-60GS

Tele-File

Noncontact memory IC

A DTF-1 tape drive achieves high-speed file access using the DIT (Directory Information Table) recorded on the tape. The GY-8240UWD records information of the DIT on the embedded IC, under the “Tele-File system,” and reads it from the IC when loading the tape. This new function, together with an improved algorithm, drastically shortens the time for loading (in Fast Load mode), allowing data access at higher speeds. In the “Tele-File system,” information regarding the cartridge–such as the tape size and tape ID, unloading status, and the number of times of load/unload operations–are recorded, for higher reliability.

DTF-1 cassettes

L-size cassette: GW-730L

Depression for a back label

S-size cassette: GW-240S

Depression for a back label

6 (E)

Notes

•The Tele-File label cannot be replaced.

•If the memory IC in the back label is damaged, the system may not function. Avoid the following when using and storing cassettes: –Disassembling the back label – Peeling off the back label from the cassette –Attaching a peace of metal or metallic sticker onto

the back label

–Writing on the back label with a ballpoint pen or

other pointed tool with a strong force.

– Leaving cassettes in a place subject to any of the

following conditions:

• Dust

• Direct sunlight

• Close to heating appliances

Page 53

• Dampness

• Mildew

• Strong magnetic field

• Where general semiconductors might be damaged

Bar Code Labels

When attaching a bar code label to a cassette, attach it to the back label area. Be careful that the bar code label does not protrude from the edges of the back label area. Once attached, do not peel off the bar code label. It may damage the IC embedded in the back label, and the cassette may become unusable. When you want to change the bar code, attach a new label on the first label. To change the bar code again, peel off the second label only, and attach the third label on the first label. Repeat this for the sebsequent labels.

7 (E)

Page 54

Locations and Functions of Parts

Front

1 Cassette slot

2 Contrast control buttons 3 SHUT DOWN hole

ERROR DTF-2 I/O LOCKCOMP

4 Power switch/ lamp

SHUT DOWN

EJECT

–

5 EJECT hole

1) The illustration shows the panel with the front cover open.

6 ERROR lamp 7 DTF-2 lamp

DTF TAPE DRIVE GY-8240

SELECT

ESC

ENTER

UNLOAD

8 COMP lamp 9 I/O lamp 0 LOCK lamp

qa SELECT button qs ESC button

qd UNLOAD button qf Menu select buttons

qg ENTER button

qh Display window

qj OPTION-1 connector

qk OPTION-2 connector

ql COLLISION lamp w; LINK lamp

wa OPTION-3 connector

Rear

OPTION

OPTION-1

SCSI SCSI

OPTION-2

TERM POWER

wd TERM POWER lamp

SCSI connectors

COLLISION

LINK

Revision label

OPTION-3

POWER

- AC IN

wh U (ground) terminal

wg AC IN connector

wf Main power switch

Name plate

8 (E)

Page 55

1 Cassette slot

To insert a cassette.

2 Contrast control buttons

To adjust the contrast of the display window.

3 SHUT DOWN (emergency shutdown) hole

To forcibly turn off the power.

Note

Do not use in normal operations. Inadvertently using this hole may damage the tape inside.

0 LOCK lamp (amber)

This lamp is lit when the panel is locked (Prevent mode). All the button on the front panel are disabled while this lamp is lit.

qa SELECT button

To select items on the display in menu operations.

qs ESC (escape) button

To cancel your changes and resume the previous display in menu operations.

4 Power switch/lamp (green)

To turn the power on and off. This switch is effective only when the main power switch on the rear is set to ON (

side). When you press this switch with power on (the lamp lit), a shutdown process is executed (if a tape has been loaded, it is unloaded, etc.), then the power is turned off.

5 EJECT (emergency eject) hole

If an inserted cassette cannot be ejected, insert a slender rod through this hole and push.

Note

Do not use in normal operations. Inadvertently using this hole may damage the tape inside.

For details, see “Emergency eject” (page 14).

6 ERROR lamp (red)

The lamp lights if an error occurs while the unit is being starting up or during an operation such as writing or reading data from or to a tape or a load, unload, initialization, or recovery operation.

qd UNLOAD button

Press to load/unload a tape.

qf Menu select buttons

To select menu items on the display.

For menu operations, see page 28.

qg ENTER button

Press this button to register changes in menu settings.

qh Display window

Shows the operating status, menus, error messages, etc.

qj OPTION-1 connector (D-sub 25-pin, female)

(RS-232C)

This is for service use only. Do not use this connector in normal operations.

qk OPTION-2 connector (D-sub 25-pin, female)

(RS-232C)

For connection with a library, such as DMS series. Do not use this connector for other purposes.

7 DTF-2 lamp (green)

This lamp lights in DTF-2 mode.

ql COLLISION lamp (amber)

Lights when any collision in the connected network is detected.

8 COMP (data compression) lamp (amber)

This lamp is lit during reading of a compressed data block or writing in Compression mode.

9 I/O lamp (green)

w; LINK lamp (green)

Lights when the recorder is connected to a network.

This lamp flashes while the SCSI interface of this unit is operating.

.......................................................................................................................................................................................

1) After the power is turned on, these lamps are all lit at the beginning of initialization. When the lamps other than the power lamp and DTF-2 lamp go out and displaying the

messages during startup (page 21) is completed, the unit is ready to accept SCSI commands and operation of the buttons on the front panel.

9 (E)

Page 56

Locations and Functions of Parts

wa OPTION-3 connector (10BASE-T)

For connection to a network. This is for service use only. Do not use this connector in normal operations.

ws SCSI connectors (Ultra Wide Differential

(HVD) SCSI) (68-pin)

For connection to the SCSI connector on the host computer.

wd TERM (termination) POWER lamp (green)

Lights when one or more units connected to the SCSI bus supply power to the TERM PWR pin of the SCSI connector. If no device supplies power to the bus, the lamp does not light, and the SCSI bus does not work because the terminator does not function. When this unit is on, power is continuously supplied to the TERM PWR pin.

wf Main power switch

Keep this switch ON (

side) in normal use. When this switch is set to ON, the power switch on the front becomes operable. Set it to OFF (

side) when the unit will not be used

for a long time or for servicing.

Note

About primary power control

When the primary power is turned on, power to this unit is turned on regardless of the previous power switch setting. Note, however, that it is required to wait for 1 minute or more when turning on the primary power immediately after you turn off the power by pressing the power switch on the front.

wg AC IN connector

Connect to an AC power source with the AC power cord.

wh U (ground) terminal

For signal ground

.......................................................................................................................................................................................

1) Primary power control: Setting the main power switch on/off or cutting/restoring the power supply to this unit.

10 (E)

Page 57

Preparations

Basic Setup

Various settings for this unit can be made by using the

SETUP menu in the display window.

SETUP menu items and default settings

The following are basic setup items and their factory

settings.

Item Default setting

SCSI ID 05 Option 3 port IP address 127.0.0.1 Option 3 port Subnet mask 255.255.255.0 Option 3 port Gateway address 0.0.0.0 Unload mode FAST Fast unload location NORM Auto load mode ON Auto format mode OFF On-the-halfway mode OFF Compression mode SCSI

Fast unload location

NORM: Normal mode, where the position to write

the DIT (Directory Information Table) is determined according to the selection logic shown below

Is there an area in the middle to write DIT?

yes

DIT is written in the middle.

DIT is written at the tape top.

Is the current position near the tape top?

yes

DIT is written after the EOD.

TOP: Fast mode where the DIT is always written

at the tape top

Auto load mode

Specify whether or not to automatically load the tape when you insert it.

ON: To load automatically (Auto Load mode) OFF: Not to load automatically (Manual Load

mode)

To change the settings, see “Menu Operations” on page 28.

Setup modes

Basic operation modes of this unit to be set up using

the SETUP menu are as follows:

Unload mode

Select the method for tape unloading.

NORM: To unload in Normal mode FAST: To unload in Fast mode

Auto format mode

Specify whether or not to automatically format an unformatted cassette.

ON: To format automatically OFF: To execute formatting manually

On-the-halfway mode

On a tape that has been formatted with this mode ON, an area in which to write the DIT is created in the middle of the tape when the used area exceeds 50%.

ON: To create an area in which to write the DIT in

the middle of the tape

OFF: Not to create an area in which to write the

DIT in the middle of the tape

Compression mode

Specify the mode of compression for data recording.

SCSI: To turn on/off the compression by an SCSI

command

ON: To compress the data in recording OFF: Not to compress the data in recording

11 (E)

Page 58

Preparations

Setting the SCSI Address

The SCSI address is set to “05” at the factory. If the address must be changed, turn the power on and use the SETUP menu on the display. It can be 00 through 15.

For details, see “1. SCSI ID” in “SETUP Menu” (page 30).

The newly set address will become valid when the power is once turned off, then on again.

Notes

•Set the SCSI ID before connecting the unit to the host

computer.

•Do not set the same address as that of the host

computer or other devices on the same SCSI bus.

Connections

Adjusting the Contrast of the Display Window

The contrast of the display window can be adjusted by pressing the contrast control buttons behind the front cover.

+ : Press this button to increase the contrast. When

the maximum contrast setting is reached, the button is disabled.

– : Press this button to decrease the contrast. When

the minimum contrast setting is reached, the button is disabled.

SCSI

SCSI cable

Host computer

Cables and termination

•Use an SCSI cable whose connector fits the SCSI connector on the host computer.

•If this unit is a terminating machine of the SCSI bus, be sure to plug a terminator into the SCSI terminator that will not be in use.

GY-8240UWD

OPTION

OPTION-1

SCSI SCSI

Note

OPTION-2

TERM POWER

SCSI

SCSI terminator

COLLISION

LINK

(supplied)

OPTION-3

POWER

SCSI

AC power cord

Be sure to turn off the power to the unit before connecting cables or a terminator.

- AC IN

to an AC

power source

12 (E)

Page 59

Operations

Start and End

Starting

When the main power switch on the rear is set to OFF (

Pressing the

When the main power switch on the rear is set to ON (

Pressing the power switch on the front turns on the power.

When the power is turned on, various messages related to initialization of this unit are displayed in the display window, and then operations are enabled.

For the messages, see “Messages During Start-Up” (page

21).

Ending

Before turning the power off, proceed as follows:

Press the power switch on the front.

• If there is a cassette in the unit with the tape loaded, the tape is automatically unloaded and the cassette is ejected, then the power is turned off.

• If there is a cassette in the unit with the tape not loaded, the cassette is ejected, then power is turned off.

• If there is no cassette in the unit, internal processing is executed, then the power is turned off in several seconds.

side).

side of the switch turns on the power.

side).

Cassette Insertion and Removal

Use the following cassettes with this unit.

DTF-1 cassettes: GW-240S, GW-730L (Read only) DTF-2 cassettes: GW2-60GS, GW2-200GL DIR cassettes: DI-74GS, DI-250GL (Read only)

If a cassette of other type is inserted, it is automatically ejected.

Inserting a cassette

When the initialization process is completed, insert a cassette through the cassette slot. When the cassette is recognized as an appropriate cassette, the tape is threaded around the drum, and preparations for the following procedures begin.

If [Format?] or [[E]Load>0002] appears in the display window

The inserted cassette needs to be formatted.

For details on formatting, see “Format (DTF)” (page 14).

If [Recover?] appears in the display window

The cassette was ejected without the correct unload operation in the previous session. The data management information has not been updated, so the data on the tape cannot be read. In such a case, a recovery operation is required in order to reconstruct the management information.

For details on recovery, see “Recovery (DTF)” (page 19).

If an error occurs in the unload process, the unit displays an error message and stops. The power is not turned off. In such a case, press the power switch on the front again to turn off the power.

If the unit is not to be used for a long time, press

side of the main power switch to set it to OFF.

the

Removing a cassette

Send the LOAD/UNLOAD command from the host computer with the LOAD bit set to 0, or press the UNLOAD button of this unit. An unload operation is performed, updating the data management information and writing it to the tape. Then the tape is rewound to the beginning and ejected. If the tape has been already unloaded, you can eject the cassette using the OPERATION menu in the display window.

For the OPERATION menu, see page 36.

13 (E)

Page 60

Operations

Notes

•Be sure to retain the tape position once a cassette is ejected. NEVER rewind or move forward the tape.

•If the host computer sends a PREVENT ALLOW MEDIUM REMOVAL command with the PREVENT bit set to 1, the UNLOAD button is deactivated. In this condition, the LOCK lamp is lit and no operation is performed even when you press the UNLOAD button. To cancel this condition, set the PREVENT bit of the PREVENT ALLOW MEDIUM REMOVAL command to 0 and send the command to the GY-8240UWD.

Emergency eject

If the cassette cannot be ejected, insert a slender rod through the EJECT hole inside the front panel and push. The cassette will be ejected. A cassette ejected by the above method has not been unloaded correctly. So it must be recovered when loaded into the unit next time.

For details on recovery, see “Recovery (DTF)” (page 19).

Format (DTF)

The tape must be formatted for DTF-2. If a cassette inserted and loaded into the unit has not been formatted, [Format?] (in Auto Load mode) or [[E]Load>0002] (in Manual Load mode) appears in the display window. In the formatting process, the VSIT (Volume Set Information Table) and a volume are created as shown below. Then the tape is rewound to the beginning.

Volume

LBOT

DIT

Formatting in Auto Load mode

There are three methods:

EODVSIT

Dummy

Write protection

Red tab of an L-size cassette

Note

A red tab is placed either on the left or right, depending on the cassette size.

Red tab of an S-size cassette

Method 1

[Format?] appears in the display window when a cassette is inserted. Send the ERASE command from the host computer.

Method 2

[Format?] appears in the display window when a cassette is inserted. Send the WRITE command from the host computer.

Method 3

If Auto format mode has been set to ON with the SETUP menu, formatting immediately begins without displaying [Format?] when an unformatted cassette is inserted.

With any method, when formatting process ends, the tape is rewound to the beginning. Then loading described in the next section is performed.

Even if an error occurs during formatting, the cassette is not ejected.

14 (E)

Page 61

Formatting in Manual Load mode

Loading in Auto Load mode

When a cassette is inserted into the unit, [Unloaded] appears in the display window. If you recognize that the cassette is unformatted, send the ERASE command from the host computer, or execute “Format” with OPERATION menu (page 36). When the formatting process ends, the tape is rewound to the beginning. If an error occurs during formatting, the cassette is ejected.

If you press the UNLOAD button while [Unloaded] is displayed with an unformatted cassette inserted, [[E] Load>0002] appears in the display window, and the cassette is ejected. In such a case, insert the cassette again and execute formatting.

If you execute formatting with a tape loaded ([Loaded] is displayed), the data on the tape will be lost. However, “Format” with OPERATION menu will be ignored in this condition.

If formatting fails

Turn the power on, and insert a cassette. The VSIT and DIT are read into internal memory and checked automatically. If an error occurs during loading, an error message is displayed. The cassette is not ejected.

Loading in Manual Load mode

There are two methods:

Method 1

1 Turn the power on. 2 Insert a cassette. 3 Press the UNLOAD button.

Method 2

1 Turn the power on. 2 Insert a cassette.

If formatting fails, an error message appears in the display window.

For the display during formatting and error messages, see “Messages” (page 20).

Load (DTF)

To write or read data to or from a tape, the tape must be loaded from the inserted cassette. During a load operation, the VSIT and DIT on the tape are read into internal memory, and the information is checked. When checking of the VSIT and DIT is finished with no error, loading is completed successfully.

Note

The tape position where loading ends depends on the previous unloading method, but the logical tape position after loading is always located at the beginning of the user data, regardless of the actual tape position. For example, when data writing is executed in response to an SCSI command after loading, the tape is automatically rewound to the beginning of the user data, then data are written to the tape.

3 Send the MOUNT/UNMOUT command with the

MOUNT bit set to 1 from the host computer.

In either method, the VSIT and DIT are read into internal memory and checked. If an error occurs during loading, an error message is displayed. In method 1 the cassette is ejected, but in method 2 it is not.

15 (E)

Page 62

Operations

Unload (DTF)

When ejecting a cassette after reading or writing is finished, an unload operation is required. During the unload operation, updated information in internal memory is written to the DIT.

Unloading in Auto Load mode

There are three methods:

Method 1

Press the UNLOAD button. After the unload operation, the cassette is ejected. If “Unload mode” has been set to “FAST” with the SETUP menu, fast unloading is executed.

Method 2

Send the LOAD/UNLOAD command with the LOAD bit set to 0. After the unload operation, the cassette is automatically ejected.

Method 3

1 Send the MOUNT/UNMOUNT command with the

MOUNT bit set to 0.

Method 3

1 Send the MOUNT/UNMOUNT command with the

MOUNT bit set to 0.

2 Send the EJECT command.

Fast unloading/Fast loading

Fast unloading

In a normal unload operation, a tape is rewound to the beginning, and the cassette is ejected. If the current tape position is near the end, a long period of time is required to eject the cassette. In a fast unload operation, the tape is wound to the point before the DIT or after the EOD, whichever is nearer to the current position. Then the tentative DIT information and unload information are written there. After the information is written, send the EJECT command, and the cassette will be immediately ejected. To execute fast unloading, there are three methods:

Method 1: Send the MOUNT/UNMOUNT command

with the FAST bit set to 1.

Method 2: Set “Unload mode” to “FAST” with the

SETUP menu and send the LOAD/ UNLOAD command.

2 Send the EJECT command.

The cassette is ejected.

Unloading in Manual Load mode

There are three methods:

Method 1

Press the UNLOAD button. If “Unload mode” has been set to “FAST” with the SETUP menu, fast unloading is executed. When the unload operation is completed, the cassette is automatically ejected.

Method 2

Send the LOAD/UNLOAD command with the LOAD bit set to 0. When the unload operation is completed, the cassette is automatically ejected.

Method 3: Set “Unload mode” to “FAST” with the

SETUP menu and press the UNLOAD button at the point where fast unloading is required.

Fast loading

The operation for loading is the same as that for normal loading. The unit automatically distinguishes whether the inserted cassette has been unloaded with a normal unload operation or with a fast unload operation. If the cassette was fast-unloaded, the unit reads the unload information.

Note

NEVER forward or rewind a tape of an unloaded cassette after ejection. Otherwise, a normal load operation cannot be executed when the cassette is used next.

16 (E)

Page 63

Status changes in load/unload operations

In Auto Load mode

Failed

In Manual Load mode

No Tape

Cassette insertion

Method 1/Method 2

succeeded

EJECT command

UNLOADED

Method 3 succeeded

LOADING UNLOADING

Succeeded

Method 1: UNLOAD button Method 2: UNLOAD command Method 3: UNMOUNT command

LOADED

UNLOADED

UNLOAD button UNLOAD command

Failed

No Tape

UNLOADED

Method 1: UNLOAD button Method 2: UNMOUNT command

LOADING UNLOADING

LOADED

Cassette insertion

Succeeded

Method 1/

Method 2

succeeded

Failed

Method 1: UNLOAD button Method 2: UNLOAD command Method 3: UNMOUNT command

EJECT command

UNLOADED

Method 3 succeeded

17 (E)

Page 64

Operations

Unload descrimination sequences

UNLOAD command or button

Rec Inhibit?

OFF

Normal

Unload Mode?

Fast

Fast Unload?

Normal

Halfway area?

Yes

Fast Unload Half

Note

If EOD unloading is not possible, for example, as when the EOD could not be discriminated during a recovery operation, the DIT will be written at the tape top.

Same type of unload as

previous is performed.

TOP

Tape position?

Fast Unload EOD Fast Unload TOPNormal Unload

Close to TOP

Close to EOD

Normal Unload

MOUNT command (SCSI/PSC)

Rec Inhibit?

OFF

Fast bit of CDB?

Half bit of CDB?

OFF

Fast Unload?

Normal

Tape position?

Close to EOD

Fast Unload EOD

Same type of unload as

previous is performed.

TOP

Close to TOP

Fast Unload TOP

Halfway area?

Yes

Fast Unload Half

18 (E)

Page 65

Recovery (DTF)

Recovery in Manual Load mode

Recovery is to recreate the DIT of a cassette that has not been properly unloaded. The loaded tape must be unloaded before ejection, whereupon the DIT is updated. If a cassette is ejected without an appropriate unload operation, the tape of the cassette cannot be loaded without recreating the DIT.

In a recovery operation, management information added to the user data on the tape that has not been properly unloaded is read, and based on the data, the DIT is recreated and written to the tape. If [Recover?] appears in the display window, a recovery operation is required.

Note

Recovery is to re-create the DIT but not to recover the user data.

Recovery in Auto Load mode

When a cassette is inserted, loading is automatically executed. Then [Recover?] appears in the display window. Perform recovery by either of the following two methods:

Method 1

Insert a cassette, then execute recovery using the OPERATION menu (page 36) on the display.

There are two methods:

Method 1

Insert a cassette, then execute recovery using the OPERATION menu (page 36) on the display.

Method 2

Send the RECOVER command from the host computer.

The DIT is re-created based on the management information read from the user data on the tape and is written to the tape. Then the tape is rewound to the beginning.

Data Compression

The GY-8240UWD compresses data using the ALDC algorithm, and stores a large amount of data on a cassette. Whether or not to compress the data can be set with the SETUP menu on the display or MODE SELECT command. When the setting of the menu is completed, once turn the power off then on again.

When data are read from a tape, it is automatically detected whether the data have been compressed or not. No switch setting or command is required.

For setting on the menu, see “8. Compress” in “SETUP menu” (page 34).

Method 2

Insert a cassette, then send the RECOVER command from the host computer.

The DIT is re-created based on the management information read from all the user data on the tape, and is written to the tape. Then the tape is loaded, and the tape stops at the point before the user data area.

Using the MODE SELECT command

Set on the Data Compression Control Page (page code: 0Fh) of the MODE SELECT command.

Note

When controlling data compression in this method, set “8. Compress” of the SETUP menu to “SCSI.”

19 (E)

Page 66

Operations

Using the SETUP menu on the display window

Before loading a tape, set the compression mode using the SETUP menu as described below.

To compress the data

Set “8. Compress” to “ON.”

Not to compress the data

Set “8. Compress” to “OFF.” With this setting, the compression control by the MODE SELECT command is disabled.

Note

When setting the menu, once turn the power off then on again.

Playback of DTF-1 Cassettes

To read cassettes of the DTF-1 format, a load operation is required. When a DTF-1 cassette is inserted into the unit, it is automatically recognized. In the same manner as with a DTF-2 cassette, subsequently execute a load operation. The method for loading is the same as that described in

(DTF)” on page 15.

“Load When a DTF-1-format cassette is loaded, the unit automatically enters READ ONLY mode.

Playback of DIR Cassettes

To read cassettes of the DIR format, a load operation is required. When a DIR cassette is inserted into the unit, it is automatically recognized. In the same manner as with a DTF-2 cassette, subsequently execute a load operation. The method for loading is the same as that described in

(DTF)” on page 15.

“Load When a DIR-format cassette is loaded, the unit automatically enters READ ONLY mode.

20 (E)

Page 67

Messages

Messages During Start-Up

During system start-up, all the lamps on the front light and soon go dark, whereupon the following messages appear in the display window in this order.

Message Contents

Initializing... Start-up diagnostics are being

executed.

↓

GY-8240 The model name is shown.

↓

SCSI-ID [x] The SCSI address of the unit is

shown.

↓

Rev. XXX.XX The firmware revision number

is shown.

Messages During Operation

LOAD (DTF)

Loading...START The tape is rewound.

↓

Loading....0% Tape loading

↓ The tape is being loaded (DTF).

Loading....100%

↓

Loaded [00] Tape loading

UNLOAD

(DTF)

Unloading.START The tape is being moved to the

↓ unload area.

Unloading... An unload

processed.

↓

Unloading...REW Unloading ends, and the tape is

being rewound.

(DTF) begins.

(DTF) ends.

(DTF) operation is being

Recovery (DTF)

Recovering.START The tape is being rewound to the

↓ VSIT area.

Recovering..CHK Recovery conditions are being

↓ detected.

Recovering.0% Recovery begins.

↓ User data to EOD (End of Data)

are being read from the tape.

Recovering.. DIT The header area is updated.

↓

Recovering.. REW Recovery ends, and the tape is

being rewound.

A “%” indication during recovery is displayed according to the calculation assuming that data have been recorded through the tape. Therefore, if EOD is found on the middle of the tape, the operation will proceed to the next process before the indication reaches 100%.

Fast Load

(DTF)

Loading... START It is checked whether fast

↓ loading is possible or not.

Fast Loading... Fast load

(DTF) is being executed.

↓

Loaded [00] Fast load

Fast Unload

(DTF)

(DTF) ends.

Unloading.START The tape is being moved to the

↓ unload area.

Fast Unloading. Fast unload

(DTF) is being

executed.

Note

A “%” indication in the message denotes the approximate percentage of completion of an operation sequence as it is being executed. The operation may not be terminated exactly at 100%.

Format

(DTF)

Formatting.START The tape is being rewound.

↓

Formatting. 0% Tape formatting begins.

Formatting

(DTF) is being

↓ processed.

Formatting. 100%

↓

Formatting..REW Formatting

(DTF) ends, and the

tape is being rewound.

21 (E)

Page 68

Messages

Status Display in Normal Operation

While the unit is operating normally, the following messages appear in the display window:

Display Contents

Cleaning A cleaning cassette is present in the unit. Cleaning(R)1)Cleaning is in progress in remote cleaning

mode. Fast Forward A tape is being fast-forwarded. Loaded [00] A tape is being loaded (DTF). Locate Under preparation for a READ/WRITE

operation No Tape No cassette is present in the unit. Read Mode The bank memory is in READ mode. Rewind A tape is being rewound. Threading A tape is being loaded in the unit. Unloaded A cassette is present in the unit, but not

loaded (DTF). Unthreading A cassette is being ejected from the unit. Write Mode The bank memory is in WRITE mode.

Hours Meter Indications

The GY-8240UWD shows the cumulative data reading/writing time in the display window as a guide for periodic maintenance.

This indication appears to the right of the status display: “No Tape,” which means that no cassette is present in the unit, or “Unloaded,” which means that a tape is present in the unit, but not loaded, as shown below. A warning code appears on the right of the Hours Meter indication.

No Tape nnnH Unloaded nnnH

The displayed figure “nnn” is 1/100 of actual reading/ writing time; i.e., 200 H indicates 20,000 hours of data reading/writing.

Note

This indication is the cumulative data reading/writing time, but not the time the power has been supplied.

∗

1) If the unit is suspended in the non-startup state, showing this message, some internal settings of this unit may not be correcrt. Consult your Sony representative.

Warning Codes

The GY-8240UWD has functions to inform you of time for head cleaning and of improper settings of the DIP switches. Such a message appears and blinks as a warning code to the right of the status message in normal operation, as shown below.

Write mode

↑ ↑

Status message Warning code (blinking)

The contents of warning codes are as follows:

Warning code Contents

- - - - - - - -∗1 Head cleaning is necessary.

- - - - - - - -

- - - - - - - -∗X The internal switch settings are not

Q The firmware version of the unit does not

∗

coordinate. Consult authorized Sony service personnel.

correct. Consult authorized Sony service personnel.

∗

22 (E)

Page 69

Error Messages

When a fatal error occurs in the unit, one of the following messages appears in the display window.

Here, “xxxx” represents an error code.

Example:

[E]Fatal >xxxx

>xxxx

For the meanings of the error codes, both major and minor, see “Error Codes” on the subsequent pages.

← major error code, which indicates the error contents ← minor error code, which indicates the detailed information

for the major error code (when there is no detailed information: 0000)

Message Contents

Format?

Memory Check Err

Recover?

[E] Blk Tbl >xxxx

[E] Cp Write >xxxx

[E] Cp Read >xxxx

[E] Data IN >xxxx

[E] Data OUT >xxxx

[E] Drive >xxxx

[E] Fatal >xxxx

[E] Flush >xxxx

[E] Format >xxxx

[E] Initialize

>xxxx

>xxxx >xxxx

>xxxx

An attempt was made to load an unformatted cassette. See “Format

(DTF)” (page 14), and perform

formatting. A memory check error occurred

during start-up of the unit. An attempt was made to load a tape

that had not been properly unloaded. See “Recovery perform recovery.

A block management table is nonviable.

An error occurred in a WRITE operation while copying data.

An error occurred in a READ operation while copying data.

The DATA IN PHASE of the SCSI protocol was interrupted.

The DATA OUT PHASE of the SCSI protocol was interrupted.

An error occurred in the unit.

A fatal error (system error) occurred in the unit.

An error occurred while writing all data in the buffer to the tape.

The format

An error occurred in the system startup process.

(DTF)” (page 14) and

(DTF) process failed.

Message Contents

[E] Load >xxxx

>xxxx

[E] Mng Tbl >xxxx

>xxxx

[E] Parity >xxxx

>xxxx

[E] PreWrite >xxxx

>xxxx

[E] Read >xxxx

>xxxx

[E] Recover >xxxx

>xxxx

[E] Subcode >xxxx

>xxxx

[E] Tele-File >xxxx

>xxxx

[E] Unload >xxxx

>xxxx

[E] Vol Full >xxxx

>xxxx

[E] Write >xxxx

>xxxx

The LOAD (DTF) process failed.

The management table became full.

A parity error occurred in memory.

An error occurred in a write setup process.

An error occurred during a READ operation

The RECOVERY

A subcode area is nonviable.

A Tele-File error occurred.

The UNLOAD

The amount of data being written exceeded the size of the current logical volume.

An error occurred during a WRITE operation.

(DTF) process failed.

1)The indication on the second line shows in which CPU a transmission error occurred.

Example:

[E]Initialize

IF-SV

>xxxx

An error between IF and SV

23 (E)

Page 70

Messages

Error Codes

When some fatal error has occurred in the unit, and an error code appears to the right of the error message. The error code consists of 4-digit major error code and 4-digit minor error code. The following descriptions are common with major and minor codes.

Error Contents Measures code

0001 Tape not properly unloaded

(DTF) being loaded (DTF).

0002 Tape not formatted being

loaded (DTF).

0003 SCSI bus reset executed

during an SCSI sequence

0004 Subcode area nonviable

0005 Data In Phase interrupted

0006 Data Out Phase interrupted

0007 End of a logical volume

reached.

0008 A Block Management Table

nonviable.

0009 Parity error on the SCSI bus

000D Recovery (DTF) attempted for a

volume not stored in the VSI

0014 PCI bus error

0020 Improper cassette inserted 0021 Firmware is being updated.

0030 Tele-File Read error 0040 Tele-File Write error 0050 Recovery failed owing to

insufficient conditions

00E0 ROM Update error

00F0 No data even though the Tele-

File information indicates that it is not a bland-new tape

00FE The FC board (FC-82) has

been installed in this unit.

00YY Other errors

1)Note that DTF-1 and DIR cassettes cannot be formatted with the

GY-8240UWD.

Execute recovery.

Execute formatting

Check upper-stage devices. Check the terminator and cables.

Perform tape cleaning with a cleaning cassette. Change the cassette.

Check upper-stage devices. Check the terminator and cables.

Misoperation on an upper-stage device.

Change the cassette.

Check the terminator and cables.

Misoperation on an upper-stage device.

Consult authorized personnel.

Change the cassette. Consult authorized

personnel. Change the cassette.

Consult authorized personnel.

When updating from a tape, perform tape cleaning, then update the ROM again.

Consult authorized personnel.

For “x” in the second column of error codes 1x10 to 1xYY, 2x10 to 2xYY and 3x10 to 3xYY, see “Internal Command Upon Error Generation” (page 27).

Error Contents Measures code

1x10 SYS block aborted

1x11 Mismatching with the ID in the

DRV CPU 1x12 Timeout of SYS command 1x13 Operation command received

with no tape 1x14 SV timeout in start-up process 1x15 Sync interrupt not arrived 1x19 Timeout of FMT command 1x1B Failed execution of Download

command from FM. 1x1C Failed execution of DIAG from

FMT. 1x23 Uncorrected error

1x24 Not locked at the IN point 1x25 Lost lock error 1x26 Failed search operation 1x27 Servo lock error 1x28 IN point set error 1x29 ID dislocation 1x2A Illegal LTC at the IN point 1x2B CTL/TC CONFI error 1x39 Timeout of Transfer Abort 1x3A Timeout of Data Ready 1x3C No ID found in a READ

(forward) operation 1x40 W(2)/R(2) parity error 1x41 W(3) parity error 1x42 W(4) parity error 1x43 W(5) parity error 1x44 W(6)/R(1) parity error 1x45 W(1) EDC correction error 1x46 Fatal error of W(1) EDC 1x47 W(3) framing error 1x48 R(1) framing error 1x49 R(2) framing error

Check the minor error code.

Consult authorized personnel.

Check the minor error code.

Unload the tape, insert a cleaning cassette, and perform tape cleaning.

Consult authorized personnel.

24 (E)

Page 71

Error Contents Measures code

1x4A W(6)/R(1) CRC error 1x4F The system does not operate. 1x5B Cassette write-protected, or

writing to a DTF-1 tape attempted.

1x6B Error in the packet of a

command block.

1x6C An unsupported command

was received. 1x6D Command sequence error 1x6F Command received in ABORT

mode 1x7B EOT reached during an

operation 1x7F Timeout with no change in

TTP status 1090 Timeout of ACK for an SYS

command 1091 Timeout of FREE for an SYS

command 1092 Timeout 1 of INT for an FMT

command 1093 Timeout 2 of INT for an FMT

command 1094 Timeout 3 of INT for an FMT

command 1095 Timeout 4 of INT for an FMT

command 1xA0 Uncorrected error on Ach/Ech 1xA1 Uncorrected error on Ach only 1xA2 Uncorrected error on Ech only 1xA3 Command received after C2

Over 1xA4 Command received after IN

Over 1xB1 Timeout 1 while waiting for

XFER ABORT INT 1xB2 Timeout 2 while waiting for

XFER ABORT INT 1xC0 Failed EE up to the processor

at the DPR board 1xC1 Failed EE including EQ at the

DPR board 1xC2 Failed EE (with CRC) up to the

processor at the DPR board 1xC3 Failed EE (with CRC) including

EQ at the DPR board 1xCF Failed execution of DIAG from

other FMT. 1xYY Other errors 2x01 EOT reached during a REC/

PLAY operation

Consult authorized personnel.

Eject and change the cassette.

Consult authorized personnel.

Unload the tape, insert a cleaning cassette, and perform tape cleaning.

Consult authorized personnel.

Error Contents Measures code

2x02 Illegal command received at

BOT

2x03 Illegal command received at

EOT

2x04 REC command received for a

write-protected cassette 2x05 Search aborted 2x06 Illegal status change attempted 2x0A Illegal cassette 2x10 Moisture condensation

detected

2x14 Main cooling fan failure 2x15 Power supply cooling fan

failure 2x62 Wrong ID found after detecting

the pre-IN point 2x63 Lost lock occurred after

detecting the pre-IN point 2x64 IN point exceededin REC/

PLAY 2x65 Block where CTL is abnormal

found before detecting the pre-

IN point 2x66 CTL not locked at the pre-IN

point in REC/PLAY 2x67 AT not locked at the pre-IN

point in REC/PLAY

2x68 SV not locked when executing

Crash REC 2x69 EOT or BOT found during a

search operation 2x6A Retry over of hunting during a

search operation 2x6B Search aborted during CTL/TC

retry 2x78 SV in fatal status 2x79 SV in an independent mode 2x7B Failed SV DIAG 2x94 Abnormality detected in

transmission with the SV CPU 2x96 Abnormality detected in EQ

data in nonvolatile RAM on the

DPR board 2x97 Nonvolatile RAM on the DPR

board abnormal 2x98 Unable to write data to

nonvolatile RAM on the DPR

board 2x99 Timeout in writing data to

nonvolatile RAM on the DPR

board

Consult authorized personnel.

Wait until the condensation is cleared.

Consult authorized personnel.

Unload the tape, insert a cleaning cassette, and perform tape cleaning.

Consult authorized personnel.

25 (E)

Page 72

Messages

Error Contents Measures code

2x9A Failure of the thermal sensor

on the DPR board

2x9B Out-of-range error at the

thermal sensor on the DPR

board 2xFE ID out of range 2xYY Other errors 3x03 A reel shift operation not

finished

3x04 A cassette compartment

operation not finished 3x05 A threading operation not

finished 3x06 Thread FG not detected 3x07 S- or T-reel engagement

failure 3x08 Overcurrent at the S reel 3x09 Overcurrent at the T reel 3x0A Overcurrent at the capstan 3x0C Uncoordinated rotation of the

capstan and reels (in the

direction that may cause tape

slack) 3x0D Uncoordinated rotation of the

capstan and reels (in the

direction that may cause tape

breaking) 3x0E Excessive S tension 3x12 Drum not locked 3x14 Abnormal capstan speed 3x15 Abnormal take-up reel speed 3x16 Uncoordinated rotation of reels

during threading or

unthreading (in the direction

that may cause tape slack) 3x17 Uncoordinated rotation of reels

during threading or

unthreading (in the direction

that may cause tape breaking) 3x1B Undefined command 3x1D Dislocation of cassette

compartment, threading and

reel shift 3x26 Emergency eject operated

Consult authorized personnel.

emergency eject hole is operated immediately after the power is turned on, the cassette can be removed.)

Consult authorized personnel.

Check the operation. (Do not operate the emergency eject for other purpuse than servicing.)

(If the

Error Contents Measures code

3x28 Overcurrent at the drum 3x2A Checksum error in SV

adjustment data

3x34 Reference signal from the

FM-75 board is not detected during operation.

3x3A Uncoordinated speed of the

capstan and the T-reel 3xYY Other errors 4010 CRC data in the Tele-File in

disagreement with the

calculated value 4011 Humming code in the Tele-File

in disagreement with the

calculated value 4012 Failed verification of the block

data 4013 Updating of a write-protected

block attempted 4014 Power to the CCM board not

turned on or off 4015 Specified block not found (from

CCM) 4016 Data writing failure (from CCM) 4017 Transmission between IF and

DSP 4018 Failed transmission between

label and CCM or between

DSP and CCM 4019 Checksum error between DSP

and CCM 40F0 Un recoverable error 40YY Other errors

Consult authorized personnel.

Perform Recovery, or change the cassette.

Consult authorized personnel.

Change the cassette.

Consult authorized personnel.

26 (E)

Page 73

Internal Commands Upon Error Generation

Meanings of “x” in error codes 1x10 to 1xYY

Code Command Function

(Hex)

1 Continuous READ To continuously read necessary

data without stopping the tape

2 Continuous WRITE To continuously write necessary

data without stopping the tape

5 PREROLL To transport the tape to a

position before the specified ID

6 New TAPE To check for data on the loaded

tape 7 REWIND To rewind the tape 8 EJECT To eject the cassette from this

unit E FAST FWD To fast-forward the tape F STOP To set the tape to STANDBY

ON or OFF mode D Other commands

Meanings of “x” in error codes 2x01 to 2xYY and 3x01 to 3xYY

Code Command Function

(Hex)

0 Unspecified It must be one of the following

functions, but cannot be

specified. 1 EJECT To eject the cassette 2 UNTHREAD To thread the tape into the

cassette 3 STOP To stop tape transport 4 STANDBY-ON To rotate the drum in tape stop

status 5 PLAY To play the tape 6CLEANING To run the cleaning cassette for

the specified time 7 STANDBY-OFF To stop the drum rotation in tape

stop status 8 REC To record on the tape 9FF To forward the tape at the

highest speed. A REWIND To rewind the tape at the

highest speed B PREROLL To locate the specified point

according to the ID on the tape C IDC SEARCH To locate the specified point

according to the internal

counter. DDIAG Diagnosis in progress F Others Functions that are not classified

in any of the above functions

27 (E)

Page 74

Menu Operations

For menu operations, use the [SELECT], $, 4, %, and 5, [ESC], and [ENTER] buttons on the inner panel. The menu items and set values are shown on the display window.

[SELECT]: To enter Menu mode. Pressing it

during a menu operation terminates the operation and restores the normal operation mode.

$ 4: To select the menu items % 5: To set the values for menu items

[ENTER]: To register a selection [ESC]: To return to the upper menu layer. On

the highest menu layer, pressing this button exits Menu mode.

Menu Select Mode

Normal mode

No Tape

[SELECT]

Menu Select mode

[ESC]

[SELECT]

[ESC]

[SELECT]

[ESC]

[SELECT]

[ESC]

[SELECT]

[ESC]

[SELECT]

[ESC]

[SELECT]

Select menu CUSTOM menu

Select menu DIAG menu

Select menu UPDATE menu

Select menu SETUP menu

Select menu ROMmenu

Select menu OPERATION menu

Select menu CUSTOM menu

[ENTER]

CUSTOM menu (right column)

DIAG menu (page 29)

UPDATE menu (page 29)

SETUP menu (page 30)

ROM menu (page 36)

OPERATION menu (page 37)

CUSTOM Menu

Press $ or 4 to select the CUSTOM menu items. When you press [ENTER], the setting for the selected item is enabled. Pressing [ESC] restores the Menu Select mode. Pressing [SELECT] terminates the menu operation and restores the normal operation mode.

Normal operation mode

Menu Select mode

Select menu CUSTOM menu

[SELECT]

Model name GY-8240

The model name is

displayed.

Serial number 00000000

The serial number is displayed.

[ESC]

CUSTOM menu :1 Model name

[ESC]

CUSTOM menu :2 Serial number

CUSTOM menu :1 Model name

[ENTER]

[ESC]

[ENTER]

[ESC]

28 (E)

Page 75

DIAG Menu

UPDATE Menu

You can select “Hours meter” on the DIAG menu at

present.

When you press [ENTER], the item selection for

“Hours meter” is enabled.

Pressing [ESC] restores the Menu Select mode (page

28). Pressing [SELECT] terminates the menu operation and

restores the normal operation mode.

To normal operation mode

Menu Select mode

Select menu DIAG menu

[ENTER]

[SELECT]

Hours meter

[ESC]

DIAG menu :1 Hours meter

[ENTER]

Hours meter

Press $ or 4 to select the Hours meter items. When you press [ENTER], the value of the selected

item is displayed.

Pressing [ESC] restores the DIAG menu item selection

mode.

Pressing [SELECT] terminates the menu operation and

restores the normal operation mode.

To normal operation mode

DIAG menu item selection mode

DIAG menu :1 Hours meter

[ENTER]

[SELECT]

When you press [ENTER], a confirmation message for updating is displayed. Pressing [ESC] restores the Menu Select mode (page

28). Pressing [SELECT] terminates the menu operation and restores the normal operation mode. (If [ESC] or [SELECT] is pressed, the previous values are restored.)

To normal operation mode

Menu Select mode

Select menu UPDATE menu

[ESC]

UPDATE menu :1 From tape

[ENTER]

[ESC]

[SELECT]

UPDATE menu :1 Update OK?

[ENTER]

Updating is executed.

During the updating operation, the status of updating is displayed. When the operation is completed, the cassette is ejected, and the unit is automatically rebooted.

Note

The firmware update operation should be performed by an authorized service personnel with the special cassette for updating. NEVER use this menu in normal use.

[ESC]

Hours meter Operation (hour)

Hours meter Drum run (hour)

Hours meter Operation (hour)

[ENTER]

[ESC]

[ENTER]

[ESC]

Operation (hour) 00001001

The cumulative time of use is displayed.

Drum run (hour) 00000980

The cumulative time of drum operation is displayed.

29 (E)

Page 76

Menu Operation

SETUP Menu

Press $ or 4 to select the SETUP menu items. When you press [ENTER], the setting for the selected item is enabled. Pressing [ESC] restores the Menu Select mode (page

28).

Pressing [SELECT] terminates the menu operation and restores the normal operation mode.

To normal operation mode

Menu Select mode

Select menu SETUP menu

[ENTER]

[ESC] [ENTER]

SETUP menu :1 SCSI ID [05]

SETUP menu :2 Option 3 port

SETUP menu :3 Unload [FAST]

SETUP menu :4 Fast unld [NORM]

SETUP menu :5 Auto load [ON]

SETUP menu :6 Auto format [OFF]

SETUP menu :7 Halfway [OFF]

SETUP menu :8 Compress [SCSI]

[ESC] [ENTER]

SETUP menu :9 FM Flush [OFF]

[ESC] [ENTER]

SETUP menu :10 Recover TYPE [01]

[ESC] [ENTER]

SETUP menu :11 Fast read [OFF]

SETUP menu :1 SCSI ID [05]

[SELECT]

1. SCSI ID

2. Option 3 port

3. Unload

4. Fast unload

5. Auto load

6. Auto format

7. On the halfway

8. Compress

9. File mark flush

mode

10. Recover TYPE

11. Fast read

1. SCSI ID

Press % or 5 to set the SCSI ID (00 to 15). The

default is “05.”

When you press [ENTER], the set value is registered, and SETUP menu item selection mode is restored. To cancel the change, press [ESC].

Pressing [SELECT] terminates the menu operation and restores the normal operation mode.

(If [ESC] or [SELECT] is pressed, the previous value is restored.)

To normal operation mode

SETUP menu item selection mode

[ENTER] [SELECT]

[ENTER]

[ESC]

[ENTER]

[ESC]

[ENTER]

[ESC]

SETUP menu :1 SCSI ID [00]

SETUP menu :1 SCSI ID [01]

SETUP menu :1 SCSI ID [15]

SETUP menu :1 SCSI ID [00]

To set the SCSI ID to 00

To set the SCSI ID to 01

To set the SCSI ID to 15

30 (E)

Page 77

2. Option 3 port

Set the parameters for the OPTION 3 port. Press $ or 4 to select a parameter to be set. When you press [ENTER], the setting for the selected parameter is enabled. Pressing [ESC] restores the SETUP menu item selection mode. Pressing [SELECT] terminates the menu operation and restores the normal operation mode.

2-1. IP Address

Set the ID address. The default is “127.0.0.1.”

Press % or 5 to select the column to be set and $ or

4 to set the value.

When you press [ENTER], the set value is registered,

Option 3 port parameter selection mode is restored.

To cancel the change, press [ESC].

Pressing [SELECT] terminates the menu operation and

restores the normal operation mode.

(If [ESC] or [SELECT] is pressed, the previous value is

restored.)

SETUP menu item selection mode

SETUP menu :2 Option 3 port

[ESC]

Option 3 port IP address

Option 3 port Subnet mask

Option 3 port Gateway address

Option 3 port IP address

[ENTER]

To normal operation mode

[SELECT]

[ENTER]

2-1. IP address

2-2. Subnet mask

2-3. Gateway address

[ENTER]

[ESC]

[ENTER]

[ESC]

[ENTER]

[ESC]

Option 3 port parameter selection mode

Option 3 port IP address

[ENTER] [SELECT]

IP address XXX.xxx.xxx.xxx

IP address xxx.XXX.xxx.xxx

IP address xxx.xxx.xxx.XXX

IP address XXX.xxx.xxx.xxx

To normal operation mode

To increase the value at column XXX by one.

To decrease the value at column XXX by one.

To increase the value at column XXX by one.

To decrease the value at column XXX by one.

To increase the value at column XXX by one.

To decrease the value at column XXX by one.

If you press $ exceeding “255,” the value returns to

“000.” If you press 4 exceeding “000,” the value

returns to “255.” Holding $ or 4 changes the value

continuously.

31 (E)

Page 78

Menu Operation

2-2. Subnet mask

Set the Subnet mask. The default is “255.255.255.0.” Press % or 5 to select the column to be set and $ or 4 to set the value. When you press [ENTER], the set value is registered, Option 3 port parameter selection mode is restored. To cancel the change, press [ESC]. Pressing [SELECT] terminates the menu operation and restores the normal operation mode. (If [ESC] or [SELECT] is pressed, the previous value is restored.)

To normal operation mode

To increase the value at

column XXX by one. To decrease the value at

column XXX by one.

To increase the value at

column XXX by one. To decrease the value at

column XXX by one.

To increase the value at

column XXX by one. To decrease the value at

column XXX by one.

[ENTER]

[ESC]

[ENTER]

[ESC]

[ENTER]

[ESC]

Option 3 port parameter selection mode

Option 3 port Subnet mask

[ENTER] [SELECT]

Subnet mask XXX.xxx.xxx.xxx

Subnet mask xxx.XXX.xxx.xxx

Subnet mask xxx.xxx.xxx.XXX

Subnet mask XXX.xxx.xxx.xxx

2-3. Gateway address

Set the Gateway address. The default is “0.0.0.0.”

Press % or 5 to select the column to be set and $ or

4 to set the value.

When you press [ENTER], the set value is registered,

Option 3 port parameter selection mode is restored.

To cancel the change, press [ESC].

Pressing [SELECT] terminates the menu operation and

restores the normal operation mode.

(If [ESC] or [SELECT] is pressed, the previous value is

restored.)

To normal operation mode

To increase the value at column XXX by one.

To decrease the value at column XXX by one.

To increase the value at column XXX by one.

To decrease the value at column XXX by one.

To increase the value at column XXX by one.

To decrease the value at column XXX by one.

[ENTER]

[ESC]

[ENTER]

[ESC]

[ENTER]

[ESC]

Option 3 port parameter selection mode

Option 3 port Gateway address

[ENTER] [SELECT]

Gateway address XXX.xxx.xxx.xxx

Gateway address xxx.XXX.xxx.xxx

Gateway address xxx.xxx.xxx.XXX

Gateway address XXX.xxx.xxx.xxx

If you press $ exceeding “255,” the value returns to “000.” If you press 4 exceeding “000,” the value returns to “255.” Holding $ or 4 changes the value continuously.

32 (E)

If you press $ exceeding “255,” the value returns to

“000.” If you press 4 exceeding “000,” the value

returns to “255.” Holding $ or 4 changes the value

continuously.

Page 79

3. Unload

5. Auto load

Press % or 5 to select the method of unloading (FAST or NORM). The default is “FAST.” When you press [ENTER], the selection is registered, and SETUP menu item selection mode is restored. To cancel the change, press [ESC]. Pressing [SELECT] terminates the menu operation and restores the normal operation mode. (If [ESC] or [SELECT] is pressed, the previous setting is restored.)

To normal operation mode

SETUP menu item selection mode

[ENTER] [SELECT]

[ENTER]

[ESC]

[ENTER]

[ESC]

SETUP menu :3 Unload [FAST]

SETUP menu :3 Unload [NORM]

SETUP menu :3 Unload [FAST]

To select Fast unloading

To select Normal unloading

Press % or 5 to select the mode for loading (Auto

or Manual). The default is “ON (Auto).”

When you press [ENTER], the selection is registered,

and SETUP menu item selection mode is restored. To

cancel the change, press [ESC].

Pressing [SELECT] terminates the menu operation and

restores the normal operation mode.

(If [ESC] or [SELECT] is pressed, the previous setting

is restored.)

To normal operation mode

SETUP menu item selection mode

[ENTER] [SELECT]

[ENTER]

[ESC]

[ENTER]

[ESC]

SETUP menu :5 Auto load [ON ]

SETUP menu :5 Auto load [OFF]

SETUP menu :5 Auto load [ON ]

To select Auto Load mode

To select Manual Load mode

4. Fast unload

Press % or 5 to select the mode for fast unloading (NORM or TOP). The default is “NORM.” When you press [ENTER], the selection is registered, and SETUP menu item selection mode is restored. To cancel the change, press [ESC]. Pressing [SELECT] terminates the menu operation and restores the normal operation mode. (If [ESC] or [SELECT] is pressed, the previous setting is restored.)

[ENTER]

[ESC]

[ENTER]

[ESC]

SETUP menu item selection mode

[ENTER] [SELECT]

SETUP menu :4 Fast unld [NORM]

SETUP menu :4 Fast unld [TOP ]

To normal operation mode

To select Normal mode

To select TOP mode

6. Auto format

Press % or 5 to select the mode for formatting (Auto

or Manual). The default is “OFF (Manual).”

When you press [ENTER], the selection is registered,

and SETUP menu item selection mode is restored. To

cancel the change, press [ESC].

Pressing [SELECT] terminates the menu operation and

restores the normal operation mode.

(If [ESC] or [SELECT] is pressed, the previous setting

is restored.)

[ENTER]

[ESC]

[ENTER]

[ESC]

SETUP menu item selection mode

[ENTER] [SELECT]

SETUP menu :6 Auto format [OFF]

SETUP menu :6 Auto format [ON]

To normal operation mode

To select Auto format mode

To select Manual format mode

SETUP menu :4 Fast unld [NORM]

SETUP menu :6 Auto format [OFF]

33 (E)

Page 80

Menu Operation

7. On the halfway

Press % or 5 to select “on the halfway” unloading or normal unloading. The default is “OFF (Normal).” When you press [ENTER], the selection is registered, and SETUP menu item selection mode is restored. To cancel the change, press [ESC]. Pressing [SELECT] terminates the menu operation and restores the normal operation mode. (If [ESC] or [SELECT] is pressed, the previous setting is restored.)

To normal operation mode

SETUP menu item selection mode

[ENTER] [SELECT]

[ENTER]

[ESC]

[ENTER]

[ESC]

SETUP menu :7 Halfway [OFF]

SETUP menu :7 Halfway [ON]

SETUP menu :7 Halfway [OFF]

To select normal unloading

To select “on the halfway” unloading

8. Compress

9. File mark flush mode

Press % or 5 to select the File mark flush mode.

The default is “OFF (file mark flush disabled).”

When you press [ENTER], the selection is registered,

and SETUP menu item selection mode is restored. To

cancel the change, press [ESC].

Pressing [SELECT] terminates the menu operation and

restores the normal operation mode. (If [ESC] or

[SELECT] is pressed, the previous setting is restored.)

To normal operation mode

SETUP menu item selection mode

[ENTER] [SELECT]

[ENTER]

[ESC]

[ENTER]

[ESC]

SETUP menu :9 FM Flush [OFF]

SETUP menu :9 FM Flush [ON ]

SETUP menu :9 FM Flush [OFF]

To disable file mark flush

To enable file mark flush

Press % or 5 to select the compression mode. The default is “SCSI.” When you press [ENTER], the selection is registered, and SETUP menu item selection mode is restored. To cancel the change, press [ESC]. Pressing [SELECT] terminates the menu operation and restores the normal operation mode. (If [ESC] or [SELECT] is pressed, the previous setting is restored.)

To normal operation mode

SETUP menu item selection mode

[ENTER] [SELECT]

[ENTER]

[ESC]

[ENTER]

[ESC]

[ENTER]

[ESC]

SETUP menu :8 Compress [SCSI]

SETUP menu :8 Compress [ON ]

SETUP menu :8 Compress [OFF]

To select Auto compression mode by an SCSI command

To select Compression mode

To select Noncompression mode

34 (E)

SETUP menu :8 Compress [SCSI]

Page 81

10. Recover TYPE

11. Fast read

Press % or 5 to select the recover type. The default is “01.” When you press [ENTER], the selection is registered, and SETUP menu item selection mode is restored. To cancel the change, press [ESC]. Pressing [SELECT] terminates the menu operation and restores the normal operation mode. (If [ESC] or [SELECT] is pressed, the previous setting is restored.)

To normal operation mode

SETUP menu item selection mode

[ENTER] [SELECT]

[ENTER]

[ESC]

[ENTER]

[ESC]

[ENTER]

[ESC]

SETUP menu :10 Recover TYPE [01]

SETUP menu :10 Recover TYPE [02]

SETUP menu :10 Recover TYPE [00]

To select 01

To select 02

To select 00

Press % or 5 to determine whether to activate or

deactivate the Fast read function. The default is “OFF

(deactivate).”

When you press [ENTER], the selection is registered,

and SETUP menu item selection mode is restored. To

cancel the change, press [ESC].

Pressing [SELECT] terminates the menu operation and

restores the normal operation mode. (If [ESC] or

[SELECT] is pressed, the previous setting is restored.)

To normal operation mode

SETUP menu item selection mode

[ENTER] [SELECT]

[ENTER]

[ESC]

[ENTER]

[ESC]

SETUP menu :11 Fast read [OFF]

SETUP menu :11 Fast read [ON ]

SETUP menu :11 Fast read [OFF]

To set to OFF (deactivate)

To set to ON (activate)

SETUP menu :10 Recover TYPE [01]

35 (E)

Page 82

Menu Operation

[ESC]

ROM version FMT [XX.XX.XX]

[ESC]

ROM version SYS [XX.XX.XX]

ROM version SV1 [XX.XX.XX]

ROM version SV2 [XX.XX.XX]

ROM version IF [XX.XX.XX]

ROM version DSP [XX.XX.XX]

ROM version FMT [XX.XX.XX]

ROM menu :2 ROM version

[ENTER]

[SELECT]

ROM Menu

Press $ or 4 to select the ROM menu items. When you press [ENTER], the selected item is displayed. Pressing [ESC] restores the Menu Select mode (page

28). Pressing [SELECT] terminates the menu operation and restores the normal operation mode.

To normal operation mode

Menu Select mode

Select menu ROMmenu

[ENTER] [SELECT]

[ENTER]

[ESC]

[ENTER]

[ESC]

ROM menu :1 FW revision

ROM menu :2 ROM version

[ENTER]

[ESC]

[ENTER]

FW revision

01.00

The firmware revision number is displayed.

ROM version

Press $ or 4 to display the ROM version of the

specified CPU.

Pressing [ESC] restores the ROM menu item selection

mode.

Pressing [SELECT] terminates the menu operation and

restores the normal operation mode.

To normal operation mode

ROM menu item selection mode

The version of FMT CPU is displayed.

The version of SYS CPU is displayed.

The version of SV1 CPU is displayed.

ROM menu :1 FW revision

36 (E)

The version of SV2 CPU is displayed.

The version of IF CPU is displayed.

The version of DSP CPU is displayed.

Page 83

OPERATION Menu

Press $ or 4 to select the OPERATION menu items. When you press [ENTER], the selected item is executed. Pressing [ESC] restores the Menu Select mode (page

28). Pressing [SELECT] terminates the menu operation and restores the normal operation mode.

Menu Select mode

Select menu OPERATION menu

[ESC]

OPERATION menu: 1 Recover execute

[ESC]

OPERATION menu: 2 Format execute

[ESC]

OPERATION menu: 3 Eject execute

[ESC]

OPERATION menu: 4 EMG-Recover exec

OPERATION menu: 1 Recover execute

[ENTER]

[ESC]

[ENTER]

[ESC]

[ENTER]

[ESC]

[ENTER]

[ESC]

To normal operation mode

OPERATION menu: 1 Recover OK?

OPERATION menu: 2 Format OK?

OPERATION menu: 3 Eject OK?

OPERATION menu: 4 EMG-Recover OK?

[SELECT]

[ENTER]

Recovery is executed.

Formatting is executed.

Ejecting is executed.

Emergency-Recovery is executed.

When an operation is completed, the normal operation mode is restored.

Note

If the specified operation is not valid (no cassette inside, etc.), no operation is performed, and the normal operation mode is restored.

37 (E)

Page 84

Maintenance

Head Cleaning

Cleaning intervals

After every 50 operating hours for reading/writing, head cleaning is required. This period is equivalent to that for reading/writing 4.2 terabytes of data without compression. When the warning code “- - - - - - -*1” appears in the display window, clean the head.

Cleaning method

Insert the GW-90CL or GW-90LCL Cleaning Cassette, and the tape will automatically clean the head. Usually head cleaning completes within about 5 seconds. When cleaning is finished, the cassette is automatically ejected.

Notes

•The authorized cleaning cassette GW-90CL or GW90LCL should be used for head cleaning. If another cleaning cassette is used, performance cannot be guaranteed.

•Do not rewind and reuse a cleaning cassette.

Regular Maintenance

Some parts of this unit need to be regularly checked or replaced. Consult your Sony representative for the time to check or replacement as they are specified.

Repacking

When shipping the unit, use the original packing materials. Sony will not be responsible for damage caused by improper packing.

38 (E)

Page 85

Specifications

GY-8240UWD

Format DTF-2 Buffer-memory capacity

64MB Read/write head Helical scan head Data-transmission rate

Sustained: 24MB/s

Burst: 40MB/s

-17

Data error rate 1 × 10

retry) File search speed 1.4GB/s (3.6GB/s in

Compression mode) Data capacity Not compressed:

Compressed (with a

compression ratio of 1:2.59):

Interface SCSI Ultra Wide Differential

type (HVD), 68-pin for P cable

Ethernet port

RS-232C port Power requirements 100 to 240 V AC, 50/60 Hz Current consumption 100 V: 2.6 A, 240 V: 1.1 A Mass 17.5 kg (38 lb 9 oz) Ambient conditions

In operating Ambient temperature:

5°C to 40°C (41°F to 104°F) Relative humidity: 20% to 80% Wet-bulb temperature: 26°C (79°F) max.

In non-operating Ambient temperature:

–20°C to +60°C (–4°F to +140°F) Relative humidity: 10% to 90%

Head life 25,000 hours (average, duty

cycle 20%) Drive reliability MTBF 200,000 hours Tape reliability 20,000 passes Recording media Metal-particle

tape

S-size cassettes:

L-size cassette:

bit or less (including

200GB (L-size cassette) 60GB (S-size cassette)

518GB (L-size cassette) 155GB (S-size cassette)

/2-inch DTF-2

GW2-60GS (60GB)

GW2-200GL (200GB)

Supplied accessories Operation Manual (1)

Cleaning

cassette (1)

SCSI terminator (1)

Unit: mm (inches)

DTF TAPE DRIVE GY-8240

ERROR DTF-2 I/O LOCKCOMP

SHUT DOWN

EJECT

–

315

(121/2)

480 27

(19)

UNLOAD

ESC

SELECT

ENTER

22019.5

Dimensions

Design and specifications are subject to change without notice.

)

(

(11/8)

)

22019.5

)

(

39 (E)

Page 86

Specifications

DTF-2 Tape Layout

LBOT LEOT

Volume

DIT EODVSIT

Unused Area

Dummy

The GY-8240UWD prepares several management tables on a tape, and controls the attributes of each data track using a part of the data track. With this management system, the GY-8240UWD creates logical conceptual files and blocks equivalent to those of a conventional sequential-access device.

Unused Areas: Unused areas are provided at the

beginning and end of a tape for tape protection.

Dummy: This is a run-up area for reading and writing

data.

Track Set Layout

Data Area

Unused Area

VSIT (Volume Set Information Table): This area

manages information on all volumes on the entire tape.

DIT (Directory Information Table): This area

manages the information on each volume.

Data Area: This area stores the user’s data. Logical Volume: This is a unit that begins with the

DIT and ends with the EOD.

EOD (End of Data): This is an area to indicate the

end of the data area.

FFFF0001h: Format Identification (4 Bytes)

136 Bytes

Subcode User Data

1 Track Set = 4 Helical Tracks

In DTF-2, one track set is composed of four helical tracks, and has the configuration shown above for managing data. The DIT, data area, etc., mentioned in “DTF-2 Tape Layout” above are composed of these track sets.

0F0F0F0Fh: End Code of Track Set (4 Bytes)

Reserved (12 Bytes)

234,080 Bytes

233,924 Bytes

Block Management

Table

Max. 8192 Bytes

Format Identification: This indicates that the tape is

formatted in DTF-2, and is always FFFF0001h.

Subcode: This area manages the attributes of the ID. User Data: This area stores the user’s data. Block Management Table: This table manages the

logical blocks based on the SCSI standards.

End Code of Track Set: This indicates the end of a

track set, and is always 0F0F0F0Fh.

40 (E)

Page 87

Pin Assignments

OPTION-1/OPTION-2 Connectors

13 1

25 14

RS-232C (D-sub 25-pin, female)

Pin No. Signal name I/O

1 GND – 2 TXD OUT 3 RXD IN 4 RTS OUT 5 CTS IN 6 DSR IN 7 GND – 8 DCD IN

9NC – 10 NC – 11 NC – 12 NC – 13 NC – 14 NC – 15 NC – 16 NC – 17 NC – 18 NC – 19 NC – 20 DTR OUT 21 NC – 22 NC – 23 NC – 24 NC – 25 NC –

OPTION-3 Connector

1 2 3 4 5 6 7 8

10BaseT

Pin No. Signal name I/O

1 TXD(+) OUT 2 TXD(–) OUT 3 RXD(+) IN 4NC – 5NC – 6 RXD(–) IN 7NC – 8NC –

For attachment of the OPTION-1 and OPTION-2 connectors, use M2.6 screws.

41 (E)

Page 88

Pin Assignments

SCSI Connector

Connector for P cable (68-pin)

34 1

68 35

SCSI (Ultra Wide Differential (HVD))

Pin No. Signal name I/O

1 DB12(+) I/O

2 DB13(+) I/O

3 DB14(+) I/O

4 DB15(+) I/O

5 DBP1(+) I/O

6 GND –

7 DB0(+) I/O

8 DB1(+) I/O

9 DB2(+) I/O 10 DB3(+) I/O 11 DB4(+) I/O 12 DB5(+) I/O 13 DB6(+) I/O 14 DB7(+) I/O 15 DBP(+) I/O 16 DIFFSENS I/O 17 TERMPWR I/O 18 TERMPWR I/O 19 RESERVED I/O 20 ATN(+) I 21 GND – 22 BSY(+) I/O 23 ACK(+) I 24 RST(+) I/O 25 MSG(+) O 26 SEL(+) I/O 27 C/D(+) O 28 REQ(+) O 29 I/O(+) O 30 GND – 31 DB8(+) I/O 32 DB9(+) I/O 33 DB10(+) I/O 34 DB11(+) I/O

Pin No. Signal name I/O

35 DB12(–) I/O 36 DB13(–) I/O 37 DB14(–) I/O 38 DB15(–) I/O 39 DBP1(–) I/O 40 GND – 41 DB0(–) I/O 42 DB1(–) I/O 43 DB2(–) I/O 44 DB3(–) I/O 45 DB4(–) I/O 46 DB5(–) I/O 47 DB6(–) I/O 48 DB7(–) I/O 49 DBP(–) I/O 50 GND – 51 TERMPWR I/O 52 TERMPWR I/O 53 RESERVED I/O 54 ATN(–) I 55 GND – 56 BSY((–) I/O 57 ACK(–) I 58 RST(–) I/O 59 MSG(–) O 60 SEL(–) I/O 61 C/D(–) O 62 REQ(–) O 63 I/O(–) O 64 GND – 65 DB8(–) I/O 66 DB9(–) I/O 67 DB10(–) I/O 68 DB11(–) I/O

For attachment of the SCSI connectors, use #2-56 screws.

42 (E)

Page 89

RS-232C Connection

Use this table as a reference when connecting between this unit and a PC via RS-232C.

GY-8240UWD

Pin No. Signal name Direction

1 GND 2 TXD GY → PC 3 RXD GY ← PC 4 RTS GY → PC 5 CTS GY ← PC 6 DSR GY ← PC 7 GND 8 DCD GY ← PC

9NC 10 NC 11 NC 12 NC 13 NC 14 NC 15 NC 16 NC 17 NC 18 NC 19 NC 20 DTR GY → PC 21 NC 22 NC 23 NC 24 NC 25 NC

Pin No. (25-pin) Pin No. (9-pin) Signal name

1 GND 23TXD 32RXD 47RTS 58CTS 66DSR 75GND 81DCD

9NC 10 NC 11 NC 12 NC 13 NC 14 NC 15 NC 16 NC 17 NC 18 NC 19 NC 20 4 DTR 21 NC 22 NC 23 NC 24 NC 25 NC

43 (E)

Page 90

Page 91

The material contained in this manual consists of information that is the property of Sony Corporation and is intended solely for use by the purchasers of the equipment described in this manual. Sony Corporation expressly prohibits the duplication of any portion of this manual or the use thereof for any purpose other than the operation or maintenance of the equipment described in this manual without the express written permission of Sony Corporation.

Le matériel contenu dans ce manuel consiste en informations qui sont la propriété de Sony Corporation et sont destinées exclusivement à l’usage des acquéreurs de l’équipement décrit dans ce manuel. Sony Corporation interdit formellement la copie de quelque partie que ce soit de ce manuel ou son emploi pour tout autre but que des opérations ou entretiens de l’équipement à moins d’une permission écrite de Sony Corporation.

Das in dieser Anleitung enthaltene Material besteht aus Informationen, die Eigentum der Sony Corporation sind, und ausschließlich zum Gebrauch durch den Käufer der in dieser Anleitung beschriebenen Ausrüstung bestimmt sind. Die Sony Corporation untersagt ausdrücklich die Vervielfältigung jeglicher Teile dieser Anleitung oder den Gebrauch derselben für irgendeinen anderen Zweck als die Bedienung oder Wartung der in dieser Anleitung beschriebenen Ausrüstung ohne ausdrückliche schriftliche Erlaubnis der Sony Corporation.

Page 92

GY-8240UWD (WW) 3-203-897-05(1)

Sony Corporation

B & P Company

Printed in Japan

2002.11.13

 2000

Sony GY-8240UWD Operating Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
