Sony DCR-PC103E User Manual

3-081-627-11(2)

Digital
Video Camera
Recorder

Operating Instructions

Before operating the unit, please read this manual thoroughly,
and retain it for future reference.

Mode d’emploi

Avant la mise en service de cet appareil, prière de lire intégralement ce mode
d’emploi et de le conserver pour toute référence ultérieure.

DCR-PC105E

DCR-PC103E/PC104E/PC105E

©2003 Sony Corporation

English

Français

Welcome!

Congratulations on your purchase of this Sony
Handycam. With your Handycam you can capture
life’s precious moments with superior picture and
sound quality.
Your Handycam is loaded with advanced features,
but at the same time it is very easy to use. You will
soon be producing home video that you can enjoy
for years to come.

To prevent fire or shock hazard, do not expose the
unit to rain or moisture.

To avoid electrical shock, do not open the cabinet.
Refer servicing to qualified personnel only.

Memory Stick

NOTICE ON THE SUPPLIED AC POWER
ADAPTOR FOR THE CUSTOMERS IN
THE UNITED KINGDOM

A moulded plug complying with BS1363 is fitted
to this equipment for your safety and
convenience.

Should the fuse in the plug supplied need to
be replaced, a fuse of the same rating as the
supplied one and approved by ASTA or BSI
to BS1362 (i.e., marked with or mark)
must be used.

If the plug supplied with this equipment has a
detachable fuse cover, be sure to attach the
fuse cover after you change the fuse. Never
use the plug without the fuse cover. If you
should lose the fuse cover, please contact
your nearest Sony service station.

For the customers in Europe
ATTENTION

The electromagnetic fields at the specific
frequencies may influence the picture and sound
of this camcorder.

This product has been tested and found
compliant with the limits set out in the EMC
Directive for using connection cables shorter than
3 metres. (9.8 feet)

Notice

If static electricity or electromagnetism causes
data transfer to discontinue midway (fail), restart
the application or disconnect and connect the
USB cable again.

WARNING

N50

Bienvenue !

Nous vous félicitons d’avoir porté votre choix sur
ce caméscope Sony Handycam. Votre Handycam
vous permettra de capturer de précieux moments
de la vie avec des images et du son de qualité
supérieure.
Bien que votre Handycam soit équipé de
fonctionnalités avancées, il s’avère aussi
extrêmement facile à utiliser. Vous produirez
bientôt vos propres vidéos amateurs dont vous
pourrez profiter pendant de nombreuses années.

AVERTISSEMENT

Pour éviter tout risque d’incendie ou
d’électrocution, n’exposez pas cet appareil à la
pluie ni à l’humidité.

Pour éviter tout risque d’électrocution,
n’ouvrez pas le châssis de l’appareil.
Confiez l’entretien exclusivement à un
personnel qualifié.

Pour la clientéle en Europe
ATTENTION

Les champs électromagnétiques à des fréquences
spécifiques risquent d’altérer l’image et le son de
ce caméscope umnérique.

Ce produit a été testé et déclaré conforme aux
limites énoncées dans la Directive EMC relatives
aux câbles de moins de 3 mètres.

Avis

Si de l’électricité statique ou de
l’électromagnétisme interrompt le transfert de
données, redémarrez l’application ou débranchez
et rebranchez le câble USB.

2

Checking the supplied
accessories

Vérification des
accessoires fournis

Make sure that the following accessories are
supplied with your camcorder.

1

4

or/
ou

RMT-831 RMT-830

8

1 AC-L15A/L15B AC Adaptor, Mains lead

(p. 25)

2 NP-FM30 rechargeable battery pack* (p. 24)
3 A/V connecting cable (p. 59)
4 Wireless Remote Commander (p. 309)

(A button type lithium battery is built in.)
RMT-831: DCR-PC105E
RMT-830: DCR-PC103E/PC104E

5 “Memory Stick” (DCR-PC105E only, p. 138)
6 USB cable (p. 190)
7 CD-ROM (SPVD-010 USB Driver) (p. 198)
8 Cleaning cloth (p. 294)
9 Battery terminal cover (p. 24)
0 21-pin adaptor (Models with mark

printed on their bottom surfaces only. p. 60)

* The rechargeable battery pack (NP-FM30)

supplied with your camcorder is not for sale.

9

5627

q;

Assurez-vous que tous les accessoires suivants
sont fournis avec votre caméscope.

3

1 Adaptateur secteur AC AC-L15A/L15B,

cordon d’alimentation (p. 25)

2 Batterie rechargeable NP-FM30* (p. 24)
3 Cordon de liaison audio et vidéo (p. 59)
4 Télécommande sans fil (p. 309)

(Pile bouton au lithium incorporée.)
RMT-831 : DCR-PC105E
RMT-830 : DCR-PC103E/PC104E

5 « Memory Stick » (DCR-PC105E seulement,

p. 138)

6 Câble USB (p. 190)
7 CD-ROM (Pilote USB SPVD-010) (p. 198)
8 Chiffon de nettoyage (p. 294)
9 Couvercle de protection des bornes de la

batterie (p. 24)

0 Adaptateur à 21 broches (Uniquement les

modèles comportant le logo imprimé sous
l’appareil. p.60)

* La batterie rechargeable (NP-FM30) fournie

avec votre caméscope n’est pas disponible dans
le commerce.

Contents of the recording cannot be
compensated if recording or playback is not
made due to a malfunction of the
camcorder, storage media, etc.

Aucune compensation relative au contenu de
l’enregistrement ne sera accordée si
l’enregistrement ou la lecture ne se font pas
en raison d’un mauvais fonctionnement du
caméscope, du support d’enregistrement, etc.

3

English

Main Features

Recording moving pictures
or still images, and playing
them back

Main Features

•Recording moving pictures on tape
(p. 37)

•Recording still images on tape*

1)

(p. 64)

•Playing back a tape (p. 53)

•Recording still images on a “Memory

•Recording moving pictures on a

•Viewing still images recorded on a

•Viewing moving pictures recorded on

2)

Stick”*

(p. 61, 148)

“Memory Stick”*

“Memory Stick”*

a “Memory Stick”*

2)

(p. 163)

2)

(p. 174)

2)

(p. 177)

•Viewing moving pictures recorded on
a tape using the USB cable (p. 209)

•Viewing images recorded on a
“Memory Stick” using the USB

2)

(p. 218, 226)

cable*

•Capturing images on a computer
from your camcorder using the USB
cable (p. 212)

•Converting an analogue signal into
digital to capture images onto the
computer*

3)

(p. 228)

•DVD video creating with VAIO
(p. 230)

4

4

Capturing images on the
computer

Main Features

Other uses

Functions for adjusting exposure during recording

•Back light function (p. 47)

•NightShot/Super NightShot/Colour Slow Shutter (p. 48)

•PROGRAM AE (p. 79)

•Manual exposure (p. 81)

•Flexible Spot Meter (p. 82)

•Recording images with the flash*

Functions for giving images more impact

•Digital zoom (p. 46)

The default setting is OFF. (To zoom greater than 10×,
select the digital zoom power in D ZOOM in the menu settings.)

•Fader (p. 72)

•Picture effect (p. 75, 91)

•Digital effect (p. 76, 92)

•Title (p. 130)

•MEMORY MIX*2) (p. 156)

Functions for giving a natural appearance to your recordings

•PROGRAM AE (p. 79)
– SPORTS
– LANDSCAPE

•Manual focus (p. 83)

•Spot Focus (p. 85)

Functions for using after recording

•End search/Edit search/Rec Review (p. 51)

•Data code (p. 55)

•Tape PB ZOOM (p. 93)/Memory PB ZOOM*2) (p. 181)

•Zero set memory (p. 95)

•Title search (p. 97)

•Digital program editing (p. 108, 169*2))

2)

(p. 152)

Main Features

*1)DCR-PC103E/PC104E only
*2)DCR-PC105E only
*3)DCR-PC104E/PC105E only

Before you start reading this manual and operating your camcorder, check the
model number by looking at the bottom of your camcorder. The DCR-PC105E is
the model used for illustration purposes. Otherwise, the model name is indicated
in the illustrations. Any differences in operation are clearly indicated in the text, for
example, “DCR-PC105E only.”

5

5

Français

Principales caractéristiques

Enregistrement d’images
animées ou fixes, et lecture
de celles-ci

Principales caractéristiques

•Enregistrement d’images animées sur
cassette (p. 37)

•Enregistrement d’images fixes sur
cassette*

1)

(p. 64)

•Lecture de la cassette (p. 53)

•Prise de vues d’images fixes sur le
« Memory Stick »*

•Prise de vues d’images animées sur le
« Memory Stick »*

2)

(p. 61, 148)

2)

(p. 163)

•Visionnage d’images fixes
enregistrées sur le « Memory Stick »*
(p. 174)

•Visionnage d’images animées
enregistrées sur le « Memory Stick »*
(p. 177)

2)

2)

•Visionnage d’images animées
enregistrées sur cassette avec le câble
USB (p. 209)

•Visionnage d’images enregistrées sur
un « Memory Stick » avec le câble

2)

(p. 218, 226)

USB*

•Capture d’images sur l’ordinateur à
partir de votre caméscope avec le
câble USB (p. 212)

•Conversion d’un signal analogique en
un signal numérique pour la capture
d’images sur l’ordinateur*

•Création d’un DVD vidéo avec un
VAIO (p. 230)

6

6

3)

(p. 228)

Capture d’images sur
l’ordinateur

Principales caractéristiques

Autres fonctions

Fonctions servant à régler l’exposition en mode d’enregistrement

•Fonction de compensation de contre-jour (p. 47)

•NightShot/Super NightShot/Colour Slow Shutter (p. 48)

•PROGRAM AE (p. 79)

•Réglage manuel de l’exposition (p. 81)

•Flexible Spot Meter (p. 82)

•Enregistrement d’images avec le flash*2) (p. 152)

Fonctions servant à accroître l’impact des images

•Zoom numérique (p. 46)

Son réglage par défaut est OFF. (Pour un rapport de zoom supérieur à 10×,
sélectionnez la puissance du zoom numérique dans D ZOOM dans les
réglages de menu.)

•Transitions en fondu (p. 72)

•Effet d’image (p. 75, 91)

•Effet numérique (p. 76, 92)

•Attribution d’un titre (p. 130)

•MEMORY MIX*2) (p. 156)

Fonctions permettant d’obtenir des films plus naturels

•PROGRAM AE (p. 79)
– SPORTS
– LANDSCAPE

•Mise au point manuelle (p. 83)

•Mise au point spot (p. 85)

Fonctions pouvant être utilisées après l’enregistrement

•Recherche de fin/Recherche de montage/Revue d’enregistrement (p. 51)

•Code de données (p. 55)

•PB ZOOM cassette (p. 93)/PB ZOOM mémoire*2) (p. 181)

•Mémoire à zéro réglable (p. 95)

•Recherche de titre (p. 97)

•Montage numérique de programme (p. 108, 169*2))

*1)DCR-PC103E/PC104E seulement
*2)DCR-PC105E seulement
*3)DCR-PC104E/PC105E seulement

Principales caractéristiques

Avant de lire ce manuel et d’utiliser le caméscope, vérifiez le numéro de modèle
indiqué sous votre caméscope. Les illustrations de ce mode d’emploi représentent
le DCR-PC105E. S’il s’agit d’un autre modèle, son nom est indiqué dans
l’illustration. Toute différence de fonctionnement est clairement signalée dans le
texte, par exemple, « DCR-PC105E seulement ».

7

7

English

Table of Contents

Checking the supplied accessories................ 3

Main Features .............................................. 4

Quick Start Guide

– Recording on tape ...................................... 12

– Recording on a “Memory Stick”

(DCR-PC105E only) ................................ 14

Getting Started

Using this manual ......................................... 20

Step 1 Preparing the power source ............. 24

Installing the battery pack ..................... 24

Charging the battery pack ..................... 25

Checking status of the battery pack

– Battery Info .................................... 28

Using your camcorder on mains .......... 29

Step 2 Adjusting the grip belt ...................... 30

Step 3 Setting the date and time .................. 32

Step 4 Using the touch panel ....................... 34

Recording – Basics

Recording a picture ....................................... 37

Shooting backlit subjects

– Back light function ....................... 47

Shooting in the dark

– NightShot/Super NightShot/

Colour Slow Shutter ........................ 48

Checking recordings

– End search/Edit search/

Rec Review .............................................. 51

Playback – Basics

Playing back a tape........................................ 53

To display the screen indicators

– Display function ........................... 54

Viewing a recording on TV .......................... 59

Advanced Recording Operations

Recording still images on a “Memory Stick”

during tape recording standby or tape

recording (DCR-PC105E only) ............. 61

Recording still images on a tape

– Tape Photo recording

(DCR-PC103E/PC104E only)................ 64

Self-timer recording ...................................... 66

Adjusting the white balance manually ...... 68

Using the wide mode .................................... 70

Using the fader function ............................... 72

Using special effects – Picture effect ........... 75

Using special effects – Digital effect ........... 76

Using PROGRAM AE ................................... 79

Adjusting the exposure manually ............... 81

Using spot light-metering function

– Flexible Spot Meter.............................. 82

Focusing manually ........................................ 83

Using spot focus function – Spot Focus ..... 85

Interval Recording ......................................... 86

Frame by frame recording

– Frame recording .................................. 88

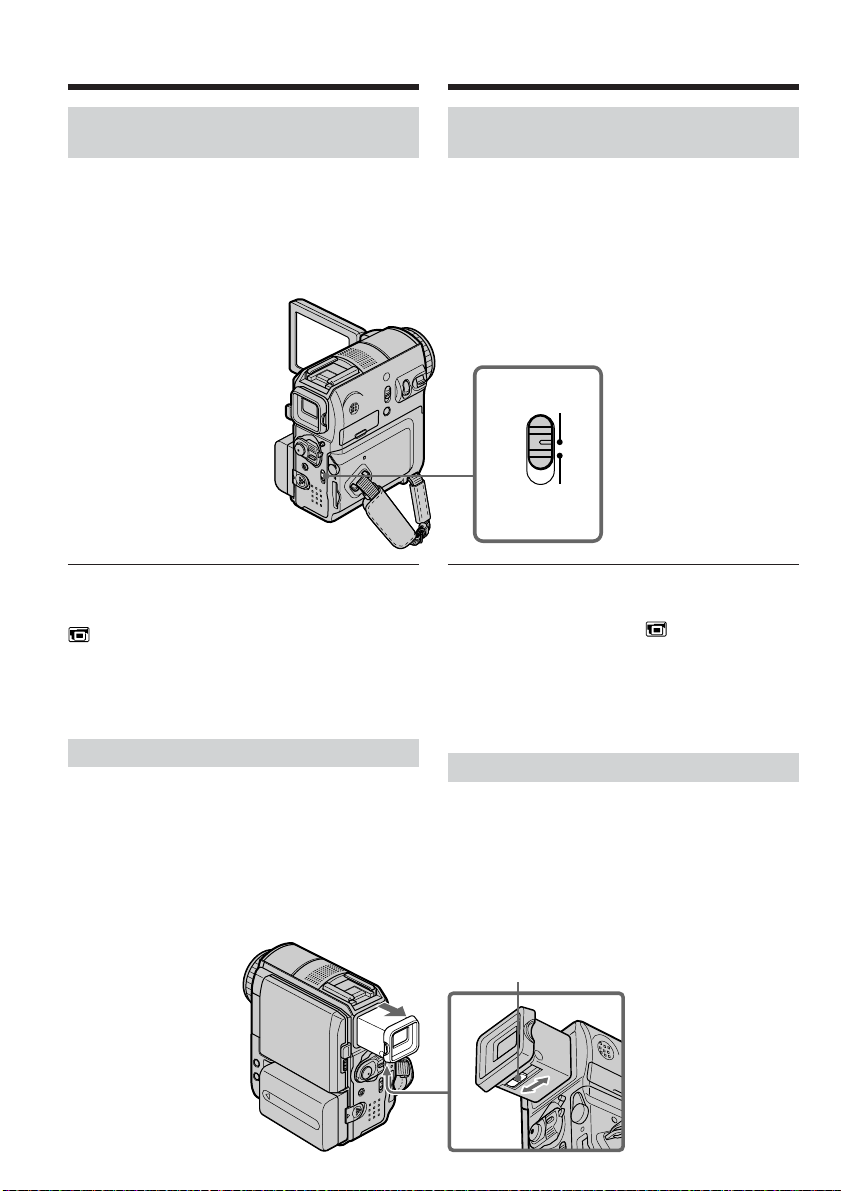

Using the viewfinder .................................... 89

Advanced Playback Operations

Playing back a tape with picture effect ...... 91

Playing back a tape with digital effect ....... 92

Enlarging images recorded on tape

– Tape PB ZOOM ................................... 93

Quickly locating a scene

– Zero set memory.................................. 95

Searching for a recording by title

– Title search............................................ 97

Searching for a recording by date

– Date search ........................................... 99

Searching for a photo

– PHOTO SEARCH/PHOTO SCAN

(DCR-PC103E/PC104E only).............. 102

Editing

Dubbing a tape ............................................. 105

Dubbing only desired scenes

– Digital program editing (on tape) ... 108
Recording video or TV programmes

(DCR-PC104E/PC105E only).............. 120

Inserting a scene from a VCR

– Insert editing

(DCR-PC104E/PC105E only).............. 123

Audio dubbing............................................. 125

Superimposing a title on a cassette with

Cassette Memory .................................. 130

Making your own titles .............................. 133

Labelling a cassette with Cassette

Memory.................................................. 135

Erasing all the data in Cassette

Memory.................................................. 137

8

Table of Contents

“Memory Stick” Operations
(DCR-PC105E only)

Using a “Memory Stick”

– Introduction ....................................... 138

Selecting image quality and size ............... 144

Recording a still image on a “Memory

Stick” – Memory photo recording ..... 148

Recording an image from a tape as a still

image ...................................................... 154

Superimposing a still image in a

“Memory Stick” on an image

– MEMORY MIX................................... 156

Interval Photo Recording ........................... 161

Recording a moving picture on a

“Memory Stick”

– MPEG MOVIE recording ................. 163

Self-timer recording .................................... 165

Recording a picture from a tape as a

moving picture...................................... 167

Recording edited pictures from a tape as a

moving picture – Digital program

editing (on a “Memory Stick”) ........... 169

Changing the recording folder .................. 172

Viewing a still image

– Memory photo playback .................. 174

Viewing a moving picture

– MPEG MOVIE playback................... 177

Choosing a playback folder ....................... 180

Enlarging a still image recorded on a

“Memory Stick”

– Memory PB ZOOM ........................... 181

Playing back images continuously

– Slide show........................................... 183

Preventing accidental erasure

– Image protection ................................ 184

Deleting images – DELETE ........................ 185

Writing a print mark – Print mark ............ 188

Changing the image size – Resize ............. 189

Viewing Images with your
Computer

Viewing images with a computer

– Introduction ....................................... 190

Connecting your camcorder to a

computer using the USB cable

(For Windows users) ............................ 195

Viewing pictures recorded on a tape on a

computer – USB Streaming

(For Windows users) ............................ 209

Viewing images recorded on a “Memory

Stick” on a computer (For Windows

users) (DCR-PC105E only) .................. 218

Connecting your camcorder to a computer

using the USB cable (For Macintosh

users) (DCR-PC105E only) .................. 223

Viewing images recorded on a “Memory

Stick” on a computer (For Macintosh

users) (DCR-PC105E only) .................. 226

Capturing images from an analogue

video unit on a computer
– Signal convert function

(DCR-PC104E/PC105E only).............. 228

Copying images to DVD with VAIO ........ 230

Customising your Camcorder

Changing the menu settings ...................... 233

Troubleshooting

Types of trouble and how to correct

trouble .................................................... 257

Self-diagnosis display ................................. 265

Warning indicators ...................................... 266

Warning messages....................................... 267

Additional Information

Usable cassettes............................................ 281

About the “InfoLITHIUM” battery

pack ........................................................ 285

About i.LINK................................................ 288

Using your camcorder abroad ................... 291

Maintenance information and

precautions ............................................ 292

Specifications................................................ 300

Quick Reference

Identifying parts and controls ................... 304

Index .............................................................. 313

9

Français

Table des matières

Vérification des accessoires fournis .............. 3

Principales caractéristiques ............ 6

Guide de mise en marche rapide

– Enregistrement sur cassette ...................... 16

– Enregistrement sur un « Memory Stick »

(DCR-PC105E seulement) ..................... 18

Préparatifs

Utilisation de ce manuel ............................... 20

Etape 1 Préparation de l’alimentation ........ 24

Installation de la batterie ....................... 24

Recharge de la batterie........................... 25

Vérification de l’état de la batterie

– Informations sur la batterie......... 28

Utilisation du caméscope sur secteur ... 29

Etape 2 Réglage de la sangle ........................ 30

Etape 3 Réglage de la date et de l’heure..... 32

Etape 4 Utilisation du panneau tactile ....... 34

Enregistrement – Opérations de
base

Enregistrement d’une image ........................ 37

Prise de vues de sujets à contre-jour

– Fonction de compensation de

contre-jour ........................................ 47

Prise de vues dans l’obscurité

– NightShot/Super NightShot/

Colour Slow Shutter ........................ 48

Contrôle des prises de vues

– Recherche de fin/Recherche de

montage/Revue d’enregistrement ...... 51

Lecture – Opérations de base

Lecture d’une cassette ................................... 53

Pour afficher les indicateurs à l’écran

– Fonction d’affichage ..................... 54

Visionnage d’un enregistrement sur un

téléviseur.................................................. 59

Opérations d’enregistrement
avancées

Enregistrement d’images fixes sur un

« Memory Stick » en mode

d’enregistrement sur cassette ou en

mode d’attente d’enregistrement sur

cassette (DCR-PC105E seulement) ....... 61

Enregistrement d’une image fixe sur une

cassette

– Enregistrement de photos

sur cassette (DCR-PC103E/PC104E

seulement) ............................................... 64

Prise de vues avec le retardateur ................ 66

10

Réglage manuel de la balance des blancs .... 68

Utilisation du mode Grand écran ............... 70

Utilisation de la fonction de transitions

en fondu ................................................... 72

Utilisation d’effets spéciaux

– Effet d’image ........................................ 75

Utilisation d’effets spéciaux

– Effet numérique ................................... 76

Utilisation de la fonction PROGRAM AE ... 79

Réglage manuel de l’exposition .................. 81

Utilisation de la fonction de mesure de

l’éclairage directionnel

– Flexible Spot Meter.............................. 82

Mise au point manuelle ................................ 83

Utilisation de la fonction de mise au point

spot

– Mise au point spot ............................... 85

Enregistrement par intervalles .................... 86

Enregistrement image par image

– Enregistrement image par image ...... 88

Utilisation du viseur ..................................... 89

Opérations de lecture avancées

Lecture d’une cassette avec effet d’image ... 91
Lecture d’une cassette avec effet

numérique ............................................... 92

Agrandissement des images enregistrées

sur cassette

– PB ZOOM cassette ............................... 93

Recherche rapide d’une scène

– Mémoire à zéro réglable ..................... 95

Recherche d’un enregistrement en fonction

de son titre

– Recherche de titre ................................ 97

Recherche d’un enregistrement en fonction

de sa date

– Recherche par date .............................. 99

Recherche d’une photo

– PHOTO SEARCH/PHOTO SCAN

(DCR-PC103E/PC104E seulement) ... 102

Montage

Copie d’une cassette.................................... 105

Copie de scènes souhaitées uniquement

– Montage numérique de programme

(sur cassette) .......................................... 108

Enregistrement de programmes téléviseur

ou vidéo

(DCR-PC104E/PC105E seulement) ... 120
Insertion d’une scène à partir d’un

magnétoscope

– Montage à insertion

(DCR-PC104E/PC105E seulement) ... 123

Copie audio .................................................. 125

Table des matières

Incrustation d’un titre sur une cassette

avec mémoire ........................................ 130

Création de titres personnalisés ................ 133

Création d’une étiquette pour une

cassette avec mémoire ......................... 135

Effacement de toutes les données de la

mémoire de la cassette ......................... 137

Opérations « Memory Stick »
(DCR-PC105E seulement)

Utilisation d’un « Memory Stick »

– Introduction ....................................... 138

Sélection de la taille et de la qualité

d’image .................................................. 144

Enregistrement d’une image fixe sur un

« Memory Stick »

– Enregistrement de photos en

mémoire ................................................. 148

Enregistrement d’une image sous forme

d’image fixe depuis une cassette ........ 154

Superposition d’une image fixe du

« Memory Stick » sur une image

– MEMORY MIX................................... 156

Enregistrement de photos par

intervalles .............................................. 161

Enregistrement d’une image animée sur

un « Memory Stick »

– Enregistrement MPEG MOVIE ....... 163

Prise de vues avec le retardateur .............. 165

Enregistrement d’une image à partir d’une

cassette sous forme d’image animée ... 167
Enregistrement d’images montées à partir

d’une cassette sous forme d’images

animées

– Montage numérique de programme

(sur un « Memory Stick ») ................... 169

Changement de dossier

d’enregistrement................................... 172

Visualisation d’une image fixe

– Lecture de photos en mémoire ........ 174

Visionnage d’une image animée

– Lecture MPEG MOVIE ...................... 177

Sélection d’un dossier de lecture ............... 180

Agrandissement d’une image fixe

enregistrée sur un « Memory Stick »

– PB ZOOM mémoire .......................... 181

Lecture d’images en continu

– Diaporama .......................................... 183

Prévention d’un effacement accidentel

– Protection de l’image ........................ 184

Suppression d’images – DELETE .............. 185

Inscription d’une marque d’impression

– Marque d’impression ........................ 188

Modification de la taille de l’image

– Redimensionner ................................. 189

Visionnage d’images sur votre
ordinateur

Visionnage d’images sur un ordinateur

– Introduction ....................................... 190

Raccordement de votre caméscope à votre

ordinateur à l’aide du câble USB

(pour utilisateurs Windows) ............... 195

Visionnage sur un ordinateur d’images

enregistrées sur une cassette
– USB Streaming

(pour utilisateurs Windows) ............... 209

Visionnage sur un ordinateur d’images

enregistrées sur un « Memory Stick »
(pour les utilisateurs Windows)

(DCR-PC105E seulement) ................... 218

Raccordement du caméscope à un

ordinateur à l’aide du câble USB
(pour utilisateurs Macintosh)

(DCR-PC105E seulement) ................... 223

Visionnage sur un ordinateur d’images

enregistrées sur un « Memory Stick »
(pour les utilisateurs Macintosh)

(DCR-PC105E seulement) ................... 226

Capture d’images d’un appareil vidéo

analogique sur un ordinateur
– Fonction de conversion du signal
(DCR-PC104E/PC105E seulement) ... 228

Copie d’images sur DVD avec VAIO ....... 230

Personnalisation du caméscope

Modification des réglages de menu .......... 233

Dépannage

Types de problèmes et leurs solutions ..... 269

Code d’autodiagnostic ................................ 277

Indicateurs d’avertissement ....................... 278

Messages d’avertissement .......................... 279

Informations complémentaires

Cassettes utilisables ..................................... 281

A propos de la batterie « InfoLITHIUM » .... 285

A propos de i.LINK ..................................... 288

Utilisation de votre caméscope

à l’étranger ............................................. 291

Précautions et informations relatives à

l’entretien ............................................... 292

Spécifications................................................ 302

Référence rapide

Identification des composants et des

commandes ........................................... 304

Index .............................................................. 314

11

English

Quick Start Guide – Recording on tape

Connecting the mains lead

Use the battery pack when using your camcorder outdoors (p. 24).

Open the
jack cover.

AC Adaptor (supplied)

2

1

3

Connect the plug with its v mark facing the
grip belt.

Quick Start Guide

To eject the cassette

Follow the procedures above, and take out the cassette after the cassette compartment opens
completely in step 2.

Note

Do not press the cassette compartment down forcibly. Doing so may cause a malfunction.

Inserting the cassette

1Slide OPEN/ZEJECT

in the direction of the
arrow and open the lid.

2Push the centre of the

cassette back to insert
the cassette. Insert the
cassette straight as far as
possible into the cassette
compartment with the
window facing up.

3Close the cassette

compartment by
pressing on the
cassette compartment.
After the cassette
compartment goes
down completely, close
the lid until it clicks.

12

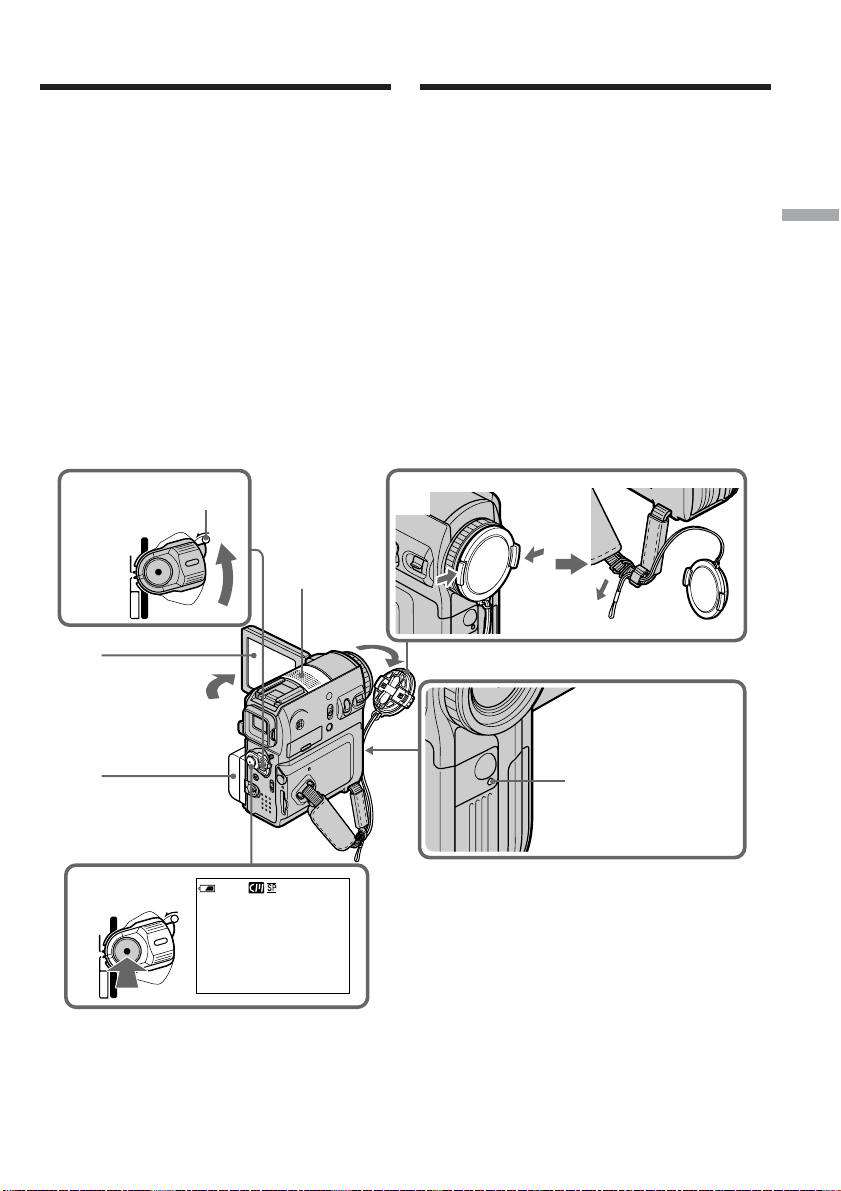

How to hold your camcorder

Hold the camcorder, putting your wrist
through the belt and your fingers lightly on
the finger rest (p. 30).

Finger rest

Recording a picture on the tape (p. 37)

1Remove the lens cap.

3Press OPEN to

open the LCD

panel.

2Set the POWER

switch to
CAMERA
while pressing
the small green
button.

(CHG)OFF

POWER

VCR

CAMERA

MEMORY

LOCK

The picture

appears on the

screen.

Viewfinder

When the LCD panel is closed,
pull out the viewfinder placing
your eye against the eyecup.
Adjust the viewfinder lens to
your eyesight (p. 44).

4Press START/

STOP. Your
camcorder starts
recording.
To stop
recording, press
START/STOP
again.

(CHG)OFF

POWER

VCR

CAMERA

MEMORY

LOCK

When you purchase your camcorder, the clock is not set up yet. If you want to record the date and
time for a picture, set the clock before recording (p. 32).

Monitoring the playback picture on the LCD
screen (p. 53)

1Set the POWER

switch to

PLAYER*1)/VCR*

while pressing the

small green

button.

(CHG)OFF

POWER

VCR

2)

CAMERA

MEMORY

LOCK

2Press of the touch panel to rewind the

tape.

3Press of the touch panel to start

playback.

Quick Start Guide

Do not pick up
your camcorder
by the parts
illustrated.

Note

When using the touch panel, press operation
buttons lightly with your finger supporting
the LCD panel from the back side of it. Do
not press the LCD screen with sharp objects
such as a pen.

*1)DCR-PC103E only
*2)DCR-PC104E/PC105E only

Viewfinder LCD panel Battery pack Flash

13

Quick Start Guide – Recording on a “Memory
Stick” (DCR-PC105E only)

Connecting the mains lead

Use the battery pack when using your camcorder outdoors (p. 24).

Open the
jack cover.

AC Adaptor (supplied)

2

1

3

Connect the plug with its v
mark facing the grip belt.

Quick Start Guide

Inserting a “Memory Stick”

Insert a “Memory Stick” in the “Memory Stick” slot as far as it can go with the B mark
facing the grip belt as illustrated.
To remove the “Memory Stick,” press the “Memory Stick” once lightly.

Access lamp

B mark

While the access lamp is lit or flashing

Do not shake or strike your camcorder because your camcorder is reading the data from the
“Memory Stick” or recording data on the “Memory Stick.” Do not turn the power off, remove the
“Memory Stick” or remove the battery pack. Otherwise, image data breakdown may occur.

14

How to hold your camcorder

Hold the camcorder, putting your wrist
through the belt and your fingers lightly on
the finger rest (p. 30).

Finger rest

Recording still images on the “Memory Stick”

(p. 148)

1Remove the lens cap.

4Press PHOTO lightly.

You can record when
the green z stops

3Press OPEN to

flashing and remains lit.
open the LCD
panel.
The picture appears

FINE

640

12

on the screen.

Viewfinder

When the LCD panel is closed,
pull out the viewfinder placing
your eye against the eyecup.
Adjust the viewfinder lens to your
eyesight (p. 44).

5Press PHOTO deeper.

The image displayed

when you press PHOTO

deeply is recorded on

the “Memory Stick.”

(CHG)OFF

2Set the POWER switch to

MEMORY while pressing the small

VCR

POWER

LOCK

FINE

640

green button.
Make sure that the LOCK switch is

CAMERA

MEMORY

set to the right (unlock) position.

When you purchase your camcorder, the clock is not set up yet. If you want to record the date and
time for a picture, set the clock before recording (p. 32).

Monitoring a still image on the LCD screen (p. 174)

Quick Start Guide

Do not pick up
your camcorder
by the parts
illustrated.

1Set the POWER switch to

MEMORY while pressing

(CHG)OFF

VCR

POWER

the small green button.
Make sure that the LOCK
switch is set to the right

CAMERA

MEMORY

(unlock) position.

2Press PLAY. The last recorded

image is displayed.

PLAY

Viewfinder LCD panel Battery pack Flash

LOCK

15

Français

Guide de mise en marche rapide – Enregistrement sur cassette

Raccordement du cordon d’alimentation

Utilisez la batterie lors de l’utilisation du caméscope en extérieur (p. 24).

Ouvrez le
cache de la
prise.

Adaptateur secteur AC
(fourni)

2

1

3

Branchez la prise de manière à ce que le
signe v soit tourné vers la sangle.

Guide de mise en marche rapide

Pour éjecter la cassette

Suivez la procédure ci-dessus et sortez la cassette à l’étape 2, après ouverture complète du logement.

Remarque

N’appuyez pas avec force sur le logement de la cassette pour le refermer. Ceci peut entraîner un
problème de fonctionnement.

Insertion de la cassette

1Faites glisser OPEN/

ZEJECT dans le sens
de la flèche et ouvrez le
couvercle.

2Insérez la cassette en

poussant le centre de la
tranche arrière. Insérez
la cassette à
l’horizontale le plus loin
possible dans son
logement, en orientant
sa fenêtre vers le haut.

3Fermez le logement de

cassette en appuyant sur
l’indication sur le
logement de cassette.
Une fois le logement de
cassette complètement
abaissé, fermez le
couvercle en appuyant
dessus jusqu’au déclic.

16

Prise en main du caméscope

Tenez le caméscope en passant le poignet
dans la sangle et en posant légèrement
les doigts sur le support prévu à cet effet
(p. 30).

Support
des doigts

Enregistrement d’une image sur la cassette (p. 37)

1Enlevez le capuchon d’objectif.

2Réglez le

commutateur

(CHG)OFF

POWER

VCR

POWER sur

3Appuyez sur

OPEN pour
ouvrir le
panneau LCD.
L’image

CAMERA tout
en appuyant
sur le petit
bouton vert.

CAMERA

MEMORY

s’affiche à
l’écran.

Viseur

Quand le panneau LCD est
fermé, déployez le viseur en
plaçant l’œil contre l’œilleton
de l’oculaire.
Réglez l’oculaire à votre vue
(p. 44).

4Appuyez sur

START/STOP.
Votre caméscope
commence
l’enregistrement.
Pour arrêter
l’enregistrement,
appuyez de
nouveau sur
START/STOP.

(CHG)OFF

POWER

VCR

CAMERA

MEMORY

Lorsque vous achetez votre caméscope, l’horloge n’est pas encore réglée. Si vous souhaitez
enregistrer la date et l’heure d’enregistrement d’une image, vous devez régler l’horloge avant
d’effectuer la prise de vues (p. 32).

Contrôle de l’image en lecture à l’écran LCD (p. 53)

1Réglez le

commutateur
POWER sur
PLAYER*1)/VCR*
tout en appuyant sur
le petit bouton vert.

(CHG)OFF

POWER

VCR

2)

CAMERA

MEMORY

LOCK

2Appuyez sur sur le panneau tactile

pour rembobiner la cassette.

3Appuyez sur sur le panneau tactile

pour lancer la lecture.

LOCK

LOCK

Guide de mise en marche rapide

Ne soulevez pas
le caméscope en
le tenant par un
des composants
illustrés ci-contre.

Remarque

Quand vous utilisez le panneau tactile,
effleurez simplement les touches du doigt en
soutenant le panneau LCD par l’arrière.
N’appuyez pas sur l’écran LCD avec un objet
pointu tel qu’un stylo.

*1)DCR-PC103E seulement
*2)DCR-PC104E/PC105E seulement

Viseur Panneau LCD Batterie Flash

17

Guide de mise en marche rapide – Enregistrement
sur un « Memory Stick » (DCR-PC105E seulement)

Raccordement du cordon d’alimentation

Utilisez la batterie lors de l’utilisation du caméscope en extérieur (p. 24).

Ouvrez le
cache de la
prise.

Adaptateur secteur AC
(fourni)

2

1

3

Branchez la prise de manière à ce que
le signe v soit tourné vers la sangle.

Guide de mise en marche rapide

Insertion du « Memory Stick »

Introduisez un « Memory Stick » dans la fente pour « Memory Stick » et poussez-le aussi
loin que possible en orientant la marque B vers la sangle, comme illustré.
Pour éjecter le « Memory Stick », appuyez une fois légèrement sur le « Memory Stick ».

Voyant d’accès

Marque B

Lorsque le voyant d’accès est allumé ou clignote

Ne secouez pas ou ne frappez pas votre caméscope, car il est en train de lire les données sur le
« Memory Stick » ou d’enregistrer des données sur le « Memory Stick ». Ne coupez pas
l’alimentation, n’éjectez pas le « Memory Stick » et ne retirez pas la batterie. Sinon, les données
d’image risquent d’être brisées.

18

Prise en main du caméscope

Tenez le caméscope en passant le poignet
dans la sangle et en posant légèrement
les doigts sur le support prévu à cet effet
(p. 30).

Support
des doigts

Enregistrement d’images fixes sur le « Memory Stick »

(p. 148)

1Enlevez le capuchon d’objectif.

3Appuyez sur

OPEN pour ouvrir
le panneau LCD.
L’image s’affiche à
l’écran.

Viseur

Quand le panneau LCD est fermé,
déployez le viseur en plaçant l’œil
contre l’œilleton de l’oculaire.
Réglez l’oculaire à votre vue
(p. 44).

(CHG)OFF

POWER

CAMERA

VCR

MEMORY

LOCK

2Réglez le commutateur POWER

sur MEMORY tout en appuyant
sur le petit bouton vert.
Assurez-vous que le commutateur

LOCK est réglé sur la position de
déverrouillage (droite).

Lorsque vous achetez votre caméscope, l’horloge n’est pas
encore réglée. Si vous souhaitez enregistrer la date et l’heure
d’enregistrement d’une image, vous devez régler l’horloge avant
d’effectuer la prise de vues (p. 32).

Contrôle de l’affichage de l’image fixe sur l’écran LCD

4Appuyez légèrement sur

PHOTO.

Vous pouvez commencer à

enregistrer quand le témoin

z vert cesse de clignoter et

demeure allumé.

FINE

640

12

5Appuyez à fond sur

PHOTO.

L’image affichée lorsque

vous avez appuyé à

fond sur PHOTO est

enregistrée sur le

« Memory Stick ».

FINE

640

(p. 174)

Guide de mise en marche rapide

Ne soulevez pas
le caméscope en
le tenant par un
des composants
illustrés ci-contre.

1Réglez le commutateur POWER

sur MEMORY tout en appuyant
sur le petit bouton vert.
Assurez-vous que le
commutateur LOCK est réglé
sur la position de
déverrouillage (droite).

2Appuyez sur PLAY. La

dernière image enregistrée
s’affiche.

Viseur Panneau LCD Batterie

(CHG)OFF

VCR

CAMERA

MEMORY

POWER

PLAY

Flash

LOCK

19

— Getting Started —

— Préparatifs —

Using this manual

The instructions in this manual are for the
3 models listed in the table on the next page.
Before you start reading this manual and
operating your camcorder, check the model
number by looking at the bottom of your
camcorder. The DCR-PC105E is the model used
for illustration purposes. Otherwise, the model
name is indicated in the illustrations. Any
differences in operation are clearly indicated in
the text, for example, “DCR-PC105E only.”

As you read through this manual, buttons and
settings on your camcorder are shown in capital
letters.

In sections from “Advanced Recording
Operations” onward, position of the POWER
switch is shown by the icons below.

(CHG)OFF

VCR

CAMERA

MEMORY

: Set the POWER switch to

PLAYER.
(DCR-PC103E only)

Utilisation de ce manuel

Les instructions contenues dans ce manuel
s’appliquent aux 3 modèles répertoriés dans le
tableau de la page suivante. Avant de lire ce
manuel et d’utiliser le caméscope, vérifiez le
numéro de modèle indiqué sous votre caméscope.
Les illustrations de ce mode d’emploi représentent
le DCR-PC105E. S’il s’agit d’un autre modèle, son
nom est indiqué dans l’illustration. Toute différence
de fonctionnement est clairement signalée dans le
texte, par exemple, « DCR-PC105E seulement ».

Dans ce manuel, les touches et les réglages de votre
caméscope sont toujours indiqués en majuscules.

Dans les sections qui suivent celle intitulée
« Opérations d’enregistrement avancées », la
position du commutateur POWER est illustrée
par les icônes ci-dessous.

POWER

LOCK

: Réglez le commutateur POWER

sur PLAYER.
(DCR-PC103E seulement)

: Set the POWER switch to VCR.

(DCR-PC104E/PC105E only)

: Set the POWER switch to

CAMERA.

: Set the POWER switch to

MEMORY.
(DCR-PC105E only)

All operations you carry out are indicated by a
beep.

20

: Réglez le commutateur POWER

sur VCR.
(DCR-PC104E/PC105E seulement)

: Réglez le commutateur POWER

sur CAMERA.

: Réglez le commutateur POWER

sur MEMORY.
(DCR-PC105E seulement)

Chaque opération effectuée est confirmée par un
signal sonore.

Using this manual

Types of differences/Différences entre les modèles

DCR-PC 103E 104E 105E
Built-in flash/

Flash incorporé
MEMORY mark*1) (on the POWER switch)/

Marque MEMORY*
(sur le commutateur POWER)

VCR mark*2) (on the POWER switch)/
Marque VCR*2) (sur le commutateur POWER)

AUDIO/VIDEO jack/
Prise AUDIO/VIDEO

DV Interface/
Interface DV

z Provided/Fourni
— Not provided/Non fourni
*1)The model with MEMORY marked on the

POWER switch is provided with “Memory
Stick” functions.
See page 138 for details.

*2)The models with VCR marked on the POWER

switch can record pictures from other
equipment such as VCR. The DCR-PC103E has
PLAYER mark on the POWER switch.

*3)Output only

1)

Note on Cassette Memory

Utilisation de ce manuel

——z

——z

— zz

3)

z*

3)

z*

*1)Le modèle qui porte la marque MEMORY sur le

commutateur POWER est équipé des fonctions
« Memory Stick ».
Pour plus de détails, reportez-vous à la page 138.

*2)Les modèles qui portent la marque VCR sur le

commutateur POWER peuvent enregistrer des
images à partir d’autres appareils tels qu’un
magnétoscope. Le commutateur POWER du
modèle DCR-PC103E porte l’indication
PLAYER.

*3)Sortie seulement

zz

zz

Getting Started Préparatifs

Your camcorder is based on the DV format. You
can use only mini DV cassettes with your
camcorder. We recommend that you use a
cassette with Cassette Memory .

Cassettes with Cassette Memory have the
(Cassette Memory) mark.

Remarque relative à la mémoire
de la cassette

Votre caméscope est basé sur le format DV. Il ne
peut utiliser que des cassettes de format mini DV.
Nous vous recommandons d’utiliser une cassette
avec fonction mémoire qui porte la marque .

Les cassettes qui possèdent une mémoire portent
la marque (mémoire de la cassette).

21

Using this manual

Utilisation de ce manuel

Note on TV colour systems

TV colour systems differ depending on the
country or region. To view your recordings on a
TV, you need a PAL system-based TV.

Copyright precautions
(DCR-PC104E/PC105E only)

Television programmes, films, video tapes, and
other materials may be copyrighted.
Unauthorised recording of such materials may be
contrary to the copyright laws.

Note on connecting other
equipment

When you connect your camcorder to other
video equipment or a computer using the USB
cable or i.LINK cable, observe the shape of the
jack.
If you insert the plug forcibly, the jack may get
damaged and it may result in a malfunction of
your camcorder.

Precautions on camcorder care

Lens and LCD screen/finder (on
mounted models only)

•The LCD screen and the finder are

manufactured using extremely high­precision technology, so over 99.99% of the
pixels are operational for effective use.
However, there may be some tiny black
points and/or bright points (white, red, blue
or green in colour) that constantly appear on
the LCD screen and the finder. These points
are normal in the manufacturing process and
do not affect the recording in any way.

Remarque sur les systèmes de
télévision couleur

Les systèmes de télévision couleur diffèrent d’un
pays ou d’une région à l’autre. Pour visionner
vos enregistrements sur un téléviseur, il vous
faut un modèle utilisant le système PAL.

Précautions concernant les
droits d’auteur (DCR-PC104E/
PC105E seulement)

Les programmes de télévision, les films, les
cassettes vidéo et autres enregistrements peuvent
être protégés par des droits d’auteur.
Leur enregistrement non autorisé peut être
contraire aux lois sur les droits d’auteur.

Remarque sur le raccordement
d’autres appareils

Lorsque vous branchez votre caméscope sur un
autre appareil vidéo ou un ordinateur à l’aide du
câble USB ou du câble i.LINK, examinez la forme
de la fiche.
Si vous devez forcer pour entrer la fiche, la prise
risque d’être endommagée et d’entraîner un
mauvais fonctionnement de votre caméscope.

Précautions concernant
l’entretien du caméscope

Objectif et écran LCD/viseur (sur
modèles montés seulement)

•L’écran LCD et le viseur sont les produits d’une

technologie de pointe et plus de 99,99% des
pixels sont opérationnels. Cependant, on peut
constater de très petits points noirs et/ou
lumineux (blancs, rouges, bleus ou verts)
apparaissant en permanence sur l’écran LCD et
dans le viseur. Ces points sont normaux et
proviennent du processus de fabrication ; ils
n’affectent en aucun cas la qualité de
l’enregistrement.

22

Using this manual

Utilisation de ce manuel

•Do not let your camcorder get wet. Keep your
camcorder away from rain and sea water.
Letting your camcorder get wet may cause your
camcorder to malfunction. Sometimes this
malfunction cannot be repaired [a].

•Never leave your camcorder exposed to
temperatures above 60°C (140°F), such as in a
car parked in the sun or under direct sunlight
[b].

•Be careful when placing the camera near a
window or outdoors. Exposing the LCD screen,
the finder or the lens to direct sunlight for long
periods may cause malfunctions [c].

•Do not directly shoot the sun. Doing so might
cause your camcorder to malfunction. Take
pictures of the sun in low light conditions such
as dusk [d].

[a]

•Ne mouillez pas le caméscope. Tenez-le à l’abri
de la pluie et de l’eau de mer.
Des problèmes de fonctionnement parfois
irréparables peuvent se produire si votre
caméscope est mouillé [a].

•N’exposez jamais votre caméscope à des
températures supérieures à 60°C, notamment
en plein soleil ou dans une voiture garée au
soleil [b].

•Prenez des précautions lorsque vous posez
votre caméscope près d’une fenêtre ou en
extérieur. Si l’écran LCD, le viseur ou l’objectif
est exposé aux rayons directs du soleil pendant
une période prolongée, des problèmes de
fonctionnement peuvent se présenter [c].

•Ne filmez pas le soleil directement. Cela
pourrait entraîner un mauvais fonctionnement
de votre caméscope. Effectuez des prises de
vues du soleil dans des conditions de lumière
faible, par exemple au crépuscule [d].

[b]

Getting Started Préparatifs

[c]

[d]

23

Step 1 Preparing the
power source

Etape 1 Préparation
de l’alimentation

Installing the battery pack

Be sure to set the POWER switch to OFF (CHG)
when replacing the battery pack.

(1) While sliding the BATT (battery) release lever

in the direction of the arrow 1, slide the
battery terminal cover in the direction of the
arrow 2.

(2) Slide the battery pack down until it clicks.

1

BATT release lever/
Manette de relâche BATT

To remove the battery pack

Remove the battery pack while sliding the BATT
(battery) release lever.

2

1

Installation de la batterie

Lorsque vous changez la batterie, réglez le
commutateur POWER sur OFF (CHG).

(1) Pendant que vous faites glisser la manette de

relâche BATT (batterie) dans le sens de la
flèche 1, glissez le couvercle de protection des
bornes de la batterie dans le sens de la flèche
2 .

(2) Faites glisser la batterie vers le bas jusqu’au

déclic.

2

Pour retirer la batterie

Retirez la batterie pendant que vous faites glisser
la manette de relâche BATT (batterie).

24

Step 1 Preparing the power
source

Etape 1 Préparation de
l’alimentation

Charging the battery pack

Use the battery pack after charging it for your
camcorder.
Your camcorder operates only with the
“InfoLITHIUM” battery pack (M series).
See page 285 for details of “InfoLITHIUM”
battery pack.

(1) Install the battery pack on your camcorder.
(2) Connect the AC Adaptor supplied with your

camcorder to the DC IN jack with the v mark
on the DC plug facing the grip belt.

(3) Connect the mains lead to the AC Adaptor.
(4) Connect the mains lead to a wall socket.
(5) Set the POWER switch to OFF (CHG).

The CHARGE lamp lights up when charging
begins. After charging is completed, the
CHARGE lamp goes out (full charge).

CHARGE lamp/
Voyant CHARGE

3

Recharge de la batterie

Chargez la batterie avant de l’utiliser sur votre
caméscope.
Votre caméscope fonctionne uniquement avec la
batterie « InfoLITHIUM » (série M).
Pour plus d’informations sur la batterie
« InfoLITHIUM », reportez-vous à la page 285.

(1) Installez la batterie sur le caméscope.
(2) Branchez l’adaptateur secteur AC fourni avec

le caméscope sur la prise DC IN en orientant
la marque v de la fiche CC vers la sangle.

(3) Branchez le cordon d’alimentation sur

l’adaptateur secteur AC.

(4) Branchez le cordon d’alimentation sur une

prise secteur.

(5) Réglez le commutateur POWER sur OFF (CHG).

Le voyant CHARGE s’allume lorsque la recharge
commence. Quand la recharge est terminée, le
voyant CHARGE s’éteint (recharge complète).

Getting Started Préparatifs

After charging the battery pack

Disconnect the AC Adaptor from the DC IN jack
on your camcorder.

(CHG)OFF

VCR

CAMERA

MEMORY

POWER

1

LOCK

2

5

Après la recharge de la batterie

Débranchez l’adaptateur secteur AC de la prise
DC IN du caméscope.

25

Step 1 Preparing the power
source

Etape 1 Préparation de
l’alimentation

Notes

•Prevent metallic objects from coming into
contact with the metal parts of the DC plug of
the AC Adaptor. This may cause a short-circuit
and damage the AC Adaptor.

•Your camcorder will be less balanced when
placed on the table etc., with the battery pack
NP-FM91/QM91/QM91D installed.

When you use the AC Adaptor

Place the AC Adaptor near a wall socket. While
using the AC Adaptor, if any trouble occurs with
this unit, disconnect the plug from a wall socket
as soon as possible to cut off the power.

While charging the battery pack, the battery
CHARGE lamp flashes in the following cases:

– The battery pack is not installed correctly.
– Something is wrong with the battery pack.

PRECAUTION

The set is not disconnected from the AC power
source (mains) as long as it is connected to the
wall socket, even if the set itself has been turned
off.

Remarques

•Empêchez tout objet métallique d’entrer en
contact avec les pièces métalliques de la fiche
CC de l’adaptateur secteur AC. Ceci pourrait
entraîner un court-circuit et endommager
l’adaptateur secteur AC.

•Votre caméscope est moins bien équilibré
lorsqu’il est posé sur une table, par exemple,
alors que la batterie NP-FM91/QM91/QM91D
est installée.

Lorsque vous utilisez l’adaptateur secteur AC

Branchez l’adaptateur secteur AC sur une prise
secteur. En cas de problème avec cet appareil lors
de l’utilisation de l’adaptateur secteur AC,
débranchez la fiche de la prise secteur dès que
possible pour couper l’alimentation.

Pendant la recharge de la batterie, le voyant
CHARGE de la batterie clignote dans les cas
suivants :

– La batterie n’est pas installée correctement.
– La batterie est défectueuse.

PRÉCAUTION

L’appareil n’est pas déconnecté de la source
d’alimentation secteur tant qu’il reste branché sur
la prise secteur, même s’il a été mis hors tension.

Charging time/Temps de charge

Battery pack/Batterie Full charge/Pleine charge

NP-FM30 (supplied/fourni) 145
NP-FM50 150
NP-FM70 240
NP-QM71/QM71D 260
NP-FM91/QM91/QM91D 360

Approximate minutes at 25°C (77°F) to charge an
empty battery pack.
The charging time may increase if the battery’s
temperature is extremely high or low because of
the ambient temperature.

26

Nombre approximatif de minutes nécessaires à la
recharge d’une batterie vide à 25°C.
Le temps de charge peut augmenter si la
température de la batterie est très élevée ou très
basse en raison de la température ambiante.

Step 1 Preparing the power
source

Etape 1 Préparation de
l’alimentation

Recording time/Temps d’enregistrement

Recording with the
viewfinder/

Battery pack/
Batterie

NP-FM30 100 55 80 45 95 50
(supplied/fourni)

NP-FM50 160 90 135 75 155 90
NP-FM70 335 195 275 160 320 190
NP-QM71/QM71D 390 225 325 190 375 220
NP-FM91/QM91/ 585 345 490 285 565 330

QM91D

Enregistrement au
moyen du viseur

Continuous/ Typical*/ Continuous/ Typical*/ Continuous/ Typical*/

Continu Normal* Continu Normal* Continu Normal*

Rétroéclairage allumé

Recording with the LCD screen/

Enregistrement au moyen de l’écran LCD

Backlighting on/

Backlighting off/

Rétroéclairage éteint

Getting Started Préparatifs

Approximate minutes when you use a fully
charged battery pack

* Approximate recording time when you repeat

recording start/stop, zooming and turning the
power on/off. The actual battery life may be
shorter.

Temps approximatif en minutes en cas d’utilisation
d’une batterie complètement rechargée

* Temps d’enregistrement approximatif lors d’un

enregistrement avec marche/arrêt
d’enregistrement, utilisation du zoom et mise
sous et hors tensions répétés. L’autonomie
réelle de la batterie peut être plus courte.

Playing time/Temps de lecture

Battery pack/
Batterie

NP-FM30 (supplied/fourni) 110 135
NP-FM50 180 220
NP-FM70 370 450
NP-QM71/QM71D 430 530
NP-FM91/QM91/QM91D 645 785

Approximate minutes when you use a fully
charged battery pack

Note

Approximate recording time and continuous
playing time at 25°C (77°F). The battery life will
be shorter if you use your camcorder in a cold
environment.

Playing time on the LCD
screen/
Lecture sur l’écran LCD

Temps approximatif en minutes en cas
d’utilisation d’une batterie complètement
rechargée

Remarque

Temps d’enregistrement approximatif et temps
de lecture en continu à une température de 25°C.
L’autonomie de la batterie est raccourcie si vous
utilisez votre caméscope à basse température.

Playing time with the LCD
panel closed/
Lecture avec l’écran LCD fermé

27

Step 1 Preparing the power
source

Etape 1 Préparation de
l’alimentation

Checking status of the battery
pack – Battery Info

(1) Set the POWER switch to OFF (CHG).
(2) Press OPEN to open the LCD panel.
(3) Press DISPLAY/BATT INFO.

The battery charge level (the percentage of
remaining battery time) and remaining
battery time when using the LCD screen or
viewfinder are displayed for about 7 seconds.
If you keep pressing DISPLAY/BATT INFO,
the indicators will be displayed for about 20
seconds.
The time displayed is the available recording
time when the LCD BACKLIGHT switch is set
to ON.

3

DISPLAY/
BATT INFO

During charging/
Pendant la recharge

BATTERY INFO

BATTERY CHARGE LEVEL

0% 50% 100%

REC TIME AVAILABLE

LCD SCREEN
VIEWFINDER::6480

min
min

Vérification de l’état de la
batterie – Informations sur la
batterie

(1) Réglez le commutateur POWER sur OFF (CHG).
(2) Appuyez sur OPEN pour ouvrir le panneau

LCD.

(3) Appuyez sur DISPLAY/BATT INFO.

L’autonomie de la batterie (pourcentage de
temps restant de la batterie) et le temps
restant de la batterie avec utilisation de l’écran
LCD ou du viseur s’affichent pendant 7
secondes environ.
Si vous maintenez la touche DISPLAY/BATT
INFO enfoncée, les informations s’affichent
pendant 20 secondes environ.
La durée affichée correspond à la durée
d’enregistrement restante quand le
commutateur LCD BACKLIGHT est réglé sur
ON.

Fully charged/
Charge complète

BATTERY INFO

BATTERY CHARGE LEVEL
0% 50% 100%

REC TIME AVAILABLE

LCD SCREEN
VIEWFINDER::80100

min
min

Note

The BATTERY INFO indicator may not appear in
the following cases:

– The battery pack is not installed.
– Something is wrong with the battery pack.
– The battery pack is fully discharged.

Battery Info

The number displayed as Battery Info is the
approximate recording time.

While the remaining battery time is being
calculated

“CALCULATING BATTERY INFO ...” is
displayed.

28

Remarque

L’indicateur BATTERY INFO peut ne pas
s’afficher dans les cas suivants :

– La batterie n’est pas installée.
– La batterie est défectueuse.
– La batterie est vide.

Informations sur la batterie

La valeur affichée correspond au temps
d’enregistrement approximatif.

Pendant le calcul de l’autonomie de la batterie

« CALCULATING BATTERY INFO ... » est affiché.

Step 1 Preparing the power
source

Etape 1 Préparation de
l’alimentation

Using your camcorder on mains

Connect the AC Adaptor in the same way as you
would when charging the battery pack (p. 25).

Connecting to a wall socket

•The AC Adaptor can supply power from a wall
socket even if the battery pack is attached to
your camcorder.

•The DC IN jack has “source priority.” This
means that the battery pack will not supply any
power if the mains lead is connected to the DC
IN jack, even when the mains lead is not
plugged into a wall socket.

Utilisation du caméscope sur
secteur

Raccordez l’adaptateur secteur AC de la même
manière que pour charger la batterie (p. 25).

Branchement sur la prise secteur

•L’adaptateur secteur AC peut transmettre
l’alimentation à partir d’une prise secteur
même si la batterie est encore fixée au
caméscope.

•La prise DC IN a priorité sur les autres sources
d’alimentation. Cela signifie que la batterie ne
peut pas alimenter l’appareil si le cordon
d’alimentation est branché sur la prise DC IN,
même si le cordon d’alimentation n’est pas
branché sur une prise secteur.

Getting Started Préparatifs

29

Step 2 Adjusting the
grip belt

Etape 2 Réglage de la
sangle

The grip belt supplied with your camcorder can
be used as an ordinary grip belt or a wrist strap.

Using as a grip belt

Put your hand through the grip belt.
Fasten the grip belt firmly.
If the grip belt hangs out too far, tuck it in the
hand pad.

Using the grip belt as a wrist
strap

La sangle fournie avec le caméscope peut être
utilisée comme sangle ordinaire ou comme
dragonne.

Utilisation comme sangle

Passez la main dans la sangle.
Fixez fermement la sangle.
Si la sangle dépasse excessivement, fixez-la dans
le protège-paume.

1

2

4

3

Utilisation de la sangle comme
dragonne

Finger rest/
Support des doigts

(1) Open the hand pad. Unfasten the belt from

the clasp and pull out the belt from the hand
pad.

(2) Pull out the belt from the strap ring and feed

the belt through the clasp again.

(3) Feed the belt through the belt adjuster and

close the hand pad.

Notes

•Hold the camcorder, putting your wrist
through the belt and your fingers lightly on the
finger rest.

•The hand pad can be removed from the belt.

30

Commercially available straps, etc., can be
attached to this ring./
Vous pouvez fixer à cet anneau des bandoulières,
par exemple, disponibles dans le commerce.

(1) Ouvrez le protège-paume. Détachez la sangle

de l’agrafe et extrayez-la du protège-paume.

(2) Extrayez la sangle de l’anneau pour

bandoulière et faites repasser la sangle à
travers l’agrafe.

(3) Faites repasser la sangle à travers son

dispositif de réglage et fermez le protège­paume.

Remarques

•Tenez le caméscope en passant le poignet dans
la sangle et en posant légèrement les doigts sur
le support prévu à cet effet.

•Le protège-paume peut être détaché de la
sangle.
