Sogo SS-8442 User guide

manual de instrucciones

instructions for use

Altavoz portátil Bluetooth

Portable Bluetooth Speaker

ref. SS-8442

BQS

Best Quality SOGO

Mejor Calidad SOGO

Modelo: SS-8442

se utiliza)
Tiempo de espera: Por encima de 20 horas

Perl: HSP, HFP, A2DP y AVRCP.

Modo de Tarjeta TF
Compatible con tarjetas de memoria: Tarjeta

TF de 32 GB (MICRO SD)

Formato de música: MP3, WMA y WAV
Respuesta de frecuencia: 100Hz-18KHz

SNR: -86db
Tiempo de trabajo sucesivo: Por encima de
3 horas

Tiempo de espera: Por encima de 20 horas

FUENTE DE ALIMENTACIÓN:

El altavoz puede funcionar con una batería
recargable integrada.
Para recargar la batería integrada conectar el

cable USB mini suministrada con el PC

El indicador de alimentación (rojo) se enciende.
El indicador de alimentación (rojo) se apaga
cuando está completamente cargada.

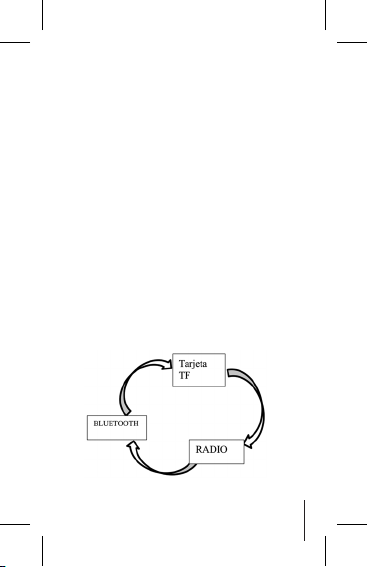

SECUENCIA DE CAMBIO DEL MODO

Desc: Altavoz inalámbrico bluetooth

ESPECIFICACIONES GENERALES

Tamaño del altavoz: 70 * 70 * 70 mm
Peso: 200 g (sin embalaje)
Interfaz de cargar la Batería: Micro USB
Batería: 3.7V/ 450mAh

Parámetro Altavoz
Impedancia: 4 Ω

S. P. L .0dB S.P.L a 1KHz

Potencia nominal: 2 W
Capacidad total: 3 W
Respuesta de frecuencia: 100Hz-18KHz

Micrófono parámetro
Unidad de micrófono: Φp4 * 1,5 mm
Dirección: omnidireccional
S. P. L de Mic: -36± 3dB
Impedancia del micrófono: ≤ 2V, 2.2kΩ
Respuesta de frecuencia: 80 -16.000HZ
Tensión de funcionamiento: 2 V

Modo de Bluetooth
Los sistemas de apoyo: dispositivos de audio

con funciones Bluetooth, como un PC, teléfonos
celulares, MP3, etc.

Protocolo Bluetooth

Estándares: Bluetooth V 2.1 + EDR
Receptor (Rango): 10m / 360°
Frecuencia de la portadora: 2402MHz,

2480MHz
Respuesta de frecuencia: 100 Hz - 18KHz
SNR: -86dB

Tiempo de trabajo sucesivos:

Alrededor del 3 - 4H (según la función a la que

2 español english

se utiliza)
Tiempo de espera: Por encima de 20 horas

Perl: HSP, HFP, A2DP y AVRCP.

Modo de Tarjeta TF
Compatible con tarjetas de memoria: Tarjeta

TF de 32 GB (MICRO SD)

Formato de música: MP3, WMA y WAV
Respuesta de frecuencia: 100Hz-18KHz

SNR: -86db
Tiempo de trabajo sucesivo: Por encima de
3 horas

Tiempo de espera: Por encima de 20 horas

FUENTE DE ALIMENTACIÓN:

El altavoz puede funcionar con una batería
recargable integrada.
Para recargar la batería integrada conectar el

cable USB mini suministrada con el PC

El indicador de alimentación (rojo) se enciende.
El indicador de alimentación (rojo) se apaga
cuando está completamente cargada.

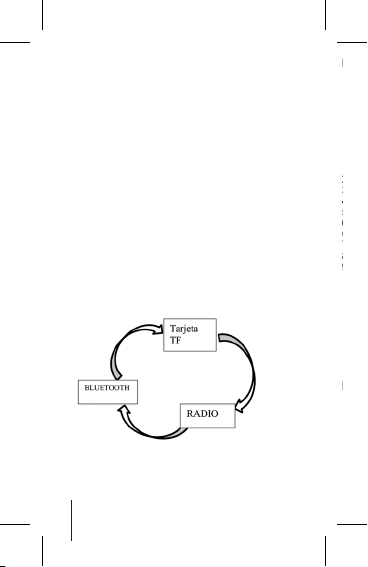

SECUENCIA DE CAMBIO DEL MODO

3español english

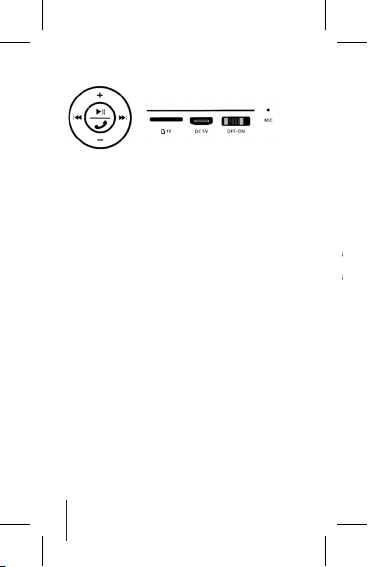

CONOCER EL ALTAVOZ

dispositivo.

7. Apagar el altavoz si no lo utiliza para ahorrar
la energía de la batería.

CONTESTADOR TELEFÓNICO Y MARCAR

1. Para contestar la llamada entrante, pulse el

botón PLAY para responder a la llamada.

2. Pulse otra vez el botón PLAY para colgar la
llamada.

3. Si no desea responder a la llamada, pulse el

botón de reproducción durante 2 segundos para
cancelar la llamada.

4. Pulse y mantengas pulsado el botón de PLAY

para llamar a la última llamada saliente.

MODO DE TARJETA TF

1. Cuando se enciende la unidad con tarjeta
TF insertada, el altavoz entra en modo de
tarjeta TF.

2. Una vez que usted entra en el modo de

tarjeta TF, la primera canción de la tarjeta

empezará a reproducir automáticamente.

3. Puede controlar el volumen con el botón
de Volumen + / -. Mantenga pulsado el botón
durante unos segundos para ajustar el volumen.

4. Puede cambiar la pista de música utilizando
el botón de Pista anterior / siguiente.

5. Formatos soportados: WMA / MP3 / WAV.

MODO RADIO

1. Para entrar en el modo RADIO, mantenga

pulsado el botón PLAY para unos segundos

2. Una vez está en el modo RADIO,

pulse el botón PLAY para buscar canales
automáticamente. Todos los canales que se

encuentran, se guarda en la memoria interna.

3. Se puede cambiar los canales pulsando el

botón CANAL siguiente / anterior

1. Botton Encendido / Apagado

2. Volumen +

3. Volumen –

4. Pista siguiente / Canal siguiente

5. Pista anterior / Canal anterior

6. Reproducir / Pausar / Cambio de Modo
(Bluetooth, Tarjeta TF y Radio)

7. Micro USB para cargar

8. Microphono

9. Ranura Tarjeta TF

MODO DE BLUETOOTH:

1. Cuando se enciende la unidad, entra en
modo Bluetooth (si la Tarjeta TF no están

insertado).

2. Si la tarjeta TF esta insertado, pulse y

mantengas pulsado el botón PLAY para cambiar
de modo. Seguir cambiando hasta que se
entras en el modo Bluetooth

3. Una vez que está en el modo de Bluetooth, la

luz del indicador (azul) comienza a parpadear.

4. Active la función Bluetooth del dispositivo

(Movil, Ordenador o Tablet PC)

5. Busque y seleccione altavoz Bluetooth
“SOGO SS-8442” para emparejar. Una
vez emparejados, se escucha del altavoz
“conectado”. En algunos dispositivos hace falta
introducir la contraseña “ 0000” para emparejar.

6. Una vez emparejado, el altavoz está

preparado para reproducir la música del

4 español english

dispositivo.

7. Apagar el altavoz si no lo utiliza para ahorrar
la energía de la batería.

CONTESTADOR TELEFÓNICO Y MARCAR

1. Para contestar la llamada entrante, pulse el

botón PLAY para responder a la llamada.

2. Pulse otra vez el botón PLAY para colgar la
llamada.

3. Si no desea responder a la llamada, pulse el

botón de reproducción durante 2 segundos para
cancelar la llamada.

4. Pulse y mantengas pulsado el botón de PLAY

para llamar a la última llamada saliente.

MODO DE TARJETA TF

1. Cuando se enciende la unidad con tarjeta
TF insertada, el altavoz entra en modo de
tarjeta TF.

2. Una vez que usted entra en el modo de

tarjeta TF, la primera canción de la tarjeta

empezará a reproducir automáticamente.

3. Puede controlar el volumen con el botón
de Volumen + / -. Mantenga pulsado el botón
durante unos segundos para ajustar el volumen.

4. Puede cambiar la pista de música utilizando
el botón de Pista anterior / siguiente.

5. Formatos soportados: WMA / MP3 / WAV.

MODO RADIO

1. Para entrar en el modo RADIO, mantenga

pulsado el botón PLAY para unos segundos

2. Una vez está en el modo RADIO,

pulse el botón PLAY para buscar canales
automáticamente. Todos los canales que se

encuentran, se guarda en la memoria interna.

3. Se puede cambiar los canales pulsando el

botón CANAL siguiente / anterior

5español english

MODO DE BLUETOOTH:

Model: SS-8442
Description: Portable Speaker Bluetooth

GENERAL SPECIFICATIONS

Speaker size: 70*70*70 mm
Weight: 200g (without packing)
Charging interface: Micro USB
Battery: 3.7V / 450mAh

Speaker parameter
Impedance: 4 Ω

S.P.L .0 dB S.P.L at 1KHz

Rated power: 2 W
Aggregate capability: 3 W
Frequency Response: 100Hz-18KHz

Microphone parameter
Microphone Unit: Φp4*1.5mm
Directivity: Omni direction
S.P.L of Mic: -36±3dB
Impedance of Mic: ≤2V, 2.2kΩ
Frequency Response: 80-16,000HZ
Operating voltage: 2V

Bluetooth mode
Support systems: Audio devices with Bluetooth

functions such as PC, cell phones, MP3, etc.

Bluetooth protocol

Standards: Bluetooth 2.1 + EDR
Receiver range: 10m / 360°
Carrier frequency: 2402MHz - 2480MHz
Frequency response: 100Hz – 18KHz

SNR: -86dB

Successive working time:

Around 2 - 3H (Depending the function being
used)
Standby time: Above 20 hours

Prole: HSP, HFP, A2DP & AVRCP.

Problema

No se enciende

No hay sonido

No se escucha
el sonido de los
altavoces

Nota: Por favor no intente reparar el producto
usted mismo en caso de cualquier otro

problema de lo contrario, la garantía del

producto se considerará nulo.

Solución

Recargue el altavoz
Bluetooth

Ajuste el volumen del sonido
de su dispositivo Bluetooth

Por favor, asegúrese de que

el dispositivo Bluetooth está
en el rango efectivo.

Por favor, comprobar

el origen de audio
seleccionado es el correcto

Por favor, reinicie el altavoz

Accesorios:

Manual del usuario.

Certicado de garantía.
Cable Micro USB.

6 español english

Model: SS-8442
Description: Portable Speaker Bluetooth

GENERAL SPECIFICATIONS

Speaker size: 70*70*70 mm
Weight: 200g (without packing)
Charging interface: Micro USB
Battery: 3.7V / 450mAh

Speaker parameter
Impedance: 4 Ω

S.P.L .0 dB S.P.L at 1KHz

Rated power: 2 W
Aggregate capability: 3 W
Frequency Response: 100Hz-18KHz

Microphone parameter
Microphone Unit: Φp4*1.5mm
Directivity: Omni direction
S.P.L of Mic: -36±3dB
Impedance of Mic: ≤2V, 2.2kΩ
Frequency Response: 80-16,000HZ
Operating voltage: 2V

Bluetooth mode
Support systems: Audio devices with Bluetooth

functions such as PC, cell phones, MP3, etc.

Bluetooth protocol

Standards: Bluetooth 2.1 + EDR
Receiver range: 10m / 360°
Carrier frequency: 2402MHz - 2480MHz
Frequency response: 100Hz – 18KHz

SNR: -86dB

Successive working time:

Around 2 - 3H (Depending the function being
used)
Standby time: Above 20 hours

Prole: HSP, HFP, A2DP & AVRCP.

7español english

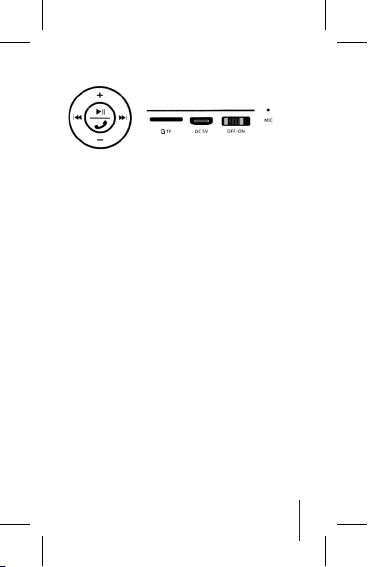

KNOW YOUR SPEAKER

1. Power button

2. Volume +

3. Volume –

4. Next Track / Next channel

5. Previous Track / Previous channel

6. Play / Pause / Mode change (Bluetooth, TF
Card and Radio)

7. Micro USB slot for charging

8. Microphone

9. TF card slot

BLUETOOTH MODE:

1. When you turn on the unit, it enters into
Bluetooth mode (if TF card is not inserted).

2. If the TF card is inserted, you need to long

press the PLAY button to change the mode.

Keep changing until you enter Bluetooth mode

3. Once you are in Bluetooth mode, the indicator
light (blue) starts ashing.

4. Turn on Bluetooth function of your device
(Phone, Computer or Tablet PC)

5. Search and select Bluetooth speaker “SOGO
SS-8442” to pair. Once paired, you will hear
from speaker “connected”. From some devices
you need to input password “0000” to pair.

6. Once paired, the speaker is ready to play
music of your device.

7. Turn off the speaker if you don’t use it to save
battery.

TF Card mode
Support memory card: Micro SD card

Capacity of 32 GB

Support music format: MP3, WMA y WAV
Frequency response: 100Hz-18KHz

SNR: -86db

Successive working time: Above 3 hours
Standby time: Above 120 hours

POWER SUPPLY:

The Speaker can operate on built-in

rechargeable battery.
To recharge the built-in battery connect mini
USB socket with PC through supplied USB

cable
The power indicator (red) turns on.

The power indicator (red) turns off when it’s fully

charged.

SEQUENCE OF MODE CHANGING

8 español english

KNOW YOUR SPEAKER

1. Power button

2. Volume +

3. Volume –

4. Next Track / Next channel

5. Previous Track / Previous channel

6. Play / Pause / Mode change (Bluetooth, TF
Card and Radio)

7. Micro USB slot for charging

8. Microphone

9. TF card slot

BLUETOOTH MODE:

1. When you turn on the unit, it enters into
Bluetooth mode (if TF card is not inserted).

2. If the TF card is inserted, you need to long

press the PLAY button to change the mode.

Keep changing until you enter Bluetooth mode

3. Once you are in Bluetooth mode, the indicator
light (blue) starts ashing.

4. Turn on Bluetooth function of your device
(Phone, Computer or Tablet PC)

5. Search and select Bluetooth speaker “SOGO
SS-8442” to pair. Once paired, you will hear
from speaker “connected”. From some devices
you need to input password “0000” to pair.

6. Once paired, the speaker is ready to play
music of your device.

7. Turn off the speaker if you don’t use it to save
battery.

9español english

BLUETOOTH MODE:

Problem

No Power

No Sound

No Sound from
Speakers

Note: Please Do not try to repair the product by
yourself in case of any other problem otherwise
the product warranty would be considered as

void.

Accessories:

User Manual

Warranty Card

Micro USB cable

TELEPHONE ANSWERING AND DIALING

1. When call comes in, press the PLAY button to

answer the call.

2. Press the PLAY button again to hang up
the call.

3. If you don’t want to answer the call, press the

PLAY button for 2 seconds to cancel the call.

4. Long press the PLAY button to call the last
outgoing call.

TF CARD MODE

1. When you turn on the unit with TF card
inserted, it enters into TF card mode.

2. Once you enter the TF card mode, the rst
song in the card will start playing automatically.

3. You can control the volume using the volume
+ / - button. Press and maintain for few seconds
to adjust the volume.

4. You can change the music track using the

TRACK button. Just press NEXT / PREVIOUS
TRACK button to change the track.

5. Formats supported: WMA / MP3 / WAV.

RADIO MODE

1. Press the PLAY button for few seconds to

change the mode to RADIO

2. Press PLAY button to enter automatic search

of all the available RADIO channels. All these
channels are stored in the internal memory of

the speaker.

3. Channels can be changed by pressing NEXT
/ PREVIOUS CHANNEL.

10 español english

BLUETOOTH MODE:

Problem

No Power

No Sound

No Sound from
Speakers

Note: Please Do not try to repair the product by
yourself in case of any other problem otherwise
the product warranty would be considered as

void.

Solution

Please recharge the
Bluetooth speaker

Please adjust the sound

volume of your Bluetooth

device

Please make sure your

Bluetooth device is in the
effective range.
Please check the selected
audio source is correct

Please reboot the speaker

Accessories:

User Manual

Warranty Card

Micro USB cable

11español english

“Eliminacion de Residuos de Equipos
Eléctricos y Electrónicos por Parte de
Usuarios Particulares en la Union Europea”

Este símbolo en el producto o en su envase indica
que no debe eliminarse junto con los desperdicios
generales de la casa. Es responsabilidad del usuario
eliminar los residuos de este tipo depositándolos en un

“punto limpio” para el reciclado de residuos eléctricos y
electrónicos. La recogida y el reciclado selectivos de
los residuos de aparatos eléctricos en el momento de

su eliminación contribuirán a conservar los recursos

naturales y a garantizar el reciclado de estos residuos de
forma que se proteja el medio ambiente y la salud. Para

obtener más información sobre los puntos de recogida

de residuos eléctricos y electrónicos para reciclado,
póngase en contacto con su ayuntamiento, con el
servicio de eliminación de residuos domésticos o con el

establecimiento en el que adquirió el producto.

“The Disposal of Electrical and Electronic
Equipment Waste Products on the part of
Final users in The European Union”

This symbol on the product or on the container indicates

that this product cannot be eliminated with the general
waste. The user is responsible for eliminating this kind

of waste by throwing them away at a “recycling point”
specically for electrical and electronic waste. Selective
collection and electrical equipment recycling contribute to
preserve natural resources and warrant waste recycling
to protect environment and health. In order to receive

further information about electrical and electronic waste

collecting and recycling, contact your Local Council, the

service of household waste or the establishment where

the product was acquired.”

ref. SS-8442
