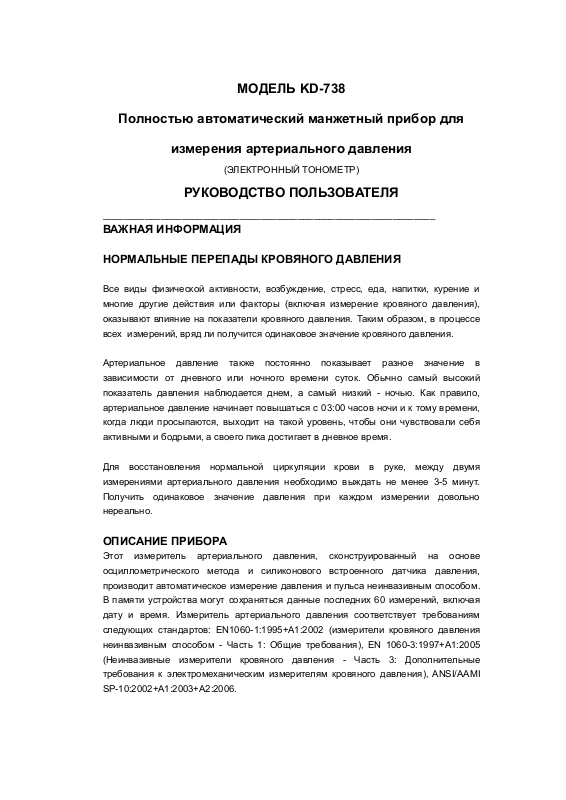

МОДЕЛЬ KD-738
Полностью автоматический манжетный прибор для
измерения артериального давления
(ЭЛЕКТРОННЫЙ ТОНОМЕТР)
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
_______________________________________________________________
ВАЖНАЯ ИНФОРМАЦИЯ
НОРМАЛЬНЫЕ ПЕРЕПАДЫ КРОВЯНОГО ДАВЛЕНИЯ
ОПИСАНИЕ ПРИБОРА
Page 2
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Модель: KD-738
1.
Встроенный блок питания и классификации, тип Б
2.
Размеры прибора: 83(Д) x 64 (Ш) x28(В) мм
3.
Окружность манжеты: 14 см ~ 19.5 см
4.
Вес: примерно 110 г (без батарей)
5.
Метод измерения: Осциллометрический метод, автоматическое надувание и
6.
измерение Объем памяти: 60 вводов показателей давления, времени и даты измерения
7.
Блок питания: 2 батареи AAA×2, щелочной тип
8.
Диапазон давления манжеты: 0-295 mmHg
9.
Точность измерения давления: ±3mmHg
10.
Диапазон измерения пульса: 40-180 ударов/мин
11.
85
＜
%
°
°
95
Рабочая температура среды: 5°～40
12.
Рабочая влажность среды:
13.
Температура среды для хранения: -20°～55
14.
Влажность среды для хранения:
15.
Давление среды: атмосферное давление
16.
Срок службы батарей: Примерно 2 месяца с применением 2-3 раза в день
17.
18. Перечень деталей и аксессуаров системы измерения кровяного давления Насос:
1)
Индикатор:
2)
ЖК-дисплей:
3)
Надувная манжета: 14 см ~ 19.5 см
4)
Датчик: KD-2107-006G
5)
При желании заменить эти детали, пожалуйста, свяжитесь с нами.
KPM14A или CJP31-C03A1 или MPDC3V
KSV05A3 или CJV10-A03A1 или VLDC3V
KD-738-L01
＜
%
ПРЕДУПРЕЖДЕНИЕ
До начала измерения кровяного давления необходимо отдохнуть в спокойном
1.
состоянии в течение 5 минут.
Page 3
Манжета должна располагаться на одном уровне с сердцем.
2.
В момент измерения давления не разговаривайте и не делайте никаких
3.
движений руками и телом. Все измерения производите на одном и том же запястье.
4.
Для восстановления нормальной циркуляции крови в руке, между двумя
5.
измерениями артериального давления необходимо выждать не менее 3-5 минут. Длительное сжатие вашей руки наполненной воздушной манжетой может привести к образованию кровоподтека. Если измеритель давления не будет применяться в течение месяца или более
6.
длительного времени, для предотвращения утечки батарей, рекомендуется хранить их отдельно от прибора. Этот прибор разработан для измерения кровяного давления у взрослых.
7.
Никогда не применяйте его с целью измерить кровяное давления у детей младшего и школьного возраста. Прежде чем измерить давление у детей подросткового возраста, проконсультируйтесь с врачом или иным квалифицированным медработником. Показатели кровяного давления, полученные с помощью этого прибора,
8.
находятся в заданных пределах американских национальных стандартов, касающихся показателей электронных или автоматических измерителей давления и равноценны показателям, получаемым при измерении давления квалифицированным специалистом с помощью метода аускультации/стетоскопа. Пожалуйста, избегайте создания источников сильных магнитных помех, могущих
9.
образовываться от близкого нахождения мобильного телефона, микроволновой печи и т.п. приборов. В случае обнаружения общей сердечной аритмии пульса (IHB) в процессе
10.
измерения кровяного давления тонометром, на дисплее появится значок . В
таком случае можно продолжить измерение давления, но полученный результат скорее всего будет неточным, для получения точного результата рекомендуется обратиться к врачу. Пожалуйста, не пользуйтесь другими манжетами, за исключением той, которая
11.
идет в комплекте с прибором, в противном случае может возникнуть опасность биологической совместимости и привести к погрешности измерений. В технической спецификации измерителя давления, указан диапазон
12.
температуры и влажности, при которых допускается хранение прибора, в случае хранения или применения тонометра при других условиях, может произойти падение его работоспособности. Пожалуйста, не разрешайте пользоваться манжетой вашего прибора
13.
посторонним людям. Иначе это может привести к перекрестной инфекции.
ПРОЦЕДУРЫ НАСТРОЙКИ И ПРИМЕНЕНИЯ
1. ПОДКЛЮЧЕНИЕ БАТАРЕЙ
Page 4
Откройте крышку отсека для батарей, находящуюся на обратной стороне
a.
измерителя давления. Вставьте 2 батареи размером “AAA”. При этом обязательно соблюдайте
b.
полярность. Закройте крышку отсека для батарей.
c.
При выходе на ЖК-дисплей знака замените батареи на новые.
•
Для этого измерителя давления не рекомендуется применять батареи,
•
которые могут заряжаться. Если измеритель давления не будет применяться в течение месяца или более длительного времени, для предотвращения утечки батарей, рекомендуется хранить их отдельно от прибора
После окончания срока службы прибора для измерения кровяного
давления, батарей и манжеты, не выбрасывайте их вместе с бытовым
мусором, соблюдайте местные предписания для отходов такого типа.
2. НАСТРОЙКА ВРЕМЕНИ И ДАТЫ
После установки батарей и выключения функции измерения давления,
a.
включится модуль времени и на ЖК-дисплее поочередно появится изображение времени и даты. См. Рис. 2 и 2-1.
.
Рис. 2 Рис. 2-1 Рис. 2-2
Чтобы настроить реальное время и дату, необходимо перевести
b.
измеритель давления в режим времени и одновременно нажать на кнопки “START” и “MEM” . После одновременного нажатия на указанные кнопки послышится звук ‘бип’ и начнет мигать первая цифра месяца. См. Рис. 2-2. При каждом нажатии на кнопку “START” на дисплее попеременно появляются данные даты, часов и минут. Чтобы увеличить мигающую цифру необходимо нажать на кнопку “MEM”. Для быстрого увеличения цифры необходимо держать кнопку “MEM” нажатой до появления требуемого значения. В момент мигания раздела с минутами, вы можете выключить измеритель
c.
давления путем нажатия на кнопку “START”, благодаря чему будут настроены реальное время и дата. Если не нажимать ни на одну из кнопок измерителя давления, через 1
d.
Page 5
минуту он выключится автоматически и значения времени и даты останутся прежними. После смены батарей на новые, необходимо вновь произвести настройку
e.
даты и времени.
3. ПОДКЛЮЧЕНИЕ МАНЖЕТЫ К ИЗМЕРИТЕЛЮ КРОВЯНОГО
ДАВЛЕНИЯ
В упаковке прибор находится уже в подключенном состоянии к манжете. Для подключения прибора с манжетой, необходимо совместить уровни двух штырей и четырех соединительных деталей манжеты с соответствующими гнездами прибора и соединить их, нажимая до момента плотной установки штырей и соединительных деталей манжеты в предназначенное место на тонометре.
4. ЗАКРЕПЛЕНИЕ МАНЖЕТЫ
Манжета закрепляется на голом запястье на расстоянии 1-2
a.
см от внутренней части ладони. Человек, у которого измеряют давление садится у стола и
b.
кладет руку с закрепленной на ней манжетой, на стол таким образом, чтобы она находилась впереди его тела. При этом внутренняя часть ладони должна смотреть вверх. Если манжета закреплена верно, на ЖК-дисплее будут отображаться данные. Не следует закреплять манжету слишком туго или слишком слабо.
c.
Примечание:
Производите измерение давление на одном и том же запястье.
•
В момент получения показателей давления не двигайте руками
•
или телом, не сдвигайте измеритель кровяного давления. До начала измерения давления посидите в спокойном состоянии
•
в течение 5 минут. В случае загрязнения манжеты измерителя давления,
•
отсоедините ее от прибора, простирайте вручную в теплой воде с
Page 6
мягким моющим средством, тщательно прополоскайте в холодной воде и хорошенько высушите. Не пытайтесь высушить манжету в электросушилке или с помощью утюга.
5. ПОЛОЖЕНИЕ ТЕЛА В МОМЕНТ ИЗМЕРЕНИЯ ДАВЛЕНИЯ
Рекомендуемая позиция для измерения давления - сидячая
Держите тело вертикально.
a.
Поставить локоть на стол или подставку, внутренняя часть
b.
ладони должна смотреть вверх, рука вытянута впереди туловища. Совместите уровень манжеты с уровнем вашего сердца.
c.
Для обеспечения правильной и неподвижной позиции руки,
d.
подложить под руку пластиковый мешочек измерителя давления, как показано на рисунке.
6. ИЗМЕРЕНИЕ КРОВЯНОГО ДАВЛЕНИЯ
После закрепления манжеты и приведения своего тела в удобную
a.
позицию, описанную выше, нажмите на кнопку “START”. Послышится звук ‘бип’ и на дисплее покажутся значения с целью тестирования. См.
Рис. 6.
Рис. 6 Рис. 6-1
После чего, на измерителе давления установится нулевое значение
b.
давления. См. Рис. 6-1. Приступить к надуванию манжеты, продолжая выполнять эту операцию
c.
до обеспечения достаточного для проведения измерения давления. После этого, начать понемногу выпускать воздух из манжеты и провести измерение. В итоге на ЖК-дисплее покажутся два отдельных значения давления и показатель пульса. Если при этом обнаружится аритмия пульса, на дисплее появится соответствующий значок. См 6-2 ve 6-3. Результат измерения фиксируется автоматически.
Page 7
Рис. 6-2 Рис. 6-3
Если по окончании измерения давления пользователь не будет
d.
нажимать ни на одну из кнопок, прибор выключится автоматически через 1 минуту. Вместо этого, вы можете сразу выключить прибор путем нажатия на кнопку “START”. Измеритель давления можно отключить вручную в процессе измерения,
e.
нажав на кнопку “START”.
7. ПРОСМОТР ЗАФИКСИРОВАННЫХ В ПАМЯТИ РЕЗУЛЬТАТОВ
Вы можете ознакомиться с зафиксированными в памяти прибора
a.
результатами, нажав на кнопку “MEM” после проведения измерения давления. Также можно вывести на дисплей эти показатели в момент, когда измеритель давления находится в режиме времени, опять же путем нажатия на кнопку “MEM”. Если в памяти нет никаких результатов, при нажатии на кнопку “MEM” или кнопку “START”, на ЖК-дисплее покажутся линии, как на
Рис. 7 и прибор выключится. Если в памяти имеются данные с результатами
измерения давления, на ЖК-дисплее отображается порядковый номер последнего измерения. См. Рис. 7-1.
Рис. 7 Рис. 7-1 Рис. 7-2
После этого отображается значение, полученное в процессе последнего
b.
измерения. См Рис. 7-2. Вслед за этим появится отдельное изображение результатов измерения давления и пульса. Если в момент измерения наблюдалась сердечная аритмия пульса, покажется мигающий значок. См.
Рис. 7-3 и 7-4. Чтобы ознакомиться с очередным результатом измерения
давления, необходимо снова нажать на кнопку “MEM”. См. Рис. 7-5. Переход к каждому следующему результату осуществляется путем очередного
Page 8
нажатия на кнопку MEM.
Рис. 7-3 Рис. 7-4 Рис. 7-5
После прекращения нажатия на кнопки для ознакомления с результатами
c.
измерения давления, измеритель давления через 1 минуту автоматически выключится. Вместо этого вы можете выключить прибор вручную, нажав на кнопку “START”.
8. УДАЛЕНИЕ ИЗ ПАМЯТИ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЯ
Путем непрерывного нажатия на кнопку “MEM” в течение трех секунд, независимо от того какой по счету результат виден на дисплее, после третьего звука ‘бип’, из памяти будут удалены все результаты измерения. После этого экран ЖК-дисплее приобретает вид как на Рис. 8. Выключить измеритель давления можно путем нажатия на кнопку “MEM” или “START”.
Рис. 8
9.
ОЦЕНКА ВЫСОКОГО ДАВЛЕНИЯ У ВЗРОСЛЫХ
Оценка повышенного давления производится в соответствии с инструкцией, утвержденной Всемирной Организацией Здравоохранения (ВОЗ). Не забывайте, что при этом следует принимать во внимание такие факторы, как диабет, ожирение, курение и т.п. Для точной оценки проконсультируйтесь с вашим врачом и не пытайтесь самостоятельно изменить курс назначенного лечения.
Page 9
Пониженное давление
Серьезная гипертония Идеальное ЗЕЛЕНЫЙ Средняя гипертония Нормальное ЗЕЛЕНЫЙ Низкая гипертония Выше нормы ЗЕЛЕНЫЙ Давление выше нормы Гипертония 1 степени ЖЕЛТЫЙ Давление в норме Гипертония 2 степени ОРАНЖЕВЫЙ
Оценка результатов измерения давления у взрослых
Повышенно е давление
ОЦЕНКА РЕЗУЛЬТАТОВ ДАВЛЕНИЯ ПОНИЖЕННОЕ
Гипертония 3 степени КРАСНЫЙ Определение и классификация уровня кровяного давления по ВОЗ/ISH
ДАВЛЕНИЕ
ПОВЫШЕННОЕ ДАВЛЕНИЕ
ЦВЕТНОЙ ИНДИКАТОР
Примечание: Цветовая шкала не должна восприниматься в качестве
предупреждения/диагностики опасной ситуации, значения давления в
цвете даны для показа разницы между уровнями кровяного давления.
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ (1)
НЕИСПРАВНОСТЬ ВЕРОЯТНАЯ ПРИЧИНА РЕШЕНИЕ
Анормальный результат, отображенный на экране ЖК-дисплея
Неправильно закрепленная манжета или неправильная форма закрепления (слишком туго или слишком слабо) Неправильная позиция тела в момент измерения
В момент измерения давления на следует разговаривать, двигаться, махать руками, сердиться, волноваться или нервничать.
Закрепить манжету рекомендуемым способом и сделать новую попытку
Найдите в руководстве пользования раздел “ПОЛОЖЕНИЕ ТЕЛА В МОМЕНТ ИЗМЕРЕНИЯ ДАВЛЕНИЯ” и прочтите снова. Следуйте данным рекомендациям Измерения давления следует выполнять после того, как вы успокоитесь, не производя никаких движений руками и телом, и не разговаривая.
Page 10
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ (2)
НЕИСПРАВНОСТЬ ВЕРОЯТНАЯ ПРИЧИНА РЕШЕНИЕ
На экране ЖК-дисплея
виден значок
слабой батареи
На экране ЖК-дисплея
отображается
сообщение “Er 0”
На экране ЖК-дисплея
отображается
сообщение “Er 1”
На экране ЖК-дисплея
отображается
сообщение “Er 2”
На экране ЖК-дисплея
отображается
сообщение “Er 3”
На экране ЖК-дисплея
отображается
сообщение “Er 4”
На экране ЖК-дисплея
отображается
сообщение “Er 5”
На экране ЖК-дисплея
отображается
сообщение “Er 6”
На экране ЖК-дисплея
отображается
сообщение “Er 7”
На экране ЖК-дисплея
отображается
сообщение “Er 8”
На экране ЖК-дисплея
“Er A" отображается
сообщение
Прибор не реагирует на
нажатие любой кнопки
или замену батарей
Слабая батарея Заменить батареи на
Дисбаланс в системе
нагнетания давления до
проведения измерения
кровяного давления
Не обнаружено систолическое
давление
Не обнаружено
диастолическое давление
Закупорка в пневматической
системе или очень туго надута
манжета в процессе измерения
В пневматической системе
имеется утечка или слишком
слабо надута манжета в
процессе измерения
Уровень давления манжеты
выше 300mmHg
Давление в манжете
составляет 15 mmHg больше 3
минут
Ошибка доступа EEPROM
Ошибка в контрольных параметрах устройства
Ошибка в параметрах датчика
давления
Ошибочное пользование или
сильные электромагнитные
помехи
новые
Не двигайтесь и сделайте
новую попытку.
Правильно закрепить
манжету и повторить
попытку
Повторите измерение
давление через пять
минут. Если ваш
измеритель давления по-
прежнему работает в
анормальном режиме,
свяжитесь с местным
дистрибьютором или
заводом-изготовителем.
Отсоединить батареи и
через пять минут
установить обратно.
Обслуживание
Избегайте падения тонометра на пол, не подвергайте его сильным
1.
механическим ударам. Не оставляйте при высоких температурах и под воздействием прямых лучей
2.
солнца. Не погружайте измеритель давления в воду, в противном случае измеритель давления может выйти из строя. Если измеритель давления находился в среде с температурой близкой к точке
3.
замерзания, прежде чем начать им пользоваться по назначению, подождите пока он достигнет комнатной температуры. Не пытайтесь разобрать измеритель давления.
4.
Page 11
Если тонометром не будут пользоваться в течение длительного времени,
NO. 31,C hangjiang Roa d,Na nka i District,Tia njin, P.R.China
EC REP
ANDON Health Co.,Ltd
AUTOM A TIC BLO O D PRESSURE MONITO R
R
0197
Lotus Global Co.,Ltd
47 Spenlow House Bermondsey London SE16 4SJ
5.
пожалуйста отсоедините батареи и храните отдельно. Для поддержания работоспособности прибора рекомендуется один раз в 2 года
6.
или после каждого ремонта отдавать его на проверку. Пожалуйста, свяжитесь с сервисным центром. В случае загрязнения измерителя давления, пожалуйста, протрите его
7.
поверхность мягкой сухой салфеткой. Не пользуйтесь абразивными средствами или средствами для чистки с летучими веществами. При наличии запроса, поставщик может организовать ремонтное ОСНАЩЕНИЕ
8.
квалифицированных техников ПОЛЬЗОВАТЕЛЯ от изготовителя, предоставить схемы цепи, перечень комплектующих деталей, описание, инструкции по калибровке и другую информацию, могущую оказаться полезной в процессе ремонтных работ.
Пояснение значений знаков на поверхности прибора
“Внимание! Смотреть вместе с прилагаемой документацией”
“Комплектующие детали «Б» типа”
Знак “Метода утилизации”
Знак “Изготовителя”
CE, знак безопасности, утвержденный ЕС. Этот прибор соответствует
MDD93/42/EEC.
Lotus Global Co., Ltd.
47 Spenlow House Bermondsey London SE16 4SJ
Центр сервисного обслуживания
Тел.: 86-22-60526081 Круглосуточная (24 часа) бесплатная линия обслуживания (ТОЛЬКО США): 1866-538-1177, 1866-724-1177, 1866-632-0470
Производство: ANDON HEALTH CO., LTD
Адрес: No. 3 Jin Ping Street, Ya An Road, Nankai District, Tianjin 300190, Китай.
