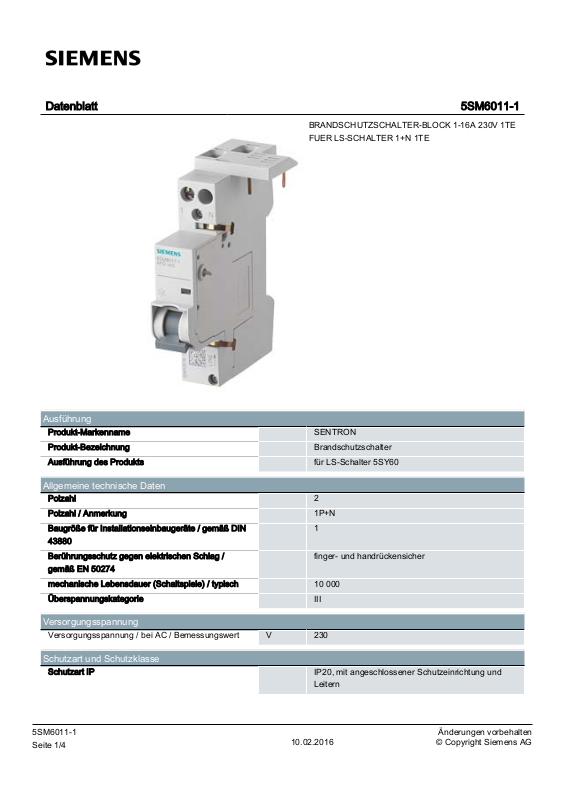

SIEMENS BS 6011 2 Datasheet

Datenblatt 5SM6011-1

4

BRANDSCHUTZSCHALTER-BLOCK 1-16A 230V 1TE
FUER LS-SCHALTER 1+N 1TE

Ausführung

Produkt-Markenname SENTRON
Produkt-Bezeichnung Brandschutzschalter
Ausführung des Produkts für LS-Schalter 5SY60

Allgemeine technische Daten

Polzahl 2
Polzahl / Anmerkung 1P+N
Baugröße für Installationseinbaugeräte / gemäß DIN

43880
Berührungsschutz gegen elektrischen Schlag /

gemäß EN 50274
mechanische Lebensdauer (Schaltspiele) / typisch 10000
Überspannungskategorie III

1

finger- und handrückensicher

Versorgungsspannung

Versorgungsspannung / bei AC / Bemessungswert V 230

Schutzart und Schutzklasse

Schutzart IP IP20, mit angeschlossener Schutzeinrichtung und

Leitern

5SM6011-1 Änderungen vorbehalten
Seite 1/

10.02.2016 © Copyright Siemens AG

Verlustleistung

4

Verlustleistung [W]

● bei Bemessungswert Strom / bei AC / bei
warmem Betriebszustand / je Pol

● maximal

W 0,6

W 1,2

Strom

Auslösestrom

● bei Lichtbögen parallel zur Last / maximal

● bei Lichtbögen parallel zur Last / minimal

● bei Lichtbögen seriell zur Last / maximal

● bei Lichtbögen seriell zur Last / minimal

Strom / bei AC / Bemessungswert A 16

A 500

A 50

A 20

A 1

Produktdetails

Produkteigenschaft

● halogenfrei

● siliconfrei

Produkterweiterung / einbaubar /
Zusatzeinrichtungen

Ja

Ja

Ja

Anzahl

Anzahl der Testzyklen / für Umweltprüfung / gemäß
IEC 60068-2-30

28

Anschlüsse

anschließbarer Leiterquerschnitt / mehrdrähtig /
minimal

anschließbarer Leiterquerschnitt

● eindrähtig

— minimal

— maximal

● feindrähtig / mit Aderendbearbeitung

— minimal

— maximal

Anzugsdrehmoment / bei Schraubanschluss

● minimal

● maximal

Position / des Netzanschlusskabels unten

mm² 0,75

mm² 0,75

mm² 16

mm² 0,75

mm² 10

N·m 2

N·m 2,5

Mechanischer Aufbau

Höhe mm 95
Breite mm 17,9
Tiefe mm 68,5
Einbaulage beliebig
Einbautiefe mm 70

5SM6011-1 Änderungen vorbehalten
Seite 2/

10.02.2016 © Copyright Siemens AG

Anzahl der Breiten-Teilungseinheiten 1

4

Anzahl der Breiten-Teilungseinheiten / der

1

anbaubaren Schutzeinrichtung
Befestigungsart DIN-Schiene (REG)
Nettogewicht g 144

Umgebungsbedingungen

Verschmutzungsgrad 2
Umgebungstemperatur

● minimal

● maximal

● bei relativer Luftfeuchte 95 %

● während Lagerung / minimal

● während Lagerung / maximal

°C -25

°C 40

°C 55

°C -40

°C 75

Approbationen Zertifikate

allgemeine Produktzulassung Konformitätserklärung

Weitere Informationen

Information- and Downloadcenter (Kataloge, Broschüren,…)

http://www.siemens.de/lowvoltage/kataloge

Industry Mall (Online-Bestellsystem)

https://eb.automation.siemens.com/mall/de/WW/Catalog/Product/5SM60111

Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)

http://support.automation.siemens.com/WW/view/de/5SM60111/all

Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)

http://www.automation.siemens.com/bilddb/cax_de.aspx?mlfb=5SM60111

CAx-Online-Generator

http://www.siemens.com/cax

Ausschreibungstexte (Leistungsverzeichnisse)

http://ausschreibungstexte.siemens.com/tiplv

5SM6011-1 Änderungen vorbehalten
Seite 3/

10.02.2016 © Copyright Siemens AG

35,3

4

17,9 6,8 68,5

95

8,1

12

letzte Änderung: 10.02.2016

5SM6011-1 Änderungen vorbehalten
Seite 4/
