MIKRO KOMPONENS RENDSZER
MODELLSZÁM
XL-45H
HASZNÁLATI ÚTMUTATÓ
XL-45H mikro komponens rendszer. Tartalom: XL-45H (alapkészülék), CPXL45H (hangszóró-rendszer).
MAGYAR
...
Lásd az i és M-1 - M-30 oldalakat.
02/10/8 MXL45H_F.fm
SPECIÁLIS MEGJEGYZÉSEK
z Ez a berendezés megfelel a 89/336/EEC, valamint a
73/23/EEC szerint módosított 93/68/EEC előírásoknak.
z Ha az ON/STAND-BY gomb STAND-BY helyzetben van, a
hálózati feszültség jelen van a készülék belsejében.
Ha az ON/STAND-BY gomb STAND-BY helyzetben van, a
készülék az időzítő üzemmód illetve a távvezérlő segítségével
hozható működésbe.
Figyelem:
A készülék nem tartalmaz a felhasználó által javítható részeket!
A burkolatokat csak képzett szakember távolíthatja el! A készülékben veszélyes feszültségek fordulhatnak elő, ezért kibontás előtt,
vagy ha a készüléket hosszabb ideig nem használja, mindig
húzza ki a tápkábelt a fali csatlakozóból!
z Szerzői jogvédelem alatt álló audiovizuális anyag felvételéhez
a szerzői jogok tulajdonosának engedélye szükséges. Tanulmányozza át a hatályos törvényeket!
z Figyelem:
A tűzveszély és az áramütés elkerülése érdekében óvja a
készüléket a nedvességtől, vízcseppektől! Folyadékkal teli
edényeket, pl. poharat, vázát soha ne helyezzen a készülékre!
z 1-ES OSZTÁLYÚ LEZERT HASZNÁLÓ TERMÉK.
z VIGYÁZAT:
Az itt leírtaktól eltérő műveletek, beállítások végrehajtásával
veszélyes sugárzásnak teheti ki magát!
Mivel a CD lemezek lejátszásánál használt lézersugár káros
lehet a szemre, ne kísérelje meg a lemeztartó szétszerelését! A
javítást csak képzett szakember végezheti!
A lézerdióda tulajdonságai
Anyag: GaAIAs
Hullámhossz: 780 nm
Kibocsátás időtartama: folyamatos
Lézerkibocsátás: max. 0,6 mW
VIGYÁZAT! NYITOTT ÁLLAPOTBAN LÁTHATATLAN LÉZERSUGÁRZÁS TÁVOZIK!
SE SZABAD SZEMMEL, SE OPTIKAI ESZKÖZZEL NE TEKINTSEN KÖZVETLENÜL A NYALÁBBA!
XL-45H
02/10/8 MXL45H_C.fm
i
XL-45H
MAGYAR
Bevezetés
MAGYAR
Tartalom
Köszönjük, hogy megvásárolta ezt a SHARP terméket! Kérjük,
olvassa el figyelmesen ezt az útmutatót, hogy a készüléket a
leghatékonyabban használhassa! A leírás útmutatóként szolgál az
Ön SHARP készülékének kezeléséhez.
Tartozékok
Kérjük, ellenőrizze a következő tartozékok meglétét!
Váltóáramú tápcsatlakozó 1 Távvezérlő 1
„AA” méretű elem (UM/SUM-3,
Általános tudnivalók
R6, HP-7 vagy hasonló) 2 AM hurokantenna 1
FM antenna 1
Általános tudnivalók
Oldal
Biztonsági előírások . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Kezelőelemek és kijelzők . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3, 4
Előkészület a használathoz
A rendszer csatlakoztatása . . . . . . . . . . . . . . . . . . . . . . . . . . . 5, 6
A távvezérlő . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Alapfunkciók
Hangszabályozás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

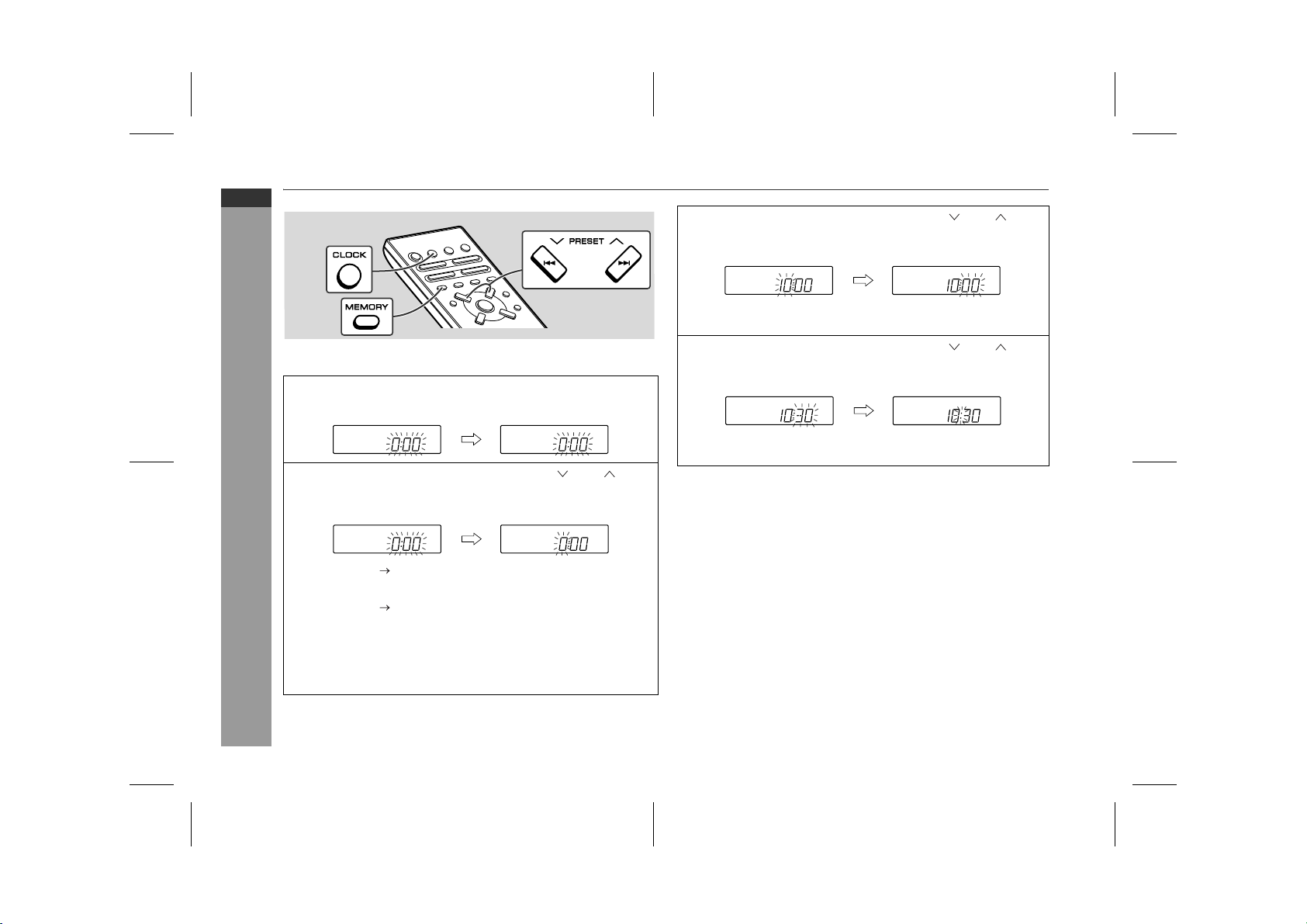

Az óra beállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
CD lejátszás

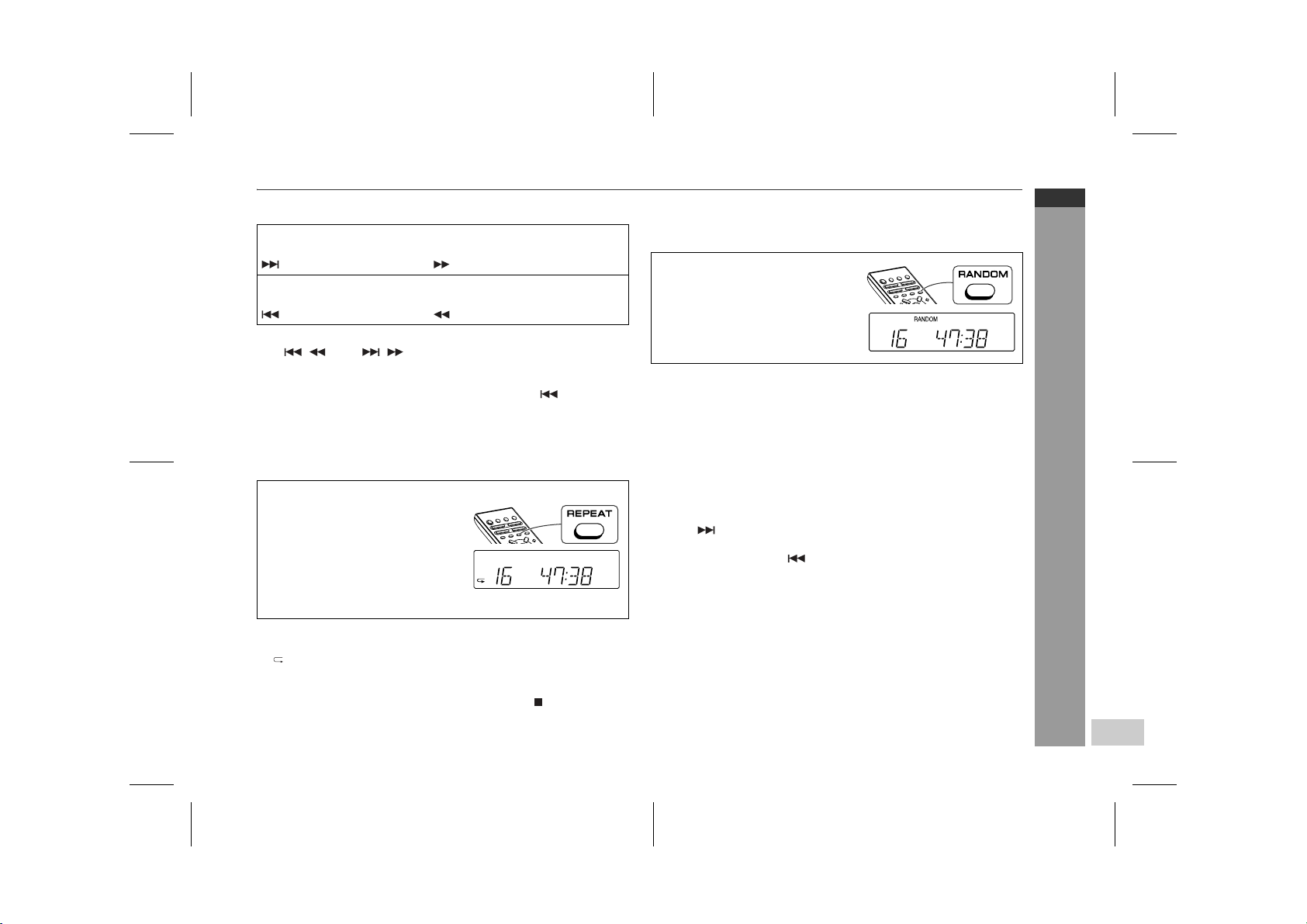

CD hallgatása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 - 12

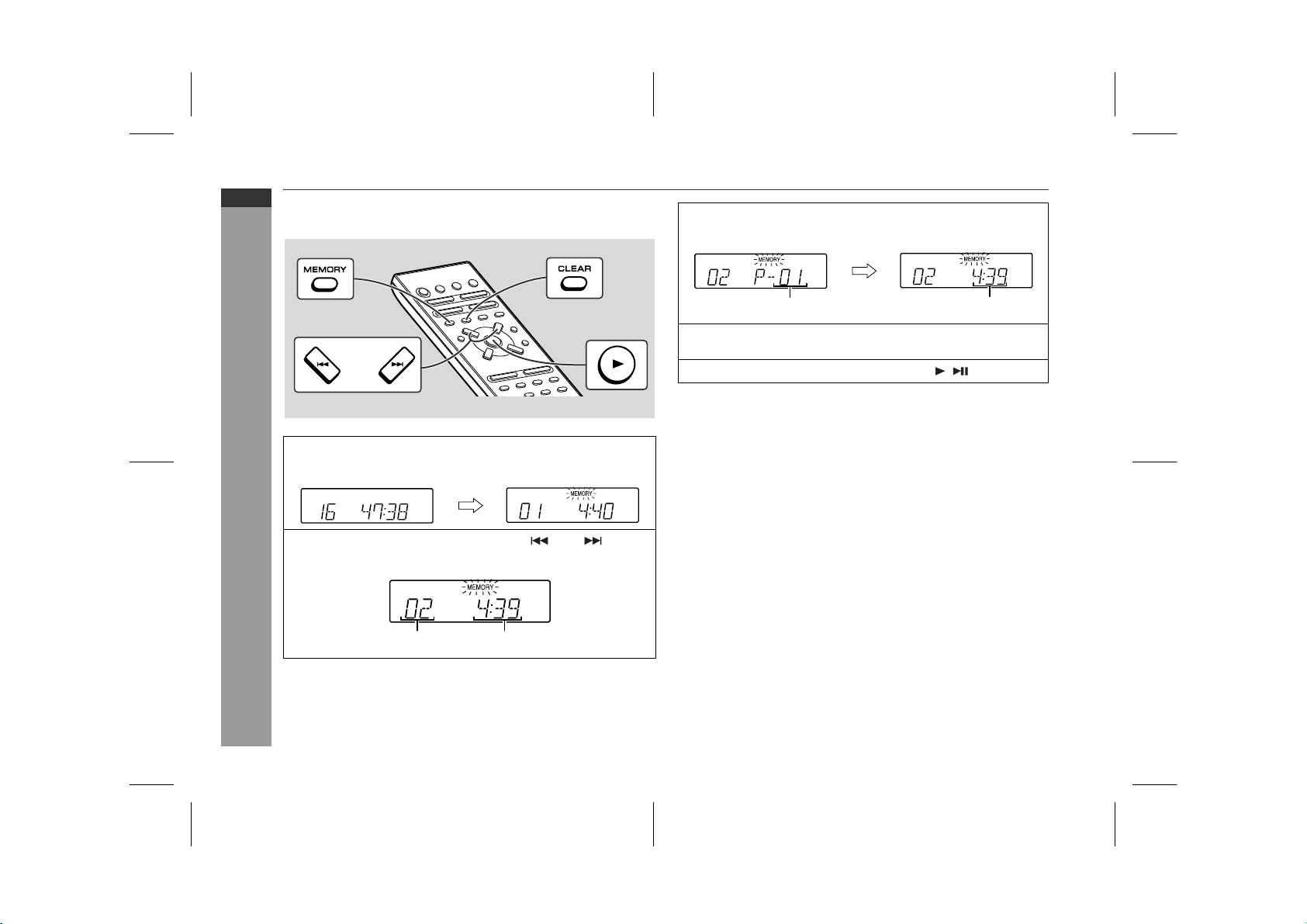

Programozott lejátszás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Rádió
Rádió hallgatása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

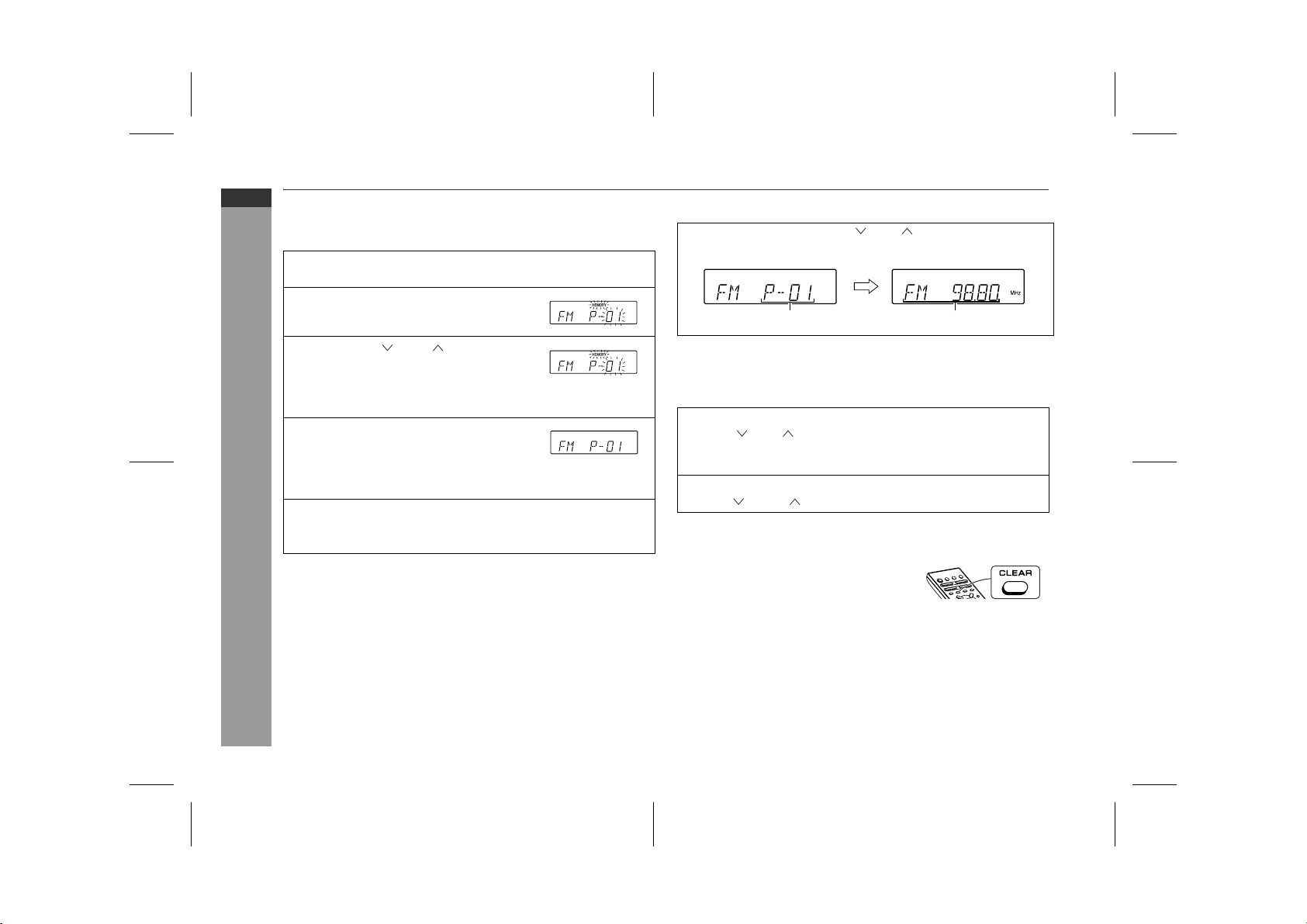

A memóriában tárolt állomás hallgatása . . . . . . . . . . . . . . . . . 15
RDS rádió

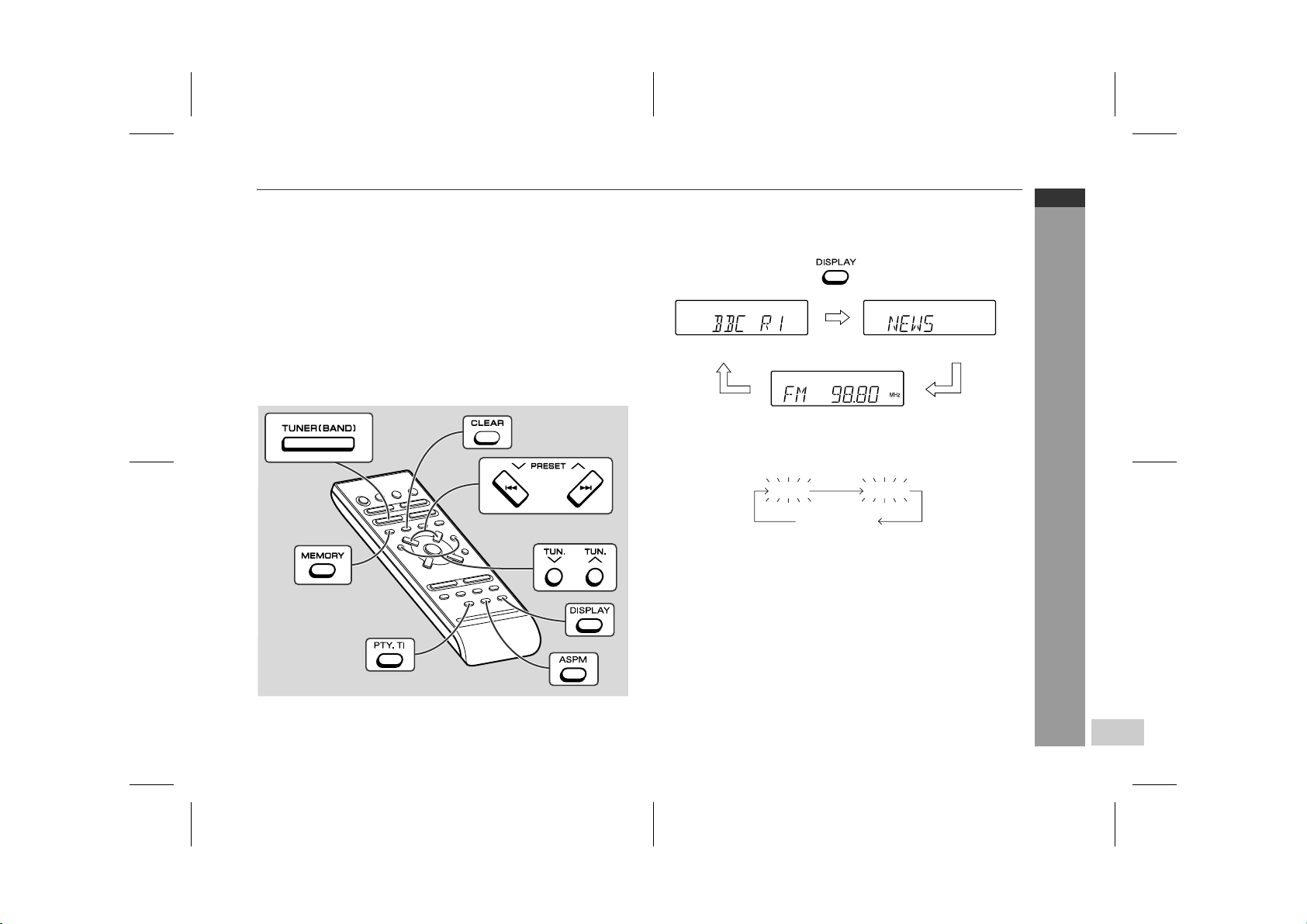

Az RDS rendszer használata . . . . . . . . . . . . . . . . . . . . . . . 16 - 20
Magnókazetta lejátszása
Magnókazetta hallgatása . . . . . . . . . . . . . . . . . . . . . . . . . . . 21, 22
Felvétel kazettára
Felvétel kazettára . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23, 24
Haladó szintű funkciók
Az időzítő és az alváskapcsoló használata . . . . . . . . . . . 25 - 27

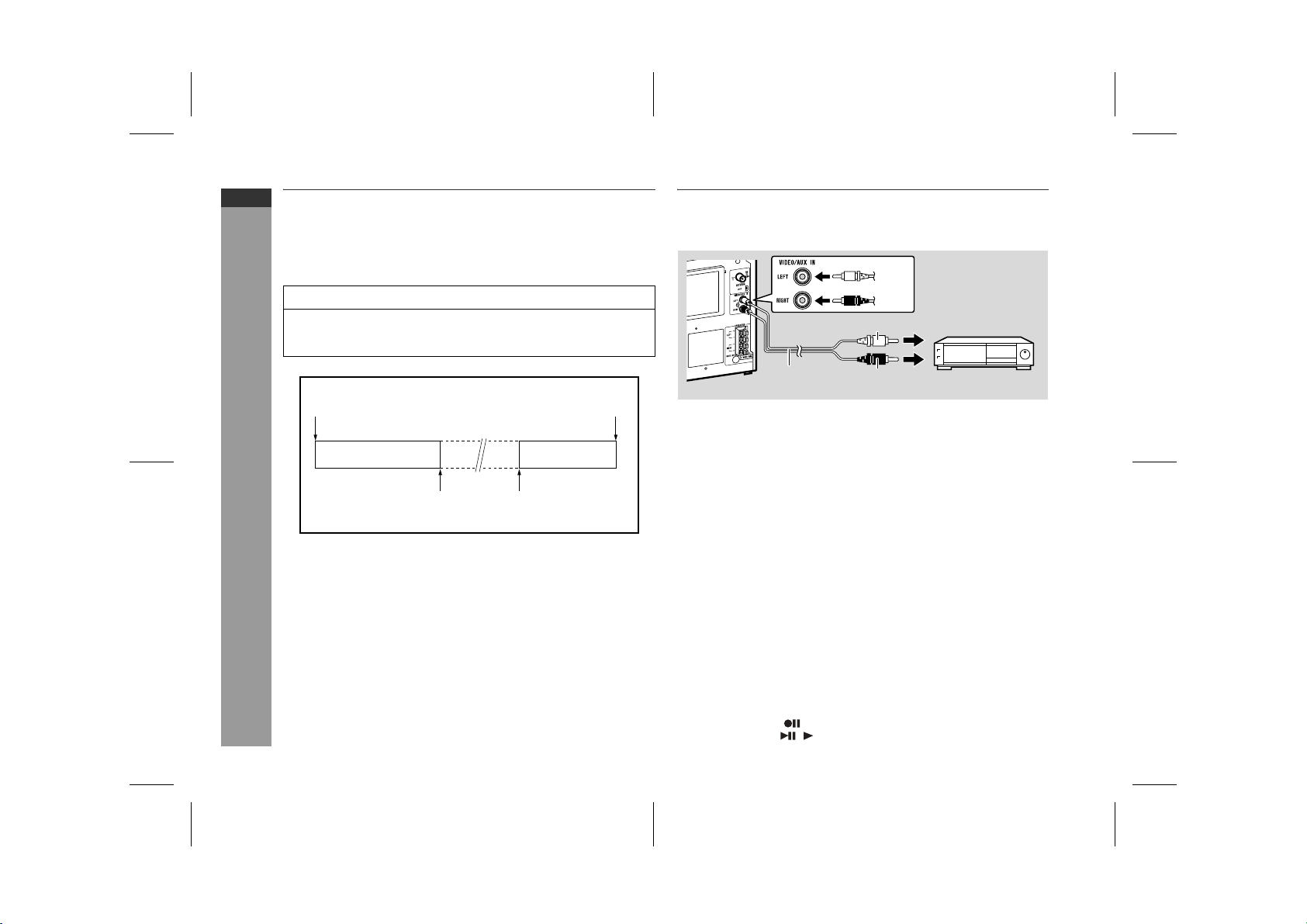

A rendszer bővítése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Referenciák
Hibakeresés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28, 29
Karbantartás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Műszaki adatok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
M-1
Megjegyzés:
A készülék csak az itt felsorolt tartozékokat tartalmazza.
02/10/8 MXL45H_1.fm
Biztonsági előírások
Általános
z Győződjön meg arról, hogy a készüléket jól szellőző helyre
helyezte, legalább 10 cm szabad térrel az oldalainál és a hátlapjánál! A készülék felett legalább 20 cm szabad teret hagyjon!
10 cm
z A készüléket biztos, vízszintes, rezgésmentes felületre helyezze!
z Óvja a készüléket a közvetlen napfénytől, erős mágneses tértől,
túlzott porosodástól és nedvességtől, továbbá más elektromos/
elektronikus készülékektől (számítógép, fax stb.), amelyek elektromos gerjedést, zajt okoznak!
z Ne helyezzen semmit a készülék tetejére!
z Ne tegye ki a készüléket párának és 60°C feletti, illetve nagyon
alacsony hőmérsékleteknek!
z Amennyiben a rendszer nem működik megfelelően, húzza ki a
csatlakozót, dugja ismételten a fali csatlakozó aljzatba, majd
kapcsolja be újra a rendszert!
z Elektromos vihar esetén a biztonság érdekében húzza ki a
tápvezetéket a fali csatlakozóból!
z A tápvezeték kihúzásakor mindig a dugaszt fogja meg, mivel a
vezeték húzása károsíthatja a belső szálakat!
z Az áramütés veszélye miatt ne távolítsa el a külső burkolatot!
A belső javítások elvégzését bízza a helyi SHARP szervizre!
10 cm
20 cm
10 cm
z A készülékre helyezett újságok, terítők, függönyök stb. eltakar-
hatják a szellőzőnyílásokat, és ezáltal akadályozhatják a készülék szellőzését.
z Nyílt lángú tárgyakat, pl. meggyújtott gyertyát tilos a készülékre
helyezni!
z Az elemeket a helyi környezetvédelmi előírásoknak megfelelően
dobja ki!
z A készüléket mérsékelt éghajlat alatti használatra tervezték.
z A készülék 5°C - 35°C közötti hőmérsékleten használható.
Figyelem:
z A hálózati feszültségnek a készüléken jelzett értékűnek kell
lennie! A készüléket veszélyes a jelzettnél magasabb
feszültségen használni, mivel ez a készülék meghibásodását
okozhatja, illetve tüzet vagy más balesetet idézhet elő! A SHARP
nem vállal felelősséget az előírtnál magasabb feszültségen való
használatból eredő károkért!
z A CD lejátszóban lézeres hangszedő található, melybe
közvetlenül belenézve a szem károsodhat. Ne nézzen
egyenesen a lézeres hangszedőre, és ne érintse meg
közvetlenül!
Hangerőszabályozás
A szabályzó egy adott állásánál a kapott hangerő a hangszórók
hatásfokától, elhelyezésétől és számos egyéb tényezőtől függ. A
nagy hangerőnek káros hatásai lehetnek. Ezek elkerülése
érdekében ne állítsa maximumra a hangerőt: mérsékelt hangerőn
hallgasson zenét!
XL-45H
MAGYAR
1
2
Általános tudnivalók
3
4
02/10/8 MXL45H_1.fm
5
6
7
8
M-2
XL-45H
MAGYAR
Kezelőelemek és kijelzők
610789
11 12 13 14
15
16 20 21
25
26
Általános tudnivalók
27
5
17 18 19
22
28
29
30
31
23
24
1
2
3
4
1. CD-tartó . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2. CD kilökése gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
3. Hangerőszabályzó . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4. Kazettatartó . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
5. Fejhallgató csatlakozóhüvely . . . . . . . . . . . . . . . . . . . . . . 11
6. Bekapcsolás/készenléti állapot gomb . . . . . . . . . . . . . . . . 6
7. Funkciókiválasztó gomb . . . . . . . . . . . . . . . . . 10, 14, 21, 27
8. CD illetve kazetta leállítása,
hangolás lefelé gomb . . . . . . . . . . . . . . . . . . . . . . 11, 14, 22
9. CD lejátszása vagy megállítása, kazetta
lejátszása, hangolás felfelé gomb . . . . . . . . . 10, 11, 14, 21
10. Mély hang/magas hang kiválasztó gomb . . . . . . . . . . . . . 8
11. Memória/beállítás gomb . . . . . . . . . . . . . . . . . . . . . . . 13, 15
12. Magnófelvétel megállítása gomb . . . . . . . . . . . . . . . . 23, 24
13. CD sáv vissza illetve hátraugrás, kazetta visszatekerése,
tárolt csatornára hangolás felfelé gomb . . . . 11, 12, 15, 22
14. CD sáv előre ill. előreugrás, kazetta előretekerése,
tárolt csatornára hangolás felfelé gomb. . . . . 11, 12, 15, 22
15. Időzített lejátszás kijelzője
16. Magnófelvétel kijelző
17. Alváskapcsoló kijelző
18. CD véletlenszerű lejátszás kijelző
19. Memória kijelző
20. RDS kijelző
21. Közlekedési műsorjelző
22. Közlekedési közleményjelző
23. FM sztereó üzemmód jelző
24. FM sztereó vételjelző
25. CD lejátszásjelző
26. CD ismételt lejátszásjelző
27. Hangszórók kivezetései . . . . . . . . . . . . . . . . . . . . . . . . . 5, 6
28. FM 75 ohmos antenna aljzat . . . . . . . . . . . . . . . . . . . . . . 5, 6
29. AM hurokantenna-aljzat . . . . . . . . . . . . . . . . . . . . . . . . . 5, 6
30. Video/kiegészítő (audiojel) bemeneti
csatlakozóaljzatok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
31. Hangszórók kivezetései . . . . . . . . . . . . . . . . . . . . . . . . . 5, 6
Referenciaoldal
M-3
02/10/8 MXL45H_1.fm
1. Teljes sávú hangszóró
2. Hangszóróvezeték
XL-45H
MAGYAR
2
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Az ábrán „ ” jelű gombok csak a távvezérlőn működnek.
17
18
19
20
21
22
23
24
25
26
27
28
29
3. Távvezérlő-adó . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Referenciaoldal
4. Óra gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
5. Bekapcsolás/készenléti állapot gomb . . . . . . . . . . . . . . . . . 7
6. CD gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
7. Hangoló és sávkiválasztó gomb . . . . . . . . . . . . . . . . . . . . . 14
8. Törlés gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13, 15
9. Memória gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9, 13, 15
10. CD sáv vissza, tárolt csatornára hangolás
felfelé gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9, 11, 12, 15
11. CD hátraugrás, hangolás lefelé,
kazetta visszatekerése gomb . . . . . . . . . . . . . . . . . 12, 14, 22
12. CD vagy kazetta lejátszása gomb . . . . . . . . . . . . . . . . . 10, 21
13. CD vagy kazetta leállítása gomb . . . . . . . . . . . . . . . . . . 11, 22
14. Hangerő növelő és csökkentő gombok . . . . . . . . . . . . . . 8, 25
15. Mély hang (basszus) növelo és csökkento gombok . . . . . . . 8
16. RDS programtípus/
közlekedési információ keresőgomb . . . . . . . . . . . . . . . . 20
17. Időzítő gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
18. Alváskapcsoló gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
19. Kazetta gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
20. Kazetta gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
21. Ismételt lejátszás gomb . . . . . . . . . . . . . . . . . . . . . . . . . . 12
22. Véletlenszerű lejátszás gomb . . . . . . . . . . . . . . . . . . . . . 12
23. CD sáv elore, tárolt csatornára hangolás
lefelé gomb. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9, 11, 12, 15
24. CD előreugrás, hangolás felfelé,
kazetta előretekerése gomb . . . . . . . . . . . . . . . . . . 12, 14, 22
25. Magnófelvétel megállítása gomb . . . . . . . . . . . . . . . . . . 23, 24
26. CD megállítása gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
27. Magas hang növelo és csökkento gombok . . . . . . . . . . . . . . 8
28. RDS kijelzési mód kiválasztó gomb . . . . . . . . . . . . . . . . 16
29. RDS ASPM
(Automata állomásprogramozó memória) gomb . . . . . . 19
1
2
Általános tudnivalók
3
4
5
6
7
8
M-4
02/10/8 MXL45H_1.fm
XL-45H
MAGYAR
A rendszer csatlakoztatása
Jobb hangszóró
készület a használathoz
ő
El
Fali csatlakozó
(AC 230 V, 50 Hz)
FM antenna
AM hurokantenna
(Lásd a 27. oldalt.)
Videokamera, DVD stb.
Bal hangszóró
RCA kábel
(a készülékhez nincs
mellékelve)
Bal hangszóróJobb hangszóró
Fehér vonal
Fekete
M-5
02/10/8 MXL45H_1.fm
Az antenna csatlakoztatása
A készülékhez mellékelt FM antenna:
Csatlakoztassa az FM antennadrótot az FM
75 OHMS feliratú csatlakozóaljzatba, majd
állítsa a legtisztább vételt biztosító irányba!
A készülékhez mellékelt AM hurokantenna:
Csatlakoztassa az AM hurokantennát a
LOOP feliratú csatlakozóaljzatba, majd állítsa
a legtisztább vételt biztosító helyzetbe! Az
AM hurokantennát helyezze polcra, vagy
csavarok segítségével (a készülékhez nincsenek mellékelve) rögzítse egy állványhoz
vagy valamelyik falra!
Megjegyzés:
Ha az antennát a készülékre vagy a tápkábel közelébe helyezi, a
zajszint megnövekedhet. A jobb vétel érdekében helyezze az
antennát a készüléktől távolabb!
Az AM hurokantenna felszerelése:
< Összeszerelés > < Falhoz erősítés >
Fal Csavarok (a
Külső FM antenna:
A jobb vétel érdekében használjon külső FM antennát! Érdeklődjön
a terjesztőnél!
készülékhez nincsenek mellékelve)
Külső FM antenna
A hangszórók csatlakoztatása
A fehér vonallal jelzett vezetéket csatlakoztassa a negatív jelzésű
(–) aljzathoz, a fekete vezetéket pedig a pozitív (+) jelzésű aljzathoz!
Vigyázat:
z Legalább 4 ohm impedanciájú hangszórókat használjon, mivel az
alacsonyabb impedanciájú hangszórók tönkretehetik a készüléket!
z Ne tévessze össze a jobb és a bal csatornát! A jobb hangszóró az
Ön jobb oldalán van, amikor a készülékkel szemben áll.
z Ne engedje, hogy a hangszórók csupasz
vezetékei összeérjenek!
A hangszóró-rendszer elhelyezése:
A jobb és a bal hangszóró között nincsen különbség.
Megjegyzés:
A hangszórórácsokat nem lehet leszerelni.
A váltóáramú tápkábel csatlakoztatása
Miután ellenőrizte, hogy az összes csatlakozás helyes, csatlakoztassa a tápkábelt a váltóáramú bemeneti aljzathoz, majd a
készülék tápkábelét a fali csatlakozóaljzathoz!
Megjegyzések:
z Amennyiben a készüléket hosszabb ideig nem szándékozik
használni, húzza ki a tápkábelt a fali csatlakozóból!
z Kizárólag a mellékelt tápkábelt használja, máskülönben meg-
hibásodás vagy baleset következhet be!
A készülék bekapcsolása
A készülék bekapcsolásához nyomja meg az ON/STAND-BY gombot!
A készenléti állapotba való visszakapcsoláshoz:
Nyomja meg ismét az ON/STAND-BY gombot!
Helytelen
XL-45H
MAGYAR
készület a használathoz
ő
El
M-6
1
2
3
4
5
6
7
8
02/10/8 MXL45H_1.fm
XL-45H
MAGYAR
A távvezérlő
Az elemek behelyezése
1 Távolítsa el az elemtartó rekesz fedelét!
2 Helyezze be a készülékhez mellékelt elemeket az elemtartón
Behelyezéskor és kivételkor nyomja az elemeket a elemcsat-
3 Helyezze vissza a fedelet!
Biztonsági előírások az elemek használatakor:
z Egyszerre cserélje ki a régi elemeket újakra!
z Ne keverje a régi és az új elemeket!
z Ha hosszabb ideig nem használja a készüléket, vegye ki az
Vigyázat:
z Ne használjon újratölthető elemeket (nikkel-kadmium elemek
z Az elemek helytelen behelyezése a készülék meghibásodását
készület a használathoz
ő
Használati tanácsok:
z Ha a működési távolsági csökkenését, vagy a távvezérlő
El
z Puha törlővel rendszeres időközönként tisztítsa meg a távvezérlő
z Az érzékelőre eső erős fény zavarhatja a távvezérlő működését.
z Óvja a készüléket a nedvességtől, hőtől, ütésektől és rezgésektől!
feltüntetett polaritással!
lakozók felé!
elemeket! Ezzel megelőzheti a savszivárgás okozta meghibásodásokat.
stb.)!
okozhatja.
helytelen működését tapasztalja, cserélje ki az elemeket!
Szerezzen be két „AA” méretű elemet (UM/SUM-3, R6, HP-7 vagy
hasonló)!
adóját, valamint a készüléken található érzékelőt!
Ilyen esetben változtassa meg a készülék megvilágítását vagy a
készülék orientációját!
A távvezérlő ellenőrzése
A távvezérlőt a készülék távvezérlő-érzélekelőjével szemben tartva
használja!
A távvezérlő az alábbi ábrán feltüntetett határokon belül
működik:
Nyomja meg az ON/STAND-BY gombot! Bekapcsolt a készülék? Ha
igen, nyugodtan élvezheti a zenét.
Távvezérlő-
érzékelő
0,2 m - 6,0 m
M-7
02/10/8 MXL45H_1.fm
Hangszabályozás
A hangerő beállítása
Az alapkészüléken:
A VOLUME jelzésű hangerőszabályozót az óramutató járásával
megegyező irányba forgatva növelheti a hangerőt. Ellenkező irányba
forgatva a hangerő csökken.
A távvezérlőn:
A hangerő növeléséhez a VOLUME +, csökkentéséhez a VOLUME
– gombot nyomja meg!
.....
21 28 29 MAXMIN
A mély hangok (basszus) beállítása
Az alapkészüléken:
1 Nyomja meg a BASS/TREBLE gombot, és válassza ki a „BASS”
pontot!
2 A hangerőszabályzó forgatásával 5 másodpercen belül állítsa be
a basszusszintet!
A távvezérlőn:
A basszusszint beállítása a BASS (– vagy +) gomb megnyomásával
lehetséges.
XL-45H
MAGYAR
...
...
05-5
A magas hangok beállítása
Az alapkészüléken:
1 Nyomja meg a BASS/TREBLE gombot, és válassza ki a „TRE”
pontot!
2 A hangerőszabályzó forgatásával 5 másodpercen belül állítsa be
a magas hangok szintjét!
A távvezérlőn:
A magas hangok szintjének beállítása a TREBLE (– vagy +) gomb
megnyomásával lehetséges.
...
...
05-5
02/10/8 MXL45H_1.fm
Alapfunkciók
M-8
1
2
3
4
5
6
7
8
Loading...
