NÁVOD K POUŽITÍ

MODEL

XG-V10XE

Základní

operace

Užitečné funkce

& režim sítě

mace režim sítě Příloha

Údržba & infor-

LCD PROJEKTOR

Objektivy jsou prodávány samostatně

Toto zařízení splňuje požadavky směrnic 89/336/EEC a 73/23/EEC v platném znění směrnic 93/68/EEC.

ZVLÁŠTNÍ POZNÁMKA PRO UŽIVATELE VE SPOJENÉM KRÁLOVSTVÍ

Síťový přívod je osazen nerozebíratelnou (zalisovanou) vidlicí se zabudovanou pojistkou 13A. V případě, že je nutné pojistku vyměnit, musí být použita pojistka BS 1362 schválená

BSI nebo ASTA a označená nebo o stejné jmenovité hodnotě, která je uvedena výše a která je také označena na čelní straně vidlice. Po výměně pojistky vždy instalujte zpět kryt pojistky. Nikdy nepoužívejte vidlici bez instalovaného krytu pojistky. V případě, kdy síťová zásuvka ve vašem domě není kompatibilní s dodanou vidlicí, odřízněte síťovou vidlici a připojte vhodný typ.

NEBEZPEČÍ:

Z odřezané vidlice musíte odstranit pojistku a vidlici musíte okamžitě zničit a bezpečným způsobem zlikvidovat. Za žádných okolností nesmíte odřezanou vidlici zasouvat do žádné zásuvky 13A, protože by mohlo dojít k vážnému úrazu elektrickým proudem. Při připojování vhodné vidlice k síťovému přívodu dodržujte následující pokyny:

DŮLEŽITÉ:

Vodiče síťového přívodu jsou barevné podle následujícího značení:

Modrý: nulový vodič

Hnědý: živý vodič Když barvy vodičů síťového přívodu tohoto výrobku neodpovídají barevnému značení svorek vaší vidlice, postupujte následovně:

•

Modrý vodič musí být připojen na svorku vidlice, která je označena N nebo je černá.

•

Hnědý vodič musí být připojen na svorku vidlice, která je označena L nebo je červená.

Nikdy nepřipojujte hnědý nebo modrý vodič k uzemňovací svorce vaší tříkontaktní vidlice. Před instalováním krytu vidlice zkontrolujte, že:

•

pokud nově připojená vidlice obsahuje pojistku, její hodnota je stejná jako hodnota pojistky vyjmuté z odříznuté vidlice;

•

svorka upevňuje plášť síťového přívodu a ne jeho jednotlivé vodiče.

JESTLIŽE MÁTE JAKÉKOLI POCHYBNOSTI, KONTAKTUJTE KVALIFIKOVANÉHO ELEKTRIKÁŘE.

Dodaný CD-ROM obsahuje provozní manuály v angličtině, němčině, francouzštině, švédštině, španělštině, italštině, holandštině, čínštině, korejštině a arabštině. Před používáním LCD projektoru si pečlivě prostudujte tyto provozní manuály.

Před používáním projektoru si pečlivě prostudujte tento provozní manuál.

Úvod

Důležité

informace

DŮLEŽITÉ

Za účelem vaší asistence při hlášení ztráty nebo odcizení vašeho barevného LCD projektoru si poznamenejte výrobní číslo uvedené na spodní straně projektoru. Před recyklací obalu pečlivě zkontrolujte obsah podle oddílu "Dodané příslušenství" na str. 13.

VAROVÁNÍ: ....

Světelný zdroj s vysokým jasem. Nedívejte se přímo do světelného paprsku. Zvláště zabraňte dětem, aby se přímo dívaly do světelného paprsku.

VAROVÁNÍ:

Pro snížení rizika požáru nebo úrazu elektrickým proudem nevystavujte tento výrobek kapalinám.

UPOZORNĚNÍ:

Pro snížení rizika úrazu elektrickým proudem neodstraňujte skříň projektoru. Uvnitř nejsou žádné díly opravitelné uživatelem. Opravu svěřte kvalifikovaným servisním pracovníkům.

Číslo modelu: XG-V10XE

Výrobní číslo:

ČESKY

VAROVÁNÍ:

Toto je výrobek třídy A. V domácím prostředí může tento výrobek způsobit rádiové rušení a v tomto případě musí uživatel přijmout příslušná opatření.

VAROVÁNÍ:

Chladicí ventilátor v tomto projektoru běží ještě asi 90 sekund po vypnutí projektoru. Když vypínáte projektor během normálního provozu, vždy používejte tlačítko odpojením síťového přívodu zkontrolujte, že se chladicí ventilátor zastavil. BĚHEM NORMÁLNÍHO PROVOZU NIKDY NEVYPÍNEJTE PROJEKTOR ODPOJENÍM SÍŤOVÉHO PŘÍVODU, PROTOŽE MŮŽE DOJÍT K PŘEDČASNÉMU ZNIČENÍ PROMÍTACÍ LAMPY.

POWER OFF

(vypnutí napájení) na projektoru nebo na dálkovém ovladači. Před

1 -

Důležitá bezpečnostní opatření

POZOR: Před prvním použitím LCD projektoru si pečlivě prostudujte následující pokyny a uschovejte si je pro další budoucí použití.

Pro vaši vlastní ochranu a dlouhodobý provoz vašeho LCD projektoru si před jeho používáním řádně prostudujte následující "důležitá bezpečnostní opatření". Tento projektor byl navržen a vyroben tak, aby zajišťoval vaši osobní bezpečnost. Ale NESPRÁVNÉ POUŽITÍ MŮŽE MÍT ZA NÁSLEDEK POTENCIÁLNÍ RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM NEBO RIZIKO POŽÁRU. Abyste nemařili bezpečnostní opatření zabudovaná v tomto LCD projektoru, dodržujte následující základní pravidla pro instalaci, provoz a údržbu.

informace

Důležité

1.Před čištěním odpojte LCD projektor ze síťové zásuvky.

2. Nepoužívejte tekuté nebo aerosolové čisticí prostředky. Pro čištění používejte navlhčenou látku.

3. Nepoužívejte příslušenství, která nejsou doporučena výrobcem LCD projektoru, protože by mohla způsobit rizika.

4. Nepoužívejte LCD projektor v blízkosti vody, např. v blízkosti koupelnové vany, umyvadla, kuchyňského dřezu nebo prádelní kádě; ve vlhkém sklepě, nebo v blízkosti plaveckého bazénu; a podobně. Zabraňte rozlití kapaliny dovnitř projektoru.

5. Neumisťujte LCD projektor na nestabilní vozík, stojan nebo stůl. LCD projektor by mohl spadnout a způsobit vážné zranění dítěti nebo dospělému a vážné poškození výrobku.

6. Montáž na stěnu nebo strop - výrobek musí být upevněn na stěnu nebo strop pouze v souladu s doporučením výrobce.

7. LCD projektor umístěný na vozíku přepravujte opatrně. Náhlá zastavení, nadměrné síly a nerovnoměrný povrch mohou způsobit převrhnutí LCD projektoru a vozíku.

8. Drážky a otvory v zadní a spodní části skříně jsou provedeny pro větrání, které zajišťuje spolehlivý provoz LCD projektoru a chrání ho před přehřátím; tyto otvory nesmí být zablokovány nebo zakryty. Otvory nikdy nezakrývejte látkou nebo jiným materiálem.

9. Tento LCD projektor nesmí být nikdy umístěn blízko nebo nad radiátorem nebo vytápěcím otvorem. LCD projektor nesmí být umístěn v uzavřených zařízeních, jako jsou např. knihovny, pokud není zajištěno jejich řádné větrání.

10. LCD projektor musí být napájen pouze z takového zdroje, který je uveden na zadní straně projektoru nebo ve specifikaci. Jestliže si nejste jisti typem zdroje ve vaší domácnosti, kontaktujte vašeho dealera LCD projektoru nebo místní elektrárenskou společnost.

11. Neumisťujte LCD projektor tam, kde by byl síťový přívod vystaven možnému poškození tím, že by po něm chodily osoby.

12. Dodržujte všechna upozornění a pokyny uvedené na LCD projektoru.

13. Pro zabránění poškození projektoru bleskem nebo síťovými proudovými nárazy odpojte projektor ze síťové zásuvky, když ho nepoužíváte.

14. Nepřetěžujte síťové zásuvky a prodlužovací přívody, protože byste tím mohli způsobit požár nebo úraz elektrickým proudem.

15. Nikdy nezasunujte do otvorů skříně LCD projektoru žádné předměty, protože by se mohly dotknout částí s vysokým napětím nebo by mohly způsobit zkrat, což by mohlo mít za následek požár nebo úraz elektrickým proudem.

16. Neprovádějte opravy LCD projektoru sami, protože otevřením nebo odstraněním krytů se můžete vystavit nebezpečnému napětí nebo jiným rizikům. Veškeré opravy svěřte kvalifikovaným servisním pracovníkům.

17. Za následujících podmínek odpojte LCD projektor ze síťové zásuvky a svěřte opravu kvalifikovaným servisním pracovníkům: a. Jestliže je poškozen síťový přívod nebo vidlice. b. Jestliže se dovnitř LCD projektoru dostala kapalina. c. Jestliže byl LCD projektor vystaven dešti nebo vodě. d. Jestliže při dodržování provozních pokynů nepracuje

LCD projektor správně. Nastavujte pouze ty ovládací prvky, jejichž ovládání je popsáno provozními pokyny, protože nesprávné nastavování jiných ovládacích prvků může mít za následek poškození a obnovení správné činnosti LCD projektoru pak často vyžaduje rozsáhlou práci kvalifikovaného technika.

e. Jestliže LCD projektor spadl na zem nebo byla

poškozena jeho skříň.

f. Jestliže LCD projektor vykazuje při provozu výraznou

změnu, signalizuje to potřebu servisního zásahu.

18. Když je nutné vyměnit náhradní díly, zkontrolujte, že servisní technik použil náhradní díly specifikované výrobcem nebo náhradní díly se stejnou charakteristikou jakou mají originální náhradní díly. Neoprávněná výměna může mít za následek požár, úraz elektrickým proudem nebo jiná rizika.

19. Tento LCD projektor je opatřen jednou z následujících typů vidlic. Jestliže se vidlice neshoduje se síťovou zásuvkou, kontaktujte vašeho elektrikáře. Neporušte bezpečnost vidlice. a. Vidlice síťového přívodu dvouvodičového typu b. Vidlice síťového přívodu třívodičového typu s

uzemňovací svorkou. Tato vidlice se shoduje pouze se síťovou zásuvkou s uzemňovacím kontaktem.

- 2

Důležité

informace

Důležitá bezpečnostní opatření

LASEROVÉ ZÁŘENÍ

NEHLEĎTE DO PAPRSKU

LASEROVÝ VÝROBEK TŘÍDY 2

Okénko laserového ukazovátka

UPOZORNĚNÍ TÝKAJÍCÍ SE LASEROVÉHO UKAZOVÁTKA NA DÁLKOVÉM OVLADAČI

Laserové ukazovátko na dálkovém ovladači vysílá ze svého okénka laserový paprsek. Jedná se o laserový výrobek třídy II, který v případě přímého svícení do očí může poškodit váš zrak. Dvě značky znázorněné vlevo jsou výstražné štítky upozorňující na laserový paprsek. Nedívejte se do okénka laserového ukazovátka nebo nesviťte laserovým paprskem na sebe nebo na jiné osoby (laserový paprsek používaný v tomto výrobku není škodlivý, když svítí na pokožku, nicméně dávejte pozor, abyste jím nesvítili přímo do očí).

• Laserové ukazovátko používejte při teplotě mezi +5°C a +40°C.

• Jiné používání ovládacích prvků nebo jiná nastavení nebo provádění

jiných postupů, které nejsou v souladu s tímto manuálem, mohou mít za následek nebezpečné záření.

UPOZORNĚNÍ TÝKAJÍCÍ SE VÝMĚNY PROMÍTACÍ LAMPY

PŘED VYŠROUBOVÁNÍM ŠROUBU ODPOJTE SÍŤOVÝ PŘÍVOD. PŘED VLASTNÍ VÝMĚNOU PROMÍTACÍ LAMPY NECHTE ZCHLÁDNOUT HORKÝ POVRCH UVNITŘ PROJEKTORU PO DOBU 1 HODINY, VIZ PROVOZNÍ MANUÁL.

UPOZORNĚNÍ

LAMPA MŮŽE PRASKNOUT. POTENCIÁLNÍ RIZIKO ROZTŘÍŠTĚNÍ SKLA. VIZ PROVOZNÍ MANUÁL

Viz "Výměna promítací lampy" na str. 71 a 72.

UPOZORNĚNÍ TÝKAJÍCÍ SE PROMÍTACÍ LAMPY

Jestliže promítací lampa praskne, hrozí potenciální riziko roztříštění skla. Jestliže promítací lampa praskne, nechte ji vyměnit autorizovaným dealerem LCD projektoru Sharp nebo servisním střediskem. Viz "Výměna promítací lampy" na str. 71 a 72.

UPOZORNĚNÍ TÝKAJÍCÍ SE NASTAVENÍ PROJEKTORU

Pro minimální potřebu oprav a udržení vysoké kvality obrazu společnost SHARP doporučuje instalaci tohoto projektoru v prostředí bez vlhkosti, prachu a cigaretového kouře. Jestliže budete používat projektor v těchto prostředích, budete muset častěji čistit promítací objektiv. Pokud budete projektor pravidelně čistit, jeho používání v těchto prostředích nesníží jeho celkovou provozní životnost. Vnitřní čištění může být prováděno pouze autorizovaným dealerem LCD projektoru Sharp nebo servisním střediskem.

3 -

POZNÁMKY TÝKAJÍCÍ SE PROVOZU

• Větrací otvory, kryt klece promítací lampy a přilehlé oblasti mohou být

během provozu projektoru extrémně horké. Abyste zabránili úrazu, nedotýkejte se těchto míst, dokud dostatečně nezchládnou.

• Mezi větracími otvory a nejbližší stěnou nebo předmětem nechejte volný

prostor minimálně 10 cm.

• Jestliže je chladicí ventilátor zablokovaný, ochranné zařízení automaticky

vypne promítací lampu. Toto vypnutí nesignalizuje nesprávnou funkci. Odpojte síťový přívod projektoru ze síťové zásuvky a počkejte minimálně 10 minut. Pak znovu připojte síťový přívod. Tím se vrátí projektor do normálních provozních podmínek.

informace

Důležitá bezpečnostní opatření

Důležité

FUNKCE SLEDOVÁNÍ TEPLOTY

Jestliže se začne projektor přehřívat vlivem problémů nastavení nebo vlivem znečištění vzduchového filtru, v levém spodním rohu obrazu začne blikat "TEMP" (teplota) a " vypne, na projektoru začne blikat kontrolka TEMPERATURE WARNING (upozornění na teplotu) a po době ochlazování trvající 90 sekund se vypne napájení, viz "Kontrolky promítací lampy/údržby" na str. 69.

• Vnitřní teplotu reguluje chladicí ventilátor, jehož provoz je řízen

automaticky. Zvuk ventilátoru se může během provozu projektoru měnit v závislosti na změnách otáček ventilátoru.

". Jestliže teplota stále stoupá, promítací lampa se

FUNKCE SLEDOVÁNÍ PROMÍTACÍ LAMPY

Jestliže projektor zapnete, když provozní doba promítací lampy dosáhla 900 hodin, v levém spodním rohu obrazu začne blikat "LAMP" (promítací lampa)

", které vás upozorňují na nutnost její výměny. V nabídce "Lamp Timer"

a " (časový spínač lampy) zjistěte která lampa byla již používána 900 hodin a musí být proto vyměněna. Výměna promítací lampy je popsána na str. 71 a 72. Když provozní doba promítací lampy dosáhne 1000 hodin, napájení projektoru se automaticky vypne a projektor vstoupí do pohotovostního režimu, viz "Kontrolky promítací lampy/údržby" na str. 69.

Rukojeť

RUKOJEŤ

Když přepravujete projektor, uchopte ho za rukojeť, která je na boku skříně projektoru.

• Při přepravě projektoru chraňte objektiv před poškozením pomocí víčka

objektivu.

• Nezvedejte nebo nepřepravujte projektor uchopením za objektiv nebo

víčko objektivu, protože tím můžete objektiv poškodit.

• Tento projektor je velmi těžký a proto učiňte potřebná opatření, abyste se

nezranili, když projektor přepravujete sami.

• Nepokládejte projektor, když jsou připojeny adaptéry BNC-RCA.

KRYT KONEKTORŮ

• Při montáži projektu na strop zakryjte připojovací kabely (dodaným)

krytem konektorů.

• Kryt konektorů použijte pro zakrytí připojovacích kabelů také při používání

projektoru na stole nebo při instalaci na vyvýšeném místě.

Při upevňování kryt vyrovnejte s jazýčky na projektoru. Kryt konektorů upevněte pomocí dvou dodaných šroubů.

PŘÍDAVNÉ OBJEKTIVY

• Objektivy jsou prodávány samostatně.

• Přídavné objektivy mohou instalovat pouze servisní pracovníci.

- 4

Významné funkce

Důležité

informace

1. Špičkový LCD projektor s velmi vysokým jasem

UHP (vysoce výkonné) lampy 200 W.

•

Pro vynikající barevnou rovnoměrnost a velmi vysoký jas používá projektor dvě UHP lampy 200 W.

Nově vyvinutý optický hranol zajišťuje účinnou kombinaci světla ze dvou lamp.

•

Osový oddělovací a slučovací optický hranol světla vyvinutý společností Sharp zajišťuje účinnou kombinaci světla ze dvou lamp.

Funkce přepnutí na provoz s jednou/dvěma lampami.

•

Promítání může pokračovat bez přerušení, i když dojde ke spálení jedné promítací lampy. Abyste zdvojnásobili dobu používání, můžete lampy používat samostatně.

2. Kompatibilita s počítačem

Kompatibilní s rozlišeními VGA-SVGA (rozšířené), XGA (věrné) a SXGA-UXGA

•

(s kompresí) a také DTV* formáty (480i, 480P, 720P a 1080i).

3. XGA kvalita obrazu

OCS LCD panel zvyšuje barevnou rovnoměrnost.

•

Pro zajištění kvalitního obrazu se používají také další různé obvody.

•

4. Počítačová & obrazová integrovaná spojovací technologie

Nová progresivní funkce

•

Pro dosažení vynikají kvality obrazu je použita I/P konverze s novým algoritmem.

Zdokonalené zvětšení měřítka a digitální zvětšení obrazu

•

Zajišťuje ostřejší obraz bez nerovností i pro zvětšené obrazy.

Inteligentní obraz 16:9

•

Obrazy 4:3 lze převést na obrazy 16:9 pomocí Smart Stretch (strany roztažené, střed bez změny), což dříve LCD projektory neumožňovaly.

Inteligentní digitální Keystone (oprava lichoběžníkového zkreslení)

•

Vyhlazuje nerovnosti na obrazech a realizuje kompresi obrazu nejenom horizontálně ale také vertikálně při udržování poměru stran 4:3 a současně počítá poměr stran, který je automaticky nastavovaný na velikost vertikálního posunu objektivu.

Nová inteligentní komprese

•

Realizuje účinnou kompresi UXGA obrazů (1.600 x 1.200) na XGA obrazy (1.024 x 768).

Zdokonalený "three-two pull down" (krok snímkování 3-2)

•

Převádí DVD obrazy v režimu kina transformované funkcí "three-two pull down" na obrazy progresivního režimu pro snadné sledování ve filmovém režimu.

5. 3D digitální rovnoměrnost a digitální konvergence

Trojrozměrná digitální rovnoměrnost kompenzuje

•

nerovnoměrný jas i pro obrazy s jakoukoliv úrovní jasu od bílé do černé. Pomocí digitální konvergence můžete v nabídkovém zobrazení snadno odstranit mírné zkreslení konvergence, aniž byste se museli dotýkat LCD panelu.

* DTV je zastřešující termín používaný pro označení nového digitálního televizního systému ve Spojených státech.

5 -

Významné funkce

6. Režim sítě

Vlastní diagnostika/stav projektoru

•

Funkce vlastní diagnostiky/stavu projektoru zasílá do určeného počítače e-mailové zprávy o době použití promítacích lamp a o jakékoliv poruše.

Vícenásobné & skupinové ovládání projektorů

•

V síti může být ovládáno až 250 projektorů. Výstup projektoru RS-232C OUT může být použitý pro Daisy Chain zapojení (zapojení do uzavřeného cyklu).

Jednoduché zdvojení projektorů a videostěna

•

Poskytuje software pro snadné zdvojení projektorů a videostěnu dokonce i pro vstup ze samostatného zdroje.

7. Šest přídavných objektivů pro maximální flexibilitu

Standardní transfokátory (objektivy s proměnlivou

•

ohniskovou vzdáleností), objektivy s pevně nastavenou šířkou, širokoúhlé transfokátory, transfokátory středního rozsahu, teletransfokátory, Super transfokátory.

informace

Důležité

8. Vstupy a výstupy

BNC konektory pro připojení RGB/složkového/video

•

signálu. Digitální vstup počítače (DVI).

•

Rozšiřovací konektor pro přídavné desky.

•

Deska pro režim sítě: RS-422 Board, LAN Board (bude brzy uvedena na trh). Rozšiřující video deska: sériové digitální rozhraní (SDI Board).

9. Snadné nastavení

Elektrický vertikální posun objektivu, elektrické nastavení zoomu & zaostření,

•

digitální Keystone (oprava lichoběžníkového zkreslení). Technologie rychlé automatické synchronizace (4 až 8 sekund).

•

10.Progresivní prezentační nástroje

Zabudované prezentační nástroje, obraz v obraze, digitální zvětšení, zmrazení obrazu.

•

Uživatelem nastavitelný počáteční obraz & obraz pozadí.

•

11.Aplikační software

“Sharp Advanced Presentation Software—Professional Edition” (Network and

••••

Remote Control) [(program progresivní prezentace Sharp - profesionální vydání)(síť a dálkové ovládání)].

- 6

Důležité

informace

Obsah

Důležité informace

Úvod ............................................................ 1

Důležitá bezpečnostní opatření ................. 2

Významné funkce ....................................... 5

Obsah .......................................................... 7

Připojení

Jak získat přístup k provozním PDF

& nastavení

manuálům ............................................. 9

Názvy dílů ................................................. 10

Dodané příslušenství ............................... 13

Připojení &

Funkční

ovladače

Připojení..................................................... 14

operace

Základní

Nastavení .................................................. 20

Promítání ................................................... 30

& režim sítě

Užitečné funkce

nastavení

Napájení .................................................... 14

Promítání obrazů z počítače ..................... 14

Promítání obrazů z videokazet

a kompaktních videodisků (CVD) ......... 17

Promítání obrazů z digitálních videodisků

(DVD) a digitálního televizoru ............... 18

Dosažení kvalitního zvuku ........................ 18

Zapnutí/vypnutí napájení (ON/OFF) .......... 19

Nastavovací prvky výškového vyrovnání ... 20

Nastavení promítací vzdálenosti ............... 21

Tlačítko objektivu (LENS) .......................... 29

Zadní promítání ........................................ 30

Promítání pomocí zrcadla ......................... 30

Promítání ze stropu ................................... 30

Funkční ovladače

Použití funkčních ovladačů ..................... 31

Volba zdroje vstupního signálu (Input) ....... 31

Nastavení hlasitosti (Volume) .................... 31

Vypnutí zvuku (Mute) ................................. 31

Černý obraz (Black Screen) ....................... 32

Zmrazení promítaného obrazu (Freeze) ..... 32

Zvětšení části obrazu (Enlarge) ................. 33

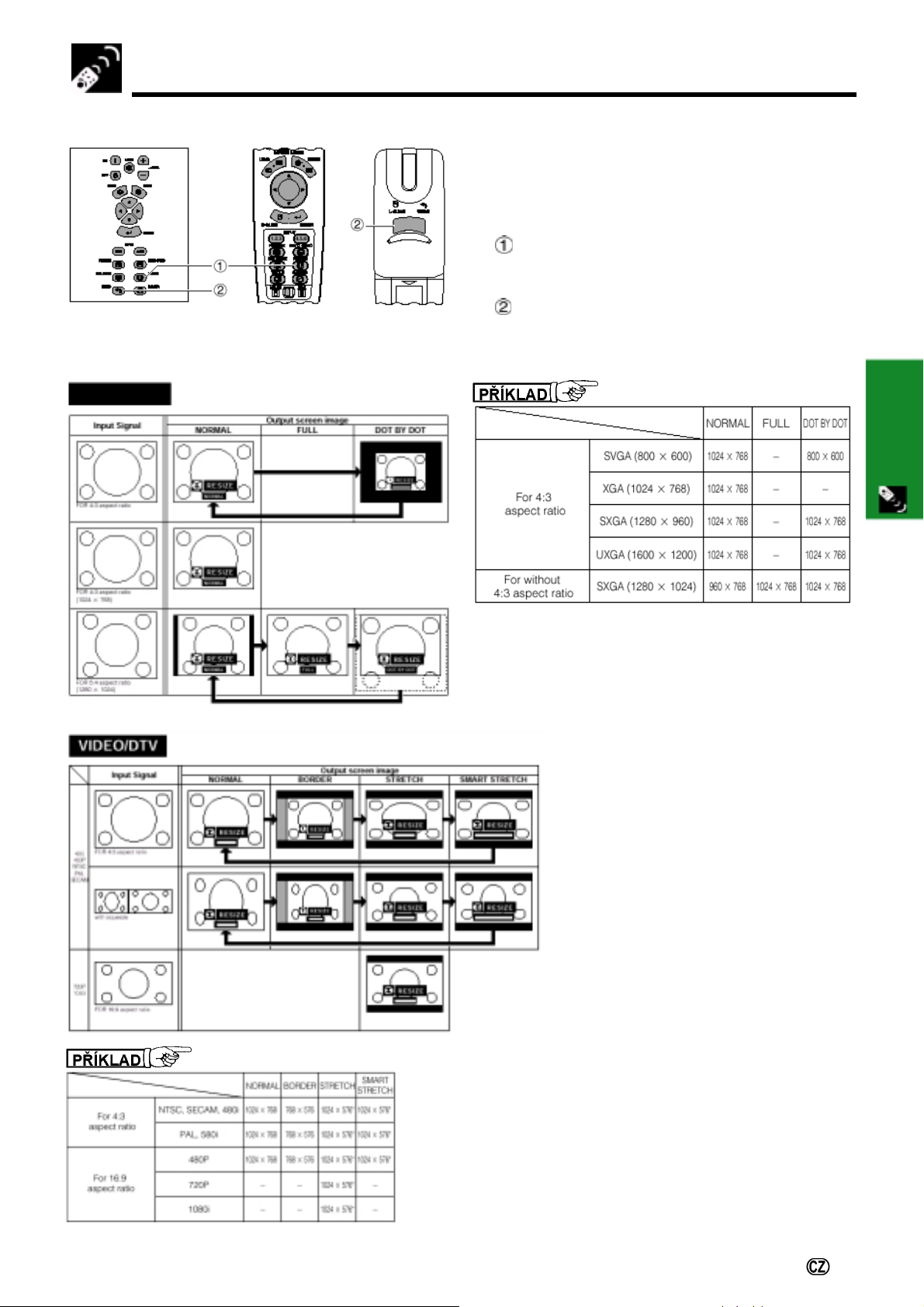

Nastavení poměru stran obrazu (Resize) ... 34

Gama korekce ........................................... 35

Volba režimu dálkového ovladače .............. 36

Používání dálkového ovladače .................. 36

Připojení přijímače bezdrátové myši .......... 38

Použití dálkového ovladače jako

laserového ukazovátka........................... 39

Kabelové připojení dálkového ovladače ..... 39

Údržba & odstra-

ňo vání poruchPříloha

7 -

Obsah

Údržba &

informace

Důležité

Základní operace

Použití nabídkových zobrazení grafického

uživatelského rozhraní (GUI) ............. 40

Základní operace ...................................... 40

Položky nabídek ....................................... 41

Nastavení obrazu (Picture) ....................... 43

Nastavení obrazu z počítače (Fine Sync)

(pouze nabídka RGB) ........................ 46

Nastavení zvuku (Audio) ........................... 50

Promítání dvou obrazů (Pict in Pict) (obraz

v obraze) (pouze nabídka RGB).......... 51

Snížení šumu obrazu (3D DNR)

(pouze nabídka VIDEO) ..................... 52

Zapnutí/vypnutí informačních zobrazení

(OSD Display) .................................... 53

Nastavení video systému (Video System)

(pouze nabídka VIDEO) ..................... 53

Volba obrazu pozadí (Background) ........... 54

Volba počátečního obrazu

(Startup Image) .................................. 54

Volba režimu úspory energie

(Economy Mode) ................................ 55

Obrácení/převrácení obrazu

(PRJ Mode) ........................................ 56

Volba jazyka informačních zobrazení

(Language) ........................................ 57

Zobrazení všech nastavení projektoru

(Status) .............................................. 58

odstraňování poruch

Kontrolky promítacích lamp / údržby ..... 69

Údržba promítacích lamp ........................ 70

Zjištění doby používání promítacích lamp

(Lamp Timer) ...................................... 70

Nastavení režimu promítacích lamp

(Lamp Mode) ....................................... 71

Výměna promítací lampy ........................... 71

Výměna vzduchového filtru ..................... 73

Odstraňování poruch ............................... 74

Příloha

Návod na účinnou prezentaci ................. 75

Přiřazení pólů konektorů ......................... 79

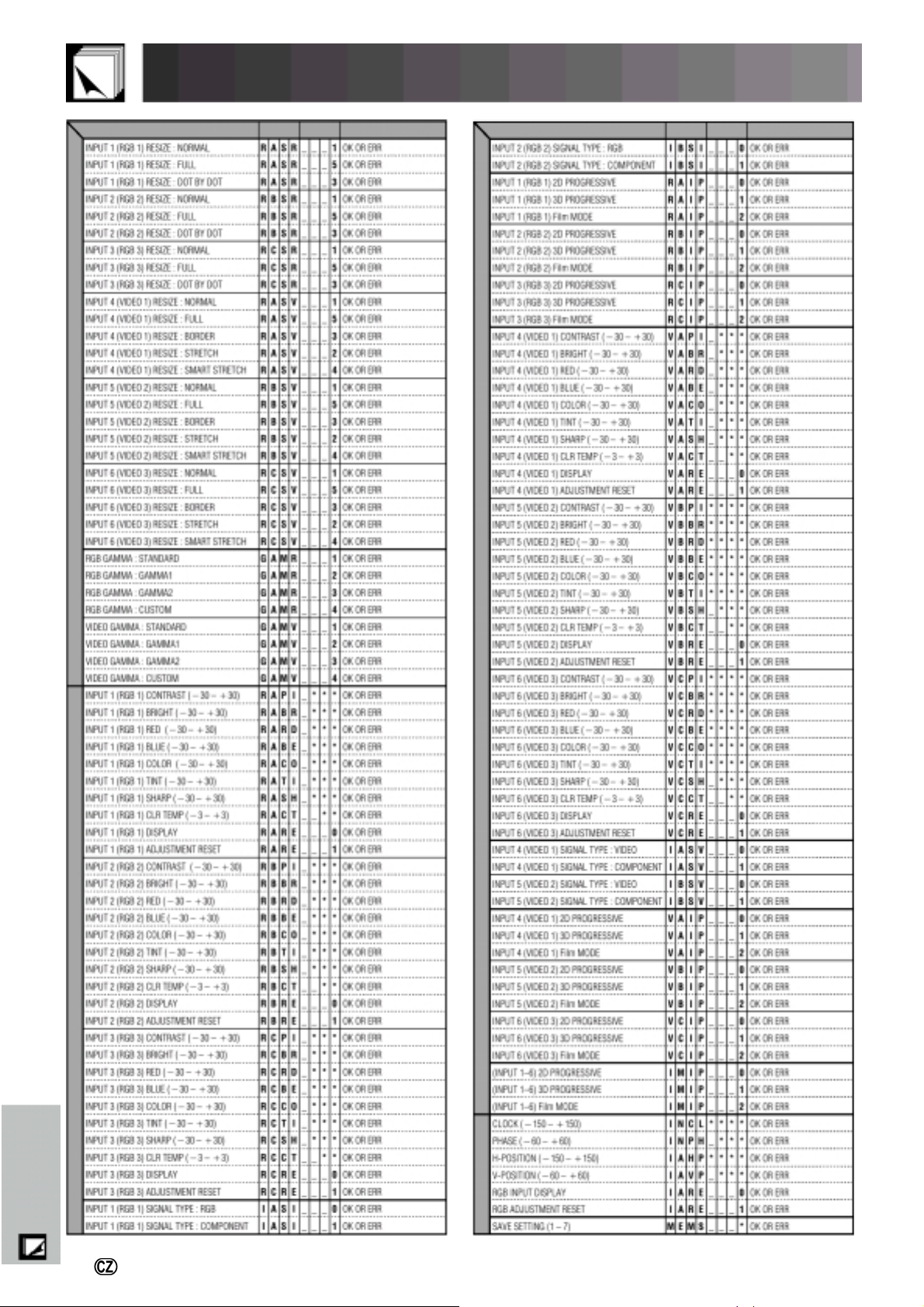

Specifikace RS-232C a příkazy ................ 80

Kabelové připojení dálkového

ovladače ............................................. 83

Kompatibilní počítače .............................. 84

Rozměry .................................................... 85

Specifikace ............................................... 86

Slovníček .................................................. 87

Index .......................................................... 88

& nastavení

Připojení

ovladače

Funkční

Základní

operace

Užitečné funkce

& režim sítě

Užitečné funkce & režim sítě

Užitečné funkce ........................................ 59

Blokování funkčních ovladačů na projektoru

(Keylock Level) .................................. 59

Zrušení volby vstupů (Set Inputs) .............. 59

Volba přenosové rychlosti (RS-232C) ....... 60

Ochrana důležitých nastavení heslem

(Password) ......................................... 61

Režim sítě ................................................. 62

Nastavení přídavných desek

(Optional Board) ................................. 62

Ovládání více projektorů s identifikačními

čísly (Set ID No.) ................................ 63

Nastavení režimu zdvojených projektorů

(Stack Setting) .................................... 63

Prezentační nástroje (Tools) ..................... 64

Provoz sítě ................................................ 65

Údržba & odstraňo-

vání poruch

Příloha

- 8

Jak získat přístup k provozním PDF manuálům

Důležité

Provozní PDF manuály v několika jazycích jsou obsaženy na dodaném CD-ROM. Abyste tyto manuály mohli používat,

informace

potřebujete mít ve vašem počítači (Windows nebo Macintosh) nainstalovaný program Adobe Acrobat Reader. Jestliže nemáte ještě tento program nainstalovaný, můžete si ho stáhnout z Internetu (http://www.adobe.com) nebo ho nainstalovat přímo z CD-ROM.

INSTALACE ACROBAT READER Z CD-ROM:

Pro Windows:

Vložte CD-ROM do diskové mechaniky CD-ROM. Dvojitě klikněte na ikonu "My Computer" (můj počítač). Dvojitě klikněte na diskovou mechaniku "CD-ROM". Dvojitě klikněte na složku "manuals" (manuály). Dvojitě klikněte na složku "acrobat". Dvojitě klikněte na složku "windows". Dvojitě klikněte na požadovaný instalační program a

postupujte podle pokynů na obrazovce.

Pro jiné operační systémy: Stáhněte Acrobat Reader z Internetu (http://www.adobe.com).

Pro jiné jazyky:

Jestliže chcete používat Acrobat Reader pro jiné jazyky, než které jsou obsaženy na dodaném CD-ROM, stáhněte příslušnou verzi z Internetu.

Pro Macintosh:

Vložte CD-ROM do diskové mechaniky CD-ROM. Dvojitě klikněte na ikonu "CD-ROM". Dvojitě klikněte na složku "manuals" (manuály). Dvojitě klikněte na složku "acrobat". Dvojitě klikněte na složku "mac". Dvojitě klikněte na požadovaný instalační program

a postupujte podle pokynů na obrazovce.

Přístup k PDF manuálům

Pro Windows:

Vložte CD-ROM do diskové mechaniky CD-ROM.

Chyba! Chybné propojení.

"My Computer" (můj počítač). Dvojitě klikněte na diskovou mechaniku "CD-ROM". Dvojitě klikněte na složku "manuals" (manuály). Dvojitě klikněte na složku "xg-v10xe". Dvojitě klikněte na jazyk (název složky), který chcete

používat. Pro přístup k manuálům projektoru dvojitě klikněte na

pdf soubor "v10x". Pro přístup k manuálu programu progresivní

prezentace Sharp dvojitě klikněte na pdf soubor "saps".

Dvojitě klikněte na pdf soubor.

Dvojitě klikněte na ikonu

Pro Macintosh:

Vložte CD-ROM do diskové mechaniky CD-ROM. Dvojitě klikněte na ikonu "CD-ROM".

Dvojitě klikněte na složku "manuals" (manuály). Dvojitě klikněte na složku "xg-v10xe". Dvojitě klikněte na jazyk (název složky), který chcete

používat. Pro přístup k manuálům projektoru dvojitě klikněte na

pdf soubor "v10x". Pro přístup k manuálu programu progresivní

prezentace Sharp dvojitě klikněte na pdf soubor "saps".

Dvojitě klikněte na pdf soubor.

• Jestliže nemůžete požadovaný pdf soubor otevřít dvojitým kliknutím myši, spusťte nejdříve Acrobat Reader a pak zvolte

požadovaný soubor pomocí nabídek "File" (soubor) a "Open" (otevřít).

• Důležité informace, které nejsou obsaženy v tomto provozním manuálu, naleznete na CD-ROM v souboru "readme.txt".

9 -

Názvy dílů

Čísla vedle názvů dílů odkazují na hlavní strany tohoto manuálu, na kterých je příslušný díl popsán.

Projektor

Čelní a horní pohled

Tlačítka ON/OFF POWE

(zap/vyp napájení)

Tlačítko LENS

Tlačítko ENTE

Tlačítko INPUT

(zmrazení promítaných obrazů)

Tlačítko ENLARGE

1.2.3 (vstupy 1, 2, 3)

Tlačítko FREEZE

(zvětšení části obrazu)

Tlačítko UNDO

(zrušení příkazu)

(objektiv)

Tlačítko MUTE (vypnutí zvuku)

Tlačítka +/- VOLUME (hlasitost)

Tlačítko MENU (nabídka)

Nastavovací tlačítka

Tlačítko INPUT 4.5.6 (vstupy 4, 5, 6)

Tlačítko AUTO SYNC (automatická synchronizace)

Tlačítko RESIZE (změna velikosti obrazu)

Tlačítko GAMMA

informace

Důležité

Čidlo na projektoru pro

dálkový ovladač

Objektiv

(prodávaný samostatně)

Vzduchový filt

(sací otvory)

Kontrolka POWER (napájení)

Kontrolka LAMP1 (promítací lampa 1)

Kontrolka LAMP2 (promítací lampa 2)

Kontrolka TEMP (upozornění na zvýšenou teplotu)

Rukojeť

Nastavovací prvek výškového vyrovnání

- 10

Názvy dílů

Důležité

Čísla vedle názvů dílů odkazují na hlavní strany tohoto manuálu, na kterých je příslušný díl popsán.

informace

Projektor

Boční a zadní pohled

Odváděcí otvor

Čidlo na projektoru

(identifikační číslo projektoru)

pro dálkový ovladač

LED indikáto

Reproduktory

Síťová přívodka na přístroji

Konektory INPUT 2 (vstup 2) / konektory AUDIO INPUT 2 (audio vstup 2)

Port INPUT 3 (vstup 3) (DVI) /

konektory AUDIO INPUT 3 (audio vstup 3)

INPUT 6 EXPANSION

(rozšiřující deska vstupu 6)

Konektor S-VIDEO INPUT 4 (s-video vstup 4) (4-pin

Mini DIN) / konektory INPUT 4 (vstup 4) / konektor

Konektor S-VIDEO INPUT 5 (s-video vstup 5) (4-pin Mini DIN) /

konektory INPUT 5 (vstup 5) / konektory AUDIO INPUT 5 (audio vstup 5)

konektor S-VIDEO OUTPUT (s-video výstup) pro INPUT 4, 5 (vstup 4, 5) (4-pin Mini DIN)

Port OUTPUT (výstup) (15-pin Mini D-Sub) pro INPUT 1, 2 (vstup) 1, 2/

konektory AUDIO OUTPUT (audio výstup) pro INPUT 1, 2 (vstup) 1, 2

Port INPUT 1 (vstup 1) (15-pin Mini D-Sub)

konektory AUDIO INPUT 1 (audio vstup 1)

AUDIO INPUT 4 (audio vstup 4)

Konektory OUTPUT (výstup) pro INPUT 4, 5 (vstup 4, 5) /

konektory AUDIO OUTPUT (audio výstup) pro INPUT 4, 5 (vstup 4, 5)

port RS-232C OUT (výstup)

Port RS-232C IN (vstup)

11 -

Hlavní vypínač

Konektor WIRED REMOTE (kabelové připojení dálkového ovladače)

DC 12V OUTPUT (výstup 12 V ss)

Názvy dílů

Dálkový ovladač

informace

Důležité

Čelní pohled

Tlačítko MUTE

(vypnutí zvuku)

Tlačítka POWER

[ON/OFF (zap/vyp)]

(objektiv / černý obraz)

(pravé tlačítko myši) /

Tlačítko INPUT 1.2.3

(zmrazení promítaných obrazů)

Tlačítko ENLARGE

(zvětšení části obrazu)

Přepínač MOUSE/ADJ.

(napájení)

Tlačítko LENS /

BLACK SCREEN

Tlačítko R-CLICK

ENTER

(vstupy 1, 2, 3)

Tlačítko FREEZE

Tlačítka TOOLS

(nástroje)

(ovl. počítače

a ukazovátka/ovl.

projektoru)

Tlačítka VOL (+ / -) (hlasitost)

Tlačítko LASER/MENU (laserové ukazovátko)

Tlačítka myši/nastavení

Tlačítko INPUT 4.5.6 (vstupy 4, 5, 6)

Tlačítko AUTO SYNC

Tlačítko RESIZE

Tlačítko GAMMA

Tlačítko LIGHT (prosvětlení)

Horní pohled

Spodní pohled

Vysílač signálu dálkového ovladače

Okénko laserového ukazovátka

Tlačítko L-CLICK / UNDO

(levé tlačítko myši zrušení příkazu)

Spodní pohled

Vložení baterií

Potlačte na značku šipky a posunutím ve směru šipky odstraňte kryt baterie.

Kryt baterie

Konektor pro kabelové připojení dálkového ovladače

ložte dvě baterie velikosti

AA a dávejte přitom pozor, aby jejich polarita souhlasila se značkami uvnitř pouzdra.

Pouzdro

baterií

Zasuňte boční jazýčky krytu baterie do drážek a posuňte kryt, až dosedne na své místo.

Kryt

baterie

- 12

Důležité

informace

Dodané příslušenství

Dálkový ovladač Dvě baterie velikosti AA RGB kabel

Síťový přívod

Pro Evropu, Hong Kong a Singapur

Pro Austrálii, Nový Zéland a Oceánii

Pro Evropu (kromě UK)

• V různých zemích je konfigurace síťových zásuvek různá. Použijte síťový přívod, který odpovídá síťové

zásuvce ve vaší zemi.

Ovládací kabel PS/2 myši Ovládací kabel USB myši Přijímač bezdrátové myši

Pro UK, Hong Kong a Singapur

13 -

Přídavný vzduchový filtr Kryt konektorů

CD-ROM

Provozní manuál LCD projektoru

Informativní příručky LCD projektoru

Provozní manuál programu progresívní prezentace Sharp

Připojení

Napájení

Připojení síťového přívodu

Připojte dodaný síťový přívod do síťové přívodky na zadní straně projektoru.

Síťový přívod

• V různých zemích je konfigurace síťových zásuvek různá. Použijte síťový přívod, který odpovídá síťové zásuvce ve vaší

zemi.

Promítání obrazů z počítače

& nastavení

Připojení

Připojení projektoru k počítači

Připojením projektoru k počítači můžete realizovat promítání počítačových obrazů s čistými barvami. Připojení počítače pomocí standardního 15-pinového vstupu

Připojte jeden konec dodaného RGB kabelu k portu INPUT 1 (vstup 1) na projektoru.

Druhý konec připojte k portu Monitor Output (výstup na monitor) na počítači. Konektory zajistěte utažením šroubů s vroubkovanou hlavou.

Pro používání zabudovaného audio systému připojte jeden konec audio kabelu (prodávaného samostatně) ke konektoru AUDIO INPUT 1 na projektoru.

Druhý konec připojte ke konektoru Audio Output (audio výstup) na počítači.

• Před připojením zkontrolujte, že projektor i počítač jsou vypnuty. Po připojení

zapněte nejdříve projektor. Počítač zapínejte vždy jako poslední.

• Před připojením si pečlivě prostudujte provozní manuál počítače.

• Seznam signálů počítačů kompatibilních s projektorem je uveden v oddíle

"Kompatibilní počítače" na str. 84. Použití projektoru s jinými signály počítačů než se signály uvedenými v tomto seznamu může způsobit, že některé funkce nebudou fungovat.

• Možná budete k adaptéru RCA pro stereo audio kabel potřebovat stereo mini jack ∅ 3,5 mm.

RGB kabel

Když připojujete tento projektor k počítači, zvolte v GUI (grafické uživatelské nabídce) pro "Signal Type" (typ signálu) položku "RGB", viz str. 45.

• Pro použití projektoru s některými počítači Macintosh budete možná potřebovat adaptér Macintosh. Kontaktujte vašeho nejbližšího autorizovaného dealera LCD projektoru Sharp nebo servisní středisko Sharp.

• AUDIO INPUT 1 (audio vstup 1) můžete použít pro audio vstup odpovídající video vstupu INPUT 1.

- 14

Promítání obrazů z počítače

• Pro zabránění zhoršení kvality obrazu používá tento projektor 5 počítačových BNC vstupů.

• Připojte kabely R (P

projektoru a k RGB adaptéru (prodávanému samostatně) připojenému k počítači, nebo připojte 5 BNC kabel (prodávaný samostatně) ze vstupních konektorů na projektoru přímo k počítači.

Připojení externího RGB adaptéru nebo jiných kompatibilních počítačů pomocí BNC vstupu (připojení používané obvykle v rozsáhlejších instalacích)

Připojení

& nastavení

), G/G sync (Y), B (PB), HD/C sync a VD (prodávané samostatně) k správným vstupním konektorům na

Připojte každý BNC konektor k příslušnému konektoru INPUT 2 na projektoru. Druhý konec 5 BNC kabelu připojte k příslušným konektorům BNC na externím

RGB adaptéru. Pro používání zabudovaného audio systému připojte jeden konec audio kabelu

(prodávaného samostatně) ke konektoru AUDIO INPUT 2 na projektoru. Druhý konec připojte ke konektoru Audio Output (audio výstup) na počítači

nebo na externím audio systému.

• Možná budete k adaptéru RCA pro stereo audio kabel potřebovat stereo mini jack ∅ 3,5 mm.

Když připojujete projektor k jinému kompatibilnímu počítači, než k PC (VGA/SVGA/ XGA/SXGA/UXGA) nebo Macintosh (např. k pracovní stanici), možná budete potřebovat samostatný kabel. Pokud budete potřebovat další informace, kontaktujte vašeho dealera.

Když připojujete tento projektor k počítači, zvolte v GUI (grafické uživatelské nabídce) pro "Signal Type" (typ signálu) položku "RGB", viz str. 45.

• Připojení jiných počítačů než doporučených typů může mít za následek poškození projektoru, počítače nebo obou současně.

• AUDIO INPUT 2 (audio vstup 2) můžete použít pro audio vstup odpovídající vstupu INPUT 2.

(stereo mini jack ∅ 3,5 mm / RCA kabel,

R (P

5 BNC kabel

(prodávaný samostatně)

Audio kabel

prodávané samostatně)

Ke konektorům výstupů

), G/G sync (Y), B (PB), HD/C sync a VD

Ke konektoru audio výstupu

RGB kabel

RGB adaptér (prodávaný samostatně)

K RGB adaptéru

RGB kabel

Funkce "Plug and Play" (když je realizováno připojení k 15-pinovému konektoru)

• Tento projektor je kompatibilní s VESA-standard DDC 1/DDC 2B. Projektor a počítač kompatibilní s VESA DDC si budou

předávat své požadavky na nastavení a tím umožní rychlé a snadné nastavení.

• Před zahájením používání funkce "Plug and Play" nejdříve zapněte projektor a pak připojený počítač.

• Funkce DDC "Plug and Play" tohoto projektoru funguje pouze, když je projektor připojený k počítači kompatibilnímu s VESA

DDC.

15 -

Promítání obrazů z počítače

Připojení k počítači pomocí portu RS-232C

Když připojíte port RS-232C na projektoru k počítači pomocí RS-232C kabelu (kabel modemové náhrady, křížový typ, prodávaný samostatně), můžete počítač používat pro ovládání projektoru a pro kontrolu stavu projektoru, viz str. 80, 81 a 82.

Připojte RS-232C kabel (kabel modemové náhrady, křížový typ, prodávaný samostatně) k sériovému portu na počítači.

RGB kabel

• RS-232C kabel nepřipojujte k počítači nebo neodpojujte od počítače, když je počítač zapnutý, protože byste ho tím mohli

poškodit.

• Funkce bezdrátové myši nebo RS-232C nebude fungovat, pokud nebude port počítače správně instalován. Podrobné

informace týkající se nastavení/instalace správného ovladače myši naleznete v provozním manuálu počítače.

• Šipky (

• Pro použití projektoru s některými počítači Macintosh možná budete potřebovat adaptér Macintosh. Kontaktujte vašeho

nejbližšího autorizovaného dealera LCD projektoru Sharp nebo servisní středisko Sharp.

) udávají směr signálů.

RGB kabel

Audio kabel

(stereo mini jack ∅ 3,5 mm / RCA kabel,

prodávané samostatně)

RS-232C kabel (kabel modemové náhrady, křížový typ, prodávaný samostatně)

& nastavení

Připojení

Připojení k počítači pomocí portu přímého digitálního vstupu

Připojte jeden konec DVI kabelu k portu INPUT 3 na projektoru. Druhý konec připojte k příslušnému portu na počítači.

Pro používání zabudovaného audio systému připojte jeden konec audio kabelu (prodávaného samostatně) ke konektoru AUDIO INPUT 3 na projektoru.

Druhý konec připojte ke konektoru Audio Output (audio výstup) na počítači.

• Tento DVI port je kompatibilní s DVI, verzí 1.0. Proto, když je připojen signál ze zařízení vybaveného ochranou proti kopírování a kompatibilního s DVI, verzí 2.0, nebude přijímán žádný signál.

Audio kabel (stereo mini jack ∅ 3,5 mm / RCA kabel, prodávané samostatně)

Ke konektoru audio výstupu

DVI kabel (prodávaný samostatně)

K portu digitálního výstupu

Počítač

- 16

Promítání obrazů z videokazet a kompaktní ch videodisků (CVD)

Připojení kazetového videomagnetofonu (VCR), přehrávače laserových kompaktních videodisků (CVD) a jiných audiovizuálních zařízení pomocí BNC vstupů

Každý BNC konektor komponentního (se složkovým signálem) nebo video kabelu připojte k příslušnému BNC konektoru vstupu INPUT 4 nebo INPUT 5 na projektoru.

Připojení

& nastavení

• Při použití kabelů a videozařízení s konektory typu RCA jsou nutné adaptéry BNC-RCA.

Druhý konec kabelu připojte k příslušným konektorům na VCR nebo na CVD přehrávači.

Pro používání zabudovaného audio systému připojte jeden konec audio kabelu (prodávaného samostatně) ke konektoru AUDIO INPUT 4 nebo AUDIO INPUT 5 na projektoru.

Druhý konec připojte ke konektoru Audio Output (audio výstup) na video zařízení.

Konektor S-VIDEO INPUT používá systém video signálu, ve kterém se dosahuje vyšší kvalita obrazu jeho rozdělením do barevného a jasového signálu. Když jsou kabely připojeny jak ke konektoru S-VIDEO INPUT 4 nebo 5, tak ke konektoru VIDEO INPUT 4 nebo 5, vstup obrazů přes konektor S-VIDEO INPUT 4 nebo 5 má přednost před vstupem obrazů přes konektor VIDEO INPUT 4 nebo 5.

• Pro dosažení obrazu vyšší kvality můžete použít konektor S-VIDEO INPUT na projektoru. S-video kabel se prodává samostatně.

• Jestliže vaše video zařízení nemá konektor S-video output, použijte kabel pro složkový video signál (komponentní kabel).

Tři adaptéry BNC-RCA (prodávané samostatně)

Video kabel (prodávaný samostatně)

nebo

Ke konektorům video výstupu

Komponentní kabel

(prodávaný samostatně)

Audio kabel (prodávaný samostatně)

Ke konektorům analogového složkového výstupu

Ke konektorům audio výstupu

VCR

nebo

přehrávač CVD

S-video kabel (prodávaný samostatně) Ke konektoru S-video výstupu

• Když připojujete projektor k video zařízení, vždy ho vypněte, abyste zabránili poškození jak projektoru, tak připojovaného

zařízení.

17 -

Pro mítání obrazů z di gitá lní ch videodisků (DVD) a digitálního televizoru

Připojení přehrávače DVD disků, dekodéru DTV* a jiných komponentních (se složkovým signálem) videozařízení pomocí 5 BNC vstupů

Každý BNC konektor komponentního kabelu připojte k příslušnému BNC konektoru vstupu INPUT 2 na projektoru.

• Při použití kabelů a videozařízení s konektory typu RCA jsou nutné adaptéry BNC-RCA.

Druhý konec kabelu připojte k příslušným konektorům na DVD přehrávači nebo na DTV dekodéru.

Pro používání zabudovaného audio systému připojte jeden konec audio kabelu (prodávaného samostatně) ke konektoru AUDIO INPUT 2 na projektoru.

Druhý konec připojte ke konektoru Audio Output (audio výstup) na DVD přehrávači nebo na DTV dekodéru.

Když připojujete tento projektor k DVD přehrávači nebo DTV dekodéru, zvolte v GUI (grafické uživatelské nabídce) pro "Signal Type" (typ signálu) položku "Component", viz str. 45.

& nastavení

Připojení

* DTV je zastřešující termín používaný pro označení nového digitálního televizního systému ve Spojených státech.

Audio kabel

(prodávaný samostatně)

Tři adaptéry BNC-RCA (prodávané samostatně)

Ke konektorům audio výstupu

Ke konektorům analogového složkového výstupu

Komponentní kabel

(prodávaný samostatně)

Když připojujete projektor k video zařízení, vždy ho vypněte,

•

abyste zabránili poškození jak projektoru, tak připojovaného zařízení.

DTV dekodér

nebo

DVD přehrávač

Dosažení kvalitního zvuku

Připojení k zesilovači a jiným audio zařízením

• Když připojujete projektor k audio zařízení, vždy ho vypněte, abyste zabránili poškození jak projektoru, tak připojovaného zařízení.

• Pomocí vnějších audio zařízení můžete zvuk zlepšit zesílením hlasitosti.

• Konektory AUDIO OUTPUT umožňují připojení audio výstupu k audio zařízením

ze zvolených konektorů vstupů AUDIO INPUT 1 až 5 připojených k audiovizuálnímu zařízení.

- 18

Promítání obrazů z videokazet a kompaktní ch videodisků (CVD)

Připojení

& nastavení

Audio kabel (prodávaný samostatně)

Například OUTPUT (INPUT 4, 5) (audio výstupy pro vstupy 4, 5)

Ke konektorům audio vstupu

Zesilovač

19 -

Zapnutí/vypnutí napájení (ON/OFF)

Zapnutí napájení

Zapněte hlavní vypínač na boku projektoru. Kontrolka POWER (napájení) se rozsvítí červeně a projektor vstoupí do pohotovostního režimu.

• Když hlavní vypínač nezapnete, nemůžete pro ovládání projektoru

používat dálkový ovladač.

Připojení

& nastavení

Stiskněte tlačítko napájení ON (zap).

• Kontrolky LAMP1 a LAMP2 (promítací lampa) blikající zeleně

signalizují, že se promítací lampy zahřívají. Předtím, než začnete projektor používat, počkejte, dokud nepřestanou kontrolky blikat.

• Jestliže jste napájení vypnuli a pak okamžitě znovu zapnuli, může

chvíli trvat, než se promítací lampy zapnou.

• Po vybalení projektoru a po jeho prvním zapnutí může z větracích

otvorů vystupovat mírný zápach. Po určité době používání tento zápach zmizí.

Tlačítka

napájení ON/OFF

(zap/vyp)

Když je napájení zapnuto, kontrolky LAMP1 a LAMP2 signalizují stav promítacích lamp následovně:

Svítí zeleně: Bliká zeleně: Svítí červeně:

• Když nastavíte režim promítacích lamp na "Lamp 1 only" (pouze

lampa 1) nebo "Lamp 2 only" (pouze lampa 2), svítí pouze kontrolka příslušné nastavené lampy.

Promítací lampa je připravena k provozu.

Promítací lampa se zahřívá.

Promítací lampu je nutné vyměnit.

Stiskněte tlačítko napájení OFF (vyp).

Když se zobrazí informační zobrazení, stiskněte tlačítko

OFF

znovu.

Informační zobrazení

(Vypnout napájení? Ano: Stiskněte znovu. Ne: Prosím, čekejte.)

• Jestliže nedopatřením stisknete tlačítko

napájení, počkejte, dokud zpráva nezmizí.

• Jestliže stisknete tlačítko

rozsvítí červeně a chladicí ventilátor poběží ještě po dobu asi 90 sekund. Pak projektor vstoupí do pohotovostního režimu.

• Před odpojením síťového přívodu počkejte, dokud se chladicí

ventilátor nezastaví.

• Napájení můžete znovu zapnout stisknutím tlačítka

napájení zapnete, kontrolka a LAMP2 (promítací lampa) se rozsvítí zeleně.

• Jestliže není přední filtr bezpečně nainstalován, kontrolka POWER

bliká.

VAROVÁNÍ:

Chladicí ventilátor v tomto projektoru běží ještě asi 90 sekund po vypnutí projektoru. Když vypínáte projektor během normálního provozu, vždy používejte tlačítko projektoru nebo na dálkovém ovladači. Před odpojením síťového přívodu zkontrolujte, že se chladicí ventilátor zastavil. BĚHEM NORMÁLNÍHO PROVOZU NIKDY NEVYPÍNEJTE PROJEKTOR ODPOJENÍM SÍŤOVÉHO PŘÍVODU, PROTOŽE MŮŽE DOJÍT K PŘEDČASNÉMU ZNIČENÍ PROMÍTACÍCH LAMP.

OFF

dvakrát, kontrolka

POWER

OFF

a nechcete vypnout

POWER

. Když

(napájení) a kontrolky LAMP1

OFF

(vypnutí napájení) na

21 -

Nastavení

Nastavovací prvky výškového vyrovnání

Výšku projektoru nastavte otáčením nastavovacích prvků.

& nastavení

Připojení

NAHORU DOLŮ

• Projektor lze nastavit ze standardní polohy až o 5°.

• Po nastavení výšky projektoru může být obraz zkreslený (lichoběžníkově zkreslený) v závislosti na vzájemné poloze

projektoru a promítacího plátna.

• Při nastavování výšky nedržte projektor za objektiv.

• Při nastavování nižší výšky projektoru dávejte pozor, abyste si neskřípli prsty mezi nastavovací prvek a projektor.

- 22

Nastavení promítací vzdálenosti

Abyste dosáhli optimální kvality obrazu, umístěte projektor kolmo k promítacímu plátnu a vodorovně ho vyrovnejte pomocí nastavovacích prvků výškového vyrovnání. Jestliže jsou okraje obrazu zkresleny, posuňte projektor směrem dopředu nebo dozadu.

• Objektiv projektoru by měl být vystředěn doprostřed promítacího plátna. Jestliže není objektiv umístěn kolmo k promítacímu

plátnu, obraz je zkreslený a jeho sledování je obtížné.

• Umístěte promítací plátno tak, aby nebylo vystaveno přímému slunečnímu světlu nebo osvětlení místnosti. Světlo dopadající

přímo na promítací plátno zeslabuje barvy a sledování obrazu je obtížné. Při instalaci v místnostech se slunečním světlem

Připojení

nebo ostrým světlem zatáhněte závěsy a ztlumte světla.

• S tímto projektorem nelze použít polarizační promítací plátno.

& nastavení

Pro specializované aplikace je dostupných dalších šest přídavných objektivů Sharp. Podrobné informace o těchto objektivech získáte u vašeho místního autorizovaného dealera LCD projektoru Sharp. (Před instalací objektivu si prostudujte provozní manuál objektivu). Přídavné objektivy nechte nainstalovat servisními pracovníky.

Promítací vzdálenost

Promítací plátno

AN-LV18MX

Poměr promít. vzdálel. 0,9:1

1,8 m

AN-LV26EZ

Poměr promít. vzdálel. 1,2-1,4:1

2,6-3,0 m

Poměr promít. vzdálel. 1,9-2,5:1

AN-LV40EZ

4,1-5,3 m

AN-LV36EZ

Poměr promít. vzdálel. 1,7-2,7:1

3,6-5,8 m

AN-LV55EZ

5,5-7,8 m

Poměr promít. vzdálel. 2,6-3,8:1

AN-LV80EZ

8,0-11,3 m

Poměr promít. vzdálel. 3,8-5,3:1

Standardní instalace (přední promítání)

Umístěte projektor v potřebné vzdálenosti od promítacího plátna podle velikosti požadovaného obrazu (viz str. 22-27).

• Pro specializované aplikace je u společnosti Sharp dostupných šest

přídavných objektivů. Podrobné informace týkající se objektivů získáte u vašeho místního autorizovaného dealera LCD projektoru Sharp.

Počítačový a video vstup (4:3)

Video vstup (16:9)

Např. velikost plátna:

254 cm (100 palců) Vstup počítače: 4:3

: Velikost promítacího plátna a velikost obrazu (4:3)

23 -

: Velikost promítacího plátna a velikost obrazu (16:9) : Plocha masky signálu

Nastavení promítací vzdálenosti

AN-LV40EZ

Poměr promítací vzdálenosti 1,9 až 2,5 : 1

& nastavení

Připojení

Počítačový a video vstup (4:3)

Video vstup (16:9)

Úhlopříčka

Velikost promítacího plátna (4:3)

Šířka

Výška

Promítací vzdálenost (L) Vzdálenost od středu objektivu ke spodnímu okraji plátna (H)

Maximální Minimální

Promítací vzdálenost (L) Vzdálenost od středu objektivu ke spodnímu okraji plátna (H) Maximální Minimální

Horní poloha

Spodní poloha

• Hodnoty se znaménkem mínus (-) udávají vzdálenost středu objektivu pod spodním okrajem promítacího plátna.

- 24

Nastavení promítací vzdálenosti

AN-LV18MX

Poměr promítací vzdálenosti

0,9 : 1

Připojení

Počítačový a video

& nastavení

vstup (4:3)

Video vstup (16:9)

Úhlopříčka

Velikost promítacího plátna (4:3)

Šířka

Výška

Promítací vzdálenost (L)

Vzdálenost od středu objektivu ke spodnímu okraji plátna (H)

Horní poloha

Vzdálenost od středu objektivu ke spodnímu okraji plátna (H)

Horní poloha

Spodní poloha

• Hodnoty se znaménkem mínus (-) udávají vzdálenost středu objektivu pod spodním okrajem promítacího plátna.

25 -

Nastavení promítací vzdálenosti

AN-LV26EZ

Poměr promítací vzdálenosti

1,2 až 1,4 : 1

& nastavení

Připojení

Počítačový a video vstup (4:3)

Video vstup (16:9)

Úhlopříčka

Velikost promítacího plátna (4:3)

Šířka

Výška

Promítací vzdálenost (L) Vzdálenost od středu objektivu ke spodnímu okraji plátna (H) Maximální Minimální

Promítací vzdálenost (L) Vzdálenost od středu objektivu ke spodnímu okraji plátna (H)

Maximální Minimální

Horní poloha

Spodní poloha

• Hodnoty se znaménkem mínus (-) udávají vzdálenost středu objektivu pod spodním okrajem promítacího plátna.

- 26

Nastavení promítací vzdálenosti

AN-LV36EZ

Poměr promítací vzdálenosti

1,7 až 2,7 : 1

Připojení

Počítačový a video

& nastavení

vstup (4:3)

Úhlopříčka

Velikost promítacího plátna (4:3)

Šířka

Výška

Promítací vzdálenost (L) Vzdálenost od středu objektivu ke spodnímu okraji plátna (H)

Maximální Minimální

Horní poloha

Spodní poloha

Video vstup (16:9)

• Hodnoty se znaménkem mínus (-) udávají vzdálenost středu objektivu pod spodním okrajem promítacího plátna.

Úhlopříčka

Velikost promítacího plátna (4:3)

Šířka

Výška

Promítací vzdálenost (L) Vzdálenost od středu objektivu ke spodnímu okraji plátna (H)

Maximální Minimální

Horní poloha

Spodní poloha

27 -

Nastavení promítací vzdálenosti

AN-LV55EZ

Poměr promítací vzdálenosti

2,6 až 3,7 : 1

& nastavení

Připojení

Počítačový a video vstup (4:3)

Video vstup (16:9)

Úhlopříčka

Velikost promítacího plátna (4:3)

Šířka

Výška

Promítací vzdálenost (L) Vzdálenost od středu objektivu ke spodnímu okraji plátna (H)

Maximální Minimální

Promítací vzdálenost (L) Vzdálenost od středu objektivu ke spodnímu okraji plátna (H) Maximální Minimální

Horní poloha

Spodní poloha

• Hodnoty se znaménkem mínus (-) udávají vzdálenost středu objektivu pod spodním okrajem promítacího plátna.

- 28

Nastavení promítací vzdálenosti

AN-LV80EZ

Poměr promítací vzdálenosti

3,8 až 5,3 : 1

Připojení

Počítačový a video

& nastavení

vstup (4:3)

Video vstup (16:9)

Úhlopříčka

Velikost promítacího plátna (4:3)

Šířka

Výška

Promítací vzdálenost (L) Vzdálenost od středu objektivu ke spodnímu okraji plátna (H)

Maximální Minimální

Promítací vzdálenost (L) Vzdálenost od středu objektivu ke spodnímu okraji plátna (H)

Maximální Minimální

Horní poloha

Spodní poloha

• Hodnoty se znaménkem mínus (-) udávají vzdálenost středu objektivu pod spodním okrajem promítacího plátna.

29 -

Nastavení promítací vzdálenosti

Horní a spodní poloha vertikálního posunu objektivu

• Tento objektiv je vybaven funkcí vertikálního posunu objektivu, která umožňuje nastavit výšku promítání.

• Funkcí nastavení vertikálního posunu objektivu přizpůsobíte projektor různým instalačním konfiguracím.

Velikost promítacího plátna: 254 cm (100 palců)

Počítačový a video vstup: 4:3 Jako příklad je uveden objektiv AN-LV40EZ

Promítací plátno

Střed objektivu

Horní poloha posunu objektivu

Horní poloha posunu objektivu H: 76,2 cm

Spodní okraj promítacího plátna (bílá část)

= Standardní (0) bod

Spodní poloha posunu objektivu H: -15,2 cm

Střed objektivu

(instalace na vyvýšeném místě)

Spodní poloha posunu objektivu (instalace na stole)

Horní a spodní poloha vertikálního posunu objektivu (instalace ke stropu)

Když je projektor v obrácené poloze, použijte jako základnu horní okraj promítacího plátna a zaměňte navzájem horní a spodní hodnotu posunu objektivu.

& nastavení

Připojení

Velikost promítacího plátna: 254 cm (100 palců) Počítačový a video vstup: 4:3 Jako příklad je uveden objektiv AN-LV40EZ

Promítací plátno

Horní okraj promítacího plátna

• Abyste dosáhli optimální kvality obrazu, umístěte projektor kolmo k promítacímu plátnu a vodorovně ho vyrovnejte pomocí

nastavovacích prvků výškového vyrovnání. Naklánění nebo úhlové vychýlení projektoru snižuje účinnost funkce vertikálního posunu objektivu.

- 30

Tlačítko objektivu (Lens)

Připojení

& nastavení

Projektor

Nabídkové zobrazení

(Příklad: Obraz 4:3

NORMAL (normální)

Dálkový ovladač

Nabídkové zobrazení

(Příklad: Obraz 16:9

WIDE (širokoúhlý)

Digitální nastavení obrazu

Nastavení objektivu

Tuto funkci můžete použít pro nastavení zaostření, zoomu (zmenšení/zvětšení), vertikálního posunu objektivu, keystone (oprava lichoběžníkového zkreslení) a nastavení digitálního

posunu.

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy ADJ. (ovl. projektoru)].

Tlačítkem LENS (objektiv) zvolte režim. Pokaždé, když stisknete tlačítko LENS, obraz se změní jak znázorňují obrázky na této straně vlevo.

Stisknutím tlačítka

ENTER

zkušební obraz.

Nastavení proveďte pomocí tlačítek

a. Opakovaně stiskněte tlačítko

b. Když chcete zachovat původní nastavení

zobrazte

nezobrazí normální obraz.

"KEYSTONE" (lichoběžníkové zkreslení) a "DIGITAL SHIFT" (digitální posun), stiskněte tlačítko (zrušení příkazu).

MOUSE/ADJ

. (ovl.

LENS

, dokud se

UNDO

• Když při nastavování "LENS SHIFT" (vertikální posun

objektivu) stisknete tlačítko, ze začátku je posun pomalý umožňující jemné nastavení. Když podržíte tlačítko déle, posun se zrychlí.

• Rovné čáry a okraje zobrazeného obrazu se vám během

nastavování KEYSTONE mohou zdát nerovné.

• Během nastavování zaostření nebo zoomu se nedotýkejte

objektivu.

• Funkce digitálního posunu funguje pouze při promítání

obrazu BORDER, STRETCH nebo SMART STRETCH během VIDEO nebo DTV vstupu, viz str. 34. Když promítáte jiné než výše uvedené obrazy, nabídkové zobrazení DIGITAL SHIFT (digitální posun) se nezobrazí.

Stiskněte .

Digitální posun obrazu nahoru/dolů

nebo

Stiskněte .

31 -

Promítání

Zadní promítání

Mezi projektor a posluchače umístěte průhledné promítací plátno. Pro obrácení promítaného obrazu použijte nabídkový systém projektoru (viz str. 56).

• Optimální kvalitu obrazu dosáhnete s projektorem

umístěným kolmo k promítacímu plátnu se správně nastavenými všemi nastavovacími prvky výškového vyrovnání.

Promítání pomocí zrcadla

• Když není vzdálenost mezi projektorem a promítacím

plátnem pro normální zadní promítání dostatečná, můžete pro odraz obrazu na promítací plátno použít zrcadlo.

• Před objektiv umístěte zrcadlo (normální ploché).

• Na zrcadlo promítejte normální obraz.

• Obraz odražený od zrcadla se promítá na průhledné

promítací plátno.

& nastavení

Připojení

Promítání ze stropu

• Když používáte zrcadlo, věnujte pozornost umístění jak

projektoru, tak zrcadla, aby světlo nesvítilo posluchačům do očí.

• Pro tuto instalaci se doporučuje použít doplňkový stropní

držák Sharp.

• Před instalací projektoru si u nejbližšího autorizovaného

dealera LCD projektoru Sharp nebo v servisním středisku Sharp obstarejte stropní držák (prodávaný samostatně)(stropní držák AN-SV1T, nástrčná trubka ANTK201/AN-TK202 pro držák AN-SV1T).

• Když je projektor v obrácené poloze, použijte jako

základnu horní okraj promítacího plátna.

• Příslušný režim promítání zvolte pomocí nabídkového

systému projektoru (viz str. 56).

- 32

Použití funkčních ovladačů

Volba zdroje vstupního signálu (Input)

Funkční

ovladače

Projektor Dálkový ovladač

Tlačítka

INPUT (vstup)

Opakovaným stisknutím tlačítka INPUT 1.2.3 nebo INPUT

4.5.6 zvolte požadovaný vstup.

• Když není přijímán žádný signál, zobrazí se "NO SIGNAL"

(žádný signál). Když je přijímán signál, na který není projektor předvolený, zobrazí se "NOT REG." (neregistrovaný signál).

Nabídkové zobrazení

INPUT 1 (vstup 1) INPUT 2 (vstup 2) INPUT 3 (vstup 3)

INPUT 4 (vstup 4) INPUT 5 (vstup 5) INPUT 6 (vstup 6)

Nastavení hlasitosti (Volume)

Projektor

Dálkový ovladač

Hlasitost

nastavte pomocí tlačítek

+ / -

Tlačítka

VOLUME

(hlasitost)

Nabídkové zobrazení

Vypnutí zvuku (Mute)

Projektor

Tlačítka

MUTE

(vypnutí zvuku)

Dálkový ovladač

Zvuk dočasně vypnete stisknutím tlačítka MUTE (vypnutí zvuku). Zvuk znovu zapnete opětným stisknutím tlačítka MUTE.

Nabídkové zobrazení

33 -

Černý obraz (Black Screen)

Promítaný obraz

Projektor Dálkový ovladač

Tlačítko

BLACK

SCREEN

(černý obraz)

Tuto funkci můžete používat pro překrytí promítaného obrazu černým obrazem.

Překrytí promítaného obrazu

Stiskněte tlačítko obraz se překryje černým obrazem a zobrazí se "

SCREEN

opětným stisknutím tlačítka

• Abyste mohli používat pro ovládání

". K původnímu promítanému obrazu se vrátíte

této funkce dálkový ovladač, před stisknutím tlačítka přepněte přepínač (ovl. počítače a ukazovátka/ovl. projektoru) do polohy počítače).

BLACK SCREEN

MOUSE/ADJ

MOUSE

(černý obraz). Promítaný

BLACK

(ovl.

ovladače

Funkční

Zmrazení promítaného obrazu (Freeze)

Projektor Dálkový ovladač

Nabídkové zobrazení

Tato funkce umožňuje okamžitě zmrazit promítaný obraz. To je užitečné, když chcete promítat z počítače nebo videa a potřebujete více času pro vysvětlení tématu posluchačům.

Tuto funkci můžete použít také pro promítání statického obrazu z počítače, zatímco si připravujete pro prezentaci další počítačové obrazy.

Promítaný obraz zmrazíte stisknutím tlačítka

FREEZE

Promítání obrazu znovu spustíte opětným stisknutím tlačítka

FREEZE

- 34

Zvětšení části obrazu (Enlarge)

Funkční

ovladače

Nabídkové zobrazení

Projektor

Tato funkce umožňuje zvětšit určitou část obrazu. To je užitečné, když chcete zobrazit detailní část obrazu.

Dálkový ovladač

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko ENLARGE (zvětšení). Po každém stisknutí tlačítka se obraz zvětší, viz níže.

MOUSE/ADJ

. (ovl.

ADJ

Když obraz zvětšujete, můžete ho panoramovat a prohlížet pomocí tlačítek .

• Funkce

• Po každém stisknutí tlačítka

následovně:

• Jestliže se během digitálního zvětšení obrazu změní

vstupní signál, velikost obrazu se vrátí k velikosti x 1. Vstupní signál se změní, když: (a) stisknete tlačítko (b) se přeruší vstupní signál, (c) se změní vstupní rozlišení a obnovovací kmitočet.

ENLARGE

K velikosti x 1 se vrátíte stisknutím tlačítka (zrušení příkazu).

nefunguje se signály UXGA obrazu.

ENLARGE

INPUT 1.2.3

se obraz změní

INPU 4.5.6

nebo

UNDO

35 -

Nastavení poměru stran obrazu (Resize)

Projektor

POČÍTAČ

Dálkový ovladač

Tato funkce umožňuje zlepšení výstupního obrazu změnou nebo uživatelským nastavením velikosti obrazu. V závislosti na vstupním signálu můžete zvolit obraz NORMAL (normální), FULL (přizpůsobený velikosti promítacího plátna), DOT BY

DOT (s původním rozli-šením), BORDER (orámování), STRETCH (rozšíření) nebo SMART STRETCH (inteligentní

rozšíření).

Stiskněte tlačítko každém stisknutí tlačítka se režim obrazu změní jak znázorňují obrázky na této straně dále.

Ke standardnímu obrazu se vrátíte stisknutím tlačítka

UNDO

(zrušení příkazu), když je zobrazeno

"RESIZE".

RESIZE

(změna velikosti). Po

ovladače

Funkční

* S těmito režimy zobrazení obrazu je možné

používat funkci digitálního posunu obrazu.

- 36

Gama korekce

Projektor

Dálkový ovladač

Funkční

ovladače

STANDARD

GAMMA 1

GAMMA 2

CUSTOM

(uživatelské nastavení)

Nabídkové zobrazení

(příklad: RGB režim)

• Gama je funkce zlepšení kvality obrazu, která nabízí

sytější obrazy zjasněním tmavějších částí obrazu beze změny jasu jasnějších částí.

• Projektor má k dispozici čtyři nastavení funkce gama,

které berou v úvahu rozdílnosti v promítaných obrazech a ve světlosti místnosti.

• Když promítáte obrazy s častými tmavými scénami, jaké

se vyskytují např. ve filmu nebo koncertu, nebo když promítáte obrazy ve světlé místnosti, tato funkce zlepší sledování tmavých scén a poskytuje dojem větší hloubky obrazu.

Režimy gama

Zvolený režim Režim gama

STANDARD

GAMMA 1

GAMMA 2

CUSTOM

(uživatelské nastavení)

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko tlačítka se režim gama změní jak znázorňují obrázky vlevo.

Standardní obraz bez gama korekce.

Zesvětluje tmavější části obrazu pro zlepšení prezentace.

Poskytuje větší hloubku tmavějším částem obrazu pro vzrušující divadelní představení. Umožňuje nastavení hodnoty gama pomocí programu progresivní prezentace Sharp.

MOUSE/ADJ

GAMMA

. (ovl.

ADJ

. Po každém stisknutí

Ke standardnímu obrazu se vrátíte stisknutím tlačítka

UNDO

(zrušení příkazu), když je zobrazeno

"GAMMA".

• Uživatelské nastavení (CUSTOM) v režimu VIDEO optimalizuje video zdroj tak, aby reprodukoval kvalitnější obraz, který

ztmavuje světlé části obrazu a poskytuje větší hloubku obrazu pro tmavější části obrazu.

• Jestliže dáváte přednost hladkému obrazu před ostře kontrastním, zvolte uživatelské nastavení jako vaše výchozí nastavení.

• Nastavení STANDARD a GAMMA 2 v režimu VIDEO (kromě COMPONENT 480P/720P/1080i) poskytují funkci DYNAMIC

GAMMA, která optimalizuje korekci gama snímek po snímku v reálném čase a tím zajišťuje kvalitnější obraz.

• Nastavení GAMMA 1 je stejné jak pro režim RGB tak pro režim VIDEO.

37 -

Volba režimu dálkového ovladače

Dálkový ovladač

ovladače

Funkční

Dálkový ovladač má následující tři funkce:

• Ovládání (nastavení) projektoru

• Bezdrátová myš

• Laserové ukazovátko

(ovl. počítače a ukazovátka/ovl. projektoru)

(přepínač je umístěn na dálkovém ovladači)

Bezdrátová myš pro

ovládání počítače,

laserové ukazovátko

Přepínač MOUSE/ADJ.

Ovládání (nastavení)

projektoru

Používání dálkového ovladače

Umístění dálkového ovladače/přijímače bezdrátové myši

• Dálkový ovladač můžete používat pro ovládání projektoru v účinném rozsahu uvedeném níže na obrázku vlevo.

• Dálkový ovladač s přijímačem bezdrátové myši můžete používat pro ovládání funkcí myši připojeného počítače v účinném

rozsahu uvedeném níže na obrázku vpravo.

• Pro snadnější obsluhu můžete signál z dálkového ovladače odrážet od promítací plochy, ale musíte počítat s tím, že účinná

vzdálenost signálu se bude lišit v závislosti na materiálu promítací plochy.

Použití dálkového ovladače pro ovládání projektoru

Dálkový ovladač

Použití dálkového ovladače jako bezdrátové myši

Dálkový ovladač

Přijímač bezdrátové myši

- 38

Používání dálkového ovladače

Použití dálkového ovladače jako bezdrátové myši

Připojte dodaný přijímač bezdrátové myši k počítači.

Přepněte přepínač

MOUSE/ADJ

. (ovl. počítače a ukazovátka/ovl. projektoru) do polohy MOUSE.

Aktivní tlačítka v režimu MOUSE

Funkční

BLACK SCREEN

(černý obraz)

MOUSE

(pravé tlačítko myši)

ovladače

Přepínač

MOUSE/ADJ.

(ovl. počítače

a ukazovátka ovl. projektoru

(myš)

R-CLICK

LASER (laserové ukazovátko)

LIGHT (prosvětlení)

L-CLIC

(levé tlačítko myši)

• V případě systémů jednotlačítkové myši používejte buď levé tlačítko

• Stisknutím tlačítka

LIGHT

(prosvětlení) se tlačítka rozsvítí. Zelené prosvětlení signalizuje funkce myši (ovládání počítače)

a červené prosvětlení ovládání (nastavení) projektoru.

Poloha přep. Mouse/Adj.

Název tlačítka

Laser/Menu (laserové ukazovátko/nabídka) Black Screen/Lens (černý obraz/objektiv) R-Click/Enter (pravé tlačítko myši/Enter Mouse/Adj. (ovl. počítače a ukazov./ovl. projektoru)

L-Click/UNDO (levé tlačítko myši/zrušení příkazu)

Power ON/OFF (napájení zap/vyp)

Volume +/- (hlasitost)

Mute (vypnutí zvuku)

(ovl. počítače a ukazovátka/ovl. projektoru)

MOUSE

Laser (zelené) Menu (červené)

Black Screen (zelené)

R-Click (zelené) Enter (červené)

Mouse (nesvítí) Adj. (nesvítí)

L-Click (nesvítí) UNDO (nesvítí)

ON (zap) (červené)

Adj.

Lens (červené)

Název tlačítka

Input 1.2.3 (vstup 1, 2, 3)

Input 4.5.6 (vstup 4, 5, 6) Freeze (zmrazení

promítaných obrazů)

Auto Sync (automatická synchronizace)

Enlarge (digitální zvětšení obrazu)

Resize (změna velikosti obrazu)

Tools (nástroje)

Gamma

L-CLICK

nebo pravé tlačítko

Poloha přep. Mouse/Adj.

(ovl. počítače a ukazovátka/ovl. projektoru)

MOUSE

R-CLICK

ON (zap) (červené)

Adj.

39 -

Připojení přijímače bezdrátové myši

Dálkový ovladač můžete používat také jako bezdrátovou myš pro ovládání počítačů kompatibilních se systémy PS/2 nebo USB.

Připojení k USB portu na PC nebo Macintosh

Jeden konec dodaného ovládacího kabelu USB myši připojte k příslušnému konektoru na počítači.

Druhý konec připojte k USB portu na přijímači bezdrátové myši.

Ovládací kabel USB myši

USB port

ovladače

Funkční

Přijímač bezdrátové myši

Pro připojení dodaného ovládacího kabelu USB myši k přijímači bezdrátové myši použijte USB port (na PC nebo Macintosh).

Připojení k PS/2 portu na PC

Vypněte napájení PC. Jeden konec dodaného ovládacího kabelu PS/2 myši připojte k příslušnému konektoru na PC.

Druhý konec připojte k PS/2 portu na přijímači bezdrátové myši. Zapněte napájení PC.

Ovládací kabel PS/2 myši

PS/2 port

• Ovládací kabely myši nepřipojujte k počítači nebo neodpojujte od počítače,

když je počítač zapnutý, protože byste ho tím mohli poškodit.

• K přijímači bezdrátové myši nepřipojujte současně ovládací kabel PS/2 myši

a ovládací kabel USB myši.

• Operační systém Windows 95 nepodporuje program ovladače USB myši.

• Minimální požadavky pro systém s USB myší jsou uvedeny níže.

Windows

Hardware: PC/AT kompatibilní s USB portem, na kterém je nainstalovaný

Windows 98/ Windows NT 5.0 nebo vyšší.

OS: Windows 98/ Windows NT 5.0 nebo vyšší.

Macintosh

Hardware: Série Macintosh s USB portem.

OS: Mac OS 8.5 nebo vyšší.

Přijímač bezdrátové myši

Pro připojení dodaného ovládacího kabelu PS/2 myši k přijímači bezdrátové myši použijte PS/2 port (na PC).

- 40

Použití dálkového ovladače jako laserového ukazovátka

Přepněte přepínač ( ) (laserové ukazovátko) aktivujte laserové ukazovátko.

MOUSE/ADJ

(ovl. počítače a ukazovátka/ovl. projektoru) do polohy

MOUSE

a stisknutím tlačítka

LASER (laserové ukazovátko)

Přepínač MOUSE/ADJ.

Funkční

ovladače

• Když tlačítko uvolníte, laserové ukazovátko se automaticky vypne.

• Z bezpečnostních důvodů se laserové ukazovátko po 1 minutě nepřetržitého používání automaticky vypne.

ukazovátko

znovu zapnete uvolněním tlačítka LASER (

(ovl. počítače a ukazovátka/ovl. projektoru)

) a jeho opětným stisknutím.

LASER

Laserové

• Nedívejte se do okénka laserového ukazovátka nebo nesviťte laserovým paprskem na sebe nebo na jiné osoby (laserový

paprsek používaný v tomto výrobku není škodlivý, když svítí na pokožku, nicméně dávejte pozor, abyste jím nesvítili přímo do očí).

Kabelové připojení dálkového ovladače

Kabel opatřený stereo mini jacky ∅ 3,5 mm (prodávaný samostatně)

Kabelové připojení dálkového ovladače

Když nelze dálkový ovladač použít kvůli nedostatečnému účinnému rozsahu nebo umístění projektoru (zadní promítání, atd.), propojte kabelem se stereo mini jacky ∅ 3,5 mm (prodávaným samostatně) konektor pro kabelové připojení vespod dálkového ovladače s konektorem WIRED REMOTE na boku projektoru.

• Když je dálkový ovladač připojen kabelem, funkce

laserového ukazovátka a bezdrátové myši můžete stále používat.

41 -

Použití nabídkový ch zobrazení grafického uživatelského rozhraní (GUI)

Základní operace

Tento projektor má dva soubory nabídkových zobrazení (INPUT 1, 2, 3 nebo INPUT 4, 5), které umožňují nastavování obrazu a různá nastavení projektoru. Tato nabídková zobrazení můžete ovládat z projektoru nebo z dálkového ovladače následujícími tlačítky.

Projektor

Dálkový ovladač

Nabídkové zobrazení grafického uživatelského rozhraní (GUI)

Režim INPUT 1, 2 (RGB) nebo 3 (digitální) Režim INPUT 4, 5 (video)

Základní

operace

ENTER

MOUSE/ADJ

(nabídka) zobrazte řádek nabídek

. Nyní se zobrazí pouze řádek

UNDO

. (ovl.

ADJ

(zrušení příkazu).

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Tlačítkem režimu INPUT 1, 2, 3, 4 nebo 5.

Tlačítky zvolte nabídku, jejíž položky chcete zobrazit.

Tlačítky zvolte položku nabídky, kterou chcete nastavovat.

Po zvolení položky nabídky ji zobrazte stisknutím tlačítka nabídek a zvolená položka.

Tlačítky nastavte zvolenou položku.

Pokud se chcete vrátit do předchozího zobrazení, stiskněte tlačítko

Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

• Položky nabídkových zobrazení jsou přehledně uvedeny

ve schématech na str. 41 a 42.

- 42

Položky nabídek

Položky nabídek INPUT 1, 2 nebo 3

Main menu Sub menu

(hlavní nabídka) (podnabídka)

Main menu Sub menu

(hlavní nabídka) (podnabídka)

operace

Základní

• Uvedené hodnoty rozlišení, vertikálního kmitočtu a horizontálního kmitočtu jsou uvedeny pouze jako příklad.

• "Color" (barva), "Tint" (odstín) a "Sharp" (ostrost) se zobrazí pouze, když v režimu INPUT 1 nebo INPUT 2 zvolíte

Component. Pro režim INPUT 3 (DVI) je v nabídce "Picture" (obraz) aktivní pouze položka "CLR Temp" (teplota barvy) a ostatní položky jsou zobrazeny šedě. V nabídce "Fine Sync" (nastavení synchronizace) je aktivní pouze položka "Signal Info" (informace o signálu) a ostatní položky jsou zobrazeny šedě.

• Nastavovat lze pouze položky, které jsou ve výše uvedených schématech zvýrazněny.

• Když chcete nastavit položku v podnabídce, stiskněte po jejím zvolení tlačítko

43 -

Položky nabídek

Položky nabídek INPUT 4 nebo 5

Main menu Sub menu

(hlavní nabídka) (podnabídka)

Main menu Sub menu

(hlavní nabídka) (podnabídka)

Základní

operace

• Nastavovat lze pouze položky, které jsou ve výše uvedených schématech zvýrazněny.

• Když chcete nastavit položku v podnabídce, stiskněte po jejím zvolení tlačítko

• Když zvolíte v nabídce "Signal Type" (typ signálu) položku "Component" (složkový signál), schéma bude stejné jako pro

režim INPUT 1, 2 nebo 3.

- 44

Nastavení obrazu (Picture)

operace

Základní

Projektor

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

(Vstup RGB v režimu INPUT 1 nebo 2)

Dálkový ovladač

Promítaný obraz můžete nastavit na vaše předvolby pomocí následujících nastavení obrazu.

Nastavitelné položky

Zvolená položka Tlačítko Contrast

(kontrast) Bright (jas) Color (barva) Tint (odstín) Sharp (ostrost) Red (červená) Blue (modrá) Reset (resetování)

Snižuje kontrast

Snižuje jas Snižuje intenzitu barvy Vrchní tóny fialovějí Snižuje ostrost Zeslabuje červenou Zesiluje červenou Zeslabuje modrou Zesiluje modrou Všechny položky obrazu se vrátí do původních

nastavení výrobního závodu

....

Tlačítko

Zvyšuje kontrast

Zvyšuje jas Zvyšuje intenzitu barvy Vrchní tóny zelenají Zvyšuje ostrost

• "Color" (barva), "Tint" (odstín) a "Sharp" (ostrost) se v

režimu INPUT 1 nebo INPUT 2 nezobrazí pro vstup RGB.

[Přepněte přepínač

MOUSE/ADJ

. (ovl.

počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy

ADJ

(ovl. projektoru)].

Stiskněte tlačítko

(nabídka). Zobrazí se řádek

nabídek a nabídka "Picture" (obraz). Dále se také zobrazí návod k obsluze uživatelského rozhraní GUI.

Tlačítky

zvolte položku, kterou chcete

nastavovat.

Tlačítky

posuňte značku

nastavované

položky na požadovanou hodnotu.

Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

• Když chcete resetovat všechny položky obrazu, zvolte

"Reset" (resetování) v nabídce "Picture" (obraz) a stiskněte tlačítko

ENTER

• Nastavení můžete uložit jednotlivě v režimech INPUT 1až

INPUT 5.

• V závislosti na typu přijímaného signálu možná nebude

možné nastavit položku "Sharp" (ostrost) pro vstup COMPONENT v režimu INPUT 1 nebo 2.

45 -

Nastavení obrazu

Projektor

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Dálkový ovladač

Nastavení teploty barvy (CLR Temp)

Tuto funkci nastavení teploty barvy můžete používat, abyste projektoru přizpůsobili typ vstupu obrazu (video, promítání z počítače, vysílání TV, atd.). Snížením teploty barvy vytvoříte teplejší načervenalé obrazy přirozených č ervenožlutých odstínů. Zvýšením teploty barvy vytvoříte chladnější, namodralé obrazy, které jsou jasnější.

Teplota barvy

-3 +3

Tlačítko (Red (červená)) Tlačítko (Blue (modrá))

Snižuje teplotu barvy pro teplejší, načervenalé, "rozžhavené" obrazy. (Nízká teplota barvy)

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko nabídek a nabídka "Picture" (obraz). Dále se také zobrazí návod k obsluze GUI.

Tlačítky zvolte "CLR Temp" (teplota barvy).

MOUSE/ADJ

Zvyšuje teplotu barvy pro chladnější, namodralé, "světélkující" obrazy. (Vysoká teplota barvy)

. (ovl.

ADJ

(nabídka). Zobrazí se řádek

Základní

operace

Tlačítky . posuňte značku nastavované položky na požadovanou hodnotu.

Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

- 46

Nastavení obrazu

operace

Základní

Projektor

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Projektor

Dálkový ovladač

Volba typu signálu (Signal Type)

Tato funkce umožňuje volbu typu vstupního signálu RGB (VIDEO) nebo COMPONENT (složkového) pro vstup INPUT 1, 2, 4 nebo 5.

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko nabídek a nabídka "Picture" (obraz). Dále se také zobrazí návod k obsluze GUI.

Tlačítky a pak stiskněte tlačítko

Tlačítky zvolte "RGB (VIDEO)" nebo "Component".

Nastavení uložte stisknutím tlačítka

Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

MOUSE/ADJ

zvolte "Signal Type" (typ signálu)

. (ovl.

ADJ

(nabídka). Zobrazí se řádek

ENTER

Progresivní režim (Progessive Mode)

Tato funkce umožňuje progresivní prezentaci video signálu. Progresivní režim promítá hladší video obraz.

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

MOUSE/ADJ

. (ovl.

ADJ

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Stiskněte tlačítko nabídek a nabídka "Picture" (obraz). Dále se také zobrazí návod k obsluze GUI.

Tlačítky (progresivní režim) a pak stiskněte tlačítko

Tlačítky zvolte "2D Progressive", "3D Progressive" nebo "Film Mode".

Nastavení uložte stisknutím tlačítka

Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

(nabídka). Zobrazí se řádek

zvolte "Progressive Mode"

ENTER

Progresivní režim volí progresivní převodní režim

2D Progressive

Tato funkce je užitečná pro promítání rychle se pohybujících obrazů, jako jsou např. sportovní přenosy a akční filmy. Tento režim optimalizuje obraz v promítaném snímku.

3D Progressive

Tato funkce je užitečná pro jasnější promítání relativně pomalu se pohybujících obrazů, jako jsou např. dramata a dokumentární filmy.

Tento režim optimalizuje obraz vyhodnocováním pohybu určitého počtu předchozích a následných snímků.

Film Mode

Reprodukuje jasný obraz filmového programu. Promítá optimalizovaný obraz filmu transformovaného funkcí "threetwo pull down" (krok snímkování 3-2) na obrazy progresivního režimu.

47 -

• Režim Film Mode nefunguje se systémem PAL 50 Hz.

Nastavení obrazu z počítače (Fine Sync) (pouze nabídka RGB)

Projektor

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Dálkový ovladač

Když promítáte počítačové obrazy, které jsou velmi detailní (rozdělení do čtvercových úseků, vertikální pásy, atd.), může dojít mezi obrazovými prvky LCD (displeje z tekutých krystalů) k vzájemnému rušení, které má na promítacím plátně za následek blikání, vertikální pásy nebo nerovnoměrnosti kontrastu. V tomto případě nastavte optimální počítačový obraz pomocí položek "Clock" (takt), "Phase" (fáze), "H-Pos" (horizontální posun) a "V-Pos" (vertikální posun).

Nastavitelné položky

Zvolená položka Popis

Clock (takt)

Phase (fáze) H-Pos (horizontální

posun) V-Pos (vertikální posun)

• Nastavení počítačového obrazu můžete jednoduše

provést stisknutím tlačítka synchronizace), viz str. 49.

(Pomocí vstupu počítačový vstup).

Nastavuje vertikální šum.

Nastavuje horizontální šum (stejné jako tracking na VCR) Vystřeďuje obraz na promítacím plátně jeho posunem doleva nebo doprava Vystřeďuje obraz na promítacím plátně jeho posunem nahoru nebo dolů

INPUT 1

AUTO SYNC

INPUT 2

nebo

(

zvolte požadovaný

)(automatická

Základní

operace

[Přepněte přepínač

MOUSE/ADJ

(ovl. počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy

• Když chcete resetovat všechny položky, zvolte "Reset"

(resetování) v nabídce "Fine Sync" (nastavení synchronizace) a stiskněte tlačítko

ADJ

. (ovl. projektoru)].

Stiskněte tlačítko

Tlačítky zvolte "Fine Sync" (nastavení synchronizace).

Tlačítky nastavovat.

Tlačítky položky na požadovanou hodnotu.

Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

zvolte položku, kterou chcete

posuňte značku

ENTER

nastavované

- 48

Nastavení obrazu z počítače (pouze nabídka RGB)

Projektor

Dálkový ovladač

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Uložení a volba předvolených nastavení

Tento projektor umožňuje uložit až sedm předvolených nastavení pro použití s různými počítači. Když jsou předvolená nastavení uložena, můžete je po připojení počítače k projektoru snadno zvolit.

Uložení předvoleného nastavení

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko

Tlačítky zvolte "Fine Sync" (nastavení synchronizace).

Tlačítky zvolte "Save Setting" (uložení předvoleného nastavení) a pak stiskněte tlačítko

Tlačítky zvolte požadované paměťové místo předvoleného nastavení.

Předvolené nastavení uložte stisknutím tlačítka

ENTER

Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

MOUSE/ADJ

(nabídka).

. (ovl.

ADJ

operace

Základní

Volba uloženého předvoleného nastavení

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko

Tlačítky zvolte "Fine Sync" (nastavení synchronizace).

Tlačítky zvolte "Select Setting" (volba předvoleného nastavení) a pak stiskněte tlačítko

Tlačítky zvolte požadované předvolené nastavení.

Předvolené nastavení zvolte stisknutím tlačítka

ENTER

Nabídkové zobrazení ukončete stisknutím tlačítka

• Jestliže jste ještě neuložili do paměti žádné hodnoty,

podnabídky Resolution (rozlišení) a Frequency (kmitočet) se nezobrazí.

• Když volíte uložené předvolené nastavení pomocí "Select

Setting" (volba předvoleného nastavení), počítačový systém musí vyhovovat uloženému předvolenému nastavení.

(nabídka).

MOUSE/ADJ

(nabídka).

. (ovl.

ADJ

49 -

Nastavení obrazu z počítače (Fine Sync) (pouze nabídka RGB)

Projektor

Dálkový ovladač

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Nastavení speciálních režimů (Special Modes)

Normálně projektor detektuje typ vstupního signálu a automaticky zvolí správné rozlišení. Ale v případě některých signálů možná budete muset pro přizpůsobení počítačovému zobrazení zvolit optimální rozlišení v položce "Special Modes" (speciální režimy) v nabídce "Fine Sync" (nastavení synchronizace).

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko

Tlačítky zvolte "Fine Sync" (nastavení synchronizace).

Tlačítky zvolte "Special Modes" (speciální režimy) a pak stiskněte tlačítko

Tlačítky zvolte optimální Resolution (rozlišení).

Nastavení uložte stisknutím tlačítka

Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

MOUSE/ADJ

(nabídka).

. (ovl.

ADJ

ENTER

Základní

operace

Projektor

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Dálkový ovladač

• Nezobrazujte počítačové obrazy, které se opakují na

každém dalším řádku (horizontální pásy). (Může se vyskytnout blikání, které sledování obrazu ztěžuje).

• Když je na vstup připojen signál DTV 480P nebo 1080i,

ADJ

zvolte tento příslušný typ signálu v bodu

Kontrola vstupního signálu (Signal Info)

Tato funkce umožňuje kontrolu informací o aktuálním vstupním signálu.

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko

Tlačítky zvolte "Fine Sync" (nastavení synchronizace).

Informace aktuálního vstupního signálu zobrazte pomocí tlačítek

(informace signálu).

Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

MOUSE/ADJ

(nabídka).

zvolením "Signal Info"

. (ovl.

- 50

Nastavení obrazu z počítače (pouze nabídka RGB)

Projektor

Tlačítko

AUTO SYNC

(automatická synchronizace)

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Dálkový ovladač

Nastavení (Auto Sync)

• Tato funkce se používá pro automatické nastavení

počítačového obrazu.

• Automatická synchronizace může být realizována ručně

stisknutím tlačítka synchronizace) nebo automaticky nastavením "Auto Sync" na "ON" (zap) v nabídkovém zobrazení GUI.

AUTO SYNC

(automatická

Když je "Aut Sync" nastavena na "ON" (zap):

• Nastavení synchronizace se automaticky realizuje po

každém zapnutí projektoru, když je projektor připojen k počítači nebo po změně volby vstupu.

• Když změníte nastavení projektoru, předchozí nastavení

Auto Sync se vymaže. [Přepněte přepínač

počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko Tlačítky zvolte "Fine Sync" (nastavení

synchronizace). Tlačítky zvolte "Auto Sync" (automatická

synchronizace). Tlačítky zvolte "ON" (zap). Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

MOUSE/ADJ

(nabídka).

. (ovl.

ADJ

operace

Základní

Informační zobrazení

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

• Automatickou synchronizaci můžete provést stisknutím

tlačítka

• Když nemůžete optimální obraz dosáhnout automatickou

synchronizací, proveďte ruční nastavení, viz str. 46.

Během automatické synchronizace se informační zobrazení mění, jak je znázorněno vlevo na obrázcích.

• Automatická synchronizace může trvat určitou dobu

v závislosti na obrazu počítače připojeného k projektoru.

AUTO SYNC

(automatická synchronizace).

Zobrazení obrazu pozadí během automatické synchronizace

Normálně není během nastavování automatické synchronizace obraz promítán, ale pokud chcete, můžete zvolit obraz pozadí.

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko MENU (nabídka). Tlačítky zvolte "Fine Sync" (nastavení

synchronizace). Tlačítky zvolte "Auto Sync Disp" (zobrazení

obrazu pozadí během automatické synchronizace). Tlačítky zvolte " " pro zobrazení obrazu

pozadí během nastavování automatické synchronizace. Když chcete obraz pozadí odstranit,

zvolte " Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

MOUSE/ADJ

. (ovl.

ADJ

51 -

Nastavení zvuku (Audio)

Projektor

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Dálkový ovladač

Zvuk tohoto projektoru je předvolen ve výrobním závodu na standardní nastavení. Zvuk si můžete přizpůsobit nastavením následujících položek.

Nastavitelné položky

Zvolená položka

Balance (vyváženost)

Treble (výšky) Bass (basy) Reset

(resetování)

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko

Tlačítky zvolte "Audio" (zvuk).

Tlačítky zvolte položku, kterou chcete nastavovat.

Tlačítky posuňte značku nastavované položky na požadovanou hodnotu.

Tlačítko Tlačítko

Zesiluje zvuk z levého reproduktoru

Zeslabuje výšky Zesiluje výšky Zeslabuje basy Zesiluje basy Všechny položky zvuku se vrátí do původních

nastavení výrobního závodu

MOUSE/ADJ

Zesiluje zvuk z pravého reproduktoru

. (ovl.

ADJ

(nabídka).

Základní

operace

Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

• Když chcete resetovat všechny položky zvuku, zvolte

"Reset" (resetování) v nabídce "Audio" (zvuk) a stiskněte tlačítko

ENTER

- 52

Promítání dvou obrazů (Pict in Pict) (pouze nabídka RGB)

operace

Základní

Projektor

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Dálkový ovladač

Funkce Picture in Picture (obraz v obraze) umožňuje promítání dvou obrazů na stejném promítacím plátně. Ze vstupu INPUT 4 nebo 5 můžete promítat obraz jako vložený, který překrývá hlavní obraz ze vstupu INPUT 1, 2 nebo 3.

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko

Tlačítky zvolte "Options (1)" [speciální funkce (1)].

Tlačítky zvolte "Pict in Pict" (obraz v obraze).

Vložený obraz zobrazte pomocí tlačítek zvolením " " (z výrobního závodu je vložený obraz nastaven na vstup INPUT 4).

• Obraz ze vstupu INPUT 1, 2 nebo 3 je promítán jako

hlavní obraz a obraz ze vstupu INPUT 4 nebo 5 jako vložený obraz.

• Jako vložený obraz je promítán obraz z naposled

používaného vstupu INPUT 4 nebo 5. Například, když chcete promítat obraz ze vstupu INPUT 5 jako vložený obraz, zvolte vstup INPUT 5, pak zvolte hlavní obraz a pak zvolte "Pict in Pict" (obraz v obraze).

Tlačítky / posuňte vložený obraz do jedné ze čtyř předvolených poloh.

MOUSE/ADJ

(nabídka).

. (ovl.

ADJ

Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

• Vložený obraz může být promítán pouze pomocí

složkového signálu systému NTSC/PAL/SECAM.

• V době, kdy volíte obraz pro vložený obraz, mohou být

promítány pouze přijímané obrazy.

• Zvuk vloženého obrazu bude reprodukován reproduktory

projektoru.

• Pict in Pict (obraz v obraze) nefunguje v případě

následujících RGB signálů:

UXGA signál Interlaced (prokládaný) signál DTV (480P/720P/1080i)

• V režimu Pict in Pict (obraz v obraze) můžete používat

pouze následující funkce:

FREEZE: (zmrazení promítaných obrazů): Funguje

pouze pro vložený obraz.

TOOLS: (nástroje): Funguje s funkcí Pict in Pict (obraz

v obraze), ale kurzor je použitý pro TOOLS. Vložený obraz nemůžete posunovat.

53 -

Snížení šumu obrazu (3D DNR) (pouze nabídka VIDEO)

Projektor

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Dálkový ovladač

3D Digital Noise Reduction (3D DNR) (digitální snížení šumu) poskytuje obrazy vysoké kvality s minimálním posouváním bodů a křížovým barevným šumem.

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko

Tlačítky zvolte "Options (1)" [speciální funkce (1)].

Tlačítky zvolte "3D DNR" (digitální snížení šumu) a pak zvolte "

Nabídkové zobrazení ukončete stisknutím tlačítka MENU (nabídka).

• Jestliže je obraz jasný, rozmazání zabráníte zvolením

" ".

MOUSE/ADJ

(nabídka).

. (ovl.

ADJ

Základní

operace

- 54

Zapnutí/vypnutí informačních zobrazení (OSD Display)

operace

Základní

Projektor

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Dálkový ovladač

Tato funkce umožňuje zapnout nebo vypnout informace zobrazované na promítacím plátně.

Informační zobrazení

Zvolená položka Normal (normální) Level A (úroveň A)

Level B (úroveň B)

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Popis

Všechna informační zobrazení jsou zobrazována.

Následující informační zobrazení nejsou zobra-

INPUT

zována: nastavení), obrazů),

AUTO SYNC

(hlasitost),

SCREEN

Všechna informační zobrazení nejsou zobrazována kromě následujících: (nabídka), a upozornění [ Temp. (teplota),

Stiskněte tlačítko Tlačítky zvolte "Options (1)" (speciální funkce). Tlačítky zvolte "OSD Display" (informační zobrazení) a pak stiskněte tlačítko Tlačítky zvolte zapnutí nebo vypnutí funkce

zobrazení. Nastavení uložte stisknutím tlačítka Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

(vstup),

FREEZE

ENLARGE

(aut. synchronizace),

MUTE

(černý obraz).

TOOLS

Power off

MOUSE/ADJ

CUSTOM

(zmrazení promítaných

(zvětšení části obrazu),

(vypnutí zvuku),

(nástroje),

(vypnutí napájení),

Lamp

(promítací lampa), atd.].

. (ovl.

ADJ

(nabídka).

(uživatelské

VOLUME

BLACK

LENS

(objektiv)

ENTER

Nastavení video systé mu (Video System) (pouze nabídka VIDEO)

Projektor

grafického uživatelského rozhraní (GUI)

Nabídkové zobrazení

Dálkový ovladač

55 -

Snížení šumu obrazu (3D DNR) (pouze nabídka VIDEO)

Systém video vstupu je předvolen na "Auto" (automatické nastavení), ale pokud není zvolený systém kompatibilní s připojeným audiovizuálním zařízením, můžete ho změnit na režim konkrétního systému.

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko Tlačítky zvolte "Options (1)" (speciální funkce). Tlačítky zvolte "Video System" (video systém) a pak stiskněte tlačítko Tlačítky zvolte požadovaný video systém. Nastavení uložte stisknutím tlačítka Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

• Když je video systém nastaven na "Auto" (automatické

nastavení), možná nebude vlivem rozdílů signálů promítán jasný obraz. V tomto případě přepněte na video systém zdrojového signálu.

• "Auto" (automatické nastavení) nefunguje pro vstupní

signály PAL-M a PAL-N. Pro tyto signály zvolte PAL-M nebo PAL-N v nabídce "Video System".

MOUSE/ADJ

(nabídka).

. (ovl.

ADJ

ENTER

Základní

operace

- 56

Volba obrazu pozadí (Background)

Projektor

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Dálkový ovladač

Tato funkce umožňuje zvolit obraz, který je promítán, když není do projektoru zasílán žádný signál.

Obrazy pozadí

Zvolená položka Obraz pozadí Sharp Custom (uživatelské

nastavení) Blue (modrý) None (žádný)

[Přepněte přepínač a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy

Stiskněte tlačítko Tlačítky zvolte "Options (1)" (speciální funkce). Tlačítky zvolte "Background" (pozadí) a pak stiskněte tlačítko Tlačítky zvolte obraz pozadí, který chcete nastavit. Nastavení uložte stisknutím tlačítka Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

Zvolením "Custom" (uživatelské nastavení) může projektor

•

zobrazovat jako obraz pozadí, obraz zvolený uživatelem (např. logo společnosti). Uživatelský obraz pozadí musí být soubor BMP s 256 barvami o velikosti maximálně 1.024 x 768 bodů. Postup uložení (nebo změny) uživatelského obrazu pozadí je uveden v provozním manuálu programu progresivní prezentace Sharp.

Obraz nastavený společností Sharp Obraz nastavený uživatelem (např.

logo společnosti) Modrý obraz Černý obraz

MOUSE/ADJ

ADJ

. (ovl. počítače

. (ovl. projektoru)].

(nabídka).

ENTER

Základní

operace

Volba počátečního obrazu (Startup Image)

Projektor

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Dálkový ovladač

•

Počáteční obrazy

Zvolená položka Počáteční obraz Sharp Custom (uživatelské

nastavení) None (žádný)

Tato funkce umožňuje zvolit obraz, který je promítán při spuštění projektoru.

Uživatelský obraz (např. logo společnosti) můžete zkopírovat do projektoru pomocí RS-232C kabelu. Podrobné informace jsou uvedeny na str. 16 tohoto provozního manuálu a také v dodaném provozním manuálu programu progresivní prezentace Sharp.

Obraz nastavený společností Sharp Obraz nastavený uživatelem (např. logo

společnosti) Černý obraz

[Přepněte přepínač a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy

Stiskněte tlačítko Tlačítky . zvolte "Options (1)" (speciální funkce). Tlačítky zvolte "Startup Image" (počáteční obraz) a pak stiskněte tlačítko Tlačítky zvolte počáteční obraz, který chcete nastavit. Nastavení uložte stisknutím tlačítka Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

MOUSE/ADJ

ADJ

. (ovl. projektoru)].

. (ovl. počítače

(nabídka).

ENTER

Zvolením "Custom" (uživatelské nastavení) může projektor

•

zobrazovat jako počáteční obraz, obraz zvolený uživatelem (např. logo společnosti). Uživatelský obraz pozadí musí být soubor BMP s 256 barvami o velikosti maximálně 1.024 x 768 bodů. Postup uložení (nebo změny) uživatelského počátečního obrazu je uveden v provozním manuálu programu progresivní prezentace Sharp.

- 58

Volba režimu úspory energie (Economy Mode)

operace

Základní

Projektor

grafického uživatelského rozhraní (GUI)

Nabídkové zobrazení

Informační zobrazení

Dálkový ovlada

Funkce režimu úspory energie umožňují snížit spotřebu elektrické energie, když je projektor v pohotovostním režimu.

Funkce vypnutí vnějšího monitoru/RS-232C (MNTR Out/RS-232C)

Projektor spotřebovává energii, když pro vstupy INPUT 1, 2 používá monitor připojený k portu OUTPUT (výstup) a když používá počítač připojený k portu RS-232C. Když projektor tyto porty nepoužívá, můžete spotřebu projektoru v pohotovostním režimu snížit nastavením položky "MNTR Out/RS232C" (vnější monitor/ RS-232C) na "

Vypnutí vnějšího monitoru/RS-232C

V pohotovostním režimu je napájení pro vnější monitor/RS-232C vypnuto.

Napájení pro vnější monitor/RS-232C je zapnuto.

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko Tlačítky zvolte "Options (1)" (speciální funkce). Tlačítky zvolte "MNTR Out/RS232C" (vnější

monitor/RS-232C). Tlačítky zvolte " " nebo " ". Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

MOUSE/ADJ

(nabídka).

. (ovl.

ADJ

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Když používáte program progresivní prezentace Sharp (dodaný),

•

nastavte "MNTR Out/RS232C" na "

Funkce automatického vypnutí napájení

Off)

Když není vstupní signál přijímán po dobu 15 minut, projektor se automaticky vypne. Pět minut před automatickým vypnutím napájení se zobrazí informační zobrazení "Power OFF in 5 min" (napájení bude za 5 minut vypnuto).

(Auto Power

Automatické vypnutí napájení

Napájení se automaticky vypne, když není vstupní signál přijímán po dobu 15 minut.

Automatické vypnutí napájení je deaktivováno.

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko Tlačítky zvolte "Options (1)" (speciální funkce). Tlačítky zvolte "Auto Power Off" (automatické

vypnutí napájení). Tlačítky zvolte ". " nebo " ". Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

MOUSE/ADJ

(nabídka).

. (ovl.

ADJ

59 -

• Funkce vypnutí "MNTR Out/RS232C" (vnější monitor/RS-

232C) je z výrobního závodu nastavena na " " a funkce "Auto Power Off" (automatické vypnutí napájení) na " ".

Volba režimu úspory energie

Projektor

grafického uživatelského rozhraní (GUI)

Nabídkové zobrazení

Dálkový ovladač

Funkce vypnutí indikátoru identifikačního čísla projektoru

LED indikátor identifikačního čísla projektoru, které se používá pro identifikaci v síti projektorů, můžete zapnout nebo vypnout. LED indikátor je umístěn na zadní straně projektoru.

Identifikační číslo projektoru

Zvolená položka Popis Display Off (Indikátor vyp)

Standby Off (Indikátor vyp v pohotovostním režimu)

Display On (Indikátor zap)

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko Tlačítky zvolte "Options (1)" (speciální funkce). Tlačítky zvolte "ID No. Display" (zobrazení

identifikačního čísla projektoru) a pak stiskněte tlačítko . Tlačítky zvolte položku, kterou chcete nastavit. Nastavení uložte stisknutím tlačítka Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

Identifikační číslo není zobrazeno.

Identifikační číslo je zobrazeno, pokud není v pohotovostním režimu.

Identifikační číslo je vždy zobrazeno.

MOUSE/ADJ

. (ovl.

ADJ

(nabídka).

ENTER.

Základní

operace

Obrácení/převrácení obrazu (PRJ Mode)

Projektor

grafického uživatelského rozhraní (GUI)

Nabídkové zobrazení

Dálkový ovladač

Tento projektor je vybaven funkcí obrácení/převrácení promítaného obrazu, kterou můžete použít pro různé aplikace.

Promítané obrazy

Zvolený režim promítání Promítaný obraz Front (přední) Ceiling + Front (stropní + přední) Rear (zadní) Ceiling + Rear (stropní + zadní)

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko Tlačítky zvolte "Options (2)" (speciální funkce). Tlačítky zvolte "PRJ Mode" (režim promítání) a pak stiskněte tlačítko Tlačítky zvolte požadovaný režim promítání. Nastavení uložte stisknutím tlačítka Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

Normální obraz Převrácený obraz Obrácený obraz Obrácený a převrácený obraz

MOUSE/ADJ

. (ovl.

ADJ

(nabídka).

ENTER

Tuto funkci používejte pro obrácený obraz a pro instalaci

•

projektoru ke stropu, viz str. 30.

- 60

Volba jazyka informačních zobrazení (Language)

Projektor

Dálkový ovladač

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Pro informační zobrazení zobrazovaná na promítací ploše je předvoleným jazykem angličtina. Jazyk můžete změnit na němčinu, španělštinu, holandštinu, francouzštinu, italštinu, švédštinu, portugalštinu, čínštinu, korejštinu nebo japonštinu.

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko

Tlačítky zvolte "LANGUAGE" (jazyk).

Tlačítky zvolte požadovaný jazyk.

Nastavení uložte stisknutím tlačítka Informační zobrazení budou nyní zobrazována ve zvoleném jazyce.

Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

MOUSE/ADJ.

(nabídka).

(ovl.

ADJ

ENTER

operace

Základní

61 -

Zobrazení všech nastavení projektoru (Status)

Projektor

Dálkový ovladač

Tuto funkci můžete použít pro současné zobrazení všech nastavení projektoru.

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko

Tlačítky zvolte "Status" (všechna nastavení).

Stisknutím tlačítka nastavení projektoru.

Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

MOUSE/ADJ

(nabídka).

ENTER

. (ovl.

ADJ

zobrazte všechna

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Režim INPUT 1, 2 (RGB) nebo 3 (DIGITAL) Režim INPUT 4, 5 (VIDEO)

Základní

operace

- 62

Užitečné funkce

Blokování funkčních ovladačů na projektoru

Projektor

grafického uživatelského rozhraní (GUI)

Nabídkové zobrazení

Dálkový ovladač

(Keylock Level)

Tuto funkci můžete použít pro blokování určitých funkčních ovladačů na projektoru. Projektor můžete stále úplně ovládat pomocí dálkového ovladače.

Úrovně blokování funkčních ovladačů

Zvolená položka Normal (normální)

Level A (úroveň A)

Level B (úroveň B)

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko Tlačítky zvolte "Options (2)" (speciální funkce). Tlačítky zvolte "Keylock Level" (úroveň blokování funkčních ovladačů) a pak stiskněte tlačítko . Tlačítky zvolte požadovanou úroveň. Nastavení uložte stisknutím tlačítka Nabídkové zobrazení ukončete stisknutím tlačítka

Popis

Všechny funkční ovladače jsou aktivovány.

Na projektoru jsou aktivovány pouze následující funkční ovladače:

VOLUME

Všechny funkční ovladače na projektoru jsou deaktivovány.

(nabídka).

(hlasitost),

MOUSE/ADJ

MUTE

. (ovl.

ADJ.

(nabídka).

(vypnutí zvuku).

ENTER

INPUT

(vstup),

Užitečné funkce

Blokování funkčních ovladačů zrušíte opětným provedením výše

•

uvedeného postupu pomocí dálkového ovladače. Na str. 61 jsou uvedeny podrobnosti o použití hesla současně s

•

blokováním funkčních ovladačů.

Zrušení volby vstupů (Set Inputs)

& Režim sítě

Projektor

grafického uživatelského rozhraní (GUI)

Nabídkové zobrazení

Dálkový ovladač

Tato funkce umožňuje zrušit volbu nežádoucího vstupu.

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko Tlačítky zvolte "Options (2)" (speciální funkce). Tlačítky zvolte "Set Inputs" (nastavení vstupů) a pak stiskněte tlačítko Tlačítky zvolte vstup, který chcete zablokovat. Nastavení zvolte stisknutím tlačítka

(zap) nebo "OFF" (vyp). Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

Vstup INPUT 6 lze zvolit pouze v případě, když je instalována SDI

•

deska, jinak je zobrazen šedě. Když promítáte se zdvojenými projektory, na více promítacích

•

plochách, atd., můžete tuto funkci použít pro zrušení RS-232C. Až dva vstupy můžete zablokovat ze vstupů INPUT 1, 2, 3 nebo

•

vstupů INPUT 4, 5, 6. Informace o různých použitích jsou uvedeny na str. 67 a 68.

•

MOUSE/ADJ

(nabídka).

. (ovl.

ADJ

ENTER

na "ON"

63 -

Volba přenosové rychlosti (RS-232C)

Proje kt or

grafického uživatelského rozhraní (GUI)

Nabídkové zobrazení

Dálkový ovladač

Tato nabídka umožňuje nastavení přenosové rychlosti připojení RS-232C volbou rychlosti v baudech.

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko

Tlačítky zvolte "Options (2)" (speciální funkce).

Tlačítky zvolte "RS-232C" a pak stiskněte tlačítko

Tlačítky zvolte požadovanou rychlost v baudech.

Nastavení uložte stisknutím tlačítka

Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

• Zkontrolujte, že jak projektor, tak počítač jsou nastaveny

na stejnou rychlost. Instrukce pro nastavení rychlosti v baudech pro počítač jsou uvedeny v provozním manuálu počítače.

MOUSE/ADJ

. (ovl.

ADJ

(nabídka).

ENTER

Užitečné funkce

& Režim sítě

- 64

Ochrana důležitých nastavení heslem (Password)

Projektor

Dálkový ovladač

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Nastavení hesla

Pro ochranu vašich nastavení v nabídkovém zobrazení GUI si můžete nastavit heslo a používat ho s funkcí blokování funkčních ovladačů.

Když je heslo nastaveno, musíte ho zadat před používáním

•

následujících nabídek: "Lamp Mode" (režim promítacích lamp), "PRJ Mode" (režim promítání), "Stack Setting" (nastavení režimu zdvojených projektorů), "Keylock Level" (úroveň blokování funkčních ovladačů, "Set Inputs" (nastavení vstupů), "RS-232C" a "Set ID No." (nastavení identifikačního čísla projektoru).

Nastavení hesla

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko Tlačítky zvolte "Options (2)" (speciální funkce). Tlačítky zvolte "Password" (heslo) a pak stiskněte tlačítko . Zadejte nové heslo. Tlačítky zvolte první

požadovanou číslici a pak pro zadání další číslice stiskněte tlačítko . Tímto způsobem zadejte

zbývající tři číslice a pak stiskněte tlačítko Tlačítky / zadejte heslo znovu

["Reconfirm" (pro potvrzení)] a pak stiskněte tlačítko

ENTER

Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

MOUSE/ADJ.

(nabídka).

(ovl.

ADJ

ENTER

Užitečné funkce

Po nastavení si heslo zapište a uložte na bezpečné místo pro

•

případ, že byste ho zapoměli.

Změna hesla

[Přepněte přepínač

Změna hesla

& Režim sítě

počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Proveďte body 1 až 3 ve výše uvedeném oddílu "Nastavení hesla".

Tlačítky / zadejte staré heslo a pak stiskněte tlačítko

Tlačítky / zadejte nové heslo a pak stiskněte tlačítko

Tlačítky / . zadejte heslo znovu ["Reconfirm" (pro potvrzení)] a pak stiskněte tlačítko

ENTER

MOUSE/ADJ

ENTER

. (ovl.

ADJ

Zrušení hesla

Jestliže jste zapoměli vaše heslo, použijte pro zrušení hesla následující postup.

→→→→

MOUSE/ADJ

ENTER

→→→→

. (ovl.

ADJ

→→→→

ENTER

→→→→

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

→→→→

ENTER

→→→→

65 -

Tento postup můžete provést ovládacími prvky buď na

•

projektoru nebo na dálkovém ovladači.

Režim sítě

Nastavení přídavných desek (Optional Board)

Společnost Sharp má k dispozici tři přídavné rozšiřující desky pro specializované použití. Podrobnější informace o těchto deskách získáte u svého místního autorizovaného dealera LCD projektoru Sharp. Přídavné desky nechte nainstalovat servisními pracovníky.

Desky pro režim sítě

Deska RS-422 Deska LAN

Bude brzy uvedena na trh

Projektor

Dálkový ovladač

Rozšiřující video deska

SDI (sériové digitální rozhraní)

Funkce Optional Board (přídavná deska) umožňuje nastavení a potvrzení přídavných desek.

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko

Tlačítky zvolte "Options (2)" (speciální funkce).

MOUSE/ADJ

(nabídka).

. (ovl.

ADJ

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Například při instalaci SDI desky

Tlačítky zvolte "Optional Board" (přídavná deska).

Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

Typ desky a její stav jsou zobrazeny následovně:

Deska LAN (10BASE-T)

•

Nastavte IP Address, Gateway a Subnet v souladu s podnabídkou.

Deska SDI

•

Zobrazený je stav desky.

Deska RS-422

•

Zobrazený je vstupní a výstupní řídicí signál.

• Informace o různém použití jsou uvedeny v provozních

manuálech přídavných desek.

Užitečné funkce

& Režim sítě

- 66

Ovládání více projektorů s identifikační mi čísly (Set ID No.)

Projektor

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Dálkový ovladač

Tento projektor může být zapojen v síti zahrnující až 250 projektorů. Pro možnost identifikace a pro ovládání určitého projektoru musíte nastavit ID No. (identifikační číslo projektoru). Identifikační číslo, které nastavíte, bude zobrazeno na LED indikátoru.

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy projektoru)].

Stiskněte tlačítko Tlačítky zvolte "Options (2)" (speciální funkce). Tlačítky zvolte "Set ID No." (nastavení

identifikačního čísla). (Identifikační číslo je z výrobního závodu nastaveno na "001").

Tlačítkem . se posuňte na první číslici a tlačítky zvolte její hodnotu. Tímto způsobem zadejte další dvě číslice.

Nastavení uložte stisknutím tlačítka Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

Jestliže nechcete identifikační číslo projektoru zobrazit na LED

•

indikátoru, nastavte v nabídce "ID No. Display" (zobrazení identifikačního čísla) položku "Display Off" (zobrazení vypnuto), viz str. 56.

Identifikační číslo můžete nastavit v rozsahu od 001 do 250.

•

Informace o různém použití jsou uvedeny na str. 65 až 68.

•

MOUSE/ADJ

(nabídka).

ADJ

. (ovl.

ENTER

Užitečné funkce

Nastavení režimu zdvojených projektorů

(Stack

Setting)

Projektor

Dálkový ovladač

& Režim sítě

Nabídkové zobrazení

grafického uživatelského rozhraní (GUI)

Jas obrazu můžete zdvojnásobit spojením dvou projektorů a současným promítáním stejného obrazu. Pro možnost ovládání dvou projektorů nastavte jeden jako Master (hlavní) a druhý jako Slave (podřízený). Podřízený projektor bude kopírovat všechna provozní nastavení provedená na hlavním projektoru.

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy projektoru)].

Stiskněte tlačítko Tlačítky zvolte "Options (2)" (speciální funkce). Tlačítky zvolte "Stack Setting" (nastavení režimu zdvojených projektorů) a pak stiskněte tlačítko Tlačítky zvolte "Normal" (normální režim), "Master"

(hlavní projektor) nebo "Slave" (podřízený projektor). Nastavení uložte stisknutím tlačítka Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

Když je projektor nastaven na "Master", signály z funkčních

•

ovladačů budou přenášeny prostřednictvím RS-232C. Když je projektor nastaven na "Slave", operace budou řízeny

•

funkčními ovladači z hlavního projektoru "Master". Když je projektor nastaven na "Slave", můžete používat pouze

•

následující funkční ovladače: tlačítka (zrušení příkazu), ON (zapnutí napájení), OFF (vypnutí napájení), LENS (objektiv) a MENU (nabídka). Ostatní funkční ovladače nelze používat a tyto jsou ovládány hlavním projektorem nebo počítačem přes RS-232C.

MOUSE/ADJ

(nabídka).

ADJ

. (ovl.

ENTER

/ , ENTER, UNDO

67 -

Režim sítě

Nastavení přídavných desek (Optional Board)

Informace o různém použití jsou uvedeny na str. 67 a 68.

•

Užitečné funkce

& Režim sítě

- 68

Prezentační nástroje (Tools)

Projektor

Nabídkové zobrazení

Nabídkové okno

Dálkový ovladač

Tento projektor je vybaven prezentačními nástroji, které můžete použít pro zdůraznění klíčových bodů vaší prezentace.

UNDO

MOUSE/ADJ

TOOLS

/ .

ENTER

(zrušení).

" pomocí tlačítek /

ENTER

. (ovl.

ADJ

(nástroje) zobrazte

ENTER

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stisknutím tlačítka nabídkové okno prezentačních nástrojů.

Tlačítky / zvolte požadovaný nástroj a barvu nástroje.

Volbu potvrďte stisknutím tlačítka

Jakmile je nástroj zobrazen, můžete s ním pohybovat pomocí tlačítek

Nástroj umístěte na zvolené místo na obrazu stisknutím tlačítka

Nástroje můžete jednotlivě z obrazu vymazat tlačítkem

• Každý nástroj můžete umístit na obraz kolikrát chcete.

• Všechny prezentační nástroje umístěné na obrazu můžete

najednou vymazat zvolením " a pak stisknutím tlačítka

č ervená zelená modrá žlutá oranžová bílá černá

Projektor

Když zvolíte předvolený obraz Sharp

Dálkový ovladač

Zobrazení doby přestávky

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stisknutím tlačítka nabídkové okno prezentačních nástrojů.

Tlačítky / zvolte v nabídkovém okně " ".

Odpočítávání doby přestávky spusťte stisknutím tlačítka

Dobu přestávky můžete zvýšit tlačítkem nebo snížit tlačítkem .

K normálního obrazu se vrátíte opětným stisknutím tlačítka

• Doba přestávky je zobrazena na obrazu pozadí zvoleném

v oddílu "Volba obrazu pozadí", viz str. 54.

ENTER

TOOLS

MOUSE/ADJ

TOOLS

(nástroje)

. (ovl.

ADJ

(nástroje) zobrazte

Užitečné funkce

& Režim sítě

- 70

Provoz sítě

Tento projektor má vynikající vlastnosti pro zapojení do sítě.

• Přístup k internetu pro vlastní diagnostiku.

• Vícenásobné a skupinové ovládání projektorů.

• Současné ovládání více projektorů.

1.Přístup k internetu pro vlastní diagnostiku, informace o stavu a preventivní

údržbu

Tento projektor můžete použít v síti až s 250 projektory ovládanými z jednoho počítače vybaveného programem progresivní prezentace Sharp - profesionální vydání (Sharp Advanced Presentation Software - Professional Edition). Tento projektor

& Režim sítě

můžete připojit k počítači pomocí RS-232C, RS-422 nebo LAN (10BASE-T). Pro RS-422 nebo LAN je potřebná přídavná deska.

Užitečné funkce

K dispozici jsou výstupní terminály (RS-232C na projektoru, RS-422 na přídavné desce) umožňující konfiguraci "daisy chain" (zapojení do uzavřeného cyklu) a eliminující potřebu distribučního programu. Projektor může být ovládán v síti také prostřednictvím Ethernetu.

Tento projektor je také vybaven funkcí pro zasílání informací stavu (doba použití promítací lampy, atd.) do servisního střediska Sharp nebo k externímu smluvnímu partnerovi za účelem rychlého a účinného servisu pro zákazníka.

• Podrobnější informace týkající se těchto režimů jsou uvedeny v provozních manuálech, které jsou dodávány s programem

progresivní prezentace Sharp - profesionální vydání a s přídavnými deskami.

71 -

Provoz sítě

2. Vícenásobné a skupinové ovládání projektorů počítačem

ídicí počítač

Program progresivní

prezentace Sharp

"profesionální vydání"

ideo

zdroj 1

ideo

zdroj 2

RS-232C

Přídavná deska RS-422

RS-232C

RS-422

Budova A

K budově B

RS-422

Třetí poschodí

Druhé poschodí

První poschodí

Užitečné funkce

& Režim sítě

Tento projektor můžete použít v síti projektorů ovládaných z jednoho počítače vybaveného programem progresivní prezentace Sharp - profesionální vydání (Sharp Advanced Presentation Software - Professional Edition). Projektory v konferenčních místnostech, např. v prvním a třetím poschodí, můžete používat pro video prezentace a projektory ve druhém poschodí pro počítačové prezentace. Projektory můžete dokonce vypínat v různých časech (např. projektory v prvním a druhém poschodí se vypnou za hodinu a projektory v třetím poschodí za dvě hodiny). Přídavná deska RS-422 umožňuje ovládání skupiny projektorů v různých poschodích nebo budovách pomocí kabelů až do vzdálenosti 1,2 km a přídavná deska LAN zajišťuje ovládání projektorů v rámci sítě.

• Podrobnější informace týkající se těchto režimů jsou uvedeny v provozních manuálech, které jsou dodávány s programem

progresivní prezentace Sharp - profesionální vydání a s přídavnou deskou RS-422.

- 72

Provoz sítě

3. Současné ovládání více projektorů

Zdvojené projektory

Nastavení režimu

zdvojených projektorů

Master (hlavní)

astavení režimu

zdvojených projektorů

Slaver (podříz en ý)

& Režim sítě

Užitečné funkce

Jasnější obraz můžete dosáhnout s dvěma projektory pomocí funkce Stack Setting (nastavení režimu zdvojených projektorů), když jeden projektor nastavíte jako Master (hlavní) a druhý jako Slave (podřízený). Během promítání jsou operace podřízeného projektoru ovládány hlavním projektorem přes RS-232C. Kabel RS-232C (kabel modemové náhrady, křížový typ, prodávaný samostatně) je připojen na výstup RS-232C na hlavním projektoru a na vstup RS-232C na podřízeném projektoru.

Projektory mohou být propojeny pomocí kabelu RS-232C (kabel modemové náhrady, křížový typ, prodávaný samostatně).

Nastavení vstup

Nastavení vstupů

Ne Ne

no no

• Viz str. 59 "Deselecting Inputs" (zrušení volby vstupů) a str. 63 "Setting the Stacking Mode" (nastavení režimu zdvojených

projektorů).

73 -

Provoz sítě

(

í)

(

ý)

Videostěna

Master

astavení vstup

Slave

astavení vstup

hlavn

no no

podřízen

Ne Ne

Užitečné funkce

& Režim sítě

Tento projektor můžete použít společně s dalšími projektory ovládanými pomocí programu progresivní prezentace Sharp profesionální vydání (Sharp Advanced Presentation Software - Professional Edition) k vytvoření videostěny. Zatímco konvenční videostěna vyžadovala distribuční program obrazu, tato promítací videostěna umožňuje při připojení jednoho video zdroje snadné nastavení obrazu z počítače. Tato funkce značně zjednodušuje nastavení videostěny. Výstupy RS-232C také poskytují jednoduché zapojení daisy chain (zapojení do uzavřeného cyklu). Hlavní projektor připojený přímo k počítači může vytvářet daisy chain s potřebným počtem podřízených projektorů. Podrobné pokyny týkající se nastavení Master (hlavního) a Slave (podřízeného) projektoru jsou uvedeny na str. 63.

• Když používáte tuto funkci, použijte pro umístění projektorů stojan, který je prodáván samostatně.

• Když je obrazový signál přijímán přes více projektorů v zapojení do uzavřeného cyklu, kvalita obrazu může být zhoršená.

• Podrobnější informace týkající se tohoto režimu jsou uvedeny v provozních manuálech, které jsou dodávány s programem

progresivní prezentace Sharp - profesionální vydání.

• Když je zobrazen UXGA signál, videostěnu nelze nastavit pomocí programu progresivní prezentace Sharp - profesionální

vydání.

- 74

Kontrolky

Kontrolky promítacích lamp / údržby

ontrolka

TEMP. LA MP2 L A MP1 POWER (upozornění (promítací (promítací (napájení) na teplotu) lampa 2) lampa 1)

Kontrolka Příčina/stav Porucha Odstranění

Kontrolka TEMP. (upozornění na teplotu)

Kontrolka LAMP (promítací lampa)

Kontrolka POWER (napájení)

ontrolka

Vnitřní teplota je abnormálně vysoká.

Promítací lampa nesvítí.

Nutnost výměny promítací lampy.

Když je projektor zapnutý, kontrolka POWER bliká červeně.

ontrolka

• Zablokovaný přívod

vzduchu.

• Zanesený vzduchový filtr. • Vyčistěte filtr, viz str. 73.

• Porucha chladicího

ventilátoru.

• Porucha vnitřního obvodu.

• Spálená promítací lampa.

• Porucha obvodu promítací

lampy.

• Promítací lampa je

používána déle než 900 hodin.

• Kryt filtru je otevřený. • Nainstalujte bezpečně kryt filtru.

• Kryt* objektivu není

bezpečně nainstalovaný.

• Výstražné kontrolky na

projektoru signalizují poruchy

uvnitř projektoru.

•

Na projektoru jsou tři výstražné kontrolky: kontrolka TEMP., která upozorňuje, že je projektor příliš zahřátý a dvě kontrolky LAMP, které oznamují nutnost výměny promítací lampy.

•

Jestliže se vyskytne porucha, příslušná výstražná kontrolka se rozsvítí červeně. V tomto případě vypněte napájení a postupujte podle níže uvedených pokynů.

• Přemístěte projektor do prostředí s řádným

větráním.

• Nechte projektor opravit vaším nejbližším

autorizovaným dealerem LCD projektoru Sharp nebo servisním střediskem Sharp.

• Opatrně vyměňte promítací lampu, viz str.

71 a 72.

• Nechte projektor opravit vaším nejbližším

autorizovaným dealerem LCD projektoru Sharp nebo servisním střediskem Sharp.

• Nainstalujte bezpečně kryt objektivu.

* Kryt objektivu je znázorněn na obrázku.

• Když svítí kontrolka TEMP. (upozornění na teplotu), postupujte podle sloupce Odstranění ve výše uvedené tabulce a před

opětným zapnutím napájení počkejte, dokud projektor úplně nezchládne (minimálně 5 minut).

• Jestliže napájení vypnete a pak znovu zapnete, např. z důvodu krátké přestávky, mohou kontrolky LAMP zablokovat zapnutí

napájení. V tomto případě odpojte síťový přívod ze síťové zásuvky a opě t ho připojte.

vání poruch

Údržba & odstraňo-

Kryt objektivu

75 -

Údržba promítacích lamp

Zjištění doby používání promítacích lamp (Lamp Timer)

Promítací lampa

Promítací lampa v tomto projektoru vydrží přibližně 1.000 provozních hodin v závislosti na prostředí, ve kterém je používána (když se prostředí značně mění, promítací lampa nemusí vydržet 1.000 provozních hodin). Promítací lampu se doporučuje vyměnit po 900 provozních hodinách nebo když se vyskytuje značné zhoršení kvality obrazu a barev. Dobu využití promítacích lamp můžete kontrolovat v nabídkovém zobrazení.

• Nebezpečí intenzivního světla. Nedívejte se do clonového otvoru a do objektivu, když je projektor v činnosti.

Projektor

grafického uživatelského rozhraní (GUI)

Nabídkové zobrazení

Dálkový ovladač

Tato funkce umožňuje zjistit součtovou dobu používání promítacích lamp.

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko

Tlačítky zvolte "Options (2)" (speciální funkce).

Tlačítky zvolte "Lamp Timer" (časový spínač promítacích lamp). Nyní se zobrazí doby používání lamp.

Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

• Výměna promítací lampy se doporučuje po přibližně 900

provozních hodinách. Výměna promítací lampy je popsána na str. 71 a 72.

MOUSE/ADJ

(nabídka).

. (ovl.

ADJ

Stav Problém Odstranění

Kontrolka LAMP svítí červeně a ve spodním levém rohu obrazu bliká žlutě "LAMP" a ".

Značné zhoršení kvality obrazu a barev.

Napájení se automaticky vypnulo a projektor vstoupil do pohotovostního režimu.

Ve spodním levém rohu obrazu bliká červeně "LAMP" a ". vypnulo.

" a napájení se

• Promítací lampa je používána déle

než 900 hodin.

• Promítací lampa je používána déle

než 1.000 hodin.

• Obstarejte si náhradní promítací

lampu (modul lampa/klec) aktuálního typu BQC-XGV10WU/1 u vašeho nejbližšího autorizovaného dealera LCD projektoru Sharp nebo v servisním středisku Sharp.

• Vyměňte promítací lampu, viz str. 71

a 72. Pokud chcete, můžete si nechat lampu vyměnit vaším nejbližším autorizovaným dealerem LCD projektoru Sharp nebo servisním střediskem Sharp.

- 76

Údržba & odstraňo-

vání poruch

Nastavení režimu promítacích lamp (Lamp

Mode)

Projektor

grafického uživatelského rozhraní (GUI)

Nabídkové zobrazení

Dálkový ovladač

Tato funkce umožňuje nastavení režimu promítacích lamp. Režim můžete nastavit pro provoz s jednou promítací lampou a tak zdvojnásobit účinnou dobu používání.

Režimy promítacích lamp

Zvolený režim Popis Both Lamps

(obě lampy) Lamp 1 Only

(pouze lampa 1)

Lamp 2 Only (pouze lampa 2)

Equal Use (rovnoměrné použití lamp)

[Přepněte přepínač počítače a ukazovátka/ovl. projektoru) na dálkovém ovladači do polohy (ovl. projektoru)].

Stiskněte tlačítko Tlačítky zvolte "Options (2)" (speciální funkce). Tlačítky zvolte "Lamp Mode" (režim promítacích

lamp) a pak stiskněte tlačítko Tlačítky zvolte požadovaný režim promítacích

lamp. Nastavení uložte stisknutím tlačítka Nabídkové zobrazení ukončete stisknutím tlačítka

(nabídka).

Pro větší jas se používají obě lampy současně. Používá se lampa 1. Když se lampa 1 spálí, automaticky se rozsvítí lampa 2. Používá se lampa 2. Když se lampa 2 spálí, automaticky se rozsvítí lampa 1. Lampy se používají střídavě. Střídání se provádí po každých 100 provozních hodinách.

MOUSE/ADJ.

(ovl.

ADJ

(nabídka).

ENTER

V režimu "Equal Use" (rovnoměrné použití lamp), když je

•

projektor nepřetržitě používán déle než 24 hodin, přepíná na střídání jako po 100 hodinách.

Výměna promítací lampy

• Potenciální riziko roztříštění skla, když lampa praskne. Jestliže promítací lampa praskne, zajistěte její výměnu

autorizovaným dealerem LCD projektoru Sharp nebo servisním střediskem Sharp.

• Nevyjímejte klec s promítací lampou okamžitě po ukončení promítání. Promítací lampa může být značně horká. Po

odpojení síťového přívodu a před vyjmutím klece s promítací lampou počkejte minimálně jednu hodinu, aby povrch klece promítací lampy úplně zchládl.

vání poruch

Promítací lampu se doporučuje vyměnit po 900 provozních hodinách nebo když se vyskytuje značné zhoršení kvality obrazu a barev. Promítací lampu opatrně vyměňte podle pokynů uvedených na další straně.

Údržba & odstraňo-

Jestliže nová promítací lampa po výměně nesvítí, nechte projektor opravit vaším nejbližším autorizovaným dealerem LCD projektoru Sharp nebo servisním střediskem Sharp. Obstarejte si náhradní promítací lampu (modul lampa/klec) aktuálního typu BQC-XGV10WU/1 u vašeho nejbližšího autorizovaného dealera LCD projektoru Sharp nebo v servisním středisku Sharp. Pak promítací lampu opatrně vyměňte podle pokynů uvedených na další straně. Pokud chcete, můžete si nechat lampu vyměnit vaším nejbližším autorizovaným dealerem LCD projektoru Sharp nebo servisním střediskem Sharp.

77 -

Výměna promítací lampy

Demontáž a montáž promítací lampy

• Klec s promítací lampou vyjímejte za rukojeť. Nedotýkejte se skleněného povrchu klece promítací

lampy nebo vnitřních částí projektoru.

• Abyste zabránili svému úrazu a poškození promítací lampy, postupujte přesně podle níže

uvedených bodů.

• Výměnu provedete bezpečněji, když po vypnutí hlavního vypínače odpojíte síťový přívod.

Vypně te napájení.

tis kněte tlačítko

až se zastaví chladicí ventilátor.

(vyp). Počkejte,

OFF

nebo

yjměte klec s promítací

lampou.

Vyšroubujte upevňovací šrouby klece. Uchopte klec za rukojeť a potáhněte ji horizontálně směrem

k vám.

Vypně te hlavní vypínač.

Vypněte hlavní vypínač. (Odpojte síťo vý přívod.)

Instalujte kryt klece promítací lampy a zapněte hlavní vypínač.

Instalujte kryt posunutím ve směru šipky (ke značce zavření) na zadní straně projektoru. Pak zapněte hlavn

vypín ač.

Odstraňte kryt klece promítací lampy.

Povolte šroub, který upevňuje kryt klece promítací lampy na zadní straně projektoru. Pak odstraňte kryt jeho posunutím ve směru šipky (ke značce

otevření).

Stiskněte ON (zap) na projektoru. Kontrolka LAMP bliká červeně. Pro reset ov ání čas. spínače lampy stiskn ěte ENTER.

Na projektoru stiskněte ON a pak

ENTER

pevňovací

šrouby

Upe v ňovací šroub

Znovu vypněte hlavní vypínač a odstraňte kryt klece

promítací lampy.

Vypněte hlavní vypínač a odstraňte kryt jeho pos unutím ve směru šipky (ke značce otevření) na zadní s traně

projektoru.

• Časový spínač promítací lampy musíte resetovat pokaždé, když lampu vyměníte. Resetování zkontrolujte v nabídce "Lamp

Timer" (časový spínač promítací lampy).

Instalujte novou klec s promítací lampou.

Instalujte kryt klece promítací lampy.

Zatlačte klec s promítací lampou do prostoru pro klec. Utáhněte upevňovací šrouby.

Ins talujte kryt pos unutím ve sm ěru šipky (ke značce zavření) na zadní straně projektoru. Pak utáhněte

upevňovací šroub.

Údržba & odstraňo-

vání poruch

- 78

Výměna vzduchového filtru

Vzduchový

•

Tento projektor je pro zajištění optimálních provozních podmínek projektoru vybaven jedním vzduchovým filtrem.

•

Vzduchový filtr vyměňte po 2.000 hodinách provozu.

•

Filtr (PFILD0110CEZZ) nechte vyměnit vaším autorizovaným dealerem LCD projektoru Sharp nebo servisním střediskem Sharp.

Čelní pohled

filtr

Výměna vzduchového filtru

Vypně te napájení.

nebo

ypněte hlavní vypínač a

odpojte síťový přívod.

Demontujte kryt filtru.

tis kněte jazýček a otevřete kryt filtru

nahoru ve směru š ipky.

vání poruch

Údržba & odstraňo-

yjměte vzduchový

filtr.Vyjměte vzduchový filtr.

Uchopte vzduchový filtr za rukojeti a vytáhněte ho ven.

• Dávejte pozor, abyste bezpečně nainstalovali kryt filtru. Pokud není kryt správně nainstalován, napájení se nezapne.

79 -

Instalujte nový vzduchový filtr.

Zatlačte nový vzduchový filtr na své místo.

Instalujte zpět kryt filtru.

Zas uňte jazýček na konci krytu filtru do otvoru a zatlačte kryt filtru na své

místo.

Odstraňování poruch

Porucha Odstranění

Napájení nelze zapnout nebo vypnout tlačítky ON/OFF (zap/vyp) na projektoru. Projektor nelze ovládat dálkovým ovladačem.

Projektor nelze ovládat žádným funkčním ovladačem na projektoru ani na dálkovém ovladači.

Žádný obraz a žádný zvuk.

Zvuk je slyšet, ale obraz není promítán.

Barvy jsou vybledlé nebo slabé. Obraz je rozmazaný.

Obraz je promítán, ale není slyšet žádný zvuk.

Nezobrazuje se žádné informační zobrazení.

Ze skříně projektoru jsou občas slyšet neobvyklé zvuky.

Kontrolka údržby svítí. Šum obrazu.

Obrazy 480P nejsou promítány. Obraz je zelený na vstupu INPUT 1, 2, 4 nebo 5 COMPONENT. Obraz je růžový (bez zelené) na vstupu INPUT 1, 2 RGB. Objektiv se vypnul.

• Keylock (blokování funkčních ovladačů) je nastaveno na "Level A" (úroveň A) nebo

"Level B" (úroveň B), které blokují některé nebo všechny funkční ovladače, viz str. 59.

• Když je projektor nastaven jako Slave (podřízený) projektor, používejte ovladače na

Master (hlavním) projektoru nebo změňte nastavení příkazy RS-232C z počítače, viz str. 63.

• Když používáte nastavení Slave (podřízeného) projektoru v kombinaci s Keylock

(blokováním funkčních ovladačů) na úrovni Level B nebo Level C, všechny funkční ovladače na projektoru a na dálkovém ovladači jsou deaktivovány. Funkční ovladače aktivujte zrušením nastavení Slave a Keylock pomocí příkazů SAPS nebo RS-232C. Bez počítače můžete nastavení Slave a Keylock zrušit stisknutím následujících tlačítek na projektoru:

ENTER → ON → ENTER → ON → ENTER → MENU

→

Ale tento postup zruší také nastavení hesla.

• Síťový přívod projektoru není připojen do síťové zásuvky.

• Kryt filtru není správně instalován.

• Zvolený vstup není správný, viz str. 31.

• Kabely nejsou správně připojeny ke konektorům bočního panelu projektoru,

viz str. 14-18.

• Baterie dálkového ovladače jsou vybité, viz str. 12.

• Přepínač MOUSE/ADJ. na dálkovém ovladači je nastaven do polohy MOUSE.

• Kabely nejsou správně připojeny ke konektorům bočního panelu projektoru,

viz str. 14-18.

• "Contrast" (kontrast) a "Brightness" (jas) jsou nastaveny na minimální hodnoty,

viz str. 43.

• Informační zobrazení "BLACK SCREEN" (černý obraz) je vypnuto a funkce Black Screen

je zapnuta, takže vytváří černý obraz, viz str. 32.

• "Color" (barva) a "Tint" (odstín) nejsou správně nastaveny, viz str. 43.

• Nastavte zaostření obrazu, viz str. 29.

• Promítací vzdálenost je příliš velká nebo příliš malá a neumožňuje správné zaostření,

viz str. 21-28.

• Kabely nejsou správně připojeny ke konektorům bočního panelu projektoru,

viz str. 14-18.

• Hlasitost je nastavena na minimum, viz str. 31.

• Informační zobrazení jsou nastavena na úroveň "Level A" nebo "Level B" zabraňující

zobrazení některých nebo všech informačních zobrazení, viz str. 53.

• Jestliže je obraz normální, je zvuk způsoben smrštěním skříně vlivem teplotních změn,

což nemá negativní vliv na provoz nebo funkce projektoru.

• Viz oddíl "Kontrolky promítacích lamp/údržby" na str. 69.

• Nastavte "Phase" (fáze), viz str. 46.

• Šum se může vyskytovat při používání projektoru s některými počítači. Pomocí příkazu

RS-232C nastavte NOISE FILTER (šumový filtr) na ON (zap), viz str. 80 a 82.

• Nastavte režim rozlišení na 480P, viz str. 48.

• Změňte typ vstupního signálu, viz str. 45.

• Vyrovnejte značku na objektivu s příslušnou značkou na projektoru, zatlačte objektiv na

své místo a pootočte doprava.

Údržba & odstraňo-

vání poruch

- 80

Návod na účinnou prezentaci

• Elektronické prezentace jsou jednou z nejúčinnějších

nástrojů, které mohou přednášející používat při přesvědčování posluchačů. Existuje několik způsobů, jak zvýšit působivost prezentace a maximalizovat její účinek. Níže uvádíme návod, který vám pomůže vytvořit a realizovat dynamickou prezentaci.

a. Typy prezentace

Počítačové prezentace

• Pro prezentaci základních informací, jako jsou např. grafy,

kalkulační tabulky, dokumenty a obrázky, používejte aplikace zpracovávající text a tabulky.

• Pro sdělování složitějších informací a vytváření

dynamičtějších prezentací, které vám umožní kontrolovat směr a tempo vašeho sdělení, používejte aplikační programy, jako jsou např. Astound Persuasion

• Pro špičkové multimediální a interaktivní prezentace

používejte aplikační programy, jako je např. Macromedia Director



nebo PowerPoint.



, Freelance,

Příloha

lutá

na černé



• Astound

Macromedia Director společností.

, Freelance, Persuasion, PowerPoint a



jsou obchodní značky jednotlivých

Video prezentace

Použití video zařízení, jako jsou např. videorekordér, přehrávač DVD a přehrávač laserových kompaktních videodisků (CVD), může být účinné při sdělování instrukčních a ilustrativních informací, které je obtížné prezentovat.

Digitální kamery a osobní digitální pomůcky (PDA)

Pro vysoce kompaktní a přenosné prezentace jsou fotografické přístroje, digitální video kamery, snímací kamery dokumentů a PDA ideálními prostředky pro přenos dat vylučující těžkopádné převody dat.

Multimediální prezentace

Za účelem úplné multimediální prezentace můžete spojit všechny výše uvedené metody, včetně video, audio a počítačových aplikací a informací WWW.

b. Tvořivé prezentace

Přednášející častokrát nevyužívají mnoha rafinovaných způsobů manipulace s elektronickými prostředky, které zajišťují účinnější působení na posluchače.

Během prezentace má na posluchače velký účinek použití barvy. Když je použita správně a čitelně, studie ukazují, že barvy pozadí & popředí vytváří citový vztah k prezentaci, pomáhají divákům porozumět a pamatovat si informace a působí na posluchače, aby konali požadovanou činnost.

Použití barev

• Zvolte čitelné barvy.

• Barvy textu a grafiky vyžadují dostatečný kontrast.

• Pro pozadí zvolte tmavější barvy, protože světlé pozadí

může vytvářet nepříjemný lesk (ideální kontrast vytváří žlutá na černé).

81 -

Návod na účinnou prezentaci

• Barvy pozadí mohou na posluchače působit podvědomě:

ervená

Modrá

Zel ená

Černá

Červená

diváků a podporuje riskování, ale může být také spojena s finanční ztrátou.

Modrá

ale může také vytvářet dlouhou chvíli mezi posluchači, kteří jsou touto barvou pozadí často "zaplavováni".

Zelená

Černá

používejte jako přechodnou barvu mezi diapozitivy, když přecházíte z jedné myšlenky na druhou.

• Barvy popředí mají hlavní dopad na to, jak dobře

posluchači rozumí a zapamatují si sdělené informace.

• Pro zdůraznění použijte jednu nebo dvě jasné barvy.

• Zvýrazněte důležité informace.

• Oči těžko čtou některé barevné texty na některých

barevných pozadích. Například barvy textu a pozadí červená a zelená nebo modrá a černá jsou pro čtení velmi

obtížné.

• Barvoslepí lidé mohou mít potíže rozlišit červenou a

zelenou, hnědou a zelenou, purpurovou a modrou. Tyto barvy spolu nepoužívejte.

- zvyšuje puls, způsobuje rychlejší dýchání

- má uklidňující a umírněný účinek na posluchače,

- stimuluje vzájemnou součinnost.

- sděluje konečnost a jistotu. Černou barvu

Fonty

• Jedna z nejobvyklejších chyb u jakéhokoli typu vizuální

prezentace se vyskytuje při volbě typu písma, které bývá příliš malé, příliš slabé nebo je obtížně čitelné.

• Jestliže si nejste jisti, jak dobře bude zvolený font čitelný

na promítací ploše při různých velikostech, zkuste následující: nakreslete na papír obdélník 6" x 8" a dovnitř vytiskněte několik řádků textu na tiskárně s rozlišením 300 nebo 600 dpi. Rozlište velikosti textu pro simulaci nadpisu, obyčejného textu, textu diagramů a grafů. Výtisk přidržte před sebou s nataženýma rukama. Takto bude vypadat text na promítací ploše o šířce 1,2 m ve vzdálenosti 3 m, na promítací ploše o šířce 2,3 m ve vzdálenosti 6,1 m a na promítací ploše o šířce 3,7 m ve vzdálenosti 9,1 m. Jestliže není text snadno čitelný, musíte použít menší kopii na prezentační materiál nebo větší písmo.

• Provádějte vaše prezentační materiály tak, aby byly dobře

viditelné i v poslední řadě.

• Nic nepoškodí vaši prezentaci více než nesprávný

pravopis. Předtím, než zařadíte prezentační materiály do vaší prezentace, udělejte si vždy čas na jejich kontrolu a úpravu.

• Text s velkými a malými písmeny je čitelnější než text,

který obsahuje pouze velká písmena.

• Další důležitou vlastností fontů je, zda písmena mají patky

nebo nemají. Patky jsou malé, obvykle vodorovné čárky, které jsou přidány ke spodním částem písmen. Protože mají schopnost vést oči v řádku, tyto fonty s patkami jsou všeobecně považovány za čitelnější.

- 82

Příloha

Návod na účinnou prezentaci

Dob ré osvětlení osvětlení osvětlení

patné Dob ré

c. Uspořádání

Když zajišťujete prezentaci, musíte scénu uspořádat jak obrazně, tak doslova. Způsob, jakým uspořádáte prezentační místnost, bude mít velký vliv na to, jak vás a vaše informace posluchači pochopí. Rozmístěním a použitím následujících nástrojů účinek vaší prezentace zvýšíte.

Osvětlení

prezentace. Musíte usilovat o vytvoření nerovnoměrného rozložení světla. Posluchači by měli vždy vidět co největší část tváře přednášejícího, takže co nejvíce světla by mělo být soustředěno právě na něho. Protože je pro vás důležité, abyste viděli odezvu posluchačů, měla by určitá část světla dopadat také na ně. Naopak, na promítací plochu nesmí svítit žádné světlo.

- Dobré osvětlení je důležitou součástí úspěšné

Pódium

úrovni, ve které sedí posluchači, většina posluchačů vidí pouze horní třetinu vašeho těla. Proto se doporučuje, abyste při prezentaci pro 25 posluchačů a více stáli na pódiu nebo na plošině. Čím více vašeho těla je vidět, tím snadnější je komunikace s posluchači.

Řečnický pult

pultům, protože zakrývají 75% těla a omezují pohyb. Nicméně, hodně lidem řečnické pulty vyhovují, protože si na ně mohou uložit své poznámkové bloky a také jim pomáhají zakrýt případné rozpaky. Jestliže musíte použít řečnický pult, otočte ho tak, aby byl vůči posluchačům v úhlu 45°, takže vás nebude úplně zakrývat.

Prezentační materiály

vaše prezentační materiály dostatečně velké a aby byly promítány v dostatečné vzdálenosti, aby je všichni posluchači dobře viděli. Optimální pozorovací vzdálenost pro čtení 24bodového písma je osminásobek výšky obrazu. Spodní část promítacího plátna musí být minimálně 1,8 m nad podlahou.

Promítací plátno

místnosti tak, aby na něho viděli všichni posluchači. Protože se čte zleva doprava, měli byste při popisování prezentačních materiálů stát vůči posluchačům vždy vlevo.

Zasedací pořádek

dynamiky vaší prezentace. Jestliže bude prezentace trvat déle než půl dne, použijte zasedací pořádek jako ve škole židle a stoly. Jestliže chcete podpořit vzájemnou součinnost posluchačů, použijte zasedací pořádek šípového tvaru uspořádání židlí do tvaru "V". Jestliže máte malý počet posluchačů, vzájemnou diskusi zlepšíte uspořádáním do tvaru "U".

- Když provádíte prezentaci ve stejné výškové

- Nejlepší přednášející se vyhýbají řečnickým

- je velmi rozhodující, abyste měli

- Promítací plátno musí být vždy ve středu

- Zasedací pořádek realizujte podle

Příloha

83 -

Návod na účinnou prezentaci

d. Zkouška

• Nejlepší doba pro zkoušku je den nebo večer, ne pár

hodin, před datem prezentace a nejlepší místo je místnost, ve které bude prezentace probíhat. Zkouška projevu v malé kanceláři není stejné jako stát před 100 posluchači v hotelovém tanečním sále nebo v učebně.

• Z důvodu různých rychlostí procesorů v počítačích si pro

správné časování vyzkoušejte přechody diapozitivů.

• Kdykoli je to možné, nastavte si v předstihu vaše zařízení,

abyste měli odpovídající čas na řešení neočekávaných záležitostí, jako jsou např. osvětlení, napájení, zasedací pořádek a audio zařízení.

• Řádně zkontrolujte všechna zařízení. Zkontrolujte baterie

v dálkovém ovladači a přenosném počítači. Před prezentací nabijte baterie vašeho počítače a pro zajištění bezpečnosti připojte váš síťový adaptér.

• Seznamte se důkladně s ovládacím panelem na

projektoru a s dálkovými ovladači.

• Jestliže používáte mikrofon, zkontrolujte jeho funkčnost.

Uchopte ho a pochůzkou zkontrolujte, zda se nevyskytují v některých místech problémy se zpětnou vazbou. Během prezentace se pak těmto místům vyhněte.

e. Tipy prezentací

• Před zahájením prezentace si představte sami sebe, jak

provádíte prezentaci.

• Jestliže znáte nazpaměť alespoň první tři minuty vaší

prezentace, umožní vám to soustředit se na rytmus a pohyb po pódiu.

• Navázání kontaktu s prvními příchozími vám pomůže

vybudovat vztah s posluchači a budete se cítit klidněji.

• Nebuďte příliš závislí na prezentačních materiálech jejich

citováním, když si je posluchači současně čtou. Své materiály musíte znát dostatečně dobře, abyste byli schopni provádět prezentaci s lehkostí. Prezentační materiály používejte pro zdůraznění klíčových bodů.

• Pronášejte projev jasně a dívejte se na posluchače,

abyste udrželi jejich pozornost.

• Nečekejte do poloviny své prezentace na vyjasnění

předmětu prezentace. Jestliže budete dlouho čekat a pokusíte se vytvořit "publicitu", můžete ztratit některé z vašich posluchačů.

• Udržujte pozornost posluchačů. Protože během hodinové

prezentace se mnoho posluchačů vydrží soustředit pouze 15 až 20 minut, je důležité v pravidelných intervalech znovu získávat jejich pozornost. Používejte takové fráze, jako jsou např. "Toto je pro předmět prezentace rozhodující" nebo "Toto je absolutně zásadní", čímž si posluchači uvědomí, že nyní říkáte něco, co by měli poslouchat.

- 84

Příloha

Přiřazení pólů konektorů

Vstupní porty INPUT 1 RGB a OUTPUT (INPUT 1, 2):

RGB Vstup

Analogový

1. Video vstup (červená) 8. Kostra (modrá)

2. Video vstup 9. Nepřipojený

(zelená/synchronizace na zelené) 10. Kostra

3. Video vstup (modrá) 11.Kostra

4. Rezervní vstup 112. Obousměrná data

5. Složený synchronizační signál 13. Horizontální synchronizační

6. Kostra (červená) 14. Vertikální synchronizační

7. Kostra (zelená/synchronizace na zelené) 15. Takt dat

Vstup Component

Analogový

(CR) 9.Nepřipojený

1.P

2. Y 10. Nepřipojený

(CB) 11.Nepřipojený

3. P

4. Nepřipojený 12. Nepřipojený

5. Nepřipojený 13. Nepřipojený

) 14. Nepřipojený

)

Port RS-232C:

6. Kostra (P

7. Kostra (Y) 15. Nepřipojený

8. Kostra (P

9-kolíkový D-sub konektor kabelu DIN-D sub RS-232C

Kolík č. Signál Název Vstup/výstup Reference

1 CD Nepřipojený 2RDPříjem dat Vstup Připojený k vnitřnímu obvodu 3 SD Vysílání dat Výstup Připojený k vnitřnímu obvodu 4ER Nepřipojený 5 SG Signálová kostra Připojený k vnitřnímu obvodu 6DRPřipravenost souboru dat Výstup Nepřipojený 7 RS Výzva k vysílání Výstup Připojený k vnitřnímu obvodu 8 CS Uvolnit pro vysílání Vstup Připojený k vnitřnímu obvodu 9CI Nepřipojený

15-zdířkový mini D-sub konektor

signál

Příloha

DVI port:

• *

29-kolíkový

Návrat pro + 5 V, Hsync a Vsync. Analogový R, G a B návrat. Tyto kolíky nejsou pro toto zařízení použity.

Kolík č. Název

1 T.M.D.S. Data 22 T.M.D.S. Data 2+ 3 T.M.D.S. Data 2/4 Shield 4 T.M.D.S. Data 4- * 5 T.M.D.S. Data 4+ *

6 DDC Clock 7 DDC Data 8 Analog Vertical Sync 9 T.M.D.S. Data 1-

10 T.M.D.S. Data 1+ 11 T.M.D.S. Data 1/3 Shield 12 T.M.D.S. Data 3- * 13 T.M.D.S. Data 3+ * 14 + 5 V Power 15 Ground *

16 Hot Plug Detect 17 T.M.D.S. Data 0- 18 T.M.D.S. Data 0+ 19 T.M.D.S. Data 0/5 Shield

20 T.M.D.S. Data 5- * 21 T.M.D.S. Data 5+ *

22 T.M.D.S. Clock Shield 23 T.M.D.S. Clock+ 24 T.M.D.S. Clock-

C1 Analog Red C2 Analog Blue C3 Analog Horizontal Sync C4 Analog Ground *

85 -

Specifikace RS-232C a příkazy

Ovládání projektoru počítačem Po připojení RS-232C kabelu (kabel modemové náhrady, křížový typ, prodávaný samostatně) k projektoru můžete projektor ovládat počítačem. Zapojení kabelu je uvedeno na str. 16.

Podmínky komunikace Nastavte sériový port počítače tak, aby souhlasil s nastavením uvedeným v tabulce. Formát signálu: Splňuje standard RS-232C. Rychlost v baudech: 9.600 bps Délka dat: 8 bitů Paritní bit: NON Zastavovací bit: 1 bit Kontrola toku: Žádná

Základní formát Příkazy z počítače jsou vysílány v následujícím pořadí: příkaz, parametr, a návratný kód. Když projektor provede příkaz počítače, zašle do počítače kód odezvy.

Formát příkazu

Příkaz - 4 číslice Parametr - 4 číslice

Návratný kód (0DH)

Formát kódu odezvy

Normální odezva

Odezva oznamující problém (komunikační chyba nebo nesprávný příkaz)

Když je vysílán více než jeden kód, zasílejte jednotlivé příkazy až po ověření odezvy OK z projektoru na předchozí příkaz.

• Když používáte funkci ovládání projektoru počítačem, počítač nemá k dispozici údaje o provozním stavu projektoru. Proto

potvrďte stav projektoru zasláním příkazů zobrazení pro každou nabídku nastavení a kontrolujte stav pomocí informačního zobrazení. Jestliže projektor obdrží jiný příkaz než příkaz nabídkového zobrazení, provede příkaz bez informačního zobrazení.

Návratný kód (0DH)

Příkazy

• Když je "BRIGHT" (jas) obrazu vstupu INPUT 1 nastaven na - 10.

Počítač

Projektor

Ovládání

Funkční ovladače & dálkový ovladač

Příkaz Parametr

Návrat

Funkční ovladače & dálkový ovladač

Ovládání

Příkaz Parametr

Návrat

Příloha

- 86

Specifikace RS-232C a příkazy

Ovládání

Funkční ovladače & dálkový ovladač

Příkaz Parametr

Návrat

Příkaz Parametr

Návrat

Obraz

Příloha

Jemná sync *1

87 -

Specifikace RS-232C a příkazy

Ovládání

Jemná sync *1

Audio

Příkaz Parametr

Návrat

Ovládání

Příkaz Parametr

Návrat

Speciální funkce (2)

Speciální funkce (1)

Speciální funkce (2)

Jazyk

• Jestliže se ve sloupci Parametru vyskytuje pomlčka ( _ ), zadejte mezerník. V případě hvězdičky (*), zadejte hodnotu

z rozsahu uvedeného v závorkách ve sloupci Ovládání.

FINE SYNC (jemná synchronizace) lze nastavit pouze v zobrazeném režimu RGB.

• *

Šum se může vyskytovat při používání projektoru s některými počítači. Pomocí příkazu RS-232C nastavte NOISE

• *

FILTER (šumový filtr) na ON (zap).

Příkaz SERIAL No. CHECK (kontrola výrobního čísla) se používá pro čtení 12 číslic výrobního čísla.

• *

Když je vráceno potvrzení OK, zadejte PROJECTOR NAME (název projektoru) do paměti s kapacitou až 16 znaků.

• *

Z paměti pak může být název projektoru zaslán (potvrzen).

- 88

Příloha

Kabelové připojení dálkového ovladače

Vstup kabelového připojení dálkového ovladače

• Mini jack ∅ 3,5 mm

• Vnější kontakt: + 5 V (1 A)

• Vnitřní kontakt: kostra

Operační a přenosové kódy

Položka

(funkce)

Napájení zap Napájení vyp Hlasitost + Hlasitost Vypnutí zvuku Nabídka Objektiv Nástroje Černý obraz Enter Změna velikosti

Systémový kód Datový kód Vnější kód

• Pro používání funkcí myši, levého kliknutí a pravého

kliknutí pomocí dálkového ovladače připojeného kabelem, připojte tento kabel ze vstupu WIRED REMOTE (kabelové připojení dálkového ovladače) na projektoru k dálkovému ovladači. Kódy pro tyto funkce jsou složité a proto zde nejsou uvedeny.

Položka (funkce)

Zrušení příkazu Zmrazení Zvětšení Aut. synchroniz.

Gama Vstup 1.2.3 Vstup 4.5.6

Systémový kód Datový kód Vnější kód

Operační kód dálkového ovladače připojeného kabelem

• Systémové kódy C1 až C5 jsou konstantní na "10110".

• Kódy C14 a C15 jsou inverzní potvrzovací bity s "10"

signalizující "Front" (přední) a "01" signalizující "Rear" (zadní).

Formát signálu dálkového ovladače Sharp

Přenosový formát:

Tvar vlny výstupního signálu:

• t = 264 µs • Kmitočet nosné vlny impulzů = 455/12 kHz = 1,05 ms • Poměr = 1:1

• T

= 2,10 ms

• T

Přenosový řídicí kód

15 bitů Příklad inverze D na

15-bitový formát

Výstup používající modulaci polohou impulzů

Příloha

89 -

Kompatibilní počítače

Horizontální kmitočet: 15 - 126 kHz Vertikální kmitočet: 43 - 200 Hz Takt bodů: 12 - 230 MHz Kompatibilní se synchronizací na zelené a složenými synchronizačními signály UXGA a SXGA kompatibilní ve zdokonalené inteligentní kompresi nebo inteligentní kompresi Technologie změny velikosti AICS (systém zdokonalené inteligentní komprese a expanze)

• Tento projektor možná nebude schopen zobrazovat obrazy z přenosných počítačů v simultánním provozu (CRT/LCD).

Pokud tento případ nastane, vypněte LCD displej přenosného počítače a realizujte výstup dat displeje pouze v režimu CRT (displeje stolního počítače). Informace týkající se změny režimů displejů naleznete v provozním manuálu vašeho přenosného počítače.

• Tento projektor může přijímat VGA signály formátu 640 x 350 VESA, ale na promítacím plátně se zobrazí "640 x 400".

• Když projektor přijímá UXGA signály formátu 1.600 x 1.200 VESA, dochází k vzorkování a obraz je promítán s 1.024

řádky, což způsobí zablokování části obrazu.

- 90

Příloha

Rozměry

Boční pohled

Zadní pohled

Horní pohled Boční pohled

Příloha

Čelní pohled

Spodní pohled

Jednotky: mm

91 -

Specifikace

Typ výrobku LCD projektor

Model XG-V10XE

Video systém PAL/PAL 60/PAL-M/PAL-N/SECAM/NTSC 3.58/NTSC 4.43

Zobrazovací metoda LCD panel x 3, RGB optická závěrka

LCD panel Velikost panelu: 46 mm (1,8") (27,6 [výška] x 36,9 [šířka] mm)

Promítací lampa 200 W UHP lampa x 2

Rozsah kontrastu 400:1

Vstupní video signál BNC konektor: VIDEO (INPUT4, 5), složený obrazový signál, 1,0 Vp-p, sync negativní,

Vstupní S-video signál 4-pólový mini DIN konektor (INPUT4, 5)

Vstupní složený signál BNC konektor (INPUT 2, 4, 5)

Horizontální rozlišení 620 TV řádků (S-video vstup), 650 TV řádků (vstup DTV 720P, STRETCH režim)

Audio výstup 2 W + 2 W (stereo)

Vstupní RGB signál 15-pólový mini D-Sub konektor (INPUT 1), 5 BNC konektor (INPUT 2):

Takt obrazových bodů12 - 230 MHz

Vertikální kmitočet 43 - 200 Hz

Horizontální kmitočet 15 - 126 kHz

Počítačový řídicí signál 9-pin D-sub konektor (vstup/výstup RS-232C)

Reproduktor 5 x 8 cm, oválný x 2, 3 W + 3 W (stereo)

Jmenovité napětí 110-120 / 220-240 V, stř.

Vstupní proud 6,2 A / 3,1 A

Jmenovitý kmitočet 50/60 Hz

Příkon 575 W

Ztráta energie < 2.100 BTU/hod.

Provozní teplota +5 až +40°C

Skladovací teplota -20 až +60°C

Skříň Plast

Nosný kmitočet I/R 38 kHz

Laserové ukazovátko dálkového ovladače Vlnová délka: 650 nm / max. výstup: 1 mW / laserový výrobek třídy II

Rozměry (přibl.) 444,2 (š) x 196,2 (v) x 621,3 (h) mm (pouze hlavní skříň)

Hmotnost (přibl.) 18,9 kg (pouze hlavní skříň)

Dodané příslušenství Dálkový ovladač, dvě baterie velikosti AA, síťový přívod (1,8 m), RGB kabel (3 m), ovládací

Náhradní díly Promítací lampa (modul lampa/klec) (BQC-XGV10WU/1), dálkový ovladač

DTV 480i/480P/720P/1080i

Zobrazovací metoda: průhledný TN panel z tekutých krystalů Řídicí metoda: TFT (tenkovrstvý tranzistor) Active Matrix panel Počet bodů: 786.432 bodů (1.024 [H] x 768 [V]

ukončený 75 RCA konektor: AUDIO (INPUT4, 5), 0,5 Vrms větší než 22 kΩ (stereo)

Y (jasový signál): 1,0 Vp-p, sync negativní, ukončený 75 C (chrominanční (barvonosný) signál): Burst 0,286 Vp-p, ukončený 75

Y: 1,0 Vp-p, sync negativní, ukončený 75

: 0,7 Vp-p, ukončený 75

RGB analogový vstup dělený/složený synchronizační/synchronizace na zelené:

0-0,7 Vp-p, pozitivní, ukončený 75 DVI konektor (29-pin) (INPUT 3), RGB (DIGITAL), 250-1.000 Mv, 50 Horizontální synchronizační signál: úroveň TTL (pozitivní/negativní) nebo složený

synchronizační signál (pouze Apple) Vertikální synchronizační signál: stejný jako výše

530,1 (š) x 221,9 (v) x 643,2 (h) mm (včetně standardního objektivu, krytu konektorů, nastavovacích prvků a přečnívajících částí).

kabel PS/2 myši (1 m), ovládací kabel USB myši (1 m), přijímač bezdrátové myši, přídavný vzduchový filtr, kryt konektorů, CD-ROM, provozní manuál LCD projektoru, informativní manuál LCD projektoru, provozní manuál programu progresivní prezentace Sharp

(RRMCG1565CESA), baterie velikosti AA, síťový přívod, RGB kabel (QCNW-5304CEZZ), ovládací kabel PS/2 myši (QCNW-5113CEZZ), ovládací kabel USB myši (QCNW-5680CEZZ), přijímač bezdrátové myši (RUNTK0673CEZZ), vzduchový filtr (PFILD0110CEZZ), kryt konektorů (CCOVA1789CE01), CD-ROM (UDSKA0038CEN1), provozní manuál LCD projektoru (TINS-7077CEZZ), informativní manuál LCD projektoru (TINS-7278CEZZ, TINS-7279CEZZ, TINS-7280CEZZ), provozní manuál programu progresivní prezentace Sharp (TINS-7281CEZZ)

Ω

Ω Ω Ω

Ω

Tento projektor SHARP používá panely LCD (s tekutými krystaly). Tyto velmi důmyslné panely obsahují 786.432 obrazových bodů (x RGB) TFT (tenkovrstvé tranzistory). Jako pro všechna elektronická zařízení s vysokou úrovní technologie, jako jsou např. televizní přijímače s velkou obrazovkou, video systémy a video kamery, tak i pro tento projektor platí určité přípustné tolerance, které musí splňovat.

Změna specifikace vyhrazena.

Tento projektor má v přípustných tolerancích určitý počet TFT neaktivních, což může mít za následek osvětlené nebo neaktivní body na promítací ploše. Tato skutečnost neovlivní kvalitu obrazu nebo odhadovanou životnost projektoru.

Příloha

- 92

Slovníček

Aspect ratio (poměr stran)

Poměr šířky a výšky obrazu. Normální poměr stran počítačového a video obrazu je 4:3. K dispozici jsou také širokoúhlé obrazys poměrem stran 16:9 a 21:9.

Auto sync (automatická synchronizace)

Optimalizuje promítané počítačové obrazy automatickým nastavením některých funkcí.

Background (pozadí)

Obraz pozadí je promítán, když není přijímán žádný vstupní signál.

Border (orámování)

Zobrazuje obraz 4:3 v jeho největší velikosti (768 x 576), ve které může být zobrazen na širokoúhlé promítací ploše (1024 x 576).

Clock (takt)

Nastavení taktu se používá pro nastavení vertikálního šumu, když je úroveň taktu nesprávná.

CLR Temp (teplota barvy)

Funkce, pomocí níž můžete projektoru přizpůsobit typ obrazového vstupu nastavením teploty barvy.

Composite sync (složený synchronizační signál)

Signál obsahující horizontální a vertikální synchronizační impulzy.

Digital shift (digitální posun)

Posunuje obraz snadno pomocí tlačítek nahoru nebo dolů, když je režim RESIZE (změna velikosti vstupního obrazu) nastaven na BORDER (orámování), STRETCH (rozšíření) nebo SMART STRETCH (inteligentní rozšíření) ze vstupů počítače (kromě SXGA a UXGA), VIDEO a DTV.

Dot by Dot (původní rozlišení)

Režim, který promítá obrazy s jejich původním rozlišením.

DVI (digitální vizuální rozhraní)

Digitální vizuální rozhraní, které podporuje jak digitální tak analogové zobrazení.

Gamma

Funkce zvýšení kvality obrazu, která nabízí bohatší obraz zjasněním tmavých částí obrazu bez změny jasu světlejších částí. Zvolit můžete čtyři různé režimy: STANDARD, GAMMA 1, GAMMA 2 a CUSTOM (uživatelské nastavení).

Intelligent compression and expansion (inteligentní komprese a expanze)

Vysoce kvalitní změna velikosti obrazů s menším a větším rozlišením pro přizpůsobení původnímu rozlišení projektoru.

Intelligent digital keystone correction (inteligentní digitální oprava lichoběžníkového zkreslení)

Digitálně opravuje zkreslený obraz, když je projektor instalován pod určitým úhlem vůči promítací ploše, vyhlazuje nerovnosti obrazu a realizuje kompresi obrazu nejenom horizontálně ale také vertikálně při udržování poměru stran 4:3 a současně počítá poměr stran, který je automaticky nastavovaný na velikost vertikálního posunu objektivu.

Keylock level (úroveň blokování funkčních ovladačů)

Režim, kterým můžete zablokovat funkční ovladače projektoru a tím zabránit neoprávněným zásahům.

Lamp mode (režim promítacích lamp)

Režim , který umožňuje použití dvou promítacích lamp v různých kombinacích. Zvolit můžete čtyři různé režimy: Both Lamps (projektor používá současně obě promítací lampy), Lamp 1 only (projektor používá pouze lampu 1), Lamp 2 only (projektor používá pouze lampu 2) a Equal Use (střídavé používání promítacích lamp).

Lens shift (vertikální posun objektivu)

Objektiv lze snadno posouvat nahoru nebo dolů a tím minimalizovat nebo eliminovat účinek "Keystone" (lichoběžníkového zkreslení).

Magnification (zvětšení)

Digitální přiblížení části obrazu.

Optional Board (přídavná deska)

Rozšiřující deska (prodávaná samostatně) vám umožňuje reagovat na obrazový signál pro komerční použití a ovládání RS-422.

Phase (fáze)

Změna fáze je změna časování mezi izomorfními signály se stejným rozlišením. Když je úroveň fáze nesprávná, promítaný obraz obvykle vykazuje horizontální blikání.

Picture in Picture (obraz v obraze)

Umožňuje přidat další obraz na již promítaný obraz a tím poskytuje účinnější prezentaci.

Presentation tools (prezentační nástroje)

Užitečné nástroje pro zdůraznění klíčových bodů během prezentace.

Progressive mode (progresivní režim)

Progresivní zobrazení poskytuje hladší obraz. Zvolit můžete tři různé režimy: 2D Progressive, 3D Progressive a Film Mode (filmový režim).

Resize (změna velikosti)

Umožňuje upravit nebo přizpůsobit režim promítání obrazu tak, že zvětšuje vstupní obraz. Zvolit můžete ze šesti různých režimů, viz str. 34.

RS-232C

Funkce, která ovládá projektor z počítače pomocí portů RS-232C na projektoru a počítači.

Set Inputs (nastavení vstupů)

Funkce omezující počet aktivovaných vstupů. Například, když nastavíte Input 2 na "OFF" (vyp), vstupy můžete přepínat pouze mezi Input 1 a Input 3 s vynecháním Input 2.

Smart Stretch (inteligentní rozšíření)

Režim, který rozšiřuje horizontálně levou a pravou stranu obrazu 4:3 za současného udržování poměru stran kolem středu obrazu, aby došlo k zobrazení na širokoúhlém promítacím plátně.

Stack Setting (zdvojení projektorů)

Zabraňuje potížím s nastavením nebo provozem při promítání se dvěma projektory. Když nastavíte jeden projektor jako Master (hlavní) a druhý jako Slave (podřízený), podřízený projektor bude vykonávat stejné operace jako hlavní projektor.

Status Function (funkce zobrazení všech nastavení)

Zobrazuje všechna nastavení projektoru.

Stretch (rozšíření)

Režim, který rozšiřuje obraz 4:3 horizontálně tak, aby mohl být zobrazen na širokoúhlém promítacím plátně.

Sync on green (synchronizace na zelené)

Režim video signálu počítače, který má horizontální a vertikální synchronizační signál na zelené.

Příloha

3D DNR (3D digitální snížení šumu)

Poskytuje obrazy vysoké kvality s minimálním posouváním bodů a křížovým barevným šumem.

93 -

Index

3D digitální snížení šumu .................................................... 52

Adaptéry BNC-RCA ............................................................ 17

Audio ................................................................................... 50

Audio kabel ......................................................................... 18

Automatické vypnutí napájení ............................................. 55

Čidlo dálkového ovladače ................................................... 36

Dálkový ovladač .................................................................. 12

Digitální posun .................................................................... 29

DVI vstup (Input 3) .............................................................. 16

Fáze .................................................................................... 46

Funkce vypnutí vnějšího monitoru / RS-232C ..................... 55

Funkce zobrazení všech nastavení ..................................... 58

GUI (grafické uživatelské rozhraní) ..................................... 40

Heslo ................................................................................... 61

Informační zobrazení .......................................................... 53

Instalace ke stropu .............................................................. 30

Inteligentní digitální oprava lichoběžníkového zkreslení ..... 29

Jazyk informačního zobrazení ............................................. 57

Kabelové připojení dálkového ovladače .............................. 39

Konektor pro kabelové připojení dálkového ovladače

Konektor S-VIDEO INPUT ................................................... 11

Konektor VIDEO INPUT ..................................................... 11

Konektory audio vstupu ....................................................... 11

Konektory audio výstupu ..................................................... 11

Kontrolka upozornění na teplotu ......................................... 69

Kontrolky promítacích lamp ................................................. 69

Nastavení automatické synchronizace ................................ 49

Nastavení identifikačního čísla projektoru ........................... 63

Nastavení obrazu ................................................................ 43

Nastavení režimu zdvojených projektorů ............................ 63

Nastavení vstupů ................................................................ 59

Nastavovací prvky výškového vyrovnání projektoru

Nastavovací tlačítka dálkového ovladače ........................... 12

Obraz v obraze .................................................................... 51

Obrazy s původním rozlišením (dot by dot) ......................... 34

Odváděcí otvory .................................................................... 3

Orámování obrazu .............................................................. 34

Ovládací kabel PS/2 myši ................................................... 38

Ovládací kabel USB myši .................................................... 38

PDF ....................................................................................... 9

Počáteční obraz .................................................................. 54

Poměr stran obrazu ............................................................. 34

Port INPUT .......................................................................... 11

Port OUTPUT ...................................................................... 11

Port RS-232C ...................................................................... 11

Použití dálkového ovladače jako bezdrátové myši............... 37

Pozadí ................................................................................. 54

Prezentační nástroje ........................................................... 64

Progresivní režim ................................................................ 45

Promítání stropní + zadní .................................................... 56

Přenosová rychlost (RS-232C) ........................................... 60

Přepínač ADJ. (ovládání projektoru) ................................... 12

Přepínač ovl. počítače a ukazovátka/ovl. projektoru........... 36

Přídavná deska ................................................................... 62

Přídavný vzduchový filtr ...................................................... 13

Přijímač bezdrátové myši .................................................... 38

Reproduktory ...................................................................... 11

Režim sítě ........................................................................... 65

Režim úspory energie ......................................................... 55

RGB kabel ........................................................................... 14

Rukojeť projektoru ................................................................. 4

Síťová zásuvka ................................................................... 14

Síťový přívod ....................................................................... 14

SXGA .................................................................................... 5

Synchronizace .................................................................... 49

Synchronizace na zelené .................................................... 79

Takt ..................................................................................... 46

Teplota barvy ...................................................................... 44

Tlačítka hlasitosti ................................................................. 31

Tlačítka INPUT .................................................................... 31

Tlačítka napájení ................................................................. 19

Tlačítko 1.2.3 ...................................................................... 31

Tlačítko 4.5.6 ...................................................................... 31

Tlačítko automatické synchronizace ................................... 49

Tlačítko černého obrazu ...................................................... 32

Tlačítko ENTER .................................................................. 10

Tlačítko gama ..................................................................... 35

Tlačítko laserového ukazovátka .......................................... 39

Tlačítko levého kliknutí ........................................................ 37

Tlačítko nabídky .................................................................. 40

Tlačítko nástrojů .................................................................. 64

Tlačítko objektivu ................................................................ 29

Tlačítko pravého kliknutí myši ............................................ 37

Tlačítko prosvětlení ............................................................. 37

Tlačítko vypnutí zvuku ......................................................... 31

Tlačítko změny velikosti obrazu .......................................... 34

Tlačítko zmrazení promítaných obrazů ............................... 32

Tlačítko zrušení příkazu ...................................................... 40

Tlačítko zvětšení ................................................................. 33

Uložení nastavení ............................................................... 47

Vertikální posun objektivu ................................................... 29

Video systém ...................................................................... 53

Videostěna .......................................................................... 68

Volba nastavení .................................................................. 47

Vysílač signálu dálkového ovladače .................................... 12

Vzduchový filtr ..................................................................... 73

Zablokování funkčních ovladačů ......................................... 59

Zadní promítání ................................................................... 30

Příloha

- 94

Sharp XG-V10XE User Manual [cz]

Specifications and Main Features

Frequently Asked Questions

User Manual
