PROJECTEUR DE DONNÉES

MODÈLE

XG-SV100W XG-SV200X

MANUEL DE CONFIGURATION

Raccordement et affectation des broches .......................................2

Spéciﬁ cations et réglages des commandes RS-232C .....................4

Utilisation du projecteur à l'aide du protocole PJLink

Conﬁ guration de l'environnement du réseau du projecteur .........11

1. Connexion du projecteur à un ordinateur ............................................. 12

2. Spéciﬁ cation d'une adresse IP pour l'ordinateur ................................13

3. Conﬁ guration d'une connexion réseau pour le projecteur ................... 15

Commande du projecteur par un réseau LAN ................................17

Commande du projecteur par Internet Explorer ......................................17

Vériﬁ cation de l'état du projecteur (Status) ..............................................18

Commande du projecteur (Control) ..........................................................18

Conﬁ guration et réglage du projecteur (Settings & Adjustments) ............19

Paramétrage de la sécurité (Network – Security) .....................................19

Réglages généraux du réseau (Network – General) .................................20

Paramétrage pour l'envoi d'e-mail en cas d'erreur

(Mail – Originator Settings) .............................................................20

Paramétrage des messages d'erreur et des adresses du destinataire

auquel l'e-mail doit être envoyé en cas d'erreur

(Mail – Recipient Settings) .............................................................. 21

Réglage des éléments d'erreur et de l'URL qui s'afﬁ cheront lorsqu'une

erreur se produit (Service & Support – Access URL) .....................21

Réinitialisation du compteur d'heures de la lampe du projecteur

par LAN ......................................................................................22

Résolution des problèmes ................................................................24

...............10

Raccordement et affectation des broches

Prises d'entrée COMPUTER/COMPONENT 1, 2 et de sortie COMPUTER/COMPONENT :

Mini connecteur femelle D-sub à 15 broches

Prise HDMI

218

119

Entrée/Sortie COMPUTER Entrée/Sortie COMPONENT

N° de

broche

10.

11.

12.

13.

14.

15.

N° de

broche

10.

Signal N° de

Entrée vidéo (rouge) Entrée vidéo (vert/synchro sur vert) Entrée vidéo (bleu) Pas raccordé Pas raccordé Terre (rouge) Terre (vert/synchro sur vert) Ter re ( ble u) Pas raccordé TERRE Pas raccordé Données bidirectionnelles Signal de synchro horizontale : niveau TTL Signal de synchro verticale : niveau TTL Horloge données

Désignation N° de

Données T.M.D.S. 2+ Blindage données T.M.D.S. 2 Données T.M.D.S. 2– Données T.M.D.S. 1+ Blindage données T.M.D.S. 1 Données T.M.D.S. 1– Données T.M.D.S. 0+ Blindage données T.M.D.S. 0 Données T.M.D.S. 0– Horloge T.M.D.S.+

broche

10.

11.

12.

13.

14.

15.

broche

11.

12.

13.

14.

15.

16.

17.

18.

19.

Signal

PR (CR) Y PB (CB) Pas raccordé Pas raccordé Ter re ( PR) Terre (Y) Ter re ( PB) Pas raccordé Pas raccordé Pas raccordé Pas raccordé Pas raccordé Pas raccordé Pas raccordé

Désignation

Blindage de l’horloge T.M.D.S. Horloge T.M.D.S.– CEC Utilitaire SCL SDA Mise à la terre DDC/CEC Alimentation +5V Détection d’une prise chaude

Prise RS-232C : Mini connecteur mâle D-sub à 9 broches de l'adaptateur RS-232C DIN-D-sub

N° de

broche

Signal Désignation E/S Référence

Réception de données

Envoi de données

Masse logique

Demande d'émission

Prêt à émettre

Entrée Sortie

Pas raccordé Raccordé au circuit interne Raccordé au circuit interne Pas raccordé Raccordé au circuit interne Pas raccordé Raccordé à CS dans le circuit interne Raccordé à RS dans le circuit interne Pas raccordé

-2

Raccordement et affectation des broches

Connexion recommandée pour le câble RS-232C : Connecteur femelle D-sub à 9 broches

N° de

broche

Remarque

Selon le périphérique de contrôle utilisé, il pourra être nécessaire de raccorder la broche 4 et la broche

• 6 sur le périphérique de contrôle (par exemple un ordinateur).

Signal N° de

CD RD SD ER SG DR RS CS CI

broche

Signal

CD RD SD ER SG DR RS CS

Projecteur

N° de

broche

4 5 6

Ordinateur

N° de

broche

4 5 6

Prise USB : Connecteur USB de type B Prise LAN : LAN (RJ-45)

431243

N° de

broche

Signal Désignation N° de

VCC

Alimentation USB

USB–

Données USB–

USB+

Données USB+

Masse signalétique

...18...

broche

Signal N° de

TX+ TX– RX+

broche

Signal

RX–

-3

Spéciﬁ cations et réglages des commandes RS-232C

Commande par l'ordinateur

Un ordinateur peut être utilisé pour exécuter les commandes depuis un ordinateur relié au projecteur par un câble série RS-232C (type croisé, disponible dans le commerce). (Voir page 25 du mode d'emploi du projecteur pour le raccordement.)

Conditions de communication

Réglez les paramètres du port série de l'ordinateur sur ceux du tableau. Format signal : Conforme au standard RS-232C. Bits de parité : Aucun Débit en bauds* : 9 600 bps / 38 400 bps / 115 200 bps Bit d'arrêt : 1 bit Longueur des données : 8 bits Commande de ﬂ ux : Aucun

*Réglez la vitesse de transmission du projecteur sur la même vitesse que l'ordinateur.

Format basic

Les commandes sont envoyées depuis l'ordinateur dans l'ordre suivant : commande, paramètre et code de retour. Après que le projecteur ait traité la commande envoyée par l'ordinateur, il envoie un code de réponse à l'ordinateur.

Format de la commande

C1 C2 C3 C4 P1 P2 P3 P4

Commande 4 chiffres Paramètre 4 chiffres

Format de code de réponse

Réponse normale

Code de retour (0DH)

Réponse d'erreur (erreur de communication ou commande incorrecte)

Code de retour (0DH)

ERR

Code de retour (0DH)

Info

Lorsque vous commandez le projecteur par les commandes RS-232C à partir de l'ordinateur, attendez au

• moins 30 secondes après la mise sous tension pour transmettre les commandes.

•

Après l'envoi d'une sélection d'entrée ou d'une commande de réglage d'image et la réception d'un code de réponse « OK », le projecteur peut avoir besoin d'un certain laps de temps pour traiter la commande. Si une deuxième commande est envoyée pendant que le projecteur est toujours en train de traiter la première, vous recevrez peut-être un code de réponse « ERR ». Si cela se produit, essayez de ré-envoyer la deuxième commande.

•

Lorsque plus d'un code est envoyé, envoyez chaque commande uniquement après que le code de réponse pour la commande précédente provenant du projecteur a été vériﬁ ée.

•

« POWR???? », « TABN _ _ _ 1 », « TLPS _ _ _ 1 », « TPOW _ _ _ 1 », « TLPN _ _ _ 1 », « TLTT _ _ _ 1 », « TLTM _ _ _ 1 », « TLTL _ _ _ 1 », « TNAM _ _ _ 1 », « MNRD _ _ _ 1 », « PJN0 _ _ _ 1 »

− Quand le projecteur reçoit un paramètre de commande spécial comme montré ci-dessous :

* L'afﬁ chage à l'écran ne disparaîtra pas. * La programmation « Extinction Auto » ne sera pas réinitialisée.

−

Des paramètres de commande spéciaux sont disponibles pour les applications qui requièrent une interrogation continue.

Remarque

Si un tiret de soulignement (_) apparaît dans la colonne des paramètres, entrez un espace.

• Si un astérisque (*) apparaît dans la colonne des paramètres, entrez une valeur dans la plage indiquée

• entre parenthèses dans Contenu de la commande.

-4

Spéciﬁ cations et réglages des commandes RS-232C

Commandes

Exemple : Lorsque vous mettez le projecteur sous tension, procédez au réglage suivant.

Ordinateur Projecteur

POWR___1

CONTENUS DE COMMANDES COMMANDE PARAMÉTRE

Alimentation Activé P O W R

Condition de projecteur T A B N

Lampe État T L P S

Nom Vériﬁ cation Nom Modèle T N A M

Changement d'entrée COMPUTER1 I R G B

Volum e Volum e(0 – 6 0) V O L A

Rég Trapèz Verticale -80 – +80 K E Y S_***OK ou ERR ERR

Sourdine AV Activée I M B K

Gel d'image Activée F R E Z

Sync Auto Début A D J S Redimensionner COMPUTER1 Normal R A S R

Désactivé P O W R État POWR????1 0

État d'alimentation T P O W Quantité T L P N Durée d'u tilisation (heures) T L T T Durée d'u tilisation (minutes) T L T M Durée de vie (pourcentage) T L T L

Vériﬁ cation Nom Modèle M N R D Réglage de Nom du Projecteu r 1

(quatre premier s caractères) *1 Réglage de Nom du Projecteu r 2

(quatre caractères centraux) *1 Réglage de Nom du Projecteu r 3

(quatre dernier s caractères) *1 Vériﬁ cation du Nom du Projecteur P J N 0

COMPUTER2 *2 I R G B HDMI I R G B S-VIDEO I V E D VIDEO I V E D Contrôle entrée RVB I RGB????

Contrôle vidéo entrée I V E D ? ? ? ? Contrôle mode entrée I M O D ? ? ? ? 1 : RV B, 2 : VIDEO ERR Contrôle entrée ICHK????

Volume haut/bas(-10 – +10) V O U D_***OK ou ERR ERR

Horizontale -60 – +60 K E Y H_***OK ou ERR ERR

Désactivée I M B K

Désactivée F R E Z

16:9 R A S R Pt par Pt R A S R Plein R A S R Bords ( XG-SV200X uniqu ement) Zoom Zone R A S R

COMPUTER2 Normal R B S R

Etendre V R A S R

16:9 R B S R Pt par Pt R B S R Plein R B S R Bords ( XG-SV200X uniqu ement) Zoom Zone R B S R Etendre V R B S R

PJN1****OK ou ERR

PJN2****OK ou ERR

PJN3****OK ou ERR

KEYV_***OK ou ERR ERR

RASR

RBSR

→ ←

___

1 OK ou ERR OK

___

0 OK OK ou ERR

___

1 0 : Normal

1 : Temp. élevée 8 : Durée de vie restante de

16 : Lampe gr illée 32 : Lampe non-allumée

___

0 : Désactivé, 1 : Activé, 2 : Reprise,

___ ___ ___ ___ ___ ___ ___

___ ___ ___ ___ ___ ___

___ ___ ___ ___ ___ ___ ___ ___ ___ ___ __ __ ___ ___ ___ ___ ___ __ __

3 : En attente, 4 : Erreur lampe

1 : Activé, 2 : Refroidi ssement 11 1 0 – 9999(Entier) 1 0, 15, 30, 4 5 1 0% – 100%(Entier) 1XGSV100W/XGSV200X 1 XG-SV100W/XG-SV200X

1Nom du Projecteur 1OK ou ERR ERR 2OK ou ERR ERR 3OK ou ERR ERR 1OK ou ERR ERR 2OK ou ERR ERR

1: COMPUTER1, 2: COMPUTER2,

3: HDMI, ERR

1 : S-VIDEO, 2 : VIDEO ou ERR

1: COMPUTER1, 2: COMPUTER2,

3: HDMI, 4: S-V IDEO, 5: VIDEO

**OK ou ERR ERR

1OK ou ERR ERR 0OK ou ERR ERR 1OK ou ERR ERR 0OK ou ERR ERR 1OK ou ERR ERR 1OK ou ERR ERR 2OK ou ERR ERR 3OK ou ERR ERR 5OK ou ERR ERR 6OK ou ERR ERR

10OK ou ERR ERR 11OK ou ERR ERR

1OK ou ERR ERR 2OK ou ERR ERR 3OK ou ERR ERR 5OK ou ERR ERR 6OK ou ERR ERR

10OK ou ERR ERR 11OK ou ERR ERR

Sous tension

la lampe 5% ou moins

RETOUR

Mode veill e (ou temps de

démarrage de 30 s econdes)

0 : Normal 1 : Temp. élevée 2 : Err. Ventilateur 4 : Couver ture ouvert 8 : Durée de vie restante de

la lampe 5% ou moins 16 : Lampe gr illée 32 : Lampe non-allumée 64 :

Temp. anorm alement élevée

0 : Désactivé, 4 : Erreur lampe

0 : Veille

ERR

-5

Spéciﬁ cations et réglages des commandes RS-232C

CONTENUS DE COMMANDES COMMANDE PARAMÉTRE

Redimensionner HDMI Normal R C S R

S-VIDEO Normal R A S V

VIDEO Normal R B S V

Réinitialiser tout A L R E COMPUTER1 ENTRÉE Mode Image Standard R A P S

Contra ste -30 – +30 R A P I_***OK ou ERR ERR Lumino s. -30 – +30 R A B R_***OK ou ERR ERR Rouge -30 – +30 R A R D_***OK ou ERR ERR Bleu -30 – +30 R A B E_***OK ou ERR ERR Couleur -30 – +30 R A C O_***OK ou ERR ERR Teinte -30 – +30 R A T I_***OK ou ERR ERR Netteté -30 – +30 R A S H_***OK ou ERR ERR Temp Clr -2 – +2 R A C T BrilliantColor™ Réduction bruit Hors service R A N R

Réinitial de l'image R A R E Typ e de si gnal Aut o I A S I

Entrée audio Audio 1 R A A I

COMPUTER2 ENTRÉE Mode Image Standard R B P S

Contra ste -30 – +30 R B P I_***OK ou ERR ERR Luminos. -30 – +30 RBBR_***OK ou ERR ERR Rouge -30 – +30 R B R D_***OK ou ERR ERR Bleu -30 – +30 R B B E_***OK ou ERR ERR Couleur -30 – +30 R B C O_***OK ou ERR ERR Teinte -30 – +30 R B T I_***OK ou ERR ERR Netteté -30 – +30 R B S H_***OK ou ERR ERR Temp Clr -2 – +2 R B C T BrilliantColor™ Réduction bruit Hors service R B N R

Réinitial de l'image RBRE Typ e de si gnal Aut o I B S I

Entrée audio Audio 1 R B A I

16:9 R C S R Pt par Pt R C S R Plein R C S R Bords ( XG-SV200X uniqu ement) Zoom Zone R C S R Etendre V R C S R

16:9 R A S V Bords ( XG-SV200X uniqu ement) Zoom Zone R A S V Etendre V R A S V

16:9 R B S V Bords ( XG-SV200X uniqu ement) Zoom Zone R B S V Etendre V R B S V

Présentation RAPS__11OK ou ERR ERR Cinéma RAPS__12OK ou ERR ERR Jeu RAPS__13OK ou ERR ERR sRVB RAPS__14OK ou ERR ERR

0 – +2 R A W E

Niveau 1 R A N R Niveau 2 R A N R Niveau 3 R A N R

RVB I A S I YPbPr I A S I

Audio 2 R A A I

Présentation R B P S Cinéma R B P S Jeu R B P S sRVB R B P S

0 – +2 R B W E

Niveau 1 R B N R Niveau 2 R B N R Niveau 3 R B N R

RVB I B S I YPbPr I B S I

Audio 2 R B A I

RCSR

RASV

RBSV

Sous tension

___

1OK ou ERR ERR

___

2OK ou ERR ERR

___

3OK ou ERR ERR

___

5OK ou ERR ERR

___

6OK ou ERR ERR

10OK ou ERR ERR

11OK ou ERR ERR

___

1OK ou ERR ERR

___

2OK ou ERR ERR

___

3OK ou ERR ERR

10OK ou ERR ERR

11OK ou ERR ERR

___

1OK ou ERR ERR

___

2OK ou ERR ERR

___

3OK ou ERR ERR

10OK ou ERR ERR

11OK ou ERR ERR

___

1OK ou ERR ERR

10OK ou ERR ERR

**OK ou ERR ERR

___

*OK ou ERR ERR

___

0OK ou ERR ERR

___

1OK ou ERR ERR

___

2OK ou ERR ERR

___

3OK ou ERR ERR

___

1OK ou ERR ERR

___

0OK ou ERR ERR

___

1OK ou ERR ERR

___

2OK ou ERR ERR

___

1OK ou ERR ERR

___

2OK ou ERR ERR

10OK ou ERR ERR

11OK ou ERR ERR

12OK ou ERR ERR

13OK ou ERR ERR

14OK ou ERR ERR

**OK ou ERR ERR

___

*OK ou ERR ERR

___

0OK ou ERR ERR

___

1OK ou ERR ERR

___

2OK ou ERR ERR

___

3OK ou ERR ERR

___

1OK ou ERR ERR

___

0OK ou ERR ERR

___

1OK ou ERR ERR

___

2OK ou ERR ERR

___

1OK ou ERR ERR

___

2OK ou ERR ERR

RETOUR

Mode veill e (ou temps de

démarrage de 30 s econdes)

-6

Spéciﬁ cations et réglages des commandes RS-232C

CONTENUS DE COMMANDES COMMANDE PARAMÉTRE

HDMI ENTRÉE Mode Image Standard R C P S

Contra ste -30 – +30 R C P I_***OK ou ERR ERR Lumino s. -30 – +30 R C B R_***OK ou ERR ERR Rouge -30 – +30 R C R D_***OK ou ERR ERR Bleu -30 – +30 R C B E_***OK ou ERR ERR Couleur -30 – +30 R C C O_***OK ou ERR ERR Teinte -30 – +30 R C T I_***OK ou ERR ERR Netteté -30 – +30 R C S H_***OK ou ERR ERR Temp Clr -2 – +2 R C C T BrilliantColor™ Réduction bruit Hors service R C N R

Réinitial de l'image R C R E Typ e de si gnal Aut o I C S I

Entrée audio Audio 1 R C A I

Gamme dynam.

S-VIDEO ENTRÉE Mode Image Standard V A P S

Contra ste -30 – +30 V A P I_***OK ou ERR ERR Lumino s. -30 – +30 V A B R_***OK ou ERR ERR Rouge -30 – +30 V A R D_***OK ou ERR ERR Bleu -30 – +30 V A B E_***OK ou ERR ERR Couleur -30 – +30 V A C O_***OK ou ERR ERR Teinte -30 – +30 V A T I_***OK ou ERR ERR Netteté -30 – +30 V A S H_***OK ou ERR ERR Temp Clr -2 – +2 V A C T BrilliantColor™ Réduction bruit Hors service V A N R

Réinitial de l'image V A R E Entrée audio Audio 1 V A A I

VIDEO ENTRÉE Mode Image Standard V B P S

Contra ste -30 – +30 V B P I_***OK ou ERR ERR Lumino s. -30 – +30 V B B R_***OK ou ERR ERR Rouge -30 – +30 V B R D_***OK ou ERR ERR Bleu -30 – +30 V B B E_***OK ou ERR ERR Couleur -30 – +30 V B C O_***OK ou ERR ERR Teinte -30 – +30 V B T I_***OK ou ERR ERR Netteté -30 – +30 V B S H_***OK ou ERR ERR Temp Clr -2 – +2 V B C T BrilliantColor™ Réduction bruit Hors service V B N R

Réinitial de l'image V B R E Entrée audio Audio 1 V B A I

Présentation R C P S Cinéma R C P S Jeu R C P S sRVB R C P S

0 – +2 R C W E

Niveau 1 R C N R Niveau 2 R C N R Niveau 3 R C N R

RVB I C S I YPbPr I C S I

Audio 2 R C A I HDMI R C A I Auto H M C D Standard H M C D Amélioré H M C D

Présentation VAPS__11OK ou ERR ERR Cinéma VAPS__12OK ou ERR ERR Jeu VAPS__13OK ou ERR ERR

0 – +2 V A W E

Niveau 1 V A N R Niveau 2 V A N R Niveau 3 V A N R

Audio 2 V A A I

Présentation V B P S Cinéma V B P S Jeu V B P S

0 – +2 V B W E

Niveau 1 V B N R Niveau 2 V B N R Niveau 3 V B N R

Audio 2 V B A I

Sous tension

10OK ou ERR ERR

11OK ou ERR ERR

12OK ou ERR ERR

13OK ou ERR ERR

14OK ou ERR ERR

**OK ou ERR ERR

___

*OK ou ERR ERR

___

0OK ou ERR ERR

___

1OK ou ERR ERR

___

2OK ou ERR ERR

___

3OK ou ERR ERR

___

1OK ou ERR ERR

___

0OK ou ERR ERR

___

1OK ou ERR ERR

___

2OK ou ERR ERR

___

1OK ou ERR ERR

___

2OK ou ERR ERR

___

3OK ou ERR ERR

___

0OK ou ERR ERR

___

1OK ou ERR ERR

___

2OK ou ERR ERR

10OK ou ERR ERR

**OK ou ERR ERR

___

*OK ou ERR ERR

___

0OK ou ERR ERR

___

1OK ou ERR ERR

___

2OK ou ERR ERR

___

3OK ou ERR ERR

___

1OK ou ERR ERR

___

1OK ou ERR ERR

___

2OK ou ERR ERR

10OK ou ERR ERR

11OK ou ERR ERR

12OK ou ERR ERR

13OK ou ERR ERR

**OK ou ERR ERR

___

*OK ou ERR ERR

___

0OK ou ERR ERR

___

1OK ou ERR ERR

___

2OK ou ERR ERR

___

3OK ou ERR ERR

___

1OK ou ERR ERR

___

1OK ou ERR ERR

___

2OK ou ERR ERR

RETOUR

Mode veill e (ou temps de

démarrage de 30 s econdes)

-7

Spéciﬁ cations et réglages des commandes RS-232C

CONTENUS DE COMMANDES COMMANDE PARAMÉTRE

Horloge -150 – +150 I N C L * * * * OK o u ERR ERR Phase -30 – +30 I N P H_***OK ou ERR ERR Pos. hori -150 – +150 I A H P * * * * OK ou ERR ERR Pos. ver t -60 – +60 I A V P_***OK ou ERR ERR Remise à zéro de synchronisation ﬁ ne I A R E Overscan En service O V S N

Af.OSD En service I M D I

Système vidéo Auto M E S Y

Arrière-fond Logo I M B G

Eco+Veille En service T H M D

Sync.Automat. En service A A D J

Extinction Auto En service A P O W

Remise en march auto En service A R E S

Mode VEILLE Standard M O U T

Mode PRJ Retourner En service I M R E

Langue English M E L A

Sortie audio Sortie audio ﬁ xe A O U T

Enceinte interne En service A S P K

Contrôle fréquence RVB

Mode Ventilation Normal H L M D

Aigus -30 − +30 A A T E_***OK ou ERR ERR Graves -30 − +30 A A B A_***OK ou ERR ERR Couleur murale Hors se rvice W L C O _ _ _ 0 OK ou ERR ERR

Sélect. COMPUTER2 *3 Entrée R B S E _ _ _ 0 OK ou ERR ERR

Link

DLP

Inverser DLP

Link

Hors service O V S N

Hors service I M D I

PAL M E S Y SECAM M E S Y NTSC4.43 M E S Y NTSC3.58 M E S Y PAL-M M E S Y PAL-N M E S Y PAL-6 0 M E S Y

Bleu I M B G Non I M B G

Hors service T H M D

Hors service A A D J

Hors service A P O W

Hors service A R E S

Eco M O U T

Inverser En service I M I N

Deutsch M E L A Español M E L A Nederlands M E L A Français M E L A Italiano M E L A Svenska M E L A

Português M E L A

polski M E L A Türkçe M E L A

Magyar M E L A

Tiếng Việt

S. audio variable A O U T

Hors service A S P K Horizontale T F R Q Vert icale T F R Q

Élevé H L M D

Tableau noir W L C O _ _ _ 1 OK ou ERR ERR Tableau blanc W L C O _ _ _ 2 OK ou ERR ERR

Sortie moniteur R B S E _ _ _ 1 OK ou ERR ERR Hors service 3 D E N En service 3 D E N

Hors service I M R E

Hors service I M I N

ME L A

ME L A__10OK ou ERR ERR ME L A__11OK ou ERR ERR ME L A__12OK ou ERR ERR ME L A__13OK ou ERR ERR

ME L A__16OK ou ERR ERR

ME L A__18

3D I V

___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___

14OK ou ERR ERR

15OK ou ERR ERR

17OK ou ERR ERR

___ ___ ___ ___ ___ ___ ___ ___

___ ___ ___

Sous tension

1OK ou ERR ERR 1OK ou ERR ERR 0OK ou ERR ERR 1OK ou ERR ERR 0OK ou ERR ERR 1OK ou ERR ERR 2OK ou ERR ERR 3OK ou ERR ERR 4OK ou ERR ERR 5OK ou ERR ERR 6OK ou ERR ERR 7OK ou ERR ERR 8OK ou ERR ERR 1OK ou ERR ERR 3OK ou ERR ERR 4OK ou ERR ERR 1OK ou ERR ERR 0OK ou ERR ERR 1OK ou ERR ERR 0OK ou ERR ERR 1OK ou ERR ERR 0OK ou ERR ERR 1OK ou ERR ERR 0OK ou ERR ERR 1OK ou ERR ERR 0OK ou ERR ERR 1OK ou ERR ERR 0OK ou ERR ERR 1OK ou ERR ERR 0OK ou ERR ERR 1OK ou ERR ERR 2OK ou ERR ERR 3OK ou ERR ERR 4OK ou ERR ERR 5OK ou ERR ERR 6OK ou ERR ERR 7OK ou ERR ERR 8OK ou ERR ERR 9OK ou ERR ERR

OK ou ERR ERR 1OK ou ERR ERR 2OK ou ERR ERR 1OK ou ERR ERR 0OK ou ERR ERR 1 kHz(***.* ou ERR) ERR 2 Hz(***.* ou ERR) ERR 0OK ou ERR ERR 1OK ou ERR ERR

0OK ou ERR ERR 1OK ou ERR ERR 1OK ou ERR ERR

RETOUR

démarrage de 30 s econdes)

Mode veill e (ou temps de

-8

Spéciﬁ cations et réglages des commandes RS-232C

CONTENUS DE COMMANDES COMMANDE PARAMÉTRE

Régl. vid. 0 IRE V I S U

Sous-titre codé (Pour l'Amérique du Nord et l'Amé rique du Sud uniquement)

OBJECTIF Mise au point (-255 - +255) LNFO****OK ou ERR ERR

ROTATION *4 -800 − +800 SVLR****OK ou ERR ERR Rotation indicateur *4 En service S V B L

MÉMOIRE Sauvegarder (1-8) LNSV****OK ou ERR ERR

Réinitialiser le param ètre réseau L N R E _ _ _ 1 OK ou ERR OK ou ERR Redémarrer le réseau L R E S _ _ _ 1 OK ou ERR OK ou ERR Réinitialisation de compteur d'heures de la lampe *5 LPRE0001ERR OK ou ERR

7.5 IRE V I S U Hors service C L C A CC1 C L C A CC2 C L C A

Zoom (-255 - +255) LNZO****OK ou ERR ERR Objectif Vertical Shift (-800 - +800) *6 LNSH****OK ou ERR ERR

Objectif Horizontal Shift (-800 - +800) *6 LNLR****OK ou ERR ERR Objectif Centre Shift *6 L N P D _ _ _ 1 OK ou ERR ERR

Hors service S V B L

Charger (1-8) *6 LNLO****OK ou ERR ERR Vider (1-8) LNCR****OK ou ERR ERR Sourdine En service LNMM___1OK ou ERR ERR

Verrou

Hors service L N M M _ _ _ 0 OK ou ERR ERR En service Hors service L N M L _ _ _ 0 OK ou ERR ERR

LNUD****OK ou ERR ERR

LNML___1OK ou ERR ERR

___ ___ ___ ___ ___

___ ___

Sous tension

0OK ou ERR ERR 1OK ou ERR ERR 0OK ou ERR ERR 1OK ou ERR ERR 2OK ou ERR ERR

1OK ou ERR ERR 0OK ou ERR ERR

RETOUR

Mode veill e (ou temps de

démarrage de 30 s econdes)

*1 Pour conﬁ gurer le nom du projecteur, envoyez les commandes dans l'ordre : PJN1, PJN2 et PJN3. *2 Lorsque « Sélect. COMPUTER2 » est réglé sur « Sortie moniteur », il est possible que vous receviez le code

d'erreur « ERR ».

*3 Lorsque « COMPUTER2 » est sélectionné dans la liste ENTRÉE, il n'est pas possible de régler « Sélect.

COMPUTER2 » sur « Sortie moniteur ».

*4 Cette commande peut envoyer seulement lorsque le module rotatif de montage au plafond (AN-SV100T :

disponible dans le commerce) est connecté au projecteur. *5 La commande de réinitialisation du compteur d'heures de la lampe n'est disponible qu'en mode veille. *6 Si le capot d'objectif n'est pas correctement attaché, vous pourriez recevoir un code de réponse « ERR ».

-9

Utilisation du projecteur à l'aide du protocole PJLink

Le projecteur est conforme à la norme PJLinkTM Classe 1. Les commandes à utiliser pour contrôler le projecteur à l'aide du protocole PJLinkTM sont indiquées ci-dessous.

Contrôle de l'alimentation

Demande d'état de l'alimentation

Demande de liste d'entrée Changement d'entrée

Demande d'état de l'entrée

Sourdine AV

Demande d'état de la sourdine AV

Demande de la lampe

Demande de condition d'erreur

Demande du nom du projecteur * N A M E _ ? Nom du Projecteur Demande du nom du fabricant I N F 1 _ ? SHARP Demande du nom du produit I N F 2 _ ? XG-SV100W/XG-SV200X Demande d'autres informations I N F O _ ? Non utilize Demande d'informations sur la classe C L S S _ ? 1

CONTENUS DE COMMANDES COMMANDE RETOUR

Désactivée P O W R _ 0 OK ou ERR3 Activée P O W R _ 1 OK ou ERR3

COMPUTER1 I N P T _ 1 1 OK ou ERR3 COMPUTER2 I N P T _ 1 2 OK ou ERR3 HDMI I N P T _ 3 1 OK ou ERR3 S-VIDEO I N P T _ 2 1 OK ou ERR3 VIDEO I N P T _ 2 2 OK ou ERR3

Désactivée A V M T _ 3 0 OK ou ERR3 Activée A V M T _ 3 1 OK ou ERR3

P O W R _ ? 0 : Mode veille

1 : Sous tension 2 : Veille (Refroidissement) 3 : Sous tension (Mise en route)

I N S T _ ? 11 12 21 22 31

I N P T _ ? 11 : COMPUTER1

12 : COMPUTER2 31 : HDMI 21 : S-VIDEO 22 : VIDEO ou ERR3

A V M T _ ? 30 : Désactivée

31 : Activée ou ERR3

L A M P _ ? 1er nombre : durée d'utilisation de la lampe (heures)

2e nombre : 0 : lampe éteinte 1 : lampe allumée

E R S T _ ? 1er octet : état d'erreur du ventilateur

2e octet : état d'erreur de la lampe 3e octet : état d'erreur de la température 4e octet : état du couvercle ouvert 5e octet : non utilisé, renvoie 0 6e octet : autre état d'erreur 0 : Pas d'erreur détectée 1 : AVERTISSEMENT 2 : Erreur détectée

* Vous pouvez régler « Projector Name » à « Réglages généraux du réseau (Network – General) » à la page 20.

Authentiﬁ cation PJLink Le mot de passe à utiliser pour PJLink la sécurité (Network – Security) » (page

est le même que celui que vous avez conﬁ guré dans « Paramétrage de

19). Lors d'une utilisation sans authentiﬁ cation, ne conﬁ gurez pas de

mot de passe.

Conforme PJLink

: Ce produit est conforme à la norme PJLink de Classe 1 et toutes les commandes de Classe 1 sont disponibles. Il a été conﬁ rmé que ce produit est conforme aux caractéristiques techniques de la norme PJLink version 1.00. Pour toutes informations complémentaires, visiter la page « http://pjlink.jbmia.or.jp/english/ ».

-10

Conﬁ guration de l'environnement du réseau du projecteur

Le fonctionnement de base du projecteur via le réseau est décrit ci-dessous. Si le réseau est déjà installs, les réglages de réseau devront être changés sur le projecteur. Adressez-vous à l'administrateur du réseau pour ces réglages. Vous pouvez effectuer des réglages réseau à la fois sur le projecteur et sur l'ordinateur. La procédure suivante correspond aux réglages sur l'ordinateur.

Réglages réseau sur l'ordinateur

1. Connexion du projecteur à un ordinateur

Raccordez un câble LAN (Catégorie 5, type croisé) entre l'ordinateur et le projecteur.

Câble LAN

(disponible dans le commerce)

Page 12

2. Speciﬁ cation d'une adresse IP pour l'ordinateur

Spéciﬁ ez les réglages IP de l'ordinateur pour valider les communications bi-univoques avec le projecteur.

Changez temporairement l'adresse IP de l'ordinateur.

Pages 13,

3. Conﬁ guration d'une connexion réseau pour le projecteur

Effectuez les réglages réseau du projecteur en fonction de votre réseau.

Utilisez Internet Explorer (Version 6.0 ou ultérieure) pour effectuer les différents réglages sur le projecteur.

Pages 15,

•

Microsoft®, Windows® et Windows Vista® sont les marques déposées de Microsoft Corporation, aux États Unis et/ou dans d'autres pays.

•

PJLink est une marque déposée ou une marque de commerce d'application au Japon, aux États-Unis, au Canada, en U.E., en Chine et/ou dans d'autres pays/régions. Toutes les autres compagnies ou noms de produit sont les marques déposées de leur société propriétaire

• respective.

-11

Conﬁ guration de l'environnement du réseau du projecteur

1. Connexion du projecteur à un ordinateur

Etablissement d'une connexion bi-univoque entre le projecteur et l'ordinateur. Avec un câble LAN disponible dans le commerce (câble UTP, Catégorie 5, type croisé) vous pouvez conﬁ gurer le projecteur via l'ordinateur.

Débranchez le câble LAN de

l'ordinateur du réseau existant.

Câble LAN

relié au réseau

Raccordez un câble LAN

disponible dans le commerce (câble UTP, Catégorie 5, type croisé) à la borne LAN du projecteur et l'autre extrémité du câble à la borne LAN de l'ordinateur.

Câble LAN

(type croisé, disponible dans le commerce)

Branchez le câble d'alimentation

dans la prise secteur du projecteur.

Allumez l'ordinateur.

Info

Assurez-vous que la diode LINK LED à l'arrière du projecteur s'allume. Si elle ne s'allume pas, vériﬁ ez les points suivants :

Le câble LAN est bien raccordé.

• Le projecteur et l'ordinateur ont bien été mis en

• marche.

La connexion est maintenant terminée. Passez à « 2. Spéciﬁ cation d'une adresse IP pour l'ordinateur ».

(Marche)

-12

Conﬁ guration de l'environnement du réseau du projecteur

Spéciﬁ cation d'une adresse IP pour l'ordinateur

Les réglages qui doivent être effectués dans Windows Vista® sont décrits ci-dessous.

Connectez-vous au réseau par le

compte de l'administrateur de l'ordinateur.

Cliquez sur le bouton « start »

(démarrer) et cliquez sur « Control Panel » (Panneau de conﬁ guration).

Cliquez sur « View network status

and tasks » (Afﬁ cher le statut du réseau et les tâches) dans « Network and Internet » (Réseau et Internet), puis cliquez sur « View status » (Afﬁ cher le statut) dans la nouvelle fenêtre.

Des exemples sont utilisés pour expliquer les

• opérations sur l'afﬁ chage de catégories. Si vous utilisez l'afﬁ chage classique, doublecliquez sur « Network and Sharing center » (Centre de réseau et de partage).

121

XXXXXXXXX

Cliquez sur « Properties » (Propriétés).

Si l'écran de contrôle du compte utilisateur est

• afﬁ ché, cliquez sur « Continue » (Continuer).

-13

Conﬁ guration de l'environnement du réseau du projecteur

Cliquez sur « Internet Protocol

Version 4 (TCP/IPv4) » (Protocole Internet Version 4 (TCP/IPv4) ), puis sur le bouton « Properties » (Propriétés).

121

Conﬁ rmez ou changez l'adresse

IP sur l'ordinateur utilisé.

1 Conﬁ rmez et notez « IP address »

(Adresse IP) actuelle, « Subnet mask » (Masque de sous-réseau) et « Default gateway » (Passerelle par défaut).

Assurez-vous de noter adresse IP actuelle,

masque de sous-réseau et passerelle par défaut car il vous sera demandé de les

réinitialiser plus tard. 2 Réglez temporairement comme suit : IP address : 192.168.150.3

Subnet mask : 255.255.255.0

Default gateway : (Ne pas saisir de valeur.)

Remarque

•

Les valeurs d'usine préréglées sur le projecteur sont celles-ci : Client DHCP : OFF IP address : 192.168.150.2 Subnet mask : 255.255.255.0 Default gateway : 0.0.0.0

Après le réglage, cliquez sur le

bouton « OK », puis redémarrez l'ordinateur.

Après la conﬁ rmation ou le réglage, passez à « 3. Conﬁ guration d'une connexion réseau pour le projecteur ».

-14

Conﬁ guration de l'environnement du réseau du projecteur

Conﬁ guration d'une connexion réseau pour le projecteur

Les réglages de paramètres comme l'adresse IP et le masque de sous-réseau sont compatibles avec le réseau existant. Réglez chaque élément sur le projecteur comme suit. (Voir page 62 du mode d'emploi du projecteur pour le réglage.) Client DHCP : Hors service Adresse IP : 192.168.150.002 Masque s-rés. : 255.255.255.000

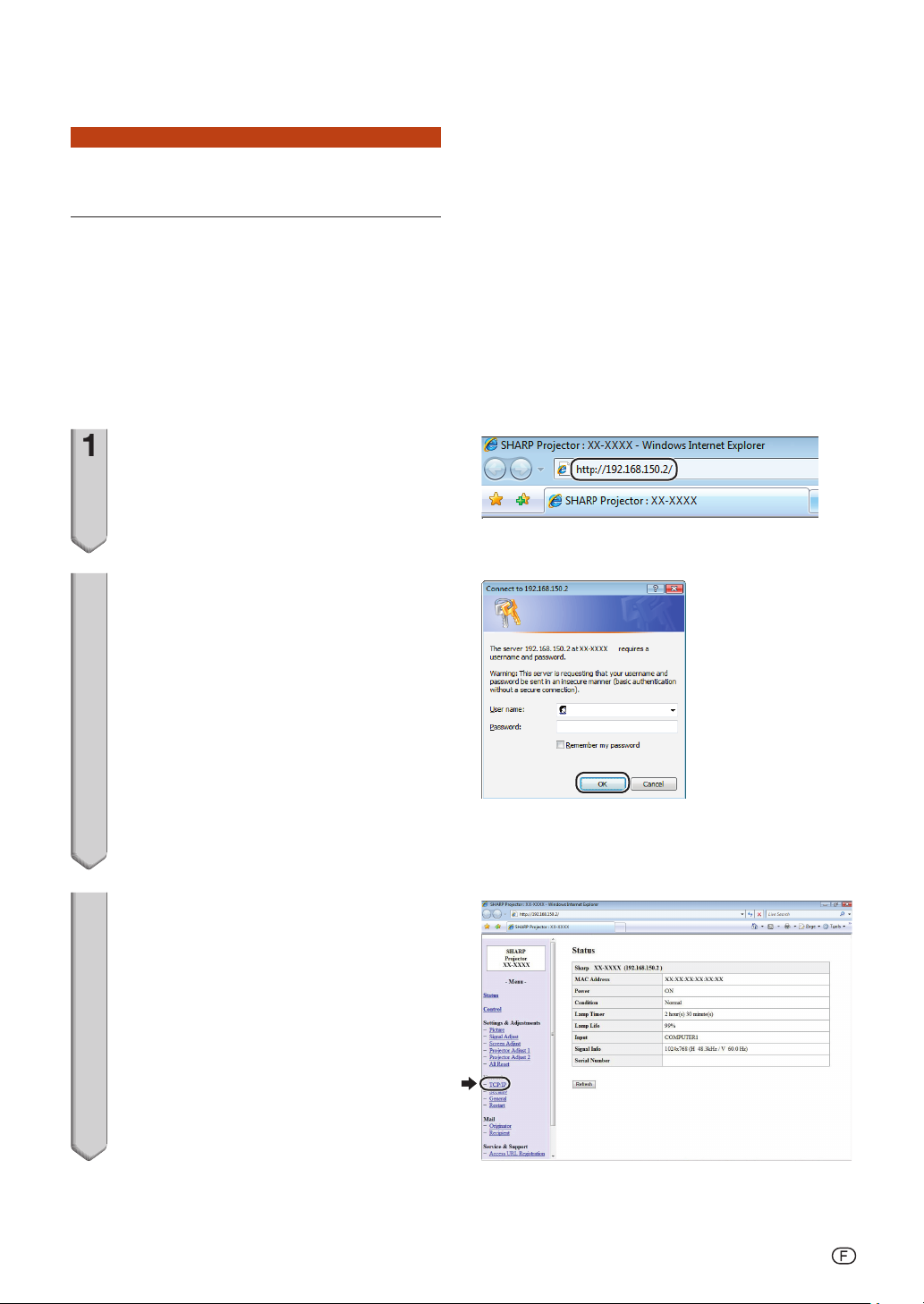

Démarrez Internet Explorer (Version

6.0 ou ultérieure) sur l'ordinateur, puis tapez l'adresse « http://192.168.150.2/ » dans « Address » (Adresse), puis appuyez sur la touche de validation.

Si le nom de l'utilisateur et le mot

de passe n'ont pas encore été spéciﬁ és, cliquez seulement sur le bouton « OK ».

Si un nom d'utilisateur et un mot de passe ont

•

été spéciﬁ és, tapez le nom de l'utilisateur et le mot de passe et cliquez sur le bouton « OK ». Si vous saisissez trois fois le mauvais nom

•

d'utilisateur ou mot de passe, un message d'erreur s'afﬁ chera. Si vous utilisez Internet Explorer 7 ou ultérieure, un

•

autre écran de réglage peut être afﬁ ché. Dans ce cas, effectuez les ajustements appropriés pour l'écran de réglage.

Lorsque l'écran de droite apparaît,

cliquez sur « TCP/IP ».

-15

Conﬁ guration de l'environnement du réseau du projecteur

L'écran de réglage TCP/IP

apparaît, et les réglages de réseau peuvent être effectués pour le projecteur.

Paramètres Exemple de réglage/Remarques

New Password (Nouveau mot de passe)

DHCP Client (Client DHCP)

IP Address (Adresse IP)

Subnet Mask (Masque de sous-réseau)

Default Gateway (Passerelle par défaut)

DNS Server (Serveur DNS)

Vous pouvez régler le mot de passe pour protéger le réglage TCP/IP.

Sélectionnez « ON » ou « OFF » pour déterminer si vous voulez ou non utiliser le Client DHCP.

Vous pouvez régler cet élément lorsque « DHCP Client » est réglé sur « OFF ». Réglage par défaut : 192.168.150.2 Tapez l'adresse IP appropriée pour le réseau.

Vous pouvez régler cet élément lorsque « DHCP Client » est réglé sur « OFF ». Réglage par défaut : 255.255.255.0 Spéciﬁ ez le même masque de sous-réseau que l'ordinateur et les périphériques du réseau.

Vous pouvez régler cet élément lorsque « DHCP Client » est réglé sur « OFF ». Réglage par défaut : 0.0.0.0 * Si non utilisé, spéciﬁ ez « 0.0.0.0 ».

Réglage par défaut : 0.0.0.0 * Si non utilisé, spéciﬁ ez « 0.0.0.0 ».

Remarque

Vériﬁ ez le segment du réseau existant (groupe

• de l'adresse IP) pour éviter de spéciﬁ er une adresse IP déjà utilisée par un périphérique du réseau ou des ordinateurs. Si « 192.168.150.2 » n'est pas utilisé dans le réseau ayant une adresse IP « 192.168.150.XXX », vous n'avez pas besoin de changer l'adresse IP du projecteur. Pour le détail sur chaque réglage, adressez-vous

• à l'administrateur du réseau.

Cliquez sur le bouton « Apply »

(Appliquer).

Les valeurs spéciﬁ ées apparaissent.

Vériﬁ ez si elles ont été réglées correctement, puis cliquez sur le bouton « Conﬁ rm » (Conﬁ rmer).

•

Fermez le navigateur.

•

Les réglages de réseau sont maintenant terminés.

•

Après avoir réglé les paramètres, attendez environ 15 secondes et accédez de nouveau.

•

Rétablissez l'adresse IP initiale de l'ordinateur de réglage, que vous avez notée à l'Etape 6-1 de la page puis connectez l'ordinateur et le projecteur au réseau.

14,

-16

Commande du projecteur par un réseau LAN

Après avoir connecté le projecteur à votre réseau, saisissez l'adresse IP du projecteur dans « Address » (Adresse) sur Internet Explorer (Version 6.0 ou ultérieure) en utilisant un ordinateur du réseau pour démarrer un écran de réglage, ce qui permettra de contrôler le projecteur depuis le réseau.

Commande du projecteur par Internet Explorer

Terminez les connexions au périphérique externe avant de commencer. (Voir pages 22-26 dans le mode d'emploi du projecteur.) Raccordez le câble d'alimentation secteur. (Voir page 26 dans le mode d'emploi du projecteur.)

Remarque

•

Si vous reliez le projecteur au réseau LAN, utilisez un câble LAN disponible dans le commerce (câble UTP, Catégorie 5, type croisé). Si vous le reliez à un concentrateur, utilisez un câble direct.

Démarrez Internet Explorer sur

l'ordinateur.

Tapez « http:// » puis l'adresse IP

du projecteur en procédant comme indiqué à la page « / » dans « Address » (Adresse), et tapez sur la touche de validation.

Lorsque « Client DHCP » est réglé sur « Hors

• service » sur le projecteur, l'adresse IP est

192.168.150.2. Si vous n'avez pas changé l'adresse IP dans « 3. Conﬁ guration d'une connexion réseau pour le projecteur » (pages

15-16, tapez « http://192.168.150.2/ ».

Un écran de commande du

projecteur apparaît, prêt pour les conditions d'état, commandes et conﬁ gurations.

16, puis

-17

Commande du projecteur par un réseau LAN

Vériﬁ cation de l'état du projecteur

Sur cet écran, vous pouvez vériﬁ er l'état du projecteur. Les paramètres suivants peuvent être vériﬁ és :

MAC Address (Adresse MAC)

• Power (Alimentation)

• Condition (Condition)

• Lamp Timer (Prog. Lampe)

• Lamp Life (Durée de vie de la lampe)

• Input (Entrée)

• Signal Info (Info le signal)

• Serial Number (Numéro de série)

•

Remarque

Si vous cliquez sur le bouton « Refresh »

• (Rafraîchissement) avant que l'écran ne soit complètement afﬁ ché, un message d'erreur (« Server Busy Error » (Erreur serveur occupé)) s'afﬁ chera. Attendez un moment puis recommencez. Pour le détail sur chaque paramètre, consultez

• le mode d'emploi du projecteur.

(Status)

Commande du projecteur

(Control)

Sur cet écran vous pouvez piloter le projecteur. Les paramètres suivants peuvent être contrôlés :

Power (Alimentation)

• Input Select (Sélection de l'entrée)

• Audio Input (Entrée audio)

• Volume

• AV Mute (Sourdine AV)

•

Remarque

•

Si vous cliquez sur le bouton « Refresh » (Rafraîchissement) avant que l'écran ne soit complètement afﬁ ché, un message d'erreur (« Server Busy Error » (Erreur serveur occupé)) s'afﬁ chera. Attendez un moment puis recommencez.

•

Vous ne pouvez pas utiliser cette page pendant le préchauffage du projecteur.

•

Lorsque le projecteur est en veille, vous ne pouvez contrôler que « Power ON » (mise sous tension). Pour le détail sur chaque paramètre, consultez

• le mode d'emploi du projecteur.

-18

Commande du projecteur par un réseau LAN

Conﬁ guration et réglage du projecteur (Settings & Adjustments)

Exemple : Afﬁ chage de l'écran « Picture » (Image) pour COMPUTER1

Sur ces écrans vous pouvez paramétrer et régler le projecteur. Les paramètres pouvant être spéciﬁ és sont les suivants :

Picture Mode

• (Mode Image) CLR Temp (Temp Clr)

• BrilliantColor™

• DNR

• Eco+Quiet (Eco+Veille)

• Resolution Setting

• (Réglage de la résolution) Signal Type

• (Type de Signal) Dynamic Range

• (Gamme dynam.) Video System

• (Système Vidéo) Video Setup (Régl. vid.)

• Resize (Redimensionner)

• Overscan

• OSD Display (Af. OSD)

• Background

• (Arrière-fond) Memory Load

• (Chargement Mémoire) Projection Mode

• (Mode de projection) Wall Color

• (Couleur murale)

Remarque

Si vous cliquez sur le bouton « Refresh » (Rafraîchissement)

• avant que l'écran ne soit complètement afﬁ ché, un message d'erreur « Server Busy Error » s'afﬁ chera. Attendez un moment puis recommencez. Vous ne pouvez pas utiliser cette page pendant

• le préchauffage du projecteur. Pour le détail sur chaque paramètre, consultez

• le mode d'emploi du projecteur.

OSD Language

• (Langue d'afﬁ chage) Auto Sync

• (Sync. Automat.) Auto Power Off

• (Extinction Auto) Auto Restart

• (Remise en marche auto) Internal Speaker

• (Enceinte interne) Audio Out

• (Sortie audio) RS-232C Speed

• (Vitesse RS-232C) Fan Mode

• (Mode Ventilation) COMPUTER2 Select

• (Sélect. COMPUTER2) DLP® Link

• DLP® LinkTM Invert

•

(Inverser DLP® LinkTM) Rotate Indicator

• (Rotation indicateur) All Reset

• (Réinitialiser tout)

Paramétrage de la sécurité

(Network – Security)

Sur cet écran vous pouvez effectuer les réglages relatifs à la sécurité.

Paramètres Description

User Name (Nom de l'utilisateur)

Password (Mot de passe)

Accept IP Address (Accepter l'adresse IP)

All IP addresses (Toutes les adresses IP)

From only speciﬁ c IP addresses (Des adresses IP spéciﬁ ées seulement)

Remarque

•

Le User Name (Nom de l'utilisateur) et le Password (Mot de passe) peuvent comprendre 8 caractères au maximum. Vous pouvez saisir les caractères suivants :

• a-z, A-Z, 0-9, -, _

Spéciﬁ cation du nom de l'utilisateur pour la sécurité.

Spéciﬁ cation mot de passe pour la sécurité.

Il est possible de spéciﬁ er trois adresses IP autorisant la connexion au projecteur.

Aucune limite imposée aux adresses IP se connectant au projecteur.

Pour améliorer la sécurité, une seule adresse IP spéciﬁ ée par « Address 1-3 » peut être connectée au projecteur.

-19

Commande du projecteur par un réseau LAN

Réglages généraux du réseau

(Network – General)

Sur cet écran, vous pouvez effectuer les réglages généraux relatifs au réseau.

Paramètres Description

Projector Name (Nom du projecteur)

Auto Logout Time (Délai de déconnexion auto)

Data Port (Port de communication)

Search Port (Port de recherche)

Spéciﬁ cation du nom du projecteur.

Réglage du délai nécessaire pour que le projecteur se déconnecte automatiquement du réseau par unités d'une minute (de 1 à 65535 minutes). Si vous spéciﬁ ez 0, la fonction de déconnexion sera désactivée.

Spéciﬁ cation du numéro du port TCP utilisé pour l'échange des données avec le projecteur (de 1025 à 65535).

Spéciﬁ cation du numéro du port utilisé lors de la recherche du projecteur (de 1025 à 65535).

Paramétrage pour l'envoi d'e-mail en cas d'erreur

(Mail – Originator Settings)

Sur cet écran vous pouvez effectuer les réglages pour l'envoi d'un e-mail lorsque le projecteur a généré une erreur.

Paramètres Exemple de réglage/Remarques

SMTP Server (Serveur SMTP)

Originator E-mail Address (Adresse e-mail expéditeur)

Originator Name (Nom de l'expéditeur)

Réglage de l'adresse d'un serveur SMTP pour la transmission d'e-mail. Ex. 1 : 192.168.150.253 Ex. 2 : smtp123.sharp.co.jp * Si vous utilisez un nom de domaine,

effectuez les réglages pour le serveur DNS.

Spéciﬁ cation de l'adresse d'e-mail du projecteur. L'adresse e-mail spéciﬁ ée ici devient l'adresse e-mail expéditeur.

Spéciﬁ cation du nom de l'expéditeur. Le nom spéciﬁ é ici apparaît dans la colonne « Originator Name » du message.

Après avoir cliqué sur le bouton « Apply » (Appliquer), les valeurs spéciﬁ ées apparaissent. Assurez-vous qu'elles sont correctes, puis cliquez sur le bouton « Conﬁ rm » (Conﬁ rmer).

Remarque

•

Après avoir réglé les paramètres, attendez environ 15 secondes puis accédez de nouveau.

•

Le Projector Name (Nom du projecteur) peut comprendre 12 caractères au maximum.

•

Vous pouvez saisir les caractères suivants : A-Z, 0-9, -, _, (,), espace (Si vous tapez « a-z », ces lettres seront automatiquement converties en majuscules « A-Z ».)

-20

Remarque

Le serveur SMTP, l'adresse e-mail et le nom de

• l'expéditeur peuvent comprendre 64 caractères au maximum. Vous pouvez saisir les caractères suivants :

• SMTP Server (Serveur SMTP) puis Originator E-mail Address (Adresse e-mail expéditeur) : a-z, A-Z, 0-9, !, #, $, %, &, *, +, -, /, =, ?, ^, {, |, },

, _, ', ., @, ` (Vous ne pouvez saisir « @ » qu'une seule fois pour « Originator E-mail Address ».) Originator Name (Nom de l'expéditeur) : a-z, A-Z, 0-9, -, _, (,), espace Si les réglages de « 3. Conﬁ guration d'une

•

connexion réseau pour le projecteur » pages

15 et 16 ne sont pas effectués correctement, le

courrier électronique ne sera pas envoyé.

Commande du projecteur par un réseau LAN

Paramétrage des messages d'erreur et des adresses du destinataire auquel l'e-mail doit être envoyé en cas d'erreur

(Mail – Recipient Settings)

Sur cet écran vous pouvez spéciﬁ er les destinataires auxquels les e-mails notiﬁ ant l'erreur (error items) doivent être envoyés.

Paramètres Description

E-mail Address (Adresse e-mail)

Error Mail (Lamp, Temp, Fan, Cover) (Message d'erreur (Lampe, Temp érature , Ventilateur, Couverture))

Test Envoyez un e-mail comme test. Celui-ci

Spéciﬁ ez les adresses auxquelles l'e-mail annonçant l'erreur doit être envoyé. Vous pouvez spéciﬁ er cinq adresses.

L'e-mail est envoyé en fonction des paramètres cochés.

vous permettra de vériﬁ er si les réglages de transmission e-mail sont correctement effectués.

Réglage des éléments d'erreur et de l'URL qui s'afﬁ cheront lorsqu'une erreur se produit

Support – Access URL)

Sur cet écran, vous pouvez effectuer des réglages de l'URL et des éléments d'erreur qui s'afﬁ cheront lorsque le projecteur a généré une erreur.

Paramètres Description

Access URL (URL d'accès)

Condition (Always, Lamp, Temp, Fan, Cover) (Condition (Toujours, Lampe, Temp érature ., Ventilateur, Couverture))

Test

Exemple d'afﬁ chage lorsqu'une erreur se produit

Réglez l'URL qui s'afﬁ chera lorsqu'une erreur se produit. Vous pouvez régler jusqu'à cinq adresses.

L'URL s'afﬁ che lorsqu'une erreur dont la case a été cochée se produit.

Le site de l'URL réglée est afﬁ ché pour test. Ceci vous permet de conﬁ rmer que le site de l'URL s'afﬁ che correctement.

(Service &

Remarque

•

E-mail Address (Adresse e-mail) peut comprendre 64 caractères au maximum.

•

Vous pouvez saisir les caractères suivants : a-z, A-Z, 0-9, !, #, $, %, &, *, +, -, /, =, ?, ^,

{, |, },

, _, ', ., @, `

(Vous pouvez saisir « @ » une seule fois.)

•

Pour le détail sur les erreurs, reportez-vous au mode d'emploi du projecteur.

-21

Réinitialisation du compteur d'heures de la lampe

du projecteur par LAN

Si le projecteur est connecté à un réseau, vous pouvez utiliser le programme de communication pour envoyer une commande aﬁ n de réinitialiser le compteur d'heure de la lampe. L'exemple ci-dessous utilise Windows vous utilisez Windows Vista®, utilisez un autre programme de communication se rapportant aux étapes suivantes, car Windows Vista® n'est pas fourni avec HyperTerminal.

Cliquez sur « Start » (Démarrage) –

« All Programs » (Tous les programmes) – « Accessories » (Accessoires) – « Communications » (Communications) – « HyperTerminal ».

Si HyperTerminal n'est pas installé, voir le

• mode d'emploi de l'ordinateur.

•

En fonction des réglages de votre ordinateur, il vous sera peut-être demandé de saisir votre code de région et d'autres détails. Saisir les informations demandées.

Saisir un nom dans le champ

« Name » (Nom) et cliquer sur « OK ».

XP comme système d'exploitation. Si

S'il vous est demandé de saisir le

code de région, saisir le code dans le champ « Area code » (Code de région). Sélectionner « TCP/IP (Winsock) » dans le menu déroulant « Connect using » (Connecter en utilisant), et cliquer sur « OK ».

Saisir l'adresse IP du projecteur

dans le champ « Host address » (Adresse de l'hôte) (voir « TCP/IP » dans le menu « Réseau » du projecteur), saisir le port de données du projecteur dans le champ « Port number » (Numéro de port) (« 10002 » est le réglage par défaut), et cliquer sur « OK ».

-22

Sélectionner

Sélectionner « TCP/IP (Winsock) »

« TCP/IP (Winsock) »

Réinitialisation du compteur d'heures de la lampe du projecteur par LAN

Cliquez sur « Properties »

(Propriétés) dans le menu « File » (Fichier).

Cliquez sur l'onglet « Settings »

(Réglages), puis cliquer sur « ASCII Setup » (Conﬁ guration ASCII).

Cocher les cases en face de « Send line

ends with line feeds » (Envoyer les ﬁ ns de ligne avec les sauts de ligne », « Echo typed characters locally » (Renvoyer en écho les caractères tapés localement), et « Append line feeds to incoming line ends » (Ajouter les sauts de ligne au ﬁ ns de ligne entrants), et cliquer sur « OK ».

La fenêtre de propriétés LAMPRESET

• apparaît, cliquer sur « OK ».

Si un nom d'utilisateur et/ou un

mot de passe est déﬁ ni pour le projecteur, saisir le nom d'utilisateur et le mot de passe.

Envoyer la commande de

réinitialisation de lampe « LPRE0001 ».

Cette commande ne peut être envoyée que

• lorsque le projecteur est en mode veille. Lorsque « OK » est reçu, ceci indique que la

• lampe a été réinitialisée avec succès.

Fermer l'HyperTerminal.

-23

Résolution des problèmes

La communication ne peut pas être établie avec le projecteur.

Lorsque le projecteur est raccordé à un ordinateur par une connexion série

\ Assurez-vous que la borne RS-232C du projecteur et celle de l'ordinateur, ou la commande

disponible dans le commerce, sont reliées correctement.

\ Assurez-vous que le câble RS-232C est bien un câble croisé. \ Assurez-vous que le réglage du port RS-232C du projecteur correspond à celui de

l'ordinateur, ou de la commande disponible dans le commerce.

Lorsque le projecteur est raccordé à un ordinateur par une connexion réseau (LAN)

\ Assurez-vous que le connecteur du câble est bien inséré dans la borne LAN du projecteur. \ Assurez-vous que le câble est bien inséré dans le port LAN de l'ordinateur ou d'un dispositif

de type concentrateur.

\ Assurez-vous que le câble LAN est un câble de Catégorie 5. \ Assurez-vous que le câble LAN est un câble croisé lors de la connexion directe du projecteur

à un ordinateur.

\ Assurez-vous que le câble LAN est un câble direct lors de la connexion directe du projecteur

à un périphérique de type concentrateur.

\ Assurez-vous que le périphérique de type concentrateur reliant le projecteur à l'ordinateur est

bien alimenté.

\ Si toutes les actions ci-dessus sont sans effet, redémarrez la fonction réseau à l'aide de

« Rés. » - « Redémarrer le réseau ». (Voir page

Vériﬁ ez les réglages réseau du projecteur et de l'ordinateur.

\ Vériﬁ ez les réglages réseau suivants de l'ordinateur.

IP Address (Adresse IP)

• Assurez-vous que l'adresse IP du projecteur ne fait pas double emploi sur le réseau. Subnet Mask (Masque de sous-réseau)

• Lorsque le réglage de passerelle du projecteur est « 0.0.0.0 » (Non utilisé), ou lorsque le réglage de passerelle du projecteur et le réglage par défaut de passerelle de l'ordinateur sont identiques :

Les masques de sous-réseau du projecteur et de l'ordinateur devraient être identiques.

•

Les parties de l'adresse IP montrées par le masque de sous-réseau pour le projecteur et

•

pour l'ordinateur doivent être identiques. (Exemple) Lorsque l'adresse IP est « 192.168.150.2 » et le masque de sous-réseau est « 255.255.255.0 » sur le projecteur, l'adresse IP devrait être « 192.168.150.X » (X=3-254) sur l'ordinateur et le masque de sous-réseau devrait être « 255.255.255.0 ».

Gateway (Passerelle)

Les masques de sous-réseau du projecteur et l'ordinateur devraient être identiques.

•

Les parties de l'adresse IP montrées par le masque de sous-réseau pour le projecteur et

•

62 du mode d'emploi du projecteur.)

-24

Remarque

Lorsque « Client DHCP » est réglé sur « Hors service » sur le projecteur :

• IP address (Adresse IP) : 192.168.150.2 Subnet mask (Masque de sous-réseau) : 255.255.255.0 Gateway address (Adresse de passerelle) : 0.0.0.0 (Non utilisé) Pour les réglages de réseau du projecteur, voir page

•

15.

Résolution des problèmes

\ Prenez les mesures suivantes pour vériﬁ er les réglages de réseau de l'ordinateur.

1. Ouvrez l'invite de commande.

•

Dans le cas de Windows (Programmes) ➔ « Accessories » (Accessoires) ➔ « Command Prompt » (Invite de commandes) dans cet ordre. Dans le cas de Windows

• « All Programs » (Tous les programmes) ➔ « Accessories » (Accessoires) ➔ « Command Prompt » (Invite de commandes) dans cet ordre.

2. Après avoir lancé l'invite de commandes, tapez une commande « ipconﬁ g », puis appuyez sur la touche de validation.

Remarque

La communication peut ne pas être possible après le réglage du réseau sur

• l'ordinateur. Dans ce cas, redémarrez l'ordinateur.

C:\>ipconﬁ g

2000 : Cliquez sur « start » (démarrer) ➔ « Programs »

XP, Windows Vista® : Cliquez sur « start » (démarrer) ➔

Remarque

•

Exemples d'emploi de ipconﬁ g C:\>ipconﬁ g /? Indique comment utiliser « ipconﬁ g.exe ». C:\>ipconﬁ g Indique l'adresse IP, le masque de sous-réseau et la passerelle par défaut utilisés. C:\>ipconﬁ g /all Indique toutes les informations concernant les réglages TCP/IP.

3. Pour revenir à l'écran de Windows®, tapez « exit » et appuyez sur la touche de validation.

-25

Résolution des problèmes

\ Vériﬁ ez si le protocole « TCP/IP » fonctionne correctement avec la commande « PING ».

Vériﬁ ez aussi si l'adresse IP est spéciﬁ ée.

1. Ouvrez l'invite de commande.

•

Dans le cas de Windows (Programmes) ➔ « Accessories » (Accessoires) ➔ « Command Prompt » (Invite de commandes) dans cet ordre. Dans le cas de Windows

• « All Programs » (Tous les programmes) ➔ « Accessories » (Accessoires) ➔ « Command Prompt » (Invite de commandes) dans cet ordre.

2. Après avoir lancé l'invite de commandes, tapez une commande « PING », puis appuyez sur la touche de validation.

Exemple d'entrée C:\>ping XXX.XXX.XXX.XXX « XXX.XXX.XXX.XXX » doit être saisi avec une adresse IP à conecter, par exemple le

projecteur.

3. Lors d'une connexion normale, l'afﬁ chage est comme suit.

(L'écran peut être légèrement différent selon le système d'exploitation.) <Exemple> lorsque l'adresse IP connectée est « 192.168.150.1 »

2000 : Cliquez sur « start » (démarrer) ➔ « Programs »

XP, Windows Vista® : Cliquez sur « start » (démarrer) ➔

4. Si une commande ne peut pas être envoyée, « Request time out » (Temps de requête écoulé) est afﬁ ché. Vériﬁ ez de nouveau le réglage de réseau.

Si la communication ne peut toujours pas être établie correctement, contactez

l'administrateur du réseau.

5. Pour revenir à l'écran de Windows

\ Si le projecteur ne peut pas être connecté bien que la commande « PING » soit cochée:

1. Quand « Accept IP Address » (Accepter l'adresse IP) est réglé sur le projecteur, réglez l'adresse IP de l'ordinateur à connecter.

2. Si un logiciel de sécurité est installé sur l'ordinateur ou quand un pare-feu a été installer pour le réseau, il se peut que la connexion ne soit pas possible. Consulter l'administrateur système quand, par exemple, vous souhaitez changer le réglage pour permettre l'utilisation du port TCP comme port de données.

3. Si aucun des deux points ci-dessus ne s'applique, changez le réglage pour le port de données.

, tapez « exit » puis appuyez sur la touche de validation.

Une connexion ne peut pas être établie parce que vous avez oublié le nom de l'utilisateur ou le mode de passe.

\ Initialisez les réglages. (Voir page 62 dans le mode d'emploi du projecteur.) \ Après l'initialisation, effectuez de nouveau les réglages.
