Antes de utilizar o projetor LCD, leia atentamente este Manual de Operação.

Introdução PORTUGUÊS

Importantes

Informações

Existem duas boas razões para que você faça, sem demora, o registro de garantia do seu novo Projetor SHARP LCD usando o CARTÃO DE REGISTRO que acompanha o aparelho.

1.GARANTIA

Para assegurar que você receba todos os benefícios de garantia para peças, assistência técnica

e mão de obra especializada a que você tem direito.

2.ESTATUTO DE SEGURANÇA PARA PRODUTOS DE CONSUMO

Para assegurar que você receba, sem demora, todas as notifições relativas a segurança, tais

como inspeções, modificações ou recolha, que a SHARP poderá ser requerida a executar baseada

no Estatuto de Segurança para Produtos de Consumo de 1972, RECOMENDA-SE UMA LEITURA

CUIDADOSA DA IMPORTANTE CLÁUSULA “GARANTIA LIMITADA”.

ATENÇÃO: Fonte de iluminação intensa. Não olhe direta nem fixamente para o feixe de luz.

Tenha muito cuidado com crianças, não permitindo que olhem fixamente para o feixe de luz.

Somente para os E.U.A.

ATENÇÃO:

Veja a base do aparelho.

CUIDADO: PARA REDUZIR O RISCO DE CHOQUE

NÃO HÁ PEÇAS QUE POSSAM SER CONSERTADAS

POSTO DE ASSISTÊNCIA TÉCNICA AUTORIZADA.

Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva ou à umidade.

O símbolo do raio com ponta em forma de flecha dentro de um triângulo equilátero

CUIDADO

RISCO DE CHOQUE ELÉTRICO.

NÃO RETIRAR OS PARAFUSOS, EXCETO

AQUELES DEVIDAMENTE ESPECIFICADOS

PARA MANUSEIO PELO USUÁRIO.

ELÉTRICO, NÃO RETIRE A TAMPA.

PELO USUÁRIO NA PARTE INTERIOR.

ENCAMINHE OS CONSERTOS A UM

destina-se a alertar o usuário sobre a presença de “Voltagem perigosa” e sem isolamento dentro do produto, que podem ser de magnitude suficiente para representar um risco de choque elétrico para pessoas.

O ponto de exclamação dentro de um triângulo equilátero destina-se a alertar o usuário sobre a existência de instruções de operação e manutenção (assistência técnica) importantes na literatura que acompanha o produto.

ATENÇÃO: Os regulamentos FCC declaram que qualquer mudança ou modificações feitas neste

equipamento, que não aqueles expressamente aprovados pelo fabricante, poderá anular o direito de operação do equipamento pelo usuário.

Somente para os E.U.A.

INFORMAÇÃO

Este equipamento foi testado e aprovado de acordo com os limites Classe A para dispositivos digitais, em conformidade com a Parte 15 das Normas FCC. Estes limites são designados a fim de prover uma proteção razoável contra interferências nocivas quando o equipamento for operado em ambientes comerciais. Este equipamento gera, usa, e pode irradiar energia em frequência de rádio e, caso não seja instalado e utilizado de acordo com manual de operação, pode causar interferências prejudiciais a comunicações de rádio. A operação deste equipamento em área residencial possivelmente causará interferências nocivas, e em qualquer dos casos, o usuário será requerido a corrigir as interferências por conta própria.

Somente para os E.U.A.

P-1

O cabo computador incluso dever ser usado com este aparelho. O cabo é fornecido a fim de assegurar que o aparelho esteja de acordo com os regulamentos das normas FCC Classe A.

Somente para os E.U.A.

ATENÇÃO:

Este aparelho é um produto de classe A. Ele poderá causar interferências de rádio em ambientes residenciais, as quais o usuário poderá ser requerido a tomar as devidas providências por conta própria.

ATENÇÃO:

A ventoinha de refrigeração deste projetor continua a funcionar por cerca de 90 segundos depois que o projetor for desligado. Quando de operações normais, ao desligar o aparelho, use sempre a tecla OFF no projetor ou no controle remoto. Certifique-se que a ventoinha de refrigeração tenha parado antes de desconectar o cabo de alimentação. EM CONDIÇÕES NORMAIS DE USO, NUNCA DESLIGUE O PROJETOR DESCONECTANDO O CABO DE ALIMENTAÇÃO. A NÃO OBSERVÂNCIA DESTA ADVERTÊNCIA RESULTARÁ EM PROBLEMAS PREMATUROS DE OPERAÇÃO DA LÂMPADA.

QUANDO FOR DESFAZER-SE DO PRODUTO

Este projetor utiliza solda de estanho-chumbo, e uma lâmpada pressurizada contendo uma pequena quantidade de mercúrio. O processamento destes materiais pode estar regulamentado devido a considerações ambientais. Para informações quanto a processamento ou reciclagem, favor contatar as autoridades locais, ou, caso você esteja nos Estados Unidos da América, a Electronics Industries Alliance: www.eiae.org.

Cuidados em Relação à Troca da Lâmpadat

Veja “Trocar a Lâmpada” nas páginas 64 e 65.

Informações

Importantes

LAMP REPLACEMENT CAUTION

BEFORE REMOVING THE SCREW, DISCONNECT POWER CORD. HOT SURFACE INSIDE ALLOW 1 HOUR TO COOL BEFORE REPLACING THE LAMP. REPLACE WITH SAME SHARP LAMP UNIT TYPE BQC-XGP25X//1 ONLY. UV RADIATION : CAN CAUSE EYE DAMAGE. TURN OFF LAMP BEFORE SERVICING. MEDIUM PRESSURE LAMP : RISK OF EXPLOSION. POTENTIAL HAZARD OF GLASS PARTICLES IF LAMP HAS RUPTURED. HANDLE WITH CARE. SEE OPERATION MANUAL.

CUIDADO AO TROCAR A LÂMPADA

ANTES DE RETIRAR O PARAFUSO, DESCONECTE O CABO DE ALIMENTAÇÃO. PERIGO DE SUPERFÍCIES QUENTES DENTRO DO APARELHO. DEIXE ESFRIAR POR PELO MENOS 1 HORA ANTES DE TROCAR A LÂMPADA. TROCAR A LÂMPADA SOMENTE POR OUTRA LÂMPADA DA SHARP BQC-XGP25X//1 DO MESMO TIPO. RADIAÇÃO UV: PODE CAUSAR DANOS AOS OLHOS. DESLIGUE A LÂMPADA ANTES DE PROCEDER COM A MANUTENÇÃO. LÂMPADA DE PRESSÃO MÉDIA: RISCO DE EXPLOSÃO. PERIGO DE FERIMENTOS COM PARTÍCULAS DE VIDRO CASO A LÂMPADA ESTEJA QUEBRADA. MANUSEIE COM CUIDADO. CONSULTE O MANUAL DE OPERAÇÃO.

P-2

INFORMAÇÕES DE SEGURANÇA

Importantes

CUIDADO:Recomenda-se ler estas instruções antes de operar este produto, e guardá-las

Informações

para uso futuro.

A energia elétrica pode realizar muitas funções úteis. Este aparelho foi elaborado e fabricado para garantir sua segurança pessoal. Entretanto, O USO INADEQUADO DO APARELHO PODE PROPICIAR A OCORRÊNCIA DE CHOQUES ELÉTRICOS OU DE INCÊNDIO.

1. Leia as instruções

Todas as instruções de segurança e de operação devem ser lidas antes de utilizar o aparelho.

2. Guarde as instruções

Todas as instruções de segurança e de operação devem ser guardadas para consultas futuras.

3. Observe as advertências

Todas as advertências e as instruções de operação devem ser observadas.

4. Siga as instruções

Todas as instruções de uso e de operação devem ser seguidas.

5. Limpeza

Desligue o aparelho da tomada elétrica antes de limpá- lo. Não utilize produtos de limpeza líquidos ou em aerosol, apenas um pano úmido.

6. Adaptadores

Utilize somente os adaptadores recomendados pelo fabricante para não danificar o aparelho.

7. Água e umidade

Não utilize o aparelho perto da água. Por exemplo: perto de uma banheira, pia da cozinha ou tanque de lavar roupa, de um porão úmido ou perto de uma piscina, etc.

8. Acessórios

Não coloque este aparelho sobre um carrinho, suporte, tripé ou mesa instáveis. Ele pode cair, causando ferimentos graves a alguém ou ficar bastante danificado. Use somente os acessórios recomendados pelo fabricante ou vendidos junto com o aparelho. A fixação do aparelho e o acessório a ser utilizado devem seguir as recomendações do fabricante.

9. Transporte

Caso o aparelho esteja colocado sobre uma mesa com rodas, o conjunto deve ser movido com cuidado. Paradas repentinas, força excessiva e superfície desnivelada podem derrubá-lo.

10. Ventilação

Os furos e aberturas no gabinete foram projetadas para proporcionar ventilação e garantir o funcionamento adequado do aparelho, protegendo-o contra superaquecimento, de forma que as aberturas não devem ser bloqueadas ou cobertas. As aberturas não devem, nunca, ser bloqueadas colocando-se o aparelho sobre uma cama, sofá, tapete ou outras superfícies similares. Não o instale em um móvel fechado, como uma estante ou um “rack”, a não ser que disponha de ventilação adequada e que as instruções do fabricante sejam cumpridas.

11. Alimentação

Este aparelho deve ser operado apenas com o tipo de alimentação indicado na etiqueta. Se não tiver certeza acerca do o tipo de alimentação na sua casa, consulte um revendedor autorizado ou a companhia elétrica local. Consulte o manual de instruções para aparelhos que irão funcionar com pilhas ou outras fontes de energia.

12. Aterramento ou polarização

Este produto vem equipado com um dos seguintes tipos de plugues. Caso o plugue não seja adequado ao tipo da sua tomada, aconselhas-se contatar um eletricista. Não anule a característica de segurança do plugue.

a. Plugue de dois pinos (principais). b. Plugue de três pinos (principais), com um terminal

de aterramento. Este plugue pode se conectado somente a uma tomada que suporte plugue de aterramento.

13. Proteção do cabo de alimentação

Os fios de alimentação devem ser instalados em locais que não possam ser pisados, nem posicionados sob objetos que possam pressioná-los. Preste atenção especial ao encaixe dos fios nos plugues, nas réguas de tomada e nos pontos onde saem do aparelho.

14. Relâmpagos

Para maior proteção deste equipamento, durante uma tempestade ou quando for deixado fora de uso por um longo período, desligue-o da tomada. Isto irá prevenir danos ao aparelho, causados por raios ou por sobretensão na energia elétrica.

15. Sobrecarga

Não sobrecarregue as tomadas elétricas, fios de extensão ou réguas de tomada pois podem causar incêndios ou choques elétricos.

16. Entrada de líquidos ou objetos

Nunca introduza nenhum tipo de objeto nas aberturas do aparelho porque este pode tocar pontos perigosos de tensão ou causar curto-circuito, provocando incêndio ou choque elétrico. Nunca derrame qualquer líquido no equipamento.

17. Assistêcia técnica

Não tente consertar o aparelho por conta própria, pois ao abrir ou retirar as tampas, você ficará exposto a altas tensões e outros perigos. Caso necessário, solicite sempre o serviço de técnicos qualificados.

P-3

INFORMAÇÕES DE SEGURANÇA

Informações

Importantes

18. Danos que necessitam assistência

Desligue o aparelho da tomada elétrica e solicite o serviço de técnicos qualificados nas seguintes circunstâncias:

a. Quando o cabo de alimentação ou o plugue

estiverem danificados.

b.Se algum líquido ou objetos caírem dentro do

equipamento. c. Se o equipamento for exposto à chuva ou à água. d.Se o equipamento não estiver funcionando

normalmente, mesmo depois de verificadas as

instruções de uso. Ajuste somente os controles

indicados no manual já que o ajuste incorreto de

outros controles pode causar danos outros que,

muitas vezes, podem requerer o trabalho intenso de

um técnico qualificado para que o equipamento

volte a funcionar devidamente. e. Se o equipamento tiver caído ou sofrido algum dano. f. Quando o equipamento apresentar uma alteração

brusca no desempenho, indicando a necessidade

de conserto.

19. Reposição de peças

Quando houver necessidade de reposição de alguma peça, certifique-se de que o técnico use peças indicadas pelo fabricante ou que possuem as mesmas características das peças originais. Substituições por peças não autorizadas podem causar incêndio, choque elétrico ou outros perigos.

20. Inspeção de segurança

Após o término ou reparo de qualquer serviço, peça ao técnico que realize inspeções de segurança para determinar se o equipamento está em perfeitas condições de uso.

21. Montagem na parede ou no teto

Este aparelho só deve ser montado no teto ou na parede conforme recomendação do fabricante.

22. Calor

Este aparelho deve ficar longe de qualquer fonte de calor, como radiadores, saídas de calor, aquecedores ou outros produtos geradores de calor (incluindo amplificadores).

• Microsoft e Windows são marcas registradas da Microsoft Corporation, nos Estados Unidos e/ou outros países.

• PC/AT é uma marca registrada da International Business Machines Corporation, nos Estados Unidos.

• Adobe Acrobat é uma marca registrada da Adobe Systems Incorporated.

• Macintosh é uma marca registrada da Apple Computer, Inc. nos Estados Unidos e/ou outros países.

• Todos os outros nomes de empresas ou nomes de produtos são marcas comerciais ou marcas registradas

das suas respectivas empresas.

• Este software é baseado, em parte, nos trabalhos do Grupo Independente JPEG.

P-4

INFORMAÇÕES DE SEGURANÇA

Importantes

Informações

LAMP REPLACEMENT CAUTION

CUIDADO AO TROCAR A LÂMPADA

CAUTION

PRECAUCIÓN PRÉCAUTION

BQC-XGP25X//1

Cuidados em Relação à Troca da Lâmpadat

Veja “Trocar a Lâmpada” nas páginas 64 e 65.

QUANDO FOR DESFAZER-SE DO PRODUTO

Cuidados em Relação à Lâmpada

Perigo de ferimentos com partículas de vidro caso a lâmpada se quebre. Caso a lâmpada se quebre, contate seu Revendedor Autorizado ou uma Assistência Técnica Autorizada de Projetores LCD Sharp mais próxima, para trocá-la. Veja “Trocar a Lâmpada” nas páginas 64 e 65.

Precauções na Instalação do Projetor

Para reduzir ao mínimo a manutenção e obter imagens de alta qualidade, a SHARP recomenda que este projetor seja instalado em local isento de umidade, poeira ou fumaça de cigarro. Quando o projetor for utilizado em tais locais, deve-se limpar as lentes com mais frequência. Com tais cuidados, não haverá redução na vida útil do aparelho, mesmo quando utilizado em tais ambientes adversos. A limpeza da parte interna do projetor deve ser executada exclusivamente por um Revendedor Autorizado ou uma Assistência Técnica Autorizada de Projetores LCD Sharp.

Observações Sobre a Operação

• As áreas de ventilação, a tampa do compartimento da lâmpada e suas proximidades ficam extremamente quentes durante a operação. Para evitar ferimentos, não toque nestas regiões até que elas tenham esfriado o suficiente.

• Deixe pelos menos 12 polegadas (30 cm) de espaço entre as aberturas da ventoinha e a parede ou objeto mais próximo.

• Se a ventoinha for obstruída, o dispositivo de proteção do projetor irá desligá-lo automaticamente. Isto não é defeito. Retire o cabo de alimentação da tomada e aguarde pelo menos 10 minutos. Em seguida, coloque novamente o cabo de alimentação na tomada para que o projetor volte à condição de operação normal.

P-5

INFORMAÇÕES DE SEGURANÇA

Função Monitor de Temperatura

Caso o projetor comece a aquecer-se demasiadamente devido a problemas relacionados ao local de instalação ou a filtros de ar sujos, “TEMP” e “ ” aparecerão piscando no canto inferior esquerdo da imagem. Caso a temperatura continue a aumentar, a lâmpada irá apagar-se, e o indicador de advertência de temperatura no projector começará a piscar, e então o aparelho desligar-se-á depois de um período de 90 segundos para resfriamento. Para maiores detalhes, consulte o ítem “Indicadores de Manutenção/Lâmpada”, na página 63.

• A ventoinha regula a temperatura interna e o desempenho da mesma é controlado automaticamente. O som da ventoinha pode alterar-se durante a operação em função da mudança de velocidade da ventoinha.

Função Monitor da Lâmpada

Quando o projetor for ligado depois que a lâmpada tenha sido usada por mais de 1.400 horas, “LÂMP” e “ piscando no canto inferior esquerdo da imagem, como um alerta indicando que está na hora de trocar a lâmpada. Veja as instruções para substituição da lâmpada nas páginas e 65. Se a lâmpada for utilizada por mais de 1.500 horas, o projetor se desligará automaticamente e ficará no modo

“espera”. Veja maiores informações na página “Indicadores de Manutenção/Lâmpada”.

” aparecerão

Informações

Importantes

Conector padrão de segurança Kensington

Uso da Alça de Transporte

Ao transportar o projetor, carregue-o pela alça lateral.

CUIDADO

• Sempre coloque a tampa da lente para evitar danos ao transportar o projetor.

• Não levante ou carregue o projetor pela lente ou pela tampa da lente pois isso poderá danificar a lente.

Uso da Trava Kensington

Esse projetor tem um conector padrão de segurança Kensington para ser utilizado com um Sistema de Segurança de Proteção Kensington. Consulte as informações que acompanham o sistema para obter instruções sobre como utilizá-lo para proteger o projetor.

P-6

Importantes

Informações

Recursos Especiais

Projetor LCD de ponta-de-linha com luminosidade ultra-intensa

• Lâmpada de 270 W CA

Utiliza lâmpada de 270W CA para uma excelente uniformidade de cores e luminosidade ultra-intensa.

2. Compatibilidade com computadores

• Compatível com resoluções que incluam VGA-SVGA (expandido), XGA (resolução real)

e SXGA-UXGA (compressado), assim como formatos DTV (480I, 480P, 580I, 580P, 720P, 1035I e 1080I).

3. Qualidade de imagem XGA

• O painel LCD OCS aumenta a uniformidade das cores.

• Faz uso de vários outros circuitos para fornecer imagens de vídeo de alta qualidade.

4. Tecnologia de composição integrada de computador & vídeo

• Novo modo progressivo

Conversão I/P com novo algorismo usado para atingir qualidade de imagem ainda melhores.

• Melhor aumento de escala e aumento digital de imagem

Proporciona uma qualidade de imagem ainda mais nítida e sem recortes mesmo para imagens magnificadas.

• Imagem 16:9 superior

Imagens 4:3 podem ser convertidas em imagens 16:9 usando a função ALONGAR FÁCIL (distensão lateral, centro intocado), que não era possível anteriormente com projetores LCD.

• Correção de angulação digital inteligente

Suaviza recortes em imagens anguladas e comprime a imagem não somente horizontalmente mas também verticalmente, mantendo a razão aparente de 4:3. Mesmo que a razão aparente 4:3 mude devido ao deslocamento por lentes (mover lentes), o ajuste do tamanho vertical permite que se mantenha esta razão.

• Nova compressão inteligente

Comprime de forma eficiente imagens UXGA (1.600 ⳯ 1.200) para imagens XGA (1.024 ⳯

768).

• Melhor função “three-two pull down”

Converte imagens DVD no modo Cinema, transformadas com aumento “three-two pull down”, para imagens no Modo progressivo, para facilitar a visualização no Modo Filme.

• Correção GAMMA dinâmica Otimiza a correção GAMMA quadro a quadro, em tempo real.

P-7

5. Uniformidade digital 3D e convergência digital

• A função Uniformidade digital tri-dimensional compensa irregularidades na claridade da imagem, inclusive para imagens com qualquer nível de claridade, de branco a escuro. E, com a Convergência digital, uma leve distorção na convergência pode ser ajustada na tela do menu de serviços, sem ter de tocar no painel LCD.

Recursos Especiais

6. Capacidade para conexão em rede

• Estado do projetor/Auto-diagnóstico

A função Estado do projetor/Auto-diagnóstico envia mensagens e-mails para um computador previamente especificado acerca do tempo de uso da lâmpada e qualquer outro problema técnico.

• Controle de projetor Múltiplo & Grupo

Até 250 projetores podem ser controlados via rede. A porta RS232C OUT do projetor pode ser usado para conexão em cadeia radial.

• Justaposição e exibição de videowall Paredão simplificadas

Vem com um software para processamento simplificado de justaposição e exibição de videowall Paredão, mesmo para entrada de uma única fonte.

7. Duas lentes opcionais para muito mais flexibilidade

• Tipo montagem em rosca: lente grande-angular fixa, lente teleobjetiva-zoom

8. Terminais múltiplos de entrada e saída

• Terminal BNC para sinais RGB/Componente/Vídeo

• Entrada digital de PC (DVI-I)

• Terminal de saída com suporte para Saída var. áudio (saída de áudio

variável)

Informações

Importantes

9. Montagem simples

• Mover lentes, foco & zoom motorizados, correção digital de angulação

• Tecnologia AutoSync de alta velocidade

10. Funções úteis

• Imagem-em-imagem, ampliação digital, congelamento

• Tela de fundo e tela de inicialização personalizáveis

11. Aplicativos

• “Sharp Advanced Presentation Software Professional Edition” (em rede e controle remoto)

LAN

LAN LAN

P-8

Índice

Importantes

Informações

Introdução.............................................

INFORMAÇÕES DE SEGURANÇA ......

Recursos Especiais .............................

Índice .....................................................

Como Acessar os Manuais de

Conexões e Ajustes

Operação PDF .................................

Nome e Localização das Partes ..........

Uso do Controle Remoto .....................

Acessórios ............................................

ção

Teclas de Opera

Conexões ..............................................

Alimentação............................................

Projeção de Imagens de Computador...

Assistir Imagens de Vídeo......................

Assistir Imagens de Outros

Operações Básicas

Controlar Projetores................................

Conexão a um monitor ...........................

Para Melhorar o Som ..............................

Ligar/Desligar .........................................

Ajuste da Tela........................................

Uso dos Pés de Ajuste ...........................

Uso da função Mover Lentes .................

Funções Múltiplas

Tecla LENS .............................................

Ajuste da Distância de Projeção ............

Projeção da Imagem ............................

ção

ção e Solu

de Problemas

Manuten

Projeção Traseira ....................................

Projeção Usando um Espelho ................

Projeção por Montagem no Alto.............

Uso das Teclas de Operação ...............

Escolha da Fonte de Sinal de Entrada...

Informações

Complementares

Ajuste do Volume....................................

Silenciar o Som.......................................

Superposição de Tela Preta ...................

Exibição de uma Imagem Estática.........

Magnificação de uma Porção

Informações Importantes

Conexões e Ajustes

Equipamentos Vídeo.........................

Teclas de Operação

Específica de uma Imagem ..............

3 7

14 15

16 16

21 22

23 23

25 30

30 30

31 31

31 32

Exibir e Ajustar o Temporizador de

Intervalo ............................................

Ajustes da Imagem do Computador

usando AUTO SYNC.........................

Ajuste da Razão Aparente da Imagem ..

Função Correção Gamma......................

Operações Básicas

Uso das Telas do Menu GUI (Interface

Gráfica ao Usuário) .........................

Operações Básicas ................................

Barras do Menu ......................................

Ajuste da Imagem ..................................

Ajuste da Imagem do Computador

(somente no menu RGB) ..................

Ajuste do Som ........................................

Exibição de Imagens Duplas

(somente no menu RGB) ..................

Redução de Chuviscos na Imagem [DNR]

(somente no menu VIDEO) ...............

Ligar/Desligar o Menu na Tela................

Ajuste do Sinal de Vídeo

(somente no menu VIDEO) ...............

Selecionar a Imagem de Fundo .............

Selecionar a Imagem de Inicialização ...

Escolha do Modo Econômico ................

Verificar o Tempo de Uso da

Lâmpada...........................................

Reverter/Inverter Imagens Projetadas ...

Ajustar para o Modo Sobreprojeção ......

Trava das Teclas de Operação

do Projetor ........................................

Bloquear Entradas..................................

Escolha da Velocidade de Transmissão

(RS-232C) .........................................

Controlar Vários Projetores pelo

Número de Identificação ID..............

Proteger Ajustes Importantes com uma

Senha ................................................

Escolha do Idioma do Menu na Tela ......

Exibição do Estado dos Ajustes.............

35 37

38 38

48 49

51 52

52 53

P-9

Índice

Funções Múltiplas

Informações

Importantes

Uso das Funções Extras de

Funcionalidade ................................

Manutenção e Solução de Problemas

Indicadores de Manutenção/

Lâmpada ..........................................

Trocar a Lâmpada .................................

Trocar o Filtro de Ar .............................

Solução de Problemas .........................

Assistência Técnica Sharp ..................

Informações Complementares

Designação dos Pinos de Conexão....

Especificações e Ajustes de

Comandos (RS-232C)......................

Especificações da Tomada do

Controle Remoto a Fio....................

Tabela de Compatibilidade ..................

Dimensões ............................................

Especificações .....................................

Glossário...............................................

Índice Remissivo ..................................

63 64

67 68

74 75

77 78

Conexões e Ajustes Teclas de Opera

ção Opera

ções Básicas

Funções Múltiplas

Manutenção e Solução

de Problemas

Complementares

Informações

P-10

Como Acessar os Manuais de Operação PDF

Manuais de operação em diversos idiomas, no formato PDF, estão incluídos no CD-ROM Manual do Projetor e

Importantes

Informações

Referências Técnicas. Para utilizar estes manuais, você deve instalar o Adobe Acrobat Reader no seu PC (Windows ou Macintosh). Se o Adobe Acrobat Reader não estiver instalado em seu computador, você poderá obtê-lo na Internet (http://www.adobe.com) ou instalá-lo a partir do CD-ROM.

Para instalar o Acrobat Reader do CD-ROM

Para Windows:

1 Insira o CD-ROM no compartimento de CD. 2 Clique duas vezes no ícone “My Computer”. 3 Clique duas vezes no “CD-ROM”. 4 Clique duas vezes na pasta “ACROBAT”. 5 Clique duas vezes no idioma (nome da pasta)

que você deseja ler.

6 Clique duas vezes no programa de instalação

desejado e siga os procedimentos descritos na tela.

Para outros sistemas operacionais:

Instale o Acrobat Reader pela Internet (http://www.adobe.com).

Para outros idiomas:

Se você prefere utilizar o Acrobat Reader em um idioma que não esteja incluído no CD-ROM, favor obter a versão adequada pela Internet.

Para Macintosh:

1 Insira o CD-ROM no comaprtimento de CD. 2 Clique duas vezes no ícone do “CD-ROM”. 3 Clique duas vezes na pasta “ACROBAT”. 4 Clique duas vezes no idioma (nome da pasta)

que você deseja ler.

5 Clique duas vezes no programa de instalação

desejado e siga os procedimentos descritos na tela.

Para acessar os manuais PDF

Para Windows:

1 Insira o CD-ROM no compartimento de CD. 2 Clique duas vezes no ícone “My Computer”. 3 Clique duas vezes no “CD-ROM”. 4 Clique duas vezes na pasta “MANUALS”. 5 Clique duas vezes no idioma (nome da pasta)

que você deseja ler.

6 Clique duas vezes no arquivo pdf “P25X” para

acessar o manual do projetor.

• Se o arquivo pdf não puder ser aberto clicando-o duas vezes com o mouse, abrir primeiro o aplicativo Acrobat Reader e, em

seguida, especificar o arquivo desejado utilizando o menu “File (Arquivo)”, “Open (Abrir)”.

• Consultar o arquivo “readme.txt” no CD-ROM para mais informações sobre o CD-ROM que não estejam descritos neste

manual.

Para Macintosh:

1 Insira o CD-ROM no comaprtimento de CD. 2 Clique duas vezes no ícone do “CD-ROM”. 3 Clique duas vezes na pasta “MANUALS”. 4 Clique duas vezes no idioma (nome da pasta)

que você deseja ler.

5 Clique duas vezes no arquivo pdf “P25X” para

acessar o manual do projetor.

P-11

Nome e Localização das Partes

Os números ao lado dos nomes das partes referem-se aos números das páginas principais deste manual, onde se encontra a explicação do tópico.

Projetor

Vista frontal

Informações

Importantes

Indicador de Substituição da Lâmpada

Indicador de Operação

Teclas Ligar/Desligar

(ON/OFF)

Tecla Silenciar (MUTE)

Tecla Lente (LENS)

Teclas Entrada 1, 2, 3 e 4, 5

(INPUT 1. 2. 3, 4. 5)

Tecla Congelar (FREEZE)

Tecla Tela Preta (BLACK SCREEN)

Tecla Validar (ENTER)

Disco Mover Lentes

Alto-Falantes

Destravas do Pé de Ajuste

Indicador de Advertência

de Temperatura

Teclas Volume

(VOLUME ⳮ/Ⳮ)

Tecla Menu (MENU) Tecla Auto Sincronia

(AUTO SYNC) Tecla Re-Dimensionar

(RESIZE)

Tecla Gamma (GAMMA)

Tecla Anular (UNDO)

Teclas Ajustar

(∂/ƒ/ß/©)

Ventoinha (Saída de ar)

Filtro de Ar/Ventoinha

(Entrada de Ar)

Vista traseira

Porta de Entrada INPUT 3 (DVI)

Tomada de Entrada de Áudio de

Computador AUDIO INPUT 2/3

(Mini-plugue estéreo ø3,5mm)

Porta de Entrada INPUT 1

(Mini D-sub 15 pinos)

Tomada de Entrada de Áudio de

Computador AUDIO INPUT 1

(Mini-plugue estéreo ø3,5mm)

Tomadas de Entrada 2 INPUT 2 (BNC)

Porta de Entrada RS-232C INPUT/

Porta de Saída RS-232C OUTPUT

Tomada de Entrada de S-vídeo

S-VIDEO INPUT 5 (Mini DIN 4 pinos)

Tomada de Entrada de Vídeo

VIDEO INPUT 4 (RCA)

17 20

59 18

Ventoinha (Entrada de Ar)

Conector Padrão de

Segurança Kensington Alça de Transporte

Tomada de entrada para Controle Remoto a Fio WIRED REMOTE

(Mini-plugue estéreo de ø3,5mm) Tomada de Saída de Áudio

AUDIO OUTPUT (Mini-plugue estéreo ø3,5mm)

Porta de Saída OUTPUT (Mini Dsub 15 pinos) para INPUT 1, 2

Soquete CA

Tomadas de Entrada de Áudio

AUDIO INPUT 4/5 (RCA)

P-12

Nome e Localização das Partes

Os números ao lado dos nomes das partes referem-se aos números das páginas principais deste manual, onde

Importantes

Informações

se encontra a explicação do tópico.

Controle Remoto

Vista frontal

Tecla Validar (ENTER)

Tecla Anular (UNDO)

Teclas Ampliar (ENLARGE)

Tecla Auto Sincronia

Tecla Gamma (GAMMA)

Tecla Imputar 1 (INPUT 1)

Tecla Imputar 2 (INPUT 2)

Tecla Imputar 4 (INPUT 4)

Tecla Lente (LENS)

(AUTO SYNC)

38 33 34 37 31 31 31

Teclas Ligar/Desligar (ON/OFF)

Tecla Menu (MENU)

Teclas Ajustar (∂/ƒ/ß/©)

Tecla Congelar (FREEZE)

Tecla Tela Preta (BLACK SCREEN)

Tecla Imputar 3 (INPUT 3)

Tecla Re-Dimensionar (RESIZE)

Tecla Imputar 5 (INPUT 5)

Teclas Volume (VOLUME ⳮ/Ⳮ)

Vista superior

Tecla Silenciar (MUTE)

Tecla Temporizador de Intervalo

(BREAK TIMER)

Tomada RC a fio

(miniplugue de ø3,5m)

P-13

Uso do Controle Remoto

Colocação das pilhas

Informações

Importantes

Pressione a saliência e abra

a tampa do compartimento das pilhas no sentido da seta.

Coloque duas pilhas R-6

(tamanho “AA”, UM/SUM-3, HP7 ou similar), certificando-se que suas polaridades estejam de acordo com as marcas ⴐ e

Coloque as unhas da tampa do

compartimento nos respectivos orifícios e pressione a tampa de volta à sua posição original.

ⴑ no interior do compartimento.

Tampa das

pilhas

O uso incorreto das pilhas pode fazer com que as mesmas vazem ou explodam. Recomenda-se observar as precauções abaixo:

CUIDADO

• Coloque as pilhas com as polaridades corretamente casadas com as marcas Ⳮ e ⳮ do interior do compartimento das pilhas.

• Pilhas de tipos diferentes possuem propriedades diferentes, e assim sendo não se deve misturar pilhas de tipos diferentes.

• Não misture pilhas novas com usadas.

Isto poderá encurtar a vida útil das pilhas novas ou fazer com que as usadas venham a vazar.

• Uma vez que a carga das pilhas acabe, retire-as do controle remoto, pois deixá-las dentro fará com que as mesmas venham a vazar.

O flúido que vaza das pilhas é prejudicial à pele; assim sendo, certifique-se de limpar primeiro o líquido e depois retirar a pilhas usando um pano.

• As pilhas incluídas com este controle remoto poderão acabar em pouco tempo, dependendo de como as mesmas foram armazenadas.

Assegure-se de trocá-las o quanto antes por pilhas novas.

• Retire as pilhas do controle remoto caso não se vá utilizar o controle remoto por muito tempo.

Compartimento

das philhas

Tampa das

pilhas

Campo de Alcance do Controle Remoto

O controle remoto pode ser usado para operar o projetor dentro dos campos de alcance ilustrados na figura.

• Pode-se usar o controle remoto reletindo-se os sinais na tela, para facilitar as

operações. Entretanto, a distância efetiva de alcance do sinal poderá diferir de acordo com o material da tela.

23⬘ (7 m)

45˚

30˚

Ao usar o controle remoto:

• Assegure-se de não derrubá-lo, expô-lo à umidade ou a temperaturas muito

elevadas.

• O controle remoto poderá não funcionar apropriadamente sob uma lâmpada

45˚

fluorescente. Caso venha a ocorrer, mova o projetor para longe da lâmpada fluorescente em questão.

30˚

Usar como um Controle Remoto a Fio

Quando o controle remoto não puder ser usado devido ao alcance ou ao posicionamento do projetor (projeção traseira, etc.), conecte um cabo com um mini-plugue de ø3,5mm (à venda no comércio) à tomada RC na base do controle remoto e ao terminal de entrada para controle WIRED REMOTE na traseira do projetor.

Cabo com mini-plugue de ø3,5mm (à venda no comércio)

P-14

Acessórios

Acessórios Fornecidos

Importantes

Informações

Controle remoto RRMCGA048WJSA

Cabo de alimentação

(1) (2) (3) (4)

Duas pilhas R-6 (tamanho “AA”, UM/ SUM-3, HP-7 ou similar)

Para E.U.A., Canadá, etc. (11⬘ 10⬙, 3,6m) QACCDA010WJPZ

• Dependendo da região, os projetores serão despachados com apenas um cabo de alimentação (Veja acima). Use o cabo de alimentação adequado ao tipo de tomada do seu país.

Cabo RGB (9⬘ 10⬙, 3m) QCNWGA012WJPZ

Tampa da lente (presa no aparelho) PCAPH1056CESA

Para Europa, exceto Reino Unido (6⬘, 1,8m) QACCV4002CEZZ

3 adaptadores BNC-RCA QPLGJ0107GEZZ

Filtro de ar extra PFILD0080CEZZ

Para Reino Unido, Hong Kong e Singapura (6⬘, 1,8m) QACCBA012WJPZ

Cabo de áudio para computador (cabo mini-plugue estéreo ø3,5mm) (9⬘ 10⬙, 3m) QCNWGA013WJPZ

Para Austrália, Nova Zelândia e Oceania (6⬘, 1,8m) QACCL3022CEZZ

CD-ROM Manual do Projetor e Referências Técnicas UDSKAA004WJZZ

CD-ROM com o Sharp Advanced Presentation Software UDSKAA005WJZZ

Manual de operação do projetor LCD TINS-A133WJZZ

Guias de Refer-ência Rápida

Guia de instalação do Sharp Advanced Presentation Software TINS-A139WJZZ

Selo do número ID TLABZ0781CEZZ

Acessórios Opcionais

Cabo DVI (9⬘ 10⬙ (3,0 m)) Cabo 3 RCA a D-sub 15-pinos (9⬘ 10⬙ (3,0 m)) Cabo RGB para computador (32⬘ 10⬙ (10,0 m))

Cabo 5 BNC a D-sub 15-pinos (9⬘ 10⬙ (3,0 m)) Cabo para controle serial RS-232C (32⬘ 10⬙ (10,0 m)) Adaptador DVI a D-sub 15-pinos (7,9⬙ (20 cm))

• Alguns dos cabos poderão não estar disponíveis em algumas regiões. Favor contatar seu Revendedor Autorizado ou uma Assistência

P-15

Técnica Autorizada de Projetores LCD Sharp mais próxima.

AN-C3DV AN-C3CP AN-C10BM (para PC-IBM, NEC Série PC-9821 e PC-98NX) AN-C10MC (para Série Macintosh) AN-C10PC (para Série NEC PC-98 (exceto NEC Série PC-9821 e PC-98NX)) AN-C3BN AN-C10RS AN-A1DV

Conexões

Alimentação

Conexão do Cabo de Alimentação

Insira o plugue do cabo de alimentação no soquete CA, localizado na traseira do projetor.

Faça as conexões necessárias antes de prosseguir. Conecte o cabo de alimentação na tomada da parede. O indicador de operação acende-se em vermelho, e o projetor entra no modo espera.

Cabo de alimentação

Indicador de operação

• Caso a tampa do filtro da base não esteja propriamente instalada, o indicador de operação fica piscando.

Conexões e Ajustes

Projeção de Imagens de Computador

Conexão do Projetor a um Computador

Você pode conectar o seu projetor a um computador para projeção de imagens totalmente coloridas do computador.

Conexão a um computador usando a entrada padrão de 15 pinos

Cabo de áudio para computador

Cabo RGB

1 Conectar uma das pontas do cabo RGB fornecido na porta INPUT 1 do projetor. 2 Conectar a outra ponta à porta de saída para monitor do computador. Assegurar uma conexão segura fechando

os parafusos de fixação.

3 Para usar o sistema de áudio embutido, conectar uma das pontas do cabo de áudio para computador à tomada

AUDIO INPUT 1 do projetor.

4 Conectar a outra ponta ao terminal de saída de áudio do computador.

Computador

CUIDADO

• Antes de executar as conexões, desligue ambos os equipamentos. Após a execução de todas as conexões, ligue primeiro o projetor. O computador deve ser ligado sempre por último.

• Antes de proceder com as conexões, recomenda-se ler cuidadosamente o manual de operação do computador.

• Consulte a página 74 “Tabela de Compatibilidade” para uma lista de sinais de computador compatíveis com o projetor. O uso de sinais de computador que não aqueles listados poderá fazer com que algumas funções do aparelho não funcionem.

• Poderá ser necessário fazer uso de um cabo-adaptador de áudio com mini-plugue estéreo ø3,5mm a RCA estéreo.

Ao conectar este projetor a um computador, escolha “RGB” para “Tipo de Sinal” no menu GUI. (Veja a página 41.)

• Um adaptador para Macintosh poderá ser necessário para uso com alguns computadores Macintosh. Contate seu Revendedor Autorizado ou uma Assistência Técnica Autorizada de Projetores LCD Sharp mais próxima.

• A entrada de áudio AUDIO INPUT 1 pode ser usada para imputar sinais de áudio correspondentes aos da entrada INPUT 1.

P-16

Projeção de Imagens de Computador

• Este projetor utiliza entrada do computador por 5 BNC, a fim de prevenir a deterioração da qualidade de imagem.

• Conectar os cabos R (PR), G/G sync (Y), B (PB), HD/C sync e VD (vendidos separadamente) às respectivas tomadas de entrada no projetor, e a um chaveador RGB (vendido separadamente) conectado a um computador, ou conectar um cabo 5 BNC (vendido separadamente) diretamente das tomadas de entrada do projetor ao computador.

Conexão de um chaveador RGB externo, ou outro computador compatível, usando a entrada BNC (normalmente usado em instalações de grande porte)

Cabo de áudio para computador

Conexões e Ajustes

Para as tomadas de saída R (PR), G/G sync (Y), B (P

B), HD/C sync e VD

4 Para a tomada de

saída de áudio

Computador

Cabo 5 BNC

(vendido separadamente)

Chaveador RGB (vendido separadamente)

Cabo RGB

2 Para a chaveador RGB

1 Conectar cada um dos conectores BNC do cabo 5 BNC às tomadas INPUT 2 correspondente do projetor. 2 Conectar a outra ponta do cabo 5 BNC aos terminais BNC correspondentes do chaveador RGB externo.

Conectar um chaveador RGB ao computador usando um cabo RGB.

3 Para usar o sistema de áudio embutido, conectar uma das pontas do cabo de áudio para computador à tomada

AUDIO INPUT 2/3 do projetor.

4 Conectar a outra ponta ao terminal de saída de áudio do computador ou do sistema de áudio externo.

• Poderá ser necessário fazer uso de um cabo-adaptador de áudio com mini-plugue estéreo ø3,5mm a RCA estéreo.

Quando o projetor for conectado a um computador compatível que não um PC (VGA/SVGA/XGA/SXGA/UXGA) ou Macintosh (ex. um Workstation), poderá ser necessário fazer uso de um cabo apropriado. Entrar em contato om um revendedor especializado para maiores informações.

Ao conectar este projetor a um computador, escolha “RGB” para “Tipo de Sinal” no menu GUI. (Veja a página

• Se você conectar outros computadores que não os recomendados neste manual poderá resultar em danos ao projetor e ao computador.

• A entrada de áudio AUDIO INPUT 2/3 pode ser usada para imputar sinais de áudio correspondentes à entrada INPUT 2/3.

Função “Plug & Play” (quando da conexão a um terminal de 15 pinos)

• Este projetor é compatível com o padrão VESA, DDC 1/DDC 2B. O projetor e um computador compatível com o padrão VESA DDC irão intercomunicar-se quanto aos quesitos de ajuste permitindo um ajuste rápido e fácil.

• Antes de usar a função “Plug & Play”, certificar-se de ligar o projector primeiro, e de conectar o computador depois.

• As funções “Plug & Play” e DDC do seu projetor funcionarão somente quando utilizadas com computadores compatíveis com o padrão VESA DDC.

P-17

Projeção de Imagens de Computador

Conexão a um Computador Usando a Porta de Entrada Digital Direta

Cabo de áudio para computador

4 Para a tomada de saída de áudio

Cabo DVI (vendido separadamente)

AN-C3DV

Computador

2 Para a tomada de saída digital

1 Conectar uma das pontas do cabo DVI à porta INPUT 3 do projetor. 2 Conectar a outra ponta à tomada correspondente do computador.

3 Para usar o sistema de áudio embutido, conectar uma das pontas do cabo de áudio para computador à tomada

AUDIO INPUT 2/3 do projetor.

4 Conectar a outra ponta à tomada de saída de áudio do computador.

• Esta porta DVI é compatível com a versão 1,0 DVI. Assim sendo, quando os sinais forem imputados de equipamentos compatíveis com normas de proteção de direitos autorais (DVI ver. 2,0), nenhum sinal será recebido.

• As entradas de sinais RGB analógicos na porta DVI são compatíveis somente com sync. separado.

Assistir Imagens de Vídeo

Conexões e Ajustes

Conexão a um Aparelho de Videocassete, Laser Disc Player e a Outros Equipamentos Audiovisuais Usando a Entrada de Vídeo Normal

Cabo S-video (vendido separadamente)

Para a tomada de saída S-video

Cabo de vídeo (vendido separadamente)

Para as tomadas de saída de vídeo

Exemplo

Videocassete

Laser Disc Player

Cabo de áudio (vendido separadamente)

Para as tomadas de saída de áudio

1 Conectar os conectores RCA amarelos ao conector amarelho correspondente da tomada VIDEO INPUT 4 no

projetor, e à tomada de saída de vídeo do aparelho-fonte de vídeo.

2 Para usar o sistema de áudio embutido, conectar os conectores RCA vermelho e branco aos conectores

correspondentes vermelho e branco das tomadas AUDIO INPUT 4/5, e às tomadas de saída de áudio do aparelho-fonte de vídeo.

A tomada S-VIDEO INPUT 5 utiliza um sistema de sinais de vídeo no qual a imagem é separada em sinais de cor e de luminância, a fim de obter imagens de qualidade ainda melhores.

• Para vídeo de melhor qualidade, pode-se usar o tomada S-VIDEO INPUT 5 do projetor. O cabo S-video está à venda em separado.

• Caso o seu equipamento de vídeo não possua uma tomada de saída S-video, utilize um cabo de vídeo composto.

CUIDADO

• Procure sempre desligar o projetor antes de conectá-lo a um equipamento de vídeo, a fim de proteger tanto o projetor como o equipamento sendo conectado.

P-18

Assistir Imagens de Outros Equipamentos Vídeo

Conexão a um DVD Video Player, Decodificador DTV* e Outros Equipamentos de Vídeo Usando a Entrada BNC 5

4 Para as tomadas de saída de áudio

Exemplo

Cabo de áudio (cabo mini-plugue

Conexões e Ajustes

estéreo ø3,5mm a RCA, à venda no comércio)

Cabo de componentes

(vendido separadamente)

Decodificador DTV

DVD Video Player

2 Para as tomadas de saída de

componentes analógicos

CUIDADO

3 adaptadores BNC-RCA

• Procure sempre desligar o projetor antes de conectá-lo a um equipamento de vídeo, a fim de proteger tanto o projetor como o equipamento sendo conectado.

1 Conectar cada conector BNC ao cabo para componentes às tomadas BNC INPUT 2 correspondentes do

projetor.

2 Conectar a outra ponta do cabo às tomadas correspondentes do DVD video player ou do decodificador DTV. 3 Para usar o sistema de áudio embutido, conectar uma das pontas do cabo de áudio (vendido separadamente)

à tomada AUDIO INPUT 2/3 no projetor.

4 Conecte a outra ponta à tomada de saída de áudio do DVD video player ou do decodificador DTV.

• Adaptadores BNC-RCA estão incluídos para uso com cabos e fontes tipo RCA.

• Poderá ser necessário fazer uso de um cabo-adaptador de áudio com mini-plugue estéreo ø3,5mm a RCA estéreo.

Ao conectar este projetor a um DVD video player ou a um decodificador DTV, escolher “Componente” para “Tipo de Sinal” no menu GUI (Veja a página

*DTV é um termo geral usado para descrever um novo sistema de televisão digital nos Estados Unidos.

P-19

Controlar Projetores

Conexão a um Computador Usando a Porta RS-232C

Quando a porta RS-232C IN do projetor estiver conectada a um computador com um cabo RS-232C de controle serial (tipo cruzado, vendido separadamente), o computador pode ser usado para controlar o projetor e verificar o estado do mesmo. Consulte as páginas

Conectar um cabo RS-232C de controle serial (tipo cruzado, vendido separadamente) à porta serial do computador. Consulte a página 69 quanto à conexão recomendada de um cabo serial RS-232C.

70, 71

e 72 para mais detalhes.

Conexões e Ajustes

Cabo de controle serial RS-232C

AN-C10RS

(vendido separadamente)

CUIDADO

• Não conectar ou desconectar o cabo RS-232C do computador enquanto este estiver ligado. Isto poderá danificá-lo.

• A função RS-232C poderá não funcionar caso a porta do seu computador não esteja corretamente configurada. Consulte o manual de operação do computador para obter detalhes sobre ajuste e instalação do driver do mouse.

Computador

Conecção em Cadeia Radial

Para controlar vários projetores ou para fazer projeções em sobreprojeção com o uso do programa Sharp Advanced Presentation Software Professional Edition, os projetores precisam estar ligados em cadeia radial.

Cabo de controle serial RS-232C

Conecte uma das extremidades do cabo RS-232C a porta RS-232C OUT do projetor.

AN-C10RS

(vendido separadamente)

2 Conecte a outra extremidade a porta RS-232C IN de outro projetor.

P-20

Conexão a um monitor

Conectando-se o terminal OUTPUT do projetor ao terminal RGB de um monitor usando um cabo RGB (à venda no comércio), pode-se exibir a imagem no computador no monitor e através do projetor ao mesmo tempo.

1 Conecte uma das extremindades do cabo RGB para computador (à venda no comércio) a porta RGB (analógico)

OUTPUT do projetor.

2 Conecte a outra extremidade do cabo RGB para computador a porta RGB (analógico) INPUT do monitor.

Conexões e Ajustes

2 Para as tomadas

de entrada de RGB

• Imagens-fonte imputadas pela entradas INPUT 1 ou 2 pode ser exibida usando o terminal OUTPUT. O mesmo não é valido para imagens- fonte imputadas pelas entradas INPUT 3, 4 ou 5.

Cabo RGB

Para Melhorar o Som

Conexão de um Amplificador e Outros Componentes de Áudio

Cabo de áudio (à venda no comércio)

Para as tomadas de entrada de áudio

CUIDADO

• Procure sempre desligar o projetor antes de conectá-lo a equipamentos de áudio, a fim de proteger tanto o projetor como o equipamento sendo conectado.

Amplificador

• Ao utilizar um equipamento de áudio externo, o volume pode ser amplificado para se obter uma sonoridado mais efetiva.

• A tomada AUDIO OUTPUT permite enviar sinais de áudio a equipamentos de áudio a partir dos tomadas AUDIO INPUT 1 a 5 selecionados,

ao equipamento audiovisual conectado.

• Para mais detalhes quanto à Saída Variável de Áudio (Saída var. áudio) e à Saída Fixa de Áudio (Saída fixa áudio), veja a página 46.

• Poderá ser necessário fazer uso de um cabo-adaptador de áudio com mini-plugue estéreo ø3,5mm a RCA estéreo.

P-21

Ligar/Desligar

Projetor Controle Remoto

ON/OFF

Indicador de substituição da lâmpada

On-screen Display

Aperte ON.

• O indicador de substituição da lâmpada piscando em verde significa que a lâmpada está em aquecimento. Espere até que o indicador pare de piscar antes de começar a operar o projetor.

• Se o aparelho é desligado e ligado imediatamente após, pode demorar um pouco até que a lâmpada se acenda.

• Após o projetor ter sido desembalado e ligado pela primeira vez, um leve odor será exalado pela ventoinha. Este odor desaparecerá com o uso.

Quando o aparelho estiver ligado, o indicador de substituição da lâmpada fica aceso, indicando o estado de uso da lâmpada.

Verde: Pronto para uso. Verde piscando: Em aquecimento. Vermelho: Substituir a lâmpada.

Aperte OFF.

Aperte OFF novamente enquanto a mensagem para desligar o aparelho estiver exibida.

Conexões e Ajustes

• Caso você apertar OFF acidentalmente e não queira desligar o aparelho, esperar até que a tela para desligar o aparelho desapareça.

• Quando o aparelho é desligado, o indicador de operação fica aceso em vermelho, e a ventoinha de refrigeração ainda continua a funcionar por cerca de 90 segundos. Em seguida, o projetor entrará no modo espera.

• Esperar até que a ventoinha de refrigeração pare antes de desconectar o fio da tomada.

• O projetor pode ser ligado novamente apertando-se ON. Quando o aparelho é ligado, o indicador de operação e o indicador de substituição da lâmpada ficam acesos em verde.

• O indicador de operação fica piscando caso a tampa do filtro da base não esteja propriamente instalada.

ATENÇÃO:

P-22

Ajuste da Tela

Uso dos Pés de Ajuste

Conexões e Ajustes

Aperte as destravas do pé de ajuste.

• O ajuste pode ser feito até aproximadamente 10° da posição padrão.

• Quando a altura do projetor for ajustada, a imagem poderá ficar distorcida (keystoned), dependendo da posição relativa entre o projetor e a tela. Consulte a página

CUIDADO

• Não pressionar as destravas quando os pés de ajuste estiverem estendidos sem antes segurar firmemente o projetor.

• Não levante ou abaixe o projetor segurando-o pela lente.

• Ao abaixar o projetor, tomar cuidado para não prender os dedos entre os pés de ajuste e o projetor.

Ajustar a altura do projetor e soltar as destravas do pé de ajuste.

para ajustes da correção de angulação.

Elevar Abaixar

Girar os pés para fazer ajustes menores.

Uso da função Mover Lentes

A imagem pode ser ajustada dentro dos limites do movimento da lente, girando-se o disco no topo do projetor.

Projetor Imagem projetada

Disco mover lentes

Elevar

Abaixar

• O disco mover lentes por lente vem ajustado de fábrica para a posição mais ao alto. Lembre-se de ajustá-lo para uma posição mais baixa quando for operar o projetor.

• O disco mover lentes possui dois pontos para ajudar na orientação do posicionamento. Em um deles, o centro da lente e a base da tela ficam na mesma altura (10:0), e no outro, o centro da lente e o centro da tela ficam na mesma altura (5:5). Quando chegar-se a qualquer um dos pontos ao girar-se o disco, sentir-se-á um leve tranco.

• Não force o disco mover lentes para além das posições de orientação 10:0 e 5:5; isto poderá causar avarias no aparelho.

• Quando uma lente opcional AN-P9MX estiver instalada, não se pode fazer uso da função mover lentes.

Elevar

Abaixar

P-23

Tecla LENS

Projetor Controle Remoto

LENS

∂/ƒ/ß/©

UNDO

ENTER

Imagem na Tela

(Exemplo: Imagem

NORMAL 4:3)

Imagem na Tela

(Exemplo: Imagem

LARGO 16:9)

Ajustes Digitais de Imagem

Esta função pode ser usada para ajustar o foco, a zoom, angulação, tamanho vertical e mover digital.

1 Aperte LENS para selecionar o modo. Cada vez

que LENS for pressionada, a tela muda conforme ilustrado à esquerda.

2 Aperte ENTER para exibir a

imagem de teste.

3 Aperte ∂/ƒ/ß/© para fazer

os ajustes.

4 a. Aperte LENS até que a

imagem normal apareça.

b. Para retornar os ajustes de “ANGULAÇÃO”,

“TAMANHO VERTICAL” e “MOVER DIGITAL” aos valores originais, aperte UNDO.

• Não tocar nas lentes quando for ajustar o foco ou a zoom.

Ajustes de Angulação

A distorção trapezoidal ocorre quando a imagem do projetor estiver posicionada fora do eixo central da tela. Esta função permite corrigir o efeito de angulação para melhorar a qualidade da imagem.

Conexões e Ajustes

• Durante os ajustes de ANGULAÇÃO, linhas retas e bordas da imagem exibida poderão aparecer recortadas.

Ajustes de Tamanho Vertical

Durante a correção de angulação, pode ocorrer um erro na razão aparente dependendo da quantidade de movimento por lentes. Usar a função de ajuste fino TAMANHO VERTICAL para corrigir tais erros.

• Tamanho Vertical é exibido e pode ser ajustado somente durante a execução de ANGULAÇÃO.

Ajustes de Mover Digital

Para facilitar a visão, esta função mover a imagem projetada na tela para cima ou para baixo, eliminando a faixa preta de cima ou de baixo das imagens 16:9 ou similares de razão aparente largas.

• A função mover digital funciona somente com BORDA, ALONGAR ou ALONGAR FÁCIL de entradas VIDEO e DTV. (Veja a página

para mais detalhes.) A tela MOVER DIGITAL não será ativada

quando imagens outras que não uma LARGO estejam projetadas.

Mover Digital

Aperte ∂.

Aperte ƒ.

P-24

Ajuste da Distância de Projeção

)

Posicione o projetor perpendicularmente à tela com todos os pés nivelados, a fim de obter a melhor imagem. Mova o projetor para frente ou para trás caso os cantos da imagem fiquem distorcidos.

• A lente do projetor deve ficar centrada no meio da tela. Se o centro da lente não estiver perpendicular à tela a imagem ficará distorcida dificultando a visualização.

• A tela não deve ser posicionada diretamente sob a luz solar ou em ambientes excessivamente iluminados. O brilho que incide sobre a tela faz com que as cores fiquem “lavadas”, dificultando a visualização. Feche as cortinas do ambiente e diminua as luzes quando instalar a tela em salas iluminadas pela luz solar ou com muita claridade.

• Uma tela polarizada não pode ser utilizada com este projetor.

Duas lentes opcionais da Sharp estão disponíveis para utilização especializada. Recomenda-se consultar seu Revendedor Autorizado de Projetores LCD Sharp para mais detalhes quanto às lentes. (Consultar o manual de operação quando da instalação das mesmas.) Ademais, certifique-se de ter as lentes opcionais AN-P9MX e ANP48EZ instaladas por técnicos qualificados.

Conexões e Ajustes

Distância de alcance

O gráfico abaixo é para uma tela de 100 polegadas (254 cm) com modo normal de 4:3.

Tela

AN-P9MX

Relação de distância de alcance 1:0,9

511 (1,8 m)

121–157 (3,7–4,8 m)

Relação de distância de alcance 1:1,8–2,4

Normal

Relação de distância de alcance 1:4,6–6,1

5 10152025303540(pés

Ajuste Padrão (Projeção Frontal)

Posicione o projetor a uma distância adequada em relação à tela de acordo como tamanho da imagem desejada. (Veja as páginas 27 a 29.)

• Duas lentes opcionais da Sharp estão disponíveis para utilização especializada. Recomenda-se consultar seu Revendedor Autorizado de Projetores LCD Sharp para mais detalhes quanto às lentes.

Modo NORMAL (4:3)

Modo ALONGAR (16:9)

3010–404 (9,4–12,3 m)

AN-P48EZ

P-25

: Tamanho da tela e tamanho da imagem (4:3)

9 3

: Tamanho da tela e tamanho da imagem (16:9) : Área de mascaramento de sinais

Ajuste da Distância de Projeção

Limites Superior e Inferior de Deslocamento por Lente

• Este projetor está equipado com uma função de deslocamento por lente que permite ajustar a altura de projeção.

• Ajuste de acordo com as necessidades do local da montagem.

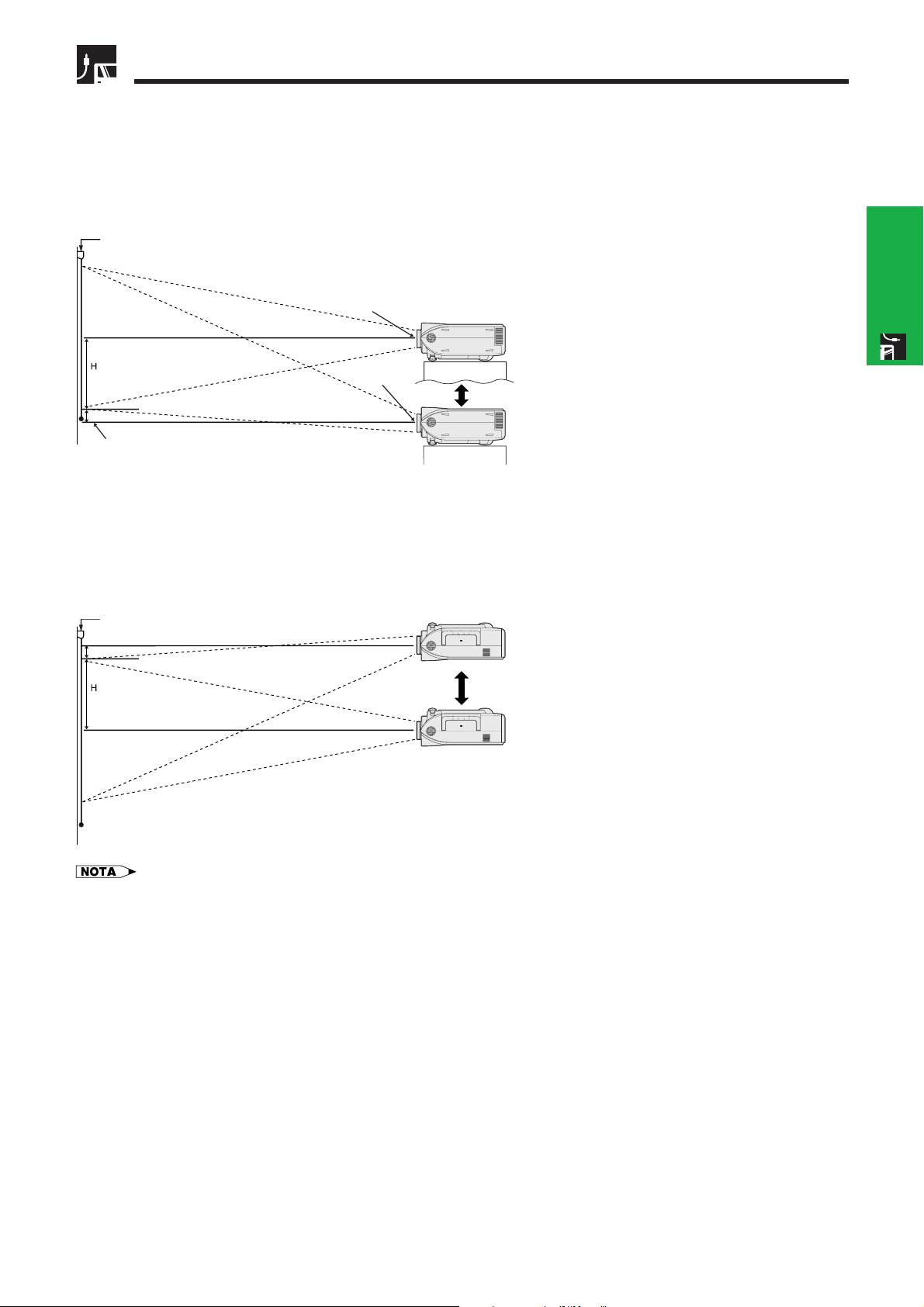

Tamanho da tela: 100 polegadas (254 cm) Modo ALONGAR: 16:9 Lente normal como exemplo.

Tela

Centro da lente

Limite superior de deslocamento por lente

Limite superior de deslocamento por lente H: 2 1 (62,3 cm)

Centro da lente

(Montagem superior)

Conexões e Ajustes

–H

Borda inferior da tela (porção branca) = Ponto de referência (0)

Limite inferior de deslocamento por lente H: 8,2 (20,8 cm)

Limite inferior de deslocamento por lente (Montagem sobre mesa)

Limites Superior e Inferior de Deslocamento por Lente (Montagem no Alto)

Quando o projetor estiver na posição invertida, usar a borda superior da tela como linha de referência, e trocar os valores dos limites superior e inferior de deslocamento por lente.

Tela

–H

Borda superior da tela

• A melhor qualidade de imagem será obtida com o projetor posicionado perpendicularmente à tela com todos os pés abaixados e nivelados. Inclinar ou enviesar o projetor reduzirá a eficiência da função de deslocamento por lente.

P-26

Ajuste da Distância de Projeção

Lente Normal Relação de Distância de Alcance 1:1,8 a 2,4

Modo NORMAL (4:3)

Tamanho da tela (4:3) (X)

240 160 120

80 67 58 48 32

(609,6 cm) (406,4 cm) (304,8 cm) (203,2 cm) (170,2 cm) (147,3 cm) (121,9 cm) (81,3 cm)

180 120

90 60 50 43 36 24

Altura

(457,2 cm) (304,8 cm) (228,6 cm) (152,4 cm) (127 cm) (109,2 cm) (91,4 cm) (61 cm)

Conexões e Ajustes

Diag. Largura

300

(762 cm)

200

(508 cm)

150

(381 cm)

100

(254 cm)

84

(213,4 cm)

72

(182,9 cm)

60

(152,4 cm)

40

(101,6 cm)

Distância de projeção (L)

Max. (l1) Min. (l2)

48 2

(14,7 m)

32 2

(9,8 m)

24 0

(7,3 m)

15 7

(4,8 m)

13 1

(4,0 m)

11 2

(3,4 m)

9 2

(2,8 m)

6 2

(1,9 m)

37 4 24 6 18 4 12 1 10 2

8 5 7 2 4 6

(11,4 m) (7,5 m) (5,6 m) (3,7 m) (3,1 m) (2,6 m) (2,2 m) (1,4 m)

Centro da lente até a borda inferior da tela (H)

Posição mais alta de mover lentes (h1) Posição mais baixa de mover lentes (h2)

7 6 5 0 3 9 2 6 2 1

1 10

1 6 1 0

(228,6 cm) (152,4 cm) (114,3 cm) (76,2 cm) (64,0 cm) (54,9 cm) (45,7 cm) (30,5 cm)

0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0

(0,0 cm) (0,0 cm) (0,0 cm) (0,0 cm) (0,0 cm) (0,0 cm) (0,0 cm) (0,0 cm)

Fórmulas para a relação entre o tamanho da tela e a distância

l1(Máx.) = (0,0495x 0,1302) 3,28 l2(Mín.) = (0,0383x 0,1153) 3,28 h1(Sup.) = 0,3x h2(Inf.) = 0

x: Tamanho da tela (diag.) (X) (polegadas) l: Distância de projeção (L) (pés) h: Centro da lente até a borda inferior da tela (H) (polegadas)

Modo ALONGAR (16:9)

Diag. Largura

300

(762 cm)

200

(508 cm)

150

(381 cm)

133

(337,8 cm)

106

(269,2 cm)

100

(254 cm)

92

(233,7 cm)

84

(213,4 cm)

72

(182,9 cm)

60

(152,4 cm)

40

(101,6 cm)

Tamanho da tela (4:3) (X)

261 174 131 116

92 87 80 73 63 52 35

(662,9 cm) (442 cm) (332,7 cm) (294,6 cm) (233,7 cm) (221 cm) (203,2 cm) (185,4 cm) (160 cm) (132,1 cm) (88,9 cm)

147

(373,4 cm)

98

(248,9 cm)

74

(188 cm)

65

(165,1 cm)

52

(132,1 cm)

49

(124,5 cm)

45

(114,3 cm)

41

(104,1 cm)

35

(88,9 cm)

29

(73,7 cm)

20

(50,8 cm)

Altura

Fórmulas para a relação entre o tamanho da tela e a distância

l1(Máx.) = (0,0538x 0,1242) 3,28 l2(Mín.) = (0,0417x 0,1135) 3,28 h1(Sup.) = 0,2451x h2(Inf.) =0,0817x

x: Tamanho da tela (diag.) (X) (polegadas) l: Distância de projeção (L) (pés) h: Centro da lente até a borda inferior da tela (H) (polegadas)

Distância de projeção (L)

Max. (l1) Min. (l2)

52 5

(16,0 m)

34 8

(10,6 m)

26 2

(8,0 m)

23 3

(7,1 m)

18 4

(5,6 m)

17 4

(5,3 m)

15 7

(4,8 m)

14 4

(4,4 m)

12 5

(3,8 m)

10 2

(3,1 m)

6 6

(2,0 m)

40 7 26 9 20 3 17 7 14 1 13 5 12 1 11 2

9 5 7 9 5 2

(12,4 m) (8,2 m) (6,2 m) (5,4 m) (4,3 m) (4,1 m) (3,7 m) (3,4 m) (2,9 m) (2,4 m) (1,6 m)

Centro da lente até a borda inferior da tela (H)

Posição mais alta de mover lentes (h1) Posição mais baixa de mover lentes (h2)

6 2 4 1 3 1 2 9 2 2 2 1

1 11

1 9 1 6 1 3

9,8

(186,8 cm) (124,5 cm) (93,4 cm) (82,8 cm) (66,0 cm) (62,3 cm) (57,3 cm) (52,3 cm) (44,8 cm) (37,4 cm) (24,9 cm)

2 1 1 4 1 0

10,9

8,7 8,2 7,5 6,9 5,9 4,9 3,3

(62,3 cm) (41,5 cm) (31,1 cm) (27,6 cm) (22,0 cm) (20,8 cm) (19,1 cm) (17,4 cm) (14,9 cm) (12,5 cm) (8,3 cm)

P-27

• Há um erro de 3% na fórmula acima.

• Valores com sinal negativo () indicam a distância do centro da lente abaixo do limite inferior da tela.

Ajuste da Distância de Projeção

AN-P9MX Relação de Distância de Alcance 1:0,9

Modo NORMAL (4:3)

Diag. Largura

300

(762 cm)

200

(508 cm)

150

(381 cm)

100

(254 cm)

84

(213,4 cm)

72

(182,9 cm)

60

(152,4 cm)

40

(101,6 cm)

Tamanho da tela (4:3) (X)

(609,6 cm)

240 160 120

80 67 58 48 32

(406,4 cm) (304,8 cm) (203,2 cm) (170,2 cm) (147,3 cm) (121,9 cm) (81,3 cm)

180 120

(457,2 cm) (304,8 cm) (228,6 cm)

90

(152,4 cm)

60

(127 cm)

50

(109,2 cm)

43

(91,4 cm)

36

(61 cm)

24

Altura

Distância de projeção (L) Centro da lente até a borda inferior da tela (H)

18 1 12 0

9 0 5 11 4 11

4 2

3 6

2 3

(5,5 m) (3,7 m) (2,7 m) (1,8 m) (1,5 m) (1,3 m) (1,1 m) (0,7 m)

7 6 5 0 3 9 2 6 2 1

1 10

1 6 1 0

Conexões e Ajustes

(228,6 cm) (152,4 cm) (114,3 cm) (76,2 cm) (64,0 cm) (54,9 cm) (45,7 cm) (30,5 cm)

Fórmulas para a relação entre o tamanho da tela e a distância

l = (0,0186x 0,0563)  3,28 h = 0,3x

x: Tamanho da tela (diag.) (X) (polegadas) l: Distância de projeção (L) (pés) h: Centro da lente até a borda inferior da tela (H) (polegadas)

Modo ALONGAR (16:9)

Diag. Largura

300

(762 cm)

200

(508 cm)

150

(381 cm)

133

(337,8 cm)

106

(269,2 cm)

100

(254 cm)

92

(233,7 cm)

84

(213,4 cm)

72

(182,9 cm)

60

(152,4 cm)

40

(101,6 cm)

Tamanho da tela (4:3) (X)

261 174 131 116

92 87 80 73 63 52 35

(662,9 cm) (442 cm) (332,7 cm) (294,6 cm) (233,7 cm) (221 cm) (203,2 cm) (185,4 cm) (160 cm) (132,1 cm) (88,9 cm)

147

(373,4 cm)

98

(248,9 cm)

74

(188 cm)

65

(165,1 cm)

52

(132,1 cm)

49

(124,5 cm)

45

(114,3 cm)

41

(104,1 cm)

35

(88,9 cm)

29

(73,7 cm)

20

(50,8 cm)

Altura

Fórmulas para a relação entre o tamanho da tela e a distância

l = (0,0203x 0,0579)  3,28 h = 0,2451x

x: Tamanho da tela (diag.) (X) (polegadas) l: Distância de projeção (L) (pés) h: Centro da lente até a borda inferior da tela (H) (polegadas)

Distância de projeção (L) Centro da lente até a borda inferior da tela (H)

19 9 13 2 9 10

8 8 6 10

6 6 5 11

5 4

4 8

3 9

2 6

(6,0 m) (4,0 m) (3,0 m) (2,6 m) (2,1 m) (2,0 m) (1,8 m) (1,6 m) (1,4 m) (1,2 m) (0,8 m)

6 2 4 1 3 1 2 9 2 2 2 1

1 11

1 9 1 6 1 3

10,0

(186,8 cm) (124,5 cm) (93,4 cm) (82,8 cm) (66,0 cm) (62,3 cm) (57,3 cm) (52,3 cm) (44,8 cm) (37,4 cm) (24,9 cm)

• Há um erro de 3% na fórmula acima.

• Valores com sinal negativo () indicam a distância do centro da lente abaixo do limite inferior da tela.

P-28

Ajuste da Distância de Projeção

119 9

80 1 60 0 40 4

33 10

29 2 24 3

(36,5 m) (24,4 m) (18,3 m) (12,3 m) (10,3 m) (8,9 m) (7,4 m)

91 6

61 4 45 11 30 10 25 11

22 4

18 8

(27,9 m) (18,7 m) (14,0 m) (9,4 m) (7,9 m) (6,8 m) (5,7 m)

7 6 5 0 3 9 2 6 2 1

1 10

1 6

(228,6 cm) (152,4 cm) (114,3 cm) (76,2 cm) (64,0 cm) (54,9 cm) (45,7 cm)

0,0 0,0 0,0 0,0 0,0 0,0 0,0

(0,0 cm) (0,0 cm) (0,0 cm) (0,0 cm) (0,0 cm) (0,0 cm) (0,0 cm)

300 200 150 100

84 72 60

240 160 120

80 67 58 48

180 120

90 60 50 43 36

(762 cm) (508 cm) (381 cm) (254 cm) (213,4 cm) (182,9 cm) (152,4 cm)

(609,6 cm) (406,4 cm) (304,8 cm) (203,2 cm) (170,2 cm) (147,3 cm) (121,9 cm)

(457,2 cm) (304,8 cm) (228,6 cm) (152,4 cm) (127 cm) (109,2 cm) (91,4 cm)

Diag. Largura

Tamanho da tela (4:3) (X)

Altura

Distância de projeção (L)

Max. (l1) Min. (l2)

Centro da lente até a borda inferior da tela (H)

Posição mais alta de mover lentes (h1) Posição mais baixa de mover lentes (h2)

130 7

87 3 65 7 58 1 46 3 44 0 40 4 36 9

31 10

26 7

(39,8 m) (26,6 m) (20,0 m) (17,7 m) (14,1 m) (13,4 m) (12,3 m) (11,2 m) (9,7 m) (8,1 m)

99 9

66 7

50 2

44 7

35 5

33 6 30 10

28 3

24 3

20 4

(30,4 m) (20,3 m) (15,3 m) (13,6 m) (10,8 m) (10,2 m) (9,4 m) (8,6 m) (7,4 m) (6,2 m)

6 2 4 1 3 1 2 9 2 2 2 1

1 11

1 9 1 6 1 3

(186,8 cm) (124,5 cm) (93,4 cm) (82,8 cm) (66,0 cm) (62,3 cm) (57,3 cm) (52,3 cm) (44,8 cm) (37,4 cm)

2 1 1 4 1 0

10,9

8,7 8,2 7,5 6,9 5,9 4,9

(62,3 cm) (41,5 cm) (31,1 cm) (27,6 cm) (22,0 cm) (20,8 cm) (19,1 cm) (17,4 cm) (14,9 cm) (12,5 cm)

Diag. Largura

Tamanho da tela (4:3) (X)

Altura

Distância de projeção (L)

Max. (l1) Min. (l2)

Centro da lente até a borda inferior da tela (H)

Posição mais alta de mover lentes (h1) Posição mais baixa de mover lentes (h2) 300 200 150 133 106 100

92 84 72 60

261 174 131 116

92 87 80 73 63 52

147

98 74 65 52 49 45 41 35 29

(762 cm) (508 cm) (381 cm) (337,8 cm) (269,2 cm) (254 cm) (233,7 cm) (213,4 cm) (182,9 cm) (152,4 cm)

(662,9 cm) (442 cm) (332,7 cm) (294,6 cm) (233,7 cm) (221 cm) (203,2 cm) (185,4 cm) (160 cm) (132,1 cm)

(373,4 cm) (248,9 cm) (188 cm) (165,1 cm) (132,1 cm) (124,5 cm) (114,3 cm) (104,1 cm) (88,9 cm) (73,7 cm)

AN-P48EZ Relação de Distância de Alcance 1:4,6 a 6,1

Modo NORMAL (4:3)

Conexões e Ajustes

Fórmulas para a relação entre o tamanho da tela e a distância

l1(Max.) = (0,1214x 0,1272)  3,28 l2(Min.) = (0,0927x 0,1233)  3,28 h1(Sup.) = 0,3x h2(Inf.) = 0

x: Tamanho da tela (diag.) (X) (polegadas) l: Distância de projeção (L) (pés) h: Centro da lente até a borda inferior da tela (H) (polegadas)

Modo ALONGAR (16:9)

Fórmulas para a relação entre o tamanho da tela e a distância

l1(Max.) = (0,1323x 0,1272)  3,28 l2(Min.) = (0,101x 0,1233)  3,28 h1(Sup.) = 0,2451x h2(Inf.) =0,0817x

x: Tamanho da tela (diag.) (X) (polegadas) l: Distância de projeção (L) (pés) h: Centro da lente até a borda inferior da tela (H) (polegadas)

P-29

• Há um erro de 3% na fórmula acima.

• Valores com sinal negativo () indicam a distância do centro da lente abaixo do limite inferior da tela.

Projeção da Imagem

Projeção Traseira

• Colocar uma tela translúcida entre o projetor e o auditório.

• Utilize o sistema de menu do projetor para reverter a imagem projetada. (Veja a página 51 para utilizar esta função.)

• A melhor qualidade de imagem é obtida quando o projetor é posicionado perpendicularmente à tela, com todos os pés retraídos e nivelados.

Projeção Usando um Espelho

• Quando a distância entre o projetor e a tela não for suficiente para uma projeção traseira, pode-se usar um espelho para refletir a imagem na tela.

• Posicione o espelho (tipo plano, normal) em frente a lente.

• Projetar uma imagem normal sobre o espelho.

• A imagem refletida pelo espelho é projetada sobre a tela translúcida.

Conexões e Ajustes

CUIDADO

• Ao utilizar um espelho, certifique-se de que o posicionamento do projetor e do espelho não provoque reflexo nos olhos do auditório.

Projeção por Montagem no Alto

• Recomenda-se que se faça uso do suporte opcional para montagem no teto, da Sharp, para este tipo de montagem.

• Antes de montar o projetor, contate seu Revendedor Autorizado ou uma Assistência Técnica Autorizada de Projetores LCD Sharp mais próxima para obter o suporte para montagem no teto (vendido separadamente). (Suporte para montagem no teto AN-XGCM61 e seu tubo de extensão AN-EP101AP (para os E.U.A) , ou Suporte para montagem no teto AN-NV6T e seus tubos de extensão AN-TK201/ANTK202 (para outros países que não os E.U.A).)

• Quando o projetor for utilizado na posição invertida, utilize a borda superior da tela como linha base.

• Utilize o sistema de menu do projetor para selecionar o modo de projeção apropriado. (Veja a página para utilizar esta função.)

P-30

Uso das Teclas de Operação

Escolha da Fonte de Sinal de Entrada

Teclas de Operação

Projetor

Controle Remoto

INPUT

Ajuste do Volume

Projetor Controle Remoto

Aperte INPUT 1.2.3 ou INPUT 4.5 no projetor ou INPUT (1, 2, 3, 4 ou 5) no controle remoto para mudar o modo.

• Quando nenhum sinal for recebido, “SEM SINAL” será exibido. Quando um sinal que o projetor não possa reconhecer seja recebido, “INDEFINIDO” será exibido.

Imagem na Tela

Modo ENTRADA 1 Modo ENTRADA 2 Modo ENTRADA 3

Modo ENTRADA 4 Modo ENTRADA 5

Aperte VOLUME ⴑ/ⴐ para ajustar o volume.

VOLUME

Silenciar o Som

Projetor

Controle Remoto

MUTE

Imagem na Tela

Aperte MUTE para silenciar o volume. Aperte MUTE novamente para voltar a ativar o som.

Imagem na Tela

P-31

Superposição de Tela Preta

Imagem projetada

BLACK

SCREEN

Controle RemotoProjetor

Essa função pode ser usada para sobrepor uma tela preta sobre a imagem projetada.

Escurecer a Imagem Projetada

Aperte BLACK SCREEN. A tela fica completamente escura e “TELA PRETA” é exibido na tela. Para voltar ao modo original da imagem projetada, aperte novamente BLACK SCREEN.

Teclas de Operação

Exibição de uma Imagem Estática

Projetor

Controle Remoto

FREEZE

Imagem na Tela

Esta função permite congelar instantaneamente uma imagem em movimento. Isto é útil quando se quiser exibir uma imagem estática de um computador ou vídeo, dando-lhe mais tempo para explicar a imagem à platéia. Pode-se ainda usar esta função para exibir uma imagem estática do computador, enquanto você prepara as próximas imagens do computador a serem apresentadas.

1 Aperte FREEZE para congelar a imagem. 2 Aperte FREEZE novamente para voltar à imagem

em movimento.

P-32

Magnificação de uma Porção Específica de uma Imagem

Controle Remoto

ção

Teclas de Opera

∂/ƒ/ß/©

UNDO

ENLARGE

Imagem na Tela

⳯4

Esta função permite que você aumente ou reduza uma parte específica da imagem. Utilize-a para exibir uma parte detalhada da imagem.

1 Aperte ENLARGE ( ) para aumentar a imagem.

(Aperte ENLARGE (

ⴒ1 ⴒ4 ⴒ9 ⴒ16 ⴒ36 ⴒ64

) para diminuir a imagem.)

2 Para retornar à magnificação normal de ⳯1, aperte

UNDO.

• Nenhuma modificação será observada caso se aperte

ENLARGE (

ou quando ENLARGE ( ) for pressionado quando a zoom estiver ajustada em ⳯64.

• Se o sinal de entrada é alterado quando a magnificação digital de imagem estiver ativado, a imagem retornará à magnificação normal de ⳯1. O sinal de entrada é alterado quando: (a) quando se apertar INPUT 1, 2, 3, 4 ou 5. (b) ocorrer uma interrupção dos sinais de entrada, (c) ocorrer uma alteração na resolução de entrada e na

taxa de renovação.

) quando a zoom estiver ajustada em ⳯1,

Aperte ENLARGE ( para aumentar.

Aperte ∂/ƒ/ß/©.

)

Panoramizar pela Tela

Aumentar a imagem na tela, e mover-se pela mesma.

Quando a imagem for magnificada, aperte ∂/ƒ/ß/© para panoramizar e mover-se pela imagem.

P-33

Exibir e Ajustar o Temporizador de Intervalo

Controle Remoto

Imagem na Tela

∂/ƒ/ß/©

BREAK TIMER

Esta função pode ser usada para exibir o tempo restante para intervalos durante uma reunião.

1 Pressione BREAK TIMER. O temporizador começa

a contagem regressiva de 5 minutos.

• Pode-se ajustar o Temporizador de Intervalo para 1 a 60 minutos com ∂/ƒ/ß/©. O temporizador inicia a contagem regressiva tão logo a tecla ∂/ƒ/ß/© seja pressionada.

2 Pressione BREAK TIMER para cancelar o

Temporizador de Intervalo.

• O Temporizador de intervalo é exibido contra a imagem de fundo escolhida na “Selecionar a Imagem de Inicialização”.

(Veja a página 49)

Teclas de Operação

Ajustes da Imagem do Computador usando AUTO SYNC

Projetor

Controle Remoto

AUTO SYNC

Imagem na Tela

Esta função pode ser usada para ajustar automaticamente a imagem do computador.

Aperte AUTO SYNC. Durante os ajustes de Sincronia Automática, as mensagens do menu na tela mudam conforme ilustradas abaixo à esquerda.

• Consulte “Ajuste de Sincronia Automática” na página para configurar a Sincronia Automática.

• O ajuste de sincronia automática pode demorar um pouco para terminar, dependendo da imagem do computador conectado ao projetor.

P-34

Ajuste da Razão Aparente da Imagem

COMPUTADOR

ção

Teclas de Opera

Razão aparente 4:3

Outras razões aparentes

Projetor

Controle Remoto

UNDO

RESIZE

Esta função permite que se modifique ou personalize o modo de exibição da imagem para realçar a imagem recebida. Dependendo do sinal de entrada, pode-se escolher entre imagens NORMAL, CHEIO, DOT BY DOT, BORDA, ALONGAR ou ALONGAR FÁCIL.

1 Aperte RESIZE. Cada vez que RESIZE for

2 Para retornar à imagem normal, aperte UNDO

NORMAL CHEIO

1024 ⳯ 768 – 800 ⳯ 600 SVGA (800 ⳯ 600)

1024 ⳯ 768 ––XGA (1024 ⳯ 768)

1024 ⳯ 768 – 1280 ⳯ 960SXGA (1280 ⳯ 960)

1024 ⳯ 768 – 1600 ⳯ 1200UXGA (1600 ⳯ 1200)

960 ⳯ 768 1024 ⳯ 768 1280 ⳯ 1024SXGA (1280 ⳯ 1024)

pressionada, o modo da imagem muda conforme ilustrado abaixo.

enquanto “REAJUSTAR” estiver exibido na tela.

DOT BY DOT

• Quando sinais XGA (1024 ⳯ 768) forem imputados, fixa-se para “NORMAL”.

Imagem exposta na tela

NORMAL CHEIO DOT BY DOT

Sinal de entrada

Resolução inferior

a XGA

XGA

Resolução

superior a XGA

Projeta uma imagem preenchendo

toda a tela, enquanto mantém a

razão aparente.

Razão aparente 4:3

Projeta uma imagem

preenchendo toda a tela,

ignorando a razão aparente.

Projeta com a resolução

original dos sinais da

imagem.

P-35

SXGA

(1280 ⳯ 1024)

Ajuste da Razão Aparente da Imagem

VÍDEO

NORMAL BORDA ALONGAR

480I, 480P, 580I, 580P,

NTSC, PAL, SECAM

720P, 1035I, 1080

Razão aparente 4:3

Caixa-postal, Expremer

Razão aparente

16:9

1024 ⳯ 768 768 ⳯ 576*

––

1024 ⳯ 576*

• Quando sinais 720P, 1035I ou 1080I forem imputados, fixa-se para “ALONGAR”. *A função Deslocamento Digital pode ser usada com estas imagens.

Imagem exposta na tela

NORMAL BORDA

Signal de entrada

480I, 480P, 580I, 580P,

NTSC, PAL, SECAM

Projeta uma imagem de

preenchendo toda a tela.

Razão aparente 4:3

Caixa-postal

Projeta totalmente uma

imagem 4:3 em imagem

ALONGAR (na coluna

seguinte).

a tela (faixas pretas no topo/

ALONGAR FACIL

1024 ⳯ 576*

–

ALONGAR

Projeta uma imagem 16:9

de forma uniforme por toda

base).

ALONGAR FACIL

Projeta a imagem toda em uma tela 16:9 alargando somente as áreas das bordas, ao mesmo tempo que mantém a razão aparente

em 4:3 na porcão central da imagem.

Teclas de Operação

720P, 1035

, 1080

Expremer

Razão aparente

16:9

P-36

Função Correção Gamma

ção

PADRÃO

Teclas de Opera

APRESENTAÇÃO

Projetor

Controle Remoto

UNDO

GAMMA

Imagem na Tela

(Exemplo: modo RGB)

• Gamma é uma função de aumento da qualidade de imagem que oferece imagens mais ricas por clarear porções mais escuras da imagem sem alterar a claridade das porções que não necessitam de correção.

• Pode-se escolher entre quatro tipos de ajustes gamma para cobrir as diferenças nas imagens exibidas e na claridade ambiente.

• Quando da exibição de imagens com cenas escuras frequentes, tal como de um cinema ou concerto, ou quando da exibição de imagens em local muito claro, esta função torna as imagens escuras mais fáceis de discernir, e resulta na impressão de uma maior profundidade na imagem.

Modos Gamma

Modo Selecionado

PADRÃO

APRESENTAÇÃO

CINEMA

PERSONALIZADO

Modo gamma

Imagem normal sem correção gamma.

Clareia porções escuras da imagem para melhorar a visualização.

Proporciona maior profundidade às porções mais escuras da imagem, aumentando o impacto dramático das mesmas.

Permite ajustar os valores gamma usando o Sharp Advanced Presentation Software.

1 Aperte GAMMA. Cada vez que GAMMA é

pressionado, o nível gamma muda conforme ilustrado à esquerda.

CINEMA

PERSONALIZADO

sss

2 Para retornar à imagem normal, aperte UNDO

enquanto “GAMMA” estiver exibido na tela.

• Ajustando o modo VÍDEO para PERSONALIZADO otimizase a fonte de vídeo para reproduzir uma imagem mais harmoniosa, escurecendo partes muito claras da imagem e dando mais profundidade a porções mais escuras. Caso sua preferência seja por imagems mais harmoniosas àquelas mais contrastadas, escolha PERSONALIZADO como o modo corrente.

• Ajustes PADRÃO e CINEMA do modo VÍDEO (exceto COMPONENTE 480P/580P/720P/1035I/1080I) incorporam a função GAMMA DINÂMICO para otimizar a correção GAMMA quadro a quadro, em tempo real, fornecendo assim uma imagem mais bela.

• Ajustes para APRESENTAÇÃO são os mesmos para os modos RGB e VÍDEO.

P-37

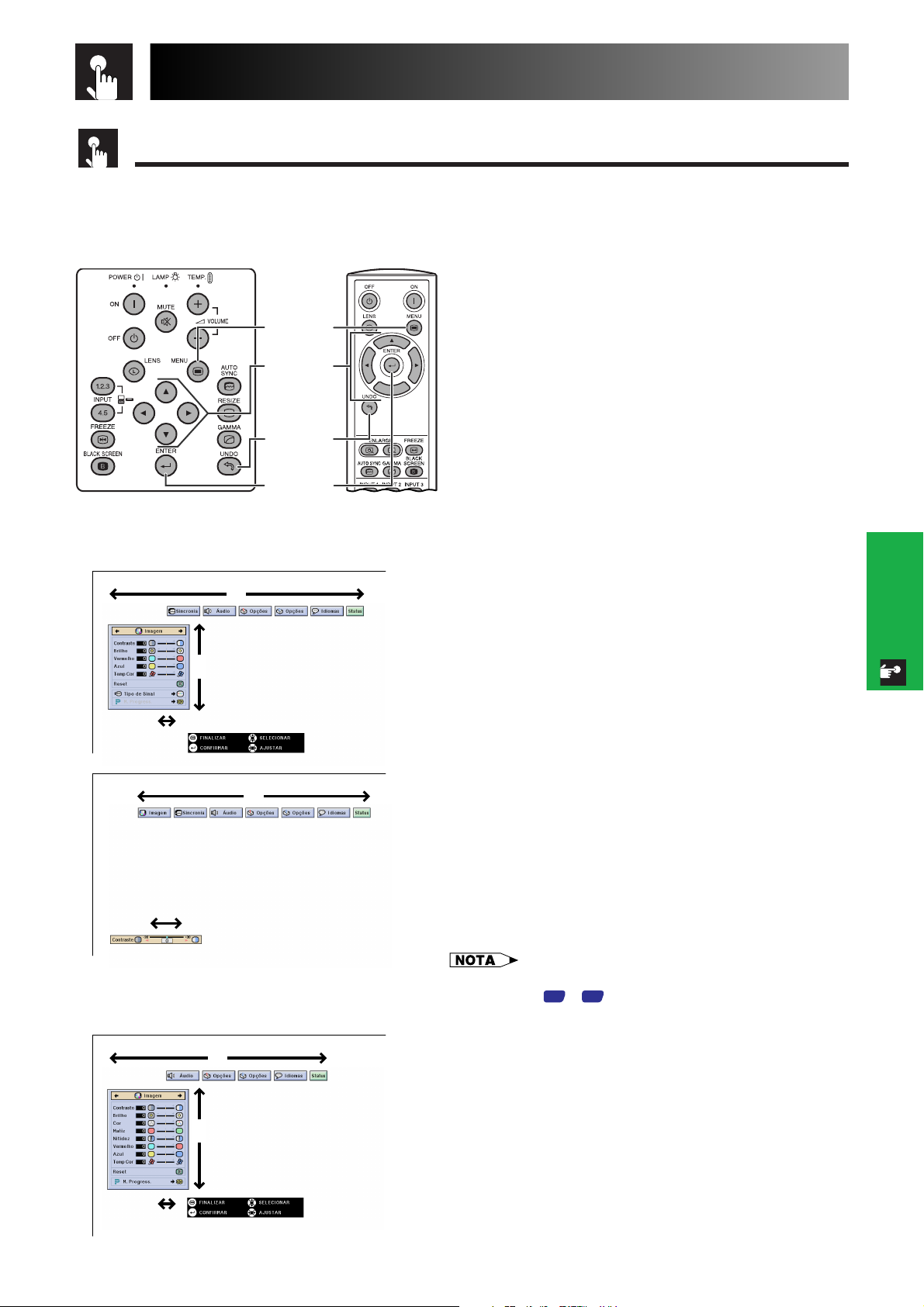

Uso das Telas do Menu GUI (Interface Gráfica ao Usuário)

Operações Básicas

Este projetor possui dois conjuntos de telas de menu que permitem ajustar a imagem e várias outras funções do projetor. Estas telas de menu podem ser operadas a partir do projetor ou do controle remoto com os seguinte procedimentos.

Projetor

∂/ƒ/ß/©

UNDO

ENTER

Menu na Tela (GUI)

Modo ENTRADA 1, 2 (RGB) ou 3 (DIGITAL)

(Exemplo)

Controle Remoto

Aperte MENU para exibir a barra de menu

ENTRADA 1, 2, 3, 4 ou 5.

2 Aperte ß/© para selecionar um ajuste da barra

de menu.

Operações Básicas

Modo ENTRADA 4, 5 (VIDEO)

(Exemplo)

Aperte ∂/ƒ para selecionar um item de ajuste

específico.

Para visualizar somente o item selecionado,

aperte ENTER após tê-lo selecionado. Somente a barra de menu e o item selecionado serão visualizados.

5 Aperte ß/© para executar os ajustes desse item.

Aperte UNDO para retornar à tela anterior.

Para sair do menu, aperte MENU.

• Para mais detalhes sobre os itens do menu, veja as tabelas das páginas 39 e 40.

P-38

Barras do Menu

Itens da barra do menu no modo ENTRADA 1, 2 ou 3

Menu Principal

Imagem

Sincronia

Operações Básicas

Áudio

Opções (1)

Sub-menu

Contraste

Brilho

Cor

Matiz

Nitidez

Vermelho

Azul

Temp Cor

Reset

Tipo de Sinal

M. Progress.

Clock

Fase

Horiz.

Vertic.

Reset

Salvar Ajuste

Selecionar Ajuste

Modo Especial

Info do Sinal

Automática

Tela de Sincronia

Balanço

Agudo

Grave

Reset

Saída áudio

Alto falante

Imagem em Imagem

Exibir OSD

Tela de Fundo

Tela Inicial

Modo Econômico

Econom de Força

[Baixa Potência/Padrão]

MNTR Out/RS232C

Auto Desligamento

[ON/OFF]

[ON/OFF] [ON/OFF]

Menu Principal

Ⳮ30ⳮ30

Ⳮ3ⳮ3

RGB

Componente

2D Progress.

3D Progress.

Modo Filme

Resolução

800⳯600

640⳯480

•

Resolução

800⳯600

640⳯480

•

Resolução 1 2

•

Resolução Freq. Horiz. Freq. Vert.

OFF Normal Alta velocidade

Saída fixa áudio

Saída var. áudio

Normal

Nível A

Nível B

Sharp

Personalizado

Tela Azul

Nenhum

Sharp

Personalizado

Nenhum

Freq. Vert.

75 Hz 72 Hz

Freq. Vert.

75 Hz 72 Hz

640⳯480

37.5 kHz 72 Hz

Ⳮ30ⳮ30

Ⳮ150ⳮ150

Ⳮ60ⳮ60

Ⳮ150ⳮ150

Ⳮ60ⳮ60

Ⳮ30ⳮ30

Opções (2)

Idiomas

Status

• Os valores de resolução, frequência vertical e frequência

horizontal acima descritos foram usados somente como exemplos.

•“Cor”, “Matiz” e “Nitidez” aparecem somente quando a entrada por Componente for escolhida no modo ENTRADA

Sub-menu

Timer Lâmpada

Projeção

Justaposição

Nível Trava Tecla

Ajustar Entrada

RS-232C

Ajustar Nº ID

Senha

English

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Frontal

TetoⳭFrontal

Traseira

TetoⳭTraseira

Normal

Principal

Secundário

Normal

Nível A

Nível B

Entrada 1

Entrada 2

Entrada 3

Entrada 4

Entrada 5

9600bps

38400bps

115200bps

Nº ID

Senha Antiga

Senha Nova

Reconfirmar

[ON/OFF]

1 ou 2. Para ENTRADA 3 (DVI), no menu “Imagem” somente “Temp Cor” é ativado, e todos os outros itens são exibidos

em cinza. No menu “Sincronia”, somente “Info do Sinal” é ativado, e todos os outros itens são exibidos em cinza.

• Somente os itens em destaque das tabelas acima poderão ser ajustados.

• Para ajustar os itens do sub menu, aperte © após ter selecionado o item a ser ajustado.

P-39

Barras do Menu

Itens da barra do menu no modo ENTRADA 4 ou 5

Menu Principal

Imagem

Áudio

Opções (1)

Sub-menu

Contraste

Brilho

Cor

Matiz

Nitidez

Vermelho

Azul

Temp Cor

Reset

M. Progress.

Balanço Ⳮ30ⳮ30

Agudo Ⳮ30ⳮ30

Grave Ⳮ30ⳮ30

Reset

Saída áudio

Alto falante

DNR

Exibir OSD

Sistema de Vídeo

Tela de Fundo

Tela Inicial

Modo Econômico

Econom de Força

[Baixa Potência/Padrão]

MNTR Out/RS232C

Auto Desligamento

Ⳮ30ⳮ30

Ⳮ3ⳮ3

[ON/OFF]

[ON/OFF] [ON/OFF]

2D Progress.

3D Progress.

Modo Filme

Saída fixa áudio

Saída var. áudio

Normal

Nível A

Nível B

Auto

PAL (50/60Hz)

SECAM

NTSC4.43

NTSC3.58

PAL–M

PAL–N

Sharp

Personalizado

Tela Azul

Nenhum

Sharp

Personalizado

Nenhum

Menu Principal

Opções (2)

Idiomas

Status

Sub-menu

Timer Lâmpada

Projeção

Justaposição

Nível Trava Tecla

Ajustar Entrada

RS-232C

Ajustar Nº ID

Senha

English

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Frontal

TetoⳭFrontal

Traseira

TetoⳭTraseira

Normal

Principal

Secundário

Normal

Nível A

Nível B

Entrada 1

Entrada 2

Entrada 3

Entrada 4

Entrada 5

9600bps

38400bps

115200bps

Nº ID

Senha Antiga

Senha Nova

Reconfirmar

[ON/OFF]

Operações Básicas

• Somente os itens em destaque das tabelas acima poderão ser ajustados.

• Para ajustar os itens do sub menu, aperte © após ter selecionado o item a ser ajustado.

P-40

Ajuste da Imagem

Você pode ajustar a imagem do projetor de acordo com a sua preferência, conforme as definições de imagem a seguir. Veja a página

ex. Entrada RGB no modo ENTRADA 1 ou 2

para detalhes quanto aos procedimentos.

Item selecionado

Contraste

Brilho

Cor

Matiz

Nitidez

Vermelho

Azul

Reset

•“Cor”, “Matiz” e “Nitidez” não aparecem para entrada RGB no modo ENTRADA 1 ou 2.

• Para posicionar os ajustes de imagem conforme padrão de fábrica, selecione a opção “Reset” no menu “Imagem” e, em

seguida, aperte ENTER.

• Os ajustes podem ser armazenados separadamente no ENTRADA 1 para 5 modos.

• Dependnendo do tipo de sinal recebido, “Nitidez” poderá não ser ajustável para entrada por COMPONENTE no modo

ENTRADA 1 ou 2.

Tecla ß

Para menos contraste

Para menos brilho

Para diminuir a intensidade de cor

Tons de pele mais apurpurados

Para menos nitidez

Para suavizar o vermelho

Para suavizar o azul Todos os ajustes de imagem voltam ao padrão de fábrica.

Tecla ©

Para mais contraste

Para mais brilho

Para aumentar a intensidade de cor

Tons de pele mais esverdeados

Para mais nitidez

Para realçar o vermelho

Para realçar o azul

Ajuste da Temperatura de Cor

Esta função pode ser usada para ajustar a temperatura de cor para adaptá-la ao tipo de imagem sendo imputada no projetor (vídeo, imagem de computador, transmissão de TV, etc.). Reduza a

Operações Básicas

temperatura de cor a fim de criar imagens mais quentes, avermelhadas, para tonalidades carnais mais naturais, ou aumente para criar imagens mais frias, azuladas, para imagens com mais claridade.

ⳮ3 Ⳮ3

Diminui a temperatura de cor para imagens mais quentes, avermelhadas, tipo-incandescente.

(Temperatura de cor baixa)

Aumenta a temperatura de cor para imagens mais frias, azuladas tipofluorescente. (Temperatura de cor alta)

Tecla © (Azul)(Vermelho) Tecla ß

Escolha do Tipo de Sinal (somente no menu RGB)

Esta função permite escolher entre os tipos de sinal de entrada RGB ou COMPONENTE para a porta INPUT 1 ou 2.

P-41

Ajuste da Imagem

Modo Progressivo

Esta função permite escolher a exibição progressiva de sinais de vídeo. A exibição progressiva projeta uma imagem de vídeo mais uniforme. Veja a página

Ativa o modo de conversão progressiva.

2D Progress.

Esta função é útil para exibir imagens com movimentos rápidos tais como filmes de esportes e ação. Este modo otimiza a imagem do quadro sendo exibido.

3D Progress.

Esta função é útil para exibir imagens com movimentos relativamente lentos tais como novelas ou documentários, de forma mais clara. Este modo otimiza a imagem estimando o movimento de alguns quadros anteriores e posteriores.

Modo Filme

Reproduz a imagem do filme-fonte de forma nítida. Exibe a imagem otimizada do filme trasformado por realce “three- two pull down” (NTSC e PAL 60Hz) ou “two-two pull down” (PAL 50Hz e SECAM) para imagens do modo progressivo.

para detalhes quanto aos procedimentos.

Operações Básicas

* O filme-fonte é uma gravação digital de vídeo com

codificação original de 24 quadros/segundo. O projetor pode converter este filme-fonte para vídeo progressivo a 60 quadros/segundo com NTSC e PAL60Hz ou a 50 quadros/ segundo com PAL50Hz e SECAM, a fim de reproduzir imagens de alta definição.

• Quando do uso de entradas de sinais progressivos, estes sinais são exibidos diretamente, de forma que 2D Progressivo, 3D Progressivo e Modo Filme não podem ser selecionados. Estes modos podem ser escolhidos com sinais entrelaçados exceto 1080I.

• Com NTSC ou PAL60Hz, mesmo que o modo 3D Progressivo tenha sido escolhido, o realce “three-two pull down” será ativado automaticamente, quando os sinais do filme-fonte forem recebidos.

• Com PAL50Hz ou SECAM, o realce “two-two pull down” será ativado somente no Modo Filme, quando os sinais do filme- fonte forem recebidos.

P-42

Ajuste da Imagem do Computador (somente no menu RGB)

Ao exibir padrões de computador muito detalhados (ladrilho, faixas verticais, etc.), podem ocorrer interferências entre os pixéis LCD, causando oscilação, faixas verticais ou irregularidades no contraste em partes da tela. Se isso ocorrer, ajuste os itens do de menu “Clock”, “Fase”, “Horiz.” e “Vertic.” para melhorar a imagem do computador. Veja a página Selecione o modo de entrada desejado no computador com INPUT 1 ou 2.

para detalhes quanto aos procedimentos.

Clock

Ajustes de ruído vertical.

Fase

Ajustes de ruído horizontal (parecido com o tracking do VCR).

Horiz.

Centraliza a imagem na tela movendo-a para a esquerda ou direita.

Vertic.

Centraliza a imagem na tela movendo-a para cima ou para baixo.

• Selecione o modo de entrada desejado no computador utilizando AUTO SYNC ( ). Veja a página 45 para mais detalhes.

• Para voltar os ajustes conforme padrão de fábrica, selecione a opção “Reset” no menu “Sincronia” e, em seguida aperte

ENTER.

Selecionando e Armazenando os Ajustes

Este projetor permite que você armazene até sete configurações de ajuste para utilizar com diversos

Operações Básicas

computadores. Uma vez que essas configurações forem armazenadas, elas podem ser facilmente selecionadas toda vez que você conectar o projetor ao computador.

Armazenando o Ajuste

Selecione uma Configuração Armazenada

• Caso a posição de memória não tenha sido definida, os ajustes de resolução e frequência não serão exibidos.

• Ao selecionar a configuração de ajuste memorizada com o item “Selecionar Ajuste”, o sistema do computador deve combinar com a configuração armazenada.

P-43

Ajuste da Imagem do Computador (somente no menu RGB)

Ajuste no Modo Especial

Normalmente, o tipo de sinal de entrada é detectado e o modo de resolução correto é selecionado automaticamente. Entretanto, para alguns tipos de sinais, para a obtenção da melhor resolução poderá ser necessário escolher o ajuste que melhor se adapte ao modo do display do computador, no item “Modo Especial” da tela do menu “Sincronia”. Veja a página procedimentos.

para detalhes quanto aos

• Evite exibir padrões que se repetem a cada linha (faixas horizontais). (Pode ocorrer oscilação dificultando a visualização da imagem.)

• Quando for imputar sinais DTV 480P ou 1080I, escolha o tipo de sinal correspondente.

Verificar do Sinal de Entrada

Esta função permite verificar informações sobre os sinais sendo recebidos.

Operações Básicas

P-44

Ajuste da Imagem do Computador (somente no menu RGB)

Ajuste de Sincronia Automática

•É utilizado para ajustar automaticamente a imagem do computador.

• A sincronia automática pode ser ajustada manualmente com AUTO SYNC, ou automaticamente

ajustando-se “Automática” para “Normal” ou “Alta velocidade” no menu GUI do projetor. Veja a página

para detalhes quanto aos procedimentos.

OFF

• Ajustes sincronizados não são executados automaticamente.

• Aperte AUTO SYNC para executar os ajustes automaticamente.

Normal

• Ajustes sincronizados são executados automaticamente da mesma forma que em “Alta velocidade”.

• Ajustes em “Normal” levam mais tempo que em “Alta velocidade” para ser executados, mas são mais precisos.

Alta velocidade

• O ajuste de sincronia é feito toda vez que o projetor é ligado enquanto estiver conectado a um computador, ou quando a seleção de entrada é alterada.

• O ajuste de sincronia feito anteriormente é apagado quando um novo ajuste é realizado.

• Os ajustes automáticos podem ser feitos ao apertar AUTO SYNC.

• Quando da execução de Automática no modo OFF ou Alta velocidade, caso se pressione AUTO SYNC uma vez e, em

Operações Básicas

menos de 1 minuto, o mesmo seja pressionado novamente, a Automática será executada no modo Normal.

• O ajuste de Automática pode demorar um pouco para terminar, dependendo da imagem do computador conectado ao

projetor.

• Quando a melhor imagem não puder ser alcançada com o ajuste automático, utilize os ajustes manuais. (Veja a página ).

Função Exibição de Sincronia Automático

Normalmente, nenhuma imagem é sobreposta durante a Automática. Pode-se, entretanto, sobrepor uma imagem de fundo durante os ajustes de Automática.

P-45

Ajuste do Som

O áudio do projetor está configurado de acordo com os padrões de fábrica. Entretanto, você poderá alterá-lo conforme a sua preferência. Veja a tabela abaixo. Veja a página procedimentos.

para detalhes quanto aos

Item selecionado

Balanço

Agudo Grave

Reset

• Para posicionar todos os ajustes de áudio conforme padrão de fábrica, selecione a opção “Reset” no menu “Áudio” e aperte ENTER.

Tecla ß

Aumenta o áudio dos alto-falantes esquerdos

Para atenuar os agudos Para atenuar os graves

Todos os ajustes de áudio voltam aos pradrões de fábrica.

Tecla ©

Aumenta o áudio dos alto-falantes direitos

Para realçar os agudos Para realçar os graves

Saída áudio

Saída fixa áudio:a saída de áudio não varia em potência com o nível de volume

do projetor-fonte.

Saída var. áudio:a saída de áudio varia em potência com o nível de volume

do projetor-fonte.

Alto falante

Para ligar/desligar os alto-falantes embutidos do projetor.

Operações Básicas

P-46

Exibição de Imagens Duplas (somente no menu RGB)

A função Imagem em Imagem permite que você possa exibir duas imagens na mesma tela. Pode-se exibir a imagem imputada pela ENTRADA 4 ou 5 como uma inserção por sobre a imagem principal sendo imputada pela ENTRADA 1, 2 ou 3. Veja a página

300

250

200 A

150 B

100 C

1996 1997 1998 1999

Aperte ß para escolher “ ”, para exibir a imagem inserida. (Pré-ajustado na fábrica para ENTRADA 4.)

Aperte ß/©/∂/ƒ para mover a imagem inserida para uma das quatro posições pré-definidas.

• A imagem imputada pela ENTRADA 1, 2 ou 3 é exibida como a imagem principal, e a imagem imputada pela ENTRADA 4 ou 5 é exibida como a imagem inserida.

• A última imagem imputada pela ENTRADA 4 ou 5 é exibida como a imagem inserida. Por exemplo, quando você quiser exibir a imagem imputada pela ENTRADA 4 como a imagem inserida, escolha ENTRADA 4, depois escolha a imagem principal, e então escolha “Imagem em Imagem”.

• A imagem inserida pode ser exibida somente em sinais de vídeo NTSC/PAL/SECAM.

• Quando uma imagem a ser inserida estiver sendo selecionada, somente as imagens sendo imputadas serão exibidas.

• O áudio da imagem inserida será reproduzido pelos alto-falantes do projetor.

• Imagem em Imagem não funciona com sinais RGB nos seguintes casos:

Imagens de sinais UXGA/Imagens de sinais SXGAe/Sinais entrelaçados/DTV (480P/580P/720P/1035I/1080I)

• Pode-se usar somente as seguintes funções quando no modo Imagem em Imagem.

Operações Básicas

CONGELAR: Funciona somente para a imagem inserida.

para detalhes quanto aos procedimentos.

Redução de Chuviscos na Imagem [DNR] (somente no menu VIDEO)

A função Redução Digital de Chuviscos (DNR) possibilita a obtenção de imagens de alta qualidade com um mínimo de arrasto de pontos e interferência cruzada de cores. Veja a página quanto aos procedimentos.

• Caso a imagem esteja clara, escolha “ ” para evitar embaçamento.

para detalhes

P-47

Ligar/Desligar o Menu na Tela

Esta função permite que você ative ou desative a exibição na tela das mensagens que aparecem durante a escolha de entradas. Veja a página

para detalhes quanto aos procedimentos.

Item selecionado

Normal Nível A

Nível B

Descrição

Exibição completa do Menu na Tela As funções Entrada/Personalizado/Congelar/

Automática/Volume/Silenciar/Tela Preta não são exibidas.

Nenhum Menu na Tela é exibido (exceto Menu/ Funções de Lentes e exibição de advertências (Funções Desligar/Temperatura/ Lâmpada, etc.)).

Ajuste do Sinal de Vídeo (somente no menu VIDEO)

O sistema de entrada de vídeo está predefinido para “Auto”; entretanto, ele pode ser alterado para um sistema específico caso o sistema selecionado não seja compatível com o equipamento audiovisual conectado. Veja a página

para detalhes quanto aos procedimentos.

Operações Básicas

• Quando o modo do sistema estiver configurado para “Auto”, pode ocorrer da imagem não aparecer nítida devido a diferenças entre sinais. Em tais casos, comute para o sistema de vídeo compatível com o da fonte.

• Auto não poderá ser escolhido para sinais de entrada no sistema PAL-M e PAL-N. Escolha “PAL-M” ou “PAL-N” no menu “Sistema de Vídeo” quando da entrada de sinais PAL-M ou PAL-N.

P-48

Selecionar a Imagem de Fundo

Permite selecionar uma das telas disponíveis (veja tabela abaixo) quando nenhum sinal de entrada é detectado. Veja a página

para detalhes quanto aos procedimentos.

Item selecionado

Sharp

Personalizado

Tela Azul

Nenhum

• Ao selecionar a opção “Personalizado”, o projetor pode exibir uma imagem personalizada (por exemplo, o logotipo da sua empresa) como imagem de fundo. A imagem personalizada deve estar no formato de arquivo BMP de 256 cores, com uma imagem de tamanho de até 1.024 ⳯ 768 pixels. Recomenda-se consultar o manual de operação, no CD-ROM, do Sharp Advanced Presentation Software, para informações de como salvar (ou alterar) uma imagem personalizada.

Descrição

Padrão Sharp Imagem personalizada (p. ex., logotipo da empresa) Tela azul Tela preta

Selecionar a Imagem de Inicialização

Essa função permite especificar a imagem a ser exibida na inicialização do projetor.

Operações Básicas

Uma imagem personalizada (por exemplo, o logotipo da sua empresa) pode ser carregada no projetor via cabo RS-232C. Consultar a página fornecido no CD-ROM, do Sharp Advanced Presentation Software, para instruções mais detalhadas.

Veja a página 38 para detalhes quanto aos procedimentos.

deste manual de operação, e também o manual de operação,

Item selecionado

Sharp

Personalizado

Nenhum

• Ao selecionar a opção “Personalizado”, o projetor pode exibir uma imagem personalizada (por exemplo, o logotipo da sua empresa) como imagem de inicialização. A imagem personalizada deve estar no formato de arquivo BMP de 256 cores, com uma imagem de tamanho de até 1.024 ⳯ 768 pixels. Recomenda-se consultar o manual de operação, no CD-ROM, do Sharp Advanced Presentation Software, para informações de como salvar (ou alterar) uma imagem personalizada.

Descrição

Padrão SHARP Imagem personalizada (p. ex., logotipo da empresa) Tela preta

P-49

Escolha do Modo Econômico

Estas funções permitem reduzir o consumo de força. Veja a página 38 para detalhes quanto aos procedimentos.

Função Economizar Energia

Função para controlar a quantidade de luz projetada. Escolha “ (modo Baixa Potência)” ou “ (modo Padrão)” para diminuir ou aumentar a claridade, o ruído da ventoinha e o consumo de energia.

A quantidade de luz é de 85 %. O consumo de energia é de cerca de 350 W.

A quantidade deluz é de 100 %. O consumo de energia é de 380 W.

• O modo “Econom de Força” vem ajustado de fábrica para “ (modo Padrão)”.

• Mesmo que “ (modo Baixa Potência) tenha sido escolhido no modo “Econom de Força”, o ruído da ventoinha poderá aumentar caso a temperatura interna venha a elevar-se o suficiente para ativar a função de refrigeração.

Função Desativar Saída Monitor/RS-232C

Este projetor consume mais força quando usado com um monitor conectado à porta OUTPUT para INPUT 1, 2, e com um computador conectado à porta RS-232C. Quando não estiver usando estas portas, pode-se ajustar “MNTR Out/RS232C” para “ ” para reduzir o consumo de força no modo espera.

Aparelho no modo espera com a conexão do Sáida Monitor/RS-232C desligada.

Sáida Monitor/RS-232C ligado

CUIDADO

• Ajuste “MNTR Out/RS232C” para “ ” quando estiver usando o Sharp Advanced Presentation Software (fornecido).

Função de Desligamento Automático

Quando nenhum sinal de entrada for detectado por mais de 15 minutos, o projetor se desligará automaticamente. A mensagem “Desligará em 5 min” aparecerá em cinco minutos antes do desligamento do projetor.

O aparelho desliga-se automaticamente depois de cerca de 15 minutos caso nenhum sinal seja recebido.

Operações Básicas

Auto desligamento desativado.

•“MNTR Out/RS232C” vem ajustado de fábrica para “ ”, e “Auto Desligamento” vem ajustado de fábrica para “ ”.

P-50

Verificar o Tempo de Uso da Lâmpada

Esta função permite verificar o tempo de uso acumulado da lâmpada. Veja a página 38 para detalhes

quanto aos procedimentos.

• Recomendamos que a lâmpada seja substituída após aproximadamente 1.400 horas cumulativas de uso. Veja as páginas

e 65 para como substituir a lâmpada.

Reverter/Inverter Imagens Projetadas

Esse projetor é equipado com a função de imagem Invertida/Reversa, que permite reverter ou inverter a imagem projetada de diversos aplicativos. Veja a página

Operações Básicas

• Essa função é utilizada para montagens em imagem revertida e de teto. Veja a página

Item selecionado Frontal Teto Ⳮ Frontal Traseira Teto Ⳮ Traseira

para detalhes quanto aos procedimentos.

Descrição

Imagem normal

Imagem invertida

Imagem revertida

Imagem invertida e revertida

para estas configurações.

P-51

Ajustar para o Modo Sobreprojeção

Pode-se dobrar a claridade de uma imagem sobrepondo-se dois projetores e projetando-se a mesmo imagem ao mesmo tempo. (Sobreprojeção) Conecte dois projetores usando um cabo RS-232C. Depois, designe um como principal e o outro como secundário. Desta forma, pode-se controlar ambos os projetores com o mesmo controle remoto. Veja a página

• Ao operar o projetor principal com o controle remoto, os sinais de controle são transmitidos ao projetor secundário através da porta RS-232C, e este então responde aos comandos em concerto com o primário. Os botões abaixo podem controlar tanto o projetor primário como o secundário ao mesmo tempo. ON, OFF, BLACK SCREEN, INPUT (1, 2, 3, 4 or 5)

• O projetor secundário não pode ser controlado diretamente com o controle remoto.

• Mesmo depois de configurar para projeção por sobreprojeção, pode-se ainda controlar cada projetor por um dos métodos

descritos abaixo. (a) Usando os botões de operação do projetor. (b) Conectando um controle remoto ao projetor via cabo.

• Para mais detalhes acerca dos propósitos, veja as páginas

para detalhes quanto aos procedimentos.

e 62.

Operações Básicas

Trava das Teclas de Operação do Projetor

Esta função pode ser usada para travar o uso de certas teclas de operação do projetor. O usuário pode, entretanto, operar totalmente o projetor com o controle remoto. Veja a página quanto aos procedimentos.

Item selecionado Normal

Nível A

Nível B

• Para cancelar o ajuste do Nível de Trava da Tecla, executar os procedimentos acima usando o controle remoto.

• Veja a página

para mais detalhes quanto à função Senha.

Descrição

Todas as teclas de operação funcionam. Somente as funções Entrada/Volume/

Silenciar do projetor disponíveis. Todas as teclas de operação no projetor

inoperáveis.

para detalhes

P-52

Bloquear Entradas

Esta função permite que você bloqueie sinais de entrada indesejados. Veja a página 38 para detalhes quanto aos procedimentos.

• Quando de projeção em sobreprojeção, em multi-telas, etc., esta função pode ser usada para cancelar o controle por RS232C.

• Pode-se bloquear até dois sinais de entrada, tanto para a Entrada 1, 2, 3 quanto para a Entrada 4, 5.

• Para mais detalhes acerca dos propósitos, veja as páginas

e 62.

Escolha da Velocidade de Transmissão (RS-232C)

Operações Básicas

Este menu permite que você ajuste a velocidade de transmissão da conexão RS-232C escolhendo a velocidade em bauds. Veja a página

• Assegurar-se que tanto o computador como o projetor estejam ajustados para o mesmo baud rate. Consulte o manual de operação do computador para instruções quanto a como ajustar a velocidade em bauds.

para detalhes quanto aos procedimentos.

P-53

Controlar Vários Projetores pelo Número de Identificação ID

Este projetor pode formar uma rede de até 250 projetores. Para identificar separadamente e controlar um projetor específico, é necessário registrar um número de identificação ID. O número de identificação ID vem ajustado de fábrica para “001”. Veja a página

Registrar um Número de Identificação ID

Aperte © para escolher o primeiro dígito e ∂/ƒ para escolher o número desejado. Continuar o mesmo procedimento para ajustar ou outros dois dígitos.

• Certifique-se de ajustar o número de identificação ID no menu Opções e afixar um selo com o número correspondente no projetor.

• O número de identificação ID pode ser ajustado entre 001 e 250.

• Para maiores detalhes, veja as páginas

e 62.

para detalhes quanto aos procedimentos.

Operações Básicas

P-54

Proteger Ajustes Importantes com uma Senha

Uma senha pode ser registrada pelo usuário e usado com o Nível de Trava da Tecla para prevenir modificações de certos ajustes no GUI. Veja a página

• Quando uma senha for registrada, será necessário entrar a senha para usar os menus, “Projeção”, “Justaposição”, “Nível Trava Tecla”, “Ajustar Entrada”, RS-232C, “Ajustar Nº ID”.

Registro da Senha

1 Entrar a nova senha usando ∂/ƒ para indicar o número à sua escolha, e então pressionar © para escolher

um novo dígito. Repetir o procedimento para os 3 dígitos restantes, e então pressionar ENTER.

para detalhes quanto aos procedimentos.

2 Entrar a senha novamente (“Reconfirmar”) usando ∂/ƒ/ß/©, e então pressionar ENTER.

• Depois de armazenar a senha, assegure-se anotá-la em local seguro, para o caso de você vir a esquecê-la.

Operações Básicas

Mudar a Senha

1 Entrar a senha antiga usando ∂/ƒ/ß/©, e então pressionar ENTER. 2 Entrar a nova senha usando ∂/ƒ/ß/©, e então pressionar ENTER. 3 Entrar a senha novamente (“Reconfirmar”) usando ∂/ƒ/ß/©, e então pressionar ENTER.

P-55

Escolha do Idioma do Menu na Tela

O idioma do Menu vem pré-ajustado para Inglês; entretanto, pode-se ajustá-lo para Alemão, Espanhol, Holandês, Francês, Italiano, Sueco, Português, Chinês, Coreano ou Japonês. Veja a página

detalhes quanto aos procedimentos.

para

Exibição do Estado dos Ajustes

Esta função pode ser usada para exibir, simultaneamente, o estado de todos os ajustes na tela. Veja a página

Modo ENTRADA 1, 2 (RGB) ou 3 (DIGITAL) Modo ENTRADA 4, 5 (VÍDEO)

para detalhes quanto aos procedimentos.

Operações Básicas

P-56

Uso das Funções Extras de Funcionalidade

Este projetor possui qualidades formidáveis de conexão em rede.

• Acesso à internet para auto-diagnóstico

• Controle múltiplo ou em grupo de projetores

• Controle simultâneo de vários projetores

Acesso à Internet para Auto-diagnóstico, Informação Quanto ao Estado Atual e Manutenção Preventiva

LAN

e-mail e-mail

Internet

LANLAN

Funções Múltiplas

Este projetor pode ser usado conectado a uma rede de até 250 projetores gerenciados a partir de um único PC, com o Sharp Advanced Presentation Software Professional Edition. Este projetor pode ser conectado a um PC usando uma conexão por RS-232C. Tomadas de saída estão disponíveis (RS-232C no projetor), permitindo uma configuração em cadeia radial, e eliminando a necessidade de um distribuidor.

Este projetor está também equipado com uma função para enviar informações sobre o seu próprio estado (tempo de uso da lâmpada, etc.) para uma assistência técnica da Sharp ou para qualquer outra empresa de manutenção contratada, a fim de providenciar uma assistência técnica rápida e eficiênte.

• Para mais informações quanto a este recursos, consulte os manuais de operação que acompanham o Sharp Advanced

Presentation Software Professional Edition.

P-57

(RS-232C) Specifications and Command SettingsUso das Funções Extras de Funcionalidade

Controle Múltiplo e em Grupo de Projetores via Computador

PC para controle com

Sharp Advanced Presentation Software “Professional Edition”

Fonte de vídeo 1

Fonte de vídeo 2

RS-232C

Cabo RS-232C

RS-232C

Cabo de vídeo

Prédio

Cabo RS-232C

3o. Andar

2o. Andar

1o. Andar

Este projetor pode ser usado conectado a uma rede de projetores gerenciados a partir de um único PC, com o Sharp Advanced Presentation Software Professional Edition. Projetores em salas de reuniões no primeiro e terceiro andares de um prédio, por exemplo, podem ser usado para apresentações de vídeo, enquanto o projetor do segundo pode ser usado para apresentações usando um PC. Os projetores podem até mesmo serem desligados em horários diferentes (p. ex., projetores no primeiro e segundo andares desligados em uma hora, enquanto aquele do terceiro andar desligado em duas horas).

• Para mais informações quanto a este recursos, consulte os manuais de operação que acompanham o Sharp Advanced Presentation Software Professional Edition.

• A performance de transmissão do cabo RS-232C pode variar dependendo das condições ambientes. Use um repetidor de transmissão caso a performance não estiver satisfatória.

• Recomenda-se que se use um cabo RS-232C de no máximo 49⬘3⬙ (15 m).

Funções Múltiplas

P-58

Uso das Funções Extras de Funcionalidade

Projeção em

Sobreprojeção

Para imagens mais claras, dois projetores podem ser sobrepostos usando a função sobreprojeção.

Básico

Projetor 1

Computador

Cabo RGB

ENTRADA1

SAÍDA

ENTRADA1

RS-232C OUT

Cabo RS-232C

RS-232C IN

Justaposição

Principal

Justaposição

Secundário

Projetor 2

Os procedimentos para fazer uso da função sobreprojeção, conforme ilustrado no diagrama acima, estão descritas

Funções Múltiplas

abaixo,

1 Ajuste a “Justaposição” do projetor 1 para “Principal”.

(Veja a página 52 para mais detalhes.)

2 Ajuste a “Justaposição” do projetor 2 para “Secundário”.

(Veja a página 52 para mais detalhes.)

3 Escolha a mesma velocidade de transmissão RS-232C para o projetor 1 e para o projetor 2.

(Veja a página 53 para mais detalhes.)

4 Configure o “Ajustar Entrada” conforme a tabela abaixo.

(Veja a página 53 para mais detalhes.)

Projetor 1 (Principal)

Ajustar Entrada Ajustar Entrada

ENTRADA1 ENTRADA2 ENTRADA3 ENTRADA4 ENTRADA5

OFF OFF OFF OFF

Configure os terminais de entrada a serem usados para “ON”. Configure os terminais de entrada que não serão usados para “OFF”.

P-59

Projetor 2 (Secundário)

ENTRADA1 ENTRADA2 ENTRADA3 ENTRADA4 ENTRADA5

OFF OFF OFF OFF

Uso das Funções Extras de Funcionalidade

5 Desligue o projetor.

6 Conecte a porta INPUT 1 do projetor 1 a porta RGB do computador usando um cabo RGB.

(Veja a página 16 para mais detalhes.)

7 Conecte a porta OUTPUT do projetor 1 a porta INPUT 1 do projetor 2 usando um cabo RGB.

(Veja a página 21 para mais detalhes.)

Ao conectar um cabo RGB ao projetor 2, use a mesmo porta de entrada que foi usado no projetor 1. (INPUT 1, neste caso)

8 Conecte a porta RS-232C OUT do projetor 1 a porta RS-232C IN do projetor 2 usando um cabo RS-232C.

(Veja a página 20 para mais detalhes.)

9 Ligue primeiro o projetor, e então o computador.

Aplicação

Ao imputar imagens de várias fontes, consulte o exemplo abaixo para configurar o Ajustar Entrada.

Cabo RGB

Computador 1

Computador 2

DVD video player

ENTRADA1 ENTRADA2

SAÍDA

ENTRADA4

Cabo RGB

Distribuidor

ENTRADA1

Cabo de vídeo

Projetor 1

RS-232C OUT

Cabo RS-232C

RS-232C IN

Justaposição

Principal

Justaposição

Secundário

Funções Múltiplas

Projetor 1 (Principal)

ENTRADA1 ENTRADA2 ENTRADA3 ENTRADA4 ENTRADA5

ON ON

OFF

Projetor 2 (Secundário)

Ajustar EntradaAjustar Entrada

ENTRADA1 ENTRADA2 ENTRADA3 ENTRADA4 ENTRADA5

OFF OFF

OFF

ENTRADA4

Projetor 2

P-60

Uso das Funções Extras de Funcionalidade

Telas compostas

Foi-se o tempo em que, para montar um paredão de vídeo, era preciso comprar equipamentos de processamento de imagem caríssimos, para uso exclusivo para tal propósito. O XG-P25X vem equipado com o recurso Paredão que não requer o uso de nenhum equipamento caro adicional.

Básico

Abaixo estão descritos os procedimentos para montar um paredão de vídeo 2x2 fazendo uso de 4 projetores, conforme ilustrado acima.

Primeiro, instale o programa Sharp Advanced Presentation Software Professional Edition, fornecido com o aparelho. Para detalhes quanto à instalação, consulte o guia do software.

1 Escolha a mesma velocidade de transmissão RS-

232C para todos os projetores.

(Veja a página

seleção da velocidade de transmissão.)

2 Configure um número ID (identificação) para cada

projetor.

(Veja a página

configuração do número ID.)

para mais detalhes quanto a

para mais detalhes quanto à

O recurso Paredão de Vídeo não é compatível com resoluções acima de SXGA.

3 Desligue todos os projetores.

4 Conecte um computador com o programa Sharp

Advanced Presentation Software Professional Edition instalado aos 4 projetores usando um cabo RS-232C, conforme o diagrama de conexão abaixo.

(Veja a página

para mais detalhes quanto à

conexão do cabo RS-232C.)

5 Ligue o computador, e então ative o programa Sharp

Advanced Presentation Software Professional Edition.

6 Escolha “Use ID Number” na configuração do modo

Funções Múltiplas

Operação.

(Veja o guia de instalação do programa Sharp Advanced Presentation Software Professional Edition para mais detalhes.)

7 Execute Scan na configuração de Scans.

(Veja o guia de instalação do programa Sharp Advanced Presentation Software Professional Edition para mais detalhes.)

8 Clique ON na janela de Controle Múltiplo.

Se os projetores estiverem conectados e configurados corretamente, todos os projetores ligar-se-ão.

Caso contrário, verifique as conexões e tente novamente.

Computador

Cabo RS-232C

RS-232C IN

RS-232C OUT

Projetor 1

RS-232C IN

RS-232C OUT

Projetor 2

RS-232C IN

RS-232C OUT

Projetor 3

9 Agrupe os projetores na configuração de

Agrupamento.

(Veja o guia de instalação do programa Sharp Advanced Presentation Software Professional Edition para mais detalhes.)

10 Execute os ajustes do paredão na configuração do

Paredão de Vídeo.

(Veja o guia de instalação do programa Sharp Advanced Presentation Software Professional Edition para mais detalhes.)

A configuração do paredão de vídeo está assim completada. Quando sinais de uma mesma imagem forem recebidos por todos os projetores, inicia-se a

P-61

projeção do paredão de vídeo.

RS-232C IN

RS-232C OUT

Projetor 4

Diagrama 1 de conexão

Uso das Funções Extras de Funcionalidade

Aplicação

Com o uso dos recursos Paredão e Ajustar Entrada juntos, pode-se controlar o paredão de vídeo fazendo uso de somente um controle remoto. O diagrama de conexão 2 ilustrado abaixo mostra como o paredão de vídeo está conectado baseado no exemplo da secção anterior.

Execute os procedimentos abaixo depois de executar as conexões básicas.

1 Configure o Ajustar Entrada de cada projetor

conforme a tabela abaixo.

(Veja a página 53 para mais detalhes quanto à

configuração.)

Projetor 1

ENTRADA1 ENTRADA2 ENTRADA3 ENTRADA4 ENTRADA5

ON ON

OFF

• Configure os terminais de entrada a serem usados para “ON”.

Configure os terminais de entrada que não serão usados para “OFF”.

2 Configure o recurso Paredão de cada projetor

conforme a tabela abaixo. (Veja a página 52 para mais detalhes quanto à configuração.)

Projetor 1

Justaposição

Principal

Projetor 2-4

Ajustar EntradaAjustar Entrada

ENTRADA1 ENTRADA2 ENTRADA3 ENTRADA4 ENTRADA5

Projetor 2-4

Justaposição

Secundário

OFF OFF

OFF

Computador 1Computador 2

Cabo RGB Cabo RGB

ENTRADA1 ENTRADA2

DVD video player

Distribuidor

Cabo de vídeo

ENTRADA4

Cabo RGB

ENTRADA1

ENTRADA4

Cabo RGB

ENTRADA1

ENTRADA4

Cabo RGB

ENTRADA1

ENTRADA4

SAÍDA

RS-232C OUT

Cabo RS-232C

RS-232C IN

RS-232C OUT

Cabo RS-232C

RS-232C IN

RS-232C OUT

Cabo RS-232C

RS-232C IN

RS-232C OUT

Projetor 1

Projetor 2

Projetor 3

Projetor 4

Diagrama 2 de conexão

• A qualidade de imagem poderá deteriorar-se quando os sinais de imagem forem imputados através de vários projetores conectados em cadeia radial.

Funções Múltiplas

3 Desligue os projetores.

4 Execute todas as conexões conforme ilustrado

no Diagrama 2.

5 Ligue primeiro o projetor, e então o computador

e os aparelhos de vídeo.

P-62

Indicadores de Manutenção/Lâmpada

Indicadores de Manutenção

Indicador de operação

Indicador de substituição da lâmpada

Indicador de advertência de temperatura

• As luzes indicadoras no projetor apontam problemas dentro do projetor.

• Existem duas lâmpadas de aviso: a de advertência de temperatura que avisa quando o projetor está muito quente, e a de substitução da lâmpada que avisa quando se deve trocar a lâmpada.

• Se ocorrer um problema, ou o indicador de advertência de temperatura, ou o indicador de substituição da lâmpada irá acender-se. Após o desligamento automático do projetor, siga os procedimentos descritos abaixo.

Indicador de Manutenção

Indicador de advertência de temperatura

Condição Possível Solução

A temperatura

• Entrada de ar bloqueada. interna está anormalmente alta.

• Filtro de ar obstruído.

• Ventoinha quebrada.

• Falha no circuito interno.

Problema

• Coloque o projetor em uma área com ventilação apropriada.

• Limpe o filtro. (Veja a página

• Leve o projetor ao Revendedor Autorizado ou a uma Assistência Técnica Autorizada de Projetores LCD Sharp mais próxima para conserto.

Indicador de substituição da lâmpada

Indicador de operação

A lâmpada não se acende.

Substitua a lâmpada.

O indicador de operação fica piscando em vermelho quando o projetor estiver ligado.

• Lâmpada queimada.

• Falha no circuito da lâmpada.

• A lâmpada foi usada por

mais de 1.400 horas.

• A tampa do filtro está aberta.

• Substitua cuidadosamente a lâmpada. (Veja

as páginas

e 65.)

• Leve o projetor ao Revendedor Autorizado ou a uma Assistência Técnica Autorizada de Projetores LCD Sharp mais próxima para conserto.

• Fechar a tampa do filtro de forma correta.

• Se o indicador de operação ficar piscando

mesmo quando a tampa do filtro estiver devidamente colocada, consulte seu Revendedor Autorizado ou uma Assistência Técnica Autorizada de Projetores LCD Sharp.

• Se o indicador de advertência de temperatura se acender, siga as possíveis soluções acima e, em seguida, aguarde até o completo esfriamento do projetor antes de ligá-lo novamente (pelo menos 5 minutos).

• Se for desligado e ligado novamente, após uma breve pausa, o indicador de lâmpada pode ser acionado, evitando o ligamento. Se isso ocorrer, desconecte o cabo da tomada e, em seguida, conecte-o novamente.

Lâmpada

A lâmpada desse projetor opera por aproximadamente 1.500 horas acumuladas, dependendo do ambiente de utilização. Recomendamos que a lâmpada seja substituída após 1.400 horas cumulativas de uso, ou quando perceber-se uma deterioração significativa na qualidade da cor e imagem. O tempo de uso da lâmpada pode ser verificado no menu na tela. (Veja a página 51. )

CUIDADO

• Luz intensa perigosa. Não olhe para dentro da abertura nem na lente do projetor durante a operação.

• Como o ambiente de utilização pode variar significativamente, o tempo de utilização da lâmpada do projetor pode ser inferior a 1.500

de Problemas

Manutenção e Solução

P-63

horas.

• Por questões de segurança o aparelho não mais se ligarea a partir da quarta vez que o mesmo for ligado depois que a lâmpada tenha sido usada por mais de 1.500 horas.

Condição

O indicador de substituição da lâmpada acende na cor vermelha e os indicadores

“LÂMP” e “

” piscarão na cor amarela no

canto inferior esquerdo da imagem. A qualidade de imagem e cor se

deterioram. O projetor se desliga automaticamente

e entra no modo “espera”. Os indicadores “LÂMP” e “

” piscarão na cor vermelha no canto inferior esquerdo da imagem e o projetor se desliga.

• A lâmpada foi utilizada por mais de

1.400 horas.

• A lâmpada foi utilizada por mais de

1.500 horas.

Problema

Possível Solução

• Compre uma lâmpada de substituição (módulo/lâmpada interna) do tipo atual BQCXGP25X//1 em um revendedor autorizado Sharp de produtos LCD industriais, ou a uma assistência técnica autorizada Sharp.

• Substitua a lâmpada (Veja as

páginas

e 65). Se desejar, você pode substituir a lâmpada em um revendedor autorizado Sharp de produtos LCD industriais, ou a uma assistência técnica autorizada Sharp.

Trocar a Lâmpada

CUIDADO

• Perigo de ferimentos com fragmentos de vidro caso a lâmpada se quebre. Caso a lâmpada venha a

quebrar, contatar seu Revendedor Autorizado ou uma Assistência Técnica Autorizada de Projetores LCD Sharp para trocar a lâmpada.

• Não retire o porta-lâmpada logo depois de usar o projetor. A lâmpada poderá estar extremamente quente. Espere por pelo menos uma hora depois de desconectar o cabo de alimentação para deixar que a superfície do porta-lâmpada esfrie completamente antes de retirar o porta-lâmpada.

Recomendamos que a lâmpada seja substituída após acumuladas aproximadamente 1.400 horas de uso ou quando você perceber uma deterioração significativa na qualidade da cor e da imagem. Troque a lâmpada cuidadosamente seguindo as etapas abaixo. Se, após a substituição, a nova lâmpada não acender, leve o projetor ao Revendedor Autorizado ou a uma Assistência Técnica Autorizada de Projetores LCD Sharp mais próximo para conserto. Compre uma lâmpada de substituição (módulo/lâmpada interna) do mesmo tipo BQC-XGP25X//1 no seu Revendedor Autorizado ou em uma Assistência Técnica Autorizada de Projetores LCD Sharp mais próximo. Então, troque a lâmpada cuidadosamente seguindo as instruções abaixo. Se desejar, pode-se ter a lâmpada substituída no seu Revendedor Autorizado ou em uma Assistência Técnica Autorizada de Projetores LCD Sharp mais próximo.

NOTA IMPORTANTE PARA USUÁRIOS NOS E.U.A.:

A lâmpada deste projetor tem uma garantia, para peças e assistência técnica, limitada a 90 dias. Toda e qualquer assistência técnica sob garantia para este projetor, inclusive a troca da lâmpada, deve ser executada através de um Revendedor Autorizado ou uma Assistência Técnica Autorizada de Projetores LCD Sharp. Para informações quanto à localização do Revendedor Autorizado ou da Assistência Técnica Autorizada de Projetores LCD Sharp mais próxima, disque chamada-gratuita: 1-888-GO-SHARP (1-888-467-4277).

Somente para os E.U.A

Cuidados em Relação à Lâmpada

• Este projetor faz uso de uma lâmpada de mercúrio pressurizada. Um som alto pode indicar a queima da lâmpada. A queima da lâmpada pode ser atribuída a vários fatores tais como choque excessivo, refrigeração inadequada, arranhões na superfície ou deterioração da lâmpada devido ao uso. O período de tempo até a queima varia muito, dependendo das características individuais de cada lâmpada e/ou das condições e frequência de uso da mesma. O importante é notar que a queima da lâmpada frequentemente resulta na ruptura do bulbo.

• Quando o indicador de substituição da lâmpada e o ícone do menu na tela ficarem acesos ou piscando, recomenda-se que a lâmpada seja trocada por uma nova imediatamente, mesmo que a presente pareça estar funcionando normalmente.

• Caso a lâmpada venha a quebrar, fragmentos de vidro poderão espalhar-se pelo módulo, ou o gás contido na lâmpada poderá espalhar-se pela ambiente através das ventas de refrigeração. Devido ao fato que esta lâmpada contém mercúrio, recomenda-se ventilar o ambiente imediatamente caso a lâmpada se quebre, a fim de evitar exposição ao gás. Caso ocorrer de alguém ficar exposto ao gás, recomenda-se consultar um médico o quanto antes.

• Caso a lâmpada venha a quebrar, fragmentos de vidro poderão espalhar-se também pela parte interna do projetor. Em tais casos, recomenda-se contatar seu Revendedor Autorizado ou uma Assistência Técnica Autorizada de Projetores LCD Sharp para retirar a lâmpada quebrada e assim assegurar operações seguras.

Removendo e Instalando a Lâmpada

CUIDADO

• Remova o porta-lâmpada cuidadosamente. Cuidado para não tocar a superfície de vidro do porta-lâmpada ou alguma parte interna do projetor.

• Para evitar que você se machuque ou cause danos à lâmpada, siga as etapas abaixo.

• Assegure-se de trocar o filtro de ar durante a substituição da lâmpada. O filtro de ar vem em conjunto com a lâmpada.

Desligue o

aparelho.

Retire o cabo de

alimentação da tomada.

Remova a

tampa do filtro inferior.

Retire o filtro

de ar.

Manutenção e Solução

de Problemas

Aperte OFF. Esperar até que a ventoinha de refrigeração pare.

Desligue o cabo de alimentação da tomada.

Vire o projetor. Pressione a presilha e levante a tampa do filtro na direção da seta, para abrí-la.

Presilha

Segure o filtro entre seus dedos e retire-o da tampa.

P-64

Trocar a Lâmpada

Recoloque o filtro de ar.

Coloque o filtro debaixo das presilhas da moldura do filtro.

Retire o porta-lâmpada.

Retire os parafusos de segurança do porta-lâmpada. Segure-o com cuidado e puxe-o em sua direção.

Recoloque a tampa do

filtro.

Encaixe a presilha da tampa na abertura e pressione-a.

Presilha

Coloque o novo porta-

lâmpada.

Pressione firmemente o portalâmpada para dentro e recoloque os parafusos de segurança.

Retire a tampa do

porta-lâmpada.

Vire o projetor e afrouxe o parafuso de serviço do usuário que prende a tampa do portalâmpada. Faça então a tampa deslizar no sentido da seta.

Parafuso de serviço

Coloque a tampa do

porta-lâmpada.

Deslize a tampa na direção da seta. Aperte então o parafuso de serviço do usuário.

Parafuso de

segurança

Parafusos de segurança

Redefinindo o Temporizador da Lâmpada

ção

ção e Solu

de Problemas

Manuten

Ligue o cabo de

alimentação.

Ligue o cabo de alimentação no soquete CA do projetor.

Redefina o temporizador da lâmpada.

Parafuso de serviço

A indicação “LÂMP 0000H” é exibida informando que o temporizador da lâmpada está redefinido.

佡

• Reajuste o temporizador da lâmpada somente depois de trocar a lâmpada.

P-65

Trocar o Filtro de Ar

• Esse projetor é equipado com dois filtros de ar para assegurar a melhor condição de operação do projetor.

• Os filtros de ar devem ser limpos a cada 100 horas de uso. Limpe-os com mais freqüência quando o projetor for utilizado em locais com poeira ou enfumaçados.

• Leve-o ao Revendedor Autorizado ou à Assistência Técnica Autorizada de Projetores LCD Sharp mais próxima para trocar o filtro (PFILD0080CEZZ) quando a limpeza não for mais possível.

Vista inferior

Filtro de ar

Vista lateral e traseira

Limpar e Substituir o Filtro de Ar Inferior

Desligue o aparelho e

1 3

retire o cabo de alimentação da tomada.

Aperte OFF. Esperar até que a ventoinha de refrigeração pare.

Remova a tampa do

filtro inferior.

Vire o projetor. Pressione a presilha e levante a tampa do filtro na direção da seta, para abrí-la.

Presilha

Filtro de ar (não removível)

Retire o filtro de ar.

Segure o filtro entre seus dedos e retire-o da tampa.

Limpe o filtro de ar.

Limpe a sujeira do filtro utilizando um aspirador de pó.

• Certifique-se de que a tampa do filtro está seguramente instalada. O projetor não se ligará se o filtro não estiver corretamente instalado.

Recoloque o filtro de ar.

Coloque o filtro debaixo das presilhas da moldura do filtro.

Recoloque a tampa do filtro.

Encaixe a presilha da tampa na abertura e pressione-a.

Manutenção e Solução

de Problemas

Presilha

Limpar o Filtro Lateral (Não Removível)

Se houver pó ou sujeira dentro do filtro de ar, limpar o filtro com o tubo de extensão do aspirador de pó.

• O filtro de ar lateral não pode ser retirado.

P-66

Solução de Problemas

Problema

O aparelho não liga nem desliga com o uso das teclas ON/OFF no projetor.

Não é possível operar usando o controle remoto.

Não é possível operar nenhuma tecla no projetor ou no controle remoto.

Sem imagem e som.

O som é ouvido mas não há imagem.

Cor ruim ou sem cor. Imagem distorcida.

Com imagem mas o som não é ouvido.

Não aparece nenhum menu na tela.

Às vezes sai um som estranho de dentro do gabinete.

O Indicador de Manutenção se acende.

Interferências na imagem.

Imagens 480P não aparecem. Imagem fica verde para entrada

de COMPONENTE por ENTRADA 1 ou 2. Imagem fica rosa (nenhum verde)

ção

para entrada de RGB por ENTRADA 1, 2.

• O nível de trava da tecla está ajustado para “Nível A” ou “Nível B”, o que impede a operação de algumas teclas. (Veja a página 52.)

• Verifique se a pilhas estão sem carga. Em tal caso, troque as pilhas por outras novas. (Veja a página

• Quando o projetor estiver ajustado como secundário, use as teclas do projetor principal ou execute as modificações necessárias usando os comandos RS-232C através do computador. (Veja a página

• Quando ajustado para secundário em combinação com Nível B de Trava da Tecla, todas as teclas no projetor e no controle remoto são desativadas. Uso os comandos SAPS ou RS-232C para desativar o modo secundário e modificar o nível de trava, para ativar o funcionamento das teclas. Sem o auxílio de um computador, pode-se desativar o modo secundário e modificar o nível de trava usando as teclas abaixo, no projetor, na seguinte ordem.

Entretanto, este procedimento cancela também o ajuste da senha.

• O cabo de alimentação do projetor não está ligado na tomada.

• A tampa do filtro da base não está propriamente instalada.

• A entrada escolhida está errada. (Veja a página 31.)

• Cabos conectados incorretamente ao painel traseiro do projetor. (Veja as páginas 16–21.)

• As pilhas do controle remoto estão sem carga. (Veja a página 14.)

• Cabos conectados incorretamente ao painel traseiro do projetor. (Veja as páginas 16–21.)

• Os ajustes de “Contraste” e “Brilho” estão no mínimo. (Veja a página 41.)

• O menu (“TELA PRETA”) está desligado e a função tela preta está ativada, criando uma imagem preta. (Veja a página 32.)

• Os ajustes de “Cor” e “Matiz” não estão corretos. (Veja a página 41.)

• Ajuste o foco. (Veja a página 24.)

• A distância de projeção é muito grande ou muito pequena para permitir uma focagem correta. (Veja as páginas 25–29.)

• Cabos conectados incorretamente ao painel traseiro do projetor. (Veja as páginas 16–21.)

• O volume está no mínimo. (Veja a página 31.)

• O modo de exibição do menu na tela está ajustado para “N’vel A” ou “N’vel B”, o que impede a exibição de alguns menus na tela. (Veja a página 48.)

• Se a imagem estiver normal, o gabinete deve eter encolhido por por mudanças de temperatura. Isto não afetará seu uso ou o seu desempenho.

• Verifique os itens “Indicadores de Manutenção/Lâmpada”, na página 63.

• Regule os ajustes de “Fase”. (Veja a página 43.)

• Podem aparecer chuviscos na tela quando do uso de certos computadores. Ajuste o FILTRO DE CHUVISCOS para ATIVAR usando o comando RS-232C adequado. (Veja as páginas 70–72.)

• Ajustar a resolução para o modo 480P. (Veja a página 44.)

• Mude o tipo de sinal de entrada. (Veja a página 41.)

→

ENTER

→ ON →

ENTER

→ ON →

Verifique

ENTER

→

ção e Solu

de Problemas

Manuten

P-67

Assistência Técnica Sharp

Caso você venha a encontrar problemas durante a configuração ou operação deste projetor, verificar primeiro se o problema não se encaixa em uma das explicações descritas em “Solução de Problemas”, na página 67.Caso

este manual de operação não responda às suas dúvidas, recomenda-se contatar um dos Departamentos de Assistência Técnica Sharp listados abaixo.

E.U.A. Sharp Electronics Corporation

1-888-GO-SHARP (1-888-467-4277) lcdsupport@sharpsec.com http://www.sharplcd.com

Canadá Sharp Electronics of Canada Ltd.

(905) 568-7140 http://www.sharp.ca

México Sharp Electronics Corporation Mexico Branch

(525) 716-9000 http://www.sharp.com.mx

América Latina Sharp Electronics Corp. Latin American Group

(305) 264-2277 www.servicio@sharpsec.com http://www.siempresharp.com

Alemanha Sharp Electronics (Europe) GMBH

01805-234675 http://www.sharp.de

Reino Unido Sharp Electronics (U.K.) Ltd.

0161-205-2333 custinfo@sharp-uk.co.uk http://www.sharp.co.uk

Itália Sharp Electronics (Italy) S.P.A.

(39) 02-89595-1 http://www.sharp.it

França Sharp Electronics France

01 49 90 35 40 hotlineced@sef.sharp-eu.com http://www.sharp.fr

Espanha Sharp Electronica Espana, S.A.

93 5819700 sharplcd@sees.sharp-eu.com http://www.sharp.es

Suíça Sharp Electronics (Schweiz) AG

0041 1 846 63 11 cattaneo@sez.sharp-eu.com http://www.sharp.ch

Suécia Sharp Electronics ( Nordic ) AB

(46) 8 6343600 vision.support@sen.sharp-eu.com http://www.sharp.se

Áustria Sharp Electronics Austria (Ges.m.b.H.)

0043 1 727 19 123 pogats@sea.sharp-eu.com http://www.sharp.at

Austrália Sharp Corporation of Australia Pty.Ltd.

1300-135-022 http://www.sharp.net.au

Nova Zelândia Sharp Corporation of New Zealand

(09) 634-2059, (09) 636-6972 http://www.sharpnz.co.nz

Singapura Sharp-Roxy Sales (S) Pte. Ltd.

65-226-6556 ckng@srs.global.sharp.co.jp http://www.sharp.com.sg

Hong Kong Sharp-Roxy (HK) Ltd.

(852) 2410-2623 dcmktg@srh.global.sharp.co.jp http://www.sharp.com.hk

Malásia Sharp-Roxy Sales & Service Co.

(60) 3-5125678

E.A.U. Sharp Middle East Fze

971-4-81-5311 helpdesk@smef.global.sharp.co.jp

Tailândia Sharp Thebnakorn Co. Ltd.

02-236-0170 svc@stcl.global.sharp.co.jp http://www.sharp-th.com

Coréia Sharp Electronics Incorporated of Korea

(82) 2-3660-2002 webmaster@sharp-korea.co.kr http://www.sharp-korea.co.kr

Índia Sharp Business Systems (India) Limited

(91) 11- 6431313 service@sharp-oa.com

Manutenção e Solução

de Problemas

P-68

Designação dos Pinos de Conexão

Portas de Sinais INPUT 1 RGB e OUTPUT (INPUT 1, 2): Conector fêmea mini D-sub 15 pinos

Entrada RGB

Analógico

1. Entrada de vídeo (vermelho)

2. Entrada de vídeo (verde/verde sobre sync.)

3. Entrada de vídeo (azul)

4. Entrada reversa 1

5. Sincronia composta

6. Terra (vermelho)

7. Terra (verde/verde sobre sync.)

8. Terra (azul)

10 15

1 6 11

Entrada de componente

Analógico

1. PR (CR)

2. Y

3. PB (CB)

4. Não conectado

5. Não conectado

6. Terra (PR)

7. Terra (Y)

8. Terra (PB)

9. Não conectado

Porta RS-232C: Conector macho D-sub de 9 pinos

Nº pino Sinal Nome E/S Referência

1CD Não conectado 2 RD Receber dados Entrada Conectado para o circuito interno 3 SD Enviar dados Saída Conectado para o circuito interno 4ER Não conectado

5 SG Terra do sinal Conectado para o circuito interno 6 DR Ajuste de dados disp. Não conectado 7 RS Solicitação de envio Saída Conectado para o circuito interno 8 CS Pronto para envio Entrada Conectado para o circuito interno 9CI Não conectado

Conexão recomendada de um cabo serial RS-232C: Conector fêmea D-sub de 9 pinos

9. Não conectado

10. GND

11. GND

12. Dados-bidirecional

13. Sinais de Sincronia horizontal

14. Sinais de Sincronia vertical

15. Clock de dados

10. Não conectado

11. Não conectado

12. Não conectado

13. Não conectado

14. Não conectado

15. Não conectado

• Dependendo da configuração espacial do sistema, é necessário conectar o Pino 4 e o Pino 6 no aparelho de controle (p. ex., um PC).

Porta INPUT 3 DVI: 29 pinos

91 816

Informações

Complementares

• *1 Retorno para 5 V, Hsync. e Vsync.

• *2 Retorno para R, G e B analógicos

• *3 Estes pinos não são usados neste equipamento.

1 2 3 4 5 6 7 8 9

Projetor

N° pino

4 5 6

C1C2

C32417 C4

CD RD SD ER SG DR RS CS CI

N° pino

4 5 6

Nº pino Nome

1 T.M.D.S. Dados 2 2 T.M.D.S. Dados 2 3 T.M.D.S. Dados 2/4 Blindagem 4 T.M.D.S. Dados 4* 5 T.M.D.S. Dados 4* 6 DDC Clock 7 DDC Dados 8 Sincronia Vertical Analógica

9 T.M.D.S. Dados 1 10 T.M.D.S. Dados 1 11 T.M.D.S. Dados 1/3 Blindagem 12 T.M.D.S. Dados 3* 13 T.M.D.S. Dados 3* 14 Alimentação 5 V 15 Terra*

1 2 3 4 5 6 7 8 9

CD RD SD ER SG DR RS CS CI

Nº pino Nome

16 Detecção Hot Plug 17 T.M.D.S. Dados 0

3 3

18 T.M.D.S. Dados 0 19 T.M.D.S. Dados 0/5 Blindagem 20 T.M.D.S. Dados 5* 21 T.M.D.S. Dados 5* 22 T.M.D.S. Blindagem para clock 23 T.M.D.S. Clock

24 T.M.D.S. Clock C1 Vermelho Analógico C2 Verde Analalógico C3 Azul Analógico C4 Sincronia Horizontal Analógica C5 Terra Analógica*

Nº pino Sinal Nº pino Sinal

3 3

P-69

ITEM DE CONTROLE

ATIVAR TELA PRETA DESATIVAR TELA PRETA ENTRADA 1 (RGB 1) ENTRADA 2 (RGB 2) ENTRADA 3 (RGB 3) ENTRADA 4 (VÍDEO 1) ENTRADA 5 (VÍDEO 2) VERIFICAR ENTRADA ATIVAR CONGELAR DESATIVAR CONGELAR INCIAR AUTO SYNC

OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR

I I I I I I I

I F F A

M M R R R

V V

C R R D

B G G G

E H

K K B B B D D K Z Z S

_ _ _ _ _ _ _ _ _ _ _

1 0 1 2 3 1 2 0 1 0 1

TECLAS NO APARELHO & CONTROLE REMOTO

COMANDO

PARÂMETRO

RETORNO

Especificações e Ajustes de Comandos (RS-232C)

Controle pelo computador

Um computador pode ser usado para controlar o projetor conectando-o com um cabo RS-232C (tipo cruzado, vendido separadamente) ao projetor. (Veja a página 20 para detalhes quanto à conexão.)

Condições de Comunicação

Ajuste a porta serial do computador de acordo com a tabela. Formato do sinal: Conforme padrão RS-232C. Velocidade em bauds: 9.600 bps Comprimento dos dados: 8 bits Bit de paridade: None Bit de parada: 1 bit Controle de fluxo: None

Formato básico

Os comandos do computador são enviados na seguinte seqüência: comando, parâmetros e código de retorno. Após o projetor ter processado os dados do computador, ele envia um código de resposta para o computador.

Formato do comando

C1 C2 C3 C4 P1 P2 P3 P4

Comando de 4 dígitos

Parâmetro de 4 dígitos

Cód. de retorno (0DH)

Formato do código de resposta

Resposta normal

O K

Cód. de retorno (0DH)

Resposta com problema (erro de comunicação ou comando incorreto)

E R R

Cód. de retorno (0DH)

Ao enviar mais de um código, envie cada comando somente após o código de resposta OK para que o comando anterior seja verificado.

• Quando usar a função de controle do projetor, o “status” operacional do projetor não poderá ser lido para o computador. Portanto, confirme as condições transmitindo os comandos de tela para cada menu e verificando as condições na tela. Se o projetor receber outro comando de menu, ele executará este comando sem aparecer na tela.

• Quando o projetor estiver no modo Espera, deixe um intervalo de mais de 1 minuto entre os comandos, ou seja, espere mais de um minuto para enviar o comando seguinte.

Comandos

EXEMPLO

• Quando o “BRILHO” do ajuste de imgem ENTRADA 1 (RGB 1) estiver ajustado para 10.

ProjetorComputador

RABR 1 0_  OK

→ ←

ITEM DE CONTROLE

LIGAR DESLIGAR VOLUME (0 – 60) ATIVAR SILENCIAR DESATIVAR SILENCIAR FOCAR LENTE (30 – 30) FOCAR ZOOM (30 – 30) ANGULAÇÃO (127 – 127) TAMANHO VERTICAL (30 – 30)

TECLAS NO APARELHO & CONTROLE REMOTO

DESLOCAR DIGITAL (96 – 96)

COMANDO

PARÂMETRO

OK OU ERR

RETORNO

Complementares

Informações

P-70

Especificações e Ajustes de Comandos (RS-232C)

ITEM DE CONTROLE

TIPO DE SINAL ENTRADA 1 (RGB 1) : RGB TIPO DE SINAL ENTRADA 1 (RGB 1) : COMPONENTE TIPO DE SINAL ENTRADA 2 (RGB 2) : RGB TIPO DE SINAL ENTRADA 2 (RGB 2) : COMPONENTE PROGRESSIVO 2D ENTRADA 1 (RGB 1) PROGRESSIVO 3D ENTRADA 1 (RGB 1) MODO FILME ENTRADA 1 (RGB 1) PROGRESSIVO 2D ENTRADA 2 (RGB 2) PROGRESSIVO 3D ENTRADA 2 (RGB 2) MODO FILME ENTRADA 2 (RGB 2) PROGRESSIVO 2D ENTRADA 3 (RGB 3) PROGRESSIVO 3D ENTRADA 3 (RGB 3) MODO FILME ENTRADA 3 (RGB 3) CONTRASTE ENTRADA 4 (VÍDEO 1) (30 – 30) BRILHO ENTRADA 4 (VÍDEO 1) (30 – 30) VERMELHO ENTRADA 4 (VÍDEO 1) (30 – 30) AZUL ENTRADA 4 (VÍDEO 1) (30 – 30) COR ENTRADA 4 (VÍDEO 1) (30 – 30) MATIZ ENTRADA 4 (VÍDEO 1) (30 – 30) NITIDEZ ENTRADA 4 (VÍDEO 1) (30 – 30) TEMPERATURA DE COR ENTRADA 4 (VÍDEO 1) (3 – 3) EXIBIÇÃO ENTRADA 4 (VÍDEO 1) CANCELAR AJUSTES ENTRADA 4 (VÍDEO 1) CONTRASTE ENTRADA 5 (VÍDEO 2) (30 – 30) BRILHO ENTRADA 5 (VÍDEO 2) (30 – 30) VERMELHO ENTRADA 5 (VÍDEO 2) (30 – 30) AZUL ENTRADA 5 (VÍDEO 2) (30 – 30) COR ENTRADA 5 (VÍDEO 2) (30 – 30) MATIZ ENTRADA 5 (VÍDEO 2) (30 – 30) NITIDEZ ENTRADA 5 (VÍDEO 2) (30 – 30) TEMPERATURA DE COR ENTRADA 5 (VÍDEO 2) (3 – 3) EXIBIÇÃO ENTRADA 5 (VÍDEO 2) CANCELAR AJUSTES ENTRADA 5 (VÍDEO 2) PROGRESSIVO 2D ENTRADA 4 (VÍDEO 1) PROGRESSIVO 3D ENTRADA 4 (VÍDEO 1) MODO FILME ENTRADA 4 (VÍDEO 1) PROGRESSIVO 2D ENTRADA 5 (VÍDEO 2) PROGRESSIVO 3D ENTRADA 5 (VÍDEO 2) MODO FILME ENTRADA 5 (VÍDEO 2) PROGRESSIVO 2D (ENTRADA 1–5) PROGRESSIVO 3D (ENTRADA 1–5) MODO FILME (ENTRADA 1–5) CLOCK (150 – 150) PHASE (60 – 60) POSIÇÃO H (150 – 150) POSIÇÃO V (60 – 60) EXIBIÇÃO DE ENTRADA RGB CANCELAR AJUSTES RGB ARMAZENAR AJUSTES (1 – 7) ESCOLHER AJUSTES (1 – 7) VERIFICAR FREQUÊNCIA HORIZONTAL RGB VERIFICAR FREQUÊNCIA VERTICAL RGB DESATIVAR AUTO SYNC AUTO SINCRONIA NORMAL AUTO SINCRONIA EM ALTA VELOCIDADE ATIVAR EXIBIÇÃO DE AUTO SYNC DESATIVAR EXIBIÇÃO DE AUTO SYNC

OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR kHz (***. *OU_) Hz (***. *OU_) OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR

I I I

I R R R R R R R R R

V V V V V V V V V V V V V V V V V V V V V V V V V V

I M M

T T A A A

A A B B A A A B B B C C C A A A A A A A A A A B B B B B B B B B B A A A B B

B M M M N N

A M M

S S S S I I I I I I I I I P B

B C T S

C R R

B R

C R R

P H

V R R M M R R D D D

I I I

I P P P P P P P P P

I R D E O

I H T E E

I R D E O

I H T E E P P P P P P P P P L H P P E E S L Q Q J J J S S

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ * _ * _ _ _ _ _ _ _ _ _ _ _ _

_ _ _ _ _ _ _ _ _ _ _ _ _ * * * * * * * _ _ _ * * * * * * * _ _ _ _ _ _ _ _ _ _ _ _ * * * * _ _ _ _ _ _ _ _ _ _ _

_ _ _ _ _ _ _ _ _ _ _ _ _ * * * * * * * * _ _ * * * * * * * * _ _ _ _ _ _ _ _ _ _ _ * * * * _ _ _ _ _ _ _ _ _ _ _

1 2 1 2 0 1 2 0 1 2 0 1 2 * * * * * * * * 0 1 * * * * * * * * 0 1 0 1 2 0 1 2 0 1 2 * * * * 0 1 * * 1 2 0 1 2 1 0

IMAGEMSINCRONIA

COMANDO

PARÂMETRO

RETORNO

ITEM DE CONTROLE

REDIMENSIONAR ENTRADA 1 (RGB 1) : NORMAL REDIMENSIONAR ENTRADA 1 (RGB 1) : CHEIO REDIMENSIONAR ENTRADA 1 (RGB 1) : DOT BY DOT REDIMENSIONAR ENTRADA 2 (RGB 2) : NORMAL REDIMENSIONAR ENTRADA 2 (RGB 2) : CHEIO REDIMENSIONAR ENTRADA 2 (RGB 2) : DOT BY DOT REDIMENSIONAR ENTRADA 3 (RGB 3) : NORMAL REDIMENSIONAR ENTRADA 3 (RGB 3) : CHEIO REDIMENSIONAR ENTRADA 3 (RGB 3) : DOT BY DOT REDIMENSIONAR ENTRADA 4 (VÍDEO 1) : NORMAL REDIMENSIONAR ENTRADA 4 (VÍDEO 1) : CHEIO REDIMENSIONAR ENTRADA 4 (VÍDEO 1) : BORDA REDIMENSIONAR ENTRADA 4 (VÍDEO 1) : ALONGAR REDIMENSIONAR ENTRADA 4 (VÍDEO 1) : ALONGAR FÁCIL

Informações

Complementares

P-71

REDIMENSIONAR ENTRADA 5 (VÍDEO 2) : NORMAL REDIMENSIONAR ENTRADA 5 (VÍDEO 2) : CHEIO REDIMENSIONAR ENTRADA 5 (VÍDEO 2) : BORDA REDIMENSIONAR ENTRADA 5 (VÍDEO 2) : ALONGAR REDIMENSIONAR ENTRADA 5 (VÍDEO 2) : ALONGAR FÁCIL

TECLAS NO APARELHO & CONTROLE REMOTOIMAGEM

RGB GAMMA : PADRÃO RGB GAMMA : APRESENTAÇÃO RGB GAMMA : CINEMA RGB GAMMA : PERSONALIZADO VÍDEO GAMMA : PADRÃO VÍDEO GAMMA : APRESENTAÇÃO VÍDEO GAMMA : CINEMA VÍDEO GAMMA : PERSONALIZADO CONTRASTE ENTRADA 1 (RGB 1) (30 – 30) BRILHO ENTRADA 1 (RGB 1) (30 – 30) VERMELHO ENTRADA 1 (RGB 1) (30 – 30) AZUL ENTRADA 1 (RGB 1) (30 – 30) COR ENTRADA 1 (RGB 1) (30 – 30) MATIZ ENTRADA 1 (RGB 1) (30 – 30) NITIDEZ ENTRADA 1 (RGB 1) (30 – 30) TEMPERATURA DE COR ENTRADA 1 (RGB 1) (3 – 3) EXIBIÇÃO ENTRADA 1 (RGB 1) CANCELAR AJUSTES ENTRADA 1 (RGB 1) CONTRASTE ENTRADA 2 (RGB 2) (30 – 30) BRILHO ENTRADA 2 (RGB 2) (30 – 30) VERMELHO ENTRADA 2 (RGB 2) (30 – 30) AZUL ENTRADA 2 (RGB 2) (30 – 30) COR ENTRADA 2 (RGB 2) (30 – 30) MATIZ ENTRADA 2 (RGB 2) (30 – 30) NITIDEZ ENTRADA 2 (RGB 2) (30 – 30) TEMPERATURA DE COR ENTRADA 2 (RGB 2) (3 – 3) EXIBIÇÃO ENTRADA 2 (RGB 2) CANCELAR AJUSTES ENTRADA 2 (RGB 2) CONTRASTE ENTRADA 3 (RGB 3) (30 – 30) BRILHO ENTRADA 3 (RGB 3) (30 – 30) VERMELHO ENTRADA 3 (RGB 3) (30 – 30) AZUL ENTRADA 3 (RGB 3) (30 – 30) COR ENTRADA 3 (RGB 3) (30 – 30) MATIZ ENTRADA 3 (RGB 3) (30 – 30) NITIDEZ ENTRADA 3 (RGB 3) (30 – 30) TEMPERATURA DE COR ENTRADA 3 (RGB 3) (3 – 3) EXIBIÇÃO ENTRADA 3 (RGB 3) CANCELAR AJUSTES ENTRADA 3 (RGB 3)

COMANDO

R R R R R R R R R R R R R R R R R R R G G G G G G G G R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R

PARÂMETRO

OK OU ERR

RETORNO

Especificações e Ajustes de Comandos (RS-232C)

ITEM DE CONTROLE

TEMPO DE USO DA LÂMPADA

ESTADO DA LÂMPADA

MODO DE PROJEÇÃO : NÃO REVERSA MODO DE PROJEÇÃO : REVERSA MODO DE PROJEÇÃO : NÃO INVERSA MODO DE PROJEÇÃO : INVERSA SOBREPROJEÇÃO : NORMAL SOBREPROJEÇÃO : PRINCIPAL SOBREPROJEÇÃO : SECUNDÁRIO NÍVEL DE TRAVA DA TECLA : NORMAL NÍVEL DE TRAVA DA TECLA : NÍVEL A NÍVEL DE TRAVA DA TECLA : NÍVEL B AJUSTAR ENTRADAS : NÃO USAR INPUT 1 AJUSTAR ENTRADAS : USAR INPUT 1 AJUSTAR ENTRADAS : NÃO USAR INPUT 2 AJUSTAR ENTRADAS : USAR INPUT 2 AJUSTAR ENTRADAS : NÃO USAR INPUT 3 AJUSTAR ENTRADAS : USAR INPUT 3 AJUSTAR ENTRADAS : NÃO USAR INPUT 4 AJUSTAR ENTRADAS : USAR INPUT 4 AJUSTAR ENTRADAS : NÃO USAR INPUT 5 AJUSTAR ENTRADAS : USAR INPUT 5 Nº DE IDENT. VERIFICAR ESCOLHA DO IDIOMA : ENGLISH ESCOLHA DO IDIOMA : DEUTSCH ESCOLHA DO IDIOMA : ESPAÑOL ESCOLHA DO IDIOMA : NEDERLANDS ESCOLHA DO IDIOMA : FRANÇAIS ESCOLHA DO IDIOMA : ITALIANO ESCOLHA DO IDIOMA : SVENSKA ESCOLHA DO IDIOMA : ESCOLHA DO IDIOMA : PORTUGUÊS ESCOLHA DO IDIOMA : ESCOLHA DO IDIOMA : VERIFICAR MODELO DESATIVAR FILTRO DE CHUVISCOS ATIVAR FILTRO DE CHUVISCOS

VERIFICAR Nº DE SÉRIE

AJUSTAR NOME DO PROJETOR

VERIFICAR NOME DO PROJETOR

0–9999 (INTEIRO) 0: DESL., 1: LIGAR, 2: RETRY, 3: ESPERAR, 4: ERRO NA LÂMPADA OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR 001–250 OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR OK OU ERR NOME DO MODELO OK OU ERR OK OU ERR NO.DE SÉRIE OK OU ERR NOME DO PROJETOR

I I I

I S S S K K K

R R R R R R

V V V V

R M M M M M M M M M M M M N N

S P P

M M M M

T T T E E E A A B B C C A A B B

E E E E E E E E E E E

F F

J J

R R

I I A A A Y Y Y S S S S S S S S S S I L L L L L L L L L L L

I R N N

E E N N K K K L L L

I I I I I I I I I

I D A A A A A A A A A A A D L L D A A

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 1 _ _ _ _ _ _

0 1 0 1 0 1 2 0 1 2 0 1 0 1 0 1 0 1 0 1 1 0 1 2 3 4 5 6 7 8 9 0 1 0 1 1 1 2

OPÇÕES (2)IDIOMAS

COMANDO

PARÂMETRO

RETORNO

BALANÇO (ⳮ30 – Ⳮ30) AGUCO (ⳮ30 – Ⳮ30) GRAVE (ⳮ30 – Ⳮ30) EXIBIÇÃO ÁUDIO CANCELAR AJUSTES DE ÁUDIO

ÁUDIOOPÇÕES (1)

SAÍDA FIXA ÁUDIO SAÍDA VAR. ÁUDIO ALTO FALANTE ATIVADO ALTO FALANTE DESATIVADO IMAGEM EM IMAGEM : INFERIOR DIREITO IMAGEM EM IMAGEM : INFERIOR ESQUERDO IMAGEM EM IMAGEM : SUPERIOR DIREITO IMAGEM EM IMAGEM : SUPERIOR ESQUERDO CANCELAR AJUSTES IMAGEM EM IMAGEM VIDEO DNR ATIVADO VIDEO DNR DESATIVADO ATIVAR MENU NA TELA DESATIVAR MENU NA TELA (NÍVEL A) DESATIVAR MENU NA TELA (NÍVEL B) ATIVAR EXIBIÇÃO DE TELA PRETA DESATIVAR EXIBIÇÃO DE TELA PRETA ESCOLHA DO SISTEMA DE VÍDEO : AUTO ESCOLHA DO SISTEMA DE VÍDEO : PAL ESCOLHA DO SISTEMA DE VÍDEO : SECAM ESCOLHA DO SISTEMA DE VÍDEO : NTSC4.43 ESCOLHA DO SISTEMA DE VÍDEO : NTSC3.58 ESCOLHA DO SISTEMA DE VÍDEO : PAL_M ESCOLHA DO SISTEMA DE VÍDEO : PAL_N ESCOLHA DA IMAGEM DE FUNDO : SHARP ESCOLHA DA IMAGEM DE FUNDO : PERSONALIZADO ESCOLHA DA IMAGEM DE FUNDO : TELA AZUL ESCOLHA DA IMAGEM DE FUNDO : NENHUM ESCOLHA DA IMAGEM DE INICIALIZAÇÃO : SHARP ESCOLHA DA IMAGEM DE INICIALIZAÇÃO : PERSONALIZADO ESCOLHA DA IMAGEM DE INICIALIZAÇÃO : NENHUM MODO ECONOM DE FORÇA : PADRÃO MODO ECONOM DE FORÇA : BAIXA POTÊCIA DESATIVAR MONITOR OUT ATIVAR MONITOR OUT AUTO DESLIGA : NÃO USAR AUTO DESLIGA : USAR

• Se um travessão inferior (_) aparecer na coluna de parâmetro, imputar um espaço. Se aparecer um asterisco (*), insira um valor que se encontre dentro da margem indicada em parênteses no item ITEM DE CONTROLE.

SINCRONIA pode ser ajustado somente no modo RGB exibido.

•*

•*2Podem aparecer interferências quando do uso com certos computadores. Ajuste o FILTRO DE CHUVISCOS para ATIVAR

usando o comando RS-232C apropriado.

O comando “VERIFICAR Nº DE SÉRIE” é usado para ler os 12 dígitos do número de série do aparelho.

•*

•*4Depois que OK for recebido, entre o NOME DO PROJETOR, uma memória para até 12 caracteres. O NOME DO PROJETOR,

assim armazenado na memória, pode ser então requerido (confimado).

ITEM DE CONTROLE

COMANDO

PARÂMETRO

OK OU ERR

RETORNO

Complementares

Informações

P-72

Especificações da Tomada do Controle Remoto a Fio

Especificações da entrada do controle remoto a fio

• Mini plugue de ø3,5 mm

• Externo: 5 V (1 A)

• Interno: GND

Funções e Códigos de Transmissão

Item de

Controle

ATIVAR DESATIVAR VOLUME  VOLUME  SILENCIAR MENU LENTE TELA PRETA VALIDAR RE-DIMENSIONAR ANULAR Congelar

Temporizador de Intervalo

Código do Sistema

1 1 1 1 1 1 1 1 1 1 1 1 1

Código de Dados

C5 C6

C10 C11

Códigos

Externos

C12

C13

C14

C15

0 0 0 0 0 0 0 1 0 0 0 0 1

• Para operar as funções, clique-esquerdo e clique-direito do mouse através da entrada de controle remoto a fio, conectar no controle remoto o cabo proveniente da tomada de entrada de controle a fio WIRED REMOTE no projetor. Os códigos para estas funções são complexos e, por isso, não estão listados aqui.

Item de

Controle

Aumentar Aumentar AUTO SINCRONIA

∂

GAMMA ENTRADA 1 ENTRADA 2 ENTRADA 3 ENTRADA 4 ENTRADA 5

Código do Sistema Código de Dados

C5 C6

C10 C11

1 1 1 1 1 1 1 1 1 1 1 1 1

0 0 1 1 1 1 0 0 1 1 1 1 1

Códigos

Externos

C12

C13

C14

C15

1 1 1 0 0 0 0 0 1 1 1 1 1

Código de função do controle remoto a fio

LSB MSB

Código do Sistema

10110********10

• Códigos C1 a C5 do sistema estão fixos em “10110”.

• Códigos C14 e C15 são bits para confimação reversa, com “10” indicando “Frente” e “01” indicando “Traseira”.

C5 C6

Código de Dados

C13 C14 C15

Formato de sinais do controle remoto Sharp

Formato de transmissão: Formato 15-bit

DDDDDD

67,5 ms 67,5 ms

Forma de onda do sinal de saída: Saída usando Modulação por Posição de Pulso

“0”“0”“0”“1”

• t  264 µs

• T0  1,05 ms

• T1  2,10 ms

Código de controle de transmissão

15 bit

C1 C2 C3 C4 C5 C6 C7 C8 C9 C10 C11 C12 C13 C14

Endereço do Sistema

Informações

Complementares

Data Bit Comum D to D Reverso em D

DDDDDDD

“0”“1”“0”

26,4 µs

• Frequência do pulso portador  455/12 kHz

• Duty ratio  1:1

Exemplo de D to reverso

C11DC20C31C41C50C61C70C80C90C100C110C120C130C141C15

C11DC20C31C41C50C60C71C81C91C101C111C121C131C140C15

Data Bit das Teclas de Função

Expansão de Dados

Máscara

C15

Deter-

minação

de Dados

P-73

Tabela de Compatibilidade

Computador

Frequência Horizontal: 15–126 kHz* / Frequência Vertical: 43–200 Hz / Velocidade de pixels: 12–230 MHz Compatível com sinais sincrônicos no verde e sincrônicos compostos Compatível com UXGA e SXGA em compressão inteligente avançada ou compressão inteligente. Tecnologia de redimensionamento AICS (Sistema de Compressão e Expansão Inteligentes Avançadas)

PC/

MAC/

Frequência

Resolução Display

640  350

720  350

640  400

720  400

VGA

640  480

800  600

SVGA

1.024  768

XGA

Horizontal

(kHz) 27,0 60 31,5 70 37,9 85 27,0 60 31,5 70 27,0 60 31,5 70 37,9 27,0 31,5 37,9 26,2 31,5

34,7 37,9 37,5 43,3 47,9 53,0 61,8 78,5 80,9

100,4 200

31,4 50

35,1 56 37,9 60 44,5 70 48,1 72 46,9 75 53,7 85 56,8 90 64,0 100 77,2 120 98,3 150

102,1 160 125,6 200

35,5 43 40,3 50 48,4 60 56,5 70 58,1 72 60,0 75 68,7 85 73,5 90 77,2 96 80,6 100 98,8 120

113,2 140

Vertical

(Hz)

85 60 70 85 50 60 70 72 75 85

90 100 120 150 160

Padrão

VESA

Suporta

DVI

Superior

Verdadeiro

PC/

MAC/

PC/

MAC 13"

PC/

MAC 19"

PC/

MAC 21"

MAC 16"

MAC 21"

HP (WS) PC (WS)

SGI (WS)

SUN (WS)

Resolução Display

1.152  864

SXGA

1.152  882

1.280 1.024

1.400 1.050

SXGA+

1.600 1.200

UXGA

640  480

VGA

XGA

1.024  768

1.280 1.024

SXGA

800  600

SVGA

832  624

1.152  870

SXGA

1.280 1.024

1.280  960

SXGA

1.280 1.024

1.152  900

* Quando a entrada RGB for usada para exibir imagens em

movimento recebidas como sinais de imagem entrelaçadas, as imagens poderão não ser exibidas como esperadas dependendo do tipo de sinal. Caso venha a ocorrer, será necessário fazer uso de entrada de componentes, entrada de vídeo ou de S-vídeo.

Frequência

Horizontal

(kHz)

54,3 60 64,0 70 64,1 72 67,5 75 75,7 80 77,3 85 90,2 100 54,8 60 65,9 72 67,4 74 64,0 60 74,6 70 78,1 74 80,0 75 91,1 85

108,4 100

64,0 60 74,7 52 75,0 60 81,3 65 87,5 70 90,1 72 93,8 75

106,3 85

34,9

48,4 60 60,0

80,0

46,8 75 49,6 75 68,5 78,1 72 60,0 60 85,9 85 53,5 50 76,8 72 60,9 66 71,9 76

Frequência

Vertical

(Hz)

Padrão

VESA

Suporta

DVI

Compressão

Inteligente Avançada

Compressão

Inteligente

Superior

Verdadeiro

Compressão

Inteligente Avançada

Superior

Compressão

Inteligente Avançada

• Este aparelho pode não projetar imagens de um “notebook” no modo simultâneo (CRT/LCD). Se isso ocorrer, desligue o display LCD do “notebook” e forneça os dados pelo modo “CRT only”. Detalhes sobre como mudar os modos do display podem ser encontrados no manual de operação do “notebook”.

• Este projetor pode receber sinais VGA no formato VESA 640  350; entretando, “640  400” será exibido na tela.

• Ao receber sinais UXGA no formato VESA 1.600  1.200, tem lugar um processo de amostragem e a imagem é exibida

com 1.024 linhas, fazendo com que parte da imagem seja bloqueada.

DTV

Frequência Horizontal (kHz)

Sinal 480 480P 580 580P 720P

1035 1080

15,7 31,5 15,6 31,3 45,0 33,8 33,8

Frequência Vertical (Hz)

60 60 50 50 60 60 60

Complementares

Informações

P-74

Dimensões

Vista traseira

Vista lateral

Vista frontal

(445)

(4,5)

(7)4

(65)

Vista superior

12 9/16 (319)

/32 (23)

/64 (3,5)

(423)

/ 16

Vista lateral

6 3/32 (155)

/64 (26,5)

(79)

(282,5)

Informações

Complementares

Vista inferior

(116,5)

/4 (248)

3 31/64 (88,5) 2 15/16 (74,5)

/16 (20,27)

1 11/32 (34)

/64 (103,2)

(158,9)

Valores: polegadas (mm)

P-75

Especificações

Tipo de Produto

Modelo

Sistema de vídeo

Projetor LCD XG-P25X PAL/PAL 60/PAL-M/PAL-N/SECAM/NTSC 3.58/NTSC 4.43 DTV480I/480P/580I/580P/720P/1035I/1080I

Método de exibição

Painel LCD

Painel LCD  3, método de obturador óptico RGB Tamanho do painel: 1,3 (33 mm) (20,0 [A]  26,6 [L] mm) Método de exibição: Painel de cristal líquido TN translúcido Método do drive: Painel Matrix Ativo TFT (Transistor de Película Fina) Nº de pontos: 786.432 pontos (1.024 [H]  768 [V])

Lâmpada do projetor

Lente normal

Sinal de entrada de vídeo

1–1,3  zoom da lente, F1,7 a 2,4, f = 49,2–63,8 mm Lâmpada de 270 W CA Conector RCA(INPUT4): VIDEO, Vídeo composto, 1,0 Vp-p, sinc. negativo, 75 Ω terminado Conector RCA: AUDIO, 0,5 Vrms maior que 22 kΩ (estéreo)

Sinal de entrada S-video

Conector Mini DIN 4 pinos (INPUT 5) Y (sinal de luminância): 1,0 Vp-p, sinc. negativo, 75 Ω terminado C (sinal de crominância): Burst 0,286 Vp-p, 75 Ω terminado

Sinal de entrada do componente

Conector BNC (INPUT 2) Y: 1,0 Vp-p, sinc. negativo, 75 Ω terminado P

B: 0,7 Vp-p, 75 Ω terminado

Resolução horizontal

R: 0,7 Vp-p, 75 Ω terminado

520 linhas de TV (entrada de S-vídeo), 750 linhas de TV (entrada DTV 720P, modo ALONGAR)

Sinal de entrada RGB

ONECTOR MINI D-SUB 15 PINOS (INPUT 1), CONECTOR 5 BNC (INPUT 2):

RGB separado/composto sinc/sinc sobre entrada verde tipo analógica: 0–0,7 Vp-p, positivo, 75 Ω terminado

ONECTOR DVI (29 PINOS) (INPUT 3), RGB (DIGITAL), 250–1.000 mV, 50 Ω

INAL DE SINC. HORIZONTAL: Nível TTL (pos./neg.) ou sinc. composto (Somente Apple)

INAL DE SINC. VERTICAL: Idem

Velocidade de pixels

Frequência vertical

Frequência horizontal

Sinal de controle do computador

Sistema de alto-falante

INI PLUGUE ESTÉREO: AUDIO, 0,5 Vrms, maior que 22 kΩ (estéreo)

12–230 MHz 43–200 Hz 15–126 kHz* Conector D-sub 9 pinos (Porta de entrada/saída RS-232C)

⁄64 (4,5 cm) redondo  2

2 W  2 W (estéreo)

Corrente de entrada

Voltagem

Faixa de freqüência

Consumo

Dissipação de calor

Temperatura operacional

Temperatura de armazenamento

Gabinete

Freqüênica da portadora I/R

Dimensões (aprox.)

100–240 V CA 3,9 A 50/60 Hz 380 W

1.430 BTU/hora 41°F a 104°F (5°C a 40°C) 4°F a 140°F (20°C a 60°C) Plástico 38 kHz

⁄16 (L)  6 3⁄32 (A)  16 21⁄32 (P) (319,0  155,0  423,0 mm) (somente o corpo

principal)

⁄32 (L)  7 27⁄64 (A)  17 17⁄32 (P) (322,5  188,5  445,0 mm) (incluindo lentes

padrão, pés de ajuste e partes de projeção)

Peso (approx.)

Acessórios fornecidos

21,4 lbs. (9,7 kg) Duas pilhas R-6, Cabo de alimentação, Cabo RGB (9 10, 3 m), Cabo de áudio para computador (9 10, 3 m), 3 adaptadores BNC-RCA, Filtro de ar extra, Tampa da lente, CD-ROM, CD-ROM Manual do Projetor e Referências Técnicas, Guias de Refer-ência Rápida, Selo do número ID

Partes de reposição

Lâmpada (módulo/lâmpada interna) (BQC-XGP25X//1), Controle remoto (RRMCGA048WJSA), Duas pilhas R-6 (tamanho “AA”, UM/SUM-3, HP-7 ou similar), Cabo de alimentação para os E.U.A., Canadá, etc. (QACCDA010WJPZ), Cabo de alimentação para a Europa, exceto Reino Unido (QACCV4002CEZZ), Cabo de alimentação para o Reino Unido, Hong Kong e Singapura (QACCBA012WJPZ), Cabo de alimentação para a Austrália, Nova Zelândia e Oceania (QACCL3022CEZZ), Cabo RGB (QCNWGA012WJPZ), Cabo de áudio para computador (QCNWGA013WJPZ), Adaptadores BNC-RCA (QPLGJ0107GEZZ), Filtro de ar (PFILD0080CEZZ), Tampa da lente (PCAPH1056CESA), CD-ROM (UDSKAA004WJZZ, UDSKAA005WJZZ), Manual de operação do projetor LCD (TINS-A133WJZZ), Guias de Refer-ência Rápida, Guia de instalação do Sharp Advanced Presentation Software (TINS-A139WJZZ), Selo do número ID (TLABZ0781CEZZ)

* Quando a entrada RGB for usada para exibir imagens em movimento recebidas como sinais de imagem entrelaçadas, as imagens

poderão não ser exibidas como esperadas dependendo do tipo de sinal. Caso venha a ocorrer, será necessário fazer uso de entrada de componentes, entrada de vídeo ou de S-vídeo.

Complementares

Informações

Este projetor da Sharp utiliza painéis LCD (Display de Cristal Líquido). Esses painéis sofisticados contêm 786.432 pixels ( RGB) TFTs (Transistores de Película Fina). Como em qualquer outro equipamento de alta tecnologia, como TVs de grandes polegadas, VCRs ou câmaras de vídeo, há certas tolerâncias aceitáveis que o equipamento deve cumprir.

Projeto e especificações técnicas sujeitos a alterações sem aviso prévio.

Este aparelho tem alguns TFTs inativos que não excedem as tolerâncias aceitáveis que podem produzir pontos iluminados ou inativos na imagem. Isto não afetará a qualidade da imagem ou a vida útil do aparelho.

P-76

Glossário

Ajustar entrada

Recurso para limitar entradas. Por exemplo, ao desativar a entrada 2 (ajustá-la para “OFF”), pode-se comutar as entradas somente entre as Entradas 1 e 3, ignorando a Entrada 2.

Alongar

Modo que estica horizontalmente uma imagem 4:3 para exibí-la, na sua totalidade, em uma tela 16:9.

Alongar fácil

Projeta a imagem toda em uma tela 16:9 alargando somente as áreas das bordas, ao mesmo tempo que mantém a razão aparente em 4:3 na porcão central da imagem.

Borda

Projeta uma imagem 4:3 na sua totalidade dentro de uma tela 16:9 mantendo uma razão aparente de 4:3.

Clock

Utilizado para ajustar o ruído vertical quando o nível de clock está incorreto.

Compressão e expansão inteligentes

Alta qualidade de resolução inferior e superior da imagem para projetar imagem no formato original.

Correção de angulação digital inteligente

Função que corrige uma imagem distorcida quando o projetor é montado a um ângulo, suaviza recortes em imagens anguladas e comprime a imagem não somente horizontalmente mas também verticalmente, mantendo a razão aparente de 4:3, e ao mesmo tempo, calcula a razão aparente automaticamente, ajustando à mudança da abertura da lente.

DNR (Redução digital de chuviscos)

Proporciona imagens de alta qualidade com um mínimo de arrasto de pontos e interferência cruzada de cores.

Dot by dot (Ponto por ponto)

Modo que projeta as imagens com suas resoluções originais.

DVI

Interface Visual Digital que suporta tanto exibições digitais como analógicas.

Fase

A comutação de fase representa a comutação entre dois sinais isomórficos com a mesma resolução. Quando o nível de fase estiver incorreto, a imagem projetada apresentará frequentemente interferências horizontais.

Fundo

Imagem inicial projetada quando nenhum sinal estiver sendo recebido.

GAMMA

Função de realce da qualidade de imagem que oferece uma imagem mais rica por clarear porções mais escuras da imagem sem alterar a claridade das porções mais claras. Pode-se escolher entre os seguintes quatro diferentes modos: PADRÃO, APRESENTAÇÃO, CINEMA e PERSONALIZADO.

Imagem em Imagem

Permite embutir imagens de vídeo nas imagens de telas de dados, permitindo-lhe a confecção de apresentações ainda mais eficazes.

Justaposição

Acaba com os problemas de ajustes e operação quando estiver usando projetores sobrepostos um ao outro. Permite ajustar um dos projetores como principal e o outro como secundário, sendo que o secundário duplica todas as operações executadas pelo principal.

Magnificação (Aumentar)

Zoom digital sobre a porção de uma imagem.

Modo progressivo

A exibição progressiva projeta uma imagem de vídeo mais uniforme. Pode-se escolher entre três modos diferentes: 2D Progress., 3D Progress. e Modo Filme.

Mover digital

Desloca a imagem para cima ou para baixo facilmente com as teclas ∂/ƒ quando o modo REAJUSTAR da imagem imputada for BORDA, ALONGAR ou ALONGAR FÁCIL de entradas por COMPUTADOR (exceto para SXGA e UXGA), VIDEO e DTV.

Mover lentes

As lentes podem ser fácilmente elevadas ou abaixadas para minimizar ou mesmo eliminar efeitos tipo “angulação”.

Níveis de trava da tecla

Modo que permite travar a operação das teclas do projetor para evitar modificações inoportunas.

Razão aparente

É a largura e altura de uma imagem. O formato normal de computador e vídeo é 4:3. Existem também imagens com formatos de largura de 16:9 e 21:9.

REAJUSTAR

Permite modificar ou ajustar ao seu gosto o modo de exibição da imagem, para realçar a imagem imputada. Pode-se escolher entre seis modos diferentes: NORMAL, CHEIO, DOT BY DOT, BORDA, ALONGAR ou ALONGAR FÁCIL.

RS-232C

Função que controla o projetor a partir do computador através das portas RS-232C do projetor e computador.

Sincronia automática

Otimiza as imagens projetadas pelo computador através de características seguras de ajustes automáticos.

Sincronia composta

Combinação dos pulsos de sincronismo vertical e horizontal.

Status

Mostra o ajuste de cada item.

Temp Cor (Temperatura de cor)

Função que pode ser usada para ajustar a temperatura de cor para adequá-la ao tipo de imagem sendo imputada no projetor. Reduza a temperatura de cor a fim de criar imagens mais quentes, avermelhadas, para tonalidades carnais mais naturais, ou aumente para criar imagens mais frias, azuladas, para imagens com mais claridade.

Verde sobre sync.

Modo de sinal de vídeo de um computador, que sobrepõe sinais horizontais e verticais sincrônicos a pinos de sinais na cor verde.

Informações

Complementares

P-77

Índice Remissivo

Adaptadores BNC-RCA ..................................................

Ajustar entrada................................................................

Ajustar Nº ID....................................................................

Ajuste da imagem ...........................................................

Ajuste de sincronia automática.......................................

Alça de transporte ..........................................................

Alto-falante ......................................................................

Áudio ...............................................................................

AUDIO INPUT, tomada de entrada de áudio ..................

AUDIO OUTPUT, tomada de saída de audio ..................

AUTO SYNC, tecla ..........................................................

BLACK SCREEN, tecla ...................................................

BORDA............................................................................

BREAK TIMER, tecla .......................................................

Cabo de alimentação......................................................

Cabo de áudio ................................................................

Cabo RGB .......................................................................

Clock ...............................................................................

Correção de angulação ..................................................

Destravas do pé de ajuste ..............................................

DNR (Redução digital de chuviscos) .............................

DOT BY DOT ...................................................................

Econom de Força............................................................

ENLARGE, tecla ..............................................................

ENTER, tecla ...................................................................

Exibir OSD.......................................................................

Fase ................................................................................

Filtro de ar .......................................................................

Filtro de ar extra ..............................................................

FREEZE, tecla .................................................................

Função de rede...............................................................

Função desativar saída monitor/RS-232C ......................

Funçao estado ................................................................

Fundo ..............................................................................

GAMMA, tecla .................................................................

GUI (Interface Gráfica ao Usuário) .................................

Idioma do menu na tela ..................................................

Imagem de inicialização .................................................

Imagem em Imagem .......................................................

Indicador de advertência de temperatura......................

Indicador de operação ...................................................

Indicador de substituição da lâmpada ...........................

INPUT, porta de entrada .................................................

INPUT, teclas ...................................................................

INPUT 3 (DVI), porta de entrada ....................................

Justaposição ...................................................................

LENS, tecla .....................................................................

19 53

MENU, tecla ....................................................................

Modo econômico ............................................................

Modo progressivo ...........................................................

Montagem no alto ...........................................................

Mover digital ...................................................................

Mover lentes....................................................................

MUTE, tecla.....................................................................

Níveis de trava da tecla ..................................................

ON/OFF, teclas ................................................................

OUTPUT, porta de saída .................................................

PDF .................................................................................

Projecão traseira .............................................................

Razão aparente...............................................................

RESIZE, tecla ..................................................................

RS-232C, porta ...............................................................

Saída de ar......................................................................

Saída fixa áudio ..............................................................

Saída var. áudio ..............................................................

Salvar ajuste....................................................................

Selecionar ajuste.............................................................

Senha ..............................................................................

Sincronia .........................................................................

Sistema de vídeo ............................................................

Soquete CA .....................................................................

S-VIDEO INPUT, tomada de entrada ..............................

Telas compostas .............................................................

Temp Cor (Temperatura de cor)......................................

Teto Ⳮ Traseira ...............................................................

Tomada RC a fio ..............................................................

UNDO, tecla ....................................................................

Velocidade de transmissão (RS-232C)...........................

Verde sobre sync. ...........................................................

VIDEO INPUT, tomada de entrada ..................................

VOLUME, teclas ..............................................................

WIRED REMOTE, tomada de entrada para controle

63 16 63 16 31

remoto a fio .................................................................

Nº

1.2.3, tecla ......................................................................

4.5, tecla .........................................................................

38 50 42 30 24

22 50

11 30

35 35 20

43 43 55 45 48

41 51 14

69 18 31

31 31

Complementares

Informações

P-78

SHARP CORPORATION

Sharp XG-P25X User Manual [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Recursos Especiais

Uso do Controle Remoto

Assistir Imagens de Vídeo

Controlar Projetores

Para Melhorar o Som

Ligar/Desligar

Ajuste da Tela

Tecla LENS

Escolha da Fonte de Sinal de Entrada

Ajuste do Volume

Silenciar o Som

Exibir e Ajustar o Temporizador de Intervalo

Ajustes da Imagem do Computador usando AUTO SYNC

Barras do Menu

Ajuste da Imagem

Ajuste da Imagem do Computador (somente no menu RGB)

Ajuste do Som

Ligar/Desligar o Menu na Tela

Ajuste do Sinal de Vídeo (somente no menu VIDEO)

Selecionar a Imagem de Fundo

Reverter/Inverter Imagens Projetadas

Bloquear Entradas

Proteger Ajustes Importantes com uma Senha

Escolha do Idioma do Menu na Tela

Trocar o Filtro de Ar

Tabela de Compatibilidade
