MANUALE DI ISTRUZIONI

Informazioni

importanti

Impostazione e

collegamenti

Funzionamento

MODELLO

XG-C40XE

PROIETTORE LCD

Funzioni utili

soluzione di problemi

Manutenzione e

Appendice

This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by 93/68/EEC.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/ EWG und 73/23/EWG mit Änderung 93/68/EWG.

Ce matériel répond aux exigences contenues dans les directives 89/ 336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/ 23/EEG, gewijzigd door 93/68/EEG.

Dette udstyr overholder kravene i direktiv nr. 89/336/EEC og 73/23/EEC med tillæg nr. 93/68/EEC.

Quest’ apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

« В„Н·Щ‹ЫЩ·ЫБ ·ıЩﬁ ·МЩ·ФНТﬂМВЩ·И ЫЩИЪ ··ИЩﬁЫВИЪ Щ˘М Ф‰Б„И˛М ЩБЪ EıТ˘·˙НﬁЪ EМ˘ЫБЪ 89/336/EOK Н·И 73/23/EOK, ¸˘Ъ ФИ Н·МФМИЫПФﬂ ·ıЩФﬂ ЫıПОБТ˛ЛБН·М ·¸ ЩБМ Ф‰Б„ﬂ· 93/68/EOK.

Este equipamento obedece às exigências das directivas 89/336/CEE e 73/23/CEE, na sua versão corrigida pela directiva 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/ 23/EEC så som kompletteras av 93/68/EEC.

Dette produktet oppfyller betingelsene i direktivene 89/336/EEC og 73/ 23/EEC i endringen 93/68/EEC.

Tämä laite täyttää direktiivien 89/336/EEC ja 73/23/EEC vaatimukset, joita on muutettu direktiivillä 93/68/EEC.

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below:

IMPORTANT:

The wires in the mains lead are coloured in accordance with the following code:

Blue: Neutral

Brown: Live As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows:

• The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black.

• The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that:

• If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug.

• The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

or and of the same rating as

The supplied CD-ROM contains operation instructions in English, German, French, Swedish, Spanish, Italian, Dutch, Chinese, Korean and Arabic. Carefully read through the operation instructions before operating the LCD projector.

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Schwedisch, Spanisch, Italienisch, Niederländisch, Chinesisch, Koreanisch und Arabisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des LCD-Projektors sorgfältig durch.

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, suédois, espagnol, italien, néerlandais, chinois, coréen et arabe. Veuillez lire attentivement ces instructions avant de faire fonctionner le projecteur LCD.

Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, svenska, spanska, italienska, holländska, kinesiska, koreanska och arabiska. Läs noga igenom bruksanvisningen innan projektorn tas i bruk.

El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, sueco, español, italiano, holandés, chino, coreano y árabe. Lea cuidadosamente las instrucciones de operación antes de utilizar el proyector LCD.

Il CD-ROM in dotazione contiene istruzioni per l’uso in inglese, tedesco, francese, svedese, spagnolo, italiano, olandese, cinese, coreano e arabo. Leggere attentamente le istruzioni per l’uso prima di usare il proiettore LCD.

De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Zweeds, Spaans, Italiaans, Nederlands, Chinees, Koreaans en Arabisch. Lees de handleiding zorgvuldig door voor u de LCD projector in gebruik neemt.

Prima di usare il proiettore LCD, leggere attentamente questo manuale di istruzioni.

MANUALE DI ISTRUZIONI ITALIANO

IMPORTANTE

importanti

Informazioni

Per praticità nel riferire la perdita o il furto del proiettore LCD a colori, annotare il numero di serie riportato sul fondo del proiettore e conservare queste informazioni. Prima di riciclare il materiale di imballaggio, controllare attentamente il contenuto dello scatolone con la lista di “Accessori in dotazione” a pagina 12.

ATTENZIONE:

Sorgente di luce intensa. Non fissare o guardare direttamente il raggio luminoso. Fare particolarmente attenzione a che i bambini non guardino direttamente il raggio luminoso.

ATTENZIONE:

Per ridurre il rischio di incendi o scosse elettriche, evitare che l’apparecchio venga a contatto con liquidi.

Modello No: XG-C40XE

Serie No:

AVVERTENZA:

Per ridurre il rischio di scosse elettriche non rimuovere l’involucro esterno. All’interno non ci sono parti riparabili dall’utente. Per la manutenzione rivolgersi a personale qualificato.

ATTENZIONE:

Questo è un prodotto Classe A. In un ambiente domestico questo prodotto può causare interferenze radio, nel qual caso l’utilizzatore può essere tenuto a prendere provvedimenti adeguati.

ATTENZIONE:

La ventola in questo proiettore continua a funzionare per circa 90 secondi dopo lo spegnimento. Durante l’uso normale, quando si spegne usare sempre il tasto OFF sul proiettore o sul telecomando. Assicurarsi che la ventola si sia fermata prima di scollegare il cavo dell’alimentazione. DURANTE IL FUNZIONAMENTO NORMALE, NON SPEGNERE MAI IL PROIETTORE SCOLELGANDO IL CAVO DELL’ALIMENTAZIONE. IN CASO CONTRARIO IL RISULTATO SARÀ LA ROTTURA PREMATURA DELLA LAMPADA.

Precauzioni riguardanti la sostituzione della lampada

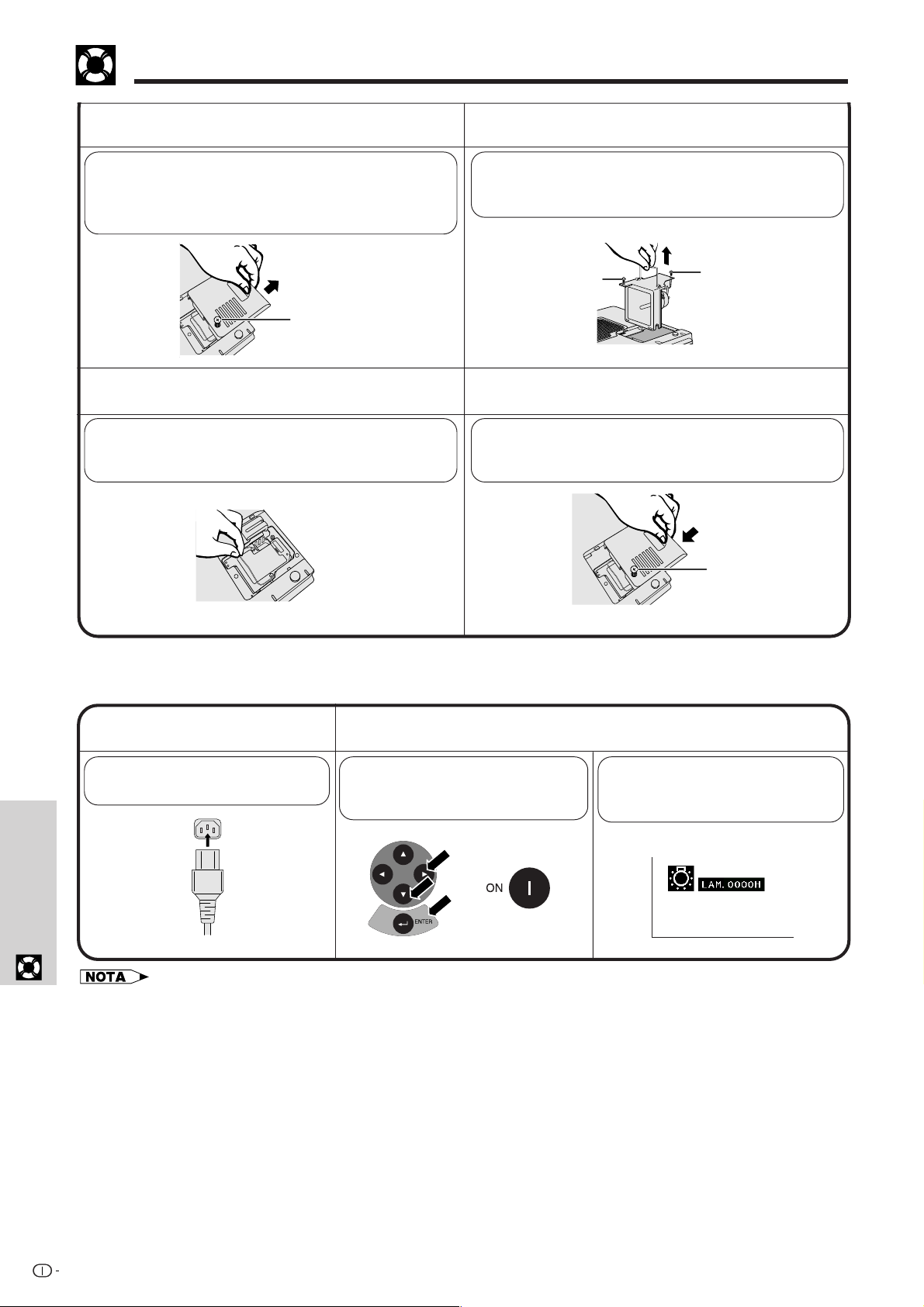

Vedere “Sostituzione della lampada di proiezione” alle pagine 50 e 51.

Informazioni

importanti

LAMP REPLACEMENT CAUTION

BEFORE REMOVING THE SCREW, DISCONNECT POWER CORD. HOT SURFACE INSIDE. ALLOW 1 HOUR TO COOL BEFORE REPLACING THE LAMP. SEE OPERATION MANUAL.

PRECAUTIONS A OBSERVER LORS DU REMPLACEMENT DE LA LAMPE.

DEBRANCHER LE CORDON D’ALIMENTATION AVANT DE RETIRER LES VIS. L’INTERIEUR DU BOITIER ETANT EXTREMEMENT CHAUD, ATTENDRE 1 HEURE AVANT DE PROCEDER A U REMPLACEMENT DE LA LAMPE. SE REPORTER AU MANUEL D’UTILISATION.

USER SERVICE SCREW VIS POUR ENTRETIEN PAR L’UTILISATEUR

ATTENZIONE DURANTE LA SOSTITUZIONE DELLA LAMPADA

PRIMA DI RIMUOVERE LA VITE SCOLLEGARE IL FILO DI ALIMENTAZIONE. SUPERFICIE CALDA ALL’INTERNO. PRIMA DI SOSTITUIRE LA LAMPADA, ATTENDERE UN’ORA PER CONSENTIRE IL RAFFREDDAMENTO. VEDERE IL MANUALE DI FUNZIONAMENTO.

Vite per la manutenzione dell’utente

Precauzioni importanti

ATTENZIONE: Prima di usare il proiettore LCD per la prima volta leggere le istruzioni fino in fondo. Conservare il manuale per consultazioni future.

importanti

Per la sicurezza della persona e un funzionamento prolungato del proiettore, prima di usarlo accertarsi di leggere

Informazioni

attentamente le “precauzioni importanti” riportate qui di seguito. Questo proiettore è stato progettato e costruito tenendo conto della sicurezza dell’operatore, tuttavia UN USO IMPROPRIO PUÒ CAUSARE SCOSSE ELETTRICHE O PERICOLO DI INCENDI. Per evitare di annullare i dispositivi di sicurezza di cui è dotato il proiettore LCD, osservare le seguenti regole base di installazione, uso e manutenzione.

1. Prima di pulire il proiettore LCD, scollegarlo dalla presa di corrente.

2. Per la pulizia, non usare detergenti liquidi o aereosol. Usare un panno umido.

3. Per evitare possibili pericoli, non usare accessori non raccomandati dalla casa produttrice del proiettore LCD.

4. Non usare questo proiettore LCD vicino all’acqua; per esempio, vicino ad una vasca da bagno, a un lavandino o a un lavello, in una cantina umida, vicino ad una piscina, ecc. Non versare liquidi di alcun tipo all’interno del proiettore LCD.

5. Non collocare il proiettore LCD su di un carrello, un cavalletto o un tavolo instabili. Il proiettore LCD può cadere e causare gravi ferite ad adulti e bambini, oltre a danneggiarsi seriamente.

6. Montaggio a parete o a soffitto—Il prodotto deve essere montato a soffitto o a parete solo come consigliato dalla casa produttrice.

7. Spostare con cautela il proiettore LCD installato su carrello. Bruschi arresti, spinte eccessive e superfici irregolari possono causarne il rovesciamento.

8. Il proiettore è provvisto di fessure e aperture di ventilazione sul retro e sul fondo. Per assicurare un perfetto funzionamento dell’apparecchio ed evitarne il surriscaldamento queste aperture non devono essere otturate o coperte. Le aperture di ventilazione non devono mai essere coperte con un panno o altro.

9. Il proiettore non deve mai essere collocato vicino o sopra il radiatore di un termosifone o un altro sistema di riscaldamento; o in luoghi chiusi, come una libreria, salvo che non sia assicurata una ventilazione sufficiente.

10. Il proiettore deve funzionare solo con il tipo di energia elettrica indicata sul fondo dell’apparecchio stesso o nelle caratteristiche tecniche. In caso di dubbio sul tipo di energia elettrica utilizzata nella zona in cui ci si trova, consultare il rivenditore o l’ente per l’energia elettrica.

11. Evitare di collocare il proiettore LCD in modo che si possa camminare sul cavo.

12. Seguire tutte le avvertenze e le istruzioni riportate sul proiettore LCD.

13. Per prevenire danni al proiettore LCD causati da fulmini o aumenti improvvisi d’intensità della corrente, durante i temporali scollegare il proiettore dalla presa di corrente, quando non se ne fa uso.

14. Per evitare scosse elettriche o incendi, non sovraccaricare prese e prolunghe.

15. Non inserire oggetti di alcun genere all’interno del proiettore LCD attraverso le fessure esterne poiché possono venire a contatto con punti ad alta tensione o cortocircuitarne delle parti, e causare incendi o scosse elettriche.

16. Non tentare di riparare il proiettore da soli poiché l’apertura o la rimozione del coperchio possono esporre la persona a scosse elettriche pericolose o altri rischi. Rivolgersi esclusivamente a personale qualificato.

17. Scollegare il proiettore LCD dalla presa di corrente e rivolgersi a personale qualificato nelle seguenti circostanze:

a. Quando il cavo o la spina di alimentazione sono

danneggiati o consumati.

b. Se è stato versato del liquido all’interno del

proiettore LCD.

c. Se il proiettore LCD è stato esposto a pioggia o

acqua.

d. Se il proiettore LCD non funziona normalmente

anche se si seguono le istruzioni. Regolare solamente i comandi descritti nelle istruzioni per il funzionamento poiché una regolazione impropria di altri comandi può danneggiare il proiettore LCD e rendere necessaria una lunga riparazione eseguita da un tecnico qualificato per ripristinarlo.

e. Se il proiettore LCD è stato fatto cadere o l’involucro

esterno è stato danneggiato.

f. Un cambiamento nelle prestazioni del proiettore

LCD indica la necessità di un intervento per la manutenzione.

18. Assicurarsi che, in caso di sostituzione, il tecnico usi solamente pezzi di ricambio raccomandati dalla casa produttrice, con le stesse caratteristiche dei pezzi originali. L’uso di pezzi di ricambio impropri può causare incendi, scosse elettriche o altri pericoli.

19. Questo proiettore LCD è dotato di uno dei seguenti tipi di spina. Se la spina non corrisponde alla presa di corrente, rivolgersi al proprio elettricista. Non annullare le caratteristiche di sicurezza della spina.

a. Spina di corrente di tipo a due fili. b. Spina di corrente di tipo a tre fili con terminale di

messa a terra. Questa spina può essere inserita solo in una presa di corrente di tipo con messa a terra.

Caratteristiche principali

ELEVATA COMPATIBILITÀ CON TERMINALI DA LAVORO E COMPUTER A MONTE

Compatibile con rapporto verticale di rigenerazione di sino a 200 Hz, con segnali sincronizzati sul verde, e segnali a sincronizzazione composita, per l’uso con una grande varietà di computer e stazioni di lavoro ubicate a monte. (Pagina 13)

2. PER L’USO CON DTV*

Permette la proiezione di immagini DTV e immagini a schermo largo 16:9 quando collegato ad un decodificatore DTV o simili sistemi video. (Pagina 14)

3. CIRCUITI VIDEO AVANZATI

Fornisce immagini di alta qualità con minimo movimento punti e disturbi di incrocio colori.

4. UNIFORMITÀ DIGITALE 3D

Equipaggiato con tecnologia a uniformità digitale 3D per immagini più chiare e uniformi.

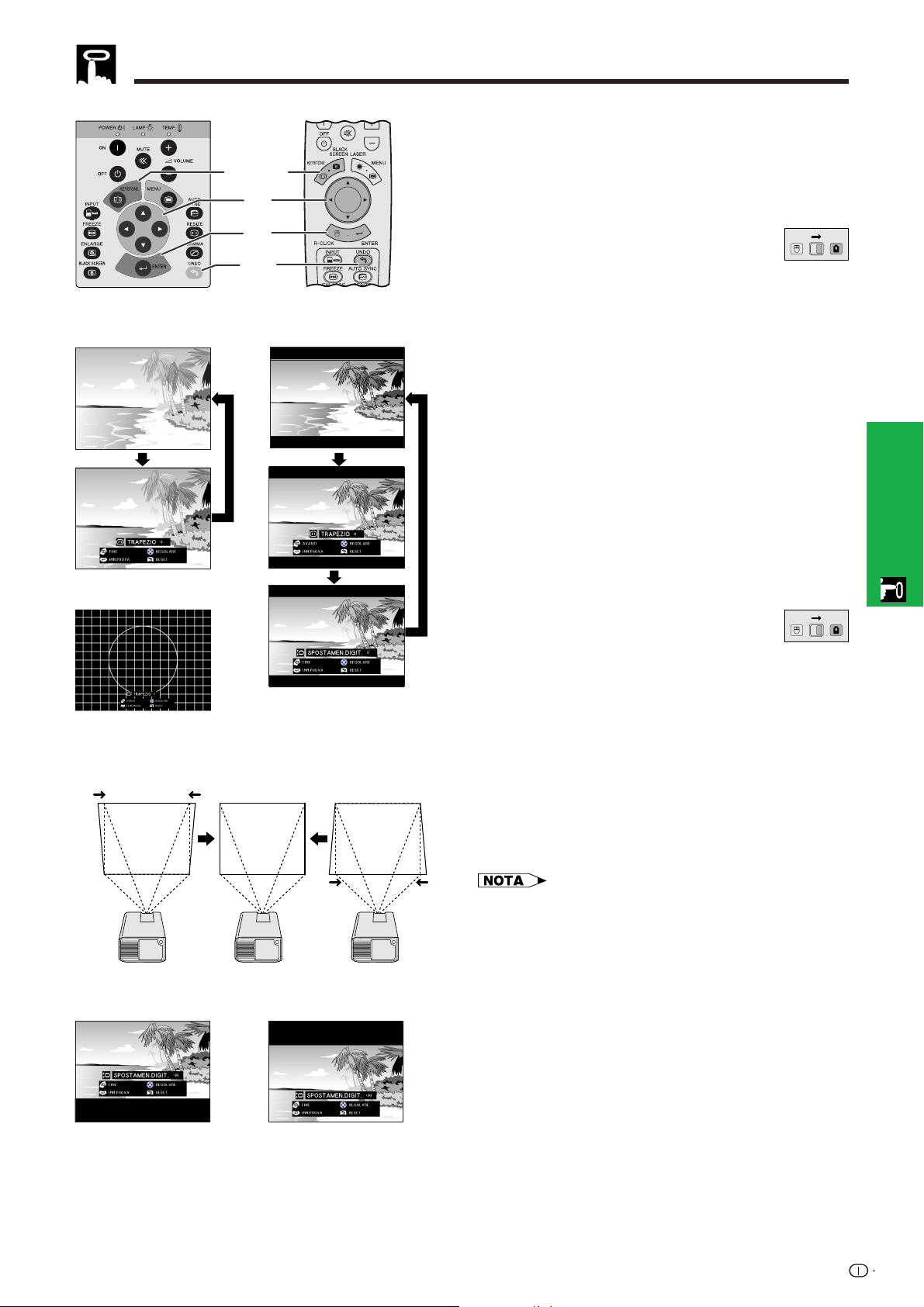

5. CORREZIONE KEYSTONE DIGITALE ANTI-ALIASING

Regola digitalmente le immagini proiettate ad una certa angolazione, pur mantenendone la qualità e la luminosità. (Pagina 22)

6. FUNZIONE SPOSTAMENTO DIGITALE DELL’IMMAGINE

Permette la regolazione digitale delle immagini, verso l’alto o verso il basso, su schermo largo 16:9, per una visione più comoda. (Pagina 22)

Informazioni

importanti

7. INTERFACCIA GRAFICA PER L’UTENTE, DI FACILE USO

Sistema di men a colori, basato su icone, che consente una facile regolazione delle immagini. (Pagina 25)

8. DISEGNO ERGONOMICO

Il design bicolore insieme all’interfaccia grafico utilizzatore (GUI) dall’uso intuitivo rende molto facile impostare e regolare il proiettore.

9. TECNOLOGIA DI SINCRONIZZAZIONE AUTOMATICA PER IMMAGINI AUTOMATICHE PERFETTE

Esegue automaticamente qualsiasi necessaria regolazione, per mettere a disposizione immagini da computer perfettamente sincronizzate. (Pagina 34)

10. COMPRESSIONE ED ESPANSIONE INTELLIGENTI

Facendo uso di una tecnologia di ridimensionamento intelligente, il proiettore pu visualizzare in dettaglio immagini ad alta e bassa risoluzione, senza comprometterne la qualità. (Pagina 38)

11. RISOLUZIONE XGA PER PRESENTAZIONI AD ALTA RISOLUZIONE

Grazie alla risoluzione XGA (1.024 ⳯ 768), questo proiettore può visualizzare informazioni per presentazioni anche molto dettagliate.

12. COMPATIBILE CON IL SISTEMA UXGA

Le immagini a definizione UXGA (1.600 ⳯ 1.200) sono intelligentemente ridimensionate su 1.024 ⳯ 768 per presentazioni a tutto schermo o predefinite.

13. SCHERMO INIZIALE REGOLABILE A PIACERE

Consente di inserire una immagine iniziale di propria scelta (ad esempio il logo della propria società), da proiettare mentre il proiettore si riscalda. (Pagina 40)

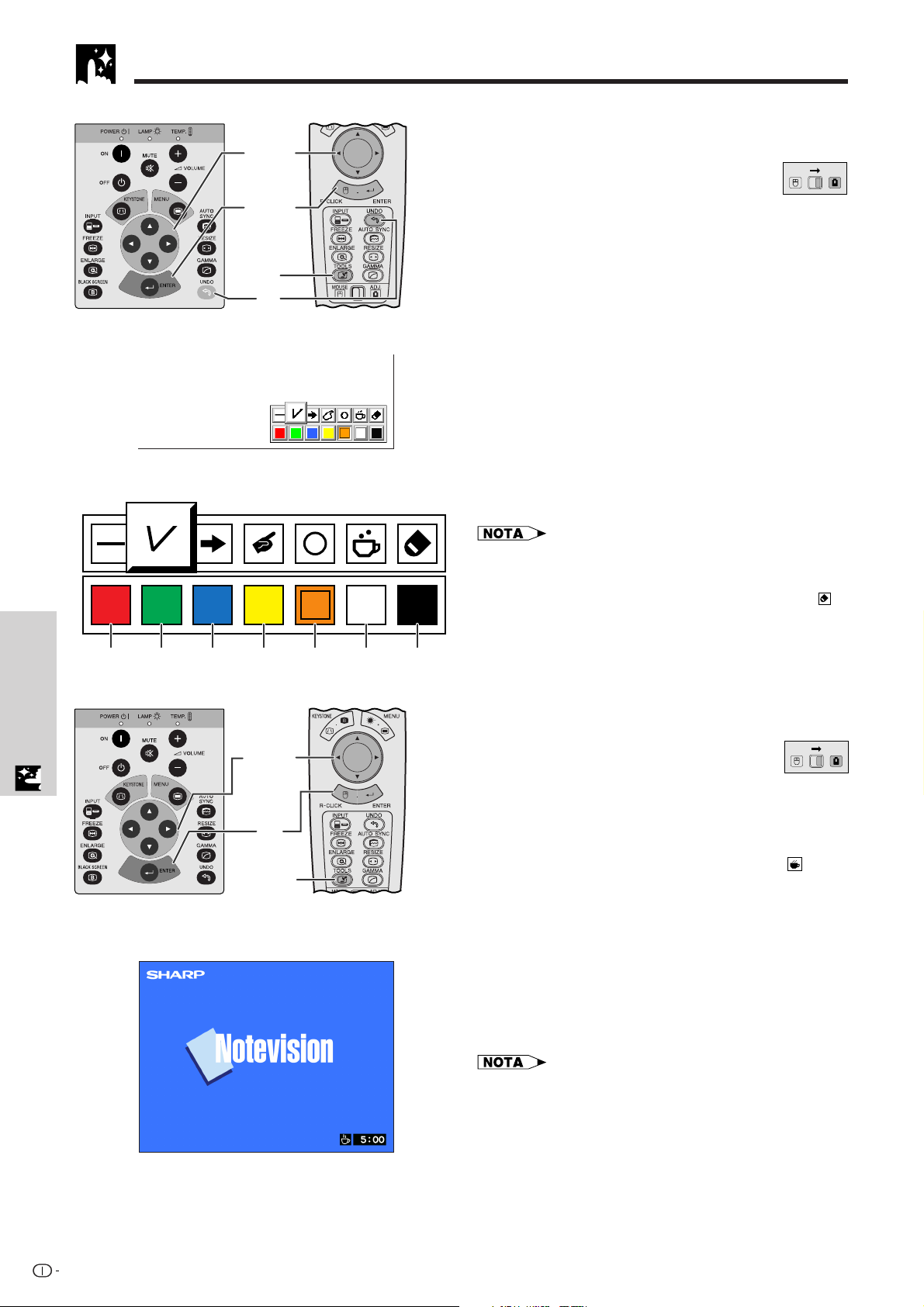

14. UTENSILI PER PRESENTAZIONE INCORPORATI

Per migliorare la qualità delle presentazioni viene fornita tutta una serie di attrezzi, ed altre funzioni, assai utili. Fra queste si possono citare le funzioni “Stampa”, “Timer ad interruzione” e “Ingrandimento di immagine digitale”. (Pagina 45)

*DTV è un termine ampio usato per descrive il nuovo sistema di televisione digitale degli Stati Uniti.

Indice

Informazioni importanti

Precauzioni importanti …………………………… 3

importanti

Caratteristiche principali ………………………… 4

Informazioni

Indice………………………………………………… 5

Indicazioni per l’uso ……………………………… 6 Metodo di accesso ai manuali operativi PDF

(per Windows e Macintosh) ………………… 8

Nomi delle parti …………………………………… 9

Impostazione e collegamenti

Accessori in dotazione…………………………… 12

collegamenti

Impostazione e

Collegamenti del proiettore …………………… 13

Funzionamento

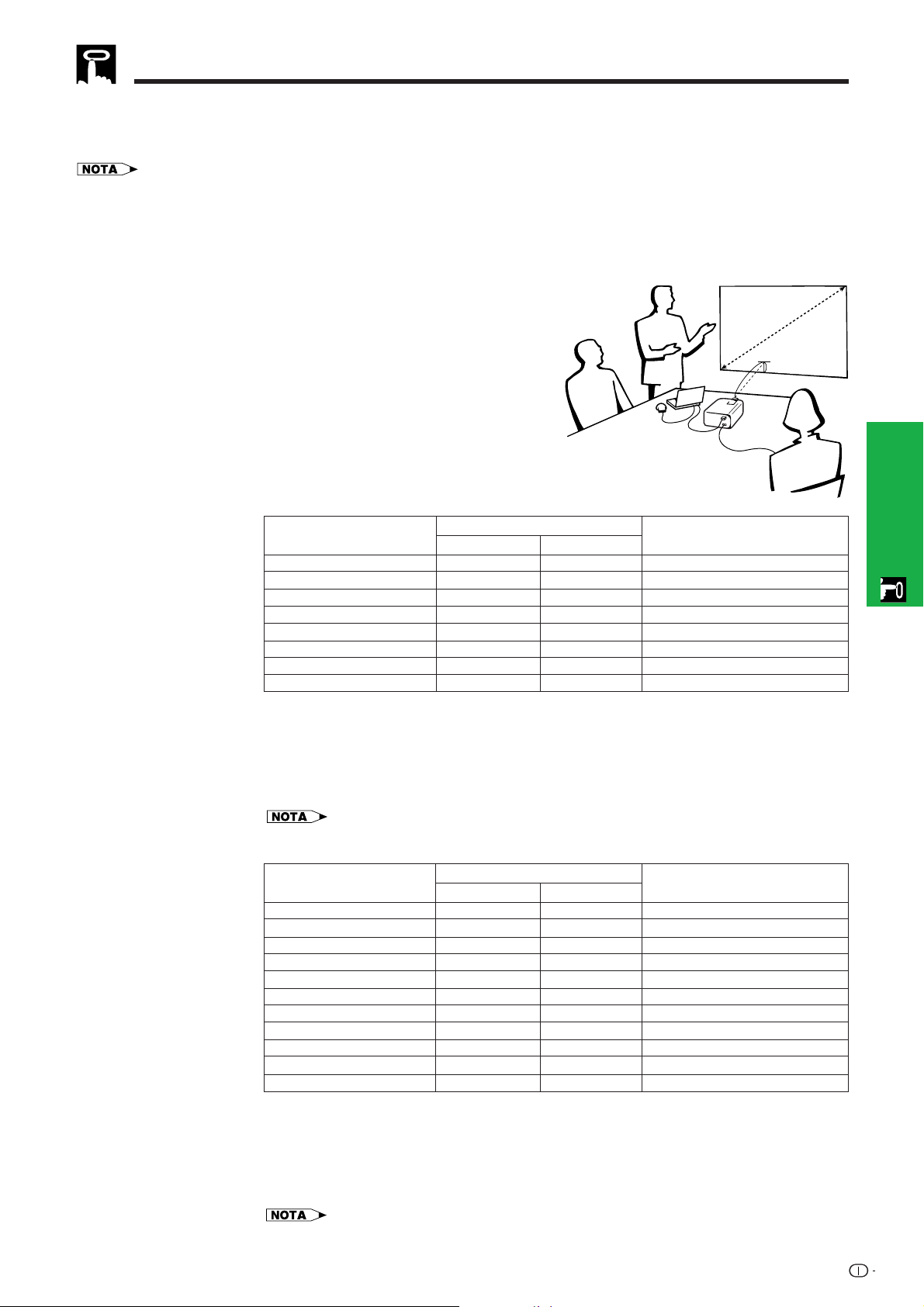

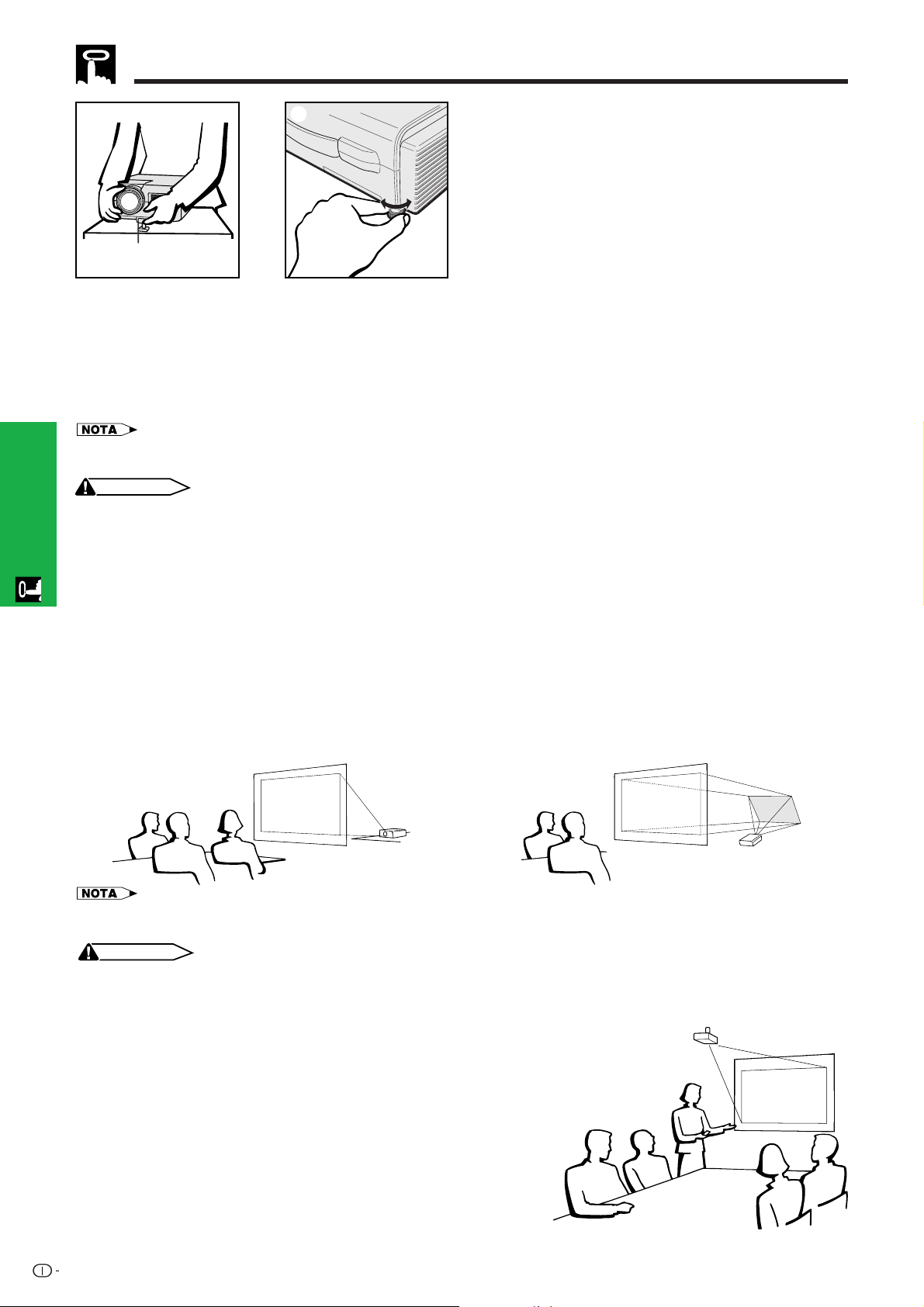

Operazioni basilari ……………………………… 18 Impostazione dello schermo …………………… 20 Controllo del mouse senza fili dal

telecomando …………………………………… 23

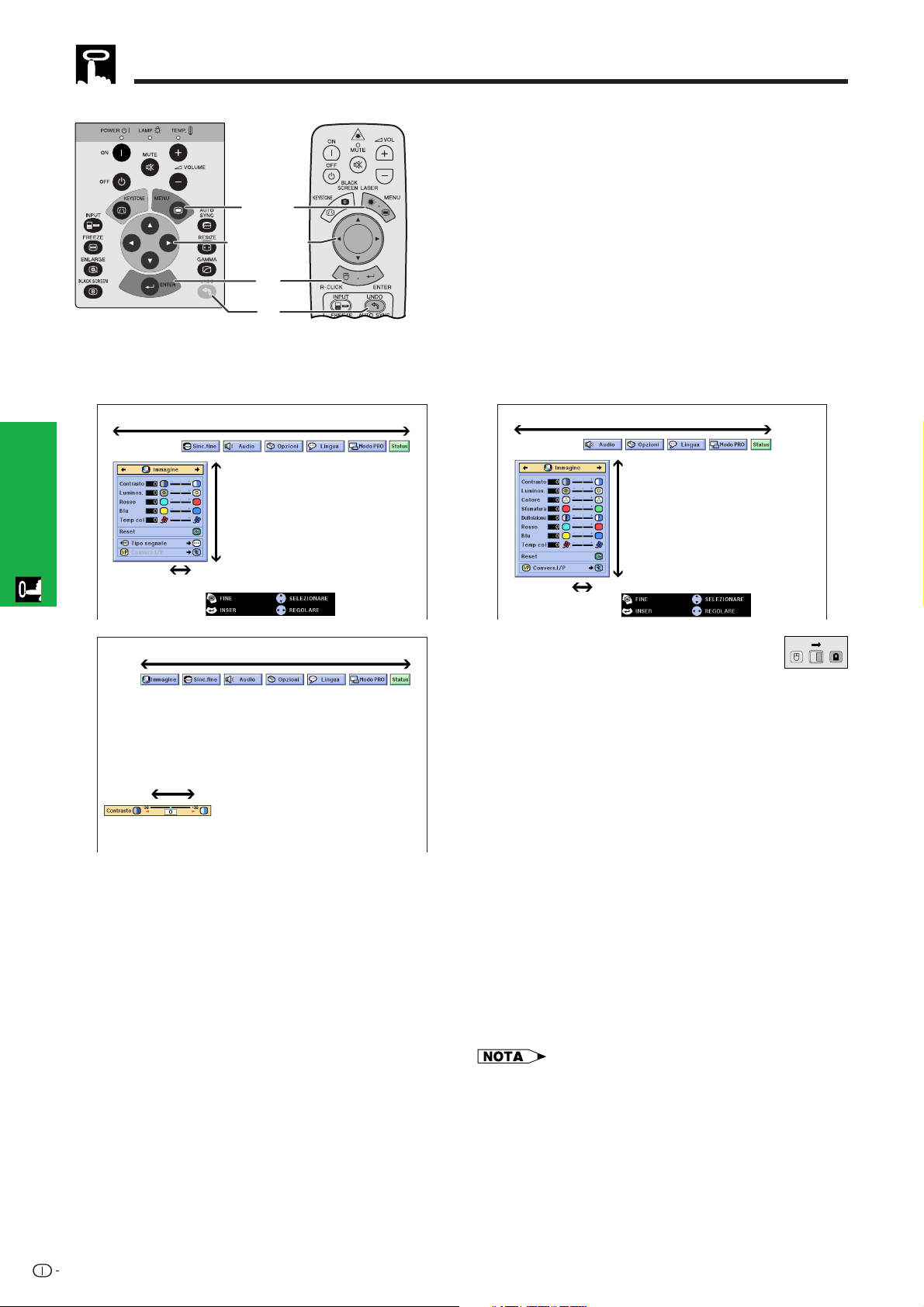

Uso della schermata di menu GUI (interfaccia

Funzionamento

Funzioni utili

Manutenzione e

soluzione di problemi

grafico utilizzatore) …………………………… 25

Selezione del linguaggio di visualizzazione

sullo schermo ………………………………… 27

Selezione del modo di sistema di ingresso video

(solo per il modo INGRESSO 3 o 4) ……… 27

Regolazioni dell’immagine ……………………… 28

Regolazione delle immagini…………………… 28 Regolazione della temperatura del colore … 29 Selezione del tipo di segnale ………………… 29 Conversione I/P ………………………………… 30

Regolazioni dell’audio …………………………… 30 Regolazioni delle immagini del computer

(solo per il modo INGRESSO 1 o 2) ……… 31

Regolazione delle immagini sul computer … 31 Memorizzazione e selezione di valori di

regolazione predesignati ………………… 32 Regolazione del modo speciale ……………… 33 Controllo del segnale in ingresso …………… 33 Regolazione della sincronizzazione

automatica …………………………………… 34 Funzione di visualizzazione della

sincronizzazione automatica ……………… 34

Funzioni utili

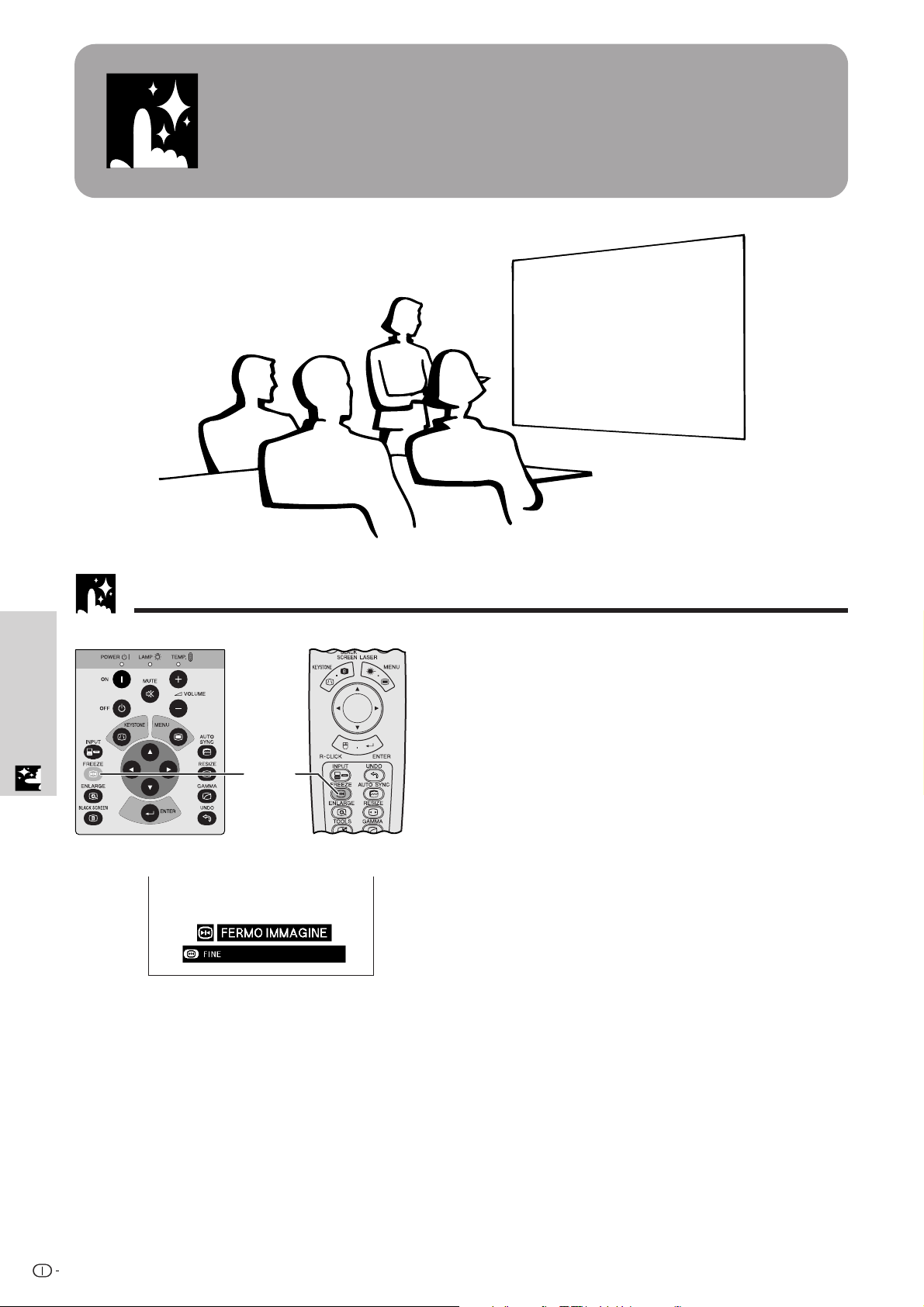

Funzione di fermo immagine …………………… 35 Ingrandimento di immagine digitale …………… 36 Correzione del gamma …………………………… 37 Selezione del modo di visualizzazione

immagine ……………………………………… 38 Funzione di schermo nero ……………………… 39 Funzione di esclusione delle indicazioni

visualizzazione sullo schermo ……………… 39 Selezione dell’immagine di fondo ……………… 40 Selezione dell’immagine di apertura ………… 40 Modo economia …………………………………… 41 Password …………………………………………… 42 Selezione del livello blocco tasti ……………… 43 Controllo del tempo di impiego della

lampada ………………………………………… 43 Funzione di inversione o capovolgimento

dell’immagine ………………………………… 44 Uso degli attrezzi per le presentazioni………… 45 Funzione di stato ………………………………… 46

Manutenzione e soluzione di problemi

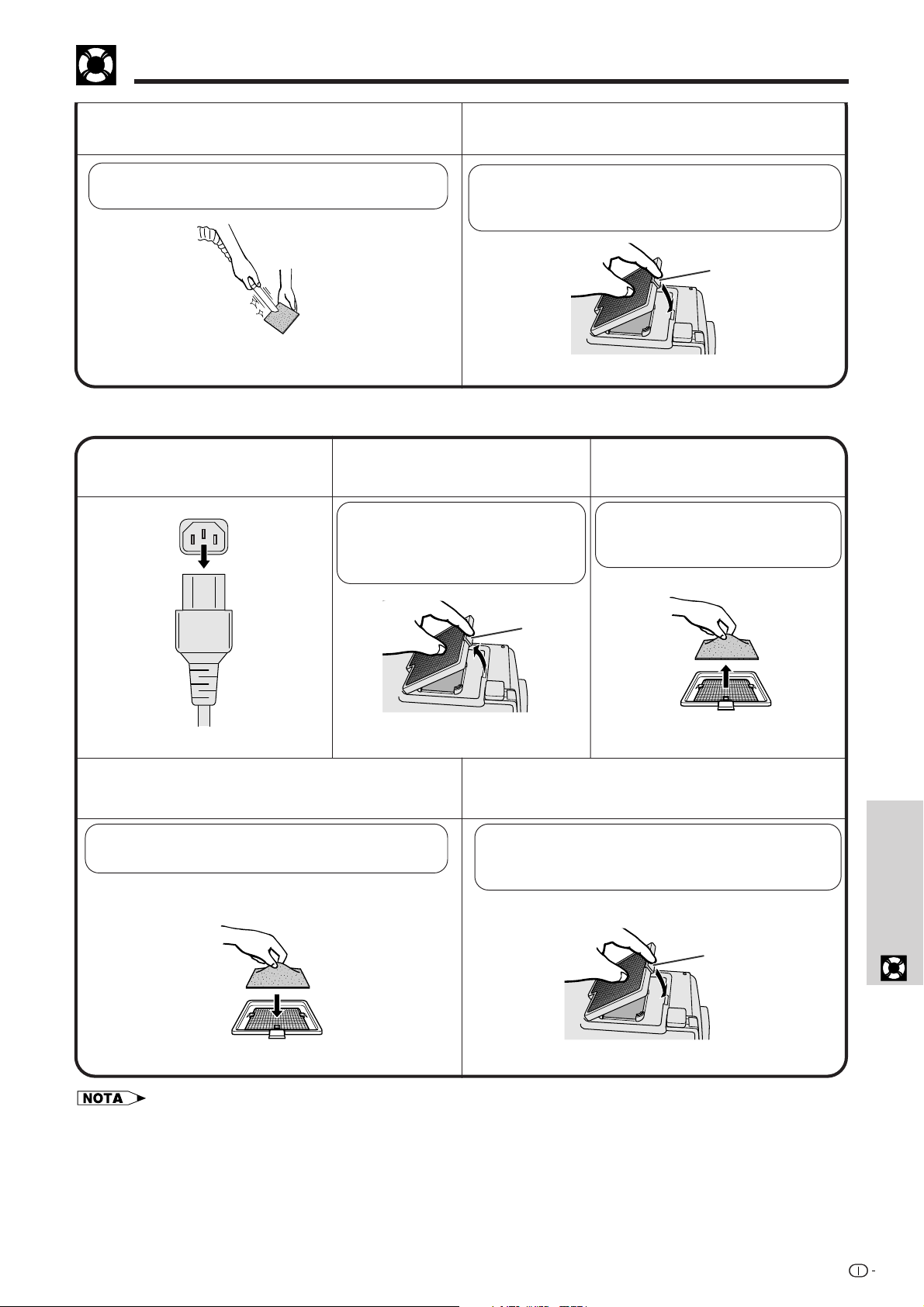

Manutenzione del filtro dell’aria ……………… 47 Lampada/indicatori di manutenzione ………… 49 Sostituzione della lampada di proiezione …… 50 Uso della serratura Kensington ………………… 52 Soluzione di problemi …………………………… 52

Appendice

Trasporto del proiettore ………………………… 53 Assegnazione dei terminali di collegamento … 54 Specifiche della porta RS-232C ………………… 55 Tabella di compatibilità computer ……………… 57 Caratteristiche tecniche ………………………… 58 Dimensioni ………………………………………… 59 Glossario …………………………………………… 60 Indice………………………………………………… 61

Appendice

Indicazioni per l’uso

RADIAZIONE LASER NON FISSARE LO SGUARDO SUL RADDIO PRODOTTO CON LASER DI CLASSE 2

LASERSTRÅLAR TITTA INTE IN I LASERSTRÅLEN KLASS 2 LASER PRODUKT.

LASERSTRAHLUNG NICHT IN DEN STRAHL DER LASERVORRICHTUNG DER KLASSE II BLICKEN

LASERSÄTEILYÄ ÄLÄKATSO SOURAAN SÄTEESEEN LUOKAN 2 LASERTUOTE

Avvertenze per l’uso del puntatore al laser

Il puntatore al laser presente sul telecomando emette un raggio laser dalla finestrella del puntatore stesso. Si tratta di un laser di classe II, che pu causare disturbi alla vista se diretto verso gli occhi. I due contrassegni descritti qui a sinistra sono delle etichette di avvertimento nei confronti del raggio laser.

• Non guardare verso la finestrella del puntatore al laser, e non dirigere il raggio laser su se stessi o su altri. Il raggio laser di questo porodotto innocuo se diretto verso la pelle. Si deve invece assolutamente evitare di dirigerlo verso gli occhi.

• Usare sempre il puntatore laser solo in ambienti a temperature comprese fra

Ⳮ5°C ed i Ⳮ40°C.

• L’uso di controlli o regolazioni, o l’esecuzione di procedure diverse da quelle

qui specificate può avere come conseguenza l’esposizione a radiazioni pericolose.

Informazioni

importanti

Finestrella del puntatore al laser

CAUTION

POTENTIAL HAZARD OF GLASS PARTICLES. SEE OPERATION MANUAL.

ATTENTION

LAMPE. DANGER POTENTIEL DE PARTICULES DE VERRE. SE REPORTER AU MODE D’EMPLOI.

LAMP MAY RUPTURE.

RUPTURE POSSIBLE DE LA

Ⳮ40˚C

Ⳮ5˚C

Attenzione nel maneggiare l’unità lampada

I frammenti di vetro di una lampada rotta sono pericolosi. In caso di rottura della lampada, richiedere l’intervento di un rivenditore di proiettori LCD Sharp autorizzato o di un centro di assistenza tecnica. Vedere “Sostituzione della lampada di proiezione” alle pagine 50 e 51.

CAUTION

HOT SURFACE. REPLACE WITH SAME SHARP LAMP UNIT TYPE BQC-XGC40XU/1 ONLY. UV RADIATION: CAN CAUSE EYE DAMAGE. TURN OFF LAMP BEFORE SERVICING. MEDIUM PRESSURE LAMP: RISK OF EXPLOSION. HANDLE WITH CARE. SEE OPERATION MANUAL.

ATTENTION

NE REMPLACER QUE PAR UNE UNITE DE LAMPE SHARP DE TYPE BQC-XGC40XU/1. RAYONS ULTRAVIOLETS:PEUVENT ENDOMMAGER LES YEUX. ETEINDRE LA LAMPE AVANT DE PROCEDER A L’ENTRETIEN. LAMPE A MOYENNE PRESSION: RISQUE D’EXPLOSION. A MANIPULER AVEC PRECAUTION. SE REPORTER AU MODE D’EMPLOI.

SURFACE CHAUDE.

Precauzioni per l’installazione del proiettore

Per ridurre al minimo le necessità di manutenzione e ottenere un’elevata qualità di immagine, SHARP consiglia di installare questo proiettore in ambienti non umidi e senza, polvere e/o fumo di sigarette. Se il proiettore viene usato in tali ambienti, l’obiettivo e il filtro devono essere puliti più spesso e può rendersi necessaria la pulizia interna e la sostituzione del filtro. Fintanto che il proiettore viene pulito regolarmente, l’uso del proiettore in tali ambienti non riduce la durata utile globale dell’apparecchio. La pulizia interna deve essere eseguita da personale qualificato autorizzato della Sharp.

ATTENZIONE

ROMPERSI. I FRAMMENTI DI VETRO SONO PERICOLOSI. LEGGERE IL MANUALE DI ISTRUZIONI.

ATTENZIONE

SOSTITUIRE SOLO CON LO STESSO TIPO DI UNITÀ LAMPADA BQCXGC40XU/1. LE RADIAZIONI UV POSSONO CAUSARE DANNI AGLI OCCHI. PRIMA DELLA MANUTENZIONE, SPEGNERE LA LAMPADA. LAMPADA A PRESSIONE MEDIA; RISCHIO DI ESPLOSIONE. MANEGGIARE CON CURA. VEDERE IL MANUALE DI ISTRUZIONI.

LA LAMPADA POTREBBE

SUPERFICIE SCOTTANTE.

Note sul funzionamento

• La bocca di scarico, la copertura della protezione lampada e le aree adiacenti possono essere molto calde durante il funzionamento del proiettore. Per evitare lesioni, non toccare queste aree finché non si sono raffreddate a sufficienza.

• Lasciare almeno 10 cm di spazio tra la ventola di raffreddamento (bocca di scarico) e la parete o l’ostacolo più vicino.

• Se la ventola di raffreddamento è ostruita, un dispositivo di protezione spegne automaticamente la lampada del proiettore. Questo non è indice di guasti. Scollegare i cavo di alimentazione del proiettore dalla presa di corrente e attendere almeno 10 minuti. Quindi riaccendere ricollegando il cavo di alimentazione. Questo riporta il proiettore allo stato di funzionamento normale.

importanti

Informazioni

Indicazioni per l’uso

Funzione di controllo della temperatura

Se il proiettore inizia a surriscaldarsi a seguito di problemi di installazione, o di un filtro dell’aeria sporco, nell’angolo inferiore sinistro dell’immagine si mettono a lampeggiare le indicazioni “TEMPERATURA” e “ ”. Se la temperatura continua a salire, la lampada si spegne, l’indicatore di avvertimento temperatura del proiettore lampeggia e dopo un periodo di raffreddamento di 90 secondi il proiettore si spegne. Fare riferimento a “Lampada/indicatori di manutenzione” a pagina 49 quando “TEMPERATURA” appare sullo schermo.

• La ventola di raffreddamento regola la temperatura interna e il suo funzionamento è controllato automaticamente. Il suono della ventola può cambiare durante il funzionamento del proiettore a causa di cambiamenti nella velocità della ventola.

Funzione di controllo lampada

Quando il proiettore viene acceso dopo che la lampada è stata usata per 1.900 ore, “LAM.” e “

avvertire che la lampada va sostituita. Per la sostituzione della lampada, vedere alle pagine 50 e 51. Se la lampada è stata usata per 2.000 ore, il proiettore si spegne automaticamente e passa al modo di attesa. Fare riferimento a “Lampada/ indicatori di manutenzione” a pagina 49 quando “LAM.” appare sullo schermo.

IMPORTANTE

• Microsoft e Windows sono marchi registrati di Microsoft Corporation negli Stati Uniti e in altri paesi.

• Negli Stati Uniti PS/2 e PC/AT sono marchio registrati di International Business Machines Corporation.

• Acrobat e Acrobat Reader sono marchi registrati o marchi di Adobe Systems Incorporated.

• Macintosh è un marchio registrato di Apple Computer, Inc. negli Stati Uniti e in altri paesi.

• Gli altri nomi di aziende e prodotti menzionati sono marchi o marchi registrati delle rispettive aziende.

• Questo software è basato in parte sul lavoro del Gruppo JPEG indipendente.

” lampeggiano nell’angolo inferiore sinistro dell’immagine per

Metodo di accesso ai manuali operativi PDF (per Windows e Macintosh)

Manuali di istruzioni PDF in varie lingue sono inclusi nel CD-ROM. Per poter utilizzare questi manuali é necessario installare sul computer di cui si fa uso (Windows o Macintosh) il sistema di lettura Adobe Acrobat Reader. Nel caso in cui l’Adobe Acrobat Reader non sia stato ancora installato, lo si pu scaricare dalla rete Internet (http:// www.adobe.com) o installarlo a partire dal CD-ROM stesso.

Metodo di installazione dell’Acrobat Reader dal CD-ROM

Per Windows:

1 Inserire il CD-ROM nel drive per CD-ROM.

Per Macintosh:

1 Inserire il CD-ROM nel drive per CD-ROM.

Informazioni

importanti

2 Cliccare due volte l’icona “My Computer”.

3 Cliccare due volte il drive “CD-ROM”.

4 Cliccare due volte sulla cartella “MANUALS”.

5 Cliccare due volte sulla cartella “ACROBAT”.

6 Cliccare due volte sulla cartella “WINDOWS”.

7 Cliccare due volte sul programma di installazione

desiderato ed attenersi poi alle istruzioni che compaiono sullo schermo.

Per altri sistemi operativi:

Scaricare l’Acrobat Reader dalla Rete Internet (http://www.adobe.com).

Per altre lingue:

Se si preferisce usare l’Acrobat Reader per lingue diverse da quille incluse nel CD-ROM, è necessario scaricarne la versione appropriata dalla rete Internet.

2 Cliccare due volte l’icona “CD-ROM”.

3 Cliccare due volte sulla cartella “MANUALS”.

4 Cliccare due volte sulla cartella “ACROBAT”.

5 Cliccare due volte sulla cartella “MAC”.

6 Cliccare due volte sul programma di installazione

desiderato ed attenersi poi alle istruzioni che compaiono sullo schermo.

Accesso ai manuali PDF

Per Windows:

1 Inserire il CD-ROM nel drive per CD-ROM.

Per Macintosh:

1 Inserire il CD-ROM nel drive per CD-ROM.

2 Cliccare due volte l’icona “My Computer”.

3 Cliccare due volte il drive “CD-ROM”.

4 Cliccare due volte sulla cartella “MANUALS”.

5 Cliccare due volte sulla cartella “XGC40XE”.

6 Cliccare due volte sulla lingua (nome della

cartella) che si desidera vedere.

7 Cliccare due volte sul file pdf “C40X” per

accedere ai manuali del proiettore. Cliccare due volte sul file pdf “SAPS” per accedere al manuale del software di presentazione avanzata Sharp.

8 Cliccare due volte sul file pdf.

• Se cliccando due volte con il mouse non si riesce ad aprire il file pdf desiderato, avviare prima l’Acrobat Reader dopo di che specificare il file desiderato per mezzo dei menu “File” e “Open”.

• Vedere il file “README.TXT” sul CD-ROM per informazioni importanti sul CD-ROM non incluse in questo manuale di istruzioni.

2 Cliccare due volte l’icona “CD-ROM”.

3 Cliccare due volte sulla cartella “MANUALS”.

4 Cliccare due volte sulla cartella “XGC40XE”.

5 Cliccare due volte sulla lingua (nome della

cartella) che si desidera vedere.

6 Cliccare due volte sul file pdf “C40X” per

accedere ai manuali del proiettore. Cliccare due volte sul file pdf “SAPS” per accedere al manuale del software di presentazione avanzata Sharp.

7 Cliccare due volte sul file pdf.

Nomi delle parti

I numeri accanto ai nomi delle parti indicano le pagine principali del manuale in cui si tratta del relativo argomento.

importanti

Proiettore

Informazioni

Tasto di silenziamento (MUTE)

Indicatore di alimentazione

Tasti di alimentazione (ON/OFF)

Tasto della funzione KEYSTONE

Indicatore di sostituzione

4919

lampada Indicatore di avvertimento

4918

temperatura Tasti di volume

1918

(VOLUME Ⳮ/ⳮ)

Tasto di menu (MENU)

2522

Tasto INPUT

Tasto di fermo immagine

(FREEZE)

Tasto per ingrandimento

(ENLARGE)

Tasto di schermo nero

(BLACK SCREEN)

Tasti di regolazione

(∂ /ƒ/ ß /©)

Manopola dello zoom

Sensore di comandi a distanza

Manopola di messa a fuoco

Vista anteriore e superiore

Vista laterale e posteriore

Tasto di sincronismo

3419

automatico (AUTO SYNC) Tasto di ridimensionamento

3835

(RESIZE) Tasto di gamma (GAMMA)

3736

Tasto di annullamento (UNDO)

2239

Tasto di inserimento (ENTER)

Maniglia di trasporto

Connettore di sicurezza

Kensington standard

Dispositivo di sgancio del

piedino

Diffusore

Ventola di raffreddamento

(bocca di scarico)

Porta di ingresso 1 (INPUT 1)

(HD 15)

Porta RS-232C

(Mini DIN a 9 pin)

Porta di uscita (OUTPUT) per ingresso

1 e 2 (INPUT 1, 2) (HD 15)

Terminali di ingresso audio

(AUDIO INPUT)

per ingresso 3 e 4

(INPUT 3, 4) (RCA)

Presa CA

Filtro dell’aria/Ventola di raffreddamento (bocca di

ingresso)

Sensore di comandi a distanza

Porta di ingresso 2 (INPUT 2)

(HD 15) Terminale di uscita audio

(AUDIO OUTPUT) (minipresa

stereo da 3,5 mm) Terminale di ingresso audio (AUDIO INPUT) per ingresso

1 e 2 (INPUT 1, 2) (minipresa stereo da 3,5 mm) Terminale di ingresso S-video 4 (S-VIDEO INPUT 4) (Mini DIN a

4 pin)

Terminale di ingresso video 3

(VIDEO INPUT 3) (RCA)

Nomi delle parti

Telecomando

Informazioni

importanti

Vista frontale

Tasto di

silenziamento

(MUTE)

Tasti di

alimentazione

(ON/OFF)

Tasto KEYSTONE/

BLACK SCREEN

Tasto di clic destro

del mouse/

inserimento

(R-CLICK/ENTER)

Tasto INPUT

Tasto di fermo

immagine

(FREEZE)

Tasto per

ingrandimento

(ENLARGE)

Tasto di strumenti

(TOOLS)

Interruttore di

mouse/regolazione

(MOUSE/ADJ.)

22 39

24 25

Tasti di volume

(VOL Ⳮ/ⳮ)

Tasto di puntatore

laser/menu

(LASER/MENU)

Tasti di mouse/

regolazione

(∂/ƒ/ß/©)

Tasto di annullamento

(UNDO) Tasto di sincronismo

automatico (AUTO SYNC)

Tasto di ridimensionamento (RESIZE)

Tasto GAMMA

Tasto di retroilluminazione

(LIGHT)

Vista posteriore

Tasto di clic sinistro del mouse (L-CLICK)

Vista superiore

Trasmettore segnali telecomando

Finestrella

del puntatore al laser

Inserimento delle pile

Far pressione sulla

freccia e far scivolare in direzione della freccia per rimuovere il coperchio del comparto pile.

Coperchio

del

comparto

pile

Inserire le pile di formato

AA assicurandosi che la loro polarità corrisponda ai segni ⴐ e ⴑ all’interno

del comparto pile.

Comparto

pile

Inserire le linguette laterali del coperchio del comparto pile nelle loro fessure e premere il coperchio verso l’interno fino a che vengano inserite correttamente.

Coperchio

del

comparto

pile

collegamenti

Impostazione e

Impostazione e collegamenti

Accessori in dotazione

Telecomando

Cavo di alimentazione

Per l’Europa, Hong Kong e Singapore

Due pile formato AA

Per l’Australia, la Nuova Zelanda e l’Oceania

Impostazione e

collegamenti

(Per l’Europa, eccetto il Regno Unito) (Per il Regno Unito, Hong Kong e

• La configurazione della presa a muro della rete elettrica differisce da paese a paese. Utilizzare il cavo di alimentazione con la spina adatta alla presa a muro della rete elettrica del paese in cui ci si trova.

Cavo RGB per computer

Ricevitore mouse telecomandato

Singapore)

Cavo audio computer

Cavo DIN D-sub RS-232C

Cavo di controllo mouse USB

ricambio

CD-ROM

Manuale di istruzioni per il proiettore LCD

Cavi opzionali

Cavo da 3 RCA a sub D da 15 pin (3 m)

Cavo da 5 BNC a sub D da 15 pin (3 m)

Cavo di controllo seriale RS-232C (10 m)

CopriobiettivoFiltro dell’aria di

Guide di riferimento rapido per il proiettore LCD

Manuale del software di presentazione avanzata Sharp

Collegamenti del proiettore

Collegamento del cavo di alimentazione

Collegare il cavo di alimentazione in dotazione alla presa CA sul retro del proiettore.

Cavo di alimentazione

collegamenti

Impostazione e

Collegamento del proiettore ad un computer

Si può collegare il proiettore ad un computer per la proiezione di immagini computer a colori completi.

Ad un computer usando l’ingresso standard a 15 pin

Cavo RGB per computer

Cavo audio computer

1 Collegare un capo del cavo RGB per computer in

dotazione alla porta INPUT 1 o 2 del proiettore.

2 Collegare l’altro capo alla porta di uscita monitor del

computer. Fissare i connettori serrando le viti apposite.

3 Per usare il sistema audio incorporato, collegare un

capo del cavo audio computer in dotazione al terminale AUDIO INPUT per INPUT 1, 2 sul proiettore.

4 Collegare l’altro capo al terminale di uscita audio sul

computer.

CAUTELA

• Prima di collegare, assicurarsi di spegnere sia il proiettore che il computer. Dopo aver eseguito tutti i collegamenti, accendere prima il proiettore. Il computer va sempre acceso per ultimo.

• Si raccomanda di leggere attentamente il manuale del funzionamento del computer.

• Vedere pagina 57 “Tabella di compatibilità computer” per la lista dei segnali di computer compatibili con questo proiettore. L’uso con i segnali di computer diversi da quelli menzionati nella lista potrebbe non attivare alcune funzioni.

Quando si collega il proiettore ad un computer, selezionare “Computer/RGB” per “Tipo segnale” nel menu GUI. (Vedere pagina 29.)

• Un adattatore per Macintosh può essere necessario per l’uso con alcuni computer Macintosh. Consultare il più vicino rivenditore autorizzato o centro assistenza proiettori LCD Sharp.

Collegamenti del proiettore

Collegamento di altri computer compatibili

Quando si collega il proiettore ad un computer compatibile diverso da a un IBM-PC (VGA/SVGA/XGA/SXGA/ UXGA) o Macintosh (cioè Workstation), può essere necessario un cavo separato. Contattare il proprio rivenditore per maggiori informazioni.

Quando si collega questo proiettore ad un computer, selezionare “Computer/RGB” per “Tipo segnale” nel menu GUI. (Vedere pagina 29.)

• Il collegamento di computer diversi dai tipi consigliati può causare danni al proiettore, al computer o ad entrambi.

• AUDIO INPUT per INPUT 1, 2 può essere utilizzato per ingresso audio corrispondente a INPUT 1 e 2 video.

Funzione “Plug and Play”

• Questo proiettore è compatibile con DDC 1/DDC 2B dello standard VESA. Il proiettore e un computer compatibile con il DDC VESA si comunicano i loro requisiti di impostazione, permettendo un’installazione facile e rapida.

• Prima di usare la funzione “Plug and Play”, assicurarsi di accendere il proiettore per primo e il computer collegato per ultimo.

• La funzione DDC, “Plug and Play” di questo proiettore funziona solo quando è usato con un computer compatibile DDC VESA.

Collegamento del proiettore ad apparecchi video

Si può collegare il proiettore ad un videoregistratore, lettore di laserdisc, lettore DVD, decodificatore DTV* e altri apparecchi audio/video.

Impostazione e

collegamenti

CAUTELA

• Spegnere sempre il proiettore mentre si esegue il collegamento ad apparecchi video, per proteggere sia il proiettore che l’apparecchio da collegare.

Ad una fonte video (videoregistratore, lettore di laserdisc, decodificatore DTV o lettore DVD) usando l’ingresso video standard

1 Collegare i connettori RCA gialli al terminale VIDEO INPUT 3

giallo corrispondente sul proiettore e al terminale di uscita video sulla fonte video.

2 Per usare il sistema video incorporato, collegare i connettori

RCA rossi e bianchi ai terminali AUDIO INPUT per INPUT 3, 4 rossi e bianchi corrispondenti sul proiettore e ai terminali di uscita audio sulla fonte video.

Il terminale S-VIDEO INPUT 4 impiega un sistema di segnale video in cui l’immagine viene separata in segnali di colore e luminanza per ottenere un’immagine di qualità superiore.

• Per video di maggiore qualità, si può usare il terminale S-VIDEO INPUT 4 del proiettore.

• Se l’apparecchio video non è dotato di terminale di uscita Svideo, usare il terminale di uscita video composito.

2 Cavo audio (disponibile in commercio)

Ai terminali di uscita audio

1 Cavo video (disponibile in commercio)

Al terminale di uscita video

Cavo S-video (disponibile in commercio)

Al terminale di uscita S-video

*DTV è un termine ampio usato per descrive il nuovo sistema di televisione digitale degli Stati Uniti.

Videoregistratore

Lettore di laserdisc

Collegamenti del proiettore

Ad un decodificatore DTV o lettore DVD

collegamenti

Impostazione e

Cavo da 3 RCA a sub D da 15 pin (venduto separatamente)

1 Collegare un capo del cavo da 3 RCA a sub D da 15 pin alla

porta INPUT 1 o 2 del proiettore.

2 Collegare l’altro capo ai terminali corrispondenti della sorgente

video.

3 Per usare il sistema audio incorporato, collegare un capo del

cavo audio (disponibile in commercio) al terminale AUDIO INPUT per INPUT 1, 2 sul proiettore. Collegare l’altro capo al terminale di uscita audio della sorgente video.

Selezionare “Computer/RGB” o “Componente” per “Tipo segnale” nel menu GUI, a seconda della fonte video.

2 Ai terminali di ingresso video

Cavo audio (disponibile in commercio)

Ai terminali di uscita audio

Collegamento ad un amplificatore o altri componenti audio

CAUTELA

• Spegnere sempre il proiettore mentre si esegue il collegamento

ad apparecchi audio, per proteggere sia il proiettore che l’apparecchio da collegare.

• Usando componenti audio esterni, il volume può essere

amplificato per ottenere un suono migliore.

• Il terminale AUDIO OUTPUT permette l’uscita di audio verso

componenti audio dal terminale AUDIO INPUT selezionato per INPUT 1, 2 o AUDIO INPUT selezionato per INPUT 3, 4 collegati all’apparecchiatura audiovisiva.

Decodificatore DTV

Lettore DVD

Cavo audio (disponibile in commercio)

Ai terminali di ingresso audio

Amplificatore

Collegamenti del proiettore

Collegamento della porta RS-232C

Quando la porta RS-232C del prioettore è collegata ad un computer con un cavo RS-232C (modem ad azzeramento, tipo incrociato, venduto separatamente), il computer può essere usato per controllare il proiettore e verificare lo stato del proiettore. Vedere le pagine 55 e 56 per dettagli.

Cavo RGB per computer

Cavo DIN D-sub RS-232C

Cavo audio computer

1 Collegare il cavo DIN D-sub RS-232C in dotazione alla porta RS-232C sul proiettore. 2 Collegare un cavo RS-232C (modem ad azzeramento, tipo incrociato, venduto separatamente) all’altro

capo del cavo DIN D-sub RS-232C e alla porta seriale del computer.

Impostazione e

collegamenti

(modem ad azzeramento, tipo incrociato,

2 Cavo RS-232C

venduto separatamente)

CAUTELA

• Non collegare o scollegare un cavo RS-232C al o dal computer mentre è acceso. Il computer potrebbe essere danneggiato.

• La funzione di mouse senza fili o la funzione RS-232C possono non controllare il computer se la porta del computer non è

impostata correttamente. Fare riferimento al manuale di istruzioni del computer per dettagli sull’impostazione/installazione del driver mouse corretto.

• Un adattatore per Macintosh può essere necessario per l’uso con alcuni computer Macintosh. Consultare il più vicino rivenditore autorizzato o centro assistenza proiettori LCD Sharp.

1 Cavo DIN D-sub

RS-232C

Collegamenti del proiettore

Collegamento del ricevitore mouse telecomandato

Si può usare il telecomando come un mouse telecomandato.

Collegamento alla porta USB di un PC o di un Macintosh

1 Collegare un capo del cavo di controllo mouse USB in dotazione al terminale corrispondente sul computer. 2 Collegare l’altro capo alla porta USB sul ricevitore mouse telecomandato.

collegamenti

Impostazione e

Cavo di controllo mouse USB

Ricevitore mouse telecomandato

Usare la porta USB (PC o Macintosh) per collegare il cavo di

Porta USB

controllo mouse USB in dotazione al ricevitore mouse telecomandato.

Collegamento alla porta PS/2 di un PC

1 Spegnere il PC. 2 Collegare un capo del cavo di controllo mouse PS/2 al terminale corrispondente sul computer. 3 Collegare l’altro capo alla porta PS/2 sul ricevitore mouse telecomandato. 4 Accendere il PC.

Ricevitore mouse telecomandato

Usare la porta PS/2 (PC) per collegare il cavo di controllo

Cavo di controllo mouse PS/2 (disponibile in commercio)

CAUTELA

• Non collegare o scollegare i cavi di controllo mouse al o dal computer mentre è acceso. Il computer potrebbe essere danneggiato.

• Non collegare entrambi i cavi di controllo mouse PS/2 e USB al ricevitore mouse telecomandato.

• Windows 95 non supporta il software dei driver per mouse USB.

• I requisiti minimi di sistema per il mouse del tipo USB sono riportati di seguito.

Windows

Hardware: macchine compatibili PC/AT con porta USB sulle quali siano installati Windows 98/Windows 2000 o superiori. Sistema operativo: Windows 98/Windows 2000 o superiore

Macintosh

Hardware: serie Macintosh con porta USB Sistema operativo: Mac OS 8.5 o superiore

Porta PS/2

mouse PS/2 al ricevitore mouse telecomandato.

• Le funzioni di mouse senza fili possono essere usate per comandare computer compatibili con sistemi mouse tipo PS/2 o USB.

Funzionamento

Operazioni basilari

1 Eseguire i collegamenti necessari prima di

procedere. Collegare il cavo di alimentazione ad una presa di corrente. L’indicatore di alimentazione si illumina in rosso e il proiettore passa al modo di attesa.

• Se il coperchio del filtro inferiore non è stato installato correttamente, l’indicatore alimentazione lampeggia.

2 Premere ON.

• Se l’indicatore di sostituzione lampada lampeggia in verde, significa che la lampada si sta riscaldando. Attendere che l’indicatore cessi di lampeggiare prima di usare il proiettore.

• Se si spegne il proiettore e quindi lo si riaccende immediatamente, può trascorrere qualche tempo prima che la lampada si accenda.

• Se il livello blocco tasti viene impostato su “Livello A” o “Livello B”, ON e OFF possono essere usati solo sul

telecomando. (Vedere pagina 43.)

• Dopo che il proiettore è stato disimballato e acceso per la prima volta, la bocca di scarico può emettere un leggero odore. Questo odore scompare in breve tempo con l’uso.

Quando l’alimentazione è attivata, l’indicatore di sostituzione lampada lampeggia per indicare le condizioni di funzionamento della lampada.

Verde: Lampada pronta Verde lampeggiante: Riscaldamento Rosso: Sostituire la lampada.

Operazioni basilari

4 3

3 Spostare la manopola dello zoom. L’immagine può

essere regolata sulle dimensioni desiderate all’interno della gamma zoom.

4 Spostare la manopola di messa a fuoco fino a che

l’immagine sullo schermo diventa chiara.

ESEMPIO

Funzionamento

Modo INGRESSO 4 (S-VIDEO)

Modo INGRESSO 2Modo INGRESSO 1

Modo INGRESSO 3 (VIDEO)

5 Premere INPUT per selezionare il modo di

ingresso desiderato. Premere di nuovo INPUT per cambiare il modo.

• Quando non sono ricevuti segnali, viene visualizzato “NO SEGN.”. Quando viene ricevuto un segnale non preimpostato nel proiettore, viene visualizzato “NON REGIS.”.

6 Premere VOLUME ⴐ/ⴑ per regolare il volume.

7 Premere MUTE per silenziare temporaneamente

il suono. Premere di nuovo MUTE per riattivare il suono.

8 Premere OFF.

Premere di nuovo OFF mentre il messaggio è visualizzato.

• Se si è premuto accidentalmente OFF quando non si voleva spegnere il proiettore, attendere che la schermata di spegnimento scompaia.

• Quando si preme due volte OFF, l’indicatore di alimentazione si illumina in rosso e la ventola di raffreddamento gira per circa 90 secondi. Il proiettore quindi passa al modo di attesa.

• Attendere che la ventola di raffreddamento si fermi prima di scollegare il cavo di alimentazione.

• Si può riaccendere premendo ON. Quando si accende, l’indicatore di alimentazione e l’indicatore di sostituzione lampada si illuminano in verde.

• L’indicatore di alimentazione lampeggia se il coperchio del filtro inferiore non è installato saldamente.

ATTENZIONE:

La ventola di raffreddamento di questo proiettore continua a funzionare per circa 90 secondi dopo che si è spento il projettore. Durante l’uso normale, quando si spegne usare sempre il tasto OFF sul proiettore o sul telecomando. Assicurarsi che la ventola di raffreddamento si sia fermata prima di scollegare il cavo di alimentazione. DURANTE L’USO NORMALE, NON SPEGNERE MAI IL PROIETTORE SCOLLEGANDO IL CAVO DI ALIMENTAZIONE. SE NON SI OSSERVA QUESTA PRECAUZIONE LA DURATA DELLA LAMPADA SARÀ INFERIORE AL PREVISTO.

Impostazione dello schermo

La qualità ottimale delle immagini può essere ottenuta quando il proiettore è posizionato perpendicolare allo schermo con tutti i piedini piatti e in piano. Spostare il proiettore in avanti e indietro se i bordi dell’immagine sono deformati.

• L’obiettivo del proiettore deve essere centrato sul centro dello schermo. Se il centro dell’obiettivo non è perpendicolare allo schermo, l’immagine risulta distorta e rende difficile la visione.

• Posizionare lo schermo in modo che non sia esposto alla luce solare diretta o all’illuminazione della stanza. La luce che batte direttamente sullo schermo sbiadisce i colori e rende difficile la visione. Chiudere le tende e abbassare le luci quando si colloca lo schermo in una stanza soleggiata o luminosa.

• Non si può usare uno schermo polarizzante con questo proiettore.

Installazione normale (proiezione anteriore)

Posizionare il proiettore alla distanza necessaria dallo schermo secondo le dimensioni desiderate dell’immagine (vedi la tavola seguente).

Funzionamento

Modo NORMALE (4:3)

Modo LARGO (16:9)

Dimensioni immagine

(diag.) (X)

762 cm (300 pollici) 508 cm (200 pollici) 381 cm (150 pollici) 254 cm (100 pollici)

213 cm (84 pollici) 183 cm (72 pollici) 152 cm (60 pollici) 102 cm (40 pollici)

Distanza di proiezione (L)

Massima (L1)

14,0 m

9,3 m 7,0 m 4,7 m 4,0 m 3,4 m 2,8 m 1,9 m

Minima (L2)

10,8 m

7,2 m 5,4 m 3,6 m 3,0 m 2,6 m 2,2 m 1,4 m

Distanza del centro della lente al

fondo dell’immagine (H)

45,5 cm 30,2 cm 22,8 cm 15,5 cm 13,0 cm 11,2 cm

9,4 cm 6,1 cm

Le formule che esprimono la relazione fra le dimensioni dell’immagine e la distanza di proiezione sono:

= 0,1533x Ⳮ0,1057

= 0,118x Ⳮ0,0048

H= 0,0592x Ⳮ0,1134

X: dimensioni delle immagini (diagonale) (pollici) L1: distanza massima di proiezione (piedi)

: distanza minima di proiezione (piedi)

H: distanza fra il centro dell’obiettivo e la base

dell’immagine (H) (pollici)

• La formula precedente comprende un errore pari a Ⳳ3%.

Dimensioni immagine

(diag.) (X)

762 cm (300 pollici) 508 cm (200 pollici) 381 cm (150 pollici) 338 cm (133 pollici) 269 cm (106 pollici) 254 cm (100 pollici)

234 cm (92 pollici) 213 cm (84 pollici) 183 cm (72 pollici) 152 cm (60 pollici) 102 cm (40 pollici)

Distanza di proiezione (L)

Massima (L1)

15,1 m 10,1 m

7,6 m 6,7 m 5,4 m 5,1 m 4,6 m 4,3 m 3,7 m 3,0 m 2,0 m

Minima (L2)

11,6 m

7,7 m 5,8 m 5,1 m 4,1 m 3,9 m 3,6 m 3,3 m 2,8 m 2,3 m 1,5 m

Distanza del centro della lente al

fondo dell’immagine (H)

ⳮ12,7 cm

ⳮ8,5 cm ⳮ6,4 cm ⳮ5,7 cm ⳮ4,5 cm ⳮ4,3 cm ⳮ3,9 cm ⳮ3,6 cm ⳮ3,1 cm ⳮ2,6 cm ⳮ1,7 cm

Le formule che esprimono la relazione fra le dimensioni dell’immagine e la distanza di proiezione sono:

= 0,1647x Ⳮ0,1020

= 0,1266x Ⳮ0,0312

= ⳮ0,0166x ⳮ0,0188

X: dimensioni delle immagini (diagonale) (pollici) L1: distanza massima di proiezione (piedi)

: distanza minima di proiezione (piedi)

H: distanza fra il centro dell’obiettivo e la base

dell’immagine (H) (pollici)

• La formula precedente comprende un errore pari a Ⳳ3%.

• I valori con un segno di meno (ⳮ) indicano la distanza dal centro dell’obiettivo sotto il fondo dello

schermo.

Impostazione dello schermo

Uso del piede di regolazione

Si può regolare l’altezza dell’immagine sollevando il proiettore con lo sblocco del piede.

1 Premere lo sblocco del piede e sollevare il

proiettore secondo l’angolo desiderato. (Regolabile fino a circa 5° dalla posizione standard.)

Dispositivo di sgancio del piedino

2 Rimuovere la sua mano dallo sblocco del piede.

Una volta che il piede di regolazione si è bloccato in posizione, disinserire il proiettore.

3 Se lo schermo è inclinato, è possibile usare il

regolatore per regolare l’angolazione dell’immagine. (Regolabile fino a circa 1° dalla posizione iniziale.)

Per riportare il proiettore alla posizione originale

Mentre viene tenuto il proiettore, premere lo sblocco del piede ed abbassare lentamente il proiettore alla sua posizione di origine.

• Quando una regolazione è fatta, l’immagine può diventare deformata “keystoned”, secondo la posizioni relativa del proiettore e dello schermo.

CAUTELA

• Non premere lo sblocco del piede quando il piede di regolazione è esteso senza tenere fermamente il proiettore.

• Non tenere l’obiettivo quando si alza o abbassa il proiettore.

• Quando si abbassa il proiettore, fare attenzione a non lasciare le vostre dita essere prese nell’area fra il piede di regolazione

Funzionamento

e i proiettore.

Installazione per proiezione ad immagine invertita

Retroproiezione

• Collocare uno schermo traslucido fra il proiettore e gli spettatori.

• Utilizzare il sistema del menu del proiettore per rovesciare l’immagine proiettata. (Vedi a pagina 44 per l’uso di questa funzione).

• La migliore qualità delle immagini può essere ottenuta quando il proiettore è posizionato perpendicolarmente allo schermo con gli appoggi bene in piano.

CAUTELA

• Quando si usa uno specchio, assicurarsi di posizionare accuratamente sia il proiettore che lo specchio in modo che la luce non disturbi gli occhi del pubblico.

Proiezione utilizzando uno specchio

• Quando la distanza tra il proiettore e lo schermo non è sufficiente per la retroproiezione, si può usare uno specchio per riflettere l’immagine sullo schermo.

• Collocare uno specchio (tipo piatto normale) davanti

alla lente.

• Proiettare l’immagine normale sullo schermo.

• L’immagine riflessa dallo specchio viene proiettata

sullo schermo translucido.

Installazione a soffitto

• Si consiglia di usare la staffa di montaggio a soffitto Sharp opzionale per questa installazione.

• Prima di montare il proiettore, contattare il vostro rifornitore di proiettori LCD Sharp autorizzato o un centro di assistenza tecnica per ottenere il sopporto a montaggio al soffitto raccomandato (venduto separatamente). (Sopporto a montaggio al soffitto AN-C30T, tubo di estensione AN-TK201/ 202 per AN-C30T).

• Quando il proiettore si trova nella posizione invertita, utilizzare il bordo superiore dello schermo come linea di base.

• Utilizzare il sistema di menu del proiettore per selezionare il modo di proiezione appropriata. (Vedi a pagina 44 per l’uso di questa funzione).

Impostazione dello schermo

Proiettore

1, 4a

Visualizzazione sullo schermo

(Esempio:

Immagine NORMALE 4:3)

2 Immagine di prova

Telecomando

Visualizzazione sullo schermo

(Esempio:

Immagine LARGO 16:9)

Regolazione digitale delle immagini

Correzione Keystone digitale

Quando l’immagine viene deformata perché la proiezione è angolata rispetto al piano di appoggio del proiettore, la funzione Correzione Keystone digitale permette di correggere l’immagine deformata.

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

1 Premere KEYSTONE per selezionare il modo.

Ogni volta che si preme KEYSTONE, l’immagine a schermo cambia come mostrato a sinistra.

2 Premere ENTER per visualizzare l’immagine di

prova.

3 Premere ∂/ƒ/ß/© per eseguire le regolazioni.

4 a. Premere KEYSTONE fino a che appare lo

schermo normale.

b. Per reinizializzare l’impostazione TRAPEZIO,

premere UNDO.

Spostamento digitale

Quando viene proiettata un’immagine LARGO o NORMALE (WIDE), si può usare questa funzione per spostare l’immagine in su o in giù.

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

MOUSE

ADJ.

Funzionamento

Correzione Keystone digitale

Premendo

passo 2

∂∂

∂

∂∂

Spostamento digitale

Premendo

passo 2

ƒƒ

ƒ al

ƒƒ

1 Premere KEYSTONE per selezionare

“SPOSTAMEN.DIGIT.” come mostrato a sinistra.

2 Premere ENTER per visualizzare l’immagine di

prova.

3 Premere ∂/ƒ/ß/© per eseguire le regolazioni.

4 a. Premere KEYSTONE fino a che appare lo

schermo normale.

b. Per reinizializzare l’impostazione

SPOSTAMEN.DIGIT., premere UNDO.

• Questa funzione è operativa solo con i modi di visualizzazione immagini LARGO e NORMALE (WIDE) in condizione di ingresso video o DTV. (Per i dettagli, vedere pagina 38.) La schermata SPOSTAMENTO DIGITALE non viene visualizzata in caso di proiezione di immagini che non siano LARGO e NORMALE (WIDE).

Premere ∂. Premere ƒ.

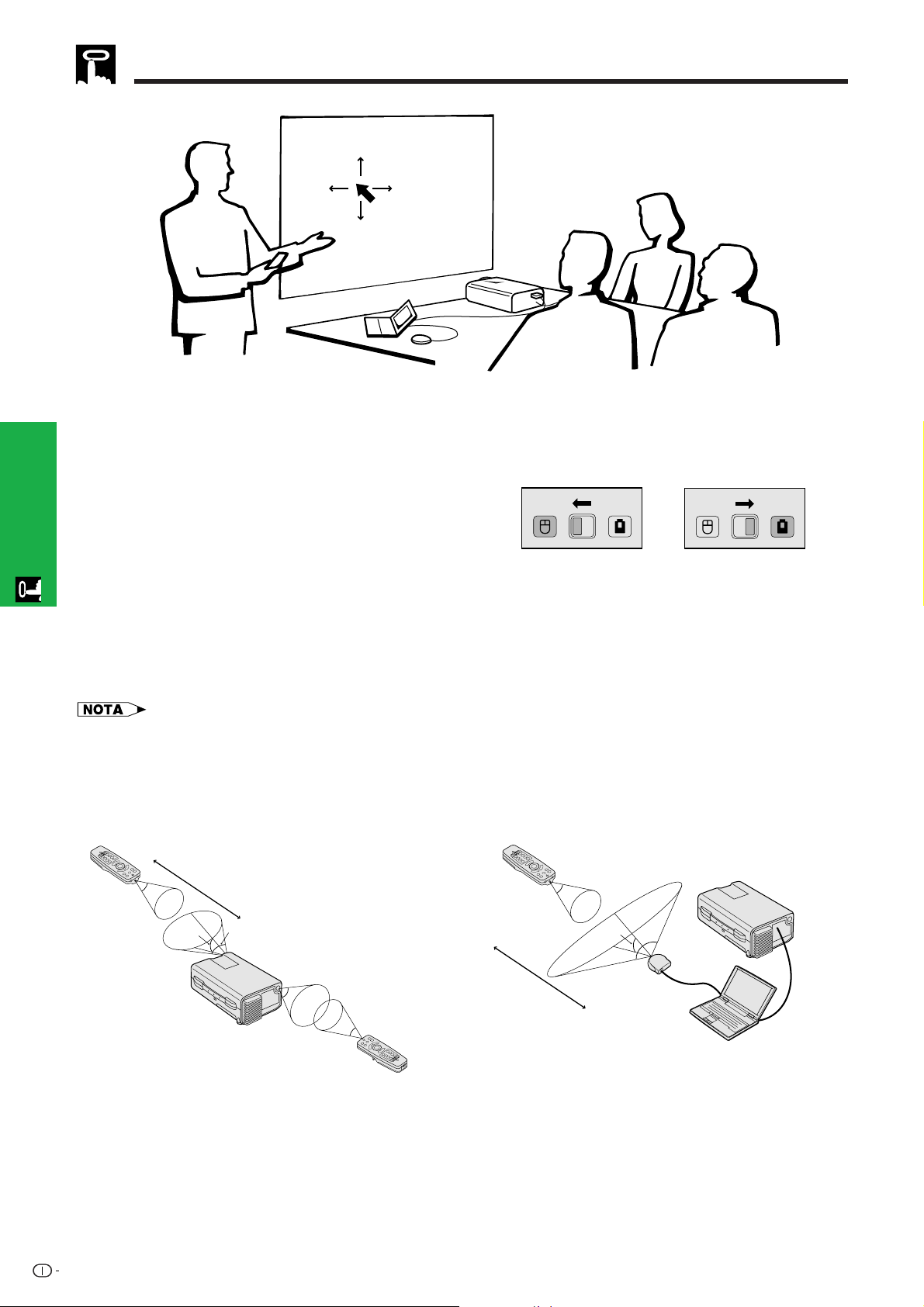

Controllo del mouse senza fili dal telecomando

Uso del telecomando come mouse senza fili

Il telecomando dispone delle tre funzioni seguenti:

• Controllo proiettore

Interruttore MOUSE/ADJ.

(Telecomando)

• Mouse senza fili

• Puntatore laser

Funzionamento

MOUSE

ADJ.

Mouse senza fili

Puntatore laser

MOUSE

Controllo

proiettore

Posizionamento del telecomando/ricevitore mouse telecomandato

• Il telecomando può essere usato per controllare il proiettore nel raggio sotto indicato.

• Il ricevitore mouse telecomandato può essere usato con il telecomando per controllare le funzioni mouse di un

computer collegato nel raggio sotto indicato.

• Il segnale dal telecomando può essere riflesso sullo schermo per facilitare l’impiego. Tuttavia, la distanza effettiva del segnale può variare a seconda del materiale dello schermo.

Come controllare il proiettore

Telecomando

7 m

30˚

Come usare il mouse senza fili

Telecomando

30˚

ADJ.

45˚

30˚

4 m

45˚

30˚

Telecomando

30˚

120˚

Ricevitore mouse telecomandato

Controllo del mouse senza fili dal telecomando

Tasti utilizzabili nel modo MOUSE

Telecomando

(Vista frontale)

Tasto di puntatore laser

Tasto di schermo nero

Tasto di mouse

Tasto di clic destro del mouse

Tasto di retroilluminazione

Telecomando

(Vista posteriore)

Tasto di clic sinistro del mouse

Uso come mouse senza fili

Assicurarsi che il ricevitore mouse telecomandato in dotazione sia collegato al computer.

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione MOUSE.)

• Il mouse senza fili può non funzionare correttamente se la porta seriale del computer non è impostata correttamente. Fare riferimento al manuale di istruzioni del computer per dettagli sull’impostazione/installazione del driver mouse.

• Per i sistemi di mouse a due pulsanti, utilizzare l’uno o l’altro pulsante L-CLICK o R-CLICK.

Uso del telecomando in una stanza scura

Premere LIGHT e i tasti si illuminano. Quelli verdi sono per le operazioni del mouse e quelli rossi per le regolazioni del proiettore.

Nome tasto

LASER/MENU BLACK SCREEN/KEYSTONE R-CLICK/ENTER

∂/ƒ/ß/©

L-CLICK ON/OFF VOL Ⳮ/ⳮ MUTE INPUT UNDO FREEZE AUTO SYNC ENLARGE RESIZE TOOLS GAMMA

Posizione dell’interruttore MOUSE/ADJ.

MOUSE

LASER (VERDE) BLACK SCREEN (VERDE) R-CLICK (VERDE) Mouse (NON ILLUMINATO) ATTIVATO (NON ILLUMINATO)

MENU (ROSSO) KEYSTONE (ROSSO) ENTER (ROSSO) Regolazione (NON ILLUMINATO)

ATTIVATO (ROSSO)

ADJ.

—

MOUSE

ADJ.

Funzionamento

Uso come puntatore laser

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione MOUSE.)

Premere LASER ( ) per attivare il puntatore laser. Quando il pulsante si è liberato, la luce si spegne automaticamente.

• Per sicurezza, il puntatore laser si spegne automaticamente dopo 1 minuto di uso continuo. Per attivarlo, rilasciare LASER (

) e quindi premerlo di nuovo.

MOUSE

ADJ.

Uso della schermata di menu GUI (interfaccia grafico utilizzatore)

Proiettore Telecomando Questo proiettore dispone di due gruppi di schermate

di menu (INGRESSO 1 o 2 e INGRESSO 3 o 4) che permettono di regolare l’immagine e varie impostazioni del proiettore. Queste schermate di menu possono essere controllate dal proiettore o dal telecomando con

1, 7

2, 3, 5

Visualizzazione sullo schermo (GUI)

Modo INGRESSO 1 o 2 (COMPUTER/RGB)

i seguenti tasti.

Modo INGRESSO 3 o 4 (VIDEO/S-VIDEO)

ß 2 ©ß 2 ©

Funzionamento

ß 5 ©

∂

ß 2 ©

∂

ß 5 ©

(Spostare l’interruttore MOUSE/ADJ. del

MOUSE

ADJ.

telecomando sulla posizione ADJ.)

1 Premere MENU per visualizzare la barra di menu

del modo INGRESSO 1, 2, 3 o 4.

2 Premere ß/© per selezionare un menu di

regolazione sulla barra del menu.

3 Premere ∂/ƒ per selezionare un item di

regolazione specifica.

4 Per visualizzare una sola voce di regolazione,

premere ENTER dopo aver selezionato la voce. Appaiono solo la barra di menu e la voce di regolazione selezionata.

5 Premere ß/© per regolare l’item.

6 Premere UNDO per tornare alla schermata

precedente.

7 Premere MENU per uscire dal GUI.

• Per dettagli sulle voci della schermata di menu, vedere i

diagrammi alla pagina successiva.

Uso della schermata di menu GUI (interfaccia grafico utilizzatore)

Voci della barra di menu del modo

INGRESSO 1 o INGRESSO 2

principale

Immagine

Sinc.fine

Audio

Opzioni Timer lam.

Lingua English

Contrasto

Luminos. Ⳮ30ⳮ30

Colore Ⳮ30ⳮ30

Sfumatura

Rosso Ⳮ30ⳮ30

Blu

Temp col

Reset

Tipo segnale

Convers. I/P

Clock Ⳮ150ⳮ150

Fase Ⳮ60ⳮ60

Orizz.

Vert.

Reset

Mem.regolaz.

Selez.regolaz.

Modi speciali

Informazioni segnale

Sinc.auto.

Vis.sinc.auto.

Acuti

Bassi Ⳮ30ⳮ30

Reset

Vis.sch.nero

Vis.OSD

Fondo

Immag.iniz.

Modo economia

Spegn. Automatico

Liv.blocco tasti

Password

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

[ON/OFF]

Ⳮ30ⳮ30

Ⳮ3ⳮ3

Ⳮ150ⳮ150

Ⳮ60ⳮ60

Ⳮ30ⳮ30

Computer/RGB

Componente

Interlacc.

Progressivo

Risoluz.

800⳯600

640⳯480

•

Risoluz.

800⳯600

640⳯480

•

1024⳯864

1152⳯864

1152⳯870

1152⳯882

Risoluz. Freq.orizz. Freq.vert.

Sharp

Personale

Blu

Nessuno

Sharp

Personale

Nessuno

Normal

Livello A

Livello B

Old Password

New Password

Conferma

Freq.vert.

75 Hz 72 Hz

Freq.vert.

75 Hz 72 Hz

640⳯480

37.5 kHz 72 Hz

Voci della barra di menu del modo

INGRESSO 3 (VIDEO) o INGRESSO 4 (S-VIDEO)

principale

Immagine

Audio

Opzioni

Lingua English

Modo PRO

Status

Contrasto

Luminos. Ⳮ30ⳮ30

Colore Ⳮ30ⳮ30

Sfumatura Ⳮ30ⳮ30

Definizione Ⳮ30ⳮ30

Rosso Ⳮ30ⳮ30

Blu Ⳮ30ⳮ30

Temp col

Reset

Convers. I/P

Acuti Ⳮ30ⳮ30

Bassi Ⳮ30ⳮ30

Reset

Timer lam.

Vis.sch.nero.

Vis.OSD

Sistema video

Fondo

Immag.iniz.

Modo economia

Spegn. Automatico

Liv. blocco tasti

Password

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Fronte

SoffⳭfronte

Retro

SoffⳭretro

Ⳮ30ⳮ30

Ⳮ3ⳮ3

[ON/OFF]

Interlacc.

Progressivo

Autom.

PAL (50/60Hz)

SECAM

NTSC4.43

NTSC3.58

Sharp

Personale

Blu

Nessuno

Sharp

Personale

Nessuno

Normal

Livello A

Livello B

Old Password

New Password

Conferma

Funzionamento

Modo PRO

Status

Fronte

SoffⳭfronte

Retro

SoffⳭretro

• I valori di definizione, frequenza verticale e frequenza orizzontale sopra riportati sono solo a scopo di esempio.

•“Colore” e “Sfumatura” appaiono solo quando è selezionato l’ingresso Componente nel modo INGRESSO 1 o 2.

• Solo le voci evidenziate nei diagrammi sopra possono essere regolate.

• Per regolare le voci dei menu secondari, premere © dopo aver seleizonato il menu

secondario.

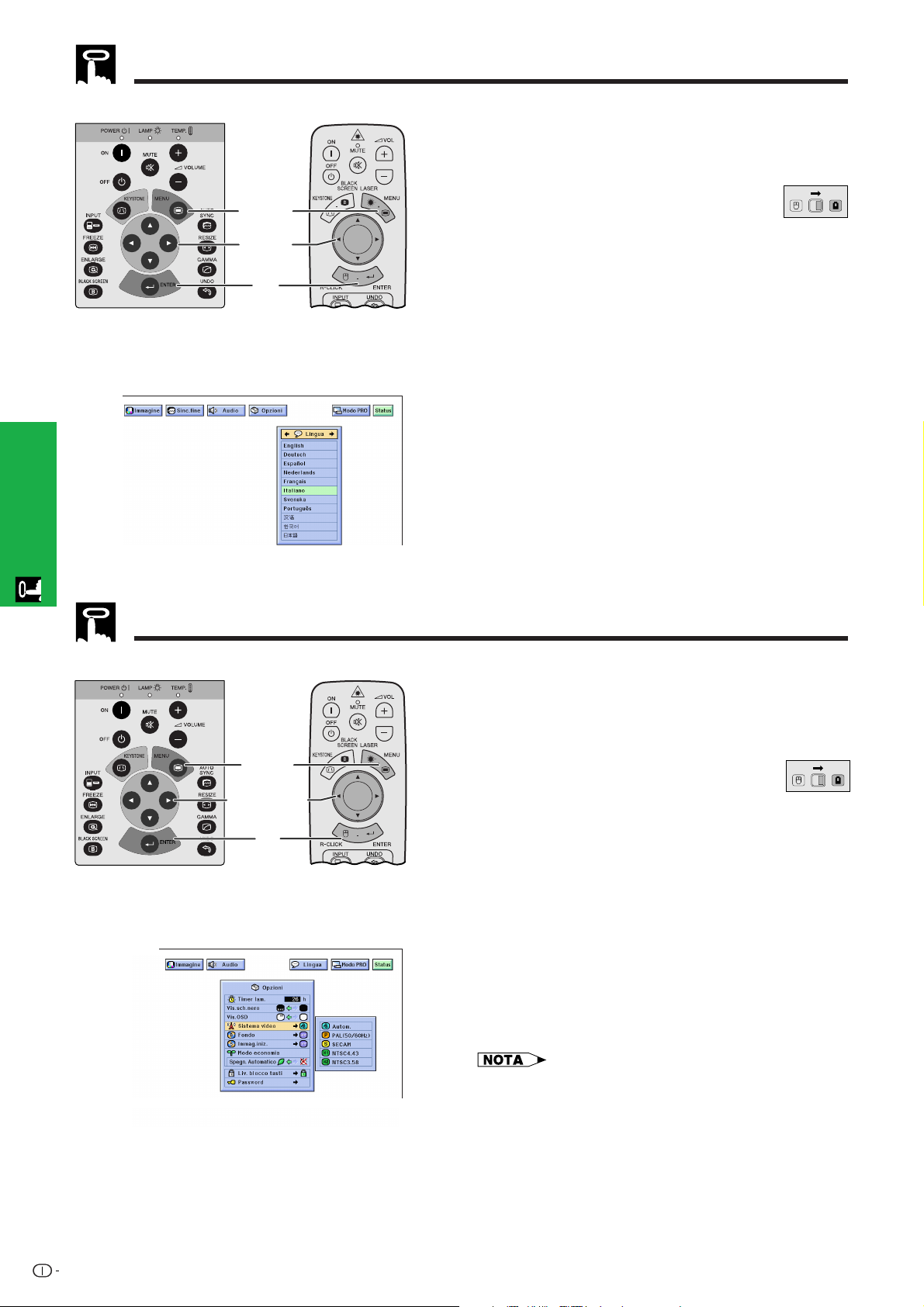

Selezione del linguaggio di visualizzazione sullo schermo

Funzionamento

Proiettore

Telecomando

1, 5

2, 3

Visualizzazione sullo schermo (GUI)

L’inglese è la lingua preimpostata per le visualizzazioni sullo schermo. La lingua può essere scelta tra inglese, tedesco, spagnolo, olandese, francese, italiano, svedese, portoghese, cinese, coreano o giapponese.

(Spostare l’interruttore MOUSE/ADJ. del

MOUSE

ADJ.

telecomando sulla posizione ADJ.)

1 Premere MENU.

2 Premere ß/© per selezionare “Lingua”.

3 Premere ∂/ƒ per selezionare la lingua

desiderata.

4 Premere ENTER per salvare l’impostazione. Il

display sullo schermo è ora programmato per visualizzare nel linguaggio selezionato.

5 Per uscire dal GUI, premere MENU.

Selezione del modo di sistema di ingresso video (solo per il modo INGRESSO 3 o 4)

Proiettore

1, 6

2, 3, 4

Visualizzazione sullo schermo (GUI)

Telecomando

Il modo di sistema di ingresso video è preimpostato su “Autom.”; ma può essere regolato su un modo di

sistema specifico, se il modo di sistema selezionato non è compatibile con l’apparecchio audio/video collegato.

(Spostare l’interruttore MOUSE/ADJ. del

MOUSE

ADJ.

telecomando sulla posizione ADJ.)

1 Premere MENU.

2 Premere ß/© per selezionare “Opzioni”.

3 Premere ∂/ƒ per selezionare “Sistema video” e

quindi premere ©.

4 Premere ∂/ƒ per selezionare il modo di sistema

video desiderato.

5 Premere ENTER per salvare l’impostazione.

6 Per uscire dal GUI, premere MENU.

• Quando il modo di sistema è impostato su “Autom.” può non essere possibile ricevere un’immagine chiara a causa di differenze di segnale. Se questo dovesse accadere, passare al sistema video del segnale sorgente.

Regolazioni dell’immagine

Proiettore

Telecomando

1, 4

2, 3

Visualizzazione sullo schermo (GUI)

(Ingresso COMPUTER/RGB nel modo INGRESSO 1 o 2)

Regolazione delle immagini

Si può regolare l’immagine del proiettore come desiderato con le regolazioni d’immagine seguenti.

Descrizione delle voci di regolazione

Voce selezionale

Contrasto Luminos. Colore Sfumatura Definizione Rosso Blu Reset

Tasto ß

Meno contrasto Meno luminosità Per ridurre l’intensità del colore Per un tono della pelle più purpureo Per ridurre la definizione Rosso più debole Blu più debole Tutte le voci di regolazione immagine sono riportate alle impostazioni predefinite in fabbrica.

• Le regolazioni "Colore", "Sfumatura" e "Definizione" non sono disponibili nel modo COMPUTER/RGB (ingresso 1 o 2).

• La regolazione "Definizione" non è disponibile nel modo COMPONENTE (ingresso 1 o 2).

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

1 Premere MENU. Lo schermo della barra del menu

e del menu “Immagine” appare. La Guida delle Operazioni GUI viene anche visualizzata.

Tasto ©

Più contrasto Più luminosità Per aumentare l’intensità del colore Per un tono della pelle più verdastro Per aumentare la definizione Rosso più forte Blu più forte

MOUSE

ADJ.

Funzionamento

2 Premere ∂/ƒ per selezionare un item di

regolazione specifica.

3 Premere ß/© per spostare il segno della voce

di regolazione selezionata sull’impostazione desiderata.

4 Per uscire dal GUI, premere MENU.

• Per ripristinare tutti le voci di regolazione, selezionare “Reset” sullo schermo del menu “Immagine” e premere

ENTER.

• Le regolazioni possono essere memorizzate separatamente nei modi “INGRESSO 1”, “INGRESSO 2”, “INGRESSO 3 (VIDEO)” e “INGRESSO 4 (S-VIDEO)”.

Regolazioni dell’immagine

Funzionamento

Proiettore Telecomando

1, 4

2, 3

Visualizzazione sullo schermo (GUI)

Regolazione della temperatura del colore

Questa funzione può essere usata per regolare la temperature del colore più idonea al tipo di ingresso di immagini al proiettore (video, immagine per computer, trasmissioni televisive, ecc.). Diminuire la temperatura del colore per creare immagini più calde e rossastre per tonalità di carnagione naturali. Aumentare la temperatura del colore per creare immagini più fresche e bluastre per immagini più luminose.

Descrizione della temperatura del colore

ⳮ3 Ⳮ3

(Rosso) Tasto ß Tasto © (Blu)

Diminuisce la temperatura del colore per immagini più calde, rossastre, come incandescenti. (Bassa temperatura del colore)

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

1 Premere MENU. Lo schermo della barra del menu

e del menu “Immagine” appare. La Guida delle Operazioni GUI viene anche visualizzata.

2 Premere ∂/ƒ per selezionare “Temp col”.

Aumenta la temperatura del colore per immagini più fresche, bluastre, come fluorescenti. (Alta temperatura del colore)

MOUSE

ADJ.

Proiettore Telecomando

1, 6

2, 3, 4

Visualizzazione sullo schermo (GUI)

3 Premere ß/© per spostare il segno della voce

di regolazione selezionata sull’impostazione desiderata.

4 Per uscire dal GUI, premere MENU.

Selezione del tipo di segnale

Questa funzione permette di selezionare il tipo di segnale di ingresso (COMPUTER/RGB o COMPONENTE) per la porta INPUT 1 o 2.

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

1 Premere MENU.

2 Premere ß/© per selezionare “Immagine”.

3 Premere ∂/ƒ per selezionare “Tipo segnale” e

quindi premere ©.

4 Premere ∂/ƒ per selezionare “Computer/RGB”

o “Componente”.

5 Premere ENTER per salvare l’impostazione.

MOUSE

ADJ.

6 Per uscire dal GUI, premere MENU.

Regolazioni dell’immagine

Proiettore Telecomando

1, 6

2, 3, 4

Visualizzazione sullo schermo (GUI)

Conversione I/P

Questa funzione permette di selezionare una visualizzazione interlacciata o una visualizzazione progressiva di un segnale video. La visualizzazione progressiva produce un’immagine video più uniforme.

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

1 Premere MENU. 2 Premere ß/© per selezionare “Immagine”. 3 Premere ∂/ƒ per selezionare “Convers.I/P” e

quindi premere ©.

4 Premere ∂/ƒ per selezionare “Interlacc.” o

“Progressivo”.

5 Premere ENTER per salvare l’impostazione. 6 Per uscire dal GUI, premere MENU.

Modo interlacciato

Il modo interlacciato crea una singola immagine tramite l’attivazione di linee di scansione in due semiquadri. Usare questo modo quando si proiettano immagini in movimento.

Modo progressivo

Il modo progressivo crea un’immagine singola utilizzando tutte le linee di scansione disponibili. Usare questo modo per proiettare fermi immagine per evitare il tremolio d’immagine e le righe che risultano da fermi immagine di sorgente interallacciata.

MOUSE

ADJ.

Funzionamento

Regolazioni dell’audio

Proiettore

1, 5

2, 3, 4

Visualizzazione sullo schermo (GUI)

Telecomando

L’audio del proiettore è stato prefissato in fabbrica su impostazioni standard. Tuttavia, è possibile regolarlo secondo le proprie preferenze modificando le seguenti impostazioni audio.

Descrizione delle voci di regolazione

Voce selezionata

Acuti Bassi Reset

Per alti più deboli Per bassi più deboli

Tutte le voci di regolazione audio sono riportate alle impostazioni prefissate in fabbrica.

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

1 Premere MENU. Lo schermo della barra del menu

e del menu “Immagine” appare. La Guida delle Operazioni GUI viene anche visualizzata.

2 Premere ß/© per selezionare “Audio”. 3 Premere ∂/ƒ per selezionare un item di

regolazione specifica.

4 Premere ß/© per spostare il segno della voce

di regolazione selezionata sull’impostazione desiderata.

5 Per uscire dal GUI, premere MENU.

Tasto ©Tasto ß

Per alti più forti Per bassi più forti

MOUSE

ADJ.

• Per ripristinare tutte le voci di regolazione, selezionare “Reset” sullo schermo del menu “Audio” e premere ENTER.

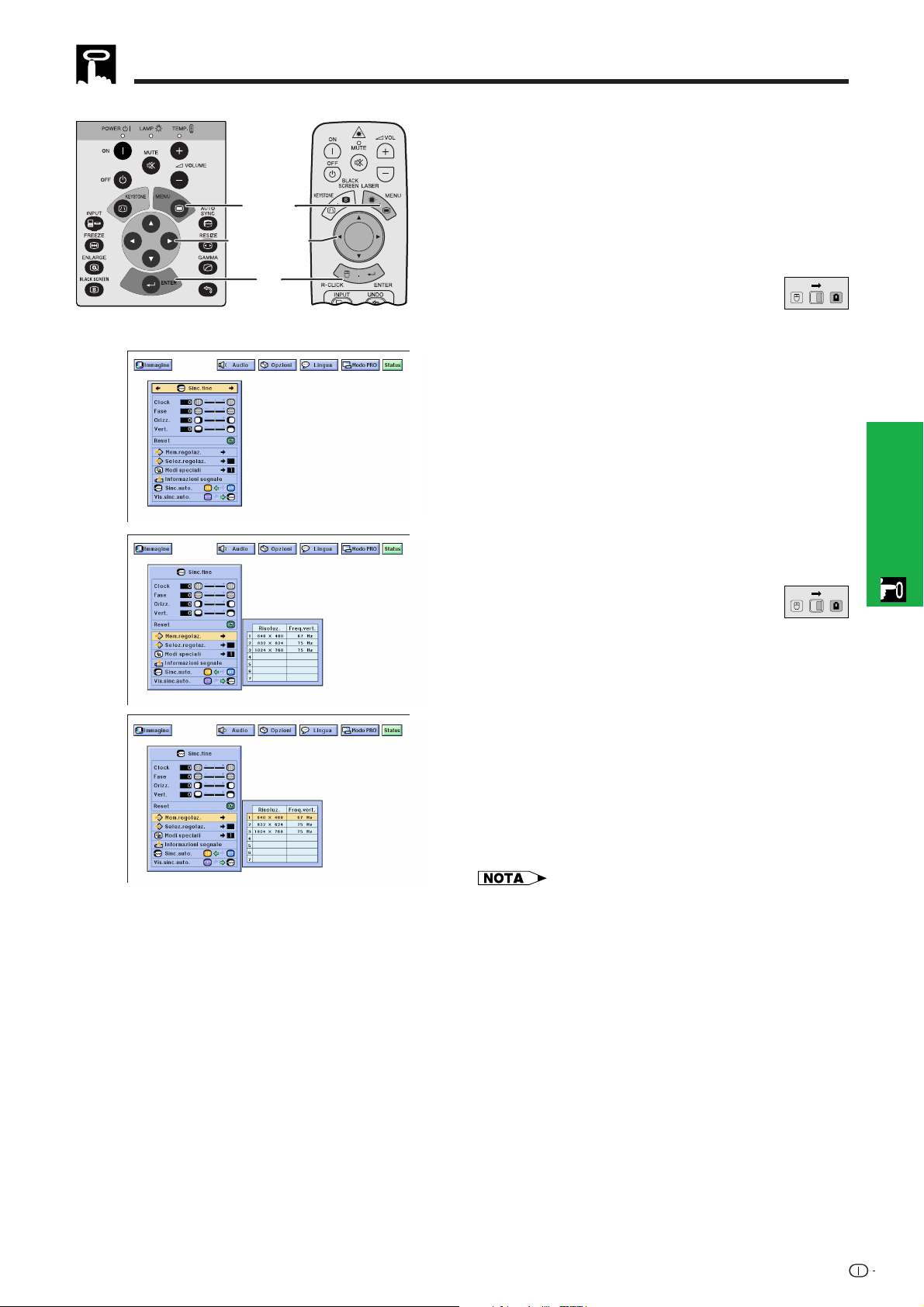

Regolazioni delle immagini del computer (solo per il modo INGRESSO 1 o 2)

Funzionamento

Proiettore

Telecomando

1, 5

2, 3, 4

Visualizzazione sullo schermo (GUI)

Regolazione delle immagini sul computer

Quando vengono visualizzate le configurazioni di computer che sono molto dettagliate (quadrettaturá, striscie verticali, ecc.), una interferenza può prodursi fra i pixel LCD, causando così un sfarfallamento, striscie verticali o irregularità nelle porzioni dello schermo. Se ciò si produce, regolare “Clock”, “Fase”, “Orizz.” e “Vert.” per ottenere una immagine di computer ottima.

Descrizione delle voci di regolazione

Voce selezionata

Clock Fase Orizz. Vert.

• La regolazione dell’immagine computer può essere eseguito facilmente premendo AUTO SYNC ( per dettagli.

(Selezionare il modo di ingresso computer desiderato

con INPUT.)

Descrizione

Regola i parasiti verticali. Regola i parasiti orizzontali (simile al tracking sul VCR). Centra l’immagine sullo schermo spostandola alla sinistra o alla destra. Centra l’immagine sullo schermo spostandola in alto o in basso.

). Vedere pagina 34

(Spostare l’interruttore MOUSE/ADJ. del

MOUSE

ADJ.

telecomando sulla posizione ADJ.)

1 Premere MENU. Lo schermo della barra del menu

e del menu “Immagine” appare. La Guida delle Operazioni GUI viene anche visualizzata.

2 Premere ß/© per selezionare “Sinc.fine”.

3 Premere ∂/ƒ per selezionare un item di

regolazione specifica.

4 Premere ß/© per spostare il segno della voce

di regolazione selezionata sull’impostazione desiderata.

5 Per uscire dal GUI, premere MENU.

• Per ripristinare tutte le voci di regolazione, selezionare “Reset” sullo schermo del menu “Sinc.fine” e premere

ENTER.

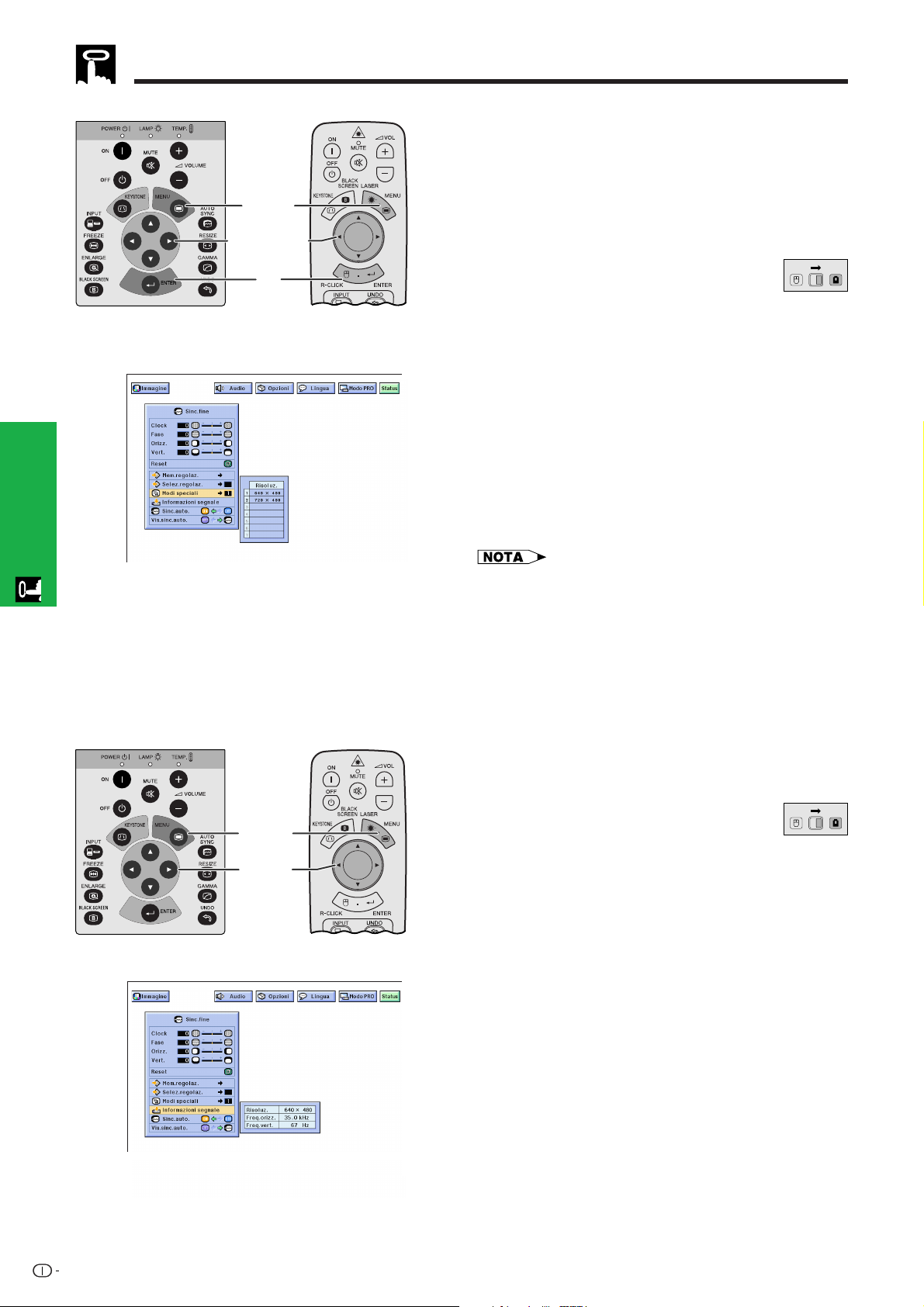

Regolazioni delle immagini del computer (solo per il modo INGRESSO 1 o 2)

Proiettore Telecomando

1, 6

2, 3, 4

Visualizzazione sullo schermo (GUI)

Memorizzazione e selezione di valori di regolazione predesignati

Questo proiettore permette di memorizzare sino a sette regolazioni per l’uso con diversi computer. Una volta che queste regolazioni sono state memorizzate, potranno essere selezionate facilmente ogni volta che viene collegato il computer al proiettore.

Salvataggio delle regolazioni

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

1 Premere MENU.

2 Premere ß/© per selezionare “Sinc.fine”.

3 Premere ∂/ƒ per selezionare “Mem.regolaz.” e

quindi premere ©.

4 Premere ∂/ƒ per selezionare la locazione di

memoria desiderata della regolazione.

5 Premere ENTER per salvare la regolazione.

6 Per uscire dal GUI, premere MENU.

Selezione di una regolazione salvata

MOUSE

ADJ.

Funzionamento

MOUSE

(Spostare l’interruttore MOUSE/ADJ. del

ADJ.

telecomando sulla posizione ADJ.)

1 Premere MENU.

2 Premere ß/© per selezionare “Sinc.fine”.

3 Premere ∂/ƒ per selezionare “Selez.regolaz.” e

quindi premere ©.

4 Premere ∂/ƒ per selezionare la regolazione di

memoria desiderata.

5 Premere ENTER per selezionare la regolazione.

6 Per uscire dal GUI, premere MENU.

• Se una posizione di memoria non è stata impostata non viene visualizzata un’impostazione di risoluzione e di frequenza.

• Quando si seleziona la regolazione memorizzata con “Selez.regolaz.”, il sistema del computer dovrebbe

corrispondere alla regolazione memorizzata.

Regolazioni delle immagini del computer (solo per il modo INGRESSO 1 o 2)

Funzionamento

Proiettore

Telecomando

1, 6

2, 3, 4

Visualizzazione sullo schermo (GUI)

Regolazione del modo speciale

Normalmente, il tipo di segnale in ingresso viene individuato e il modo di definizione corretto viene selezionato automaticamente. Tuttavia, per alcuni segnali, il modo di risoluzione ottimale in “Modi speciali” sulla schermata di menu “Sinc.fine” potrebbe dover essere selezionato per uniformità con il modo di visualizzazione da computer.

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

1 Premere MENU.

2 Premere ß/© per selezionare “Sinc.fine”.

3 Premere ∂/ƒ per selezionare “Modi speciali” e

quindi premere ©.

4 Premere ∂/ƒ per selezionare il modo di

definizione ottimale.

5 Premere ENTER per salvare l’impostazione.

6 Per uscire dal GUI, premere MENU.

MOUSE

ADJ.

Proiettore

Telecomando

1, 4

2, 3

Visualizzazione sullo schermo (GUI)

• Evitare di visualizzare schemi computer che ripetono righe orizzontali alterne (strisce orizzontali). (Si può verificare sfarfallamento, che rende difficile la visione dell’immagine.)

• Quando si immettono segnali DTV 480P, selezionare “480P” al punto

4 sopra.

Controllo del segnale in ingresso

Questa funzione permette di controllare le informazioni sul segnale attualmente in ingresso.

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

1 Premere MENU.

2 Premere ß/© per selezionare “Sinc.fine”.

3 Premere ∂/ƒ per selezionare “Informazioni

segnale” per visualizzare il segnale attualmente in ingresso.

4 Per uscire dal GUI, premere MENU.

MOUSE

ADJ.

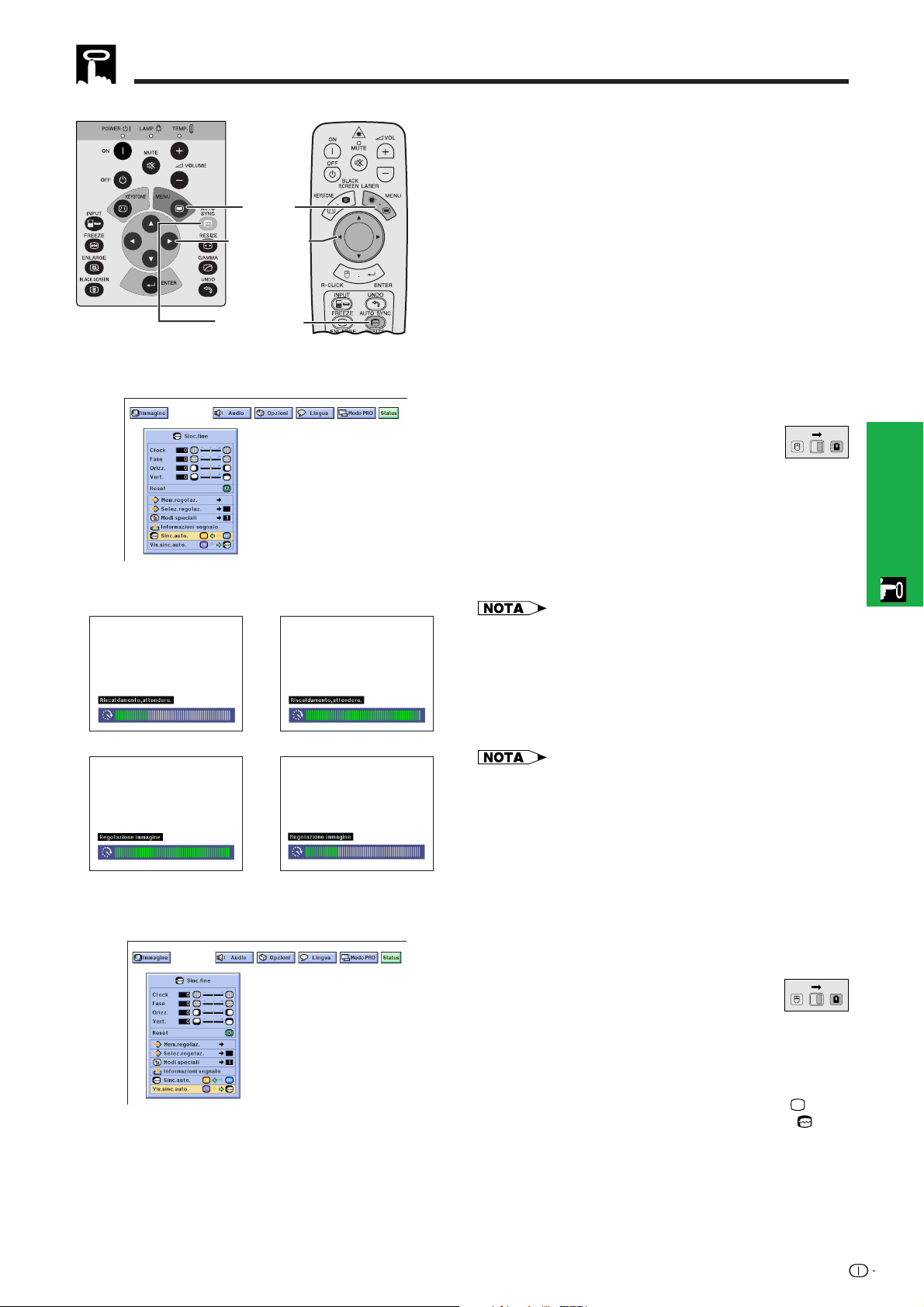

Regolazioni delle immagini del computer (solo per il modo INGRESSO 1 o 2)

Proiettore

Telecomando

1, 5

2, 3, 4

Tasto

AUTO SYNC

Visualizzazione sullo schermo (GUI)

Regolazione della

sincronizzazione automatica

• Usato per regolare automaticamente un’immagine di computer.

• La regolazione di sincronizzazione automatica può essere eseguita manualmente premendo AUTO SYNC, o automaticamente impostando “Sinc.auto.” su “ON” nel menu GUI del proiettore.

Quando “Sinc.auto.” viene regolato alla posizione “ON”:

• La regolazione del sincronismo viene effettuata automaticamente ogni volta che il proiettore è attivato mentre si è collegato a un computer o la selezione d’ingresso è cambiata.

• La regolazione “Auto Sync” eseguita precedentemente verrà annulata quando la regolazione del proiettore è cambiata.

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

1 Premere MENU. 2 Premere ß/© per selezionare “Sinc.fine”. 3 Premere ∂/ƒ per selezionare “Sinc.auto.”. 4 Premere ß/© per selezionare “ON”. 5 Per uscire dal GUI, premere MENU.

MOUSE

ADJ.

Funzionamento

Visualizzazione sullo schermo

Visualizzazione sullo schermo (GUI)

• Le regolazioni automatiche possono essere eseguite premendo AUTO SYNC.

• Quando l’immagine ottimale non può essere ottenuta con la regolazione “Auto Sync”, utilizzare le regolazioni manuali. (Vedere pagina 31.)

Durante la regolazione “Auto Sync”, il display sullo schermo cambia come illustrato sulla sinistra.

• La regolazione “Auto Sync” può prendere un pò di tempo per completare, secondo l’immagine del computer collegato al proiettore.

Funzione di visualizzazione della sincronizzazione automatica

Normalmente un’immagine non viene sovrimposta durante la regolazione del sincronismo autmatico. Si può però scegliere di sovrapporre un’immagine di sfondo durante la regolazione di sincronizzazione automatica.

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

1 Premere MENU. 2 Premere ß /© per selezionare “Sinc.fine”. 3 Premere ∂/ƒ per selezionare “Vis.sinc.auto.”. 4 Premere ß /© per selezionare “ ” per

sovrapporre un’immagine di sfondo o “ ” per rimuovere l’immagine di sfondo durante la regolazione di sincronizzazione automatica.

5 Per uscire dal GUI, premere MENU.

MOUSE

ADJ.

Funzioni utili

Funzione di fermo immagine

Proiettore

1, 2

Visualizzazione sullo schermo

Telecomando

Questa funzione permette di bloccare immediatamente un’immagine in movimento. Questo è comodo quando si desidera visualizzare un fermo immagine dal computer o video, per avere più tempo per spiegare l’immagine al pubblico. Si può usare questa funzione anche per visualizzare un fermo immagine dal computer mentre si preparano le immagini computer da presentare successivamente.

1 Premere FREEZE per immobilizzare l’immagine.

2 Premere FREEZE di nuovo per ritornare

all’immagine in movimento.

Ingrandimento di immagine digitale

Proiettore

Visualizzazione sullo schermo

Telecomando

Questa funzione permette di ingrandire una parte specifica dell’immagine. Questo è comodo quando si desidera visualizzare un dettaglio dell’immagine.

(Spostare l’interruttore MOUSE/ADJ. del

MOUSE

ADJ.

telecomando sulla posizione ADJ.)

1 Premere ENLARGE. A ciascuna pressione di

ENLARGE l’immagine viene ingrandita.

2 Quando l’immagine è ingrandita, si può scorrere

sull’immagine in direzione orizzontale e verticale usando ∂/ƒ/ß/©.

• A ciascuna pressione di ENLARGE l’ingrandimento immagine cambia come indicato sotto.

ⴒ1 ⴒ4 ⴒ9 ⴒ16 ⴒ36 ⴒ64

• Se il segnale in ingresso cambia durante l’ingrandimento immagine digitale, l’immagine torna al formato ⳯ 1. Il segnale in ingresso cambia (a) quando si preme INPUT (b) quando il segnale in ingresso viene interrotto o (c) quando la definizione di ingresso e il tasso di

rinfrescamento cambia.

3 Per tornare al formato ⳯1, premere UNDO.

Funzioni utili

Correzione del gamma

Proiettore Telecomando

Visualizzazione sullo schermo

STANDARD

PRESENTAZIONE

• Il gamma è una funzione di potenziamento della qualità di immagine che offre un’immagine più ricca schiarendo le parti più scure dell’immagine senza alterare la luminosità delle parti più chiare.

• Sono disponibili quattro impostazioni di gamma per compensare differenze nelle immagini visualizzate e nella luminosità dell’ambiente.

• Quando si visualizzano immagini con frequenti scene scure, come di un film o di un concerto, o quando si visualizzano le immagini in una stanza luminosa, questa funzione permette di vedere meglio le scene scure e da l’impressione di una maggiore profondità dell’immagine.

Modi gamma

Modo selezionato

STANDARD

PRESENTAZIONE

CINEMA

PERSONALE

Modo gamma

Immagine normale senza correzione gamma.

Schiarisce le parti più scure dell’immagine per presentazioni più efficaci.

Conferisce maggiore profondità alle parti scure dell’immagine per un’esperienza tipo cinema più soddisfacente.

Permette di regolare il valore di gamma usando il software di presentazione avanzata Sharp.

CINEMA

Funzioni utili

PERSONALE

ss s

(Spostare l’interruttore MOUSE/ADJ. del

MOUSE

ADJ.

telecomando sulla posizione ADJ.)

1 Premere GAMMA. A ciascuna pressione di

GAMMA, il livello del gamma si alterna come

mostrato a sinistra.

2 Per tornare all’immagine normale, premere UNDO

mentre “GAMMA” è visualizzato sullo schermo.

Selezione del modo di visualizzazione immagine

LARGO

RIDIMENSIONA

Proiettore Telecomando Questa funzione permette di modificare o

personalizzare il modo di visualizzazione immagine per potenzare l’immagine in ingresso. A seconda del segnale in ingresso si può scegliere l’immagine NORMALE, RIDUZ. A SCH., DOT BY DOT, LARGO o NORMALE (WIDE).

1 Premere RESIZE. A ciascuna pressione di

RESIZE, il modo di immagine cambia come indicato sotto.

COMPUTER

VIDEO/DTV

2 Per ripristinare l’immagine standard, premere

UNDO fintanto che sullo schermo è visualizzato “RIDIMENSIONA”.

ESEMPIO

Rapporto di aspetto 4:3

Altri rapporti di aspetto

Segnale in ingresso

SVGA (800 ⳯ 600)

XGA (1024 ⳯ 768) UXGA (1600 ⳯ 1200) SXGA (1280 ⳯ 1024)

NORMALE RIDUZ. A SCH. DOT BY DOT

RIDIMENSIONA

NORMALE

Rapporto di aspetto 4:3

RIDIMENSIONA

NORMALE

Altri rapporti di aspetto

ESEMPIO

Rapporto di aspetto 4:3 480I/P, NTSC, PAL, SECAM

Rapporto di aspetto 16:9, 720P, 1080i

4:3

Cassetta postale

Comprimere

480I/P, 720P, 1080i

*La funzione Spostamento digitale dell’immagine può essere usata con questi modi di

visualizzazione delle immagini.

Segnale in ingresso

NORMALE LARGO NORMALE (WIDE)

NORMALE RIDUZ. A SCH. DOT BY DOT

1024 ⳯ 768 1024 ⳯ 768 1024 ⳯ 768 960 ⳯ 768

– – –

1024 ⳯ 768

Immagine schermo uscita

RIDIMENSIONA

RIDUZ. A SCH.

NORMALE LARGO NORMALE (WIDE)

1024 ⳯ 768 1024 ⳯ 768

– –

1024 ⳯ 576* 1024 ⳯ 576* 1024 ⳯ 576*

1024 ⳯ 576*

Immagine schermo uscita

800 ⳯ 600 1024 ⳯ 768 1600 ⳯ 1200 1280 ⳯ 1024

RIDIMENSIONA

DOT BY DOT

RIDIMENSIONA

DOT BY DOT

768 ⳯ 576*

–

Funzioni utili

480I/P,

NTSC,

PAL,

SECAM

720P,

1080i

Rapporto di aspetto 4:3

Cassetta postale

Comprimere

Rapporto di aspetto 16:9

RIDIMENSIONA

NORMALE

RIDIMENSIONA

NORMALE

RIDIMENSIONA

NORMALE

RIDIMENSIONA

LARGO

RIDIMENSIONA

LARGO

RIDIMENSIONA

LARGO

RIDIMENSIONA

NORMALE (WIDE)

RIDIMENSIONA

NORMALE (WIDE)

RIDIMENSIONA

NORMALE (WIDE)

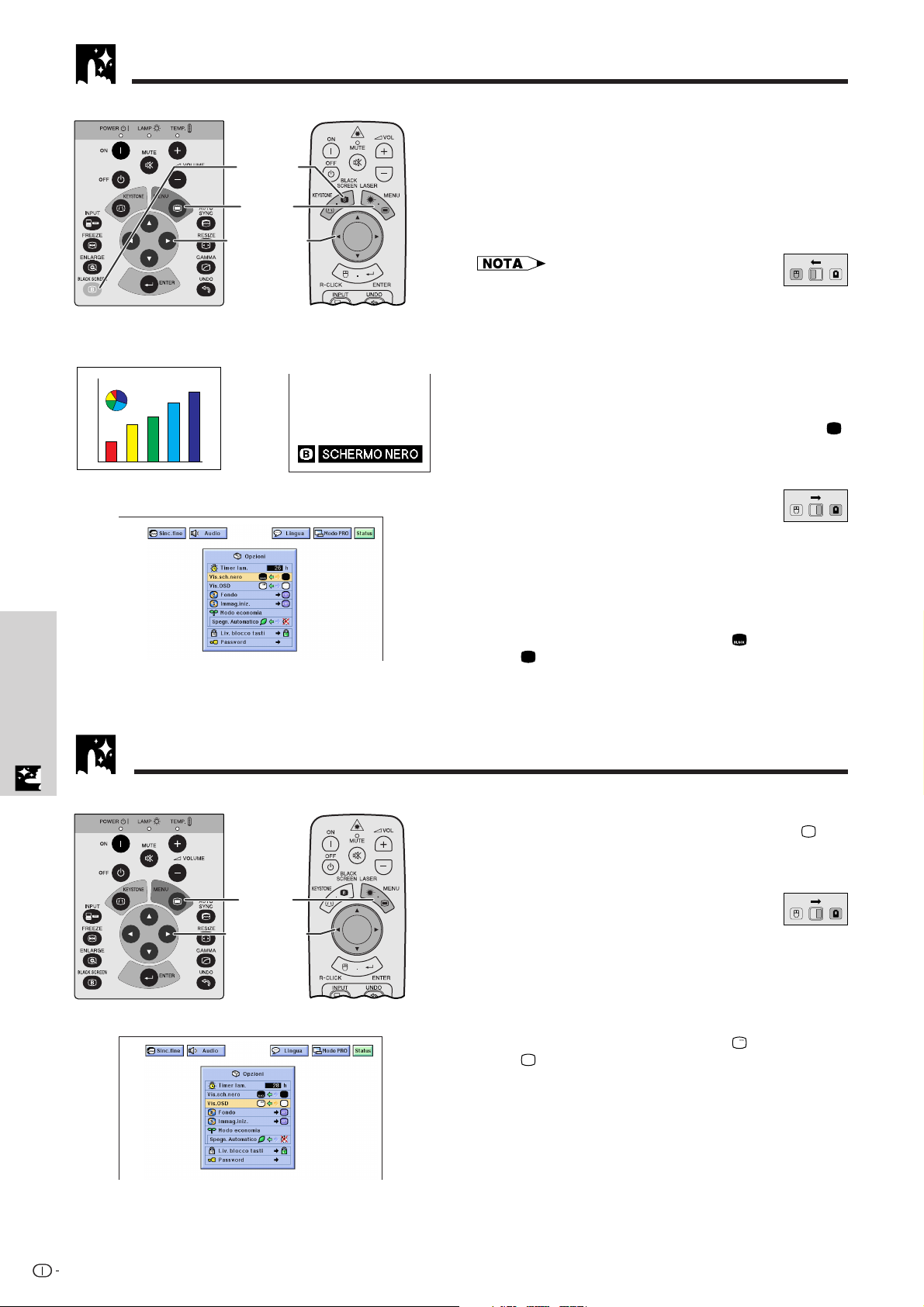

Funzione di schermo nero

Proiettore

Immagine proiettata

Visualizzazione sullo schermo (GUI)

Tasto

BLACK

SCREEN

1, 5

2, 3, 4

Telecomando

Questa funzione può essere usata per sovrapporre uno schermo nero ad un’immagine di presentazione.

Annerimento dell’immagine

Premere BLACK SCREEN. Lo schermo diventa nero e viene visualizzato “SCHERMO NERO”. Per tornare all’immagine della presentazione, premere di nuovo BLACK SCREEN.

MOUSE

ADJ.

• Per usare il telecomando per controllare questa

funzione, spostare l’interruttore MOUSE/ADJ. sulla posizione MOUSE prima di premere BLACK SCREEN.

Disattivazione della visualizzazione sullo schermo

La visualizzazione sullo schermo (“SCHERMO NERO”) che appare durante lo stato di schermo nero può essere disattivata. Quando “Vis.sch.nero” è regolato su “ ” nel menu GUI, “SCHERMO NERO” non viene visualizzato durante la funzione.

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

1 Premere MENU.

MOUSE

ADJ.

Funzioni utili

2 Premere ß /© per selezionare “Opzioni”.

3 Premere ∂/ƒ per selezionare “Vis.sch.nero”.

4 Premere ß/© per selezionare “ ” per attivare o

“ ” per disattivare la visualizzazione sullo schermo.

5 Per uscire dal GUI, premere MENU.

Funzione di esclusione delle indicazioni visualizzazione sullo schermo

Proiettore

1, 5

2, 3, 4

Visualizzazione sullo schermo (GUI)

Telecomando

Questa funzione permette di disattivare i messaggi su schermo che appaiono durante la selezione di ingresso. Una volta che “Vis.OSD” è stato impostato su “ ” nel menu GUI, i messaggi su schermo non appaiono quando si preme INPUT.

(Spostare l’interruttore MOUSE/ADJ. del

MOUSE

telecomando sulla posizione ADJ.)

1 Premere MENU.

2 Premere ß /© per selezionare “Opzioni”.

3 Premere ∂/ƒ per selezionare “Vis.OSD”.

4 Premere ß/© per selezionare “ ” per attivare o

“ ” per disattivare la visualizzazione sullo schermo.

ADJ.

5 Per uscire dal GUI, premere MENU.

Selezione dell’immagine di fondo

Proiettore Telecomando

1, 6

2, 3, 4

Visualizzazione sullo schermo (GUI)

Questa funzione permette di selezionare l’immagine visualizzata quando nessun segnale viene trasmesso al proiettore.

Descrizione delle immagini di fondo

Voce selezionata

Sharp

Personale

Blu

Nessuno

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

1 Premere MENU. 2 Premere ß/© per selezionare “Opzioni”. 3 Premere ∂/ƒ per selezionare “Fondo” e quindi

premere ©.

4 Premere ∂/ƒ per selezionare l’immagine del fondo

che si vuole visualizzare sullo schermo.

5 Premere ENTER per salvare l’impostazione. 6 Per uscire dal GUI, premere MENU.

• Selezionando “Personale”, il proiettore può visualizzare una

immagine personalizzata (per es. il logo della vostra società) come immagine del fondo. L’immagine personalizzata deve essere un file BMP di 256 colori con un formato immagine non più grande di

1.024 ⳯ 768 pixel. vedi il manuale di il software di presentazione avanzata Sharp, per il modo di salvare (o cambiare) un’immagine personalizzata.

Immagine di fondo

Immagine di default SHARP

Immagine personalizzata dell’utente (p.es. il marchio dell’azienda)

Schermo blu

Schermo nero

MOUSE

ADJ.

Selezione dell’immagine di apertura

Proiettore

1, 6

2, 3, 4

Visualizzazione sullo schermo (GUI)

Telecomando

• Questa funzione permette di specificare l’immagine da visualizzare all’attivazione del proiettore.

• Un immagine personalizzata (ad es. il logo della società) può essere trasferita al proiettore per mezzo di un cavo RS-232C. Per informazioni dettagliate, vedere pagina 16 di questo manuale di istruzioni e consultare anche il manuale di il software di presentazione avanzata Sharp.

Descrizione delle immagini di apertura

Voce selezionata

Sharp

Personale

Nessuno

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

1 Premere MENU. 2 Premere ß/© per selezionare “Opzioni”. 3 Premere ∂/ƒ per selezionare “Immag.iniz.” e quindi

premere ©.

4 Premere ∂/ƒ per selezionare l’immagine di avvio

che si vuole visualizzare sullo schermo.

5 Premere ENTER per salvare l’importazione. 6 Per uscire dal GUI, premere MENU.

Immagine di apertura

Immagine di default SHARP

Immagine personalizzata dell’utente (p.es. il marchio dell’azienda)

Schermo nero

MOUSE

Funzioni utili

ADJ.

• Selezionando “ Personale” il proiettore può visualizzare un’immagine personalizzata (per es. il logo della vostra società) come immagine di apertura. L’immagine personalizzata deve essere un file BMP di 256 colori con un formato immagine non più grande di 1.024 ⳯ 768 pixel. Vi raccomandiamo di vedere il manuale il software presentazione avanzata Sharp, per le istruzioni che riguardano il salvataggio (o cambio) di un’immagine personalizzata.

Modo economia

Visualizzazione sullo schermo

Proiettore Telecomando

Funzione di disattivazione automatica

Quando non vengono rivelati segnali di ingresso per più di 15 minuti, il proiettore verrà interrotto automaticamente. Il messaggio sullo schermo alla sinistra apparirà cinque minuti prima che sia spenta l’alimentazione automaticamente.

Descrizione della disattivazione automatica

In assenza di ingresso segnali per 15 minuti, l’alimentazione di corrente viene interrotta automaticamente.

Disattivazione della funzione di disattivazione automatica

Funzioni utili

1, 5

2, 3, 4

Visualizzazione sullo schermo (GUI)

(Spostare l’interruttore MOUSE/ADJ. del

MOUSE

ADJ.

telecomando sulla posizione ADJ.)

1 Premere MENU.

2 Premere ß/© per selezionare “Opzioni”.

3 Premere ∂/ ƒ per selezionare “Spegn.

Automatico”.

4 Premere ß/© per selezionare “ ” o “ ”.

5 Per uscire dal GUI, premere MENU.

• L’impostazione di fabbrica per la funzione “Spegn. Automatico” è “

”.

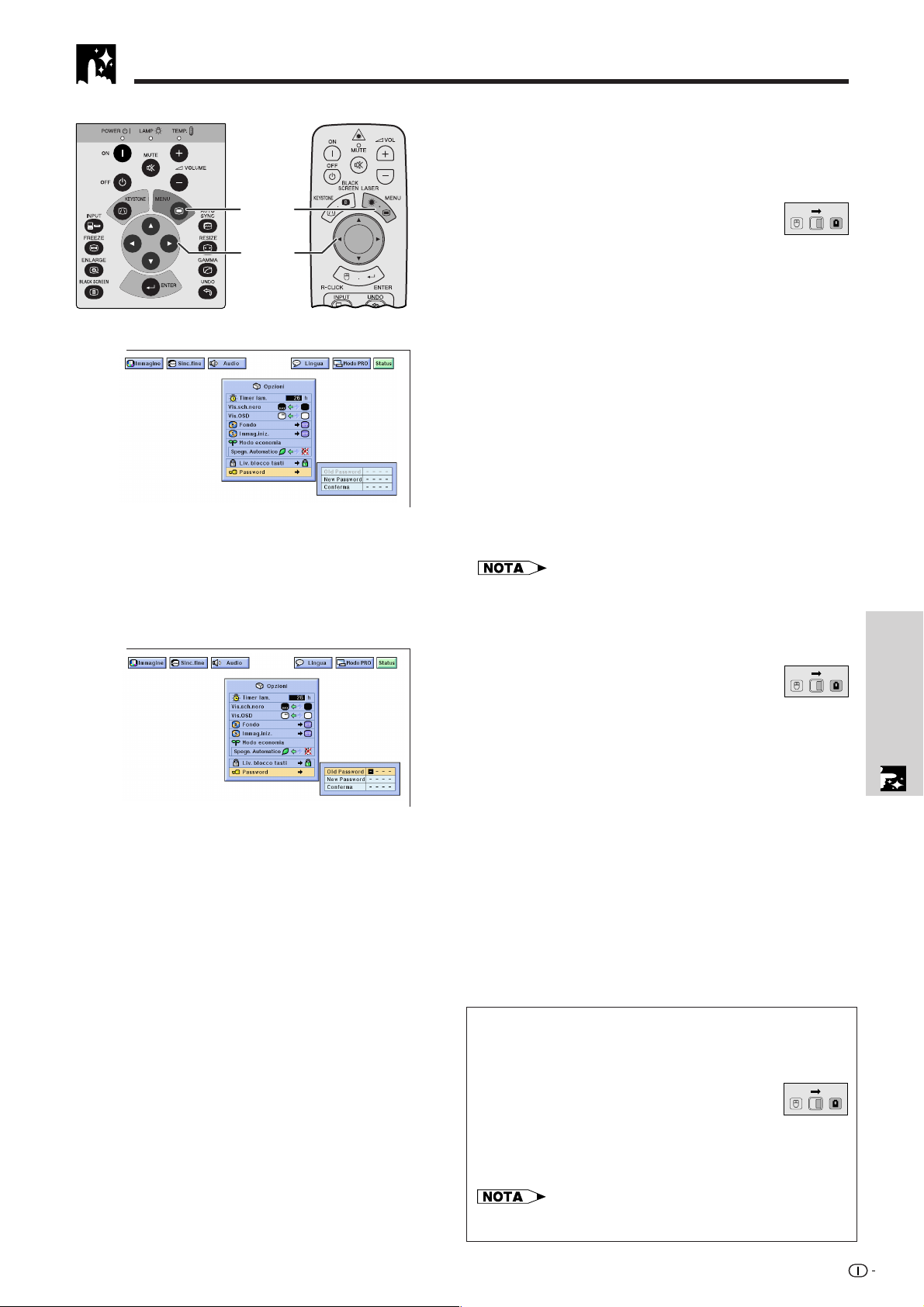

Password

Proiettore Telecomando

1, 6

2, 3, 4, 5

Visualizzazione sullo schermo (GUI)

Per impedire cambiamenti di determinate impostazioni del GUI, l’utente può assegnare una password da usare con il livello blocco tasti.

Per assegnare la password

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

1 Premere MENU.

2 Premere ß/© per selezionare “Opzioni”.

3 Premere ∂/ƒ per selezionare “Password” e

quindi premere ©.

4 Immettere la nuova password utilizzando ∂/ƒ per

selezionare il numero desiderato, dopo di che premere © per selezionare la cifra successiva. Continuare questa procedura per le altre tre cifre restanti e alla fine premere ENTER.

5 Immettere di nuovo la password (“Conferma”)

utilizzando ∂/ƒ/ß/©, e quindi premere ENTER.

6 Per uscire dal GUI, premere MENU.

MOUSE

ADJ.

Visualizzazione sullo schermo (GUI)

• Dopo aver assegnato la password, si raccomanda di annotarla in un posto sicuro per ricordarla all’occorrenza.

Per cambiare la password

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

1 Seguire i passi da 1 a 3 nella procedura “Per

assegnare la password” sopra.

2 Immettere la password vecchia utilizzando ∂/ƒ/

ß/©, e quindi premere ENTER.

3 Immettere la password nuova utilizzando ∂/ƒ/

ß/©, e quindi premere ENTER.

4 Immettere di nuovo la password (“Conferma”)

utilizzando ∂/ƒ/ß/©, e quindi premere ENTER.

MOUSE

ADJ.

Per cancellare la password

Qualora si dimentichi la password è possibile cancellare la password assegnata con la procedura seguente.

Funzioni utili

(Spostare l’interruttore MOUSE/ADJ. del

MOUSE

ADJ.

telecomando sulla posizione ADJ.)

/ ENTER

/ ON

/ ENTER

/ ON

/ ENTER

• Questa procedura può essere eseguita sia dal proiettore che usando il telecomando.

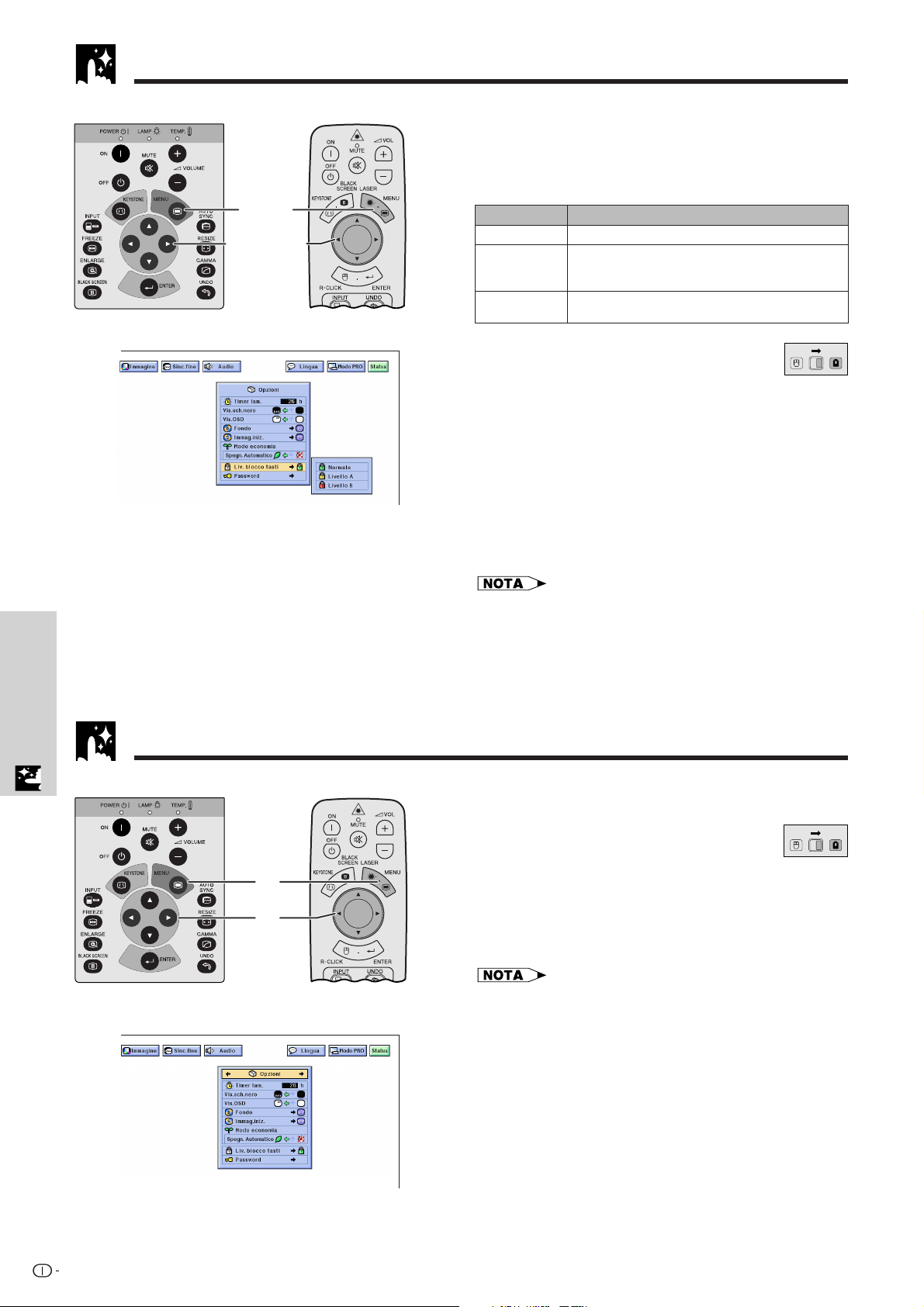

Selezione del livello blocco tasti

Proiettore Telecomando

1, 5

2, 3, 4

Visualizzazione sullo schermo (GUI)

Questa funzione può essere usata per bloccare l’uso di determinati tasti operativi del proiettore. L’utente può comunque utilizzare appieno il proiettore usando il telecomando.

Descrizione dei livello blocco tasti

Voce selezionata

Normale Livello A

Livello B

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

1 Premere MENU.

2 Premere ß/© per selezionare “Opzioni”.

3 Premere ∂/ƒ per selezionare “Liv. blocco tasti”

e quindi premere ©.

4 Premere ∂/ƒ per selezionare il livello desiderato.

5 Per uscire dal GUI, premere MENU.

Descrizione

Tutti i tasti di comando sono operativi.

Si possono usare solo i comandi INPUT (Ingresso), VOLUME, MUTE (Silenziamento), BLACK SCREEN (Schermo nero) che si trovano sul proiettore.

Tutti i tasti di comando del proiettore sono operativi.

MOUSE

ADJ.

Funzioni utili

• Per cancellare il livello blocco tasti, eseguire la procedura sopra utilizzando il telecomando.

• Se è stata assegnata una password ed è stato selezionato il livello blocco tasti, per regolare il livello blocco tasti bisogna immettere prima la password.

Controllo del tempo di impiego della lampada

Proiettore

Telecomando

Visualizzazione sullo schermo (GUI)

Questa funzione permette di controllare il tempo di impiego cumulativo della lampada.

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

1 Premere MENU.

2 Premere ß/© per selezionare “Opzioni”. Il tempo

di uso della lampada verrà visualizzata.

• Si consiglia di sostituire la lampada dopo circa 1.900 ore di

impiego. Vedere alle pagine 50 e 51 per la sostituzione della lampada.

MOUSE

ADJ.

Funzione di inversione o capovolgimento dell’immagine

Proiettore

Telecomando

1, 5

2, 3

Visualizzazione sullo schermo (GUI)

Quando è selezionato “Fronte”.

Quando è selezionato “Soff+fronte”.

Questo proiettore è dotato di una funzione di immagine invertita/capovolta che permette di invertire o capovolgere l’immagine proiettata per diverse applicazioni.

Descrizione delle immagini proiettate

Voce selezionata

Fronte

SoffⳭfronte

Retro

SoffⳭretro

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

1 Premere MENU.

2 Premere ß/© per selezionare “Modo PRO”.

3 Premere ∂/ƒ per selezionare il modo di

proiezione desiderato.

4 Premere ENTER per salvare l’impostazione.

Immagine proiettata

Immagine normale

Immagine capovolta

Immagine invertita

Immagine invertita e capovolta

MOUSE

ADJ.

Quando è selezionato “Retro”.

Quando è selezionato “Soff+retro”.

5 Per uscire dal GUI, premere MENU.

• Questa funzione viene usata per le installazioni a soffitto e l’immagine invertita. Vedere pagina 21 per queste impostazioni.

Funzioni utili

Uso degli attrezzi per le presentazioni

Proiettore Telecomando

2, 4

3, 5

1 6

Visualizzazione sullo schermo

Finestra del menu

Questo proiettore è dotato di strumenti di presentazione che possono essere usati per evidenziare i punti principali di una presentazione.

(Spostare l’interruttore MOUSE/ADJ. del

MOUSE

ADJ.

telecomando sulla posizione ADJ.)

1 Premere TOOLS per visualizzare la finestra del

menu degli utensili di presentazione sullo schermo.

2 Premere ∂/ƒ/ß/© per selezionare l’utensile e il

colore desiderato.

3 Premere ENTER per selezionarlo.

4 Una volta che l’utensile vien visualizzato sullo

schermo, premere ∂/ƒ/ß/© per spostarlo intorno allo schermo.

5 Premere ENTER per stampare l’utensile sullo

schermo.

6 Usare UNDO per cancellare uno per uno gli

strumenti indicati sullo schermo.

• Potete stampare ogni utensile per un numero di volte desiderato sullo schermo.

• Per cancellare tutti gli utensili di presentazione stampati sullo schermo, premere ∂/ƒ/ß/© per selezionare “ ENTER.

” e

Funzioni utili

Rosso Verde Blu Giallo Arancione

Proiettore

Telecomando

2, 4

1, 5

Quando si seleziona l’immagine di default Sharp

Bianco

Nero

Visualizzazione del tempo di pausa (“break time”)

(Spostare l’interruttore MOUSE/ADJ. del telecomando sulla posizione ADJ.)

1 Premere TOOLS per visualizzare la finestra del

menu degli utensili di presentazione sullo schermo.

2 Premere ∂/ƒ/ß/© per selezionare “ ” nella

finestra del menu.

3 Premere ENTER per iniziare il conto alla rovescia

del tempo di pausa.

4 Premere ∂ per aumentare o ƒ per ridurre il tempo

di pausa.

5 Premere TOOLS per ritornare alla schermata

normale.

• Il tempo di pausa viene visualizzato contro l’immagine del fondo selezionata in “Selezione dell’immagine di apertura”. (vedi a pagina 40.)

MOUSE

ADJ.

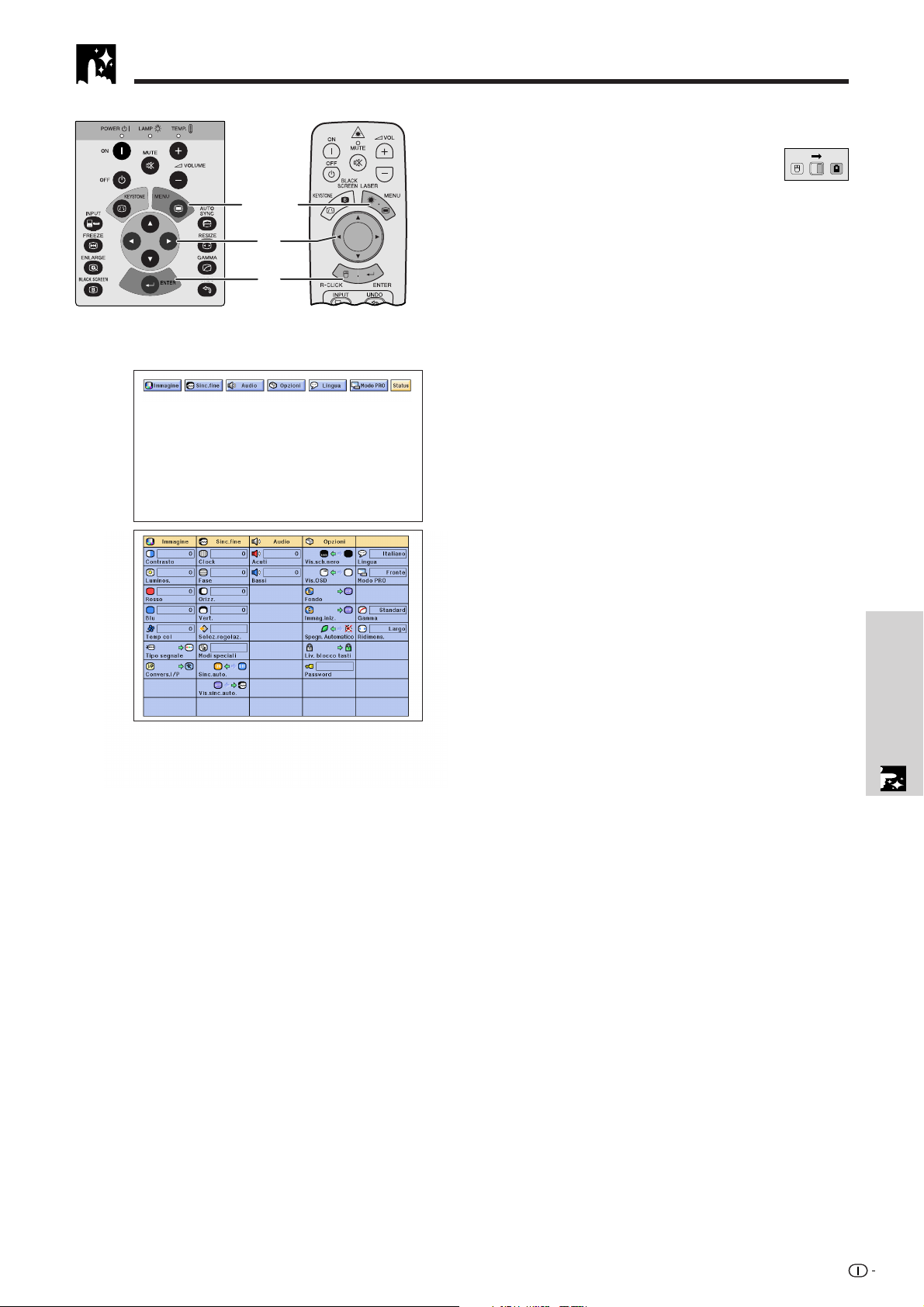

Funzione di stato

Proiettore

Telecomando

1, 4

Visualizzazione sullo schermo (GUI)

Questa funzione può essere usata per visualizzare simultaneamente tutte le regolazioni fatte sullo schermo.

(Spostare l’interruttore MOUSE/ADJ. del

MOUSE

ADJ.

telecomando sulla posizione ADJ.)

1 Premere MENU.

2 Premere ß/© per selezionare “Status”.

3 Premere ENTER per visualizzare tutte le

impostazioni di regolazione.

4 Per uscire dal GUI, premere MENU.

Funzioni utili

Manutenzione e soluzione di problemi

Manutenzione del filtro dell’aria

Vista inferiore

Filtro dell’aria

Pulizia del filtro inferiore dell’aria

Scollegare il cavo di alimentazione.

Manutenzione e

soluzione di problemi

Filtri dell’aria (non rimovibile)

• Questo proiettore viene dotato con quattro filtri dell’aria per offrire delle condizioni ottimali di funzionamento del proiettore.

• I filtri dell’aria devono essere puliti ogni 100 ore di impiego. Pulire i filtri più spesso quando il proiettore viene usato in ambienti polverosi o con molto fumo.

• Se il filtro si consuma o si deteriora, acquistare un filtro dell’aria di ricambio (PFILD0076CEZZ) dal rivenditore autorizzato di prodotti LCD Sharp o dal Centro di assistenza autorizzato Sharp più vicini.

Rimuovere il coperchio del filtro

inferiore.

Capovolgere il proiettore. Premere la linguetta e sollevare il coperchio del filtro in direzione della freccia.

Linguetta

Manutenzione del filtro dell’aria

Pulire il filtro dell’aria.

Eliminare la polvere dal filtro dell’aria e dal coperchio con il tubo di un aspirapolvere.

Sostituzione del filtro inferiore dell’aria

Scollegare il cavo di

1 3

alimentazione.

Rimuovere il coperchio

del filtro inferiore.

Capovolgere il proiettore. Premere la linguetta e sollevare il coperchio del filtro in direzione della freccia.

Rimettere il coperchio del filtro.

Inserire la linguetta all’estremità del coperchio del filtro nell’apertura per il coperchio del filtro e premere il coperchio del filtro in posizione.

Linguetta

Rimuovere il filtro dell’aria.

Afferrare il filtro dell’aria tra le dita e tirarlo fuori dal coperchio del filtro.

Sostituire con il nuovo filtro

dell’aria.

Posizionare il nuovo filtro dell’aria sotto le linguette situate nel telaio del filtro.

Linguetta

Rimettere il coperchio del filtro.

Inserire la linguetta all’estremità del coperchio del filtro nell’apertura per il coperchio del filtro e premere il coperchio del filtro in posizione.

Linguetta

soluzione di problemi

Manutenzione e

• Assicurarsi che il coperchio del filtro sia installato correttamente. Il proiettore non si accende se non è installato correttamente.

Pulizia dei filtri dell’aria inferiore (non rimovibile)

Se all’interno dell’alloggiamento del filtro si sono raccolti polvere o sporco, pulire l’area con un tubo di prolunga dell’aspirapolvere.

Lampada/indicatori di manutenzione

Indicatori di manutenzione

Indicatore di alimentazione

Indicatore di manutenzione

Indicatore di avvertimento temperatura

Indicatore di sostituzione lampada

Indicatore di alimentazione

Indicatore di sostituzione lampada

Condizione Soluzione possibile

La temperatura interna è troppo alta.

La lampada non si accende.

La lampada deve essere sostituita.

L’indicatore di alimentazione lamepggia in rosso quando il proiettore è acceso.

Indicatore di avvertimento temperatura

• Bocca di aspirazione bloccata.

• Filtro dell’aria intasato.

• Guasto alla ventola di raffreddamento.

• Guasto di un circuito interno.

• Lampada bruciata.

•

Guasto al circuito lampada.

•

La lampada è stata usata più di 1.900 ore.

• Il coperchio del filtro inferiore viene aperto.

• Le spie di avvertimento del proiettore indicano problemi all’interno del proiettore.

• Sono presenti due spie di avvertimento: un indicatore di avvertimento temperatura per quando il proiettore è troppo caldo e un indicatore di sostituzione lampada per sapere quando sostituire la lampada.

• Se si verifica un problema, l’indicatore di avvertimento temperatura o l’indicatore di sostituzione lampada si illumina in rosso. Dopo aver disattivato l’alimentazione, eseguire i seguenti procedimenti.

Problema

• Spostare il proiettore in un luogo con una ventilazione adeguata.

• Pulire il filtro. (Vedere pagina 47.)

• Portare il proiettore presso un concessionario proiettori LCD Sharp autorizzato o presso un centro di assistenza tecnica per riparazioni.

• Con cura, sostituire la lampada. (Vedere alle pagine 50 e 51.)

• Portare il proiettore presso un concessionario proiettori LCD Sharp autorizzato o presso un centro di assistenza tecnica per riparazioni.

• Installare correttamente il coperchio del filtro inferiore.

• Se l’indicatore di avvertimento temperatura si illumina, provare le soluzioni possibili sopra indicate e quindi attendere che il proiettore si sia

completamente raffreddato prima di riaccenderlo. (Almeno 5 minuti.)

• Se si spegne e quindi si riaccende il proiettore, come per una breve pausa, l’indicatore di sostituzione lampada può essere attivato, impedendo l’accensione del proiettore. In questo caso scollegare il cavo di alimentazione dalla presa di corrente e quindi ricollegarlo.

Lampada

La lampada di questo proiettore funziona per circa 2.000 ore cumulative, a seconda dell’ambiente di impiego. Si consiglia di sostituire la lampada dopo 1.900 ore cumulative di impiego o quando si nota un calo significativo nella qualità di immagine e colore. Il tempo di impiego della lampada può essere controllato con la visualizzazione sullo schermo (vedere pagina 43).

CAUTELA

• Pericolo di luce intensa. Non tentare di guardare nell’apertura e nell’obiettivo mentre il proiettore è in funzione.

Manutenzione e

• Poiché l’ambiente di impiego può variare notevolmente, la lampada del proiettore può durare meno di 2.000 ore.

soluzione di problemi

Condizione

L’indicatore LAMP REPLACEMENT (sostituzione lampada) s’illumina rosso e appaiono, lampeggianti, “LAM.” e “ a sinistra dell’immagine.

La lampada viene spenta automaticamente e il proiettore entra in modo di attesa di ripresa del funzionamento.

Appaiono, lampeggianti in rosso, “LAM.” e “ a sinistra dell’immagine, e la lampada viene spenta automaticamente.

” nell’angolo in basso

Problema

• La lampada è stata usata più di 1.900 ore.

• La lampada è stata usata più di 2.000 ore.

• Acquistare un’unità lampada di

• Sostituire la lampada. (Vedere alle

Soluzione possibile

ricambio (modulo lampada/cassa) del tipo BQC-XGC40XU/1 corrente presso un rivenditore di proiettori LCD Sharp autorizzato o presso un centro di assistenza tecnica.

pagine 50 e 51.) Volendo, richiedere la sostituzione della lampada a un rivenditore di proiettori LCD Sharp autorizzato o a un centro di assistenza tecnica.

Sostituzione della lampada di proiezione

AVVERTENZA:

• I frammenti di vetro di una lampada rotta sono pericolosi. In caso di rottura della lampada, richiedere l’intervento di un rivenditore di proiettori LCD Sharp autorizzato o di un centro di assistenza tecnica.

• Non rimuovere direttamente l’unità lampada appena terminato il funzionamento del proiettore. La lampada può diventare calda da scottare. Prima di rimuovere l’unità lampada, aspettare almeno un’ora dopo aver scollegato il cavo di alimentazione elettrica in modo da dare tempo alla superficie dell’unità lampada di raffreddarsi.

Si raccomanda di sostituire la lampada dopo circa 1.900 ore, cumulative, di funzionamento, o appena si nota un notevole abbassamento della qualità di immagine e colore. Per sostituire la lampada, seguire con cura la procedura indicata sotto. Se la lampada nuova non si accende, portare il proiettore a un rivenditore di proiettori LCD Sharp autorizzato o a un centro di assistenza tecnica. Acquistare un’unità lampada di ricambio (modulo lampada/cassa) del tipo BQCXGC40XU/1 corrente presso un rivenditore di proiettori LCD Sharp autorizzato o presso un centro di assistenza tecnica. Quindi, sostituire la lampada seguendo con cura le istruzioni sotto. Volendo, richiedere la sostituzione della lampada a un rivenditore di proiettori LCD Sharp autorizzato o a un centro di assistenza tecnica.

Come rimuovere e come installare l’unità lampada

CAUTELA

• Rimuovere l’unità lampada afferrandola per la maniglia. Non toccare la superficie di vetro dell’unità lampada né l’interno del proiettore.

• Per evitare di farsi male o di danneggiare la lampada, seguire attentamente la procedura sotto.

• Assicurarsi di cambiare il filtro dell’aria durante la sostituzione della lampada. Il filtro viene fornito unitamente alla lampada.

Spegnere il proiettore.

1 3

Premere OFF. Attendere che la ventola di raffreddamento si fermi.

Rimuovere il filtro

465

dell’aria.

Afferrare il filtro dell’aria tra le dita e tirarlo fuori dal coperchio del filtro.

Scollegare il cavo di

alimentazione elettrica.

Disinserire la spina del cavo di alimentazione dalla presa CA.

Sostituire con il nuovo filtro dell’aria.

Posizionare il nuovo filtro dell’aria sotto le linguette situate nel telaio del filtro.

Capovolgere il proiettore. Premere la linguetta e sollevare il coperchio del filtro in direzione della freccia.

Inserire la linguetta all’estremità del coperchio del filtro nell’apertura per il coperchio del filtro e premere il coperchio del filtro in posizione.

Rimuovere il coperchio del filtro inferiore.

Linguetta

soluzione di problemi

Manutenzione e

Rimettere il coperchio del filtro.

Linguetta

Sostituzione della lampada di proiezione

Rimuovere il coperchio dell’unità

lampada.

Capovolgere il proiettore e allentare la vite per interventi tecnici da parte dell’utente che fissa il coperchio dell’unità lampada. A questo punto, far scorrere il coperchio in direzione della freccia.

Vite per interventi tecnici da parte dell’utente

Rimuovere l’unità lampada.

Rimuovere le viti di fissaggio dall’unità lampada. Sospendere l’unità lampada afferrandola per la maniglia e tirarla verso se stessi.

Vite di

fissaggio

Vite di fissaggio

Inserire l’unità lampada nuova. Applicare il coperchio dell’unità

910

Spingere l’unità lampada per sistemarla al suo posto nel vano dell’unità lampada. Avvitare le viti di fissaggio.

Far scorrere il coperchio dell’unità lampada in direzione della freccia. A questo punto, avvitare la vite per interventi tecnici da parte dell’utente.

lampada.

Vite per interventi tecnici da parte dell’utente

Per azzerare il timer della lampada

Collegare la spina del

cavo di alimentazione.

Inserire la spina del cavo di alimentazione nella presa CA.

Manutenzione e

soluzione di problemi

• Azzerare il timer della lampada solo dopo aver sostituito la lampada.

Azzerare il timer della lampada.

Viene visualizzato “LAM. 0000H” e questo significa che il timer della lampada è stato azzerato.

佡

Uso della serratura Kensington

Questo proiettore è dotato di un connettore di sicurezza Kensington standard per l’uso con un sistema di sicurezza Kensington MicroSaver. Fare riferimento alle

Connettore di sicurezza Kensington standard

istruzioni allegate al sistema per come usarlo per assicurare il proiettore.

Soluzione di problemi

Problema

Non è possibile accendere o spegnere il proiettore usando i pulsanti ON per l’accensione e OFF per lo spegnimento.

Immagine e suono assenti.

Suono udibile ma immagine assente.

Il colore è sbiadito o scadente.

Immagine sfocata.

L’immagine appare ma il suono è assente.

Si sente occasionalmente uno strano suono dal rivestimento del proiettore.

L’indicatore di manutenzione si illumina.

Appaiono disturbi nell’immagine.

Le immagini 480P non appaiono.

Il colore è distorto (tranne per il modo INGRESSO 3 (VIDEO) e INGRESSO 4 (S-VIDEO)).

Controllo

• Livello blocco tasti è impostato su “Livello A” o “Livello B” e questo blocca l’uso di alcuni, o di tutti i pulsanti operativi. (Vedere pagina 43.)

• Il cavo di alimentazione del proiettore non è collegato alla presa di corrente.

• Il coperchio del filtro inferiore non è stato installato correttamente.

• L’ingresso selezionato è sbagliato. (Vedere pagina 19.)

• I cavi sul retro del proiettore sono collegati in modo errato. (Vedere le pagine 13–17.)

• Le pile del telecomando sono esaurite. (Vedere pagina 10.)

• L’interruttore MOUSE/ADJ. del telecomando è regolato su MOUSE.

• I cavi sul retro del proiettore sono collegati in modo errato. (Vedere le pagine 13–17.)

• Le regolazioni di “Contrasto” e “Luminos.” sono impostate sul minimo. (Vedere pagina 28.)

• La visualizzazione sullo schermo (“SCHERMO NERO”) è disattivata e la funzione di schermo nero è attivata, creando un’immagine nera. (Vedere pagina 39.)

• Le regolazioni di “Colore” e “Sfumatura” non sono corrette. (Vedere pagina 28.)

• Regolare la messa a fuoco. (Vedere pagina 19.)

• La distanza di proiezione è troppo lunga o troppo corta per permettere una messa a fuoco corretta.

(Vedere pagina 20.)

• I cavi sul retro del proiettore sono collegati in modo errato. (Vedere le pagine 13–17.)

• Il volume è regolato sul minimo. (Vedere pagina 19.)

• Se l’immagine è normale, il suono è dovuto a contrazioni del rivestimento causate da cambiamenti

di temperatura. Questo non influenza il funzionamento o le prestazioni.

• Vedi a pagina 49, “Lampada/indicatori di manutenzione”.

• Regolare l’impostazione “Fase”. (Vedere pagina 31.)

• Regolare il modo di definizione su 480P. (Vedere pagina 33.)

• Cambiare il modo del sistema di ingresso. (Vedere pagina 29.)

soluzione di problemi

Manutenzione e

Appendice

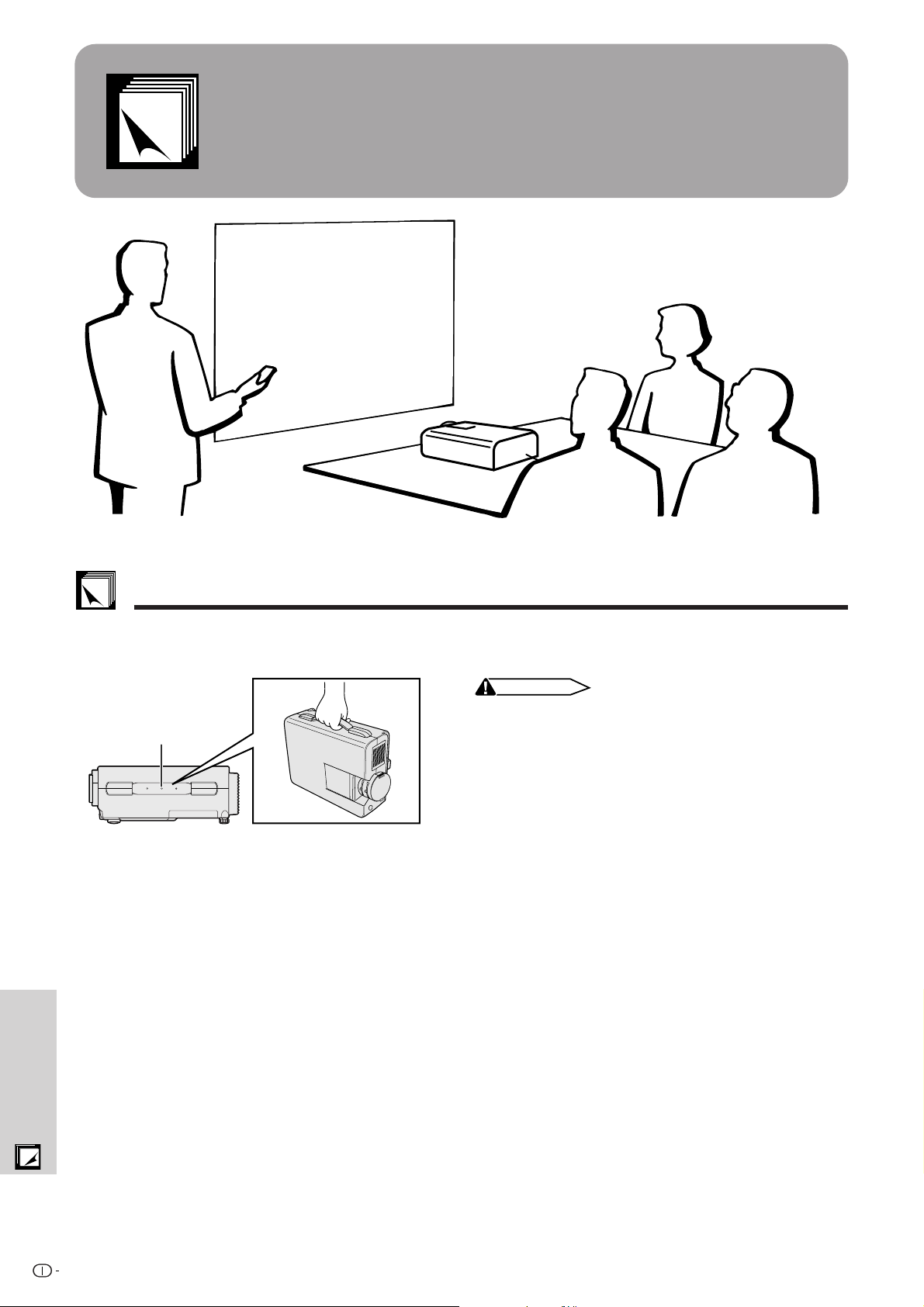

Trasporto del proiettore

Uso della maniglia di trasporto

Maniglia di trasporto

Quando si trasporta il proiettore, tenerlo per la maniglia di trasporto sul lato.

CAUTELA

• Mettere sempre il copriobiettivo per proteggere l’obiettivo quando si trasporta il proiettore.

• Non sollevare o trasportare il proiettore tenendolo per l’obiettivo o il copriobiettivo perché questo può danneggiare l’obiettivo.

Appendice

Assegnazione dei terminali di collegamento

Porte di ingresso segnale computer analogico 1 e 2: Mini connettore femmina D-sub a 15 pin

Ingresso computer

Analogico

1. Ingresso video (rosso)

2. Ingresso video (verde/sinc. sul verde)

3. Ingresso video (blu)

4. Ingresso di riserva 1

5. Sinc. composito

6. Terra (rosso)

7. Terra (verde/sinc. sul verde)

8. Terra (blu)

10 15

1 6 11

Porta RS-232C: Connettore maschio D-sub a 9 pin del cavo DIN D-sub RS-232C

N. terminale Segnale Nome I/U Riferimento

1 CD Non collegato 2 RD Ricezione dati Ingresso Collegato a circuito interno 3 SD Invio dati Uscita Collegato a circuito interno 4 ER Non collegato 5 SG Massa segnale Collegato a circuito interno 6 DR Gruppo dati pronto Uscita Non collegato 7 RS Richiesta di invio Uscita Collegato a circuito interno 8 CS Libero all’invio Ingresso Collegato a circuito interno 9 CI Non collegato

9. Non collegato

10. Massa

11. Massa

12. Dati bidirezionali

13. Segnale sinc. orizzontale

14. Segnale sinc. verticale

15. Orologio dati

Terminale RS-232C: Connettore femmina Mini DIN a 9 pin

N. terminale Segnale Nome I/U Riferimento

1 VCC 3,3V (riservato) Uscita Non collegato 2 RD Ricezione dati Ingresso Collegato a circuito interno 3 SD Invio dati Uscita Collegato a circuito interno 4 EXIR Rilevatore unità Ingresso Non collegato

5 SG Massa segnale Collegato a circuito interno 6 ERX Segnale di ricezione IR Ingresso Non collegato

7 RS Richiesta di invio Uscita Collegato a circuito interno 8 CS Libero all’invio Ingresso Collegato a circuito interno 9 ETX Segnale di trasmissione Uscita Non collegato

opzionale (riservato)

da amplificatore IR (riservato)

IR (riservato)

Appendice

Specifiche della porta RS-232C

Controllo PC

Un computer può essere usato per controllare il proiettore collegando un cavo RS-232C (modem ad azzeramento, tipo incrociato, venduto separatamente) al proiettore. (Vedere pagina 16 per il collegamento.)

Condizioni di comunicazione

Regolare le impostazioni di porta seriale del computer in corrispondenza a quelle della tabella. Formato segnale: Conforme allo standard RS-232C Velocità baud: 9.600 bps Lunghezza dati: 8 bits Bit di parità: Nessuno Bit di arresto: 1 bit Controllo flusso: Nessuno

Formato basilare

I comandi dal computer sono inviati nel seguente ordine: comando, parametro e codice di ritorno. Dopo che il proiettore esegue il comando inviato dal computer, invia un codice di risposta al computer.

Formato comando

C1 C2 C3 C4 P1 P2 P3 P4

Codice di ritorno (0DH)

Comando 4 cifre Parametro 4 cifre

Formato codice di risposta

Risposta normale

O K

Codice di ritorno (0DH)

Risposta problema (errore di comunicazione o comando errato)

E R R

Codice di ritorno (0DH)

Quando viene inviato più di un codice, inviare ciascun comando solo dopo che si è verificato il codice di risposta OK del proiettore per il comando precedente.

• Quando si usa la funzione di controllo computer del proiettore, lo stato di funzionamento del proiettore non può essere letto al computer. Verificare quindi lo stato trasmettendo i comandi di visualizzazione per ciascun menu di regolazione e controllando lo stato con la visualizzazione sullo schermo. Se il proiettore riceve un comando diverso da un comando di visualizzazione menu, esegue il comando senza visualizzare la visualizzazione sullo schermo.

Comandi

ESEMPIO

• Quando “LUMINOS.” di REGOLAZIONE IMMAGINE INGRESSO 1 è impostato su 10.

ProiettoreComputer

RABR 1 0_ 

→ ←

IMPOSTAZIONE ALIMENTAZIONE

COMMUTAZIONE INGRESSO

CONTROLLO INGRESSO

REGOLAZIONE VOLUME

Appendice

REGOLAZIONE KEYSTONE

SPOSTAMENTO DIGITALE

VOCE DI

CONTROLLO

COMANDO

C2 C3 C4 P1 P2 P3 P4

EKYS***

NLDS_**

PARAMETRO

CONTENUTO DEL

COMANDO

SPEGNIMENTO (ATTESA)

ACCENSIONE

INGRESSO1

INGRESSO2

INGRESSO3 (VIDEO)

INGRESSO4 (S-VIDEO)

CONTROLLO INGRESSO

VOLUME (00 – 60)

DISATTIVAZIONE SILENZIAMENTO

ATTIVAZIONE SILENZIAMENTO

TRAPEZIO

(127 – 127)

SPOSTAMENTO DIGITALE

(96 – 96)

VOCE DI

CONTROLLO

SELEZIONE TIPO DI SEGNALE INGRESSO 1

INGRESSO 1 CONVERSIONE I/P

REGOLAZIONE IMMAGINE INGRESSO 1

COMANDO

C2 C3 C4 P1 P2 P3 P4

PARAMETRO

CONTENUTO DEL

COMANDO

RGB

COMPONENTE

INTERLACC.

PROGRESSIVO

TEMP COL (3 – 3)

CONTRASTO

LUMINOS. (30 – 30)

ROSSO (30 – 30)

BLU (30 – 30)

COLORE (30 – 30)

SFUMATURA (30 – 30)

VISUALIZZAZIONE INGRESSO 1

RESET

(30 – 30)

Specifiche della porta RS-232C

VOCE DI

CONTROLLO

SELEZIONE TIPO DI SEGNALE INGRESSO 2

INGRESSO 2 CONVERSIONE I/P

REGOLAZIONE IMMAGINE INGRESSO 2

INGRESSO 3 (VIDEO) CONVERSIONE I/P

INGRESSO 3 (VIDEO) REGOLAZIONE IMMAGINE

INGRESSO 4 (S-VIDEO) CONVERSIONE I/P

INGRESSO 4 (S-VIDEO) REGOLAZIONE IMMAGINE

REGOLAZIONE AUDIO

SINCRONIZZAZIONE AUTOMATICA INGRESSO

REGOLAZIONE INGRESSO

MEMORIA DI MODO SCHERMO

SCHERMO NERO

IMPOSTAZIONE DEI DISPLAY SU SCHERMO

COMANDO

C2 C3 C4 P1 P2 P3 P4

PARAMETRO

CONTENUTO DEL

COMANDO

RGB

COMPONENTE

INTERLACC.

PROGRESSIVO

TEMP COL (3 – 3)

CONTRASTO (30 – 30)

LUMINOS. (30 – 30)

ROSSO (30 – 30)

BLU (30 – 30)

COLORE (30 – 30)

SFUMATURA (30 – 30)

VISUALIZZAZIONE INGRESSO 2

RESET

INTERLACC.

PROGRESSIVO

TEMP COL (3 – 3)

CONTRASTO

LUMINOS. (30 – 30)

COLORE (30 – 30)

SFUMATURA (30 – 30)

DEFINIZIONE (30 – 30)

ROSSO (30 – 30)

BLU (30 – 30)

VISUALIZZAZIONE VIDEO

RESET

INTERLACC.

PROGRESSIVO

TEMP COL (3 – 3)

CONTRASTO

LUMINOS. (30 – 30)

COLORE (30 – 30)

SFUMATURA (30 – 30)

DEFINIZIONE (30 – 30)

ROSSO (30 – 30)

BLU (30 – 30)

VISUALIZZAZIONE VIDEO

RESET

ACUTI (30 – 30)

BASSI (30 – 30)

VISUALIZZAZIONE AUDIO

RESET

SINC. AUTO. NO

SINC. AUTO. SI

INIZIO SINC. AUTO.

CLOCK (150 – 150)

FASE (60 – 60)

ORIZZ. (150 – 150)

VERT. (60 – 60)

DISPLAY INGRESSO COMPUTER

RESET

SALVARE REGOLAZIONE (1–7)

SELEZIONE REGOLAZIONE (1–7)

SHERMO NERO NO

SCHERMO NERO SI

VIS. SCH. NERO NO

VIS. SCH. NERO SI

VIS. OSD. NO

VIS. OSD. SI

VIS. SINC. AUTO. NO

VIS. SINC. AUTO. SI

(30 – 30)

• Se nella colonna del parametro c’è un segno di

• REGOLAZIONE INGRESSO può essere impostato solo nel

VOCE DI

CONTROLLO

SELEZIONE SISTEMA VIDEO

CONFERMA VIDEO

SELEZIONE FONDO

SELEZIONE IMMAGINE AVVIAMENTO

SPEGNIMENTO AUTOMATICO

BLOCCO DEI TASTI

SELEZIONE LINGUA

INGRESSO 1/2 SELEZIONE GAMMA

INGRESSO 3 (VIDEO)/ INGRESSO 4 (S-VIDEO) SELEZIONE GAMMA

RIDIMENSIONA INGRESSO 1

RIDIMENSIONA INGRESSO 2

INGRESSO 3 (VIDEO) DIMENSIONAMENTO SCHERMO

INGRESSO 4 (S-VIDEO) DIMENSIONAMENTO SCHERMO

IMPOSTAZIONE SCHERMO

sottolineatura (_), immettere uno spazio. Se appare un asterisco (*), inserire un valore nella gamma indicata tra parentesi quadre sotto CONTENUTO DEL COMANDO.

modo computer visualizzato.

COMANDO

C1 C2 C3 C4 P1 P2 P3 P4

SYSE_ _ __

PARAMETRO

CONTENUTO DEL

COMANDO

AUTO

PAL (50/60 Hz)

SECAM

NTSC 4.43

NTSC 3.58

DISPLAY

SHARP

PERSONALE

BLU

NESSUNO

SHARP

PERSONALE

NESSUNO

SPEGNIMENTO AUTOMATICO

ACCENSIONE AUTOMATICO

IMPOSTAZIONE DEL LIVELLO

ENGLISH

DEUTSCH

ESPAÑOL

NEDERLANDS

FRANÇAIS

ITALIANO

SVENSKA

PORTUGUÊS

STANDARD

PRESENTAZIONE

CINEMA

PERSONALE

STANDARD

PRESENTAZIONE

CINEMA

PERSONALE

NORMALE

LARGO/RIDUZ. A SCH.

DOT BY DOT/NORMALE (LARGO)

NORMALE

LARGO

NORMALE (LARGO)

NORMALE

LARGO

NORMALE (LARGO)

NORMALE

LARGO

NORMALE (LARGO)

INVERTITA NO

INVERTITA SI

CAPOVOLTA NO

CAPOVOLTA SI

(02)

Appendice

Tabella di compatibilità computer

Frequenza orizzontale: 15–126 kHz Frequenza verticale: 43–200 Hz Orologio pixel: 12–230 MHz* Compatibile con segnali di sincronizzazione di video con sonoro e sincronizzazione su verde Compatibile con UXGA (1.600  1.200) in compressione intelligente avanzata Tecnologia di dimensionamento dello schermo AICS (Advanced Intelligent Compression and Expansion System)

PC/

MAC/

VGA

SVGA

XGA

Risoluzione

640  350

720  350

640  400

720  400

640  480

800  600

1.024  768

Frequenza

orizzontale

Frequenza

verticale

(kHz)

27,0 60 31,5 70 37,9 85 27,0 60 31,5 70 27,0 60 31,5 70 37,9 27,0 31,5 37,9 26,2 31,5

34,7 37,9 37,5 43,3 47,9 53,0 61,8 78,5 80,9

100,4 200

31,4 50

35,1 56 37,9 60 44,5 70 48,1 72 46,9 75 53,7 85 56,8 90 64,0 100 77,2 120 98,3 150

102,1 160 125,6 200

35,5 43 40,3 50 56,5 70 58,1 72 68,7 85 73,5 90 77,2 96 80,6 100 98,8 120

113,2 140 125,6 150

(Hz)

85 60 70 85 50 60

100 120 150 160

VESA

Standard



70 72 75 85 90



Display

Ingrandimento

proporzionato

Stesse

dimensioni

PC/

MAC/

PC/

MAC 13"

PC/

MAC 19"

PC/

MAC 21"

MAC 16"

MAC 21" HP (WS) PC (WS)

SGI (WS)

SUN (WS)

Risoluzione Display

1.152  864

SXGA

1.152  882

1.280 1.024

1.600 1.200

UXGA

640  480

VGA

XGA

1.024  768

1.280 1.024

SXGA

832  624

SVGA

1.152  870

SXGA

1.280 1.024

1.280  960

SXGA

1.280 1.024

1.152  900

Frequenza orizzontale

Frequenza

verticale

(kHz)

54,3 60 64,0 70 64,1 72 67,5 75 75,7 80 77,3 85 90,2 100

111,1 120

54,8 60 65,9 72 67,4 74 64,0 60 74,6 70 78,1 74 75,7 75 91,1 85

108,4 100

74,7 52 75,0 60 81,3 65 87,5 70 90,1 72 93,8 75

106,3 85

34,9

48,4 60 60,0

80,0

46,8 75 49,6 75 68,5 78,1 72 60,0 60 85,9 85 53,5 50 76,8 72 60,9 66 71,9 76

(Hz)

VESA

Standard



Compressione

intelligente

avanzata

Compressione

intelligente

Ingrandimento

proporzionato

Stesse

dimensioni

Compressione

intelligente

avanzata

Ingrandimento

proporzionato

Compressione

intelligente

avanzata

• Questo proiettore può non essere in grado di visualizzare immagini da computer portatili nel modo simultaneo (CRT/ LCD). In questo caso disattivare lo schermo LCD del computer portatile ed emettere i dati di visualizzazione nel modo

“solo CRT”. Dettagli su come cambiare i modi di visualizzazione si trovano nel manuale di istruzioni del computer portatile.

• Questo proiettore può ricevere segnali VGA nel formato VESA 640  350, ma “640  400” appare sullo schermo.

• Quando si ricevono segnali UXGA nel formato VESA 1.600  1.200, si verifica il campionamento e l’immagine viene

Appendice

visualizzata con 1.024 linee, causando il blocco di parte dell’immagine.

Caratteristiche tecniche

Tipo prodotto

Modello

Sistema Video

Metodo di visualizzazione

Pannello LCD

Obiettivo

Lampada di proiezione

Segnale in ingresso video

Segnale in ingresso S-video

Definizione orizzontale

Uscita audio

Segnale ingresso RGB computer

Orologio pixel

Frequenza verticale

Frequenza orizaontale

Segnale ingresso computer

Sistema diffusore

Tensione nominale Corrente in ingresso Frequenza nominale

Consumo di corrente

Consumo energetico di attesa

Dissipazione termica

Temperatura di impiego

Temperatura di deposito

Rivestimento

Frequenza portante I/R

Puntatore laser del telecomando

Dimensioni (circa)

Peso (circa)

Accessori in dotazione

Pezzi di ricambio

Proiettore LCD XG-C40XE PAL/SECAM/NTSC 3.58/NTSC 4.43/DTV 480P/DTV 720P/DTV 1080I Pannello LCD  3, metodo otturatore ottico RGB Dimensioni pannello: 22,9 mm (0,9 ) (13,9 [A]  18,5 [L] mm) Metodo di visualizzazione: Pannello a cristalli liquidi NT traslucido Metodo di pilotaggio: Pannello a matrice attiva TFT (transistor a pellicola sottile) Numero di punti: 786.432 punti (1.024 [O]  768 [V]) Obiettivo zoom 1–1,3, F1,7–2,0, f=33–43 mm Lampada da 200 W CC Connettore RCA: VIDEO, video composito, 1,0 Vp-p, sinc. negativa, terminato 75 Ω Connettore RCA: AUDIO, 0,5 Vrms più di 22 kΩ (stereo) Connettore Mini DIN a 4 pin Y (segnale di luminanza): 1,0 Vp-p, sinc. negativa, terminato 75 Ω C (segnale di crominanza): Burst 0,286 Vp-p, terminato 75 Ω 560 linee TV (ingresso video), 750 linee TV (ingresso DTV 720P, Dot By Dot) 3 W (monofonico) M

INICONNETTORE D-SUB A 15 PIN (INPUT 1, 2):

Ingresso analogico di tipo RGB separato/sinc. composita/sinc. sul verde:

0–0,7 Vp-p, positivo, terminato 75 Ω MINIPRESA STEREO: AUDIO, 0,5 Vrms, più di 22 kΩ (stereo) SEGNALE SINC. ORIZZONTALE: Livello TTL (positivo/negativo) o sinc. composito (solo Apple) SEGNALE SINC. VERTICALE: Come sopra 12–230 MHz 43–200 Hz 15–126 kHz Connettore femmina Mini DIN a 9 pin (porta ingresso RS-232C) Rotondo da 8 cm (3 3⁄32) 100–240 V CA 3,3 A 50/60 Hz 300 W 8,0 W (230 V in c.a.) <1.130 BTU/ora Da 5°C a 40°C Da 20°C a 60°C Plastica 38 kHz Lunghezza d’onda: 650 nm / Uscita massima: 1 mW / Prodotto laser Classe II 229  121  310 mm (L  A  P) (solo corpo principale) 243,5  134  358,4 mm (L  A  P) (inclusi piedini di regolazione e parti sporgenti) 4,8 kg Telecomando, Due pile formato AA, Cavo di alimentazione (1,8 m), Cavo RGB per computer (3 m), Cavo audio computer (3 m), Cavo di controllo mouse USB (1 m), Cavo DIN D-sub RS-232C (15 cm), Ricevitore mouse telecomandato, Filtro dell’aria di ricambio, Copriobiettivo (applicato), CD-ROM, Manuale di istruzioni per il proiettore LCD, Guide di riferimento rapido per il proiettore LCD, Manuale di il software di presentazione avanzata Sharp Unità lampada (modulo lampada/cassa) (BQC-XGC40XU/1), Telecomando (RRMCG1584CESA), Pile formato AA, Cavo di alimentazione, Cavo RGB per computer (QCNWG0002CEZZ), Cavo audio computer (QCNW-4870CEZZ), Cavo di controllo mouse USB (QCNWG0007CEPZ), Cavo DIN D-sub RS-232C (QCNW-5288CEZZ), Ricevitore mouse telecomandato (RUNTK0673CEZZ), Filtro dell’aria (PFILD0076CEZZ), Copriobiettivo (GCOVH1307CESB), CD-ROM (UDSKA0057CEN1), Manuale di istruzioni per il proiettore LCD (TINS-7533CEZZ), Guide di riferimento rapido per il proiettore LCD (TINS-7534CEZZ, TINS-7535CEZZ, TINS-7536CEZZ), Manuale di il software di presentazione avanzata Sharp (TINS-7537CEZZ)

Questo proiettore SHARP impiega pannelli LCD (display a cristalli liquidi). Questi pannelli molto sofisticati contengono TFT (transistor a pellicola sottile) per 786.432 pixel ( RGB). Come nel caso di qualsiasi apparecchio ad alta tecnologia, come televisori a grande schermo, sistemi video e videocamere, l’apparecchio deve essere conforme a certe tolleranze accettabili.

Le caratteristiche tecniche sono soggette a modifiche senza preavviso.

Questo apparecchio ha alcuni TFT inattivi all’interno delle tolleranze accettabili che possono risultare in punti sempre illuminati o sempre spenti sullo schermo di immagine. Questo non influenza la qualità di immagine o la durata utile dell’apparecchio.

Appendice

Dimensioni

Vista posteriore

Vista superiore

138,5 124,5

Vista laterale

262

33,5

237,5

97,5

243,5

229

27,5

10,5

61142

61121

310134

358,4

96,5

Vista frontale

Appendice

25 11

Vista inferiore

Unità: mm

Glossario

Attrezzi per le presentazioni

Utensili comodi che vengono utilizzati per accentuare i punti di rilievo durante una presentazione.

Clock

La regolazione dell’orologio viene fatta per regolare i parasiti verticali quando il livello dell’orologio è incorretto.

Compatibilità

Rappresenta la capacità di uso con diversi modi dei segnali delle immagini.

Compressione ed espansione intelligenti

Ridimensionamento di alta qualità delle immagini a bassa ed alta risoluzione per adattarsi alla risoluzione intrinseca del proiettore.

Conversione I/P

Funzione per convertire un’immagine tra i modi di scansione “Interlacc.” e “Progressivo”.

Correzione keystone digitale anti-aliasing

Funzione per correggere in modo digitale un’immagine deformata quando il proiettore è inclinato rispetto al piano di appoggio.

Dot by dot (Punto per punto)

Modo che permette di proiettare le immagini con la loro risoluzione intrinseca.

Fase

Lo spostamento della fase rappresenta uno spostamento di sincronizzazione fra i segnali isomorfici con la stessa risoluzione. Quando il livello di fase è incorretto, l’immagine proiettata mostra un lampeggiamento tipicamente orizzontale.

Fermo immagine

Funzione per immobilizzare una immagine in movimento.

Fondo

Immagine di regolazione iniziale proiettate quando nessun segnale viene immesso.

Funzione di stato

Visualizza le regolazioni di ogni item di regolazione.

GUI

Interfaccia grafico utilizzatore (GUI = Graphical User Interface). Interfaccia dell’utente con grafiche che permettono una operazione più facile.

Immagine di apertura

L’immagine visualizzata quando il proiettore viene attivato.

Ingrandimento

Zoomare in modo digitale verso l’interno su una porzione di una immagine.

Mouse senza fili

Funzione per operare il controllo del mouse del computer con il telecomando in dotazione.

PDF

Formato di documenti portatili (PDF = Portable Document Format). Formato di documentazione utilizzato per trasferire testi ed immagini dal CD-ROM.

Rapporto di aspetto

Rapporto tra larghezza e altezza di un’immagine. Il normale rapporto di aspetto delle immagini computer e video è 4:3. Esistono anche immagini larghe con un rapporto di aspetto 16:9 e 21:9.

Riduz. a sch.

Funzione per regolare un’immagine non in rapporto di aspetto 4:3 e proiettarla in rapporto 4:3.

Risoluzione XGA

Risoluzione con 1.024  768 pixel che utilizza il segnale di un computer (DOS/V) compatibile IBM/AT.

RS-232C

Funzione per controllare il proiettore dal computer utilizzando le porte RS-232C sul proiettore e sul computer.

Sincronismo

Sincronizza la risoluzione e lo spostamento della fase di due segnali. Quando viene ricevuta una immagine con una risoluzione differente da quella del computer, l’immagine proiettata può essere deformata.

Sincronizzazione automatica

Optimizza le immagini del computer proiettate aggiustando automaticamente certe caratteristiche.

Sincronizzazione composita

Il segnale che combina gli impulsi di sincronismo orizzontali e verticali.

Sinc. sul verde

Modo di segnale video di un computer che sovrappone il segnale di sincronismo orizzontale e verticale allo spinotto dei segnali di colore verde.

Appendice

Indice

Attrezzi per le presentazioni ............................................ 45

Cavo audio computer ...................................................... 13

Cavo di alimentazione...................................................... 13

Cavo di controllo mouse PS/2 .......................................... 17

Cavo di controllo mouse USB .......................................... 17

Cavo DIN D-sub RS-232C ............................................... 16

Cavo RGB per computer ................................................. 13

Clock ................................................................................ 31

Compressione ed espansione intelligenti ........................ 4

Connettore di sicurezza Kensington standard ................ 52

Conversione I/P ................................................................ 30

Copriobiettivo ................................................................... 53

Correzione keystone digitale anti-aliasing ....................... 4

Diffusore ........................................................................... 9

Dispositivo di sgancio del piedino ................................... 21

Dot by dot (Punto per punto) ........................................... 38

Fase ................................................................................. 31

Filtro dell’aria .................................................................... 47

Filtro dell’aria di ricambio ................................................. 12

Finestrella del puntatore al laser ...................................... 6

Fondo ............................................................................... 40

Funzione di disattivazione automatica ............................. 41

Funzione di stato .............................................................. 46

GUI (interfaccia grafico utilizzatore) ................................ 25

Immagine di apertura ...................................................... 40

Indicatore di alimentazione .............................................. 18

Indicatore di avvertimento temperatura ........................... 49

Indicatore di sostituzione lampada .................................. 49

Interruttore MOUSE/ADJ. ................................................. 23

Linguaggio di visualizzazione sullo schermo .................. 27

Maniglia di trasporto ........................................................ 53

Montaggio al soffitto......................................................... 21

Mouse senza fili ............................................................... 23

PDF .................................................................................. 8

Porta INPUT 1 .................................................................. 13

Porta INPUT 2 .................................................................. 13

Porta OUTPUT per INPUT 1, 2 ......................................... 9

Porta RS-232C ................................................................. 16

Presa CA .......................................................................... 13

Rapporto di aspetto ......................................................... 38

Regolazione della sincronizzazione automatica .............. 34

Regolazioni dell’audio ...................................................... 30

Regolazioni dell’immagine ............................................... 28

Retroproiezione ................................................................ 21

Ricevitore mouse telecomandato .................................... 17

Riduz. a sch. .................................................................... 38

Risoluzione XGA .............................................................. 4

Sensore di comandi a distanza ....................................... 23

Sincronismo ..................................................................... 34

Sinc. sul verde ................................................................. 54

Soff  retro ...................................................................... 44

Tasti di alimentazione ....................................................... 18

Tasti di mouse .................................................................. 24

Tasti di regolazione .......................................................... 25

Tasti di volume ................................................................. 19

Tasto AUTO SYNC ........................................................... 34

Tasto BLACK SCREEN ..................................................... 39

Tasto ENLARGE ............................................................... 36

Tasto ENTER .................................................................... 25

Tasto FREEZE................................................................... 35

Tasto GAMMA .................................................................. 37

Tasto INPUT ..................................................................... 19

Tasto KEYSTONE ............................................................. 22

Tasto LASER..................................................................... 24

Tasto L-CLICK .................................................................. 24

Tasto LIGHT ..................................................................... 24

Tasto MENU ..................................................................... 25

Tasto MUTE ...................................................................... 19

Tasto R-CLICK.................................................................. 24

Tasto RESIZE.................................................................... 38

Tasto TOOLS .................................................................... 45

Tasto UNDO ..................................................................... 22

Telecomando.................................................................... 23

Terminale AUDIO INPUT per INPUT 1, 2 ......................... 13

Terminale AUDIO OUTPUT .............................................. 15

Terminale S-VIDEO INPUT 4 ............................................ 14

Terminale VIDEO INPUT 3 ............................................... 14

Terminali AUDIO INPUT per INPUT 3, 4 .......................... 14

Trasmettore segnali telecomando .................................... 10

Ventola di raffreddamento (bocca di ingresso) ............... 47

Ventola di raffreddamento (bocca di scarico) ................. 6

Appendice

SHARP CORPORATION

Appendice

Sharp XG-C40XE User Manual [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual

Precauzioni importanti

Caratteristiche principali

Indice

Metodo di accesso ai manuali operativi PDF (per Windows e Macintosh)

Nomi delle parti

Impostazione e collegamenti

Accessori in dotazione

Collegamenti del proiettore

Funzionamento

Operazioni basilari

Impostazione dello schermo

Controllo del mouse senza fili dal telecomando

Uso della schermata di menu GUI (interfaccia grafico utilizzatore)

Selezione del linguaggio di visualizzazione sullo schermo

Selezione del modo di sistema di ingresso video (solo per il modo INGRESSO 3 o 4)

Regolazione delle immagini

Regolazione della temperatura del colore

Selezione del tipo di segnale

Conversione I/P

Regolazioni delle immagini del computer (solo per il modo INGRESSO 1 o 2)

Regolazione delle immagini sul computer

Memorizzazione e selezione di valori di regolazione predesignati

Regolazione del modo speciale

Controllo del segnale in ingresso

Funzione di visualizzazione della sincronizzazione automatica

Funzioni utili

Funzione di fermo immagine

Ingrandimento di immagine digitale

Correzione del gamma

Selezione del modo di visualizzazione immagine

Funzione di schermo nero

Funzione di esclusione delle indicazioni visualizzazione sullo schermo

Modo economia

Password

Selezione del livello blocco tasti

Controllo del tempo di impiego della lampada

Uso degli attrezzi per le presentazioni

Funzione di stato

Manutenzione e soluzione di problemi

Lampada/indicatori di manutenzione

Sostituzione della lampada di proiezione

Uso della serratura Kensington

Soluzione di problemi

Appendice

Trasporto del proiettore

Assegnazione dei terminali di collegamento

Specifiche della porta RS-232C

Caratteristiche tecniche

Dimensioni

Glossario

Indice
