Cercare mediante l'indice

Cercare in base a quanto si desidera fare

GUIDA OPERATIVA

Cercare in base a quanto si desidera fare

Cercare mediante l'indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

COPIATRICE

STAMPANTE

ESEGUIRE UNA

COPIA

ACQUISIRE

UN'IMMAGINE/INVIARE

UN INTERNET FAX

STAMPARE UN

DOCUMENTO

SALVARE UN

LAVORO E

RIUTILIZZARLO

SUCCESSIVAMENTE

INVIARE UN FAX

FAX

SCANNER/INTERNET FAX

ARCHIVIAZIONE DOCUMENTI

IMPOSTAZIONI DI SISTEMA

MANUTENZIONE

DELLA MACCHINA

RISOLUZIONE DEI PROBLEMI

Informazioni sul manuale di istruzioni

ESEGUIRE UNA COPIA

Risparmiare Ridurre gli errori

di copia

2010/04/04

Aggiungere la data o

i numeri di pagina

Altre funzioni utili

Assemblare le stampe

in un opuscolo

Eseguire una copia di

questo tipo di originale

Eseguire una copia su

questo tipo di carta

Risparmiare

Copiare più pagine su un

Copiare su entrambi i lati del foglio

Copiare sul lato anteriore e posteriore di una scheda

unico lato di un foglio

Ridurre gli errori di copia

Stampare un gruppo di copie per la correzione delle bozze

Eseguire una copia di questo tipo di originale

Più pagine di originali rispetto a quelle caricabili contemporaneamente

Originali voluminosi (appaiono ombre sui bordi)

Originali con formati misti

Eseguire una copia su questo tipo di carta

Buste e altri supporti speciali

Lucido

Aggiungere la data o i numeri di pagina

2010/04/04

Aggiungere la data

Aggiungere il numero di pagina

Aggiungere un timbro

Aggiungere testo

ABCDEFG

Assemblare le stampe in un opuscolo

Creare un opuscolo

Creare un margine bianco per i fori

Pinzare le stampe

Altre funzioni utili

Funzioni per scopi specifici

z Eseguire una copia di fotografie organizzate z Eseguire una copia con immagine speculare z Copiare nel centro del foglio z Creare una copia negativa

Funzioni utili

z Dare priorità a un lavoro di copia z Controllare lo stato di un lavoro in coda z Copiare un originale sottile

STAMPARE UN DOCUMENTO

Risparmiare Stampare senza

computer

Stampare su

questo tipo di carta

Altre funzioni utili

Aggiungere testo

o immagini

Ottenere un ottimo

risultato di stampa

Assemblare le stampe

in un opuscolo

Risparmiare

Stampare su entrambi i lati del foglio

Stampare più pagine su un unico lato del foglio

FTP

Stampare senza computer

Stampare un file su FTP

Stampare un file su un dispositivo di memoria USB

Stampare un file in una cartella di rete

Stampare un file memorizzato nella macchina

Ottenere un ottimo risultato di stampa

Eseguire una stampa adattandola al formato del foglio

Evidenziare testo e linee sbiadite

Regolare la larghezza delle righe dei dati CAD.

Regolare la luminosità e il contrasto

Selezionare la modalità di stampa

Assemblare le stampe in un opuscolo

Creare un opuscolo

Creare un margine bianco per i fori

Pinzare le stampe

Stampare determinate pagine sul lato anteriore del foglio

Stampare su questo tipo di carta

Buste

Stampare pagine specifiche su carta differente

Lucido

Ruotare l'immagine di 180°

Aggiungere testo o immagini

Aggiungere effetto filigrana ai dati da stampare

Sovrapporre un modulo fisso sui dati di stampa

Sovraporre un'immagine sui dati di stampa

Altre funzioni utili

Correggere il formato e l'orientamento dei dati di stampa

z Ingrandire o ridurre l'immagine di stampa z Stampare un'immagine speculare

La sicurezza è importante

z Stampare documenti riservati z Stampare un file pdf criptato

Funzioni per scopi specifici

z Stampare una "copia fattura" z Creare un grande poster

Funzioni utili

z Dare priorità a un lavoro di stampa z Memorizzare impostazioni di stampa utilizzate frequentemente z Memorizzare un lavoro di stampa

INVIARE UN FAX

Risparmiare

Evitare problemi La sicurezza è

Altre funzioni utili

Inviare questo tipo

di documento

importante

Evitare la trasmissione

alla destinazione errata

Inviare un

documento pulito

Risparmiare

Inviare con la velocità più bassa

Eseguire una trasmissione tramite una filiale

Controllare i dati ricevuti prima della stampa

Inviare questo tipo di documento

Più pagine di originali

Originali voluminosi (appaiono ombre sui bordi)

rispetto a quelle caricabili contemporaneamente

Originale stampato su entrambi i lati

Originali con formati misti (solo MX-B382SC)

Scheda ID o altra scheda

Evitare la trasmissione alla destinazione errata

Controllare la destinazione un'altra volta prima dell'invio

Controllare il registro delle trasmissioni precedenti

Controllare il risultato della trasmissione

Inviare un documento pulito

Regolare l'esposizione

Specificare il formato prima dell'invio

Regolare la qualità dell'immagine

Eseguire un invio senza ombre sui bordi

Evitare problemi

12 3

XXXX-6789 XXXX-9874 XXXX-4567 XXXX-5432 XXXX-9999

Memorizzare impostazioni utilizzate frequentemente

Visualizzare il log di trasmissione

XXXX-6789 XXXX-9874

XXXX-4567 XXXX-5432

XXXX-9999

Inviare a più destinazioni

Specificare facilmente un indirizzo (numero di ricerca)

La sicurezza è importante

Controllare la destinazione un'altra volta prima dell'invio

Stampare dati con ricezione protetta

Inviare un documento sulla richiesta di un altra macchina

Inviare documenti riservati

Iniziare la ricezione di un documento da una macchina di invio

Altre funzioni utili

Funzioni di gestione utili

z Inoltrare di un fax ricevuto a un indirizzo di rete z Stampare un elenco di indirizzi

Funzioni utili

z Inviare un originale sottile z Selezionare una destinazione di trasmissione da una rubrica generale z Dare priorità a una trasmissione z Utilizzare una linea diretta z Controllare il numero di pagine dell'originale, quindi inviare

ACQUISIRE UN'IMMAGINE/INVIARE UN INTERNET FAX

Inviare un'immagine

pulita

Evitare problemi Acquisire dal

Altre funzioni utili

Inviare questo tipo di

documento

computer

Evitare la trasmissione

alla destinazione errata

Inviare un file più

piccolo

Inviare un'immagine pulita

Regolare il contrasto o la qualità dell'immagine

Eseguire un invio senza ombre sui bordi

Regolare la risoluzione prima dell'invio

Cancellare lo sfondo di un documento trasmesso

Inviare questo tipo di documento

Più pagine di originali

Originali voluminosi (appaiono ombre sui bordi)

rispetto a quelle caricabili contemporaneamente

Originale stampato su entrambi i lati

Originale con sfondo

Originali con formati misti (solo MX-B382SC)

Evitare la trasmissione alla destinazione errata

Controllare il risultato della trasmissione

Controllare il registro delle trasmissioni precedenti

Inviare un file più piccolo

Inviare con una bassa risoluzione

Ridurre un'immagine prima dell'invio

ID o altra scheda

Comprimere un file prima dell'invio

Inviare un'immagine in bianco e nero

Evitare problemi

12 3

aaa@aa.aa.c bbb@bb.bb. ccc@cc.cc.c ddd@dd.dd. eee@ee.ee.c

Memorizzare impostazioni utilizzate frequentemente

Visualizzare il log di trasmissione

Inviare un Internet fax da un computer

aaa@aa.aa.c bbb@bb.bb.

ccc@cc.cc.c ddd@dd.dd. eee@ee.ee.e

Inviare a più destinazioni

Specificare facilmente un indirizzo (numero di ricerca)

Altre funzioni utili

Funzioni di gestione utili

z Inoltrare di un fax ricevuto a un indirizzo di rete z Stampare un elenco di destinazioni di trasmissione

Funzioni utili

z Acquisire un originale sottile z Selezionare una destinazione di trasmissione da una rubrica generale z Inviare a un orario specifico z Dare priorità a una trasmissione z Inviare in modalità di memoria USB z Fogli originali prima della trasmissione z Inviare l'originale durante la rimozione delle parti colorate z Pagina vuota Ignora

SALVARE UN LAVORO E RIUTILIZZARLO SUCCESSIVAMENTE

Cercare un file Organizzare i

propri file

Salvare un documento

importante

Stampare un

gruppo di file

Cercare un file

abc

Cercare un file mediante una parola chiave

Eseguire una ricerca tramite il controllo del contenuto dei file

Organizzare i propri file

Eliminare un file

Eliminare periodicamente i file

Eliminare tutti i file

Modificare la cartella

MANUTENZIONE DELLA MACCHINA

Pulire la

macchina

Sostituire una

cartuccia di toner

Sostituire la cartuccia

dei punti metallici

Sostituire la vaschetta

raccogli toner

Pulire la macchina

Pulire il piano documenti e l'alimentatore documenti automatico

Pulire il rullo di alimentazione dell'originale

Pulire l'unità laser

Pulire il caricatore principale del tamburo fotoconduttore

Pulire il rullo di alimentazione bypass

INFORMAZIONI SUL MANUALE DI ISTRUZIONI

Esistono due modi per cercare un argomento nel presente manuale: è possibile utilizzare un menu "Voglio" o un normale sommario. La seguente spiegazione presume l'utilizzo di Adobe Reader 8.0 (Alcuni pulsanti non sono visualizzati nello stato predefinito.).

Tornare alla prima pagina ( )

Cercare in base a quanto si

desidera fare

Pagina menu Pagina

Tornare alla pagina precedente ( )

Cercare mediante l'indice

dell'indice

Corpo della pagina

MODALITÀ DI UTILIZZO DEL MANUALE

Fare clic su dei seguenti pulsanti per spostarsi alla pagina che si desidera visualizzare.

(1) (2) (3) (4)

(5)

(1) Pulsante Tornare alla prima pagina

Se non viene eseguita l'operazione prevista, fare clic su questo pulsante per iniziare nuovamente.

(2) Pulsante Tornare indietro di una pagina

Visualizza la pagina precedente.

(3) Pulsante Andare avanti di una pagina

Visualizza la pagina successiva.

(4) Pulsante Tornare alla pagina precedente

Visualizza la pagina visualizzata prima di quella precedente.

• Se il pulsante non viene visualizzato, fare riferimento alla guida di Adobe Reader per visualizzarlo.

• Attenzione durante la stampa

Se vengono stampate tutte le pagine, saranno visualizzate anche quelle del menu "Voglio". Per stampare solo le pagine contenenti la spiegazione di una funzione, specificare un intervallo di pagine.

(6)

(5) Pulsante di guida di Adobe Reader

Apre la guida di Adobe Reader.

(6) Pulsante Contenuto

Visualizza il contenuto di ciascun capitolo. Ad esempio, se la pagina corrente corrisponde a una pagina nel corpo del capitolo relativo alla stampante, questo pulsante mostra il contenuto di tale capitolo.

MANUALI FORNITI INSIEME ALLA MACCHINA

Manuali di istruzioni in formato PDF (manuale corrente)

I manuali in formato PDF forniscono descrizioni dettagliate delle procedure per l'uso della macchina nelle varie modalità. Per visualizzare i manuali PDF, scaricarli dall'hard disk della macchina. Per la procedura di download dei manuali, vedere "Come scaricare i manuali in formato PDF" nella Guida introduttiva.

1. OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Questo capitolo fornisce informazioni relative alle operazioni di base per il funzionamento della macchina e alla modalità di caricamento della carta.

2. COPIATRICE

Questo capitolo descrive in modo dettagliato le procedure per l'uso della funzione copiatrice.

3. STAMPANTE

Questo capitolo descrive in modo dettagliato le procedure per l'uso della funzione stampante.

4. FAX

Questo capitolo descrive in modo dettagliato le procedure per l'uso della funzione fax.

Manuali stampati

Nome del manuale

5. SCANNER/INTERNET FAX

Questo capitolo descrive in modo dettagliato le procedure per l'uso delle funzioni scanner e Internet Fax.

6. ARCHIVIAZIONE DOCUMENTI

Questo capitolo descrive in modo dettagliato le procedure per l'uso della funzione di archiviazione di documenti. Tale funzione consente di archiviare i dati di un processo di copia o fax, oppure i dati di un processo di stampa, sotto forma di file nell'hard disk della macchina. Il file può essere richiamato quando necessario.

7. IMPOSTAZIONI DI SISTEMA

Questo capitolo descrive le "Impostazioni di sistema" utilizzate per configurare una serie di parametri nel modo più adatto agli scopi e alle esigenze dell'ambiente di lavoro specifico. Dalle "Impostazioni di sistema" è possibile visualizzare o stampare le impostazioni correnti.

8. RISOLUZIONE DEI PROBLEMI

Riporta inoltre le caratteristiche tecniche dell'apparecchio e delle periferiche correlate e spiega come eliminare gli inceppamenti della carta e fornisce le risposte ai quesiti più frequenti riguardanti il funzionamento della macchina nelle varie modalità. Consultare questo manuale se si incontrano difficoltà durante l'uso della macchina.

Indice

Guida introduttiva

Questo manuale contiene istruzioni per un uso sicuro della macchina, descrive le operazioni preliminari che è necessario eseguire prima di utilizzare la macchina ed elenca le specifiche della macchina e dei relativi dispositivi periferici.

iii

INFORMAZIONI SUL MANUALE DI ISTRUZIONI

Questo manuale spiega come utilizzare il sistema multifunzione digitale MX-B382/MX-B382SC.

Nota

• Per informazioni sull'installazione dei driver e del software citati nel presente manuale, consultare la Guida introduttiva.

• Per informazioni sul sistema operativo, consultare il relativo manuale o la Guida in linea.

• Le spiegazioni di schermate e procedure relative all'ambiente Windows si riferiscono principalmente a Windows schermate possono variare a seconda della versione del sistema operativo o dell'applicazione software in uso.

• Le spiegazioni di schermate e procedure relative all'ambiente Macintosh si basano su Mac OS X versione 10.4 qualora si utilizzi Mac OS X. Le schermate possono variare a seconda della versione del sistema operativo o dell'applicazione software in uso.

• Ogni volta che "MX-xxxx" appare nel manuale, sostituire "xxxx" con il nome del proprio modello.

• Il manuale contiene riferimenti alla funzione fax. Tuttavia, tale funzione non è disponibile in alcuni paesi e regioni.

• Il presente manuale contiene le spiegazioni del driver PC-Fax e del driver PPD. Si noti tuttavia che il driver PC-Fax e il driver PPD in alcuni paesi e regioni non sono disponibili e non vengono visualizzati nel software per l'installazione. In questo caso, se si desidera utilizzare questi driver, utilizzare la versione in lingua inglese.

• Il presente manuale è stato preparato con estrema attenzione. In caso di commenti o domande a esso relativi, contattare il rivenditore o il responsabile autorizzato per l'assistenza di zona.

• Questo prodotto è stato sottoposto a un controllo di qualità e procedure di ispezione molto rigorose. Nel caso improbabile in cui si rilevi un difetto o un altro problema, contattare il rivenditore o il responsabile autorizzato per l'assistenza più vicino.

• A eccezione dei casi previsti dalla legge, SHARP non è responsabile per malfunzionamenti verificatisi durante l'utilizzo del prodotto o delle sue opzioni o per rotture dovute a errato funzionamento del prodotto e delle sue opzioni o per altre rotture o per qualsiasi altro danno che si possa verificare a causa dell'uso del prodotto.

Vista®. Le

Avvertenza

• Non sono consentite la copia, l'adattamento o la traduzione del contenuto del manuale senza previa autorizzazione scritta, salvo i casi previsti dalle leggi sui diritti d'autore.

• Tutte le informazioni contenute nel presente manuale sono soggette a modifica senza preavviso.

Illustrazioni, pannello di controllo e pannello a sfioramento riportati nel presente manuale

Le periferiche sono generalmente moduli acquistabili separatamente; alcuni modelli, tuttavia, comprendono alcune periferiche nell'apparecchiatura standard. Le spiegazioni contenute nel manuale presumono che siano installate sulla macchina MX-B382 unità di alimentazione della carta da 500 fogli (totale di quattro vassoi).

Per alcune funzioni e procedure, le spiegazioni presuppongono l'installazione di ulteriori periferiche.

Le schermate di visualizzazione, i messaggi e i nomi dei tasti mostrati nel presente manuale possono differire da quelli presenti sulla macchina per miglioramenti e modifiche alla stessa.

Simboli usati nei manuali

I simboli usati nei manuali indicano i seguenti tipi di informazioni:

Avvertenza

Attenzione

Indica una situazione in cui esiste il rischio di danni o guasti alla macchina.

Indica una spiegazione supplementare di una funzione o procedura.

Spiega come annullare o correggere un'operazione.

Indica una situazione in cui esiste il rischio di danni anche letali per le persone.

Indica una situazione in cui esiste il rischio di danni per cose o persone.

Indica il nome di un'impostazione di sistema e fornisce una spiegazione concisa della stessa.

Quando appare "Impostazioni di Sistema:"

viene descritta un'impostazione generale.

Quando appare "Impostazioni di Sistema (Amministratore):"

viene descritta un'impostazione che può essere configurata solo da un amministratore.

CAPITOLO 1 OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Questo capitolo fornisce informazioni relative alle operazioni di base, alla modalità di caricamento carta e alla manutenzione della macchina.

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

NOME DEI COMPONENTI E FUNZIONI . . . . . . . . . 1-3

• PARTE ESTERNA . . . . . . . . . . . . . . . . . . . . . . . 1-3

• PARTE INTERNA. . . . . . . . . . . . . . . . . . . . . . . . 1-5

• ALIMENTATORE DOCUMENTI

AUTOMATICO E PIANO DOCUMENTI . . . . . . . 1-6

• LATO E RETRO . . . . . . . . . . . . . . . . . . . . . . . . . 1-7

• PANNELLO OPERATIVO . . . . . . . . . . . . . . . . . 1-8

PANNELLO A SFIORAMENTO . . . . . . . . . . . . . . . 1-10

• VISUALIZZAZIONE STATO . . . . . . . . . . . . . . . 1-12

• BARRA DI SISTEMA . . . . . . . . . . . . . . . . . . . . 1-13

ACCENSIONE E SPEGNIMENTO . . . . . . . . . . . . . 1-15

• FUNZIONI DI RISPARMIO ENERGETICO . . . 1-16

• TASTO [RISPARMIO ENERGETICO] . . . . . . . 1-16

AUTENTICAZIONE DELL'UTENTE. . . . . . . . . . . . 1-17

AUTENTICAZIONE PER NUMERO UTENTE

• AUTENTICAZIONE PER NOME DI ACCESSO/PASSWORD.

•

SCHERMATA INIZIALE . . . . . . . . . . . . . . . . . . . . . 1-23

FUNZIONAMENTO REMOTO DELLA MACCHINA . . . . . .

VOCI REGISTRATE NEL REGISTRO LAVORI. . . 1-25

. . . 1-17 . . . 1-19

. . . 1-24

CARICAMENTO DELLA CARTA

INFORMAZIONI IMPORTANTI RELATIVE

ALLA CARTA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-28

• NOMI E POSIZIONI DEI VASSOI . . . . . . . . . . 1-28

• CARTA UTILIZZABILE . . . . . . . . . . . . . . . . . . . 1-28

IMPOSTAZIONI DI VASSOIO PER I VASSOI

DA 1 A 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-32

CARICAMENTO DELLA CARTA E

• MODIFICA DEL FORMATO DELLA CARTA

SPECIFICHE DELL'UNITÀ DI ALIMENTAZIONE

DELLA CARTA DA 500 FOGLI. . . . . . . . . . . . . .

CARICAMENTO DELLA CARTA NEL

VASSOIO BYPASS . . . . . . . . . . . . . . . . . . . . . . . . 1-35

• INFORMAZIONI IMPORTANTI PER

L'USO DEL VASSOIO BYPASS. . . . . . . . . . . . 1-36

. . . 1-32

. . . 1-34

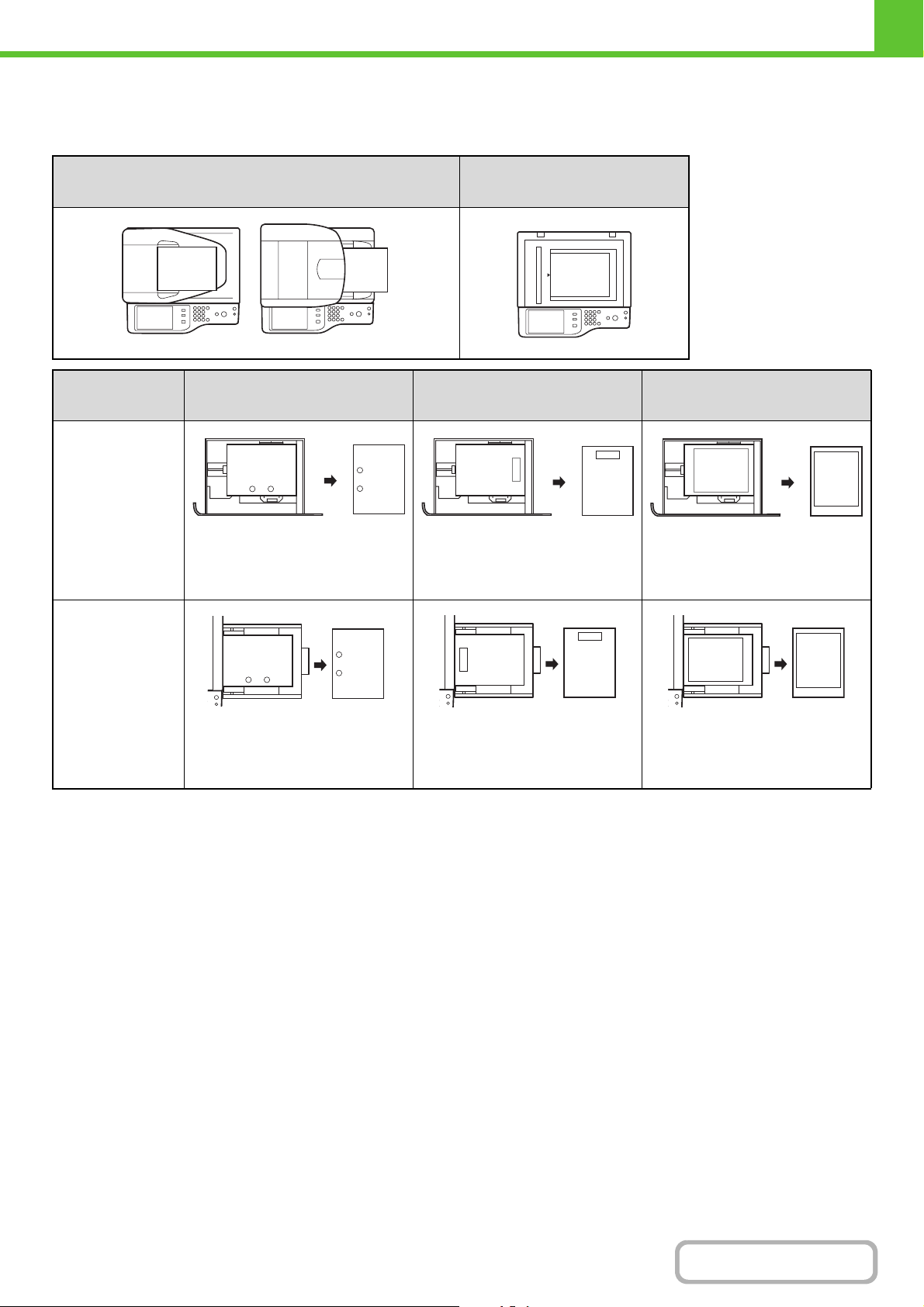

POSIZIONAMENTO DELL'ORIGINALE . . . . . . . . 1-39

POSIZIONAMENTO DEGLI ORIGINALI

• NELL'ALIMENTATORE AUTOMATICO DOCUMENTI

• POSIZIONAMENTO DELL'ORIGINALE

SUL PIANO DOCUMENTI . . . . . . . . . . . . . . . . 1-43

. . . 1-39

DISPOSITIVI PERIFERICI

DISPOSITIVI PERIFERICI . . . . . . . . . . . . . . . . . . . 1-45

FINITORE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-47

• NOME DELLE PARTI. . . . . . . . . . . . . . . . . . . . 1-47

• MATERIALI DI CONSUMO . . . . . . . . . . . . . . . 1-47

SPECIFICHE FINITORE. . . . . . . . . . . . . . . . . . . . . 1-48

VASSOIO BIGLIETTI DA VISITA. . . . . . . . . . . . . . 1-49

• Specifiche vassoio biglietti da visita . . . . . . . . . 1-50

SHARP OSA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-51

MODULO COMUNICAZIONE APPLICAZIONE (MX-AMX2) .

•

MODULO ACCOUNT ESTERNI (MX-AMX3) . . . . .

•

. . . 1-51 . . . 1-52

SOSTITUZIONE DEI MATERIALI DI CONSUMO E MANUTENZIONE

SOSTITUZIONE DELLE CARTUCCE DI TONER SOSTITUZIONE DELLA VASCHETTA

RACCOGLI TONER . . . . . . . . . . . . . . . . . . . . . .

SOSTITUZIONE DELLA CARTUCCIA

PINZATRICE NEL FINITORE. . . . . . . . . . . . . . . . . 1-60

MANUTENZIONE ORDINARIA . . . . . . . . . . . . .

PULIZIA DELLA LASTRA DI ESPOSIZIONE E DELL'ALIMENTATORE DOCUMENTI AUTOMATICO .

PULIZIA DEL CARICATORE PRINCIPALE

DEL TAMBURO FOTOCONDUTTORE. . . . . . .

PULIZIA DEL RULLI DEL VASSOIO BYPASS . . . 1-67 PULIZIA DEI RULLI DELL'ALIMENTATORE

DOCUMENTI AUTOMATICO. . . . . . . . . . . . . . .

PULIZIA DELL'UNITÀ LASER. . . . . . . . . . . . . . . . 1-72

PULIZIA DEL CARICATORE DELL'UNITÀ CINGHIA DI TRASFERIMENTO PRINCIPALE .

. . . 1-54

. . . 1-57

. . . 1-62

. . . 1-63

. . . 1-64

. . . 1-69

. . . 1-76

ORIGINALI

1-1

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

IMMISSIONE DI TESTO

FUNZIONI DEI TASTI PRINCIPALI . . . . . . . . . . . . 1-78

IMMISSIONE DI TESTO DA UNA TASTIERA

•

. . . 1-80

INSTALLAZIONE DEL SOFTWARE

OPERAZIONI PRELIMINARI

ALL'INSTALLAZIONE DEL SOFTWARE . . . . . . . 1-81

CONFIGURAZIONE IN AMBIENTE WINDOWS .

APERTURA DELLA SCHERMATA DI SELEZIONE

•

DEL SOFTWARE (PER TUTTI I SOFTWARE). . . .

• INSTALLAZIONE DEL DRIVER DELLA

STAMPANTE / DEL PC-FAX . . . . . . . . . . . . . . 1-83

INSTALLAZIONE DI PRINTER STATUS MONITOR .

•

• INSTALLAZIONE DEL DRIVER DELLO

SCANNER . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-103

• MODIFICA DELLA PORTA . . . . . . . . . . . . . . 1-105

CONFIGURAZIONE IN AMBIENTE MACINTOSH . .

• MAC OS X . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-109

• MAC OS 9.0 - 9.2.2 . . . . . . . . . . . . . . . . . . . . 1-115

RIMOZIONE DEL SOFTWARE . . . . . . . . . . . . . . 1-118

. . . 1-82

. . 1-102

. . 1-109

1-2

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Il presente modulo fornisce le informazioni di base relative alla macchina. Leggere il capitolo prima di utilizzare la macchina.

NOME DEI COMPONENTI E FUNZIONI

PARTE ESTERNA

(4)

(3) (5)

(1)

(2)

Quando si utilizza MX-B382SC

(6) (7) (8)

(1) Alimentatore automatico dei documenti

Inserisce ed esegue scansioni di più originali automaticamente. Consente la scansione automatica di entrambi i lati di originali a 2 facciate.

☞

POSIZIONAMENTO DELL'ORIGINALE (pagina 1-39)

(2) Sportello anteriore

Aprire lo sportello per sostituire la cartuccia del toner.

☞ SOSTITUZIONE DEI MATERIALI DI CONSUMO E

MANUTENZIONE (pagina 1-54)

(3) Pannello operativo

Da utilizzare per selezionare le funzioni e inserire il numero di copie.

☞ PANNELLO OPERATIVO (pagina 1-8)

(4) Unità di uscita (vassoio centrale)

Vassoio di raccolta delle stampe.

(5) Finitore*

Utilizzabile per applicare punti metallici alle stampe.

☞ FINITORE (pagina 1-47)

* Dispositivo periferico.

Quando è installato un finitore

(6) Interruttore di alimentazione principale

Utilizzato per accendere la macchina. Quando si utilizzano le funzioni fax o Internet fax, tenere questo interruttore sulla posizione "on".

☞ ACCENSIONE E SPEGNIMENTO (pagina 1-15)

(7) Maniglia

Afferrarlo quando si sposta la macchina.

Attenzione

L'unità centrale è molto pesante, quindi è necessario che l'operazione sia eseguita da due operatori. Quando si solleva l'unità principale, afferrare saldamente le maniglie su ciascun lato.

(8) Bypass tray

Utilizzare questo vassoio per inserire la carta manualmente. Se si carica della carta con formato superiore ad A4 o 8-1/2" x 11", assicurarsi di estrarre l'estensione del vassoio bypass.

☞

CARICAMENTO DELLA CARTA NEL VASSOIO BYPASS (pagina 1-35)

1-3

Indice

(10)(9) (12)(11)

Quando si utilizza MX-B382SC

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

(9) Tastiera (solo MX-B382SC)

È una tastiera incorporata nella macchina. Quando non viene utilizzata, può essere riposta sotto il pannello di controllo.

☞ IMMISSIONE DI TESTO DA UNA TASTIERA

(pagina 1-80)

(10) Vassoio 1

Contiene la carta.

☞ IMPOSTAZIONI DI VASSOIO PER I VASSOI DA 1

A 4 (pagina 1-32)

* Dispositivo periferico.

(11) Vassoio 2/Vassoio 3/Vassoio 4

(quando sono installate unità di alimentazione della carta da 500 fogli)*

Tengono ferma la carta. Per le combinazioni di unita di alimentazione della carta A da 500 fogli, rivolgersi al rivenditore o al responsabile autorizzato per l'assistenza di zona.

☞ IMPOSTAZIONI DI VASSOIO PER I VASSOI DA 1

A 4 (pagina 1-32)

(12) Connettore USB (tipo A)

Supporta USB 2.0 (Hi-Speed). Utilizzato per collegare un dispositivo USB, ad esempio una memoria USB, alla macchina. Per il cavo USB utilizzare un cavo schermato.

1-4

Indice

PARTE INTERNA

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

(13)

Vaschetta raccogli toner rimossa e sportello del caricatore principale aperto

(13) Cartuccia sviluppatore

Contiene lo sviluppatore necessario per trasferire il toner alla carta.

(14)

\Cartuccia tamburo

Contiene il tamburo fotosensibile utilizzato per creare immagini di copia e stampa.

(15) Cartuccia del toner

Contiene il toner di stampa. Quando il toner di una cartuccia si esaurisce, è necessario sostituire la cartuccia.

☞

SOSTITUZIONE DEI MATERIALI DI CONSUMO E MANUTENZIONE (pagina 1-54)

(16) Area di fusione

Per fondere l'immagine trasferita sulla carta in questa zona si applica del calore.

(16) (18)(17)(15)(14)

(21)(20)(19) (22) (23)

(18) Sportello del modulo invertitore della carta

Utilizzato nel caso si esegua la stampa su due facciate. Aprire questo componente per eliminare la carta inceppata.

☞

SOSTITUZIONE DEI MATERIALI DI CONSUMO E MANUTENZIONE (pagina 1-54)

(19) Sportello del caricatore principale

Aprire questo sportello per pulire il caricatore principale.

☞

SOSTITUZIONE DEI MATERIALI DI CONSUMO E MANUTENZIONE (pagina 1-54)

(20) Vaschetta raccogli toner

Raccoglie il toner residuo in eccesso dopo le operazioni di stampa.

☞

SOSTITUZIONE DEI MATERIALI DI CONSUMO E MANUTENZIONE (pagina 1-54)

Attenzione

L'unità fusore è calda. Prestare attenzione a non ustionarsi durante la rimozione di carta inceppata.

(17) Sportello laterale destro

Aprire questo sportello per eliminare la carta inceppata.

☞

8. RISOLUZIONE DEI PROBLEMI "RIMOZIONE

DEGLI INCEPPAMENTI" (pagina 8-10)

Il tecnico dell'assistenza ritirerà la vaschetta raccogli toner.

(21) Leva di sblocco della vaschetta raccogli toner

Ruotare questa leva se è necessario sbloccare la vaschetta raccogli toner per sostituirla o pulire l'unità laser.

☞

SOSTITUZIONE DEI MATERIALI DI CONSUMO E MANUTENZIONE (pagina 1-54)

(22) Sportello laterale destro del vassoio carta

Aprirlo per eliminare la carta inceppata nei vassoi.

☞

8. RISOLUZIONE DEI PROBLEMI "RIMOZIONE

DEGLI INCEPPAMENTI" (pagina 8-10)

(23) Leva di rilascio dello sportello laterale destro

Per rimuovere carta inceppata, tenere tirata la leva verso l'alto in modo da aprire lo sportello laterale destro.

☞

8. RISOLUZIONE DEI PROBLEMI "RIMOZIONE

DEGLI INCEPPAMENTI" (pagina 8-10)

1-5

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

ALIMENTATORE DOCUMENTI AUTOMATICO E PIANO DOCUMENTI

Alimentatore documenti automatico (MX-B382)

(2)(1) (3) (5)(4) (6) (7)

Alimentatore documenti automatico (MX-B382SC)

(8) (2) (9) (6)(10) (7)(3) (5)(1)

(1) Rullo di alimentazione carta

Il rullo ruota per inserire automaticamente nella macchina l'originale.

(2) Sportello area di alimentazione documenti

Aprire questo sportello per rimuovere un originale inceppato o pulire il rullo di alimentazione carta.

☞

8. RISOLUZIONE DEI PROBLEMI "RIMOZIONE

DEGLI INCEPPAMENTI" (pagina 8-10)

(3) Guide dell'originale

Consentono di garantire una corretta scansione dell'originale. Regolare le guide in base alla larghezza dell'originale.

☞

POSIZIONAMENTO DELL'ORIGINALE (pagina 1-39)

(4) Vassoio di uscita dell'originale

Dopo la scansione gli originali vengono raccolti in questo vassoio.

(5) Vassoio dell'alimentatore di documenti

Posizionare gli originali in questo vassoio. Posizionare gli originali con un'unica facciata con il lato da acquisire rivolto verso l'alto.

☞

POSIZIONAMENTO DELL'ORIGINALE (pagina 1-39)

(6) Area di scansione

Area in cui vengono acquisiti gli originali posizionati nel vassoio di alimentazione documenti.

(7) Lastra di esposizione

Da utilizzare per eseguire la scansione di un libro o di un altro originale spesso che non può essere inserito attraverso l'alimentatore automatico dei documenti.

☞ POSIZIONAMENTO DELL'ORIGINALE SUL PIANO

DOCUMENTI (pagina 1-43)

(8) Sportello area di uscita dei documenti

Aprire questo sportello per rimuovere un originale inceppato.

(9) Vassoio di uscita dell'originale 1

Dopo la scansione gli originali vengono raccolti in questo vassoio.

(10) Vassoio di uscita dell'originale 2

Se dopo la scansione gli originali non vengono raccolti nel vassoio di uscita dell'originale 1, vengono raccolti in questo vassoio.

1-6

Indice

LATO E RETRO

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

(1) (2) (3) (4)

(5)

(1) Connettore USB (tipo A)

Supporta USB 2.0 (Hi-Speed). Utilizzato per collegare un dispositivo USB, ad esempio una memoria USB, alla macchina. Per MX-B382, questo connettore non è inizialmente disponibile per l'uso. Per utilizzare il connettore, contattare il tecnico dell'assistenza.

(2) Connettore LAN

Collegare il cavo LAN a questo connettore quando si utilizza la macchina su una rete. Per il cavo LAN utilizzare un cavo di tipo schermato.

(3) Connettore USB (tipo B)

Supporta USB 2.0 (Hi-Speed). È possibile collegare un computer a questo connettore per utilizzare la macchina come stampante. Per il cavo USB utilizzare un cavo schermato.

(4) Connettore di solo servizio

Attenzione

Questo connettore deve essere utilizzato solo dai tecnici dell'assistenza. La connessione di un cavo a questo connettore può causare malfunzionamenti della macchina.

Nota importante per i tecnici dell'assistenza: Il cavo connesso al connettore di servizio deve avere una lunghezza inferiore ai 3 m (118").

(5) Spina di alimentazione

1-7

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

PANNELLO OPERATIVO

STAMPARE

INVIO

IMMAGINE

STATO LAVORI

IMPOSTAZIONE

SISTEMA

PRONTA

DATI

LINEA DATI

HOME

(5)(4) (6)(3)(2)(1)

LOGOUT

(8)(7)

(1) Pannello a sfioramento

Messaggi e tasti vengono visualizzati sul display del pannello a sfioramento. Selezionare i tasti visualizzati per eseguire una serie di operazioni. Quando si preme un tasto, viene emesso un segnale acustico e l'elemento selezionato viene evidenziato. In questo modo la macchina fornisce la conferma dell'esecuzione di un'operazione.

☞ PANNELLO A SFIORAMENTO (pagina 1-10)

(2) Tasto [IMPOSTAZIONE SISTEMA]

Premere questo tasto per visualizzare la schermata del menu delle impostazioni di sistema. Le impostazioni di sistema consentono di configurare le impostazioni del vassoio carta, memorizzare gli indirizzi per le operazioni di trasmissione e regolare i parametri per facilitare l'utilizzo della macchina.

(3) Tasto [STATO LAVORI]

Premere questo tasto per visualizzare la schermata di stato dei lavori. La schermata di stato dei lavori si utilizza per controllare le informazioni relative ai lavori e per annullare gli stessi. Per informazioni dettagliate, consultare i capitoli relativi a ciascuna funzione presenti nel manuale.

(4) Spie della modalità STAMPARE

• Spia PRONTA

Quando questa spia è accesa, si possono ricevere i lavori di stampa.

• Spia DATI

Questa spia lampeggia durante la ricezione dei dati di stampa e rimane accesa durante l'esecuzione della stampa.

(5) Tasti numerici

Consentono di immettere il numero di copie, i numeri di fax e altri valori numerici. Utilizzare questi tasti anche per immettere impostazioni con valori numerici (a eccezione delle impostazioni di sistema).

(6) Tasto [CANCELLA] ( )

Premere questo tasto per riportare il numero di copie a "0".

(7) Tasto [HOME]

Premere questo tasto per visualizzare la schermata iniziale. Le impostazioni utilizzate con maggiore frequenza possono essere registrare nella schermata iniziale per effettuare le operazioni in modo semplice e rapido.

☞ SCHERMATA INIZIALE (pagina 1-23)

(8) Spie della modalità INVIO IMMAGINE

• Spia LINEA

Si accende durante la trasmissione o la ricezione di un fax o di un Internet fax. Inoltre, si accende durante la trasmissione di un'immagine in modalità di scansione.

• Spia DATI

Lampeggia quando non è possibile stampare un fax o un Internet fax ricevuto a causa di un problema come la mancanza di carta. Si illumina in presenza un lavoro di trasmissione non è stato inviato.

1-8

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

(9)

STATO LAVORI

IMPOSTAZIONE

SISTEMA

PRONTA

STAMPARE

DATI

LINEA

NVIO

IMMAGINE

DATI

HOME

LOGOUT

(9) Tasto [START]

Premere questo tasto per eseguire la copia o la scansione di un originale. Utilizzare questo tasto anche per inviare un fax in modalità fax.

(10) Tasto [LOGOUT] ( )

Premere questo tasto per disconnettersi dopo essersi collegati ed aver utilizzato la macchina. Quando si utilizza la funzione fax, è possibile premere questo tasto per inviare segnali di tono su una linea a impulsi.

☞ AUTENTICAZIONE DELL'UTENTE (pagina 1-17)

(11) Tasto [#/P] ( )

Quando si utilizza la funzione copia, premere questo tasto per usare un programma di lavoro. Quando si utilizza la funzione fax, è possibile utilizzare questo tasto durante la composizione.

(12) Tasto [ELIMINA TUTTO] ( )

Premere questo tasto per ritornare allo stato operativo iniziale. Utilizzare questo tasto se si desidera eliminare tutte le impostazioni selezionate e avviare il funzionamento dallo stato iniziale.

(12) (14)(10) (11) (15) (16)

(13)

(13) Tasto [INTERROMPI] ( )

Premere questo tasto per interrompere il lavoro di copia o la scansione di un originale.

(14) Tasto/Spia [RISPARMIO ENERGETICO] ( )

Utilizzare questo tasto per passare alla modalità spegnimento automatico per il risparmio energetico. Il tasto [RISPARMIO ENERGETICO] ( ) lampeggia quando la macchina è in modalità spegnimento automatico.

☞ TASTO [RISPARMIO ENERGETICO] (pagina 1-16)

(15) Tasto [ACCENSIONE] ( )

Utilizzare questo tasto per spegnere e accendere la macchina.

☞ ACCENSIONE E SPEGNIMENTO (pagina 1-15)

(16) Spia alimentazione principale

Quando l'interruttore di alimentazione principale della macchina è in posizione "on", questa spia si accende.

☞ ACCENSIONE E SPEGNIMENTO (pagina 1-15)

Le spie del pannello operativo possono essere diverse a seconda del paese e della regione.

1-9

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

PANNELLO A SFIORAMENTO

Questa sezione illustra come utilizzare il pannello a sfioramento

• Per digitare del testo, vedere "IMMISSIONE DI TESTO" (pagina 1-78).

• Per informazioni sulle schermate e sulle procedure relative alle impostazioni di sistema, consultare i "Metodi operativi

comuni" (pagina 7-4) in "7. IMPOSTAZIONI DI SISTEMA".

Utilizzo del pannello a sfioramento

Esempio 1

(1)

(2)

COPIA

Schermata stato lavoro.

Lavoro St.

Coda Lavori Gruppi/Avanzam. Stato

Copia1 020 / 001 Copia...

Copia2

Computer01 002 / 000

0312345678 001 / 000

INVIO IMMAGINE

Scans. su Lavoro Fax Internet-Fax

002 / 000

Tonalità del segnale acustico

ARCHIVIO DOC.

Attesa

1 1

Spool

Coda Lavori

Completo

Dettagli

Priorita'

Int./Ann.

(3)

(1) Tasti di selezione delle modalità

Utilizzare questi tasti per passare tra le modalità di copia, invio dell'immagine e archiviazione documenti.

(2) Consente di selezionare facilmente le impostazioni di tutte le funzioni e di annullarle sfiorando con le dita i tasti sulla schermata.

Quando si seleziona una voce, viene emesso un segnale acustico e l'elemento viene evidenziato per confermare la selezione.

(3) I tasti grigi non possono essere selezionati.

Se si sfiora un tasto che non può essere selezionato, viene emesso un doppio segnale acustico.

Esempio 2

Esempio 3

(3) (4)(2)(1)

Modi Speciali

Spostamento Margine

Basso

Destro Sinistro

Facciata 1

(0~20) mm

OKCancella

Facciata 2

(0~20) mm

(1) Se il tasto di una schermata è già evidenziato, esso

viene selezionato. Per modificare la selezione, premere uno degli altri tasti in modo da evidenziarlo.

(2) I tasti possono essere utilizzati per

incrementare o ridurre un valore. Per cambiare

rapidamente un valore, mantenere il dito sul tasto. (3) Premere questo tasto per annullare l'impostazione. (4) Premere il tasto [OK] per inserire e salvare

un'impostazione.

1-10

(2)(1)

Modi Speciali

Spostamento

Biglietto

Nitidezza

Margine

Preparaz.

Lavoro

Formato

Cancellazione

Inserti Lucidi

Timbro

File

Copia Opuscolo

2 in 1

Modif.immagine

File Rapido

1 2

(1) Alcuni elementi nella schermata delle modalità speciali

vengono selezionati semplicemente toccando il relativo tasto. Per annullare un elemento selezionato, toccare nuovamente il tasto evidenziato in modo che non lo sia più.

(2) Quando le impostazioni si estendono a più schermate,

premere il tasto o per spostarsi tra le schermate.

Indice

Esempio 4

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Modi Speciali

Copia 2 Facciate

Produzione

File

File Rapido

Esposizione

Auto

Rapporto Ripr.

100%

Originale

A5 A4 A4

Carta comune

Scelta Carta

Auto

Carta comune

Quando è selezionato almeno un modo speciale,

viene visualizzato il tasto nella schermata

principale.

Esempio 5

Originale

297

210

Cancella

(25~356) mm

(25~216) mm

Inserimento Formato

Funzione Rivedi

Spostamento Margine

Cancellazione Bordo:10mm

Spostamento:Destra Fronte:10mm/Retro:10mm

Sfiorare il tasto per visualizzare un elenco dei modi speciali selezionati.

Imm. valore da tastiera a 10 tasti.

216

(25-216)

Cancella

Premere il tasto del display con valori numerici per

immettere direttamente un valore con i tasti numerici.

Premere i tasti numerici per immettere qualsiasi valore numerico, quindi utilizzare il tasto [OK].

Il pannello a sfioramento (schermata) mostrato in questo manuale è un'immagine descrittiva. La schermata reale è leggermente diversa.

Impostazioni di sistema (amministratore): Suono Tasti

Si utilizza per regolare il volume del segnale acustico quando si premono i tasti. È possibile anche disattivare il segnale acustico collegato alla selezione del tasto.

1-11

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

VISUALIZZAZIONE STATO

Quando si visualizza la schermata di base, il lato destro del pannello a sfioramento mostra lo stato della macchina. Le informazioni illustrate sono descritte di seguito.

Esempio: schermata di base della modalità copia

Copie in corso da vassoio 1. Pronta per scansione lavoro succ.

Originale

Esposizione

Auto

Rapporto Ripr.

100%

A5 A4 A4

Interruzione

Carta comune

Scelta Carta

Auto

Carta comune

Modi Speciali

Copia 2 Facciate

Produzione

File

File Rapido

Stato Lavori

Stato MFP

020/015

Copia...

020/015

Attesa

020/015

Attesa

020/015

Attesa

(1)

(2) (3)

Stato Lavori

Stato MFP

Informazioni di manutenzione

DC DC DC

(1) Tasto di selezione di visualizzazione

È possibile passare il display di stato tra "Stato Lavori" e "Stato MFP". Se è visualizzata la schermata di stato lavori, il display di stato passa automaticamente a "Stato MFP".

(2) Display dello "Stato Lavori"

Mostra i primi 4 lavori di stampa presenti in coda (il lavoro in corso e i lavori in attesa di essere stampati). Vengono visualizzati il tipo di lavoro, il numero impostato di copie, il numero di copie completate e lo stato lavori. In questa schermata non è possibile gestire i lavori. I lavori possono essere gestiti nella schermata di stato lavori. Per informazioni dettagliate, consultare i capitoli relativi a ciascuna funzione presenti nel manuale.

(3) Display "Stato MFP"

Mostra le informazioni relative al sistema della macchina "Informazioni di manutenzione" Mostra le informazioni relative alla manutenzione della macchina per mezzo di codici.

1-12

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

BARRA DI SISTEMA

La barra di sistema viene visualizzata in fondo al pannello di controllo. Di seguito sono descritte le voci visualizzate nella barra di sistema.

Carta comune

Originale

A5 A4 A4

Scelta Carta

Auto

Carta comune

Esposizione

Auto

Rapporto Ripr.

100%

Vassoio1

Modi Speciali

Copia 2 Facciate

Produzione

File

File Rapido

Stato MFP

020/015

Copia...

020/015

Attesa

020/015

Attesa

020/015

Attesa

(1) (2)

(1) Visualizzazione stato lavori

I lavori in esecuzione o prenotati sono indicati mediante icone. Le icone sono le seguenti.

Lavoro di

Lavoro di copia

stampa

Lavoro di scansione per e-mail

Lavoro di scansione su Cartella di rete

Lavoro di trasmissione

Lavoro di scansione su FTP

Lavoro di scansione su desktop

Lavoro di ricezione Fax

Fax

Lavoro di trasmissione PC-Fax

Lavoro di trasmissione Internet Fax (Compreso SMTP diretto)

Lavoro di ricezione Internet Fax

Lavoro di trasmissione

PC-I-Fax (Compreso SMTP diretto)

Lavoro di broadcast* Lavoro di instradamento

Lavoro di

stampa file

della scansione

su HDD in entrata

Lavoro di invio metadati

* Appare in un lavoro di trasmissione in modalità multipla.

(3)

Quando appare una schermata di base diversa da quella della modalità di invio immagini, il numero del vassoio utilizzato per alimentare la carta appare durante l'alimentazione della carta. Il colore della finestra di stato dei lavori varia in base allo stato del lavoro, come indicato nella tabella riportata di seguito. La finestra di stato dei lavori può essere sfiorata in modo che venga mostrata la schermata di stato dei lavori.

Visualizzazione stato lavori

Verde

Configurazione della

macchina

Esecuzione normale di una stampa, di una scansione o di altri lavori.

La macchina è in fase di

Giallo

riscaldamento o di standby, oppure è in corso l'annullamento di un lavoro.

Rosso

Si è verificato un inceppamento della carta o altro errore.

Grigio Non sono presenti lavori.

(2) Display icona

L'icona appare durante l'invio o la ricezione dei dati.

L'icona appare quando si memorizzano i dati dei fax, delle scansioni o degli Internet fax nella memoria della macchina. Durante la memorizzazione dei dati da trasmettere, appare

. Durante la memorizzazione dei dati ricevuti, appare . Durante la memorizzazione dei dati da trasmettere e quelli ricevuti, appare .

L'icona appare quando un tecnico dell'assistenza ha attivato la modalità di simulazione.

L'icona appare quando si collega alla macchina una memoria o altro dispositivo USB.

1-13

Indice

L'icona appare quando si utilizza il kit per la protezione dei dati.

L'icona appare quando la macchina è connessa alle applicazioni esterne.

(3) Tasto di regolazione della luminosità

Sfiorare questo tasto per regolare la luminosità del pannello a sfioramento. Quando il tasto viene sfiorato, accanto a esso viene visualizzata la schermata riportata di seguito.

Sfiorare il tasto [+] o [-] per regolare la luminosità. Al termine, sfiorare nuovamente il tasto di regolazione della luminosità per chiudere la schermata.

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

1-14

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

ACCENSIONE E SPEGNIMENTO

La macchina dispone di due interruttori di alimentazione: uno e l'interruttore di alimentazione principale sul lato sinistro della macchina e l'altro e il tasto [ACCENSIONE] ( ) sul lato superiore destro del pannello di controllo.

Interruttore di alimentazione principale

Quando si attiva l'interruttore di alimentazione principale, la spia dell'alimentazione sul pannello operatore si accende.

Posizione "On"

Posizione "Off"

Accensione

(1) Spostare l'interruttore di alimentazione

principale sulla posizione "On".

(2) Premere il tasto [ACCENSIONE] ( ) per

attivare l'alimentazione.

Tasto [ACCENSIONE]

Spia alimentazione principale

Tasto [ACCENSIONE]

Spegnimento

(1) Premere il tasto [ACCENSIONE] ( ) per

disattivare l'alimentazione.

(2) Spostare l'interruttore di alimentazione

principale sulla posizione "Off".

• Prima di disattivare l'interruttore di alimentazione principale, verificare che sul pannello di controllo non siano accese o lampeggino la spia DATI per la stampa e le spie DATI e LINEA per l'invio delle immagini. La disattivazione dell'interruttore di alimentazione principale o l'estrazione del cavo di alimentazione dalla presa mentre una delle spie è accesa o lampeggia può danneggiare il disco rigido e provocare la perdita di dati.

• Disattivare il tasto [ACCENSIONE] ( ) e l'interruttore di alimentazione principale e disinserire il cavo di alimentazione se si sospetta la presenza di un guasto alla macchina, se è vicino un temporale o se si sposta la macchina.

Quando si utilizzano le funzioni fax o Internet fax, tenere questo interruttore sulla posizione "on".

Riavvio della macchina

Riavviare la macchina per rendere effettive alcune impostazioni. Se un messaggio nel pannello a sfioramento richiede di riavviare la macchina, premere il tasto [ACCENSIONE] ( ) per disattivare l'alimentazione e quindi premere nuovamente tale tasto per riattivarla.

In alcuni stati della macchina, se si preme il tasto [ACCENSIONE] ( ) per il riavvio, le impostazioni non saranno rese effettive. In tal caso, utilizzare l'interruttore di alimentazione principale per accendere o spegnere la macchina.

1-15

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

FUNZIONI DI RISPARMIO ENERGETICO

Questo prodotto dispone di due funzioni di risparmio energetico conformi alle linee guida di Energy Star che consentono di preservare le risorse naturali e ridurre l'inquinamento ambientale.

Modo di preriscaldamento (Modo a basso consumo energetico)

Il modo di preriscaldamento riduce automaticamente la temperatura dell'unità di fusione e pertanto riduce il consumo energetico nel caso la macchina rimanesse in standby per l'intervallo di tempo impostato in "Impostazione Modo Di Preriscaldamento" delle impostazioni di sistema (amministratore). In questo modo l'unità di fusione viene mantenuta a una temperatura inferiore e si riduce il consumo energetico mentre la macchina è in standby. La macchina si riattiva automaticamente e ritorna alla normale operatività quando riceve un lavoro di stampa, si preme un tasto sul pannello operatore o si posiziona un originale.

Modalità di spegnimento automatico (Modalità sleep)

La modalità di spegnimento automatico disattiva automaticamente l'alimentazione al display e all'unità fusore nel caso la macchina rimanesse in standby per l'intervallo di tempo impostato in "Timer Spegnimento Automatico" delle impostazioni di sistema (amministratore). Tale modalità riduce al minimo il livello di consumo energetico. Si risparmia molta più energia rispetto alla modalità di preriscaldamento, anche se il tempo di ripristino è più lungo. Tale modalità può essere disattivata nelle impostazioni di sistema (amministratore). La macchina si attiva automaticamente e riprende la normale operatività quando riceve un lavoro di stampa o quando si preme il tasto lampeggiante [RISPARMIO ENERGETICO]

().

TASTO [RISPARMIO ENERGETICO]

Premere il tasto [RISPARMIO ENERGETICO] () per impostare la macchina in modalità di spegnimento automatico o ripristino da tale modalità. Il tasto [RISPARMIO ENERGETICO] in modalità spegnimento automatico.

Quando la spia del tasto [RISPARMIO ENERGETICO] ( ) è spenta nella modalità di standby

Luce della spia del tasto [RISPARMIO ENERGETICO] ( ) lampeggiante

La macchina è pronta per essere utilizzata. Se si preme il tasto [RISPARMIO ENERGETICO] ( ) quando la spia è spenta, la spia lampeggerà e la macchina passerà in modalità spegnimento automatico dopo un breve intervallo.

La macchina è in modalità di spegnimento automatico. Se si preme il tasto [RISPARMIO ENERGETICO] ( ) quando la spia lampeggia, la spia si spegnerà e la macchina tornerà allo stato di pronto dopo un breve intervallo.

() dispone di una spia che avverte se la macchina è

Tasto/Spia [RISPARMIO ENERGETICO]

1-16

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

AUTENTICAZIONE DELL'UTENTE

L'autenticazione dell'utente limita l'uso della macchina agli utenti che sono stati registrati. È possibile specificare le funzioni a cui ciascun utente è abilitato, consentendo la personalizzazione della macchina per soddisfare le esigenze del proprio ambiente di lavoro. Quando l'amministratore della macchina ha attivato l'autenticazione dell'utente, ciascuno di essi deve eseguire l'accesso per utilizzare la macchina. Sono disponibili diversi tipi di autenticazione dell'utente e ciascuno di essi ha un diverso metodo di accesso. Per ulteriori informazioni, fare riferimento alle spiegazioni dei metodi di accesso.

☞ AUTENTICAZIONE PER NUMERO UTENTE (vedere di seguito) ☞ AUTENTICAZIONE PER NOME DI ACCESSO/PASSWORD (pagina 1-19)

AUTENTICAZIONE PER NUMERO UTENTE

Si utilizza la procedura seguente per eseguire l'accesso con un numero utente ricevuto dall'amministratore della macchina.

Autenticazione Utente

Se controllato da numero utente

Digitare il proprio numero utente (da 5 a 8 cifre) con i tasti dei numeri.

Tutte le cifre digitate verranno visualizzate come " ".

Nome accesso

amministratore

1-17

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Autenticazione Utente

Questa operazione non è necessaria se il numero utente è composto da 8 cifre. (L'accesso avviene automaticamente dopo aver digitato il numero utente).

Nome accesso

amministratore

Premere il tasto [OK].

Dopo aver autenticato il numero utente digitato, viene brevemente visualizzata la schermata di conteggio dell'utente.

Stato di utilizzo: pag. usate/riman. Bianco e nero: 87,654,321/12,345,678

Quando sono stati impostati i limiti di pagina in "Elenco Gruppo con limite pagine" nelle impostazioni di sistema (amministratore), verrà visualizzato il numero di pagine rimanenti. Viene visualizzato il numero di pagine rimanenti che l'utente può utilizzare in ogni modalità (copia, scansione e così via). È possibile modificare il tempo di visualizzazione di questa schermata in "Impostazione Del Tempo Del Messaggio" nelle impostazioni di sistema (amministratore).

Una volta terminato di utilizzare la macchina e si è pronti per disconnettersi, premere il pulsante

LOGOUT

[LOGOUT] ( ).

• Si noti, tuttavia, che il tasto [LOGOUT] ( ) non può essere utilizzato per eseguire la disconnessione durante l'immissione di un numero di fax in modalità fax, in quanto è già utilizzato per l'immissione del numero fax.

• Se trascorre il tempo preimpostato dopo l'ultimo utilizzo della macchina, si attiverà la funzione Auto Clear. Se si attiva la Cancellazione Automatica, la disconnessione avviene automaticamente. Tuttavia, quando si utilizza la modalità di scansione del PC, la disconnessione non avviene quando si preme il tasto [LOGOUT] ( ) la funzione Cancellazione Automatica è disattivata. Passare ad un'altra modalità della macchina, quindi eseguire la disconnessione.

Se si digita un numero non corretto per 3 volte di seguito…

Se è attivata l'opzione "Un avviso se l'accesso non è riuscito" nelle impostazioni di sistema (amministratore), la macchina si bloccherà per 5 minuti nel caso si digiti un numero utente errato per 3 volte di seguito. Verificare il numero utente da utilizzare con l'amministratore della macchina.

L'amministratore può disattivare lo stato di blocco. L'operazione può essere eseguita selezionando [Controllo utente] e poi [Impostazioni Di Default] nel menu della pagina Web.

1-18

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

AUTENTICAZIONE PER NOME DI ACCESSO/PASSWORD

Si utilizza la procedura seguente per eseguire l'accesso con un nome di accesso e la password ricevuti dall'amministratore della macchina o dall'amministratore del server LDAP.

Autenticazione Utente

Nome Accesso

Nome Utente

Password

Aut. a:

Accedere localmente

Se controllato da nome di accesso e password

(Diverse voci verranno visualizzate nella schermata quando si utilizza l'autenticazione LDAP)

Autenticazione Utente

Premere il tasto [Nome Accesso] o il tasto .

Nome Accesso

Nome Utente

Password

Aut. a:

Accedere localmente

Se si seleziona il tasto [Nome Accesso], viene visualizzata una schermata per la selezione del nome utente. Passare al punto successivo. Se si preme il tasto , viene visualizzata un'area per l'immissione di un "Numero di registrazione" [---]. Utilizzare i tasti dei numeri per digitare il numero di registrazione memorizzato in "Elenco utenti" nelle impostazioni di sistema (amministratore). Dopo l'immissione del numero di registrazione, passare al punto 3.

(A)

Selezione utente della Modalità account dispositivo

12 186

Nome accesso

amministratore

Voce Diretta

ABC

Utente

Ut. 0001

Ut. 0003

Ut. 0005

Ut. 0007

Ut. 0009

Tutti

ABCD EFGH IJKL MNOP QRSTU VWXYZ etc.

(B) (C)

Indietro

Ut. 0002

Ut. 0004

Ut. 0006

Ut. 0008

Ut. 0010

Ut. 0012Ut. 0011

Selezionare il nome utente.

(A) Tasto [Immissione Diretta]

Utilizzare questo tasto se il proprio nome utente non è

stato memorizzato in "Elenco utenti" nelle impostazioni di sistema (amministratore) e si utilizza solo l'autenticazione LDAP. Viene visualizzata una schermata per l'immissione di testo. Immettere il proprio nome di accesso.

(B) Tasti di selezione utente

Selezionare il proprio nome utente memorizzato in "Elenco utenti" nelle impostazioni di sistema (amministratore).

(D)

Premere questo tasto per ritornare alla schermata di accesso.

(D) Schede indice

Tutti gli utenti vengono visualizzati nella scheda [Tutti]. Gli utenti sono raggruppati in altre schede in base ai caratteri di ricerca immessi al momento della memorizzazione di ciascun utente.

È possibile utilizzare l'autenticazione LDAP quando l'amministratore del server fornisce assistenza LDAP sulla rete locale (LAN).

1-19

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Autenticazione Utente

Premere il tasto [Password].

Verrà visualizzata una schermata per l'immissione di testo che

Nome Accesso

Nome Utente

Password

Aut. a:

User 0001

Accedere localmente

consente di digitare la password. Inserire la propria password memorizzata in "Elenco utenti" nelle impostazioni di sistema (amministratore).

Se si sta accedendo ad un server LDAP, digitare la password memorizzata con il nome di accesso del server LDAP. Tutti i caratteri digitati verranno visualizzati come " ". Una volta terminata l'immissione della password, premere il tasto [OK]. Quando l'autenticazione avviene dal server LDAP e sono disponibili diverse password memorizzate in "Elenco utenti" nelle impostazioni di sistema (amministratore) e nel server LDAP, utilizzare la password memorizzata nel server LDAP.

• [Aut. a:] può essere modificato quando è stato memorizzato un server LDAP.

• Se si accede utilizzando il tasto di selezione utente... Il server LDAP è stato memorizzato durante il salvataggio delle informazioni dell'utente e pertanto tale server LDAP verrà visualizzato come server di autenticazione quando si seleziona il nome di accesso. Passare alla fase 4.

• Accesso mediante il tasto [Voce Diretta]... Selezionare l'opzione [Aut. a:].

Autenticazione Utente

Nome Accesso

Nome Utente

Password

Aut. a:

Voce Diretta

Accedere localmente

Selezionare il server LDAP, quindi premere il tasto [OK].

Autentica per:

Accedere localmente

Server 1

Server 2

Server 3

Server 4

Server 5

Server 6

Server 7

1-20

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Autenticazione Utente

Nome Accesso

Nome Utente

Password

Aut. a:

(Diverse voci verranno visualizzate nella schermata quando si utilizza l'autenticazione LDAP)

User 0001

Accedere localmente

LOGOUT

Premere il tasto [OK].

Dopo aver autenticato il nome di accesso e la password digitati, viene brevemente visualizzata la schermata di conteggio dell'utente.

Stato di utilizzo: pag. usate/riman. Bianco e nero: 87,654,321/12,345,678

Una volta terminato di utilizzare la macchina e si è pronti per disconnettersi, premere il pulsante [LOGOUT] ( ).

Se si digita un nome di accesso o password incorretti per 3 volte di seguito…

Se è attivata l'opzione "Un avviso se l'accesso non è riuscito" nelle impostazioni di sistema (amministratore), la macchina si bloccherà per 5 minuti nel caso si digiti un nome di accesso o password errati per 3 volte di seguito. Rivolgersi all'amministratore della macchina per verificare il nome di accesso e la password da utilizzare.

1-21

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

• L'amministratore può disattivare lo stato di blocco. L'operazione può essere eseguita selezionando [Controllo utente] e quindi [Impostazioni Di Default] nel menu della pagina Web.

• Quando si utilizza l'autenticazione LDAP, potrebbe essere visualizzato il tasto [E-mail Address] a seconda del metodo di autenticazione. Se nel passaggio 3 viene visualizzato il tasto [Indirizzo e-mail], toccarlo. Verrà visualizzata una schermata per l'immissione di testo. Digitare un indirizzo e-mail.

Autenticazione Utente

Nome Accesso

Nome Utente

Indir. e-mail

Password

Aut. a:

User 0002

Server 2

Impostazioni di sistema (amministratore): Elenco Utenti

Consente di memorizzare i nomi degli utenti della macchina. Vengono anche memorizzate informazioni dettagliate come il nome di accesso, il nome utente e la password. Per ricevere le informazioni necessarie all'utilizzo della macchina, rivolgersi all'amministratore della macchina.

1-22

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

SCHERMATA INIZIALE

Quando viene premuto il tasto [HOME] sul pannello di controllo, nel pannello a sfioramento viene visualizzata la schermata iniziale nella quale sono disponibili i tasti di selezione modalità. Questi tasti possono essere selezionati per aprire la schermata di base di ciascun modo. E possibile sfiorare il tasto [Menu personale] per visualizzare i comandi di scelta rapida relativi alle funzioni memorizzate nel "Menu personale".

Prima schermata Seconda schermata

(1) (1)

COPIA

App 01 App 02 App 03 App 04

INVIO

IMMAGINE

ARCHIVIO

DOC.

(3)(2)

Menu personale

(1) Tasti di selezione delle modalità

Utilizzare questi tasti per spostarsi tra le modalita di copia, invio dell'immagine, archiviazione documenti e Sharp OSA. È possibile modificare i nomi e le immagini dei tasti (solo prima schermata).

(2) Immagine di sfondo

Immagine di sfondo della schermata iniziale, che può essere modificata.

(3) Tasto [Menu personale]

Toccare per passare alla schermata del menu personale. È possibile modificare i nomi e le immagini dei tasti

(4) Tasti dell'applicazione

È possibile visualizzare una combinazione di collegamenti rapidi dell'applicazione Sharp OSA e del menu personale.

COPIA

Schermata iniziale

(5)

INVIO IMMAGINE

Conteggio Pr. Totale

Controllo Doc. Archiviati

(6)(4)

ARCHIVIO DOC.

Controllo Indirizzi

Impostazioni Vassoio Carta

04/04/2010 11:40

(5) Titolo

Mostra il titolo della schermata del menu personale.

(6) Tasto di collegamento rapido

La funzione registrata viene visualizzata come tasto di collegamento rapido. Per selezionare la funzione registrata, premere il tasto.

(7) Nome utente

Mostra il nome dell'utente che ha effettuato l'accesso. Il nome dell'utente viene visualizzato quando è abilitata l'autenticazione dell'utente.

(7)

I collegamenti rapidi alle funzioni possono essere registrati come tasti nella schermata del menu personale. Quando si preme un tasto di collegamento rapido, viene visualizzata la schermata della funzione corrispondente. Per accedere in modo rapido e comodo alle funzioni di uso più frequente, è consigliabile registrare tali funzioni. Quando si utilizza l'autenticazione dell'utente, potrebbe essere visualizzata la schermata del menu personale "Gruppo operativo preferito".

Utilizzare la pagina Web per configurare le impostazioni seguenti:

•

Modifica del nome del tasto della schermata iniziale, modifica dell'immagine, memorizzazione di un tasto dell'applicazione

• Memorizzazione dei tasti visualizzati nella schermata del menu personale.

• Impostazioni di sistema (amministratore): Impostazioni My Menu La registrazione viene effettuata in [Impostazioni di sistema] - [Impostazioni Pannello Operativo] - [Impostazioni My Menu] nel menu delle pagine Web.

• Impostazioni di sistema (amministratore): Elenco My Menu Quando l'autenticazione dell'utente è abilitata, la schermata del menu personale può essere impostata per ciascun "Elenco Gruppo operativo preferito". La registrazione viene eseguita in "Elenco My Menu" in [Controllo utente] nel menu delle pagine Web.

1-23

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

FUNZIONAMENTO REMOTO DELLA MACCHINA

La funzionalità di funzionamento remoto consente di utilizzare la macchina dal proprio computer. Quando si aggiunge questa funzione, appare sul computer una schermata identica a quella del pannello operatore. Questo consente di far funzionare la macchina dal computer nello stesso modo come se si fosse davanti alla stessa.

Il computer

Pannello operativo

Utilizzare la macchina utilizzando la schermata del computer.

La funzione di funzionamento remoto è utilizzabile solo su un computer per volta.

Rete

La macchina

Come utilizzare la funzionalità di funzionamento remoto

Prima di utilizzare questa funzione, impostare "Autorizzazione operativa" su "Consentito" in "Funzionamento software remoto" di "Impostazioni funzionamento remoto" nelle impostazioni di sistema (amministratore).

☞ 7. IMPOSTAZIONI DI SISTEMA "Impostazioni funzionamento remoto" (pagina 7-68)

Per utilizzare la funzionalità di funzionamento remoto, è necessario collegare la macchina a una rete e installare un'applicazione VNC sul computer (il software VNC consigliato è RealVNC). Di seguito è riportata la procedura per l'utilizzo di questa funzione:

Esempio: RealVNC

Eseguire il collegamento dal computer alla macchina.

(1) Avviare il visualizzatore VNC

(2)(3)

(2) Immettere l'indirizzo IP della macchina nella

casella di inserimento "Server".

(3) Fare clic sul pulsante [OK].

Eseguire le istruzioni visualizzate sul pannello di controllo della macchina per consentire la connessione.

Quando la macchina è connessa al software remoto, appare sulla barra di sistema del pannello a sfioramento della macchina. Per disconnettersi, uscire dal software remoto o premere .

Utilizzare il pannello di controllo nello stesso modo in cui si utilizzerebbe la macchina. Notare che non è possibile tenere premuto un tasto per cambiare continuamente un valore da inserire. Per le procedure dettagliate, consultare i capitoli relativi a ciascuna funzione presenti nel manuale.

Impostazioni di sistema (amministratore): Impostazioni funzionamento remoto

Impostare l'autorità operativa per la funzionalità di funzionamento remoto. Queste impostazioni possono essere configurate nelle pagine Web. Fare clic su "Impostazioni di sistema", "Impostazioni Pannello Oper." e quindi "Impostazioni funzionamento remoto" nel menu della pagina Web.

1-24

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

VOCI REGISTRATE NEL REGISTRO LAVORI

La macchina registra i lavori eseguiti nel registro lavori. Gli elementi registrati nel Registro lavori possono essere visualizzati utilizzando "Registro lavori" - "Visualizza Registro lavori" nella pagina Web. Di seguito sono descritte le informazioni principali registrate nel Registro lavori.

• Nel file salvato mediante "Salva/Elimina Registro lavori" viene sempre registrato l'utilizzo in base a elementi fissi indipendentemente dai dispositivi periferici installati e dallo scopo del registro, consentendo di calcolare facilmente il totale quando le macchine hanno configurazioni diverse. Per questo motivo è possibile che nel registro vengano visualizzati elementi per funzioni non disponibili nella macchina.

• In alcuni casi, è possibile che le informazioni sul lavoro non vengano registrate correttamente, ad esempio quando si verifica un'interruzione di corrente durante un lavoro.

1-25

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Nome della voce Descrizione

Voci principali ID processo Viene registrato l'ID del processo.

Gli ID dei processi vengono visualizzati nel registro come numeri consecutivi fino ad un massimo di 999999, dopodiché il conteggio riparte da 1.

Modalità lavoro

Nome Computer

Nome Utente

Nome Accesso Il Nome Di Accesso usato quando è stata utilizzata la funzione di

Data e ora di avvio La data e l'ora di avvio del lavoro.

Data e ora di completamento

Conteggio totale bianco e nero

Conteggio totale Tutti i colori

Conteggio secondo formato

Numero di fogli in base al formato

Conteggio Carta non valido (Bianco e nero)

La modalità del lavoro, come copia o stampa.

Il nome del computer che ha inviato un lavoro di stampa.*

Il Nome Utente usato quando è stata utilizzata la funzione di autenticazione dell'utente.

autenticazione dell'utente.

La data e l'ora di completamento del lavoro.

Indica il conteggio totale di 2 colori. Nel caso di un lavoro di invio, viene registrato il numero totale di pagine in bianco e nero trasmesse. broadcast, viene registrato il numero totale di pagine. Nel caso di un lavoro di scansione su HDD, viene registrato il numero totale di pagine in bianco e nero memorizzate.

Nel caso di un lavoro di invio, viene registrato il numero totale di pagine a colori trasmesse. Nel caso di un riepilogo di una trasmissione broadcast, viene registrato il numero totale di pagine. Nel caso di un lavoro di scansione su HDD, viene registrato il numero totale di pagine a colori archiviate.

Conteggi in base al formato dell'originale/della carta nel modo colore e nel modo bianco e nero.

Indica il numero dei fogli per tipo di carta.

Indica il numero di fogli non validi in bianco e nero.

Nel caso di un riepilogo di una trasmissione

Voce relativa a Lavoro di stampa

Numero di Set riservati Numero di set specificati o di destinazioni prenotate.

Numero di Set completati Numero di set completati o il numero di destinazioni per le quali la

trasmissione è stata completata correttamente.

Numero di Pagine riservate

Numero di Pagine completate

Risultato Il risultato di un lavoro.

Causa dell'errore

Uscita Il modo di uscita di un lavoro stampato.

Pinzatura Lo stato della pinzatura.

Conteggio Pinzatura

Tonalità stampante La tonalità usata per un lavoro di stampa.

Numero di pagine originali prenotate per una copia, una stampa, una scansione o un altro lavoro.

Numero di pagine completate di un set.

Nel caso in cui si verifichi un errore nel corso di un lavoro, la causa dell'errore.

Il conteggio delle pinzature.

1-26

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Nome della voce Descrizione

Voce relativa a Invio immagini

Voce relativa ad Archiviazione documenti

Funzionalità comuni Impostazione colore Modalità colore selezionata dall'utente.

Indirizzo Diretto Indirizzo di un lavoro di invio immagine.

Nome Mittente Nome del mittente di un lavoro di invio immagine.

Indirizzo Mittente Indirizzo del mittente di un lavoro di invio immagine.

Tipo di trasmissione Tipo di trasmissione di un lavoro di invio immagine.

Numero di serie amministrativo

Numero di trasmissione Numero di trasmissione di un lavoro di invio immagine.

Ordine di inserimento Ordine di prenotazione di una trasmissione broadcast di un lavoro di invio

Tipo di file Formato file di un lavoro di invio immagine.

Modo Compressione/Rapporto di compressione

Tempo di comunicazione Indica il tempo di comunicazione dei lavori di invio immagini.

Num. Fax Indica il numero del mittente memorizzato.

Archiv. Documenti

Modalità di memorizzazione

Nome file Vengono registrati i file salvati mediante l'archiviazione dei documenti e i

Dimensione dati [KB] Viene registrata la dimensione del file.

Numero di serie amministrativo di un lavoro di invio immagine.

immagine. Nel caso di un lavoro di polling seriale, serve per correlare la comunicazione alla stampa.

Modo di compressione e rapporto di compressione di un file di un lavoro di invio immagine.

Viene conservato un registro relativo all'utilizzo dell'archiviazione dei documenti.

Viene registrata la modalità di salvataggio dell'archiviazione dei documenti.

nomi file memorizzati mediante la stampa di ritenzione.*

Modi Speciali Modi speciali selezionati quando è stato eseguito il lavoro.

Nome File 2 Registra i nomi file dei lavori di stampa.*

Voci dettagliate Formato Originale Formato dell'originale digitalizzato.*

Nel caso di un lavoro di stampa per l'archiviazione documenti, il formato carta del file.

Tipo originale Tipo di originale (testo, foto stampata, ecc.) impostato nella schermata

delle impostazioni di esposizione.

Formato carta Nel caso di un lavoro di stampa, il formato della carta.

Nel caso di un lavoro di invio, il formato della carta trasmessa. Nel caso di una scansione su HDD, il formato carta del file memorizzato.

Tipo di Carta Il tipo di carta usato per la stampa.

Proprietà carta: Disabilita Duplex

Proprietà carta: Lato carta fisso

Proprietà carta: Disabilita Pinzatura

Configurazione Duplex Indica l'impostazione fronte/retro.

Risoluzione Indica la risoluzione di scansione.

Voce macchina Nome modello Indica il nome del modello della macchina.

Numero di serie unita Indica il numero di serie della macchina.

Nome Indica il nome della macchina impostato nelle pagine Web.

Posizione macchina

Indica che la funzione fronte/retro è stata disabilitata in "Tipo carta".

Indica quale lato fisso è stato specificato in "Tipo carta".

Indica che la pinzatura è stata disabilitata in "Tipo carta".

Indica la posizione di installazione della macchina impostata nelle pagine Web.

*1In alcuni ambienti non viene registrato.

"Contr. dim." e "Formato bigl." vengono registrati come formato personalizzato (solo MX-B382SC).

1-27

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

CARICAMENTO DELLA CARTA

INFORMAZIONI IMPORTANTI RELATIVE ALLA CARTA

Questa sezione fornisce informazioni che è necessario conoscere prima di caricare la carta negli appositi vassoi. Prima di caricare la carta assicurarsi di leggere questa sezione.

NOMI E POSIZIONI DEI VASSOI

I nomi dei vassoi sono i seguenti.

Bypass tray

Vassoio 1 Vassoio 2 Vassoio 3 Vassoio 4

CARTA UTILIZZABILE

In vendita sono disponibili diversi tipi di carta. In questa sezione vengono descritti la carta comune e supporti speciali utilizzabili con la macchina. Per informazioni dettagliate sui formati e i tipi di carta caricabili in ciascun vassoio della macchina, consultare le specifiche nella Guida introduttiva e "Impostazioni Vassoio Carta" (pagina 7-14) in "7. IMPOSTAZIONI DI SISTEMA".

Carta comune, supporti speciali

Carta comune utilizzabile

• Carta comune standard SHARP (80 g/m2 (21 lbs.)). Le specifiche della carta sono disponibili nella Guida introduttiva.

• Carta comune diversa da carta standard SHARP (da 60 g/m La carta riciclata, colorata, perforata, prestampata e intestata deve soddisfare le stesse specifiche della carta comune. Contattare il rivenditore o il responsabile per l'assistenza autorizzato di zona.

a 105 g/m2 (da 16 lbs. a 28 lbs.))

* Le unita "g/m

" (lbs.) utilizzate in queste spiegazioni indicano la grammatura della carta.

1-28

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Tipi di carta utilizzabili in ogni vassoio

In ogni vassoio possono essere caricati i tipi di carta riportati di seguito. "

–" nella tabella sta a indicare "non utilizzabile".

Vassoio 1/Vassoio 2/Vassoio 3/Vassoio 4 Bypass tray

Carta comune Consentito Consentito

Prestampata Consentito Consentito

Carta Riciclata Consentito Consentito

Carta Intest. Consentito Consentito

Preforata Consentito Consentito

Colore Consentito Consentito

Carta pesante*

Etichette – Consentito

Lucido – Consentito

Buste – Consentito

Carta sottile*

– Consentito

*1 "Carta Pesante " è la carta di peso fino a 209g/m2 (110 lbs. indice). *2 Può essere utilizzata carta leggera da 55 g/m2 a 59 g/m2 (da 13 lbs. a 16 lbs.).

Lato di stampa rivolto verso l'alto o verso il basso

La carta viene caricata con il lato di stampa rivolto verso l'alto o verso il basso, in base al tipo di carta e al vassoio. L'orientamento di caricamento della carta forata, intestata e prestampata è diverso da quello dell'altra carta. Per i dettagli, consultare "Esempio: orientamenti di posizionamento della carta forata, intestata e prestampata" (pagina 1-30).

Vassoi da 1 a 4

Caricare la carta con il lato da stampare rivolto verso l'alto. Se, tuttavia, è stata scelta la carta "Preforata", "Carta Intest." o "Prestampata", caricare la carta con il lato di stampa rivolto verso il basso*.

Bypass tray

Caricare la carta con il lato da stampare rivolto verso il basso. Se, tuttavia, è stata scelta la carta "Preforata", "Carta Intest." o "Prestampata", caricare la carta con il lato di stampa rivolto verso l'alto*. * Se "Disabilitazione fronte/retro" è abilitata nelle impostazioni di sistema (amministratore), caricare la carta nel modo

normale (con la faccia rivolta verso l'alto nei vassoi da 1 a 4; con la faccia rivolta verso il basso nel vassoio bypass).

1-29

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Esempio: orientamenti di posizionamento della carta forata, intestata e prestampata

Questa descrizione presume che sia abilitata l'opzione "Disabilitazione fronte/retro" nelle impostazioni di sistema (amministratore).

Vassoio dell'alimentatore

di documenti

Se si utilizza MX-B382 Se si utilizza MX-B382SC

Preforata

(rilegatura a sinistra)

Vassoio da 1 a 4

Caricare il lato stampato della carta rivolto verso il basso con i fori verso la parte anteriore e il margine superiore a destra.

Piano documenti

Carta Intest. Prestampata

ABC

Caricare il lato stampato della carta rivolto verso il basso con l'intestazione (margine superiore) a destra.

-1-

Caricare il lato stampato della carta (lato prestampato) rivolto verso il basso con il margine superiore a destra.

Vassoio bypass

Caricare il lato stampato della carta rivolto verso l'alto con i fori rivolti verso la parte anteriore e il margine superiore a sinistra.

Carta non utilizzabile

• Carta speciale per stampanti a getto d'inchiostro (carta fine, lucida, lucidi e così via)

• Carta carbone o carta termica

• Carta incollata

• Carta con graffette

• Carta con segni di piegatura

• Carta strappata

• Lucidi per inchiostro ad olio

• Carta semitrasparente

Carta non consigliata

• Carta per decalcomanie

• Carta giapponese

ABC

Caricare il lato stampato della carta rivolto verso l'alto con l'intestazione (margine superiore) a sinistra.

• Carta sottile con grammatura inferiore a 55 g/m (15 lbs.)

• Carta pesante con grammatura 210 g/m superiore

• Carta con forme irregolari

• Carta con punti metallici

•Carta umida

• Carta arrotolata

•

Il foglio su cui è stato stampato il lato di stampa o il lato inverso da un'altra stampante o un dispositivo multifunzione.

• Carta ondulata a causa dell'assorbimento di umidità

• Carta perforata

-1-

Caricare il lato stampato della carta (lato prestampato) rivolto verso l'alto con il margine superiore a sinistra.

-1-

(57lbs.) o

1-30

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

• Sono in vendita diversi tipi di carta e supporti speciali. Alcuni tipi non sono utilizzabili con la macchina. Contattare il rivenditore o il responsabile per l'assistenza autorizzato di zona.

• La qualità dell'immagine e la capacità di fusione della carta da parte del toner può variare a causa delle condizioni ambientali, operative e per le caratteristiche della carta, determinando una qualità di immagine inferiore rispetto a quella della carta SHARP standard. Contattare il rivenditore o il responsabile per l'assistenza autorizzato di zona.

• L'uso di carta non consigliata o da evitare può determinare alimentazione obliqua, inceppamenti, scarsa fusione del toner (il toner non aderisce bene alla carta e può rovinarsi) o guasti alla macchina.

• L'uso di carta non consigliata può determinare errata alimentazione o scarsa qualità d'immagine. Prima dell'uso di carta non consigliata, verificare se sia possibile eseguire la stampa correttamente.

1-31

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

IMPOSTAZIONI DI VASSOIO PER I VASSOI DA 1 A 4

CARICAMENTO DELLA CARTA E MODIFICA DEL FORMATO DELLA CARTA

Nei vassoi 1 e 2 è possibile caricare un massimo di 500 fogli di carta in formato da A5 ad A4 (da 5-1/2" x 8-1/2" a 8-1/2" x 14"). Nei vassoi 3 e 4 è possibile caricare un massimo di 500 fogli di carta in formato da B5 ad A4 (da 7-1/4" x 10-1/2" a 8-1/2" x 14").

Estrarre il vassoio della carta.

Estrarre con delicatezza il vassoio finché non si arresta. Per caricare la carta, passare al punto 3. Per caricare un formato di carta diverso, passare al punto successivo.

Non tirare forte il vassoio. Tale operazione potrebbe causare dei guasti.

Regolare le piastre di guida A e B, premendo le leve di bloccaggio e

facendole scivolare in modo che combacino con le dimensioni verticali ed orizzontali della carta da caricare.

• Assicurarsi di posizionare la guida in modo da corrispondere al formato della carta. Se la guida non è posizionata correttamente, potrebbero verificarsi il disallineamento della carta o inceppamenti.

• La carta caricata non deve superare queste protrusioni.

Le piastre delle guide A e B sono scorrevoli. Far scorrere ciascuna piastra di guida premendo sulla leva di bloccaggio.

1-32

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Smazzare la carta.

Smazzare la carta prima di caricarla. Se non si esegue questa operazione, più fogli potrebbero entrare contemporaneamente nella macchina e causare un inceppamento.

Quando si manipola la carta, prestare attenzione a non tagliarsi con i bordi della stessa.

Inserire la carta nel vassoio.

Caricare la carta con il lato da stampare rivolto verso l'alto. La pila della carta non deve superare la linea dell'indicatore

Linea dell'indicatore

(massimo 500 fogli).

• Se la carta caricata supera la linea, potrebbero verificarsi degli inceppamenti.

• Quando si spinge un vassoio, prestare attenzione a non schiacciarsi le dita nel vassoio.

Inserire con delicatezza il vassoio della carta nella macchina.

Spingere con fermezza l'intero vassoio nella macchina.

Quando si estrae il vassoio dopo il caricamento della carta, non tirarlo con forza. Il vassoio potrebbe danneggiarsi, la macchina potrebbe cadere e si potrebbero causare delle lesioni.

Se è stato caricato un tipo o un formato di carta diverso da quello caricato in precedenza, modificare le "Impostazioni vassoio carta" nelle impostazioni di sistema. Se queste impostazioni non sono configurate correttamente, la selezione automatica della carta non funzionerà correttamente e la stampa potrebbe venire eseguita sul lato o sul tipo di carta errato o potrebbe verificarsi un inceppamento.

Attenzione

Se sono presenti dei bambini, assicurarsi che non si siedano o giochino sul vassoio che è stato estratto. Sedersi su un vassoio potrebbe danneggiare quest'ultimo e causare il rovesciamento della macchina, nonché delle lesioni.

Non collocare oggetti pesanti sul vassoio o spingere verso il basso il vassoio.

Impostazioni di sistema: Impostazioni Vassoio Carta (pagina 7-14)

Modificare queste impostazioni quando si cambia il formato o il tipo di carta caricata in un vassoio.

1-33

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

SPECIFICHE DELL'UNITÀ DI ALIMENTAZIONE DELLA CARTA DA 500 FOGLI

Modello MX-CSX1 (vassoio 2) MX-CSX2 (vassoio 3, vassoio 4)

Formati carta A4, B5, A5*, 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11",

7-1/4" x 10-1/2", 5-1/2" x 8-1/2"*, 16 KB

Peso carta Carta comune: da 60 g/m2 a 105 g/m2 (da 16 lb a 28 lb)

Capacità carta 500 fogli (80 g/m2 (21 lb)) x 1 vassoio

Tipi di carta Carta comune, riciclata e colorata consigliata da SHARP

Rilevamento automatico del formato

Alimentazione elettrica Fornita dalla macchina

Dimensioni 535 mm (L) x 438 mm (P) x 112 mm (A)

Peso Circa 6,8 kg (15,0 lb) Circa 5,6 kg (12,3 lb)

* È possibile utilizzare solo MX-CSX1.

Quando è selezionato il rilevamento "Auto-AB": A4, B5, A5*, 216 mm x 330 mm (8-1/2" x 13") Quando è selezionato il rilevamento "Auto-Inch": 8-1/2" x 14", 8-1/2" x 11", 7-1/4" x 10-1/2", 5-1/2" x 8-1/2"*

535 mm (L) x 438 mm (P) x 110 mm (A) (21-1/16" (L) x 17-1/4" (P) x 4-13/32" (A)) (strumento di regolazione non incluso)

(21-1/16" (L) x 17-1/4" (P) x 4-21/64" (A))

(strumento di regolazione non incluso)

1-34

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

CARICAMENTO DELLA CARTA NEL VASSOIO BYPASS

Utilizzare il vassoio bypass per stampare e copiare su carta comune, buste, fogli di etichette, carta a rubrica e altri supporti speciali. È possibile caricare fino a 100 fogli (fino a 40 fogli di carta pesante) per una stampa continua simile ad altri vassoi.

Aprire il vassoio di bypass.

Se si carica della carta con formato superiore ad A4 o

8-1/2" x 11", assicurarsi di estrarre l'estensione del vassoio bypass. Estrarre completamente l'estensione del vassoio bypass. Se non si estrae completamente tale vassoio, il formato della carta caricata non verrà visualizzato correttamente.

Non collocare oggetti pesanti sul vassoio bypass o spingere verso il basso il vassoio. Questo potrebbe danneggiarsi, la macchina potrebbe cadere e si potrebbero causare delle lesioni.

Impostare le guide del vassoio bypass in base alla larghezza della carta.

Inserire completamente la carta lungo le guide del vassoio bypass in tale vassoio finché non si arresta.

Caricare la carta con il lato da stampare rivolto verso il basso.

• Non forzare la carta verso l'interno.

• Se le guide del vassoio bypass presentano una larghezza più ampia rispetto alla carta, spostare le guide finché non si adattano correttamente alla larghezza della carta. Se le guide di bypass sono troppo ampie, la carta potrebbe torcersi o arrotolarsi.

Attenzione

Se sono presenti dei bambini, assicurarsi che non si siedano o giochino sul vassoio bypass che è stato estratto. Sedersi su un vassoio potrebbe danneggiare quest'ultimo e causare il rovesciamento della macchina, nonché delle lesioni.

1-35

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

INFORMAZIONI IMPORTANTI PER L'USO DEL VASSOIO BYPASS

• Quando si utilizza carta comune diversa dalla carta standard SHARP o supporti speciali diversi dai lucidi consigliati da SHARP oppure quando si stampa sul retro di carta usata in precedenza, caricare un foglio per volta. Il caricamento di più di un foglio per volta causerà inceppamenti.

• Prima del caricamento della carta, appianare qualsiasi piega presente sui fogli. Se non si appiana la carta arrotolata, potrebbero verificarsi degli inceppamenti.

• Quando si aggiunge la carta, prelevare i fogli rimasti nel bypass, mischiarli con la carta da aggiungere e ricaricare con un'unica pila. Se si aggiunge la carta senza prelevare quella rimanente, potrebbero verificarsi inceppamenti.

Inserimento della carta

Posizionare la carta con orientamento orizzontale.

Inserimento di lucidi

• Utilizzare lucidi SHARP. Quando si utilizzano i lucidi, posizionarli sul vassoio bypass con l'angolo arrotondato posizionato anteriormente a sinistra. Questo garantisce che il lato stampato sia rivolto nella direzione corretta.

• Non toccare il lato stampato del lucido.

• Quando si caricano più fogli di lucidi nel vassoio bypass, assicurarsi di smazzare i fogli diverse volte prima del caricamento.

• Quando si stampa o su un lucido, assicurarsi di rimuovere tutti i fogli una volta usciti dalla macchina. Lasciar impilare i fogli nel vassoio di uscita potrebbe determinare il loro arrotolamento.

1-36

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Caricamento di buste

In caso di inserimento di buste nel vassoio bypass, allinearle al lato sinistro con l'orientamento visualizzato di seguito. È possibile stampare solo sul lato anteriore delle buste. Assicurarsi di posizionare il lato anteriore rivolto verso il basso. Quando si caricano le buste, caricarle una alla volta.

• Non stampare su entrambi i lati di una busta. Ciò potrebbe determinare degli inceppamenti o una scarsa qualità di stampa.

• Alcuni ambienti operativi potrebbero causare pieghe, sbavature, inceppamenti, scarsa fusione del toner o guasti alla macchina.

Vi sono delle limitazioni per alcuni tipi di buste. Per ulteriori informazioni, consultare un tecnico dell'assistenza qualificato.

Informazioni importanti per l'utilizzo delle buste

Buste non utilizzabili

Non utilizzare le buste seguenti. Potrebbero verificarsi degli inceppamenti o delle sbavature delle buste.

• Buste con graffette metalliche

• Ganci in plastica o a nastro

• Buste chiuse da laccetti

• Buste con finestre o rinforzi

• Buste con una superficie frontale non uniforme dovuta a goffratura

• Buste a doppio strato

• Buste con adesivo per sigillatura

• Buste realizzate a mano

• Buste con aria all'interno

• Buste con pieghe o segni per pieghe, buste strappate o danneggiate

• Non è possibile utilizzare buste con un angolo incollato sul retro non correttamente allineato perché potrebbero formarsi delle pieghe.

Utilizzabili

Non utilizzabili

Qualità di stampa sulle buste

• La qualità di stampa non è garantita nell'area di 10 mm (13/32") intorno ai bordi della busta.

• La qualità di stampa non è garantita su parti di buste in cui è presente un'ampia differenza del passo di spessore, come nel caso di parti a quattro strati o parti con meno di tre strati.

• La qualità di stampa non è garantita per buste con linguetta autoadesiva staccabile per sigillare le buste.

1-37

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Leve di regolazione della pressione dell'unità fusore

In alcuni casi le buste potrebbero venire danneggiate o potrebbero crearsi delle sbavature anche se vengono utilizzate le buste previste dalle specifiche. Questo problema può essere limitato spostando le leve di regolazione della pressione dell'unità fusore dalla "posizione di pressione normale" alla "posizione di pressione inferiore". Attenersi alla procedura illustrata in questa pagina.

Aprire lo sportello del lato destro

Mentre si spinge verso l'alto la leva di apertura/chiusura sullo sportello del lato destro, aprire delicatamente lo sportello.

Spostare le leve (due) di regolazione

della pressione dell'unità fusore sulla posizione di pressione inferiore, come illustrato.

Posizione di pressione inferiore

Posizione normale

Chiudere lo sportello del lato destro.

Dopo avere terminato l'alimentazione delle buste, riportare la leva nella posizione normale.

Attenzione

L'unità fusore è calda. Fare attenzione a non scottarsi mentre si azionano le leve di regolazione della pressione dell'unità fusore.

Prima di stampare o copiare su carta diversa dalle buste, riportare le leve nella "posizione di pressione normale". In caso contrario, potrebbero verificarsi problemi di fusione, inceppamenti della carta o guasti all'apparecchiatura.

1-38

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

ORIGINALI

La presente sezione descrive le modalità di posizionamento degli originali nell'alimentatore documenti automatico e sulla lastra di esposizione.

POSIZIONAMENTO DELL'ORIGINALE

POSIZIONAMENTO DEGLI ORIGINALI NELL'ALIMENTATORE AUTOMATICO DOCUMENTI

Questa sezione descrive le modalità di posizionamento degli originali nell'alimentatore documenti automatico.

Formati degli originali consentiti

Formato originale minimo Formato originale massimo

Formati standard

A5: 148 mm (altezza) x 210 mm (larghezza) 5-1/2" (altezza) x 8-1/2" (larghezza)

Formati non standard

(formato minimo selezionabile manualmente)

MX-B382:

Scansione a 1 facciata: 100 mm (altezza) x 89 mm (larghezza)

(4" (altezza) x 3-1/2" (larghezza))

Scansione a 2 facciate: 100 mm (altezza) x 148 mm (larghezza)

(4" (altezza) x 5-7/8" (larghezza))

MX-B382SC:

51 mm (altezza) x 85 mm (larghezza) (2" (altezza) x 3-1/4" (larghezza))

Quando l'originale non ha una dimensione standard, consultare le opportune spiegazioni riportate di seguito per la modalità da utilizzare.

Formati standard

A4: 210 mm (altezza) x 297 mm (larghezza) 8-1/2" (altezza) x 14" (larghezza)

Formati non standard

(formato massimo selezionabile manualmente) Modalità di copia: 216 mm (altezza) x 356 mm (larghezza)

8-1/2" (altezza) x 14" (larghezza)

Modalità di invio immagine: 216 mm (altezza) x 500 mm (larghezza)

8-1/2" (altezza) x 19-5/8" (larghezza)

☞ 2. COPIATRICE "SPECIFICA DEL FORMATO DELL'ORIGINALE" (pagina 2-29) ☞ 4. FAX "IMPOSTAZIONI IMMAGINI" (pagina 4-46) ☞ 5. SCANNER / INTERNET FAX "IMPOSTAZIONI IMMAGINI" (pagina 5-59)

Grammature degli originali consentite

MX-B382 MX-B382SC

Scansione ad 1 facciate 35 g/m

a 128 g/m2 (da 9 lbs. a 32 lbs.) 35 g/m2 a 280 g/m2 (da 9 lbs. a 75 lbs.)

Scansione ad 2 facciate

• Per MX-B382SC, durante la scansione degli originali da 129 g/m2 a 280 g/m2 (da 34 lb a 74 lb), selezionare "UscCartaPes" per la posizione di uscita dell'originale. Per originali 129 g/m2 (34 lb.) o più pesanti, a seconda del tipo di originale e dell'ambiente di utilizzo l'immagine digitalizzata potrebbe essere distorta.

• Per eseguire la scansione di originali da 35 g/m nei modi speciali. La scansione senza l'utilizzo della funzione "Modo di scan.lento" può determinare inceppamenti degli originali. Quando si seleziona "Scans. Lenta", non è possibile la scansione automatica su 2 facciate.

50g/m2 a 105g/m2 (da 13 lbs. a 28 lbs.) 50g/m2 a 280g/m2 (da 13 lbs. a 75 lbs.)

a 49 g/m2 (da 9 lbs. a 14 lbs.), utilizzare "Modo di scan.lento"

1-39

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Specifica delle schede utilizzabili

Solo MX-B382SC

Utilizzare schede conformi ai tipi ISO 7810 ID-1/ID-2.

ID-1 ID-2

Formato

Spessore

Materiale

• L'alimentazione di schede duri o difficili da piegare potrebbe non risultare corretta.

• Se la superficie della scheda è unta (ditate e così via), pulirla prima della scansione.

54 mm (altezza) x 86 mm (larghezza) (2-1/8" (altezza) x 3-3/8" (larghezza))

0,76 mm (1/32") ± 0,08 mm (1/64")

Cloruro polivinilico (PVC) o polivinil acetato (PVA/PVAC)

74 mm (altezza) x 105 mm (larghezza) (3" (altezza) x 4-1/4" (larghezza))

Originali non posizionabili attraverso l'alimentatore documenti automatico

Non utilizzare i seguenti originali. Potrebbero verificarsi degli inceppamenti o delle sbavature degli originali.

•Lucido

• Carta semitrasparente

• Carta carbone

• Carta termica oppure originali stampati con nastro per inchiostro a trasferimento termico.

• Gli originali da inserire nell'alimentatore non devono essere danneggiati, sgualciti, piegati, incollati tra loro in modo approssimativo o con fori ritagliati

• Originali con più fori diversi dalla carta con due o tre fori

• Gli originali di cui si sono eseguite più scansioni nell'alimentatore automatico documenti si sono sgualciti o piegati.

• Gli originali che hanno assorbito umidità e si sono ammorbiditi.

1-40

Indice

Se si utilizza MX-B382

Quando si chiude l'alimentatore documenti automatico, prestare attenzione a non schiacciarsi le dita.

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Assicurarsi che l'originale non resti sulla lastra di esposizione.

Aprire l'alimentatore documenti automatico, assicurarsi che non sia presente un originale sulla lastra di esposizione, quindi chiudere con delicatezza l'alimentatore.

Regolare le guide degli originali in base al loro formato.

Linea dell'indicatore

• Non inserire la mano nell'apertura di inserimento dei fogli dell'alimentatore documenti automatico.

• Se gli originali superano la linea, potrebbero verificarsi degli inceppamenti..

Posizionare gli originali.

• Prima di inserire gli originali nel vassoio di alimentazione documenti, assicurarsi di rimuovere tutti i punti metallici o le graffette.

• Se gli originali presentano delle parti umide a causa di liquidi, inchiostro o colla per stampone, attendere finché gli originali non siano asciutti prima di eseguire delle copie. Diversamente, l'interno dell'alimentatore documenti o la lastra di esposizione potrebbe sporcarsi.

• Quando si utilizzano originali con due o tre perforazioni, posizionarli in modo che il bordo perforato sia in una posizione distante dalla fessura di alimentazione del vassoio di alimentazione documenti.

Fessura di alimentazione

Posizioni dei fori

1-41

Indice

Se si utilizza MX-B382SC

Quando si chiude l'alimentatore documenti automatico, prestare attenzione a non schiacciarsi le dita.

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Assicurarsi che l'originale non resti sulla lastra di esposizione.

Aprire l'alimentatore documenti automatico, assicurarsi che non sia presente un originale sulla lastra di esposizione, quindi chiudere con delicatezza l'alimentatore.

Regolare le guide degli originali in base al loro formato.

Posizionare gli originali.

Linea dell'indicatore

• Non inserire la mano nell'apertura di inserimento dei fogli dell'alimentatore documenti automatico.

• Se gli originali superano la linea, potrebbero verificarsi degli inceppamenti.

Assicurarsi che i bordi degli originali siano uniformi. Inserire interamente gli originali con il lato da acquisire nel vassoio di alimentazione documenti. Inserire gli originali senza superare la linea dell'indicatore nel vassoio di alimentazione dei documenti. È possibile inserire fino a 100 fogli. Rimuovere gli originali di cui è stata completata la lettura con l'alimentatore di documenti automatico dall'uscita superiore o dall'uscita carta pesante della parte dell'uscita dell'originale. La carta pesante (da 129 g/m e le schede plastificate possono essere stampate solo sull'uscita carta pesante.

a 280 g/m2 (da 34 lb a 75 lb))

•

Prima di inserire gli originali nel vassoio di alimentazione documenti, assicurarsi di rimuovere tutti i punti metallici o le graffette.

•

Se gli originali presentano delle parti umide a causa di liquidi, inchiostro o colla per stampone, attendere finché gli originali non siano asciutti prima di eseguire delle copie. Diversamente, l'interno dell'alimentatore documenti o la lastra di esposizione potrebbe sporcarsi.

Fessura di alimentazione

Posizioni dei fori

1-42

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

POSIZIONAMENTO DELL'ORIGINALE SUL PIANO DOCUMENTI

Questa sezione descrive le modalità di posizionamento dell'originale sulla lastra di esposizione.

Formati degli originali consentiti

Formato originale massimo

Formati standard

A4: 210 mm (altezza) x 297 mm (larghezza) 8-1/2" (altezza) x 11" (larghezza)

Formati non standard

216 mm (altezza) x 297 mm (larghezza) 8-1/2" (altezza) x 11-11/16" (larghezza)

Quando l'originale non ha una dimensione standard, consultare le opportune spiegazioni riportate di seguito per la modalità da utilizzare.

☞ 2. COPIATRICE "SPECIFICA DEL FORMATO

DELL'ORIGINALE" (pagina 2-29)

☞ 4. FAX "IMPOSTAZIONI IMMAGINI" (pagina 4-46) ☞ 5. SCANNER / INTERNET FAX "IMPOSTAZIONI

IMMAGINI" (pagina 5-59)

Aprire l'alimentatore documenti automatico.

Posizionare l'originale.

Posizionare l'originale rivolto verso il basso nella posizione centrale sinistra della lastra di esposizione.

Scala lastra di esposizione

contrassegno

(5-1/2" x 8-1/2")

Tutti gli originali devono essere collocati nella posizione centrale sinistra.

Allineare il centro dell'originale con la punta del segno .

A4 (8-1/2" x 11")

Chiudere l'alimentatore documenti automatico.

Dopo aver inserito l'originale, chiudere l'alimentatore documenti automatico. Se dovesse restare aperto, le parti esterne all'originale verrebbero copiate in nero, con conseguente eccesso di consumo di toner.

1-43

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Posizionamento di un libro spesso

Durante la scansione di un libro spesso o di un altro originale spesso, eseguire le operazioni seguenti per schiacciare il libro.

(1) Sollevare leggermente i lati sinistro e

destro dell'alimentatore documenti automatico.

L'alimentatore documenti automatico si solleverà.

(2) Chiudere lentamente l'alimentatore

documenti automatico.

Attenzione

• Chiudere lentamente l'alimentatore documenti automatico. La chiusura improvvisa può danneggiare l'alimentatore documenti automatico.

• Prestare attenzione alle dita durante la chiusura dell'alimentatore documenti automatico.

• Non premere con forza sull'alimentatore documenti automatico. Tale operazione potrebbe

causare dei guasti.

1-44

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

DISPOSITIVI PERIFERICI

La presente sezione descrive i dispositivi periferici utilizzabili con la macchina ed espone le modalità di utilizzo del finitore, del finitore con pinzatura a sella, nonché di Sharp OSA (modulo comunicazione applicazione e modulo account esterni).

DISPOSITIVI PERIFERICI

È possibile installare dispositivi periferici sulla macchina per aumentare la varietà di funzionalità. Le periferiche sono generalmente moduli acquistabili separatamente; alcuni modelli, tuttavia, comprendono alcune periferiche nell'apparecchiatura standard.

(Aggiornato a luglio 2010)

Nome del componente

Unità di alimentazione della carta da 500 fogli

Vassoio biglietti da visita MX-BTX1

Finitore MX-FN12

Kit font codici a barre AR-PF1 Aggiunge codici a barre alla macchina.

Kit di espansione PS3 MX-PKX5

Kit di espansione XPS MX-PUX1

Scheda di espansione di memoria

Numero del

componente

MX-CSX1

MX-CSX2*

MX-SMX3 Amplia la memoria utilizzabile sulla macchina.

Vassoio supplementare. In ciascun vassoio è possibile caricare fino a 500 fogli.

Solo MX-B382

Questo alimentatore si collega all'alimentatore documenti automatico ed è utilizzato per eseguire automaticamente la scansione dei biglietti da visita.

Dispositivo di uscita che consente l'utilizzo della funzione di pinzatura e di offset.

Consente di utilizzare la macchina come stampante compatibile con lo standard Postscript.

È possibile utilizzare la macchina come stampante compatibile XPS. Per informazioni dettagliate, rivolgersi al rivenditore. Per installare questo kit, è necessaria una scheda di espansione di memoria da 1 GB (MX-SMX3).

Descrizione

Kit di espansione per Internet-Fax

Kit di espansione Fax MX-FXX3 Aggiunge una funzione fax.

Modulo di integrazione dell'applicazione

Modulo Comunicazione Applicazione

Modulo Account Esterno MX-AMX3 Richiede l'utilizzo di un'applicazione account esterna sulla macchina.

MX-FWX1 Consente Internet Fax.

Il modulo di integrazione dell'applicazione può essere utilizzato in

MX-AMX1

MX-AMX2

combinazione con la funzione di scanner di rete per allegare un file di metadati a un'immagine digitalizzata.

Consente di collegare la macchina di una rete a un'applicazione software esterna.

1-45

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Nome del componente

Kit di licenza Sharpdesk 1 MX-USX1 Questo software consente la gestione integrata di documenti e file del

Kit di licenza Sharpdesk 5 MX-USX5

Kit di licenza Sharpdesk 10 MX-US10

Kit di licenza Sharpdesk 50 MX-US50

Kit di licenza Sharpdesk 100 MX-USA0

* Può essere installato sul modello MX-CSX1.

Alcune opzioni potrebbero non essere disponibili in alcuni paesi e regioni.

Numero del

componente

Descrizione

computer.

1-46

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

FINITORE

Il finitore è dotato della funzione offset, che sposta ciascun gruppo di stampe a partire dal gruppo precedente. Inoltre, consente di applicare dei punti metallici ad ogni gruppo di stampe ordinate.

NOME DELLE PARTI

È possibile accedere alle parti seguenti quando è aperto il finitore.

(1)

(3)

(1) Vassoio uscita

Vassoio in cui vengono riposte le stampe in offset e con punti metallici. Il vassoio è scorrevole. Estendere il vassoio per stampe di grandi dimensioni (8-1/2" x 14", 8-1/2" x 13", 8-1/2" x 13-1/2" e 8-1/2" x 13-2/5").

(2) Leva

Da utilizzare per spostare il finitore per rimuovere la carta inceppata, sostituire i punti metallici o rimuovere dei punti incastrati.

(2)

(5)(4)

(3) Sportello anteriore

Aprire questo sportello per rimuovere un inceppamento di fogli, sostituire i punti e rimuovere punti incastrati.

(4) Contenitore dei punti metallici

Contiene le cartucce dei punti metallici. Estrarre questo contenitore per sostituire la cartuccia dei punti o rimuovere dei punti incastrati.

(5) Leva di sblocco del contenitore dei punti metallici

Utilizzarla per rimuovere il contenitore dei punti metallici.

Prestare attenzione quando si attiva l'alimentazione e durante la stampa poiché il vassoio può spostarsi verso l'alto e verso il basso.

MATERIALI DI CONSUMO

Per il finitore è necessaria la cartuccia seguente di punti metallici.

Cartuccia pinzatrice (circa 5000 punti per cartuccia x 3 cartucce) MX-SCX1

1-47

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

SPECIFICHE FINITORE

Modello MX-FN12

Formati carta A4, B5, A5, 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11",

7-1/4" x 10-1/2", 5-1/2" x 8-1/2", buste, 16K

Peso carta Carta sottile (da 55 g/m2 a 59 g/m2 (da 15 lbs. a 16 lbs)), carta semplice (da 60 g/m2 a 105 g/m2

(da 16 lbs. a 28 lbs.)), carta pesante (da 106 g/m indice))

Modi Senza ordinamento, ordinamento offset, ordinamento pinzatura

a 209 g/m2 (da 28 lbs. legatura a 110 lbs.

Formati carta consentiti per offset

Distanza offset 25 mm (1")

Capacità vassoio*

Alimentazione elettrica Fornita dalla macchina

Dimensioni Con vassoio ripiegato:

Peso Circa 9 kg (19,8 lbs.)

Sezione pinzatrice

Formati carta consentiti per pinzatura

Numero massimo di fogli per pinzatura*

A4, B5, 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/4" x 11", 7-1/4" x 10-1/2", 16K

Senza pinzatura*2: 280 fogli (da 24 lbs.) 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11", 7-1/4" x 10-1/2", 16K) 150 fogli (da 24 lbs.)

475 mm (L) x 333 mm (P) x 158 mm (A) (18-45/64" (L) x 13-7/64" (P) x 6-7/32" (A)) Con vassoio esteso: 523 mm (L) x 333 mm (P) x 158 mm (A) (20-19/32" (L) x 13-7/64" (P) x 6-7/32" (A))

A4, B5, 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/4" x 11", 7-1/4" x 10-1/2", 16K (pinzatura su una posizione sul lato anteriore del foglio).

30 fogli

75g/m2 a 90g/m2 (da 20 lbs. a

) (A4, B5, 8-1/2" x 14", 8-1/2" x 13-1/2",

75g/m2 a 90g/m2 (da 20 lbs. a

) (A5, 5-1/2" x 8-1/2")

Pinzatura* Da 1 a 10 fogli per gruppo: 30 gruppi Da 11 a 30 fogli per gruppo: 10 gruppi (

A4, B5, 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11", 7-1/4" x 10-1/2", 16K

)

*1 Il numero massimo di fogli che è possibile conservare varia a seconda delle condizioni ambientali nel luogo di

installazione, dal tipo di carta e dalle condizioni di conservazione della carta. *2 È possibile produrre fino a 20 buste. *3 Il numero massimo di fogli per la pinzatura presuppone un peso carta di 90 g/m

106 g/m

a 209 g/m2 (da 28 lbs. a 110 lbs. indice).

Non è possibile pinzare supporti speciali quali lucidi e fogli di etichette.

(24 lbs.) e include due copertine da

1-48

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

VASSOIO BIGLIETTI DA VISITA

Questo alimentatore si collega all'alimentatore documenti automatico ed è utilizzato per eseguire automaticamente la scansione dei biglietti da visita.

Solo MX-B382

Aprire la guida dell'originale alla massima ampiezza.

Posizionare il vassoio biglietti da visita sul vassoio dell'alimentatore documenti.

(1)

Posizionare il vassoio biglietti da visita al centro del vassoio dell'alimentatore documenti.

(2) Premere con delicatezza verso il basso sul

vassoio biglietti da visita.

Si udrà uno scatto dell'alimentatore una volta in posizione.

• Una volta collegato il vassoio biglietti da visita, abilitare l'opzione "Imp. scan. biglietto da visita" nelle impostazioni di sistema (amministratore).

• Quando si esegue la scansione dei biglietti da visita, conviene utilizzare "Scansione bigl. vis." nei modi speciali per copia e scansione.

Caricare i biglietti da visita.

Assicurarsi che i margini dei biglietti siano allineati in modo uniforme. Inserire interamente i biglietti con il lato da acquisire nel vassoio biglietti da visita.

Una volta utilizzato il vassoio biglietti da visita, sollevarlo per rimuoverlo.

Si udrà uno scatto una volta sbloccato l'alimentatore. Conservarlo nella propria custodia.

Impostazioni di sistema (Amministratore): Imp. scan. biglietto da visita Specificare se utilizzare o meno la funzione Scansione bigl. vis.

1-49

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Specifiche vassoio biglietti da visita

Modello MX-BTX1

Biglietto da visita*

Dimensioni

Spessore Da 0,1 mm a 0,2 mm (da 0,004" a 0,008")

Scansione Solo un lato (facciata verso l'alto)

Capacità Altezza pila 3,5 mm (9/64") massimo

Dimensioni

Peso Circa 40 g (0,09 lbs.)

* A seconda delle condizioni, del materiale, della forma e del metodo di fabbricazione del biglietto da visita, il dispositivo

potrebbe non prelevarlo e scansionarlo correttamente.

Da 51 mm x 89 mm a 55 mm x 91 mm (da 2" x 3-1/2" a 2-11/64" x 3-19/32")

115 mm (L) x 88 mm (P) x 25 mm (A) (4-17/32" (L) x 3-15/32" (P) x 63/64" (A))

1-50

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

SHARP OSA

OSA (Open Systems Architecture) di Sharp è uno standard che consente la condivisione avanzata dei dati e il controllo distribuito, funzioni non consentite in precedenza su un dispositivo digitale multifunzione utilizzate autonomamente. Quando si utilizza una macchina multifunzione che supporta lo standard OSA di Sharp, il pannello di controllo e le funzioni di trasmissione per scansione possono essere controllati da un'applicazione esterna. Esistono due tipi di applicazioni esterne: "applicazione standard" e "applicazione account esterno". Si utilizza un'"applicazione account esterno" per la gestione centralizzata degli account di una macchina multifunzione collegata in rete. Un'"applicazione standard" fa riferimento ad altre applicazioni.

MODULO COMUNICAZIONE APPLICAZIONE (MX-AMX2)

Nel modello MX-B382SC è incluso come apparecchiatura standard. Quando su una macchina viene selezionata un'applicazione standard che in precedenza era stata memorizzata nelle pagine Web, la macchina richiama la schermata di controllo dall'URL precedentemente memorizzato. L'applicazione standard consente la gestione della schermata di controllo e l'esecuzione della Scansione su FTP, Scansione su cartella di rete e trasmissione HTTPS.

Applicazione standard

Per attivare un'applicazione generica nelle pagine Web della macchina, fare clic su [Impostazioni applicazione] nel riquadro dei menu dell'amministratore, quindi su [Impostazioni Applicazioni esterne] e [Elenco Applicazioni standard]. Configurare le impostazioni dell'applicazione standard nella schermata visualizzata.

Selezione di un'applicazione standard

La procedura di selezione di un'applicazione generica abilitata nelle pagine Web della macchina è spiegata di seguito.

COPIA

Pronta per scansione.

Esposizione

Auto

Rapporto Ripr.

INVIO IMMAGINE

100%

Originale

ARCHIVIO DOC.

A5 A4 A4

Carta comune

Scelta Carta

Auto

Modi Speciali

Copia 2 Facciate

Produzione

File

File Rapido

Premere il tasto [Sharp OSA] tra i tasti di selezione delle modalità.

Se non è stata memorizzata alcuna applicazione standard nelle pagine Web, non sarà possibile selezionare il tasto.

1-51

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Selezionare l'applicazione standard.

Se due o più applicazioni standard sono state memorizzate nelle pagine Web, apparirà la schermata per la selezione dell'applicazione standard. Selezionare l'applicazione standard desiderata. Se è stata memorizzata solo un'applicazione standard nelle pagine Web, ha inizio la connessione all'applicazione standard.

Sel. Applicazione Esterna

App 01

App 02

App 03

App 04

App 05

App 06

App 07

App 08

La macchina si collega all'applicazione standard.

Viene visualizzato il messaggio "Connessione al server applicazione esterna." mentre la macchina comunica con l'applicazione standard.

Durante la scansione non e possibile utilizzare il tasto di selezione delle modalita.

MODULO ACCOUNT ESTERNI (MX-AMX3)

Nel modello MX-B382SC è incluso come apparecchiatura standard. È possibile utilizzare un'applicazione account esterno in "modo autenticazione esterna" o "modo conteggio esterno". Se si utilizza modo autenticazione esterna, viene richiamata la schermata di accesso dall'applicazione all'avvio della macchina. Quando un'attività termina, viene inviata una schermata di notifica dell'attività all'applicazione in modo da consentire i conteggi per tutti gli utenti autenticati. Se si utilizza il "modo conteggio esterno", la schermata di accesso non viene visualizzata all'avvio della macchina. Viene inviata all'applicazione solo la notifica del risultato dell'attività. L'applicazione account esterno non è in grado di utilizzare l'autenticazione dell'utente, anche se può essere utilizzata insieme alla funzione di account interno.

Applicazione account esterno

Per attivare un'applicazione account esterno nelle pagine Web della macchina, fare clic su [Impostazioni applicazione] nel riquadro dei menu dell'amministratore, quindi su [Impostazioni Applicazioni esterne] e [Impostazioni applicazioni account esterni]. Configurare le impostazioni dell'applicazione di conteggio esterna nella schermata visualizzata. La modifica dell'impostazione avrà effetto dopo il riavvio della macchina. Per riavviare della macchina, consultare "ACCENSIONE E SPEGNIMENTO" (pagina 1-15).

Funzionamento in modo account esterno

Di seguito viene descritto il funzionamento dei due modi di utilizzo di un'applicazione account esterno.

Modo autenticazione esterna

Quando è selezionata la casella di controllo [Abilitazione Autenticazione tramite Server Esterno] in "Impostazione Account Esterni" di "Impostazioni Sharp OSA" delle impostazioni di sistema (amministratore), la macchina passa in modalità di autenticazione esterna. Quando la macchina è alimentata in modalità di autenticazione esterna, la macchina accede all'applicazione account esterno e visualizza la schermata di accesso. La schermata di accesso appare anche quando si preme il tasto [Chiama] per eseguire un lavoro nella schermata completa di stato lavori. (La schermata di accesso non appare se l'utente si è già collegato tramite il normale metodo.) È possibile selezionare il tasto [STATO LAVORI] quando appare la schermata di accesso per mostrare la schermata di stato dell'attività. Per tornare allo stato iniziale, premere il tasto di selezione delle modalità.

• Nella modalità di autenticazione esterna, non è possibile utilizzare la funzione di controllo utente della macchina. Tuttavia, è possibile utilizzare le opzioni "Registrazione utente", "Visualizzazione conteggio utente", "Azzeramento conteggio utente", "Stampa informazioni utente" e "Impost. Numero Nomi Utente Visualizzati".

• Il tasto di selezione delle modalità non può essere utilizzato se è visualizzata la schermata di accesso.

1-52

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

In caso di mancato accesso

Se la schermata di accesso non viene visualizzata o l'applicazione non funziona correttamente, la macchina può anche smettere di funzionare correttamente. In tal caso, si consiglia di uscire dal modo account esterno delle pagine Web della macchina. Per ulteriori informazioni, vedere la [Guida] delle pagine Web. Se è necessario terminare forzatamente il modo account esterno tramite il pannello di controllo della macchina, eseguire i passaggi riportati di seguito. Premere il tasto [IMPOSTAZIONI DI SISTEMA], quindi modificare "Impostazione Account Esterni" nelle impostazioni di sistema (amministratore). La modifica dell'impostazione avrà effetto dopo il riavvio della macchina. Per riavviare della macchina, consultare "ACCENSIONE E SPEGNIMENTO" (pagina 1-15).

Modo conteggio esterno

Quando è abilitata solo l'impostazione "Abilita Controllo Account Esterni" in "Impostazione Account Esterni" di "Impostazioni Sharp OSA" delle impostazioni di sistema (amministratore), la macchina passa in modalità conteggio. A differenza del modo autenticazione esterna, quando si avvia la macchina in "modo conteggio esterno", la schermata di accesso dell'applicazione account esterno non viene visualizzata. Viene inviato solo il risultato dell'attività all'applicazione account esterno. È possibile utilizzare il modo conteggio esterno insieme a Controllo utente normalmente disponibile nella macchina. (Il modo conteggio esterno può essere utilizzato anche quando sono disabilitati il controllo utente e il controllo dei numeri di conto.)

1-53

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

SOSTITUZIONE DEI MATERIALI DI CONSUMO E MANUTENZIONE

In questa sezione sono illustrate le procedure per la sostituzione dei materiali di consumo, quali cartucce di toner e di punti metallici, nonché le operazioni di manutenzione ordinaria.

SOSTITUZIONE DELLE CARTUCCE DI TONER

La cartuccia del toner deve essere sostituita quando viene visualizzato il messaggio "Sostituire la cartuccia del toner".

Nel modo copia

Pronto per scansione per copia. (Prepararne una nuova toner).

Quando viene visualizzato il messaggio, sostituire la cartuccia del toner.

Se si continua a utilizzare la cartuccia del toner senza sostituirla, verrà visualizzato il seguente messaggio. Quando viene visualizzato questo messaggio, non è possibile effettuare la stampa fino a quando non si sostituisce la cartuccia del toner.

Cambiare cartuccia di toner.

Per visualizzare la quantità approssimativa di toner residuo, sfiorare in modo continuativo il tasto [COPIA] durante la stampa o mentre la macchina è inattiva. La percentuale di toner residuo verrà visualizzata sul display quando si sfiora il tasto. Se la percentuale è compresa nell'intervallo "25-0%", tenere a disposizione una nuova cartuccia del toner per la sostituzione.

Aprire la copertura frontale.

1-54

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Tirare verso di sé la cartuccia del toner.

Estrarre la nuova cartuccia del toner e scuoterla 5 o 6 volte in senso orizzontale tenendola con entrambe le mani.

• Lasciare il materiale protettivo inserito nella cartuccia del toner mentre la si scuote. Se il materiale protettivo viene rimosso prima di scuotere la cartuccia, potrebbe verificarsi una fuoriuscita di toner.

• Scuotere la cartuccia del toner solo in senso orizzontale. Scuotendola in altre direzioni, il toner potrebbe

accumularsi su una parte della cartuccia.

Inserire la nuova cartuccia del toner in posizione orizzontale spingendola con fermezza.

Chiudere lo sportello anteriore.

• Dopo aver sostituito la cartuccia del toner, la macchina passa automaticamente in modalità di regolazione immagine. La regolazione dell'immagine non verrà eseguita se lo sportello è aperto.

• Prestare attenzione alle dita durante la chiusura dello sportello.

Attenzione

• Non gettare la cartuccia del toner nel fuoco. Il toner è volatile e può causare bruciature.

• Conservare le cartucce del toner lontano dalla portata dei bambini.

1-55

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

• Conservare la scatola contenente la cartuccia del toner in posizione orizzontale. Non riporla in verticale. Se la cartuccia del toner viene conservata in posizione verticale, il toner potrebbe solidificarsi all'interno della cartuccia. Conservare il toner a una temperatura inferiore ai 40°C. La conservazione a una temperatura elevata può causare la solidificazione del toner nella cartuccia.

• L'utilizzo di cartucce del toner diverse da quelle raccomandate da SHARP potrebbe non garantire qualità e prestazioni ottimali e danneggiare la macchina. Utilizzare cartucce del toner raccomandate da SHARP.

• Riporre la cartuccia del toner usata in una busta di plastica senza gettarla nei rifiuti. Il tecnico dell'assistenza ritirerà la cartuccia del toner usata.

• Per visualizzare la quantità approssimativa di toner residuo, sfiorare in modo continuativo il tasto [COPIA] durante la stampa o mentre la macchina è inattiva. La percentuale di toner residuo verrà visualizzata sul display quando si sfiora il tasto. Se la percentuale è compresa nell'intervallo "25-0%", tenere a disposizione una nuova cartuccia del toner per la sostituzione. Se il toner rimanente è compreso nell'intervallo "25-0%", le immagini prodotte potrebbero essere sbiadite o parzialmente incomplete in caso di copia o stampa di un originale o di un'immagine con colori scuri.

Conteggio Pr. Totale 00,000,000

Quantità Toner 100-75%

1-56

Indice

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

SOSTITUZIONE DELLA VASCHETTA RACCOGLI TONER

La vaschetta raccogli toner raccoglie il toner in eccesso che viene prodotto durante le operazioni di stampa. Quando la vaschetta raccogli toner è piena, viene visualizzato il messaggio "Sostituire contenitore toner usato". Per sostituire la vaschetta raccogli toner, attenersi alla procedura riportata di seguito. La rimozione della vaschetta raccogli toner è necessaria anche per consentire la sostituzione dell'unità di trasferimento. Per rimuovere la vaschetta raccogli toner per la sostituzione dell'unità di trasferimento, attenersi alla procedura riportata di seguito.

Durante la sostituzione della vaschetta raccogli toner possono verificarsi fuoriuscite di toner. Prima di sostituire la vaschetta raccogli toner, coprire la macchina e lo spazio circostante per evitare di sporcarli.

Aprire la copertura frontale.

1-57

Indice

Posizione

corretta

OPERAZIONI PRELIMINARI ALL'USO DELLA MACCHINA

Sbloccare la vaschetta raccogli toner usata.

(1) Accertarsi che la parte indicata

nell'immagine sia bloccata nella posizione corretta.

Nel caso di improvvisa interruzione della macchina a

Posizione

errata

causa di un'interruzione di corrente o per altro motivo, la parte si bloccherà nella posizione corretta, a meno che non si sia tentato di rimuovere la vaschetta raccogli toner. Se la parte non è bloccata nella posizione corretta, chiuderlo lo sportello anteriore, accendere l'alimentazione, quindi attenersi alla procedura corretta per spegnere l'alimentazione. Dopo aver interrotto correttamente l'alimentazione, eseguire nuovamente la procedura partendo dal punto 1.

(2) Ruotare la leva di sblocco della vaschetta

raccogli toner verso destra fino a portarla in posizione orizzontale.

(3) Inclinare in avanti la vaschetta raccogli

toner.

Afferrare la parte superiore destra della vaschetta raccogli toner con la mano destra e sostenere la parte inferiore sinistra con la mano sinistra, quindi inclinare lentamente la vaschetta verso di sé.

Rimuovere la vaschetta raccogli toner.

• Se la vaschetta raccogli toner è eccessivamente inclinata in avanti, non sarà possibile rimuoverla.

• Non rivolgere verso il basso i fori perché il toner usato potrebbe fuoriuscire.

• Tenere la vaschetta con entrambe le mani e sollevarla lentamente.

• Non gettare nei rifiuti la vaschetta raccogli toner. Riporla in una busta di plastica e consegnarla al tecnico dell'assistenza in occasione della manutenzione. Il tecnico dell'assistenza ritirerà la vaschetta raccogli toner.

1-58

Indice
