BEDIENUNGSANLEITUNG

Suche basierend auf Ihren Anforderungen

Suche mit Hilfe des Inhaltsverzeichnisses

VOR DER VERWENDUNG DES GERÄTS

KOPIERER

DRUCKER

KOPIE ERSTELLEN DOKUMENT

DRUCKEN

BILD SCANNEN / INTERNETFAX

VERSENDEN

AUFTRAG SPEICHERN UND SPÄTER

ERNEUT VERWENDEN

FAX VERSENDEN

FAX

SCANNER/INTERNETFAX

DOKUMENTENABLAGE

SYSTEMEINSTELLUNGEN

GERÄT

WARTEN

FEHLERSUCHE

Informationen über diese Bedienungsanleitung

KOPIE ERSTELLEN

Energiesparfunktionen

2010/04/04

Datum oder Seitennummern

hinzufügen

Sonstige nützliche Funktionen

Reduzieren von

fehlerhaften Kopien

Ausgabeformat

Broschüre verwenden

Kopie dieses

Originaltyps erstellen

Kopie auf dieser

Papierart erstellen

Energiesparfunktionen

Beidseitig kopieren

Auf Vorder- und Rückseite einer Karte kopieren

Mehrere Seiten auf ein Blatt kopieren

Reduzieren von fehlerhaften Kopien

Ein Satz Kopien für Prüfzwecke drucken

Kopie dieses Originaltyps erstellen

Die Anzahl Originalseiten ist höher als die Anzahl, die auf einmal geladen werden kann

Unförmiges Original (an den Kanten werden Schattierungen angezeigt)

Originale in verschiedenen Größen

Kopie auf dieser Papierart erstellen

Umschläge und sonstige spezielle Medien

Transp.-folie

Datum oder Seitennummern hinzufügen

2010/04/04

Datum hinzufügen

Seitennummer hinzufügen

Stempel hinzufügen

Text hinzufügen

ABCDEFG

Ausgabeformat Broschüre verwenden

Broschüre erstellen

Leeren Rand zum Lochen erstellen

Geheftete Ausgabe

Sonstige nützliche Funktionen

Funktionen für spezielle Zwecke

z Kopie von bestimmten Fotos erstellen z Spiegelbildkopie erstellen z Auf Papiermitte kopieren z Negativkopie erstellen

Nützliche Funktionen

z Kopierauftrag mit Priorität versehen z Status eines anstehenden Auftrags prüfen z Dünnes Original kopieren

DOKUMENT DRUCKEN

Energiesparfunktionen

Auf dieser Papierart

drucken

Sonstige nützliche Funktionen

Drucken ohne

Computer

Text oder Bild

hinzufügen

Attraktive Ausgabe

drucken

Ausgabeformat

Broschüre verwenden

Energiesparfunktionen

Beidseitig drucken

Mehrere Seiten auf einem Blatt drucken

Drucken ohne Computer

FTP

Datei einer FTP-Site drucken

Datei drucken, die sich im Netzwerkordner befindet

Datei drucken, die sich auf einem USB-Speicher befindet

Datei drucken, die im Gerät gespeichert ist

Attraktive Ausgabe drucken

Druck an Papiergröße anpassen

Hervorheben von blassen Texten und Linien

Linienstärke von CAD-Daten anpassen.

Helligkeit und Kontrast anpassen

Druckmodus auswählen

Ausgabeformat Broschüre verwenden

Broschüre erstellen

Leeren Rand zum Lochen erstellen

Geheftete Ausgabe

Bestimmte Seiten auf der Vorderseite des Blatts drucken

Auf dieser Papierart drucken

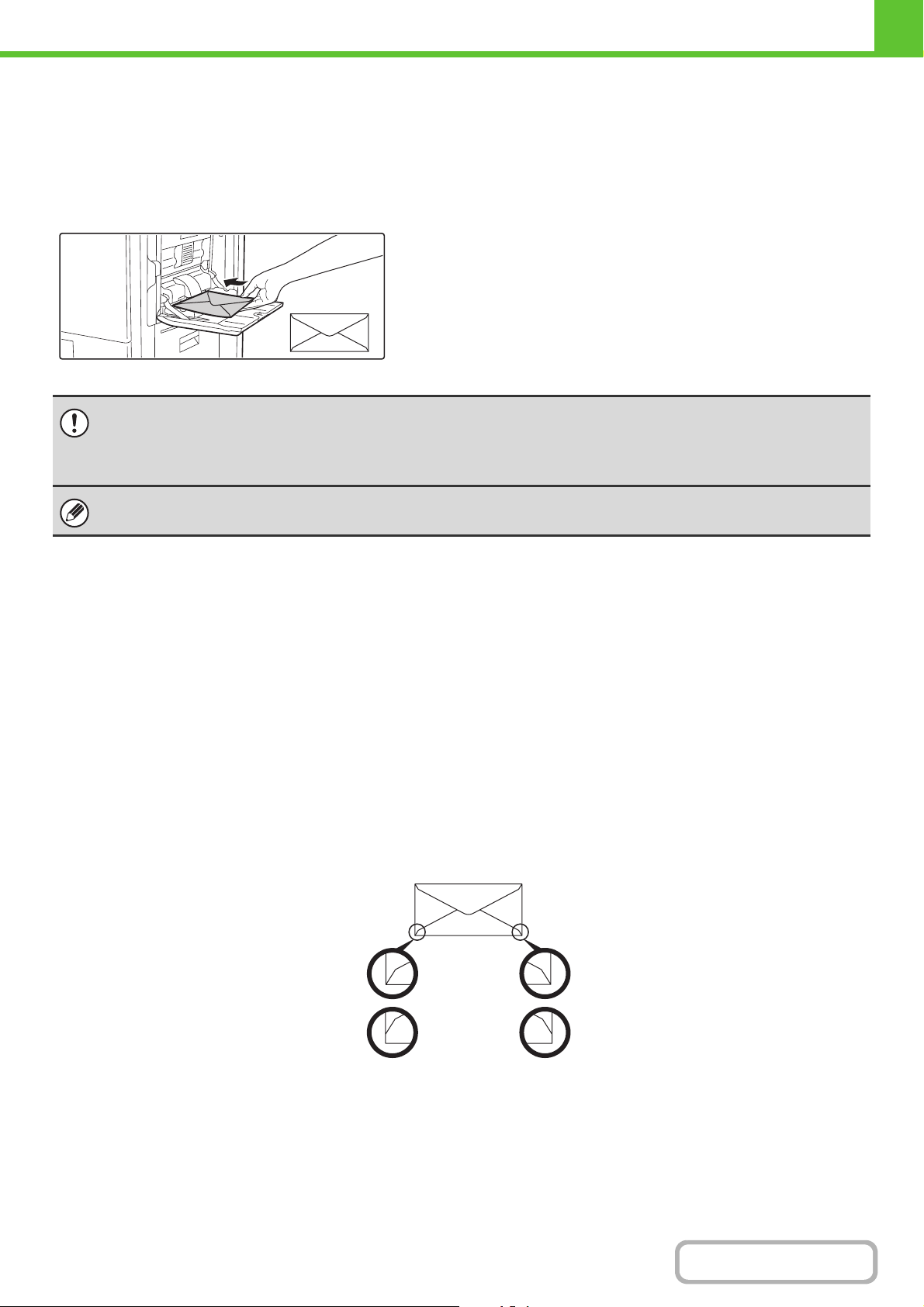

Umschläge

Bestimmte Seiten auf anderem Papier drucken

Transp.-folie

Bild um 180 Grad drehen

Text oder Bild hinzufügen

Wasserzeichen zu Druckdaten hinzufügen

Druckdaten mit festgelegter Form überlagern

Bild als Überlagerung für Druckdaten verwenden

Sonstige nützliche Funktionen

Größe oder Ausrichtung der Druckdaten korrigieren

z Druckbild vergrößern oder verkleinern z Spiegelbild drucken

Sicherheit ist wichtig

z Drucken von vertraulichen Dokumenten z Drucken einer verschlüsselten PDF-Datei

Funktionen für spezielle Zwecke

z Drucken einer "Rechnungskopie" z Großes Poster erstellen

Nützliche Funktionen

z Druckauftrag mit Priorität versehen z Speichern von häufig verwendeten Druckeinstellungen z Druckauftrag speichern

FAX VERSENDEN

Energiesparfunktionen

Probleme

vermeiden

Sonstige nützliche Funktionen

Dieses Dokumentenformat

versenden

Sicherheit ist

wichtig

Verhindern, dass eine Übertragung

an eine falsche Adresse erfolgt

Senden eines

bereinigten Dokuments

Energiesparfunktionen

Versenden, wenn die Gebühren am niedrigsten sind

Weiterleiten einer Übertragung durch eine Niederlassung

Eingegangene Daten vor dem Drucken prüfen

Dieses Dokumentenformat versenden

Unförmiges Original (an den Kanten werden Schattierungen angezeigt)

Auf beiden Seiten bedrucktes Original

Originale in verschiedenen Größen (Nur für MX-B382SC)

Die Anzahl Originalseiten ist höher als die Anzahl, die auf einmal geladen werden kann

Personalausweis oder sonstige Karten

Verhindern, dass eine Übertragung an eine falsche Adresse erfolgt

Zieladresse vor dem Versenden erneut prüfen

Protokoll von früheren Übertragungen prüfen

Übertragungsergebnis prüfen

Senden eines bereinigten Dokuments

Belichtung anpassen

Größe vor dem Senden festlegen

Bildqualität anpassen

Ohne Schattierungen an den Rändern versenden

Probleme vermeiden

12 3

XXXX-6789 XXXX-9874 XXXX-4567 XXXX-5432 XXXX-9999

Speichern von häufig verwendeten Einstellungen

Übertragungsprotokoll anzeigen

XXXX-6789 XXXX-9874

XXXX-4567 XXXX-5432

XXXX-9999

An mehrere Zieladressen versenden

Einfaches Festlegen einer Adresse (Nummer suchen)

Sicherheit ist wichtig

Zieladresse vor dem Versenden erneut prüfen

Drucken von empfangenen geschützten Daten

Dokument auf Anfrage eines anderen Geräts versenden

Vertraulich versenden

Empfang eines Dokuments von einem versendenden Gerät initiieren

Sonstige nützliche Funktionen

Nützliche Managementfunktionen

z Empfangenes Fax an Netzwerkadresse weiterleiten z Adressliste drucken

Nützliche Funktionen

z Dünnes Original versenden z Übertragungsziel aus einem allgemeinen Adressbuch auswählen z Übertragung mit Priorität versehen z Nebenanschluss eines Telefons verwenden z Anzahl der Originalseiten überprüfen und dann versenden

BILD SCANNEN / INTERNETFAX VERSENDEN

Senden eines

bereinigten Bilds

Probleme

vermeiden

Sonstige nützliche Funktionen

Dieses Dokumentenformat

versenden

Vom Arbeitsplatz

scannen

Verhindern, dass eine Übertragung

an eine falsche Adresse erfolgt

Kleinere Datei

versenden

Senden eines bereinigten Bilds

Kontrast oder Bildqualität anpassen

Ohne Schattierungen an den Rändern versenden

Vor dem Senden Auflösung anpassen

Hintergrund eines übertragenen Dokuments unterdrücken

Dieses Dokumentenformat versenden

Unförmiges Original (an den Kanten werden Schattierungen angezeigt)

Auf beiden Seiten bedrucktes Original

Original mit Hintergrund

Die Anzahl Originalseiten ist höher als die Anzahl, die auf einmal geladen werden kann

Originale in verschiedenen Größen (Nur für MX-B382SC)

Verhindern, dass eine Übertragung an eine falsche Adresse erfolgt

Übertragungsergebnis prüfen

Protokoll von früheren Übertragungen prüfen

Kleinere Datei versenden

Mit geringer Auflösung versenden

Bild vor dem Versenden reduzieren

Personalausweis oder sonstige Karte

Datei vor dem Versenden komprimieren

Schwarzweißbild versenden

Probleme vermeiden

12 3

aaa@aa.aa.c bbb@bb.bb. ccc@cc.cc.c ddd@dd.dd. eee@ee.ee.c

Speichern von häufig verwendeten Einstellungen

Übertragungsprotokoll anzeigen

Internetfax über den Computer versenden

aaa@aa.aa.c bbb@bb.bb.

ccc@cc.cc.c ddd@dd.dd. eee@ee.ee.e

An mehrere Zieladressen versenden

Einfaches Festlegen einer Adresse (Nummer suchen)

Sonstige nützliche Funktionen

Nützliche Managementfunktionen

z Empfangenes Fax an Netzwerkadresse weiterleiten z Liste von Übertragungszielen drucken

Nützliche Funktionen

z Dünnes Original scannen z Übertragungsziel aus einem allgemeinen Adressbuch auswählen z Zu einer bestimmten Uhrzeit versenden z Übertragung mit Priorität versehen z Im USB-Speichermodus versenden z Originalblätter vor Übertragung z Original ohne farbige Bereiche versenden z Leere Seiten überspringen

AUFTRAG SPEICHERN UND SPÄTER ERNEUT VERWENDEN

Datei suchen Dateien

organisieren

Wichtiges Dokument

speichern

Auswahl an

Dateien drucken

abc

Datei suchen

Datei mit Stichwortsuche

Suche durch Prüfen der

suchen

Dateiinhalte

Dateien organisieren

Datei löschen

Dateien periodisch löschen Ordner wechseln

Alle Dateien löschen

GERÄT WARTEN

Gerät reinigen Toner-Kartusche

wechseln

Heftklammernpatrone

auswechseln

Tonersammelbehälter

auswechseln

Vorlagenglas und

Gerät reinigen

automatischen Originaleinzug reinigen

Original-Einzugsrolle reinigen

Lasereinheit reinigen

Hauptladeeinheit der Fototrommel reinigen

Einzugsrolle des manuellen Einzugs reinigen

INFORMATIONEN ÜBER DIESE BEDIENUNGSANLEITUNG

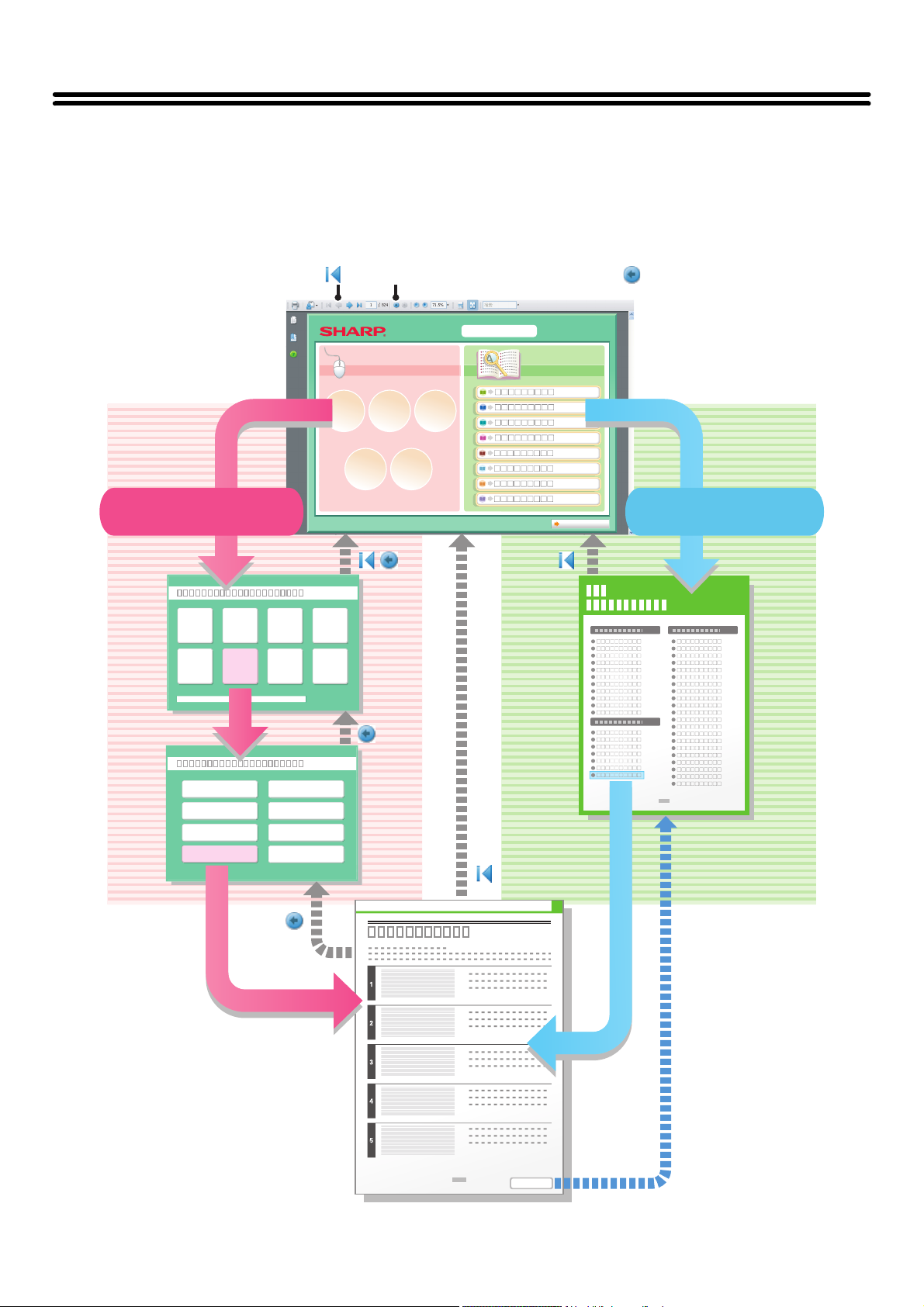

Für die Suche eines Themas stehen in diesem Handbuch zwei Möglichkeiten zur Verfügung: Sie können entweder das Menü "Ich möchte..." oder das normale Inhaltsverzeichnis verwenden. Für die nachfolgenden Erläuterungen wird vorausgesetzt, dass der Adobe Reader 8.0 installiert ist (Manche Schaltflächen werden im Standardstatus nicht angezeigt).

Zur ersten Seite zurückkehren ( )

Suche basierend auf Ihren

Anforderungen

Menüseite

Zur vorherigen Seite zurückkehren ( )

Suche mit Hilfe des

Inhaltsverzeichnisses

Inhaltsverzeichnisseite

Textseite

VERWENDUNG DIESER ANLEITUNG

Klicken Sie auf eine der unten angezeigten Schaltflächen, um zur gewünschten Seite zu wechseln.

(1) (2) (3) (4)

(5)

(1) Schaltfläche "Zur ersten Seite zurückkehren"

Falls ein Vorgang nicht erwartungsgemäß ausgeführt wird, klicken Sie auf diese Schaltfläche und starten Sie erneut.

(2) Schaltfläche "Zurück zur vorherigen Seite"

Anzeige der vorherigen Seite.

(3) Schaltfläche "Zur nächsten Seite"

Anzeige der nächsten Seite.

(4) Schaltfläche "Zur vorherigen Seite zurückkehren"

Anzeige der Seite, die vor der aktuellen Seite angezeigt wurde.

• Falls eine Schaltfläche nicht angezeigt wird, rufen Sie die Adobe Reader-Hilfe auf, um die Schaltfläche anzuzeigen.

• Achtung beim Drucken

Wenn alle Seiten gedruckt werden, werden die Menüseiten des Menüs "Ich möchte..." ebenfalls gedruckt. Wenn Sie nur die Seiten drucken möchten, die eine Erläuterung einer Funktion enthalten, legen Sie den Seitenbereich fest.

(6)

(5) Schaltfläche "Adobe Reader-Hilfe"

Öffnet die Adobe Reader-Hilfe.

(6) Schaltfläche "Inhalt"

Zeigt den Inhalt der einzelnen Kapitel an. Handelt es sich beispielsweise bei der aktuellen Seite um eine Seite im Druckerkapitel, zeigt diese Schaltfläche die Inhalte des Druckerkapitels an.

MITGELIEFERTE HANDBÜCHER

Bedienungsanleitungen in PDF-Format (diese Anleitung)

Die im PDF-Format gespeicherten Handbücher stellen detaillierte Erläuterungen der Verfahren zur Verwendung des Geräts in jedem Modus bereit. Laden Sie die PDF-Handbücher zum Lesen von der Festplatte des Geräts herunter. Das Herunterladen der Handbücher ist unter "Download der Bedienungsanleitung" im Starthandbuch erläutert.

1. VOR DER VERWENDUNG DES GERÄTS

Dieses Kapitel enthält Informationen wie z.B. grundlegende Bedienungsverfahren sowie Anleitungen zum Einlegen von Papier.

2. KOPIERER

Dieses Kapitel enthält detaillierte Erläuterungen der zur Verwendung der Kopierfunktion erforderlichen Verfahren.

3. DRUCKER

Dieses Kapitel enthält detaillierte Erläuterungen der zur Verwendung der Druckfunktion erforderlichen Verfahren.

4. FAX

Dieses Kapitel enthält detaillierte Erläuterungen der zur Verwendung der Faxfunktion erforderlichen Verfahren.

5. SCANNER/INTERNETFAX

Dieses Kapitel enthält detaillierte Erläuterungen der Verfahren zur Verwendung der Scannerfunktion und der Internetfaxfunktion.

6. DOKUMENTENABLAGE

Dieses Kapitel enthält detaillierte Erläuterungen der Verfahren zur Verwendung der Dokumentenablagefunktion. Die Dokumentenablagefunktion ermöglicht Ihnen, die Dokumentendaten eines Kopier- oder Fax- oder die Daten eines Druckauftrags als eine Datei auf der Festplatte des Geräts zu speichern. Die Datei kann nach Bedarf abgerufen werden.

7. SYSTEMEINSTELLUNGEN

Dieses Kapitel erläutert die "Systemeinstellungen", die zum Konfigurieren unterschiedlicher Parameter entsprechend der Erfordernisse Ihres Arbeitsplatzes verwendet werden. Die gegenwärtigen Einstellungen können über die "Systemeinstellungen" angezeigt oder gedruckt werden.

8. FEHLERSUCHE

Dieses Kapitel erläutert, wie Zufuhrfehler beseitigt werden können. Außerdem erhalten Sie Antworten auf häufig gestellte Fragen über die Bedienung dieses Geräts in den verschiedenen Modi. Beziehen Sie sich auf dieses Handbuch, wenn Sie Schwierigkeiten bei der Verwendung des Geräts haben.

Gedruckte Handbücher

Handbuchname Inhalt

Starthandbuch

Dieses Handbuch enthält Anleitungen zum sicheren Gebrauch des Geräts, Beschreibungen der vor einer Inbetriebnahme des Geräts notwendigen Schritte sowie die technischen Daten des Geräts und seiner Peripheriegeräte.

iii

INFORMATIONEN ÜBER DIESE BEDIENUNGSANLEITUNG

Dieses Handbuch erläutert die Verwendung des digitalen Multifunktionssystems MX-B382/MX-B382SC.

Beachten Sie bitte die folgenden Hinweise

• Bitte lesen Sie die Informationen zum Installieren der in diesem Handbuch erwähnten Treiber und Software im Starthandbuch nach.

• Für Informationen über Ihr Betriebssystem wird auf Ihr Betriebssystemhandbuch oder die Online-Hilfe verwiesen.

• Die Erläuterungen von Bildschirmen und Vorgehensweisen in einer Windows-Umgebung beziehen sich vorwiegend auf Windows Vista®. Die Bildschirme können je nach Betriebssystemversion oder Software variieren.

• Die Erläuterungen der Bildschirme und Verfahren in einer Macintosh-Umgebung basieren im Fall von Mac OS X auf Mac OS X v10.4. Abhängig von der Version des Betriebssystems oder der Software werden die Ansichten unterschiedlich angezeigt.

• Bitte ersetzen Sie bei allen Verweisen auf "MX-xxxx" in diesem Handbuch "xxxx" durch die Modellbezeichnung Ihres Geräts.

• Dieses Handbuch enthält Verweise auf die Faxfunktion. Beachten Sie jedoch bitte, dass die Faxfunktion in einigen Ländern und Regionen nicht zur Verfügung steht.

• Dieses Handbuch enthält Erläuterungen zum PC-Fax- und PPD-Treiber. Beachten Sie bitte, dass die PC-Fax- und PPD-Treiber in einigen Ländern und Regionen nicht erhältlich und nicht in der Liste der zu installierenden Software aufgeführt sind. Installieren Sie in diesem Fall die Englische Version, wenn Sie die Treiber verwenden möchten.

• Dieses Handbuch wurde sehr sorgfältig vorbereitet. Bitte wenden Sie sich bei etwaigen Kommentaren oder Bedenken bezüglich des Handbuchs an Ihren Händler oder Ihre nächstgelegene autorisierte Servicevertretung.

• Dieses Produkt wurde strikten Qualitätskontroll- und Inspektionsverfahren unterzogen. Bitte wenden Sie sich im unwahrscheinlichen Fall eines Defekts oder eines anderen Problems an Ihren Händler oder an Ihren nächstgelegenen autorisierten Servicevertreter.

• Mit Ausnahme der gesetzlich verordneten Verantwortung ist SHARP nicht für Fehler verantwortlich, die während der Verwendung des Produkts oder seiner Optionen auftreten, oder Fehler aufgrund des inkorrekten Betriebs des Produkts oder seiner Optionen, oder andere Fehler, oder jegliche andere Schäden, die aufgrund der Verwendung des Produkts auftreten.

Warnung

• Das Reproduzieren, Adaptieren oder Übersetzen des Inhalts des Handbuchs ohne vorherige schriftliche Genehmigung ist mit Ausnahme des urheberrechtlich erlaubten Umfangs verboten.

• Alle in diesem Handbuch enthaltenen Informationen können ohne vorherige Ankündigung geändert werden.

Illustrationen und das in diesem Handbuch abgebildete Bedienfeld und Touch-Panel

Die Peripheriegeräte zählen im Allgemeinen zur Sonderausstattung; manche Modelle sind jedoch mit gewissen Peripheriegeräten standardmäßig ausgestattet.

Die Erläuterungen in diesem Handbuch setzen voraus, dass am MX-B382 mehrere 500-Blatt Papierkassetten (insgesamt 4 Kassetten) installiert sind.

Bei der Beschreibung mancher Funktionen und Vorgehensweisen wird davon ausgegangen, dass andere als die oben beschriebenen Geräte installiert sind.

Die in diesem Handbuch aufgeführten Bildschirmanzeigen, Meldungen und Tastennamen können aufgrund von Verbesserungen und Änderungen von denen am Gerät abweichen.

In den Handbüchern verwendete Symbole

Die in den Handbüchern verwendeten Symbole verweisen auf die folgenden Informationsarten:

Warnung

Achtung

Weist auf eine Situation hin, in der ein Risiko der Beschädigung oder eines Fehlers des Geräts besteht.

Stellt eine ergänzende Erläuterung einer Funktion oder eines Verfahrens bereit.

Erläutert, wie ein Vorgang abgebrochen oder korrigiert werden kann.

Dieses Symbol warnt Sie vor der Gefahr von Verletzungen und tödlichen Verletzungen.

Dieses Symbol warnt Sie vor der Gefahr von Verletzungen oder Gerätestörungen.

Weist auf die Bezeichnung einer Systemeinstellung hin und stellt eine kurze Erläuterung der Einstellung bereit.

Wenn "Systemeinstellungen:" angezeigt wird:

Eine generelle Einstellung wird erläutert.

Wenn "Systemeinstellungen (Administrator):" angezeigt wird:

Eine Einstellung, die nur von einem Administrator konfiguriert werden kann, wird erläutert.

KAPITEL 1 VOR DER VERWENDUNG DES GERÄTS

Dieses Kapitel enthält Informationen über grundlegende Bedienungsverfahren sowie Anleitungen zum Einlegen von Papier und zur Gerätepflege.

VOR DER VERWENDUNG DES GERÄTS

TEILEBEZEICHNUNGEN UND FUNKTIONEN . . . . 1-3

• AUSSEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

• INNEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

• AUTOMATISCHER ORIGINALEINZUG

UND VORLAGENGLAS . . . . . . . . . . . . . . . . . . . 1-6

• SEITE UND RÜCKSEITE. . . . . . . . . . . . . . . . . . 1-7

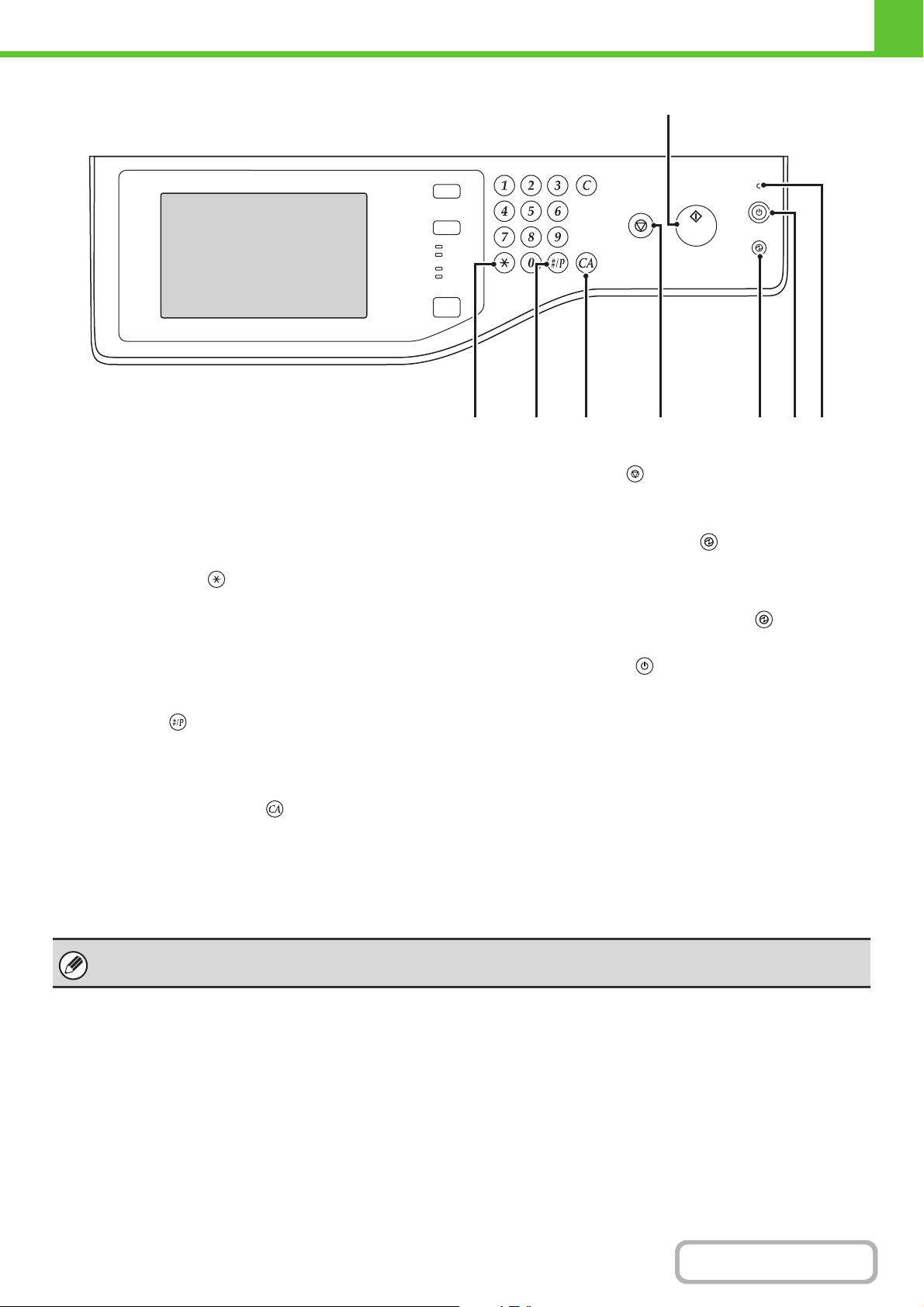

• BEDIENFELD . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

SENSORBILDSCHIRM . . . . . . . . . . . . . . . . . . . . . 1-10

• STATUSANZEIGE . . . . . . . . . . . . . . . . . . . . . . 1-12

• SYSTEMLEISTE . . . . . . . . . . . . . . . . . . . . . . . 1-13

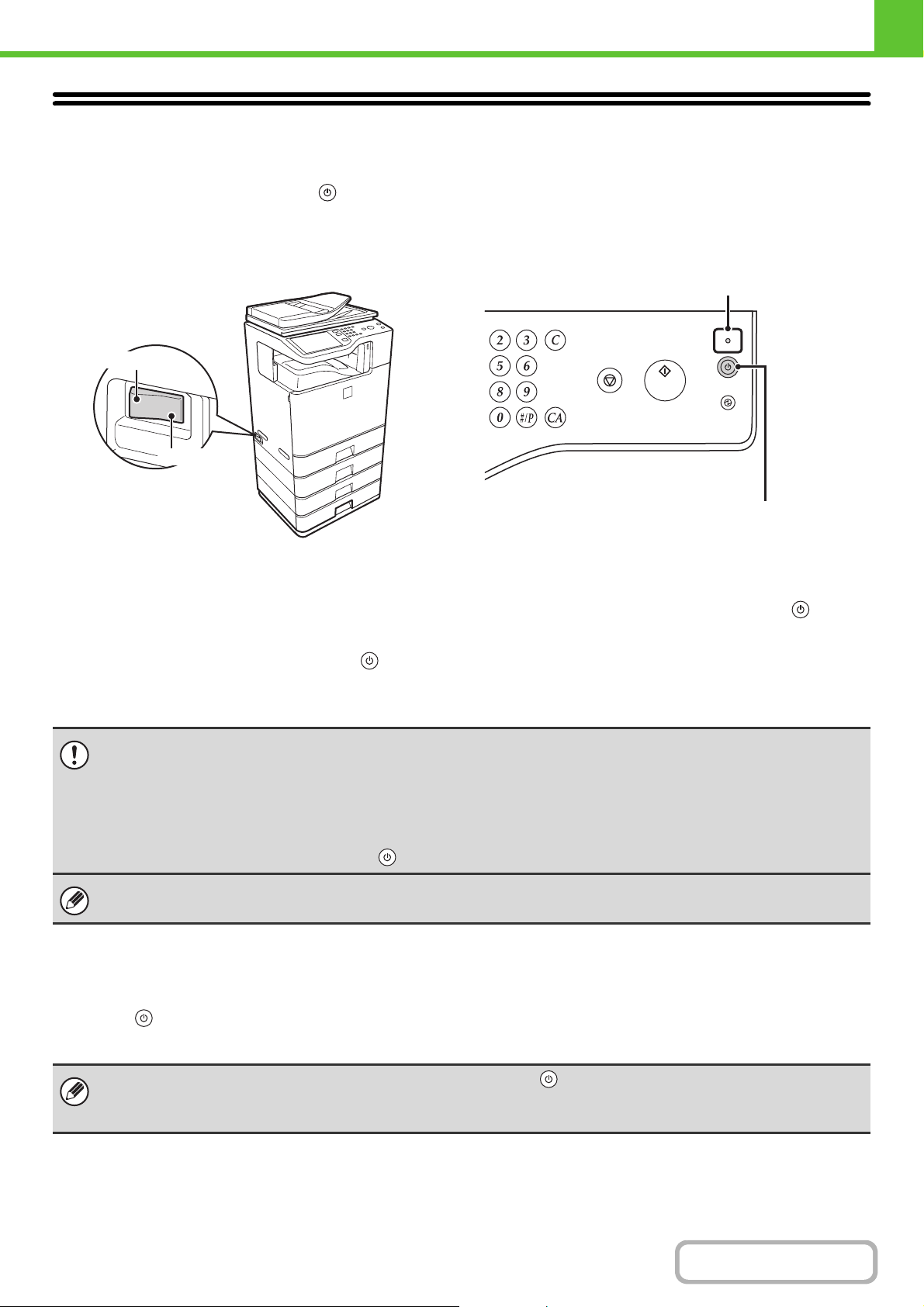

STROM AN- UND ABSCHALTEN . . . . . . . . . . . . . 1-15

• ENERGIESPARFUNKTIONEN . . . . . . . . . . . . 1-16

• TASTE [ENERGIESPAREN] . . . . . . . . . . . . . . 1-16

BENUTZERAUTHENTIFIZIERUNG . . . . . . . . . . . . 1-17

• AUTORISIERUNG DURCH

BENUTZERNUMMER . . . . . . . . . . . . . . . . . . . 1-17

• AUTORISIERUNG DURCH EINLOGNAME

/ KENNWORT. . . . . . . . . . . . . . . . . . . . . . . . . . 1-19

STARTSEITE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-23

FERNBETRIEB DES GERÄTS . . . . . . . . . . . . . . . 1-24

IM JOB-PROTOKOLL AUFGEZEICHNETE

DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-25

EINLEGEN VON PAPIER

WICHTIGE HINWEISE ZUM PAPIER . . . . . . . . . . 1-28

• BEZEICHNUNGEN UND POSITIONEN

DER PAPIERKASSETTEN . . . . . . . . . . . . . . . 1-28

• VERWENDBARES PAPIER. . . . . . . . . . . . . . . 1-28

EINSTELLUNGEN FÜR DIE FÄCHER 1 BIS 4 . . . 1-32

• PAPIER EINLEGEN UND

PAPIERFORMAT ÄNDERN . . . . . . . . . . . . . . . 1-32

500-BLATT PAPIERFACH TECHNISCHE

DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-34

EINLEGEN DES PAPIERS IN DEN

MANUELLEN EINZUG . . . . . . . . . . . . . . . . . . . . . . 1-35

WICHTIGE HINWEISE FÜR DIE

• VERWENDUNG DES MANUELLEN EINZUGS.

. . . 1-36

ORIGINALE

EINLEGEN DES ORIGINALS. . . . . . . . . . . . . . . . . 1-39

• EINLEGEN DES ORIGINALS IN DEN

AUTOMATISCHEN ORIGINALEINZUG. . . . . . 1-39

• EINLEGEN DES ORIGINALS AUF DEM

VORLAGENGLAS . . . . . . . . . . . . . . . . . . . . . . 1-43

PERIPHERIEGERÄTE

PERIPHERIEGERÄTE . . . . . . . . . . . . . . . . . . . . . . 1-45

FINISHER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-47

• TEILEBEZEICHNUNGEN . . . . . . . . . . . . . . . . 1-47

• VERSORGUNGSMATERIALIEN . . . . . . . . . . . 1-47

FINISHER TECHNISCHE DATEN . . . . . . . . . . . . . 1-48

VISITENKARTENEINZUG . . . . . . . . . . . . . . . . . . . 1-49

• Visitenkarteneinzug: Technische Daten . . . . . . 1-50

SHARP OSA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-51

MODUL FÜR DIE KOMMUNIKATION ZWISCHEN

• ANWENDUNGSPROGRAMMEN (MX-AMX2) . . .

MODULE FÜR EXTERNE KONTEN (MX-AMX3)

•

. . . 1-51 . . . 1-52

AUSWECHSELN VON ZUBEHÖRTEILEN UND WARTUNG

AUSWECHSELN DER TONERKARTUSCHEN. . . 1-54 AUSWECHSELN DES TONERSAMMELBEHÄLTERS AUSWECHSELN DER

HEFTKLAMMERNPATRONE IM FINISHER . . . . . 1-60

REGELMÄSSIGE WARTUNG . . . . . . . . . . . . . .

VORLAGENGLAS UND AUTOMATISCHEN

ORIGINALEINZUG REINIGEN. . . . . . . . . . . . . . . . 1-63

HAUPTLADEEINHEIT DER FOTOTROMMEL

REINIGEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-64

ROLLEN DES MANUELLEN EINZUGS REINIGEN EINZUGSROLLEN DES AUTOMATISCHEN

ORIGINALEINZUGS REINIGEN . . . . . . . . . . . .

LASEREINHEIT REINIGEN . . . . . . . . . . . . . . . . . . 1-72

PT-LADEGERÄT DER PRIMÄREN

TRANSFERBANDEINHEIT REINIGEN . . . . . . .

. . . 1-57

. . . 1-62

. . . 1-67

. . . 1-69

. . . 1-76

1-1

TEXTEINGABE

FUNKTIONEN DER WICHTIGSTEN TASTEN. . . . 1-78

• TEXT ÜBER EINE TASTATUR EINGEBEN. . . 1-80

SOFTWAREEINRICHTUNG

VOR INSTALLATION DER SOFTWARE . . . . . . . . 1-81

EINSTELLUNGEN IN EINER

WINDOWS-UMGEBUNG . . . . . . . . . . . . . . . . . . . . 1-82

• SOFTWAREAUSWAHLMASKE (FÜR

JEDE SOFTWARE) ÖFFNEN . . . . . . . . . . . . . 1-82

• DRUCKERTREIBER / PC-FAX-TREIBER

INSTALLIEREN . . . . . . . . . . . . . . . . . . . . . . . . 1-83

PRINTER STATUS MONITOR INSTALLIEREN. . .

•

• SCANNERTREIBER INSTALLIEREN . . . . . . 1-103

• ÄNDERN DES ANSCHLUSSES . . . . . . . . . . 1-105

EINSTELLUNGEN IN EINER

MACINTOSH-UMGEBUNG . . . . . . . . . . . . . . . . . 1-109

• MAC OS X . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-109

• MAC OS 9.0 - 9.2.2 . . . . . . . . . . . . . . . . . . . . 1-115

ENTFERNEN DER SOFTWARE . . . . . . . . . . . . . 1-118

. . 1-102

VOR DER VERWENDUNG DES GERÄTS

1-2

VOR DER VERWENDUNG DES GERÄTS

In diesem Abschnitt erhalten Sie grundsätzliche Informationen zum Gerät. Bitte lesen Sie dieses Kapitel vor Verwendung des Geräts aufmerksam durch.

TEILEBEZEICHNUNGEN UND FUNKTIONEN

AUSSEN

(4)

(3) (5)

(1)

(2)

Bei Verwendung des MX-B382SC

(6) (7) (8)

(1) Automatischer Originaleinzug

Mehrere Originale können eingezogen und gescannt werden. Beide Seiten von beidseitig bedruckten Originalen können automatisch gescannt werden.

☞ EINLEGEN DES ORIGINALS (Seite 1-39)

(2) Frontabdeckung

Öffnen Sie diese Abdeckung, um eine Toner-Kartusche zu wechseln.

☞ AUSWECHSELN VON ZUBEHÖRTEILEN UND

WARTUNG (Seite 1-54)

(3) Bedienfeld

Hier können Sie Funktionen auswählen und die Anzahl der Kopien eingeben.

☞ BEDIENFELD (Seite 1-8)

(4) Ausgabefach (mittleres Fach)

Die Ausgabe erfolgt an dieses Fach.

(5) Finisher*

Hiermit kann die Ausgabe geheftet werden.

☞ FINISHER (Seite 1-47)

* Peripheriegerät.

Wenn ein Finisher installiert ist

(6) Hauptschalter

Mit diesem Schalter können Sie das Gerät ein- und ausschalten. Wenn Sie die Fax-oder Internet-Fax-Funktionen verwenden,

muss sich der Schalter in der Position "An" befinden.

☞ STROM AN- UND ABSCHALTEN (Seite 1-15)

(7) Griff

Halten Sie ihn fest, wenn Sie das Gerät bewegen.

Achtung

Die Haupteinheit ist sehr schwer. Für diesen Arbeitsgang sind daher zwei Personen erforderlich. Halten Sie beim Anheben der Haupteinheit die Griffe auf beiden Seiten gut fest.

(8) Manueller Einzug

Verwenden Sie diesen Einzug, um das Papier manuell einzulegen. Wenn Sie Papier einlegen, das größer ist als A4 oder 8-1/2" x 11", müssen Sie die Verlängerung des manuellen Einzugs ausziehen.

☞

EINLEGEN DES PAPIERS IN DEN MANUELLEN EINZUG (Seite 1-35)

1-3

Inhalt

(10)(9) (12)(11)

Bei Verwendung des MX-B382SC

VOR DER VERWENDUNG DES GERÄTS

(9) Tastatur (nur für MX-B382SC)

Diese Tastatur ist in das Gerät integriert. Wenn Sie die Tastatur nicht verwenden, kann diese unter dem Bedienfeld aufbewahrt werden.

☞ TEXT ÜBER EINE TASTATUR EINGEBEN (Seite

1-80)

(10) Kassette 1

Enthält Papier.

☞ EINSTELLUNGEN FÜR DIE FÄCHER 1 BIS 4 (Seite

1-32)

* Peripheriegerät.

(11) Fach 2/Fach 3/Fach 4

(Wenn 500-Blatt Papierfächer installiert sind)*

Diese Einheit enthält das Papier. Wenn Sie eine Kombination von 500-Blatt Papierkassette verwenden möchten, wenden Sie sich an Ihren Händler oder die nächstgelegene autorisierte Servicevertretung.

☞ EINSTELLUNGEN FÜR DIE FÄCHER 1 BIS 4 (Seite

1-32)

(12) USB-Anschluss (Typ A)

Unterstützt USB 2.0 (hohe Geschwindigkeit). Hier können Sie ein USB-Gerät, wie z.B. einen USB-Speicher, an das Gerät anschließen. Verwenden Sie ein abgeschirmtes USB-Kabel.

1-4

Inhalt

INNEN

VOR DER VERWENDUNG DES GERÄTS

(13)

Der Tonersammelbehälter wurde entfernt und die Hauptladeeinheit ist geöffnet

(13) Entwicklerkartusche

Diese enthalten den Entwickler, der für die Übertragung des Toners auf das Papier erforderlich ist.

(14)

\Trommelkartusche

Diese enthält die lichtempfindliche Trommel, die zum Erstellen von Kopier- und Druckbildern verwendet wird.

(15) Tonerkartusche

Diese enthält den zum Drucken erforderlichen Toner. Wenn der Toner in einer Kartusche ausgeht, muss diese ausgewechselt werden.

☞

AUSWECHSELN VON ZUBEHÖRTEILEN UND WARTUNG (Seite 1-54)

(16) (18)(17)(15)(14)

(21)(20)(19) (22) (23)

(18) Papierwendeeinheit

Wird für beidseitiges Drucken verwendet. Öffnen Sie dieses Teil, um einen Papierstau zu entfernen.

☞

AUSWECHSELN VON ZUBEHÖRTEILEN UND WARTUNG (Seite 1-54)

(19) Hauptladeeinheit

Öffnen Sie diese Abdeckung, um die Hauptladeeinheit zu reinigen.

☞

AUSWECHSELN VON ZUBEHÖRTEILEN UND WARTUNG (Seite 1-54)

(20) Tonersammelbehälter

Hier wird der überschüssige Toner gesammelt, der nach dem Drucken übrig bleibt.

☞

AUSWECHSELN VON ZUBEHÖRTEILEN UND WARTUNG (Seite 1-54)

(16) Fixiereinheit

Hier wird Hitze erzeugt, um das auf das Papier übertragene Bild zu fixieren.

Achtung

Die Fixiereinheit ist heiß. Vorsicht bei der Beseitigung eines Papierstaus.

(17) Rechte Seitenabdeckung

Öffnen Sie diese Abdeckung, um einen Papierstau zu entfernen.

☞

8. FEHLERSUCHE "BESEITIGUNG VON

PAPIERSTAUS" (Seite 8-10)

Ihr Kundendiensttechniker wird den Tonersammelbehälter mitnehmen.

(21) Entriegelungsknopf des Tonersammelbehälter

Drehen Sie diesen Knopf, wenn Sie die Sperre des Tonersammelbehälter lösen möchten, um den Behälter zu ersetzen oder die Lasereinheit zu reinigen.

☞

AUSWECHSELN VON ZUBEHÖRTEILEN UND WARTUNG (Seite 1-54)

(22) Rechte Abdeckung des Papierfachs

Öffnen Sie dieses Teil, um einen Papierstau in den Fächern zu entfernen.

☞ 8. FEHLERSUCHE "BESEITIGUNG VON

PAPIERSTAUS" (Seite 8-10)

(23) Auslösehebel für die rechte Seitenabdeckung

Zum Beseitigen eines Papierstaus drücken Sie diesen Hebel nach oben und halten ihn, um die rechte Seitenabdeckung zu öffnen.

☞

8. FEHLERSUCHE "BESEITIGUNG VON

PAPIERSTAUS" (Seite 8-10)

1-5

Inhalt

VOR DER VERWENDUNG DES GERÄTS

AUTOMATISCHER ORIGINALEINZUG UND VORLAGENGLAS

Automatischer Originaleinzug (MX-B382)

(2)(1) (3) (5)(4) (6) (7)

Automatischer Originaleinzug (MX-B382SC)

(8) (2) (9) (6)(10) (7)(3) (5)(1)

(1) Papiereinzugsrolle

Diese Rolle dreht sich, um das Original automatisch einzuziehen.

(2) Abdeckung für Originaleinzug

Öffnen Sie diese Abdeckung, um einen Papierstau zu entfernen oder die Papiereinzugsrolle zu reinigen.

☞

8. FEHLERSUCHE "BESEITIGUNG VON

PAPIERSTAUS" (Seite 8-10)

(3) Vorlagenführungen

Diese Führungen stellen sicher, dass die Vorlage ordnungsgemäß gescannt wird. Passen Sie die Führungen der Breite der Vorlage an.

☞ EINLEGEN DES ORIGINALS (Seite 1-39)

(4) Vorlagenausgabefach

Nach dem Scannen werden die Vorlagen in diesem Fach ausgegeben.

(5) Originaleinzugfach

Legen Sie die Vorlagen in dieses Fach ein. Einseitig bedruckte Vorlagen müssen mit der beschrifteten Seite nach oben eingelegt werden.

☞ EINLEGEN DES ORIGINALS (Seite 1-39)

(6) Scanbereich

Die im Originaleinzugsfach eingelegten Vorlagen werden hier gescannt.

(7) Vorlagenglas

Verwenden Sie dieses Vorlagenglas, um ein Buch oder ein anderes dickes Original zu scannen, das nicht in den automatischen Originaleinzug passt.

☞ EINLEGEN DES ORIGINALS AUF DEM

(8) Abdeckung des Ausgabefachs

Öffnen Sie diese Abdeckung, um einen Originalpapierstau zu entfernen.

(9) Vorlagenausgabefach 1

Nach dem Scannen werden die Vorlagen in diesem Fach ausgegeben.

(10) Vorlagenausgabefach 2

Wenn die Vorlagen nach dem Scannen nicht in das Vorlagefach 1 ausgegeben werden, werden sie in diesem Fach ausgegeben.

VORLAGENGLAS (Seite 1-43)

1-6

Inhalt

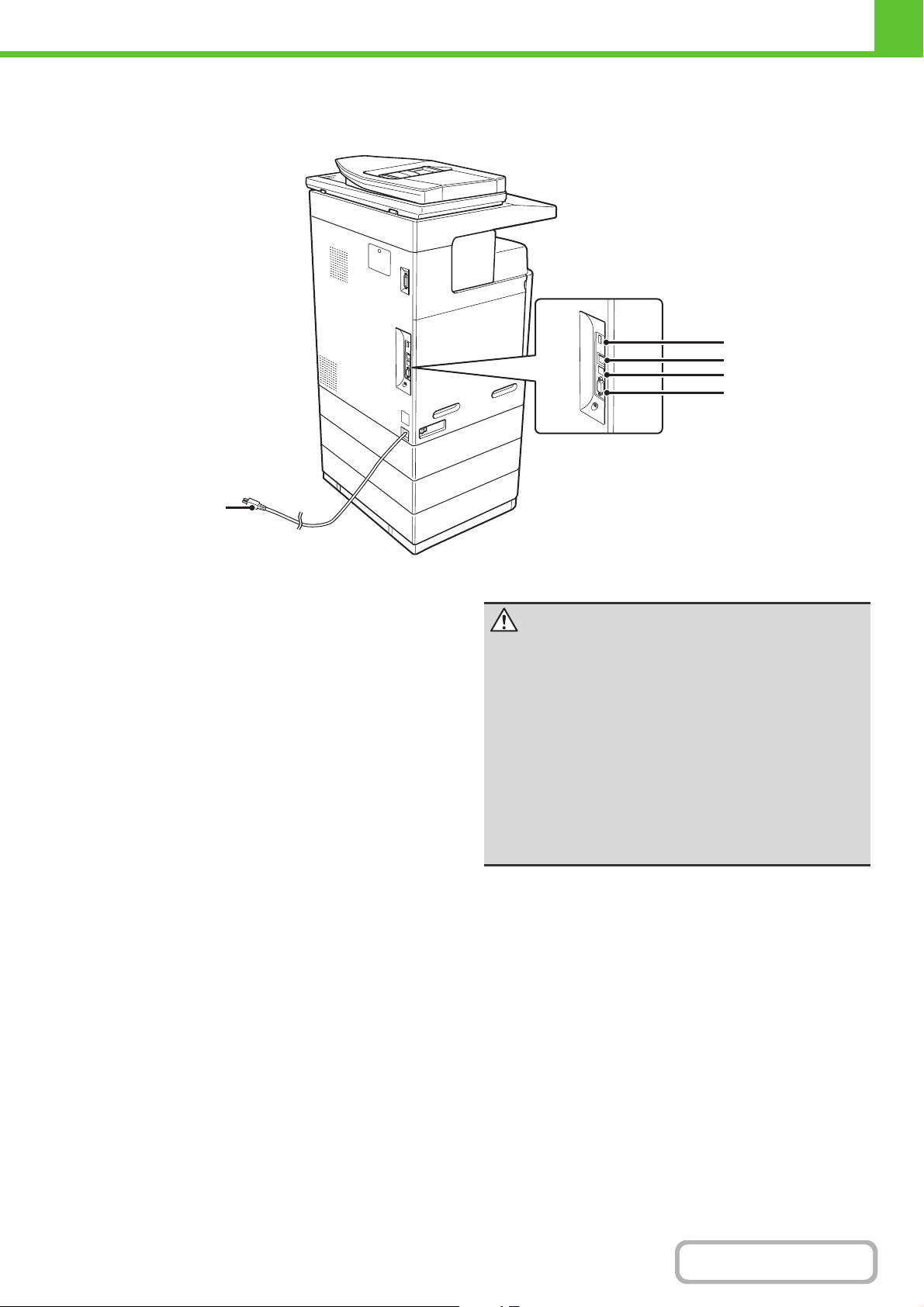

SEITE UND RÜCKSEITE

VOR DER VERWENDUNG DES GERÄTS

(1) (2) (3) (4)

(5)

(1) USB-Anschluss (Typ A)

Unterstützt USB 2.0 (hohe Geschwindigkeit). Hier können Sie ein USB-Gerät, wie z.B. einen USB-Speicher, an das Gerät anschließen. Für den MX-B382 ist dieser Anschluss ursprünglich nicht für die Verwendung verfügbar. Wenn Sie diesen Anschluss verwenden möchten, wenden Sie sich an den Servicetechniker.

(2) LAN-Anschluss

Schließen Sie das LAN-Kabel an diesem Anschluss an, wenn das Gerät in Verbindung mit einem Netzwerk verwendet wird. Verwenden Sie ein geschirmtes LAN-Kabel.

(3) USB-Anschluss (Typ B)

Unterstützt USB 2.0 (hohe Geschwindigkeit). An diesen Anschluss kann ein Computer angeschlossen werden, um das Gerät als Drucker zu verwenden. Verwenden Sie ein abgeschirmtes USB-Kabel.

(4) Ausschließlich Service-Anschluss

Achtung

Dieser Anschluss ist nur für Servicetechniker gedacht. Das Anschließen eines Kabels an diesen Anschluss kann zu einer Störung des Gerätes führen.

Wichtiger Hinweis für Servicetechniker: Das an den Serviceanschluss angeschlossene Kabel darf nicht länger als 3 m (118") sein.

(5) Netzstecker

1-7

Inhalt

BEDIENFELD

AUFTRAGSSTATUS

ANWENDERSPEZIFISCHE

EINSTELLUNGEN

BEREIT

DRUCKEN

DATEN

ONLINE

DOKUMENT SENDEN

DATEN

HAUPTSEITE

VOR DER VERWENDUNG DES GERÄTS

(5)(4) (6)(3)(2)(1)

LOGOUT

(8)(7)

(1) Sensorbildschirm

Auf dem Display des Sensorbildschirms werden Meldungen und Tasten angezeigt. Berühren Sie die angezeigten Tasten, um verschiedene Funktionen auszuführen. Wenn Sie eine Taste berühren, ertönt ein akustisches Signal und die gewünschte Funktion wird hervorgehoben. Dadurch wird bestätigt, dass die Funktion ausgeführt wird.

☞ SENSORBILDSCHIRM (Seite 1-10)

(2) Taste [ANWENDERSPEZIFISCHE EINSTELLUNGEN]

Drücken Sie diese Taste, um das Systemeinstellungsfenster zu öffnen. Die Systemeinstellungen werden zum Konfigurieren der Papierfacheinstellungen, zum Speichern von Adressen für Übertragungsvorgänge sowie zum Einstellen von Parametern verwendet, welche die Gerätebedienung vereinfachen.

(3) Taste [AUFTRAGSSTATUS]

Drücken Sie diese Taste, um die Auftragsstatusmaske anzuzeigen. Verwenden Sie diese Ansicht, um Auftragsdaten zu prüfen oder Aufträge zu löschen. Weitere Informationen finden Sie in den Kapiteln der einzelnen Funktionen in diesem Handbuch.

(4) Anzeigen für den Modus DRUCKEN

• Anzeige BEREIT

Wenn diese Anzeige aufleuchtet, können Druckaufträge empfangen werden.

• Anzeige DATEN

Blinkt, wenn Druckdaten empfangen werden, und leuchtet ununterbrochen, während ein Druckvorgang ausgeführt wird.

(5) Zifferntasten

Diese werden zum Eingeben der Kopienanzahl, der Faxnummern und anderer Zahlenwerte verwendet. Diese Tasten können auch zur Eingabe von numerischen Werten verwendet werden (ausgenommen Systemeinstellungen).

(6) Taste [LÖSCHEN] ( )

Drücken Sie diese Taste, um die Anzahl der Kopien auf "0" zurückzusetzen.

(7) Taste [HAUPTSEITE]

Berühren Sie diese Taste, um die Startseite zu öffnen. Häufig verwendete Einstellungen können auf der Startseite gespeichert werden, um die Bedienung des Geräts zu vereinfachen.

☞ STARTSEITE (Seite 1-23)

(8) Anzeige für den Modus DOKUMENT SENDEN

• Anzeige ONLINE

Diese Anzeige leuchtet beim Versenden oder Empfangen eines Fax- oder Internetfaxdokuments auf. Auch bei der Übertragung eines Bildes im Scanmodus leuchtet diese Anzeige.

• Anzeige DATEN

Wenn ein empfangenes Fax oder Internetfax nicht gedruckt werden kann, weil beispielsweise kein Papier eingelegt ist, blinkt diese Anzeige. Diese Anzeige leuchtet auf, wenn eine Übertragungsaufgabe anliegt, die noch nicht abgearbeitet wurde.

1-8

Inhalt

AUFTRAGSSTATUS

ANWENDERSPEZIFISCHE

EINSTELLUNGEN

DRUCKEN

DOKUMENT SENDEN

HAUPTSEITE

BEREIT DATEN

ONLINE DATEN

VOR DER VERWENDUNG DES GERÄTS

(9)

LOGOUT

(9) Taste [START]

Drücken Sie diese Taste um ein Original zu kopieren oder zu scannen. Verwenden Sie diese Taste auch für das Senden eines Faxes im Faxmodus.

(10) Taste [LOGOUT] ( )

Drücken Sie diese Taste, um sich wieder abzumelden, nachdem Sie sich angemeldet und das Gerät benutzt haben. Bei Verwendung der Fax-Funktion können Sie diese Taste auch drücken, um auf einer Pulsewahlleitung Tonsignale zu senden.

☞ BENUTZERAUTHENTIFIZIERUNG (Seite 1-17)

(11) Taste [#/P] ( )

Drücken Sie diese Taste im Kopiermodus, um ein Auftragsprogramm zu verwenden. Im Faxmodus kann diese Taste zum Wählen verwendet werden.

(12) Taste [ALLES LÖSCHEN] ( )

Drücken Sie diese Taste, um zum ursprünglichen Zustand zurückzukehren. Verwenden Sie die Taste, um alle ausgewählten Einstellungen zu löschen und einen Vorgang im Anfangsstatus des Geräts durchzuführen.

(12) (14)(10) (11) (15) (16)

(13)

(13) Taste [STOPP] ( )

Drücken Sie diese Taste, um einen Kopierauftrag oder das Scannen eines Originals abzubrechen.

(14) Taste [ENERGIESPAREN] ( ) / Anzeige

Verwenden Sie diese Taste, um die automatische Abschaltfunktion zur Energiesparung zu aktivieren. Wenn das Gerät im automatischen Abschaltmodus ist, blinkt die Taste [ENERGIESPAREN] ( ).

☞ TASTE [ENERGIESPAREN] (Seite 1-16)

(15) Taste [EIN/AUS] ( )

Verwenden Sie diese Taste, um das Gerät ein- oder auszuschalten.

☞ STROM AN- UND ABSCHALTEN (Seite 1-15)

(16) Hauptstromanzeige

Diese Anzeige leuchtet, wenn sich der Hauptschalter in Position "Ein" befindet.

☞ STROM AN- UND ABSCHALTEN (Seite 1-15)

Die Anzeigen auf dem Bedienfeld können je nach Land und Region abweichen.

1-9

Inhalt

VOR DER VERWENDUNG DES GERÄTS

SENSORBILDSCHIRM

Dieser Abschnitt erläutert die Verwendung des Bedienfelds.

• Weitere Informationen über die Texteingabe finden Sie unter "TEXTEINGABE" (Seite 1-78).

• Nähere Informationen über die Bildschirmanzeigen und Vorgehensweisen bei der Verwendung der Systemeinstellungen finden Sie unter "Allgemeine Arbeitsschritte" (Seite 7-4) im Kapitel "7. SYSTEMEINSTELLUNGEN".

Benutzen des Sensorbildschirms

Beispiel 1

002 / 000

Piepton

DOKUMENTENABLAGE

Warten

Spulen

Auftr.-Wartesch.

Abgeschl.

Detail

Priorität

Stopp/Lösch

(3)

(1)

(2)

Kopie

Bildschirm Auftragsstand.

Druckjob

Auftr.-Wartesch. Sätze/Fortschritt Status

Kopie1 020 / 001 Kopiert

Kopie2

Computer01 002 / 000

0312345678 001 / 000

BILD SENDEN

Scan an Faxvorgang Internet-Fax

(1) Modus-Auswahltasten

Mit diesen Tasten schalten Sie zwischen den Modi "Kopieren", "Bild senden" und "Dokumentablage" um.

(2) Sie können die einzelnen Funktionen auf dem Sensorbildschirm problemlos auswählen, indem Sie die

entsprechenden Tasten mit einem Finger berühren. Die Auswahl einer Funktion wird von einem Piepton begleitet, der die Auswahl bestätigt. Als visueller Hinweis leuchtet die ausgewählte Taste auf.

(3) Abgeblendete Tasten können nicht ausgewählt werden.

Wurde eine Taste berührt, die nicht zur Auswahl steht, ertönt ein doppelter Piepton.

Beispiel 2

Beispiel 3

(3) (4)(2)(1)

Seite 2

OKAbbrechen

(0~20) mm

Spezialmodi

Rand verschieben

Hochkant

Rechts Links

Auf

Seite 1

(0~20) mm

(1) Wenn beim Öffnen des Fensters eine Taste bereits

hervorgehoben ist, wurde diese Taste ausgewählt. Zum Ändern der Auswahl berühren Sie eine der anderen Tasten, um diese Taste zu markieren.

(2) Verwenden Sie die Tasten , um einen Wert zu

erhöhen oder zu verringern. Wenn Sie die Werte schnell ändern möchten, bleiben Sie mit Ihrem Finger auf der Taste. Drücken Sie diese Taste, um eine Einstellung zu löschen.

(3) (4) Berühren Sie die Taste [OK], um eine Einstellung

einzugeben und zu speichern.

(2)(1)

Spezialmodi

Kartenbeilage

Rand

verschieben

Auftrag

erstellen

Schärfe

Löschen

Folientrennblä

tter

Stempel

Ablage

Broschüre

kopieren

2auf1

Bildbearb.

Offene Ablage

(1) In der Maske Spezialmodi können manche

Funktionen durch einfaches Berühren der entsprechenden Taste ausgewählt werden. Um eine ausgewählte Funktion abzubrechen, berühren Sie die markierte Taste erneut, so dass die Markierung aufgehoben wird.

(2) Wenn die Einstellungen in mehreren Fenstern

angezeigt werden, berühren Sie die Taste oder die Taste , um zwischen den Anzeigen zu wechseln.

1-10

Inhalt

Beispiel 4

VOR DER VERWENDUNG DES GERÄTS

Spezialmodi

2-seitig Kopieren

Ausgabe

Ablage

Offene Ablage

Belichtung

Auto

Zoomfaktor

100%

Original

Normal

Papierwahl

Auto

Normal

Wurde mindestens ein Spezialmodus ausgewählt, wird die Taste im Anfangsbildschirm angezeigt.

Beispiel 5

Original

Grösse eingeben

Abbrechen

(25~356)

297

210

(25~216) mm

Funktionsübersicht

Rand verschieben

Löschen Rand:10mm

Umschalten:Rechts Vorn:10mm/Hinten:10mm

Die Taste kann berührt werden, um eine Liste der gewählten Spezialmodi anzuzeigen.

Wert über Zehnertastatur eingeben.

216

(25-216)

Abbrechen

Berühren Sie eine Taste der numerischen Wertanzeige, um einen Wert direkt mithilfe der Zifferntasten einzugeben.

Drücken Sie zur Eingabe eines numerischen Werts eine Zifferntaste, und berühren Sie dann die Taste [OK].

Der in diesem Handbuch dargestellte Sensorbildschirm (Anzeige) dient als Anschauungsbeispiel. Die tatsächliche Anzeige weicht etwas ab.

Systemeinstellungen (Administrator): Ton bei Tastendruck

Hier kann die Lautstärke des Pieptons eingestellt werden, der bei der Berührung der Tasten ertönt. Der Tastenberührungston kann auch ausgeschaltet werden.

1-11

Inhalt

VOR DER VERWENDUNG DES GERÄTS

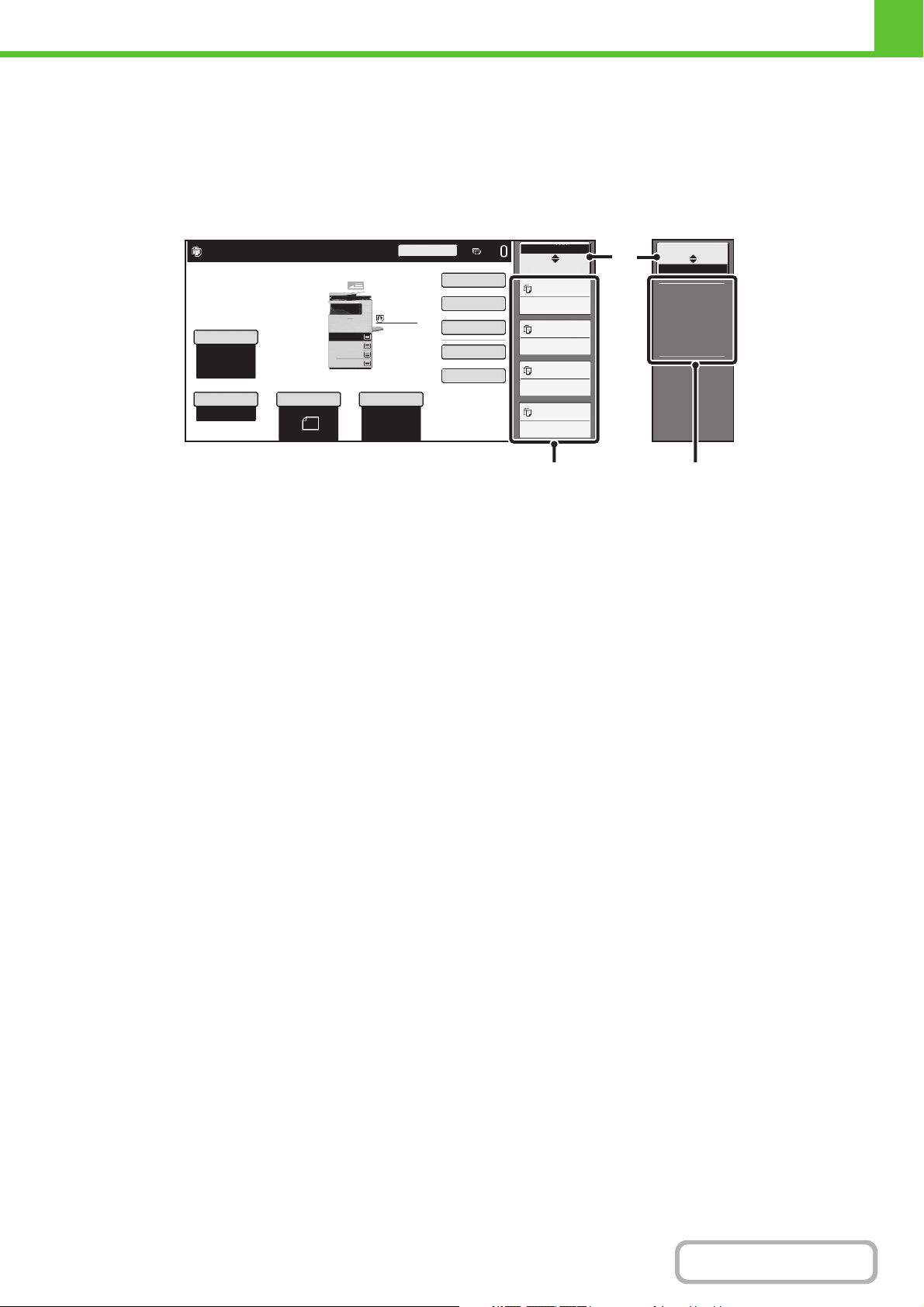

STATUSANZEIGE

Wenn der Ausgangsbildschirm des Modus angezeigt wird, wird im rechten Bereich des Bedienfelds der Gerätestatus angezeigt. Die angezeigten Informationen werden nachfolgend erläutert.

Beispiel: Ausgangsbildschirm im Kopiermodus

Kopieren von Papierkassette 1. Bereit zum Scannen des nachsten Jobs.

Original

Belichtung

Auto

Zoomfaktor

100%

Unterbrechung

Normal

Papierwahl

Auto

Normal

Spezialmodi

2-seitig Kopieren

Ausgabe

Ablage

Offene Ablage

Auftragsstatus

MFP-Status

020/015

Kopiert

020/015

Warten

020/015

Warten

020/015

Warten

(1)

(2) (3)

Auftragsstatus

MFP-Status

Wartungsinformationen

DC DC DC

(1) Taste für die Anzeigewahl

Für die Statusanzeige können Sie zwischen "Auftragsstatus" und "MFP-Status" wechseln. Wenn der Auftragsstatusbildschirm angezeigt wird, wechselt die Statusanzeige automatisch zu "MFP-Status".

(2) "Anzeige Auftragsstatus"

Hier werden die ersten 4 Druckaufträge der Warteschlange angezeigt (die gerade abgearbeiteten und die in der Warteschlange befindlichen Aufträge). Die Auftragsart, die festgelegte Anzahl Kopien, die Anzahl der abgeschlossenen Kopien und der Auftragsstatus werden angezeigt. In dieser Ansicht können die Aufträge nicht bearbeitet werden. Die Aufträge können nur in der Auftragsstatusansicht geändert werden. Weitere Informationen finden Sie in den Kapiteln der einzelnen Funktionen in diesem Handbuch.

(3) "Anzeige MFP-Status"

Hier werden die Gerätesysteminformationen angezeigt. "Wartungs-informationen" Hier werden die Wartungsinformationen des Geräts mithilfe von Codes angezeigt.

1-12

Inhalt

VOR DER VERWENDUNG DES GERÄTS

SYSTEMLEISTE

Die Systemleiste wird am unteren Rand des Sensorbildschirms angezeigt. Die in der Systemleiste enthaltenen Elemente werden nachfolgend erläutert.

Spezialmodi

2-seitig Kopieren

Ausgabe

Ablage

Offene Ablage

Belichtung

Auto

Zoomfaktor

100%

Fach1

Original

Normal

Papierwahl

Auto

Normal

MFP-Status

020/015

Kopiert

020/015

Warten

020/015

Warten

020/015

Warten

(1) (2)

(1) Anzeige des Auftragsstatus

Die aktuellen oder reservierten Aufträge werden mithilfe von Symbolen markiert. Die folgenden Symbole werden verwendet.

Druckauftrag Kopierauftrag

Scannen zu E-Mail

Scannen zum Netzwerkordner

Scannen zu FTP

Scannen zum Desktop

Faxübertragung Faxempfang

PC-Faxübertragung

Internetfaxübertragung (Einschließlich Direkt-SMTP)

Internetfaxem-

PC-I-Faxübertragung pfang (Einschließlich Direkt-SMTP)

(3)

Falls ein anderer Ausgangsbildschirm als der des Bildsendemodus erscheint, wird während der Papierzufuhr die Fachnummer angezeigt, die für die Papierzuführung verwendet wurde. Die in der Auftragsstatusanzeige verwendete Farbe hängt vom aktuellen Auftragsstatus ab. Beachten Sie dazu die untenstehende Tabelle. Wenn Sie die Auftragsstatusanzeige berühren, wird das Auftragsstatusfenster geöffnet.

Anzeige des Auftragsstatus

Grün

Gerätekonfiguration

Ein Druck-, Scan- oder anderer Auftrag wird normal ausgeführt.

Des Gerät wärmt sich auf oder läuft

Gelb

im Standby, oder ein Auftrag wird gerade gelöscht.

Rot

Es ist ein Papierstau oder ein anderer Fehler aufgetreten.

Grau Am Gerät liegen keine Aufträge an.

Rundsendung* Ankommender

Scan zur

Festplatte Routing-Auftrag

MetadatenSendeauftrag

* Dies wird bei Mehrfachmodi-Rundsendungen

angezeigt.

(2) Symbolanzeige

Dieses Symbol wird beim Senden oder Empfangen von Daten angezeigt.

Dieses Symbol wird angezeigt, wenn Fax-, Scan- oder Internetfaxdaten im Gerätespeicher vorhanden sind. Wenn die zu übertragenden Daten gespeichert werden, wird angezeigt. Wenn die empfangenen Daten gespeichert werden, wird angezeigt. Wenn sowohl die übertragenden als auch die empfangenen Daten gespeichert werden, wird angezeigt.

Dieses Symbol wird angezeigt, wenn ein Wartungstechniker den Simulationsmodus aktiviert hat.

Dieses Symbol erscheint, wenn ein USB-Speichergerät oder ein anderes USB-Gerät angeschlossen ist.

1-13

Inhalt

Dieses Symbol wird angezeigt, wenn der Datensicherungssatz verwendet wird.

Dieses Symbol wird angezeigt, wenn das Gerät an externe Anwendungen angeschlossen wird.

(3) Taste für die Helligkeitseinstellung

Berühren Sie diese Taste, um die Helligkeit des Sensorbildschirms einzustellen. Nach der Berührung wird das folgende Fenster neben der Taste geöffnet.

Berühren Sie die Taste [+] oder [-], um die Helligkeit zu verändern. Berühren Sie anschließend erneut die Taste für die Helligkeitseinstellung, um dieses Fenster zu schließen.

VOR DER VERWENDUNG DES GERÄTS

1-14

Inhalt

VOR DER VERWENDUNG DES GERÄTS

STROM AN- UND ABSCHALTEN

Das Gerät verfügt über zwei Stromschalter. Einerseits handelt es sich um den links befindlichen Hauptschalter und andererseits um die Taste [EIN/AUS] ( ) auf der rechten oberen Seite des Bedienfelds.

Hauptschalter

Wenn der Hauptschalter eingeschalten wird, leuchtet am Bedienfeld die Anzeige Hauptstrom auf.

Position "Ein"

Position "Aus"

Einschalten des Geräts

(1) Bringen Sie den Hauptschalter in die

Position "Ein".

(2) Drücken Sie die Taste [EIN/AUS] ( ), um

das Gerät einzuschalten.

Taste [EIN/AUS]

Hauptstromanzeige

Taste [EIN/AUS]

Ausschalten des Geräts

(1) Drücken Sie die Taste [EIN/AUS] ( ), um

das Gerät auszuschalten.

(2) Bringen Sie den Hauptschalter in die

Position "Aus".

• Bevor Sie den Hauptschalter ausschalten, vergewissern Sie sich, dass die Anzeige DATEN für das Drucken und die Anzeige DATEN und ONLINE für die Bildübertragung und die Faxübertragung und den -empfang nicht leuchten oder blinken. Wenn Sie den Hauptschalter ausschalten oder das Netzkabel aus der Steckdose ziehen während eine der Anzeigen leuchtet oder blinkt, kann dies zu einer Beschädigung der Festplatte sowie zu Datenverlust führen.

• Wenn Sie eine Gerätestörung vermuten, ein schweres Gewitter in der Nähe ist oder wenn Sie das Gerät transportieren, schalten Sie sowohl die Taste [EIN/AUS] ( ) als auch den Hauptschalter aus und ziehen Sie das Stromkabel heraus.

Wenn Sie die Fax-oder Internet-Fax-Funktionen verwenden, muss sich der Hauptschalter immer in der Position "An" befinden.

Neustart des Geräts

Starten Sie das Gerät neu, damit bestimmte Einstellungen wirksam werden. Wenn Sie durch eine Meldung im Bedienfeld aufgefordert werden, das Gerät neu zu starten, drücken Sie die Taste [EIN/AUS] ( ), um das Gerät auszuschalten, und drücken Sie dann erneut die Taste, um das Gerät wieder einzuschalten.

In manchen Gerätezuständen führt das Drücken der Taste [EIN/AUS] ( ) nicht dazu, dass die Einstellungen wirksam werden. Bedienen Sie in diesem Fall zum Ausschalten des Geräts den Hauptschalter, und schalten Sie dann das Gerät wieder ein.

1-15

Inhalt

VOR DER VERWENDUNG DES GERÄTS

ENERGIESPARFUNKTIONEN

Dieses Gerät bietet zwei Energiesparfunktionen, die den Energy Star Richtlinien entsprechen. Es trägt somit dazu bei, die natürlichen Ressourcen zu erhalten und die Umweltverschmutzung zu reduzieren.

Vorwärmmodus (Stromsparmodus)

Im Vorwärmmodus wird die Temperatur der Fixiereinheit automatisch herabgesetzt. Dadurch wird der Stromverbrauch verringert, wenn das Gerät für die Zeitdauer, die unter "Einstellung Vorwärmmodus" in den Systemeinstellungen (Administrator) festgelegt wurde, im Standby-Zustand bleibt. Dadurch wird eine zu starke Erwärmung der Fixiereinheit verhindert und der Stromverbrauch im Standby-Modus reduziert. Das Gerät kehrt automatisch in den Normalbetrieb zurück, wenn ein Druckauftrag empfangen wird, eine Taste am Bedienfeld gedrückt wird oder ein Original eingelegt wird.

Automatische Abschaltung (Ruhemodus)

Im automatischen Abschaltmodus werden die Anzeige und die Fixiereinheit automatisch ausgeschaltet, wenn das Gerät für eine Zeitdauer im Standby-Modus bleibt, die unter den Systemeinstellungen (Administrator) im Abschnitt "Einstellung für automatische Abschaltung" festgelegt wurde. In diesem Modus wird am wenigstens Strom verbraucht. Es wird wesentlich weniger Strom verbraucht als im Vorwärmmodus, allerdings fällt die Anlaufzeit länger aus. Dieser Modus kann in den Systemeinstellungen (Administrator) deaktiviert werden. Das Gerät kehrt automatisch in den normalen Betriebsmodus zurück, wenn ein Druckauftrag empfangen oder die blinkende Taste [ENERGIESPAREN]

() gedrückt wird.

TASTE [ENERGIESPAREN]

Drücken Sie die Taste [ENERGIESPAREN] (), um in den Modus Automatische Abschaltung zu wechseln, oder um in den normalen Betriebsmodus zurückzukehren. Die Taste [ENERGIESPAREN] anzeigt, ob sich das Gerät im Modus Automatische Abschaltung befindet.

Wenn die Anzeige der Taste [ENERGIESPAREN] ( ) im Standby nicht leuchtet

Wenn die Anzeige der Taste [ENERGIESPAREN] ( ) blinkt

Das Gerät ist funktionsbereit. Wird die Taste [ENERGIESPAREN] ( ) gedrückt, während die Anzeige nicht leuchtet, blinkt diese, und das Gerät wechselt nach kurzer Zeit in den Modus Automatische Abschaltung.

Das Gerät befindet sich im Modus Automatische Abschaltung. Wird die Taste [ENERGIESPAREN] ( ) gedrückt, während die Anzeige blinkt, schaltet sich die Anzeige aus und das Gerät wechselt nach kurzer Zeit in den betriebsbereiten Modus.

Taste [ENERGIESPAREN] / Anzeige

() verfügt über eine Anzeige, die

1-16

Inhalt

VOR DER VERWENDUNG DES GERÄTS

BENUTZERAUTHENTIFIZIERUNG

Bei aktivierter Benutzerauthentifizierung dürfen nur Benutzer das Gerät verwenden, die registriert wurden. Welche Funktionen die einzelnen Benutzer verwenden dürfen, kann festgelegt werden, was eine exakte Anpassung des Geräts an die Anforderungen Ihres Arbeitsplatzes ermöglicht. Wenn der Geräteadministrator die Benutzerautorisierung aktiviert hat, muss sich jeder Benutzer zur Verwendung des Geräts anmelden. Es stehen verschiedene Arten der Benutzerautorisierung zur Verfügung und für jede Art erfolgt die Anmeldung anders. Für weitere Informationen lesen Sie die Erklärungen der Anmeldemethoden.

☞ AUTORISIERUNG DURCH BENUTZERNUMMER (siehe weiter unten) ☞ AUTORISIERUNG DURCH EINLOGNAME / KENNWORT (Seite 1-19)

AUTORISIERUNG DURCH BENUTZERNUMMER

Führen Sie die folgenden Schritte aus, um sich mit der vom Geräteadministrator erhaltenen Benutzernummer anzumelden.

Benutzer-Authentifizierung

Steuerung nach Benutzernummer

Geben Sie mithilfe der Zifferntasten Ihre Benutzernummer (5 bis 8 Ziffern) ein.

Die eingegebenen Ziffern werden als " " angezeigt.

Administrator

1-17

Inhalt

VOR DER VERWENDUNG DES GERÄTS

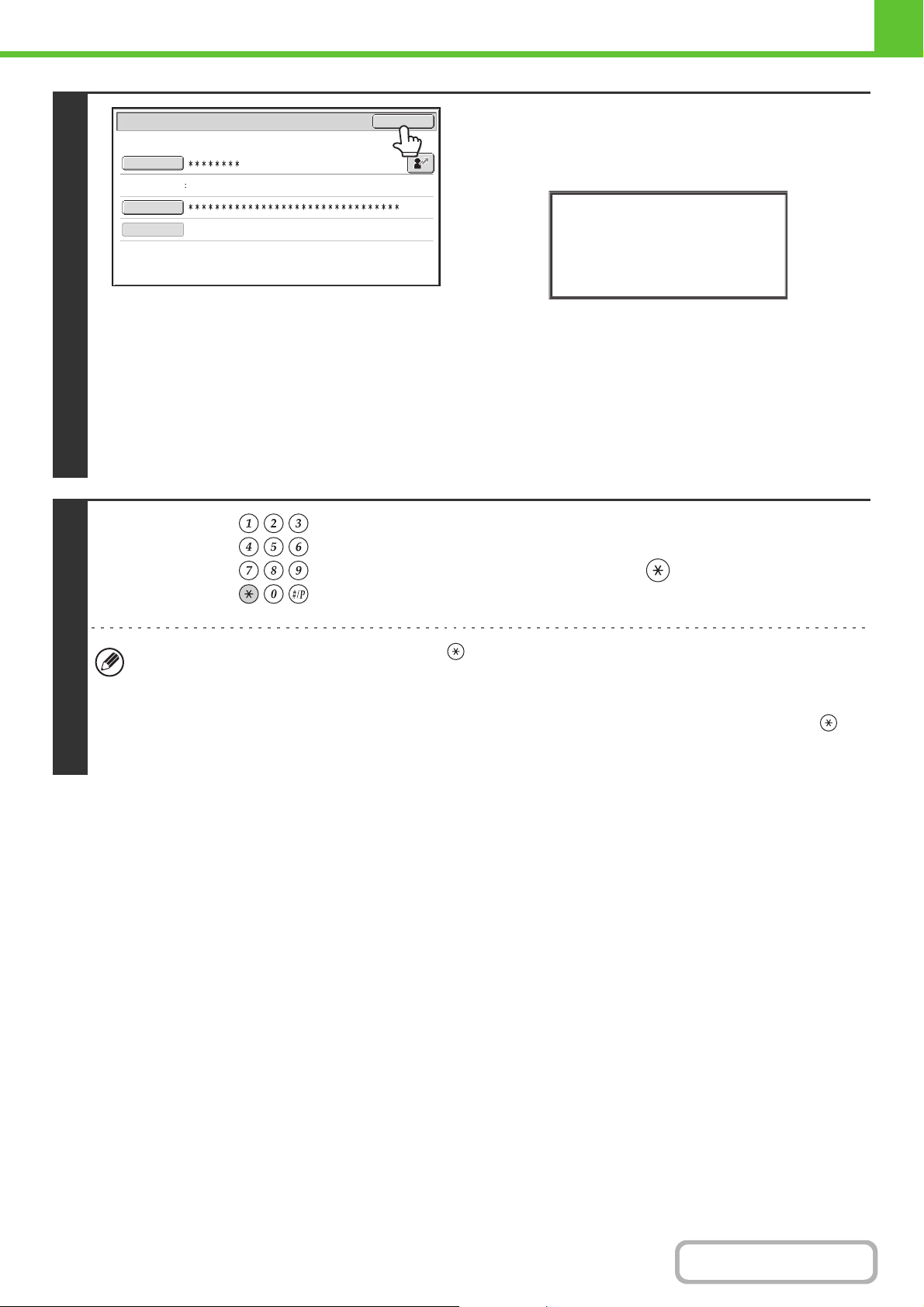

Benutzer-Authentifizierung

Wenn die Benutzernummer eine 8-stellige Zahl ist, kann dieser Schritt übersprungen werden. (Die Anmeldung erfolgt automatisch nach Eingabe der Benutzernummer.)

Administrator

Berühren Sie die FELD [OK].

Wenn die eingegebene Benutzernummer autorisiert wurde, erscheint nach kurzer Zeit das Fenster Anzahl Benutzer.

Verbrauchsstatus: verbr./restl. Seiten Schwarz-weiß : 87,654,321/12,345,678

Wenn Seitenbegrenzungen unter "Liste Seitenbegrenzungsgruppe" in den Systemeinstellungen (Administrator) eingestellt wurden, wird die Anzahl der verbleibenden Seiten angezeigt. (Die Anzahl der übrigen Seiten, die der Benutzer in jedem Modus (Kopieren, Scannen, etc.) verwenden kann, wird angezeigt.) In den Systemeinstellungen (Administrator) kann mithilfe der Funktion "Meldungszeitdauer einstellen" der Zeitraum eingegeben werden, für welchen dieses Fenster angezeigt wird.

Wenn Sie Ihre Arbeit beendet haben und sich abmelden möchten, drücken Sie die Taste [LOGOUT] ( ).

LOGOUT

Dreimalige Eingabe einer ungültigen Benutzernummer...

Ist in den Systemeinstellungen (Administrator) die Funktion "Warnung bei fehlgeschlagenem Login" aktiviert, und wird eine ungültige Benutzernummer dreimal hintereinander eingegeben, wird das Gerät für 5 Minuten blockiert. Fragen Sie Ihren Geräteadministrator, welche Benutzernummer Sie verwenden sollten.

• Beachten Sie bitte, dass die Taste [LOGOUT] ( ) nicht zur Abmeldung verwendet werden kann, wenn im Faxmodus eine Faxnummer eingegeben wird, da diese Taste für die Eingabe der Faxnummer verwendet wird.

• Wenn nach der letzten Verwendung des Geräts eine voreingestellte Zeitdauer abläuft, wird die Funktion Automatisch löschen aktiviert. Beim Aktivieren der Rückstellautomatik erfolgt auch automatisch eine Abmeldung. Wird hingegen der PC-Scan-Modus verwendet, meldet sich das Gerät beim Drücken der Taste [LOGOUT] ( ) nicht ab, und die Funktion Automatisch löschen ist nicht funktionsbereit. Wechseln Sie in einen anderen Modus und melden Sie sich dann ab.

Der Administrator kann die Sperre aufheben. Dies wird über [Benutzerkontrolle] und dann [Standardeinstellungen] im Webseitenmenü durchgeführt.

1-18

Inhalt

VOR DER VERWENDUNG DES GERÄTS

AUTORISIERUNG DURCH EINLOGNAME / KENNWORT

Führen Sie die folgenden Schritte aus, um sich mit dem Einlognamen und Kennwort anzumelden, das Sie vom Geräteadministrator oder dem Administrator des LDAP Servers erhalten haben.

Benutzer-Authentifizierung

Benutzername

Kennwort

Auth. für:

Lokales Login

Steuerung nach Einlogname und Kennwort

(Wenn die LDAP-Autorisierung verwendet wird, werden in diesem Fenster abweichende Funktionen angezeigt.)

Benutzer-Authentifizierung

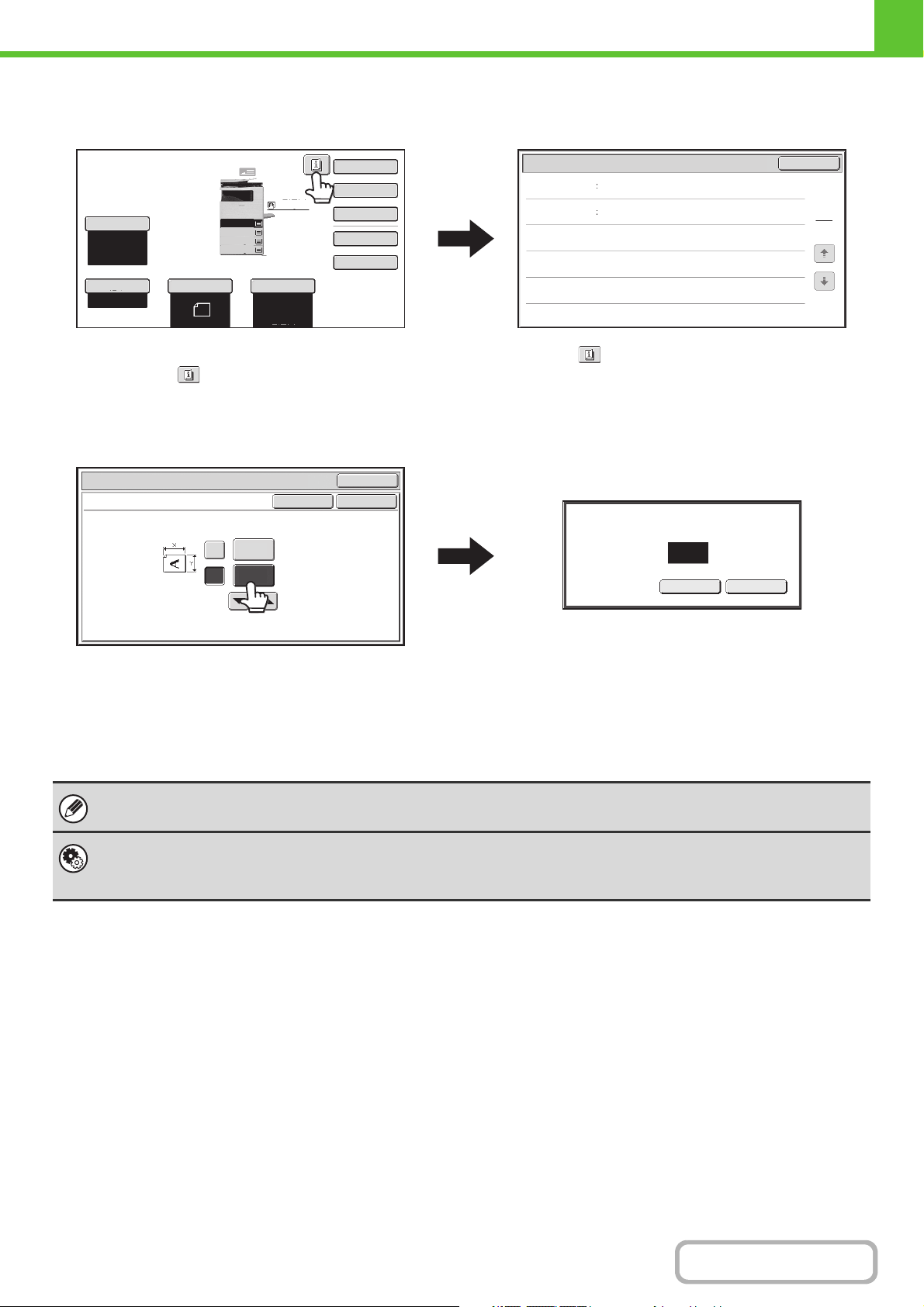

Berühren Sie die Taste [Login-Name] oder .

Benutzername

Kennwort

Auth. für:

Lokales Login

Wenn das Feld [Login-Name] berührt wird, erscheint ein Bildschirm für die Auswahl des Benutzernamens. Fahren Sie mit dem nächsten Schritt fort. Wird die Taste berührt, erscheint ein Bereich zur Eingabe einer "Registrierungsnummernanzeige" [---]. Geben Sie Ihre unter "Benutzerliste" in den Systemeinstellungen (Administrator) gespeicherte Registrierungsnummer mit den Zifferntasten ein. Wenn Sie die Registrierungsnummer eingegeben haben, fahren Sie mit Schritt 3 fort.

(A)

Gerätekontenmodus Benutzerauswahl

12 186

Administrator

Direkteingabe

ABC

Benutz.

User 0001

User 0003

User 0005

User 0007

User 0009

Alle

ABCD EFGH IJKL MNOP QRSTU VWXYZ etc.

(B) (C)

Zurück

User 0002

User 0004

User 0006

User 0008

User 0010

User 0012User 0011

Wählen Sie den Benutzernamen aus.

(A) Taste [Direkteingabe]

Verwenden Sie diese Taste, wenn Sie in den

Systemeinstellungen (Administrator) unter "Benutzerliste" keine Eingaben gemacht haben, und Sie nur die LDAP Autorisierung verwenden. Ein Texteingabefeld wird angezeigt. Geben Sie Ihren Anmeldenamen ein.

(B) Benutzerauswahltasten

Berühren Sie Ihren Benutzernamen, der in den Systemeinstellungen (Administrator) unter "Benutzerliste" gespeichert wurde.

(D)

Berühren Sie diese Taste, um zur Anmeldemaske zurückzukehren.

(D) Registerkarten [Index]

In der Registerkarte [Alle] werden alle Benutzer angezeigt. Die Benutzer werden auf den anderen Registerkarten nach den Suchkriterien geordnet, die beim Speichern der einzelnen Benutzer eingegeben wurden.

Verwenden Sie die LDAP Autorisierung, wenn der Serveradministrator einen LDAP Dienst auf LAN (lokales Netzwerk) anbietet.

1-19

Inhalt

VOR DER VERWENDUNG DES GERÄTS

Benutzer-Authentifizierung

Berühren Sie das Feld [Kennwort].

Es wird eine Texteingabemaske für die Eingabe des Kennworts

Benutzername

Kennwort

Auth. für:

User 0001

Lokales Login

angezeigt. Geben Sie Ihr Kennwort, das in den Systemeinstellungen (Administrator) unter "Benutzerliste" gespeichert wurde.

Wenn Sie sich auf einem LDAP Server anmelden, geben Sie das Kennwort ein, das mit Ihrem Einlognamen für den LDAP Server gepeichert wurde. Die eingegebenen Zeichen werden als " " angezeigt. Wenn Sie die Eingabe des Kennworts abgeschlossen haben, berühren Sie die Taste [OK]. Wenn Sie eine Autorisierung durch einen LDAP Server verwenden und in den Systemeinstellungen (Administrator) unter "Benutzerliste" und dem LDAP Server verschiedene Kennworte gespeichert haben, verwenden Sie das Kennwort, das im LDAP Server gespeichert wurde.

• Wenn ein LDAP-Server gespeichert wurde, kann [Auth. für:] geändert werden.

• Wenn Sie sich über eine Benutzerauswahltaste anmelden ... Der LDAP-Server wurde zusammen mit Ihren Benutzerdaten gespeichert, und daher wird der LDAP-Server unter einem authentifizierten Server angezeigt, wenn Sie Ihren Anmeldenamen wählen. Gehen Sie zu Schritt 4.

• Wenn Sie sich über die Taste [Direkteingabe] anmelden ... Berühren Sie die Taste [Auth. für:].

Benutzer-Authentifizierung

Benutzername

Kennwort

Auth. für:

Direkteingabe

Lokales Login

Wählen Sie den LDAP-Server und berühren Sie die Taste [OK].

Authentifizieren für:

Lokales Login

Server 1

Server 2

Server 3

Server 4

Server 5

Server 6

Server 7

1-20

Inhalt

VOR DER VERWENDUNG DES GERÄTS

Benutzer-Authentifizierung

Benutzername

Kennwort

Auth. für:

(Wenn die LDAP-Autorisierung verwendet wird, werden in diesem Fenster abweichende Funktionen angezeigt.)

User 0001

Lokales Login

Berühren Sie die FELD [OK].

Wenn der eingegebene Einlogname und das Kennwort autorisiert wurden, wird nach kurzer Zeit das Fenster Anzahl Benutzer angezeigt.

Verbrauchsstatus: verbr./restl. Seiten Schwarz-weiß : 87,654,321/12,345,678

Wenn Sie Ihre Arbeit beendet haben und sich abmelden möchten, drücken Sie die Taste [LOGOUT] ( ).

LOGOUT

Dreimalige Eingabe eines ungültigen Einlognamens oder Kennworts...

Ist in den Systemeinstellungen (Administrator) die Funktion "Warnung bei fehlgeschlagenem Login" aktiviert, und wird ein ungültiger Einlogname oder ein ungültiges Kennwort dreimal hintereinander eingegeben, wird das Gerät für 5 Minuten blockiert. Fragen Sie Ihren Geräteadministrator, welchen Anmeldenamen und welches Kennwort Sie verwenden sollten.

1-21

Inhalt

VOR DER VERWENDUNG DES GERÄTS

• Der Administrator kann die Sperre aufheben. Dies wird über [Benutzerkontrolle] und dann [Standardeinstellungen] im Webseitenmenü durchgeführt.

• Wird die LDAP-Authentifizierung verwendet, kann je nach Authentifizierungsmethode die Taste [E-Mail-Adresse] erscheinen. Wenn die Taste [E-Mail-Adresse] in Schritt 3 erscheint, berühren Sie diese Taste. Ein Texteingabefeld wird angezeigt. Geben Sie Ihre E-Mail-Adresse ein.

Benutzer-Authentifizierung

Benutzername

E-Mail-Adresse

Kennwort

Auth. für:

User 0002

Server 2

Systemeinstellungen (Administrator): Benutzerliste

Diese Funktion wird verwendet, um Namen der Gerätebenutzer zu speichern. Detailinformationen wie beispielsweise Einlogname, Benutzernummer und Kennwort werden ebenfalls gespeichert. Fragen Sie den Geräteadministrator nach den für Sie erforderlichen Informationen.

1-22

Inhalt

VOR DER VERWENDUNG DES GERÄTS

STARTSEITE

Wenn Sie die Taste [HAUPTSEITE] am Bedienfeld drücken, wird die Startseite am Sensorbildschirm angezeigt. Auf der Hauptseite werden die Modusauswahltasten angezeigt. Durch Berühren dieser Tasten können Sie den Basisbildschirm der einzelnen Modi öffnen. Berühren Sie die Taste [Mein Menü], um die unter "Mein Menü" gespeicherten Tastenkombinationen für die Funktionen anzuzeigen.

Erster Bildschirm Zweiter Bildschirm

(1) (1)

Kopie

BILD SENDEN

App 01 App 02 App 03 App 04

DOKUMENTEN-

ABLAGE

(3)(2)

Mein Menü

(1) Betriebsart-Auswahltasten

Benutzen Sie diese Tasten, um zwischen den Sharp OSA-Modi Kopieren, Bild senden und Dokumentenablage zu wechseln. Tastennamen und Bilder können geändert werden. (nur für 1. Bildschirm)

(2) Hintergrundbild

Hintergrundbild der Startseite. Das Hintergrundbild kann geändert werden.

(3) [Mein Menü]-Taste

Berühren Sie diese Taste, um zum Fenster "Mein Menü" zu wechseln. Tastennamen und Bilder können geändert werden.

(4) Anwendungstasten

Es können insgesamt bis zu acht Schnellzugriffe für Sharp OSA-Anwendungen und "Mein Menü" angezeigt werden.

Kopie

Startseite

(5)

BILD SENDEN

Gesamtzählung

Doku.-Ablage Kontrolle

(6)(4)

DOKUMENTENABLAGE

centering!

04/04/2010 11:40

(5) Bezeichnung

Zeigt den Titel des Fensters "Mein Menü" an.

(6) Schnellzugriffstaste

Eine gespeicherte Funktion wird in Form einer Schnellzugriffstaste angezeigt. Um die gespeicherte Funktion aufzurufen, müssen Sie nur die jeweilige Taste berühren.

(7) Benutzername

Zeigt den Namen des angemeldeten Benutzers an. Der Benutzername wird angezeigt, wenn die Benutzer-Authentifizierung am Gerät aktiviert ist.

(7)

Schnellzugriffe für verschiedene Funktionen können als Tasten im Fenster "Mein Menü" gespeichert werden. Wenn eine Schnellzugriffstaste berührt wird, öffnet sich ein Fenster für die jeweilige Funktion. Speichern Sie häufig verwendete Funktionen im Fenster "Mein Menü", um diese Funktionen rasch und komfortabel aufrufen zu können. Wird eine Benutzer-Authentifizierung verwendet, kann das Fenster "Mein Menü" für die "Bevorzugte Bedienergruppe" angezeigt werden.

Verwenden Sie die Webseite, um folgende Einstellungen vorzunehmen:

• Ändern des Namens der Taste für die Startseite, Ändern des Bildes, Speichern einer Anwendungstaste

• Speichern von Tasten, die im Fenster "Mein Menü" angezeigt werden.

• Systemeinstellungen (Administrator): Mein Menü Einstellungen Die Speicherung erfolgt unter [Systemeinstellungen] - [Betriebseinstellungen] - [Mein Menü Einstellungen] im Webseitenmenü.

• Systemeinstellungen (Administrator): Mein Menü Liste Wenn die Benutzerauthentifizierung aktiviert ist, kann für jedes "Liste bevorzugte Benutzergruppe" ein Fenster "Mein Menü" festgelegt werden. Die Speicherung erfolgt in der "Mein Menü Liste" unter [Benutzerkontrolle] im Webseitenmenü.

1-23

Inhalt

VOR DER VERWENDUNG DES GERÄTS

FERNBETRIEB DES GERÄTS

Mit der Fernbetriebsfunktion können Sie das Gerät über den Computer bedienen. Wenn diese Funktion hinzugefügt wird, wird auf dem Computer eine identische Ansicht des Bildschirms des Bedienfelds angezeigt. Die Bedienung des Geräts über den Computer entspricht derselben Bedienung, als würden Sie sich direkt vor dem Gerät befinden.

Ihr Computer

Bedienfeld

Bedienen Sie das Gerät über den Computerbildschirm.

Netzwerk

Die Fernbedienungsfunktion kann immer nur auf einem Computer verwendet werden.

Das Gerät

So können Sie die Fernbedienungsfunktion verwenden

Vor Verwendung dieser Funktion muss in den Systemeinstellungen (Administrator) unter "Einstellung Fernbedienung" der "Software-Fernbedienung" die "Betriebsberechtigung" auf "Erlaubt" eingestellt werden.

☞ 7. SYSTEMEINSTELLUNGEN "Einstellung Fernbedienung" (Seite 7-68)

Für die Verwendung der Fernbedienungsfunktion muss das Gerät an ein Netzwerk angeschlossen sein und auf dem Computer muss eine VNC-Anwendung installiert sein (empfohlene VNC-Software: RealVNC). Gehen Sie zur Verwendung dieser Funktion wie folgt vor:

Beispiel: RealVNC

Schließen Sie den Computer am Gerät an.

(1) Starten Sie den VNC-Viewer

(2)(3)

(2) Geben Sie die IP-Adresse des Geräts in das

Eingabefeld "Server" ein.

(3) Klicken Sie auf die Schaltfläche [OK].

Befolgen Sie die am Bedienfeld des Geräts angezeigten Anweisungen, um die Verbindung zu autorisieren.

Wenn das Gerät mit der Remote-Software verbunden ist, wird in der Systemleiste des Bedienfelds angezeigt. Wenn Sie die Verbindung trennen möchten, beenden Sie die Remote-Software oder berühren Sie die Taste .

Bedienen Sie das Bedienfeld auf dieselbe Art, wie Sie es auch am Gerät bedienen würden. Beachten Sie, dass Tasten nicht zum fortlaufenden Ändern von einzugebenden Werten gedrückt gehalten werden können. Weitere Informationen zu detaillierten Vorgehensweisen finden Sie in den Kapiteln der einzelnen Funktionen in diesem Handbuch.

Systemeinstellungen (Administrator): Einstellung Fernbedienung

Stellen Sie die Betriebsgenehmigung für den Remote-Betrieb ein. Diese Einstellungen können auch in den Webseiten konfiguriert werden. Klicken Sie auf "Systemeinstellungen", auf "Betriebseinstellungen" und anschließend auf "Einstellung Fernbedienung" im Webseitenmenü.

1-24

Inhalt

VOR DER VERWENDUNG DES GERÄTS

IM JOB-PROTOKOLL AUFGEZEICHNETE DATEN

Das Gerät zeichnet die ausgeführten Aufträge im Job-Protokoll auf. Die im Job-Protokoll aufgezeichneten Daten können auf der Webseite unter "Auftragsprotokoll" - "Job-Protokoll ansehen" angezeigt werden. Die wichtigsten im Job-Protokoll aufgezeichneten Informationen werden im Anschluss beschrieben.

• Die unter "Protokoll Auftrag speichern/löschen" gespeicherte Datei zeichnet eine Verwendung immer basierend auf festgelegten Einheiten auf, unabhängig von der Art der installierten Peripheriegeräte und des Zwecks des Protokolls, wodurch die Summierung trotz unterschiedlicher Gerätekonfigurationen erleichtert wird. Aus diesem Grunde können im Protokoll auch Optionen für Funktionen angezeigt werden, die auf diesem Gerät nicht verfügbar sind.

• Unter bestimmten Umständen, wie beispielsweise bei einem Stromausfall während der Ausführung eines Auftrags, werden Auftragsdaten möglicherweise nicht korrekt aufgezeichnet.

Datenname Beschreibung

Hauptdaten Job-ID Die Job-ID wird aufgezeichnet.

Job-IDs werden im Protokoll als fortlaufende Zahlen bis maximal 999999 aufgezeichnet; danach springt der Zähler auf 1 zurück.

Job-Modus

Computerbezeichnung

Benutzername Der Benutzername, wenn die Benutzerauthentifizierung verwendet wird.

Start Datum & Zeit Datum und Zeitpunkt des Auftragsbeginns.

Ende Datum & Zeit Datum und Zeitpunkt des Auftragsendes.

Gesamtzählung Schwarzweiß

Gesamtzählung Vollfarbe

Entsprechend der Größe zählen

Anzahl Blätter nach Verwendung

Der Job-Modus, wie beispielsweise Kopier- oder Druckmodus.

Der Name des Computers, der einen Druckauftrag versandt hat.*

Bei Druckaufträgen wird die Gesamtzählung aufgezeichnet. Bei Sendeaufträgen wird die Anzahl der übertragenen schwarzweißen Seiten aufgezeichnet. wird die Gesamtseitenzahl aufgezeichnet. Bei Aufträgen mit Scannen zur Festplatte wird die Anzahl der gespeicherten schwarzweißen Seiten aufgezeichnet.

Bei Sendeaufträgen wird die Gesamtzahl der übertragenen vollfarbigen Seiten aufgezeichnet. Wenn eine Rundsendung zusammengefasst wird, wird die Gesamtseitenzahl aufgezeichnet. Bei Aufträgen mit Scannen zur Festplatte wird die Anzahl der gespeicherten vollfarbigen Seiten aufgezeichnet.

Zählt per Original/Papierformat im Farbmodus und im Schwarzweißmodus.

Zeigt die Blattanzahl nach Papierart an.

Wenn eine Rundsendung zusammengefasst wird,

Ungültige Papierzählung (schwarzweiß)

Anzahl reservierter Sätze Anzahl der festgelegten Sätze bzw. reservierten Ziele.

Anzahl fertiger Sätze Anzahl der fertigen Sätze oder Anzahl der Ziele, zu denen die

Anzahl reservierter Seiten Anzahl der reservierten Originalseiten eines Kopier-, Druck-, Scan- oder

Anzahl fertiger Seiten Anzahl der fertigen Seiten eines Satzes.

Ergebnis Das Resultat eines Auftrags.

Fehlerursache

Zeigt die ungültige Blattzählung für Schwarzweiß an.

Übertragung erfolgreich abgeschlossen wurde.

sonstigen Auftrags.

Die Fehlerursache, wenn bei der Ausführung eines Auftrags ein Fehler auftritt.

1-25

Inhalt

VOR DER VERWENDUNG DES GERÄTS

Datenname Beschreibung

Druckauftragsbezogen

Bildsendenbezogen Direkte Adresse Adresse eines Bildsendeauftrags.

Dokumentenablagebezogen

Ausgabe Der Ausgabemodus eines gedruckten Auftrags.

Heftung Der Heftstatus.

Klammerzähler

Druckerton Der für einen Druckauftrag verwendete Ton.

Absendername Name des Absenders eines Bildsendeauftrags.

Absendeadresse Adresse des Absenders eines Bildsendeauftrags.

Übertragungsart Art der Übertragung eines Bildsendeauftrags.

Verwaltungsnummer Verwaltungsnummer eines Bildsendeauftrags.

Sendenummer Rundsendenummer eines Bildsendeauftrags.

Eingabeaufforderung Reservierungsaufforderung für eine Rundsendung eines

Dateityp Dateiformat eines Bildsendeauftrags.

Komprimierungsmodus/ Komprimierungsrate

Verbindungszeit Zeigt die Kommunikationszeit der Bildsendeaufträge an.

Fax:-Nr. Zeigt die gespeicherte Absendernummer an.

Dokumentenablage Es wird ein Protokoll über die Dokumentenablage geführt.

Der Heftzählwert.

Bildsendeauftrags. Bei Serienabrufaufträgen wird dies für die Verknüpfung der Kommunikation mit dem Drucken verwendet.

Komprimierungsmodus und Komprimierungsrate der Datei eines Bildsendeauftrags.

Speichermodus Der Speichermodus der Dokumentenablage wird aufgezeichnet.

Dateiname Die mithilfe der Dokumentenablage und des Speicherdruckens

gespeicherte Dateien und Dateinamen werden aufgezeichnet.*

Datengröße [KB] Die Dateigröße wird aufgezeichnet.

Allgemeine Funktion Farb-Einstellung Der vom Benutzer gewählte Farbmodus.

Spezialmodi Bei der Ausführung eines Auftrags ausgewählte Spezialmodi.

Dateiname 2 Zeichnet die Dateinamen der Druckaufträge auf.*

Detaillierte Posten Originalformat

Originaltyp Im Bildschirm für die Belichtungseinstellung eingestellter Originaltyp

Papiergröße

Papierart Die fürs Drucken verwendete Papierart.

Papiereigenschaften: Duplex deaktivieren

Papiereigenschaften: Fixierte Papierseite

Papiereigenschaften: Hefter deaktivieren

Duplex-Einstellungen Zeigt die Duplex-Einstellung an.

Auflösung Zeigt die Scanauflösung an.

Größe des gescannten Originals.* Bei einem Druckauftrag der Dokumentenablage das Papierformat der Datei.

(Text, Fotoabzug usw.).

Bei Druckaufträgen das Papierformat. Bei Sendeaufträgen das übertragene Papierformat. Bei Aufträgen mit Scannen zur Festplatte das Papierformat der gespeicherten Datei.

Zeigt an, dass die Duplexfunktion unter "Papierart" deaktiviert wurde.

Zeigt an, dass die Funktion Fixierte Seite unter "Papierart" gewählt wurde.

Zeigt an, dass die Funktion Heften unter "Papierart" deaktiviert wurde.

1-26

Inhalt

VOR DER VERWENDUNG DES GERÄTS

Datenname Beschreibung

Machine Item Modellname Zeigt den Modellnamen des Geräts an.

Geräte-Seriennummer Zeigt die Seriennummer des Geräts an.

Name Zeigt den Gerätenamen an, der auf den Webseiten eingestellt ist.

Gerätestandort Zeigt den Gerätestandort an, der auf den Webseiten eingestellt ist.

*1Bei einigen Umgebungen wird diese Information nicht aufgezeichnet.

"Größe überprüfen" und "Kartengröße" werden als "Spezif. Größe" aufgezeichnet (nur für MX-B382SC).

1-27

Inhalt

VOR DER VERWENDUNG DES GERÄTS

EINLEGEN VON PAPIER

WICHTIGE HINWEISE ZUM PAPIER

Dieser Abschnitt enthält Informationen, die Sie kennen sollten, bevor Sie Papier in die Papierfächer einlegen. Lesen Sie diesen Abschnitt vor dem Einlegen des Papiers.

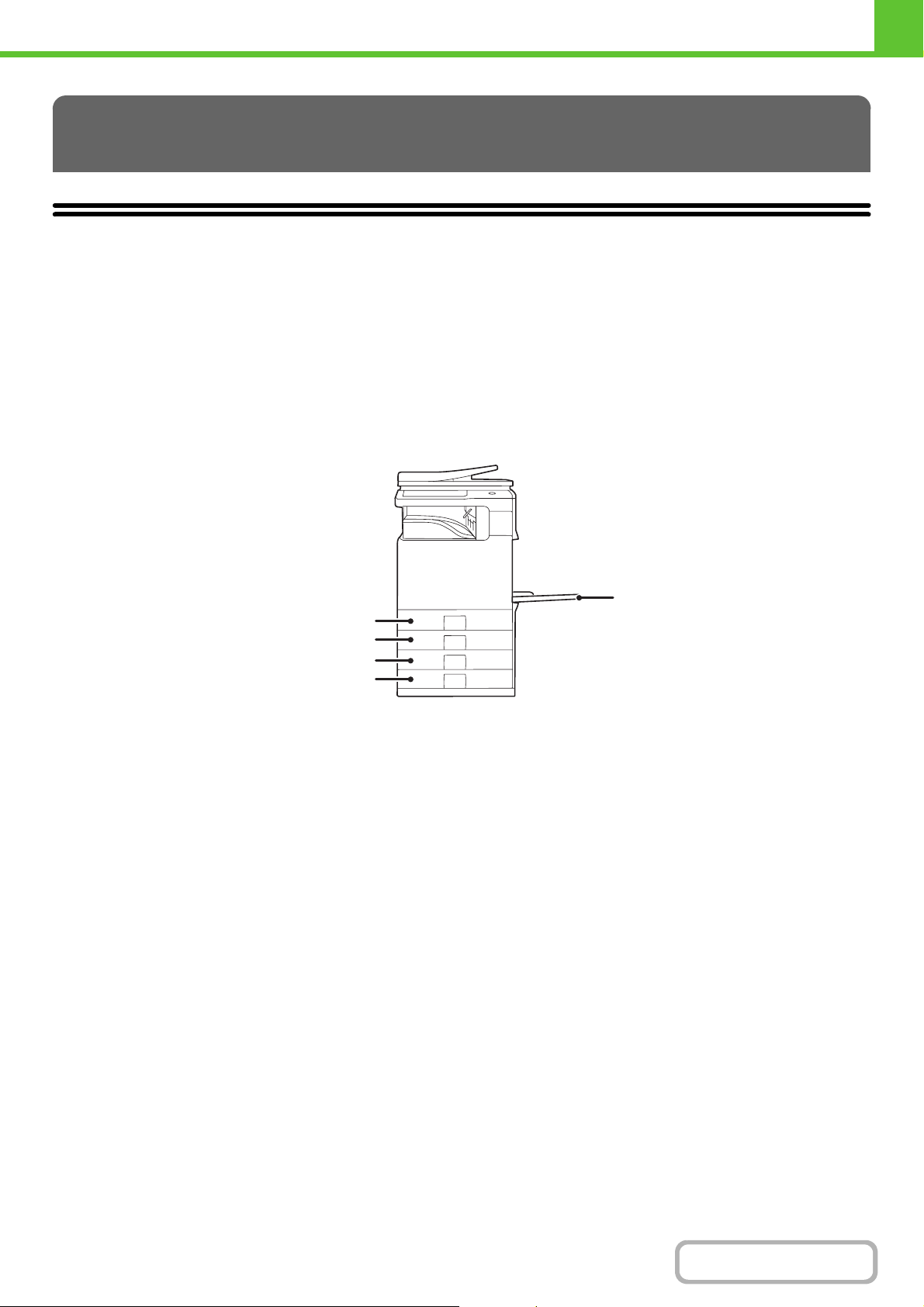

BEZEICHNUNGEN UND POSITIONEN DER PAPIERKASSETTEN

Die Bezeichnungen der Papierkassetten lauten wie folgt.

Manueller Einzug

Kassette 1 Kassette 2 Kassette 3 Kassette 4

VERWENDBARES PAPIER

Im Handel sind unterschiedliche Papiersorten erhältlich. In diesem Abschnitt werden das Normalpapier und die im Gerät verwendbaren Spezialmedien erläutert. Weitere Informationen zu den Papierformaten und -sorten, die in jedes Fach des Geräts geladen werden können, sind in den technischen Daten im Starthandbuch und unter "Papier-Kass.

einstellen" (Seite 7-14) in Kapitel "7. SYSTEMEINSTELLUNGEN" enthalten.

Normalpapier, Spezialmedien

Verwendbares Normalpapier

• SHARP Standard-Normalpapier (80 g/m2 (21 lbs.)). Weitere Informationen zum Papier finden Sie im Starthandbuch im Abschnitt "Technische Daten".

• Anderes Normalpapier als SHARP Standardpapier (60 g/m Recyclingpapier, farbiges Papier und vorgelochtes Papier müssen dieselben Spezifikationen wie Normalpapier erfüllen. Wenden Sie sich zur Beratung bezüglich dieser Papiersorten an Ihren Händler oder Ihre nächstgelegene autorisierte Servicevertretung.

bis 105 g/m2 (16 lbs. bis 28 lbs.))

* Die in diesen Erläuterungen verwendeten Einheiten "g/m

1-28

" (lbs.) zeigen das Papiergewicht an.

Inhalt

VOR DER VERWENDUNG DES GERÄTS

Papierarten, die in jedem Fach verwendet werden können

Die folgenden Papierarten können in jedes Fach eingelegt werden. "

–" in der Tabelle steht für "nicht verwendbar".

Fach 1/Fach 2/Fach 3/Fach 4 Manueller Einzug

Normalpapier Zulässig Zulässig

Vorgedruckt Zulässig Zulässig

Recycling-Papier Zulässig Zulässig

Briefkopf Zulässig Zulässig

Vorgelocht Zulässig Zulässig

Farbe Zulässig Zulässig

Dickes Papier*

Etiketten – Zulässig

Transp.-folie – Zulässig

Umschläge – Zulässig

Dünnes Papier*

– Zulässig

*1 "Dickes Papier" ist Papier mit einem Gewicht von bis zu 209g/m2 (110 lbs.). *2 Es kann dünnes Papier ab einem Gewicht von 55 g/m2 bis 59 g/m2 (13 lbs. bis 16 lbs.) verwendet werden.

Druckseite oben oder unten

Das Papier wird abhängig von der Papierart und dem Papierfach mit der zu bedruckenden Seite nach oben oder nach unten eingelegt. Die Ausrichtung beim Einlegen von gelochtem Papier, Papier mit Briefkopf und vorgedrucktem Papier unterscheidet sich von der Ausrichtung anderer Papierarten. Weitere Informationen finden Sie unter "Beispiel: Ausrichtungsmöglichkeiten von gelochtem Papier, Papier mit Briefkopf

und vorgedrucktem Papier" (Seite 1-30).

Fächer 1 bis 4

Legen Sie das Papier mit der Druckseite nach oben ein. Handelt es sich jedoch um die Papierart "Vorgelocht", "Briefkopf" oder "Vorgedruckt", müssen Sie das Papier mit der Druckseite nach unten einlegen*.

Manueller Einzug

Legen Sie das Papier mit der Druckseite nach unten ein. Handelt es sich jedoch um die Papierart "Vorgelocht", "Briefkopf" oder "Vorgedruckt", müssen Sie das Papier mit der Druckseite nach oben einlegen*. * Wurde die Option "Deaktivierung Duplex" in den Systemeinstellungen (Administrator) aktiviert, legen Sie das Papier

normal ein (Druckseite nach oben in den Fächern 1 bis 4, Druckseite nach unten im Einzelblatteinzug).

1-29

Inhalt

VOR DER VERWENDUNG DES GERÄTS

Beispiel: Ausrichtungsmöglichkeiten von gelochtem Papier, Papier mit Briefkopf und vorgedrucktem Papier

Diese Erläuterung setzt voraus, dass in den Systemeinstellungen (Administrator) die Funktion "Deaktivierung Duplex" deaktiviert ist.

Originaleinzugfach Vorlagenglas

Bei Verwendung des MX-B382

Vorgelocht (Bindung links) Briefkopf Vorgedruckt

Fach 1 bis 4

Manueller Einzug

Legen Sie das Papier mit der Druckseite nach unten ein. Die Löcher müssen sich dabei vorne und die obere Kante rechts befinden.

Legen Sie das Papier mit der Druckseite nach oben ein. Die Löcher müssen sich dabei vorne und die obere Kante links befinden.

Bei Verwendung des MX-B382SC

ABC

Legen Sie das Papier mit der Druckseite nach unten ein. Der Briefkopf (obere Kante) muss rechts sein.

ABC

Legen Sie das Papier mit der Druckseite nach oben ein. Der Briefkopf (obere Kante) muss links sein.

-1-

Legen Sie das Papier mit der Druckseite (vorgedruckte Seite) nach unten ein, sodass es an der oberen Kante nach rechts ausgerichtet ist.

-1-

Legen Sie das Papier mit der Druckseite (vorgedruckte Seite) nach oben ein, sodass es an der oberen Kante nach links ausgerichtet ist.

-1-

Papier, das nicht verwendet werden kann

• Spezialmedien für Tintenstrahldrucker (dünnes Papier, Glanzpapier, Glanzfolie usw.)

• Kohlepapier oder Thermodruckpapier

• Geklebtes Papier

• Papier mit Klammern

• Papier mit Faltzeichen

• Gerissenes Papier

• Ölige Transparentfolie

• Transparentpapier

• Dünnes Papier von weniger als 55 g/m

• Papier mit einem Gewicht von 210 g/m

• Unregelmäßig geformtes Papier

• Geheftetes Papier

• Feuchtes Papier

• Gewelltes Papier

•

• Durch Feuchtigkeitsabsorption gewelltes Papier

Nicht empfohlenes Papier

• Bügeleisentransferpapier

• Reispapier

• Perforiertes Papier

1-30

(15 lbs.)

(57 lbs.) oder

mehr

Papier, auf dem entweder die Druckseite oder die Rückseite bereits von einem anderen Drucker oder einem Multifunktionspapier bedruckt wurde.

Inhalt

VOR DER VERWENDUNG DES GERÄTS

• Im Handel sind diverse Normal- und Spezialpapiersorten erhältlich. Einige Sorten können nicht im Gerät verwendet werden. Wenden Sie sich zur Beratung bezüglich dieser Papiersorten an Ihren Händler oder Ihre nächstgelegene autorisierte Servicevertretung.

• Die mit dem jeweiligen Papier erreichbare Bildqualität und Tonerfixierung kann aufgrund von Umgebungsbedingungen, Betriebsbedingungen und Papiercharakteristika variieren, so dass sich eine geringere als mit SHARP Standardpapier erreichbare Bildqualität ergeben kann. Wenden Sie sich zur Beratung bezüglich dieser Papiersorten an Ihren Händler oder Ihre nächstgelegene autorisierte Servicevertretung.

• Die Verwendung von nicht empfohlenem oder nicht erlaubtem Papier kann in einem schrägen Papiereinzug, in Papierstaus, in schlechter Tonerfixierung (der Toner haftet nicht am Papier und kann abgerieben werden) oder in Gerätefehlern resultieren.

• Das Verwenden von nicht empfohlenem Papier kann zu Papierstaus oder einer schlechten Bildqualität führen. Vergewissern Sie sich vor der Verwendung von nicht empfohlenem Papier, ob der Druckvorgang fehlerfrei durchgeführt werden kann.

1-31

Inhalt

VOR DER VERWENDUNG DES GERÄTS

EINSTELLUNGEN FÜR DIE FÄCHER 1 BIS 4

PAPIER EINLEGEN UND PAPIERFORMAT ÄNDERN

In die Fächer 1 und 2 können maximal 500 Blatt Papier im Format A5 bis A4 (5-1/2" x 8-1/2" bis 8-1/2" x 14") eingelegt werden. In die Fächer 3 und 4 können maximal 500 Blatt Papier im Format B5 bis A4 (7-1/4" x 10-1/2" bis 8-1/2" x 14") eingelegt werden.

Ziehen Sie das Papierfach heraus.

Ziehen Sie das Fach vorsichtig bis zum Anschlag heraus. Zum Einlegen des Papiers gehen Sie zu Schritt 3. Um Papier mit einem anderen Format einzulegen, gehen Sie zum

nächsten Schritt.

Üben Sie keinen Druck auf das Fach aus. Dies könnte zu Störungen führen.

Passen Sie die Führungsplatten A und B an, indem Sie die Verriegelungshebel

zusammendrücken und so verschieben, dass Sie mit den Quer- und Längsabmessungen des gewünschten Papiers übereinstimmen.

• Achten Sie darauf, dass die Führungen auf das Papierformat abgestimmt sind. Wenn die Führungen nicht korrekt eingestellt sind, kann es möglicherweise dazu führen, dass das Papier eingeklemmt oder ein Papierstau verursacht wird.

• Das eingelegte Papier darf nicht über diese vorstehenden Teile hinausragen.

Die Führungsplatten A und B können verschoben werden. Verschieben Sie die Führungsplatten, indem Sie die Verriegelungshebel zusammendrücken.

1-32

Inhalt

VOR DER VERWENDUNG DES GERÄTS

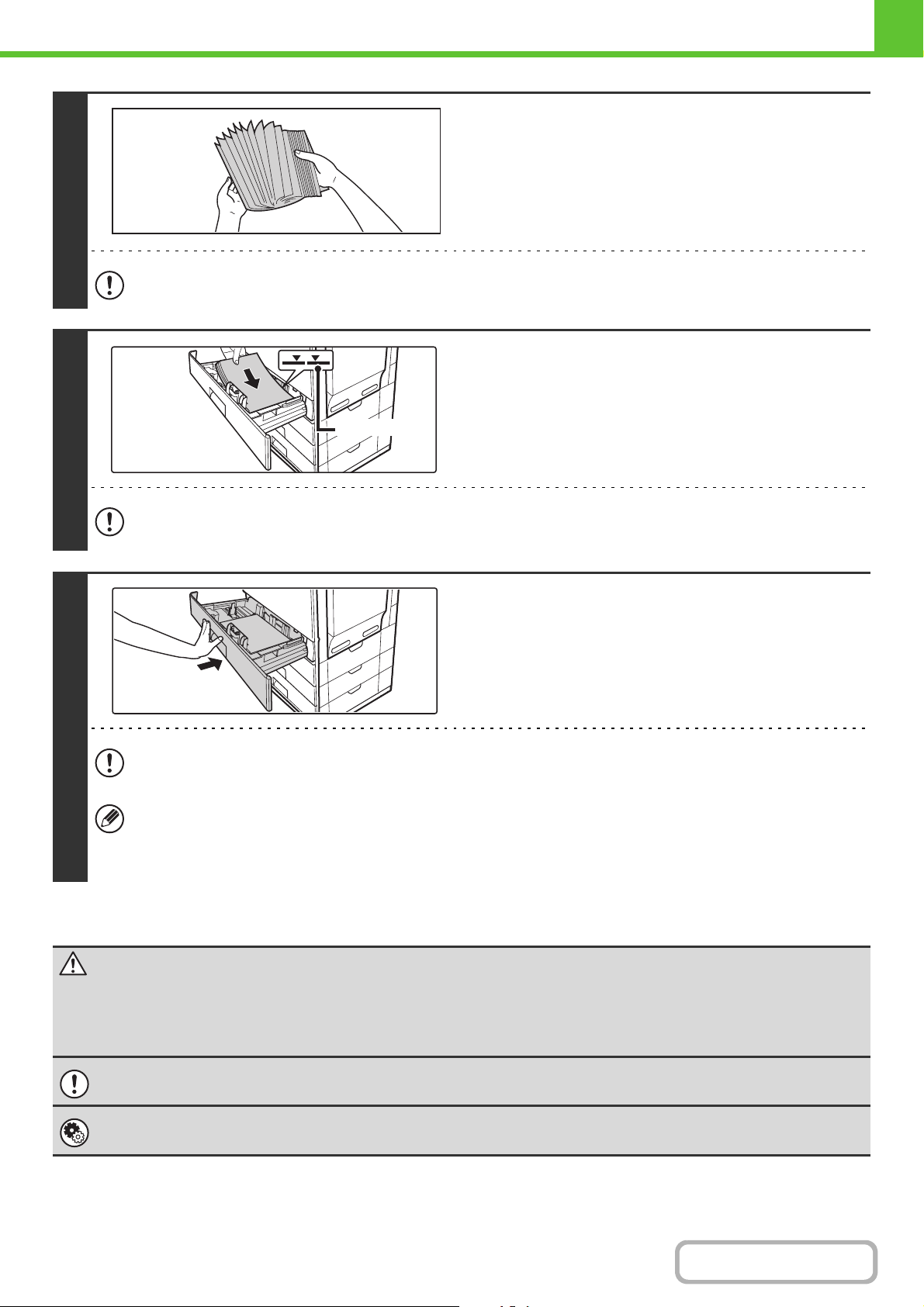

Fächern Sie das Papier auf.

Fächern Sie das Papier gut auf, bevor Sie es einlegen. Wenn das Papier nicht gefächert wird, können mehrere Blätter gleichzeitig eingezogen werden und somit einen Papierstau verursachen.

Achten Sie bei der Handhabung darauf, dass Sie sich nicht an den Papierkanten schneiden.

Legen Sie das Papier in die Kassette ein.

Legen Sie das Papier mit der Druckseite nach oben ein. Der Stapel darf nicht über die Markierungslinie hinausragen

Markierungslinie

(maximal 500 Blätter).

• Wenn das eingelegte Papier über die Linie hinausragt, kann dies einen Papierstau verursachen.

• Achten Sie beim Einschieben eines Fachs darauf, dass Ihre Finger nicht eingeklemmt werden.

Schieben Sie das Papierfach vorsichtig in das Gerät zurück.

Schieben Sie das Fach ganz in das Gerät zurück.

Wenn Sie nach dem Einlegen von Papier das Fach herausziehen möchten, ziehen Sie nur vorsichtig an dem Fach. Das Fach könnte ansonsten beschädigt werden oder das Gerät könnte kippen, wodurch Verletzungsgefahr entstehen kann.

Wenn die eingelegte Papierart oder das Format von dem zuvor eingelegten Typ abweicht, achten Sie darauf, in den Systemeinstellungen die Option "Papier-Kass. einstellen" zu ändern. Wurde diese Einstellungen nicht korrekt konfiguriert werden, funktioniert die automatische Papierauswahl nicht korrekt. Es kann daher das falsche Papierformat oder die falsche Papierart bedruckt werden, oder es kann zu einem Papierstau kommen.

Achtung

Achten Sie in der Gegenwart von Kindern darauf, dass diese nicht auf das Fach sitzen oder mit diesem spielen, nachdem das Fach herausgezogen wurde. Dadurch könnte das Fach beschädigt werden oder das Gerät könnte kippen, wodurch Verletzungsgefahr besteht.

Legen Sie keine schweren Gegenstände auf die Kassette und drücken Sie das Kassette nicht nach unten.

Systemeinstellungen: Papier-Kass. einstellen (Seite 7-14)

Ändern Sie diese Einstellungen, um das Format oder die Sorte des eingelegten Papiers zu ändern.

1-33

Inhalt

VOR DER VERWENDUNG DES GERÄTS

500-BLATT PAPIERFACH TECHNISCHE DATEN

Modell MX-CSX1 (Fach 2) MX-CSX2 (Fach 3, Fach 4)

Papierformate A4, B5, A5*, 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11",

7-1/4" x 10-1/2", 5-1/2" x 8-1/2"*, 16K

Papierstärke Normalpapier (60 g/m2 bis 105 g/m2 (16 lbs. bis 28 lbs.))

Fassungsvermögen 500 Blatt (80 g/m2 (21 lbs.)) x 1 Fach

Papiersorten von SHARP empfohlenes Normalpapier, Recyclingpapier und farbiges Papier

Automatische Papierformaterkennung

Wenn "Auto-AB" Erkennung ausgewählt wurde: A4, B5, A5*, 216 mm x 330 mm (8-1/2" x 13") Wenn "Auto-Inch" Erkennung ausgewählt wurde: 8-1/2" x 14", 8-1/2" x 11", 7-1/4" x 10-1/2", 5-1/2" x 8-1/2"*

Stromversorgung Wird durch das Gerät versorgt

Abmessungen 535 mm (W) x 438 mm (D) x 112 mm (H)

(21-1/16" (W) x 17-1/4" (D) x 4-13/32" (H)) (ohne Einstellvorrichtung)

Gewicht Ca. 6,8 kg (15,0 lbs.) Ca. 5,6 kg (12,3 lbs.)

* Es kann nur ein MX-CSX1 verwendet werden.

535 mm (W) x 438 mm (D) x 110 mm (H) (21-1/16" (W) x 17-1/4" (D) x 4-21/64" (H)) (ohne Einstellvorrichtung)

1-34

Inhalt

VOR DER VERWENDUNG DES GERÄTS

EINLEGEN DES PAPIERS IN DEN MANUELLEN EINZUG

Verwenden Sie den Einzelblatteinzug, um auf Normalpapier, Umschlägen, Etiketten, Registerpapier und sonstigen Spezialpapieren zu drucken. Ähnlich wie bei anderen Papierkassetten können maximal 100 Blatt Papier für das kontinuierliche Drucken eingelegt werden (maximal 40 Blatt dickes Papier).

Öffnen Sie den manuellen Einzug.

Wenn Sie Papier einlegen, das größer ist als A4 oder 8-1/2" x

11", müssen Sie die Verlängerung des manuellen Einzugs ausziehen. Ziehen Sie die Erweiterung des manuellen Einzugs vollständig heraus. Wenn die Erweiterung des manuellen Einzugs nicht vollständig herausgezogen wurde, kann das Format des eingelegten Papiers nicht ordnungsgemäß angezeigt werden.

Legen Sie keine schweren Gegenstände auf den Einzelblatteinzug und drücken Sie das Fach nicht nach unten. Der Einzelblatteinzug könnte ansonsten beschädigt werden oder das Gerät könnte kippen, wodurch Verletzungsgefahr entstehen kann.

Stellen Sie die Führungen des manuellen Einzugs auf die Papierbreite ein.

Legen Sie das Papier entlang der Führungen des manuellen Einzugs bis zum Anschlag ein.

Legen Sie das Papier mit der Druckseite nach unten ein.

• Schieben Sie es nicht mit Gewalt hinein.

•

Sind die Führungen des manuellen Einzugs breiter als das Papier, verschieben Sie die Führungen, bis diese exakt mit der Papierbreite übereinstimmen. Wenn die Führungen des Einzugs zu breit eingestellt sind, kann dies zu einem Schrägeinzug oder zerknittertem Papier führen.

Achtung

Achten Sie in der Gegenwart von Kindern darauf, dass diese nicht auf den Einzelblatteinzug sitzen oder mit diesem spielen, nachdem das Fach herausgezogen wurde. Dadurch könnte das Fach beschädigt werden oder das Gerät könnte kippen, wodurch Verletzungsgefahr besteht.

1-35

Inhalt

VOR DER VERWENDUNG DES GERÄTS

WICHTIGE HINWEISE FÜR DIE VERWENDUNG DES MANUELLEN EINZUGS

• Wenn Sie Normalpapier (SHARP Standardpapier ausgenommen) oder Spezialmedien verwenden, außer von SHARP empfohlene Transparentfolien, oder wenn Sie auf die Rückseite von bereits bedruckten Papieren drucken, müssen die Blätter einzeln eingelegt werden. Das Einlegen von mehreren Blättern kann einen Papierstau verursachen.

• Glätten Sie wellige Stellen, bevor Sie das Papier einlegen. Wenn das gewellte Papier nicht geglättet wird, kann dies einen Papierstau verursachen.

• Wenn Sie Papier hinzufügen möchten, entfernen Sie sämtliche Blätter aus dem manuellen Einzug, und legen Sie dann den Stapel als Einheit wieder ein. Wenn Sie Papier hinzufügen, ohne die restlichen Blätter aus dem Fach zu nehmen, kann dies zu einem Papierstau führen.

Einlegen von Papier

Legen Sie das Papier in horizontaler Ausrichtung ein.

Einlegen von Transparentfolien

• Verwenden Sie die von SHARP empfohlenen Transparentfolien. Legen Sie bei Verwendung von Transparentfolien die Folie so in den Einzelblatteinzug ein, dass sich die abgerundete Kante links vorne befindet. Dadurch stellen Sie sicher, dass die Druckseite korrekt ausgerichtet ist.

• Berühren Sie nicht die Druckseite der Transparentfolie.

• Wenn Sie mehrere Transparentfolien in den manuellen Einzug einlegen, stellen Sie sicher, dass Sie die Folien vor dem Einlegen mehrere Male auffächern.

• Achten Sie beim Drucken auf Transparentfolien darauf, dass Sie die einzelnen Blätter entnehmen, sobald sie vom Gerät ausgegeben werden. Wenn die Blätter im Ausgabefach gestapelt werden, können wellige Stellen entstehen.

1-36

Inhalt

VOR DER VERWENDUNG DES GERÄTS

Umschläge einlegen

Wenn Sie Umschläge in den Einzelblatteinzug einlegen, müssen diese wie in der Abbildung gezeigt linksbündig ausgerichtet sein. Es kann nur die Vorderseite der Umschläge bedruckt werden. Stellen Sie sicher, dass die Vorderseite nach unten eingelegt ist. Achten Sie bei Verwendung von Umschlägen darauf, dass diese nacheinander eingelegt werden.

• Bedrucken Sie niemals beide Seiten eines Umschlags. Andernfalls kann dies zu Papierstau oder schlechter Druckqualität führen.

• In manchen Betriebsumgebungen kann es zu Knicken, Schmierflecken, Papierstau, schlechter Tonerfixierung oder Gerätestörungen kommen.

Für manche Umschläge gelten gewisse Einschränkungen. Weitere Informationen erhalten Sie von einem Kundendiensttechniker.

Wichtige Hinweise für die Verwendung von Umschlägen

Umschläge, die nicht verwendet werden können

Folgende Umschläge sind nicht zu verwenden. Ansonsten können die Umschläge einen Papierstau verursachen oder es können Schmierflecken entstehen.

• Umschläge mit Metallverschlüssen

• Umschläge mit Kunststoffringen oder Bandringen

• Umschläge mit Fadenverschlüssen

• Umschläge mit Fenstern oder Futter

• Umschläge mit rauer Oberfläche aufgrund von Prägungen

• Doppelschichtige Umschläge

• Umschläge mit Klebeverschluss

• Selbstgemachte Umschläge

• Umschläge mit Luftpolstern

• Umschläge mit Knicken oder Falten, zerrissene oder beschädigte Umschläge

• Umschläge, bei denen der rückseitige Klebestreifen nicht korrekt ausgerichtet ist, können nicht verwendet werden, da sie ansonsten geknickt werden könnten.

Kann verwendet werden

Kann nicht verwendet werden

Druckqualität bei Umschlägen

• Im Bereich von 10 mm (13/32") rund um den Rand des Umschlags kann eine gute Druckqualität nicht garantiert werden.

• An Stellen des Umschlags, die plötzlich wesentlich dicker sind als der Rest, beispielsweise bei vierlagigen Abschnitten oder Abschnitten mit weniger als drei Lagen, kann eine gute Druckqualität nicht garantiert werden.

• Bei Umschlägen mit abziehbaren Verschlusstaschen kann eine gute Druckqualität nicht garantiert werden.

1-37

Inhalt

VOR DER VERWENDUNG DES GERÄTS

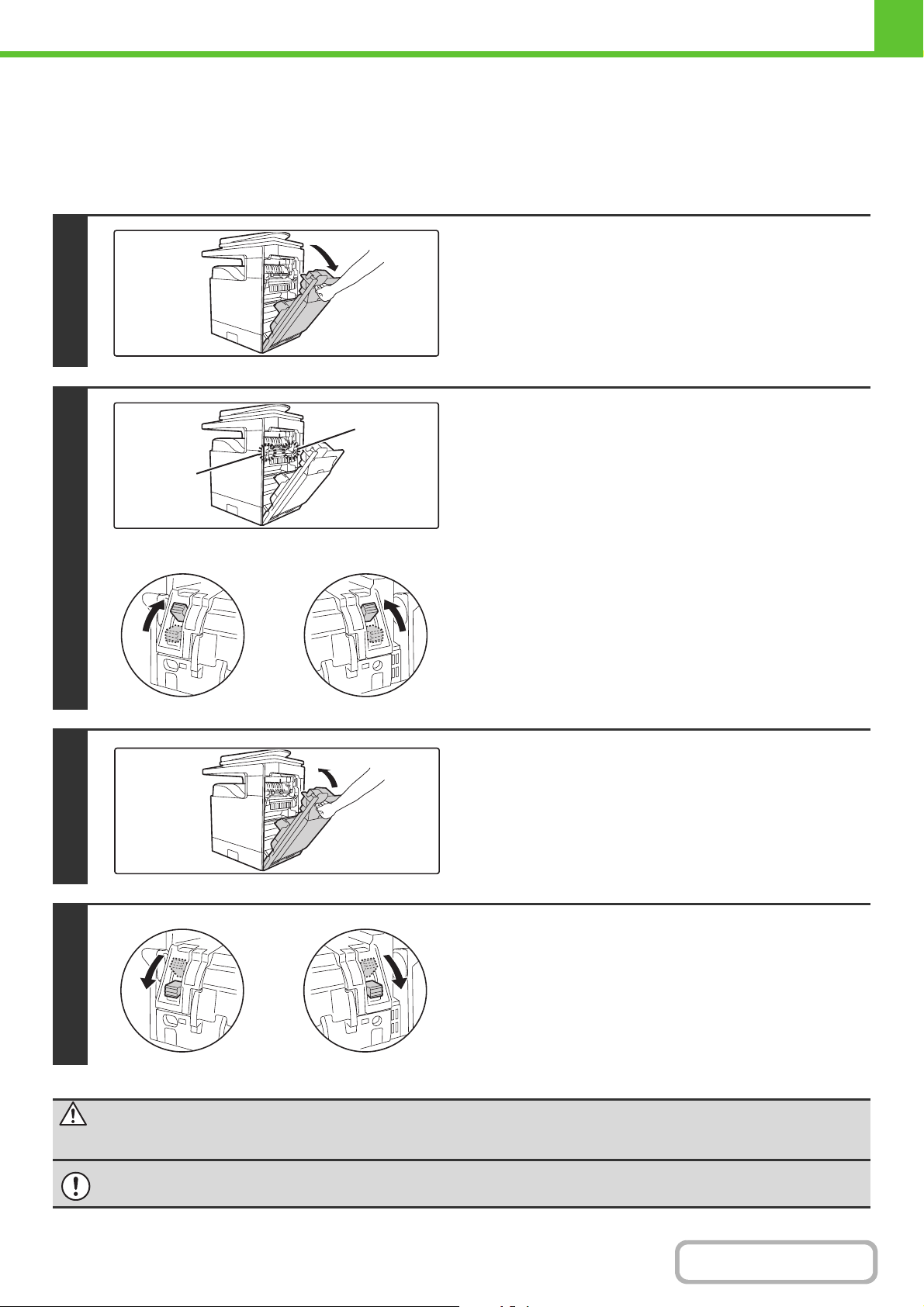

Druckausgleichshebel für Fixiereinheit

In einigen Fällen kann es trotz einer Verwendung der empfohlenen Umschläge zu Beschädigungen an oder Verunreinigungen auf den Umschlägen kommen. Dieses Problem kann durch eine Positionsänderung der Druckausgleichshebel für die Fixiereinheit von der Position "normaler Druck" in die Position "niedriger Druck" gemindert werden. Folgen Sie der auf dieser Seite angeführten Vorgehensweise.

Öffnen Sie die Abdeckung auf der rechten Seite

Drücken Sie den Hebel zum Öffnen/Schließen auf der rechten

Abdeckung und öffnen Sie diese dann vorsichtig.

Schieben Sie die Druckausgleichshebel für die Fixiereinheit (beide) wie auf dem Bild gezeigt in die Position "niedriger Druck".

Position "niedriger Druck"

Position "normaler Druck"

Schließen Sie die Abdeckung auf der rechten Seite.

Bewegen Sie die Hebel in die ursprüngliche Position zurück, wenn Sie mit dem Einlegen der Umschläge fertig sind.

Achtung

Die Fixiereinheit ist heiß. Beachten Sie die Verbrennungsgefahr bei der Bedienung der Druckausgleichshebel für die Fixiereinheit.

Vergewissern Sie sich, dass die Hebel nach dem Bedrucken oder Kopieren der Umschläge wieder in die Position "normaler Druck" zurückgestellt wurden. Es können sonst Probleme mit der Fixierung, Papierstaus oder Gerätestörungen auftreten.

1-38

Inhalt

VOR DER VERWENDUNG DES GERÄTS

ORIGINALE

In diesem Abschnitt wird beschrieben, wie Sie die Originale in den automatischen Originaleinzug und auf dem Vorlagenglas einlegen müssen.

EINLEGEN DES ORIGINALS

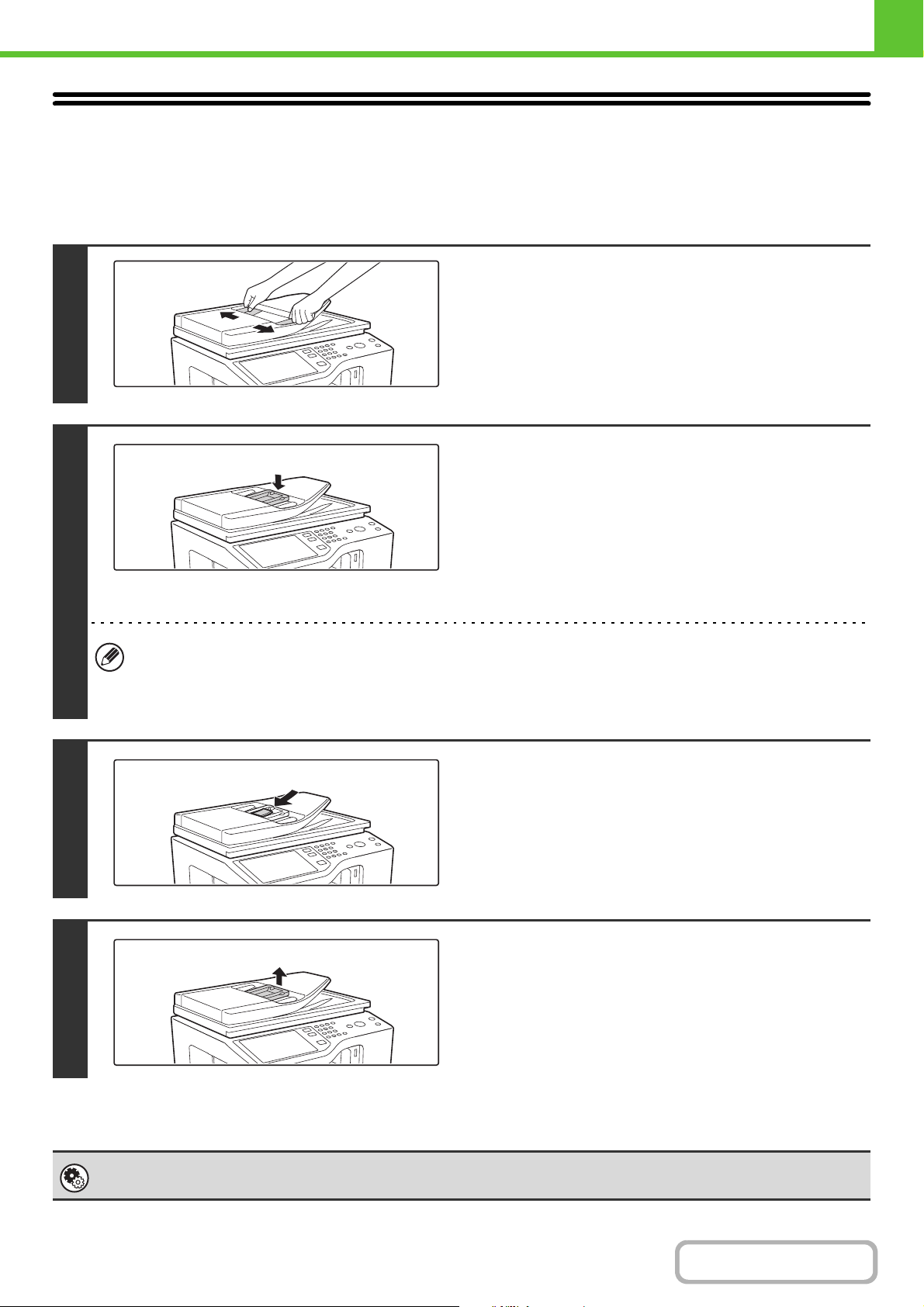

EINLEGEN DES ORIGINALS IN DEN AUTOMATISCHEN ORIGINALEINZUG

In diesem Abschnitt wird beschrieben, wie die Originale in den automatischen Originaleinzug eingelegt werden müssen.

Zulässige Originalformate

Minimales Originalformat Maximales Originalformat

Standardformate

A5: 148 mm (Höhe) x 210 mm (Breite) 5-1/2" (Höhe) x 8-1/2" (Breite)

Nichtstandardformate

(Kleinstes Format, das manuell festgelegt werden kann)

MX-B382:

Einseitiges Scannen: 100 mm (Höhe) x 89 mm (Breite)

(4" (Höhe) x 3-1/2" (Breite))

Beidseitiges Scannen:

MX-B382SC:

51 mm (Höhe) x 85 mm (Breite) (2" (Höhe) x 3-1/4" (Breite))

Wenn es sich beim Original um ein Nichtstandardformat handelt, finden Sie nachfolgend Erläuterungen für den verwendeten Modus.

100 mm (Höhe) x 148 mm (Breite) (4" (Höhe) x 5-7/8" (Breite))

Standardformate

A4: 210 mm (Höhe) x 297 mm (Breite) 8-1/2" (Höhe) x 14" (Breite)

Nichtstandardformate

(größtes Format, das manuell festgelegt werden kann) Kopiermodus: 216 mm (Höhe) x 356 mm (Breite)

8-1/2" (Höhe) x 14" (Breite)

Bildsendemodus: 216 mm (Höhe) x 500 mm (Breite)

8-1/2" (Höhe) x 19-5/8" (Breite)

☞ 2. KOPIERER "FESTLEGEN DES ORIGINALFORMATS" (Seite 2-30) ☞ 4. FAX "BILDEINSTELLUNGEN" (Seite 4-46) ☞ 5. SCANNER / INTERNETFAX "BILDEINSTELLUNGEN" (Seite 5-58)

Zulässige Originalgewichte

MX-B382 MX-B382SC

Einseitiges Scannen 35 g/m

bis 128 g/m2 (9 lbs. bis 32 lbs.) 35 g/m2 bis 280 g/m2 (9 lbs. bis 75 lbs.)

Beidseitiges Scannen

• Wählen Sie beim MX-B382SC für das Scannen von Originalen von 129 g/m2 bis 280 g/m2 (34 lbs. bis 74 lbs.), das Fach "Schwere Ausgabe" als Ausgabefach für die Originale aus.Bei Originalen mit einem Gewicht von 129 g/m2 (34 lbs.) oder schwerer kann das gescannte Bild verzerrt sein, je nach Originaltyp und Gebrauchsumgebung.

• Verwenden Sie in den Spezialmodi die Funktion "Slow Scan Modus", um Originale mit 35 g/m Ibs. bis 14 Ibs.) zu scannen. Wenn Sie die Funktion "Slow Scan Modus" nicht verwenden, kann es zu Papierstau kommen. Wenn "Slow Scan Modus" ausgewählt ist, ist ein automatisches, zweiseitiges Scannen nicht möglich.

50g/m2 bis 105g/m2 (13 lbs. bis 28 lbs.) 50g/m2 bis 280g/m2 (13 lbs. bis 75 lbs.)

bis 49 g/m2 (9

1-39

Inhalt

VOR DER VERWENDUNG DES GERÄTS

Verwendbare Kartenspezifikationen

Nur für MX-B382SC

Bitte verwenden Sie Karten in Übereinstimmung mit den ISO 7810 ID-1/ID-2-Formaten.

ID-1 ID-2

Format

Stärke

Material

• Karten, die hart und schwierig zu biegen sind, können unter Umständen schwer eingezogen werden.

• Ist die Kartenoberfläche mit Ölen beschmutzt (z.B. von den Fingern), wischen Sie diese vor dem Scannen ab.

54 mm (Höhe) x 86 mm (Breite) (2-1/8" (Höhe) x 3-3/8" (Breite))

0,76 mm (1/32") ± 0,08 mm (1/64")

Polyvinylchlorid (PVC) oder Polyvinylacetat (PVA/PVAC)

74 mm (Höhe) x 105 mm (Breite) (3" (Höhe) x 4-1/4" (Breite))

Originale, die nicht über den automatischen Originaleinzug eingelegt werden können

Folgende Originale sind nicht zu verwenden. Ansonsten kann dies einen Papierstau verursachen oder es können Schmierflecken entstehen.

• Transp.-folie

• Transparentpapier

• Kohlepapier

• Thermopapier oder Originale, die mit Thermotransfer-Farbbändern gedruckt wurden

• Originale, die über diesen Einzug eingelegt werden sollen, dürfen nicht beschädigt, verknittert, gefaltet oder zusammengeklebt sein und sie dürfen keine ausgeschnittenen Löcher haben

• Originale, die über mehr als zwei oder drei Löcher durch Lochung verfügen

• Originale, die mehrfach mit dem automatischen Originaleinzug gescannt wurden und zerknittert oder gefaltet wurden.

• Originale, die feucht und weich geworden sind.

1-40

Inhalt

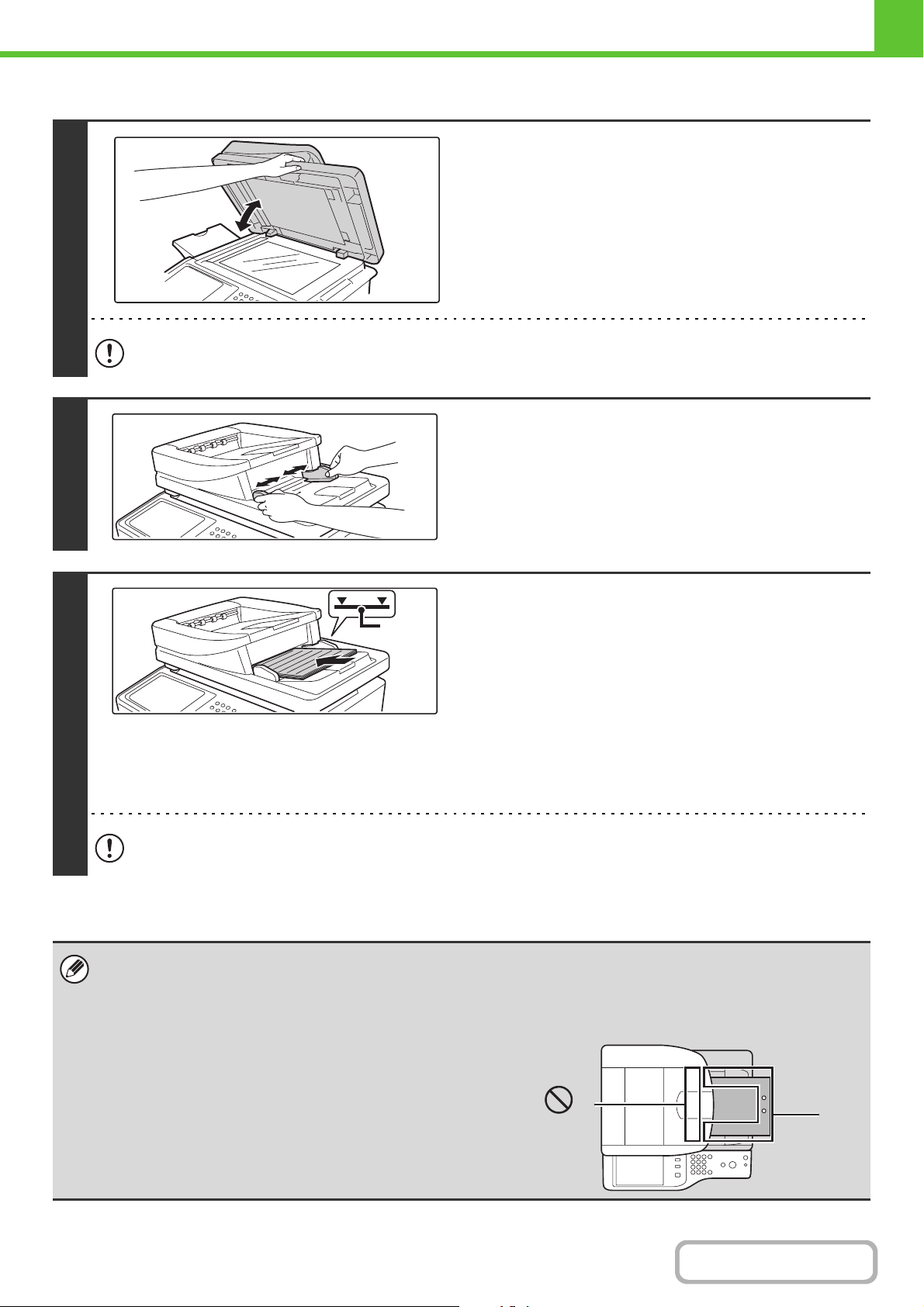

Bei Verwendung des MX-B382

Achten Sie beim Schließen des automatischen Originaleinzugs darauf, dass Ihre Finger nicht eingeklemmt werden.

VOR DER VERWENDUNG DES GERÄTS

Stellen Sie sicher, dass Sie das Original vom Vorlagenglas entfernen.

Öffnen Sie den automatischen Originaleinzug und stellen Sie sicher, dass sich kein Original mehr auf dem Vorlagenglas befindet. Schließen Sie dann vorsichtig den automatischen Originaleinzug.

Passen Sie die Führungen dem Format der Vorlage an.

Legen Sie die Originale ein.

Markierungslinie

• Achten Sie darauf, dass Ihre Hand nicht in die Originaleinzugsöffnung des automatischen Originaleinzugs gerät.

• Wenn die eingelegten Originale über die Linie hinausragen, kann dies einen Papierstau verursachen.

Achten Sie darauf, dass die Kanten des Originals gerade sind. Legen Sie die Originale mit der beschrifteten Seite nach oben und bis zum Anschlag in das Originaleinzugsfach ein. Legen Sie eine Anzahl an Originalen ein, bei welcher die Markierungslinie am Originaleinzugfach nicht überschritten wird. Bis zu 50 Blätter können eingefügt werden. Achten Sie darauf, Originale, die im Originalausgabefach gescannt wurden, nach Beendigung des Vorgangs zu entfernen.

• Stellen Sie vor dem Einlegen der Originale ins Originaleinzugsfach sicher, dass sämtliche Heftklammern oder Büroklammern entfernt wurden.

• Feuchte Flecken auf Originalen, die von Korrekturflüssigkeit, Tinte oder Kleberückständen von Klebenotizzetteln stammen, müssen erst trocknen, bevor die Originale eingezogen werden können. Andernfalls wird der Innenbereich des Originaleinzugs oder das Vorlagenglas beschmutzt.

• When Sie Originale mit zwei oder drei Löchern verwenden, legen Sie sie so ein, dass die gelochte Kante nicht am Zuführschlitz des Originaleinzugfachs angelegt ist.

Zuführschlitz

Lochpositionen

1-41

Inhalt

Bei Verwendung des MX-B382SC

Achten Sie beim Schließen des automatischen Originaleinzugs darauf, dass Ihre Finger nicht eingeklemmt werden.

VOR DER VERWENDUNG DES GERÄTS

Stellen Sie sicher, dass Sie das Original vom Vorlagenglas entfernen.

Öffnen Sie den automatischen Originaleinzug und stellen Sie sicher, dass sich kein Original mehr auf dem Vorlagenglas befindet. Schließen Sie dann vorsichtig den automatischen Originaleinzug.

Passen Sie die Führungen dem Format der Vorlage an.

Legen Sie die Originale ein.

Markierungslinie

• Achten Sie darauf, dass Ihre Hand nicht in die Originaleinzugsöffnung des automatischen Originaleinzugs gerät.

• Wenn die eingelegten Originale über die Linie hinausragen, kann dies einen Papierstau verursachen.

Achten Sie darauf, dass die Kanten des Originals gerade sind. Legen Sie die Originale mit der beschrifteten Seite nach oben und bis zum Anschlag in das Originaleinzugsfach ein. Legen Sie eine Anzahl an Originalen ein, bei welcher die Markierungslinie am Originaleinzugfach nicht überschritten wird. Bis zu 100 Blätter können eingefügt werden. Entfernen Sie die Originale nach dem automatischen Originaleinzug aus der oberen oder der schweren Ausgabe. Dickes Papier (129 g/m Plastikkarten können nur in der schweren Ausgabe ausgegeben werden.

bis 280 g/m2 (34 lbs. bis 75 lbs.)) und

• Stellen Sie vor dem Einlegen der Originale ins Originaleinzugsfach sicher, dass sämtliche Heftklammern oder Büroklammern entfernt wurden.

• When Sie Originale mit zwei oder drei Löchern verwenden, legen Sie sie so ein, dass die gelochte Kante nicht am Zuführschlitz des Originaleinzugfachs angelegt ist.

Zuführschlitz

Lochpositionen

1-42

Inhalt

VOR DER VERWENDUNG DES GERÄTS

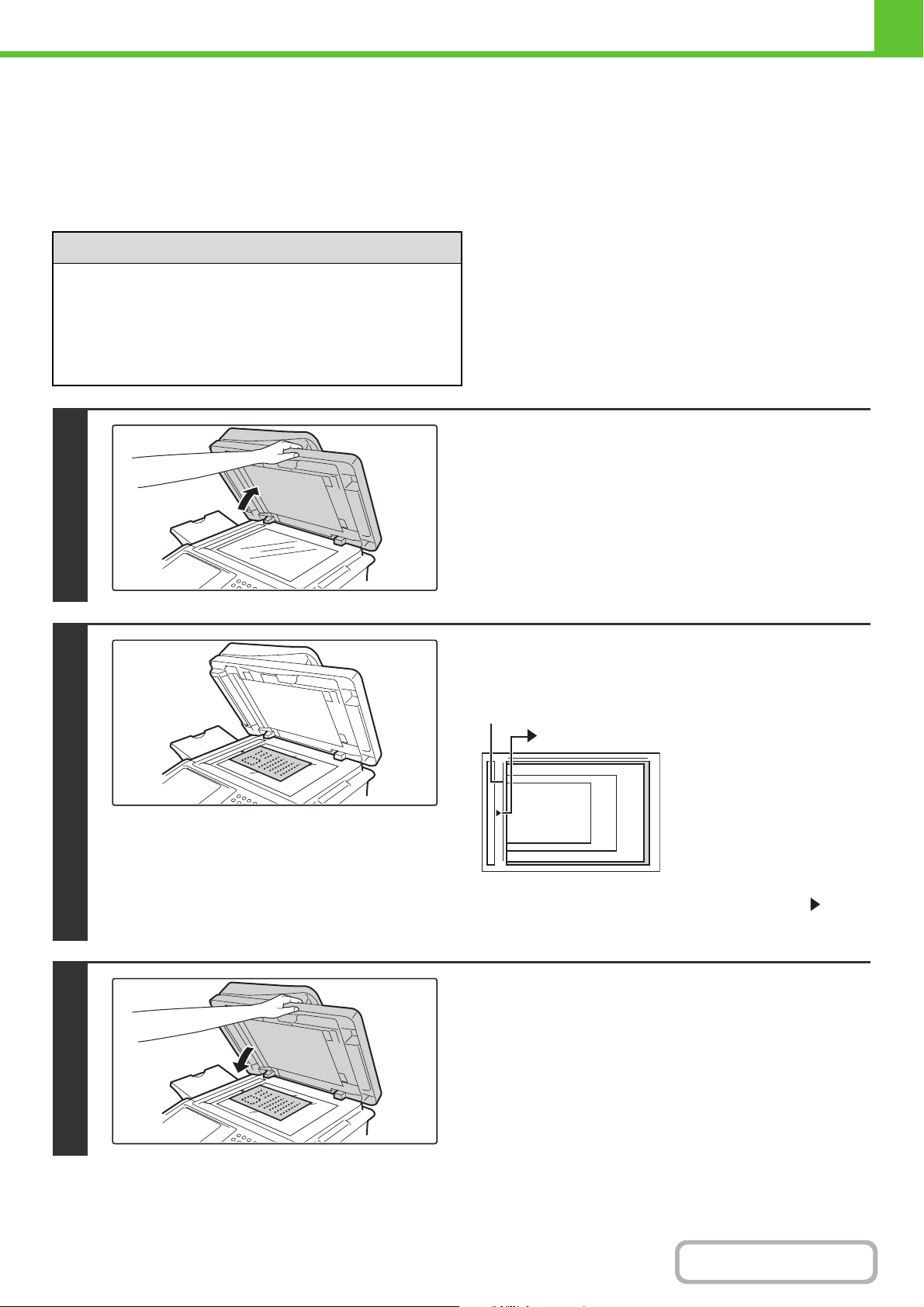

EINLEGEN DES ORIGINALS AUF DEM VORLAGENGLAS

In diesem Abschnitt wird beschrieben, wie das Original auf dem Vorlagenglas eingelegt werden muss.

Zulässige Originalformate

Maximales Originalformat

Standardformate

A4: 210 mm (Höhe) x 297 mm (Breite) 8-1/2" (Höhe) x 11" (Breite)

Nichtstandardformate

216 mm (Höhe) x 297 mm (Breite) 8-1/2" (Höhe) x 11-11/16" (Breite)

Wenn es sich beim Original um ein Nichtstandardformat handelt, finden Sie nachfolgend Erläuterungen für den verwendeten Modus.

☞ 2. KOPIERER "FESTLEGEN DES

ORIGINALFORMATS" (Seite 2-30)

☞ 4. FAX "BILDEINSTELLUNGEN" (Seite 4-46) ☞ 5. SCANNER / INTERNETFAX

"BILDEINSTELLUNGEN" (Seite 5-58)

Öffnen Sie den automatischen Originaleinzug.

Legen Sie das Original ein.

Legen Sie das Original mit der Druckseite nach unten in der linken Mitte des Vorlagenglases ein.

Skala des Vorlagenglases

Markierung

(5-1/2" x 8-1/2")

Alle Originale müssen links in der Mitte eingelegt werden.

Richten Sie die Mitte des Originals mit der Spitze der Markierung aus.

A4 (8-1/2" x 11")

Schließen Sie den automatischen Originaleinzug.

Schließen Sie den automatischen Originaleinzug nach dem Einlegen des Originals wieder. Bleibt er offen, werden die außerhalb des Originals liegenden Bereiche in Schwarz kopiert, wodurch der Tonerverbrauch unnötig steigt.

1-43

Inhalt

VOR DER VERWENDUNG DES GERÄTS

Einlegen eines dicken Buchs

Wenn Sie ein dickes Buch oder anderes dickes Original scannen, gehen Sie zum Nach-unten-Drücken des Buchs wie nachfolgend beschrieben vor.

(1) Heben Sie vorsichtig die linke und rechte

Seite des automatischen Originaleinzugs an.

Der automatische Originaleinzug wird sich nach oben bewegen.

(2) Schließen Sie langsam den automatischen

Originaleinzug.

Achtung

• Schließen Sie langsam den automatischen Originaleinzug. Durch schnelles Schließen kann der automatische Originaleinzug beschädigt werden.

• Achten Sie darauf, dass Ihre Finger beim Schließen des automatischen Originaleinzugs nicht eingeklemmt werden.

• Üben Sie keinen übermäßigen Druck auf den automatischen Originaleinzug aus. Dies könnte zu Störungen führen.

1-44

Inhalt

VOR DER VERWENDUNG DES GERÄTS

PERIPHERIEGERÄTE

In diesem Abschnitt werden die Peripheriegeräte beschrieben, die mit dem Gerät verwendet werden können, sowie die Verwendung des Finishers, und die Bedienung von Sharp OSA (Modul für die Kommunikation zwischen Anwendungsprogrammen und Module für externe Konten).

PERIPHERIEGERÄTE

Peripheriegeräte können angeschlossen werden, um den Funktionsbereich des Geräts zu erhöhen. Die Peripheriegeräte zählen im Allgemeinen zur Sonderausstattung; manche Modelle sind jedoch mit gewissen Peripheriegeräten standardmäßig ausgestattet.

(Stand Juli 2010)

Produktbezeichnung Produktnummer Beschreibung

500-Blatt Papierkassette

Visitenkarteneinzug MX-BTX1

Finisher MX-FN12 Ausgabegerät für die Verwendung der Heft- und Versatzfunktion.

Barcode Kit AR-PF1 Zum Hinzufügen von Barcodes.

PS3-Modul MX-PKX5

XPS Erweiterungs-Kit MX-PUX1

Erweiterungsspeicherboard MX-SMX3 Hier können Sie den Speicher des Geräts erweitern.

Internet-Fax-Erweiterungssatz

Fax-Modul MX-FXX3 Erweitert das Gerät um die Fax-Funktion.

Anwendungsintegrationsmodul

MX-CSX1

MX-CSX2*

MX-FWX1 Ermöglicht Internet-Fax.

MX-AMX1

Zusätzliches Fach. Pro Fach können maximal 500 Blätter eingelegt werden.

nur für MX-B382

Dieser Einzug ist am automatischen Originaleinzug montiert und kann für das automatische Scannen von Visitenkarten verwendet werden.

Ermöglicht die Verwendung des Geräts als Postscript-kompatiblen Drucker.

Das Gerät kann als XPS-kompatibler Drucker verwendet werden. Weitere Informationen erhalten Sie von Ihrem Händler. Für die Installation dieses Kits ist ein 1 GB Erweiterungsspeicherboard (MX-SMX3) erforderlich.

Das Anwendungsintegrationsmodul kann mit dem Netzwerk-Scanner kombiniert werden, um eine Metadaten-Datei an ein gescanntes Bild anzuhängen.

Anwendung Kommunikationsmodul

Externes Kontomodul MX-AMX3

MX-AMX2

Ermöglicht die Verbindung des Geräts über ein Netzwerk oder mit einer externen Softwareanwendung.

Erforderlich, um auf dem Gerät eine externe Kontoanwendung zu verwenden.

1-45

Inhalt

VOR DER VERWENDUNG DES GERÄTS

Produktbezeichnung Produktnummer Beschreibung

Sharpdesk 1 Lizenzsatz MX-USX1 Diese Software ermöglicht eine intergrierte Verwaltung von

Sharpdesk 5 Lizenzsatz MX-USX5

Sharpdesk 10 Lizenzsatz MX-US10

Sharpdesk 50 Lizenzsatz MX-US50

Sharpdesk 100 Lizenzsatz MX-USA0

* Kann auf dem MX-CSX1 installiert werden.

Einige Optionen sind in einigen Ländern und Regionen unter Umständen nicht verfügbar.

Dokumenten und Computerdateien.

1-46

Inhalt

VOR DER VERWENDUNG DES GERÄTS

FINISHER

Der Finisher ist mit einer Versatzfunktion ausgestattet, die jeden Kopiersatz vom vorhergehenden Satz absetzt. Die sortierten Ausgabeblätter können außerdem geheftet werden.

TEILEBEZEICHNUNGEN

Wenn der Finisher geöffnet ist, können Sie auf folgende Teile zugreifen.

(1)

(1) Ausgabefach

Geheftete Ausgaben und Versatzausgaben werden in diesem Fach ausgegeben. Das Fach kann verschoben werden. Erweitern Sie das Fach für eine große Ausgabe (8-1/2" x 14", 8-1/2" x 13", 8-1/2" x 13-1/2", und 8-1/2" x 13-2/5" Formate).

(2) Hebel

Bewegen Sie den Finisher mit diesem Hebel, um einen Papierstau zu entfernen, Heftungen zu ersetzen oder einen Heftklammernstau zu beseitigen.

(3)

(2)

(5)(4)

(3) Frontabdeckung

Öffnen Sie diese Abdeckung, um einen Papier- oder Heftklammernstau zu beseitigen oder Heftklammern zu entfernen.

(4) Heftklammernkasten

Hier befindet sich die Heftklammernpatrone. Ziehen Sie den Kasten heraus, um die Heftklammernpatrone zu ersetzen oder einen Heftklammernstau zu beseitigen.

(5) Auslösehebel des Heftklammernkastens

Verwenden Sie diesen Hebel, um den Heftklammernkasten zu entfernen.

Seien Sie beim Einschalten des Geräts und während eines laufenden Druckvorgangs vorsichtig, da sich das Fach auf und ab bewegen könnte.

VERSORGUNGSMATERIALIEN

Für den Finisher ist folgende Heftklammernpatrone erforderlich:

Heftklammernpatrone (ca. 5000 Heftklammern pro Patrone x 3 Patronen) MX-SCX1

1-47

Inhalt

VOR DER VERWENDUNG DES GERÄTS

FINISHER TECHNISCHE DATEN

Modell MX-FN12

Papierformate A4, B5, A5, 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11",

7-1/4" x 10-1/2", 5-1/2" x 8-1/2", Umschläge, 16K

Papierstärke Dünnes Papier (55 g/m2 bis 59 g/m2 (15 lbs. bis 16 lbs)), Normalpapier (60 g/m2 bis 105 g/m2

(16 lbs. bis 28 lbs.)), dickes Papier (106 g/m

Modi Unsortiert, Versatz, Heften/Sortieren

bis 209 g/m2 (28 lbs. bis 110 lbs.))

Erlaubte Papierformate für Versatz

Versatzabstand 25 mm (1")

Fachkapazität*

Stromversorgung Wird durch das Gerät versorgt

Abmessungen Bei hochgeklapptem Fach:

Gewicht Ca. 9 kg (19,8 lbs.)

Hefterbereich

Erlaubte Papierformate für Heftung

Maximale Anzahl an Blättern zur Heftung*

A4, B5, 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11", 7-1/4" x 10-1/2", 16K

Ungeheftet*2: 280 Blatt ( 24 lbs.) 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11", 7-1/4" x 10-1/2", 16K) 150 Blatt ( 24 lbs.)

475 mm (W) x 333 mm (D) x 158 mm (H) (18-45/64" (W) x 13-7/64" (D) x 6-7/32" (H)) Bei ausgeklapptem Fach: 523 mm (W) x 333 mm (D) x 158 mm (H) (20-19/32" (W) x 13-7/64" (D) x 6-7/32" (H))

A4, B5, 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11", 7-1/4" x 10-1/2", 16K (Heftung an einer Position auf der Vorderseite.)

30 Blätter

75g/m2 bis 90g/m2 (20 lbs. bis

) (A4, B5, 8-1/2" x 14", 8-1/2" x 13-1/2",

75g/m2 bis 90g/m2 (20 lbs. bis

) (A5, 5-1/2" x 8-1/2")

Heftung* 1 bis 10 Blätter pro Satz: 30 Sätze 11 bis 30 Blätter pro Satz: 10 Sätze (

A4, B5, 8-1/2" x 14", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11", 7-1/4" x 10-1/2", 16K

)

*1 Die maximale Anzahl der Blätter, die aufgenommen werden kann, variiert je nach Umgebungsbedingungen des

Installationsortes, der Papiersorte sowie den Lagerungsbedingungen des Papiers. *2 Bis zu 20 Umschläge können ausgegeben werden. *3 Die maximale Anzahl der Blätter für die Heftung geht von einem Gewicht von 90 g/m

zwei Deckblätter von 106 g/m

Spezialmedien wie beispielsweise Transparentfolien und Etiketten können nicht geheftet werden.

bis 209 g/m2 (28 lbs. bis 110 lbs.).

(24 lbs.) aus und beinhaltet

1-48

Inhalt

VOR DER VERWENDUNG DES GERÄTS

VISITENKARTENEINZUG

Dieser Einzug ist am automatischen Originaleinzug montiert und kann für das automatische Scannen von Visitenkarten verwendet werden.

Nur für MX-B382

Öffnen Sie die Originalführung bis zur maximalen Breite.

Positionieren Sie den Visitenkarteneinzug am Fach des Originaleinzugs.

(1) Positionieren Sie den Visitenkarteneinzug

in der Mitte des Fachs des Originaleinzugs.

(2) Drücken Sie den Visitenkarteneinzug

vorsichtig nach unten.

Der Einzug rastet mit einem Klicken ein.

• Nach der Montage des Visitenkarteneinzugs muss in den Systemeinstellungen (Administrator) die Option "Vis.kartenscan einstell." aktiviert werden.

• Beim Scannen von Visitenkarten ist es empfehlenswert die Option "Visitenkartenscan" in den Spezialmodi zum Drucken und Scannen zu verwenden.

Laden Sie die Visitenkarten.

Achten Sie darauf, dass die Kanten der Karten gerade ausgerichtet sind. Legen Sie die Karten mit der beschrifteten Seite nach oben und bis zum Anschlag in den Visitenkarteneinzug ein.

Heben Sie den Visitenkarteneinzug nach abgeschlossener Verwendung hoch und entfernen Sie ihn.

Wenn der Einzug gelöst ist, ertönt ein Klicken. Bewahren Sie den Einzug in der vorgesehenen Tasche auf.

Systemeinstellungen (Administrator): Vis.kartenscan einstell. Legen Sie fest, ob die Funktion Visitenkartenscan verwendet werden soll.

1-49

Inhalt

VOR DER VERWENDUNG DES GERÄTS

Visitenkarteneinzug: Technische Daten

Modell MX-BTX1

Visitenkarte*

Größe

Stärke 0,1 mm bis 0,2 mm (0,004" bis 0,008")

Scannen Einseitig (mit der beschrifteten Seite nach oben)

Kapazität Stapelhöhe 3,5 mm (9/64") maximal

Abmessungen

Gewicht Ca. 40 g (0,09 lbs.)

* Das Gerät kann die Visitenkarte je nach ihrem Zustand, Material, Form und Herstellungsmethode unter Umständen

nicht korrekt einziehen und scannen.

51 mm x 89 mm bis 55 mm x 91 mm (2" x 3-1/2" bis 2-11/64" x 3-19/32")

115 mm (W) x 88 mm (D) x 25 mm (H) (4-17/32" (W) x 3-15/32" (D) x 63/64" (H))

1-50

Inhalt

VOR DER VERWENDUNG DES GERÄTS

SHARP OSA

Sharp-OSA (Open Systems Architecture) ist ein Standard, der einen erweiterten Informationsaustausch sowie eine verteilte Steuerung ermöglicht, die bisher an digitalen Multifunksgeräten selbst nicht möglich war. Wenn ein Multifunktionsgerät verwendet wird, das Sharp OSA unterstützt, können das Bedienfeld und die Scannerübertragungsfunktionen über eine externe Anwendung gesteuert werden. Es gibt zwei Arten von externen Anwendungen: "Standardprogramme" und "Externe Anwendungsprogramme". "Externe Anwendungsprogramme" werden für die zentrale Kontoverwaltung eines Multifunktionsgeräts in einem Netzwerk verwendet. "Standardprogramme" bezeichnet alle anderen Anwendungen.

MODUL FÜR DIE KOMMUNIKATION ZWISCHEN ANWENDUNGSPROGRAMMEN (MX-AMX2)

Dies gehört beim Modell MX-B382SC zur Standardausrüstung. Wenn ein Standardprogramm, das zuvor auf den Webseiten gespeichert wurde, vom Gerät ausgewählt wird, ruft das Gerät den Bedienbildschirm von einem zuvor gespeicherten URL ab. Die Steuerung des Bedienbildschirms erfolgt durch die Standardanwendung. Die Funktionen Scannen zu FTP, Scannen an Netzwerkordner und HTTPS-Übertragungen können ausgeführt werden.

Standardprogramm einrichten

Klicken Sie zum Aktivieren einer allgemeinen Anwendung auf den Webseiten des Geräts im Administratormenü auf [Applikationseinstellungen] und anschließend auf [Einstellungen der externen Anwendungsprogramme] und [Liste der Standardprogramme]. Konfigurieren Sie die Einstellungen für das Standardprogramm in dem Bildschirm, der dann erscheint.

Auswählen des Standardprogramms auf dem Ausgangsbildschirm

Im Anschluss wird das Verfahren für die Auswahl einer allgemeinen Anwendung erklärt, die in den Webseiten des Geräts aktiviert wurde.

Kopie

Bereit zum Scannen für kopieren.

Belichtung

Auto

Zoomfaktor

BILD SENDEN

Original

100%

DOKUMENTENABLAGE

Normal

Papierwahl

Auto

Normal

Spezialmodi

2-seitig

Kopieren

Ausgabe

Ablage

Offene Ablage

Berühren Sie im Bereich der Betriebsart-Auswahltasten die Taste

[Sharp OSA].

Wenn keine Standardprogramme auf den Webseiten gespeichert wurden, kann das Feld nicht berührt werden.

1-51

Inhalt

VOR DER VERWENDUNG DES GERÄTS

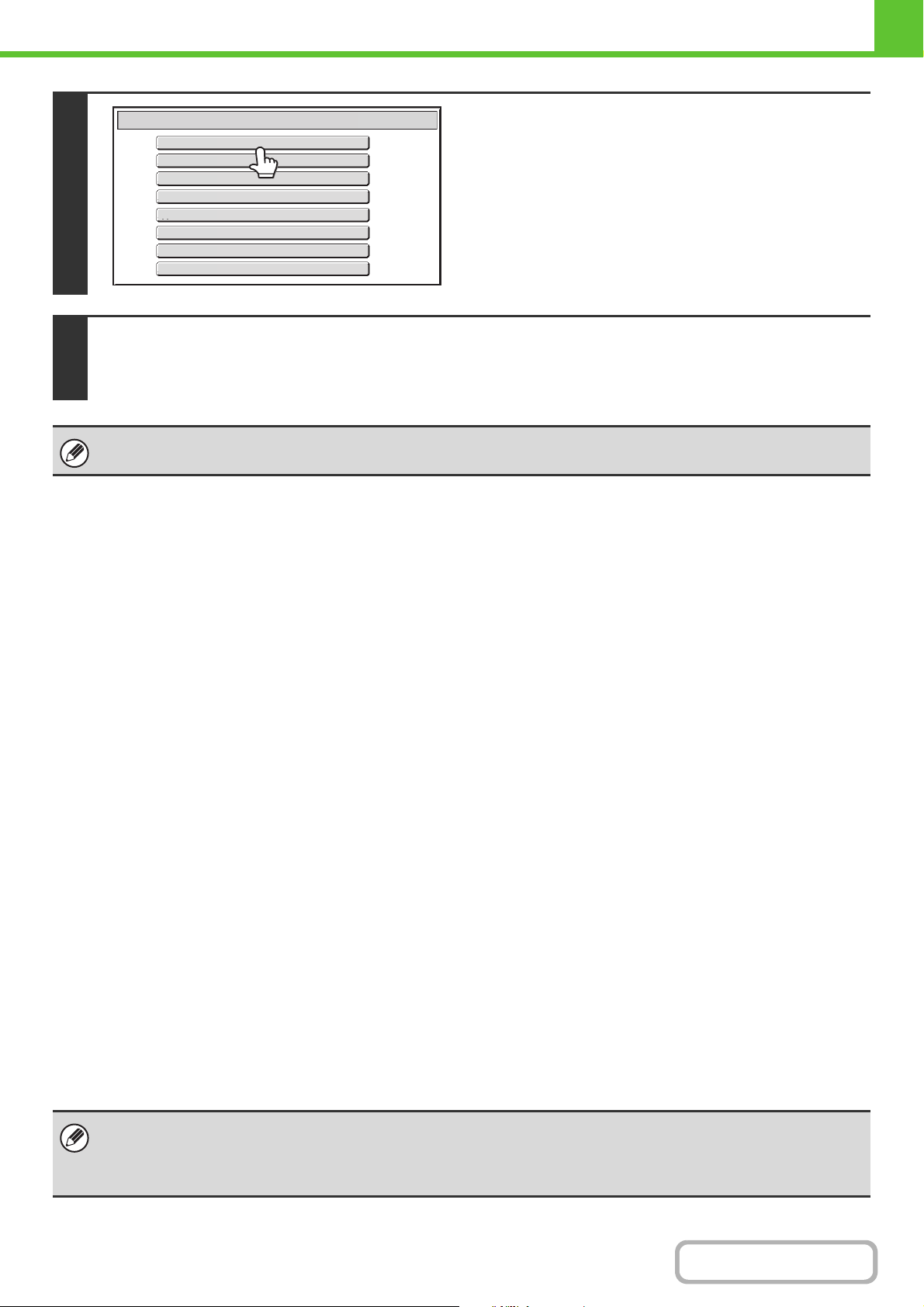

Wählen Sie das Standardprogramm.

Wenn zwei oder mehr Standardprogramme auf den Webseiten gespeichert wurden, wird der Bildschirm für die Auswahl des Standardprogramms angezeigt. Wählen Sie das gewünschte Standardprogramm. Wenn nur ein Standardprogramm auf den Webseiten gespeichert wurde, wird eine Verbindung zu dem Standardprogramm hergestellt.

Externe Anwendung auswählen

App 01

App 02

App 03

App 04

App 05

App 06

App 07

App 08

Das Gerät stellt eine Verbindung zu dem Standardprogramm her.

Die Meldung "Verbindung zum externen Anwendungsserver wird hergestellt." wird angezeigt, während das Gerät mit dem

Standardprogramm kommuniziert.

Die Modusauswahltaste kann während des Scanvorgangs nicht verwendet werden.

MODULE FÜR EXTERNE KONTEN (MX-AMX3)

Dies gehört beim Modell MX-B382SC zur Standardausrüstung. Ein externes Anwendungsprogramm kann im "externen Authentifizierungsmodus" oder im "externen Zählmodus" ausgeführt werden. Bei Verwendung des externen Authentifizierungsmodus wird der Anmeldebildschirm beim Start des Geräts von der Anwendung abgerufen. Nach Abschluss des Auftrags wird ein Bildschirm mit einer Auftragsbenachrichtigung an die Anwendung gesendet, um die Zählung für die einzelnen authentifizierten Benutzer zu ermöglichen. Bei Verwendung des "externen Zählmodus" wird beim Start des Geräts kein Anmeldebildschirm angezeigt. Stattdessen wird lediglich eine Benachrichtigung über das Auftragsergebnis an die Anwendung gesendet. Die Benutzerauthentifizierung durch das externe Anwendungsprogramm kann nicht eingesetzt werden, das externe Anwendungsprogramm kann aber zusammen mit der internen Kontofunktion verwendet werden.

Externes Anwendungsprogramm-Setup

Klicken Sie zum Aktivieren einer externen Kontoanwendung auf den Webseiten des Geräts im Administratormenü auf [Applikationseinstellungen] und anschließend auf [Einstellungen der externen Anwendungsprogramme] und [Einstellungen der externen Zählanwendungsprogramme]. Konfigurieren Sie die Einstellungen für das externe Anwendungsprogramm in dem Bildschirm, der dann erscheint. Die geänderten Einstellungen werden wirksam, sobald das Gerät neu gestartet wird. Weitere Informationen zum Neustart des Geräts finden Sie unter "STROM AN- UND ABSCHALTEN" (Seite 1-15).

Operation im externen Kontomodus

Die beiden Modi für die Verwendung eines externen Anwendungsprogramms werden im Folgenden beschrieben.

Externer Authentifizierungsmodus

Wenn das Kontrollfeld [Authentifizierung durch externen Server freigeben] in "Konfiguration der Externen Kontensteuerung" der "Sharp OSA-Einstellungen" in den Systemeinstellungen (Administrator) aktiviert ist, wechselt das Gerät in den externen Authentifizierungsmodus. Wenn das Gerät im externen Authentifizierungsmodus eingeschaltet wird, greift das Gerät auf das externe Anwendungsprogramm zu und zeigt den Anmeldebildschirm an. Der Anmeldebildschirm wird auch angezeigt, wenn das Feld [Anruf] berührt wird, um einen Auftrag im Bildschirm für den abgeschlossenen Auftragsstatus auszuführen. (Der Anmeldebildschirm wird nicht angezeigt, wenn sich der Benutzer bereits über das normale Verfahren angemeldet hat.) Sie können die Taste [AUFTRAGSSTATUS] drücken, während der Anmeldebildschirm angezeigt wird, um den Auftragsstatusbildschirm anzuzeigen. Um wieder zum Ausgangszustand zu wechseln, berühren Sie die Betriebsart-Auswahltaste.

• Bei externer Authentifizierung kann der Benutzer-Erkennungsmodus des Gerätes nicht genutzt werden. Sie können aber auch "Benutzerregistrierung", "Benutzerzähler-Anzeige", "Benutzerzähler löschen", "Benutzerinfo. drucken" und "Benutzernamen-Anzeigeanzahl einstellen" verwenden.

• Die Betriebsmodus-Auswahltaste kann während der Anzeige der Anmeldemaske nicht verwendet werden.

1-52

Inhalt

VOR DER VERWENDUNG DES GERÄTS

Bei Fehlschlagen der Anmeldung

Wenn der Anmeldebildschirm nicht angezeigt wird oder die Anwendung nicht ordnungsgemäß funktioniert, kann auch das Gerät fehlerhaft arbeiten. In diesem Fall sollten Sie den externen Kontomodus über die Webseiten des Geräts beenden. Weitere Informationen finden Sie in der [Hilfe] auf der Webseite. Wenn Sie das Beenden des externen Kontomodus über das Bedienfeld des Geräts erzwingen müssen, führen Sie die unten stehenden Schritte aus. Drücken Sie die Taste [ANWENDERSPEZIFISCHE EINSTELLUNGEN], und ändern Sie "Konfiguration der Externen Kontensteuerung" in den Systemeinstellungen (Administrator). Die geänderten Einstellungen werden wirksam, sobald das Gerät neu gestartet wird. Weitere Informationen zum Neustart des Geräts finden Sie unter "STROM AN- UND

ABSCHALTEN" (Seite 1-15).

Externer Zählmodus

Wenn nur die Einstellung [Externe Kontensteuerung] in "Konfiguration der Externen Kontensteuerung" der "Sharp OSA-Einstellungen" in den Systemeinstellungen (Administrator) aktiviert ist, wechselt das Gerät in den externen Zählmodus. Im Gegensatz zum externen Authentifizierungsmodus wird im "externen Zählmodus" beim Start des Geräts nicht der Anmeldebildschirm des externen Anwendungsprogramm angezeigt. Es wird lediglich das Ergebnis des Auftrags an das externe Anwendungsprogramm gesendet. Im externen Zählmodus kann auch die normalerweise am Gerät verfügbare Benutzerkontrolle verwendet werden. (Der externe Zählmodus kann auch verwendet werden, wenn die Benutzersteuerung und die Kontosteuerung deaktiviert wurden.)

1-53

Inhalt

VOR DER VERWENDUNG DES GERÄTS

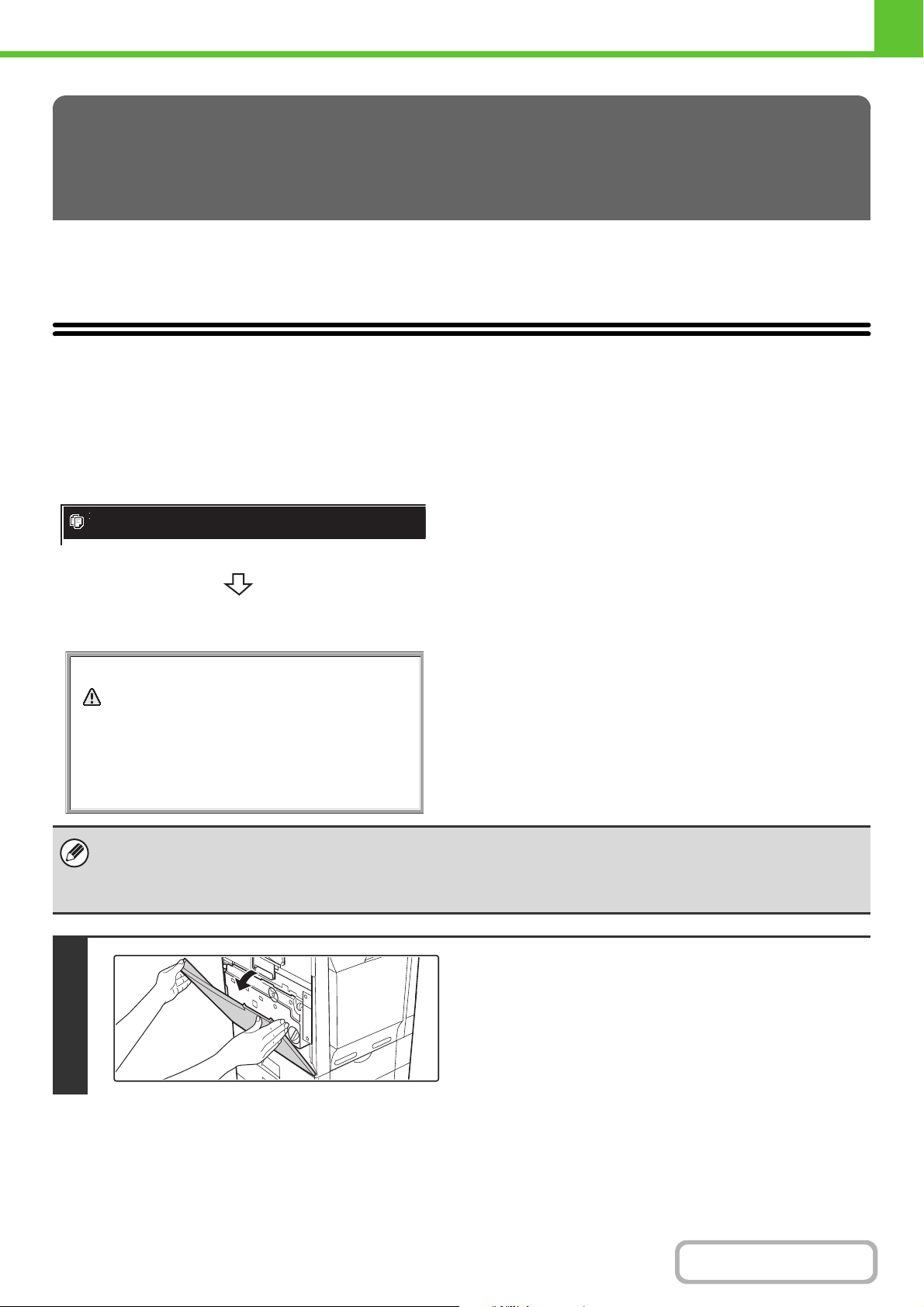

AUSWECHSELN VON ZUBEHÖRTEILEN UND WARTUNG

In diesem Abschnitt werden die Vorgehensweisen zur Auswechselung von beispielsweise Tonern und Heftklammernpatronen sowie Routinewartungen erläutert.

AUSWECHSELN DER TONERKARTUSCHEN

Wechseln sie unbedingt die Tonerkartusche, wenn die Nachricht "Wechseln Sie die Tonerkartusche aus." angezeigt wird.

Im Kopiermodus

Bereit zum Scannen für kopieren. (Neuen Toner bereitstellen.)

Wenn diese Nachricht angezeigt wird, wechseln Sie die Tonerkartusche aus.

Wenn Sie die bisherige Tonerkartusche weiter verwenden, wird die folgende Nachricht angezeigt: Wird diese Nachricht angezeigt, ist kein Drucken mehr möglich, bis die Tonerkartusche ausgewechselt wurde.

Wechseln Sie die Tonerkartusche aus.

Um die ungefähre Menge an verbleibendem Toner anzuzeigen, drücken Sie während des Druckens oder im Leerlauf fortlaufend auf die Taste [Kopieren]. Die verbleibende Menge an Toner in Prozent wird auf dem Bildschirm angezeigt, solange Sie die Taste gedrückt halten. Fällt der Prozentsatz auf "25-0%", besorgen Sie eine neue Tonerkartusche und halten Sie diese zur Auswechselung bereit.

Öffnen Sie die Frontabdeckung.

1-54

Inhalt

VOR DER VERWENDUNG DES GERÄTS

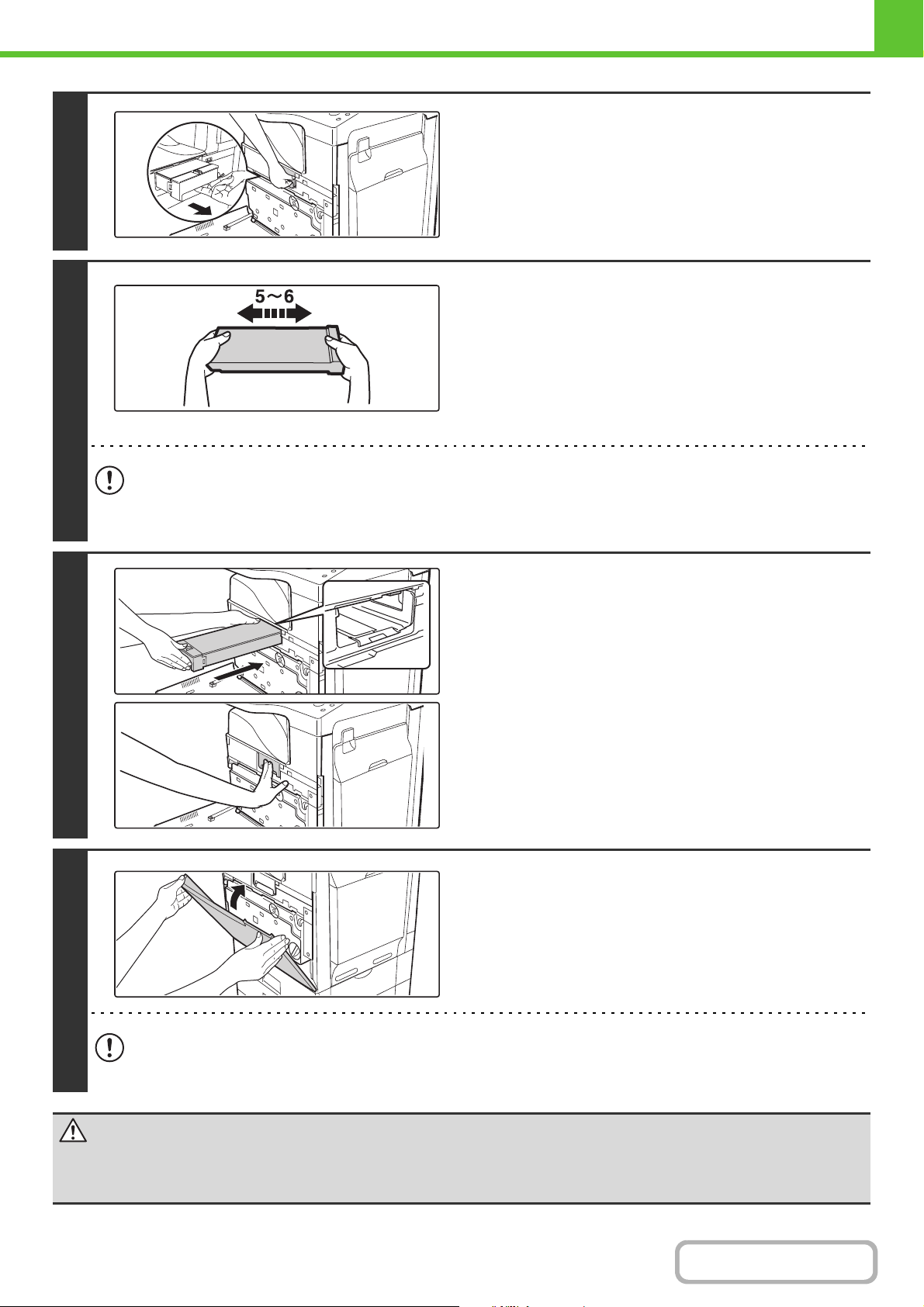

Ziehen Sie die Tonerkartusche zu sich heran.

Nehmen Sie die neue Tonerkartusche heraus, halten Sie sie mit beiden Händen fest und schütteln Sie sie fünf bis sechs Mal in horizontaler Richtung.

•

Achten Sie beim Schütteln der Tonerkartusche darauf, sie mit dem in die Kartusche eingeführten Schutzmaterial zu schütteln. Wenn Sie die Tonerkartusche erst nach der Entfernung des Schutzmaterials schütteln, könnte Toner auslaufen.

• Schütteln Sie die Tonerkartusche nur in horizontaler Richtung. Wird sie in eine andere Richtung geschüttelt, könnte sich Toner an einer Stelle in der Kartusche ansammeln.

Führen Sie die neue Tonerkartusche horizontal ein und drücken Sie sie fest.

Schließen Sie die Frontabdeckung.

• Nach der Auswechselung der Tonerkartusche springt das Gerät automatisch in den Bildanpassungsmodus. Die

Bildanpassung beginnt erst nachdem die Abdeckung geschlossen wurde.

• Vermeiden Sie Verletzungen an den Fingern beim Schließen der Abdeckung.

Achtung

•

Werfen Sie die Tonerkartusche nicht ins Feuer. Toner könnte herausfliegen und Verbrennungen verursachen.

• Bewahren Sie Tonerkartuschen außerhalb der Reichweite von kleinen Kindern auf.

1-55

Inhalt

VOR DER VERWENDUNG DES GERÄTS

• Lagern Sie die Verpackung mit der Tonerkartusche horizontal, nicht aufrecht stehend. Wenn die Tonerkartusche aufrecht stehend gelagert wird, könnte sich der Toner in der Kartusche verfestigen. Lagern Sie den Toner an einem Ort mit einer Temperatur unter 40°C (104°F). Die Lagerung an einem Ort mit hohen Temperaturen könnte zur Verfestigung des Toners in der Kartusche führen.

• Wenn Sie eine andere als von SHARP empfohlene Tonerkartusche verwenden, kann das Gerät seine volle Qualität und Leistung nicht erreichen und es besteht ein Risiko der Beschädigung des Geräts. Verwenden Sie immer eine von SHARP empfohlene Tonerkartusche.

• Bewahren Sie die leere Tonerkartusche in einem Plastikbeutel auf (werfen Sie sie nicht weg). Ihr Servicetechniker wird die leere Tonerkartusche abholen.

• Um die ungefähre Menge an verbleibendem Toner anzuzeigen, drücken Sie während des Druckens oder im Leerlauf fortlaufend auf die Taste [Kopieren]. Die verbleibende Menge an Toner in Prozent wird auf dem Bildschirm angezeigt, solange Sie die Taste gedrückt halten. Fällt der Prozentsatz auf "25-0%", besorgen Sie eine neue Tonerkartusche und halten Sie diese zur Auswechselung bereit. Fällt die verbleibende Tonermenge auf "25-0%", können die ausgegebenen Bilder beim Kopieren oder Drucken von Originalen oder Bildern mit dunklen Farben verblichen sein oder teilweise fehlen.

Gesamtzählung 00,000,000

Tonermenge 100-75%

1-56

Inhalt

VOR DER VERWENDUNG DES GERÄTS

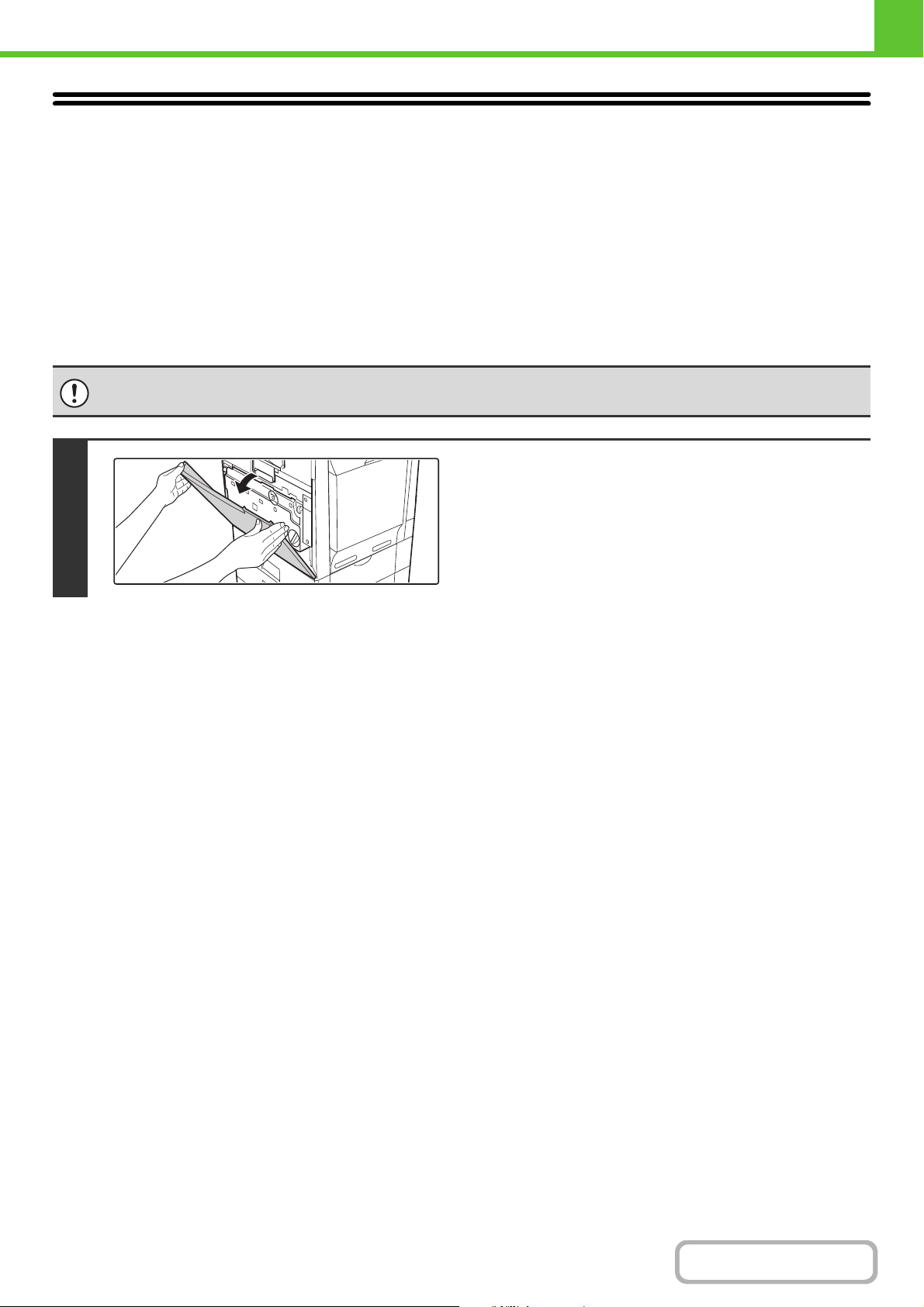

AUSWECHSELN DES TONERSAMMELBEHÄLTERS

Im Tonersammelbehälter wird der beim Drucken produzierte überschüssige Toner gesammelt. Ist der Tonersammelbehälter voll, wird die Nachricht "Tonersammelbehälter austauschen." angezeigt. Befolgen Sie zum Auswechseln des Tonersammelbehälters die nachfolgenden Schritte. Wenn Sie die Transfereinheit auswechseln möchten, müssen Sie ebenfalls den Tonersammelbehälter entfernen. Befolgen Sie zum Entfernen des Tonersammelbehälters beim Auswechseln der Transfereinheit die nachfolgenden Schritte.

Beim Auswechseln des Tonersammelbehälters kann Toner auslaufen. Um eine Verschmutzung zu vermeiden, legen Sie Abdeckplanen auf und um das Gerät, bevor Sie den Tonersammelbehälter auswechseln.

Öffnen Sie die Frontabdeckung.

1-57

Inhalt

Richtige Position

Falsche

Position

VOR DER VERWENDUNG DES GERÄTS

Lösen Sie den leeren Tonersammelbehälter.

(1) Vergewissern Sie sich, dass das auf dem

Bild gezeigte Teil in der richtigen Position stehen bleibt.

Nach einem plötzlichen Gerätestopp aufgrund eines Stromausfalls oder ähnlichem, bleibt das Teil in der richtigen Position stehen; es sei denn, es wurde ein Versuch unternommen, den Tonersammelbehälter zu entfernen. Befindet sich das Teil in der falschen Position, schließen Sie die Frontabdeckung, stellen Sie den Strom an und schalten Sie den Strom dann korrekt ab. Nachdem der Strom korrekt abgeschaltet wurde, beginnen Sie wieder bei Schritt 1.

(2) Drehen Sie den Verriegelungshebel des

Tonersammelbehälters nach rechts , bis er eine horizontale Position erreicht hat.

(3) Kippen Sie den Tonersammelbehälter nach

vorne.

Greifen Sie den oberen rechten Rand des Tonersammelbehälters mit Ihrer rechten Hand, halten Sie die linke Hand unter den Boden und kippen Sie den Behälter langsam in Ihre Richtung.

Entfernen Sie den Tonersammelbehälter.

• Wenn Sie den Tonersammelbehälter zu weit nach vorne kippen, kann er nicht herausgenommen werden.

• Richten Sie die Löcher nicht nach unten, da sonst Toner ausläuft.

• Halten Sie den Behälter mit beiden Händen fest und heben Sie ihn vorsichtig an.

• Werfen Sie den Tonersammelbehälter nicht weg. Bewahren Sie ihn in einem Plastikbeutel auf, bis Ihr Servicetechniker zur nächsten Wartung erscheint. Ihr Kundendiensttechniker wird den Tonersammelbehälter mitnehmen.

1-58

Inhalt
