LC-30AD1E

LCD COLOUR TELEVISION LCD-FARBFERNSEHGERÄT

ENGLISH

DEUTSCH

TÉLÉVISION COULEUR À ÉCRAN À CRISTAUX LIQUIDES (LCD)

OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D’EMPLOI

FRANÇAIS

This equipment complies with the requirements of Directive 89/336/EEC and 73/23/EEC as amended by 93/68/ EEC.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/ 68/EWG.

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/EEG.

Dette udstyr overholder kravene i direktiv nr. 89/336/EEC og 73/23/EEC med tillæg nr. 93/68/EEC.

Quest’ apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

« В„Н·Щ‹ЫЩ·ЫБ ·ıЩﬁ ·МЩ·ФНТﬂМВЩ·И ЫЩИЪ ··ИЩﬁЫВИЪ Щ˘М Ф‰Б„И˛М ЩБЪ EıТ˘·˙НﬁЪ EМ˘ЫБЪ 89/336/EOK Н·И 73/23/EOK, ¸˘Ъ ФИ Н·МФМИЫПФﬂ ·ıЩФﬂ ЫıПОБТ˛ЛБН·М ·¸ ЩБМ Ф‰Б„ﬂ· 93/68/EOK.

Este equipamento obedece às exigências das directivas 89/336/CEE e 73/23/CEE, na sua versão corrigida pela directiva 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/23/EEC så som kompletteras av 93/68/ EEC.

Dette produktet oppfyller betingelsene i direktivene 89/336/EEC og 73/23/EEC i endringen 93/68/EEC.

Tämä laite täyttää direktiivien 89/336/EEC ja 73/23/EEC vaatimukset, joita on muutettu direktiivillä 93/68/EEC.

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked or

ASA

and of the same rating as above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below:

IMPORTANT:

The wires in the mains lead are coloured in accordance with the following code:

Blue: Neutral Brown: Live

As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows:

• The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black.

• The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that:

• If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug.

• The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

LC-30AD1E

LCD-FARBFERNSEHGERÄT

DEUTSCH

BEDIENUNGSANLEITUNG

Inhalt

Inhalt ……………………………………………………… 1 Verehrter SHARP-Kunde ………………………………… 3 Wichtige Sicherheitshinweise ………………………… 3 Mitgeliefertes Zubehör …………………………………… 6 Vorbereitung ……………………………………………… 7

Aufstellen des Systems ……………………………… 7 Verbinden des Systems ……………………………… 8 Abnehmen von Ständer und Lautsprecher ………… 10 Anbringen des Displays an einer Wand …………… 11 Aufstellen des AVC-Systems mit dem Ständer …… 11 Einlegen der Batterien ………………………………… 12 Benutzung der Fernbedienung ……………………… 12

Vorsichtsmaßnahmen zur Fernbedienung …… 12

Basisanschlüsse ……………………………………… 13

Anschließen einer Antenne ……………………… 13

Anschließen an eine Steckdose …………………13 Anfängliche Autoinstallation ………………………… 14 Erstbetrieb-Modus …………………………………… 16

Bezeichnung der Teile …………………………………… 17

Display ………………………………………………… 17 AVC-Gerät ……………………………………………… 18 Fernbedienung ………………………………………… 19

Fernsehempfang ………………………………………… 21

Einschalten des Systems …………………………… 21 Ausschalten der Stromversorgung ………………… 21 Wechseln des Kanals per Tastendruck …………… 22 Rückruftaste (A) auf der Fernbedienung ………… 22 Lautstärke- und Toneinstellungen per

Tastendruck ……………………………………… 24

Grundeinstellungen ……………………………………… 26

Menüpunkte im TV/AV-Eingangsmodus ……………26 Menüpunkte im PC-Eingangsmodus ……………… 26 Autoinstallation ………………………………………… 27 Sendereinstellung ……………………………………28

Automatische Suche …………………………… 28

Manuelle Einstellung einzelner Kanäle ………… 29

Feineinstellen der Frequenz ……………… 30 Farbsystem ………………………………… 31 Soundsystem (Sendesystem) ……………… 31 Eingeben von Kanalnamen ………………… 31 Überspringen von Kanälen ………………… 32 Einstellen des Decodereingangs ………… 32 Einstellen der Kindersicherung (Sperre) … 32

Geheimnummer-Einstellung für Kindersicherung (für TV/DTV/AVEingangsmodus) Siehe Seite …………… 84

Sortieren ……………………………………………33 Digitale Programme wiedergeben …………………34 Zeitzone ………………………………………………… 34 Autom. Sendersuche ………………………………… 34

DEUTSCH

Gefundene DTV-Programme ………………………… 35 Gefundene Radio-Programme ……………………… 35 Speichern ……………………………………………… 36 Löschen ………………………………………………… 36 Bannerdauer …………………………………………… 37 Info-Banner …………………………………………… 37 Ton ……………………………………………………… 38 Untertitel ……………………………………………… 38 Videotext-Sprache …………………………………… 39 Alle Programme Iöschen……………………………… 40 Zugangsbegrenzungen ……………………………… 40 Altersbegrenzung……………………………………… 40 DTV-Programme ……………………………………… 41 Radio-Programme …………………………………… 41 Programm wählen …………………………………… 42 EPG (Electronic Programm Guide) verwenden …… 42 Thema einstellen ……………………………………… 43 Modus …………………………………………………43 Audiosprache ………………………………………… 44 Untertitelsprache ……………………………………… 44 DTV-Programme bearbeiten ………………………… 45 DTV-Programme sortieren …………………………… 46 Radio-Programme sortieren ………………………… 46 Neue DTV-Programme ……………………………… 47 Neue Radio-Programme ……………………………… 47 DTV-Programme Iöschen …………………………… 48 Radio-Programme Iöschen…………………………… 48 Gelöschte DTV-Programme ………………………… 48 Gelöschte Radio-Programme………………………… 48 Land …………………………………………………… 49 System-Software ……………………………………… 49 Menüpunkte im DTV-Eingangsmodus ……………… 50 Symbole …………………………………………………51 Common Interface …………………………………… 51 Sprache-Einstellung für Bildschirmanzeige

(OSD) ……………………………………………… 52

Bildeinstellungen ……………………………………… 53

Farbeinstellung …………………………………… 54 Farbtemperatur …………………………………… 55 Schwarz/Weiß …………………………………… 55 Film-Modus ……………………………………… 56 I/P-Modus ………………………………………… 56 Rauschunterdrückung …………………………… 57

Audioeinstellung ……………………………………… 58

Klangregelung …………………………………… 58 Dolby Virtual ……………………………………… 58

Stromregelung (Eco) ………………………………… 59

Stromregelung bei AV-Quelle …………………… 59 Stromregelung bei PC-Quelle…………………… 61

Inhalt

Einsatz externer Geräte ………………………………… 62

Wiedergabe von einem Decoder …………………… 63

Anschließen eines Decoders …………………… 63

Wiedergeben des Programms ………………… 63 Wiedergabe von einem Videorecorder ……………64

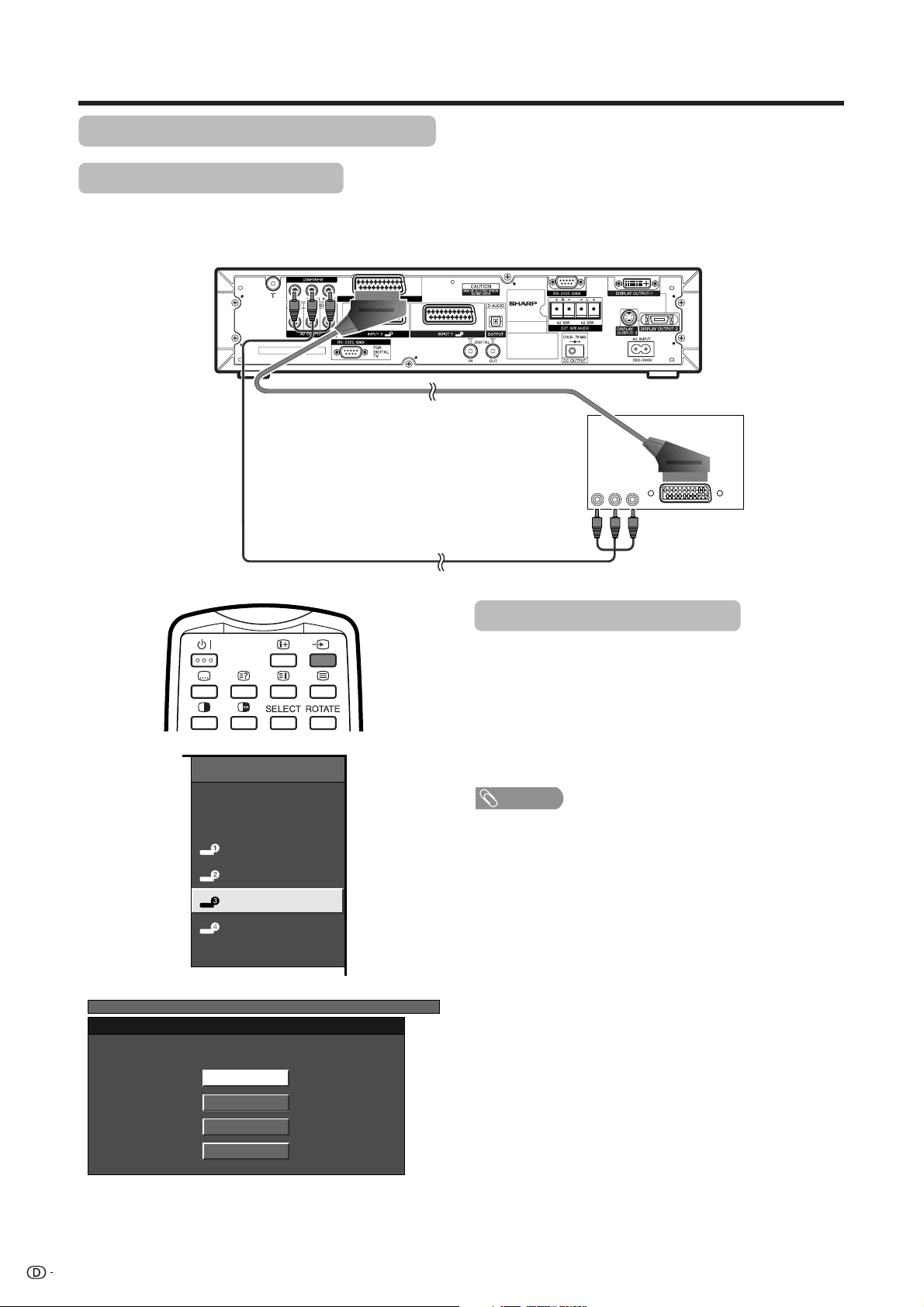

Anschließen eines Videorecorders …………… 64

Wiedergeben des Videorecorderbildes ……… 64 Einsatz der AV-Link-Funktion ………………………… 65 Wiedergabe von einem DVD-Spieler ……………… 66

Anschließen des DVD-Spielers ………………… 66

Wiedergeben vom DVD-Spieler …………………66 Wiedergabe von Spielekonsole oder Camcorder … 67

Anschließen von Spielekonsole oder

Camcorder …………………………………… 67

Wiedergabe des Bildes von einer Spielekonsole

oder eines Camcorders …………………… 67

Wiedergabe des Bildes von einem PC …………… 68

Anschluss an einen PC ………………………… 68

Wiedergabe des Bildes von einem PC …………68 Anschluss von externen Lautsprechern …………… 69

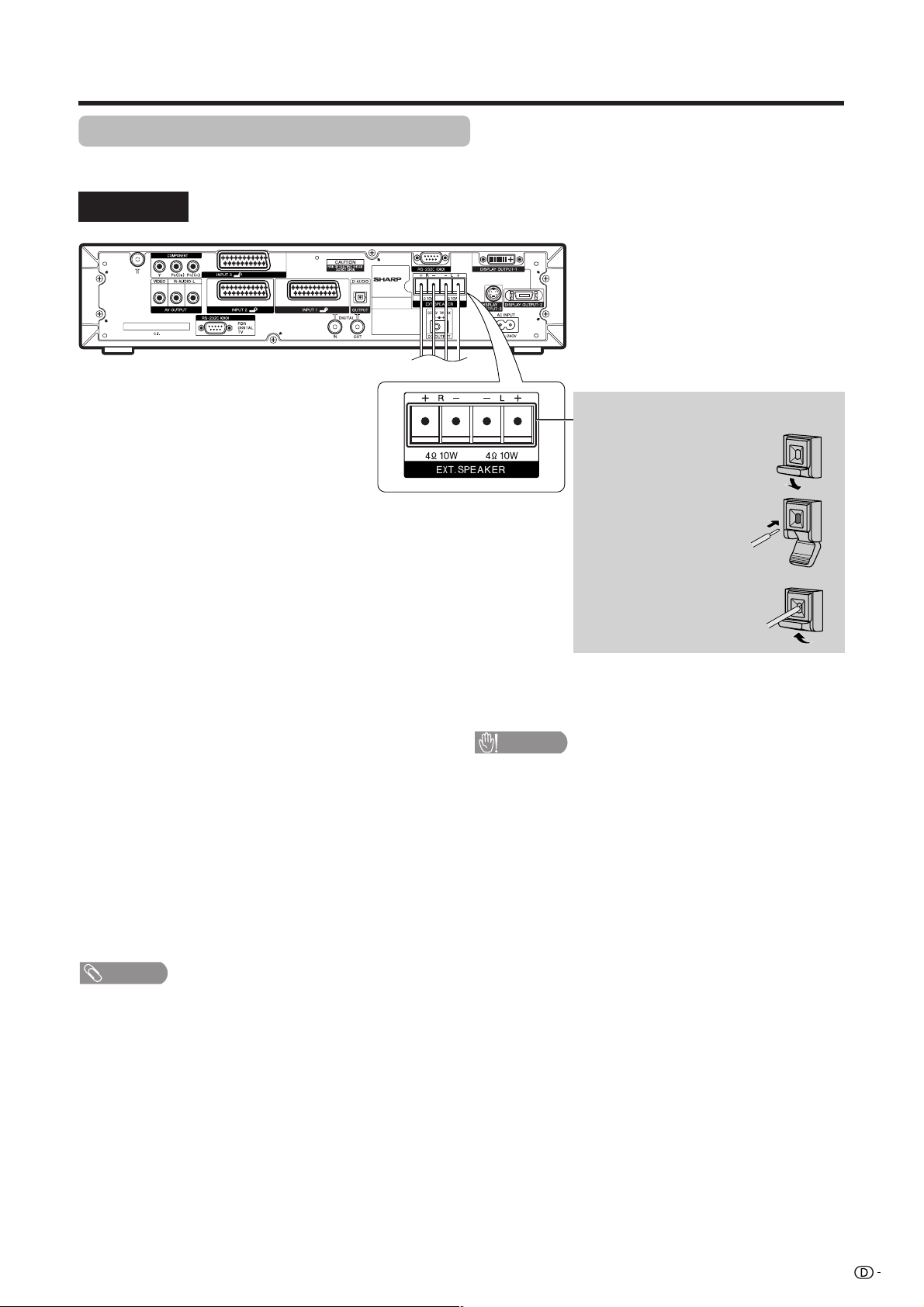

Wahl der Lautsprecher ………………………… 70

Praktische Einstellmöglichkeiten ……………………… 71

Bildlage (für TV/AV-Eingangsmodus) ……………… 71 Auto-Sync.-Anpassung (nur PC-Eingangsmodus) … 72 Fein-Sync.-Anpassung (nur PC-Eingangsmodus) … 72 Eingangssignalquelle ………………………………… 73 Eingangskennung …………………………………… 74 Farbstandard-Einstellung

(für TV/AV-Eingangsmodus) …………………… 75 AV-Modus ……………………………………………… 75 Breitbildmodus (für TV/AV-Eingangsmodus) ……… 76 Breitbildmodus (für PC-Eingangsmodus) ………… 77 Eingangssignal (nur PC-Eingangsmodus) ………… 78 Breitbildmodus-Signalisierung

(für TV/AV-Eingangsmodus) …………………… 79 Bildseitenverhältnis (für TV/AV-Eingangsmodus) … 79 Wahl der Voll-Modus-Wiedergabe

(für TV/AV-Eingangsmodus)……………………… 80 Bilddrehung …………………………………………… 81 Audio-Ausgang ……………………………………… 82 Ausschalttimer ………………………………………… 82 Raumtemperatur ……………………………………… 83 Geheimnummer-Einstellung für Kindersicherung

(für TV/DTV/AV-Eingangsmodus) ……………… 84

Praktische Funktionen …………………………………… 85

Dual Screen-Funktionen ……………………………… 85 Teletext-Funktionen …………………………………… 87

Anhang ………………………………………………… 90

Störungsbehebung …………………………………… 90 Tabelle für PC-Kompatibilität ………………………… 91 RS-232C-Schnittstelle ………………………………… 92 Signalbelegung für SCART…………………………… 94 Technische Daten …………………………………… 95 Sonderzubehör …………………………………………95

Zeichnungen mit Abmessungen ……………………… 96

Ab Werk ist als Geheimnummer

„1234“ eingestellt.

Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“, „Pro Logic“ und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Hergestellt unter der Lizenz von BBE Sound, Inc. Lizensiert von BBE Sound, Inc. unter USP4638258, 5510752 und 5736897. BBE und das BBE-logo sind eingetragene Warenzeichen der BBE Sound, Inc.

Verehrter SHARP-Kunde

Herzlichen Dank für den Kauf dieses LCD-Farbfernsehgerätes von SHARP. Im Interesse sicherer und langfristig störungsfreier Benutzung dieses Gerätes lesen Sie bitte vor der Inbetriebnahme den Abschnitt „Wichtige Sicherheitshinweise“ vollständig durch.

Wichtige Sicherheitshinweise

Elektrizität erfüllt viele nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäß gehandhabt wird. Dieses Produkt wurde mit Sicherheit als oberster Priorität konstruiert und hergestellt. Dennoch besteht bei unsachgemäßer Handhabung u.U. Stromschlag- und Brandgefahr. Um mögliche Gefahren abzuwenden, befolgen Sie beim Aufstellen, Betreiben und Reinigen des Produkts bitte die nachstehenden Anleitungen. Lesen Sie im Interesse sicheren Betriebs und einer langen Produktlebensdauer zunächst die nachstehenden Hinweise sorgfältig durch.

1. Bedienungsanleitungen lesen—Bedienen Sie das Produkt erst, nachdem Sie alle diesbezüglichen Hinweise

gelesen und verstanden haben.

2. Handbücher aufbewahren—Die Bedienungsanleitungen mit den Sicherheits- und Bedienungshinweisen etc. sollten

aufbewahrt werden, damit Sie im Bedarfsfall jederzeit darauf zurückgreifen können.

3. Warnungen beachten—Alle Warnungen auf dem Gerät und in den Bedienungsanleitungen sind streng zu beachten.

4. Anleitungen befolgen—Alle Anleitungen zur Bedienung müssen eingehalten werden.

5. Zusatzgeräte/Zubehör—Verwenden Sie ausschließlich vom Hersteller empfohlenes Zubehör etc. Bei Verwendung

anderer Zusatzgeräte/Zubehörteile besteht evtl. Unfallgefahr.

6. Spannungsversorgung—Die verwendete Spannungsversorgung muss den Angaben auf dem Typenschild

entsprechen. Bitte erkundigen Sie sich bei Ihrem Händler oder beim E-Werk, wenn Sie nicht sicher sind, ob Ihr

Haushaltsnetz für das Produkt geeignet ist.

7. Schutz der Netzkabel—Die Netzkabel müssen ausserhalb des Gehbereichs von Personen verlegt werden und

es dürfen keine Gegenstände auf die Kabel gestellt werden. Kontrollieren Sie die Kabel insbesondere an den

Steckern und am Produkt.

8. Überlastung—Netzsteckdosen und Verlängerungskabel nicht überlasten. Bei Überlastung besteht Brand- und

Stromschlaggefahr.

9. Eindringen von Objekten und Flüssigkeiten—Auf keinen Fall irgendwelche Objekte durch die Gehäuseöffnungen

in das Produkt schieben. Im Produkt liegen hohe Spannungen vor. Durch Einschieben von Objekten besteht

Stromschlaggefahr und/oder die Gefahr von Kurzschlüssen zwischen den Bauteilen. Aus dem selben Grunde

dürfen auch keine Flüssigkeiten auf das Produkt verschüttet werden.

10. Wartung—Versuchen Sie nicht, das Produkt selbst zu warten. Durch Entfernen von Abdeckungen setzen Sie sich

hohen Spannungen und anderen Gefährdungen aus. Lassen Sie die gesamte Wartung von qualifiziertem Service-

Personal ausführen.

11. Reparaturen—Falls einer der folgenden Fälle auftritt, das Netzkabel sofort von der Steckdose abtrennen und

einen qualifizierten Service-Techniker mit der Reparatur des Gerätes beauftragen.

a. Wenn das Netzkabel oder der Netzstecker beschädigt ist. b. Wenn Flüssigkeit auf das Produkt verschüttet wurde oder Objekte eingedrungen sind. c. Wenn das Produkt Regen oder Wasser ausgesetzt war. d. Wenn das Produkt nicht wie in der Bedienungsanleitung beschrieben funktioniert.

Nehmen Sie nur die in den Bedienungsanleitungen beschriebenen Einstellungen vor. Unsachgemäße Einstellungen an anderen Reglern können zu einer Beschädigung führen und machen häufig umfangreiche

Einstellarbeiten durch einen qualifizierten Service-Techniker erforderlich. e. Wenn das Produkt fallen gelassen oder beschädigt wurde. f. Wenn das Produkt einen anormalen Zustand anzeigt. Jedes erkennbare anormale Verhalten zeigt an, daß

Kundendienst erforderlich ist.

12. Ersatzteile—Wenn Ersatzteile benötigt werden, stellen Sie bitte sicher, dass der Service-Techniker nur die vom Hersteller bezeichneten Teile oder Teile mit gleichen Eigenschaften und gleichem Leistungsvermögen wie die Originalteile verwendet. Bei Verwendung unzulässiger Teile bestehen Brand-, Stromschlag- und/oder andere Gefahren.

13. Sicherheitsprüfung—Lassen Sie vom Service-Techniker nach Service- oder Reparaturarbeiten eine Sicherheitsüberprüfung vornehmen, um sicherzustellen, dass das Produkt in einem einwandfreien Betriebszustand ist.

14. Wand- und Deckenmontage—Bei Wand- oder Deckenmontage ist sicherzustellen, dass diese nach der vom Hersteller empfohlenen Methode durchgeführt wird.

Wichtige Sicherheitshinweise

• Reinigung—Das Netzkabel vor der Reinigung des Gerätes von der Steckdose abtrennen. Reinigen Sie das Gerät mit einem angefeuchteten Tuch. Verwenden Sie keine flüssigen Reiniger oder Aerosol-Sprays.

• Wasser und Feuchtigkeit—Benutzen Sie das Gerät nicht in der Nähe von Wasser, wie z.B. neben einer Badewanne, Spüle oder Waschwanne, an einem Swimmingpool oder in einem feuchten Keller.

• Keine Vasen oder andere mit Wasser gefüllten Behälter auf dem Gerät abstellen. Bei Eindringen von Wasser in das Gerät besteht Brand- und Stromschlaggefahr.

• Sicherer Stand—Stellen Sie das Produkt nicht auf instabilen Wagen, Ständern, Stativen oder Tischen usw. auf. Dadurch kann das Gerät herunterfallen, schwere Verletzungen verursachen und das Gerät kann beschädigt werden. Nur vom Hersteller empfohlene oder mitgelieferte Wagen, Ständer, Stative, Halterungen oder Tische verwenden. Bei Wandmontage sind die Anleitungen des Herstellers unbedingt zu befolgen. Verwenden Sie ausschließlich vom Hersteller empfohlene Befestigungsteile.

• Beim Transportieren auf einem Wagen ist die Wagen-Geräte-Kombination vorsichtig zu bewegen, um Verletzungen durch plötzliches Umfallen zu vermeiden.Bei plötzlichem Halten, übermäßiger Kraftanwendung und auf unebenem Boden kann das Produkt vom Wagen kippen.

• Belüftung—Das Gehäuse weist Belüftungsöffnungen wie Schlitze usw. auf, die nicht blockiert werden dürfen. Ungenügende Belüftung kann zu einem Wärmestau und/ oder einer Verkürzung der Produktlebensdauer führen. Stellen Sie das Gerät nicht auf Betten, Sofas, Teppichen oder anderen Unterlagen auf, die die Belüftungsöffnungen blockieren könnten. Das Gerät ist nicht für Einbau bestimmt. Es darf daher nicht an beengten Plätzen wie in Bücherschränken oder Regalen aufgestellt werden, solange keine ausreichende Belüftung gewährleistet oder den Anweisungen des Herstellers nicht entsprochen ist.

• Das LCD-Panel dieses Gerätes ist aus Glas hergestellt, die zerbrechen kann, wenn die Panel-Einheit fallen gelassen oder Druck darauf ausgeübt wird. Seien Sie vorsichtig, dass Sie nicht durch gebrochene Glasstücke verletzt werden, falls das LCD-Panel bricht.

• Wärmequellen—Stellen Sie das Produkt nicht in der Nähe von Heizkörpern, Heizgeräten, Öfen oder anderen Geräten (einschließlich Verstärker) auf, die Hitze abstrahlen.

• Nicht das Fernsehgerät oder andere schwere Gegenstände auf dem Netzkabel abstellen, da anderenfalls Brand- und Stromschlaggefahr besteht.

• Wegen Brandgefahr auf keinen Fall Kerzen oder andere Objekte mit offener Flamme auf oder neben dem Gerät abstellen.

Wichtige Sicherheitshinweise

Das LCD-Panel ist ein Hochtechnologie-Produkt mit 2.949.120 Filmtransistoren, das eine hohe Bildqualität bietet. Es können manchmal einige nichtaktive Bildpunkte auf dem Bildschirm als fixierte blaue, grüne oder rote Punkte auftreten. Bitte beachten Sie, dass dies nicht die Leistung des Gerätes beeinflusst.

Vorsichtsmassnahmen beim Transport des Displays

Das Display beim Transport niemals durch Anheben der Lautsprecher tragen. Stellen Sie sicher, dass das Display durch zwei Personen getragen wird, die das Display an jeder Seite mit beiden Händen tragen.

Mitgeliefertes Zubehör

Stellen Sie sicher, dass das folgende Zubehör mit dem Gerät mitgeliefert ist.

Fernbedienung (g1)

Seite 12 Seite 12 Seite 9

Ständereinheit (für AVC-System) (g1) Netzkabel (g2)

Mignonbatterie (g2)

Systemkabel (g1)

Kabelklemmen (1 große, 1 kleine)

Ständer (g1) Polster für Ständer (g4) Abstandhalter für Ständer (g4) Schrauben für Ständer (g2)

Seite 11

Seite 8

Antennenkabel (g1)

Seite 13

Das Zubehör kann je nach Lieferland

Unterschiede aufweisen.

Seite 8

Bedienungsanleitung

LC-30AD1E

Vorbereitung

Aufstellen des Systems

„System“ bedeutet das Display und das AVC-System. Wählen Sie zuerst den Aufstellungsort für das System.

Wahl des Aufstellungsortes für das System

• Wählen Sie einen Ort ohne direkte Sonneneinstrahlung und mit guter Belüftung.

• Das Display und das AVC-System sind mit einem Systemkabel verbunden. (Siehe Seite 8 für weitere Hinweise.)

Wenn Sie einen größeren Abstand zwischen dem Display und dem AVCSystem wünschen, kaufen Sie bitte das zusätzliche Kabel AN-07SC1 (etwa 7 m lang). (Siehe Seite 95.)

WICHTIG

• Bei Verwendung des optionalen Systemkabels (AN-07SC1) können keine externen Lautsprecher betrieben werden.

Systemkabel

AVC-System

Display

Aufstellung des Systems

Handhabung des Displays

VORSICHT

• Wenn das Fernsehgerät mit dem mitgelieferten Ständer benutzt wird, bitte nicht den Lautsprecher abnehmen. Dies würde die Gewichtsverteilung aus der Balance bringen, was Sach- und Personenschäden zur Folge haben kann.

• Nicht den Ständer und Lautsprecher vom Display abbauen, falls dieses nicht mit einer optionalen Halterung befestigt wird.

• Achten Sie auf ausreichenden Abstand über und hinter dem Display.

• Das Display wiegt ca. 20 kg. Zum Bewegen sollte es von mindestens zwei Personen gehalten werden.

Handhabung des AVC-Systems

VORSICHT

• Stellen Sie keinen Videorekorder oder andere Geräte auf das AVCSystem.

• Achten Sie auf ausreichend Abstand über und auf den Seiten des AVC-Systems.

• Blockieren Sie nicht die Belüftungsöffnungen auf der Oberseite, der linken Seite und den Abluftventilator auf der rechten Seite.

• Stellen Sie das AVC-System nicht auf ein dickes Tuch und decken Sie es nicht mit einem dicken Tuch ab. Dies kann zum Überhitzen führen und Fehlfunktionen verursachen.

10 cm

oder mehr

Halten Sie ausreichend Abstand

VORSICHT

Stellen Sie den Bildschirm mit beiden Händen ein. Legen Sie eine Hand auf das Display und kippen Sie den Bildschirm, während Sie mit der anderen Hand den Ständer halten.

Der Bildschirm kann vertikal bis zu 4 Grad nach vorne und bis zu 6 Grad nach hinten oder horizontal um 10 Grad gedreht werden.

5 cm oder mehr

5 cm oder

mehr auf

beiden Seiten

Ein Abluftventilator befindet sich auf der rechten Seite.

Vorbereitung

Verbinden des Systems

Schließen Sie nach dem Aufstellen des Displays die Systemkabel und die Netzkabel an. Verwenden Sie die Kabelklemmen zum Bündeln der Kabel.

Entfernen der Anschlussasbdeckung

Anschließen des Systemkabels und des Netzkabels an das Display

Den Stecker einstecken,

bis die Haken auf beiden

Seiten einrasten.

(GRAU)

Display (Rückseite)

Die vier oberen Haken nach unten drücken und die Abdeckung zu sich hin abnehmen.

AC INPUT 110V–240V

Systemkabel

(SCHWARZ)

Netzkabel

(WEISS) Den Stecker anschließen und durch Festdrehen der Schrauben sichern.

Anschließen des Systemkabels und des Netzkabels an das AVC-System

Systemkabel

(WEISS)

AVC-System (Rückseite)

(SCHWARZ)

Netzkabel

(GRAU)

VORSICHT

• ZUR VERHINDERUNG DES RISIKOS VON ELEKTRISCHEM SCHLAG BEI ANGESCHLOSSENEM NETZKABEL KEINE UNISOLIERTEN BAUTEILE VON KABELN BERÜHREN.

Vorbereitung

Anbringen der Klemmen und Bündeln der Kabel mit der Klemme

Kabelklemme (groß)

Stecken Sie die Kabelklemme wie gezeigt in die

Öffnung auf dem Displayfuß.

Kabelklemme (klein)

Ziehen Sie die Versiegelung auf der Rückseite ab und bringen Sie die Klemme wie gezeigt an.

Display (Rückseite)

Das System wie in der Illustration gezeigt verlegen.

Anbringen der Anschlussabdeckung

Die Kabel kommen aus der kleinen Öffnung heraus.

Vorbereitung

Abnehmen von Ständer und Lautsprecher

Das Gerät ist mit einem abnehmbaren Lautsprecher ausgestattet.

Der Lautsprecher des Systems kann bei der Verwendung externer Lautsprecher abgenommen werden. Vor dem Abnehmen (Anbringen) des Lautsprechers bitte den Netzstecker ziehen und das Systemkabel vom Display trennen.

PRECAUCION

• Nicht den Ständer und Lautsprecher vom Display abbauen, falls dieses nicht mit einer optionalen Halterung befestigt wird.

Vor dem Anbringen/Abnehmen des Lautsprechers

• Stellen Sie vor der Ausführung dieser Schritte sicher, dass das System ausgeschaltet ist.

• Vor der Ausführung bitte eine weiche Decke o.ä. auf die vorgesehene Ablagefläche legen. So schützen Sie das Display vor einer etwaigen Beschädigung.

Die Befestigungsschrauben des Ständers entfernen und den Ständer vom Display abnehmen. (Den Ständer so halten, dass dieser nicht von der Ablagefläche herunterfällt.)

Lautsprecherstecker

Die Befestigungsschrauben des Lautsprechers entfernen.

Den Lautsprecher erfassen und langsam seitlich herausziehen. (Die Stecker des Lautsprechers sind noch angeschlossen, deshalb sollte der Lautsprecher nicht zu weit abgezogen werden.)

VORSICHT

• Die Lautsprecherbuchsen am Display dienen ausschließlich für den angebrachten Lautsprecher. Schließen Sie keine anderen Geräte oder Lautsprecher an diese Buchsen an.

• Die Stecker des Lautsprechers vollständig in den Anschluss einschieben.

HINWEIS

• Zum Anbringen von Lautsprecher und Ständer kehrt sich die Reihenfolge der obigen Schritte um.

Die Stecker des Lautsprechers vom Steckanschluss des Displays abtrennen. (Den Stecker nicht durch Ziehen am Kabel abtrennen.) Die Lautsprecher kann nun vom Display abgenommen werden.

Vorbereitung

Anbringen des Displays an einer Wand

VORSICHT

• Die Aufstellung des LCD-Farbdisplays erfordert besondere Kenntnisse und sollte nur durch qualifiziertes Kundendienstpersonal ausgeführt werden. Führen Sie diesen Vorgang niemals selbst aus. SHARP übernimmt keine Verantwortung für das falsche Anbringen oder für Unfälle oder Verletzungen, die als Folgen des falschen Anbringens entstehen.

Verwendung einer als Sonderzubehör erhältlichen Halterung zum Anbringen des Displays

• Sie können den Kundendienst zu Rate ziehen zur Verwendung der als Sonderzubehör erhältlichen Halterung AN-37AG1 zum Anbringen des Displays an einer Wand.

• Lesen Sie vor dem Beginn der Installation sorgfältig die der Halterung beiliegenden Anleitung durch.

Anbringen an einer Wand

Wandhalterung AN-37AG1. (Siehe die der Halterung beiliegenden Anleitung für weitere Hinweise.)

Zum Einstellen des Displaywinkels

• Das Display kann um max. 5 Grad bei angebrachtem Lautsprecher und max. 20 Grad bei abgenommenem Lautsprecher nach vorn geneigt aufgehängt werden. Bitte stellen Sie keine größeren Winkel ein.

Vertikale Befestigung Angewinkelte Befestigung

Aufstellen des AVC-Systems mit dem Ständer

Vertikale Aufstellung des AVC-Systems unter Verwendung des Ständers.

• Verwenden Sie den mitgelieferten Ständer für die vertikale Aufstellung des AVC-Systems.

Die Abstandhalter wie gezeigt auf den Ständer

anbringen.

Die Abstandhalter vom Papier abziehen und auf den vorstehenden Stellen des Ständers anbringen.

Abstandhalter für Ständer

Vorsprung

Die Polster wie gezeigt auf den Ständer anbringen.

Die Polster vom Papier abziehen und an den vier Stellen auf der Unterseite des Ständers anbringen.

Befestigungspunkt

Polster für Ständer

Den Ständer auf dem AVC-System anbringen.

Stecken Sie den Ständer in das AVCSystem und stellen Sie sicher, dass die dicken und dünnen Vorsprünge des Ständers auf die großen und kleinen Öffnungen des AVC-Systems angeglichen sind.

Dünner Vorsprung

5°

Vorsprung

Den Ständer wie gezeigt mit den Ständerschrauben

anbringen.

Ständerschrauben

HINWEIS

• Verwenden Sie immer nur den mitgelieferten Ständer für die vertikale Aufstellung des AVC-Systems. Bitte beachten Sie, dass die Belüftungsöffnungen nicht blockiert werden, wenn der Ständer direkt auf dem Fußboden oder auf einer flachen Oberfläche aufgestellt wird, da dies zu einer Beschädigung des Gerätes führen kann.

Befestigungspunkt

Das vertikal aufgestellte AVC-System mit dem Ständer.

Kleine Öffnung

Große Öffnung

Dicker Vorsprung

Vorbereitung

Einlegen der Batterien

Vor der ersten Inbetriebnahme des Systems bitte zwei Mignonbatterien AA (mitgeliefert) einlegen. Wenn die Batterien erschöpft sind und die Fernbedienung nicht mehr funktioniert, sind sie durch neue Mignonbatterien zu ersetzen.

1 Öffnen Sie den

Batteriefachdeckel.

VORSICHT

Bei unsachgemäßer Benutzung von Batterien besteht die Gefahr, dass Batteriesäure austritt oder die Batterien platzen. Befolgen Sie unbedingt die nachstehenden Anweisungen.

• Legen Sie die Batterien so ein, dass deren Pole auf die Markierungen (e) und (f) ausgerichtet sind.

• Verwenden Sie unterschiedliche Batterietypen nicht zusammen. Unterschiedliche Typen weisen

unterschiedliche Eigenschaften auf.

• Verwenden Sie alte und neue Batterien nicht gemeinsam. Dies kann die Lebensdauer der neuen Batterie verkürzen und evtl. ein Auslaufen der alten Batterie zur Folge haben.

• Entnehmen Sie die Batterien, wenn diese verbraucht sind. Anderenfalls könnte Batteriesäure austreten, die Hautreizungen verursachen kann. Etwaige ausgetretene Batteriesäure sorgsam mit einem Tuch entfernen.

• Bei den Batterien, die dem Produkt beiliegen, kann die Lebensdauer lagerungsbedingt verkürzt sein.

• Wenn die Fernbedienung längere Zeit nicht benutzt wird, entnehmen Sie bitte deren Batterien.

2 Die beiden mitgelieferten

Mignonbatterien (AA) einlegen.

• Legen Sie die Batterien so ein, dass die Plus- und Minuspole auf die entsprechenden Markierungen (e) und (f) im Batteriefach ausgerichtet sind.

3 Schließen Sie den

Batteriefachdeckel.

Benutzung der Fernbedienung

Zur Benutzung der Fernbedienung ist diese auf den Fernbedienungssensor zu richten. Bei Hindernissen im Signalweg zwischen Fernbedienung und Sensor ist einwandfreies Ansprechen nicht gewährleistet.

Vorsichtsmaßnahmen zur Fernbedienung

• Setzen Sie die Fernbedienung keinen Stößen aus. Setzen Sie die Fernbedienung keinen Flüssigkeiten aus und verwahren Sie sie nicht an Orten mit hoher Feuchtigkeit.

• Setzen Sie die Fernbedienung keiner direkten Sonnenbestrahlung aus. Durch die Hitze könnte sich das Gehäuse verformen.

• Die Fernbedienung kann nicht richtig funktionieren, wenn das Sensorfenster des Displays direkt von Sonnenlicht oder Beleuchtungsgeräten angestrahlt wird. Ändern Sie in diesem Fall den Winkel der Beleuchtung oder des Displays oder verwenden Sie die Fernbedienung näher am Sensorfenster des Displays.

Vorbereitung

Das System ermöglicht unkomplizierten Fernsehempfang.

Basisanschlüsse

Anschließen einer Antenne

Um ein sauberes Bild zu erhalten, empfiehlt sich der Anschluss einer Außenantenne. Nachstehend finden Sie eine kurze Beschreibung der bei Verwendung eines Koaxialkabels vorzunehmenden Anschlüsse.

(Beispiel: Für Wiedergabe von sowohl analogen als auch digitalen Programmen)

Standardmäßiger DIN45325-Stecker (IEC169-2)

75-Ohm-Koaxialkabel (Rundkabel) (im Fachhandel erhältlich)

Antennenkabel

(mitgeliefert)

Für Wiedergabe nur digitaler Programme braucht dieses Antennenkabel nicht angeschlossen zu werden.

(Beispiel: Für Wiedergabe von analogen Programmen)

Antennenkabel im Fachhandel erhältlich

Falls Ihre Außenantenne ein 75-Ohm-Koaxialkabel mit standardmäßigem DIN45325-Stecker (IEC 169-2) verwendet, schließen Sie diesen bitte an die DIGITAL IN-Buchse auf der Rückseite des AVC-Systems an.

Anschließen an eine Steckdose

Display (Rückseite)

Das Zubehör kann je

nach Lieferland

Unterschiede

aufweisen

HINWEIS

• Immer den Hauptnetzschalter des Displays und des AVC-Systems beim Anschluss der Netzkabel ausschalten.

• Trennen Sie die Netzkabel von der Steckdose, dem Display und dem AVC-System ab, wenn das System für längere Zeit

nicht verwendet wird.

AVC-System (Rückseite)

Das Zubehör kann je

nach Lieferland

Unterschiede

aufweisen

Vorbereitung (Analog)

Anfängliche Autoinstallation

Wenn das System nach dem Kauf zum ersten Mal eingeschaltet wird, beginnt die anfängliche Autoinstallation. Sie können automatisch der Reihe nach Sprache, Land und die Kanäle einstellen.

HINWEIS

• Die anfängliche Autoinstallation kann nur einmal durchgeführt werden. Falls die anfängliche automatische Installation nicht abgeschlossen wurde (z.B. weil nach mehreren Minuten ohne Bedienung das Bildschirmmenü erlosch oder weil das Gerät ausgeschaltet wurde), führen Sie sie bitte über „Autoinstallation“ im Einstellungen-Menü durch. (Siehe Seite 27.)

• Die anfängliche Autoinstallation wird durch das Drücken von RETURN gestoppt.

Einstellen der Anzeigesprache

1 Wählen Sie mit a/b/c/d eine der auf

dem Bildschirm angezeigten Sprachen.

2 Drücken Sie OK zum Eingeben der

Einstellung.

English Deutsch Français

Einstellen des Landes oder Gebiets

1 Wählen Sie mit a/b/c/d Ihr Land oder

Gebiet.

2 Drücken Sie OK zum Eingeben der

Einstellung.

• Gleichzeitig damit startet der automatische Programmsuchlauf.

Österreich Belgien

Dänemark Finnland

Nach dieser Einstellung startet der automatische Suchlauf in der folgenden Reihenfolge.

1 Automatische Programmsuche 2 Automatische Eingabe der Kanalnamen 3 Automatisches Sortieren 4 Abspeichern auf die Presets

Sie brauchen während des automatischen Suchlaufs nichts auszuführen. (Weiter auf der nächsten Seite.)

HINWEIS

• Die Abbildungen und Anzeigen auf dem Bildschirm in dieser Anleitung haben nur eine erklärende Funktion und können sich geringfügig von denen im tatsächlichen Betrieb unterscheiden.

Vorbereitung (Analog)

Automatische Programmsuche

Die automatische Programmsuche findet alle gesendeten Kanäle in Ihrem Gebiet.

01 55.25 02 85.25 03 102.25

HINWEIS

• Wenn kein Kanal gefunden wurde, wird „Kein Programm gefunden.“ angezeigt und die automatische Programmsuche beendet.

Automatische Eingabe der Kanalnamen

Nach dem Auffinden der Fernsehkanäle beginnt das System mit der Zuweisung der Kanalnamen.

Automatisches Sortieren der Kanäle

Wenn die automatische Eingabe der Kanalnamen beendet ist, beginnt das System mit dem Sortieren der bezeichneten Kanäle.

01 SAT.1 02 PR07 03 KABEL

Abspeichern auf die Presets

Wenn das automatische Sortieren beendet ist, werden die einzelnen sortierten Kanäle heruntergeladen und gespeichert.

• Wenn über INPUT 2 ein Videorecorder angeschlossen ist, sendet das System alle Preset-Kanaldaten an den Videorecorder. (Siehe Seiten 64 und 65.)

•„Automatische Installation beendet.“ wird angezeigt. Danach erscheint das Autoinstallation-Menü.

01 SAT.1 02 PR07 03 KABEL

HINWEIS

• Das System kann einen Kanal nur benennen, wenn Informationen für den Kanal bereitgestellt werden. Wenn keine Kanal-Informationen vorhanden sind, wird „-----“ angezeigt.

Fernsehempfang

Das Einstellungen-Menü erlischt und Sie können das Programm von Kanal 1 betrachten.

SAT.1

PAL

B/G

Vorbereitung (Digital)

Digital Video Broadcasting (DVB) ist ein neues Sendestandard. Es beinhaltet sehr viel mehr als lediglich einen Ersatz für den bisherigen analogen Fernsehempfang. DVB bietet ein erweitertes Senderangebot, eine höhere Bildqualität und auf dem Bildschirm anzeigbare zusätzliche Dienste. Es ermöglicht darüber hinaus eine Reihe neuer Funktionen und Leistungen wie Untertitel und multiple Tonkanäle. Weitere Informationen unter: www.ueberalltv.de; www.garv.de

Erstbetrieb-Modus

Zum Wiedergeben digitaler Fernsehprogramme bitte die nachstehend ausgeführten Einstellungen vornehmen.

• Im DTV-Modus sind einige schwarz angezeigte Menüpunkte nicht wählbar.

Wählen Sie mit a/b „Sendersuchlauf“ und drücken Sie OK.

Land

Sendersuchlauf

System-Software

• Das Suchlauf-Schirmbild erscheint.

Drücken Sie OK, woraufhin der Suchlauf die in Ihrem Gebiet empfangbaren digitalen Sendersucht.

Autom. Sendersuche

• Das Suchmenü erlischt. Sie können die Programme nun betrachten.

HINWEIS

• Falls der Erstbetrieb-Modus nicht abgeschlossen oder der DTV-Modus verlassen wurde, bitte zu Schritt 1 zurückgehen und erneut versuchen.

Mit DTV auf den DTV-Modus schalten.

Mit a/b das Land wählen, in dem Sie sich befinden.

Land

esp

fin

fra

gbr

grc

Wenn Sie das betreffende Land nicht finden, können Sie aus der Liste ein Land mit gleicher Zeitzone wählen.

Länderliste

aut: Österreich bel: Belgien che: Schweiz ger: Deutschland dnk: Dänemark esp: Spanien fin: Finnland fra: Frankreich gbr: Großbritannien

grc: Griechenland ita: Italien lux: Luxemburg nld: Niederlande nor: Norwegen prt: Portugal swe: Schweden tur: Türkei

Die Einstellung mit OK eingeben.

• Das Installations-Schirmbild erscheint. Gehen

Sie mit OK zum nächsten Schritt.

Bezeichnung der Teile

Display

Lautstärkeregeltasten

( il/k )

Kanalwahltasten

(CHs/r)

Eingangswahltaste

(INPUT)

Bereitschaftsmodus-/ Einschalttaste (B)

Hauptnetzschalter (MAIN POWER) X

Fernbedienungssensor

OPC-Sensor

Bereitschaftsmodus-/ Einschaltanzeige

Fernbedienungssensor-Anzeige

OPC-Anzeige*

*OPC: Optical Picture Control (Optische

Bildsteuerung) (Siehe Seite 59 und 61.)

Bezeichnung der Teile

AVC-System

Vorderseite

PC-Eingang (AUDIO)

Bereitschaftsmodus/Einschaltanzeige

DIGITAL RESET**

PC-Eingang (ANALOG RGB)

CLEAR*Netztaste (POWER)

Eingang 4 (VIDEO)

Eingang 4 (AUDIO)

Eingang 4 (S-VIDEO)

Kopfhörer

(Bei Anschluss eines Kopfhörers wird der Ton der Lautsprecher stummgeschaltet.)

(Zum Öffnen der Abdeckung)

* Falls das AVC-System zwar eingeschaltet ist, aber nicht normal zu arbeiten scheint, kann eine Rückstellung

erforderlich sein. Drücken Sie in diesem Fall vorsichtig, CLEAR (Siehe Abbildung) mit der Spitze eines Druckbleistiftes oder einem anderen spitzen Gegenstand. Dadurch stellt sich das System wie nachstehend aufgeführt zurück.

• Der AV-Modus stellt sich auf ANWENDER zurück.

• Der analoge Fernsehkanal stellt sich auf Kanal 1 zurück.

• Der Bildschirm stellt sich von Dual Screen auf Normal zurück.

• Audio-Einstellung wird initialisiert.

• Dolby Virtual stellt sich auf „Aus“ zurück.

• Die Bildlage wird initialisiert.

• Eingangskennung wird initialisiert.

**Bei Empfang von starkem Rauschen (z.B. übermäßige statische Elektrizität, Stromstöße oder anormale

Spannung durch Blitzschlag) und bei falscher Bedienung ist einwandfreie Funktion nicht gewährleistet. In solchen Fällen DIGITAL RESET drücken und die Bedienung erneut versuchen.

HINWEIS

• Das Drücken von CLEAR ist wirkungslos, wenn das System auf Bereitschaft geschaltet ist (Anzeige leuchtet rot).

• Kanalvoreinstellung und Geheimnummer werden durch Drücken von CLEAR nicht gelöscht. Näheres zum Rückstellen einer noch bekannten Geheimnummer siehe Seite 84.

Falls die Geheimnummer vergessen wurde, siehe Seite 99 zum Zurückrufen der Werksvorgaben.

Rückseite

Antenneneingangsbuchse

Common InterfaceSteckplatz

AV-Ausgang (VIDEO)

Eingang 3 (Y, P

B(CB), PR(CR))

Eingang 3

(SCART)

RS-232CAnschluss*

AV-Ausgang (AUDIO)

Klemmen für externen

AVAusgang (SCART)

DIGITAL ANTENNA INPUT-Buchse

Eingang 2 (SCART)

DIGITAL-AUDIO OUTPUTBuchse**

OUTPUT-Buchse

RS-232C-Anschluss

Lautsprecher

DIGITAL

ANTENNA

Display-Ausgang 1

Display-Ausgang 2

Display-Ausgang 3

Gleichstromausgang*

Netzeingang

*Anschluss für zukünftige Geräte mit weiteren Funktionen. **Zum Anschließen eines digitalen Audiogeräts.

Bezeichnung der Teile

Fernbedienung

116 2 3 4 5 6 7

17 18 19 20 21

22 8 9

12 13 14

HINWEIS

• Bei Benutzung ist die Fernbedienung auf das Display zu richten.

1 B (Bereitschaftmodus/Ein)

Zum Ein- und Ausschalten des Stroms. (Siehe Seite 21.)

2 k (Anzeigen/Verdecken für Teletext)

TELETEXT-Modus: Zum Anzeigen verdeckter Zeichen. (Siehe Seite 87.)

3 [ (Untertitel für Teletext)

Analogmodus: Schaltet die Untertitel ein und aus. (Siehe Seite 88.) Digitalmodus: Zeigt das Untertitel-Wählmenü an.

4 d (Einfrieren/Halten)

TV/Extern-Eingangsmodus: Ändert den Standbildmodus. TELETEXT-Modus: Zum Einfrieren von mehrseitigem Text auf dem Bildschirm, während die anderen Seiten automatisch aktualisiert werden. Zum Zurückschalten auf das normale Bild erneut d drücken. (Siehe Seiten 86 und

87.)

5 c (Dual Screen)

Schaltet auf Bildschirmteilung. Zum Zurückschalten auf normale Betrachtung erneut c drücken. (Siehe Seite 85.)

6 f (Breitbild-Modus/ T/B/F)

TV/Extern-Eingangsmodus: Ändert den Breitbildmodus. (Siehe Seiten 76 und 77.) TELETEXT-Modus: Wählt den zu vergrößernden Bereich (ganz/obere Hälfte/untere Hälfte). (Siehe Seite 87.)

7 AV MODE

Wählt eine Video-Einstellung. AV-Modus (STANDARD, DYNAMISCH, FILM, SPIELE, ANWENDER), PC-Modus (STANDARD, ANWENDER) (Siehe Seite 75.)

8 SOUND

Zum Wählen des Ton-Multiplexmodus. (Siehe Seite 23.)

9 ]

Wählt die Einstellung von Virtual Dolby Surround. (Siehe Seite

25.)

10 A (Rückruf)

Zum Zurückschalten auf den vorherigen Kanal beim Fernsehempfang. (Siehe Seite 22.) Zum Zurückschalten auf die vorherige Seite im TELETEXTModus.

11 il/ik (Lautstärke)

Zum Einstellen der Lautstärke. (Siehe Seite 24.)

12 LIST

Digitalmodus: Zeigt die Liste der bevorzugten Digitalprogramme an.

13 GUIDE

Digitalmodus: Zeigt das EPG-Menü (Electronic Programm Guide) an.

14 DTV MENU

Digitalmodus: Zeigt das Digital-TV-Menü an.

15 END/EXIT

Digitalmodus: Schaltet die Bildschirmeinblendungen ab. Analogmodus: Schließt das Analog-Menü und zeigt die Kanalinformationen an.

16 p (Display-Informationen)

Analog-TV: Zeigt Programmnummer und Uhrzeit an. (Näheres zur Zeitanzeige siehe S. 89.) Digital-TV: Zeigt die Programminformationen an.

17 b(Eingangswahl)

Wählt eine Eingangsquelle (TV, DTV, Eingang 1, Eingang 2, Eingang 3, Eingang 4, PC). (Siehe Seiten 63, 64, 66-68 und

73.)

18 l(TOP-Übersicht für Teletext)

TELETEXT-Modus: Zeigt bei CEEFAX/FLOF eine Indexseite an. Bei TOP-Programmen erscheint die TOP-Übersicht. (Siehe Seite 88.)

19 m (Teletext)

Wählt den TELETEXT-Modus (TV-Vollbild, DTV/DATA-Bild, TEXT-Vollbild, TV/TEXT-Bild). (Siehe Seiten 87 und 88.) Digitalmodus: DTV Daten-Sendung und TELETEXT wählen.

20 SELECT

Schaltet im Dual-Screen-Modus das aktive Schirmbild um.

Bezeichnung der Teile

21 ROTATE

Stellt die Bildausrichtung ein. Auf Drücken von ROTATE erscheint die Modusanzeige. Bei angezeigter Modusanzeige kann die Ausrichtung durch Drücken der Taste folgendermaßen weitergeschaltet werden: NormalsGespiegeltsUmkehrbildsRotiert

22 0 – 9

TV/Extern-Eingangsmodus: Stellt den Kanal ein. TELETEXT-Modus: Stellt die Seite ein.

23 DTV

Schaltet zwischen dem Digital-TV-Modus und einer anderen Signalquelle um. Beispielsweise kann mit DTV von Wiedergabe eines über INPUT2 eingehenden Bildes auf den Digital-TV-Modus geschaltet werden. Erneutes Drücken schaltet zurück auf das Bild von INPUT2.

24 Farben (Rot, Grün, Gelb, Blau)

TELETEXT-Modus: Wählt eine Seite. (Siehe Seite 87.) DTV-Modus: Die Farbentasten dienen zum Wählen der in gleicher Farbe angezeigten Menüpunkte.

25 CHa/CHb

TV/Extern-Eingangsmodus: Wählt den Kanal. TELETEXT-Modus: Stellt die Seite ein. (Siehe Seite 87.)

26 SLEEP

Stellt den Ausschalttimer ein. (Siehe Seite 82.)

27 e (MUTE)

Schaltet den Ton stumm. (Siehe Seite 24.)

28 MENU

Zeigt das Analog-TV-Menü an.

29 OK

Zum Eingeben einer Instruktion.

30 RETURN

MENÜ-Modus: Zum Zurückkehren zum vorherigen Menü.

31 a/b/c/d (Cursor)

Zum Wählen des gewünschten Punkts im Einstellmenü. DTV-Modus: Mit a/b den Kanal wählen. Wä hlt bei angezeigtem EPG das Feld mit Programminformationen.

Fernsehempfang

Display

Bereitschaftsmodus-/Einschalttaste

Hauptnetzschalter (MAIN POWER)

Bereitschaftsmodus-/ Einschaltanzeige

AVC-System

Bereitschaftsmodus-/Einschaltanzeige

Netztaste (POWER)

Einschalten des Systems

Wenn das AVC-System zuerst eingeschaltet wird

• Nach dem ersten Einschalten der Stromversorgungen des Systems startet die anfängliche Autoinstallation. Wenn das System bereits einmal ausgeschaltet wurde, wird die anfängliche Autoinstallation nicht mehr automatisch aktiviert. Zum erneuten Starten der Autoinstallation über das Setup-Menü siehe Seite 27.

Drücken Sie MAIN POWER am Display.

• Die Bereitschaftsmodus-/Einschaltanzeige am Display blinkt rot.

Drücken Sie POWER am AVC-System.

• Das System schaltet die Stromversorgung ein.

• Die Bereitschaftsmodus-/Einschaltanzeige am Display und dem AVC-System

leuchten grün auf.

• Wenn die Bereitschaftsmodus-/Einschaltanzeigen weiter rot leuchten, B auf der Fernbedienung oder die Bereitschaftsmodus-/Einschalttaste auf dem Display zum Einschalten des Systems drücken.

Drücken Sie POWER am AVC-System.

• Die Bereitschaftsmodus-/Einschaltanzeige am AVC-System leuchtet rot auf.

Drücken Sie MAIN POWER am Display.

• Das System schaltet die Stromversorgung ein.

• Die Bereitschaftsmodus-/Einschaltanzeige am Display und dem AVC-System

leuchten grün auf.

• Wenn die Bereitschaftsmodus-/Einschaltanzeigen weiter rot leuchten, B auf der Fernbedienung oder die Bereitschaftsmodus-/Einschalttaste auf dem Display zum Einschalten des Systems drücken.

HINWEIS

Status-Anzeige für Display

Aus

Rotes Blinken

Rot

Grün

Stromversorgung aus

Das AVC-System kann nicht eingeschaltet werden oder das Netzkabel ist abgetrennt.

Das System ist auf Bereitschaftsmodus geschaltet.

Das System ist eingeschaltet.

Ausschalten der Stromversorgunge

B auf der Fernbedienung oder die Bereitschaftsmodus-/Einschalttaste auf dem Display drücken.

• Das System schaltet auf den Bereitschaftsmodus und das Bild auf dem

Bildschirm erlischt.

• Beide Bereitschaftsmodus-/Einschaltanzeigen wechseln von grün auf rot.

Drücken Sie POWER am AVC-System.

• Die Bereitschaftsmodus-/Einschaltanzeige des AVC-Systems erlischt und die

Anzeige am Display blinkt rot.

Drücken Sie MAIN POWER am Display.

• Die Bereitschaftsmodus-/Einschaltanzeige des Displays erlischt langsam.

HINWEIS

• Wenn das System längere Zeit nicht verwendet wird, stellen Sie sicher, dass die Netzkabel von der Steckdose abgetrennt werden.

• Ein wenig elektrischer Strom wird selbst dann verbraucht, wenn MAIN POWER und POWER ausgeschaltet sind.

• Wenn im Digital-Modus unmittelbar nach Ändern einer Einstellung im Menü der Strom ausgeschaltet wird, kann es vorkommen, dass die neue Einstellung oder Kanalinformation nicht gespeichert wird.

Status-Anzeige für AVC-System

Aus

Rot

Grün

Stromversorgung aus

Nur das AVC-System ist auf Bereitschaftsmodus oder das System ist auf Bereitschaftsmodus geschaltet.

Das System ist eingeschaltet.

Fernsehempfang (Analog)

Wechseln des Kanals per Tastendruck

Kanäle können auf verschiedene Arten geändert werden.

Mit CH

• Drücken Sie CH

HINWEIS

• CHs/r am Display hat die gleiche Funktion wie CH

a an der Fernbedienung.

• Im Analogmodus ist der Kanal des Digitalmodus nicht umschaltbar. Das gleiche gilt auch umgekehrt.

ban der Fernbedienung

a zum Erhöhen der Kanalnummer.

b b

b zum Verringern der Kanalnummer.

b b

HINWEIS

• Die Eingabe muss innerhalb von 3 Sekunden erfolgen, weil das Gerät den zweistelligen Modus sonst wieder verlässt.

Beim Betrachten von Teletext

Zum direkten Aufrufen einer Seite mit dreistelliger Nummer zwischen 100 und 899 geben Sie mit 0 bis 9 die entsprechende Nummer ein.

Kanalanzeige

Die Kanalanzeige ändert sich nach etwa drei Sekunden wie unten gezeigt.

SAT.1

PAL

B/G

(Beispiel)

SAT.1

CHs/r

Mit 0 – 9 an der Fernbedienung

Wählen Sie die Kanäle direkt durch Drücken der Tasten 0 bis 9.

Zum Wählen eines Kanals mit einstelliger Nummer (als Beispiel Kanal 2):

• Taste 2 drücken. Zum Wählen eines Kanals mit zweistelliger Nummer (als Beispiel Kanal 12):

• Taste 1 und anschließend Taste 2 drücken.

• Beim Eingeben des Kanals erscheint im Digital-TVModus eine dreistellige und im Analog-TV-Modus eine zweistellige Eingabezeile. Nach der Eingabe eines Kanals wird dieser einige Momente später eingestellt, soweit keine andere Bedienung erfolgt. Wenn Sie nach der Eingabe OK drücken, erfolgt die Einstellung sofort.

MONO

Rückruftaste (A) auf der Fernbedienung

Drücken Sie A zum Zurückschalten vom jetzigen auf den zuvor empfangenen Kanal. Drücken Sie A erneut, um auf den jetzigen Kanal zurückzuschalten.

Fernsehempfang (Analog)

Benutzung von SOUND an der Fernbedienung

NICAM-Fernsehprogramme

Bei Empfang eines Stereosignals

Mit jedem Drücken von SOUND wechselt der Modus zwischen NICAM STEREO und MONO.

Stereo-Modus

BBC2

NICAM

STEREO

BBC2

MONO

Im TV-Modus von A2-Fernsehprogrammen

Bei Empfang eines Stereosignals

Mit jedem Drücken von SOUND wechselt der Modus zwischen STEREO und MONO.

Stereo-Modus

BBC2

STEREO

BBC2

MONO

Bei Empfang eines bilingualen Signals

Wiederholtes Drücken von SOUND schaltet den Modus zwischen CH A, CH B und CH AB.

Bilingual-Modus

BBC2

CH A

BBC2

Bei Empfang eines bilingualen Signals

Wiederholtes Drücken von SOUND schaltet den Modus zwischen NICAM CH A, NICAM CH B, NICAM CH AB und MONO weiter.

Bilingual-Modus

BBC2

NICAM

CH A

BBC2

NICAM

CH B

BBC2

NICAM

CH AB

BBC2

MONO

Bei Empfang eines monauralen Signals

Mit jedem Drücken von SOUND wechselt der Modus zwischen NICAM MONO und MONO.

Monaural-Modus

BBC2

NICAM

MONO

CH B

BBC2

CH AB

Bei Empfang eines monauralen Signals Auf Drücken von SOUND wird „MONO“ angezeigt.

Monaural-Modus

BBC2

MONO

HINWEIS

• Wenn kein Eingangssignal anliegt, wird als Tonmodus „MONO“ angezeigt.

• „BBC2“ und „99“ stehen als Beispiele für einen Sendernamen und Kanal.

BBC2

MONO

Fernsehempfang

Lautstärke- und Toneinstellungen per Tastendruck

Änderung der Lautstärke

Sie können die Lautstärke am Display oder mit der Fernbedienung ändern.

• Drücken Sie i

k zum Erhöhen der Lautstärke.

kk ll

l zum Verringern der Lautstärke.

Verwendung von e auf der Fernbedienung

eschaltet die laufende Tonausgabe stumm.

Drücken Sie e.

•„e“ wird 30 Minuten auf dem Bildschirm

angezeigt und der Ton wird stummgeschaltet.

Stumm

HINWEIS

• Für die Betriebsarten „TV“, „DTV“, „Eingang 1“, „Eingang 2“, „Eingang 3“, „Eingang 4“ und „PC“ können jeweils getrennte Lautstärkeeinstellungen gespeichert werden.

Wenn „Audio-Ausgang“ auf „Variabel“ eingestellt ist, ändert sich die auf dem Bildschirm erscheinende Anzeige wie folgt:

Audio-Status

Ausgabeweg

Lautsprecher

AV OUTPUT

HINWEIS

• Näheres zur Funktion des Audio-Ausgangs siehe Seite

82.

Variabler Pegel

Konstant wie

Audio-Ausgang

eingestellt

VariabelKonstant

Stumm

Variabler Pegel

HINWEIS

• Innerhalb von 30 Minuten nach Drücken von e kann die

Stummschaltung nach den folgenden beiden Methoden aufgehoben werden.

• Die Stummschaltung kann auch durch Drücken von DTV,

aufgehoben werden.

• Die Stummschaltung wird auch durch Wechseln des Kanals aufgehoben.

• Die Stummschaltung wird nach 30 Minuten

aufgehoben. Das System wechselt aber nicht spontan auf laute Wiedergabe, sondern stellt die Lautstärke automatisch auf 0.

f/i

e, SOUND, CH

Drücken Sie innerhalb von 30 Minuten erneut

a/CH

b, 0 – 9, b oder A

e, um die Stummschaltung aufzuheben.

• Vor Ablauf von 30 Minuten erhalten Sie die vorherige Lautstärke.

• Nach Ablauf von 30 Minuten erhöhen Sie die Lautstärke mit ie.

Fernsehempfang

Benutzung von ] an der Fernbedienung

] erzeugt einen virtuellen Dolby-Effekt von den Lautsprechern. Mit jedem Drücken von ] wechselt der Modus zwischen Ein und Aus.

Dolby Virtual-Tonoptionen

• Ein: Erzeugt einen natürlich und realistisch wirkenden Raumklangeffekt.

• Aus: Für Ausgabe des normalen Tons.

Dolby Virtual : Aus

HINWEIS

• Sie können die gleichen Einstellungen erzielen, wenn „Dolby Virtual“ im Menü gewählt wird. (Siehe Seite 58.)

Dolby Virtual : Ein

Grundeinstellungen

Menüpunkte im TV/AV-Eingangsmodus

Diese Übersicht über die Menüs im AVModus vereinfacht die Orientierung bei der Bedienung

Kontrast ......................................... Seite 53

Helligkeit ........................................Seite 53

Farbe .............................................. Seite 53

Farbtönung .................................... Seite 53

Schärfe ........................................... Seite 53

Weiterführend

Farbeinstellung ................... Seite 54

Farbtemperatur ................... Page 55

Schwarz/Weiß...................... Seite 55

Film-Modus.......................... Seite 56

I/P-Modus............................. Seite 56

Rauschunterdrückung ....... Seite 57

Höhen ............................................. Seite 58

Bass ............................................... Seite 58

Balance .......................................... Seite 58

Dolby Virtual .................................. Seite 58

Lautsprecher ................................. Seite 70


Ton

Menüpunkte im PC-Eingangsmodus

Diese Übersicht über die Menüs im PCModus vereinfacht die Orientierung bei der Bedienung

Kontrast ......................................... Seite 53

Helligkeit ........................................Seite 53

Rot .................................................. Seite 53

Grün ............................................... Seite 53

Blau ................................................ Seite 53

Farbeinstellung ............................. Seite 54

Höhen ................................................... Seite 58

Bass ............................................... Seite 58

Balance .......................................... Seite 58

Dolby Virtual .................................. Seite 58

Lautsprecher ................................. Seite 70


Ton

Eco

Bildschirm ..................................... Seite 59

Auto Stand-by 15 Min. ..................Seite 60

Auto System aus ........................... Seite 60

Einstellungen

Autoinstallation ............................. Seite 27

Sendereinstellung ................. Seiten 28-33

Kindersicherung ........................... Seite 84

Bildlage (AV) .................................. Seite 71

Breitbildmodus.............................. Seite 79

4:3 Bildformat ................................ Seite 79

Vollbildmodus ............................... Seite 80

Bilddrehung ................................... Seite 81

Sprache .......................................... Seite 52

Optionen

Eingangssignal ............................. Seite 73

Eingangskennung ......................... Seite 74

Audio-Ausgang ............................. Seite 82

Raumtemperatur ........................... Seite 83

Farbstandard .................................Seite 75

Eco

Bildschirm ..................................... Seite 61

Stromversorgung .......................... Seite 61

Einstellungen

Eingangssignal ............................. Seite 78

Auto-Sync. .....................................Seite 72

Fein-Sync. ...................................... Seite 72

Bilddrehung ................................... Seite 81

Sprache .......................................... Seite 52

Optionen

Audio-Ausgang ............................. Seite 82

Raumtemperatur ........................... Seite 83

HINWEIS

• Die wählbaren Punkte sind vom jeweils gewählten Modus abhängig.

Grundeinstellungen (Analog)

Autoinstallation

Sie können die Autoinstallation erneut starten, auch wenn die Preset-Kanäle bereits gespeichert sind.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/ d zur Wahl von „Einstellungen“.

Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

• Näheres zum Einstellen der Geheimnummer siehe S. 84.

––––

Wählen Sie mit c/d „Ja“ und drücken Sie OK.

NeinJa

Sie können die Sprache und das Land wie bei der anfänglichen Autoinstallation einstellen. Folgen Sie den Schritten 1 und 2 auf Seite 14. Nach dieser Einstellung startet der automatische Suchlauf in der folgenden Reihenfolge.

1 Automatische Programmsuche 2 Automatische Eingabe der Kanalnamen 3 Automatisches Sortieren 4 Abspeichern auf die Presets

Sie brauchen während des automatischen Suchlaufs nichts auszuführen.

Wählen Sie mit a/b „Autoinstallation“ und drücken Sie OK.

[

MENÜ

Autoinstallation

Sendereinstellung

Kindersicherung

Bildlage (AV)

Breitbildmodus

4:3 Bildformat [Panorama]

Vollbildmodus [Modus 1]

Bilddrehung

Sprache

Einstellungen

Einstellungen Optionen

...

Autoinstallation

[Ein]

[Normal]

[Deutsch]

]

Grundeinstellungen (Analog)

Sendereinstellung

Sie können die Autoinstallation jederzeit neu starten, indem Sie das Einstellungen-Menü und dann die Sendereinstellung aufrufen. Die Kanalabstimmung kann automatisch oder manuell erfolgen.

Automatische Suche

Sie können die Fernsehkanäle auch anhand der nachstehenden Anleitung automatisch suchen und abspeichern lassen. Dies aktiviert die gleiche Sequenz (automatische Programmsuche bis Abspeichern in Presets) wie bei der Autoinstallation auf Seite 27.

Mit MENU das MENÜ-Schirmbild aufrufen.

Wählen Sie mit a/b „Autom. Suche“ und drücken Sie OK.

Autom. Suche

Manuelle Einstellung

Sortieren

Ja Nein

Wählen Sie mit c/d „Ja“ und drücken Sie OK.

• Der automatische Suchlauf startet in der folgenden Reihenfolge.

1 Automatische Programmsuche 2 Automatische Eingabe der Kanalnamen 3 Automatisches Sortieren 4 Abspeichern auf die Presets

HINWEIS

• Siehe Seite 15 für weitere Hinweise.

Drücken Sie c/d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „Sendereinstellung“ und drücken Sie OK. Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

• Näheres zum Einstellen der Geheimnummer siehe S. 84.

[

MENÜ

Autoinstallation

Sendereinstellung

Kindersicherung

Bildlage (AV)

Breitbildmodus

4:3 Bildformat [Panorama]

Vollbildmodus [Modus 1]

Bilddrehung

Sprache

Einstellungen

Einstellungen Optionen

...

Sendereinstellung

[Ein]

[Normal]

[Deutsch]

]

Grundeinstellungen (Analog)

Manuelle Einstellung einzelner Kanäle

Sie können eine Reihe von Kanaleigenschaften manuell festlegen. Dies umfasst die Einstellungen Fein (TV-Frequenz), Farbsystem, Soundsystem, Name (Sendername), Überspringen, Decoder und Sperre (Kindersicherung).

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „Sendereinstellung“ und drücken Sie OK. Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

• Näheres zum Einstellen der Geheimnummer siehe S. 84.

[

MENÜ

Einstellungen

Einstellungen Optionen

...

Sendereinstellung

]

„Manuell Sendereinstellung“

01 SAT.1 02 PR07 03 KABEL

Weitere

HINWEIS

• Beim Verlassen des „Manuell Sendereinstellung“ werden Änderungen, die Sie im Menü vorgenommen haben, automatisch in den Presets abgespeichert.

Sie können eine der folgenden Einstellungen wählen.

1 Fein (Siehe Seite 30.) 2 Farbsystem (Siehe Seite 31.) 3 Soundsystem (Siehe Seite 31.) 4 Name (Siehe Seite 31.) 5 Überspringen (Siehe Seite 32.) 6 Decoder (Siehe Seite 32.) 7 Sperre (Siehe Seite 32.)

Autoinstallation

Sendereinstellung

Kindersicherung

Bildlage (AV)

Breitbildmodus

4:3 Bildformat [Panorama]

Vollbildmodus [Modus 1]

Bilddrehung

Sprache

[Ein]

[Normal]

[Deutsch]

Wählen Sie mit a/b „Manuelle Einstellung“ und drücken Sie OK.

Autom. Suche

Manuelle Einstellung

Sortieren

Ja Nein

Wählen Sie mit c/d „Ja“ und drücken Sie

OK.

Grundeinstellungen (Analog)

MENÜ

[

Einstellungen

...

Sendereinstellung

...

Manuelle Einstellung

]

Fein

Farbsystem

Soundsystem

Name

Überspringen

Decoder

Sperre

[179.25]

[AUTO]

[B/G]

[aus]

[SAT.1]

[aus]

179.25

Manuelle Einstellung einzelner Kanäle (Fortsetzung)

Feineinstellen der Frequenz

Wählen Sie mit a/ b/c/d den zu bearbeitenden Kanal und drücken Sie OK.

• Der Status des gewählten Kanals wird angezeigt.

Wählen Sie mit a/b „Fein“ und drücken Sie OK.

Korrigieren Sie mit c/d die Frequenz und drücken Sie OK.

• Orientieren Sie sich beim Einstellen am angezeigten Hintergrundbild.

• Anstelle des obigen Vorgehens ist auch direkte

Eingabe der Kanalfrequenz über 0 – 9 möglich.

• 179,25 MHz: Drücken Sie 1 s 7 s 9 s 2 s 5 s OK.

• 49,25 MHz: Drücken Sie 4 s 9 s 2 s 5 s OK.

Grundeinstellungen (Analog)

Manuelle Einstellung einzelner Kanäle (Fortsetzung)

Farbsystem

Wählen Sie mit a/ b/c/d den zu bearbeitenden Kanal und drücken Sie OK.

• Der Status des gewählten Kanals wird angezeigt.

Wählen Sie mit a/b „Farbsystem“ und drücken Sie OK.

• Die Liste der empfangbaren Farbsysteme erscheint.

Farbsystem-Menü

MENÜ

Fein

Farbsystem

Soundsystem

Name

Überspringen

Decoder

Sperre

[

Einstellungen

[179.25]

[AUTO]

[SAT.1]

...

Sendereinstellung

[B/G]

[aus]

...

Manuelle Einstellung

AUTO

PAL

SECAM

NTSC 4.43

PAL-60

]

Wählen Sie mit a/ b das geeignete Tonsystem und drücken Sie OK.

HINWEIS

• Wenn Sie diesen Parameter einstellen, prüfen Sie bitte die Farbsystem-Angaben. (Siehe die linke Spalte.)

Eingeben von Kanalnamen

Wenn ein Fernsehkanal seinen Sendernamen ausstrahlt, weist die Autoinstallation dem Kanal anhand dieser Daten einen Namen zu. Es ist möglich, diesen Kanalnamen nachträglich zu ändern.

Wählen Sie mit a/ b/c/d den zu bearbeitenden Kanal und drücken Sie OK.

• Der Status des gewählten Kanals wird angezeigt.

Wählen Sie mit a/b „Name“ und drücken Sie OK.

• Die Liste der verfügbaren Zeichen (Buchstaben und Ziffern) erscheint.

Kanalnamen-Menü

Fein

Farbsystem

Soundsystem

Name

Überspringen

Decoder

Sperre

[179.25]

[AUTO]

[B/G]

[SAT.1]

[aus]

– _

0123456789

LÖSCHEN

ZURÜCK

ENDE

Wählen Sie mit a/ b das geeignete Farbsystem und drücken Sie OK.

Soundsystem (Sendesystem)

Wählen Sie mit a/ b/c/d den zu bearbeitenden Kanal und drücken Sie OK.

• Der Status des gewählten Kanals wird angezeigt.

Wählen Sie mit a/b „Soundsystem“ und drücken Sie OK.

• Es erscheint die Liste der empfangbaren Soundsysteme (Sendesysteme).

Sound-Menü

Fein

Farbsystem

Soundsystem

Name

Überspringen

Decoder

Sperre

[179.25]

[AUTO]

[B/G]

[SAT.1]

[aus]

B/G

D/K

Wählen Sie mit a/b/c/d die Zeichen des neuen Namens und geben Sie diese jeweils mit OK ein.

L’

Geben Sie die Zeichen der Reihe nach ein.

• Ein Name kann maximal 5 Zeichen lang sein.

Grundeinstellungen (Analog)

Manuelle Einstellung einzelner Kanäle (Fortsetzung)

Überspringen von Kanälen

Kanäle, bei denen „Überspringen“ auf „Ein“ eingestellt ist, werden übersprungen, auch wenn sie bei der Fernsehwiedergabe mit CHa/CHb angewählt werden.

Wählen Sie mit a/ b/c/d den zu bearbeitenden Kanal und drücken Sie OK.

• Der Status des gewählten Kanals wird angezeigt.

Wählen Sie mit a/b „Decoder“ und drücken Sie OK.

• Die Liste der Eingänge erscheint.

Decoder-Menü

[179.25]

[AUTO]

[B/G]

[SAT.1]

[aus]

aus

Eingang 1

Eingang 2

Eingang 3

Fein

Farbsystem

Soundsystem

Name

Überspringen

Decoder

Sperre

Drücken Sie a/b zur Einstellung von „Decoder“ auf „Eingang 1“, „Eingang 2“ oder „Eingang 3“ und drücken Sie dann OK.

HINWEIS

• Als Werksvorgabe ist „Aus“ eingestellt.

Einstellen der Kindersicherung (Sperre)

Sie können die Wiedergabe jedes beliebigen Kanals blockieren.

Wählen Sie mit a/b „Überspringen“ und drücken Sie OK.

• Das Überspringen-Menü erscheint.

Überspringen-Menü

Einstellungen

[179.25]

[AUTO]

[B/G]

[SAT.1]

[aus]

...

Sendereinstellung

MENÜ

Fein

Farbsystem

Soundsystem

Name

Überspringen

Decoder

Sperre

[

Stellen Sie „Überspringen“ mit a/b auf „Ein“

...

Manuelle Einstellung

aus

ein

]

und drücken Sie OK.

Einstellen des Decodereingangs

Wenn Sie einen Decoder anschließen, ist der entsprechende Eingang zuzuweisen.

Wählen Sie mit a/b/c/d den zu bearbeitenden Kanal und drücken Sie OK.

• Der Status des gewählten Kanals wird angezeigt.

Wählen Sie mit a/ b/c/d den zu bearbeitenden Kanal und drücken Sie OK.

• Der Status des gewählten Kanals wird angezeigt.

Wählen Sie mit a/b „Sperre“ und drücken Sie OK.

• Das Kindersicherung-Menü erscheint.

Kindersicherung-Menü

Fein

Farbsystem

Soundsystem

Name

Überspringen

Decoder

Sperre

Stellen Sie „Sperre“ mit a/b auf „Ein“ und

[179.25]

[AUTO]

[B/G]

[SAT.1]

[aus]

aus

ein

drücken Sie OK.

HINWEIS

• Näheres zum Einstellen der Geheimnummer siehe S. 84.

• Wenn „Sperre“ für einen Kanal auf „Ein“ gestellt ist, erscheint „KINDERSICHERUNG IST AKTIVIERT!“ und Bild und Ton des Kanals werden blockiert.

• Wenn bei Anzeige von „KINDERSICHERUNG IST AKTIVIERT!“ OK gedrückt wird, erscheint die Geheimnummer-Eingabemaske. Durch Eingeben der richtigen Geheimnummer kann die Kindersicherung bis zum Ausschalten des Geräts vorübergehend aufgehoben werden.

Grundeinstellungen (Analog)

Sortieren

Die Kanalpositionen können beliebig geordnet werden.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „Sendereinstellung“ und drücken Sie OK. Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

• Näheres zum Einstellen der Geheimnummer siehe S. 84.

[

MENÜ

Autoinstallation

Sendereinstellung

Kindersicherung

Bildlage (AV)

Breitbildmodus

4:3 Bildformat [Panorama]

Vollbildmodus [Modus 1]

Bilddrehung

Sprache

Einstellungen

Einstellungen Optionen

...

Sendereinstellung

[Ein]

[Normal]

[Deutsch]

]

Bewegen Sie den zu verlegenden Kanal mit a/b/c/d zur gewünschten Position und drücken Sie OK.

Wiederholen Sie die Schritte 6 und 7, bis alle Kanäle wunschgemäß geordnet sind.

01 SAT.1

0106SAT.1 KABEL

01 SAT.1 KABEL02

02 03 04 05

01 SAT.1 02 KABEL

Sortiermenüs

Weitere

Wählen Sie mit a/b „Sortieren“ und drücken Sie OK.

• Die Liste der Kanäle erscheint. Bei schwarzer Nummer ist „Überspringen“ auf „Aus“ und bei blauer Nummer auf „Ein“ eingestellt.

Autom. Suche

Manuelle Einstellung

Sortieren

Ja Nein

Wählen Sie mit c/d „Ja“ und drücken Sie OK.

Wählen Sie mit a/ b/c/d den zu verlegenden Kanal und drücken Sie OK.

01 KABEL

01 KABEL SAT.102

Weitere

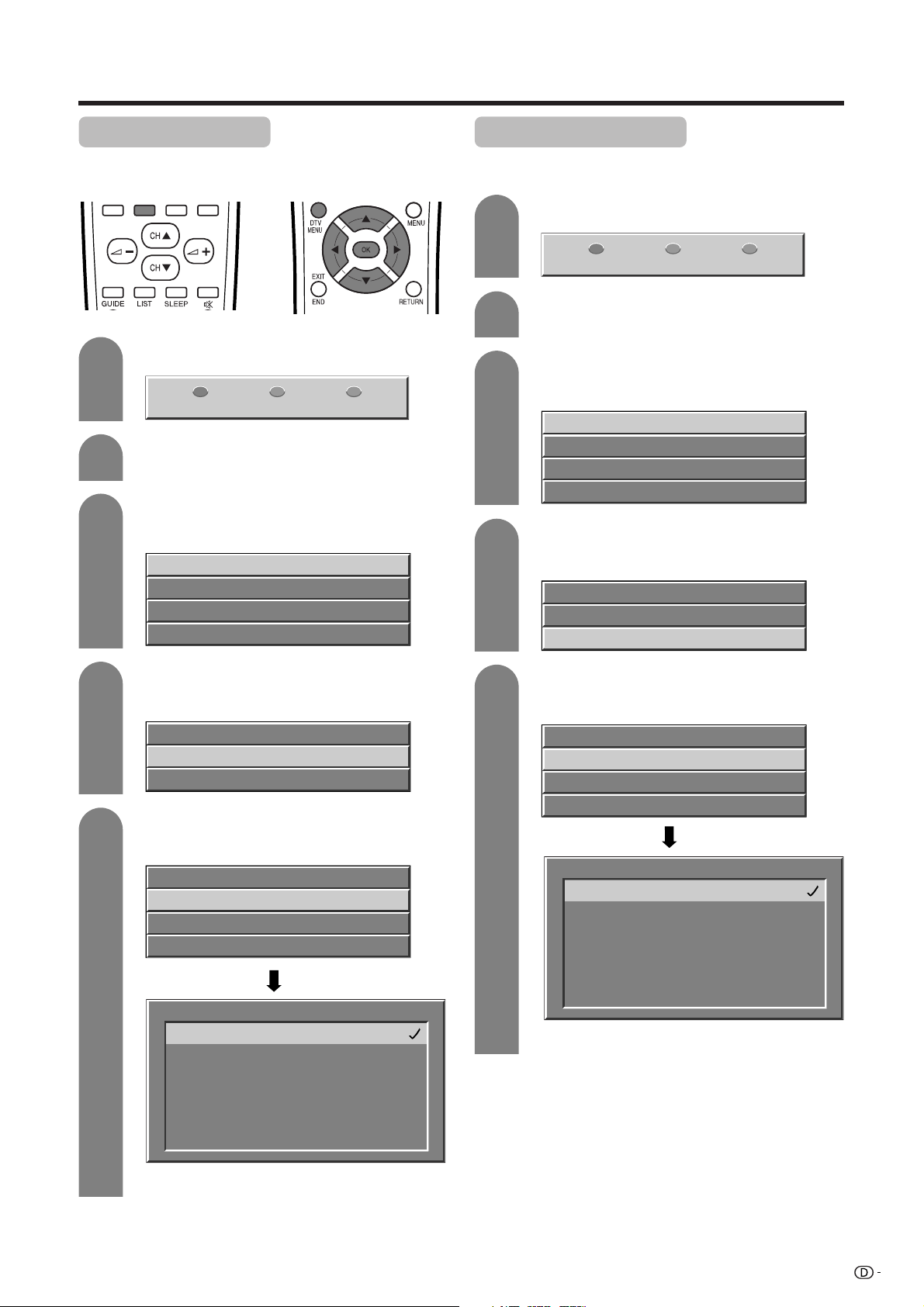

Grundeinstellungen (Digital)

Digitale Programme wiedergeben

Zeitzone

Bitte die Zeitzone wählen, in der das Gerät installiert ist.

Mit DTV MENU das DTV-Menü aufrufen.

Autom. Sendersuche

Anhand der nachstehenden Anleitung können Sie TVKanäle auch suchen auch neue lassen, während Sie die bisherigen TV-Kanäle beibehalten.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „DTVSenderinstallation“ und drücken Sie OK.

Wählen Sie mit a/b „Sendersuchlauf“ und drücken Sie OK.

Wählen Sie mit a/b „Autom. Sendersuche“ und drücken Sie OK.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „System-Einstellung“ und drücken Sie OK.

Programmliste

System-Einstellung

DTV-Senderinstallation

Zugangsbegrenzungen

Wählen Sie mit a/b „Zeitzone“ und drücken Sie OK.

Sprache

Zeitzone

Bannerdauer

Mit a/b die zutreffende Zeitzone wählen und dann OK drücken.

Zeitzone

[GMT] Lisbon, London

[GMT+ 1:00] Amsterdam, Berlin, Bern

[GMT+ 1:00] Brussels, Copenhagen

[GMT+ 1:00] Luxembourg, Madrid, Oslo

[GMT+ 1:00] Paris, Rome, Stockholm, Vienna

Autom. Sendersuche

Gefundene DTV-Programme

Gefundene Radio-Programme

Speichern

Löschen

Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

• Näheres zum Einstellen der Geheimnummer siehe S. 84.

Autom. Sendersuche

• Wenn Sie nur „Autom. Sendersuche“ durchführen, können die gefundenen Programme nicht betrachtet werden. Um die mit „Autom. Sendersuche“ gefundenen Programme betrachten zu können, müssen Sie diese „Speichern“. Näheres zum „Speichern“ siehe Seite 36.

Wenn „Autom. Sendersuche“ beendet ist,

OK drücken und „Speichern“.

HINWEIS

Grundeinstellungen (Digital)

Gefundene DTV-Programme

Aufrufen einer Liste der beim letzten Suchlauf gefundenen DTV-Programme.

HINWEIS

• Dieser Punkt ist nur nach Ausführung von „Autom. Sendersuche“ wählbar.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Gefundene Radio-Programme

Aufrufen einer Liste der beim Suchlauf gefundenen Radio-Programme.

HINWEIS

• Dieser Punkt ist nur nach Ausführung von „Autom. Sendersuche“ wählbar.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „DTVSenderinstallation“ und drücken Sie OK.

Wählen Sie mit a/b „Sendersuchlauf“ und drücken Sie OK.

Land

Sendersuchlauf

Alle Programme Iöschen

System-Software

Wählen Sie mit a/b „DTVSenderinstallation“ und drücken Sie OK.

Wählen Sie mit a/b „Sendersuchlauf“ und drücken Sie OK.

Land

Sendersuchlauf

Alle Programme Iöschen

System-Software

Wählen Sie mit a/b „Gefundene DTVProgramme“ und drücken Sie OK.

Autom. Sendersuche

Gefundene DTV-Programme

Gefundene Radio-Programme

Speichern

Löschen

Gefundene DTV-Programme

1 - BBC ONE

2 - BBC TWO

7 - BBC CHOICE

10- BBC TEXT

11 - BBC NEWS 24

12 - BBC PARLMNT

Wählen Sie mit a/b „Gefundene RadioProgramme“ und drücken Sie OK.

Autom. Sendersuche

Gefundene DTV-Programme

Gefundene Radio-Programme

Speichern

Löschen

Gefundene Radio-Programme

999 - BBC PARLMNT

Grundeinstellungen (Digital)

Speichern

Speichern aller gefundenen Programme

HINWEIS

• Dieser Punkt ist nur nach Ausführung von „Autom. Sendersuche“ wählbar.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „DTVSenderinstallation“ und drücken Sie OK.

Löschen

Löschen aller gespeicherten Programme

HINWEIS

• Dieser Punkt ist nur nach Ausführung von „Autom. Sendersuche“ wählbar.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „DTVSenderinstallation“ und drücken Sie OK.

Programmliste

System-Einstellung

DTV-Senderinstallation

Zugangsbegrenzungen

Wählen Sie mit a/b „Sendersuchlauf“ und drücken Sie OK.

Land

Sendersuchlauf

Alle Programme Iöschen

System-Software

Wählen Sie mit a/b „Sendersuchlauf“ und drücken Sie OK.

Land

Sendersuchlauf

Alle Programme Iöschen

System-Software

Wählen Sie mit a/ b „Speichern“ und drücken Sie OK.

Autom. Sendersuche

Gefundene DTV-Programme

Gefundene Radio-Programme

Speichern

Löschen

Wählen Sie mit c/d „Ja“ und drücken Sie OK.

Speichern

Ja Nein

Wählen Sie mit a/b „Löschen“ und drücken Sie OK.

Autom. Sendersuche

Gefundene DTV-Programme

Gefundene Radio-Programme

Speichern

Löschen

Wählen Sie mit c/d „Ja“ und drücken Sie OK.

Löschen

Ja Nein

Grundeinstellungen (Digital)

Bannerdauer

Sie können die Anzeigezeit (in Sekunden) des Banners einstellen.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Info-Banner

Sie können den Info-Banner aufrufen, während Sie ein Programm betrachten.

Drücken Sie p.

997 ZDFinfokanal 14:47

Gesundheit & Sport

Current affairs 13:30-13:45 Min. left: 0

• Die Anzeigedauer des Banners richtet sich nach der gewählten Einstellung.

Bei angezeigtem Info-Banner erneut p drücken, um Programmdetails aufzurufen.

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „System-Einstellung“ und drücken Sie OK.

Programmliste

System-Einstellung

DTV-Senderinstallation

Zugangsbegrenzungen

Wählen Sie mit a/b „Bannerdauer“ und drücken Sie OK.

Sprache

Zeitzone

Bannerdauer

Mit a/b die gewünschte Zeit wählen und OK drücken.

Bannerdauer

Den Info-Banner und die Programmdetails mit p vom Bildschirm löschen.

HINWEIS

• Der Info-Banner erscheint bei jedem Wechseln des Kanals.

• Manche Programme enthalten keine Informationen zu Programmdetails.

• Das Herunterladen der Info-Banner-Daten kann einige Sekunden in Anspruch nehmen.

• Einheit: Sek.

Grundeinstellungen (Digital)

Ton

Die bei allen Programmen vorzugebende Audiosprache wählen.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „System-Einstellung“ und drücken Sie OK.

Wählen Sie mit a/b „Sprache“ und drücken Sie OK.

Untertitel

Die bei allen Programmen vorzugebende Untertitelsprache wählen.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „System-Einstellung“ und drücken Sie OK.

Wählen Sie mit a/b „Sprache“ und drücken Sie OK.

Sprache

Zeitzone

Bannerdauer

Wählen Sie mit a/b „Untertitel“ und drücken Sie OK.

Ton

Untertitel

Videotext-Sprache

Sprache

Zeitzone

Bannerdauer

Wählen Sie mit a/b „Ton“ und drücken Sie OK.

Ton

Untertitel

Videotext-Sprache

Wählen Sie mit a/ b die gewünschte Sprache und drücken Sie OK.

Ton

ger

nld

eng

fin

fra

ita

• Die in der Liste aufgeführten Sprachen können von Programm zu Programm unterschiedlich sein.

• Näheres zur Sprachenliste siehe Seite 39.

Wählen Sie mit a/ b die gewünschte Sprache und drücken Sie OK.

Untertitel

ger

nld

eng

fin

fra

ita

• Die in der Liste aufgeführten Sprachen können von Programm zu Programm unterschiedlich sein.

• Wenn Sie „Keine“ wählen, werden Untertitel nicht angezeigt.

• Näheres zur Sprachenliste siehe Seite 39.

Grundeinstellungen (Digital)

Videotext-Sprache

Die bei allen Programmen vorzugebende Videotextsprache wählen.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Sprachenliste

baq: Baskisch cat: Katalanisch ces: Tschechisch wel: Walisisch dan: Dänisch ger: Deutsch dut: Niederländisch gre: Griechisch eng: Englisch fin: Finnisch fre: Französisch gla: Gälisch

glg: Galizisch scr: Kroatisch ita: Italienisch nor: Norwegisch pol: Polnisch por: Portugiesisch rus: Russisch slo: Slowakisch spa: Spanisch scc: Serbisch swe: Schwedisch tur: Türkisch

Wählen Sie mit a/b „System-Einstellung“ und drücken Sie OK.

Wählen Sie mit a/b „Sprache“ und drücken Sie OK.

Sprache

Zeitzone

Bannerdauer

Wählen Sie mit a/b „Videotext-Sprache“ und drücken Sie OK.

Ton

Untertitel

Videotext-Sprache

Wählen Sie mit a/ b die gewünschte Sprache und drücken Sie OK.

Videotext-Sprache

ger

nld

eng

fin

fra

ita

• Die in der Liste aufgeführten Sprachen können von Programm zu Programm unterschiedlich sein.

Grundeinstellungen (Digital)

Alle Programme Iöschen

Löschen aller Programme, dann Suchen und neu Installieren.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „DTVSenderinstallation“ und drücken Sie OK.

Zugangsbegrenzungen

Erlaubt das Einstellen einer Geheimnummer zur Begrenzung des Zugangs zu bestimmten Programmen und zum Sichern bestimmter Einstellungen gegen versehentliches Verändern.

Altersbegrenzung

Diese Funktion erlaubt das Begrenzen der empfangenen DTV- und Radio-Programme. Sie eignet sich dazu, Kinder vor Gefährdung durch Programme mit gewälttätigen oder erotischen Szenen zu schützen.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „Alle Programme löschen“ und drücken Sie OK. Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

• Näheres zum Einstellen der Geheimnummer siehe S. 84.

Land

Sendersuchlauf

Alle Programme Iöschen

System-Software

Wählen Sie mit c/d „Ja“ und drücken Sie OK.

Sendersuchlauf

Ja Nein

Wenn „Alle Programme Iöschen“ beendet ist, OK drücken und „Speichern“.

• Wenn Sie nur „Alle Programme Iöschen“ durchführen, können die gefundenen Programme nicht betrachtet werden. Um die mit „Alle Programme Iöschen“ gefundenen Programme betrachten zu können, müssen Sie diese „Speichern“. Näheres zum „Speichern“ siehe Seite 36.

Wählen Sie mit a/b „Zugangsbegrenzungen“ und drücken Sie OK.

Wählen Sie mit a/b „Altersbegrenzung“ und drücken Sie OK. Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

• Näheres zum Einstellen der Geheimnummer siehe S. 84.

Altersbegrenzung

DTV-Programme

Radio-Programme

Wählen Sie mit a/b die zu verwendende Einstufung und drücken Sie dann OK.

Altersbegrenzung

Keine

HINWEIS

• „Generelle Betrachtung“ und „Beurteilung durch Eltern“ nur in Frankreich verwendbar.

• „Indiziert“ nur in Spanien verwendbar.

• Näheres zu den Einstufungen siehe Seite 97.

Grundeinstellungen (Digital)

DTV-Programme

Mit dieser Funktion kann die Betrachtung bestimmter DTV-Programme begrenzt werden.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „Zugangsbegrenzungen“ und drücken Sie OK.

Programmliste

System-Einstellung

DTV-Senderinstallation

Zugangsbegrenzungen

Wählen Sie mit a/b „DTV-Programme“ und drücken Sie OK. Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

• Näheres zum Einstellen der Geheimnummer siehe S. 84.

Altersbegrenzung

DTV-Programme

Radio-Programme

Mit a/b die zu begrenzenden TVProgramme wählen. Dann mit c/d das Programm wählen und OK drücken.

DTV-Programme

1 - BBC ONE

2 - BBC TWO

7 - BBC CHOICE

10- BBC TEXT

11 - BBC NEWS 24

12 - BBC PARLMNT

Radio-Programme

Mit dieser Funktion kann die Verfügbarkeit bestimmter Radio-Programme begrenzt werden.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „Zugangsbegrenzungen“ und drücken Sie OK.

Programmliste

System-Einstellung

DTV-Senderinstallation

Zugangsbegrenzungen

Wählen Sie mit a/b „Radio-Programme“ und drücken Sie OK. Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

• Näheres zum Einstellen der Geheimnummer siehe S. 84.

Altersbegrenzung

DTV-Programme

Radio-Programme

Mit a /b die zu begrenzenden RadioProgramme wählen. Dann mit c/d das Programm wählen und OK drücken.

Radio-Programme

1 - BBC Radio 1

2 - BBC Radio 2

3 - BBC Radio 3

6 - BBC 6 Music

8 - BBC Asian Network

9 - BBC World Service

Grundeinstellungen (Digital)

Programm wählen

Sie können ein Programm aus der gespeicherten Programmliste wählen.

Drücken Sie LIST.

Wählen Sie mit a/b das gewünschte Programm und drücken Sie OK.

Gesp. Programmliste

1 - BBC ONE

2 - BBC TWO

7 - BBC CHOICE

10- BBC TEXT

11 - BBC NEWS 24

12 - BBC PARLMNT

997 - ZDFinfokanal

998 - ZDFdokukanal

999 - ZDF

• Zusammen mit dem normalen Fernsehprogramm gesendete Daten.

EPG (Electric Programme Guide) verwenden

Sie können beim Lesen der Programminformationen in der EPG-Liste ein Programm auswählen.

• Wenn vom EPG-Schirmbild auf das normale Schirmbild zurückgeschaltet werden soll, ohne ein Programm gewählt zu haben, ist dazu END/EXIT zu drücken. Mit GUIDE kann nicht zum normalen Schirmbild zurückgekehrt werden.

Drücken Sie GUIDE.

Jetzt Nächste

BBC ONE

Trading Treasures 13:45 Passport To The Sun

BBC TWO

Anthony Ant 13:45 UGetMe

BBC CHOICE

Newsround 13:45 House Invaders

BBC TEXT

Mona the Vampire 13:45 Neighbours

BBC NEW ...

BBC News 14:00 BBC World News

BBC ...

Home Affairs Committee 14:00 Home Affairs Committee

997

ZDFinfo...

Gesun dheit &Sport 14:00 Info aus den Landern

999

ZDFdok...

National Geographic 14:00 Streit um Drei

999

ZDF

Discovery

Thema Modus

14:00 Heute - Sport

Wählen Sie mit a/b/c/d das gewünschte Programm und OK drücken Sie.

• Im Banner werden Informationen zum gewählten Programm angezeigt.

HINWEIS

997 ZDFinfokanal 14:47

Gesundheit & Sport

Current affairs 13:30-13:45 Min. left: 0

HINWEIS

• Wenn das DTV-Menü angezeigt ist, erscheint die Gesp. Programmliste nicht. In solchen Fällen das DTV-Menü mit

DTV MENU vom Bildschirm löschen.

Grundeinstellungen (Digital)

Thema einstellen

Zur Vereinfachung der Programmwahl können Sie die Programme nach Kategorien ordnen.

Mit GUIDE das EPG-Schirmbild aufrufen.

Jetzt Nächste

BBC ONE

Trading Treasures 13:45 Passport To The Sun

BBC TWO

Anthony Ant 13:45 UGetMe

BBC CHOICE

Newsround 13:45 House Invaders

BBC TEXT

Mona the Vampire 13:45 Neighbours

BBC NEW ...

BBC News 14:00 BBC World News

BBC ...

Home Affairs Committee 14:00 Home Affairs Committee

997

ZDFinfo...

Gesun dheit &Sport 14:00 Info aus den Landern

999

ZDFdok...

National Geographic 14:00 Streit um Drei

999

ZDF

Discovery

Thema Modus

14:00 Heute - Sport

Mit der ROT-Taste das Thema-Menü aufrufen.

Mit a/b die gewünschte Kategorie wählen. Dann durch Drücken von c/d aktivieren und OK drücken.

• Gleichzeitiges Wählen mehrerer Kategorien ist nicht möglich.

Allgemeines

Kino

Nachrichten

Unterhaltung

Sport

Modus

Sie können zwischen dem TV- und dem Radio-Modus wählen.

GUIDE drücken.

Jetzt Nächste

BBC ONE

Trading Treasures 13:45 Passport To The Sun

BBC TWO

Anthony Ant 13:45 UGetMe

BBC CHOICE

Newsround 13:45 House Invaders

BBC TEXT

Mona the Vampire 13:45 Neighbours

BBC NEW ...

BBC News 14:00 BBC World News

BBC ...

Home Affairs Committee 14:00 Home Affairs Committee

997

ZDFinfo...

Gesun dheit &Sport 14:00 Info aus den Landern

999

ZDFdok...

National Geographic 14:00 Streit um Drei

999

ZDF

Discovery

Thema Modus

14:00 Heute - Sport

Jetzt Nächste

BBC ONE

Trading Treasures 13:45 Passport To The Sun

BBC TWO

Anthony Ant 13:45 UGetMe

BBC CHOICE

Newsround 13:45 House Invaders

BBC TEXT

Mona the Vampire 13:45 Neighbours

BBC NEW ...

BBC News 14:00 BBC World News

BBC ...

Home Affairs Committee 14:00 Home Affairs Committee

997

ZDFinfo...

Gesun dheit &Sport 14:00 Info aus den Landern

999

ZDFdok...

National Geographic 14:00 Streit um Drei

999

ZDF

Discovery

Thema Modus

14:00 Heute - Sport

• Programme, die Kategorien zugeordnet sind, werden blau angezeigt.

HINWEIS

• Das Themen-Menü erscheint nicht, wenn keine Dienste gefunden oder empfangen werden.

Die GRÜN-Taste drücken, um den RadioModus umzuschalten.

Jetzt Nächste

999

BBC...

House of Commons 13:45 House of Lords

Thema Modus

• Mit jedem Drücken der GRÜN-Taste wechselt

der Modus zwischen TV und Radio.

• Wenn eine Warnmeldung im Radio-Modus-

Schirmbild erscheint, kann diese mit END gelöscht werden.

Grundeinstellungen (Digital)

Audiosprache

Aus dieser Liste können Sie die bevorzugte Audiosprache wählen.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der BLAU-Taste das Anpassung-Menü aufrufen.

Mit der ROT-Taste das Audiosprache-Menü aufrufen.

Untertitelsprache

Aus dieser Liste können Sie die bevorzugte Untertitelsprache wählen.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der BLAU-Taste das Anpassung-Menü aufrufen.

Mit der GRÜN-Taste das UntertitelspracheMenü wählen.

Audiospr. Untertitelspr.

Wählen Sie mit a/b die gewünschte Sprache und drücken Sie OK.

Untertitelsprache

ger

nld

eng

fin

fra

ita

Audiospr. Untertitelspr.

Wählen Sie mit a/ b die gewünschte Sprache und drücken Sie OK.

Audiosprache

ger

nld

eng

fin

fra

ita

• Die in der Liste aufgeführten Sprachen können von Programm zu Programm unterschiedlich sein.

• Diese Einstellung wird deaktiviert, wenn der Kanal gewechselt wird oder das Programm endet.

• Näheres zum Einstellen der VorgabeAnzeigesprache siehe S. 38.

• Die in der Liste aufgeführten Sprachen können von Programm zu Programm unterschiedlich sein.

• Wenn Sie „Keine“ wählen, werden Untertitel nicht angezeigt.

• Diese Einstellung wird deaktiviert, wenn der Kanal gewechselt wird oder das Programm endet.

• Näheres zum Einstellen der VorgabeAnzeigesprache siehe S. 38.

Grundeinstellungen (Digital)

DTV-Programme bearbeiten

Sie können zwischen der DTV-Programmliste und einer Persönliche DTV-Programmeliste wählen.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Gewählter Punkt

DTV-Programmliste

Persönliche DTVProgrammeliste

HINWEIS

• Wenn „DTV-Programmliste“ gewählt ist, sind die Einstellungen für „DTV-Programmeliste“ und „Radio-Programmliste“ ungültig und „DTV-Programmeliste“, „Radio-Programmliste“ und „Zugangsbegrenzungen“ sind im Menü nicht wählbar.

Ursprüngliche Einstellung

Benutzereinstellung gültig.

Beschreibung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „Programmliste“ und drücken Sie OK.

Programmliste

System-Einstellung

DTV-Senderinstallation

Zugangsbegrenzungen

Wählen Sie mit a/b „DTV-Programme bearbeiten“ und drücken Sie OK.

Mit a/b „DTV-Programmliste“ oder „Persönliche DTV-Programmeliste“ wählen und OK drücken.

DTV-Programme bearbeiten

DTV-Programmliste

Persönliche DTV-Programmliste

Grundeinstellungen (Digital)

DTV-Programme sortieren

Die Programmposition können beliebig geordnet werden.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „Programmliste“ und drücken Sie OK.

Mit a/b des zu verschiebende Programm und mit c/d den Menüpunkt wählen.

Durch Drücken von a/bin die vorgesehene Position bewegen und dann c/d drücken.

Wiederholen Sie die Schritte 6 und 7, bis alle Programme wunschgemäß geordnet sind.

DTV-Programme sortieren

1 - BBC ONE

2 - BBC TWO

7 - BBC CHOICE

10- BBC TEXT

11 - BBC NEWS 24

12 - BBC PARLMNT

DTV-Programme sortieren

1 - BBC ONE

2 - BBC TWO

7 - BBC CHOICE

10- BBC TEXT

11 - BBC NEWS 24

12 - BBC PARLMNT

Programmliste

System-Einstellung

DTV-Senderinstallation

Zugangsbegrenzungen

Wählen Sie mit a/b „DTV-Programmliste“ und drücken Sie OK.

DTV-Programme bearbeiten

DTV-Programmliste

Radio-Programmliste

Wählen Sie mit a/b „DTV-Programme sortieren“ und drücken Sie OK.

DTV-Programme sortieren

DTV-Programme

DTV-Programme Iöschen

Gelöschte DTV-Programme

DTV-Programme sortieren

10- BBC TEXT

2 - BBC TWO

7 - BBC CHOICE

1 - BBC ONE

11 - BBC NEWS 24

12 - BBC PARLMNT

Radio-Programme sortieren

Zum Vornehmen von „Radio-Programme sortieren“ bitte im vorstehenden Schritt 4 „Radio-Programmliste“ anstelle von „DTV-Programmeliste“ wählen und dann wie unter den Schritten 5 bis 8 von „DTV-Programme sortieren“ vorgehen.

Grundeinstellungen (Digital)

Neue DTV-Programme

Zeigt eine Liste mit allen neu installierten TVProgramme an.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „Programmliste“ und drücken Sie OK.

Programmliste

System-Einstellung

DTV-Senderinstallation

Zugangsbegrenzungen

Neue Radio-Programme

Zeigt eine Liste mit allen neu installierten RadioProgramme an.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „Programmliste“ und drücken Sie OK.

Programmliste

System-Einstellung

DTV-Senderinstallation

Zugangsbegrenzungen

Wählen Sie mit a/b „Radio-Programmliste“ und drücken Sie OK.

DTV-Programme bearbeiten

DTV-Programmliste

Radio-Programmliste

Wählen Sie mit a/b „DTV-Programmliste“ und drücken Sie OK.

DTV-Programme bearbeiten

DTV-Programmliste

Radio-Programmliste

Wählen Sie mit a/b „Neue DTVProgramme“ und drücken Sie OK.

DTV-Programme sortieren

Neue DTV-Programme

DTV-Programme Iöschen

Gelöschte DTV-Programme

Neue DTV-Programme

997 - ZDFinfokanal

998 - ZDFdokukanal

999 - ZDF

Wählen Sie mit a/b „Neue RadioProgramme“ und drücken Sie OK.

Radio-Programme sortieren

Neue Radio-Programme

Radio-Programme Iöschen

Gelöschte Radio-Programme

Neue Radio-Programme

6 - BBC 6 Music

8 - BBC Asian Network

9 - BBC World Service

• Die im Suchlauf gefundenen Programme sind aufgelistet.

Grundeinstellungen (Digital)

DTV-Programme Iöschen

Sie können die installierten Programme kontrollieren und nicht gewünschte Programme aus der DTVProgrammliste löschen.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „Programmliste“ und drücken Sie OK.

Wählen Sie mit a/b „DTV-Programmliste“ und drücken Sie OK.

Wählen Sie mit a/b „DTV-Programme löschen“ und drücken Sie OK.

DTV-Programme sortieren

DTV-Programme

DTV-Programme Iöschen

Gelöschte DTV-Programme

Mit a/b den von der Liste zu löschenden Kanal wählen. Dann mit c/ d den Gegenstand wählen und OK drücken.

• Der gelöschte Kanal wird in die Gelöschte DTVProgramme verschoben.

DTV-Programme Iöschen

1 - BBC ONE

2 - BBC TWO

7 - BBC CHOICE

10- BBC TEXT

11 - BBC NEWS 24

12 - BBC PARLMNT

Gelöschte DTV-Programme

Hier können Sie die gelöschten Programme kontrollieren und Programme in die DTVProgrammeliste zurückgeben.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „Programmliste“ und drücken Sie OK.

Wählen Sie mit a/b „DTV-Programmliste“ und drücken Sie OK.

Wählen Sie mit a/b „Gelöschte DTVProgramme“ und drücken Sie OK.

DTV-Programme sortieren

DTV-Programme

DTV-Programme Iöschen

Gelöschte DTV-Programme

Mit a/b den Kanal wählen, der in die DTVProgramme Iöschen gegeben werden soll, mit c/d den Gegenstand wählen und OK drücken.

Gelöschte DTV-Programme

BBC ONE

BBC TWO

BBC CHOICE

BBC TEXT

BBC NEWS 24

BBC PARLMNT

Gelöschte Radio-Programme

Für „Gelöschte Radio-Programme“ bitte im vorstehenden Schritt 4 „Radio-Programmliste“ anstelle von „DTV-Programmeliste“ wählen und dann wie unter den Schritten 5 und 6 von „Gelöschte DTVProgramme“ vorgehen.

Radio-Programme Iöschen

Für „Radio-Programme Iöschen“ bitte im vorstehenden Schritt 4 „Radio-Programmliste“ anstelle von „DTVProgrammeliste“ wählen und dann wie unter den Schritten 5 und 6 von „DTV-Programme Iöschen“ vorgehen.

Grundeinstellungen (Digital)

Land

Wählen Sie das Land Ihres Standortes.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „DTVSenderinstallation“ und drücken Sie OK.

Programmliste

System-Einstellung

DTV-Senderinstallation

Zugangsbegrenzungen

Wählen Sie mit a/b „Land“ und drücken Sie OK. Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

• Näheres zum Einstellen der Geheimnummer siehe S. 84.

Land

Sendersuchlauf

Alle Programme Iöschen

System-Software

NOTE

Durch die Länderwahl werden folgende Einstellungen vorgegeben:

• Logische Kanalnummerierung

• Beim Suchlauf abzutastendes Frequenzband

• Zu verwendende Altersbegrenzungen

• Zu verwendende Zeitzone

• Zu verwendender Sommerzeit-Zeitraum

System-Software

Zeigt die verwendete System-Software-Version an.

Mit DTV MENU das DTV-Menü aufrufen.

Übersicht Einstellungen Anpassung

Mit der GRÜN-Taste das Einstellungen-Menü aufrufen.

Wählen Sie mit a/b „DTVSenderinstallation“ und drücken Sie OK.

Programmliste

System-Einstellung

DTV-Senderinstallation

Zugangsbegrenzungen

Wählen Sie mit a/b „System-Software“ und drücken Sie OK.

Land

Sendersuchlauf

Alle Programme Iöschen

System-Software

V1.0

Mit a/b das Land wählen, in dem Sie sich befinden.

Land

esp

fin

fra

gbr

grc

Grundeinstellungen (Digital)

Menüpunkte im DTV-Eingangsmodus

Übersicht

Einstellungen

Anpassung

Thema Modus

Programmliste DTV-Programme bearbeiten

DTV-Programmliste

Radio-Programmliste

System-Einstellung

DTV-Senderinstallation

Zugangsbegrenzungen Altersbegrenzung

Audiosprache Untertitelsprache

Sprache

Zeitzone Bannerdauer

Land Sendersuchlauf Autom. Sendersuche

Alle Programme Iöschen System-Software

DTV-Programme Radio-Programme

DTV-Programme sortieren Neue DTV-Programme

DTV-Programme Iöschen Gelöschte DTV-Programme

Radiodienste neu ordnen Neue Radio-Programme

Radio-Programme Iöschen Gelöschte Radio-Programme

To n Untertitel

Videotext-Sprache

Gefundene DTV-Programme Gefundene Radio-Programme

Speichern Löschen

Grundeinstellungen (Digital)

Symbole

1 Allgemeines EPG-Symbol.

2 Zeigt an, dass zumindest ein Thema gewählt ist.

3 Zeigt an, dass zusätzliche Informationen zum

4 Zeigt an, dass zumindest eine Untertitelsprache

345

5 Zeigt an, dass zumindest zwei Tonsprachen

6 Allgemeines Einstellungen-Menü-Symbol.

Thema verfügbar sind.

verfügbar ist.

verfügbar sind.

Common Interface

Mit Hilfe eines DVB Common Interface (CI) kann von einem einsteckbaren CA-Modul ein Conditional Access (CA)-System übernommen werden. Verschlüsselte Fernsehprogramme können durch das CA-System geschleift werden. Falls das CA-System im CI-Modul einen Smart-Card-Leser erfordert, muss das verwendete CI-Modul damit ausgestattet sein.

Common Interface-Modul*

CA-Karte*

Wenn eine kompatible CA-Karte eingesetzt ist, kann das Programm unmittelbar betrachtet werden.

Wenn keine kompatible Karte eingesetzt ist:

1 Das Programm wählen, für das die kompatible Karte

benötigt wird.

• Schirmbild mit Warnung erscheint.

2 Die kompatible CA-Karte einsetzen.

• Das Schirmbild mit der Warnung erlischt und das Programm kann betrachtet werden.

CA-System unterstützt von:

Crypto Works MediaGuard VIAccess Conax Nagra Vision Irdeto

HINWEIS

• Um Pay-TV-Programme betrachten zu können, ist ein Vertrag mit einem entsprechenden Anbieter zu schließen. Für Einzelheiten wenden Sie sich bitte an den Anbieter.

* Common Interface-Modul und CA-Karte werden nicht mitgeliefert

und sind auch nicht als optionales Sonderzubehör lieferbar.

Grundeinstellungen

Sprache-Einstellung für Bildschirmanzeige (OSD)

Sie können auch die Anzeigesprache beliebig wählen. Zur Auswahl stehen 10 Sprachen: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Niederländisch, Schwedisch, Portugiesisch, Finnisch und Türkisch.

AV-Eingangsmodus

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/ d zur Wahl von „Einstellungen“.

PC-Eingangsmodus

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/ d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „Sprache“ und drücken Sie OK.

[

MENÜ

Eingangssignal

Auto-Sync.

Fein-Sync.

Bilddrehung

Sprache

Einstellungen

Einstellungen Optionen

Wählen Sie mit a/ b /c/d in der angezeigten Liste die gewünschte Sprache und drücken Sie OK.

English Deutsch Français

...

Sprache

[Normal]

[Deutsch]

]

Wählen Sie mit a/b „Sprache“ und drücken Sie OK.

[

MENÜ

Autoinstallation

Sendereinstellung

Kindersicherung

Bildlage (AV)

Breitbildmodus

4:3 Bildformat [Panorama]

Vollbildmodus [Modus 1]

Bilddrehung

Sprache

Einstellungen

Einstellungen Optionen

...

Sprache

[Ein]

[Normal]

[Deutsch]

]

Wählen Sie mit a/ b /c/d in der angezeigten Liste die gewünschte Sprache und drücken Sie OK.

English Deutsch Français

Grundeinstellungen

Bildeinstellungen

Stellen Sie das Bild anhand der nachstehenden Einstellungen wunschgemäß ein.

[

]

MENÜ


Bild Ton

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Bild“.

• Das Bildmenü erscheint.

Wählen Sie mit a/b den einzustellenden Gegenstand.

Nehmen Sie mit c/d die gewünschte Einstellung vor.

HINWEIS

• Zum Zurückstellen aller einstellbaren Punkte auf die Voreinstellungen ab Werk drücken Sie a/b zur Wahl von „Rücksetzen“, und drücken dann OK.

Einstellpunkte für PC-QuelleEinstellpunkte für AV-Quelle

[

]

MENÜ


Bild Ton

ANWENDER

Kontrast

Helligkeit

Farbe

Farbtönung

Schärfe

Weiterführend

Rücksetzen

Gewählter Punkt

Kontrast

Helligkeit

Farbe

Farbtönung

Schärfe

[+30]

[0]

–30

[0]

–30

[0]

–30

[0]

–10

Taste c

Zum Abschwächen des Kontrasts

Zum Absenken der Helligkeit

Zum Verringern der Farbstärke

Für stärker blaustichige Hautfarben

Für geringere Schärfe

+40

+30

+10

Taste

Zum Verstärken des Kontrasts

Zum Erhöhen der Helligkeit

Zum Erhöhen der Farbstärke

Für stärker grünstichige Hautfarben

Für höhere Schärfe

ANWENDER

Kontrast

Helligkeit

Rot

Grün

Blau

Farbeinstellung

Rücksetzen

Gewählter Punkt

Kontrast

Helligkeit

Rot

Grün

Blau

[+30]

[0]

–30

[0]

–30

[0]

–30

[0]

–30

Taste c

Zum Abschwächen des Kontrasts

Zum Absenken der Helligkeit

Zum Abschwächen von Rot

Zum Abschwächen von Grün

Zum Abschwächen von Blau

+40

+30

Taste

Zum Verstärken des Kontrasts

Zum Erhöhen der Helligkeit

Zum Betonen von Rot

Zum Betonen von Grün

Zum Betonen von Blau

HINWEIS

• Zum Einstellen von „Farbeinstellung“ „Farbtemperatur“, „Schwarz/Weiß“, „Film-Modus“, „I/P-Modus“, oder „Rauschunterdrückung“, wählen Sie „Weiterführend“ und drücken dann OK. Siehe Seiten 54 bis 57.

Grundeinstellungen

Farbeinstellung

Der Farbton kann unter Verwendung der Einstellungen für das Sechsfarben-System eingestellt werden.

AV-Eingangsmodus

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Bild“.

• Das Bild-Menü erscheint.

Wählen Sie mit a/b „Weiterführend“ und drücken Sie OK.

...

[


MENÜ

Bild Ton

Weiterführend

]

ANWENDER

Kontrast

Helligkeit

Farbe

Farbtönung

Schärfe

Weiterführend

Rücksetzen

[+30]

[0]

–30

–10

+40

+30

+10

Wählen Sie mit a/b den einzustellenden Punkt.

Farbeinstellung

+30

–30

Reset

[ 0]

–30

[ 0]

–30

[ 0]

–30

[ 0] –30

Verändert Rot

mehr nach

Magenta oder Gelb.

Nehmen Sie mit c/d die gewünschte Einstellung vor.

HINWEIS

• Zum Zurückstellen aller einstellbaren Punkte auf die Voreinstellungen ab Werk drücken Sie a/b zur Wahl von „Reset“ und drücken dann OK.

PC-Eingangsmodus

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Bild“.

• Das Bild-Menü erscheint.

Wählen Sie mit a/b „Farbeinstellung“ und drücken Sie OK.

Wählen Sie mit a/b den einzustellenden Punkt.

...

[


MENÜ

Verändert Rot

mehr nach

Magenta oder Gelb.

Farbeinstellung

Reset

]

–30

[ 0]

–30

[ 0]

–30

[ 0]

–30

[ 0] –30

+30

Wählen Sie mit a/b „Farbeinstellung“ und drücken Sie OK.

Farbeinstellung

Farbtemperatur

Schwarz/Weiß

Film-Modus

I/P-Modus

Rauschunterdrückung

[ 0]

–30

[ 0]

–30

[ 0]

–30

[ 0]

–30

[ 0] –30

+30

Nehmen Sie mit c/d die gewünschte Einstellung vor.

HINWEIS

• Zum Zurückstellen aller einstellbaren Punkte auf die Voreinstellungen ab Werk drücken Sie a/b zur Wahl von „Reset“ und drücken dann OK.

Grundeinstellungen

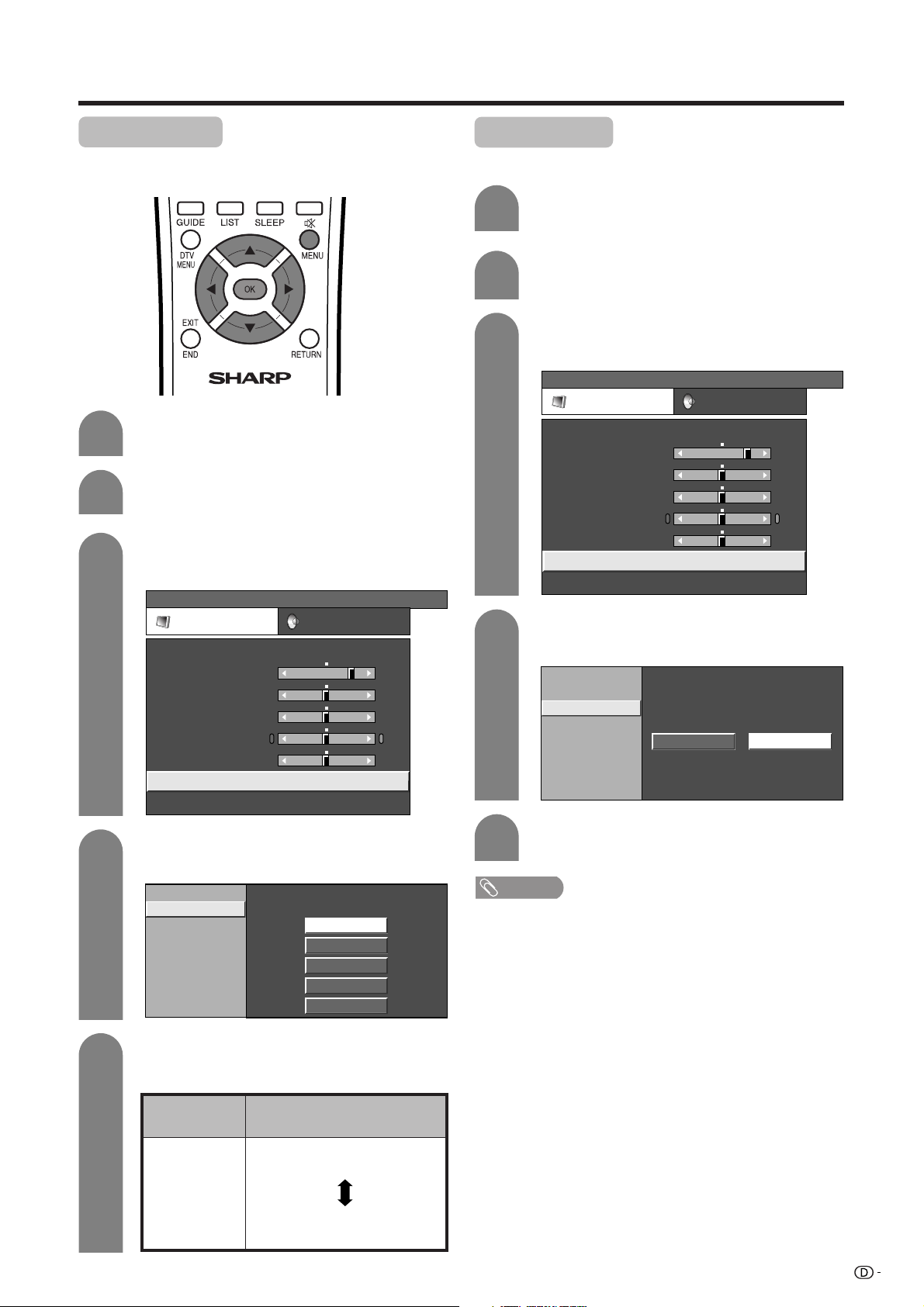

Farbtemperatur

Wählen Sie die für optimale Weißwiedergabe geeignete Farbtemperatur.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Bild“.

• Das Bild-Menü erscheint.

Wählen Sie mit a/b „Weiterführend“ und drücken Sie OK.

...

[


MENÜ

Bild Ton

Weiterführend

]

ANWENDER

Kontrast

Helligkeit

Farbe

Farbtönung

Schärfe

Weiterführend

Rücksetzen

[+30]

[0]

–30

–10

+40

+30

+10

Schwarz/Weiß

Für Schwarzweiß-Wiedergabe von Videos.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Bild“.

• Das Bild-Menü erscheint.

Wählen Sie mit a/b „Weiterführend“ und drücken Sie OK.

...

[


MENÜ

Bild Ton

Weiterführend

]

ANWENDER

Kontrast

Helligkeit

Farbe

Farbtönung

Schärfe

Weiterführend

Rücksetzen

Wählen Sie mit a/b „Schwarz/Weiß“ und drücken Sie OK.

Farbeinstellung

Farbtemperatur

Schwarz/Weiß

Film-Modus

I/P-Modus

Rauschunterdrückung

[+30]

[0]

–30

–10

Ein Aus

+40

+30

+10

Wählen Sie mit a/b „Farbtemperatur“ und drücken Sie OK.

Farbeinstellung

Farbtemperatur

Schwarz/Weiß

Film-Modus

I/P-Modus

Rauschunterdrückung

Blau

Bläulich

Normal

Rötlich

Rot

Wählen Sie mit a/b die gewünschte Stufe und drücken Sie OK.

Gewählter Punkt

Blau Bläulich Normal Rötlich Rot

Beschreibung

Weiß mit bläulichem Ton

Weiß mit rötlichem Ton

Wählen Sie mit c/d „Ein“ und drücken Sie

OK.

HINWEIS

• Wenn Schwarz/Weiß auf „Ein“ eingestellt ist, wird das Menü im DTV-Modus monochrom angezeigt.

Grundeinstellungen

Film-Modus

Erkennt automatisch Quellen, die auf Kinofilmen basieren (ursprünglich 24 Bilder/Sek.), analysiert die Signale und bereitet die einzelnen Bilder für eine Bildqualität mit hoher Auflösung auf.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Bild“.

• Das Bild-Menü erscheint.

I/P-Modus

Durch die Einstellung des Bildes und des Eingangssignals kann ein besseres Bild erzielt werden.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Bild“.

• Das Bild-Menü erscheint.

Wählen Sie mit a/b „Weiterführend“ und drücken Sie OK.

Wählen Sie mit a/b „I/P-Modus“ und drücken Sie OK.

• Einige Menüpunkte werden abgeschwächt angezeigt. Diese können nicht gewählt werden.

Farbeinstellung

Farbtemperatur

Schwarz/Weiß

Film-Modus

I/P-Modus

Rauschunterdrückung

Zeilensprung Progressiv

Wählen Sie mit a/b „Weiterführend“ und drücken Sie OK.

...

[


MENÜ

Bild Ton

Weiterführend

]

ANWENDER

Kontrast

Helligkeit

Farbe

Farbtönung

Schärfe

Weiterführend

Rücksetzen

Wählen Sie mit a/b „Film-Modus“ und drücken Sie OK.

• Einige Menüpunkte werden abgeschwächt angezeigt. Diese können nicht gewählt werden.

Farbeinstellung

Farbtemperatur

Schwarz/Weiß

Film-Modus

I/P-Modus

Rauschunterdrückung

[+30]

[0]

–30

–10

Ein Aus

+40

+30

+10

Wählen Sie mit c/d „Zeilensprung“ oder „Progressiv“ und drücken Sie OK.

HINWEIS

• Der I/P-Modus ist auf „Progressiv“ eingestellt, wenn der FilmModus auf „Ein“ eingestellt ist.

Wählen Sie mit c/d „Ein“ und drücken Sie

OK.

HINWEIS

• Den Film-Modus manuell zur Feststellung einer auf Film basierenden Quelle (original-vercodete 24 Bilder/ Sekunde) auf „Ein“ einstellen, wenn die Eingangsquelle eine vertikale Frequenz von 50 Hz hat ( z.B. PAL, SECAM, usw.).

Grundeinstellungen

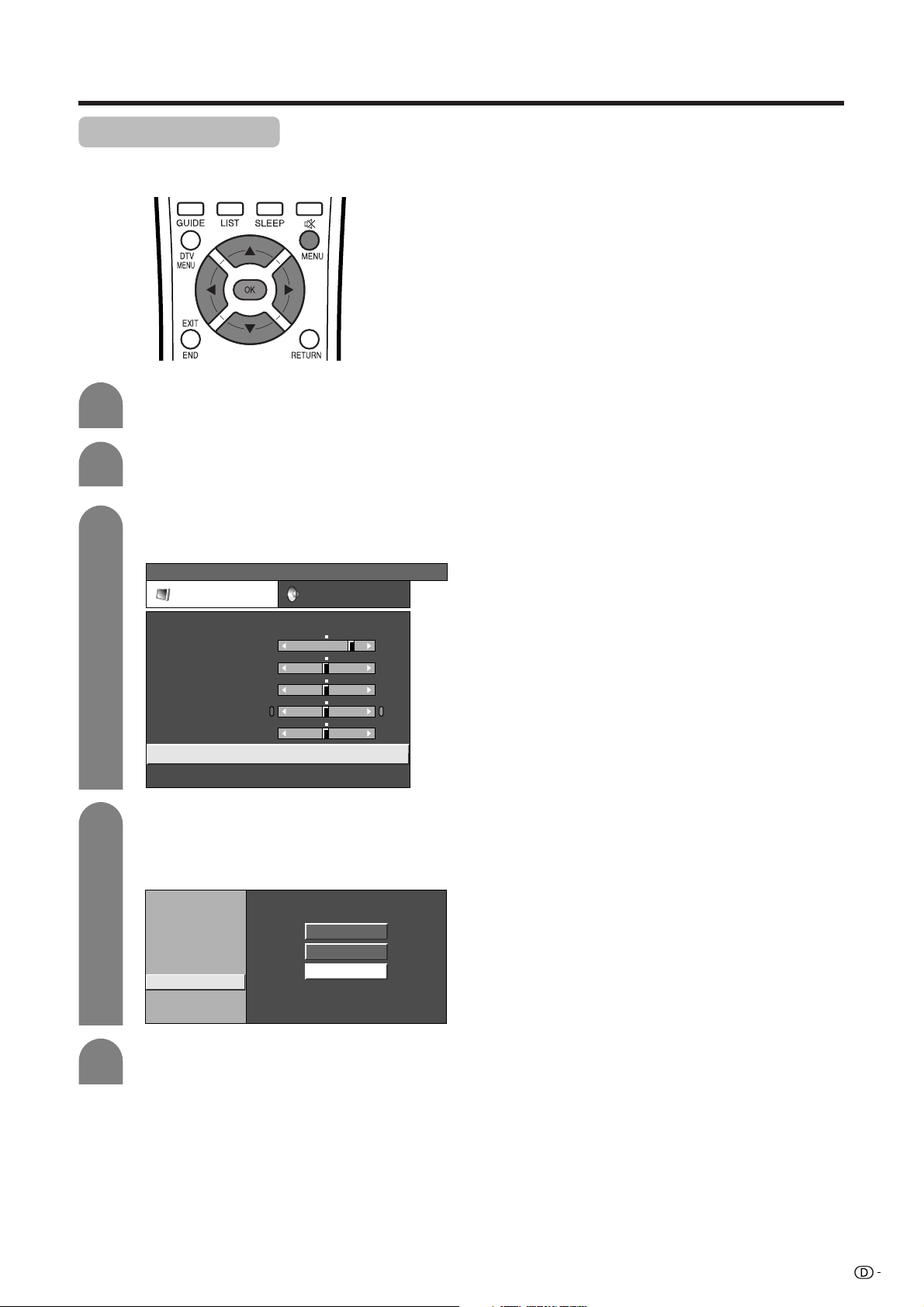

Rauschunterdrückung

Damit wird ein klareres Videobild erzeugt.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Bild“.

• Das Bild-Menü erscheint.

Wählen Sie mit a/b „Weiterführend“ und drücken Sie OK.

...

[


MENÜ

Bild Ton

Weiterführend

]

ANWENDER

Kontrast

Helligkeit

Farbe

Farbtönung

Schärfe

Weiterführend

Rücksetzen

Wählen Sie mit a/b „Rauschunterdrückung“ und drücken Sie OK.

• Einige Menüpunkte werden abgeschwächt angezeigt. Diese können nicht gewählt werden.

Farbeinstellung

Farbtemperatur

Schwarz/Weiß

Film-Modus

I/P-Modus

Rauschunterdrückung

[+30]

[0]

–30

–10

Max.

Min.

+40

+30

+10

Aus

Wählen Sie mit a/b die gewünschte Stufe und drücken Sie OK.

Grundeinstellungen

Audioeinstellung

Klangregelung

Mit den nachstehenden Einstellungen können Sie das Klangbild wunschgemäß regeln.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Ton“.

• Das Ton-Menü erscheint.

MENÜ

[Ton]

Ton Eco

ANWENDER

–15

Höhen

Bass

Balance

Dolby Virtual

Lautsprecher [Eingebaute Ls.]

Rücksetzen

[0]

–15

[0]

Li.

+15

Re.

[Aus]

Dolby Virtual

Über die „Ton“-Einstellung sind auch Dolby VirtualEffekte möglich.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Ton“.

• Das Ton-Menü erscheint.

Wählen Sie mit a/b „Dolby Virtual“ und drücken Sie OK.

...

[

Ton

MENÜ

Ton Eco

Dolby Virtual

]

ANWENDER

+15

Re.

[Aus]

AusEin

–15

Höhen

Bass

Balance

Dolby Virtual

Lautsprecher [Eingebaute Ls.]

Rücksetzen

[0]

–15

[0]

Li.

Wählen Sie mit c/d die gewünschte Stufe und drücken Sie OK.

Wählen Sie mit a/b den einzustellenden Punkt.

Wählen Sie mit c/ d die gewünschte Einstellung vor.

Gewählter Punkt

Höhen

Bass

Balance

HINWEIS

• Zur Rückstellung aller Einstellungen auf die Werte ab Werk drücken Sie a/b zur Wahl von „Rücksetzen“ und drücken dann OK. Drücken Sie c/d zur Wahl von „Ja“ und dann OK.

• Bei variablem Audioausgang und bei Benutzung eines Kopfhörers erscheinen die Punkte im Ton-Menü grau und sind nicht wählbar.

• Wenn Dolby Virtual auf „Ein“ eingestellt ist, erscheint „Balance“ grau und ist nicht wählbar.

Taste c

Für schwächere Höhen

Für schwächeren Bass

Zum Absenken des rechten Lautsprecherpegels

Taste

Für stärkere Höhen

Für stärkeren Bass

Zum Absenken des linken Lautsprecherpegels

HINWEIS

• Dolby Virtual kann auch mit ] an der Fernbedienung gewählt werden. Näheres zu Dolby Virtual siehe Seite 25.

• Bei variablem Audioausgang und bei Benutzung eines Kopfhörers erscheinen die Punkte im Ton-Menü grau und sind nicht wählbar.

• Wenn Dolby Virtual auf „Ein“ eingestellt ist, erscheint „Balance“ grau und ist nicht wählbar.

Grundeinstellungen

Stromregelung (Eco)

Über die Stromregelung (Eco) kann die Displayhelligkeit abgesenkt werden, um Strom zu sparen.

Stromregelung bei AV-Quelle

Bildschirm

Bei Einstellung auf „Manuell“ oder „Auto“ wird der Stromverbrauch durch Reduzierung der Hinterbeleuchtung verringert.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Eco“.

• Das Eco-Menü erscheint.

Wählen Sie mit a/b „Bildschirm“ und drücken Sie OK.

...

[

Eco

MENÜ

Eco Einstellungen

Bildschirm

Auto Stand-by 15 Min.

Auto System aus

Bildschirm

]

[Manuell]

[Aus]

Wählen Sie mit c/ d die gewünschte Helligkeit für die Hinterbeleuchtung und drücken Sie OK.

Manuell [+8] –8+8

Auto

HINWEIS

• Bei Einstellung auf „Auto“ leuchtet die OPC-Anzeige grün auf, prüft die Umgebungshelligkeit und stellt automatisch die Helligkeit für die Hinterbeleuchtung ein. Stellen Sie sicher, dass der OPC-Sensor nicht von Gegenständen verdeckt wird, weil dadurch die Funktion zur Feststellung der Umgebungshelligkeit beeinträchtigt wird.

Grundeinstellungen

Auto Stand-by 15 Min.

Wenn Sie diesen Punkt auf „Ein“ einstellen, schaltet sich das System automatisch aus, wenn länger als 15 Minuten kein Signal eingeht.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Eco“.

• Das Eco-Menü erscheint.

Wählen Sie mit a/b „Auto Stand-by 15 Min.“ und drücken Sie OK.

...

[

MENÜ

Bildschirm

Auto Stand-by 15 Min.

Auto System aus

Eco

Auto Stand-by 15 Min.

Eco Einstellungen

[Manuell]

]

[Aus]

Auto System aus

Bei Einstellung auf „Ein“ wird das Gerät automatisch ausgeschaltet, wenn 3 Stunden lang kein Bedienvorgang erfolgt.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Eco“.

• Das Eco-Menü erscheint.

Wählen Sie mit a/b „Auto System aus“ und drücken Sie OK.

...

[

MENÜ

Bildschirm

Auto Stand-by 15 Min.

Auto System aus

Eco

Auto System aus

Eco Einstellungen

]

[Manuell]

[Aus]

Wählen Sie mit c/d „Ein“ und drücken Sie OK.

AusEin

• Ab fünf Minuten vor dem Ausschalten wird die

verbleibende Zeit jede Minute angezeigt.

HINWEIS

• Als Werksvorgabe ist „Aus“ eingestellt.

• Wenn ein Fernsehprogramm endet und am AVC-System ein Eingangssignal anliegt, arbeitet diese Funktion eventuell nicht.

Wählen Sie mit c/d „Ein“ und drücken Sie OK.

• Ab fünf Minuten vor dem Ausschalten wird die

verbleibende Zeit jede Minute angezeigt.

HINWEIS

• Als Werksvorgabe ist „Aus“ eingestellt.

AusEin

Grundeinstellungen

Stromregelung bei PC-Quelle

Über die Stromregelung kann die Anzeigehelligkeit reduziert und Strom gespart werden.

Bildschirm

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Eco“.

• Das Eco-Menü erscheint.

Wählen Sie mit a/b „Bildschirm“ und drücken Sie OK.

...

[

Eco

MENÜ

Eco Einstellungen

Bildschirm

Stromversorgung

Bildschirm

]

[Manuell]

[aus]

Drücken Sie c/d zur Wahl der gewünschten Helligkeit für die Hinterbeleuchtung und drücken Sie dann OK.

Manuell [+8] –8+8

Auto

Stromversorgung

Wenn aktiviert, schaltet sich das System automatisch aus.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Eco“.

• Das Eco-Menü erscheint.

Wählen Sie mit a/b „Stromversorgung“ und drücken Sie OK.

...

[

Eco

MENÜ

Eco Einstellungen

Bildschirm

Stromversorgung

[Manuell]

Wählen Sie mit a/b „Modus 1“ oder „Modus

]

[aus]

2“ und drücken Sie OK.

aus

Modus 1

Modus 2

Gewählter Punkt

Aus

Modus 1

Modus 2

• Kein automatisches Ausschalten

• Werksvorgabe

• Das System schaltet sich aus, wenn länger als 8 Minuten kein Signal eingeht.

• Das System bleibt ausgeschaltet, auch wenn danach vom PC wieder ein Signal eingeht.

• Das System wird erneut durch das Drücken der Bereitschaftsmodus-/Einschalttaste auf dem Display oder von B auf der Fernbedienung eingeschaltet. (Siehe Seite

21.)

• Das System schaltet sich aus, wenn länger als 8 Sekunden kein Signal eingeht.

• Wenn danach vom PC wieder ein Signal eingeht, schaltet sich das System wieder ein.

Beschreibung

HINWEIS

Einsatz externer Geräte

An das System können verschiedene externe Geräte angeschlossen werden, z.B. ein Decoder, Videorecorder, DVD-Spieler, PC, Spielekonsolen und Camcorder. Zur Wiedergabe externer Geräte sollte die Signalquelle mit

b an der Fernbedienung oder INPUT am Display gewählt werden.

DVD-Spieler

Digital-Audiogerät

AVC-System (Rückseite)

AV-Receiver Videorecorder Decoder

AVC-System (Vorderseite)

VORSICHT

• Zum Schutz der gesamten Anlage ist stets das AVC-System auszuschalten, bevor Sie externe Geräte wie Decoder, Videorecorder, DVD-Spieler, PC, Spielekonsolen oder Camcorder anschließen.

HINWEIS

• Machen Sie sich vor Ausführung der Anschlüsse bitte mit der Bedienungsanleitung der entsprechenden Geräte (DVDSpieler, PC usw.) vertraut.

Spielekonsole/Camcorder

Einsatz externer Geräte

Wiedergabe von einem Decoder

Anschließen eines Decoders

Zum Anschließen eines Decoders oder anderen Audio/Video-Gerätes kann der Anschluss INPUT 1 verwendet werden.

AVC-System (Rückseite)

Scart-Kabel (im Fachhandel erhältlich)

Decoder

MENÜ

[

Optionen

EING -QUELLE TV DTV

Eingang 1

Eingang 2 Eingang 3 Eingang 4

...

Eingangssignal

]

Wiedergeben des Programms

Zum Betrachten eines Bildes vom Decoder wählen Sie „Eingang 1“ im Menü „EING-QUELLE“ mit b an der Fernbedienung oder INPUT am Display.

Die Einstellung wird gespeichert und kann im Menü „EING-QUELLE“ gewählt werden.

HINWEIS

• Mit jedem Drücken von b wechselt entsprechend die Eingangsquelle.

• Falls das Decoderbild nicht sauber wiedergegeben wird, kann es erforderlich sein, die Einstellung des Eingangssignaltyps im Menü „Eingangssignal“ zu ändern.

• Es wird empfohlen, den Anschluss INPUT 1 zu belegen, wenn ein Decoder zum Zuspielen terrestrischer Empfangssignale verwendet wird. Wenn Eingang 1Signale bei der automatischen Installation oder der Programmeinstellung eingestellt wurden, stellen Sie sicher, dass „Decoder“ auf „Eingang 1“ im „Manuell Sendereinstellung“-Menü eingestellt wurde. (Siehe Seite

32).

• Näheres zum Signaltyp des Decoders finden Sie in der dazugehörigen Bedienungsanleitung.

• Näheres zum Wählen des Signaltyps finden Sie auf Seite

RGBFBAS

73.

(Für Eingang 1-Signal)

Einsatz externer Geräte

Wiedergabe von einem Videorecorder

Anschließen eines Videorecorders

Der Anschluß INPUT 2 kann zum Anschließen eines Videorecorders oder anderen Audio/Video-Gerätes verwendet werden. Wenn Ihr Videorecorder fortgeschrittene „AV Link“-Systeme (siehe Seite 65) für TV-VCR-Verbundbetrieb unterstützt, können Sie den Videorecorder über ein voll verdrahtetes SCART-Kabel an die Buchse INPUT 2 am AVC-System anschließen.

Fortgeschrittene AV-Link-Systeme

• Die Tunerdaten können vom Fernseher direkt in den Videorecorder gespeist werden (Herunterladen der Presets).

• Während der Betrachtung von Fernsehprogrammen kann mit einem einzigen Druck auf die VCR-Aufnahmetaste ein Programm aufgezeichnet werden (WYSIWYR*). * Genaueres entnehmen Sie bitte der Bedienungsanleitung des Videorecorders; manche Recorder besitzen z.B. eine Taste

speziell für WYSIWYR. Näheres zu „WYSIWYR“ siehe Seite 65.

• Auf Drücken der Wiedergabetaste am Videorecorder schaltet sich der Fernseher automatisch aus dem Bereitschaftsmodus ein und gibt das Recorderbild wieder.

• Wenn die System-Standby-Taste am Videorecorder gedrückt wird, schaltet auch der Fernseher auf Bereitschaft.

HINWEIS

• Fortgeschrittene „AV-Link“-Systeme für TV-VCR-Verbundbetrieb sind mit manchen externen Quellen u.U. nicht kompatibel.

• Es wird empfohlen, den Anschluss INPUT 2 zu belegen, wenn ein Decoder zum Zuspielen von terrestrischen Empfangssignalen mit einem Videorecorder verwendet wird. Wenn das Signal von Eingang 2 bei der Autoinstallation oder der Sendereinstellung abgespeichert wird, ist „Decoder“ im „Manuell Sendereinstellung“-Menü auf „Eingang 2“ zu stellen. (Siehe Seite 32.)

AVC-System (Rückseite)

MENÜ

[

Optionen

SCART-Kabel (im Fachhandel erhältlich)

EING -QUELLE TV DTV

Eingang 1

Eingang 2

Eingang 3 Eingang 4

...

Eingangssignal

]

SCART-Kabel (im Fachhandel erhältlich)

Videorecorder

Decoder

Wiedergeben des Videorecorderbildes

Zum Betrachten des Bildes vom Videorecorder wählen Sie „Eingang 2“ im Menü „EING-QUELLE“ mit b an der Fernbedienung oder INPUT am Display.

Die Einstellung wird gespeichert und kann im Menü „EING-QUELLE“ gewählt werden.

HINWEIS

• Mit jedem Drücken von b wechselt entsprechend die Eingangsquelle.

• Falls das Videobild nicht sauber wiedergegeben wird, kann es erforderlich sein, die Einstellung des Eingangssignaltyps im Menü „Eingangssignal“ zu ändern.

• Näheres zum Signaltyp des Videorecorders finden Sie in der dazugehörigen Bedienungsanleitung.

FBASY/C

• Näheres zum Wählen des Signaltyps finden Sie auf Seite

73.

(Für Eingang 2-Signal)

Einsatz externer Geräte

Einsatz der AV-Link-Funktion

Dieses System ist mit vier typischen AV-Link-Funktionen für Verbundbetrieb des AVC-Systems mit entsprechenden anderen audiovisuellen Geräten ausgestattet.

HINWEIS

• Arbeitet nur, wenn die Audio/Video-Signalquelle über ein voll verdrahtetes SCART-Kabel an die INPUT 2-Buchse des AVC-Systems mit AV Link angeschlossen ist.

One Touch Play

Wenn das System auf Bereitschaft geschaltet ist, schaltet es sich automatisch ein und gibt das Bild von der Audio/Video-Signalquelle (z.B. Videorecorder, DVD-Spieler) wieder.

Betriebsbereitschaft

Wenn das angeschlossene Audio/Video-Gerät (z.B. Videorecorder, DVD-Spieler) auf Betriebsbereitschaft geschaltet wird, wird das System ebenfalls auf Bereitschaftsmodus geschaltet.

WYSIWYR (What You See Is What You Record)

Wenn die Fernbedienung des angeschlossenen Videorecorders eine WYSIWYR-Taste besitzt, startet die Aufnahme automatisch auf Drücken dieser Taste.

Abspeichern auf die Presets

Automatische Übertragung der gespeicherten Kanalinformationen vom Tuner des Systems auf eines der angeschlossenen Audio/Video-Geräte (z.B. Videorecorder) über den INPUT 2-Anschluss.

AVC-System (Rückseite)

Scart-Kabel (im Fachhandel erhältlich)

Videorecorder

HINWEIS

• Genaueres entnehmen Sie bitte den Bedienungsanleitungen der externen Geräte.

Einsatz externer Geräte

Wiedergabe von einem DVD-Spieler

Anschließen des DVD-Spielers

Der Anschluss INPUT 3 kann zum Anschließen eines DVD-Spielers oder anderen Audio/Video-Gerätes verwendet werden.

AVC-System (Rückseite)

SCART-Kabel (im Fachhandel erhältlich)

Bei Anschluss über ein Komponentenkabel stellen Sie bitte unter „Eingangssignal“ im Menü „COMPONENTE“ ein.

Komponentenkabel (im Fachhandel erhältlich)

DVD-Spieler

MENÜ

[

Optionen

EING -QUELLE TV DTV

Eingang 1 Eingang 2

Eingang 3

Eingang 4

...

Eingangssignal

]

Wiedergeben vom DVD-spieler

Zum Betrachten des Bildes vom DVD-Spieler wählen Sie „Eingang 3“ im Menü „EING-QUELLE“ mit b an der Fernbedienung oder INPUT am Display.

Die Einstellung wird gespeichert und kann im Menü „EING-QUELLE“ gewählt werden.

HINWEIS

• Mit jedem Drücken von b wechselt entsprechend die Eingangsquelle.

• Falls das DVD-Bild nicht sauber wiedergegeben wird, kann es erforderlich sein, die Einstellung des Eingangssignaltyps im Menü „Eingangssignal“ zu ändern.

• Näheres zum Signaltyp finden Sie in der Bedienungsanleitung des DVD-Spielers.

• Näheres zum Wählen des Signaltyps finden Sie auf Seite

73.

COMPONENTE

Y/C

FBAS

RGB

(Für Eingang 3-Signal)

Einsatz externer Geräte

Wiedergabe von Spielekonsole oder Camcorder

Anschließen von Spielekonsole oder Camcorder

An die Buchsen von INPUT 4 kann in unkomplizierter Weise eine Spielekonsole, ein Camcorder oder ein anderes Audio/Video-Gerät angeschlossen werden.

HINWEIS

• Die S-Video-Buchse hat Priorität über die Videobuchsen.

AVC-System (Vorderseite)

Composite-Videokabel (im Fachhandel erhältlich)

S-Video-Kabel (im Fachhandel erhältlich)

MENÜ

[

Optionen

EING -QUELLE TV DTV

Eingang 1 Eingang 2 Eingang 3

Eingang 4

...

Eingangssignal

]

Spielekonsole/Camcorder

Wiedergabe des Bildes von einer Spielekonsole oder eines Camcorders

Zum Anschluss einer Spielekonsole oder zur Wiedergabe mit einem Camcorder wählen Sie „Eingang 4“ im Menü „EING-QUELLE“ mit b an der Fernbedienung oder INPUT am Display.

Die Einstellung wird gespeichert und kann im Menü „EING-QUELLE“ gewählt werden.

HINWEIS

• Mit jedem Drücken von b wechselt entsprechend die Eingangsquelle.

• Näheres zum Signaltyp siehe Bedienungsanleitung der Spielkonsole oder des Camcorders.

• Näheres zum Wählen des Signaltyps finden Sie auf Seite

73.

AUTO

S-Video

Video

(Für Eingang 4-Signal)

Einsatz externer Geräte

Wiedergabe des Bildes von einem PC

Anschluss an einen PC

Verwenden Sie die PC-Anschlüsse zum Anschluss eines PCs.

HINWEIS

• Die PC-Eingangsanschlüsse sind mit DDC1/2B kompatibel.

• Siehe Seite 90 für eine Liste der PC-Signale, die mit diesem System kompatibel sind.

AVC-System (Vorderseite)

RGB-Kabel (im Fachhandel erhältlich)

Kabel mit ø 3,5-mm-StereoMiniklinke (im Fachhandel erhältlich)

Signalbelegung der 15-poligen Mini-D-Sub-Steckbuchse

4 321

141312

Stift Nr. Signal Stift Nr. Signal Stift Nr. Signal

1 R 6 GND (Erde) q Nicht belegt 2 G 7 GND (Erde) w SDA 3 B 8 GND (Erde) e HD 4 Nicht belegt 9 Ⳮ5V r VD 5 CSYNC 0 GND (Erde) t SCL

HINWEIS

• Für den Anschluss bestimmter Macintosh-Computer kann ein Macintosh-Adapter erforderlich sein.

EING -QUELLE

Wiedergabe des Bildes von einem PC

Zur Wiedergabe mit einem PC wählen Sie „PC“ aus dem „EING-QUELLE“-Menü mit b auf der Fernbedienung oder INPUT auf dem Display.

Beim Anschluss eines PCs wird das richtige Eingangssignal automatisch festgestellt. (Siehe Seite

78.) Wenn die Wiedergabe mit dem PC kein klares Bild ergibt, sollte die Auto-Sync.-Einstellung im „Einstellungen“-Menü ausgeführt werden. (Siehe Seite

72.)

TV DTV

Eingang 1 Eingang 2 Eingang 3 Eingang 4

HINWEIS

• Mit jedem Drücken von b wechselt entsprechend die Eingangsquelle.

Einsatz externer Geräte

Anschluss von externen Lautsprechern

Rückseite

Anschluss des Lautsprecherkabels

Lasche nach unten

drücken.

Kabelende einschieben.

Wenn externe Lautsprecher verwendet werden

•Ändern Sie die Lautsprechereinstellung auf externe Lautsprecher. (Siehe Seite 70.)

Stellen Sie sicher, dass die Lautsprecherklemmen und die Kabelpolarität (L, +) richtig sind.

• Die Lautsprecherklemmen haben Plus- (L) und Minus- Polarität (+).

• Plus ist rot und Minus ist schwarz.

• Die Kabel sind ebenfalls in Plus und Minus unterteilt.

• Stellen Sie beim Anschluss des linken bzw. rechten

Lautsprechers sicher, dass die Plus-/Minus-Klemmen mit den richtigen Kabeln belegt sind.

HINWEIS

• Das Netzkabel vor der Installation der Lautsprecher von der Steckdose abtrennen.

Lasche wieder

hochstellen.

VORSICHT

• Stellen Sie sicher, dass die Technischen Daten der externen Lautsprecher 4 Ohm und 10 Watt betragen.

• Verbinden Sie die Plus/Minus-Klemmen mit den richtigen Kabeln. Ein falscher Anschluß kann einen Kurzschluß verursachen.

Einsatz externer Geräte

Wahl der Lautsprecher

Audio kann unter Verwendung der mitgelieferten Lautsprecher (abnehmbar) oder anderer externer Lautsprecher wiedergegeben werden.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Ton “.

• Das Ton-Menü erscheint.

Wählen Sie mit a/b „Lautsprecher“ und drücken Sie OK.

...

[

Ton

MENÜ

Ton Eco

Lautsprecher

]

ANWENDER

Höhen

Bass

Balance

Dolby Virtual

Lautsprecher [Eingebaute Ls.]

Rücksetzen

[0]

–15

[0]

–15

[0]

Li.

Wählen Sie mit c/d „Extern“ oder „Eingebaute Ls.“ und drücken Sie OK.

+15

Re.

[Aus]

Eingebaute Ls.Extern

HINWEIS

• Bei variablem Audioausgang und bei Benutzung eines Kopfhörers erscheinen die Punkte im Ton-Menü grau und sind nicht wählbar.

• Wenn Dolby Virtual auf „Ein“ eingestellt ist, erscheint „Balance“ grau und ist nicht wählbar.

Praktische Einstellmöglichkeiten

Bildlage (für TV/AV-Eingangsmodus)

Zum Verschieben der horizontalen und vertikalen Lage des Bilds auf dem Bildschirm.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/ d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „Bildlage (AV)“ und drücken Sie OK.

[

MENÜ

Einstellungen

Einstellungen Optionen

...

Bildlage (AV)

]

HINWEIS

• Zum Zurückstellen aller einstellbaren Punkte auf die Voreinstellungen ab Werk drücken Sie a/b zur Wahl von „Rücksetzen“, und drücken dann OK.

• Die Einstellungen werden nach Eingangsquellen

getrennt gespeichert.

• Diese Funktion kann mit dem AV-Eingangsmodus und dem TV-Tunermodus verwendet werden.

Gewählter Punkt

H-Pos.

V-Po s.

Zum Zentrieren der Bildlage durch Verschieben nach links oder rechts.

Zum Zentrieren der Bildlage durch Verschieben nach oben oder unten.

Beschreibung

Autoinstallation

Sendereinstellung

Kindersicherung

Bildlage (AV)

Breitbildmodus

4:3 Bildformat [Panorama]

Bilddrehung

Sprache

[Ein]

[Modus 1]Vollbildmodus

[Normal]

[Deutsch]

Wählen Sie mit a/b „H-Pos.“ oder „V-Pos.“.

H-Pos. [0] –10 +10

V-Pos. [0] –20

Rücksetzen

+20

Nehmen Sie mit c/d die gewünschte Einstellung vor.

Praktische Einstellmöglichkeiten

Auto-Sync.-Anpassung (nur PCEingangsmodus)

Für automatische Anpassung des Bildsignals von einem PC.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/ d zur Wahl von „Einstellungen“.

• Das Einstellungen-Menü erscheint.

Wählen Sie mit a/b „Auto-Sync.“ und drücken Sie OK.

Fein-Sync.-Anpassung (nur PCEingangsmodus)

Normalerweise kann das Bild zum Ändern der Bildlage mühelos mit Auto-Sync. den Erfordernissen angepasst werden. In manchen Fällen kann allerdings eine manuelle Optimierung erforderlich sein.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/ d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „Fein-Sync.“ und drücken Sie OK.

Wählen Sie mit c/d „Ja“ und drücken Sie OK.

• Die automatische Anpassung der Synchronisierung startet und „Einstellung des Bildes“ wird angezeigt.

[

MENÜ

HINWEIS

• Wenn Auto-Sync. erfolgreich verläuft, erscheint „Automatische Synchronisierung erfolgreich beendet.“. Bei Nichterscheinen ist die Anpassung gescheitert.

• Auto-Sync. kann erfolglos verlaufen, auch wenn „Automatische Synchronisierung erfolgreich beendet.“ angezeigt wird.

• Eine wirksame Auto-Sync.-Anpassung ist wahrscheinlich, wenn das vom PC zugespielte Bild breite senkrechte Streifen aufweist (kontrastreiche Streifenmuster oder kreuzschraffierte Muster). Wenn das vom PC zugespielte Bild einfarbig (kontrastarm) ist, ergibt die Anpassung eventuell keine Verbesserung.

• Vergewissern Sie sich vor dem Starten von Auto-Sync., dass der PC an das AVC-System angeschlossen und eingeschaltet ist.

Einstellungen

...

Auto-Sync.

]

NeinJa

30%

Wählen Sie mit a/b den feineinzustellenden Menüpunkt.

H-Pos. [90] – +

V-Pos.

[39]

–

Clock

[90]

–

Phase

[20]

–

Rücksetzen

Nehmen Sie mit c/d die gewünschte Einstellung vor.

HINWEIS

• Zum Zurückstellen aller einstellbaren Punkte auf die Voreinstellungen ab Werk drücken Sie a/b zur Wahl von „Rücksetzen“, und drücken dann OK.

Gewählter Punkt

H-Pos.

V-Pos.

Clock

Phase

Zum Zentrieren der Bildlage durch Verschieben nach links oder rechts.

Zum Zentrieren der Bildlage durch Verschieben nach oben oder unten.

Passt die Taktfrequenz an.

Passt die Lage der Taktphase an.

Beschreibung

Praktische Einstellmöglichkeiten

Eingangssignalquelle

Eingangssignal

Kann zum Wählen der Eingangsquelle verwendet werden.

Drücken Sie b an der Fernbedienung oder INPUT am Display.

• Das EING-QUELLE-Menü erscheint.

Drücken Sie b an der Fernbedienung oder INPUT am Display, um die Eingangsquelle zu wählen.

• Es erscheint automatisch das Bild der gewählten Eingangsquelle.

• Sie können die Eingangsquelle auch durch Drücken von a/b wählen.

Drücken Sie a/b/c/d zur Wahl eines einzustellenden Signaltyps und dann OK.

• Wenn der Signaltyp falsch eingestellt ist, erscheint kein Bild oder kein Farbbild auf dem Bildschirm.

Für Eingang 1-Signal

...

MENÜ

[

Optionen

Eingangssignal

Für Eingang 2-Signal

...

[

Optionen

Eingangssignal

Für Eingang 3-Signal

...

[

Optionen

Eingangssignal

Für Eingang 4-Signal

...

[

Optionen

Eingangssignal

]

RGBFBAS

]

FBASY/C

]

COMPONENTE

Y/C

FBAS

RGB

]

Eingangssignal-Einstellung

Zum Einstellen des Signaltyps einer externen Signalquelle.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Optionen“.

• Das Optionen-Menü erscheint.

Wählen Sie mit a/b „Eingangssignal“ und drücken Sie OK.

[

MENÜ

Eingangssignal

Eingangskennung

Audio-Ausgang

Raumtemperatur

Farbstandard

Optionen

...

Eingangssignal

[Konstant]

[Ein]

[AUTO]

]

AUTO

S-Video

Video

HINWEIS

• Falls kein Bild bzw. kein Farbbild erscheint, sollten Sie

einen anderen Signaltyp versuchen.

• Schlagen Sie bitte den Signaltyp der angeschlossenen Signalquelle in der dazugehörigen Bedienungsanleitung nach.

Praktische Einstellmöglichkeiten

Eingangskennung

Erlaubt das Einstellen der angezeigten Eingangskennung im EING -QUELLE-Menü oder der Kanalanzeige.

Drücken Sie b an der Fernbedienung oder INPUT am Display.

• Das EING-QUELLE-Menü erscheint.

Mit a/b/c/d das jeweils gewünschte Zeichen für den neuen Kanalnamen wählen und mit OK eingeben.

DVD

– _

0123456789

LÖSCHEN

ZURÜCK

ENDE

Nach dem obigen Vorgehen alle Zeichen des gewünschten Namens eingeben und OK drücken.

• Der Name kann maximal 6 Zeichen umfassen.

EING -QUELLE TV DTV

Eingang 1 Eingang 2

DVD

Eingang 4

(Beispiel)

Mit b an der Fernbedienung oder INPUT am Display Eingang 3 wählen.

• Es erscheint automatisch das Bild der gewählten Eingangsquelle.

• Sie können die Eingangsquelle auch durch Drücken von a/b wählen.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Optionen“.

• Das Optionen-Menü erscheint.

Wählen Sie mit a/b „Eingangskennung“ und drücken Sie OK.

[

MENÜ

Eingangssignal

Eingangskennung

Audio-Ausgang

Raumtemperatur

Farbstandard

Optionen

...

Eingangskennung

[Konstant]

[Ein]

[AUTO]

]

HINWEIS

• „Eingangskennung“ ist nicht wählbar, wenn keine externen Geräte an die Eingangsbuchsen angeschlossen sind.

• Der eingegebene Name wird nicht übersetzt.

• TV, DTV und PC sind unveränderlich.

Praktische Einstellmöglichkeiten

Farbstandard-Einstellung (für TV/AVEingangsmodus)

Sie können den Farbstandard auf ein mit dem Bild auf dem Bildschirm kompatibles System umschalten.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Optionen“.

• Das Optionen-Menü erscheint.

Wählen Sie mit a/b „Farbstandard“ und drücken Sie OK.

[

MENÜ

Eingangssignal

Eingangskennung

Audio-Ausgang

Raumtemperatur

Farbstandard

Optionen

...

Farbstandard

[Konstant]

[AUTO]

]

[Ein]

AV-Modus

Für den AV-Modus stehen fünf verschiedene Wiedergabe-Optionen zur Auswahl, die der Anpassung an die System-Umgebung dienen, die aufgrund von Faktoren wie Raumhelligkeit, wiedergegebener Programmtyp oder die Bildeingabe von externen Geräten Unterschiede aufweisen kann.

AV-Modus: STANDARD AV-Modus: DYNAMISCH

AV-Modus: ANWENDER

Drücken Sie AV MODE.

• Der derzeit eingestellte AV-Modus wird angezeigt.

Drücken Sie erneut AV MODE, bevor die Modusanzeige wieder erlischt.

• Der Modus ist wie links gezeigt weiterschaltbar.

AV-Eingangsmodus

AV-Modus: FILM

Wählen Sie mit a/b ein kompatibles Videosignalsystem Ihrer Anlage und drücken Sie OK.

• Einige Menüpunkte werden abgeschwächt angezeigt. Diese können nicht gewählt werden.

AUTO

PAL

SECAM

NTSC 3.58

NTSC 4.43

PAL-60 Hz

HINWEIS

• Als Werksvorgabe ist „AUTO“ eingestellt.

• Wenn „AUTO“ gewählt ist, werden die Farbsysteme für die einzelnen Eingänge automatisch eingestellt. Falls kein sauberes Bild erscheint, wählen Sie bitte ein anderes Farbsystem (z.B. PAL, NTSC 4.43).

• Diese Funktion kann mit dem AV-Eingangsmodus und dem TV-Tunermodus verwendet werden.

AV-Modus: STANDARD

Gewählter Punkt

STANDARD

DYNAMISCH

FILM

SPIELE

ANWENDER

AV-Modus: SPIELE

PC-Eingangsmodus

AV-Modus: ANWENDER

Beschreibung

Für ein definitionsstarkes Bild in einem normalen hellen Raum.

Für ein klares Bild mit betont hohem Kontrast für Sportprogramme.

Für Kinofilme.

Für komfortable Betrachtung durch verringerte Helligkeit.

Für differenzierte Einstellung durch den Benutzer. Sie können für jede Eingangsquelle einen Modus einstellen.

Praktische Einstellmöglichkeiten

4:3-Modus bei Wahl von „Normal“

Breitbildmodus

Normal

Zoom 14:9 Panorama Voll Kino 16:9 Kino 14:9

4:3-Modus bei Wahl von „Panorama“

Breitbildmodus (für TV/AV-Eingangsmodus)

Manuelle Wahl

Drücken Sie f.

• Das Breitbildmodus-Menü erscheint.

• Das Menü enthält eine Liste der BildschirmmodusEinstellungen, die für das aktuell empfangene Videosignal wählbar sind.

Automatische Wahl

Wenn Sie im Optionen-Menü von Seite 79 „Breitbildmodus“ und „4:3 Modus“ wählen, wird bei Sendersignalen mit WSS-Daten automatisch der optimale Breitbildmodus gewählt.

„Breitbildmodus“-Menü

Aktivieren Sie die automatische Wahlfunktion, indem Sie „Breitbildmodus“ im Optionen-Menü auf „Ein“ einstellen. (Siehe Seite 79.)

„4:3 Bildformat“-Menü

Wählen Sie zum Festlegen des Bildschirmmodus-Typs zwischen „Normal“ und „Panorama“ im 4:3 BildformatMenü. (Siehe Seite 79.)

• Auch wenn die Breitbildmodus-Option aktiviert ist, arbeitet die automatische Wahlfunktion nicht, wenn das Sendersignal keine Breitbildmodus-Daten enthält.

• Diese Funktion kann mit dem AV-Eingangsmodus und dem TVTunermodus verwendet werden.

• Abhängig von der gewählten Bildschirmgröße kann das Bild im DTV-Modus oben und unten beschnitten sein.

Drücken Sie f oder a/b, bevor das Breitbildmodus-Menü wieder erlischt.

• Beim Umschalten der vorgegebenen Varianten wird jede sofort auf dem Display wiedergegeben. Es ist nicht erforderlich, OK zu drücken.

HINWEIS

Gewählter Punkt

Normal

Zoom 14:9

Panorama Voll Kino 16:9

Kino 14:9

Normal Zoom 14:9

Beschreibung

Für Bilder im 4:3-Standardformat. Auf beiden Seiten erscheinen Balken. Für letterboxformatige Bilder im Format 14:9. Auf beiden Seiten erscheinen schmale Balken. Bei manchen

Programmen sind Balken auch oben und unten zu sehen. In diesem Modus wird das Bild kontinuierlich bis an die seitlichen Bildkanten gestreckt. Für vollformatige Bilder im Format 16:9. Zwei Displayeinstellungen können gewählt werden. (Siehe Seite 80.) Für letterboxformatige Bilder im Format 16:9. Bei manchen Programmen können oben und unten Balken auftreten.

Für letterboxformatige Bilder im Format 14:9. Bei manchen Programmen können oben und unten Balken auftreten.

Panorama

VollKino 16:9Kino 14:9

Praktische Einstellmöglichkeiten

Bildgrößen des Bildschirms

Eingangssignal

(640m480)

Breitbildmodus

Normal

Voll Punkt f. Pkt. Kino

Eingangssignal

(1024m768)

Breitbildmodus

Voll

Punkt f. Pkt. Kino

Breitbildmodus (für PC-Eingangsmodus)

Sie können die Bildgröße wählen.

HINWEIS

• Schließen Sie den PC vor der Ausführung der Einstellungen an. (Siehe Seite 68.)

• Die wählbare Bildgröße ändert sich mit dem Eingangssignaltyp.

Drücken Sie f.

• Das Breitbildmodus-Menü erscheint.

Drücken Sie f oder a/b zur Wahl des gewünschten Menüpunktes.

Eingangssignal

640g480 Das ursprüngliche

Eingangssignal

1024g768

Normal

Seitenverhältnis bleibt bei voller Bildschirmanzeige erhalten.

Normal

Voll Kino

Das Bild füllt den Bildschirm aus.

Voll Kino

Das Bild füllt den Bildschirm aus.

Punkt f. Pkt.

Stellt die Auflösung des Signals fest und gibt das Bild mit der gleichen Anzahl der Bildpunkte auf dem Bildschirm wieder.

Punkt f. Pkt.

Stellt die Auflösung des Signals fest und gibt das Bild mit der gleichen Anzahl der Bildpunkte auf dem Bildschirm wieder.

Das ursprüngliche Seitenverhältnis bleibt bei voller Bildschirmanzeige erhalten. Der Oberund Unterteil des Bildes sind ein wenig abgeschnitten.

Praktische Einstellmöglichkeiten

Eingangssignal (nur PC-Eingangsmodus)

• Einige Eingangssignale müssen von Hand registriert werden, damit sie richtig wiedergegeben werden.

• Die Paare der Eingangssignale (Auflösungen) in der folgenden Liste weisen beim Empfang keinen Unterschied auf. In diesem Fall muß das richtige Eingangssignal manuell eingestellt werden. Nach der erstmaligen Einstellung wird es wiedergegeben, wenn das gleiche Signal (Auflösung) erneut eingegeben wird.

640g400 640g480

1024g768

HINWEIS

• Sie können nur das „Eingangssignal“ aus dem Einstellungen-Menü wählen, wenn eines der oben aufgeführten Signale empfangen wird.

720g400 848g480

1280g768

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Einstellungen“.

• Das Einstellungen-Menü erscheint.

Wählen Sie mit a/b „Eingangssignal“ und drücken Sie OK.

[

MENÜ

Eingangssignal

Auto-Sync.

Fein-Sync.

Bilddrehung

Sprache

Einstellungen

Einstellungen Optionen

...

Eingangssignal

[Normal]

[Deutsch]

]

Drücken Sie a/b zur Wahl des gewünschten Eingangssignals auf dem Display.

640 x 480

848 x 480

(Beispiel)

Praktische Einstellmöglichkeiten

Breitbildmodus-Signalisierung (für TV/AV-Eingangsmodus)

Die Breitbildmodus-Signalisierung ermöglicht Fernsehgeräten automatisches Umschalten zwischen verschiedenen Bildformaten.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „Breitbildmodus“ und drücken Sie OK.

[

MENÜ

Einstellungen

Einstellungen Optionen

...

Breitbildmodus

]

Bildseitenverhältnis (für TV/AVEingangsmodus)

Das Breitbildmodus-Signal schaltet automatisch auf 4:3 um; damit kann zwischen „Normal“ und „Panorama“ gewählt werden.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/ d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „4:3 Bildformat“ und drücken Sie OK.

[

MENÜ

Autoinstallation

Sendereinstellung

Kindersicherung

Bildlage (AV)

Breitbildmodus

4:3 Bildformat [Panorama]

Vollbildmodus [Modus 1]

Bilddrehung

Sprache

Einstellungen

Einstellungen Optionen

...

4:3 Bildformat

[Ein]

[Normal]

[Deutsch]

]

Autoinstallation

Sendereinstellung

Kindersicherung

Bildlage (AV)

Breitbildmodus

4:3 Bildformat [Panorama]

Vollbildmodus [Modus 1]

Bilddrehung

Sprache

[Ein]

[Normal]

[Deutsch]

Wählen Sie mit c/d „Ein“ oder „Aus“ und drücken Sie OK.

AusEin

Wählen Sie mit c/ d „Normal“ oder „Panorama“ und drücken Sie OK.

Format 4:3 für Breitbildmodus-Signal

4:3-Modus „Normal“

Gewählter Punkt

Normal

Panorama

Normalzone für Bildseitenverhältnis 4:3 oder 16:9

Breitbild ohne seitliche Balken

4:3-Modus „Panorama“

Beschreibung

NormalPanorama

HINWEIS

• Stellen Sie versuchsweise den Breitbildmodus ein, wenn das Bild nicht im korrekten Bildformat erscheint. Wenn das

Sendersignal keine Breitbildmodus-Daten enthält, arbeitet die Breitbildmodus-Funktion auch dann nicht, wenn sie aktiviert wurde. Siehe Seite 76.

• Diese Funktion kann mit dem AV-Eingangsmodus und dem TV-Tunermodus verwendet werden.

Praktische Einstellmöglichkeiten

Wahl der Voll-Modus-Wiedergabe (für TV/AV-Eingangsmodus)

Wahl des Displaytyps im Voll-Modus.

Drücken Sie MENU; das MENÜ wird angezeigt.

Drücken Sie c/d zur Wahl von „Einstellungen“.

Wiedergabe im Voll-Modus

Voll-Modus „Modus 1“

Gewählter Punkt

16:9-Wiedergabe eines Bildes mit

Modus 1

Modus 2

HINWEIS

• Diese Funktion kann mit dem AV-Eingangsmodus und dem TV-Tunermodus verwendet werden.

gleichmäßiger Verteilung über den ganzen Bildschirm.

16:9-Wiedergabe eines Bildes ohne Verzerrung. Schwarze Streifen werden jedoch auf der Ober- und Unterseite wiedergegeben.

Voll-Modus „Modus 2“

Beschreibung

Wählen Sie mit a/b „Vollbildmodus“ und drücken Sie ENTER.

[

MENÜ

Autoinstallation

Sendereinstellung

Kindersicherung

Bildlage (AV)

Breitbildmodus

4:3 Bildformat [Panorama]

Vollbildmodus [Modus 1]

Bilddrehung

Sprache

Einstellungen

Einstellungen Optionen

...

Vollbildmodus

[Ein]

[Normal]

[Deutsch]

]

Wählen Sie mit c/d „Modus 1“ oder „Modus 2“ und drücken Sie ENTER.

Modus 2Modus 1

Praktische Einstellmöglichkeiten

Bilddrehung

Sie können die Ausrichtung des Bildes einstellen.

AV-Eingangsmodus

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/ d zur Wahl von „Einstellungen

Wählen Sie mit a/b „Bilddrehung“ und drücken Sie OK.

Wählen Sie mit a/b den gewünschten Modus und drücken Sie OK.

Benutzen von ROTATE an der Fernbedienung

Wählen Sie mit a/b den gewünschten Modus und drücken Sie OK.

Normal

Gespiegelt

Umkehrbild

Rotiert

[Normal]: Normales Bild

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/ d zur Wahl von „Einstellungen

Wählen Sie mit a/b „Bilddrehung“ und drücken Sie OK.

Normal

Gespiegelt

Umkehrbild

Rotiert

PC-Eingangsmodus

[Gespiegelt]: Spiegelbild

Auf Drücken von ROTATE erscheint die Modusanzeige. Bei angezeigter Modusanzeige kann die Ausrichtung durch Drücken der Taste folgendermaßen weitergeschaltet werden: NormalsGespiegeltsUmkehrbildsRotiert

[Umkehrbild]: Umgekehrtes Bild

[Rotiert]: Gedrehtes Bild

ABC

HINWEIS

• Wenn Sie „Gespiegelt“ oder „Rotiert“ wählen, ändert sich die Tonausrichtung ebenfalls.

ABC

Praktische Einstellmöglichkeiten

Audio-Ausgang

Zum Einstellen, welcher Audio-Ausgang geregelt wird.

HINWEIS

• Diese Einstellung ist nur im Analog-Modus möglich.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Optionen“.

• Das Optionen-Menü erscheint.

Gewählter

Beschreibung

Punkt

• Die Tonwiedergabe über die Lautsprecher wird mit il/k an der Fernbedienung

Konstant

Variabel

oder am Display eingestellt.

• Das Signal an AV OUTPUT ist nicht regelbar und wird konstant ausgegeben.

• Die Tonwiedergabe über die AV OUTPUTAnschlüsse wird mit il/k an der Fernbedienung oder am Display eingestellt.

• Der Ton von den Lautsprechern wird stummgeschaltet.

Ausschalttimer

Zum Einstellen einer Zeit, nach deren Ablauf das System automatisch auf Bereitschaft schaltet.

Wählen Sie mit a/b „Audio-Ausgang“ und drücken Sie OK.

[

MENÜ

Eingangssignal

Eingangskennung

Audio-Ausgang

Raumtemperatur

Farbstandard

Optionen

(Bildschirmanzeige für AV-Eingangsmodus)

[

MENÜ

Audio-Ausgang

Raumtemperatur

Optionen

(Bildschirmanzeige für PC-Eingangsmodus)

...

Audio-Ausgang

[Konstant]

[Ein]

[AUTO]

...

Audio-Ausgang

[Konstant]

[Ein]

]

Wählen Sie mit c/d „Konstant“ oder „Variabel“ und drücken Sie OK.

Drücken Sie SLEEP.

• Wenn der Ausschalttimer aktiviert ist, wird die Restzeit angezeigt.

Timer Aus: Restzeit 120

Wiederholtes Drücken von SLEEP schaltet die Restzeit automatisch folgendermaßen weiter:

• Nach der Einstellung der Zeit startet das Herunterzählen automatisch.

• Ab fünf Minuten vor Ablauf der eingestellten Zeit wird jede Minute die Restzeit angezeigt.

30 60 90

120

HINWEIS

• Durch Wählen von „0“ mit Taste SLEEP wird der

Ausschalttimer deaktiviert.

(Minuten)

VariabelKonstant

Praktische Einstellmöglichkeiten

Raumtemperatur

Verbessert die LCD-Reaktion bei der Wiedergabe von sich schnell bewegenden Bildern. Der Effekt ist größer bei niedrigen Raumtemperaturen (bei oder unter 15˚C/ 59°F).

AV-Eingangsmodus

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Optionen“.

• Das Optionen-Menü erscheint.

Wählen Sie mit a/b „Raumtemperatur“ und drücken Sie OK.

[

MENÜ

Eingangssignal

Eingangskennung

Audio-Ausgang

Raumtemperatur

Farbstandard

Optionen

Wählen Sie mit c/d „Ein“ und drücken Sie OK.

...

Raumtemperatur

[Konstant]

[Ein]

[AUTO]

]

PC-Eingangsmodus

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Optionen“.

• Das Optionen-Menü erscheint.

Wählen Sie mit a/b „Raumtemperatur“ und drücken Sie OK.

[

MENÜ

Audio-Ausgang

Raumtemperatur

Optionen

Wählen Sie mit c/d „Ein“ und drücken Sie OK.

...

Raumtemperatur

[Konstant]

[Ein]

]

AusEin

HINWEIS

• Die Raumtemperatur-Funktion kann Bildrauschen verursachen. In diesem Fall die Funktion auf „Aus“ einstellen.

HINWEIS

• Die Raumtemperatur-Funktion kann Bildrauschen verursachen. In diesem Fall die Funktion auf „Aus“ einstellen.

Praktische Einstellmöglichkeiten

Geheimnummer-Einstellung für Kindersicherung (für TV/DTV/AVEingangsmodus)

Ermöglicht das Eingeben einer Geheimnummer zum Schützen bestimmter Einstellungen vor einer versehentlichen Änderung.

Ändern einer Geheimnummer

Sie können die ab Werk voreingestellte Geheimnummer „1234“ durch eine beliebige vierstellige Nummer ersetzen.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Einstellungen“.

• Das Einstellungen-Menü erscheint.

Wählen Sie mit a/b „Kindersicherung“ und drücken Sie OK.

Geben Sie zur Bestätigung erneut die gleiche vierstellige Zahl wie in Schritt 5 ein.

• Die Meldung „System-Geheimnummer erfolgreich geändert.“ erscheint.

HINWEIS

• Zum Wiedergeben eines gesperrten Kanals („Sperre“ im „Manuell Sendereinstellung“-Menü auf „Ein“ gestellt) ist das Passwort einzugeben. (Siehe Seite 32.) Wenn ein gesperrter Kanal gewählt wird, erscheint die Eingabe-Aufforderung. Drücken Sie OK, um das Eingabefenster aufzurufen.

Rückstellen der Geheimnummer

Ermöglicht das Zurückstellen der Geheimnummer.

Mit MENU das MENÜ-Schirmbild aufrufen.

Drücken Sie c/d zur Wahl von „Einstellungen“.

Wählen Sie mit a/b „Kindersicherung“ und drücken Sie OK.

Falls bereits eine Geheimnummer eingestellt ist, diese hier eingeben. Falls noch nicht, die ab Werk vorgegebene Nummer „1234“ eingeben.

––––

Wählen Sie mit a/b „Geheimnummer ändern“ und drücken Sie OK.

Geheimnummer ändern

Rücksetzen

Neue Geheimnummer

Bestätigen

–––

–

––––

Mit 0 – 9 eine vierstellige Nummer als Geheimnummer eingeben.

Geheimnummer ändern

Rücksetzen

––––

Wählen Sie mit a/b „Rücksetzen“ und drücken Sie OK.

Wählen Sie mit c/d „Ja“ und drücken Sie OK.

Geheimnummer ändern

Rücksetzen

Ja Nein

HINWEIS

• Vorsichtshalber sollten Sie sich Ihre Geheimnummer notieren und diese an einem Ort aufbewahren, an dem Sie sie auch wiederfinden. Falls Sie die Geheimnummer verlieren oder vergessen, das System erneut initialisieren, was alle Einstellungen außer den TV-Kanaleinstellungen auf die Werksvorgaben zurückstellt. (Siehe Seite 99.)

• Diese Funktion kann mit dem AV-Eingangsmodus und dem TVTunermodus verwendet werden.

Neue Geheimnummer

Bestätigen

–––

–

––––

Praktische Funktionen

Dual Screen-Funktionen

Ermöglicht Bildschirmteilung für parallele Anzeige von zwei Bildern auf dem Bildschirm.

Dual Screen

Sie können zwei gleich große Bilder wiedergeben. Ausgenommen sind Signale, die über den PC INPUTAnschluss eingehen.

Drücken Sie c.

• Die beiden Bildschirme erscheinen und das Bild der gewählten Eingangsquelle wird wiedergegeben.

• Diese Funktion arbeitet nicht unter den folgenden Eingangsbedingungen:

1 Im PC-Eingangsmodus. 2 Bei identischer Quelle auf beiden Seiten (z.B. Eingang

3 Bei zwei Bildern mit abweichender Bildfrequenz (z.B.

• Wenn diese Funktion nicht verfügbar ist, erscheint „Doppelte Bildschirmanzeige nicht verfügbar.“.

Drücken Sie b zum Wählen einer anderen Eingangsquelle für den aktiven Bildschirm.

• Das gewählte Bild erscheint.

Drücken Sie c zum Verlassen des Dual Screen-Modus.

HINWEIS

1 und Eingang 1).

PAL und PAL-60).

Aktivieren Sie mit SELECT einen der beiden Bildschirme.

•„z“ wird auf dem aktiven Bildschirm angezeigt, für den der Ton wiedergegeben wird.

Praktische Funktionen

Bild und Standbild

Bei Zuspielung von einer AV-Quelle können zwei gleich große Bilder – ein bewegtes Bild und ein Standbild– angezeigt werden.

Drücken Sie d.

• Auf dem linken Bildschirm wird ein bewegtes Bild und auf dem rechten Bildschirm ein Standbild wiedergegeben. Beim Standbild handelt es sich um ein Einzelbild aus einem bewegten Bild, bei dem d gedrückt wurde.

STANDBILD

Aktualisieren Sie das Standbild durch Drücken von OK.

• Mit jedem Drücken von OK wird das Standbild auf dem rechten Bildschirm aktualisiert.

Drücken Sie d zum Beenden des Standbildes.

HINWEIS

• Diese Funktion kann nicht im PC-Eingangsmodus verwendet werden.

• Wenn diese Funktion nicht verfügbar ist, erscheint „Standbildanzeige nicht verfügbar.“.

• Das Standbild erlischt automatisch nach 30 Minuten.

Praktische Funktionen (Analog)

Teletext-Funktionen

Was ist Teletext?

Teletext bezeichnet von den Sendeanstalten zur Information und Unterhaltung ausgestrahlte Textdaten, die mit entsprechend ausgestatteten Fernsehgeräten empfangbar sind. Das System empfängt Teletextsignale, die von einem Fernseh-Netzwerk gesendet werden, und decodiert sie zum Betrachten auf ein grafisches Format. Zum Teletext-Angebot zählen u.a. Nachrichten, Wetterberichte, Sport- und Börsenmeldungen und Programmvorschauen.

Teletext-Modus

Teletext kann mit m an der Fernbedienung ein- und ausgeschaltet werden. Das System kann im TeletextModus direkt durch die Eingabe von Befehlen mit der Fernbedienung bedient werden.

DATEN

TELETEXT

Beim Betrachten von Teletext

• Drücken Sie CH

a zum Erhöhen der Seitennummer.

b zum Verringern der

Seitennummer.

Ein- und Ausschalten des Teletexts

Wählen Sie einen Fernsehkanal oder eine externe Signalquelle mit Teletext.

Drücken Sie m zum Anzeigen des Teletexts.

Drücken Sie m erneut, um den Teletext auf der rechten und das normale Bild auf der linken Bildschirmhälfte wiederzugeben.

• Jedesmal beim Drücken von m wird die Anzeige auf dem Bildschirm wie oben rechts gezeigt umgeschaltet.

• Wenn ein Programm ohne Teletextsignal gewählt wird, erscheint „Teletext nicht verfügbar.“.

• Die gleiche Meldung erscheint auch im Dual Screen-Modus und in anderen Betriebsarten, wenn kein Teletextsignal verfügbar ist.

Tastenfunktionen

Farben (Rot, Grün, Gelb, Blau):

Sie können Gruppen- und Blockseiten, die in den farbigen Kästen an der unteren Bildschirmkante angezeigt werden, durch Drücken der Taste für die entsprechende Farbe (Rot, Grün, Gelb, Blau) an der Fernbedienung aufrufen.

TELETEXT

Rot

0 – 9:

Seiten von 100 bis 899 können über 0 – 9 direkt gewählt werden.

Wiederholtes Drücken von f schaltet die Teletextanzeige folgendermaßen weiter.

k: Drücken Sie k zum Anzeigen verdeckter Informationen wie Anworten in einem Quiz.

• Auf erneutes Drücken von k werden die Informationen wieder verdeckt.

Die Taste d stoppt das automatische Aktualisieren der Teletextseiten.

• Zum Aufheben der Sperre bitte erneut d drücken.

Grün

Ganz

Obere Hälfte

Untere Hälfte

Gelb Blau

Praktische Funktionen

Untertitel anzeigen

Sie können mehrere Untertitel wie empfangen anzeigen.

Anzeigen der TOP-Übersicht

Bei Empfang von TOP-Teletext kann eine TOPTextübersicht aufgerufen werden.

Drücken Sie m für Teletext.

Drücken Sie l zur Anzeige der TOPÜbersicht wie unten gezeigt.

Bildschirm der TOP-Übersicht

INDEX

BLOCK PAGES

TV PROGRAMS COLOR BAR WEATHER NEWS MOVIE LOCAL

SPORTS

BLOCK 1 BLOCK 2 BLOCK 3

GROUP PAGES

FOOT BALL BASKETBALL

TENNIS

SKI JUDO SWIM GROUP 1 GROUP 2 GROUP 3 GROUP 4

Wählen Sie mit a/b/c/d einen Block oder eine Gruppe.

Zum Anzeigen etwaiger Untertitel [ drücken.

• Die Untertitel werden anhand der vom Sender empfangenen Daten automatisch aktualisiert.

• Zum Beenden der automatischen Aktualisierung d drücken.

Zum Schließen der Untertitel-Einblendung [ drücken.

HINWEIS

• Falls der Dienst keine Untertiteldaten überträgt, werden keine Untertitel angezeigt.

Drücken Sie OK zum Anzeigen des Blocks bzw. der Gruppe.

Drücken Sie l zum Schließen des Bildschirms der TOP-Übersicht.

Praktische Funktionen (Analog)

Zeitdaten-Anzeige

Sie können Zeitdaten anzeigen, die im Teletext enthalten sind. Folgen Sie den folgenden Schritten zur Anzeige der Zeit.

HINWEIS

• Bei Empfang eines digitalen Programms kann die Uhrzeit durch Ausführung nur der nachfolgenden Schritte 2 und 3 angezeigt werden.

• Die Zeit wird nicht festgestellt, wenn ein gewählter Kanal keine Teletext-Informationen hat.

• Die Zeitanzeige wird beim Ausschalten des Gerätes nicht als aktiviert gespeichert. Nach dem Wiedereinschalten sind daher erneut die Schritte 1 – 4 auszuführen.

Wählen Sie einen Fernsehkanal mit Teletext. (Die Zeitdaten werden automatisch empfangen.)

HINWEIS

Drücken Sie p. Die Kanalanzeige wird auf dem Display angezeigt.

Drücken Sie p erneut innerhalb der drei Sekunden der Kanalanzeige-Anzeigedauer. Die Zeitdaten werden ca. drei Sekunden lang unten links auf dem Bildschirm eingeblendet.

Auch wenn Sie den Fernsehkanal wechseln, können Sie mit den obigen Schritten 2 – 3 die Zeitdaten abrufen.

HINWEIS

Anhang

Störungsbehebung

Problem Lösungsansätze

• Kein Strom.

• Kein Betrieb möglich.

• Kein Ansprechen auf Fernbedienung.

• Bild verstümmelt.

• Verfärbung, Farbe blass oder dunkel, schlechter Farbabgleich.

• Plötzliches Ausschalten.

• Stellen Sie sicher, dass das Display und das AVC-System richtig angeschlossen sind. (Siehe S. 8.)

• B an der Fernbedienung gedrückt? (Siehe S. 21.) Falls die Anzeige am Display rot aufleuchtet, drücken Sie B.

• Ist das Netzkabel abgetrennt? (Siehe S. 13.)

• Hauptnetzschalter eingeschaltet? (Siehe S. 21.)

• Externe Einflüsse, wie z.B. Gewitter oder statische Elektrizität usw., können eine Funktionsstörung verursachen. In diesem Fall zuerst das Display und das AVC-System einschalten oder das Netzkabel abtrennen und nach ein bis zwei Minuten wieder anschließen.

• Batterien in falscher Ausrichtung (e, f) eingelegt? (Siehe S. 12.)

• Batterien erschöpft? (Durch neue Batterien ersetzen.)

• Unter zu heller Leuchtstoffröhrenbeleuchtung benutzt?

• Starker Einfall von Leuchtstoffröhrenlicht in den Fernbedienungssensor?

• Bild falsch positioniert? (Siehe S. 71.)

• Ungeeignete Bildschirmmodus-Einstellungen, z.B. Bildformat ? (Siehe S. 76-79.)

• Farbtönung anpassen. (Siehe S. 53-57 und 83.)

• Raum zu hell? In zu hellen Räumen kann das Bild dunkel wirken.

• Farbsystem-Einstellung kontrollieren. (Siehe S. 31 und 75.)

• Eingangssignal-Einstellung kontrollieren. (Siehe S. 73.)

• Innentemperatur des Gerätes erhöht. Reinigen und alle die Belüftung behindernden Objekte entfernen.

• Stromregelung-Einstellung kontrollieren. (Siehe S. 60 und 61.)

• Ausschalttimer-Einstellung kontrollieren. (Siehe S. 82.)

• Kein Bild.

• Kein Ton.

• DTV-Menü wird monochrom angezeigt, Menüpunkte schwer wählbar

• Externe Komponenten richtig angeschlossen? (Siehe S. 62-68.)

• Wurde die Einstellung des Eingangssignals nach dem Anschluss richtig ausgeführt? (Siehe S. 73.)

• Eingang richtig gewählt? (Siehe S. 73.)

• Eingangssignal nicht kompatibel? (Siehe S. 91.)

• Bildeinstellungen richtig gewählt? (Siehe S. 53-57.)

• Ist die Antenne korrekt angeschlossen? (Siehe S. 13.)

• Lautstärke zu niedrig eingestellt? (Siehe S. 24.)

• Ist „Audio-Ausgang“ auf „Variabel“ eingestellt? (Siehe S. 82.)

• Ist der Lautsprecher richtig angeschlossen?

• Ist der Lautsprecher richtig gewählt? (Siehe S. 70.)

• Kontrollieren, ob „Schwarz/Weiß“ auf „Ein“ gestellt ist. Falls ja, auf „Aus“ einstellen. (Siehe S. 55.)

Vorsichtsmaßnahmen bei der Verwendung in Umgebungen mit hohen oder tiefen Temperaturen

• Wenn dieses Gerät in einer Umgebung mit tiefer Temperatur (z.B. Wohnraum, Büro) verwendet wird, kann das Bild nachziehen oder leicht verzögert angezeigt werden. Dies ist keine Fehlfunktion und das Gerät funktioniert wieder normal, wenn sich die Temperaturen im Raum normalisieren.

• Das Gerät nicht an eine warmen oder kalten Ort stehen lassen. Das Gerät sollte auch nicht an einem Ort aufgestellt werden, an dem direkte Sonneneinstrahlung vorhanden ist oder in der Nähe eines Heizgerätes. Dadurch kann sich das Gehäuse verziehen und es kann zu Fehlfunktionen der LCD-Panele kommen. Lagertemperatur:

f20°C bis e60°C (f4°F bis e140°F)

Anhang

Tabelle für PC-Kompatibilität

PC/MAC Auflösung Horizontalfrequenz

MAC13" MAC16" MAC19"

640 x 400

720 x 400

VGA

640 x 480

WVGA 848 x 480

SVGA

800 x 600

1024 x 768XGA

WXGA

SXGA

VGA

SVGA

XGA

1280 x 720 1280 x 768

1280 x 1024

640 x 480 832 x 624

1024 x 768

31,5 kHz 37,9 kHz 31,5 kHz 37,9 kHz 31,5 kHz 37,9 kHz 37,5 kHz 43,3 kHz 31,5 kHz 35,1 kHz 37,9 kHz 48,1 kHz 46,9 kHz 53,7 kHz 48,4 kHz 56,5 kHz 60,0 kHz 68,7 kHz 45,0 kHz 48,1 kHz 64,0 kHz 34,9 kHz 49,7 kHz 60,2 kHz

Vertikalfrequenz

60 Hz 85 Hz 60 Hz 85 Hz 60 Hz 72 Hz 75 Hz 85 Hz 60 Hz 56 Hz 60 Hz 72 Hz 75 Hz 85 Hz 60 Hz 70 Hz 75 Hz 85 Hz 60 Hz 60 Hz 60 Hz 67 Hz 75 Hz 75 Hz

VESA-Standard

O O O O O

O O O O O O O O O

Apple und Macintosh sind geschützte Warenzeichen der Apple Computer Inc. DDC ist ein geschütztes Warenzeichen der Video Electronics Standards Association. Power Management ist ein geschütztes Warenzeichen der Sun Microsystems, Inc. VGA und XGA sind geschützte Warenzeichen der International Business Machines Co., Inc.

Anhang

RS-232C-Schnittstelle

PC-Steuerung des Systems

• Wenn ein Programm eingestellt ist, kann das Display mit dem PC unter Verwendung des RS-232C-Anschlusses gesteuert werden. Dies umfasst das Umschalten des Eingangs (Computer/Video), das Regeln der Lautstärke und verschiedene andere Regel- und Einstellmöglichkeiten, die automatische programmierte Wiedergabe ermöglichen.

• Schließen Sie den Computer über ein gekreuztes RS-232C-Kabel (im Fachhandel erhältlich) an die Din/D-

sub-RS-232C-Schnittstelle an.

HINWEIS

• Diese Bedienungsschritte sollten nur von Personen ausgeführt werden, die mit der Verwendung von PCs vertraut sind.

Übertragungsbedingungen

Stellen Sie die Einstellungen für die RS-232C-Kommunikation des PCs auf die Kommunikationbedingungen des Displays ein. Beim Display sind folgende Einstellungen vorgegeben:

Baud-Rate: Datenlänge: Paritätsbit:

Stoppbit:

Flusssteuerung:

Datenübertragungsverfahren

Senden Sie die Steuerbefehle vom PC über den RS-232C-Anschluss. Das Display wird entsprechend den empfangenen Befehlen gesteuert und sendet eine Antwort zum PC. Senden Sie nicht mehrere Befehle gleichzeitig. Warten Sie bis der PC die OK-Antwort empfängt, bevor der nächste Befehl gesendet wird.

9.600 bps 8 Bit Keines 1 Bit Keine

Befehlsformat

Acht ASCII-Codes e CR

C1 C2 C3 C4 P1 P2 P3 P4

Parameter

Geben Sie die Parameterwerte linksbündig ein und füllen Sie die restlichen Stellen mit Leerzeichen auf. (Achten Sie darauf, dass für Parameter vier Werte eingegeben werden.) Wenn der eingegebene Parameter nicht innerhalb des Einstellbereichs liegt, erscheint „ERR“. (Siehe „Antwortcode-Format“.) Für „x“ in der Tabelle kann problemlos ein beliebiger numerischer Wert eingegeben werden.

4 stelliger Befehl: Befehl. Text mit vier Zeichen. 4 stelliger Parameter: Parameter 0 – 9, x, Leerzeichen, ?

Rücklaufcode4stelliger Befehl 4stelliger Parameter

0009

– 30

100

0055

Bei einigen Befehlen erscheint auf Eingabe von „?“ der aktuelle Einstellwert.

????

Anhang

Antwortcode-Format

Normalantwort

Problemantwort (Übertragungsfehler oder nicht korrekter Befehl)

ERR

Befehle

Rücklaufcode (0DH)

Gegenstand Befehl Parameter Steuerungsinhalt

Versorgung

Eingangswahl A

Eingangswahl B

AV-Moduswahl

Lautstärke

Bildlage

Strom aus (Standby)

Eingangsumschaltung (Toggle)

TV (Kanal fix)

TV (Kanalwahl) (1 – 99)

Eingang 1 – 4 (1 – 4)

Eingang 1 (FBAS)

Eingang 1 (RGB)

Eingang 2 (FBAS)

Eingang 2 (Y/C)

Eingang 3 (FBAS)

Eingang 3 (Y/C)

Eingang 3 (RGB)

Eingang 3 (Komponenten)

Eingang 4 (AUTO)

Eingang 4 (S-VIDEO)

Eingang 4 (VIDEO)

Toggle

Standard

Dynamisch

Film

Spiele

Anwender

Lautstärke (0 – 60)

H-Pos. (AV) (ⳮ10 – Ⳮ10)

H-Pos. (PC) (0 – 180)

V-Pos. (AV) (ⳮ20 – Ⳮ20)

V-Pos. (PC) (0 – 99)

Clock (0 – 180)

Phase (0 – 40)

Gegenstand Befehl Parameter Steuerungsinhalt

Breitbild-Modus

DOLBY VIRTUAL

Dual Screen

Kanal

Text

Toggle (AV)

Normal (AV)

Zoom 14:9 (AV)

Panorama (AV)

Voll (AV)

Kino 16:9 (AV)

Kino 14:9 (AV)

Normal (PC)

Voll (PC)

Punkt f. Pkt. (PC)

Kino (PC)

Toggle

Ein

Aus

Dual Screen aus

Dual Screen ein

Direktwahl (1 – 99)

Kanal aufwärts

Kanal abwärts

DTV (Kanal fix)

DTV (Kanalwahl) (1 – 999)

Kanal aufwärts

Kanal abwärts

Text aus

Text ein (Toggle)

Direkter Seitenzugriff (100 – 899)

HINWEIS

• Auf Stellen, die in der Parameterspalte einen tief gesetzten Strich (_) enthalten, jeweils ein Leerzeichen eingeben.

• Auf Stellen, die ein Sternchen (*) enthalten, einen Wert innerhalb des unter „Steuerungsinhalt“ angegebenen Bereiches

eingeben.

Anhang

Signalbelegung für SCART

Über die SCART-Buchsen können verschiedene Audio- und Videogeräte angeschlossen werden.

13579111315171921

2468101214161820

SCART (Eingang 1)

1. Ausgang Audio, rechts (TV Monitor-Ausg.)

2. Eingang Audio, rechts

3. Ausgang Audio, links (TV Monitor-Ausg.)

4. Gemeinsame Erde für Audio

5. Erde für Blau

6. Eingang Audio, links

7. Eingang Blau

8. Audio-Video-Steuerung

9. Erde für Grün

10. Nicht belegt

11. Eingang Grün

12. Nicht belegt

13. Erde für Rot

14. Nicht belegt

15. Eingang Rot

16. Steuerung Rot/Grün/Blau

17. Erde für Video

18. Erde für Rot/Grün/BlauSteuerung

19. Ausgang Video (TV Monitor-Ausg.)

20. Eingang Video

21. Steckerabschirmung

SCART (Eingang 2)

1. Ausgang Audio, rechts

2. Eingang Audio, rechts

3. Ausgang Audio, links

4. Gemeinsame Erde für Audio

5. Erde

6. Eingang Audio, links

7. Nicht belegt

SCART (Eingang 3)

1. Ausgang Audio, rechts

2. Eingang Audio, rechts

3. Ausgang Audio, links

4. Gemeinsame Erde für Audio

5. Erde

6. Eingang Audio, links

7. Eingang Blau

8. Audio-Video-Steuerung

9. Erde

10. AV LINK-Steuerung

11. Nicht belegt

12. Nicht belegt

13. Erde

14. Nicht belegt

8. Audio-Video-Steuerung

9. Erde

10. Nicht belegt

11. Eingang Grün

12. Nicht belegt

13. Erde

14. Nicht belegt

15. Eingang Chroma S-Video

16. Nicht belegt

17. Erde für Video

18. Erde

19. Ausgang TV Monitor

20. Eingang Video/Eingang SVideo

21. Steckerabschirmung

15. Eingang Rot/Eingang Chroma S-Video

16. Steuerung Rot/Grün/Blau

17. Erde für Video

18. Erde

19. Ausgang TV Monitor

20. Eingang Video/Eingang SVideo

21. Steckerabschirmung

Anhang

Technische Daten

Gegenstand 30o LCD-FARBFERNSEHGERÄT, Modell:LC-30AD1E

LCD-Panel 30o Advanced Super View (Neuartige Bildwiedergabe) & BLACK TFT LCD

Anzahl der Pixel 2.949.120 Bildpunkte (1280 m 768 m 3 Bildpunkte) Videofarbsystem PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60

TVFunktion

Helligkeit 430 cd/m Lebensdauer der Hintergrundleuchte 60.000 Stunden (bei Position Manual 0)

Betrachtungswinkel H : 170° V : 170° Audioverstärker 10W g 2 Lautsprecher 8 cm Ø 2 Stück, 2,5 cm Ø 2 Stück

Anschlüsse

OSD-Sprache Englisch/Deutsch/Französisch/Italienisch/Spanisch/Niederländisch/Schwedisch/

Stromversorgung 220 – 240 V Wechselstrom, 50/60 Hz

Nennaufnahme

Gewicht 6,1 kg (ohne Ständer), 6,2 kg (mit Ständer)

Zubehör

Empfangssystem (CCIR)

Empfangbare Kanäle

Fernseh-Tuner-System 99 Chan. Auto Preset, Auto Label, Auto Sort

STEREO/ZWEISPRACHEN NICAM/A2

AVCSystem

AVC-System Display AVC-System Display

Analog

Digital 36,13 MHz (Mitte) VHF/UHF E2–E69ch, F2–F10ch, I21–I69ch, IR A–IR Jch, (Digital: E5-E69ch) CATV Hyperband, Kan. S1 – S41

Rückseite

ANTENNA IN ANTENNA IN ANTENNA OUT INPUT 1 INPUT 2 INPUT 3 Scart (AV Eingang/Ausgang, S-VIDEO-Eingang, RGB-Eingang), Komponenten

AV OUTPUT Audio (variabel/konstant), AV-Ausgang DC OUTPUT Gleichstrom 6,5 V; max. 7 W SP OUTPUT Ausgang für externe Lautsprecher (L u. R)

Digital-AUDIO OUTPUT

INPUT 4 Eing. S-VIDEO, AV Eingang

Vorderseite

C.I. (Common Interface)

PC 15 polige Mini-D-Sub-Buchse, Audio-Eingang (3,5mm Ø Steckanschluss) Kopfhörer

38,9 MHz (B/G, D/K, I, L) 38,9 MHz (L’)

UHF/VHF 75 q DIN-Buchse (Analog) UHF/VHF 75 q DIN-Buchse (Digital)

UHF/VHF 75 q DIN-Buchse

Scart (AV-Eingang, RGB-Eingang, TV-Ausgang) Scart (AV Eingang/Ausgang, S-VIDEO-Eingang, AV Link)

Digital-Audioausgang

EN50221, R206001

3,5mm Ø Steckanschluss

Portugiesisch/Finnisch/Türkisch

40 W (1,1 W Bereitschaft) 92 W (0,3 W Bereitschaft) (Standard IEC60107)

13,1 kg (nur Display), 16,1 kg (mit Display und Lautsprecher), 20,1 kg (mit Display, Lautsprecher und Ständer)

Bedienungsanleitung, Fernbedienung (m1), Systemkabel (m1), Netzkabel (m2), Mignonbatterie (m2), Ständereinheit (m1), Kabelklemmen (1 große, 1 kleine), Antennenkabel (m1)

• Um fortlaufende Verbesserungen sicherzustellen, behält sich SHARP das Recht vor, das Design und die technischen Daten für Produktverbesserungen ohne vorherige Ankündigung zu ändern. Die angegebenen technischen Leistungsdaten sind nominale Werte von Produktionseinheiten. Es können Abweichungen von diesen Werten bei einzelnen Geräten auftreten.

Nr.

Bauteil Bauteil-Nummer

Sonderzubehör

Das aufgeführte Sonderzubehör ist für den LCDFarbfernseher erhältlich. Sie können es bei Ihrem Fachhändler erwerben.

• Weiteres Sonderzubehör kann in naher Zukunft im Fachhandel angeboten werden. Bitte prüfen Sie beim Kauf im neuesten Katalog die Kompatibilität und fragen Sie nach der Erwerbsmöglichkeit.

1 AN-37AG1

2 AN-07SC1*

WICHTIG

* Bei Verwendung des optionalen Systemkabels (AN-07SC1)

können keine externen Lautsprecher betrieben werden.

Wandhalterung

Systemkabel (7 m)

Zeichnungen mit Abmessungen

Display

644,2

545

766

Einheit: mm

305

497

608

385,8

100

422

18,5

100

Zeichnungen mit Abmessungen

AVC-System

183

365

430

Einheit: mm

250

180

Altersbegrenzung

Einstufung

Generelle

Betrachtung

Beurteilung

durch Eltern

Indiziert

Einstufung

Generelle

Betrachtung

Beurteilung

durch Eltern

Indiziert

Alter

5 6 7 8 9 101112131415161718

——————————————

✓

✓✓✓✓✓✓——————————

✓✓✓✓✓✓✓✓✓✓✓✓✓✓

Generelle Betrachtung Beurteilung durch Eltern Indiziert

—

✓

—

✓

—

Informationen für unsere Kunden

zur umweltfreundlichen Entsorgung dieses SHARP-Produkts

Wenn das Produkt unbrauchbar geworden ist, sollte dafür Sorge getragen werden, dass es gemäß den jeweiligen örtlichen Vorschriften und in umweltverträglicher Weise entsorgt wird.

DAS PRODUKT NICHT IN DEN HAUSMÜLL GEBEN ODER MIT ANDEREM MÜLL MISCHEN!

Sharp Corporation engagiert sich für den Schutz der Umwelt und die Einsparung von Energie. Wir sind bemüht, die

Belastung der Umwelt durch unsere Produkte durch fortlaufende Weiterentwicklung und Verbesserung der Technologie und

Konstruktion und durch Umweltschutz-Informationen für unsere Kunden zu minimieren.

(1) Für unsere Kunden in Belgien, den Niederlanden, Schweden und der Schweiz

SHARP ist an den jeweiligen nationalen Recycling-Systemen für Elektronik-Geräte beteiligt, die in diesen Ländern zur Erfüllung der Umweltvorschriften geschaffen worden sind.

Einzelheiten zu diesen Ländern finden Sie in der nachstehenden Tabelle.

Land

Schweden

Niederlande

Belgien

Schweiz

DIES KÖNNTE UMWELTSCHÄDLICH SEIN!

Recycling-Informationen für das betreffende Land

Bitte nutzen Sie das schwedischen Elektronik-Recyclingsystem "ELRETUR". Näheres siehe Webseite http://www.el-kretsen.se

Bitte nutzen Sie das niederländische Elektronik-Recyclingsystem "ICT-Milieu". Näheres siehe Webseite http://www.nederlandict.nl/index.php

Bitte nutzen Sie das belgische Elektronik-Recyclingsystem "Recupel". Näheres siehe Webseite http://www.recupel.be

Bitte nutzen Sie das schweizerische Elektronik-Recycling-System "SWICO". Näheres siehe Webseite http://www.swico.ch

(2) Für unsere Kunden in Großbritannien, Deutschland, Frankreich und Italien

Bitte erkundigen Sie sich bezüglich Abholung und Recycling-Einrichtungen bei den zuständigen Behörden oder wenden Sie sich an eine für das Recycling von Elektronik-Geräten zugelassene Recycling-Service-Firma.

Sharp LC-30AD1E User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
