HT-X15H

ESPAÑOL

Introducción

S-1

Muchas gracias por haber adquirido este producto SHARP. Lea atentamente este manual para conseguir el mejor rendimiento del aparato. Le servirá también como guía operativa de este producto SHARP.

Notas especiale s

"DTS" y "DTS Digital Surround" son marcas comerciales registradas de Digital Theater Systems, Inc.

Fabricado bajo licencia de Dolby Laboratories. "Dolby", "Pro Logic" y el símbolo con una doble D son marcas registradas de Dolby Laboratories.

NOTA

La entrega de este producto no traspasa una licencia ni implica ningún derecho a distribuir contenido creado con este producto en sistemas de transmisión que generan ingresos (terrestre, satelital, cable u otros canales de distribución), aplicaciones de transmisión en tiempo real que generan ingresos (mediante Internet, redes internas u otras redes), otros sist emas de di stribuci ón de cont enido que generan ingresos (aplicaciones de audio pagado, de audio en demanda y similares) o en medios físicos que generan ingresos (discos compactos, disco s v ersátiles digi tales, chi ps se miconducto-

Información general

res, discos duros, tarjetas de memoria y dispositivos similares). Para dicho uso se requiere una licencia independiente. Para los detalles, visite el sitio Web http://mp3licensing.com Tecnología para codificación de MPEG audio Layer-3 baj o licencia de Fraunhofer IIS y Thomson.

DivX, DivX Certified, y los logotipos asociados son marcas registradas de DivXNetworks, Inc. y se usan bajo licencia.

Home Cinema con DVD HT-X15H que consta de HT-X15H (unidad principal y altavoz de subgraves/amplificador), CP-X15HF (altavoces delanteros), CP-X15HC (altavoz central) y CP-X15HS (altavoces Surround).

Información sobre los derechos de autor:

La copia, difusión, exposición pública, transmisión, interpreta-

ción pública y el alquiler (independientemente de si estas actividades tienen o no fines lucrativos) del contenido de los discos sin autorización están prohibidos por la ley.

Este sistema está provisto de tecnología para protección contra

copias que degrada de manera substancial las imágenes cuando se copia el contenido de un disco a una cinta de vídeo.

Protección contra copias:

Este aparato es compatible con la protección contra copias Macrovision. En discos DVD que incluyen un código de protección contra copias, si se copia el contenido del disco DVD empleando una videogra badora, el código de protección c ontra c opias evita que l a copi a de l a videocinta pueda reproducirse con normalidad.

Según los derechos de las patentes estadounidenses nº 4.631.603,

4.577.216, 4.819.098 y 4.907.093, el propietario del aparato tendrá licencia sólo para ciertos usos de exhibición restringidos.

Este producto incorpora tecnología de protección de los derechos de autor protegida por los derechos de método de ciertas patentes de EE.UU. y otros derechos de propiedad intelectual de Macrovision Corporation y de otros propietarios de derechos. La utilización de esta tecnología de protección de derechos de autor deberá estar autorizada por Macrovision Corporation, y su utilización se limita al uso domestico y otros usos de exhibición restringidos, a menos que Macrovision Corporation lo autorice de otro modo. Quedan prohibidas todo tipo de labores de ingeniería inversa o de desmontaje.

0403S

05/6/21 HT-X15H(H)S1.fm

TINSZA064SJZZ

Accesorios

Verifique que estén incluidos los accesorios siguientes.

HT-X15H

ESPAÑOL

Controlador remoto 1 Pila del tamaño "AAA"

Lámina antideslizamien-

to para altavoces 12

Etiqueta de nombres de

botones 1

Soporte de pared del altavoz

Surround/central 6

Precaución:

No emplee el cable de alimen tación de CA suminist rado para otros equipos. Podrían ocasionar un incendio o descargas eléctricas.

(UM-4, R03, HP-16 o

equivalentes) 2

Cable de alimentación

de CA 1

Base del altavoz

delantero 2

Tornillo de montaje del altavoz

Antena de cuadro de AM 1Antena de FM 1 Cable SCART 1

Cable de conexión del

sistema 1

3 mm 16 mm

Tornillo de montaje de la

base 6

3 mm 18 mm

Surround/central 12

Blanco

(para el altavoz

delantero izquierdo)

aprox. 5 m

Azul

(para el altavoz

Surround izquierdo)

aprox. 15 m

Verde

(para el altavoz central)

aprox. 5 m

Cable de conexión del altavoz 5

Nota:

Sólo se incluyen los accesorios de arriba.

Rojo

(para el altavoz

delantero derecho)

aprox. 5 m

Gris

(para el altavoz

Surround derecho)

aprox. 15 m

Información general

S-2

05/6/21 HT-X15H(H)S1.fm

TINSZA064SJZZ

HT-X15H

ESPAÑOL

Información general

S-3

Índice



Información general

Precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Controles e indicadores . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 - 10

Descripción de los discos . . . . . . . . . . . . . . . . . . . . . . . . . 11 - 13



Preparación para su utilización

Instalación del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Preparativos de la unidad principal . . . . . . . . . . . . . . . . . . . . . 15

Preparación del altavoz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Conexiones del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . 17 - 22

Controlador remo to . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Control genera l . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 4



Operación para discos DVD

Reproducción de un disco . . . . . . . . . . . . . . . . . . . . . . . . 25 - 2 7

Operación básica

Para encontrar el principio de un capítulo/pista (salto ) . . . . . 28

Avance rápido/inversión rápida (búsqueda) . . . . . . . . . . . . . . 28

Para iniciar la reprod uc c ión desde el punto deseado

(reproducción directa) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Operación útil

Para cambiar el idioma de los subtítulos . . . . . . . . . . . . . . . . 30

Para cambiar e l idioma del audio (salida de audio) . . . . . . . . 31

Para que la imagen tenga más brillo . . . . . . . . . . . . . . . . . . . . 31

Para mejorar la calidad de la image n . . . . . . . . . . . . . . . . . . . . 32

Para seleccionar un título desde el menú inicial del disco . . 33 Para seleccionar un idioma para los subtítulos y el audio desde

el menú del disco . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Imagen fija/avance de fotograma por fotograma . . . . . . . . . . 33

Reproducción a cámara lenta . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Para cambiar el ángulo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Para ampliar una imagen (zoom) . . . . . . . . . . . . . . . . . . . . . . . 34

Para reproducir en el orden deseado

(reproducción programada) . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Para repetir la reproducción

(repetición de la reproducción) . . . . . . . . . . . . . . . . . . . . . . . . 36

Para reproducir repetidamente el contenido entre los puntos

especificados (repetición A-B) . . . . . . . . . . . . . . . . . . . . . . . . . 37

Para cambiar la visualización de la unidad principal . . . . . . . 37

Para cambiar la visualización en la pantalla del televis or . . . 38

Página



Operación para discos CD de audio

Reproducción de discos CD de audio Para reproducir en orden aleatorio

(reproducción aleatoria) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Para iniciar la reproducción desde el punto deseado

(reproducción directa) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40



Operación de CD vídeo súper o CD vídeo

Reproducción de un disco CD vídeo súper o CD vídeo Reproducción de un disco CD vídeo súper o CD vídeo con

P.B.C. (control de reproducción) . . . . . . . . . . . . . . . . . . . . . . . 41



Operación con discos MP3, WMA, JPEG y

Página

DivX

Reproducción de un disco MP3, WMA, JPEG o DivX . . 42, 43



Radio

Audición de la radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44, 45

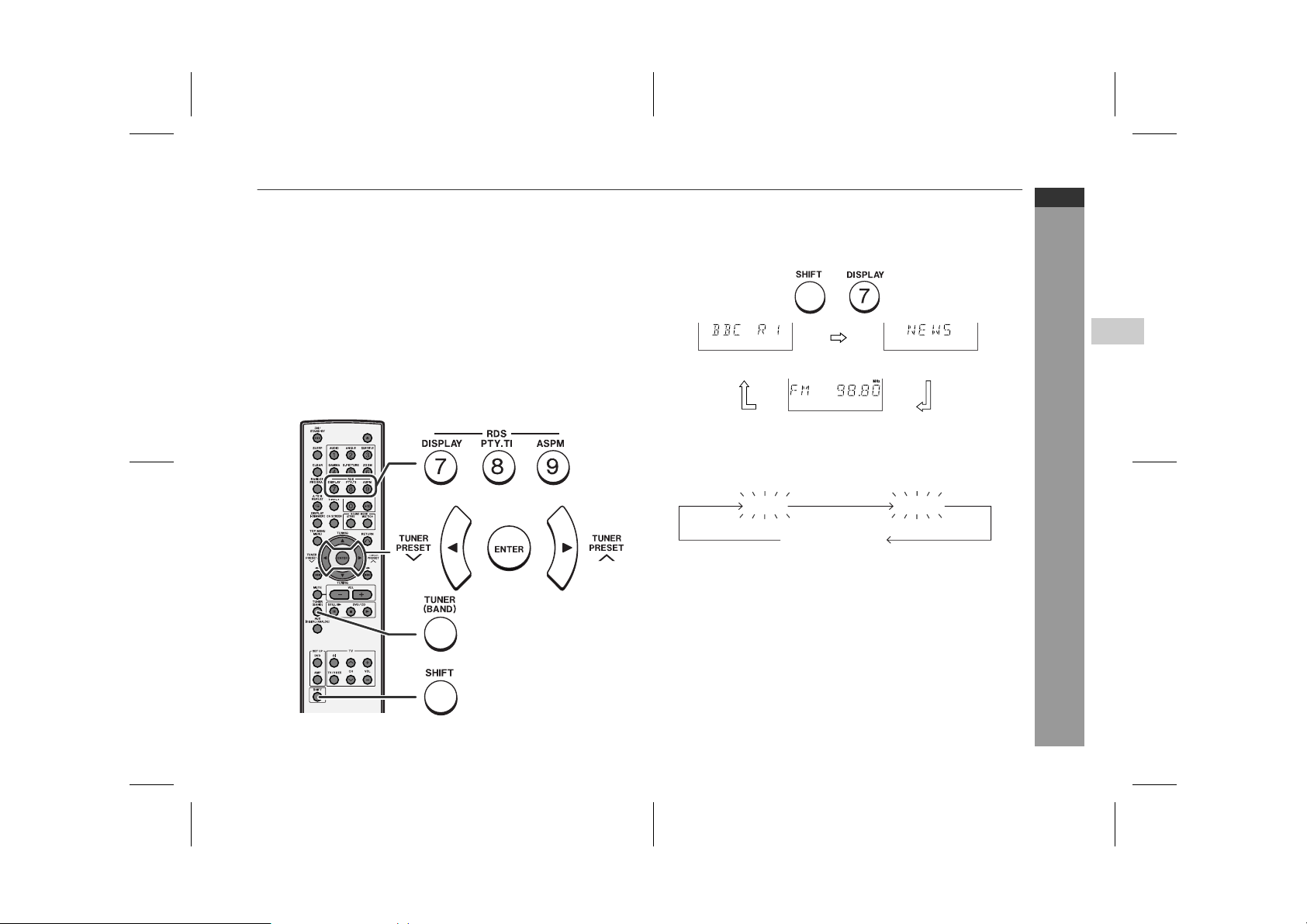

Empleo del sistema de datos radiofónicos (RDS) . . . . . 46 - 50



Características avanzadas

Audición del sonido Surround (modo de sonido) . . . . . 51 - 54

Cambio del ajuste predeterminado del amplificador . . . 55 - 57

Cambio del ajuste inicial del DVD . . . . . . . . . . . . . . . . . . 58 - 61

Lista de códigos de idiomas par a el idioma del disco . . . . . . 62

Operación de desconexión automática . . . . . . . . . . . . . . . . . . 63

Conexión de audio de otros equipos . . . . . . . . . . . . . . . . . 64, 65

Instalación de la unidad pri ncipal en la pared . . . . . . . . . . . . 66

Instalación del altavoz Surround o central en la pared . . . . . 67



Referencias

Cuadro para localización de averías . . . . . . . . . . . . . . . . . 68, 69

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Indicadores de er ro r y ad v er t e nc i a s . . . . . . . . . . . . . . . . . . . . 70

Especificaciones técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . 71, 72

05/6/21 HT-X15H(H)S1.fm

TINSZA064SJZZ

Precauciones



General

Asegúrese de que el equipo esté situado en un lugar bien venti-

lado y que haya por lo menos 10 cm de espacio libre por los lados y por la parte posterior . Deberá también haber un mínimo de 15 cm de espacio libre por la parte superior del aparato.

Unidad principal

10 cm 10 cm

Altavoz de subgraves/amplificador

10 cm 10 cm

Use el sistema sobre una superficie nivelada y firme, en un lugar

que no esté expuesto a vibraciones. Mantenga el sistema apartado de la luz directa del sol, fuertes

campos magnéticos, polvo excesivo, humedad y de equipos electrónicos/eléctricos (computadoras del hogar, facsimiles, etc.) que generan ruido eléctrico. No ponga nada encima de los componentes.

No exponga el sistema a la humedad, a temperaturas superiores

a 60°C ni a temperaturas muy bajas. Si su sistema no funciona correctamente, desconecte el cable de

alimentación de CA de la toma de CA. Enchufe otra vez el cable de alimentación de CA, y luego conecte la alimentaci ón del sistema.

15 cm

10 cm

15 cm

10 cm

15 cm

10 cm

Si se produce una tormenta con rayos, des-

enchufe el cable de alimentación del altavoz de subgraves/amplificador por razones de seguridad.

Sujete la clavija de alimentación de corrien -

te alterna al quitar esta clavija del tomacorriente. Si la quita tirando del cable puede romper o estropear los hilos y conexiones internas.

No quite la tapa exterior dado que pueden producirse descargas eléctricas. Solicite el servicio técnico a un centro de servicio local SHARP.

La ventilación no debe impedirse al cubrir las aber turas de venti-

lación con cosas como periódicos, tapetes, cortinas, etc. Las fuentes de llamas abiertas, tales como velas encend idas no

deben colocarse encima de los componentes del sistema. Deberá prestarse atención a los aspectos del medio ambiente al

deshacerse de las pilas. El sistem a está diseñado para funcionar en climas moderados.

Este sistema sólo debe ser utilizado dentro de un margen de

temperaturas de 5°C - 35°C.

Advertencia:

Se debe usar la misma tensión que la especificada en este sistema. Si usa este aparato con una tensión más alta que la especificada, es peligro y puede provocar incendios o accidentes que causen daños. SHARP no asumirá responsabilidad alguna por cualquier daño de este sistema que resulte del uso de una tensión distinta a la especificada.



Control de volumen

El nivel de sonido en una posición de volumen fijado depende de una combinación de rendimiento y posición de los altavoces y varios otros factores. Es aconsejable evitar altos niveles de volumen. Esto se produce, por ejem plo, al conectar el aparato con el volumen puesto en una posición alta. Evite continuar la audición prolongada a altos niveles de volumen.

HT-X15H

ESPAÑOL

Información general

S-4

05/6/21 HT-X15H(H)S1.fm

TINSZA064SJZZ

HT-X15H

ESPAÑOL

Información general

Controles e indicadores

1 2 3 4 5 6 7 8

21 34 5 76 8 9

Visualización

12 13



Paneles superior y frontal

1.Botón de expulsión del di s co . . . . . . . . . . . . . . . . . . . . . . . 2 6

2.Botón de parada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25, 26

3.Botón de reproducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

4.Botón de salto hacia atrás de capítulo (pista) o

de inversión rápida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

5.Botón de salto hacia delante de capítulo (pista) o

de avance rápido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

6.Selector de función. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

7.Botón del sintonizador (banda) . . . . . . . . . . . . . . . . . . . . . 44

8.Botón de conexión/reserva . . . . . . . . . . . . . . . . . . . . . . . . . 22

9.Compartimiento del disco . . . . . . . . . . . . . . . . . . . . . . . . . . 25

10.Soporte de la unidad principal . . . . . . . . . . . . . . . . . . . . . . 15

11.Sensor remoto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

12.Control de volumen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

13.Toma de auriculares . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65



Panel posterior

1.Toma de la antena de FM de 75 ohmios . . . . . . . . . . . . 17, 18

2.Terminal de masa de la antena . . . . . . . . . . . . . . . . . . . 17, 18

3.Terminal de la antena de AM . . . . . . . . . . . . . . . . . . . . . 17, 18

4.Tomas de entrada auxiliar (señal de audio) . . . . . . . . . . . . 64

5.Toma de salida SCART . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

6.Toma de salida de S-vídeo . . . . . . . . . . . . . . . . . . . . . . . . . 20

7.Toma de salida de vídeo . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

8.Tomas de conexión del sistema

(al altavoz de subgraves/amplificador) . . . . . . . . . . . . 17, 18

9.Toma de entrada de audio óptica digita l . . . . . . . . . . . . . . 65

Extracción de la cubierta posterior de la unidad principal:

Para conexiones del sistema, extraiga primero la cubierta posterior.

Página de referencia

S-5

05/6/21 HT-X15H(H)S1.fm

TINSZA064SJZZ



10 11 12

Visualización

1 2

3 4

6 7 8

14 15

16 17

1.Indicador de programas . . . . . . . . . . . . . . . . . . . . . . . . 35, 45

2.I ndicador de reproducción aleatoria . . . . . . . . . . . . . . . . . 39

3.Indicadores de repetición/repetición de una pista/

repetición A - B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36, 37

4.Indicador de modo de sonido estéreo de 2 canales . . . . . 53

5.I ndicador del modo de sonido de canales múltiples . . . . 54

6.Indicador de señal PCM . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

7.Indicador de la señal DTS . . . . . . . . . . . . . . . . . . . . . . . . . . 51

8.Indicador de la señal Dolb y Di gi ta l . . . . . . . . . . . . . . . . . . 51

9.Indicador de Dolby Pro Logic . . . . . . . . . . . . . . . . . . . . . 51

10.Indicadores de la señal de audio/altavoces . . . . . . . . . . . 52

11.Indicador de la pista . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

12.Indicador del capítulo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

13.Indicador del título . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

14.Indicador de pausa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

15.I ndicador de reproducción . . . . . . . . . . . . . . . . . . . . . . . . . 26

16.Indicador del total . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

17.Indicador de ángulos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

18.Indicador de RDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

19.Indicador de programas sobre el tráfico . . . . . . . . . . . . . . 46

20.Indicador de anuncio sobre el tráfico . . . . . . . . . . . . . . . . 46

21.I ndicador de PTY dinámico . . . . . . . . . . . . . . . . . . . . . . . . . 46

22.Indicador del modo de FM en estéreo . . . . . . . . . . . . . . . . 44

23.Indicador de recepción de FM en estéreo . . . . . . . . . . . . . 44

24.Indicador de desconexión automática . . . . . . . . . . . . . . . . 63

Página de referencia

HT-X15H

ESPAÑOL

Información general

18 19 20 21 22 23 24

05/6/21 HT-X15H(H)S1.fm

S-6

TINSZA064SJZZ

HT-X15H

ESPAÑOL

Información general

Controles e indicadores (continuación)

1 2

4 5



Altavoces delanteros

1.Altavoces de graves

2.Altavoz de agudos

3.Base de l altavoz delantero . . . . . . . . . . . . . . . . . . . . . . . . . 16

4.Terminales de los altavoces . . . . . . . . . . . . . . . . . . . . . 17, 19

5.Etiqueta de color

Blanco ... Altavoz delantero izquierdo Rojo ... Altavoz delantero derecho

6.Conducto de reflexión de graves

Nota:

Para el montaje de la base del altavoz delantero, vea la página 16.



Altavoces de sonido perimétrico

1.Altavoces de graves

2.Terminales de los altavoces . . . . . . . . . . . . . . . . . . . . . 17, 19

3.Etiqueta de color

Azul ... Altavoz Surround izquierdo Gris ... Altavoz Surround derecho

4.Conducto de reflexión de graves

Página de referencia

S-7

3 4

05/6/21 HT-X15H(H)S1.fm

TINSZA064SJZZ



Altavoz central

1.Altavoces de graves

2.E tiqueta de color: Verde

3.Terminales de los altavoces . . . . . . . . . . . . . . . . . . . . . 17, 19

4.Conducto de reflexión de graves



Altavoz de subgraves/amplificador

1.Conducto de reflexión de graves

2.Altavoz de graves

3.Ventiladores de enfriam ie n to . . . . . . . . . . . . . . . . . . . . . . . 22

4.Toma de entrada de alimentación de CA . . . . . . . . . . . . . . 22

5.Tomas de conexión del sistema

(a la unidad principa l) . . . . . . . . . . . . . . . . . . . . . . . . . . 17, 18

6.Terminales de los altavoces . . . . . . . . . . . . . . . . . . . . . 17, 19

Página de referencia

HT-X15H

ESPAÑOL

Información general

S-8

05/6/21 HT-X15H(H)S1.fm

TINSZA064SJZZ

HT-X15H

ESPAÑOL

Información general

S-9

Controles e indicadores (continuación)

1 2

3 4 5 6 7 8

10 11

17 18 19

20 21

13 14 15 16

30 31

23 24

25 26

2827



Controlador remoto

1.Transmisor de control remoto . . . . . . . . . . . . . . . . . . . . . . 23

2.Botones de números directos . . . . . . . . . . . . . . . . . . . . . . . 29

3.Botón de conexión/reserva . . . . . . . . . . . . . . . . . . . . . . . . . 23

4.Botón de desconexión automática . . . . . . . . . . . . . . . . . . . 63

5.Botón de borrado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

6.Botón de reproducción aleatoria o programada . . . . . 35, 39

7.Botón de repetición A - B o repetición . . . . . . . . . . . . . 36, 37

8.Botón selector del visualizador del aparato o

regulación de la iluminación . . . . . . . . . . . . . . . . . . . . . 24, 37

9.Botón de activación/desactivación de visualización en la

pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

10.Botón del menú inicial o menú . . . . . . . . . . . . . . . . . . . . . . 33

11.Botón de salto hacia atrás de capítulo (pista) o

de inversión rápida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

12.Botón de expulsión del di s co . . . . . . . . . . . . . . . . . . . . . . . 2 6

13.Botón selector de multicanales . . . . . . . . . . . . . . . . . . . . . 54

14.Botón de retorno . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55, 58

15.Botón selector de estéreo (2 canales) . . . . . . . . . . . . . . . . 53

16.Botón de salto hacia delante de capítulo (pista) o

de avance rápido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

17.Botón de ángulos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

18.Botón selector del idioma del audio de DVD o

de salida de audio de CD . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

19.Botón de gamma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

20.Botón de búsqueda del tipo de programa/

información de tráfico de RDS . . . . . . . . . . . . . . . . . . . . . . 50

21.Botón selector del modo de la visualización de RDS . . . . 46

22.Botón directo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

23.Botón de subtítulos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

24.Botón de súper imagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

25.Botón de zoom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

26.Botón de ASPM (Memoria de programación automática de

emisoras) de RDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

27.Botón de sintonización preajustada descendente

o cursor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34, 45

28.Botón de sintonización ascendente o cursor . . . . . . . 34, 44

29.Botón de sintonización preajustada ascendente

o cursor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34, 45

30.Botón de sintonización descendente o cursor . . . . . . 34, 44

31.Botón de entrada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 9

Página de referencia

05/6/21 HT-X15H(H)S1.fm

TINSZA064SJZZ



Controlador remoto

1.Botón de silenciamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

2.Botón del sintonizador (banda) . . . . . . . . . . . . . . . . . . . . . 44

3.Botón auxiliar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

4.Botón de avance fotograma por fotograma o

de pausa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26, 33

5.Botón de ajuste inicial del DVD . . . . . . . . . . . . . . . . . . . . . 58

6.Botón de ajuste inicial del amplificador . . . . . . . . . . . . . . 56

7.Botón de cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

8.Botones de aumento y reducción del volumen . . . . . . . . 24

9.Botón de reproducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

10.Botón de parada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25, 26

Botones de operación del televisor

Podrá operar algunas funciones de televisores de la marca SHARP con el controlador remoto de este sistema.

Sin embargo, no se pueden operar ciertos modelos.

Página de referencia

HT-X15H

ESPAÑOL

1 2

8 9

3 4

5 6

Botón de incremento de canal de TV

Cambia ascendentemente los canales del televisor.

Botón de conexión/reserva del televisor

Ajusta la alimentación del televisor en "ON" o "STAND-BY".

Botón selector de entrada de TV/VCR

Cambia la entrada al televisor o videograbadora.

1 2

4 5

Botón de reducción de canal de TV

Cambia descendentemente los canales del televisor.

Botón de aumento del volumen de TV

Sube el volumen del televisor.

Botón de reducción del volumen de TV

Baja el volumen del televisor.

Información general

S-10

05/6/21 HT-X15H(H)S1.fm

TINSZA064SJZZ

HT-X15H

ESPAÑOL

Descripción de los discos

 Tipos de discos que pueden reproducirse

Este aparato puede reproducir los discos que tienen alguna de las marcas siguientes:

DVD

Disco DVD vídeo Discos

DVD-R

Discos DVD-RW

Discos DVD+R

Discos DVD+RW

Disco CD de audio Discos CD-R de au-

dio

Discos CD-RW de audio

S-11

4.7

Grabado en el modo de vídeo (*1) (*2)

(*1) Es posible que algunos discos no se reproduzcan correcta-

mente debido al estado del equipo utilizado para la grabación, a las características de los discos, a rayadas, a polvo, o a lente captora óptica sucia.

(*2) No se pueden reproducir discos DVD-RW grabados en el

modo de VR (formato de grabación de vídeo).

Es posible que algunos discos DVD no funcionen como se describe en el manual. Para ver las restricciones, consulte la funda del disco.

Información general

CD vídeo súper CD vídeo

CD vídeo

Grabado en el modo de vídeo (*1)

O CDV (*1) Disco CD-R/RW grabado en el formato

(*1) Sólo se puede reproduci r el audio del CDV. (*2) Es posible que algunos discos no se reproduzcan correcta-

mente debido al estado del equipo utilizado para la grabación, a las características de los discos, a rayadas, a polvo, o a lente captora óptica sucia.

Para discos que no pueden reproducirse, vea la página 13.

Iconos utilizados en este manual de manejo

Es posible que algunas funciones no estén disponibles dependiendo de los discos. Los iconos siguientes indican los discos que pueden utilizarse en la sección.

... Indica discos DVD. ... Indica discos CD vídeo súper. ... Indica discos CD vídeo. ... Indica discos CD de audio. ... Indica CD-R/RW con grabación de MP3. ... Indica CD-R/RW con grabación de WMA. ... Indica un disco CD-R/RW con grabación de JPEG. ... Indica un disco CD-R/RW con grabación de DivX .

Es posible que no puedan realizarse algunas operaciones de-

pendiendo de los discos aunque se describan en este manual. Durante la operación, es posible que se visualice " " en la pan-

talla. Esto significa que las operaciones descritas en este manual están prohibidas para el disco.

MP3/WMA/JPEG/DivX (*2)

05/6/21 HT-X15H(H)S2.fm

TINSZA064SJZZ

 Disco DVD-Vídeo

Un tipo popular de discos DVD del mismo tamaño que los CD, que contienen principalmente imágenes de vídeo.

Número de región

Los discos DVD tienen números de región programados que indican los países en los que pueden reproducirse. Este sistema puede reproducir discos con el número de región "2" o "ALL".

Título y capítulo

Los discos DVD-Vídeo se dividen en "títulos" y "capítulos". S i el disco contiene más de una película, cada película es un "título" independiente. Los "capítulos" son subdivisiones de los títulos.

Título 1 Título 2

Capítulo 1

Capítulo 2 Capítulo 3 Capítulo 1 Capítulo 2

 Discos DVD-R/DVD-RW/DVD+R/DVD+RW

Podrá reproducir discos DVD-R/DVD-RW/DVD+R/DVD+RW gra-

bados en el modo de vídeo.

Antes de reproducir discos DVD-R/DVD-RW/DVD+R/

DVD+RW en este aparato, deberá finalizarlos con el equipo empleado para su grabación.

 Archivo DivX

Producto DivX Certified oficial Reproduce contenido de vídeo VOD DivX 5,

DivX 4, DivX 3, y DivX (de conformidad con los requerimientos técnicos de DivX Certified ).

Número de región (número de área que puede reproducirse)

ALL

 Discos CD vídeo súper/CD vídeo/CD de audio

Pista

Los discos CD vídeo súper, CD vídeo y CD de audio se componen de "pistas". Las pistas son equivalentes a las canciones de un disco CD.

Pista 1 Pista 2 Pista 3 Pista 4

 Formato MP3/WMA/JPEG en discos CD-R/CD-

Un archivo MP3 es de datos de audio comprimidos en el formato MPEG 1 Audio Layer 3. Los archivos MP3 tienen la extensión ".mp3". (Es posible que los archivos con l a extensión ".mp3" no se reproduzcan o que se produzca ruido durante su reproducción si no están grabados en el formato MP3.)

WMA es un formato de archivos de audio desarrollado por Microsoft que tiene la extensión ".wma". Este tipo de archivos de audio se graba mediante el sistema operación Microsoft Windows.

Un archivo JPEG es una imagen fija de datos comprimidos en el formato JPEG (Joint Photographic Experts Group). Los archivos JPEG tienen la extensión ".jpg".

Carpetas y archivos

Los discos MP3/WMA/JPEG/DivX const an de "carpetas" y "archivos".

Disco

WMA

MP3

Disco JPEG

Disco

DivX

Carpeta 1

Archivo 1 Archivo 2

Carpeta 2

Archivo 1 Archivo 2

HT-X15H

ESPAÑOL

Información general

05/6/21 HT-X15H(H)S2.fm

S-12

TINSZA064SJZZ

HT-X15H

ESPAÑOL

Información general

Descripción de los discos (continuación)

 Iconos empleados en los discos DVD

Compruebe los iconos de la funda del disco DVD antes de reproducir los discos.

Visualización Descripción

Formato grabado en el DVD Seleccione un tipo de acuerdo

Tipo de subtítulos grabados Idiomas de los subtítulos gra-

Ejemplo: Podrá seleccionar un idioma

1. Inglés

2. Alemán

Número de ángulos de cámara Número de ángulos grabados

Número de pistas de audio y sistemas de grabación de audio

Ejemplo: 1: Original <Inglés > (Dolby Digital 5.1 Surround)

2. Alemán (Dolby Digital 2 ch)

con el tipo del televisor conectado.

bados.

para los subtítulos.

en el DVD. Podrá ver escenas desde án-

gulos distintos.

Se indican el número de pistas de audio y los sistemas de grabación de audio.

Podrá cambiar el idioma

del audio. El audio y el sistema de

grabación varían dependiendo del DVD. Compruébelos en el manual de DVD.

 Discos que no pueden reproducirse

Discos DVD sin el número de

región "2" ni "ALL". Discos DVD del sistema SE-

CAM Discos DVD de sonido MPEGzCD-ROM

DVD-ROM

DVD-RAM

Notas:

Los discos arriba indicados no pueden reproducirse en absoluto,

o no se oirá su sonido aunque aparezcan algunas imágenes en la pantalla, o viceversa. La reproducción defectuosa puede causar daños en los altavo-

ces o en sus oídos cuando emplee los auriculares a altos niveles de volumen. No podrán reproducirse discos ilegalmente producidos.

Es posible que los discos con rayadas o huellas dactilar es no

puedan reproducirse correctamente. Consulte el apartado "Cuidados de los discos" (página 70) y limpie el disco.

DVD-Audio

CDG

Photo CD

SACD

Discos grabados en formatos

especiales etc.

S-13

05/6/21 HT-X15H(H)S2.fm

TINSZA064SJZZ

Instalación del sistema

Imagen de instalación:

Altavoz delantero (izquierdo)

Altavoz Surround (izquierdo)

Altavoz de subgraves/ amplificador

 Altavoces con protección magn ética

Los altavoces delanteros y central pueden ponerse al lado o cerca del televisor porque tienen protección magnética. Sin embargo, pueden producirse variaciones del col or, dependiendo del tipo del televisor.

Si se producen variaciones del color...

Desconecte la alimentación del tele visor (empleando el interruptor de alimentación). Vuelva a encender el televisor después de pasar entre 15 y 30 minutos.

Si las variaciones del color siguen produciéndose...

Separe más los altavoces del televisor. Para encontrar más detalles, consulte el manual del usuario del televisor.

Nota:

Los altavoces Surround y de subgraves/amplificador no tienen protección magnética.

Altavoz central

Unidad principal

Altavoz delantero (derecho)

Altavoz Surround (derecho)

 Colocación del sistema de altavoces

El mejor efecto de sonido Surround se conseguirá poniendo cada uno de los altavoces a la misma distancia de la posición de audición. Le recomendamos disponer los altavoces como se muestra abajo.

Altavoz

Altavoz delantero (izquierdo)

Altavoz de subgraves/ amplificador

Altavoz Surround (izquierdo)

Notas:

Se ajusta la distancia predeterminada a 2 m. Si los altavoces no

pueden situars e a distancias iguales, co nsulte el apartado "Aju ste del retardo del sonido de los altav oces" (vea la página 56). Ponga el televisor en una posición intermedia entre los altavoces

delanteros. Le recomendamos poner el altavoz central cerca del televisor.

Ponga los altavoces Surround a una posición un poco más alta

que la de sus oídos. Podrá poner el altavoz de subgraves/amplificador en cualquier

lugar. Puesto que vibra cuando reproduce las ba jas fr ecuencias , póngalo sobre una superficie dura y estable.

Altavoz delantero

(izquierdo)

central

Misma distancia

Altavoz central

Altavoz delantero (derecho)

Ajuste predeterminado: 2 m

Altavoz Surround (derecho)

Altavoz delantero

(derecho)

HT-X15H

ESPAÑOL

Preparación para su utilización

S-14

05/6/21 HT-X15H(H)S2.fm

TINSZA064SJZZ

HT-X15H

ESPAÑOL

Preparativos de la unidad principal

Métodos de instalación

Asegúrese de haber desenchufado el cable de alimentación de CA antes de instalar la unidad principal o de cambiarla de posición.

La peana está fijada a la unidad principal con el ajuste de fábrica.

Peana

También podrá poner la unidad principal horizontalmente o montarla en la pared sin el soporte. (Vea la página 66 para montar en la pared.)

Notas:

Cuando fija o extrae el soporte, coloque la unidad principal en la almohadilla o en el paño suave para evitar daños. Extraiga sólo los tornillos especificados. Podría ocasionarse mal funcionamiento. Tenga cuidado para no perder los

Preparación para su utilización

tornillos extraídos.

Precaución:

No cambie la dirección de instalación cuando se conecta la unidad principal. Es posible que no pueda leerse o pueda dañarse el disco.

Para poner horizontalmente

Extraiga los 2 tornillos y

la peana.

Apriete los tornillos

extraídos.

Adhiera la etiqueta de nombres de botones suministrada.

Peana

Etiqueta de nombres de botones

S-15

Nota:

Adhiera la etiqueta de nombres de botones con cuidado. Le cuesta despegar.

05/6/21 HT-X15H(H)S2.fm

TINSZA064SJZZ

Preparación del altavoz

 Montaje de la base a los altavoces de lant eros

Monte la base a los altavoces delanteros con 3 tornillos de montaje.

Coloque el altavoz delantero con la red hacia arriba.

 Para evitar la caída

Los altavoces delanteros pueden caer, causando daños o lesiones. Se recomienda fijarlos utilizando cables para evitar caídas de venta en las tiendas del ramo.

Soporte (de venta en las tiendas del ramo)

HT-X15H

ESPAÑOL

Base del altavoz delantero

Tornillo de montaje de la base

Notas:

No empuje ni tuerza la red del altavoz.

Coloque el altavoz delantero sobre una superficie plana, sobre

un paño suave para evitar daños. Apriete bien los tornillos.

Tornillo (de venta en las tiendas del ramo)

Tornillo

(de venta en las Cable para evitar la caída (de venta en las tiendas del ramo)

Nota:

La pared debe resistir al menos 20,0 kg. En caso de dudas, póngase en contacto con un constructor o con otros servicios similares.

tiendas del

ramo)

 Lámina antideslizamiento para altavoces

Enganche las láminas debajo del altavoz para evitar que resbale.

Altavoz Surround Altavoz central

Lámina antideslizamiento

para altavoces

Lámina antideslizamiento

para altavoces

Preparación para su utilización

S-16

05/6/21 HT-X15H(H)S2.fm

TINSZA064SJZZ

HT-X15H

ESPAÑOL

Conexiones del sistema

Desconecte el cable de alimentación de CA de la toma de corriente de la pared antes de conectar/desconectar el altavoz de

subgraves/amplificador o los cables a/de las tomas del interior de la cubierta posterior de la unidad principal. Después de la conexión, coloque la cubierta posterior para operar la unidad principal.

Conexión de la antena

(vea la página 18)

Antena de cuadro de AM

Antena de FM

Altavoz de subgraves/ amplificador

Unidad principal

Altavoz delantero (derecho)

Conexión a un televisor

(vea las páginas 20, 21)

Conexión del cable de conexión del sistema

Altavoz delantero (izquierdo)

Altavoz central

(vea la página 18)

Verde

S-17

Preparación para su utilización

Conexión del cable de alimentación de CA

(vea la página 22)

Blanco Rojo

Verde Azul Gris

Rojo

Altavoz Surround (derecho)

Gris

Azul

Conexión de los altavoces

05/6/21 HT-X15H(H)S2.fm

Blanco

Altavoz

Surround

(izquierdo)

(vea la página 19)

TINSZA064SJZZ

 Conexión del cable de conexión del sistema

Conecte la unidad de principal y altav oz de subgraves/ amplificador de la forma siguiente.

Altavoz de subgraves/

amplificador

Unidad principal

Negro

Azul

 Conexión de la antena

Antena de FM suministrada:

Conecte el cable de la antena de FM a la toma FM 75 OHMS y oriente el cable de la antena de FM en la dirección que proporcione la mejor recepción posible.

Antena de cuadro de AM suministrada:

Conecte el cable de la antena de cuadro de AM a los terminales AM y GND. Sitúe la antena de cuadro de AM en la posición que ofrezca la óptima recepción. Ponga la antena de cuadro de AM sobre un estante, etc., o engánchela a un soporte o pared con tornillos (no suministrados).

Nota:

Si pone la antena sobre el sistema o cerca del cable de al imentación de CA, podría causarse generación de ruido. Ponga la antena separada del sistema para obtener una recepción mejor.

Instalación de la antena de cuadro de AM:

< Montaje > < Fijación a la pared >

Antena de FM

Antena de cuadro de AM

HT-X15H

ESPAÑOL

Terminales de la antena

Azul

Pared Tornillos

Antena externa de FM o AM:

Negro

Si necesita obtener una mejor recepción, utilice una antena externa de FM o AM. Consulte a su distribuidor. Cuando emplee una antena de AM exterior, asegúrese de mantener conectado el cable de la antena de cuadro de AM.

Antena de cuadro de AM

Antena externa de FM

Cable de tierra

05/6/21 HT-X15H(H)S2.fm

(no suministrados)

Antena externa de AM

15 m

Varilla de tierra

Preparación para su utilización

7,5 m

S-18

TINSZA064SJZZ

HT-X15H

ESPAÑOL

Preparación para su utilización

Conexiones del sistema (continuación)

 Conexión de los altavoces

Asegúrese de dejar el cable de alimentación de CA desenchufado cuando conecte los altavoces.

Para evitar cortocircuitos accidentales entre los terminales y

, conecte los cables de altavoz primero a los altavoces y

luego al altavoz de subgraves/amplificador. Para conectar los altavoces, haga coincidir los colores de la

etiqueta posterior, de la cubierta aislante del cable de altavoz y del terminal de altavoz del altavoz subgraves/amplificador.

Precaución:

Los altavoces suministrados son exclusivamente para el

HT-X15H. No los conecte a ningún otro equipo, ni conecte otros altavoces al HT-X15H. Podría causar mal funcionamiento.

No confunda las polaridades y ni los terminales derechos e

izquierdos de los cables de altavoz. (El altavoz derecho se coloca a la derecha cuando se mira el altavoz de subgraves/ amplificador). No se suba ni se siente encima de los altavoces. Podría herirse.

No deje que ningún objeto caiga en el interior de los conductos

de reflejo de graves, y no ponga nada en ellos.

No cortocircuite el cable del altavoz. Si así

sucede cuando está conectada la alimentación, se activará el circuito de protección y se establecerá el sistema en el modo de reserva. En esta ocasión, compruebe que el cable del altavoz esté conectado correctamente antes de volver a conectar la alimentación.

Para extraer las rejillas del altavoz (excepto para el altavoz de subgraves/amplificador):

Cuando se hayan extraído las rejillas de los altavoces, asegúrese de que no entre nada en contacto con los diafragmas del altavoz.

Incorrecto

1 Pase los cables por el sujetador.

Ejemplo: Para conectar el altavoz delantero izquierdo.

Sujetador

2 Conecte los cables a los altavoces.

Afloje los tornillos.

Inserte los cables y apriete los tornillos.

Rojo

Cubierta aislante (blanco)

Etiqueta (blanco)

Conecte el otro extremo al altavoz de subgraves/amplificador.

Altavoz de subgraves/

amplificador

Negro

Cubierta aislante (blanco)

Rojo

Terminal de altavoz (blanco)

S-19

05/6/21 HT-X15H(H)S2.fm

TINSZA064SJZZ

 Conexión a un televisor

Hay disponibles tres tipos de tomas [AV (TV), S-VIDEO y VIDEO] para las conexiones de un televisor y de la unidad principal. Efectúe la conexión de acuerdo con su televisor.

Conexión a un televisor con toma SCART:

Podrá ver las imágenes de los discos DVD conectando su televisor y la unidad principal con el cable SCART suministrado.

Ajuste el modo de salida de vídeo a "SCART" (ajuste inicial). Para el procedimiento, consulte el apartado "Cambio del ajuste inicial del DVD" de las páginas 58, 59.

Unidad principal

A la toma de salida SCART [AV (TV)]

Televisor

Señal de vídeo/audio

Cable SCART (suministrado)

Conexión a un televisor con toma de entrada S-vídeo:

Si el televisor está provisto de toma de entrada S-vídeo, podrá obtener imágenes de más alta calidad conectando un cable S-vídeo (no suministrado).

Ajuste el modo de salida de vídeo a "S-Video". Para el procedimiento, consulte el apartado "Cambio del ajuste inicial del DVD" de las páginas 58, 59.

Unidad principal

A la toma de salida de S-vídeo

Televisor

Señal de vídeo

Cable de S-vídeo (de venta en las tiendas del ramo)

A la toma de entrada de S-vídeo

HT-X15H

ESPAÑOL

Preparación para su utilización

A la toma de entrada de SCART

Nota:

Cuando se conectan los cables de vídeo y de S-vídeo, las imágenes aparecen en su televisor desde la toma de entrada de S-vídeo.

05/6/21 HT-X15H(H)S2.fm

TINSZA064SJZZ

S-20

HT-X15H

ESPAÑOL

Conexiones del sistema (continuación)

Conexión a un televisor con una toma de entrada de vídeo:

Si su televisor sólo está provisto de toma de entrada de vídeo (sin SCART), conecte un cable de vídeo (no suministrado) para poder ver las imágenes.

Ajuste el modo de salida de vídeo a "S-Video". Para el procedimiento, consulte el apartado "Cambio del ajuste inicial del DVD" de las páginas 58, 59.

Unidad principal

A la toma de salida de vídeo

Señal de

vídeo

 Colocación de la cubierta posterior

Después de haber terminado todas las conexiones, coloque la cubierta posterior en la unidad principal. Acople las uñas en los ori ficios.

S-21

Televisor

Preparación para su utilización

Notas:

Cambie la entra da del tel evisor de acuerdo c on la toma co nectada.

No conecte ningún otro aparato (videograbadora, etc.) entre el

televisor y la unidad principal. Las imágenes podrían distorsionarse.

Consulte el manual de manejo del equipo que se proponga conectar.

Inserte a fondo las clavijas para evitar imágenes borrosas y ruido.

Cable de vídeo (de venta en las tiendas del ramo)

A la toma de entrada de vídeo

05/6/21 HT-X15H(H)S3.fm

TINSZA064SJZZ

 Conexión del cable de alimentación de CA

Después de haber comprobado que todas las conexiones se han hecho correctamente, enchufe el cable de alimentación de CA a la toma de entrada de la alimentación de CA del altavoz de subgr aves/amplificador, y luego a la toma de corriente de la pared.

Altavoz de subgraves/

amplificador

Ventiladores de enfriamiento

Toma de corriente (230 V de CA, 50 Hz)

Notas:

Nunca emplee un cable de alimentación que no sea el suminis-

trado. De lo contrario, podría ocurrir una falla de funcionamiento o un accidente. Desenchufe el cable de alimentación de CA de la toma de

corriente de la pared si no se propone utilizar el altavoz de subgraves/amplificador durante largos períodos de tiempo.

 Para conectar la alimentación

Pulse el botón ON/STAND-BY.

Si no se conecta la alimentación, compruebe si el cable de alimentación de CA y el cable de conex ión del sistema están correctamente enchufados.

Para establecer el sistema en el modo de reserva:

Pulse de nuevo el botón ON/STAND-BY.

Nota:

Después de que el sistema se haya establecido en el modo de reserva de alimentación, espere algunos segundos antes de volver a conectar la alimentación.

Altavoz de subgraves/

amplificador

Unidad principal

HT-X15H

ESPAÑOL

Preparación para su utilización

Ventilador de enfriamiento:

En este altavoz de subgraves/amplificador se ha incorporado un ventilador de enfriamiento para mejorar la radiación de calor. No cubra la abertura de está sección con ningún obstáculo para evitar daños al altavoz de subgraves/amplificador.

05/6/21 HT-X15H(H)S3.fm

S-22

TINSZA064SJZZ

+ 50 hidden pages
