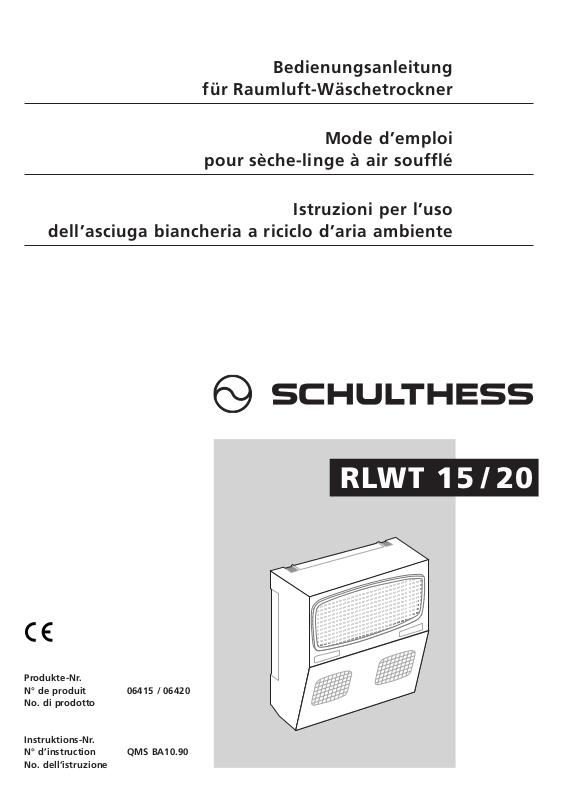

Produkte-Nr. N° de produit 06415 / 06420 No. di prodotto
Instruktions-Nr. N° d’instruction QMS BA10.90 No. dell’istruzione
RLWT 15 / 20
für Raumluft-Wäschetrockner
Mode d’emploi
pour sèche-linge à air soufflé
Istruzioni per l’uso
dell’asciuga biancheria a riciclo d’aria ambiente
Page 2
DEUTSCH
Inhaltsverzeichnis
Steuerungseinheit 3
Allgemeine Begriffe
Raumfeuchte 3Hygrostat 3Thermostat 3Sollwert Feuchte 3Ventilator 3Kompressor 3Abtauen 3Geräteschutz 3
Betriebszustände
Vortrocknung 3Trocknung 3Nachtrocknung 3Raumtrocknung 4
Inbetriebnahme
Gerät anschliessen 4Betriebsmodus wählen 4
Modus Wäschetrocknen 4
Modus Raumtrocknen 4Betriebszustände im Modus Wäschetrocknen 4Betriebszustände im Modus Raumtrocknen 4
Bedienung im Modus Wäschetrocknen
Wäschetrocknen mit automatischem Programm 5Wäschetrocknen automatisch beenden 5Wäschetrocknen manuell beenden 5
Bedienung im Modus Raumtrocknen
Raum- und Wäschetrocknen mit automatischem
Programm 5
Raumtrocknen über Taste unterbrechen 5Raumtrocknen über Taste beenden 5
Störungen 6
Technische Spezifikationen RLWT 15 und RLWT 20
Steuerungseinheit und Anschlussadapter 6
Tastatur zum Schulthess RLWT 15 und RLWT 20 6
Einstellung des Sollwerts 6
Setup 7
Zugehörige Unterlagen
farbige Bedienungsanleitung «Modus Wäschetrocknen»
(4-sprachig) zum Aufhängen neben Gerät
Bedienungsanleitung «Modus Raumtrocknung»
10 Bedienungsanleitungen für die Benutzerinnen und
Benutzer mit Tipps und Tricks
Schema mit Artikel-Nummern für Ersatzteile
Garantie- und Kundendienstheft
Page 3
3

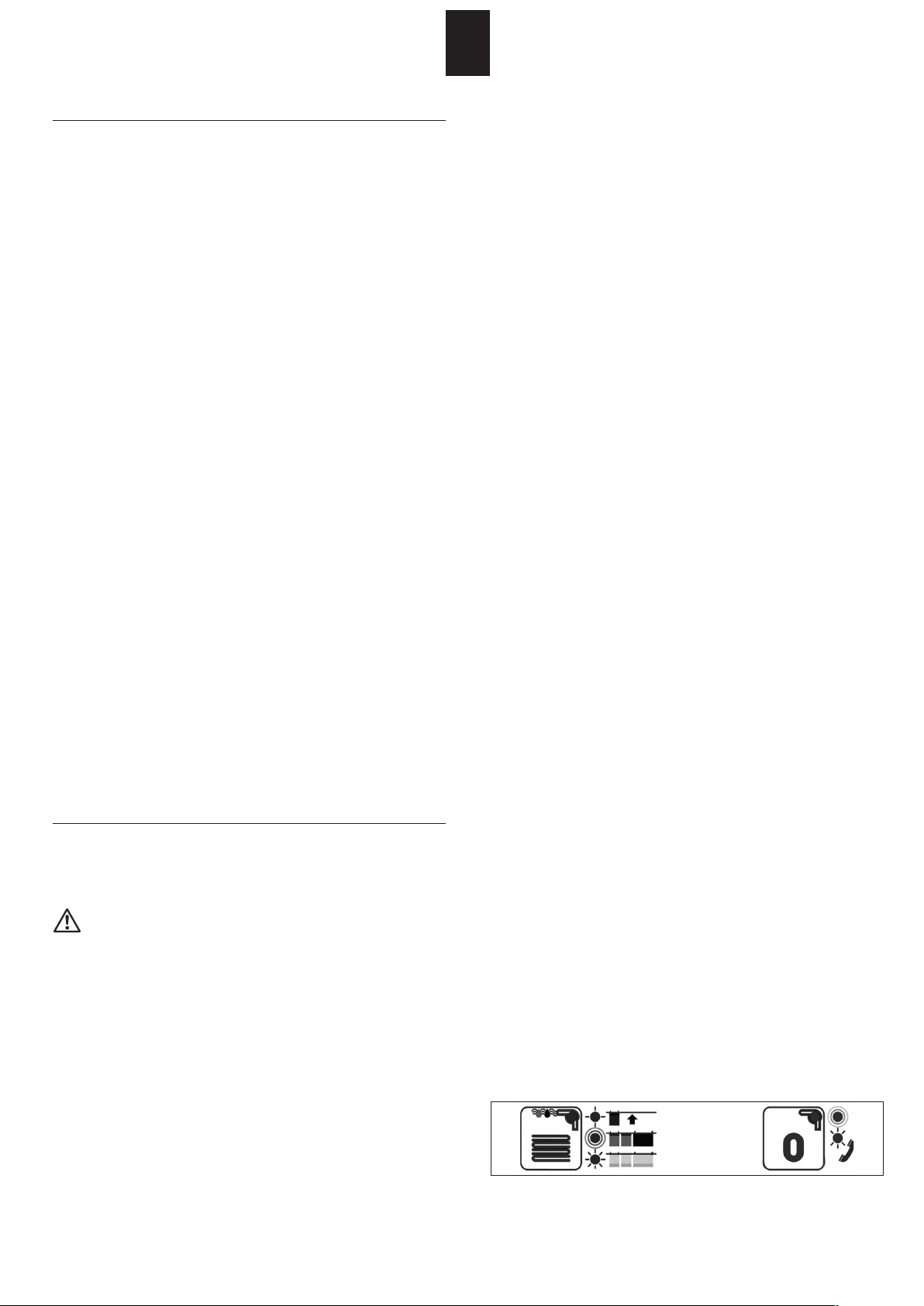

Steuerungseinheit
Dieser Raumluft-Wäschetrockner RLWT von Schulthess ist mit einer Steuerungseinheit Standard Control System Serie 2002 ausgerüstet. Die elektrische Ausrüstung be­steht aus einer Steuerungseinheit mit der Tastatur und einem Anschlussadapter. Die Steuerungseinheit und der Adapter sind mit Kabel elektrisch verbunden.
Die Steuerungseinheit ist mit einem Mikrocontroller aus­gerüstet, über dessen Software der Raumluft-Wäsche­trockner RLWT gesteuert, kontrolliert und die Trocknung optimiert wird. Eine eingebaute Leuchtdiode (LED) zeigt jederzeit die Funktionstüchtigkeit der Elektronik an.
An der Steuerungseinheit bez. am Anschlussadapter sind die folgenden elektrischen Anschlüsse an Klemmen oder mit Steckern vorgesehen:
Die Netzzuleitung, die Ventilatoren mit den Kondensato­ren und wenn vorhanden die Airdrive-Klappen werden am Anschlussadapter an Klemmen angeschlossen.
Das interne Verbindungskabel sowie das Kompressorkabel werden mit Steckern an der Steuerungseinheit einge­steckt.
Die Tastatur enthält die Tasten Trocknung (EIN) und 0 (AUS) mit je einer Leuchtdiode (LED) in den Farben grün bzw. rot.
An der Tastatur können sämtliche für den Betrieb des Raumluft-Wäschetrockners notwendigen Bedienungen und Umprogrammierungen bestimmter Betriebsabläufe vorgenommen werden.
Die LEDs informieren über die jeweiligen Betriebszustände des Gerätes.
Allgemeine Begriffe
Raumfeuchte
Die im Raum vorhandene relative Luftfeuchtigkeit (% r.F.), der sogenannte Istwert.
Hygrostat
In der Steuerungseinheit eingebauter Messsensor, der die Luftfeuchtigkeit misst und an die Elektronik ein entspre­chendes Signal abgibt.
Thermostat
In der Steuerungseinheit eingebauter Messsensor, der die Lufttemperatur misst und an die Elektronik ein entspre­chendes Signal abgibt.
Sollwert Feuchte
Einstellbar mit Potentiometer von 35 bis 65% r.F. (Genau­igkeit ±5%). Die Werkseinstellung des Sollwerts ist
50% r.F.
Hinweis: Mit dem Sollwert wird der Trocknungsgrad der
Wäsche bestimmt. Bei einem Sollwert < 50% r.F. wird die Wäsche trockner (schranktrocken); bei einem Sollwert > 50% r.F. wird die Wäsche weniger trocken (bügeltrocken).
Ventilator
Der Ventilator bläst die getrocknete Raumluft fächer­förmig unter die aufgehängte Wäsche und verbessert dadurch die Übertragung der Feuchtigkeit von der Wäsche, den Wänden, Boden und Decke an die Luft. Danach saugt er die feuchte Luft ins Gerät zurück.
Kompressor
Der Kompressor ist der elektrische Teil der Wärmepumpe. Diese entzieht der Luft die Feuchtigkeit nach dem Kon­densationsprinzip (Luftabkühlung) mit anschliessender Wärmerückgewinnung.
Abtauen
Beträgt die Raumtemperatur weniger als 15 °C, wird die Laufzeit des Kompressors alle 28,5 Min. für 1,5 Min. (Werkseinstellung) unterbrochen. Während dieser Abtau­zeit schmilzt der bei diesen Temperaturen an den Verdampferrohren angesetzte Reif und fliesst ab. Dieser Abtauprozess muss bei Temperaturen unter 12 °C ver­kürzt werden (siehe SETUP). Beträgt die Raumtemperatur mehr als 15 °C, wird nicht abgetaut.
Geräteschutz
Wird das Gerät innerhalb drei Sekunden aus- und wieder eingeschaltet, wird die Tastatur für 25 Sekunden gesperrt. Während dieser Sperrzeit blinkt die rote LED (Anlauf­schutz für den Kompressor).
Betriebszustände
Vortrocknung
Ist die Raumfeuchte beim Einschalten des Gerätes tiefer als der eingestellte Sollwert am Hygrostat, geht die Steuerung in die sogenannte Vortrocknung; die grüne LED blinkt langsam, der Ventilator läuft, der Kompressor ist ausgeschaltet. Bleibt die Raumfeuchte unter dem Sollwert, schaltet das Gerät nach 30 Minuten Vortrock­nung selbständig aus, weil keine oder zu wenig Wäsche aufgehängt wurde.
Übersteigt die Raumfeuchte während der Vortrocknung den Sollwert, geht die Steuerung in den Betrieb Trock­nung.
Trocknung
Ist die Raumfeuchte beim Einschalten des Gerätes höher als der eingestellte Sollwert am Hygrostat oder über­schreitet die Raumfeuchte während der Vortrocknung den Sollwert, geht die Steuerung in den Betrieb Trocknung. Die grüne LED leuchtet dauernd, der Ventilator läuft, der Kompressor läuft.
Unterschreitet die Raumfeuchte am Ende des Trocknungs­prozesses den Sollwert, schaltet die Steuerung das Gerät in den Betrieb Nachtrocknung.
Nachtrocknung
Die grüne LED blinkt schnell, der Ventilator läuft. Der Kompressor läuft nur, wenn die Raumfeuchte nochmals über den eingestellten Sollwert steigt.
Page 4
4
Die Nachtrocknung ist auf 2 Stunden (Werkseinstellung) eingestellt. Während dieser Zeit werden die schwer zu trocknenden Textilien nachgetrocknet und aus dem Mauerwerk wird die Feuchtigkeit entzogen, die während der Trocknung aufgenommen wurde.
Raumtrocknung
Der Modus Raumtrocknung kann über die Tasten am Gerät aktiviert bzw. deaktiviert werden (siehe SETUP). In Neubauten ist das Mauerwerk noch lange Zeit feucht. Bei der heutigen Isolierung der Aussenwände kann die Feuch­tigkeit nur noch nach innen entweichen. Man rechnet für diesen Trocknungsprozess ca. zwei Jahre, bis die Mauern trocken sind. Während dieser Zeit kann es empfehlens­wert sein, das Gerät im Modus Raumtrocknen zu betrei­ben, um Feuchteschäden im Keller zu vermeiden und zudem den täglichen Wäscheanfall schnell, schonend und energiebewusst zu trocknen.
Im Modus Raumtrocknen schalten Ventilator und Kom­pressor ohne Vor- und Nachtrocknung, über den Hygro­stat gesteuert direkt EIN und AUS. Die grüne LED leuchtet dauernd.
Inbetriebnahme
Gerät anschliessen
Gerät an Netz anschliessen (Stecker einstecken). LED Rot in der AUS Taste leuchtet und zeigt den Zustand Aus an. Das Gerät ist mit Netzspannung versorgt und betriebsbe­reit.
LED Rot blinkt oder ist dunkel. Das Gerät ist nicht in Ordnung und nicht betriebsbereit (siehe Störungen).
Betriebsmodus wählen
Modus Wäschetrocknen (Werkeinstellung)
Das Gerät schaltet nach Ablauf des Trocknungsprozesses automatisch aus.
Modus Raumtrocknen (muss umprogrammiert werden, siehe SETUP)
Das Gerät arbeitet im Dauerbetrieb und muss manuell ausgeschaltet werden.
Betriebszustände im Modus Wäschetrocknen
Ein/Aus
Taste AUS leuchtet (rot), das Gerät ist ausgeschaltet. Durch Betätigen der Taste EIN wird das Gerät eingeschal­tet und geht in den Zustand Vortrocknung.
Vortrocknung
Taste EIN blinkt langsam, der Ventilator läuft, der Kompressor ist ausgeschaltet. Steigt die Luftfeuchtigkeit nach 10 Min. über den Sollwert, geht das Gerät in den Zustand Trocknung. Bleibt die Luftfeuchtigkeit 30 Min. unter dem Sollwert, geht das Gerät in den Zustand Aus.
Hinweis: Durch Betätigen der Taste AUS kann das Gerät jederzeit ausgeschaltet werden.
Trocknung
Taste EIN leuchtet dauernd, der Ventilator und der Kompressor laufen. Sinkt die Luftfeuchtigkeit unter den Sollwert, geht das Gerät in den Zustand Nachtrocknung.
Nachtrocknung
Taste EIN blinkt schnell, der Ventilator läuft. Ist die Luftfeuchtigkeit 30 Min. lang unter dem Sollwert, schaltet der Kompressor aus. Steigt die Luftfeuchtigkeit wieder über den Sollwert, läuft der Kompressor nach 10 Min. Wiedereinschaltsperre an. Danach wiederholt sich der oben beschriebene Nachtrocknungsprozess solange, bis die eingestellte Nachtrocknungszeit abgelaufen ist.
Hinweis: Nach Ablauf der Nachtrocknung (120 oder 180 Min., je nach Raumgrösse) schaltet das Gerät unabhängig von der Luftfeuchtigkeit automatisch in den Zustand Aus.
Betriebszustände im Modus Raumtrocknen
Ein/Aus
Taste AUS leuchtet (rot), das Gerät ist ausgeschaltet. Durch Betätigen der Taste EIN wird das Gerät eingeschal­tet und geht in den Zustand Vortrocknung.
Hinweis: Durch 5 Sek. langes Drücken der Taste AUS kann das Gerät in den Zustand Aus zurückgeschaltet werden.
Vortrocknung
Taste EIN leuchtet, der Ventilator läuft, der Kompressor ist ausgeschaltet. Ist nach 10 Min. die Luftfeuchtigkeit grösser als der Sollwert, geht das Gerät in den Zustand Trocknung. Ist die Luftfeuchtigkeit kleiner als der Sollwert, geht das Gerät in den Zustand Standby.
Trocknung
Taste EIN leuchtet, der Ventilator und der Kompressor laufen. Ist die Luftfeuchtigkeit 30 Min. lang kleiner als der Sollwert, schaltet der Kompressor aus, das Gerät geht in den Zustand Vortrocknung.
Pause
Durch kurzes Drücken der Taste AUS kann das Gerät in den Zustand Pause geschaltet werden. Taste EIN blinkt langsam, der Ventilator und der Kompressor sind ausge­schaltet. Nach 60 Min. Pause wird automatisch in den Zustand Vortrocknung geschaltet.
Standby
Taste EIN leuchtet, der Ventilator und der Kompressor sind ausgeschaltet. Nach 110 Min. Standby wird automa­tisch in den Zustand Vortrocknung geschaltet.
Page 5
5
Bedienung im Modus Wäschetrocknen
Wäschetrocknen mit automatischem Programm
Gemäss Bedienungsanleitung «Modus Wäsche­trocknen» (farbige Version) vorgehen.
1. Fenster schliessen.
2. Die gesamte Wäsche an die Leinen hängen.
3. Durch Betätigen der Taste EIN wird das Gerät eingeschaltet.
4. Türe schliessen.
Wäschetrocknen automatisch beenden
Arbeitet der Wäschetrockner einwandfrei, sind Fenster und Türen geschlossen, dann sinkt nach der Trocknungs­phase die Raumfeuchte erstmals unter den am Hygro­staten eingestellten Sollwert.
Jetzt beginnt die Nachtrocknung. Der Ventilator läuft weiter, während der Kompressor so oft wie die Raum­feuchte über den Sollwert steigt bzw. unter den Sollwert abfällt ein- und ausschaltet.
Ist die Nachtrocknung abgelaufen, so schalten unabhän­gig von der Raumfeuchte der Ventilator und der Kom­pressor aus.
Das Gerät ist im Zustand Aus. LED-Rot leuchtet.
Wäschetrocknen manuell beenden
Über die Taste AUS kann jederzeit der Trocknungsprozess beendet werden.
Betätigen der Taste AUS.
Die Trocknung wird sofort abgebrochen.
Ventilator und Kompressor schalten sofort aus.
Das Gerät ist im Zustand Aus. LED-Rot leuchtet.
Hinweis: Wird das automatische Wäschetrocknungspro­gramm manuell beendet, so bleibt im Mauerwerk relativ viel Wasser zurück, welches nicht während der automati­schen Nachtrocknung entzogen wird.
Diese Restwassermenge muss durch die nächste Benutze­rin oder Benutzer zusätzlich getrocknet werden.
Wird der Modus Wäschetrocknen öfters manuell beendet, besteht die Gefahr, dass sich an den Aussenwänden und
-ecken Grauschleier und danach Schimmelpilz bildet!
Bedienung im Modus Raumtrocknen
Raum- und Wäschetrocknen mit automatischem Programm
Gemäss Bedienungsanleitung «Modus Raum­trocknen» (schwarzweisse Version) vorgehen.
Fürs Raumtrocknen
1. Die Fenster aller zu trocknenden Räume müssen geschlossen sein.
2. Die Türen zu Nebenräumen, welche ebenfalls getrocknet werden müssen, können offen bleiben.
3. Durch Betätigen der Taste EIN wird das Gerät eingeschaltet.
Fürs Wäschetrocknen
1. Sollte das Gerät laufen, kann es vor dem Aufhängen der Wäsche durch kurzes Drücken der Taste AUS in den Zustand Pause geschaltet werden.
2. Die gesamte Wäsche auf die Leinen hängen.
3. Durch Betätigen der Taste EIN wird das Gerät (wieder) eingeschaltet.
4. Türe zum Trockenraum schliessen.
5. Wenn die Wäsche trocken ist, schaltet das Gerät in den Zustand Standby und bleibt für 110 Minuten ausgeschaltet, danach läuft das Gerät im Modus Raumtrocknen weiter.
Raumtrocknen über Taste unterbrechen
Kurzes Betätigen der Taste AUS. Die Trocknung wird für eine Stunde unterbrochen (z.B. fürs Abnehmen der Wäsche). Ventilator und Kompressor schalten sofort aus.
Wichtiger Hinweis:
Nach einer Stunde Pause schaltet das Gerät automatisch wieder ein.
Während der Wartezeit blinkt die LED-Grün langsam.
Durch Betätigen der Taste EIN kann die Raumtrocknung sofort wieder aktiviert werden.
Raumtrocknen über Taste beenden
Betätigen der Taste AUS während mindestens fünf Sekunden. Ventilator und Kompressor schalten sofort
aus. Das Gerät ist im Zustand Aus. LED-Rot leuchtet.
Page 6
6
Störungen
LED-Rot bleibt dunkel (und keine andere LED leuchtet)
Stromversorgung nicht in Ordnung: Sicherung kontrollie­ren; Kontrolle, ob Steckdose Spannung hat.
LED-Rot blinkt
Unzulässiges Spielen mit der Taste Trocknen. Die Störung wird automatisch nach 25 Sekunden zurückgestellt.
LED-Grün in der Steuerungseinheit ist dunkel
Steuerungseinheit defekt. Kundendienst benachrichtigen (siehe Rückseite).
Es wird zu wenig oder gar kein Wasser ausgeschieden
Kundendienst benachrichtigen (siehe Rückseite).
Die Wäschetrocknung dauert länger als 5 bis 7 Stunden
Kontrolle, ob während des Trocknens Türen und Fenster geschlossen sind, ob die Wäschemenge der Gerätekapa­zität entspricht; Schleuderzahl der Waschmaschine kontrollieren (gewaschene Wäsche sollte max. 50 bis 60% schwerer sein als Trockenwäsche). Ansonsten den Kundendienst benachrichtigen (siehe Rückseite).
Technische Spezifikationen RLWT 15 und RLWT 20
Steuerungseinheit und Anschlussadapter
Nach Demontage der Abdeckung ist der Steuerprint zugänglich.
Die Abdeckung darf nur im spannungslosen Zustand (Gerät ausgesteckt) und nur durch Fachpersonal demontiert werden (untere Schrauben nur lösen, die Abdeckung hat Schlitzlöcher).
Stromversorgung
Netz 230V~1 N PE auf Klemmen am Anschlussadapter; Speisung der Steuerungseinheit mit Kabel und Stecker female 4-polig.
Kompressor
Anschluss an Steuerungseinheit mit Kabel und Stecker female 6-polig.
Hygrostat (Feuchtesensor)
Messbereich 35–65% r.F.
(Grundeinstellung ab Werk 50% r.F.)
Genauigkeit ± 5% r.F. — Schalthysterese ca. 8% r.F. Feucht = eingestellter Wert + 4% Trocken = eingestellter Wert – 4%
Hinweis: Bei starker Verunreinigung kann eine falsche Luftfeuchte gemessen werden. Reinigen durch Abblasen.
Thermostat (Temperatursensor)
Bei Unterschreiten der Raumtemperatur von 15 °C aktiviert der Thermostat das automatische Abtauen des Kondensationssystems. IC U7 auf Steuerprint Genauigkeit ± 0,5 °C — Hysterese ± 1,5 °C Ein-/Ausschaltverzögerung 15 Min.
Hinweis: Bei starker Verunreinigung kann eine falsche Lufttemperatur gemessen werden. Reinigen durch Abblasen.
Steuerprogramm
Mikrocontroller U4 auf Steuerprint. Die auf dem IC angegebene Nummer zeigt die Software-Version.
LED auf Steuerungsprint
Leuchtet die LED grün, arbeitet die Elektronik richtig. Bei dunkler LED muss die Steuerungseinheit ausgetauscht werden.
Stromausfall
Der aktuelle Betriebszustand wird bei Ausschalten oder Ausfall des Netzes im EEPROM abgelegt. Nach Netzrück­kehr arbeitet das Gerät automatisch weiter.
Schutzart
IP 00; Der notwendige Schutz wird durch den Einbau sichergestellt.
CE-Konformität
Siehe Herstellererklärung und Nachweisdokumentation.
Anschlussadapter
Print Epoxy 2 mm mit Federanschlussklemmen und Verbindungskabel mit Stecker zur Steuerungseinheit.
Tastatur zum Schulthess RLWT 15 und RLWT 20
EIN Hilfstaste AUS
inaktiv; wird nur für SETUP benötigt
Einstellung des Sollwerts
Bei den Typen RLWT 15 und RLWT 20 kann der Sollwert für die Luftfeuchte mit einem Schraubenzieher direkt auf der Steuerungseinheit verstellt werden (hinter der runden Abdeckkappe).
Hinweis: Mit dem Sollwert wird der Trocknungsgrad der Wäsche bestimmt. Bei einem Sollwert < 50% r.F. wird die Wäsche trockner (schranktrocken); bei einem Sollwert > 50% r.F. wird die Wäsche weniger trocken (bügeltrocken).
Page 7
7
Setup
Mit den nachfolgenden Tastenkombinationen können bestimmte Betriebszustände oder -abläufe den individu­ellen Bedürfnissen angepasst werden.
Einstieg
Gerät ausschalten, Taste AUS leuchtet dauernd. Taste AUS und Hilfstaste gleichzeitig drücken, bis Taste AUS flackert (10 Sek. drücken).
Ausstieg
Wenn 20 Sek. lang keine Taste betätigt wird oder Taste AUS drücken.
Mit Taste EIN
Dauer der Nachtrocknung und Modus Raumtrocknen wählen:
LED aus: Nachtrocknung 120 Min. (Grundeinstellung) LED blinkt: Nachtrocknung 180 Min. LED ein: auf Modus Raumtrocknen umprogrammieren
Mit Hilfstaste
Abtauzeiten wählen:
LED ein: Laufzeit 28,5 Min. /Abtauzeit 1,5 Min.
(Grundeinstellung)
LED aus: Laufzeit 13,5 Min. /Abtauzeit 1,5 Min.
muss bei Raumtemperaturen unter 12 °C gewählt werden!
Notizen
Page 8
F RANÇAIS
Sommaire
L’unité de commande 9
Termes généraux
Humidité du local 9Hygrostat 9Thermostat 9Valeur d’humidité prescrite 9Ventilateur 9Compresseur 9Dégivrage 9Protection de la machine 9
Etats de fonctionnement
Pré-séchage 9Séchage 9Post-séchage 9Déshumidification du local 10
Mise en marche
Brancher la machine 10Choisir le mode de fonctionnement 10
Mode Séchage du linge 10
Mode Déshumidification 10Etats de fonctionnement au mode Séchage de linge 10Etats de fonctionnement au mode Déshumidification 10
Maniement en mode Séchage de linge
Séchage de linge avec programme automatique 11Arrêt automatique du séchage de linge 11Arrêt manuel du séchage de linge 11
Maniement en mode Déshumidification du local
Séchage de linge et déshumidification
avec programme automatique 11
Interruption manuelle de la déshumidification 11Arrêt manuel de la déshumidification 11
Dérangements 12
Spécifications techniques RLWT 15 et RLWT 20
Unité de commande et adaptateur de raccordement 12
Clavier 12
Réglage de la valeur prescrite 13
Setup 13
Documents annexes
Mode d’emploi «Séchage du linge» en couleur (4 langues)
à suspendre à côté de l’appareil
Mode d’emploi «Déshumidification du local»
10 brochures d’information avec conseils d’utilisation
pour les utilisateurs
Schéma avec tous les no. d’article pour pièces de rechange
(voir housse transparente)
Livret de garantie et d’assistance ci-joint
Page 9
9
L’unité de commande
Le sèche-linge à air ambiant RLWT de Schulthess est équipé d’une unité de commande Standard Control System Série 2000. L’équipement électronique consiste en une unité de commande et un clavier. Le modèle RLWT dispose d’un adaptateur de raccordement complémen­taire. L’unité de commande et l’adaptateur sont reliés par un câble.
L’unité de commande est équipée d’un microcontrôleur. Son logiciel dirige et contrôle le sèche-linge à air ambiant RLWT et réalise un séchage optimal. Une diode lumineuse incorporée (DIL) démontre à tout moment la capacité de fonctionnement de l’électronique. (RLWT 15/20 de face).
Au moyen de pinces et de prises, l’unité de commande et l’adaptateur disposent des branchements électroniques suivants :
Le câble du réseau, les ventilateurs avec les condensateurs et, si disponibles, les clapets Airdrive sont branchés aux pinces. Le câble de connections intérieur et le compres­seur complémentaire sont branchés sur deux prises de l’unité de commande.
Le clavier comprend les touches Séchage (ON) et 0 (OFF) qui disposent chacune d’une diode lumineuse (DIL) rouge ou verte.
Au moyen de ces touches peuvent être effectuées toutes les commandes et reprogrammations nécessaires au fonctionnement du sèche-linge à air ambiant RLWT.
Les DIL indiquent les états de fonctionnement respectifs de l’appareil.
Termes généraux
Humidité du local
Humidité relative (h.r.) de l’air existant dans un local, soit la valeur réelle.
Hygrostat
Sonde intégrée dans l’unité de commande, mesurant le taux d’humidité et transmettant un signal à l’électronique dès que l’humidité est supérieure à la valeur indiquée, soit la valeur prescrite.
Thermostat
Sonde intégrée dans l’unité de commande, mesurant le taux de la température d’air et transmettant un signal à l’électronique dès que la température est supérieure à la valeur indiquée, soit la valeur prescrite.
Valeur d’humidité prescrite
La valeur prescrite est réglable entre 35 et 65% h.r. au moyen du potentiomètre (précision ±5%). Le réglage
d’usine de la machine est de 50% h.r.
Indication : La valeur prescrite détermine le degré de
séchage du linge. Valeur prescrite < 50% h.r. : le linge est sec et prêt à ranger ; valeur prescrite > 50% h.r. : le linge est demi-sec et prêt à repasser.
Ventilateur
Le ventilateur expulse l’air déshumidifié de façon régulière entre le linge suspendu et favorise la réabsorption dans l’air de l’humidité du linge, du sol et du plafond. L’air ainsi ré-humidifié est aspiré par le ventilateur.
Compresseur
Le compresseur est la partie électrique de la pompe à chaleur. Celle-ci retire l’humidité de l’air selon le principe de condensation (refroidissement de l’air) avec récupéra­tion de la chaleur.
Dégivrage
Si la température ambiante tombe en dessous de 15 °C, le fonctionnement du compresseur est interrompu pendant une minute et demie toutes les 28,5 minutes (réglage d’usine). Ce temps permet au givre qui s’est formé autour des tuyaux de condensation de fondre et de s’écouler. Si la température ambiante est moins de 12°C, le processus de dégivrage doit être réduit (voir SETUP). Si la température ambiante est au-dessus de 15 °C, aucun dégivrage n’est nécessaire.
Protection de la machine
Si la machine est arrêtée et mise en marche après 3 se­condes, le clavier est bloqué pendant 25 secondes et le voyant DIL rouge clignote (sécurité de mise en marche du compresseur).
Etats de fonctionnement
Pré-séchage
Si lors de la mise en marche de la machine l’humidité (relative) du local est inférieure à la valeur prescrite de l’hygrostat, la commande se met en mode Pré-séchage ; la DIL verte clignote lentement, le ventilateur fonctionne et le compresseur est éteint.
Si le degré d’humidité du local dépasse la valeur prescrite pendant le Pré-séchage, la commande passe au mode Séchage. Si le degré d’humidité du local reste inférieur à la valeur prescrite, la machine s’arrête automatiquement après 30 minutes de Pré-séchage, soit parce que le linge n’a pas été suspendu, soit parce que la quantité de linge suspendue était trop faible.
Séchage
Si, lors de la mise en marche de la machine, le degré d’humidité du local est supérieur à la valeur prescrite de l’hygrostat ou que pendant le Pré-séchage il dépasse la valeur prescrite, la commande se met en mode Séchage. La DIL verte est lumineuse, le ventilateur ainsi que le compresseur fonctionnent.
Si, à la fin de la période de Séchage, le degré d’humidité du local tombe en dessous de la valeur prescrite, la commande se met en mode Post-séchage.
Post-séchage
Lors du Post-séchage, la DIL verte clignote rapidement et le ventilateur fonctionne. Le compresseur est en fonction seulement si le degré d’humidité dépasse à nouveau la valeur prescrite.
Page 10
10
Le Post-séchage est fixé à 2 heures (réglage d’usine). C’est à ce moment-là que les textiles difficiles à sécher sèchent comme il faut et que l’humidité accumulée sur les murs est absorbée.
Déshumidification du local
Le mode Déshumidification peut être activé ou désactivé à l’aide des touches du clavier (voir SETUP). Dans les con­structions neuves, les murs restent encore longtemps humides. Grâce aux isolations actuelles des murs extéri­eurs, l’humidité ne suinte plus à l’intérieur. On compte env. deux ans jusqu’à ce que les murs soient secs.
Pendant ce temps, il est recommandé d’utiliser le mode Déshumidification afin non seulement de prévenir des dégâts d’humidité dans la cave, mais aussi de sécher votre linge quotidien rapidement, en douceur et en économi­sant de l’énergie.
En mode Déshumidification du local, le ventilateur ainsi que le compresseur sans Pré-séchage ou Post-séchage sont diriger par l’hygrostat et agissent automatiquement. La DIL verte est lumineuse.
Mise en marche
Branchement de la machine
Brancher la machine au réseau (mettre la prise). La DIL rouge intégrée dans la touche OFF est lumineuse et signale l’état OFF. La machine est raccordée au réseau et prête à fonctionner.
Le voyant DIL rouge clignote ou n’est pas luminieux : la machine n’est pas prête à fonctionner ; il doit y avoir un dérangement (voir « Dérangements »).
Choisir le mode de fonctionnement
Mode Séchage du linge (réglage d’usine)
La machine s’arrête automatiquement après le séchage.
Mode Déshumidification (pour changer le réglage d’usine voir SETUP)
La machine fonctionne continuellement et doit être arrêtée manuellement.
Etats de fonctionnement en mode Séchage du linge
ON / OFF
La touche OFF (0) est lumineuse (rouge) : la machine n’est pas en marche. En appuyant sur la touche ON (Séchage), la machine se met en marche et fonctionne en mode Pré-séchage.
Pré-séchage
La touche ON (Séchage) clignote lentement, le venti­lateur fonctionne, le compresseur est éteint. Si le degré d’humidité dépasse la valeur prescrite après 10 minutes, la machine passe en mode Séchage. Si le degré d’humi­dité reste inférieur à la valeur prescrite pendant 30 minutes, la machine s’éteint automatiquement.
Indication : Si la machine fonctionne, elle peut être arrêtée à tout moment en pressant sur la touche OFF (0).
Séchage
La touche ON (Séchage) est lumineuse, le ventilateur et le compresseur fonctionnent. Si le degré d’humidité tombe en dessous de la valeur prescrite, la machine passe en mode Post-séchage.
Post-séchage
La touche ON (Séchage) clignote rapidement, le ventilateur fonctionne. Si le degré d’humidité est inférieur à la valeur prescrite plus que 30 minutes, le compresseur ne fonctionne pas. Si le degré d’humidité monte au­dessus de la valeur prescrite, le compresseur se met en fonctionne après 10 minutes. Ce processus se répète jusqu’à ce que le temps du Post-séchage est terminé.
Indication : A la fin du post-séchage (120 ou 180 minutes, dépendent de la largeur du local) la machine s’éteint automatiquement – indépendamment du degré d’humidité de l’air.
Etats de fonctionnement en mode Déshumidification
ON / OFF
La touche OFF (0) est lumineuse (rouge) : la machine ne fonctionne pas. En appuyant sur la touche ON (Séchage), la machine est mise en marche (mode de Pré­séchage).
Indication : La machine peut être mise en mode pause en appuyant brièvement sur la touche OFF (0).
Pré-séchage
La touche ON (Séchage) est lumineuse, le ventilateur fonctionne, le compresseur est éteint. Après 10 minutes, la machine se met en mode Séchage si l’humidité est supérieure à la valeur prescrite et en mode Stand-by si l’humidité est inférieure à la valeur prescrite.
Séchage
La touche ON (Séchage) est lumineuse, le ventilateur et le compresseur fonctionnent. Si l’humidité de l’air est inférieur à la valeur prescrite pendant 30 minutes, le compresseur s’éteint, la machine passe en mode Pré­séchage.
Interruption
La touche ON (Séchage) clignote lentement, le venti­lateur et le compresseur sont éteints. Après 60 minutes d’Interruption, la machine passe automatiquement en mode Pré-séchage.
Indication : La machine peut être mise en mode Pause en appuyant brièvement sur la touche OFF (0).
Stand-by
La touche ON (Séchage) est lumineuse, le ventilateur ainsi que le compresseur sont éteints. Après 110 minutes de Stand-by, le mode Pré-séchage est automatiquement activé.
Page 11
11
Maniement en mode Séchage du linge
Séchage du linge avec programme automatique
Suivre le mode d’emploi « Séchage du linge », à afficher à côté de la machine !
1. Fermer les fenêtres.
2. Suspendre tout le linge à l’étendage.
3. Mettre en marche la machine en appuyant sur la touche ON (Séchage).
4. Fermer la porte.
Arrêt automatique du séchage du linge
Lorsque votre déshumidificateur sèche-linge fonctionne impeccablement et que les fenêtres et les portes sont fermées, le mode Post-séchage est enclenché dès que le degré d’humidité du local tombe en dessous de la valeur­prescrite.
Le Post-séchage commence. Le ventilateur continue de fonctionner. La mise en marche / le déclenchement du compresseur s’effectuera à chaque fois que le degré d’humidité dépassera ou tombera en dessous de la valeur prescrite.
Une fois que le Post-séchage est terminé, le ventilateur et le compresseur s’arrêtent (indépendamment du degré d’humidité du local).
La machine ne fonctionne pas (OFF / 0). La DIL rouge est lumineuse.
Arrêt manuel du séchage du linge
Le processus de séchage peut être interrompu à tout moment en pressant sur la touche OFF (0).
Le séchage du linge est interrompu immédiatement.
Le ventilateur et le compresseur s’arrêtent immédiate­ment.
La machine ne fonctionne pas (OFF / 0). La DIL rouge est lumineuse.
Indication : Si le programme automatique « Séchage du linge » est arrêté manuellement, une quantité considéra­ble d’eau, qui normalement serait absorbée lors du Post­séchage automatique, restera incrustée dans les murs.
Ce résidu d’eau devra être absorbé lors de la pro- chaine utilisation du sèche-linge.
Si le mode «Séchage du linge» est interrompu manuelle­ment plusieurs fois, des moisissures risquent de se développer sur les murs extérieurs ou dans les coins du local.
Maniement en mode Déshumidification du local
Séchage du linge et déshumidification avec programme automatique
Suivre le mode d’emploi « Déshumidification du local », à afficher à côté de la machine !
Déshumidification du local
1. Fermer toutes les fenêtres des locaux à sécher.
2. Les portes donnant dans des locaux annexes qui sont à sécher également peuvent rester ouvertes.
3. Mettre en marche la machine en pressant sur la touche ON (Séchage).
Séchage du linge
1. Si le déshumidificateur sèche-linge est déjà en fonction, activer le mode Interruption en pressant brièvement la touche OFF (0) avant de suspendre le linge.
2. Suspendre tout le linge l’étendage.
3. En appuyant sur la touche ON (Séchage), la machine est (re-)mise en marche.
4. Fermer la porte du local de séchage.
5. Quand le linge est sec, la machine se met en mode Stand-by. Après 110 minutes, le mode Déshumidi­fication est activé.
Interruption manuelle de la déshumidification
Appuyer brièvement sur la touche OFF (0). La déshumidifi­cation est interrompue pendant une heure (par exemple afin de pouvoir enlever le linge). Le ventilateur ainsi que le compresseur s’arrêtent automatiquement.
Important :
Après une interruption d’une heure, la machine se remet en marche automatiquement.
Pendant le temps d’attente, la DIL verte clignote lentement.
En appuyant sur la touche ON (Séchage) le mode Déshu­midification peut être réactivé.
Arrêt manuel de la déshumidification
Appuyer sur la touche OFF (0) pendant au moins 5 secondes. Le ventilateur et le compresseur s’arrêtent
immédiatement. La machine ne fonctionnant pas (OFF / 0), la DIL rouge est lumineuse.
Page 12
12
Dérangements
La DIL rouge n’est pas lumineuse (ni les autres voyants)
Si vous rencontrez un problème d’alimentation en courant : contrôler les fusibles, vérifier si la prise est sous tension.
La DIL rouge clignote
Maniement incorrecte de la touche ON (Séchage): le voyant arrête de clignoter automatiquement après 25 secondes.
La DIL verte sur l’unité de commande n’est pas lumineuse
L’unité de commande est défectueuse, commander une unité de rechange et faire remplacer par l’entreprise de dépannage ou le service technique (voir au verso).
L’ESCOlino fonctionne sans dégager d’eau ou en dégageant trop peu d’eau
Renseignez-vous auprès de votre revendeur (voir au verso).
Le séchage du linge prend plus de temps que les 5 à 7 heures
Contrôler que les fenêtres et les portes soient fermées pendant le séchage et que la quantité de linge corres­ponde à la capacité du déshumidificateur sèche-linge. Vérifier le régime d’essorage du lave-linge (le linge lavé devrait peser au maximum 50 à 60% de plus que le linge sec). Votre revendeur vous renseignera volontiers (voir au verso).
Spécifications techniques RLWT 15 et RLWT 20
Unité de commande et adaptateur de raccordement
Le « print » de commande est accessible après démontage du capot.
Le capot doit être démonté et enlevé uniquement par des personnes spécialisées (seulement dévisser les vis du bas, mais ne pas enlever, le capot glissé dans des fentes) et lorsque la machine n’est pas sous tension (débranchée).
Raccordement électrique
230V~1 P NE aux bornes de raccordement de l’adapta­teur pour les modèles RLWT 15 et RLWT 20.
Compresseur / chauffage
Raccordements aux pinces de l’unité de commande avec câble et prise femelle à 6 pôles.
Hygrostat
Plage de mesure 35–65% h.r.
(Réglage d’usine 50% h.r.)
Précision ± 5% h.r. — Hystérésis env. 8% h.r. humide = valeur indiquée + 4% aride = valeur indiquée – 4%
Indication : Si l’air est très pollué, la mesure de la valeur d’humidité peut être fausse. Nettoyer la machine et la dépoussiérer.
Thermostat
Si la température ambiante tombe en dessous de 15 °C, le thermostat active le dégivrage automatique du système de condensation.
Print de commande : IC U7 Précision ± 0,5 °C — Hystérésis ± 1,5 °C Décalage lors de la mise en marche / déclenchement : 15 minutes
Indication : Si l’air est très pollué, la mesuré de la valeur d’humidité peut être fausse. Nettoyer la machine et la dépoussiérer.
Programme de commande
Microcontrôleur U4 sur Print, le numéro sur le contrôleur indique la version du logiciel.
DIL au print commande
Si la DIL verte est lumineuse, l’électronique fonctionne correctement. Si la DIL verte n’est pas lumineuse, l’unité de commande doit être échangée.
Panne de courant
Lors du déclenchement de l’appareil ou lors d’une panne de réseau, L’état de fonctionnement actuel est sauve­gardé sur le EEPROM. Lors de la remise en marche du réseau, la machine poursuit automatiquement son cycle.
Type de protection
IP 00. La protection est assurée lors de l’installation.
Conformité CE
Voir attestation du fabricant et certificat CE.
Adaptateur de raccordement
Print Epoxy 2 mm avec brides de raccordement à ressort et câble de raccordement avec prise de branchement sur l’unité de commande.
Clavier des modèles Schulthess RLWT 15 et RLWT 20
ON Touche AIDE OFF
inactive, seulement utilisée pour le SETUP
Page 13
13
Réglage de la valeur prescrite
Pour les modèles RLWT 15 et RLWT 20, la valeur prescrite de l’humidité de l’air ne peut être réglée que directement sur l’unité de commande à l’aide d’un tournevis.
Indication : La valeur prescrite détermine le degré de séchage du linge. Valeur prescrite < 50% h.r. : le linge est sec et prêt à ranger ; valeur prescrite > 50% h.r. : le linge est demi-sec et prêt à repasser.
Setup
Au moyen des combinaisons des touches suivantes, diffé­rents états ou modes de fonctionnement peuvent être adaptés selon les besoins individuels.
Entrée
Arrêter l’appareil, la touche OFF (0) est lumineuse. Presser les touches OFF (0) et AIDE en même temps (pendant 10 sec.) jusqu’à ce que la touche OFF (0) clignote.
Sortie
Ne presser aucune touche pendant 20 secondes ou presser la touche OFF (0).
Avec touche ON (Séchage)
Choisir la durée du Post-séchage et le mode Déshumidifi­cation :
DIL off : Post-séchage 120 min.
(réglage d’usine)
DIL clignotant : Post-séchage 180 min. DIL on : programmer le mode Déshumidifi-
cation
Avec touche AIDE
Choisir l’activation le délai de dégivrage :
DIL on : Temps de dégivrage 28,5 min. /
pause 1,5 min.
(réglage d’usine)
DIL off : Temps de dégivrage 13,5 min. /
pause 1,5 min. Doit être choisi pour des températu­res inférieures à 12°C !
Notes
Page 14
I TALIANO
Sommario
Unità di comando 15
Terminologia generale
Umidità ambientale 15Igrostato 15Termostato 15Valore nominale di umidità 15Ventilatore 15Compressore 15Sbrinamento 15Protezione della macchina 15
Stati di funzionamento
Preasciugatura 15Asciugatura 15Post-asciugatura 16Deumidificazione del locale 16
Messa in esercizio
Allacciamento della macchina 16Scelta del modo di funzionamento 16
Modo Asciugatura 16
Modo Deumidificazione 16Stati di funzionamento nel modo Asciugatura 16Stati di funzionamento nel modo Deumidificazione 16
Uso della macchina nel modo Asciugatura
Asciugatura con programma automatico 17Arresto automatico del ciclo di asciugatura 17Arresto manuale del ciclo di asciugatura 17
Uso della macchina nel modo Deumidificazione
Asciugatura della biancheria e deumidificazione
del locale con programma automatico 17
Interruzione manuale della Deumidificazione 17Arresto manuale della Deumidificazione 17
Anomalie di funzionamento 18
Specifiche tecniche RLWT 15 e RLWT 20
Unità di comando e adattatore di rete 18
Tastiera dei modelli Schulthess RLWT 15 e RLWT 20 18
Impostazione del valore nominale 18
Setup 19
Documenti allegati
Manuale d’istruzioni a colori «Asciugatura della biancheria»
(in 4 lingue) da appendere vicino alla macchina
Manuale d’istruzioni «Deumidificazione del locale»
10 pieghevoli informativi con consigli per gli utilizzatori
Schema con numeri di articolo per parti di ricambio
Libretto di garanzia e di assistenza
Page 15
15
Unità di comando
Questa asciuga biancheria a riciclo d’aria ambiente RLWT della Schulthess è equipaggiata con un’unità di comando Standard Control System Serie 2002. L’equipaggia­mento elettrico si compone di un’unità di comando con tastiera e di un adattatore di rete. Unità di comando e adattatore sono collegati elettricamente via cavo.
L’unità di comando è dotata di un microcontrollore, il cui software regola e controlla il funzionamento dell’asciuga biancheria a riciclo d’aria ambiente RLWT, ottimizzandone il ciclo di asciugatura. Un diodo luminoso incorporato (LED) indica costantemente lo stato di efficienza dell’elet­tronica.
Unità di controllo e adattatore di rete prevedono i se­guenti collegamenti elettrici tramite morsetti o connettori:
la linea di alimentazione, le ventole con relativi condensa­tori e, se presenti, le valvole Airdrive sono collegate ai morsetti dell’adattatore di rete.
Il cavo di collegamento interno e il cavo del compressore sono collegati all’unità di comando mediante connettori.
La tastiera comprende i tasti Asciugatura (ON) e 0 (OFF), ognuno munito di un diodo luminoso (LED) color verde o rosso.
Tale tastiera consente di impartire tutti i comandi neces­sari per il funzionamento dell’asciugatrice a riciclo e per la riprogrammazione di determinati cicli operativi.
I LED tengono costantemente informati sui vari stati operativi dell’apparecchiatura.
Terminologia generale
Umidità ambientale
L’umidità relativa presente nel locale (% UR), il cosiddetto valore reale.
Igrostato
Dispositivo sensibile incorporato nell’unità di comando che misura il tasso di umidità nell’aria e provvede a segna­larne i relativi valori alla centralina elettronica.
Termostato
Dispositivo sensibile incorporato nell’unità di comando che misura la temperatura dell’aria e provvede a segna­larne i relativi valori alla centralina elettronica.
Valore nominale di umidità
Regolabile mediante potenziometro dal 35 al 65% UR (accuratezza ± 5%). Il valore nominale preimpostato
in fabbrica è 50% UR.
Indicazione: il valore nominale determina il grado di
asciugatura della biancheria. Un valore nominale < 50% UR comporta un maggior grado di asciugatura (biancheria pronta per l’armadio); un valore nominale > 50% UR comporta invece un minor grado di asciugatura (bianche­ria pronta da stirare).
Ventilatore
Il ventilatore diffonde a ventaglio l’aria deumidificata tra i capi di biancheria appesi, favorendo il riassorbimento nell’aria dell’umidità presente nella biancheria e su pareti, pavimento e soffitto. L’aria umida viene poi aspirata nuovamente nella macchina.
Compressore
Il compressore è la parte elettrica della pompa di calore. Quest’ultima estrae l’umidità dall’aria secondo il principio della condensazione (raffreddamento dell’aria) con successivo recupero termico.
Sbrinamento
Se la temperatura ambiente scende al di sotto di 15 °C, il funzionamento del compressore viene interrotto per un minuto e mezzo ogni 28,5 minuti (valore predefinito). Questo intervallo di tempo permette alla brina formatasi sulle serpentine di evaporazione di sciogliersi e di defluire. Con temperature inferiori 12 °C questo processo di sbrinamento dev’essere abbreviato (vedi SETUP). Se la temperatura ambiente è superiore ai 15 °C, il ciclo di sbrinamento non ha luogo.
Protezione della macchina
Se la macchina viene fermata e poi riavviata entro 3 secondi, la tastiera rimane bloccata per 25 secondi e in questo frattempo il LED rosso continuerà a lampeggiare (sicurezza di avviamento del compressore).
Stati di funzionamento
Preasciugatura
Se all’avviamento della macchina l’umidità relativa del locale è inferiore al valore nominale impostato sull’igro­stato, il sistema di comando passa al cosiddetto modo Preasciugatura; il LED verde lampeggia lentamente, il ventilatore gira e il compressore è inattivo. Se invece l’umidità del locale si mantiene al di sotto del valore nominale, indicando così che non è stata stesa della biancheria oppure che ne è stata stesa troppo poca, dopo 30 minuti di preasciugatura la macchina si disattiverà automaticamente.
Se in fase di preasciugatura l’umidità del locale supera il valore nominale, il sistema di comando passerà al modo Asciugatura.
Asciugatura
Se all’avviamento della macchina il grado di umidità è superiore al valore nominale impostato sull’igrostato oppure lo supera durante la fase di Preasciugatura, il sistema di comando passerà allora al modo Asciugatura. Il LED verde rimane acceso e sia il ventilatore che il compressore restano in funzione.
Se al termine del processo di asciugatura l’umidità del locale è al di sotto del valore nominale, il sistema di comando commuta la macchina sul modo Post-asciuga­tura.
Page 16
16
Post-asciugatura
In questa fase, il LED verde lampeggia rapidamente e il ventilatore gira. Il compressore si mette in funzione solo se l’umidità supera nuovamente il valore nominale.
La Post-asciugatura è preimpostata su una durata di 2 ore. Questo intervallo di tempo assicura una perfetta asciugatura anche dei tessili più difficili e rende possibile l’assorbimento dell’umidità accumulatasi sui muri durante l’asciugatura.
Deumidificazione del locale
Il modo Deumidificazione può essere attivato o disattivato tramite la tastiera posta sulla macchina (vedi SETUP). I muri degli edifici di nuova costruzione si mantengono umidi per lungo tempo. I moderni sistemi di isolamento dei muri esterni fanno sì che l’umidità possa trasudare solo verso l’interno e quindi occorre calcolare circa due anni prima che i muri possano essere completamente asciutti. In questo periodo è consigliabile far funzionare la macchina nel modo Deumidificazione allo scopo di evitare che la cantina sia danneggiata dall’umidità e di assicurare un’asciugatura rapida, delicata ed energeticamente economica del bucato quotidiano.
Nel modo Deumidificazione, il funzionamento del ventila­tore e del compressore è gestito direttamente dall’igro­stato, senza Preasciugatura né Post-asciugatura. Il LED verde rimane costantemente acceso.
Messa in esercizio
Allacciamento della macchina
Collegare l’apparecchiatura alla rete di alimentazione elettrica (inserire la spina). Il LED rosso del tasto OFF si illumina segnalando lo stato di inattività. L’apparecchia­tura è collegata alla rete e pronta per funzionare.
Se il LED rosso lampeggia o è spento, la macchina non è pronta per funzionare (vedi «Anomalie di funziona­mento»).
Scelta del modo di funzionamento
Modo Asciugatura (predefinito)
Una volta completato il ciclo di asciugatura, la macchina si arresta automaticamente.
Modo Deumidificazione (funzione da riprogram­mare, vedi SETUP)
La macchina funziona in continuazione e dev’essere fermata manualmente.
Stati di funzionamento nel modo Asciugatura
ON/OFF
Il tasto OFF (0) è illuminato (rosso): l’apparecchiatura è inattiva. Premendo il tasto ON essa si avvierà nel modo Preasciugatura.
Preasciugatura
Il tasto ON lampeggia lentamente, il ventilatore funziona e il compressore è inattivo. Se dopo 10 minuti il
tasso di umidità supera il valore nominale, la macchina si commuta sul modo Asciugatura. Se l’umidità si mantiene al di sotto del valore nominale per 30 minuti, la macchina si disattiva automaticamente.
Indicazione: l’attivazione del tasto OFF permette di spegnere la macchina in qualsiasi momento.
Asciugatura
Il tasto ON è costantemente illuminato, il ventilatore e il compressore sono in funzione. Se l’umidità ambientale scende al di sotto del valore nominale, la macchina si commuta sul modo Post-asciugatura.
Post-asciugatura
Il tasto ON lampeggia rapidamente, il ventilatore è in funzione. Se il tasso d’umidità si mantiene al di sotto del valore nominale per oltre 30 minuti, il compressore si disattiva. Se l’umidità si riporta oltre il valore nominale, il compressore si rimette in funzione dopo 10 minuti. Questo processo si ripete fino ad esaurimento del tempo di post-asciugatura impostato.
Indicazione: una volta terminata la Post-asciugatura (dopo 120 o 180 minuti, a seconda dell’ampiezza del locale), la macchina si disattiva automaticamente, indipendentemente dal grado di umidità dell’aria.
Stati di funzionamento nel modo Deumidificazione
ON/OFF
Il tasto OFF è illuminato (rosso), la macchina è disinse­rita. Premendo il tasto ON essa si avvierà nel modo Preasciugatura.
Indicazione: mantenendo premuto per 5 secondi il tasto OFF, la macchina si disattiverà nuovamente.
Preasciugatura
Il tasto ON è illuminato, il ventilatore funziona e il compressore è inattivo. Dopo 10 minuti, la macchina si commuta sul modo Asciugatura se il tasso di umidità supera il valore nominale e sul modo Standby se il valore di umidità è inferiore a quello nominale.
Asciugatura
Il tasto ON è illuminato, il ventilatore e il compressore sono in funzione. Se l’umidità ambientale si mantiene al di sotto del valore nominale per 30 minuti, il compressore si disattiva e la macchina passa allo stato Preasciugatura.
Pausa
Premendo brevemente il tasto OFF si potrà commutare la macchina sullo stato di Pausa. Il tasto ON lampeggia lentamente, il ventilatore e il compressore sono inattivi. Dopo una pausa di 60 minuti, la macchina passa automa­ticamente al modo Preasciugatura.
Standby
Il tasto ON è illuminato, il ventilatore e il compressore sono inattivi. Dopo un tempo di Standby di 110 minuti, la macchina si commuta automaticamente sul modo Preasciugatura.
Page 17
17
Uso della macchina nel modo Asciugatura
Asciugatura della biancheria con programma automatico
Attenersi alle istruzioni per l’uso «Asciugatura della biancheria» (versione a colori).
1. Chiudere le finestre.
2. Stendere tutto il bucato.
3. Attivare la macchina premendo il tasto ON.
4. Chiudere la porta.
Arresto automatico del ciclo di asciugatura
Se l’asciugatrice funziona alla perfezione e finestre e porte sono chiuse, dopo la fase di asciugatura l’umidità ambien­tale inizierà a scendere al di sotto del valore nominale impostato sull’igrostato.
Viene quindi avviato il ciclo di Post-asciugatura, durante il quale il ventilatore continua a funzionare mentre il com­pressore si avvia o si arresta a seconda se l’umidità del locale è superiore o inferiore al valore predefinito.
Una volta completata la fase di Post-asciugatura, ventila­tore e compressore si arrestano indipendentemente dal grado di umidità del locale.
La macchina è inattiva e il LED rosso è illuminato.
Arresto manuale del ciclo di asciugatura
Il tasto OFF consente di fermare il ciclo di asciugatura in qualsiasi momento.
Premendo il tasto OFF, il ciclo di asciugatura si interrompe immediatamente.
Ventilatore e compressore si arrestano.
La macchina è inattiva e il LED rosso è illuminato.
Indicazione: venendo a mancare il processo automatico di Post-asciugatura, l’arresto manuale del programma di asciugatura comporta la permanenza di una quantità relativamente elevata di acqua sui muri.
Tale acqua residua dev’essere asciugata in occasione del successivo uso della macchina.
Fermando manualmente il ciclo di Asciugatura con una certa frequenza, sui muri esterni e negli angoli del locale potrebbero formarsi degli aloni grigiastri e in seguito delle muffe!
Uso della macchina nel modo Deumidificazione
Asciugatura della biancheria e deumidificazione con programma automatico
Attenersi alle istruzioni per l’uso «Deumidificazione del locale» (versione in bianco e nero).
Deumidificazione del locale
1. Chiudere le finestre di tutti i locali da deumidificare.
2. Le porte dei locali contigui, se anch’essi devono essere deumidificati, possono restare aperte.
3. Avviare la macchina premendo il tasto ON.
Asciugatura della biancheria
1. Se la macchina è in funzione, prima di appendere la biancheria essa potrà essere messa in stato di Pausa premendo brevemente il tasto OFF.
2. Stendere tutto il bucato.
3. Per riavviare la macchina premere il tasto ON.
4. Chiudere la porta di accesso allo stenditoio.
5. Una volta asciugata la biancheria, la macchina si commuta sul modo Standby e rimane inattiva per 110 minuti, dopodiché si rimetterà in funzione nel modo Deumidificazione.
Interruzione manuale della Deumidificazione
Premendo brevemente il tasto OFF, il ciclo di asciugatura si interrompe per un’ora (ad esempio per consentire di ritirare la biancheria). Ventilatore e compressore si disatti­vano immediatamente.
Importante:
dopo una pausa di un’ora, la macchina si riavvia automa­ticamente.
Durante questo periodo di attesa il LED verde lampeggia lentamente.
Premendo il tasto ON, il ciclo di Deumidificazione viene immediatamente riattivato.
Arresto manuale della Deumidificazione
Mantenere premuto il tasto OFF per almeno cinque secondi. Ventilatore e compressore si arrestano, la
macchina rimane inattiva e il LED rosso si illumina.
Page 18
18
Anomalie di funzionamento
Il LED rosso è spento (e anche gli altri LED)
Problema di alimentazione elettrica: controllare il fusibile e se la presa è sotto tensione.
Il LED rosso lampeggia
Uso errato del tasto ON (Asciugatura). La spia si norma­lizza automaticamente dopo 25 secondi.
Il LED verde dell’unità di comando è spento
Unità di comando difettosa. Rivolgersi al Servizio Assistenza (v. retro).
L’acqua non viene eliminata o in misura troppo scarsa
Rivolgersi al Servizio Assistenza (v. retro).
L’asciugatura della biancheria richiede più di 5–7 ore
Durante l’asciugatura, accertarsi che porte e finestre siano chiuse, e che il volume della biancheria sia proporzionato alla capacità della macchina; controllare la velocità di centrifugazione della lavabiancheria (ila biancheria lavata deve pesare al massimo un 50–60% in più rispetto alla biancheria asciutta). Diversamente, rivolgersi al Servizio Assistenza (v. retro).
Specifiche tecniche RLWT 15 e RLWT 20
Unità di comando e adattatore di rete
Lo smontaggio della calotta di copertura permette di accedere alla piastra di controllo.
La calotta di copertura dev’essere smontata solo in assenza di tensione (macchina disinserita dalla presa) e da parte di personale specializzato (allentare solo le viti inferiori, la calotta scorre in apposite scanalature).
Alimentazione elettrica
Da rete a 230V~1 N PE sui morsetti dell’adattatore; alimentazione dell’unità di comando tramite cavo e connettore femmina quadripolare.
Compressore
Collegato all’unità di comando tramite cavo e connettore femmina esapolare.
Igrostato (sensore di umidità)
Campo di misura 35–65 % UR
(valore predefinito in fabbrica 50% UR)
Accuratezza ± 5% UR — Isteresi ca. 8 % UR umido = valore impostato + 4% secco = valore impostato – 4%
Indicazione: la presenza di sporco potrebbe comportare un’errata misura dell’umidità. Pulire mediante soffiaggio.
Termostato (sensore di temperatura)
In caso di temperatura ambiente inferiore a 15 °C, il termostato attiva lo sbrinamento automatico del sistema di condensazione. IC U7 su piastra di controllo Accuratezza ± 0,5 °C — Isteresi ± 1,5 °C Ritardo di inserimento/disinserimento 15 minuti.
Indicazione: la presenza di sporco potrebbe comportare un’errata misura della temperatura dell’aria. Pulire mediante soffiaggio.
Programma di controllo
Microcontrollore U4 su piastra di controllo. Il numero inciso sulla PCB indica la versione del software.
LED su piastra di controllo
Se il LED verde è illuminato, l’elettronica funziona corret­tamente. Se il LED è spento, è necessario sostituire l’unità di comando.
Mancanza di corrente
In caso di disinserimento o di caduta dell’alimentazione elettrica, lo stato di funzionamento corrente viene memorizzato nella EEPROM. Una volta ripristinata l’ali­mentazione, la macchina riprende automaticamente a funzionare.
Grado di protezione
IP 00; la necessaria protezione viene assicurata in fase di installazione.
Conformità CE
Vedi attestato del fabbricante e certificazione CE.
Adattatore di rete
Piastra Epoxy 2 mm con morsetti di collegamento a molla e cavo di connessione con connettore per unità di comando.

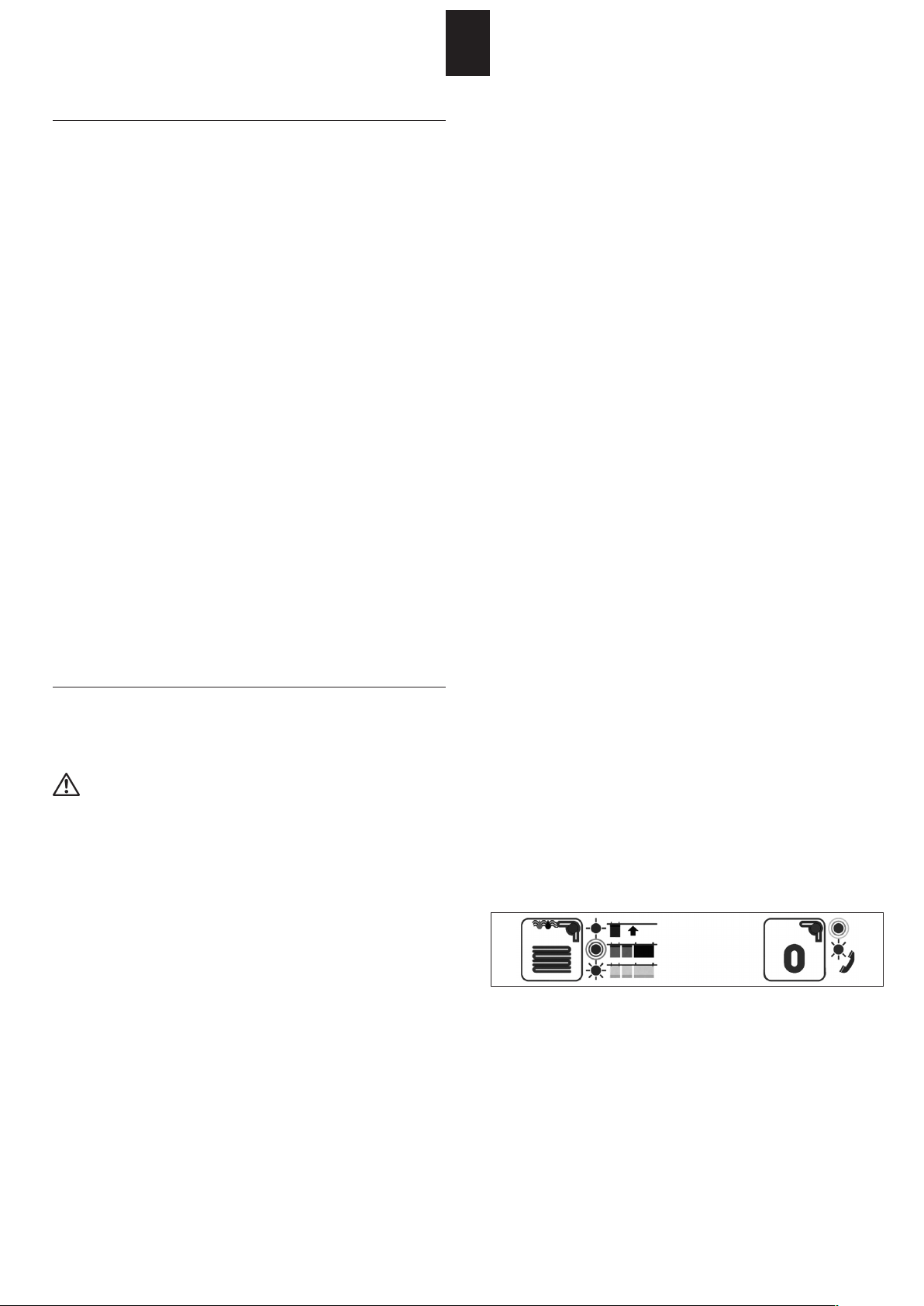

Tastiera dei modelli Schulthess RLWT 15 e RLWT 20
ON Tasto AIUTO OFF
inattivo, serve solo per il SETUP
Impostazione del valore nominale
Nei modelli RLWT 15 e RLWT 20, il valore nominale di umidità dell’aria è regolabile con un cacciavite diretta­mente sull’unità di comando (dietro la calotta rotonda di copertura).
Indicazione: il valore nominale determina il grado di asciugatura della biancheria. Un valore nominale < 50% UR comporta un maggior grado di asciugatura (biancheria pronta per l’armadio); un valore nominale > 50% UR comporta invece un minor grado di asciugatura (bianche­ria pronta da stirare).
Page 19
19
Setup
Le seguenti combinazioni di tasti consentono di adattare alle proprie esigenze personali le varie condizioni o modalità di funzionamento.
Ingresso
Arrestare la macchina, il tasto OFF rimane costantemente illuminato. Premere contemporaneamente i tasti OFF e AIUTO (per 10 secondi) fin quando il tasto OFF non inizia a lampeggiare.
Uscita
Non premere alcun tasto per 20 secondi oppure premere il tasto OFF.
Con il tasto ON
Selezionare la durata della Post-asciugatura e del modo Deumidificazione:
LED spento: Post-asciugatura 120 minuti
(valore predefinito)
LED lampeggiante: Post-asciugatura 180 minuti. LED acceso: riprogrammazione sul modo Deumidi-
ficazione
Con il tasto AIUTO
Selezionare i tempi di sbrinamento:
LED acceso: funzionamento 28,5 min.
sbrinamento 1,5 min.
(valore predefinito)
LED spento: funzionamento 13,5 min.
sbrinamento 1,5 min. Da selezionare in presenza di tempe­rature ambiente inferiori a 12°C!
Note
Page 20
Kundendienst
Tel.
0844 888 222
Zentrale Kundendienst-Nummern für die Schweiz
Fax
0844 888 223
Service après-vente
Tél.
0844 888 222
Numéros centralisés du service après-vente pour la Suisse
Fax
0844 888 223
Servizio assistenza
Tel.
0844 888 222
Numeri della sede centrale del Servizio Assistenza per la Svizzera
Fax
0844 888 223
Schulthess Maschinen AG / SA
Postfach/ Case postale /Casella postale CH-8633 Wolfhausen Tel. 055 253 51 11 Fax 055 253 54 70 www.schulthess.ch
Schulthess Maschinen GmbH
Hetzendorferstrasse 191 A-1130 Wien Tel. 01 803 98 00-20 Fax 01 803 98 00-30
04.05 d / f / i Printed in Switzerland Subject to change without notice
Loading...
