SCHOLTES MULTIPLO.1 F, MULTIPLO.1 SF User Manual

Istruzioni per l’uso

PIANO

Italiano, 1

Espanol, 31

GB FR

English,11

Português, 41 Nederlands, 51

Deutsch, 61

MULTIPLO.1 F MULTIPLO.1 SF

Sommario

Installazione, 2-3

Posizionamento Collegamento elettrico

Français, 21

Descrizione dell’apparecchio, 4

Pannello di controllo

Avvio e utilizzo, 5-8

Accensione del piano cottura Accensione delle zone di cottura Spegnimento delle zone di cottura Funzionamento della zona di cottura unica Programmazione della durata di una cottura Blocco dei comandi Funzione BOOST Spegnimento del piano cottura Dispositivi di sicurezza Descrizione tecnica dei modelli Consigli pratici per l’uso dell’apparecchio Accessori in dotazione Kit optional

Precauzioni e consigli, 9

Sicurezza generale Smaltimento

Manutenzione e cura, 10

Escludere la corrente elettrica Pulire l’apparecchio

Installazione

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata

vedi Precauzioni e consigli

(

! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

Incasso

Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• il piano d’appoggio deve essere di materiale resistente al calore, a una temperatura di circa 100°C;

• evitare di installare il piano cottura sopra una lavastoviglie: all’occorrenza frapporre un elemento di separazione a tenuta stagna fra i due apparecchi;

• a seconda del piano cottura che si desidera installare

vedi figure

( seguenti dimensioni:

), il vano del mobile deve avere le

MULTIPLO.1 SF

460

510

700 min

50 min

Fissaggio al mobile

L’installazione dell’apparecchio deve essere effettuata su un piano d’appoggio perfettamente piano. Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura.

• Prima di procedere al fissaggio al top, posizionare la guarnizione (in dotazione) lungo il perimetro del piano come rappresentato in figura.

445

495

Installazione dei piani semifilo (MULTIPLO.1 SF)

È necessario prendere le opportune precauzioni al fine di assicurare una installazione rispondente alle norme antinfortunistiche in vigore (CEI-UNI-CIG) per l’allacciamento elettrico e gas. Per il buon funzionamento dei piani di cottura da appoggio installati nei mobili devono essere rispettate le distanze minime indicate (vedi figura). Inoltre, le superfici adiacenti e la parete posteriore devono essere idonee per resistere ad una sovratemperatura di 65°C.

• Il vano del mobile dovrà avere le dimensioni

indicate nella figura del precedente paragrafo

Per il fissaggio agire come segue:

1. Fissare le 4 molle di centraggio nei fori posti al

centro di ogni lato della parte sottostante del piano, utilizzando le viti in dotazione;

2. inserire il piano cottura nel vano del mobile,

centrarlo ed esercitare una adeguata pressione sull’intero perimetro affinché il piano di cottura aderisca bene al piano d’appoggio.

LATO ANTERIORE DEL PIANO COTTURA

PIANO DI APPOGGIO

PIANO COTTURA ROVESCIATO

! È indispensabile che le viti delle molle di centraggio rimangano accessibili.

Collegamento monofase

Blu

Marrone

Verde / Giallo

Se il piano è dotato di cavo di alimentazione già collegato, allacciarlo alla rete rispettando il colore dei fili come da schema a fianco.

Il conduttore giallo-verde dovrà essere più lungo di 5 cm. degli altri conduttori.

Terre

Phase

Neutre

Allacciamento del cavo di alimentazione alla rete

In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! In conformità alle norme di sicurezza, una volta incassato l’apparecchio, non debbono essere possibili eventuali contatti con le parti elettriche.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile.

! al fine di permettere una adeguata assistenza, è necessario prevedere che dopo l'installazione, la zona del piano sotto la cottura sia adeguatamente accessibile (no eventuali moduli chiusi).

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installazione sopra un forno da incasso l’allaccio elettrico del piano e quello del forno deve essere realizzato separatamente, sia per ragioni di sicurezza elettrica che per facilitare l’eventuale estraibilità del forno.

! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta sull’apparecchio;

• la tensione di alimentazione sia compresa nei valori della targhetta caratteristiche;

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati.

! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Descrizione dell’apparecchio

Pannello di controllo

Il pannello di controllo che qui viene descritto è rappresentato a fini esemplificativi: può non essere una esatta riproduzione del modello acquistato.

INDICATORE

POTENZA

Tasto

SELEZIONE ZONA DI

COTTURA UNICA

Spia

ZONA DI COTTURA SELEZIONATA

Display

SELEZIONE ZONA DI

COTTURA ANTERIORE

SELEZIONE ZONA DI

COTTURA POSTERIORE

Tasto

PROGRAMMAZIONE

Tasto

AUMENTO

POTENZA

Tasto

DIMINUZIONE

POTENZA

CONTAMINUTI

Display

TIMER DI

Spia

ZONA DI COTTURA PROGRAMMATA

Tasto

TIMER DI PROGRAMMAZIONE

Tasto

ON/OFF

Spia

ON/OFF

Spia

COMANDI BLOCCATI

Tasto

BLOCCO DEI COMANDI

• Display TIMER DI PROGRAMMAZIONE

visualizza le scelte relative alla programmazione

vedi Avvio e utilizzo

(

• Tasti TIMER DI PROGRAMMAZIONE per attivare

la programmazione di ciascuna zona di cottura

vedi Avvio e utilizzo

(

• Spie ZONA DI COTTURA PROGRAMMATA

indicano che la zona di cottura relativa è stata programmata (

vedi Avvio e utilizzo

• Tasto ON/OFF per accendere e spegnere

l’apparecchio.

• Spia ON/OFF segnala l’avvenuta accensione

dell’apparecchio.

• Tasto BLOCCO DEI COMANDI per impedire

modifiche fortuite alle regolazioni del piano cottura

vedi Avvio e utilizzo

(

• Spia COMANDI BLOCCATI segnala l’avvenuto

blocco dei comandi (

• Spia

ZONA DI COTTURA SELEZIONATA indica

vedi Avvio e utilizzo

che la zona di cottura relativa è stata selezionata e quindi sono possibili le varie regolazioni

• Tasto SELEZIONE ZONA DI COTTURA per

selezionare la zona di cottura desiderata

• Indicatore POTENZA segnala visivamente il livello

di calore impostato.

• Tasto AUMENTO POTENZA per accendere la

piastra e regolare la potenza (

vedi Avvio e utilizzo

• Tasto DIMINUZIONE POTENZA per regolare la

potenza e spegnere la piastra (

utilizzo

vedi Avvio e

Avvio e utilizzo

! La colla applicata sulle guarnizioni lascia alcune

tracce di grasso sul vetro. Prima di utilizzare l’apparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possibile avvertire un odore di gomma, che comunque scomparirà presto. L’apparecchio è munito di 2 zone cottura e le varie funzioni si attivano sfiorando,con il dito, i relativi cc

comandi.

cc Ogni scelta deve essere attivata entro 10 sec., altrimenti, automaticamente, il display si spegne.

Accensione del piano cottura

L’accensione del piano cottura avviene azionando il tasto

Selezione delle zone di cottura

Per selezionare la zona cottura desiderata premere il

tasto di selezione cottura

alternativa il tasto per selezionare la zona di cottura unica.

Una volta scelta la zona cottura da comandare, impostare la potenza desiderata agendo sui tasti

e .

o oppure in

Spegnimento delle zone di cottura

Azionare il tasto ; la potenza della zona di cottura scende progressivamente fino allo

spegnimento. Oppure azionare

Programmazione della durata di una cottura

! È possibile programmare tutte le zone di cottura per una durata compresa tra 1 e 99 minuti.

1. Selezionare la zona di cottura agendo sul comando corrispondente.

2. Regolarne la potenza desiderata

3. Azionare il tasto programmazione

4. Impostare la durata di cottura desiderata tramite i

tasti

5. Confermare agendo sul tasto . La spia corrispondente alla zona di cottura programmata

inizierà a lampeggiare.

Il conto alla rovescia del timer ha inizio immediatamente. La fine della cottura programmata è indicata da un segnale acustico (della durata 10 secondi) e la zona di cottura si spegne. Ripetere la procedura sopra descritta per ogni piastra che si intende programmare. Per ogni zona di cottura, si accenderà la relativa SPIA ZONA DI COTTURA PROGRAMMATA. Quando entrambe le zone di cottura sono state programmate il display visualizza il tempo rimanente della zona di cottura con durata inferiore indicandone la posizione con la spia corrispondente lampeggiante. La spia dell’altra zona di cottura programmata è fissa. Per visualizzare il tempo restante delle altre zone di cottura programmate, premere ripetutamente il tasto

: verranno mostrati in sequenza i tempi di tutte

le piastre programmate.

Modificare la programmazione

contemporaneamente i tasti potenza torna immediatamente a 0 e la zona cottura

si spegne.

e ; la

Funzionamento della zona di cottura unica

Accendere il piano cottura. Premere il tasto .

Premere i tasti potenza desiderata. Una volta in uso, per passare

dalla zona di cottura unica alle zone di cottura

separate, premere il tasto E’ ora possibile selezionare una delle due zone di

cottura separate.

e per selezionare la

fino ad arrivare a 0.

1. Premere ripetutamente il tasto finché non

viene mostrato il tempo della piastra che si intende modificare.

2. Agire sui tasti

nuovo tempo.

3. Confermare premendo il tasto

Per cancellare una programmazione, agire come

sopra. Al punto 2 premere il tasto scende progressivamente fino allo spegnimento 0.

La programmazione si azzera e il display esce dalla modalità programmazione.

e per impostare il

: la durata

Il contaminuti

Il piano di cottura deve essere acceso. Il contaminuti permette di impostare una durata fino a 99 minuti.

1. Premere il tasto di programamzione spia contaminuti non si accende.

2. Impostare la durata desiderata tramite i tasti

e .

3. Confermare premendo il tasto Il conto alla rovescia del timer ha inizio

immediatamente. A tempo scaduto viene emesso un segnale acustico (per la durata di 10 secondi).

. finchè la

Premere il tasto

cottura unica ed i tasti raggiungere la massima potenza “16”.

La posizione verticale della vasca può essere mantenuta fino a fine cottura. In alternativa, una volta raggiunta la temperatura di ebollizione e/o frittura e spenta la piastra con l’apposito tasto, si può tornare a disporre la vasca in posizione orizzontale nella zona cottura anteriore ruotandola di 90° e mantenendo la temperatura (vedi figura). La zona di cottura che rimane libera potrà essere utilizzata per iniziare un’altra cottura agendo

sul tasto di selezione

per selezionare la zona di

e scegliere la potenza

fino a

Blocco dei comandi

Quando il piano cottura è in funzione, è possibile bloccare i comandi per evitare il rischio di modifiche fortuite alle regolazioni . Per attivare la funzione

;

tenere premuto per 2 secondi il tasto si bloccano e la spia che si trova sopra al tasto si

accende. Per tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario sbloccare i

comandi: premere il tasto la spia si spegne e i comandi si sbloccano.

per qualche istante,

i comandi

Funzione BOOST

L’estrema flessibilità e versatilità del Multiplo consente di cuocere velocemente qualsiasi tipo di ricetta senza comprometterne la qualità. In particolare, la funzione “Boost” velocizza ulteriormente la realizzazione di cotture come la pasta o qualsiasi tipo di frittura, riducendo circa al 50% i tempi rispetto all’utilizzo della vasca con una sola zona cottura (posizione orizzontale).

Per raggiungere l’ebollizione dell’acqua o per eseguire fritture rapidamente

sufficiente accendere il piano posizionando la singola vasca di cottura centralmente ed in posizione verticale rispetto alla scritta “boost” (vedi figura).

, è

desiderata agendo sui tasti

e .

Spegnimento del piano cottura

Premendo il tasto l’apparecchio si spegne.Se i comandi dell’apparecchio sono stati bloccati,

continueranno ad esser bloccati anche dopo aver riacceso il piano cottura. Per poter riaccendere il piano è necessario sbloccare i comandi.

Dispositivi di sicurezza

Rilevamento dei recipienti

Ciascuna zona cottura è provvista di un dispositivo di rilevamento della vasca cottura,la piastra emette calore unicamente in presenza di questa vasca cottura. Se una volta acceso l’apparecchio, selezionata la zona cottura e la relativa potenza, l’indicatore numerico lampeggia, significa che bisogna inserire nella’apposito scomparto la vasca di cottura.

Indicatori di calore

Se, dopo l’utilizzo dell’apparecchio, rimane accesa sul relativo display una “H” , significa che la zona riscaldante è ancora calda ( temperatura superiore a 60°C); evitare il contatto. L’indicazione scomparirà una volta che la piastra si sarà raffreddata.

pore

Segnale acustico

Alcune anomalie, quali:

• un versamento sull’area dei comandi,

• una pressione esercitata a lungo su un tasto, possono provocare l’emissione di un segnale acustico. Rimuovere la causa del malfunzionamento per interrompere il segnale acustico. Se la causa dell’anomalia non viene rimossa, il segnale acustico persiste e il piano si spegne.

Surriscaldamento

Il piano prevede un dispositivo di protezione per conponenti elettronici; per cui in caso di surriscaldamento viene automaticamente limitata la potenza delle piastre. Questo potrebbe leggermente influire sui tempi di cottura.

Interruttore di sicurezzaInterruttore di sicurezza

Interruttore di sicurezza

Interruttore di sicurezzaInterruttore di sicurezza

L’apparecchio è dotato di un interruttore di sicurezza che spegne le zone di cottura automaticamente quando viene raggiunto un tempo limite di utilizzo a un dato livello di potenza. Durante l’interruzione di sicurezza, il display indica “0”. Esempio: la zona cottura posteriore è impostata su 5, mentre la zona cottura anteriore su 2 .La zona cottura posteriore si spegnerà dopo 3 ore di funzionamento, la anteriore dopo 10 ore.

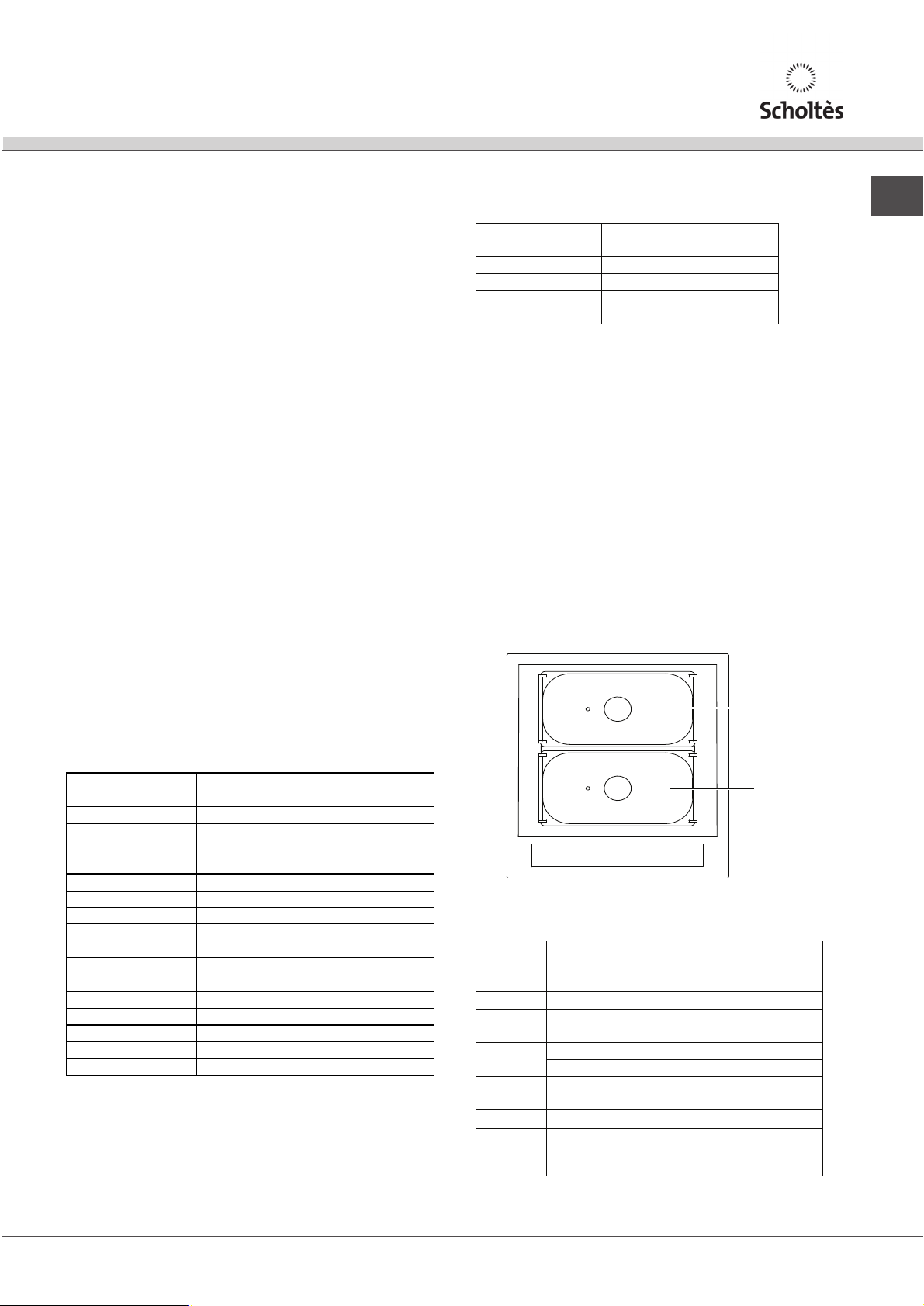

Descrizione tecnica dei modelli

Piani cottura MULTIPLO.1 F

MULTIPLO.1 SF

Zone di cottura Potenza (in W)

Posteriore I 1400 W Anteriore I 1400 W Potenza totale 2800

Legenda:

I = zona di cottura a induzione semplice

Consigli pratici per l’uso dell’apparecchio

L’apparecchio è dotato di una serie di accessori (lavabili in lavastoviglie) che permettono di effettuare vari tipi di cottura. E’ possibile:

• friggere pesce, patate, carne, ecc...

• cuocere al vapore verdure, pesce, ecc...

• cuocere ad acqua pasta, verdure, riso, ecc...

• cottura arrosto

• cuocere a bassa temperatura Grazie alle vasche separate si possono preparare anche due pietanze contemporaneamente (per es. pasta nella vasca anteriore e arrosto su quella posteriore).

Livello

di potenza

Tempo limite di

funzi onamento in ore

1 10 2 9,5 3 9 4 8,5 5 7,5

7 6,5

9 5,5 10 5 11 4 12 3,5 13 3 14 2,5 15 2 16 1

VASCA POSTERIOR

VASCA ANTERIORE

Livelli di potenza consigliati per vari tipi di cottura:

Livelli Tipi di cottura Note

1 Cioccolato fuso

1-2-3 Bassa temperatura

-5-6-7 Riduzione di salse Mescolare ogni t anto

6-7-8

-9-10 Sof fritti/R osolat ura Mescolare ogni t anto

13-14-15 Frittura/Bollitura

16 Bollitura/Frittura Riscaldamento

Cottura va Mantecatura Es. risotto

rapido poi scegliere il livello di cottura adeguato

Accessori in dotazione

Vasca cottura

Può essere utilizzata come una normale pentola per realizzare arrosti, sughi, ecc... All’interno della vasca sono riportati i livelli massimi di riempimento per tipologia di cottura:

• WATER e OIL: Livello massimo di acqua e olio per evitare traboccamenti;

• VAPOR: livello di acqua necessaria per cotture al vapore.

Divisorio vasche

Permette di rendere stabili e allo stesso tempo separare le due vasche cottura in dotazione.

Cesto vapore con relativo supporto e maniglie

Mettere l’acqua nella vasca cottura e inserire il cesto vapore con relativo supporto come in figura. Chiudere il coperchio vetro in dotazione Terminata la cottura estrarre il cesto con le relative maniglie, togliere la vasca cottura e togliere l’acqua.

Coperchio

Oltre alla funzione estetica, permette di essere utilizzato come piano di appoggio per le vasche di cottura.

Cesto frittura

Mettere l’olio nella vasca cottura e inserire il cesto frittura. E’ possibile estrarre la maniglia e chiudere con il coperchio in vetro. Terminata la cottura estrarre il cesto, appoggiarlo sulla maniglia della vasca cottura per far scolare l’olio.

Cesto cuocipasta

Mettere l’acqua nella vasca cottura e inserire il cesto cuocipasta. E’ possibile estrarre la maniglia e chiudere con il coperchio in vetro. Terminata la cottura estrarre il cesto della vasca cottura e scolare la pasta.

Scola liquidi

Una volta terminata la cottura permette di vuotare la vasca, per esempio acqua, olio, ecc...

Kit optional

Per cucinare grandi quantità, è disponibile un kit (acquistabile presso i Centri Assistenza Tecnica o presso i rivenditori autorizzati) composto da:

• vasca cottura grande (utilizza entrambe le zone di cottura)

• cesto cuocipasta grande

• cesto vapore grande con relativo supporto

Le maniglie del cesto vapore in dotazione sono utilizzabili anche con il cesto vapore grande fornito nel kit.

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito

in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni

- 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni

- 93/68/CEE del 22/07/93 e successive modificazioni.

Sicurezza generale

! Controllare che la presa d'aria tramite la griglia del ventilatore non sia mai ostruita. Il piano da incasso, infatti, necessita di una corretta aerazione per il raffreddamento dei componenti elettronici. ! È sconsigliata l'installazione di un piano cottura a induzione sopra un frigorifero sottotavolo (calore) o sopra una lavatrice (vibrazioni). Lo spazio necessario per la ventilazione degli elementi elettronici sarebbe infatti insufficiente.

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Non utilizzare il piano come superficie di appoggio, né come tagliere.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del piano cottura.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• Avvertenza per i portatori di pacemaker o altri

dispositivi medici impiantabili attivi:

Il piano cottura è conforme a tutte le normative vigenti in materia di interferenze elettromagnetiche. Questo prodotto è pertanto perfettamente rispondente a tutti i requisiti di legge (direttive 2006/95/CEE). È stato progettato in modo da non creare inferenze ad altre apparecchiature elettriche utilizzate, a condizione che anche queste siano conformi alle suddette normative. Il piano cottura a induzione genera campi elettromagnetici a breve portata.

Per evitare ogni rischio di interferenze tra il piano di cottura e il pacemaker, quest'ultimo dovrà essere realizzato in conformità alle normative vigenti. A tale riguardo, possiamo garantire unicamente la conformità del nostro prodotto. Per informazioni sulla conformità o eventuali problemi di incompatibilità, si prega di rivolgersi al proprio medico curante o alla casa produttrice del pacemaker.

• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

• Evitare che i bambini giochino con l'apparecchio.

• Se la superficie del piano è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche.

• Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perchè possono diventare caldi.

• Dopo l’uso, spegnere il piano di cottura tramite il suo dispositivo di comando e non fare affidamento sul rivelatore di pentole

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Manutenzione e cura

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

Pulire l’apparecchio

! Evitare l’uso di detergenti abrasivi o corrosivi, quali

i prodotti in bombolette spray per barbecue e forni, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.

! Non utilizzare mai pulitori a vapore o ad alta

pressione per la pulizia dell’apparecchio.

L’acciaio inossidabile può macchiarsi per effetto di un’acqua molto calcarea lasciata per un periodo di tempo prolungato a contatto dello stesso oppure a causa di prodotti per la pulizia contenenti fosforo. Si consiglia di sciacquare abbondantemente e asciugare con cura dopo la pulizia del piano. In caso di versamenti d’acqua, intervenire rapidamente asciugando con cura.

La superficie dove vengono inserite le vasche è un piano in vetroceramica. Per la pulizia di questo piano occorre:

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.

• Se il piano è particolarmente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare.

• Per rimuovere gli accumuli di sporco più consistenti servirsi di un apposito raschietto (non fornito in dotazione). Intervenire non appena possibile, senza attendere che l’apparecchio si sia raffreddato, per evitare l’incrostazione dei residui. Eccellenti risultati si possono ottenere usando una spugnetta in filo d’acciaio inossidabile – specifica per piani in vetroceramica – imbevuta di acqua e sapone.

• Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da questo prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l’apparecchio tiepido o freddo.

• Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura.

Per evitare l’incrostazione dopo l’utilizzo di olio sul

•

supporto e sul cesto frittura, pulire gli stessi utilizzando una spugnetta in filo d’acciaio inossidabile imbevuta di acqua e sapone.

Prodotti specifici per la pulizia del vetroceramica

Raschietto a lametta e Lamette di ricambi

Dove acquistarli

Hobbistica e Ferramenta

Stahl-Fix SWISSCLEANER WK TOP Altri prodotti per vetroceramica

Casalinghi Fai-Da-Te Ferramenta Supermercati

Operating Instructions

HOB

IT FR

Italiano, 1

Espanol, 31

English,11

PT NL

Português, 41 Nederlands, 51

Deutsch, 61

MULTIPLO.1 F MULTIPLO.1 SF

Français, 21

Contents

Installation, 12-13

Positioning Electrical connection

Description of the appliance, 14

Control panel

Start-up and use, 15-18

Switching on the hob Switching on the cooking zones Switching off the cooking zones Single cooking zone operation The timer Programming the cooking time Control panel lock BOOST function Switching off the hob Safety devices Technical description of the models Practical advice on using the appliance Accessories supplied Optional extra kit

Precautions and tips, 19

General safety Disposal

Care and maintenance, 20

Switching the appliance off Cleaning the appliance

Installation

! Before operating your new appliance please read this instruction booklet carefully. It contains important information concerning the safe operation, installation and maintenance of the appliance.

! Please keep these operating instructions for future reference. Pass them on to any new owners of the appliance.

Positioning

! Keep all packaging material out of the reach of children. It may present a choking or suffocation hazard

see Precautions and tips

(

! The appliance must be installed by a qualified professional in accordance with the instructions provided. Incorrect installation may damage property or cause harm to people or animals.

Built-in appliance

Use an appropriate cabinet to ensure that the appliance operates properly.

• The supporting surface must be heat-resistant up to a temperature of approximately 100°C.

• Avoid installing the hob above a dishwasher: if this cannot be avoided, place a waterproof separation device between the two appliances.

• Depending on the hob you want to install ( the cabinet must have the following dimensions:

see figure

700 min

50 min

Securing the appliance to the cabinet

The appliance must be installed on a perfectly level supporting surface. Any deformities caused by improper fixing could affect the features and operation of the hob.

• Before fitting the hob to the worktop, position the seal provided along the perimeter of the hob, as illustrated in the figure.

MULTIPLO.1 SF

460

510

495

445

Installing semi-flush hobs (MULTIPLO.1 SF)

All the necessary precautions must be taken in order to install the appliance in conformity with current accident-prevention regulations (CEI-UNI-CIG) relating to gas and electrical connections. To ensure sit-on hobs installed in kitchen cabinets operate correctly, the minimum distances indicated should be observed (see figure). All adjacent surfaces and the back panel should also be able to withstand an overheating temperature of 65°C.

• The installation cavity should have the dimensions indicated in the figure accompanying the previous paragraph.

Fix the hob as follows:

1. Use the screws supplied to fit the 4 alignment

springs in the holes provided at the central point of each side of the part underneath the hob.

2. Place the hob in the cavity, make sure it is in a

central position and push down on the whole perimeter until the hob is stuck to the supporting surface.

FRONT SIDE OF HOB

SUPPORTING SURFACE

UNDERSIDE OF HOB

! The screws for the alignment springs must remain accessible.

! In order to adhere to safety standards, the appliance must not come into contact with electrical parts once it has been installed.

! All parts that ensure the safe operation of the appliance must not be removable without the aid of a tool.

! To maximise the efficiency of all maintenance procedures, the area around the hob must be easily accessible after it has been installed (i.e. there are no completely closed-off elements).

Electrical connection

Hobs equipped with a three-pole power supply cable are designed to operate with alternating current at the voltage and frequency indicated on the data plate (this is located on the lower part of the appliance). The earth wire in the cable has a green and yellow cover. If the appliance is to be installed above a built-in electric oven, the electrical connection of the hob and the oven must be carried out separately, both for electrical safety purposes and to make extracting the oven easier.

Single-phase connection

lue

Brown

Green/Yello

If the hob is fitted with a supply cable, connect it to the mains, observing the colour coding of the wires (see diagram).

The yellowgreen earth wire must be 5 cm longer than the other wires.

Earth

Live

Neutral

Connecting the electricity supply cable to the mains

The appliance must be directly connected to the mains using an omnipolar switch with a minimum contact opening of 3 mm installed between the appliance and the mains. The switch must be suitable for the charge indicated and must comply with current electrical regulations (the earthing wire must not be interrupted by the switch). The supply cable must be positioned so that it does not come into contact with temperatures higher than 50°C at any point.

! The installer must ensure that the correct electrical connection has been made and that it is fully compliant with safety regulations.

Before connecting the appliance to the power supply, make sure that:

• The appliance is earthed and the plug is compliant with the law.

• The socket can withstand the maximum power of the appliance, which is indicated on the data plate located on the appliance itself.

• The voltage falls within the range of values indicated on the data plate.

• The socket is compatible with the plug of the appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed. ! The cable must be checked regularly and replaced

by authorised technicians only.

! The manufacturer declines any liability should these safety measures not be observed.

Description of the appliance

Control panel

The control panel described in this manual is only a representative example: it may not exactly match the panel on your appliance.

POWER LEVEL

INDICATOR

SINGLE

COOKING ZONE

SELECTOR

button

display

SELECTED COOKING ZONE

indicator light

REAR

COOKING ZONE

SELECTOR button

COOKING ZONE

FRONT

SELECTOR

button

PROGRAMME

TIMER

display

INCREASE

POWER

button

DECREASE

POWER

button

TIMER

indicator light

PROGRAMMED COOKING ZONE

indicator light

PROGRAMME TIMER

button

ON/OFF

button

ON/OFF

indicator light

CONTROLS LOCKED

indicator light

CONTROL LOCK

button

• PROGRAMME TIMER display shows the

programmes selected (

see Start-up and use

• PROGRAMME TIMER buttons activate the

programmes for each cooking zone (

and use

see Start-up

• COOKING ZONE PROGRAMMED indicator light

shows that a particular cooking zone has been programmed (

see Start-up and use

• ON/OFF button switches the appliance on and off.

• The ON/OFF indicator light signals that the

appliance is turned on.

• CONTROL PANEL LOCK button prevents

accidental changes to the hob settings (

up and use

see Start-

• CONTROLS LOCKED indicator light shows the

control panel has been locked (

use

COOKING ZONE SELECTOR COOKING ZONE SELECTOR

•

COOKING ZONE SELECTOR button shows a

COOKING ZONE SELECTOR COOKING ZONE SELECTOR

see Start-up and

particular cooking zone has been selected and therefore various adjustments are possible.

••

COOKING ZONE SELECTORCOOKING ZONE SELECTOR

•

COOKING ZONE SELECTOR

••

COOKING ZONE SELECTORCOOKING ZONE SELECTOR

button is used to

select the desired cooking zone.

••

POWER POWER

•

POWER indicator provides a visual display for the

••

POWER POWER

set heat level.

••

INCREASE POWERINCREASE POWER

•

INCREASE POWER

••

INCREASE POWERINCREASE POWER

hotplate and controls the power (

use

button switches on the

see Start-up and

• REDUCE POWER button controls the power and

switches off the hotplate (

see Start-up and use

Start-up and use

! The glue applied on the gaskets leaves traces of

grease on the glass. Before using the appliance, we recommend you remove these with a special nonabrasive cleaning product. During the first few hours of use there may be a smell of rubber which will disappear very quickly. The appliance has 2 cooking zones and its various functions are activated by touching the corresponding Each selection must be activated within 10 seconds, otherwise the display will switch off again.

controls.

Switching on the hob

The hob is switched on by activating the button.

Selecting the cooking zones

To select the desired cooking zone, press the cooking

mode selector button

button to select the single cooking zone. Once the desired cooking zone has been selected, set

the desired power level using buttons

or ; alternatively press

and .

Switching off the cooking zones

Activate the button; the power of the cooking zone will progressively decrease until it is switched

off. Alternatively, activate the buttons simultaneously; the power level will revert to

0 immediately and the cooking zone will switch off.

and

1. Select the cooking zone using the corresponding control.

2. Adjust the power to the desired level.

3. Activate the

4. Set the desired cooking duration using the

and buttons.

5. Confirm the selection using the indicator light corresponding to the programmed

cooking zone will start flashing.

The timer begins counting down immediately. When the programmed cooking duration has elapsed, a buzzer sounds (for 1 minute) and the cooking zone switches off. Repeat the procedure described above for every hotplate you wish to programme. The corresponding COOKING ZONE PROGRAMMED INDICATOR LIGHT will switch on for every cooking zone. When both cooking zones have been programmed, the display visualises the remaining time for the cooking zone with lower duration and indicates the position of the latter with the corresponding flashing indicator light. The indicator light for the other programmed zone emits a steady light. To visualise the time remaining for the other

programmed cooking zones, press button repeatedly: the times for all the programmed

hotplates will be displayed sequentially.

Changing the programme

1. Press button

visualises the hotplate time that must be modified.

programming button.

button. The

repeatedly until the display

Single cooking zone operation

Switch on the hob. Press button . Press buttons

and to select the desired power level.

Once activated, press button until reaching 0 to switch from the single cooking zone to separate

cooking zones. It will then be possible to select one of the two separate cooking zones.

Programming the cooking duration

! All the cooking zones may be programmed for a length of time between 1 and 99 minutes.

2. Press buttons

3. Confirm by pressing button

To cancel a programme, follow the above

instructions. At step 2, press button duration decreases progressively to 0 then turns off.

The programme resets and the display exits the programming mode.

and to set the new time.

: the

The timer

The hob must be switched on. The timer allows for setting a time of up to 99 minutes.

1. Press the programming button indicator light turns on.

2. Set the desired duration using buttons

3. Confirm by pressing button The timer begins counting down immediately. When

the time has elapsed, a buzzer will sound (for 10 seconds).

until the timer

and .

Control panel lock

When the hob is switched on, the oven controls may be locked in order to prevent the settings from being changed accidentally. To activate the function,

press and hold button will be locked and the indicator light above the

button will switch on. To use any of the controls (e.g. to stop cooking),

you must switch off this function. Press the button for a few moments, the indicator light will

switch off and the lock function will be removed.

for 2 seconds;

the controls

the cooking recipient may be maintained until the cooking process is complete. Alternatively, once the correct boiling/frying temperature has been reached and the hotplate switched off using the relevant buttons, the cooking recipient may be rotated by 90°, returning it to a horizontal position on the front cooking zone and keeping the temperature constant (see figure). The free cooking zone may be used to start another

cooking process by pressing selector button select the desired power level by pressing buttons

and .

;

Switching off the hob

If the button is pressed, the appliance switches off. If the appliance controls have been locked, they

BOOST function

The extreme flexibility and versatility of the Multiplo means it is possible to cook any type of dish quickly, without compromising its quality. The "Boost" function in particular speeds up cooking times for dishes such as pasta or any fried food, reducing the overall time required by approximately 50% in comparison with the time required when using a cooking recipient with a single cooking zone (horizontal position).

To bring the water to the boil or to fry food quickly

single cooking recipient centrally and in a vertical position with respect to the text "boost"

, simply switch on the hob, placing the

(see figure)

Press button select the single

cooking zone then

press buttons

and maximum power level

"16". The vertical position of

to select the

will continue to be locked even after the hob has been switched back on. In order to switch the hob on again, you must remove the lock function.

Safety devices

Pan sensor

Each cooking zone is equipped with a cooking recipient sensor device. The hotplate only emits heat when a cooking recipient is placed on it. If, once the

appliance has been switched on and the cooking zone and corresponding power level selected, the numerical indicator flashes, this means that the cooking recipient should be placed in the corresponding position.

Heat indicators

If, after the appliance has been used, the letter “H” remains lit on the corresponding display, this means that the heating zone is still hot (temperature over 60°C); do not touch it. This indication will disappear once the hotplate has cooled down.

Buzzer

This can also indicate several irregularities:

• Something has been spilt on the control panel.

• A button has been pressed for too long. All of the

above situations may cause the buzzer to sound.

Remove the cause of the malfunction to stop the

buzzer. The control panel locks automatically in the above situations. If the cause of the problem is not removed, the buzzer will keep sounding and the hob will switch off.

Overheating protection

The hob is fitted with a protection device for electronic components; in the event of overheating the power of the hotplates is limited automatically. This could influence cooking times slightly.

Technical description of the models

Hobs MULTIPLO.1 F

MULTIPLO.1 SF

Cooking zone Power (W)

Rea

I 1400 W

Front I 1400 W Total powe

Key:

I = single induction cooking zone

2800

Safety switchSafety switch

Safety switch

Safety switchSafety switch

The appliance has a safety switch which automatically switches off the cooking zones when they have been in operation for a certain amount of time at a given power level. When the safety switch has been triggered, the display shows “0”. For example: the rear hotplate is set to 5 and will switch off after 3 hours of continuous operation, while the front hotplate is set to 2 and will switch off after 10 hours.

Power level Maximum operating ti me in hours

1 10 2 9,5

9 4 8,5 5 7,5 6 7 7 6,5

6 9 5,5

10 5 11 4 12 3,5 13 3 14 2,5 15 2 16 1

Practical advice on using the appliance

The appliance comes with a series of accessories (dishwasher safe) which can be used for various types of cooking methods. These make it possible to:

• Fry fish, potatoes, meat, etc...

• Steam cook vegetables, fish, etc...

• Boil pasta, vegetables, rice, etc…

• Pan-roast dishes.

• Cook at low temperatures. Thanks to the separate cooking recipients, it is possible to prepare two dishes at the same time (for example, pasta in the front recipient and a pan-roast dish on the rear hotplate).

REAR RECIPIEN

FRONT RECIPIEN

Recommended power levels for various types of cooking:

Level s Cooking methods Notes

1-2 -3

4-5-6-7

6-7 -8

8-9-10

13-14-15

Melting chocolate Low temperature Reducing sauces

Steam cookin St irrin g E. g. ri s otto Pa n f ryi ng/B r owni ng

Deep frying/Boiling Boi ling/D eep f rying

Stir occasionally

Quick h eati ng, then

select the most suit able level

Accessories supplied

Cooking recipient

This may be used as a normal saucepan, to cook panroasted dishes, sauces, etc… The maximum fill levels for each cooking method are marked on the inside of the recipient:

• WATER and OIL: Maximum water and oil levels help to prevent spills.

• VAPOR: Water level required for steam cooking.

Steamer basket with special rest and handles

Pour water into the cooking recipient and insert the steamer basket and its special rest, as shown in the figure. Close the glass cover supplied. Once you have finished cooking, remove the basket using the special handles, remove the cooking recipient and pour the water away.

Recipient divider

Separates the two cooking recipients supplied while keeping them stable.

Frying basket

Pour the oil into the cooking recipient and insert the frying basket. The handle may be removed and the recipient covered with the glass lid. Once you have finished cooking, remove the basket and rest it on the handle of the cooking recipient so that the oil drains off.

Pasta basket

Pour the water into the cooking recipient and insert the pasta basket. The handle may be removed and the recipient covered with the glass lid. Once you have finished cooking, remove the pasta basket from the cooking recipient and drain the pasta.

Cover

As well as serving a visual purpose, this can also be used as a resting surface for the cooking recipients.

Liquid drainer

Once you have finished cooking, this can be used to empty the recipient of water, oil, etc…

Optional extras kit

If you wish to cook large quantities of food, you should consider purchasing this kit (available from Technical Assistance Centres or authorised retailers), which consists of the following items:

• Large cooking recipient (uses both cooking zones).

• Large pasta basket.

• Large steamer basket with special rest.

The handles supplied for the standard steamer basket may also be used with the large steamer basket included in this kit.

Precautions and tips

! This appliance has been designed and

manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

This appliance conforms to the following European Economic Community directives:

- 2006/95/EEC dated 12/12/06 (Low Voltage) and subsequent amendments;

- 2004/108/EEC dated 15/12/04 (Electromagnetic Compatibility) and subsequent amendments;

- 93/68/EEC dated 22/07/93 and subsequent amendments.

General safety

! Make sure that the air inlet behind the fan grille is never obstructed. The built-in hob should, in fact, be provided with suitable ventilation for the cooling of the electronic components used in the appliance. ! We advise against the installation of an induction hob above an under-the-counter refrigerator (heat) or above a washing machine (vibrations). In fact, there would be insufficient space for the ventilation of electronic components.

• The appliance was designed for domestic use inside the home and is not intended for commercial or industrial use.

• The appliance must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

• Do not touch the appliance when barefoot or with wet or damp hands and feet.

• The appliance must be used by adults only for the preparation of food, in accordance with the instructions provided in this booklet. Do not use the hob as a worktop or chopping board.

• Ensure that power supply cables of other electrical appliances do not come into contact with the hot parts of the hob.

• When unplugging the appliance, always pull the plug from the mains socket; do not pull on the cable.

• Never perform any cleaning or maintenance work without having disconnected the appliance from the electricity mains.

• Warning for people who have been fitted with

pacemakers or other active internal medical devices:

The hob conforms to all current legislation relating to electromagnetic interference. This product therefore fully conforms with all legal requirements (directive 2004/108/EEC). It was designed not to create interference with other

electrical equipment used nearby, provided that the other equipment also conforms fully with all the above legislation. The induction hob generates short range electromagnetic fields. To avoid all risks of interference between the hob and the pacemaker, the pacemaker should be made in accordance with all current legislation. We can only guarantee the conformity of our product in this matter. For further information relating to conformity or any incompatibility problems, please contact your G.P. or the pacemaker manufacturer.

• The appliance should not be operated by people (including children) with reduced physical, sensory or mental capacities, by inexperienced individuals or by anyone who is not familiar with the product. These individuals should, at the very least, be supervised by someone who assumes responsibility for their safety or receive preliminary instructions relating to the operation of the appliance.

• Do not let children play with the appliance.

• If the surface of the hob is cracked, switch off the appliance to prevent electric shocks from occurring.

• Do not place metal objects (knives, spoons, pan lids, etc.) on the hob as they may become hot.

• After using the hob, switch it off using the corresponding control device; do not rely solely on the pan sensor.

Disposal

• When disposing of packaging material: observe local legislation so that the packaging may be reused.

• The European Directive 2002/96/EC relating to Waste Electrical and Electronic Equipment (WEEE) states that household appliances should not be disposed of using the normal solid urban waste cycle. Exhausted appliances should be collected separately in order to optimise the cost of re-using and recycling the materials inside the machine, while preventing potential damage to the atmosphere and to public health. The crossed-out dustbin is marked on all products to remind the owner of their obligations regarding separated waste collection. For further information relating to the correct disposal of exhausted household appliances, owners may contact the public service provided or their local dealer.

Care and maintenance

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the appliance

! Do not use abrasive or corrosive detergents (for

example, products in spray cans for cleaning barbecues and ovens), stain removers, anti-rust products, powder detergents or sponges with abrasive surfaces: these may scratch the surface beyond repair.

! Never use steam cleaners or pressure cleaners on

the appliance.

Stainless steel can be marked by hard water which has been left on the surface for a long time, or by cleaning products containing phosphorus. After cleaning, it is advisable to rinse the surface well and dry it thoroughly. If water is spilt on the surface, dry it quickly and thoroughly.

The surface on which the cooking recipients are placed is made using glass ceramic material. When cleaning this hob, proceed as follows:

• It is usually sufficient simply to wash the hob using a damp sponge and dry it with absorbent kitchen towel.

• If the hob is particularly dirty, rub it with a special glass ceramic cleaning product, then rinse well and dry thoroughly.

• To remove more stubborn dirt, use a suitable scraper (this is not supplied with the appliance). Remove spills as soon as possible, without waiting for the appliance to cool, to avoid residues forming crusty deposits. You can achieve excellent results by using a rustproof steel wire sponge - specifically designed for glass ceramic surfaces - soaked in soapy water.

• Once it is clean, the hob may be treated with a special protective maintenance product: the invisible film left by this product protects the surface from drips during cooking. This maintenance task should be carried out while the appliance is warm (not hot) or cold.

• Always remember to rinse the appliance well with clean water and dry it thoroughly: residues can become encrusted during subsequent cooking processes.

To prevent any burnt-on residue from building up

•

on the frying basket and its special rest, clean both items using a stainless steel wire sponge which has been soaked in soapy water.

Glass ceramic hob cleaners

Window scraper Razor blade scrapers

Replacement blades DIY Stores,

COLLO luneta HOB BRITE Hob Clean SWISSCLEANER

Available from

DIY Stores

supermarkets,

chemists Boots, Co-op stores,

department stores, Regional Electricity Company shops,

supermarkets

Mode d’emploi

TABLE DE CUISSON

GBIT

Italiano, 1

Espanol, 31

English,11

Português, 41 Nederlands, 51

Deutsch, 61

MULTIPLO.1 F MULTIPLO.1 SF

Français, 21

Sommaire

Installation, 22-23

Positionnement Raccordement électrique

Description de l’appareil, 24

Tableau de bord

Mise en marche et utilisation, 25-28

Mise sous tension de la table de cuisson Allumage des foyers Extinction des foyers Fonctionnement de la zone continue Le minuteur Programmation de la durée de cuisson Verrouillage des commandes Fonction BOOST Extinction de la table de cuisson Les sécurités Description technique des modèles Conseils d’utilisation de l’appareil Accessoires fournis Kit en option

Précautions et conseils, 29

Sécurité générale Mise au rebut

Nettoyage et entretien, 30

Mise hors tension Nettoyage de l’appareil

Installation

! Conserver ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lire attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

Posizionamento

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (

conseils

! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

Encastrement

Pour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises :

• le matériau du plan d’appui doit pouvoir résister à une température d’environ 100°C;

• éviter d’installer la table de cuisson au-dessus d’un lave-vaisselle : si c’est le cas, prévoir une séparation étanche entre les deux appareils ;

• selon la table de cuisson à installer ( découpe du meuble doit avoir les dimensions suivantes :

MULTIPLO.1 SF

460

voir Précautions et

voir figures

510

), la

700 min

50 min

Fixation au meuble

Il est impératif d’assurer l’encastrement de l’appareil sur un plan d’appui parfaitement plat. Les déformations provoquées par une mauvaise fixation risquent d’altérer les caractéristiques de la table de cuisson ainsi que ses performances.

• Avant de procéder à la fixation de la table sur le plan de travail, positionner le joint (fourni) sur tout le périmètre de la table comme illustré (voir figure).

445

495

Installation des tables de cuisson semiaffleurantes (MULTIPLO.1 SF)

Il faut prendre toutes les précautions nécessaires pour que l’installation soit conforme aux normes applicables en matière de prévention des accidents (CEI-UNI-CIG) concernant les raccordements électricité et gaz. Pour un bon fonctionnement des tables de cuisson à poser installées dans des meubles, veiller à bien respecter les distances minimales indiquées (voir illustration). En outre, les surfaces adjacentes et la paroi arrière doivent être en mesure de résister à une surchauffe de 65°C.

• La découpe du meuble doit avoir les dimensions indiquées par la figure du paragraphe précédent.

Pour sa fixation, procéder comme suit :

1. Fixer les quatre ressorts de centrage dans les

trous prévus sur chaque côté de la zone (milieu) sous la table à l’aide des vis fournies ;

2. Insérer la table de cuisson dans la découpe

prévue, bien au centre et bien appuyer tout autour du cadre pour que la table adhère parfaitement au plan d’appui.

+ 50 hidden pages
