Установка и эксплуатация кодового
замка – AR8132A
Комплектация
22 2
Установка кодового замка
Для извлечения существующего замка NetShelter®.
1. Отверните болты, крепящие замок.
2. Извлеките ручку и крепежную пластину для
болтов из шкафа NetShelter.
Page 2
Установка и эксплуатация кодового замка – AR8132A
Установка кодового замка.
1. Вставьте ручку в отверстие в шкафу, где находился
штатный замок.
2. Закрепите ручку, используя болты для штатного
замка.
Замена эксцентрика. При использовании с стойкой NetShelter VX предварительно замените
в кодовом замке эксцентрик NetShelter SX эксцентриком NetShelter VX (прилагается).
1. Извлеките болт, фиксирующий эксцентрик
NetShelter SX. Снимите эксцентрик с замка.
2. Замените эксцентрик NetShelter SX эксцентриком
NetShelter VX и закрепите его на месте с помощью
болта, удаленного в предыдущем действии.
2 Кодовый замок – AR8132A
Page 3
Установка и эксплуатация кодового замка – AR8132A

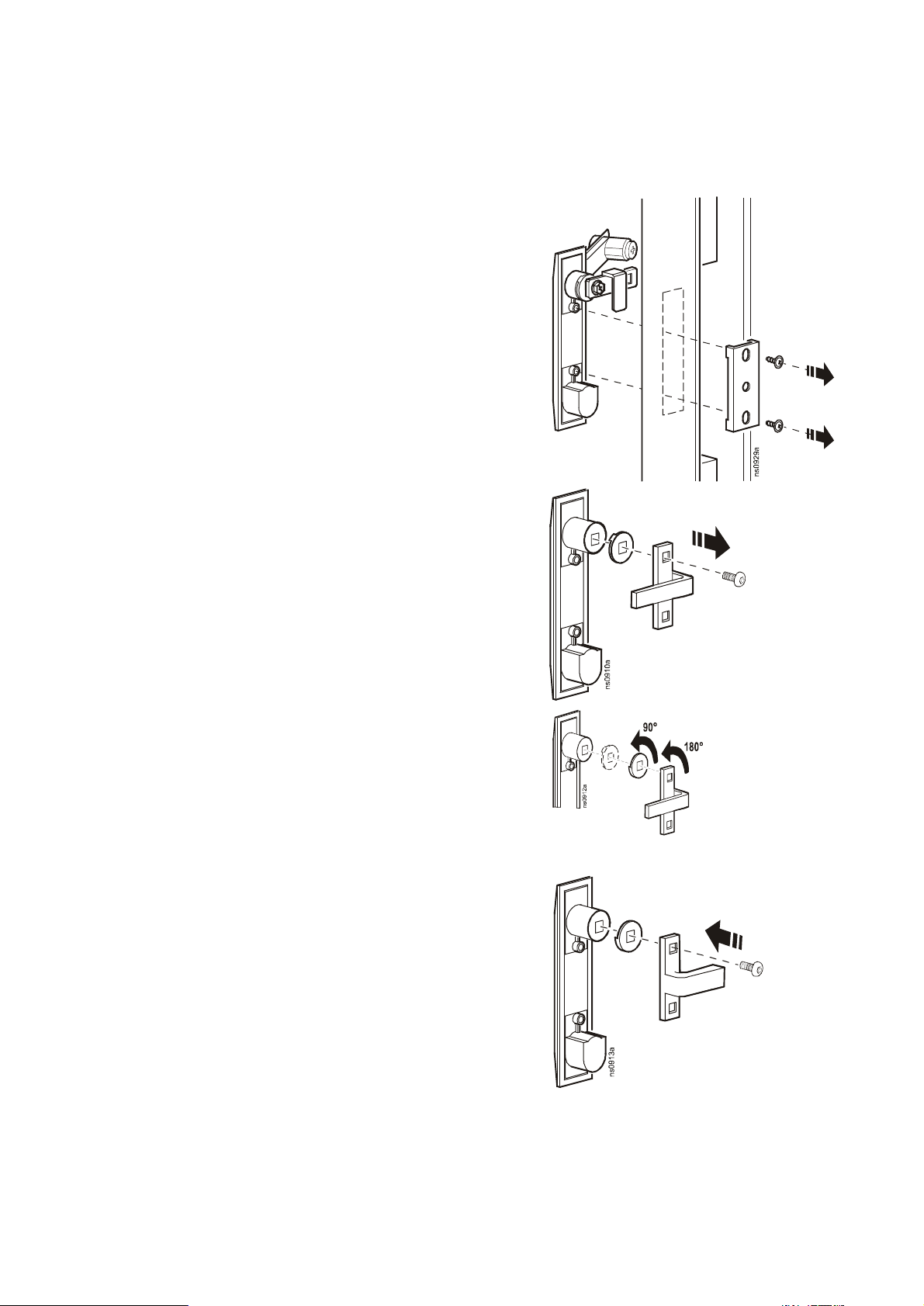

Перестановка дверной ручки. Если дверь будет перевешена, выполните следующие
действия, чтобы правильно расположить дверную ручку.
1. Извлеките ручку из двери.
2. Извлеките болт, эксцентрик и шайбу с
обратной стороны дверной ручки. Поверните
шайбу на 90 градусов, а эксцентрик – на 180
градусов.
3. Прикрепите заново эксцентрик и шайбу
4. Переустановите замок в двери, как описано в
разделе “Ус т а н ов ка кодового
замка.” на стр.2.
Кодовый замок – AR8132A 3
Page 4
Эксплуатация кодового замка
П
Обозначения
Кодовая панель
Стрелка-указатель
Замок
Установка замка.
1. Поворачивайте замок до тех пор, пока стрелка-указатель не окажется в нижнем
положении (положение "закрыто").
2. Наберите кодовую комбинацию (
Открывание замка.
на рисунке выше) или извлеките ключ.
Положение "закрыто":
Положение "открыто":
1. Наберите код, установленный на заводе-изготовителе (“000”) или воспользуйтесь ключом
(прилагается). Ключ имеет приоритет над кодовой комбинацией.
2. Поверните замок приблизительно на 180° (положение "открыто").
Изменение кодовой комбинации.
1. Поворачивайте замок до тех пор, пока стрелка-указатель не
окажется в верхнем положении (положение "открыто").
Поверните замок против часовой стрелки еще на 15° и введите
новую кодовую комбинацию.
2. Поверните замок по часовой стрелке на 15° в положение
"открыто". Новая кодовая комбинация установлена.
Для изменения кодовой комбинации необходимо знать
римечание
Note
существующую комбинацию.
