Page 1

Käyttöohje

Kuvanauhuri

SVC401 MK II

Suomi

Schneider

DV-T4W1D-RB(SF) /cover 01.5.3 2:53 PM ˘`1

Page 2

Varo

arvoista

TIETÄMISEN

Säilytä kuvanauhurisi takuutodistusta ja laskua huolellisesti mahdollisten takuuvaatimusten varalta

◆ Lue tämä käyttöohje huolellisesti läpi tutustuaksesi tähän

korkealaatuiseen kuvanauhuriin.

◆ Tarkista, vastaavatko kotitaloutesi virransyötön arvot kuvanauhurisi

arvokilven arvoja.

◆ Sijoita kuvanauhurisi paikalleen ja säädä se tämän luvun ja

“Ensimmäinen käyttöönotto” (sivu 4) avulla.

Muista seuraavat seikat...

◆ Älä aseta laitetta kosteudelle ja kuumuudelle alttiiksi, jotta

vältyttäisiin tulipalolta ja sähköiskulta.

◆ Kuvanauhuri täytyy sijoittaa vähintään 10cm:n etäisyydelle muista

laitteista tai esteistä riittävän ilmankierron varmistamiseksi.

◆ Älä käynnistä laitetta heti, kun olet tuonut sen kylmästä huoneen

lämpimään. Tiivistynyt kosteus voi aiheuttaa laitteellesi ja kaseteillesi vakavia vaurioita. Odota (n. kaksi tuntia), kunnes laite on huoneenlämpöinen.

◆ Sijoita laitteesi matalalle ja vankalle alustalle.

◆ Sijoita se niin, että ilma pääsee kiertämään joka puolella.

◆ Puhdista se vain pehmeää, nukatonta riepua käyttäen, älä käytä

syövyttäviä, naarmuttavia tai alkoholipitoisia aineita.

◆ Vedä pistoke pistorasiasta, mikäli laite ei toimi kunnolla, kuulostaa

omituiselta, haisee, savuaa tai jos sen sisään on päässyt nestettä Anna se sitten pätevän teknikon tarkistettavaksi.

◆ Vedä pistoke ja antenni irti, mikäli et käytä laitetta lähiaikoina,

tai ukkosen ajaksi.

◆ Tätä laitetta ei saa saattaa alttiiksi nesteen tippumiselle tai

läiskymiselle ja mitään nestettä sisältävää esinettä, esim. kukkavaasia, ei saa laittaa laitteen päälle.

Oman turvallisuutesi varalta!

◆ Tämä laite ei sisällä komponentteja, jotka voit itse

huoltaa tai korjata.

◆ Älä avaa laitetta. Anna tämä laite vain pätevän teknikon

huollettavaksi tai korjattavaksi

◆ Tämä laite toimii jatkuvasti. Poiskytkentä ei erota sitä

sähköverkosta (standby). Jos haluat erottaa sen verkosta, on verkkopistoke vedettävä irti.

◆ Tekijänoikeudellisesti suojatun materiaalin nauhoitukset

voivat loukata tekijänoikeuksia.

DV-T4W1D-RB(SF) contents 01.4.14 10:26 AM ˘`b

AUTO SET

OP EJECT

CH.

Page 3

Sisällysluettelo

Aloita luvusta “Ensimmäinen käyttöönotto’’ ennen kuvanauhurisi ensimmäistä käyttöä.

◆ Jäljempänä olevilta sivuilta löydät kuvia kaukosäätimen näppäimistä, joita tarvitset

kuvattuihin toimintoihin. Katso myöskin palautusilmoitukset kuvaruudulta tai kuvanauhurin näytöstä, mikäli käsillä.

Kuvanauhurin käyttö

Kaukosäädin .......................................................................................................... 2

Laite, Kuvaruutunäytöt ......................................................................................... 3

Ensimmäinen käyttöönotto

Kuvanauhurisi liitäntä, Kaukosäätimen patterit .................................................. 4

Automaattiset viritykset ....................................................................................... 5

OSD ON&OFF ........................................................................................................ 7

Kasettien toisto

Toisto ..................................................................................................................... 8

Pysäytyskuva, Pikakatselunopeuksia, Hidastusnopeuksia,

Uusien nauhoitusten alkujen haku (indeksihaku) ................................................. 9

Toisto/ nauhoitus 16:9-eli laajakuvaformaatissa (Wide Screen), CM Skip ........ 10

Kasettien nauhoitus

Päiväyksen ja kellon asetus ................................................................................ 11

Yksinkertainen nauhoitus .................................................................................... 12

Pika-ajastin OTR (One Touch Redording) ............................................................ 13

Lisää toimintoja

Normaaliajastin .................................................................................................. 14

Ajastimen yleiskatsaus - muutos ja poisto ........................................................ 15

Kellon ja nauhalaskurin näyttö, Jäljellä oleva nauhoitusaika ja kasetin

pituus, Nauhalaskuriarvon 0:00:00 haku, Nauhalaskurin nollaus 0:00:00 ....... 16

Valikkokielet, Lapsilukko, Kasetit, ja .................................................................. 17

Uusien kanavien viritys

Kanavan virtys .................................................................................................... 18

Kanavien nimet ................................................................................................... 19

Kanavien järjestely, Kanavan poisto .................................................................. 20

Liitäntä ja kopiointi

Tv-vastaanottimeen antennikaapelin kautta (ilman SCART-kaapelia) .............. 21

Kopiointi, Assemble-leikkaus ............................................................................. 22

Appendix

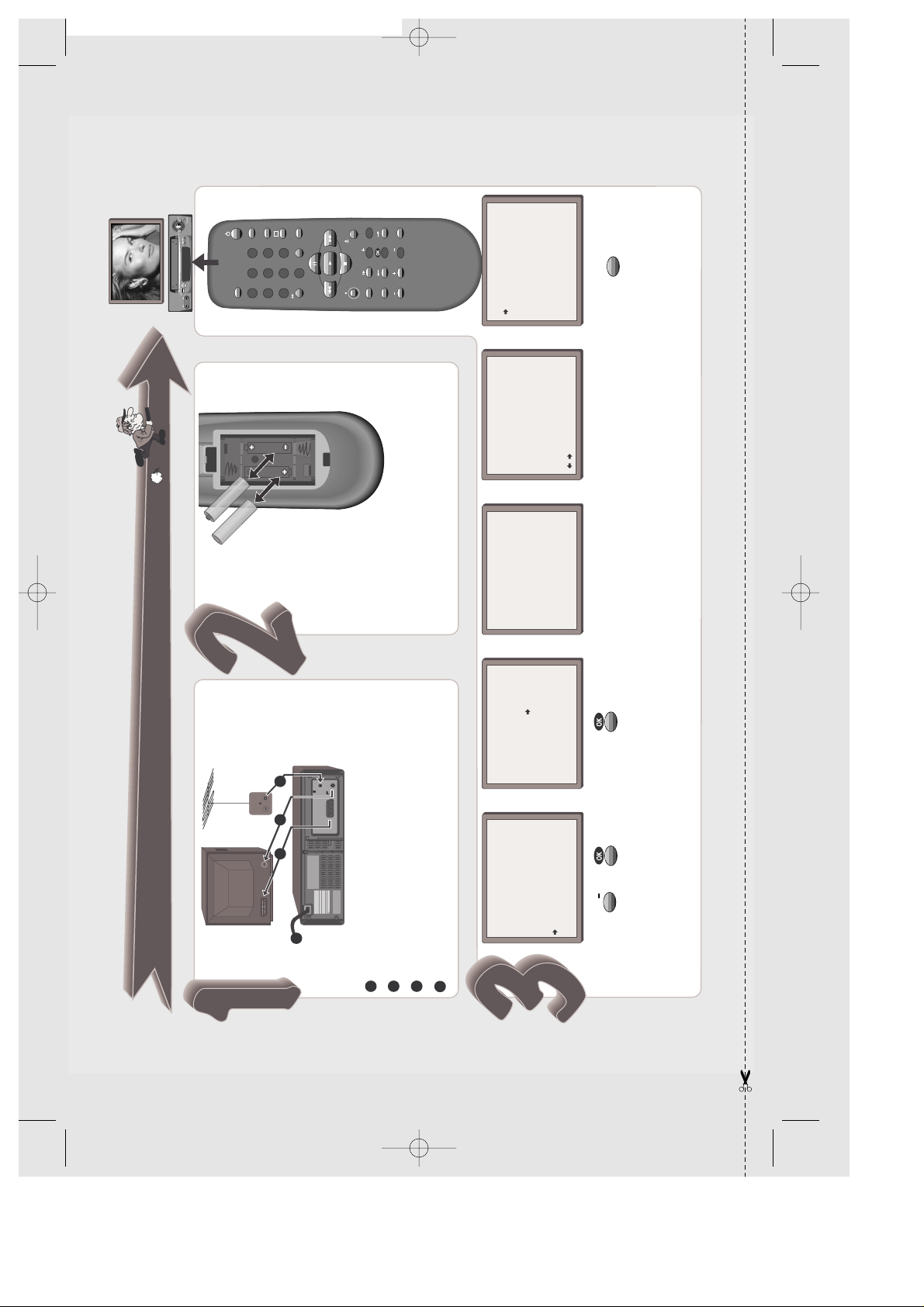

Ohje lyhyesti harjaantuneille käyttäjille ....................................................... 23/24

Ennen ammattimiehen apuun turvautumista ..................................................... 25

Hakusanat, Tekniset tiedot ................................................................................. 26

TIETAMISEN

arvoista

DV-T4W1D-RB(SF) contents 01.4.14 10:26 AM ˘`1

Page 4

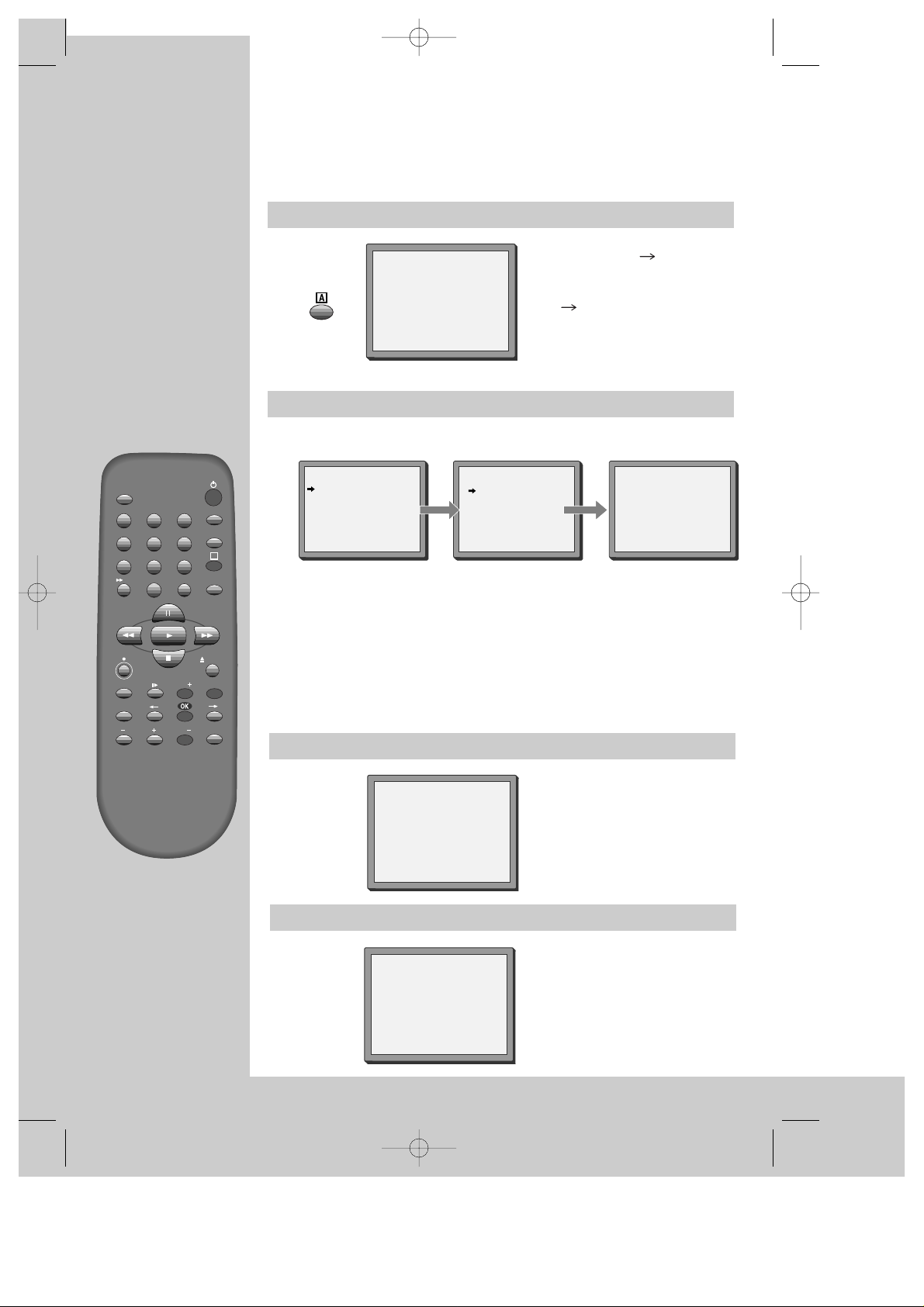

Kaukosäädin

KÄYTTO

Kuvanauhurin

◆

Kuvanauhurin ohjaus tapahtuu etupäässä kaukosäätimen avulla, mutta mauhoituksen ja toiston päänäppäimet löydät myöskin kuvanauhurisi etulevystä.

◆

Kytke virta päälle painamalla mitä tahansa painiketta.

Virtakytkin Tässä mallissa ei ole tätä painiketta

television tai kuvanauhurin katselu (SCART-liittimellä, sivu 4)

nauhoituslähteen valinta: asema tai laite tuloliittimestä Voit valita ulkopuolisen linjan käyttämällä painiketta “00”, “AV”, tai “PR+/-“ (katso sivu 22).

Kellon / nauha-aikalaskimen kuvaruutunäyttö(OSD, On Screen Display)

Tässä mallissa ei ole tätä painiketta CM-hyppypainike nauhan etenemiseksi 30 sekunnin ajan

kasetin poistoon

näppäin hidastusnopeuteen

Tässä mallissa ei ole tätä painiketta

nauhoitusten alkujen haku (indeksihaku) Tässä mallissa ei ole tätä painiketta

nauhoitusajan kaksinkertaistaminen hyvin pitkiin nauhoituksiin

nauhoitus tai pika-ajastin (OTR, One Touch Recording tarkoittaa: jokainen näppäimen painallus pidentää nauhoitusaikaa edelleen 30 minuutilla)

lyhyt tauko (nauhoitus), pysäytyskuvan tarkastelu (toisto) toiston käynnistys pysäytys kasetin kelaus taakse- / eteenpäin pysäytyksestä tai

pikakatselu taakse- / eteenpäin toistosta

kanavan valinta tai numeron syöttö valikoihin

valikkojen käyttö, kanavan valinta (PR +/–)

Tarvitsemasi näppäimet löytyvät seuraavilta sivuilta erityisesti korostettuina.

30°

max. 7 m.

30°

TV/VCR

EJECT

PAL/SEC

A.SEL

SP/LP

INDEX

456

789

TV/VCR

Tässä mallissa ei ole tätä painiketta

EJECT

SP/LP

A.SEL

PAL/SEC

INDEX

456

789

DV-T4W1D-RB(SF) contents 01.4.14 10:26 AM ˘`2

Page 5

Laite

Kuvaruutunäytöt

KÄYTTÖ

Kuvanauhurin

◆

Kytke virta päälle painamalla mitä tahansa painiketta.

kanavien valinta (ohjelmat) nauhoitus tai pika-ajastin

(OTR, One Touch Recording tarkoittaa: jokainen näppäimen painallus pidentää nauhoitusaikaa edelleen 30 minuutilla)

kasetin kelaus taakse- / eteenpäin pysäytyksestä tai pikakatselu taakse- / eteenpäin toistosta

toiston käynnistys

Virtakytkin näppäin pysäytykseen ja kasetin poisottoon

Edessä tuloliitäntä videokameraa varten

esimerkki

Kuvanauhurisi valikkojärjestelmästä päästään mukavasti erityistoimintoihin, kuten aseman viritykseen, kellonajan asetukseen yms. “ NAUHAKONTROLLI”-valikko ilmestyy vain, kun kasetti on videonauhurin sisällä.

Valikoista näkyy, mitä näppäimiä on painettava seuraaviin kohtiin.

Mutta muitakin toimintoja näkyy lyhyesti kuvaruudulta.

PÄÄVALIKKO

AJASTIMEN OHJELMOINTI PR-ESIVIRITYS KUVANAUHURIN ASETUKSET NAUHAKONTROLLI

PR+/-:VALINTA OK:VAHVISTA MENU:LOP.

KUVANAUHURIN ASETUKSET

KELLON ASETUS KIELEN VALINTA RF-LÄHDÖN ASETUS 16:9

-ASETUS

OSD PÄÄLLÄ/POIS

PR+/-:VALINTA OK:VAHVISTA MENU:LOP.

REW SP PR04 EURO

DV-T4W1D-RB(SF) contents 01.4.14 10:26 AM ˘`3

Page 6

Kuvanauhurisi liitäntä

Kaukosäätimen patterit

KÄYTTÖÖNOTTO

Ensimmäinen

Sijoita nauhurisi

◆ vaakasuoraan tukevalle ja tasaiselle alustalle, pidä huoli riittävästä tuuletuksesta,

◆ riittävän etäälle kosteista, kuumista pisteistä, magneettisista kentistä, kuten

kaiuttimista jne Älä kasaa mitään raskaita esineitä nauhurisi päälle.

Kytke kaikki komponentit päältä pois ennen kaapelin kiinnittämistä tai irrottamista.

◆

Vedä antennikaapeli tv-vastaanottimestasi irti ja pistä se nauhurisi liittimeen “ANT. IN” kiinni.

Pistä mukanatoimitettu lyhyt antennikaapeli nauhurisi liittimeen “ANT. OUT” ja tv-vastaanottimesi antennituloon kiinni.

◆

Pistä SCART-kaapeli (EURO-AV) nauhurisi liittimeen “EURO AV” ja tvvastaanottimesi AV-liittimeen kiinni.

Tämä kaapeli pitää huolen, paitsi lisääntyneestä mukavuudesta, myös siitä, että kuva- ja äänilaatu ovat mitä parhaimmat. Kysy kauppiaaltasi ko. kaapelia, mikäli et omista sellaista.

llman SCART-kaapelia,

käytät luvussa “llman SCART-kaapelia” mainittua mahdollisuutta (oikea puoli ja sivu 21).

◆

Tarkista, vastaavatko kotitaloutesi virransyötön arvot nauhurisi arvokilven arvoja.

Pistä sitten verkkopistoke pistorasiaan, nauhurisi näyttö syttyy.

Uusia pattereita asetettaessa on muistettava tarkistaa, että “+” ja “-” ovat kuten lokeron merkinnät.

–

1,5 V (AAA)

TV/VCR

EJECT

PAL/SEC

A.SEL

SP/LP

INDEX

456

789

AC 230V~,

50Hz

◆ Suojele ympäristöäsi ja palauta tyhjät patterit kauppiaallesi. Patterit on

hävitettävä ongelmajätteenä niiden sisältämien myrkyllisten aineiden takia.

◆ Älä käytä erilaisia pattereita, ja poista patterit kaukosäätimestä, ellet tarvitse sitä

lähitulevaisuudessa.

DV-T4W1D-RB(SF) contents 01.4.14 10:26 AM ˘`4

EURO AV

ANT. IN

ANT. OUT

Page 7

Automaattiset viritykset

KÄYTTÖÖNOTTO

Ensimmäinen

◆

Voit aloittaa asetusten automaattisen säädön myös “PR-ESIVIRITYS”-valikosta “AUTOMAATTIHAKU”.

◆

Jos haluat virittää uusia kanavia ja syöttää

lähetysasemien nimiä, katso sivu 18-20.

Kun kytket nauhurisi ja tv-vastaanottimesi ensimmäistä kertaa päälle, näkyy tämä kuva.

Valitse kieli.

OK automaattiseen kanavan viritykseen “AUTOMAATTIHAKU!”.

“AUTOMAATTIHAKU” käynnistyy ja virittää kaikki kanavat, joiden

lähetykset voidaan vastaanottaa antennillasi ...

... ja järjestelee ne maan tavanomaiseen järjestykseen.

AUTOMAATTIHAKU!

OK:VAHVISTA MENU:LOP.

AUTOMAATTIHAKU

MENU:LOP.

PR03

V-L - - - - - - - - - - - - - -

76%

ODOTA...

AUTOMAATTIHAKU

KIELEN VALINTA

ENGLISH DEUTSCH ITALIANO ESPAÑOL FRANÇAIS NEDERLANDS SVENSKA SUOMI

PR+/-:VALINTA OK:VAHVISTA MENU:LOP.

DV-T4W1D-RB(SF) contents 01.4.14 10:26 AM ˘`5

Page 8

Automaattiset viritykset (jatkuu)

KÄYTTÖÖNOTTO

Ensimmäinen

TV/VCR

EJECT

PAL/SEC

A.SEL

SP/LP

INDEX

456

789

Mikäli haluat kanavat tarkalleen samaan järjestykseen kuin

tv-vastaanottimessasi, jatka kohdasta “Kanavien järjestely”

sivulta 20, muutoin ...

päätä perusasetukset - hauskoja hetkiä uuden kuvanauhurisi parissa.

◆ Mikäli et näe ko. kuvaa, koska et käytä SCART-kaapelia, yritä silloin tv-

vastaanottimen kanavahaun avulla (CH 52, katso myös vastaava käyttöohje).

◆ Mikäli syntyy ongelmia ko. kanavalla yhden

lähetysaseman suhteen,näppäile numeronäppäimillä jokin toinen luku väliltä 21 ja 69.

MANUAALIVIRITYS

PR01 P-01 PR08 P-08 PR02 P-02 PR09 P-09 PR03 P-03 PR10 P-10 PR04 P-04 PR11 P-11 PR05 P-05 PR12 ---PR06 P-06 PR13 ---PR07 P-07 PR14 ----

PR+/-:VALINTA OK:VAHVISTA MENU:LOP.

Jos muita asemia on lähellä videokanavaa (RF-LÄHDÖN PR),

ilmoitus siitä näkyy ruudussa automaattisesti.

Kuvanauhuri suosittelee automaattisesti parhaan mahdollisen kanavanumeron RF-LÄHDÖN PR:ää varten.

YKSI TAIUSEAMPI ASEMA ON LÄHELLÄ VIDEOKUVAA. VALITSE TOINEN PAIKKA

Paina OK-painiketta vahvistaaksesi suositellun PR:n.

VAIHDA TV:N NYKYINEN PR 54.

0-9:ASETUS (21-69) OK:VAHVISTA MENU:LOP.

NYKYINEN 52 SUOSITELTU 54

TÄRKEÄÄ!

456

789

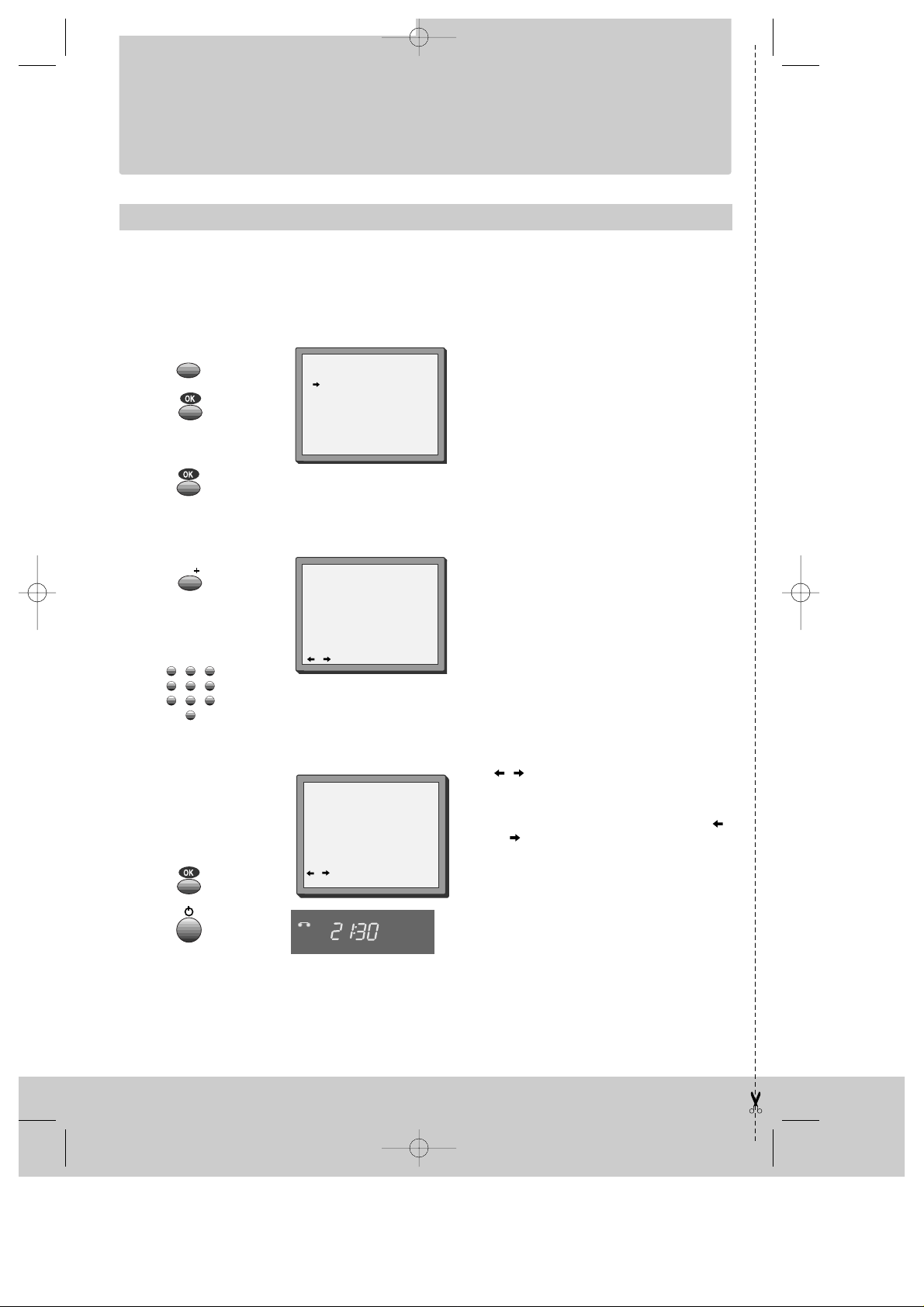

Syötä nyt kellonaika ja päiväys.

KELLON ASETUS

0-9:ASETUS (TUNNIT)

/ :KORJAUS MENU:LOP.

AIKA - -:- PVM -- /-- /----

DV-T4W1D-RB(SF) contents 01.4.14 10:26 AM ˘`6

Page 9

KÄYTTÖÖNOTTO

Ensimmäinen

OSD

PÄÄLLÄ/POIS

PÄÄLLÄ POIS

PR+/-:VALINTA OK:VAHVISTA MENU:LOP.

Kuvaruutunäyttö (OSD) päällä / pois päältä

Tämä kuvanauhuri on laitettu toiminnolle “kuvaruutunäyttö päällä” (OSD ON) ennen kuljetusta ja voit laittaa sen toiminnolle “kuvaruutunäyttö pois päältä” (OSD OFF) (OSD = On Screen Display).

Kutsu kuvanauhurin "PÄÄVALIKKO".

Valitse “KUVANAUHURIN ASETUKSET” ja paina OK-painiketta.

Valitse “OSD PÄÄLLÄ/POIS”. Jos haluat toiminnon OSD POIS, valitse se ja

vahvista OK-painikkeella. OSD-merkkejä ei näy normaalikuvassa.

PÄÄVALIKKO

AJASTIMEN OHJELMOINTI PR-ESIVIRITYS KUVANAUHURIN ASETUKSET NAUHAKONTROLLI

PR+/-:VALINTA OK:VAHVISTA MENU:LOP.

KUVANAUHURIN ASETUKSET

KELLON ASETUS KIELEN VALINTA RF-LÄHDÖN ASETUS 16:9

-ASETUS

OSD PÄÄLLÄ/POIS

PR+/-:VALINTA OK:VAHVISTA MENU:LOP.

DV-T4W1D-RB(SF) contents 01.4.14 10:26 AM ˘`7

Page 10

Toisto

TOISTO

Kasettien

◆

Tv-vastaanottimesi ja kuvanauhurisi ovat päällä.

◆

Valitse videomuistipaikan numeron tai AV-näppäimen (Audio/Video) avulla nauhurisi välittämä kuva tv-vastaanottimesta.

Lataa kasetti: työnnä kasettikotelo suorassa ikkuna ylöspäin kasettipesään kevyesti painaen. Kuvanauhuri ottaa sen sitten vastaan.

Käynnistä.

Pysäytä.

Poista kasetti.

Kelaa kasettia taaksepäin tai eteenpäin pysäytyksestä.

◆ Paina näppäimestä TV/VCR, jotta näet tv-vastaanottimestasi tai

kuvanauhuristasi, “VCR”, välittyvän kuvan kuvaruudulta (SCART-liittimellä tv-vastaanottimeen).

◆ Jos lataat nauhuriin nauhoitussuojatun kasetin (sivu 17), se käynnistyy

heti.

◆ PLAY-näppäin kytkee kulloinkin takaisin normaalitoistolle.

◆ Ääni on poissa pysäytyskuvan, pikakatselun tai hidastuksen aikana.

◆ Mn. näppäimillä PR +/- voit rauhoittaa pysäytyskuvan värinän.

◆ Väärästä seurantasäädöstä (ei laatukasetteja, muiden kuvanauhureiden

kasetteja, ...) johtuvia horisontaalisia häiriöraitoja voit vähentää mm. näppäimillä PR+/- toiston aikana.

◆ Jos tauko ylittää n. 5 minutta kasetti kelautun takaisin automaattisesti.

◆ Kello / nauhalaskuri / jäljellä oleva aika - sivu 16.

◆ NTSC:N TOISTO PAL-televisiolla;jos toistat tällä videonauhurilla NTSC-

värijärjestelmällä nauhoitettuja kasetteja, voit katsoa niitä myös televisiolla, jossa käytetään PAL-järjestelmää.

AUTO SET

20 : 10

VHS

VCR

DV-T4W1D-RB(SF) contents 01.4.14 10:26 AM ˘`8

456

789

SP/LP

PAL/SEC

INDEX

TV/VCR

EJECT

A.SEL

EJECT

Page 11

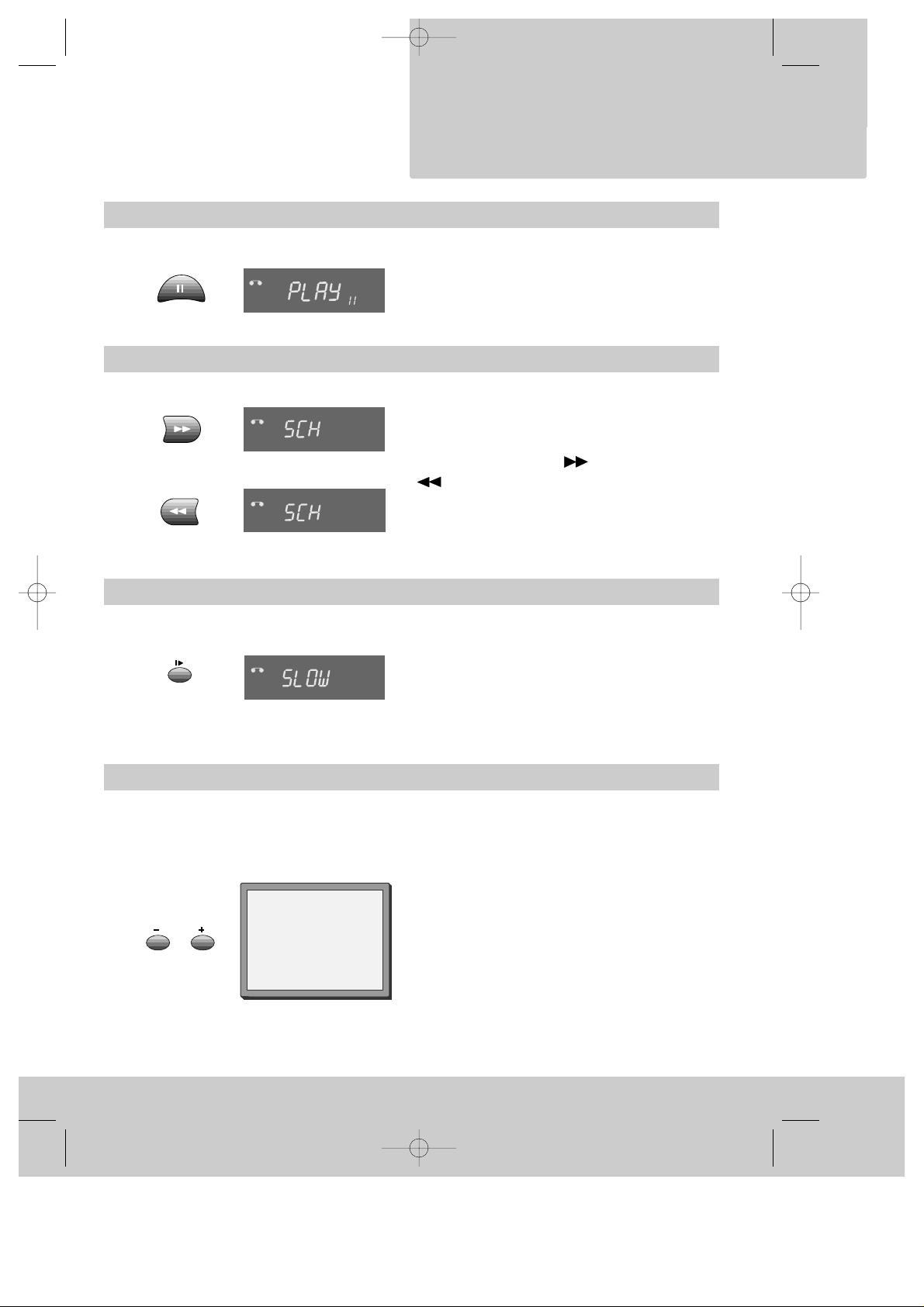

Pysäytyskuva

Pikakatselunopeuksia

Hidastusnopeuksia

Uusien nauhoitusten alkujen haku (indeksihaku)

Kasettien

TOISTO

Pysäytyskuva toistosta käsin. Jokainen painallus siirtää kuvaa yhdellä eteenpäin.

PLAY kytkee kulloinkin takaisin normaalitoistolle.

Toiston aikana voit suorittaa pikakatselun

2 nopeudella eteenpäin ( ) tai taaksepäin

( ). Paina toistamiseen.

PLAY kytkee kulloinkin takaisin normaalitoistolle.

Toiston aikana voit katsoa hidastusta 6 nopeudella (1/15, 1/10, 1/5, 1/30, 1/25, 1/20, 1/15, ...). Paina toistamiseen.

PLAY kytkee kulloinkin takaisin normaalitoistolle.

Haluatko etsiä nauhoituksia edestäpäin vai takaapäin (INDEX + / –)?

Kuvanauhuri kelautuu silloin jokaisen uuden nauhoituksen alkuun, esittää alusta n. kuuden sekunnin pätkän ja kelautuu sitten seuraavaan alkuun.

Jos näet haluamasi nauhoituksen, paina näppäimestä PLAY.

Hae uusien nauhoitusten alut INDEX + / – avulla. Nauhurisi asettaa elektronisen merkin (indeksin) kaikkien uusien nauhoitusten tai

ajastinnauhoitusten alkuun. Nämä merkit etsitään toiminnon INDEX + / – avulla.

FF SP INDEX 01

0:11:09

VCR

DV-T4W1D-RB(SF) contents 01.4.14 10:26 AM ˘`9

INDEX

Page 12

TOISTO

Kasettien

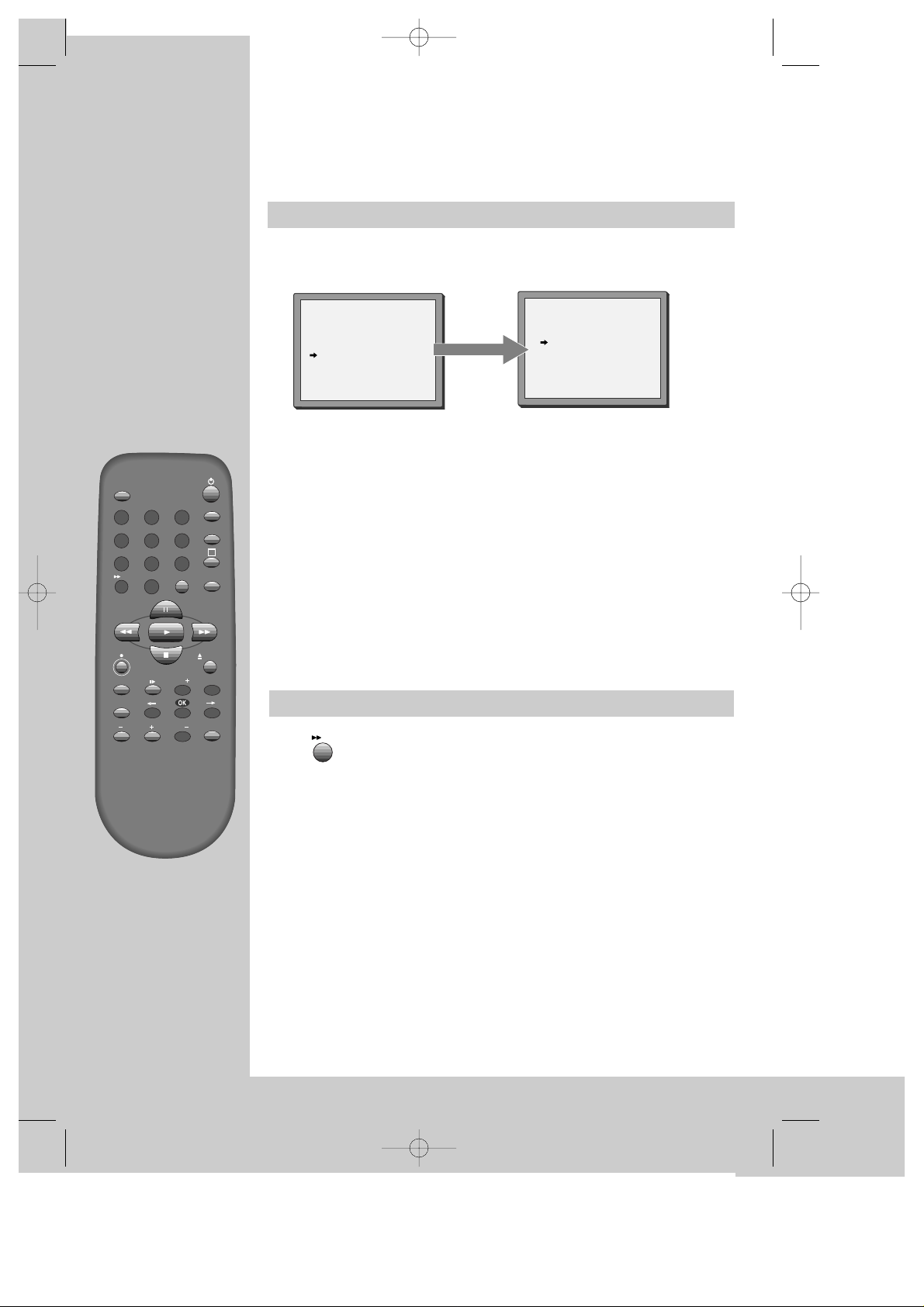

Toisto / nauhoitus 16 : 9 - eli laajakuvaformaatissa(Wide Screen)

16:9 - ASETUS

AUTOMAATTINEN POIS PÄÄLLÄ

PR+/-:VALINTA OK:VAHVISTA MENU:LOP.

Voit katsoa ja nauhoitta tällä videonauhurilla myös 16:9-eli laajakuvaformaatissa olevi a ohjelmia.

◆ 16:9-asetukset

-Auto :Tämä videonauhuri ymmärtää nauhoitettavan ohjelman formaatin (16:9-eli laajakuvaformaatin ja 4:3-eli normaalin TV-lähetysformaatin) ja toistaa ohjelman samassa formaatissa.

-ON (PÄÄLLÄ) :Ohjelma nauhoitetaan ja toistetaan 16:9-eli

laajakuvaformaatissa.

-OFF (POIS) : Ohjelma nauhoitetaan ja toistetaan 4:3-eli

normaalissa TV-lähetysformaatissa.

◆ Jos katsot ohjelmaa, joka on nauhoitettu tällä videonauhurilla 16:9-eli

laajakuvaformaatissa, televisiossasi tulee olla 16:9-eli laajakuvatoiminto ja sinun on liitettävä TV ja videonauhuri toisiinsa A/V-scart-liitännällä.

KUVANAUHURIN ASETUKSET

KELLON ASETUS KIELEN VALINTA RF-LÄHDÖN ASETUS

16:9

-ASETUS

OSD PÄÄLLÄ/POIS

PR+/-:VALINTA OK:VAHVISTA MENU:LOP.

CM Skip

Jos painat kaukosäätimesi [CM Skip]-näppäintä, nauha siirtyy 30 sekunnilla eteen päin.

DV-T4W1D-RB(SF) contents 01.4.14 10:26 AM ˘`10

456

789

SP/LP

PAL/SEC

INDEX

TV/VCR

EJECT

A.SEL

Page 13

NAUHOITUS

Kasettien

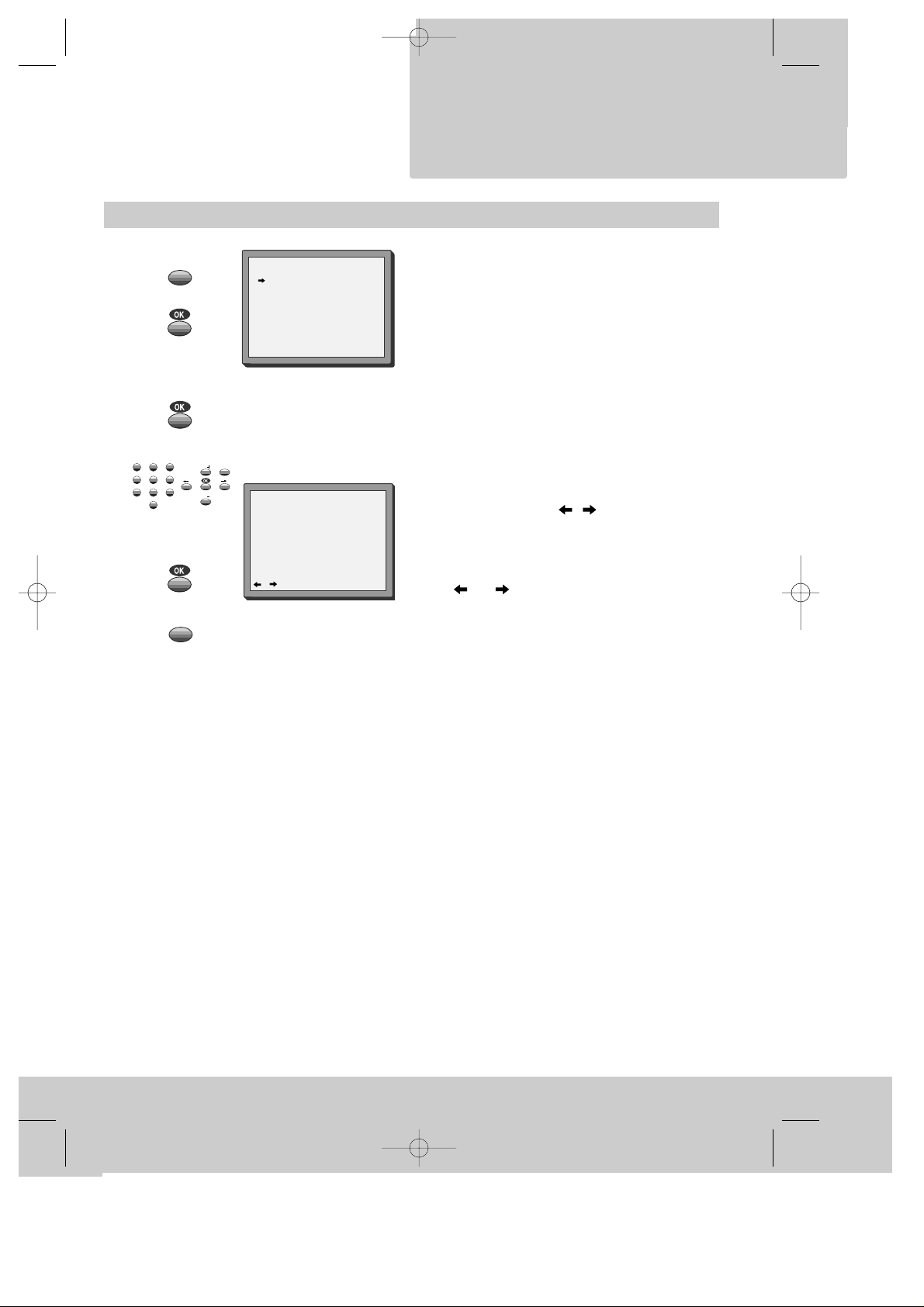

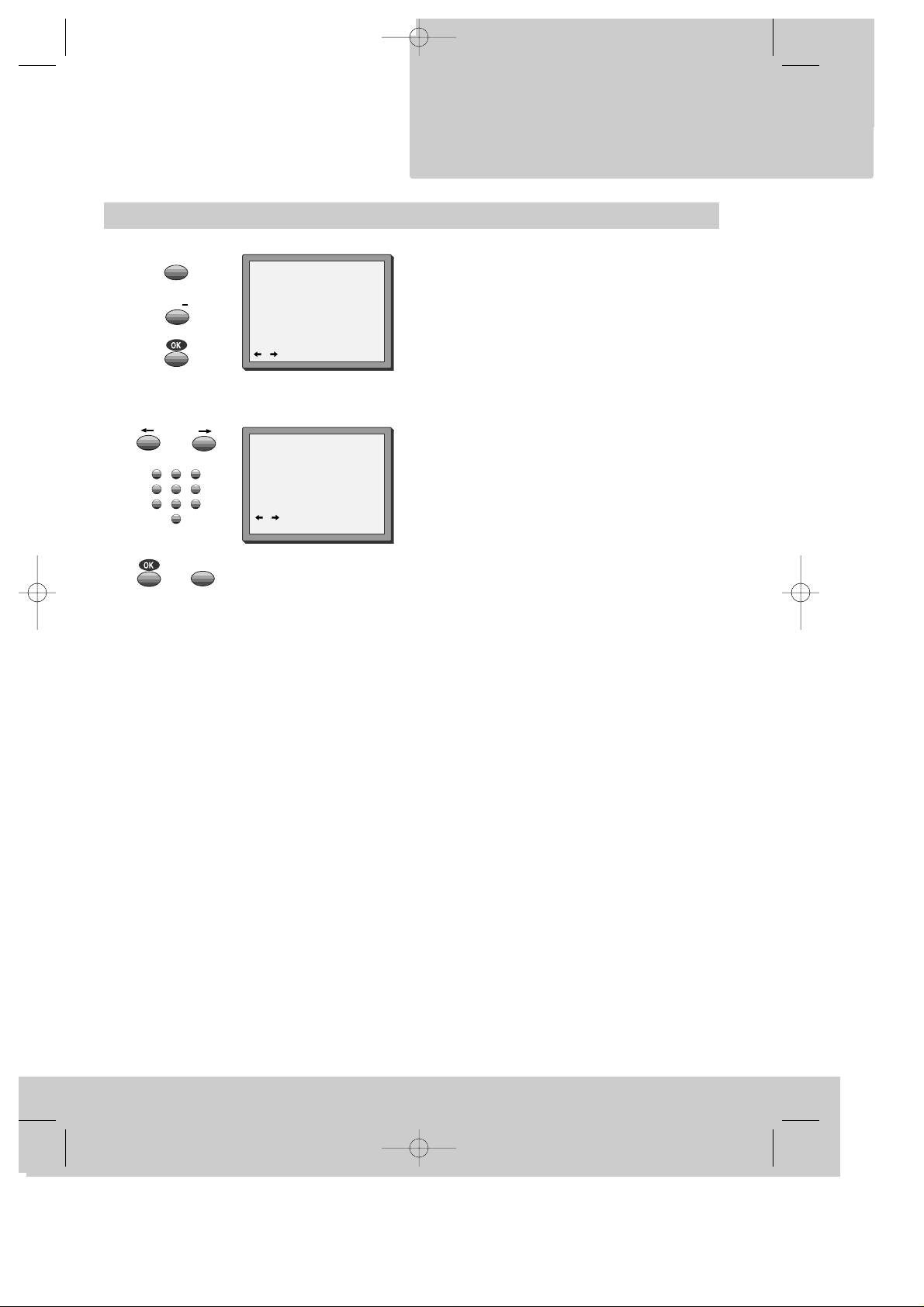

Päivayksen ja kellon asetus

Kutsu “PÄÄVALIKKO” ja valitse “KUVANAUHURIN ASETUKSET”,sitten “KELLON ASETUS”.

Siirry siihen kohtaan, jonka haluat muuttaa ja näppäile uudet tiedot.

Odota yhden sekunnin ajan yksinumeroisen luvun näppäilyn jälkeen.

Tallenna ja poistu valikosta.

KELLON ASETUS

0-9:ASETUS (TUNNIT)

/ :KORJAUS MENU:LOP.

AIKA - -:- PVM -- /-- /----

KELLON ASETUS

0-9:ASETUS(TUNNIT)

/ :KORJAUS

OK:VAHVISTA MENU:LOP.

AIKA 16:05 PVM 20/04/2001(PE)

456

789

DV-T4W1D-RB(SF) contents 01.4.14 10:26 AM ˘`11

Page 14

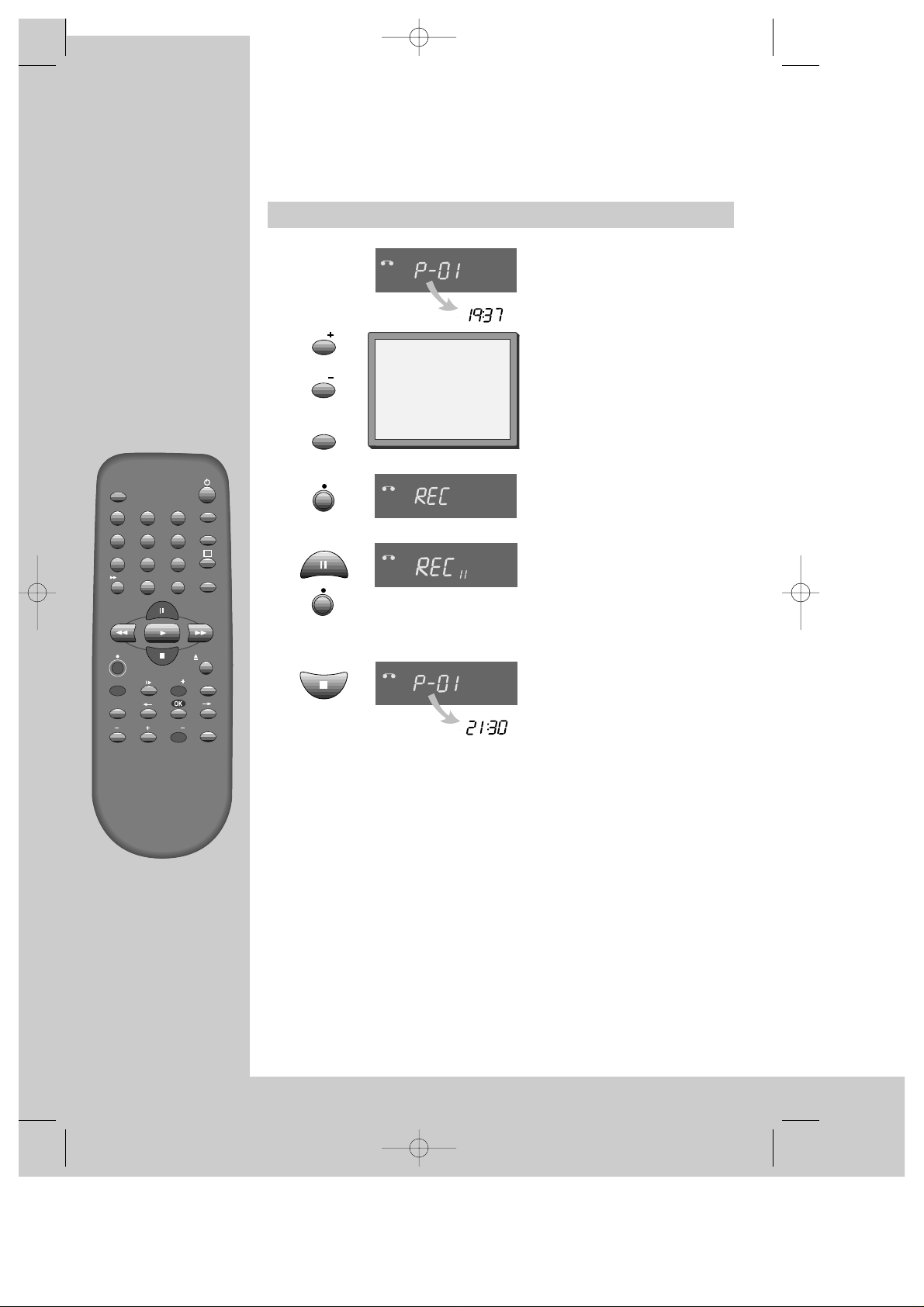

Yksinkertainen nauhoitus

Kasettien

NAUHOITUS

◆

Kanavien on oltava viritettynä kuvanauhuriin (sivu 5).

◆

Kuvanauhurisi on kytketty päälle.

◆

Jos haluat, valitse videomuistipaikan numeron tai AV-näppäimen (Audio/Video) avulla nauhurisi välittämä kuva tv-vastaanottimesta tai katsele jotakin toista ohjelmaa tai kytke tv-vastaanotin päältä pois.

Lataa suljetulla nauhoitussuojalla varustettu kasetti kasettipesään

(sivu 17).

Käynnistä nauhoituksesi.

Lyhyttä nauhoitustaukoa varten-ja eteenpäin.

Pysäytä nauhoituksesi.

Valitse kanava, jonka ohjelman aiot nauhoittaa. Mikäli aiot nauhoittaa hyvin

pitkään, kaksinkertaista mahdollinen nauhoitusaika

“LP”-puolinopeudella (Long Play).

Jopa 8 tuntia yhdelle E240-kasetille.

VCR

STOP SP PR09 EURO

VCR

◆ Kuvanauhuri pysähtyy

automaattisesti, mikäli tauko ylittää 5 minuutin rajan.

SP/LP PR

DV-T4W1D-RB(SF) contents 01.4.14 10:26 AM ˘`12

456

789

SP/LP

PAL/SEC

INDEX

TV/VCR

EJECT

A.SEL

Page 15

◆

Ajastinnauhoitusten takia on kellon, päiväyksen ja kanavan asetusten oltava oikein.

◆

Lataa suljetulla nauhoitussuojalla ja tarpeellisella nauhoitustilalla varustettu kasetti (sivu 17) kasettipesään.

NAUHOITUS

Kasettien

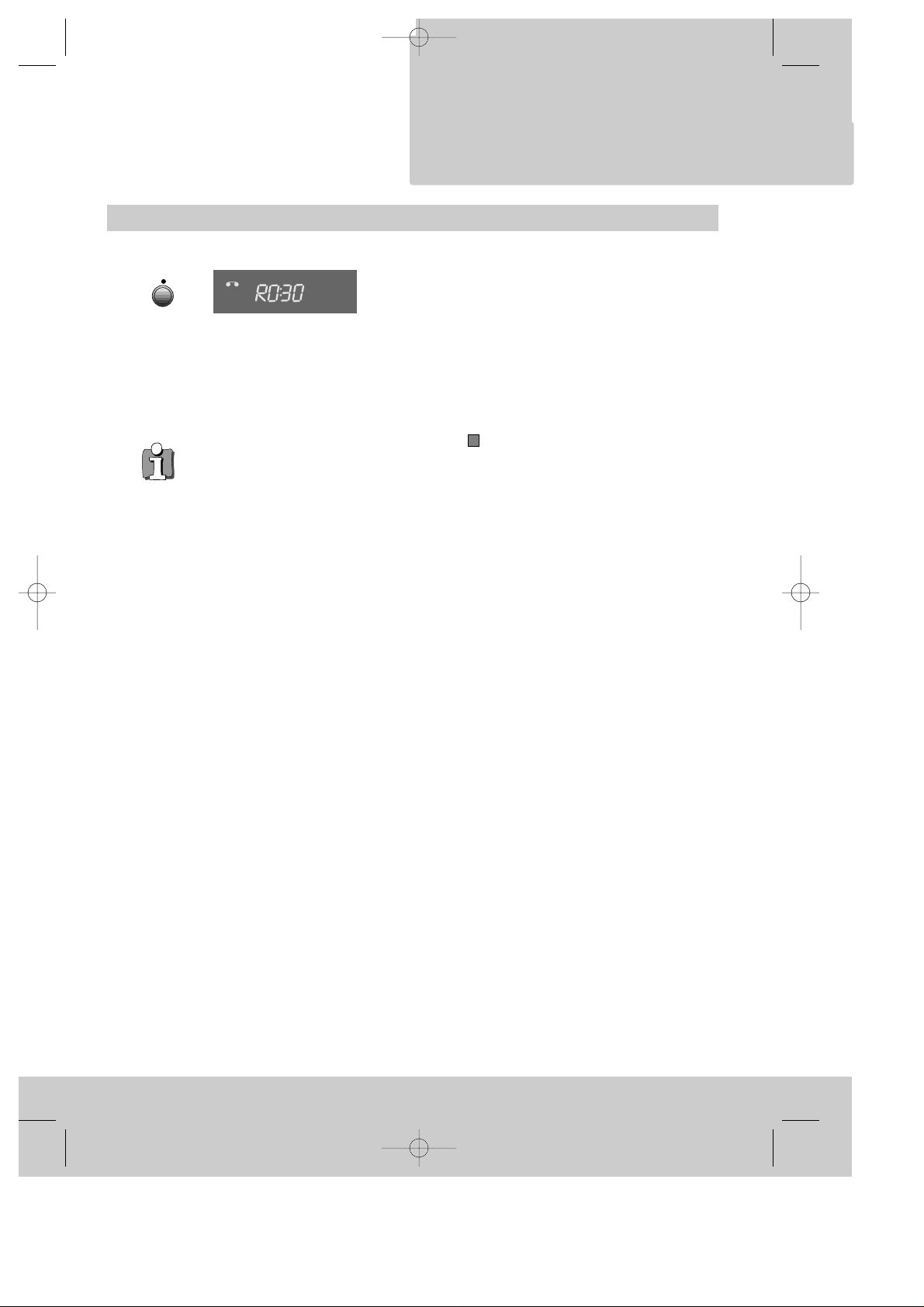

Pika-ajastin OTR (One Touch Recording)

◆ Jos haluat nauhoittaa toisesta laitteesta tuloliittimellä,

katso sivulta 22.

◆ Pika-ajastin pysähtyy, kun painat näppäintä (Stop) n. 5 sekunnin ajan.

◆ Jos et näe nauhoitustasi kuvaruudulta, paina kuvanauhurinäytöstä

TV/VCR, “VCR”

◆ Kello / nauhalaskuri / jäljellä oleva aika - sivu 16.

Valitse ohjelma ja paina näppäimestä jokaista haluamaasi 30 minuutin nauhoitusjaksoa kohden.

Jopa 10 tunnin nauhoitus on mahdollista.

VCR

TMR

DV-T4W1D-RB(SF) contents 01.4.14 10:26 AM ˘`13

Page 16

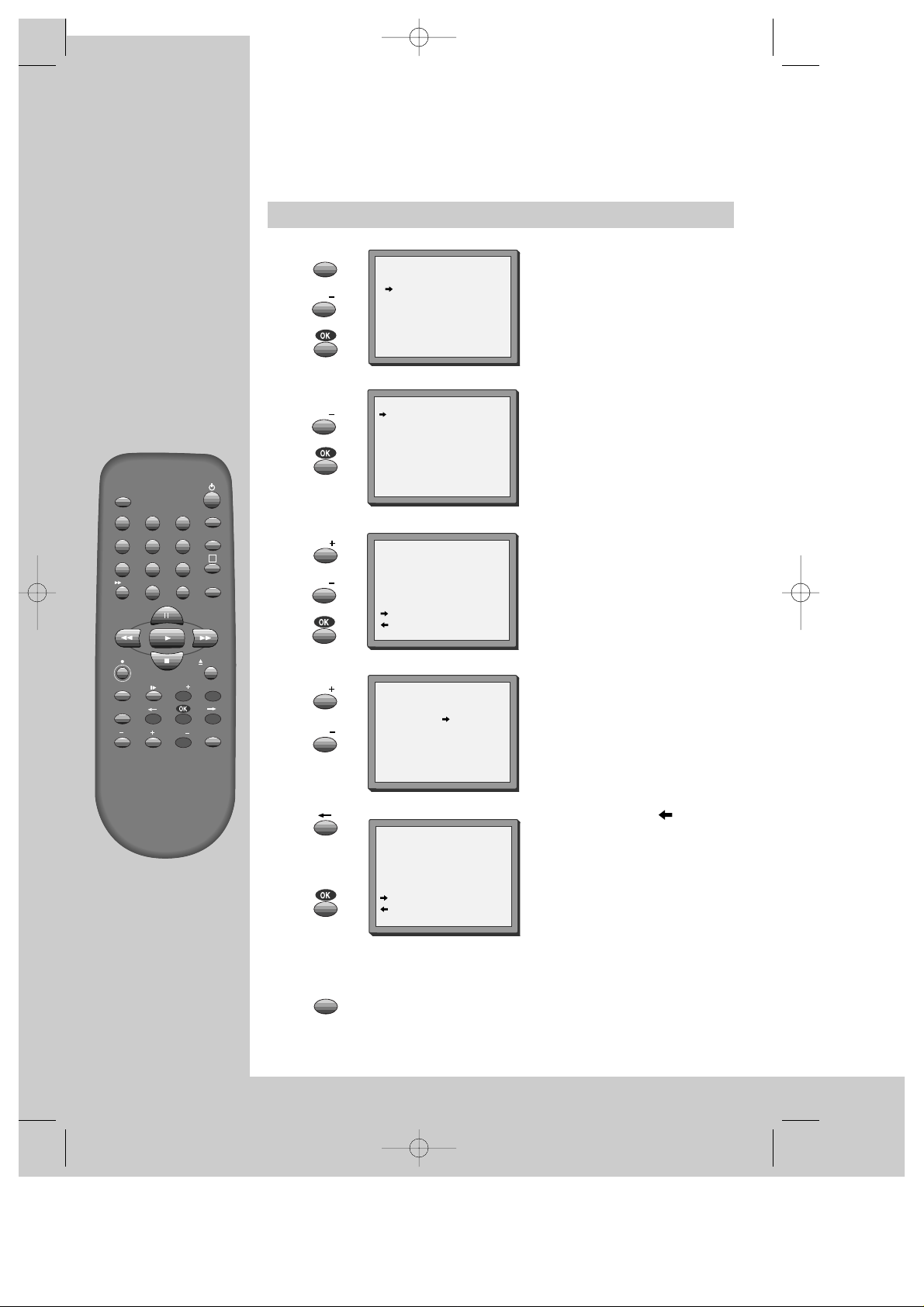

Normaaliajastin

toimintoja

LISÄÄ

◆

Ajastinnauhoituksien takia päiväyksen ja kellonajan asetusten on oltava oikein.

◆

Lataa sulijetulla nauhoitussuojalla (sivu 17) ja tarpeellisella nauhoitustilalla varustettu kasetti kasettipesään.

Kutsu kuvaruutuun “PÄÄVALIKKO” ja valitse “AJASTIMEN OHJELMOINTI”.

Päätä haluatko nauhoittaa kerran (Once), kerran viikossa (Weekly) vai päivittäin (Daily).

... ja kuittaa.

Mikäli haluat muuttaa: Hae kohta näppäimillä

Muuta asetuksia näppäimillä PR +/-tai numeronäppäimillä. Mikäli kaikki asetukset ovat kunnossa, paina tai , kunnes näet viimeiseltä rivitä “OK: VAHVISTA”.

Kuittaa. Kytke kuvanauhurisi päältä

pois.

Näppäile kohta kohdalta:

◆ asemamuistipaikan unmero,

◆ lähetyksen aloitusaika,

◆

aika, jolloin lähetys on päättynyt,

◆ lähetyksen päivämäärä,

ellei tänään.

◆ Halutessasi voit valita LP-

puolinopeuden hyvin pitkiä nauhoituksia varten.

◆ Odota yhden sekunnin ajan yksinumeroisen luvun näppäilyn

jälkeen.

◆ Jos olet tehnyt virheen, siirry paikkaan näppäimillä

näppäile uudelleen.

◆ Jos ohjelmoinnit menevät päällekkäin, kuvanauhuri antaa

varoituksen. Jos et korjaa aikoja, nauhuri nauhoittaa ensimmäisen lähetyksen kokonaan.

◆ Jos nauhan nauhoitusaika ei riitä, kuvanauhuri asettuu

automaattisesti “LP”-tilaan kaksinkertaistaen nauhoitusajan.

◆ Kuvanauhuri työntää nauhoitussuojatun kasetin (sivu 17) ulos.

◆ Jos haluat perua nauhoituksen, paina stop-näppäinta yli 5 sekunnin

ajan.

PR+/-:VIRITYS(AV) 0-9 :ASETUS(PR)

/ :KORJAUS MENU:LOP.

PR -ALKAMISAIKA --:-PÄÄTTYMISAIKA --:-ALKAMISEN PVM --/-NAUHANOPEUS SP

TMR

AJASTINOHJELMA (KERRAN)

456

789

KUINKA USEIN HALUAT NAU-

HOITTAA TÄMÄN OHJELMAN?

PR+/-:VALINTA OK:VAHVISTA MENU:LOP.

KERRAN JOKA VIIKKO(KERRAN) JOKA PÄIVÄ(MA-PE) JOKA PÄIVÄ(MA-LA) JOKA PÄIVÄ(MA-SU)

AJASTINOHJELMA (KERRAN)

PR 03 ALKAMISAIKA 10:20 PÄÄTTYMISAIKA 12:10 ALKAMISEN PVM 21/04(LA) NAUHANOPEUS SP

PR+/-:VIRITYS (AV)

0-9 : ASETUS (PR)

/ :KORJAUS

OK:VAHVISTA MENU:LOP.

DV-T4W1D-RB(SF) contents 01.4.14 10:26 AM ˘`14

456

789

SP/LP

PAL/SEC

INDEX

TV/VCR

EJECT

A.SEL

Page 17

Ajastimen yleiskatsaus - muutos ja poisto

toimintoja

LISÄÄ

Kustu “PÄÄVALIKKO” kuvaruutuun ja valitse “AJASTIMEN OHJELMOINTI” .

Valitse muutoksen tai poiston ohjelmointi.

Jos haluat poistaa tämän ohjelmoinnin,

paina näppäimestä O; kuittaa OK:lla.

Mikäli haluat muuttaa:

Hae kohta näppäimillä

/ . Muuta asetuksia näppäimillä PR +/-- tai numeronäppäimillä. Mikäli kaikki asetukset ovat kunnossa, paina

tai , kunnes näet viimeiseltä

riviltä “OK:VAHVISTA” . Kuittaa muutokset OK:lla. Sulje valikot.

AJASTIMEN OHJELMOINTI

PR ALKAM PÄÄTT PVM 03 10:20 12:10 21/04

01 20:05 21:30 21/04

-- -- : -- -- : -- -- / --

PR+/-:VALINTA OK:VAHVISTA MENU:LOP.

AJASTINOHJELMA (KERRAN) PR 03 ALKAMISAIKA 10:20 PÄÄTTYMISAIKA 12:10 ALKAMISEN PVM 21/04(LA) NAUHANOPEUS SP

0 :NOLLAUS

/ :KORJAUS MENU:LOP.

456

789

DV-T4W1D-RB(SF) contents 01.4.14 10:26 AM ˘`15

Page 18

Kellon ja nauhalaskurin näyttö

Jäljellä oleva nauhoitusaika ja kasetin pituus

Nauhalaskurin nollaus 0:00:00

Nauhalaskuriarvon 0:00:00 haku

LISÄÄ

toimintoja

◆

Nauhalaskuri laskee reaaliajan kasetin latauksesta lähtien. Sen ei tarvitse olla kasetin alku! Laskuri ei laske kasetin tyhjiä kohtia.

◆

Jos kelaat nauhalaskurin nollakohdan 0:00:00 yli, laskuri laskee negatiiviset arvot (-

0:01:15).

1x: Kellonaika ja päiväys +

tämänhetkinen tila Kellonaika ja päiväys

2x: Nauha-aikalaskin + tämänhetkinen

tila Nauha-aikalaskin 3x: poista näytöstä, Jos et tee mitään, jotta nauha liikkuisi

(PLAY, FF, REW,...), ei nauhalla jäljellä olevaa aikaa tule näkyviin.

Aseta nauhalaskurin arvoksi 0:00:00.

Kuvanauhuri kelautuu nauhalaskurin nollakohtaan 0:00:00 ja pysähtyy.

Mikäli nauhurisi on määrä näyttää senhetkisen aseman ja kasetin lopun välinen aika, (jotta voitaisiin arvioida suunnilleen mahdollisen nauhoitusaika).

Varmistaaksesi, että jäljelläolevan ajan näyttö on oikea, valitse videoon syötetyn kasetin pituus valitsemalla tämä toiminto, kunnes ruudussa näkyy oikea nauhan pituus.

Jäljellä olevan ajan näyttö on mahdollista vain kasetin ollessa ladattu.

STOP SP PR01 ARD

14:00 20/04

NAUHAKONTROLLI

JÄLJELLÄ OLEVA NAUHA

E-240 01:27

JÄLJELLÄ OLEVA NAUHA MENE NOLLAKOHTAAN LASKURIN NOLLAUS

E-180 E-240 E-300

PR+/-:VALINTA OK:VAHVISTA MENU:LOP.

Valitse videon päävalikosta “PÄÄVALIKKO” kohta “NAUHAKONTROLLI”.

REW SP MENE NOLLAKOHTAAN

0:02:13

LASKURIN NOLLAUS

0:00:00

DV-T4W1D-RB(SF) contents 01.4.14 10:26 AM ˘`16

456

789

SP/LP

PAL/SEC

INDEX

TV/VCR

EJECT

A.SEL

Page 19

LISÄÄ

toimintoja

Valikkokielet

Lapsilukko

ja ...

Kasetit

Kutsu “PÄÄVALIKKO” ja valitse “KUVANAUHURIN ASETUKSET”, sitten “KIELEN VALINTA”.

Valitse kieli. Kuittaa.

Paina näppäintä n. 5 sekunnin ajan.

Kuvanauhuriasi ei voida silloin enää käyttää, ajastinnauhoitukset nauhuri suorittaa kuitenkin. Säilytä kaukosäädintä varmassa paikassa.

Avaa lapsilukko painamalla näppäintä uudelleen n. 5 sekunnin ajan.

Himmennyt kuvanauhurin näyttö

Kuvanauhurisi näyttö tummenee, kun kytket nayhurin päältä pois.

Automaattinen poiskytkentä

Kuvanauhurisi kytkeytyy automaattisesti päältä pois, ellei se toista kasettia eikä vastaanota lähetystä.

Käytä nauhuriisi vain korkealaatuisia VHS-kasetteja.

◆ Suojaa kasettisi kosteudelta ja pölyltä, magneettisilta ja sähköisiltä

kentiltä (esim. kaiuttimet ja monitorit).

◆ Säilytä kasettejasi aina alkuun kelattuna koteloissaan täysi kela alaspäin.

Voit suojata arvokkaat nauhoituksesi tahatonta päällenauhoitusta vastaan: lrrota nauhoitussuoja-aukon peittävä kieleke. On olemassa myöskin liukukytkimellä varustettuja kasetteja.

Kun aiot taas nauhoittaa nauhoitussuojalla varustetulle kasetille, liimaa aukko tukevalla teipillä kiinni.

PAL

KIELEN VALINTA

ENGLISH DEUTSCH ITALIANO ESPAÑOL FRANÇAIS NEDERLANDS SVENSKA SUOMI

PR+/-:VALINTA OK:VAHVISTA MENU:LOP.

DV-T4W1D-RB(SF) contents 01.4.14 10:27 AM ˘`17

Page 20

Kanavan viritys

viritys

UUSIEN KANAVIEN

◆ Tv-vastaanottimesi ja nauhurisi ovat päällä.

◆ Valitse videomuistipaikan numeron tai AV-näppäimen (Audio/Video) avulla

nauhurisi välittämä kuva tv-vastaanottimesta.

◆ “AV”:llä et ole saanut valita (AV-näppäimellä).

Kutsu “PÄÄVALIKKO”, ja valiste “PR-ESIVIRITYS”.

Valitse kohta “MANUAALIVIRITYS”.

Valitse tyhjä asemamuistipaikka, “---” tai “P-xx” ...

Sama asemamuistipaikka kanavalle tvvastaanottimessa ja nauhurissa toimii optimaalisesti.

... ja kuittaa.

Etsi kanava.

Paina näppäimestä , jotta näet kuvan.

Mikäli se ei ole kanavasi tai kuvassa on häiriö, etsi edelleen.

Kun olet löytänyt hakemasi kanavan, tallenna se.

kanavan nimi - katso oikealta.

Etsi lisää kanavia (3. kohdasta alkaen) tai poistu valikosta.

PR-ESIVIRITYS

AUTOMAATTIHAKU MANUAALIVIRITYS PR NOLLAUS PR VAIHTO

PR+/-:VALINTA OK:VAHVISTA MENU:LOP.

MANUAALIVIRITYS

PR29 P-29

PR+/-:HAKU YLÖS/ALAS

: NIMEN KORJAUS : PR KATSELU

OK:VAHVISTA MENU:LOP

MANUAALIVIRITYS

PR+/-:HAKU YLÖS/ALAS MENU :LOP.

PR29

V-L ----------- -----

68%

MANUAALIVIRITYS

PR+/-:HAKU YLÖS/ALAS

: NIMEN KORJAUS : PR KATSELU

OK:VAHVISTA MENU:LOP

PR29 P-29

MANUAALIVIRITYS

PR01 P-01 PR08 P-08 PR02 P-02 PR09 P-09 PR03 P-03 PR10 P-10 PR04 P-04 PR11 P-11 PR05 P-05 PR12 ---PR06 P-06 PR13 ---PR07 P-07 PR14 ----

PR+/-:VALINTA OK:VAHVISTA MENU:LOP.

DV-T4W1D-RB(SF) contents 01.4.14 10:27 AM ˘`18

456

789

SP/LP

PAL/SEC

INDEX

TV/VCR

EJECT

A.SEL

Page 21

Kanavien nimet

viritys

UUSIEN KANAVIEN

◆ Tavallisesti nauhurisi automatiikka huolehtii kanavan virityksestä. Epäedullisissa

vastaanotto-olosuhteissa hienosäätö voi auttaa. Valitse kanava ja suorita hienosäätö näppäimillä

/ . Tallenna näppäilemällä sen asemamuistipaikan numero uudelleen.

◆ Jos haluat virittää uudelleen kaikki kanavat, jotka ovat seudullasi, katso sivu 5.

◆ Kanavien järjestely tai poisto katso sivulta 20.

Ellei videosi näytä kanavan nimeä tai näyttää kanavan nimen väärin, voit korjata tämän virheen. Valitse :” NIMEN KORJAUS” “MANUAALIVIRITYS” -valikosta.

Kutsu tämä valikko, ellet näe sitä (kuten vasemmalla puolella),

mikäli se ei ole jo esillä.

Valitse “NIMEN MUUTTAMINEN”. Joko haet nimen syötetystä luettelosta ...

Tallenna ja poistu valikosta.

... tai valitse “NIMEN LUOMINEN” ja kirjoita 4-merkkinen nimi. Valitse kirjaimet näppäimillä PR +/-, siirry syötössä eteenpäin näppäimillä

/ .

MANUAALIVIRITYS

PR+/-:NIMEN MUUTTAMINEN

:NIMEN LUOMINEN

OK:VAHVISTA MENU:LOP.

PR01 P-01

MANUAALIVIRITYS

PR+/-:VALITSE MERKKI

/ :VALITSE PAIKKA

OK:VAHVISTA MENU:LOP.

PR01 E-01

MANUAALIVIRITYS

PR+/-:VALINTA OK:VAHVISTA MENU:LOP.

MANUAALIVIRITYS

PR+/-:HAKU YLÖS/ALAS

: NIMEN KORJAUS : PR KATSELU

OK:VAHVISTA MENU:LOP

PR01 P-01

PR01 P-01 PR08 P-08 PR02 P-02 PR09 P-09 PR03 P-03 PR10 P-10 PR04 P-04 PR11 P-11 PR05 P-05 PR12 ---PR06 P-06 PR13 ---PR07 P-07 PR14 ----

DV-T4W1D-RB(SF) contents 01.4.14 10:27 AM ˘`19

Page 22

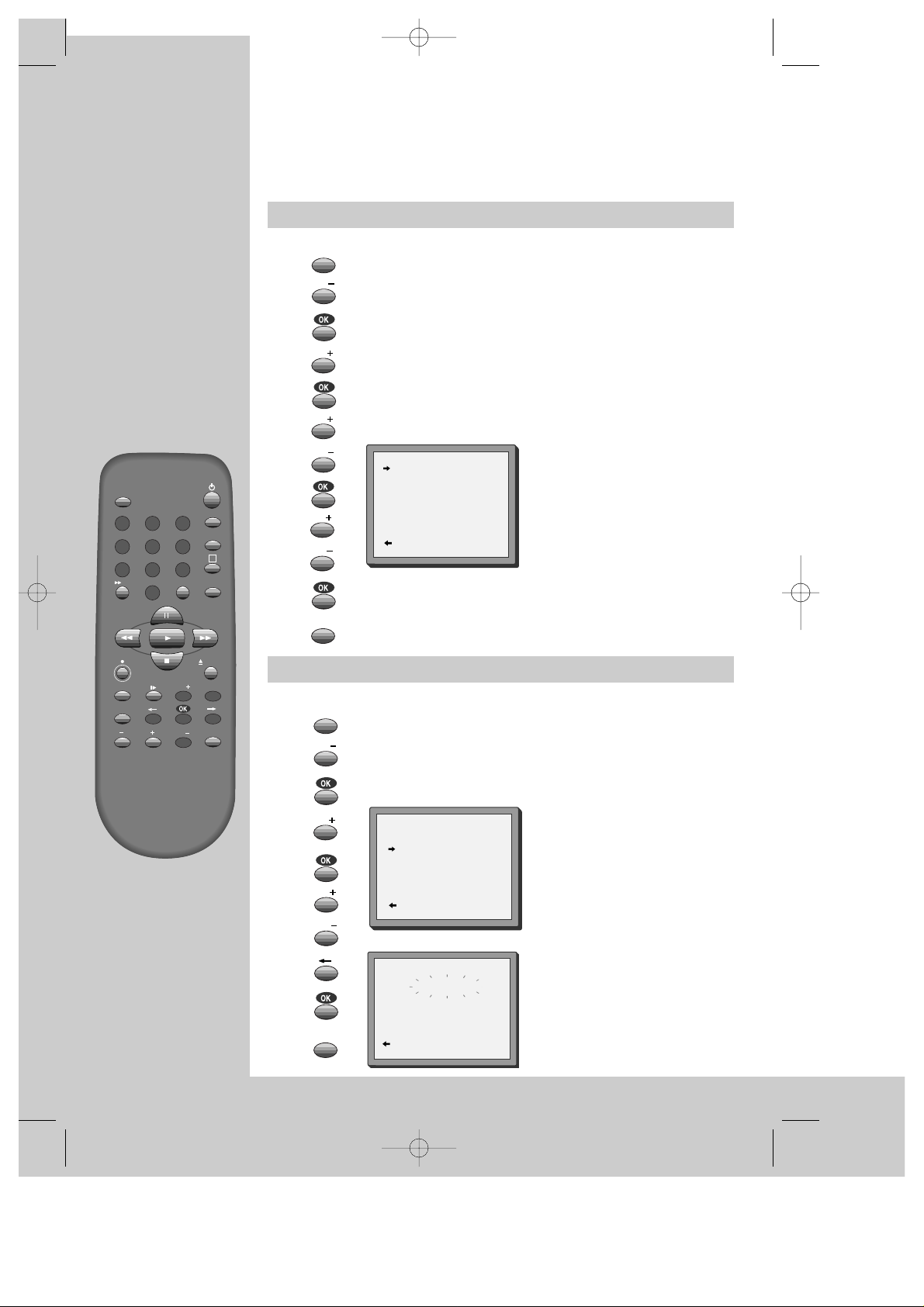

Kanavien järjestely

Kanavan poisto

viritys

UUSIEN KANAVIEN

Mikäli nauhurin ja tv-vastaanottimen kanavajärjestys on erilainen, voit muuttaa niiden järjestystä nauhurissasi. Menettely: siirrä kanavat oikeille ohjelmamuistipaikoille niin, että voit kutsua tv-vastaanottimen ja kuvanauhurin kanavat samalla numerolla.

Kutsu “PÄÄVALIKKO”, ja valitse “PR-ESIVIRITYS”, sitten “PR VAIHTO”.

Kutsu “PÄÄVALIKKO”, ja valitse “PR-ESIVIRITYS”, sitten “PR NOLLAUS”.

Valitse kanava, jonka on määrä saada uusi muistipaikkanumero. kuittaa.

Siirrä kanava haluttuun ohjelmamuistipaikkaan.

Kuittaa.

Hae kanava (asemamuistipaikan numero), jonka haluat poistaa muistista.

Tarkista sen kuva. Poista muistista.

PR NOLLAUS

PR+/-:VALINTA

:PR KATSELU

OK:NOLLAUS MENU:LOP.

PR VAIHTO

PR+/-:VALINTA

:PR KATSELU

OK:VAHVISTA MENU:LOP.

PR01 P-01 PR08 P-08 PR02 P-02 PR09 P-09 PR03 P-03 PR10 P-10 PR04 P-04 PR11 P-11 PR05 P-05 PR12 ---PR06 P-06 PR13 ---PR07 P-07 PR14 ----

PR03 P-03

TÄRKEÄÄ!

OK-PAINIKE NOLLAA TÄMÄN OHJELMAPAIKAN.

:PR KATSELU

OK:VAHVISTA MENU:LOP.

PR PR

PRPRPRPRPR

DV-T4W1D-RB(SF) contents 01.4.14 10:27 AM ˘`20

456

789

SP/LP

PAL/SEC

INDEX

TV/VCR

EJECT

A.SEL

Page 23

Tv-vastaanottimeen antennikaapelin kautta (ilman SCART-kaapelia)

ja kopiointi

LIITÄNTÄ

◆

Jos käytät SCART-kaapelia, valitse tvvastaanottimestasi AV-tulo nauhurisi välittämää kuvaa varten.

◆

Jos et käytä SCART-kaapelia, valitse tvvastaanottimestasi kuvanauhurin muistipaikka nauhurisi välittämää kuvaa varten.

Jos et käytä SCART-kaapelia, nauhurisi voi lähettää kuvansa ja äänensä (monona!) antennikaapelin avulla tv-vastaanottimessi. Aseta tarkoitusta varten tv-vastaanottimestasi nauhurin lähetyskanava (tehtaalta: UHF kanava 52).

Viritä huolellisesti paras mahdollinen kuvan ja äänen laatu.

Kytke tv-vastaanottimesi päälle luvussa “Kuvanauhurisi liitäntä” olevien vaiheiden mukaan (sivu 4).

Paina kuvanauhurin kaukosäätimen näppäintä OK vähintäin 5 sekuntia, jotta nauhurin testikuva kytkeytyy päälle.

Etsi sitten nauhurisi testikuva tv-vastaanottimesi aseman virityksellä. Ota avuksi toimitukseen mahdollisesti tv:n käyttöohje.

Kun olet löytänyt testikuvan, tallenna se kuvanauhurin muistipaikan numeron avulla.

Paina kuvanauhurin kaukosäätimen näppäintä OK taas vähintäin 5 sekunnin ajan, jotta testikuva kytkeytyy päältä pois.

Kutsu “PÄÄVALIKKO”, ja valitse “KUVANAUHURIN ASETUKSET”, sitten “RFLÄHDÖN ASETUS”.

Syötä vapaa kanava. Tallenna ja sulje valikot.

Jos se kuva, jonka nauhuri lähettää antennin kautta, ei ole hyvä, koska asema lähettää kanavalta 52, voit virittää toisen kanavan: Etsi vapaa kanava väliltä 21 ja 69 tv-vastaanottimesi avulla.

◆ Jos se kuva, jonka nauhuri lähettää antennin kautta, ei ole hyvä, voi tv-vastaanottimesi

kanavan hienosäädöstä olla apua (tv-vastaanottimen käyttöohje).

RF-LÄHDÖN ASETUS

0-9:ASETUS(21-69) OK:VAHVISTA MENU:LOP.

PR 52

5 Sek.

456

789

DV-T4W1D-RB(SF) contents 01.4.14 10:27 AM ˘`21

Page 24

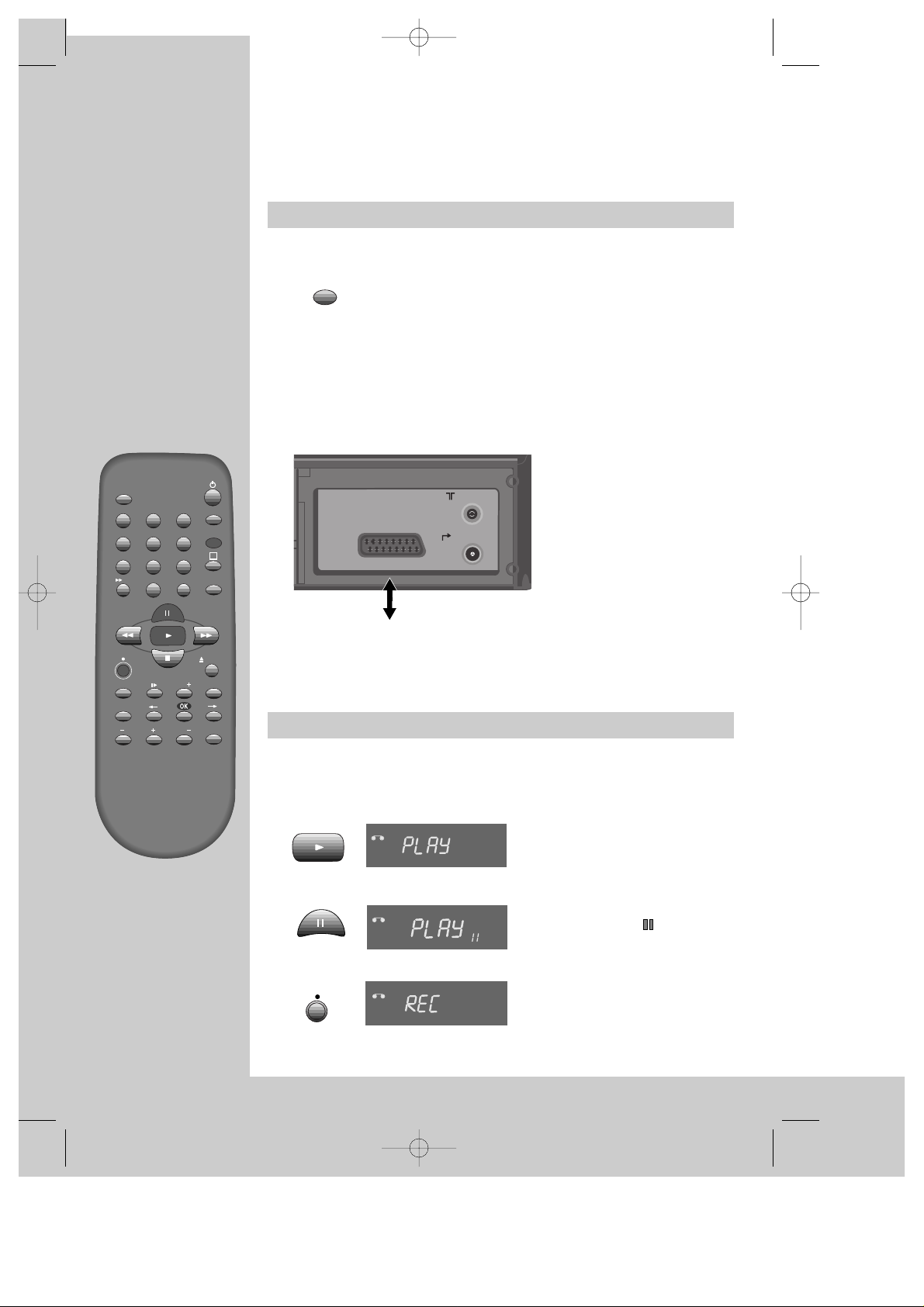

Kopiointi

Assemble-leikkaus

ja kopiointi

LIITÄNTÄ

◆

Kytke kaikki komponentit päältä pois ennen kaapelin kiinnittämistä tai irrottamista.

Parhaan lopputuloksen saavutat antamalla kasetin, jolta aiot nauhoittaa, toistaa jo sillä hetkellä.

Jos aiot koostaa oman nauhan esim. videokameran materiaalista, käytä assemble-leikkausta häiriöttömiin liitoksiin:

Kun haluat kopioida toisesta

videolaitteesta

kuvanauhurillesi, kytke kaapeli näiden laitteiden EURO AV (SCART)- liitäntöjen väliin ja valitse ohjelmana "AV" tai “F. AV” (etupuolella olevat liitännät) käyttämällä painiketta [AV], [PR+/-] tai [00].

Laita toinen kuvanauhuri toistotoiminnolle ja oma kuvanauhurisi nauhoitustoiminnolle.

Kytke toinen nauhuri toistolle ja omasi nauhoitukselle.

Toiselle nauhurille kopiointia varten liitä tämä EURO AV (tai TV)-liittimeen kiinni.

Valitse toisesta nauhurista tulo (“AV”) ja kytke se nauhoitukselle.

Kytke oma nauhurisi toistolle siltä kohdalta, jonka aiot kopioida.

◆ Etsi nauhalta se kohta,

johon haluat liittää uuden kohtauksen (kopioida), käyttäen apuna toistotoimintoja (sivu 8/9).

◆ Kytke vähän ennen ko.

kohtaa tauolle :n avulla (älä pysäytä!).

◆ Kytke sitten suoraan

nauhoitukselle.

tv-vastaanotin (toinen kuvanauhuri)

EURO-AV

ANT. OUT

ANT. IN

VCR

DV-T4W1D-RB(SF) contents 01.4.14 10:27 AM ˘`22

456

789

SP/LP

PAL/SEC

INDEX

TV/VCR

EJECT

A.SEL

Page 25

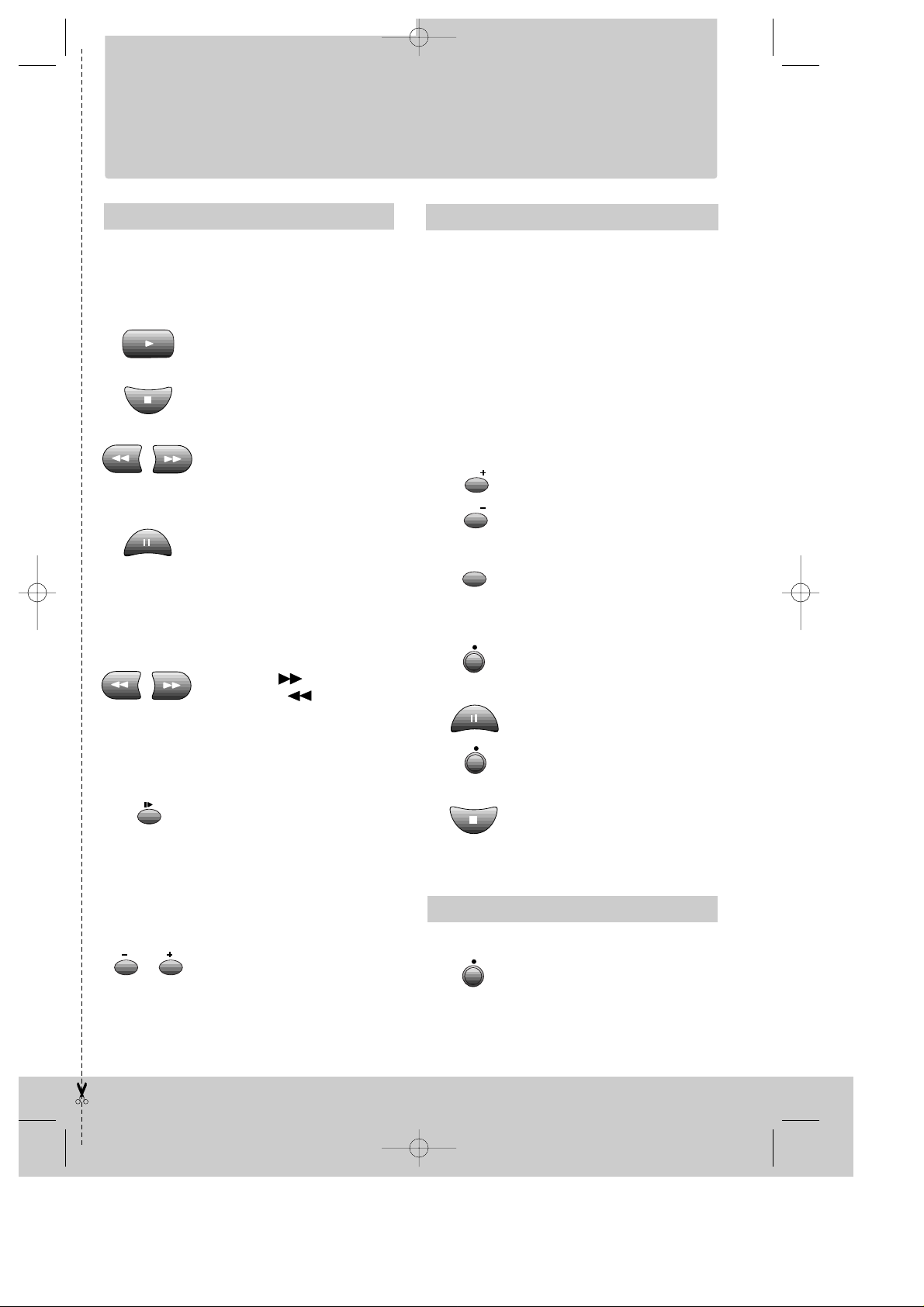

Toisto

Yksinkertainen nauhoitus

Pika-ajastin OTR

harjaantuneille käyttäjille

OHJE LYHYESTI

◆ Kanavien on oltava viritettynä kuvanauhuriin (sivu 5).

◆ Kuvanauhurisi on kytketty päälle.

◆ Jos haluat, valitse videomuistipaikan numeron tai

AV-näppäimen (Audio/Video) avulla nauhurisi välittämä kuva tv-vastaanottimesta tai katsele jotakin toista ohjelmaa tai kytke tv-vastaanotin päältä pois.

◆ Tv-vastaanottimesi ja kuvanauhurisi ovat päällä.

◆ Valitse videomuistipaikan numeron tai AV-näppäimen

(Audio/Video) avulla nauhurisi välittämä kuva tv-vastaanottimesta.

Käynnistä.

Pysäytä.

Kelaa kasettia taaksepäin tai eteenpäin pysäytyksestä.

Pysäytyskuva toistosta käsin. Jokainen painallus siirtää kuvaa yhdellä eteenpäin.

PLAY kytkee kulloinkin takaisin normaalitoistolle.

Toiston aikana voit suorittaa pikakatselun 2 nopeudella eteenpäin ( ) tai taaksepäin ( ). Paina toistamiseen.

PLAY kytkee kulloinkin takaisin normaalitoistolle.

Toiston aikana voit katsoa hidastusta 6 nopeudella (1/15, 1/10, 1/5, 1/30, 1/25, 1/20, 1/15, ...). Paina toistamiseen.

PLAY kytkee kulloinkin takaisin normaalitoistolle.

Haluatko etsiä nauhoituksia edestäpäin vai takaapäin (+ / --

Kuvanauhuri kelautuu silloin jokaisen uuden nauhoituksen alkuun, esittää alusta n. kuuden sekunnin pätkän ja kelautuu sitten seuraavaan alkuun.

Jos näet haluamasi nauhoituksen, paina näppäimestä PLAY.

Lataa suljetulla nauhoitussuojalla varustettu kasetti kasettipesään (sivu 17).

Käynnistä nauhoituksesi.

Lyhyttä nauhoitustaukoa varten - ja eteenpäin.

Pysäytä nauhoituksesi.

Valitse kanava, jonka ohjelman aiot nauhoittaa.

Mikäli aiot nauhoittaa hyvin pitkään, kaksinkertaista mahdollinen nauhoitusaika “LP”-puolinopeudella (Long Play).

Jopa 8 tuntia yhdelle E240-kasetille.

Valitse ohjelma ja paina näppäimestä jokaista haluamaasi 30 minuutin nauhoitusjaksoa kohden.

Jopa 10 tunnin nauhoitus on mahdollista.

INDEX

SP/LP

DV-T4W1D-RB(SF) contents 01.4.14 10:27 AM ˘`23

Page 26

Normaaliajastin

◆ Ajastinnauhoitusten takia on kellon, päiväyksen ja kanavan asetusten oltava oikein.

◆ Lataa suljetulla nauhoitussuojalla ja tarpeellisella nauhoitustilalla varustettu kasetti (sivu 17) kasettipesään.

Kutsu päävalikko (PÄÄVALIKKO) ja valitse “AJASTIMEN OHJELMOINTI”.

Päätä haluatko nauhoittaa kerran (Once), kerran viikossa (Weekly) vai

päivittäin (Daily)....

... ja kuittaa.

Mikäli haluat muuttaa: Hae kohta näppäimillä

Muuta asetuksia näppäimillä PR +/

- tai

numeronäppäimillä. Mikäli kaikki asetukset ovat kunnossa, paina

tai , kunnes näet viimeiseltä riviltä “OK:

VAHVISTA

”.

Kuittaa. Kytke kuvanauhurisi päältä pois.

Näppäile kohta kohdalta:

◆ asemamuistipaikan numero,

◆ lähetyksen aloitusaika,

◆ aika, jolloin lähetys on päättynyt,

◆ lähetyksen päivämäärä, ellei

tänään.

◆ Halutessasi voit valita LP-

puolinopeuden hyvin pitkiä nauhoituksia varten.

harjaantuneille käyttäjille

OHJE LYHYESTI

456

789

PR+/-:VIRITYS(AV) 0-9 :ASETUS(PR)

/ :KORJAUS MENU:LOP.

PR -ALKAMISAIKA --:-PÄÄTTYMISAIKA --:-ALKAMISEN PVM --/-NAUHANOPEUS SP

TMR

AJASTINOHJELMA (KERRAN)

KUINKA USEIN HALUAT NAU-

HOITTAA TÄMÄN OHJELMAN?

PR+/-:VALINTA OK:VAHVISTA MENU:LOP.

KERRAN JOKA VIIKKO(KERRAN) JOKA PÄIVÄ(MA-PE) JOKA PÄIVÄ(MA-LA) JOKA PÄIVÄ(MA-SU)

AJASTINOHJELMA (KERRAN)

PR 03 ALKAMISAIKA 10:20 PÄÄTTYMISAIKA 12:10 ALKAMISEN PVM 21/04(LA) NAUHANOPEUS SP

PR+/-:VIRITYS (AV)

0-9 : ASETUS (PR)

/ :KORJAUS

OK:VAHVISTA MENU:LOP.

DV-T4W1D-RB(SF) contents 01.4.14 10:27 AM ˘`24

Page 27

- Verkkokaapeli ei ole pistorasiassa kiinni.

- Ehkä on muodostunut tiivistynyttä kosteutta kylmästä lämpimään kuljetettaessa? Odota, kunnes nauhuri ja kasetit ovat huoneenlämpöisiä.

- Onko kasetti ladattu?

- Onko kasetti nauhoitussuojattu? Sulje se tukevalla teipillä (sivu 17).

- Paina TV/VCR - “VCR” nauhurin näytöstä.

- Onko kanavat viritetty nauhuriin (sivu 5)?

- Onko nauhalla nauhoituksia?

- Aseta seurantasäätö näppäimillä PR --

/+ jos

vaakasuoria häiriöraitoja on näkyvissä.

- Onko kasetti huonolaatuinen tai kulunut? Testaa toisella kasetilla.

- Jos et käytä SCART-kaapelia, oletko virittänyt nauhurin muistipaikan optimaalisesti (sivu 5/21)?

- Testaa toinen kasetti. Kuvapäät voisivat olla likaantuneet, käänny sitten kauppiaasi puoleen.

- Paina (pause) pari kertaa. Tarkenna

näppäimillä PR --

/+ parhaaseen pysäytyskuvaan.

- Ovatko patterit tyhjät?

- Onko etäisyys nauhuriin enemmän kuin seitsemän metriä?

- Onko jokin näköeste kaukosäätimen ja nauhurin välillä?

- Onko kasetti jo sisällä? Näytöstä näkyy kasetin symboli.

- Kasetti on jo kelattu taakse- tai eteenpäin.

Onko päiväys ja kellonaika asetettu oikein (sivu 11)?

- Noin viisi minuuttia pysäytyksen jälkeen, ilman toistotai nauhoitustoiminnon hakua, nauhuri hellittää mekanisminsa ja kytkee moottorin päältä pois.

- Kuvanauhurisi ei reagoi normaaliehtoihin. Painallus jostakin kaukosäätimen näppäimestä laukaisee tilanteen; kuvanauhuri kytkeytyy sitten varmasti valmiustilaan (standby).

Verkko

Nauhurinnäyttö ei pala? Nauhuri ei toimi?

Nauhoitus

ei käynnisty? kasetti käynnistyy tai työntyy ulos?

Toisto

ei kuvaa?

huono kuva?

huono pysäytyskuva?

Kaukosäädin ei toimi?

Yleistä

Nauhuri ei vastaanota kasettia?

Kasetti ei kelaudu eteen- /

taaksepain, ei toista

eikä nauhoita?

Ajastin ei nauhoita oikein? Kovaääninen häiriö, kun nauhuri on hetken

pysäytettynä?

“ERR” kuvanauhurin näytössä

Ennen ammattimiehen apuun turvautumista

APPENDIX

DV-T4W1D-RB(SF) contents 01.4.14 10:27 AM ˘`25

Page 28

Hakusanat

Tekniset tiedot

Antenni .......................................................... 4

Antennin lähtö (RF) ..................................... 5/21

Asemanmuistipaikan numero ............. 5/18-21

Assemble-leikkaus ....................................... 22

CM Skip ....................................................... 10

EURO AV ................................................... 4/22

Hienosäätö (kanava) .................................... 19

Jäljellä oleva nauhoitusaika ....................... 16

Kanava ................................................ 5/18-21

Kasetin pituus .............................................. 16

Lapsilukko .................................................... 17

LP-puolinopeus ....................................... 12-14

Nauhalaskuri ................................................ 16

Nauhoitussuojattu kasetti ........................... 17

OSD ON/OFF .................................................. 7

OTR ............................................................... 13

Puhdistus .................................................. Varo

Pysäytyskuvan tarkennus ............................... 8

SCART ...................................................... 4/22

Seurantasäätö ................................................ 8

SP ............................................................ 12-14

Testikuva ...................................................... 21

Tiivistynyt kosteus .................................... Varo

TV/VCR-näppäin ....................................... 8/12

Valikko ........................................................... 3

Valmiustila ................................................ Varo

Verkko ....................................................... 4/26

16:9-asetukset ............................................. 10

koko

L x K x S 360 x 90 x 288 mm Paino 3.85 kg

Verkko

Jännite AC 230V ~, 50 Hz Ottoteho 14 Watt

Järjestelmä

Video PAL -B/G Kanava-alue VHF 2 - 12,

UHF 21 - 69, CATV S1 - S41, x, y, z

(Hypernauha) Muistipaikkoja 99 + AUX RF-lähtö UHF CH 21 - 69 (52)

Video

Standardi VHS Nopeudet SP / LP

Yleistä

Lämpötila-alue 5 - 35° C Kosteusalue < 80 % Ajastin 8 ohjelmaa,

1 Kuukausi

Oikeudet teknisiin muutoksiin pidätetään

APPENDIX

DV-T4W1D-RB(SF) contents 01.4.14 10:27 AM ˘`26

Page 29

TV/VCR

EJECT

PAL/SEC

A.SEL

SP/LP

INDEX

456

789

132

Kiireisille

Vedä antennikaapeli tv-vastaanottimestasi irti ja pistä se nauhurisi

liittimeen "ANT.IN" kiinni.

Pistä mukanatoimitettu lyhyt antennikaapeli nauhurisi liittimeen

"ANT.OUT" ja tv-vastaanottimesi antennituloon kiinni.

Pistä SCART-kaapeli (EURO-AV) nauhurisi liittimeen "EURO AV" ja tv-

vastaanottimesi AV -liittimeen kiinni.

Pistä sitten verkkopistoke pistorasiaan, nauhurisi näyttö syttyy.

Uusia pattereita asetettaessa on muistettava tarkistaa, että "+"

ja "-" ovat kuten lokeron merkinnät.

Kytke virta päälle painamalla mitä tahansa painiketta.

1,5 V

AAA

Käyttöohje sivulta 4-6

Päätä perusasetukset-

hauskoja hetkiä uuden

kuvanauhurisi parissa.

MANUALLIVIRITYS

PR01 P-01

PR02 P-02

PR03 P-03

PR04 P-04

PR05 P-05

PR+/-:VALINTA

OK:VAHVISTA MENU:LOP.

...ja järjestelee ne maan

tavanomaiseen

järjestykseen.

"AUTOMAATTIHAKU"

käynnistyy ja virittää kaikki

kanavat, joiden lähetykset

voidaan vastaanottaa

antennillasi...

OK automaattiseen kanavan

viritykseen

"AUTOMAATTIHAKU!".

Kun kytket nauhurisi ja tv-

vastaanottimesi ensimmäistä

kertaa päälle, näkyy tämä kuva.

Valitse kieli.

KIELEN VALINTA

PR+/-:VALINTA

OK:VAHVISTA MENU:LOP.

PR08 P-08

PR09 P-09

PR10 P-10

PR11 P-11

PR12 ----

PR13 ----

PR14 ----

SVC401 MK II

Syötä nyt kellonaika ja päiväys.

KELLON ASETUS

AIKA - - : - -

PVM - - / - - / - - - -

0-9 :ASETUS (TUNNIT)

:KORJAUS MENU:LOP. /

AUTOMAATTIHAKU

V-L

-------------------

76%

PR 03

P-03

MENU:LOP.

AUTOMAATTIHAKU

ODOTA...

PR06 P-06

PR07 P-07

EURO AV

ANT

OUT

ANT

ENGLISH

DEUTSCH

ITALIANO

ESPAÑOL

FRANÇAIS

NEDERLANDS

SVENSKA

SUOMI

DV-T4W1D-RB(SF) contents 01.5.3 2:56 PM ˘`27

–
