Scher-Khan Universe 4 User Manual

SCHER-KHAN UNIVERSE 1

ВВЕДЕНИЕ

Поздравляем Вас с приобретением телематической охранной системы

Scher-Khan UNIVERSE 4.

Постоянные исследования и разработки нашей компании воплощают самые передовые идеи и служат для удовлетворения всех потребностей пользователей наших систем.

Система Scher-Khan UNIVERSE 4 является сложным электронным оснащением автомобиля.

От его функционирования и правильной установки зависит безопасность Вашей жизни, здоровья и дорожной обстановки, качество работы близкорасположенной радиоэлектронной аппаратуры и средств связи.

Доверяйте установку системы только специализированным сервисным станциям. В период эксплуатации периодически проверяйте правильность

функционирования системы.

При покупке проверьте правильность заполнения гарантийного талона.

Фирма-производитель и поставщик системы не несут ответственности за любое игнорирование пунктов руководств по установке и эксплуатации, а также за ошибки, допущенные при установке. Если возникли проблемы, связанные с функционированием системы, пожалуйста, незамедлительно обратитесь в центр технической поддержки системы Scher-Khan UNIVERSE 4 по телефону горячей линии 8 (800) 555-39-21. Производитель оставляет за собой право вносить изменения в конструкцию системы в целях улучшения потребительских свойств.

Назначение

Телематическая охранная система Scher-Khan UNIVERSE 4 обеспечивает следу-

ющие возможности:

• Охрана автомобиля

• Контроль перемещений автомобиля

• Передача диагностической информации о состоянии автомобиля на сервер

• Контроль аварийных ситуаций

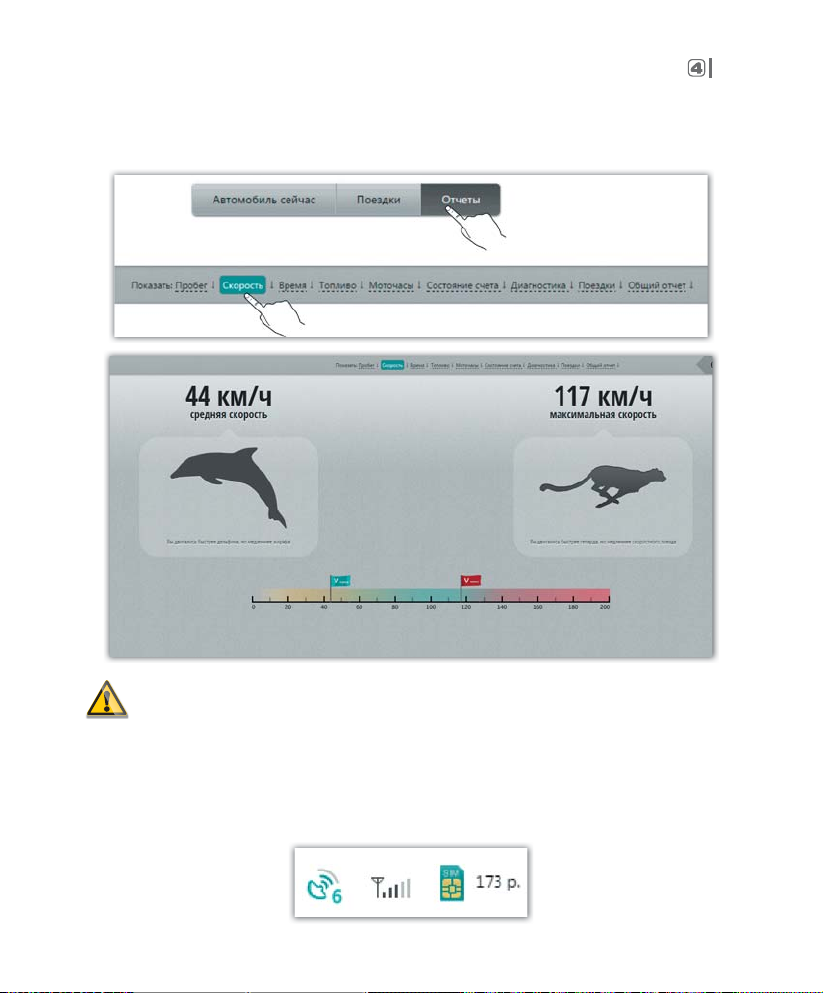

• Ведение статистики по интересующим пользователя параметрам

• Автоматический запуск двигателя

• Режим работы с турбированными двигателями

Охранные функции системы Scher-Khan UNIVERSE 4:

• Управление системой с помощью модуля КОММАНДЕР

• Управление системой с помощью брелоков-меток

• Управление системой с помощью штатного брелока автомобиля

• Управление системой с телефонов владельцев

• Управление системой из личного кабинета на сервере www.mf-t.ru

2 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

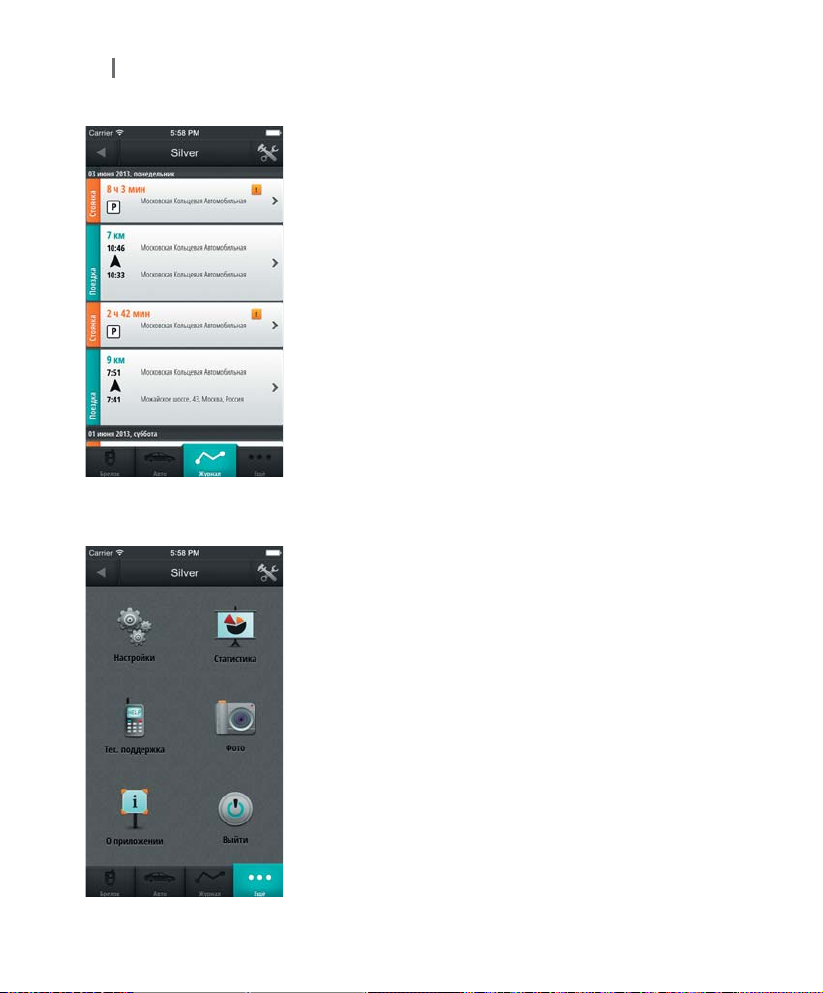

• Управление системой с помощью мобильного приложения

• Автоматическое включение/выключение режима охраны при удалении/приближении к автомобилю

• Оповещение владельца телефонным звонком, SMS, PUSHуведомлениями и по E-mail для выбранных событий

• Индикация состояния системы в личном кабинете и мобильном приложении

• Ведение во внутренней памяти системы и сохранение на сервере журнала тревог и событий с географической и временной привязкой

• Прослушивание салона автомобиля

• Режим «Громкая связь»

• Встроенное резервное питание

• Оповещение о неисправности аккумулятора автомобиля

• Беспроводная блокировка двигателя

Телематические функции системы Scher-Khan UNIVERSE 4:

• Функция предупреждения об отсутствии GSM-связи (контроль канала)

• Определение координат автомобиля при помощи спутников систем ГЛОНАСС/GPS и сохранение маршрутов движения на сервере www.mf-t.ru

• Контроль расхода топлива в баке (используется штатный датчик уровня топлива)

Технические особенности системы Scher-Khan UNIVERSE 4:

• Возможность подключения к цифровым шинам автомобиля (CAN1, CAN2, K-LINE)

• Обновление программного обеспечения через интернет

• Защищенный протокол передачи данных между сервером и устройством

• Низкое энергопотребление – до месяца работы (мониторинга) в off-line

• Электронная защита выходов от перегрузки

Технические параметры

Параметры Пределы

Ток потребления процессорного блока в дежурном режиме (мА) <40 Напряжение питания процессорного блока (В) От 9 до 32 Диапазон рабочих температур процессорного блока и модуля запуска (°С) Нагрузочная способность выходов «Открытый коллектор» процессорного блока (мА) Выход на сирену процессорного блока (А) До 1,5 Напряжение срабатывания отрицательных входов процессорного блока (В) Менее 0,4 Напряжение срабатывания положительных входов процессорного блока (В) Более 9 Время работы процессорного блока от встроенного аккумулятора (ч) Не менее 6 Элемент питания метки CR 2032 Срок службы элемента питания метки 2 года Система шифрования данных радиоканала AES-128

От -40 до +85

До 250

SCHER-KHAN UNIVERSE 3

Частота радиоканала (ГГц) 2,4 Ток потребления модуля запуска в дежурном режиме (мА) 5 Напряжение питания модуля запуска (В) От 7 до 32 Нагрузочная способность выходов «Открытый коллектор» модуля запуска (мА) До 250 Нагрузочная способность встроенных реле модуля запуска (А) До 1

Комплектация

1. Процессорный блок (исполнение корпуса IP-40) 1 шт.

2. Брелок-метка (с элементом питания) 2 шт.

3. Громкоговоритель (с кабелем) 1 шт.

4. Модуль КОММАНДЕР (с кабелем) 1 шт.

5. Антенна ГЛОНАСС/GPS (с кабелем) 1 шт.

6. Антенна GSM (с кабелем) 1 шт.

7. Жгут подключения разъема CN1 процессорного блока 1 шт.

8. Жгут подключения разъема CN2 процессорного блока 1 шт.

9. Реле блокировки двигателя (с колодкой) 1 шт.

10. Пластиковая карта с регистрационными данными 1 шт.

11. Инструкция по установке 1 шт.

12. Инструкция по эксплуатации 1 шт.

13. Наклейка для модуля КОММАНДЕР 1 шт.

14. Модуль запуска 1 шт.

15. Жгут подключения разъема CN1 модуля запуска 1 шт.

16. Жгут подключения разъема CN2 модуля запуска 1 шт.

17. SIM-карта 1 шт.

18. Беспроводной модуль блокировки двигателя 1 шт.

Дополнительные компоненты

Указанная выше комплектация, при необходимости, может быть дополнена релейным модулем запуска с нагрузочной способностью выходов до 25 А. Необходимость использования релейного модуля указывается в технологических картах установки для каждого конкретного автомобиля. Беспроводные модули блокировки двигателя (в сумме не более 4).

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ СИСТЕМОЙ, ВХОДЯЩИЕ

В КОМПЛЕКТАЦИЮ СИСТЕМЫ SCHER-KHAN UNIVERSE 4

Модуль КОММАНДЕР

В комплектацию системы Scher-Khan UNIVERSE 4 входит модуль КОММАНДЕР, позволяющий осуществлять управление системой при отсутствии брелоков-меток, а также осуществлять проверку и конфигурирование системы (подробное описание управления системой с помощью модуля КОММАНДЕР приводится на стр. 28-32 данной инструкции). Индикация режимов работы системы Scher-Khan UNIVERSE 4

4 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

осуществляется с помощью многоцветного индикатора состояния, располагающегося на корпусе модуля (индикация подробно описывается в разделе «Справочная информация» на стр. 72-73 данной инструкции). Модуль КОММАНДЕР должен располагаться на лобовом стекле со стороны водителя (вблизи верхней границы стекла). Правильное размещение модуля обеспечивает:

• Широкий угол обзора индикатора состояния в режиме охраны

• Удобное управление системой

• Безопасное использование режима «Громкая связь» (не отвлекающее водителя от контроля за дорогой)

Клавиша входа в голосовое

меню модуля КОММАНДЕР

Высокочувствительный встроенный микрофон

Клавиша выполнения

После входа осуществляет

перемещение по пунктам

меню

избранной команды

Многоцветный индикатор состояния системы

Брелок-метка

Для управления системой Scher-Khan UNIVERSE 4 используются два брелока-метки, входящие в комплектацию. С помощью нажатий кнопки на корпусе брелока-метки, осуществляется включение/выключение режима «Охрана» (более подробно управление системой с помощью брелоков-меток описано на стр. 2023 данной инструкции). При запуске двигателя и во время движения автомобиля система Scher-Khan UNIVERSE 4 контролирует наличие брелока-метки вблизи автомобиля (при условии включенных соответствующих функций «Иммобилайзер» и «Защита от захвата» в личном кабинете пользователя). Благодаря датчику движения, встроенному в брелок-метку, значительно увеличено время работы элемента питания до следующей замены (до нескольких лет). Двухцветный индикатор брелока-метки количеством вспышек подтверждает включение/выключения режима охраны (индикация брелока-метки более подробно описана на стр. 20-23 данной инструкции).

выключения режима «Охрана»

Кнопка включения/

Двухцветный индикатор

SCHER-KHAN UNIVERSE 5

Последовательность действий по замене элемента питания брелока-метки приводится в разделе «Справочная информация» на стр. 59-60 данной инструкции.

ПОРЯДОК ДЕЙСТВИЙ ПРИ ПОЛУЧЕНИИ АВТОМОБИЛЯ

При получении из салона автомобиля, оснащенного системой Scher-Khan UNIVERSE 4, необходимо осуществить проверку работоспособности системы:

• Проверка управления системой брелоком-меткой

• Проверка управления системой штатным брелоком автомобиля

• Проверка работоспособности входов системы Scher-Khan UNIVERSE 4

• Проверка работоспособности датчика-акселерометра

• Проверка работоспособности выходов системы Scher-Khan UNIVERSE 4

• Проверка работоспособности GSM-модема

• Проверка работоспособности GPS/ГЛОНАСС-приемника

• Проверка модуля запуска двигателя

Перед началом проверки откройте окна автомобиля. Покиньте салон автомобиля. Убедитесь, что все двери полностью закрыты.

Проверка управления системой брелоком-меткой

Находясь в непосредственной близости от автомобиля, коротко нажмите кнопку первого брелока-метки. Отправка команды брелока-метки в сторону процессорного блока подтвердится одновременной вспышкой красного и зеленого светодиодов. Каждое нажатие кнопки брелока-метки должно сопровождаться изменением состояния системы на противоположное.

Включение режима охраны подтверждается одинарными вспышками зеленого светодиода брелока-метки (5 серий). Переход в режим охраны будет сопровождаться одним звуковым сигналом сирены и одной вспышкой световой индикации*. Центральный замок закроется.

Выключение режима охраны подтверждается двойными вспышками зеленого светодиода брелока-метки (5 серий). Снятие с охраны будет сопровождаться двумя звуковыми сигналами сирены и двумя вспышками световой индикации*. Центральный замок откроется.

Осуществите проверку второго брелока-метки.

*Если в настройках системы Scher-Khan UNIVERSE 4 включены звуковые и световые сигналы подтверждения.

6 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

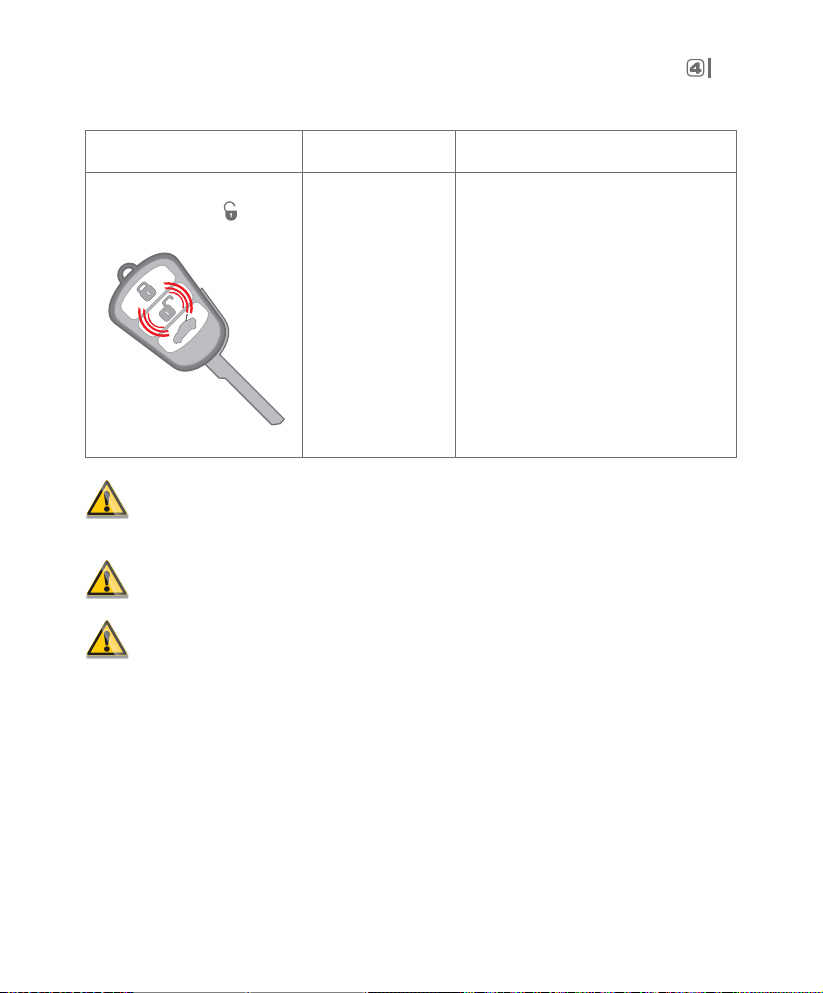

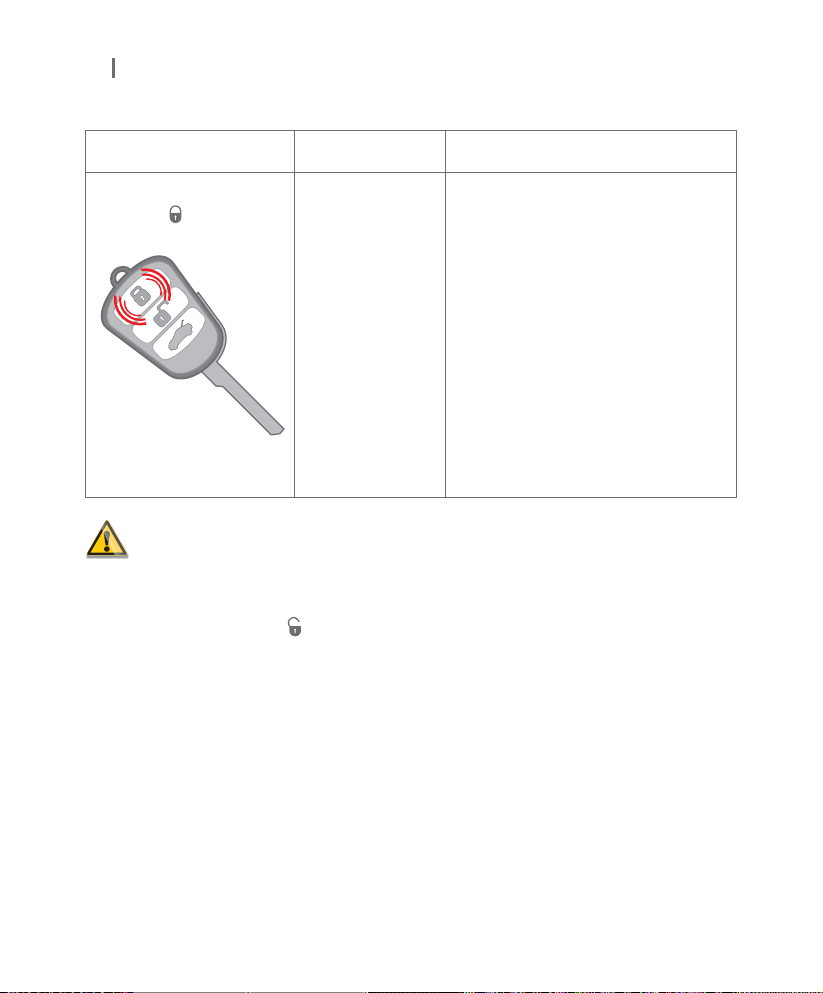

Проверка управления системой штатным брелоком автомобиля

Нажмите кнопку «Поставить на охрану» («Закрыть») штатного брелока автомобиля. После нажатия кнопки перейдет в режим «Охрана». Постановка в охрану будет сопровождаться одним звуковым сигналом сирены и одной вспышкой световой индикации*. Центральный замок закроется. Индикатор состояния на модуле КОММАНДЕР будет непрерывно гореть зеленым цветом в течение 5 секунд (диагностика входов).

Равномерное мигание (с частотой одна вспышка в секунду) индикатора системы с переходом из зеленого цвета в синий является индикацией режима охраны.

Нажмите кнопку «Снять с охраны» («Открыть») штатного брелока автомобиля. После нажатия кнопки перей дет в режим «Снято с охраны». Снятие с охраны будет сопровождаться двумя звуковыми сигналами сирены и двумя вспышками световой индикации*.

Индикатор состояния на модуле КОММАНДЕР перестанет мигать.

Дальнейшая проверка системы Scher-Khan UNIVERSE 4 по оставшимся пунктам осуществляется в «Демонстрационном режиме». Режим позволяет проводить полную проверку всех аппаратных и программных составляющих системы.

система Scher-Khan UNIVERSE 4

Вход в «Демонстрационный режим»

Вход в «Демонстрационный режим» доступен только из режима «Снято с охраны»

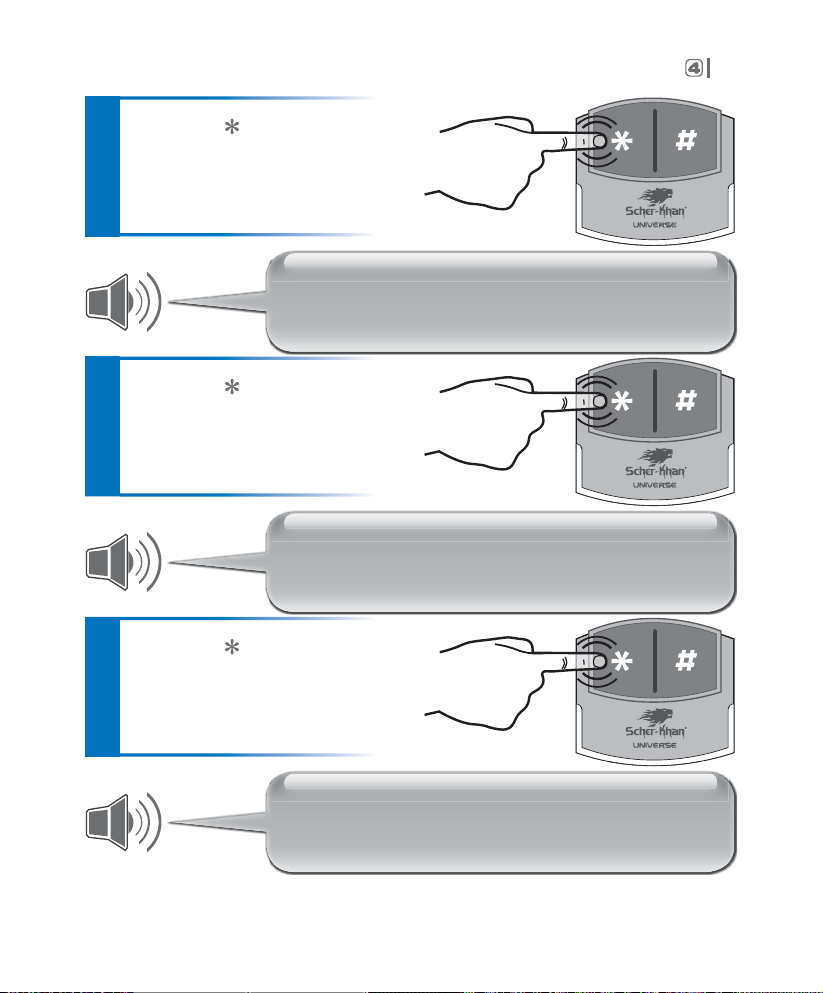

Нажмите и удерживайте клавишу ( ) на модуле

КОММАНДЕР

ØÀÃ

3 СЕК.

*Если в настройках системы Scher-Khan UNIVERSE 4 включены звуковые и световые сигналы подтверждения. При наличии штатной охранной системы сохраняется заводская индикация постановки на охрану.

SCHER-KHAN UNIVERSE 7

виясистем

ы:

вое те

ку

ще

есостояние,н

априме

р:

минани

е:

Дождитесь приветствия системы:

Вас приветствует система UNIVERSE!

Система сообщает свое текущее состояние, например:

Режим охраны выключен*

Затем следует напоминание:

Для выполнения команды нажмите (#).

Для перехода к следующей команде нажмите ( )

Короткими нажатиями ( ) выберите команду

«Перейти в демонстрационный

ØÀÃ

режим»

0,5 СЕК.

Выполните команду (#)

ØÀÃ

0,5 СЕК.

*После сообщения о текущем состоянии системы следует сообщение о наличии/отсутствии соединения с сервером и обнаружении/отсутствии спутников.

8 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

переходе

в Демонст

ра

ци

онный режим:

**П

*По

следо

оста

льных

закр

ывайте

Система сообщает о переходе в «Демонстрационный режим»:

Команда выполнена.

Демонстрационный режим*

Проверка работоспособности входов системы

Не оказывайте воздействия на несколько охранных зон одновременно. Да-

вайте возможность системе проговаривать все сообще ния целиком. Последовательность выполнения шагов проверки с 1 по 7 может быть произвольной. Приводимый ниже порядок действий носит рекомендательный характер, гарантирующий проверку работоспособности системы в полном объеме.

Откройте водительскую дверь**

ь**

Двери открыты

ØÀÃ

**Последовательно проверьте реакцию системы на открытие всех остальных дверей. Перед проверкой каждой следующей двери закрывайте предыдущую открытую дверь.

Откройте капот

Капот открыт

ØÀÃ

SCHER-KHAN UNIVERSE 9

(удр

)

Откройте багажник (или пятую дверь*)

Багажник открыт

ØÀÃ

* Зависит от типа кузова автомобиля и подключения.

Включите зажигание**

Зажигание включено

ØÀÃ

**Не более чем на 15 сек.

Система распознает как появление воздействия на охраняемую зону, так и его

прекращение (с выдачей соответствующего голосового сообщения). Перед проверкой очередной охранной зоны прекращайте воздействие на предыдущую охранную зону.

10 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Проверка работоспособности датчика-акселерометра

Ударьте по автомобилю*

Тревога!

Удар

ØÀÃ

*Удар наносится по жесткой части автомобиля, способной выдержать удар (средней степени тяжести) без возникновения следов деформации кузова.

по автомобилю

Перекатите автомобиль**

ØÀÃ

**Расстояние, при котором обнаруживается факт движения, зависит от интенсивности движения и от настройки чувствительности датчика перемещения. Будьте готовы остановить автомобиль в нужный момент, учитывая большую инерцию движения. При выключенном двигателе для торможения требуется значительное усилие на педаль тормоза.

Измените угол наклона автомобиля***

ØÀÃ

***Воспользуйтесь стояночным тормозом для обеспечения неподвижного состояния автомобиля, затем с помощью домкрата изменяйте угол наклона автомобиля до момента отрыва колеса от поверхности.

Настройка чувствительности датчика-акселерометра осуществляется толь-

ко при закрепленном состоянии процессорного блока в салоне автомобиля. Пользователь имеет возможность скорректировать чувствительность из личного кабинета.

обиля**

или перемещение

Тревога!

Наклон

или перемещение

автомобиля

Тревога!

Наклон

автомобиля

SCHER-KHAN UNIVERSE 1 1

Проверка работоспособности выходов системы

Войдите в голосовое меню системы UNIVERSE.

Нажмите и удерживайте клавишу ( ) на модуле

КОММАНДЕР

ØÀÃ

3 СЕК.

Затем

Короткими нажатиями ( ) выберите команду из списка

ØÀÃ

0,5 СЕК.

Команды меню «Демонстрационного режима»

№ 1: Выйти № 2: Включить тревогу (выключается самостоятельно) № 3: Закрыть ЦЗ № 4: Открыть ЦЗ № 5: Отпереть багажник* № 6: Включить блокировку двигателя** № 7: Записать значение оборотов холостого хода в память системы

Выполните команду (#)

ØÀÃ

*Выполнение команды разрешено только при выключенном зажигании. **Выполнение команды возможно только при заведенном двигателе.

0,5 СЕК.

12 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ом

ерру

системыабонент может

пр

ос

лу

шатьс

ообщен

ие

во

те

кууще

состоя

е:

ми

е:

Для проверки выхода сирены выполните команду голосового меню № 2 (долж-

но быть осуществлено соответствующее подключение выхода к сирене).

Для проверки функционирования цепей управления ЦЗ последовательно вы-

полните команды голосового меню № 3 и № 4.

Для проверки выхода управления замком багажника выполните команду голо-

сового меню № 5 (должно быть осуществлено соответствующее подключение).

Для проверки выхода управления блокировкой двигателя выполните команду голосового меню № 6 при работающем двигателе (блокировка работающего двигателя требуется для правильного функционирования режима «Защита от захвата»).

Проверка работоспособности GSM-модема

и GPS/ГЛОНАСС-приемника

В «Демонстрационном режиме» система Scher-Khan UNIVERSE 4 отвечает на звонки, поступившие с любого произвольного номера телефона.

Дозвонившийся по номеру системы абонент может прослушать сообщение:

Вас приветствует система UNIVERSE!

Система сообщает свое текущее состояние:

Демонстрационный режим*

Затем следует напоминание:

Для выполнения команды нажмите (#).

Для перехода к следующей команде нажмите ( )

В голосовом меню телефона доступна команда «Включить громкую связь», которая позволяет проверить работоспособность микрофона и громкоговорителя в автомобиле. Для проверки необходимо два человека. Человек, осуществляющий звонок на номер системы Scher-Khan UNIVERSE 4, должен находиться на удалении

SCHER-KHAN UNIVERSE 1 3

ок

бу

де

т отавлено

ясист

ы:

от автомобиля, помощник должен сидеть на водительском месте. По окончании телефонного соединения с системой Scher-Khan UNIVERSE 4 на номер телефона, с которого поступил звонок, будет отправлено SMS.

Демонстрационный режим.

Напряжение бортовой сети 11,5 В

Проверка работоспособности GSM-модема и GPS/ГЛОНАСС-приемника завершает проверку системы Scher-Khan UNIVERSE 4 в целом.

Основным назначением «Демонстрационного режима» является провер-

ка правильности функционирования системы Scher-Khan UNIVERSE 4 понятным для пользователя методом. При наличии пунктов проверки, давших неудовлетворительный результат, пользователь должен обратиться к мастеру, осуществляющему сдачу автомобиля, за разъяснениями. Явные погрешности в настройках или логике работы системы Scher-Khan UNIVERSE 4 устраняются сотрудниками сервисного центра на месте.

Выход из «Демонстрационного режима»

С помощью модуля КОММАНДЕР осуществите выход из «Демонстрационного

режима».

Нажмите и удерживайте клавишу ( ) на модуле

КОММАНДЕР

ØÀÃ

3 СЕК.

Дождитесь приветствия системы:

Вас приветствует система UNIVERSE!

14 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ввое

те

кууще

состояе,н

рирр:

ми

е:

воде

Детрац

нногорежима:

Система сообщает свое текущее состояние, например:

Демонстрационный режим*

Затем следует напоминание:

Для выполнения команды нажмите (#).

Для перехода к следующей команде нажмите ( ).

Для выхода из голосового меню

включите зажигание

Короткими нажатиями ( ) выберите команду

«Выйти из демонстрационного

ØÀÃ

режима»

0,5 СЕК.

Выполните команду, нажав (#)

ØÀÃ

0,5 СЕК.

Система сообщает о выходе из «Демонстрационного режима»:

Команда выполнена

SCHER-KHAN UNIVERSE 1 5

ую

две

рь

Проверка модуля запуска двигателя

Перед проверкой модуля запуска необходимо убедиться в том, что в память си-

стемы записано значение оборотов холостого хода (смотрите стр. 62-63 данного руководства) и выполнено резервирование (только для автомобилей с МКПП) (смотрите стр. 52 данного руководства).

Для подготовки системы к автозапуску, при работающем двигателе и поднятом

стояночном тормозе

Нажмите и удерживайте клавишу (#) на модуле

КОММАНДЕР

ØÀÃ

2 СЕК.

Система Scher-Khan UNIVERSE 4 включит поддержку зажигания*. После включения поддержки зажигания необходимо вытащить ключ из замка

зажигания (для ключевых машин) и сымитировать выход из автомобиля.

Откройте/закройте водительскую дверь

ØÀÃ

Автомобиль подготовлен

к автозапуску двигателя

По факту закрытия двери и включения режима охраны двигатель будет остановлен. Для выполнения проверки модуля запуска необходимо с помощью брелока-

метки перевести систему в режим охраны, а затем нажать и удерживать клавишу (#) в течение 2 секунд.

*Используется устоявшаяся терминология для автомобилей с традиционным замком зажигания. Для автомобилей, оснащенных кнопкой Start/Stop, включится таймер резервирования. По истечении времени таймера произойдет имитация нажатия кнопки Start/Stop и двигатель будет остановлен.

16 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Выполните команду (#)

ØÀÃ

2 СЕК.

Обязательно проконтролируйте состояние ЦЗ и автомагнитолы. Автомобиль

должен оставаться закрытым во время выполнения всех фаз работы автозапуска (начало, продолжение, завершение). После завершения автозапуска автомобиль должен находиться в режиме охраны, с запертыми замками, выключенной автомагнитолой и выключенными фарами.

РЕГИСТРАЦИЯ ВЛАДЕЛЬЦА АВТОМОБИЛЯ

Регистрация владельца необходима при покупке автомобиля, оснащенного системой Scher-Khan UNIVERSE 4. После правильного выполнения всех инструкций доступ к управлению системой остается только у владельца автомобиля. После регистрации владельца на сервере www.mf-t.ru становится возможным online-управление из личного кабинета с поддержкой всех телематических и охранных функций.

Каждое включение зажигания, если отсутствует регистрация владельца, будет сопровождаться голосовым сообщением системы и серией вспышек све-

товой индикации автомобиля.

Режим ограниченной функциональности.

Возможности оповещения и управления при помощи

сотовой связи будут доступны после регистрации

системы в личном кабинете

Эксплуатация системы без проведенной процедуры регистрации нежелательна! Невыполнение данного пункта снимает всякую ответственность с

производителя системы за ограниченную функциональность изделия.

В состав комплектации входит пластиковая карточка, на которой под защитным слоем хранятся регистрационный ключ и ПИН-код Вашего экземпляра системы. Они потребуются Вам для регистрации и управления системой. Пользователь может изменить ПИН-код в личном кабинете.

SCHER-KHAN UNIVERSE 1 7

Внимание! При получении карточки проверяйте целостность защитного слоя! В новой системе (при покупке нового автомобиля) защитный слой должен

быть неповрежденным!

Зайдите на сервер www.mf-t.ru

Нажмите кнопку

Войти в систему

, затем

в открывшейся вкладке нажмите

Регистрация

ØÀÃ

*Логин – латинский набор символов (не меньше шести, не больше двадцати символов) без учета регистра, например, **Пароль – латинский набор символов (не меньше семи, не больше тридцати двух символов), в котором должны обязательно присутствовать одна заглавная буква и одна цифра, например,

Mazda626

ivanov_ivan_ivanovih

Все поля обязательны для заполнения

*Логин:

**Пароль:

Подтвердите пароль:

E-mail:

Зарегистрироваться

Добавление автомобиля в личном кабинете

После успешной регистрации на сервере появляется возможность добавить автомобиль в Ваш личный кабинет. С этого момента станет доступным:

• online-управление системой

• online-настройки пользовательских функций системы

• получение и обработка телематической информации

18 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Для добавления нового автомобиля в личном кабинете нажмите кнопку «Мой автомобиль», затем кнопку «Добавить автомобиль». В открывшемся окне заполните два текстовых поля:

ØÀÃ

*Находится на Гарантийном талоне, а также на корпусе процессорного блока. **Можно узнать, стерев защитный слой с поля «Регистрационный ключ» на пластиковой карте.

Удаление автомобиля из личного кабинета осуществляется при продаже автомобиля новому владельцу. Все телематические данные, накопленные в ходе эксплуатации автомобиля прежним владельцем, продолжат отображаться в личном кабинете нового владельца, если не будут удалены заблаговременно.

Передача управления системой новому владельцу

После продажи автомобиля предыдущий владелец должен:

• Сообщить новому владельцу о возможности удаленного управления системой Scher-Khan UNIVERSE 4 из личного кабинета

• Удалить автомобиль из личного кабинета

• Убедиться в том, что система Scher-Khan UNIVERSE 4 перешла в режим ожидания регистрации

Каждое включение зажигания, если отсутствует регистрация пользователя, будет сопровождаться голосовым сообщением системы и серией вспышек

световой индикации.

*Серийный номер:

**Регистрационный ключ:

xxxxxxxxxx

xxxxxxxxxxx

Режим ограниченной функциональности.

Возможности оповещения и управления при помощи

сотовой связи будут доступны после регистрации

системы в личном кабинете

После покупки автомобиля новый владелец должен:

• Зарегистрировать личный кабинет для управления системой

• Добавить в личном кабинете систему, установленную на приобретенном автомобиле

Внимание! Только после регистрации нового пользователя на ресурсе www.mf-t.ru становится возможным online-управление из личного кабинета с

поддержкой всех телематических функций системы.

SCHER-KHAN UNIVERSE 1 9

Если код регистрации утерян, то для его восстановления необходимо обратиться в службу технической поддержки производителя системы

Scher-Khan UNIVERSE 4 по телефону горячей линии 8 (800) 555-39-21.

СПОСОБЫ УПРАВЛЕНИЯ СИСТЕМОЙ SCHER-KHAN UNIVERSE 4

Брелок-метка является основным источником управления системой Scher-Khan UNIVERSE 4. Включение (выключение) режима «Охрана» осуществляется с помощью нажатий кнопки брелока-метки. При каждом включении зажигания и при начале движения система контролирует наличие метки*.

Для большинства автомобилей, оснащенных штатной охранной системой (центральным замком), осуществляется поддержка управления системой Scher-Khan UNIVERSE 4 с помощью команд штатного брелока.**

Модуль КОММАНДЕР, расположенный в салоне автомобиля, позволяет управлять системой и получать информацию о состоянии системы Scher-Khan UNIVERSE 4. Управление осуществляется выбором необходимой команды из озвученного списка. Голосовое меню модуля КОММАНДЕР обеспечивает доступ к служебным режимам, недоступным с других источников управления.

Удаленное управление и контроль за состоянием системы Scher-Khan UNIVERSE 4 может осуществляться с телефона звонком на номер системы посредством тонального выбора команды из голосового меню.

Возможно управление системой при помощи мобильного приложения для смартфонов на базе iOS V 6.1 и старше, ANDROID V 2.1 и старше.

Наиболее широкие возможности дает использование специализированного сервера www.mf-t.ru, обслуживающего систему Scher-Khan UNIVERSE 4. Управление и контроль за состоянием системы осуществляется через интернет-соединение из ЛИЧНОГО КАБИНЕТА.

*Наличие брелока-метки контролируется во время движения, когда включена опция «Иммобилайзер» во вкладке «Конфигурация системы» в личном кабинете. **При условии, что система Scher-Khan UNIVERSE 4 подключена к CAN-шине автомобиля.

20 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

благовмесо

общатьобэтомоловател

Управление системой с помощью брелоков-меток

В состав комплектации системы Scher-Khan UNIVERSE 4 входят два брелока-

метки, которые записаны в память системы.

Управление системой с помощью брелоков-меток является наиболее защи-

щенным способом управления системой. Высокая скорость передачи данных и мощная система диалогового кодирования (AES-128) обеспечивают надежный уровень защиты радиосигнала.

Для управления системой достаточно одного брелока-метки. Второй брелокметка является запасным или может использоваться другими членами семьи (или доверенными лицами).

Особенности работы брелока-метки

Внутри каждого брелока-метки находится датчик-акселерометр, позволяющий определять перемещение брелока-метки и экономить за счет этого энергию элемента питания. Если брелок-метка находится в неподвижном состоянии (например, лежит в сумке) более 2 минут, то включается режим энергосбережения, при котором потребление энергии резко сокращается («спящий режим»). Если же Вы носите метку в кармане одежды, расход энергии будет больше, а срок службы элемента питания – меньше.

Если элемент питания брелока-метки разряжен, то при каждом включении зажигания система будет заблаговременно сообщать об этом пользователю:

Элемент питания брелока-метки разряжен.

Для замены используйте элемент CR2032

Вы можете настроить оповещение о разряде батарейки брелока-метки в личном кабинете. В настройках по умолчанию включено оповещение при помощи SMS.

SCHER-KHAN UNIVERSE 2 1

Включение режима охраны с помощью брелока-метки

Включение режима охраны осуществляется нажатием кнопки брелока-метки, когда система снята с охраны. В момент нажатия кнопки одновременно коротко мигнут красный и зеленый светодиоды метки, подтверждая передачу команды. Выполнение команды «Включение режима охраны» подтверждается одинарными вспышками зеленого светодиода брелока-метки (5 серий).

Автоматическое включение режима охраны

Селектор «Автопостановка» находится в личном кабинете пользователя («Настройки» > «Конфигуратор» > «Постановка и снятие с охраны»).

Когда зажигание выключено и двери закрыты, система проверяет наличие брелока-метки в зоне видимости. При удалении пользователя от автомобиля включается режим охраны. Наличие звуковых сигналов подтверждения определяется селектором «Автопостановка/Автоснятие со звуком».

Автоматическое выключение режима охраны

Селектор «Автоснятие» находится в личном кабинете пользователя («Настройки» > «Конфигуратор» > «Постановка и снятие с охраны»).

Когда режим охраны включен, система ожидает появления брелока-метки в зоне видимости. При приближении пользователя к автомобилю, режим охраны выключается. Если выбран селектор «Автоснятие при автозапуске», то выключение охраны происходит, когда двигатель работает в автоматическом режиме. Наличие звуковых сигналов подтверждения определяется селектором «Автопостановка/Автоснятие со звуком».

Выключение режима охраны с помощью брелока-метки

Выключение режима охраны осуществляется нажатием кнопки брелока-метки, когда система находится в режиме охраны. В момент нажатия кнопки одновременно коротко мигнут красный и зеленый светодиоды метки, подтверждая передачу команды. Выполнение команды «Выключение режима охраны» подтверждается двойными вспышками зеленого светодиода брелока-метки (5 серий).

Наличие световых и звуковых сигналов подтверждения (а также их количество) при включении и выключении режима охраны определяется настройка-

ми системы Scher-Khan UNIVERSE 4.

Функция «Иммобилайзер»

Дополнительный уровень защиты автомобиля от угона обеспечивает функция «Иммобилайзер». Для включения функции в личном кабинете пользователя (во вкладке «Конфигурация системы») устанавливается опция «Иммобилайзер».

Функция «Иммобилайзер» позволяет осуществлять защиту неподвижного автомобиля:

22 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

аниястемаSerKhan UN

SE 4 сооб

ет

1. При отсутствии брелока-метки в непосредственной близости от автомобиля

во время включения зажигания система Scher-Khan UNIVERSE 4 сообщает:

Работа двигателя запрещена

Блокировка двигателя* не выключается, препятствуя запуску двигателя.

2. Попытка начать движение (при работающем двигателе), при отсутствии бре-

лока-метки в непосредственной близости от автомобиля, приводит к включению блокировки двигателя*.

Владелец автомобиля имеет возможность временно отключить функцию

«Иммобилайзер» при отсутствии метки. Для этого необходимо выбрать позицию меню «Разрешить поездку» в меню модуля КОММАНДЕР и ввести ПИН-код. После ввода правильного значения ПИН-кода функция «Иммобилайзер» будет отключена до следующего включения/выключения режима охраны.

Для защиты автомобиля во время движения проводятся дополнительные про-

верки наличия брелока-метки:

1. При начале поездки через 20 секунд движения автомобиля отсутствие бре-

лока-метки приводит к включению режима «Защита от захвата».

2. После открытия дверей во время движения. Отсутствие брелока-метки в

салоне автомобиля в течение 20-секундного непрерывного движения включает режим «Защита от захвата»

3. При открытии двери в момент кратковременной остановки автомобиля си-

стема Scher-Khan UNIVERSE 4 инициирует очередную проверку наличия брелокаметки. Отсутствие брелока-метки при возобновлении движения приводит к включению блокировки двигателя*.

Режим «Защита от захвата»

Режим «Защита от захвата» может быть активирован автоматически при исчезновении меток из видимости системы во время движения автомобиля или подачей команды «Защита от захвата» с мобильного телефона.

Режим «Защита от захвата» предусматривает возможность блокирования двигателя автомобиля во время движения, что может повлечь нарушение

безопасности движения.

Включение режима сопровождается частым миганием индикатора состояния системы на модуле КОММАНДЕР красным цветом. Для привлечения внимания остальных участников дорожного движения включатся аварийная индикация и звуковой сигнал тревоги (если используется выход на сирену). Злоумышленник, управляющий захваченным автомобилем, получит голосовое предупреждение системы:

*При условии, что блокировка двигателя была реализована при монтаже системы.

SCHER-KHAN UNIVERSE 2 3

Двигатель будет заблокирован через 40 секунд

Затем каждые 10 секунд предупреждение будет повторяться (обратный отсчет времени до включения блокировки двигателя).

До выхода системы Scher-Khan UNIVERSE 4 из режима «Защита от захвата» попытки включения зажигания (запуска двигателя) будут вызывать сиг-

нал тревоги.

Выключение режима «Защита от захвата» происходит по факту нажатия кнопки брелока-метки, если не истек 40-секундный интервал (обратный отсчет времени). Выключение режима «Защита от захвата» после включения блокировки двигателя осуществляется только по команде управления, полученной с телефона.

Когда система находится в режиме «Защита от захвата», пользователю доступны команды управления:

В голосовом меню телефона В голосовом меню модуля КОММАНДЕР

• Выключить режим «Защита от захвата» (ПИН)*

Управление системой с помощью штатного брелока автомобиля

Если автомобиль оснащен штатной охранной системой (дистанционно управляемым центральным замком), то система Scher-Khan UNIVERSE 4 будет выполнять команды, посылаемые с штатного радиобрелока.

При нажатии кнопки

штатного брелока будет происходить переход в режим «Охрана» системы Scher-Khan UNIVERSE 4. В качестве сигналов подтверждения могут использоваться световые и звуковые сигналы автомобиля. В зависимости от настроек системы Scher-Khan UNIVERSE 4, а также ситуации, при которой осуществляется переход в режим «Охрана» (например, не закрыта одна из дверей), световые и звуковые сигналы могут различаться. Изменение состояния системы отображается в личном кабинете, а также сопровождается изменением соответствующего статуса в мобильном приложении.

* Команда защищена ПИН-кодом. На пластиковой карте, входящей в комплектацию, указано заводское значение ПИН.

+ 53 hidden pages
