Page 1

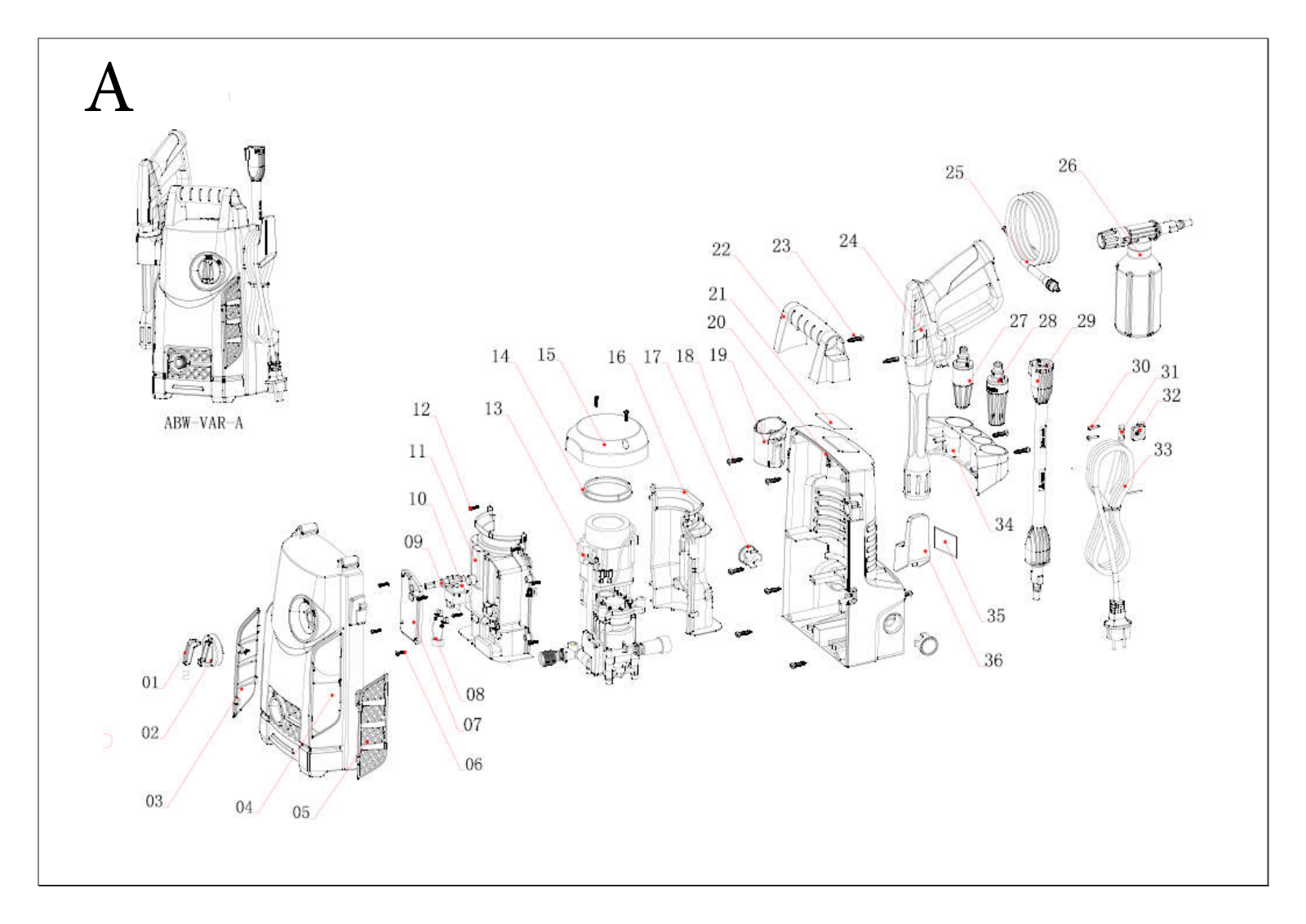

A
Page 2
2
1
3

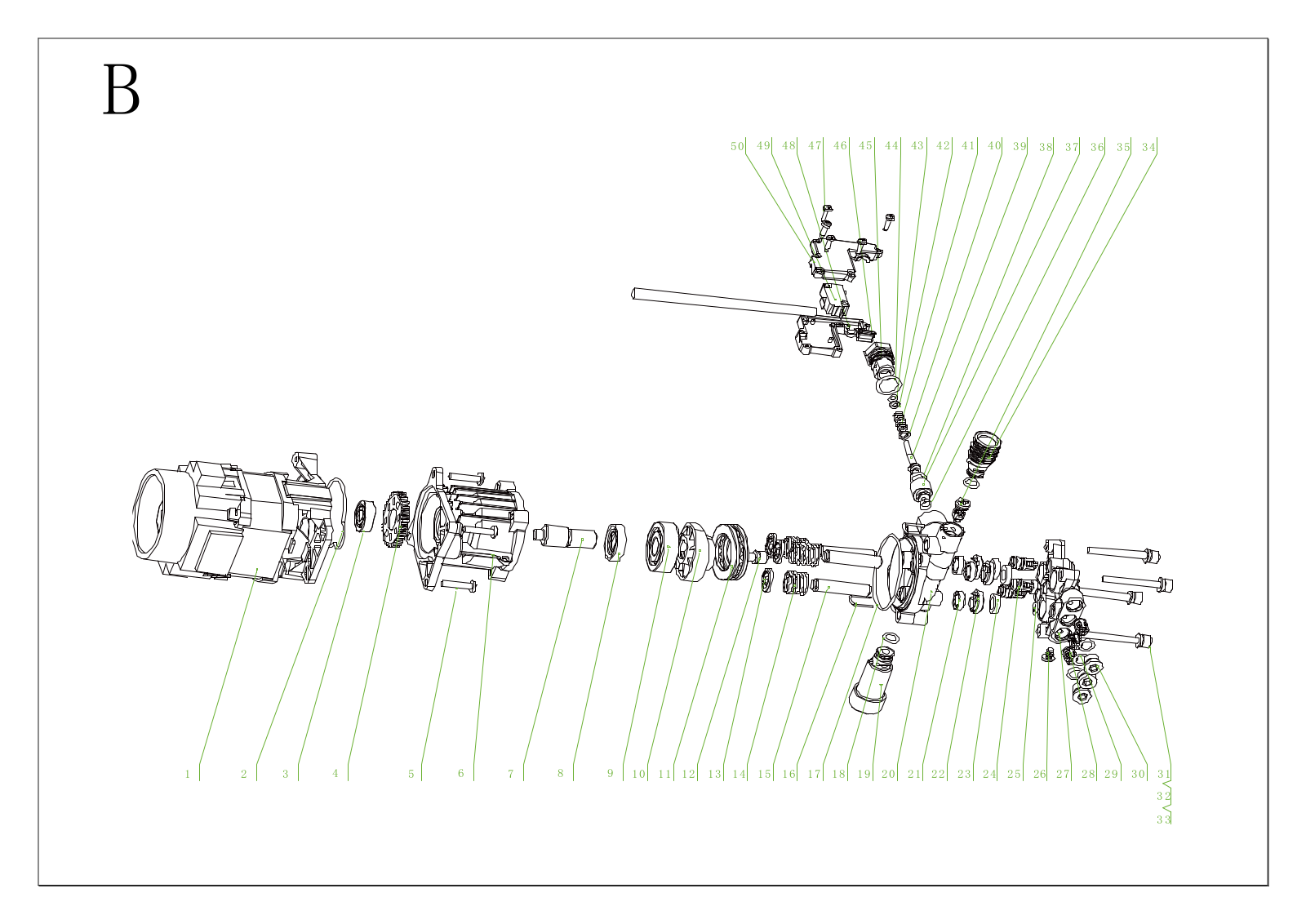

B
5 0
4 9
4 2
4 04 14 3444 54 64 74 8
3 9
3 43 5363 73 8
3
1
2
4
5
6
7
8 9
1 0 1 1 1 2 1 3 1 4 1 5 1 6 1 7 18 19
2 0 2 1 2 2 2 3 2 4 2 5 2 6 2 7 2 8 3 0
2 9
3
3
3
Page 3
Hochdruckreiniger 5907703901
high pressure cleaner 0218
update:
Art.Nr. Benennung description
A
1+2
5907702003
Drehschalter Kunststoff rotary knob
A
3-5 5907703001 Gehäuse vorn Front housing cpl.
A
8 5901304118 Kondensator CAPACITOR
A
9 5907703006 Schalterbetätigungswelle KNOB AXIS
A
10 5907702007 Ein- / Ausschalter ON/OFF SWITCH
A
19 5907703002 Pistolenhalterung GUN HOLDER
A
22 5907703003 Griff oben SHORT HANDLE
A
24 5907702015 Sprühpistole GUN HANDLE
A
25 5907703004 Hochdruckschlauch HIGH PRESSURE HOSE
A
27 5907702013 Spritzdüse TURBO NOZZLE
A
28 5907702012 Einstellbare Spritzdüse SPRAY NOZZLE
A
29 5907702014 Sprühlanze LANCE
A
33 5907702020 Netzkabel mit Stecker POWER CORD
A
34 5907703005 Zubehörhalter ACCESSORIES HOLDER
A
36 5907702002 Kabelhalter CABLE HOLDER
A
o.Abb. 5907702701 Terassenbürste patio brush
A
o.Abb. 5907701004 Schlauchanschluss water hose connector
scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Str. 69 | D-89335 Ichenhausen | Germany
Tel.: +49 (0)8223/4002-99 | Fax: +49 (0)8223/4002-58
service@scheppach.com | www.scheppach.com
Ersatzteile / Spare parts
HCE1500
Skizze
