SyncMaster 931MP

Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des blessures corporelles ou des dommages sur le matériel.

Intérdit

Ne pas démonter

Important a lire et a comprendre dans toutes circonstances.

Déconnecter la prise de la sortie du courant.

Alimentation

Ne pas toucher

Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur d'écran, installez-le pour activer le mode d' écran.

Mettez dans un endroit stable pour empecher une décharge électrique.

Ne pas utiliser une prise endommagée ou desserrée.

z Ceci peut causer une décharge électrique ou un incendie.

Ne pas débrancher une prise en la tirant par son cordon.

Ceci peut causer une décharge électrique ou un incendie.

Utiliser uniquement des prises correctement reliées à la terre.

Un sol inadapté peut causer un choc électrique ou un incendie.

Branchez la prise d’alimentation, en veillant à ce qu’elle ne bouge pas.

Une mauvaise connexion entraîne des risques d’incendie.

Ne pas tordre ni la prise ni son cordon. Ne pas poser d’objet lourd sur ces deux éléments. Cela pourrait provoquer des dommages.

Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie.

Installation

Ne pas brancher trop multiprises ou de cordons à une même prise.

z Ne pas brancher trop de multiprise ou de câbles à la prise de courant.

Veillez à contacter un centre de services homologué lorsque vous installez votre

écran dans un endroit très poussiéreux, humide, exposé à des températures élevées ou faibles ou à des produits chimiques, ou s’il fonctionne sans interruption, par exemple dans les aéroports, les gares, etc.

Si vous ne le faites pas, vous risquez d’endommager gravement votre écran.

Mettez votre moniteur dans un endroit peu humide et non poussiéreux.

z Un choc électrique ou un incendie peuvent être provoqués à l'interieur du

moniteur.

Ne pas faire tomber le moniteur si vous le déplacez.

z Ceci peut endommager le moniteur ou blesser les utilisateurs.

Installez la base du moniteur dans une vitrine ou sur une étagère de façon à ce que l'extrémité de la base ne dépasse pas de la vitrine ou de l'étagère.

S'il tombait, le produit pourrait s'endommager ou blesser quelqu'un.

Ne placez pas le produit sur une surface instable ou trop petite.

Placez le produit sur une surface plane et stable, pour éviter qu’il ne tombe et blesse quelqu’un, tout particulièrement un enfant.

Ne placez pas le produit directement sur le sol.

Quelqu’un pourrait trébucher dessus, tout particulièrement un enfant.

Conservez tout objet inflammable (bougies, insecticides ou cigarettes) à distance du produit.

Cela pourrait provoquer un incendie.

Conservez tout appareil chauffant à distance du câble d’alimentation.

La fonte du revêtement du câble peut entraîner un risque de choc électrique ou d’incendie.

N’installez pas le produit dans un environnement mal ventilé, par exemple une étagère, un placard, etc.

Toute augmentation de la température interne entraîne un risque d’incendie.

Placer le moniteur sur une surface plane et stable.

Il peut être ainsi abîmé ou cassé.

Ne pas utiliser le moniteur sans son support.

z La surface de TFT-LCD peut ainsi être abîmée.

L'installation du support mural doit être réalisée par un installateur

professionnel.

Un personnel non qualifié pourrait se blesser lors de l'installation.

z Utilisez uniquement le matériel d'installation spécifié dans le mode d'emploi.

Lors de l’installation du produit, veillez à le maintenir éloigné d’au moins 10 cm du mur afin d’assurer une bonne ventilation.

Une ventilation insuffisante peut provoquer une augmentation de température interne du produit. Cela entraîne une réduction de la durée de vie des composants réduite et une diminution des performances.

Pour éviter que les eaux de pluie courent le long du câble de l'antenne extérieure et s'infiltrent dans le compartiment, assurez-vous que la partie extérieure de ce câble tombe sous le point de connexion.

z La pénétration d'eaux de pluie dans le produit peut provoquer un choc

électrique ou un incendie.

Si vous utilisez une antenne extérieure, assurez-vous de laisser une distance suffisante entre votre antenne et les fils électriques à proximité afin qu'ils n'entrent pas en contact au cas où l'antenne soit renversée par des vents forts.

Nettoyage

Une antenne qui se renverse peut provoquer des blessures ou un choc électrique.

Lorsque vous voulez nettoyer le boîtier du moniteur ou la surface de l ecran (TFT-LCD), essuyez avec un tissu doux légèrement humide.

Ne pas pulvériser le détergent directement sur le moniteur.

z Ceci peut causer des dommages, choc électrique ou un incendie.

Utiliser le détergent recommandé avec un chiffon doux.

Si le connecteur entre la prise et la broche est poussiéreux ou sale, le nettoyer correctement avec un chiffon sec.

z Un connecteur sale peut causer une décharge électrique ou un incendie.

Assurez-vous que le cordon d’alimentation est débranché avant de nettoyer le produit.

z Ceci pourrait provoquer un choc électrique ou un incendie.

Débranchez le cordon d’alimentation de la prise secteur et essuyez le produit à l’aide d’un chiffon doux et sec.

N’utilisez pas de produit chimique, tels que de la cire, du benzène, de l’alcool, du diluant, de l’insecticide, du désodorisant, du lubrifiant ou du détergent.

Prenez contact avec le Centre de Service ou le Centre Clientèle pour procéder au nettoyage de l'intérieur tous les ans.

L'intérieur du produit doit rester propre. L'accumulation de poussières à l'intérieur du produit pendant une longue période peut provoquer un dysfonctionnement ou un incendie.

Autres

Ne pas enlever le panneau supérieur ni le panneau arrière.

z Ceci peut causer un choc électrique ou un incendie. z Demander cette opération à un personnel de service qualifié.

Déconnecter le moniteur s’il ne fonctionne pas normalement, si vous notez des bruits ou des odeurs inhabituels. Contactez votre revendeur ou service

agréé.

z Ceci peut causer une décharge électrique ou un incendie.

Ne placez pas le produit dans un environnement exposé à l’essence, à la fumée ou à l’humidité ; n’installez pas le produit dans un véhicule.

z Cela peut gêner son fonctionnement ou provoquer un incendie. z Éviter plus particulièrement d'utiliser votre moniteur près d'une source d'eau

ou à l'extérieur s'il venait à neiger ou à pleuvoir.

Si le moniteur tombe ou si son enveloppe est abîmée, éteignez-le et débranchez la prise de courant. Contactez ensuite le Centre d'Assistance.

z Le moniteur pourrait mal fonctionner, provoquant une électrocution ou un

incendie.

Laissez votre moniteur éteint en cas d'orage et d'éclairs ou lorsque vous avez besoin de le laisser inutilisé pendant une période assez longue.

Le moniteur pourrait mal fonctionner, provoquant une électrocution ou un incendie.

Ne pas essayer de déplacer le moniteur en tirant sur le cordon d’alimentation ou sur le câble vidéo.

z Ceci peut causer une panne, un choc électrique ou un incendie à cause du

câble endommagé.

Ne pas déplacer le moniteur de droite ou à gauche en tirant sur le cordon d’alimentation ou sur le câble vidéo.

Ceci peut causer un choc électrique, un incendie ou des bléssures.

Ne pas couvrir les ouvertures du moniteur.

Une mauvaise ventilation peut causer une panne ou un incendie.

Ne pas placer de récipient contenant de l'eau, des produits chimiques ou de petits objets métalliques sur le moniteur.

Cela peut gener son fonctionnement ou provoquer un incendie.

z Si une substance étrangère pénètre dans l'écran, débranchez le cordon

d'alimentation et contactez le centre de services.

Conservez le produit à distance de tout aérosol chimique ou de toute substance inflammable.

z Ceci peut causer une explosion ou un incendie.

Ne jamais insérer d’objet métallique dans les ouvertures du moniteur.

z Ceci peut causer un choc électrique, un incendie ou des bléssures.

N'insérez aucun objet métallique, comme un câble ou un foret, et aucun objet inflammable, comme un morceau de papier ou une allumette, dans le ventilateur, la prise casque ou les prises AV.

z Cela pourrait en effet provoquer un incendie ou un choc électrique. Si une

substance étrangère ou de l'eau pénètre dans le produit, mettez-le hors tension, débranchez le connecteur d'alimentation de la prise murale et contactez le Centre d'Assistance.

Si vous visualisez un écran fixe pendant une longue période de temps, une image résiduelle ou floue peut apparaître.

z Passez en mode économie d'énergie ou réglez l'économiseur d'écran sur

image mobile lorsque vous devez vous éloigner du moniteur pendant une période prolongée.

Réglez la résolution et la fréquence aux niveaux appropriés à votre modele.

Des niveaux de résolution et de fréquence qui ne sont pas adaptés peuvent abîmer votre vue.

19 pouces - 1280 X 1024

Veillez à ce que l'adaptateur ne soit pas en contact avec de l'eau et qu'il ne soit pas humide.

z Cela peut gêner son fonctionnement ou provoquer un incendie. z N'utilisez l'adaptateur au bord de l'eau ou à l'extérieur surtout s'il pleut ou qu'il

neige.

Veillez à ce que l'adaptateur ne soit pas mouillé lors du nettoyage du sol avec de l'eau.

Eloignez tous les adaptateurs électriques.

Risques d'incendie.

Eloignez l'adaptateur électrique de toute autre source de chaleur.

z Risques d'incendie.

Retirez le sachet plastique de l'adaptateur électrique avant l'emploi.

z Risques d'incendie.

Maintenez toujours les adaptateurs électriques dans un lieu convenablement aéré.

Lorsque vous utilisez des écouteurs, maintenez le volume à un niveau correct.

z Un volume trop important peut abîmer votre ouïe.

Regarder le moniteur de trop près peut entraîner des troubles de la vision.

Pour réduire la fatigue oculaire, faites une pause d'au moins cinq minutes toutes les heures lorsque vous êtes devant le moniteur.

N'installez pas le produit sur une surface non stable ou irrégulière ni dans un endroit soumis à des vibrations.

S'il tombait, le produit pourrait s'endommager ou blesser quelqu'un. L'utilisation du produit dans un endroit soumis à des vibrations peut raccourcir sa durée de vie ou entraîner un début d'incendie.

Débranchez le cordon d'alimentation lorsque vous déplacez l'écran. Vérifiez que tous les câbles, y compris celui de l'antenne et ceux reliant d'autres appareils, sont débranchés avant de déplacer le moniteur.

z Un câble non débranché peut être endommagé et occasionner un incendie ou

un choc électrique.

Tenez le produit hors de portée des enfants, qui pourraient l’endommager en s’y accrochant.

La chute d’un produit peut causer des blessures et parfois la mort.

Si vous prévoyez de ne pas utiliser le produit pendant une longue période, débranchez-le.

Le non-respect de cette instruction peut entraîner une émission de chaleur due à l’accumulation de poussière ou une dégradation de l’isolation, dont peut découler un choc électrique ou un incendie.

Ne placez pas d’objets pouvant attirer un enfant (jouets favoris ou objets tentants) sur le produit.

z L’enfant pourrait tenter d'escalader le produit pour récupérer cet objet. Ceci

pourrait entraîner la chute de l’objet, qui peut blesser ou même tuer l’enfant.

Lorsque vous ôtez les piles de la télécommande, veillez à ne pas les laisser à la portée des enfants qui pourraient les avaler. Tenez les piles hors de portée des enfants.

z En cas d'absorption, consultez un médecin immédiatement.

Lorsque vous remplacez les piles, placez-les dans la position de polarité correcte +/- comme indiqué sur le compartiment à piles.

z Une polarité incorrecte peut endommager ou provoquer une fuite de la pile et

occasionner un incendie, des blessures ou des dégâts.

Utilisez uniquement les piles standard indiquées. N'utilisez pas de piles neuves avec des piles usées.

z Peut endommager ou provoquer une fuite de la pile et occasionner un

incendie, des blessures ou des dégâts.

La batterie et la batterie rechargeable ne sont pas des déchets ordinaires et doivent mises au rebus à des fins de recyclage. Il incombe au client de mettre au rebus les batteries usées.

z Le client peut mettre au rebus les batteries usées dans un centre de recyclage

local ou dans un magasin vendant le même type de batterie.

Vérifiez que les éléments suivants sont inclus dans le moniteur.

S'ils manquent quelques choses, contactez votre vendeur.

Contactez votre revendeur le plus proche si vous souhaitez acheter des équipements optionnels.

Déballage

Moniteur

Manual

Câble

Guide d'installation

rapide

Carte de Garantie

(N'est pas disponible dans toutes

les agences)

Guide de l'Utilisateur,

Gestionnaire de Moniteur,

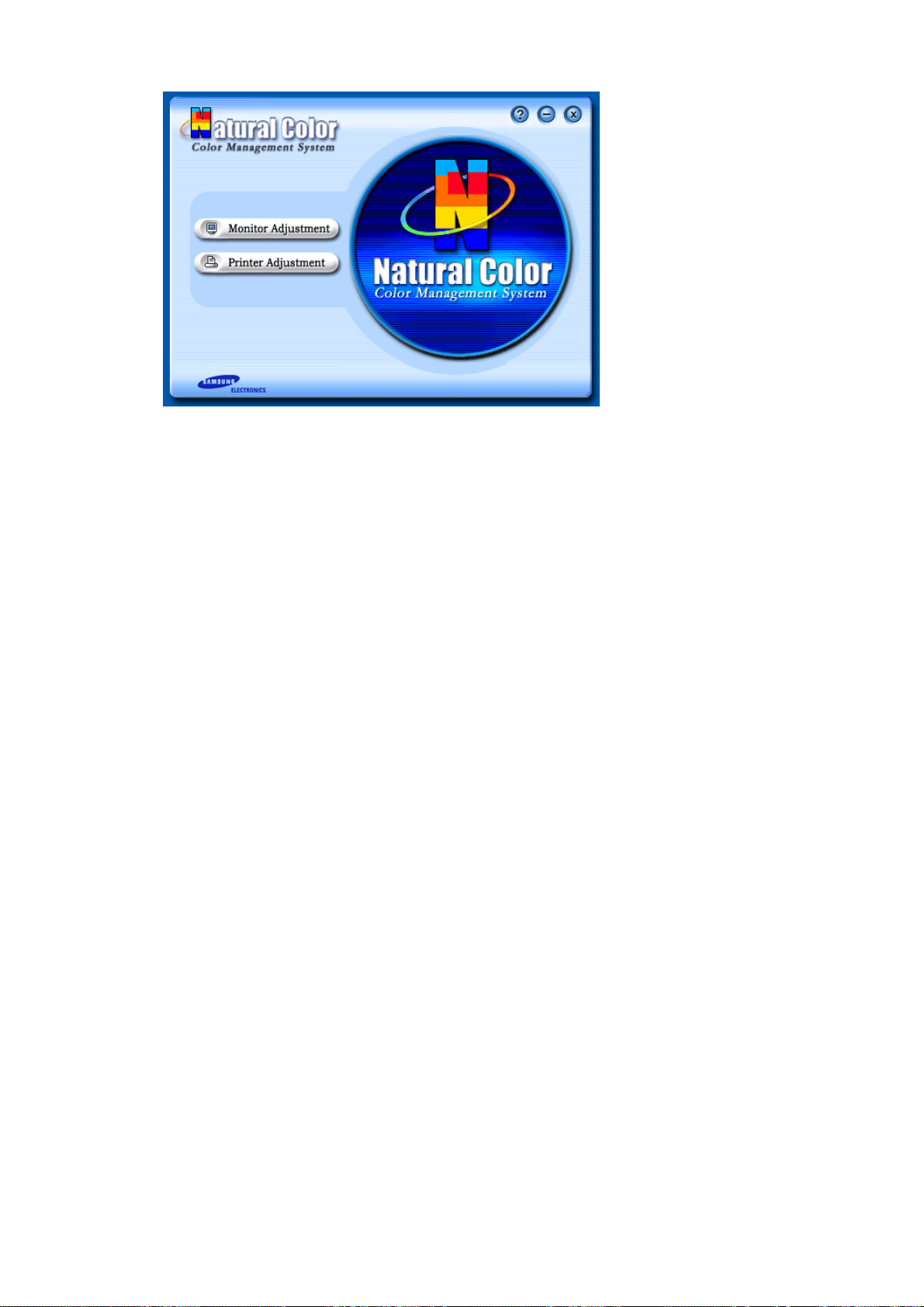

logiciel Natural Color

Câble D-Sub Fil électrique Antenne radio

Vendu séparément

Autres

câbles son L'Adaptateur -DC

Câble DVI

Façade

Télécommande Piles (AAA X 2) Connecter

Adaptateur pour antenne

radio

1. MENU

2. AUTO

3. ENTER/FM RADIO

4. SOURCE

5. PIP

6. MagicBright™

7. CH

8. + VOL -

9. Bouton marche/arrêt / Voyant d'alimentation

10. Capteur télécommande

1. MENU

Il permet d’ouvrir l’OSD et d’activer un élément de menu en surbrillance.

2. AUTO "Auto" permet au monteur de régler sor-meme le signal vidéo en entrée. Si vous modifiez la résolution à partir du panneau de configuration, la fonction AUTO sera exécutée.

>>Cliquez ici pour voir une animation.

3. ENTER / FM RADIO ENTER : Pour sélectionner le menu d'affichage à l'écran OSD. FM RADIO : Dans les zones où le signal est faible, un bruit peut se produire lors de la

sélection de FM RADIO.

>>Click here to see an animation clip

4. SOURCE Le changement de source n'est possible que pour les appareils externes connectés au moniteur.

[PC] [DVI] [TV] [Ext.] [AV] [S-Video] [Component]

>>Cliquez ici pour voir une animation.

NOTE : Les péritels sont principalement utilisées en Europe. >> > Systèmes de programmes

5. PIP ( Modes PC/DVI disponibles ) Chaque fois que vous appuyez sur le bouton, la source du signal de la fenêtre PIP change.

>>Cliquez ici pour voir une animation.

6. MagicBright™ [ ] ( Available in PC/DVI Mode Only ) MagicBright™ est une nouvelle fonction du moniteur qui offre une qualité d'affichage en matiere de luminosité et de clarté deux fois supérieure a celle d'autres moniteurs existants. Cette fonction fournit une luminosité et une résolution d'affichage plus adaptées a la visua lisation de texte, d'Internet ou d'animations multimédia pour satisfaire les divers besoins de l'utilisateur. L'utilisateur peut facilement sélectionner l'une des trois options de luminosité et de résolution pré-configurées en appuyant simplement sur l'un des boutons de contrôle de MagicBright™ qui sont situés a l'avant du moniteur.

1) Text : Luminosité normale Pour tout ce qui est documentation ou lors d'importants travaux dans des textes.

2) Internet : Luminosité moyenne Pour tout ce qui est travail dans des images complexes comme des textes et des

graphiques.

3) Entertain : Luminosité élevée Pour regarder des films venant du lecteur de DVD ou d'un CD Vidéo.

4) Custom Bien que rigoureusement choisies par nos ingénieurs, les valeurs préconfigurées

peuvent ne pas vous convenir. Cela dépend de vos goûts. Si tel est le cas, réglez la Brightness (Luminosité) et le Contrast (Contraste) en utilisant le menu de l'OSD.

>>Cliquez ici pour voir une animation.

7. CH Déplace d’un poste du menu à un autre verticalement ou ajuste la valeur du menu sélectionné.

Arrière

En mode TV, sélectionne le canal TV.

>>Cliquez ici pour voir une animation.

8. + VOL - Déplace d’un poste du menu à un autre horizontalement ou ajuste la valeur du menu sélectionné. Ajuste également le volume du son.

>>Cliquez ici pour voir une animation.

9. Bouton marche/arrêt / Voyant d'alimentation Utiliser ce bouton pour allumer et éteindre le moniteur./ Indique que le Mode d'économie est en position normale ou Puissance.

10. Capteur télécommande Orientez la télécommande en direction de ce point sur le Moniteur.

See Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vo us ne vous en servez pas ou quand vous absentez pour un long moment.

La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

1. DC 14V

2. DVI/PC IN

Cet équipement peut être utilisé avec une source de 90 à 264 V. (La tension est automatiquement ajustée par le convertisseur.)

z Connexion Ordinateur (DVI(HDCP))

Connexion Ordinateur (15 Broches D-SUB)

Connexion Audio

3. COMPONENT IN

Connexion audio DVD/DTV gauche / droit (R/L)

Connexion composante DVD/DTV (PR, PB,Y) terminal

4. FM ANT / ANT IN

5. EXT(RGB)

z Connexion FM RADIO ANT

z Connexion TV

Pour plus d’information > Se connecter à une télévision

Connexion EXT(RGB)

- Les péritels sont principalement utilisées en Europe.

S-VIDEO / VIDEO / L-AUDIO-R /

z Connexion S-Video Connexion

Connexion Video Connexion

Connexion audio gauche / droit

z Connexion Casque (Sortie)

Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble.

Télécommande

Les performances de la télécommande peuvent être affectées par une télévision ou d'autres appareils

électroniques fonctionnant près du moniteur. Les disfonctionnements sont dus aux interférences de

fréquences.

1. POWER

2. Bouton numérique

3. +100, -/--

4. - +

5. MUTE

6. TTX/MIX

7. MENU

8. ENTER

9. FM RADIO

10. CH/P

11. SOURCE

12. INFO

13. EXIT

14. Haut - Bas et Gauche-Droite

15. AUTO

16. P.MODE, M/B (MagicBright™)

17. P.SIZE

18. STILL

19. PIP

20. S.MODE

21. DUAL/MTS

22. PRE-CH

23. SOURCE

24. SIZE

25. POSITION

26. MAGIC-CH

1. POWER

Il allume et éteint le moniteur.

2. Bouton numérique

Il permet de sélectionner les canaux TV en mode TV.

3. +100

Appuyez sur ce bouton pour sélectionner les chaînes au delà de 100. Par exemple, pour sélectionner la chaîne 121, appuyez sur “+100”,puis appuyez sur “2”, puis sur “1”.

-/-- (Sélection dechaînes à un ou deux chiffres)

Pour sélectionner un numéro de chaîne à partir de 10. Si vous appuyez sur ce bouton, le symbole “--” apparaît. Entrez un numéro de chaîne à deux chiffres.

-/-- sont principalement utilisés en Europe.

4. - +

Il permet également de régler le volume audio

5. MUTE

Il suspend (mode muet) la sortie audio temporairement La sortie audio reprend si l’on appuie sur le bouton MUTE (Silence) ou - + en mode Mute.

6. TTX/MIX

Les chaînes de télévision proposent des services d'informations écrites via le Télétexte Pour plus d’information > TTX / MIX

TTX / MIX sont principalement utilisés en Europe.

7. MENU

Utilisez ce bouton pour ouvrir le menu à l'écran et reculer d'une étape dans le menu.

8. ENTER

Active le menu mis en surbrillance.

9. FM RADIO

Dans les zones où le signal est faible, un bruit peut se produire lors de la sélection de Radio FM.

10. CH/P

En mode TV, il permet de sélectionner les canaux TV.

11. SOURCE

Allume l’indicateur du signal d’entrée en cours de présentation. Le changement de source n'est possible que pour les appareils externes connectés au moniteur.

12. INFO

Les informations relatives à l'image actuelle s'affichent en haut à gauche de l'écran.

13. EXIT

Il permet de quitter ou de fermer l’écran de menu.

14. Haut - Bas et Gauche-Droite

Permet de se déplacer horizontalement ou verticalement entre les éléments du menu et de régler les valeurs sélectionnées.

15. AUTO

Il permet de régler l’affichage écran automatiquement. (PC)

16. P.MODE, M/B (MagicBright™)

Lorsque vous appuyez sur ce bouton, le mode actuel est affiché dans en bas de la partie centrale de l'écran.

TV / AV / Ext. / S-Vidéo / Composante Mode : P.MODE( Picture Mode ) Le moniteur a quatre paramétrages automatiques de l'image. Ils sont prédéfinis en usine. Puis appuyez de nouveau sur ce bouton pour afficher les différents modes prédéfinis. ( Dynamique Standard Cinéma Personnalisé )

PC / DVI Mode : M/B ( MagicBright™ )

MagicBright™ est une nouvelle fonction du moniteur qui offre une qualité d'affichage en matière de luminosité et de clarté deux fois supérieure à celle d'autres moniteurs existants. Puis appuyez de nouveau sur ce bouton pour afficher les différents modes prédéfinis ( Loisirs Internet Texte Personnalisé )

17. P.SIZE - Non disponible en mode PC/DVI.

Appuyez sur ce bouton pour modifier la taille de l'écran. Zoom1, Zoom2 ne sont pas disponibles en format 1080i(ou au-dessus de 720p) du DTV.

18. STILL

Appuyez une fois sur le bouton pour bloquer l'écran. Appuyez une nouvelle fois pour le débloquer.

19. PIP

Appuyez sur ce bouton pour contrôler la fenêtre PIP

20. S.MODE ( Sound Mode )

Lorsque vous appuyez sur ce bouton, le mode audio en cours est affiché en bas à gauche de l’écran. Le moniteur comprend un amplificateur haute fidélité intégré. Puis appuyez de nouveau sur ce bouton pour afficher les différents modes prédéfinis ( Standard Musique Cinéma Parole Personnalisé )

21. DUAL / MTS

DUAL : Utilice el botón DUAL en el mando a distancia para seleccionar Estéreo o Mono

cuando el monitor está en el modo TV o Radio FM. MTS : Lorsque vous appuyez sur ce bouton, le mode audio en cours est affiché en bas à gauche de l’écran. (Seulement sur l’Ecran TV).

• Mono, Stereo, SAP (Separate Audio Program) Sélectionnez "ON" (MARCHE) dans "MTS" (Paramètres MTS) pour sélectionner Mono, Stéréo ou SAP.

22. PRE-CH

Bouton Canal précédent - Ce bouton sert à revenir à la première chaîne précédente.

23. SOURCE

Chaque fois que vous appuyez sur le bouton, la source du signal de la fenêtre ISI change. (PIP)

24. SIZE

Pour changer la Taille de la fenêtre PIP.

25. POSITION

Il permet de régler l’emplacement de l’image vidéo en mode PIP.

26. MAGIC-CH

MagicChannel vous permet de ne regarder que certains canaux. Cette fonction n'est disponible qu'en Corée.

1. Se connecter à un ordinateur

1. Connectez le fil électrique au port qui se situe au dos de votre moniteur.

2-1. Utilisation d'un connecteur D-sub (analogique) sur la carte vidéo.

2-2. Utilisation d'un connecteur D-sub (numérique) sur la carte vidéo.

3. Raccordez un câble ici pour reproduire le son en provenance de la carte son de votre ordinateur.

4. Pour branchez le cordon d'alimentation, introduisez la prise du cordon dans une prise de courant.

5. Mettre sous tension l’ordinateur et le moniteur.

2. Connexion à un Macintosh

Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du moniteur.

Branchez le Câble DVI (DVI-D + DVI-D) sur le port DVI en arrière de votre moniteur.

+ 40 hidden pages
